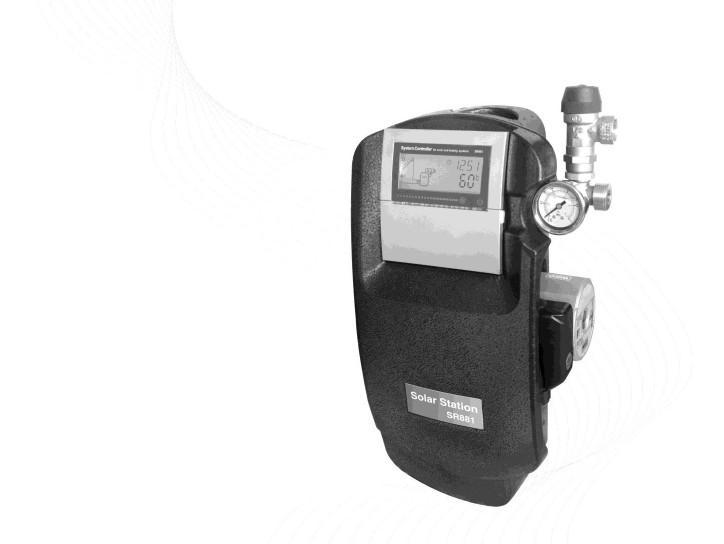

1 Știința și Tehnologia creează perfecțiunea! Manual Modul Solar de Pompare SR881 Pentru Sisteme Solare Presurizate Destinate Obținerii Apei Calde Menajere și a Aportului de Încălzire Vă rugăm citiți cu atenție instrucțiunile înainte de operare!

2 . Manual Modul Solar de Pompare Cuprins Manual de instalare și operare a modulului solar de pompare Modul solar de pompare cu controler integrat Produse livrate Despre acest manual Instrucțiuni de siguranță Dimensiunile stației: Specificații componente Date tehnice: Asamblarea stației Punerea în funcțiune a stației Spălarea, umplerea și aerisirea sistemului solar Verificarea debitului Conexiuni electrice Accesorii pentru stație (A06)... 9 Manualul controlerului electronic solar integrat in statia de pompare Informații siguranță Remarcă importantă Descrierea simbolutilor Descrierea tastelor de operare Dispunerea terminalului Punerea în funcțiune a controlerului integrat Setarea orei/săptămânii Structura meniului Descrierea meniului Descrierea sistemului Timpul de încălzire Funcțiile controlerului Accesarea meniului principal Accesarea submeniului Meniu princial DT O & DT F Funcția diferenței de temperatură Meniu principal- TEMP Temperatura

3 4.4.1 EMOF Temperatura maximă de deconectare a colectorului (Funcția întreruperii de urgență a colectorului) Temperatura maximă de conectare a colectorului (Funcția întreruperii de urgență a colectorului) CMX Temperatura maximă limită a colectorului (Funcția de răcire a colectorului) CMN Protecția colectorului împotriva temperatuii scăzute CFR Protecția anti-îngheț a colectorului SMX Temperatura maximă a rezervorului REC Funcția de re-răcire a rezervorului C- F Schimbarea temperaturii Celsius și Fahrenheit Meniu principal - FUN Funcția auxiliară DVWG Funcția Anti-Legionella nmin Ajustarea vitezei pompei circuitului solar ( controlul vitezei) DTS Diferența standard de temperatură(pentru reglarea vitezei pompei circuitului) RIS Creșterea ratei temperaturii (pentru reglarea vitezei pompei circuitului ) OHQM Măsurarea energiei terice FMAX Rata debitului MEDT Tipul agentului de transfer termic lichid MED% Concentrația agentului de trasfer termic lichid INTV Funcția interval a pompe tstp Interval de timp pompă trun Timpul de funcționare al pompei HND Modul manual PASS Setarea parolei LOAD Recuperarea setărilor dn fabrică Tasta On/OFF Funcția Vacanță Încălzirea manuală Verificarea temperaturii Funcția de protecție Protejarea memoriei Protejarea ecranului Remedierea defecțiunilor Protecție împotriva avariilor

4 Manual pntru Stația solară 6.2 Probleme de verificare Garanția calității Date tehnice Accesorii pentru acest controler

5 Manual de instalare și operare a modulului solar de pompare 1. Modul solar de pompare cu colector integrat Controler solar integrat Design remarcabil Asamblare de siguranță cu supapă de siguranță și manometru Carcasă de înaltă calitate pentru reducerea pierderilor de căldură Verificarea debitului 1.1 Produse livrare 1* Modul solar de pompare 1* controler solar inegrat 1* dispozitiv de curățare și umplere a unității (opțional) 1* sensor colector PT1000 2* sensor rezervor NTC10K 1* placă de fixare pe perete 1* pungă accesorii(include 2 * șuruburi și dibluri ; 2 * cleme de ancorare) 1* manual 1.2 Despre acest manual Aceast modul solar de pompare conține accesorii importante și dispozitive de siguranță pentru operarea sistemului solar termic: Robinetii de tur și retur sunt în combinație cu supapele de închidere pentru a preveni circulația gravitațională. Verificarea ratei debitului pentru afișarea ratei debitului. Manometru, pentru vizualizarea sistemul de presiune. Supapă de siguranță, pentru a preveni suprapresiunea inadmisibilă. Unitate de curățare și încărcare (opțională), pentru curățarea, umplerea și aerisirea sistemul solar termic. 1.3 Instrucțiuni de siguranță Instalarea și punerea în funcțiune modulului solar, precum și conexiunea componentelor electrice, necesită cunoștințe tehnice corespunzătoare cu o calificare profesională ca instalator pentru tehnologia încălzirii și a aerului condiționat, sau o profesie care necesită un nivel comparabil de cunoștințe. În tmpul instalării și punerii,în funcțiune trebuie respectate următoarele: -4-

6 Regulile relevante regionale și naționale. Instrucțiunile tehnice și cele de siguranță. Avertisment: risc de opărire! Există pericol de degajare de vapori de apă pe la supapele de siguranță. Așadar, trebuie să conectați o țeavă de scurgere la dispozitivul de siguranță. Atenție: avarii pentru modulul solar de pompare Fitingurile trebuie instalate la o distanță suficientă față de colectoare, deoarece temperaturile din vecinătatea colectoarelor pot fi foarte ridicate. Un rezervor auxiliar poate fi necesar pentru instalarea in pod. Este necesar să vă asigurați că elementele PTFE de etanșare ale modulului solar de pompare nu intră în contact cu substanțe ce conțin ulei mineral. Produsele din ulei mineral cauzează materialului avarii de durată, prin care sunt pierdute proprietățile de etanșate. Dacă este necesar, întrebați producătorul dacă lichidul solar, grăsimile sau mijloacele de instalare conțin uleiuri minerale. Nu ne asumăm răspunderea și nici nu oferim garanție pentru avariile modulului solare rezultate avariile produse în acest fel. 1.4 Dimensiunile modulului: Înălțime ( cu izolație):400mm Lățime (cu izolație):200mm Grosime (cu izolație):145mm Distanța între vârfuri:1600mm Distanță Ax/perete:55mm Conexiuni țevi: 3/4 IT Conexiuni pentru reglarea vasului de expansiune: 3/4 ET, etanșare plană Supapa de evacuare: 1/2 IT 1.5 Specificții componentelor Supapa de siguranță: 6bar Manometru: 0-6bar Supapa de reținere: presiunea de deschidere 200mmH2O Pompa de circuit: Wilo Debitmetru digital (Debitmetru mecanic, alternativ) -5-

7 1.5.6 Conexiune de ieșire retur (de la colector): 3/4 IT Clemă de conductor pentru controler EPP Carcasă de izolare Conexiune de ieșire debit (la colector):3/4 IT Materiale: Accesoriu: alarmă Sigilii: PTFE Izolație: EPP, λ= 0.041W/ (m.k) 1.6 Date Tehnice: Presiunea maximă permisă: 6bar Temperatura de operare maximă permisă: 120 oc Debitmetru digital: 1-20L/Min Debitmetru mecanic: 2-8L/Min 2. Asamblarea stației Determinați locul de asamblare al stației. Scoateți stația din ambalaj; Înlăturați jumătatea din față a izolației. Țineți placa de fxare pe perete, marcați găurile de fixare, faceți găurile și introduceți diblurile. Fixați placa de fixare de perete, cu șuruburi. Apăsați modulul pe placa de fixare de pe perete; după ce aceasta a făcut clik, e atașată de perete. Conectați modulu la sistemul solar termic. Dacă este necesar, verificați presiunea de admisie a vasului de expansiune, adaptați-l la condițiile locale, Pinlet(bar) = 1bar+ Th(m)*1/10 ( Th=diferența de înălțime dintre clector și modul) Conectați componentele electrice ale modulului solar, atașați sensorul colectorului și al rezervoului, conectați acolo și controlerul, după care băgați-l în priză. Strângeți toate piulițele și șuruburile. -6-

8 Atașați jumătatea din față a izolației. 3. Punerea în funcțiune a modulului Atenție: Risc de opărire! Pentru a preveni fierberea lichidului solar în colectoare, sistemul nu trebuie să fie spălat și încărcat în perioadele în carecăldura soarelui este puternică. Atenție: Risc de îngheț! Sistemul solar termic nu poate fi uscat în totalitate după spălare. Există pericol de avarii datorate înghețului dacă apa este folosită pentru spălare. Folosiți doar lichid solar pentru spălarea și umplerea sistemului solar termic. Folosiți o mixtură de apă cu propilenglicol, pe post de fluid solar (maxim 50% propilenglicol). 3.1 Spălarea și umplerea Stației solare Unitatea de spălare și umplere este o componentă opțională, care poate fi instalată orizontal, în cel mai jos punct al circuitului solar ( a se vedea figura). Un filtru trebuie instalat între rezervor și pompa solară pentru a preveni reintrarea impuritatior din rezervor în circuitului solar. Pașii de spălare și umplere: Deconectați vasul de expansiune de la sistemul solar termic. Conectați furtunul de presiune al stației de spălare și umplere la robinetul cu bilă (1) al unității de spălare și umplere. Conectați furtunul de spălare al unei stații de spălare și umplere la robinetul cu bilă al unității de spălare și umplere. Închideți robinetul cu bilă (2) din centrul unității de spălare și umplere. Deschideți robinetul cu bilă de umplere (1) și de scurgere (3). Spălați cel puțin 15 minute sistemul solar termic folosind stația de spălare și umplere, pentru a îndepărta în tot aerul din sistem. În timpul spălării, goliți de câteva ori sistemul solar termic, până când fluidul solar descărcat nu mai conține bule de aer. -7-

9 Închideți robinetul de evacuare (3) al unității de spălare și umplere, continuați să folosiți pompa și creșteți presiunea sistemului la aproximativ 5 bari; presiunea sistemului poate fi citită de pe manometru. Închideți robinetul de evacuare (1) al unității de spălare și umplere, după care închideți pompa de umplere. Verificați manometrul pentru a vedea dacă presiunea sistemului se reduce și elimină scurgerile unde este necesar. Reconectați vasul de expansiune la sistemul solar termic. 3.2 Verificarea debitului Contorul cu flux continuu este folosit pentru măsurarea și afișarea vitezei de curgere; pentru a garanta funcționarea fără cusur a dispozitivului de măsurare, sistemul trebuie să fie spălat și golit de substanțe străine. Supapa de reglare a debitului Scala vitezei de curgere 流 Debitmetru digital(1-20l/min) Debitmetru mecanic(2-8l/min) 3.3 Conexiuni electrice Avertisment: deconectați controlerul de la sursa de alimentare înainte de a deschide carcasa! Controlerul este deja integrat în stație și pregătit să fie cuplat; ecranul și contorul digital sunt preinstalate din fabrică. Pentru servicii întreținere de întreținere sau servisare, trebuie să scoateți controlerul din stație, respectând pașii următori: 1 2 Deconectați sitemul și decuplați-l de la sursă. -8-

10 Îndepărtați jumătatea din față a izolației. Deșurubați șurubul în cruce (1) din partea frontală a carcasei controlerului și glisați spre stânga carcasa (2). Deconectați firele de la controler și scoateți controlerul. Urmați pașii în ordine inversă pentru a-l remonta. Pentru informații suplimentare despre conexiunea electrică a controlerului, vă rugăm consultați manualul controleruui 3.4 Accesorii pentru modul (A06) Unitatea de spălare și umplere nu este inclusă în pachetul de livrare. A se achiziționa separat. (A06) -9-

11 Manual pentru controlerul integrat al modulului solar 1. Informații de siguranță 1.1 Remarcă importantă Am verificat cu atenție textul și imaginile din acest manual și am furnizat cele mai bune cunoștințe și idei ale noastre, cu toate acestea, inevitabile, anumite erori pot exista. Vă rugăm să rețineți faptul că noi nu putem garanta că acest manual este redat în integritatea de imagine si text, acestea fiind doar niște exemple care se aplică numai sistemului nostru. Nu ne asumăm responsabilitatea pentru avariile produse datorită informațiilor incorecte, incomplete, și eronate. 1.2 Descrierea simbolurilor Instrucțiuni de siguranță: Instrucțiunile de siguranță din acest manual sunt marcate printr-un triunghi de avertizare. Acestea indică măsurile care pot să ducă la accidente sau prezintă anumite riscuri. Pași de operare: triunghiul este folosit pentru a indica pașii de operare. Notă: Conține informații importante despre operare și fncționare. 1.3 Descrierea tastelor de operare

12 No. Descrierea Tastelor Funcția Ecranul LCD Tasta Off/on Tasta Tim. Heat Tasta Man. Heat Tasta LED on/ off Tasta Holiday Tasta Ceas Tasta de reglare a parametrilor - Tasta ESC Tasta Tasta SET Tasta de reglare a parametrilor + LED indicator Pornește/oprește controlerul Pornește/oprește funcția de încălzire temporizată Pornește/oprește funcția de încălzire manuală Pornește/oprește lumina LED-urilor Activează/ dezactivează funcția Holiday Funcția Ceas Reglarea parametrilor, valoarea scade Ieșirea din setările programului Confirmarea setărilor Reglarea parametrilor, valoarea crește LED indicator LED-ul indicator afișează tempeatura rezervorului. Atunci când primul LED indicator este pornit, înseamnă că temperatura rezervorului este de 10 oc; atunci când a doua lumină este pornită, înseamnă că temperatura rezervorului este de 20 oc, ș.a.m.d. A se vedea figura: Heating on On/off 1.4 Schema electrică

13 Conectori electrici : L, N,GND Porturile de intrare L, N sunt conectori electrici, vă rugăm conectați-i corect. este bornă de pământ. Sensori porturi intrare Bornele de conectare a sensorului T1: pentru sensorii Pt1000, folositi pentru măsurarea temperaturii colectorului și a energiei. Bornele de conectare a sensorului T1: pentru sensorii Pt1000, folositi pentru măsurarea temperaturii colectorului și a energiei. Bornele de conectare a sensorilor T2, T3: pentru sensorii NTC10K, B=3950, folositi pentru măsurarea temperaturii rezervorului. Recomandări pentru instalarea Sensorilor de temperatură: Doar sensori de temperatură Pt1000, originali din fabrică, sunt aprobați pentru folosirea colectorului; Este echipat cu 1,5 metri cablu silicon, și este adecvat pentru toate condițiile meteorologice; Sensorul de temperatură și cablul rezistă la temperaturi de până la 280 grade C, nefiind necesară distingerea polarității pozitive sau negative a sensorului de conectare. Doar Sensorii de temperatura NTC10K, B=3950 originali din fabrica sunt aprobati pentru a fi utilizati in cazul rezervorului si a conductelor. Sunt echipati cu 1.5 metrii cablu din PVC si sunt rezistenti la temperaturi de pana la 105 grade Celsius. Nu este necesar sa se distinga polaritatea pozitiva si negative a sensorului de conectare. Toti Sensorii de cabluri sunt de joasa tensiune si pentru a evita efectele inductive, nu trebuie sa fie tinute aproape de cabluri de 230 sau 400 volti ( minim 100 mm distanta separare ). Daca exista efecte externe adverse, de exemplu: transformator substatii, aparate de radio si televiziune, posturi de radio amatoare, dispozitive cu microunde etc., atunci cablurile de la Sensori trebuie sa fie protejate in mod adecvat. Cablurile de Sensori pot fi prelungite pana la o lungime maxima de circa 100 de metri, atunci cand lungimea cablului este de pana la 50 de metri, si apoi 0.75 mm de cablu trebuie sa fie utilizat. Cand lungimea cablului este de pana la 100 de metrii atunci 1.5 mm cablu trebuie sa fie utilizat

14 Porturile de ieșire Port de ieșire P1:Pentru circuitul pompei solare și de asemenea, potrivit pentru control RMP, releu semiconductor; trecere maximă de curent 1A. Port de ieșire H1: pentru încălzitor electric auxiliar, releul electromagnetic, și trecere maximă de curent 10A; porturile de conexiune sunt mereu deschise. 2. Punerea în funcțiune a colectorului Conectati senzozii, pompele sau valvele de comutare, la controller inainte de a conecta la sursa de alimentare! Dupa conectarea contrelerului, in primul rand se va cere setarea orei, a parolei si a parametrilor sistemului. 2.1 Setarea orei/săptămânii Apăsați tasta Ceas, ora se va afișa pe ecran și zona selectată 00 va pâlpâii pe ecran. Apăsați tastele + - pentru a seta ora. Apăsați tasta Ceas din nou, minutarul pâlpâie 00 Apăsați tastele + - pentru a seta minutul. Apăsați tasta Ceas din nou, zona de selectare a zilelor săptămânii MO, pâlpâie Apăsați tasta + - pentru a seta zilele săptămânii. Apăsați tasta ESC pentru ieși din orogram, sau așteptați 20 de secunde pentru a ieși din program automat. Cod Ziua săptămânii MO Luni TU Marți WE TH FR SA SU Miercuri Joi Vineri Sămbătă Duminică

15 2.2 Structura meniului Submeniu: În submeniu, utilizatorul poate seta parametri la valoarea dorită. Vă rugăm analizați-l cu atenție

16 2.3 Descrierea meniului Cod Cod Cod (Meniul principal)(submeniu) DT O DT F TEMP (Submeniu) Descrierea meniului Diferența temperarurii de conectare Diferența temperaturii de deconectare Temperatura Remărci EM EMOF Temperatura limitată a colectorului (Temperatura de deconectării de urgentă a colectorului) Temperatura maximă de conectare a colectorului EMON Temperatura maximă de conectare a colectorului FUN CMX CMN CFR SMX REC C-F DVWG nmin DTS Temperatura maximă a colectorului (Funcția de răcire a colectorului) Protecția colectorului împotriva temperaturilor joase Protecția anti-îngheț a colectorului Temperatura maximă a rezervorului Funcția de re-răcire a colectorului Schimbarea temperaturii Celsius și Fahrenheit Funcția auxiliară Funcția Anti-Legionalle Controlarea vitezei pompei de circulație (RPM controlul pompei) Diferența standard de temperatură (pentru reglarea vitezei pompei de circulație) OHQM RIS Scara de creștere (reglarea vitezei și setarea parametrilor pompei de circulație) Măsurarea energiei termice FMAX Debitul Când folosiți debitmetrul digital, nu se afișează nici o valoare pe ecran HDN PASS LOAD INTV MEDT MED% tstp trun Tipul agentului de transfer termic lichid Concentrația agentului de transfer termic lichid Iintervalul de funcționare al pompei Timpul de interval al pompei Timpul de funcționare al pompei Controlul manuală Setarea parolei Recuperarea setărilor din fabrică

17 2.4 Descrierea sistemului Notă: T3 este un Sensor alternativ, atunci când niciun Sensor (T3) nu este instalat pe partea de sus a rezervorului, controlerul va folosi automat semnalul sensorului T2 pentru a controla încălzirea auxiliară sau pompa de circulație. 1 sistem colector 1 rezervorul de stocare 1 pompa și încălzirea auxiliară Descriere: Pompa circuitului solar (P1) este activată de îndată ce este atinsă diferența temperaturii de conectare ( Ton) dintre sistemul colector (T1) și rezervorul de stocare (T2). Dacă diferența de temperatură dintre sistemul colector (T1) și rezervorul de stocare (T2) scade sub diferența temperaturii de deconectare ( Toff), sau dacă temperatura rezervorului de stocare (T3) atinge temperatura de stocare maximă setată, atunci pompa circuitului solar (P1) este deconectată. Încălzirea alternativă prin boilerul auxiliar (a se vedea detaliat paragraful 4.3): In perioada de timp prestabilita pentru incalzirea alternativa, daca temperatura T3 a rezervorului este sub nivelul temperaturii de conecatre, atunci circuitul de iesire (HI) al incalzirii alternative este declanșat, cand T3 este încălzit până la temeratura de deconectare, atunci circuitul de iesire HI al incalzirii alternative este deconectat. T0: Sensor de temperatură pentru măsurarea energiei termice (Sensor opțional) T1: Sensor de temperatură pentru sistemul colector T2: Sensor de temperatură pe partea inferioară a rezervorului 1 T3: Sensor de temperatură pe partea de sus a rezervorului (Sensor opțional) P1: Pompa circuitului solar H1: Circuit de ieșire pentru încălzirea electrică alternativă

18 3. Timpul de încălzire Descriere: Încălzitorul electric, boilerul pe gaz sau boilerul pe ulei pot fi integrate în sistemul solar folosit ca backup de sistem, şi ele pot fi declanşate automat la timp prestabilit prin temperatură presetată. Într-o secţiune de timp prestabilită, atunci când temperatura (T3) din partea de sus a rezervorului scade sub temperatura presetată de conectare a acestei functii, încalzirea auxiliară începe să funcționeze, atunci când T3 crește până la temperatura presetată de deconectare, încălzire auxiliară este oprită. În termen de 24 de ore, trei secţiuni de timp pot fi setate cu acest controller. Setări din fabrică: Prima secțiune de timp: funcția încălzirii auxiliare începe la 4:00 şi se termină la 05:00. În cadrul acestei secțiuni de timp, temperatura de conectare este de 40oC, temperatura de deconectare este de 45 oc. Al doilea program: de la 10:00 la 10:00 am, înseamnă că nu este încălzire de rezervă în acest interval de timp. Al treilea program: funcționarea încălzirii de rezervă începe la 17:00 și se termină la 22:00 pm. În acest interval de timp, temperatura de conectare este de 50oC și cea de deconectare este de 55oC. Inatervalul reglabil al temperaturii de conectare: 10 oc ~ (OFF-2 oc) Inatervalul reglabil al temperaturii de deconectare: (ON+2 oc) ~ 80 oc Dacă doriți să deconectați un interval de temperatură, setați ora de conectare și cea de deconectare la aceeași valoare În afara orelor din programul stabilit, încălzirea auxiliară nu se pornește automat, chiar dacă temperatura rezervorului a atins temperatura de conectare a încălzirii. Notă: Dacă nu este instalat niciun Sensor în partea de sus a rezervorului (nici un Sensor T3), controlerul va primi automat semnal de la T2 (Sensorul din partea de jos a rezervorului), pentru a controla această funcție. Intervalul de timp este de 24 de ore, atunci când setaţi secțiunea de timp, timpul de deconectare al încălzirii trebuie să fie mai mare decât timpul de conectare. De exemplu: dacă setaţi timpul de conectare al încălzirii la 17:00, dar timpul de deconectare al încălzirii este 6:00, atunci această setare nu are efect, aceasta înseamnă că în această secţiune timp, funcţia de încălzire nu funcţionează. Setarea corectă este după cum urmează: ar trebui să fie împărţit în doua secţiuni de timp, o secţiune de timp este de la 17:00 până la 23:59, cealaltă secţiune de timp este de la 00:00 până la 06:00.

19 Pașii de setare: Apăsați tasta Tim. Heat pentru a accesa programul THET și a seta parametrii; când pe ecran se va afișa th 1o 04:00, timpul și temperatura de pornire a funcției de încălzire poate fi setată. Apăsați tasta SET și ora 04 va pâlpâii pe ecran Apăsați tastele + - pentru a modifica ora Apăsați din nou tasta SET și minutul 00 va pâlpâii pe ecran Apăsați tastele + - pentru a modifica minutul Apăsați din nou tasta SET și temperatura 40 va pâlpâii pe ecran Apăsați tastele + - pentru a seta temperatura de pornire a încălzirii Apoi, apăsați ESC pentru a ieși din setare Apăsați din nou tasta Tim. Heat și când pe ecran se va afișa th 1F 05:00, puteți seta ora și temperatura de oprire pentru primul program de încălzire. Apăsați tasta SET și ora 05 va pâlpâii pe ecran. Apăsați tastele + - pentru a modifica ora Apăsați din nou tasta SET și cifra 00 a minutelor va pâlpâipe ecran Apăsați tastele + - pentru a modifica minutele Apăsați din nou tasta SET și temperatura 45 va pâlpâii pe ecran Apăsați tastele + - pentru a seta temperatura de deconectare a încălzirii Apăsați ESC pentru a părăsi acest program de setări; parametrii sunt salvați automat Apăsați din nou tasta Tim. Heat și când pe ecran se va afișa th 1F 05:00, ora de deconectare și temperatura pentru a doua secțiune de timp a funcției de încălzire pot fi setate. Apăsați tasta SET și ora 10 va pâlpâipe ecran Apăsați tastele + - pentru a modofica ora Apăsați din nou tasta SET și cifra 00 a minutelor va pâlpâii pe ecran Apăsați tastele + - pentru a modifica cifra minutelor Apăsați din nou tasta SET și temperatura 50 va pâlpâipe ecran

20 Apăsați tastele + - pentru a seta temperatura de deconectare a încălzirii Apăsați ESC pentru a ieși din acest program de setări; parametrii sunt salvați automat Apăsați din nou tasta Tim. Heat și când pe ecran se va afișa th 2F 10:00, puteți seta timpul de deconectare și temperatura sectiunii a doua de timp a functiei de incalzire. Apăsați tasta SET și cifra 10 a orei va pâlpâipe ecran Apăsați tastele + - pentru a modofica ora Apăsați din nou tasta SET și cifra 00 minutelor, va pâlpâii pe ecran Apăsați tastele + - pentru a modifica cifra minutelor Apăsați din nou tasta SET și temperatura 55 va pâlpâii pe ecran Apăsați tastele + - pentru a seta temperatura de deconectare a încălzirii Apăsați ESC pentru a ieși din acest program de setări; parametrii sunt salvați automat Apăsați din nou tasta Tim. Heat și când pe ecran se va afișa th 3o 17:00, puteți seta ora și temperatura de deconectare pentru al treia secțiune de timp a funcției de încălzire. Apăsați tasta SET și cifra 17 a orei va pâlpâii pe ecran. Apăsați tastele + - pentru a modifica ora Apăsați din nou tasta SET și cifra 00 a minutelor va pâlpâi pe ecran Apăsați tastele + - pentru a modifica cifra minutelor Apăsați din nou tasta SET și temperatura 50 va pâlpâii pe ecran Apăsați tastele + - pentru a seta temperatura de oprire a încălzirii Apăsați ESC pentru a ieși din acest program de setări; parametrii sunt salvați automat Apăsați din nou tasta Tim. Heat și când pe ecran se va afișa th 3F 22:00, puteți seta ora și temperatura de deconectare pentru a treia secțiune de tomp a funcției de încălzire Apăsați tasta SET și cifra orei 22 va pâlpâii pe ecran. Apăsați tastele + - pentru a modofica ora Apăsați din nou tasta SET și cifra 00 a minutelor va pâlpâi pe ecran Apăsați tastele + - pentru a modifica minutul Apăsați din nou tasta SET și temperatura 55 va pâlpâii pe ecran Apăsați tastele + - pentru a seta temperatura de deconectare a încălzirii

21 Apăsați ESC pentru a ieși din acest program de setări sau așteptați 20 de secunde pentru a ieși automat; parametrii sunt salvați automat. Notă: Dacă la sistemul solar nu este conectat niciun boiler pe gaz sau ulei, un încălzitor electric poate fi instalat ca dispozitiv auxiliar; atunci când încălzitorul electric este în statusul de operare, vsemnalul va pâlpâi pe ecarn și lumina LED se va aprinde. În cazul în care clientul foloseste incalzitor electric ca sursa de incalzire auxiliară, este rugat ca în funcţie de puterea încălzitorului electric să doteze controlerul cu dispozitive de siguranță corespunzătoare cum ar fi contactor şi întrerupător, vă recomandăm dotarea acestui controler cu dispozitiv SR802 ( detalii tehnice dispozitiv SR802 vezi paragraph 9, piese de schimb) 4. Funcțiile controlerului 4.1 Accesarea meniului principal Atunci când controlerul este in standby, accesați meniul în felul următor: Apăsați tasta SET ; PWD 0000 se afișează pe ecran, prima cifră din stânga va pâlpâi, solicitând introducerea parolei, parola setata din fabrica este 0000 Apăsați tastele + - pentru a introduce prima cifră a parolei. Apăsați tasta SET din nou și a doua cifră va pâlpâii Apăsați tastele + - pentru a introduce a doua cifră a parolei Apăsați tasta SET din nou și a treia cifră va pâlpâii Apăsați tastele + - pentru a scrie a treia cifră a parolei Apăsați tasta SET din nou și a patra cifră va pâlpâii Apăsați tastele + - pentru a introduce a patra cifră a parolei Apăsați tasta SET din nou pentru a accesa meniul principal Apăsați tastele + - pentru a selecta meniul principal Apăsați tasta ESC pentru a ieși din meniul principal 4.2 Accesarea submeniului După ce selectați meniul principal, urmați pașii următori pentru a accesa submeniul Apăsați tasta SET pentru a accesa submeniul Apăsați tastele + - pentru a selecta submeniul

22 Apăsați tasta SET din nou pentru a accesa programul; acum puteți modifica valoarea parametrilor Apăsați tastele + - pentru a modifica valoarea parametrilor Apăsați tasta ESC pentru a ieși din submeniu Apăsați tasta ESC din nou pentru a ieși meniul principal. 4.3 Meniu principal DT O & DT F Funcția diferenței de temperatură Descriere: Pompa circuitului solar P1 este activată de funcția diferenței de temperatură; atâta timp cât diferența de temperatură dintre colector și rezervor atinge diferența temperaturii de conectare, pompa circuitului solar este activată. De exemplu: diferența temperaturii de conectare este de 8 oc și a celei de deconectare este de 4 oc; dacă temperatura din partea de jos a rezervorului este de 20 oc, atunci când temperatura colectorului crește până la 28 oc, pompa este declanșată, și când temperatura colectorului va scadea la 24 oc, pompa este oprită. Notă: diferența de temperatură de conectare/deconectare de 8 grade celsius și 4 grade celsius sunt setări standard ale sistemului conform multor ani de experiență, numai in cazuri speciale de aplicare necesita a fi schimbate (ex. Transfer de căldură la distanță mare), în mod normal este recomandată utilizarea setărilor implicite. Diferența temperaturii de conectare și deconectare sunt setate alternativ. Pentru a evita incurcarea diferentei minime dintre doua diferente de temperatura (ΔTon ΔToff) este setat la 2 grade celsius. Setarea diferenței temperaturii de conectare: În statusul standby, accesați meniul principal DT O, Apăsați tasta SET pentru a accesa programul de setări al DT O, ; DT O 08 se va afișa pe ecran și valoarea 08 va pâlpâii, diferența temperaturii de conectare poate fi setată. Apăsați tastele + - pentru a modifica valoarea diferenței temperaturii de conectare, nivel ajustabil (OFF+2 )~20 ; setarea din fabrică este 8. Apăsați tasta ESC pentru a ieși din această setare;parametrii sunt salvați automat. Setarea diferenței temperaturii de deconectare: În statusuk standby, accesați meniul principal DT F Apăsați tasta SET pentru a accesa programul de setări DT F; atunci când pe ecran se va afișa DT F 04 și valoarea 04 va pâlpâii, diferența temperaturii de deconectare poate fi setată. Apăsați tastele + - pentru a modifica valoarea diferenței temperaturii de deconectare, nivel reglabil 0 ~(ON- 2 ); Setarea din fabrică este

23 Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat; parametrii sunt salvați automat. 4.4 Meniul principal - TEMP Temperatura Pentru fiecare sistem, parametrii setați din fabrică sunt în cele mai bune condiții și sunt integrați în tot sistemul solar. De asemenea, acești parametrii pot să fie setați individual pentru a ține cont de cererile speciale;vă rugăm să observați cu atenție datele de operare ale componentelor sistemului, după instalare. Notă: parametrii care pot fi setați în funcție de sistemul selectat; nu toți parametrii pot fi reglați în sistemul solar. Submeniurile și parametrii următori pot să fie setați în meniul principal al temperaturii. Submeniu EMOF EMON CMX CMN CFR SMX REC C-F Descrierea funcției Domeniu ajustabil Temperatura maximă de ( ON+3 ) deconectare a colectorului ~200 Temperatura maximă de conectare 60 ~ a colectorului (OFF-3 ) Temperatura maximă limitată a colectorului(funcția de răcire a 60 ~190 colectorului) Protecția colectorului împotriva temperaturilor scăzute 0 ~90 Protecția colectorului împotriva -10 ~10 înghețului Temperatura maximă a 2 ~95 rezervorului Funcția de re-răcire a rezervorului l Schimbarea temperaturii Celsius și ~ Fahrenheit Setarea din fabrică OFF OFF 70 OFF Funcția Paragraf temperaturii de deconectare See See See See See See See See EMOF Temperatura maximă de deconectare a colectorului (Funcția de întrerupere de urgență a colectorului ) Descrierea funcției: Atunci când temperatura colectorului crește până la temperatura maximă de deconectare a colectorului (EMOF), această funcție este activată și pompa circuitului solar este oprită pentru a evita distrugerea altor componente ale sistemului, din cauza temperaturii ridicate. Nivelul reglabil al temperaturii maxime de deconectare a colectorului este de (ON+3 )~200, setarea din fabrică este de 130. Când temperatura colectorului crește până la temperatura maximă de deconectare a acestuia, pompa circuitului solar este blocată, dar atunci când temperatura colectorului scade până la temperatura lui maximă de conectare (EMON) ( setarea din

24 o fabrică este de 120 C), pompa circuitului solar este deblocată, și acestă funcție este dezactivată. Selectati submeniul EMOF, EMOF 130oC se afișează pe ecran Apăsați tasta SET, valoare de 130oC pâlpâie. Apăsați tasta + - adjustați temperatura maximă de deconectare a colectorului raza de reglare: ( ON+3 ) ~200, setarea din fabrică este de 130oC Apăsați tasta SET activați și dezactivați această funcție, dacă funcția este dezactivată atunci EMOF-temperatura maximă de deconectare a colectorului ---- se afișează pe ecran. Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat, parametrii setați sunt salvați automat EMON temperatura maximă de conectare a colectorului ( Fucția Opririi de Urgență a Colectorului ) o Selectați submeniul EMON, EMON 120 C se afișează Apăsați tasta SET, valoarea 120oC pâlpâie. Apăsați tasta + -, reglați temperatura maximă de conectare a colectorului (EMON) raza de reglare: (OF-3 )~200, setarea din fabrică este de 120oC. Apăsați tasta SET, activați și dezactivați acestă funcție, dacă funcția este dezactivată, atunci EMON ---- se afișează pe ecran. Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat, parametrii setați sunt salvați automat Atunci când aceste două semne alte temperaturii maxime limitate de deconectare a colectorului clipesc pe ecran, indică faptul că această funcție este activată, și în acest moment temperatura rezervorului atinge temperatura lui maximă limitată. Atunci când doar acest semn al temperaturii maxime limitate de deconectare a colectorului pâlpâie pe ecran indică faptul că această funcție este activată, dar temperatura rezervorului nu atinge temperatura lui maximă limitată CMX Temperatura maximă limitată a colectorului (funcția de răcire a colectorului) Descrierea funcției: Funcția de răcire a colectorului întârzie vaporizarea agentului de transfer termic fluid. La scurt timp

25 înainte de atingerea temperaturii maxime a colectorului, pompa solară începe să lucreze pentru a răci treptat agentul de transfer termic fluid utilizand pierderile survenite în conducte şi cilindre de depozitare.. Aunci când temperatura rezervorului crește până la temperatura lui maximă presetată, pompa circuitului solar este oprită compulsivchiar chiar și diferența de temperatură este satisfăcută. În cazul în care căldura soarelui este foarte puternică, temperatura colectorului va crește continuu, când temperatura colectorului crește până la temperatura lui maximă, pompa solară va fi activată din nou chiar și în cazul în care temperatura rezervorului este deja la temperatura lui maximă. Şi pompa solară functioneaza pana cand temperatura colectorului scade pana cand această circulaţie inversa sau pana când temperatura rezervorului creste temperatura sa de urgenţă (95oC). Când se afișează și pâlpâie pe ecran, indică faptul că temperatura de urgență a rezervorului este atinsă, temperatura rezervorului este de 95 Pași setare: Pentru a accesa meniul principal TEMP, selectați submeniulcmx CMX 110 oc se afișează pe Ecran. Apăsați tasta SET, parametrul 110 pâlpâie. Apăsați tasta + -, pentru a regla temperatura de protecție a colectorului, domeniu ajustabil (60 ~ 190 ), setarea din fabrică este de 110 Reapăsați tasta SET, activați și dezactivați acestă funcție, dacă dezactivați acestă funcție, CMX se afișează pe ecran. Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat, parametrii setați sunt salvați automat semnalul CMX se afișează pe ecran, indicând faptul că acestă funcție este activată CMN Protecția colectorului împortiva temperaturii scăzute Descriere: Când temperatura colectorului este sub temperaturile CMN presetate, pompa circuitului solar este blocată chiar și atunci când diferența de temperatură dintre colector și rezervor depășește diferența temperaturii de conectare, pompa solară nu funcționează încă. Când temperatura colectorului este cu 3 o C mai mare decât temperatura CMN presetată, pompa circuitului solar este deblocată pentru funcționare, controlerul iese din acest program

26 Pași setare: Pentru a accesa meniul principal TEMP, selectați submeniul CMN, CMN----- se afișează pe ecran, setarea implicită este oprită. Apăsați tasta SET, absența semnalului pâlpâie pe ecran. Reapăsați tasta SET,pentru a activa și dezactiva acestă funcție Apăsați tasta + - pentru a regla protecția împotriva temperaturii scăzute a colectorului, nivel ajustabil (00 ~90 ), după activarea funcției, setarea din fabrică este de 10 Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat, parametrii setați sunt salvați automat semnalul CMN se afișează pe ecran, indicând faptul că acestă funcție este activată CFR Protecția colectorului împotriva înghețului Descriere: În perioada de iarnă când temperatura colectorului este sub temperatura de protecție împotriva înghețului presetată (setarea din fabrică este de 4 oc), pompa circuitului solar este declanșată pentru circuitul invers al agentului solar. În plus când temperatura rezervorului (T2) scade la 6oC, încălzitorul electric este declanșat automat și este în funcțiune până când T2 este încălzit până la 21 oc sau este oprit când se iese din programul de protecție a colectorului împotriva înghețului. Când temperatura colectorului crește până la 7 oc, pompa circuitului solar este oprită, se iese automat din programul de protecție a colectorului împotriva înghețului. Aceasta functie este folosita intr-un sistem, care foloseste apa ca agent de transfer termic lichid, pentru a evita inghetul agentului de transfer termic fluid solar. Pași setare: Pentru a accesa meniul principal TEMP, selectați submeniul CFR, CFR ---- se afișează pe ecran, setarea implicită este oprită. Apăsați tasta SET absența semnalului off pâlpâie. Reapăsați tasta SET pentru a activa sau dezactiva acestă funcție Apăsați tasta + - pentru a regla funcția de protecție împotriva înghețului, nivelul de reglare este(-10 ~ 10 ), după ce funcția este activată, setarea implicită este de 4 Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat, parametrii setați sunt salvați automat

27 Semnalul de protecție al colectorului impotriva înghețului se afișează pe ecran, indicând faptul că acestă funcției este activată. Notă: acestă funcție este disponibilă doar pentru sisteme solare speciale care nu folosesc nici un lichid antigel; Acest tip de sistem este potrivit numai pentru zone în care temperatura ambientală se apropie de o 0 C doar pentru câteva zile. Dacă cerințele de siguranță sunt foarte ridicate, atunci antigelul este necesar, Noi sugerăm folosirea unui lichid antigel potrivit pentru a evita problemele datorate înghețului SMX Temperatura maximă a rezervorului Descriere: Când diferența de temperatură dintre colectorul T1 și rezervorul T2 satisface diferența temperaturii de conectare a circulației, pompa solară este activată, dar pentru a evita temperatura ridicată în interiorul rezervorului, controlerul va verifica dacă temperatura (T3) a părții de sus a rezervorului este mai mare decât temperatura maximă a rezervorului, când T3 este mai mare decât temperatura maximă a rezervorului, pompa solară este oprită chiar și atunci când diferența de temperatură satisface condiția. Atunci când temperatura scade și este cu 2oC sub temperatura maximă a rezervorului, pompa solară repornește când diferența de temperatură satisface condiția. Pași setare: Pentru a accesa meniul principal TEMP, selectați submeniul SMX, SMX 70oC se afișează pe ecran. Apăsați tasta SET, parametrul 70 pâlpâie Apăsați + pentru a regla valoarea temperaturii maxime a rezervorului, nivelul de reglare este (2 ~95 ), setarea implicită este de 70 Reapăsați tasta SET pentru ca să activați și dezactivați acestă funcție, dacă funcția este dezactivată SMX se afișează pe ecran. Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat, parametrii Sunt salvați automat. Semnalul temperaturii maxime a rezervorului se afișează pe ecran, indicând faptul că această funcție este activată REC Funcția de re-răcire a rezervorului Descriere: În cazul în care temperatura rezervorului depășește temperatura maximă setată, și în același timp temperatura colectorului este cu 5oC mai mică decât temperatura rezervorului, atunci pompa solară este activată pentru circulație inversă, temperatura rezervorului este scăzută daorită pierderilor de căldură care

28 au loc în colector, pompa solară continuă să funcțiomeze până când temperatura rezevorului scade sub temperatura lui maximă. Pași setare: Pentru a accesa meniul principal TEMP, selectați submeniul REC, REC OFF se afișează pe ecran, setarea implicită este oprită Apăsați tasta SET, parametrul OFF pâlpâie pe ecran Reapăsați tasta SET pentru a activa sau dezactiva această funcție, după ce fucția a fost activată setarea din fabrică este REC ON Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de seconde pentru a ieși automat, parametrii sunt salvați automat. Semnalul răcirii rezervorului se afișează pe ecran, indicând faptul că acestă funcție este activată C- F Schimbarea temperaturii Celsius și Fahrenheit Pași setare: Pentru a accesa meniul principal TEMP, selctați apoi submeniul C-F, C_F se afișează pe ecran. Apăsați tasta SET, parametrul pâlpâie pe ecran. Apăsați +, pentru a selecta între temperatura Celsius și Fahrenheit, setarea din fabrică este Apăsați tasta ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat, parametrii Sunt salvați automat. 4.5 Meniu principal - FUN Fucție auxiliară Funcția auxiliară a acestui controler poate fi setată sub meniul FUN menu; este imposibilă setarea mai multor funcții auxiliare în același timp. Notă: În meniul FUN unele funcții sunt dezactivate, apoi statusul activat sau dezactivat pentru următoarele funcții auxiliare din submeniu este de asemenea diferit, Example explicative: Dacă setați parametrul de măsurare a energiei termice (OHQM) deconectat, acesta înseamnă că acestă funcție este dezactivată, apoi funcțiile FMAX, MEDT și MED% nu se mai găsesc în submeniu, doar atunci când această funcție (OHQM) este activată, aceste funcții apar în submeniu. ( vedeți detaliat în structura meniului 2.2 )

29 Următorul submeniu poate fi accesat prin meniul FUN Submeniu DVWG nmin DTS RIS OHQM FMAX MEDT MED% INTV TSTP TRUN Descriere Meniu Funcția Anti-Legionella Reglarea vitezei pompei circuitului solar(controlul vitezei RPM) Diferența standard de temperatură(pentru reglarea vitezei pompei circuitului ) Creșterea ratei ( pentru reglarea vitezei pompei circuitului) Măsurarea energiei termice Viteza de curgere Tipul lichidului de transfer termic Concentrația lichidului antigel Funcția interval pompă Funcția interval timp Timpul de funcționare al pompei Paragraf DVWG Funcția Anti-Legionella Descriere: Pentru a evita apariția bacteriei în apa rezervorului atunci când temperatura rezervorului este mai scăzută pentru o perioadă mai lungă de timp, controlerul va verifica automat temperatura rezervorului la fiecare 7 zile ( o perioadă ) dacă temperatura rezervorului nu depășește niciodată 70 oc în acestă perioadă, atunci la setarea implicită de 01:00 am în fiecare Duminică a perioadei, încălzirea auxiliară a sistemului este activată automat să încălzeas că apa până când temperatura acesteia o crește până la 70o C, bacteria este distrusă de temperatura ridicată. Pași setare: Pentru a accesa meniul principal FUN, selectați submeniul DVWG, DVWG OFF se afișează pe ecran. Setarea implicită este OFF. Apăsați tasta SET button, parametrul OFF pâlpâie pe ecran Reapăsați + - DVWG ON pâlpâie pe ecran, funcția este activată. Apăsați tasta ESC pentru a ieși din meniu, sau așteptați 20 de secunde pentru a ieși automat, parametrii setați sunt salvați automat

30 4.5.2 nmin Reglarea vitezei pompei circuitului solar(rpm controlul vitezei ) Descriere: Circuitul de ieșire P1 poate fi configurat să funcționeze fie ca circuit de ieșire controlat RPM fie ca simplu circuit de ieșire. Când acestă funcție este activată, circuitul de ieșire este folosit ca circuit de ieșire controlat RPM, când parametrul este setat ca nmin 100% înseamnă că circuitul de ieșire P1 devine un circuit de ieșire normal. Circuit de ieșire normal: controlul vitezei pompei circuitului este dezactivat, pompa este operată cu o viteză fixă și debitul nu este schimat. RPM circuit de ieșire controlat: (controlul vitezei este activat), sistemul de control încearcă să mențină o diferență de temperatură constantă între colector și rezervor. Performanța pompei este continuu reglată și debitul pompei este mărit sau redus, în funcție de diferența de temperatură. Pași setare: Pentru a accesa meniul principal FUN, selectați submeniuln MIN, nmin 30 se afișează pe ecran. Apăsați tasta SET, parametrul 30 pâlpâie pe ecran Apăsați + pentru a regla viteza pompei circuitului, raza de reglare (30~100%), setarea din fabrică este de 30% Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat parametrii setați sunt salvați automat DTS Diferența standard de temperatură(pentru reglarea vitezei pompei circuitului ) Descriere: Aunci când diferența temperaturii de conectare ( T ON) este atinsă, pompa solară este activată, și apoi în 20 de secunde, viteza pompei ajunge la viteza ei minimă (30%). După care controlerul verifică continuu, când diferența standard de temperatură (DTS) este atinsă, viteza pompei crește cu un grad (10%), diferența de temperatură RIS crește la fiecare 1oC, viteza pompei crește cu 10% până când ajunge la viteza ei maximă de 100%. Prin setare rata de crestere a diferentei de temperatura poate atinge viteza pompei. În cazul în care diferența de temperatură scade la diferența temperaturii de deconectare ( T OFF), pompa circuitului este oprită

31 Pași setare: Pentru a accesa meniul principal FUN, selectați submeniul DTS, DTS 08oC se afișează pe ecran Apăsați tasta SET, parametrul 08oC pâlpâie pe ecran. Apăsați + - pentru a regla diferența standard de temperatură, raza de reglare (2 ~30 ), setarea din fabricație este 08oC Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat parametrii setați sunt salvați automat RIS Rata de creștere a temperaturii (pentru reglarea vitezei pompei circuitului) Pași setare: Pentru a accesa meniul principal FUN, selectați submeniul RIS, RIS 01oC se afișează pe ecran. Apăsați tasta SET, parametrul 01oC pâlpâie pe ecran Apăsați + - creșterea ratei(ris)diferenței de temperatură, nivel reglare(1 ~20, setarea din fabrică este de 1oC Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat parametrii setați sunt salvați automat OHQM Măsurarea energiei termice Descriere: Controlerul are funcția pentru măsurarea energiei termice; poate măsura energia care este trasferată de la colector la rezervor. Pentru siguranța măsurării, temperatura (T0, T1) pe conductele de tur și retur, trebuie să fie verificată, și un debimetru suplimentar trebuie să fie de asemenea instalat pe conducta de circulație, pentru măsurarea debitului. Energia termica prin sistemul solar este calculata cu parametru de temperatura calculat (T1, T0) si debit. Energia temică în zilele nostre se afișează in DKWh, energia termică acumulativă se afișează in kwh sau în MWh. Energia din timpul zilei plus energia acumulată reperzintă energia totală produsă. Pași setare: Pentru a accesa meniul principal FUN, selectați submeniul OHQM, OHQM OFF se afișează pe ecran, setarea din fabrică este OPRITĂ

32 Apăsați tasta SET, parametrul OHQM OFF pâlpâie pe ecran Reapăsați + -, pentru a activa această funcție, OHQM on pâlpâie pe ecran Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat parametrii setați sunt salvați automat Notă: 1) Energia termică obținută în ziua curentă, energia termică acumulativă și timpul de operare al pompei pot fi resetate sub statusul standby, în felul următor: Apăsați + -, selectați pentru a vrifica energia termică a zilei curente, DKWH XX SET se afișează pe ecran. Apăsați tasta SET pentru 3 secunde, semnalul sonor face de 3 ori du-----, valoarea energiei termice zilnice este ștearsă și este resetată la 00. Apăsați + -, selectați pentru a verifica energia termică acumulativă, KWH XX or MWH XX Tasta SET se afișează pe ecran. Apăsați tasta SET pentru 3 secunde, semnalul sonor face de 3 ori du-----, valoarea energiei termice însumate este ștearsă, energia termică acumulativă este resetată la 00. Apăsați + -, selectați verificarea timpului de operare al pompei, hp XX SET se afișează pe ecran. Apăsați tasta SET pentru 3 secunde, semnalul sonor face de 3 ori du-----, timpul de operarea al pompei este șters și este resetat la 00. 2) Doar atunci când funcția de măsurare a energiei termice este activată, timpul de operare al funcției pompei de circulație poate fi activat FMAX Debitul FAMX: Debitul L/min. Domeniu ajustabil: (0.1~20) L/min, crește de fiecare dată 0.1L pe minut, setarea din fabrică este de 2.0L/min Pași setare: Pentru a accesa meniul principal FUN, selectați submeniul FMAX, FMAX 2.0 se afișează pe ecran. Apăsați tasta SET, parametrul 2.0 pâlpâie pe ecran Apăsați + - pentru a regla parametrul debitului. raza de reglare(0.1~20) Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat,

33 parametrii setați sunt salvați automat Notă: Atunci când utilizați debitmetrul electronic, acestă funcție este inexistentă MEDT Tip de transfer termic lichid MEDT: tip de transfer termic lichid, domeniu ajustabil (00~03), setarea din fabrică:01 Tip de transfer termic lichid: 00:Apă 01:Propilenglicol 02:Glicol 03:Tifocor LS/G-LS Pași setare: Pentru a accesa meniul principal FUN, selectați submeniul MEDT, MEDT 01 se afișează pe ecran. Apăsați Tasta SET, parametrul 01 pâlpâie pe ecran. Apăsați + - pentru a regla tipul de transfer termic lichid, raza de reglare (00~03) Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat parametrii setați sunt salvați automat MED% Concentrația de trasfer termic lichid MED% Concentrația de trasfer termic lichid ( procentaj volum %), în funcție de tipul de trasfer termic lichid, nivelul reglare (20 ~70), setarea din fabrică 40% Pași setare: Pentru a accesa meniul principal FUN, selectați submeniul MED%, MED% 40 se afișează pe ecran. Apăsați tasta SET, parametrul 40 pâlpâie pe ecran Apăsați + - pentru a regla concentrația, raza de reglare (20~70) Apăsați ESC pentru a ieși din meniu sau așteptați 20 de secunde pentru a ieși automat parametrii setați sunt salvați automat. Notă: atunci când tipul de trasfer termic lichid este 00,03,MED% nu poate fi afișat
