1 C910n C910dn TM

2 Πρόλογος Έχει καταβληθεί κάθε προσπάθεια, για να διασφαλιστεί ότι οι πληροφορίες αυτού του εγγράφου είναι πλήρεις, ακριβείς και ενημερωμένες. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για τα αποτελέσματα σφαλμάτων που βρίσκονται πέρα από τον έλεγχό του. Επίσης, ο κατασκευαστής δεν μπορεί να εγγυηθεί ότι οι αλλαγές στο λογισμικό και στον εξοπλισμό που γίνονται από άλλους κατασκευαστές και αναφέρονται σε αυτό τον οδηγό δεν θα επηρεάσουν την εφαρμοσιμότητα των πληροφοριών σε αυτόν. Η αναφορά προϊόντων λογισμικού που κατασκευάζονται από άλλες εταιρείες δεν συνιστά απαραίτητα έγκριση εκ μέρους του κατασκευαστή. Παρόλο που καταβλήθηκε κάθε δυνατή προσπάθεια για να γίνει αυτό το έγγραφο όσο το δυνατόν πιο ακριβές και χρήσιμο, δεν παρέχουμε οποιαδήποτε εγγύηση, με τρόπο σαφή ή υπονοούμενο για την ακρίβεια και την πληρότητα των πληροφοριών που περιλαμβάνονται στο παρόν. Τα πιο ενημερωμένα προγράμματα οδήγησης και εγχειρίδια διατίθενται από την OKI στην ιστοσελίδα: Iss. 2: Copyright 2011 OKI Europe Ltd. Με επιφύλαξη παντός δικαιώματος. Το λογότυπο OKI είναι σήμα κατατεθέν της OKI Electric Industry Company, Ltd. Η επωνυμία OKI Printing Solutions είναι εμπορικό σήμα της OKI Data Corporation. Τα λογότυπα Microsoft, MS-DOS και Windows είναι σήματα κατατεθέντα της Microsoft Corporation. Οι επωνυμίες Apple, Macintosh, Mac και Mac OS είναι κατοχυρωμένα εμπορικά σήματα της Apple Inc. Τα ονόματα άλλων προϊόντων και μαρκών είναι σήματα κατατεθέντα ή εμπορικά σήματα των ιδιοκτητών τους. Το προϊόν αυτό συμμορφώνεται με τις απαιτήσεις των Οδηγιών 2004/108/ΕΚ (EMC), 2006/95/ΕΚ (LVD), 1999/5/ΕΚ (R&TTE) και 2009/125/ΕΚ (ErP) του Συμβουλίου, όπως τροποποιήθηκαν ανάλογα με την περίπτωση, για την προσέγγιση των νομοθεσιών των κρατών μελών σχετικά με την Ηλεκτρομαγνητική συμβατότητα, τη Χαμηλή τάση, τον Τερματικό ραδιοφωνικό τηλεπικοινωνιακό εξοπλισμό και τα Συνδεόμενα με την ενέργεια προϊόντα. ΠΡΟΦΥΛΑΞΕΙΣ! Αυτό το προϊόν συμμορφώνεται με την Τάξη Β EN Ωστόσο, όταν εγκατασταθεί ηπροαιρετική μονάδα φινιρίσματος, το προϊόν συμμορφώνεται με την Τάξη Α EN Σε οικιακό περιβάλλον, αυτή η διαμόρφωση μπορεί να προκαλέσει ραδιοφωνικές παρεμβολές, και ο χρήστης ίσως χρειαστεί να λάβει κατάλληλα μέτρα. Τα παρακάτω καλώδια χρησιμοποιήθηκαν για την αξιολόγηση αυτού του προϊόντος, προκειμένου να επιτευχθεί η συμβατότητα με την οδηγία 2004/108/ΕΚ EMC και τυχόν ρυθμίσεις παραμέτρων εκτός αυτής ενδέχεται να επηρεάζουν τη συμμόρφωση αυτή. ΤΎΠΟΣ ΚΑΛΩΔΙΟΥ ΜΗΚΟΣ (ΜΕΤΡΑ) ΠΥΡΗΝΑΣ ΘΩΡΑΚΙΣΗ Τροφοδοσία 1,8 USB 5,0 Parallel (Παράλληλη) 2,0 LAN 15,0 Πρόλογος > 2

3 Πρώτες βοήθειες Δώστε προσοχή κατά το χειρισμό της σκόνης γραφίτη. Αν καταποθεί, δώστε στο θύμα μικρές ποσότητες κρύου νερού και καλέστε ιατρική βοήθεια. ΜΗΝ επιχειρήσετε να προκαλέσετε εμετό. Αν εισπνευθεί, μεταφέρετε το θύμα σε ανοιχτό χώρο με φρέσκο αέρα. Καλέστε ιατρική βοήθεια. Αν εισέλθει στα μάτια, ξεπλύντε τα με μεγάλες ποσότητες νερού για τουλάχιστον 15 λεπτά, κρατώντας τα βλέφαρα ανοιχτά. Καλέστε ιατρική βοήθεια. Ο χυμένος γραφίτης θα πρέπει να καθαριστεί με κρύο νερό και σαπούνι για την αποφυγή εμφάνισης κηλίδων στο δέρμα ή στο ρουχισμό. Κατασκευαστής OKI Data Corporation, Shibaura, Minato-ku, Tokyo , Japan (Ιαπωνία) Εισαγωγέας προϊόντος στην ΕΕ/Εξουσιοδοτημένος αντιπρόσωπος OKI Europe Limited (διακριτικός τίτλος OKI Printing Solutions) Blays House Wick Road Egham Surrey, TW20 0HJ United Kingdom (Ηνωμένο Βασίλειο) Για ερωτήσεις που αφορούν πωλήσεις, τεχνική υποστήριξη και γενικές απορίες, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο. Πληροφορίες για το περιβάλλον Πρώτες βοήθειες > 3

4 Περιεχόμενα Πρόλογος Πρώτες βοήθειες Κατασκευαστής Εισαγωγέας προϊόντος στην ΕΕ/Εξουσιοδοτημένος αντιπρόσωπος Πληροφορίες για το περιβάλλον Περιεχόμενα Σημειώσεις, προφυλάξεις και προειδοποιήσεις Εισαγωγή Χαρακτηριστικά Σχετικά με αυτόν τον οδηγό Χρήση με σύνδεση Εκτύπωση σελίδων Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης Άνοιγμα και κλείσιμο άνω καλύμματος Παρουσίαση των κυριοτέρων μερών του συστήματος Παρεχόμενο λογισμικό Συστάσεις για το χαρτί Πληροφορίες εισόδου και εξόδου χαρτιού Δίσκοι και στοιβακτές Δίσκοι 1 ως Δίσκος MP Στοιβακτής με την όψη προς τα κάτω Στοιβακτής με την όψη προς τα πάνω Μονάδα Duplex (εφόσον είναι εγκαταστημένη) Παραδείγματα δίσκου και στοιβακτή Φόρτωση δίσκων 1 έως Χρήση του δίσκου MP Χρήση στοιβακτών Πίνακας ελέγχου Χειριστήρια και ενδείξεις Λειτουργία οθόνης LCD Πληροφορίες κατάστασης Πληροφορίες μενού (λειτουργίες) Πληροφορίες διαμόρφωσης Κατάσταση βοήθειας Μηνύματα οθόνης LCD Χρήση μενού Έναρξη Θέση εκτυπωτή Απενεργοποίηση/ενεργοποίηση Απενεργοποίηση Ενεργοποίηση Αλλαγή γλώσσας οθόνης Έλεγχος τρεχουσών ρυθμίσεων Διασυνδέσεις και σύνδεση Σύνδεση παράλληλης διασύνδεσης Σύνδεση διασύνδεσης USB Σύνδεση της διασύνδεσης δικτύου Χρήση του DVD των προγραμμάτων οδήγησης Περιεχόμενα > 4

5 Λειτουργία Αναλώσιμα και συντήρηση Έλεγχος χρήσης αναλώσιμων/ειδών συντήρησης Ενδείξεις αντικατάστασης Αντικατάσταση αναλώσιμων/ειδών συντήρησης Καθαρισμός κεφαλών LED Καθαρισμός κυλίνδρων τροφοδότησης χαρτιού Καθαρισμός περιβλήματος εκτυπωτή Εκκένωση δοχείου υπολειμμάτων διάτρησης (Μονάδα διάτρησης-προαιρετικό εξάρτημα) Προαιρετικά εξαρτήματα Εγκατάσταση εξαρτημάτων Αντιμετώπιση προβλημάτων Γενικά Εμπλοκή χαρτιού Εμπλοκή χαρτιού εκτυπωτής Ανοιχτό κάλυμμα, εμπλοκή χαρτιού, πλαϊνό κάλυμμα δίσκου # Ανοίξτε κάλυμμα, εμπλοκή χαρτιού, πλευρικό κάλυμμα Ανοίξτε κάλυμμα, εμπλοκή χαρτιού, πάνω κάλυμμα Εμπλοκές χαρτιού μονάδα duplex (εφόσον είναι εγκαταστημένη) Ελέγξτε τη μονάδα αμφίπλευρης εκτύπωσης, εμπλοκή χαρτιού Εμπλοκή χαρτιού μονάδα τελικής επεξεργασίας (προαιρετικό εξάρτημα) Ελέγξτε τη μονάδα τελικής επεξεργασίας, εμπλοκή χαρτιού/το χαρτί παραμένει , 592, 593, 599/ 643, 645 (εμπλοκή χαρτιού γύρω από τη μονάδα τελικής επεξεργασίας) , 597, 598/ 644, 646 (εμπλοκή χαρτιού στη μονάδα τελικής επεξεργασίας) (εμπλοκή χαρτιού στη μονάδα τελικής επεξεργασίας/διάτρησης) Ελέγξτε τον αναστροφέα, εμπλοκή χαρτιού Αποφυγή εμπλοκής χαρτιού Αντιμετώπιση μη ικανοποιητικών εκτυπώσεων Εμπλοκή συρραπτικού μονάδα τελικής επεξεργασίας (προαιρετικό εξάρτημα) Ελέγξτε τη μονάδα τελικής επεξεργασίας, εμπλοκή συρραπτικού Προδιαγραφές Παράρτημα A Μηνύματα LCD Παράρτημα B Σύστημα μενού Διαμόρφωση Καταμέτρηση εκτυπωμένων σελίδων Καταμέτρηση τελικής επεξεργασίας Διάρκεια αναλώσιμων Δίκτυο Μέγεθος χαρτιού στο δίσκο Σύστημα Παράδειγμα διαμόρφωσης μονόχρωμες εκτυπωμένες σελίδες Πληροφορίες εκτύπωσης Παράδειγμα πληροφοριών εκτύπωσης δείγμα σελίδας Ασφαλής εκτύπωση Μενού Διαμόρφωση δίσκου Ρύθμιση συστήματος ο παράδειγμα μενού διαφάνειες δίσκου ο παράδειγμα μενού μέγεθος χαρτιού δίσκου MP Ευρετήριο Στοιχεία επικοινωνίας OKI Περιεχόμενα > 5

6 Σημειώσεις, προφυλάξεις και προειδοποιήσεις ΣΗΜΕΙΩΣΗ Οι σημειώσεις παρέχουν πρόσθετες πληροφορίες που συμπληρώνουν το κυρίως κείμενο. ΠΡΟΦΥΛΑΞΕΙΣ! Οι προφυλάξεις παρέχουν επιπλέον πληροφορίες, η άγνοια των οποίων ενδέχεται να προκαλέσει δυσλειτουργία ή βλάβη στον εξοπλισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Οι προειδοποιήσεις παρέχουν επιπλέον πληροφορίες, η άγνοια των οποίων ενδέχεται να αποτελέσει κίνδυνο για προσωπικό τραυματισμό. Για την προστασία του προϊόντος σας και προκειμένου να εξασφαλίσετε το μέγιστο όφελος από την πλήρη λειτουργικότητά του, αυτό το μοντέλο σχεδιάστηκε για χρήση μόνο με αυθεντικές κασέτες γραφίτη. Οποιοσδήποτε άλλος γραφίτης ενδέχεται να μην λειτουργήσει καθόλου, ακόμη κι αν περιγράφεται ως συμβατός ή ακόμα κι αν λειτουργήσει, ενδέχεται να υποβαθμίσει την απόδοση του εκτυπωτή σας και την ποιότητα εκτύπωσης. Η χρήση μη αυθεντικών προϊόντων ενδέχεται να ακυρώσει την εγγύησή σας. Οι προδιαγραφές ενδέχεται να αλλάξουν χωρίς προειδοποίηση. Όλα τα εμπορικά σήματα αναγνωρίζονται. Σημειώσεις, προφυλάξεις και προειδοποιήσεις > 6

7 Εισαγωγή Συγχαρητήρια για την αγορά του έγχρωμου εκτυπωτή OKI χρώμα. Ο νέος σας εκτυπωτής έχει σχεδιαστεί με προηγμένα χαρακτηριστικά, τα οποία σας προσφέρουν καθαρές και έγχρωμες εκτυπώσεις σε υψηλή ταχύτητα με τη χρήση διαφόρων μέσων εκτύπωσης που απαιτεί ένα γραφείο. Διατίθενται δύο διαφορετικά μοντέλα: το C910n και το C910dn, όπου το n δηλώνει τη δυνατότητα δικτύωσης και το d δηλώνει εγκατεστημένη μονάδα εκτύπωσης διπλής όψης. Χαρακτηριστικά Τα παρακάτω χαρακτηριστικά αποτελούν βασικό εξοπλισμό σε όλα τα μοντέλα: > Ανάλυση εκτύπωσης 1200 x 600dpi (στιγμές ανά ίντσα) για παραγωγή εικόνων υψηλής ποιότητας όπου φαίνονται όλες οι μικρολεπτομέρειες > Η πολυεπίπεδη τεχνολογία ProQ2400 παράγει ευκρινείς τόνους και απαλότερες αποχρώσεις για να δώσετε στα έγγραφά σας την ποιότητα μιας έγχρωμης φωτογραφίας. > Τεχνολογία έγχρωμης ψηφιακής οθόνης LED Single Pass για επεξεργασία των εκτυπωμένων σελίδων σε υψηλή ταχύτητα. > Η μονάδα σκληρού δίσκου προσφέρει τη δυνατότητα εκτύπωσης εν αναμονή και επιβεβαιωμένης εκτύπωσης. > Η σύνδεση δικτύου 10Base-T, 100Base-TX και 1000Base-T σας επιτρέπει να μοιραστείτε αυτή την πολύτιμη πηγή με άλλους χρήστες στο περιβάλλον δικτύου του γραφείου σας. > Διασυνδέσεις USB 2.0 και παράλληλες (IEEE-1284). > Προσομοιώσεις PCL, PS, IBM PPR και Epson FX. > Το «Ask OKI» είναι μια νέα φιλική προς το χρήστη λειτουργία που παρέχει άμεση σύνδεση από την οθόνη του εκτυπωτή σας (η οποία όμως δεν απεικονίζεται σε αυτόν τον οδηγό) σε μια αποκλειστική ιστοσελίδα ειδική για το ίδιο ακριβώς μοντέλο που χρησιμοποιείτε. Εκεί θα βρείτε συμβουλές, βοήθεια και υποστήριξη που πιθανόν να χρειαστείτε για να λάβετε τα καλύτερα δυνατά αποτελέσματα από τον εκτυπωτή σας. Επιπλέον, διατίθενται τα ακόλουθα προαιρετικά εξαρτήματα: > Αυτόματη εκτύπωση διπλής όψης (αμφίπλευρη) για εξοικονόμηση χαρτιού και συμπτυγμένη εκτύπωση μεγαλύτερων εγγράφων. ΣΗΜΕΙΩΣΗ Αυτό το προαιρετικό χαρακτηριστικό ισχύει μόνο για το μοντέλο C910n. > Πρόσθετοι δίσκοι χαρτιού για φόρτωση επιπλέον 530 φύλλων, για τη μείωση της παρέμβασης του χρήστη, διαφορετικά πακέτα χαρτιού για επιστολόχαρτα, εναλλακτικά μεγέθη χαρτιού ή άλλα μέσα εκτύπωσης: > 2ος/3ος δίσκος (530 φύλλα έκαστος) > Τροφοδότης μεγάλης χωρητικότητας (HCF) (1590 φύλλα) ΣΗΜΕΙΩΣΗ 1. Η διαμόρφωση των δίσκων γίνεται ως εξής: Μόνο δίσκος 1, Δίσκος 1 + 2ος δίσκος, Δίσκος 1 + 2ος δίσκος + 3ος δίσκος, Δίσκος 1 + HCF, Δίσκος 1 + 2ος δίσκος + HCF > Πρόσθετη μνήμη > Μονάδα τελικής επεξεργασίας (για συρραφή της εκτύπωσης) > Μονάδα διάτρησης (για την επέκταση της λειτουργικότητας της μονάδας τελικής επεξεργασίας) > Θάλαμος εκτυπωτή Εισαγωγή > 7

8 Σχετικά με αυτόν τον οδηγό ΣΗΜΕΙΩΣΗ Οι εικόνες που χρησιμοποιούνται σε αυτό το εγχειρίδιο πιθανόν να περιλαμβάνουν προαιρετικά χαρακτηριστικά που δεν έχουν εγκατασταθεί στον εκτυπωτή σας. Αυτό το εγχειρίδιο είναι ο οδηγός χρήσης του εκτυπωτή σας (ελέγξτε την ιστοσελίδα για την πλέον ενημερωμένη έκδοση) και αποτελεί μέρος της συνολικής υποστήριξης χρήστη που αναφέρεται παρακάτω: > Φυλλάδιο ασφάλειας εγκατάστασης: Όπως συμβαίνει με όλες τις ηλεκτρικές συσκευές, υπάρχουν μερικές βασικές προφυλάξεις που πρέπει να λαμβάνονται υπόψη για την αποφυγή τραυματισμού ή βλάβης: Διαβάστε προσεκτικά τις προειδοποιήσεις ασφάλειας στο φυλλάδιο για την ασφάλεια προτού χρησιμοποιήσετε τον εκτυπωτή. Αυτό είναι ένα έντυπο που θα το βρείτε στη συσκευασία του εκτυπωτή. > Οδηγός διαμόρφωσης: περιγράφει πώς να αποσυσκευάσετε, να συνδέσετε και να θέσετε σε λειτουργία τον εκτυπωτή σας Αυτό είναι ένα έντυπο που θα το βρείτε στη συσκευασία του εκτυπωτή. > Αυτός ο Οδηγός Χρήσης σας βοηθά να εξοικειωθείτε με τον εκτυπωτή σας και να χρησιμοποιήσετε στο μέγιστο δυνατό βαθμό τα χαρακτηριστικά του. Επίσης, περιλαμβάνει κατευθυντήριες γραμμές για την αντιμετώπιση προβλημάτων και τη συντήρηση, έτσι ώστε να εξασφαλιστεί η καλύτερη απόδοσή του. Εκτός αυτού, παρέχονται πληροφορίες για την προσθήκη προαιρετικών εξαρτημάτων που θα χρειαστούν καθόσον εξελίσσονται οι ανάγκες σας για εκτύπωση. Αυτό είναι ένα ηλεκτρονικό έγγραφο. > Οδηγός Εκτύπωσης για χρήστες Windows και Mac: σας βοηθά να χειριστείτε τον εκτυπωτή σας αποτελεσματικά και αποδοτικά. Αυτό είναι ένα ηλεκτρονικό έγγραφο. > Οδηγός διαμόρφωσης: περιέχει στοιχεία διαμόρφωσης για τη συσκευή και το δίκτυο. Αυτό είναι ένα ηλεκτρονικό έγγραφο. > Οδηγοί εγκατάστασης: συνοδεύουν τα αναλώσιμα είδη και τα προαιρετικά εξαρτήματα περιγράφοντας τον τρόπο εγκατάστασής τους. Πρόκειται για έντυπα που περιλαμβάνονται στη συσκευασία των αναλώσιμων ειδών και των προαιρετικών εξαρτημάτων. > Βοήθεια online: online πληροφορίες στις οποίες αποκτάτε πρόσβαση από το πρόγραμμα οδήγησης του εκτυπωτή και το λογισμικό βοηθητικών προγραμμάτων. Χρήση με σύνδεση Αυτός ο οδηγός προορίζεται για ανάγνωση στην οθόνη μέσω του προγράμματος Adobe Reader. Χρησιμοποιήστε τα εργαλεία περιήγησης και προβολής που παρέχει το Acrobat. Μπορείτε να αποκτήσετε πρόσβαση σε συγκεκριμένες πληροφορίες με δύο τρόπους: > Στον κατάλογο σελιδοδεικτών που βρίσκεται στην κάτω αριστερή πλευρά της οθόνης σας, κάντε κλικ στο θέμα που σας ενδιαφέρει για να μεταβείτε στη ζητούμενη βοήθεια. (Αν οι σελιδοδείκτες δεν είναι διαθέσιμοι, Περιεχόμενα στη σελίδα 4). > Στον κατάλογο των σελιδοδεικτών, κάντε κλικ στο Ευρετήριο για να μεταβείτε εκεί. (Αν οι σελιδοδείκτες δεν είναι διαθέσιμοι, Περιεχόμενα στη σελίδα 4). Εντοπίστε τον όρο που σας ενδιαφέρει στο αλφαβητικό ευρετήριο και κάντε κλικ στον αντίστοιχο αριθμό σελίδας για να μεταβείτε στη σελίδα που περιέχει τον όρο. Εισαγωγή > 8

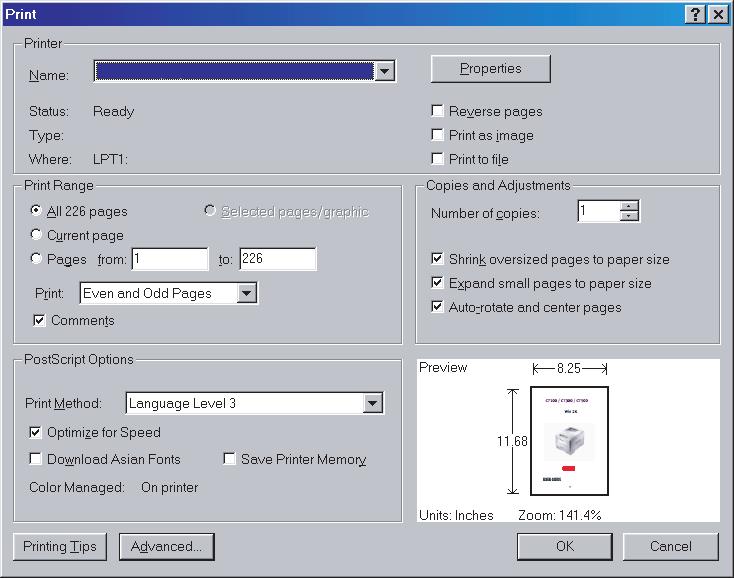

9 Εκτύπωση σελίδων Μπορεί να εκτυπωθεί ολόκληρο το εγχειρίδιο, μεμονωμένες σελίδες, ή ενότητες. Η διαδικασία είναι ηεξής: 1. Από τη γραμμή εργαλείων, επιλέξτε [File] [Αρχείο] έπειτα [Print] [Εκτύπωση], (ή πατήστε τα πλήκτρα Ctrl + P). 2. Επιλέξτε τις σελίδες που θέλετε να εκτυπώσετε: (α) Όλες τις σελίδες (1) για ολόκληρο το εγχειρίδιο. (β) Τρέχουσα σελίδα (2) για την σελίδα που βλέπετε τώρα (γ) Σελίδες από και ως (3) για την περιοχή σελίδων που καθορίζετε πληκτρολογώντας τον αριθμό αυτών των σελίδων. 3. Κάντε κλικ στο OK. Εισαγωγή > 9

10 Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης Άνοιγμα και κλείσιμο άνω καλύμματος ΠΡΟΦΥΛΑΞΕΙΣ! Για να αποκτήσετε πρόσβαση στο εσωτερικό του εκτυπωτή, βεβαιωθείτε ότι έχετε ανοίξει τελείως το πάνω κάλυμμα. Για να ανοίξετε το πάνω κάλυμμα, πιέστε τη λαβή (1) του πάνω καλύμματος για να απελευθερώσετε το μάνδαλο και ανασηκώστε το κάλυμμα. 1 Για να κλείσετε το πάνω κάλυμμα, πιέστε απαλά (1) μέχρι να σταματήσει το κάλυμμα στο μέσο της διαδρομής του και έπειτα πιο δυνατά (2) για να το κλείσετε τελείως. Βεβαιωθείτε ότι το κάλυμμα έχει κλείσει με ασφάλεια. 1 2 Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 10

11 Παρουσίαση των κυριοτέρων μερών του συστήματος Τα κύρια μέρη του εκτυπωτή παρουσιάζονται στις παρακάτω εικόνες Βραχίονας συγκράτησης 5. Ετικέτα μεγέθους χαρτιού χαρτιού 2. Πάνω κάλυμμα (στοιβακτής 6. Ένδειξη ποσότητας χαρτιού με την όψη προς τα κάτω) 3. Δίσκος MP (δίσκος 7. Δίσκος 1 (δίσκος χαρτιού) πολλαπλών χρήσεων) 4. Πλευρικό κάλυμμα δίσκου 1 8. Πίνακας ελέγχου 9. Λαβή πάνω καλύμματος Στοιβακτής με την όψη προς τα κάτω 11. Διακόπτης ενεργοποίησης/ απενεργοποίησης (on/off) 12. Στοιβακτής με όψη προς τα πάνω Μονάδα διασύνδεσης 16. Υποδοχή διασύνδεσης USB 14. Υποδοχή διασύνδεσης δικτύου 15. Υποδοχή παράλληλης διασύνδεσης 17. Υποδοχή καλωδίου τροφοδοσίας 18. Οπές εξαερισμού Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 11

12 19. Κασέτα τύμπανου και κασέτα γραφίτη (Γαλάζιο) 23. Κασέτα γραφίτη 20. Κασέτα τύμπανου και κασέτα γραφίτη (Ματζέντα) 24. Κασέτα τύμπανου Κασέτα τύμπανου και κασέτα γραφίτη (Κίτρινο) 22. Κασέτα τύμπανου και κασέτα γραφίτη (Μαύρο) 25. Μονάδα σταθεροποιητή 26. Κεφαλές LED Μονάδα ιμάντα 30. Λαβή κάδου τύμπανου. 28. Κάδος τύμπανου 31. Μονάδα αμφίπλευρης εκτύπωσης 29. Τροφοδότης μεγάλης χωρητικότητας (HCF) - 3 δίσκο Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 12

13 Παρεχόμενο λογισμικό > Προγράμματα οδήγησης και βοηθητικά προγράμματα Περιέχει προγράμματα οδήγησης και εφαρμογές για χρήση από έναν απλό χρήστη. > Βοηθητικά προγράμματα δικτύου και διαχειριστή Περιέχει λογισμικό για χρήση από το διαχειριστή συστήματος. > Οδηγίες Χρήσεως Περιέχει τεκμηρίωση σε ηλεκτρονική μορφή (για παράδειγμα, τον Οδηγό Χρήσης και τον Οδηγό Εκτύπωσης) και περιγράφει πως να χρησιμοποιήσετε τον εκτυπωτή για καθημερινές εκτυπώσεις. > Template Manager Περιέχει λογισμικό για να σας βοηθήσει να δημιουργήσει επαγγελματικές κάρτες, εξώφυλλα CD, αφίσες και άλλα πολλά. Συστάσεις για το χαρτί Ο εκτυπωτής σας διαχειρίζεται μια ποικιλία μέσων εκτύπωσης, περιλαμβανομένων χαρτιών διαφόρων βαρών και μεγεθών, διαφανειών και φακέλων. Αυτό το κεφάλαιο παρέχει γενικές συμβουλές για την επιλογή των μέσων εκτύπωσης και εξηγεί πως πρέπει να χρησιμοποιηθεί το κάθε είδος. Η καλύτερη απόδοση επιτυγχάνεται όταν χρησιμοποιείτε χαρτί κανονικού βάρους 75 90g/m² σχεδιασμένο για χρήση σε φωτοαντιγραφικά μηχανήματα και εκτυπωτές λέιζερ. Τα κατάλληλα είδη είναι: > M-Real Data Copy 80g/m² > Colour Copy της Mondi Δεν συνιστάται η χρήση υπερβολικά ανάγλυφου χαρτιού ή χαρτιού με πολύ σκληρή υφή. Προ-εκτυπωμένο επιστολόχαρτο ΠΡΟΦΥΛΑΞΕΙΣ! Μπορούν να χρησιμοποιηθούν προεκτυπωμένα χαρτικά υλικά, ωστόσο δεν θα πρέπει να εμφανίζεται κηλίδωση κατά την έκθεση στις υψηλές θερμοκρασίες σταθεροποιητή που χρησιμοποιούνται στη διαδικασία εκτύπωσης. Η συνεχής χρήση προεκτυπωμένων χαρτικών υλικών ενδέχεται να προκαλέσει μείωση της απόδοσης της τροφοδοσίας χαρτιού με την πάροδο του χρόνου και μπορεί να παρουσιαστούν εμπλοκές χαρτιού. Καθαρίζετε τα ρολά τροφοδοσίας χαρτιού όπως περιγράφεται στη σελίδα 34. γυαλιστερό χαρτί ΠΡΟΦΥΛΑΞΕΙΣ! Το γυαλιστερό χαρτί πρέπει να είναι σχεδιασμένο για χρήση σε ηλεκτροφωτογραφικούς εκτυπωτές και δεν πρέπει να λιώνει, να αλλοιώνεται ήνατυλίγεται κατά την θερμική επεξεργασία στον εκτυπωτή. Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 13

14 ΣΗΜΕΙΩΣΗ Πάντοτε να εκτυπώνετε ένα δείγμα για να διαπιστώσετε εάν τα αποτελέσματα της εκτύπωσης είναι ικανοποιητικά. Η εκτύπωση σε γυαλιστερό χαρτί ενδέχεται να έχει αναπάντεχα αποτελέσματα: > Σε σύγκριση με το απλό χαρτί, το γυαλιστερό χαρτί μπορεί να εκτυπωθεί με ένα στρώμα λεπτότερου γραφίτη ή οι εικόνες να εμφανίζονται πιο ανοιχτόχρωμες. > Σε υψηλή θερμοκρασία και περιβάλλον με μεγάλη υγρασία, είναι πιθανό να εκτυπωθεί λεπτότερο στρώμα γραφίτη. Το γυαλιστερό χαρτί καλό είναι να χρησιμοποιείται σε περιβάλλον με θερμοκρασία κάτω των 25 C και υγρασία 60%. > Ενδέχεται να παρουσιαστεί μετατόπιση της εικόνας εάν εκτυπώνετε εικόνες υψηλής πυκνότητας ή πολλά αντίγραφα. > Λόγω της επίστρωσής του το γυαλιστερό χαρτί μπορεί να "γλιστρήσει" όταν το τροφοδοτείται στον εκτυπωτή. Οι φάκελοι ΠΡΟΦΥΛΑΞΕΙΣ! Οι φάκελοι θα πρέπει να μην διπλωθούν, τσαλακωθούν ή παραμορφωθούν με οποιονδήποτε τρόπο. Θα πρέπει επίσης να είναι ορθογώνιου τύπου, με κόλλα που παραμένει άθικτη όταν τη διαπερνά η θερμή πίεση των κυλίνδρων που χρησιμοποιεί οεκτυπωτής αυτού του είδους. Δεν είναι κατάλληλοι οι φάκελοι με παράθυρα. Οι διαφάνειες ΠΡΟΦΥΛΑΞΕΙΣ! Οι διαφάνειες πρέπει να είναι ειδικές για φωτοτυπικά μηχανήματα και εκτυπωτές λέιζερ. Ειδικότερα, αποφύγετε τη χρήση διαφανειών γραφείου, σχεδιασμένες για χρήση με μαρκαδόρους. Θα λιώσουν στη μονάδα σταθεροποιητή και θα προκαλέσουν βλάβη. Ο συνιστώμενος τύπος είναι: CG3720 από την 3M (μέγεθος A4 ή Letter) Οι ετικέτες ΠΡΟΦΥΛΑΞΕΙΣ! Οι ετικέτες θα πρέπει να είναι επίσης κατάλληλες για χρήση σε φωτοτυπικά μηχανήματα και εκτυπωτές λέιζερ, όπου η σελίδα πάνω στην οποία είναι κολλημένες, θα πρέπει να είναι καλυμμένη ολόκληρη από ετικέτες. Άλλα είδη ετικετών ίσως να προκαλέσουν βλάβη στον εκτυπωτή επειδή οι ετικέτες ξεκολλάνε κατά τη διαδικασία εκτύπωσης. Ο συνιστώμενος τύπος είναι: Ετικέτες για εκτυπωτή λέιζερ Avery White Laser Label 7162, 7664, 7666 (A4), ή 5161 (Letter) Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 14

15 Πληροφορίες εισόδου και εξόδου χαρτιού Ο παρακάτω πίνακας σχετίζει τις παραμέτρους του χαρτιού με τους δίσκους εισόδου (Δίσκο 1 ως δίσκο 5 (αρίθμηση από πάνω) και δίσκο MP ) και τις περιοχές εξόδου (Στοιβακτής με την όψη προς τα κάτω και στοιβακτής με την όψη προς τα πάνω). Τύπος Μέγεθος Βάρος Είσοδος/Έξοδος Απλό χαρτί A3, A3 Nobi, A3 Wide, A4, A5, A6, B4, B5, Letter, Legal 13, Legal 13,5, Legal 14, Executive, Tabloid, Tabloid Extra Προσαρμοσμένο Π: mm Μ: ,2mm Προσαρμοσμένο Π: 79,2 328 mm Μ: ,2mm Πανό Π: πλάτους A4 Μ: 457, mm g/m² Κάθε δίσκος Κάθε στοιβακτής g/m² Δίσκος MP Στοιβακτής με την όψη προς τα πάνω g/m² Κάθε δίσκος Στοιβακτής με την όψη προς τα πάνω g/m² Δίσκος MP Στοιβακτής με την όψη προς τα πάνω 128g/m² συνιστάται Δίσκος MP Στοιβακτής με την όψη προς τα πάνω Ταχυδρομική κάρτα Δίσκος 1 ή δίσκος MP Φάκελος α 120 x 235mm 90 x 205mm 235 x 120mm 235 x 105mm 240 x 332mm 216 x 277mm 119 x 197mm 210 x 297mm 324 x 229mm 229 x 162mm 220 x 110mm 225,4 x 98,4mm 241,3 x 104,8mm 190,5 x 98,4mm 85g/m² Βασίζεται σε χαρτί 90g/m² α. Βλέπε σημαντικά σχόλια στην ενότητα Συστάσεις για το χαρτί στη σελίδα 13 Στοιβακτής με την όψη προς τα πάνω Δίσκος MP Στοιβακτής με την όψη προς τα πάνω Ετικέτες α A4, Letter, B5 0,1 0,2 mm Δίσκος MP Στοιβακτής με την όψη προς τα πάνω α Διαφάνειες A4, Letter 0,1 0,11 mm Δίσκος 1 ή δίσκος MP Στοιβακτής με την όψη προς τα πάνω α Γυαλιστερό χαρτί A4, A3, A3 outsize 0,13 0,16mm Δίσκος 1 ή δίσκος MP Στοιβακτής με την όψη προς τα πάνω Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 15

16 Δίσκοι και στοιβακτές Δίσκοι 1 ως 5 Ο δίσκος 1 είναι ο βασικός δίσκος εισόδου χαρτιού και μπορεί να χωρέσει έως και 530 φύλλα. Επιπλέον δίσκοι, συνολικά πέντε, μπορούν να προστεθούν προαιρετικά αυξάνοντας την συνολική χωρητικότητα των δίσκων στα 2650 φύλλα. Αν έχετε το ίδιο είδος χαρτιού φορτωμένο σε άλλο δίσκο (για παράδειγμα στο δίσκο 2 ή στο δίσκο MP), μπορείτε να ορίσετε τον εκτυπωτή να αλλάξει αυτόματα στον άλλο δίσκο όταν αδειάσει το χαρτί στον επιλεγμένο δίσκο. Αυτή η λειτουργία μπορεί να ενεργοποιηθεί από τις ρυθμίσεις προγράμματος οδήγησης, όταν η εκτύπωση γίνεται από εφαρμογή Windows ή από μια ρύθμιση μενού όταν η εκτύπωση γίνεται από άλλες εφαρμογές. Δίσκος MP Ο δίσκος πολλαπλών χρήσεων χρησιμοποιείται για πρόσθετα μεγέθη χαρτιού, διαφορετικά από αυτά των συμβατικών δίσκων, για βαρύτερο χαρτί και για ειδικά μέσα εκτύπωσης. Ο δίσκος πολλαπλών χρήσεων μπορεί να χειριστεί τα ίδια μεγέθη όπως οι συνήθεις δίσκοι, αλλά βάρους ως και 300g/m². Για πακέτο ιδιαίτερα βαρέως χαρτιού χρησιμοποιήστε το στοιβακτή χαρτιού με όψη προς τα πάνω. Αυτό εξασφαλίζει ότι η διαδρομή του χαρτιού μέσα στον εκτυπωτή είναι σχεδόν ευθεία. Ο δίσκος πολλαπλών χρήσεων μπορεί να τροφοδοτήσει χαρτί πλάτους από 76,2mm και μήκους ως 1200mm. Για εκτύπωση πανό, τα συνιστώμενα μεγέθη πλάτους A4, πλάτους 900mm, μήκους 1200mm και βάρους 128g/m². Εφόσον δεν γίνεται αυτόματη τροφοδότηση χαρτιού με πλάτος μικρότερο των 100mm πρέπει να πατήσετε το πλήκτρο ONLINE για να το τροφοδοτήσετε. Χρησιμοποιήστε το δίσκο πολλαπλών χρήσεων για εκτύπωση φακέλων και διαφανειών. Μπορούν να τοποθετηθούν ταυτόχρονα έως και 100 φύλλα διαφανειών ή 25 φάκελοι, με την προϋπόθεση ότι δεν υπερβαίνουν το μέγιστο βάθος στοίβας 25mm. Το χαρτί ή οι διαφάνειες θα πρέπει να φορτωθούν με την όψη προς τα πάνω και την επάνω άκρη τους μέσα στον εκτυπωτή. Μη χρησιμοποιείτε τη λειτουργία αμφίπλευρης εκτύπωσης για διαφάνειες. Στοιβακτής με την όψη προς τα κάτω Ο στοιβακτής με όψη προς τα κάτω, στην πάνω πλευρά του εκτυπωτή μπορεί να συγκρατήσει ως 500 φύλλα τυπικού χαρτιού βάρους g/m². Οι σελίδες που εκτυπώνονται με σειρά ανάγνωσης (η σελίδα 1 είναι πρώτη) θα ταξινομηθούν με τη σειρά ανάγνωσης (η τελευταία σελίδα θα βρίσκεται στην αρχή του πακέτου, με την όψη προς τα κάτω). Στοιβακτής με την όψη προς τα πάνω Πρέπει να ανοίξετε το στοιβακτή με την όψη προς τα πάνω και να τραβήξετε προς τα έξω την επέκταση δίσκου όταν πρόκειται να χρησιμοποιηθεί. (Με το στοιβακτή που έχει όψη προς τα πάνω ανοιχτό ή κλειστό, η ρύθμιση Όψη προς τα Κάτω του εκτυπωτή θα κατευθύνει τις εκτυπώσεις απευθείας στο στοιβακτή με όψη προς τα κάτω). Ο στοιβακτής με την όψη προς τα πάνω μπορεί να συγκρατήσει έως και 200 φύλλα βάρους 80g/m² κανονικού χαρτιού, και χαρτί προς ανακύκλωση ως 300g/m². Χρησιμοποιείτε πάντα αυτό το στοιβακτή και τον τροφοδότη πολλαπλών χρήσεων για χαρτί προς ανακύκλωση βαρύτερο από 216g/m². Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 16

17 Μονάδα Duplex (εφόσον είναι εγκαταστημένη) Αυτή η μονάδα παρέχει αυτόματη εκτύπωση διπλής όψης σε απλό χαρτί που τροφοδοτείται από τους δίσκους 1 5 ή από το δίσκο MP. Βόρος Μέγεθος: Δίσκος g/m² A6, A5, B5, B5LEF, Executive, A4, A4LEF, Letter, LetterLEF, Legal 13 in, Legal 13,5 in, Legal 14 in, B4, Tabloid, Tabloid Extra, A3, A3 Wide, A3 Nobi, Προσαρμοσμένο (πλάτους mm, μήκους ,2mm) g/m² A4, A4LEF, Letter, Letter LEF, Tabloid, A3 Δίσκοι 1-5 Δίσκος MP Δίσκος MP Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 17

18 Παραδείγματα δίσκου και στοιβακτή Φόρτωση δίσκων 1 έως 5 Στο ακόλουθο παράδειγμα χρησιμοποιείται ο δίσκος Τραβήξτε έξω το δίσκο. 2. Πιέστε την πίσω γλωττίδα συγκράτησης χαρτιού (1) και προσαρμόστε την στο απαιτούμενο μέγεθος χαρτιού Αερίστε το χαρτί που θα τοποθετήσετε και μετά χτυπήστε ελαφρά τις άκρες του πακέτου σε μια επίπεδη επιφάνεια ώστε να ισιώσει. 4. Τοποθετήστε το χαρτί (με την όψη προς τα κάτω και την πάνω άκρη του προς τα δεξιά για το επιστολόχαρτο, πιέστε τη γλωττίδα συγκράτησης (2) στον οδηγό χαρτιού και προσαρμόστε τους οδηγούς (3) ώστε το χαρτί να εφαρμόζει ακριβώς στη θήκη. Για να αποφύγετε τυχόν εμπλοκή χαρτιού: > Μην αφήνετε κενά ανάμεσα στο χαρτί, τους οδηγούς και τον πίσω οδηγό ακινητοποίησης. > Μην γεμίζετε υπερβολικά το δίσκο χαρτιού. Η χωρητικότητα εξαρτάται από το είδος χαρτιού. > Μην τοποθετείτε κατεστραμμένο χαρτί. Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 18

19 > Μην τοποθετείτε χαρτιά διαφορετικού μεγέθους ή είδους ταυτόχρονα Ωθήστε απαλά το δίσκο μέσα στον εκτυπωτή. Χρήση του δίσκου MP 1. Πιέστε τη λαβή (1) και ανοίξτε το δίσκο πολλαπλών χρήσεων. 1 Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 19

20 2. Διπλώστε προς τα έξω το στήριγμα χαρτιού και περιστρέψτε προς τα έξω τα στηρίγματα επέκτασης (2) Προσαρμόστε τους οδηγούς χαρτιού (3) στο μέγεθος του χαρτιού που θα χρησιμοποιηθεί. 4. Αερίστε το χαρτί που θα τοποθετήσετε και μετά χτυπήστε ελαφρά τις άκρες του πακέτου σε μια επίπεδη επιφάνεια ώστε να ισιώσει. 5. Τοποθετήστε το χαρτί. > Για μονόπλευρη εκτύπωση σε επιστολόχαρτο, τοποθετήστε το χαρτί στο δίσκο πολλαπλών χρήσεων με την προ-εκτυπωμένη πλευρά προς τα πάνω και την πάνω άκρη μέσα στον εκτυπωτή. > Για αμφίπλευρη εκτύπωση (διπλής όψης) σε επιστολόχαρτο τοποθετήστε το χαρτί στο δίσκο με την προ-εκτυπωμένη πλευρά προς τα κάτω και την πάνω άκρη μακριά από τον εκτυπωτή. (Γι' αυτή τη λειτουργία πρέπει να εγκατασταθεί μονάδα αμφίπλευρής εκτύπωσης). > Οι φάκελοι θα πρέπει να τοποθετηθούν με την όψη προς τα πάνω και την μακριά πλευρά μέσα στον εκτυπωτή. Μην επιλέγετε αμφίπλευρη εκτύπωση για φακέλους. > Μην αφήνετε κενά ανάμεσα στο χαρτί και τους οδηγούς. Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 20

21 > Μην υπερβαίνετε την χωρητικότητα χαρτιού που είναι περίπου 230 φύλλα(<80g/m²), 50 φύλλα (300g/m²), 100 διαφάνειες ή 25 φάκελοι. Το μέγιστο βάθος του πακέτου είναι 25mm Χρήση στοιβακτών Στοιβακτής με την όψη προς τα κάτω Όταν είναι κλειστός ο στοιβακτής με την όψη προς τα επάνω (1) στην αριστερή πλευρά του εκτυπωτή (κανονική θέση), το χαρτί εξέρχεται στο στοιβακτή με την όψη προς τα κάτω στο πάνω μέρος του εκτυπωτή. 1 Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 21

22 Στοιβακτής με την όψη προς τα πάνω Η διαδρομή εξόδου με όψη προς τα πάνω χρησιμοποιείται για βαρύ χαρτί (χαρτόνι, κλπ.), φακέλους, διαφάνειες, και ετικέτες. 1. Ανοίξτε το στοιβακτή (1) Περιστρέψτε το στήριγμα χαρτιού (2) Τραβήξτε προς τα έξω την επέκταση στηρίγματος χαρτιού (3). 3 Συνοπτική παρουσίαση εκτυπωτή και μέσων εκτύπωσης > 22

23 Πίνακας ελέγχου Ο πίνακας ελέγχου μπορεί να περιστραφεί ανοδικά έως 90 μοίρες (το μέγιστο) από τη θέση βάσης του (1), αν απαιτείται, για να διευκολυνθεί ο χρήστης. 1 Χειριστήρια και ενδείξεις Τα μέρη του πίνακα ελέγχου παρουσιάζονται και εξηγούνται εν συντομία παρακάτω: Πλήκτρο Shutdown/Restart (τερματισμός/επανεκκίνηση) Κρατήστε το πατημένο για περισσότερο από 2" για ομαλό τερματισμό της συσκευής. Μπορείτε έπειτα να πατήσετε ξανά αυτό το πλήκτρο για επανεκκίνηση ή να χρησιμοποιήσετε το διακόπτη Power για να απενεργοποιήσετε τελείως τον εκτυπωτή. 2. Φωτεινή ένδειξη Ready Αναμμένη: σε ετοιμότητα για εκτύπωση Αναβοσβήνει: επεξεργασία δεδομένων εκτύπωσης Εκτός λειτουργίας: αποτυχία λήψης δεδομένων (offline) 3. Φωτεινή ένδειξη Attention Εκτός λειτουργίας: σε κανονική λειτουργία Αναβοσβήνει: υπάρχει ένα ή περισσότερα σφάλματα, αλλά η εκτύπωση μπορεί να συνεχιστεί Αναμμένη: υπάρχει ένα ή περισσότερα σφάλματα και η εκτύπωση δεν μπορεί να συνεχιστεί 4. Οθόνη LCD Εμφανίζει την κατάσταση και τις πληροφορίες ρύθμισης του εκτυπωτή καθώς και βοηθητικές πληροφορίες για το χρήστη στην επιλεγμένη γλώσσα Πίνακας ελέγχου > 23

24 5. Πλήκτρο άνω βέλους Εισέρχεται στην κατάσταση μενού και επιτρέπει την ανοδική κίνηση στον εμφανιζόμενο κατάλογο των στοιχείων του μενού. 6. Πλήκτρο κάτω βέλους Εισέρχεται στην κατάσταση μενού και επιτρέπει την καθοδική κίνηση στον εμφανιζόμενο κατάλογο των στοιχείων του μενού. 7. Κουμπί προηγούμενης Οθόνης (Back Button) Επιστρέφει στο προηγούμενο ανώτερο επίπεδο στοιχείων μενού 8. Πλήκτρο Enter Εισέρχεται στην κατάσταση μενού και επιλέγει το στοιχείο του μενού που είναι επισημασμένο στην οθόνη LCD 9. Πλήκτρο Online Μεταβαίνει μεταξύ σύνδεσης (online) (ο εκτυπωτής είναι έτοιμος να λάβει δεδομένα) και αποσύνδεσης (offline) (ο εκτυπωτής δεν είναι έτοιμος να λάβει δεδομένα) 10. Πλήκτρο Cancel Ακυρώνει την τρέχουσα εργασία εκτύπωσης 11. Πλήκτρο Βοήθειας. Παρέχει πρόσθετα δεδομένα κειμένου ή εικόνων για να συμπληρώσει τα δεδομένα που εμφανίζονται στην οθόνη LCD. Λειτουργία οθόνης LCD Η οθόνη LCD μπορεί να εμφανίσει τις ακόλουθες πληροφορίες: > Πληροφορίες κατάστασης > Πληροφορίες μενού (λειτουργίες) > Πληροφορίες διαμόρφωσης > Πληροφορίες βοήθειας Πληροφορίες κατάστασης Οι πληροφορίες κατάστασης συνδέονται με τρεις καταστάσεις του εκτυπωτή: Σε κατάσταση Information (Πληροφορίες), όπως αδράνεια ή εκτύπωση, ο εκτυπωτής είναι σε θέση να επεξεργαστεί εκτυπώσεις. Σε κατάσταση Warning (Προειδοποίηση), ο εκτυπωτής έχει παρουσιάσει κάποιο μικρό πρόβλημα, αλλά εξακολουθεί να είναι σε θέση να επεξεργαστεί τις εκτυπώσεις. Σε κατάσταση Error (Σφάλμα), ο εκτυπωτής έχει παρουσιάσει πρόβλημα και δεν είναι σε θέση να εκτυπώσει, έως ότου παρέμβει ο χρήστης και διορθώσει την αιτία του προβλήματος. Οι δύο πάνω γραμμές της οθόνης δείχνουν την κατάσταση του εκτυπωτή. Το κάτω μέρος της οθόνης συνήθως δείχνει ένα γράφημα ράβδων για τη χρήση του γραφίτη. Πληροφορίες μενού (λειτουργίες) Υπάρχουν τρία είδη πληροφοριών μενού (λειτουργιών): Μενού χρήστη: ενεργοποιείται πατώντας το κουμπί Enter, κάτω βέλος ή πάνω βέλος στον πίνακα ελέγχου. Αυτά τα μενού είναι διαθέσιμα στους απλούς χρήστες ώστε να κάνουν διάφορες ρυθμίσεις που χρησιμοποιούνται στη λειτουργία του εκτυπωτή. Μενού διαχειριστή: ενεργοποιείται πατώντας το κουμπί Enter για περισσότερο από 2 δευτερόλεπτα, ενώ θέτετε σε λειτουργία την ηλεκτρική τροφοδότηση του εκτυπωτή (και την επανεκκίνηση). Είναι διαθέσιμο σε χρήστες με δικαιώματα διαχειριστή. Περιορίζει τις αλλαγές που μπορούν να κάνουν οι απλοί χρήστες μέσω του μενού χρήστη. Πίνακας ελέγχου > 24

25 Μενού συντήρησης συστήματος: ενεργοποιείται πατώντας το πλήκτρο με το πάνω βέλος και το κάτω βέλος ταυτόχρονα για περισσότερο από 2" ενώ θέτετε σε λειτουργία την ηλεκτρική τροφοδότηση του εκτυπωτή (και την επανεκκίνηση). Είναι διαθέσιμο σε ειδικευμένο προσωπικό προκειμένου να διαμορφώσει τον εκτυπωτή και τις ειδικές λειτουργίες του. Πληροφορίες διαμόρφωσης Οι πληροφορίες διαμόρφωσης εμφανίζουν στοιχεία διαμόρφωσης του εκτυπωτή, όπως την έκδοση του εσωτερικού υλικολογισμικού. Η κύλιση στις επιλογές του μενού σε κάθε επίπεδο γίνεται μετακινώντας την επισήμανση με τα πλήκτρα με το πάνω/ή το κάτω βέλος και η επισημασμένη επιλογή σε αυτό το επίπεδο μπορεί να επιλεχθεί πατώντας το πλήκτρο Enter. Όταν επιλεχθεί το κατώτερο επίπεδο μενού, μπορείτε να αλλάξετε τη ρύθμιση γι' αυτό το μενού επιλέγοντας την επιθυμητή επισημασμένη τιμή από τον κατάλογο ή πληκτρολογώντας μια αριθμητική τιμή. Σε άλλες περιπτώσεις, μπορείτε να προβάλετε ή να εκτυπώσετε τις πληροφορίες διαμόρφωσης της εκτύπωσης. Κατάσταση βοήθειας Όταν προκύψει κάποιο σφάλμα, πατήστε το πλήκτρο Help. Θα εμφανιστούν πληροφορίες που θα σας βοηθήσουν να διορθώσετε το σφάλμα. Μηνύματα οθόνης LCD Τα μηνύματα της οθόνης LCD που συμπληρώνονται από τα μηνύματα βοήθειας, όταν απαιτείται, χρησιμοποιούνται ως επεξηγήσεις. Περισσότερες πληροφορίες σχετικά με τα συνήθη μηνύματα παρέχονται στο Παράρτημα A Μηνύματα LCD στη σελίδα 68. Χρήση μενού ΣΗΜΕΙΩΣΗ Οι λεπτομέρειες του μενού αναγράφονται στο Παράρτημα B Σύστημα μενού στη σελίδα 69 για αναφορά. Τα πλήκτρα Enter, πάνω βέλος, κάτω βέλος και Back χρησιμοποιούνται για να μετακινηθείτε στα μενού του εκτυπωτή. Μπορείτε να προσαρμόσετε ρυθμίσεις (π.χ. να καθορίσετε το μέγεθος χαρτιού στο δίσκο 1) ή να δείτε πληροφορίες (π.χ. εναπομένουσα ποσότητα κάποιου επιλεγμένου αναλώσιμου). Πολλές από αυτές τις ρυθμίσεις μενού μπορούν, και συχνά γίνεται, να αντικατασταθούν από ρυθμίσεις στα προγράμματα οδήγησης εκτυπωτή των Windows. Ωστόσο, αρκετές από τις ρυθμίσεις προγραμμάτων οδήγησης μπορούν να γίνουν από τη λειτουργία «Ρυθμίσεις εκτυπωτή», πράγμα που σημαίνει ότι στη συνέχεια θα παρουσιάσουν διένεξη με τις ρυθμίσεις αυτών των μενού εκτυπωτή. Τα βήματα για τη χρήση αυτών των μενού είναι τα εξής: 1. Βεβαιωθείτε ότι η οθόνη LCD δείχνει ότι ο εκτυπωτής βρίσκεται σε ετοιμότητα. 2. Εισέλθετε σε κατάσταση μενού χρήστη πατώντας το πλήκτρο Enter ή το πλήκτρο με το πάνω βέλος ή το κάτω βέλος και πατήστε τα δύο τελευταία πλήκτρα επανειλημμένα έως ότου επισημανθεί το επιθυμητό μενού στον εμφανιζόμενο κατάλογο. 3. Πατήστε το πλήκτρο Enter για να επιλέξετε αυτό το μενού. 4. Πατήστε επανειλημμένα το πλήκτρο με το πάνω ή κάτω βέλος έως ότου επισημανθεί το επιθυμητό στοιχείο. 5. Πατήστε το πλήκτρο Enter για να επιλέξετε αυτό το στοιχείο. 6. Πατήστε επανειλημμένα το πλήκτρο με το πάνω ή το κάτω βέλος έως ότου επισημανθεί η επιθυμητή τιμή. 7. Πατήστε το πλήκτρο Enter για να επιλέξετε αυτή την τιμή. (Αν ρυθμίζετε μια παράμετρο, βεβαιωθείτε ότι εμφανίζεται ένας αστερίσκος (*) δίπλα στην τιμή της επιλεγμένης παραμέτρου). 8. Πατήστε το πλήκτρο Online για να εξέλθετε από την κατάσταση μενού και να επιστρέψετε στην κατάσταση ετοιμότητας για εκτύπωση. Έναρξη στη σελίδα 26 και Παράρτημα B Σύστημα μενού στη σελίδα 69 για παραδείγματα σχετικά με τη χρήση των μενού. Πίνακας ελέγχου > 25

26 Έναρξη Αυτή η ενότητα παρέχει πληροφορίες που θα σας βοηθήσουν να ξεκινήσετε τη χρήση του εκτυπωτή σας. Θέση εκτυπωτή Βεβαιωθείτε ότι έχετε αρκετό χώρο πρόσβασης: > γύρω από τον εκτυπωτή σας: 20cm 8in 60cm 24in 60cm 24in 100cm 40in > πάνω από τον εκτυπωτή σας: 70cm 28in Έναρξη > 26

27 Απενεργοποίηση/ενεργοποίηση Απενεργοποίηση Όταν ο σκληρός δίσκος δεν είναι εγκαταστημένος 1. Αν ΔΕΝ υπάρχει εγκατεστημένη μονάδα σκληρού δίσκου, θέστε τον εκτυπωτή εκτός λειτουργίας από το πλήκτρο Power. Υπάρχει εγκατεστημένη μονάδα σκληρού δίσκου 1. Πατήστε και κρατήστε πατημένο το κουμπί Shutdown/Restart (τερματισμός/επανεκκίνηση) (1) στον πίνακα ελέγχου για να ξεκινήσετε τη διαδικασία τερματισμού Όταν η οθόνη LCD δείξει ότι μπορείτε να κλείσετε ή να ανοίξετε ξανά τον εκτυπωτή, κλείστε τον εκτυπωτή πατώντας το πλήκτρο Power. Παρακαλούμε περιμένετε μέχρι να τελειώσει αυτή η διαδικασία. Έναρξη > 27

28 Ενεργοποίηση ΣΗΜΕΙΩΣΗ Αν χρησιμοποιήσατε το πλήκτρο Shutdown/Restart για να περάσει ο εκτυπωτής σε κατάσταση όπου η οθόνη LCD δείχνει ότι μπορείτε να τον απενεργοποιήσετε ή να κάνετε επανεκκίνηση, μπορείτε να τον ενεργοποιήσετε ξανά πατώντας το κουμπί Shutdown/Restart. 1. Για να ανοίξετε τον εκτυπωτή αφού τον έχετε απενεργοποιήσει από το διακόπτη Power, γυρίστε το διακόπτη Power στην θέση On. Αλλαγή γλώσσας οθόνης Η προεπιλεγμένη γλώσσα που χρησιμοποιεί ο εκτυπωτής σας για την εμφάνιση των μηνυμάτων και την αναφορά των εκτυπώσεων είναι τα Αγγλικά. Αν απαιτείται, μπορεί να αλλάξει. Δείτε τις πληροφορίες που εσωκλείονται στο προϊόν (Βοηθητικό πρόγραμμα λήψης προγράμματος οδήγησης) σχετικά με τη διαδικασία αλλαγής της ρύθμισης γλώσσας. Έλεγχος τρεχουσών ρυθμίσεων Ακολουθήστε τα παρακάτω βήματα για να δημιουργήσετε μια αναφορά διαμόρφωσης (Χάρτης μενού) και να επιβεβαιώσετε ότι ο εκτυπωτής σας έχει διαμορφωθεί σωστά. 1. Βεβαιωθείτε ότι υπάρχει χαρτί A4 στο δίσκο 1 (θα χρησιμοποιηθεί σε αυτήν τη λειτουργία). 2. Βεβαιωθείτε ότι η οθόνη LCD δείχνει ότι ο εκτυπωτής βρίσκεται σε ετοιμότητα. 3. Πατήστε επανειλημμένα τα πλήκτρα με το πάνω ή το κάτω βέλος έως ότου επισημανθεί η ένδειξη Print Information (Πληροφορίες εκτύπωσης). 4. Πατήστε το πλήκτρο Enter για να επιλέξετε Print Information. 5. Πατήστε επανειλημμένα τα πλήκτρα με το πάνω ή το κάτω βέλος έως ότου επισημανθεί η ένδειξη Configuration (Διαμόρφωση). 6. Πατήστε το πλήκτρο Enter για να επιλέξετε Configuration. 7. Πατήστε το πλήκτρο Enter για να εκτελέσετε την εντολή και να εκτυπωθεί ένα έγγραφο διαμόρφωσης. Μόλις ολοκληρωθεί η εκτύπωση του εγγράφου διαμόρφωσης, ο εκτυπωτής θα επιστρέψει και πάλι σε κατάσταση ετοιμότητας. Μπορείτε να χρησιμοποιήσετε αυτό το έγγραφο για να ελέγξετε τη διαμόρφωση του εκτυπωτή σας. Οι τιμές συστήματος και τα εγκαταστημένα εξαρτήματα αναγράφονται στο πάνω μέρος της πρώτης σελίδας, ενώ οι τιμές κατάστασης και οι ρυθμίσεις ακολουθούν. Έναρξη > 28

29 Διασυνδέσεις και σύνδεση Ο εκτυπωτής είναι εξοπλισμένος με μια σειρά επιλογών για τη διασύνδεση δεδομένων: > Παράλληλη σύνδεση για άμεση σύνδεση σε υπολογιστή. Αυτή η θύρα απαιτεί αμφίδρομο παράλληλο καλώδιο (συμβατό με το πρότυπο IEEE 1284). > USB Αυτή η θύρα απαιτεί καλώδιο συμβατό με USB 2.0 ή νεότερης έκδοσης. O εκτυπωτής ίσως να μη λειτουργήσει αν μια συσκευή συμβατή με USB συνδεθεί ταυτόχρονα με άλλες συσκευές συμβατές με USB. Όταν συνδέετε πολλούς εκτυπωτές ίδιου τύπου, εμφανίζονται ως *****, ***** (2), ***** (3), κλπ. Αυτοί οι αριθμοί εξαρτώνται από τη σειρά σύνδεσης ή ενεργοποίησης κάθε εκτυπωτή. > Ethernet για σύνδεση με καλώδιο δικτύου. ΣΗΜΕΙΩΣΗ Τα καλώδια διασύνδεσης δεν παρέχονται με τον εκτυπωτή σας. Σύνδεση παράλληλης διασύνδεσης 1. Απενεργοποιήστε τον εκτυπωτή και τον υπολογιστή. 2. Συνδέστε το παράλληλο καλώδιο μεταξύ του εκτυπωτή και του υπολογιστή. 3. Ενεργοποιήστε τον εκτυπωτή και έπειτα τον υπολογιστή. Σύνδεση διασύνδεσης USB Μην συνδέετε το καλώδιο USB τώρα. Θα ειδοποιηθείτε πότε να συνδέσετε το καλώδιο USB κατά την εκτέλεση του DVD των προγραμμάτων οδήγησης. Αν πρόκειται να συνδέσετε τον εκτυπωτή σας απευθείας σε έναν μεμονωμένο υπολογιστή, δείτε Χρήση του DVD των προγραμμάτων οδήγησης στη σελίδα 30. Έναρξη > 29

30 Σύνδεση της διασύνδεσης δικτύου ΠΡΟΦΥΛΑΞΕΙΣ! Μη συνδέετε ένα καλώδιο USB στην υποδοχή διασύνδεσης δικτύου. Ενδέχεται να προκληθεί δυσλειτουργία. 1. Απενεργοποιήστε τον εκτυπωτή και τον υπολογιστή. 2. Συνδέστε τον φερίτη σε ένα καλώδιο Ethernet όπως φαίνεται. 3. Συνδέστε το καλώδιο Ethernet ανάμεσα στον εκτυπωτή και το διανομέα Ethernet. 20mm max. 4. Ενεργοποιήστε τον εκτυπωτή και έπειτα τον υπολογιστή. Αν η μονάδα εκτυπωτή πρόκειται να εγκατασταθεί ως εκτυπωτής δικτύου, ανατρέξτε στην αντίστοιχη ενότητα του Οδηγού Διαμόρφωσης για περισσότερες λεπτομέρειες σχετικά με τον τρόπο διαμόρφωσης της σύνδεσης δικτύου πριν εγκαταστήσετε τα προγράμματα οδήγησης του εκτυπωτή. ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΝΔΕΣΗΣ ΔΙΚΤΥΟΥ ΑΠΑΙΤΟΥΝΤΑΙ ΔΙΚΑΙΩΜΑΤΑ ΔΙΑΧΕΙΡΙΣΤΗ. Χρήση του DVD των προγραμμάτων οδήγησης Τοποθετήστε το DVD των προγραμμάτων οδήγησης στον υπολογιστή σας και ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη.. Θα σας ζητηθεί να ακολουθήσετε μια σειρά βασικών βημάτων για να διαμορφώσετε τη γλώσσα οθόνης, να εγκαταστήσετε προγράμματα οδήγησης και άλλο λογισμικό και τέλος να εκτυπώσετε μια δοκιμαστική σελίδα για να ελέγξετε ότι ο εκτυπωτής λειτουργεί σωστά μέχρι αυτό το σημείο. Έναρξη > 30

31 Λειτουργία Για πλήρεις λεπτομέρειες σχετικά με τη χρήση του εκτυπωτή και των προαιρετικών εξαρτημάτων ώστε να παράγουν αποτελεσματικές και αποδοτικές εκτυπώσεις, παρακαλούμε ανατρέξτε στον Οδηγό Εκτύπωσης και στον Οδηγό Εκτύπωση Ραβδωτού Κώδικα. Για πλήρεις λεπτομέρειες σχετικά με την πρόσβαση και τη χρήση των χαρακτηριστικών του εκτυπωτή, ανατρέξτε στον Οδηγό για την Ασφάλεια. Λειτουργία > 31

32 Αναλώσιμα και συντήρηση Αυτή η ενότητα εξηγεί πως να αντικαταστήσετε τα αναλώσιμα και τα είδη συντήρησης όταν εξαντληθούν. Έλεγχος χρήσης αναλώσιμων/ειδών συντήρησης Μπορείτε ανά πάσα στιγμή να ελέγξετε το υπόλοιπο κάθε αναλώσιμου ή είδους συντήρησης χρησιμοποιώντας τα κατάλληλα μενού. Για παράδειγμα, εισέλθετε στο σύστημα του μενού και ακολουθήστε τη διαδρομή: Διαμόρφωση > Διάρκεια ζωής αναλώσικων > Γαλάζιος γραφίτης Το ποσοστό του εναπομένοντος γαλάζιου γραφίτη εμφανίζεται στην οθόνη LCD και ο εκτυπωτής έπειτα επιστρέφει σε κατάσταση ετοιμότητας για εκτύπωση. Ενδείξεις αντικατάστασης Η οθόνη LCD προβάλλει μηνύματα όταν αρχίζουν να τελειώνουν τα αποθέματα των αναλώσιμων και των ειδών συντήρησης, και όταν εξαντληθούν τελείως προβάλλει ένα μήνυμα για την αντικατάστασή τους. Θα πρέπει να αντικαταστήσετε κάποιο είδος όσον το δυνατόν συντομότερα μετά από την εμφάνιση του μηνύματος για να αποφύγετε την πιθανότητα κακής ποιότητας εκτύπωσης. Οι κύλινδροι τροφοδότησης χαρτιού και οι κύλινδροι τροφοδότησης του δίσκου πολλαπλών χρήσεων (MP) δεν έχουν προειδοποιητικά μηνύματα αντικατάστασης. Συνιστώμενη συχνότητα αντικατάστασης: μετά από περίπου σελίδες A4. Αναλώσιμα και συντήρηση > 32

33 Αντικατάσταση αναλώσιμων/ειδών συντήρησης Κάθε αναλώσιμο είδος ή είδος συντήρησης συνοδεύεται από πλήρεις λεπτομέρειες εγκατάστασης και πλήρεις οδηγίες για την αντικατάστασή του. Σας συνιστούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες. Καθαρισμός κεφαλών LED ΠΡΟΦΥΛΑΞΕΙΣ! Χρησιμοποιείτε μόνο τα αυθεντικά αναλώσιμα OKI για να εξασφαλίσετε την καλύτερη ποιότητα και απόδοση του υλισμικού σας. Κανένα αυθεντικό προϊόν OKI δεν πρόκειται να προκαλέσει βλάβη στην απόδοση του εκτυπωτή σας και να ακυρώσει την εγγύησή σας. Οι προδιαγραφές ενδέχεται να αλλάξουν χωρίς προειδοποίηση. Όλα τα εμπορικά σήματα αναγνωρίζονται. Σας συμβουλεύουμε να καθαρίζετε τις κεφαλές LED: > κάθε φορά που αντικαθιστάτε μια κασέτα γραφίτη > αν οι εκτυπώσεις εμφανίζουν ενδείξεις θαμπών εικόνων, άσπρων λωρίδων ή μουτζουρωμένων γραμμάτων Μπορείτε να χρησιμοποιήσετε ένα στεγνό, μαλακό ύφασμα, για να καθαρίσετε τις κεφαλές LED. 1. Ανοίξτε το πάνω κάλυμμα. 2. Με ένα μαλακό ύφασμα, σκουπίστε απαλά και τις τέσσερις κεφαλές (1). Κινήστε το ύφασμα όπως υποδεικνύεται, χρησιμοποιώντας ένα καθαρό τμήμα του υφάσματος με κάθε πέρασμα. Προσέξτε να μην προκαλέσετε βλάβη στα προστατευτικά μέρη (2). Αναλώσιμα και συντήρηση > 33

34 3. Κλείστε το πάνω κάλυμμα. Καθαρισμός κυλίνδρων τροφοδότησης χαρτιού Καθαρίστε τους κυλίνδρους τροφοδότησης χαρτιού αν παρουσιάζονται τακτικά εμπλοκές χαρτιού. 1. Βγάλτε τυχόν κοσμήματα, όπως ρολόγια ή βραχιόλια και ακολουθήστε τα σωστά βήματα για να απενεργοποιήσετε τον εκτυπωτή. 2. Ανοίξτε το πλευρικό κάλυμμα του δίσκου 1. Αναλώσιμα και συντήρηση > 34

35 3. Βγάλτε εντελώς έξω το δίσκο 1 από τον εκτυπωτή. 4. Από το κενό που υπάρχει στα αριστερά του δίσκου 1, σκουπίστε τους τρεις κυλίνδρους τροφοδότησης χαρτιού (2) με ένα μαλακό πανί ελαφρά εμποτισμένο με νερό Τοποθετήστε στη θέση του το δίσκο 1. Αναλώσιμα και συντήρηση > 35

36 6. Κλείστε το πλευρικό κάλυμμα του δίσκου Θέστε τον εκτυπωτή σε λειτουργία. Καθαρισμός περιβλήματος εκτυπωτή 1. Ακολουθήστε τα σωστά βήματα για να θέσετε τον εκτυπωτή εκτός λειτουργίας. Αναλώσιμα και συντήρηση > 36

37 2. Σκουπίστε την επιφάνεια του εκτυπωτή με ένα μαλακό πανί βυθισμένο σε νερό ή ουδέτερο απορρυπαντικό. 3. Χρησιμοποιήστε ένα μαλακό και στεγνό πανί για να στεγνώσετε την επιφάνεια του εκτυπωτή. 4. Θέστε τον εκτυπωτή σε λειτουργία. Αναλώσιμα και συντήρηση > 37

38 Εκκένωση δοχείου υπολειμμάτων διάτρησης (Μονάδα διάτρησης-προαιρετικό εξάρτημα) Όταν η οθόνη LCD εμφανίζει την ένδειξη ότι το δοχείο υπολειμμάτων διάτρησης είναι πλήρες, αδειάστε το δοχείο ως εξής: 1. Μετακινήστε τη μονάδα τελικής επεξεργασίας μακριά από τον εκτυπωτή χρησιμοποιώντας το μοχλό της. 2. Βγάλτε το δοχείο υπολειμμάτων διάτρησης, προσεκτικά διατηρώντας το οριζόντιο για να μην πέσουν έξω τα υπολείμματα χαρτιού. 3. Πετάξτε τα υπολείμματα σε κατάλληλο χώρο. 4. Τοποθετήστε το δοχείο στη θέση του, στη μονάδα τελικής επεξεργασίας. Αναλώσιμα και συντήρηση > 38

39 5. Ελέγξτε ότι το δοχείο υπολειμμάτων διάτρησης έχει τοποθετηθεί σωστά και μετακινήστε τη μονάδα τελικής επεξεργασίας στη θέση της, προσέχοντας να μην παγιδευτούν τα δάχτυλά σας. Αναλώσιμα και συντήρηση > 39

40 Προαιρετικά εξαρτήματα Αυτή η ενότητα περιγράφει τον προαιρετικό εξοπλισμό για τον εκτυπωτή σας. Διατίθενται τα ακόλουθα εξαρτήματα: > μονάδα duplex (που επιτρέπει αμφίπλευρη εκτύπωση) (C910n μόνο) > πρόσθετη μνήμη RAM > βασικός δεύτερος και τρίτος δίσκος χαρτιού (για αύξηση της χωρητικότητας εισόδου χαρτιού) ΣΗΜΕΙΩΣΗ Η διαμόρφωση των δίσκων γίνεται ως εξής: Μόνο δίσκος 1, Δίσκος 1 + 2ος δίσκος, Δίσκος 1 + 2ος δίσκος + 3ος δίσκος, Δίσκος 1 + HCF, Δίσκος 1 + 2ος δίσκος + HCF > Μονάδα τελικής επεξεργασίας (για συρραφή της εκτύπωσης) > Θάλαμος εκτυπωτή > Μονάδα διάτρησης (για την επέκταση της λειτουργικότητας της μονάδας τελικής επεξεργασίας) Εγκατάσταση εξαρτημάτων Κάθε εξάρτημα (εκτός από τη μονάδα τελικής επεξεργασίας) παρέχεται με πλήρη τεκμηρίωση, δηλαδή πλήρεις οδηγίες εγκατάστασης. Σας συνιστούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες. Μετά την εγκατάσταση, εκτυπώστε το Χάρτη μενού (έγγραφο διαμόρφωσης) για να ελέγξετε την επιτυχή ολοκλήρωση της εγκατάστασης. ΣΗΜΕΙΩΣΗ Η μονάδα τελικής επεξεργασίας και διάτρησης πρέπει να εγκατασταθεί από εξουσιοδοτημένο μηχανικό. Για τα ακόλουθα εξαρτήματα, πρέπει να κάνετε τις κατάλληλες ρυθμίσεις στο/στα πρόγραμμα/τα οδήγησης του εκτυπωτή: > μονάδα αμφίπλευρης εκτύπωσης > δίσκος(ι) χαρτιού > μονάδα τελικής επεξεργασίας Ανατρέξτε στον Οδηγό Εκτύπωσης για λεπτομέρειες σχετικά με τις ρυθμίσεις του προγράμματος οδήγησης. Προαιρετικά εξαρτήματα > 40

41 Αντιμετώπιση προβλημάτων Γενικά Αν η οθόνη του εκτυπωτή δεν δείχνει τίποτα ή αν παραμένει σε αναμονή 10 λεπτά μετά την ενεργοποίησή της, ακολουθήστε τις οδηγίες τερματισμού της για να την απενεργοποιήσετε. Ελέγξτε όλες τις συνδέσεις καλωδίων πριν επανεκκινήσετε τον εκτυπωτή. Αν το πρόβλημα εξακολουθεί να υπάρχει, επικοινωνήστε με τον αντιπρόσωπό σας. Εμπλοκή χαρτιού Αυτή η ενότητα παρέχει πληροφορίες που σας βοηθούν να αντιμετωπίσετε προβλήματα που προκύπτουν από τη χρήση του εκτυπωτή σας. Οι ακόλουθες παράγραφοι περιγράφουν τις ενέργειες που πρέπει να κάνετε σε περίπτωση εμπλοκής χαρτιού και τον τρόπο χειρισμού των μη ικανοποιητικών αποτελεσμάτων εκτύπωσης. Σε αυτήν την ενότητα αναγράφονται τα μηνύματα της οθόνης για εμπλοκή χαρτιού και οι ενέργειες διόρθωσής τους, ενώ κατάλογος άλλων συνήθων μηνυμάτων και προτεινόμενων λύσεων διατίθεται στο Παράρτημα A Μηνύματα LCD στη σελίδα 68. Εμπλοκή χαρτιού εκτυπωτής Αν προκύψει εμπλοκή χαρτιού θα εμφανιστεί ένα μήνυμα στην οθόνη LCD του πίνακα ελέγχου του εκτυπωτή. Μπορείτε να πατήσετε το πλήκτρο Help για να δείτε οδηγίες σχετικά με τη διόρθωση της εμπλοκής. Για πλήρεις λεπτομέρειες σχετικά με τη διόρθωση εμπλοκών χαρτιού, δείτε τις ακόλουθες παραγράφους, οι οποίες ανταποκρίνονται στα μηνύματα εμπλοκών χαρτιού. Αντιμετώπιση προβλημάτων > 41

42 Ανοιχτό κάλυμμα, εμπλοκή χαρτιού, πλαϊνό κάλυμμα δίσκου # Ο δίσκος 1 ή οποιοσδήποτε από τους δίσκους 2 έως 5 (αν υπάρχουν) μπορούν να εμφανιστούν αντί των χαρακτήρων tttttt σε μήνυμα της οθόνης LCD. Σε αυτό το παράδειγμα χρησιμοποιείται ο δίσκος 1 και η διαδικασία είναι παρόμοια και για τους άλλους δίσκους. 1. Πιέστε τη λαβή (1) στο πλευρικό κάλυμμα του δίσκου 1 και ανοίξτε το κάλυμμα Βγάλτε προσεκτικά το χαρτί που έχει εμπλακεί. 3. Κλείστε το πλευρικό κάλυμμα του δίσκου 1. Ανοίξτε κάλυμμα, εμπλοκή χαρτιού, πλευρικό κάλυμμα 1. Αν είναι ανοιχτός ο δίσκος MP κλείστε τον ώστε να εμφανιστεί το πλευρικό του κάλυμμα (1). 1 Αντιμετώπιση προβλημάτων > 42

43 2. Τραβήξτε το μοχλό αποδέσμευσης (2) και έπειτα τραβήξτε το πλευρικό κάλυμμα Βγάλτε προσεκτικά το χαρτί που έχει εμπλακεί. 4. Κλείστε το πλευρικό κάλυμμα. Αντιμετώπιση προβλημάτων > 43

44 Ανοίξτε κάλυμμα, εμπλοκή χαρτιού, πάνω κάλυμμα 1. Σηκώστε τη μονάδα σαρωτή, πιέστε τη λαβή του πάνω καλύμματος της μονάδας εκτυπωτή (1) και ανοίξτε το πάνω κάλυμμα. 1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Προσέξτε να μην αγγίξετε τη μονάδα σταθεροποιητή, η οποία καίει μετά από την εκτύπωση. 2. Πιέστε τη λαβή του δοχείου (2) και σηκώστε το δοχείο τύμπανου. 3. Βγάλτε προσεκτικά το χαρτί που ίσως υπάρχει στον ιμάντα. Αντιμετώπιση προβλημάτων > 44

45 4. Αν το μπλοκαρισμένο χαρτί βρίσκεται στη μονάδα σταθεροποιητή, πιέστε το μοχλό ασφαλείας (3) προς την υποδεικνυόμενη κατεύθυνση για να αποδεσμεύσετε τη μονάδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Προσέξτε να μην αγγίξετε τη μονάδα σταθεροποιητή, η οποία καίει μετά από την εκτύπωση. Αν η μονάδα σταθεροποιητή είναι ζεστή, περιμένετε έως ότου κρυώσει και μετά επιχειρήστε να αφαιρέσετε οποιοδήποτε κομμάτι χαρτιού. Κρατήστε τη μονάδα σταθεροποιητή (4) από τη λαβή, σηκώστε τον εκτυπωτή και τοποθετήστε τον πάνω σε μια επίπεδη επιφάνεια Τραβήξτε τους μοχλούς αποδέσμευσης εμπλοκής (5) και βγάλτε το χαρτί που έχει εμπλακεί. 5 Αντιμετώπιση προβλημάτων > 45

46 6. Τοποθετήστε προσεκτικά τη μονάδα σταθεροποιητή στον εκτυπωτή και στρέψτε το μοχλό ασφαλείας (6) προς την υποδεικνυόμενη κατεύθυνση για να κλειδώσει στη θέση της Αν το μπλοκαρισμένο χαρτί βρίσκεται κοντά στην έξοδο χαρτιού ανοίξτε το στοιβακτή με την όψη προς τα πάνω (7) Ανοίξτε το πλευρικό κάλυμμα (έξοδος χαρτιού) (8) και βγάλτε το χαρτί που έχει εμπλακεί. 8 Αντιμετώπιση προβλημάτων > 46

47 9. Κλείστε το πλευρικό κάλυμμα (έξοδος χαρτιού) και στη συνέχεια κλείστε το στοιβακτή με την όψη προς τα πάνω. 10. Τοποθετήστε το δοχείο τύμπανου (9) στη θέση και ελέγξτε ότι κλειδώθηκε καλά Κλείστε το πάνω κάλυμμα και βεβαιωθείτε ότι έχει ασφαλίσει στη θέση του. Αντιμετώπιση προβλημάτων > 47

48 Εμπλοκές χαρτιού μονάδα duplex (εφόσον είναι εγκαταστημένη) Ελέγξτε τη μονάδα αμφίπλευρης εκτύπωσης, εμπλοκή χαρτιού 1. Αν ο εκτυπωτής σας διαθέτει μονάδα τελικής επεξεργασίας, πιάστε το μοχλό (1) της μονάδας αναστροφέα για να τον διαχωρίσετε από τον εκτυπωτή Πατήστε το πλήκτρο αποδέσμευσης του καλύμματος αμφίπλευρης εκτύπωσης (2) και ανοίξτε το κάλυμμα Βγάλτε προσεκτικά το μπλοκαρισμένο χαρτί και κλείστε το κάλυμμα. Αντιμετώπιση προβλημάτων > 48

49 4. Πιέστε τους μοχλούς (3) και τραβήξτε έξω τη μονάδα αμφίπλευρης εκτύπωσης Κρατώντας το μπροστινό πάνω κάλυμμα από τη λαβή (4), ωθήστε το απαλά προς τα μέσα και σηκώστε το Βγάλτε το μπλοκαρισμένο χαρτί. Αντιμετώπιση προβλημάτων > 49

50 7. Με παρόμοιο τρόπο, ελέγξτε και αφαιρέστε τυχόν μπλοκαρισμένο χαρτί κάτω από το πίσω κάλυμμα. 8. Κλείστε τα δύο πάνω καλύμματα. 9. Πιέστε τη μονάδα αμφίπλευρης εκτύπωσης ώστε να επιστρέψει πίσω στη θέση της. Αντιμετώπιση προβλημάτων > 50

51 10. Αν έχετε συνδέσει μονάδα τελικής επεξεργασίας για να έχετε πρόσβαση στη μονάδα αμφίπλευρης εκτύπωσης, τοποθετήστε και αυτήν πίσω στη θέση της. Αντιμετώπιση προβλημάτων > 51

52 Εμπλοκή χαρτιού μονάδα τελικής επεξεργασίας (προαιρετικό εξάρτημα) Ελέγξτε τη μονάδα τελικής επεξεργασίας, εμπλοκή χαρτιού/το χαρτί παραμένει Χρησιμοποιήστε το πλήκτρο Help στον πίνακα ελέγχου της μονάδας εκτυπωτή για να ελέγξετε τον αριθμό που εμφανίζεται. Θα τον χρειαστείτε προκειμένου να μπορέσετε να διορθώσετε την εμπλοκή χαρτιού. Οι ακόλουθες παράγραφοι εξηγούν τι πρέπει να κάνετε για κάθε έναν από αυτούς τους αριθμητικούς κωδικούς που υποδεικνύονται. 591, 592, 593, 599/ 643, 645 (εμπλοκή χαρτιού γύρω από τη μονάδα τελικής επεξεργασίας) 1. Βγάλτε το μπλοκαρισμένο χαρτί που ίσως υπάρχει στην έξοδο της μονάδας τελικής επεξεργασίας. 2. Πιάστε το μοχλό της μονάδας τελικής επεξεργασίας (1) και μετακινήστε τη μονάδα μακριά από τον αναστροφέα Ανοίξτε το πάνω κάλυμμα της μονάδας τελικής επεξεργασίας Αντιμετώπιση προβλημάτων > 52

53 4. Βγάλτε προσεκτικά το μπλοκαρισμένο χαρτί. 5. Κλείστε το πάνω κάλυμμα της μονάδας τελικής επεξεργασίας. 6. Τοποθετήστε τη μονάδα τελικής επεξεργασίας στη θέση της και συνδέστε τη με τον αναστροφέα. Αντιμετώπιση προβλημάτων > 53

54 594, 597, 598/ 644, 646 (εμπλοκή χαρτιού στη μονάδα τελικής επεξεργασίας) 1. Πιάστε το μοχλό της μονάδας τελικής επεξεργασίας (1) και μετακινήστε τη μονάδα μακριά από τον αναστροφέα Ανοίξτε το μπροστινό κάλυμμα (2) Συνεχίστε να γυρίζετε το κατώτατο κουμπί (3) δεξιόστροφα έως ότου αποδεσμευτεί τελείως το μπλοκαρισμένο χαρτί. 3 Αντιμετώπιση προβλημάτων > 54

55 4. Αφαιρέστε το χαρτί. 5. Κλείστε το μπροστινό κάλυμμα της μονάδας τελικής επεξεργασίας. 6. Ανοίξτε το δεξιό πλευρικό κάλυμμα της μονάδας τελικής επεξεργασίας. 7. Βγάλτε προσεκτικά το μπλοκαρισμένο χαρτί. Αντιμετώπιση προβλημάτων > 55

56 8. Κλείστε το δεξιό πλευρικό κάλυμμα της μονάδας τελικής επεξεργασίας. 9. Τοποθετήστε τη μονάδα τελικής επεξεργασίας στη θέση της και συνδέστε τη με τον αναστροφέα. 590 (εμπλοκή χαρτιού στη μονάδα τελικής επεξεργασίας/διάτρησης) 1. Πιάστε το μοχλό της μονάδας τελικής επεξεργασίας (1) και μετακινήστε τη μονάδα μακριά από τον αναστροφέα. 1 Αντιμετώπιση προβλημάτων > 56

57 2. Μετακινήστε τη γλωττίδα (2) στη δεξιά πλευρά της μονάδας ώστε να ευθυγραμμιστεί με την ένδειξη (3) Ανοίξτε το πάνω κάλυμμα της μονάδας τελικής επεξεργασίας. 4. Βγάλτε προσεκτικά το μπλοκαρισμένο χαρτί. 5. Κλείστε το πάνω κάλυμμα της μονάδας τελικής επεξεργασίας. Αντιμετώπιση προβλημάτων > 57

58 6. Τοποθετήστε τη μονάδα τελικής επεξεργασίας στη θέση της και συνδέστε τη με τον αναστροφέα. Ελέγξτε τον αναστροφέα, εμπλοκή χαρτιού 1. Πιάστε το μοχλό της μονάδας τελικής επεξεργασίας (1) και μετακινήστε τη μονάδα μακριά από τον αναστροφέα Τραβήξτε την κρυφή λαβή (2) και ανοίξτε το αριστερό πλευρικό κάλυμμα του αναστροφέα. 2 Αντιμετώπιση προβλημάτων > 58

59 3. Βγάλτε προσεκτικά το μπλοκαρισμένο χαρτί. 4. Κλείστε το αριστερό πλευρικό κάλυμμα του αναστροφέα. 5. Τοποθετήστε τη μονάδα τελικής επεξεργασίας στη θέση της και συνδέστε τη με τον αναστροφέα. Αντιμετώπιση προβλημάτων > 59

60 6. Πιάστε το μοχλό του αναστροφέα (3) και μετακινήστε το μακριά από τον εκτυπωτή Ανοίξτε τη δεξιά πλευρική πόρτα (4) του αναστροφέα. 8. Βγάλτε το μπλοκαρισμένο χαρτί. 4 Αντιμετώπιση προβλημάτων > 60

61 9. Κλείστε τη δεξιά πλευρική πόρτα. 10. Τοποθετήστε τη μονάδα τελικής επεξεργασίας και τον αναστροφέα στη θέση τους και συνδέστε τα με τον εκτυπωτή. Αντιμετώπιση προβλημάτων > 61

62 Αποφυγή εμπλοκής χαρτιού Ο παρακάτω πίνακας συνοψίζει τις πιθανές αιτίες για την εμπλοκή χαρτιού και προτείνει τρόπους αποφυγής της. Πιθανή αιτία Ο εκτυπωτής δεν είναι ισόπεδος. Το χαρτί είναι είτε πολύ ελαφρύ είτε πολύ βαρύ. Το χαρτί είναι υγρό ή φορτισμένο με στατικό ηλεκτρισμό. Το χαρτί είναι τσαλακωμένο ή με κυματισμούς. Τα φύλλα χαρτιού δεν είναι ευθυγραμμισμένα μεταξύ τους. Τα φύλλα χαρτιού δεν είναι ευθυγραμμισμένα σωστά στο δίσκο χαρτιού. Οι φάκελοι που θα εκτυπωθούν δεν έχουν σωστό προσανατολισμό. Ο κύλινδρος τροφοδότησης του εκτυπωτή δεν είναι καθαρός. Οι κύλινδροι τροφοδότησης του εκτυπωτή έχουν φθαρεί. Έχει ρυθμιστεί λανθασμένα το βάρος ή ο τύπος χαρτιού. Προτεινόμενη ενέργεια Τοποθετήστε τον εκτυπωτή σε μια σταθερή και ισόπεδη επιφάνεια. Χρησιμοποιήστε κατάλληλο χαρτί. Χρησιμοποιήστε χαρτί που έχει αποθηκευθεί σε κατάλληλες συνθήκες θερμοκρασίας και υγρασίας. Χρησιμοποιήστε κατάλληλο χαρτί. Μπορεί να χρησιμοποιηθεί χαρτί χωρίς πτυχές. Αφαιρέστε τα φύλλα, τακτοποιήστε τα ώστε να ευθυγραμμιστούν μεταξύ τους και τοποθετήστε τα ξανά στο δίσκο. Προσαρμόστε τον πίσω και τους πλευρικούς οδηγούς χαρτιού στο δίσκο, ή τον οδηγό μηαυτόματης τροφοδότησης στον δίσκο MP, ώστε το χαρτί να ευθυγραμμιστεί κατάλληλα. Ρυθμίστε τον προσανατολισμό όπως απαιτείται. Καθαρίστε τον κύλινδρο με ένα πανί ελαφρά εμποτισμένο σε νερό. Αντικαταστήστε τους κυλίνδρους τροφοδότησης. Επιλέξτε τις σωστές ρυθμίσεις στο μενού εκτυπωτή για βάρος χαρτιού και τύπο χαρτιού. Αντιμετώπιση μη ικανοποιητικών εκτυπώσεων Ενδείξεις Πιθανές αιτίες Προτεινόμενες ενέργειες Στην εκτυπωμένη σελίδα υπάρχουν κάθετες άσπρες γραμμές. Οι εκτυπωμένες εικόνες ξεθωριάζουν κάθετα. Η κεφαλή LED δεν είναι καθαρή. Η στάθμη του γραφίτη είναι χαμηλή. Ξένα αντικείμενα πιθανόν να έχουν εισχωρήσει στο τύμπανο. Το προστατευτικό φιλμ φωτός στην κασέτα τύμπανου δεν είναι καθαρό. Η κεφαλή LED δεν είναι καθαρή. Η στάθμη του γραφίτη είναι χαμηλή. Το χαρτί δεν είναι κατάλληλο για τον εκτυπωτή. Καθαρίστε την κεφαλή LED με καθαριστικό φακών LED ή με ένα μαλακό πανί. Αλλάξτε την κασέτα γραφίτη. Αλλάξτε την κασέτα τύμπανου. Καθαρίστε το φιλμ με καθαριστικό φακού LED ή με ένα μαλακό πανί. Καθαρίστε την κεφαλή LED με καθαριστικό φακών LED ή με ένα μαλακό πανί. Αλλάξτε την κασέτα γραφίτη. Χρησιμοποιήστε συνιστώμενο χαρτί. Αντιμετώπιση προβλημάτων > 62

63 Ενδείξεις Πιθανές αιτίες Προτεινόμενες ενέργειες Η εκτύπωση είναι ανοιχτόχρωμη. Μερικώς ξεθωριασμένες εικόνες. Άσπρες κηλίδες και γραμμές εμφανίζονται μέσα σε πυκνές εκτυπώσεις. Εμφανίζονται κάθετες γραμμές. Οριζόντιες γραμμές και κηλίδες εμφανίζονται ανά διαστήματα. Οι άσπρες περιοχές του χαρτιού παρουσιάζουν μερικές κηλίδες. Η περιφέρεια των γραμμάτων δεν είναι ευκρινής. Ο γραφίτης σκορπίζεται όταν τρίβεται. Η στιλπνότητα δεν είναι ομοιόμορφη. Η κασέτα γραφίτη δεν έχει τοποθετηθεί σωστά. Η στάθμη του γραφίτη είναι χαμηλή. Το χαρτί είναι νωπό. Το χαρτί δεν είναι κατάλληλο για τον εκτυπωτή. Το πάχος και ο τύπος χαρτιού δεν είναι σωστά. Γίνεται χρήση ανακυκλωμένου χαρτιού. Το χαρτί είναι υγρό ή ξερό. Η κασέτα τύμπανου είναι κατεστραμμένη. Η στάθμη του γραφίτη είναι χαμηλή. Αν η απόσταση είναι περίπου 94 mm (4 in), το τύμπανο (ο πράσινος κύλινδρος) είναι κατεστραμμένο ή βρόμικο. Αν η απόσταση είναι περίπου 42 mm (1,5 in), ίσως υπάρχουν ξένα αντικείμενα στην κασέτα τύμπανου. Αν το διάστημα είναι περίπου 87 mm (3,5 in), η μονάδα σταθεροποιητή είναι κατεστραμμένη. Η κασέτα τύμπανου έχει εκτεθεί σε φως. Το χαρτί περιέχει στατικό ηλεκτρισμό. Έχει χρησιμοποιηθεί ιδιαίτερα παχύ χαρτί. Η στάθμη του γραφίτη είναι χαμηλή. Η κεφαλή LED δεν είναι καθαρή. Το πάχος και ο τύπος χαρτιού δεν είναι σωστά ρυθμισμένα. Χρησιμοποιείται ανακυκλωμένο χαρτί. Το πάχος και ο τύπος χαρτιού δεν είναι σωστά ρυθμισμένα. Επανατοποθετήστε την κασέτα γραφίτη. Αλλάξτε την κασέτα γραφίτη. Χρησιμοποιήστε χαρτί που έχει διατηρηθεί κάτω από κατάλληλες συνθήκες θερμοκρασίας και υγρασίας. Χρησιμοποιήστε συνιστώμενο χαρτί. Ορίστε μια σωστή τιμή για βάρος χαρτιού και τύπο χαρτιού στη ρύθμιση μενού, ή ορίστε μεγαλύτερη τιμή για το βάρος χαρτιού. Ορίστε μια τιμή μεγαλύτερη για το βάρος χαρτιού στις ρυθμίσεις μενού. Χρησιμοποιήστε χαρτί που έχει διατηρηθεί κάτω από κατάλληλες συνθήκες θερμοκρασίας και υγρασίας. Αλλάξτε την κασέτα τύμπανου. Αλλάξτε την κασέτα γραφίτη. Καθαρίστε το απαλά με ένα μαλακό πανί. Αντικαταστήστε την κασέτα τύμπανου αν έχει καταστραφεί. Ανοίξτε/κλείστε το πάνω κάλυμμα, και εκτυπώστε ξανά. Αντικαταστήστε τη μονάδα σταθεροποιητή. Αντικαταστήστε την κασέτα τύμπανου αν το πρόβλημα δεν επιλύεται. Χρησιμοποιήστε χαρτί που έχει διατηρηθεί κάτω από κατάλληλες συνθήκες θερμοκρασίας και υγρασίας. Χρησιμοποιήστε πιο λεπτό χαρτί. Αλλάξτε την κασέτα γραφίτη. Καθαρίστε την κεφαλή με καθαριστικό φακού LED ή με ένα μαλακό πανί. Ορίστε μια σωστή τιμή για βάρος χαρτιού και τύπο χαρτιού στη ρύθμιση μενού, ή ορίστε μεγαλύτερη τιμή για το βάρος χαρτιού. Ορίστε μια τιμή μεγαλύτερη για το βάρος χαρτιού στις ρυθμίσεις μενού. Ορίστε μια σωστή τιμή για βάρος χαρτιού και τύπο χαρτιού στη ρύθμιση μενού, ή ορίστε μικρότερη τιμή για το βάρος χαρτιού. Αντιμετώπιση προβλημάτων > 63

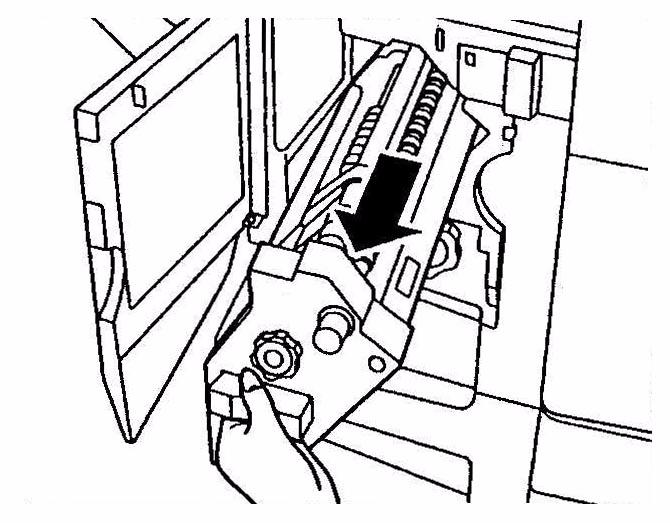

64 Εμπλοκή συρραπτικού μονάδα τελικής επεξεργασίας (προαιρετικό εξάρτημα) Ελέγξτε τη μονάδα τελικής επεξεργασίας, εμπλοκή συρραπτικού Όταν η οθόνη του εκτυπωτή υποδεικνύει εμπλοκή συρραπτικού, διορθώστε την ως εξής: 1. Ανοίξτε το μπροστινό κάλυμμα της μονάδας τελικής επεξεργασίας. 2. Στρέψτε το κουμπί προς την κατεύθυνση που υποδεικνύεται έως ότου εμφανιστεί η ένδειξη colour. 3. Βγάλτε το χαρτί που βρίσκεται σε αναμονή συρραφής στην περιοχή εξόδου του χαρτιού. 4. Τραβήξτε έξω τη μονάδα συρραφής. Αντιμετώπιση προβλημάτων > 64

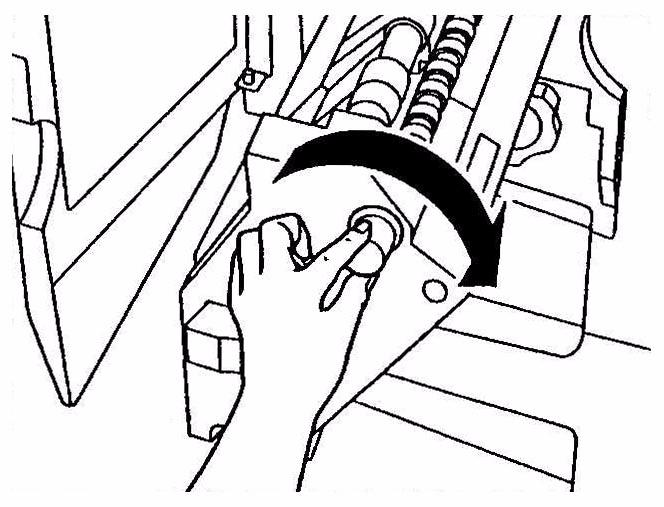

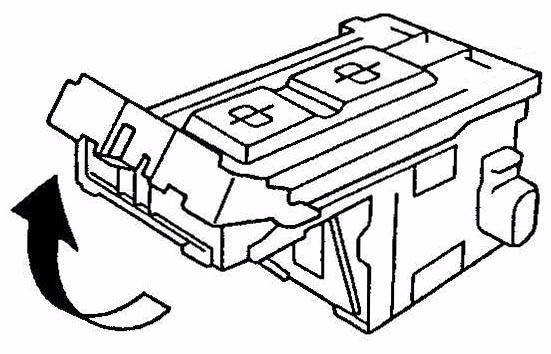

65 5. Στρέψτε το κουμπί προς την κατεύθυνση που υποδεικνύεται για να μετακινήσετε το συρραπτικό προς τα εμπρός. 6. Πιάστε και τις δύο πλευρές της κασέτας συρραπτικού, και τραβήξτε την για να τη βγάλετε έξω. 7. Σηκώστε την πόρτα της κασέτας συρραπτικού. 8. Βγάλτε όλα τα συρραπτικά που εξέχουν από τη θήκη συρραφής. Αντιμετώπιση προβλημάτων > 65

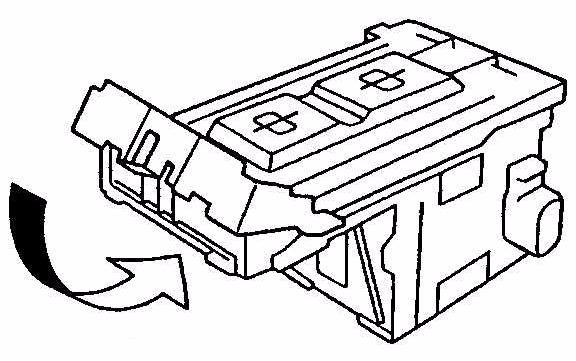

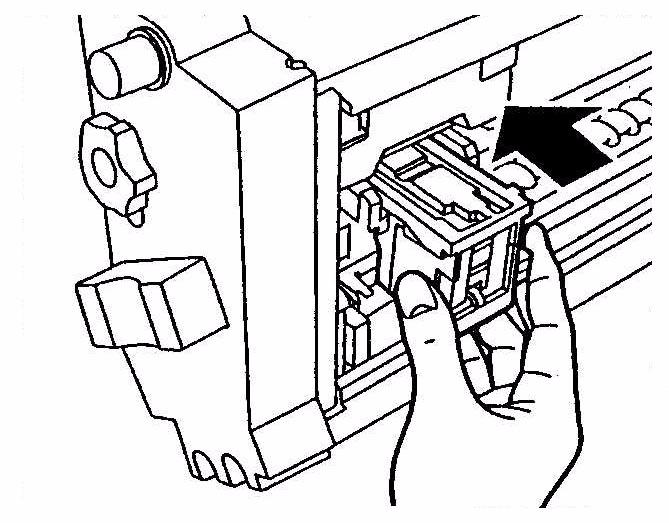

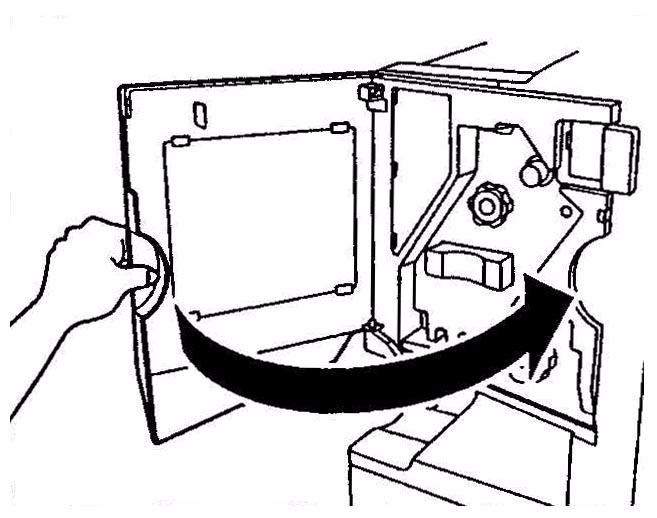

66 9. Τοποθετήστε την κασέτα συρραπτικού στην αρχική της θέση. 10. Γεμίστε την κασέτα συρραπτικού. 11. Βεβαιωθείτε ότι η κασέτα συρραπτικού έχει εγκατασταθεί με ασφάλεια στη μονάδα συρραφής και έπειτα πιέστε τη για να επιστρέψει στη θέση της. 12. Κλείστε το μπροστινό κάλυμμα της μονάδας τελικής επεξεργασίας προσέχοντας να μην παγιδεύσετε τα δάχτυλά σας. Αντιμετώπιση προβλημάτων > 66
