1 Συσκευή Laser Ευθυγράμμισης KOH-TECT AVV-111 Η εταιρία KOH-TECT Ουκρανίας είναι κατασκευαστής συστημάτων προγνωστικής συντήρησης και ελέγχου της λειτουργίας μηχανολογικού εξοπλισμού. Προσφέρει συστήματα ανάλυσης δονήσεων, συστήματα ελέγχου κατάστασης ρουλεμάν με υπέρηχους και συστήματα Laser Ευθυγράμμισης. Όλα τα συστήματα της χαρακτηρίζονται από: - Ανθεκτικής και Υψηλής Ποιότητας Κατασκευή - Συμπαγές συστήματα πολλαπλών λειτουργιών για την ολοκληρωμένη κάλυψη εφαρμογών. - Συμμόρφωση με όλα τα Ευρωπαϊκά πρότυπα - Οικονομικές τιμές Ακολουθώντας πιστά αυτή την φιλοσοφία, τα Σύστηματα Laser Ευθυγράμμισης της KOH-TECT βασίζονται σε μια κεντρική μονάδα με ανοιχτές όλες τις λειτουργίες του λογισμικού. Έτσι, αναλόγως τα εξαρτήματα, τις πηγές Laser και τους αισθητήρες μέτρησης που θα χρησιμοποιηθούν, καλύπτονται πλήρως όλες οι πιθανές εφαρμογές ευθυγράμμισης που αντιμετωπίζονται στην εγκατάσταση, στην λειτουργία και στην συντήρηση μιας βιομηχανικής μονάδας. Αναλυτικά όλες οι λειτουργίες είναι οι ακόλουθες: Α. Γεωμετρικές Ευθυγραμμίσεις - Επιπεδότητα - Flatness - Κέντρο Αξονικής Γραμμής - Bore Centerline - Οβαλότητα - Roundness - Γραμμικότητα - Straightness - Καθετότητα - Squareness - Παραλληλία - Parallelism - Γραμμικότητα και αξονική γραμμή σχετική με μια απόλυτη γραμμή ενός εκκρεμούς Plumbline (Ιδανικό για κατακόρυφους στροβίλους, άξονες γεννήτριας κλπ.) Β. Ευθυγραμμίσεις Αξόνων - Κόμπλερ - Ευθυγράμμιση Οριζόντιας Διάταξης - Ευθυγράμμιση Κάθετης Διάταξης - Soft foot - Cardan - Train - Spindle Σελίδα 1 / 7

Βασικός Εξοπλισμός Τεχνικά Χαρακτηριστικά Πίνακας Ελέγχου 1. Κατασκευή: Shockproof και Αδιάβροχη IP65 2. Διαστάσεις: Πολύ ελαφριά 365gr και 215x100x40mm 3.

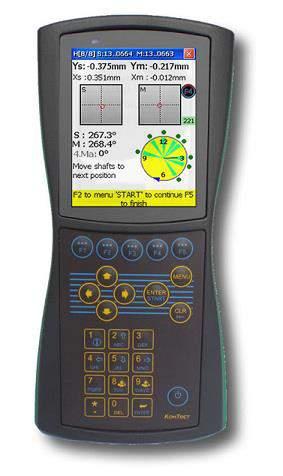

2 Βασικός Εξοπλισμός Τεχνικά Χαρακτηριστικά Πίνακας Ελέγχου 1. Κατασκευή: Shockproof και Αδιάβροχη IP65 2. Διαστάσεις: Πολύ ελαφριά 365gr και 215x100x40mm 3. Επεξεργαστής: Ultra low power ARM Processor 533 MHz 4. Μνήμη 64 MB RAM, 256 MB Internal Flash, 2GB Ultra High Speed 5. Οθόνη: έγχρωμη 3,5 TFT με AR coating (Sunlight-readable) Ανάλυση: QVGA, 320 x 240 Pixel 6. Μπαταρία: Επαναφορτιζόμενη 7. Πληκτρολόγιο με σταυρό πλοήγησης για εύκολη χρήση του menu Όλες οι λειτουργίες ευθυγράμμισης (Γεωμετρικές και Αξόνων) είναι ανοιχτές όπως αναφέρονται ανωτέρω. Αισθητήρες Μέτρησης Το σύστημα διατίθεται με δύο μονάδες με ενσωματωμένα τα Laser Ακριβείας και τους Αισθητήρες Μέτρησης πάνω στην κάθε μονάδα 1. Αισθητήρες: Positional-sensitive photodiodes - Περιοχή μέτρησης: 10х10mm - Ακρίβεια: 1% Αναγνωσιμότητα: 1μm & 0,1 2. Επικοινωνία: Με καλώδια ή/και Ασύρματα Bluetooth 3. Δείκτης Προστασίας: IP67 Απόλυτα Αδιάβροχο 4. Laser type: Visible red nm, <1 mw (safety class 2) 5. Θερμοκρασία λειτουργίας: -10 έως 55ºC 6. Συνεχόμενη λειτουργία: 12 ώρες 7. Επιτρεπτή απόσταση τοποθέτησης μεταξύ laser-αισθητήρα: Έως 10 μέτρα Δείτε παρακάτω όλες τις Εφαρμογές Ευθυγράμμισης τις οποίες μπορείτε να πραγματοποιήσετε με το AVV-711 της KOHTECT. Σελίδα 2 / 7

Η κακή ευθυγράμμιση του περιστροφικού εξοπλισμού ευθύνεται για περισσότερες από 50% των συνολικών βλαβών σε τέτοιου είδους μηχανήματα.

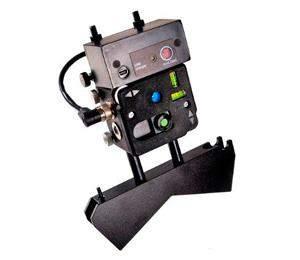

3 1. Ευθυγράμμιση Αξόνων (Κόμπλερ) Σε ένα σύστημα μετάδοσης της κίνησης (Κινητήρας με Αντλία ή Ανεμιστήρα ή Γεννήτρια ή Συμπιεστή κλπ.) η κακή ευθυγράμμιση δύο αξόνων, που συνδέονται μέσω ενός κόμπλερ, δημιουργούν σημαντικά προβλήματα στην λειτουργία της διάταξης. Η κακή ευθυγράμμιση του περιστροφικού εξοπλισμού ευθύνεται για περισσότερες από 50% των συνολικών βλαβών σε τέτοιου είδους μηχανήματα. Ο έλεγχος και η διόρθωση της ευθυγράμμισης του coupling ενός συστήματος μπορεί να γίνει πολύ εύκολα με ένα σύστημα ευθυγράμμισης λέιζερ. Τα συστήματα εκτός από αξιόπιστες και γρήγορες μετρήσεις, υπολογίζουν τις διορθωτικές ενέργειες και οδηγούν τον χρήστη βήμα-βήμα στην υλοποίηση αυτών. Τα είδη της λάθος ευθυγράμμισης που πρέπει να ελέγχονται μετά την αντικατάσταση ή την επισκευή ενός μηχανήματος είναι πέντε: 1. Κάθετη Γωνιακή 2. Κάθετη Offset 3. Οριζόντια Γωνιακή 4. Οριζόντια Offset 5. Soft foot - παραμόρφωση που προκαλείτε από στράβωμα της βάσης Η συσκευή Laser Ευθυγράμμισης AVV-111 της KOH-TECT συμπεριλαμβάνει σε όλες τις εκδόσεις τα εξαρτήματα που απαιτούνται για την ευθυγράμμιση αξόνων. Επίσης με το λογισμικό της KOH-TECT είναι το μοναδικό που διαθέτει τυποποιημένα τις παρακάτω βοηθητικές εφαρμογές: - Μέτρηση σε οποιαδήποτε θέση του άξονα από 60 έως και 360º - Έως 36 σημεία μέτρησης μπορούν να αποθηκευτούν ταυτόχρονα - Αυτόματη λήψη των σημείων μέτρησης Auto Sweep - Υπολογισμός Θερμική Διαστολής - Thermal growth - Πρόταση διόρθωσης σύμφωνα με τα διαθέσιμα πάχη προσθηκών - Shimming simulator Σελίδα 3 / 7

2. Ευθυγράμμιση των σημείων έδρασης ενός αξονικού συτήματος και Ευθυγράμμιση Οπών και Μέτρηση Οβαλότητας Στις ναυπηγοεπισκευαστικές εργασίες, τα Συστήματα Laser βρίσκουν εφαρμογή στη Ρύθμιση Μεγάλων

Η συγκεκριμένη τεχνολογία θεωρείται πλέον απαραίτητη για την πιστοποιημένη Ευθυγράμμιση Οπών σε ένα αξονικό σύστημα όπως π.χ. τα Έδρανα τριβής «Κουζινέτα», τα Έδρανα Κύλισης «Ρουλεμαν» και τα σημεία έδρασης αυτών «φωλίες».

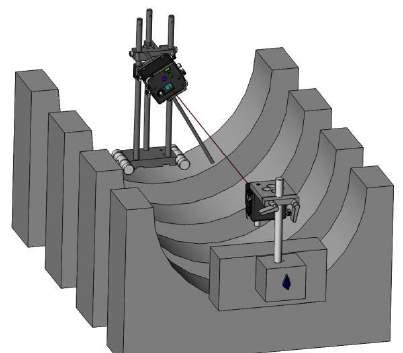

4 2. Ευθυγράμμιση των σημείων έδρασης ενός αξονικού συτήματος και Ευθυγράμμιση Οπών και Μέτρηση Οβαλότητας Στις ναυπηγοεπισκευαστικές εργασίες, τα Συστήματα Laser βρίσκουν εφαρμογή στη Ρύθμιση Μεγάλων Μηχανών όπως Κινητήρες Εσωτερικής Καύσης, Συμπιεστές, Αντλίες, Κιβώτια Ταχυτήτων, Χοάνες, Ελικοφόρους Άξονες «Προπέλες» κλπ. Η συγκεκριμένη τεχνολογία θεωρείται πλέον απαραίτητη για την πιστοποιημένη Ευθυγράμμιση Οπών σε ένα αξονικό σύστημα όπως π.χ. τα Έδρανα τριβής «Κουζινέτα», τα Έδρανα Κύλισης «Ρουλεμαν» και τα σημεία έδρασης αυτών «φωλίες». Από την σωστή ευθυγράμμιση του αξονικού συστήματος διασφαλίζονται τα ακόλουθα: - Ομοιόμορφη κατανομή των φορτιών που ασκούνται στα έδρανα - Ελαχιστοποίηση και ομοιογένεια της κάμψης του άξονα - Μείωση των δυνάμεων καταπόνησης στην μηχανή και στον μειωτήρα - Ομαλή λειτουργία και υπό τις επιβαρύνσεις από την παραμορφώση της γάστρας του πλοίου που μπορεί να οφείλεται στην κατανομή του βάρους του εμπορεύματος, στον κυματισμό και στις θερμοκρασιακές διαστολές - Μείωση των ταλαντώσεων Και συνεπώς, διασφαλίζεται η απρόσκοπτη συνεχόμενη λειτουργία του εξοπλισμού και η αποφυγή ζημιών. Η διαδικασία μέτρησης βασίζεται στον προσδιορισμό της σχετικής μετατόπισης των κέντρων των οπών από μια στατική δέσμη λέιζερ που προσδιορίζει την αξονική γραμμή. Η μετατόπιση του κέντρου της οπής μετριέται με τη χρήση ενός δέκτη ο οποίος τοποθετείται σε ειδικά διαμορφωμένους βραχίονες μέσα στην οπή. Ο δέκτης διαθέτει μια ακίδα μέτρησης και περιστρέφεται ελεύθερα μέσα στην οπή. Η ακίδα μέτρησης με επαφή καταγράφει τα σημεία μέτρησης, εσωτερικά στην περίμετρο των δακτυλίων. Το λογισμικό καταγράφει έως και 36 σημεία μέτρησης σε οποιαδήποτε γωνία. Με αυτό τον τρόπο εξασφαλίζεται η μέγιστη ακρίβεια στον προσδιορισμό του κέντρου αλλά και η δυνατότητα μέτρησης της οβαλότητας. Στην συνέχεια η διαδικασία επαναλαμβάνεται ξεχωριστά για κάθε ένα από τα σημεία έδρασης. Σελίδα 4 / 7

Σετ εξαρτημάτων για την τοποθέτηση του δέκτη στις οπές Για την τοποθέτηση των αισθητήρων εντός των οπών η KOH-TECT προφέρει ένα έξυπνο σύστημα εναλλασσόμενων εξαρτημάτων.

Βάση τοποθέτησης του Αισθητήρα (Περιστρεφόμενη και με Ελατήριο Ολίσθησης) (Β) 3. Πέντε (5) ισχυροί μαγνήτες (C) 4. Κεντρικό εξάρτημα συγκράτησης (D) 5.

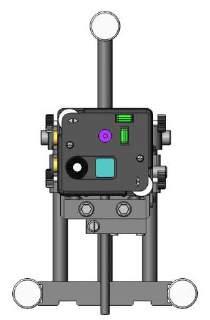

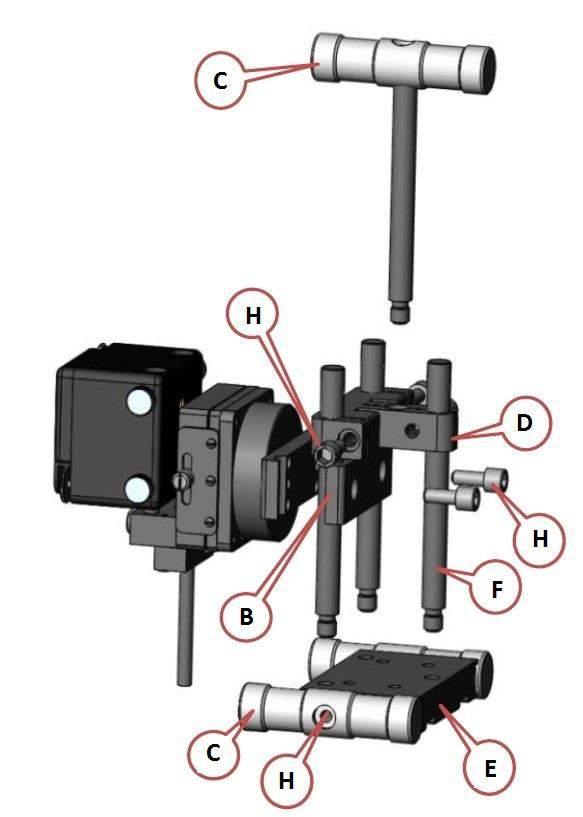

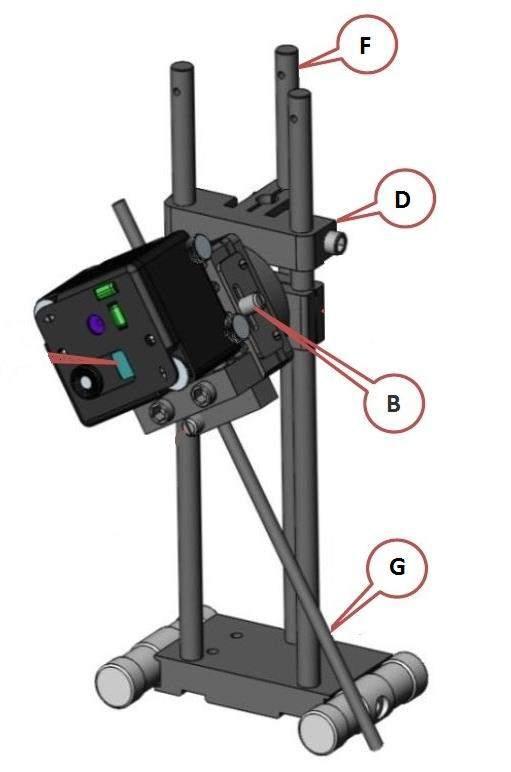

5 Σετ εξαρτημάτων για την τοποθέτηση του δέκτη στις οπές Για την τοποθέτηση των αισθητήρων εντός των οπών η KOH-TECT προφέρει ένα έξυπνο σύστημα εναλλασσόμενων εξαρτημάτων. Με εύκολο και γρήγορο τρόπο συναρμολογείτε η κατάλληλη διάσταση. Το σύστημα αποτελείται από τα παρακάτω: 1. Μαγνητική βάση για την τοποθέτηση αισθητήρα εκτός των οπών (Α) 2. Βάση τοποθέτησης του Αισθητήρα (Περιστρεφόμενη και με Ελατήριο Ολίσθησης) (Β) 3. Πέντε (5) ισχυροί μαγνήτες (C) 4. Κεντρικό εξάρτημα συγκράτησης (D) 5. Δύο (2) βάσεις στήριξης (Μικρή και Μεγάλη) (E) 6. Ράβδοι στήριξης διαφόρων μεγεθών. 4x50mm, 4x105mm, 4x270mm & 4x400mm (F) 7. Ακίδες μέτρησης. 105mm, 270mm & 400mm (G) 8. Βίδες Άλεν (Η) Σελίδα 5 / 7

6 Εύρη μέτρησης Τα συγκεκριμένα εξαρτήματα καλύπτουν πλήρως τα τρία παρακάτω εύρη μέτρησης: 1. Ø115mm Ø180mm Με την χρήση της μικρής βάσης στήριξης και τους μαγνήτες τοποθετημένους στην κάτω πλευρά της βάσης 2. Ø180mm Ø360mm Με την χρήση της μικρής βάσης στήριξης και τους μαγνήτες τοποθετημένους στις άκρες της βάσης 3. Ø360mm Ø800mm Με την χρήση της μεγάλης βάσης στήριξης Σελίδα 6 / 7

3. Γεωμετρικές Μετρήσεις Επιπεδότητας, Παραλληλίας και Καθετότητας, Με την χρήση της περιστρεφόμενης πηγής Laser της KOHTECT το σύστημα δύναται να μετρήσει πιο σύνθετα γεωμετρικά μεγέθη όπως: 1.

Απόκλιση δέσμης (Beam divergence): 0.2mrad 4. Εύρος μέτηρησης (Working range): Ακτίνα R 20m 5. Εύρος αλφαδιάσματος (Leveling range): ±40mm/m 6. Αλφάδια Φυσαλίδας (Spirit levels): 0,02mm/m 7.

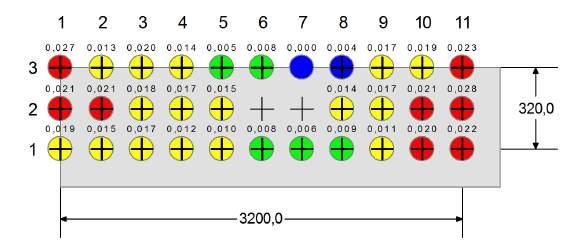

7 3. Γεωμετρικές Μετρήσεις Επιπεδότητας, Παραλληλίας και Καθετότητας, Με την χρήση της περιστρεφόμενης πηγής Laser της KOHTECT το σύστημα δύναται να μετρήσει πιο σύνθετα γεωμετρικά μεγέθη όπως: 1. Επιπεδότητα 2. Παραλληλία 3. Καθετότητα Τεχνικά Χαρακτηριστικά 1. Laser type: Visible red nm, <1 mw (safety class 2) 2. Διάμετρος δέσμης (Beam diameter): 5mm 3. Απόκλιση δέσμης (Beam divergence): 0.2mrad 4. Εύρος μέτηρησης (Working range): Ακτίνα R 20m 5. Εύρος αλφαδιάσματος (Leveling range): ±40mm/m 6. Αλφάδια Φυσαλίδας (Spirit levels): 0,02mm/m 7. Offset error at 360 : 20μm 8. Cone error: 0,02mm/m 9. Fine rotation: ±5mm/m 10. Ώρες λειτουργίας με μπαταρίες: 40 ώρες 11. Διαστάσεις: 135x135x155mm, 2300gr Το λογισμικό του AVV-711 διαθέτει ειδικό πρόγραμμα μέτρησης της επιπεδότητας που χρησιμοποιείται σε συνδυασμό με την περιστρεφόμενη δέσμη laser. Περιστρέφοντας την δέσμη σχηματίζεται ένα επίπεδο αναφοράς στο οποίο μπορούμε να λαμβάνουμε σημεία μέτρησης με τους δέκτες. Για τις μετρήσεις μπορούν να χρησιμοποιηθούν έως και 1600 σημεία μέτρησης, με σταθερό ή με μεταβλητό βήμα. Επίσης, εντός της περιοχής μέτρησης δύναται να οριστούν κάποιες μικρότερες κενές περιοχές όπου δεν θα λαμβάνονται σημεία μέτρησης. Τα σημεία μέτρησης μπορεί να βρίσκονται εντός μιας περιοχής ορθογωνίου σχήματος ή κυκλικού σχήματος για μέτρηση φλαντζών. Για τον υπολογισμό της επιπεδότητας συγκρίνονται οι τιμές των σημείων μέτρησης με ένα από τα παρακάτω επίπεδα: 1. Tο επίπεδο που δημιουργεί το περιστρεφόμενο laser (απόλυτες τιμές) 2. Το καλύτερο υπολογιζόμενο επίπεδο (best fit) που περνάει από όλα τα σημεία μέτρησης 3. Το επίπεδο που περνάει από τρία (3) σημεία της επιλογής σας, που μπορούν να ορίζουν π.χ. κάποια έδραση Σελίδα 7 / 7
