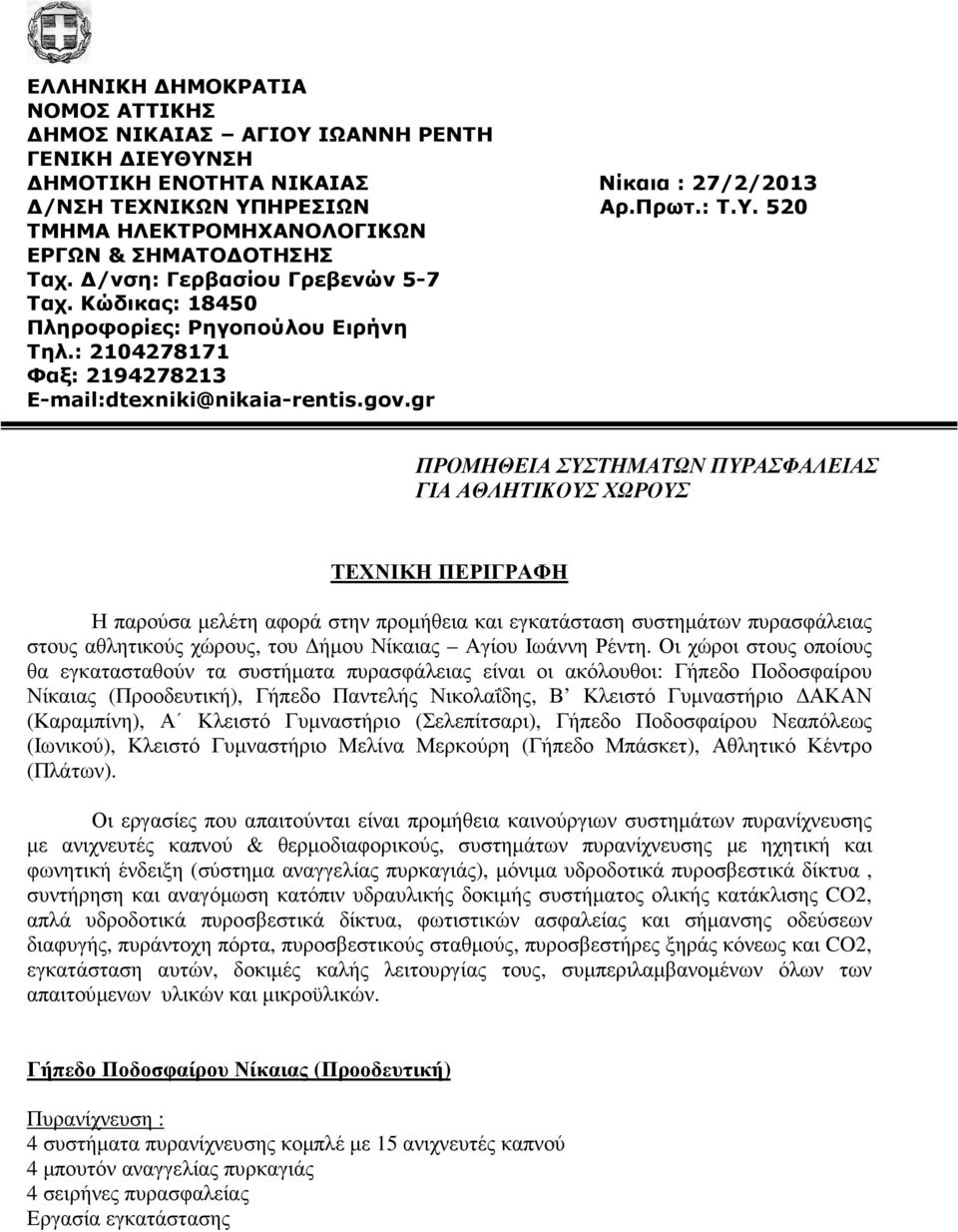

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΙΕΥΘΥΝΣΗ ΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΝΙΚΑΙΑΣ Νίκαια : 27/2/203 /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ Aρ.Πρωτ.: Τ.Υ. 520 ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟ ΟΤΗΣΗΣ Ταχ. /νση: Γερβασίου Γρεβενών 5-7 Ταχ. Κώδικας: 8450 Πληροφορίες: Ρηγοπούλου Ειρήνη Τηλ.: Φαξ: dtexniki@nikaia-rentis.gov.gr ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η παρούσα µελέτη αφορά στην προµήθεια και εγκατάσταση συστηµάτων πυρασφάλειας στους αθλητικούς χώρους, του ήµου Νίκαιας Αγίου Ιωάννη Ρέντη. Οι χώροι στους οποίους θα εγκατασταθούν τα συστήµατα πυρασφάλειας είναι οι ακόλουθοι: Γήπεδο Ποδοσφαίρου Νίκαιας (Προοδευτική), Γήπεδο Παντελής Νικολαΐδης, Β Κλειστό Γυµναστήριο ΑΚΑΝ (Καραµπίνη), Α Κλειστό Γυµναστήριο (Σελεπίτσαρι), Γήπεδο Ποδοσφαίρου Νεαπόλεως (Ιωνικού), Κλειστό Γυµναστήριο Μελίνα Μερκούρη (Γήπεδο Μπάσκετ), Αθλητικό Κέντρο (Πλάτων). Οι εργασίες που απαιτούνται είναι προµήθεια καινούργιων συστηµάτων πυρανίχνευσης µε ανιχνευτές καπνού & θερµοδιαφορικούς, συστηµάτων πυρανίχνευσης µε ηχητική και φωνητική ένδειξη (σύστηµα αναγγελίας πυρκαγιάς), µόνιµα υδροδοτικά πυροσβεστικά δίκτυα, συντήρηση και αναγόµωση κατόπιν υδραυλικής δοκιµής συστήµατος ολικής κατάκλισης CO2, απλά υδροδοτικά πυροσβεστικά δίκτυα, φωτιστικών ασφαλείας και σήµανσης οδεύσεων διαφυγής, πυράντοχη πόρτα, πυροσβεστικούς σταθµούς, πυροσβεστήρες ξηράς κόνεως και CO2, εγκατάσταση αυτών, δοκιµές καλής λειτουργίας τους, συµπεριλαµβανοµένων όλων των απαιτούµενων υλικών και µικροϋλικών. Γήπεδο Ποδοσφαίρου Νίκαιας (Προοδευτική) Πυρανίχνευση : 4 συστήµατα πυρανίχνευσης κοµπλέ µε 5 ανιχνευτές καπνού 4 µπουτόν αναγγελίας πυρκαγιάς 4 σειρήνες πυρασφαλείας Εργασία εγκατάστασης

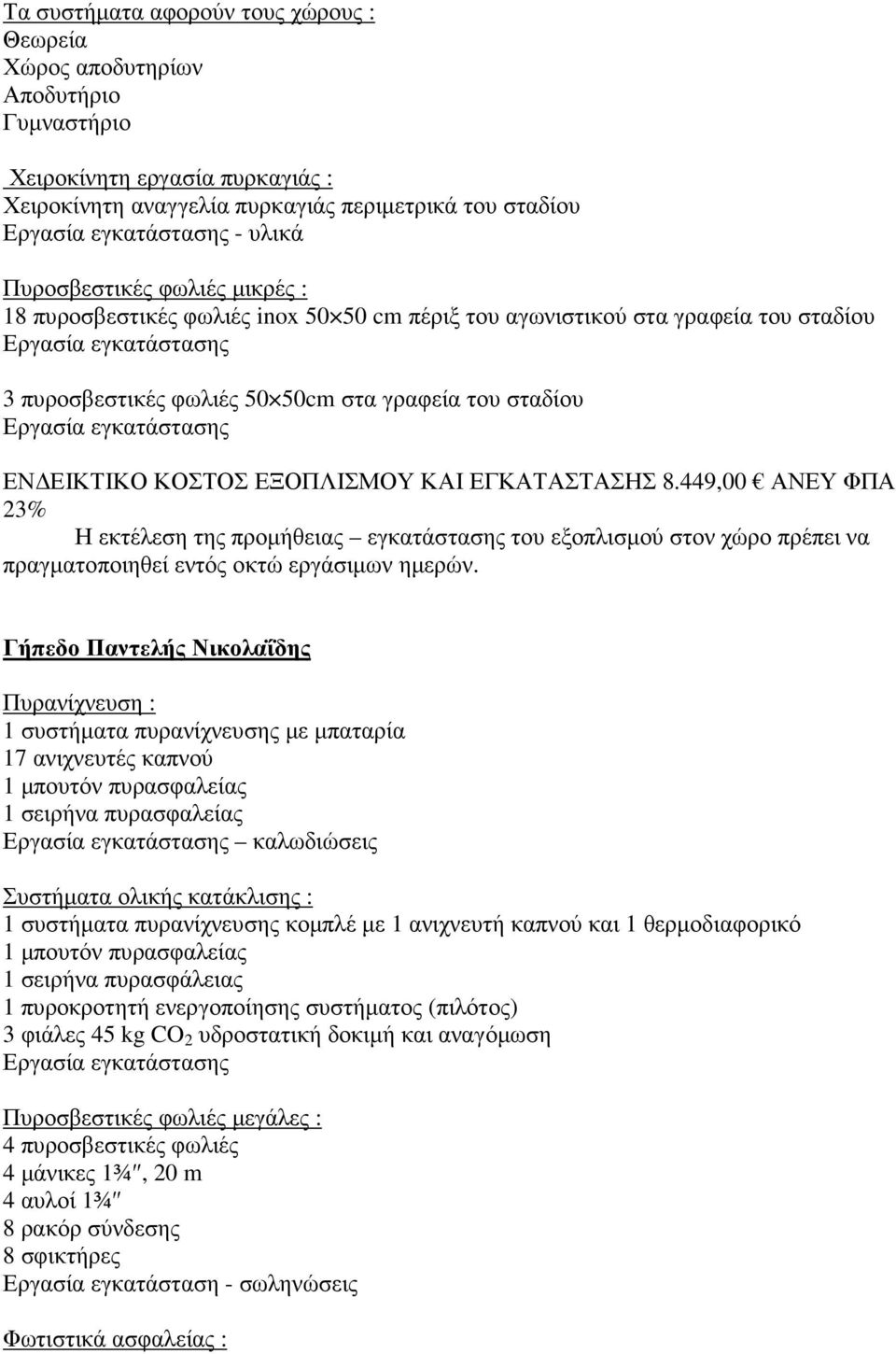

2 Τα συστήµατα αφορούν τους χώρους : Θεωρεία Χώρος αποδυτηρίων Αποδυτήριο Γυµναστήριο Χειροκίνητη εργασία πυρκαγιάς : Χειροκίνητη αναγγελία πυρκαγιάς περιµετρικά του σταδίου Εργασία εγκατάστασης - υλικά Πυροσβεστικές φωλιές µικρές : 8 πυροσβεστικές φωλιές inox cm πέριξ του αγωνιστικού στα γραφεία του σταδίου Εργασία εγκατάστασης 3 πυροσβεστικές φωλιές 50 50cm στα γραφεία του σταδίου Εργασία εγκατάστασης ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ 8.449,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός οκτώ εργάσιµων ηµερών. Γήπεδο Παντελής Νικολαΐδης Πυρανίχνευση : συστήµατα πυρανίχνευσης µε µπαταρία 7 ανιχνευτές καπνού µπουτόν πυρασφαλείας σειρήνα πυρασφαλείας Εργασία εγκατάστασης καλωδιώσεις Συστήµατα ολικής κατάκλισης : συστήµατα πυρανίχνευσης κοµπλέ µε ανιχνευτή καπνού και θερµοδιαφορικό µπουτόν πυρασφαλείας σειρήνα πυρασφάλειας πυροκροτητή ενεργοποίησης συστήµατος (πιλότος) 3 φιάλες 45 kg CO 2 υδροστατική δοκιµή και αναγόµωση Εργασία εγκατάστασης Πυροσβεστικές φωλιές µεγάλες : 4 πυροσβεστικές φωλιές 4 µάνικες ¾, 20 m 4 αυλοί ¾ 8 ρακόρ σύνδεσης 8 σφικτήρες Εργασία εγκατάσταση - σωληνώσεις Φωτιστικά ασφαλείας :

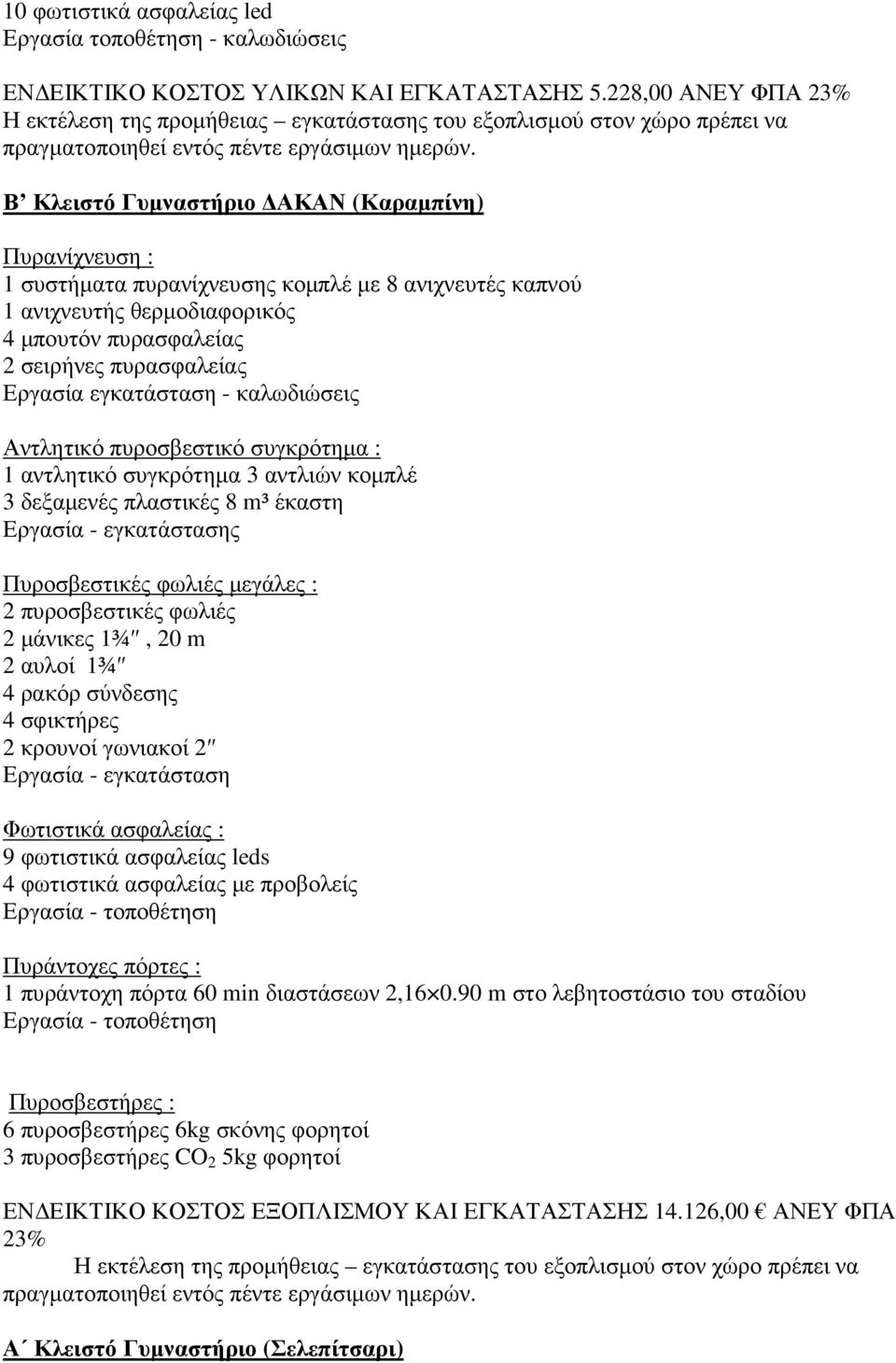

3 0 φωτιστικά ασφαλείας led Εργασία τοποθέτηση - καλωδιώσεις ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΥΛΙΚΩΝ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ 5.228,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός πέντε εργάσιµων ηµερών. Β Κλειστό Γυµναστήριο ΑΚΑΝ (Καραµπίνη) Πυρανίχνευση : συστήµατα πυρανίχνευσης κοµπλέ µε 8 ανιχνευτές καπνού ανιχνευτής θερµοδιαφορικός 4 µπουτόν πυρασφαλείας 2 σειρήνες πυρασφαλείας Εργασία εγκατάσταση - καλωδιώσεις Αντλητικό πυροσβεστικό συγκρότηµα : αντλητικό συγκρότηµα 3 αντλιών κοµπλέ 3 δεξαµενές πλαστικές 8 m³ έκαστη Εργασία - εγκατάστασης Πυροσβεστικές φωλιές µεγάλες : 2 πυροσβεστικές φωλιές 2 µάνικες ¾, 20 m 2 αυλοί ¾ 4 ρακόρ σύνδεσης 4 σφικτήρες 2 κρουνοί γωνιακοί 2 Εργασία - εγκατάσταση Φωτιστικά ασφαλείας : 9 φωτιστικά ασφαλείας leds 4 φωτιστικά ασφαλείας µε προβολείς Εργασία - τοποθέτηση Πυράντοχες πόρτες : πυράντοχη πόρτα 60 min διαστάσεων 2, m στο λεβητοστάσιο του σταδίου Εργασία - τοποθέτηση Πυροσβεστήρες : 6 πυροσβεστήρες 6kg σκόνης φορητοί 3 πυροσβεστήρες CO 2 5kg φορητοί ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ 4.26,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός πέντε εργάσιµων ηµερών. Α Κλειστό Γυµναστήριο (Σελεπίτσαρι)

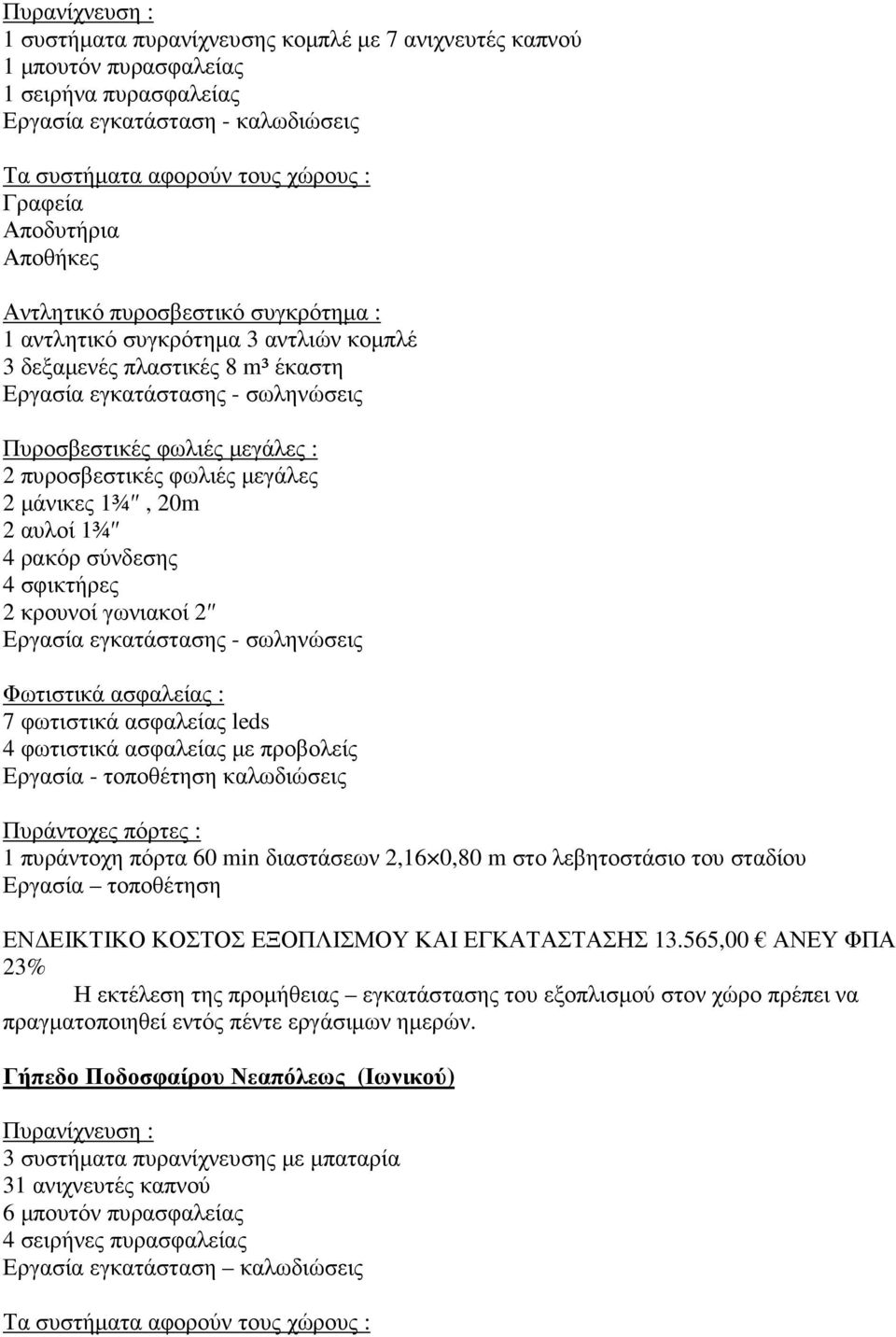

4 Πυρανίχνευση : συστήµατα πυρανίχνευσης κοµπλέ µε 7 ανιχνευτές καπνού µπουτόν πυρασφαλείας σειρήνα πυρασφαλείας Εργασία εγκατάσταση - καλωδιώσεις Τα συστήµατα αφορούν τους χώρους : Γραφεία Αποδυτήρια Αποθήκες Αντλητικό πυροσβεστικό συγκρότηµα : αντλητικό συγκρότηµα 3 αντλιών κοµπλέ 3 δεξαµενές πλαστικές 8 m³ έκαστη Εργασία εγκατάστασης - σωληνώσεις Πυροσβεστικές φωλιές µεγάλες : 2 πυροσβεστικές φωλιές µεγάλες 2 µάνικες ¾, 20m 2 αυλοί ¾ 4 ρακόρ σύνδεσης 4 σφικτήρες 2 κρουνοί γωνιακοί 2 Εργασία εγκατάστασης - σωληνώσεις Φωτιστικά ασφαλείας : 7 φωτιστικά ασφαλείας leds 4 φωτιστικά ασφαλείας µε προβολείς Εργασία - τοποθέτηση καλωδιώσεις Πυράντοχες πόρτες : πυράντοχη πόρτα 60 min διαστάσεων 2,6 0,80 m στο λεβητοστάσιο του σταδίου Εργασία τοποθέτηση ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ 3.565,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός πέντε εργάσιµων ηµερών. Γήπεδο Ποδοσφαίρου Νεαπόλεως (Ιωνικού) Πυρανίχνευση : 3 συστήµατα πυρανίχνευσης µε µπαταρία 3 ανιχνευτές καπνού 6 µπουτόν πυρασφαλείας 4 σειρήνες πυρασφαλείας Εργασία εγκατάσταση καλωδιώσεις Τα συστήµατα αφορούν τους χώρους :

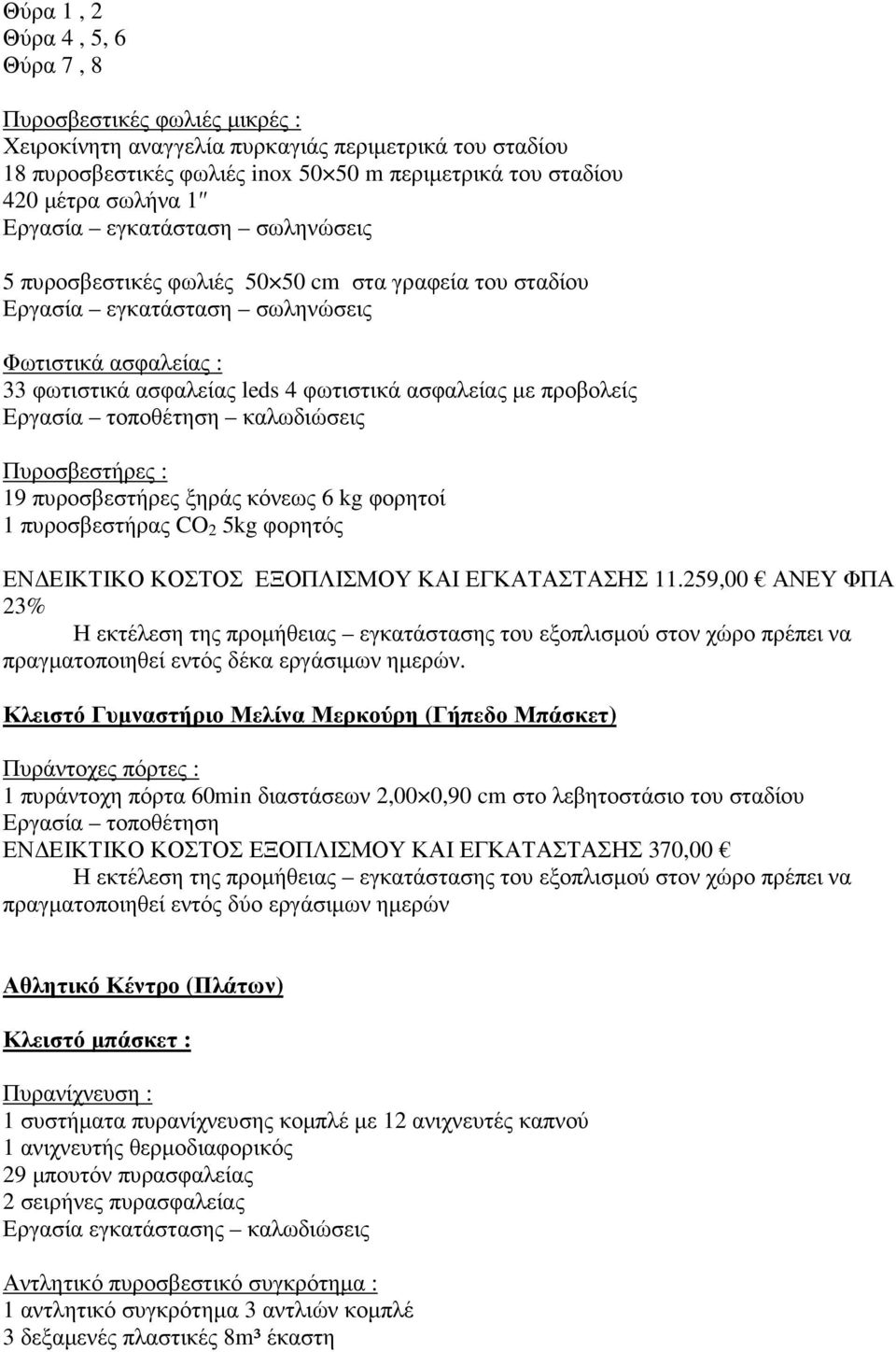

5 Θύρα, 2 Θύρα 4, 5, 6 Θύρα 7, 8 Πυροσβεστικές φωλιές µικρές : Χειροκίνητη αναγγελία πυρκαγιάς περιµετρικά του σταδίου 8 πυροσβεστικές φωλιές inox m περιµετρικά του σταδίου 420 µέτρα σωλήνα Εργασία εγκατάσταση σωληνώσεις 5 πυροσβεστικές φωλιές cm στα γραφεία του σταδίου Εργασία εγκατάσταση σωληνώσεις Φωτιστικά ασφαλείας : 33 φωτιστικά ασφαλείας leds 4 φωτιστικά ασφαλείας µε προβολείς Εργασία τοποθέτηση καλωδιώσεις Πυροσβεστήρες : 9 πυροσβεστήρες ξηράς κόνεως 6 kg φορητοί πυροσβεστήρας CO 2 5kg φορητός ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.259,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός δέκα εργάσιµων ηµερών. Κλειστό Γυµναστήριο Μελίνα Μερκούρη (Γήπεδο Μπάσκετ) Πυράντοχες πόρτες : πυράντοχη πόρτα 60min διαστάσεων 2,00 0,90 cm στο λεβητοστάσιο του σταδίου Εργασία τοποθέτηση ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ 370,00 Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός δύο εργάσιµων ηµερών Αθλητικό Κέντρο (Πλάτων) Κλειστό µπάσκετ : Πυρανίχνευση : συστήµατα πυρανίχνευσης κοµπλέ µε 2 ανιχνευτές καπνού ανιχνευτής θερµοδιαφορικός 29 µπουτόν πυρασφαλείας 2 σειρήνες πυρασφαλείας Εργασία εγκατάστασης καλωδιώσεις Αντλητικό πυροσβεστικό συγκρότηµα : αντλητικό συγκρότηµα 3 αντλιών κοµπλέ 3 δεξαµενές πλαστικές 8m³ έκαστη

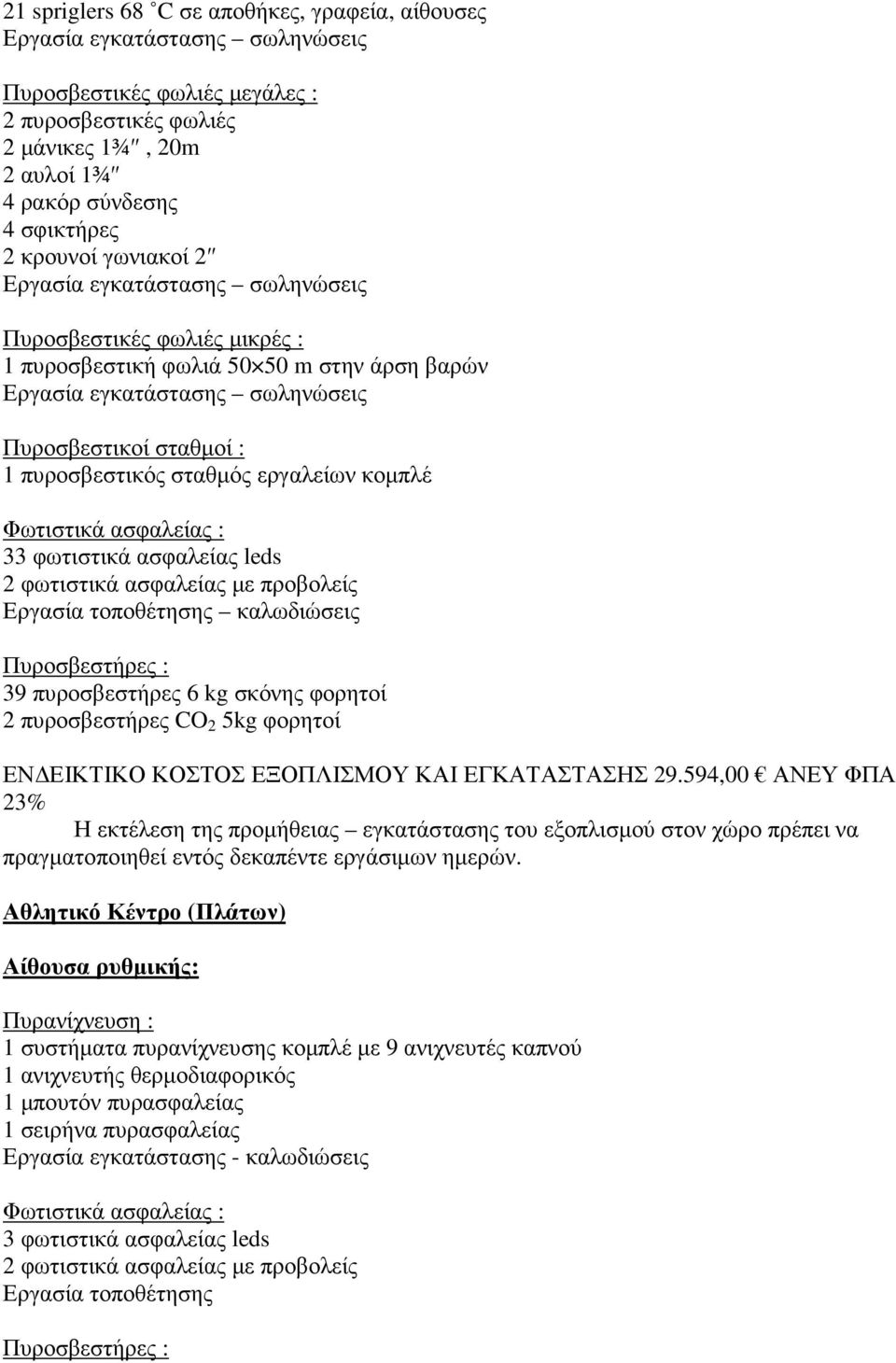

6 2 spriglers 68 C σε αποθήκες, γραφεία, αίθουσες Εργασία εγκατάστασης σωληνώσεις Πυροσβεστικές φωλιές µεγάλες : 2 πυροσβεστικές φωλιές 2 µάνικες ¾, 20m 2 αυλοί ¾ 4 ρακόρ σύνδεσης 4 σφικτήρες 2 κρουνοί γωνιακοί 2 Εργασία εγκατάστασης σωληνώσεις Πυροσβεστικές φωλιές µικρές : πυροσβεστική φωλιά m στην άρση βαρών Εργασία εγκατάστασης σωληνώσεις Πυροσβεστικοί σταθµοί : πυροσβεστικός σταθµός εργαλείων κοµπλέ Φωτιστικά ασφαλείας : 33 φωτιστικά ασφαλείας leds 2 φωτιστικά ασφαλείας µε προβολείς Εργασία τοποθέτησης καλωδιώσεις Πυροσβεστήρες : 39 πυροσβεστήρες 6 kg σκόνης φορητοί 2 πυροσβεστήρες CO 2 5kg φορητοί ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός δεκαπέντε εργάσιµων ηµερών. Αθλητικό Κέντρο (Πλάτων) Αίθουσα ρυθµικής: Πυρανίχνευση : συστήµατα πυρανίχνευσης κοµπλέ µε 9 ανιχνευτές καπνού ανιχνευτής θερµοδιαφορικός µπουτόν πυρασφαλείας σειρήνα πυρασφαλείας Εργασία εγκατάστασης - καλωδιώσεις Φωτιστικά ασφαλείας : 3 φωτιστικά ασφαλείας leds 2 φωτιστικά ασφαλείας µε προβολείς Εργασία τοποθέτησης Πυροσβεστήρες :

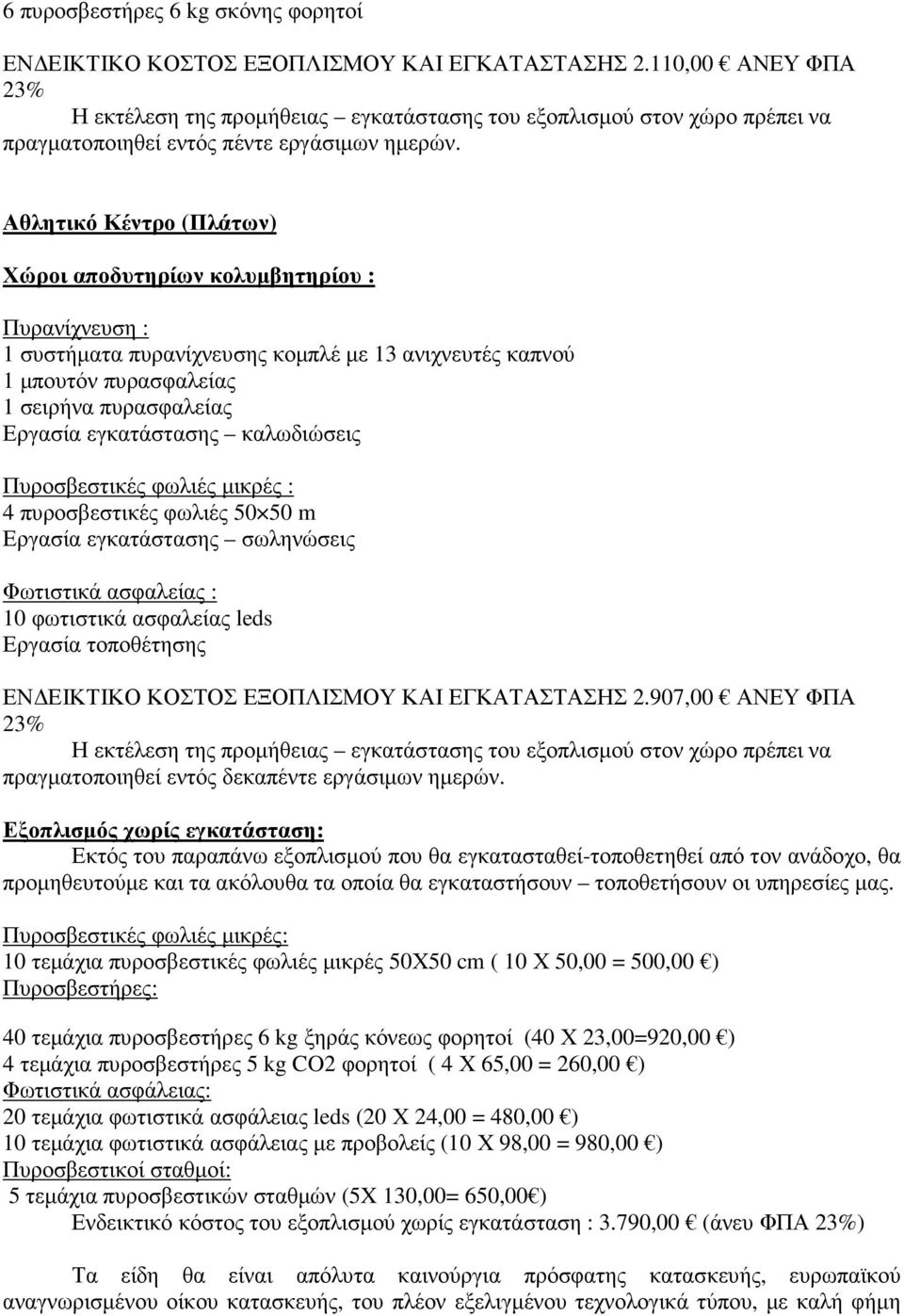

7 6 πυροσβεστήρες 6 kg σκόνης φορητοί ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ 2.0,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός πέντε εργάσιµων ηµερών. Αθλητικό Κέντρο (Πλάτων) Χώροι αποδυτηρίων κολυµβητηρίου : Πυρανίχνευση : συστήµατα πυρανίχνευσης κοµπλέ µε 3 ανιχνευτές καπνού µπουτόν πυρασφαλείας σειρήνα πυρασφαλείας Εργασία εγκατάστασης καλωδιώσεις Πυροσβεστικές φωλιές µικρές : 4 πυροσβεστικές φωλιές m Εργασία εγκατάστασης σωληνώσεις Φωτιστικά ασφαλείας : 0 φωτιστικά ασφαλείας leds Εργασία τοποθέτησης ΕΝ ΕΙΚΤΙΚΟ ΚΟΣΤΟΣ ΕΞΟΠΛΙΣΜΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ 2.907,00 ΑΝΕΥ ΦΠΑ 23% Η εκτέλεση της προµήθειας εγκατάστασης του εξοπλισµού στον χώρο πρέπει να πραγµατοποιηθεί εντός δεκαπέντε εργάσιµων ηµερών. Εξοπλισµός χωρίς εγκατάσταση: Εκτός του παραπάνω εξοπλισµού που θα εγκατασταθεί-τοποθετηθεί από τον ανάδοχο, θα προµηθευτούµε και τα ακόλουθα τα οποία θα εγκαταστήσουν τοποθετήσουν οι υπηρεσίες µας. Πυροσβεστικές φωλιές µικρές: 0 τεµάχια πυροσβεστικές φωλιές µικρές 50Χ50 cm ( 0 Χ 50,00 = 500,00 ) Πυροσβεστήρες: 40 τεµάχια πυροσβεστήρες 6 kg ξηράς κόνεως φορητοί (40 Χ 23,00=920,00 ) 4 τεµάχια πυροσβεστήρες 5 kg CO2 φορητοί ( 4 Χ 65,00 = 260,00 ) Φωτιστικά ασφάλειας: 20 τεµάχια φωτιστικά ασφάλειας leds (20 Χ 24,00 = 480,00 ) 0 τεµάχια φωτιστικά ασφάλειας µε προβολείς (0 Χ 98,00 = 980,00 ) Πυροσβεστικοί σταθµοί: 5 τεµάχια πυροσβεστικών σταθµών (5X 30,00= 650,00 ) Ενδεικτικό κόστος του εξοπλισµού χωρίς εγκατάσταση : 3.790,00 (άνευ ΦΠΑ 23%) Τα είδη θα είναι απόλυτα καινούργια πρόσφατης κατασκευής, ευρωπαϊκού αναγνωρισµένου οίκου κατασκευής, του πλέον εξελιγµένου τεχνολογικά τύπου, µε καλή φήµη

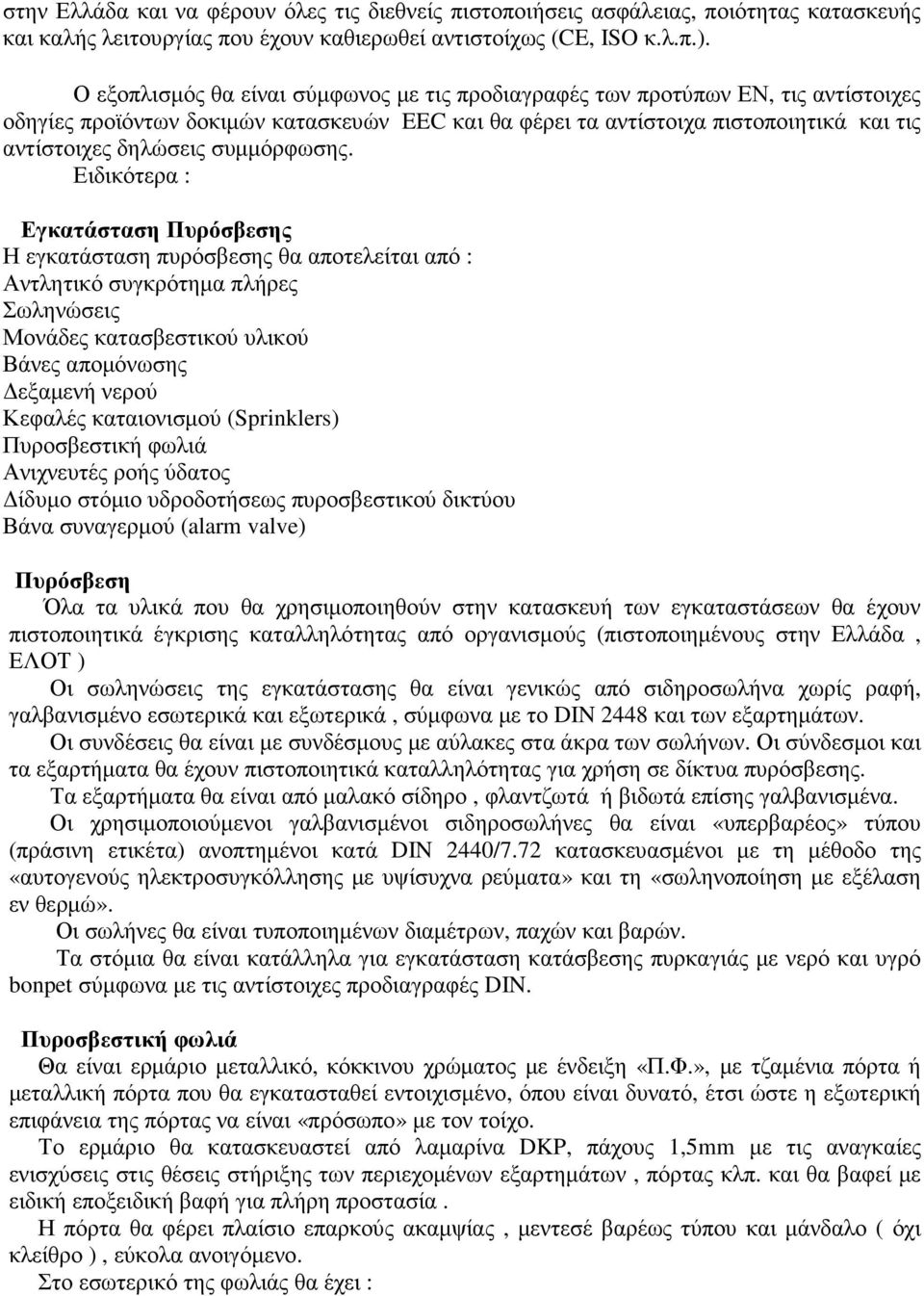

8 στην Ελλάδα και να φέρουν όλες τις διεθνείς πιστοποιήσεις ασφάλειας, ποιότητας κατασκευής και καλής λειτουργίας που έχουν καθιερωθεί αντιστοίχως (CE, ISO κ.λ.π.). Ο εξοπλισµός θα είναι σύµφωνος µε τις προδιαγραφές των προτύπων ΕΝ, τις αντίστοιχες οδηγίες προϊόντων δοκιµών κατασκευών EEC και θα φέρει τα αντίστοιχα πιστοποιητικά και τις αντίστοιχες δηλώσεις συµµόρφωσης. Ειδικότερα : Εγκατάσταση Πυρόσβεσης Η εγκατάσταση πυρόσβεσης θα αποτελείται από : Αντλητικό συγκρότηµα πλήρες Σωληνώσεις Μονάδες κατασβεστικού υλικού Βάνες αποµόνωσης εξαµενή νερού Κεφαλές καταιονισµού (Sprinklers) Πυροσβεστική φωλιά Ανιχνευτές ροής ύδατος ίδυµο στόµιο υδροδοτήσεως πυροσβεστικού δικτύου Βάνα συναγερµού (alarm valve) Πυρόσβεση Όλα τα υλικά που θα χρησιµοποιηθούν στην κατασκευή των εγκαταστάσεων θα έχουν πιστοποιητικά έγκρισης καταλληλότητας από οργανισµούς (πιστοποιηµένους στην Ελλάδα, ΕΛΟΤ ) Οι σωληνώσεις της εγκατάστασης θα είναι γενικώς από σιδηροσωλήνα χωρίς ραφή, γαλβανισµένο εσωτερικά και εξωτερικά, σύµφωνα µε το DIN 2448 και των εξαρτηµάτων. Οι συνδέσεις θα είναι µε συνδέσµους µε αύλακες στα άκρα των σωλήνων. Οι σύνδεσµοι και τα εξαρτήµατα θα έχουν πιστοποιητικά καταλληλότητας για χρήση σε δίκτυα πυρόσβεσης. Τα εξαρτήµατα θα είναι από µαλακό σίδηρο, φλαντζωτά ή βιδωτά επίσης γαλβανισµένα. Οι χρησιµοποιούµενοι γαλβανισµένοι σιδηροσωλήνες θα είναι «υπερβαρέος» τύπου (πράσινη ετικέτα) ανοπτηµένοι κατά DIN 2440/7.72 κατασκευασµένοι µε τη µέθοδο της «αυτογενούς ηλεκτροσυγκόλλησης µε υψίσυχνα ρεύµατα» και τη «σωληνοποίηση µε εξέλαση εν θερµώ». Οι σωλήνες θα είναι τυποποιηµένων διαµέτρων, παχών και βαρών. Τα στόµια θα είναι κατάλληλα για εγκατάσταση κατάσβεσης πυρκαγιάς µε νερό και υγρό bonpet σύµφωνα µε τις αντίστοιχες προδιαγραφές DIN. Πυροσβεστική φωλιά Θα είναι ερµάριο µεταλλικό, κόκκινου χρώµατος µε ένδειξη «Π.Φ.», µε τζαµένια πόρτα ή µεταλλική πόρτα που θα εγκατασταθεί εντοιχισµένο, όπου είναι δυνατό, έτσι ώστε η εξωτερική επιφάνεια της πόρτας να είναι «πρόσωπο» µε τον τοίχο. Το ερµάριο θα κατασκευαστεί από λαµαρίνα DKP, πάχους,5mm µε τις αναγκαίες ενισχύσεις στις θέσεις στήριξης των περιεχοµένων εξαρτηµάτων, πόρτας κλπ. και θα βαφεί µε ειδική εποξειδική βαφή για πλήρη προστασία. Η πόρτα θα φέρει πλαίσιο επαρκούς ακαµψίας, µεντεσέ βαρέως τύπου και µάνδαλο ( όχι κλείθρο ), εύκολα ανοιγόµενο. Στο εσωτερικό της φωλιάς θα έχει :

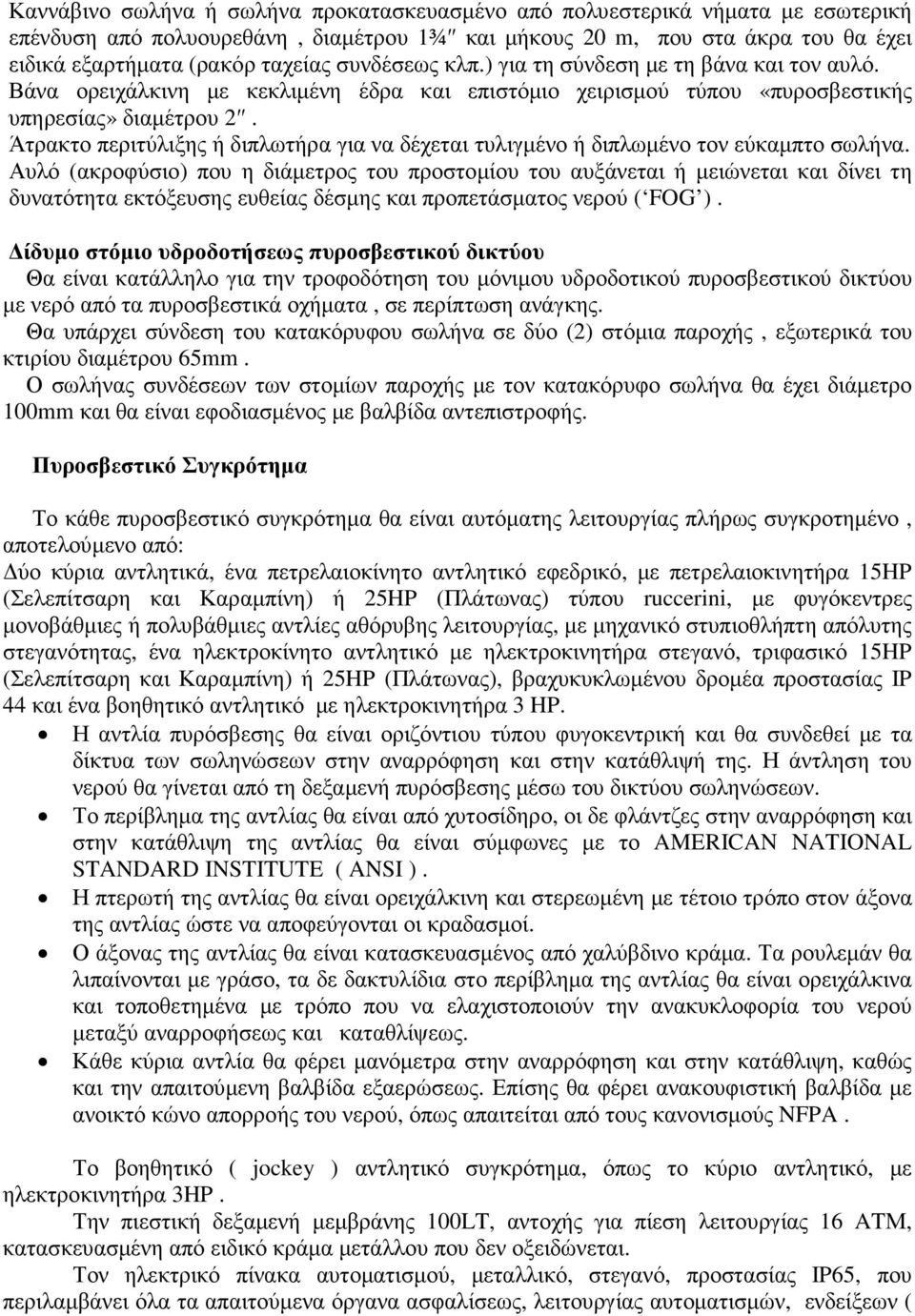

9 Καννάβινο σωλήνα ή σωλήνα προκατασκευασµένο από πολυεστερικά νήµατα µε εσωτερική επένδυση από πολυουρεθάνη, διαµέτρου ¾ και µήκους 20 m, που στα άκρα του θα έχει ειδικά εξαρτήµατα (ρακόρ ταχείας συνδέσεως κλπ.) για τη σύνδεση µε τη βάνα και τον αυλό. Βάνα ορειχάλκινη µε κεκλιµένη έδρα και επιστόµιο χειρισµού τύπου «πυροσβεστικής υπηρεσίας» διαµέτρου 2. Άτρακτο περιτύλιξης ή διπλωτήρα για να δέχεται τυλιγµένο ή διπλωµένο τον εύκαµπτο σωλήνα. Αυλό (ακροφύσιο) που η διάµετρος του προστοµίου του αυξάνεται ή µειώνεται και δίνει τη δυνατότητα εκτόξευσης ευθείας δέσµης και προπετάσµατος νερού ( FOG ). ίδυµο στόµιο υδροδοτήσεως πυροσβεστικού δικτύου Θα είναι κατάλληλο για την τροφοδότηση του µόνιµου υδροδοτικού πυροσβεστικού δικτύου µε νερό από τα πυροσβεστικά οχήµατα, σε περίπτωση ανάγκης. Θα υπάρχει σύνδεση του κατακόρυφου σωλήνα σε δύο (2) στόµια παροχής, εξωτερικά του κτιρίου διαµέτρου 65mm. Ο σωλήνας συνδέσεων των στοµίων παροχής µε τον κατακόρυφο σωλήνα θα έχει διάµετρο 00mm και θα είναι εφοδιασµένος µε βαλβίδα αντεπιστροφής. Πυροσβεστικό Συγκρότηµα Το κάθε πυροσβεστικό συγκρότηµα θα είναι αυτόµατης λειτουργίας πλήρως συγκροτηµένο, αποτελούµενο από: ύο κύρια αντλητικά, ένα πετρελαιοκίνητο αντλητικό εφεδρικό, µε πετρελαιοκινητήρα 5HP (Σελεπίτσαρη και Καραµπίνη) ή 25HP (Πλάτωνας) τύπου ruccerini, µε φυγόκεντρες µονοβάθµιες ή πολυβάθµιες αντλίες αθόρυβης λειτουργίας, µε µηχανικό στυπιοθλήπτη απόλυτης στεγανότητας, ένα ηλεκτροκίνητο αντλητικό µε ηλεκτροκινητήρα στεγανό, τριφασικό 5HP (Σελεπίτσαρη και Καραµπίνη) ή 25HP (Πλάτωνας), βραχυκυκλωµένου δροµέα προστασίας IP 44 και ένα βοηθητικό αντλητικό µε ηλεκτροκινητήρα 3 HP. Η αντλία πυρόσβεσης θα είναι οριζόντιου τύπου φυγοκεντρική και θα συνδεθεί µε τα δίκτυα των σωληνώσεων στην αναρρόφηση και στην κατάθλιψή της. Η άντληση του νερού θα γίνεται από τη δεξαµενή πυρόσβεσης µέσω του δικτύου σωληνώσεων. Το περίβληµα της αντλίας θα είναι από χυτοσίδηρο, οι δε φλάντζες στην αναρρόφηση και στην κατάθλιψη της αντλίας θα είναι σύµφωνες µε το AMERICAN NATIONAL STANDARD INSTITUTE ( ANSI ). Η πτερωτή της αντλίας θα είναι ορειχάλκινη και στερεωµένη µε τέτοιο τρόπο στον άξονα της αντλίας ώστε να αποφεύγονται οι κραδασµοί. Ο άξονας της αντλίας θα είναι κατασκευασµένος από χαλύβδινο κράµα. Τα ρουλεµάν θα λιπαίνονται µε γράσο, τα δε δακτυλίδια στο περίβληµα της αντλίας θα είναι ορειχάλκινα και τοποθετηµένα µε τρόπο που να ελαχιστοποιούν την ανακυκλοφορία του νερού µεταξύ αναρροφήσεως και καταθλίψεως. Κάθε κύρια αντλία θα φέρει µανόµετρα στην αναρρόφηση και στην κατάθλιψη, καθώς και την απαιτούµενη βαλβίδα εξαερώσεως. Επίσης θα φέρει ανακουφιστική βαλβίδα µε ανοικτό κώνο απορροής του νερού, όπως απαιτείται από τους κανονισµούς NFPA. Το βοηθητικό ( jockey ) αντλητικό συγκρότηµα, όπως το κύριο αντλητικό, µε ηλεκτροκινητήρα 3HP. Την πιεστική δεξαµενή µεµβράνης 00LT, αντοχής για πίεση λειτουργίας 6 ATΜ, κατασκευασµένη από ειδικό κράµα µετάλλου που δεν οξειδώνεται. Τον ηλεκτρικό πίνακα αυτοµατισµού, µεταλλικό, στεγανό, προστασίας IP65, που περιλαµβάνει όλα τα απαιτούµενα όργανα ασφαλίσεως, λειτουργίας αυτοµατισµών, ενδείξεων (

10 όπως αυτόµατοι διακόπτες αστέρος-τριγώνου, λυχνίες λειτουργίας και λοιπά όργανα σύµφωνα µε τις αντίστοιχες προδιαγραφές ηλεκ/κου υλικού για την πλήρη αυτόµατη και ασφαλή λειτουργία του συγκροτήµατος των αντλιών. Τα όργανα ελέγχου, προστασίας και λειτουργίας, όπως πιεζοστάστες για τον έλεγχο της λειτουργίας του συγκροτήµατος, µανόµετρα, βαλβίδες αντεπιστροφής αθόρυβης λειτουργίας και ελαστικής έµφραξης, ορειχάλκινο φίλτρο για την προστασία της µεµβράνης της πιεστική δεξαµενής, βάνες ορειχάλκινες στους συλλέκτες αναρροφήσεως και καταθλίψεως των αντλιών, αντικραδασµικοί σύνδεσµοι, διάφορα εξαρτήµατα ( ταφ, ρακόρ, κλπ. ) συλλέκτες αντλιών, κτλ. Όλα τα παραπάνω θα φέρονται σε ενιαία µεταλλική βάση από µορφοσίδηρο, έτσι ώστε να αποτελούν ένα ενιαίο συγκρότηµα (PACKAGED) έτοιµο για λειτουργία µετά τη σύνδεσή του µε τα δίκτυα νερού και ηλεκτρικής ενέργειας. Να αναφερθεί ότι το συγκρότηµα παραδίδεται µε µπαταρία και φορτιστή για τις ανάγκες της πετρελαιοµηχανής καθώς και µε τροφοδοτικό και σειρήνα για την αναγγελία της λειτουργίας του συγκροτήµατος. Επίσης θα τοποθετηθεί ειδική βαλβίδα «µπουζί» στην αναρρόφηση του συγκροτήµατος για την αυτόµατη διακοπή του συγκροτήµατος στο τελείωµα του νερού από τη δεξαµενή. εξαµενή νερού Θα εγκατασταθεί υπέργεια δεξαµενή νερού ή συστοιχία όµοιων δεξαµενών, σύµφωνα µε τις ανάγκες του εκάστοτε χώρου. Το µέγεθος της δεξαµενής θα είναι 8m³ και ο τόπος εγκατάστασης θα ορισθεί από τον υπεύθυνο του χώρου. εξαµενή κατασβεστικού υλικού bonpet. Βάνα συναγερµού ( Alarm Valve ) Η βάνα συναγερµού θα είναι κατάλληλη για δίκτυο πυρόσβεσης τύπου υγρών σωλήνων και έχει σκοπό την οµαλή λειτουργία του συστήµατος συναγερµού όταν αρχίσει να περνά νερό από τις σωληνώσεις. Το σώµα της βάνας θα είναι από χυτοσίδηρο και τα κινούµενα µέρη της θα είναι ανάλογα από µπρούτζο, ορείχαλκο και ανοξείδωτο χάλυβα. Η βάνα θα είναι κατάλληλη για πίεση λειτουργίας ίση µε 2atm. Πυροσβεστικός σταθµός ειδικών εργαλείων και µέσων (προτείνετε έξω από το αντλιοστάσιο) Θα είναι σύµφωνα µε την ισχύουσα Πυροσβεστική ιάταξη. Ο σταθµός τύπου Α θα περιέχει : Ένα () λοστό διαρρήξεως Ένα () πελέκι µεγάλο Ένα () φτυάρι Μία () αξίνα Ένα () σκερπάνι Μία () αντιπυρική (δύσφλεκτη) κουβέρτα διασώσεως ύο (2) ηλεκτρικά φανάρια χειρός Μία () αναπνευστική συσκευή ύο (2) ατοµικές προσωπίδες µε φίλτρο ύο (2) κράνη προστατευτικά Η εταιρεία που θα αναλάβει την προµήθεια των πυροσβεστικών σταθµών εργαλείων θα πρέπει να είναι κατάλληλα πιστοποιηµένη σύµφωνα µε την κείµενη νοµοθεσία (Άδεια

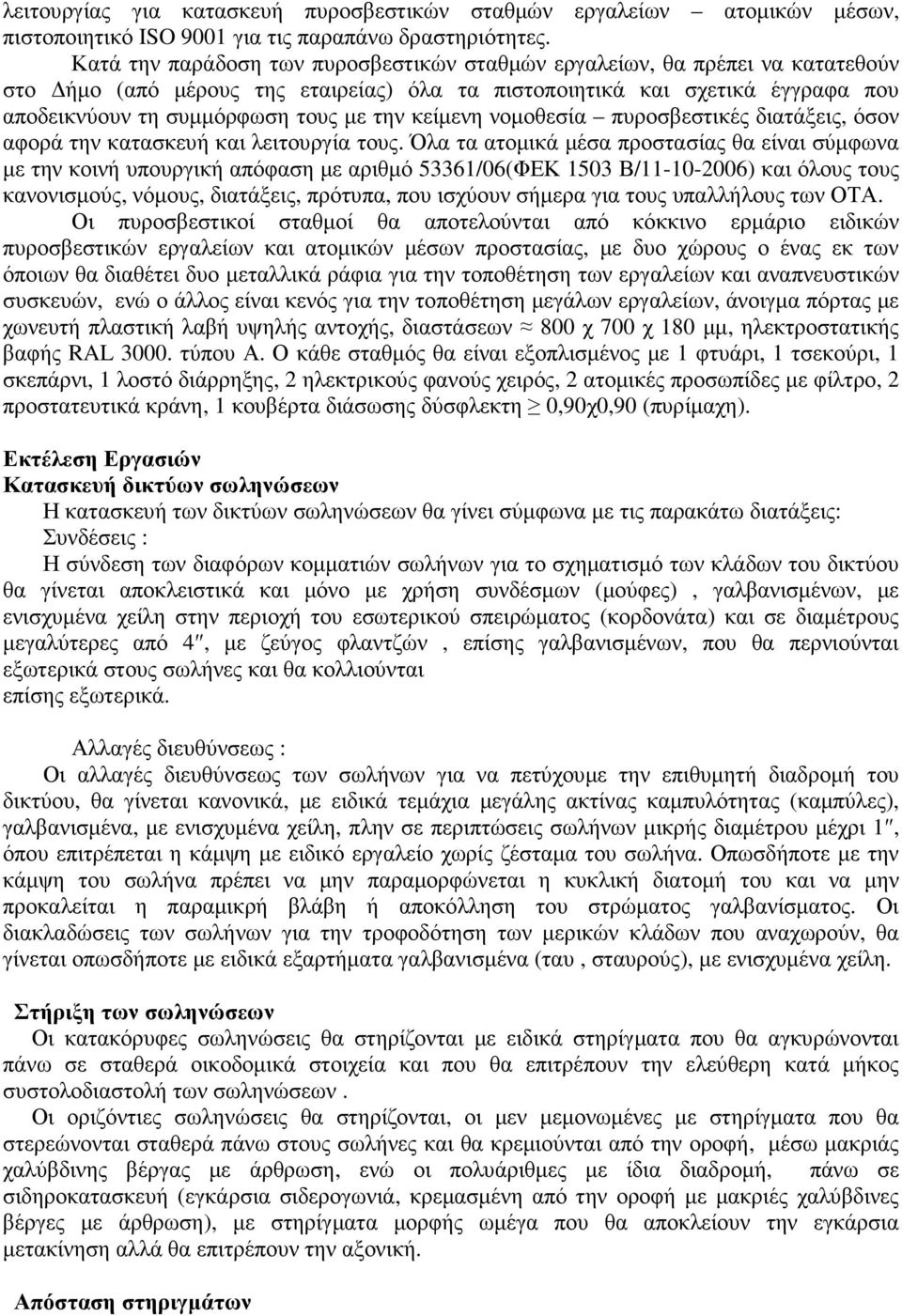

11 λειτουργίας για κατασκευή πυροσβεστικών σταθµών εργαλείων ατοµικών µέσων, πιστοποιητικό ISO 900 για τις παραπάνω δραστηριότητες. Κατά την παράδοση των πυροσβεστικών σταθµών εργαλείων, θα πρέπει να κατατεθούν στο ήµο (από µέρους της εταιρείας) όλα τα πιστοποιητικά και σχετικά έγγραφα που αποδεικνύουν τη συµµόρφωση τους µε την κείµενη νοµοθεσία πυροσβεστικές διατάξεις, όσον αφορά την κατασκευή και λειτουργία τους. Όλα τα ατοµικά µέσα προστασίας θα είναι σύµφωνα µε την κοινή υπουργική απόφαση µε αριθµό 5336/06(ΦΕΚ 503 Β/ ) και όλους τους κανονισµούς, νόµους, διατάξεις, πρότυπα, που ισχύουν σήµερα για τους υπαλλήλους των ΟΤΑ. Οι πυροσβεστικοί σταθµοί θα αποτελούνται από κόκκινο ερµάριο ειδικών πυροσβεστικών εργαλείων και ατοµικών µέσων προστασίας, µε δυο χώρους ο ένας εκ των όποιων θα διαθέτει δυο µεταλλικά ράφια για την τοποθέτηση των εργαλείων και αναπνευστικών συσκευών, ενώ ο άλλος είναι κενός για την τοποθέτηση µεγάλων εργαλείων, άνοιγµα πόρτας µε χωνευτή πλαστική λαβή υψηλής αντοχής, διαστάσεων 800 χ 700 χ 80 µµ, ηλεκτροστατικής βαφής RAL τύπου Α. Ο κάθε σταθµός θα είναι εξοπλισµένος µε φτυάρι, τσεκούρι, σκεπάρνι, λοστό διάρρηξης, 2 ηλεκτρικούς φανούς χειρός, 2 ατοµικές προσωπίδες µε φίλτρο, 2 προστατευτικά κράνη, κουβέρτα διάσωσης δύσφλεκτη 0,90χ0,90 (πυρίµαχη). Εκτέλεση Εργασιών Κατασκευή δικτύων σωληνώσεων Η κατασκευή των δικτύων σωληνώσεων θα γίνει σύµφωνα µε τις παρακάτω διατάξεις: Συνδέσεις : Η σύνδεση των διαφόρων κοµµατιών σωλήνων για το σχηµατισµό των κλάδων του δικτύου θα γίνεται αποκλειστικά και µόνο µε χρήση συνδέσµων (µούφες), γαλβανισµένων, µε ενισχυµένα χείλη στην περιοχή του εσωτερικού σπειρώµατος (κορδονάτα) και σε διαµέτρους µεγαλύτερες από 4, µε ζεύγος φλαντζών, επίσης γαλβανισµένων, που θα περνιούνται εξωτερικά στους σωλήνες και θα κολλιούνται επίσης εξωτερικά. Αλλαγές διευθύνσεως : Οι αλλαγές διευθύνσεως των σωλήνων για να πετύχουµε την επιθυµητή διαδροµή του δικτύου, θα γίνεται κανονικά, µε ειδικά τεµάχια µεγάλης ακτίνας καµπυλότητας (καµπύλες), γαλβανισµένα, µε ενισχυµένα χείλη, πλην σε περιπτώσεις σωλήνων µικρής διαµέτρου µέχρι, όπου επιτρέπεται η κάµψη µε ειδικό εργαλείο χωρίς ζέσταµα του σωλήνα. Οπωσδήποτε µε την κάµψη του σωλήνα πρέπει να µην παραµορφώνεται η κυκλική διατοµή του και να µην προκαλείται η παραµικρή βλάβη ή αποκόλληση του στρώµατος γαλβανίσµατος. Οι διακλαδώσεις των σωλήνων για την τροφοδότηση των µερικών κλάδων που αναχωρούν, θα γίνεται οπωσδήποτε µε ειδικά εξαρτήµατα γαλβανισµένα (ταυ, σταυρούς), µε ενισχυµένα χείλη. Στήριξη των σωληνώσεων Οι κατακόρυφες σωληνώσεις θα στηρίζονται µε ειδικά στηρίγµατα που θα αγκυρώνονται πάνω σε σταθερά οικοδοµικά στοιχεία και που θα επιτρέπουν την ελεύθερη κατά µήκος συστολοδιαστολή των σωληνώσεων. Οι οριζόντιες σωληνώσεις θα στηρίζονται, οι µεν µεµονωµένες µε στηρίγµατα που θα στερεώνονται σταθερά πάνω στους σωλήνες και θα κρεµιούνται από την οροφή, µέσω µακριάς χαλύβδινης βέργας µε άρθρωση, ενώ οι πολυάριθµες µε ίδια διαδροµή, πάνω σε σιδηροκατασκευή (εγκάρσια σιδερογωνιά, κρεµασµένη από την οροφή µε µακριές χαλύβδινες βέργες µε άρθρωση), µε στηρίγµατα µορφής ωµέγα που θα αποκλείουν την εγκάρσια µετακίνηση αλλά θα επιτρέπουν την αξονική. Απόσταση στηριγµάτων

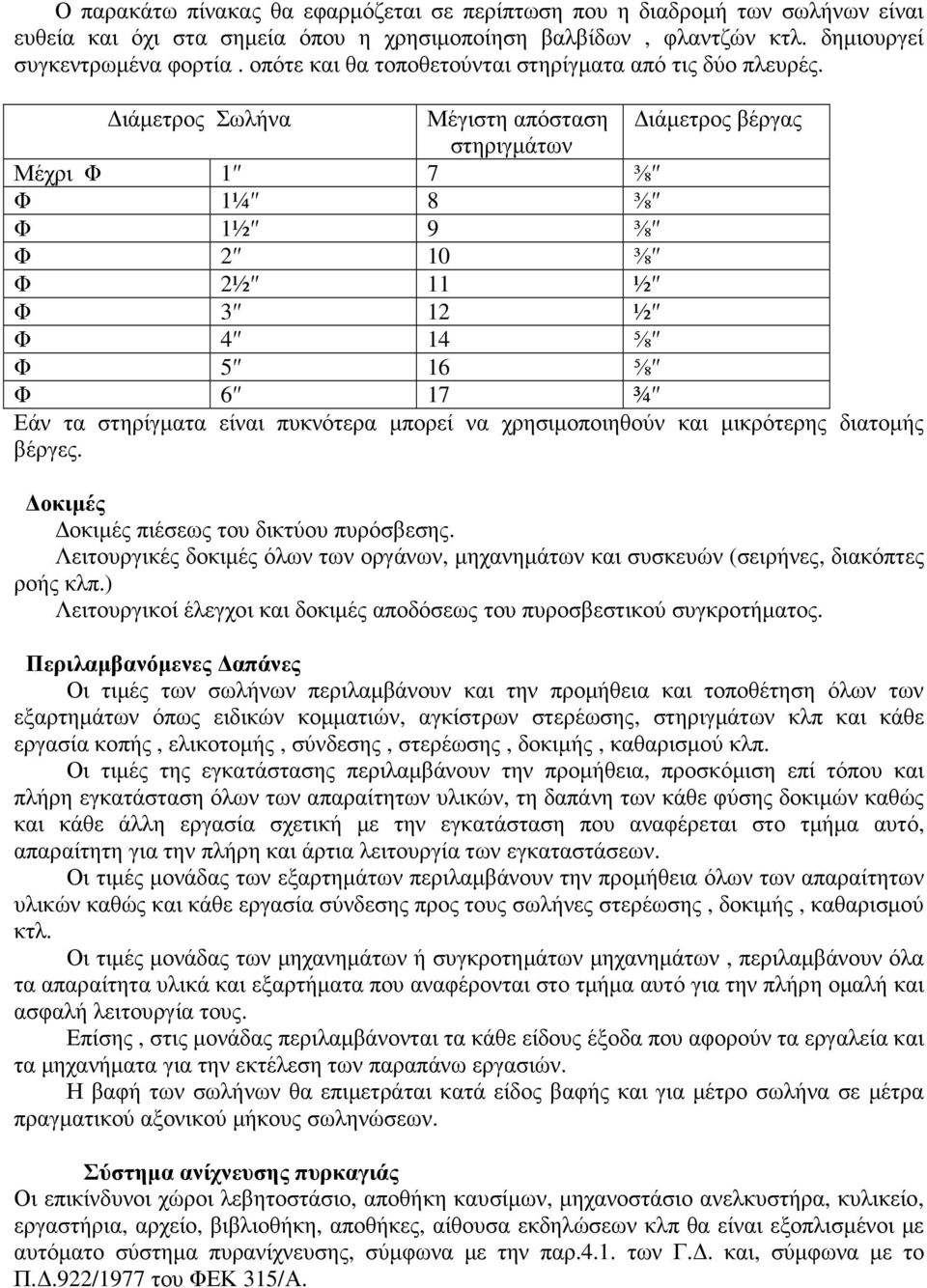

12 Ο παρακάτω πίνακας θα εφαρµόζεται σε περίπτωση που η διαδροµή των σωλήνων είναι ευθεία και όχι στα σηµεία όπου η χρησιµοποίηση βαλβίδων, φλαντζών κτλ. δηµιουργεί συγκεντρωµένα φορτία. οπότε και θα τοποθετούνται στηρίγµατα από τις δύο πλευρές. ιάµετρος Σωλήνα Μέγιστη απόσταση ιάµετρος βέργας στηριγµάτων Μέχρι Φ 7 ⅜ Φ ¼ 8 ⅜ Φ ½ 9 ⅜ Φ 2 0 ⅜ Φ 2½ ½ Φ 3 2 ½ Φ 4 4 ⅝ Φ 5 6 ⅝ Φ 6 7 ¾ Εάν τα στηρίγµατα είναι πυκνότερα µπορεί να χρησιµοποιηθούν και µικρότερης διατοµής βέργες. οκιµές οκιµές πιέσεως του δικτύου πυρόσβεσης. Λειτουργικές δοκιµές όλων των οργάνων, µηχανηµάτων και συσκευών (σειρήνες, διακόπτες ροής κλπ.) Λειτουργικοί έλεγχοι και δοκιµές αποδόσεως του πυροσβεστικού συγκροτήµατος. Περιλαµβανόµενες απάνες Οι τιµές των σωλήνων περιλαµβάνουν και την προµήθεια και τοποθέτηση όλων των εξαρτηµάτων όπως ειδικών κοµµατιών, αγκίστρων στερέωσης, στηριγµάτων κλπ και κάθε εργασία κοπής, ελικοτοµής, σύνδεσης, στερέωσης, δοκιµής, καθαρισµού κλπ. Οι τιµές της εγκατάστασης περιλαµβάνουν την προµήθεια, προσκόµιση επί τόπου και πλήρη εγκατάσταση όλων των απαραίτητων υλικών, τη δαπάνη των κάθε φύσης δοκιµών καθώς και κάθε άλλη εργασία σχετική µε την εγκατάσταση που αναφέρεται στο τµήµα αυτό, απαραίτητη για την πλήρη και άρτια λειτουργία των εγκαταστάσεων. Οι τιµές µονάδας των εξαρτηµάτων περιλαµβάνουν την προµήθεια όλων των απαραίτητων υλικών καθώς και κάθε εργασία σύνδεσης προς τους σωλήνες στερέωσης, δοκιµής, καθαρισµού κτλ. Οι τιµές µονάδας των µηχανηµάτων ή συγκροτηµάτων µηχανηµάτων, περιλαµβάνουν όλα τα απαραίτητα υλικά και εξαρτήµατα που αναφέρονται στο τµήµα αυτό για την πλήρη οµαλή και ασφαλή λειτουργία τους. Επίσης, στις µονάδας περιλαµβάνονται τα κάθε είδους έξοδα που αφορούν τα εργαλεία και τα µηχανήµατα για την εκτέλεση των παραπάνω εργασιών. Η βαφή των σωλήνων θα επιµετράται κατά είδος βαφής και για µέτρο σωλήνα σε µέτρα πραγµατικού αξονικού µήκους σωληνώσεων. Σύστηµα ανίχνευσης πυρκαγιάς Οι επικίνδυνοι χώροι λεβητοστάσιο, αποθήκη καυσίµων, µηχανοστάσιο ανελκυστήρα, κυλικείο, εργαστήρια, αρχείο, βιβλιοθήκη, αποθήκες, αίθουσα εκδηλώσεων κλπ θα είναι εξοπλισµένοι µε αυτόµατο σύστηµα πυρανίχνευσης, σύµφωνα µε την παρ.4.. των Γ.. και, σύµφωνα µε το Π..922/977 του ΦΕΚ 35/Α.

13 Οι ανιχνευτές θα είναι θερµοδιαφορικού τύπου για τους χώρους του λεβητοστασίου και κυλικείου και φωτοηλεκτρονικοί καπνού για τους χώρους του µηχανοστασίου του ανελκυστήρα, τους χώρους των αποθηκών, το αρχείο, την βιβλιοθήκη, τα εργαστήρια κλπ. Σε κάθε χώρο από αυτούς θα τοποθετηθεί ένας ανιχνευτής θερµοδιαφορικός µε µέγιστη απόσταση µεταξύ των ανιχνευτών 3m και απόσταση από τοίχο 6m ή ένας ανιχνευτής φωτοηλεκτρονικός καπνού µε µέγιστη απόσταση από τον τοίχο 3,5m ή έτσι ώστε να µην υπερβαίνεται η απόσταση δοκιµής του κέντρου οκιµών της χώρας κατασκευής τους. Οι θερµοδιαφορικοί ανιχνευτές που ενεργοποιούνται όταν η θερµοκρασία του χώρου ανέλθει πάνω από 68 ο C και ο ρυθµός ανόδου της θερµοκρασίας είναι µεγαλύτερος από 0C/min, θα τοποθετηθούν στα κέντρα των χώρων δηλαδή θα απέχουν από τον τοίχο απόσταση >> 5cm. Τα υλικά που είναι κατασκευασµένοι θα πρέπει να είναι ανθεκτικά, αντοχής σε διάβρωση, να εξασφαλίζεται ερµητικό κλείσιµό τους και λειτουργία χωρίς προβλήµατα. Επειδή η ευαισθησία τους µειώνεται µε τον χρόνο πρέπει µία φορά τον χρόνο να ελέγχονται από ειδικό συνεργείο ή άτοµο. Η λειτουργία των ανιχνευτών φωτοηλεκτρονικών καπνού στηρίζεται στη µεταβολή του ρεύµατος των ιόντων µε την παρουσία προϊόντων καύσεως. Το ραδιενεργό στοιχείο που περιέχουν πρέπει να έχει ισχύ µικρότερη του ενός () µci. Οι ανιχνευτές ανιχνεύουν επιφάνεια τουλάχιστον 5m 2. Ο πίνακας πυρανιχνεύσεως θα βρίσκεται σε κεντρικό σηµείο που θα υποδείξει η υπηρεσία. Σαν συµπλήρωµα στους ανιχνευτές θα τοποθετηθούν και χειροκίνητα µπουτόν κοντά στις εξόδους και τα κλιµακοστάσια. Τα µπουτόν θα είναι προστατευµένα µε γυάλινο κάλυµµα ώστε να µην χειρίζονται χωρίς λόγο (Glass Break). Η µέγιστη απόσταση µεταξύ των µπουτόν δεν πρέπει να ξεπερνά τα πενήντα (50) µέτρα. Το πλήρες σύστηµα πυρανίχνευσης περιλαµβάνει τον πίνακα, δηλαδή: - Ισάριθµες ενδείξεις περιοχών αναλόγως του µεγέθους του συστήµατος του προστατευµένου χώρου του κτηρίου. - Κύρια και εφεδρική τροφοδοσία χαµηλής τάσης (µπαταρία Ni-cd επαναφορτιζόµενη που θα επαρκεί για συναγερµό 30min.) - Σύστηµα αυτόµατης επανάταξης. - Σύστηµα επιτήρησης γραµµών µε επιλογικό διακόπτη εντοπισµού της βλάβης. - Σύστηµα φωτεινών επαναληπτών. Οι φωτεινοί επαναλήπτες θα είναι κόκκινου χρώµατος και θα ενεργοποιούνται µόνον εάν υπάρχει πυρκαγιά στον αντίστοιχο χώρο. - Σειρήνες µε ηχητική και φωτεινή ένδειξη. Οι συσκευές θα έχουν ένταση 20 db, µε µεταλλικό µεγάφωνο. Θα είναι µεταλλικές, στεγανές και µε οπτική σήµανση 2W, διακοπτόµενη ερυθρού χρώµατος. - Καλωδιώσεις ΝΥΜ2x,5 που θα αποτελούν ξεχωριστό δίκτυο και θα τοποθετηθούν σε χωριστό δίκτυο σωληνώσεων. - Ανιχνευτές όπως έχουν ήδη περιγραφεί. - Ενδείξεις ενεργοποιήσεως χειροκίνητου συναγερµού. Εκδήλωση πυρκαγιάς σε ένα από τους χώρους που υπάρχουν ανιχνευτές (ή σε όλους) ενεργοποιεί τους ανιχνευτές από αύξηση θερµοκρασίας ή ύπαρξη καπνού που µε την σειρά τους ενεργοποιούν τη σειρήνα που ηχεί και τον αντίστοιχο φωτεινό επαναλήπτη που αναβοσβήνει. Σε περίπτωση πυρκαγιάς θα προβλεφθεί επίσης αυτόµατη ειδοποίηση της αρµόδιας Πυροσβεστικής Υπηρεσίας.

14 Oι φαροσειρήνες πυρανίχνευσης θα φέρουν δήλωση συµµόρφωσης µε την οδηγία 89/06/EEC προϊόντων δοκιµών κατασκευών για ηλεκτροµαγνητική συµβατότητα και χαµηλή τάση και θα είναι κατασκευασµένες σύµφωνα µε τις προδιαγραφές του προτύπου ΕΝ Oι οπτικοί ανιχνευτές καπνού θα φέρουν δήλωση συµµόρφωσης µε την οδηγία 89/06/EEC προϊόντων δοκιµών κατασκευών για ηλεκτροµαγνητική συµβατότητα και χαµηλή τάση και θα είναι κατασκευασµένες σύµφωνα µε τις προδιαγραφές του προτύπου ΕΝ Oι διευθυνσιοδοτούµενοι πίνακες πυρανίχνευσης θα φέρουν δήλωση συµµόρφωσης µε την οδηγία 89/06/EEC προϊόντων δοκιµών κατασκευών για ηλεκτροµαγνητική συµβατότητα και χαµηλή τάση και θα είναι κατασκευασµένες σύµφωνα µε τις προδιαγραφές των προτύπων ΕΝ 54-2 και ΕΝ Τα κοµβία (µπουτόν) πυρανίχνευσης θα φέρουν δήλωση συµµόρφωσης µε την οδηγία 89/06/EEC προϊόντων δοκιµών κατασκευών για ηλεκτροµαγνητική συµβατότητα και χαµηλή τάση και θα είναι κατασκευασµένες σύµφωνα µε τις προδιαγραφές του προτύπου ΕΝ 54-. Φορητοί πυροσβεστήρες. Φορητοί πυροσβεστήρες CO2 6kgr ή 2kgr και ξηρής κόνεως Ρα-6 kgr ή Ρα-2 kgr θα τοποθετηθούν πλησίον των εξόδων κινδύνου των κτηρίων και γενικά σε όλους τους χώρους όπου απαιτείται. Η τοποθέτηση θα γίνει κατά τέτοιο τρόπο, ώστε κανένα σηµείο της κάτοψης να µην απέχει περισσότερο από 5m από τον πλησιέστερο φορητό πυροσβεστήρα. Η εταιρεία που θα αναλάβει την προµήθεια των νέων πυροσβεστήρων καθώς και τη συντήρηση και αναγόµωση των παλαιών θα πρέπει να είναι κατάλληλα πιστοποιηµένη σύµφωνα µε την κείµενη νοµοθεσία (Άδεια λειτουργίας για κατασκευή και αναγόµωση πυροσβεστήρων κέντρο επανελέγχου πυροσβεστήρων χαµηλής και υψηλής πίεσης, πιστοποιητικό ISO 900 για τις παραπάνω δραστηριότητες, Πιστοποιητικό έγκρισης κανονισµού λειτουργίας αναγνωρισµένης εταιρίας περιοδικού ελέγχου, συντήρησης και αναγόµωσης πυροσβεστήρων χαµηλής και υψηλής πίεσης, σύµφωνα µε τις Υ.Π. Αριθµ. 68/43/ και 7230/67/ , Πιστοποιητικό για έγκριση κανονισµού λειτουργίας κέντρου επανελέγχου φιαλών πυροσβεστήρων, σύµφωνα µε την Υ.Π. Αριθµ. 465/Φ.7.4/ 373/ , Πιστοποιητικό επάρκειας αρµοδίου ατόµου για τον περιοδικό έλεγχο, την συντήρηση και την αναγόµωση πυροσβεστήρων, σύµφωνα µε τις απαιτήσεις των Υ.Α. 68/43 -ΦΕΚ 52/Β/2005- και 7230/67 -ΦΕΚ 28/Β/2005- ). Κατά την παράδοση των πυροσβεστήρων θα πρέπει να κατατεθούν στο ήµο (από µέρους της εταιρείας) όλα τα πιστοποιητικά και σχετικά έγγραφα που αποδεικνύουν τη συµµόρφωση τους µε την κείµενη νοµοθεσία όσον αφορά την κατασκευή και λειτουργία τους. Οι καινούργιοι πυροσβεστήρες θα πρέπει να πληρούν τις σύγχρονες απαιτήσεις και προδιαγραφές κατασκευής και λειτουργίας και θα πρέπει να φέρουν όλες τις απαιτούµενες σηµάνσεις (ανάγλυφες και εκτυπωµένες). Πιο συγκεκριµένα θα πρέπει να φέρουν στο σώµα τους: ανάγλυφη σήµανση όπως προβλέπεται από το άρθρο 7 του ΕΝ3 και στην οποία περιλαµβάνονται το όνοµα (ή το σήµα) της κατασκευάστριας εταιρείας, ο αριθµός σειράς, το έτος κατασκευής και η πίεση δοκιµής της φιάλης σήµανση σύµφωνα µε το άρθρο 6 του ΕΝ3-7 στην οποία περιλαµβάνονται οι οδηγίες χρήσης και συντήρησης, ο τύπος, η ποσότητα και η κατασβεστική ικανότητα του περιεχόµενου υλικού, και οι κατηγορίες πυρκαγιών για την κατάσβεση των οποίων θεωρείται κατάλληλος πινακίδα ελέγχου του πυροσβεστήρα σύµφωνα µε την ΚΥΑ68/43/05, στην οποία αναγράφονται τα στοιχεία και οι αριθµοί πιστοποίησης της επίσηµα αναγνωρισµένης

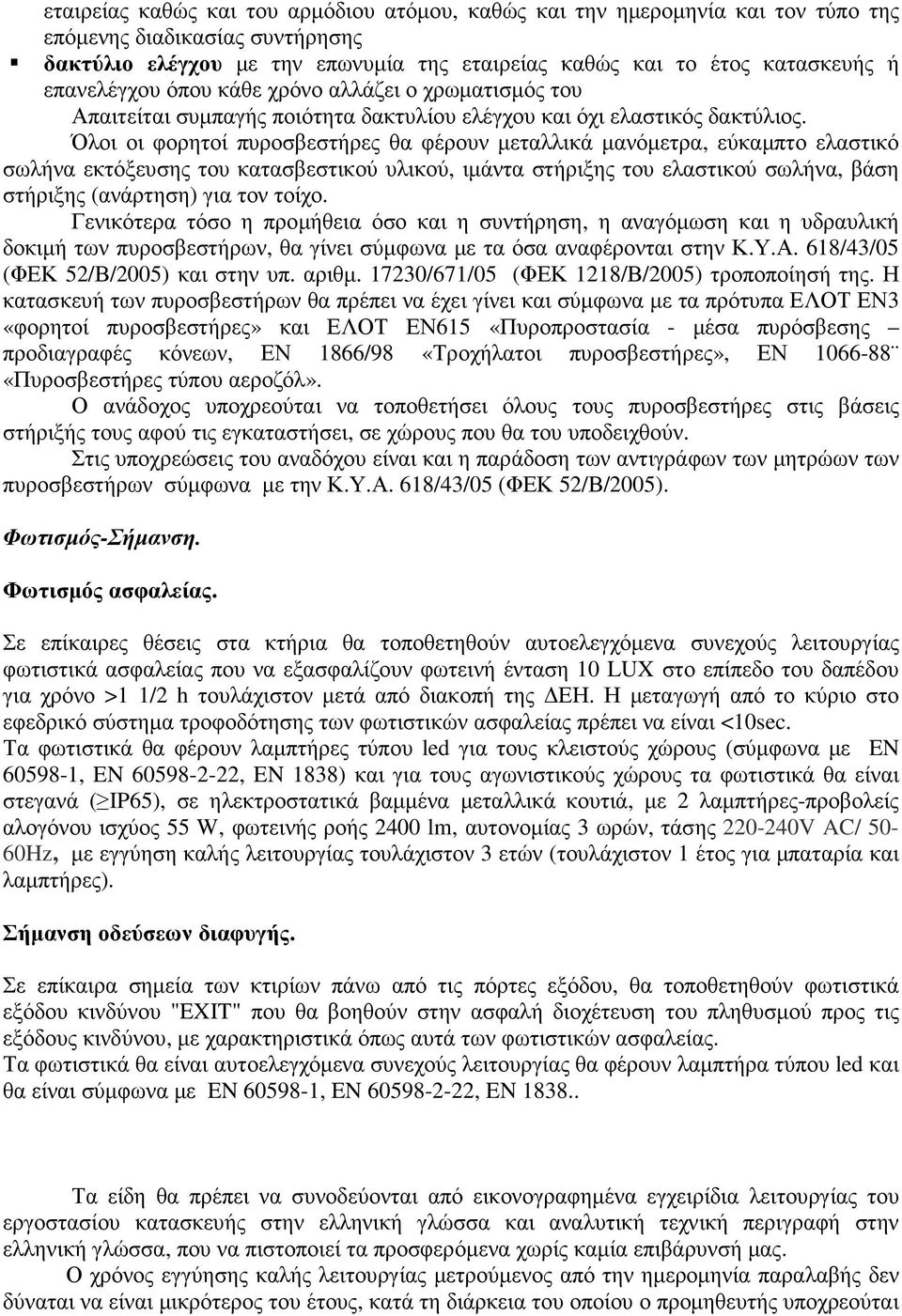

15 εταιρείας καθώς και του αρµόδιου ατόµου, καθώς και την ηµεροµηνία και τον τύπο της επόµενης διαδικασίας συντήρησης δακτύλιο ελέγχου µε την επωνυµία της εταιρείας καθώς και το έτος κατασκευής ή επανελέγχου όπου κάθε χρόνο αλλάζει ο χρωµατισµός του Απαιτείται συµπαγής ποιότητα δακτυλίου ελέγχου και όχι ελαστικός δακτύλιος. Όλοι οι φορητοί πυροσβεστήρες θα φέρουν µεταλλικά µανόµετρα, εύκαµπτο ελαστικό σωλήνα εκτόξευσης του κατασβεστικού υλικού, ιµάντα στήριξης του ελαστικού σωλήνα, βάση στήριξης (ανάρτηση) για τον τοίχο. Γενικότερα τόσο η προµήθεια όσο και η συντήρηση, η αναγόµωση και η υδραυλική δοκιµή των πυροσβεστήρων, θα γίνει σύµφωνα µε τα όσα αναφέρονται στην Κ.Υ.Α. 68/43/05 (ΦΕΚ 52/Β/2005) και στην υπ. αριθµ. 7230/67/05 (ΦΕΚ 28/Β/2005) τροποποίησή της. Η κατασκευή των πυροσβεστήρων θα πρέπει να έχει γίνει και σύµφωνα µε τα πρότυπα ΕΛΟΤ ΕΝ3 «φορητοί πυροσβεστήρες» και ΕΛΟΤ ΕΝ65 «Πυροπροστασία - µέσα πυρόσβεσης προδιαγραφές κόνεων, ΕΝ 866/98 «Τροχήλατοι πυροσβεστήρες», ΕΝ «Πυροσβεστήρες τύπου αεροζόλ». Ο ανάδοχος υποχρεούται να τοποθετήσει όλους τους πυροσβεστήρες στις βάσεις στήριξής τους αφού τις εγκαταστήσει, σε χώρους που θα του υποδειχθούν. Στις υποχρεώσεις του αναδόχου είναι και η παράδοση των αντιγράφων των µητρώων των πυροσβεστήρων σύµφωνα µε την Κ.Υ.Α. 68/43/05 (ΦΕΚ 52/Β/2005). Φωτισµός-Σήµανση. Φωτισµός ασφαλείας. Σε επίκαιρες θέσεις στα κτήρια θα τοποθετηθούν αυτοελεγχόµενα συνεχούς λειτουργίας φωτιστικά ασφαλείας που να εξασφαλίζουν φωτεινή ένταση 0 LUX στο επίπεδο του δαπέδου για χρόνο > /2 h τουλάχιστον µετά από διακοπή της ΕΗ. Η µεταγωγή από το κύριο στο εφεδρικό σύστηµα τροφοδότησης των φωτιστικών ασφαλείας πρέπει να είναι <0sec. Τα φωτιστικά θα φέρουν λαµπτήρες τύπου led για τους κλειστούς χώρους (σύµφωνα µε EN , EN , EN 838) και για τους αγωνιστικούς χώρους τα φωτιστικά θα είναι στεγανά ( IP65), σε ηλεκτροστατικά βαµµένα µεταλλικά κουτιά, µε 2 λαµπτήρες-προβολείς αλογόνου ισχύος 55 W, φωτεινής ροής 2400 lm, αυτονοµίας 3 ωρών, τάσης V AC/ 50-60Hz, µε εγγύηση καλής λειτουργίας τουλάχιστον 3 ετών (τουλάχιστον έτος για µπαταρία και λαµπτήρες). Σήµανση οδεύσεων διαφυγής. Σε επίκαιρα σηµεία των κτιρίων πάνω από τις πόρτες εξόδου, θα τοποθετηθούν φωτιστικά εξόδου κινδύνου "EXIT" που θα βοηθούν στην ασφαλή διοχέτευση του πληθυσµού προς τις εξόδους κινδύνου, µε χαρακτηριστικά όπως αυτά των φωτιστικών ασφαλείας. Τα φωτιστικά θα είναι αυτοελεγχόµενα συνεχούς λειτουργίας θα φέρουν λαµπτήρα τύπου led και θα είναι σύµφωνα µε EN , EN , EN Τα είδη θα πρέπει να συνοδεύονται από εικονογραφηµένα εγχειρίδια λειτουργίας του εργοστασίου κατασκευής στην ελληνική γλώσσα και αναλυτική τεχνική περιγραφή στην ελληνική γλώσσα, που να πιστοποιεί τα προσφερόµενα χωρίς καµία επιβάρυνσή µας. Ο χρόνος εγγύησης καλής λειτουργίας µετρούµενος από την ηµεροµηνία παραλαβής δεν δύναται να είναι µικρότερος του έτους, κατά τη διάρκεια του οποίου ο προµηθευτής υποχρεούται

16 να αναλάβει µε δαπάνες του την επισκευή κάθε βλάβης (υλικά και εργασία), που δεν προέρχεται από εσφαλµένο χειρισµό του προσωπικού, χωρίς επιβάρυνση του ήµου. Ο προµηθευτής υποχρεούται σε πλήρη τεχνική υποστήριξη, µέσω τηλεφώνου, fax, δικτύου , αποστολή τεχνικών εγχειριδίων λειτουργίας και συντήρησης, manuals, εξειδικευµένων τεχνικών (κινητό συνεργείο), καθώς και προνοµιακή µεταχείριση σε κάθε νέα αγορά. Επίσης ο ανάδοχος υποχρεούται στις απαραίτητες εργασίες για την αποκατάσταση της ασφαλούς λειτουργίας σε όλα τα είδη, µε εξάλειψη βλαβών και απορρυθµίσεων, όλων των εξαρτηµάτων σύµφωνα µε τους κανόνες της τεχνικής και τις υποδείξεις των κατασκευαστών των εξαρτηµάτων και των διατάξεων ασφαλείας. Στις υποχρεώσεις του αναδόχου περιλαµβάνεται ο έλεγχος και η αποκατάσταση λειτουργίας, των ηλεκτρικών και µηχανικών διατάξεων ασφάλειας. Ο ανάδοχος υποχρεούται στην πλήρη εγκατάσταση όλων των συστηµάτων - εξοπλισµού, ειδών και εξαρτηµάτων, σε δοκιµές λειτουργίας των παραπάνω, µε όλα τα απαιτούµενα υλικά και µικροϋλικά. Οι προσφέροντες θα είναι υποχρεωµένοι για την κάλυψη του ήµου µε ανταλλακτικά αναλώσιµα, για τουλάχιστον δέκα (0) χρόνια. Ο παραπάνω εξοπλισµός υποχρεωτικά θα φέρει σήµανση CE. Οι κατασκευαστές του εξοπλισµού θα πρέπει να έχουν πιστοποιητικά ποιότητας ISO 900 και ISO 4000 υποχρεωτικά για την κατασκευή και υποστήριξη του προσφερόµενου εξοπλισµού και τις ακολουθούµενες διαδικασίες. Ο παραπάνω εξοπλισµός πρέπει να είναι κατάλληλος για τους χώρους που διαθέτουµε και προκειµένου να µην υπάρξουν παρανοήσεις για τις ακριβείς εργασίες εξοπλισµό, της προσφοράς σας, µπορείτε εκ των προτέρων να ενηµερωθείτε από τον αρµόδιο συντηρητή, επιτόπου. Μαζί µε την προσφορά θα παραδοθεί χρονοδιάγραµµα εκτέλεσης της προµήθειας και των συναφών εργασιών, το οποίο αποτελεί δέσµευση του υποψήφιου αναδόχου και θα αξιολογηθεί. Η εκτέλεση της προµήθειας - εγκατάστασης του εξοπλισµού µπορεί να γίνει τµηµατικά ανά χώρο, αλλά από έναν ανάδοχο. Απαιτείται η τήρηση όλων των παραπάνω προδιαγραφών επί ποινή αποκλεισµού. Η δαπάνη για την προµήθεια συστηµάτων πυρασφάλειας (εξοπλισµού, υλικών, µικροϋλικών, εργασιών εγκατάστασης, δοκιµές λειτουργίας) στους αθλητικούς χώρους του ήµου, προβλέπεται ν' ανέλθει στο ποσό των 2.49,54 συµπεριλαµβανοµένου του Φ.Π.Α 23%. Η Συντάξασα Ο /ντης Τ.Υ. Ειρήνη Ρηγοπούλου Μηχανολόγος Μηχανικός Τ.Ε. Γιαµαλάκης Ανδρέας Αγρονόµος Τοπογράφος Μηχανικός

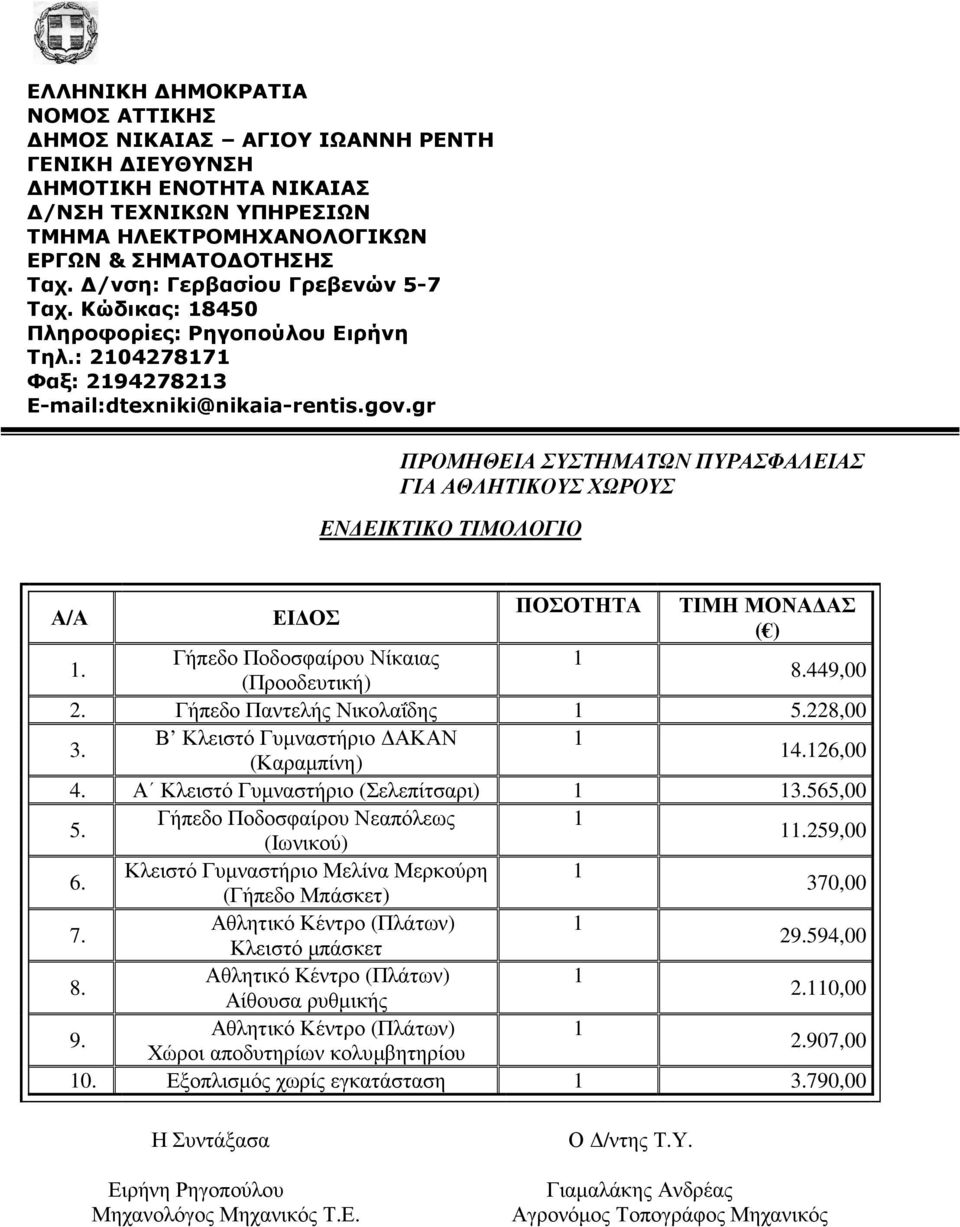

17 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΙΕΥΘΥΝΣΗ ΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΝΙΚΑΙΑΣ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟ ΟΤΗΣΗΣ Ταχ. /νση: Γερβασίου Γρεβενών 5-7 Ταχ. Κώδικας: 8450 Πληροφορίες: Ρηγοπούλου Ειρήνη Τηλ.: Φαξ: ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ ΕΝ ΕΙΚΤΙΚΟ ΤΙΜΟΛΟΓΙΟ Α/Α ΕΙ ΟΣ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑ ΑΣ ( ). Γήπεδο Ποδοσφαίρου Νίκαιας (Προοδευτική) 8.449,00 2. Γήπεδο Παντελής Νικολαΐδης 5.228,00 3. Β Κλειστό Γυµναστήριο ΑΚΑΝ (Καραµπίνη) 4.26,00 4. Α Κλειστό Γυµναστήριο (Σελεπίτσαρι) 3.565,00 5. Γήπεδο Ποδοσφαίρου Νεαπόλεως (Ιωνικού).259,00 6. Κλειστό Γυµναστήριο Μελίνα Μερκούρη (Γήπεδο Μπάσκετ) 370,00 7. Αθλητικό Κέντρο (Πλάτων) Κλειστό µπάσκετ ,00 8. Αθλητικό Κέντρο (Πλάτων) Αίθουσα ρυθµικής 2.0,00 9. Αθλητικό Κέντρο (Πλάτων) Χώροι αποδυτηρίων κολυµβητηρίου 2.907,00 0. Εξοπλισµός χωρίς εγκατάσταση 3.790,00 Η Συντάξασα Ειρήνη Ρηγοπούλου Μηχανολόγος Μηχανικός Τ.Ε. Ο /ντης Τ.Υ. Γιαµαλάκης Ανδρέας Αγρονόµος Τοπογράφος Μηχανικός

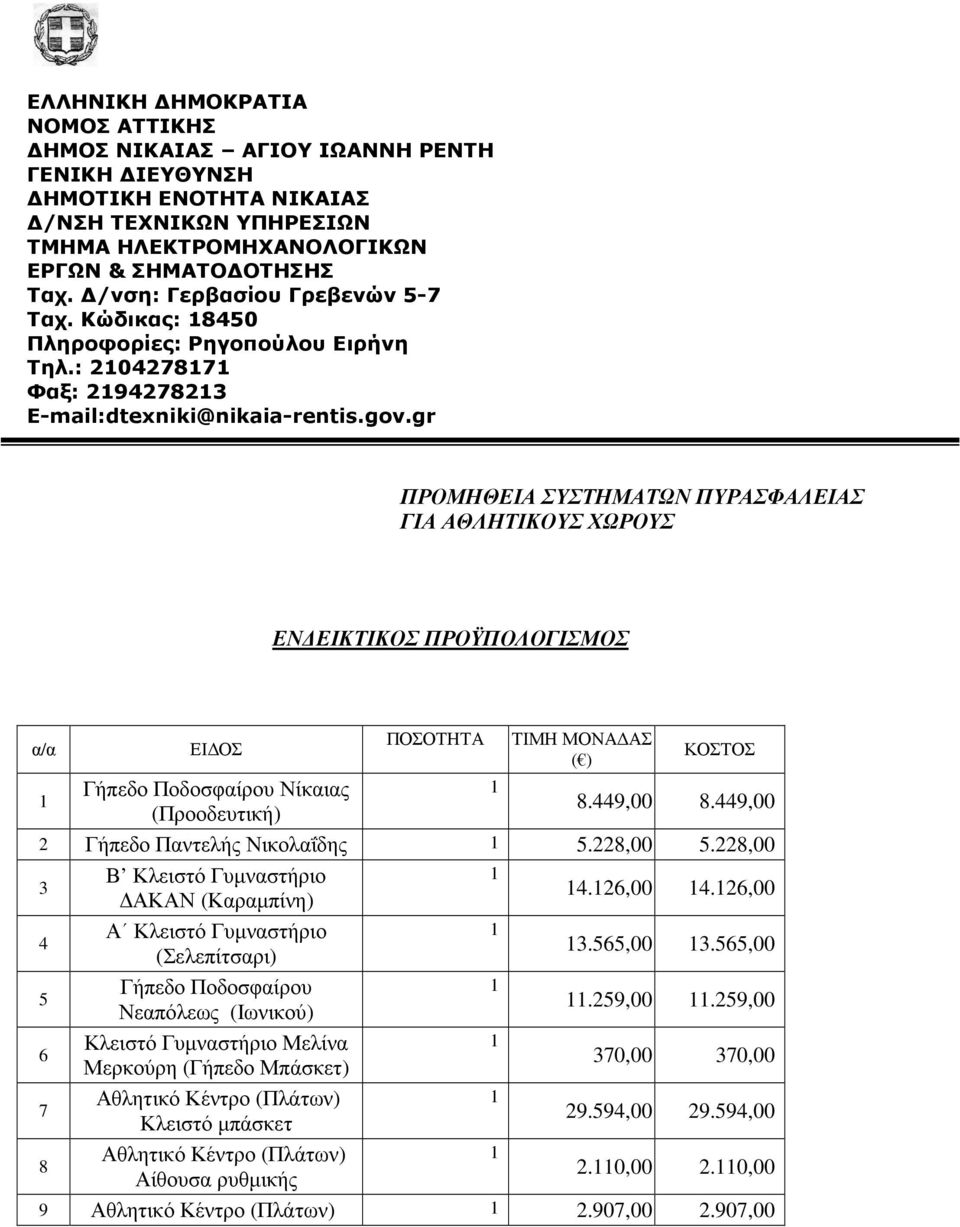

18 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓΙΟΥ ΙΩΑΝΝΗ ΡΕΝΤΗ ΓΕΝΙΚΗ ΙΕΥΘΥΝΣΗ ΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΝΙΚΑΙΑΣ /ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΩΝ & ΣΗΜΑΤΟ ΟΤΗΣΗΣ Ταχ. /νση: Γερβασίου Γρεβενών 5-7 Ταχ. Κώδικας: 8450 Πληροφορίες: Ρηγοπούλου Ειρήνη Τηλ.: Φαξ: ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΩΝ ΠΥΡΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΘΛΗΤΙΚΟΥΣ ΧΩΡΟΥΣ ΕΝ ΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ α/α ΕΙ ΟΣ Γήπεδο Ποδοσφαίρου Νίκαιας (Προοδευτική) ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑ ΑΣ ( ) ΚΟΣΤΟΣ 8.449, ,00 2 Γήπεδο Παντελής Νικολαΐδης 5.228, , Β Κλειστό Γυµναστήριο ΑΚΑΝ (Καραµπίνη) Α Κλειστό Γυµναστήριο (Σελεπίτσαρι) Γήπεδο Ποδοσφαίρου Νεαπόλεως (Ιωνικού) Κλειστό Γυµναστήριο Μελίνα Μερκούρη (Γήπεδο Μπάσκετ) Αθλητικό Κέντρο (Πλάτων) Κλειστό µπάσκετ Αθλητικό Κέντρο (Πλάτων) Αίθουσα ρυθµικής 4.26, , , ,00.259,00.259,00 370,00 370, , ,00 2.0,00 2.0,00 9 Αθλητικό Κέντρο (Πλάτων) 2.907, ,00

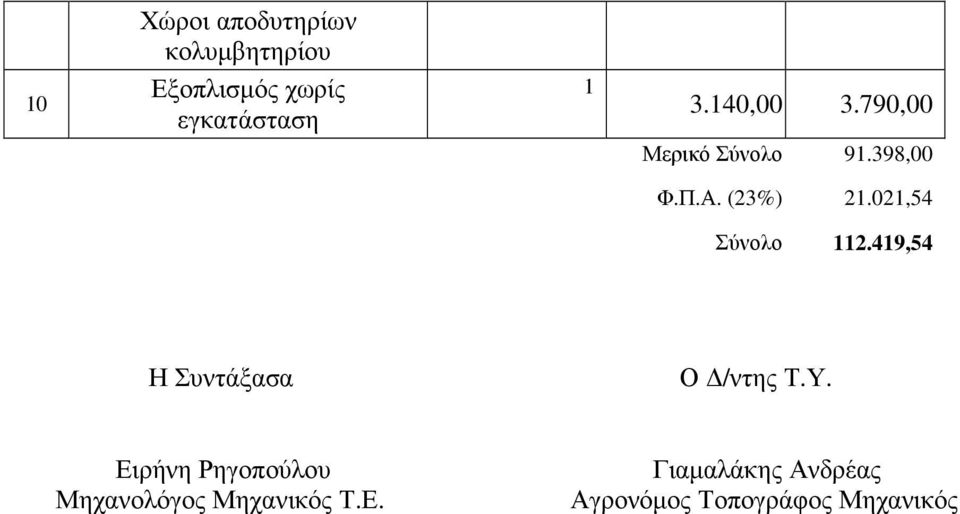

19 0 Χώροι αποδυτηρίων κολυµβητηρίου Εξοπλισµός χωρίς εγκατάσταση 3.40, ,00 Μερικό Σύνολο 9.398,00 Φ.Π.Α. (23%) 2.02,54 Σύνολο 2.49,54 Η Συντάξασα Ο /ντης Τ.Υ. Ειρήνη Ρηγοπούλου Μηχανολόγος Μηχανικός Τ.Ε. Γιαµαλάκης Ανδρέας Αγρονόµος Τοπογράφος Μηχανικός
