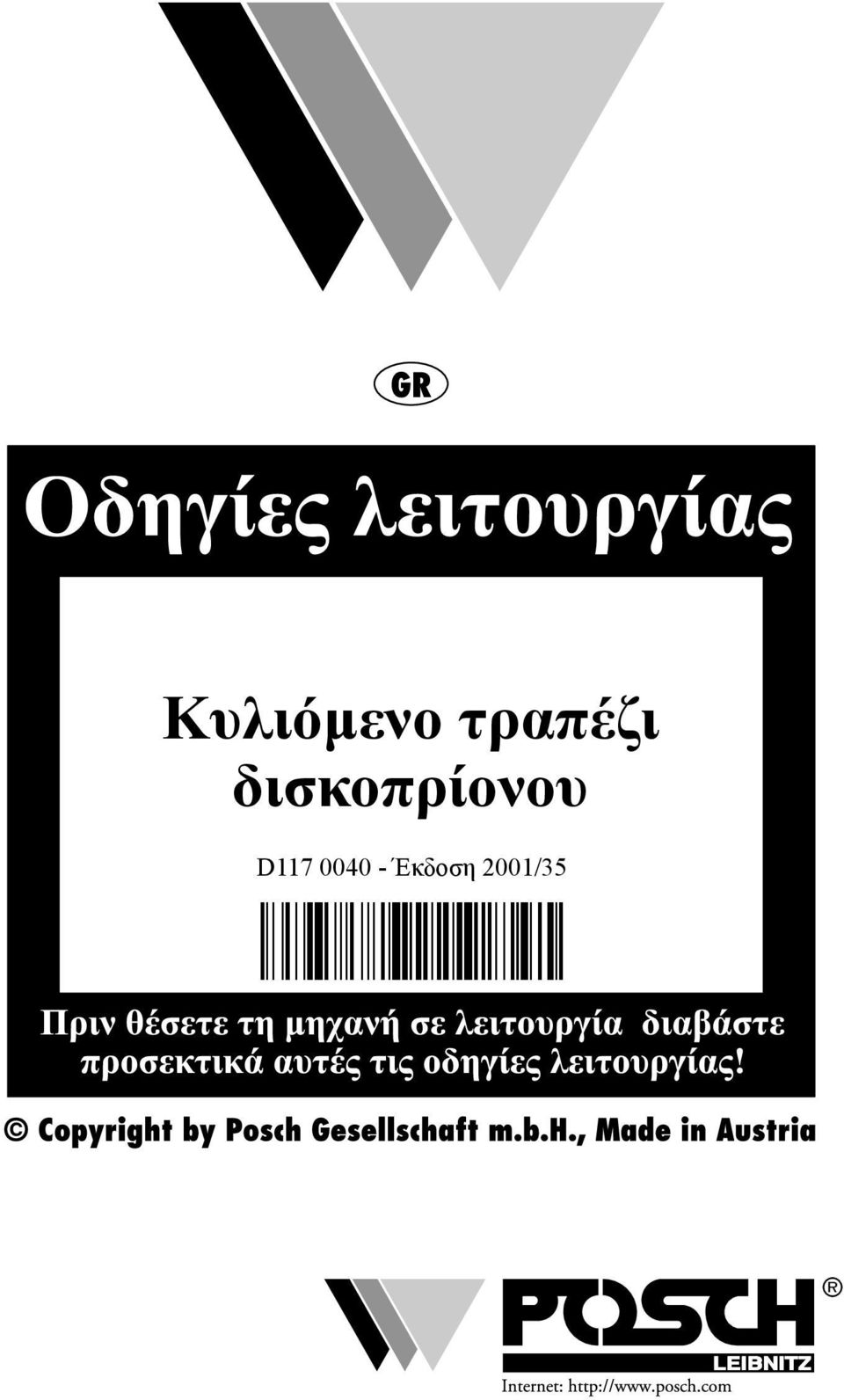

1 Κυλιόµενο τραπέζι δισκοπρίονου D Έκδοση 2001/35

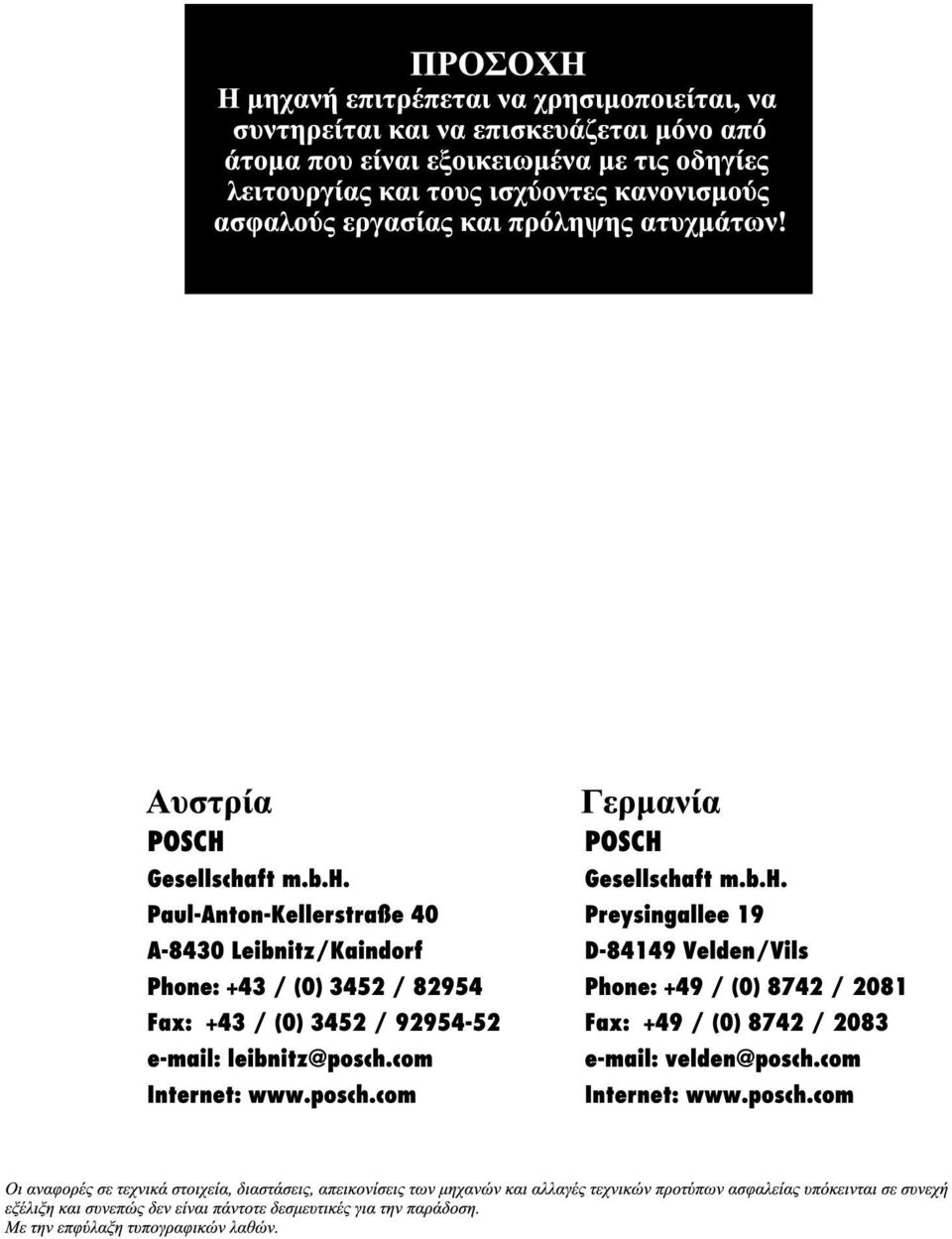

2

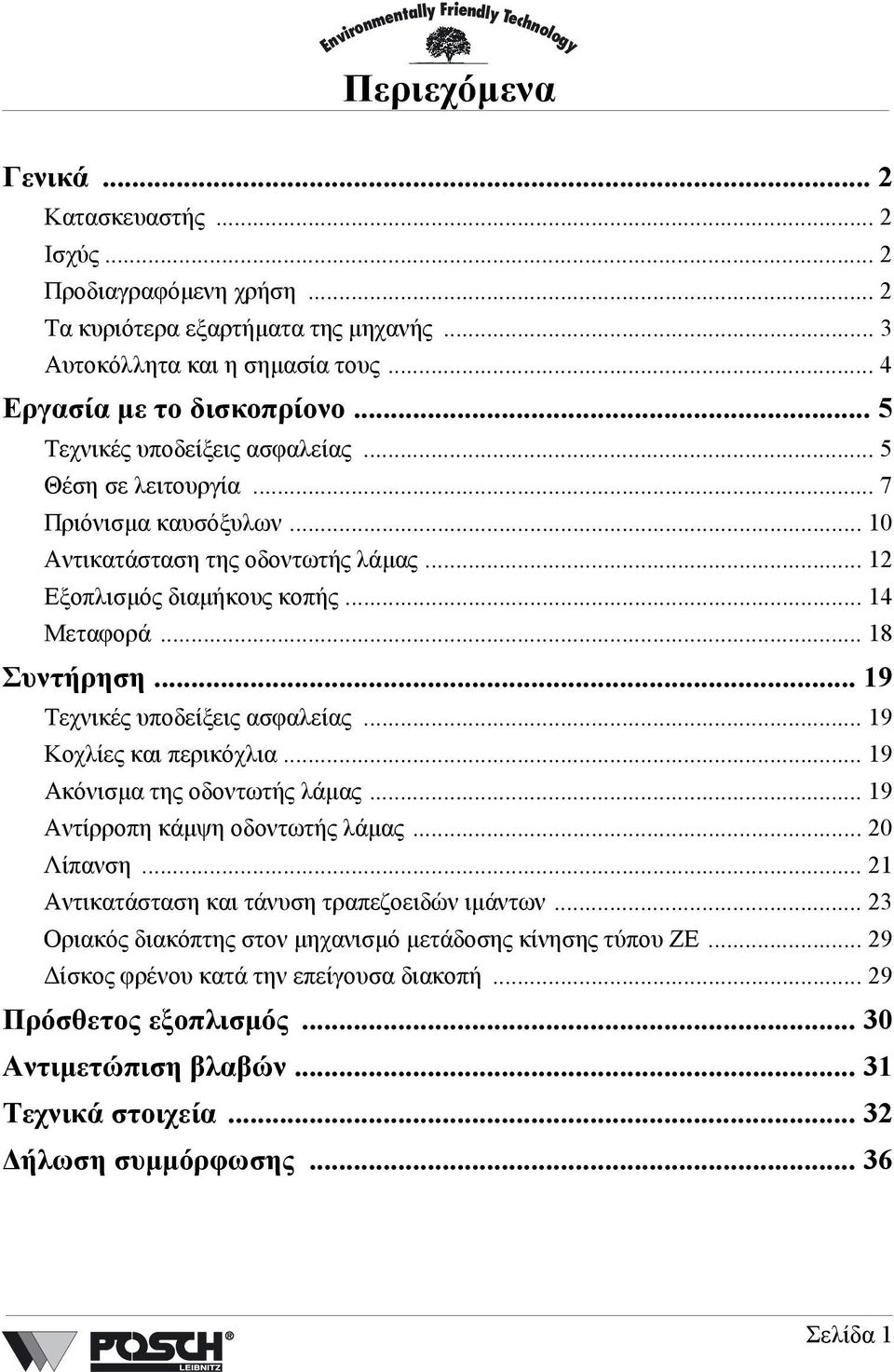

3 Περιεχόµενα Γενικά... 2 Κατασκευαστής... 2 Ισχύς... 2 Προδιαγραφόµενη χρήση... 2 Τα κυριότερα εξαρτήµατα της µηχανής... 3 Αυτοκόλλητα και η σηµασία τους... 4 Εργασία µε το δισκοπρίονο... 5 Τεχνικές υποδείξεις ασφαλείας... 5 Θέση σε λειτουργία... 7 Πριόνισµα καυσόξυλων Αντικατάσταση της οδοντωτής λάµας Εξοπλισµός διαµήκους κοπής Μεταφορά Συντήρηση Τεχνικές υποδείξεις ασφαλείας Κοχλίες και περικόχλια Ακόνισµα της οδοντωτής λάµας Αντίρροπη κάµψη οδοντωτής λάµας Λίπανση Αντικατάσταση και τάνυση τραπεζοειδών ιµάντων Οριακός διακόπτης στον µηχανισµό µετάδοσης κίνησης τύπου ZE ίσκος φρένου κατά την επείγουσα διακοπή Πρόσθετος εξοπλισµός Αντιµετώπιση βλαβών Τεχνικά στοιχεία ήλωση συµµόρφωσης Σελίδα 1

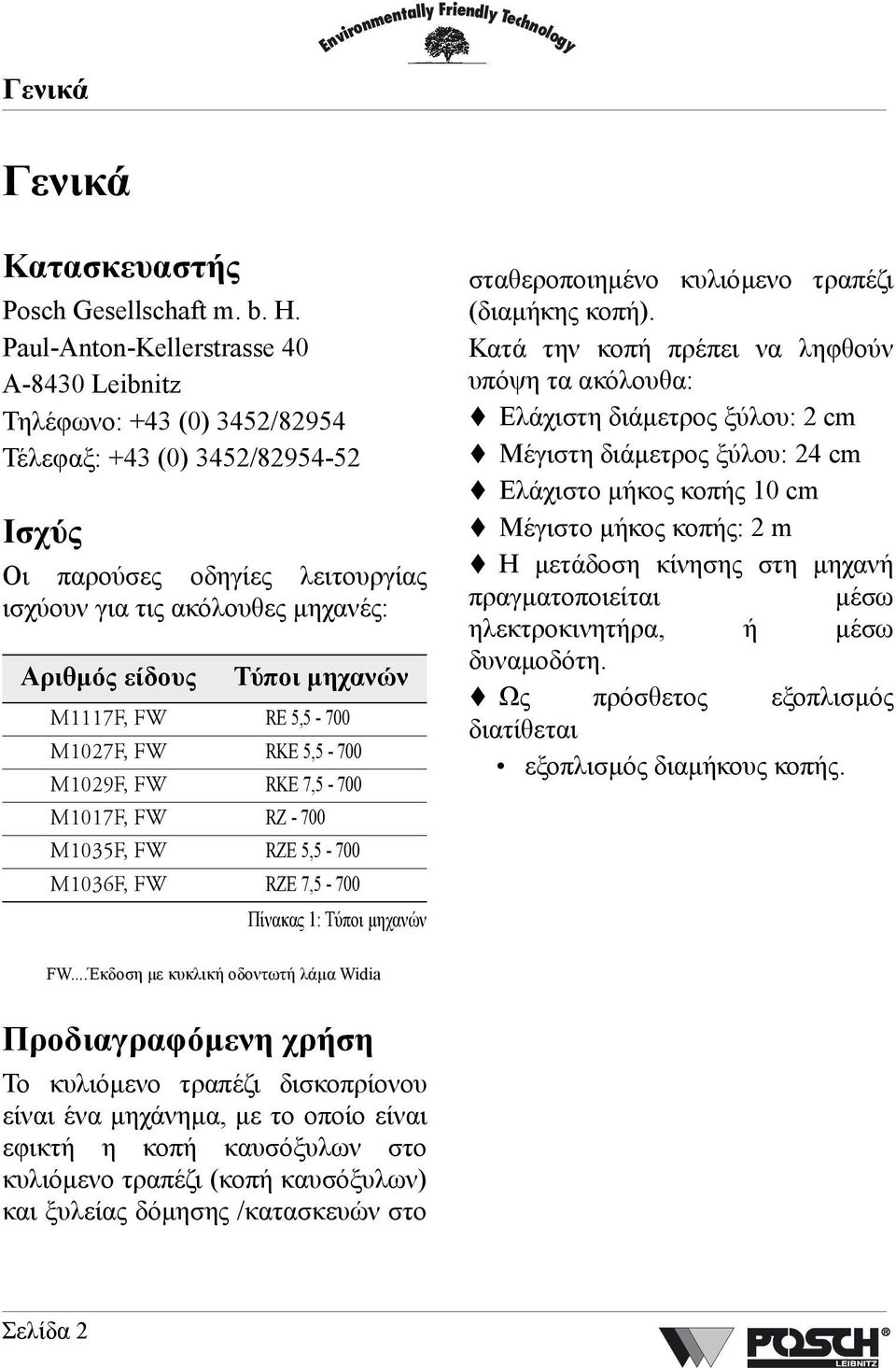

4 Γενικά Environmentally Friendly Technology Γενικά Κατασκευαστής Posch Gesellschaft m. b. H. Paul-Anton-Kellerstrasse 40 A-8430 Leibnitz Τηλέφωνο: +43 (0) 3452/82954 Τέλεφαξ: +43 (0) 3452/ Ισχύς Οι παρούσες οδηγίες λειτουργίας ισχύουν για τις ακόλουθες µηχανές: Αριθµός είδους Τύποι µηχανών jnnntci=ct RE 5,5-700 jnmotci=ct RKE 5,5-700 jnmovci=ct RKE 7,5-700 jnmntci=ct RZ jnmprci=ct RZE 5,5-700 jnmpsci=ct RZE 7,5-700 Πίνακας 1: Τύποι µηχανών σταθεροποιηµένο κυλιόµενο τραπέζι (διαµήκης κοπή). Κατά την κοπή πρέπει να ληφθούν υπόψη τα ακόλουθα: Ελάχιστη διάµετρος ξύλου: 2 cm Μέγιστη διάµετρος ξύλου: 24 cm Ελάχιστο µήκος κοπής 10 cm Μέγιστο µήκος κοπής: 2 m Η µετάδοση κίνησης στη µηχανή πραγµατοποιείται µέσω ηλεκτροκινητήρα, ή µέσω δυναµοδότη. Ως πρόσθετος εξοπλισµός διατίθεται εξοπλισµός διαµήκους κοπής. FW...Έκδοση µε κυκλική οδοντωτή λάµα Widia Προδιαγραφόµενη χρήση Το κυλιόµενο τραπέζι δισκοπρίονου είναι ένα µηχάνηµα, µε το οποίο είναι εφικτή η κοπή καυσόξυλων στο κυλιόµενο τραπέζι (κοπή καυσόξυλων) και ξυλείας δόµησης /κατασκευών στο Σελίδα 2

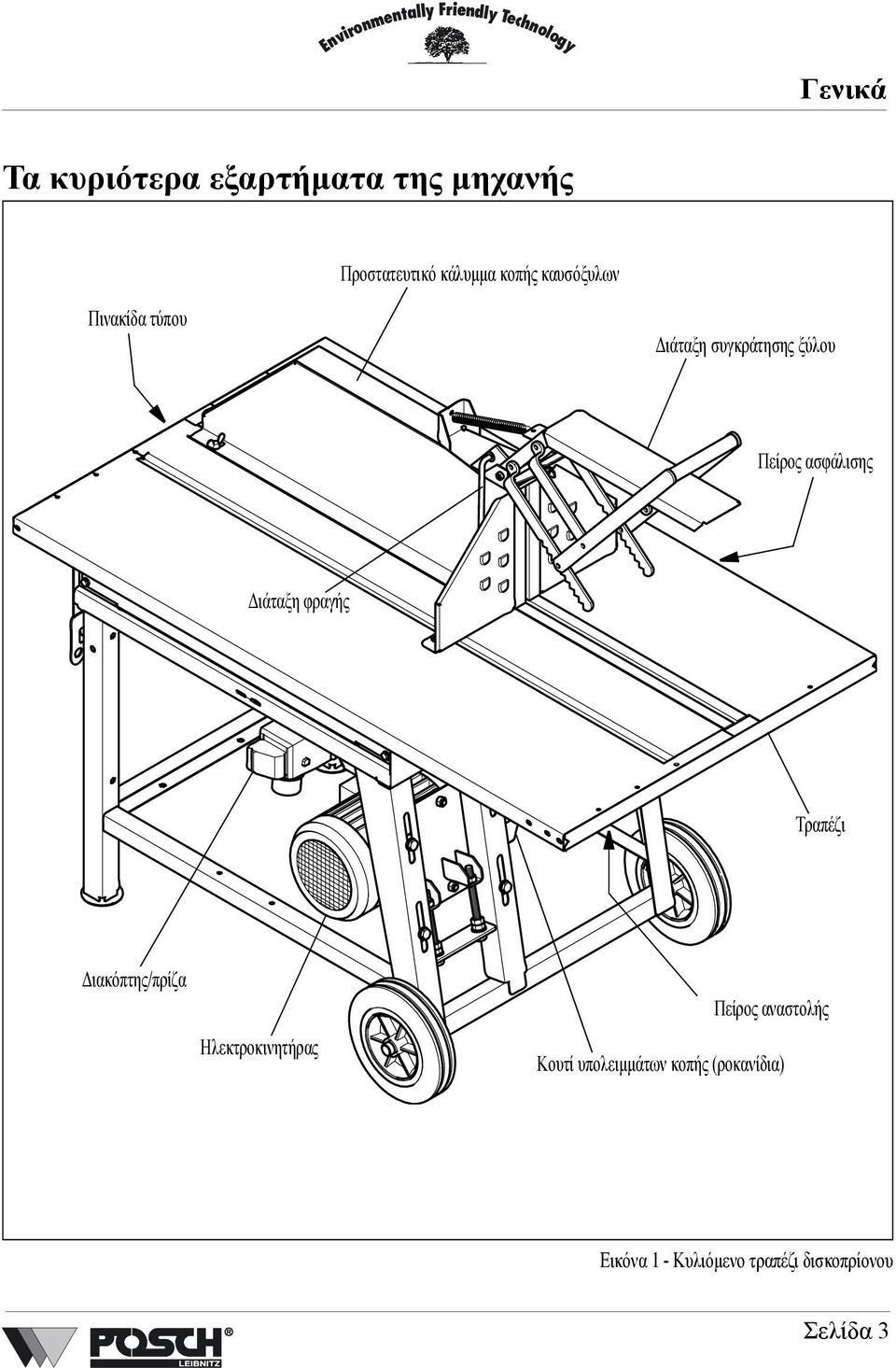

5 Γενικά Τα κυριότερα εξαρτήµατα της µηχανής Προστατευτικό κάλυµµα κοπής καυσόξυλων Πινακίδα τύπου ιάταξη συγκράτησης ξύλου Πείρος ασφάλισης ιάταξη φραγής Τραπέζι ιακόπτης/πρίζα Ηλεκτροκινητήρας Πείρος αναστολής Κουτί υπολειµµάτων κοπής (ροκανίδια) Εικόνα 1- Κυλιόµενο τραπέζι δισκοπρίονου Σελίδα 3

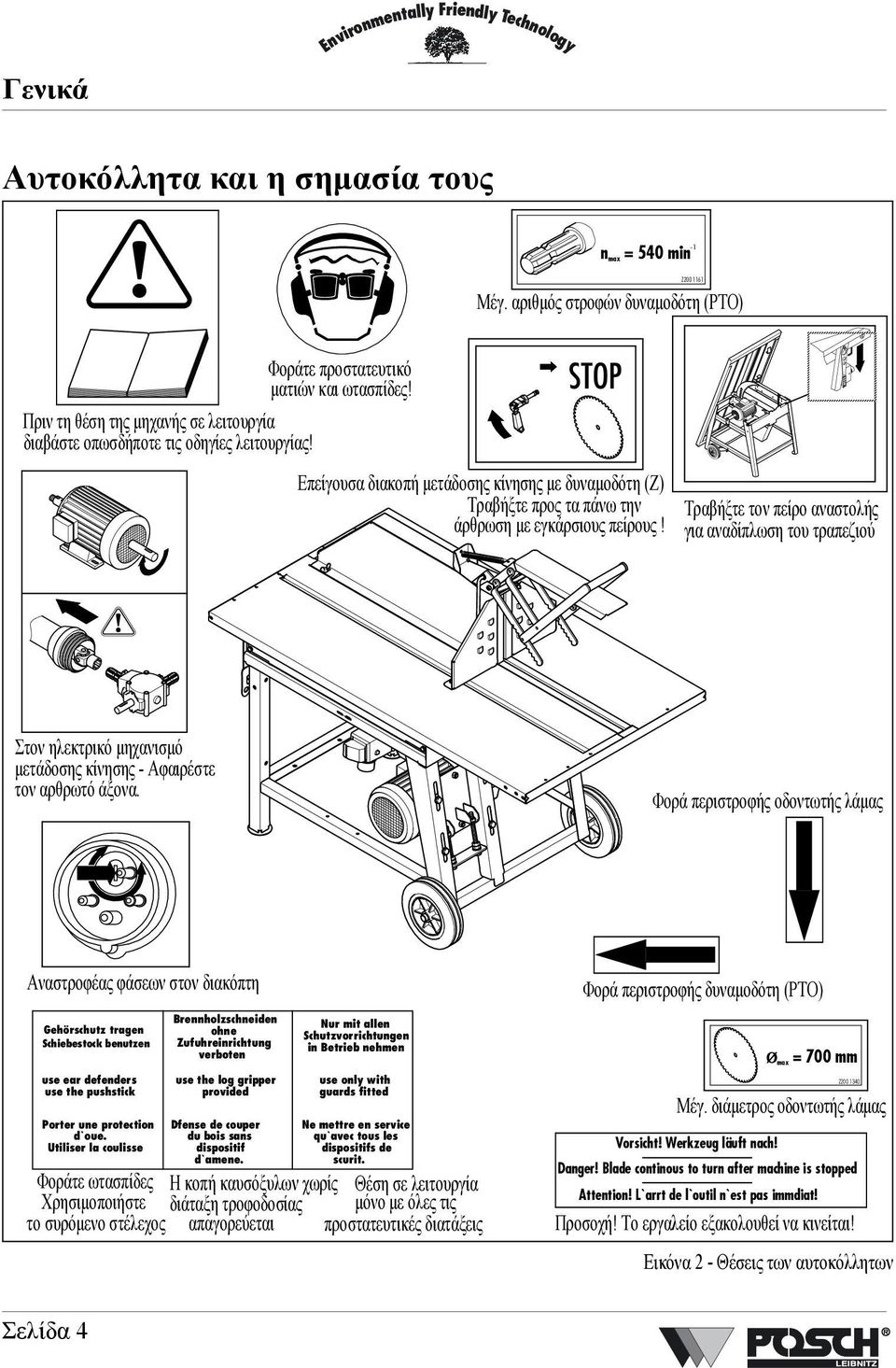

6 Γενικά Environmentally Friendly Technology Αυτοκόλλητα και η σηµασία τους! n max = 540 min JN Z Μέγ. αριθµός στροφών δυναµοδότη (PTO) Πριν τη θέση της µηχανής σε λειτουργία διαβάστε οπωσδήποτε τις οδηγίες λειτουργίας! Φοράτε προστατευτικό µατιών και ωτασπίδες! STOP Επείγουσα διακοπή µετάδοσης κίνησης µε δυναµοδότη (Z) Τραβήξτε προς τα πάνω την άρθρωση µε εγκάρσιους πείρους! Τραβήξτε τον πείρο αναστολής για αναδίπλωση του τραπεζιού Στον ηλεκτρικό µηχανισµό µετάδοσης κίνησης - Αφαιρέστε τον αρθρωτό άξονα. Φορά περιστροφής οδοντωτής λάµας Αναστροφέας φάσεων στον διακόπτη Gehörschutz tragen Schiebestock benutzen use ear defenders use the pushstick Porter une protection d`oue. Utiliser la coulisse Brennholzschneiden ohne Zufuhreinrichtung verboten use the log gripper provided Dfense de couper du bois sans dispositif d`amene. Φοράτε ωτασπίδες Η κοπή καυσόξυλων χωρίς Χρησιµοποιήστε διάταξη τροφοδοσίας το συρόµενο στέλεχος απαγορεύεται Nur mit allen Schutzvorrichtungen in Betrieb nehmen use only with guards fitted Ne mettre en service qu`avec tous les dispositifs de scurit. Θέση σε λειτουργία µόνο µε όλες τις προστατευτικές διατάξεις Φορά περιστροφής δυναµοδότη (PTO) ø max = 700 mm Z Μέγ. διάµετρος οδοντωτής λάµας Vorsicht! Werkzeug läuft nach! Danger! Blade continous to turn after machine is stopped Attention! L`arrt de l`outil n`est pas immdiat! Προσοχή! Το εργαλείο εξακολουθεί να κινείται! Εικόνα 2- Θέσεις των αυτοκόλλητων Σελίδα 4

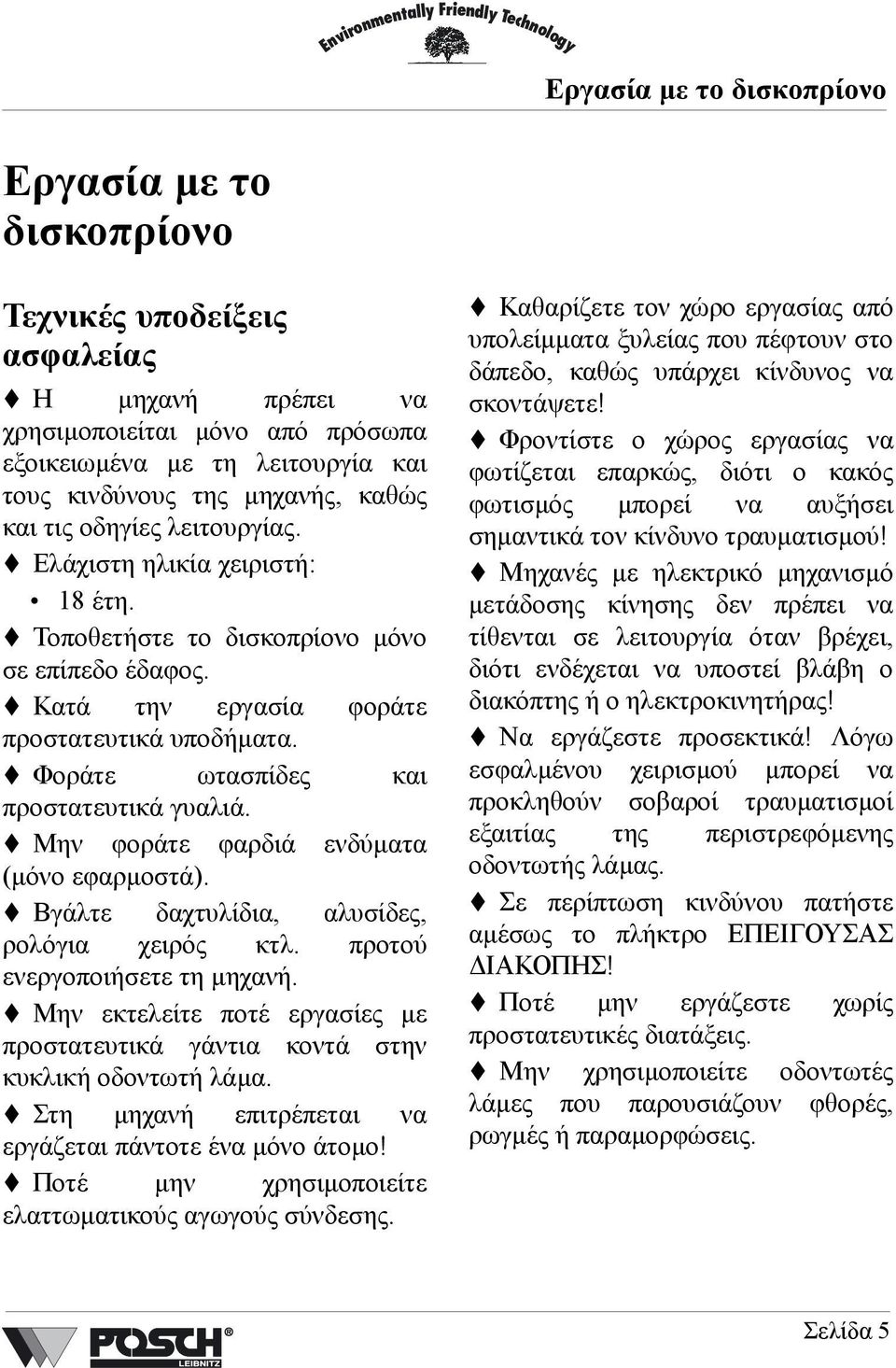

7 Εργασία µε το δισκοπρίονο Εργασία µε το δισκοπρίονο Τεχνικές υποδείξεις ασφαλείας Η µηχανή πρέπει να χρησιµοποιείται µόνο από πρόσωπα εξοικειωµένα µε τη λειτουργία και τους κινδύνους της µηχανής, καθώς και τις οδηγίες λειτουργίας. Ελάχιστη ηλικία χειριστή: 18έτη. Τοποθετήστε το δισκοπρίονο µόνο σε επίπεδο έδαφος. Κατά την εργασία φοράτε προστατευτικά υποδήµατα. Φοράτε ωτασπίδες και προστατευτικά γυαλιά. Μην φοράτε φαρδιά ενδύµατα (µόνο εφαρµοστά). Βγάλτε δαχτυλίδια, αλυσίδες, ρολόγια χειρός κτλ. προτού ενεργοποιήσετε τη µηχανή. Μην εκτελείτε ποτέ εργασίες µε προστατευτικά γάντια κοντά στην κυκλική οδοντωτή λάµα. Στη µηχανή επιτρέπεται να εργάζεται πάντοτε ένα µόνο άτοµο! Ποτέ µην χρησιµοποιείτε ελαττωµατικούς αγωγούς σύνδεσης. Καθαρίζετε τον χώρο εργασίας από υπολείµµατα ξυλείας που πέφτουν στο δάπεδο, καθώς υπάρχει κίνδυνος να σκοντάψετε! Φροντίστε ο χώρος εργασίας να φωτίζεται επαρκώς, διότι ο κακός φωτισµός µπορεί να αυξήσει σηµαντικά τον κίνδυνο τραυµατισµού! Μηχανές µε ηλεκτρικό µηχανισµό µετάδοσης κίνησης δεν πρέπει να τίθενται σε λειτουργία όταν βρέχει, διότι ενδέχεται να υποστεί βλάβη ο διακόπτης ή ο ηλεκτροκινητήρας! Να εργάζεστε προσεκτικά! Λόγω εσφαλµένου χειρισµού µπορεί να προκληθούν σοβαροί τραυµατισµοί εξαιτίας της περιστρεφόµενης οδοντωτής λάµας. Σε περίπτωση κινδύνου πατήστε αµέσως το πλήκτρο ΕΠΕΙΓΟΥΣΑΣ ΙΑΚΟΠΗΣ! Ποτέ µην εργάζεστε χωρίς προστατευτικές διατάξεις. Μην χρησιµοποιείτε οδοντωτές λάµες που παρουσιάζουν φθορές, ρωγµές ή παραµορφώσεις. Σελίδα 5

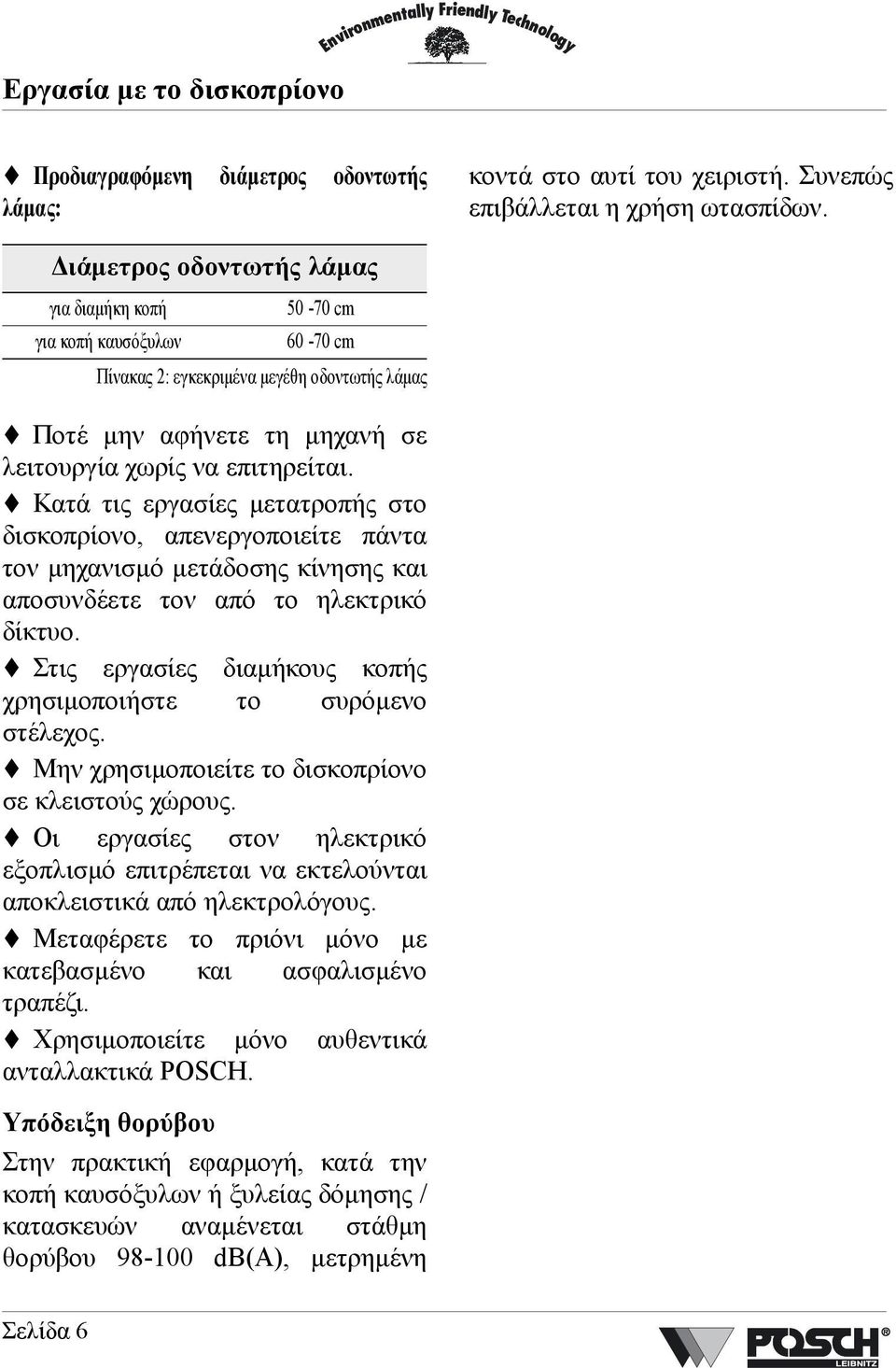

8 Εργασία µε το δισκοπρίονο Προδιαγραφόµενη διάµετρος οδοντωτής λάµας: κοντά στο αυτί του χειριστή. Συνεπώς επιβάλλεται η χρήση ωτασπίδων. ιάµετρος οδοντωτής λάµας για διαµήκη κοπή για κοπή καυσόξυλων Ποτέ µην αφήνετε τη µηχανή σε λειτουργία χωρίς να επιτηρείται. Κατά τις εργασίες µετατροπής στο δισκοπρίονο, απενεργοποιείτε πάντα τον µηχανισµό µετάδοσης κίνησης και αποσυνδέετε τον από το ηλεκτρικό δίκτυο. Στις εργασίες διαµήκους κοπής χρησιµοποιήστε το συρόµενο στέλεχος. Μην χρησιµοποιείτε το δισκοπρίονο σε κλειστούς χώρους. Οι εργασίες στον ηλεκτρικό εξοπλισµό επιτρέπεται να εκτελούνται αποκλειστικά από ηλεκτρολόγους. Μεταφέρετε το πριόνι µόνο µε κατεβασµένο και ασφαλισµένο τραπέζι. Χρησιµοποιείτε µόνο αυθεντικά ανταλλακτικά POSCH. Υπόδειξη θορύβου cm cm Πίνακας 2: εγκεκριµένα µεγέθη οδοντωτής λάµας Στην πρακτική εφαρµογή, κατά την κοπή καυσόξυλων ή ξυλείας δόµησης / κατασκευών αναµένεται στάθµη θορύβου db(a), µετρηµένη Σελίδα 6

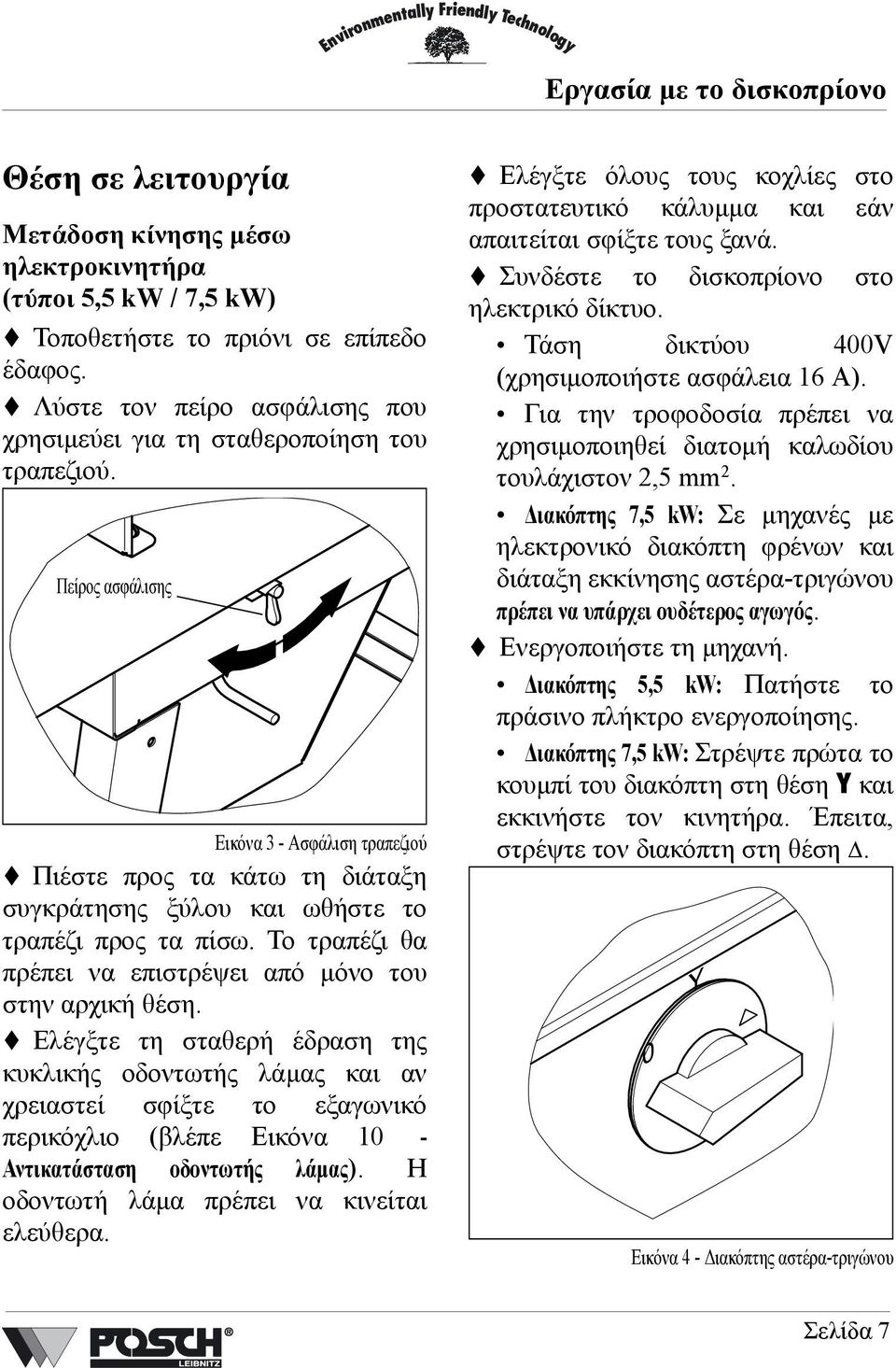

9 Εργασία µε το δισκοπρίονο Θέση σε λειτουργία Μετάδοση κίνησης µέσω ηλεκτροκινητήρα (τύποι 5,5 kw / 7,5 kw) Τοποθετήστε το πριόνι σε επίπεδο έδαφος. Λύστε τον πείρο ασφάλισης που χρησιµεύει για τη σταθεροποίηση του τραπεζιού. Πείρος ασφάλισης Εικόνα 3- Ασφάλιση τραπεζιού Πιέστε προς τα κάτω τη διάταξη συγκράτησης ξύλου και ωθήστε το τραπέζι προς τα πίσω. Το τραπέζι θα πρέπει να επιστρέψει από µόνο του στην αρχική θέση. Ελέγξτε τη σταθερή έδραση της κυκλικής οδοντωτής λάµας και αν χρειαστεί σφίξτε το εξαγωνικό περικόχλιο (βλέπε Εικόνα 10 - Αντικατάσταση οδοντωτής λάµας). Η οδοντωτή λάµα πρέπει να κινείται ελεύθερα. Ελέγξτε όλους τους κοχλίες στο προστατευτικό κάλυµµα και εάν απαιτείται σφίξτε τους ξανά. Συνδέστε το δισκοπρίονο στο ηλεκτρικό δίκτυο. Τάση δικτύου 400V (χρησιµοποιήστε ασφάλεια 16 A). Για την τροφοδοσία πρέπει να χρησιµοποιηθεί διατοµή καλωδίου τουλάχιστον 2,5 mm 2. ιακόπτης 7,5 kw: Σε µηχανές µε ηλεκτρονικό διακόπτη φρένων και διάταξη εκκίνησης αστέρα-τριγώνου πρέπει να υπάρχει ουδέτερος αγωγός. Ενεργοποιήστε τη µηχανή. ιακόπτης 5,5 kw: Πατήστε το πράσινο πλήκτρο ενεργοποίησης. ιακόπτης 7,5 kw: Στρέψτε πρώτα το κουµπί του διακόπτη στη θέση Y και εκκινήστε τον κινητήρα. Έπειτα, στρέψτε τον διακόπτη στη θέση. Εικόνα 4- ιακόπτης αστέρα-τριγώνου Σελίδα 7

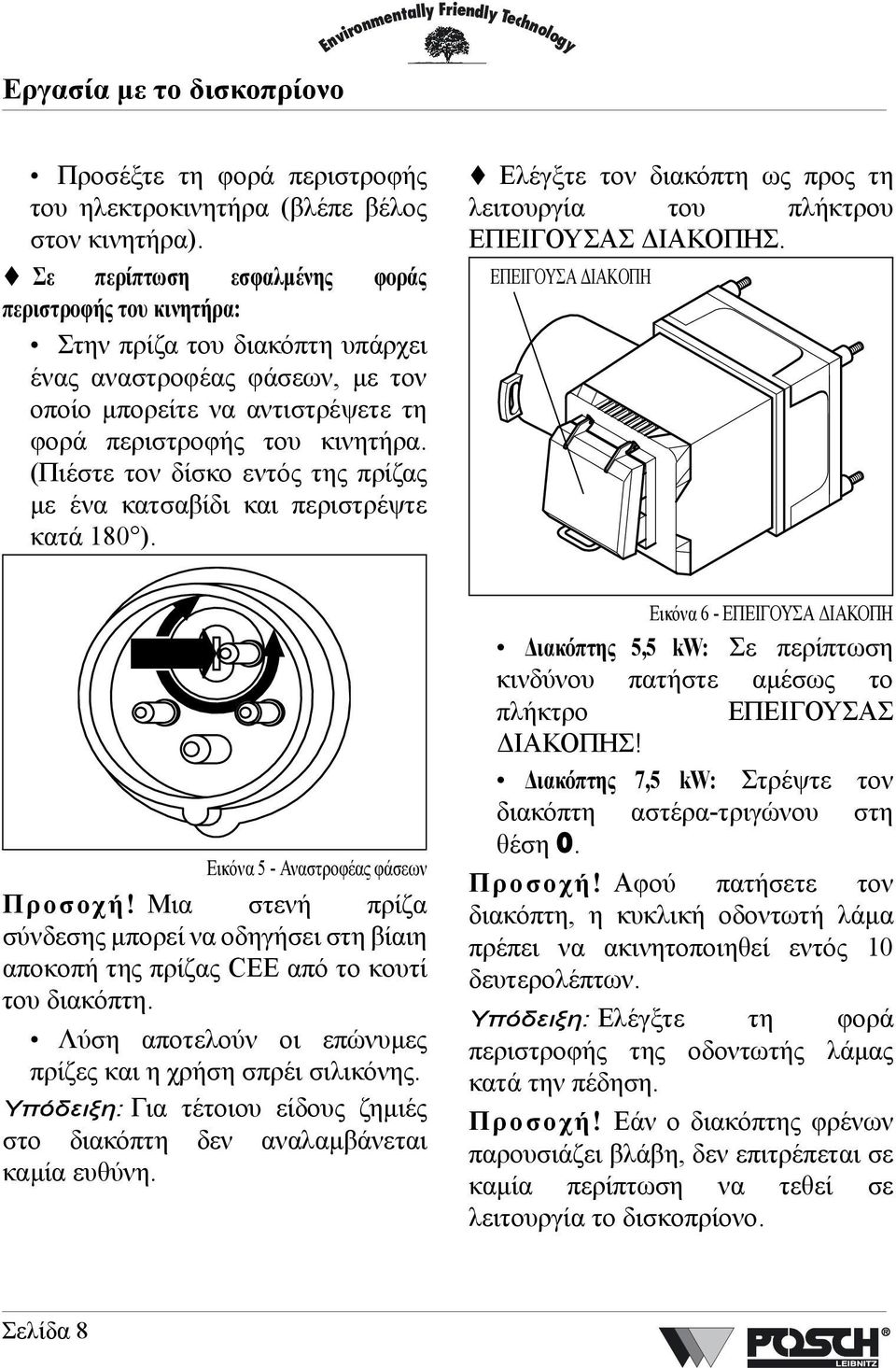

10 Εργασία µε το δισκοπρίονο Environmentally Friendly Technology Προσέξτε τη φορά περιστροφής του ηλεκτροκινητήρα (βλέπε βέλος στον κινητήρα). Σε περίπτωση εσφαλµένης φοράς περιστροφής του κινητήρα: Στην πρίζα του διακόπτη υπάρχει ένας αναστροφέας φάσεων, µε τον οποίο µπορείτε να αντιστρέψετε τη φορά περιστροφής του κινητήρα. (Πιέστε τον δίσκο εντός της πρίζας µε ένα κατσαβίδι και περιστρέψτε κατά 180 ). Ελέγξτε τον διακόπτη ως προς τη λειτουργία του πλήκτρου ΕΠΕΙΓΟΥΣΑΣ ΙΑΚΟΠΗΣ. ΕΠΕΙΓΟΥΣΑ ΙΑΚΟΠΗ Εικόνα 5- Αναστροφέας φάσεων Προσοχή! Μια στενή πρίζα σύνδεσης µπορεί να οδηγήσει στη βίαιη αποκοπή της πρίζας CEE από το κουτί του διακόπτη. Λύση αποτελούν οι επώνυµες πρίζες και η χρήση σπρέι σιλικόνης. Υπόδειξη: Για τέτοιου είδους ζηµιές στο διακόπτη δεν αναλαµβάνεται καµία ευθύνη. Εικόνα 6- ΕΠΕΙΓΟΥΣΑ ΙΑΚΟΠΗ ιακόπτης 5,5 kw: Σε περίπτωση κινδύνου πατήστε αµέσως το πλήκτρο ΕΠΕΙΓΟΥΣΑΣ ΙΑΚΟΠΗΣ! ιακόπτης 7,5 kw: Στρέψτε τον διακόπτη αστέρα-τριγώνου στη θέση O. Προσοχή! Αφού πατήσετε τον διακόπτη, η κυκλική οδοντωτή λάµα πρέπει να ακινητοποιηθεί εντός 10 δευτερολέπτων. Υπόδειξη: Ελέγξτε τη φορά περιστροφής της οδοντωτής λάµας κατά την πέδηση. Προσοχή! Εάν ο διακόπτης φρένων παρουσιάζει βλάβη, δεν επιτρέπεται σε καµία περίπτωση να τεθεί σε λειτουργία το δισκοπρίονο. Σελίδα 8

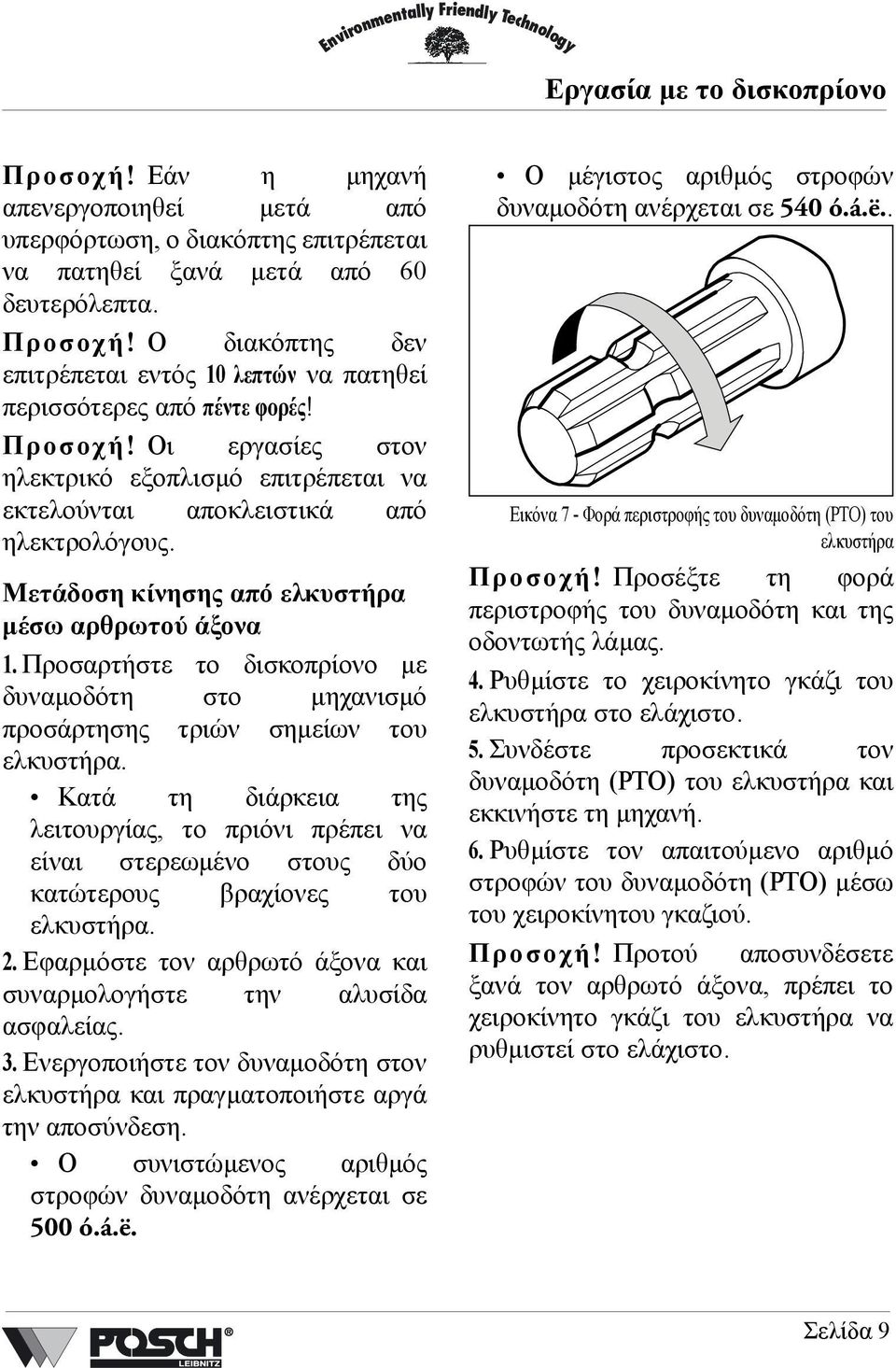

11 Εργασία µε το δισκοπρίονο Προσοχή! Εάν η µηχανή απενεργοποιηθεί µετά από υπερφόρτωση, ο διακόπτης επιτρέπεται να πατηθεί ξανά µετά από 60 δευτερόλεπτα. Προσοχή! Ο διακόπτης δεν επιτρέπεται εντός 10 λεπτών να πατηθεί περισσότερες από πέντε φορές! Προσοχή! Οι εργασίες στον ηλεκτρικό εξοπλισµό επιτρέπεται να εκτελούνται αποκλειστικά από ηλεκτρολόγους. Μετάδοση κίνησης από ελκυστήρα µέσω αρθρωτού άξονα 1. Προσαρτήστε το δισκοπρίονο µε δυναµοδότη στο µηχανισµό προσάρτησης τριών σηµείων του ελκυστήρα. Κατά τη διάρκεια της λειτουργίας, το πριόνι πρέπει να είναι στερεωµένο στους δύο κατώτερους βραχίονες του ελκυστήρα. 2. Εφαρµόστε τον αρθρωτό άξονα και συναρµολογήστε την αλυσίδα ασφαλείας. 3. Ενεργοποιήστε τον δυναµοδότη στον ελκυστήρα και πραγµατοποιήστε αργά την αποσύνδεση. Ο συνιστώµενος αριθµός στροφών δυναµοδότη ανέρχεται σε 500 ó.á.ë. Ο µέγιστος αριθµός στροφών δυναµοδότη ανέρχεται σε 540 ó.á.ë.. Εικόνα 7- Φορά περιστροφής του δυναµοδότη (PTO) του ελκυστήρα Προσοχή! Προσέξτε τη φορά περιστροφής του δυναµοδότη και της οδοντωτής λάµας. 4. Ρυθµίστε το χειροκίνητο γκάζι του ελκυστήρα στο ελάχιστο. 5. Συνδέστε προσεκτικά τον δυναµοδότη (PTO) του ελκυστήρα και εκκινήστε τη µηχανή. 6. Ρυθµίστε τον απαιτούµενο αριθµό στροφών του δυναµοδότη (PTO) µέσω του χειροκίνητου γκαζιού. Προσοχή! Προτού αποσυνδέσετε ξανά τον αρθρωτό άξονα, πρέπει το χειροκίνητο γκάζι του ελκυστήρα να ρυθµιστεί στο ελάχιστο. Σελίδα 9

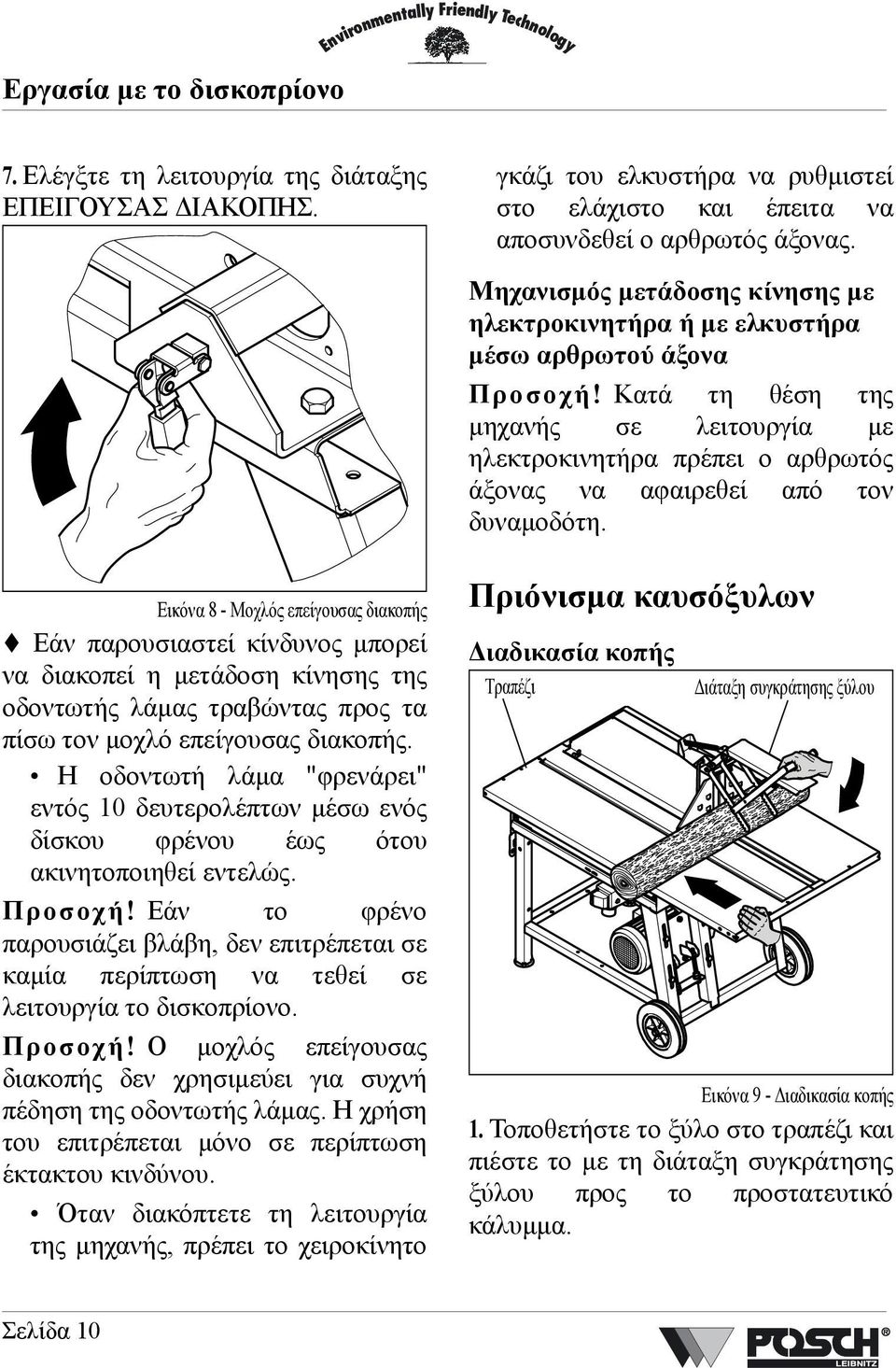

12 Εργασία µε το δισκοπρίονο 7. Ελέγξτε τη λειτουργία της διάταξης ΕΠΕΙΓΟΥΣΑΣ ΙΑΚΟΠΗΣ. γκάζι του ελκυστήρα να ρυθµιστεί στο ελάχιστο και έπειτα να αποσυνδεθεί ο αρθρωτός άξονας. Μηχανισµός µετάδοσης κίνησης µε ηλεκτροκινητήρα ή µε ελκυστήρα µέσω αρθρωτού άξονα Προσοχή! Κατά τη θέση της µηχανής σε λειτουργία µε ηλεκτροκινητήρα πρέπει ο αρθρωτός άξονας να αφαιρεθεί από τον δυναµοδότη. Εικόνα 8- Μοχλός επείγουσας διακοπής Εάν παρουσιαστεί κίνδυνος µπορεί να διακοπεί η µετάδοση κίνησης της οδοντωτής λάµας τραβώντας προς τα πίσω τον µοχλό επείγουσας διακοπής. Η οδοντωτή λάµα "φρενάρει" εντός 10 δευτερολέπτων µέσω ενός δίσκου φρένου έως ότου ακινητοποιηθεί εντελώς. Προσοχή! Εάν το φρένο παρουσιάζει βλάβη, δεν επιτρέπεται σε καµία περίπτωση να τεθεί σε λειτουργία το δισκοπρίονο. Προσοχή! Ο µοχλός επείγουσας διακοπής δεν χρησιµεύει για συχνή πέδηση της οδοντωτής λάµας. Η χρήση του επιτρέπεται µόνο σε περίπτωση έκτακτου κινδύνου. Όταν διακόπτετε τη λειτουργία της µηχανής, πρέπει το χειροκίνητο Πριόνισµα καυσόξυλων ιαδικασία κοπής Τραπέζι ιάταξη συγκράτησης ξύλου Εικόνα 9- ιαδικασία κοπής 1. Τοποθετήστε το ξύλο στο τραπέζι και πιέστε το µε τη διάταξη συγκράτησης ξύλου προς το προστατευτικό κάλυµµα. Σελίδα 10

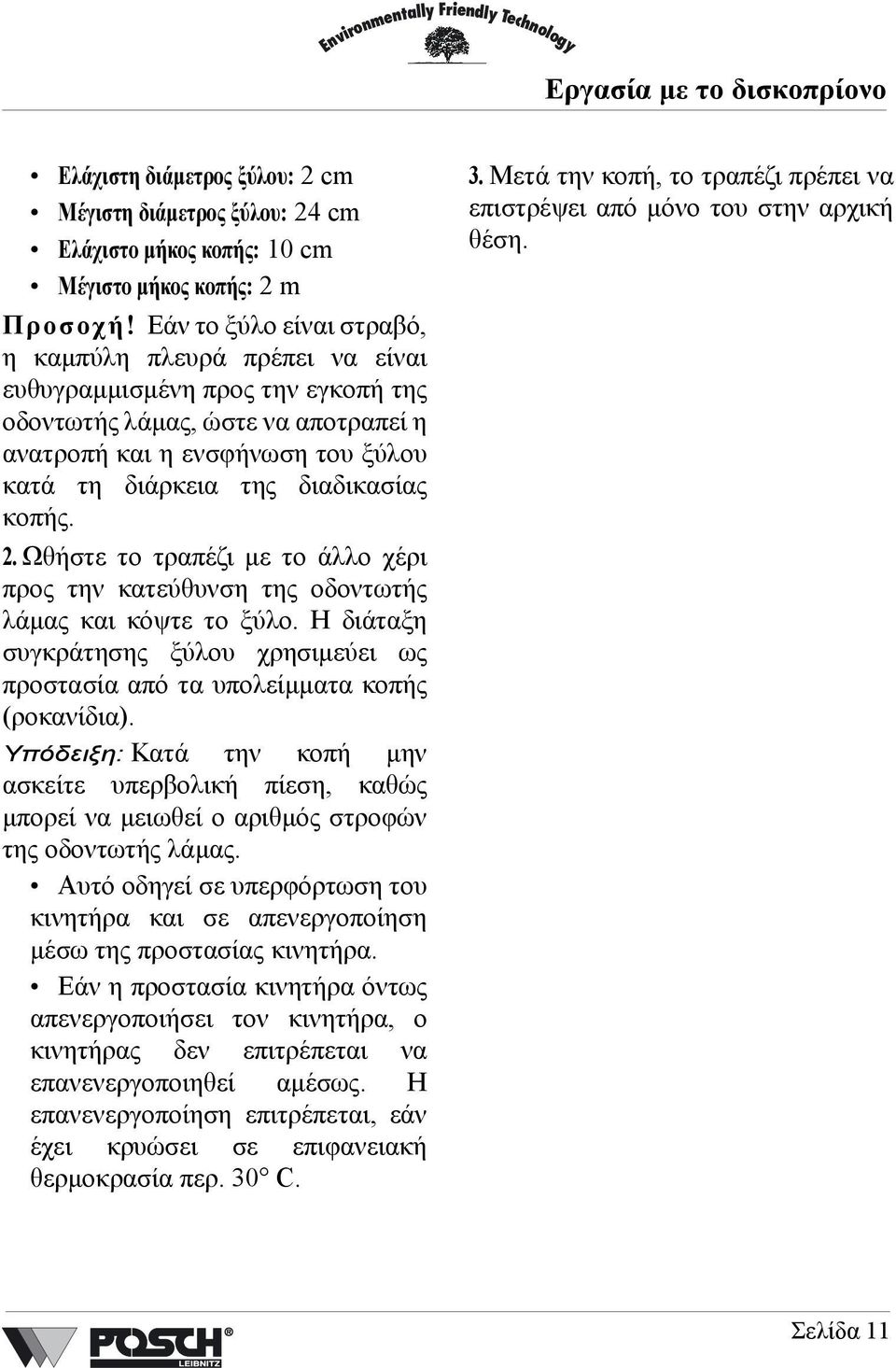

13 Εργασία µε το δισκοπρίονο Ελάχιστη διάµετρος ξύλου: 2cm Μέγιστη διάµετρος ξύλου: 24 cm Ελάχιστο µήκος κοπής: 10 cm Μέγιστο µήκος κοπής: 2 m Προσοχή! Εάν το ξύλο είναι στραβό, η καµπύλη πλευρά πρέπει να είναι ευθυγραµµισµένη προς την εγκοπή της οδοντωτής λάµας, ώστε να αποτραπεί η ανατροπή και η ενσφήνωση του ξύλου κατά τη διάρκεια της διαδικασίας κοπής. 2. Ωθήστε το τραπέζι µε το άλλο χέρι προς την κατεύθυνση της οδοντωτής λάµας και κόψτε το ξύλο. Η διάταξη συγκράτησης ξύλου χρησιµεύει ως προστασία από τα υπολείµµατα κοπής (ροκανίδια). Υπόδειξη: Κατά την κοπή µην ασκείτε υπερβολική πίεση, καθώς µπορεί να µειωθεί ο αριθµός στροφών της οδοντωτής λάµας. Αυτό οδηγεί σε υπερφόρτωση του κινητήρα και σε απενεργοποίηση µέσω της προστασίας κινητήρα. Εάν η προστασία κινητήρα όντως απενεργοποιήσει τον κινητήρα, ο κινητήρας δεν επιτρέπεται να επανενεργοποιηθεί αµέσως. Η επανενεργοποίηση επιτρέπεται, εάν έχει κρυώσει σε επιφανειακή θερµοκρασία περ. 30 C. 3. Μετά την κοπή, το τραπέζι πρέπει να επιστρέψει από µόνο του στην αρχική θέση. Σελίδα 11

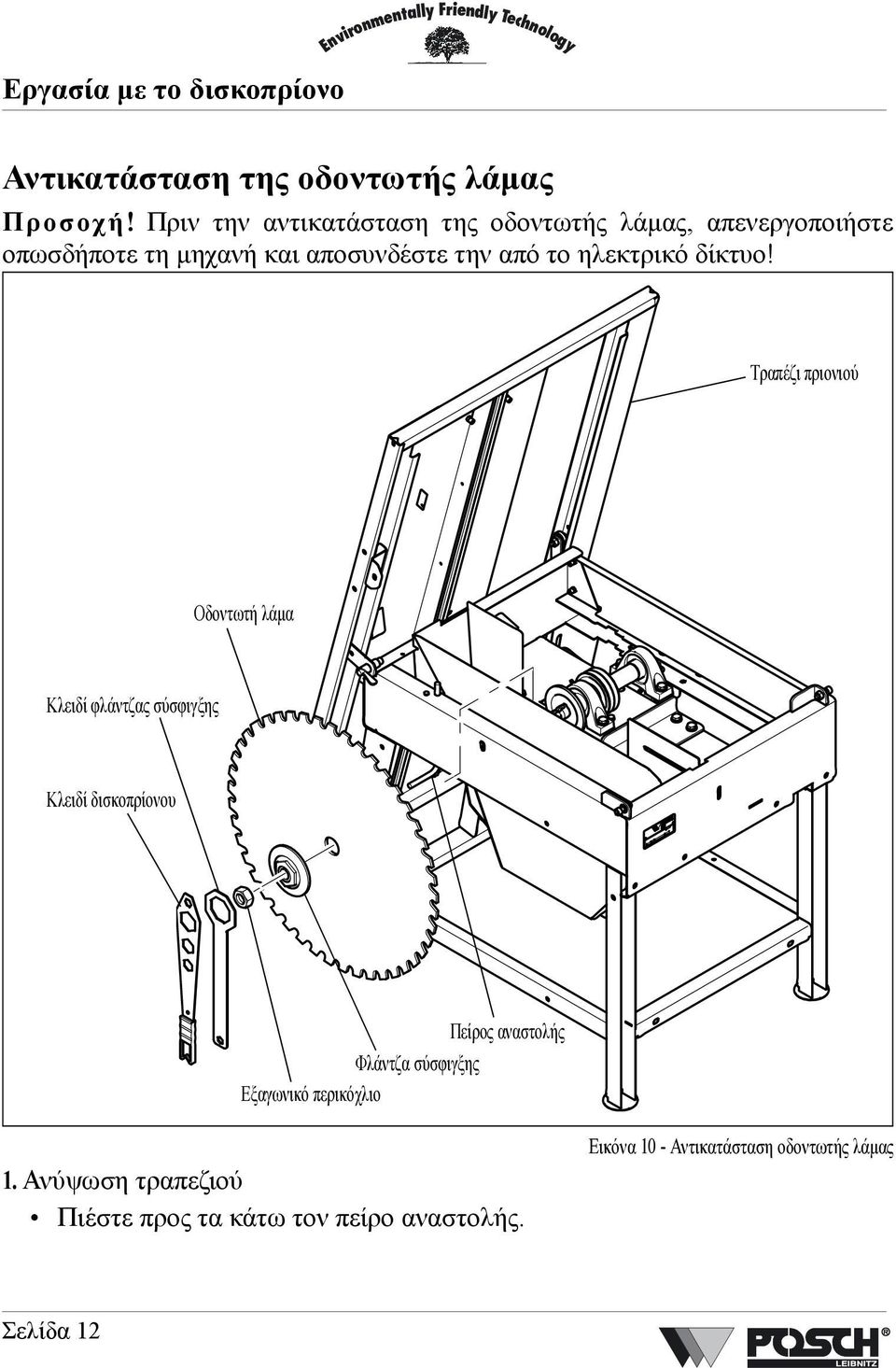

14 Εργασία µε το δισκοπρίονο Αντικατάσταση της οδοντωτής λάµας Προσοχή! Πριν την αντικατάσταση της οδοντωτής λάµας, απενεργοποιήστε οπωσδήποτε τη µηχανή και αποσυνδέστε την από το ηλεκτρικό δίκτυο! Τραπέζι πριονιού Οδοντωτή λάµα Κλειδί φλάντζας σύσφιγξης Κλειδί δισκοπρίονου Πείρος αναστολής Φλάντζα σύσφιγξης Εξαγωνικό περικόχλιο 1. Ανύψωση τραπεζιού Πιέστε προς τα κάτω τον πείρο αναστολής. Εικόνα 10 - Αντικατάσταση οδοντωτής λάµας Σελίδα 12

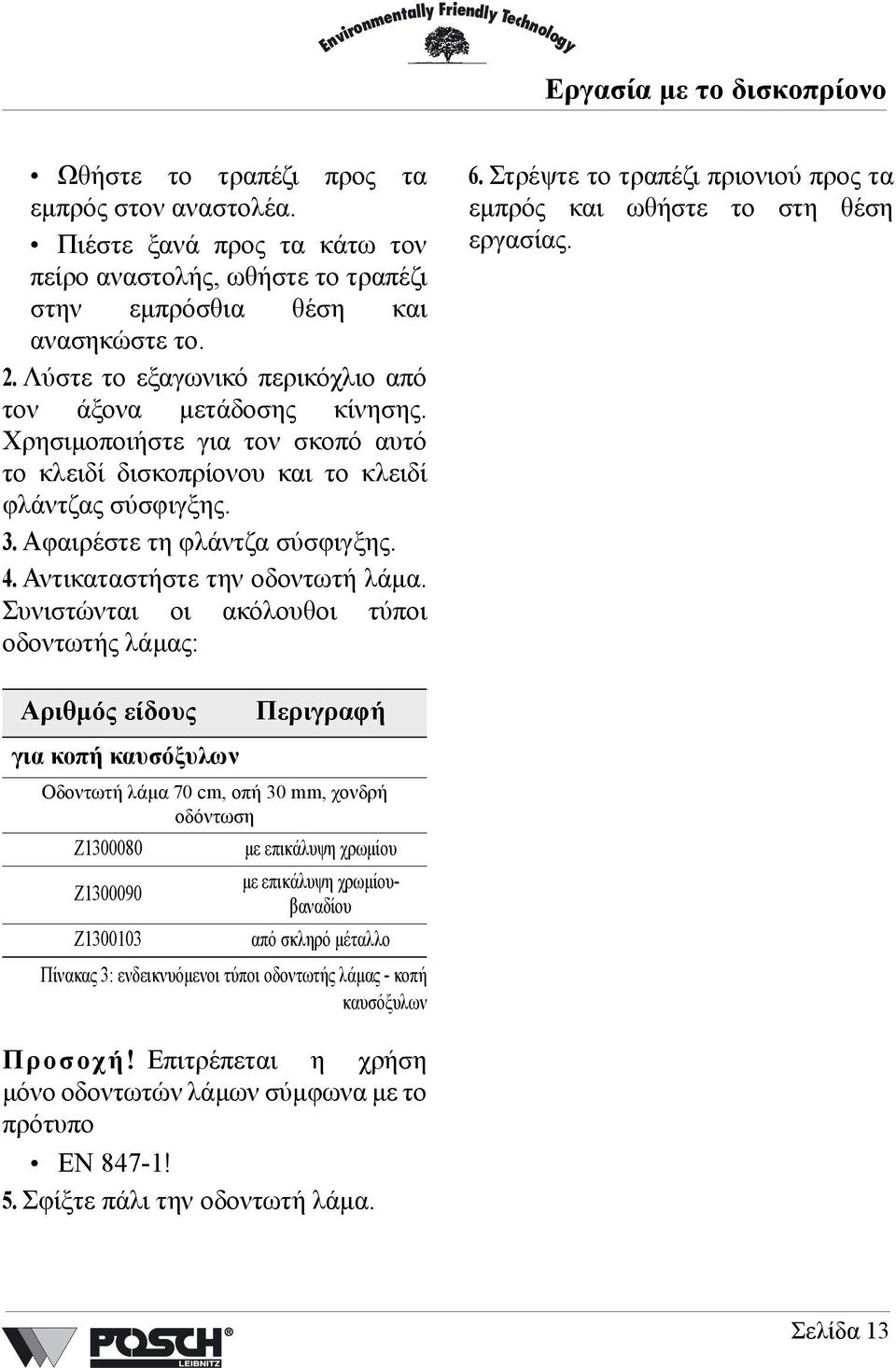

15 Εργασία µε το δισκοπρίονο Ωθήστε το τραπέζι προς τα εµπρός στον αναστολέα. Πιέστε ξανά προς τα κάτω τον πείρο αναστολής, ωθήστε το τραπέζι στην εµπρόσθια θέση και ανασηκώστε το. 2. Λύστε το εξαγωνικό περικόχλιο από τον άξονα µετάδοσης κίνησης. Χρησιµοποιήστε για τον σκοπό αυτό το κλειδί δισκοπρίονου και το κλειδί φλάντζας σύσφιγξης. 3. Αφαιρέστε τη φλάντζα σύσφιγξης. 4. Αντικαταστήστε την οδοντωτή λάµα. Συνιστώνται οι ακόλουθοι τύποι οδοντωτής λάµας: 6. Στρέψτε το τραπέζι πριονιού προς τα εµπρός και ωθήστε το στη θέση εργασίας. Αριθµός είδους Περιγραφή για κοπή καυσόξυλων Οδοντωτή λάµα 70 cm, οπή 30 mm, χονδρή οδόντωση Z Z Z µε επικάλυψη χρωµίου µε επικάλυψη χρωµίουβαναδίου από σκληρό µέταλλο Πίνακας 3: ενδεικνυόµενοι τύποι οδοντωτής λάµας - κοπή καυσόξυλων Προσοχή! Επιτρέπεται η χρήση µόνο οδοντωτών λάµων σύµφωνα µε το πρότυπο EN 847-1! 5. Σφίξτε πάλι την οδοντωτή λάµα. Σελίδα 13

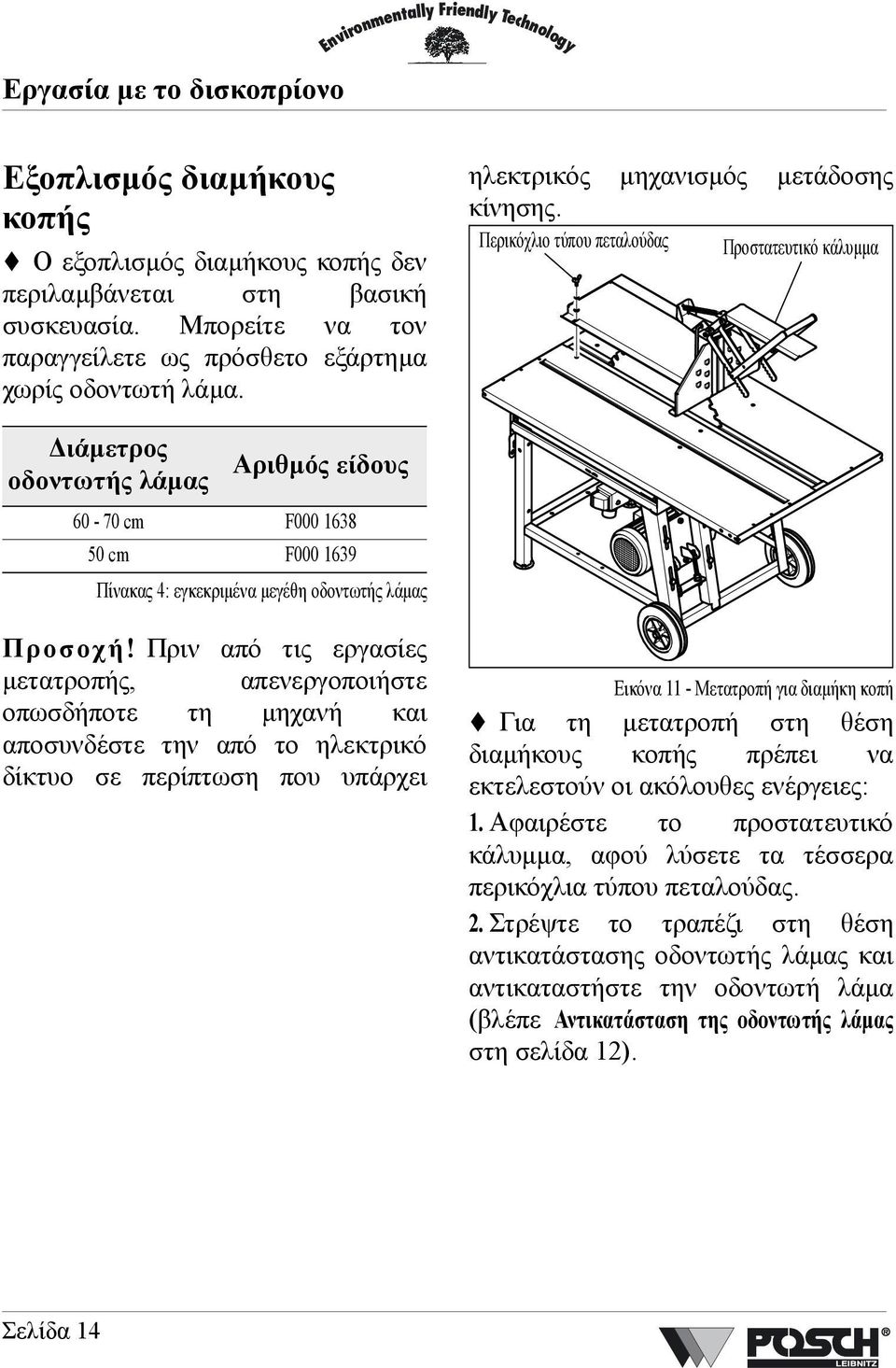

16 Εργασία µε το δισκοπρίονο Environmentally Friendly Technology Εξοπλισµός διαµήκους κοπής Ο εξοπλισµός διαµήκους κοπής δεν περιλαµβάνεται στη βασική συσκευασία. Μπορείτε να τον παραγγείλετε ως πρόσθετο εξάρτηµα χωρίς οδοντωτή λάµα. ηλεκτρικός µηχανισµός µετάδοσης κίνησης. Περικόχλιο τύπου πεταλούδας Προστατευτικό κάλυµµα ιάµετρος οδοντωτής λάµας Αριθµός είδους cm F cm F Πίνακας 4: εγκεκριµένα µεγέθη οδοντωτής λάµας Προσοχή! Πριν από τις εργασίες µετατροπής, απενεργοποιήστε οπωσδήποτε τη µηχανή και αποσυνδέστε την από το ηλεκτρικό δίκτυο σε περίπτωση που υπάρχει Εικόνα 11 - Μετατροπή για διαµήκη κοπή Για τη µετατροπή στη θέση διαµήκους κοπής πρέπει να εκτελεστούν οι ακόλουθες ενέργειες: 1. Αφαιρέστε το προστατευτικό κάλυµµα, αφού λύσετε τα τέσσερα περικόχλια τύπου πεταλούδας. 2. Στρέψτε το τραπέζι στη θέση αντικατάστασης οδοντωτής λάµας και αντικαταστήστε την οδοντωτή λάµα (βλέπε Αντικατάσταση της οδοντωτής λάµας στη σελίδα 12). Σελίδα 14

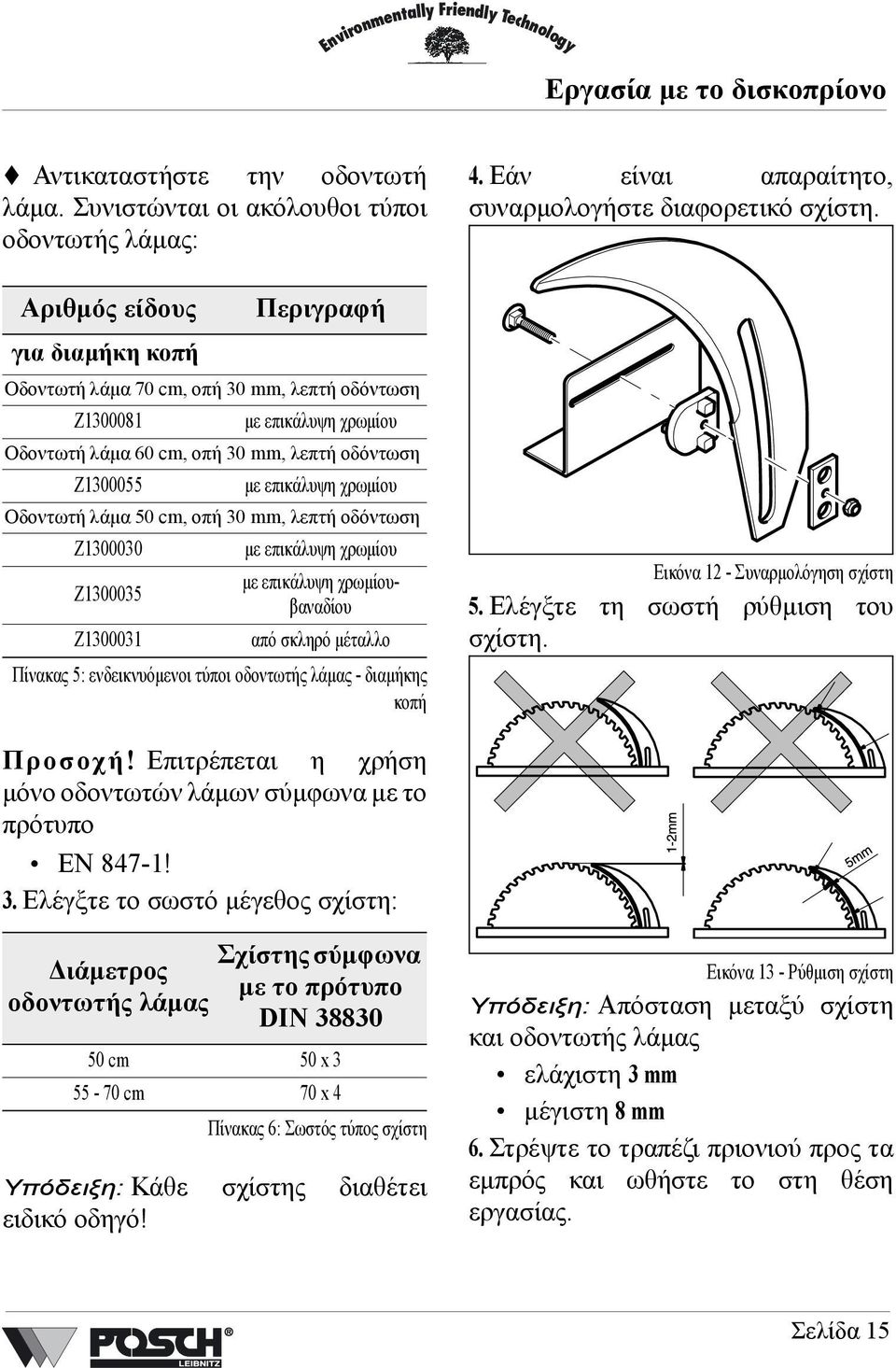

17 Εργασία µε το δισκοπρίονο Αντικαταστήστε την οδοντωτή λάµα. Συνιστώνται οι ακόλουθοι τύποι οδοντωτής λάµας: 4. Εάν είναι απαραίτητο, συναρµολογήστε διαφορετικό σχίστη. Αριθµός είδους Περιγραφή για διαµήκη κοπή Οδοντωτή λάµα 70 cm, οπή 30 mm, λεπτή οδόντωση Z µε επικάλυψη χρωµίου Οδοντωτή λάµα 60 cm, οπή 30 mm, λεπτή οδόντωση Z µε επικάλυψη χρωµίου Οδοντωτή λάµα 50 cm, οπή 30 mm, λεπτή οδόντωση Z Z Z µε επικάλυψη χρωµίου µε επικάλυψη χρωµίουβαναδίου από σκληρό µέταλλο Πίνακας 5: ενδεικνυόµενοι τύποι οδοντωτής λάµας - διαµήκης κοπή Εικόνα 12 - Συναρµολόγηση σχίστη 5. Ελέγξτε τη σωστή ρύθµιση του σχίστη. Προσοχή! Επιτρέπεται η χρήση µόνο οδοντωτών λάµων σύµφωνα µε το πρότυπο EN 847-1! 3. Ελέγξτε το σωστό µέγεθος σχίστη: Σχίστης σύµφωνα ιάµετρος µε το πρότυπο οδοντωτής λάµας DIN cm 50 x cm 70 x 4 Πίνακας 6: Σωστός τύπος σχίστη Υπόδειξη: Κάθε σχίστης διαθέτει ειδικό οδηγό! Εικόνα 13 - Ρύθµιση σχίστη Υπόδειξη: Απόσταση µεταξύ σχίστη και οδοντωτής λάµας ελάχιστη 3 mm µέγιστη 8 mm 6. Στρέψτε το τραπέζι πριονιού προς τα εµπρός και ωθήστε το στη θέση εργασίας. Σελίδα 15

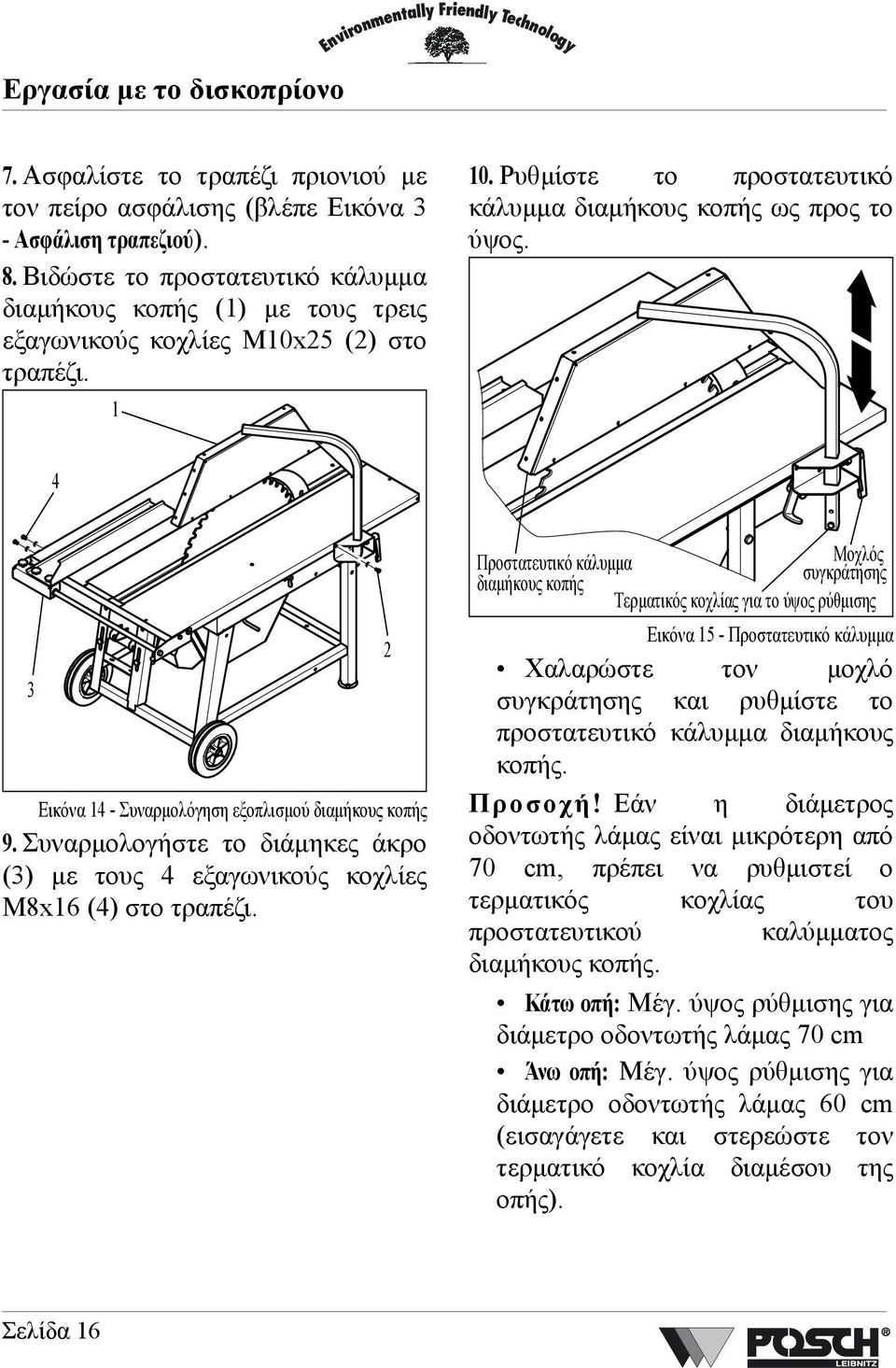

18 Εργασία µε το δισκοπρίονο Environmentally Friendly Technology 7. Ασφαλίστε το τραπέζι πριονιού µε τον πείρο ασφάλισης (βλέπε Εικόνα 3 - Ασφάλιση τραπεζιού). 8. Βιδώστε το προστατευτικό κάλυµµα διαµήκους κοπής (1) µε τους τρεις εξαγωνικούς κοχλίες M10x25 (2) στο τραπέζι Ρυθµίστε το προστατευτικό κάλυµµα διαµήκους κοπής ως προς το ύψος. 4 3 Εικόνα 14 - Συναρµολόγηση εξοπλισµού διαµήκους κοπής 9. Συναρµολογήστε το διάµηκες άκρο (3) µε τους 4 εξαγωνικούς κοχλίες M8x16 (4) στο τραπέζι. 2 Προστατευτικό κάλυµµα Μοχλός συγκράτησης διαµήκους κοπής Τερµατικός κοχλίας για το ύψος ρύθµισης Εικόνα 15 - Προστατευτικό κάλυµµα Χαλαρώστε τον µοχλό συγκράτησης και ρυθµίστε το προστατευτικό κάλυµµα διαµήκους κοπής. Προσοχή! Εάν η διάµετρος οδοντωτής λάµας είναι µικρότερη από 70 cm, πρέπει να ρυθµιστεί ο τερµατικός κοχλίας του προστατευτικού καλύµµατος διαµήκους κοπής. Κάτω οπή: Μέγ. ύψος ρύθµισης για διάµετρο οδοντωτής λάµας 70 cm Άνω οπή: Μέγ. ύψος ρύθµισης για διάµετρο οδοντωτής λάµας 60 cm (εισαγάγετε και στερεώστε τον τερµατικό κοχλία διαµέσου της οπής). Σελίδα 16

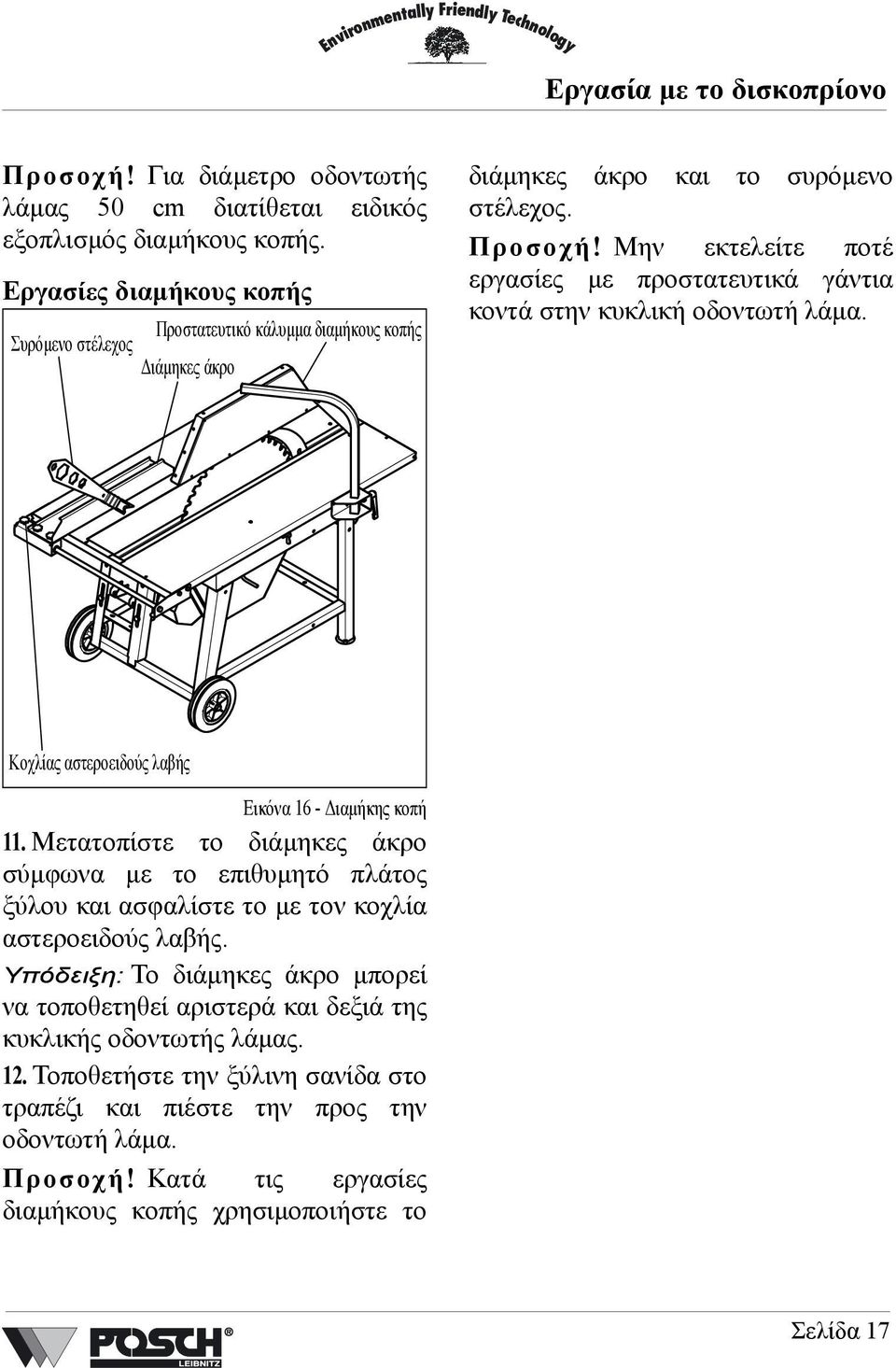

19 Εργασία µε το δισκοπρίονο Προσοχή! Για διάµετρο οδοντωτής λάµας 50 cm διατίθεται ειδικός εξοπλισµός διαµήκους κοπής. Εργασίες διαµήκους κοπής Προστατευτικό κάλυµµα διαµήκους κοπής Συρόµενο στέλεχος ιάµηκες άκρο διάµηκες άκρο και το συρόµενο στέλεχος. Προσοχή! Μην εκτελείτε ποτέ εργασίες µε προστατευτικά γάντια κοντά στην κυκλική οδοντωτή λάµα. Κοχλίας αστεροειδούς λαβής Εικόνα 16 - ιαµήκης κοπή 11. Μετατοπίστε το διάµηκες άκρο σύµφωνα µε το επιθυµητό πλάτος ξύλου και ασφαλίστε το µε τον κοχλία αστεροειδούς λαβής. Υπόδειξη: Το διάµηκες άκρο µπορεί να τοποθετηθεί αριστερά και δεξιά της κυκλικής οδοντωτής λάµας. 12. Τοποθετήστε την ξύλινη σανίδα στο τραπέζι και πιέστε την προς την οδοντωτή λάµα. Προσοχή! Κατά τις εργασίες διαµήκους κοπής χρησιµοποιήστε το Σελίδα 17

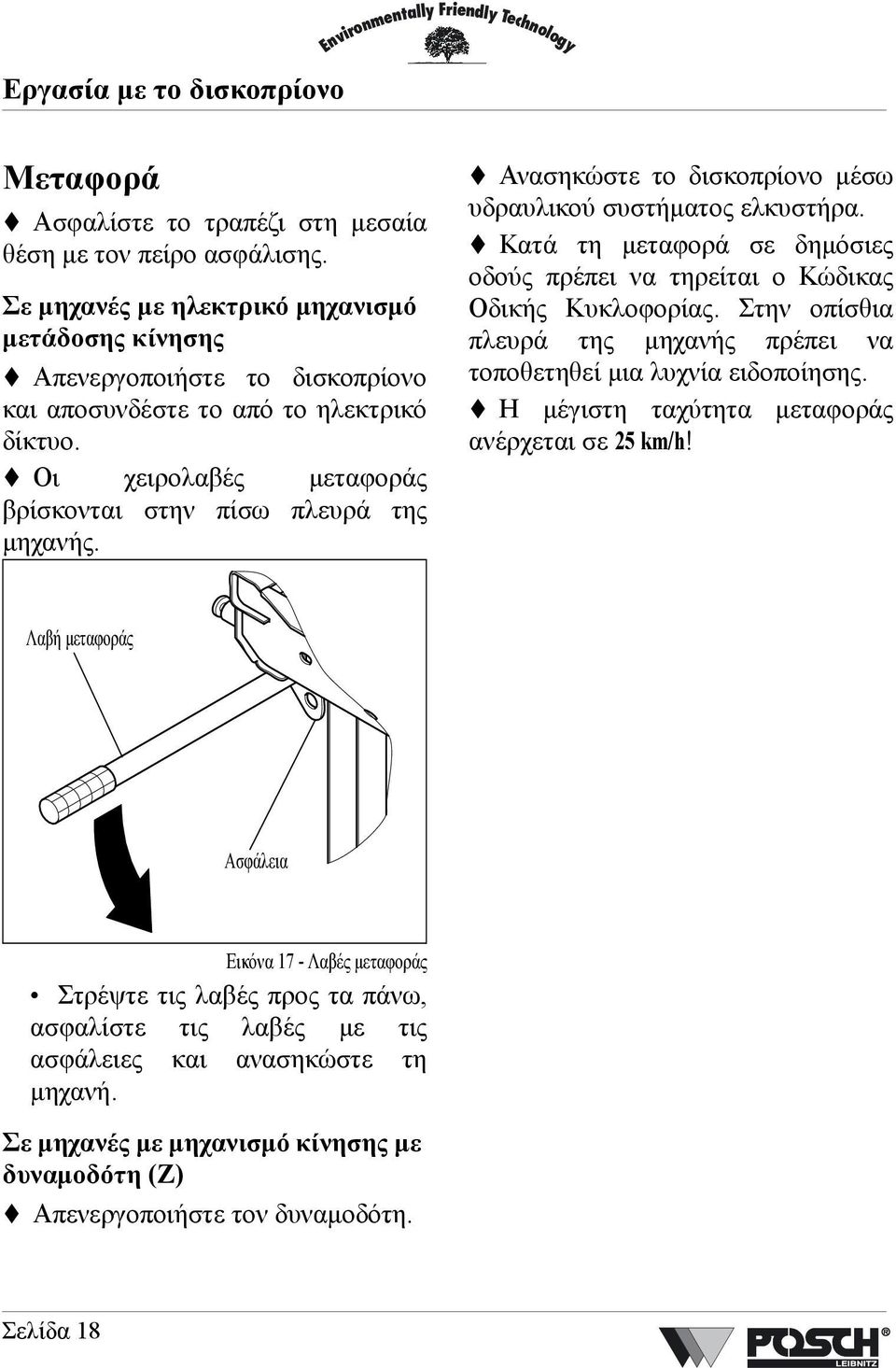

20 Εργασία µε το δισκοπρίονο Μεταφορά Ασφαλίστε το τραπέζι στη µεσαία θέση µε τον πείρο ασφάλισης. Σε µηχανές µε ηλεκτρικό µηχανισµό µετάδοσης κίνησης Απενεργοποιήστε το δισκοπρίονο και αποσυνδέστε το από το ηλεκτρικό δίκτυο. Οι χειρολαβές µεταφοράς βρίσκονται στην πίσω πλευρά της µηχανής. Ανασηκώστε το δισκοπρίονο µέσω υδραυλικού συστήµατος ελκυστήρα. Κατά τη µεταφορά σε δηµόσιες οδούς πρέπει να τηρείται ο Κώδικας Οδικής Κυκλοφορίας. Στην οπίσθια πλευρά της µηχανής πρέπει να τοποθετηθεί µια λυχνία ειδοποίησης. Η µέγιστη ταχύτητα µεταφοράς ανέρχεται σε 25 km/h! Λαβή µεταφοράς Ασφάλεια Εικόνα 17 - Λαβές µεταφοράς Στρέψτε τις λαβές προς τα πάνω, ασφαλίστε τις λαβές µε τις ασφάλειες και ανασηκώστε τη µηχανή. Σε µηχανές µε µηχανισµό κίνησης µε δυναµοδότη (Z) Απενεργοποιήστε τον δυναµοδότη. Σελίδα 18

21 Συντήρηση Συντήρηση Προσοχή! Πριν από τις εργασίες συντήρησης στη µηχανή απενεργοποιείτε πάντα τη µηχανή και αποσυνδέετέ την από το ηλεκτρικό δίκτυο. Τεχνικές υποδείξεις ασφαλείας Χρησιµοποιείτε µόνο αυθεντικά ανταλλακτικά POSCH. Οι εργασίες στον ηλεκτρικό εξοπλισµό επιτρέπεται να εκτελούνται αποκλειστικά από ηλεκτρολόγους. Ποτέ µην εργάζεστε χωρίς προστατευτικές διατάξεις. Μετά από τις εργασίες συντήρησης συναρµολογήστε ξανά όλες τις προστατευτικές διατάξεις. Κοχλίες και περικόχλια Μετά την πρώτη ώρα λειτουργίας σφίξτε όλους τους κοχλίες και τα περικόχλια. Ανά 50 ώρες λειτουργίας σφίγγετε όλους τους κοχλίες και τα περικόχλια. Αντικαταστήστε τους χαµένους κοχλίες και τα περικόχλια. Ακόνισµα της οδοντωτής λάµας (βλέπε Εικόνα 18 - Ακόνισµα) Κατά το ακόνισµα της οδοντωτής λάµας πρέπει να δοθεί προσοχή, ώστε να µην µεταβληθεί το αρχικό βάθος T. Εποµένως, πρέπει να λειανθεί επίσης το κάτω µέρος της οδόντωσης. Προσοχή! Οι αµβλυµµένες οδοντωτές λάµες µπορεί να υπερθερµανθούν! Κατά συνέπεια, προκαλούνται ρωγµές στην οδοντωτή λάµα. Οδηγίες χρήσης για κυκλικές οδοντωτές λάµες Widia Εικόνα 18 - Ακόνισµα Προσοχή! Οι κυκλικές οδοντωτές λάµες από σκληρό µέταλλο χαρακτηρίζονται από µεγάλη διάρκεια ζωής. Σε περίπτωση εσφαλµένου χειρισµού, η εγγύηση ακυρώνεται. Αυτές οι κυκλικές οδοντωτές λάµες είναι υψηλής ποιότητας εργαλεία µηχανήµατος, εποµένως απαιτείται Σελίδα 19

22 Συντήρηση πάντα σωστός χειρισµός. Αυτός ο κανόνας αφορά µεταξύ άλλων τα εξής: Το υλικό σκληρού µετάλλου πρέπει να προστατεύεται λόγω της ειδικής σκληρότητας από θραύσεις. Η εσφαλµένη έδραση µπορεί να οδηγήσει σε πρόκληση ζηµίας στις αιχµές των οδόντων. Εναποθέστε την κυκλική οδοντωτή λάµα σε σπογγώδες καουτσούκ ή παρεµφερές υλικό. Μην κόβετε µεταλλικούς συνδετήρες και παρεµφερή στοιχεία που µπορεί να βρίσκονται στο ξύλο. Ειδική κυκλική οδοντωτή λάµα από σκληρό µέταλλο: Μην κόβετε καρφιά, µεταλλικούς συνδετήρες και παρεµφερή στοιχεία που µπορεί να βρίσκονται στο ξύλο (εξαίρεση αποτελούν τα σταθερά ενσωµατωµένα στοιχεία). Η κυκλική οδοντωτή λάµα δεν επιτρέπεται να υφίσταται καταπόνηση µέσω πρόσκρουσης και κραδασµών. Ελέγξτε τη σωστή φορά περιστροφής και την ελεύθερη κίνηση ακριβείας της κυκλικής οδοντωτής λάµας πριν από την ενεργοποίηση του κινητήρα. εν επιτρέπεται η πέδηση µέσω εξωτερικού στοιχείου σε κυκλικές οδοντωτές λάµες που έχουν απενεργοποιηθεί και κινούνται λόγω αδράνειας. Η πρόωση του εργαλείου πρέπει πάντα να πραγµατοποιείται προσεκτικά και βαθµηδόν, δηλαδή πρέπει να αποφεύγονται οι απότοµες κινήσεις κοπής. Εάν η οδοντωτή λάµα έχει αµβλυνθεί, πρέπει να ακονιστεί από ειδικό. Αντίρροπη κάµψη οδοντωτής λάµας (βλέπε Εικόνα 19 - Κάµψη) Προσοχή! Οι οδοντωτές λάµες µε λανθασµένη αντίρροπη κάµψη υπερθερµαίνονται! Κατά συνέπεια, προκαλούνται ρωγµές στην οδοντωτή λάµα. τουλάχ. 1/4 πάχος λάµας έως µέγ. 1/2 πάχος λάµας Πάχος λάµας Εικόνα 19 - Κάµψη Σελίδα 20

23 Συντήρηση Λίπανση Οι οδοντωτές λάµες πρέπει να λιπαίνονται τακτικά, ώστε να αποτραπεί η δηµιουργία σκουριάς. Έδρανα Όλα τα έδρανα περιβλήµατος πρέπει να λιπαίνονται κάθε 100 ώρες λειτουργίας µε γράσο εδράνων. Γρασαδόρος Εικόνα 20 - Λίπανση εδράνων περιβλήµατος Περιστρέψτε και ανυψώστε το τραπέζι πριονιού στη θέση αντικατάστασης οδοντωτής λάµας και λιπάνετε τα στόµια λίπανσης των εδράνων περιβλήµατος χρησιµοποιώντας γρασαδόρο. Λίπανση γωνιακού µηχανισµού µετάδοσης κίνησης Πρέπει να χρησιµοποιούνται λάδια υψηλής πίεσης της κατηγορίας ιξώδους SAE 90. Παρασκ ευαστής Τύπος Παρασκ ευαστής Elan MP 85-W90 Valvoline Τύπος TransGearX- 18 Πίνακας 7: Κατάλληλα υδραυλικά λάδια Η πρώτη αλλαγή λαδιού πρέπει να πραγµατοποιηθεί µετά από 100 ώρες λειτουργίας, όλες οι επόµενες µετά από 1500 ώρες λειτουργίας ή µία φορά ετησίως. Προσοχή! Το αλλαγµένο λάδι πρέπει να απορριφθεί µε τρόπο φιλικό προς το περιβάλλον. Πληροφορηθείτε για τις περιβαλλοντικές προδιαγραφές του λαδιού. Κοχλίας στάθµης λαδιού και Κοχλίας αποστράγγισης λαδιού Εικόνα 21 - Γωνιακός µηχανισµός µετάδοσης κίνησης Σελίδα 21

24 Συντήρηση Environmentally Friendly Technology Συνολική ποσότητα πλήρωσης του γωνιακού µηχανισµού µετάδοσης κίνησης: 0,35l Η µέγιστη θερµοκρασία λειτουργίας στην αδιάλειπτη λειτουργία είναι 80 C. Σελίδα 22

25 Συντήρηση Αντικατάσταση και τάνυση τραπεζοειδών ιµάντων Προσοχή! Πριν από την τάνυση ή την αντικατάσταση των τραπεζοειδών ιµάντων, αποσυνδέστε οπωσδήποτε τη µηχανή από το ηλεκτρικό δίκτυο. Υπόδειξη: Όταν απαιτείται αντικατάσταση ενός τραπεζοειδούς ιµάντα, πρέπει να αντικατασταθούν όλοι οι τραπεζοειδείς ιµάντες! Αντικατάσταση και τάνυση σε µηχανές µε ηλεκτρικό µηχανισµό µετάδοσης κίνησης 3 Για τον έλεγχο της τάνυσης των τραπεζοειδών ιµάντων αποσυναρµολογήστε αυτό το προστατευτικό έλασµα! Εικόνα 22 - Αντικατάσταση και τάνυση σε µηχανές µε ηλεκτρικό µηχανισµό µετάδοσης κίνησης Σελίδα 23

26 Συντήρηση Environmentally Friendly Technology 1. Περιστρέψτε το τραπέζι στη θέση αντικατάστασης οδοντωτής λάµας. 2. Λύστε τους κοχλίες (1) του προστατευτικού ελάσµατος τραπεζοειδών ιµάντων (2). Αφαιρέστε το προστατευτικό έλασµα τραπεζοειδών ιµάντων. 3. Λύστε το εξαγωνικό περικόχλιο (3) από τον άξονα µετάδοσης κίνησης. Χρησιµοποιήστε για τον σκοπό αυτό το κλειδί δισκοπρίονου και το κλειδί φλάντζας σύσφιγξης. 4. Αφαιρέστε τη φλάντζα σύσφιγξης (4). 5. Αφαιρέστε την οδοντωτή λάµα (5). 6. Χαλαρώστε τους τέσσερις εξαγωνικούς κοχλίες (6) του µηχανοκίνητου παλινδροµικού πριονιού (7). 7. Χαλαρώστε τους τραπεζοειδείς ιµάντες (8). Στρέψτε τους εντατήρες (9) αριστερόστροφα, έως ότου ο ηλεκτροκινητήρας (10) ανασηκωθεί. 8. Αποσυναρµολογήστε το δεξιό έλασµα στήριξης εδράνου (11) λύνοντας τους δύο εξαγωνικούς κοχλίες (12). 9. Αφαιρέστε τους δύο παλιούς τραπεζοειδείς ιµάντες (8). Οι τραπεζοειδείς ιµάντες πρέπει να αφαιρεθούν από τη δεξιά πλευρά έδρασης. 10. Τοποθετήστε τους νέους τραπεζοειδείς ιµάντες. Προσοχή! Οι τραπεζοειδείς ιµάντες πρέπει να τοποθετηθούν χαλαροί. Εάν τοποθετηθούν πολύ σφιχτά πάνω στις τροχαλίες, υπάρχει κίνδυνος να φθαρούν και να κοπούν µετά από λίγο καιρό. Ισχύς Τεµάχια Ιµάντας 4kW 5,5kW 2 XPA 1207lw Quad Power Κωδικός είδους Z Πίνακας 8: Κατάλληλοι τύποι τραπεζοειδών ιµάντων 11. Εκτελέστε αρχική σύσφιγξη στους τραπεζοειδείς ιµάντες. Στρέψτε δεξιόστροφα τους εντατήρες (9). Ο κινητήρας κατεβαίνει και συσφίγγει τους τραπεζοειδείς ιµάντες. Η αρχική σύσφιγξη των τραπεζοειδών ιµάντων πρέπει να έχει εκτελεστεί µε τρόπο τέτοιο, ώστε πιέζοντάς τους στη µέση µε τον αντίχειρα να υποχωρούν κατά περ. 7mm. 12. Σφίξτε τους τέσσερις εξαγωνικούς κοχλίες (6) του µηχανοκίνητου παλινδροµικού πριονιού (7). 13. Βιδώστε ξανά το δεξιό έλασµα στήριξης (11) στο πλαίσιο. Σελίδα 24

27 Συντήρηση 14. Συναρµολογήστε την οδοντωτή λάµα (5) στον άξονα µετάδοσης κίνησης και σφίξτε την µε το εξαγωνικό περικόχλιο (3). 15. Βιδώστε το το προστατευτικό έλασµα τραπεζοειδών ιµάντων (2) στο πλαίσιο. Προσοχή! Πριν από τη θέση σε λειτουργία πρέπει να συναρµολογηθούν ξανά στη µηχανή όλες οι προστατευτικές διατάξεις. Σελίδα 25

28 Συντήρηση Environmentally Friendly Technology Αντικατάσταση και τάνυση σε µηχανές µε µηχανισµό κίνησης µε δυναµοδότη (Z) Εικόνα 23 - Αντικατάσταση και τάνυση σε µηχανές µε µηχανισµό κίνησης µε δυναµοδότη (Z) 1. Περιστρέψτε το τραπέζι στη θέση αντικατάστασης οδοντωτής λάµας. 2. Λύστε τους κοχλίες (1) των τεσσάρων προστατευτικών ελασµάτων τραπεζοειδών ιµάντων (2) και αφαιρέστε τα προστατευτικά ελάσµατα τραπεζοειδών ιµάντων. 3. Αποσυναρµολογήστε τη µονάδα επείγουσας διακοπής (3). 4. Απασφαλίστε τα κόντρα εξαγωνικά περικόχλια (4) των δύο εντατήρων (5). 1 Σελίδα 26

29 Συντήρηση 5. Στρέψτε οµοιόµορφα αριστερόστροφα τους εντατήρες (5), έως ότου χαλαρώσουν οι τραπεζοειδείς ιµάντες (6). 6. Αφαιρέστε τους δύο παλιούς τραπεζοειδείς ιµάντες (6). 7. Τοποθετήστε τους νέους τραπεζοειδείς ιµάντες. Προσοχή! Οι τραπεζοειδείς ιµάντες πρέπει να τοποθετηθούν χαλαροί. Εάν τοποθετηθούν πολύ σφιχτά πάνω στις τροχαλίες, υπάρχει κίνδυνος να φθαρούν και να κοπούν µετά από λίγο καιρό. Ισχύς Τεµάχια Ιµάντας Z 2 XPA 2060lw Quad Power Κωδικός είδους Z Πίνακας 9: Κατάλληλοι τύποι τραπεζοειδών ιµάντων 8. Εκτελέστε αρχική σύσφιγξη στους τραπεζοειδείς ιµάντες. Στρέψτε δεξιόστροφα τους εντατήρες (5). Το κιβώτιο µετάδοσης κίνησης κινείται οπισθοδροµικά και συσφίγγει τους τραπεζοειδείς ιµάντες. Η αρχική σύσφιγξη των τραπεζοειδών ιµάντων πρέπει να έχει εκτελεστεί µε τρόπο τέτοιο, ώστε πιέζοντάς τους στη µέση µε τον αντίχειρα να υποχωρούν κατά περ. 7mm. 9. Ασφαλίστε τους εντατήρες (5). 10. Συναρµολογήστε τη µονάδα επείγουσας διακοπής (3). Εικόνα 24 - Απόσταση δίσκων φρένων Προσοχή! Κατά τη συναρµολόγηση της µονάδας επείγουσας διακοπής (3) πρέπει να δοθεί προσοχή, ώστε µεταξύ του δίσκου φρένου και της τροχαλίας να υπάρχει απόσταση τουλάχιστον mm. 11. Βιδώστε τα προστατευτικά ελάσµατα τραπεζοειδών ιµάντων (2) στο πλαίσιο. Προσοχή! Πριν από τη θέση σε λειτουργία πρέπει να συναρµολογηθούν ξανά στη µηχανή όλες οι προστατευτικές διατάξεις. Σελίδα 27

30 Συντήρηση Αντικατάσταση και τάνυση σε µηχανές µε µηχανισµό µετάδοσης κίνησης τύπου ZE Βλέπε Βλέπε Αντικατάσταση και τάνυση σε µηχανές µε ηλεκτρικό µηχανισµό µετάδοσης κίνησης στη σελίδα 23 ή Βλέπε Αντικατάσταση και τάνυση σε µηχανές µε µηχανισµό κίνησης µε δυναµοδότη (Z) στη σελίδα 26 Σελίδα 28

31 Συντήρηση Οριακός διακόπτης στον µηχανισµό µετάδοσης κίνησης τύπου ZE Μοχλός επείγουσας διακοπής πατηµένος ίσκος φρένου κατά την επείγουσα διακοπή Εικόνα 25 - Οριακός διακόπτης Όταν ο µοχλός επείγουσας διακοπής (1) είναι πατηµένος, πραγµατοποιείται µέσω του οριακού διακόπτη (2) η επαφή µε τον διακόπτη. Με τον τρόπο αυτό είναι εφικτή η ενεργοποίηση του ηλεκτροκινητήρα. Εάν δεν είναι εφικτή η ενεργοποίηση του ηλεκτροκινητήρα, µπορεί να έχει ρυθµιστεί λανθασµένα ο οριακός διακόπτης (2). Ρυθµίστε ξανά τον οριακό διακόπτη αφού λύσετε τους κοχλίες κυλίνδρου (3). 1 Εικόνα 26 - ίσκος φρένου Αφού τραβηχτεί προς τα πίσω ο µοχλός επείγουσας διακοπής (1), ο άξονας µετάδοσης κίνησης "φρενάρει" εντός 10 δευτερολέπτων µέσω του δίσκου φρένου (2). Συντήρηση: Καθαρίζετε κατά διαστήµατα τον δίσκο φρένου και την επιφάνεια πέδησης της τροχαλίας (3) µε διάλυµα νίτρου από υπολείµµατα εκτριβής λόγω πέδησης και από υπολείµµατα γράσου. 12. Ο δίσκος φρένου πρέπει να αντικατασταθεί, όταν οι κοχλίες βυθιζόµενης κεφαλής (4) εξέχουν λόγω φθοράς. Σελίδα 29

32 Πρόσθετος εξοπλισµός Environmentally Friendly Technology Πρόσθετος εξοπλισµός Πλαίσιο ελκυστήρα (τύπος Z, ZE) Κωδικός παραγγελίας: F Απλό πλαίσιο ελκυστήρα για τη µεταφορά της µηχανής. 1 2 Εικόνα 27 - Πλαίσιο ελκυστήρα Μεταφορά 1. Συνδέστε τη µπάρα ρυµούλκησης (1) της µηχανής µε τον ελκυστήρα. 2. Ανασύρετε τον βοηθητικό τροχό (2) και ασφαλίστε τον. Κατά τη µεταφορά σε δηµόσιες οδούς πρέπει να τηρείται ο Κώδικας Οδικής Κυκλοφορίας. Η µέγιστη ταχύτητα µεταφοράς είναι 10 km/h!. Σελίδα 30

33 Αντιµετώπιση βλαβών Αντιµετώπιση βλαβών Βλάβη Αιτία Αντιµετώπιση εν εκτελείται εκκίνηση του ηλεκτροκινητήρα. Η επείγουσα διακοπή στον µηχανισµό µετάδοσης κίνησης µε δυναµοδότη (Z) δεν εκτελεί πέδηση. Κακή απόδοση κοπής Κατεστραµµένη οδοντωτή λάµα (σπασµένα δόντια, στρεβλότητα,...) Τροφοδοσία ανεπαρκώς ασφαλισµένη Πολύ λεπτό καλώδιο διανοµής ρεύµατος Ενεργοποιήθηκε η προστασία κινητήρα. Ελαττωµατικές ασφάλειες στην πλάκα πέδησης του διακόπτη φρένων µε ηλεκτρικό φρένο Σελίδα 7 Αφήστε τον κινητήρα να κρυώσει. Ελέγξτε τις ασφάλειες και εάν απαιτείται αντικαταστήστε τις. Οριακός διακόπτης χωρίς επαφή Σελίδα 29 Εναποθέσεις σκόνης στον δίσκο φρένου Φθαρµένος δίσκος φρένου Σελίδα 29 Λανθασµένη φορά περιστροφής της οδοντωτής λάµας Σελίδα 8 Αµβλυµµένη οδοντωτή λάµα Σελίδα 19 Ανεπαρκής αντίρροπη κάµψη της οδοντωτής λάµας Σελίδα 20 Χαλαρή οδοντωτή λάµα Σφίξτε το εξαγωνικό περικόχλιο στον άξονα µετάδοσης κίνησης. Φθαρµένος τραπεζοειδής ιµάντας Σελίδα 23 Εναποθέσεις ρητίνης στην κυκλική οδοντωτή λάµα Καθαρίστε την κυκλική οδοντωτή λάµα µε µέσο αφαίρεσης ρητίνης (π.χ. διάλυµα νίτρου) Λανθασµένη τοποθέτηση στραβού ξύλου Σελίδα 10 Πίνακας 10: Βλάβη - Αιτία - Αντιµετώπιση Σελίδα 31

34 Τεχνικά στοιχεία Τεχνικά στοιχεία Τύπος E5,5/ZE5,5 E7,5/ZE7,5 Z, ZE Μετάδοση κίνησης Τρόπος µετάδοσης κίνησης Ηλεκτροκινητήρας Ηλεκτροκινητήρας Ισχύς kw (PS) 5,5 (7,5) 7,5 (10,2) Τάση V 400 Ασφάλεια A 16 Αριθµός στροφών κινητήρα Μέγ. αριθµός στροφών δυναµοδότη (PTO) Οδοντωτή λάµα σ.α.λ σ.α.λ. 540 ιάµετρος cm 70 Μέγ. διάµετρος κοπής cm 24 Στάθµη θορύβου Ένταση θορύβου db(a) υναµοδότης (PTO) υναµοδότης + ηλεκτροκινητήρας 5,5 / 7,5 (7,5 / 10,2) Πίνακας 11: Παραλλαγές µηχανισµών µετάδοσης κίνησης ιαστάσεις Τύπος RE 5,5-700 RKE 5,5-700 RKE 7,5-700 RZ RZE 5,5-700 RZE 7,5-700 Μήκος (cm) Πλάτος (cm) Ύψος (cm) Βάρος περ. (kg) Πίνακας 12: ιαστάσεις Σελίδα 32

35 Τεχνικά στοιχεία Σηµειώσεις Σελίδα 33

36 Τεχνικά στοιχεία Environmentally Friendly Technology Σηµειώσεις Σελίδα 34

37 Τεχνικά στοιχεία Σηµειώσεις Σελίδα 35

38 ΕΚ ήλωση συµµόρφωσης ήλωση συµµόρφωσης της Με το παρόν δηλώνουµε ότι η ακολούθως αναφερόµενη µηχανή ανταποκρίνεται βάσει του σχεδιασµού και του τρόπου κατασκευής της στις σχετικές, βασικές απαιτήσεις ασφαλείας και υγείας της οδηγίας ΕΚ. Σε περίπτωση τροποποίησης της µηχανής χωρίς προηγούµενη συνεννόηση µαζί µας, η παρούσα δήλωση παύει να ισχύει. Κυλιόµενο τραπέζι δισκοπρίονου Η εν λόγω µηχανή κατασκευάστηκε σύµφωνα µε τις ακόλουθες προδιαγραφές: Οδηγία περί µηχανών 98/37/ΕΚ Οδηγία χαµηλής τάσης 73/23/ΕΟΚ Οδηγία περί ηλεκτροµαγνητικής συµβατότητας 89/336/ΕΟΚ EN Γενικές οδηγίες σχεδιασµού EN Ηλεκτρικός εξοπλισµός µηχανών EN 294 Αποστάσεις ασφαλείας - Άνω άκρα EN 811 Αποστάσεις ασφαλείας - Κάτω άκρα EN 394 Ελάχιστες αποστάσεις για την αποφυγή σύνθλιψης µελών του σώµατος EN 1553 Αυτοκινούµενες, φερόµενες, ηµιφερόµενες και ρυµουλκούµενες γεωργικές µηχανές EN Μηχανές πριονίσµατος µε κυκλικό πριόνι EN Τεχνικές προδιαγραφές ασφαλείας - Κυκλικές οδοντωτές λάµες Λόγω της εφαρµογής εσωτερικών µέτρων εξασφαλίζεται η διαρκής συµµόρφωση των σειριακών συσκευών µε τις απαιτήσεις των τρεχουσών οδηγιών ΕΚ και µε τα εφαρµοζόµενα πρότυπα. Η ακολούθως αναφερόµενη, δηλωµένη υπηρεσία "Deutsche Prüfstelle für Land- und Forsttechnik, Weissensteinstraße 70/72, D Kassel" εγγεγραµµένη µε αριθµό µητρώου 0363 α) είναι εντεταλµένη µε τη φύλαξη των εγγράφων σύµφωνα µε το Παράρτηµα VI. β) έχει πιστοποιήσει ότι τα έγγραφα πληρούν τους κανονισµούς σύµφωνα µε το Παράρτηµα VI. γ) έχει διενεργήσει έλεγχο κατασκευαστικού σχεδίου. Το προϊόν είναι ταυτόσηµο µε το ελεγµένο µοντέλο, το οποίο υπό τον αριθµό B-EG-2001/002 έχει λάβει πιστοποίηση προτύπου ΕΚ. και υπό τον αριθµό B-GS-2001/043 έχει λάβει πιστοποιητικό αναφορικά µε τον έλεγχο της ασφάλειας λειτουργίας. Leibnitz, Ing. Johann Tinnacher ιαχειριστής Posch Gesellschaft m. b. H. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz

39 Ihre LEIBNITZ Maschine Maschinentype Machine model/ Modèle de machine/ Machinetype/ Modelli macchine/ Maskintyp Artikelnummer Item no./ Référence/ Numero articolo/ Varenummer Seriennummer Serial number/ N de série/ Numero di série/ Tillverkningsnummer Kaufdatum Date of purchase/ Date d'achat/ Datum van aankoop/ Data d'acquisto Österreich POSCH Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz/Kaindorf Telefon 03452/82954 Telefax-Verkauf 03452/ Deutschland POSCH Gesellschaft m.b.h. Preysingallee 19 D Velden/Vils Postfach Telefon 08742/2081 Telefax 08742/2083 Technik für unsere Umwelt
