Οδηγίες λειτουργίας *D V001* PackFix Hydro D V001. Ελληνικά. Copyright by Posch Gesellschaft m.b.h.

Transcript

1 Οδηγίες λειτουργίας PackFix Hydro D V001 *D V001* Ελληνικά Copyright by Posch Gesellschaft m.b.h., Made in Austria

2 Κατασκευαστής Κατασκευαστής POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Τηλέφωνο: +43 (0) 3452/82954 Φαξ: +43 (0) 3452/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Παρακαλούμε συμπληρώστε τα στοιχεία οπωσδήποτε πριν από τη θέση σε λειτουργία, καθώς έτσι θα έχετε στα χέρια σας ένα χαρακτηριστικό έγγραφο της μηχανής σας, που σε περίπτωση ερωτήσεων θα παρέχει ξεκάθαρες πληροφορίες. Αριθμός μηχανής:... Αριθμός σειράς:... POSCH Αυστρία: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Τηλέφωνο: +43 (0) 3452/82954, Φαξ: +43 (0) 3452/ , POSCH Γερμανία: Velden/Vils, Preysingallee 19, Τηλέφωνο: +49 (0) 8742/2081, Φαξ: +49 (0) 8742/2083, 2

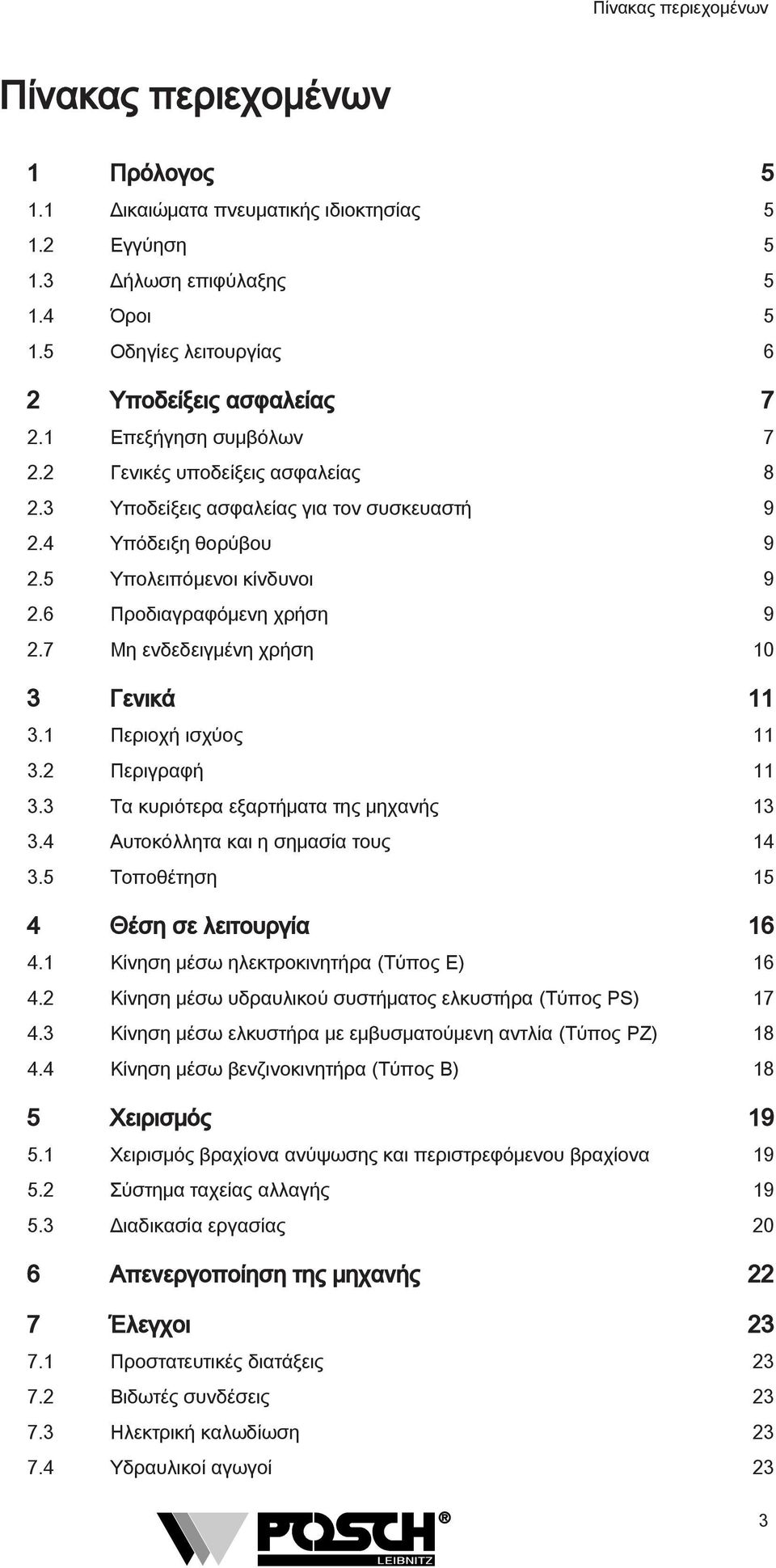

3 Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Πρόλογος Δικαιώματα πνευματικής ιδιοκτησίας Εγγύηση Δήλωση επιφύλαξης Όροι Οδηγίες λειτουργίας 6 2 Υποδείξεις ασφαλείας Επεξήγηση συμβόλων Γενικές υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για τον συσκευαστή Υπόδειξη θορύβου Υπολειπόμενοι κίνδυνοι Προδιαγραφόμενη χρήση Μη ενδεδειγμένη χρήση 10 3 Γενικά Περιοχή ισχύος Περιγραφή Τα κυριότερα εξαρτήματα της μηχανής Αυτοκόλλητα και η σημασία τους Τοποθέτηση 15 4 Θέση σε λειτουργία Κίνηση μέσω ηλεκτροκινητήρα (Τύπος E) Κίνηση μέσω υδραυλικού συστήματος ελκυστήρα (Τύπος PS) Κίνηση μέσω ελκυστήρα με εμβυσματούμενη αντλία (Τύπος PZ) Κίνηση μέσω βενζινοκινητήρα (Τύπος B) 18 5 Χειρισμός Χειρισμός βραχίονα ανύψωσης και περιστρεφόμενου βραχίονα Σύστημα ταχείας αλλαγής Διαδικασία εργασίας 20 6 Απενεργοποίηση της μηχανής 22 7 Έλεγχοι Προστατευτικές διατάξεις Βιδωτές συνδέσεις Ηλεκτρική καλωδίωση Υδραυλικοί αγωγοί 23 3

4 Πίνακας περιεχομένων 7.5 Στάθμη λαδιού 23 8 Συντήρηση Λίπανση Αλλαγή λαδιού Βενζινοκινητήρας Καθαρισμός 27 9 Πρόσθετος εξοπλισμός Κατανεμητής ποσοτήτων Περόνη παλετών Παραλλαγή M Πλαίσιο βάσης Υδραυλική περιστρεφόμενη τράπεζα Αντιμετώπιση βλαβών Τεχνικά στοιχεία Σέρβις 37 Δήλωση συμμόρφωσης ΕΚ 38 4

5 Πρόλογος 1 Πρόλογος Ευχαριστούμε πολύ για την αγορά ενός από τα προϊόντα μας. Η παρούσα μηχανή κατασκευάστηκε σύμφωνα με τα ισχύοντα ευρωπαϊκά πρότυπα και κανονισμούς. Οι οδηγίες λειτουργίας παρέχουν πληροφορίες για την ασφαλή και ενδεδειγμένη εργασία και συντήρηση. Κάθε άτομο που είναι επιφορτισμένο με τη μεταφορά, την τοποθέτηση, τη θέση σε λειτουργία, το χειρισμό και τη συντήρηση της μηχανής πρέπει να έχει διαβάσει και κατανοήσει: τις οδηγίες λειτουργίας τους κανονισμούς ασφαλείας τις υποδείξεις ασφαλείας των επιμέρους κεφαλαίων. Για την αποφυγή σφαλμάτων κατά το χειρισμό και τη διασφάλιση μιας απρόσκοπτης λειτουργίας, πρέπει οι οδηγίες λειτουργίας να βρίσκονται συνεχώς στη διάθεση του προσωπικού χειρισμού. 1.1 Δικαιώματα πνευματικής ιδιοκτησίας Όλα τα έγγραφα προστατεύονται στα πλαίσια των δικαιωμάτων πνευματικής ιδιοκτησίας. Απαγορεύεται η μεταβίβαση και η αντιγραφή, μερική ή ολική, των εγγράφων καθώς και η δημοσίευση του περιεχομένου, χωρίς ρητή έγκριση. 1.2 Εγγύηση Πριν από τη θέση σε λειτουργία της μηχανής διαβάστε προσεκτικά τις παρούσες οδηγίες λειτουργίας! Για βλάβες και σφάλματα, που οφείλονται στη μη τήρηση των οδηγιών λειτουργίας, δεν αναλαμβάνουμε καμία ευθύνη. Αξιώσεις εγγύησης πρέπει να αναφέρονται αμέσως μετά τη διαπίστωση των ελαττωμάτων. Οι αξιώσεις εκπίπτουν π.χ. στις παρακάτω περιπτώσεις: μη ενδεδειγμένη χρήση, λανθασμένοι τρόποι σύνδεσης και μετάδοσης κίνησης, που δεν περιλαμβάνονται κατά την παράδοση, μη χρήση γνήσιων ανταλλακτικών και γνήσιων εξαρτημάτων, μετατροπές, εφόσον δεν έχει προηγηθεί έγγραφη συνεννόηση μαζί μας. Τα αναλώσιμα εξαρτήματα δεν περιλαμβάνονται στην εγγύηση. 1.3 Δήλωση επιφύλαξης Τα στοιχεία που αναφέρονται σε τεχνικά χαρακτηριστικά, διαστάσεις, απεικονίσεις της μηχανής καθώς και τα τεχνικά πρότυπα ασφαλείας υπόκεινται σε συνεχή βελτίωση και συνεπώς δεν είναι οπωσδήποτε δεσμευτικές για την παράδοση. Με την επιφύλαξη τυπογραφικών λαθών. 1.4 Όροι Ιδιοκτήτης 5

6 Πρόλογος Ιδιοκτήτες θεωρείται το άτομο, που λειτουργεί τη μηχανή και τη χρησιμοποιεί με τον προβλεπόμενο τρόπο ή αναθέτει το χειρισμό της σε κατάλληλα και εκπαιδευμένα άτομα. Προσωπικό χειρισμού Προσωπικό χειρισμού (χειριστές) θεωρούνται τα άτομα, στα οποία έχει ανατεθεί από τον ιδιοκτήτη της μηχανής ο χειρισμός. Τεχνικό προσωπικό Τεχνικό προσωπικό θεωρούνται τα άτομα, στα οποία έχουν ανατεθεί από τον ιδιοκτήτη της μηχανής ειδικές εργασίες όπως η τοποθέτηση, ο εξοπλισμός, η συντήρηση και η αποκατάσταση σφαλμάτων. Ηλεκτρολογικό προσωπικό Ηλεκτρολογικό προσωπικό θεωρούνται τα άτομα, που βάσει της τεχνικής τους εκπαίδευσης διαθέτουν γνώσεις σχετικά με τις ηλεκτρικές εγκαταστάσεις, τα πρότυπα και τους κανονισμούς, ώστε να μπορούν να προβλέψουν και να αποτρέψουν πιθανούς κινδύνους. Μηχανή Ο όρος μηχανή υποκαθιστά την εμπορική ονομασία του αντικειμένου, στο οποίο αναφέρονται οι παρούσες οδηγίες λειτουργίας (βλέπε εξώφυλλο). 1.5 Οδηγίες λειτουργίας Οι παρούσες οδηγίες λειτουργίας είναι μετάφραση των πρωτότυπων οδηγιών λειτουργίας 6

7 Υποδείξεις ασφαλείας 2 Υποδείξεις ασφαλείας 2.1 Επεξήγηση συμβόλων Τα παρακάτω σύμβολα και υποδείξεις στις παρούσες οδηγίες προειδοποιούν για πιθανές σωματικές βλάβες και υλικές ζημιές ή σας παρέχουν βοήθεια για την εργασία. Προειδοποίηση για σημεία κινδύνου Υπόδειξη για την ασφάλεια εργασίας, που σε περίπτωση μη τήρησής της υπάρχει κίνδυνος τραυματισμού και θανάτου ατόμων. Τηρείτε πάντοτε αυτές τις υποδείξεις και ενεργείτε με ιδιαίτερη προσοχή και επιφύλαξη. Προειδοποίηση για επικίνδυνη ηλεκτρική τάση Η επαφή με μέρη που βρίσκονται υπό τάση μπορεί να οδηγήσει σε ακαριαίο θάνατο. Τα καλύμματα και οι προστατευτικές διατάξεις των ηλεκτρικών μερών επιτρέπεται να ανοίγονται μόνο από ηλεκτρολόγους αφού προηγουμένως έχει απενεργοποιηθεί η τάση λειτουργίας. Προειδοποίηση για σύνθλιψη Κίνδυνος τραυματισμού από σύνθλιψη των άνω άκρων. Προειδοποίηση για σύνθλιψη Κίνδυνος τραυματισμού από σύνθλιψη των κάτω άκρων. Υπόδειξη Σύμβολο για τον προσήκοντα χειρισμό της μηχανής. Η μη τήρηση της υπόδειξης μπορεί να οδηγήσει σε σφάλματα ή βλάβες της μηχανής. Υπόδειξη θορύβου Σύμβολο για μια περιοχή όπου παρουσιάζονται υψηλές στάθμες θορύβου - > 85 db (A). Η μη τήρησή της μπορεί να οδηγήσει σε προβλήματα ή βλάβες της ακοής. 7

8 Υποδείξεις ασφαλείας Περισσότερες πληροφορίες Σύμβολο για περισσότερες πληροφορίες σχετικά με ένα πρόσθετο εξάρτημα. Πληροφορίες Πληροφορίες που σχετίζονται με το χειρισμό. 2.2 Γενικές υποδείξεις ασφαλείας Η μηχανή πρέπει να χρησιμοποιείται μόνο από άτομα εξοικειωμένα με τη λειτουργία και τους κινδύνους της, καθώς και με τις οδηγίες λειτουργίας. Ο ιδιοκτήτης ευθύνεται για την κατάλληλη εκπαίδευση του προσωπικού. Άτομα που βρίσκονται υπό την επήρεια αλκοόλ, λοιπών παραισθησιογόνων ή φαρμάκων τα οποία επηρεάζουν τα αντανακλαστικά, δεν επιτρέπεται να χειρίζονται ή να συντηρούν τη μηχανή. Ο χειρισμός της μηχανής επιτρέπεται μόνο εφόσον βρίσκεται σε τεχνικά άψογη κατάσταση. Θέτετε τη μηχανή σε λειτουργία μόνο όταν αυτή είναι σταθερά τοποθετημένη. Ελάχιστη ηλικία του χειριστή: 18 ετών. Στη μηχανή επιτρέπεται να εργάζεται πάντοτε ένα μόνο άτομο! Κάνετε τακτικά διάλειμμα ώστε να επιτευχθεί η συγκέντρωση κατά την εργασία. Φροντίστε ο χώρος εργασίας να φωτίζεται επαρκώς, διότι ο κακός φωτισμός μπορεί να αυξήσει σημαντικά τον κίνδυνο τραυματισμού! Ποτέ μην εργάζεστε χωρίς τις προστατευτικές διατάξεις. Οι εργασίες επισκευής, ρύθμισης, συντήρησης και καθαρισμού πρέπει να εκτελούνται μόνο με απενεργοποιημένο μηχανισμό κίνησης και ακινητοποιημένο εργαλείο! Σε περίπτωση που διατίθεται μηχανισμός κίνησης με ηλεκτροκινητήρα, θέστε το γενικό διακόπτη στη θέση 0 και αποσυνδέστε τον αγωγό τροφοδοσίας. Ποτέ μην αφήνετε τη μηχανή σε λειτουργία χωρίς να επιτηρείται. Κατά τις εργασίες μετατροπής πρέπει να απενεργοποιείται ο μηχανισμός κίνησης της μηχανής. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά - POSCH -. Απαγορεύεται οποιαδήποτε τροποποίηση ή παρέμβαση στη μηχανή! Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Ποτέ μην χρησιμοποιείτε ελαττωματικά καλώδια σύνδεσης. Οι μηχανές με ηλεκτρικό μηχανισμό κίνησης δεν πρέπει να τίθενται σε λειτουργία όταν βρέχει, διότι ενδέχεται να υποστεί βλάβη ο διακόπτης ή ο ηλεκτροκινητήρας! Μηχανές με κινητήρα εσωτερικής καύσης: Σχηματισμός μονοξειδίου του άνθρακα Κίνδυνος ασφυξίας a) Ποτέ μην θέτετε τις μηχανές σε λειτουργία μέσα σε κλειστούς χώρους! Μηχανές με εμβυσματούμενη αντλία (Τύπος PZ): Κατά την ακινητοποίηση της μηχανής εφαρμόζετε το κιβώτιο μετάδοσης κίνησης πάντοτε πάνω στο άγκιστρο στήριξης του μηχανισμού προσάρτησης τριών σημείων και ασφαλίζετέ το με αλυσίδα. 8

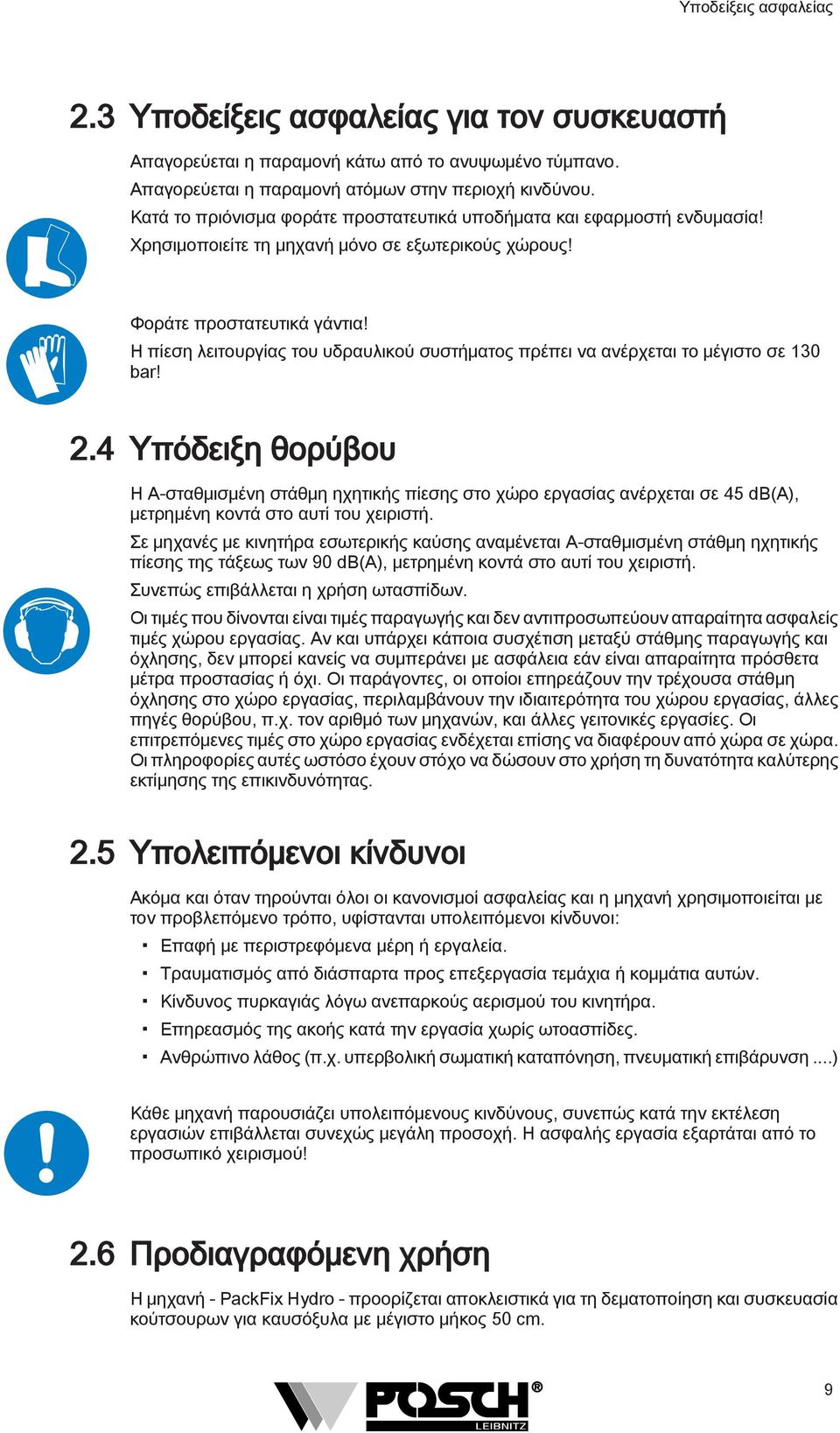

9 Υποδείξεις ασφαλείας 2.3 Υποδείξεις ασφαλείας για τον συσκευαστή Απαγορεύεται η παραμονή κάτω από το ανυψωμένο τύμπανο. Απαγορεύεται η παραμονή ατόμων στην περιοχή κινδύνου. Κατά το πριόνισμα φοράτε προστατευτικά υποδήματα και εφαρμοστή ενδυμασία! Χρησιμοποιείτε τη μηχανή μόνο σε εξωτερικούς χώρους! Φοράτε προστατευτικά γάvτια! Η πίεση λειτουργίας του υδραυλικού συστήματος πρέπει να ανέρχεται το μέγιστο σε 130 bar! 2.4 Υπόδειξη θορύβου Η Α-σταθμισμένη στάθμη ηχητικής πίεσης στο χώρο εργασίας ανέρχεται σε 45 db(a), μετρημένη κοντά στο αυτί του χειριστή. Σε μηχανές με κινητήρα εσωτερικής καύσης αναμένεται Α-σταθμισμένη στάθμη ηχητικής πίεσης της τάξεως των 90 db(a), μετρημένη κοντά στο αυτί του χειριστή. Συνεπώς επιβάλλεται η χρήση ωτασπίδων. Οι τιμές που δίνονται είναι τιμές παραγωγής και δεν αντιπροσωπεύουν απαραίτητα ασφαλείς τιμές χώρου εργασίας. Αν και υπάρχει κάποια συσχέτιση μεταξύ στάθμης παραγωγής και όχλησης, δεν μπορεί κανείς να συμπεράνει με ασφάλεια εάν είναι απαραίτητα πρόσθετα μέτρα προστασίας ή όχι. Οι παράγοντες, οι οποίοι επηρεάζουν την τρέχουσα στάθμη όχλησης στο χώρο εργασίας, περιλαμβάνουν την ιδιαιτερότητα του χώρου εργασίας, άλλες πηγές θορύβου, π.χ. τον αριθμό των μηχανών, και άλλες γειτονικές εργασίες. Οι επιτρεπόμενες τιμές στο χώρο εργασίας ενδέχεται επίσης να διαφέρουν από χώρα σε χώρα. Οι πληροφορίες αυτές ωστόσο έχουν στόχο να δώσουν στο χρήση τη δυνατότητα καλύτερης εκτίμησης της επικινδυνότητας. 2.5 Υπολειπόμενοι κίνδυνοι Ακόμα και όταν τηρούνται όλοι οι κανονισμοί ασφαλείας και η μηχανή χρησιμοποιείται με τον προβλεπόμενο τρόπο, υφίστανται υπολειπόμενοι κίνδυνοι: Επαφή με περιστρεφόμενα μέρη ή εργαλεία. Τραυματισμός από διάσπαρτα προς επεξεργασία τεμάχια ή κομμάτια αυτών. Κίνδυνος πυρκαγιάς λόγω ανεπαρκούς αερισμού του κινητήρα. Επηρεασμός της ακοής κατά την εργασία χωρίς ωτοασπίδες. Ανθρώπινο λάθος (π.χ. υπερβολική σωματική καταπόνηση, πνευματική επιβάρυνση...) Κάθε μηχανή παρουσιάζει υπολειπόμενους κινδύνους, συνεπώς κατά την εκτέλεση εργασιών επιβάλλεται συνεχώς μεγάλη προσοχή. Η ασφαλής εργασία εξαρτάται από το προσωπικό χειρισμού! 2.6 Προδιαγραφόμενη χρήση Η μηχανή - PackFix Hydro - προορίζεται αποκλειστικά για τη δεματοποίηση και συσκευασία κούτσουρων για καυσόξυλα με μέγιστο μήκος 50 cm. 9

10 Υποδείξεις ασφαλείας 2.7 Μη ενδεδειγμένη χρήση Απαγορεύεται ρητά κάθε μη ενδεδειγμένη χρήση ή χρήση διαφορετική από εκείνη που ορίζεται στην ενότητα "Προδιαγραφόμενη χρήση"! 10

11 Γενικά 3 Γενικά 3.1 Περιοχή ισχύος Οι παρούσες οδηγίες λειτουργίας ισχύουν για τις ακόλουθες μηχανές: Τύποι μηχανών Αρ. είδους * Χαρακτηρισμός - Τύπος Μηχανισμός κίνησης M7350 PackFix Hydro - PS σταθερό Υδραυλικό σύστημα ελκυστήρα M7355 PackFix Hydro - E3 400V σταθερό Ηλεκτροκινητήρας M7357 PackFix Hydro - E3 230V σταθερό Ηλεκτροκινητήρας M7360 PackFix Hydro - B2,6 σταθερό Βενζινοκινητήρας M7351 PackFix Hydro - PZ σταθερό Εμβυσματούμενη αντλία M7340 PackFix Hydro - PS κινητό Υδραυλικό σύστημα ελκυστήρα M7341 PackFix Hydro - PZ κινητό Εμβυσματούμενη αντλία M7344 PackFix Hydro - PZE γενικής χρήσης Εμβυσματούμενη αντλία/ Ηλεκτροκινητήρας *...ο αριθμός είδους είναι χαραγμένος στην πινακίδα τύπου της μηχανής. Εκδόσεις Ειδικός εξοπλισμός...m...gh...sth Παραλλαγή M (για κινητή λειτουργία) Πλαίσιο βάσης αντί για κάτω πλαίσιο (για χειροκίνητο περονοφόρο ανυψωτικό όχημα) Υδραυλική περιστρεφόμενη τράπεζα με 2 τύμπανα πλήρωσης Πρόσθετος εξοπλισμός F F F F F Κατανεμητής ποσοτήτων για ταχύτητα συσκευασίας σε τύπους PS Περόνη παλετών Κάτω πλαίσιο (για τροφοδοσία με περονοφόρο ανυψωτικό όχημα, εμπρόσθιο φορτωτή...) Πλαίσιο βάσης (για τροφοδοσία με χειροκίνητο περονοφόρο ανυψωτικό όχημα) Πρόσθετο τύμπανο πλήρωσης 3.2 Περιγραφή PackFix Hydro σταθερή Η μετάδοση κίνησης στη μηχανή πραγματοποιείται μέσω ηλεκτροκινητήρα, μέσω του υδραυλικού συστήματος ελκυστήρα, ενός δυναμοδότη ή ενός βενζινοκινητήρα. Μια παλέτα τοποθετείται στο κάτω πλαίσιο ή στο πλαίσιο βάσης (επιλογή) κάτω από το τύμπανο πλήρωσης. Το τύμπανο πλήρωσης χαμηλώνει πάνω στην παλέτα και μέσω μιας μεταφορικής ταινίας γεμίζει με έτοιμα καυσόξυλα. Όταν ολοκληρωθεί η πλήρωση, η αρχή του διχτυού στρογγυλών δεμάτων στερεώνεται στην παλέτα. 11

12 Γενικά Ο περιστρεφόμενος βραχίονας τεντώνει το δίχτυ γύρω από το τύμπανο πλήρωσης, το οποίο ταυτόχρονα έλκεται προς τα πάνω. Ο περιστρεφόμενος βραχίονας διαθέτει έναν υδραυλικό μηχανισμό κίνησης, το τύμπανο πλήρωσης ανυψώνεται με τον βραχίονα ανύψωσης (υδραυλικός κύλινδρος). Όταν το τύμπανο πλήρωσης φτάσει στην άνω τελική θέση, το δίχτυ κόβεται και η έτοιμη παλέτα με καυσόξυλα μπορεί να αποθηκευτεί. Δημιουργείται μια ενιαία ποσότητα πλήρωσης: 1 χωρικό κυβικό μέτρο στοιβαχτού = 1,6 χωρικό κυβικό μέτρο χύδην. PackFix Hydro κινητή Η μηχανή στερεώνεται στον μηχανισμό προσάρτησης τριών σημείων του ελκυστήρα. Μια παλέτα τοποθετείται μέσω της περόνης παλετών κάτω από το τύμπανο πλήρωσης. Η υπόλοιπη διαδικασία εκτελείται με τον ίδιο τρόπο όπως περιγράφτηκε παραπάνω. Η έτοιμη παλέτα με καυσόξυλα μπορεί να μεταφερθεί άνετα με την περόνη παλετών από τον ελκυστήρα. PackFix Hydro γενικής χρήσης Η διαφορά αυτής της μηχανής είναι, ότι προορίζεται τόσο για σταθερή, όσο και για κινητή λειτουργία. 12

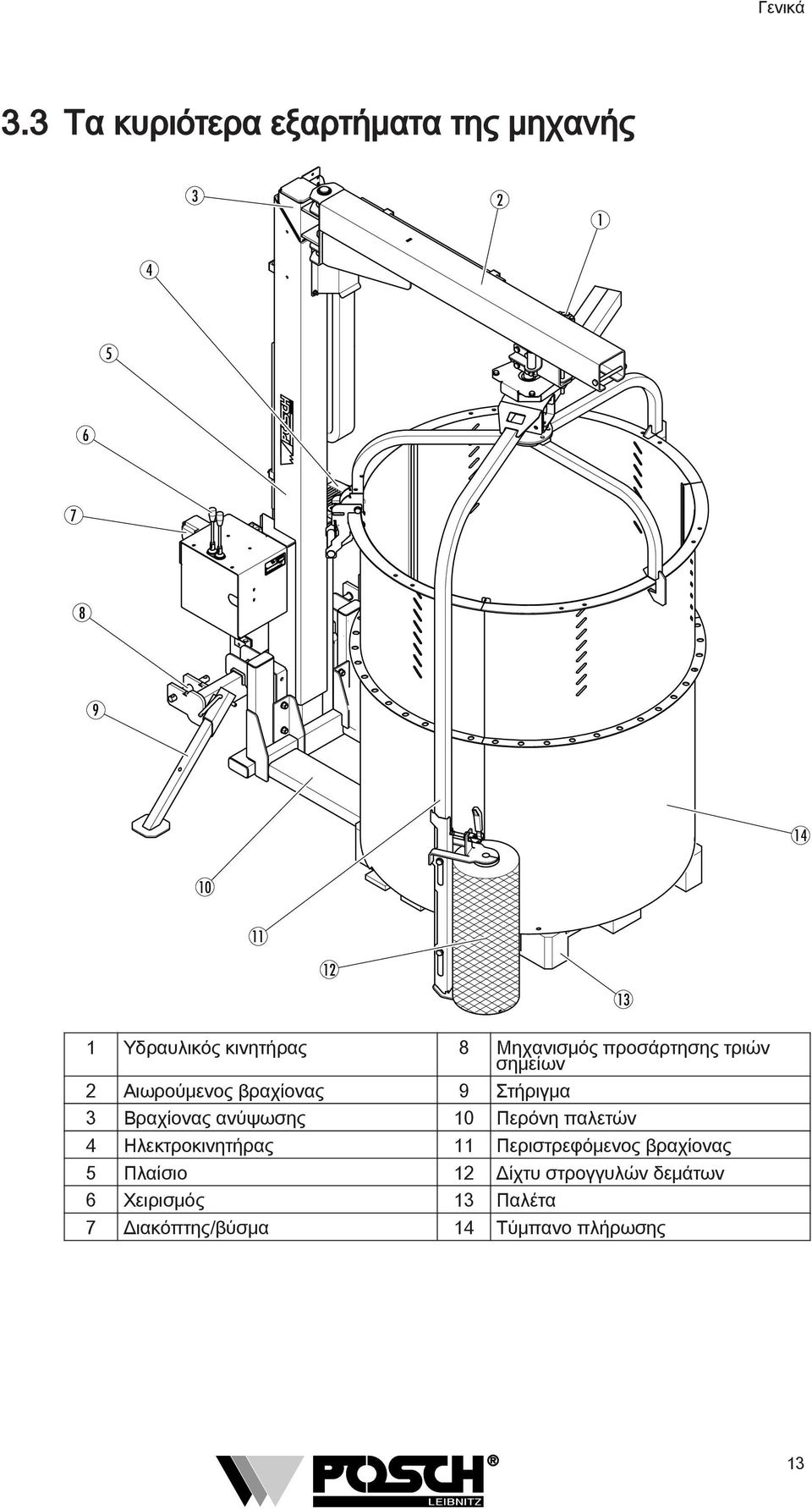

13 Γενικά 3.3 Τα κυριότερα εξαρτήματα της μηχανής Υδραυλικός κινητήρας 8 Μηχανισμός προσάρτησης τριών σημείων 2 Αιωρούμενος βραχίονας 9 Στήριγμα 3 Βραχίονας ανύψωσης 10 Περόνη παλετών 4 Ηλεκτροκινητήρας 11 Περιστρεφόμενος βραχίονας 5 Πλαίσιο 12 Δίχτυ στρογγυλών δεμάτων 6 Χειρισμός 13 Παλέτα 7 Διακόπτης/βύσμα 14 Τύμπανο πλήρωσης 13

14 Γενικά 3.4 Αυτοκόλλητα και η σημασία τους Z Προσοχή, προσέξτε τη φορά περιστροφής του κινητήρα, η εσφαλμένη φορά περιστροφής οδηγεί σε θραύση της αντλίας! Προσοχή, κινούμενα εργαλεία! Προειδοποίηση για αιωρούμενο φορτίο, απαγορεύεται η παραμονή κάτω από το αιωρούμενο φορτίο! Πριν από τη θέση σε λειτουργία της μηχανής διαβάστε οπωσδήποτε τις οδηγίες λειτουργίας! Z Φορά περιστροφής κινητήρα Αριθμός στροφών δυναμοδότη (PTO) Αναστροφέας φάσεων Σημείο λίπανσης Z Αυτοκόλλητα - χειρισμός Χειρισμός περιστρεφόμενου βραχίονα Z Χειρισμός βραχίονα ανύψωσης Z

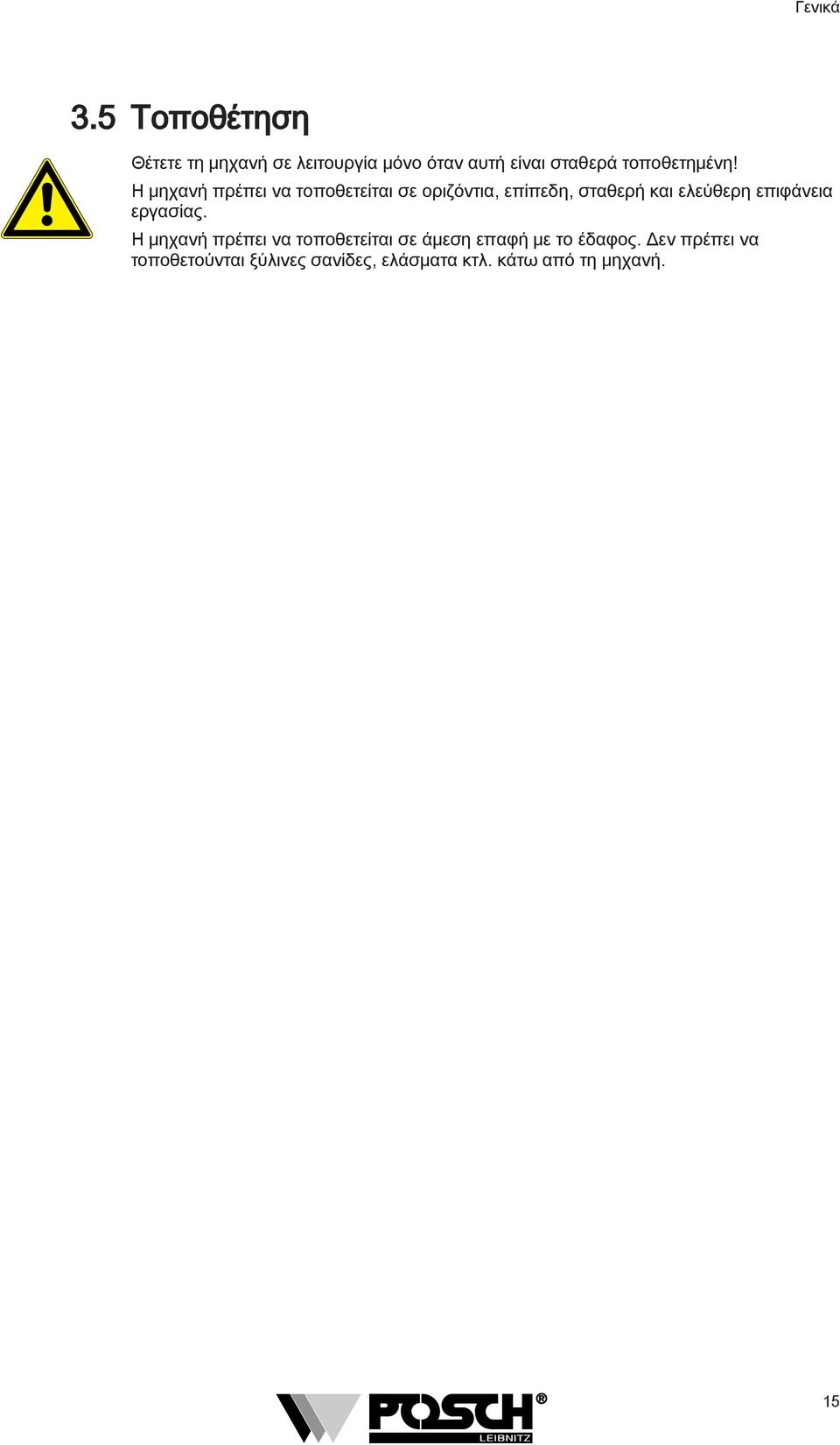

15 Γενικά 3.5 Τοποθέτηση Θέτετε τη μηχανή σε λειτουργία μόνο όταν αυτή είναι σταθερά τοποθετημένη! Η μηχανή πρέπει να τοποθετείται σε οριζόντια, επίπεδη, σταθερή και ελεύθερη επιφάνεια εργασίας. Η μηχανή πρέπει να τοποθετείται σε άμεση επαφή με το έδαφος. Δεν πρέπει να τοποθετούνται ξύλινες σανίδες, ελάσματα κτλ. κάτω από τη μηχανή. 15

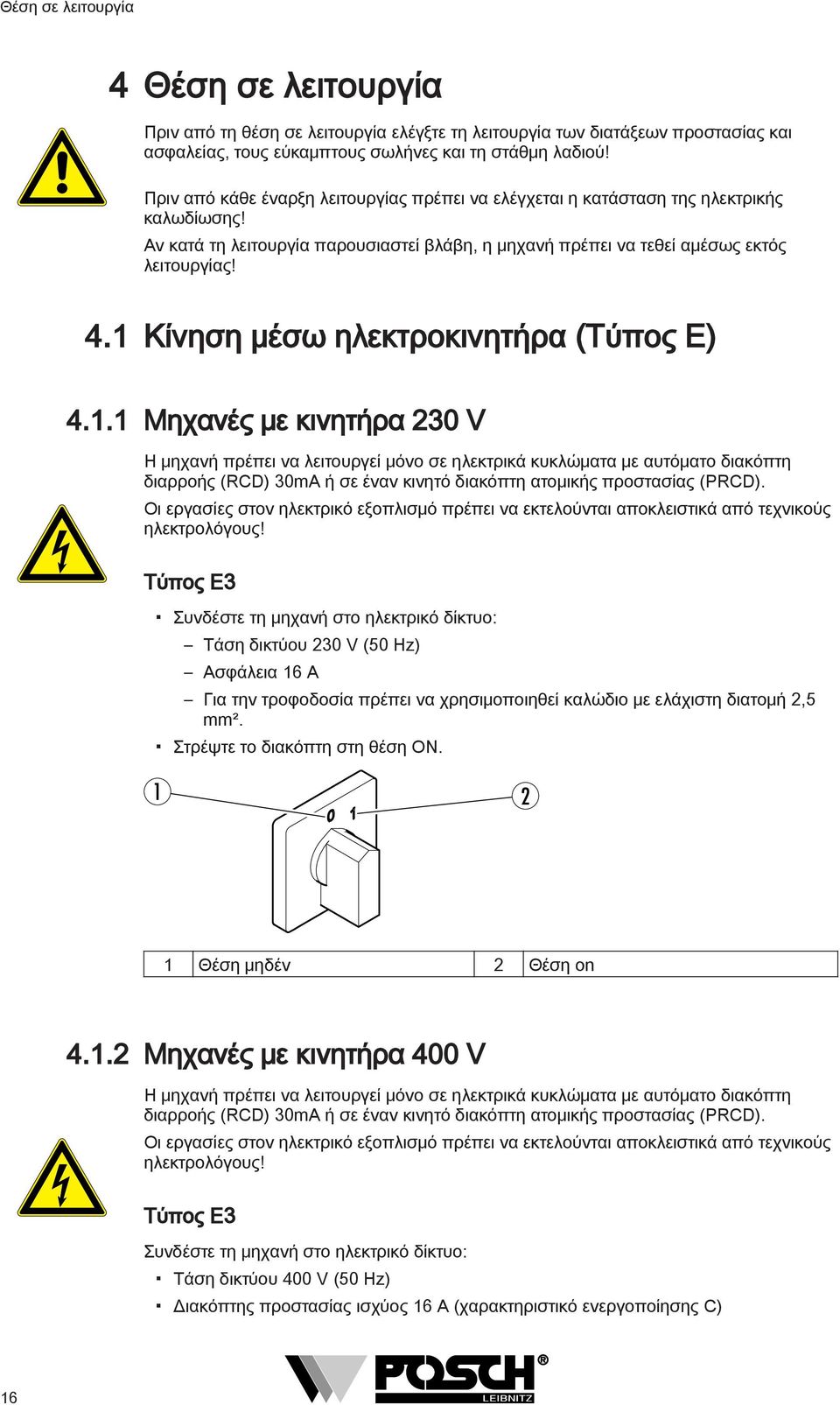

16 Θέση σε λειτουργία 4 Θέση σε λειτουργία Πριν από τη θέση σε λειτουργία ελέγξτε τη λειτουργία των διατάξεων προστασίας και ασφαλείας, τους εύκαμπτους σωλήνες και τη στάθμη λαδιού! Πριν από κάθε έναρξη λειτουργίας πρέπει να ελέγχεται η κατάσταση της ηλεκτρικής καλωδίωσης! Αν κατά τη λειτουργία παρουσιαστεί βλάβη, η μηχανή πρέπει να τεθεί αμέσως εκτός λειτουργίας! 4.1 Κίνηση μέσω ηλεκτροκινητήρα (Τύπος E) Μηχανές με κινητήρα 230 V Η μηχανή πρέπει να λειτουργεί μόνο σε ηλεκτρικά κυκλώματα με αυτόματο διακόπτη διαρροής (RCD) 30mA ή σε έναν κινητό διακόπτη ατομικής προστασίας (PRCD). Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Τύπος E3 Συνδέστε τη μηχανή στο ηλεκτρικό δίκτυο: Τάση δικτύου 230 V (50 Hz) Ασφάλεια 16 A Για την τροφοδοσία πρέπει να χρησιμοποιηθεί καλώδιο με ελάχιστη διατομή 2,5 mm². Στρέψτε το διακόπτη στη θέση ON Θέση μηδέν 2 Θέση on Μηχανές με κινητήρα 400 V Η μηχανή πρέπει να λειτουργεί μόνο σε ηλεκτρικά κυκλώματα με αυτόματο διακόπτη διαρροής (RCD) 30mA ή σε έναν κινητό διακόπτη ατομικής προστασίας (PRCD). Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Τύπος E3 Συνδέστε τη μηχανή στο ηλεκτρικό δίκτυο: Τάση δικτύου 400 V (50 Hz) Διακόπτης προστασίας ισχύος 16 A (χαρακτηριστικό ενεργοποίησης C) 16

17 Θέση σε λειτουργία Για την τροφοδοσία πρέπει να χρησιμοποιηθεί διατομή καλωδίου τουλάχιστον 2,5 mm². Αυτή η διατομή καλωδίου αποτελεί ελάχιστη απαίτηση, αν το μήκος του αγωγού τροφοδοσίας είναι μεγάλο η διατομή θα πρέπει να ορισθεί από ηλεκτρολόγο. Στρέψτε το διακόπτη στη θέση ON Θέση μηδέν 2 Θέση on Προσέξτε τη φορά περιστροφής του ηλεκτροκινητήρα (βλέπε βέλος στον κινητήρα). Σε περίπτωση εσφαλμένης φοράς περιστροφής του κινητήρα: Στο βύσμα υπάρχει ένας αναστροφέας φάσεων, με τον οποίο μπορείτε να αντιστρέψετε τη φορά περιστροφής του κινητήρα (πιέστε τον δίσκο εντός του βύσματος με ένα κατσαβίδι και περιστρέψτε κατά 180 ). Ένας σφιχτός σύνδεσμος μπορεί να προκαλέσει βίαιη αποκοπή του βύσματος CEE από το κουτί του διακόπτη. Λύση αποτελούν τα επώνυμα βύσματα και η χρήση σπρέι σιλικόνης. Για τέτοιου είδους ζημιές στο διακόπτη δεν αναλαμβάνεται καμία ευθύνη. 4.2 Κίνηση μέσω υδραυλικού συστήματος ελκυστήρα (Τύπος PS) Συνδέστε τους εύκαμπτους σωλήνες στο υδραυλικό σύστημα του ελκυστήρα. Ρυθμίστε τη βαλβίδα ελέγχου στον ελκυστήρα στη θέση "On". Προσέξτε το ιξώδες του υδραυλικού λαδιού του ελκυστήρα να ταιριάζει με αυτό του σχίστη! Υδραυλικό λάδι HLP M46 Προσέξτε την εισροή και την επιστροφή! Μέγ. απόδοση σε λίτρα του υδραυλικού συστήματος ελκυστήρα 12 l/min 130 bar Μέγ. πίεση λειτουργίας του υδραυλικού συστήματος ελκυστήρα 17

18 Θέση σε λειτουργία 4.3 Κίνηση μέσω ελκυστήρα με εμβυσματούμενη αντλία (Τύπος PZ) Εφαρμόστε το κιβώτιο μετάδοσης κίνησης πάνω στον δυναμοδότη (PTO) του ελκυστήρα και ασφαλίστε το με την αλυσίδα έναντι στρέβλωσης. Η αλυσίδα επιτρέπεται να αποκλίνει από την κάθετο έως 30 κατά μέγιστο. Το κιβώτιο μετάδοσης κίνησης επιτρέπεται να σημειώνει κλίση έως 45 κατά μέγιστο από την κάθετο, διαφορετικά μπορεί να εκρεύσει λάδι από τον κοχλία εξαερισμού. Η φορά περιστροφής δυναμοδότη (PTO) του ελκυστήρα είναι δεξιόστροφη. Ρυθμίστε το χειροκίνητο γκάζι του ελκυστήρα στο ελάχιστο. Συνδέστε προσεκτικά το δυναμοδότη (PTO) του ελκυστήρα και εκκινήστε τη μηχανή. Ρυθμίστε τον απαιτούμενο αριθμό στροφών του δυναμοδότη (PTO) μέσω του χειροκίνητου γκαζιού. Μέγιστος αριθμός στροφών δυναμοδότη (PTO): 430 σ.α.λ. Ο μέγιστος αριθμός στροφών του δυναμοδότη (PTO) δεν πρέπει σε καμία περίπτωση να ξεπεραστεί, διαφορετικά σημειώνεται υπερθέρμανση του λαδιού. Αυτό οδηγεί στην πρόωρη φθορά και σε έλλειψη στεγανότητας σε αντλία, κύλινδρο και υδραυλικούς αγωγούς. Προτού αποσυνδέσετε ξανά τον αρθρωτό άξονα, πρέπει το χειροκίνητο γκάζι του ελκυστήρα να ρυθμιστεί στο ελάχιστο. 4.4 Κίνηση μέσω βενζινοκινητήρα (Τύπος B) Πριν την εκκίνηση του κινητήρα ελέγξτε τη στάθμη λαδιού. Η διαδικασία εκκίνησης του βενζινοκινητήρα περιγράφεται στις οδηγίες λειτουργίας του κινητήρα. Τύπος B2,6 Στοιχεία κινητήρα: Κινητήρας Καύσιμο Κατανάλωση περ. Honda GCV135 αμόλυβδη κανονική βενζίνη 0,5 0,7 l/h Χωρητικότητα δεξαμενής: 0,8 λίτρα Για περισσότερες πληροφορίες ανατρέξτε στις οδηγίες λειτουργίας του κινητήρα. 18

19 Χειρισμός 5 Χειρισμός Σε εξωτερικές θερμοκρασίες κάτω από 0 C, αφήστε τη μηχανή να λειτουργήσει περ. πέντε λεπτά στο ρελαντί, ώστε το υδραυλικό σύστημα να φτάσει στη θερμοκρασία λειτουργίας του (οι υδραυλικοί αγωγοί είναι χλιαροί). 5.1 Χειρισμός βραχίονα ανύψωσης και περιστρεφόμενου βραχίονα 0 II 1 2 I 1 Μοχλός χειρισμού βραχίονα ανύψωσης 2 Μοχλός χειρισμού περιστρεφόμενου βραχίονα Μοχλός Θέση Λειτουργία 1 0 Αρχική θέση I II 2 0 Αρχική θέση I II Μοχλός χειρισμού τραβηγμένος - ο βραχίονας ανύψωσης οδηγείται προς τα πάνω Μοχλός χειρισμού πιεσμένος - ο βραχίονας ανύψωσης οδηγείται προς τα κάτω Μοχλός χειρισμού τραβηγμένος - ο περιστρεφόμενος βραχίονας περιστρέφεται προς την κατεύθυνση περιέλιξης Μοχλός χειρισμού πιεσμένος - ο περιστρεφόμενος βραχίονας περιστρέφεται αντίθετα προς την κατεύθυνση περιέλιξης 5.2 Σύστημα ταχείας αλλαγής Στο σύστημα ταχείας αλλαγής, το τύμπανο πλήρωσης αποσυνδέεται από την πλαισιωτή κατασκευή. Έτσι είναι δυνατή η πλήρωση περισσότερων τυμπάνων πλήρωσης ανεξάρτητα από τη θέση της πλαισιωτής κατασκευής και με περισσότερες μηχανές. 19

20 Χειρισμός Πλαισιωτή κατασκευή 3 Τύμπανο πλήρωσης 2 Ταχυσύνδεσμος Λύσιμο τυμπάνου πλήρωσης: Στρέψτε τον ταχυσύνδεσμο προς τα πάνω και αποσυνδέστε το τύμπανο πλήρωσης από την πλαισιωτή κατασκευή. 5.3 Διαδικασία εργασίας Στη μηχανή επιτρέπεται να εργάζεται πάντοτε ένα μόνο άτομο! Προσέξτε να μην υπάρχουν άλλα άτομα στην περιοχή της μηχανής. Πλήρωση τυμπάνου πλήρωσης Θέστε τη μηχανή σε λειτουργία. Ανατρέξτε σε.. Θέση σε λειτουργία [ 16] Οδηγήστε τελείως επάνω το τύμπανο πλήρωσης Παλέτα 3 Αναστολέας παλέτας 2 Σανίδες 4 Πέλμα στήριξης Τοποθετήστε μία παλέτα στον αναστολέα παλέτας. 20

21 Χειρισμός Ο αναστολέας μπορεί να προσαρμοστεί στο εκάστοτε μέγεθος παλέτας. Τοποθετήστε τρεις σανίδες μήκους 1,2 m στη μέση της παλέτας με απόσταση 8 cm μεταξύ τους. Σε τετράγωνες παλέτες δεν απαιτούνται σανίδες. Χαμηλώστε το τύμπανο πλήρωσης στην παλέτα. Τώρα γεμίστε το τύμπανο πλήρωσης με έτοιμα από για καύση τεμάχια καυσόξυλου μέχρι το επάνω πλαίσιο. Στερεώστε το πλέγμα κυκλικών δεματιών σε μία γωνία της παλέτας. Τύλιγμα πλέγματος Για τετράγωνες παλέτες (Ευρωπαλέτα - 1,2 x 0,8 m ή 1 x 0,8 m ): Τραβήξτε το μοχλό χειρισμού για τύλιγμα. Μετά από περ. 1-1/2 περιστροφές επιπλέον, τραβήξτε το μοχλό χειρισμού για την ανύψωση του τυμπάνου πλήρωσης. Οδηγήστε τελείως επάνω το τύμπανο πλήρωσης. Κόψτε το πλέγμα και τοποθετήστε το στη στοίβα ξύλου. Μεταφέρετε την έτοιμη στοίβα ξύλου και αποθηκεύστε την. Για τετράγωνες παλέτες: Ανυψώστε το τύμπανο πλήρωσης περ. 10 cm. Τραβήξτε το μοχλό χειρισμού για τύλιγμα. Σταματήστε μετά από 1-1/2 περιστροφές. Αγκιστρώστε το πλέγμα σε 3 με 4 σημεία στα τεμάχια καυσόξυλου. Τραβήξτε το μοχλό χειρισμού για τύλιγμα και επιπλέον το μοχλό χειρισμού για ανύψωση του τυμπάνου πλήρωσης. Οδηγήστε τελείως επάνω το τύμπανο πλήρωσης. Κόψτε το πλέγμα και τοποθετήστε το στη στοίβα ξύλου. Μεταφέρετε την έτοιμη στοίβα ξύλου και αποθηκεύστε την. 21

22 Απενεργοποίηση της μηχανής 6 Απενεργοποίηση της μηχανής Πριν την απενεργοποίηση της μηχανής θέστε όλες τις υδραυλικές λειτουργίες εκτός πίεσης. Για το σκοπό αυτόν, ρυθμίστε όλους τους βραχίονες χειρισμού σε ουδέτερη θέση. Κίνηση μέσω ηλεκτροκινητήρα (Τύπος E) Θέστε το διακόπτη στη θέση 0. Κίνηση μέσω υδραυλικού συστήματος ελκυστήρα (Τύπος PS) Ρυθμίστε τη βαλβίδα ελέγχου στον ελκυστήρα στη θέση "Off". Κίνηση από ελκυστήρα μέσω αρθρωτού άξονα (Τύπος PZ) Αποσυνδέστε τον αρθρωτό άξονα από τον ελκυστήρα. Πριν από την αποσύνδεση, ρυθμίστε το χειροκίνητο γκάζι του ελκυστήρα στο ελάχιστο. Κίνηση μέσω βενζινοκινητήρα (Τύπος B) Ρυθμίστε το βενζινοκινητήρα στο ρελαντί και αφήστε τον να λειτουργήσει για μερικά λεπτά ώστε να κρυώσει, και στη συνέχεια απενεργοποιήστε τον (βλέπε οδηγίες λειτουργίας του κινητήρα). 22

23 Έλεγχοι 7 Έλεγχοι Πριν από την εκτέλεση εργασιών ελέγχου στη μηχανή, απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. 7.1 Προστατευτικές διατάξεις Πρέπει να διατίθενται πάντα όλες οι προστατευτικές διατάξεις (καλύμματα, προστατευτικό πλέγμα...) στη μηχανή! 7.2 Βιδωτές συνδέσεις Μετά την πρώτη ώρα λειτουργίας, σφίξτε όλους τους κοχλίες και τα περικόχλια. Ανά 100 ώρες λειτουργίας, σφίγγετε τους κοχλίες και τα περικόχλια. Αντικαταστήστε τους χαμένους κοχλίες και τα περικόχλια. 7.3 Ηλεκτρική καλωδίωση Πριν από κάθε έναρξη λειτουργίας πρέπει να ελέγχεται η κατάσταση της ηλεκτρικής καλωδίωσης! Οι φθαρμένες καλωδιώσεις πρέπει να αντικαθίστανται αμέσως! Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! 7.4 Υδραυλικοί αγωγοί Μετά την πρώτη ώρα λειτουργίας, ελέγξτε τη στεγανότητα και τη σταθερή έδραση όλων των υδραυλικών αγωγών. Ανά 100 ώρες λειτουργίας, ελέγχετε τη στεγανότητα και τη σταθερή έδραση όλων των υδραυλικών αγωγών. Οι φθαρμένοι υδραυλικοί αγωγοί πρέπει να αντικαθίστανται αμέσως! 7.5 Στάθμη λαδιού Για να ελέγξετε τη στάθμη του λαδιού, τοποθετήστε τη μηχανή σε επίπεδη και οριζόντια επιφάνεια. 23

24 Έλεγχοι Στάθμη υδραυλικού λαδιού Ράβδος ένδειξης στάθμης λαδιού 3 Κοχλίας αποστράγγισης 2 Ένδειξη Στη δεξαμενή της μηχανής υπάρχει μια ράβδος ένδειξης στάθμης λαδιού. Η στάθμη λαδιού στη ράβδο πρέπει να βρίσκεται μεταξύ της εγκοπής και του άκρου της ράβδου, διαφορετικά υπάρχει πολύ λίγο λάδι στη δεξαμενή. Στην περίπτωση αυτή πρέπει να συμπληρωθεί αμέσως υδραυλικό λάδι. Ανατρέξτε σε... Αλλαγή υδραυλικoύ λαδιού [ 26] Έλεγχος του φίλτρου λαδιού απαιτείται μόνο κατά την αλλαγή λαδιού. 24

25 Συντήρηση 8 Συντήρηση Πριν από την εκτέλεση εργασιών συντήρησης στη μηχανή, απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Ποτέ μην εργάζεστε χωρίς τις προστατευτικές διατάξεις. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά - POSCH Λίπανση Απορρίπτετε τα εξαρτήματα που φέρουν λάδια και γράσα, καθώς και τα παλιά λάδια, σύμφωνα με τις σχετικές νομικές διατάξεις Σχέδιο λίπανσης 2 1 Διάστημα λίπανσης Θέση Τι / Σημείο κάθε εβδομάδα (κάθε 40 ώρες λειτουργίας - ανάλογα με τη χρήση και συχνότερα) 1 Στο σημείο λίπανσης - για το στρεφόμενο βραχίονα 2 Τον οδηγό στο βραχίονα ανύψωσης Τα σημεία λίπανσης επισημαίνονται με το σύμβολο λίπανσης. Συνιστώμενα λιπαντικά γράσα: Κατασκευαστής Τύπος Genol Γράσο γενικής χρήσης Fuchs Γράσο γενικής χρήσης Αλλαγή λαδιού Το αλλαγμένο λάδι πρέπει να απορρίπτεται με τρόπο φιλικό προς το περιβάλλον. Πληροφορηθείτε για τις περιβαλλοντικές προδιαγραφές του λαδιού. 25

26 Συντήρηση Αλλαγή υδραυλικoύ λαδιού Η πρώτη αλλαγή λαδιού πρέπει να πραγματοποιηθεί μετά από 500 ώρες λειτουργίας, όλες οι επόμενες μετά από 1000 ώρες λειτουργίας ή μία φορά ετησίως. Διαδικασία αλλαγής: Ράβδος ένδειξης στάθμης λαδιού 3 Κοχλίας αποστράγγισης 2 Ένδειξη Ξεβιδώστε τη ράβδο ένδειξης στάθμης λαδιού. Ανοίξτε τον κοχλία αποστράγγισης λαδιού. Ο κοχλίας αποστράγγισης λαδιού βρίσκεται στον πυθμένα της δεξαμενής λαδιού. Ρίξτε το παλιό υδραυλικό λάδι σε μία δεξαμενή συλλογής. Βιδώστε ξανά τον κοχλία αποστράγγισης λαδιού στη δεξαμενή και συμπληρώστε καινούριο υδραυλικό λάδι μέσω του ανοίγματος στη βυθομετρική ράβδο. Βιδώστε τη ράβδο ένδειξης στάθμης λαδιού στη δεξαμενή. Ενεργοποιήστε τη μηχανή και αφήστε τη για λίγο σε λειτουργία. Ελέγξτε τη στάθμη λαδιού και αν χρειαστεί συμπληρώστε υδραυλικό λάδι. Συνολική ποσότητα πλήρωσης του υδραυλικού συστήματος: Ποσότητα 14 λίτρα Το υδραυλικό μας σύστημα έχει πληρωθεί με το υδραυλικό λάδι OMV HLP M46. Το υψηλής ποιότητας αυτό λάδι συνιστάται ανεπιφύλακτα κατά την αλλαγή λαδιού. Η ανάμιξη με ίδιας ποιότητας προϊόντα δεν αποτελεί πρόβλημα Συνιστώμενα υδραυλικά λάδια Κατασκευαστής Τύπος λαδιού OMV ATF II SHELL Donax TA ELF Hydrelf DS 46 ESSO Univis N46 CASTROL Hyspin AWH-M 46 ARAL Vitam VF46 26

27 Συντήρηση Κατασκευαστής Τύπος λαδιού GENOL Υδραυλικό λάδι 520 FUCHS Platohyd 32S * / Renolin B46 HVI *...βιολογικά υδραυλικά λάδια Φίλτρο λαδιού Καπάκι φίλτρου 2 Στοιχείο φίλτρου Το στοιχείο φίλτρου πρέπει να αντικαθίσταται σε κάθε αλλαγή λαδιού. Ενδεχομένως υπάρχοντα ρινίσματα αλουμινίου δεν αποτελούν κίνδυνο, διότι σχηματίζονται κατά την εκκίνηση της αντλίας. Μην πλένετε το στοιχείο φίλτρου με βενζίνη ή πετρέλαιο γιατί καταστρέφεται. 8.3 Βενζινοκινητήρας Για τις εργασίες συντήρησης προς εκτέλεση, παρακαλούμε ανατρέξτε στις οδηγίες λειτουργίας του κινητήρα. 8.4 Καθαρισμός Πριν από την εκτέλεση εργασιών καθαρισμού στη μηχανή απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. Καθαρίζετε τη μηχανή ανά τακτά διαστήματα, για να διασφαλίσετε τη βέλτιστη λειτουργικότητά της. Η καινούργια μηχανή (πρώτοι 3 μήνες) πρέπει να καθαρίζεται μόνο με σφουγγάρι! Το χρονικό αυτό διάστημα δεν έχει σκληρύνει ακόμα πλήρως το βερνίκι, με αποτέλεσμα να υπάρχει κίνδυνος φθοράς του βερνικιού κατά τον καθαρισμό με συσκευή καθαρισμού υψηλής πίεσης. 27

28 Πρόσθετος εξοπλισμός 9 Πρόσθετος εξοπλισμός 9.1 Κατανεμητής ποσοτήτων Κατανεμητής ποσοτήτων για τύπους PS για την προσαρμογή της ταχύτητας βραχίονα περιέλιξης. - + Μεγαλύτερη ταχύτητα: Περιστρέψτε τη βαλβίδα αριστερόστροφα. Μικρότερη ταχύτητα: Περιστρέψτε τη βαλβίδα δεξιόστροφα. 9.2 Περόνη παλετών Περόνη παλετών 4 Στήριγμα 2 Εξαγωνικός κοχλίας 5 Μπουλόνι 3 Εξαγωνικό περικόχλιο 6 Κοπίλια με σχισμή Περόνη παλετών για κινητή χρήση ή μεταφορά των στοιβών ξύλου. Συναρμολόγηση: Ανυψώστε την περόνη παλετών πάνω από το πλαίσιο τριών σημείων και βιδώστε την με τους εξαγωνικούς κοχλίες. Ωθήστε το στήριγμα μέσα στην υποδοχή και στερεώστε το με το μπουλόνι. Ασφαλίστε το μπουλόνι με την κοπίλια με σχισμή. 28

29 Πρόσθετος εξοπλισμός 9.3 Παραλλαγή M mm Αναστολέας τυμπάνου 4 Βαρούλκο 2 Αναστροφή σχοινιού 5 Φραγή τυμπάνου 3 Στερέωση βαρούλκου 6 Αντίβαρο Συναρμολόγηση: Βιδώστε τον αναστολέα τυμπάνου στις δύο πλευρές. Στερεώστε την αναστροφή σχοινιού. Στερεώστε τα δύο εξαρτήματα της στερέωσης βαρούλκου στην κολόνα της μηχανής PackFix σύμφωνα με τις αναφερόμενες διαστάσεις. Βιδώστε το βαρούλκο πάνω στη στερέωση βαρούλκου. Βιδώστε τη φραγή τυμπάνου στο έλασμα ενίσχυσης του ρυθμιζόμενου στηρίγματος. Ξεβιδώστε το υπάρχον αντίβαρο και στερεώστε το καινούριο. 29

30 Πρόσθετος εξοπλισμός Θέση μεταφοράς: Αιωρούμενος βραχίονας 5 Περιμετρική στεφάνη 2 Αντίβαρο 6 Βαρούλκο 3 Φραγή τυμπάνου 7 Αναστολέας τυμπάνου 4 Άγκιστρο Ελατηριωτό μάνδαλο Περιστρέψτε τον αιωρούμενο βραχίονα έτσι, ώστε το αντίβαρο να είναι ευθυγραμμισμένο προς την φραγή τυμπάνου. Αναρτήστε το άγκιστρο του βαρούλκου στην περιμετρική στεφάνη. Με το βαρούλκο τραβήξτε το τύμπανο μέχρι τον αναστολέα τυμπάνου και τεντώστε το. Ασφαλίστε το αντίβαρο με το ελατηριωτό μάνδαλο. Ανυψώστε ολόκληρη τη μηχανή Packfix με το υδραυλικό σύστημα του ελκυστήρα. Επισημαίνουμε ότι η μεταφορά πρέπει να πραγματοποιείται με χαμηλή ταχύτητα (έως 6 km/ h)! 30

31 Πρόσθετος εξοπλισμός 9.4 Πλαίσιο βάσης Πλαίσιο βάσης 4 Αναστολέας παλέτας 2 Εξαγωνικός κοχλίας 5 Πέλμα στήριξης 3 Εξαγωνικό περικόχλιο Πλαίσιο βάσης για τροφοδοσία με χειροκίνητο περονοφόρο ανυψωτικό όχημα. Συναρμολόγηση: Ανυψώστε την περόνη παλετών πάνω από το πλαίσιο τριών σημείων και βιδώστε την με τους εξαγωνικούς κοχλίες. Στρέψτε τον αναστολέα παλέτας προς τα κάτω. Με τα πέλματα στήριξης ευθυγραμμίστε οριζόντια το πλαίσιο βάσης. 31

32 Πρόσθετος εξοπλισμός 9.5 Υδραυλική περιστρεφόμενη τράπεζα Μοχλός χειρισμού 4 Πέλμα στήριξης 2 Περιστρεφόμενο πλαίσιο 5 Σχάρα 3 Περιστρεφόμενη τράπεζα 6 Ένδειξη θέσης Τοποθέτηση: Με τα πέλματα στήριξης ευθυγραμμίστε οριζόντια την περιστρεφόμενη τράπεζα. Χειρισμός: I 0 II 32

33 Πρόσθετος εξοπλισμός 1 Μοχλός χειρισμού βραχίονα ανύψωσης 2 Μοχλός χειρισμού περιστρεφόμενου βραχίονα 3 Μοχλός χειρισμού περιστρεφόμενης τράπεζας Μοχλός Θέση Λειτουργία 3 0 Αρχική θέση I II Μοχλός χειρισμού τραβηγμένος - η περιστρεφόμενη τράπεζα περιστρέφεται προς τα αριστερά Μοχλός χειρισμού πιεσμένος - η περιστρεφόμενη τράπεζα περιστρέφεται προς τα δεξιά Ένδειξη θέσης 2 Τετράγωνος σωλήνας Με τη βοήθεια της ένδειξης θέσης ευθυγραμμίστε την περιστρεφόμενη τράπεζα στον τετράγωνο σωλήνα του περιστρεφόμενου πλαισίου. Το συγκρότημα ελέγχου μπορεί να τοποθετηθεί στην απέναντι πλευρά. 33

34 Αντιμετώπιση βλαβών 10 Αντιμετώπιση βλαβών Πριν από την αντιμετώπιση βλαβών στη μηχανή απενεργοποιήστε οπωσδήποτε το μηχανισμό κίνησης! Αποσυνδέστε τη μηχανή από το ηλεκτρικό δίκτυο! Για το σκοπό αυτό αποσυνδέστε τη φίσα συσκευής. Οι εργασίες στον ηλεκτρικό εξοπλισμό πρέπει να εκτελούνται αποκλειστικά από τεχνικούς ηλεκτρολόγους! Βλάβη Πιθανή αιτία Αντιμετώπιση βλέπε σελίδα Ο ηλεκτροκινητήρας δεν εκκινείται ή σβήνει συνεχώς Ελαττωματική τροφοδοσία Πτώση ασφαλειών - Τροφοδοσία ανεπαρκώς ασφαλισμένη Έλεγχος της τροφοδοσίας από ειδικό Χρήση των κατάλληλων ασφαλειών βλέπε [ 16] Η προστασία κινητήρα ενεργοποιείται Χρησιμοποιήστε ισχυρότερη τροφοδοσία Εσφαλμένη φορά περιστροφής Αντιστροφή των δύο φάσεων Ο διακόπτης δεν λειτουργεί Ελαττωματική τροφοδοσία Έλεγχος της τροφοδοσίας από ειδικό βλέπε [ 16] Πτώση ασφαλειών - Τροφοδοσία ανεπαρκώς ασφαλισμένη Έλεγχος της τροφοδοσίας από ειδικό Ρελέ ή προστατευτικό παρέμβυσμα ελαττωματικό Έλεγχος του διακόπτη από ειδικό ή αποστολή του στην εταιρία Υπερθέρμανση υδραυλικού λαδιού ανεπαρκής ποσότητα υδραυλικού λαδιού στο υδραυλικό σύστημα έλεγχος στάθμης υδραυλικού λαδιού βλέπε [ 23] μειωμένη ποιότητα του υδραυλικού λαδιού αλλαγή υδραυλικού λαδιού βλέπε [ 26] φίλτρο λαδιού ακάθαρτο ή βουλωμένο αντικατάσταση στοιχείου φίλτρου βλέπε [ 27] Απώλεια ισχύος της μηχανής υπερθέρμανση του υδραυλικού λαδιού βλέπε "Υπερθέρμανση υδραυλικού λαδιού" ανεπαρκής ποσότητα υδραυλικού λαδιού στο υδραυλικό σύστημα αλλαγή υδραυλικού λαδιού βλέπε [ 26] Η μηχανή κάνει πολύ θόρυβο φίλτρο λαδιού ακάθαρτο ή βουλωμένο αντικατάσταση στοιχείου φίλτρου βλέπε [ 27] Ο βενζινοκινητήρας δεν εκκινείται άδεια δεξαμενή βενζίνης συμπλήρωση βενζίνης Νέκρωση του βενζινοκινητήρα άδεια δεξαμενή βενζίνης συμπλήρωση βενζίνης πολύ χαμηλός αριθμός στροφών αύξηση αριθμού στροφών πολύ χαμηλή πίεση λαδιού συμπλήρωση λαδιού κινητήρα 34

35 Τεχνικά στοιχεία 11 Τεχνικά στοιχεία Τύπος PS σταθερό E3 400V σταθερό E3 230V σταθερό Μηχανισμός κίνησης Τρόπος μετάδοσης κίνησης Υδραυλικό σύστημα ελκυστήρα Ηλεκτροκινητήρα ς Ηλεκτροκινητήρα ς Ισχύς kw 3 3 S6 ** 3 S6 ** Τάση V Ασφάλεια A Τύμπανο πλήρωσης Διάμετρος cm Ύψος cm Μέγ. μήκος ξύλου cm Ποσότητα πλήρωσης Διαστάσεις * stère *** 1,6 1,6 1,6 Μήκος cm Πλάτος cm Ύψος cm Βάρος kg Τύπος B2,6 σταθερό PZ σταθερό PS κινητό Μηχανισμός κίνησης Τρόπος μετάδοσης κίνησης Βενζινοκινητήρας Εμβυσματούμενη αντλία Υδραυλικό σύστημα ελκυστήρα Ισχύς kw 2,6 3 3 Τάση V Ασφάλεια A Τύμπανο πλήρωσης Διάμετρος cm Ύψος cm Μέγ. μήκος ξύλου cm Ποσότητα πλήρωσης Διαστάσεις * stère *** 1,6 1,6 1,6 Μήκος cm Πλάτος cm Ύψος cm Βάρος kg *...οι αναφερόμενες διαστάσεις και τα βάρη αποτελούν τιμές αναφοράς και ισχύουν για το βασικό εξοπλισμό. **...στοιχεία ισχύος S6: συνεχής περιοδική λειτουργία τα ποσοστιαία στοιχεία αναγράφονται στην πινακίδα τύπου. ***...stère - μονάδα μέτρησης κομμένου ξύλου με διάκενα 35

36 Τεχνικά στοιχεία Τύπος PZ κινητό PZE γενικής χρήσης Μηχανισμός κίνησης Τρόπος μετάδοσης κίνησης Εμβυσματούμενη αντλία Εμβυσματούμενη αντλία/ Ηλεκτροκινητήρας Ισχύς kw 3 3 / 3 S6 ** Τάση V - - / 400 Ασφάλεια A - - / 16 Τύμπανο πλήρωσης Διάμετρος cm Ύψος cm Μέγ. μήκος ξύλου cm Ποσότητα πλήρωσης Διαστάσεις * stère *** 1,6 1,6 Μήκος cm Πλάτος cm Ύψος cm Βάρος kg *...οι αναφερόμενες διαστάσεις και τα βάρη αποτελούν τιμές αναφοράς και ισχύουν για το βασικό εξοπλισμό. **...στοιχεία ισχύος S6: συνεχής περιοδική λειτουργία τα ποσοστιαία στοιχεία αναγράφονται στην πινακίδα τύπου. ***...stère - μονάδα μέτρησης κομμένου ξύλου με διάκενα 36

37 Σέρβις 12 Σέρβις POSCHΠροϊόν Για την παραγγελία ανταλλακτικών για τη μηχανή, παρακαλούμε απευθυνθείτε απευθείας στον έμπορο της περιοχής σας. Αν χρειάζεστε για τη μηχανή σας έναν κατάλογο ανταλλακτικών, μπορείτε να τον κατεβάσετε οποιαδήποτε στιγμή από τον παρακάτω σύνδεσμο αναφέροντας τον αριθμό σειράς: 37

38 Δήλωση συμμόρφωσης ΕΚ Δήλωση συμμόρφωσης ΕΚ Με το παρόν δηλώνουμε, ότι η ακολούθως αναφερόμενη μηχανή ανταποκρίνεται λόγω του σχεδιασμού και του τρόπου κατασκευής της στις σχετικές, βασικές απαιτήσεις ασφαλείας και υγείας της Οδηγίας περι μηχανών ΕΚ 2006/42/EΚ. Επιπλέον, η μηχανή ανταποκρίνεται στην Οδηγία χαμηλής τάσης ΕΚ 2006/95/ΕΚ και την Οδηγία ηλεκτρομαγνητικής συμβατότητας ΕΚ 2004/108/ΕΚ. Σε περίπτωση τροποποίησης της μηχανής χωρίς προηγούμενη συνεννόηση μαζί μας, η παρούσα δήλωση παύει να ισχύει. Συσκευασία κούτσουρων - PackFix Hydro Αρ. είδους: Αρ. σειράς: M7350, M7355, M7357, M7360, M7351, M7340, M7341, M7344 από A Για την εφαρμογή των αναφερόμενων στις οδηγίες ΕΚ απαιτήσεων υγιεινής και ασφάλειας υιοθετήθηκαν τα ακόλουθα πρότυπα: EN ISO Γενικές οδηγίες σχεδιασμού EN ISO Αποστάσεις ασφαλείας - άνω και κάτω άκρα EN 349 Ελάχιστα διάκενα προς αποφυγή σύνθλιψης μελών του σώματος EN Ηλεκτρικός εξοπλισμός μηχανών EN ISO 4413 Τεχνικές προδιαγραφές ασφαλείας - Υδραυλικό σύστημα Εσωτερικά μέτρα διασφαλίζουν ότι οι σειριακές συσκευές ανταποκρίνονται πάντοτε στις τρέχουσες οδηγίες ΕΚ και τα εφαρμοζόμενα πρότυπα. Στη συνέχεια, το όνομα και η διεύθυνση του ατόμου που υπογράφει την παραπάνω Δήλωση συμμόρφωσης ΕΚ και είναι εξουσιοδοτημένο να συγκεντρώσει τα τεχνικά έγγραφα. Leibnitz, την Posch Gesellschaft m. b. H. Paul-Anton-Keller-Straße 40 A-8430 Leibnitz Μηχανικός Johann Tinnacher Διευθυντής 38

39

40 Το ειδικό κατάστημα Posch
