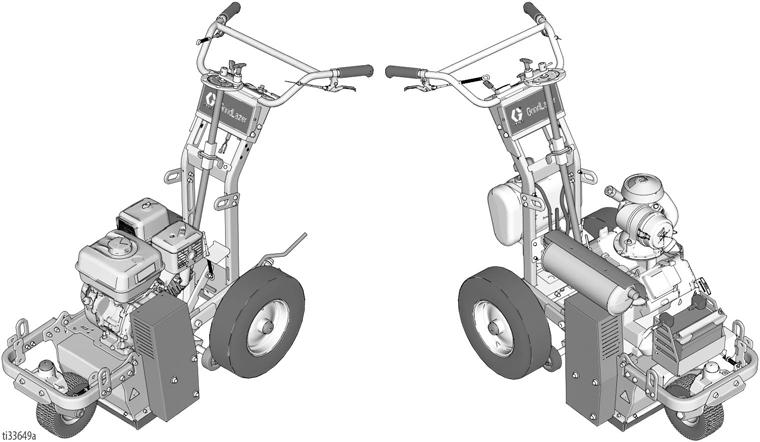

1 Λειτουργία GrindLazer 3A6011A EL Για αφαίρεση υλικών από επίπεδες, οριζόντιες επιφάνειες σκυροδέματος και ασφάλτου. Μόνο για επαγγελματική χρήση. Μοντέλο 25M992 - Κοπή προς τα εμπρός GrindLazer HP DC89 G (270 cc / 9 hp) Μοντέλο 25M993 - Κοπή προς τα εμπρός GrindLazer HP DC1013 G (390 cc / 13 hp) Μοντέλο 25Μ994 - Ανάστροφη κοπή προς τα πάνω (Πρέπει να χρησιμοποιηθεί με το LineDriver ) GrindLazer HP DC1021 G (627 cc / 21 hp με Ηλεκτρική μίζα) ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Διαβάστε όλες τις προειδοποιήσεις και τις οδηγίες σε αυτό το εγχειρίδιο. Εξοικειωθείτε με τα χειριστήρια και τη σωστή χρήση του εξοπλισμού. Φυλάξτε όλες τις οδηγίες. Σχετικά εγχειρίδια: Επισκευή - 3A5919 Εξαρτήματα - 3A5929 Χειρισμός του LineDriver GrindLazer HP DC89 G και HP DC1013 G GrindLazer HP DC1021 G (Τα τύμπανα, οι δίσκοι κοπής και το LineDriver πωλούνται χωριστά)????

2 Περιεχόμενα Περιεχόμενα Προειδοποιήσεις Απόρριψη μπαταριών Αναγνώριση εξαρτημάτων Ρύθμιση Προσαρμογή Ράβδου Λαβής Εγκατάσταση/Αντικατάσταση Τυμπάνου Τροχοί Ελέγχου Βάθους Πώς να ισοσταθμίσετε το Τύμπανο Περιορισμός της Σκόνης Λειτουργία Εκκίνηση Εκκίνηση του Κινητήρα Κοπή Υλικών Συγκροτήματα Τυμπάνου Κοπής Διακοπή Κοπής Υλικών Καθαρισμός Συντήρηση Συντήρηση Κατευθυντήριου Τροχού Τεχνικά στοιχεία Βασική εγγύηση Graco A6011A

3 Προειδοποιήσεις Προειδοποιήσεις Οι ακόλουθες προειδοποιήσεις αφορούν τη ρύθμιση, χρήση, γείωση, συντήρηση και επισκευή του παρόντος εξοπλισμού. Το σύμβολο με θαυμαστικό αφορά μια γενική προειδοποίηση και τα σύμβολα κινδύνου αναφέρονται στους κινδύνους που αφορούν στις διαδικασίες. Όταν αυτά τα σύμβολα εμφανίζονται στο κυρίως κείμενο του παρόντος εγχειριδίου ή σε ετικέτες προειδοποίησης, ανατρέξτε ξανά σε αυτές τις Προειδοποιήσεις. Στο κείμενο αυτού του εγχειριδίου, εάν απαιτείται, ενδέχεται να εμφανίζονται σύμβολα κινδύνου και προειδοποιήσεις για τα εκάστοτε προϊόντα, που δεν καλύπτονται στην παρούσα ενότητα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΚΙΝΔΥΝΟΣ ΣΚΟΝΗΣ ΚΑΙ ΘΡΑΥΣΜΑΤΩΝ Η εκτριβή επιφανειών από σκυρόδεμα και άλλα υλικά με αυτόν τον εξοπλισμό παράγει σκόνη, η οποία περιέχει ουσίες επιβλαβείς για την υγεία. Επίσης, κατά την εκτριβή ενδέχεται να εκτινάσσονται θραύσματα. Για να περιορισθεί ο κίνδυνος σοβαρού τραυματισμού: Περιορίζετε την εκπομπή σκόνης, σύμφωνα με όλους τους κανονισμούς που ισχύουν για τους χώρους εργασίας. Φοράτε προστατευτικά γυαλιά και αναπνευστήρα που έχει ελεγχθεί για σωστή εφαρμογή, φέρει επίσημη έγκριση και είναι κατάλληλος για τις ισχύουσες συνθήκες σκόνης. Χρησιμοποιείτε τον εξοπλισμό μόνο σε καλά αεριζόμενο χώρο. Ο εξοπλισμός εκτριβής πρέπει να χρησιμοποιείται μόνο από εκπαιδευμένο προσωπικό που γνωρίζει τους κανονισμούς που ισχύουν για τους χώρους εργασίας. ΚΙΝΔΥΝΟΣ ΠΑΓΙΔΕΥΣΗΣ ΚΑΙ ΚΙΝΔΥΝΟΣ ΑΠΟ ΠΕΡΙΣΤΡΕΦΟΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ Τα δάχτυλα ή άλλα μέρη του σώματος μπορεί να πιαστούν ή να ακρωτηριαστούν από τα περιστρεφόμενα εξαρτήματα. Μένετε μακριά από τα περιστρεφόμενα εξαρτήματα. Μην χειρίζεστε τον εξοπλισμό όταν έχουν αφαιρεθεί οι προφυλακτήρες ή τα προστατευτικά καλύμματα. Αποφεύγετε να φοράτε χαλαρό ρουχισμό ή κοσμήματα και μην αφήνετε ελεύθερα τα μακριά μαλλιά όταν χρησιμοποιείτε τον εξοπλισμό. Πριν από τον έλεγχο, τη μετακίνηση ή την συντήρηση εξοπλισμού, απενεργοποιήστε την παροχή ρεύματος. ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ Οι δίσκοι κοπής και ο κινητήρας είναι δυνατόν να υπερθερμανθούν κατά τη λειτουργία. Για να αποφύγετε σοβαρά εγκαύματα μην αγγίζετε τον θερμό εξοπλισμό. Περιμένετε έως ότου ο εξοπλισμός κρυώσει εντελώς. ΚΙΝΔΥΝΟΣ ΑΠΟ ΕΣΦΑΛΜΕΝΟ ΧΕΙΡΙΣΜΟ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ Τυχόν εσφαλμένος χειρισμός του εξοπλισμού μπορεί να προκαλέσει θάνατο ή σοβαρό τραυματισμό. Μην χρησιμοποιείτε τη μονάδα όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια φαρμάκων ή αλκοόλ. Μην απομακρύνεστε από την περιοχή εργασίας όταν ο εξοπλισμός είναι ενεργοποιημένος. Απενεργοποιήστε τον εξοπλισμό όταν ο εξοπλισμός δεν είναι σε χρήση. Ελέγχετε τον εξοπλισμό καθημερινά. Φροντίζετε για την άμεση επισκευή ή αντικατάσταση όλων των εξαρτημάτων που φέρουν φθορές ή βλάβες, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά του κατασκευαστή. Μην επιφέρετε μετατροπές ή τροποποιήσεις στον εξοπλισμό. Χρησιμοποιείτε τον εξοπλισμό μόνο για τη χρήση για την οποία προορίζεται. Για περισσότερες πληροφορίες, απευθυνθείτε στο διανομέα. Κρατάτε τα παιδιά και τα ζώα μακριά από τον χώρο εργασίας. Τηρείτε όλους τους ισχύοντες κανονισμούς ασφαλείας. Διατηρείτε μια ασφαλή απόσταση λειτουργίας από άλλα άτομα στο χώρο εργασίας. Αποφύγετε οποιουσδήποτε σωλήνες, στήλες, ανοίγματα, ή οποιαδήποτε άλλα αντικείμενα που προεξέχουν από την επιφάνεια εργασίας. ΑΤΟΜΙΚΟΣ ΠΡΟΣΤΑΤΕΥΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Θα πρέπει να φοράτε κατάλληλο προστατευτικό εξοπλισμό κατά τη λειτουργία, τη συντήρηση, ή όταν βρίσκεστε στο χώρο λειτουργίας της συσκευής, για να σας προφυλάσσει από σοβαρό τραυματισμό, συμπεριλαμβανομένων των τραυματισμών στα μάτια, της εισπνοής σκόνης ή χημικών ουσιών, των εγκαυμάτων και της απώλειας ακοής. Ο συγκεκριμένος εξοπλισμός περιλαμβάνει, μεταξύ άλλων: Προστατευτικά γυαλιά. Υποδήματα ασφαλείας. Γάντια. Προστασία ακοής. Αναπνευστήρα που έχει ελεγχθεί για σωστή εφαρμογή, φέρει επίσημη έγκριση και είναι κατάλληλος για τις ισχύουσες συνθήκες σκόνης. 3A6011A 3

4 Προειδοποιήσεις ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ ΚΑΙ ΕΚΡΗΞΗΣ Οι εύφλεκτες αναθυμιάσεις, όπως οι αναθυμιάσεις διαλυτών και χρωμάτων, στον χώρο εργασίας μπορεί να αναφλεγούν ή να προκαλέσουν έκρηξη. Για να αποτρέψετε το ενδεχόμενο πυρκαγιάς ή έκρηξης: Χρησιμοποιείτε τον εξοπλισμό μόνο σε καλά αεριζόμενο χώρο. Μην γεμίζετε τη δεξαμενή καυσίμου ενώ ο κινητήρας βρίσκεται σε λειτουργία ή είναι ζεστός. Σβήστε τον κινητήρα και αφήστε τον να κρυώσει. Τα καύσιμα είναι εύφλεκτα και μπορεί να αναφλεγούν ή να εκραγούν, εάν πέσουν σε θερμή επιφάνεια. Απομακρύνετε από τον χώρο εργασίας όλα τα υπολείμματα, συμπεριλαμβανομένων των υπολειμμάτων διαλύτη, υφασμάτων και βενζίνης. Στο χώρο εργασίας πρέπει να υπάρχει πυροσβεστήρας. ΚΙΝΔΥΝΟΣ ΑΠΟ ΜΟΝΟΞΕΙΔΙΟ ΤΟΥ ΑΝΘΡΑΚΑ Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, το οποίο είναι άχρωμο και άοσμο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να αποβεί μοιραία. Μην χειρίζεστε τον παρόντα εξοπλισμό σε κλειστό χώρο. ΚΙΝΔΥΝΟΣ ΑΠΟ ΤΗΝ ΜΠΑΤΑΡΙΑ Η μπαταρία μπορεί να υποστεί διαρροή, να εκραγεί, να προκαλέσει εγκαύματα ή να προκαλέσει έκρηξη αν χρησιμοποιηθεί εσφαλμένα. Το περιεχόμενο μιας ανοικτής μπαταρίας μπορεί να προκαλέσει σοβαρό ερεθισμό ή/και χημικά εγκαύματα. Αν έρθει σε επαφή με το δέρμα, πλύνετε με σαπούνι και νερό. Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με νερό για τουλάχιστον 15 λεπτά και ζητήστε αμέσως ιατρική βοήθεια. Χρησιμοποιείτε μόνο τον καθορισμένο τύπο μπαταρίας για τον εξοπλισμό. Βλέπε Τεχνικά στοιχεία. Αντικαθιστάτε την μπαταρία μόνο σε καλά αεριζόμενο χώρο και μακριά από εύφλεκτα ή εύκαυστα υλικά, όπως χρώματα και διαλύτες. Μην απορρίψετε την μπαταρία σε φωτιά ή σε περιβάλλον με θερμοκρασία άνω των 50 C (122 F). Η μπαταρία ενδέχεται να εκραγεί. Μην πετάτε την μπαταρία στη φωτιά. Μην εκθέτετε την μπαταρία σε νερό ή βροχή. Μην αποσυναρμολογείτε, σπάτε ή τρυπάτε την μπαταρία. Μην χρησιμοποιείτε ούτε να φορτίζετε μπαταρία που φέρει ρωγμές ή φθορές. Ακολουθείτε τις κατά τόπους διατάξεις ή/και κανονισμούς για την απόρριψη. ΠΡΟΤΑΣΗ ΝΟΜΟΥ ΠΟΛΙΤΕΙΑΣ ΚΑΛΙΦΟΡΝΙΑΣ 65 Τα καυσαέρια του κινητήρα από το προϊόν αυτό περιέχουν χημικές ουσίες που είναι γνωστό στην Πολιτεία της Καλιφόρνιας ότι προκαλούν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες του αναπαραγωγικού συστήματος. Αυτό το προϊόν περιέχει μία ή περισσότερες χημικές ουσίες που είναι γνωστό στην Πολιτεία της Καλιφόρνιας ότι προκαλούν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες του αναπαραγωγικού συστήματος. Πλένετε τα χέρια μετά τη χρήση. Απόρριψη μπαταριών Μην απορρίπτετε τις μπαταρίες στα οικιακά απορρίμματα. Ανακυκλώνετε τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Για τις τοποθεσίες ανακύκλωσης στις ΗΠΑ και τον Καναδά: καλέστε το ή επισκεφθείτε τον ιστότοπο 4 3A6011A

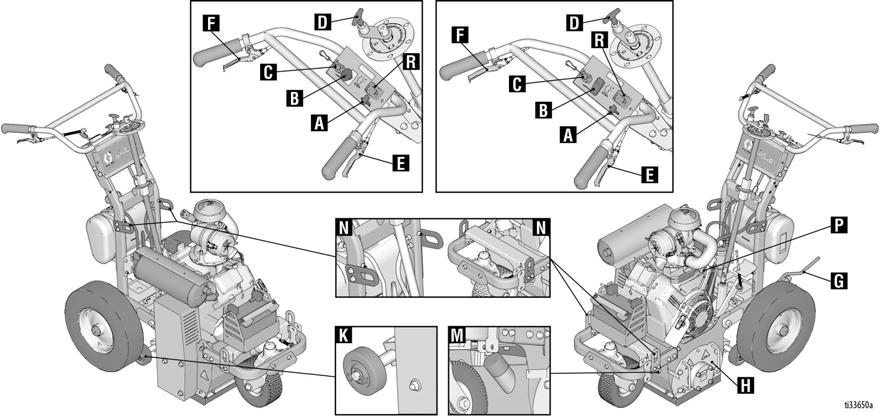

5 Αναγνώριση εξαρτημάτων Αναγνώριση εξαρτημάτων DC89 G και Μοντέλα DC1013 G Μοντέλο DC1021 G Εξάρτημα Περιγραφή A Μοχλός Ρυθμιστή Κινητήρα Ρυθμίζει την ταχύτητα του κινητήρα. B Διακόπτης Λειτουργίας Τροφοδοτεί με ρεύμα τον Κινητήρα. Κινητήρα C Κουμπί Διακοπής Κινητήρα Συνδέεται με τον χειριστή και σβήνει τον κινητήρα εάν το κορδόνι αποσυνδεθεί κατά τη λειτουργία. D Περιστροφικός μοχλός προσαρμογής τυμπάνου Ρυθμίζει το βάθος κοπής τυμπάνου. E Μοχλός Ασφάλισης Τυμπάνου Όταν ο μοχλός είναι στη θέση ασφάλισης, το τιμόνι μπορεί να πιεστεί προς τα κάτω για να ανυψώσει το τύμπανο κοπής πάνω από την επιφάνεια και να κλειδώσει στην θέση ΑΝΩ. Μόλις το τύμπανο κλειδώσει στη θέση ΑΝΩ, το GrindLazer μπορεί να περιστραφεί χωρίς το τύμπανο να αγγίζει την επιφάνεια. F G H Μοχλός Κλειδώματος Εμπρόσθιου Τροχού Φρένο Στάθμευσης Οπίσθιου Τροχού Πλαίσιο Πρόσβασης Τυμπάνου Ο εμπρόσθιος τροχός είναι κλειδωμένος συνήθως για την οδήγηση του GrindLazer σε ευθεία γραμμή. Όταν ο μοχλός είναι στη θέση ασφάλισης, ο εμπρόσθιος τροχός ξεκλειδώνει και έχει τη δυνατότητα να περιστρέφεται ελεύθερα. Εμποδίζει την κίνηση του οπίσθιου τροχού. Αφαιρούμενο πλαίσιο που επιτρέπει την πρόσβαση για αντικατάσταση του τυμπάνου κοπής. K Τροχοί Ελέγχου Βάθους Ισοσταθμίζει το τύμπανο κοπής. M Θύρα Αναρρόφησης Θύρα σύνδεσης συστήματος αναρρόφησης για μείωση της σκόνης και των υπολειμμάτων κατά τη λειτουργία. N Σημεία Ανύψωσης Ενισχυμένα σημεία για την ανύψωση του GrindLazer κατά την μεταφορά και την επισκευή. P Διακόπτης ανάφλεξης Κινητήρας με Ηλεκτρική μίζα (μόνο στο μοντέλο DC1021 G) R Στροφόμετρο/Ωρόμετρο Κατά τη λειτουργία αναγράφει τις στροφές ανά λεπτό του κινητήρα και αναγράφει τις συνολικές ώρες λειτουργίας του. 3A6011A 5

6 Ρύθμιση Ρύθμιση Τα μοντέλα GrindLazer DC89 G και GrindLazer DC1013 G είναι σχεδιασμένα έτσι ώστε ο χειρισμός τους να γίνεται είτε από έναν χειριστή που στέκεται πίσω από τη μονάδα, είτε σε συνδυασμό με το LineDriver. Ο χειρισμός του GrindLazer DC1021 G γίνεται ΜΟΝΟ με το LineDriver. Προσαρμογή Ράβδου Λαβής Για να προσαρμόσετε τη ράβδο λαβής: αφαιρέστε τέσσερις βίδες (S), σύρετε την ράβδο λαβής στο επιθυμητό ύψος, και αντικαταστήστε τις βίδες και σφίξτε. περιστροφής του τυμπάνου είναι αντίθετη με τη κατεύθυνση κίνησης). ti15137a ti15138a Κοπή προς τα εμπρός Ανάστροφη κοπή προς τα (Μοντέλα DC89 και DC1013) πάνω (DC1021 G) S S Για να αποφύγετε ακούσια εκκίνηση του κινητήρα, αποσυνδέετε το καλώδιο του μπουζί προτού κάνετε σέρβις στη μονάδα. 1. Σύρετε το Τύμπανο αντικατάστασης επάνω στον εξαγωνικό άξονα. Εγκατάσταση/Αντικατάσταση Τυμπάνου Εγκατάσταση ΣΗΜΕΙΩΣΗ: Τα τύμπανα καμπυλωτών δίσκων κοπής καρβιδίου δεν απαιτούν συγκεκριμένο προσανατολισμό ή φορά. Οι φρέζες καρβιδίου και οι λεπίδες διαμαντιού είναι κατευθυνόμενες. Θα πρέπει να στοιβάζονται έτσι ώστε τα βέλη στις φρέζες και στις λεπίδες να είναι στραμμένα προς την ίδια κατεύθυνση με την περιστροφή του τυμπάνου. 2. Τοποθετήστε ξανά το Πλαίσιο Πρόσβασης Τυμπάνου (H). ti14764a ti14766a 3. Χαμηλώστε τον Περιστροφικό Μοχλό Προσαρμογής Τυμπάνου (D) και τραβήξτε τον Μοχλό Ασφάλισης Τυμπάνου (Ε), ώστε το τύμπανο να στηρίζεται στο έδαφος. Φρέζα Καρβιδίου ti15141a Λεπίδα Διαμαντιού ti15142a Τα μοντέλα DC89 και DC1013 είναι σχεδιασμένα για «κοπή προς τα εμπρός» (η φορά περιστροφής του τυμπάνου είναι ίδια με την κατεύθυνση κίνησης). Το μοντέλο DC1012 είναι σχεδιασμένο για «ανάστροφη κοπή προς τα πάνω» (η φορά ti14756a ti14755a Ο πείρος της πόρτας και η οπή πρέπει να ευθυγραμμίζονται. 6 3A6011A

7 Ρύθμιση Τροχοί Ελέγχου Βάθους ti15256a 4. Σφίξτε τα τέσσερα μπουλόνια στο Πλαίσιο Πρόσβασης Τυμπάνου (H). Χρήση των Τροχών Ελέγχου Βάθους ως Οδηγού Κοπής πλάτους 5 ή 10 ιντσών Για να πραγματοποιήσετε κοπή 5 ιντσών, τοποθετήστε δύο αποστάτες (S) στο εξωτερικό μέρος των Τροχών Ελέγχου Βάθους (K). K K S S ti15257a 5 in. ti15095a 5. Περιστρέψτε τον Μοχλό Προσαρμογής του Τυμπάνου (D) στο μέγιστο ύψος. Αφαίρεση Για να πραγματοποιήσετε κοπή 10 ιντσών, τοποθετήστε δύο αποστάτες (S) στο εσωτερικό μέρος των Τροχών Ελέγχου Βάθους (K). K K S S Για να αποφύγετε ακούσια εκκίνηση του κινητήρα, αποσυνδέετε το καλώδιο του μπουζί προτού κάνετε σέρβις στη μονάδα. 1. Αφαιρέστε τα τέσσερα μπουλόνια και το Πλαίσιο Πρόσβασης Τυμπάνου (H). ti14767a 2. Σύρετε το τύμπανο ώστε να βγει από τον εξαγωνικό άξονα. 10 in. Πώς να ισοσταθμίσετε το Τύμπανο Για την κατάλληλη ισοστάθμιση του τυμπάνου, το GrindLazer πρέπει να ακουμπά σε μια οριζόντια επίπεδη επιφάνεια. Ρύθμιση Τροχών Ελέγχου Βάθους ti15094a 1. Βεβαιωθείτε ότι το τύμπανο έχει εγκατασταθεί σωστά, (βλ. Αντικατάσταση Τυμπάνου, σελίδα 6). 2. Σπρ?ξτε προς τα κάτω τις μπάρες λαβής, τραβήξτε τoν μοχλό σύμπλεξης και χαμηλώστε το τύμπανο στην ΚΑΤΩ θέση. ti14765a 3A6011A 7

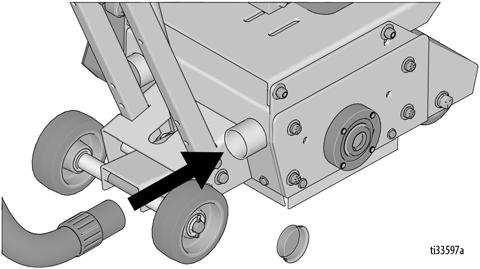

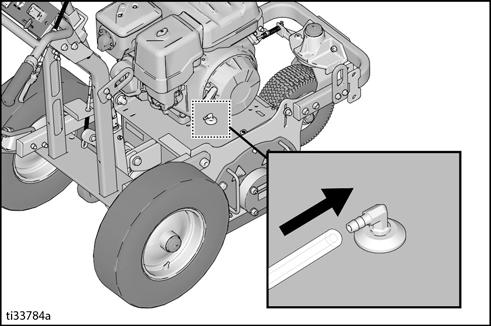

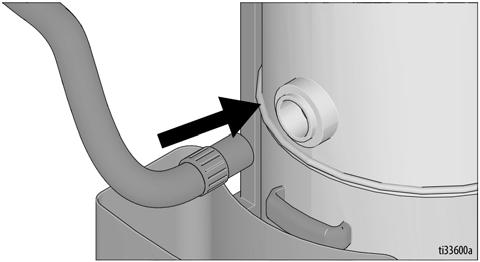

8 Ρύθμιση 3. Ξεσφίξτε (αλλά μην αφαιρέσετε) τα τρία μπουλόνια (Τ) στην πλάκα Ελέγχου του Βάθους Τροχού. Περιορισμός της Σκόνης Σύνδεση Αναρρόφησης T 1. Εάν χρησιμοποιείτε σύστημα αναρρόφησης (υποπίεσης), τότε συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης στη Θύρα Αναρρόφησης. ti15229a 4. Ρυθμίστε την πλάκα μέχρι οι τροχοί οδήγησης να εφαρμόσουν στην επιφάνεια. 5. Σφίξτε τις τρεις βίδες (Τ) στην πλάκα. 2. Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης στην Εισαγωγή του Κυκλωνικού Διαχωριστή (προαιρετικός εξοπλισμός) ή/και το σύστημα αναρρόφησης. Ρύθμιση Πίσω Άξονα Εάν το βάθος κοπής δεν είναι ομοιόμορφο και οι τροχοί ελέγχου του βάθους είναι ήδη ρυθμισμένοι σωστά (βλ. Ρύθμιση Τροχών Ελέγχου Βάθους), τότε προχωρήστε στα παρακάτω βήματα ρύθμισης του πίσω άξονα. Για να αποφύγετε ακούσια εκκίνηση του κινητήρα, αποσυνδέετε το καλώδιο του μπουζί προτού κάνετε σέρβις στη μονάδα. 1. Μετρήστε τη διαφορά του βάθους κοπής. 2. Προσθέστε ροδέλες με συνολικό πάχος ίσο με την διαφορά στο βάθος κοπής, μεταξύ του πλαισίου και του πίσω άξονα στην πλευρά όπου παρατηρείται η βαθύτερη κοπή. Ρακόρ Νερού Εάν χρησιμοποιείτε νερό για τον περιορισμό της σκόνης, τότε συνδέστε τον εύκαμπτο σωλήνα νερού στον σύνδεσμο που υπάρχει στην επάνω πλευρά του περιβλήματος του τυμπάνου. Ανοίξτε την παροχή του νερού. a. Ξεσφίξτε τα παξιμάδια και στις δυο πλευρές του πλαισίου. b. Προσθέστε μια ροδέλα μεταξύ του άξονα και του πλαισίου. c. Σφίξτε και τα δύο μπουλόνια με ροπή ft-lbs. ti28529a 8 3A6011A

9 Λειτουργία Λειτουργία 2. Μόνο στο μοντέλο DC1021: Συνδέστε το LineDriver στο GrindLazer. Μην ξεκινάτε το μηχάνημα ενώ το τύμπανο είναι σε επαφή με το έδαφος. Αυτό μπορεί να προκαλέσει την απώλεια ελέγχου του μηχανήματος από τον χειριστή, και να προκληθούν υλικές ζημιές ή/και τραυματισμός. ti15089a 3. Πιέστε προς τα κάτω τις ράβδους λαβής μέχρι τύμπανο να κλειδώσει στη θέση ΑΝΩ. Εκκίνηση Πριν την εκκίνηση του κινητήρα, εκτελέστε τα ακόλουθα: Διαβάστε και κατανοήστε το εγχειρίδιο κινητήρα Βεβαιωθείτε ότι όλα τα προστατευτικά είναι σωστά στερεωμένα στη θέση τους Βεβαιωθείτε ότι όλες οι μηχανικές συνδέσεις είναι ασφαλείς Ελέγξτε για ζημιές στον κινητήρα και σε άλλες εξωτερικές επιφάνειες Χρησιμοποιείτε τους κατάλληλους δίσκους κοπής για κάθε εργασία. Βεβαιωθείτε ότι το τύμπανο είναι ζυγοσταθμισμένο και ότι χρησιμοποιείται ο σωστός αριθμός, μέγεθος και τύπος δίσκων κοπής. Βεβαιωθείτε ότι ο άξονας τύμπανου είναι κλειδωμένος και ασφαλισμένος. Ελέγξτε το χώρο εργασίας για να εντοπίσετε τυχόν σωλήνες, στήλες, ένθετα στο πλαίσιο, ή άλλα αντικείμενα που προεξέχουν από την επιφάνεια εργασίας. Αποφύγετε αυτά τα αντικείμενα κατά τη λειτουργία. Εκκίνηση του Κινητήρα 1. Ενεργοποιήστε το Φρένο Οπίσθιων Τροχών (G) για να αποτρέψετε μετακίνηση του GrindLazer. 4. Μόνο στο μοντέλο DC1021: Βεβαιωθείτε ότι ο Διακόπτης Διακοπής Κινητήρα (C) είναι στην θέση ΑΝΩ. ti15088a 5. Θέστε τον κινητήρα σε λειτουργία: a. Ανοίξτε τη βαλβίδα καυσίμου. ti14758a ti5248a Μοντέλα DC89 G/DC1013 G 3A6011A 9

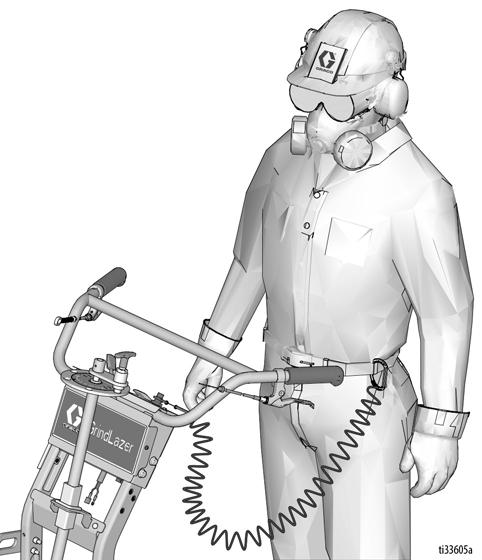

10 Λειτουργία b. Κλείστε το τσοκ του αέρα. 3. Συνδέστε το Κουμπί Διακοπής Κινητήρα με τον χειριστή. ti5249a Μοντέλα DC89 G/DC1013 G Μοντέλα DC1021 G c. Μετακινήστε τον Διακόπτη Λειτουργίας Κινητήρα (Β) στη θέση ΑΝΟΙΚΤΟ. ti3315a Μοντέλα DC89 G/DC1013 G d. Τραβήξτε το σχοινί εκκίνησης. ti5263a e. Αφού βάλετε μπροστά τον κινητήρα, ανοίξτε το τσοκ του αέρα. 4. Ρυθμίστε το γκάζι στις επιθυμητές στροφές. Μοντέλα DC89 G/DC1013 G Μοντέλα DC1021 G Κοπή Υλικών Διατηρείτε μια ασφαλή απόσταση λειτουργίας από άλλα άτομα στο χώρο εργασίας. Αποφεύγετε σωλήνες, στήλες, ανοίγματα και οποιαδήποτε άλλα αντικείμενα που προεξέχουν από την επιφάνεια εργασίας. 5. Σπρ?ξτε προς τα κάτω τις μπάρες λαβής, τραβήξτε τoν μοχλό σύμπλεξης και χαμηλώστε το τύμπανο στην ΚΑΤΩ θέση. 1. Θέστε τον κινητήρα σε λειτουργία, σελ Ενεργοποιήστε, εάν χρησιμοποιείτε, το σύστημα αναρρόφησης. ti14755a 10 3A6011A

11 Λειτουργία 6. Περιστρέψτε τον Μοχλό Προσαρμογής του Τυμπάνου μέχρι το τύμπανο να έρθει σε επαφή με την επιφάνεια και επιτευχθεί το επιθυμητό βάθος. Συγκρότημα Λεπίδων Διαμαντιού Παρακολουθήστε τους Τροχούς Ελέγχου Βάθους (Κ) κατά τη λειτουργία. Εάν οι τροχοί περιστρέφονται, τότε επιτυγχάνεται το κατάλληλο βάθος. ti14756a ΣΗΜΕΙΩΣΗ: Ίσως χρειαστούν αρκετές δοκιμές μέχρι να επιτύχετε το επιθυμητό βάθος κοπής. ΣΗΜΕΙΩΣΗ: Σε σκληρότερες επιφάνειες, μπορεί να είναι καλύτερο να κάνετε αρκετά περάσματα ανά βήματα του 1/32 της ίντσας για να πετύχετε το επιθυμητό βάθος. Συγκροτήματα Τυμπάνου Κοπής ΕΙΔΟΠΟΙΗΣΗ Οι Λεπίδες Διαμαντιού έχουν σχεδιαστεί για να ψύχονται με ροή αέρα γύρω από τις λεπίδες. Ανυψώστε την λεπίδα πάνω από την κοπή κάθε 10 με 15 δευτερόλεπτα, κατόπιν λειτουργείστε με πλήρη ταχύτητα για αρκετά δευτερόλεπτα για να αποφευχθεί συσσώρευση υπερβολικής ζέστης που θα μπορούσε να βλάψει τις λεπίδες. Συγκροτήματα Δίσκων Κοπής και Τυμπάνου Ο κινητήρας δεν πρέπει να λειτουργεί. Λειτουργείστε τον κινητήρα σε πλήρη ταχύτητα και προσαρμόστε την ταχύτητα προς τα εμπρός να ταιριάζει στο έργο που εκτελείται. Σκληρότερες επιφάνειες σκυροδέματος θα πρέπει να κοπούν με βραδύτερο ρυθμό από ό,τι η άσφαλτος και άλλες ηπιότερες επιφάνειες. ΣΗΜΕΙΩΣΗ: Κάθε βήμα στην Πλάκα Προσαρμογής Τυμπάνου (D) είναι 0,010 ίντσες (0,25 mm) αλλαγή βάθους κοπής τυμπάνου. ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ Αποφύγετε την επαφή ή το χειρισμό του τύμπανου μετά τη χρήση, μέχρι να κρυώσει τελείως. Διαφορετικές συνθέσεις τύμπανου μπορεί να χρησιμοποιηθούν για διαφορετικές εφαρμογές. Υπάρχουν τρεις διαφορετικοί τύποι συμβατού συγκροτήματος τυμπάνου με το GrindLazer: Καμπυλωτά μαχαίρια καρβιδίου, φρέζες καρβιδίου, και λεπίδες διαμαντιού. Καμπυλωτός Δίσκος Κοπής Καρβιδίου/Συγκρότημα Προσαρμόστε σταδιακά το βάθος για να αφαιρέσετε τη γραμμή σήμανσης (ελάχιστο ποσό πλακόστρωτης επιφάνειας θα πρέπει να αφαιρεθεί). Δίσκος Κοπής Φρέζας Καρβιδίου/Συγκρότημα Τα καλύτερα αποτελέσματα για βαθιές κοπές επιτυγχάνονται με την πραγματοποίηση πολλών λεπτών περασμάτων. Κάθε πέρασμα δεν πρέπει να είναι βαθύτερο από 1/32 της ίντσας διαφορετικά θα προκληθεί ζημία σε ράβδους και δίσκους κοπής. 3A6011A 11

12 Λειτουργία Διακοπή Κοπής Υλικών 1. Πιέστε προς τα κάτω τις ράβδους λαβής μέχρι τύμπανο να κλειδώσει στη θέση ΑΝΩ. ti14758a 2. Σύρετε τον Μοχλό Ρυθμιστή Κινητήρα (Α) στη χαμηλή ρύθμιση. ti6482a 3. Μετακινήστε τον Διακόπτη Λειτουργίας Κινητήρα (Β) στη θέση ΚΛΕΙΣΤΟ. ti15176a ti15177a Μοντέλα DC89 και DC1013 Μοντέλο DC1021 Καθαρισμός ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ Αποφύγετε το άγγιγμα του κινητήρα και τύμπανου μετά τη χρήση μέχρι να κρυώσει τελείως. Στο τέλος κάθε ημέρας εργασίας και αφού έχει κρυώσει το μηχάνημα, καθαρίστε ολόκληρη την εξωτερική επιφάνειά του. Ελέγξτε για φθαρμένα ή κατεστραμμένα εξαρτήματα και εκτελέστε κάθε απαιτούμενη Συντήρηση, σελίδα A6011A

13 Συντήρηση Συντήρηση ΟΠΟΤΕ ΑΠΑΙΤΕΙΤΑΙ: Αποφύγετε το άγγιγμα του κινητήρα και τύμπανου μετά τη χρήση μέχρι να κρυώσει τελείως. Για να αποφύγετε ακούσια εκκίνηση του κινητήρα, αποσυνδέετε το καλώδιο του μπουζί προτού κάνετε σέρβις στη μονάδα. Τα παρακάτω βήματα πρέπει να εκτελούνται για να εξασφαλιστεί η καλή λειτουργία και η διάρκεια ζωής του GrindLazer. ΠΡΙΝ ΤΗ ΛΕΙΤΟΥΡΓΙΑ: Ελέγξτε οπτικά το σύνολο της μονάδας για ζημίες ή χαλαρές συνδέσεις. Ελέγξτε το λάδι του κινητήρα (βλέπε εγχειρίδιο κινητήρα). Ελέγξτε τους δακτυλίους του τυμπάνου και τους δίσκους κοπής. Ελέγξτε το τύμπανο για ανομοιόμορφη φθορά. Ελέγξτε για τη σωστή πίεση ελαστικών. ΚΑΘΗΜΕΡΙΝΑ: Εισάγετε και καθαρίστε το στοιχείο φίλτρου αέρα. Καθαρίστε τη σκόνη και τα υπολείμματα από την εξωτερική επιφάνεια της μονάδας (ΜΗ χρησιμοποιήσετε πιεστικό ή άλλον εξοπλισμό καθαρισμού υψηλής πίεσης). Επιθεωρήστε τις ποδιές συγκράτησης σκόνης για φθορές. Επισκευάστε ή αντικαταστήστε τις ποδιές ώστε να εξασφαλίσετε τη βέλτιστη συγκράτηση της σκόνης και των υπολειμμάτων. Εάν χρησιμοποιείτε νερό για τον περιορισμό της σκόνης, καθαρίστε ή αντικαταστήστε τον τυχόν βουλωμένο ή φθαρμένο εύκαμπτο σωλήνα παροχής νερού. Ελέγξτε τη στάθμη του λαδιού του κινητήρα και συμπληρώστε εφόσον χρειάζεται. Ελέγξτε και γεμίστε την δεξαμενή καυσίμου. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και καθαρίστε το στοιχείο. Αντικαταστήστε το στοιχείο εφόσον απαιτείται. Ανταλλακτικά μπορείτε να προμηθευτείτε από τον τοπικό αντιπρόσωπο του κατασκευαστή του κινητήρα. Ελέγξτε τον ιμάντα μετάδοσης κίνησης και την τάνυσή του, και σφίξτε ή αντικαταστήστε τον εάν απαιτείται. Για περισσότερες πληροφορίες σχετικά με τη συντήρηση του κινητήρα, βλ. εγχειρίδιο κινητήρα Honda (μοντέλα 270 και 390) ή Briggs and Stratton (μοντέλα 480). Συντήρηση Κατευθυντήριου Τροχού ΚΑΘΕ ΜΗΝΑ: Λιπάνετε το ρουλεμάν του τροχού. Ελέγξτε τον πείρο για φθορές. Αν έχει φθαρεί ο πείρος θα υπάρχει τζόγος στον κατευθυντήριο τροχό. Αντιστρέψτε ή αντικαταστήστε τον πείρο, όπως απαιτείται. Ελέγχετε, όποτε απαιτείται, την ευθυγράμμιση των τροχών. Για να ευθυγραμμίσετε: χαλαρώστε τη βίδα ασφάλισης, ευθυγραμμίστε τον τροχό και σφίξτε τη βίδα. Ευθυγράμμιση Εμπρόσθιου Περιστρεφόμενου Τροχού 1. Χαλαρώστε το μπουλόνι. 2. Περιστρέψτε το πιρούνι του εμπρόσθιου τροχού δεξιά ή αριστερά, ανάλογα με τις ανάγκες, για να τον ευθυγραμμίσετε. 3. Σφίξτε το μπουλόνι. Ωθήστε το GrindLazer και αφήστε το να κυλήσει με τα χέρια μακρυά από το GrindLazer. ΣΗΜΕΙΩΣΗ: Εάν το GrindLazer εκτρέπεται δεξιά ή αριστερά, τότε επαναλάβετε τα βήματα 1 και 3 έως ότου το GrindLazer να κυλά ευθεία. ΜΕΤΑ ΑΠΟ ΤΙΣ ΠΡΩΤΕΣ 20 ΩΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ: Αποστραγγίστε το λάδι κινητήρα και ξαναγεμίστε με καθαρό λάδι. Βλ. εγχειρίδιο κινητήρα για σωστό ιξώδες. ΚΑΘΕ ΩΡΕΣ ΛΕΙΤΟΥΡΓΙΑΣ: Αλλάξτε το λάδι του κινητήρα (βλέπε εγχειρίδιο κινητήρα). Λιπάνετε τα ρουλεμάν των τροχών. 3A6011A 13

14 Τεχνικά στοιχεία Τεχνικά στοιχεία GrindLazer HP DC89 G (Μοντέλο 25M992) Διαστάσεις Μη συσκευασμένο Συσκευασμένο Ύψος in./cm: 46 (116,8) 50,5 (128,3) Πλάτος in./cm: 28 (71,1) 37 (94,0) Μήκος in./cm: 62 (157,5) 73 (185,4) Βάρος lb/kg: 300 (136) 400 (181) Στάθμη θορύβου (dba) Ηχητική ισχύς κατά ISO 3744: 107,3 Ηχητική πίεση μετρημένη στα 3,1 ft (1m): 91,6 Κραδασμοί (m/sec 2 ) κατά ISO 3744 Χωρίς το LineDriver: 7,9 Με το LineDriver: 8,3 Ισχύς (Ιπποδύναμη) κατά SAE J rpm Μέγιστη διάρκεια αποθήκευσης 5 χρόνια Μέγιστη διάρκεια ζωής 10 χρόνια Συντελεστής απόδοσης 200 μέτρα εδάφους ανά λίτρο καυσίμου GrindLazer HP DC1013 (Μοντέλο 25M993) Διαστάσεις Μη συσκευασμένο Συσκευασμένο Ύψος in./cm: 46 (116,8) 50,5 (128,3) Πλάτος in./cm: 28 (71,1) 37 (94,0) Μήκος in./cm: 62 (157,5) 73 (185,4) Βάρος lb/kg: 310 (141) 410 (186) Στάθμη θορύβου (dba) Ηχητική ισχύς κατά ISO 3744: 109,3 Ηχητική πίεση μετρημένη στα 3,1 ft (1m): 93,6 Κραδασμοί (m/sec 2 ) κατά ISO 3744 Χωρίς το LineDriver: 7,5 Με το LineDriver: 5,9 Ισχύς (Ιπποδύναμη) κατά SAE J rpm 14 3A6011A

15 Τεχνικά στοιχεία GrindLazer HP DC1021 G (Μοντέλο 25M994) Διαστάσεις Μη συσκευασμένο Συσκευασμένο Ύψος in./cm: 46 (116,8) 50,5 (128,3) Πλάτος in./cm: 28 (71,1) 37 (94,0) Μήκος in./cm: 62 (157,5) 73 (185,4) Βάρος lb/kg: 365 (165) 465 (211) Στάθμη θορύβου (dba) Ηχητική ισχύς κατά ISO 3744: 108,6 Ηχητική πίεση μετρημένη στα 3,1 ft (1m): 92,1 Κραδασμοί (m/sec 2 ) κατά ISO 3744 Με το LineDriver: 4,9 Ισχύς (Ιπποδύναμη) κατά SAE J rpm 3A6011A 15

16 Βασική εγγύηση Graco Βασική εγγύηση Graco Η Graco εγγυάται ότι όλος ο εξοπλισμός που αναφέρεται στο παρόν έγγραφο, ο οποίος κατασκευάζεται από την Graco και φέρει το όνομά της, είναι απαλλαγμένος από ατέλειες στο υλικό και την εργασία κατά την ημερομηνία πώλησης στον αρχικό αγοραστή για χρήση. Με εξαίρεση οποιασδήποτε πρόσθετης, διευρυμένης ή περιορισμένης εγγύησης που δημοσιεύεται από την Graco, η Graco, για μια περίοδο δώδεκα μηνών από την ημερομηνία πώλησης, θα επισκευάζει ή θα αντικαθιστά οποιοδήποτε μέρος του εξοπλισμού που καθορίζεται από την Graco ότι είναι ελαττωματικό. Η παρούσα εγγύηση ισχύει μόνο όταν ο εξοπλισμός είναι εγκατεστημένος, χρησιμοποιείται και συντηρείται σύμφωνα με τις γραπτές συστάσεις της Graco. Η παρούσα εγγύηση δεν καλύπτει λανθασμένη εγκατάσταση, μη προβλεπόμενη χρήση, εκτριβή, διάβρωση, ανεπαρκή ή ακατάλληλη συντήρηση, αμέλεια, ατύχημα, παραποίηση ή αντικατάσταση εξαρτημάτων τρίτων κατασκευαστών και η Graco δεν φέρει καμία ευθύνη για γενικές φθορές λόγω χρήσης ή οποιεσδήποτε δυσλειτουργίες, ζημίες ή φθορές που προκαλούνται από τα ανωτέρω. Επίσης, η Graco δεν φέρει ευθύνη για δυσλειτουργίες, ζημίες ή φθορές που προκαλούνται από ασυμβατότητα του εξοπλισμού της Graco με δομές, εξαρτήματα, εξοπλισμό ή υλικά που δεν παρέχονται από την Graco, καθώς και από ακατάλληλο σχεδιασμό, κατασκευή, εγκατάσταση, λειτουργία ή συντήρηση των δομών, εξαρτημάτων, εξοπλισμού ή υλικών που δεν παρέχονται από την Graco. Η παρούσα εγγύηση ισχύει με την προϋπόθεση της προπληρωμένης επιστροφής του εξοπλισμού που θεωρείται ότι είναι ελαττωματικός σε εξουσιοδοτημένο διανομέα της Graco για επαλήθευση της αναφερομένης βλάβης. Εάν η αναφερομένη βλάβη επιβεβαιωθεί, η Graco θα επισκευάσει ή θα αντικαταστήσει δωρεάν οποιαδήποτε ελαττωματικά εξαρτήματα. Ο εξοπλισμός θα επιστραφεί στον αρχικό αγοραστή, ο οποίος έχει προκαταβάλει τα έξοδα επιστροφής. Εάν η επιθεώρηση του εξοπλισμού δεν αποκαλύψει οποιοδήποτε ελάττωμα στο υλικό ή την κατασκευή, τότε οι επισκευές θα γίνουν με λογική δαπάνη, η οποία μπορεί να περιλαμβάνει τα έξοδα των εξαρτημάτων, της εργασίας και της μεταφοράς. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΙΣΧΥΕΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΕΝΑΝΤΙ ΟΠΟΙΩΝΔΗΠΟΤΕ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΡΗΤΩΝ Ή ΣΙΩΠΗΡΩΝ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΗΣ, ΕΝΔΕΙΚΤΙΚΑ, ΤΗΣ ΕΓΓΥΗΣΗΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ Ή ΤΗΣ ΕΓΓΥΗΣΗΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. Η μόνη υποχρέωση της Graco και η μόνη αποζημίωση του αγοραστή για οποιαδήποτε παραβίαση της εγγύησης θα είναι όπως εκτίθεται ανωτέρω. Ο αγοραστής συμφωνεί ότι καμία άλλη αποζημίωση (συμπεριλαμβανομένων, ενδεικτικά, τυχαίων ή επακόλουθων ζημιών για χαμένα κέρδη, απολεσθείσες πωλήσεις, προσωπικό τραυματισμό ή βλάβη επί της περιουσίας ή οποιαδήποτε άλλη τυχαία ή επακόλουθη απώλεια) δεν θα είναι διαθέσιμη. Οποιαδήποτε ενέργεια για τη χρήση της εγγύησης πρέπει να πραγματοποιηθεί μέσα σε δύο (2) έτη από την ημερομηνία πώλησης. Η GRACO ΔΕΝ ΕΓΓΥΑΤΑΙ ΚΑΙ ΑΠΟΠΟΙΕΙΤΑΙ ΟΛΕΣ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ ΓΙΑ ΤΑ ΕΞΑΡΤΗΜΑΤΑ, ΤΟΝ ΕΞΟΠΛΙΣΜΟ, ΤΑ ΥΛΙΚΑ Ή ΤΑ ΣΤΟΙΧΕΙΑ ΠΟΥ ΠΩΛΟΥΝΤΑΙ ΑΠΟ ΤΗΝ GRACO ΑΛΛΑ ΔΕΝ ΚΑΤΑΣΚΕΥΑΖΟΝΤΑΙ ΑΠΟ ΑΥΤΗ. Αυτά τα είδη που πωλούνται, αλλά δεν κατασκευάζονται, από την Graco (όπως ηλεκτρικοί κινητήρες, διακόπτες, εύκαμπτοι σωλήνες κ.λπ.), υπόκεινται στην εγγύηση του κατασκευαστή τους, αν υπάρχει. Η Graco θα παράσχει στον αγοραστή λογική βοήθεια για την έγερση οποιασδήποτε αξίωσης όσον αφορά τη χρήση αυτών των εγγυήσεων. Σε καμία περίπτωση η Graco δεν θα θεωρείται υπεύθυνη για έμμεσες, άμεσες, ειδικές ή επακόλουθες ζημίες ως αποτέλεσμα της κάτωθι παροχής εξοπλισμού από την Graco ή τον εφοδιασμό, την απόδοση ή τη χρήση οποιωνδήποτε προϊόντων ή άλλων αγαθών που πωλούνται στο παρόν, λόγω παραβίασης της σύμβασης, παραβίασης της εγγύησης ή αμέλειας της Graco, ή άλλως. Πληροφορίες σχετικά με τη Graco Για τις πλέον πρόσφατες πληροφορίες σχετικά με τα προϊόντα της Graco, επισκεφθείτε τη διεύθυνση Για πληροφορίες σχετικά με τα διπλώματα ευρεσιτεχνίας, επισκεφθείτε τη διεύθυνση ΓΙΑ ΠΑΡΑΓΓΕΛΙΕΣ, επικοινωνήστε με τον διανομέα της Graco ή καλέστε στο για να εντοπίσετε τον πλησιέστερο διανομέα. 16 3A6011A

17 Το σύνολο των στοιχείων που περιέχονται στο παρόν έγγραφο υπό μορφή κειμένου και εικόνων αποτελούν τις πλέον πρόσφατες πληροφορίες σχετικά με τα προϊόντα μας κατά τη χρονική στιγμή της έκδοσης. Η Graco επιφυλάσσεται του δικαιώματος να προβαίνει σε αλλαγές ανά πάσα στιγμή, χωρίς προειδοποίηση. Μετάφραση των αρχικών οδηγιών. This manual contains Greek. MM 3A5918 Κεντρικά γραφεία Graco: Μινεάπολις, ΗΠΑ Διεθνή γραφεία: Βέλγιο, Κίνα, Ιαπωνία, Κορέα GRACO INC. AND SUBSIDIARIES P.O. BOX 1441 MINNEAPOLIS MN USA Πνευματικά δικαιώματα 2018, Graco Inc. Όλες οι τοποθεσίες κατασκευής της Graco είναι πιστοποιημένες κατά ISO Αναθεώρηση A, Μάιος 2018
