1 NS2625 Ψεκαστήρας Πλάτης Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual Art Nr:

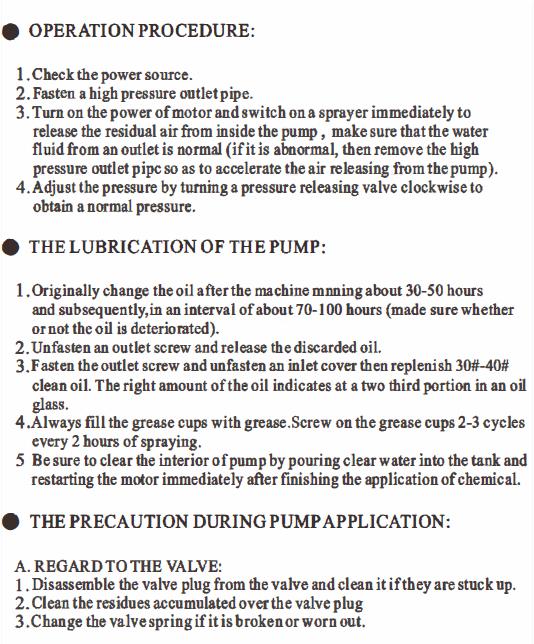

2 ΔΙΑΔΙΚΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ: 1. Ελέγξτε την πηγή τροφοδοσίας. 2. Στερεώστε ένα σωλήνα εξόδου υψηλής πίεσης. 3. Ενεργοποιήστε τον κινητήρα και ανάψτε αμέσως τον ψεκαστήρα για να απελευθερώσετε τον εναπομένοντα αέρα μέσα από την αντλία, βεβαιωθείτε ότι το υγρό νερού από την έξοδο είναι φυσιολογικό (αν δεν είναι φυσιολογικό, στη συνέχεια αφαιρέστε το σωλήνα εξόδου υψηλής πίεσης έτσι ώστε για την επιτάχυνση του αέρα που απελευθερώνεται από την αντλία). 4. Ρυθμίστε την πίεση: περιστρέφοντας την βαλβίδα απελευθέρωσης πίεσης δεξιόστροφα για να επιτευχθεί κανονική πίεση. Η ΛΙΠΑΝΣΗ ΤΗΣ ΑΝΤΛΙΑΣ: 1. Αρχικά, αλλάξτε το λάδι αφού το μηχάνημα δουλεύει περίπου ώρες και στη συνέχεια, σε διάστημα περίπου ωρών (βεβαιωθείτε ότι το λάδι έχει υποστεί φθορά ή όχι). 2. Αφαιρέστε τη βίδα εξαγωγής ώστε να βγει το λάδι. 3. Στερεώστε τη βίδα εξαγωγής και αποσυνδέστε το κάλυμμα εισόδου και στη συνέχεια συμπληρώστε 30# -40# καθαρό λάδι. Η σωστή ποσότητα του λαδιού φαίνεται σε δύο τρίτα μέρη σε ένα γυάλινο δοχείο 4. Πάντοτε γεμίζετε τα δοχεία γράσου. Βιδώστε τα δοχεία γράσου 2-3 κύκλους κάθε 2 ώρες ψεκασμού. 5. Βεβαιωθείτε ότι έχετε καθαρίσει το εσωτερικό της αντλίας ρίχνοντας καθαρό νερό στη δεξαμενή και επανεκκινήστε τον κινητήρα αμέσως μετά την ολοκλήρωση της εφαρμογής χημικών. Η ΠΡΟΣΤΑΣΙΑ ΚΑΤΑ ΤΗΝ ΕΦΑΡΜΟΓΗ ΤΗΣ ΑΝΤΛΙΑΣ: Α. ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΒΑΛΒΙΔΑ: 1. Αφαιρέστε το βύσμα της βαλβίδας από τη βαλβίδα και καθαρίστε το αν είναι κολλημένο. 2. Καθαρίστε τα υπολείμματα που συσσωρεύονται στο βύσμα της βαλβίδας 3. Αλλάξτε το ελατήριο της βαλβίδας αν είναι σπασμένο ή φθαρμένο Β. ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΦΑΙΡΕΣΗ ΒΑΛΒΙΔΑΣ: 1.Αλλαγή νέας όταν η θύρα πίεσης ή η θέση της βαλβίδας είναι φθαρμένη. 2. Καθαρίστε τα υπολείμματα στη θέση της βαλβίδας. 3. Αλλάξτε καινούργια αν ο δακτύλιος λαδιού είναι φθαρμένος. Γ. ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΣΤΡΟΦΑΛΟΘΑΛΑΜΟ: 1. Εάν το λάδι που βρίσκεται μέσα στο στροφαλοθάλαμο είναι ανεπαρκές, η ράβδος σύνδεσης, η στρόφαλος και τα ρουλεμάν θα φθαρούν, στη συνέχεια αφαιρέστε το πίσω κάλυμμα από το στρόφαλο και αλλάξτε τα εξαρτήματα. 2. Εάν το λάδι στο εσωτερικό του στροφαλοθαλάμου έχει υποστεί φθορά. Βεβαιωθείτε ποιος είναι ο λόγος για τον οποίο έχει υποστεί φθορά και, στη συνέχεια, αλλάξτε το λάδι ή τη σφραγίδα λαδιού του εμβόλου. 3.Εάν το έμβολο δεν μπορεί να λειτουργήσει, βεβαιωθείτε ότι το ρουλεμάν έχει σπάσει στον στροφαλοθάλαμο και να αλλάξετε το ρουλεμάν. 2

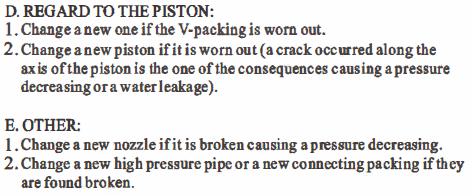

3 Δ. ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΕΜΒΟΛΟ: 1. Αλλάξτε ένα καινούργιο εάν τα στοιχεία στεγανοποίησης είναι φθαρμένα. 2. Αλλάξτε ένα καινούριο έμβολο αν έχει φθαρεί (μια ρωγμή που σημειώθηκε κατά μήκος του άξονα του εμβόλου είναι μία από τις συνέπειες που προκαλούν μείωση της πίεσης ή διαρροή νερού). Ε. ΑΛΛΑ 1. Αλλαγή νέου ακροφυσίου αν έχει σπάσει προκαλώντας μείωση της πίεσης. 2. Αλλάξτε ένα καινούργιο σωλήνα υψηλής πίεσης αν διαπιστωθεί σπάσιμο. Τεχνικά χαρακτηριστικά Ονομασία Τύπος Πιστόνι Πιστόνι Κύλινδρος 2 Διάμετρος πιστονιού Ροή(l/min) Ψεκαστήρας Πλάτης Παράλληλο 1 (διπλής εργασίας) 16mm 18mm 7lt 8 lt Πίεση 13-20kg/cm kg/cm 2 Χωρητικότητα Βάρος ΜxΠxΥ Τύπος Ισχύς Κυβικά Χωρητικότητα λαδιού Καύσιμα Λάδι λίπανσης 25lt 9.8kg 41x35.5x65 2χρόνος αερόψυκτος 1,3Hp 1,4Hp 22.6cc 25.6cc 0.9 lt Αναλογία καυσίμου 25:1 Καρμπυρατέρ Ανάφλεξη Μπουζί Εκκίνηση Παύση Λίπανση Φίλτρο αέρος Μίξη καυσίμου Για δίχρονους κινητήρες Διάφραγμα πιστόνι Ηλεκτρική NGK BM6A Χειρόμιζα Ασφάλεια διακοπής (πιέστε τον διακόπτη) Μίξη καυσίμου Στεγνό 3

4 ΨΕΚΑΣΤΗΡΑΣ ΠΛΑΤΗΣ ΛΙΣΤΑ ΕΞΑΡΤΗΜΑΤΩΝ 4

5 5

6 6

7 7
