6 ΣΥΣΤΗΜΑΤΑ ΣΥΡΟΜΕΝΗΣ ΝΤΟΥΖΙΕΡΑΣ SLIDING SHOWER SYSTEMS Τα συστήµατα συρόµενων καµπινών ντους ακολουθούν πιστά την φιλοσοφία της εταιρείας για καινοτόµα µοντέρνα αρχιτεκτονικά συστήµατα τα οποία διευκολύνουν την καθηµερινότητα του τελικού χρήστη. Καθαρές, λιτές γραµµές, µεγάλες γυάλινες επιφάνειες µε απουσία από ογκώδη µεταλλικά στοιχεία συνθέτουν ένα άκρως εντυπωσιακό σύνολο συστηµάτων. Χρησιµοποιώντας ανοξείδωτο ατσάλι, σατινέ η γυαλιστερό, αλλά και ανοδειωµένο αλουµίνιο για την κατασκευή τους, εγγυώνται την µέγιστη διάρκεια απρόσκοπτης λειτουργίας στο χρόνο. Bελούδινη αθόρυβη κύλιση, στεγανότητα, πληθώρα λαβών - ποµόλων από την µία, αλλά επίσης ευκολία στη χρήση και στο καθάρισµα καθιστούν τα συστήµατα συρόµενων καµπινών ντους της εταιρείας IALONET, µοναδική επιλογή. IALONET's Sliding Shower Units are in accordance with the Company's philosophy for innovative & modern architectural systems which facilitate the day to day needs and demands of the end user. Simple minimalist design as well as big glass panels with no bulky metallic parts comprise an exquisite Shower System Unit. With Satin or Mirror stainless steel finish as well as aluminum anodized effect as finishing options, long-term fault-free operation is guaranteed. Smooth noise-free sliding, water-sealed surfaces as well as more than enough handle/knob choices combined with easy cleaning and simple use render IALONET's Sliding Shower Units an excellent choice. 6

7 ευρετήριο index SS 30 ΣΥΣΤΗΜΑ ΣΥΡΟΜΕΝΗΣ ΝΤΟΥΖΙΕΡΑΣ SLIDING SHOWER SYSTEM σελ. I page 8-9 SS 30 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL CHARACTERISTICS 0-7 SS 40 ΣΥΣΤΗΜΑ ΣΥΡΟΜΕΝΗΣ ΝΤΟΥΖΙΕΡΑΣ SLIDING SHOWER SYSTEM 8-9 SS 40 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ TECHNICAL CHARACTERISTICS 0-7 7

8 8 SS 30

9 ΣΥΣΤΗΜΑ ΣΥΡΟΜΕΝΗΣ ΝΤΟΥΖΙΕΡΑΣ SS 30 SLIDING SHOWER SYSTEM Το σύστηµα συρόµενης ντουζιέρας SS 30 αποτελεί την πιο µοντέρνα minimal πρόταση στο χώρο των αρχιτεκτονικών κατασκευών µέσα σε µπάνια. Είναι έτσι σχεδιασµένη ώστε το κυρίαρχο υλικό - το γυαλί - να κινείται χωρίς την παρεµβολή οριζόντιων στοιχείων στο πάνω µέρος. Περιλαµβάνει ανοξείδωτα ράουλα και ρουλεµάν τα οποία κυλούν σε κάτω οδηγό ο οποίος είναι έτσι σχεδιασµένος ώστε τα νερά όχι µόνο να σταµατούν αλλά και να επιστρέφουν στο εσωτερικό της ντουζιέρας. Απουσία άνω οδηγου στο κινητό φύλλο Ειδικά σχεδιασµένος κάτω οδηγός για απόλυτη στεγανοποίηση αλλα και επιστροφή των υδάτων στο εσωτερικό της ντουζιέρας Ανοξείδωτα εξαρτήµατα τα οποία συγκρατούν τον υαλοπίνακα χωρίς διατρήσεις Ανοξείδωτα εσωτερικά ρουλεµάν για εξαιρετική κύλιση και αντοχή στο χρόνο The SS 30 shower system is the most advanced minimal-design solution in the architectural constructions for bathrooms. It is designed in a manner so as the dominant material-glass-can be moved without any deterrence from horizontal elements on the upper end. It includes stainless rollers and ball-bearings, which roll on the lower guide. This guide is designed so as not only to prevent water from leaking, but also to guide it back again in the inner side of the tub. No need for upper guide on the moving panel Specially designed lower guide, not only for total waterproofing, but also for rerouting the water in the inner side of the shower Stainless accessories which withhold the glass panel without perforation Stainless inner ball bearings for perfect rolling and longevity 9

10 SS 30 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 30. MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ GLASS THICKNESS ΣΤΑΘΕΡΟ Ι FIX: ΚΙΝΗΤΟ Ι MOVABLE: 0mm 0mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL SS30. STANDARD KIT ΣΤΑΘΕΡΟ ΚΑΙ ΚΙΝΗΤΟ - ΕΥΘΕΙΑ Ι FIXED & MOVABLE PANEL- STRAIGHT LINE Παράδ. για διαστάσεις 500 χ 800 (h) mm Ι Example for dimensions of 500 x 800 (h) mm mm mm SS30.. KIT * pcs *Προαιρετικά: Εξάρτηµα για στήριγµα οδηγού σε µπανιέρα Optionally: Accessory for bathtub support

11 ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION 50 Ø HGM=H-3 HGF=H-3 S or 450 WGM=(W/)+30 WGF=W/ ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM S H S 5 S 40 W 3 Τακάκι mm W SECTION S-S SECTION S-S

12 SS 30 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 30..C MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ GLASS THICKNESS ΣΤΑΘΕΡΟ Ι FIX: ΚΙΝΗΤΟ Ι MOVABLE: 0mm 0mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL 437 F F SS30. STANDARD KIT ΣΤΑΘΕΡA ΚΑΙ ΚΙΝΗΤΟ - ΓΩΝΙΑ Ι FIXED & MOVABLE PANEL- CORNER Παράδ. για διαστάσεις 700(FIXED)/500 χ 800 (h) mm Ι Example for dimensions of 700/500 x 800 (h) mm. mm mm SS30.. KIT /700 pcs * pcs pcs *Προαιρετικά: Εξάρτηµα για στήριγµα οδηγού σε µπανιέρα Optionally: Accessory for bathtub support

13 ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION HGF=H-3 50 Ø HGM=H-3 HGF=H-3 F 900 or 450 F WGF=W-8 WGM=(W/)+8 WGF=(W/)- ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM S 67 H S S 5 W H S W 40 3 Τακάκι mm W SECTION S-S SECTION S-S 3

14 SS 30 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 30..C MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ GLASS THICKNESS ΣΤΑΘΕΡΟ Ι FIX: ΚΙΝΗΤΟ Ι MOVABLE: 0mm 0mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL 437 F F SS30. STANDARD KIT ΣΤΑΘΕΡA ΚΑΙ ΚΙΝΗΤA - ΕΥΘΕΙΑ Ι FIXED & MOVABLE PANELS- STRAIGHT LINE Παράδ. για διαστάσεις 800 χ 800 (h) mm Ι Example for dimensions of 800 x 800 (h) mm mm mm SS30.. KIT pcs pcs pair pcs pcs * pcs 4 *Προαιρετικά: Εξάρτηµα για στήριγµα οδηγού σε µπανιέρα Optionally: Accessory for bathtub support

15 ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION HGF=H-3 Ø 50 HGM=H-3 50 Ø HGM=H-3 HGF=H or or 450 F F WGF=(W/)-5 WGM=(W/)+5 WGM=(W/)+5 WGF=(W/)-5 ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM P 67 H H S S 5 W P W 40 3 Τακάκι mm W SECTION P-P SECTION S-S 5

16 SS 30 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 30. MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ GLASS THICKNESS ΣΤΑΘΕΡΟ Ι FIX: ΚΙΝΗΤΟ Ι MOVABLE: 0mm 0mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL SS30. STANDARD KIT ΣΤΑΘΕΡA ΚΑΙ ΚΙΝΗΤA - ΓΩΝΙΑ Ι FIXED & MOVABLE PANELS- CORNER Παράδ. για διαστάσεις 900/900 χ 800 (h) mm Ι Example for dimensions of 900/900 x 800 (h) mm mm mm SS30.. KIT pcs pcs pcs pcs pcs * pcs 6 *Προαιρετικά: Εξάρτηµα για στήριγµα οδηγού σε µπανιέρα Optionally: Accessory for bathtub support

17 ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION 50 Ø 900 or 450 HGM=H-3 HGF=H-3 W½ τεµ. / pcs τεµ. / pcs WGM=(W/4)+30 WGF=W/4 ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM S S H S 5 S W 40 3 Τακάκι mm W SECTION S-S SECTION S-S 7

18 8 SS 40

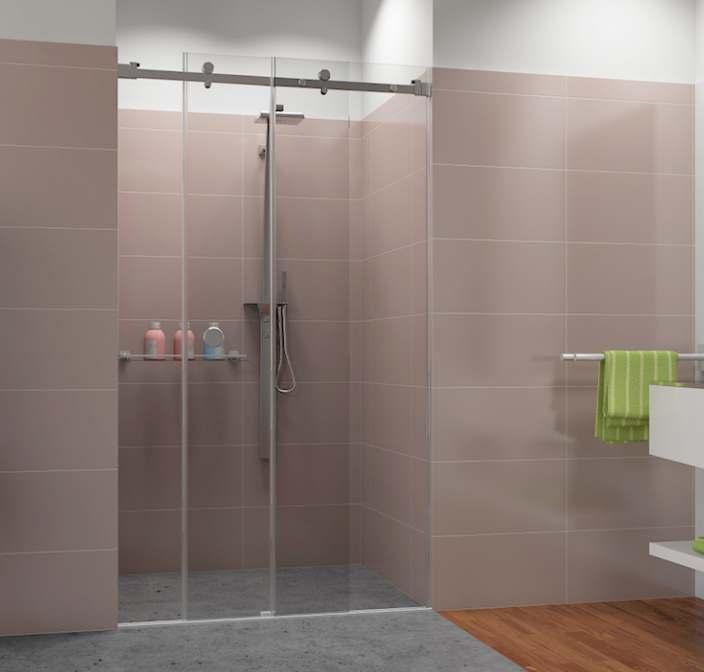

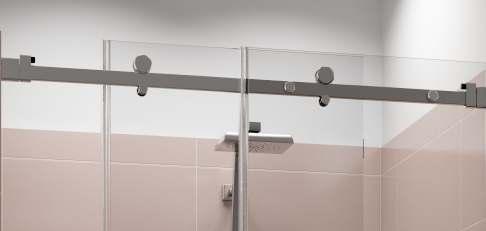

19 ΣΥΣΤΗΜΑ ΣΥΡΟΜΕΝΗΣ ΝΤΟΥΖΙΕΡΑΣ SS 40 SLIDING SHOWER SYSTEM Το σύστηµα συρόµενης ντουζιέρας SS 40,αποτελείται από ανοξείδωτο παραλληλόγραµµο οδηγό και ανοξείδωτα ράουλα. Ειδικό προφίλ «Π»χαµηλού ύψους (µόλις 5mm) µε αντίστοιχο κάλυµµα, χρησιµοποιείται στο κάτω µέρος επιτυγχάνοντας απόλυτη στεγανοποίηση. Το σύστηµα µπορεί να χρησιµοποιηθεί σε διάφορες τυπολογίες (µε σταθερά, µε ανοιγόµενα, γωνιακές κατασκευές κλπ). Οι καθαρές γραµµές, η στιβαρότητα της κατασκευής, καθώς και ο µοντέρνος σχεδιασµός των εξαρτηµάτων καθιστούν το σύστηµα ιδανικό για µοντέρνες κατοικίες, βίλλες, ξενοδοχεία κλπ. Ανοξείδωτος παραλληλόγραµµος οδηγός και ανοξείδωτα ράουλα Κάτω χαµηλό προφίλ για απόλυτη στεγανοποίηση Καλύπτει όλες τις τυπολογίες κατασκευών Μπορεί να παραδωθεί σε ινοξ σατινέ και ίνοξ γυαλιστερό The SS 40 sliding shower system consisting of a stainless steel guide rail and stainless steel rollers. A low height 'U' profile (just 5mm) with a corresponding cover, is used at the bottom of the construction so to achieve absolute waterproof. The system can be used in various typologies (with fixed panels, with sliding panels, corner constructions, etc.). Linear lines, robustness of the construction, as well as the modern design of the components make the system ideal for modern homes, luxury apartments, villas, and hotels. Stainless steel guide rail and stanless steel rollers Low height «U» profile in the bottom for maximum waterproof Can be used in various typologies Can be produced in satin stainless steel or mirror stainless steel ΕΞΑΡΤΗΜΑΤΑ ΜΕ ΡΕΓΟΥΛΟ Ι ADJUSTABLE ACCESSORIES 9

20 SS 40 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 40. MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ GLASS THICKNESS ΣΤΑΘΕΡΟ Ι FIX: ΚΙΝΗΤΟ Ι MOVABLE: 0mm 8mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL STANDARD KIT ΣΤΑΘΕΡΟ ΚΑΙ ΚΙΝΗΤΟ - ΕΥΘΕΙΑ Ι FIXED & MOVABLE PANEL- STRAIGHT LINE Παράδ. για διαστάσεις 500 χ 000 (h) mm Ι Example for dimensions of 500 x 000 (h) mm mm KIT

21 ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION Ø6 Ø0 Ø 50 Ø50 HGM=H-0 HGF=H or WGM=(W/)+5 WGF=(W/)-5 ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM S 0 H Ø4 30 Ø35 P P 4 S W 0 Τακάκι,50mm W SECTION S-S SECTION P-P

22 SS 40 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 40..C MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ GLASS THICKNESS ΣΤΑΘΕΡΟ Ι FIX: ΚΙΝΗΤΟ Ι MOVABLE: 0mm 8mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL STANDARD KIT ΣΤΑΘΕΡA ΚΑΙ ΚΙΝΗΤΟ - ΓΩΝΙΑ I FIXED & MOVABLE PANEL- CORNER Παράδ. για διαστάσεις 500(FIXED)/500 χ 800 (h) mm I Example for dimensions of 700/500 x 800 (h) mm mm mm KIT pcs pcs

23 ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION Ø 58 Ø6 Ø0 7 Ø HGF=H-4 50 Ø50 HGM=H-0 HGF=H or 450 F F WGF=W-7 WGM=W+4 WGF=(W/)- ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM S 0 W W H Ø4 Ø35 30 P P 4 S W 0 30 Τακάκι mm W SECTION S-S SECTION P-P 3

24 SS 40 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 40..C MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ GLASS THICKNESS ΣΤΑΘΕΡΟ Ι FIX: ΚΙΝΗΤΟ Ι MOVABLE: 0mm 8mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL STANDARD KIT ΣΤΑΘΕΡA ΚΑΙ ΚΙΝΗΤA - ΓΩΝΙΑ I FIXED & MOVABLE PANELS - CORNER Παράδ. για διαστάσεις 900/900 χ 800 (h) mm I Example for dimensions of 900/900 x 800 (h) mm mm mm KIT pcs 59 pcs pcs pcs pcs pair 436 pcs 4

25 ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION Ø6 Ø0 7 Ø Ø or Ø6 Ø0 HGF=H-4 HGM=H-0 50 Ø or HGM=H-0 WGF=H-4 WGM=(W/)-4 WGM=(W/)-4 WGF=(W/)-4 S 0 Ø4 30 Ø35 7 Ø F F WGF=(W/)-4 ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM Η P Η P W 4 S W Τακάκι mm 4 5 W SECTION S-S SECTION P-P 5

26 SS 40 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ I TECHNICAL CHARACTERISTICS SS 40. MODEL ΕΦΑΡΜΟΓΗ ΕΞΑΡΤΗΜΑΤΩΝ ASSEMBLY PARTS ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΑ ΜΟΝΤΕΛΟΥ MODEL S PVC SEALS ΠΑΧΟΣ ΥΑΛΟΠΙΝΑΚΩΝ ΣΤΑΘΕΡΟ Ι FIX: Ι FIX: 0mm GLASS THICKNESS ΚΙΝΗΤΟ Ι Ι MOVABLE: 0mm 8mm ΛΕΠΤΟΜΕΡΕΙΑ ΜΟΝΤΕΛΟΥ MODEL S DETAIL STANDARD KIT ΣΤΑΘΕΡA ΚΑΙ ΚΙΝΗΤA - ΕΥΘΕΙΑ I FIXED & MOVABLE PANELS - STRAIGHT LINE Παράδ. για διαστάσεις 800 χ 000 (h) mm I Example for dimensions of 800 x 000 (h) mm mm KIT pcs pair pcs pcs 6

27 SS 40. MODEL ΥΠΟΛΟΓΙΣΜΟΣ ΔΙΑΣΤΑΣΕΩΝ ΓΥΑΛΙΩΝ I GLASS DIMENSIONS CALCULATION Ø6 Ø0 Ø 50 Ø50 HGM=H-0 HGF=H or WGM=(W/4)+0 WGF=W/4 ΟΨΕΙΣ - ΤΟΜΕΣ ΣΥΣΤΗΜΑΤΟΣ Ι VIEWS - SECTION OF THE SYSTEM S 0 H Ø4 30 Ø35 P P 4 S W 0 30 Τακάκι mm W CHECK SECTION S-S SECTION P-P 7
