2 1 ΑΝΑΘΕΩΡΗΣΕΙΣ Α/Α Έκδοση Παρατηρήσεις 1 1.0/ Αρχική έκδοση Σελίδα: 2 από 8

3 2 ΓΕΝΙΚΑ Σκοπός της οδηγίας είναι η περιγραφή της μεθοδολογίας της ψηφιοποίησης των κεντροειδών των αγροτεμαχίων του Κτηματολογίου Καλλιατάκη (ΚΚ) σε σύστημα Γεωγραφικών Πληροφοριών έτσι ώστε να είναι εφικτή η αξιοποίησή τους κατά τις εργασίες παραλαβής των δηλώσεων. Αποδέκτες της οδηγίας είναι, οι ομάδες ψηφιοποίησης των σημείων αυτών καθώς και οι ομάδες ελέγχου των εργασιών αυτών. 3 ΥΦΙΣΤΑΜΕΝΗ ΚΑΤΑΣΤΑΣΗ Από πρόχειρη επιμέτρηση η οποία βασίστηκε στα στοιχεία των πινάκων ΚΚ, εκτιμούμε το πλήθος των υπό ψηφιοποίηση αγροτεμαχίων σε περίπου. Οι αριθμοί των αγροτεμαχίων είναι διψήφιοι και ακολουθούν το σχήμα κωδικοποίησης nn_ooo_tt_te_oo, όπου: nn : ο διψήφιος κωδικός του Νομού κατά Καλλιατάκη ooo : ο τριψήφιος κωδικός του ΟΤΑ κατά Καλλιατάκη tt te oo : ο διψήφιος αριθμός του τομέα : ο διψήφιος κωδικός του κτηματολογικού τετραγώνου : ο διψήφιος κωδικός του οικοπέδου Ο κωδικός του τομέα φαίνεται στις ΑΦ με πράσινους αριθμούς εντός τετράγωνου πλαισίου, και με πράσινο χρώμα οριογραμμής επισημαίνεται στις ΑΦ και ο Τομέας. Ο κωδικός της κτηματολογικής ενότητας φαίνεται στις ΑΦ με κόκκινους αριθμούς εντός κυκλικού πλαισίου, και με κίτρινο χρώμα οριογραμμής επισημαίνεται στις ΑΦ και η κτηματολογική ενότητα. Οι αριθμοί των αγροτεμαχίων φαίνονται με κόκκινη γραφή στο κέντρο των οριοθετημένων πολυγώνων τους. Σελίδα: 3 από 8

4 Κάθε ΑΦ Καλλιατάκη μπορεί να περιέχει περισσότερους τους ενός ΟΤΑ. Η αλλαγή των ορίων των ΟΤΑ επισημαίνεται με χονδρή γραμμή μαύρου χρώματος, επί το πλείστον. Πολλές φορές μία φωτογραφία που καλύπτει περισσότερους από έναν ΟΤΑ, χρησιμοποιείται πολλές φορές με περιεχόμενο ανά ΟΤΑ. Ανεξάρτητα από την ονομασία που αποδίδεται στο αρχείο της αεροφωτογραφίας, κάθε ΑΦ έχει ένα αριθμό πχ 7129_1, 8035 κλπ, ο οποίος αποτελεί υποχρεωτικό συνθετικό στην ονομασία του αρχείου της σαρωμένης ή γεωαναφερμένης εικόνας. Οι γεωαναφερμένες ΑΦ έχουν ονομασία που καταλήγει σε _geo.img (πχ ph_19484_logkastra_geo.img) και οι γεωαναφερμένες εικόνες που έχουν μετατραπεί σε 2bit (για να τεθούν επί των LSO25) έχουν ονομασία που καταλήγει σε _geo_unc_2b.tif (πχ ph_10904_2_agioi_apostoli_geo_unc_2b.tif). Επισημαίνεται ότι υπάρχει περίπτωση κατά την μετατροπή σε 2 bit να έχει εισαχθεί θόρυβος ή να έχει απωλεσθεί πληροφορία. Οπότε σε περίπτωση που κάτι είναι δυσδιάκριτο στις 2 bit ΑΦ χρησιμοποιούμε τις γεωαναφερμένες φωτογραφίες (img). 4 ΟΡΓΑΝΩΣΗ Στο διαδικτυακό χώρο (για να έχετε πρόσβαση πρέπει να ζητήσετε πρόσβαση από το γραφείο PMO) υπάρχουν τα αρχεία: KK_AF_PRIORITY.xlsx : Στο αρχείο αυτό ο χρήστης, ελέγχει σε ποιους ΟΤΑ έχουν ολοκληρωθεί οι γεωαναφορές των ΑΦ (στήλη ΟΛΟΚΛΗΡΩΣΗ, στην οποία αναγράφεται ΝΑΙ) και εφόσον ο ΟΤΑ δεν επεξεργάζεται από άλλο χρήστη (κενό στη στήλη ΨΗΦΙΟΠΟΙΗΣΗ ΑΓΡΟΤΕΜΑΧΙΩΝ), αναγράφει το όνομά του στη στήλη ΨΗΦΙΟΠΟΙΗΣΗ ΑΓΡΟΤΕΜΑΧΙΩΝ, έτσι ώστε να βλέπει όλη η ομάδα ότι αυτός έχει αναλάβει την εκπόνηση του συγκεκριμένου ΟΤΑ. Η επιλογή των ΟΤΑ που θα γίνει ψηφιοποίηση γίνεται με βάση την στήλη PRIORITY, αρχίζοντας από τους ΟΤΑ με την χαμηλότερη τιμή (1,2 κοκ) KK_PHOTOS_SCANNED.xlsx : Το αρχείο αυτό περιέχει ανά καποδιστριακό ΟΤΑ πληροφορίες για τις γεωαναφερμένες ΑΦ Καλλιατάκη, και οι χρήστες ψηφιοποίησης συμπληρώνουν σε ποιες ΑΦ έχουν ολοκληρώσει την ψηφιοποίηση (DIG PARCELS FROM όνομα χρήστη και DIG PARCELS DATE ημερομηνία ολοκλήρωσης) Σελίδα: 4 από 8

5 Ως λογισμικό επεξεργασίας θα χρησιμοποιηθεί το QGIS. Σε κάθε χρήστη έχει δημιουργηθεί από το IT μία βάση δεδομένων σημείων (KK_geodatabase_username, αρχείο X:\KT5_20\DATA\QGIS_DATA\ KK_GeoDataBase_fotis.gpkg) η οποία περιέχει τις ακόλουθες πληροφορίες. OTA : καταχωρείται ο κωδικός ΟΤΑ κατά το Κτηματολόγιο Καλλιατάκη PhotoName : καταχωρείται η ονομασία του 2bit αρχείου από το οποίο ψηφιοποιήθηκε το κέντρο του αγροτεμαχίου (πολύ σημαντική πληροφορία ιχνηλασιμότητας) TOM ENOT : εισάγεται μία φορά από το χρήστη (σε κάθε αλλαγή τομέα) : εισάγεται μία φορά από το χρήστη (σε κάθε αλλαγή ενότητας) P_No : εισάγεται αρχική τιμή από χρήστη και στη συνέχεια αυξάνεται/μειώνεται η αρίθμηση από πρόγραμμα με χρήση +/- ή Α/Q (αριστερόχειρες και δεξιόχειρες χρήστες) COMMENTS : εισάγεται σχόλιο από χρήστη σε ειδικές περιπτώσεις πχ υπάρχουν δημόσιες εκτάσεις που έχουν οριοθετηθεί αλλά δεν έχουν αριθμό, οπότε αναγράφεται ΔΗΜΟΣΙΑ ΕΚΤΑΣΗ ΧΩΡΙΣ ΑΡΙΘΜΟ, εξασφαλίζοντας ότι δεν πρόκειται για λάθος εισαγωγή αριθμού. Στις περιπτώσεια υτές οι χρήστες καταχωρούν το 0 (μηδεν) ως αριθμό αγροτεμαχίου. USER : καταχωρείται αυτόματα από το σύστημα το όνομα (windows user name) του χρήστη που ψηφιοποίησε το σημείο DATE : καταχωρείται αυτόματα από το σύστημα η ημερομηνία/ώρα (timestamp) ψηφιοποίησης του σημείου Σελίδα: 5 από 8

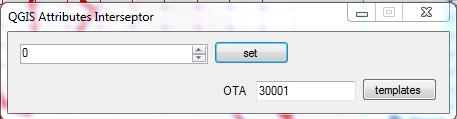

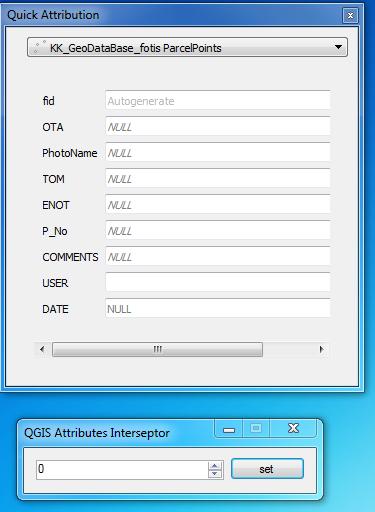

6 5 ΡΟΗ - ΑΥΤΟΜΑΤΟΠΟΙΗΣΕΙΣ Σε κάθε χρήστη έχει εγκατασταθεί στον κατάλογο temp η εφαρμογή QGIS_Edit_Interseptor. Ο χρήστης χρεώνεται έναν ΟΤΑ και ενεργοποιεί ένα template project το οποίο περιέχει το group Orthos (με τους ορθοφωτοχάρτες LSO25), τη βάση δεδομένων KK_geodatabase_UserName και τα όρια των ΟΤΑ κατά ΕΣΥΕ OFFICIAL_ORIA_ESYE. Στη συνέχεια ενεργοποιεί την εφαρμογή QGIS_Edit_Interseptor, επιλέγει τον ΟΤΑ εργασίας του και η εφαρμογή 1) φορτώνει αυτόματα τις γεωαναφερμένες ΑΦ (img) στο group Layer AF_KK_nnooo όπου nn : o κωδικός του Νομού κατά Καλλιατάκη και ooo: ο κωδικός του ΟΤΑ κατά Καλλιατάκη 2) φορτώνει αυτόματα τις 2bit ΑΦ (tif) στο group nnooo_otaname, όπου nn ο κωδικός Νομού και ooo ο κωδικός ΟΤΑ κατά την Ελληνικό Κτηματολόγιο και το όνομα από τη στήλη Scan OTA Name του διαδικτυακού αρχείου KK_PHOTOS_SCANNED.xlsx Στη συνέχεια σώνει το project (Project / Save As) στον χώρο QGIS_DATA με ονομασία KK_ParcelPoints_nnooo_OtaName, όπως αυτά ορίζονται στο προαναφερθέν σημείο 2. Στη συνέχεια, απομονώνει από το περιβάλλον εργασίας τη φόρμα Quick Attribution και θέτει κάτω από αυτήν, την φόρμα QGIS Attributes Interseptor. Συμπληρώνει τα στοιχεία OTA, Photoname, Τομέα Ενότητα (εφόσον δεν είναι ήδη συμπληρωμένα), θέτει τον Cursor στο πεδίο P_No για να υποδείξει ότι αυτό το πεδίο θα αυξάνεται από την εφαρμογή, και στη συνέχεια θέτει τον πρώτο αριθμό αγροτεμαχίου πχ 1 στην φόρμα QGIS Attributes Interseptor και πατάει Set. Στη συνέχεια ψηφιοποιεί το πρώτο αγροτεμάχιο, και με τα πλήκτρα +/- ή Α/Q αυξάνει ή μειώνει την αρίθμηση του αγροτεμαχίου συνεχίζοντας την ψηφιοποίηση επί της οθόνης. ΜΕ αυτόν τον τρόπο, ο χρήστης δεν ασχολείται με την αρίθμηση αλλά παραμένι συγκεντρωμένος στην εικόνα και στους αριθμούς των αγροτεμαχίων. Σελίδα: 6 από 8

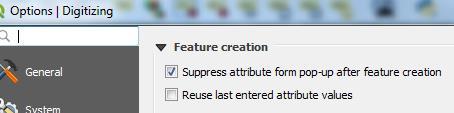

7 O χρήστης την πρώτη φορά χρήσης του συστήματος θα πρέπει να επιφέρει την ακόλουθη ρύθμιση: Μέσω Settings / Options / Digitizing θα πρέπει να υπάρχει check στην επιλογή Suppress attribute Στα πλαίσια μεγαλύτερης αυτοματοποίησης της διαδικασίας, πληκτρολογώντας τον ΟΤΑ που θέλετε να επεξεργαστείτε και ενώ έχετε φορτώσει το template σας, δημιουργούνται αυτόματα τα group layers με τις επεξεργασμένες εικόνες του ΟΤΑ. Tα μεταφέρετε από το παράθυρο Explorer που ανοίγει, στο template αρχείο που έχετε ενεργοποιημένο και σώνετε το project με την ονομασία του συγκεκριμένου ΟΤΑ. 6 ΣΗΜΑΝΤΙΚΑ ΘΕΜΑΤΑ Κατά την σάρωση των εικόνων ενδεχομένως έχουν γίνει σφάλματα στην ονομασία του ΟΤΑ που ανήκει η κάθε εικόνα. Στις περιπτώσεις που μία ΑΦ έχει αντικείμενο ψηφιοποίησης σε διαφορετικό ΟΤΑ (όρια ΕΣΥΕ) από τον αναγραφόμενο στο όνομα της γεωαναφερμένης ΑΦ σε βαθμό που να δημιουργεί σύσγχυση στο χρήστη, προτείνουμε την ακόλουθη διαδικασία. Έστω η εικόνα 7122_2 (αναζήτηση πάντα από τη στήλη AF_CODE), η οποία συναντάται στο αρχείο KK_PHOTOS_SCANNED.xlsx, με τις ακόλουθες ονομασίες γεωαναφερμένης εικόνας Σελίδα: 7 από 8

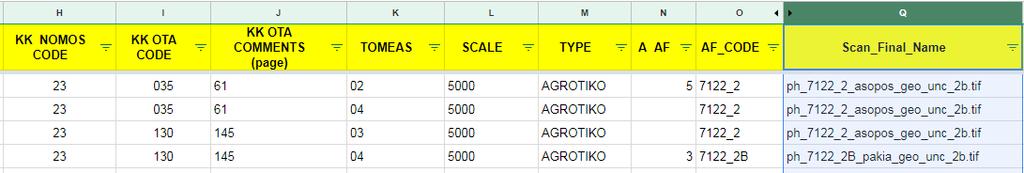

8 Από τις εγγραφές του διαδικτυακού αρχείου βλέπουμε ότι η φωτογραφία ph_7122_2 περιλαμβάνει στον ΟΤΑ τους ΟΤΑ 02 και 04 (στήλες KK_NOMOS_CODE, KK_OTA_CODE και TOMEAS του διαδικτυακού αρχείου). Αυτοί πρέπει να είναι και οι τομείς που βλέπουμε στην φωτογραφία μας. Συνεπώς ο κωδικός νομού και ΟΤΑ είναι (ΑΣΩΠΟΣ). Μπορούμε να ζητήσουμε (εάν κριθεί απαραίτητο) επιβεβαίωση και από τη Γραμματεία του PMO που έχει πρόσβαση στους Κτηματολογικούς πίνακες, η οποία μπορεί να μας δώσει τον τελευταίο αριθμό οικοπέδου για τους τομείς 02 και 04 όπως αυτός προκύπτει από τον πίνακα για τον ΟΤΑ Αντίστοιχα στην ίδια εικόνα 7122_2B βλέπουμε τους τομείς 03, 04 του ΟΤΑ (Πάκια). Συνεπώς τα αγροτεμάχια αυτής της εικόνας θα πρέπει να λάβουν τον κωδικό Νομού ΟΤΑ Σελίδα: 8 από 8
