1 Eισαγωγή στο λογισμικό QGis 3 η Εργαστηριακή άσκηση Οικολογίας της Βλάστησης

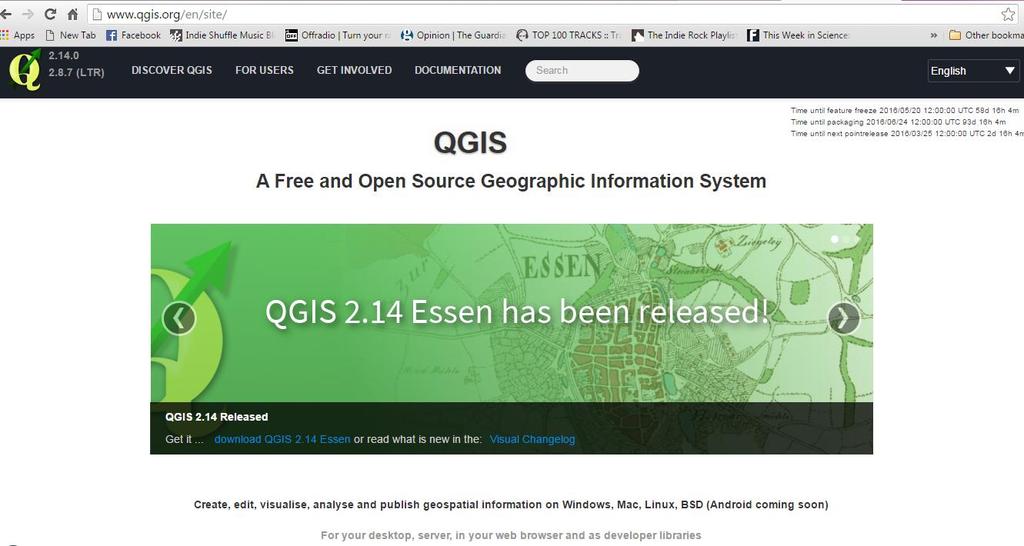

2 ανοιχτό λογισμικό:

3 Τι επιλέγουμε να εγκαταστήσουμε

4 Αλλαγή γλώσσας στο QGis Ρυθμίσεις -> Επιλογές -> Γλώσσα (U.S. English)

5 Eγκατάσταση Web plugins Plugins -> Manage and Install Plugins Επιλέγω το: Open Layers Plugin -> OK Web -> Open Layers Plugin ανοίγει μενού με διάφορα web υπόβαθρα, επιλέγω: Google maps -> Google satelite

6 Εισαγωγή αρχείου συντεταγμένων από το Google Earth Eισάγω σημεία στο Google Earth και τα αποθηκεύω ως αρχείο.kml Aνοίγω αυτό το αρχείο στο QGis: Layer -> Add vector layer (επιλέγω τύπου kml) Για να μπορώ να το επεξεργαστώ το μετατρέπω σε αρχείο τύπου.shp (shape file): Δεξί κλικ -> save as (ανοίγει παράθυρο Save vector layer as ), επιλέγω όνομα, προβολικό σύστημα κλπ. -> Οk τo shape file που θα δημιουργήσω επιλέγω φυσικά να είναι τύπου point

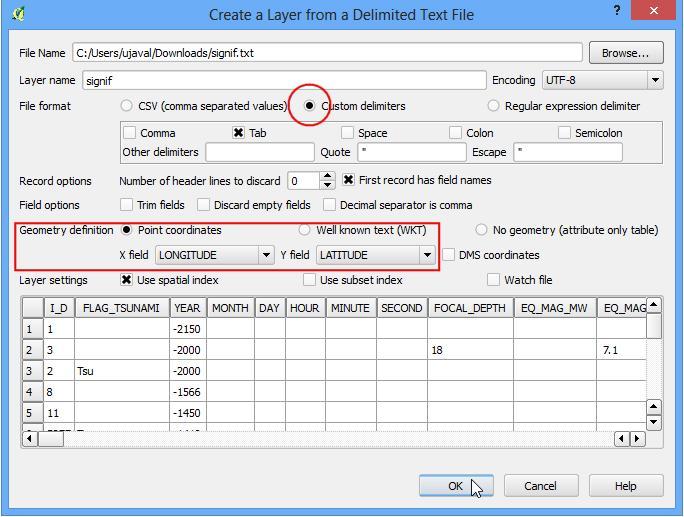

7 Eισαγωγή αρχείου (πχ. excel) συντεταγμένων στο QGis Δημιουργώ αρχείο.csv στο excel της μορφής: A/A X Y sampl_points 1 26, , rel_1 2 25, , rel_2 3 24, , rel_3 4 23, , rel_4 Oι συντεταγμένες μπορεί να είναι σημεία από το Google earth ή κάποιο δικό μας αρχείο (προτιμότερο είναι να είναι σε δεκαδικές μοίρες) Layer -> Add Layer -> Add Delimited Text Layer ή από το ειδικό κουμπί:

8

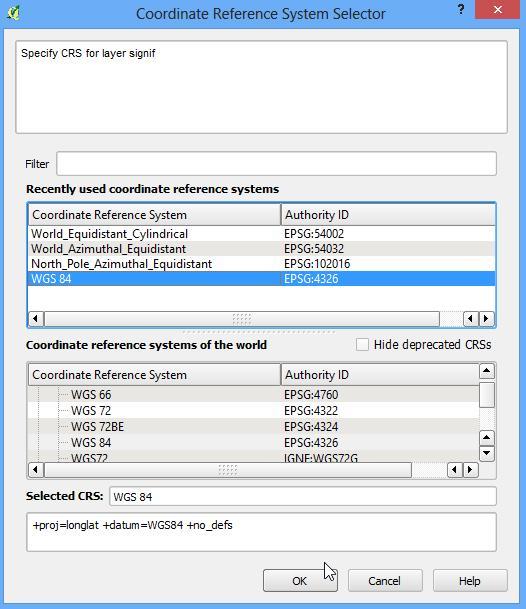

9 Επιλέγω σύστημα συντεταγμένων

10 Ενσωμάτωση υπηρεσιών WMS στο Quantum GIS: Aεροφωτογραφίες της ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε. (διατίθενται δωρεάν από τις 25 Μαϊου 2010) Επιγραμματικά: τo WMS ή Web Map Service είναι ένα ανοικτό πρότυπο για τη διαμεταγωγή χωρικών δεδομένων μέσω του διαδικτύου. Θα δείξουμε γενικά πως προσθέτουμε WMS layers στα προγράμματα χρησιμοποιώντας το WMS της κτηματολόγιο Α.Ε.

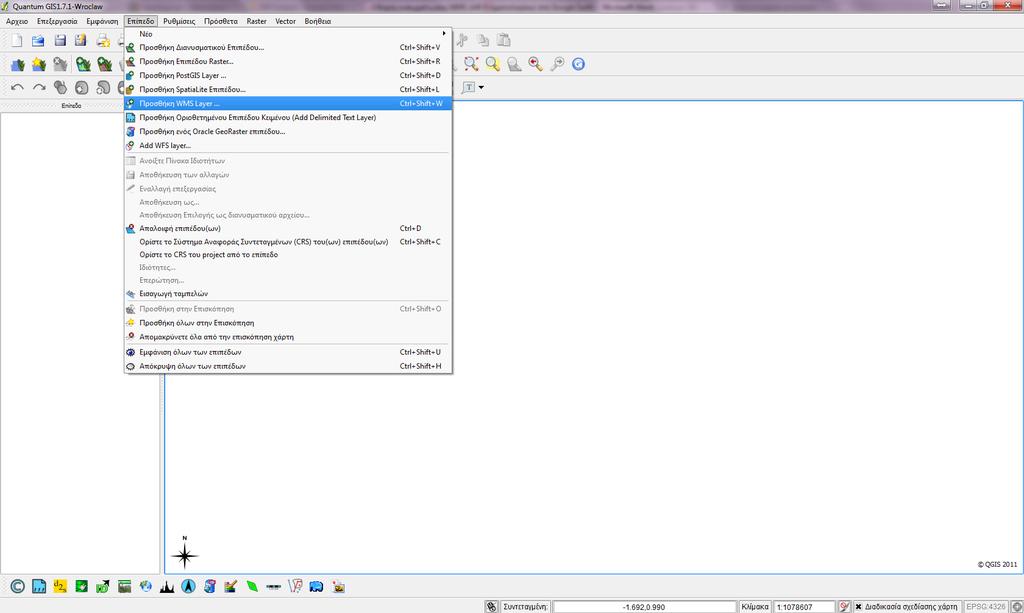

11 Η παρουσίαση θα γίνει στο ελληνικό interface του προγράμματος 1. Πάμε στο Μενού Επίπεδο (Layer) και επιλέγουμε "Προσθήκη WMS Layer (ή Add WMS Layer )

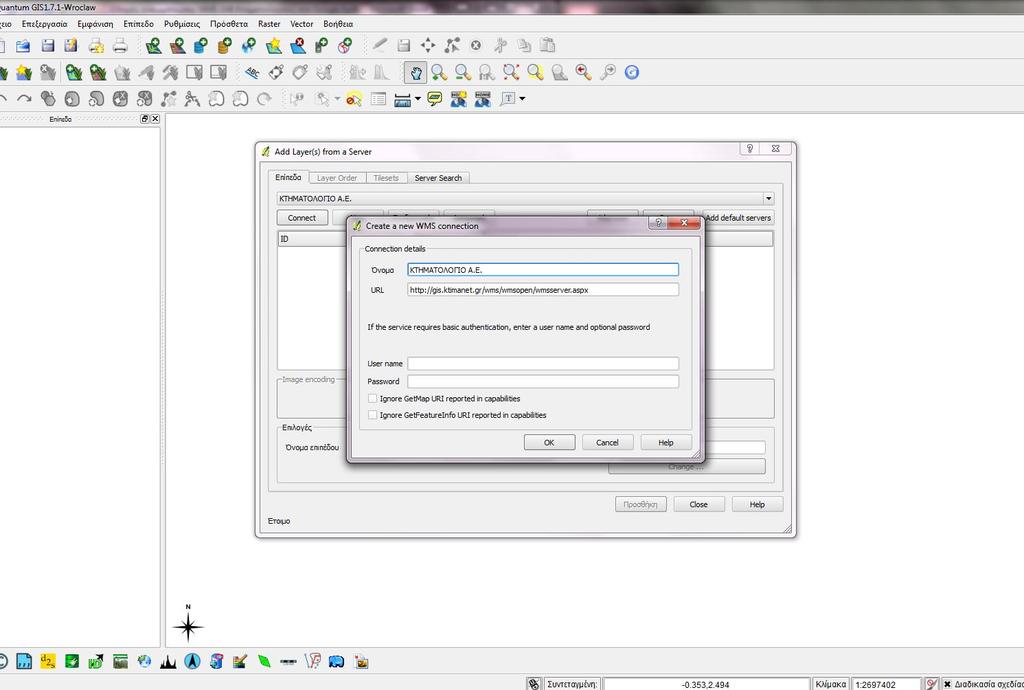

12 2. Στο νέο παράθυρο πατάμε New για να προσθέσουμε το WMS Layer μας. Ανοίγει ένα νέο παράθυρο το οποίο συμπληρώνουμε ως εξής: Όνομα: ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε. (ή όπως αλλιώς θέλουμε) URL: -> Οk

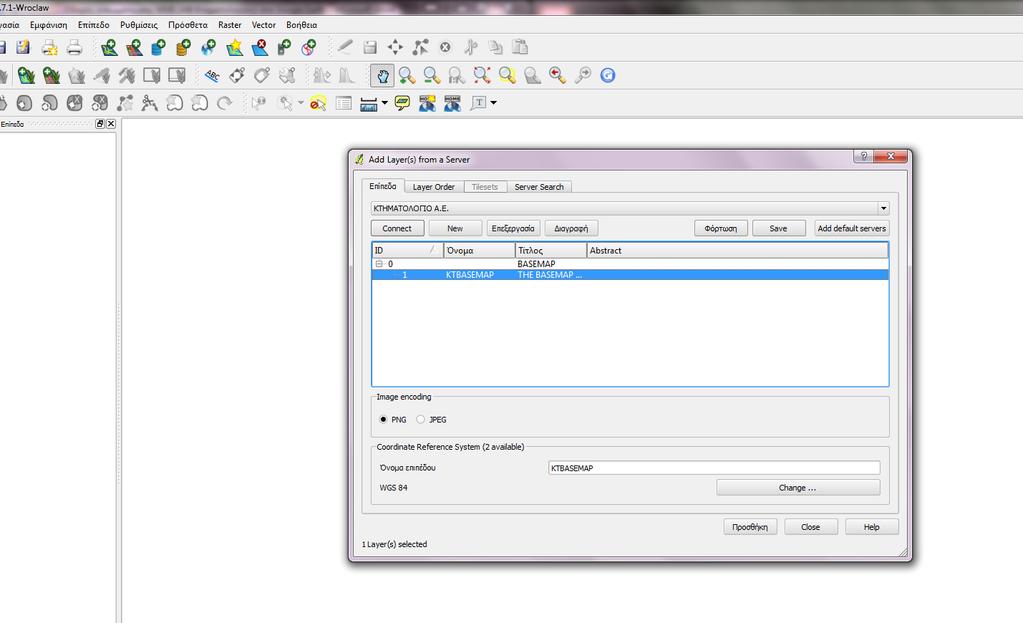

13 3. Στο προηγούμενο παράθυρο έχει πλέον εμφανιστεί η επιλογή ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε.. Δεν απομένει παρά να πατήσουμε Connect. Έτσι εμφανίζεται στο παράθυρο από κάτω με ID 1 και όνομα KTBASEMAP το layer με τις ΑΦ της ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε. Το Επιλέγουμε και πατάμε "Προσθήκη"

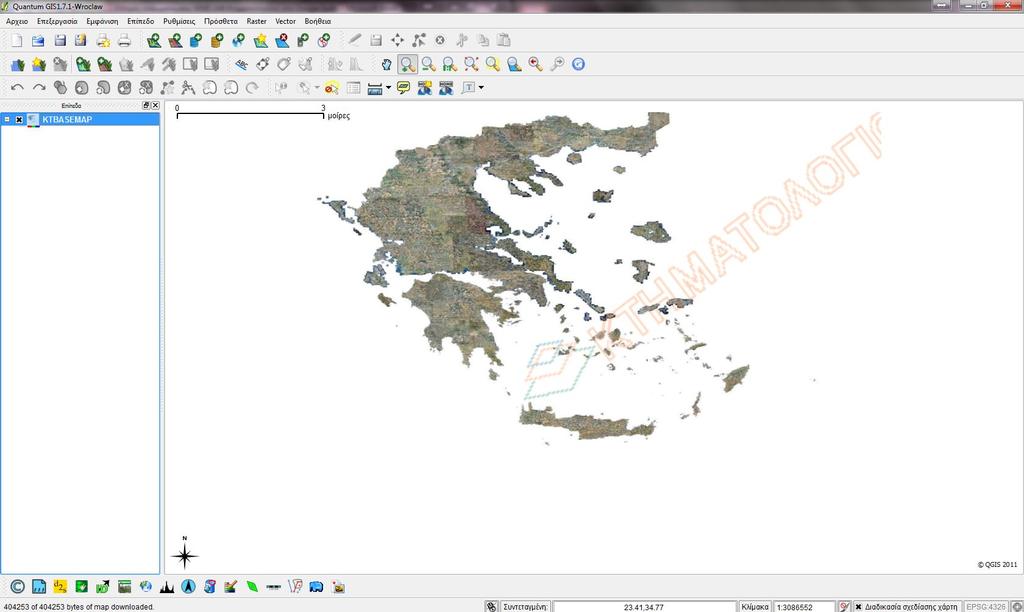

14 4. Πλέον στα παράθυρο σχεδίασης χάρτη του QGIS εμφανίζεται ο χάρτης της Ελλάδας όπως φαίνεται από τις αεροφωτογραφίες της ΚΤΗΜΑΤΟΛΟΓΙΟ Α.Ε.

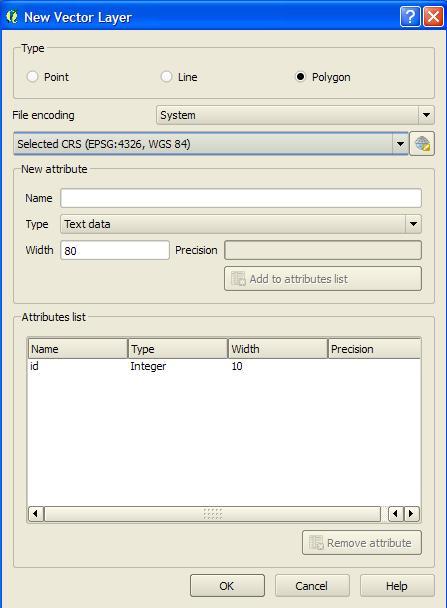

15 QGis: Δημιουργία νέου επίπεδου και ψηφιοποίηση (.shp) Layer -> Create layer-> New shape file layer Ανοίγει παράθυρο:

16 Αν θέλουμε να ανοίξουμε ήδη έτοιμο shape file: Layer -> Add layer ή: Σημαντικό πριν ξεκινήσουμε την ψηφιοποίηση! Settings -> Snapping options Επιλέγω:

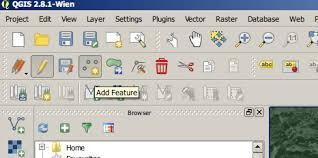

17 Ξεκινάω την ψηφιοποίηση: Toggle editing αποθήκευση αλλαγών!!! Add feature Τελειώνω το πχ. πολύγωνο που ψηφιοποιώ με δεξί κλικ και δίνω μια τιμή (πχ. 1) στην καταγραφή μου στο παράθυρο που εμφανίζεται: συνεχίζω την ψηφιοποίηση

18 Υπολογισμοί Υπολογισμός μήκους (length), έκτασης (area): Field calculator Προσθέτω νέα στήλη στο attribute table (Add column) και την ονομάζω πχ. Area ή Length Aνοίγω τον field calculator από το εικονίδιο του attribute table Eπιλέγω Update existing field Από drop-down list που περιέχει τις στήλες του attribute table επιλέγω την area > Output field type: Decimal number real Στο Functions > Geometry > Area, double-click, για να εμφανιστεί στο αριστερό κενό παράθυρο > ok Έτσι εμφανίζονται τα εμβαδά των πολυγώνων στη στήλη area Προσέχω να μην είναι ενεργή (highlighted) κάποια από τις καταγραφές μου!!!

19 Σύνθεση χάρτη στο QGis

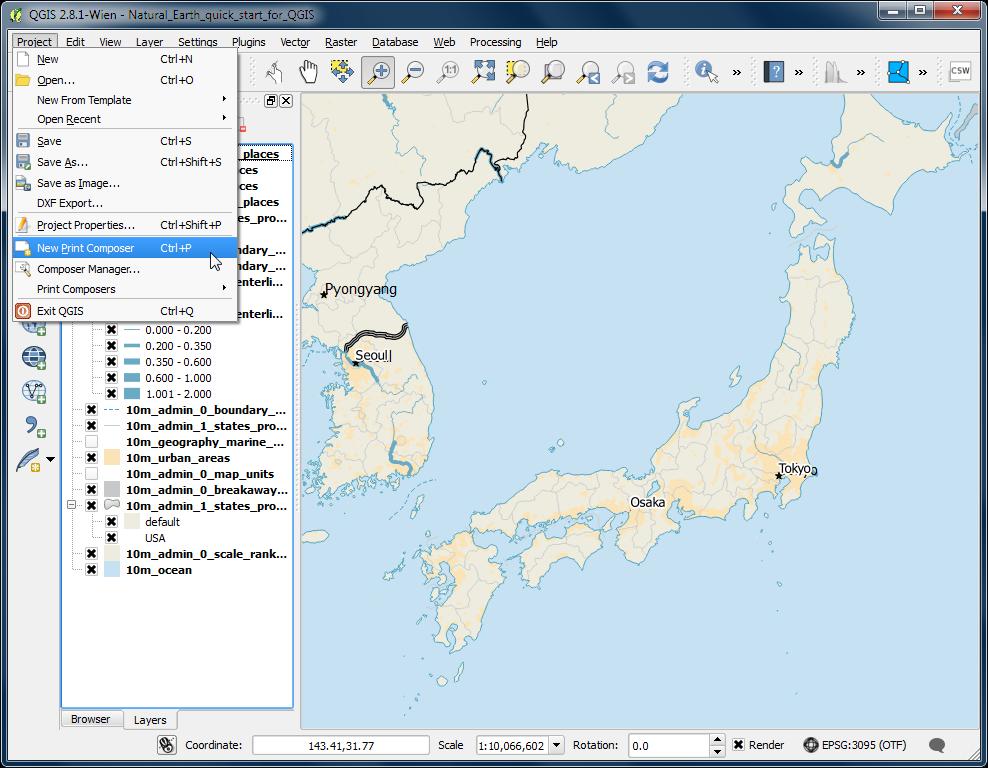

20 Project New Print Composer

21 Μπορείτε να αφήσετε τον τίτλο κενό ή να δώσετε εσείς έναν:

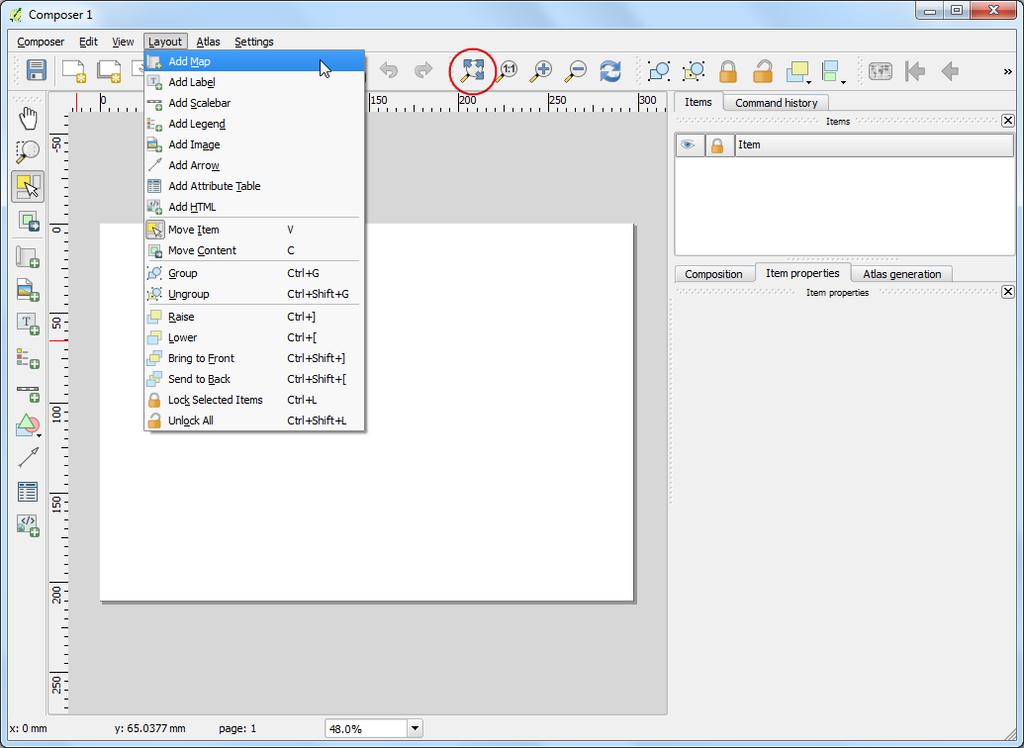

22 Aπό την εντολή Layout γίνονται όλες οι προσθήκες στο χάρτη Layout Add Map Επίσης, επιλέγω Zoom full για να βλέπω όλο το χάρτη

23 Με το κουμπί Add New Map ενεργοποιημένο, διαγράφω την επιφάνεια του χάρτη πατώντας το αριστερό κουμπί του mouse και διαγράφοντας ένα παραλληλόγραμμο

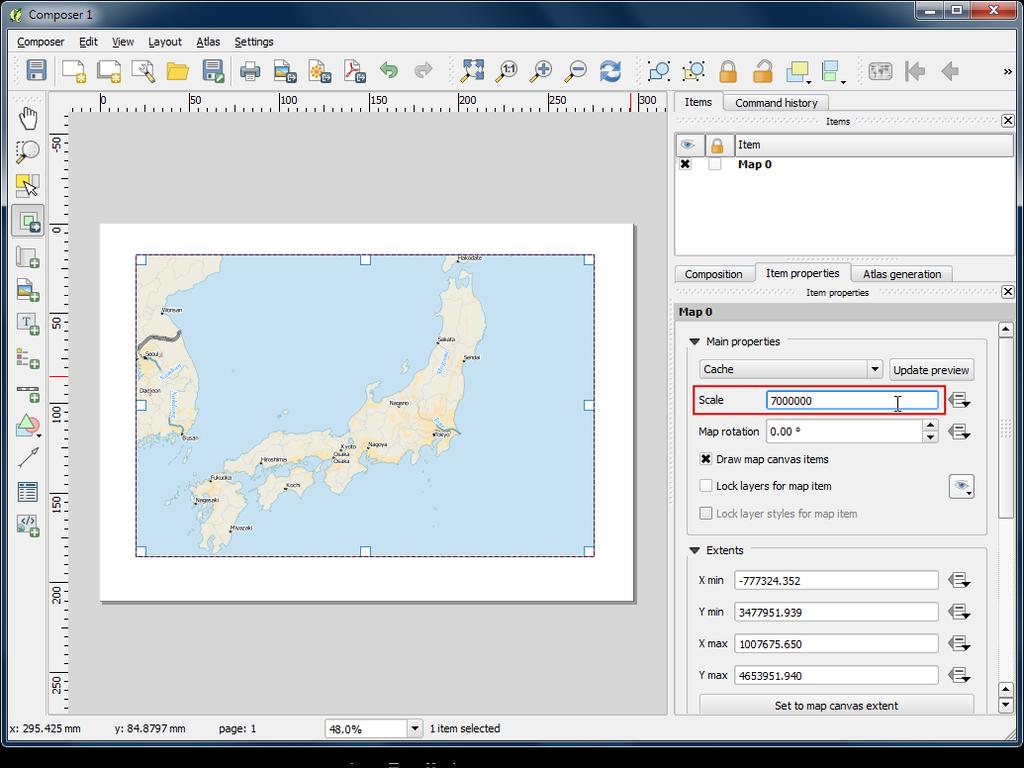

24 Βλέπουμε το χάρτη μας και τώρα προσαρμόζουμε την κλίμακα (scale) move item content Όταν έχω επιλεγμένο το πλαίσιο του χάρτη μπορώ να δω και τις ιδιότητές του (Item properties), μία από αυτές είναι και η κλίμακα.

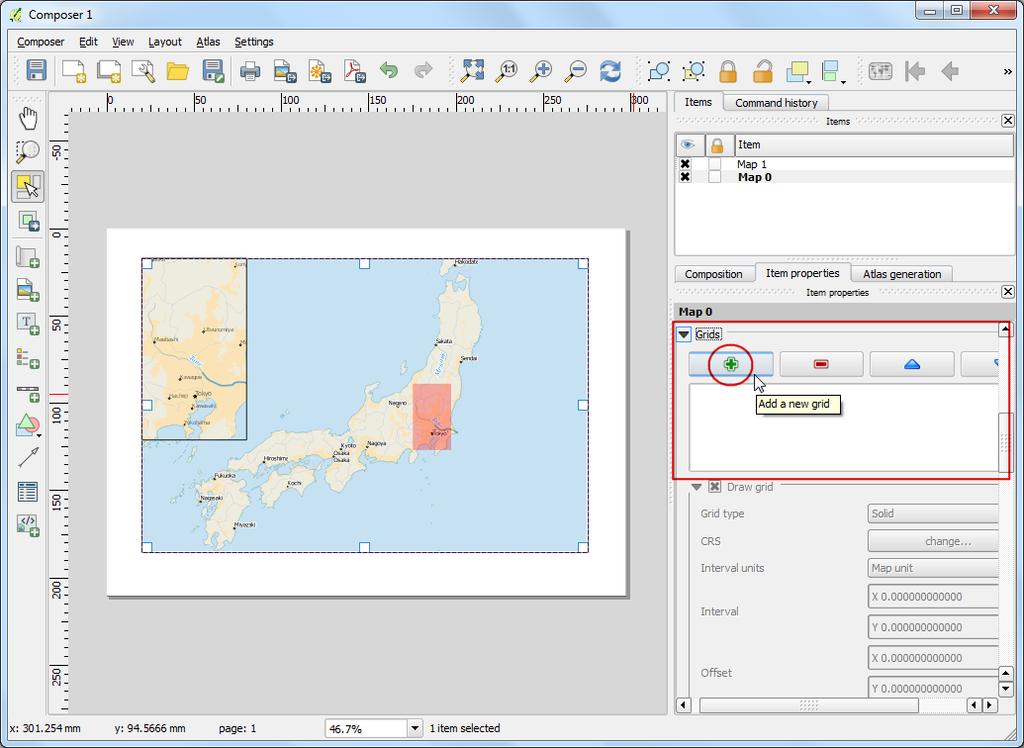

25 Προσθέτουμε κάναβο (grid) στο χάρτη μας: Item properties > Grids > επιλέγω Add a new grid Προσέχω να επιλέξω το σωστό προβολικό σύστημα (CRS) πχ. WGS84 EPSG4326 Interval units: cm, Interval X & Y: 5, , Offset 1,

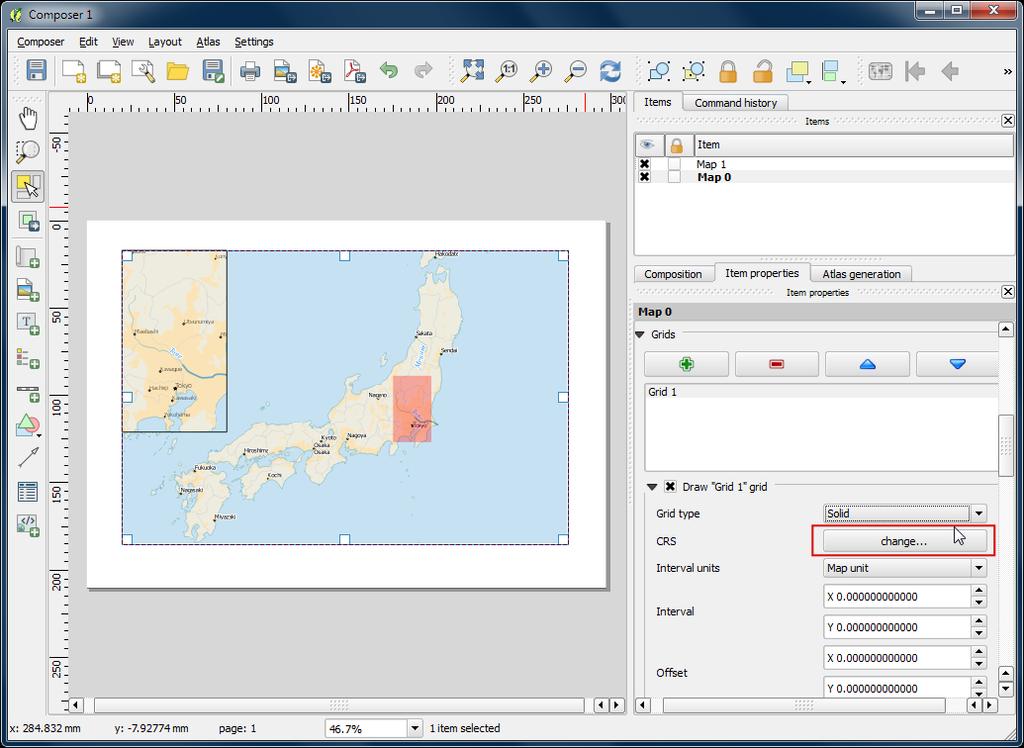

26 Ο κάναβος πρέπει να είναι στο ίδιο προβολικό σύστημα που έχετε ορίσει στον χάρτη, το ελέγχω πατώντας το change (π.χ. WGS84 EPSG4326)

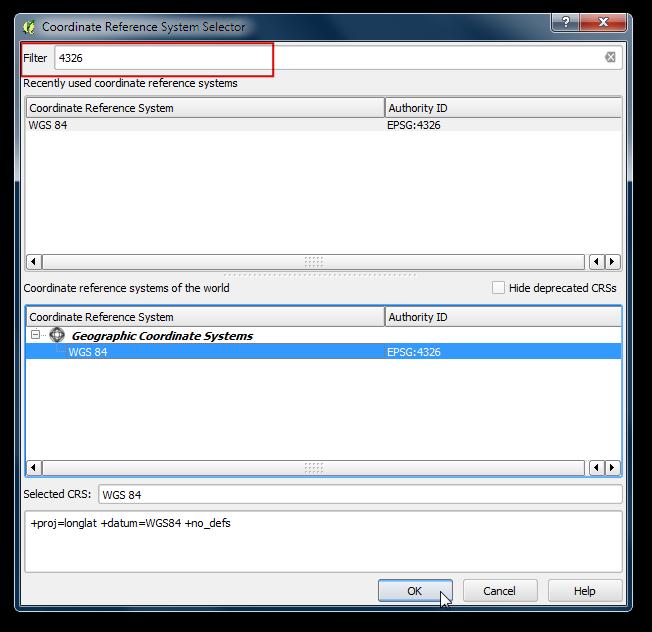

27 Selected CRS (Coordinate System): WGS84 EPSG4326

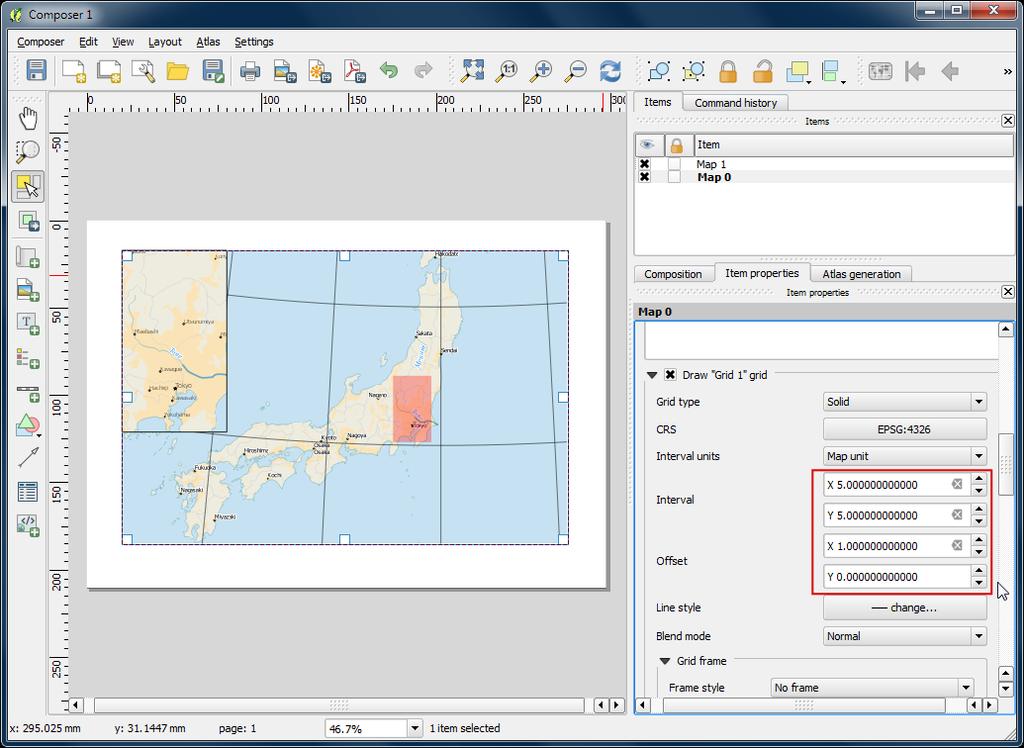

28 Επιλέγω τα Interval units: centimetres (απαραίτητο για να εμφανιστεί ο κάναβος)

29 επιλέγω τα Frame style και Draw coordinates (επιλέγω: degree, minute, second with suffix)

30 προσθέτω το σημείο του βορρά: Layout > Add image

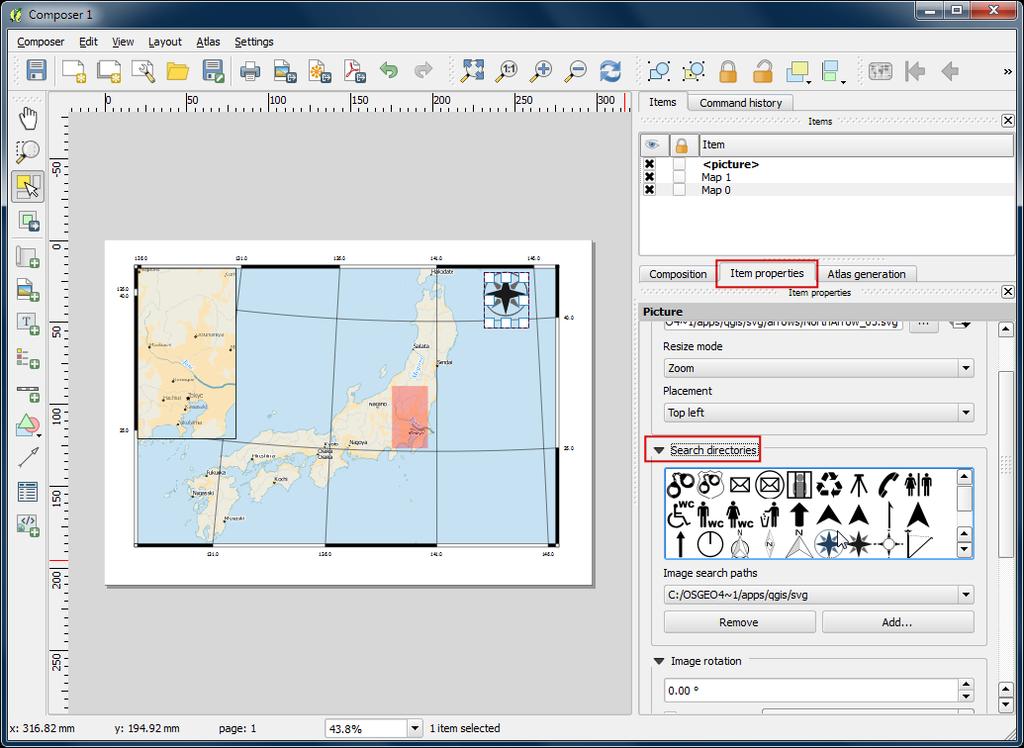

31 Στο tab Item properties εντοπίζω το Search directories και επιλέγω εικονίδιο για το σημείο του βορρά

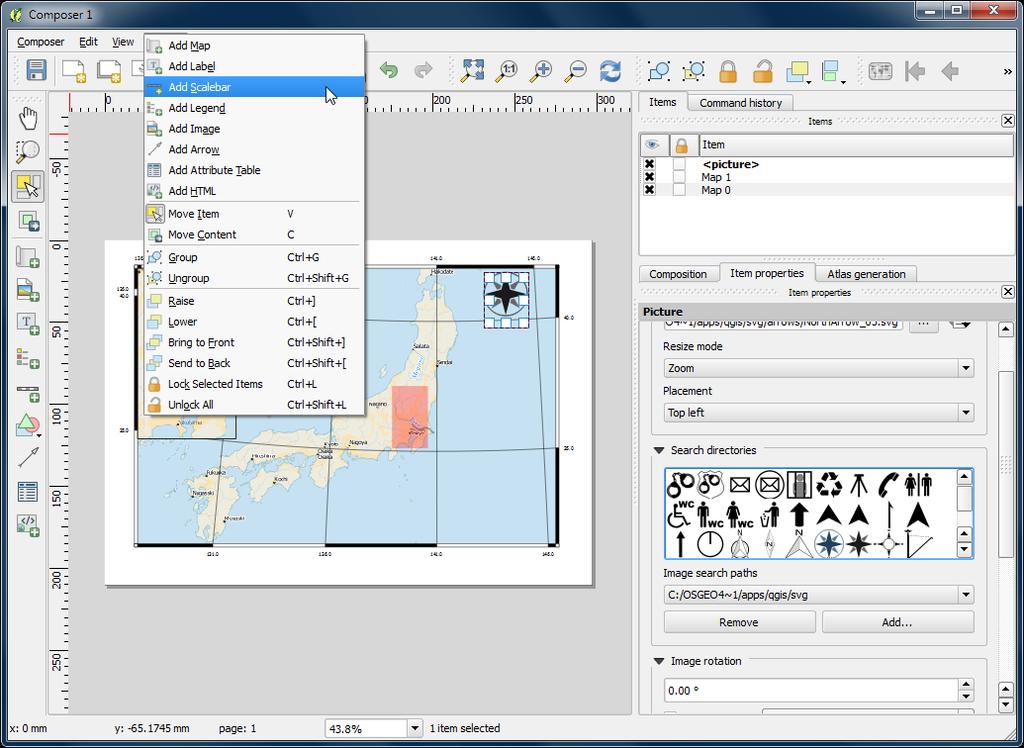

32 προσθέτω κλίμακα: Layout > Add Scalebar

33 Μορφοποίηση κλίμακας left 0 right 4 500,000000

34 Προσθέτω υπόμνημα στον χάρτη μου: Layout > Add Legend Στο Legend items μπορώ να τροποποιήσω τα ονόματα (πχ. από τα αγγλικά στα ελληνικά) και τα πεδία που μπορούν να εμφανίζονται στο υπόμνημά μου όταν καταργήσω (unclick ) το Auto update.

35 Μπορώ να κάνω export το χάρτη μου σε διάφορες μορφές αρχείων (image, PDF κ.ά.) επιλέγω: Export as Image (επιλέγω Format π.χ..jpg)

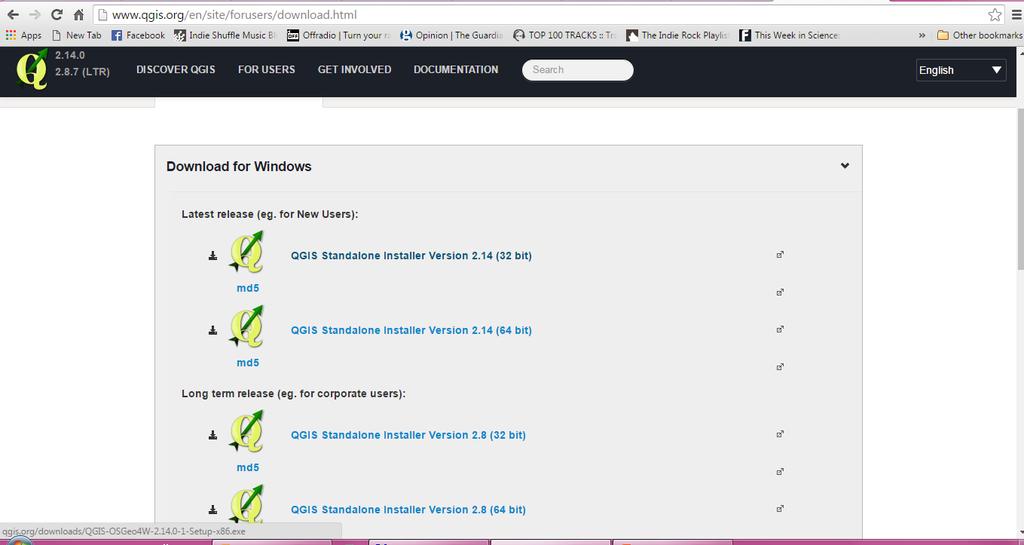

36 Xρήσιμα links: Download Qgis: Μαθήματα στα ελληνικά:
