1 Το πρότυπο στη στατική και δυναµική ανάλυση κατασκευών Με Ευρωκώδικες

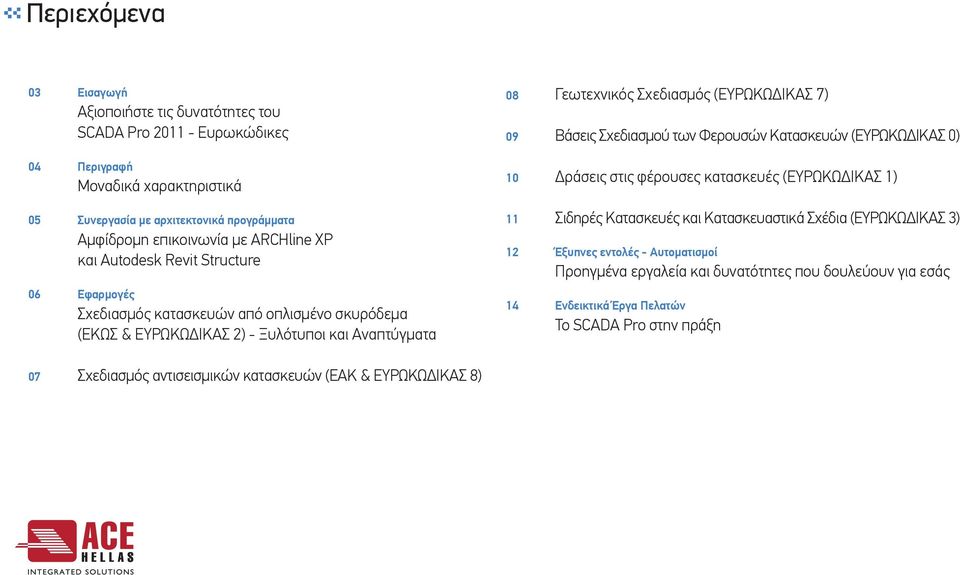

2 «Περιεχόµενα 03 Εισαγωγή Aξιοποιήστε τις δυνατότητες του SCADA Pro Ευρωκώδικες 04 Περιγραφή Μοναδικά χαρακτηριστικά 05 Συνεργασία µε αρχιτεκτονικά προγράµµατα Αµφίδροµη επικοινωνία µε ARCHline XP και Autodesk Revit Structure 06 Εφαρµογές Σχεδιασµός κατασκευών από οπλισµένο σκυρόδεµα (ΕΚΩΣ & ΕΥΡΩΚΩ ΙΚΑΣ 2) - Ξυλότυποι και Αναπτύγµατα 08 Γεωτεχνικός Σχεδιασµός (ΕΥΡΩΚΩ ΙΚΑΣ 7) 09 Βάσεις Σχεδιασµού των Φερουσών Κατασκευών (ΕΥΡΩΚΩ ΙΚΑΣ 0) 10 ράσεις στις φέρουσες κατασκευές (ΕΥΡΩΚΩ ΙΚΑΣ 1) 11 Σιδηρές Κατασκευές και Κατασκευαστικά Σχέδια (ΕΥΡΩΚΩ ΙΚΑΣ 3) 12 Έξυπνες εντολές - Αυτοµατισµοί Προηγµένα εργαλεία και δυνατότητες που δουλεύουν για εσάς 14 Ενδεικτικά Έργα Πελατών Το SCADA Pro στην πράξη 07 Σχεδιασµός αντισεισµικών κατασκευών (ΕΑΚ & ΕΥΡΩΚΩ ΙΚΑΣ 8)

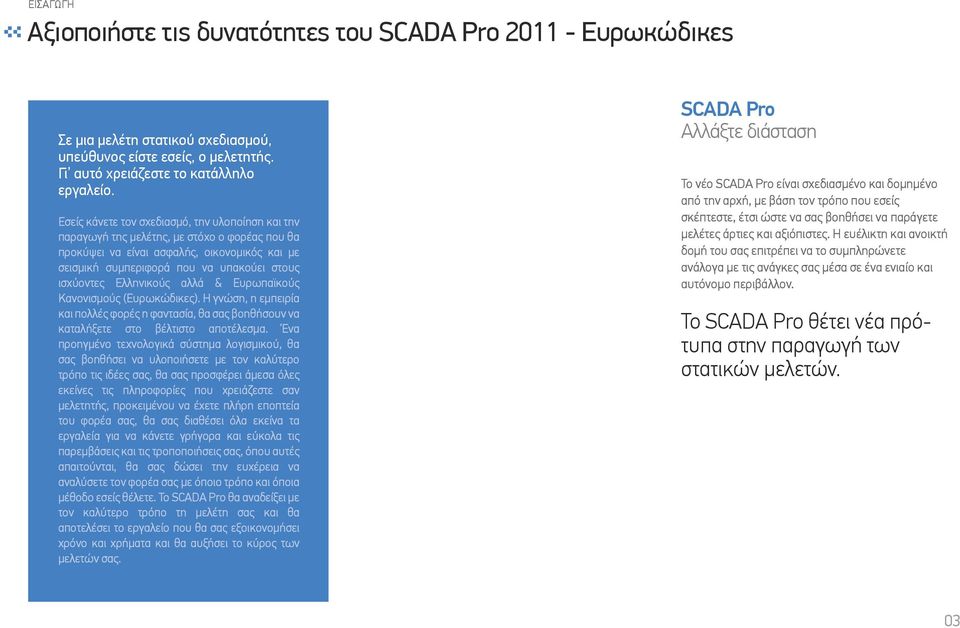

3 ΕΙΣΑΓΩΓΗ «Αξιοποιήστε τις δυνατότητες του SCADA Pro Ευρωκώδικες Σε µια µελέτη στατικού σχεδιασµού, υπεύθυνος είστε εσείς, ο µελετητής. Γι αυτό χρειάζεστε το κατάλληλο εργαλείο. Εσείς κάνετε τον σχεδιασµό, την υλοποίηση και την παραγωγή της µελέτης, µε στόχο ο φορέας που θα προκύψει να είναι ασφαλής, οικονοµικός και µε σεισµική συµπεριφορά που να υπακούει στους ισχύοντες Ελληνικούς αλλά & Ευρωπαϊκούς Κανονισµούς (Ευρωκώδικες). Η γνώση, η εµπειρία και πολλές φορές η φαντασία, θα σας βοηθήσουν να καταλήξετε στο βέλτιστο αποτέλεσµα. Ένα προηγµένο τεχνολογικά σύστηµα λογισµικού, θα σας βοηθήσει να υλοποιήσετε µε τον καλύτερο τρόπο τις ιδέες σας, θα σας προσφέρει άµεσα όλες εκείνες τις πληροφορίες που χρειάζεστε σαν µελετητής, προκειµένου να έχετε πλήρη εποπτεία του φορέα σας, θα σας διαθέσει όλα εκείνα τα εργαλεία για να κάνετε γρήγορα και εύκολα τις παρεµβάσεις και τις τροποποιήσεις σας, όπου αυτές απαιτούνται, θα σας δώσει την ευχέρεια να αναλύσετε τον φορέα σας µε όποιο τρόπο και όποια µέθοδο εσείς θέλετε. Το SCADA Pro θα αναδείξει µε τον καλύτερο τρόπο τη µελέτη σας και θα αποτελέσει το εργαλείο που θα σας εξοικονοµήσει χρόνο και χρήµατα και θα αυξήσει το κύρος των µελετών σας. SCADA Pro Αλλάξτε διάσταση Το νέο SCADA Pro είναι σχεδιασµένο και δοµηµένο από την αρχή, µε βάση τον τρόπο που εσείς σκέπτεστε, έτσι ώστε να σας βοηθήσει να παράγετε µελέτες άρτιες και αξιόπιστες. Η ευέλικτη και ανοικτή δοµή του σας επιτρέπει να το συµπληρώνετε ανάλογα µε τις ανάγκες σας µέσα σε ένα ενιαίο και αυτόνοµο περιβάλλον. Το SCADA Pro θέτει νέα πρότυπα στην παραγωγή των στατικών µελετών. 03

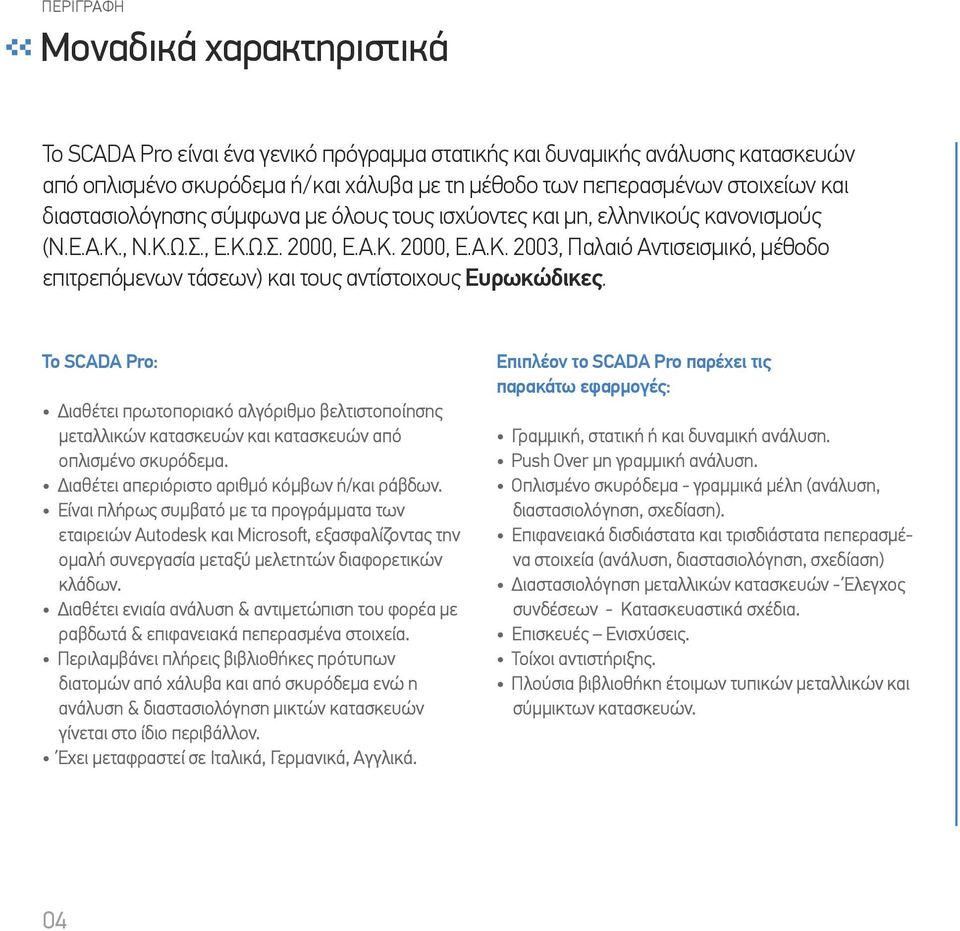

4 ΠΕΡΙΓΡΑΦΗ «Μοναδικά χαρακτηριστικά Το SCADA Pro είναι ένα γενικό πρόγραµµα στατικής και δυναµικής ανάλυσης κατασκευών από οπλισµένο σκυρόδεµα ή/και χάλυβα µε τη µέθοδο των πεπερασµένων στοιχείων και διαστασιολόγησης σύµφωνα µε όλους τους ισχύοντες και µη, ελληνικούς κανονισµούς (Ν.Ε.Α.Κ., Ν.Κ.Ω.Σ., Ε.Κ.Ω.Σ. 2000, Ε.Α.Κ. 2000, Ε.Α.K. 2003, Παλαιό Αντισεισµικό, µέθοδο επιτρεπόµενων τάσεων) και τους αντίστοιχους Ευρωκώδικες. Το SCADA Pro: ιαθέτει πρωτοποριακό αλγόριθµο βελτιστοποίησης µεταλλικών κατασκευών και κατασκευών από οπλισµένο σκυρόδεµα. ιαθέτει απεριόριστο αριθµό κόµβων ή/και ράβδων. Είναι πλήρως συµβατό µε τα προγράµµατα των εταιρειών Autodesk και Microsoſt, εξασφαλίζοντας την οµαλή συνεργασία µεταξύ µελετητών διαφορετικών κλάδων. ιαθέτει ενιαία ανάλυση & αντιµετώπιση του φορέα µε ραβδωτά & επιφανειακά πεπερασµένα στοιχεία. Περιλαµβάνει πλήρεις βιβλιοθήκες πρότυπων διατοµών από χάλυβα και από σκυρόδεµα ενώ η ανάλυση & διαστασιολόγηση µικτών κατασκευών γίνεται στο ίδιο περιβάλλον. Έχει µεταφραστεί σε Ιταλικά, Γερµανικά, Αγγλικά. Επιπλέον το SCADA Pro παρέχει τις παρακάτω εφαρµογές: Γραµµική, στατική ή και δυναµική ανάλυση. Push Over µη γραµµική ανάλυση. Οπλισµένο σκυρόδεµα - γραµµικά µέλη (ανάλυση, διαστασιολόγηση, σχεδίαση). Επιφανειακά δισδιάστατα και τρισδιάστατα πεπερασµένα στοιχεία (ανάλυση, διαστασιολόγηση, σχεδίαση) ιαστασιολόγηση µεταλλικών κατασκευών - Έλεγχος συνδέσεων - Κατασκευαστικά σχέδια. Επισκευές Ενισχύσεις. Τοίχοι αντιστήριξης. Πλούσια βιβλιοθήκη έτοιµων τυπικών µεταλλικών και σύµµικτων κατασκευών. 04

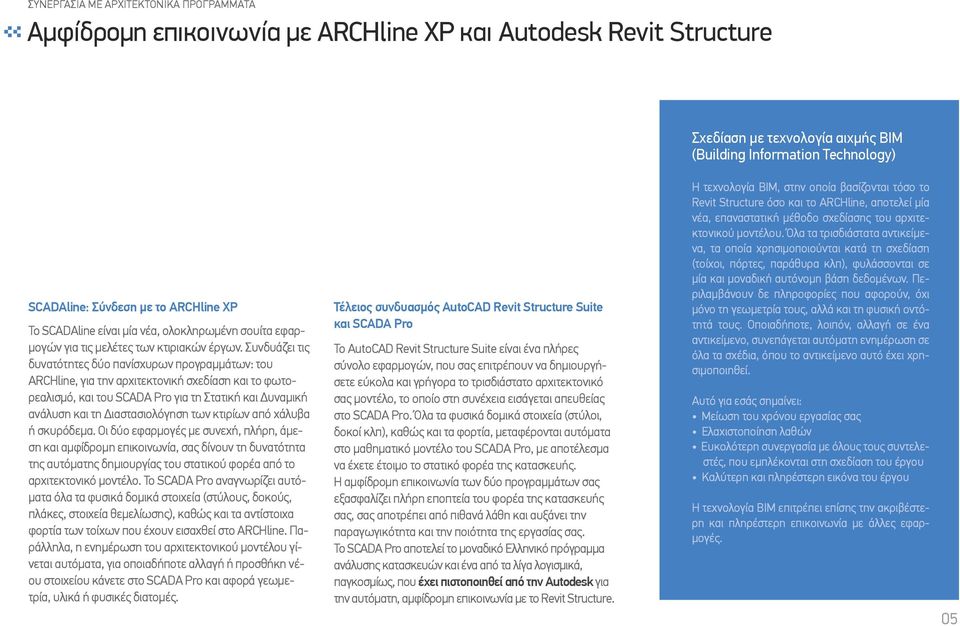

5 ΣΥΝΕΡΓΑΣΙΑ ΜΕ ΑΡΧΙΤΕΚΤΟΝΙΚΑ ΠΡΟΓΡΑΜΜΑΤΑ «Αµφίδροµη επικοινωνία µε ARCHline XP και Autodesk Revit Structure Σχεδίαση µε τεχνολογία αιχµής BIM (Building Information Technology) SCADAline: Σύνδεση µε το ARCHline XP Το SCADAline είναι µία νέα, ολοκληρωµένη σουίτα εφαρ- µογών για τις µελέτες των κτιριακών έργων. Συνδυάζει τις δυνατότητες δύο πανίσχυρων προγραµµάτων: του ARCHline, για την αρχιτεκτονική σχεδίαση και το φωτορεαλισµό, και του SCADA Pro για τη Στατική και υναµική ανάλυση και τη ιαστασιολόγηση των κτιρίων από χάλυβα ή σκυρόδεµα. Οι δύο εφαρµογές µε συνεχή, πλήρη, άµεση και αµφίδροµη επικοινωνία, σας δίνουν τη δυνατότητα της αυτόµατης δηµιουργίας του στατικού φορέα από το αρχιτεκτονικό µοντέλο. Το SCADA Pro αναγνωρίζει αυτό- µατα όλα τα φυσικά δοµικά στοιχεία (στύλους, δοκούς, πλάκες, στοιχεία θεµελίωσης), καθώς και τα αντίστοιχα φορτία των τοίχων που έχουν εισαχθεί στο ARCHline. Παράλληλα, η ενηµέρωση του αρχιτεκτονικού µοντέλου γίνεται αυτόµατα, για οποιαδήποτε αλλαγή ή προσθήκη νέου στοιχείου κάνετε στο SCADA Pro και αφορά γεωµετρία, υλικά ή φυσικές διατοµές. Τέλειος συνδυασµός AutoCAD Revit Structure Suite και SCADA Pro To AutoCAD Revit Structure Suite είναι ένα πλήρες σύνολο εφαρµογών, που σας επιτρέπουν να δηµιουργήσετε εύκολα και γρήγορα το τρισδιάστατο αρχιτεκτονικό σας µοντέλο, το οποίο στη συνέχεια εισάγεται απευθείας στο SCADA Pro. Όλα τα φυσικά δοµικά στοιχεία (στύλοι, δοκοί κλπ), καθώς και τα φορτία, µεταφέρονται αυτόµατα στο µαθηµατικό µοντέλο του SCADA Pro, µε αποτέλεσµα να έχετε έτοιµο το στατικό φορέα της κατασκευής. Η αµφίδροµη επικοινωνία των δύο προγραµµάτων σας εξασφαλίζει πλήρη εποπτεία του φορέα της κατασκευής σας, σας αποτρέπει από πιθανά λάθη και αυξάνει την παραγωγικότητα και την ποιότητα της εργασίας σας. To SCADA Pro αποτελεί το µοναδικό Ελληνικό πρόγραµµα ανάλυσης κατασκευών και ένα από τα λίγα λογισµικά, παγκοσµίως, που έχει πιστοποιηθεί από την Autodesk για την αυτόµατη, αµφίδροµη επικοινωνία µε το Revit Structure. Η τεχνολογία BIM, στην οποία βασίζονται τόσο το Revit Structure όσο και το ARCHline, αποτελεί µία νέα, επαναστατική µέθοδο σχεδίασης του αρχιτεκτονικού µοντέλου. Όλα τα τρισδιάστατα αντικείµενα, τα οποία χρησιµοποιούνται κατά τη σχεδίαση (τοίχοι, πόρτες, παράθυρα κλπ), φυλάσσονται σε µία και µοναδική αυτόνοµη βάση δεδοµένων. Περιλαµβάνουν δε πληροφορίες που αφορούν, όχι µόνο τη γεωµετρία τους, αλλά και τη φυσική οντότητά τους. Οποιαδήποτε, λοιπόν, αλλαγή σε ένα αντικείµενο, συνεπάγεται αυτόµατη ενηµέρωση σε όλα τα σχέδια, όπου το αντικείµενο αυτό έχει χρησιµοποιηθεί. Αυτό για εσάς σηµαίνει: Μείωση του χρόνου εργασίας σας Ελαχιστοποίηση λαθών Ευκολότερη συνεργασία µε όλους τους συντελεστές, που εµπλέκονται στη σχεδίαση του έργου Καλύτερη και πληρέστερη εικόνα του έργου Η τεχνολογία BIM επιτρέπει επίσης την ακριβέστερη και πληρέστερη επικοινωνία µε άλλες εφαρ- µογές. 05

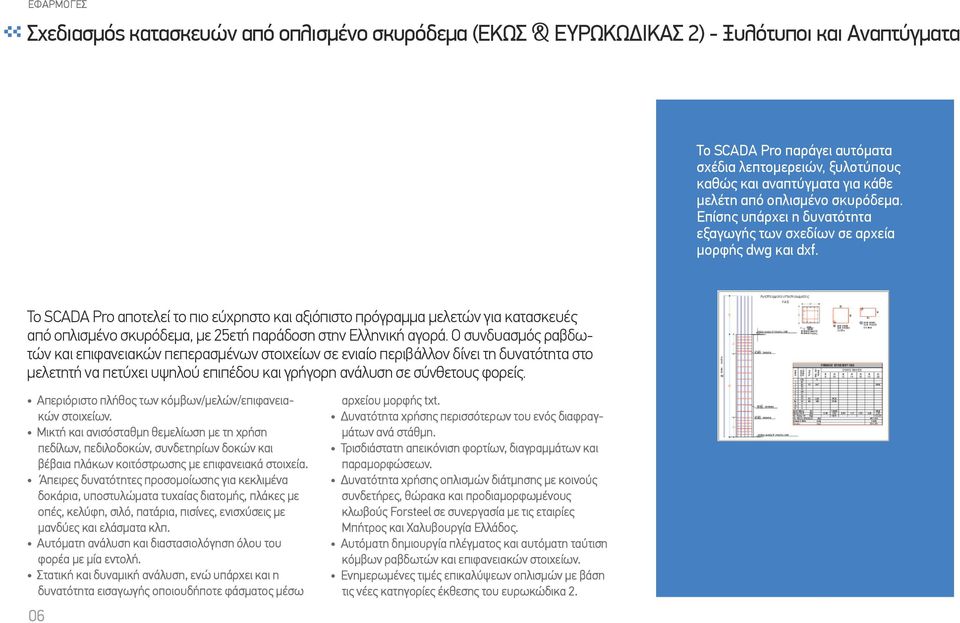

6 ΕΦΑΡΜΟΓΕΣ «Σχεδιασµός κατασκευών από οπλισµένο σκυρόδεµα (ΕΚΩΣ & ΕΥΡΩΚΩ ΙΚΑΣ 2) - Ξυλότυποι και Αναπτύγµατα To SCADA Pro παράγει αυτόµατα σχέδια λεπτοµερειών, ξυλοτύπους καθώς και αναπτύγµατα για κάθε µελέτη από οπλισµένο σκυρόδεµα. Επίσης υπάρχει η δυνατότητα εξαγωγής των σχεδίων σε αρχεία µορφής dwg και dxf. Το SCADA Pro αποτελεί το πιο εύχρηστο και αξιόπιστο πρόγραµµα µελετών για κατασκευές από οπλισµένο σκυρόδεµα, µε 25ετή παράδοση στην Ελληνική αγορά. Ο συνδυασµός ραβδωτών και επιφανειακών πεπερασµένων στοιχείων σε ενιαίο περιβάλλον δίνει τη δυνατότητα στο µελετητή να πετύχει υψηλού επιπέδου και γρήγορη ανάλυση σε σύνθετους φορείς. Aπεριόριστο πλήθος των κόµβων/µελών/επιφανειακών στοιχείων. Mικτή και ανισόσταθµη θεµελίωση µε τη χρήση πεδίλων, πεδιλοδοκών, συνδετηρίων δοκών και βέβαια πλάκων κοιτόστρωσης µε επιφανειακά στοιχεία. Άπειρες δυνατότητες προσοµοίωσης για κεκλιµένα δοκάρια, υποστυλώµατα τυχαίας διατοµής, πλάκες µε οπές, κελύφη, σιλό, πατάρια, πισίνες, ενισχύσεις µε µανδύες και ελάσµατα κλπ. Αυτόµατη ανάλυση και διαστασιολόγηση όλου του φορέα µε µία εντολή. Στατική και δυναµική ανάλυση, ενώ υπάρχει και η δυνατότητα εισαγωγής οποιουδήποτε φάσµατος µέσω 06 αρχείου µορφής txt. υνατότητα χρήσης περισσότερων του ενός διαφραγ- µάτων ανά στάθµη. Τρισδιάστατη απεικόνιση φορτίων, διαγραµµάτων και παραµορφώσεων. υνατότητα χρήσης οπλισµών διάτµησης µε κοινούς συνδετήρες, θώρακα και προδιαµορφωµένους κλωβούς Forsteel σε συνεργασία µε τις εταιρίες Μπήτρος και Χαλυβουργία Ελλάδος. Αυτόµατη δηµιουργία πλέγµατος και αυτόµατη ταύτιση κόµβων ραβδωτών και επιφανειακών στοιχείων. Ενηµερωµένες τιµές επικαλύψεων οπλισµών µε βάση τις νέες κατηγορίες έκθεσης του ευρωκώδικα 2.

7 «Σχεδιασµός αντισεισµικών κατασκευών (ΕΑΚ & ΕΥΡΩΚΩ ΙΚΑΣ 8) Ο ευρωκώδικας ΕΝ1992 αφορά στο σχεδιασµό φορέων από σκυρόδεµα ενώ ο ΕΝ1998 στον αντισεισµικό σχεδιασµό των κατασκευών. Επί της ουσίας ο ευρωκώδικας 2 αντικαθιστά τον Ελληνικό κανονισµό οπλισµένου σκυροδέµατος(εκωσ) ενώ ο ευρωκώδικας 8 τον Ελληνικό Αντισεισµικό κανονισµό (ΕΑΚ). Στο µέρος 1-1 του EC2 περιλαµβάνονται οι γενικοί κανόνες για τον σχεδιασµό φορέων από σκυρόδεµα και οι κανόνες σχεδιασµού κτιρίων. Οι κυριότερες διαφορές µεταξύ ΕC2 και EΚΩΣ είναι πρώτον ότι ο EC2 δεν περιέχει Α/Σ διατάξεις (τις οποίες περιέχει ο ΕΚΩΣ) και γι' αυτό δεν µπορεί να εφαρµοστεί αυτοτελώς, αλλά πρέπει να εφαρµοστεί σε συνδυασµό µε τον EC8 (για περιοχές µε υψηλή σεισµικότητα όπως η Ελλάδα) και δεύτερον ότι ο EC2 επιτρέπει τη χρήση της πλαστικής ανάλυσης για τον έλεγχο οριακών καταστάσεων αστοχίας σε αντίθεση µε τον ΕΚΩΣ ο οποίος την επέτρεπε µόνο για τον έλεγχο υφιστάµενων κατασκευών. υνατότητες: Επιλογή τύπου κατασκευής: µικτό µε ισοδύναµα πλαίσια ή τοιχεία, πλάστιµο συζευγµένων ή µη τοιχείων, µονοβάθµιου ταλαντωτή, εύστρεπτο, µεγάλων ελαφρώς οπλισµένων τοιχείων. Υπολογισµός συντελεστή σεισµικής συµπεριφοράς ανά διεύθυνση από το πρόγραµµα ανάλογα µε το είδος κατασκευής. Υπολογισµός au/a1 - λόγου σεισµικής δράσης που µετατρέπει το φορέα σε µηχανισµό. Έλεγχος κριτηρίων κανονικότητας για κτίρια µε εσοχές, έλεγχος σε κάτοψη. 3 κατηγορίες πλαστιµότητας, 2 τύποι ελαστικού φάσµατος, εισαγωγή φάσµατος χρήστη. Νέοι κανόνες για την κατασκευαστική διαµόρφωση των δοµικών στοιχείων. Υπολογισµός κόµβων δοκών - υποστυλωµάτων. Έλεγχοι µε βάση τη διάκριση σε πρωτεύοντα & δευτερεύοντα στοιχεία. Προκαθορισµένοι παράµετροι και σενάρια ανάλυσης σύµφωνα µε τον ευρωκώδικα. Επιλογή γωνίας θ των συνδετήρων Νέες τιµές για τα µέτρο ελαστικότητας των υλικών - νέες ποιότητες υλικών. Έλεγχοι φαινοµένων 2ας τάξεως. Έλεγχοι περιορισµού των τάσεων των δοκών µε χρήση των συντελεστών. 07

8 «Γεωτεχνικός Σχεδιασµός (ΕΥΡΩΚΩ ΙΚΑΣ 7) Σύµφωνα µε τις απαιτήσεις του ευρωκώδικα 7, έχουν προστεθεί στο SCADA Pro νέες δυνατότητες Ο ευρωκώδικας ΕΝ1997 αποτελεί το πρότυπο για το σχεδιασµό των γεωτεχνικών έργων. Χρησιµοποιείται σε όλα τα προβλήµατα έργων που περιλαµβάνουν ή επηρεάζονται από το έδαφος. Με βάση τον ευρωκώδικα 7 υπολογίζονται τόσο οι γεωτεχνικές δράσεις επί των κατασκευών, όσο και οι προκαλούµενες αντιστάσεις του εδάφους. Σύµφωνα µε τις απαιτήσεις του ευρωκώδικα 7 έχουν προστεθεί στο Scada Pro οι παρακάτω δυνατότητες: ιαστασιολόγηση στοιχείων θεµελίωσης όπως πέδιλα, πεδιλοδοκοί µε βάση τον ευρωκώδικα 7. Παραµετροποίηση τιµών γωνίας εσωτερικής τιµής εδάφους, διατµητικής αντοχής και συνοχής. Υπολογισµός υπό αστράγγιστες συνθήκες Υπολογισµός φέρουσας ικανότητας εδάφους µε 3 διαφορετικές µεθόδους. 08

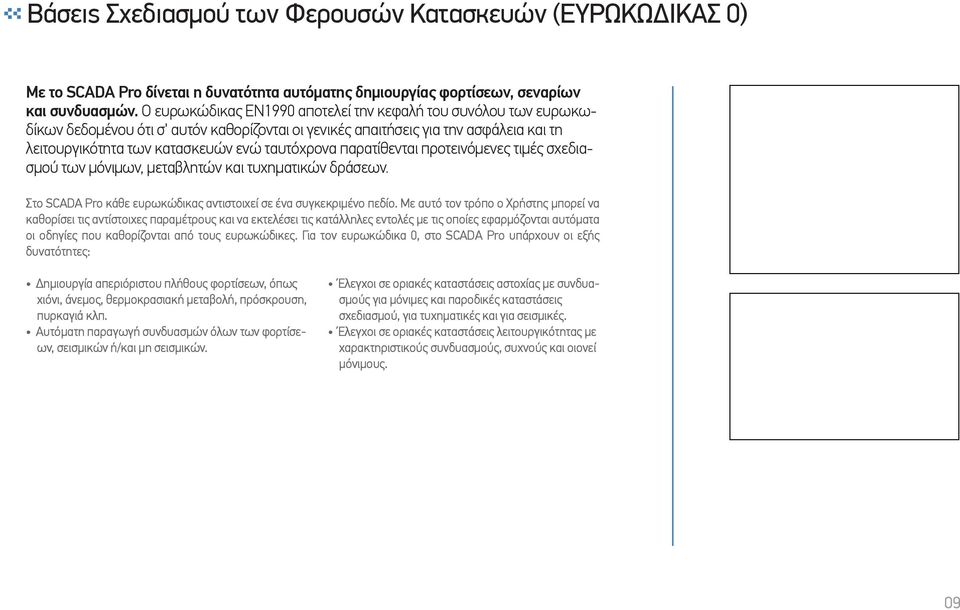

9 «Βάσεις Σχεδιασµού των Φερουσών Κατασκευών (ΕΥΡΩΚΩ ΙΚΑΣ 0) Με το SCADA Pro δίνεται η δυνατότητα αυτόµατης δηµιουργίας φορτίσεων, σεναρίων και συνδυασµών. Ο ευρωκώδικας ΕΝ1990 αποτελεί την κεφαλή του συνόλου των ευρωκωδίκων δεδοµένου ότι σ' αυτόν καθορίζονται οι γενικές απαιτήσεις για την ασφάλεια και τη λειτουργικότητα των κατασκευών ενώ ταυτόχρονα παρατίθενται προτεινόµενες τιµές σχεδιασµού των µόνιµων, µεταβλητών και τυχηµατικών δράσεων. Στο SCADA Pro κάθε ευρωκώδικας αντιστοιχεί σε ένα συγκεκριµένο πεδίο. Με αυτό τον τρόπο ο Χρήστης µπορεί να καθορίσει τις αντίστοιχες παραµέτρους και να εκτελέσει τις κατάλληλες εντολές µε τις οποίες εφαρµόζονται αυτόµατα οι οδηγίες που καθορίζονται από τους ευρωκώδικες. Για τον ευρωκώδικα 0, στο SCADA Pro υπάρχουν οι εξής δυνατότητες: ηµιουργία απεριόριστου πλήθους φορτίσεων, όπως χιόνι, άνεµος, θερµοκρασιακή µεταβολή, πρόσκρουση, πυρκαγιά κλπ. Αυτόµατη παραγωγή συνδυασµών όλων των φορτίσεων, σεισµικών ή/και µη σεισµικών. Έλεγχοι σε οριακές καταστάσεις αστοχίας µε συνδυασµούς για µόνιµες και παροδικές καταστάσεις σχεδιασµού, για τυχηµατικές και για σεισµικές. Έλεγχοι σε οριακές καταστάσεις λειτουργικότητας µε χαρακτηριστικούς συνδυασµούς, συχνούς και οιονεί µόνιµους. 09

10 «ράσεις στις φέρουσες κατασκευές (ΕΥΡΩΚΩ ΙΚΑΣ 1) Το SCADA Pro διαθέτει εργαλεία για τον αυτόµατο υπολογισµό και κατανοµή των δράσεων του χιονιού και του ανέµου, σύµφωνα µε τον Ευρωκώδικα 1. Ο ευρωκώδικας ΕΝ1991 παρέχει κατευθυντήριες οδηγίες σχεδιασµού και δράσεων για το δοµοστατικό σχεδιασµό κτιρίων και τεχνικών έργων, µεταξύ των οποίων συµπεριλαµβάνονται τα ακόλουθα: Πυκνότητες κατασκευαστικών υλικών και αποθηκευµένων υλικών. Ίδιο βάρος στοιχείων κατασκευής και Επιβαλλόµενα φορτία σε κτίρια οµοστατικός σχεδιασµός κτιρίων και τεχνικών έργων µε το SCADA Pro, σύµφωνα µε τον Ευρωκώδικα ΕΝ Επίσης στο κεφάλαιο ΕΝ καθορίζονται οι παράµετροι για τους υπολογισµούς των φορτίων χιονιού ενώ στο ΕΝ οι παράµετροι ανέµου. Για τον ευρωκώδικα 1, στο SCADA Pro υπάρχουν οι εξής δυνατότητες: Αυτόµατος υπολογισµός φορτίων χιονιού και ανέµου σε οποιαδήποτε κατασκευή. Τρισδιάστατη απεικόνιση κατανοµής φορτίων χιονιού σε στέγη. Ανάπτυγµα ανέµου σε κάθε πλευρά κτιρίου σύµφωνα µε την κατανοµή. Έτοιµες βιβλιοθήκες µε τιµές φορτίων ανά m ή m 2 ή m 3 για κάθε υλικό 10

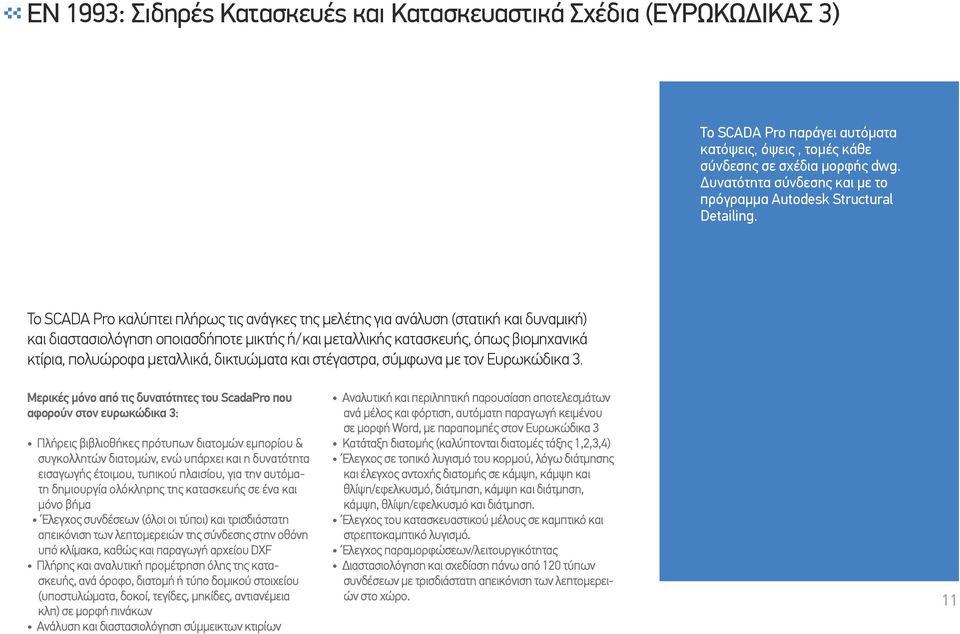

11 «EN 1993: Σιδηρές Κατασκευές και Κατασκευαστικά Σχέδια (ΕΥΡΩΚΩ ΙΚΑΣ 3) To SCADA Pro παράγει αυτόµατα κατόψεις, όψεις, τοµές κάθε σύνδεσης σε σχέδια µορφής dwg. υνατότητα σύνδεσης και µε το πρόγραµµα Autodesk Structural Detailing. Το SCADA Pro καλύπτει πλήρως τις ανάγκες της µελέτης για ανάλυση (στατική και δυναµική) και διαστασιολόγηση οποιασδήποτε µικτής ή/και µεταλλικής κατασκευής, όπως βιοµηχανικά κτίρια, πολυώροφα µεταλλικά, δικτυώµατα και στέγαστρα, σύµφωνα µε τον Ευρωκώδικα 3. Μερικές µόνο από τις δυνατότητες του ScadaPro που αφορούν στον ευρωκώδικα 3: Πλήρεις βιβλιοθήκες πρότυπων διατοµών εµπορίου & συγκολλητών διατοµών, ενώ υπάρχει και η δυνατότητα εισαγωγής έτοιµου, τυπικού πλαισίου, για την αυτόµατη δηµιουργία ολόκληρης της κατασκευής σε ένα και µόνο βήµα Έλεγχος συνδέσεων (όλοι οι τύποι) και τρισδιάστατη απεικόνιση των λεπτοµερειών της σύνδεσης στην οθόνη υπό κλίµακα, καθώς και παραγωγή αρχείου DXF Πλήρης και αναλυτική προµέτρηση όλης της κατασκευής, ανά όροφο, διατοµή ή τύπο δοµικού στοιχείου (υποστυλώµατα, δοκοί, τεγίδες, µηκίδες, αντιανέµεια κλπ) σε µορφή πινάκων Ανάλυση και διαστασιολόγηση σύµµεικτων κτιρίων Αναλυτική και περιληπτική παρουσίαση αποτελεσµάτων ανά µέλος και φόρτιση, αυτόµατη παραγωγή κειµένου σε µορφή Word, µε παραποµπές στον Ευρωκώδικα 3 Κατάταξη διατοµής (καλύπτονται διατοµές τάξης 1,2,3,4) Έλεγχος σε τοπικό λυγισµό του κορµού, λόγω διάτµησης και έλεγχος αντοχής διατοµής σε κάµψη, κάµψη και θλίψη/εφελκυσµό, διάτµηση, κάµψη και διάτµηση, κάµψη, θλίψη/εφελκυσµό και διάτµηση. Έλεγχος του κατασκευαστικού µέλους σε καµπτικό και στρεπτοκαµπτικό λυγισµό. Έλεγχος παραµορφώσεων/λειτουργικότητας ιαστασιολόγηση και σχεδίαση πάνω από 120 τύπων συνδέσεων µε τρισδιάστατη απεικόνιση των λεπτοµερειών στο χώρο. 11

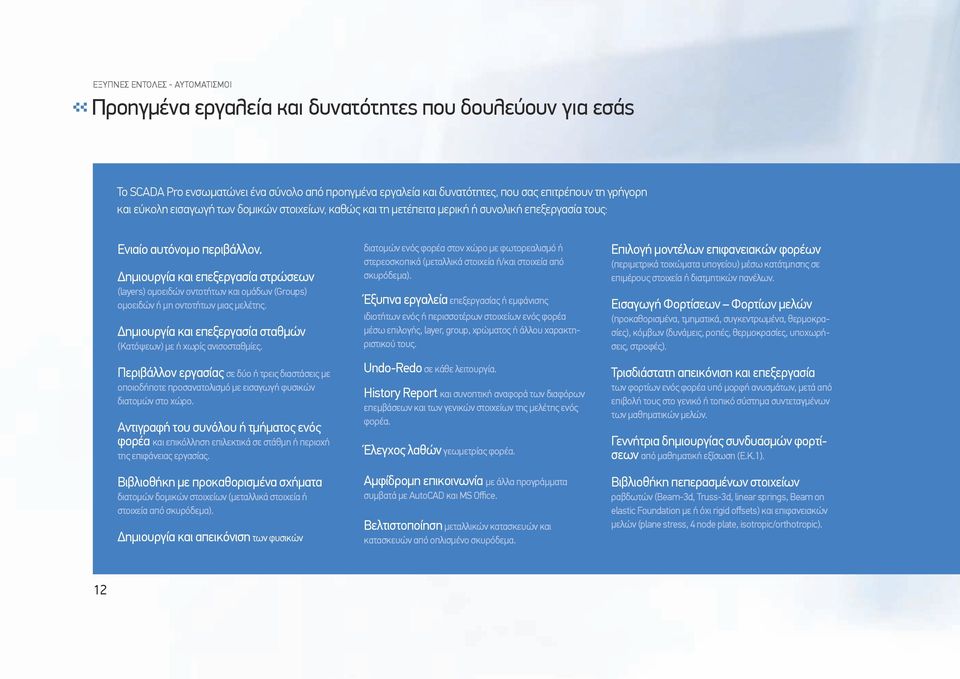

12 ΕΞΥΠΝΕΣ ΕΝΤΟΛΕΣ - ΑΥΤΟΜΑΤΙΣΜΟΙ «Προηγµένα εργαλεία και δυνατότητες που δουλεύουν για εσάς Το SCADA Pro ενσωµατώνει ένα σύνολο από προηγµένα εργαλεία και δυνατότητες, που σας επιτρέπουν τη γρήγορη και εύκολη εισαγωγή των δοµικών στοιχείων, καθώς και τη µετέπειτα µερική ή συνολική επεξεργασία τους: Ενιαίο αυτόνοµο περιβάλλον. ηµιουργία και επεξεργασία στρώσεων (layers) οµοειδών οντοτήτων και οµάδων (Groups) οµοειδών ή µη οντοτήτων µιας µελέτης. ηµιουργία και επεξεργασία σταθµών (Κατόψεων) µε ή χωρίς ανισοσταθµίες. Περιβάλλον εργασίας σε δύο ή τρεις διαστάσεις µε οποιοδήποτε προσανατολισµό µε εισαγωγή φυσικών διατοµών στο χώρο. Αντιγραφή του συνόλου ή τµήµατος ενός φορέα και επικόλληση επιλεκτικά σε στάθµη ή περιοχή της επιφάνειας εργασίας. Βιβλιοθήκη µε προκαθορισµένα σχήµατα διατοµών δοµικών στοιχείων (µεταλλικά στοιχεία ή στοιχεία από σκυρόδεµα). ηµιουργία και απεικόνιση των φυσικών διατοµών ενός φορέα στον χώρο µε φωτορεαλισµό ή στερεοσκοπικά (µεταλλικά στοιχεία ή/και στοιχεία από σκυρόδεµα). Έξυπνα εργαλεία επεξεργασίας ή εµφάνισης ιδιοτήτων ενός ή περισσοτέρων στοιχείων ενός φορέα µέσω επιλογής, layer, group, χρώµατος ή άλλου χαρακτηριστικού τους. Undo-Redo σε κάθε λειτουργία. History Report και συνοπτική αναφορά των διαφόρων επεµβάσεων και των γενικών στοιχείων της µελέτης ενός φορέα. Έλεγχος λαθών γεωµετρίας φορέα. Αµφίδροµη επικοινωνία µε άλλα προγράµµατα συµβατά µε AutoCAD και MS Office. Βελτιστοποίηση µεταλλικών κατασκευών και κατασκευών από οπλισµένο σκυρόδεµα. Επιλογή µοντέλων επιφανειακών φορέων (περιµετρικά τοιχώµατα υπογείου) µέσω κατάτµησης σε επιµέρους στοιχεία ή διατµητικών πανέλων. Εισαγωγή Φορτίσεων Φορτίων µελών (προκαθορισµένα, τµηµατικά, συγκεντρωµένα, θερµοκρασίες), κόµβων (δυνάµεις, ροπές, θερµοκρασίες, υποχωρήσεις, στροφές). Τρισδιάστατη απεικόνιση και επεξεργασία των φορτίων ενός φορέα υπό µορφή ανυσµάτων, µετά από επιβολή τους στο γενικό ή τοπικό σύστηµα συντεταγµένων των µαθηµατικών µελών. Γεννήτρια δηµιουργίας συνδυασµών φορτίσεων από µαθηµατική εξίσωση (Ε.Κ.1). Βιβλιοθήκη πεπερασµένων στοιχείων ραβδωτών (Beam-3d, Truss-3d, linear springs, Beam on elastic Foundation µε ή όχι rigid offsets) και επιφανειακών µελών (plane stress, 4 node plate, isotropic/orthotropic). 12

13 Γεννήτρια δηµιουργίας επιφανειακών τετρακοµβικών πεπερασµένων στοιχείων σε ακανόνιστης γεωµετρίας επιφάνεια µε οπές και σηµεία συγκέντρωσης τάσεων (πυκνώσεις πλέγµατος στοιχείων). Γεννήτρια δηµιουργίας τυποποιηµένων ή µη τρισδιάστατων κατασκευών από ραβδωτά ή τετραπλευρικά πεπερασµένα στοιχεία (πλαίσια, δικτυώµατα, δεξαµενές, πισίνες, φέρουσες τοιχοποιίες, κελύφη). Στατική - υναµική Φασµατική Ανάλυση µε δυνατότητα εισαγωγής φάσµατος σχεδιασµού απο το µελετητή. Αλληλεπίδραση ανωδοµής θεµελίωσης (πέδιλα, συνδετήριοι δοκοί, πεδιλοδοκοί, πάσσαλοι, γενικές κοιτοστρώσεις). Ενσωµάτωση των νέων και παλαιών κανονισµών διαστασιολόγησης µεταλλικών κατασκευών και κατασκευών από οπλισµένο σκυρόδεµα (EC0, 1, 2, 3, 7, 8, Ε.Κ.Ω.Σ., Ν.Κ.Ω.Σ., Ε.Α.Κ.2000, Ν.Ε.Α.Κ., αντισεισµικός 1959) µε αναλυτική αναφορά λαθών ή παραβάσεων των κανονισµών. ηµιουργία σεναρίων ανάλυσης για πρόσθετες φορτίσεις (άνεµος, χιόνι, καθιζήσεις κλπ). Αποτελέσµατα σύµφωνα µε τις επιλογές του µελετητή ή ελέγχοντα µία µελέτη (Αναλυτικά, Συγκεντρωτικά, Ακραίες Τιµές, Όρια, ιαγράµµατα, Ισοϋψείς Μετατοπίσεων- Τάσεων) γραφικά και µε µορφή πινάκων (Word, Excel). ηµιουργία τυποποιηµένων ή ελεύθερων σεναρίων εκτυπώσεων συµβατών µε MS Office (διαµόρφωση σελίδας, χαρακτηριστικά στοιχεία µελετητικού γραφείου, προεπισκόπηση τευχών). Αποτελέσµατα εντατικής κατάστασης σύµφωνα µε τις επιλογές του µελετητή ή του ελέγχοντα µια µελέτη (Αναλυτικά, Συγκεντρωτικά, Ακραίες Τιµές, Όρια, ιαγράµµατα, Ισοϋψείς Μετατοπίσεων-Τάσεων) γραφικά και µε µορφή πινάκων (Word, Excel). Παραγωγή συνοπτικού τεύχους επεξηγήσεων των σηµάνσεων, παραδοχών του προγράµµατος και των στοιχείων της εκάστοτε µελέτης. Αυτόνοµο σχεδιαστικό περιβάλλον παραγωγής των κατασκευαστικών σχεδίων µιας µελέτης, λεπτοµέρειες, παραµετρική σχεδίαση επιµέρους σχεδιαστικών οντοτήτων σε µεταλλικές κατασκευές και κατασκευές από σκυρόδεµα. Αναλυτικός ή συγκεντρωτικός πίνακας προµέτρησης υλικών.

14 ΕΝ ΕΙΚΤΙΚΑ ΕΡΓΑ ΠΕΛΑΤΩΝ «Το SCADA Pro στην πράξη Holiday Inn SATO Λ.Κηφισίας 14 Κτίριο τηλεοπτικού σταθµού ALPHA Star City Λ.Συγγρού Ενδεικτικό Πελατολόγιο ΑΤΤΙΚΟ ΜΕΤΡΟ ΕΘΕΛ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΕΘΝΙΚΟ Ι ΡΥΜΑ ΝΕΟΤΗΤΑΣ ΕΡΓΟ ΟΜΙΚΗ ΑΤΕ ERGOCAD ΓΑΝΤΕΣ Χ. ΓΕΝΙΚΟ ΕΠΙΤΕΛΕΙΟ ΣΤΡΑΤΟΥ / ΥΠΟ ΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΡΑΚΗΣ ΙΑΡΧΩΝ ΑΤΕ ΕΗ ΑΕ ΗΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΜΟΣ ΠΑΤΡΩΝ ΙΕΘΝΗΣ ΑΕΡΟΛΙΜΕΝΑΣ ΑΘΗΝΩΝ ΟΜΙΚΗ ΞΑΝΘΗΣ ΟΞΑ Α.Β.Ε.Τ.Ε. ΙΕΡΑ ΣΥΝΟ ΟΣ ΕΚΚΛΗΣΙΑΣ ΕΛΑ ΟΣ ΙΟΝΙΟΣ ΤΕΧΝΙΚΗ ΑΕ ΚΙΩΝ ΜΕΛΕΤΗΤΙΚΗ ΑΕ ΚΟΛΟΒΕΑΣ & ΣΥΝ. ΕΠΕ ΚΛΕΑΡΧΟΣ ΡΟΥΤΣΗΣ ΑΕ ΛΙΟΝΤΟΣ ΚΩΝ & ΣΥΝ ΕΠΕ ΜΕΤΕΡ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΥ ΕΠΕ ΜΟΝΑ Α ΑΕΡΟΠΟΡΙΚΩΝ ΚΑΤΑΣΚΕΥΩΝ ΜΠΑΙΡΑΚΤΑΡΗΣ & ΣΥΝ ΕΠΕ ΟΡΓΑΝΙΣΜΟΣ ΣΧΟΛΙΚΩΝ ΚΤΙΡΙΩΝ Α.Ε. ΟΤΜΕ ΑΤΕ ΠΑΠΑΓΙΑΝΝΗΣ ΘΥΜ. & ΣΥΝ ΑΕΜ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ & ΠΑΤΡΩΝ ΣΕΙΣΜΟΜΟΝΩΣΙΣ ΑΕ ΤΕΙ ΠΕΙΡΑΙΑ & ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΕΜΝΟΥΣΑ ΕΠΕ ΤΣΟΥΚΑΝΤΑΣ Σ.- ΣΚΟΥΡΑΣ Γ. ΤΟΠΙΝΤΖΗΣ Τ. ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ

15 ΑCE-Hellas Η ΑCE-Hellas, µέλος του οµίλου Quest, ιδρύθηκε το 1979 και αποτελεί µια από τις µεγαλύτερες εταιρείες παροχής ολοκληρωµένων λύσεων στον τοµέα της πληροφορικής και των εφαρµογών τεχνικού λογισµικού. Στρατηγικός στόχος της ACE-Hellas είναι να προσφέρει στους πελάτες της ολοκληρωµένες επιχειρηµατικές λύσεις, σχεδιασµένες µε τέτοιο τρόπο, ώστε να παρέχουν λειτουργικές και αποτελεσµατικές λύσεις σε όλες τις τεχνολογικές και επικοινωνιακές τους ανάγκες. Συνεχής ανάπτυξη και επέκταση σε νέες δραστηριότητες, σχέσεις εµπιστοσύνης µε πελάτες και συνεργάτες, στρατηγικές συνεργασίες, επένδυση στην καινοτοµία, υπηρεσίες προστιθέµενης αξίας που χαρακτηρίζονται από υψηλή ποιότητα και αξιοπιστία: αυτές οι παράµετροι χαρακτηρίζουν την επιτυχηµένη πορεία της ACE-Hellas στην ελληνική αγορά. Για την καλύτερη οργάνωση των δραστηριοτήτων της εταιρείας και την πληρέστερη κάλυψη των αναγκών των πελατών της, η ΑCE-Hellas έχει αναπτύξει τέσσερα business units: CAD Solutions, ERP Solutions, Large Format Solutions, Mobile Solutions. 15

16 ACE-Hellas S.A. Μέλος του Οµίλου Quest Aθήνα: Αιγαίου Πελάγους 6, Αγία Παρασκευή, Τηλ: , Fax: , Θεσσαλονίκη: Εθνικής Αντιστάσεως 7, Καλαµαριά, Tηλ: , Fax: , Web:
