Να απεικονισθουν τα σημεια 1 και 4 στο ψυχρομετρικο διαγραμμα. Α. Ποια είναι η διαφορα των ενθαλπιων των σημειων 1 και 4

Transcript

1 ΤΕΙ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΜΑΘΗΜΑ Θ.Ψ.Κ.ΙΙ ΣΠΟΥ ΑΣΤΗΣ: ΠΡΩΤΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ α) ΑΙΣΘΗΤΗ ΘΕΡΜΑΝΣΗ β) ΘΕΡΜΑΝΣΗ ΚΑΙ ΥΓΡΑΝΣΗ α) Θετουμε σε λειτουργια την πειραματικη μοναδα.με το πληκτρο heater ενεργοποιουμε την ηλεκτρικη αντισταση, η οποια παρεχει θερμοτητα στον αερα.από τον κατασκευαστη είναι δεδομενο ότι η θερμοτητα που προσαγεται στον αερα είναι 400 watt. Παιρνουμε τις ενδειξεις πριν και μετα το θερμαντικο στοιχειο. Τ1= T5= 0 C Φ1= % 0 C Φ5= % Να απεικονισθουν τα σημεια 1 και 5 στο ψυχρομετρικο διαγραμμα. Ερωτησεις: Α. Ποια είναι η διαφορα των ενθαλπιων των σημειων 1 και 5 Β. Ποια είναι η παροχη του αερα σε Μ3/Η Γ. Ποια η ταχυτητα του αερα στον αεραγωγο με την προυποθεση ότι οι διαστασεις του αεραγωγου είναι 155Χ155 mm. β) ) Θετουμε σε λειτουργια την πειραματικη μοναδα.με το πληκτρο humidifer ενεργοποιουμε την ηλεκτρικη αντισταση, η οποια θερμαίνει το νερό και έτσι παράγονται υδρατμοί. Παροχή αέρα 100 kg/h. Παιρνουμε τις ενδειξεις. Τ1= T4= 0 C Φ1= % 0 C Φ4= % Να απεικονισθουν τα σημεια 1 και 4 στο ψυχρομετρικο διαγραμμα. Ερωτησεις: Α. Ποια είναι η διαφορα των ενθαλπιων των σημειων 1 και 4 Β. Ποια είναι η ποσοτητα του νερου που εξατμιζεται σε μια ωρα. Γ. Ποση ηλεκτρικη ενεργεια καταναλωνεται σε μια ωρα. 1

2 ΤΕΙ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΜΑΘΗΜΑ Θ.Ψ.Κ.ΙΙ ΣΠΟΥ ΑΣΤΗΣ: ΚΛΙΜΑΤΙΣΜΟΣ ΕΥΤΕΡΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΨΥΞΗ ΚΑΙ ΑΦΥΓΡΑΝΣΗ Θετουμε σε λειτουργια την πειραματικη μοναδα.με το πληκτρο cooler ενεργοποιουμε την ψυκτικη μοναδα, η οποια απορροφα θερμοτητα από τον αερα. Ενεργοποιουμε την διαταξη αναμιξης του αερα ώστε του η ποσοτητα αερα ανακυκλοφοριας να είναι μηδενικη..αυτό φαινεται στον κινητηρα του νταμπερ που δειχνει 1.0 Παιρνουμε τις ενδειξεις πριν και μετα το ψυκτικο στοιχειο :. Τ1= Τ5 = 0 C Φ1= % 0 C Φ5= % Παροχη αερα 130 Μ 3 /h Να απεικονισθουν τα σημεια 1 και 5στον ψυχρομετρικο χαρτι και να βρεθουν. α. η διαφορα ενθαλπιων β. η ισχυς του ψυκτικου στοιχειου 2

3 ΤΕΙ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΜΑΘΗΜΑ Θ.Ψ.Κ.ΙΙ ΣΠΟΥ ΑΣΤΗΣ: ΚΛΙΜΑΤΙΣΜΟΣ ΤΡΙΤΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΑΝΑΜΙΞΗ ΑΕΡΑ Θετουμε σε λειτουργια την πειραματικη μοναδα.με το πληκτρο heater ενεργοποιουμε το θερμαντικο στοιχειο, το οποιο δινει θερμοτητα στον αερα Πρωτο μερος Το ρυθμιστικο διαφραγμα είναι στην θεση 1..Αυτο σημαινει ότι εχουμε μονο νωπο (εξωτερικο αερα ) Παιρνουμε τις ενδειξεις :. Τ1= C Φ1= % Τ5= C Φ5= % Παροχη αερα 100 Μ 3 /h Υπολογιζουμε την ισχυ του θερμαντικου στοιχειου ευτερο μερος Ενεργοποιουμε την διαταξη αναμιξης του αερα ώστε η ποσοτητα του αερα ανακυκλοφοριας να είναι ιση με την ποσοτητα του νωπου αερα.αυτό φαινεται στον κινητηρα του νταμπερ που δειχνει 0,5 Παιρνουμε τις ενδειξεις : Τ5= C Φ5= % Νωπος αερας Τ1= C Φ1= % Αερας ανακυκλοφοριας Τ6= C Φ6= % Υπολογιζουμε την ισχυ του θερμαντικου στοιχειου Τι παρατηρουμε : 3

4 ΤΕΙ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΜΑΘΗΜΑ Θ.Ψ.Κ.ΙΙ ΣΠΟΥ ΑΣΤΗΣ: ΤΕΤΑΡΤΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΣΥΝΤΕΛΕΣΤΗΣ Κ ΕΞΑΤΜΙΣΤΗ Θετουμε σε λειτουργια την πειραματικη μοναδα.με το πληκτρο cooler ενεργοποιουμε την ψυκτικη μοναδα, η οποια απορροφα θερμοτητα από τον αερα Παιρνουμε τις ενδειξεις :. Τ1= C Φ1= % Τ5= C Φ5= % ΠΑΡΟΧΗ ΑΕΡΑ 130 Μ3 /Η Η επιφανεια του εξατμιστη 0,2 Μ2 Ο ψυκτικος κυκλος εργαζεται με FREON 134 α ουτε και δεν εχει υπερθερμανση υποψυξη. Πιεση εξατμιστη.bar. Πιεση συμπυκνωτη.bar Ερωτησεις: Να βρεθει ο συντελεστης Κ του εξατμιστη. Υπενθυμιζεται ο τυπος είναι ο εξης Q = K. A. Τα Τβ ln Τα 4

5 ΤΕΙ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΜΑΘΗΜΑ Θ.Ψ.Κ.ΙΙ ΣΠΟΥ ΑΣΤΗΣ: ΠΕΜΠΤΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΣΥΝΤΕΛΕΣΤΗΣ Κ ΣΥΜΠΥΚΝΩΤΗ Θετουμε σε λειτουργια την πειραματικη μοναδα.με το πληκτρο cooler ενεργοποιουμε την ψυκτικη μοναδα, η οποια απορροφα θερμοτητα από τον αερα. Παιρνουμε τις ενδειξεις :. Τ1= Τ4= o C Φ1= % o C Φ4= % ΠΑΡΟΧΗ ΑΕΡΑ 130 Μ3 /Η Η επιφανεια του συμπυκνωτη 0.2 Μ2 Ο ψυκτικος κυκλος εργαζεται με FREON 134 α και η απορροφουμενη ισχυς είναι watt Πιεση συμπυκνωτη bar. Τ1 χωρου o C Θερμοκρασια του αερα στην εξοδο του συμπυκνωτη 30 o C Ερωτησεις: Να βρεθει ο συντελεστης Κ του συμπυκνωτη. Υπενθυμιζεται ο τυπος είναι ο εξης Q = K. A. Τα Τβ ln Τα Τβ 5

6 ΤΕΙ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΜΑΘΗΜΑ Θ.Ψ.Κ.ΙΙ ΣΠΟΥ ΑΣΤΗΣ: ΕΚΤΗ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ BY-PASS ΣΥΣΚΕΥΗΣ Θετουμε σε λειτουργια την πειραματικη μοναδα.με το πληκτρο cooler ενεργοποιουμε την ψυκτικη μοναδα, η οποια απορροφα θερμοτητα από τον αερα. Ενεργοποιουμε την διαταξη αναμιξης του αερα ώστε του η ποσοτητα αερα ανακυκλοφοριας να είναι μηδενικη..αυτό φαινεται στον κινητηρα του νταμπερ που δειχνει 1.0 Παιρνουμε τις ενδειξεις :. Τ2= Τ4 = 0 C Φ2= % 0 C Φ4= % ΠΑΡΟΧΗ ΑΕΡΑ 130 Μ3 /Η ΠΑΡΟΧΗ FREON lt/h Ο ψυκτικος κυκλος εργαζεται με FREON 134 α και και δεν εχει υπερθερμανση υποψυξη. Πιεση εξατμιστη.bar. Πιεση συμπυκνωτη.bar 6

7 ΣΥΣΚΕΥΗ TUTOR 7

8 ΣΥΣΚΕΥΗ TUDOR Η συσκευή αποτελείται από τα εξής: 1. Αγωγό αέρα. 2. Πινακίδα ελέγχου. 3. Σύστημα σωληνώσεων freon. 1. Ο αγωγός για τον αέρα, αποτελείται από τον αεραγωγό εισόδου, τον θάλαμο ελέγχου, τον αεραγωγό εξόδου και τον αγωγό ανακυκλοφορίας. α. Ο αεραγωγός εισόδου έχει τα παρακάτω, όργανα /είδη: Αεραγωγό. Βαλβίδα τύπου flap D1, για τον έλεγχο του αέρα εισόδου. Θερμαντήρα - (Heater air evaporator). Εξατμιστή. Ανεμιστήρα. Θερμαντήρας νερού και δείκτη στάθμης νερού. β. Ο αεροθάλαμος ελέγχου αποτελείται από τα, παρακάτω, όργανα / είδη: Θάλαμο αέρα (μονωμένος από όλες τις πλευρές). Θερμοστάτη, θερμόμετρο υγρού και ξηρού βολβού Υγρασιόμετρο. γ. Ο αεραγωγός εξόδου αποτελείται από τα, παρακάτω, όργανα / είδη: Αγωγό. Βαλβίδα τύπου flap D2, στην κατάθλιψη ON/OFF. δ. Ο αγωγός ανακυκλοφορίας αποτελείται από τα, παρακάτω, όργανα / είδη : Αγωγό με κυκλική διατομή. Βαλβίδα τύπου flap D3 για ανακυκλοφορία, ΟΝ/ΟFF. 2. Στον Πίνακα Ελέγχου είναι τοποθετημένα τα παρακάτω όργανα / είδη : 1. Θερμομετρο 2. Αμπερόμετρο. 3. Βολτόμετρο. 4. Γενικος διακοπτης. 5. Λυχνια λειτουργιας μηχανηματος 6. Διακοπτης κινητηρα συμπυκνωτη 7. Δεικτης θερμοκρασιων 8. Διακοπτης κινητηρα συμπιεστη 9. Διακοπτης θερμαντηρα αερα 10. Διακοπτης θερμαντηρα νερου 11. Διακοπτης επιλογης συστηματος εκτονωσης ψυκτικου μεσου 12. Μετρητης απορροφουμενης ενεργειας από τον συμπιεστη 13. Μετρητης απορροφουμενης ενεργειας από τον θερμαντηρα 14. Ροομετρο 15. Ρυθμιστης θερμοκρασιας αερα (ποτενσιομετρο) 16. Διακοπτης θερμαντηρα νερου ( δια μεσου υγρασιομετρου ) 17. Διακοπτης συμπιεστη 18. Επιλογεας υγρασιομετρου 8

9 19. Επιλογεας θερμοστατη 20. Ενδεικτικη λυχνια χαμηλης πιεσης 21. Ενδεικτικη λυχνια υψηλης πιεσης 22. Πανελ προσομειωσης βλαβων 23. Ενδεικτικη λυχνια θερμοστατη 3. Ο Συμπιεστής και το σύστημα σωλήνα Freon είναι τοποθετημένα στο κάτω μέρος του πίνακα ελέγχου και αποτελούνται από : 1. Συμπιεστή. 2. Συμπυκνωτή. 3. Δείκτη υγρού. 4. Συσσωρευτή. 5. Ανεμιστήρα συμπυκνωτή, με κινητήρα. 6. Όργανο ελέγχου φοράς περιστροφής. 7. Μανομετρο στην αναρρόφηση (Ρ1), κατάθλιψη (Ρ2), μετά τη συμπύκνωση (Ρ3) και μετά την εξάτμιση (Ρ4), 8. Θερμοστατική βαλβίδα 9. Σωλήνα τριχοειδή. 10. Πρεσσοστατη LP/HP.(υψηλης, χαμηλης πιεσης ) 11. Σωλήνωση, με μόνωση. 12. Ηλεκτρομαγνητικη βαλβιδα 9

10 ΑΣΚΗΣΗ Ν 0.: 1. Σκοπός: μελέτη τριχοειδή σωλήνα. Στις περισσότερες αντλίες, ο τριχοειδής σωλήνας χρησιμοποιείται, ως στραγγαλιστική διάταξη. Ο τριχοειδής σωλήνας καλείται, επίσης, μειωτήρας και είναι τοποθετημένος μεταξύ της εισόδου του συμπυκνωτή και της εξόδου του συμπυκνωτή και της εισόδου του εξατμιστήρα. Μειώνει την πίεση του ψυκτικού μέσου του συστήματος και ελέγχει τη ροή του ψυκτικού μέσου στον εξατμιστήρα. Η εσωτερική διάμετρος του τριχοειδή σωλήνα Din κυμαίνεται μεταξύ 0,05 και 0,06 in. Είναι, συνήθως, κατασκευασμένος από χαλκό. Τα τελευταία χρόνια χρησιμοποιούνται κοντοί τριχοειδής σωλήνες με L / Din, μεταξύ 3 και 20 σε αντλίες θερμότητας. Αυτοί οι σωλήνες είναι, συνήθως, κατασκευασμένοι από ορείχαλκο ή κράμα χαλκού. Ο τριχοειδής σωλήνας έχει την ικανότητα να ισορροπεί την ροή του ψυκτικού μέσου όταν το φορτίο αλλάζει. Στην καθορισμένη πίεση, αν η πίεση του εξατμιστήρα είναι μικρότερη, από την κανονική οφειλόμενη, στο χαμηλότερο φορτίο, προκαλείται μια αναλογία ροής μάζας του ψυκτικού μέσου, μέσα στον σωλήνα. Επειδή, η ροή του ψυκτικού μέσου, εξαρτώμενη από τον συμπιεστή είναι μικρότερη, οφειλόμενη στην χαμηλότερη πίεση αναρρόφησης, στον συμπυκνωτή μειώνεται η πίεση και η στάθμη του υγρού. Τότε υδρατμοί εισρέουν στον εξατμιστήρα από τον τριχοειδή σωλήνα. Αν η πίεση του εξατμιστή γίνει μεγαλύτερη, περισσότερο ψυκτικό υγρό συσσωρεύεται στον συμπυκνωτή. Ωστόσο, το υγρό στον εξατμιστήρα είναι ανεπαρκές. 10

11 Αυτές οι επιδράσεις τείνουν να μειώσουν την θερμότητα στον συμπυκνωτή και την υγρή επιφάνεια στον εξατμιστήρα. Συνεπώς, η πίεση συμπύκνωσης αυξάνεται και η πίεση εξάτμισης, μειώνεται. Συνήθως, ένας συσσωρευτής εγκαθίσταται στο σημείο αναρρόφησης, στην είσοδο του συμπιεστή, για να αποθηκεύσει το ψυκτικό υγρό, πριν την διαδικασία της απόψυξης. ΑΣΚΗΣΗ Ν 0.: 2. Σκοπός: μελέτη θερμοστατικών βαλβίδων διαστολής. Στο σύστημα ψύξης, η βαλβίδα διαστολής είναι μία ρυθμιζόμενη στραγγαλιστική διάταξη. Η βαλβίδα διαστολής ρυθμίζει τη ζητούμενη ποσότητα τροφοδοσίας, του ψυκτικού μέσου, στον εξατμιστήρα. Οι βαλβίδες διαστολής χρησιμοποιούνται σε παλινδρομικά συστήματα ψύξης και μπορούν να διαιρεθούν στις ακόλουθες κατηγορίες: Βαλβίδες θερμοστατικής διαστολής. Βαλβίδες διατομής σταθερής πίεσης. Βαλβίδες μετά πλωτήρος. Οι βαλβίδες θερμοστατικής διαστολής είναι περισσότερο εύχρηστες διατάξεις στραγγαλισμού ή διαστολής, στα συστήματα διαστολής παλινδρομικής ψύξης. Οι θερμοστατικές βαλβίδες διαστολής αποτελούνται από το κύριο μέρος, τη μύτη, το ελατήριο, ένα διάγραμμα στην έξοδο του εξατμιστήρα. Η σφαίρα είναι συνδεδεμένη στο πάνω μέρος του διαγράμματος, μέσω του τριχοειδή σωλήνα. Η έξοδος της βαλβίδας της θερμοστατικής διαστολής είναι συνδεδεμένη στο κύκλωμα ψύξης του DX πηνίου, μέσω των ακροφυσίων και σωλήνων, του διανομέα ψύξης. Η θερμοκρασία εξάτμισης, στην είσοδο είναι 45 θερμοκρασία κορεσμού pi είναι 76 psig. ο F και η 11

12 Αν το ελατήριο πιέσεως σε πλήρη φορτίο είναι 18 psing και η πτώση τάσης του ψυκτικού μέσου, στον εξατμιστήρα p ev είναι 8 psi. Στο σημείο x ισχύει: p x = pi - p ev = 76 8 = 68 psig (σχέση 1). T x = 40 ο F. Στην βαλβίδα διαστολής, με εξωτερικό σύστημα εξισορρόπησης η πίεση είναι: p 6 = p x + p s = psig (σχέση 2). T b = 51,2 ο F. Τ rl = T 0 T x = T b T x = 51,2 40 = 11,2 ο F (σχέση 3). 12

13 ΑΣΚΗΣΗ Ν 0.: 3. Σκοπός: μελέτη RTD, σαν δείκτης θερμοκρασίας. Μέρη Συστήματος: είκτης θερμοκρασίας. Αισθητήρες θερμοκρασίας (RTD). Θεωρία: RTD είναι μια αντίσταση ένδειξης θερμοκρασίας. Η αντίσταση του αισθητήρα αλλάζει σύμφωνα, με τη θερμοκρασία. Αυτή η αλλαγή μετατρέπεται σε τάση με τη βοήθεια της γέφυρας WHETSTONE. ιαδικασία: 1. Ενεργοποιείστε τη μονάδα κλιματισμού, τροφοδοτώντας με 230 V A.C. 2. Ενεργοποιείστε το συμπιεστή. 3. Φέρτε σε κατάσταση λειτουργίας, όλο το σύστημα ψύξης. 4. Μετρήστε τη θερμοκρασία, σε διάφορα σημεία, επιλέγοντας διαφορετικά κανάλια στον δείκτη θερμοκρασίας. 13

14 ΑΣΚΗΣΗ Ν 0.: 4. Σκοπός: μελέτη βολτομέτρου, αμπερομέτρου, οργάνου μέτρησης ενέργειας, ως διάταξη μέτρησης ισχύος. Θεωρία: Το βολτόμετρο μετράει τάση και το αμπερόμετρο ρεύμα. Το όργανο μέτρησης ενέργειας παρέχει την ολική κατανάλωση ενέργειας, σε kw. ιαδικασία: 1. Ενεργοποιείστε το σύστημα κλιματισμού παρέχοντας τάση 230 V A.C. 2. Ενεργοποιείστε τον συμπιεστή συμπυκνωτή μετρητή θερμότητας αέρα, μετρητή θερμότητας νερού. 3. Μετρείστε την τάση, με το βολτόμετρο. 4. Μετρείστε το ρεύμα με το αμπερόμετρο. 5. Μετρείστε τα kw, με το όργανο μέτρησης ενέργειας. 6. Τάση * Ρεύμα = Κατανάλωση Ισχύος. Πολλαπλασιάστε την ένδειξη της τάσης και του ρεύματος και δείτε, αν το όργανο μέτρησης ενέργειας δείχνει την ίδια ένδειξη. 14

15 ΑΣΚΗΣΗ Ν 0.: 5. Σκοπός: μελέτη ανεμόμετρου, ως διάταξη μέτρησης ροής του αέρα. Θεωρία: Το ανεμόμετρο είναι ένα όργανο, που δείχνει την ταχύτητα του ανέμου. ιαδικασία: 1. Ολισθήστε τον επιλογέα (3,2) OFF / ON / HOLD, στην θέση ON. 2. Ολισθήστε τον επιλογέα (3,3) λειτουργίας στην m / s, um / h, f / min και Knots θέση, βασισμένοι στις απαιτήσεις της μέτρησης. 3. Κρατείστε τον χειροκίνητο αισθητήρα (3,5) και αφαιρέστε τον αισθητήρα κεφαλής (3,6) αντίθετα με την πηγή μέτρησης ροής του αέρα. Τότε, η οθόνη (3,1) θα δείξει την ταχύτητα του αέρα. 4. Κατά τη διάρκεια της μέτρησης, όταν παίρνεται τις ενδεικνυόμενες τιμές, ολισθήστε τον επιλογέα (3,2) στην θέση Hold. 15

16 ΑΣΚΗΣΗ Ν 0.: 6. Σκοπός: μελέτη Rotameter, σαν διάταξη μέτρησης ροής. Θεωρία: Το rotameter αποτελείται από ένας διαβαθμισμένο σωλήνα μέτρησης και πλωτήρα ο οποίος κινείται ανάλογα με το σωλήνα. Ο σωλήνας είναι τοποθετημένος κάθετα με το μικρό τελείωμα, στο κάτω μέρος. Το υγρό, για να μετρηθεί, εισέρχεται από το κάτω μέρος του σωλήνα περνάς πάνω και εξέρχεται από την κορυφή. ιαδικασία: 1. Ενεργοποιείστε το σύστημα κλιματισμού τροφοδοτώντας με 230 V, A.C. 2. Ενεργοποιείστε τον συμπιεστή, τον συμπυκνωτή, τον μετρητή θερμότητας αέρα και θερμότητας νερού. 3. Πιέστε το διακόπτη ON / OFF του rotameter. 4. Το υγρό FR 22 περνάει μέσα στον rotameter. 5. Ο λόγος ροής μετράται, χρησιμοποιώντας την κλίμακα, που υπάρχει στο rotameter. 16

17 ΑΣΚΗΣΗ Ν 0.: 7. Σκοπός: 1. Χειροκίνητος έλεγχος στο σύστημα κλιματισμού. Αλλαγή κατάστασης υγρασίας και θερμοκρασίας. 2. Μελέτη επίδρασης 5% εισροής εξωτερικού αέρα. Τοποθέτηση Συστήματος: 1. ιατηρείστε τον προσομειωτή τη κατάσταση σφάλματος, i.e. Κανένα σφάλμα δεν πρέπει να συμβεί στο σύστημα. 2. Πιέστε το διακόπτη θερμοκρασίας και ατμού στην θέση OFF. Θερμοστατικού διακόπτη On ιακόπτη υγρασίας Off. ιακόπτη συμπιεστή Off. ιακόπτη ατμού Off. ιαδικασία: 1. Κρατείστε την είσοδο του αεραγωγού 1 & 2 κλειστή και την 3 ανοιχτή. 2. Επαφή 3 pin top στην φάση της ηλεκτρικής παροχής 230 V 50 Hz και ενεργοποιείστε τον κεντρικό διακόπτη, του εκπαιδευτικού συστήματος. Ελέγξτε αν ο λαμπτήρας λάμπει. 17

18 3. Ενεργοποιείστε το διακόπτη ένδειξης θερμοκρασίας. 4. Ελέγξτε την κατάσταση του ελεγχόμενου θαλάμου. Πρέπει οι τιμές της υγρασίας και θερμοκρασίας να είναι υψηλότερες. Αυτό επιτυγχάνεται, με τη βοήθεια του μετρητή θερμότητας και ατμού. 5. Εκκινήστε τον συμπιεστή και καταγράψτε την ένδειξη. 6. Μειώστε την θερμοκρασία του ελεγχόμενου θαλάμου στους 6 7 ο C. Καταγράψτε τις ενδείξεις. 7. Σταματήστε τον συμπιεστή και εκκινήστε το μετρητή θερμότητας και ατμού για να επιτύχετε υψηλότερη υγρασία και θερμοκρασία. 8. Σταματήστε τον μετρητή θερμότητας και ατμού και ανοίξτε τις εισόδους D 1 και D 2 και D 3 πάνω από 75%. Εκκινήστε το συμπιεστή και καταγράψτε την ένδειξη αμέσως. 9. Μειώστε τη θερμοκρασία στους 5 6 ο C. Καταγράψτε την ένδειξη και σταματήστε το συμπιεστή. 10. Επαναλάβετε τη διαδικασία νούμερο 8,9 με 50%, 25% άνοιγμα των εισόδων D 1 και D 2 και καταγράψτε την ένδειξη. 11. Σχεδιάστε τη γραφική παράσταση του χρόνου νs, σε σχέση με τη θερμοκρασία, για κάθε άνοιγμα και του χρόνου νs, σε σχέση με την υγρασία. 18

19 ΑΣΚΗΣΗ Ν 0.: 8. Σκοπός: καθορισμός συντελεστή λειτουργίας. Διαδικασία: 1. Κρατήστε την είσοδο ανακυκλοφορίας D3ανοιχτή στο θάλαμο ελέγχου, ώστε να κυκλοφορεί ο αέρας. Κλείστε την είσοδο D (είσοδο αγωγού) και D2 (έξοδο αγωγού). 2. ιατηρείστε το θερμοστάτη σε λειτουργία 60%, της ολικής του χωρητικότητας. 3. Ενεργοποιείστε την παροχή ισχύος. 4. Συμπληρώστε το υγρόμετρο στα ¾ της χωρητικότητας του και ενεργοποιείστε το. 5. Ενεργοποιείστε το δείκτη θερμότητας αέρα και θερμοκρασίας. 6. Με θερμοκρασία 40 ο C και συγκριτικά μεγαλύτερη υγρασία, με τη βοήθεια της βαλβίδας ατμού, δείτε στο υγρόμετρο. 7. Ενεργοποιείστε τον μετρητή θερμότητας και ατμού. Έπειτα, ενεργοποιείστε τον συμπιεστή και καταγράψτε την τιμή της θερμοκρασίας. 8. Χρησιμοποιείστε rotameter, ως όργανο παρατήρησης. 19

20 9. Πάρτε 5 6 ενδείξεις, ώστε να βρεθεί η διαφορά θερμοκρασίας, μεταξύ της αρχικής και τελικής ένδειξης, 6 7 ο C, τουλάχιστον. 10. Πάρτε τις ακόλουθες μετρήσεις: Θερμοκρασία, από 1 5, στον δείκτη θερμοκρασίας. Πίεση και στους τέσσερις μετρητές πίεσης. Τάση και ρεύμα, στο συμπιεστή. 11. Απενεργοποιείστε τον συμπιεστή. Περιμένετε, 2 3 λεπτά, μέχρι να σταθεροποιηθεί το σύστημα. Τότε, απενεργοποιείστε τον κινητήρα του συμπιεστή και τον ανεμιστήρα. ιακόψτε την τροφοδοσία. 12. Για ανοιχτού τύπου συστήματα κρατείστε την είσοδο ανακυκλοφορίας D3 κλειστή, της εισόδου αναρρόφησης D1 και D2 ανοιχτές και επαναλάβετε τη διαδικασία. Σημαντικά Σημεία: 1. Κρατήστε τον μειωτή και τον μετρητή θερμότητας, σε πλήρη λειτουργία. 2. Για καλύτερα αποτελέσματα COP, κάντε υπολογισμούς στην περίπτωση ανακυκλοφορίας, μόνο. 3. Όταν ο συμπιεστής σταματάει, επιτρέπει σε 5 λεπτά τουλάχιστον, την επανεκκίνηση. 20

21 ΑΣΚΗΣΗ Ν 0.: 9. Σκοπός: μελέτη υγρασίας. Διαδικασία: 1. Κλείστε τις εισόδους D1 & D2 (αναρρόφησης και κατάθλιψης) και κρατείστε ανοιχτή την είσοδο D3, για την κυκλοφορία του αέρα στον αγωγό. 2. Ενεργοποιείστε τον κεντρικό διακόπτη. 3. Καταγράψτε την %RH, με την βοήθεια του υγρόμετρου, στον θάλαμο ελέγχου και DBT και WBT στον κλιματιζόμενο, αγωγό. 4. Γεμίστε την δεξαμενή υγρασίας με νερό, πάνω από τα ¾ της χωρητικότητας της. Ενεργοποιείστε το διακόπτη θερμοκρασίας της δεξαμενής. 5. Μετά από μερικά λεπτά, επαρκής, ατμός θα παραχθεί. 6. Καταγράψτε τις, παρακάτω ενδείξεις, μετά από 4 5 λεπτά: Ένδειξη υγρομέτρου. DBT και WBT. 7. Παρατηρείστε την % ΡΗ. Βρείτε την αύξηση %. 21

22 8. Ενεργοποιείστε τη διάταξη ατμού θερμοκρασία και το σύστημα. ΑΣΚΗΣΗ Ν 0.: 10. Σκοπός: μελέτη αφύγρανσης. Διαδικασία: 1. Κλείστε τις εισόδους D1 & D2 (αναρρόφησης και κατάθλιψης) και κρατείστε ανοιχτή την είσοδο D3, για την κυκλοφορία του αέρα, στον αγωγό. 2. Ενεργοποιείστε τον κεντρικό διακόπτη. 3. Γεμίστε την δεξαμενή υγρασίας με νερό, πάνω από τα ¾ της χωρητικότητας της. Ενεργοποιείστε το διακόπτη θερμοκρασίας της δεξαμενής. 4. Απενεργοποιείστε τη διάταξη ατμού και πάρτε την ένδειξη της, συγκριτικά, υψηλής στάθμης υγρασίας, στο υγρόμετρο. 5. Ενεργοποιείστε τη διάταξη θερμοκρασίας και παρατηρείστε τη διαδικασία αφύγρανσης, στο υγρόμετρο (συγκριτικά χαμηλή τιμή). 6. Καταγράψτε τις παρακάτω ενδείξεις, μετά από 4 5 λεπτά: Ένδειξη υγρομέτρου. DBT και WBT. 22

23 7. Απενεργοποιείστε το σύστημα, αφού το πείραμα τελειώσει. ΑΣΚΗΣΗ Ν 0.: 11. Σκοπός: 1. Αυτόματος έλεγχος υγρασίας. 2. Μελέτη υγροστάτη. Τοποθέτηση Συστήματος: 1. Κρατείστε τις εισόδους 1 & 2 κλειστές και την είσοδο κυκλοφορίας 3 ανοιχτή. 2. ιατηρείστε τον προσομειωτή σφάλματος, σε κατάσταση μονώσεως. 3. Κρατείστε κλειστό το διακόπτη της διάταξης θερμοκρασίας. 4. Πιέστε τους διακόπτες μοχλούς στις εξής καταστάσεις: ιακόπτη υδροστάτη ON. ιακόπτη συμπιεστή ON. ιακόπτη διάταξης ατμού ON. 23

24 Τοποθέτηση Συστήματος: 1. Κρατείστε τις εισόδους 1 & 2 κλειστές και την είσοδο κυκλοφορίας 3 ανοιχτή. 2. ιατηρείστε τον προσομειωτή σφάλματος, σε κατάσταση μονώσεως. 3. Κρατείστε κλειστό το διακόπτη της διάταξης θερμοκρασίας. 4. Πιέστε τους διακόπτες μοχλούς στις εξής καταστάσεις: ιακόπτη υδροστάτη ON. ιακόπτη συμπιεστή ON. ιακόπτη διάταξης ατμού ON. ιαδικασία: 1. Επαφή 3 pin socket, στην φάση της ηλεκτρικής παροχής 230 V 5 Dhz και ενεργοποιείστε τον κεντρικό διακόπτη, του εκπαιδευτικού συστήματος. Ελέγξτε, αν ο λαμπτήρας λάμπει. 2. Ανοίξτε την είσοδο 1 και 2 και κλείστε την είσοδο 3, για την κίνηση του αέρα προς τα μέσα, για 2 λεπτά. 3. Κρατείστε τις εισόδους 1 και 2 κλειστές και την είσοδο 3 ανοιχτή, για την κυκλοφορία αέρα. 4. Αυξήστε την υγρασία, πάνω από 90%. 5. Τοποθετήστε το διακόπτη μοχλόν, της διάταξης, ατμού στην θέση ON, του υγροστάτη. 6. Ενεργοποιείστε τον συμπιεστή και την διάταξη ατμού. 7. Το σύστημα λειτουργεί, για να επιφέρει τον θάλαμο ελέγχου σε κατάσταση λειτουργίας. Καταγράψτε τις ενδείξεις. 24

25 ΑΣΚΗΣΗ Ν 0.: 12. Σκοπός: καθορισμός συντελεστή μεταφοράς θερμοτητας στον εξατμιστήρα. Τοποθέτηση Συστήματος: 1. Κρατήστε τις εισόδους 1 & 2 κλειστές και την είσοδο κυκλοφορίας 3 ανοιχτή. 2. ιατηρείστε τον προσομοιωτή σφάλματος σε κατάσταση μονώσεως. 3. ιατηρείστε το διακόπτη της διάταξης θερμότητας στη θέση OFF. 4. Τοποθετήστε τους διακόπτες μοχλούς στις εξής καταστάσεις: ιακόπτης υγροστάτη ON. ιακόπτη συμπιεστή ON. ιακόπτη διάταξη ατμού ON. ιαδικασία: 25

26 1. Επαφή 3 pin socket, στην φάση της ηλεκτρικής παροχής 230 V 5 Dhz και ενεργοποίηση του κεντρικού διακόπτη του εκπαιδευτικού συστήματος. Ελέγξτε, αν ο λαμπτήρας λάμπει. 2. Ανοίξτε την είσοδο 1 και 2 και κλείστε την είσοδο 3, για την κίνηση του αέρα, προς τα μέσα, για 2 λεπτά. 3. Ενεργοποιείστε το όργανο ένδειξης θερμοκρασίας και εκκινήστε τον συμπιεστή. Καταγράψτε τις ενδείξεις: Της πίεσης αναρρόφησης κατάθλιψης, πριν και μετά την συμπύκνωση. Των 6 τιμών θερμοκρασίας. Της ροής του ψυκτικού μέσου ανοίγοντας τις εισόδους 1 και 2 και κλείνοντας την είσοδο 3 και της αναλογίας της ροής του αέρα, που παραμένει σταθερή, κατά τη διεξαγωγή του πειράματος. Υπολογισμοί: Μ : λόγος ροής μάζας αέρα. : ένδειξη ανεμομέτρου x εμβαδόν αγωγού. Μ 2 : ροή ψυκτικού μέσου σε LPH. Τ s : θερμοκρασία πριν την εξάτμιση. : θερμοκρασία μετά την εξάτμιση. Τ 4 : θερμοκρασία έξω, από τον εξατμιστήρα. Τ 7 : θερμοκρασία αέρα εισόδου, στον συμπυκνωτή. Τ 8 : θερμοκρασία αέρα εξόδου συμπυκνωτή. Τ 2 : θερμοκρασία εισόδου ψυκτικού μέσου, στο συμπυκνωτή. Τ 3 : θερμοκρασία εξόδου ψυκτικού μέσου, από τον συμπυκνωτή. Μ : λόγος ροής μάζας αέρα, ψυκτικού μέσου = LPH = Kg/s Κύριος συντελεστής μεταφοράς M(T s T 4 ). 26

27 AΣΚΗΣΗ Ν 0.: 13. Σκοπός: καθορισμός συντελεστή μεταφοράς θερμότητα συμπυκνωτή. Τοποθέτηση Συστήματος: 1. Κρατήστε τις εισόδους 1 και 2 κλειστές και την είσοδο κυκλοφορίας 3 ανοιχτή. 2. ιατηρείστε τον προσομοιωτή σφάλματος, σε κατάσταση σφάλματος, σε κατάσταση μονώσεως. 3. ιατηρείστε το διακόπτη, της διάταξης θερμότητας, στη θέση OFF. 4. Τοποθετήστε τους διακόπτες μοχλούς στις εξής καταστάσεις: ιακόπτης υγροστάτη ON. ιακόπτης συμπιεστή ON. ιακόπτης διάταξη ατμού ON. ιαδικασία: 1. Επαφή 3 pin socket, στη φάση της ηλεκτρικής παροχής 230 V 5 Dhz και ενεργοποίηση του κεντρικού διακόπτη του εκπαιδευτικού συστήματος. Ελέγξτε, αν ο λαμπτήρας λάμπει. 27

28 2. Ανοίξτε την είσοδο 1 και 2 και κλείστε την είσοδο 3, για την κίνηση του αέρα, προς τα μέσα για 2 λεπτά. 3. Αύξηση θερμοκρασίας θαλάμου ελέγχου, πάνω από C και υγρασίας γύρω %. 4. Απενεργοποιείστε την διάταξη ατμού και θερμοκρασίας αέρα και εκκινήστε τον συμπιεστή. Καταγράψτε τις ενδείξεις: Πίεση αναρρόφησης, κατάθλιψης, πριν και μετά την διαστολή. Θερμοκρασίας Τ 1 ως Τ 6 και θερμοκρασίας, πριν και μετά το πηνίο συμπύκνωσης. 5. Ροή ψυκτικού μέσου, στο rotameter. 6. Ταχύτητας ροής αέρα, στον συμπυκνωτή. Υπολογισμοί: Λόγος ροής αέρα = εμβαδόν συμπυκνωτή * ταχύτητα ροής αέρα = mm 3 / s. ΑΣΚΗΣΗ Ν 0.: 14. Σκοπός: 1. Έλεγχος θερμοκρασίας αέρα. 2. Μελέτη θερμοστάτη. Τοποθέτηση Συστήματος: 1. ιατηρείστε τον προσομειωτή δημιουργία σφάλματος, σε κατάσταση μονώσεως. Κανένα δεν πρέπει να συμβεί στο σύστημα. 2. Απενεργοποιείστε το διακόπτη της διάταξης θερμοκρασίας και ατμού. 3. Τοποθετήστε τους διακόπτες μοχλούς, ως εξής: Θερμοστατικός διακόπτης ON. Υδροστατικός διακόπτης OFF. ιακόπτης συμπιεστή OFF. ιακόπτης διάταξης ατμού OFF. ιαδικασία: 1. Κρατήστε τις εισόδους3 1 και 23 κλειστές και την είσοδο 3 ανοιχτή του αεραγωγού. 2. Επαφή 3 pin top, στη φάση της ηλεκτρικής παροχής 230 V 50 Hz και ενεργοποίησης του κεντρικού διακόπτη, του εκπαιδευτικού συστήματος. Ελέγξτε, αν ο λαμπτήρας λάμπει. 28

29 3. Ενεργοποιήστε το διακόπτη ένδειξης θερμοκρασίας. 4. Ρυθμίστε τη θέση του θερμοστάτη από 18 ως Αυξήστε τη θερμοκρασία του θαλάμου ελέγχου πάνω από ο C. 6. Εκκινήστε τον συμπιεστή, διατηρώντας κλειστή τη διάταξη του ατμού και της θερμοκρασίας αέρα. 7. Καταγράψτε τις ενδείξεις, από 30 0 C, σε διαστήματα 3 4 βαθμών. 8. Παρατηρείτε ότι μετά την αύξηση της θερμοκρασίας 1 ή 2 ο C, ο συμπιεστής ξεκινα παλι και όταν φτάσει κάποια τιμή, διακόπτεται η λειτουργία του. Σημείωση: Ο θερμοστάτης μπορεί να χρησιμοποιηθεί, για τον έλεγχο θερμοκρασίας, στο σύστημα κλιματισμού. ΙΑ ΙΚΑΣΙΑ ΥΠΟΛΟΓΙΣΜΩΝ. Α. (COP) reserve carnot. T 1 = * (T 1, T 2 Kelvin). T 1 T 2 B. (COP) acutal. 1. Ενταση αέρα κυκλοφορίας = 0,1344 m Ταχύτητα αέρα στον αγωγό = 3 m/s. 3. Ένταση αέρα/s = διατομή αγωγού * ταχύτητα αέρα = (0,24*0,145)*3. ένταση αέρα κυκλοφορίας 4. Αριθμός εναλλαγών αέρας / s = Ένταση αέρα/s. 5. Φορτίο εξατμιστήρα = m*c pa * (T 6 T 5 ) * αριθμό εναλλαγών αέρα. 6. Ισχύς συμπιεστή = V * I Watts. 29

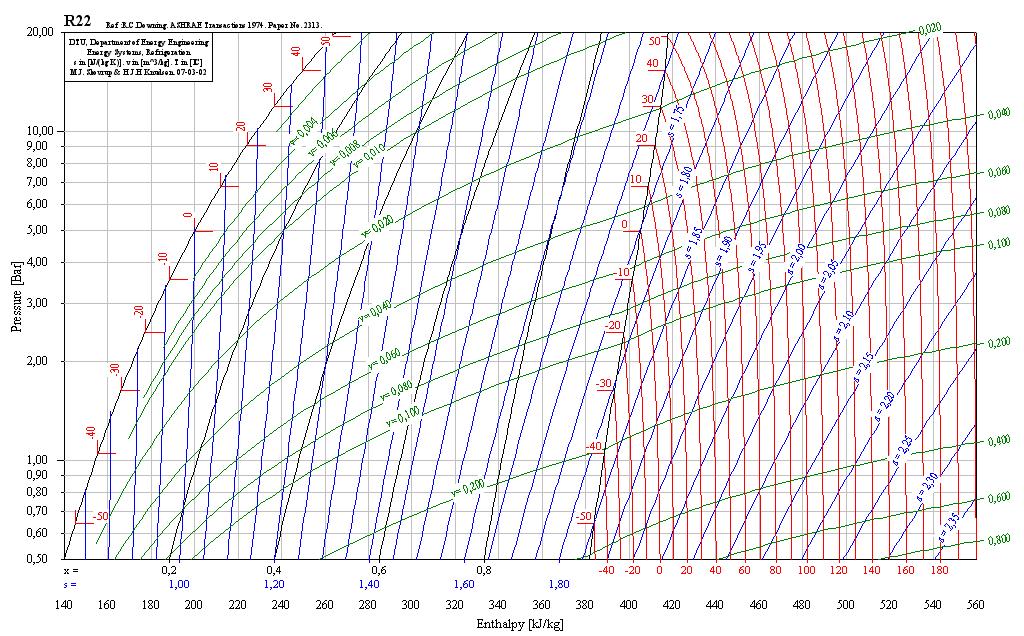

30 Φορτίο εξατμηστήρα 7. COP actual = Ισχύ συμπιεστή. C. Χωρητικότητα. 1. Αποτέλεσμα ψύξης = h 1 h S ν = ειδικος ογκος φρέον σε πίεση P 3. Ltr 3. Ροή ψυκτικού μέσου = αναφορά, ένδειξη rotameter) = = x/1000 m 3 /h r = (x/100)/sp παροχη υγρού φρέον σε P 3 Kg/h r. 4. Χωρητικότητα (cooling capacity of A.C.) = Ροή ψυκτικού μέσου Kg/min Αποτέλεσμα ψύξης Kj / Kg * Kj/ min R22, CHClF2, Chlorodifluoromethane Reference: R.C.Downing. ASHRAE Transactions Paper No T P VL Vg Hl Hg R Sl Sg ºC Bar dm^3/kg m^3/kg kj/kg kj/kg kj/kg kj/(kgk) kj/(kgk) -54,00 0,522 0,6899 0, ,84 382,02 241,18 0,7606 1, ,00 0,551 0,6912 0, ,86 382,50 240,64 0,7652 1, ,00 0,580 0,6925 0, ,88 382,98 240,09 0,7699 1, ,00 0,611 0,6939 0, ,91 383,45 239,54 0,7745 1, ,00 0,644 0,6952 0, ,94 383,93 238,99 0,7791 1, ,00 0,678 0,6966 0, ,98 384,40 238,43 0,7837 1, ,00 0,713 0,6980 0, ,01 384,88 237,86 0,7883 1, ,00 0,749 0,6994 0, ,05 385,35 237,30 0,7929 1, ,00 0,787 0,7008 0, ,09 385,82 236,73 0,7975 1, ,00 0,827 0,7022 0, ,14 386,29 236,15 0,8021 1, ,00 0,868 0,7036 0, ,19 386,76 235,57 0,8066 1, ,00 0,911 0,7050 0, ,24 387,23 234,99 0,8112 1, ,00 0,955 0,7064 0, ,29 387,69 234,40 0,8157 1, ,00 1,002 0,7079 0, ,34 388,16 233,81 0,8203 1, ,00 1,049 0,7093 0, ,40 388,62 233,22 0,8248 1, ,00 1,099 0,7108 0, ,46 389,08 232,62 0,8293 1, ,00 1,151 0,7123 0, ,52 389,54 232,01 0,8339 1, ,00 1,204 0,7138 0, ,59 390,00 231,41 0,8384 1, ,00 1,259 0,7153 0, ,66 390,45 230,79 0,8429 1, ,00 1,317 0,7168 0, ,73 390,91 230,18 0,8474 1, ,00 1,376 0,7183 0, ,80 391,36 229,55 0,8518 1, ,00 1,438 0,7198 0, ,88 391,81 228,93 0,8563 1, ,00 1,501 0,7214 0, ,96 392,26 228,30 0,8608 1, ,00 1,567 0,7229 0, ,04 392,70 227,66 0,8652 1,

31 -30,00 1,635 0,7245 0, ,13 393,15 227,02 0,8697 1, ,00 1,705 0,7261 0, ,22 393,59 226,37 0,8741 1, ,00 1,778 0,7277 0, ,31 394,03 225,72 0,8786 1, ,00 1,853 0,7293 0, ,40 394,47 225,07 0,8830 1, ,00 1,930 0,7309 0, ,50 394,91 224,41 0,8874 1, ,00 2,010 0,7325 0, ,60 395,34 223,74 0,8918 1, ,00 2,092 0,7342 0, ,70 395,77 223,07 0,8963 1, ,00 2,177 0,7358 0, ,80 396,20 222,40 0,9007 1, ,00 2,265 0,7375 0, ,91 396,63 221,72 0,9050 1, ,00 2,355 0,7392 0, ,02 397,05 221,03 0,9094 1, ,00 2,448 0,7409 0, ,13 397,48 220,34 0,9138 1, ,00 2,544 0,7426 0, ,25 397,90 219,65 0,9182 1, ,00 2,643 0,7443 0, ,37 398,31 218,95 0,9226 1, ,00 2,745 0,7461 0, ,49 398,73 218,24 0,9269 1, ,00 2,849 0,7478 0, ,61 399,14 217,53 0,9313 1, ,00 2,957 0,7496 0, ,74 399,55 216,81 0,9356 1, ,00 3,068 0,7514 0, ,87 399,96 216,09 0,9399 1, ,00 3,182 0,7532 0, ,00 400,37 215,36 0,9443 1, ,00 3,299 0,7550 0, ,14 400,77 214,63 0,9486 1, ,00 3,419 0,7569 0, ,28 401,17 213,89 0,9529 1, ,00 3,543 0,7587 0, ,42 401,56 213,14 0,9572 1,7672-9,00 3,670 0,7606 0, ,57 401,96 212,39 0,9615 1,7656-8,00 3,801 0,7625 0, ,71 402,35 211,64 0,9658 1,7640-7,00 3,935 0,7644 0, ,86 402,74 210,87 0,9701 1,7624-6,00 4,072 0,7663 0, ,02 403,12 210,11 0,9744 1,7609-5,00 4,213 0,7683 0, ,17 403,51 209,33 0,9787 1,7593-4,00 4,358 0,7703 0, ,33 403,88 208,55 0,9830 1,7578 Refrigerant: R22, CHClF2, Chlorodifluoromethane Reference: R.C.Downing. ASHRAE Transactions Paper No T P VL Vg Hl Hg R Sl Sg ºC Bar dm^3/kg m^3/kg kj/kg kj/kg kj/kg kj/(kgk) kj/(kgk) -3,00 4,507 0,7722 0, ,50 404,26 207,77 0,9872 1,7563-2,00 4,659 0,7742 0, ,66 404,63 206,97 0,9915 1,7548-1,00 4,816 0,7763 0, ,83 405,00 206,17 0,9957 1,7533 0,00 4,976 0,7783 0, ,00 405,37 205,37 1,0000 1,7519 1,00 5,140 0,7804 0, ,17 405,73 204,56 1,0042 1,7504 2,00 5,308 0,7825 0, ,35 406,09 203,74 1,0085 1,7490 3,00 5,481 0,7846 0, ,53 406,45 202,92 1,0127 1,7475 4,00 5,657 0,7867 0, ,72 406,80 202,09 1,0169 1,7461 5,00 5,838 0,7889 0, ,90 407,15 201,25 1,0212 1,7447 6,00 6,023 0,7910 0, ,09 407,50 200,41 1,0254 1,7433 7,00 6,212 0,7932 0, ,29 407,84 199,55 1,0296 1,7419 8,00 6,406 0,7955 0, ,48 408,18 198,70 1,0338 1,7405 9,00 6,604 0,7977 0, ,68 408,51 197,83 1,0380 1, ,00 6,807 0,8000 0, ,88 408,84 196,96 1,0422 1, ,00 7,014 0,8023 0, ,09 409,17 196,08 1,0464 1, ,00 7,226 0,8046 0, ,30 409,49 195,19 1,0506 1, ,00 7,443 0,8070 0, ,49 409,81 194,32 1,0547 1, ,00 7,665 0,8094 0, ,70 410,13 193,42 1,0589 1, ,00 7,891 0,8118 0, ,92 410,44 192,52 1,0631 1, ,00 8,123 0,8142 0, ,15 410,75 191,60 1,0672 1, ,00 8,359 0,8167 0, ,37 411,05 190,68 1,0714 1, ,00 8,601 0,8192 0, ,60 411,35 189,74 1,0756 1, ,00 8,847 0,8217 0, ,83 411,64 188,81 1,0797 1,

32 20,00 9,099 0,8243 0, ,07 411,93 187,86 1,0839 1, ,00 9,356 0,8269 0, ,31 412,21 186,90 1,0880 1, ,00 9,619 0,8295 0, ,56 412,49 185,94 1,0922 1, ,00 9,887 0,8322 0, ,80 412,77 184,96 1,0963 1, ,00 10,160 0,8349 0, ,05 413,03 183,98 1,1005 1, ,00 10,439 0,8376 0, ,31 413,30 182,99 1,1046 1, ,00 10,723 0,8404 0, ,57 413,56 181,99 1,1087 1, ,00 11,014 0,8432 0, ,83 413,81 180,98 1,1129 1, ,00 11,309 0,8461 0, ,10 414,06 179,96 1,1170 1, ,00 11,611 0,8490 0, ,37 414,30 178,93 1,1211 1, ,00 11,919 0,8519 0, ,65 414,54 177,89 1,1253 1, ,00 12,232 0,8549 0, ,93 414,77 176,84 1,1294 1, ,00 12,552 0,8579 0, ,22 415,00 175,78 1,1335 1, ,00 12,878 0,8610 0, ,51 415,22 174,71 1,1377 1, ,00 13,210 0,8641 0, ,80 415,43 173,63 1,1418 1, ,00 13,548 0,8673 0, ,10 415,64 172,54 1,1459 1, ,00 13,892 0,8705 0, ,41 415,84 171,43 1,1500 1, ,00 14,243 0,8738 0, ,71 416,03 170,32 1,1542 1, ,00 14,601 0,8771 0, ,03 416,22 169,19 1,1583 1, ,00 14,965 0,8805 0, ,35 416,40 168,05 1,1624 1, ,00 15,335 0,8839 0, ,67 416,57 166,90 1,1666 1, ,00 15,712 0,8874 0, ,00 416,74 165,73 1,1707 1, ,00 16,097 0,8909 0, ,34 416,89 164,55 1,1748 1, ,00 16,487 0,8946 0, ,68 417,04 163,36 1,1790 1, ,00 16,885 0,8983 0, ,03 417,18 162,15 1,1831 1, ,00 17,290 0,9020 0, ,38 417,32 160,93 1,1873 1,6931 Refrigerant: R22, CHClF2, Chlorodifluoromethane Reference: R.C.Downing. ASHRAE Transactions Paper No T P VL Vg Hl Hg R Sl Sg ºC Bar dm^3/kg m^3/kg kj/kg kj/kg kj/kg kj/(kgk) kj/(kgk) 46,00 17,702 0,9058 0, ,74 417,44 159,70 1,1914 1, ,00 18,121 0,9097 0, ,11 417,56 158,45 1,1956 1, ,00 18,548 0,9137 0, ,49 417,66 157,18 1,1998 1, ,00 18,982 0,9178 0, ,87 417,76 155,90 1,2039 1, ,00 19,423 0,9219 0, ,25 417,85 154,60 1,2081 1, ,00 19,872 0,9261 0, ,65 417,93 153,28 1,2123 1, ,00 20,328 0,9304 0, ,05 417,99 151,94 1,2165 1, ,00 20,793 0,9349 0, ,46 418,05 150,59 1,2207 1, ,00 21,265 0,9394 0, ,88 418,09 149,21 1,2249 1, ,00 21,744 0,9440 0, ,31 418,13 147,82 1,2291 1, ,00 22,232 0,9487 0, ,74 418,15 146,40 1,2333 1, ,00 22,728 0,9535 0, ,19 418,16 144,97 1,2376 1, ,00 23,232 0,9585 0, ,64 418,15 143,51 1,2418 1, ,00 23,745 0,9635 0, ,11 418,13 142,02 1,2461 1, ,00 24,266 0,9687 0, ,58 418,10 140,52 1,2504 1, ,00 24,795 0,9741 0, ,07 418,05 138,98 1,2547 1, ,00 25,333 0,9796 0, ,57 417,99 137,42 1,2590 1, ,00 25,879 0,9852 0, ,08 417,91 135,83 1,2633 1, ,00 26,435 0,9910 0, ,60 417,81 134,21 1,2677 1, ,00 26,999 0,9970 0, ,13 417,70 132,56 1,2721 1, ,00 27,573 1,0031 0, ,68 417,56 130,88 1,2765 1, ,00 28,155 1,0095 0, ,24 417,41 129,17 1,2809 1, ,00 28,747 1,0161 0, ,82 417,24 127,41 1,2854 1,

33 69,00 29,348 1,0228 0, ,42 417,04 125,62 1,2898 1, ,00 29,959 1,0298 0, ,03 416,82 123,79 1,2944 1, ,00 30,579 1,0371 0, ,66 416,57 121,91 1,2989 1, ,00 31,210 1,0446 0, ,31 416,30 119,99 1,3035 1, ,00 31,850 1,0525 0, ,98 416,00 118,02 1,3082 1, ,00 32,500 1,0606 0, ,69 415,67 115,98 1,3129 1, ,00 33,161 1,0691 0, ,40 415,31 113,91 1,3176 1, ,00 33,832 1,0780 0, ,13 414,91 111,78 1,3224 1, ,00 34,513 1,0873 0, ,89 414,48 109,59 1,3272 1, ,00 35,205 1,0970 0, ,71 414,00 107,29 1,3322 1, ,00 35,909 1,1073 0, ,54 413,48 104,93 1,3372 1, ,00 36,623 1,1181 0, ,42 412,91 102,49 1,3422 1, ,00 37,348 1,1295 0, ,33 412,28 99,95 1,3474 1, ,00 38,086 1,1416 0, ,29 411,60 97,31 1,3527 1, ,00 38,834 1,1545 0, ,30 410,85 94,55 1,3581 1, ,00 39,595 1,1684 0, ,36 410,02 91,66 1,3637 1, ,00 40,368 1,1832 0, ,50 409,11 88,61 1,3694 1, ,00 41,154 1,1994 0, ,70 408,10 85,40 1,3753 1, ,00 41,952 1,2170 0, ,00 406,98 81,98 1,3814 1, ,00 42,763 1,2363 0, ,40 405,72 78,32 1,3878 1, ,00 43,587 1,2579 0, ,92 404,30 74,38 1,3945 1, ,00 44,425 1,2823 0, ,60 402,67 70,07 1,4015 1, ,00 45,277 1,3103 0, ,49 400,77 65,27 1,4092 1, ,00 46,144 1,3436 0, ,65 398,52 59,87 1,4175 1, ,00 47,025 1,3845 0, ,19 395,75 53,56 1,4269 1,5732 R134a, CH2FCF3,1,1,1,2- tetrafluoroethane Reference: D.P.Wilson & R.S.Basu,Ashrae Transactions Vol.94 part 2. T P VL Vg Hl Hg R Sl Sg ºC Bar dm^3/kg m^3/kg kj/kg kj/kg kj/kg kj/(kgk) kj/(kgk) -40,00 0,516 0,7055 0, ,97 372,85 222,88 0,8030 1, ,00 0,544 0,7069 0, ,15 373,48 222,33 0,8080 1, ,00 0,572 0,7083 0, ,33 374,11 221,78 0,8130 1, ,00 0,602 0,7098 0, ,51 374,74 221,23 0,8180 1, ,00 0,633 0,7113 0, ,70 375,37 220,66 0,8231 1, ,00 0,665 0,7127 0, ,89 375,99 220,10 0,8281 1, ,00 0,699 0,7142 0, ,09 376,62 219,53 0,8331 1, ,00 0,734 0,7157 0, ,29 377,24 218,95 0,8381 1, ,00 0,770 0,7172 0, ,49 377,87 218,37 0,8431 1, ,00 0,808 0,7187 0, ,70 378,49 217,79 0,8480 1, ,00 0,847 0,7202 0, ,91 379,11 217,20 0,8530 1, ,00 0,888 0,7218 0, ,13 379,73 216,61 0,8580 1, ,00 0,930 0,7233 0, ,35 380,35 216,01 0,8630 1, ,00 0,974 0,7249 0, ,57 380,97 215,40 0,8679 1, ,00 1,020 0,7264 0, ,80 381,59 214,79 0,8729 1, ,00 1,067 0,7280 0, ,03 382,21 214,18 0,8778 1, ,00 1,116 0,7296 0, ,26 382,82 213,56 0,8828 1,

34 -23,00 1,167 0,7312 0, ,50 383,44 212,94 0,8877 1, ,00 1,219 0,7328 0, ,74 384,05 212,31 0,8927 1, ,00 1,274 0,7345 0, ,99 384,67 211,68 0,8976 1, ,00 1,330 0,7361 0, ,24 385,28 211,04 0,9025 1, ,00 1,388 0,7378 0, ,49 385,89 210,40 0,9075 1, ,00 1,448 0,7394 0, ,75 386,50 209,75 0,9124 1, ,00 1,511 0,7411 0, ,01 387,11 209,10 0,9173 1, ,00 1,575 0,7428 0, ,27 387,71 208,44 0,9222 1, ,00 1,641 0,7445 0, ,54 388,32 207,78 0,9271 1, ,00 1,710 0,7463 0, ,81 388,92 207,11 0,9320 1, ,00 1,781 0,7480 0, ,09 389,52 206,44 0,9369 1, ,00 1,854 0,7498 0, ,36 390,12 205,76 0,9418 1, ,00 1,929 0,7515 0, ,65 390,72 205,08 0,9467 1, ,00 2,007 0,7533 0, ,93 391,32 204,39 0,9515 1,7282-9,00 2,088 0,7551 0, ,22 391,92 203,69 0,9564 1,7275-8,00 2,170 0,7569 0, ,52 392,51 202,99 0,9613 1,7269-7,00 2,256 0,7588 0, ,82 393,10 202,29 0,9661 1,7262-6,00 2,344 0,7606 0, ,12 393,70 201,58 0,9710 1,7255-5,00 2,434 0,7625 0, ,42 394,28 200,86 0,9758 1,7249-4,00 2,527 0,7644 0, ,73 394,87 200,14 0,9807 1,7243-3,00 2,623 0,7663 0, ,04 395,46 199,42 0,9855 1,7237-2,00 2,722 0,7682 0, ,36 396,04 198,68 0,9903 1,7231-1,00 2,824 0,7701 0, ,68 396,62 197,95 0,9952 1,7225 0,00 2,928 0,7721 0, ,00 397,20 197,20 1,0000 1,7220 1,00 3,036 0,7740 0, ,33 397,78 196,45 1,0048 1,7214 2,00 3,146 0,7760 0, ,66 398,36 195,70 1,0096 1,7209 Refrigerant: R134a, CH2FCF3,1,1,1,2- tetrafluoroethane Reference: D.P.Wilson & R.S.Basu,Ashrae Transactions Vol.94 part 2. T P VL Vg Hl Hg R Sl Sg ºC Bar dm^3/kg m^3/kg kj/kg kj/kg kj/kg kj/(kgk) kj/(kgk) 3,00 3,260 0,7781 0, ,99 398,93 194,94 1,0144 1,7204 4,00 3,376 0,7801 0, ,33 399,50 194,17 1,0192 1,7199 5,00 3,496 0,7821 0, ,67 400,07 193,40 1,0240 1,7194 6,00 3,619 0,7842 0, ,02 400,64 192,62 1,0288 1,7189 7,00 3,746 0,7863 0, ,37 401,21 191,84 1,0336 1,7184 8,00 3,876 0,7884 0, ,72 401,77 191,05 1,0384 1,7179 9,00 4,009 0,7906 0, ,08 402,33 190,25 1,0432 1, ,00 4,145 0,7927 0, ,44 402,89 189,45 1,0480 1, ,00 4,286 0,7949 0, ,80 403,44 188,64 1,0527 1, ,00 4,429 0,7971 0, ,17 404,00 187,83 1,0575 1, ,00 4,577 0,7994 0, ,54 404,55 187,01 1,0623 1, ,00 4,728 0,8016 0, ,92 405,10 186,18 1,0670 1, ,00 4,883 0,8039 0, ,30 405,64 185,34 1,0718 1, ,00 5,042 0,8062 0, ,68 406,18 184,50 1,0765 1, ,00 5,204 0,8085 0, ,07 406,72 183,66 1,0813 1, ,00 5,371 0,8109 0, ,44 407,26 182,82 1,0859 1,

35 19,00 5,541 0,8133 0, ,84 407,80 181,96 1,0907 1, ,00 5,716 0,8157 0, ,23 408,33 181,09 1,0954 1, ,00 5,895 0,8182 0, ,64 408,86 180,22 1,1001 1, ,00 6,078 0,8206 0, ,05 409,38 179,34 1,1049 1, ,00 6,265 0,8231 0, ,46 409,91 178,45 1,1096 1, ,00 6,457 0,8257 0, ,87 410,42 177,55 1,1143 1, ,00 6,653 0,8283 0, ,29 410,94 176,65 1,1190 1, ,00 6,853 0,8309 0, ,72 411,45 175,73 1,1237 1, ,00 7,058 0,8335 0, ,15 411,96 174,81 1,1285 1, ,00 7,267 0,8362 0, ,58 412,47 173,89 1,1332 1, ,00 7,482 0,8389 0, ,02 412,97 172,95 1,1379 1, ,00 7,701 0,8416 0, ,46 413,47 172,00 1,1426 1, ,00 7,924 0,8444 0, ,91 413,96 171,05 1,1473 1, ,00 8,153 0,8473 0, ,36 414,45 170,09 1,1520 1, ,00 8,386 0,8501 0, ,82 414,94 169,12 1,1567 1, ,00 8,625 0,8530 0, ,28 415,42 168,14 1,1614 1, ,00 8,868 0,8560 0, ,75 415,90 167,15 1,1661 1, ,00 9,117 0,8590 0, ,22 416,37 166,15 1,1708 1, ,00 9,371 0,8620 0, ,70 416,84 165,14 1,1755 1, ,00 9,630 0,8651 0, ,18 417,30 164,12 1,1802 1, ,00 9,894 0,8682 0, ,67 417,76 163,09 1,1849 1, ,00 10,164 0,8714 0, ,16 418,21 162,05 1,1896 1, ,00 10,439 0,8747 0, ,66 418,66 161,00 1,1943 1, ,00 10,720 0,8779 0, ,16 419,11 159,94 1,1990 1, ,00 11,007 0,8813 0, ,67 419,54 158,87 1,2037 1, ,00 11,299 0,8847 0, ,19 419,98 157,79 1,2084 1, ,00 11,597 0,8882 0, ,71 420,40 156,69 1,2131 1,7056 Refrigerant: R134a, CH2FCF3,1,1,1,2- tetrafluoroethane Reference: D.P.Wilson & R.S.Basu,Ashrae Transactions Vol.94 part 2. T P VL Vg Hl Hg R Sl Sg ºC Bar dm^3/kg m^3/kg kj/kg kj/kg kj/kg kj/(kgk) kj/(kgk) 46,00 11,901 0,8917 0, ,24 420,83 155,59 1,2178 1, ,00 12,211 0,8953 0, ,77 421,24 154,47 1,2225 1, ,00 12,526 0,8989 0, ,32 421,65 153,33 1,2273 1, ,00 12,848 0,9026 0, ,86 422,05 152,19 1,2320 1, ,00 13,176 0,9064 0, ,42 422,44 151,03 1,2367 1, ,00 13,510 0,9103 0, ,98 422,83 149,85 1,2414 1, ,00 13,851 0,9142 0, ,55 423,21 148,66 1,2462 1, ,00 14,198 0,9182 0, ,13 423,59 147,46 1,2509 1, ,00 14,552 0,9223 0, ,71 423,95 146,24 1,2557 1, ,00 14,912 0,9265 0, ,30 424,31 145,01 1,2604 1, ,00 15,278 0,9308 0, ,90 424,66 143,75 1,2652 1, ,00 15,652 0,9351 0, ,51 424,99 142,49 1,2700 1, ,00 16,032 0,9396 0, ,13 425,32 141,20 1,2747 1, ,00 16,419 0,9441 0, ,75 425,64 139,89 1,2795 1, ,00 16,813 0,9488 0, ,39 425,96 138,57 1,2843 1,

36 61,00 17,215 0,9536 0, ,03 426,26 137,23 1,2892 1, ,00 17,623 0,9585 0, ,68 426,54 135,86 1,2940 1, ,00 18,039 0,9635 0, ,35 426,82 134,47 1,2988 1, ,00 18,462 0,9687 0, ,02 427,09 133,07 1,3037 1, ,00 18,893 0,9739 0, ,71 427,34 131,63 1,3085 1, ,00 19,331 0,9794 0, ,40 427,58 130,18 1,3134 1, ,00 19,777 0,9850 0, ,11 427,81 128,70 1,3183 1, ,00 20,231 0,9907 0, ,83 428,02 127,19 1,3232 1, ,00 20,692 0,9966 0, ,57 428,22 125,65 1,3282 1, ,00 21,162 1,0027 0, ,31 428,40 124,08 1,3331 1, ,00 21,640 1,0090 0, ,07 428,56 122,49 1,3381 1, ,00 22,126 1,0155 0, ,85 428,71 120,86 1,3431 1, ,00 22,620 1,0222 0, ,64 428,84 119,19 1,3482 1, ,00 23,123 1,0291 0, ,45 428,94 117,49 1,3532 1, ,00 23,634 1,0363 0, ,27 429,03 115,76 1,3583 1, ,00 24,154 1,0437 0, ,11 429,09 113,98 1,3635 1, ,00 24,683 1,0514 0, ,97 429,13 112,16 1,3686 1, ,00 25,221 1,0595 0, ,86 429,15 110,29 1,3738 1, ,00 25,768 1,0679 0, ,77 429,13 108,36 1,3791 1, ,00 26,324 1,0766 0, ,69 429,09 106,40 1,3844 1, ,00 26,890 1,0857 0, ,63 429,01 104,38 1,3897 1, ,00 27,465 1,0953 0, ,60 428,91 102,31 1,3951 1, ,00 28,050 1,1054 0, ,61 428,75 100,14 1,4005 1, ,00 28,645 1,1159 0, ,64 428,56 97,92 1,4061 1, ,00 29,250 1,1271 0, ,71 428,33 95,62 1,4116 1, ,00 29,866 1,1390 0, ,81 428,05 93,24 1,4173 1, ,00 30,491 1,1515 0, ,95 427,71 90,75 1,4231 1, ,00 31,128 1,1649 0, ,14 427,31 88,17 1,4289 1,6731 Refrigerant: R134a, CH2FCF3,1,1,1,2- tetrafluoroethane Reference: D.P.Wilson & R.S.Basu,Ashrae Transactions Vol.94 part 2. T P VL Vg Hl Hg R Sl Sg ºC Bar dm^3/kg m^3/kg kj/kg kj/kg kj/kg kj/(kgk) kj/(kgk) 89,00 31,776 1,1793 0, ,37 426,84 85,46 1,4349 1, ,00 32,435 1,1948 0, ,66 426,29 82,63 1,4410 1, ,00 33,105 1,2116 0, ,01 425,65 79,64 1,4472 1, ,00 33,788 1,2300 0, ,44 424,91 76,47 1,4537 1, ,00 34,482 1,2502 0, ,95 424,04 73,09 1,4603 1, ,00 35,190 1,2728 0, ,56 423,03 69,46 1,4672 1, ,00 35,910 1,2983 0, ,30 421,83 65,53 1,4744 1, ,00 36,644 1,3277 0, ,21 420,38 61,17 1,4820 1, ,00 37,393 1,3624 0, ,33 418,62 56,29 1,4902 1, ,00 38,158 1,4051 0, ,77 416,41 50,64 1,4992 1, ,00 38,940 1,4610 0, ,72 413,48 43,77 1,5095 1, ,00 39,742 1,5443 0, ,70 409,10 34,40 1,5225 1, ,00 40,570 1,7576 0, ,42 398,59 14,18 1,5482 1, ,10 40,670 1,9523 0, ,16 391,16 0,00 1,5661 1,
