1 ΤΑ ΝΕΑ ΤΗΣ ΠΑΠΑΘΑΝΑΣΙΟΥ του Μηχ. Μηχανικού Αγγέλου Αλέξανδρου Από τον Ιούλιο στην Ευρώπη, οι κανονισμοί κατασκευής στις μεταλλικές κατασκευές αλλάζουν. Είστε έτοιμοι; Σύμφωνα με την Ευρωπαϊκή οδηγία που θα έχει ισχή από την 1 η Ιουλίου όλοι οι κατασκευαστές μεταλλικών κτιρίων αλλά και αυτοί που εκτελούν διαδικασίες ανέγερσης θα πρέπει να συμμορφώνονται με το πρότυπο ΕΝ

Είστε έτοιμοι; Σύμφωνα με την Ευρωπαϊκή οδηγία που θα έχει ισχή από την 1 η Ιουλίου 2014.

2 Τι είναι το πρότυπο ΕΝ 1090; Το ΕΝ 1090 είναι μια σειρά από Ευρωπαϊκά πρότυπα που ορίζουν τους κανόνες της κατασκευής και συναρμολόγησης χαλύβδινων και αλουμινένιων δομών. Το ΕΝ 1090 αποτελείται από τρία μέρη: -1. ΕΝ Απαιτήσεις συμμόρφωσης για τα δομικά στοιχεία (Σήμανση CE, πιστοποιημένο ΕΠΕ, (Έλεγχος Παραγωγής Εργοστασίου)) -2. ΕΝ Τεχνικές απαιτήσεις για την εκτέλεση κατασκευών από χάλυβα -3. ΕΝ Τεχνικές απαιτήσεις για την εκτέλεση κατασκευών από αλουμίνιο Το πρότυπο EN απαιτεί ο μελετητής του έργου να καθορίζει το επίπεδο του ελέγχου της ποιότητας στη διαδικασία κατασκευής, και αυτό ονομάζεται Execution Class (EXC). Τα επίπεδα ελέγχου κυμαίνονται από EXC 1 έως EXC 4, με το επίπεδο EXC1 να είναι το λιγότερο απαιτητικό και το επίπεδο EXC4 το πιο απαιτητικό. Οι εργασίες που αναφέρονται στο κάθε επίπεδο είναι χονδρικά οι ακόλουθες: EXC 1 Φάρμες. EXC 2 Κτίρια κατοικιών και γραφείων. Αφορά το προεπιλεγμένο επίπεδο ελέγχου όταν αυτό είναι απροσδιόριστο. EXC 3 - Γέφυρες και άλλες δομές που εκτίθενται σε κόπωση. EXC 4 - Ειδικές κατασκευές, όπως γέφυρες μεγάλων ανοιγμάτων, σταθμούς παραγωγής ηλεκτρικής ενέργειας, κλπ. Για την πλειοψηφία των κτιρίων που κατασκευάζονται στην Ευρώπη, το επίπεδο EXC 2 θα είναι το κατάλληλο. Για την πιστοποίηση κάποιου κατασκευαστή με το EN θα πρέπει να ακολουθηθούν τα ακόλουθα 5 βήματα: 1. Έρευνα πληροφοριών, Το πρότυπο ΕΝ 1090 πληροί τις απαιτήσεις της Ευρωπαϊκής Οδηγίας για όλα τα είδη μεταλλικών κατασκευών: 89/106/ΕΟΚ, και επομένως απαιτείται η εξοικείωση με αυτό. Βρείτε το επίπεδο ελέγχου (EXC). Το πρότυπο EN δίνει τη δυνατότητα σε κατασκευαστές να καθορίσουν το επίπεδο ελέγχου σύμφωνα με την δυνατότητα της παραγωγής τους. Αυτό είναι ένα κύριο βήμα, διότι οι τεχνικές προδιαγραφές εξαρτώνται από το επίπεδο ελέγχου. 2. Έλεγχος παραγωγής εργοστασίου (FPC), Η εισαγωγή ενός συστήματος διασφάλισης της ποιότητας σύμφωνα με το πρότυπο ISO 3834: Αποθήκευση και ιχνηλασιμότητα κομματιών, βαθμονόμηση (calibration) μηχανημάτων συγκόλλησης, τα προσόντα του προσωπικού και άλλα. Ένα υπάρχον σύστημα πιστοποίησης κατά ISO 9001 θα μπορούσε να χρησιμοποιηθεί βοηθητικά. 3. Η κατάρτιση του προσωπικού, Ο κατασκευαστής πρέπει να έχει: Πιστοποιημένους συγκολλητές. Συντονιστές των εργασιών συγκόλλησης (IWS, IWT, IWE). 2

ΕΝ 1090-2 Τεχνικές απαιτήσεις για την εκτέλεση κατασκευών από χάλυβα -3.

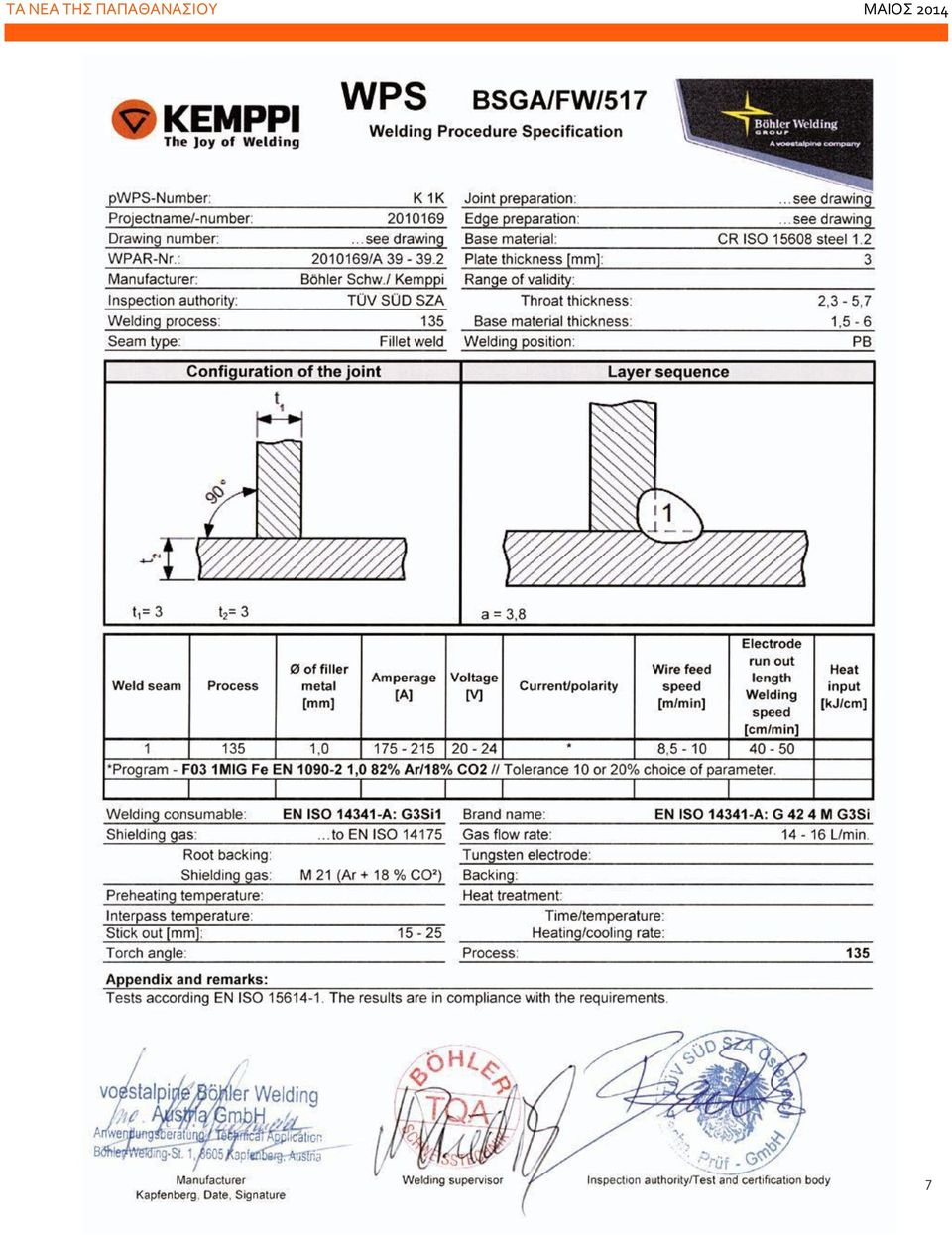

3 4. Κατάρτιση WPS, Για να πιστοποιηθεί, ένας κατασκευαστής θα πρέπει να έχει το έγγραφο Προδιαγραφών Διαδικασιών Συγκόλλησης (WPS), στο οποίο όλα τα βήματα συγκόλλησης είναι εισηγμένα (παράμετροι συγκόλλησης, πάσα συγκόλλησης, αέριο συγκόλλησης, αναλώσιμα...). Το WPS σχεδιάζεται σε συνάρτηση με το πεδίο εφαρμογής του PQR. 5. Έλεγχος, Ένας κατάλληλος οργανισμός θα ελέγχει όλες τις διαδικασίες. Η πιστοποίηση ΕΝ 1090 θα παραδίδεται μόνο όταν εφαρμόζονται και τα παραπάνω 4 βήματα. Η πιστοποίηση EN-1090 θα δώσει το δικαίωμα να χρησιμοποιείται το σήμα CE σε όλα τα μεταλλικά προϊόντα που το εργοστάσιο θέλει να εμπορευματοποιήσει στην Ευρώπη Ένωση. Τι είναι το έγγραφο WPS Το WPS περιλαμβάνει οδηγίες συγκόλλησης. Σχεδιάζεται ώστε να βοηθά στην εξασφάλιση της ποιότητας των συγκολλημένων προϊόντων καθώς και τις μελλοντικές αναπαραγωγές του προϊόντος. Παράμετροι συγκόλλησης όπως η σχεδίαση συνδέσμων, η θέση συγκόλλησης, τα μέταλλα βάσης, το ρεύμα συγκόλλησης, τα υλικά συγκόλλησης (π.χ. τύπος ηλεκτροδίων), η μέθοδος συγκόλλησης, το αέριο, η προθέρμανση είναι όλα λεπτομερώς καταγεγραμμένα στο έγγραφο WPS. Το WPS εξηγεί τους κανόνες και τις λεπτομέρειες των δοκιμών και πώς τα κομμάτια πρέπει να συναρμολογηθούν. Με απλά λόγια, ένα WPS είναι μια «Βίβλος» για τους συγκολλητές ώστε να παράγουν συγκολλημένα προϊόντα με την ίδια ποιότητα ξανά και ξανά. Το PQR είναι ένα άλλο έγγραφο που αναφέρεται επίσης στην συγκόλληση. Ωστόσο, σε αντίθεση με το WPS, σκοπός του PQR είναι να χρησιμεύσει ως μια λίστα ελέγχου ή καταγραφή της συμμόρφωσης όσον αφορά τις απαιτήσεις μιας κατάλληλης διαδικασίας συγκόλλησης. Έτσι χρησιμοποιεί τις παραμέτρους που αναφέρονται στο WPS ώστε να δείξει αν επιβεβαιώνεται το πρότυπο ή όχι. Το PQR καλύπτει όλες τις παραμέτρους συγκόλλησης του WPS. Επιπλέον, περιλαμβάνει ορισμένες παρατηρήσεις ή άλλα θέματα που αφορούν τις διαδικασίες συγκόλλησης και συγκεκριμένες δοκιμές. Οι δοκιμές θα πρέπει να γίνουν από ανεξάρτητο ελεγκτικό οργανισμό και κάποιες από αυτές είναι ο οπτικός έλεγχος, η δοκιμή κάμψης, η δοκιμή εφελκυσμού, ο έλεγχος με ραδιογραφία, ο έλεγχος με υπέρηχους, ο έλεγχος με διείσδυση κ.α Στο PQR αναγράφονται πληροφορίες, όπως το όνομα του συγκολλητή και το όνομα του αρμόδιου επιθεωρητή. Αρμόδιοι ή πιστοποιημένοι μηχανικοί ετοιμάζουν το PQR και το υποβάλλουν στα ενδιαφερόμενα άτομα. Κατόπιν ο επιθεωρητής είναι αυτός που θα εγκρίνει την εταιρεία και τα προϊόντα της στην αγορά. WPS. Το PQR θεωρείται ως συμπληρωματικό του WPS, επειδή αυτό χρησιμοποιείται για την δημιουργία του 3

Η πιστοποίηση ΕΝ 1090 θα παραδίδεται μόνο όταν εφαρμόζονται και τα παραπάνω 4 βήματα.

4 Kemppi: Ένα βήμα πιο μπροστά σε όλο τον κόσμο Η εταιρεία Kemppi είναι ο πρώτος κατασκευαστής μηχανών συγκόλλησης στον κόσμο που προσφέρει πακέτα WPS που υποστηρίζουν τα συνεχώς μεταβαλλόμενα περιβάλλοντα των εργοστασίων και εργοταξίων, όπου υπάρχει μεγάλη ανάγκη για σαφείς και απλές οδηγίες. Τα πακέτα αυτά είναι έγκυρα για εργοστάσια ή εργοτάξια που υφίστανται στον ίδιο τεχνικό και ποιοτικό έλεγχο. Έτσι δεν χρειάζεται ξεχωριστή άδεια για κάθε διαθέσιμη μηχανή συγκόλλησης. Τα WPS του Kemppi, τόσο για συγκολλήσεις MIG / MAG όσο και για συγκολλήσεις ηλεκτροδίου (MMA), είναι συμβατά με όλες τις μάρκες μηχανών συγκόλλησης (Universal). Ένας πολυποίκιλος στόλος μηχανημάτων συγκόλλησης δεν αποτελεί πρόβλημα αν χρησιμοποιείτε τα WPS του Kemppi. Μπορούν να χρησιμοποιηθούν με όλα τα μηχανήματα που διαθέτετε. Τα WPS της εταιρείας Kemppi συμμορφώνονται πλήρως με το πρότυπο EN ISO και μπορούν να χρησιμοποιούνται για μεταλλικές κατασκευές στα επίπεδα ελέγχου Exc1 και EXC2 σύμφωνα με το πρότυπο EN Η εταιρεία Kemppi μπορεί να αναπτύξει WPS ανά περίπτωση (custom made) επειδή είναι ο πρώτος κατασκευαστής μηχανών συγκόλλησης στον κόσμο, του οποίου οι εργασίες συγκόλλησης είναι πιστοποιημένες με ISO Αυτό αποτελεί έμπρακτη απόδειξη της ικανότητας του Kemppi να αναπτύσσει και να προσφέρει πακέτα WPS ανεξάρτητα των υπολοίπων δραστηριοτήτων του, που καθιστά τις υπηρεσίες του γρήγορες και εξαιρετικές. Universal πακέτο WPS για συγκολλήσεις σύρματος (MIG/MAG) Αυτό το ολοκληρωμένο πακέτο περιέχει 84 WPS για MIG / MAG, που είναι συμβατά με όλες τις συσκευές συγκόλλησης σύρματος. Τα WPS αυτά είναι επίσης έγκυρα όταν ισχύουν απαιτήσεις αντοχής σε κρούση, και καλύπτουν μερικά από τα πιο κοινά σύρματα. Universal πακέτο WPS για συγκολλήσεις ηλεκτροδίου (MMA) Το πακέτο WPS για συγκολλήσεις ηλεκτροδίου είναι το πρώτο στον κόσμο για το απαιτητικό περιβάλλον των εργοταξίων. Περιέχει 28 WPS, που είναι συμβατά με όλες τις συσκευές συγκόλλησης ηλεκτροδίου. Είναι επίσης έγκυρα όταν ισχύουν απαιτήσεις αντοχής σε κρούση και προσφέρουν χρήσιμες και πρακτικές οδηγίες για την συγκόλληση αντηρίδων σύνδεσης. 4

Τα πακέτα αυτά είναι έγκυρα για εργοστάσια ή εργοτάξια που υφίστανται στον ίδιο τεχνικό και ποιοτικό έλεγχο. Έτσι δεν χρειάζεται ξεχωριστή άδεια για κάθε διαθέσιμη μηχανή συγκόλλησης.

5 Κλασική μέθοδος έκδοσης WPS μέσω αρμοδίων εταιρειών ΤΑ ΝΕΑ ΤΗΣ ΠΑΠΑΘΑΝΑΣΙΟΥ ΜΑΙΟΣ 2014 Περιεχόμενα συσκευασίας Η συσκευασία περιέχει ένα ντοσιέ και ένα USB stick. Το ντοσιέ περιέχει την EULA(Άδεια χρήσης τελικού χρήστη), οδηγίες για την εγγραφή και τη χρήση, τον σειριακό αριθμό του πακέτου και τα πλαστικοποιημένα έγγραφα WPS. Το USB stick περιέχει τα έγγραφα WPS ηλεκτρονική μορφή και ένα link αναβάθμισης. Πλεονεκτήματα χρήσης των πακέτων WPS της εταιρείας Kemppi Εξοικονόμηση χρόνου και χρήματος! Δείτε την επόμενη σελίδα για περισσότερες πληροφορίες. Δεν απαιτούνται ειδικές γνώσεις. Η ανάπτυξη των WPS απαιτεί βαθιά γνώση και εμπειρία των ευρωπαϊκών προτύπων και ερμηνεία αυτών. Τα WPS του Kemppi καλύπτουν τόσο τη συγκόλληση σύρματος (MIG / MAG) όσο και τη συγκόλληση ηλεκτροδίου (MMA). Τα WPS για συγκόλληση MIG / MAG καλύπτουν επίσης και την παλμική συγκόλληση. Τα WPS της εταιρείας Kemppi για συγκόλληση MMA και MIG/MAG είναι κατάλληλα για όλες τις μάρκες μηχανών συγκόλλησης. Τα WPS της εταιρείας Kemppi για συγκόλληση MMA και MIG/MAG είναι επίσης έγκυρα όταν ισχύουν απαιτήσεις αντοχής σε κρούση. Τα WPS για συγκόλληση ΜΜΑ προσφέρουν πρακτικές πληροφορίες για τη συγκόλληση αντηρίδων σύνδεσης. Οι online υπηρεσίες του Kemppi σας βοηθούν να διαχειριστείτε τα WPS και τα WPQR και παρέχουν νέες γλώσσες και αναθεωρήσεις των WPS. Παράδειγμα συγκριτικού υπολογισμού κόστους μεταξύ ενός πακέτου WPS και κλασικής μεθόδου δοκιμίων για συγκόλληση ηλεκτροδίου Έργο Αποτελείται από Νούμερο Δοκιμές συγκολλήσεων Διαχείριση προγράμματος και ανάπτυξη WPS Υλικά(μέταλλα δοκιμίων, αναλώσιμα), Συγκολλήσεις(εργατοώρες), έλεγχοι (π.χ. μη καταστροφικοί έλεγχοι NDT), επίβλεψη έργου, έκδοση PQR Συντονισμός στις εργασίες συγκόλλησης. Τιμή ανά δοκιμή (Μέση τιμή ΕΕ) Σύνολο 24 δοκιμές εργατοώρες Σύνολο τιμής Ενδεικτικό κόστος WPS 950 Kemppi Εξοικονόμηση

Το USB stick περιέχει τα έγγραφα WPS ηλεκτρονική μορφή και ένα link αναβάθμισης. Πλεονεκτήματα χρήσης των πακέτων WPS της εταιρείας Kemppi Εξοικονόμηση χρόνου και χρήματος!
