1 ΠΡΟΜΗΘΕΙΑ ΣΥΣΤΗΜΑΤΟΣ ΤΗΛΕΕΛΕΓΧΟΥ ΚΑΙ ΤΗΛΕΧΕΙΡΙΣΜΟΥ ΤΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΤΗΣ ΔΕΥΑ ΦΑΡΣΑΛΩΝ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ - Σελίδα 1 από 40 -

2 ΚΕΦΑΛΑΙΟ 1. ΔΙΚΤΥΟ ΥΔΡΕΥΣΗΣ ΔΕΥΑ ΦΑΡΣΑΛΩΝ 1.1 Ο Ο Δήμος Φαρσάλων είναι δήμος της περιφέρειας Θεσσαλίας που συστάθηκε με το Πρόγραμμα Καλλικράτης. Προέκυψε από την συνένωση των προϋπαρχόντων δήμων Φαρσάλων, Ενιππέα, Ναρθακίου και Πολυδάμαντα. Η ολική έκταση του νέου Δήμου είναι τ.χλμ και ο πληθυσμός του κάτοικοι, σύμφωνα με την Απογραφή του 2011 ( με βάση την απογραφή του 2001). Έδρα του νέου δήμου ορίστηκαν τα Φάρσαλα. Ο παρακάτω Πίνακας παρουσιάζει λεπτομερώς τις Τοπικές Κοινότητες των Δημοτικών Ενοτήτων Ενιπέα, Ναρθακίου, Πολυδάμαντα και Φαρσάλων, καθώς και τον πληθυσμό τους. ΔΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΟΙΚΙΣΜΟΣ ΠΛΗΘΥΣΜΟΣ ΑΓΙΟΣ ΓΕΩΡΓΙΟΣ 174 ΒΑΣΙΛΗΣ 327 ΚΑΤΩΧΩΡΙ 187 ΑΝΩΧΩΡΙ 187 ΚΡΗΝΗ 485 ΑΥΡΑ 31 ΕΝΙΠΠΕΑ ΜΕΓΑΛΟ ΕΥΥΔΡΙΟ 154 ΜΙΚΡΟ ΕΥΥΔΡΙΟ 187 ΕΛΛΗΝΙΚΟ 124 ΛΟΦΟΣ 112 ΠΥΡΓΑΚΙΑ 38 ΠΟΛΥΝΕΡΙ 289 ΣΤΑΥΡΟΣ 602 ΥΠΕΡΕΙΑ 316 ΝΑΡΘΑΚΙ 342 ΚΑΣΤΡΑΚΙ 60 ΔΕΝΔΡΑ 52 ΔΙΛΟΦΟ 253 ΝΑΡΘΑΚΙΟΥ ΚΑΛΛΙΘΕΑ 61 ΑΓΙΟΣ ΑΝΤΩΝΙΟΣ 87 ΔΕΝΔΡΟΧΩΡΙ 37 ΚΟΚΚΙΝΩ 34 ΠΛΑΤΑΝΟΣ 10 ΣΚΟΠΙΑ 239 ΑΜΠΕΛΕΙΑ 236 ΒΑΜΒΑΚΟΥ 931 ΠΟΛΥΔΑΜΑΝΤΑ ΔΕΝΔΡΑΚΙΑ 36 ΔΑΣΟΛΟΦΟΣ 256 ΚΑΤΩ ΔΑΣΟΛΟΦΟΣ 41 - Σελίδα 2 από 40 -

3 ΔΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΟΙΚΙΣΜΟΣ ΠΛΗΘΥΣΜΟΣ ΕΡΕΤΡΙΑ 152 ΑΓΙΟΣ ΧΑΡΑΛΑΜΠΟΣ 30 ΑΡΓΙΘΕΑ 77 ΑΣΠΡΟΓΕΙΑ 178 ΠΑΛΑΙΟΜΥΛΟΣ 113 ΖΩΟΔΟΧΟΣ ΠΗΓΗ 184 ΚΑΤΩ ΒΑΣΙΛΙΚΑ 142 ΑΝΩ ΒΑΣΙΛΙΚΑ 134 ΝΕΡΑΙΔΑ 152 ΞΥΛΑΔΕΣ 27 ΠΟΛΥΔΑΜΕΙΟ 120 ΡΗΓΑΙΟ 108 ΡΕΥΜΑΤΙΑ 217 ΣΙΤΟΧΩΡΟ 322 ΣΚΟΤΟΥΣΣΑ 97 ΑΓΙΑ ΤΡΙΑΔΑ 31 ΑΓΙΟΣ ΚΩΝΣΤΑΝΤΙΝΟΣ 154 ΘΕΤΙΔΙΟ 74 ΧΑΛΚΙΑΔΕΣ 363 ΦΑΡΣΑΛΩΝ ΦΑΡΣΑΛΑ 9298 ΡΥΖΙ 1 ΣΤΑΘΜΟΣ 38 ΑΧΙΛΛΕΙΟ 208 ΒΡΥΣΙΑ 437 Ο Δήμος Φαρσάλων αποτελεί το νοτιότερο άκρο της Περιφερειακής Ενότητας Λάρισας. Συνορεύει δυτικά με τις Περιφερειακές Ενότητες Τρικάλων και Καρδίτσας, νότια και ανατολικά με την Περιφερειακή Ενότητα Μαγνησίας, νότια με την Περιφερειακή Ενότητα Φθιώτιδας και βόρεια-βορειοανατολικά με το Δήμο Κιλελέρ της Περιφερειακής Ενότητας Λάρισας. Περικλείεται προς το νότο από το Ναρθάκιο όρος, ενώ προς το βορρά από το Φυλλήιο και το Χαλκηδόνιο όρος. Όσον αφορά στο ανάγλυφο της περιοχής παρατηρούνται περιοχές με μικρά υψόμετρα (πεδινές περιοχές), κυρίως στις Δημοτικές Ενότητες Ενιπέα και Πολυδάμαντα, ενώ στη Δημοτική Ενότητα Ναρθακίου (ημιορεινές περιοχές) το υψόμετρο αγγίζει τα 1100 μέτρα στο υψηλότερο σημείο. Η πεδιάδα του Δήμου διαρρέεται από τους ποταμούς Ενιπέα και Απιδανό. - Σελίδα 3 από 40 -

4 1.2 Η ΔΕΥΑ ΔΗΜΟΥ ΦΑΡΣΑΛΩΝ Η Δημοτική Επιχείρηση Ύδρευσης και Αποχέτευσης Δήμου Φαρσάλων, με διακριτικό τίτλο "Δ.Ε.Υ.Α.Φ.", προέρχεται από τη συγχώνευση της Δημοτικής Επιχείρησης Ύδρευσης Αποχέτευσης του Δήμου Φαρσάλων [Δ.Ε.Υ.Α.Φ.] (ΦΕΚ σύστασης 162Α / ) με τη Δημοτική Επιχείρηση Ύδρευσης Αποχέτευσης του Δήμου Πολυδάμαντα [Δ.Ε.Υ.Α.Φ.] (ΦΕΚ σύστασης 2130Β / και ΦΕΚ τροποποίησης συστατικής πράξης 1138Β / ) σε μια Ενιαία Επιχείρηση Ύδρευσης και Αποχέτευσης με την επωνυμία «Δημοτική Επιχείρηση Ύδρευσης Αποχέτευσης Φαρσάλων [Δ.Ε.Υ.Α.Φ.]». [άρθρο 1 παρ. 1 Ν. 1069/80]. Για τα λοιπά θέματα εφαρμόζονται οι διατάξεις του Ν. 3463/2006 και οι κανόνες της ιδιωτικής οικονομίας [άρθρο 1 παρ. 3 Ν. 1069/80]. Περιοχή αρμοδιότητας της Επιχείρησης είναι η διοικητική περιφέρεια του Δήμου Φαρσάλων η οποία αποτελείται από τις δημοτικές ενότητες Φαρσάλων, Ενιππέα, Πολυδάμαντα, και Ναρθακίου [άρθρο 1 παρ. 3 Ν. 1069/80]. Η σύσταση της Επιχείρησης δικαιολογείται γιατί: α) με τη σύστασή της, σύμφωνα με τις διατάξεις του Ν. 1069/80, εξασφαλίζεται η διοικητική αυτοτέλεια και ευελιξία, αντιμετωπίζεται ριζικά, μεθοδικά και μακροχρόνια όλο το κύκλωμα ύδρευσης και αποχέτευσης των δημοτικών ενοτήτων Φαρσάλων, Ενιππέα, Πολυδάμαντα, και Ναρθακίου με την εκτέλεση και λειτουργία των συναφών έργων ύδρευσης και αποχέτευσης. β) εξασφαλίζεται η χρηματοδότηση των έργων αυτών από το Π.Δ.Ε. από δανειοδότηση και από ιδίους πόρους που προβλέπονται υπέρ της επιχείρησης από το Ν. 1069/80. Συνοπτικά οι στόχοι της ΔΕΥΑ Δήμου Φαρσάλων συνοψίζονται στα ακόλουθα: Ενίσχυση της αποκέντρωσης και ενδυνάμωση του Δήμου Φαρσάλων Παροχή ποιοτικά αναβαθμισμένων αγαθών και υπηρεσιών Προστασία της υγείας των δημοτών Προστασία περιβάλλοντος και δημιουργία περιβαλλοντικής συνείδησης στους δημότες Σωστή διαχείριση των υδάτινων πόρων Η εκμετάλλευση των έργων και υπηρεσιών της Επιχείρησης ενεργείται σύμφωνα με τις διατάξεις του Ν. 1069/1980 και τους κανονισμούς που συντάχθηκαν σύμφωνα με το νόμο. - Σελίδα 4 από 40 -

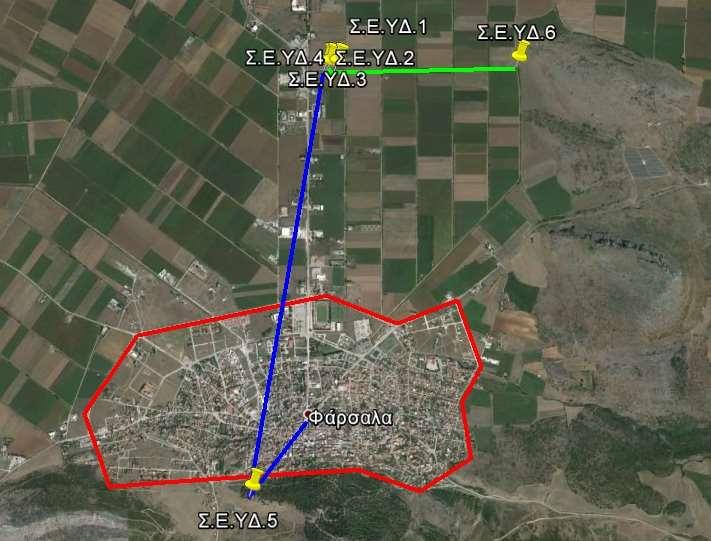

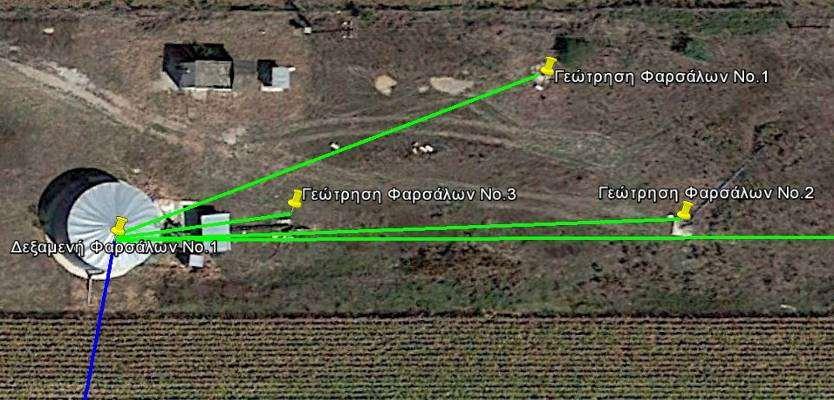

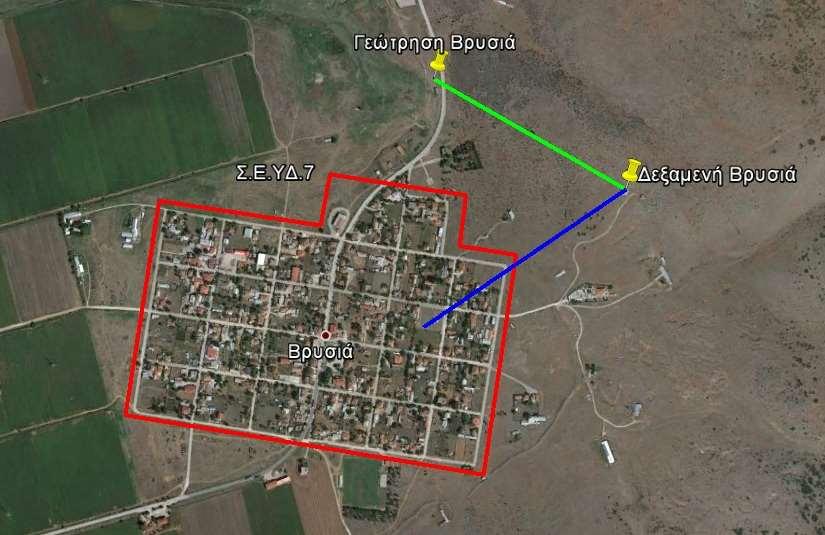

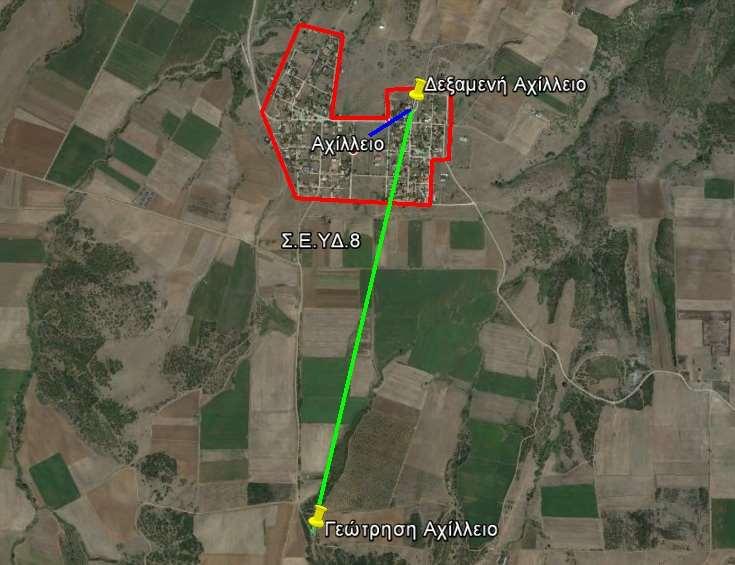

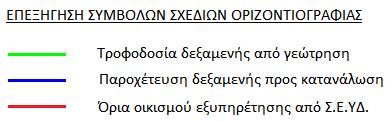

5 1.3 ΤΟ ΥΔΡΑΓΩΓΕΙΟ Στη γενική περίπτωση συστήματος ύδρευσης ενός οικισμού, το νερό απομαστεύεται από πηγές ή/και αντλείται από γεωτρήσεις, διάσπαρτες στο γύρω ορεινό όγκο, και οδηγείται προς τις δεξαμενές (είτε άμεσα ή μέσω ενδιάμεσης δεξαμενής) από όπου διατίθεται προς κατανάλωση. Στη συνέχεια παρουσιάζεται εν συντομία το δίκτυο ύδρευσης για κάθε τοπική κοινότητα καθώς και οι Σταθμοί Ελέγχου Υδραγωγείου που προβλέπεται να εγκατασταθούν Οικισμός Φαρσάλων Η κοινότητα Φαρσάλων διαθέτει 2 δεξαμενές και 4 γεωτρήσεις. Οι τρεις εκ των γεωτρήσεων Φαρσάλων (Σ.Ε.ΥΔ.1, Σ.Ε.ΥΔ.2 και Σ.Ε.ΥΔ.3 αντίστοιχα) διαθέτουν οικίσκους σε απόσταση μικρότερη των 100 μέτρων από τη δεξαμενή Φαρσάλων Νο.1 (Σ.Ε.ΥΔ.4). Η υψομετρική θέση των εν λόγω οικίσκων είναι στα 134 μέτρα ενώ κάθε γεώτρηση παροχετεύει τη δεξαμενή με ξεχωριστό αγωγό Φ110. Η κοινότητα Φαρσάλων διαθέτει και τέταρτη γεώτρηση (Σ.Ε.ΥΔ.6) σε υψόμετρο 136 μέτρων, η οποία τροφοδοτεί τη δεξαμενή Φαρσάλων Νο.1 ομοίως με αγωγό Φ110. Η δεξαμενή Φαρσάλων Νο.1 διαθέτει αγωγό εξόδου Φ300 και τροφοδοτεί με ενδιάμεση αντλία (προκειμένου να υπερνικήσει μία υψομετρική διαφορά 80 περίπου μέτρων) τη δεξαμενή Φαρσάλων Νο.2 (Σ.Ε.ΥΔ.5), έτσι ώστε η τελευταία να εξυπηρετήσει μέσω αγωγού Φ300 τις καταναλώσεις του οικισμού των Φαρσάλων Οικισμός Βρυσιάς Η δεξαμενή και η γεώτρηση Βρυσιάς θα αποτελέσουν από κοινού το Σ.Ε.ΥΔ.7. Η δεξαμενή Βρυσιάς, ευρισκόμενη σε υψόμετρο 166 μέτρων, παροχετεύεται από τη γεώτρηση Βρυσιάς, η οποία βρίσκεται 43 μέτρα χαμηλότερα, μέσω αγωγού Φ110. Η δεξαμενή Βρυσιάς τροφοδοτεί μέσω αγωγού Φ90 το δεύτερο μεγαλύτερο οικισμό της Δημοτικής Ενότητας Φαρσάλων Οικισμός Αχιλλείου Ο οικισμός Αχιλλείου αποτελεί το Σ.Ε.ΥΔ.8 και περιλαμβάνει τη δεξαμενή και τη γεώτρηση Αχιλλείου. Η δεξαμενή Αχιλλείου βρίσκεται σε υψόμετρο 300 μέτρων και τροφοδοτείται μέσω αγωγού Φ125 από τη γεώτρηση Αχιλλείου. Σημειώνεται ότι η γεώτρηση Αχιλλείου βρίσκεται υψηλότερα από τη δεξαμενή κατά 67 μέτρα. Η εξυπηρέτηση των αναγκών του οικισμού του Αχιλλείου πραγματοποιείται από τη δεξαμενή μέσω αγωγού Φ Οικισμός Αγίου Γεωργίου Η δεξαμενή Αγ. Γεωργίου, που μαζί με τη γεώτρηση Αγ. Γεωργίου θα αποτελέσουν το Σ.Ε.ΥΔ.9, βρίσκεται στο βορειοανατολικό τμήμα του οικισμού σε υψόμετρο 114 μέτρων. Η γεώτρηση Αγ. Γεωργίου ευρισκόμενη στα 650 μέτρα νοτιοανατολικά της δεξαμενής και στην ίδια περίπου υψομετρική θέση με αυτή, την τροφοδοτεί μέσω - Σελίδα 5 από 40 -

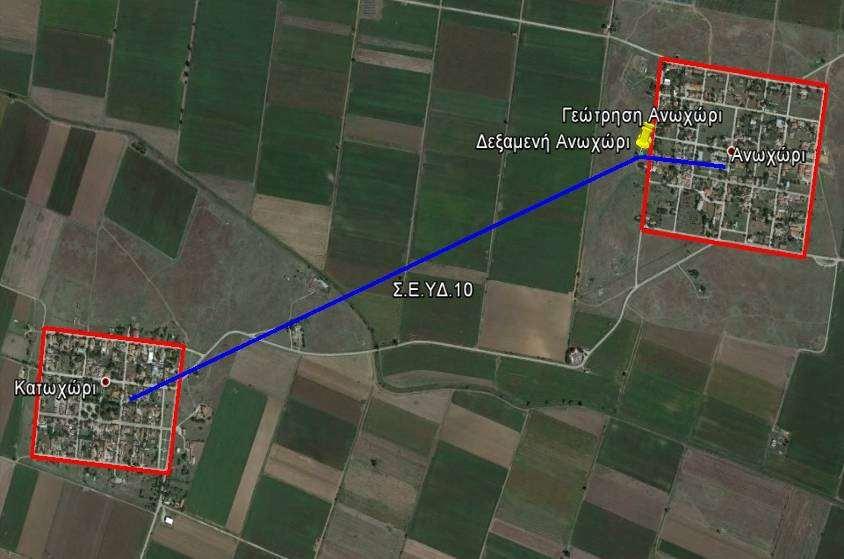

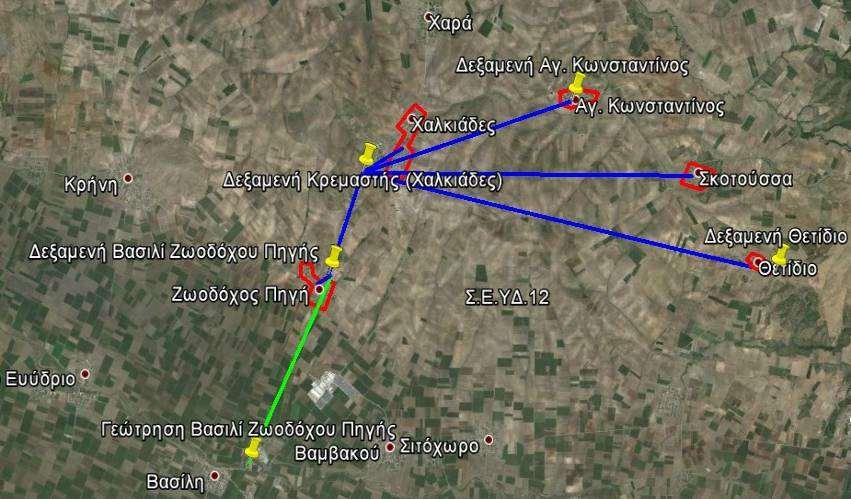

6 αγωγού Φ110. Η δεξαμενή Αγ. Γεωργίου καλύπτει τις ανάγκες της τοπικής κοινότητας με αγωγό εξόδου Φ Οικισμός Ανωχωρίου Το Σ.Ε.ΥΔ.10 περιλαμβάνει τη δεξαμενή (υδατόπυργο) και τη γεώτρηση Ανωχωρίου και είναι υπεύθυνο για την κάλυψη των αναγκών σε ύδρευση των οικισμών Ανωχωρίου και Κατωχωρίου. Η δεξαμενή Ανωχωρίου βρίσκεται στη δυτική πλευρά του οικισμού και σε υψομετρική θέση 121 μέτρων. Σε απόσταση περίπου 15 μέτρων από τη δεξαμενή βρίσκεται ο οικίσκος της γεώτρησης Ανωχωρίου που με αγωγό Φ110 τροφοδοτεί τη δεξαμενή. Η τροφοδότηση των δύο μικρών οικισμών πραγματοποιείται από τη δεξαμενή με αγωγό εξόδου Φ Οικισμός Βασιλί Η δεξαμενή και η γεώτρηση Βασιλί θα αποτελέσουν από κοινού το Σ.Ε.ΥΔ.11. Το εν λόγω Σημείο Ελέγχου Υδραγωγείου είναι υπεύθυνο για την ύδρευση των οικισμών Βασιλί και Δεντράκια. Η δεξαμενή Βασιλί βρίσκεται σε υψομετρική θέση 131 μέτρων, με τον οικίσκο της γεώτρησης Βασιλί να απέχει λιγότερο από 25 μέτρα από τη δεξαμενή. Η γεώτρηση Βασιλί διαθέτει αγωγό εξόδου Φ110 ενώ ο αγωγός της δεξαμενής Βασιλί έχει διάσταση Φ Οικισμός Ζωοδόχου Πηγής Η γεώτρηση της Ζωοδόχου Πηγής βρίσκεται νοτιοδυτικά του οικισμού, σε απόσταση περίπου μέτρων από τη δεξαμενή Ζωοδόχου Πηγής και σε υψομετρική θέση χαμηλότερη κατά 100 μέτρα από αυτήν. Η γεώτρηση τροφοδοτεί τη δεξαμενή Ζωοδόχου Πηγής μέσω αγωγού Φ110. Η δεξαμενή και η γεώτρηση Ζωοδόχου Πηγής, που μαζί με τις δεξαμενές Κρεμαστής, Αγ. Κων/νου και Θετιδίου θα αποτελέσουν το Σ.Ε.ΥΔ.12, βρίσκονται σε υψομετρική θέση 231 μέτρων. Το νερό από την δεξαμενή της Ζωοδόχου Πηγής (από την οποία γίνεται η ύδρευση του χωριού) συνδέεται μέσω αγωγού Φ250 με τη δεξαμενή της Κρεμαστής (Χαλκιάδες), μέσω της οποίας πραγματοποιείται η ύδρευση των Άνω και Κάτω Χαλκιάδων. Η δεξαμενή της Κρεμαστής διαθέτει άλλους 3 ξεχωριστούς αγωγούς εξόδου, ένας εκ των οποίων παροχετεύει τη δεξαμενή του Αγ. Κων/νου (από την οποία γίνεται η ύδρευση του τοπικού χωριού), ο δεύτερος τη δεξαμενή του Θετιδίου (από την οποία γίνεται η ύδρευση του τοπικού χωριού) ενώ ο τρίτος αγωγός υδρεύει απευθείας τη Σκοτούσα Οικισμός Λόφου Η δεξαμενή Λόφου 1 βρίσκεται βόρεια του οικισμού της Κρήνης και σε υψόμετρο 186 μέτρων, ενώ μαζί με τη γεώτρηση Λόφου 1 αποτελούν το Σ.Ε.ΥΔ.13. Η γεώτρηση Λόφου 1 βρίσκεται στη βορειοανατολική πλευρά του οικισμού Λόφος, σε υψόμετρο 122 μέτρων και σε απόσταση περίπου 5 χιλιομέτρων από τη δεξαμενή. Η γεώτρηση παροχετεύει τη δεξαμενή μέσω αγωγού Φ110, ενώ η δεξαμενή τροφοδοτεί τον οικισμό της Κρήνης, καθώς και την Αύρα που αποτελεί το μικρότερο - Σελίδα 6 από 40 -

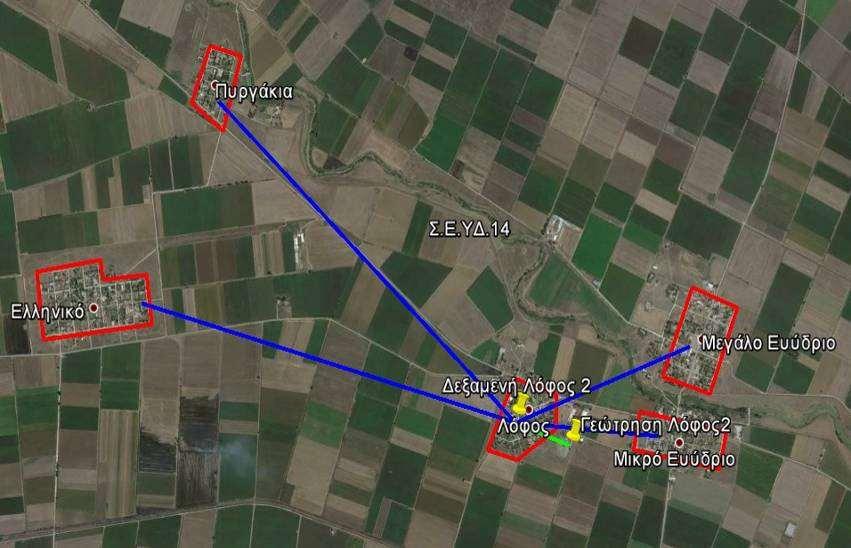

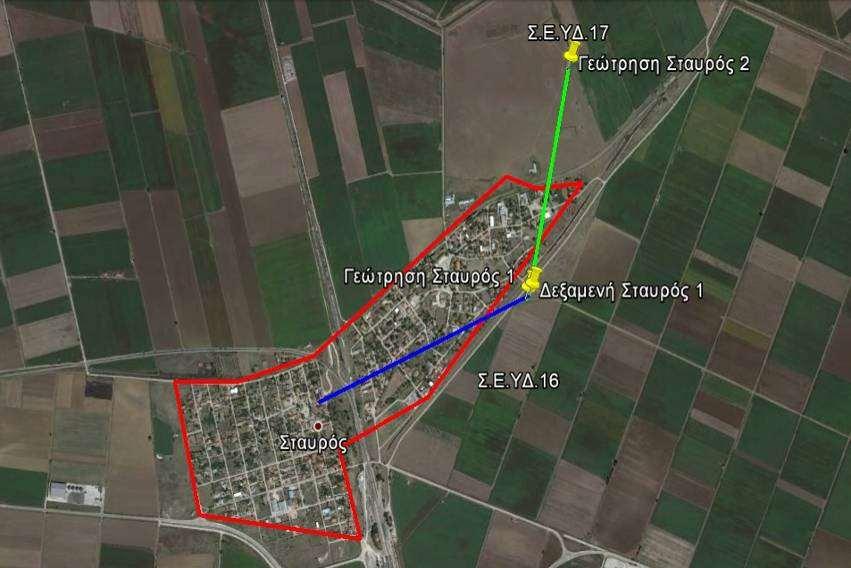

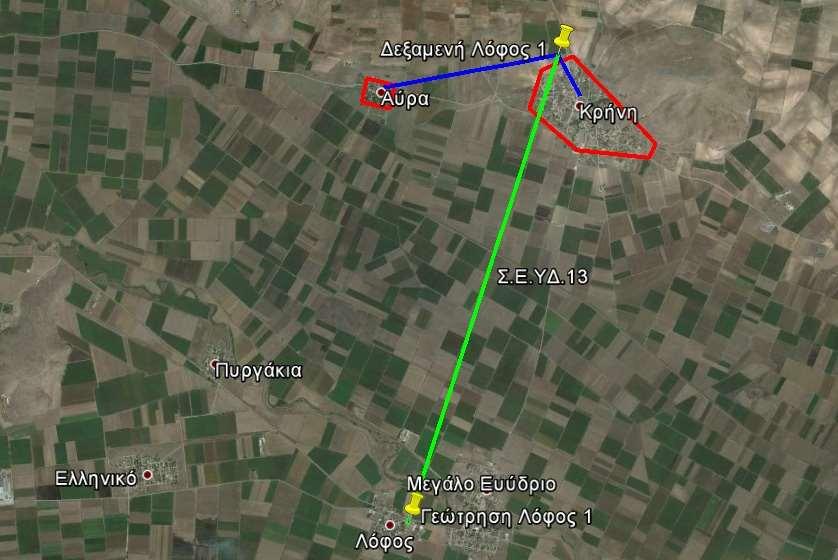

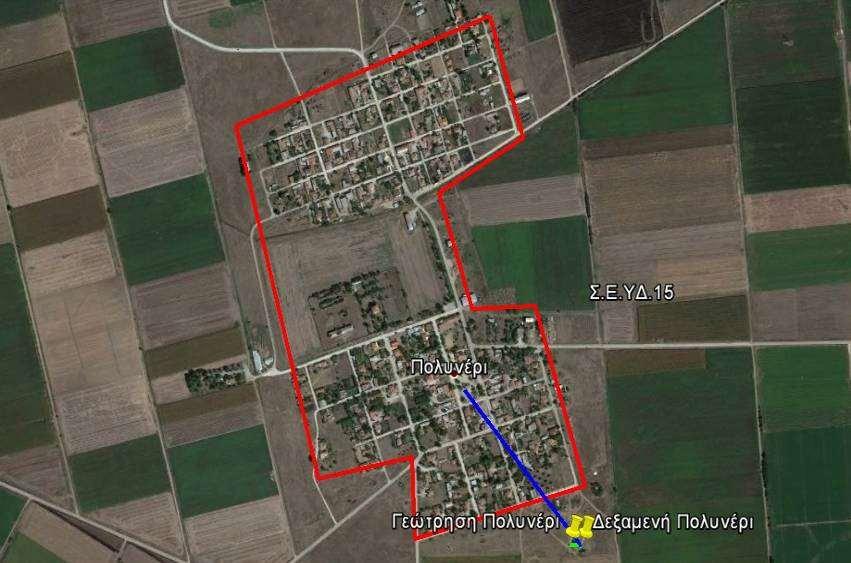

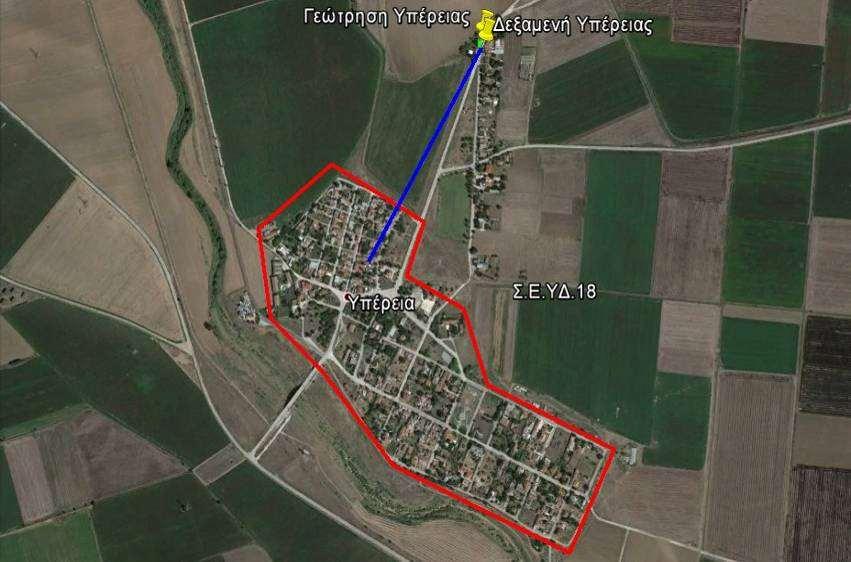

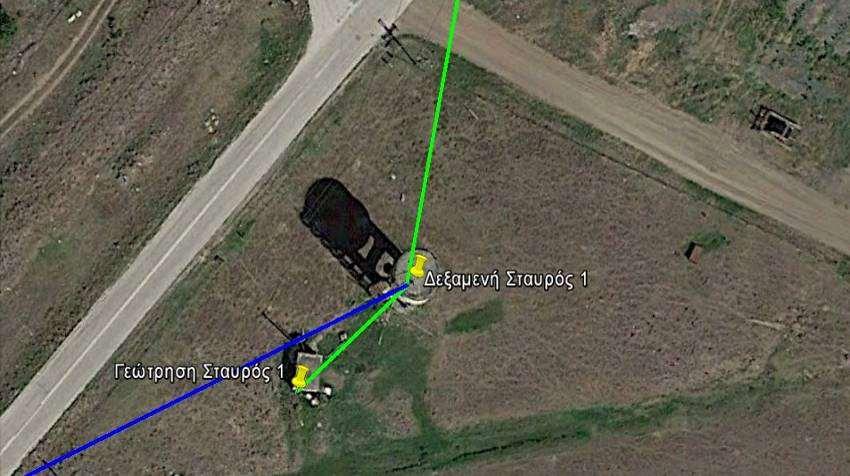

7 οικισμό της Δημοτικής Ενότητας Ενιπέα, με αγωγό εξόδου Φ63. Το Σ.Ε.ΥΔ.14 αφορά στη γεώτρηση Λόφου 2 και τη δεξαμενή Λόφου 2 (υδατόπυργος), με την τελευταία να τροφοδοτεί με αγωγό Φ90 τους οικισμούς Μικρό Ευύδριο, Μεγάλο Ευύδριο, Πυργάκια και Ελληνικό. Η γεώτρηση Λόφου 2 διαθέτει αγωγό Φ160 ενώ βρίσκεται σε υψομετρική θέση 122 μέτρων, 5 μέτρα χαμηλότερα από τη δεξαμενή Λόφου Οικισμός Πολυνερίου Το σύστημα δεξαμενής (υδατόπυργος) και γεώτρησης Πολυνερίου είναι υπεύθυνο για την ύδρευση του οικισμού Πολυνερίου και θα αποτελέσει το Σ.Ε.ΥΔ.15. Ο οικισμός του Πολυνερίου διαθέτει και δεύτερη γεώτρηση εκτός λειτουργίας (εφεδρική). Η γεώτρηση Πολυνερίου βρίσκεται σε υψόμετρο 113 μέτρων και τροφοδοτεί τη γειτονική της δεξαμενή μέσω αγωγού Φ110. Η δεξαμενή Πολυνερίου διαθέτει αγωγό εξόδου διάστασης Φ Οικισμός Σταυρού Η δεξαμενή Σταυρός 1 και η Γεώτρηση Σταυρός 1 θα αποτελέσουν από κοινού το Σ.Ε.ΥΔ. 16. Η δεξαμενή Σταυρού 1 και η γειτονική της γεώτρηση βρίσκονται στη βορειοανατολική πλευρά του οικισμού και σε υψομετρική θέση 112 μέτρων. Η γεώτρηση Σταυρού 1 παροχετεύει τη δεξαμενή με αγωγό Φ110 ενώ η δεξαμενή τροφοδοτεί με αγωγό Φ90 τον οικισμό του Σταυρού. Τη δεξαμενή Σταυρού παροχετεύει και η γεώτρηση Σταυρού 2 μέσω αγωγού Φ110 η οποία βρίσκεται σε απόσταση 850 μέτρων από τη δεξαμενή και θα αποτελέσει το Σ.Ε.ΥΔ Οικισμός Υπερείας Η δεξαμενή Υπερείας και η γειτονική γεώτρηση Υπερείας βρίσκονται βόρεια του οικισμού σε υψομετρική θέση 125 περίπου μέτρων και θα αποτελέσουν το Σ.Ε.ΥΔ.18. Η γεώτρηση Υπερείας παροχετεύει με αγωγό Φ110 τη δεξαμενή Υπερείας, προκειμένου η τελευταία να τροφοδοτήσει μέσω αγωγού Φ63 τον τοπικό οικισμό Οικισμός Ασπρόγειας Το σύστημα γεώτρησης και δεξαμενής Ασπρόγειας είναι υπεύθυνο για την ύδρευση του τοπικού οικισμού και θα αποτελέσει το Σ.Ε.ΥΔ.19. Η γεώτρηση Ασπρόγειας ευρισκόμενη νοτιοδυτικά του οικισμού και σε υψομετρική θέση 260 μέτρων παροχετεύει σε απόσταση 700 περίπου μέτρων, και μέσω αγωγού Φ125, τη δεξαμενή Ασπρόγειας. Η τελευταία βρίσκεται σε υψόμετρο 276 μέτρων και διαθέτει αγωγό εξόδου Φ90 προκειμένου να καλύψει της ανάγκες του χωριού Ασπρόγεια Οικισμός Νεράιδας Ο οικισμός Νεράιδας και το σύστημα γεώτρησης και δεξαμενής Νεράιδας θα αποτελέσει το Σ.Ε.ΥΔ.20. Η γεώτρηση Νεράιδας βρίσκεται σε υψομετρική θέση Σελίδα 7 από 40 -

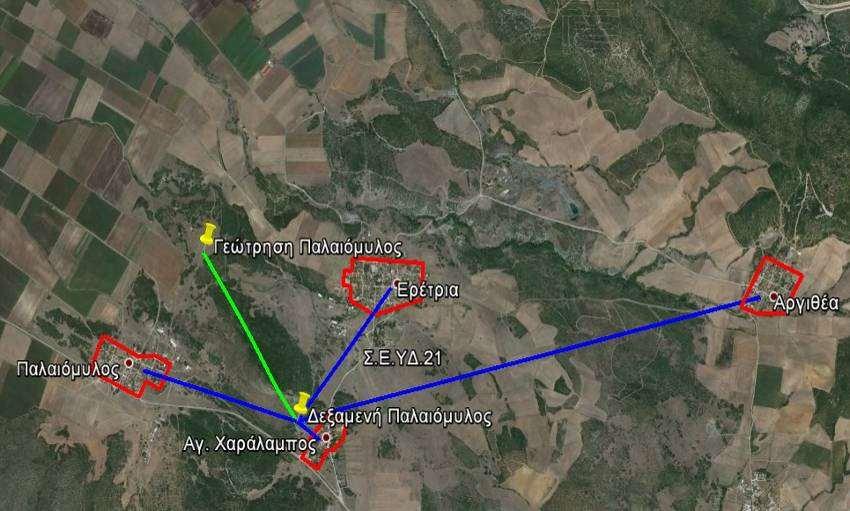

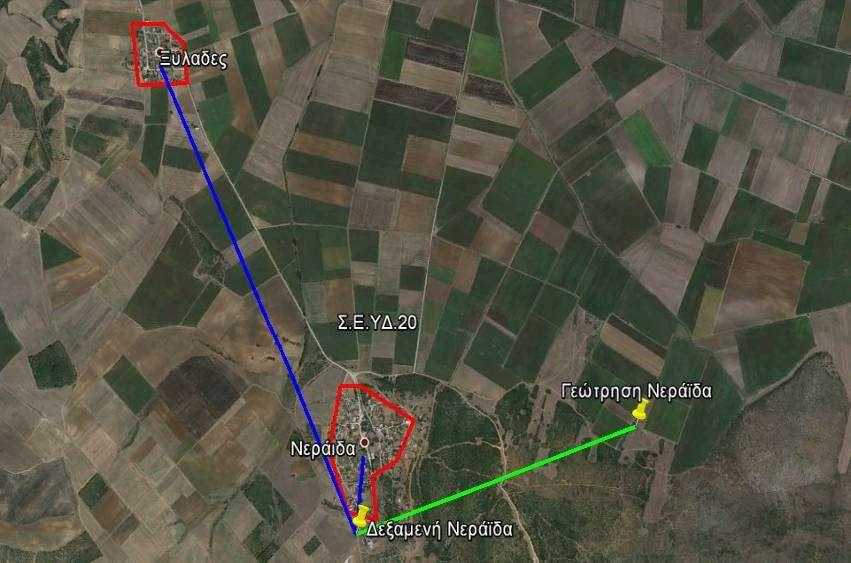

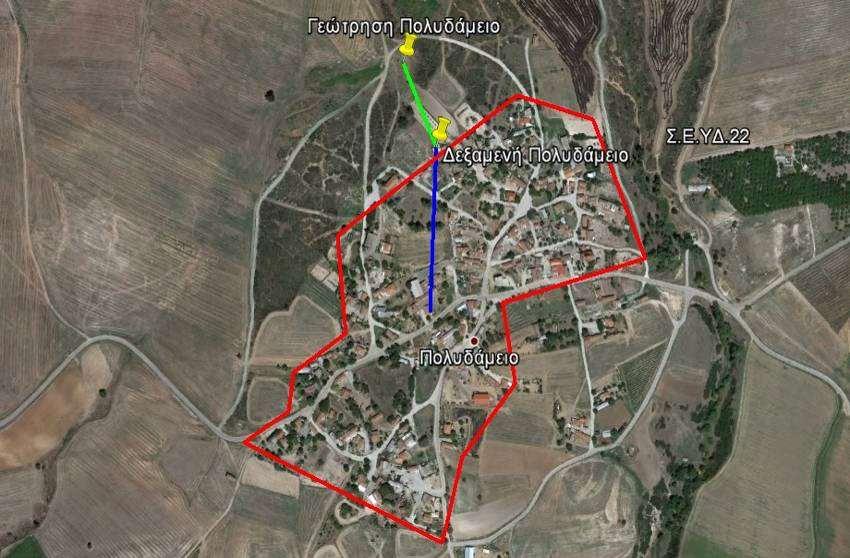

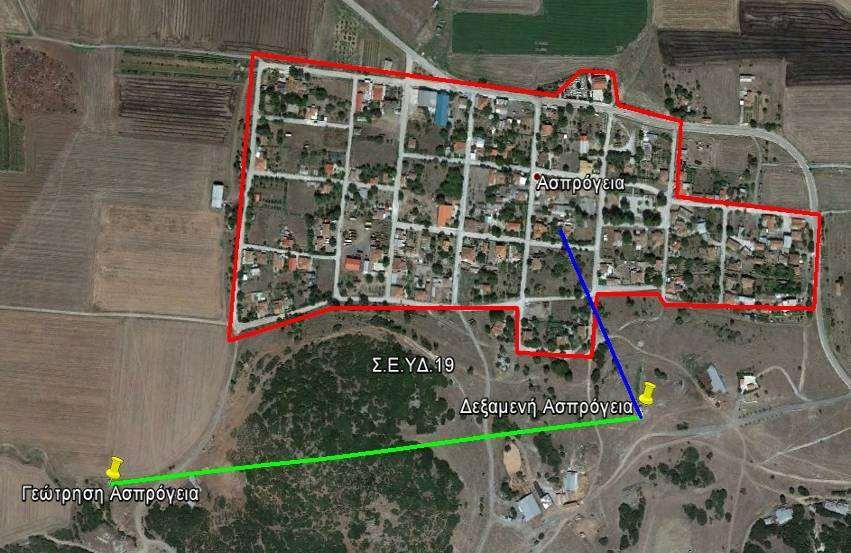

8 μέτρων, ανατολικά του οικισμού και σε απόσταση περίπου μέτρων από τη δεξαμενή. Η γεώτρηση Νεράιδας παροχετεύει τη δεξαμενή μέσω αγωγού Φ110 ενώ η δεξαμενή, ευρισκόμενη σε υψόμετρο μεγαλύτερο κατά 65 μέτρα, τροφοδοτεί μέσω αγωγού Φ90 τους οικισμούς Νεράιδα και Ξυλάδες Οικισμός Παλαιομύλου Το Σ.Ε.ΥΔ.21 θα αποτελέσουν οι δεξαμενές και η γεώτρηση Παλαιομύλου. Οι δεξαμενές Παλαιομύλου ευρισκόμενες ανατολικά του οικισμού, σε υψομετρική θέση 320 μέτρων και πλησίον του χωριού Αγ. Χαράλαμπος, επικοινωνούν μεταξύ τους μέσω αντλίας προκειμένου να καλύψουν τις ανάγκες των οικισμών Παλαιομύλου, Αγίου Χαράλαμπου, Ερέτριας και Αργιθέας (μέσω αγωγού Φ90). Σημειώνεται ότι στην περιοχή της Ερέτριας παρεμβάλλεται ενδιάμεση αντλία. Τη δεξαμενή παροχετεύει, μέσω αγωγού Φ110, η γεώτρηση Παλαιομύλου που βρίσκεται βορειοδυτικά της δεξαμενής, σε απόσταση μέτρων και σε υψομετρική θέση 259 μέτρων Οικισμός Πολυδαμείου Η δεξαμενή και η γεώτρηση Πολυδαμείου βρίσκονται στην βόρεια πλευρά του οικισμού, σε υψομετρική θέση 289 περίπου μέτρων και θα αποτελέσουν το Σ.Ε.ΥΔ.22. Η τροφοδοσία της δεξαμενής πραγματοποιείται από τη γεώτρηση σε απόσταση 130 περίπου μέτρων και μέσω αγωγού Φ110. Η ύδρευση του οικισμού από τη δεξαμενή λαμβάνει χώρα με αγωγό εξόδου Φ Οικισμός Δασολόφου Η γεώτρηση Δασολόφου βρίσκεται νοτιοδυτικά του οικισμού Κάτω Δασόλοφος, σε υψομετρική θέση 160 μέτρων και μαζί με τις δεξαμενές Δασολόφου και Κάτω Δασολόφου θα αποτελέσουν το Σ.Ε.ΥΔ.23. Η δεξαμενή Δασόλοφος βρίσκεται στη βόρεια πλευρά του οικισμού Δασόλοφος, σε υψομετρική θέση 220 μέτρων και παροχετεύεται από τη γεώτρηση Δασολόφου μέσω αγωγού Φ125 σε απόσταση μέτρων. Η δεξαμενή Δασολόφου διαθέτει αγωγό εξόδου Φ90 και καλύπτει τις ανάγκες των οικισμών Δασόλοφος και Κάτω Δασόλοφος (μέσω της δεξαμενής Κάτω Δασολόφου). - Σελίδα 8 από 40 -

9 ΠΟΛΥΔΑΜΑΝΤΑ ΕΝΙΠΕΑ ΦΑΡΣΑΛΑ Ο ακόλουθος Πίνακας παρουσιάζει λεπτομερή στοιχεία που αφορούν στα σημεία υδροληψίας (γεωτρήσεις) του δικτύου της ΔΕΥΑ Φαρσάλων: ΔΗΜΟΤΙΚΗ ΕΝΟΤΗΤΑ ΤΟΠΙΚΗ ΚΟΙΝΟΤΗΤΑ ΧΛΩΡΙΩΤΗΣ ΙΣΧΥΣ ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ 1 ΝΑΙ 55kw ΕΚΚΙΝΗΣΗ ΑΝΤΛΙΩΝ ΑΝΤΛΙΕΣ ΣΤΟ ΔΙΚΤΥΟ ΠΑΡΑΓΩΓΗ ΝΕΡΟΥ 2015 (m3/έτος) ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ 2 ΝΑΙ 45kw ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ 3 ΝΑΙ 55kw ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ 4 ΝΑΙ 225kw ΒΡΥΣΙΑ ΝΑΙ 30kw ΑΧΙΛΛΕΙΟ ΝΑΙ 37kw ΑΓΙΟΣ ΓΕΩΡΓΙΟΣ ΝΑΙ 30kw ΑΝΩΧΩΡΙ ΝΑΙ 22kw ΒΑΣΙΛΙ ΝΑΙ 30kw ΒΑΣΙΛΙ ΖΩΟΔΟΧΟΥ ΠΗΓΗΣ ΝΑΙ 37kw ΛΟΦΟΣ 1 ΝΑΙ 30kw INVERTER ΛΟΦΟΣ 2 ΝΑΙ 37kw ΠΟΛΥΝΕΡΙ ΝΑΙ 30kw ΣΤΑΥΡΟΣ 1 ΝΑΙ 37kw ΣΤΑΥΡΟΣ 2 ΝΑΙ 37kw ΥΠΕΡΕΙΑ ΝΑΙ 37kw ΑΣΠΡΟΓΕΙΑ ΝΑΙ 37kw ΝΕΡΑΙΔΑ ΝΑΙ 45kw ΠΑΛΑΙΟΜΥΛΟΣ ΝΑΙ 45kw ΠΟΛΥΔΑΜΕΙΟ ΝΑΙ 37kw ΔΑΣΟΛΟΦΟΣ ΝΑΙ 50kw ΣΥΝΟΛΙΚΗ ΕΤΗΣΙΑ ΠΑΡΑΓΩΓΗ ΝΕΡΟΥ Σελίδα 9 από 40 -

10 Στον πίνακα που ακολουθεί καταγράφονται τα μήκη των αγωγών του εξωτερικού υδραγωγείου ανά διατομή και οικισμό (αφορά μόνο τους οικισμούς που προτείνονται να ενταχθούν στο σύστημα τηλεελέγχου) Οικισμός/Διατομή Φ63 Φ90 Φ110 Φ125 Φ160 Φ250 Φ300 Έτος κατασκευής Φάρσαλα Βρυσιά Αχίλλειο Αγ. Γεώργιος Ανωχώρι Βασίλι Ζωοδ. Πηγή Λόφος Πολυνέρι Σταυρός Υπερεία Ασπρόγεια Νεράιδα Παλαιόμυλος Πολυδάμειο Δασόλοφος ΣΥΝΟΛΟ (m) Συνολικό μήκος εξωτερικού υδραγωγείου: m ή 86,19 χλμ - Σελίδα 10 από 40 -

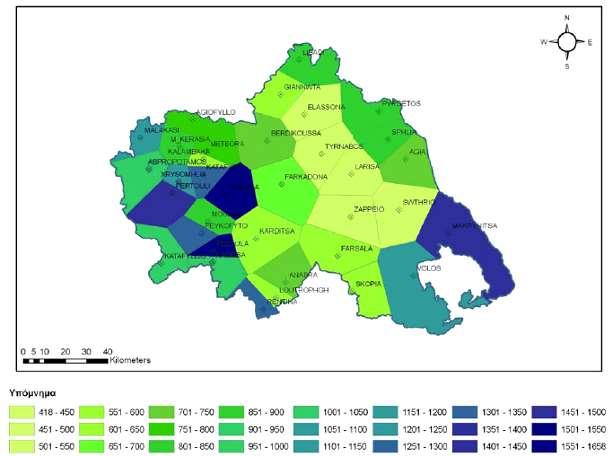

11 1.4 Λεκάνη απορροής Ο Δήμος Φαρσάλων ανήκει στη λεκάνη απορροής του Πηνειού ποταμού και περιλαμβάνει μεγάλο αριθμό παραποτάμων, ρεμάτων και χειμάρρων, με σημαντικότερο εξ' αυτών τον ποταμό Ενιπέα. Το υδατικό δυναμικό του Δήμου Φαρσάλων δεν είναι σταθερό αλλά μεταβάλλεται από περιοχή σε περιοχή ανάλογα με τα μορφολογικά, γεωλογικά καθώς και κλιματικά χαρακτηριστικά της εκάστοτε περιοχής. Το βορειοανατολικό τμήμα του δήμου διαθέτει ήπιο ανάγλυφο, μικρή δασοκάλυψη και γενικότερα χαμηλό υδατικό δυναμικό. Το κεντρικό τμήμα (ποταμός Ενιπέας) καθώς και περιοχές με έντονο ανάγλυφο εμφανίζουν πλουσιότερο υδατικό δυναμικό. Εικόνα 1: Μέσo ετήσιο ύψος βροχόπτωσης στην περιοχή μελέτης Όπως παρουσιάζει και το παραπάνω διάγραμμα, το μέσο ετήσιο βροχομετρικό ύψος στην περιοχή των Φαρσάλων είναι από τα χαμηλότερα της λεκάνης απορροής του Πηνειού ποταμού, με τιμές που κυμαίνονται από mm. Το συγκεκριμένο γεγονός καθιστά επιτακτική την ανάγκη εγκατάστασης συστήματος τηλεελέγχου/τηλεχειρισμού με σκοπό τη μείωση των διαρροών στο δίκτυο ύδρευσης καθώς και τη βελτιστοποίηση του συστήματος διαχείρισης των υδάτινων πόρων του Δήμου Φαρσάλων. Το ακόλουθο διάγραμμα παρουσιάζει μετρήσεις που έχουν ληφθεί από τη ΔΕΥΑ αναφορικά με την ποιότητα του νερού στις προς έλεγχο γεωτρήσεις (συγκέντρωση σε νιτρικά): - Σελίδα 11 από 40 -

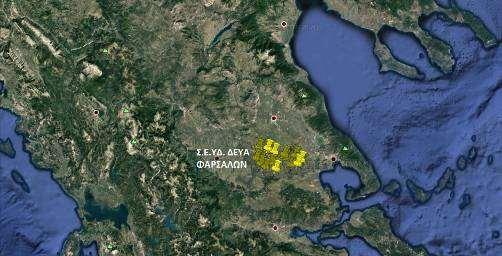

12 Εικόνα 2: Συγκεντρώσεις σε νιτρικά των γεωτρήσεων της ΔΕΥΑ Φαρσάλων Εικόνα 3: Γεωγραφική θέση του συνόλου των Σ.Ε.ΥΔ. της ΔΕΥΑ Φαρσάλων Στον ανωτέρω χάρτη παρουσιάζεται η γεωγραφική θέση του συνόλου των Σ.Ε.ΥΔ. της ΔΕΥΑ Φαρσάλων. Η σύγκριση της θέσης των σημείων αυτών με το ακόλουθο διάγραμμα καταδεικνύει τη συμφωνία των μετρούμενων (από τη ΔΕΥΑ) τιμών συγκέντρωσης σε νιτρικά με τις αναμενόμενες τιμές βάσει καταγραφών σχετικά με τη λεκάνη απορροής του Πηνειού: - Σελίδα 12 από 40 -

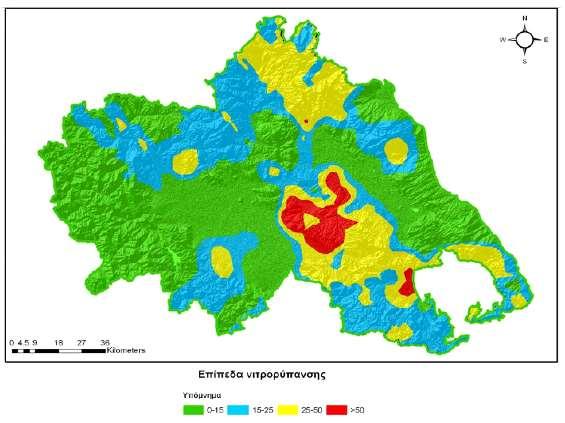

13 Εικόνα 4: Επίπεδα νιτρορύπανσης στη λεκάνη απορροής του Πηνειού ποταμού Ο Παγκόσμιος Οργανισμός Υγείας έχει προτείνει ως μέγιστη επιτρεπόμενη τιμή συγκέντρωσης των νιτρικών στο πόσιμο νερό τα 50 mg/l. Το ίδιο ανώτερο όριο θέτει και η Οδηγία 75/440/ΕΟΚ ενώ η Αμερικανική Υπηρεσία Περιβάλλοντος (EPA) ορίζει αρκετά αυστηρότερη τιμή (10 mg/l). Στα 50 mg/l αντιστοιχεί και η εξωτερική γραμμή (μέγιστη τιμή) του παραπάνω διαγράμματος συγκεντρώσεων σε νιτρικά. Επομένως, όσο μεγαλύτερο είναι το εμβαδόν του σχηματιζόμενου πολυγώνου τόσο μειώνεται η ποιότητα του παρεχόμενου νερού. Στην περιοχή της Θεσσαλίας, γενικότερα, η ύδρευση των κατοίκων στηρίζεται σε μεγάλο ποσοστό στα υπόγεια ύδατα επομένως αποκτά ιδιαίτερη σημασία η παρακολούθηση των επιπέδων νιτρορύπανσης. Η αυξημένη συγκέντρωση νιτρικών σε ορισμένες γεωτρήσεις οφείλεται αφενός σε πηγές ρύπανσης (π.χ. αλόγιστη χρήση αζωτούχων λιπασμάτων) και αφετέρου στην υπερεκμετάλλευση της διαθέσιμης δυναμικότητας των υδάτινων συστημάτων της περιοχής. Σύμφωνα με στοιχεία που παρατίθενται στο Σχέδιο Διαχείρισης υδατικών πόρων του Υδατικού Διαμερίσματος Θεσσαλίας (ΥΠΕΝ), η άντληση νερού ύδρευσης για το Δήμο και τη ΔΕΥΑ Φαρσάλων πραγματοποιείται από τα ακόλουθα υδατικά σώματα: Κωδικός GR GR GR GR GR Ονομασία Υδατικού Σώματος Σύστημα πεδιάδας Νοτιοδυτικής Θεσσαλίας Σύστημα Φυλληΐου Ορφανών Σύστημα Ταουσάνης Καλού νερού Σύστημα Ναρθακίου Βρυσίων Σύστημα υδροφοριών άνω ρου Ενιπέα - Σελίδα 13 από 40 -

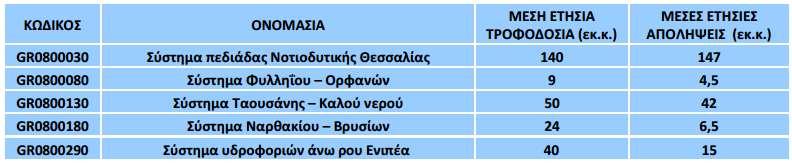

14 Όπως παρουσιάζει ο παραπάνω πίνακας καθώς και το ακόλουθο διάγραμμα, από τα πέντε υπόγεια υδατικά συστήματα του Δήμου Φαρσάλων (κωδικοί εντός κόκκινου πλαισίου) τα τέσσερα εμφανίζουν υπερεκμετάλλευση (εκτός από το σύστημα υδροφόρων άνω ρου Ενιπέα) Εικόνα 5: Υπόγεια υδατικά συστήματα του Δήμου Φαρσάλων (εντός κόκκινου πλαισίου) Όσον αφορά το βαθμό εκμετάλλευσης των απολήψιμων ποσοτήτων ύδατος, είναι αρκετά ενδεικτική η σύγκριση της προμήθειας νερού από το υδατικό σώμα και της προσφερόμενης ποσότητας νερού στους τελικούς χρήστες. Η οικονομική ανάλυση των χρήσεων ύδατος που περιλαμβάνει το Σχέδιο Διαχείρισης του ΥΠΕΝ (2011) αναφέρει τις ακόλουθες ποσότητες ύδατος (m 3 /έτος), συνολικά, για τις Δημοτικές Ενότητες Φαρσάλων, Ενιπέα και Πολυδάμαντα. Προμήθεια νερού από υδατικό σώμα Προσφερόμενη ποσότητα σε χρήστες m 3 /έτος m 3 /έτος - Σελίδα 14 από 40 -

15 Άρα, το ποσοστό εκμετάλλευσης ύδατος, για τα εν λόγω δεδομένα, ισούται με: ( m 3 /έτος) / ( m 3 /έτος) = 64,10 % και υπάρχει αντίστοιχα μια ανεκμετάλλευτη ποσότητα ύδατος ίση με: ( ) (m 3 /έτος) = (m 3 /έτος) Συνεπώς το περιθώριο εξοικονόμησης ύδατος (μέγιστη δυνατή τιμή) προκύπτει ίσο με: ( m 3 /έτος) / ( m 3 /έτος) = 55,99 % Ακολούθως παρουσιάζονται οι πιο πρόσφατες μετρήσεις της ΔΕΥΑ Φαρσάλων αναφορικά με την προσφερόμενη ποσότητα ύδατος στους τελικούς χρήστες (κυβικά μέτρα ανά έτος): ΕΤΟΣ ΦΑΡΣΑΛΑ ΠΟΛΥΔΑΜΑΝΤΑΣ ΕΝΙΠΕΑΣ ΣΥΝΟΛΟ Συγκρίνοντας το προσφερόμενο στους καταναλωτές νερό για το έτος 2015, με το νερό που παράχθηκε απο τις γεωτρήσεις (πίνακας σελ. 9) έχουμε ποσοστό απωλειών: ΥΔΡΟΜΕΤΡΑ αριθμός Δ.Ε. ΦΑΡΣΑΛΩΝ ΤΚ ΦΑΡΣΑΛΩΝ 4854 ΤΚ ΒΡΥΣΙΩΝ 246 ΤΚ ΑΧΙΛΛΕΙΟΥ 160 Σύνολο 5260 Δ.Ε. ΠΟΛΥΔΑΜΑΝΤΑ ΑΜΠΕΛΕΙΑ 165 ΒΑΜΒΑΚΟΥ 165 ΔΑΣΟΛΟΦΟΣ 170 ΠΑΛΑΙΟΜΥΛΟΣ 83 ΑΣΠΡΟΓΕΙΑ 101 ΑΓΙΟΣ ΧΑΡΑΛΑΜΠΟΣ 30 - Σελίδα 15 από 40 -

16 ΝΕΡΑΙΔΑ 98 ΞΥΛΑΔΕΣ 21 ΠΟΛΥΔΑΜΕΙΟ 116 ΡΗΓΑΙΟ 88 ΡΕΥΜΑΤΙΑ 118 ΣΙΤΟΧΩΡΟ 196 ΣΚΟΤΟΥΣΑ 110 ΑΓΙΟΣ ΚΩΝΣΤΑΝΤΙΝΟΣ 112 ΘΕΤΙΔΙΟ 63 ΒΑΣΙΛΙΚΑ 181 ΧΑΛΚΙΑΔΕΣ 243 ΖΩΟΔΟΧΟΣ ΠΗΓΗ 123 ΑΡΓΙΘΕΑ 60 ΕΡΕΤΡΙΑ 148 ΑΓΙΑ ΤΡΙΑΔΑ 31 Σύνολο 2422 Δ.Ε. ΕΝΙΠΕΑ ΑΓΙΟΣ ΓΕΩΡΓΙΟΣ 121 ΒΑΣΙΛΙ 202 ΚΑΤΩΧΩΡΙ 113 ΑΝΩΧΩΡΙ 124 ΚΡΗΝΗ 345 ΑΥΡΑ 34 ΜΙΚΡΟ ΕΥΥΔΡΙΟ 110 ΜΕΓΑΛΟ ΕΥΥΔΡΙΟ 127 ΠΟΛΥΝΕΡΙ 202 ΣΤΑΥΡΟΣ 470 ΥΠΕΡΕΙΑ 200 ΕΛΛΗΝΙΚΟ 120 ΛΟΦΟΣ 74 ΠΥΡΓΑΚΙΑ 43 Σύνολο 2285 Γενικό σύνολο υδρομέτρων 9967 Είναι εμφανές ότι οι ανάγκες ύδρευσης έχουν αυξηθεί τα τελευταία χρόνια επομένως υπάρχει σημαντική δυνατότητα μείωσης τόσο σε επίπεδο ποσοτήτων ύδατος όσο και σε αντίστοιχα καταναλισκόμενη ενέργεια για τη διαχείριση των παραπάνω ποσοτήτων. Λαμβάνοντας υπόψη ότι το μέσο σταθμισμένο συνολικό χρηματοοικονομικό κόστος για τις ΔΕΥΑ του Δημοτικού Διαμερίσματος της Θεσσαλίας είναι 1,737 ευρώ/m 3 είναι εμφανές το σημαντικό όφελος που μπορεί να προκύψει από τη λειτουργία του συστήματος τηλεελέγχου. - Σελίδα 16 από 40 -

17 Όσον αφορά στην καταναλισκόμενη ενέργεια, το αναμενόμενο ποσοστό εξοικονόμησης πιθανόν να ξεπερνά το αντίστοιχο του ύδατος καθώς προβλέπεται, επιπλέον, βελτιστοποίηση στον προγραμματισμό λειτουργίας του συνόλου των αντλιών μέσω του λογισμικού ενεργειακής διαχείρισης του συστήματος SCADA. Συγκεκριμένα, η εφαρμογή που θα αναπτυχθεί σχετικά με την ενεργειακή διαχείριση του δικτύου θα συγκρίνει, μέσω κατάλληλου αλγορίθμου, όλα τα δυνατά σενάρια λειτουργίας και θα αποφασίζει αυτόματα για την πραγματοποίηση καθορισμένων απομακρυσμένων χειρισμών (πχ εκκίνηση συγκεκριμένης γεώτρησης έναντι άλλης). Η λήψη της εκάστοτε απόφασης θα βασίζεται σε κριτήρια είτε σαφώς καθορισμένα από το χρήστη ή με γνώμονα τη βέλτιστη διαχείριση του δικτύου ώστε να επιτευχθεί ελάχιστη κατανάλωση ενέργειας, αποφυγή άσκοπων εκκινήσεων/διακοπών, ομοιόμορφη λειτουργία αντλιών και όσο το δυνατόν λιγότερες ανάγκες συντήρησης. Σημειώνεται ότι εκτός από τα προαναφερθέντα οφέλη, το σύστημα τηλεελέγχου-τηλεχειρισμού θα συμβάλλει και στη μείωση των άσκοπων μετακινήσεων καθώς μεγάλο μέρος των απαιτούμενων χειρισμών θα μπορούν να πραγματοποιηθούν από το προσωπικό απομακρυσμένα. Με τον τρόπο αυτό παρέχεται επιπλέον η δυνατότητα καλύτερης αξιοποίησης του ανθρώπινου δυναμικού. Η ανάπτυξη εφαρμογής SCADA θα περιλαμβάνει υπολογισμό του υδατικού ισοζυγίου στο συνολικό δίκτυο ύδρευσης ομαδοποιώντας ανά δεξαμενή όλες τις αντλίες που την παροχετεύουν καθώς και όλες τις αντίστοιχες καταναλώσεις. Βάσει της παραπάνω ομαδοποίησης, και αξιοποιώντας τα δεδομένα από τις καταγραφές των τιμών σε κάθε Σ.Ε.ΥΔ., θα εφαρμόζει ισολογισμό συνολικής παροχής και συνολικής κατανάλωσης σε κάθε δεξαμενή. Αφού ολοκληρωθεί η επίλυση, η εφαρμογή θα εξετάζει το αποτέλεσμα του ισολογισμού και θα χαρακτηρίζει μέσω χρωματικής ένδειξης το ισοζύγιο της κάθε δεξαμενής. Έτσι, θα παρέχεται η δυνατότητα επίβλεψης των εγκαταστάσεων στο σύνολο του δικτύου καθώς και έγκαιρου εντοπισμού τόσο της ύπαρξης πιθανής διαρροής όσο και του αντίστοιχου μεγέθους αυτής. Με τον τρόπο αυτό θα επιτυγχάνεται πέρα από την εξοικονόμηση σε επίπεδο απωλειών ποσότητας ύδατος και εξοικονόμηση σε επίπεδο συντήρησης (αποφυγή περαιτέρω βλαβών στο δίκτυο). - Σελίδα 17 από 40 -

18 ΚΕΦΑΛΑΙΟ 2. ΣΤΑΘΜΟΙ ΕΛΕΓΧΟΥ ΥΔΡΑΓΩΓΕΙΟΥ (Σ.Ε.ΥΔ.) Στον παρακάτω πίνακα παρουσιάζονται οι σταθμοί ελέγχου υδραγωγείου που πρόκειται να εγκαταστήσει ο ανάδοχος: Α/Α Σ.Ε.ΥΔ. ΠΕΡΙΓΡΑΦΗ Γεωγραφικό Μήκος /Πλάτος Γεωτρήσεων Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 1 Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 2 Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 3 Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 4 1 Σ.Ε.ΥΔ. 1 ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ Νο '1.40"Β 22 23'10.74"Α 2 Σ.Ε.ΥΔ. 2 ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ Νο '0.70"Β 22 23'11.51"Α 3 Σ.Ε.ΥΔ. 3 ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ Νο '0.61"Β 22 23'9.38"Α 4 Σ.Ε.ΥΔ. 4 ΔΕΞΑΜΕΝΗ ΦΑΡΣΑΛΩΝ Νο1-5 Σ.Ε.ΥΔ. 5 ΔΕΞΑΜΕΝΗ ΦΑΡΣΑΛΩΝ Νο '0.33"Β 22 23'8.26"Α 39 17'26.00"Β 22 22'46.76"Α 6 Σ.Ε.ΥΔ. 6 ΓΕΩΤΡΗΣΗ ΦΑΡΣΑΛΩΝ Νο '1.36"Β 22 24'3.86"Α - 7 Σ.Ε.ΥΔ. 7 ΟΙΚΙΣΜΟΣ ΒΡΥΣΙΑ 39 15'55.11"Β 22 19'29.53"Α 39 15'47.09"Β 22 19'47.12"Α 8 Σ.Ε.ΥΔ. 8 ΟΙΚΙΣΜΟΣ ΑΧΙΛΛΕΙΟ 39 15'9.92"Β 22 25'5.61"Α 39 16'6.95"Β 22 25'22.86"Α 9 Σ.Ε.ΥΔ. 9 ΟΙΚΙΣΜΟΣ ΑΓΙΟΣ ΓΕΩΡΓΙΟΣ 39 17'5.83"Β 22 17'18.83"Α 39 17'15.20"Β 22 16'54.18"Α 10 Σ.Ε.ΥΔ.10 ΟΙΚΙΣΜΟΣ ΑΝΩΧΩΡΙ 39 19'3.52"Β 22 19'3.66"Α 39 19'3.18"Β 22 19'3.04"Α 11 Σ.Ε.ΥΔ.11 ΟΙΚΙΣΜΟΣ ΒΑΣΙΛΙ 39 19'55.87"Β 22 22'33.45"Α 39 19'56.71"Β 22 22'33.34"Α 12 Σ.Ε.ΥΔ.12 ΟΙΚΙΣΜΟΣ ΒΑΣΙΛΙ ΖΩΟΔΟΧΟΥ ΠΗΓΗΣ 39 20'0.03"Β 22 22'57.74"Α 39 22'8.28"Β 22 24'14.77"Α 39 23'16.54"Β 22 24'47.11"Α 39 24'5.05"Β 22 28'4.52"Α 39 22'9.71"Β 22 31'14.97"Α 13 Σ.Ε.ΥΔ.13 ΟΙΚΙΣΜΟΣ ΛΟΦΟΣ '50.48"Β 22 19'48.17"Α 39 23'30.69"Β 22 20'54.50"Α 14 Σ.Ε.ΥΔ.14 ΟΙΚΙΣΜΟΣ ΛΟΦΟΣ '42.60"Β 22 19'48.36"Α 39 20'47.27"Β 22 19'36.72"Α 15 Σ.Ε.ΥΔ.15 ΟΙΚΙΣΜΟΣ ΠΟΛΥΝΕΡΙ 39 20'44.30"Β 22 16'4.91"Α 39 20'44.25"Β 22 16'5.62"Α 16 Σ.Ε.ΥΔ.16 ΟΙΚΙΣΜΟΣ ΣΤΑΥΡΟΣ '18.87"Β 22 15'0.41"Α 39 19'19.07"Β 22 15'0.91"Α 17 Σ.Ε.ΥΔ.17 ΓΕΩΤΡΗΣΗ ΣΤΑΥΡΟΥ '45.88"Β 22 15'7.96"Α 39 19'19.07"Β 22 15'0.91"Α 18 Σ.Ε.ΥΔ.18 ΟΙΚΙΣΜΟΣ ΥΠΕΡΕΙΑ 39 23'41.85"Β 22 16'2.53"Α 39 23'41.88"Β 22 16'2.40"Α - Σελίδα 18 από 40 -

19 Α/Α Σ.Ε.ΥΔ. ΠΕΡΙΓΡΑΦΗ Γεωγραφικό Μήκος /Πλάτος Γεωτρήσεων Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 1 Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 2 Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 3 Γεωγραφικό Μήκος/ Πλάτος Δεξαμενης 4 19 Σ.Ε.ΥΔ.19 ΟΙΚΙΣΜΟΣ ΑΣΠΡΟΓΕΙΑ 39 18'52.29"Β 22 37'48.45"Α 39 18'54.79"Β 22 38'16.95"Α 20 Σ.Ε.ΥΔ.20 ΟΙΚΙΣΜΟΣ ΝΕΡΑΙΔΑ 39 17'1.37"Β 22 34'3.81"Α 39 16'45.41"Β 22 33'2.32"Α 21 Σ.Ε.ΥΔ.21 ΟΙΚΙΣΜΟΣ ΠΑΛΑΙΟΜΥΛΟΣ 39 17'52.14"Β 22 36'4.06"Α 39 17'20.78"Β 22 36'30.02"Α 22 Σ.Ε.ΥΔ.22 ΟΙΚΙΣΜΟΣ ΠΟΛΥΔΑΜΕΙΟ 39 20'35.79"Β 22 35'16.86"Α 39 20'31.74"Β 22 35'19.45"Α 23 Σ.Ε.ΥΔ.23 ΟΙΚΙΣΜΟΣ ΔΑΣΟΛΟΦΟΣ 39 19'43.35"Β 22 29'43.12"Α 39 20'57.81"Β 22 29'40.10"Α 39 19'51.11"Β 22 29'54.32"Α Η ζεύξη μεταξύ Σταθμών Ελέγχου Υδραγωγείου (Σ.Ε.ΥΔ.) και Κεντρικού Σταθμού Ελέγχου (ΚΣΕ) θα πραγματοποιηθεί μέσω τηλεπικοινωνιακού συστήματος που αποτελείται από ραδιομόντεμ και κατάλληλου τύπου κεραίες. Η αρχιτεκτονική δομή του δικτύου επικοινωνίας θα εγγυάται την απρόσκοπτη, αξιόπιστη και όσο το δυνατόν γρηγορότερη μεταφορά δεδομένων από και προς τους Σταθμούς Ελέγχου Υδραγωγείου. Κάθε Σ.Ε.ΥΔ. θα μπορεί να λειτουργεί και αυτόνομα, ανεξάρτητα από τον ΚΣΕ, παρέχοντας τοπικό έλεγχο-χειρισμό και τοπικό αυτοματισμό. Ο χρόνος κύκλου σάρωσης του συνόλου των απαιτούμενων σημάτων εισόδου κάθε Σ.Ε.ΥΔ., δηλαδή ο χρόνος μεταξύ δύο διαδοχικών καταγραφών του ιδίου οργάνου (ψηφιακή είσοδος ή αναλογική είσοδος), έχοντας παρεμβληθεί οι αντίστοιχες καταγραφές όλων των άλλων οργάνων του Σ.Ε.ΥΔ., θα είναι μικρότερος των 60 δευτερολέπτων. Η μέγιστη αυτή τιμή θα μένει ανεπηρέαστη εάν ο συνολικός αριθμός των Σ.Ε.ΥΔ. που είναι ενταγμένοι στο ολοκληρωμένο σύστημα αυξηθεί κατά 50%. Το έντονο ανάγλυφο του εδάφους ορισμένων περιοχών, όπως η Βρυσιά και η Κρεμαστή, καθώς και τα εξαιρετικά χαρακτηριστικά μετάδοσης σήματος (από άποψη κάλυψης και διείσδυσης) των συχνοτήτων UHF, καθιστούν την επιλεγμένη λύση βέλτιστη σχετικά με το τηλεπικοινωνιακό δίκτυο. Όσον αφορά στη λειτουργία και τη στάση των ελεγχόμενων αντλιών, θα λαμβάνεται υπόψη η στάθμη της εκάστοτε δεξαμενής, η ανάγκη διατήρησης του υδατικού ισοζυγίου, οι συνθήκες ζήτησης, η διαθεσιμότητα νερού, η ποιότητα νερού, η διαθεσιμότητα αντλιών, οι ενεργειακοί περιορισμοί και η επιβαλλόμενη κυκλική εναλλαγή (ομοιόμορφη φθορά και ισοκατανομή χρόνου λειτουργίας) ή χρονική λειτουργία, καθιστώντας την προτεινόμενη λύση, τόσο από υδραυλική όσο και από ηλεκτρική σκοπιά, τη βέλτιστη δυνατή. Η εκκίνηση και στάση των αντλιών θα πραγματοποιείται κλιμακωτά για την αποφυγή πληγμάτων Σημειώνεται, ότι σε οποιαδήποτε χρονική στιγμή κριθεί αναγκαίο, ο χειριστής του συστήματος έχει τη δυνατότητα να προβεί σε τηλεχειρισμούς από τον ΚΣΕ αποφασίζοντας ποιες από τις αντλίες του δικτύου θα πρέπει να λειτουργούν. Σε κάθε σημείο ελέγχου αντλίας τοποθετείται μετρητής πίεσης και ηλεκτρομαγνητικό παροχόμετρο έτσι ώστε να είναι διαθέσιμες, ανά πάσα στιγμή, οι τιμές των βασικότερων υδραυλικών μεγεθών του σημείου ελέγχου υδραγωγείου. Τα συγκεκριμένα δεδομένα είναι ιδιαίτερα χρήσιμα για την εξαγωγή - Σελίδα 19 από 40 -

20 συμπερασμάτων σχετικά με τις καταναλώσεις καθώς και για την ανίχνευση πιθανών βλαβών και διαρροών. Ταυτόχρονα, συνδέεται στον ηλεκτρολογικό πίνακα και κατάλληλος μετρητής παρακολούθησης ηλεκτρικών μεγεθών έτσι ώστε να είναι άμεσα διαθέσιμες πληροφορίες σχετικά με την ενεργειακή διαχείριση του δικτύου και να είναι δυνατός ο υπολογισμός των βαθμών απόδοσης του πραγματοποιούμενου υδραυλικού έργου προς την καταναλισκόμενη ισχύ. Αντίστοιχα, σε κάθε σταθμό ελέγχου που περιλαμβάνει δεξαμενή τοποθετούνται ένας ή περισσότεροι μετρητές στάθμης, έτσι ώστε να υπάρχει σαφής εικόνα για την επάρκεια ύδατος στο δίκτυο καθώς και οι απαραίτητες πληροφορίες για εκκίνηση ή στάση κάθε ελεγχόμενης αντλίας των σχετιζόμενων σημείων ελέγχου. Τα παραπάνω ψηφιακά και αναλογικά σήματα, σε συνδυασμό με επιπλέον σήματα από κάθε σημείο ελέγχου (για παράδειγμα έλεγχος εισόδου στο χώρο), συνδέονται σε αντίστοιχες εισόδους του τοπικού PLC και αποστέλλονται στον Κεντρικό Σταθμό Ελέγχου μέσω του δικτύου επικοινωνίας. Ο ΚΣΕ διαθέτει κατάλληλο διαχειριστή επικοινωνιών ο οποίος συλλέγει τα δεδομένα από το σύνολο των Σ.Ε.ΥΔ. Οι συλλεγόμενες σε πραγματικό χρόνο πληροφορίες θα επεξεργάζονται συνεχώς από δύο κεντρικούς ηλεκτρονικούς σταθμούς εξυπηρέτησης (Server), οι οποίοι θα αποστέλλουν τα δεδομένα αυτά σε έναν σταθμό εργασίας (client pc). Σημειώνεται ότι κάθε ένας από τους προαναφερθέντες ηλεκτρονικούς υπολογιστές θα διαθέτει και ξεχωριστή οθόνη. Η τροφοδοσία του παραπάνω εξοπλισμού, και για αποφυγή οποιασδήποτε απώλειας χρήσιμης πληροφορίας, θα πραγματοποιείται από μία μονάδα αδιάλειπτης παροχής ισχύος (UPS). Προκειμένου να επιτευχθεί γρήγορη και απρόσκοπτη επικοινωνία μεταξύ διαχειριστή επικοινωνιών, υπολογιστών και περιφερειακών συσκευών θα χρησιμοποιηθεί κατάλληλος εξοπλισμός δικτύου, αποτελούμενος από ethernet switch και router. Τα δεδομένα που θα αποθηκεύονται στους δύο servers θα είναι διαθέσιμα προς εκτύπωση, ανά πάσα στιγμή, μέσω δύο εκτυπωτών. Τέλος, ο έλεγχος των Σ.Ε.ΥΔ. του δικτύου καθώς και η απομακρυσμένη πρόσβαση στο σύστημα τηλεελέγχου θα μπορεί να πραγματοποιηθεί μέσω κατάλληλου προσφερόμενου φορητού υπολογιστή. Πέρα από τη συλλογή δεδομένων, ο ΚΣΕ αποστέλλει εντολές προς τους Σ.Ε.ΥΔ. προκειμένου να επιτευχθεί η βέλτιστη υδραυλική και ηλεκτρική λειτουργία του δικτύου. Για τη μετάδοση των προβλεπόμενων πληροφοριών ακολουθείται µία προκαθορισμένη κυκλική σάρωση. Εάν κατά την κυκλική σάρωση κάποιο Σ.Ε.ΥΔ. βρεθεί σε αδυναμία αποκρίσεως, τότε η σάρωση συνεχίζεται στον επόμενο Σ.Ε.ΥΔ. και ο χειριστής ενημερώνεται για την έλλειψη επικοινωνίας. Ο ΚΣΕ, με βάση όλα τα παραπάνω, για τον έλεγχο των Σ.Ε.ΥΔ. θα αποτελείται από επιμέρους υποσυστήµατα, κάθε ένα από τα οποία θα είναι υπεύθυνο για την υλοποίηση της αντίστοιχης λειτουργίας: Διασύνδεση με το σύστημα εποπτείας SCADA. Διαχείριση των επικοινωνιών. Επεξεργασία και αποθήκευση των συλλεγόμενων πληροφοριών και μετρήσεων σε πραγματικό χρόνο στη σχεσιακή βάση δεδομένων. - Σελίδα 20 από 40 -

21 Παρουσίαση των συλλεγόμενων πληροφοριών, σε γραφική οθόνη, στους τελικούς χρήστες. Αποστολή μηνυμάτων SMS για την άμεση ενημέρωση των χειριστών σε περιπτώσεις σφαλμάτων (βλάβες αντλιών, χαμηλή ή υψηλή στάθμη δεξαμενών κλπ), μέσω συστήματος ειδοποίησης. Οι συλλεγόμενες πληροφορίες (μετρήσεις, μεταβολές καταστάσεων, συναγερμοί, διαγνωστικά μηνύματα, κλπ) θα γνωστοποιούνται στον χειριστή και θα καταχωρούνται αυτόματα στον σκληρό δίσκο για περαιτέρω επεξεργασία. Το λογισμικό εφαρμογής θα έχει τη δυνατότητα αρχειοθέτησης των προς επεξεργασία πληροφοριών, τόσο για σύντομο, όσο και για μακρό χρονικό (π.χ. έτος). Φάρσαλα 5/12/2018 ΘΕΩΡΗΘΗΚΕ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ Τ.Υ. Οι συντάξαντες Ελένη Μήτα Αρχιτέκτων Μηχανικός Χρήστος Κόκαλης Τοπογράφος Μηχανικός Ηλέκτρα Θελούρα Πολιτικός Μηχανικός - Σελίδα 21 από 40 -
