1 1 RWB9 Χρονοδιακόπτης Παρακαλώ αφιερώστε λίγο χρόνο για να διαβάσετε αυτές τις οδηγίες τοποθέτησης και προγραµµατισµού, ώστε να επωφεληθείτε όσο το δυνατόν περισσότερο από τον RWB9 σας. 1. Αφαιρέστε πρώτα τη βάση από τον RWB9 ξεβιδώνοντας τις δύο µικρές βίδες που βρίσκονται σε αυτή και ανασηκώστε την ώστε να αποχωριστεί από την υπόλοιπη µονάδα. o o o o o o L N Τµήµα µπαταριών Dip switches ιαγρ Πριν αρχίσετε την εγκατάσταση στη βάση, τοποθετήστε τις µπαταρίες στο τµήµα µπαταριών (βλ. ιάγρ. 1) και βεβαιωθείτε οτι το θετικό + και το αρνητικό - είναι σωστά τοποθετηµένα. Η µπαταρία είναι µη-επαναφορτιζόµενη λιθίου και σε περίπτωση διακοπής ρεύµατος προστατεύει τις οδηγίες προγραµµατισµού µέχρι και 365 συνεχόµενες ηµέρες από τη διακοπή του ρεύµατος. 3. Επιλέξτε το πρόγραµµα του συστήµατος ελέγχου, δηλ. ζεστό νερό χρήσης (HW) και κύκλωµα καλοριφέρ (CH) (σ αυτή την περίπτωση δεν είναι δυνατόν να έχετε CH χωρίς HW) ή και τα δύο, εξαναγκασµένης κυκλοφορίας µε βάννες είτε µέσης θέσης ή ζώνης, που ελέγχουν την κυκλοφορία (πρόγραµµα 16). Η εργοστασιακή ρύθµιση είναι το πρόγραµµα 16, το οποίο µπορείτε να αλλάξετε µετακινώντας απλώς το dip switch no.5 στο πρόγραµµα Ο RWB9 είναι εργοστασιακά ρυθµισµένος για να παρέχει 2 προγράµµατα εναλλαγής on/off ανά ηµέρα στο πρόγραµµα (16 εξαναγκασµένη κυκλοφορία) όπου κάθε µέρα είναι ίδια, δηλαδή ηµερήσια λειτουργία. Για να επιλέξετε άλλους τύπους εναλλαγής θα πρέπει να ρυθµίστε στε τα dip switches, τα οποία θα βρείτε στη βάση της µονάδας, στην αντίστοιχη θέση του προγράµµατος που επιθυµείτε. Σηµείωση: Πιέστε RESET έπειτα από οποιαδήποτε αλλαγή των dip switches 5. Τα προγράµµατα (τύποι λειτουργίας) είναι: RWB9 (a) Ηµερήσιο πρόγραµµα µε 2 εναλλαγές on/off ανά 24ωρο (εργοστασιακή ρύθµιση) ιαµόρφωση των Dip Switches (b) Ηµερήσιο πρόγραµµα µε 3 εναλλαγές on/off ανά 24ωρο (c) Πενθήµερο / διήµερο µε 2 εναλλαγές on/off ανά ηµέρα (d) Πενθήµερο / διήµερο µε 3 εναλλαγές on/off ανά ηµέρα (e) Εβδοµαδιαίο µε 2 εναλλαγές on/off ανά ηµέρα

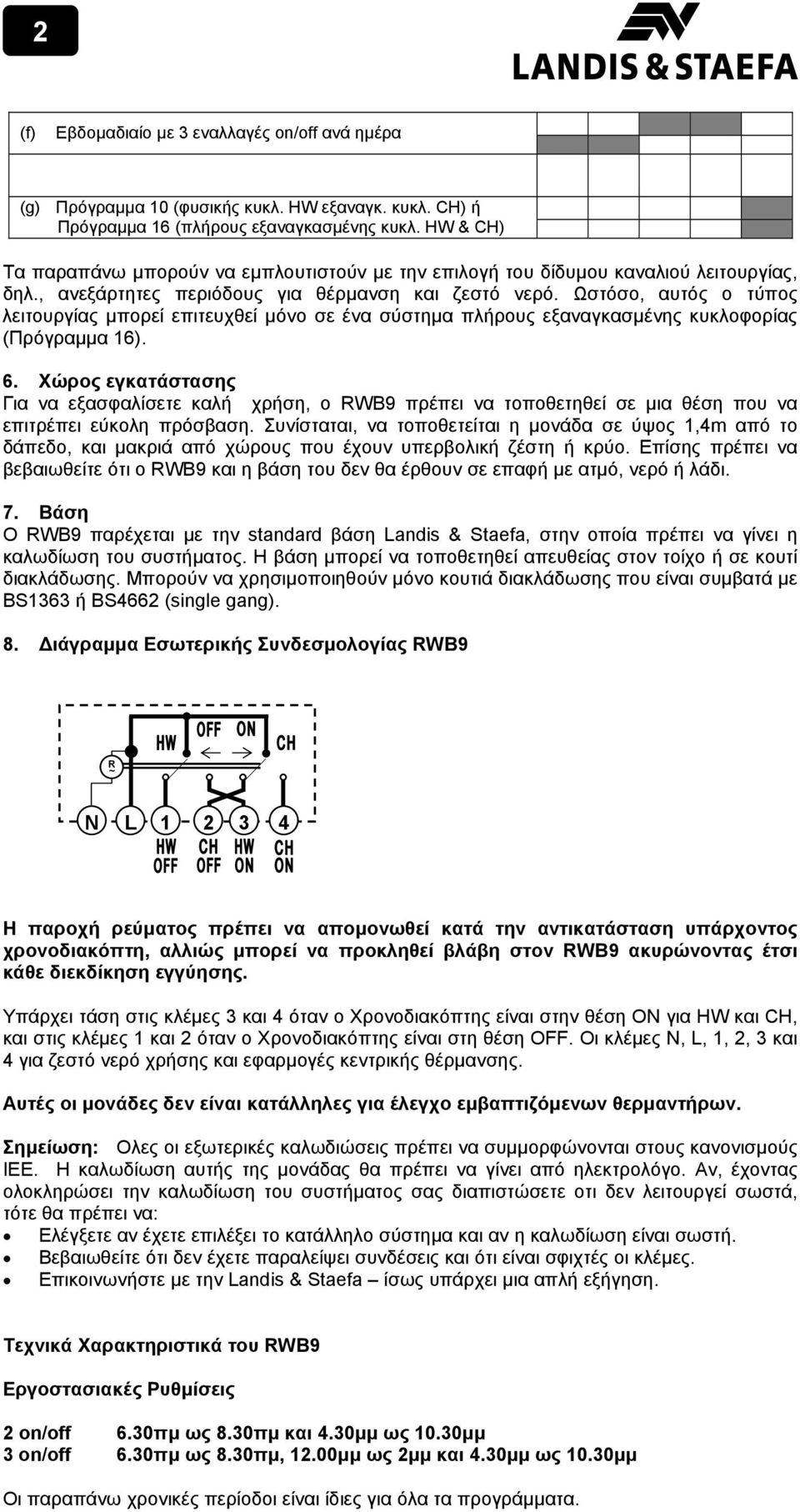

2 2 (f) Εβδοµαδιαίο µε 3 εναλλαγές on/off ανά ηµέρα (g) Πρόγραµµα 10 (φυσικής κυκλ. HW εξαναγκ. κυκλ. CH) ή Πρόγραµµα 16 (πλήρους εξαναγκασµένης κυκλ. HW & CH) Τα παραπάνω µπορούν να εµπλουτιστούν µε την επιλογή του δίδυµου καναλιού λειτουργίας, δηλ., ανεξάρτητες περιόδους για θέρµανση και ζεστό νερό. Ωστόσο, αυτός ο τύπος λειτουργίας µπορεί επιτευχθεί µόνο σε ένα σύστηµα πλήρους εξαναγκασµένης κυκλοφορίας (Πρόγραµµα 16). 6. Χώρος εγκατάστασης Για να εξασφαλίσετε καλή χρήση, ο RWB9 πρέπει να τοποθετηθεί σε µια θέση που να επιτρέπει εύκολη πρόσβαση. Συνίσταται, να τοποθετείται η µονάδα σε ύψος 1,4m από το δάπεδο, και µακριά από χώρους που έχουν υπερβολική ζέστη ή κρύο. Επίσης πρέπει να βεβαιωθείτε ότι ο RWB9 και η βάση του δεν θα έρθουν σε επαφή µε ατµό, νερό ή λάδι. 7. Βάση Ο RWB9 παρέχεται µε την standard βάση Landis & Staefa, στην οποία πρέπει να γίνει η καλωδίωση του συστήµατος. Η βάση µπορεί να τοποθετηθεί απευθείας στον τοίχο ή σε κουτί διακλάδωσης. Μπορούν να χρησιµοποιηθούν µόνο κουτιά διακλάδωσης που είναι συµβατά µε BS1363 ή BS4662 (single gang). 8. ιάγραµµα Εσωτερικής Συνδεσµολογίας RWB9 R ~ N L Η παροχή ρεύµατος πρέπει να αποµονωθεί κατά την αντικατάσταση υπάρχοντος χρονοδιακόπτη, αλλιώς µπορεί να προκληθεί βλάβη στον RWB9 ακυρώνοντας έτσι κάθε διεκδίκηση εγγύησης. Υπάρχει τάση στις κλέµες 3 και 4 όταν ο Χρονοδιακόπτης είναι στην θέση ΟΝ για HW και CH, και στις κλέµες 1 και 2 όταν ο Χρονοδιακόπτης είναι στη θέση OFF. Οι κλέµες N, L, 1, 2, 3 και 4 για ζεστό νερό χρήσης και εφαρµογές κεντρικής θέρµανσης. Αυτές οι µονάδες δεν είναι κατάλληλες για έλεγχο εµβαπτιζόµενων θερµαντήρων. Σηµείωση: Ολες οι εξωτερικές καλωδιώσεις πρέπει να συµµορφώνονται στους κανονισµούς ΙΕΕ. Η καλωδίωση αυτής της µονάδας θα πρέπει να γίνει από ηλεκτρολόγο. Αν, έχοντας ολοκληρώσει την καλωδίωση του συστήµατος σας διαπιστώσετε οτι δεν λειτουργεί σωστά, τότε θα πρέπει να: Ελέγξετε αν έχετε επιλέξει το κατάλληλο σύστηµα και αν η καλωδίωση είναι σωστή. Βεβαιωθείτε ότι δεν έχετε παραλείψει συνδέσεις και ότι είναι σφιχτές οι κλέµες. Επικοινωνήστε µε την Landis & Staefa ίσως υπάρχει µια απλή εξήγηση. Τεχνικά Χαρακτηριστικά του RWB9 Εργοστασιακές Ρυθµίσεις 2 on/off 6.30πµ ως 8.30πµ και 4.30µµ ως 10.30µµ 3 on/off 6.30πµ ως 8.30πµ, 12.00µµ ως 2µµ και 4.30µµ ως 10.30µµ Οι παραπάνω χρονικές περίοδοι είναι ίδιες για όλα τα προγράµµατα.

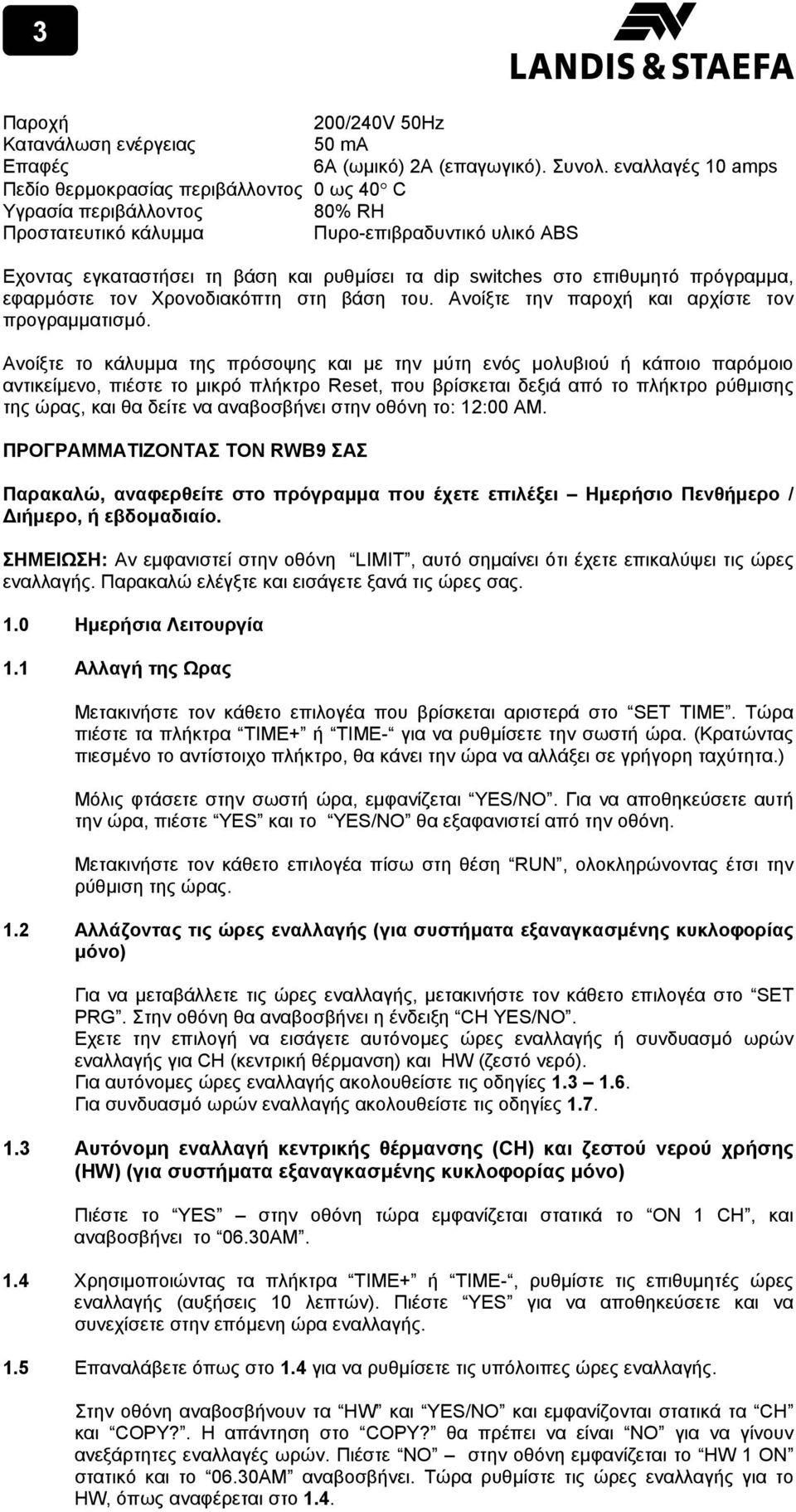

3 3 Παροχή 200/240V 50Hz Κατανάλωση ενέργειας 50 ma Επαφές 6Α (ωµικό) 2Α (επαγωγικό). Συνολ. εναλλαγές 10 amps Πεδίο θερµοκρασίας περιβάλλοντος 0 ως 40 C Υγρασία περιβάλλοντος 80% RH Προστατευτικό κάλυµµα Πυρο-επιβραδυντικό υλικό ABS Εχοντας εγκαταστήσει τη βάση και ρυθµίσει τα dip switches στο επιθυµητό πρόγραµµα, εφαρµόστε τον Χρονοδιακόπτη στη βάση του. Ανοίξτε την παροχή και αρχίστε τον προγραµµατισµό. Ανοίξτε το κάλυµµα της πρόσοψης και µε την µύτη ενός µολυβιού ή κάποιο παρόµοιο αντικείµενο, πιέστε το µικρό πλήκτρο Reset, που βρίσκεται δεξιά από το πλήκτρο ρύθµισης της ώρας, και θα δείτε να αναβοσβήνει στην οθόνη το: 12:00 ΑΜ. ΠΡΟΓΡΑΜΜΑΤΙΖΟΝΤΑΣ ΤΟΝ RWB9 ΣΑΣ Παρακαλώ, αναφερθείτε στο πρόγραµµα που έχετε επιλέξει Ηµερήσιο Πενθήµερο / ιήµερο, ή εβδοµαδιαίο. ΣΗΜΕΙΩΣΗ: Αν εµφανιστεί στην οθόνη LIMIT, αυτό σηµαίνει ότι έχετε επικαλύψει τις ώρες εναλλαγής. Παρακαλώ ελέγξτε και εισάγετε ξανά τις ώρες σας. 1.0 Ηµερήσια Λειτουργία 1.1 Αλλαγή της Ωρας Μετακινήστε τον κάθετο επιλογέα που βρίσκεται αριστερά στο SET TIME. Τώρα πιέστε τα πλήκτρα TIME+ ή TIME- για να ρυθµίσετε την σωστή ώρα. (Κρατώντας πιεσµένο το αντίστοιχο πλήκτρο, θα κάνει την ώρα να αλλάξει σε γρήγορη ταχύτητα.) Μόλις φτάσετε στην σωστή ώρα, εµφανίζεται YES/NO. Για να αποθηκεύσετε αυτή την ώρα, πιέστε YES και το YES/NO θα εξαφανιστεί από την οθόνη. Μετακινήστε τον κάθετο επιλογέα πίσω στη θέση RUN, ολοκληρώνοντας έτσι την ρύθµιση της ώρας. 1.2 Αλλάζοντας τις ώρες εναλλαγής (για συστήµατα εξαναγκασµένης κυκλοφορίας µόνο) Για να µεταβάλλετε τις ώρες εναλλαγής, µετακινήστε τον κάθετο επιλογέα στο SET PRG. Στην οθόνη θα αναβοσβήνει η ένδειξη CH YES/NO. Εχετε την επιλογή να εισάγετε αυτόνοµες ώρες εναλλαγής ή συνδυασµό ωρών εναλλαγής για CH (κεντρική θέρµανση) και HW (ζεστό νερό). Για αυτόνοµες ώρες εναλλαγής ακολουθείστε τις οδηγίες Για συνδυασµό ωρών εναλλαγής ακολουθείστε τις οδηγίες Αυτόνοµη εναλλαγή κεντρικής θέρµανσης (CH) και ζεστού νερού χρήσης (HW) (για συστήµατα εξαναγκασµένης κυκλοφορίας µόνο) Πιέστε το YES στην οθόνη τώρα εµφανίζεται στατικά το ON 1 CH, και αναβοσβήνει το 06.30AM. 1.4 Χρησιµοποιώντας τα πλήκτρα TIME+ ή TIME-, ρυθµίστε τις επιθυµητές ώρες εναλλαγής (αυξήσεις 10 λεπτών). Πιέστε YES για να αποθηκεύσετε και να συνεχίσετε στην επόµενη ώρα εναλλαγής. 1.5 Επαναλάβετε όπως στο 1.4 για να ρυθµίσετε τις υπόλοιπες ώρες εναλλαγής. Στην οθόνη αναβοσβήνουν τα HW και YES/NO και εµφανίζονται στατικά τα CH και COPY?. Η απάντηση στο COPY? θα πρέπει να είναι NO για να γίνουν ανεξάρτητες εναλλαγές ωρών. Πιέστε NO στην οθόνη εµφανίζεται το HW 1 ON στατικό και το 06.30AM αναβοσβήνει. Τώρα ρυθµίστε τις ώρες εναλλαγής για το HW, όπως αναφέρεται στο 1.4.

4 4 1.6 Εχοντας ολοκληρώσει τα παραπάνω, µετακινήστε τον κάθετο επιλογέα στο RUN. Θα εµφανιστεί ένδειξη µε την σωστή ώρα και δύο µικρά τρίγωνα αριστερά και δεξιά της οθόνης, τα οποία θα δείχνουν το επιλεγµένο πρόγραµµα. 1.7 Μεταβολή των ωρών εναλλαγής (συστήµατα φυσικής κυκλοφορίας HW εξαναγκασµένης κυκλοφορίας CH ) Για την µεταβολή των ωρών εναλλαγής, µετακινήστε τον επιλογέα στο SET PRG. Η οθόνη θα δείχνει CH YES/NO. Για να συνδυάσετε τις ώρες εναλλαγής των CH και HW, πιέστε NO δύο φορές και έπειτα πιέστε µία φορά YES. Η οθόνη δείχνει HW 1 ON, ON 1 CH στατικά και αναβοσβήνει το 06.30AM. Για να ρυθµίσετε τον συνδυασµό των επιθυµητών ωρών εναλλαγής χρησιµοποιήστε τα πλήκτρα TIME+ ή TIME- (αυξήσεις 10 λεπτών). Πιέστε YES για να αποθηκεύσετε και συνεχίστε στις επόµενες ώρες εναλλαγής. Σηµείωση: Η κεντρική θέρµανση (CH) δεν µπορεί να λειτουργήσει ανεξάρτητα από το ζεστό νερό χρήσης (HW) σε σύστηµα φυσικής κυκλοφορίας. Εχοντας ολοκληρώσει τα παραπάνω, µετακινήστε τον κάθετο επιλογέα στο RUN. Θα εµφανιστεί ένδειξη µε την σωστή ώρα και δύο µικρά τρίγωνα αριστερά και δεξιά της οθόνης, τα οποία θα δείχνουν το επιλεγµένο πρόγραµµα. 2.0 Πενθήµερη/ ιήµερη Λειτουργία 2.1 Μετατροπή της Ωρας Μετακινήστε τον κάθετο επιλογέα στο SET TIME και θα αναβοσβήσει το Mo. Αν η σηµερινή ηµέρα είναι ευτέρα, πιέστε YES. Επειτα, πιέστε το πλήκτρο TIME+ ή TIME- για να ορίσετε την σωστή ώρα. (κρατώντας πιεσµένο το αντίστοιχο πλήκτρο, η ώρα αλλάζει µε γρήγορη ταχύτητα). Μόλις φτάσετε στην σωστή ώρα, εµφανίζεται YES/NO. Για να αποθηκεύσετε αυτή την ώρα, πιέστε YES και η ένδειξη YES/NO θα εξαφανιστεί από την οθόνη. Μετακινήστε τον κάθετο επιλογέα πίσω στη θέση RUN, ολοκληρώνοντας έτσι την ρύθµιση της ώρας. Αν η σηµερινή ηµέρα δεν είναι ευτέρα, πιέστε ΝΟ ώσπου να εµφανιστεί η σωστή ηµέρα. Πιέστε YES. Τώρα αλλάξτε την ώρα όπως παραπάνω. 2.2 Αλλαγή των Ωρων Εναλλαγής (συστήµατα πλήρους εξαναγκασµένης κυκλοφορίας) PRG. Η οθόνη θα δείξει το Mo, Tu, We, Th, Fr YES/NO να αναβοσβήνει. Πιέστε YES δυο φορές για να ρυθµίσετε τις ώρες εναλλαγής της κεντρικής θέρµανσης CH, από ευτέρα ως Παρασκευή. Στην οθόνη εµφανίζεται στατικά το ON 1 CH και αναβοσβήνει το 06.30AM. Με τα πλήκτρα TIME+ ή TIME- επιλέξετε την επιθυµητή ρύθµιση της ώρας (προσαυξήσεις 10 λεπτών). Πιέστε YES για να αποθηκεύσετε και να συνεχίσετε στις επόµενες ώρες εναλλαγής. Στην οθόνη αναβοσβήνουν τα HW και YES/NO, και εµφανίζονται στατικά τα Mo- Fr, CH και COPY?. Η απάντηση στο COPY? θα πρέπει να είναι NO για τη δηµιουργία αυτόνοµων ωρών εναλλαγής. Πιέστε NO. Η οθόνη δείχνει HW 1 ON, Mo-Fr στατικά και την ώρα να αναβοσβήνει. Τώρα ρυθµίστε τις ώρες εναλλαγής για το ζεστό νερό (HW) επαναλαµβάνοντας τα παραπάνω.

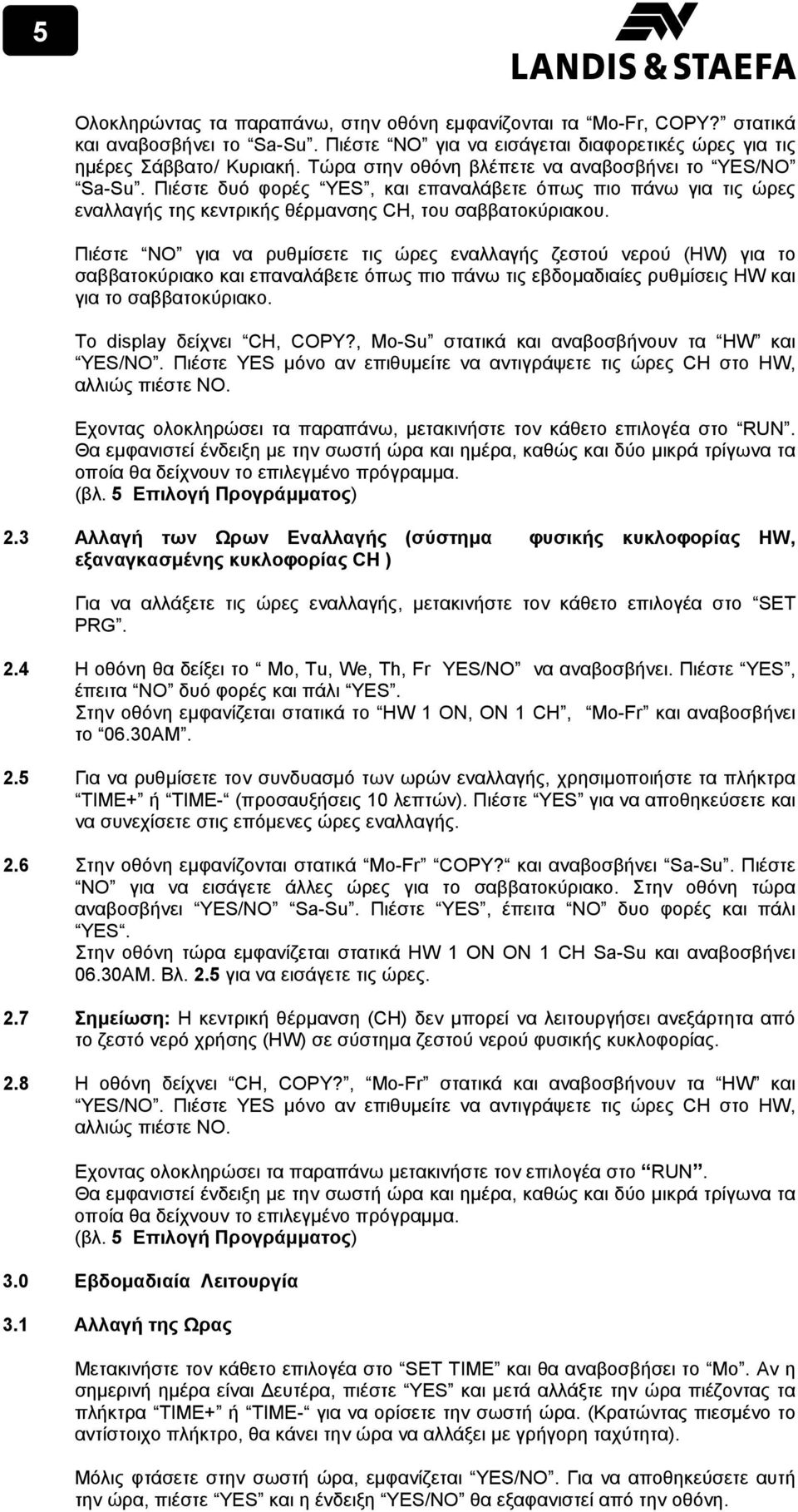

5 5 Ολοκληρώντας τα παραπάνω, στην οθόνη εµφανίζονται τα Mo-Fr, COPY? στατικά και αναβοσβήνει το Sa-Su. Πιέστε NO για να εισάγεται διαφορετικές ώρες για τις ηµέρες Σάββατο/ Κυριακή. Τώρα στην οθόνη βλέπετε να αναβοσβήνει το YES/NO Sa-Su. Πιέστε δυό φορές YES, και επαναλάβετε όπως πιο πάνω για τις ώρες εναλλαγής της κεντρικής θέρµανσης CH, του σαββατοκύριακου. Πιέστε NO για να ρυθµίσετε τις ώρες εναλλαγής ζεστού νερού (HW) για το σαββατοκύριακο και επαναλάβετε όπως πιο πάνω τις εβδοµαδιαίες ρυθµίσεις HW και για το σαββατοκύριακο. Τo display δείχνει CH, COPY?, Mo-Su στατικά και αναβοσβήνουν τα HW και YES/NO. Πιέστε YES µόνο αν επιθυµείτε να αντιγράψετε τις ώρες CH στο HW, αλλιώς πιέστε NO. Εχοντας ολοκληρώσει τα παραπάνω, µετακινήστε τον κάθετο επιλογέα στο RUN. Θα εµφανιστεί ένδειξη µε την σωστή ώρα και ηµέρα, καθώς και δύο µικρά τρίγωνα τα οποία θα δείχνουν το επιλεγµένο πρόγραµµα. 2.3 Αλλαγή των Ωρων Εναλλαγής (σύστηµα φυσικής κυκλοφορίας HW, εξαναγκασµένης κυκλοφορίας CH ) PRG. 2.4 Η οθόνη θα δείξει το Mo, Tu, We, Th, Fr YES/NO να αναβοσβήνει. Πιέστε YES, έπειτα NO δυό φορές και πάλι YES. Στην οθόνη εµφανίζεται στατικά το HW 1 ON, ON 1 CH, Mo-Fr και αναβοσβήνει το 06.30AM. 2.5 Για να ρυθµίσετε τον συνδυασµό των ωρών εναλλαγής, χρησιµοποιήστε τα πλήκτρα TIME+ ή TIME- (προσαυξήσεις 10 λεπτών). Πιέστε YES για να αποθηκεύσετε και να συνεχίσετε στις επόµενες ώρες εναλλαγής. 2.6 Στην οθόνη εµφανίζονται στατικά Mo-Fr COPY? και αναβοσβήνει Sa-Su. Πιέστε NO για να εισάγετε άλλες ώρες για το σαββατοκύριακο. Στην οθόνη τώρα αναβοσβήνει YES/NO Sa-Su. Πιέστε YES, έπειτα NO δυο φορές και πάλι YES. Στην οθόνη τώρα εµφανίζεται στατικά HW 1 ON ON 1 CH Sa-Su και αναβοσβήνει 06.30AM. Βλ. 2.5 για να εισάγετε τις ώρες. 2.7 Σηµείωση: Η κεντρική θέρµανση (CH) δεν µπορεί να λειτουργήσει ανεξάρτητα από το ζεστό νερό χρήσης (HW) σε σύστηµα ζεστού νερού φυσικής κυκλοφορίας. 2.8 Η οθόνη δείχνει CH, COPY?, Mo-Fr στατικά και αναβοσβήνουν τα HW και YES/NO. Πιέστε YES µόνο αν επιθυµείτε να αντιγράψετε τις ώρες CH στο HW, αλλιώς πιέστε NO. Εχοντας ολοκληρώσει τα παραπάνω µετακινήστε τον επιλογέα στο RUN. Θα εµφανιστεί ένδειξη µε την σωστή ώρα και ηµέρα, καθώς και δύο µικρά τρίγωνα τα οποία θα δείχνουν το επιλεγµένο πρόγραµµα. 3.0 Εβδοµαδιαία Λειτουργία 3.1 Αλλαγή της Ωρας Μετακινήστε τον κάθετο επιλογέα στο SET TIME και θα αναβοσβήσει το Mο. Αν η σηµερινή ηµέρα είναι ευτέρα, πιέστε YES και µετά αλλάξτε την ώρα πιέζοντας τα πλήκτρα TIME+ ή TIME- για να ορίσετε την σωστή ώρα. (Κρατώντας πιεσµένο το αντίστοιχο πλήκτρο, θα κάνει την ώρα να αλλάξει µε γρήγορη ταχύτητα). Μόλις φτάσετε στην σωστή ώρα, εµφανίζεται YES/NO. Για να αποθηκεύσετε αυτή την ώρα, πιέστε YES και η ένδειξη YES/NO θα εξαφανιστεί από την οθόνη.

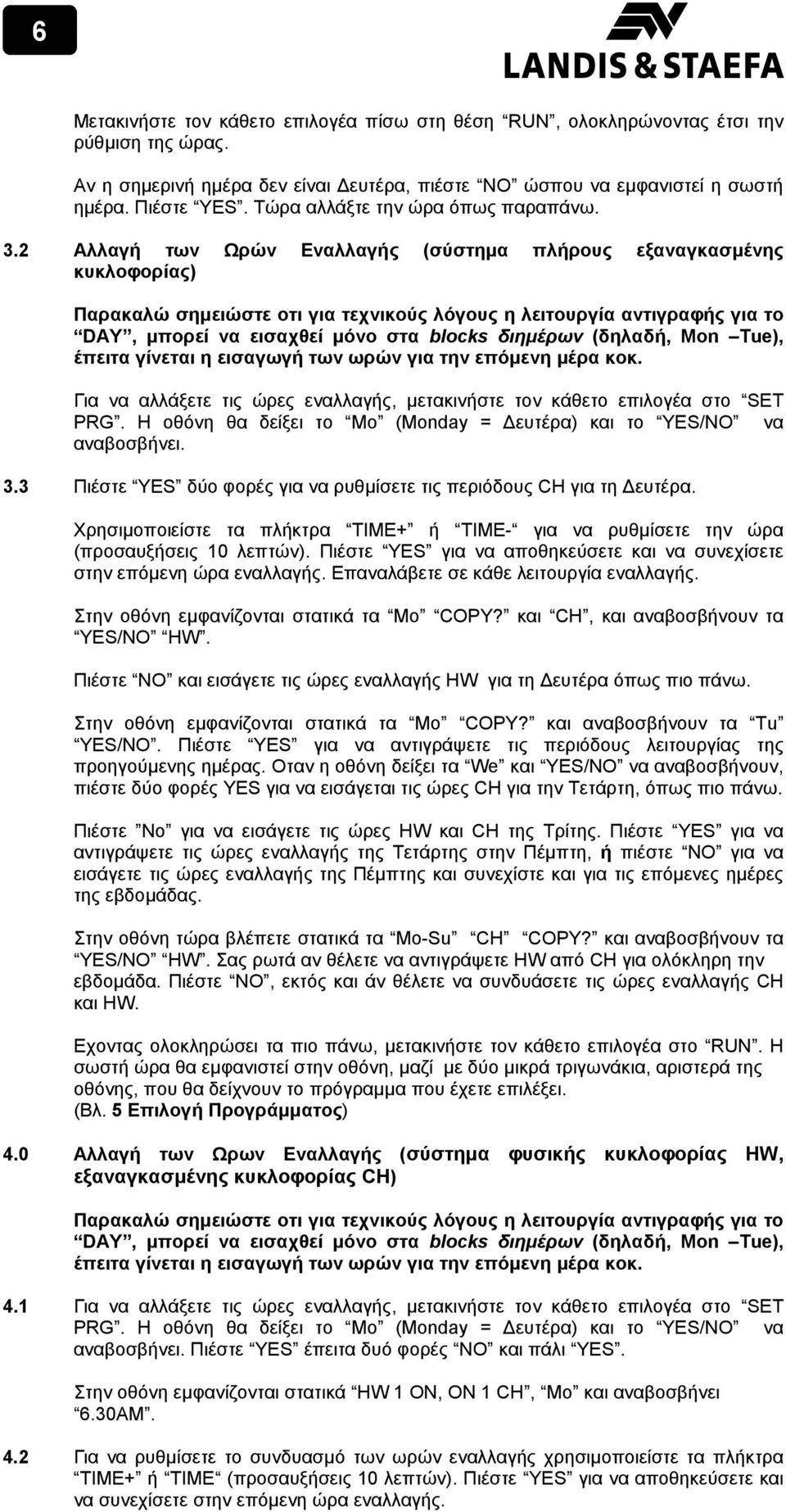

6 6 Μετακινήστε τον κάθετο επιλογέα πίσω στη θέση RUN, ολοκληρώνοντας έτσι την ρύθµιση της ώρας. Αν η σηµερινή ηµέρα δεν είναι ευτέρα, πιέστε ΝΟ ώσπου να εµφανιστεί η σωστή ηµέρα. Πιέστε YES. Τώρα αλλάξτε την ώρα όπως παραπάνω. 3.2 Αλλαγή των Ωρών Εναλλαγής (σύστηµα πλήρους εξαναγκασµένης κυκλοφορίας) Παρακαλώ σηµειώστε οτι για τεχνικούς λόγους η λειτουργία αντιγραφής για το DAY, µπορεί να εισαχθεί µόνο στα blocks διηµέρων (δηλαδή, Mon Tue), έπειτα γίνεται η εισαγωγή των ωρών για την επόµενη µέρα κοκ. PRG. Η οθόνη θα δείξει το Mο (Monday = ευτέρα) και το YES/NO να αναβοσβήνει. 3.3 Πιέστε YES δύο φορές για να ρυθµίσετε τις περιόδους CH για τη ευτέρα. Χρησιµοποιείστε τα πλήκτρα TIME+ ή TIME- για να ρυθµίσετε την ώρα (προσαυξήσεις 10 λεπτών). Πιέστε YES για να αποθηκεύσετε και να συνεχίσετε στην επόµενη ώρα εναλλαγής. Επαναλάβετε σε κάθε λειτουργία εναλλαγής. Στην οθόνη εµφανίζονται στατικά τα Mo COPY? και CH, και αναβοσβήνουν τα YES/NO HW. Πιέστε NO και εισάγετε τις ώρες εναλλαγής HW για τη ευτέρα όπως πιο πάνω. Στην οθόνη εµφανίζονται στατικά τα Mo COPY? και αναβοσβήνουν τα Tu YES/NO. Πιέστε YES για να αντιγράψετε τις περιόδους λειτουργίας της προηγούµενης ηµέρας. Οταν η οθόνη δείξει τα We και YES/NO να αναβοσβήνουν, πιέστε δύο φορές YES για να εισάγεται τις ώρες CH για την Τετάρτη, όπως πιο πάνω. Πιέστε No για να εισάγετε τις ώρες HW και CH της Τρίτης. Πιέστε YES για να αντιγράψετε τις ώρες εναλλαγής της Τετάρτης στην Πέµπτη, ή πιέστε NO για να εισάγετε τις ώρες εναλλαγής της Πέµπτης και συνεχίστε και για τις επόµενες ηµέρες της εβδοµάδας. Στην οθόνη τώρα βλέπετε στατικά τα Mo-Su CH COPY? και αναβοσβήνουν τα YES/NO HW. Σας ρωτά αν θέλετε να αντιγράψετε HW από CH για ολόκληρη την εβδοµάδα. Πιέστε NO, εκτός και άν θέλετε να συνδυάσετε τις ώρες εναλλαγής CH και HW. Εχοντας ολοκληρώσει τα πιο πάνω, µετακινήστε τον κάθετο επιλογέα στο RUN. Η σωστή ώρα θα εµφανιστεί στην οθόνη, µαζί µε δύο µικρά τριγωνάκια, αριστερά της οθόνης, που θα δείχνουν το πρόγραµµα που έχετε επιλέξει. (Βλ. 5 Επιλογή Προγράµµατος) 4.0 Αλλαγή των Ωρων Εναλλαγής (σύστηµα φυσικής κυκλοφορίας HW, εξαναγκασµένης κυκλοφορίας CH) Παρακαλώ σηµειώστε οτι για τεχνικούς λόγους η λειτουργία αντιγραφής για το DAY, µπορεί να εισαχθεί µόνο στα blocks διηµέρων (δηλαδή, Mon Tue), έπειτα γίνεται η εισαγωγή των ωρών για την επόµενη µέρα κοκ. 4.1 PRG. Η οθόνη θα δείξει το Mο (Monday = ευτέρα) και το YES/NO να αναβοσβήνει. Πιέστε YES έπειτα δυό φορές NO και πάλι YES. Στην οθόνη εµφανίζονται στατικά HW 1 ON, ON 1 CH, Mo και αναβοσβήνει 6.30AM. 4.2 Για να ρυθµίσετε το συνδυασµό των ωρών εναλλαγής χρησιµοποιείστε τα πλήκτρα TIME+ ή TIME (προσαυξήσεις 10 λεπτών). Πιέστε YES για να αποθηκεύσετε και να συνεχίσετε στην επόµενη ώρα εναλλαγής.

7 Στην οθόνη εµφανίζονται στατικά τα Mo COPY? και CH, και αναβοσβήνουν τα Tu YES/NO. Πιέστε YES για να αντιγράψετε το πρόγραµµα Mo στην Τρίτη. Η οθόνη τώρα δείχνει να αναβοσβήνουν We και YES/NO. Επαναλάβετε όπως τις παραγράφους 4.1 και 4.2. Σηµείωση: Η κεντρική θέρµανση (CH) δεν µπορεί να λειτουργήσει ανεξάρτητα από το ζεστό νερό χρήσης (HW) σε σύστηµα φυσικής κυκλοφορίας HW. Για να προγραµµατίσετε τον RWB9 για την υπόλοιπη εβδοµάδα, ακολουθήστε τις οδηγίες στις παραγράφους 4.1 ως 4.3. Εχοντας ολοκληρώσει τα πιο πάνω, µετακινήστε τον κάθετο επιλογέα στο RUN. Η σωστή ώρα θα εµφανιστεί στην οθόνη, µαζί µε δύο µικρά τριγωνάκια, αριστερά της οθόνης, που θα δείχνουν το πρόγραµµα που έχετε επιλέξει. (Βλ. 5 Επιλογή Προγράµµατος) 5.0 Επιλογή προγράµµατος AUTO, OFF, ON, ONCE, ADV, +1hr Για να επιλέξετε τα 4 πρώτα προγράµµατα που αναφέρονται πιο πάνω, πιέστε το πλήκτο Select που είναι πάνω από το πλήκτρο YES, ώσπου το τριγωνάκι να δείξει το επιλεγµένο πρόγραµµα. AUTO - Ο Χρονοδιακόπτης θα λειτουργεί σύµφωνα µε όλες τις προγραµµατισµένες ώρες εναλλαγής OFF - Πάντα off µόνο + 1h λειτουργεί. ON - Συνεχώς ΟΝ λειτουργία. Ποτέ off ONCE - Από το πρώτο ON ως το τελευταίο OFF. ADV. (Advance) Λειτουργεί µόνο στο πρόγραµµα AUTO ή ONCE. Πιέζοντας ADV. µεταπηδάει στην επόµενη αυτόµατη ώρα εναλλαγής. + 1h ( Γνωστό και ως Boost ) Πιέζοντας αυτό το πλήκτρο, αν η µονάδα είναι στο πρόγραµµα OFF, θα κάνει on για µια ώρα, ή θα παραταθεί η λειτουργία της κατά µία ώρα, αν η µονάδα είναι σε πρόγραµµα ΟΝ. Μόλις επιλέξετε το πρόγραµµα, κλείστε το κάλυµµα. Σηµειώστε πως για να κλείσει το κάλυµµα θα πρέπει ο επιλογέας να είναι στη θέση RUN. HW ζεστό νερό χρήσης CH κεντρική θέρµανση
