ΤΙΤΛΟΣ : Προμήθεια φωτιστικών-ιστών για οδό Δωδώνης

Transcript

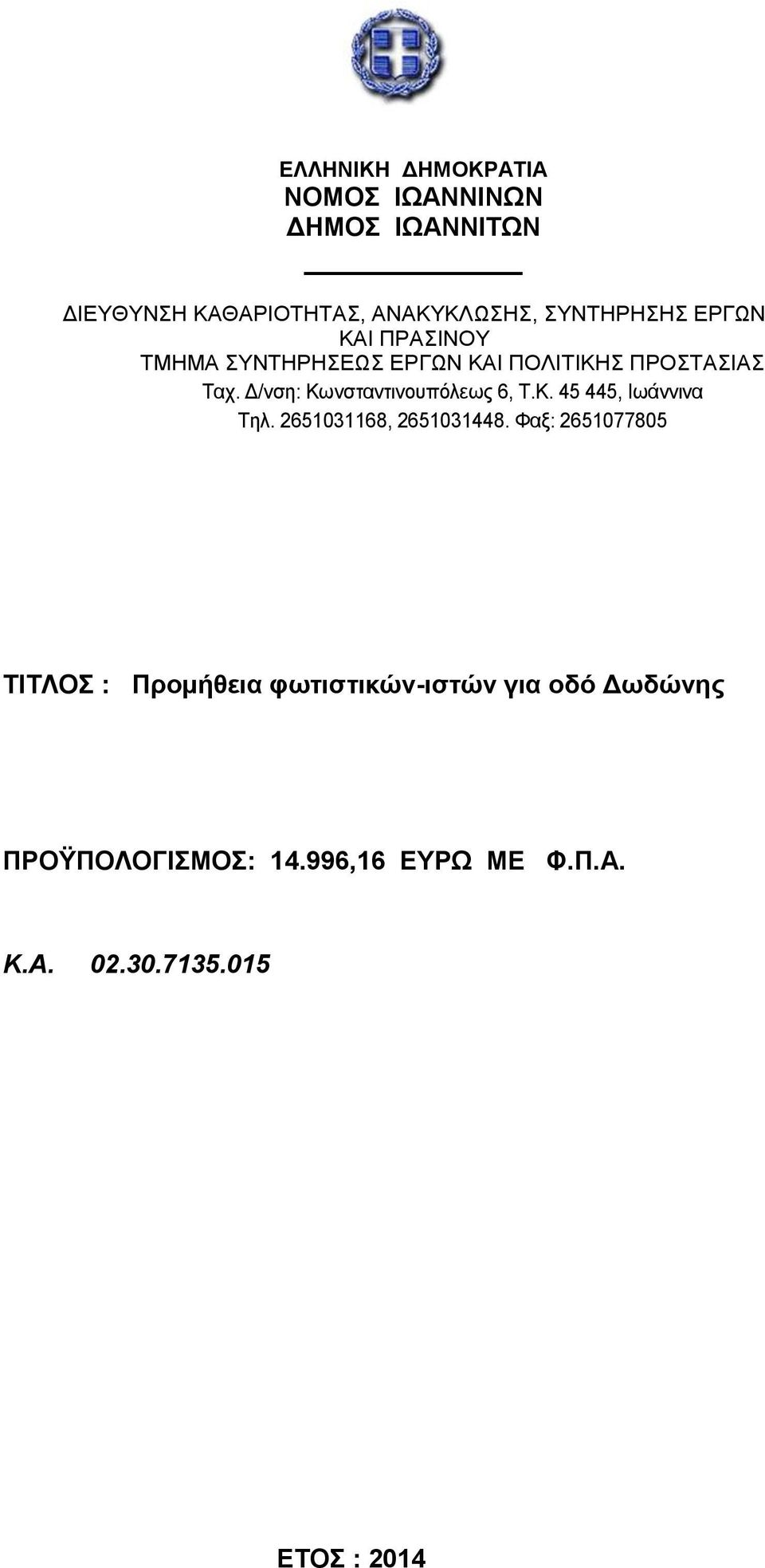

1 ΔΙΕΥΘΥΝΣΗ ΚΑΘΑΡΙΟΤΗΤΑΣ, ΑΝΑΚΥΚΛΩΣΗΣ, ΣΥΝΤΗΡΗΣΗΣ ΕΡΓΩΝ ΚΑΙ ΠΡΑΣΙΝΟΥ ΤΜΗΜΑ ΣΥΝΤΗΡΗΣΕΩΣ ΕΡΓΩΝ ΚΑΙ ΠΟΛΙΤΙΚΗΣ ΠΡΟΣΤΑΣΙΑΣ Ταχ. Δ/νση: Κωνσταντινουπόλεως 6, Τ.Κ , Ιωάννινα Τηλ , Φαξ: ΤΙΤΛΟΣ : Προμήθεια φωτιστικών-ιστών για οδό Δωδώνης ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,16 ΕΥΡΩ ΜΕ Φ.Π.Α. Κ.Α ΕΤΟΣ : 2014

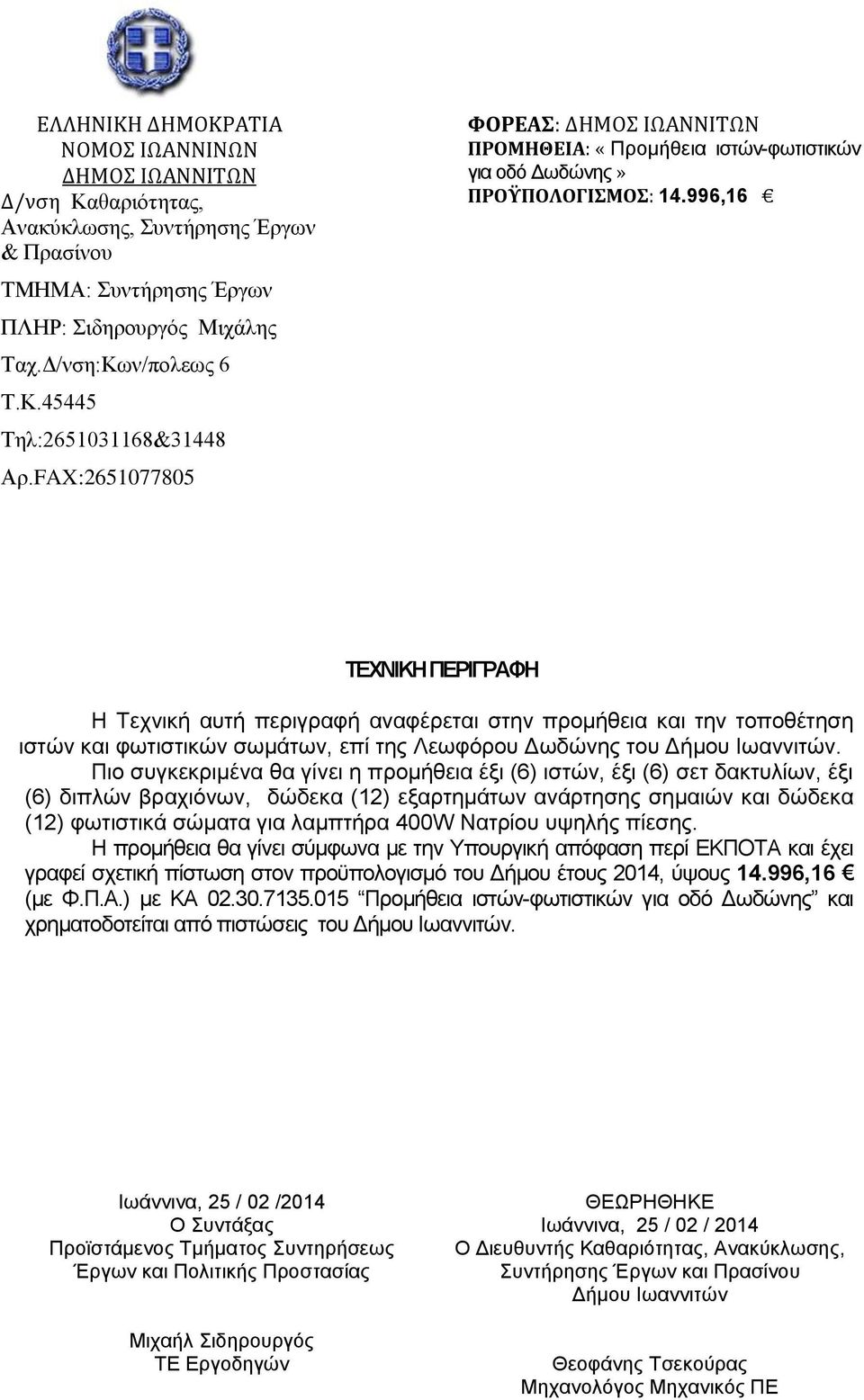

2 Δ/νση Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων & Πρασίνου ΤΜΗΜΑ: Συντήρησης Έργων ΠΛΗΡ: Σιδηρουργός Μιχάλης Ταχ.Δ/νση:Κων/πολεως 6 Τ.Κ Τηλ: &31448 Αρ.FAX: ΦΟΡΕΑΣ: ΠΡΟΜΗΘΕΙΑ: «Προμήθεια ιστών-φωτιστικών για οδό Δωδώνης» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,16 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Η Τεχνική αυτή περιγραφή αναφέρεται στην προμήθεια και την τοποθέτηση ιστών και φωτιστικών σωμάτων, επί της Λεωφόρου Δωδώνης του Δήμου Ιωαννιτών. Πιο συγκεκριμένα θα γίνει η προμήθεια έξι (6) ιστών, έξι (6) σετ δακτυλίων, έξι (6) διπλών βραχιόνων, δώδεκα (12) εξαρτημάτων ανάρτησης σημαιών και δώδεκα (12) φωτιστικά σώματα για λαμπτήρα 400W Νατρίου υψηλής πίεσης. Η προμήθεια θα γίνει σύμφωνα με την Υπουργική απόφαση περί ΕΚΠΟΤΑ και έχει γραφεί σχετική πίστωση στον προϋπολογισμό του Δήμου έτους 2014, ύψους ,16 (με Φ.Π.Α.) με ΚΑ Προμήθεια ιστών-φωτιστικών για οδό Δωδώνης και χρηματοδοτείται από πιστώσεις του Δήμου Ιωαννιτών. Ιωάννινα, 25 / 02 /2014 Ο Συντάξας Προϊστάμενος Τμήματος Συντηρήσεως Έργων και Πολιτικής Προστασίας Μιχαήλ Σιδηρουργός ΤΕ Εργοδηγών ΘΕΩΡΗΘΗΚΕ Ιωάννινα, 25 / 02 / 2014 Ο Διευθυντής Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων και Πρασίνου Δήμου Ιωαννιτών Θεοφάνης Τσεκούρας Μηχανολόγος Μηχανικός ΠΕ

3 Δ/νση Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων & Πρασίνου ΤΜΗΜΑ: Συντήρησης Έργων ΠΛΗΡ: Σιδηρουργός Μιχάλης Ταχ.Δ/νση:Κων/πολεως 6 Τ.Κ Τηλ: &31448 Αρ.FAX: ΦΟΡΕΑΣ: ΠΡΟΜΗΘΕΙΑ: «Προμήθεια ιστών-φωτιστικών για οδό Δωδώνης» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,16 ΣΥΝΟΠΤΙΚΗ ΠΡΟΜΕΤΡΗΣΗ Α/Α ΥΛΙΚΟ ΠΟΣΟΤΗΤΑ ΕΙΔΟΣ ΜΟΝΑΔΑΣ 1. Ιστός ηλεκτροφωτισμού σχήματος κόλουρου κώνου και ύψους 12m 6 Τεμ 2. Διπλός μεταλλικός βραχίονας στήριξης φωτιστικών σωμάτων 6 Τεμ 3. Εξάρτημα ανάρτησης σημαίας σε ιστό. 12 Τεμ 4. Φωτιστικό σώμα κατάλληλο για λαμπτήρα 400W Νατρίου υψηλής πίεσης 12 Τεμ 5. Σετ μεταλλικών δακτυλίων 6 Τεμ Ιωάννινα, 25/ 02 /2014 Ο Συντάξας Προϊστάμενος Τμήματος Συντηρήσεως Έργων και Πολιτικής Προστασίας Μιχαήλ Σιδηρουργός ΤΕ Εργοδηγών ΘΕΩΡΗΘΗΚΕ Ιωάννινα, 25 / 02 / 2014 Ο Διευθυντής Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων και Πρασίνου Δήμου Ιωαννιτών Θεοφάνης Τσεκούρας Μηχανολόγος Μηχανικός ΠΕ

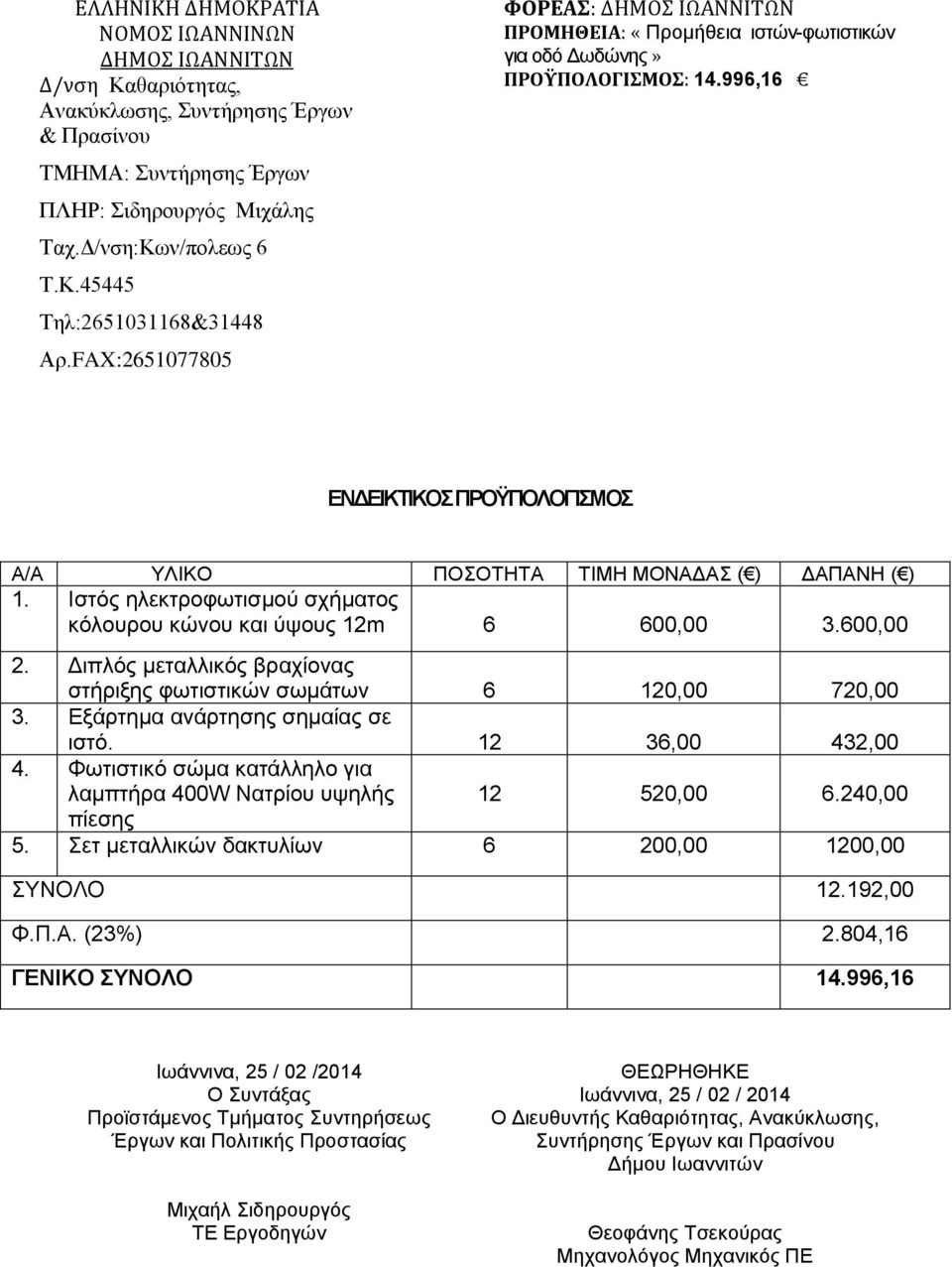

4 Δ/νση Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων & Πρασίνου ΤΜΗΜΑ: Συντήρησης Έργων ΠΛΗΡ: Σιδηρουργός Μιχάλης Ταχ.Δ/νση:Κων/πολεως 6 Τ.Κ Τηλ: &31448 Αρ.FAX: ΦΟΡΕΑΣ: ΠΡΟΜΗΘΕΙΑ: «Προμήθεια ιστών-φωτιστικών για οδό Δωδώνης» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,16 ΕΝΔΕΙΚΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Α/Α ΥΛΙΚΟ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΑΣ ( ) ΔΑΠΑΝΗ ( ) 1. Ιστός ηλεκτροφωτισμού σχήματος κόλουρου κώνου και ύψους 12m 6 600, ,00 2. Διπλός μεταλλικός βραχίονας στήριξης φωτιστικών σωμάτων 6 120,00 720,00 3. Εξάρτημα ανάρτησης σημαίας σε ιστό ,00 432,00 4. Φωτιστικό σώμα κατάλληλο για λαμπτήρα 400W Νατρίου υψηλής , ,00 πίεσης 5. Σετ μεταλλικών δακτυλίων 6 200, ,00 ΣΥΝΟΛΟ ,00 Φ.Π.Α. (23%) 2.804,16 ΓΕΝΙΚΟ ΣΥΝΟΛΟ ,16 Ιωάννινα, 25 / 02 /2014 Ο Συντάξας Προϊστάμενος Τμήματος Συντηρήσεως Έργων και Πολιτικής Προστασίας Μιχαήλ Σιδηρουργός ΤΕ Εργοδηγών ΘΕΩΡΗΘΗΚΕ Ιωάννινα, 25 / 02 / 2014 Ο Διευθυντής Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων και Πρασίνου Δήμου Ιωαννιτών Θεοφάνης Τσεκούρας Μηχανολόγος Μηχανικός ΠΕ

5 Δ/νση Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων & Πρασίνου ΤΜΗΜΑ: Συντήρησης Έργων ΠΛΗΡ: Σιδηρουργός Μιχάλης Ταχ.Δ/νση:Κων/πολεως 6 Τ.Κ Τηλ: &31448 Αρ.FAX: ΦΟΡΕΑΣ: ΠΡΟΜΗΘΕΙΑ: «Προμήθεια ιστών-φωτιστικών για οδό Δωδώνης» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,16 ΤΙΜΟΛΟΓΙΟ ΑΡΘΡΟ 1 Για την προμήθεια, προσκόμιση και τοποθέτηση ενός Ιστού, ύψους 12 μέτρων, ευθύγραμμου, κωνικής διατομής συνεχώς μεταβαλλόμενης, αποτελούμενου από τον κορμό με κατάλληλη διαμόρφωση στην κορυφή του για την υποδοχή των βραχιόνων στήριξης των φωτιστικών σωμάτων και θύρας επίσκεψης του κιβωτίου σύνδεσης των καλωδίων σαν αυτούς που είναι εγκατεστημένοι στην οδό Δωδώνης. 2. ΥΛΙΚΑ - ΔΙΑΣΤΑΣΕΙΣ - ΚΑΤΑΣΚΕΥΗ Ο κορμός του ιστού αποτελείται από ένα τεμάχιο, 12 μέτρων και είναι κωνικής διατομής και κατασκευάζεται από έλασμα 4 ΜΜ, ποιότητας Fe 360 (st 37.2) που προμηθεύεται με πιστοποιητικά κατά DIN 50049/2.2. και κατά ΙSΟ Η διατομή του ιστού στη βάση του θα είναι περίπου 200 mm ενώ στην κορυφή του περίπου 70 mm. Το βάρος του ιστού θα πρέπει να είναι τουλάχιστον 160 κιλά. Η διαμήκης ραφή είναι ευθύγραμμη, αφανής, στεγανή, με συνεχή ηλεκτροσυγκόλληση σε λοξοτομημένα ελάσματα σύμφωνα με τους κανονισμούς. Η μέθοδος συγκόλλησης να αξιολογείται κατά ASME II και CNR UΝΙ Για τη συγκόλληση αυτή δίδεται εγγύηση πλήρους διείσδυσης κατά 80%. Κάθε ιστός φέρει θυρίδα διαστάσεων τουλάχιστον 85 X 300 ΜΜ σε απόσταση 60 cm από τη βάση. Για τη θυρίδα αυτή και το επιλεγέν πάχος, δεν απαιτείται ειδική ενίσχυση του ιστού. Η θυρίδα κλείνει με κατάλληλο πορτάκι από έλασμα ίδιου πάχους 4 ΜΜ και σχήματος, με τον υπόλοιπο ιστό, το οποίο στην κλειστή του θέση δεν εξέχει του ιστού. Η στερέωση του γίνεται με ειδικά τεμάχια που δεν εξέχουν του ιστού και ταυτόχρονα εξασφαλίζεται η στεγανότητα και η στιβαρή και σταθερή στερέωση του. Το έλασμα της βάσης έχει διαστάσεις περίπου 400X400X20 ΜΜ και είναι κατασκευασμένο από υλικό ποιότητας Fe 360 ( st. 37.2/DΙΝ 17100) με πιστοποιητικά κατά DΙΝ 50049/2.2. Φέρει 4 οπές για τη διεύθυνση των αγκυρίων που έχουν σπείρωμα Μ24. Η διάμετρος του κέντρου των οπών είναι 280 ΜΜ. Στο κέντρο του φέρει οπή για τη συγκόλληση του κορμού. Το βάρος του ελάσματος, αγαλβάνιστο, είναι 21 κιλά. Η μέθοδος της συγκόλλησης είναι ημιαυτόματη με σύρμα ποιότητας 8Ο 2 πάχους 1-1,2ΜΜ. Η

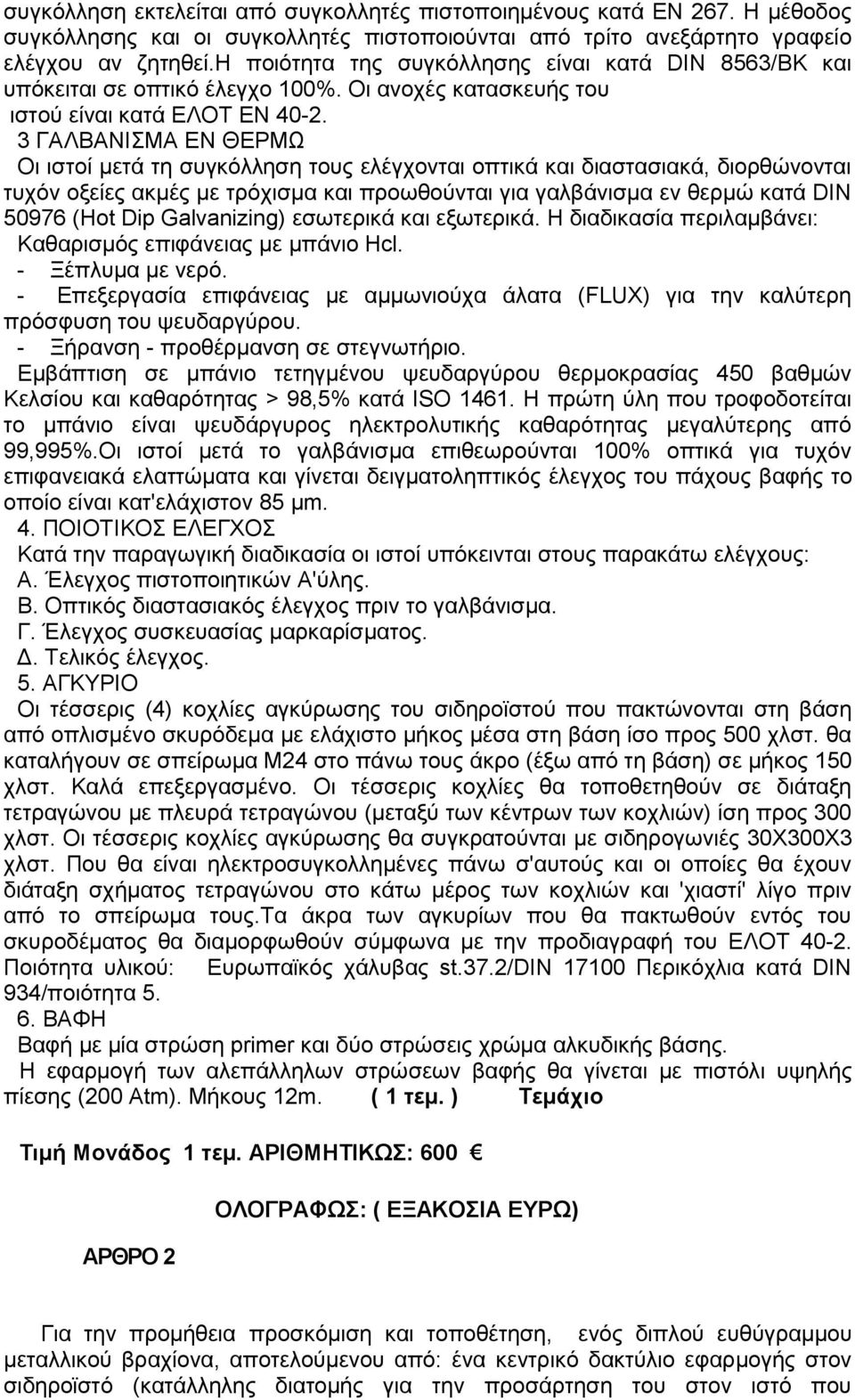

6 συγκόλληση εκτελείται από συγκολλητές πιστοποιημένους κατά ΕΝ 267. Η μέθοδος συγκόλλησης και οι συγκολλητές πιστοποιούνται από τρίτο ανεξάρτητο γραφείο ελέγχου αν ζητηθεί.η ποιότητα της συγκόλλησης είναι κατά DΙΝ 8563/ΒΚ και υπόκειται σε οπτικό έλεγχο 100%. Οι ανοχές κατασκευής του ιστού είναι κατά ΕΛΟΤ ΕΝ ΓΑΛΒΑΝΙΣΜΑ ΕΝ ΘΕΡΜΩ Οι ιστοί μετά τη συγκόλληση τους ελέγχονται οπτικά και διαστασιακά, διορθώνονται τυχόν οξείες ακμές με τρόχισμα και προωθούνται για γαλβάνισμα εν θερμώ κατά DΙΝ (Hot Dip Galvanizing) εσωτερικά και εξωτερικά. Η διαδικασία περιλαμβάνει: Καθαρισμός επιφάνειας με μπάνιο Ηcl. - Ξέπλυμα με νερό. - Επεξεργασία επιφάνειας με αμμωνιούχα άλατα (FLUX) για την καλύτερη πρόσφυση του ψευδαργύρου. - Ξήρανση - προθέρμανση σε στεγνωτήριο. Εμβάπτιση σε μπάνιο τετηγμένου ψευδαργύρου θερμοκρασίας 450 βαθμών Κελσίου και καθαρότητας > 98,5% κατά ΙSΟ Η πρώτη ύλη που τροφοδοτείται το μπάνιο είναι ψευδάργυρος ηλεκτρολυτικής καθαρότητας μεγαλύτερης από 99,995%.Οι ιστοί μετά το γαλβάνισμα επιθεωρούνται 100% οπτικά για τυχόν επιφανειακά ελαττώματα και γίνεται δειγματοληπτικός έλεγχος του πάχους βαφής το οποίο είναι κατ'ελάχιστον 85 μm. 4. ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ Κατά την παραγωγική διαδικασία οι ιστοί υπόκεινται στους παρακάτω ελέγχους: Α. Έλεγχος πιστοποιητικών Α'ύλης. Β. Οπτικός διαστασιακός έλεγχος πριν το γαλβάνισμα. Γ. Έλεγχος συσκευασίας μαρκαρίσματος. Δ. Τελικός έλεγχος. 5. ΑΓΚΥΡΙΟ Οι τέσσερις (4) κοχλίες αγκύρωσης του σιδηροϊστού που πακτώνονται στη βάση από οπλισμένο σκυρόδεμα με ελάχιστο μήκος μέσα στη βάση ίσο προς 500 χλστ. θα καταλήγουν σε σπείρωμα Μ24 στο πάνω τους άκρο (έξω από τη βάση) σε μήκος 150 χλστ. Καλά επεξεργασμένο. Οι τέσσερις κοχλίες θα τοποθετηθούν σε διάταξη τετραγώνου με πλευρά τετραγώνου (μεταξύ των κέντρων των κοχλιών) ίση προς 300 χλστ. Οι τέσσερις κοχλίες αγκύρωσης θα συγκρατούνται με σιδηρογωνιές 30X300X3 χλστ. Που θα είναι ηλεκτροσυγκολλημένες πάνω σ'αυτούς και οι οποίες θα έχουν διάταξη σχήματος τετραγώνου στο κάτω μέρος των κοχλιών και 'χιαστί' λίγο πριν από το σπείρωμα τους.τα άκρα των αγκυρίων που θα πακτωθούν εντός του σκυροδέματος θα διαμορφωθούν σύμφωνα με την προδιαγραφή του ΕΛΟΤ Ποιότητα υλικού: Ευρωπαϊκός χάλυβας st.37.2/dιν Περικόχλια κατά DΙΝ 934/ποιότητα ΒΑΦΗ Βαφή με μία στρώση primer και δύο στρώσεις χρώμα αλκυδικής βάσης. Η εφαρμογή των αλεπάλληλων στρώσεων βαφής θα γίνεται με πιστόλι υψηλής πίεσης (200 Atm). Μήκους 12m. Τιμή Μονάδος 1 τεμ. ΑΡΙΘΜΗΤΙΚΩΣ: 600 ΑΡΘΡΟ 2 ΟΛΟΓΡΑΦΩΣ: ( ΕΞΑΚΟΣΙΑ ΕΥΡΩ) Για την προμήθεια προσκόμιση και τοποθέτηση, ενός διπλού ευθύγραμμου μεταλλικού βραχίονα, αποτελούμενου από: ένα κεντρικό δακτύλιο εφαρμογής στον σιδηροϊστό (κατάλληλης διατομής για την προσάρτηση του στον ιστό που

7 περιγράφεται) και εκατέρωθεν αυτού δύο χαλύβδινοι σωλήνες διατομής RHS 60.3 X 3.2 μήκους 1m ο κάθε ένας και δύο ενισχυτικά χαλυβδοελάσματα πάχους 3mm το κάθε ένα (βλέπε σχέδιο 1), όλα γαλβανισμένα εν θερμώ (Ελάχιστο πάχος γαλβανίσματος 80 μικρά) και βαμμένα με μία στρώση primer και δύο στρώσεις χρώματος αλκυδικής βάσης, (επιλογής της Υπηρεσίας). Η κλίση του βραχίονα θα είναι 0 μοίρες ως προς την οριζόντια.στη τιμή περιλαμβάνεται και η αξία των πύρων στερεώσεως του βραχίονα στο ιστό. Ύψος τοποθετήσεως 11,60m περίπου. Οι βραχίονες θα είναι σαν αυτούς που είναι εγκατεστημένοι στην οδό Δωδώνης. Τιμή Μονάδος 1 τεμ. ΑΡΙΘΜΗΤΙΚΩΣ: 120 ΑΡΘΡΟ 3 ΟΛΟΓΡΑΦΩΣ: ( ΕΚΑΤΟΝ ΕΙΚΟΣΙ ΕΥΡΩ) Για την προμήθεια προσκόμιση και τοποθέτηση ενός μονού ευθύγραμμου μεταλλικού στελέχους ανάρτησης σημαιών ή παρόμοιων αντικειμένων, διατομής Φ16 και μήκους 1m από την μία πλευρά και ενός μικρού στελέχους στην κάθετη αυτής για την τοποθέτησή του επάνω στον ιστό ηλεκτροφωτισμού και σε κατάλληλη υποδοχή που αυτός διαθέτει. (Ελάχιστο πάχος γαλβανίσματος 80 μικρά) και βαμμένα με μία στρώση primer και δύο στρώσεις χρώματος αλκυδικής βάσης, (επιλογής της Υπηρεσίας).Τα στελέχη θα είναι σαν αυτά που είναι εγκατεστημένα στην οδό Δωδώνης. Τιμή Μονάδος 1 τεμ.αριθμητικωσ: 36 ΑΡΘΡΟ 4 ΟΛΟΓΡΑΦΩΣ: ( ΤΡΙΑΝΤΑ ΕΞΙ ΕΥΡΩ) Για την προμήθεια, προσκόμιση και τοποθέτηση, ενός φωτιστικού Σώματος υψηλής αισθητικής εμφάνισης με κορμό και κάλυμμα από πρεσσοχύτευση αλουμινίου βαμμένου με πολυεστερικές σκόνες αφού προηγηθεί ειδική επεξεργασία των επιφανειών. Διαφανές κάλυμμα οπτικού χώρου από θερμικά επεξεργασμένο φύλλο γυαλιού πάχους 5 χιλ. Φλάντζα εφαρμογής στεγανοποίησης οπτικού χώρου από ειδική σιλικόνη αντιγήρανσης.λυχνιολαβή κεραμική Ε 40/41 (σύμφωνα με την ισχύ του λαμπτήρα) πλήρης με διάταξη για τη ρύθμιση της εστίασης του λαμπτήρα.οπτικό κάτοπτρο από έλασμα αλουμινίου καθαρότητας 99,8 % UΝΙ 9001/4 με ανωδίωση πυριτίου.μικροεξαρτήματα σύνδεσης / προσαρμογής από γαλβανισμένο εν θερμώ χάλυβα. Βίδες, περικόχλια κλπ από ανοξείδωτο χάλυβα AISI 304, κλάσης Α2 Διπολικός διακόπτης από κατάλληλο θερμοπλαστικό υλικό διατομής 4mm2.Τα φωτιστικά θα είναι σαν αυτά που είναι εγκατεστημένα στην οδό Δωδώνης. Τεχνικά δεδομένα: Βαθμοί Προστασίας : Στον χώρο του λαμπτήρα ΙΡ 55 Στον χώρο των ηλεκτρικών οργάνων λειτουργίας ΙΡ 23 Κλάση ηλεκτρικής μόνωσης ΙI Τροφοδοσία : 230 V, 50 ΗΖ

8 Διαστάσεις : Μήκος Χ Πλάτος Χ Ύψος : 1000 ' Χ 380 Χ 280 mm Φωτιστικό Σώμα σύμφωνο με το Ευρωπαϊκό Πρότυπο ΕΝ Τύπος της οπτικής διάταξης : cut off. Προσαρμογή : Σε βραχίονες από Φ 48 έως Φ 60 χιλ. Κλίση ως προς το οριζόντιο επίπεδο 0. ύψος τοποθετήσεως h: h μεγαλύτερο του 12m και μικρότερ ή ίσο του 16m Ισχύος: 1 Χ 400 W Τιμή Μονάδος 1 τεμ. ΑΡΙΘΜΗΤΙΚΩΣ: 520 ΟΛΟΓΡΑΦΩΣ ( ΠΕΝΤΑΚΟΣΙΑ ΕΙΚΟΣΙ ΕΥΡΩ) ΑΡΘΡΟ 5 Για την προμήθεια, προσκόμιση και τοποθέτηση 13 μεταλλικών δακτυλίων έκαστος αποτελούμενος από: δύο ομόκεντρους δακτύλιους (διαφορετικών διαμέτρων λάμας 120 Χ 3 mm, συγκολημμένους ακτινικά μεταξύ τους σε τρία σημεία ( σε διάταξη αστέρα) με τρία τεμάχια λάμας 60 Χ3 mm. Οι δεκατρείς αυτοί διπλοί δακτύλιοι θα τοποθετηθούν κατακόρυφα ξεκινώντας από τη βάση του ιστού και θα ισοκατνεμηθούν μέχρι εξαντλήσεως ύψους τριών μέτρων από την βάση του. Η στερέωσή τους στον ιστό θα πραγματοποιηθεί με κοχλίες ALLEN κωνικής απόλιξης. Όλα τα τεμάχια θα είναι γαλβανισμένα εν θερμώ (ελάχιστο πάχος γαλβανίσματος 80 μικρά) και βαμμένα: με μία στρώση primer και δύο στρώσεις χρώματος αλκυδικής βάσης (τελικής επιλογής της Υπηρεσίας).Η όλη κατασκευή τελικώς πρέπει να δίνει την αίσθηση μίας κωνικής βάσης (με κενά και πλήρη), προσδίδοντας αρμονία στις αναλογίες της όλης κατασκευής. Οι δακτύλιοι θα είναι σαν αυτούς που είναι εγκατεστημένοι στην οδό Δωδώνης. Τιμή Μονάδος 1 τεμ.αριθμητικωσ: 200 ΟΛΟΓΡΑΦΩΣ ( ΔΙΑΚΟΣΙΑ ΕΥΡΩ) Ιωάννινα, 25/ 02/2014 Ο Συντάξας Προϊστάμενος Τμήματος Συντηρήσεως Έργων και Πολιτικής Προστασίας Μιχαήλ Σιδηρουργός ΤΕ Εργοδηγών ΘΕΩΡΗΘΗΚΕ Ιωάννινα, 25 / 02 / 2014 Ο Διευθυντής Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων και Πρασίνου Δήμου Ιωαννιτών Θεοφάνης Τσεκούρας Μηχανολόγος Μηχανικός ΠΕ

9 Δ/νση Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων & Πρασίνου ΤΜΗΜΑ: Συντήρησης Έργων ΠΛΗΡ: Σιδηρουργός Μιχάλης Ταχ.Δ/νση:Κων/πολεως 6 Τ.Κ Τηλ: &31448 Αρ.FAX: ΦΟΡΕΑΣ: ΠΡΟΜΗΘΕΙΑ: «Προμήθεια ιστών-φωτιστικών για οδό Δωδώνης» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,16 ΠΡΟΥΠΟΛΟΓΙΣΜΟΣ ΠΡΟΣΦΟΡΑΣ Α/Α ΥΛΙΚΟ ΠΟΣΟΤΗΤΑ ΤΙΜΗ ΜΟΝΑΔΑΣ ( ) ΔΑΠΑΝΗ ( ) 1. Ιστός ηλεκτροφωτισμού σχήματος κόλουρου κώνου και ύψους 12m 6 2. Διπλός μεταλλικός βραχίονας στήριξης φωτιστικών σωμάτων 6 3. Εξάρτημα ανάρτησης σημαίας σε ιστό Φωτιστικό σώμα κατάλληλο για λαμπτήρα 400W Νατρίου υψηλής 12 πίεσης 5. Σετ μεταλλικών δακτυλίων 6 ΣΥΝΟΛΟ ΦΠΑ 18% ΓΕΝΙΚΟ ΣΥΝΟΛΟ ΙΩΑΝΝΙΝΑ / / Ο ΠΡΟΣΦΕΡΩΝ

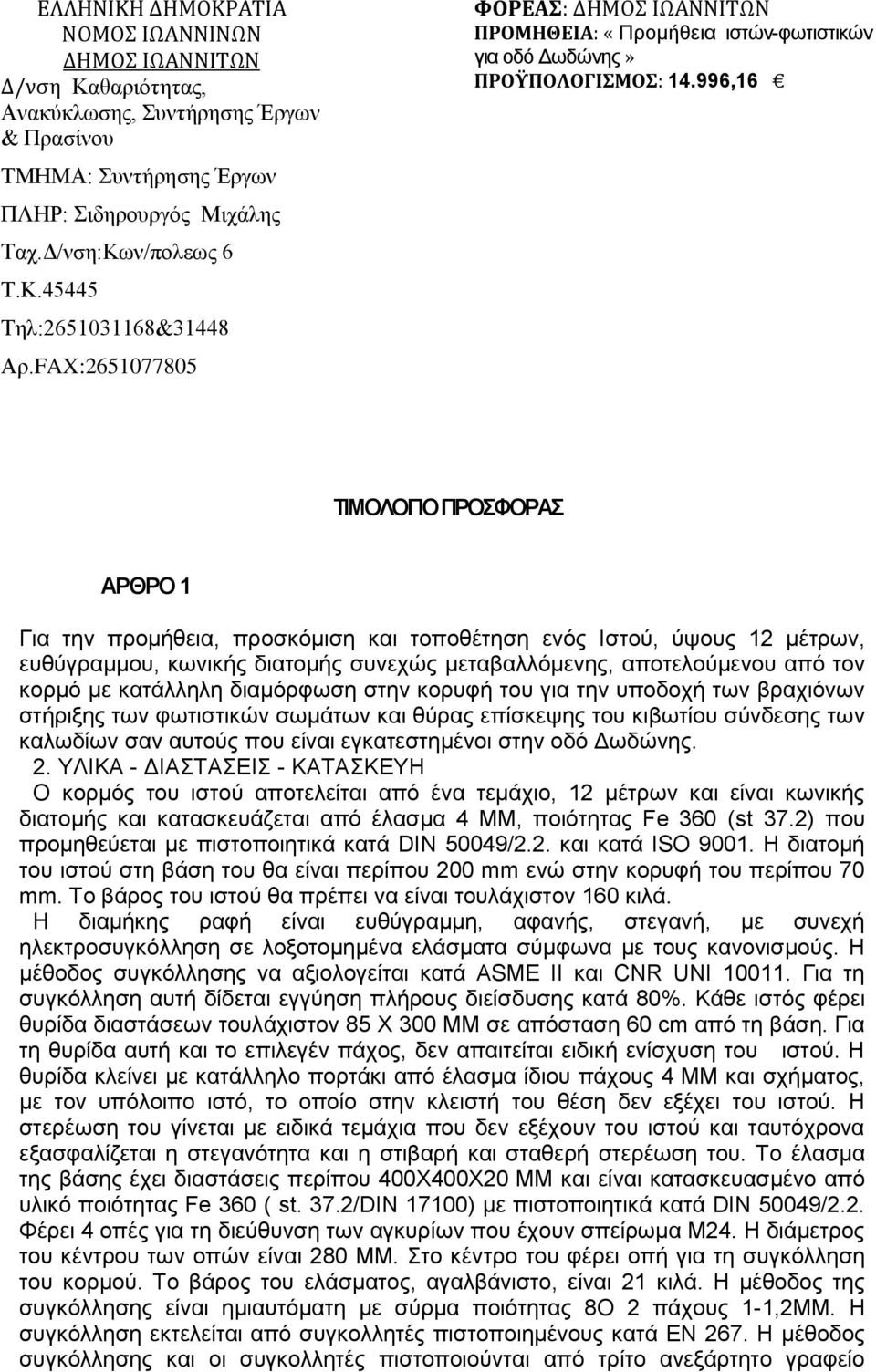

10 Δ/νση Καθαριότητας, Ανακύκλωσης, Συντήρησης Έργων & Πρασίνου ΤΜΗΜΑ: Συντήρησης Έργων ΠΛΗΡ: Σιδηρουργός Μιχάλης Ταχ.Δ/νση:Κων/πολεως 6 Τ.Κ Τηλ: &31448 Αρ.FAX: ΦΟΡΕΑΣ: ΠΡΟΜΗΘΕΙΑ: «Προμήθεια ιστών-φωτιστικών για οδό Δωδώνης» ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,16 ΤΙΜΟΛΟΓΙΟ ΠΡΟΣΦΟΡΑΣ ΑΡΘΡΟ 1 Για την προμήθεια, προσκόμιση και τοποθέτηση ενός Ιστού, ύψους 12 μέτρων, ευθύγραμμου, κωνικής διατομής συνεχώς μεταβαλλόμενης, αποτελούμενου από τον κορμό με κατάλληλη διαμόρφωση στην κορυφή του για την υποδοχή των βραχιόνων στήριξης των φωτιστικών σωμάτων και θύρας επίσκεψης του κιβωτίου σύνδεσης των καλωδίων σαν αυτούς που είναι εγκατεστημένοι στην οδό Δωδώνης. 2. ΥΛΙΚΑ - ΔΙΑΣΤΑΣΕΙΣ - ΚΑΤΑΣΚΕΥΗ Ο κορμός του ιστού αποτελείται από ένα τεμάχιο, 12 μέτρων και είναι κωνικής διατομής και κατασκευάζεται από έλασμα 4 ΜΜ, ποιότητας Fe 360 (st 37.2) που προμηθεύεται με πιστοποιητικά κατά DIN 50049/2.2. και κατά ΙSΟ Η διατομή του ιστού στη βάση του θα είναι περίπου 200 mm ενώ στην κορυφή του περίπου 70 mm. Το βάρος του ιστού θα πρέπει να είναι τουλάχιστον 160 κιλά. Η διαμήκης ραφή είναι ευθύγραμμη, αφανής, στεγανή, με συνεχή ηλεκτροσυγκόλληση σε λοξοτομημένα ελάσματα σύμφωνα με τους κανονισμούς. Η μέθοδος συγκόλλησης να αξιολογείται κατά ASME II και CNR UΝΙ Για τη συγκόλληση αυτή δίδεται εγγύηση πλήρους διείσδυσης κατά 80%. Κάθε ιστός φέρει θυρίδα διαστάσεων τουλάχιστον 85 X 300 ΜΜ σε απόσταση 60 cm από τη βάση. Για τη θυρίδα αυτή και το επιλεγέν πάχος, δεν απαιτείται ειδική ενίσχυση του ιστού. Η θυρίδα κλείνει με κατάλληλο πορτάκι από έλασμα ίδιου πάχους 4 ΜΜ και σχήματος, με τον υπόλοιπο ιστό, το οποίο στην κλειστή του θέση δεν εξέχει του ιστού. Η στερέωση του γίνεται με ειδικά τεμάχια που δεν εξέχουν του ιστού και ταυτόχρονα εξασφαλίζεται η στεγανότητα και η στιβαρή και σταθερή στερέωση του. Το έλασμα της βάσης έχει διαστάσεις περίπου 400X400X20 ΜΜ και είναι κατασκευασμένο από υλικό ποιότητας Fe 360 ( st. 37.2/DΙΝ 17100) με πιστοποιητικά κατά DΙΝ 50049/2.2. Φέρει 4 οπές για τη διεύθυνση των αγκυρίων που έχουν σπείρωμα Μ24. Η διάμετρος του κέντρου των οπών είναι 280 ΜΜ. Στο κέντρο του φέρει οπή για τη συγκόλληση του κορμού. Το βάρος του ελάσματος, αγαλβάνιστο, είναι 21 κιλά. Η μέθοδος της συγκόλλησης είναι ημιαυτόματη με σύρμα ποιότητας 8Ο 2 πάχους 1-1,2ΜΜ. Η συγκόλληση εκτελείται από συγκολλητές πιστοποιημένους κατά ΕΝ 267. Η μέθοδος συγκόλλησης και οι συγκολλητές πιστοποιούνται από τρίτο ανεξάρτητο γραφείο

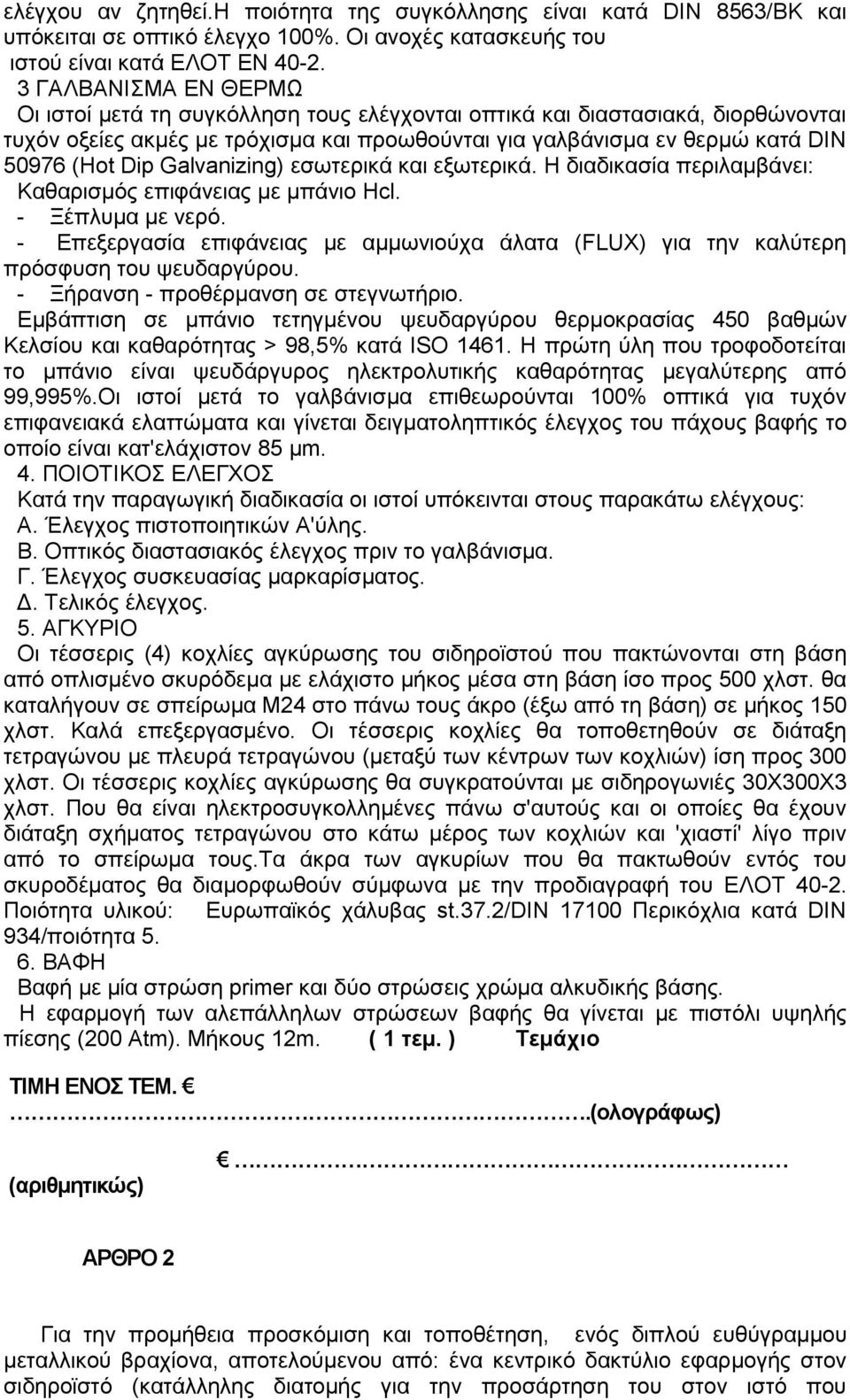

11 ελέγχου αν ζητηθεί.η ποιότητα της συγκόλλησης είναι κατά DΙΝ 8563/ΒΚ και υπόκειται σε οπτικό έλεγχο 100%. Οι ανοχές κατασκευής του ιστού είναι κατά ΕΛΟΤ ΕΝ ΓΑΛΒΑΝΙΣΜΑ ΕΝ ΘΕΡΜΩ Οι ιστοί μετά τη συγκόλληση τους ελέγχονται οπτικά και διαστασιακά, διορθώνονται τυχόν οξείες ακμές με τρόχισμα και προωθούνται για γαλβάνισμα εν θερμώ κατά DΙΝ (Hot Dip Galvanizing) εσωτερικά και εξωτερικά. Η διαδικασία περιλαμβάνει: Καθαρισμός επιφάνειας με μπάνιο Ηcl. - Ξέπλυμα με νερό. - Επεξεργασία επιφάνειας με αμμωνιούχα άλατα (FLUX) για την καλύτερη πρόσφυση του ψευδαργύρου. - Ξήρανση - προθέρμανση σε στεγνωτήριο. Εμβάπτιση σε μπάνιο τετηγμένου ψευδαργύρου θερμοκρασίας 450 βαθμών Κελσίου και καθαρότητας > 98,5% κατά ΙSΟ Η πρώτη ύλη που τροφοδοτείται το μπάνιο είναι ψευδάργυρος ηλεκτρολυτικής καθαρότητας μεγαλύτερης από 99,995%.Οι ιστοί μετά το γαλβάνισμα επιθεωρούνται 100% οπτικά για τυχόν επιφανειακά ελαττώματα και γίνεται δειγματοληπτικός έλεγχος του πάχους βαφής το οποίο είναι κατ'ελάχιστον 85 μm. 4. ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ Κατά την παραγωγική διαδικασία οι ιστοί υπόκεινται στους παρακάτω ελέγχους: Α. Έλεγχος πιστοποιητικών Α'ύλης. Β. Οπτικός διαστασιακός έλεγχος πριν το γαλβάνισμα. Γ. Έλεγχος συσκευασίας μαρκαρίσματος. Δ. Τελικός έλεγχος. 5. ΑΓΚΥΡΙΟ Οι τέσσερις (4) κοχλίες αγκύρωσης του σιδηροϊστού που πακτώνονται στη βάση από οπλισμένο σκυρόδεμα με ελάχιστο μήκος μέσα στη βάση ίσο προς 500 χλστ. θα καταλήγουν σε σπείρωμα Μ24 στο πάνω τους άκρο (έξω από τη βάση) σε μήκος 150 χλστ. Καλά επεξεργασμένο. Οι τέσσερις κοχλίες θα τοποθετηθούν σε διάταξη τετραγώνου με πλευρά τετραγώνου (μεταξύ των κέντρων των κοχλιών) ίση προς 300 χλστ. Οι τέσσερις κοχλίες αγκύρωσης θα συγκρατούνται με σιδηρογωνιές 30X300X3 χλστ. Που θα είναι ηλεκτροσυγκολλημένες πάνω σ'αυτούς και οι οποίες θα έχουν διάταξη σχήματος τετραγώνου στο κάτω μέρος των κοχλιών και 'χιαστί' λίγο πριν από το σπείρωμα τους.τα άκρα των αγκυρίων που θα πακτωθούν εντός του σκυροδέματος θα διαμορφωθούν σύμφωνα με την προδιαγραφή του ΕΛΟΤ Ποιότητα υλικού: Ευρωπαϊκός χάλυβας st.37.2/dιν Περικόχλια κατά DΙΝ 934/ποιότητα ΒΑΦΗ Βαφή με μία στρώση primer και δύο στρώσεις χρώμα αλκυδικής βάσης. Η εφαρμογή των αλεπάλληλων στρώσεων βαφής θα γίνεται με πιστόλι υψηλής πίεσης (200 Atm). Μήκους 12m. ΤΙΜΗ ΕΝΟΣ ΤΕΜ..(ολογράφως) (αριθμητικώς) ΑΡΘΡΟ 2 Για την προμήθεια προσκόμιση και τοποθέτηση, ενός διπλού ευθύγραμμου μεταλλικού βραχίονα, αποτελούμενου από: ένα κεντρικό δακτύλιο εφαρμογής στον σιδηροϊστό (κατάλληλης διατομής για την προσάρτηση του στον ιστό που

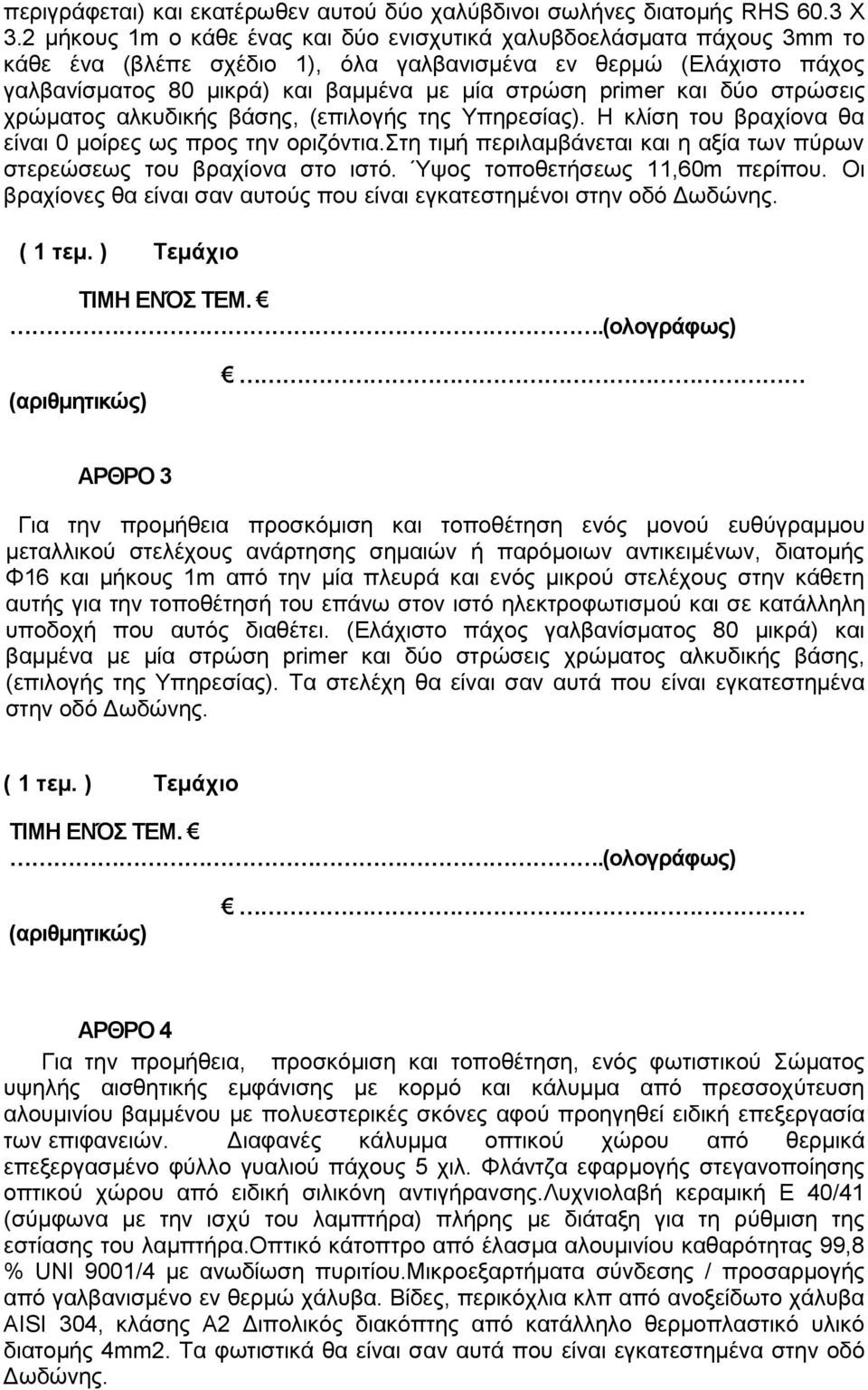

12 περιγράφεται) και εκατέρωθεν αυτού δύο χαλύβδινοι σωλήνες διατομής RHS 60.3 X 3.2 μήκους 1m ο κάθε ένας και δύο ενισχυτικά χαλυβδοελάσματα πάχους 3mm το κάθε ένα (βλέπε σχέδιο 1), όλα γαλβανισμένα εν θερμώ (Ελάχιστο πάχος γαλβανίσματος 80 μικρά) και βαμμένα με μία στρώση primer και δύο στρώσεις χρώματος αλκυδικής βάσης, (επιλογής της Υπηρεσίας). Η κλίση του βραχίονα θα είναι 0 μοίρες ως προς την οριζόντια.στη τιμή περιλαμβάνεται και η αξία των πύρων στερεώσεως του βραχίονα στο ιστό. Ύψος τοποθετήσεως 11,60m περίπου. Οι βραχίονες θα είναι σαν αυτούς που είναι εγκατεστημένοι στην οδό Δωδώνης. ΤΙΜΗ ΕΝΌΣ ΤΕΜ..(ολογράφως) (αριθμητικώς) ΑΡΘΡΟ 3 Για την προμήθεια προσκόμιση και τοποθέτηση ενός μονού ευθύγραμμου μεταλλικού στελέχους ανάρτησης σημαιών ή παρόμοιων αντικειμένων, διατομής Φ16 και μήκους 1m από την μία πλευρά και ενός μικρού στελέχους στην κάθετη αυτής για την τοποθέτησή του επάνω στον ιστό ηλεκτροφωτισμού και σε κατάλληλη υποδοχή που αυτός διαθέτει. (Ελάχιστο πάχος γαλβανίσματος 80 μικρά) και βαμμένα με μία στρώση primer και δύο στρώσεις χρώματος αλκυδικής βάσης, (επιλογής της Υπηρεσίας). Τα στελέχη θα είναι σαν αυτά που είναι εγκατεστημένα στην οδό Δωδώνης. ΤΙΜΗ ΕΝΌΣ ΤΕΜ..(ολογράφως) (αριθμητικώς) ΑΡΘΡΟ 4 Για την προμήθεια, προσκόμιση και τοποθέτηση, ενός φωτιστικού Σώματος υψηλής αισθητικής εμφάνισης με κορμό και κάλυμμα από πρεσσοχύτευση αλουμινίου βαμμένου με πολυεστερικές σκόνες αφού προηγηθεί ειδική επεξεργασία των επιφανειών. Διαφανές κάλυμμα οπτικού χώρου από θερμικά επεξεργασμένο φύλλο γυαλιού πάχους 5 χιλ. Φλάντζα εφαρμογής στεγανοποίησης οπτικού χώρου από ειδική σιλικόνη αντιγήρανσης.λυχνιολαβή κεραμική Ε 40/41 (σύμφωνα με την ισχύ του λαμπτήρα) πλήρης με διάταξη για τη ρύθμιση της εστίασης του λαμπτήρα.οπτικό κάτοπτρο από έλασμα αλουμινίου καθαρότητας 99,8 % UΝΙ 9001/4 με ανωδίωση πυριτίου.μικροεξαρτήματα σύνδεσης / προσαρμογής από γαλβανισμένο εν θερμώ χάλυβα. Βίδες, περικόχλια κλπ από ανοξείδωτο χάλυβα AISI 304, κλάσης Α2 Διπολικός διακόπτης από κατάλληλο θερμοπλαστικό υλικό διατομής 4mm2. Τα φωτιστικά θα είναι σαν αυτά που είναι εγκατεστημένα στην οδό Δωδώνης.
