2 Χωροθέτηση και Επιλογή θέσεων Χ.Υ.Τ.Α. Πολύπλοκη και δύσκολη εργασία Απαιτείται συνεργασία πολλών επιστημονικών ειδικοτήτων Πρέπει να βρεθεί λύση που να εξασφαλίζει την ελάχιστη περιβαλλοντική επιβάρυνση και το ελάχιστο δυνατό κόστος μέσα στα πλαίσια της νομοθεσίας Εμπλέκονται ιδιωτικά, οικονομικά, πολιτικά και μικροπολιτικά συμφέροντα Η κοινή γνώμη δεν είναι ενήμερη Δεν υπάρχει εμπιστοσύνη στις διαδικασίες επιλογής Γίνεται αξιόπιστα με Συστήματα Υποστήριξης Αποφάσεων (DSS), που περιλαμβάνουν την εφαρμογή μοντέλων Πολυκριτηριακής Ανάλυσης (MCDA) σε Γεωγραφικά Συστήματα Πληροφοριών (GIS) 2

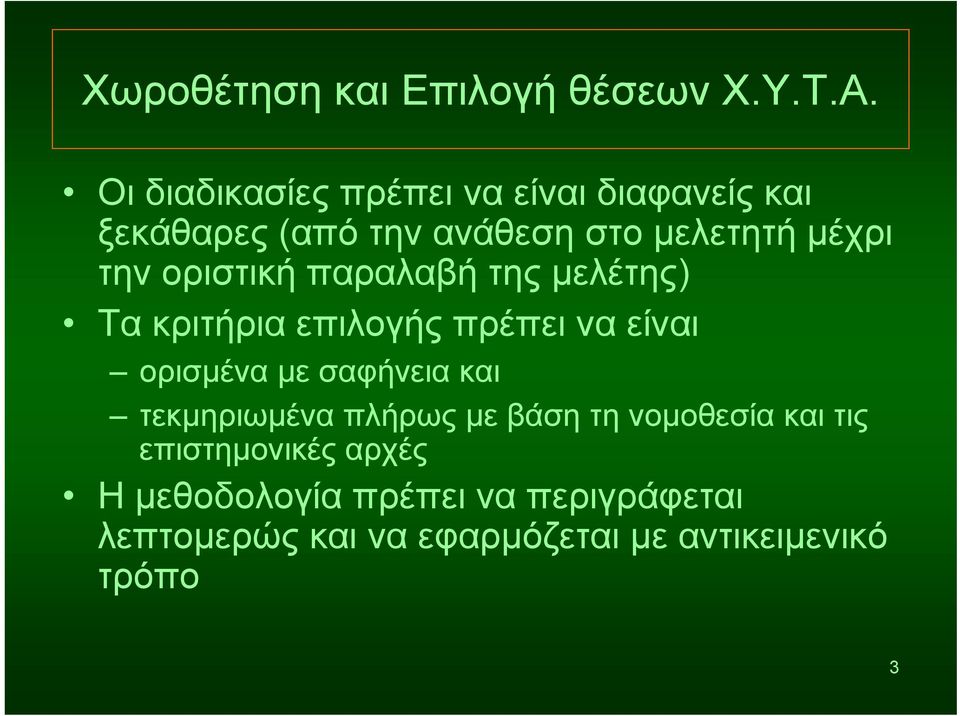

3 Χωροθέτηση και Επιλογή θέσεων Χ.Υ.Τ.Α. Οι διαδικασίες πρέπει να είναι διαφανείς και ξεκάθαρες (από την ανάθεση στο μελετητή μέχρι την οριστική παραλαβή της μελέτης) Τα κριτήρια επιλογής πρέπει να είναι ορισμένα με σαφήνεια και τεκμηριωμένα πλήρως με βάση τη νομοθεσία και τις επιστημονικές αρχές Η μεθοδολογία πρέπει να περιγράφεται λεπτομερώς και να εφαρμόζεται με αντικειμενικό τρόπο 3

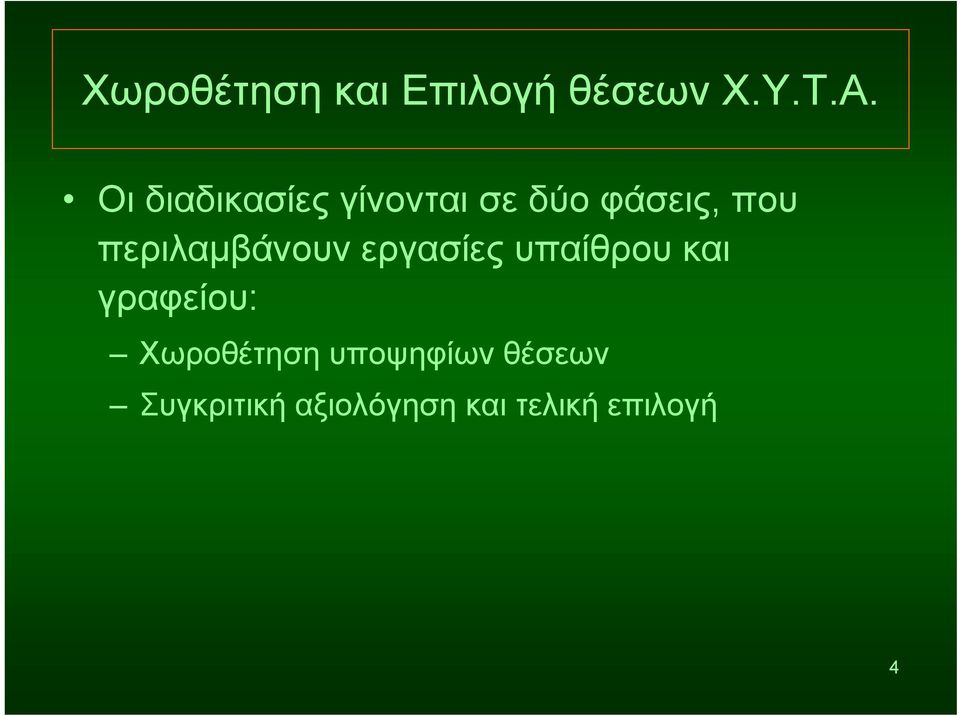

4 Χωροθέτηση και Επιλογή θέσεων Χ.Υ.Τ.Α. Οι διαδικασίες γίνονται σε δύο φάσεις, που περιλαμβάνουν εργασίες υπαίθρου και γραφείου: Χωροθέτηση υποψηφίων θέσεων Συγκριτική αξιολόγηση και τελική επιλογή 4

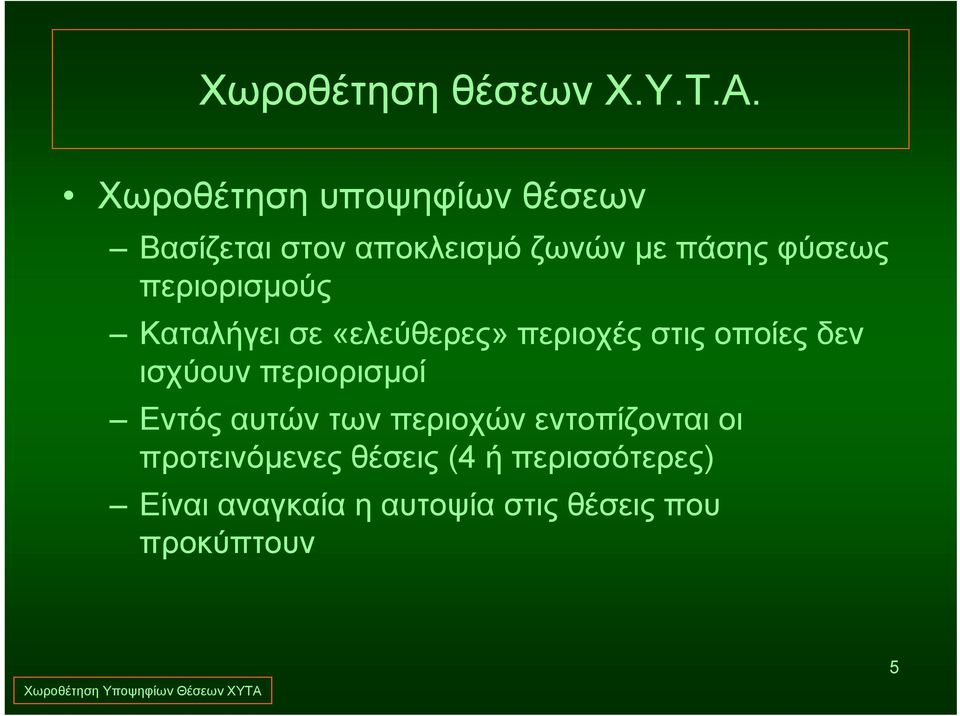

5 Χωροθέτηση θέσεων Χ.Υ.Τ.Α. Χωροθέτηση υποψηφίων θέσεων Βασίζεται στον αποκλεισμό ζωνών με πάσης φύσεως περιορισμούς Καταλήγει σε «ελεύθερες» περιοχές στις οποίες δεν ισχύουν περιορισμοί Εντός αυτών των περιοχών εντοπίζονται οι προτεινόμενες θέσεις (4 ή περισσότερες) Είναι αναγκαία η αυτοψία στις θέσεις που προκύπτουν Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 5

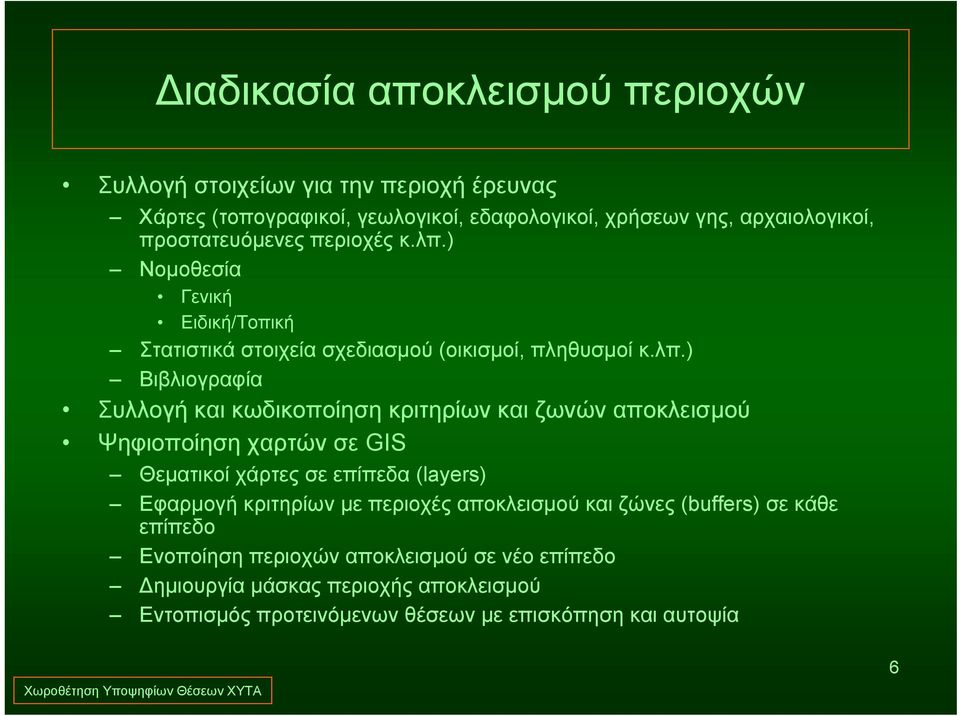

6 Διαδικασία αποκλεισμού περιοχών Συλλογή στοιχείων για την περιοχή έρευνας Χάρτες (τοπογραφικοί, γεωλογικοί, εδαφολογικοί, χρήσεων γης, αρχαιολογικοί, προστατευόμενες περιοχές κ.λπ.) Νομοθεσία Γενική Ειδική/Τοπική Στατιστικά στοιχεία σχεδιασμού (οικισμοί, πληθυσμοί κ.λπ.) Βιβλιογραφία Συλλογή και κωδικοποίηση κριτηρίων και ζωνών αποκλεισμού Ψηφιοποίηση χαρτών σε GIS Θεματικοί χάρτες σε επίπεδα (layers) Εφαρμογή κριτηρίων με περιοχές αποκλεισμού και ζώνες (buffers) σε κάθε επίπεδο Ενοποίηση περιοχών αποκλεισμού σε νέο επίπεδο Δημιουργία μάσκας περιοχής αποκλεισμού Εντοπισμός προτεινόμενων θέσεων με επισκόπηση και αυτοψία Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 6

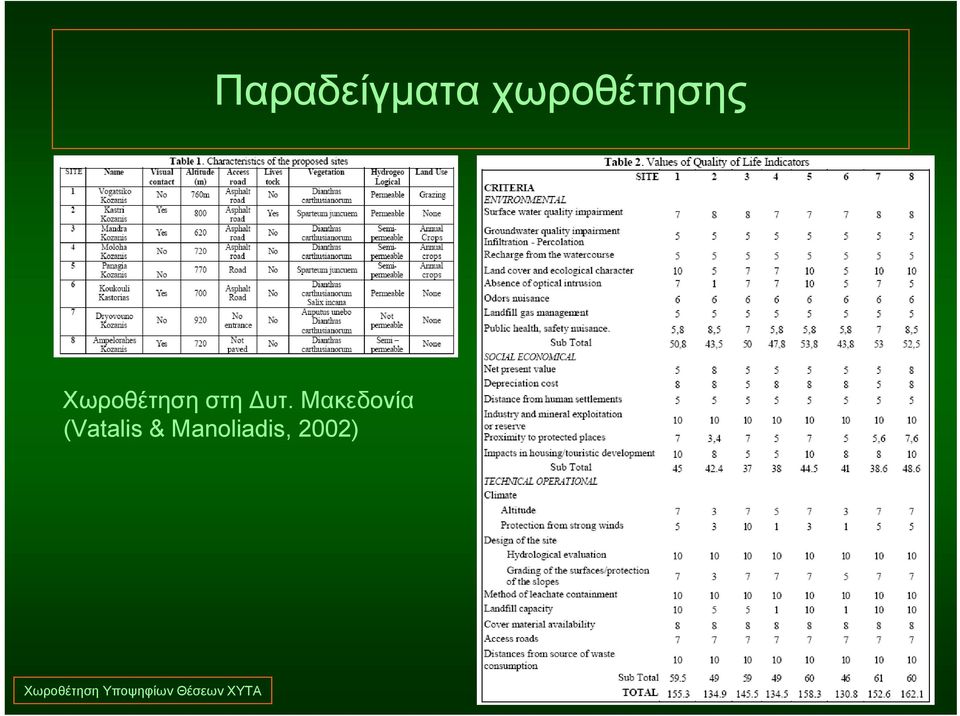

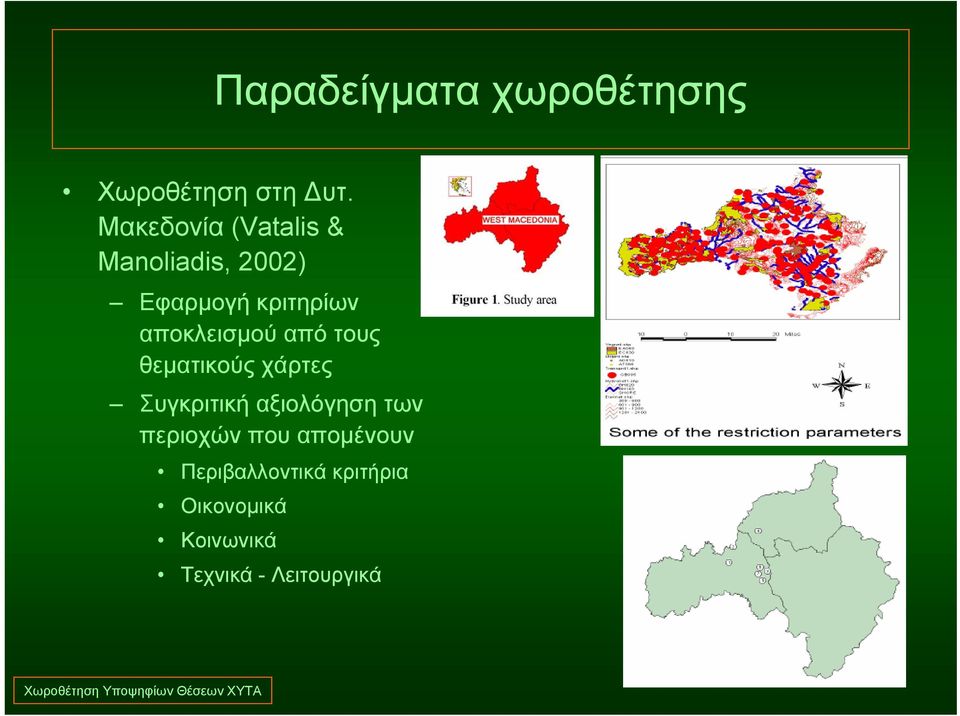

7 Παραδείγματα χωροθέτησης Χωροθέτηση στη Δυτ. Μακεδονία (Vatalis & Manoliadis, 2002) Εφαρμογή κριτηρίων αποκλεισμού από τους θεματικούς χάρτες Συγκριτική αξιολόγηση των περιοχών που απομένουν Περιβαλλοντικά κριτήρια Οικονομικά Κοινωνικά Τεχνικά - Λειτουργικά Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 7

8 Παραδείγματα χωροθέτησης Χωροθέτηση στη Δυτ. Μακεδονία (Vatalis & Manoliadis, 2002) Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 8

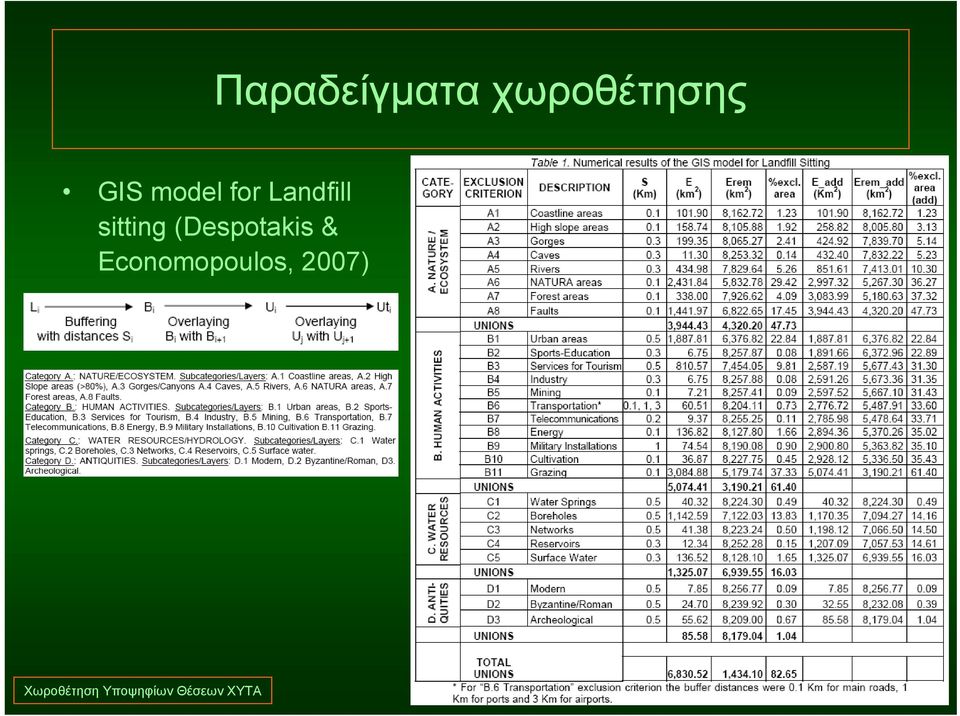

9 Παραδείγματα χωροθέτησης GIS model for Landfill sitting (Despotakis & Economopoulos, 2007) Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 9

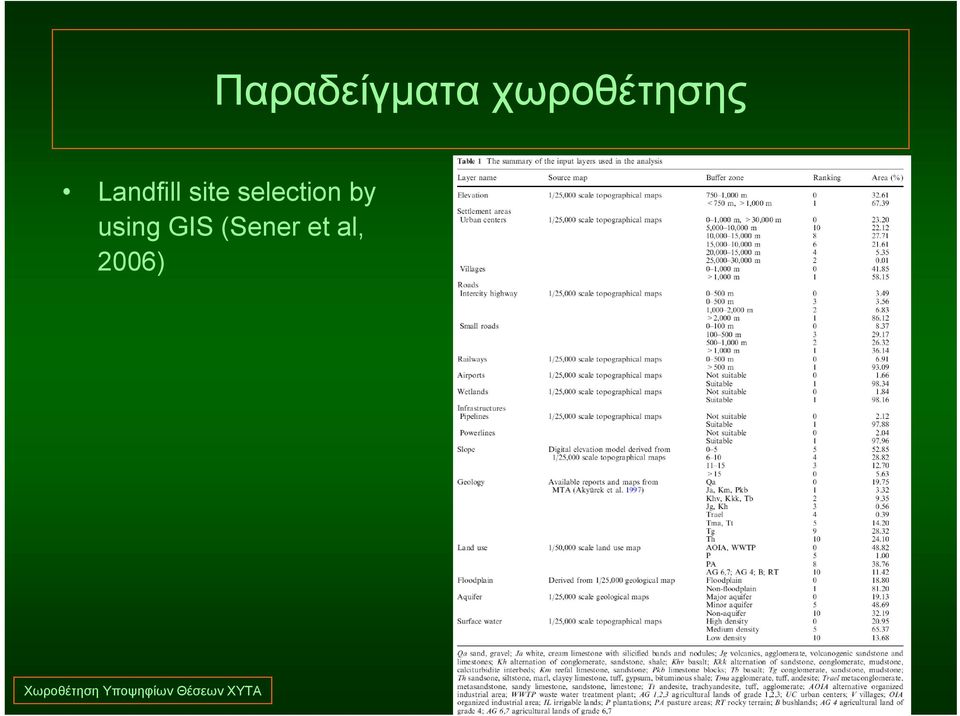

10 Παραδείγματα χωροθέτησης Landfill site selection by using GIS (Sener et al, 2006) Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 10

11 Παραδείγματα χωροθέτησης Landfill site selection by using GIS (Sener et al, 2006) Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 11

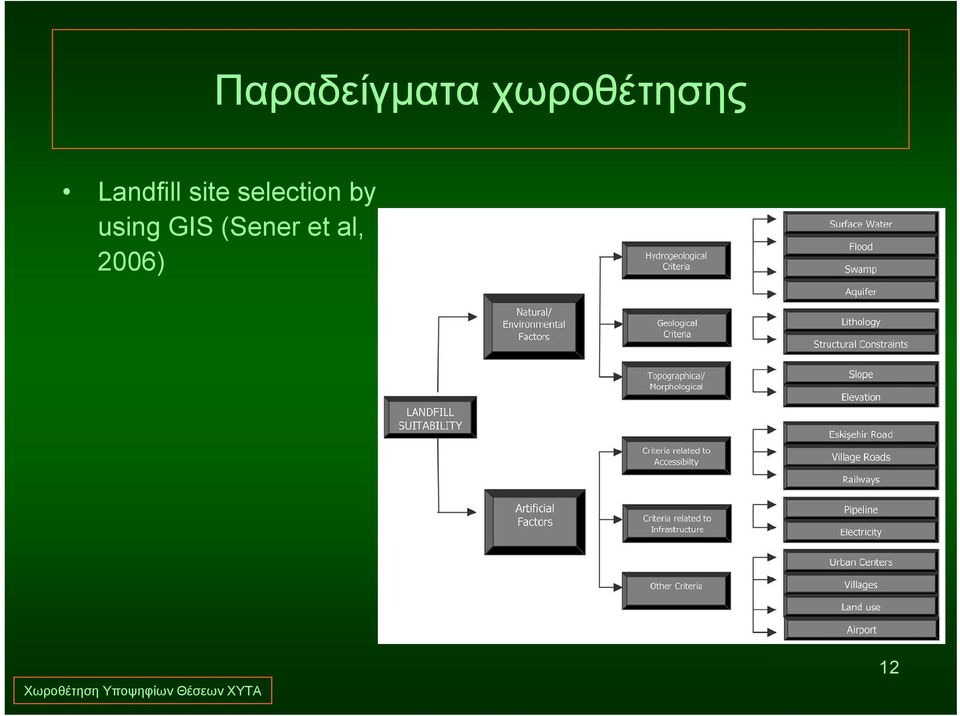

12 Παραδείγματα χωροθέτησης Landfill site selection by using GIS (Sener et al, 2006) Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 12

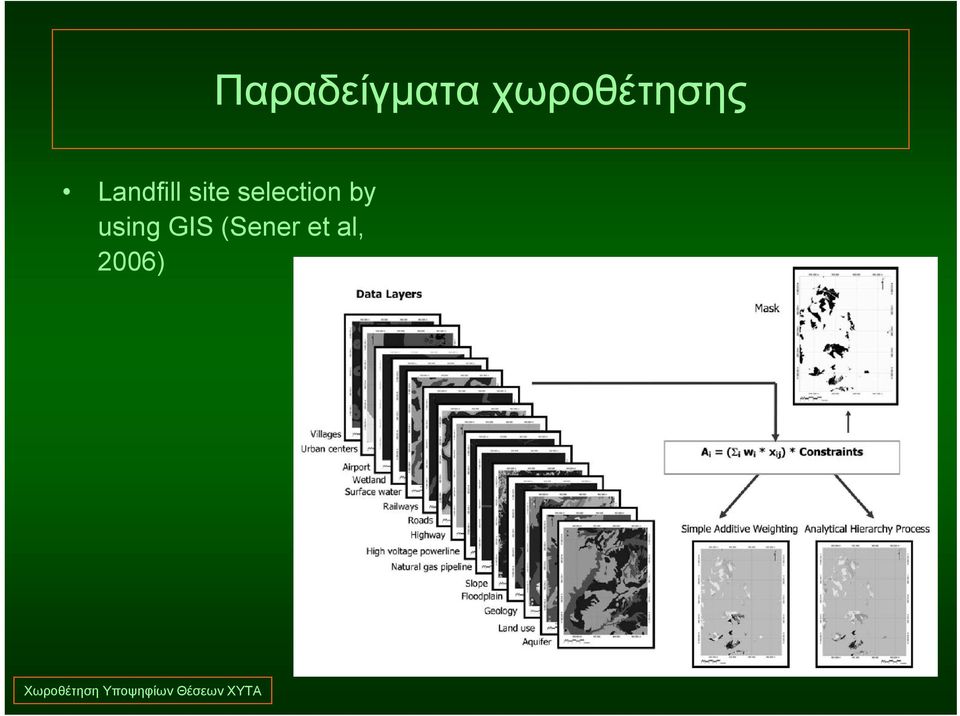

13 Παραδείγματα χωροθέτησης Landfill site selection by using GIS (Sener et al, 2006) SAW AHP Χωροθέτηση Υποψηφίων Θέσεων ΧΥΤΑ 13

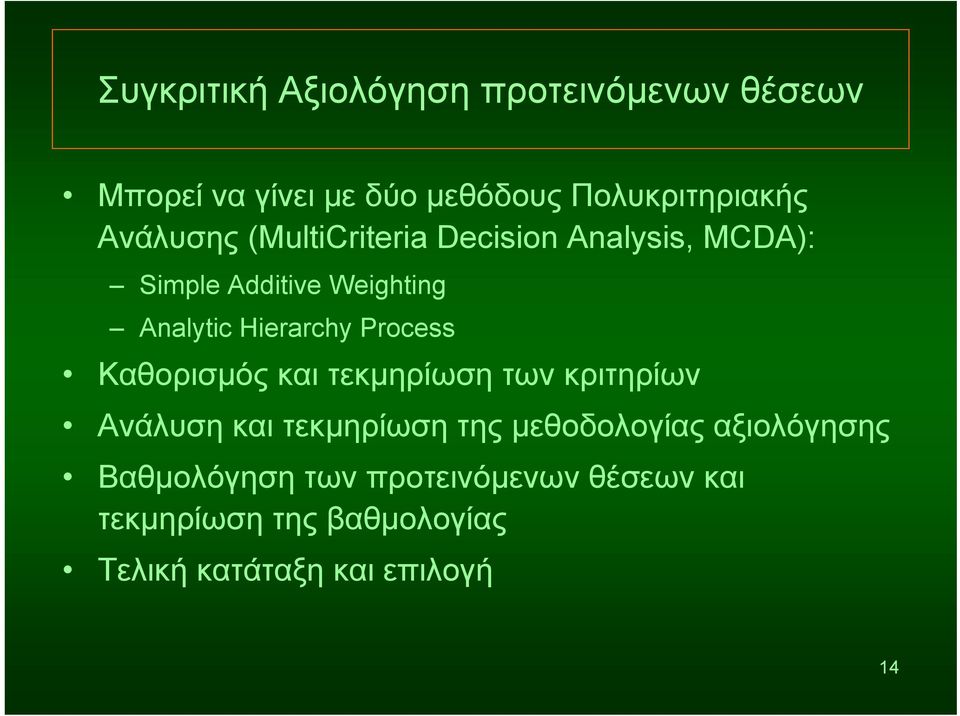

14 Συγκριτική Αξιολόγηση προτεινόμενων θέσεων Μπορεί να γίνει με δύο μεθόδους Πολυκριτηριακής Ανάλυσης (MultiCriteria Decision Analysis, MCDA): Simple Additive Weighting Analytic Hierarchy Process Καθορισμός και τεκμηρίωση των κριτηρίων Ανάλυση και τεκμηρίωση της μεθοδολογίας αξιολόγησης Βαθμολόγηση των προτεινόμενων θέσεων και τεκμηρίωση της βαθμολογίας Τελική κατάταξη και επιλογή 14

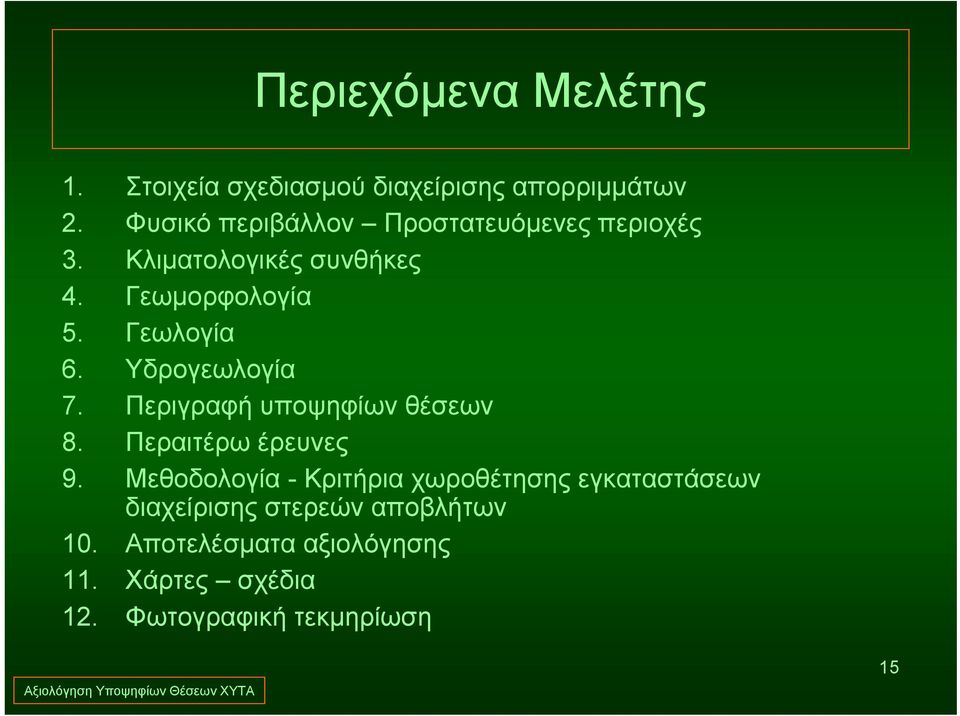

15 Περιεχόμενα Μελέτης 1. Στοιχεία σχεδιασμού διαχείρισης απορριμμάτων 2. Φυσικό περιβάλλον Προστατευόμενες περιοχές 3. Κλιματολογικές συνθήκες 4. Γεωμορφολογία 5. Γεωλογία 6. Υδρογεωλογία 7. Περιγραφή υποψηφίων θέσεων 8. Περαιτέρω έρευνες 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων 10. Αποτελέσματα αξιολόγησης 11. Χάρτες σχέδια 12. Φωτογραφική τεκμηρίωση 15

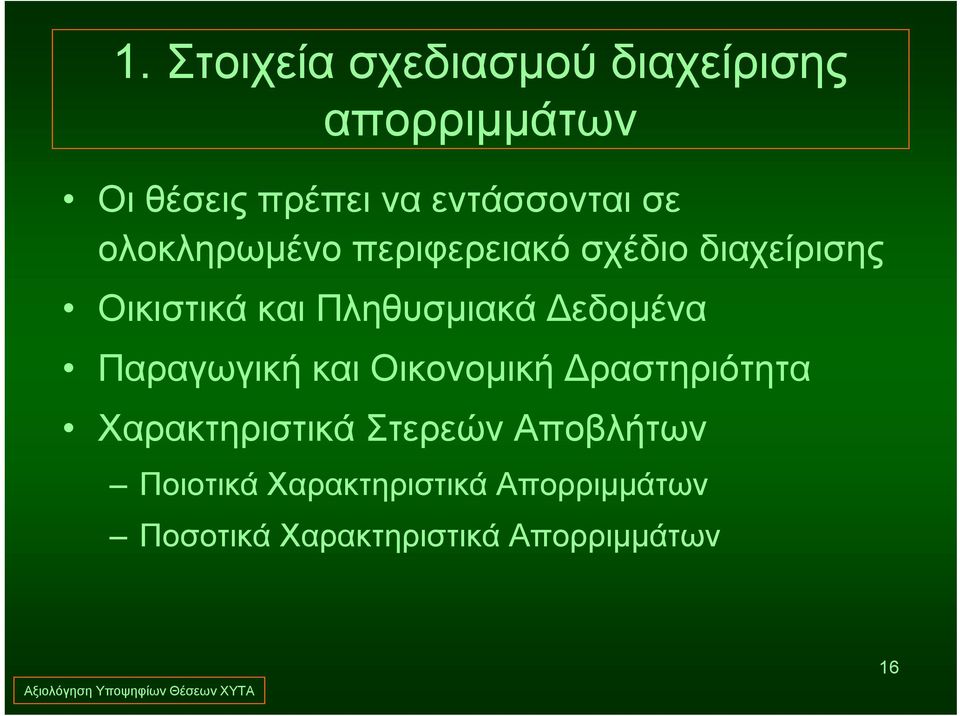

16 1. Στοιχεία σχεδιασμού διαχείρισης απορριμμάτων Οι θέσεις πρέπει να εντάσσονται σε ολοκληρωμένο περιφερειακό σχέδιο διαχείρισης Οικιστικά και Πληθυσμιακά Δεδομένα Παραγωγική και Οικονομική Δραστηριότητα Χαρακτηριστικά Στερεών Αποβλήτων Ποιοτικά Χαρακτηριστικά Απορριμμάτων Ποσοτικά Χαρακτηριστικά Απορριμμάτων 16

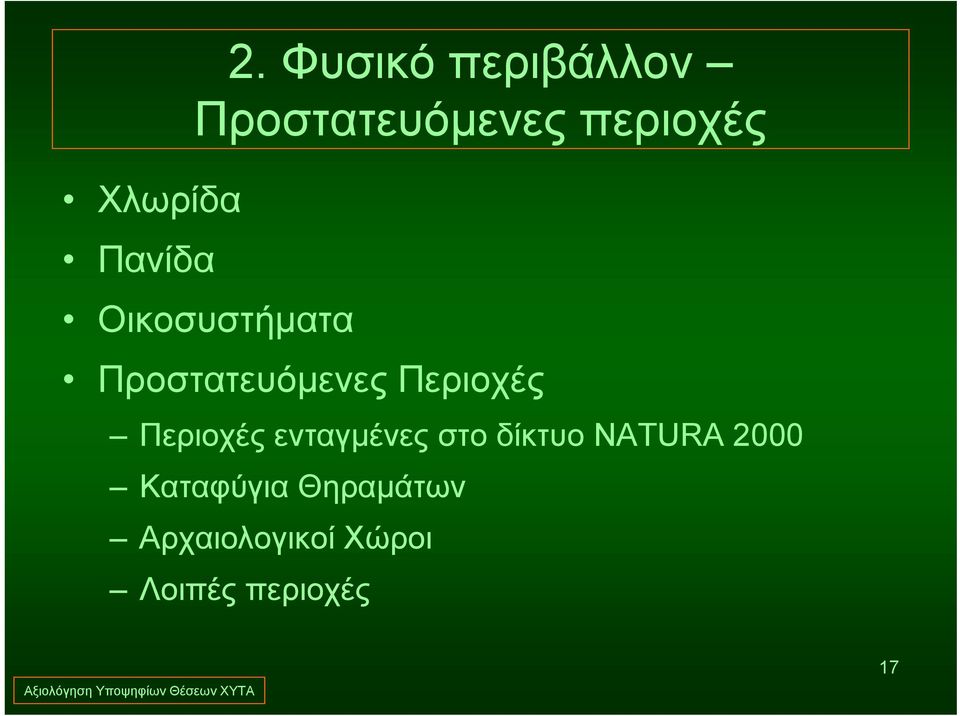

17 2. Φυσικό περιβάλλον Προστατευόμενες περιοχές Χλωρίδα Πανίδα Οικοσυστήματα Προστατευόμενες Περιοχές Περιοχές ενταγμένες στο δίκτυο NATURA 2000 Καταφύγια Θηραμάτων Αρχαιολογικοί Χώροι Λοιπές περιοχές 17

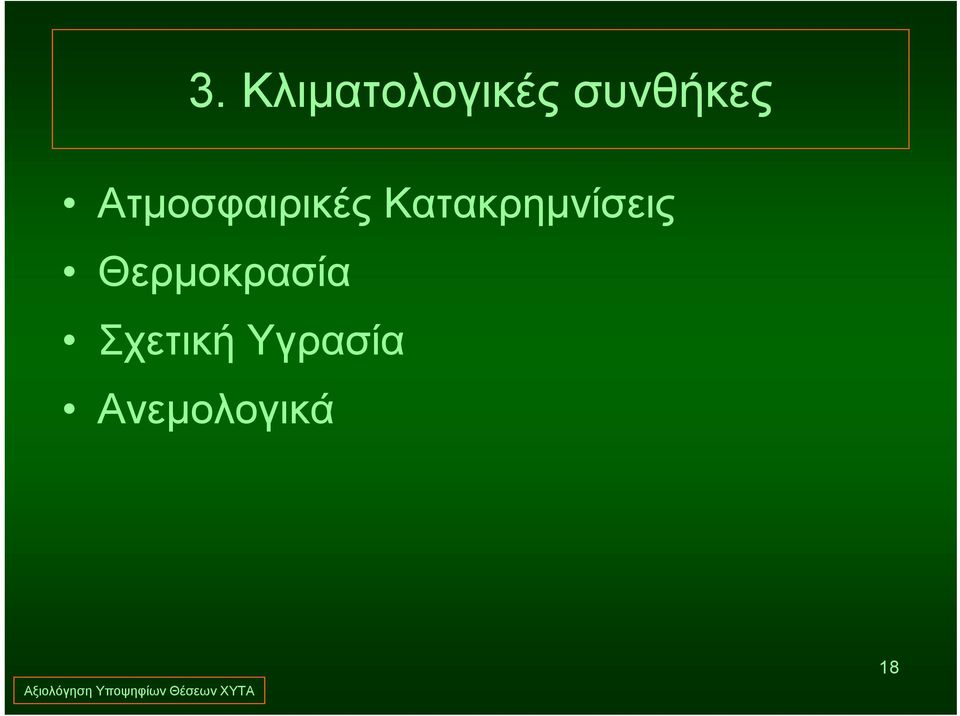

18 3. Κλιματολογικές συνθήκες Ατμοσφαιρικές Κατακρημνίσεις Θερμοκρασία Σχετική Υγρασία Ανεμολογικά 18

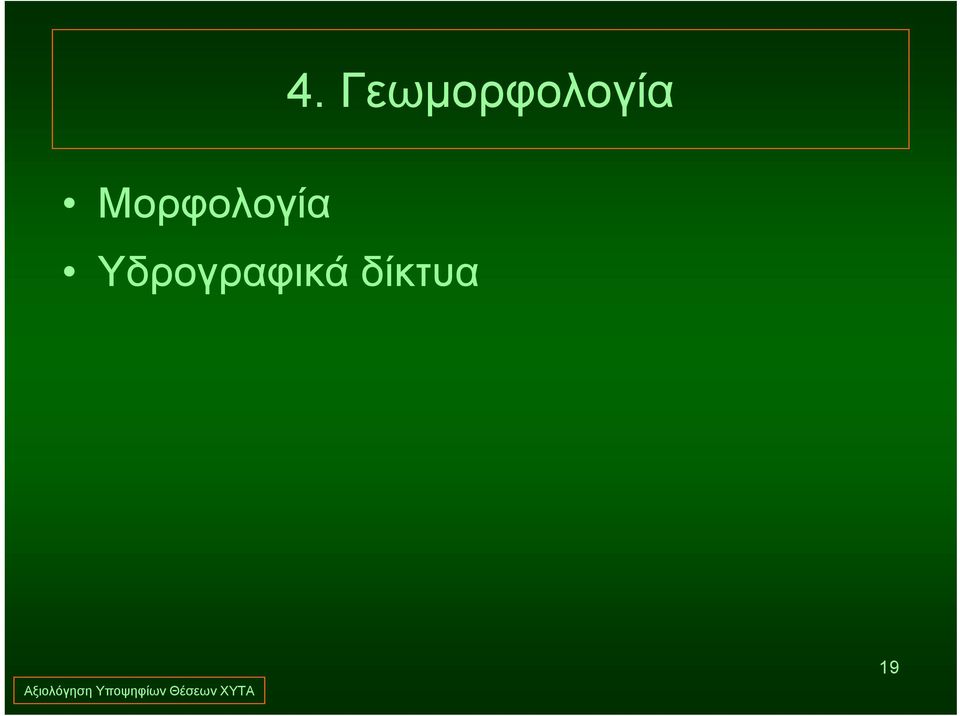

19 Μορφολογία Υδρογραφικά δίκτυα 4. Γεωμορφολογία 19

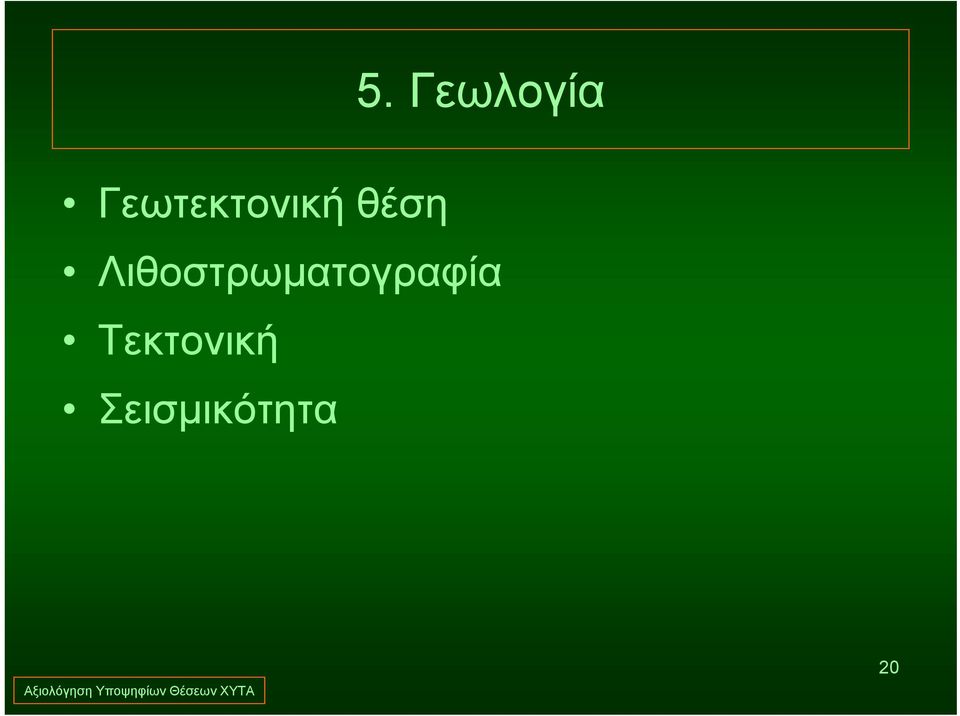

20 5. Γεωλογία Γεωτεκτονική θέση Λιθοστρωματογραφία Τεκτονική Σεισμικότητα 20

21 Υδρολιθολογία 6. Υδρογεωλογία Υδροφόροι ορίζοντες και τροφοδοσία Κυκλοφορία επιφανειακών και υπόγειων υδάτων 21

22 7. Περιγραφή υποψηφίων θέσεων Για κάθε θέση: Φυσικό περιβάλλον Μορφολογία Γεωλογία Υδρογεωλογία Χωροταξία Προσβασιμότητα Κ.λπ. 22

23 8. Περαιτέρω έρευνες Χαρτογράφηση των περιοχών σε κλίμακα 1:5.000, για τον ακριβή εντοπισμό όλων τωνγεωλογικώνχαρακτηριστικώντωνπεριοχών Γεωλογική χαρτογράφηση Υδρογεωλογική χαρτογράφηση Τεκτονική χαρτογράφηση Χάρτες μορφολογικών κλίσεων Γεωφυσική έρευνα: γεωηλεκτρική ή σεισμική διασκόπηση, εφόσον χρειαστεί, για την διερεύνηση του υποβάθρου, τη διαπίστωση θαμμένων ρηγμάτων και ασυνεχειών και υδροφοριών. Γεωτεχνική έρευνα: πραγματοποίηση ερευνητικών γεωτρήσεων, λήψη εδαφικών δειγμάτων και επιτόπιες δοκιμές ή στο εργαστήριο, για τον προσδιορισμό των γεωμηχανικών χαρακτηριστικών των σχηματισμών έδρασης του ΧΥΤΑ. Υδρογεωλογική έρευνα: προσδιορισμός των υδρογεωλογικών χαρακτηριστικών των σχηματισμών έδρασης του ΧΥΤΑ, εντοπισμός των ρεμάτων και των λοιπών τελικών υδάτινων αποδεκτών, που είναι δυνατόν να επηρεαστούν από το ΧΥΤΑ. Γεωχημική έρευνα: προσδιορίζονται τα φυσικοχημικά χαρακτηριστικά των γεωλογικών σχηματισμών στην άμεση περιοχή διαμόρφωσης του ΧΥΤΑ. 23

24 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Νομοθεσία Βιβλιογραφία Κριτήρια αποκλεισμού περιοχών Κριτήρια καταλληλότητας και συγκριτικής αξιολόγησης και επιλογής των θέσεων Μεθοδολογία Στάδια εργασιών 24

25 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Νομοθεσία Βιβλιογραφία ΦΕΚ ΚΥΑ ΕΕΑ ΕΕ EPA Κ.λπ. 25

26 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Κριτήρια αποκλεισμού περιοχών Περιοχές αρχαιολογικού - πολιτιστικού ενδιαφέροντος, δηλαδή κηρυγμένοι αρχαιολογικοί χώροι. Παραδοσιακοί οικισμοί. Θεσμοθετημένες περιοχές προστασίας και μεμονωμένα στοιχεία της φύσης και του τοπίου (άρθρα 18, 19 και 21 του Νόμου 1650/86 και Ν.Δ. 996/71), εκτός εάν η συγκεκριμένη χρήση έχει προβλεφθεί από άλλο διαχειριστικό σχέδιο ή άλλη νομοθετική ρύθμιση. Οικιστικές περιοχές (απόσταση μεγαλύτερη των 500 m). Αεροδρόμια Ελικοδρόμια. Περιοχές για τις οποίες ισχύει ειδική ή γενική απαγορευτική διάταξη, που αφορά και σε θέματα Εθνικής Άμυνας και Ασφάλειας. Κ.λπ. 26

27 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Επιπλέον κριτήρια αποκλεισμού περιοχών Λίμνες (απόσταση μεγαλύτερη των 300 m, η οποία θα πρέπει να αυξηθεί στην περίπτωση που υπάρχει δυνατότητα επιφανειακής απορροής των ατμοσφαιρικών κατακρημνισμάτων από την περιοχή του ΧΥΤΑ προς την λίμνη). Ποτάμια (απόσταση μεγαλύτερη των 100 m). Περιοχές που υπάρχει πιθανότητα να πλημμυρίζουν (ως όριο χρησιμοποιείται η πιθανότητα πλημμύρας για βροχόπτωση με περίοδο επαναφοράς 100 ετών). Πηγές ύδρευσης και άρδευσης (απόσταση μεγαλύτερη των 400 και 100 m, αντίστοιχα, η οποία θα πρέπει να αυξηθεί στην περίπτωση που η θέση τους είναι κατάντη του ΧΥΤΑ, στην περίπτωση κατά την οποία εξυπηρετείται μεγάλος πληθυσμός, απαιτείται ειδική υδρογεωλογική μελέτη για τον καθορισμό της ελάχιστης απόστασης). Υγιή δασικά οικοσυστήματα χώροι φυσικής και τεχνητής αναδάσωσης. Πεδινές αρδευόμενες περιοχές. Οργανωμένη ζώνη κτηνοτροφικής ανάπτυξης. Περιοχές ενταγμένες στο πρόγραμμα Natura 2000 (απόσταση μεγαλύτερη των 500 m). Ρήγματα και κατολισθήσεις εδάφους (απόσταση μεγαλύτερη των 60 m). Εθνικές και επαρχιακές οδοί, περιοχές παρουσίας μεγάλου αριθμού ατόμων, κυρίως για αισθητικούς λόγους (απόσταση μεγαλύτερη των 300 m, στην περίπτωση των επαρχιακών οδών το όριο είναι 100 m). Αεροδρόμια (αεριωθουμένων και ελικοφόρων αεροσκαφών) Ελικοδρόμια.(απόσταση μεγαλύτερη των 3 km για τα αεροδρόμια που εξυπηρετούν αεριωθούμενα αεροσκάφη και 1,5 km για τα υπόλοιπα, που εξυπηρετούν αποκλειστικά ελικοφόρα αεροσκάφη ή/και ελικόπτερα). 27

28 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Κριτήρια καταλληλότητας και συγκριτικής αξιολόγησης και επιλογής των θέσεων Γεωλογικά, υδρογεωλογικά και υδρολογικά κριτήρια Τα κριτήρια αυτά αφορούν κύρια στο βαθμό φυσικής προστασίας των υπόγειων, αλλά και επιφανειακών, υδάτων, ως παράγοντα πρόσθετης διασφάλισής τους, στην υποθετική περίπτωση της μερικής αστοχίας των έργων και μέτρων στεγάνωσης και διαχείρισης των στραγγισμάτων, και των επιφανειακών απορροών. Αφορούν, επίσης, στην ασφάλεια των κατασκευών του ΧΥΤΑ. Πρόσθετα περιβαλλοντικά κριτήρια Τα κριτήρια αυτά αφορούν τις τυχόν επιπτώσεις από την κατασκευή και λειτουργία του ΧΥΤΑ στο εγγύς και ευρύτερο περιβάλλον Χωροταξικά κριτήρια Τα κριτήρια αυτά αφορούν στις ενδεχόμενες επιπτώσεις του ΧΥΤΑ σε ανθρωπογενείς δραστηριότητες, που βρίσκονται σε ακτίνα επιρροής από αυτόν Κριτήρια λειτουργικά και γενικής φύσης Κριτήρια οικονομικού κόστους 28

29 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Γεωλογικά, υδρογεωλογικά και υδρολογικά κριτήρια Αξιοποιήσιμη υδροφορία και προβλεπόμενες χρήσεις της. Σύνθεση και ποιότητα εδάφους και υπεδάφους, διάβρωση, τεκτονικά χαρακτηριστικά, σεισμικότητα. Διαπερατότητα εδάφους και υπεδάφους. Βάθος στάθμης, απόσταση, ανανέωση, ποιότητα και σπουδαιότητα (όπως μέγεθος εξυπηρετούμενου πληθυσμού ή δραστηριότητας, δυνατότητα υποκατάστασης από άλλη πηγή) από πλευράς χρήσης των υπόγειων νερών, που επηρεάζονται (σε περίπτωση αστοχίας) από τον ΧΥΤΑ. Μέγεθος λεκάνης απορροής και επιφανειακή απορροή, ως συνάρτηση των ατμοσφαιρικών κατακρημνίσεων. Απόσταση και σπουδαιότητα των δυνάμενων να επηρεαστούν ρεμάτων και τελικών αποδεκτών. 29

30 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Πρόσθετα περιβαλλοντικά κριτήρια Σπουδαιότητα και απόσταση από ευαίσθητα οικοσυστήματα (όπως περιοχές NATURA 2000, καταφύγια θηραμάτων και υδάτινα οικοσυστήματα). Σπουδαιότητα υπάρχουσας στην περιοχή χλωρίδας και πανίδας. Αισθητική κατάσταση (μορφολογία, αισθητική τοπίου) του κυρίως χώρου του ΧΥΤΑ, σε σχέση με τη δυνατότητα αναβάθμισής του (αισθητική παρέμβαση). Εκπομπές αέριων ρύπων και ηχητική επιβάρυνση από την κίνηση των οχημάτων (απορριμματοφόρων κτλ). Τελικές ποσότητες απορριμμάτων ή παραπροϊόντων διάθεσης και επεξεργασίας απορριμμάτων που καταλήγουν σε έδαφος, νερό και αέρα. 30

31 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Κριτήρια λειτουργικά και γενικής φύσης Εδαφομορφολογία του χώρου, ως προς την ευκολία εκτέλεσης των εργασιών απόθεσης. Κλιματολογικές συνθήκες. Έκθεση του χώρου σε επικρατούντες ισχυρούς ανέμους. Χωρητικότητα (διάρκεια ζωής λειτουργίας) του χώρου. Ευχέρεια απόκτησης του χώρου (των απαιτούμενων υποδομών), σε σχέση με τον χαρακτήρα της περιοχής και το ιδιοκτησιακό καθεστώς. Διαθεσιμότητα υλικού επικαλύψεως. Πλημμυρικά φαινόμενα, άνοδος υπόγειου υδροφόρου ορίζοντα υψηλότερα από την κατώτατη στάθμη στεγάνωσης. Κοινωνική αποδοχή. Ευκολία εκτέλεσης των προβλεπόμενων σεναρίων (υπάρχουσα εμπειρία και τεχνογνωσία στην Ελλάδα κ.ά.). 31

32 9. Μεθοδολογία - Κριτήρια χωροθέτησης εγκαταστάσεων διαχείρισης στερεών αποβλήτων Κριτήρια οικονομικού κόστους Ευχέρεια εκτέλεσης, μέγεθος και τεχνική απλότητα των απαιτουμένων έργων υποδομής (αντιπυρική ζώνη, χωματουργική διαμόρφωση της λεκάνης του χώρου διάθεσης, στεγάνωση πυθμένα και παρειών, περιμετρική συλλεκτική τάφρος) και γενικότερης περιβαλλοντικής προστασίας, περιλαμβανομένης επίσης της οδού που συνδέει το ΧΥΤΑ με το υπάρχον κατάλληλο οδικό δίκτυο και της τελικής αποκατάστασης και μεταφροντίδας. Αξία της γης (τάση οικιστικής και τουριστικής ανάπτυξης, γεωργικής χρήσης κτλ). Διαθεσιμότητα δικτύων (ύδρευση, ηλεκτρική ενέργεια). Εκτιμώμενο κόστος μεταφοράς (από το κέντρο βάρους παραγωγής των στερεών αποβλήτων). Διαθεσιμότητα και δαπάνη για την απόκτηση υλικού επικάλυψης. Εκτιμώμενο κόστος λειτουργίας των εγκαταστάσεων. Αναμενόμενα έσοδα από την εφαρμογή του προτεινόμενου σχεδίου διαχείρισης απορριμμάτων. 32

33 9. Μεθοδολογία Εφαρμογή πολυκριτηριακής ανάλυσης Κωδικοποίηση κριτηρίων αξιολόγησης Ομάδες κριτηρίων Ανάπτυξη κριτηρίων Προσδιορισμός της βαρύτητας των ομάδων κριτηρίων μεταξύ τους των αναλυτικών κριτηρίων μέσα σε κάθε ομάδα με διαφορετικά σενάρια Βαθμολόγηση κάθε θέσης για κάθε κριτήριο Κατάταξη των θέσεων με βάση τη βαθμολογία 33

34 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία 12 θέσεις 5 ομάδες κριτηρίων 5 σενάρια βαθμολόγησης Έχει προηγηθεί διαχειριστική μελέτη Έχουν γίνει ενστάσεις και προσφυγές 34

35 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Χάρτης κατανομής αλπικών γεωτεκτονικών ενοτήτων και μεταλπικών σχηματισμών στην περιοχή της Μεσσηνίας. 1:Ολοκαινικοί σχηματισμοί, 2:Χερσαίες αποθέσεις, 3:Λιμναίες αποθέσεις, 4:θαλάσσιες αποθέσεις, 5:κροκαλοπαγή Μεσσηνίας, 6:Ενότητα Πίνδου, 7:Ενότητα Γαβρόβου Τρίπολης, 8:Ενότητα Άρνας, 9: Ενότητα Μάνης, 10:Επωθήσεις, 11:Ρηξιγενείς ζώνες. (ΜΑΡΙΟΛΑΚΟΣ et al, 2001) 35

36 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία 36

37 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Νεοτεκτονικές μακροδομές της ΝΔ Πελοποννήσου. 1:Ολοκαινικές αποθέσεις, 2:Χερσαίες αποθέσεις, 3:Θαλάσσιες αποθέσεις, 4:Λιμναίες αποθέσεις, 5:Προνεογενές υπόβαθρο, 6:Άξονες μακροπτυχών, 7:Άξονες περιστροφής, 8:Ρηξιγενείς ζώνες. (ΜΑΡΙΟΛΑΚΟΣ et al, 2001) 37

38 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Ζώνη σεισμικής επικινδυνότητας (σεισμικές επιταχύνσεις) 38

39 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Σεισμικότητα (Επίκεντρα σεισμών στην περιοχή) 39

40 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία 12 θέσεις ΒΑΛΤΙ ΒΑΘΙΑ ΛΑΚΑ ΒΑΡΚΟΣ ΓΚΡΕΜΟΣ ΜΑΔΕΝΑΙΙΚΑ ΝΕΟΧΩΡΑΚΙΑ ΑΓΙΟΣ ΝΙΚΗΤΑΣ ΧΙΛΙΑ ΣΠΙΤΙΑ ΒΑΛΥΡΑ ΜΕΛΙΓΑΛΑΣ ΠΕΡΙΒΟΛΑΚΙΑ ΠΕΡΙΒΟΛΑΚΙΑ ΙΙ 40

41 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Υδροφόρος στα κατάντη Καρστικοί σχηματισμοί στο υπόβαθρο 41 Μεγάλες κλίσεις κ.β.δ.

42 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Μεγάλη ανάντη λεκάνη απορροής Υδροφορία μικροεκφορίσεις εντός του χώρου 42

43 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Οπτική επαφή από πολύ μακριά Μεγάλες κλίσεις ευδιάβρωτο υπόβαθρο 43

44 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία 44

45 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Ομάδες κριτηρίων Α. Γεωλογικά Υδρογεωλογικά Υδρολογικά Β. Περιβαλλοντικά Γ. Χωροταξικά Δ. Λειτουργικά Γενικής φύσεως Ε. Οικονομικού κόστους 45

46 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Α ΓΕΩΛΟΓΙΚΑ - ΥΔΡΟΓΕΩΛΟΓΙΚΑ - ΥΔΡΟΛΟΓΙΚΑ 26 Α1 ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΚΑΙ ΠΑΧΟΣ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ 4 Α1α ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ 3 Α1β ΠΑΧΟΣ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ 1 Α2 ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΥΠΟΚΕΙΜΕΝΟΥ ΥΔΡΟΦΟΡΟΥ ΣΤΡΩΜΑΤΟΣ 3 Α3 ΤΕΚΤΟΝΙΚΗ ΔΟΜΗ ΣΑΝ ΠΑΡΑΓΟΝΤΑΣ ΥΔΡΟΠΕΡΑΤΟΤΗΤΑΣ 2 Α4 ΘΕΣΗ ΕΡΓΩΝ ΥΔΡΟΛΗΨΙΑΣ - ΑΠΟΣΤΑΣΗ 3 Α5 ΧΡΗΣΗ ΥΠΟΓΕΙΟΥ ΝΕΡΟΥ 3 Α6 ΔΙΑΒΡΩΣΙΜΟΤΗΤΑ - ΕΥΣΤΑΘΕΙΑ ΠΡΑΝΩΝ (κλίση %) 1 Α7 ΕΝΕΡΓΟΣ ΤΕΚΤΟΝΙΚΗ - ΡΗΓΜΑ 1 A8 ΣΕΙΣΜΙΚΟΤΗΤΑ - ΖΩΝΗ ΣΕΙΣΜΙΚΗΣ ΕΠΙΚΙΝΔΥΝΟΤΗΤΑΣ 1 Α9 ΠΡΟΣΤΑΣΙΑ ΕΠΙΦΑΝΕΙΑΚΩΝ ΝΕΡΩΝ 2 Α9α ΕΙΔΟΣ ΚΑΙ ΧΡΗΣΗ ΚΥΡΙΟΥ ΑΠΟΔΕΚΤΗ 1 Α9β ΑΠΟΣΤΑΣΗ ΧΥΤΑ ΑΠΟ ΑΠΟΔΕΚΤΗ 1 Α10 ΠΡΟΣΤΑΣΙΑ ΥΠΟΓΕΙΩΝ ΝΕΡΩΝ 2 Α10α ΛΟΓΩ ΚΑΤΕΙΣΔΥΣΗΣ 1 ΛΟΓΩ ΤΡΟΦΟΔΟΣΙΑΣ ΜΕΣΩ ΕΠΙΦΑΝΕΙΑΚΩΝ Α10β ΝΕΡΩΝ 1 Α11 ΓΕΩΜΟΡΦΟΛΟΓΙΑ ΧΩΡΟΥ 3 ΥΔΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - ΜΕΓΕΘΟΣ Α11α ΛΕΚΑΝΗΣ ΑΠΟΡΡΟΗΣ 2 ΔΙΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝΕΙΩΝ ΚΑΙ ΠΡΟΣΤΑΣΙΑ Α11β ΠΡΑΝΩΝ (κλίση %) 1 Α12 ΑΠΑΙΤΗΣΕΙΣ ΣΤΕΓΑΝΩΣΗΣ 1 46

47 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Σενάρια βαθμολόγησης: 0,20*Α+0,20*Β+0,20*Γ+0,20*Δ+0,20*Ε 0,30*Α+0,25*Β+0,15*Γ+0,15*Δ+0,15*Ε 0,25*Α+0,25*Β+0,30*Γ+0,10*Δ+0,10*Ε 0,26*Α+0,24*Β+0,20*Γ+0,15*Δ+0,15*Ε Α Β Γ Δ Ε ΚΡΙΤΗΡΙΑ ΓΕΩΛΟΓΙΚΑ - ΥΔΡΟΓΕΩΛΟΓΙΚΑ - ΥΔΡΟΛΟΓΙΚΑ ΠΕΡΙΒΑΛΛΟΝΤΙΚΑ ΧΩΡΟΤΑΞΙΚΑ ΛΕΙΤΟΥΡΓΙΚΑ - ΓΕΝΙΚΗΣ ΦΥΣΕΩΣ ΟΙΚΟΝΟΜΙΚΟΥ ΚΟΣΤΟΥΣ 47

48 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Ζώνη απαγόρευσης Αποστάσεις από οικισμούς 48

49 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Αποστάσεις από πηγές - γεωτρήσεις 49

50 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Α1 ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΚΑΙ ΠΑΧΟΣ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ Α1α ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ 3 Α1β ΠΑΧΟΣ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ 1 Α2 ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΥΠΟΚΕΙΜΕΝΟΥ ΥΔΡΟΦΟΡΟΥ ΣΤΡΩΜΑΤΟΣ 3 Α3 ΤΕΚΤΟΝΙΚΗ ΔΟΜΗ ΣΑΝ ΠΑΡΑΓΟΝΤΑΣ ΥΔΡΟΠΕΡΑΤΟΤΗΤΑΣ 2 πολύ μικρή - στεγανή [K < 10^(-9)] 10 μικρή - ημιπερατή [10^(-9) < K < 10^(-6)] 7 μεγάλη - περατή [10^(-6) < K < 10^(-2)] 3 πολύ μεγάλη - εξαιρετικά περατή [K > 10^(-2)] 1 > 100 μ μ μ μ 3 < 10 μ 1 πολύ μικρή - στεγανή 10 μικρή - ημιπερατή 7 μεγάλη - περατή 3 πολύ μεγάλη - εξαιρετικά περατή 1 χωρίς διαρρήξεις 10 διαρρηγμένοι σχηματισμοί με κάποια πλαστικότητα 7 εναλλαγή συμπαγών και μη συμπαγών διαρρηγμένων σχηματισμών 5 διαρρηγμένοι ασύνδετοι σχηματισμοί 3 διαρρηγμένοι συμπαγείς σχηματισμοί / ρηγματογενείς ζώνες επιλεκτικής ροής 1 50

51 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Α9 ΠΡΟΣΤΑΣΙΑ ΕΠΙΦΑΝΕΙΑΚΩΝ ΝΕΡΩΝ Α9α ΕΙΔΟΣ ΚΑΙ ΧΡΗΣΗ ΚΥΡΙΟΥ ΑΠΟΔΕΚΤΗ 1 Α9β ΑΠΟΣΤΑΣΗ ΧΥΤΑ ΑΠΟ ΑΠΟΔΕΚΤΗ 1 Α10 ΠΡΟΣΤΑΣΙΑ ΥΠΟΓΕΙΩΝ ΝΕΡΩΝ Α10α ΛΟΓΩ ΚΑΤΕΙΣΔΥΣΗΣ 1 Α10β ΛΟΓΩ ΤΡΟΦΟΔΟΣΙΑΣ ΜΕΣΩ ΕΠΙΦΑΝΕΙΑΚΩΝ ΝΕΡΩΝ 1 θάλασσα 10 αγροτική περιοχή 8 αστική ζώνη 7 ταμιευτήρας άρδευσης 6 άρδευση 5 αναψυχή 4 κτηνοτροφική 3 ταμιευτήρας ύδρευσης 2 ύδρευση 1 > 8000 μ μ μ μ μ 2 < 500 μ 1 (Α1a + A1b + Α2 + Α3) / 4 > 8000 μ μ μ μ μ 2 < 500 μ 1 51

52 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Α11 ΓΕΩΜΟΡΦΟΛΟΓΙΑ ΧΩΡΟΥ Α11α ΥΔΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - ΜΕΓΕΘΟΣ ΛΕΚΑΝΗΣ ΑΠΟΡΡΟΗΣ 2 Α11β ΔΙΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝΕΙΩΝ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΠΡΑΝΩΝ (κλίση %) 1 Α12 ΑΠΑΙΤΗΣΕΙΣ ΣΤΕΓΑΝΩΣΗΣ 1 < 100 στρεμ στρεμ στρεμ στρεμ στρεμ στρεμ στρεμ στρεμ στρεμ. 2 > 1700 στρεμ > 100 ή προβληματικά πρανή σε μεγάλη έκταση 1 χωρίς επιπλέον στεγάνωση 10 απλή στεγανωτική στρώση 8 σύνθετη στεγανωτική στρώση 5 διπλή στεγανωτική στρώση 1 52

53 Παράδειγμα σχετικής αξιολόγησης - Μεσσηνία Α1 ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΚΑΙ ΠΑΧΟΣ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ Α1α ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ πολύ μικρή - στεγανή [K < 10^(-9)] 10 μικρή - ημιπερατή [10^(-9) < K < 10^(-6)] 7 μεγάλη - περατή [10^(-6) < K < 10^(-2)] 3 πολύ μεγάλη - εξαιρετικά περατή [K > 10^(-2)] 1 Α1β ΠΑΧΟΣ ΑΚΟΡΕΣΤΗΣ ΖΩΝΗΣ > 100 μ μ μ μ 3 < 10 μ 1 Α2 ΥΔΡΟΠΕΡΑΤΟΤΗΤΑ ΥΠΟΚΕΙΜΕΝΟΥ ΥΔΡΟΦΟΡΟΥ ΣΤΡΩΜΑΤΟΣ πολύ μικρή - στεγανή 10 μικρή - ημιπερατή 7 μεγάλη - περατή 3 πολύ μεγάλη - εξαιρετικά περατή 1 Α3 ΤΕΚΤΟΝΙΚΗ ΔΟΜΗ ΣΑΝ ΠΑΡΑΓΟΝΤΑΣ ΥΔΡΟΠΕΡΑΤΟΤΗΤΑΣ χωρίς διαρρήξεις 10 διαρρηγμένοι σχηματισμοί με κάποια πλαστικότητα 7 εναλλαγή συμπαγών και μη συμπαγών διαρρηγμένων σχηματισμών 5 διαρρηγμένοι ασύνδετοι σχηματισμοί 3 διαρρηγμένοι συμπαγείς σχηματισμοί / ρηγματογενείς ζώνες επιλεκτικής ροής 1 53
