1 Αγαµέµνονος 13, Χολαργός Αθήνα Τηλ , Fax ΧΩΡΟΙ ΣΤΑΘΜΕΥΣΗΣ ΜΕ ΣΥΜΜΙΚΤΕΣ ΟΚΟΥΣ DELTABEAMS ΚΑΙ ΠΡΟΕΝΤΕΤΑΜΕΝΕΣ ΠΡΟΠΛΑΚΕΣ HCS Α. Ηλιόπουλος Πολ. Μηχ. ΕΜΠ, Dr.-Ing. Ruhr-Universität 1

2 Ηδοκός Deltabeam -Περιγραφή οµικός χάλυβας S355J2+N Οπές υπερχείλισης Οπή σκυροδέτησης Άνω θλιβόµενο πέλµα ιάτρητοι κορµοί πάχους 6, 8 ή 10mm µε οπές Φ80 ή Φ150 ανά 300mm Κάτω εφελκυόµενο πέλµα Οπλισµοί Πυροπροστασίας 2

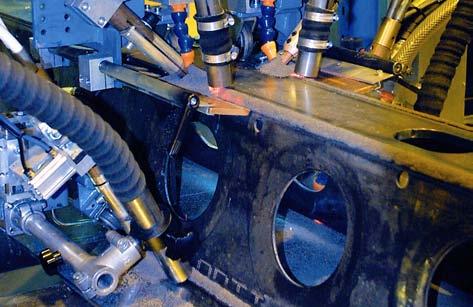

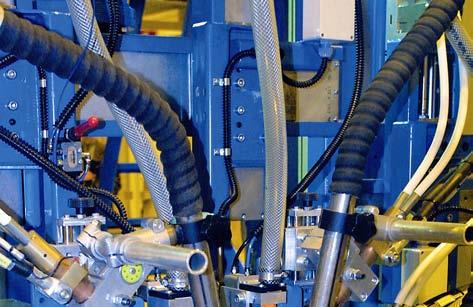

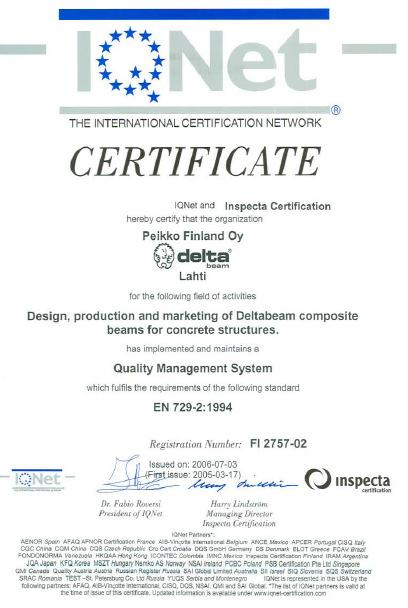

3 Ποιότητα Βιοµηχανική Παραγωγή Βιοµηχανικήπαραγωγήµε robots τελευταίας τεχνολογίας Γερµανική πιστοποίηση 3

4 1. Χαµηλό βάρος δοκών φτηνά µεταφορικά Μεταφορά δοκών και στοίβαξη 2. υνατότητα µάτισης για δοκούς > 13m µειωµένος χώρος αποθήκευσης 4

5 Ανέγερση - στήσιµο δοκών 3. Χαµηλό βάρος δοκών οικονοµική ανέγερση (δεν απαιτούνται µεγάλης ανυψωτικής ικανότητας γερανοί) 5

6 Έδραση προπλάκων επί της δοκού 4. εν απαιτείται εξειδικευµένο προσωπικό ή εξοπλισµός 5. Ταχύτητα κατασκευής (fast track) ο χρόνος είναι πολύ σηµαντικός στα parkings 6

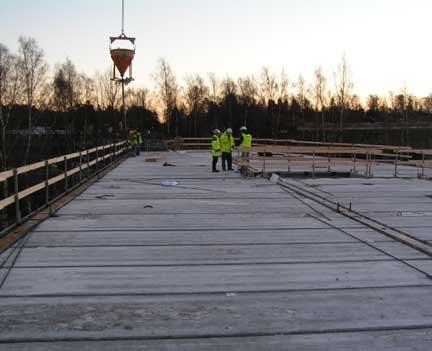

7 Επιφάνεια έτοιµη προς σκυροδέτηση 6. H οροφήδεν υποστηρίζεται από ικριώµατα 7. Κατά τη φάση σκλήρυνσης του beton συνεργεία από κάτω συνεχίζουν τις εργασίες κερδίζοντας χρόνο 7

8 Η δοκός πριν την σκυροδέτηση 8. Καθαρή λύση νοικοκυρεµένο εργοτάξιο 8

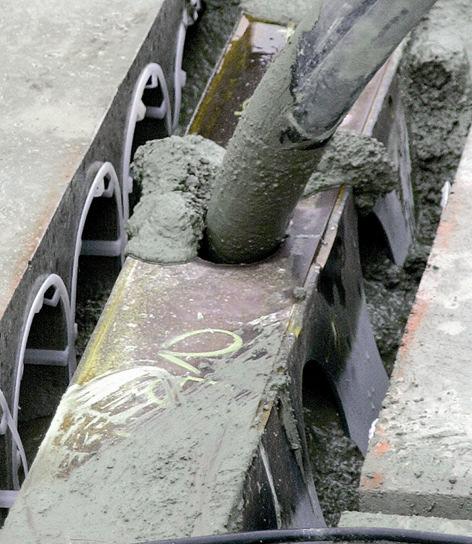

9 Η δοκός κατά την σκυροδέτηση 9. Λίγα κυβικά εύκολη σκυροδέτηση 9

10 Μετά την σκυροδέτηση 10. Χαµηλές ασφαλιστικές εισφορές 10

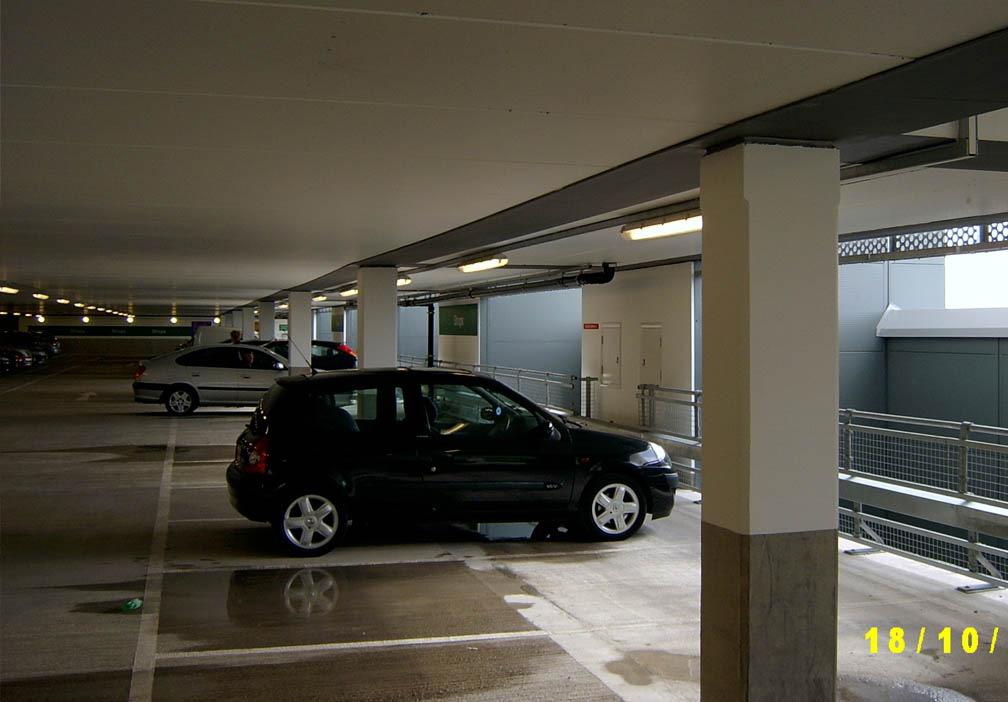

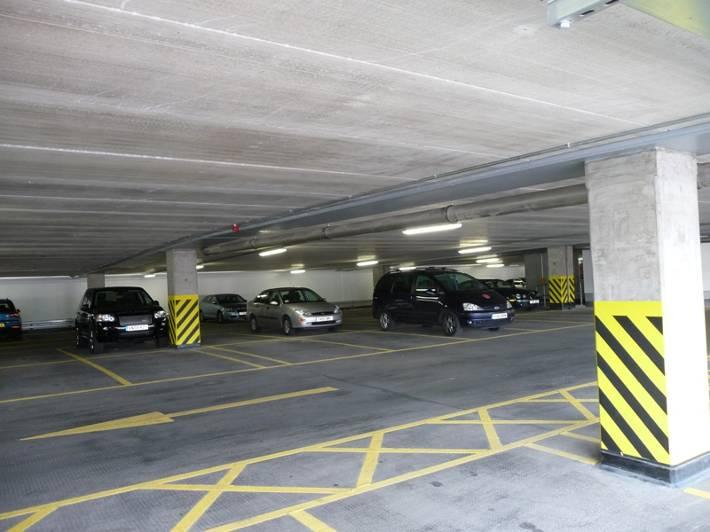

11 Το τελικό αποτέλεσµα 11. Εντυπωσιακά µεγάλα ανοίγµατα 12. Αραιή υποστύλωση άνετο παρκάρισµα 11

12 Το τελικό αποτέλεσµα 13. Ψηλατάβανηοροφή 14. ιέλευση οχηµάτων µεγάλου ύψους 12

13 Το τελικό αποτέλεσµα 15. Αρχιτεκτονικήυπεροχή (απουσίακρεµάσεων, διαφορετικό βάψιµο δοκών πλακών, λίγες κολώνες) 13

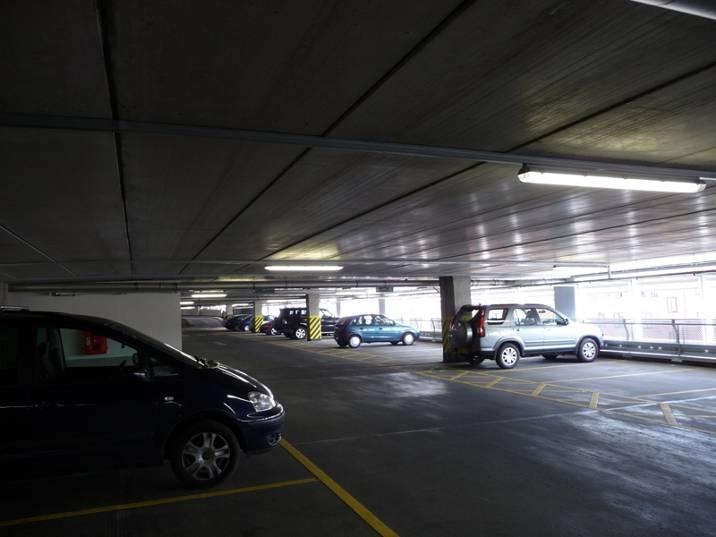

14 Το τελικό αποτέλεσµα 16. Άνετη διέλευση Η/Μ εγκαταστάσεων, φωτισµών 14

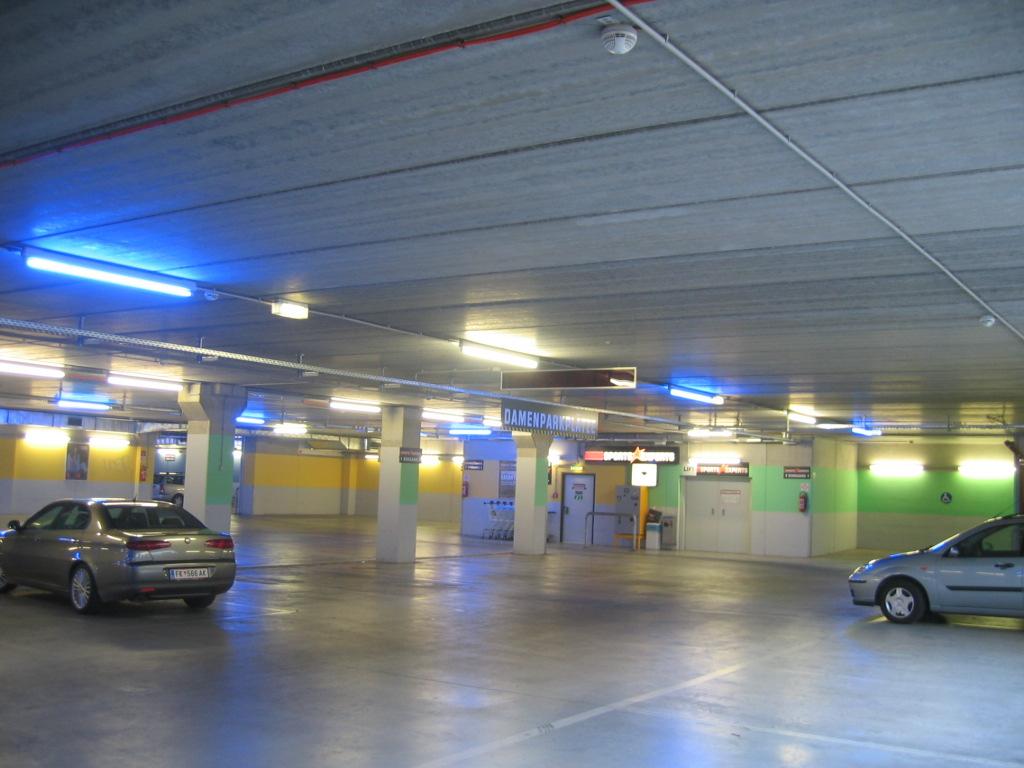

15 Το τελικό αποτέλεσµα 15

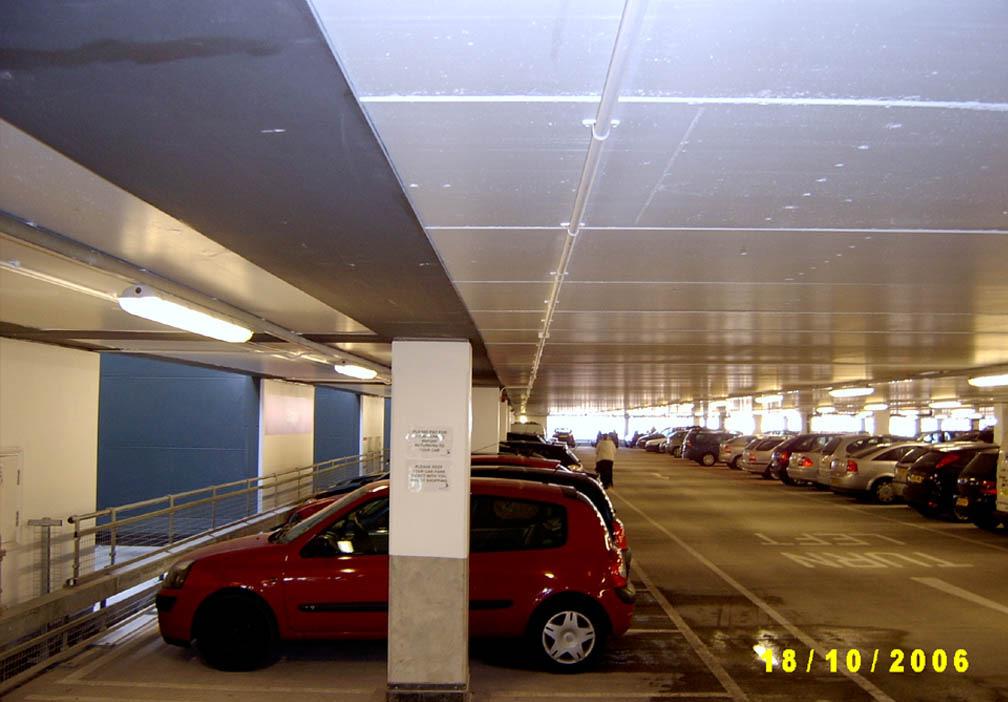

16 Το τελικό αποτέλεσµα 16

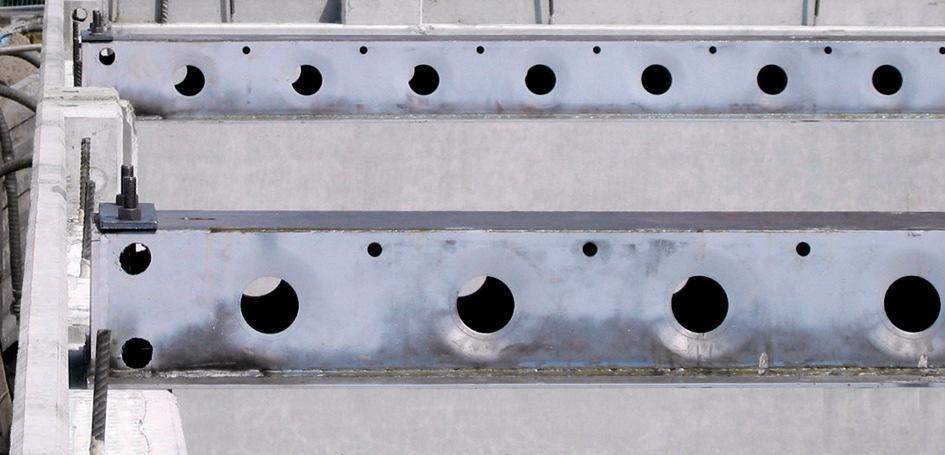

17 17. Εύκολη σύνδεση µε περιµετρικά τοιχεία και κολώνες Απλήέδρασηµέσωυποδοχής, φουρουσιού κ.α. 17

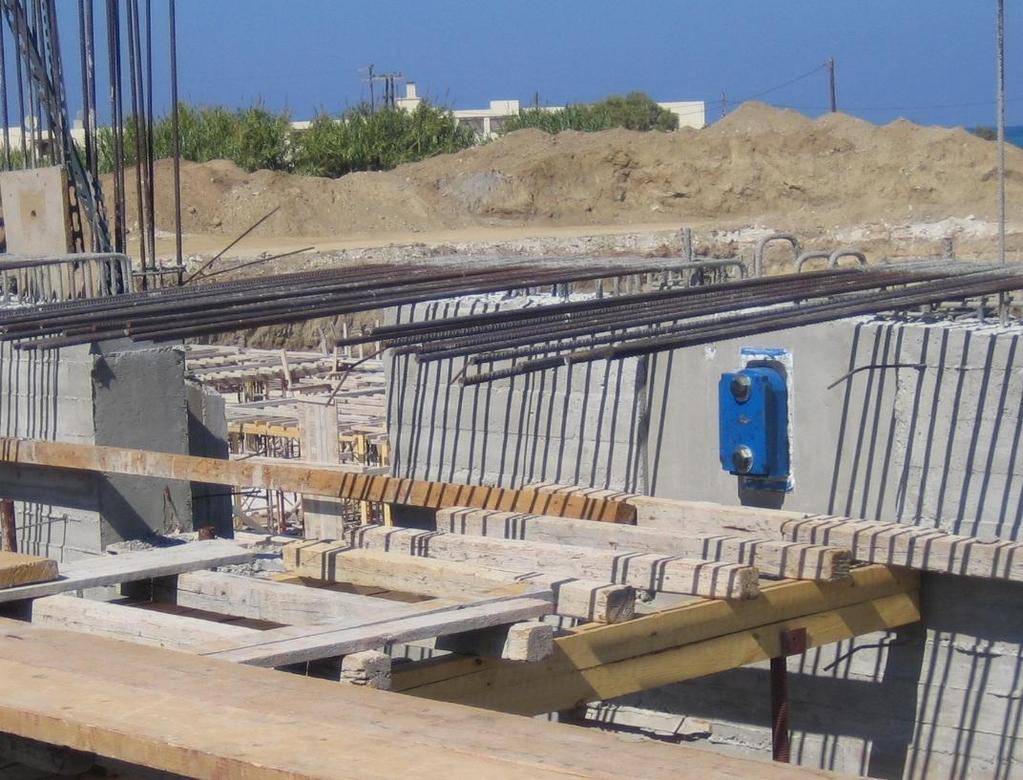

18 18. Εύκολη σύνδεση µε περιµετρικά τοιχεία και κολώνες µέσω µεταλλικού προβολίσκου 18

19 Tυπική τοµή a-a Deltabeam D Φ20 Σε αρµό 1Φ12 Σε αρµό 1Φ12 ιάτρητη προεντεταµένη πρόπλακα EPD 40/ Ξυλότυπος οροφής ισογείου EPD 40/60 1Φ EPD 40/39 EPD 40/ Απλή ιαστασιολόγηση Ευρωκώδικες 2, 3, 4 Χωρίς περίπλοκες οπλίσεις Χαµηλή καταπόνηση της θεµελίωσης -εδάφους G EPD 40/60 G EPD 40/60 F 565 a Πρόβολος από έγχυτο σκυρόδεµα πάχους Deltabeam D a EPD 40/60 EPD 40/60 EPD 40/60 EPD 40/60 EPD 40/60 EPD 40/60 Deltabeam D Πρόβολος από έγχυτο σκυρόδεµα πάχους 565 G 19

20 ΛΥΣΗ 1 Κλασσική λύση ωπλισµένου σκυροδέµατος µε διαδοκίδες Προβλήµαταχώρου ύψους Πυκνήυποστύλωση 20

21 ΛΥΣΗ 2 ΛΥΣΗ ΜΕ Deltabeams + HCS Αναίρεση 2 σειρών ενδιάµεσων ύποστυλωµάτων - 12 cm υψοµετρικήδιαφορά µόνο στο εσωτερικό Ώφελος (µια ή περισσότερες πρόσθετες σειρές στάθµευσης) Επιπλέον θέσεις στάθµευσης = επιπλέον έσοδα Ανεπιλεγεί h>42cm τότει.β. δοκού < 250 kg/m ηλύση γίνεται πιο οικονοµική 21

22 ΛΥΣΗ 3 ΛΥΣΗ ΜΕ Deltabeams + HCS Αναίρεση 1 σειράς ενδιάµεσων υποστυλωµάτων Ώφελος (πιθανόν µια πρόσθετη σειρά στάθµευσης) - 16 cm υψοµετρικήδιαφορά Μείωση κόστου εκσκαφής Εύκολη διέλευση Η/Μ εγκαταστάσεων 22

Ενδεικτικό παράδειγµα 4000 m 2 επιφάνεια x 0.

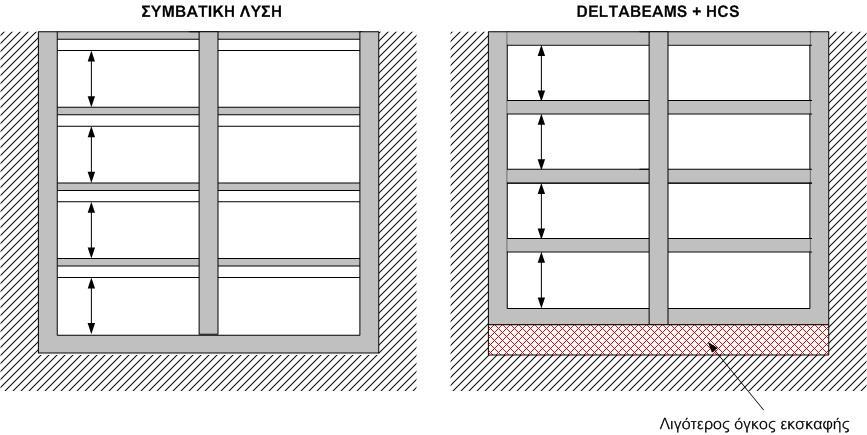

23 Ενδεικτικό παράδειγµα 4000 m 2 επιφάνεια x m λιγότερεςεκσκαφές = 3200 m 3 Κόστοςεκσκαφήςκαλούεδάφους 15 / m 3 Εξοικονόµηση

24 ΑΜΕΣΟ ΚΟΣΤΟΣ 160% 140% 120% 100% 80% 60% 40% 20% Ανοιγµένο κόστος αναφοράς ΛΥΣΗ 1 ΛΥΣΗ 2 ΛΥΣΗ 3 (ως 2 στάθµες) ΛΥΣΗ 3 (> 3 στάθµες) 0% Ενδεικτική σύγκριση βάσει εµπειρίας από έργα 1 στο εξωτερικό 24

ΜΑΚΡΟΠΡΟΘΕΣΜΟ ΚΟΣΤΟΣ 120% 100% 80% Ανοιγµένο κόστος αναφοράς Από αυξηµένες θέσεις στάθµευσης, µειωµένες, εκσκαφές, γρήγορη κατασκευή, Η/Μ ΛΥΣΗ 1 ΛΥΣΗ 2 ΛΥΣΗ 3 (ως 2

25 ΜΑΚΡΟΠΡΟΘΕΣΜΟ ΚΟΣΤΟΣ 120% 100% 80% Ανοιγµένο κόστος αναφοράς Από αυξηµένες θέσεις στάθµευσης, µειωµένες, εκσκαφές, γρήγορη κατασκευή, Η/Μ ΛΥΣΗ 1 ΛΥΣΗ 2 ΛΥΣΗ 3 (ως 2 στάθµες) ΛΥΣΗ 3 (> 3 στάθµες) 60% 40% 20% 0% Ενδεικτική σύγκριση βάσει εµπειρίας από έργα 1 στο εξωτερικό Η λύση 2 µεγάλα ανοιγµάτα / αραιή υποστύλωση πιο συµφέρουσα λύση!!! 25

26 ΛΥΣΗ 2 Ανάγκη για µεγάλα ανοίγµατα και στις δύο διευθύνσεις Επένδυσησε περισσότερες θέσεις στάθµευσης ΛΥΣΗ 3 Μεγάλα ανοίγµατα σε µια µόνο διεύθυνση Όταν υπάρχει σηµαντικό πρόβληµα ύψους Κακόέδαφος 26

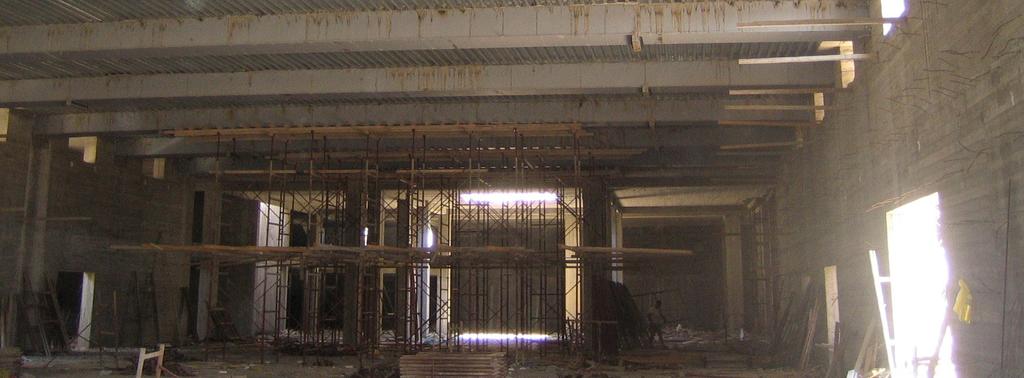

27 900 m 2 άνευυποστυλωµάτων (h tot = 70cm, L=21.3m) 27

28 ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ 28
