1 Εθνικό Μετσόβιο Πολυτεχνείο Τομέας Υδατικών Πόρων και Περιβάλλοντος Υδραυλικές κατασκευές - φράγματα Υπερχειλιστές εκχειλιστές Ν.Ι.Μουτάφης, Λέκτορας Καθηγητής ΕΜΠ Σχολή Πολιτικών Μηχανικών

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Σχολή Πολιτικών Μηχανικών - Τ.Υ.Π.&Περ. Κεφ. 12 ΥΠΕΡΧΕΙΛΙΣΤΕΣ - ΕΚΧΕΙΛΙΣΤΕΣ Μάθημα : Υδραυλικές Κατασκευές Φράγματα 9ο Εξάμηνο Ν. Ι. Μουτάφης Φράγμα Shih Kang Σεισμός Chi-Chi Σεπτ (Φωτογραφία : Tim Little BC Hydro)

4 Εικόνα 1: Μετωπικός υπερχειλιστής 4

5 Χ.Θ ,000 Αξονας Y/X R=5,00 α=45 ο Α.Σ.Α. Α.Κ. Π.Κ. 1 1 Α.Κ Π.Κ. Αξονας πετάσματος τσιμεντενέσεων 1 2,5 Σχήμα 1: Ελεύθεροι υπερχειλιστές 5

6 0 x x ( ) 1,85 H d = 2,0 * y H d y Σχήμα 2: Διαστασιολόγηση έργου υπερχείλισης βάσει του H d (Τυπικός σχεδιασμός στέψης υπερχειλιστή από: US Army Waterways Experimental Station, 1959) 6

7 45 60 Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ ,0 49, ,00 ΑΞΟΝΑΣ ΦΡΑΓΜΑΤΟΣ Y1 1:1,5 50 Χ.Θ ,00 Y0 50 ΔΙΩΡΥΓΑ ΠΤΩΣΗΣ 50 ΛΕΚΑΝΗ ΗΡΕΜΙΑΣ 55 Y2 s=0,333 20,00 Y3 Χ.Θ ,000 0 Σχήμα 3: Μετωπικός υπερχειλιστής Κάτοψη Φράγμα Λειβαδίου Ν. Πάτμου 7

8 Χ.Θ ,000 Α.Σ.Α. Αξονας Y/X Τοξωτό θυρόφραγμα R=5,00 α=45 ο 1 1 Α.Κ Π.Κ. Αξονας πετάσματος τσιμεντενέσεων 1 2,5 Σχήμα 4: Εκχειλιστές με θυροφράγματα 8

9 Εικόνα 2: Μετωπικός εκχειλιστής-έργο υπερχείλισης Φράγμα Κρεμαστών, π. Αχελώος 9

10 Εικόνα 3: Πλευρικός Υπερχειλιστής Έργο υπερχείλισης Φράγμα Καστακίου, π. Αχελώος 10

11 Εικόνα 4: Πλευρικός υπερχειλιστής ΥΗΕ Καστρακίου 11

12 Σχήμα 5: Πλευρικός υπερχειλιστής Κάτοψη Φράγμα Σισανίου, π. Μύριχος - Κοζάνη 12

13 Α. Σ/Δ Σ.Τ. s = 0.33 Αξονας γέφυρας Αρχική επιφάνεια εδάφους s = Καμπύλη Λεκάνη ηρεμίας Διώρυγα απαγωγής Αγκύρια Κεκλιμένη διώρυγα πτώσης Εργο εκτόξευσης Λεκάνη αποτόνωσης Σχήμα 6: Πλευρικός υπερχειλιστής Μηκοτομή Φράγμα Σισανίου, π. Μύριχος, Κοζάνη 13

14 Eπιφάνεια εδάφους Aξονας Φρέατος Υπερχειλιστή Aξονας Σήραγγας Υπερχειλιστή Κλίση Σχήμα 7: Φρεατοειδής υπερχειλιστής Μηκοτομή Φράγμα Σέττα Μανίκια Ευβοίας 14

15 Σχήμα 8: Σιφωνοειδής Υπερχειλιστής - Τομή 15

16 45 60 Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ. Α.Σ/Δ ,0 49, ,00 ΑΞΟΝΑΣ ΦΡΑΓΜΑΤΟΣ Y1 1:1,5 50 Χ.Θ ,00 Y0 50 ΔΙΩΡΥΓΑ ΠΤΩΣΗΣ 50 ΛΕΚΑΝΗ ΗΡΕΜΙΑΣ 55 Y2 s=0,333 20,00 Y3 Χ.Θ ,000 0 Σχήμα 9: Βασικά τμήματα υπερχειλιστών 16

17 Χ.Θ ,000 s=0,333 Διώρυγα προσαγωγής Διώρυγα πτώσης Λεκάνη ηρεμίας Διώρυγα φυγής Εργο υπερχείλισης 47,00 45,00 44,00 26,00 20,00 Σχήμα 10: Βασικά τμήματα υπερχειλιστών - Μηκοτομή 17

18 Εικόνα 5: ΥΗΕ Ασωμάτων Καθοδηγητικός τοίχος εκχειλιστή 18

19 Εικόνα 6: ΥΗΕ Στράτου Καθοδηγητικός τοίχος εκχειλιστή 19

20 Σχήμα 11: Ένα άνοιγμα - χωρίς γέφυρα (ανεστραμμένο Π) 20

21 Σχήμα 12: Ένα άνοιγμα - χωρίς γέφυρα - Κατασκευή με ανεξάρτητους φορείς (τοίχους αντιστήριξης και πλάκες δαπέδου) 21

22 Σχήμα 13: Ένα άνοιγμα με γέφυρα - Μονολοθική πλαισιωτή κατασκευή των ακροβάθρων, του δαπέδου και της γέφυρας 22

23 Σχήμα 14: Περισσότερα του ενός ανοίγματα - Μονολιθικές πλαισιωτές κατασκευές 23

24 Σχήμα 15: Περισσότερα του ενός ανοίγματα - Μονολιθικές κατασκευές ακροβάθρων και μεσοβάθρων 24

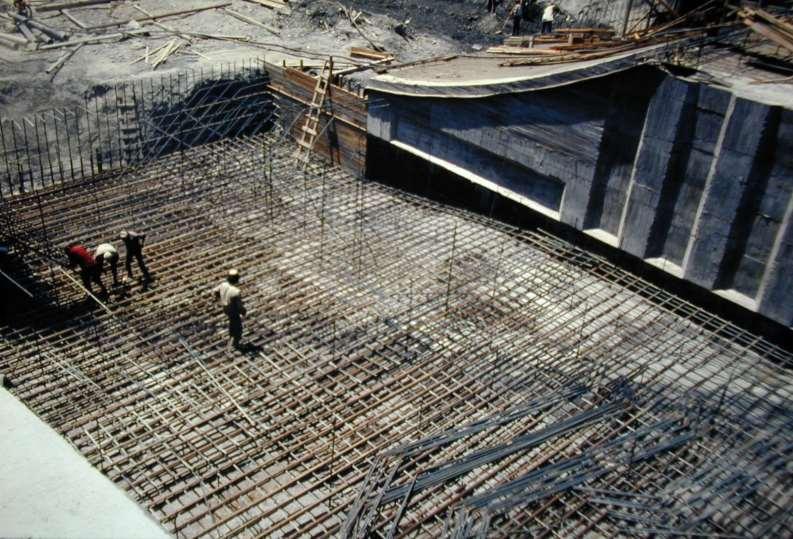

25 Εικόνα 7: Θεμελίωση μονολίθου 25

26 Εικόνα 8: ΥΗΕ Πουρναρίου Μονόλιθος εκχειλιστή 26

27 Εικόνα 9: Ξυλότυπος τμήματος μεσοβάθρου 27

28 Εικόνα 10: Τεχνικό υπερχείλισης Κλείδες μεταξύ μονολίθων 28

29 Σχήμα 16: Κλείδες - Διάταξη 29

30 Σχήμα 17: Φορτία τεχνικού υπερχείλισης: Ίδιον βάρος και σεισμός 30

31 Σχήμα 18: Πιέσεις γαιών ή/και φερτών υλικών 31

32 Σχήμα 19: Υδροστατικές πιέσεις συνήθεις συνθήκες 32

33 Σχήμα 20: Υδροστατικές πιέσεις συνθήκες υπερχείλισης 33

34 Σχήμα 21: Άνωση 34

35 Σχήμα 22: Άνωση με στεγανοποίηση (τσιμεντενέσεις) Αμφίβολη αποτελεσματικότητα μείωση 30% (?) 35

36 Σχήμα 23: Άνωση με στεγανοποίηση & αποστράγγιση 36

37 Εικόνα 11: Διώρυγα Πτώσης Φράγμα Ραπεντώσας 37

38 Εικόνα 12: Διώρυγα Πτώσης με αερισμό δαπέδου Φράγμα Μεσοχώρας 38

39 Σχήμα 24: Λεπτομέρεια διώρυγας πτώσης 39

40 Εικόνα 13: Υπερχειλιστής σε φράγμα βαρύτητας 40

41 Εικόνα 14: Υπερχειλιστής σε φράγμα βαρύτητας Πλευρικές διώρυγες πτώσης Συγκέντρωση ροής στην κοίτη 41

42 Εικόνα 15: Βαθμιδωτή διώρυγα πτώσης - Φράγμα Άνω Μερά - Μύκονος 42

43 Εικόνα 16: Βαθμιδωτή διώρυγα πτώσης - Φράγμα Μαραθίου - Μύκονος 43

44 Εικόνα 17: Πλευρικοί καθοδηγητικοί τοίχοι με συρματοκιβώτια Φράγμα Damte - Αιθιοπία 44

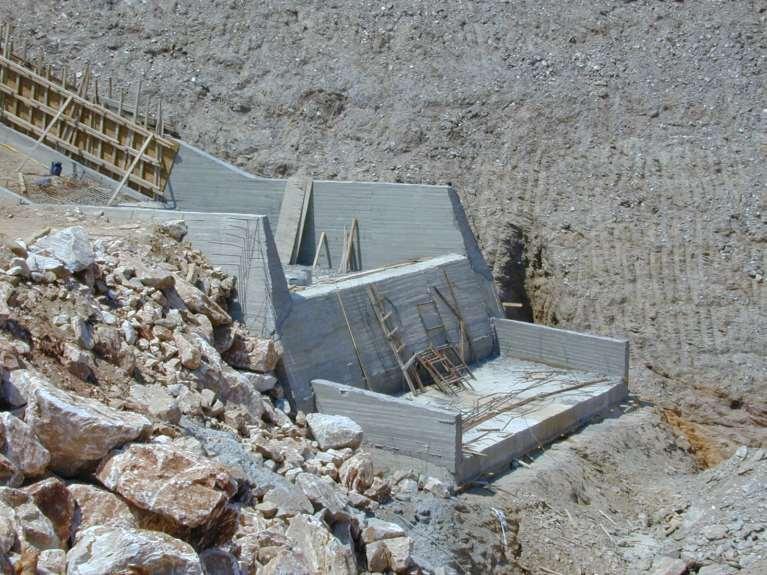

45 Εικόνα 18: Έργο εκτόξευσης 45

46 Σχήμα 25: Έργο Εκτόξευσης & Λεκάνη Αποτόνωσης 46

47 Εικόνα 19: Έργο εκτόξευσης ΥΗΕ Κρεμαστών Καθοδηγητικός τοίχος 47

48 Εικόνα 20: Τυπική Λεκάνη Ηρεμίας 48

49 Εικόνα 21: Βαθμιδωτή διώρυγα πτώσης & Λεκάνη Ηρεμίας Φράγμα Κόρης Γεφύρι, Ν. Χίου 49

50 Εικόνα 22: Λεκάνη Ηρεμίας με οδοντώσεις - Φράγμα Περδίκκα - Πτολεμαίδα 50

51 ΠΑΡΑΡΤΗΜΑ Εικόνα 17: Πλευρικοί καθοδηγητικοί τοίχοι με συρματοκιβώτια Φράγμα Damte Αιθιοπία, CC: BY- NC-SA 51
