1 Εθνικό Μετσόβιο Πολυτεχνείο Τομέας Υδατικών Πόρων και Περιβάλλοντος Αστικά υδραυλικά έργα Το υδροδοτικό σύστημα της Αθήνας Δημήτρης Κουτσογιάννης, Καθηγητής ΕΜΠ Σχολή Πολιτικών Μηχανικών

2 Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άδεια χρήσης άλλου τύπου, αυτή πρέπει να αναφέρεται ρητώς.

3 Κεφάλαιο 3: Το υδροδοτικό σύστημα της Αθήνας

4 Τοπογραφικές και κλιματολογικές συνθήκες km km Μέση ετήσια βροχή (mm) Υψόμετρο (m) Εικόνα 1: Τοπογραφικός χάρτης και χάρτης βροχόπτωσης της Αττικής Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 4

5 Η ύδρευση της Αθήνας στην αρχαιότητα Από τον πρώτο εποικισμό: Ύδρευση από πηγές (Κλεψύδρα) και πηγάδια. Νομοθεσία Σόλωνα: Ρύθμιση των απολήψεων νερού από δημόσιες κρήνες και πηγάδια (σε απόσταση 4 σταδίων 740 m), ιδιόκτητα πηγάδια ή και πηγάδια γειτόνων σε ποσότητα 40 L ημερησίως (δύο δοχείων των 6 χοών ημερησίως αν μετά από διάνοιξη ιδιόκτητου πηγαδιού στα 18.3 m δεν βρισκόταν νερό). Πρώτο μεγάλο υδραυλικό έργο: Πεισιστράτειο Υδραγωγείο (~530 π.χ., σε λειτουργία μέχρι σήμερα) Κλασική Αθήνα: έμφαση σε θεσμικά μέτρα διαχείρισης και όχι σε δημόσια έργα (Κρουνών Επιμελητής) μικρής κλίμακας έργα (στέρνες για όμβρια) για λόγους ασφάλειας. Ρωμαϊκή Αθήνα: Αδριάνειο υδραγωγείο ( μ.χ., σε λειτουργία μετά από επισκευή μέχρι τα μέσα του 20ού αιώνα). Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 5

6 Σύγχρονη Αθήνα: Εξέλιξη ορόσημα Πρώιμο στάδιο Έργα Μαραθώνα (hm 3 ) Στασιμότητα/Προβλήματα λόγω του 2ου παγκόσμιου και του εμφύλιου πολέμου Υδραγωγείο Υλίκης Ξηρασία Έργα Μόρνου Έμμονη ξηρασία Σήραγγα Ευήνου-Μόρνου Ταμιευτήρας Ευήνου Πληθυσμός Ετήσια κατανάλωση Εικόνα 2: Χρονική εξέλιξη πληθυσμού και κατανάλωσης της Αθήνας Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 6

7 Υδροδοτικό σύστημα Αθήνας: Κύριες συνιστώσες Ταμιευτήρας Ευήνου Ταμιευτήρας Μόρνου Λίμνη Υλίκη Κωπαΐδα Π. Ασωπός Ταμιευτήρας Μαραθώνα km Δ. Κιούρκων Δ. Αχαρνών Δ. Ασπροπύργου Δ. Περισσού ΑΘΗΝΑ Εικόνα 3: Το υδροσύστημα της Αθήνας Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 7

8 Κατηγορίες υδατικών πόρων Basin Εύηνος 350 km 2 Μόρνος 557 km 2 Βοιωτικός Κηφισός Υλίκη 2400 km 2 Χάραδρος 120 km 2 Βόρεια Πάρνηθα ΕΠΙΦΑΝΕΙΑΚΟΙ ΠΟΡΟΙ Κύριοι Βοηθητικοί (Ταμιευτήρες) (Ταμιευτήρες) Εύηνος 322 hm 3 /y Μόρνος 319 hm 3 /y Υλίκη 353 hm 3 /y Μαραθώνας 10 hm 3 /y ΥΠΟΓΕΙΟΙ ΠΟΡΟΙ Εφεδρικοί (Γεωτρήσεις) Β. Κηφισός, μέσος ρους 136 hm 3 /y Περιοχή Υλίκης 85 hm 3 /y Βίλιζα 26 hm 3 /y Μαυροσουβάλα 36 hm 3 /y Επιφάνεια Εισροή Αντλητική ικανότητα Υπερχείλιση Διαρροή Άντληση Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 8

9 Υδραγωγ. Μόρνου 188 km 16 m 3 /s Μόρνος Εύηνος Οικολογική παροχή Δομή του υδροδοτικού συστήματος της Αθήνας 350 km hm 3 Ταμιευτήρας Ευήνου +455 ως +500 m 104 hm 3 Βοιωτικός Κηφισός 2400 km hm 3 Προς άρδευση Κωπαΐδας Λίμνη Υλίκη +45 ως +78 m 587 hm 3 Υπερχείλιση/διαφυγή Προς Παραλίμνη/Ευβοϊκό Έξοδος σήραγγας +440 m 557 km hm 3 Ταμιευτήρας Μόρνου +382 ως +435 m 643 hm 3 Χάραδρος 120 km 2 10 hm 3 Προς κατανάλωση Ταμιευτήρας Μαραθώνα +186 ως +223 m 41 hm 3 Προς κατανάλωση + Γεωτρήσεις (με σωληνώσεις διασύνδεσης) + Αντλιοστάσια + Μικρά υδροηλεκτρικά έργα Εικόνα 4: Δομή υδροσυστήματος της Αθήνας Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 9

10 Το Πεισιστράτειο Υδραγωγείο Τοπογραφικό υπόβαθρο: Tassios, T.P., Water supply of ancient Greek cities, Water Science and Technology: Water Supply, 7(1), , Αρχαιότητα Εικόνα 5: Το υδροδοτικό σύστημα της Αθήνας στην αρχαιότητα (Πεισιστράτειο Υδραγωγείο) Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 10

11 Το Αδριάνειο Υδραγωγείο Εικόνα 6: Το υδροδοτικό σύστημα της Αθήνας στη ρωμαϊκή εποχή (Αδριάνειο Υδραγωγείο) Πηγή: Παππάς, Α., Η Ύδρευσις των Αρχαίων Αθηνών, Ελεύθερη Σκέψις, Αθήνα, Αρχαιότητα Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 11

12 Νεότερη Αθήνα Πρώιμο στάδιο Εικόνα 7: Αντικατάσταση υδατογέφυρας Αδριάνειου με ανεστραμμένο σίφωνα, 1929 Εικόνα 8: Συμπληρωματική συλλογή και διανομή νερού στην Αθήνα (αρχές 20ου αιώνα μέχρι το 1940) Ορόσημα Πηγή: ΕΥΔΑΠ Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 12

13 Φράγμα Μαραθώνα (1) Εικόνα 9: Σήμερα Εικόνα 10: Κατασκευή φράγματος, 1928 Εικόνα 11: Κατασκευή υπερχειλιστή, 1928 Υδροσύστημα Περισσότερες... Πηγή: ΕΥΔΑΠ Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 13

14 Φράγμα Μαραθώνα (2) Εικόνα 12: Καταστροφική πλημμύρα, 1926 Εικόνα 13: Υπερχειλιστής σε λειτουργία, 1941 Εικόνα 14: Κατασκευή Σήραγγας Μπογιατίου, 1928 Εικόνα 15: Εγκαίνια Σήραγγας Μπογιατίου, 1928 Υδροσύστημα Προηγούμενες... Πηγή: ΕΥΔΑΠ Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 14

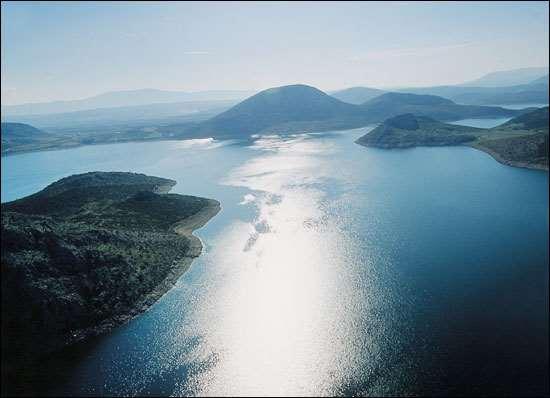

15 Λίμνη Υλίκη και αντλιοστάσια Εικόνα 16: Λίμνη Υλίκη Εικόνα 17: Πλωτά αντλιοστάσια Υλίκης Εικόνα 18: Κύριο Αντλιοστάσιο Υλίκης Εικόνα 19: Αντλιοστάσιο Κιούρκων Υδροσύστημα Πηγή: ΕΥΔΑΠ Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 15

16 Ταμιευτήρας και υδραγωγείο Μόρνου Υδροσύστημα Εικόνα 21: Φράγμα & ταμιευτήρας Μόρνου Εικόνα 22: Υδραγωγείο Μόρνου στην Πεδιάδα Θηβών Εικόνα 23: Σίφωνας Διστόμου Εικόνα 20: Υδραγωγείο Μόρνου στους Δελφούς Πηγή: ΕΥΔΑΠ Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 16

17 Έλεγχος υδραγωγείου Μόρνου Εικόνα 24: Κατασκευές ελέγχου ροής Εικόνα 25: Κέντρο εποπτείας και τηλελέγχου υδραγωγείου Υδροσύστημα Πηγή: ΕΥΔΑΠ Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 17

18 Φράγμα και σήραγγα Ευήνου Εικόνα 26: Φράγμα Ευήνου στη φάση της κατασκευής, Εικόνα 27: Κατασκευή της συνδετήριας σήραγγας Ευήνου- Μόρνου, 1995 Υδροσύστημα Πηγή: ΕΥΔΑΠ Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας 18

19 Εγκαταστάσεις επεξεργασίας νερού Εικόνα 28: Διυλιστήρια Περισσού Εικόνα 29: Διυλιστήρια Αχαρνών Εικόνα 30: Διυλιστήρια Ασπροπύργου Υδροσύστημα Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Το υδροδοτικό σύστημα της Αθήνας Πηγή: ΕΥΔΑΠ 19

20 Παράρτημα Εικόνα 5: Το υδροδοτικό σύστημα της Αθήνας στην αρχαιότητα (Πεισιστράτειο Υδραγωγείο), Τοπογραφικό υπόβαθρο: Tassios, T.P., Water supply of ancient Greek cities, Water Science and Technology: Water Supply, 7(1), , 2007, CC: BY-NC-ND Εικόνα 6: Το υδροδοτικό σύστημα της Αθήνας στα ρωμαϊκή εποχή (Αδριάνειο Υδραγωγείο), Πηγή: Παππάς, Α., Η Ύδρευσις των Αρχαίων Αθηνών, Ελεύθερη Σκέψις, Αθήνα, 1999, CC: BY-NC-ND Εικόνες 7-30: Αρχείο φωτογραφιών της ΕΥΔΑΠ, ΕΥΔΑΠ, CC: BY-NC-SA Δ. Κουτσογιάννης & Α. Ευστρατιάδης, Εισαγωγή στα αστικά υδραυλικά έργα 20
