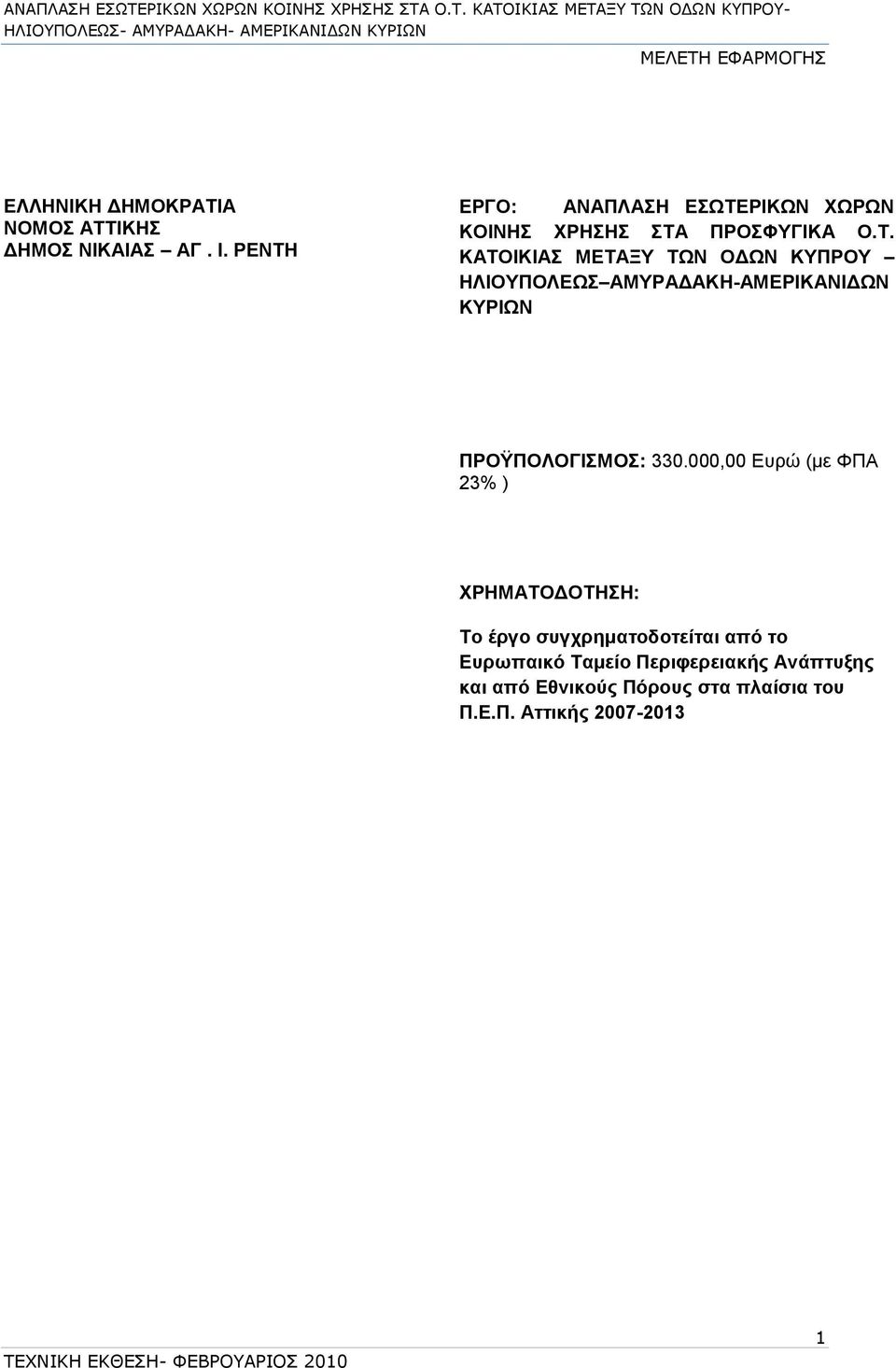

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΙΚΑΙΑΣ ΑΓ. Ι. ΡΕΝΤΗ ΕΡΓΟ: ΑΝΑΠΛΑΣΗ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ ΚΟΙΝΗΣ ΧΡΗΣΗΣ ΣΤΑ ΠΡΟΣΦΥΓΙΚΑ Ο.Τ. ΚΑΤΟΙΚΙΑΣ ΜΕΤΑΞΥ ΤΩΝ ΟΔΩΝ ΚΥΠΡΟΥ ΗΛΙΟΥΠΟΛΕΩΣ ΑΜΥΡΑΔΑΚΗ-ΑΜΕΡΙΚΑΝΙΔΩΝ ΚΥΡΙΩΝ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ: ,00 Ευρώ (με ΦΠΑ 23% ) ΧΡΗΜΑΤΟΔΟΤΗΣΗ: Tο έργο συγχρηματοδοτείται από το Ευρωπαικό Ταμείο Περιφερειακής Ανάπτυξης και από Εθνικούς Πόρους στα πλαίσια του Π.Ε.Π. Αττικής

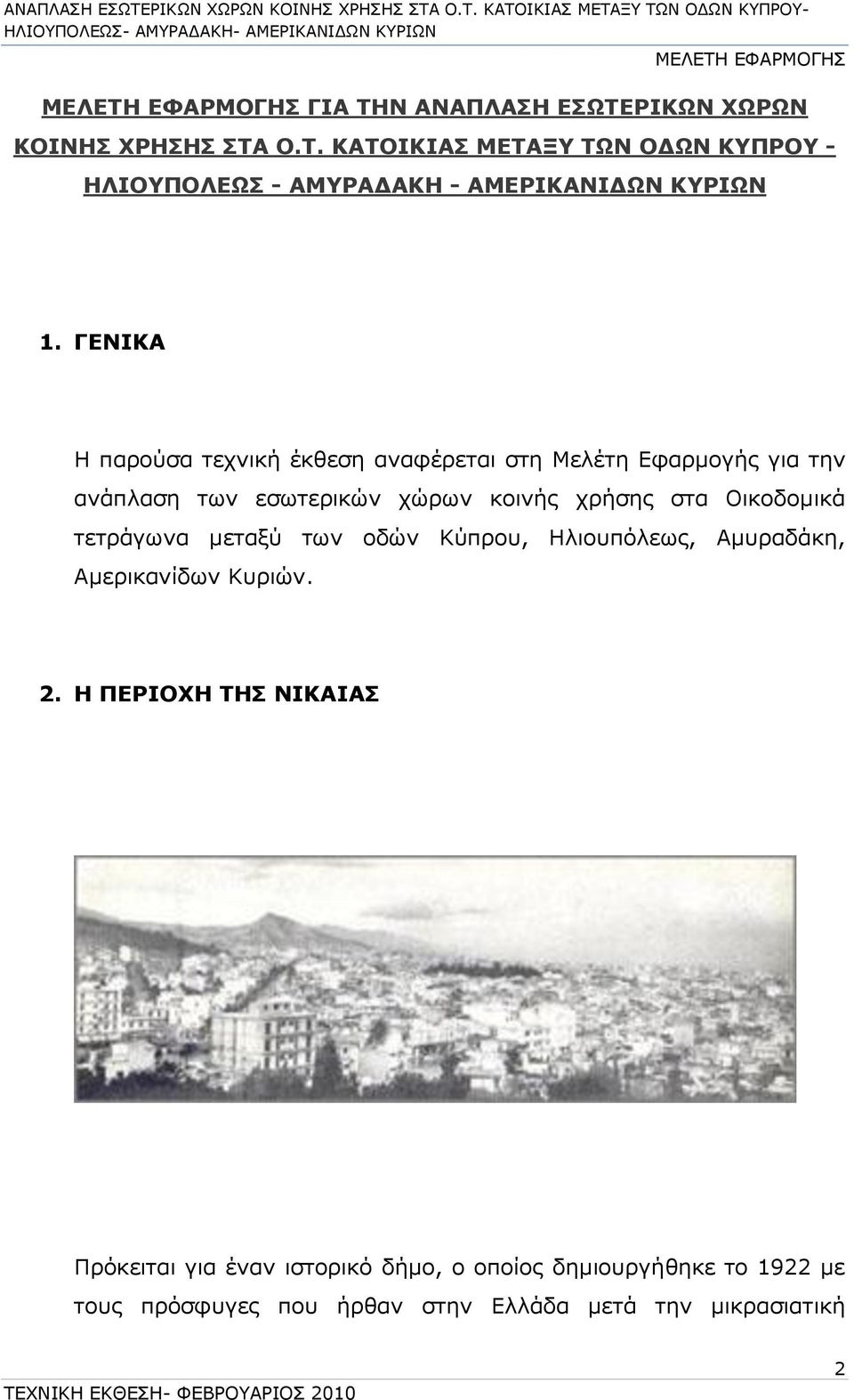

2 ΓΙΑ ΤΗΝ ΑΝΑΠΛΑΣΗ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ ΚΟΙΝΗΣ ΧΡΗΣΗΣ ΣΤΑ Ο.Τ. ΚΑΤΟΙΚΙΑΣ ΜΕΤΑΞΥ ΤΩΝ ΟΔΩΝ ΚΥΠΡΟΥ - ΗΛΙΟΥΠΟΛΕΩΣ - ΑΜΥΡΑΔΑΚΗ - ΑΜΕΡΙΚΑΝΙΔΩΝ ΚΥΡΙΩΝ 1. ΓΕΝΙΚΑ H παρούσα τεχνική έκθεση αναφέρεται στη Μελέτη Εφαρμογής για την ανάπλαση των εσωτερικών χώρων κοινής χρήσης στα Οικοδομικά τετράγωνα μεταξύ των οδών Κύπρου, Ηλιουπόλεως, Αμυραδάκη, Αμερικανίδων Κυριών. 2. Η ΠΕΡΙΟΧΗ ΤΗΣ ΝΙΚΑΙΑΣ Πρόκειται για έναν ιστορικό δήμο, ο οποίος δημιουργήθηκε το 1922 με τους πρόσφυγες που ήρθαν στην Ελλάδα μετά την μικρασιατική 2

3 καταστροφή. Βρίσκεται σε κεντροβαρική θέση στο νομό Αττικής, γιατί απέχει 4χμ από το κέντρο του Πειραιά και 8 χμ από το κέντρο της Αθήνας. Αποτελεί ουσιαστικά τη σύνδεση του Πειραία με την Αθήνα. Η Νίκαια ανήκει σε εκείνες τις περιοχές που συστάθηκαν μετά την μικρασιατική καταστροφή. Κατοικήθηκε από πρόσφυγες από διάφορα μέρη της Μικράς Ασίας και του Πόντου, όπως Σμύρνη, Μαγνησία, Βιθυνία, Μούγλα, Τραπεζούντα κλπ. Τα πολεοδομικά και αρχιτεκτονικά χαρακτηριστικά του προσφυγικού συνοικισμού διαφένονται καθαρά στην πόλη εώς σήμερα. Ταυτόχρονα με το πλούσιο παρελθόν του Δήμου υπάρχει και το σύγχρονο πρόσωπο της πόλης που προσπαθεί να ανταποκριθεί στις σύγχρονες ανάγκες. Πάραλληλα λοιπόν με την προσφυγική αρχιτεκτονική, συναντούμε και σύγχρονα κτίρια όπως την Αρση Βαρών, το Κατράκειο θέατρο, το Μουσείο για το «Μπλόκο της Κοκκινιάς», το Δημοτικό κήπο με το Κηποθέτρο και το λόφο της Δεξαμενής. Γήπεδο άρσης βαρών 3

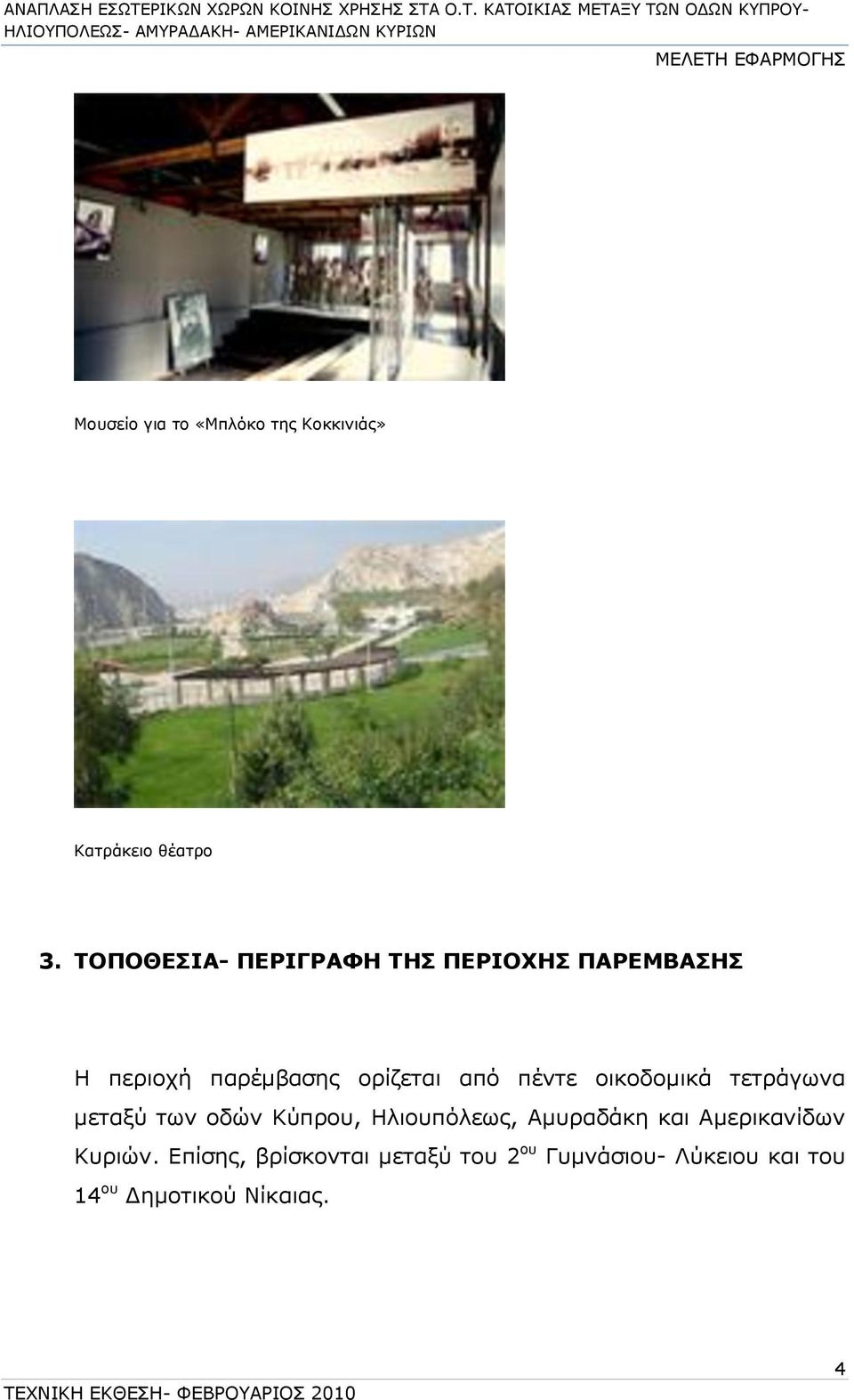

4 Μουσείο για το «Μπλόκο της Κοκκινιάς» Κατράκειο θέατρο 3. ΤΟΠΟΘΕΣΙΑ- ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΕΡΙΟΧΗΣ ΠΑΡΕΜΒΑΣΗΣ Η περιοχή παρέμβασης ορίζεται από πέντε οικοδομικά τετράγωνα μεταξύ των οδών Κύπρου, Ηλιουπόλεως, Αμυραδάκη και Αμερικανίδων Κυριών. Επίσης, βρίσκονται μεταξύ του 2 ου Γυμνάσιου- Λύκειου και του 14 ου Δημοτικού Νίκαιας. 4

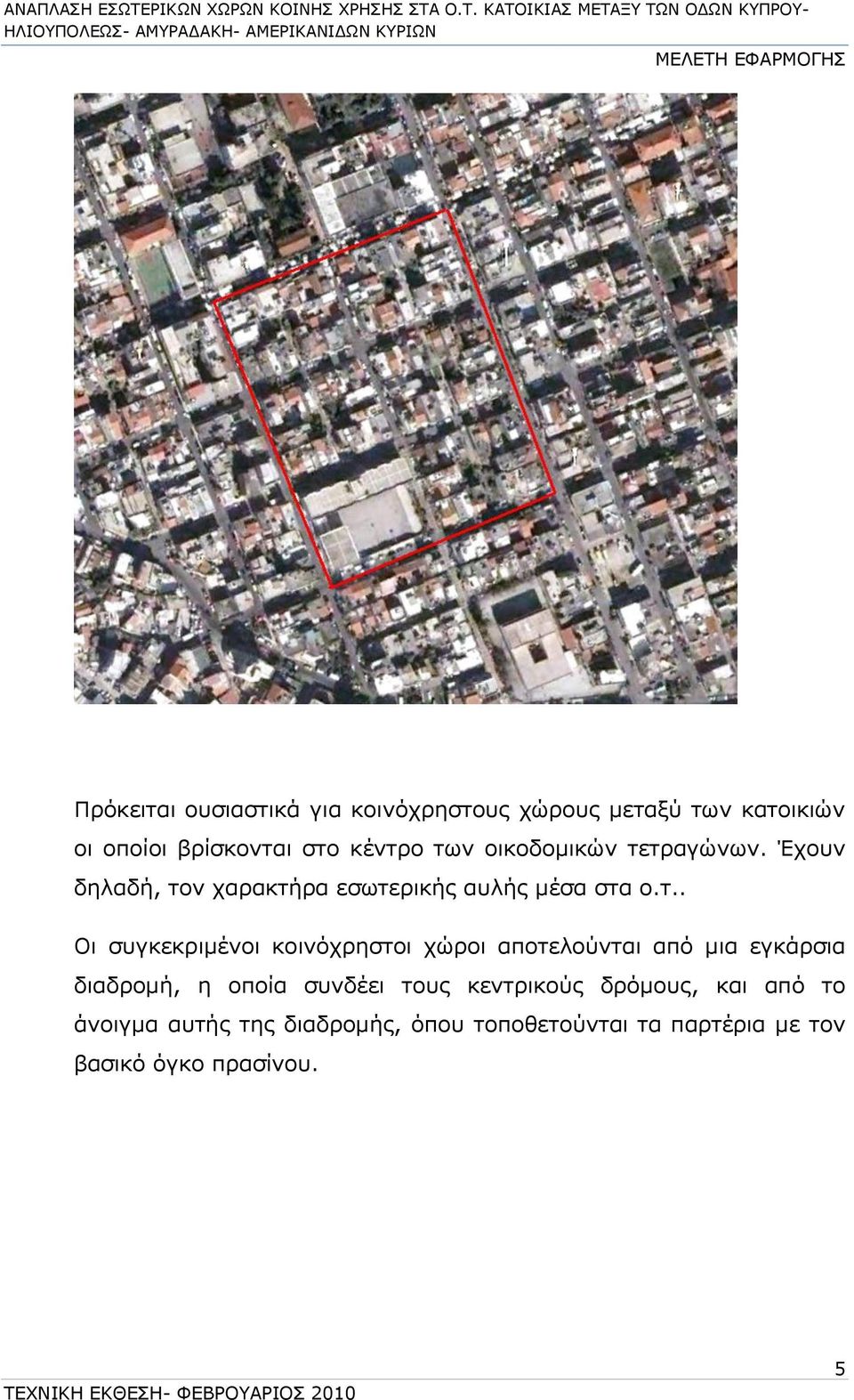

5 Πρόκειται ουσιαστικά για κοινόχρηστους χώρους μεταξύ των κατοικιών οι οποίοι βρίσκονται στο κέντρο των οικοδομικών τετραγώνων. Έχουν δηλαδή, τον χαρακτήρα εσωτερικής αυλής μέσα στα ο.τ.. Οι συγκεκριμένοι κοινόχρηστοι χώροι αποτελούνται από μια εγκάρσια διαδρομή, η οποία συνδέει τους κεντρικούς δρόμους, και από το άνοιγμα αυτής της διαδρομής, όπου τοποθετούνται τα παρτέρια με τον βασικό όγκο πρασίνου. 5

6 Η μοροφολογία του εδάφους δημιουργεί μια έντονη κλίση από βόρεια προς νότια. Η υφιστάμενη διαμόρφωση δεν είναι ενιαία και σε όλα τα ο.τ.. Επίσης, κάποια ο.τ. τετράγωνα έχουν εντονότερα προβλήματα από τα υπόλοιπα (π.χ. ο.τ. 1,2). Ύστερα από επιτόπου παρατήρηση της υφιστάμενης κατάστασης και από συζήτηση με τους κατοίκους, τα βασικότερα προβλήματα που εντοπίστηκαν σε όλα τα οικοδομικά τετράγωνα είναι τα εξής: Ζητήματα καθαριότητας, λόγω απεριποίητης βλάστησης και παρτεριών Λιμνάζοντα όμβρια ύδατα λόγω κακής απορροής και ανωμαλιών στην διαμόρφωση της υφιστάμνενης πλακόστρωσης. 6

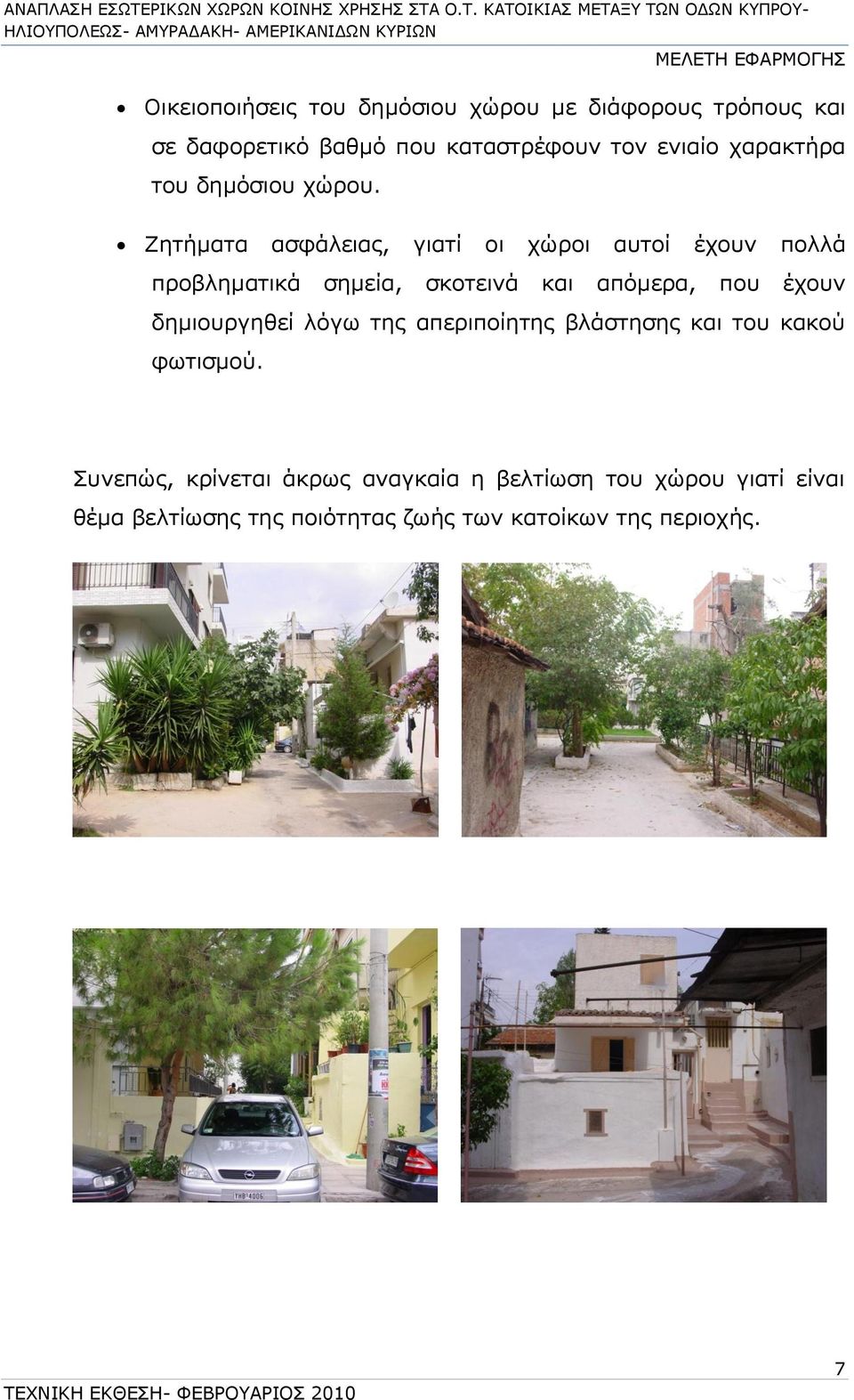

7 Οικειοποιήσεις του δημόσιου χώρου με διάφορους τρόπους και σε δαφορετικό βαθμό που καταστρέφουν τον ενιαίο χαρακτήρα του δημόσιου χώρου. Ζητήματα ασφάλειας, γιατί οι χώροι αυτοί έχουν πολλά προβληματικά σημεία, σκοτεινά και απόμερα, που έχουν δημιουργηθεί λόγω της απεριποίητης βλάστησης και του κακού φωτισμού. Συνεπώς, κρίνεται άκρως αναγκαία η βελτίωση του χώρου γιατί είναι θέμα βελτίωσης της ποιότητας ζωής των κατοίκων της περιοχής. 7

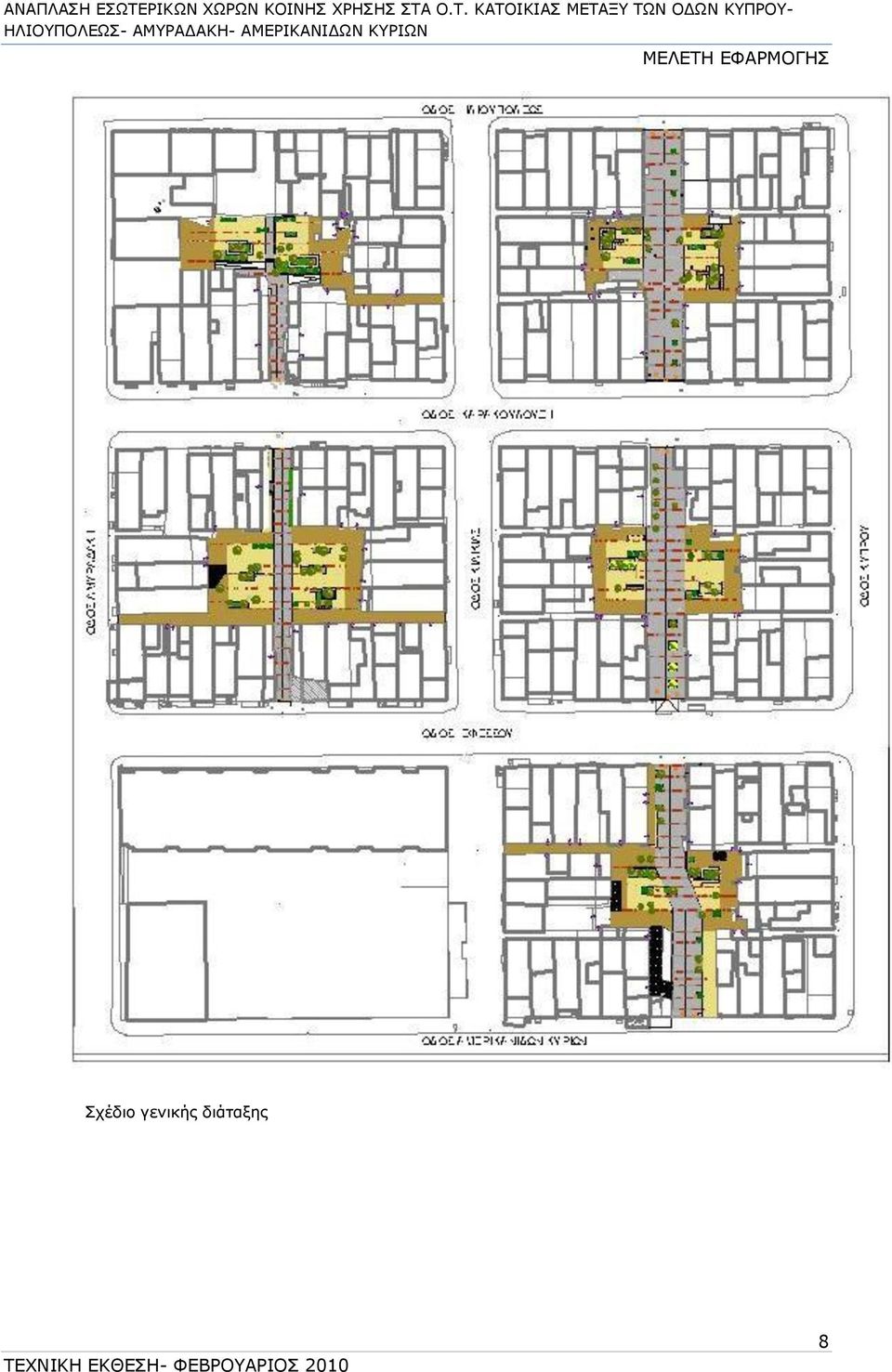

8 Σχέδιο γενικής διάταξης 8

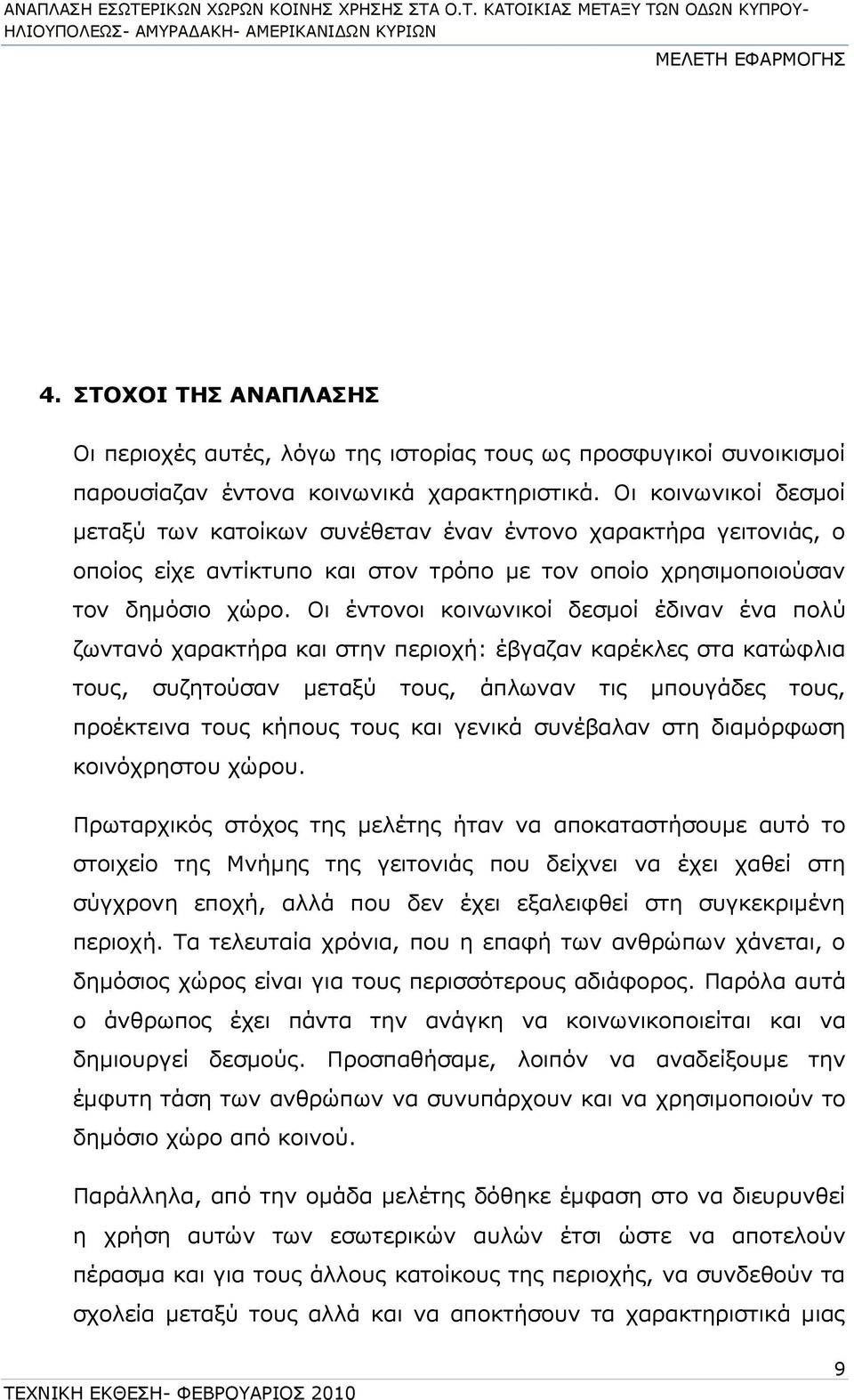

9 4. ΣΤΟΧΟΙ ΤΗΣ ΑΝΑΠΛΑΣΗΣ Οι περιοχές αυτές, λόγω της ιστορίας τους ως προσφυγικοί συνοικισμοί παρουσίαζαν έντονα κοινωνικά χαρακτηριστικά. Οι κοινωνικοί δεσμοί μεταξύ των κατοίκων συνέθεταν έναν έντονο χαρακτήρα γειτονιάς, ο οποίος είχε αντίκτυπο και στον τρόπο με τον οποίο χρησιμοποιούσαν τον δημόσιο χώρο. Οι έντονοι κοινωνικοί δεσμοί έδιναν ένα πολύ ζωντανό χαρακτήρα και στην περιοχή: έβγαζαν καρέκλες στα κατώφλια τους, συζητούσαν μεταξύ τους, άπλωναν τις μπουγάδες τους, προέκτεινα τους κήπους τους και γενικά συνέβαλαν στη διαμόρφωση κοινόχρηστου χώρου. Πρωταρχικός στόχος της μελέτης ήταν να αποκαταστήσουμε αυτό το στοιχείο της Μνήμης της γειτονιάς που δείχνει να έχει χαθεί στη σύγχρονη εποχή, αλλά που δεν έχει εξαλειφθεί στη συγκεκριμένη περιοχή. Τα τελευταία χρόνια, που η επαφή των ανθρώπων χάνεται, ο δημόσιος χώρος είναι για τους περισσότερους αδιάφορος. Παρόλα αυτά ο άνθρωπος έχει πάντα την ανάγκη να κοινωνικοποιείται και να δημιουργεί δεσμούς. Προσπαθήσαμε, λοιπόν να αναδείξουμε την έμφυτη τάση των ανθρώπων να συνυπάρχουν και να χρησιμοποιούν το δημόσιο χώρο από κοινού. Παράλληλα, από την ομάδα μελέτης δόθηκε έμφαση στο να διευρυνθεί η χρήση αυτών των εσωτερικών αυλών έτσι ώστε να αποτελούν πέρασμα και για τους άλλους κατοίκους της περιοχής, να συνδεθούν τα σχολεία μεταξύ τους αλλά και να αποκτήσουν τα χαρακτηριστικά μιας 9

10 πλατείας όπου, πέρα από τους κατοίκους των ο.τ. θα χρησιμοποιούνται και από τους περαστικούς. Βασικός στόχος ήταν ο κόσμος να οικειοποιηθεί περισσότερο τον κοινόχρηστο χώρο των οικοδομικών τετραγώνων. Τομή Α-Α Ο.Τ.1 Τομή Β-Β Ο.Τ.1 5. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΛΥΣΗΣ Βασική επιλογή ήταν η μελέτη να βασιστεί σε μια ήπια παρέμβαση της οποίας προτεραιότητας θα ήταν η καθαριότητα του χώρου, το αίσθημα της ασφάλειας αλλά και η ανάδειξη των στοιχείων της γειτονιάς, που τα τελευταία χρόνια έχει ατονήσει. Στην αρχιτεκτονική λύση, προτείνεται ο διαχωρισμός των χώρων σε τρεις ζώνες, η καθεμιά από τις οποίες θα 10

11 δέχεται συγκεκριμένες κοινωνικές λειτουργίες, χωρίς όμως να τις διαχωρίζει. - ΖΩΝΗ Α: ΙΔΙΩΤΙΚΗ ΖΩΝΗ Είναι η ζώνη που δημιουργείται σε άμεση επαφή με τα κατώφλια των κατοικιών και η οποία ανήκει περισσότερο στους κατοίκους. Έχει πλάτος 2,5 εώς 3μ περίπου. Οι κάτοικοι δείχνουν ότι έχουν ανάγκη την ιδιωτικότητα και προσπαθούν με διάφορους τρόπους να την προστατέψουν. Οι διαβαθμίσεις αυτές, παλιότερα που η κοινωνική συνοχή ήταν πιο έντονη στις γειτονιές, εμφανίζονταν στο χώρο και στη διαμόρφωσή του. Οι χώροι κοντά στις ιδιοκτησίες ήταν στην ευθύνη των κατοίκων συλλογικά. Για το λόγο αυτό, στα όρια της ζώνης αυτής δεν υπάρχει κάποια συγκεκριμένη διαμόρφωση για να δίνεται η δυνατότητα στους ίδιους τους κατοίκους να τη διαμορφώσουν οι ίδιοι, σύμφωνα με τα δικά τους κριτήρια μέσα όμως σε κάποια συνθετικά όρια. Στην περιοχή αυτή θα μπορούν να πραγματοποιηθούν πιο ιδιωτικές λειτουργίες: τοποθέτηση γλαστρών, ιδιωτικών καθισμάτων, άπλωμα της μπουγάδας κλπ. Ο διαχωρισμός της συγκεκριμένης ζώνης από τις υπόλοιπες γίνεται μέσω της αλλαγής χρώματος του υλικού δαπεδόστρωσης. Δηλαδή, χρησιμοιείται κυβόλιθος 10χ10εκ χρώματος κεραμιδί. 11

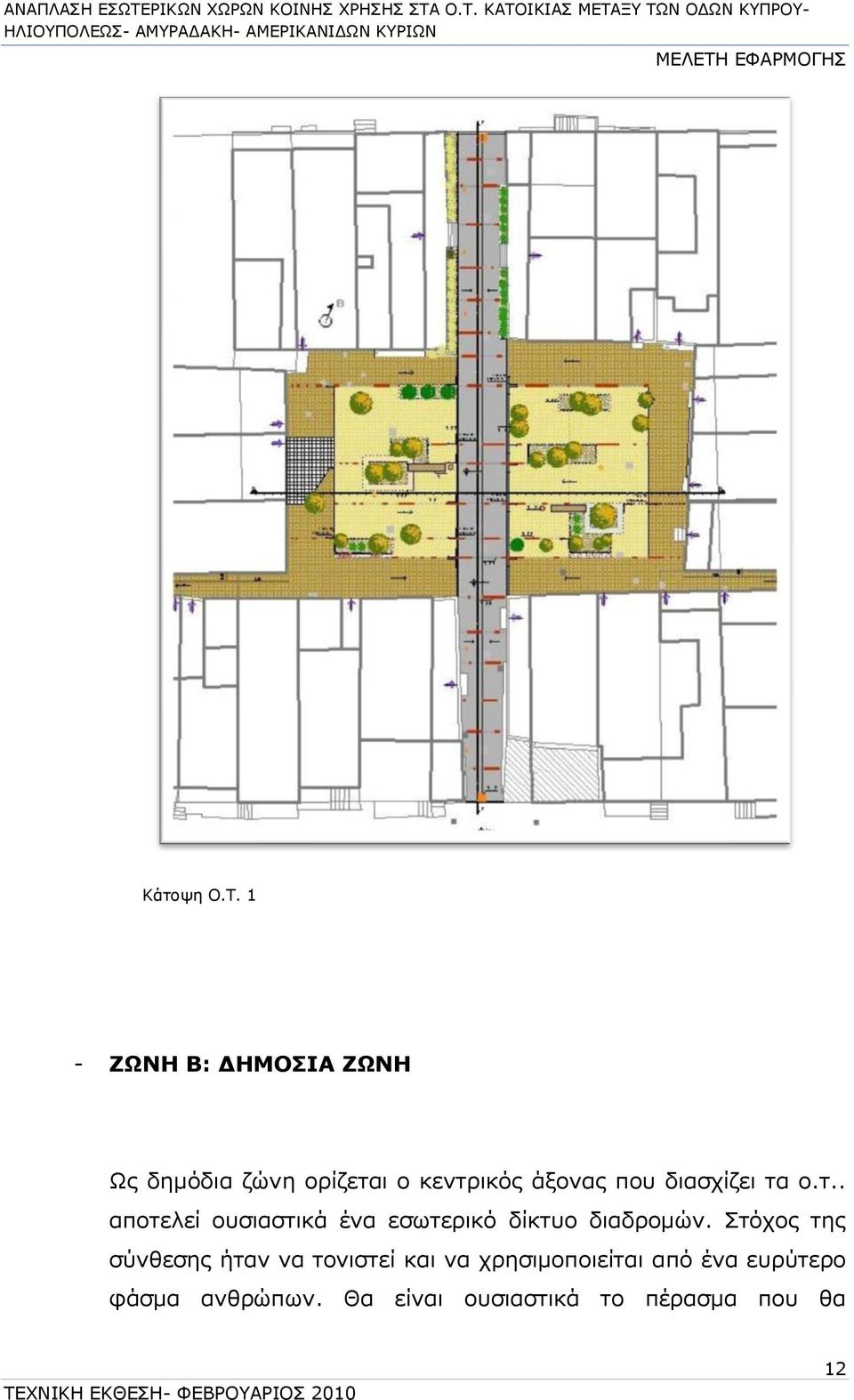

12 Κάτοψη Ο.Τ. 1 - ΖΩΝΗ Β: ΔΗΜΟΣΙΑ ΖΩΝΗ Ως δημόδια ζώνη ορίζεται ο κεντρικός άξονας που διασχίζει τα ο.τ.. αποτελεί ουσιαστικά ένα εσωτερικό δίκτυο διαδρομών. Στόχος της σύνθεσης ήταν να τονιστεί και να χρησιμοποιείται από ένα ευρύτερο φάσμα ανθρώπων. Θα είναι ουσιαστικά το πέρασμα που θα 12

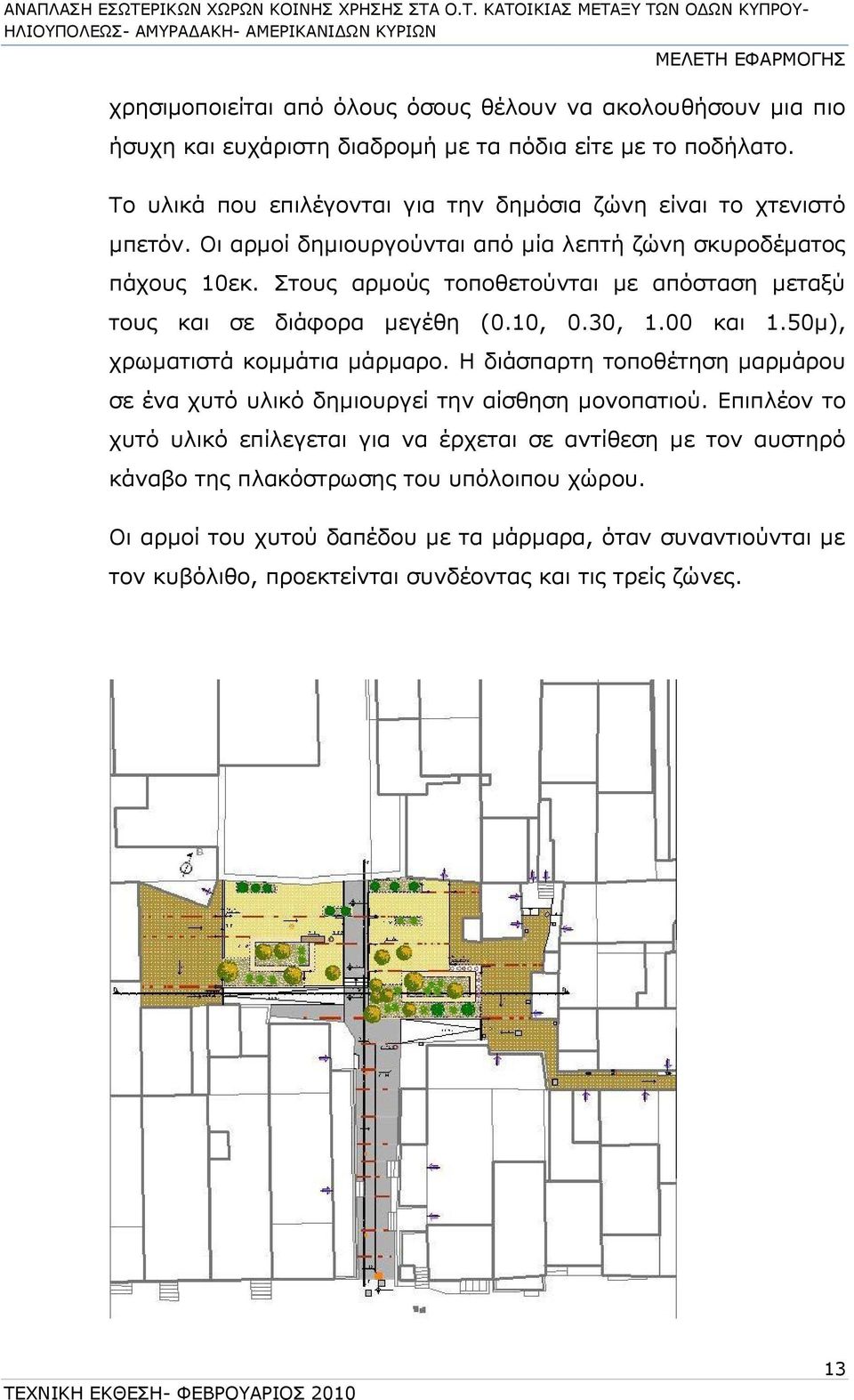

13 χρησιμοποιείται από όλους όσους θέλουν να ακολουθήσουν μια πιο ήσυχη και ευχάριστη διαδρομή με τα πόδια είτε με το ποδήλατο. Το υλικά που επιλέγονται για την δημόσια ζώνη είναι το χτενιστό μπετόν. Οι αρμοί δημιουργούνται από μία λεπτή ζώνη σκυροδέματος πάχους 10εκ. Στους αρμούς τοποθετούνται με απόσταση μεταξύ τους και σε διάφορα μεγέθη (0.10, 0.30, 1.00 και 1.50μ), χρωματιστά κομμάτια μάρμαρο. Η διάσπαρτη τοποθέτηση μαρμάρου σε ένα χυτό υλικό δημιουργεί την αίσθηση μονοπατιού. Επιπλέον το χυτό υλικό επίλεγεται για να έρχεται σε αντίθεση με τον αυστηρό κάναβο της πλακόστρωσης του υπόλοιπου χώρου. Οι αρμοί του χυτού δαπέδου με τα μάρμαρα, όταν συναντιούνται με τον κυβόλιθο, προεκτείνται συνδέοντας και τις τρείς ζώνες. 13

14 Κάτοψη Ο.Τ.2 - ΖΩΝΗ 3: ΕΝΔΙΑΜΕΣΗ ΖΩΝΗ Την ενδιάμεση ζώνη αποτελούν οι χώροι ανάμεσα στην ιδιωτική και τη δημόσια ζώνη. Οι χώροι αυτοί περιέχουν την βασική φύτευση, τα παρτέρια και τα καθιστικά. Είναι τα σημεία στάσης από την κεντρική διαδρομή. Στόχος είναι να χρησιμοποιείται από περαστικούς αλλά και από κατοίκους. Το υλικό του δαπέδου που επιλέγεται είναι κυβόλιθος 10χ10εκ χρώματος ώχρα. Διαχωρίζεται από τη δημόσια ζώνη με μια ζώνη τσιμέντου πάχους 10εκ. Βασικό αρχιτεκτονικό στοιχείο της ενδιάμσης ζώνης είναι τα παρτέρια με τα ενσωματωμένα καθιστικά. Όπως προαναφέρθηκε ένας από τους βασικούς στόχους της μελέτης ήταν η καθαριότητα των χώρων παρέμβασης. Ένα μέσο επίτευξης αυτού του στόχου ήταν ο περιορισμός των υπάρχοντων παρτεριών, διότι η πυκνή βλάστηση και η μεγάλη ποσότητα χώματος, που σε πολλές περιπτώσεις έφτανε δίπλα στις εισόδους των σπιτιών, δημιουργεί έντονο πρόβλημα στους κατοίκους. Επιπλέον, με τον περιορισμό των παρτεριών δίνεται μια νέα πνοή στο χώρο, ο οποίος σου δίνει την αίσθηση ότι πλέον είναι πιο μεγάλος. Τα νέα παρτέρια τοποθετούνται κυρίως εκεί που υπάρχουν τα μεγαλύτερα και σημαντικότερα δέντρα. Τα βασικά τους στοιχεία είναι τα εξής: 14

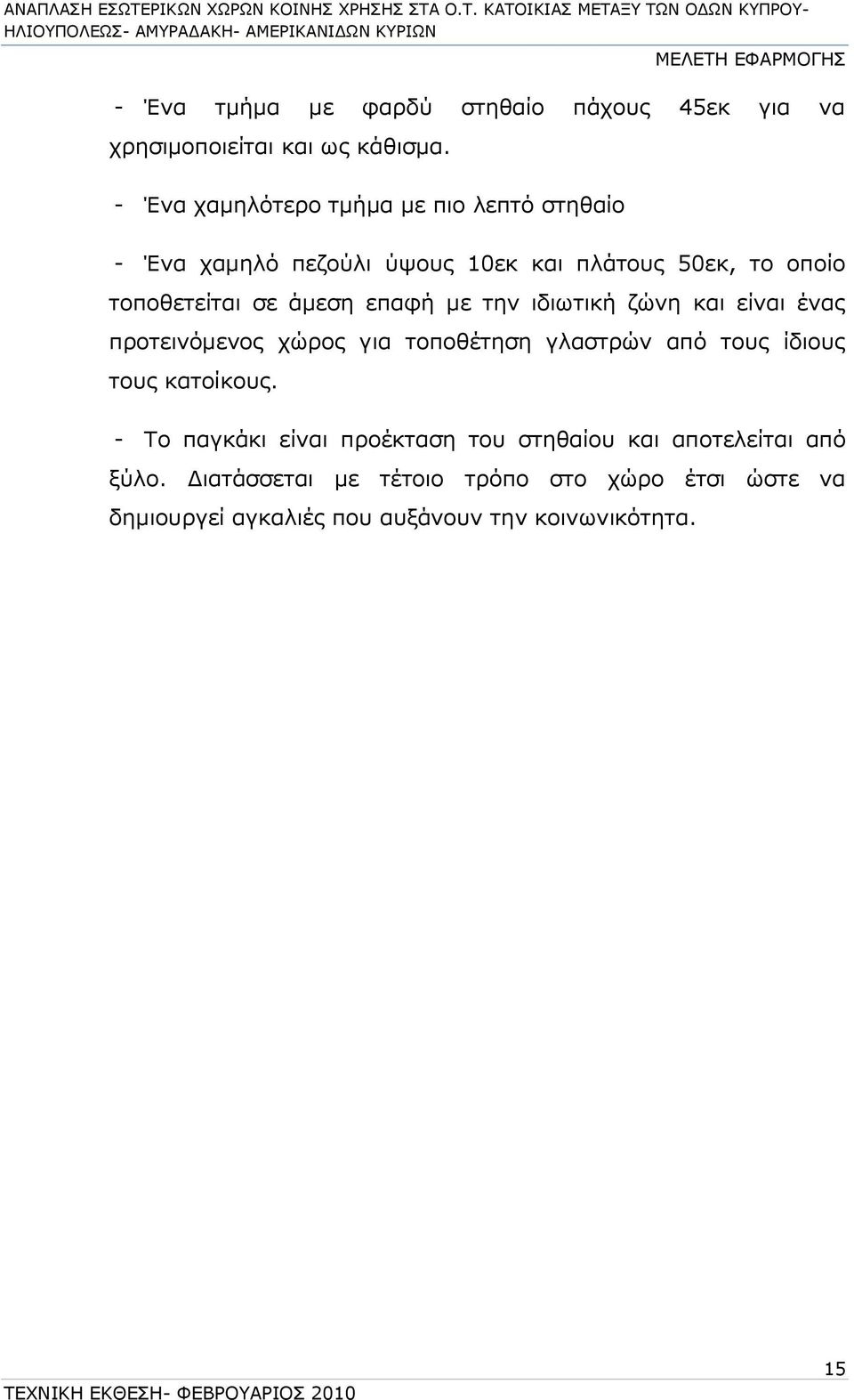

15 - Ένα τμήμα με φαρδύ στηθαίο πάχους 45εκ για να χρησιμοποιείται και ως κάθισμα. - Ένα χαμηλότερο τμήμα με πιο λεπτό στηθαίο - Ένα χαμηλό πεζούλι ύψους 10εκ και πλάτους 50εκ, το οποίο τοποθετείται σε άμεση επαφή με την ιδιωτική ζώνη και είναι ένας προτεινόμενος χώρος για τοποθέτηση γλαστρών από τους ίδιους τους κατοίκους. - Το παγκάκι είναι προέκταση του στηθαίου και αποτελείται από ξύλο. Διατάσσεται με τέτοιο τρόπο στο χώρο έτσι ώστε να δημιουργεί αγκαλιές που αυξάνουν την κοινωνικότητα. 15

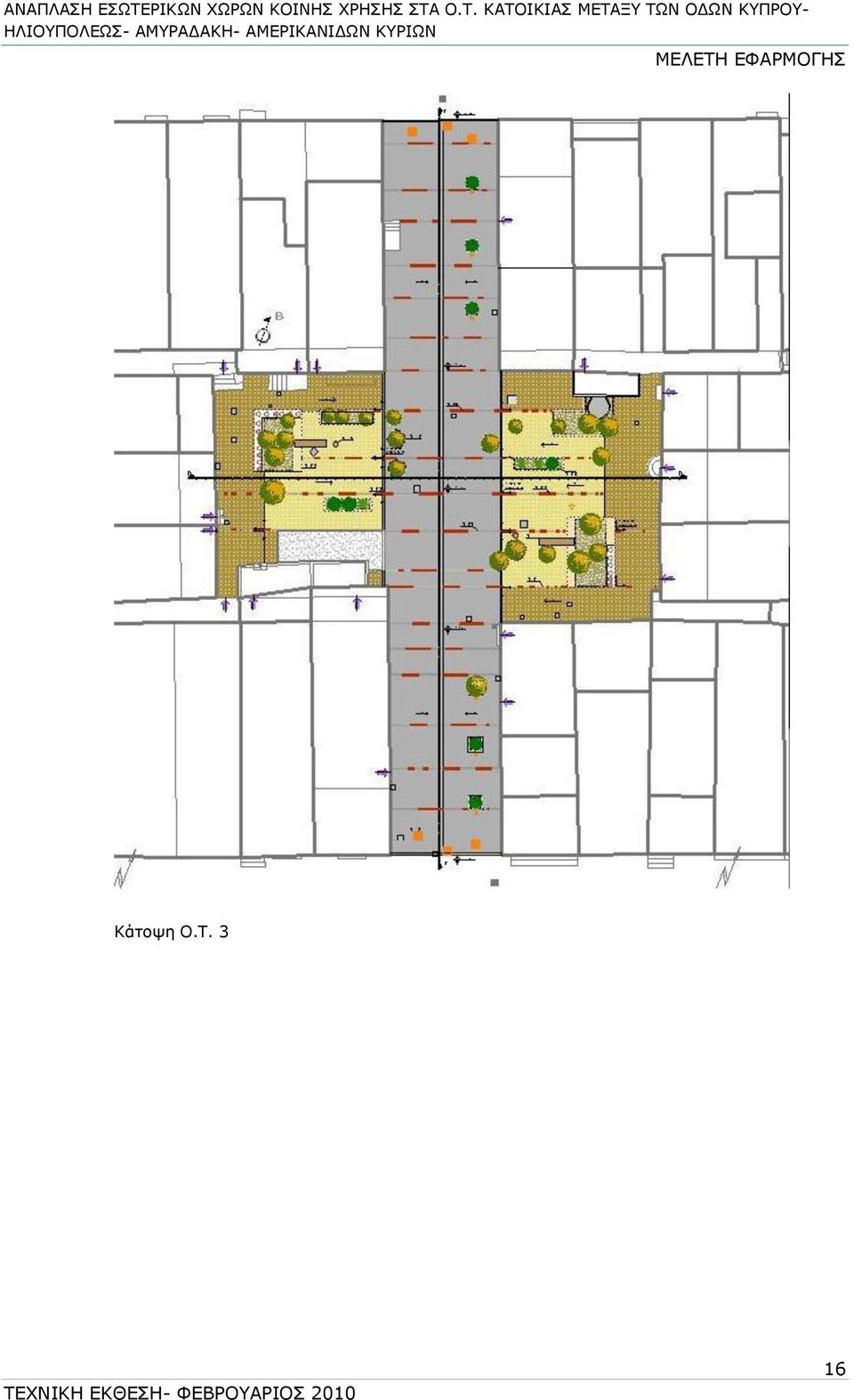

16 Κάτοψη Ο.Τ. 3 16

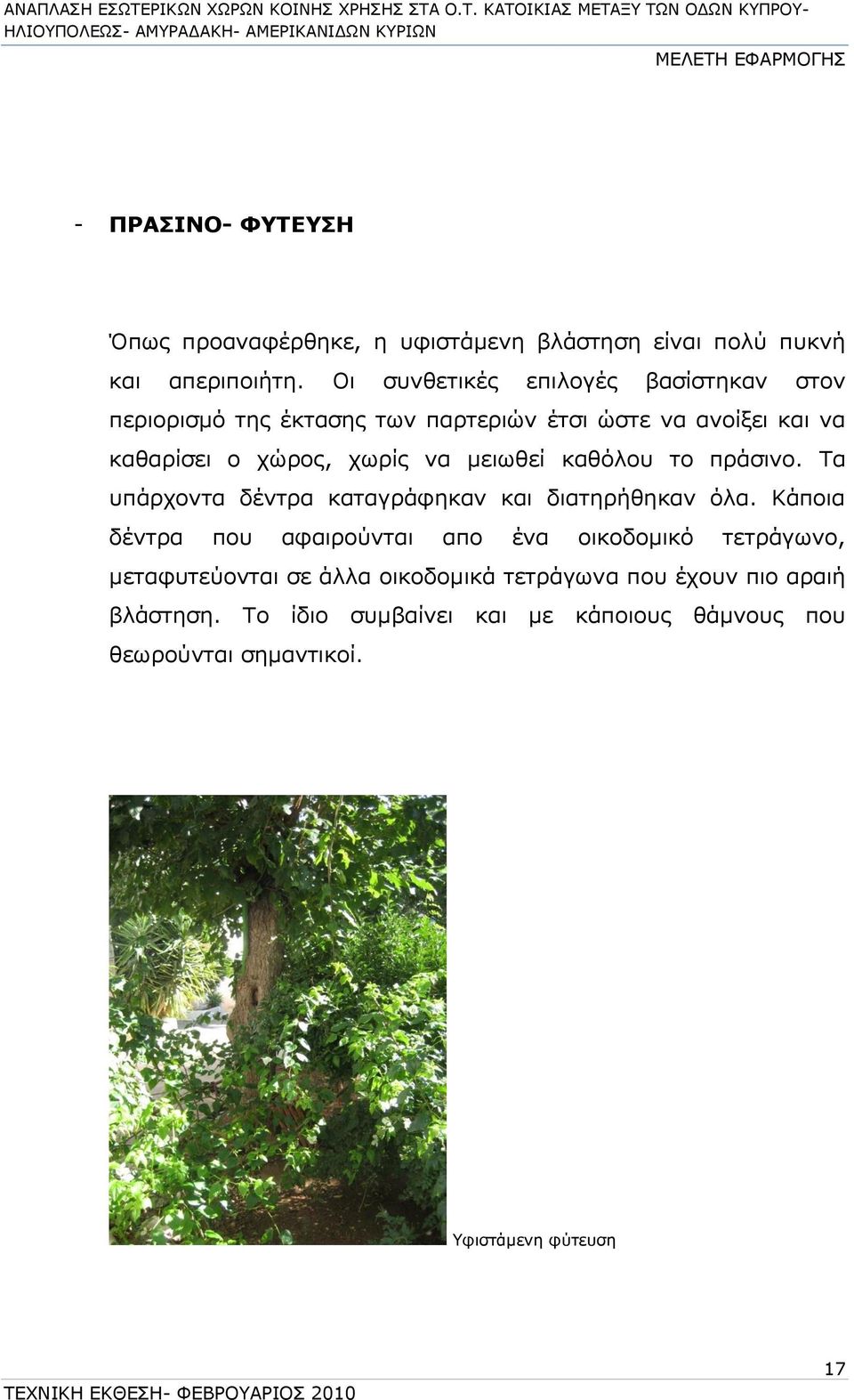

17 - ΠΡΑΣΙΝΟ- ΦΥΤΕΥΣΗ Όπως προαναφέρθηκε, η υφιστάμενη βλάστηση είναι πολύ πυκνή και απεριποιήτη. Οι συνθετικές επιλογές βασίστηκαν στον περιορισμό της έκτασης των παρτεριών έτσι ώστε να ανοίξει και να καθαρίσει ο χώρος, χωρίς να μειωθεί καθόλου το πράσινο. Τα υπάρχοντα δέντρα καταγράφηκαν και διατηρήθηκαν όλα. Κάποια δέντρα που αφαιρούνται απο ένα οικοδομικό τετράγωνο, μεταφυτεύονται σε άλλα οικοδομικά τετράγωνα που έχουν πιο αραιή βλάστηση. Το ίδιο συμβαίνει και με κάποιους θάμνους που θεωρούνται σημαντικοί. Υφιστάμενη φύτευση 17

18 Παράλληλα με τη φύτευση που διατηρείται προστίθονται και νέα δέντρα σε κάθε οικοδομικό τετράγωνο, καθώς και θαμνοειδή φυτά. Τα δέντρα που επιλέγονται είναι λεμονιές, ροδιές και κουτσουπιές. Είναι και τα τρία εποχιακά δέντρα και αυτό είναι το βασικό χαρακτηριστικό που επιλέχθηκαν. Είναι πολύ σημαντικό στη φύτευση του δημόσιου χώρου να μπορούμε να διακρίνουμε την εναλλαγή των εποχών. Επίσης, οι λεμονιές και οι ροδιές είναι δέντρα καρποφόρα και ταιριάζουν πολύ αυτά τα είδους δέντρα στις γειτονιές. Κουτσουπιά Ροδιά 18

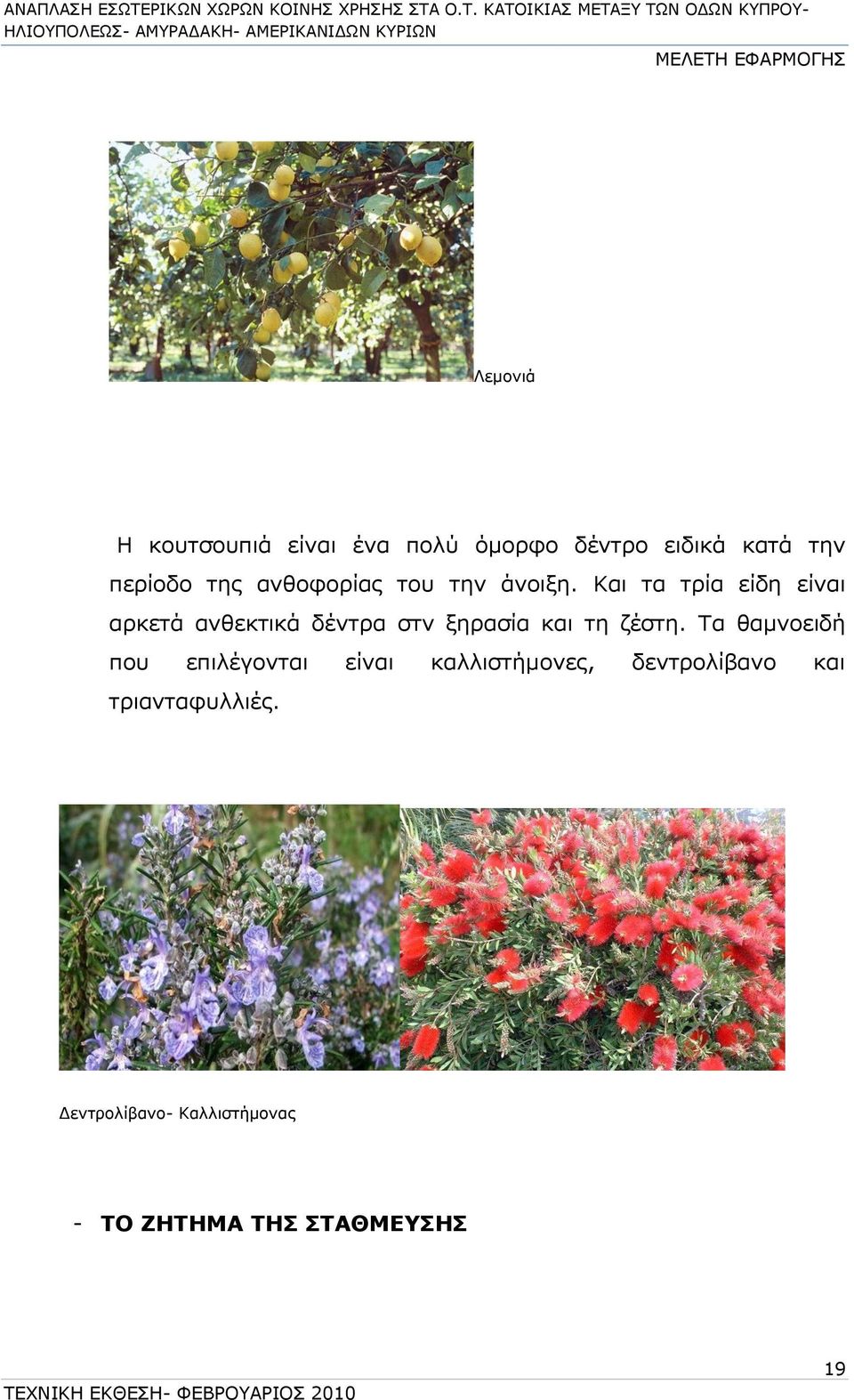

19 Λεμονιά Η κουτσουπιά είναι ένα πολύ όμορφο δέντρο ειδικά κατά την περίοδο της ανθοφορίας του την άνοιξη. Και τα τρία είδη είναι αρκετά ανθεκτικά δέντρα στν ξηρασία και τη ζέστη. Τα θαμνοειδή που επιλέγονται είναι καλλιστήμονες, δεντρολίβανο και τριανταφυλλιές. Δεντρολίβανο- Καλλιστήμονας - ΤΟ ΖΗΤΗΜΑ ΤΗΣ ΣΤΑΘΜΕΥΣΗΣ 19

20 Στην περιοχή παρέμβασης παρατηρείται οι ελεύθεροι χώροι να καταλαμβάνονται από τα αυτοκίνητα των κατοίκων. Το αυτοκίνητο δεν μπορεί να έχει θέση σε χώρους ελεύθερους που προορίζονται για πεζούς, ποδηλάτες, παιδιά, μαθητές, ηλικιωμένους, άτομα με ειδικές ανάγκες. Για το λόγο αυτό αφαιρούνται οποιεσδήποτε διαμορφώσεις διευκόλυνσης εισόδου των αυτοκινήτων, ενώ στις εισόδους των κοινόχρηστων χώρων τοποθετούνται κύβοι από οπλισμένο σκυρόδεμα. Η συγκεκριμένη λύση αποκλύει την τοποθέτηση εξοπλισμού που είναι εύκολο να αφαιρεθεί. - ΦΩΤΙΣΜΟΣ Το ζήτημα της ασφάλειας είναι πάρα πολύ σημαντικό για τους κατοίκους και για τους χρήστες των εσωτερικών αυλών. Η σωστή φωτοτεχνική μελέτη ενισχύει αυτό το αίσθημα και ταυτόχρονα αποτελεί αρχιτεκτονικό μέσο που βελτιώνει το δημόσιο χώρο. Τοποθετούνται δύο ψηλά φωτιστικά ύψους 4μ στις ενδιάμεσες ζώνες, ένα σε κάθε τμήμα. Το ύψος του φωτιστικού και το είδος του φωτισμού πληρούν όλες τις προδιαγραφές για άνετο και σωστό φωτισμό σε τέτοιου είδους χώρους. Κατά μήκος της διαδρομής τοποθετούνται χαμηλά φωτιστικά, σε θέση όμως που να μην διακόπτουν την πορεία. 20

21 - ΚΥΚΛΟΦΟΡΙΑ Α.Μ.Ε.Α. Δόθηκε έμφαση κατά το σχεδιασμό της λύσης να γίνουν οι απαραίτητες διαμορφώσεις για την σωστή και άνετη κυκλοφορία ατόμων με ειδικές ανάγκες. Για το λόγο αυτό διαμορφώθηκαν ράμπες κλίσης 5% όπου υπήρχαν ανισοσταθμίες. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ- ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ 1. ΓΕΝΙΚΑ Στον Ανάδοχο παραδίδονται τα εγκεκριμένα τεύχη και σχέδια της μελέτης που εκπονήθηκε. Νοείται ότι τα τεχνικά χαρακτηριστικά των διαφόρων ειδικών εργασιών που προβλέπονται υπόκεινται σε επιβεβαιώσεις, σχετικές μεταβολές, 21

22 τροποποιήσεις για την εξασφάλιση κατά την κρίση της Διευθύνουσας Υπηρεσίας Επιβλέψεως των καλύτερων δυνατών αποτελεσμάτων. Ως προς την ποιότητα των υλικών, τον τρόπο κατασκευής των εργασιών, τις δειγματοληψίες, δοκιμασίες και ελέγχους των κάθε είδους υλικών που χρησιμοποιούνται και εργασιών που εκτελούνται και εν γένει την άρτια και έντεχνη εκτέλεση τους, ισχύουν κατά περίπτωση όσα ορίζονται από αυτήν εδώ την Τεχνική Περιγραφή, τις Τεχνικές Προδιαγραφές και τους εν ισχύ κανονισμούς του Κράτους, τους συμβατικούς όρους και άρθρα των εγκεκριμένων Τιμολογίων του Κράτους καθώς και τους Γερμανικούς (DΙΝ) και Βρετανικούς (BSI) Κανονισμούς. 1.1 Γενικά περί ποιότητας και έλεγχου υλικών και εργασιών Τα πάσης φύσεως υλικά που θα χρησιμοποιηθούν για κάθε είδους εργασία θα πρέπει να είναι γενικά της καλύτερης ποιότητας στην αγορά, χωρίς βλάβες ή ελαττώματα και να είναι τα κατάλληλα για τον προορισμό τους σύμφωνα προς τα καθ' έκαστα οριζόμενα και προς τις ειδικές έγγραφες Εντολές της Επίβλεψης, αναφορικά με την προέλευση, ποιότητα, διαστάσεις, σχήμα, χρωματισμό και τελική επεξεργασία και εμφάνισή τους. Τα υλικά που θα χρησιμοποιηθούν, υπόκεινται σε εργαστηριακό έλεγχο προς διαπίστωση της προδιαγραφόμενης ποιότητάς τους. Δειγματοληψίες, δοκιμασίες και έλεγχοι διατάσσονται από τη Διευθύνουσα Υπηρεσία κατά την απόλυτη κρίση της και ανά πάσα χρονική στιγμή και ο Ανάδοχος είναι υποχρεωμένος για την άμεση τήρηση των παραπάνω και την προσκόμιση πιστοποιητικών και πορισμάτων με έξοδά του από τα Κρατικά Εργαστήρια (ΚΕΔΕ) ή ιδιωτικά αναγνωρισμένα εργαστήρια. Οι έλεγχοι γίνονται παράλληλα και από την Υπηρεσία κατά την κρίση της και με δαπάνες της από τους 22

23 διεθνείς οργανισμούς (Lloyd s, Bureau Veritas) προκειμένου για είδη εκτελωνισμένα. Η Διευθύνουσα υπηρεσία μπορεί να απαγορεύσει τη χρησιμοποίηση υλικών που κρίθηκαν απ αυτήν ή από τον ανάλογο έλεγχο σαν αδόκιμα και ο Ανάδοχος είναι υποχρεωμένος να τα απομακρύνει από το εργοτάξιο. Η τυχόν μη ενάσκηση ελέγχου ή η μη διάγνωση από έλεγχο που διενεργήθηκε ελαττωμάτων ή και η προσωρινή αποδοχή των υλικών που προσκομίσθηκαν και χρησιμοποιήθηκαν δεν απαλλάσσει τον Ανάδοχο από την υποχρέωσή του για την αποκάλυψη των κρυμμένων μερών των διαφόρων τμημάτων των ετοίμων εργασιών και την καθαίρεση και ανακατασκευή έργων για την κατασκευή των οποίων θα διαπιστωνόταν οποτεδήποτε ότι έγινε χρήση αδόκιμων υλικών, καθώς και από την ευθύνη του για την ποιότητα και το δόκιμο των υλικών και των εργασιών. Όλες οι προβλεπόμενες εργασίες, θα εκτελεσθούν σύμφωνα προς όσα ορίζονται κάθε φορά, τους κανόνες της τέχνης και τις ειδικές έγγραφες εντολές της Διευθύνουσας Υπηρεσίας και υπόκεινται σε εργαστηριακό έλεγχο με τους ίδιους κανονισμούς και όρους που ισχύουν και για τα υλικά προς διαπίστωση της εκτελέσεώς τους, σύμφωνα με τις προδιαγραφές, κ.λ.π. και ο Ανάδοχος είναι υποχρεωμένος να αποκαλύψει τα διάφορα τμήματα των ετοίμων εργασιών, αν του ζητηθεί. Η Διευθύνουσα Υπηρεσία μπορεί να απορρίπτει κάθε εργασία κακότεχνη ή ασύμφωνη προς τα παραπάνω και να επιβάλλει την άμεση αποσύνθεση και ανακατασκευή της. Ο Ανάδοχος είναι υποχρεωμένος να συμμορφωθεί αμέσως προς την εν λόγω εντολή και να απομακρύνει από το εργοτάξιο, τα άχρηστα και αδόκιμα υλικά που προέκυψαν από την αποσύνθεση, ενώ μπορεί να χρησιμοποιήσει τα χρήσιμα από αυτά με την έγκριση της Διευθύνουσας Υπηρεσίας. 23

24 2. ΓΕΝΙΚΕΣ ΕΚΣΚΑΦΕΣ ΚΑΙ ΕΠΙΧΩΣΕΙΣ 2.1 Χωματουργικά Οι γενικές και μεμονωμένες εκσκαφές και επιχώσεις σε πάσης φύσεως έδαφος με οποιοδήποτε μέσο και σε οποιοδήποτε βάθος, περιλαμβάνουν τις εργασίες που αφορούν την διαμόρφωση υπόβασης έδρασης δαπέδων στο απαιτούμενο βάθος, βάσεις ρείθρων, φωτιστικών, καθιστικών πάγκων, διελεύσεις σωληνώσεων, υπόγειων καναλιών, διαμόρφωση τελικής στάθμης τμημάτων υπαίθριου χώρου, εκσκαφές και επιχώσεις για την κατασκευή τυχόν περίφραξης και διαμόρφωση του περιβάλλοντα χώρου. Κατάλληλα και υγιή προϊόντα εκσκαφής μπορούν να χρησιμοποιηθούν για την πλήρωση των ορυγμάτων που θα δημιουργηθούν, σύμφωνα με τη μελέτη και την έγκριση του επιβλέποντος. Θα γίνουν φορτοεκφορτώσεις και μεταφορές οπουδήποτε και με οποιαδήποτε μέσα καταλλήλων και υγιών προϊόντων εκσκαφών που απαιτούνται για την κατασκευή επιχωμάτων, από τις θέσεις εξαγωγής τους σε θέσεις εντός του οικοπέδου όπου θα διαστρωθούν για την δημιουργία επιχωμάτων και τη διαμόρφωση του χώρου ή θα εναποτεθούν προσωρινά και σε εύθετο χρόνο, θα επαναφερθούν με την ίδια διαδικασία στις θέσεις επιχώσεων. Περιλαμβάνονται επίσης οι απομακρύνσεις μπαζών όλων των κατηγοριών, πλεοναζόντων ή ακατάλληλων προϊόντων εκσκαφών, προϊόντων αποξηλώσεων, ξυλεία, σωλήνες και κάθε είδους οικοδομικά υλικά, η φορτοεκφόρτωση, η μεταφορά τους και η απόρριψή τους σε μέρη που 24

25 επιτρέπεται από τις αρμόδιες αρχές και σε οποιαδήποτε απόσταση βρίσκονται αυτά. Οι εκσκαφές θα επιδιωχθεί να πραγματοποιηθούν σε περίοδο ξηρασίας. Εφ όσον κατά τις εκσκαφές βρεθούν υπόγεια νερά θα πραγματοποιείται άντληση και απόρριψή τους σε θέση που επιτρέπεται από τις αρμόδιες αρχές, χωρίς καμιά απαίτηση για οποιαδήποτε πρόσθετη αποζημίωση καθώς οι εργασίες αυτές περιλαμβάνονται στο κατ αποκοπή τίμημα. 2.2 Είδος και Θέση Εργασιών Εκσκαφές Γίνονται εκσκαφές: Γενικές εκσκαφές στο αναγκαίο βάθος για τη διαμόρφωση της υπόβασης έδρασης δαπέδων. Γενικές εκσκαφές τμημάτων του υπαίθριου χώρου Κάθε είδους εκσκαφές μέσα στο αντικείμενο της εργολαβίας Άντληση υδάτων που τυχόν θα προκύψουν κατά τις γενικές ή ειδικές εκσκαφές από οποιαδήποτε αιτία Διαμορφώσεις Επιφάνειας τμημάτων των εκσκαφών μετά τις εκσκαφές και επιχώσεις Επιφανειακές περιβάλλοντα χώρου Επιχώσεις 25

26 Όπου απαιτείται Συμπύκνωση των κατάλληλων και υγιών προϊόντων εκσκαφών και επιχώσεων Τα υλικά των επιχώσεων και διαμορφώσεων θα καθοριστούν από την Επίβλεψη, σύμφωνα με τη φύση του εδάφους. 2.3 Τρόπος Εκτέλεσης - Ευπαθή Σημεία Θα ληφθούν υπ όψη όλα τα σχετικά και αναγκαία μέτρα ασφαλείας για τις περιπτώσεις εκσκαφών, πρανών γενικά, κ.λ.π. Οι εκσκαφές θα εκτελεστούν με μηχανικά μέσα. Οι πυθμένες των εκσκαφών θα είναι οριζόντιοι, τέλεια καθαρισμένοι και απαλλαγμένοι από χαλαρά η συμπαγή προϊόντα και οι παρειές τους κατακόρυφες ή με κατάλληλη κλίση ώστε να αποφευχθούν καταπτώσεις. Οι εργασίες εκσκαφών θα εκτελεσθούν επί παντός είδους εδάφους με βάση τις σχετικές μελέτες και ο ανάδοχος υποχρεούται στη λήψη όλων των αναγκαίων μέτρων προς αποφυγήν καταπτώσεων χωμάτων ή ζημιών. Εάν για οποιοδήποτε λόγο απαιτηθούν να γίνουν μεμονωμένες εκσκαφές αυτές θα εκτελεσθούν είτε με μηχανικά μέσα είτε με τα χέρια. Ο ανάδοχος είναι επίσης υπεύθυνος για την πραγματοποίηση εκσκαφών με εκρηκτικές ύλες εάν απαιτηθεί, ή για την αντιστήριξη των γειτονικών κατασκευών. Για χαντάκια σωληνώσεων ή εκσκαφών υπόγειων καναλιών θα τηρούνται με ακρίβεια οι διαστάσεις και οι κλίσεις της μελέτης. Στη διάρκεια συνεχών βροχοπτώσεων δεν θα γίνεται οποιαδήποτε εργασία συμπύκνωσης. 26

27 3. ΣΚΥΡΟΔΕΜΑΤΑ Οι εργασίες που περιγράφονται αφορούν την κατασκευή έργων από οπλισμένο. Σκυροδέματα προβλέπονται στις παρακάτω περιπτώσεις: 3.1 Σκυρόδεμα C16/20 Σκυρόδεμα κατηγορίας C16/20 (gros béton) με πάχος στρώσης 15εκ. ενισχυμένο με γαλβανισμένο σιδηρό πλέγμα τοποθετημένο στο μέσο του πάχους της στρώσης για την κατασκευή των βάσεων όλων των τελικών δαπέδων όπως προβλέπεται από τη μελέτη εφαρμογής. 3.2 Αρμοί Κατά τη διάστρωση του σκυροδέματος και σε κάνναβο το πολύ 6,0 x 6,0 θα αφήνονται αρμοί με τη χρήση φύλλων διογκωμένης πολυστερίνης πάχους 3 εκ. 27

28 4. ΡΕΙΘΡΑ Η περιγραφή αυτή καθορίζει τον τρόπο κατασκευής των ρείθρων και φιλέτων και την τοποθέτηση των πρόχυτων κράσπεδων για τη δημιουργία πεζοδρομίων και το διαχωρισμό διαφορετικών υλικών επίστρωσης ή αυτών με επιφάνειες φύτευσης. 4.1 Υλικά Οι αντοχές σε θλίψη, κάμψη, κρούση, υδατοαπορροφητικότητα, αντοχή σε παγετό κλπ θα ανταποκρίνονται στην πρότυπη τεχνική προδιαγραφή DIN Τα χυτά ρείθρα και φιλέτα που θα κατασκευάζονται επιτόπου, θα κατασκευαστούν από σκυρόδεμα C16/20, σύμφωνα με τα αντίστοιχα σχέδια λεπτομερειών που υποβάλλονται. 4.2 Εργασίες Μετά την εκτέλεση των χωματουργικών εργασιών και τη δημιουργία του κατάλληλου περιτυπώματος, ακολουθεί η διάστρωση των ρείθρων και των φιλέτων και η τοποθέτηση των κράσπεδων, σύμφωνα με τη μελέτη. Για τα χυτά στοιχεία θα κατασκευαστούν δείγματα προς έγκριση από την Υπηρεσία. 28

29 5. ΥΠΟΒΑΣΕΙΣ Υποβάσεις και βάσεις από θραυστό υλικό λατομείου 3 Α κατασκευάζονται κάτω από τη βάση σκυροδέματος C16/20 που χρησιμοποιείται για την επίστρωση των τελικών δαπέδων και των πεζοδρομίων. 5.1 Κατασκευή υπόβασης Το υλικό υπόβασης θα αποτελείται από θραυστό αμμοχάλικο 3 Α. Η κοκκομετρική του διαβάθμιση και οι μηχανικές ιδιότητες των αδρανών θα πληρούν τις προδιαγραφές της Π.Τ.Π Πριν την τοποθέτηση του αμμοχάλικου θα πρέπει να προηγηθεί η πλήρης μόρφωση του υποστρώματός του (σκάφη από κατάλληλο υλικό εκσκαφών) και η συμπύκνωσή του. Η επιφάνεια έδρασης θα ανταποκρίνεται στο σχήμα και τις διατομές των τελικών επιφανειών, κράσπεδων, ρείθρων κλπ, με έμφαση στις κλίσεις και τα οριζοντιογραφικά και υψομετρικά δεδομένα της μελέτης. Η διαβροχή και η κυλίνδρωση του υλικού γίνεται με τα κατάλληλα μηχανήματα και με επιμέλεια, έτσι ώστε να επιτευχθεί ο απαιτούμενος βαθμός συμπύκνωσης 95% κατά τη μέθοδο Proctor D. Πριν και κατά τη διάρκεια της κατασκευής της υπόβασης θα πραγματοποιηθούν οι απαραίτητοι εργαστηριακοί έλεγχοι, που γίνονται με ευθύνη και δαπάνη του ανάδοχου. 5.2 Έλεγχοι 29

30 Η συχνότητα και ο αριθμός των παραπάνω εργαστηριακών ελέγχων πρέπει να είναι κατ ελάχιστον αυτός που προδιαγράφεται στις Π.Τ.Π και 0155, τόσο για τα υλικά της υπόβασης, όσο και για αυτά της βάσης. Για την τήρηση των όρων της Τεχνικής Περιγραφής, σχετικά με τον τρόπο κατασκευής και την ποιότητα των υλικών που θα χρησιμοποιηθούν, ο Κύριος του Έργου διατηρεί το δικαίωμα, μέσω της Υπηρεσίας και μετά από συνεννόηση με τα εργαστήρια ελέγχου του ΕΜΠ ή του ΥΠΕΧΩΔΕ ή άλλου επίσημου, αναγνωρισμένου εργαστηρίου της Ευρωπαϊκής Ένωσης να προβαίνει σε δειγματοληψίες για τον έλεγχο της ποιότητας των υλικών και για τον έλεγχο της συμπύκνωσης που θα γίνει, σύμφωνα με τις ισχύουσες προδιαγραφές (της Γ.Γ.Δ.Ε και ΥΠΕΧΩΔΕ) Οι παραπάνω δειγματοληψίες θα γίνονται παρουσία του Ανάδοχου, στις θέσεις που θα υποδεικνύει η Υπηρεσία. Οι δαπάνες των δοκιμών αυτών θα βαρύνουν τον Ανάδοχο. Οι δειγματοληψίες θα μπορούν να γίνονται και απουσία του Ανάδοχου, με την παρουσία της Υπηρεσίας, τα δε αποτελέσματα των εργαστηριακών ερευνών θα είναι δεσμευτικά για τον Ανάδοχο. 6. ΕΠΙΣΤΡΩΣΕΙΣ ΔΑΠΕΔΩΝ 6.1 Γενικά Ως προς τις επιστρώσεις δαπέδων, χρησιμοποιούνται τα εξής: τσιμεντένιοι κυβόλιθοι, χυτό ανάγλυφο δάπεδο (χτενιστό μπετόν), επεξεργασμένο σκυρόδεμα και τεμάχια μαρμάρου στους αρμούς. Τα παραπάνω υλικά τοποθετούνται σύμφωνα με τις χαράξεις που εμφανίζονται στην Αρχιτεκτονική μελέτη. 30

31 6.2 Επιστρώσεις δαπέδων με κυβόλιθους Οι επιφάνειες που επιστρώνονται με κυβόλιθους θα έχουν κλίση 1,00-2,00% έτσι ώστε να γίνεται η ελεύθερη απορροή των όμβριων και λοιπών επιφανειακών υδάτων, χωρίς να παρεμποδίζεται η κυκλοφορία των πεζών. Οι απαιτούμενες κλίσεις θα αρχίσουν να διαμορφώνονται με τις υποβάσεις και θα λάβουν την τελική μορφή τους με τα υποστρώματα. Θα τηρηθούν οι κλίσεις της μελέτης που υποβάλλεται, με αρχή μέτρησης υψομέτρων και σταθερά σημεία αυτά των πεζοδρομίων. Οι κυβόλιθοι είναι τσιμεντένιοι διαστάσεων 10x10x6 εκ., χρώματος κεραμυδί και ώχρα και προβλέπονται για την επίστρωση των πλατωμάτων των εσωτερικών χώρων των οικοδομικών τετραγώνων Τρόπος επίστρωσης Οι κυβόλιθοι τοποθετούνται σύμφωνα με τα παρακάτω. Επί της τελικής επιφάνειας της βάσης από 3 Α (ΠΤΠ155) 20εκ. τοποθετείται στρώση από ασβεστοκονίαμα περίπου 2εκ. πάνω στην οποία επικολλούνται οι κυβόλιθοι. Οι κυβόλιθοι τοποθετούνται με τους αρμούς παράλληλους μεταξύ τους και κατά τις δύο διευθύνσεις (καρέ). Το ακριβές πλάτος των αρμών θα καθοριστεί από την Επίβλεψη. Η τελική επιφάνεια, πριν από τη συμπίεση, θα πρέπει να είναι περίπου 2 εκ ψηλότερα από τη στάθμη που προβλέπεται από τη μελέτη ώστε, μετά τη συμπίεση με το δονητικό μηχάνημα να φτάσει στην επιθυμητή στάθμη. Η συμπίεση θα γίνεται με δονητικό μηχάνημα ελαστικού πέλματος, σταυρωτά (κατά τη διεύθυνση Χ και Ψ), δύο φορές, με παράλληλη διαβροχή. Μετά την ολοκλήρωση της συμπίεσης θα γίνεται σχολαστικός καθαρισμός της επιφάνειας με λινάτσα, με κινήσεις πάντα προς την ίδια κατεύθυνση. 31

32 Η αρμολόγηση γίνεται με επίστρωση με τσιμεντοκονία αρμολόγησης περιεκτικότητας 650 kgr/m³. Ακολουθεί ψεκασμός (χωρίς πίεση) με νερό, ώστε να σταθεροποιηθούν οι αρμοί χωρίς να λερώνονται οι επιφάνειες των κυβόλιθων από το κονίαμα των αρμών. Αν κατά τη διάρκεια της διαβροχής παρουσιαστούν κενά στους αρμούς θα συμπληρώνονται με τσιμεντοκονία. Ακολουθεί μετά από 1-3 ώρες (ανάλογα των συνθηκών) σχολαστικός καθαρισμός της επιφάνειας με σκληρή βούρτσα, ώστε να απομακρυνθούν υπολείμματα. Τέλος, όσες επιφάνειες κυβόλιθων παρουσιάζουν υπολείμματα, λεκέδες κλπ θα καθαρίζονται με ειδικό οξύ ή καθαριστικό, το οποίο θα έχει δοκιμαστεί προηγουμένως και θα τύχει της έγκρισης της Επίβλεψης. Η επιφάνεια μετά τη συμπίεση θα πρέπει να έχει κατέβει στις προβλεπόμενες από τη μελέτη στάθμες. 6.3 Επιστρώσεις χυτού δαπέδου με επεξεργασμένο ανάγλυφο- Χτενιστό μπετόν Οι κεντρικές πορείες των οικοδομικών τετραγώνων προβλέπεται να πραγματοποιηθούν με επεξεργασμένο αντιολισθηρό ανάγλυφο δάπεδο (χτενιστό μπετόν) γκρι απόχρωσης. Η εφαρμογή γίνεται πάνω σε σκυρόδεμα ποιότητας C16/20 με βότσαλα ως αδρανή και προσθήκη χρωστικών και ινών για τη δημιουργία έγχρωμου δαπέδου. Πριν το στέγνωμα του υλικού πραγματοποιείται πέρασμα με ειδική βούρτσα, που θα δόσει το επιθυμητό αισθητικό αποτέλεσμα. H επιφάνεια εφαρμογής οριοθετείται με χωροστάθμιση και είναι απόλυτα επιπεδωμένη με τις απαραίτητες κλίσεις απορροής ώστε να αποφευχθούν ενδεχόμενες τοπικές εξάρσεις ή υφέσεις της υπόβασης. 32

33 Απαραίτητο είναι το σύστημα να έχει πιστοποιηθεί για τη στεγανότητά του, για τη διατήρηση της ποιότητας του σκυροδέματος, καθώς και για την επεξεργασία αυτού, από κρατικό φορέα. Επίσης απαιτείται ISO εφαρμογής του συνεργείου τοποθέτησης Τρόπος επίστρωσης Η εφαρμογή γίνεται πάνω σε νωπό σκυρόδεμα. Απαιτείται πλάκα υποστρώματος από σκυρόδεμα C16/20 15εκ. Επιβάλλεται η διαμόρφωση αρμών στα δάπεδα ανά 3 εώς 6μ, οι οποίοι μπορούν να σφραγιστούν με ειδική πολυουρεθανική μαστίχη. Πιο αναλυτικά: Τοποθετείται πλέγμα Τ131 και στη συνέχεια διαστρώνεται το σκυρόδεμα C16/20 πάχους 15εκ. Στη συνέχεια, ανάλογα με την εποχή, τη θερμοκρασία του περιβάλλοντος και τις συνθήκες που επικρατούν (αέρας), και όσο παραμένει νωπό το υλικό, δέχεται επεξεργασία με ειδική βούρτσα. Η επιφάνεια σφραγίζεται με ειδικό σφραγιστικό βερνίκι σε δύο περάσματα για την αδιαβροχοποίηση του σκυροδέματος και τη δημιουργία ματ επιφάνειας. Πρέπει να αποφεύγονται σκυροδετήσεις σε θερμοκρασίες άνω των 25 C γιατί ενδεχόμενες ρηγματώσεις του σκυροδέματος θα αποκαλυφθούν και στην τελική επιφάνεια του δαπέδου. 6.4 Μάρμαρο 33

34 Τα τεμάχια μαρμάρου που επιλέγονται να τοποθετηθούν είναι μεγέθους 1,50, 1,00, 0,30, 0,10μ. Τοποθετούνται κατά μήκος των αρμών του χυτού δαπέδου και των κυβόλιθων Τρόπος τοποθέτησης Τα μάρμαρα τοποθετούνται σύμφωνα με τα παρακάτω. Επί της τελικής επιφάνειας της βάσης από 3 Α (ΠΤΠ155) 20εκ και στα σημεία που υποδεικνύονται από την μελέτη εφαρμογής κατασκευάζεται ξυλότυπος από λευκή ξυλεία, στο μέγεθος του τεμαχίου του μαρμάρου που επιλέγεται. Επί του ξυλοτύπου τοποθετείται ασβεστοκονίαμα 350kgr/m², ως συγκολλητικό υλικό. Στη συνέχεια τοποθετείται το μάρμαρο. Μετά από 24 ώρες και ανάλογα με τις καιρικές συνθήκες, αφαιρείται ο ξυλότυπος. Εν συνεχεία διαστρώνεται το φιλέτο του χυτού υλικού. 6.5 Άλλες χυτές επιστρώσεις δαπέδων Οι σκάλες και οι κινήσεις με αναβαθμούς, θα κατασκευαστούν από οπλισμένο σκυρόδεμα, πάχους 15εκ. πάνω σε υπόβαση στρώσης 3 Α ΠΤΠ 155, 20 τουλάχιστον εκατοστών. Στο τέλος θα ακολουθήσει ειδική επεξεργασία για την απόδοση της τελικής υφής της επιφάνειας. Τα φιλέτα σκυροδέματος που εμφανίζονται στα σχέδια της αρχιτεκτονικής μελέτης κατασκευάζονται από έγχυτο επί τόπου σκυρόδεμα κατηγορίας C16/20. Η διατομή των φιλέτων διαμορφώνεται από σκυρόδεμα πάχους 5 cm με επίπεδη την κάτω και άνω επιφάνεια πλάτους 15 cm. 34

35 7. ΧΩΡΟΙ ΦΥΤΕΥΣΗΣ Μεταξύ σκαμμάτων δέντρων ή παρτεριών και χώρων κυκλοφορίας κοινού θα κατασκευαστούν τοιχεία από οπλισμένο σκυρόδεμα με κατάλληλη διατομή και οπλισμό για τον εγκιβωτισμό του κηπευτικού χώματος. Η ανώτατη επιφάνεια των τοιχίων αυτών καθορίζεται από την μελέτη εφαρμογής και τα σχέδια των κατασκευαστικών λεπτομερειών. Στη συνέχεια τα παρτέρια και τα σκάμματα γεμίζουν με κατάλληλο κηπευτικό χώμα, στην επιφάνεια του οποίου τοποθετούνται σκύρα για την απορροή των υδάτων. Τα παρτέρια που χρησιμοποιούνται στην επίλυση είναι από οπλισμένο σκυρόδεμα C16/20. Και είναι τριών τύπων: α) ύψους 0,45μ και πλάτους 0,50, β) ύψους 0,20μ και πλάτους 0,10μ, γ) ύψους 0,10 και πλάτους 0,10. Τα παρτέρια και των τριών τύπων είναι πακτωμένα στο έδαφος, προσφέρουν την απαραίτητη αντοχή σε χρήση και στην έκθεση σε εξωτερικές συνθήκες, ενώ οι θέσεις στις οποίες τοποθετούνται ορίζονται από τα σχέδια της Αρχιτεκτονικής Μελέτης. Πιο αναλυτικά: Αρχικά, διαστρώνεται το σκυρόδεμα της υπόβασης τύπου C16/20 με γαλβανισμένο σιδηρό πλέγμα. Στα σημεία χάραξης των παρτεριών δημιουργούνται αναμονές του οπλισμού και κατασκευάζεται ο ξυλότυπος, στα μεγέθη και τα σχήματα που έχουν καθοριστεί από την αρχιτεκτονική μελέτη. 8. ΕΜΠΟΔΙΑ ΑΥΤΟΚΙΝΗΤΩΝ Στις εισόδους των χώρων κοινής χρήσης των οικοδομικών τετραγώνων τοποθετούνται κύβοι από οπλισμένο σκυρόδεμα, οι οποίοι πακτώνονται στο 35

36 έδαφος με την κατασκευή θεμελίου από οπλισμένο σκυρόδεμα τύπου C16/20. Έπειτα επιδέχονται μια τελική επίστρωση με βαφή χρώματος πορτοκαλί. 9. ΕΞΟΠΛΙΣΜΟΣ Ο χώρος διαθέτει τον παρακάτω περιγραφόμενο εξοπλισμό, ο οποίος φαίνεται στην κάτοψη. Περιλαμβάνονται καθιστικά παγκάκια, κάδοι απορριμμάτων και τα απαραίτητα φωτιστικά σώματα. Τα υλικά κατασκευής του εξοπλισμού είναι άριστης ποιότητας και υψηλής αντοχής για μεγάλες χρονικές περιόδους. 9.1 Παγκάκια Αποτελούνται από λωρίδες ξυλείας 3χ10εκ. τύπου Ντουσιέ, συνοδευόμενη από πιστοποιητικά αντοχής σε εξωτερικές συνθήκες υγρασίας. Από τη μία πλευρά εδράζεται στο στηθαίο από οπλισμένο σκυρόδεμα και πακτώνεται σε αυτό με μεταλλικά βίσματα. Η έδραση του προβαλόμενου σώματος του καθιστικού από το στηθαίο, επιτυγχάνεται με μεταλλικό σωλήνα ύψους 40εκ. που πακτώνεται στο έδαφος και είναι από θερμογαλβανισμένο σίδερο διαμέτρου 70χιλ. Το πλάτος των καθισμάτων είναι 45εκ., ενώ το μήκος τους ποικίλει, σύμφωνα με τις αρχιτεκτονικές χαράξεις, όπως αυτές ορίζονται από τη μελέτη εφαρμογής. 36
