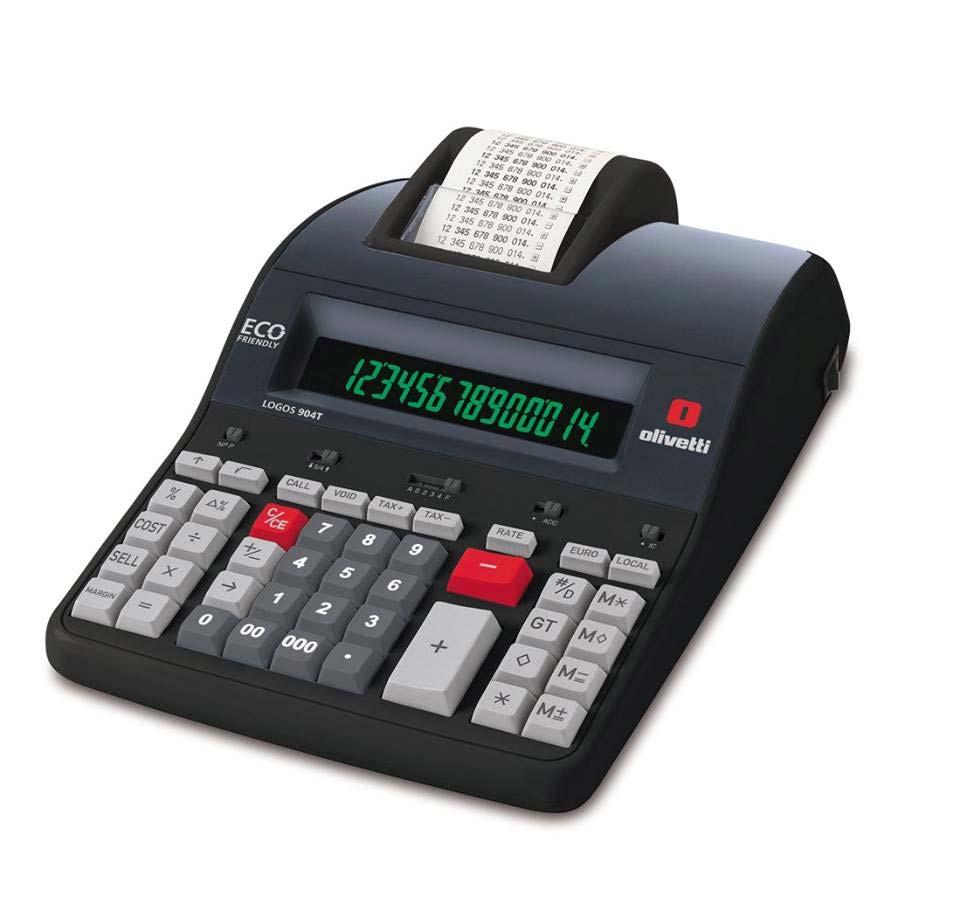

1 Οδηγίες Χειρισμού Olivetti Logos 904T Ε. Δασκαλάκης Α.Ε., Μετσόβου 11, Αθήνα Τ.Κ , Τηλ , Fax , WebSite

2 Πληκτρολόγιο Διακόπτης επιλογής εκτύπωσης 2 Διακόπτης στρογγυλοποίησης 3 Διακόπτης δεκαδικών ψηφίων 4 Διακόπτης Γενικού Συνόλου 5 Διακόπτης μετρητή ειδών 6 Πλήκτρο προώθησης χαρτοταινίας 7 Πλήκτρο υπολογισμού τετραγωνικής ρίζας 8 Πλήκτρο κλήσης 9 Πλήκτρο κενού 10 TAX 11 TAX 12 Πλήκτρο τιμής 13 Ισοτιμία Ευρώ 14 Τοπική Ισοτιμία 15 Ποσοστό 16 Πλήκτρο κόστους 17 Πλήκτρο πώλησης 18 argin

3 19 Δ% 20 Διαίρεση 21 Πολλαπλασιασμός 22 Ίσον 23 Πλήκτρο μηδενισμού 24 Πλήκτρο προσήμου 25 Πλήκτρο διαγραφής δεξιά 26 Αριθμητικά πλήκτρα 27 Αφαίρεση 28 Πρόσθεση 29 Non add/date 30 Πλήκτρο Γενικού Συνόλου 31 Πλήκτρο Υποσυνόλου 32 Πλήκτρο Συνόλου 33 Πλήκτρο Μνήμης Συνόλου 34 Πλήκτρο Μνήμης Υποσυνόλου 35 Πλήκτρο αφαίρεσης μνήμης 36 Πλήκτρο άθροισης μνήμης Σύμβολα GT GT 88 VOID CALL Γενικό Σύνολο LOCAL TAX Δεδομένα που εμφανίζονται στη μνήμη του Γενικού Συνόλου TAX % RATE = x Ισοτιμία Ευρώ LOCAL Τοπική Ισοτιμία TAX TAX, TAX TAX RATE Πλήκτρο τιμής Αρνητικό E Λάθος

4 Η οθόνη γίνεται κόκκινη αν το αποτέλεσμα είναι αρνητικό. 88 VOID CALL = x Χρησιμοποιείται μόνο στη λειτουργία αυτόματης κλήσης. Σημείωση Η οθόνη απενεργοποιείται αυτόματα μετά από 3 λεπτά αδράνειας. Για να την ενεργοποιήσετε ξανά πατήστε οποιοδήποτε πλήκτρο, αν υπάρχει υπολογισμός στη μνήμη εμφανίζεται ξανά.

5 Ενεργοποίηση και Εκτύπωση Ο κύριος διακόπτης ON-OFF βρίσκεται στο πίσω μέρος του μηχανήματος. Η εκτύπωση ελέγχεται από το διακόπτη στο αριστερό πάνω μέρος του πληκτρολογίου (NP P). Τοποθέτηση χαρτιού 1. Συνδέστε την αριθμομηχανή και ενεργοποιήστε την. 2. Τραβήξτε το κάλυμμα του εκτυπωτή προς τα πάνω για να το αφαιρέσετε. 3. Κόψτε το άκρο της χαρτοταινίας για να πάρετε μια ομοιόμορφη άκρη για την κεφαλή εκτύπωσης. 4. Κρατώντας τη χαρτοταινία, τροφοδοτείστε το χαρτί από το κάτω μέρος και εισάγετέ το στο πίσω μέρος της αριθμομηχανής. 5. Πατήστε το πλήκτρο προώθησης της χαρτοταινίας έως ότου προχωρήσει η χαρτοταινία στον εκτυπωτή. 6. Τοποθετείστε τη χαρτοταινία ανάμεσα στο ζεύγος υποδοχών.

6 Περιγραφή πληκτρολογίου NP P NP P 5/4 5/4 A F A 0,2,3,4 F ACC ACC IC IC Διακόπτης επιλογής εκτύπωσης Ο εκτυπωτής ενεργοποιείται μόνο πατώντας τα πλήκτρα ή [#/D]. Ο εκτυπωτής είναι ενεργοποιημένος. Διακόπτης στρογγυλοποίησης Απόλυτη στρογγυλοποίηση προς τα κάτω. Το τελικό αποτέλεσμα στρογγυλοποιείται προς τα πάνω εφόσον το πρώτο δεκαδικό είναι 5 ή μεγαλύτερο και στρογγυλοποιείται προς τα κάτω εφόσον το πρώτο δεκαδικό είναι 4 ή μικρότερο. Απόλυτη στρογγυλοποίηση προς τα πάνω. Διακόπτης δεκαδικών ψηφίων Λειτουργία άθροισης. Η υποδιαστολή μπαίνει αυτόματα μετά τα δύο τελευταία ψηφία στην πρόσθεση και στην αφαίρεση. Σε πολλαπλασιασμό και διαίρεση η υποδιαστολή τοποθετείται στο αποτέλεσμα της πράξης. Σε πρόσθεση και αφαίρεση η υποδιαστολή μπαίνει σε κάθε ποσό. Για όλα τα αποτελέσματα ο αριθμός των δεκαδικών καθορίζεται από τις αντίστοιχες θέσεις του διακόπτη. Π.χ. Στη θέση 0 στρογγυλοποίηση αποτελέσματος χωρίς δεκαδικά. Στη θέση 2 στρογγυλοποίηση αποτελέσματος με δυο δεκαδικά κλπ. Η υποδιαστολή μπαίνει αυτόματα στον επιθυμητό αριθμό δεκαδικών που φτάνει μέχρι τα 14 ψηφία. Διακόπτης Γενικού Συνόλου Υπολογισμός χωρίς Γενικό Σύνολο Κάθε σύνολο που προέκυψε με τα πλήκτρα ή συσσωρεύεται αυτόματα στο Γενικό Σύνολο. Το αποτέλεσμα του πολλαπλασιασμού, της διαίρεσης, του πρώτου αποτελέσματος των ποσοστιαίων υπολογισμών και των Δ αποθηκεύονται στογενικό Σύνολο.Το Γενικό Σύνολο μπορεί να ανακληθεί πατώντας το πλήκτρο [GT] ακολοθούμενο από το πλήκτρο ή. Διακόπτης μετρητή ειδών Υπολογισμός χωρίς εμφάνιση μετρητή ειδών Εμφάνιση μετρητή, το πλήθος των πράξεων που πραγματοποιούνται με τα πλήκτρα [],, και θα υπολογίζονται. Ο μετρητής αθροίζεται για [], και μειώνεται για,. Το αποτέλεσμα εκτυπώνεται στην αριστερή πλευρά με τη χρήση των πλήτρων [ ],, [ ] ή. Πλήκτρο προώθησης χαρτοταινίας Προωθεί την χαρτοταινία

7 [ ] Πλήκτρο υπολογισμού τετραγωνικής ρίζας Υπολογίζει την τετραγωνική ρίζα των περιεχομένων της οθόνης. [CALL] [VOID] [TAX ] [TAX -] [RATE] [EURO] [LOCAL] Πλήκτρο κλήσης Πλήκτρο ελέγχου κάθε υπολογισμού βήμα προς βήμα. Συνεχόμενο πάτημα εκτελεί γρήγορη επαναφορά. Πλήκτρο κενού Επιτρέπει διόρθωση σε κάθε βήμα υπολογισμού. Πλήκτρο άθροισης φόρου Τιμή φόρου προκαθορισμένη από το πλήκτρο [RATE]. Πλήκτρο μείωσης φόρου Τιμή φόρου προκαθορισμένη από το πλήκτρο [RATE]. Πλήκτρο τιμής Εισάγουμε τιμή φόρου στην τρέχουσα συναλλαγή. Ισοτιμία ΕΥΡΩ Μετατρέπει την αξία που εμφανίζεται στην οθόνη σε ισοτιμία ΕΥΡΩ. Τοπική ισοτιμία Μετατρέπει την αξία που εμφανίζεται στην οθόνη σε ισοτιμία τοπικού νομίσματος. [%] Πλήκτρο ποσοστού Ολοκληρώνει τον υπολογισμό του ποσοστού πατώντας το πλήκτρο [x] ή. [COST] [SELL] [ARGIN] Πλήκτρο κόστους Χρησιμοποιείται στην εισαγωγή εργοστασιακού κόστους στον υπολογισμό μικτού κέρδους. Πλήκτρο πώλησης Χρησιμοποιείται στην εισαγωγή τιμής πώλησης. Πλήκτρο ARGIN Χρησιμοποιείται στην εισαγωγή ARGIN. [ %] Πλήκτρο Δ% Συγκρίνει αυτόματα δύο διαφορετικά ποσά, υπολογίζει τη διαφορά σε ποσοστό επί τις εκατό. [X] Πλήκτρο διαίρεσης Για να διαιρέσετε, εισάγετε τον αριθμό που θέλετε να διαιρέσετε και πατήστε το πλήκτρο, στη συνέχεια εισάγετε το δεύτερο αριθμό και πατήστε το πλήκτρο [=] για να λάβετε το αποτέλεσμα. Πλήκτρο πολλαπλασιασμού Για να πολλαπλασιάσετε, εισάγετε τον πρώτο αριθμό και πατήστε το πλήκτρο [x], στη συνέχεια εισάγετε το δεύτερο αριθμό και πατήστε το πλήκτρο [=] για να λάβετε το αποτέλεσμα. [=] Πλήκτρο ίσον

8 [C/CE] Πλήκτρο καθαρισμού/μηδενισμού Με ένα πάτημα διαγράφει την τρέχουσα εισαγωγή. Με δύο πατήματα διαγράφει όλο τον υπολογισμό, εκτός από τη μνήμη και το γενικό σύνολο. [/-] Πλήκτρο αλλαγής συμβόλου Εναλλάσει το σύμβολο στην οθόνη. [0]-[9], [00], [000], Πλήκτρο διαγραφής δεξιά Διαγράφει το δεξιότερο χαρακτήρα. Πλήκτρο κόμμα δεκαδικών Αριθμητικά πλήκτρα Χρήση μέχρι 14 ψηφία. [-] Πλήκτρο αφαίρεσης [] Πλήκτρο πρόσθεσης [#/D] [GT] [ ] [ ] Non-add / Date key Εκτυπώνει μια καταχώρηση π.χ. μια ημερομηνία ακολοθούμενη απο #, στη δεξιά πλευρά της χαρτοταινίας χωρίς να αλλάζει τη σειρά του υπολογισμού. Πλήκτρο Γενικού Συνόλου Εκτυπώνει και καθαρίζει το γενικό σύνολο στη μνήμη. Πλήκτρο Υποσυνόλου Εμφανίζει άμεσο αποτέλεσμα της πρόσθεσης ή της αφαίρεσης. Εκτυπώνει αλλά δε διαγράφει τον υπολογισμό. Πλήκτρο Συνόλου Εμφανίζει το αποτέλεσμα πρόσθεσης και αφαίρεσης. Κάνει καθαρισμό του συνόλου του υπολογισμού. Εάν έχει επιλεχθεί ο διακόπτης Γενικού Συνόλου αυτόματα καταχωρεί το αποτέλεσμα στη μνήμη του γενικού συνόλου. Πλήκτρο Μνήμης Συνόλου Εκτυπώνει και καθαρίζει τη μνήμη. Πλήκτρο Μνήμης Υποσυνόλου Εκτυπώνει αλλά δεν καθαρίζει τη μνήμη.

9 Πλήκτρο αφαίρεσης μνήμης Αφαιρεί ποσό από τη μνήμη. Εάν υπάρχει τρέχουσα πράξη ολοκληρώνει τον υπολογισμό και αφαιρεί το αποτέλεσμα από τη μνήμη. Πλήκτρο άθροισης μνήμης Προσθέτει ποσό στη μνήμη. Εάν υπάρχει τρέχουσα πράξη ολοκληρώνει τον υπολογισμό και καταχωρεί το αποτέλεσμα στη μνήμη. Τεχνικές Προδιαγραφές Τύπος: Βασικές Λειτουργίες: Χωρητικότητα: Επιτραπέζια Αριθμομηχανή, Ηλεκτρονική Εκτύπωση/Εμφάνιση Πρόσθεση/Αφαίρεση (με υποσύνολο και σύνολο) και πολλαπλασιασμό/διαίρεση Εισαγωγή 14 ψηφίων Δεκαδικό Σύστημα: (F), (A), (0,2,3,4) Λειτουργίες: 4 κανόνες, διαδοχικός υπολογισμός, υπολογισμός μνήμης, υπολογισμός γενικού συνόλου, συνεχής υπολογισμός, υπολογισμός φόρου, υπολογισμός ισοτιμίας, υπολογισμός Δ%, υπολογισμός cost-sell-margin Εκτυπωτής: Πλάτος χαρτοταινίας: Οθόνη: Θερμικός εκτυπωτής Θερμική χαρτοταινία πλάτος 57.5 ± 0.5 mm x διάμετρος 50 mm Οθόνη LCD 14 ψηφίων Θερμοκρασία Λειτουργίας: 0 C ~ 40 C Διαστάσεις: Βάρος: 320 x 205 x 87 mm 1,3 Kg

10 Παραδείγματα υπολογισμών ADDITION AND SUBTRACTION Print P Rounding Decimal 2 ACC IC [] [] ? 1 [-] TL 2.50 TL ADDITION/SUBTRACTION IN ADD ODE P A [] [] [-] 5.58? TL

11 ADDITION/SUBTRACTION WITH ITE COUNT P 2 IC [] [] [] [-] 6.40? TLT ROUNDING FOR ADDITION AND SUBTRACTION P 0 IC [] [] 5.5? TL T P 5/4 0 IC [] [] 5.5? TL T

12 REPEAT CALCULATION P 5/4 F IC [] [-] [-] [-] 361.? TLT RIGHT SHIFT P 4 IC ? [] [] TL T SUBTOTAL P 5/4 2 IC [] [] S? [ ] [-] STS T? TLT

13 NON-ADD/DATE P 5/4 2 IC # [#/D] 23' [#/D] [] [] 7.57 S? [ ] [] [] T? # # STS TL T SQUARE ROOT P 5/4 4 6 Square root =? 6 [ ] R

14 ULTIPLICATION/DIVISION Print P Rounding 5/4 Decimal 2 ACC IC 15.3 x (-9.27) 1.09 x [X] 9.27 [/-] [ ] 1.09 [ ] 2.2 [=] x = 2.20 = ROUNDING FOR ULTIPLICATION/DIVISION P 5/ =? 2 [ ] [=] = 0.67 P =? 2 [ ] [=] = 0.66

15 REPEAT CALCULATION P 5/4 F 2 3 = 2 x 2 x 2 =? 2 [X] 2. [X] 4. [=] xx 2. xx 2. = 8. CONSTANT CALCULATION P 5/4 F 2 x 5 =? 2 [X] 2. 5 [=] x 7 =? 7 [=] x = =x 14. COST-SELL-ARGIN P 5/4 2 Cost = [COST] argin = 5% Sell =? 5 [ARGIN] Sell = [SELL] argin = 10% 10 [ARGIN] Cost =? CST 5.00 G% SEL SEL G% CST

16 SET TAX RATE P 2 [C/CE] 0. Preset TAX = 18.6% [RATE] (Blinking)RATE 0. (Press & hold until display blinking) 18.6 [TAX] % RATE 18.6 % RATE 18.6 Print TAX rate [RATE] [TAX] 0. CL CL 18.6 T % X 18.6 T % X TAX CALCULATION Print Rounding Decimal P 2 Price without tax = 300 [TAX] TAX Price with tax =? Price with tax = Price without tax =? [TAX-] TAX ACC IC Tx T 18.6 X % T Tx T % X T PERCENTAGE CALCULATION P 5/ = 100% 1279 [X] ? = 12% 12 [%] x x %

17 ADD-ON AND DISCOUNT CALCULATION Print P Rounding 5/4 Decimal 2 ACC IC % - 3% =? 180 [X] [%] [] [X] 3 [%] [-] x x % [%] xx 3.00 % % PERCENTAGE OF CONSTANT Print P Rounding 5/4 Decimal 2 ACC IC 120 = 100%? = 25% 120 [X] 25 [%] x x % 30.00? = 33% 33 [%] % 39.60

18 GRAND TOTAL TOTALIZER P 5/4 2 ACC IC [C/CE] [] [] =T? 2.95 [] [D ] GT [] 7.36 [] [] GT GT GT GT CL C TT L L TT LL [GT] GT

19 DELTA PERCENT CALCULATION P 5/ : [ %] % : (=100%) [=] % =? D = EORY CALCULATION P 5/4 F [C/CE] [] [] =? =? 20 x 7 =? 12 x 5 =? Total? [±] 900 [] 500 [-] CL C TL - - TL [±] 20 [X] 7 [=] [±] 12 [X] 5 [±] [ ] [C/CE] x 7. = x = S S T 0. CL C

20 CURRENCY EXCHANGE Υπάρχουν διαθέσιμες 13 ισοτιμίες ΕΥΡΩ στη μνήμη, που είναι προκαθορισμένες στο 1. Για να επιλέξετε μια θέση στην οποία θα ρυθμίσετε την επιθυμητή τιμή: - Πατήστε και κράτηστε πατημένο το πλήκτρο [RATE] μέχρι να αναβοσβήσει το σύμβολο RATE στην οθόνη. - Πατήστε το πλήκτρο [EURO], θα εμφανιστεί η ένδειξη r Πατήστε το πλήκτρο [] για να μεταβείτε στην επόμενη τιμή. - Πατήστε το πλήκτρο [-] για να επιστρέψετε στην προηγούμενη τιμή. - Εισάγετε την απαιτούμενη τιμή και πατήστε το πλήκτρο [EURO]. Η τρέχουσα τιμή έχει ρυθμιστεί. Αν θέλετε να επιστρέψετε στην ισοτιμία ΕΥΡΩ και φόρου, απενεργοποιείστε το μηχάνημα, και στη συνέχεια κρατήστε πατημένο το [C/CE] και [] και ενεργοποιήστε το ξανά. Θα εμφανιστεί το r-cc και έχει ρυθμιστεί στο προκαθορισμένο. P 5/4 2 Set Currency rate 1.08 in r-02 [RATE] (Press & hold 3 sec.) (Blinking)RATE 0. [EURO] (Blinking)RATE r [] (Blinking)RATE r RATE 1.08 [EURO] = Total Euro currency? 2500 [] 4000 [] 1500 [] TL TL = Total Local currency? [EURO] [C/CE] [] [] [] [LOCAL] LOCAL = TL TL x 1.08 = CCL [C/CE] C

21 CALL/VOID NP 5/4 F (123x3) (456 3) =? (333x3) (456 3) =? [X] [] [-] [ ] [CALL] [CALL] [CALL] [CALL] [CALL] [CALL] [CALL] [CALL] [CALL] [VOID] 333 [VOID] 01 CALL 123.x 02 CALL CALL CALL CALL CALL CALL CALL CALL 123.x 01 VOID CALL 123.x 01 CALL 333.x [#/D] x = = D 847. ST ST 847. TL
