1 Οδηγίες χρήσης πολυκαναλοσ δεκτησ hxoy/binteo

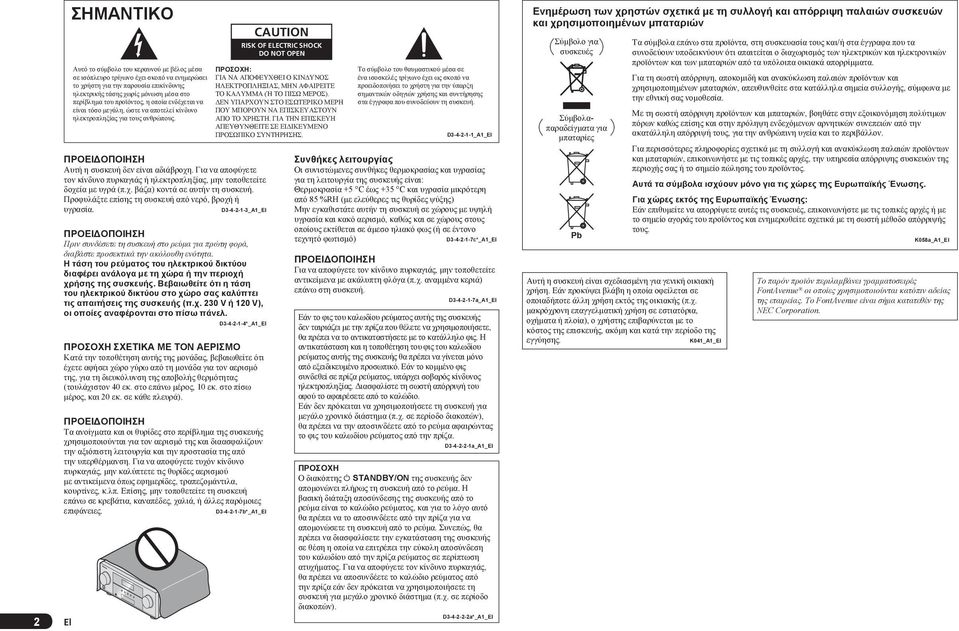

2 2 El ΣΗΜΑΝΤΙΚΟ Αυτό το σύμβολο του κεραυνού με βέλος μέσα σε ισόπλευρο τρίγωνο έχει σκοπό να ενημερώσει το χρήστη για την παρουσία επικίνδυνης ηλεκτρικής τάσης χωρίς μόνωση μέσα στο περίβλημα του προϊόντος, η οποία ενδέχεται να είναι τόσο μεγάλη, ώστε να αποτελεί κίνδυνο ηλεκτροπληξίας για τους ανθρώπους. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αυτή η συσκευή δεν είναι αδιάβροχη. Για να αποφύγετε τον κίνδυνο πυρκαγιάς ή ηλεκτροπληξίας, μην τοποθετείτε δοχεία με υγρά (π.χ. βάζα) κοντά σε αυτήν τη συσκευή. Προφυλάξτε επίσης τη συσκευή από νερό, βροχή ή υγρασία. D _A1_El ΠΡΟΕΙΔΟΠΟΙΗΣΗ Πριν συνδέσετε τη συσκευή στο ρεύμα για πρώτη φορά, διαβάστε προσεκτικά την ακόλουθη ενότητα. Η τάση του ρεύματος του ηλεκτρικού δικτύου διαφέρει ανάλογα με τη χώρα ή την περιοχή χρήσης της συσκευής. Βεβαιωθείτε ότι η τάση του ηλεκτρικού δικτύου στο χώρο σας καλύπτει τις απαιτήσεις της συσκευής (π.χ. 230 V ή 120 V), οι οποίες αναφέρονται στο πίσω πάνελ. D *_A1_El ΠΡΟΣΟΧΗ ΣΧΕΤΙΚΑ ΜΕ ΤΟΝ ΑΕΡΙΣΜΟ Κατά την τοποθέτηση αυτής της μονάδας, βεβαιωθείτε ότι έχετε αφήσει χώρο γύρω από τη μονάδα για τον αερισμό της, για τη διευκόλυνση της αποβολής θερμότητας (τουλάχιστον 40 εκ. στο επάνω μέρος, 10 εκ. στο πίσω μέρος, και 20 εκ. σε κάθε πλευρά). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ανοίγματα και οι θυρίδες στο περίβλημα της συσκευής χρησιμοποιούνται για τον αερισμό της και διαασφαλίζουν την αξιόπιστη λειτουργία και την προστασία της από την υπερθέρμανση. Για να αποφύγετε τυχόν κίνδυνο πυρκαγιάς, μην καλύπτετε τις θυρίδες αερισμού με αντικείμενα όπως εφημερίδες, τραπεζομάντιλα, κουρτίνες, κ.λπ. Επίσης, μην τοποθετείτε τη συσκευή επάνω σε κρεβάτια, καναπέδες, χαλιά, ή άλλες παρόμοιες επιφάνειες. D b*_A1_El CAUTION ISK OF EECTIC SHOCK DO NOT OPEN ΠΡΟΣΟΧΗ: ΓΙΑ ΝΑ ΑΠΟΦΕΥΧΘΕΙ Ο ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ, ΜΗΝ ΑΦΑΙΡΕΙΤΕ ΤΟ ΚΑΛΥΜΜΑ (Ή ΤΟ ΠΙΣΩ ΜΕΡΟΣ). ΔΕΝ ΥΠΑΡΧΟΥΝ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΜΕΡΗ ΠΟΥ ΜΠΟΡΟΥΝ ΝΑ ΕΠΙΣΚΕΥΑΣΤΟΥΝ ΑΠΟ ΤΟ ΧΡΗΣΤΗ. ΓΙΑ ΤΗΝ ΕΠΙΣΚΕΥΗ ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΕ ΕΙΔΙΚΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ ΣΥΝΤΗΡΗΣΗΣ. Το σύμβολο του θαυμαστικού μέσα σε ένα ισοσκελές τρίγωνο έχει ως σκοπό να προειδοποιήσει το χρήστη για την ύπαρξη σημαντικών οδηγιών χρήσης και συντήρησης στα έγγραφα που συνοδεύουν τη συσκευή. D _A1_El Συνθήκες λειτουργίας Οι συνιστώμενες συνθήκες θερμοκρασίας και υγρασίας για τη λειτουργία της συσκευής είναι: Θερμοκρασία +5 C έως +35 C και υγρασία μικρότερη από 85 %H (με ελεύθερες τις θυρίδες ψύξης) Μην εγκαθιστάτε αυτήν τη συσκευή σε χώρους με υψηλή υγρασία και κακό αερισμό, καθώς και σε χώρους στους οποίους εκτίθεται σε άμεσο ηλιακό φως (ή σε έντονο τεχνητό φωτισμό) D c*_A1_El ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφύγετε τον κίνδυνο πυρκαγιάς, μην τοποθετείτε αντικείμενα με ακάλυπτη φλόγα (π.χ. αναμμένα κεριά) επάνω στη συσκευή. D a_A1_El Εάν το φις του καλωδίου ρεύματος αυτής της συσκευής δεν ταιριάζει με την πρίζα που θέλετε να χρησιμοποιήσετε, θα πρέπει να το αντικαταστήσετε με το κατάλληλο φις. Η αντικατάσταση και η τοποθέτηση του φις του καλωδίου ρεύματος αυτής της συσκευής θα πρέπει να γίνεται μόνο από εξειδικευμένο προσωπικό. Εάν το κομμένο φις συνδεθεί σε πρίζα ρεύματος, υπάρχει σοβαρός κίνδυνος ηλεκτροπληξίας. Διασφαλίστε τη σωστή απόρριψή του αφού το αφαιρέσετε από το καλώδιο. Εάν δεν πρόκειται να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα (π.χ. σε περίοδο διακοπών), θα πρέπει να την αποσυνδέετε από το ρεύμα αφαιρώντας το φις του καλωδίου ρεύματος από την πρίζα. D a_A1_El ΠΡΟΣΟΧΗ Ο διακόπτης STANDBY/ON της συσκευής δεν απομονώνει πλήρως τη συσκευή από το ρεύμα. Η βασική διάταξη αποσύνδεσης της συσκευής από το ρεύμα είναι το καλώδιο ρεύματος, και για το λόγο αυτό θα πρέπει να το αποσυνδέετε από την πρίζα για να απομονώσετε τη συσκευή από το ρεύμα. Συνεπώς, θα πρέπει να διασφαλίσετε την εγκατάσταση της συσκευής σε θέση η οποία να επιτρέπει την εύκολη αποσύνδεση του καλωδίου από την πρίζα ρεύματος σε περίπτωση ατυχήματος. Για να αποφύγετε τον κίνδυνο πυρκαγιάς, θα πρέπει να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα εάν δεν πρόκειται να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα (π.χ. σε περίοδο διακοπών). D a*_A1_El Ενημέρωση των χρηστών σχετικά με τη συλλογή και απόρριψη παλαιών συσκευών και χρησιμοποιημένων μπαταριών Σύμβολο για συσκευές Σύμβολαπαραδείγματα για μπαταρίες Pb Αυτή η συσκευή είναι σχεδιασμένη για γενική οικιακή χρήση. Εάν προκύψει βλάβη η οποία οφείλεται σε οποιαδήποτε άλλη χρήση εκτός της οικιακής (π.χ. μακρόχρονη επαγγελματική χρήση σε εστιατόρια, οχήματα ή πλοία), ο χρήστης επιβαρύνεται με το κόστος της επισκευής, ακόμη και κατά την περίοδο της εγγύησης. K041_A1_El Τα σύμβολα επάνω στα προϊόντα, στη συσκευασία τους και/ή στα έγγραφα που τα συνοδεύουν υποδεικνύουν ότι απαιτείται ο διαχωρισμός των ηλεκτρικών και ηλεκτρονικών προϊόντων και των μπαταριών από τα υπόλοιπα οικιακά απορρίμματα. Για τη σωστή απόρριψη, αποκομιδή και ανακύκλωση παλαιών προϊόντων και χρησιμοποιημένων μπαταριών, απευθυνθείτε στα κατάλληλα σημεία συλλογής, σύμφωνα με την εθνική σας νομοθεσία. Με τη σωστή απόρριψη προϊόντων και μπαταριών, βοηθάτε στην εξοικονόμηση πολύτιμων πόρων καθώς επίσης και στην πρόληψη ενδεχόμενων αρνητικών συνεπειών από την ακατάλληλη απόρριψή τους, για την ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με τη συλλογή και ανακύκλωση παλαιών προϊόντων και μπαταριών, επικοινωνήστε με τις τοπικές αρχές, την υπηρεσία απόρριψης συσκευών της περιοχής σας ή το σημείο πώλησης του προϊόντος. Αυτά τα σύμβολα ισχύουν μόνο για τις χώρες της Ευρωπαϊκής Ένωσης. Για χώρες εκτός της Ευρωπαϊκής Ένωσης: Εάν επιθυμείτε να απορρίψετε αυτές τις συσκευές, επικοινωνήστε με τις τοπικές αρχές ή με το σημείο αγοράς του προϊόντος και ενημερωθείτε σχετικά με τη σωστή μέθοδο απόρριψής τους. K058a_A1_El Tο παρόν προϊόν περιλαμβάνει γραμματοσειρές FontAvenue οι οποίες χρησιμοποιούνται κατόπιν αδείας της εταιρείας. Το FontAvenue είναι σήμα κατατεθέν της NEC Corporation.

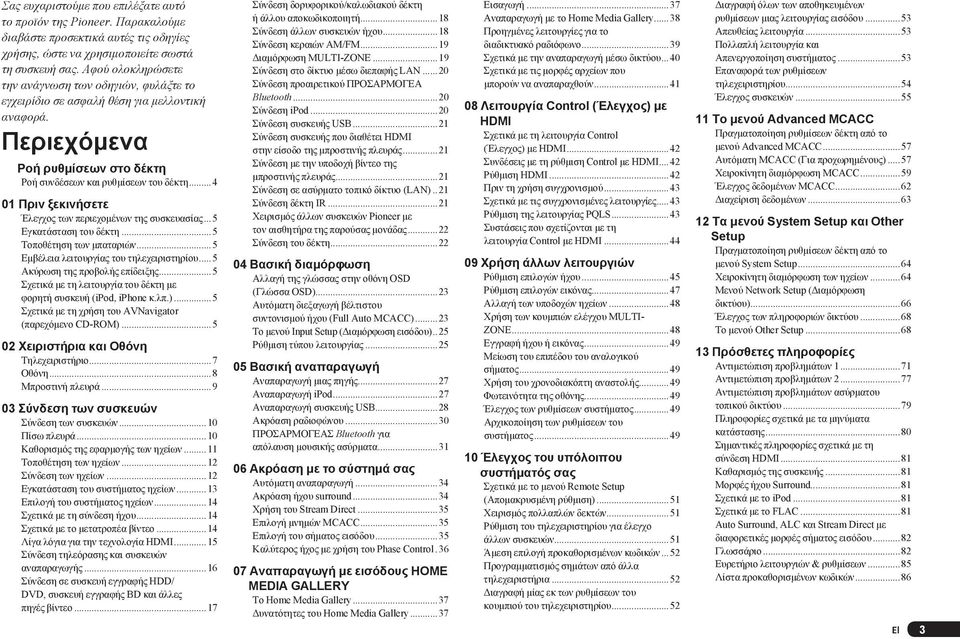

3 Σας ευχαριστούμε που επιλέξατε αυτό το προϊόν της Pioneer. Παρακαλούμε διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης, ώστε να χρησιμοποιείτε σωστά τη συσκευή σας. Αφού ολοκληρώσετε την ανάγνωση των οδηγιών, φυλάξτε το εγχειρίδιο σε ασφαλή θέση για μελλοντική αναφορά. Περιεχόμενα Ροή ρυθμίσεων στο δέκτη Ροή συνδέσεων και ρυθμίσεων του δέκτη Πριν ξεκινήσετε Έλεγχος των περιεχομένων της συσκευασίας...5 Εγκατάσταση του δέκτη...5 Τοποθέτηση των μπαταριών...5 Εμβέλεια λειτουργίας του τηλεχειριστηρίου...5 Ακύρωση της προβολής επίδειξης...5 Σχετικά με τη λειτουργία του δέκτη με φορητή συσκευή (ipod, iphone κ.λπ.)...5 Σχετικά με τη χρήση του AVNavigator (παρεχόμενο CD-OM) Χειριστήρια και Οθόνη Τηλεχειριστήριο...7 Οθόνη...8 Μπροστινή πλευρά Σύνδεση των συσκευών Σύνδεση των συσκευών...10 Πίσω πλευρά...10 Καθορισμός της εφαρμογής των ηχείων...11 Τοποθέτηση των ηχείων...12 Σύνδεση των ηχείων...12 Εγκατάσταση του συστήματος ηχείων...13 Επιλογή του συστήματος ηχείων...14 Σχετικά με τη σύνδεση ήχου...14 Σχετικά με το μετατροπέα βίντεο...14 Λίγα λόγια για την τεχνολογία HDMI...15 Σύνδεση τηλεόρασης και συσκευών αναπαραγωγής...16 Σύνδεση σε συσκευή εγγραφής HDD/ DVD, συσκευή εγγραφής BD και άλλες πηγές βίντεο...17 Σύνδεση δορυφορικού/καλωδιακού δέκτη ή άλλου αποκωδικοποιητή...18 Σύνδεση άλλων συσκευών ήχου...18 Σύνδεση κεραιών AM/FM...19 Διαμόρφωση MUTI-ZONE...19 Σύνδεση στο δίκτυο μέσω διεπαφής AN...20 Σύνδεση προαιρετικού ΠΡΟΣΑΡΜΟΓΕΑ Bluetooth...20 Σύνδεση ipod...20 Σύνδεση συσκευής USB...21 Σύνδεση συσκευής που διαθέτει HDMI στην είσοδο της μπροστινής πλευράς...21 Σύνδεση με την υποδοχή βίντεο της μπροστινής πλευράς...21 Σύνδεση σε ασύρματο τοπικό δίκτυο (AN)..21 Σύνδεση δέκτη I...21 Χειρισμός άλλων συσκευών Pioneer με τον αισθητήρα της παρούσας μονάδας...22 Σύνδεση του δέκτη Βασική διαμόρφωση Αλλαγή της γλώσσας στην οθόνη OSD (Γλώσσα OSD)...23 Αυτόματη διεξαγωγή βέλτιστου συντονισμού ήχου (Full Auto MCACC)...23 Το μενού Input Setup (Διαμόρφωση εισόδου)..25 Ρύθμιση τύπου λειτουργίας Βασική αναπαραγωγή Αναπαραγωγή μιας πηγής...27 Αναπαραγωγή ipod...27 Αναπαραγωγή συσκευής USB...28 Ακρόαση ραδιοφώνου...30 ΠΡΟΣΑΡΜΟΓΕΑΣ Bluetooth για απόλαυση μουσικής ασύρματα Ακρόαση με το σύστημά σας Αυτόματη αναπαραγωγή...34 Ακρόαση ήχου surround...34 Χρήση του Stream Direct...35 Επιλογή μνημών MCACC...35 Επιλογή του σήματος εισόδου...35 Καλύτερος ήχος με χρήση του Phase Control Αναπαραγωγή με εισόδους HOME MEDIA GAEY Το Home Media Gallery...37 Δυνατότητες του Home Media Gallery...37 Εισαγωγή...37 Αναπαραγωγή με το Home Media Gallery...38 Προηγμένες λειτουργίες για το διαδικτυακό ραδιόφωνο...39 Σχετικά με την αναπαραγωγή μέσω δικτύου...40 Σχετικά με τις μορφές αρχείων που μπορούν να αναπαραχθούν Λειτουργία Control (Έλεγχος) με HDMI Σχετικά με τη λειτουργία Control (Έλεγχος) με HDMI...42 Συνδέσεις με τη ρύθμιση Control με HDMI...42 Ρύθμιση HDMI...42 Πριν τη χρήση συγχρονισμού...43 Σχετικά με τις συγχρονισμένες λειτουργίες...43 Ρύθμιση της λειτουργίας PQS...43 Συστάσεις που σχετίζονται με τη λειτουργία Control με HDMI Χρήση άλλων λειτουργιών Ρύθμιση επιλογών ήχου...45 Ρύθμιση επιλογών εικόνας...47 Αλλαγή των υποδοχών ηχείων...48 Χρήση των κουμπιών ελέγχου MUTI- ZONE...48 Εγγραφή ήχου ή εικόνας...49 Μείωση του επιπέδου του αναλογικού σήματος...49 Χρήση του χρονοδιακόπτη αναστολής...49 Φωτεινότητα της oθόνης...49 Έλεγχος των ρυθμίσεων συστήματος...49 Αρχικοποίηση των ρυθμίσεων του συστήματος Έλεγχος του υπόλοιπου συστήματός σας Σχετικά με το μενού emote Setup (Απομακρυσμένη ρύθμιση)...51 Χειρισμός πολλαπλών δεκτών...51 Ρύθμιση του τηλεχειριστηρίου για έλεγχο άλλων συσκευών...51 Άμεση επιλογή προκαθορισμένων κωδικών...52 Προγραμματισμός σημάτων από άλλα τηλεχειριστήρια...52 Διαγραφή μίας εκ των ρυθμίσεων του κουμπιού του τηλεχειριστηρίου...52 Διαγραφή όλων των αποθηκευμένων ρυθμίσεων μιας λειτουργίας εισόδου...53 Απευθείας λειτουργία...53 Πολλαπλή λειτουργία και Απενεργοποίηση συστήματος...53 Επαναφορά των ρυθμίσεων τηλεχειριστηρίου...54 Έλεγχος συσκευών Το μενού Advanced MCACC Πραγματοποίηση ρυθμίσεων δέκτη από το μενού Advanced MCACC...57 Αυτόματη MCACC (Για προχωρημένους)...57 Χειροκίνητη διαμόρφωση MCACC...59 Έλεγχος δεδομένων MCACC...62 Διαχείριση δεδομένων Τα μενού System Setup και Other Setup Πραγματοποίηση ρυθμίσεων δέκτη από το μενού System Setup...64 Χειροκίνητη διαμόρφωση των ηχείων...64 Μενού Network Setup (Διαμόρφωση δικτύου)...66 Έλεγχος των πληροφοριών δικτύου...68 Το μενού Other Setup Πρόσθετες πληροφορίες Αντιμετώπιση προβλημάτων Αντιμετώπιση προβλημάτων Αντιμετώπιση προβλημάτων ασύρματου τοπικού δικτύου...79 Πληροφορίες σχετικά με τα μηνύματα κατάστασης...80 Σημαντικές πληροφορίες σχετικά με τη σύνδεση HDMI...81 Καθαρισμός της συσκευής...81 Μορφές ήχου Surround...81 Σχετικά με το ipod...81 Σχετικά με το FAC...81 Auto Surround, AC και Stream Direct με διαφορετικές μορφές σήματος εισόδου...82 Γλωσσάριο...82 Ευρετήριο λειτουργιών & ρυθμίσεων...85 Λίστα προκαθορισμένων κωδικών...86 El 3

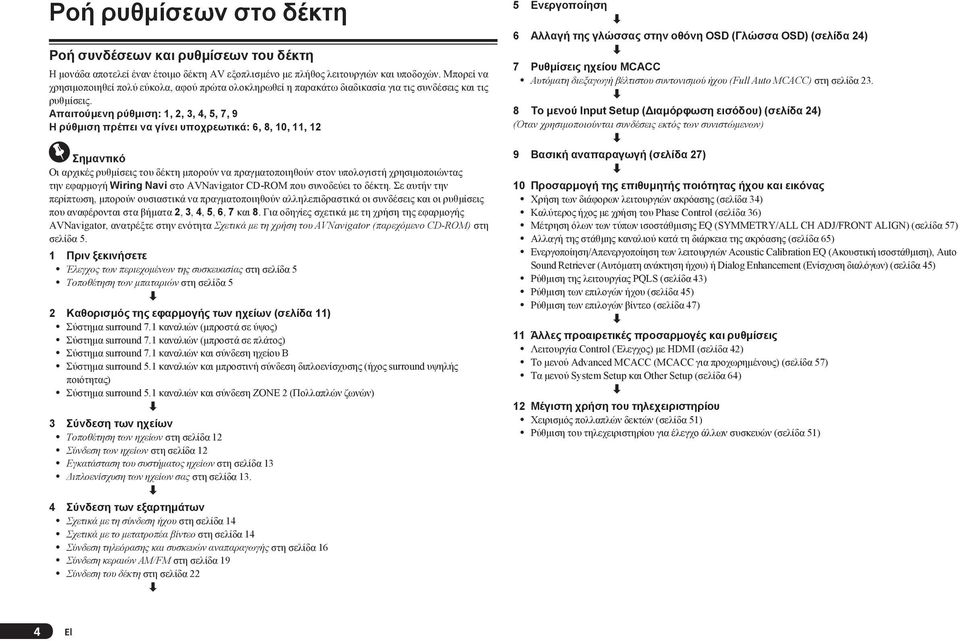

4 Ροή ρυθμίσεων στο δέκτη Ροή συνδέσεων και ρυθμίσεων του δέκτη Η μονάδα αποτελεί έναν έτοιμο δέκτη AV εξοπλισμένο με πλήθος λειτουργιών και υποδοχών. Μπορεί να χρησιμοποιηθεί πολύ εύκολα, αφού πρώτα ολοκληρωθεί η παρακάτω διαδικασία για τις συνδέσεις και τις ρυθμίσεις. Απαιτούμενη ρύθμιση: 1, 2, 3, 4, 5, 7, 9 Η ρύθμιση πρέπει να γίνει υποχρεωτικά: 6, 8, 10, 11, 12 Σημαντικό Οι αρχικές ρυθμίσεις του δέκτη μπορούν να πραγματοποιηθούν στον υπολογιστή χρησιμοποιώντας την εφαρμογή Wiring Navi στο AVNavigator CD-OM που συνοδεύει το δέκτη. Σε αυτήν την περίπτωση, μπορούν ουσιαστικά να πραγματοποιηθούν αλληλεπιδραστικά οι συνδέσεις και οι ρυθμίσεις που αναφέρονται στα βήματα 2, 3, 4, 5, 6, 7 και 8. Για οδηγίες σχετικά με τη χρήση της εφαρμογής AVNavigator, ανατρέξτε στην ενότητα Σχετικά με τη χρήση του AVNavigator (παρεχόμενο CD-OM) στη σελίδα 5. 1 Πριν ξεκινήσετε Έλεγχος των περιεχομένων της συσκευασίας στη σελίδα 5 Τοποθέτηση των μπαταριών στη σελίδα 5 2 Καθορισμός της εφαρμογής των ηχείων (σελίδα 11) Σύστημα surround 7.1 καναλιών (μπροστά σε ύψος) Σύστημα surround 7.1 καναλιών (μπροστά σε πλάτος) Σύστημα surround 7.1 καναλιών και σύνδεση ηχείου B Σύστημα surround 5.1 καναλιών και μπροστινή σύνδεση διπλοενίσχυσης (ήχος surround υψηλής ποιότητας) Σύστημα surround 5.1 καναλιών και σύνδεση ZONE 2 (Πολλαπλών ζωνών) 3 Σύνδεση των ηχείων Τοποθέτηση των ηχείων στη σελίδα 12 Σύνδεση των ηχείων στη σελίδα 12 Εγκατάσταση του συστήματος ηχείων στη σελίδα 13 Διπλοενίσχυση των ηχείων σας στη σελίδα Σύνδεση των εξαρτημάτων Σχετικά με τη σύνδεση ήχου στη σελίδα 14 Σχετικά με το μετατροπέα βίντεο στη σελίδα 14 Σύνδεση τηλεόρασης και συσκευών αναπαραγωγής στη σελίδα 16 Σύνδεση κεραιών AM/FM στη σελίδα 19 Σύνδεση του δέκτη στη σελίδα 22 5 Ενεργοποίηση 6 Αλλαγή της γλώσσας στην οθόνη OSD (Γλώσσα OSD) (σελίδα 24) 7 Ρυθμίσεις ηχείου MCACC Αυτόματη διεξαγωγή βέλτιστου συντονισμού ήχου (Full Auto MCACC) στη σελίδα Το μενού Input Setup (Διαμόρφωση εισόδου) (σελίδα 24) (Όταν χρησιμοποιούνται συνδέσεις εκτός των συνιστώμενων) 9 Βασική αναπαραγωγή (σελίδα 27) 10 Προσαρμογή της επιθυμητής ποιότητας ήχου και εικόνας Χρήση των διάφορων λειτουργιών ακρόασης (σελίδα 34) Καλύτερος ήχος με χρήση του Phase Control (σελίδα 36) Μέτρηση όλων των τύπων ισοστάθμισης EQ (SYMMETY/A CH ADJ/FONT AIGN) (σελίδα 57) Αλλαγή της στάθμης καναλιού κατά τη διάρκεια της ακρόασης (σελίδα 65) Ενεργοποίηση/Απενεργοποίηση των λειτουργιών Acoustic Calibration EQ (Ακουστική ισοστάθμιση), Auto Sound etriever (Αυτόματη ανάκτηση ήχου) ή Dialog Enhancement (Ενίσχυση διαλόγων) (σελίδα 45) Ρύθμιση της λειτουργίας PQS (σελίδα 43) Ρύθμιση των επιλογών ήχου (σελίδα 45) Ρύθμιση των επιλογών βίντεο (σελίδα 47) 11 Άλλες προαιρετικές προσαρμογές και ρυθμίσεις Λειτουργία Control (Έλεγχος) με HDMI (σελίδα 42) Το μενού Advanced MCACC (MCACC για προχωρημένους) (σελίδα 57) Τα μενού System Setup και Other Setup (σελίδα 64) 12 Μέγιστη χρήση του τηλεχειριστηρίου Χειρισμός πολλαπλών δεκτών (σελίδα 51) Ρύθμιση του τηλεχειριστηρίου για έλεγχο άλλων συσκευών (σελίδα 51) 4 El

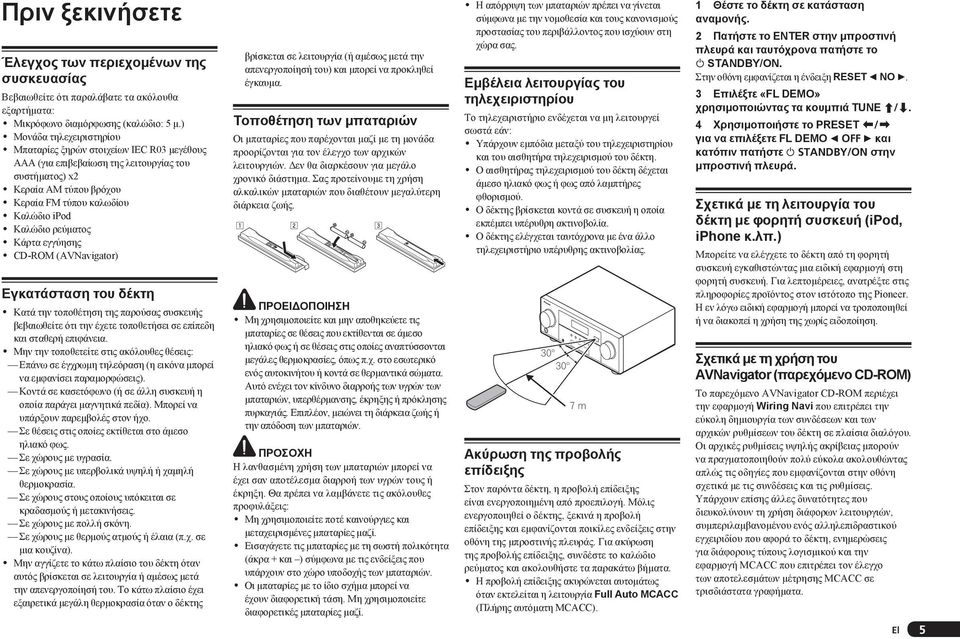

5 Πριν ξεκινήσετε Έλεγχος των περιεχομένων της συσκευασίας Βεβαιωθείτε ότι παραλάβατε τα ακόλουθα εξαρτήματα: Μικρόφωνο διαμόρφωσης (καλώδιο: 5 μ.) Μονάδα τηλεχειριστηρίου Μπαταρίες ξηρών στοιχείων IEC 03 μεγέθους ΑAΑ (για επιβεβαίωση της λειτουργίας του συστήματος) x2 Κεραία AM τύπου βρόχου Κεραία FM τύπου καλωδίου Καλώδιο ipod Καλώδιο ρεύματος Κάρτα εγγύησης CD-OM (AVNavigator) Εγκατάσταση του δέκτη Κατά την τοποθέτηση της παρούσας συσκευής βεβαιωθείτε ότι την έχετε τοποθετήσει σε επίπεδη και σταθερή επιφάνεια. Μην την τοποθετείτε στις ακόλουθες θέσεις: Επάνω σε έγχρωμη τηλεόραση (η εικόνα μπορεί να εμφανίσει παραμορφώσεις). Κοντά σε κασετόφωνο (ή σε άλλη συσκευή η οποία παράγει μαγνητικά πεδία). Μπορεί να υπάρξουν παρεμβολές στον ήχο. Σε θέσεις στις οποίες εκτίθεται στο άμεσο ηλιακό φως. Σε χώρους με υγρασία. Σε χώρους με υπερβολικά υψηλή ή χαμηλή θερμοκρασία. Σε χώρους στους οποίους υπόκειται σε κραδασμούς ή μετακινήσεις. Σε χώρους με πολλή σκόνη. Σε χώρους με θερμούς ατμούς ή έλαια (π.χ. σε μια κουζίνα). Μην αγγίζετε το κάτω πλαίσιο του δέκτη όταν αυτός βρίσκεται σε λειτουργία ή αμέσως μετά την απενεργοποίησή του. Το κάτω πλαίσιο έχει εξαιρετικά μεγάλη θερμοκρασία όταν ο δέκτης βρίσκεται σε λειτουργία (ή αμέσως μετά την απενεργοποίησή του) και μπορεί να προκληθεί έγκαυμα. Τοποθέτηση των μπαταριών Οι μπαταρίες που παρέχονται μαζί με τη μονάδα προορίζονται για τον έλεγχο των αρχικών λειτουργιών. Δεν θα διαρκέσουν για μεγάλο χρονικό διάστημα. Σας προτείνουμε τη χρήση αλκαλικών μπαταριών που διαθέτουν μεγαλύτερη διάρκεια ζωής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη χρησιμοποιείτε και μην αποθηκεύετε τις μπαταρίες σε θέσεις που εκτίθενται σε άμεσο ηλιακό φως ή σε θέσεις στις οποίες αναπτύσσονται μεγάλες θερμοκρασίες, όπως π.χ. στο εσωτερικό ενός αυτοκινήτου ή κοντά σε θερμαντικά σώματα. Αυτό ενέχει τον κίνδυνο διαρροής των υγρών των μπαταριών, υπερθέρμανσης, έκρηξης ή πρόκλησης πυρκαγιάς. Επιπλέον, μειώνει τη διάρκεια ζωής ή την απόδοση των μπαταριών. ΠΡΟΣΟΧΗ Η λανθασμένη χρήση των μπαταριών μπορεί να έχει σαν αποτέλεσμα διαρροή των υγρών τους ή έκρηξη. Θα πρέπει να λαμβάνετε τις ακόλουθες προφυλάξεις: Μη χρησιμοποιείτε ποτέ καινούργιες και μεταχειρισμένες μπαταρίες μαζί. Εισαγάγετε τις μπαταρίες με τη σωστή πολικότητα (άκρα + και ) σύμφωνα με τις ενδείξεις που υπάρχουν στο χώρο υποδοχής των μπαταριών. Οι μπαταρίες με το ίδιο σχήμα μπορεί να έχουν διαφορετική τάση. Μη χρησιμοποιείτε διαφορετικές μπαταρίες μαζί. Η απόρριψη των μπαταριών πρέπει να γίνεται σύμφωνα με την νομοθεσία και τους κανονισμούς προστασίας του περιβάλλοντος που ισχύουν στη χώρα σας. Εμβέλεια λειτουργίας του τηλεχειριστηρίου Το τηλεχειριστήριο ενδέχεται να μη λειτουργεί σωστά εάν: Υπάρχουν εμπόδια μεταξύ του τηλεχειριστηρίου και του αισθητήρα τηλεχειρισμού του δέκτη. Ο αισθητήρας τηλεχειρισμού του δέκτη δέχεται άμεσο ηλιακό φως ή φως από λαμπτήρες φθορισμού. Ο δέκτης βρίσκεται κοντά σε συσκευή η οποία εκπέμπει υπέρυθρη ακτινοβολία. Ο δέκτης ελέγχεται ταυτόχρονα με ένα άλλο τηλεχειριστήριο υπέρυθρης ακτινοβολίας m Ακύρωση της προβολής επίδειξης Στον παρόντα δέκτη, η προβολή επίδειξης είναι ενεργοποιημένη από προεπιλογή. Μόλις ενεργοποιηθεί ο δέκτης, ξεκινά η προβολή επίδειξης και εμφανίζονται ποικίλες ενδείξεις στην οθόνη της μπροστινής πλευράς. Για ακύρωση της προβολής επίδειξης, συνδέστε το καλώδιο ρεύματος και ακολουθήστε τα παρακάτω βήματα. Η προβολή επίδειξης ακυρώνεται αυτομάτως όταν εκτελείται η λειτουργία Full Auto MCACC (Πλήρης αυτόματη MCACC). 1 Θέστε το δέκτη σε κατάσταση αναμονής. 2 Πατήστε το ENTE στην μπροστινή πλευρά και ταυτόχρονα πατήστε το STANDBY/ON. Στην οθόνη εμφανίζεται η ένδειξη ESET NO. 3 Επιλέξτε «F DEMO» χρησιμοποιώντας τα κουμπιά TUNE /. 4 Χρησιμοποιήστε το PESET / για να επιλέξετε F DEMO OFF και κατόπιν πατήστε STANDBY/ON στην μπροστινή πλευρά. Σχετικά με τη λειτουργία του δέκτη με φορητή συσκευή (ipod, iphone κ.λπ.) Μπορείτε να ελέγχετε το δέκτη από τη φορητή συσκευή εγκαθιστώντας μια ειδική εφαρμογή στη φορητή συσκευή. Για λεπτομέρειες, ανατρέξτε στις πληροφορίες προϊόντος στον ιστότοπο της Pioneer. Η εν λόγω ειδική εφαρμογή μπορεί να τροποποιηθεί ή να διακοπεί η χρήση της χωρίς ειδοποίηση. Σχετικά με τη χρήση του AVNavigator (παρεχόμενο CD-OM) Το παρεχόμενο AVNavigator CD-OM περιέχει την εφαρμογή Wiring Navi που επιτρέπει την εύκολη δημιουργία των συνδέσεων και των αρχικών ρυθμίσεων του δέκτη σε πλαίσια διαλόγου. Οι αρχικές ρυθμίσεις υψηλής ακρίβειας μπορούν να πραγματοποιηθούν πολύ εύκολα ακολουθώντας απλώς τις οδηγίες που εμφανίζονται στην οθόνη σχετικά με τις συνδέσεις και τις ρυθμίσεις. Υπάρχουν επίσης άλλες δυνατότητες που διευκολύνουν τη χρήση διάφορων λειτουργιών, συμπεριλαμβανομένου ενός αλληλεπιδραστικού εγχειριδίου που αφορά το δέκτη, ενημερώσεις για διάφορους τύπους λογισμικού και την εφαρμογή MCACC που επιτρέπει τον έλεγχο των αποτελεσμάτων μέτρησης MCACC σε τρισδιάστατα γραφήματα. El 5

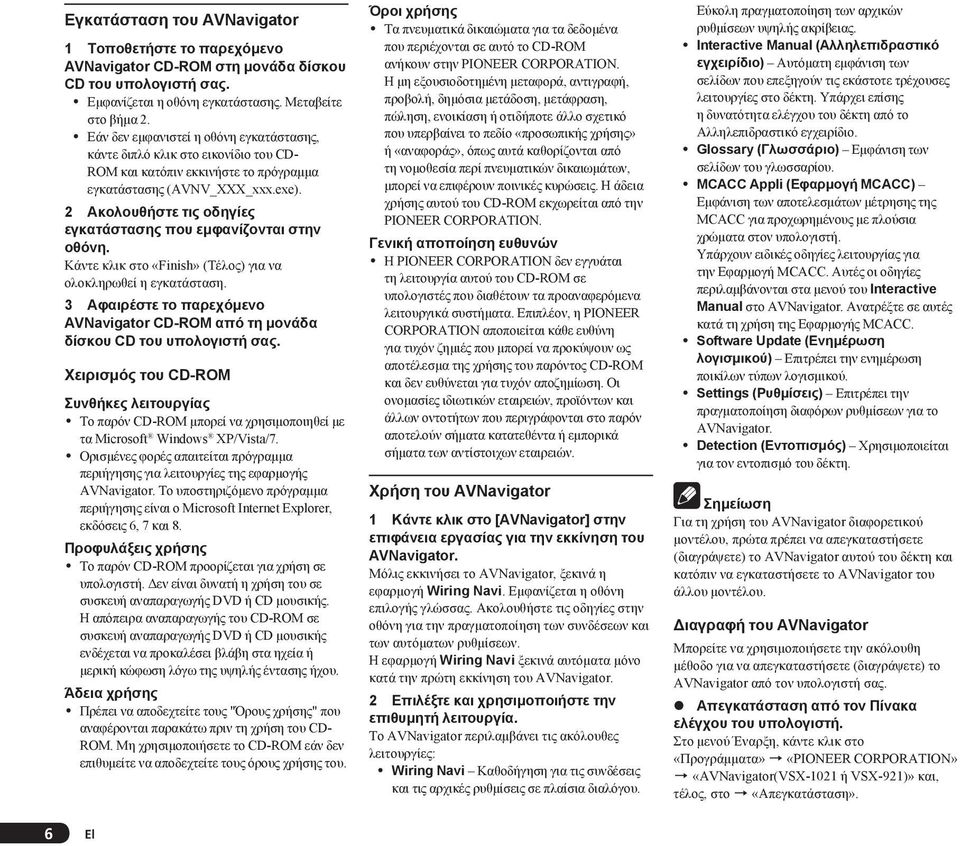

6 Εγκατάσταση του AVNavigator 1 Τοποθετήστε το παρεχόμενο AVNavigator CD-OM στη μονάδα δίσκου CD του υπολογιστή σας. Εμφανίζεται η οθόνη εγκατάστασης. Μεταβείτε στο βήμα 2. Εάν δεν εμφανιστεί η οθόνη εγκατάστασης, κάντε διπλό κλικ στο εικονίδιο του CD- OM και κατόπιν εκκινήστε το πρόγραμμα εγκατάστασης (AVNV_XXX_xxx.exe). 2 Ακολουθήστε τις οδηγίες εγκατάστασης που εμφανίζονται στην οθόνη. Κάντε κλικ στο «Finish» (Τέλος) για να ολοκληρωθεί η εγκατάσταση. 3 Αφαιρέστε το παρεχόμενο AVNavigator CD-OM από τη μονάδα δίσκου CD του υπολογιστή σας. Χειρισμός του CD-OM Συνθήκες λειτουργίας Το παρόν CD-OM μπορεί να χρησιμοποιηθεί με τα Microsoft Windows XP/Vista/7. Ορισμένες φορές απαιτείται πρόγραμμα περιήγησης για λειτουργίες της εφαρμογής AVNavigator. Το υποστηριζόμενο πρόγραμμα περιήγησης είναι ο Microsoft Internet Explorer, εκδόσεις 6, 7 και 8. Προφυλάξεις χρήσης Το παρόν CD-OM προορίζεται για χρήση σε υπολογιστή. Δεν είναι δυνατή η χρήση του σε συσκευή αναπαραγωγής DVD ή CD μουσικής. Η απόπειρα αναπαραγωγής του CD-OM σε συσκευή αναπαραγωγής DVD ή CD μουσικής ενδέχεται να προκαλέσει βλάβη στα ηχεία ή μερική κώφωση λόγω της υψηλής έντασης ήχου. Άδεια χρήσης Πρέπει να αποδεχτείτε τους "Όρους χρήσης" που αναφέρονται παρακάτω πριν τη χρήση του CD- OM. Μη χρησιμοποιήσετε το CD-OM εάν δεν επιθυμείτε να αποδεχτείτε τους όρους χρήσης του. Όροι χρήσης Τα πνευματικά δικαιώματα για τα δεδομένα που περιέχονται σε αυτό το CD-OM ανήκουν στην PIONEE COPOATION. Η μη εξουσιοδοτημένη μεταφορά, αντιγραφή, προβολή, δημόσια μετάδοση, μετάφραση, πώληση, ενοικίαση ή οτιδήποτε άλλο σχετικό που υπερβαίνει το πεδίο «προσωπικής χρήσης» ή «αναφοράς», όπως αυτά καθορίζονται από τη νομοθεσία περί πνευματικών δικαιωμάτων, μπορεί να επιφέρουν ποινικές κυρώσεις. Η άδεια χρήσης αυτού του CD-OM εκχωρείται από την PIONEE COPOATION. Γενική αποποίηση ευθυνών Η PIONEE COPOATION δεν εγγυάται τη λειτουργία αυτού του CD-OM σε υπολογιστές που διαθέτουν τα προαναφερόμενα λειτουργικά συστήματα. Επιπλέον, η PIONEE COPOATION αποποιείται κάθε ευθύνη για τυχόν ζημιές που μπορεί να προκύψουν ως αποτέλεσμα της χρήσης του παρόντος CD-OM και δεν ευθύνεται για τυχόν αποζημίωση. Οι ονομασίες ιδιωτικών εταιρειών, προϊόντων και άλλων οντοτήτων που περιγράφονται στο παρόν αποτελούν σήματα κατατεθέντα ή εμπορικά σήματα των αντίστοιχων εταιρειών. Χρήση του AVNavigator 1 Κάντε κλικ στο [AVNavigator] στην επιφάνεια εργασίας για την εκκίνηση του AVNavigator. Μόλις εκκινήσει το AVNavigator, ξεκινά η εφαρμογή Wiring Navi. Εμφανίζεται η οθόνη επιλογής γλώσσας. Ακολουθήστε τις οδηγίες στην οθόνη για την πραγματοποίηση των συνδέσεων και των αυτόματων ρυθμίσεων. Η εφαρμογή Wiring Navi ξεκινά αυτόματα μόνο κατά την πρώτη εκκίνηση του AVNavigator. 2 Επιλέξτε και χρησιμοποιήστε την επιθυμητή λειτουργία. Το AVNavigator περιλαμβάνει τις ακόλουθες λειτουργίες: Wiring Navi Καθοδήγηση για τις συνδέσεις και τις αρχικές ρυθμίσεις σε πλαίσια διαλόγου. Εύκολη πραγματοποίηση των αρχικών ρυθμίσεων υψηλής ακρίβειας. Interactive Manual (Αλληλεπιδραστικό εγχειρίδιο) Αυτόματη εμφάνιση των σελίδων που επεξηγούν τις εκάστοτε τρέχουσες λειτουργίες στο δέκτη. Υπάρχει επίσης η δυνατότητα ελέγχου του δέκτη από το Αλληλεπιδραστικό εγχειρίδιο. Glossary (Γλωσσάριο) Εμφάνιση των σελίδων του γλωσσαρίου. MCACC Appli (Εφαρμογή MCACC) Εμφάνιση των αποτελεσμάτων μέτρησης της MCACC για προχωρημένους με πλούσια χρώματα στον υπολογιστή. Υπάρχουν ειδικές οδηγίες λειτουργίας για την Εφαρμογή MCACC. Αυτές οι οδηγίες περιλαμβάνονται στα μενού του Interactive Manual στο AVNavigator. Ανατρέξτε σε αυτές κατά τη χρήση της Εφαρμογής MCACC. Software Update (Ενημέρωση λογισμικού) Επιτρέπει την ενημέρωση ποικίλων τύπων λογισμικού. Settings (Ρυθμίσεις) Επιτρέπει την πραγματοποίηση διαφόρων ρυθμίσεων για το AVNavigator. Detection (Εντοπισμός) Χρησιμοποιείται για τον εντοπισμό του δέκτη. Σημείωση Για τη χρήση του AVNavigator διαφορετικού μοντέλου, πρώτα πρέπει να απεγκαταστήσετε (διαγράψετε) το AVNavigator αυτού του δέκτη και κατόπιν να εγκαταστήσετε το AVNavigator του άλλου μοντέλου. Διαγραφή του AVNavigator Μπορείτε να χρησιμοποιήσετε την ακόλουθη μέθοδο για να απεγκαταστήσετε (διαγράψετε) το AVNavigator από τον υπολογιστή σας. Απεγκατάσταση από τον Πίνακα ελέγχου του υπολογιστή. Στο μενού Έναρξη, κάντε κλικ στο «Προγράμματα» «PIONEE COPOATION» «AVNavigator(VSX-1021 ή VSX-921)» και, τέλος, στο «Απεγκατάσταση». 6 El

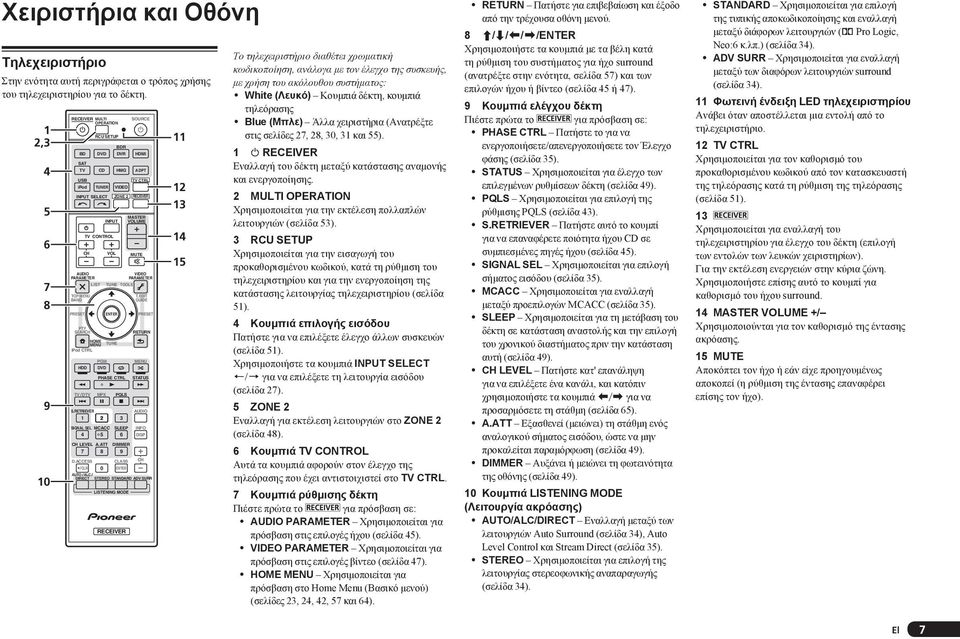

7 Χειριστήρια και Οθόνη Τηλεχειριστήριο Στην ενότητα αυτή περιγράφεται ο τρόπος χρήσης του τηλεχειριστηρίου για το δέκτη. 1 2, ECEIVE MUTI OPEATION SAT TV USB ipod PUT SEECT PESET CH ipod CT TV / DTV MPX PQS SIGNA SE MCACC CH EVE A.ATT D.ACCESS CU SETUP TV CONTO IST TUNE HOME MENU CD PGM PUT TUNE TOOS TUNE BD BD DVD DV AUDIO PAAMETE TOP MENU BAND PTY SEACH HDD S.ETIEVE AUTO / AC / DIECT DVD VO ENTE HMG VIDEO ZONE 2 PHASE CT SEEP DIMME / C 0 CASS ENTE ISTENG MODE ECEIVE SOUCE HDMI ADPT TV CT ECEIVE MASTE VOUME MUTE VIDEO PAAMETE T.EDIT GUIDE PESET ETUN MENU STATUS AUDIO FO DISP CH STEEO STANDAD ADV SU Το τηλεχειριστήριο διαθέτει χρωματική κωδικοποίηση, ανάλογα με τον έλεγχο της συσκευής, με χρήση του ακόλουθου συστήματος: White (Λευκό) Κουμπιά δέκτη, κουμπιά τηλεόρασης Blue (Μπλε) Άλλα χειριστήρια (Ανατρέξτε στις σελίδες 27, 28, 30, 31 και 55). 1 ECEIVE Εναλλαγή του δέκτη μεταξύ κατάστασης αναμονής και ενεργοποίησης. 2 MUTI OPEATION Χρησιμοποιείται για την εκτέλεση πολλαπλών λειτουργιών (σελίδα 53). 3 CU SETUP Χρησιμοποιείται για την εισαγωγή του προκαθορισμένου κωδικού, κατά τη ρύθμιση του τηλεχειριστηρίου και για την ενεργοποίηση της κατάστασης λειτουργίας τηλεχειριστηρίου (σελίδα 51). 4 Κουμπιά επιλογής εισόδου Πατήστε για να επιλέξετε έλεγχο άλλων συσκευών (σελίδα 51). Χρησιμοποιήστε τα κουμπιά PUT SEECT / για να επιλέξετε τη λειτουργία εισόδου (σελίδα 27). 5 ZONE 2 Εναλλαγή για εκτέλεση λειτουργιών στο ZONE 2 (σελίδα 48). 6 Κουμπιά TV CONTO Αυτά τα κουμπιά αφορούν στον έλεγχο της τηλεόρασης που έχει αντιστοιχιστεί στο TV CT. 7 Κουμπιά ρύθμισης δέκτη Πιέστε πρώτα το για πρόσβαση σε: AUDIO PAAMETE Χρησιμοποιείται για πρόσβαση στις επιλογές ήχου (σελίδα 45). VIDEO PAAMETE Χρησιμοποιείται για πρόσβαση στις επιλογές βίντεο (σελίδα 47). HOME MENU Χρησιμοποιείται για πρόσβαση στο Home Menu (Βασικό μενού) (σελίδες 23, 24, 42, 57 και 64). ETUN Πατήστε για επιβεβαίωση και έξοδο από την τρέχουσα οθόνη μενού. 8 / / / /ENTE Χρησιμοποιήστε τα κουμπιά με τα βέλη κατά τη ρύθμιση του συστήματος για ήχο surround (ανατρέξτε στην ενότητα, σελίδα 57) και των επιλογών ήχου ή βίντεο (σελίδα 45 ή 47). 9 Κουμπιά ελέγχου δέκτη Πιέστε πρώτα το για πρόσβαση σε: PHASE CT Πατήστε το για να ενεργοποιήσετε/απενεργοποιήσετε τον Έλεγχο φάσης (σελίδα 35). STATUS Χρησιμοποιείται για έλεγχο των επιλεγμένων ρυθμίσεων δέκτη (σελίδα 49). PQS Χρησιμοποιείται για επιλογή της ρύθμισης PQS (σελίδα 43). S.ETIEVE Πατήστε αυτό το κουμπί για να επαναφέρετε ποιότητα ήχου CD σε συμπιεσμένες πηγές ήχου (σελίδα 45). SIGNA SE Χρησιμοποιείται για επιλογή σήματος εισόδου (σελίδα 35). MCACC Χρησιμοποιείται για εναλλαγή μεταξύ προεπιλογών MCACC (σελίδα 35). SEEP Χρησιμοποιείται για τη μετάβαση του δέκτη σε κατάσταση αναστολής και την επιλογή του χρονικού διαστήματος πριν την κατάσταση αυτή (σελίδα 49). CH EVE Πατήστε κατ' επανάληψη για να επιλέξετε ένα κανάλι, και κατόπιν χρησιμοποιήστε τα κουμπιά για να προσαρμόσετε τη στάθμη (σελίδα 65). A.ATT Εξασθενεί (μειώνει) τη στάθμη ενός αναλογικού σήματος εισόδου, ώστε να μην προκαλείται παραμόρφωση (σελίδα 49). DIMME Αυξάνει ή μειώνει τη φωτεινότητα της οθόνης (σελίδα 49). 10 Κουμπιά ISTENG MODE (Λειτουργία ακρόασης) AUTO/AC/DIECT Εναλλαγή μεταξύ των λειτουργιών Auto Surround (σελίδα 34), Auto evel Control και Stream Direct (σελίδα 35). STEEO Χρησιμοποιείται για επιλογή της λειτουργίας στερεοφωνικής αναπαραγωγής (σελίδα 34). STANDAD Χρησιμοποιείται για επιλογή της τυπικής αποκωδικοποίησης και εναλλαγή μεταξύ διάφορων λειτουργιών (2 Pro ogic, Neo:6 κ.λπ.) (σελίδα 34). ADV SU Χρησιμοποιείται για εναλλαγή μεταξύ των διαφόρων λειτουργιών surround (σελίδα 34). 11 Φωτεινή ένδειξη ED τηλεχειριστηρίου Ανάβει όταν αποστέλλεται μια εντολή από το τηλεχειριστήριο. 12 TV CT Χρησιμοποιείται για τον καθορισμό του προκαθορισμένου κωδικού από τον κατασκευαστή της τηλεόρασης κατά τη ρύθμιση της τηλεόρασης (σελίδα 51). 13 Χρησιμοποιείται για εναλλαγή του τηλεχειριστηρίου για έλεγχο του δέκτη (επιλογή των εντολών των λευκών χειριστηρίων). Για την εκτέλεση ενεργειών στην κύρια ζώνη. Χρησιμοποιήστε επίσης αυτό το κουμπί για καθορισμό του ήχου surround. 14 MASTE VOUME +/ Χρησιμοποιούνται για τον καθορισμό της έντασης ακρόασης. 15 MUTE Αποκόπτει τον ήχο ή εάν είχε προηγουμένως αποκοπεί (η ρύθμιση της έντασης επαναφέρει επίσης τον ήχο). El 7

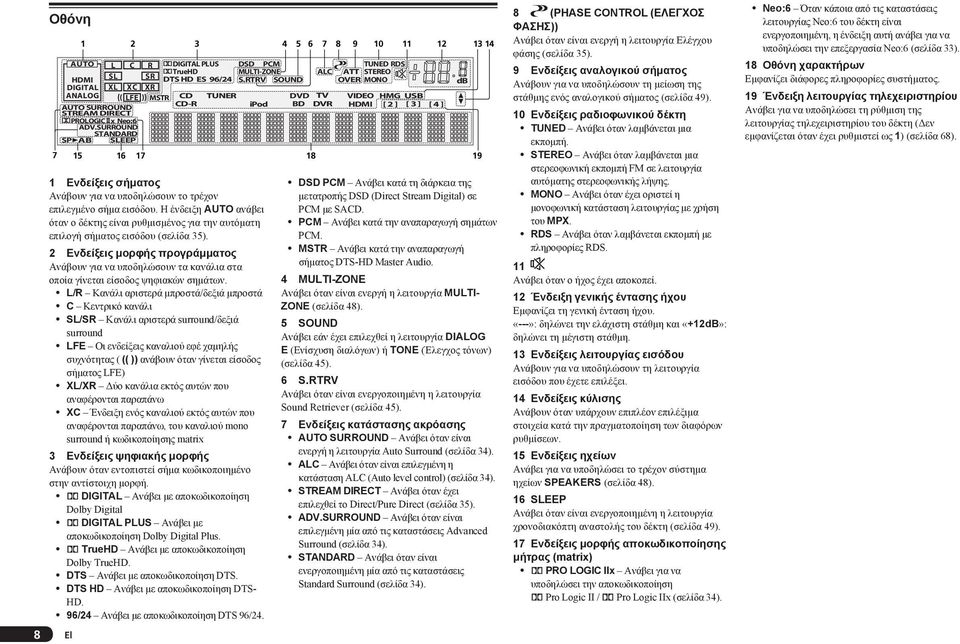

8 Οθόνη 7 8 El AUTO C 2DIGITA PUS DSD PCM TUNED DS HDMI S S 2TrueHD MUTI-ZONE PQS AC ATT STEEO DTS HD ES 96/24 S.TV SOUND UP MIX OVE MONO db DIGITA X XC X ANAOG FE MST CD TUNE DVD TV VIDEO HMG USB AUTO SUOUND STEAM DIECT 2POOGIC x Neo:6 ADV.SUOUND STANDAD CD- ipod BD DV HDMI [ 2 ] [ 3 ] [ 4 ] SP AB SEEP Ενδείξεις σήματος Ανάβουν για να υποδηλώσουν το τρέχον επιλεγμένο σήμα εισόδου. Η ένδειξη AUTO ανάβει όταν ο δέκτης είναι ρυθμισμένος για την αυτόματη επιλογή σήματος εισόδου (σελίδα 35). 2 Ενδείξεις μορφής προγράμματος Ανάβουν για να υποδηλώσουν τα κανάλια στα οποία γίνεται είσοδος ψηφιακών σημάτων. / Κανάλι αριστερά μπροστά/δεξιά μπροστά C Κεντρικό κανάλι S/S Κανάλι αριστερά surround/δεξιά surround FE Οι ενδείξεις καναλιού εφέ χαμηλής συχνότητας ( (( )) ανάβουν όταν γίνεται είσοδος σήματος FE) X/X Δύο κανάλια εκτός αυτών που αναφέρονται παραπάνω XC Ένδειξη ενός καναλιού εκτός αυτών που αναφέρονται παραπάνω, του καναλιού mono surround ή κωδικοποίησης matrix 3 Ενδείξεις ψηφιακής μορφής Ανάβουν όταν εντοπιστεί σήμα κωδικοποιημένο στην αντίστοιχη μορφή. 2 DIGITA Ανάβει με αποκωδικοποίηση Dolby Digital 2 DIGITA PUS Ανάβει με αποκωδικοποίηση Dolby Digital Plus. 2 TrueHD Ανάβει με αποκωδικοποίηση Dolby TrueHD. DTS Ανάβει με αποκωδικοποίηση DTS. DTS HD Ανάβει με αποκωδικοποίηση DTS- HD. 96/24 Ανάβει με αποκωδικοποίηση DTS 96/ DSD PCM Ανάβει κατά τη διάρκεια της μετατροπής DSD (Direct Stream Digital) σε PCM με SACD. PCM Ανάβει κατά την αναπαραγωγή σημάτων PCM. MST Ανάβει κατά την αναπαραγωγή σήματος DTS-HD Master Audio. 4 MUTI-ZONE Ανάβει όταν είναι ενεργή η λειτουργία MUTI- ZONE (σελίδα 48). 5 SOUND Ανάβει εάν έχει επιλεχθεί η λειτουργία DIAOG E (Ενίσχυση διαλόγων) ή TONE (Έλεγχος τόνων) (σελίδα 45). 6 S.TV Ανάβει όταν είναι ενεργοποιημένη η λειτουργία Sound etriever (σελίδα 45). 7 Ενδείξεις κατάστασης ακρόασης AUTO SUOUND Ανάβει όταν είναι ενεργή η λειτουργία Auto Surround (σελίδα 34). AC Ανάβει όταν είναι επιλεγμένη η κατάσταση AC (Auto level control) (σελίδα 34). STEAM DIECT Ανάβει όταν έχει επιλεχθεί το Direct/Pure Direct (σελίδα 35). ADV.SUOUND Ανάβει όταν είναι επιλεγμένη μία από τις καταστάσεις Advanced Surround (σελίδα 34). STANDAD Ανάβει όταν είναι ενεργοποιημένη μία από τις καταστάσεις Standard Surround (σελίδα 34). 8 (PHASE CONTO (ΕΛΕΓΧΟΣ ΦΑΣΗΣ)) Ανάβει όταν είναι ενεργή η λειτουργία Ελέγχου φάσης (σελίδα 35). 9 Ενδείξεις αναλογικού σήματος Ανάβουν για να υποδηλώσουν τη μείωση της στάθμης ενός αναλογικού σήματος (σελίδα 49). 10 Ενδείξεις ραδιοφωνικού δέκτη TUNED Ανάβει όταν λαμβάνεται μια εκπομπή. STEEO Ανάβει όταν λαμβάνεται μια στερεοφωνική εκπομπή FM σε λειτουργία αυτόματης στερεοφωνικής λήψης. MONO Ανάβει όταν έχει οριστεί η μονοφωνική κατάσταση λειτουργίας με χρήση του MPX. DS Ανάβει όταν λαμβάνεται εκπομπή με πληροφορίες DS. 11 Ανάβει όταν ο ήχος έχει αποκοπεί. 12 Ένδειξη γενικής έντασης ήχου Εμφανίζει τη γενική ένταση ήχου. «---»: δηλώνει την ελάχιστη στάθμη και «+12dB»: δηλώνει τη μέγιστη στάθμη. 13 Ενδείξεις λειτουργίας εισόδου Ανάβουν για να υποδηλώσουν τη λειτουργία εισόδου που έχετε επιλέξει. 14 Ενδείξεις κύλισης Ανάβουν όταν υπάρχουν επιπλέον επιλέξιμα στοιχεία κατά την πραγματοποίηση των διαφόρων ρυθμίσεων. 15 Ενδείξεις ηχείων Ανάβει για να υποδηλώσει το τρέχον σύστημα ηχείων SPEAKES (σελίδα 48). 16 SEEP Ανάβει όταν είναι ενεργοποιημένη η λειτουργία χρονοδιακόπτη αναστολής του δέκτη (σελίδα 49). 17 Ενδείξεις μορφής αποκωδικοποίησης μήτρας (matrix) 2 PO OGIC IIx Ανάβει για να υποδηλώσει την αποκωδικοποίηση 2 Pro ogic II / 2 Pro ogic IIx (σελίδα 34). Neo:6 Όταν κάποια από τις καταστάσεις λειτουργίας Neo:6 του δέκτη είναι ενεργοποιημένη, η ένδειξη αυτή ανάβει για να υποδηλώσει την επεξεργασία Neo:6 (σελίδα 33). 18 Οθόνη χαρακτήρων Εμφανίζει διάφορες πληροφορίες συστήματος. 19 Ένδειξη λειτουργίας τηλεχειριστηρίου Ανάβει για να υποδηλώσει τη ρύθμιση της λειτουργίας τηλεχειριστηρίου του δέκτη (Δεν εμφανίζεται όταν έχει ρυθμιστεί ως 1) (σελίδα 68).

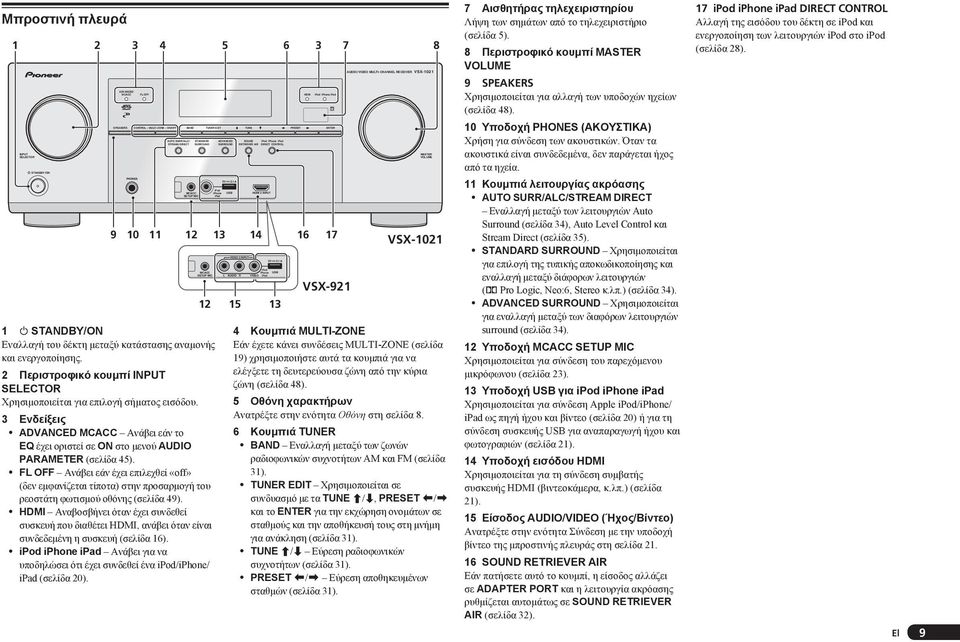

9 PUT SEECTO STANDBY/ON ADVANCED MCACC SPEAKES CONTO MUTI-ZONE ON/OFF BAND TUNE EDIT TUNE PESET ENTE PHONES F OFF AUTO SU/AC/ STEAM DIECT MCACC SETUP MIC STANDAD SUOUND ipod iphone ipad ADVANCED SUOUND 5V USB 2.1 A SOUND ipod iphone ipad ETIEVE AI DIECT CONTO VIDEO 2 PUT HDMI 2 PUT ipod MCACC iphone USB SETUP MIC AUDIO VIDEO ipad 5V 2.1 A HDMI ipod iphone ipad MASTE VOUME Μπροστινή πλευρά STANDBY/ON Εναλλαγή του δέκτη μεταξύ κατάστασης αναμονής και ενεργοποίησης. 2 Περιστροφικό κουμπί PUT SEECTO Χρησιμοποιείται για επιλογή σήματος εισόδου. 3 Ενδείξεις ADVANCED MCACC Ανάβει εάν το EQ έχει οριστεί σε ON στο μενού AUDIO PAAMETE (σελίδα 45). F OFF Ανάβει εάν έχει επιλεχθεί «off» (δεν εμφανίζεται τίποτα) στην προσαρμογή του ρεοστάτη φωτισμού οθόνης (σελίδα 49). HDMI Αναβοσβήνει όταν έχει συνδεθεί συσκευή που διαθέτει HDMI, ανάβει όταν είναι συνδεδεμένη η συσκευή (σελίδα 16). ipod iphone ipad Ανάβει για να υποδηλώσει ότι έχει συνδεθεί ένα ipod/iphone/ ipad (σελίδα 20) VSX-921 AUDIO/ VIDEO MUTI-CHANNE ECEIVE VSX-1021 VSX Κουμπιά MUTI-ZONE Εάν έχετε κάνει συνδέσεις MUTI-ZONE (σελίδα 19) χρησιμοποιήστε αυτά τα κουμπιά για να ελέγξετε τη δευτερεύουσα ζώνη από την κύρια ζώνη (σελίδα 48). 5 Οθόνη χαρακτήρων Ανατρέξτε στην ενότητα Οθόνη στη σελίδα 8. 6 Κουμπιά TUNE BAND Εναλλαγή μεταξύ των ζωνών ραδιοφωνικών συχνοτήτων AM και FM (σελίδα 31). TUNE EDIT Χρησιμοποιείται σε συνδυασμό με τα TUNE /, PESET / και το ENTE για την εκχώρηση ονομάτων σε σταθμούς και την αποθήκευσή τους στη μνήμη για ανάκληση (σελίδα 31). TUNE / Εύρεση ραδιοφωνικών συχνοτήτων (σελίδα 31). PESET / Εύρεση αποθηκευμένων σταθμών (σελίδα 31). 7 Αισθητήρας τηλεχειριστηρίου Λήψη των σημάτων από το τηλεχειριστήριο (σελίδα 5). 8 Περιστροφικό κουμπί MASTE VOUME 9 SPEAKES Χρησιμοποιείται για αλλαγή των υποδοχών ηχείων (σελίδα 48). 10 Υποδοχή PHONES (ΑΚΟΥΣΤΙΚΑ) Χρήση για σύνδεση των ακουστικών. Όταν τα ακουστικά είναι συνδεδεμένα, δεν παράγεται ήχος από τα ηχεία. 11 Κουμπιά λειτουργίας ακρόασης AUTO SU/AC/STEAM DIECT Εναλλαγή μεταξύ των λειτουργιών Auto Surround (σελίδα 34), Auto evel Control και Stream Direct (σελίδα 35). STANDAD SUOUND Χρησιμοποιείται για επιλογή της τυπικής αποκωδικοποίησης και εναλλαγή μεταξύ διάφορων λειτουργιών (2 Pro ogic, Neo:6, Stereo κ.λπ.) (σελίδα 34). ADVANCED SUOUND Χρησιμοποιείται για εναλλαγή μεταξύ των διαφόρων λειτουργιών surround (σελίδα 34). 12 Υποδοχή MCACC SETUP MIC Χρησιμοποιείται για σύνδεση του παρεχόμενου μικρόφωνου (σελίδα 23). 13 Υποδοχή USB για ipod iphone ipad Χρησιμοποιείται για σύνδεση Apple ipod/iphone/ ipad ως πηγή ήχου και βίντεο (σελίδα 20) ή για τη σύνδεση συσκευής USB για αναπαραγωγή ήχου και φωτογραφιών (σελίδα 21). 14 Υποδοχή εισόδου HDMI Χρησιμοποιείται για τη σύνδεση συμβατής συσκευής HDMI (βιντεοκάμερα, κ.λπ.) (σελίδα 21). 15 Είσοδος AUDIO/VIDEO (Ήχος/Βίντεο) Ανατρέξτε στην ενότητα Σύνδεση με την υποδοχή βίντεο της μπροστινής πλευράς στη σελίδα SOUND ETIEVE AI Εάν πατήσετε αυτό το κουμπί, η είσοδος αλλάζει σε ADAPTE POT και η λειτουργία ακρόασης ρυθμίζεται αυτομάτως σε SOUND ETIEVE AI (σελίδα 32). 17 ipod iphone ipad DIECT CONTO Αλλαγή της εισόδου του δέκτη σε ipod και ενεργοποίηση των λειτουργιών ipod στο ipod (σελίδα 28). El 9

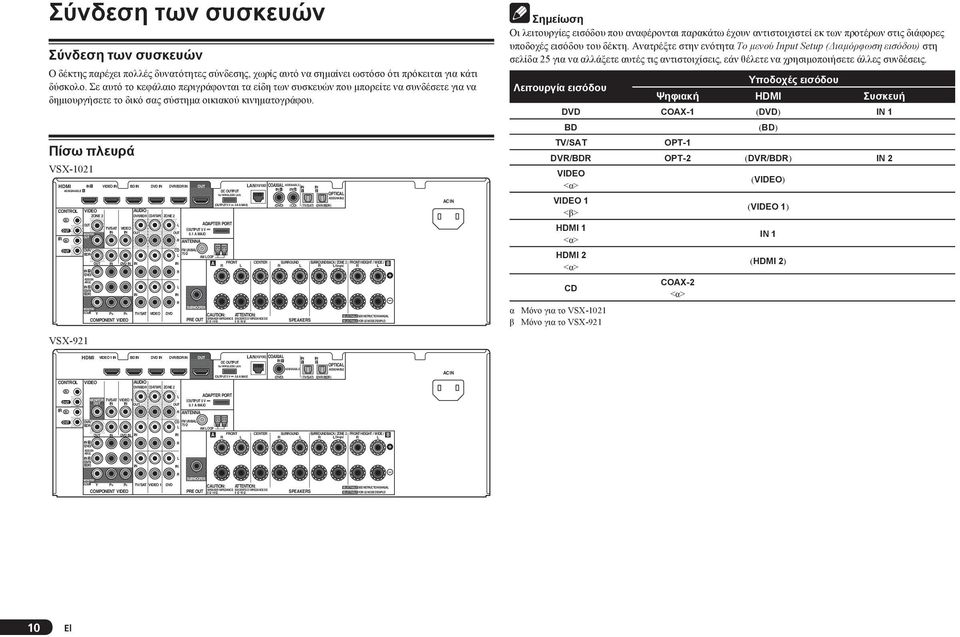

10 Σύνδεση των συσκευών Σύνδεση των συσκευών Ο δέκτης παρέχει πολλές δυνατότητες σύνδεσης, χωρίς αυτό να σημαίνει ωστόσο ότι πρόκειται για κάτι δύσκολο. Σε αυτό το κεφάλαιο περιγράφονται τα είδη των συσκευών που μπορείτε να συνδέσετε για να δημιουργήσετε το δικό σας σύστημα οικιακού κινηματογράφου. Πίσω πλευρά VSX-1021 HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE ASSIGNABE 1 DC PUT 1 2 for WIEESS AN CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 MONITO DV/ BD 1 (DVD) ASSIGN ABE 2 (DV/ BD) VSX-921 MONITO TV/SAT VIDEO DVD Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD CD ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA FM UNBA 75 SUBWOOFE PE AM OOP A (PUT 5 V CAUTION: SPEAKE IMPEDANCE A MAX) (DVD) (CD) 1 (TV/SAT) (DV/BD) FONT CENTE SUOUND SUOUND BACK / ZONE 2 FONT HEIGHT / WIDE / (Single) B ATTENTION: ENCETE D IMPEDANCE DE SPEAKES 2 OPTICA ASSIGNABE SEECTABE SEE STUCTION MANUA SEECTABE VOI E MODE D EMPOI AC Σημείωση Οι λειτουργίες εισόδου που αναφέρονται παρακάτω έχουν αντιστοιχιστεί εκ των προτέρων στις διάφορες υποδοχές εισόδου του δέκτη. Ανατρέξτε στην ενότητα Το μενού Input Setup (Διαμόρφωση εισόδου) στη σελίδα 25 για να αλλάξετε αυτές τις αντιστοιχίσεις, εάν θέλετε να χρησιμοποιήσετε άλλες συνδέσεις. Λειτουργία εισόδου Υποδοχές εισόδου Ψηφιακή HDMI Συσκευή DVD COAX-1 (DVD) 1 BD TV/SAT OPT-1 (BD) DV/BD OPT-2 (DV/BD) 2 VIDEO <α> VIDEO 1 <β> HDMI 1 <α> HDMI 2 <α> CD α Μόνο για το VSX-1021 β Μόνο για το VSX-921 COAX-2 <α> (VIDEO) (VIDEO 1) 1 (HDMI 2) CONTO I HDMI VIDEO MONITO VIDEO 1 TV/SAT VIDEO 1 BD AUDIO DV/BD CD-/TAPE ZONE 2 DVD DV/BD DC PUT for WIEESS AN ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA (PUT 5 V 0.6 A MAX) AN (10/100) COAXIA 1 (DVD) ASSIGNABE 1 (TV/SAT) 2 (DV/BD) OPTICA ASSIGNABE AC DV/ BD DVD CD FM UNBA 75 AM OOP A FONT CENTE SUOUND SUOUND BACK / ZONE 2 FONT HEIGHT / WIDE / (Single) B 1 (DVD) ASSIGN ABE 2 (DV/ BD) MONITO Y PB P TV/SAT VIDEO 1 DVD COMPONENT VIDEO SUBWOOFE PE CAUTION: SPEAKE IMPEDANCE ATTENTION: ENCETE D IMPEDANCE DE SPEAKES SEECTABE SEE STUCTION MANUA SEECTABE VOI E MODE D EMPOI 10 El

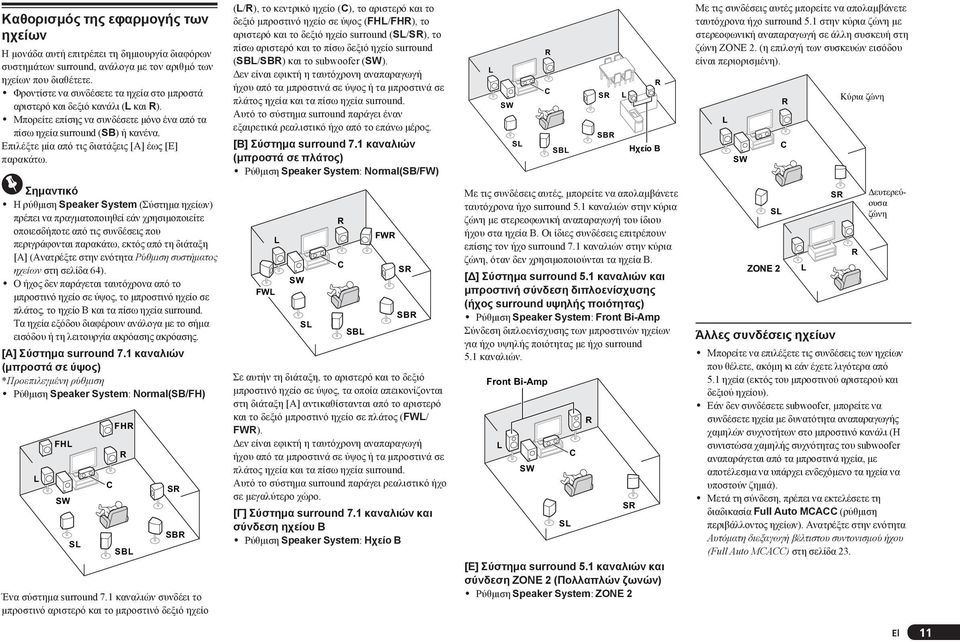

11 Καθορισμός της εφαρμογής των ηχείων Η μονάδα αυτή επιτρέπει τη δημιουργία διαφόρων συστημάτων surround, ανάλογα με τον αριθμό των ηχείων που διαθέτετε. Φροντίστε να συνδέσετε τα ηχεία στο μπροστά αριστερό και δεξιό κανάλι ( και ). Μπορείτε επίσης να συνδέσετε μόνο ένα από τα πίσω ηχεία surround (SB) ή κανένα. Επιλέξτε μία από τις διατάξεις [A] έως [E] παρακάτω. (/), το κεντρικό ηχείο (C), το αριστερό και το δεξιό μπροστινό ηχείο σε ύψος (FH/FH), το αριστερό και το δεξιό ηχείο surround (S/S), το πίσω αριστερό και το πίσω δεξιό ηχείο surround (SB/SB) και το subwoofer (SW). Δεν είναι εφικτή η ταυτόχρονη αναπαραγωγή ήχου από τα μπροστινά σε ύψος ή τα μπροστινά σε πλάτος ηχεία και τα πίσω ηχεία surround. Αυτό το σύστημα surround παράγει έναν εξαιρετικά ρεαλιστικό ήχο από το επάνω μέρος. [Β] Σύστημα surround 7.1 καναλιών (μπροστά σε πλάτος) Ρύθμιση Speaker System: Normal(SB/FW) SW S C SB S SB Ηχείο Β Με τις συνδέσεις αυτές μπορείτε να απολαμβάνετε ταυτόχρονα ήχο surround 5.1 στην κύρια ζώνη με στερεοφωνική αναπαραγωγή σε άλλη συσκευή στη ζώνη ZONE 2. (η επιλογή των συσκευών εισόδου είναι περιορισμένη). SW C Κύρια ζώνη Σημαντικό Η ρύθμιση Speaker System (Σύστημα ηχείων) πρέπει να πραγματοποιηθεί εάν χρησιμοποιείτε οποιεσδήποτε από τις συνδέσεις που περιγράφονται παρακάτω, εκτός από τη διάταξη [A] (Ανατρέξτε στην ενότητα Ρύθμιση συστήματος ηχείων στη σελίδα 64). Ο ήχος δεν παράγεται ταυτόχρονα από το μπροστινό ηχείο σε ύψος, το μπροστινό ηχείο σε πλάτος, το ηχείο Β και τα πίσω ηχεία surround. Τα ηχεία εξόδου διαφέρουν ανάλογα με το σήμα εισόδου ή τη λειτουργία ακρόασης ακρόασης. [Α] Σύστημα surround 7.1 καναλιών (μπροστά σε ύψος) *Προεπιλεγμένη ρύθμιση Ρύθμιση Speaker System: Normal(SB/FH) FH SW S C FH SB S SB Ένα σύστημα surround 7.1 καναλιών συνδέει το μπροστινό αριστερό και το μπροστινό δεξιό ηχείο FW SW S C SB FW S SB Σε αυτήν τη διάταξη, το αριστερό και το δεξιό μπροστινό ηχείο σε ύψος, τα οποία απεικονίζονται στη διάταξη [A] αντικαθίστανται από το αριστερό και το δεξιό μπροστινό ηχείο σε πλάτος (FW/ FW). Δεν είναι εφικτή η ταυτόχρονη αναπαραγωγή ήχου από τα μπροστινά σε ύψος ή τα μπροστινά σε πλάτος ηχεία και τα πίσω ηχεία surround. Αυτό το σύστημα surround παράγει ρεαλιστικό ήχο σε μεγαλύτερο χώρο. [Γ] Σύστημα surround 7.1 καναλιών και σύνδεση ηχείου B Ρύθμιση Speaker System: Ηχείο Β Με τις συνδέσεις αυτές, μπορείτε να απολαμβάνετε ταυτόχρονα ήχο surround 5.1 καναλιών στην κύρια ζώνη με στερεοφωνική αναπαραγωγή του ίδιου ήχου στα ηχεία Β. Οι ίδιες συνδέσεις επιτρέπουν επίσης τον ήχο surround 7.1 καναλιών στην κύρια ζώνη, όταν δεν χρησιμοποιούνται τα ηχεία Β. [Δ] Σύστημα surround 5.1 καναλιών και μπροστινή σύνδεση διπλοενίσχυσης (ήχος surround υψηλής ποιότητας) Ρύθμιση Speaker System: Front Bi-Amp Σύνδεση διπλοενίσχυσης των μπροστινών ηχείων για ήχο υψηλής ποιότητας με ήχο surround 5.1 καναλιών. Front Bi-Amp SW S C S [Ε] Σύστημα surround 5.1 καναλιών και σύνδεση ZONE 2 (Πολλαπλών ζωνών) Ρύθμιση Speaker System: ZONE 2 S ZONE 2 S Δευτερεύουσα ζώνη Άλλες συνδέσεις ηχείων Μπορείτε να επιλέξετε τις συνδέσεις των ηχείων που θέλετε, ακόμη κι εάν έχετε λιγότερα από 5.1 ηχεία (εκτός του μπροστινού αριστερού και δεξιού ηχείου). Εάν δεν συνδέσετε subwoofer, μπορείτε να συνδέσετε ηχεία με δυνατότητα αναπαραγωγής χαμηλών συχνοτήτων στο μπροστινό κανάλι (Η συνιστώσα χαμηλής συχνότητας του subwoofer αναπαράγεται από τα μπροστινά ηχεία, με αποτέλεσμα να υπάρχει ενδεχόμενο τα ηχεία να υποστούν ζημιά). Μετά τη σύνδεση, πρέπει να εκτελέσετε τη διαδικασία Full Auto MCACC (ρύθμιση περιβάλλοντος ηχείων). Ανατρέξτε στην ενότητα Αυτόματη διεξαγωγή βέλτιστου συντονισμού ήχου (Full Auto MCACC) στη σελίδα 23. El 11

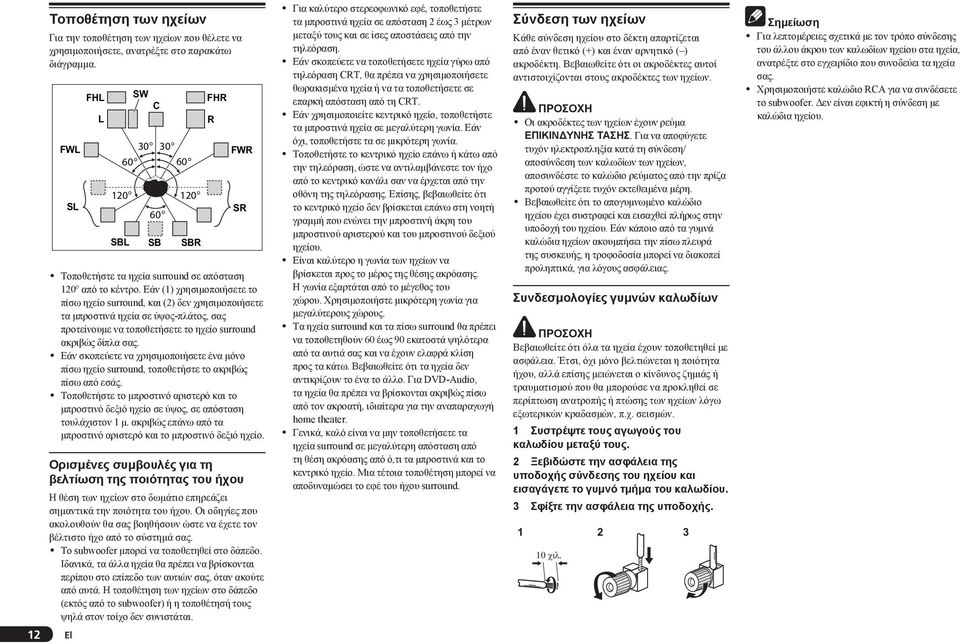

12 Τοποθέτηση των ηχείων Για την τοποθέτηση των ηχείων που θέλετε να χρησιμοποιήσετε, ανατρέξτε στο παρακάτω διάγραμμα. FW S FH SW C SB 60 SB SB FH FW S Τοποθετήστε τα ηχεία surround σε απόσταση 120º από το κέντρο. Εάν (1) χρησιμοποιήσετε το πίσω ηχείο surround, και (2) δεν χρησιμοποιήσετε τα μπροστινά ηχεία σε ύψος-πλάτος, σας προτείνουμε να τοποθετήσετε το ηχείο surround ακριβώς δίπλα σας. Εάν σκοπεύετε να χρησιμοποιήσετε ένα μόνο πίσω ηχείο surround, τοποθετήστε το ακριβώς πίσω από εσάς. Τοποθετήστε το μπροστινό αριστερό και το μπροστινό δεξιό ηχείο σε ύψος, σε απόσταση τουλάχιστον 1 μ. ακριβώς επάνω από τα μπροστινό αριστερό και το μπροστινό δεξιό ηχείο. Ορισμένες συμβουλές για τη βελτίωση της ποιότητας του ήχου Η θέση των ηχείων στο δωμάτιο επηρεάζει σημαντικά την ποιότητα του ήχου. Οι οδηγίες που ακολουθούν θα σας βοηθήσουν ώστε να έχετε τον βέλτιστο ήχο από το σύστημά σας. Το subwoofer μπορεί να τοποθετηθεί στο δάπεδο. Ιδανικά, τα άλλα ηχεία θα πρέπει να βρίσκονται περίπου στο επίπεδο των αυτιών σας, όταν ακούτε από αυτά. Η τοποθέτηση των ηχείων στο δάπεδο (εκτός από το subwoofer) ή η τοποθέτησή τους ψηλά στον τοίχο δεν συνιστάται. Για καλύτερο στερεοφωνικό εφέ, τοποθετήστε τα μπροστινά ηχεία σε απόσταση 2 έως 3 μέτρων μεταξύ τους και σε ίσες αποστάσεις από την τηλεόραση. Εάν σκοπεύετε να τοποθετήσετε ηχεία γύρω από τηλεόραση CT, θα πρέπει να χρησιμοποιήσετε θωρακισμένα ηχεία ή να τα τοποθετήσετε σε επαρκή απόσταση από τη CT. Εάν χρησιμοποιείτε κεντρικό ηχείο, τοποθετήστε τα μπροστινά ηχεία σε μεγαλύτερη γωνία. Εάν όχι, τοποθετήστε τα σε μικρότερη γωνία. Τοποθετήστε το κεντρικό ηχείο επάνω ή κάτω από την τηλεόραση, ώστε να αντιλαμβάνεστε τον ήχο από το κεντρικό κανάλι σαν να έρχεται από την οθόνη της τηλεόρασης. Επίσης, βεβαιωθείτε ότι το κεντρικό ηχείο δεν βρίσκεται επάνω στη νοητή γραμμή που ενώνει την μπροστινή άκρη του μπροστινού αριστερού και του μπροστινού δεξιού ηχείου. Είναι καλύτερο η γωνία των ηχείων να βρίσκεται προς το μέρος της θέσης ακρόασης. Η γωνία εξαρτάται από το μέγεθος του χώρου. Χρησιμοποιήστε μικρότερη γωνία για μεγαλύτερους χώρους. Τα ηχεία surround και τα πίσω surround θα πρέπει να τοποθετηθούν 60 έως 90 εκατοστά ψηλότερα από τα αυτιά σας και να έχουν ελαφρά κλίση προς τα κάτω. Βεβαιωθείτε ότι τα ηχεία δεν αντικρίζουν το ένα το άλλο. Για DVD-Audio, τα ηχεία θα πρέπει να βρίσκονται ακριβώς πίσω από τον ακροατή, ιδιαίτερα για την αναπαραγωγή home theater. Γενικά, καλό είναι να μην τοποθετήσετε τα ηχεία surround σε μεγαλύτερη απόσταση από τη θέση ακρόασης από ό,τι τα μπροστινά και το κεντρικό ηχείο. Μια τέτοια τοποθέτηση μπορεί να αποδυναμώσει το εφέ του ήχου surround. Σύνδεση των ηχείων Κάθε σύνδεση ηχείου στο δέκτη απαρτίζεται από έναν θετικό (+) και έναν αρνητικό ( ) ακροδέκτη. Βεβαιωθείτε ότι οι ακροδέκτες αυτοί αντιστοιχίζονται στους ακροδέκτες των ηχείων. ΠΡΟΣΟΧΗ Οι ακροδέκτες των ηχείων έχουν ρεύμα ΕΠΙΚΙΝΔΥΝΗΣ ΤΑΣΗΣ. Για να αποφύγετε τυχόν ηλεκτροπληξία κατά τη σύνδεση/ αποσύνδεση των καλωδίων των ηχείων, αποσυνδέστε το καλώδιο ρεύματος από την πρίζα προτού αγγίξετε τυχόν εκτεθειμένα μέρη. Βεβαιωθείτε ότι το απογυμνωμένο καλώδιο ηχείου έχει συστραφεί και εισαχθεί πλήρως στην υποδοχή του ηχείου. Εάν κάποιο από τα γυμνά καλώδια ηχείων ακουμπήσει την πίσω πλευρά της συσκευής, η τροφοδοσία μπορεί να διακοπεί προληπτικά, για λόγους ασφάλειας. Συνδεσμολογίες γυμνών καλωδίων ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι όλα τα ηχεία έχουν τοποθετηθεί με ασφάλεια. Έτσι, όχι μόνο βελτιώνεται η ποιότητα ήχου, αλλά επίσης μειώνεται ο κίνδυνος ζημιάς ή τραυματισμού που θα μπορούσε να προκληθεί σε περίπτωση ανατροπής ή πτώσης των ηχείων λόγω εξωτερικών κραδασμών, π.χ. σεισμών. 1 Συστρέψτε τους αγωγούς του καλωδίου μεταξύ τους. 2 Ξεβιδώστε την ασφάλεια της υποδοχής σύνδεσης του ηχείου και εισαγάγετε το γυμνό τμήμα του καλωδίου. 3 Σφίξτε την ασφάλεια της υποδοχής χιλ. Σημείωση Για λεπτομέρειες σχετικά με τον τρόπο σύνδεσης του άλλου άκρου των καλωδίων ηχείου στα ηχεία, ανατρέξτε στο εγχειρίδιο που συνοδεύει τα ηχεία σας. Χρησιμοποιήστε καλώδιο CA για να συνδέσετε το subwoofer. Δεν είναι εφικτή η σύνδεση με καλώδια ηχείου. 12 El

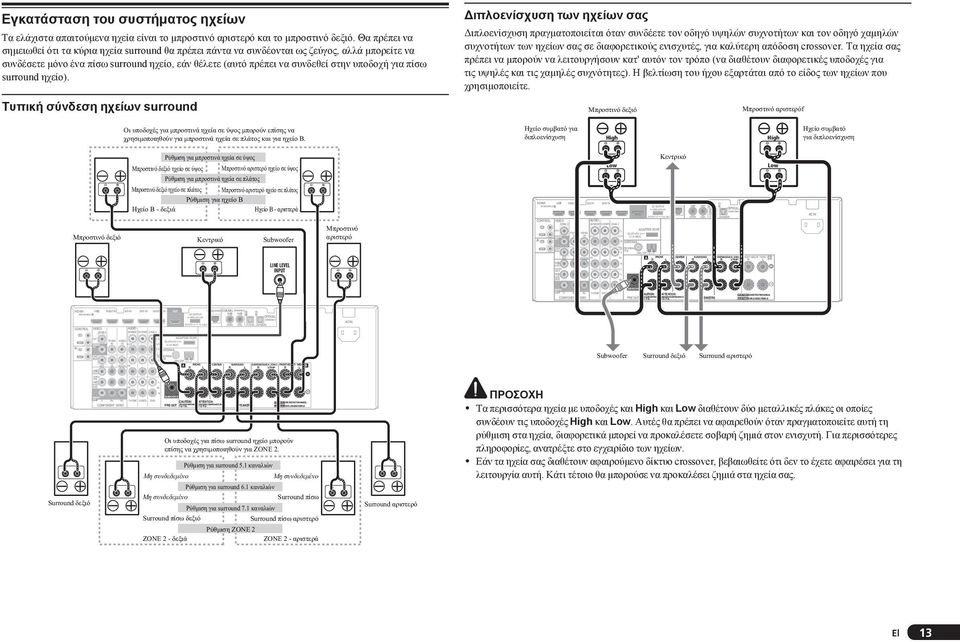

13 1 MONITO DV/ BD ASSIGN ABE MONITO VIDEO TV/SAT VIDEO DVD Y PB P BD DVD TV/SAT VIDEO DVD DV/BD CD FM UNBA 75 SUBWOOFE AM OOP for WIEESS AN (PUT 5 V 0.6 A MAX) (DVD) ASSIGNABE (CD) (TV/SAT) (DV/BD) ASSIGNABE FONT CENTE SUOUND SUOUND BACK / ZONE 2 (Single) SEECTABE SEE STUCTION MANUA SEECTABE VOI E MODE D EMPOI MONITO ASSIGN ABE MONITO DVD for WIEESS AN (PUT 5 V 0.6 A MAX) (DVD) ASSIGNABE (CD) 1 (TV/SAT) 2 (DV/BD) ASSIGNABE (Single) SEECTABE SEE STUCTION MANUA SEECTABE VOI E MODE D EMPOI Εγκατάσταση του συστήματος ηχείων Τα ελάχιστα απαιτούμενα ηχεία είναι το μπροστινό αριστερό και το μπροστινό δεξιό. Θα πρέπει να σημειωθεί ότι τα κύρια ηχεία surround θα πρέπει πάντα να συνδέονται ως ζεύγος, αλλά μπορείτε να συνδέσετε μόνο ένα πίσω surround ηχείο, εάν θέλετε (αυτό πρέπει να συνδεθεί στην υποδοχή για πίσω surround ηχείο). Τυπική σύνδεση ηχείων surround Διπλοενίσχυση των ηχείων σας Διπλοενίσχυση πραγματοποιείται όταν συνδέετε τον οδηγό υψηλών συχνοτήτων και τον οδηγό χαμηλών συχνοτήτων των ηχείων σας σε διαφορετικούς ενισχυτές, για καλύτερη απόδοση crossover. Τα ηχεία σας πρέπει να μπορούν να λειτουργήσουν κατ' αυτόν τον τρόπο (να διαθέτουν διαφορετικές υποδοχές για τις υψηλές και τις χαμηλές συχνότητες). Η βελτίωση του ήχου εξαρτάται από το είδος των ηχείων που χρησιμοποιείτε. Μπροστινό δεξιό Μπροστινό αριστερόf Οι υποδοχές για μπροστινά ηχεία σε ύψος μπορούν επίσης να χρησιμοποιηθούν για μπροστινά ηχεία σε πλάτος και για ηχείο Β. Ηχείο συμβατό για διπλοενίσχυση High High Ηχείο συμβατό για διπλοενίσχυση Ρύθμιση για μπροστινά ηχεία σε ύψος Μπροστινό δεξιό ηχείο σε ύψος Μπροστινό αριστερό ηχείο σε ύψος Ρύθμιση για μπροστινά ηχεία σε πλάτος Μπροστινό δεξιό ηχείο σε πλάτος Μπροστινό αριστερό ηχείο σε πλάτος Ρύθμιση για ηχείο Β Ηχείο Β - δεξιά Ηχείο Β - αριστερά Μπροστινό δεξιό Κεντρικό Subwoofer Μπροστινό αριστερό HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE 1 DC PUT 1 2 CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 TV/SAT VIDEO Κεντρικό ow ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA OPTICA ow AC E EVE PUT DV/ BD 1 (DVD) 2 (DV/ BD) CD FM UNBA 75 AM OOP A FONT CENTE SUOUND SUOUND BACK / ZONE 2 FONT HEIGHT / WIDE / B Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD SUBWOOFE PE CAUTION: SPEAKE IMPEDANCE ATTENTION: ENCETE D IMPEDANCE DE SPEAKES HDMI AN (10/100) COAXIA ASSIGNABE 1 DC PUT 1 2 CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA A OPTICA FONT HEIGHT / WIDE / B AC Subwoofer Surround δεξιό Surround αριστερό 1 (DVD) Surround δεξιό 2 (DV/ BD) COMPONENT VIDEO PE CAUTION: SPEAKE IMPEDANCE ATTENTION: ENCETE D IMPEDANCE DE SPEAKES Οι υποδοχές για πίσω surround ηχείο μπορούν επίσης να χρησιμοποιηθούν για ZONE 2. Ρύθμιση για surround 5.1 καναλιών Μη συνδεδεμένο Μη συνδεδεμένο Ρύθμιση για surround 6.1 καναλιών Μη συνδεδεμένο Surround πίσω Ρύθμιση για surround 7.1 καναλιών Surround πίσω δεξιό Surround πίσω αριστερό Ρύθμιση ZONE 2 ZONE 2 - δεξιά ZONE 2 - αριστερά Surround αριστερό ΠΡΟΣΟΧΗ Τα περισσότερα ηχεία με υποδοχές και High και ow διαθέτουν δύο μεταλλικές πλάκες οι οποίες συνδέουν τις υποδοχές High και ow. Αυτές θα πρέπει να αφαιρεθούν όταν πραγματοποιείτε αυτή τη ρύθμιση στα ηχεία, διαφορετικά μπορεί να προκαλέσετε σοβαρή ζημιά στον ενισχυτή. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο των ηχείων. Εάν τα ηχεία σας διαθέτουν αφαιρούμενο δίκτυο crossover, βεβαιωθείτε ότι δεν το έχετε αφαιρέσει για τη λειτουργία αυτή. Κάτι τέτοιο θα μπορούσε να προκαλέσει ζημιά στα ηχεία σας. El 13

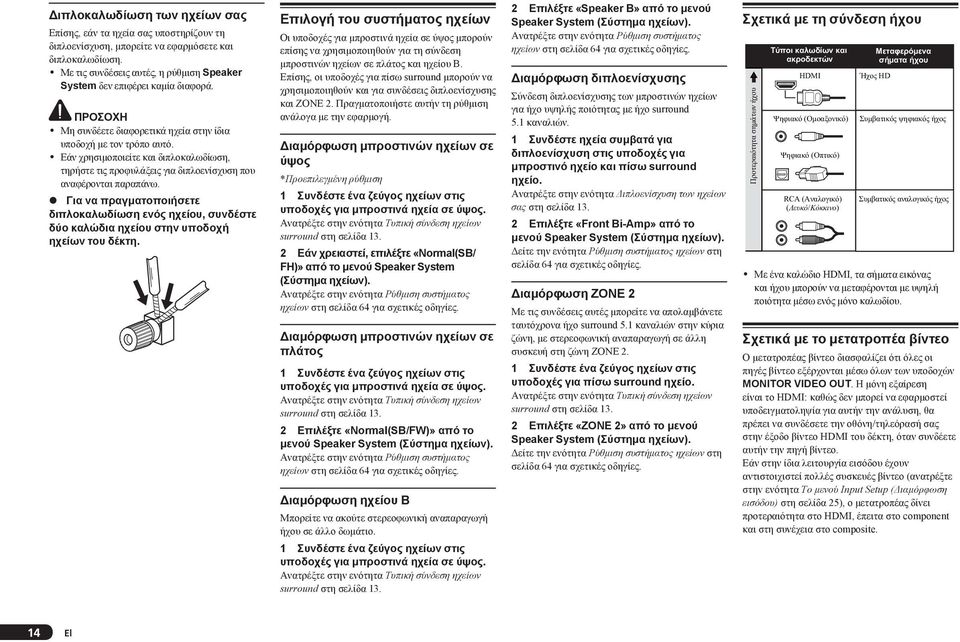

14 Διπλοκαλωδίωση των ηχείων σας Επίσης, εάν τα ηχεία σας υποστηρίζουν τη διπλοενίσχυση, μπορείτε να εφαρμόσετε και διπλοκαλωδίωση. Με τις συνδέσεις αυτές, η ρύθμιση Speaker System δεν επιφέρει καμία διαφορά. ΠΡΟΣΟΧΗ Μη συνδέετε διαφορετικά ηχεία στην ίδια υποδοχή με τον τρόπο αυτό. Εάν χρησιμοποιείτε και διπλοκαλωδίωση, τηρήστε τις προφυλάξεις για διπλοενίσχυση που αναφέρονται παραπάνω. Για να πραγματοποιήσετε διπλοκαλωδίωση ενός ηχείου, συνδέστε δύο καλώδια ηχείου στην υποδοχή ηχείων του δέκτη. Επιλογή του συστήματος ηχείων Οι υποδοχές για μπροστινά ηχεία σε ύψος μπορούν επίσης να χρησιμοποιηθούν για τη σύνδεση μπροστινών ηχείων σε πλάτος και ηχείου Β. Επίσης, οι υποδοχές για πίσω surround μπορούν να χρησιμοποιηθούν και για συνδέσεις διπλοενίσχυσης και ZONE 2. Πραγματοποιήστε αυτήν τη ρύθμιση ανάλογα με την εφαρμογή. Διαμόρφωση μπροστινών ηχείων σε ύψος *Προεπιλεγμένη ρύθμιση 1 Συνδέστε ένα ζεύγος ηχείων στις υποδοχές για μπροστινά ηχεία σε ύψος. Ανατρέξτε στην ενότητα Τυπική σύνδεση ηχείων surround στη σελίδα Εάν χρειαστεί, επιλέξτε «Normal(SB/ FH)» από το μενού Speaker System (Σύστημα ηχείων). Ανατρέξτε στην ενότητα Ρύθμιση συστήματος ηχείων στη σελίδα 64 για σχετικές οδηγίες. Διαμόρφωση μπροστινών ηχείων σε πλάτος 1 Συνδέστε ένα ζεύγος ηχείων στις υποδοχές για μπροστινά ηχεία σε ύψος. Ανατρέξτε στην ενότητα Τυπική σύνδεση ηχείων surround στη σελίδα Επιλέξτε «Normal(SB/FW)» από το μενού Speaker System (Σύστημα ηχείων). Ανατρέξτε στην ενότητα Ρύθμιση συστήματος ηχείων στη σελίδα 64 για σχετικές οδηγίες. Διαμόρφωση ηχείου Β Μπορείτε να ακούτε στερεοφωνική αναπαραγωγή ήχου σε άλλο δωμάτιο. 1 Συνδέστε ένα ζεύγος ηχείων στις υποδοχές για μπροστινά ηχεία σε ύψος. Ανατρέξτε στην ενότητα Τυπική σύνδεση ηχείων surround στη σελίδα Επιλέξτε «Speaker B» από το μενού Speaker System (Σύστημα ηχείων). Ανατρέξτε στην ενότητα Ρύθμιση συστήματος ηχείων στη σελίδα 64 για σχετικές οδηγίες. Διαμόρφωση διπλοενίσχυσης Σύνδεση διπλοενίσχυσης των μπροστινών ηχείων για ήχο υψηλής ποιότητας με ήχο surround 5.1 καναλιών. 1 Συνδέστε ηχεία συμβατά για διπλοενίσχυση στις υποδοχές για μπροστινό ηχείο και πίσω surround ηχείο. Ανατρέξτε στην ενότητα Διπλοενίσχυση των ηχείων σας στη σελίδα Επιλέξτε «Front Bi-Amp» από το μενού Speaker System (Σύστημα ηχείων). Δείτε την ενότητα Ρύθμιση συστήματος ηχείων στη σελίδα 64 για σχετικές οδηγίες. Διαμόρφωση ZONE 2 Με τις συνδέσεις αυτές μπορείτε να απολαμβάνετε ταυτόχρονα ήχο surround 5.1 καναλιών στην κύρια ζώνη, με στερεοφωνική αναπαραγωγή σε άλλη συσκευή στη ζώνη ZONE 2. 1 Συνδέστε ένα ζεύγος ηχείων στις υποδοχές για πίσω surround ηχείο. Ανατρέξτε στην ενότητα Τυπική σύνδεση ηχείων surround στη σελίδα Επιλέξτε «ZONE 2» από το μενού Speaker System (Σύστημα ηχείων). Δείτε την ενότητα Ρύθμιση συστήματος ηχείων στη σελίδα 64 για σχετικές οδηγίες. Σχετικά με τη σύνδεση ήχου Προτεραιότητα σημάτων ήχου Τύποι καλωδίων και ακροδεκτών HDMI Ψηφιακό (Ομοαξονικό) Ψηφιακό (Οπτικό) CA (Αναλογικό) (Λευκό/Κόκκινο) Ήχος HD Μεταφερόμενα σήματα ήχου Συμβατικός ψηφιακός ήχος Συμβατικός αναλογικός ήχος Με ένα καλώδιο HDMI, τα σήματα εικόνας και ήχου μπορούν να μεταφέρονται με υψηλή ποιότητα μέσω ενός μόνο καλωδίου. Σχετικά με το μετατροπέα βίντεο Ο μετατροπέας βίντεο διασφαλίζει ότι όλες οι πηγές βίντεο εξέρχονται μέσω όλων των υποδοχών MONITO VIDEO. Η μόνη εξαίρεση είναι το HDMI: καθώς δεν μπορεί να εφαρμοστεί υποδειγματοληψία για αυτήν την ανάλυση, θα πρέπει να συνδέσετε την οθόνη/τηλεόρασή σας στην έξοδο βίντεο HDMI του δέκτη, όταν συνδέετε αυτήν την πηγή βίντεο. Εάν στην ίδια λειτουργία εισόδου έχουν αντιστοιχιστεί πολλές συσκευές βίντεο (ανατρέξτε στηv ενότητα Το μενού Input Setup (Διαμόρφωση εισόδου) στη σελίδα 25), ο μετατροπέας δίνει προτεραιότητα στο HDMI, έπειτα στο component και στη συνέχεια στο composite. 14 El

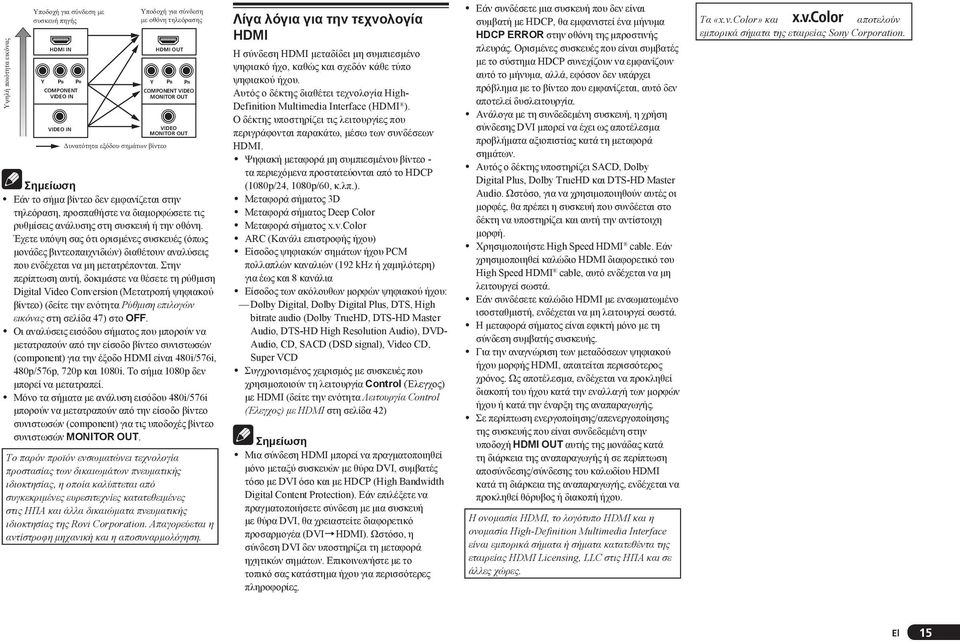

15 Υψηλή ποιότητα εικόνας Υποδοχή για σύνδεση με συσκευή πηγής HDMI Y PB P COMPONENT VIDEO VIDEO Δυνατότητα εξόδου σημάτων βίντεο Υποδοχή για σύνδεση με οθόνη τηλεόρασης HDMI Y PB P COMPONENT VIDEO MONITO VIDEO MONITO Σημείωση Εάν το σήμα βίντεο δεν εμφανίζεται στην τηλεόραση, προσπαθήστε να διαμορφώσετε τις ρυθμίσεις ανάλυσης στη συσκευή ή την οθόνη. Έχετε υπόψη σας ότι ορισμένες συσκευές (όπως μονάδες βιντεοπαιχνιδιών) διαθέτουν αναλύσεις που ενδέχεται να μη μετατρέπονται. Στην περίπτωση αυτή, δοκιμάστε να θέσετε τη ρύθμιση Digital Video Conversion (Μετατροπή ψηφιακού βίντεο) (δείτε την ενότητα Ρύθμιση επιλογών εικόνας στη σελίδα 47) στο OFF. Οι αναλύσεις εισόδου σήματος που μπορούν να μετατραπούν από την είσοδο βίντεο συνιστωσών (component) για την έξοδο HDMI είναι 480i/576i, 480p/576p, 720p και 1080i. Το σήμα 1080p δεν μπορεί να μετατραπεί. Μόνο τα σήματα με ανάλυση εισόδου 480i/576i μπορούν να μετατραπούν από την είσοδο βίντεο συνιστωσών (component) για τις υποδοχές βίντεο συνιστωσών MONITO. Το παρόν προϊόν ενσωματώνει τεχνολογία προστασίας των δικαιωμάτων πνευματικής ιδιοκτησίας, η οποία καλύπτεται από συγκεκριμένες ευρεσιτεχνίες κατατεθειμένες στις ΗΠΑ και άλλα δικαιώματα πνευματικής ιδιοκτησίας της ovi Corporation. Απαγορεύεται η αντίστροφη μηχανική και η αποσυναρμολόγηση. Λίγα λόγια για την τεχνολογία HDMI Η σύνδεση HDMI μεταδίδει μη συμπιεσμένο ψηφιακό ήχο, καθώς και σχεδόν κάθε τύπο ψηφιακού ήχου. Αυτός ο δέκτης διαθέτει τεχνολογία High- Definition Multimedia Interface (HDMI ). Ο δέκτης υποστηρίζει τις λειτουργίες που περιγράφονται παρακάτω, μέσω των συνδέσεων HDMI. Ψηφιακή μεταφορά μη συμπιεσμένου βίντεο - τα περιεχόμενα προστατεύονται από το HDCP (1080p/24, 1080p/60, κ.λπ.). Μεταφορά σήματος 3D Μεταφορά σήματος Deep Color Μεταφορά σήματος x.v.color AC (Κανάλι επιστροφής ήχου) Είσοδος ψηφιακών σημάτων ήχου PCM πολλαπλών καναλιών (192 khz ή χαμηλότερη) για έως και 8 κανάλια Είσοδος των ακόλουθων μορφών ψηφιακού ήχου: Dolby Digital, Dolby Digital Plus, DTS, High bitrate audio (Dolby TrueHD, DTS-HD Master Audio, DTS-HD High esolution Audio), DVD- Audio, CD, SACD (DSD signal), Video CD, Super VCD Συγχρονισμένος χειρισμός με συσκευές που χρησιμοποιούν τη λειτουργία Control (Έλεγχος) με HDMI (δείτε την ενότητα Λειτουργία Control (Έλεγχος) με HDMI στη σελίδα 42) Σημείωση Μια σύνδεση HDMI μπορεί να πραγματοποιηθεί μόνο μεταξύ συσκευών με θύρα DVI, συμβατές τόσο με DVI όσο και με HDCP (High Bandwidth Digital Content Protection). Εάν επιλέξετε να πραγματοποιήσετε σύνδεση με μια συσκευή με θύρα DVI, θα χρειαστείτε διαφορετικό προσαρμογέα (DVI HDMI). Ωστόσο, η σύνδεση DVI δεν υποστηρίζει τη μεταφορά ηχητικών σημάτων. Επικοινωνήστε με το τοπικό σας κατάστημα ήχου για περισσότερες πληροφορίες. Εάν συνδέσετε μια συσκευή που δεν είναι συμβατή με HDCP, θα εμφανιστεί ένα μήνυμα HDCP EO στην οθόνη της μπροστινής πλευράς. Ορισμένες συσκευές που είναι συμβατές με το σύστημα HDCP συνεχίζουν να εμφανίζουν αυτό το μήνυμα, αλλά, εφόσον δεν υπάρχει πρόβλημα με το βίντεο που εμφανίζεται, αυτό δεν αποτελεί δυσλειτουργία. Ανάλογα με τη συνδεδεμένη συσκευή, η χρήση σύνδεσης DVI μπορεί να έχει ως αποτέλεσμα προβλήματα αξιοπιστίας κατά τη μεταφορά σημάτων. Αυτός ο δέκτης υποστηρίζει SACD, Dolby Digital Plus, Dolby TrueHD και DTS-HD Master Audio. Ωστόσο, για να χρησιμοποιηθούν αυτές οι μορφές, θα πρέπει η συσκευή που συνδέεται στο δέκτη να υποστηρίζει και αυτή την αντίστοιχη μορφή. Χρησιμοποιήστε High Speed HDMI cable. Εάν χρησιμοποιηθεί καλώδιο HDMI διαφορετικό του High Speed HDMI cable, αυτό ενδέχεται να μη λειτουργεί σωστά. Εάν συνδέσετε καλώδιο HDMI με ενσωματωμένο ισοσταθμιστή, ενδέχεται να μη λειτουργεί σωστά. Η μεταφορά σήματος είναι εφικτή μόνο με τη σύνδεση συμβατής συσκευής. Για την αναγνώριση των μεταδόσεων ψηφιακού ήχου μορφής HDMI, απαιτείται περισσότερος χρόνος. Ως αποτέλεσμα, ενδέχεται να προκληθεί διακοπή του ήχου κατά την εναλλαγή των μορφών ήχου ή κατά την έναρξη της αναπαραγωγής. Σε περίπτωση ενεργοποίησης/απενεργοποίησης της συσκευής που είναι συνδεδεμένη στην υποδοχή HDMI αυτής της μονάδας κατά τη διάρκεια της αναπαραγωγής ή σε περίπτωση αποσύνδεσης/σύνδεσης του καλωδίου HDMI κατά τη διάρκεια της αναπαραγωγής, ενδέχεται να προκληθεί θόρυβος ή διακοπή ήχου. Η ονομασία HDMI, το λογότυπο HDMI και η ονομασία High-Definition Multimedia Interface είναι εμπορικά σήματα ή σήματα κατατεθέντα της εταιρείας HDMI icensing, C στις ΗΠΑ και σε άλλες χώρες. Τα «x.v.color» και αποτελούν εμπορικά σήματα της εταιρείας Sony Corporation. El 15

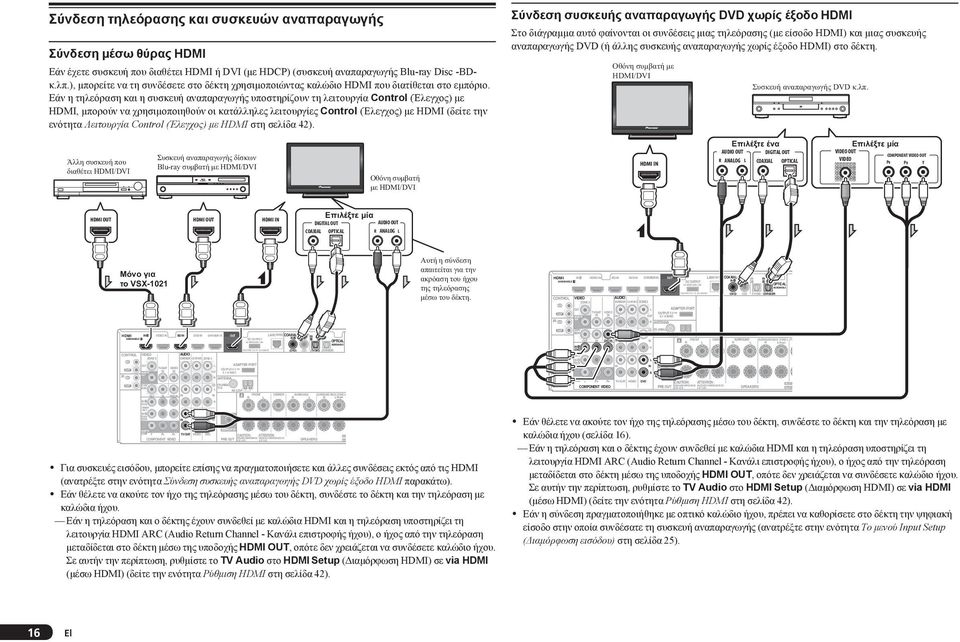

16 6-16. for WIEESS AN (PUT 5 V 0.6 A MAX) (DVD) ASSIGNABE (CD) 1 (TV/SAT) 2 (DV/BD) ASSIGNABE SE SE MONITO MONITO for WIEESS AN (PUT 5 V 0.6 A MAX) (DVD) ASSIGNABE (CD) 1 (TV/SAT) 2 (DV/BD) ASSIGNABE SEECTA SEECTA Σύνδεση τηλεόρασης και συσκευών αναπαραγωγής Σύνδεση μέσω θύρας HDMI Εάν έχετε συσκευή που διαθέτει HDMI ή DVI (με HDCP) (συσκευή αναπαραγωγής Blu-ray Disc -BDκ.λπ.), μπορείτε να τη συνδέσετε στο δέκτη χρησιμοποιώντας καλώδιο HDMI που διατίθεται στο εμπόριο. Εάν η τηλεόραση και η συσκευή αναπαραγωγής υποστηρίζουν τη λειτουργία Control (Έλεγχος) με HDMI, μπορούν να χρησιμοποιηθούν οι κατάλληλες λειτουργίες Control (Έλεγχος) με HDMI (δείτε την ενότητα Λειτουργία Control (Έλεγχος) με HDMI στη σελίδα 42). Σύνδεση συσκευής αναπαραγωγής DVD χωρίς έξοδο HDMI Στο διάγραμμα αυτό φαίνονται οι συνδέσεις μιας τηλεόρασης (με είσοδο HDMI) και μιας συσκευής αναπαραγωγής DVD (ή άλλης συσκευής αναπαραγωγής χωρίς έξοδο HDMI) στο δέκτη. Οθόνη συμβατή με HDMI/DVI Συσκευή αναπαραγωγής DVD κ.λπ. Άλλη συσκευή που διαθέτει HDMI/DVI Συσκευή αναπαραγωγής δίσκων Blu-ray συμβατή με HDMI/DVI Οθόνη συμβατή με HDMI/DVI HDMI Επιλέξτε ένα AUDIO DIGITA ANAOG COAXIA OPTICA Επιλέξτε μία VIDEO COMPONENT VIDEO VIDEO P PB Y HDMI HDMI HDMI Επιλέξτε μία DIGITA AUDIO COAXIA OPTICA ANAOG Μόνο για το VSX-1021 Αυτή η σύνδεση απαιτείται για την ακρόαση του ήχου της τηλεόρασης μέσω του δέκτη. HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE 1 DC PUT 1 2 CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 ADAPTE POT TV/SAT VIDEO (PUT 5 V 0.1 A MAX) ANTENNA OPTICA HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE 1 DC PUT 1 2 CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 MONITO DV/ BD TV/SAT VIDEO DVD CD ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA FM UNBA 75 AM OOP A OPTICA FONT CENTE SUOUND SUOUND BACK / ZONE 2 (Single) DV/ BD 1 (DVD) ASSIGN ABE 2 (DV/ BD) DVD Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD CD FM UNBA 75 SUBWOOFE PE AM OOP A CAUTION: SPEAKE IMPEDANCE FONT CENTE SUOUND SUOUND BACK / ZONE 2 (Single) ATTENTION: ENCETE D IMPEDANCE DE SPEAKES F 1 (DVD) ASSIGN ABE 2 (DV/ BD) MONITO Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD SUBWOOFE PE CAUTION: SPEAKE IMPEDANCE ATTENTION: ENCETE D IMPEDANCE DE Για συσκευές εισόδου, μπορείτε επίσης να πραγματοποιήσετε και άλλες συνδέσεις εκτός από τις HDMI (ανατρέξτε στην ενότητα Σύνδεση συσκευής αναπαραγωγής DVD χωρίς έξοδο HDMI παρακάτω). Εάν θέλετε να ακούτε τον ήχο της τηλεόρασης μέσω του δέκτη, συνδέστε το δέκτη και την τηλεόραση με καλώδια ήχου. Εάν η τηλεόραση και ο δέκτης έχουν συνδεθεί με καλώδια HDMI και η τηλεόραση υποστηρίζει τη λειτουργία HDMI AC (Audio eturn Channel - Κανάλι επιστροφής ήχου), ο ήχος από την τηλεόραση μεταδίδεται στο δέκτη μέσω της υποδοχής HDMI, οπότε δεν χρειάζεται να συνδέσετε καλώδιο ήχου. Σε αυτήν την περίπτωση, ρυθμίστε το TV Audio στο HDMI Setup (Διαμόρφωση HDMI) σε via HDMI (μέσω HDMI) (δείτε την ενότητα Ρύθμιση HDMI στη σελίδα 42). SPEAKES Εάν θέλετε να ακούτε τον ήχο της τηλεόρασης μέσω του δέκτη, συνδέστε το δέκτη και την τηλεόραση με καλώδια ήχου (σελίδα 16). Εάν η τηλεόραση και ο δέκτης έχουν συνδεθεί με καλώδια HDMI και η τηλεόραση υποστηρίζει τη λειτουργία HDMI AC (Audio eturn Channel - Κανάλι επιστροφής ήχου), ο ήχος από την τηλεόραση μεταδίδεται στο δέκτη μέσω της υποδοχής HDMI, οπότε δεν χρειάζεται να συνδέσετε καλώδιο ήχου. Σε αυτήν την περίπτωση, ρυθμίστε το TV Audio στο HDMI Setup (Διαμόρφωση HDMI) σε via HDMI (μέσω HDMI) (δείτε την ενότητα Ρύθμιση HDMI στη σελίδα 42). Εάν η σύνδεση πραγματοποιήθηκε με οπτικό καλώδιο ήχου, πρέπει να καθορίσετε στο δέκτη την ψηφιακή είσοδο στην οποία συνδέσατε τη συσκευή αναπαραγωγής (ανατρέξτε στην ενότητα Το μενού Input Setup (Διαμόρφωση εισόδου) στη σελίδα 25). 16 El

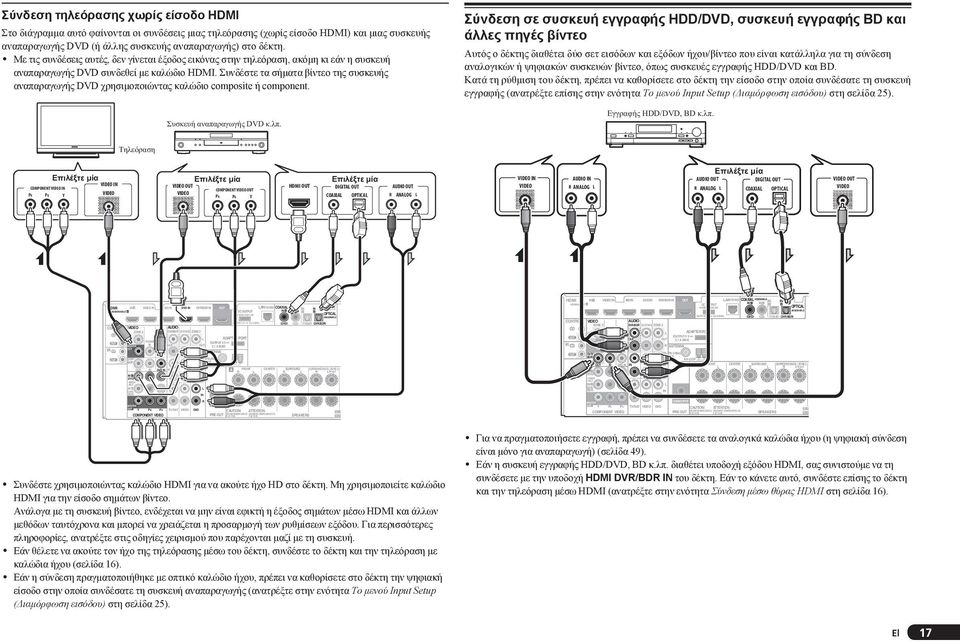

17 MONITO MONITO for WIEESS AN (PUT 5 V 0.6 A MAX) (DVD) ASSIGNABE (CD) 1 (TV/SAT) 2 (DV/BD) ASSIGNABE SEEC SEEC MONITO MONITO for WIEESS AN (DVD) ASSIGNABE (CD) (TV/SAT) (DV/BD) ASSIGNABE SEEC SEEC Σύνδεση τηλεόρασης χωρίς είσοδο HDMI Στο διάγραμμα αυτό φαίνονται οι συνδέσεις μιας τηλεόρασης (χωρίς είσοδο HDMI) και μιας συσκευής αναπαραγωγής DVD (ή άλλης συσκευής αναπαραγωγής) στο δέκτη. Με τις συνδέσεις αυτές, δεν γίνεται έξοδος εικόνας στην τηλεόραση, ακόμη κι εάν η συσκευή αναπαραγωγής DVD συνδεθεί με καλώδιο HDMI. Συνδέστε τα σήματα βίντεο της συσκευής αναπαραγωγής DVD χρησιμοποιώντας καλώδιο composite ή component. Συσκευή αναπαραγωγής DVD κ.λπ. Σύνδεση σε συσκευή εγγραφής HDD/DVD, συσκευή εγγραφής BD και άλλες πηγές βίντεο Αυτός ο δέκτης διαθέτει δύο σετ εισόδων και εξόδων ήχου/βίντεο που είναι κατάλληλα για τη σύνδεση αναλογικών ή ψηφιακών συσκευών βίντεο, όπως συσκευές εγγραφής HDD/DVD και BD. Κατά τη ρύθμιση του δέκτη, πρέπει να καθορίσετε στο δέκτη την είσοδο στην οποία συνδέσατε τη συσκευή εγγραφής (ανατρέξτε επίσης στην ενότητα Το μενού Input Setup (Διαμόρφωση εισόδου) στη σελίδα 25). Eγγραφής HDD/DVD, BD κ.λπ. Τηλεόραση Επιλέξτε μία Επιλέξτε μία Επιλέξτε μία VIDEO COMPONENT VIDEO VIDEO HDMI DIGITA COMPONENT VIDEO P PB Y VIDEO VIDEO P PB Y COAXIA OPTICA AUDIO ANAOG VIDEO VIDEO AUDIO ANAOG Επιλέξτε μία AUDIO DIGITA ANAOG COAXIA OPTICA VIDEO VIDEO HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE 1 DC PUT 1 2 CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 DV/ BD 1 (DVD) ASSIGN ABE 2 (DV/ BD) TV/SAT VIDEO DVD Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD CD ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA FM UNBA 75 SUBWOOFE PE AM OOP A CAUTION: SPEAKE IMPEDANCE FONT CENTE SUOUND SUOUND BACK / ZONE 2 (Single) ATTENTION: ENCETE D IMPEDANCE DE SPEAKES OPTICA HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE DC PUT CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 DV/ BD 1 (DVD) ASSIGN ABE 2 (DV/ BD) TV/SAT VIDEO DVD Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD CD ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA FM UNBA 75 SUBWOOFE PE AM OOP A (PUT 5 V CAUTION: SPEAKE IMPEDANCE A MAX) FONT CENTE SUOUND SUOUND BACK / ZONE 2 (Single) ATTENTION: ENCETE D IMPEDANCE DE SPEAKES 2 OPTICA Συνδέστε χρησιμοποιώντας καλώδιο HDMI για να ακούτε ήχο HD στο δέκτη. Μη χρησιμοποιείτε καλώδιο HDMI για την είσοδο σημάτων βίντεο. Ανάλογα με τη συσκευή βίντεο, ενδέχεται να μην είναι εφικτή η έξοδος σημάτων μέσω HDMI και άλλων μεθόδων ταυτόχρονα και μπορεί να χρειάζεται η προσαρμογή των ρυθμίσεων εξόδου. Για περισσότερες πληροφορίες, ανατρέξτε στις οδηγίες χειρισμού που παρέχονται μαζί με τη συσκευή. Εάν θέλετε να ακούτε τον ήχο της τηλεόρασης μέσω του δέκτη, συνδέστε το δέκτη και την τηλεόραση με καλώδια ήχου (σελίδα 16). Εάν η σύνδεση πραγματοποιήθηκε με οπτικό καλώδιο ήχου, πρέπει να καθορίσετε στο δέκτη την ψηφιακή είσοδο στην οποία συνδέσατε τη συσκευή αναπαραγωγής (ανατρέξτε στην ενότητα Το μενού Input Setup (Διαμόρφωση εισόδου) στη σελίδα 25). Για να πραγματοποιήσετε εγγραφή, πρέπει να συνδέσετε τα αναλογικά καλώδια ήχου (η ψηφιακή σύνδεση είναι μόνο για αναπαραγωγή) (σελίδα 49). Εάν η συσκευή εγγραφής HDD/DVD, BD κ.λπ. διαθέτει υποδοχή εξόδου HDMI, σας συνιστούμε να τη συνδέσετε με την υποδοχή HDMI DV/BD του δέκτη. Εάν το κάνετε αυτό, συνδέστε επίσης το δέκτη και την τηλεόραση μέσω HDMI (ανατρέξτε στην ενότητα Σύνδεση μέσω θύρας HDMI στη σελίδα 16). El 17

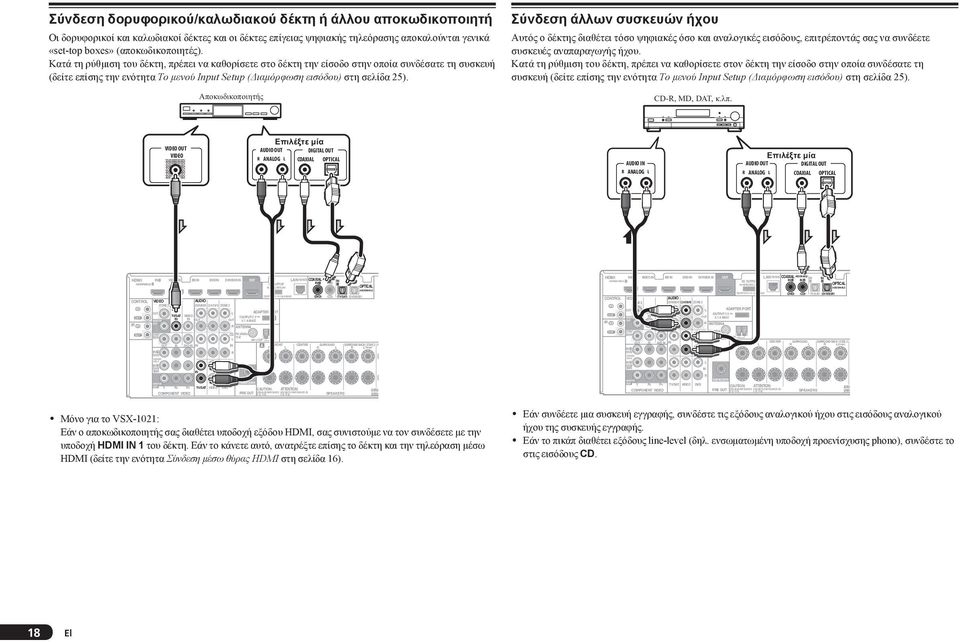

18 MONITO MONITO for WIEESS AN ASSIGNABE ASSIGNABE SEECT SEECT MONITO MONITO for WIEESS AN ASSIGNABE ASSIGNABE SEEC SEEC Σύνδεση δορυφορικού/καλωδιακού δέκτη ή άλλου αποκωδικοποιητή Οι δορυφορικοί και καλωδιακοί δέκτες και οι δέκτες επίγειας ψηφιακής τηλεόρασης αποκαλούνται γενικά «set-top boxes» (αποκωδικοποιητές). Κατά τη ρύθμιση του δέκτη, πρέπει να καθορίσετε στο δέκτη την είσοδο στην οποία συνδέσατε τη συσκευή (δείτε επίσης την ενότητα Το μενού Input Setup (Διαμόρφωση εισόδου) στη σελίδα 25). Αποκωδικοποιητής Σύνδεση άλλων συσκευών ήχου Αυτός ο δέκτης διαθέτει τόσο ψηφιακές όσο και αναλογικές εισόδους, επιτρέποντάς σας να συνδέετε συσκευές αναπαραγωγής ήχου. Κατά τη ρύθμιση του δέκτη, πρέπει να καθορίσετε στον δέκτη την είσοδο στην οποία συνδέσατε τη συσκευή (δείτε επίσης την ενότητα Το μενού Input Setup (Διαμόρφωση εισόδου) στη σελίδα 25). CD-, MD, DAT, κ.λπ. VIDEO VIDEO Επιλέξτε μία AUDIO DIGITA ANAOG COAXIA OPTICA AUDIO ANAOG Επιλέξτε μία AUDIO DIGITA ANAOG COAXIA OPTICA HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE 1 DC PUT 1 2 CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 DV/ BD 1 (DVD) ASSIGN ABE 2 (DV/ BD) TV/SAT VIDEO DVD Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD CD ANTENNA FM UNBA 75 SUBWOOFE PE AM OOP A (PUT 5 V ADAPTE POT (PUT 5 V 0.1 A MAX) CAUTION: SPEAKE IMPEDANCE A MAX) FONT CENTE SUOUND SUOUND BACK / ZONE 2 (Single) ATTENTION: ENCETE D IMPEDANCE DE (DVD) (CD) 1 (TV/SAT) SPEAKES 2 (DV/BD) OPTICA F HDMI 1 VIDEO BD DVD DV/BD AN (10/100) COAXIA ASSIGNABE 1 DC PUT 1 2 CONTO I VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 DV/ BD 1 (DVD) ASSIGN ABE 2 (DV/ BD) TV/SAT VIDEO DVD Y PB P COMPONENT VIDEO TV/SAT VIDEO DVD CD ADAPTE POT (PUT 5 V 0.1 A MAX) ANTENNA FM UNBA 75 SUBWOOFE PE AM OOP A (PUT 5 V CAUTION: SPEAKE IMPEDANCE A MAX) (DVD) (CD) (TV/SAT) (DV/BD) FONT CENTE SUOUND SUOUND BACK / ZONE 2 (Single) ATTENTION: ENCETE D IMPEDANCE DE SPEAKES 2 OPTICA Μόνο για το VSX-1021: Εάν ο αποκωδικοποιητής σας διαθέτει υποδοχή εξόδου HDMI, σας συνιστούμε να τον συνδέσετε με την υποδοχή HDMI 1 του δέκτη. Εάν το κάνετε αυτό, ανατρέξτε επίσης το δέκτη και την τηλεόραση μέσω HDMI (δείτε την ενότητα Σύνδεση μέσω θύρας HDMI στη σελίδα 16). Εάν συνδέετε μια συσκευή εγγραφής, συνδέστε τις εξόδους αναλογικού ήχου στις εισόδους αναλογικού ήχου της συσκευής εγγραφής. Εάν το πικάπ διαθέτει εξόδους line-level (δηλ. ενσωματωμένη υποδοχή προενίσχυσης phono), συνδέστε το στις εισόδους CD. 18 El

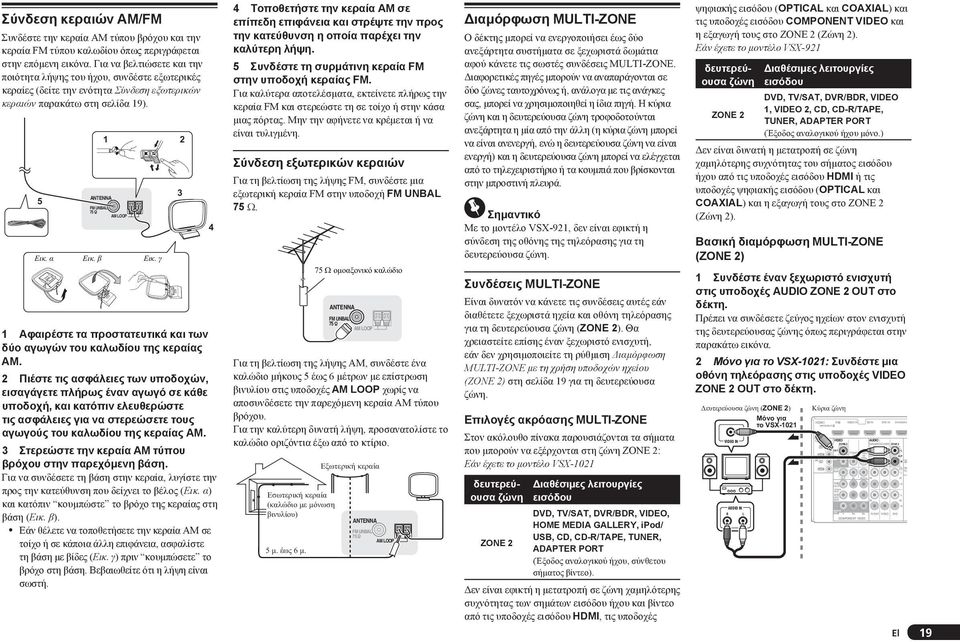

19 ASSIGNABE 1 ASSIGN ABE DVD Σύνδεση κεραιών AM/FM Συνδέστε την κεραία ΑΜ τύπου βρόχου και την κεραία FM τύπου καλωδίου όπως περιγράφεται στην επόμενη εικόνα. Για να βελτιώσετε και την ποιότητα λήψης του ήχου, συνδέστε εξωτερικές κεραίες (δείτε την ενότητα Σύνδεση εξωτερικών κεραιών παρακάτω στη σελίδα 19). 5 1 ANTENNA FM UNBA 75 AM OOP Εικ. α Εικ. β Εικ. γ 1 Αφαιρέστε τα προστατευτικά και των δύο αγωγών του καλωδίου της κεραίας ΑΜ. 2 Πιέστε τις ασφάλειες των υποδοχών, εισαγάγετε πλήρως έναν αγωγό σε κάθε υποδοχή, και κατόπιν ελευθερώστε τις ασφάλειες για να στερεώσετε τους αγωγούς του καλωδίου της κεραίας ΑΜ. 3 Στερεώστε την κεραία ΑΜ τύπου βρόχου στην παρεχόμενη βάση. Για να συνδέσετε τη βάση στην κεραία, λυγίστε την προς την κατεύθυνση που δείχνει το βέλος (Εικ. α) και κατόπιν κουμπώστε το βρόχο της κεραίας στη βάση (Εικ. β). Εάν θέλετε να τοποθετήσετε την κεραία ΑΜ σε τοίχο ή σε κάποια άλλη επιφάνεια, ασφαλίστε τη βάση με βίδες (Εικ. γ) πριν κουμπώσετε το βρόχο στη βάση. Βεβαιωθείτε ότι η λήψη είναι σωστή Τοποθετήστε την κεραία ΑΜ σε επίπεδη επιφάνεια και στρέψτε την προς την κατεύθυνση η οποία παρέχει την καλύτερη λήψη. 5 Συνδέστε τη συρμάτινη κεραία FM στην υποδοχή κεραίας FM. Για καλύτερα αποτελέσματα, εκτείνετε πλήρως την κεραία FM και στερεώστε τη σε τοίχο ή στην κάσα μιας πόρτας. Μην την αφήνετε να κρέμεται ή να είναι τυλιγμένη. Σύνδεση εξωτερικών κεραιών Για τη βελτίωση της λήψης FM, συνδέστε μια εξωτερική κεραία FM στην υποδοχή FM UNBA Ω ομοαξονικό καλώδιο ANTENNA FM UNBA 75 AM OOP Για τη βελτίωση της λήψης AM, συνδέστε ένα καλώδιο μήκους 5 έως 6 μέτρων με επίστρωση βινυλίου στις υποδοχές AM OOP χωρίς να αποσυνδέσετε την παρεχόμενη κεραία AM τύπου βρόχου. Για την καλύτερη δυνατή λήψη, προσανατολίστε το καλώδιο οριζόντια έξω από το κτίριο. Εσωτερική κεραία (καλώδιο με μόνωση βινυλίου) 5 μ. έως 6 μ. Εξωτερική κεραία ANTENNA FM UNBA 75 AM OOP Διαμόρφωση MUTI-ZONE Ο δέκτης μπορεί να ενεργοποιήσει έως δύο ανεξάρτητα συστήματα σε ξεχωριστά δωμάτια αφού κάνετε τις σωστές συνδέσεις MUTI-ZONE. Διαφορετικές πηγές μπορούν να αναπαράγονται σε δύο ζώνες ταυτοχρόνως ή, ανάλογα με τις ανάγκες σας, μπορεί να χρησιμοποιηθεί η ίδια πηγή. Η κύρια ζώνη και η δευτερεύουσα ζώνη τροφοδοτούνται ανεξάρτητα η μία από την άλλη (η κύρια ζώνη μπορεί να είναι ανενεργή, ενώ η δευτερεύουσα ζώνη να είναι ενεργή) και η δευτερεύουσα ζώνη μπορεί να ελέγχεται από το τηλεχειριστήριο ή τα κουμπιά που βρίσκονται στην μπροστινή πλευρά. Σημαντικό Με το μοντέλο VSX-921, δεν είναι εφικτή η σύνδεση της οθόνης της τηλεόρασης για τη δευτερεύουσα ζώνη. Συνδέσεις MUTI-ZONE Είναι δυνατόν να κάνετε τις συνδέσεις αυτές εάν διαθέτετε ξεχωριστά ηχεία και οθόνη τηλεόρασης για τη δευτερεύουσα ζώνη (ZONE 2). Θα χρειαστείτε επίσης έναν ξεχωριστό ενισχυτή, εάν δεν χρησιμοποιείτε τη ρύθμιση Διαμόρφωση MUTI-ZONE με τη χρήση υποδοχών ηχείου (ZONE 2) στη σελίδα 19 για τη δευτερεύουσα ζώνη. Επιλογές ακρόασης MUTI-ZONE Στον ακόλουθο πίνακα παρουσιάζονται τα σήματα που μπορούν να εξέρχονται στη ζώνη ZONE 2: Εάν έχετε το μοντέλο VSX-1021 δευτερεύουσα ζώνη Διαθέσιμες λειτουργίες εισόδου DVD, TV/SAT, DV/BD, VIDEO, HOME MEDIA GAEY, ipod/ USB, CD, CD-/TAPE, TUNE, ZONE 2 ADAPTE POT (Έξοδος αναλογικού ήχου, σύνθετου σήματος βίντεο). Δεν είναι εφικτή η μετατροπή σε ζώνη χαμηλότερης συχνότητας των σημάτων εισόδου ήχου και βίντεο από τις υποδοχές εισόδου HDMI, τις υποδοχές ψηφιακής εισόδου (OPTICA και COAXIA) και τις υποδοχές εισόδου COMPONENT VIDEO και η εξαγωγή τους στο ZONE 2 (Ζώνη 2). Εάν έχετε το μοντέλο VSX-921 δευτερεύουσα ζώνη Διαθέσιμες λειτουργίες εισόδου DVD, TV/SAT, DV/BD, VIDEO 1, VIDEO 2, CD, CD-/TAPE, ZONE 2 TUNE, ADAPTE POT (Έξοδος αναλογικού ήχου μόνο.) Δεν είναι δυνατή η μετατροπή σε ζώνη χαμηλότερης συχνότητας του σήματος εισόδου ήχου από τις υποδοχές εισόδου HDMI ή τις υποδοχές ψηφιακής εισόδου (OPTICA και COAXIA) και η εξαγωγή τους στο ZONE 2 (Ζώνη 2). Βασική διαμόρφωση MUTI-ZONE (ZONE 2) 1 Συνδέστε έναν ξεχωριστό ενισχυτή στις υποδοχές AUDIO ZONE 2 στο δέκτη. Πρέπει να συνδέσετε ζεύγος ηχείων στον ενισχυτή της δευτερεύουσας ζώνης όπως περιγράφεται στην παρακάτω εικόνα. 2 Μόνο για το VSX-1021: Συνδέστε μια οθόνη τηλεόρασης στις υποδοχές VIDEO ZONE 2 στο δέκτη. Δευτερεύουσα ζώνη (ZONE 2) Μόνο για το VSX-1021 VIDEO AUDIO Κύρια ζώνη HDMI CONTO I 1 VIDEO VIDEO AUDIO ZONE 2 DV/BD CD-/TAPE ZONE 2 MONITO DV/ BD 1 (DVD) 2 (DV/ BD) TV/SAT VIDEO MONITO Y PB P COMPONENT VIDEO BD DVD TV/SAT VIDEO DVD DV/BD El CD AN FM 75 19
