Αθήνα, Εθνικό Ίδρυμα Ερευνών, 8-9 Μαΐου 2015

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Αθήνα, Εθνικό Ίδρυμα Ερευνών, 8-9 Μαΐου 2015"

Transcript

1 ΜΚΕ για την διερεύνηση της συμπεριφοράς συνθετικών πολυμερικών HTV SIR μονωτήρων σε εφαρμογές υπαίθριων εγκαταστάσεων Υψηλής Τάσης με χρήση της τεχνικής LIBS O. Κοκκινάκη 1, A. Κλίνη 1, Δ. Πυλαρινός 2, Ε. Θαλασσινάκης 2, Ν. Μαυρικάκης 3, Κ. Σιδεράκης 3, Ε. Κουδουμας 3, Δ. Άγγλος 2, Κ. Καλπούζος 2 1 Ινστιτούτο Ηλεκτρονικής Δομής και Λέιζερ - Ίδρυμα Τεχνολογίας και Έρευνας, Ηράκλειο, Κρήτη (ΙΗΔΛ-ITE) 2 Διεύθυνση Διαχείρισης Νησιών, ΔΕΔΔΗΕ 3 Τμήμα Ηλεκτρολόγων Μηχανικών, ΤΕΙ Κρήτης 1. Εισαγωγή Οι μονωτήρες υψηλής τάσης αποτελούν έναν αδύναμο κρίκο για τα συστήματα μεταφοράς ηλεκτρικής ενέργειας καθώς βρίσκονται τοποθετημένοι σε όλο το μήκος του δικτύου, υπόκεινται σε ποικιλία διαφορετικών συνθηκών και η συμπεριφορά τους είναι έντονα συνδεδεμένη με τις υφιστάμενες καταπονήσεις και συνθήκες, σημαντικό μέρος των οποίων αποτελεί η άμεση και έμμεση επίδραση των καιρικών συνθηκών [1-4]. Έτσι οι δοκιμές που διενεργούνται στο εργαστήριο (π.χ. [5-7]) δύναται να αποδώσουν σημαντική γνώση για την αντοχή ή συμπεριφορά των μονωτήρων σε συγκεκριμένες καταπονήσεις, αλλά αδυνατούν να μοντελοποιήσουν επαρκώς τις πραγματικές συνθήκες λειτουργίας και να προβλέψουν επαρκώς την απόδοση του μονωτήρα στο δίκτυο. Το πρόβλημα είναι πιο έντονο για τους σύγχρονους συνθετικούς μονωτήρες καθώς το υλικό κατασκευής τους, τους προσδίδει επιπλέον παράγοντες αβεβαιότητας σε σχέση με τα υλικά κατασκευής των παραδοσιακών κεραμικών μονωτήρων (γυαλί και πορσελάνη). Παρ'όλα αυτά, τα συγκριτικά πλεονεκτήματα των συνθετικών μονωτήρων είναι αρκετά ισχυρά ώστε να θεωρούνται συνολικά ανώτερη λύση έναντι των κεραμικών και να υιοθετούνται σε συνεχώς αυξανόμενο βαθμό από τις ηλεκτρικές εταιρείες. Αυτό σημαίνει ότι παράλληλα αναπτύσσεται η ανάγκη μη επεμβατικών διαδικασιών ώστε να διερευνηθεί η συμπεριφορά των μονωτήρων αυτών σε βάθος χρόνου και υπό κανονικές συνθήκες λειτουργίας. Στην παρούσα φάση, οι διαδικασίες ελέγχου συμπεριλαμβάνουν κυρίως οπτικούς ελέγχους για σημάδια φθοράς [8-10], ενώ μόλις πρόσφατα (2014) εξετάσθηκε η προτυποποίηση ορισμένων ιδιοτήτων τους [11]. Το κύριο πρόβλημα που επιδρά στην συμπεριφορά των μονωτήρων και είναι το πλέον δύσκολα εξεταζόμενο είναι η ρύπανση, όρος ο οποίος περιγράφει την εναπόθεση εν δυνάμει αγώγιμων σωματιδίων στην επιφάνεια του μονωτήρα (π.χ. αλάτι μεταφερόμενο από την θάλασσα σε παράκτιες περιοχές). Το φαινόμενο της ρύπανσης επηρεάζεται από πλήθος παραγόντων που αφορούν τόσο τους χρησιμοποιούμενους μονωτήρες (υλικό κατασκευής, γεωμετρία) όσο και τις συνθήκες λειτουργίας σε κάθε περιοχή. Ιδιαίτερα σημαντικές θεωρούνται οι καιρικές συνθήκες (άνεμος, υγρασία, θερμοκρασία, βροχόπτωση, θύελλες κλπ), η γεωγραφική τοποθεσία (υψόμετρο, απόσταση από θάλασσα, έρημο κλπ) καθώς και η όποια δραστηριότητα αφορά γειτονικές εγκαταστάσεις (εργοστάσια, αγροί που υφίστανται ψεκασμό κ.α.) [1-3]. Το πρώτο βήμα για την εκκίνηση του φαινομένου της ρύπανσης είναι η επικάθιση ρύπων στην επιφάνεια. Σε επόμενο στάδιο οι ρύποι αυτοί υπό την παρουσία κάποιου μηχανισμού ύγρανσης σχηματίζουν ένα αγώγιμο διάλυμα στην επιφάνεια του μονωτήρα, το οποίο θα επιτρέψει τη ροή ρεύματος διαρροής. Το ρεύμα αυτό θερμαίνει ανομοιόμορφα τον μονωτήρα δημιουργώντας ξηρές ζώνες (περιοχές μεγάλης αντίστασης), με την τάση πλέον να εφαρμόζεται στα άκρα των ζωνών αυτών. Υπό ευνοϊκές συνθήκες, εκκενώσεις (τόξα) υπερπηδούν τις ζώνες αυτές, το φαινόμενο επεκτείνεται και μπορεί να φτάσει στην πλήρη υπερπήδηση του μονωτήρα [1-3]. Για την αντιμετώπιση του φαινομένου έχουν προταθεί και ακολουθηθεί αρκετές προσεγγίσεις. Όπου χρησιμοποιούνται κεραμικοί μονωτήρες, συνήθως καταρτίζεται ένα πρόγραμμα καθαρισμού (πλυσίματος) με βάση τα τοπικά χαρακτηριστικά. Η τακτική που φαίνεται να κερδίζει έδαφος όμως σαν συνολική λύση είναι η αντικατάσταση των παραδοσιακών κεραμικών μονωτήρων με συνθετικούς που βασίζονται σε ελαστομερή σιλικόνης. Σε επίπεδο γραμμών μεταφοράς, οι παραδοσιακοί κεραμικοί μονωτήρες αντικαθίστανται από συνθετικούς βασισμένους σε πολυμερή ελαστομερών της πολυδιμέθυλσιλοξάνης (PDMS) βουλκανισμένων σε υψηλές θερμοκρασίες [12-16]. Το υλικό αυτό, καθώς και οι μονωτήρες, χαρακτηρίζονται απλά ως HTV SIR (High Temperature Vulcanization licone Rubber). Σε εφαρμογές υποσταθμών η αλλαγή των ήδη εγκατεστημένων μονωτήρων είναι μια περίπλοκη και κοστοβόρα διαδικασία (ακόμα και αν υποτεθεί ότι υπάρχουν στην αγορά αντίστοιχοι μονωτήρες) και έτσι συχνά επιλέγεται η χρήση επικαλύψεων (βασισμένων σε πολυμερή που έχουν ακολουθήσει διαδικασία βουλκανισμού σε θερμοκρασίες δωματίου Room Temperature 1

2 Vulcanization licone Rubber ή RTV SIR) προς εφαρμογή στην επιφάνεια κεραμικών (γυάλινων ή πορσελάνινων) μονωτήρων [16-18]. Τα υλικά αυτά προσφέρουν υδρόφοβη συμπεριφορά με αποτέλεσμα η ύγρανση των επικαθίμενων ρύπων να μην οδηγεί σε δημιουργία αγώγιμου διαλύματος στην επιφάνεια, καθώς το προσπίπτον νερό διατηρείται σε μορφή σταγόνων [1-4]. Η υδρόφοβη ιδιότητα μεταδίδεται στους επικαθίμενους ρύπους μέσω ενός μηχανισμού μετανάστευσης μορίων χαμηλού μοριακού βάρους από το εσωτερικό του υλικού [19-20]. Δυστυχώς η συμπεριφορά των συγκεκριμένων υλικών δεν είναι ομοιόμορφη κατά την λειτουργία τους. Αφενός παρουσιάζουν πεπερασμένο χρόνο ζωής και αφετέρου παρουσιάζουν κύκλους απώλειας και ανάκαμψης της υδροφοβίας τους [19-20], με τον ρυθμό και τον βαθμό επανάκαμψης να είναι άμεσα συναρτημένος από τον βαθμό γήρανσης του υλικού. Μια χαρακτηριστική φωτογραφία παρουσιάζεται στην Εικόνα 1. Εικόνα 1. Δύο συνθετικοί μονωτήρες με διαφορετικό βαθμό υδροφοβίας μετά την αφαίρεσή τους από το δίκτυο Κρήτης Ο μη καταστροφικός έλεγχος των εγκατεστημένων μονωτήρων υψηλής τάσης είναι ένα ισχυρό ζητούμενο για τις εταιρείες παραγωγής, μεταφοράς και διανομής ηλεκτρικής ενέργειας. Παρόλα αυτά, οι αντικειμενικές δυσκολίες της εφαρμογής δεν έχουν επιτρέψει μέχρι σήμερα την υλοποίηση μιας αποτελεσματικής, σε πραγματικές συνθήκες, τεχνικής. Προς αυτήν την κατεύθυνση διεξάγεται έρευνα από ακαδημαϊκά και ερευνητικά ιδρύματα σε συνεργασία με τις ενδιαφερόμενες εταιρείες. Στην παρούσα εργασία θα παρουσιαστεί η εν εξελίξει έρευνα που διεξάγουν το ΤΕΙ Κρήτης και το ΙΤΕ σε συνεργασία με τον ΔΕΔΔΗΕ, για την ανάπτυξη και δοκιμή μιας τεχνικής μη καταστροφικού ελέγχου για μονωτήρες υψηλής τάσης. Πρόκειται για την τεχνική φασματοσκοπίας πλάσματος επαγομένου από laser (Laser Induced Breakdown Spectroscopy- LIBS). Η έρευνα διεξάγεται στα πλαίσια του έργου POLYDIAGNO, 11ΣΥΝ , της Δράσης ΣΥΝΕΡΓΑΣΙΑ 2011, της ΓΓΕΤ. Το έργο συγχρηματοδοτείται από την Ελλάδα και το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης της Ευρωπαϊκής Ένωσης στο Πλαίσιο του ΕΣΠΑ και του Ε.Π. Ανταγωνιστικότητα και Επιχειρηματικότητα και των Π.Ε.Π. Κρήτης και Νήσων Αιγαίου και Π.Ε.Π. Αττικής. Το πρώτο βήμα για την ανάπτυξη και τον έλεγχο των αποτελεσμάτων της τεχνικής είναι η αφαίρεση από το δίκτυο μονωτήρων που έχουν υποστεί διαφορετικού βαθμού καταπόνηση, ώστε να ελεγχθεί αν η προτεινόμενη τεχνική δύναται να τους διακρίνει. Ο όρος «καταπόνηση» περιλαμβάνει εδώ τόσο τα έτη λειτουργίας όσο και τον βαθμό της υφιστάμενης ρύπανσης στην συγκεκριμένη περιοχή. Για να γίνει κατανοητή η επιλογή, στην συνέχεια θα γίνει μια σύντομη αναφορά στην περίπτωση της Κρήτης. 2. Η περίπτωση της Κρήτης Το δίκτυο Κρήτης είναι αυτό που στον Ελλαδικό χώρο αντιμετωπίζει τα μεγαλύτερα προβλήματα ρύπανσης. Αυτά παρουσιάστηκαν από τα πρώτα βήματα ανάπτυξης του δικτύου (τότε 66 kv) στις αρχές της δεκαετίας του 1960 με πυρκαγιές στους ξύλινους στύλους λόγω ρευμάτων διαρροής [21-22]. Μία φωτογραφία από παρόμοιο (μεταγενέστερο) περιστατικό στο δίκτυο διανομής (20 kv), φαίνεται στην Εικόνα 2α. Με την ανάπτυξη του δικτύου των 150 kv, καταγράφτηκαν και οι πρώτες υπερπηδήσεις λόγω ρύπανσης σε γραμμές μεταφοράς στην ανατολική πλευρά του νησιού [22-27] με την ρύπανση να αναφέρεται διαχρονικά ως κυρίαρχη αιτία σφαλμάτων [22-27]. Για την αντιμετώπισή της εφαρμόστηκαν διάφορες μέθοδοι, όπως το πλύσιμο των 2

3 μονωτήρων με σφουγγάρια ( ), το πλύσιμο με νερό υπό πίεση εκτός τάσης (εισήχθη το 1985) (Εικόνα 2β) και το πλύσιμο υπό τάση με χρήση ελικοπτέρου (εισήχθη το 1995) (Εικόνα 2γ) [22]. (α) (β) Εικόνα 2. (α) Κατεστραμμένος στύλος από πυρκαγιά λόγω ρύπανσης (β) πλύσιμο μονωτήρων σε υποσταθμό (γ) πλύσιμο μονωτήρων σε γραμμή μεταφοράς με ελικόπτερο. Oι παράκτιες περιοχές θεωρούνται εν γένει περιβάλλοντα υφιστάμενα έντονη ρύπανση [1-3] αλλά στην περίπτωση της Κρήτης, πρόσθετοι τοπικοί παράγοντες επιβαρύνουν το πρόβλημα. Ενδεικτικά αναφέρονται: το επίμηκες σχήμα του νησιού (260 χλμ από το δυτικό μέχρι το ανατολικό άκρο με μέση απόσταση βόρειας και νότιας πλευράς 32 km), τα περισσότερα από 1000 km ακτογραμμής, οι δυνατοί άνεμοι, κυρίως βόρειοι και βορειοδυτικοί, η εκτεταμένη άνυδρη περίοδος πριν, κατά την διάρκεια αλλά μετά την καλοκαιρινή περίοδο, η παράκτια ανάπτυξη του δικτύου αλλά και του ίδιου του νησιού και τέλος το σχετικά υψηλό επίπεδο τάσης (150 kv). Το δίκτυο Κρήτης απεικονίζεται στην Εικόνα 3. (γ) Εικόνα 3. Το δίκτυο Κρήτης. Προφανής η παράκτια ανάπτυξη του δικτύου Συνθετικοί μονωτήρες στο δίκτυο Κρήτης χρησιμοποιούνται κυρίως στις γραμμές μεταφοράς. Ιστορικά, η πρώτη τοποθέτηση έγινε το 1979 με μονωτήρες TEFLON που εμφάνισαν προβλήματα μηχανικής αντοχής [26]. Νεώτεροι συνθετικοί μονωτήρες άρχισαν να τοποθετούνται σε δοκιμαστική βάση στο δίκτυο Κρήτης σε επιλεγμένους Πύργους στις γραμμές Μοίρες-Ιεράπετρα (1993, 1994), Ιεράπετρα-Σητεία (1994), Λινοπεράματα-Ιεράπετρα (1993, 1994), Λινοπεράματα-Μοίρες (1995, 1997, 1998) και Λινοπεράματα-Χανιά ΙΙ (1997). Η τοποθεσία των επιλεγμένων πύργων φαίνεται στην Εικόνα 4. Η πρώτη ευρεία τοποθέτηση HTV SIR έγινε στις γραμμές Λινοπεράματα-Ιεράπετρα και Αθερινόλακκος-Ιεράπετρα το Πρόσφατα ( ) εκτελέσθηκε ένα ευρύ πρόγραμμα αντικατάστασης μονωτήρων στο δίκτυο με αποτέλεσμα πλέον το σύνολο των γραμμών να είναι εξοπλισμένο με μονωτήρες HTV SIR με την εξαίρεση των γραμμών Χανιά-Καστέλι και Μοίρες-Ιεράπετρα. Αναλυτικά το κύριο είδος χρησιμοποιούμενων μονωτήρων και το έτος ευρείας τοποθέτησης 3

4 HTV SIR φαίνεται στον Πίνακα 1. Για λόγους πληρότητας, πρέπει να αναφερθεί ότι σε ορισμένους Πύργους του συστήματος έχουν εγκατασταθεί και κεραμικοί επικαλυμμένοι μονωτήρες ώστε να αντιμετωπιστούν ειδικά προβλήματα [28]. Οι περιπτώσεις αυτές δεν λαμβάνονται υπόψη στην παρούσα εργασία. Σε κάθε περίπτωση αφορούν πολύ περιορισμένη εφαρμογή με την γενική εικόνα να είναι αυτή που παρουσιάζεται στον Πίνακα 1. Εικόνα 4. Οι πρώτες τοποθετήσεις συνθετικών SIR μονωτήρων στο δίκτυο Κρήτης Πίνακας 1. Το είδος μονωτήρων στις ΓΜ του δικτύου Κρήτης Γραμμή Μεταφοράς Είδος (υλικό) μονωτήρων Έτος ευρείας τοποθέτησης HTV SIR Αθερινόλακκος-Ιεράπετρα HTV SIR 2004 Αθερινόλακκος-Σητεία HTV SIR 2014 Ηράκλειο ΙΙ-Σύστημα HTV SIR 2014 Ιεράπετρα-Σητεία HTV SIR 2014 Λινοπεράματα-Ηράκλειο ΙΙ HTV SIR 2014 Λινοπεράματα-Ιεράπετρα HTV SIR 2004 Λινοπεράματα-Μοίρες HTV SIR 2014 Λινοπεράματα-Χανιά HTV SIR 2014 Λινοπεράματα-Χανιά ΙΙ HTV SIR 2014 Ρέθυμνο-Σπήλι HTV SIR 2014 Μοίρες-Ιεράπετρα Γυαλί Χανιά-Καστέλι Πορσελάνη, Γυαλί (τερματικοί πύργοι) 3. Ρυπαντικός Χάρτης Κρήτης Για την αξιολόγηση της υφιστάμενης ρύπανσης σε συγκεκριμένες περιοχές, έχουν προταθεί συγκεκριμένες τεχνικές μέτρησης βάσει του προτύπου IEC [2]. Η πιο απλή τεχνική αφορά τον καθαρισμό μονωτήρων μιας δισκοειδούς αλυσίδας, βρισκόμενης εκτός τάσης, ανά τακτά χρονικά διαστήματα (διαφορετικά για κάθε μονωτήρα) και τη μέτρηση της αγωγιμότητας στο διάλυμα που προκύπτει. Η προσαρμογή της τιμής αυτής λαμβάνοντας υπόψη την θερμοκρασία, τον όγκο του νερού και την επιφάνεια του μονωτήρα δίνει την τιμή ισοδύναμης πυκνότητας επικάθησης άλατος (Equivalent Salt Deposit Density ή ESDD). Η μέτρηση βάσει προτύπου οφείλει να καλύπτει χρονικό διάστημα τουλάχιστον ενός έτους ώστε να αποδώσει πιστότερα τον βαθμό ρύπανσης της περιοχής. Στην ουσία λαμβάνεται υπόψη μόνο η μεγαλύτερη μέτρηση και το μεγάλο χρονικό διάστημα καθώς και η συχνότητα των μετρήσεων υιοθετείται ώστε να μεγιστοποιηθεί η πιθανότητα η μέγιστη καταγεγραμμένη τιμή να είναι κοντά στην πραγματική μέγιστη, δεδομένου του δυναμικού χαρακτήρα του φαινομένου. Στην περίπτωση της Κρήτης, η ιδιομορφία της παρατεταμένης ξηράς περιόδου (κατά την οποία η ρύπανση γενικώς αυξάνεται) σημαίνει ότι μια μέτρηση προς το τέλος της ξηράς περιόδου και πριν την πρώτη βροχή αναμένεται να δώσει τιμή που να προσεγγίζει ικανοποιητικά την πραγματική μέγιστη. Για να αποφευχθούν τυχόν απρόβλεπτοι παράγοντες, η μέτρηση επαναλαμβάνεται το επόμενο ή για δύο επόμενα έτη. Με την παραδοχή αυτή, επιλέχθηκαν για τη διεξαγωγή της μέτρησης διάφοροι Πύργοι στο δίκτυο Κρήτης. Ο σκοπός των μετρήσεων αυτών ήταν η βελτιστοποίηση του χρόνου πλυσίματος και έτσι χρησιμοποιήθηκαν διαφορετικοί μονωτήρες (πορσελάνινοι και γυάλινοι, δισκοειδείς και ομίχλης) ανάλογα με τους τότε χρησιμοποιούμενους στην περιοχή. Οι αλυσίδες μονωτήρων στηρίχθηκαν στο μεταλλικό σκελετό των Πύργων 4

5 όπως φαίνεται στην Εικόνα 5. Οι μετρήσεις επαναλήφθηκαν για χρονικό διάστημα 3 ετών. Η ανάλυση των αποτελεσμάτων υπογράμμισε την σημασία των πόλεων σαν πηγή ρύπανσης, επιβεβαίωσε την ισχυρή συσχέτιση με την απόσταση από την θάλασσα ενώ έδειξε και την ισχυρή επίδραση του φυσικού καθαρισμού με τις μετρήσεις δυτικά των Χανίων (όπου επικρατούν ισχυρότερες και συχνότερες βροχοπτώσεις) να εμφανίζουν χαμηλότερες τιμές σε σύγκριση με περιοχές στην υπόλοιπη Κρήτη με κατά τα άλλα παρόμοια χαρακτηριστικά [29]. Η τελική προσαρμογή των μετρήσεων στο μονωτήρα αναφοράς (γυάλινος δισκοειδής) έγινε με βάση μια σειρά συγκριτικών μετρήσεων που διεξήχθησαν στο Σταθμό Δοκιμών «ΤΑΛΩΣ» [30] και η πλέον πρόσφατη μορφή του ρυπαντικού χάρτη απεικονίζεται στην Εικόνα 6. Εικόνα 5. Μονωτήρες εκτός τάσης για μετρήσεις ρύπανσης 4. Αφαίρεση μονωτήρων από το δίκτυο Εικόνα 6. Η πλέον πρόσφατη μορφή του ρυπαντικού χάρτη Κρήτης Με βάση τα παραπάνω δεδομένα και συνυπολογίζοντας και άλλους παράγοντες (π.χ. ζητήματα πρόσβασης), επιλέχθηκαν 7 Πύργοι του συστήματος μεταφοράς και από κάθε έναν από αυτούς αφαιρέθηκαν 3 συνθετικοί μονωτήρες. Οι δύο μονωτήρες από κάθε τριάδα δεσμεύθηκαν ώστε να αναρτηθούν στο ζυγό των 150 kv του Σταθμού Δοκιμών «ΤΑΛΩΣ» [31] ενώ οι εναπομείναντες 7 στάλθηκαν για εργαστηριακές δοκιμές στους συνεργαζόμενους φορείς (ΙΤΕ και ΤΕΙ). Για να επιτευχθεί η ζητούμενη ποικιλία στα έτη λειτουργίας επιλέχθηκαν μονωτήρες και από αυτούς που είχαν τοποθετηθεί κατά τη δοκιμαστική περίοδο όπως αναφέρθηκε σε προηγούμενη παράγραφο. Επιπροσθέτως, ελήφθησαν υπόψη οι μετρήσεις ρύπανσης και η εμπειρία από το δίκτυο. Οι μονωτήρες, τα χρόνια λειτουργίας τους στο δίκτυο και ο εκτιμώμενος βαθμός ρύπανσης στην περιοχή φαίνονται στην Εικόνα 7 ενώ η γεωγραφική θέση φαίνεται στην Εικόνα 8. 5

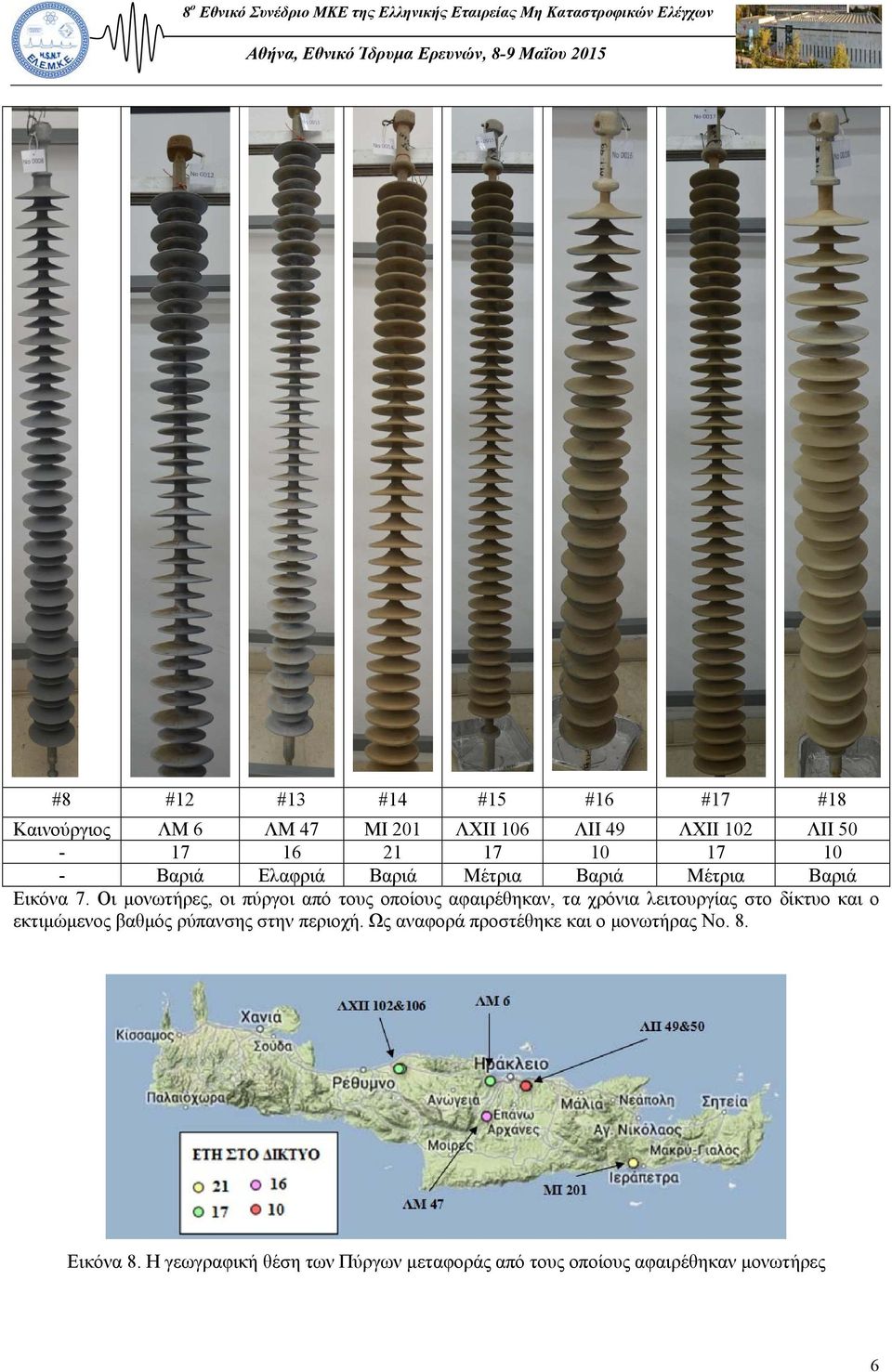

6 #8 #12 #13 #14 #15 #16 #17 #18 Καινούργιος ΛΜ 6 ΛΜ 47 ΜΙ 201 ΛΧΙΙ 106 ΛΙΙ 49 ΛΧΙΙ 102 ΛΙΙ Βαριά Ελαφριά Βαριά Μέτρια Βαριά Μέτρια Βαριά Εικόνα 7. Οι μονωτήρες, οι πύργοι από τους οποίους αφαιρέθηκαν, τα χρόνια λειτουργίας στο δίκτυο και ο εκτιμώμενος βαθμός ρύπανσης στην περιοχή. Ως αναφορά προστέθηκε και ο μονωτήρας Νο. 8. Εικόνα 8. Η γεωγραφική θέση των Πύργων μεταφοράς από τους οποίους αφαιρέθηκαν μονωτήρες 6

7 5. Διαγνωστικές τεχνικές ελέγχου της λειτουργικότητας των συνθετικών μονωτήρων Ο βασικός στόχος της οπτικής εξέτασης των μονωτήρων δικτύου είναι η μελέτη, ανάπτυξη και εφαρμογή κατάλληλης οπτικής διαγνωστικής τεχνικής για την αναγνώριση και αξιολόγηση της λειτουργικότητας και αξιοπιστίας τους. Οι διαγνωστικές τεχνικές με χρήση λέιζερ που έχουν εφαρμοστεί με επιτυχία στην περίπτωση των συνθετικών μονωτήρων υψηλής τάσης, σύμφωνα με τη μέχρι τώρα βιβλιογραφία, αφορούν κυρίως τεχνικές φασματοσκοπίας φθορισμού επαγόμενου από λέιζερ (Laser Induced Fluorescence (LIF)) [32] και φασματοσκοπίας Raman [33]. Η τεχνική LIF είναι ιδιαίτερα ελκυστική αφενός μεν λόγω του μή καταστρεπτικού χαρακτήρα της που επιτρέπει υψηλή ευαισθησία στις επιφανειακές ιδιότητες των υλικών, και αφετέρου δε, επειδή μπορεί σχετικά εύκολα να χρησιμοποιηθεί στο πεδίο, λόγω της απλότητας της απαιτούμενης οπτικής διάταξης. Συγκεκριμένα, έχουν αναφερθεί σημαντικές διαφοροποιήσεις στα φάσματα φθορισμού από την επιφάνεια μονωτήρων δικτύου, σε σύγκριση με τα φάσματα από καινούργιους μονωτήρες, λόγω της ανάπτυξης μικροοργανισμών (πχ. μούχλα, μύκητες κτλ) και άλλων βιολογικών επικαθήσεων στην επιφάνεια των μονωτήρων σε περιβάλλοντα της βόρειας Ευρώπης κυρίως. Παρομοίως, έχουν καταγραφεί φάσματα Raman μονωτήρων που έχουν υποστεί διηλεκτική εκκένωση (dielectric breakdown) και άλλα φαινόμενα ηλεκτρικής δραστηριότητας που προκαλούν διάβρωση, στα οποία εμφανίζονται αρκετές διαφοροποιήσεις, ενδεικτικές των αλλαγών στη χημική τους σύσταση σε σχέση με φάσματα αναφοράς, καινούργιων, μη χρησιμοποιημένων μονωτήρων. Άλλες μελέτες έχουν δείξει ότι η φωτοαποδόμηση των μονωτήρων με λέιζερ μπορεί να εφαρμοστεί ως ένα έργαλείο για γρήγορη εκτίμηση της κατάστασης των μονωτήρων, διότι το βάθος του κρατήρα που δημιουργείται στο υλικό ως αποτέλεσμα της φωτοαποδόμησής του εξαρτάται από το βαβμό καταπόνησής τους [34]. Παρ' όλα αυτά, οι μονωτήρες του δικτύου της Κρήτης που εξετάστηκαν στα εργαστήρια του ΙΗΔΛ-ΙΤΕ, δεν έδειξαν αξιόλογες διαφορές στα φάσματα LIF και Raman, έναντι των φασμάτων των καινούργιων μονωτήρων, παρα μόνο μικρή ελάττωση της έντασης του σήματος. Από την άλλη μεριά, διερευνήθηκε και η τεχνική φασματοσκοπίας πλάσματος επαγόμενου από λέιζερ (Laser Induced Breakdown Spectroscopy (LIBS)) στο κατά πόσον μπορεί να παρέχει ξεκάθαρη πληροφορία για τη χημική σύσταση των μονωτήρων, ώστε να είναι άμεση και αποτελεσματική η αξιολόγηση και κατηγοριοποίησή τους ανάλογα με το είδος της καταπόνησης που έχουν υποστεί ή/και την ηλικία τους. Η τεχνική LIBS είναι μια αναλυτική τεχνική που επιτρέπει τον προσδιορισμό της στοιχειακής σύστασης των υλικών, έχοντας ως βάση την χαρακτηριστική ατομική εκπομπή από το πλάσμα το οποίο παράγεται όταν ένας παλμός λέιζερ υψηλής ενέργειας εστιάζεται στο υλικό. Η τεχνική LIBS έχει χρησιμοποιηθεί σε πολλές εφαρμογές για ποιοτική, ημι-ποσοτική και ποσοτική ανάλυση υλικών. Είναι ταχύτατη, μικρο-καταστρεπτική, παρέχει τη δυνατότητα ανάλυσης στην επιφάνεια του αντικειμένου χωρίς να απαιτεί δειγματοληψία και μπορεί να εφαρμοστεί επί-τόπου (in-situ) μέσω φορητού συστήματος LIBS [35]. Όλα αυτά τα στοιχεία καθιστούν την τεχνική LIBS ιδιαιτέρως ενδιαφέρουσα όσον αφορά σε αναλυτικές εφαρμογές στο πεδίο. Αξίζει να σημειωθεί ότι φορητό σύστημα LIBS-LIDAR έχει χρησιμοποιηθεί [36] για την εξ' αποστάσεως ανίχνευση και αφαίρεση στρώματος άλατος από την επιφάνεια μονωτήρων υψηλής τάσεως, τύπου SIR, πράγμα που είναι πολύ σημαντικό για τη διασφάλιση της αξιόπιστης μεταφοράς της ηλεκτρικής ενέργειας σε ένα δίκτυο. Όμως δεν υπάρχει μελέτη στη βιβλιογραφία που να παρουσιάζει την τεχνική LIBS ως μέθοδο ελέγχου της ποιότητας των συνθετικών μονωτήρων μέσω ανάλυσης των φασμάτων LIBS που ελήφθησαν από μονωτήρες δικτύου σε σχέση με καινούργιους μονωτήρες. Αυτό ακριβώς είναι το αντικείμενο της μελέτης των δειγμάτων μονωτήρων που εξετάστηκαν με την τεχνική LIBS στα εργαστήρια του ΙΗΔΛ-ΙΤΕ. Στόχος του έργου που επιτελείται είναι η εύρεση ενός κατάλληλου φασματικού δείκτη που να παρέχει ξεκάθαρη πληροφορία για την κατάσταση και τη λειτουργικότητα των μονωτήρων. 6. Η τεχνική LIBS Πειραματική διαδικασία Η διαδικασία της ανάλυσης με την τεχνική LIBS αρχίζει με την ακτινοβόληση μικρού όγκου υλικού (μικρότερου από 0.1 mm 3 ), μέσα σε πολύ μικρή χρονική περίοδο (5-20 ns). Αυτή η ταχύτατη εναπόθεση ενέργειας, επιτυγχάνεται με εστίαση του παλμού του λέιζερ στην επιφάνεια του προς ανάλυση υλικού, και επιφέρει, μέσα από μια σειρά διαδικασιών τη διάσπαση (τήξη, εξάτμιση, ατομοποίηση, ιονισμός) του υλικού και τη δημιουργία πλάσματος. Το πλάσμα αποτελείται από ηλεκτρόνια, ουδέτερα και ιονισμένα άτομα, μικρά μόρια και μεγαλύτερα ατομικά και μοριακά συσσωματώματα, και απομακρύνεται από την επιφάνεια του 7

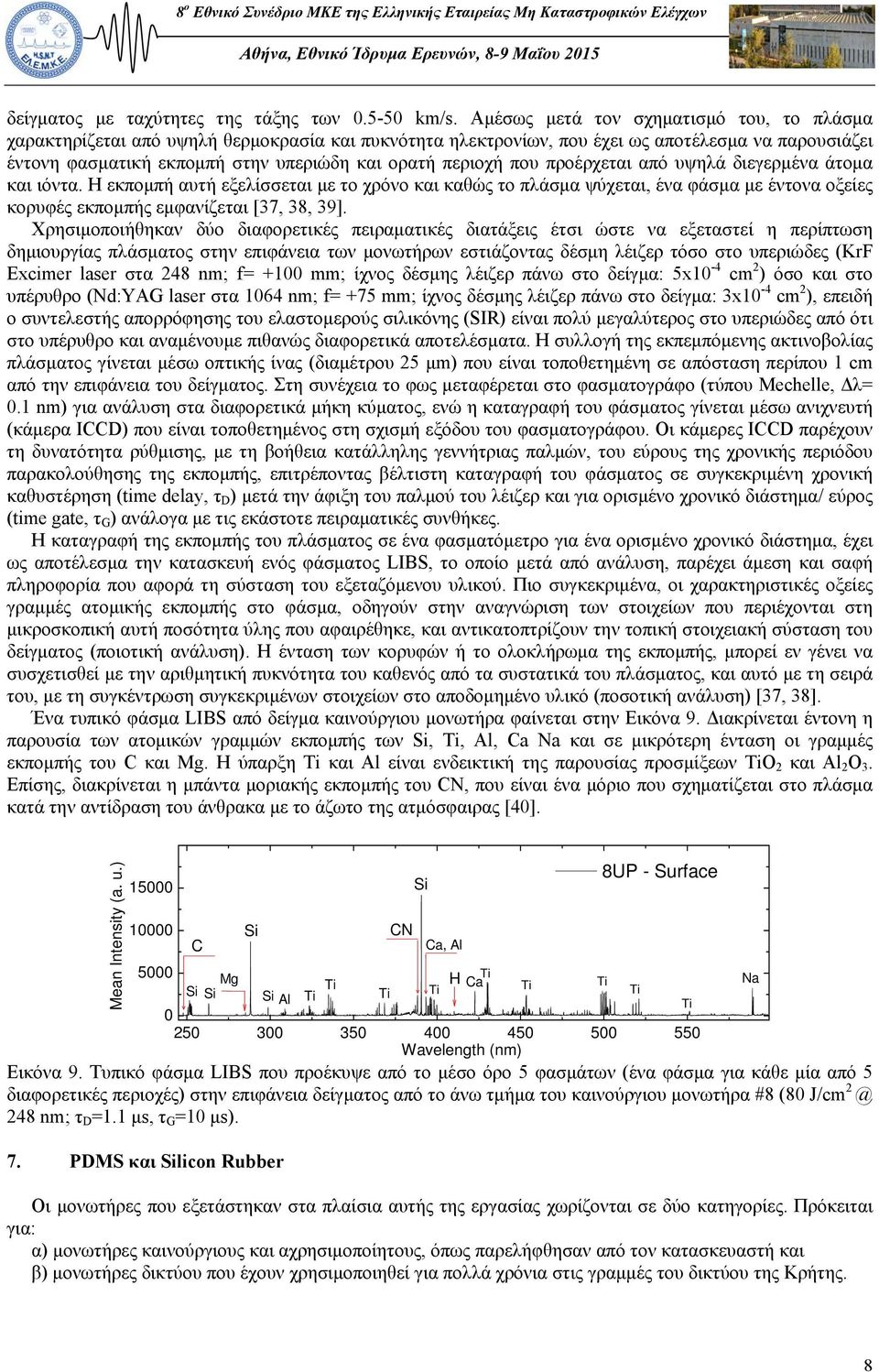

8 δείγματος με ταχύτητες της τάξης των km/s. Αμέσως μετά τον σχηματισμό του, το πλάσμα χαρακτηρίζεται από υψηλή θερμοκρασία και πυκνότητα ηλεκτρονίων, που έχει ως αποτέλεσμα να παρουσιάζει έντονη φασματική εκπομπή στην υπεριώδη και ορατή περιοχή που προέρχεται από υψηλά διεγερμένα άτομα και ιόντα. Η εκπομπή αυτή εξελίσσεται με το χρόνο και καθώς το πλάσμα ψύχεται, ένα φάσμα με έντονα οξείες κορυφές εκπομπής εμφανίζεται [37, 38, 39]. Xρησιμοποιήθηκαν δύο διαφορετικές πειραματικές διατάξεις έτσι ώστε να εξεταστεί η περίπτωση δημιουργίας πλάσματος στην επιφάνεια των μονωτήρων εστιάζοντας δέσμη λέιζερ τόσο στο υπεριώδες (KrF Excimer laser στα 248 nm; f= +100 mm; ίχνος δέσμης λέιζερ πάνω στο δείγμα: 5x10-4 cm 2 ) όσο και στο υπέρυθρο (Nd:YAG laser στα 1064 nm; f= +75 mm; ίχνος δέσμης λέιζερ πάνω στο δείγμα: 3x10-4 cm 2 ), επειδή ο συντελεστής απορρόφησης του ελαστομερούς σιλικόνης (SIR) είναι πολύ μεγαλύτερος στο υπεριώδες από ότι στο υπέρυθρο και αναμένουμε πιθανώς διαφορετικά αποτελέσματα. Η συλλογή της εκπεμπόμενης ακτινοβολίας πλάσματος γίνεται μέσω οπτικής ίνας (διαμέτρου 25 μm) που είναι τοποθετημένη σε απόσταση περίπου 1 cm από την επιφάνεια του δείγματος. Στη συνέχεια το φως μεταφέρεται στο φασματογράφο (τύπου Μechelle, Δλ= 0.1 nm) για ανάλυση στα διαφορετικά μήκη κύματος, ενώ η καταγραφή του φάσματος γίνεται μέσω ανιχνευτή (κάμερα ICCD) που είναι τοποθετημένος στη σχισμή εξόδου του φασματογράφου. Οι κάμερες ICCD παρέχουν τη δυνατότητα ρύθμισης, με τη βοήθεια κατάλληλης γεννήτριας παλμών, του εύρους της χρονικής περιόδου παρακολούθησης της εκπομπής, επιτρέποντας βέλτιστη καταγραφή του φάσματος σε συγκεκριμένη χρονική καθυστέρηση (time delay, τ D ) μετά την άφιξη του παλμού του λέιζερ και για ορισμένο χρονικό διάστημα/ εύρος (time gate, τ G ) ανάλογα με τις εκάστοτε πειραματικές συνθήκες. Η καταγραφή της εκπομπής του πλάσματος σε ένα φασματόμετρο για ένα ορισμένο χρονικό διάστημα, έχει ως αποτέλεσμα την κατασκευή ενός φάσματος LIBS, το οποίο μετά από ανάλυση, παρέχει άμεση και σαφή πληροφορία που αφορά τη σύσταση του εξεταζόμενου υλικού. Πιο συγκεκριμένα, οι χαρακτηριστικές οξείες γραμμές ατομικής εκπομπής στο φάσμα, οδηγούν στην αναγνώριση των στοιχείων που περιέχονται στη μικροσκοπική αυτή ποσότητα ύλης που αφαιρέθηκε, και αντικατοπτρίζουν την τοπική στοιχειακή σύσταση του δείγματος (ποιοτική ανάλυση). Η ένταση των κορυφών ή το ολοκλήρωμα της εκπομπής, μπορεί εν γένει να συσχετισθεί με την αριθμητική πυκνότητα του καθενός από τα συστατικά του πλάσματος, και αυτό με τη σειρά του, με τη συγκέντρωση συγκεκριμένων στοιχείων στο αποδομημένο υλικό (ποσοτική ανάλυση) [37, 38]. Ένα τυπικό φάσμα LIBS από δείγμα καινούργιου μονωτήρα φαίνεται στην Εικόνα 9. Διακρίνεται έντονη η παρουσία των ατομικών γραμμών εκπομπής των, Τi, Al, Ca Na και σε μικρότερη ένταση οι γραμμές εκπομπής του C και Mg. Η ύπαρξη Ti και Αl είναι ενδεικτική της παρουσίας προσμίξεων TiO 2 και Al 2 O 3. Επίσης, διακρίνεται η μπάντα μοριακής εκπομπής του CN, που είναι ένα μόριο που σχηματίζεται στο πλάσμα κατά την αντίδραση του άνθρακα με το άζωτο της ατμόσφαιρας [40]. Mean Intensity (a. u.) UP - Surface CN C Ca, Al 5000 Mg Ti H Ca Na Ti Ti Ti Ti Ti Al Ti Ti Ti Wavelength (nm) Εικόνα 9. Τυπικό φάσμα LIBS που προέκυψε από το μέσο όρο 5 φασμάτων (ένα φάσμα για κάθε μία από 5 διαφορετικές περιοχές) στην επιφάνεια δείγματος από το άνω τμήμα του καινούργιου μονωτήρα #8 (80 J/cm 248 nm; τ D =1.1 μs, τ G =10 μs). 7. PDMS και licon Rubber Οι μονωτήρες που εξετάστηκαν στα πλαίσια αυτής της εργασίας χωρίζονται σε δύο κατηγορίες. Πρόκειται για: α) μονωτήρες καινούργιους και αχρησιμοποίητους, όπως παρελήφθησαν από τον κατασκευαστή και β) μονωτήρες δικτύου που έχουν χρησιμοποιηθεί για πολλά χρόνια στις γραμμές του δικτύου της Κρήτης. 8

9 Το υλικό που χρησιμοποιείται για τη σύνθεση του περιβλήματος των μονωτήρων υψηλής τάσης εξωτερικού χώρου είναι το ελαστομερές σιλικόνης (silicone rubber/ SIR) η βάση του οποίου είναι το πολυμερές πολυδιμεθυλοσιλοξάνιο (PolyDiMethylloxane, PDMS). Η μακροχρόνια υδροφοβικότητα που αναπτύσσεται στην επιφάνεια του PDMS και η ικανότητα διατήρησής της σε συνθήκες λειτουργίας βελτιώνει σημαντικά την ικανότητα μόνωσης, αυξάνοντας την αξιοπιστία του ενεργειακού συστήματος. Επιπλέον, το σύνθετο αυτό υλικό είναι ελαφρό και η χρήση του προσφέρει μικρότερο βαθμό ελέγχου της κατάστασής του, μειώνοντας σημαντικά το κόστος εγκατάστασης και συντήρησης μονωτήρων που είναι κατασκευασμένοι από SIR. Επίσης, έχει καλές διηλεκτρικές ιδιότητες, υψηλή αντοχή στη θερμική καταπόνηση, χημική αδράνεια σε πλήθος οξειδωτικών ουσιών και χαμηλή τοξικότητα και περιβαλλοντική επικινδυνότητα. Η κύρια αλυσίδα του PDMS (Εικόνα 10) αποτελείται από άτομα πυριτίου που συνδέονται κατά μήκος της αλυσίδας εναλλάξ με άτομα οξυγόνου (ενέργεια σύνδεσης 445 kj/mol) και πλευρικά με άτομα άνθρακα (ενέργεια σύνδεσης 318 kj/mol). Η μεγάλη διαφορά ηλεκτραρνητικότητας που αναπτύσσεται στο δεσμό -O εξασφαλίζει θερμική ευστάθεια και υψηλή ανθεκτικότητα της αλυσίδας. Τα άτομα του άνθρακα ενώνονται με άτομα υδρογόνου σχηματίζοντας μεθύλια, τα οποία τείνουν να προσκολλώνται στην αλυσίδα, ως αποτέλεσμα της πόλωσης που υφίστανται από το άτομο του πυριτίου που είναι λιγότερο ηλεκτραρνητικό από το άτομο του άνθρακα και έλκει περισσότερο τα ηλεκτρόνια. Εικόνα 10. Το δομικό στοιχείο της κύριας αλυσίδας του πολυμερούς PDMS που επαναλαμβάνεται n φορές. Σε πραγματικές συνθήκες πεδίου τα συνθετικά υλικά που χρησιμοποιούνται στις υπαίθριες μονώσεις περιέχουν και πληθώρα προσμίξεων, όπως είναι η ένυδρη αλουμίνα (Al 2 O 3 H 2 O-ΑΤΗ) ή/και το διοξείδιο του πυριτίου (O 2, silica). Ο λόγος χρήσης των προσμίξεων είναι η ανάγκη ενίσχυσης της αντίστασης των υλικών ενάντια στην επιφανειακή ηλεκτρική δραστηριότητα, που εμφανίζεται σαν αποτέλεσμα της παροδικής απώλειας της υδροφοβίας τους, λόγω της σταδιακής γήρανσης και καταπόνησής τους. Ουσιαστικά, τα προσθετικά ενίσχυσης διαχειρίζονται και απομακρύνουν την ποσότητα ενέργειας που διοχετεύεται στο υλικό, λόγω της έντονης ηλεκτρικής δραστηριότητας που εξελίσσεται στην επιφάνειά τους. Χαρακτηριστικά φαινόμενα επιφανειακής ηλεκτρικής δραστηριότητας που προκαλούν σημαντικές αλλαγές στη χημική δομή ενός μονωτήρα είναι ο σχηματισμός αγώγιμων καναλιών άνθρακα (tracking) και η διάβρωση (erosion). Επίσης, διάφορες προσμίξεις χρησιμοποιούνται κατά τη διαδικασία βουλκανισμού του SIR. Λαμβάνοντας υπόψη το γεγονός ότι η κάμερα ICCD που χρησιμοποιείται στα πλαίσια αυτής της εργασίας έχει πολύ χαμηλή κβαντική απόδοση στο εγγύς υπέρυθρο, τα φάσματα αναλύονται με βάση τις γραμμές εκπομπής του πυριτίου, του άνθρακα και του υδρογόνου, αλλά όχι του οξυγόνου (στα nm), το οποίο εξάλλου βρίσκεται σε αφθονία στον ατμοσφαιρικό αέρα με αποτέλεσμα να μην είναι δυνατός ο διαχωρισμός του από το οξυγόνο του PDMS. 8. Βελτιστοποίηση συνθηκών καταγραφής φάσματος LIBS Για τη βελτιστοποίηση του σήματος ως προς το θόρυβο έγινε λεπτομερής μελέτη της μεταβολής της έντασης των παρατηρούμενων γραμμών εκπομπής με τη χρονική καθυστέρηση καταγραφής του φάσματος ως προς τη στιγμή άφιξης του παλμού λέιζερ. Στην Εικόνα 11 επιλέγονται οι φασματικές περιοχές που παρουσιάζουν 9

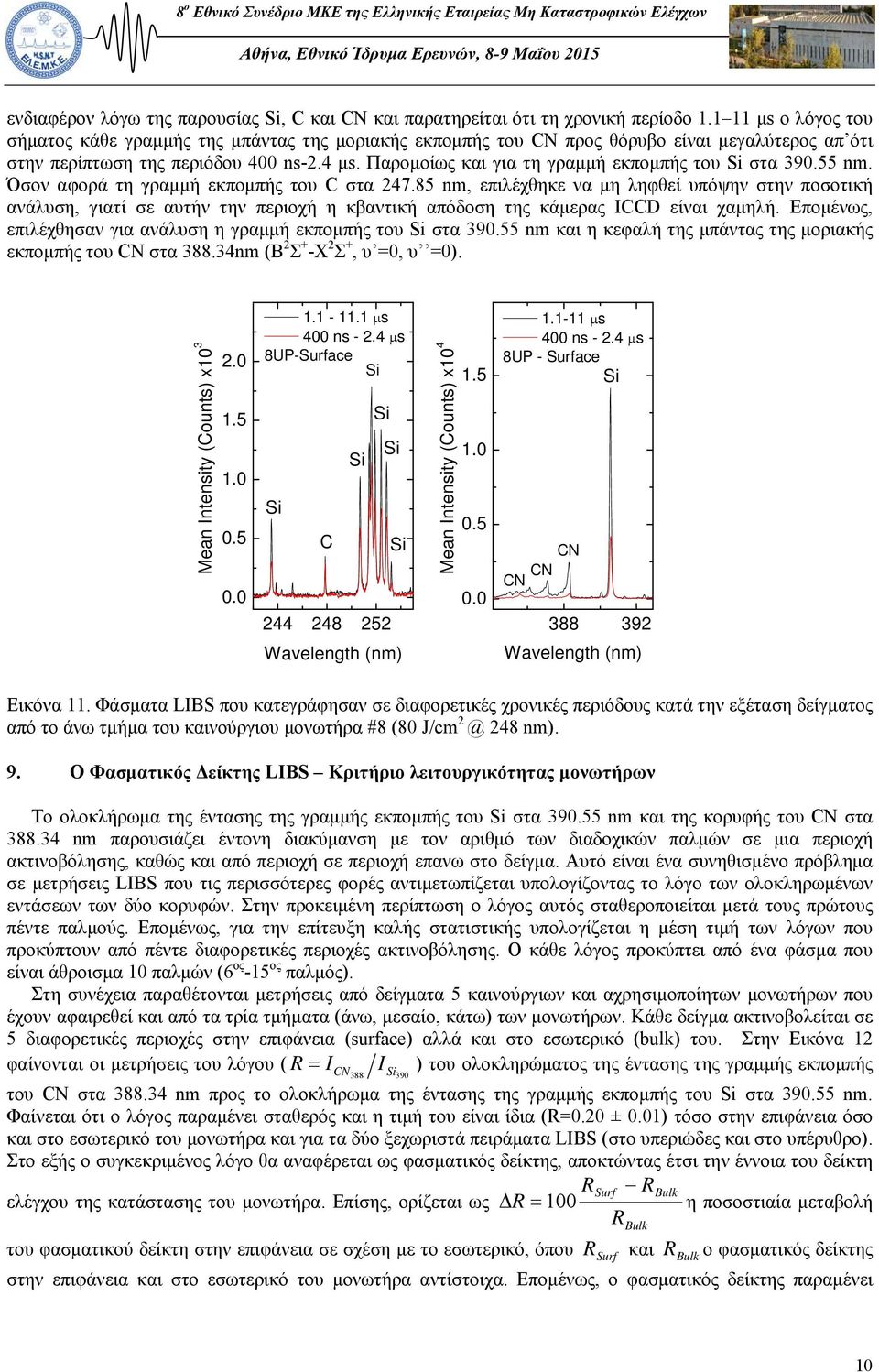

10 ενδιαφέρον λόγω της παρουσίας, C και CN και παρατηρείται ότι τη χρονική περίοδο μs ο λόγος του σήματος κάθε γραμμής της μπάντας της μοριακής εκπομπής του CN προς θόρυβο είναι μεγαλύτερος απ ότι στην περίπτωση της περιόδου 400 ns-2.4 μs. Παρομοίως και για τη γραμμή εκπομπής του στα nm. Όσον αφορά τη γραμμή εκπομπής του C στα nm, επιλέχθηκε να μη ληφθεί υπόψην στην ποσοτική ανάλυση, γιατί σε αυτήν την περιοχή η κβαντική απόδοση της κάμερας ICCD είναι χαμηλή. Επομένως, επιλέχθησαν για ανάλυση η γραμμή εκπομπής του στα nm και η κεφαλή της μπάντας της μοριακής εκπομπής του CN στα nm (Β 2 Σ + -Χ 2 Σ +, υ =0, υ =0). Mean Intensity (Counts) x s 400 ns s 8UP-Surface C Wavelength (nm) Mean Intensity (Counts) x s 400 ns s 8UP - Surface CN CN CN Wavelength (nm) Εικόνα 11. Φάσματα LIBS που κατεγράφησαν σε διαφορετικές χρονικές περιόδους κατά την εξέταση δείγματος από το άνω τμήμα του καινούργιου μονωτήρα #8 (80 J/cm 248 nm). 9. Ο Φασματικός Δείκτης LIBS Κριτήριο λειτουργικότητας μονωτήρων Το ολοκλήρωμα της έντασης της γραμμής εκπομπής του στα nm και της κορυφής του CN στα nm παρουσιάζει έντονη διακύμανση με τον αριθμό των διαδοχικών παλμών σε μια περιοχή ακτινοβόλησης, καθώς και από περιοχή σε περιοχή επανω στο δείγμα. Αυτό είναι ένα συνηθισμένο πρόβλημα σε μετρήσεις LIBS που τις περισσότερες φορές αντιμετωπίζεται υπολογίζοντας το λόγο των ολοκληρωμένων εντάσεων των δύο κορυφών. Στην προκειμένη περίπτωση ο λόγος αυτός σταθεροποιείται μετά τους πρώτους πέντε παλμούς. Επομένως, για την επίτευξη καλής στατιστικής υπολογίζεται η μέση τιμή των λόγων που προκύπτουν από πέντε διαφορετικές περιοχές ακτινοβόλησης. Ο κάθε λόγος προκύπτει από ένα φάσμα που είναι άθροισμα 10 παλμών (6 ος -15 ος παλμός). Στη συνέχεια παραθέτονται μετρήσεις από δείγματα 5 καινούργιων και αχρησιμοποίητων μονωτήρων που έχουν αφαιρεθεί και από τα τρία τμήματα (άνω, μεσαίο, κάτω) των μονωτήρων. Κάθε δείγμα ακτινοβολείται σε 5 διαφορετικές περιοχές στην επιφάνεια (surface) αλλά και στο εσωτερικό (bulk) του. Στην Εικόνα 12 φαίνονται οι μετρήσεις του λόγου ( R I CN I ) του ολοκληρώματος της έντασης της γραμμής εκπομπής του CN στα nm προς το ολοκλήρωμα της έντασης της γραμμής εκπομπής του στα nm. Φαίνεται ότι ο λόγος παραμένει σταθερός και η τιμή του είναι ίδια (R=0.20 ± 0.01) τόσο στην επιφάνεια όσο και στο εσωτερικό του μονωτήρα και για τα δύο ξεχωριστά πειράματα LIBS (στο υπεριώδες και στο υπέρυθρο). Στο εξής ο συγκεκριμένος λόγο θα αναφέρεται ως φασματικός δείκτης, αποκτώντας έτσι την έννοια του δείκτη RSurf RBulk ελέγχου της κατάστασης του μονωτήρα. Επίσης, ορίζεται ως R 100 η ποσοστιαία μεταβολή RBulk του φασματικού δείκτη στην επιφάνεια σε σχέση με το εσωτερικό, όπου R Surf και RBulk ο φασματικός δείκτης στην επιφάνεια και στο εσωτερικό του μονωτήρα αντίστοιχα. Επομένως, ο φασματικός δείκτης παραμένει 10

11 σταθερός στην επιφάνεια και στο εσωτερικό των καινούργιων μονωτήρων, αποτέλεσμα που αναμένετο καθώς, το υλικό είναι το ίδιο τόσο στην επιφάνεια όσο και στο εσωτερικό R R 0.1 BULK 70 J/cm 248nm Mean: 0.18+/-0.02; RSD: 12% 0.1 SURFACE 70 J/cm 248 nm Mean: 0.18+/-0.02; RSD: 12% New Insulators New Insulators R R 0.1 BULK 66 J/cm 1064 nm Mean: /- 0.01; RSD: 7% 0.1 SURFACE 66 J/cm nm Mean: /- 0.01; RSD: 7% New Insulators New Insulators Εικόνα 12. Οι τιμές του φασματικού δείκτη (R) για 15 διαφορετικά δείγματα καινούργιων μονωτήρων στο εσωτερικό και στην επιφάνεια κατά την ακτινοβόληση στο υπεριώδες και στο υπέρυθρο. Από την άλλη μεριά, στην περίπτωση των μονωτήρων δικτύου η τιμή του φασματικού δείκτη στην επιφάνεια αναμένεται ότι θα διαφέρει από ότι στο εσωτερικό, γιατί η επιφάνεια είναι που υφίσταται τη μεγαλύτερη καταπόνηση λόγω των ρευμάτων διαρροής. Στην Εικόνα 13 φαίνονται τα φάσματα που κατεγράφησαν από δείγμα του άνω τμήματος του μονωτήρα #15 (17 χρόνια στο δίκτυο) και του μονωτήρα #8 (καινούργιος) (Εικόνα 7). Η ένταση της γραμμής του εμφανίζεται ότι είναι σχεδόν σταθερή για το μονωτήρα δικτύου, ενώ η ένταση της κορυφής του CN είναι λίγο μειωμένη. Υπολογίζοντας τη μεταβολή του φασματικού δείκτη για τον μονωτήρα #15 έχουμε R(#15)=55±16%. Στον Πίνακα 2 παρουσιάζονται οι μετρήσεις του φασματικού δείκτη για όλους τους υπό εξέταση μονωτήρες δικτύου (#14-#18) πλήν των μονωτήρων #12 και #13 οι οποίοι αποδείχτηκαν ότι δεν είναι τύπου SIR (πιθανότατα κατά τις δοκιμαστικές τοποθετήσεις είχαν σταλθεί από μονωτήρες δείγματα από διαφορετικό υλικό). Συγκεκριμένα, στα φάσματα LIBS βρέθηκε ελάχιστο με αποτέλεσμα ο φασματικός δείκτης να παίρνει εξαιρετικά μεγάλες τιμές (R~2-10). Εν γένει σημειώνεται ότι η τιμή του φασματικού δείκτη στο εσωτερικό των μονωτήρων δικτύου είναι μικρότερη από την αντίστοιχη τιμή στον καινούργιο μονωτήρα, εκτός από την περίπτωση του μονωτήρα #18, που πιθανώς να δικαιολογείται από το γεγονός ότι οι μονωτήρες δικτύου είναι διαφορετικού κατασκευαστή. Επίσης, όσον αφορά τους μονωτήρες δικτύου οι τιμή του φασματικού δείκτη στην επιφάνεια είναι μικρότερη από ότι στο εσωτερικό, αποτέλεσμα που αντανακλά κυρίως μείωση του ποσοστού του άνθρακα, αφού το σήμα του παραμένει σχεδόν σταθερό, και έρχεται σε συμφωνία με τους μηχανισμούς απώλειας της επιφανειακής υδροφοβίας [19-20], η οποία οφείλεται στην ύπαρξη των πλευρικών μεθυλίων στην αλυσίδα του PDMS. Τέλος, η μεταβολή του φασματικού δείκτη είναι μεγαλύτερη από 20-30% στην περίπτωση των μονωτήρων δικτύου. Αυτά τα αποτελέσματα έχουν επιβεβαιωθεί πολλές φορές. Επομένως, τα αποτελέσματα οδηγούν στο εξής κριτήριο ελέγχου της λειτουργικότητας των μονωτήρων: Αν ΔR=0-10% τότε ο μονωτήρας είναι καινούργιος ή/και σε καλή κατάσταση, ενώ αν ΔR>20-30% τότε πρόκειται για παλιό και καταπονημένο μονωτήρα. 11

12 Mean Intensity (Counts) x UP - Surface 15UP- Bulk CN UP - Surface 8UP - Bulk CN Wavelength (nm) Εικόνα 13. Τα φάσματα LIBS που αντιστοιχούν σε δείγματα από το άνω τμήμα καινούργιου μονωτήρα (#8) και μονωτήρα δικτύου (#15). Κάθε φάσμα προέκυψε ως η μέση τιμή πέντε φασμάτων, από πέντε διαφορετικές περιοχές του κάθε δείγματος (80 J/cm 248 nm). Πίνακας 2. Οι τιμές του φασματικού δείκτη για τις περιπτώσεις ακτινοβόλησης των μονωτήρων στο υπεριώδες (R UV ) και στο υπέρυθρο (R IR ). 80 J/cm 248 nm 40 J/cm 1064 nm # Μονωτήρα (*) Χρόνια στο Δίκτυο R SURF R BULK ΔR UV (%) R SURF R BULK ΔR IR (%) ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± 14 (*) Oι μονωτήρες #14 έως #16 και #8 είναι κατασκευής SEFAG και ISOELECTRIC αντίστοιχα. Ο κατασκευαστής των μονωτήρων #17 και #18 είναι άγνωστος. 10. Εξ αποστάσεως ανάλυση LIBS Ο επόμενος στόχος στην εξέταση των μονωτήρων με την τεχνική LIBS είναι η καταγραφή μεταβολής στο φασματικό δείκτη LIBS (ΔR) όταν η δέσμη του λέιζερ εστιάζεται από απόσταση, ώστε να είναι εφικτή η μέτρηση στο πεδίο. Για αυτόν το σκοπό χρησιμοποιείται το Nd:YAG λέιζερ, που μπορεί σχετικά εύκολα να μεταφερθεί σε εξωτερικό χώρο, με μήκος κύματος εκπομπής στα 1064 nm, ώστε η ενέργεια της δέσμης λέιζερ να είναι η μέγιστη δυνατή. Προς το παρόν οι μετρήσεις γίνονται στο εργαστήριο και η δέσμη του λέιζερ εστιάζεται στην επιφάνεια του δείγματος, με φακό εστιακής απόστασης f= +5 m (Εικόνα 14). Το πλάσμα που σχηματίζεται στο δείγμα συλλέγεται από ένα τηλεσκόπιο (κατοπτρικό Νευτώνιο, f/6) που είναι τοποθετημένο κοντά στο φακό εστίασης, σε απόσταση περίπου 6 m από το δείγμα. Στην εστία του τηλεσκοπίου τοποθετείται οπτική ίνα, διαμέτρου περίπου 200 μm, που στέλνει το φως σε φασματογράφο για ανάλυση και καταγραφή του φάσματος μέσω ανιχνευτή ICCD. Το μέγεθος του ίχνους της δέσμης του λέιζερ που σχηματίζεται στο δείγμα είναι περίπου 1.5mm. Ένα τόσο μεγάλο μέγεθος της περιοχής ακτινοβόλησης στο δείγμα αναγκαστικά 12

13 περιορίζει την τιμή της μέγιστης πυκνότητας ενέργειας λέιζερ που μπορεί να χρησιμοποιηθεί (~F LASER,MAX ~7 J/cm 2 ). Παρ όλο που υπάρχει τρόπος να μειωθεί το μέγεθος της δέσμης λέιζερ στην εστία με τη χρήση τηλεσκοπίου και ομογενοποιητή δέσμης, σε αυτό το πρωταρχικό στάδιο προτιμάται η διερεύνηση πρώτα της περίπτωσης επιτυχίας με μια απλή πειραματική διάταξη και αργότερα ο έλεγχος πιο πολύπλοκων οπτικών συστημάτων. Αρχικά επανεξετάζεται η χρονική περίοδος καταγραφής του φάσματος επειδή η πυκνότητα ενέργειας έχει μειωθεί σε σχέση με το συμβατικό LIBS κατά 6 φορές. Στην Εικόνα 15 φαίνεται η εξάρτηση της έντασης της γραμμής εκπομπής του CN στα nm, της γραμμής εκπομπής του στα nm, καθώς και του φασματικού δείκτη με το χρόνο καθυστέρησης καταγραφής του φάσματος σε σχέση με το χρόνο άφιξης του παλμού λέιζερ. Για αυτήν τη μελέτη, η οπτική ίνα είναι τοποθετημένη σε απόσταση 1 cm από το δείγμα, αλλά ο φακός εστίασης παραμένει στα 5m. Καθώς εξελίσσεται το πλάσμα στο χρόνο, η γραμμή εκπομπής του εμφανίζεται ήδη απο τα 200 ns ενώ η μοριακή εκπομπή του CN ξεκινάει στα 400 ns. Σε χρόνους μεγαλύτερους από 500 ns το σήμα και των δύο γραμμών μειώνεται, με αποτέλεσμα η τιμή του φασματικού δείκτη να αυξάνεται, γι αυτό επιλέγεται η καταγραφή των φασμάτων το χρονικό διάστημα ns. Στην Εικόνα 16 φαίνονται τυπικά φάσματα LIBS δείγματος καινούργιου μονωτήρα όπως κατεγράφησαν χρησιμοποιώντας τη διάταξη για μετρήσεις από απόσταση 6m. Εικόνα 14. Πειραματική διάταξη LIBS για ανάλυση εξ' αποστάσεως: Συλλογή ακτινοβολίας πλάσματος από μακρινό στόχο (σε απόσταση περίπου 6 m) με χρήση τηλεσκοπίου (κατοπτρικό Νευτώνειο, f/6). Η ανάλυση των φασμάτων όπως στην περίπτωση του συμβατικού LIBS έχει σαν αποτέλεσμα ο φασματικός δείκτης για τους καινούργιους μονωτήρες να έχει μικρότερη τιμή R new =0.15±0.03, που δικαιολογείται από το γεγονός ότι τα φάσματα καταγράφονται σε νωρίτερο στάδιο εξέλιξης του πλάσματος. Επίσης, οι φασματικοί δείκτες των μονωτήρων δικτύου παρουσιάζουν ακόμη μικρότερη τιμή (R old =0.10±0.01), που είναι ίδια στο εσωτερικό και στην επιφάνειά τους. Αυτή η αποτυχία ανεύρεσης μη μηδενικής διαφοράς στο ΔR συμβαίνει και στην περίπτωση ακτινοβόλησης από απόσταση 5 m, αλλά συλλογής του πλάσματος σε απόσταση 1 cm. Αυτό σημαίνει ότι απαιτείται περαιτέρω μελέτη και βελτιστοποίηση των συνθηκών καταγραφής της ακτινοβολίας πλάσματος από απόσταση 5 m, ώστε να έχουμε αξιόπιστες μετρήσεις ελέγχου της λειτουργικότητας των μονωτήρων. 13

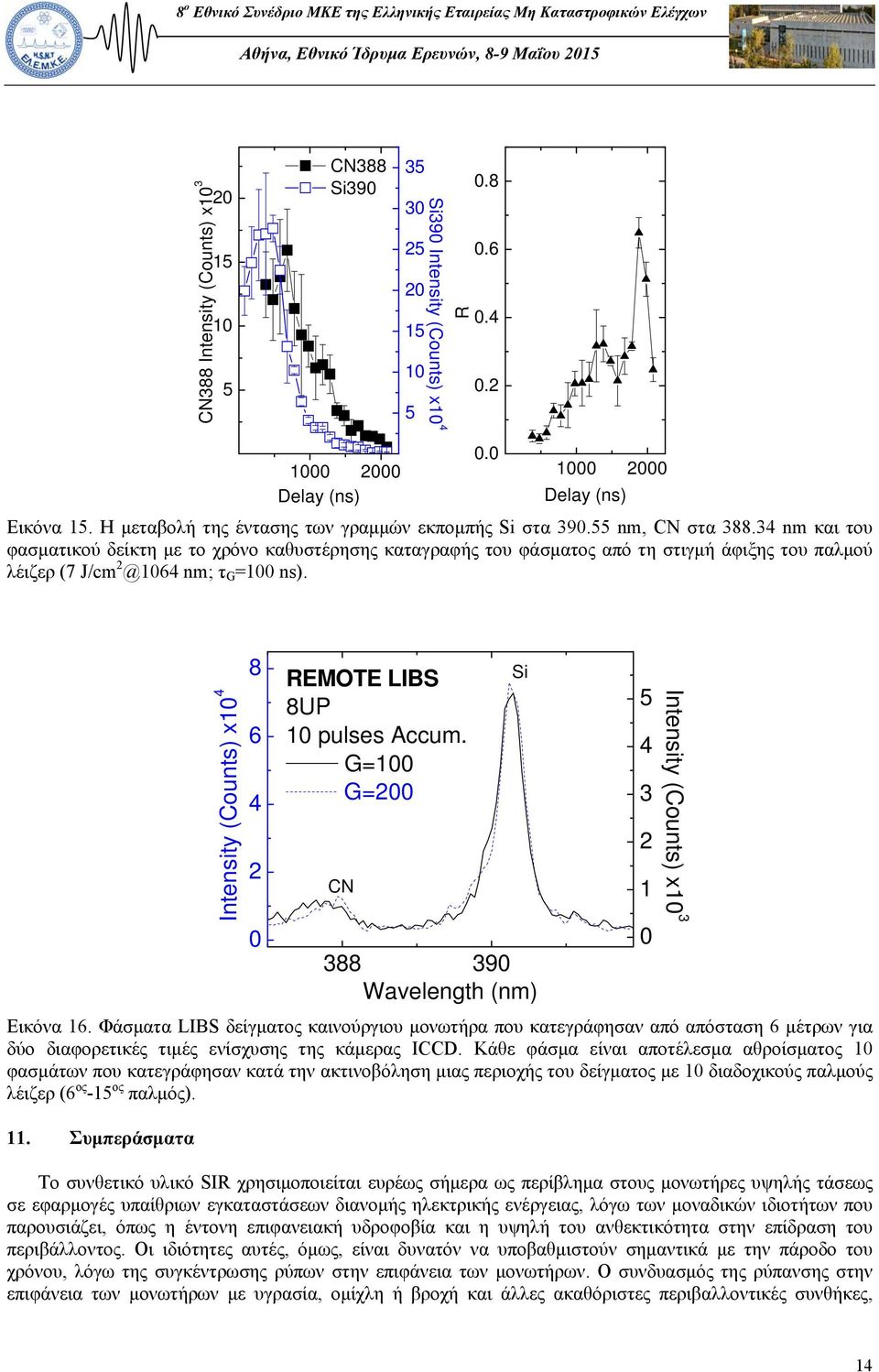

14 CN388 Intensity (Counts) x CN Intensity (Counts) x10 4 R Delay (ns) Delay (ns) Εικόνα 15. Η μεταβολή της έντασης των γραμμών εκπομπής στα nm, CN στα nm και του φασματικού δείκτη με το χρόνο καθυστέρησης καταγραφής του φάσματος από τη στιγμή άφιξης του παλμού λέιζερ (7 J/cm nm; τ G =100 ns). Intensity (Counts) x REMOTE LIBS 8UP 6 10 pulses Accum. G=100 4 G= CN Wavelength (nm) Εικόνα 16. Φάσματα LIBS δείγματος καινούργιου μονωτήρα που κατεγράφησαν από απόσταση 6 μέτρων για δύο διαφορετικές τιμές ενίσχυσης της κάμερας ICCD. Κάθε φάσμα είναι αποτέλεσμα αθροίσματος 10 φασμάτων που κατεγράφησαν κατά την ακτινοβόληση μιας περιοχής του δείγματος με 10 διαδοχικούς παλμούς λέιζερ (6 ος -15 ος παλμός). 11. Συμπεράσματα Το συνθετικό υλικό SIR χρησιμοποιείται ευρέως σήμερα ως περίβλημα στους μονωτήρες υψηλής τάσεως σε εφαρμογές υπαίθριων εγκαταστάσεων διανομής ηλεκτρικής ενέργειας, λόγω των μοναδικών ιδιοτήτων που παρουσιάζει, όπως η έντονη επιφανειακή υδροφοβία και η υψηλή του ανθεκτικότητα στην επίδραση του περιβάλλοντος. Οι ιδιότητες αυτές, όμως, είναι δυνατόν να υποβαθμιστούν σημαντικά με την πάροδο του χρόνου, λόγω της συγκέντρωσης ρύπων στην επιφάνεια των μονωτήρων. Ο συνδυασμός της ρύπανσης στην επιφάνεια των μονωτήρων με υγρασία, ομίχλη ή βροχή και άλλες ακαθόριστες περιβαλλοντικές συνθήκες, Intensity (Counts) x

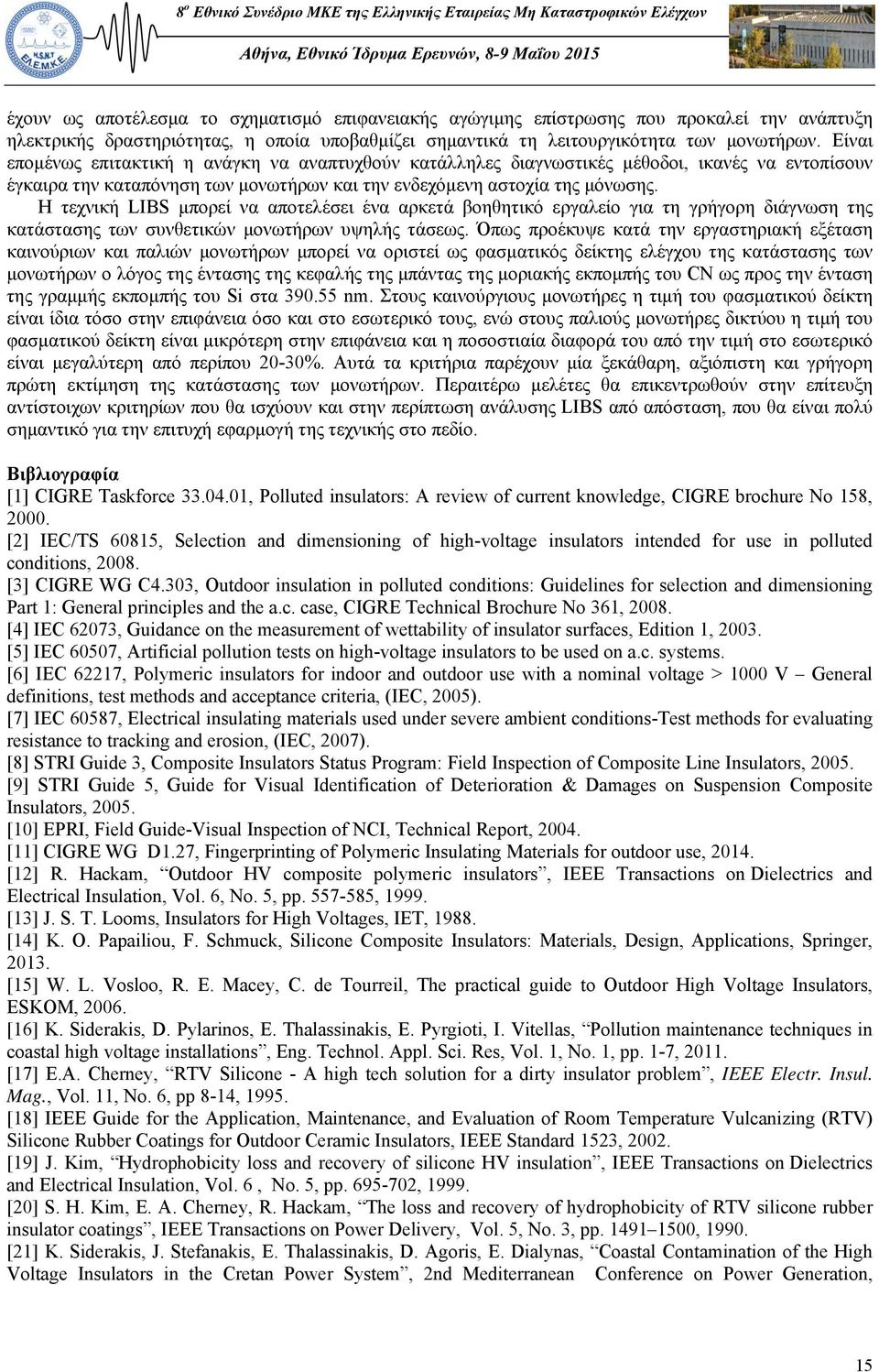

15 έχουν ως αποτέλεσμα το σχηματισμό επιφανειακής αγώγιμης επίστρωσης που προκαλεί την ανάπτυξη ηλεκτρικής δραστηριότητας, η οποία υποβαθμίζει σημαντικά τη λειτουργικότητα των μονωτήρων. Είναι επομένως επιτακτική η ανάγκη να αναπτυχθούν κατάλληλες διαγνωστικές μέθοδοι, ικανές να εντοπίσουν έγκαιρα την καταπόνηση των μονωτήρων και την ενδεχόμενη αστοχία της μόνωσης. Η τεχνική LIBS μπορεί να αποτελέσει ένα αρκετά βοηθητικό εργαλείο για τη γρήγορη διάγνωση της κατάστασης των συνθετικών μονωτήρων υψηλής τάσεως. Όπως προέκυψε κατά την εργαστηριακή εξέταση καινούριων και παλιών μονωτήρων μπορεί να οριστεί ως φασματικός δείκτης ελέγχου της κατάστασης των μονωτήρων ο λόγος της έντασης της κεφαλής της μπάντας της μοριακής εκπομπής του CN ως προς την ένταση της γραμμής εκπομπής του στα nm. Στους καινούργιους μονωτήρες η τιμή του φασματικού δείκτη είναι ίδια τόσο στην επιφάνεια όσο και στο εσωτερικό τους, ενώ στους παλιούς μονωτήρες δικτύου η τιμή του φασματικού δείκτη είναι μικρότερη στην επιφάνεια και η ποσοστιαία διαφορά του από την τιμή στο εσωτερικό είναι μεγαλύτερη από περίπου 20-30%. Αυτά τα κριτήρια παρέχουν μία ξεκάθαρη, αξιόπιστη και γρήγορη πρώτη εκτίμηση της κατάστασης των μονωτήρων. Περαιτέρω μελέτες θα επικεντρωθούν στην επίτευξη αντίστοιχων κριτηρίων που θα ισχύουν και στην περίπτωση ανάλυσης LIBS από απόσταση, που θα είναι πολύ σημαντικό για την επιτυχή εφαρμογή της τεχνικής στο πεδίο. Βιβλιογραφία [1] CIGRE Taskforce , Polluted insulators: A review of current knowledge, CIGRE brochure No 158, [2] IEC/TS 60815, Selection and dimensioning of high-voltage insulators intended for use in polluted conditions, [3] CIGRE WG C4.303, Outdoor insulation in polluted conditions: Guidelines for selection and dimensioning Part 1: General principles and the a.c. case, CIGRE Technical Brochure No 361, [4] IEC 62073, Guidance on the measurement of wettability of insulator surfaces, Edition 1, [5] IEC 60507, Artificial pollution tests on high-voltage insulators to be used on a.c. systems. [6] IEC 62217, Polymeric insulators for indoor and outdoor use with a nominal voltage > 1000 V General definitions, test methods and acceptance criteria, (IEC, 2005). [7] IEC 60587, Electrical insulating materials used under severe ambient conditions-test methods for evaluating resistance to tracking and erosion, (IEC, 2007). [8] STRI Guide 3, Composite Insulators Status Program: Field Inspection of Composite Line Insulators, [9] STRI Guide 5, Guide for Visual Identification of Deterioration & Damages on Suspension Composite Insulators, [10] EPRI, Field Guide-Visual Inspection of NCI, Technical Report, [11] CIGRE WG D1.27, Fingerprinting of Polymeric Insulating Materials for outdoor use, [12] R. Hackam, Outdoor HV composite polymeric insulators, IEEE Transactions on Dielectrics and Electrical Insulation, Vol. 6, No. 5, pp , [13] J. S. T. Looms, Insulators for High Voltages, IET, [14] K. O. Papailiou, F. Schmuck, licone Composite Insulators: Materials, Design, Applications, Springer, [15] W. L. Vosloo, R. E. Macey, C. de Tourreil, The practical guide to Outdoor High Voltage Insulators, ESKOM, [16] K. derakis, D. Pylarinos, E. Thalassinakis, E. Pyrgioti, I. Vitellas, Pollution maintenance techniques in coastal high voltage installations, Eng. Technol. Appl. Sci. Res, Vol. 1, No. 1, pp. 1-7, [17] E.A. Cherney, RTV licone - A high tech solution for a dirty insulator problem, IEEE Electr. Insul. Mag., Vol. 11, No. 6, pp 8-14, [18] IEEE Guide for the Application, Maintenance, and Evaluation of Room Temperature Vulcanizing (RTV) licone Rubber Coatings for Outdoor Ceramic Insulators, IEEE Standard 1523, [19] J. Kim, Hydrophobicity loss and recovery of silicone HV insulation, IEEE Transactions on Dielectrics and Electrical Insulation, Vol. 6, No. 5, pp , [20] S. H. Kim, E. A. Cherney, R. Hackam, The loss and recovery of hydrophobicity of RTV silicone rubber insulator coatings, IEEE Transactions on Power Delivery, Vol. 5, No. 3, pp , [21] K. derakis, J. Stefanakis, E. Thalassinakis, D. Agoris, E. Dialynas, Coastal Contamination of the High Voltage Insulators in the Cretan Power System, 2nd Mediterranean Conference on Power Generation, 15

16 Transmission, Distribution and Energy Conversion, IEE Conference Med Power 2000, Herzlia, Israel, November 13-15, [22] J. Stefanakis, E. Thalassinakis, K. derakis, D. Agoris, E. Dialynas, Fighting Pollution in the Cretan Transmission System. 25 Years Experience, Contamination Issues on High Voltage Installations, Heraklion [23] E. Thalassinakis, J. Stefanakis, K. derakis, D. Agoris, Measures and Techniques Against Pollution in the Cretan Transmission System, The second IASTED European Conference on Power and Energy Systems (EuroPES), Crete, Greece, June 25-28, [24] E. Thalassinakis, K. derakis, D. Agoris, Experience with New Solutions to Combat Marine Pollution in the Power System of the Greek Islands, INMR World Congress on Insulators, Arresters and Bushings, Greek Utility Battles Pollution Affecting Island Transmission System, INMR Issue 78, Volume 15, Number 4, Page 24, [25] S. Gubanski, Greek Power Company Evaluates Alternatives to Combat Pollution in Transmission System on Crete, INMR Issue 58, Volume 10, Number 4, p. 30, [26] K. derakis, D. Agoris, E. Thalassinakis, J. Stefanakis, Evaluation of the pollution performance of SIR materials in the Cretan Transmission System in correlation to the pollution model of Crete, 3rd Mediterranean Conference and Exhibition on Power Generation, Transmission, Distribution and Energy Conversion, MED POWER 2002, Athens, Greece, November 4-6, [27] D. Agoris, K. derakis, E. Thalassinakis, Influence of the Environment to the Pollution Performance of RTV licone Rubber Coatings in Crete, XIIIth International Symposium on High Voltage Engineering, ISH 2003, Netherlands, [28] D. Pylarinos, K. derakis, E. Thalassinakis,"Comparative Investigation of licone Rubber Composite and RTV Coated Glass Insulators Installed in Coastal Overhead Transmission Lines", IEEE Electrical Insulation Magazine, Vol. 31, No. 2, pp , [29] D. Pylarinos, K. derakis, I. Pellas, E. Thalassinakis, Assessing Pollution of Outdoor Insulators in the Cretan Power System, 18th International Conference on Circuits, Systems, Communications and Computers (CSCC 2014), Santorini, Greece, July 17-21, [30] M. Dimitropoulou, D. Pylarinos, K. derakis, E. Thalassinakis, M. Danikas, "Comparative Investigation of Pollution Accumulation and Natural Cleaning for Different HV Insulators", Engineering, Technology & Applied Science Research, Vol. 5, No. 2, pp , [31] TALOS High Voltage Test Station, [32] A. Larsson, A. Roslund, S. Kroll, A. Dernfalk, In-situ diagnostics of HV insulators using Laser-Induced Fluorescence spectroscopy, IEEE Transactions on Dielectrics and Electrical Insulation, Vol. 9, No 2, pp , 2002 [33] A. S. Vaughan, S. J. Dodd, S. J. Sutton, A Raman microprobe study of electrical treeing in polyethylene, Journal of Materials Science, Vol. 39, pp , 2004 [34] I. L. Hosier, M. S. Abd Rahman, A. S. Vaughan, A. Krivda, X. Kornmann, L. E. Schmidt, Comparison of laser ablation and inclined plane tracking tests as a means to rank materials for outdoor HV insulators, IEEE Transactions on Dielectrics and Electrical Insulation, Vol. 20, No. 5, pp , 2013 [35] J. Goujon, A. Giakoumaki, V. Piñon, O. Musset, D. Anglos, E. Georgiou, J. P. Boquillon, "A compact and portable laser-induced breakdown spectroscopy instrument for single and double pulse applications", Spectrochimica Acta B, Vol. 63, pp , 2008 [36] M. Bengtsson, R. Gronlund, M. Lundqvist, A. Larsson, S. Kroll, A. Svanberg, Remote Laser-Induced Breakdown Spectroscopy for the detection and removal of salt on metal and polymeric surfaces, Applied Spectroscopy, Vol. 60, No. 10, pp , 2006 [37] E. Tognoni, V. Palleschi, M. Corsi, G. Cristoforetti, Quantitative microanalysis by laser induced breakdown spectroscopy: a review of experimental approaches, Spectrochimica Acta B, Vol. 57, pp , 2002 [38] W. B. Lee, J. Y. Yu, J. Sneddon, Recent applications of laser-induced breakdown spectrometry: A review of material approaches, Applied Spectroscopy Reviews, Vol. 39, pp , 2004 [39] D. Anglos, Laser-Induced Breakdown Spectroscopy in Art and Archaeology, Applied Spectroscopy, Vol. 55, pp. 186A-205A, 2001 [40] L. St-Onge, R. ng, S. Béchard, M. Sabsabi, "Carbon emissions following μm laser ablation of graphite and organic samples in ambient air", Applied Physics A, Vol. 69, No. 1, pp. S913-S916,

ΑΝΑΠΤΥΞΗ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΡΗΣΗΣ ΡΕΥΜΑΤΟΣ ΔΙΑΡΡΟΗΣ ΜΟΝΩΤΗΡΩΝ ΥΨΗΛΗΣ ΤΑΣΗΣ ΣΤΟΝ ΥΠΑΙΘΡΙΟ ΕΡΕΥΝΗΤΙΚΟ ΣΤΑΘΜΟ ΔΟΚΙΜΩΝ «ΤΑΛΩΣ»

ΑΝΑΠΤΥΞΗ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΡΗΣΗΣ ΡΕΥΜΑΤΟΣ ΔΙΑΡΡΟΗΣ ΜΟΝΩΤΗΡΩΝ ΥΨΗΛΗΣ ΤΑΣΗΣ ΣΤΟΝ ΥΠΑΙΘΡΙΟ ΕΡΕΥΝΗΤΙΚΟ ΣΤΑΘΜΟ ΔΟΚΙΜΩΝ «ΤΑΛΩΣ» ΑΝΑΠΤΥΞΗ ΣΥΣΤΗΜΑΤΟΣ ΜΕΤΡΗΣΗΣ ΡΕΥΜΑΤΟΣ ΔΙΑΡΡΟΗΣ ΜΟΝΩΤΗΡΩΝ ΥΨΗΛΗΣ ΤΑΣΗΣ ΣΤΟΝ ΥΠΑΙΘΡΙΟ ΕΡΕΥΝΗΤΙΚΟ ΣΤΑΘΜΟ ΔΟΚΙΜΩΝ «ΤΑΛΩΣ» Μ. Κληρονόμου 1, Δ. Πυλαρινός 2, Κ. Σιδεράκης 3, Ι. Φ. Γκόνος 1, Ι. Α. Σταθόπουλος

Διαβάστε περισσότερα

Επίδραση Μονωτικής Επικάλυψης στη ιηλεκτρική Συµπεριφορά ιάκενων Ακίδας-Πλάκας Υπό Θετικές Κρουστικές Τάσεις

Επίδραση Μονωτικής Επικάλυψης στη ιηλεκτρική Συµπεριφορά ιάκενων Ακίδας-Πλάκας Υπό Θετικές Κρουστικές Τάσεις Επίδραση Μονωτικής Επικάλυψης στη ιηλεκτρική Συµπεριφορά ιάκενων Ακίδας-Πλάκας Υπό Θετικές Κρουστικές Τάσεις Μ. Α. Ζήνωνος Εργαστήριο Υψηλών Τάσεων, Τµήµα Ηλεκτρολόγων Μηχανικών και Μηχανικών Υπολογιστών,

Διαβάστε περισσότερα

Προσομοίωση, Έλεγχος και Βελτιστοποίηση Ενεργειακών Συστημάτων

Προσομοίωση, Έλεγχος και Βελτιστοποίηση Ενεργειακών Συστημάτων ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΑΘΗΝΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ Μαρία Σαμαράκου Καθηγήτρια, Τμήμα Μηχανικών Ενεργειακής Τεχνολογίας Διονύσης Κανδρής Επίκουρος Καθηγητής, Τμήμα Ηλεκτρονικών Μηχανικών

Διαβάστε περισσότερα

ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ

ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ ΠΗΓΕΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΣΥΝΕΧΕΙΣ ΠΗΓΕΣ ΠΗΓΕΣ ΓΡΑΜΜΩΝ ΚΟΙΛΗΣ ΚΑΘΟΔΟΥ & ΛΥΧΝΙΕΣ ΕΚΚΕΝΩΣΕΩΝ

Διαβάστε περισσότερα

Η ΑΝΑΓΚΗ ΓΙΑ ΠΟΣΟΤΙΚΟΠΟΙΗΣΗ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ

Η ΑΝΑΓΚΗ ΓΙΑ ΠΟΣΟΤΙΚΟΠΟΙΗΣΗ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ Η ΑΝΑΓΚΗ ΓΙΑ ΠΟΣΟΤΙΚΟΠΟΙΗΣΗ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ Οι Ενόργανες Μέθοδοι Ανάλυσης είναι σχετικές μέθοδοι και σχεδόν στο σύνολο τους παρέχουν την αριθμητική τιμή μιας φυσικής ή φυσικοχημικής ιδιότητας, η

Διαβάστε περισσότερα

ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ

ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΣΤΗΝ ΕΝΟΡΓΑΝΗ ΑΝΑΛΥΣΗ Αναλυτική Μέθοδος- Αναλυτικό Πρόβλημα. Ανάλυση, Προσδιορισμός και Μέτρηση. Πρωτόκολλο. Ευαισθησία Μεθόδου. Εκλεκτικότητα. Όριο ανίχνευσης (limit of detection, LOD).

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

Οργανική Χημεία. Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου

Οργανική Χημεία. Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου Οργανική Χημεία Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου 1. Γενικά Δυνατότητα προσδιορισμού δομών με σαφήνεια χρησιμοποιώντας τεχνικές φασματοσκοπίας Φασματοσκοπία μαζών Μέγεθος, μοριακός τύπος

Διαβάστε περισσότερα

Εργαστήριο Ραδιενέργειας Περιβάλλοντος ΙΠΤΑ ΕΚΕΦΕ Δ. Αναλυτική υποδομή χαρακτηρισμού αερολύματος για ερευνητικό έργο και παροχή υπηρεσιών

Εργαστήριο Ραδιενέργειας Περιβάλλοντος ΙΠΤΑ ΕΚΕΦΕ Δ. Αναλυτική υποδομή χαρακτηρισμού αερολύματος για ερευνητικό έργο και παροχή υπηρεσιών Αναλυτική υποδομή χαρακτηρισμού αερολύματος για ερευνητικό έργο και παροχή υπηρεσιών Δειγματολήπτες Αιωρούμενων Σωματιδίων με φίλτρο High Volume Impactor Κρουστικός διαχωριστής που συλλέγει σωματίδια διαμέτρων

Διαβάστε περισσότερα

Θερμική νησίδα», το πρόβλημα στις αστικές περιοχές. Παρουσίαση από την Έψιλον-Έψιλον Α.Ε.

Θερμική νησίδα», το πρόβλημα στις αστικές περιοχές. Παρουσίαση από την Έψιλον-Έψιλον Α.Ε. Θερμική νησίδα», το πρόβλημα στις αστικές περιοχές. Παρουσίαση από την Έψιλον-Έψιλον Α.Ε. Η ένταση της Θερμικής νησίδας στον κόσμο είναι πολύ υψηλή Ένταση της θερμικής νησίδας κυμαίνεται μεταξύ 1-10 o

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ 2 ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΑΚΤΙΝΟΒΟΛΙΑ

ΕΡΓΑΣΤΗΡΙΟ 2 ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΑΚΤΙΝΟΒΟΛΙΑ ΕΡΓΑΣΤΗΡΙΟ 2 ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΑΚΤΙΝΟΒΟΛΙΑ 1. Εισαγωγή. Η ενέργεια, όπως είναι γνωστό από τη φυσική, διαδίδεται με τρεις τρόπους: Α) δι' αγωγής Β) δια μεταφοράς Γ) δι'ακτινοβολίας Ο τελευταίος τρόπος διάδοσης

Διαβάστε περισσότερα

ΙΟΝΥΣΙΟΣ Γ. ΠΥΛΑΡΙΝΟΣ ιπλωµατούχος Ηλεκτρολόγος Μηχανικός και Τεχνολογίας Υπολογιστών Υποψήφιος ιδάκτωρ

ΙΟΝΥΣΙΟΣ Γ. ΠΥΛΑΡΙΝΟΣ ιπλωµατούχος Ηλεκτρολόγος Μηχανικός και Τεχνολογίας Υπολογιστών Υποψήφιος ιδάκτωρ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΠΟΛΟΓΙΣΤΩΝ ΤΟΜΕΑΣ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΥΨΗΛΩΝ ΤΑΣΕΩΝ ΙΟΝΥΣΙΟΣ Γ. ΠΥΛΑΡΙΝΟΣ ιπλωµατούχος Ηλεκτρολόγος Μηχανικός και

Διαβάστε περισσότερα

Εργαστηριακή άσκηση L0: Ασφάλεια και προστασία από ακτινοβολία Laser. Σύγκριση έντασης ακτινοβολίας Laser με συμβατικές πηγές φωτός

Εργαστηριακή άσκηση L0: Ασφάλεια και προστασία από ακτινοβολία Laser. Σύγκριση έντασης ακτινοβολίας Laser με συμβατικές πηγές φωτός Εργαστηριακή άσκηση L0: Ασφάλεια και προστασία από ακτινοβολία Laser. Σύγκριση έντασης ακτινοβολίας Laser με συμβατικές πηγές φωτός Σκοπός: Σκοπός της άσκησης αυτής είναι η κατανόηση και επίγνωση των κινδύνων

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΡΗΣΗ ΟΖΟΝΤΟΣ ΣΤΗΝ ΚΑΤΕΡΓΑΣΙΑ ΤΟΥ ΝΕΡΟΥ ΣΕ ΠΥΡΓΟΥΣ ΨΥΞΗΣ

ΤΕΧΝΟΛΟΓΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΧΡΗΣΗ ΟΖΟΝΤΟΣ ΣΤΗΝ ΚΑΤΕΡΓΑΣΙΑ ΤΟΥ ΝΕΡΟΥ ΣΕ ΠΥΡΓΟΥΣ ΨΥΞΗΣ ΧΡΗΣΗ ΟΖΟΝΤΟΣ ΣΤΗΝ ΚΑΤΕΡΓΑΣΙΑ ΤΟΥ ΝΕΡΟΥ ΣΕ ΠΥΡΓΟΥΣ ΨΥΞΗΣ Η χρήση του όζοντος για την κατεργασία νερού σε πύργους ψύξης αυξάνει σηµαντικά τα τελευταία χρόνια και αρκετές έρευνες και εφαρµογές που έχουν

Διαβάστε περισσότερα

Πώς γίνεται η µετάδοση των δεδοµένων µέσω οπτικών ινών:

Πώς γίνεται η µετάδοση των δεδοµένων µέσω οπτικών ινών: 1 ΔΟΜΗ ΟΠΤΙΚΗΣ ΙΝΑΣ Κάθε οπτική ίνα αποτελείται από τρία μέρη: Την κεντρική γυάλινη κυλινδρική ίνα, που ονομάζεται πυρήνας(core core) και είναι το τμήμα στο οποίο διαδίδεται το φως. Την επικάλυψη (απλή

Διαβάστε περισσότερα

ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ (SPECTROMETRIC TECHNIQUES)

ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ (SPECTROMETRIC TECHNIQUES) ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ (SPECTROMETRIC TECHNIQUES) ΑΘΗΝΑ, ΟΚΤΩΒΡΙΟΣ 2014 ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ Στηρίζονται στις αλληλεπιδράσεις της ηλεκτρομαγνητικής ακτινοβολίας με την ύλη. Φασματομετρία=

Διαβάστε περισσότερα

ΜΕΡΟΣ 6 ΕΛΕΓΧΟΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

ΜΕΡΟΣ 6 ΕΛΕΓΧΟΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΕΛΟΤ HD 3S4 ΕΛΟΤ ΜΕΡΟΣ 6 ΕΛΕΓΧΟΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΚΕΦΑΛΑΙΟ 61 Αρχικός έλεγχος 610 Γενικά 610.1 Κάθε ηλεκτρική εγκατάσταση πρέπει να ελέγχεται μετά την αποπεράτωση της και πριν να τεθεί σε λειτουργία από

Διαβάστε περισσότερα

Απαιτήσεις Επάρκειας - Οικονομικότητας & Προστασίας Περιβάλλοντος στα Αυτόνομα Νησιωτικά Συστήματα. Ισίδωρος Βιτέλλας Διεύθυνση Διαχείρισης Νησιών

Απαιτήσεις Επάρκειας - Οικονομικότητας & Προστασίας Περιβάλλοντος στα Αυτόνομα Νησιωτικά Συστήματα. Ισίδωρος Βιτέλλας Διεύθυνση Διαχείρισης Νησιών Απαιτήσεις Επάρκειας - Οικονομικότητας & Προστασίας Περιβάλλοντος στα Αυτόνομα Νησιωτικά Συστήματα. Ισίδωρος Βιτέλλας Διεύθυνση Διαχείρισης Νησιών Παραγωγή στα Μη Διασυνδεδεμένα Νησιά 36 Θερμικοί MW Σταθμοί

Διαβάστε περισσότερα

Υψηλές Τάσεις. Ενότητα 4: Υγρά Μονωτικά Υλικά. Κωνσταντίνος Ψωμόπουλος Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ

Υψηλές Τάσεις. Ενότητα 4: Υγρά Μονωτικά Υλικά. Κωνσταντίνος Ψωμόπουλος Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Υψηλές Τάσεις Ενότητα 4: Υγρά Μονωτικά Υλικά Κωνσταντίνος Ψωμόπουλος Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ Άδειες Χρήσης Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΜΕΘΟΔΩΝ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΕΝΔΟΣΚΟΠΙΚΗΣ ΧΕΙΡΟΥΡΓΙΚΗΣ

ΑΝΑΠΤΥΞΗ ΜΕΘΟΔΩΝ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΕΝΔΟΣΚΟΠΙΚΗΣ ΧΕΙΡΟΥΡΓΙΚΗΣ ΣΥΜΠΟΣΙΟ ΤΟ Ε.Μ.Π. ΣΤΗΝ ΠΡΩΤΟΠΟΡΙΑ ΤΗΣ ΕΡΕΥΝΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΑΝΑΠΤΥΞΗ ΜΕΘΟΔΩΝ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΕΝΔΟΣΚΟΠΙΚΗΣ ΧΕΙΡΟΥΡΓΙΚΗΣ Α. Α. Σεραφετινίδης, Μ.Ι. Μακροπούλου, Ι. Ράπτης, Α. Παπαγιάννης, Ν. Αναστασοπούλου,

Διαβάστε περισσότερα

6. Ατομικά γραμμικά φάσματα

6. Ατομικά γραμμικά φάσματα 6. Ατομικά γραμμικά φάσματα Σκοπός Κάθε στοιχείο έχει στην πραγματικότητα ένα χαρακτηριστικό γραμμικό φάσμα, οφειλόμενο στην εκπομπή φωτός από πυρωμένα άτομα του στοιχείου. Τα φάσματα αυτά μπορούν να χρησιμοποιηθούν

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ

ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ ΤΕΧΝΟΛΟΓΙΑ LASER ΤΜΗΜΑ ΟΠΤΙΚΗΣ & ΟΠΤΟΜΕΤΡΙΑΣ ΑΤΕΙ ΠΑΤΡΑΣ «Ίσως το φως θα ναι μια νέα τυραννία. Ποιος ξέρει τι καινούρια πράγματα θα δείξει.» Κ.Π.Καβάφης ΑΡΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΟΥ LASER Εισαγωγικές Έννοιες

Διαβάστε περισσότερα

Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ...

Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ... Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ... Σημείωση: Διάφοροι τύποι και φυσικές σταθερές βρίσκονται στην τελευταία σελίδα. Θέμα 1ο (20 μονάδες)

Διαβάστε περισσότερα

Πίνακας 1. Πίνακας προτεινόμενων πτυχιακών εργασιών για το χειμερινό εξάμηνο 2012-13. Αριθμός σπουδαστών

Πίνακας 1. Πίνακας προτεινόμενων πτυχιακών εργασιών για το χειμερινό εξάμηνο 2012-13. Αριθμός σπουδαστών Πίνακας. Πίνακας προτεινόμενων πτυχιακών εργασιών για το χειμερινό εξάμηνο 0-3 ΤΜΗΜΑ: ΕΝΕΡΓΕΙΑΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ Α/Α Τίτλος θέματος Μέλος Ε.Π Σύντομη περιγραφή Διακόπτες δικτύων ισχύος 3 4 5 Μηχανικά χαρακτηριστικά

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΟΡΓΑΝΙΚΗΣ ΧΗΜΕΙΑΣ. Άσκηση 2 η : Φασματοφωτομετρία. ΓΕΩΠΟΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ Γενικό Τμήμα Εργαστήριο Χημείας

ΕΡΓΑΣΤΗΡΙΟ ΟΡΓΑΝΙΚΗΣ ΧΗΜΕΙΑΣ. Άσκηση 2 η : Φασματοφωτομετρία. ΓΕΩΠΟΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ Γενικό Τμήμα Εργαστήριο Χημείας Άσκηση 2 η : ΑΣΚΗΣΕΙΣ 1. Εκχύλιση - Διήθηση Διαχωρισμός-Απομόνωση 2. Ποσοτικός Προσδιορισμός 3. Ποτενσιομετρία 4. Χρωματογραφία Ηλεκτροχημεία Διαχωρισμός-Απομόνωση 5. Ταυτοποίηση Σακχάρων Χαρακτηριστικές

Διαβάστε περισσότερα

Αγ. Παρασκευή, 12.01.2007 Α.Π. : Π/105/014

Αγ. Παρασκευή, 12.01.2007 Α.Π. : Π/105/014 Αγ. Παρασκευή, 12.01.2007 Α.Π. : Π/105/014 Εγκύκλιος Θέμα : Καθορισμός ορίων ασφαλούς έκθεσης του κοινού σε ηλεκτρομαγνητική ακτινοβολία στο περιβάλλον σταθμών κεραιών σε εφαρμογή του Ν. 3431/2006 (ΦΕΚ

Διαβάστε περισσότερα

Θερμογραφία Κτιρίων Θερμική Επιθεώρηση. www.iristem.cοm www.iristem.gr. Εξοικονόμηση Ενέργειας Αξιοπιστία Λειτουργίας Υποστήριξη Ασφάλειας

Θερμογραφία Κτιρίων Θερμική Επιθεώρηση. www.iristem.cοm www.iristem.gr. Εξοικονόμηση Ενέργειας Αξιοπιστία Λειτουργίας Υποστήριξη Ασφάλειας Θερμογραφία Κτιρίων Θερμική Επιθεώρηση www.iristem.cοm Εξοικονόμηση Ενέργειας Αξιοπιστία Λειτουργίας Υποστήριξη Ασφάλειας Θερμογραφία : Ορισμένες Εφαρμογές στα Κτίρια Ανίχνευση ενεργειακών διαρροών, από

Διαβάστε περισσότερα

Χαρακτηριστικά Πλεονεκτήµατα. Βασική αρχή της µεθόδου XRF. Στοιχεία πειραµατικήςδιάταξης Φορητά Συστήµατα. reflection XRF, TXRF)

Χαρακτηριστικά Πλεονεκτήµατα. Βασική αρχή της µεθόδου XRF. Στοιχεία πειραµατικήςδιάταξης Φορητά Συστήµατα. reflection XRF, TXRF) Μέθοδος φθορισοµετρίας XRF X-ray Fluorescence Ποιοτικός και ποσοτικός προσδιορισµός βαρέων µετάλλων και ιχνοστοιχείων σε νερό 1 Χαρακτηριστικά Βασική αρχή της µεθόδου XRF Φορητά Συστήµατα Ειδική γεωµετρία

Διαβάστε περισσότερα

ΑΞΙΟΛΟΓΗΣΗ ΔΕΙΓΜΑΤΩΝ ΧΡΩΜΑΤΩΝ ΓΙΑ ΤΗΝ ΕΤΑΙΡΕΙΑ SIGMA COATINGS A.E.

ΑΞΙΟΛΟΓΗΣΗ ΔΕΙΓΜΑΤΩΝ ΧΡΩΜΑΤΩΝ ΓΙΑ ΤΗΝ ΕΤΑΙΡΕΙΑ SIGMA COATINGS A.E. ΑΞΙΟΛΟΓΗΣΗ ΔΕΙΓΜΑΤΩΝ ΧΡΩΜΑΤΩΝ ΓΙΑ ΤΗΝ ΕΤΑΙΡΕΙΑ SIGMA COATINGS A.E. Σεπτέμβριος 2012 57/2012 Επιστημονικός Υπεύθυνος: Καθ. Ματθαίος Σανταμούρης Επιστημονικός Συνεργάτης: Αλέξανδρος Πανταζάρας Περιεχόμενα

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ

ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Post Doc Researcher, Chemist Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology

Διαβάστε περισσότερα

Χρήσιμες Πληροφορίες για την Προστασία Φωτοβολταϊκών Εγκαταστάσεων Επί Κτιρίων που Εξυπηρετούν Οικιακούς Καταναλωτές Ηλεκτρικής Ενέργειας

Χρήσιμες Πληροφορίες για την Προστασία Φωτοβολταϊκών Εγκαταστάσεων Επί Κτιρίων που Εξυπηρετούν Οικιακούς Καταναλωτές Ηλεκτρικής Ενέργειας Χρήσιμες Πληροφορίες για την Προστασία Φωτοβολταϊκών Εγκαταστάσεων Επί Κτιρίων που Εξυπηρετούν Οικιακούς Καταναλωτές Ηλεκτρικής Ενέργειας Το ενημερωτικό αυτό έντυπο έχει ετοιμαστεί από το εργαστήριο Συστημάτων

Διαβάστε περισσότερα

η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ

η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Ανθεκτικότητα κατασκευών από σκυρόδεμα : η νέα προσέγγιση κατά ΕΛΟΤ ΕΝ 206 1 Ι. Μαρίνος, Χημικός Μηχανικός, Τεχνικός Σύμβουλος ΤΙΤΑΝ ΑΕ Διάβρωση οπλισμού στο Σκυρόδεμα Διάβρωση οπλισμού Ενανθράκωση Χλωριόντα

Διαβάστε περισσότερα

Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων

Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων Ιόντα με υψηλές ενέργειες (συνήθως Ar +, O ή Cs + ) βομβαρδίζουν την επιφάνεια του δείγματος sputtering ουδετέρων

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΧΑΛΚΙ ΑΣ

ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΧΑΛΚΙ ΑΣ Ενεργειακές µετρήσεις σε κτήρια, κέλυφος Χρήση θερµοκάµερας, διαπίστωση και προσδιορισµός απωλειών από θερµογέφυρες. ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΧΑΛΚΙ ΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ Ενεργειακές Μετρήσεις σε

Διαβάστε περισσότερα

SUPER THERM ΘΕΩΡΙΑ ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ

SUPER THERM ΘΕΩΡΙΑ ΜΕΤΑΔΟΣΗΣ ΘΕΡΜΟΤΗΤΑΣ Αυτό το σεμινάριο έχει απλώς ως στόχο να δώσει μερικά από τα βασικά της Θερμοδυναμικής, και πως σχετίζεται με τη μόνωση και με τη μόνωση με κεραμικά επιχρίσματα. Η θερμότητα μεταφέρεται με τους παρακάτω

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ

ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ 25 ΕΙΣΑΓΩΓΗ Παρασκευή κονιάματος ή σκυροδέματος με καθορισμένες ιδιότητες και αντοχές : Ανάμιξη των συστατικών με απαιτούμενη ποσότητα

Διαβάστε περισσότερα

ΕΝΟΤΗΤΑ 3 3.0 ΜΕΣΑ ΜΕΤΑΔΟΣΗΣ ΕΙΣΑΓΩΓΗ

ΕΝΟΤΗΤΑ 3 3.0 ΜΕΣΑ ΜΕΤΑΔΟΣΗΣ ΕΙΣΑΓΩΓΗ ΕΝΟΤΗΤΑ 3 3.0 ΜΕΣΑ ΜΕΤΑΔΟΣΗΣ ΕΙΣΑΓΩΓΗ Όπως είναι ήδη γνωστό, ένα σύστημα επικοινωνίας περιλαμβάνει τον πομπό, το δέκτη και το κανάλι επικοινωνίας. Στην ενότητα αυτή, θα εξετάσουμε τη δομή και τα χαρακτηριστικά

Διαβάστε περισσότερα

Κίνδυνοι από το ηλεκτρικό ρεύμα

Κίνδυνοι από το ηλεκτρικό ρεύμα Κίνδυνοι από το ηλεκτρικό ρεύμα Για τον άνθρωπο: Ρεύμα μέσα από το ανθρώπινο σώμα (ηλεκτροπληξία) Εγκαύματα Για τις συσκευές: Πυρκαγιά από υπερφόρτιση (Υψηλά Υψηλά ρεύματα σε συνδυασμό με τον χρόνο ~Ι

Διαβάστε περισσότερα

Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V

Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V Δ. Κουτσονικόλας 1, Σ. Τόπης 3, Σ. Καλδής 2, Γ. Σκόδρας 1,2,3 και Γ.Π. Σακελλαρόπουλος 1,2,3 * 1 Εργαστήριο Γενικής Χημικής Τεχνολογίας, Τμήμα Χημικών Μηχανικών,

Διαβάστε περισσότερα

Μεταλλικές Σχάρες Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές

Μεταλλικές Σχάρες Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές Μεταλλικές Σχάρες Διέλευσης Καλωδίων Τεχνικές Οδηγίες & Προδιαγραφές Ο κύριος στόχος της εταιρίας είναι η κατασκευή ποιοτικών προ όντων με: πρακτικό σχεδιασμό αυξημένη αντοχή εύκολη και γρήγορη τοποθέτηση

Διαβάστε περισσότερα

Μοντέλα ακτινοβολίας Εργαλείο κατανόησης κλιματικής αλλαγής

Μοντέλα ακτινοβολίας Εργαλείο κατανόησης κλιματικής αλλαγής Κύκλος διαλέξεων στις επιστήμες του περιβάλλοντος Μοντέλα ακτινοβολίας Εργαλείο κατανόησης κλιματικής αλλαγής Χρήστος Ματσούκας Τμήμα Περιβάλλοντος Τι σχέση έχει η ακτινοβολία με το κλίμα; Ο Ήλιος μας

Διαβάστε περισσότερα

ΣΚΑΛΙΕΡΕΣ Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές

ΣΚΑΛΙΕΡΕΣ Διέλευσης Καλωδίων. Τεχνικές Οδηγίες & Προδιαγραφές ΣΚΑΛΙΕΡΕΣ Διέλευσης Καλωδίων Τεχνικές Οδηγίες & Προδιαγραφές Κατάλογος Προϊόντων / Σκοπός και Δομή Ο κύριος στόχος της εταιρίας είναι η κατασκευή ποιοτικών προ όντων με: πρακτικό σχεδιασμό αυξημένη αντοχή

Διαβάστε περισσότερα

Στέμμα. 2200 km Μεταβατική περιοχή 2100 km. Χρωμόσφαιρα. 500 km. Φωτόσφαιρα. τ500=1. -100 km. Δομή της ΗΛΙΑΚΗΣ ΑΤΜΟΣΦΑΙΡΑΣ

Στέμμα. 2200 km Μεταβατική περιοχή 2100 km. Χρωμόσφαιρα. 500 km. Φωτόσφαιρα. τ500=1. -100 km. Δομή της ΗΛΙΑΚΗΣ ΑΤΜΟΣΦΑΙΡΑΣ Στέμμα 2200 km Μεταβατική περιοχή 2100 km Χρωμόσφαιρα 500 km -100 km Φωτόσφαιρα τ500=1 Δομή της ΗΛΙΑΚΗΣ ΑΤΜΟΣΦΑΙΡΑΣ Η ΗΛΙΑΚΗ ΧΡΩΜΟΣΦΑΙΡΑ Περιοχή της ηλιακής ατμόσφαιρας πάνω από τη φωτόσφαιρα ( Πάχος της

Διαβάστε περισσότερα

Πειραματική μελέτη του πλάσματος που παράγεται από αλληλεπίδραση laser με γραφίτη

Πειραματική μελέτη του πλάσματος που παράγεται από αλληλεπίδραση laser με γραφίτη ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ Μεταπτυχιακή εργασία Πειραματική μελέτη του πλάσματος που παράγεται από αλληλεπίδραση laser με γραφίτη Καστανά Μαρία Επιβλέπων Καθηγητής: Σ. Κουρής

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ. Θεωρητικη αναλυση

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ. Θεωρητικη αναλυση ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ Υλικα 3ο μεροσ Θεωρητικη αναλυση μεταλλα Έχουν κοινές φυσικές ιδιότητες που αποδεικνύεται πως είναι αλληλένδετες μεταξύ τους: Υψηλή φυσική αντοχή Υψηλή πυκνότητα Υψηλή ηλεκτρική και θερμική

Διαβάστε περισσότερα

Εφαρμογές των Laser στην Φ/Β τεχνολογία: πιο φτηνό ρεύμα από τον ήλιο

Εφαρμογές των Laser στην Φ/Β τεχνολογία: πιο φτηνό ρεύμα από τον ήλιο Εφαρμογές των Laser στην Φ/Β τεχνολογία: πιο φτηνό ρεύμα από τον ήλιο Μιχάλης Κομπίτσας Εθνικό Ίδρυμα Ερευνών, Ινστιτούτο Θεωρ./Φυσικής Χημείας (www.laser-applications.eu) 1 ΠΕΡΙΕΧΟΜΕΝΑ ΤΗΣ ΟΜΙΛΙΑΣ 1.

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-2 Υ: ΜΗ ΚΑΤΑΣΤΡΟΦΙΚΟΙ ΕΛΕΓΧΟΙ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-2 Υ: ΜΗ ΚΑΤΑΣΤΡΟΦΙΚΟΙ ΕΛΕΓΧΟΙ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-2 Υ: ΜΗ ΚΑΤΑΣΤΡΟΦΙΚΟΙ ΕΛΕΓΧΟΙ ΥΠEΡΥΘΡΗ ΘΕΡΜΟΓΡΑΦΙΑ Δημοκρίτειο Πανεπιστήμιο Θράκης Πολυτεχνική Σχολή Τμήμα Μηχανικών Παραγωγής & Διοίκησης Τομέας Υλικών, Διεργασιών και

Διαβάστε περισσότερα

Εκπαιδευτικό υλικό στα πλαίσια του Ευρωπαϊκού Προγράμματος Chain Reaction: Α sustainable approach to inquiry based Science Education

Εκπαιδευτικό υλικό στα πλαίσια του Ευρωπαϊκού Προγράμματος Chain Reaction: Α sustainable approach to inquiry based Science Education Εκπαιδευτικό υλικό στα πλαίσια του Ευρωπαϊκού Προγράμματος Chain Reaction: Α sustainable approach to inquiry based Science Education «Πράσινη» Θέρμανση Μετάφραση-επιμέλεια: Κάλλια Κατσαμποξάκη-Hodgetts

Διαβάστε περισσότερα

Στέμμα. 2200 km Μεταβατική περιοχή 2100 km. Χρωμόσφαιρα. 500 km. Φωτόσφαιρα. τ500=1. -100 km. Δομή της ΗΛΙΑΚΗΣ ΑΤΜΟΣΦΑΙΡΑΣ

Στέμμα. 2200 km Μεταβατική περιοχή 2100 km. Χρωμόσφαιρα. 500 km. Φωτόσφαιρα. τ500=1. -100 km. Δομή της ΗΛΙΑΚΗΣ ΑΤΜΟΣΦΑΙΡΑΣ Στέμμα 2200 km Μεταβατική περιοχή 2100 km Χρωμόσφαιρα 500 km -100 km Φωτόσφαιρα τ500=1 Δομή της ΗΛΙΑΚΗΣ ΑΤΜΟΣΦΑΙΡΑΣ Η ΗΛΙΑΚΗ ΧΡΩΜΟΣΦΑΙΡΑ Περιοχή της ηλιακής ατμόσφαιρας πάνω από τη φωτόσφαιρα ( Πάχος της

Διαβάστε περισσότερα

Εισαγωγή. 1.1 Ο κόσμος των υλικών

Εισαγωγή. 1.1 Ο κόσμος των υλικών Εισαγωγή 1 1 Εισαγωγή Βατάλης Αργύρης 1.1 Ο κόσμος των υλικών Tα υλικά αποτελούν μέρος της βάσης όλων των τεχνολογικών εξελίξεων. Όλες οι ανθρώπινες δραστηριότητες και το επίπεδο ζωής επηρεάζονται σε μεγάλο

Διαβάστε περισσότερα

Το μικροσκόπιο ως αναλυτικό όργανο. Το μικροσκόπιο δεν μας δίνει μόνο εικόνες των παρασκευασμάτων μας.

Το μικροσκόπιο ως αναλυτικό όργανο. Το μικροσκόπιο δεν μας δίνει μόνο εικόνες των παρασκευασμάτων μας. Το μικροσκόπιο ως αναλυτικό όργανο. Το μικροσκόπιο δεν μας δίνει μόνο εικόνες των παρασκευασμάτων μας. Η διάκριση των μικροσκοπίων σε κατηγορίες βασίζεται, κατά κύριο λόγο, στην ακτινοβολία που χρησιμοποιούν

Διαβάστε περισσότερα

Εργαστήριο Ραδιενέργειας Περιβάλλοντος ΙΠΤΑ ΕΚΕΦΕ Δ. Στοιχειακή ανάλυση ατμοσφαιρικού αερολύματος. Καταμερισμός των πηγών εκπομπής

Εργαστήριο Ραδιενέργειας Περιβάλλοντος ΙΠΤΑ ΕΚΕΦΕ Δ. Στοιχειακή ανάλυση ατμοσφαιρικού αερολύματος. Καταμερισμός των πηγών εκπομπής Στοιχειακή ανάλυση ατμοσφαιρικού αερολύματος Καταμερισμός των πηγών εκπομπής Δρ. Αγγελική Καρανάσιου Επιβάρυνση της Ατμόσφαιρας Αυξημένες συγκεντρώσεις αιωρούμενων σωματιδίων (Α.Σ.) Υπερβάσεις των θεσπισμένων

Διαβάστε περισσότερα

Οι μετατροπείς συχνότητας της ΑΒΒ καθιστούν τις αντλίες ευφυείς

Οι μετατροπείς συχνότητας της ΑΒΒ καθιστούν τις αντλίες ευφυείς Έξυπνη άντληση Οι μετατροπείς συχνότητας της ΑΒΒ καθιστούν τις αντλίες ευφυείς Οι αυξανόμενες απαιτήσεις για νερό που προκύπτουν από την παγκόσμια αστικοποίηση και οι σχετικές οδηγίες της ΕΕ, καθιστούν

Διαβάστε περισσότερα

Το υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση

Το υποσύστηµα αίσθησης απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση Το υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση Το υποσύστηµα "αίσθησης" είσοδοι της διάταξης αντίληψη του "περιβάλλοντος" τροφοδοσία του µε καθορίζει τις επιδόσεις

Διαβάστε περισσότερα

Πανεπιστήμιο Θεσσαλίας. Πολυτεχνική Σχολή ΘΕΜΑΤΙΚΗ : ΤΗΛΕΠΙΣΚΟΠΗΣΗ

Πανεπιστήμιο Θεσσαλίας. Πολυτεχνική Σχολή ΘΕΜΑΤΙΚΗ : ΤΗΛΕΠΙΣΚΟΠΗΣΗ Πανεπιστήμιο Θεσσαλίας Πολυτεχνική Σχολή Τμήμα Μηχανικών Χωροταξίας Πολεοδομίας και Περιφερειακής Ανάπτυξης ΘΕΜΑΤΙΚΗ : ΤΗΛΕΠΙΣΚΟΠΗΣΗ Ιωάννης Φαρασλής Τηλ : 24210-74466, Πεδίον Άρεως, Βόλος http://www.prd.uth.gr/el/staff/i_faraslis

Διαβάστε περισσότερα

6.3 Αποτελέσματα Δοκιμαστικής Λειτουργίας, Αξιολόγηση και Προτάσεις Βελτίωσης και Έρευνας

6.3 Αποτελέσματα Δοκιμαστικής Λειτουργίας, Αξιολόγηση και Προτάσεις Βελτίωσης και Έρευνας 25SMEs2009 ΠΑΡΑΔΟΤΕΑ ΕΝΟΤΗΤΑΣ ΕΡΓΑΣΙΩΝ 6: ΕΓΚΑΤΑΣΤΑΣΗ ΣΥΣΤΗΜΑΤΟΣ ΚΑΙ ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ 6.3 Αποτελέσματα Δοκιμαστικής Λειτουργίας, Αξιολόγηση και Προτάσεις Βελτίωσης και Έρευνας Σελίδα 1 REVISION HISTORY

Διαβάστε περισσότερα

ΠΡΟ ΙΑΓΡΑΦΗ Νο. SS 50/7

ΠΡΟ ΙΑΓΡΑΦΗ Νο. SS 50/7 ΗΜΟΣΙΑ ΕΠΙΧΕΙΡΗΣΗ ΗΛΕΚΤΡΙΣΜΟΥ Α.Ε. ΑΘΗΝΑ - ΕΛΛΑΣ Ιούλιος 2006 ΠΡΟ ΙΑΓΡΑΦΗ Νο. SS 50/7 ΠΥΚΝΩΤΕΣ ΖΕΥΞΕΩΣ 150 KV ΓΙΑ ΤΟ ΣΥΣΤΗΜΑ ΦΕΡΕΣΥΧΝΩΝ I. ΣΚΟΠΟΣ Αυτή εδώ η προδιαγραφή καλύπτει τα ονοµαστικά χαρακτηριστικά,

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΦΑΡΜΑΚΕΥΤΙΚΗΣ

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΦΑΡΜΑΚΕΥΤΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΟΧΗΜΕΙΑΣ Γραφείο 211 Επίκουρος Καθηγητής: Δ. Τσιπλακίδης Τηλ.: 2310 997766 e mail: dtsiplak@chem.auth.gr url:

Διαβάστε περισσότερα

Υγιεινή και Ασφάλεια στις Ηλεκτρικές Εγκαταστάσεις

Υγιεινή και Ασφάλεια στις Ηλεκτρικές Εγκαταστάσεις Υγιεινή και Ασφάλεια στις Ηλεκτρικές Εγκαταστάσεις Ε. Πυργιώτη Ηλεκτρικές εγκαταστάσεις Ηλεκτρικές εγκαταστάσεις είναι το σύνολο των εγκατεστημένων στοιχείων που λειτουργικά συμβάλλουν στη χρησιμοποίηση

Διαβάστε περισσότερα

Επιπτώσεις Υγείας & Ασφάλειας Εργαζοµένων και Περιβαλλοντικές Συνέπειες από την Αντικατάσταση Μονάδας Βαφείου.

Επιπτώσεις Υγείας & Ασφάλειας Εργαζοµένων και Περιβαλλοντικές Συνέπειες από την Αντικατάσταση Μονάδας Βαφείου. Επιπτώσεις Υγείας & Ασφάλειας Εργαζοµένων και Περιβαλλοντικές Συνέπειες από την Αντικατάσταση Μονάδας Βαφείου. Ε. ΚΑΡΑΧΑΛΙΟΣ, Γ. ΣΑΡΑΣΙΤΗΣ, Ε. ΑΛΕΞΟΠΟΥΛΟΣ ΒΙΚΤΩΡΙΑ Α.Ε Βιοµηχανία Μεταλλικών Προϊόντων και

Διαβάστε περισσότερα

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι Ενότητα 5: Υπολογισμοί Γραμμών Ε.Η.Ε. βάσει του ΕΛΟΤ HD 384 Σταύρος Καμινάρης Τμήμα Ηλεκτρολόγων

Διαβάστε περισσότερα

ΑΝΤΙΚΕΙΜΕΝΟ Ι. ΓΙΑΝΝΑΤΣΗΣ

ΑΝΤΙΚΕΙΜΕΝΟ Ι. ΓΙΑΝΝΑΤΣΗΣ ΣΧΕΔΙΑΣΜΟΣ ΣΥΣΤΗΜΑΤΩΝ ΠΑΡΑΓΩΓΗΣ ΜΕΤΡΗΣΗ ΕΡΓΑΣΙΑΣ Ι. ΓΙΑΝΝΑΤΣΗΣ ΑΝΤΙΚΕΙΜΕΝΟ Η Μέτρηση Εργασίας (Work Measurement ή Time Study) έχει ως αντικείμενο τον προσδιορισμό του χρόνου που απαιτείται από ένα ειδικευμένο

Διαβάστε περισσότερα

Μεταφορά Ενέργειας με Ακτινοβολία

Μεταφορά Ενέργειας με Ακτινοβολία ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΕΠΙΣΤΗΜΗ - ΕΡΓΑΣΤΗΡΙΟ Εργαστηριακή Άσκηση: Μεταφορά Ενέργειας με Ακτινοβολία Σκοπός της Εργαστηριακής Άσκησης: Να προσδιοριστεί ο τρόπος με τον οποίο μεταλλικά κουτιά με επιφάνειες διαφορετικού

Διαβάστε περισσότερα

ΥΠΟΓΕΙΑ ΣΤΑΓΔΗΝ ΑΡΔΕΥΣΗ

ΥΠΟΓΕΙΑ ΣΤΑΓΔΗΝ ΑΡΔΕΥΣΗ ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΥΠΟΓΕΙΑ ΣΤΑΓΔΗΝ ΑΡΔΕΥΣΗ ΜΠΑΤΣΟΥΚΑΠΑΡΑΣΚΕΥΗ- ΜΑΡΙΑ ΞΑΝΘΗ 2010 ΕΙΣΑΓΩΓΗ Το νερό είναι ζωτικής σημασίας για το μέλλον της ανθρωπότητας.

Διαβάστε περισσότερα

Μοριακή Φασματοσκοπία I. Παραδόσεις μαθήματος Θ. Λαζαρίδης

Μοριακή Φασματοσκοπία I. Παραδόσεις μαθήματος Θ. Λαζαρίδης Μοριακή Φασματοσκοπία I Παραδόσεις μαθήματος Θ. Λαζαρίδης 2 Τι μελετά η μοριακή φασματοσκοπία; Η μοριακή φασματοσκοπία μελετά την αλληλεπίδραση των μορίων με την ηλεκτρομαγνητική ακτινοβολία Από τη μελέτη

Διαβάστε περισσότερα

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων.

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Κεφάλαιο 3 Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Υπάρχουν διάφοροι τύποι μετατροπέων για τη μέτρηση θερμοκρασίας. Οι βασικότεροι από αυτούς είναι τα θερμόμετρα διαστολής, τα θερμοζεύγη, οι μετατροπείς

Διαβάστε περισσότερα

Υπολογισµοί του Χρόνου Ξήρανσης

Υπολογισµοί του Χρόνου Ξήρανσης Η πραγµατική επιφάνεια ξήρανσης είναι διασπαρµένη και ασυνεχής και ο µηχανισµός από τον οποίο ελέγχεται ο ρυθµός ξήρανσης συνίσταται στην διάχυση της θερµότητας και της µάζας µέσα από το πορώδες στερεό.

Διαβάστε περισσότερα

A. ΠΗΓΕΣ &ΜΕΛΕΤΗ ΔΙΑΧΡΟΝΙΚΩΝ ΤΑΣΕΩΝ ΒΑΣΙΚΕΣ ΠΡΟΒΟΛΕΣ ΣΥΝΟΛΙΚΟΥ ΠΛΗΘΥΣΜΟΥ

A. ΠΗΓΕΣ &ΜΕΛΕΤΗ ΔΙΑΧΡΟΝΙΚΩΝ ΤΑΣΕΩΝ ΒΑΣΙΚΕΣ ΠΡΟΒΟΛΕΣ ΣΥΝΟΛΙΚΟΥ ΠΛΗΘΥΣΜΟΥ A. ΠΗΓΕΣ &ΜΕΛΕΤΗ ΔΙΑΧΡΟΝΙΚΩΝ ΤΑΣΕΩΝ ΒΑΣΙΚΕΣ ΠΡΟΒΟΛΕΣ ΣΥΝΟΛΙΚΟΥ ΠΛΗΘΥΣΜΟΥ (πηγές) 1. ΕΛΣΤΑΤ : πληθυσμιακά μεγέθη και ηλικιακή δομή Απογραφές πληθυσμού 2001, 2011 (Σύνολο Χώρας, NUTS2-επίπεδο περιφέρειας)

Διαβάστε περισσότερα

ΚΑΤΕΡΓΑΣΙΕΣ ΜΕ ΑΦΑΙΡΕΣΗ ΥΛΙΚΟΥ

ΚΑΤΕΡΓΑΣΙΕΣ ΜΕ ΑΦΑΙΡΕΣΗ ΥΛΙΚΟΥ 19 Γ ΚΑΤΕΡΓΑΣΙΕΣ ΜΕ ΑΦΑΙΡΕΣΗ ΥΛΙΚΟΥ 1. ΕΙΣΑΓΩΓΗ Οι βασικότερες κατεργασίες με αφαίρεση υλικού και οι εργαλειομηχανές στις οποίες γίνονται οι αντίστοιχες κατεργασίες, είναι : Κατεργασία Τόρνευση Φραιζάρισμα

Διαβάστε περισσότερα

Κεφάλαιο 35 ΠερίθλασηκαιΠόλωση. Copyright 2009 Pearson Education, Inc.

Κεφάλαιο 35 ΠερίθλασηκαιΠόλωση. Copyright 2009 Pearson Education, Inc. Κεφάλαιο 35 ΠερίθλασηκαιΠόλωση ΠεριεχόµεναΚεφαλαίου 35 Περίθλαση απλής σχισµής ή δίσκου Intensity in Single-Slit Diffraction Pattern Περίθλαση διπλής σχισµής ιακριτική ικανότητα; Κυκλικές ίριδες ιακριτική

Διαβάστε περισσότερα

Ενδοδαπέδια Θέρμανση Νέας Γενιάς

Ενδοδαπέδια Θέρμανση Νέας Γενιάς Ενδοδαπέδια Θέρμανση Νέας Γενιάς H Ενδοδαπέδια Θέρμανση είναι σε όλους γνωστή ως η πιο Aποτελεσματική, Ποιοτική Υγιεινή μέθοδος θέρμανσης Η θέρμανση μεταφέρεται αποτελεσματικά με τον πιο φυσικό τρόπο από

Διαβάστε περισσότερα

ΤΟ ΦΩΤΟΜΕΤΡΟ. Διάφοροι τύποι σύγχρονων φωτόμετρων. Βασική αρχή λειτουργίας

ΤΟ ΦΩΤΟΜΕΤΡΟ. Διάφοροι τύποι σύγχρονων φωτόμετρων. Βασική αρχή λειτουργίας ΤΟ ΦΩΤΟΜΕΤΡΟ Το φασματοφωτόμετρο αποτελεί το πιο διαδεδομένο όργανο των βιοχημικών εργαστηρίων. Χρησιμοποιείται για την μέτρηση της συγκέντρωσης ουσιών μέσα σε ένα υγρό διάλυμα π.χ. για την μέτρηση του

Διαβάστε περισσότερα

Διάταξη ΥΣ. Σχηματική διάκριση τμημάτων ΥΣ.

Διάταξη ΥΣ. Σχηματική διάκριση τμημάτων ΥΣ. H μελέτη ενός ΥΣ είναι ένα πολύπλοκο πρόβλημα. Έχει να κάνει με την αντιμετώπιση διαφορετικών θεμάτων (ηλεκτρολογικών, κτιριακών, ασφάλειας). Γενικά ένας υποσταθμός αποτελείται από τα παρακάτω τέσσερα

Διαβάστε περισσότερα

ΜΕΡΟΣ Ι: ΘΕΩΡΗΤΙΚΕΣ ΓΝΩΣΕΙΣ

ΜΕΡΟΣ Ι: ΘΕΩΡΗΤΙΚΕΣ ΓΝΩΣΕΙΣ ΠΕΡΙΕΧΟΜΕΝΑ ΠΡΟΛΟΓΟΣ... 11 ΜΕΡΟΣ Ι: ΘΕΩΡΗΤΙΚΕΣ ΓΝΩΣΕΙΣ ΚΕΦΑΛΑΙΟ 1: ΓΕΝΙΚΑ... 15 1.1. ΠΟΙΟΤΙΚΗ και ΠΟΣΟΤΙΚΗ ΑΝΑΛΥΤΙΚΗ ΧΗΜΕΙΑ... 15 1.2. ΤΑΞΙΝΟΜΗΣΗ των ΑΝΑΛΥΤΙΚΩΝ ΜΕΘΟΔΩΝ... 16 1.3. ΜΕΤΡΗΣΕΙΣ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΑ

Διαβάστε περισσότερα

Μέσα Προστασίας II. Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Εργαστήριο Υψηλών Τάσεων. Ηλεκτρικές Εγκαταστάσεις Ι

Μέσα Προστασίας II. Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Εργαστήριο Υψηλών Τάσεων. Ηλεκτρικές Εγκαταστάσεις Ι Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Μέσα Προστασίας II Προστασία από την ηλεκτροπληξία Ηλεκτρικές Εγκαταστάσεις Ι Επίκουρος Καθηγητής Τηλ:2810379231 Email: ksiderakis@staff.teicrete.gr

Διαβάστε περισσότερα

Τεχνολογία Περιβάλλοντος

Τεχνολογία Περιβάλλοντος Τεχνολογία Περιβάλλοντος Τμήμα Μηχανικών Παραγωγής & Διοίκησης Δημοκρίτειο Πανεπιστήμιο Θράκης 6ο μάθημα Τεχνολογίες απομάκρυνσης σωματιδιακών ρύπων Μέχρι τώρα Εισαγωγή στην πολυδιάστατη έννοια «Περιβάλλον»

Διαβάστε περισσότερα

Τ Ε Χ Ν Ο Λ Ο Γ Ι Α Κ Λ Ι Μ Α Τ Ι Σ Μ Ο Υ ( Ε ) - Φ Ο Ρ Τ Ι Α 1

Τ Ε Χ Ν Ο Λ Ο Γ Ι Α Κ Λ Ι Μ Α Τ Ι Σ Μ Ο Υ ( Ε ) - Φ Ο Ρ Τ Ι Α 1 Τ Ε Χ Ν Ο Λ Ο Γ Ι Α Κ Λ Ι Μ Α Τ Ι Σ Μ Ο Υ ( Ε ) - Φ Ο Ρ Τ Ι Α 1 ΦΟΡΤΙΑ Υπό τον όρο φορτίο, ορίζεται ουσιαστικά το πoσό θερµότητας, αισθητό και λανθάνον, που πρέπει να αφαιρεθεί, αντίθετα να προστεθεί κατά

Διαβάστε περισσότερα

Το κανονικό γυαλί εκτεθειμένο σε τυπικές συνθήκες μπάνιου. CristalGuard. γυαλί εκτεθειμένο σε τυπικές συνθήκες μπάνιου

Το κανονικό γυαλί εκτεθειμένο σε τυπικές συνθήκες μπάνιου. CristalGuard. γυαλί εκτεθειμένο σε τυπικές συνθήκες μπάνιου Glass Protection Διατηρώντας τον διαχρονικό σας σχεδιασμό καθαρό και όμορφο Ανεξάρτητα από το πόσο προσπαθείς να διατηρήσεις ένα συνηθισμένο υαλοπίνακα καθαρό, στο τέλος καταλήγει άσχημος. Οι υαλοπίνακες

Διαβάστε περισσότερα

Μέτρηση ιξώδους λιπαντικών

Μέτρηση ιξώδους λιπαντικών 5 η Εργαστηριακή Άσκηση Μέτρηση ιξώδους λιπαντικών Εργαστήριο Τριβολογίας Μάιος 2011 Αθανάσιος Μουρλάς Η λίπανση Ως λίπανση ορίζεται η παρεμβολή μεταξύ των δύο στοιχείων του τριβοσυστήματος τρίτου κατάλληλου

Διαβάστε περισσότερα

ΥΠΕΡΥΘΡΗ ΦΑΣΜΑΤΟΣΚΟΠΙΑ (IR)

ΥΠΕΡΥΘΡΗ ΦΑΣΜΑΤΟΣΚΟΠΙΑ (IR) ΥΠΕΡΥΘΡΗ ΦΑΣΜΑΤΟΣΚΟΠΙΑ (IR) ΥΠΕΡΥΘΡΗ ΦΑΣΜΑΤΟΣΚΟΠΙΑ (IR) Χαρακτηρίζεται ως φασματοσκοπική τεχνική μοριακής δόμησης (ή περιστροφής), καθώς η ακτινοβολία προκαλεί διέγερση των μορίων σε υψηλότερες στάθμες

Διαβάστε περισσότερα

Διακόπτης προστασίας αγωγών:

Διακόπτης προστασίας αγωγών: Διακόπτης προστασίας αγωγών: Διαστασιολόγηση των κατάλληλων διακοπτών προστασίας αγωγών για μετατροπείς υπό ειδικές συνθήκες Περιεχόμενα Η επιλογή του σωστού διακόπτη προστασίας αγωγών εξαρτάται από διάφορους

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ

ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ Ε. Πουλάκης, Α. Ζέρβα, Κ. Φιλιππόπουλος Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 80 Αθήνα ΠΕΡΙΛΗΨΗ Η φωτοκαταλυτική επεξεργασία

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΥΠΟΣΤΑΘΜΟΥ ΥΨΗΛΗΣ ΤΑΣΗΣ

ΜΕΛΕΤΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΥΠΟΣΤΑΘΜΟΥ ΥΨΗΛΗΣ ΤΑΣΗΣ Α.Τ.Ε.Ι. ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΜΕΛΕΤΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ ΥΠΟΣΤΑΘΜΟΥ ΥΨΗΛΗΣ ΤΑΣΗΣ Σπουδαστές : Μανώλης Καμβύσης, Γιάννης Κυριαζής Επιβλέπων καθηγητής : Περιεχόμενα 1 2 3 4

Διαβάστε περισσότερα

Συγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος

Συγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος Συγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος Ιωάννης Νικολάου Δρ. Μεταλλουργός Μηχανικός Ε.Μ.Π. Αναπληρωτής Διευθυντής Ποιότητας, ΧΑΛΥΒΟΥΡΓΙΚΗ Α.Ε. τεύχος 1 ο /2010 57 ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Εισαγωγή

Διαβάστε περισσότερα

ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΜΑΖΩΝ ΦΑΣΜΑΤΟΜΕΤΡΙΑ

ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΜΑΖΩΝ ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΜΑΖΩΝ Ίσως η τεχνική με τη μεγαλύτερη ποικιλία εφαρμογών και την εντυπωσιακότερη ανάπτυξη την τελευταία δεκαετία. Η τεχνική MS παρέχει πληροφορίες σχετικά με: Τη στοιχειακή σύσταση του δείγματος

Διαβάστε περισσότερα

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας Heriot-Watt University Technological Education Institute of Piraeus Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας 3 Δεκεμβρίου 2011, Αθήνα Περίληψη Εισαγωγή Δημιουργία πλέγματος & μοντελοποίηση CFD Διακρίβωση

Διαβάστε περισσότερα

ΘΑΛΑΣΣΙΑ ΡΥΠΑΝΣΗ ΣΤΟΝ ΚΟΛΠΟ ΤΗΣ ΕΛΕΥΣΙΝΑΣ. Μ.Δασενάκης ΣΥΛΛΟΓΟΣ ΕΛΛΗΝΩΝ

ΘΑΛΑΣΣΙΑ ΡΥΠΑΝΣΗ ΣΤΟΝ ΚΟΛΠΟ ΤΗΣ ΕΛΕΥΣΙΝΑΣ. Μ.Δασενάκης ΣΥΛΛΟΓΟΣ ΕΛΛΗΝΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ, ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΧΗΜΕΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΘΑΛΑΣΣΙΑ ΡΥΠΑΝΣΗ ΣΤΟΝ ΚΟΛΠΟ ΤΗΣ ΕΛΕΥΣΙΝΑΣ Μ.Δασενάκης ΣΥΛΛΟΓΟΣ ΕΛΛΗΝΩΝ Ο ΣΑΡΩΝΙΚΟΣ ΚΟΛΠΟΣ Επιφάνεια: 2600 km 2 Μέγιστο βάθος: 450 m

Διαβάστε περισσότερα

ECO Τεχνολογίες. με χρήση Καινοτόμων Φωτοκαταλυτικών Υλικών. ρ. Κυριακίδης Γεώργιος ρ. Μπίνας Βασίλειος

ECO Τεχνολογίες. με χρήση Καινοτόμων Φωτοκαταλυτικών Υλικών. ρ. Κυριακίδης Γεώργιος ρ. Μπίνας Βασίλειος ECO Τεχνολογίες με χρήση Καινοτόμων Φωτοκαταλυτικών Υλικών ρ. Κυριακίδης Γεώργιος ρ. Μπίνας Βασίλειος Ομάδα ιαφανών Αγώγιμων Υλικών (TCM), Ινστιτούτο Ηλεκτρονικής ομής και Λέιζερ IESL binasbill@iesl.forth.gr

Διαβάστε περισσότερα

ΦΑΣΜΑΤΟΣΚΟΠΙΚΗ ΑΝΑΛΥΣΗ ΚΑΡΩΤΙΔΩΝ ΕΠΙΔΡΑΣΗ ΣΑΚΧΑΡΟΥ

ΦΑΣΜΑΤΟΣΚΟΠΙΚΗ ΑΝΑΛΥΣΗ ΚΑΡΩΤΙΔΩΝ ΕΠΙΔΡΑΣΗ ΣΑΚΧΑΡΟΥ ΦΑΣΜΑΤΟΣΚΟΠΙΚΗ ΑΝΑΛΥΣΗ ΚΑΡΩΤΙΔΩΝ ΕΠΙΔΡΑΣΗ ΣΑΚΧΑΡΟΥ ΧΡΙΣΤΙΝΑ ΚΑΛΟΓΕΡΟΠΟΥΛΟΥ ΑΘΗΝΑ 2010 1 ΣΚΟΠΟΣ Η ανάλυση και μελέτη της μοριακής δομής των καρωτίδων αρτηριών με υπέρυθρη φασματοσκοπία. Η εξαγωγή συμπερασμάτων

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΚΑΙ ΣΧΕΔΙΑΣΗ ΚΑΤΑΜΕΡΙΣΤΩΝ ΚΑΙ ΔΟΚΙΜΙΩΝ ΓΙΑ ΤΟ ΝΕΟ ΕΡΓΑΣΤΗΡΙΟ ΥΨΗΛΩΝ ΤΑΣΕΩΝ

ΜΕΛΕΤΗ ΚΑΙ ΣΧΕΔΙΑΣΗ ΚΑΤΑΜΕΡΙΣΤΩΝ ΚΑΙ ΔΟΚΙΜΙΩΝ ΓΙΑ ΤΟ ΝΕΟ ΕΡΓΑΣΤΗΡΙΟ ΥΨΗΛΩΝ ΤΑΣΕΩΝ ΜΕΛΕΤΗ ΚΑΙ ΣΧΕΔΙΑΣΗ ΚΑΤΑΜΕΡΙΣΤΩΝ ΚΑΙ ΔΟΚΙΜΙΩΝ ΓΙΑ ΤΟ ΝΕΟ ΕΡΓΑΣΤΗΡΙΟ ΥΨΗΛΩΝ ΤΑΣΕΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ του Σπουδαστή Σταμούλια Π. Γεώργιου Α.Μ. 27731 Επιβλέπων: Δρ. Ψωμόπουλος Σ. Κωνσταντίνος Επίκουρος Καθηγητής

Διαβάστε περισσότερα

ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΟΡΓΑΝΙΚΩΝ ΕΝΩΣΕΩΝ

ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΟΡΓΑΝΙΚΩΝ ΕΝΩΣΕΩΝ ΑΘ.Π.ΒΑΛΑΒΑΝΙΔΗΣ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΟΡΓΑΝΙΚΩΝ ΕΝΩΣΕΩΝ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΥΘΡΟΥ ΠΥΡΗΝΙΚΟΥ ΜΑΓΝΗΤΙΚΟΥ ΣΥΝΤΟΝΙΣΜΟΥ ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΜΑΖΩΝ ΥΠΕΡΙΩΔΟΥΣ-ΟΡΑΤΟΥ, RΑΜΑΝ, ΗΛΕΚΤΡΟΝΙΚΟΥ ΠΑΡΑΜΑΓΝΗΤΙΚΟΥ ΣΥΝΤΟΝΙΣΜΟΥ Τμήμα Χημείας

Διαβάστε περισσότερα

Μονάδες 5. 3. Η υπεριώδης ακτινοβολία. α. με πολύ μικρό μήκος κύματος δεν προκαλεί βλάβες στα κύτταρα του δέρματος. β. δεν προκαλεί φθορισμό.

Μονάδες 5. 3. Η υπεριώδης ακτινοβολία. α. με πολύ μικρό μήκος κύματος δεν προκαλεί βλάβες στα κύτταρα του δέρματος. β. δεν προκαλεί φθορισμό. ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 3 ΙΟΥΛΙΟΥ 2006 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΠΤΑ (7) ΘΕΜΑ ο Στις ερωτήσεις -4 να γράψετε

Διαβάστε περισσότερα

Ισορροπία στη σύσταση αέριων συστατικών

Ισορροπία στη σύσταση αέριων συστατικών Ισορροπία στη σύσταση αέριων συστατικών Για κάθε αέριο υπάρχουν μηχανισμοί παραγωγής και καταστροφής Ρυθμός μεταβολής ενός αερίου = ρυθμός παραγωγής ρυθμός καταστροφής Όταν: ρυθμός παραγωγής = ρυθμός καταστροφής

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ Ν. Κεφαλά, Α. Βασιλάκης, Λ. Ζουμπουλάκης Εργαστηριακή Μονάδα Προηγμένων και Συνθέτων Υλικών, Σχολή Χημικών

Διαβάστε περισσότερα

Για να περιγράψουμε την ατμοσφαιρική κατάσταση, χρησιμοποιούμε τις έννοιες: ΚΑΙΡΟΣ. και ΚΛΙΜΑ

Για να περιγράψουμε την ατμοσφαιρική κατάσταση, χρησιμοποιούμε τις έννοιες: ΚΑΙΡΟΣ. και ΚΛΙΜΑ Το κλίμα της Ευρώπης Το κλίμα της Ευρώπης Για να περιγράψουμε την ατμοσφαιρική κατάσταση, χρησιμοποιούμε τις έννοιες: ΚΑΙΡΟΣ και ΚΛΙΜΑ Καιρός: Οι ατμοσφαιρικές συνθήκες που επικρατούν σε μια περιοχή, σε

Διαβάστε περισσότερα

ΤΕΧΝΙΚΟ ΠΑΡΑΡΤΗΜΑ Α. ΠΑΡΕΜΒΑΣΗ - Ψυχρές Οροφές

ΤΕΧΝΙΚΟ ΠΑΡΑΡΤΗΜΑ Α. ΠΑΡΕΜΒΑΣΗ - Ψυχρές Οροφές ΤΕΧΝΙΚΟ ΠΑΡΑΡΤΗΜΑ Α (αποτελεί αναπόσπαστο τμήμα της Συμφωνίας Συνεργασίας) ΠΑΡΕΜΒΑΣΗ - Ψυχρές Οροφές Στο Παράρτημα Α περιλαμβάνονται οι παρακάτω ενότητες: 1. Αναλυτική περιγραφή του συστήματος / προϊόντος

Διαβάστε περισσότερα

Η ανακλαστικότητα των φωτοβολταϊκών πλαισίων

Η ανακλαστικότητα των φωτοβολταϊκών πλαισίων Η ανακλαστικότητα των φωτοβολταϊκών πλαισίων Γ Έκδοση Ιανουάριος 2009 Το παρόν κείμενο αποτελεί αναδημοσίευση των βασικών σημείων από τη Μελέτη για την Αντανακλαστικότητα Φωτοβολταϊκών Πλαισίων Τεχνολογίας

Διαβάστε περισσότερα

ΠΡΟΔΙΑΓΡΑΦΗ No SS-135/5. ΑΛΕΞΙΚΕΡΑΥΝΑ 150 kv ΟΞΕΙΔΙΩΝ ΜΕΤΑΛΛΟΥ ΧΩΡΙΣ ΔΙΑΚΕΝΑ

ΠΡΟΔΙΑΓΡΑΦΗ No SS-135/5. ΑΛΕΞΙΚΕΡΑΥΝΑ 150 kv ΟΞΕΙΔΙΩΝ ΜΕΤΑΛΛΟΥ ΧΩΡΙΣ ΔΙΑΚΕΝΑ -1- ΑΝΕΞΑΡΤΗΤΟΣ ΔΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Α.Ε. ΔΝΕΜ/ ΤΟΜΕΑΣ ΠΡΟΔΙΑΓΡΑΦΩΝ & ΕΞΟΠΛΙΣΜΟΥ Υ/Σ - ΚΥΤ Ιούνιος 2013 ΠΡΟΔΙΑΓΡΑΦΗ No ΑΛΕΞΙΚΕΡΑΥΝΑ 150 kv ΟΞΕΙΔΙΩΝ ΜΕΤΑΛΛΟΥ ΧΩΡΙΣ ΔΙΑΚΕΝΑ I. ΣΚΟΠΟΣ

Διαβάστε περισσότερα
