ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ"

Transcript

1 ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή Μηχανικών Μεταλλείων Μεταλλουργών, ΕΜΠ ΠΕΡΙΛΗΨΗ Η παρούσα μελέτη έχει ως αντικείμενο τη σύνθεση νανοσωλήνων άνθρακα με θερμόλυση οργανομεταλλικής ένωσης σε στερεά κατάσταση. Μια ευρέως χρησιμοποιούμενη μέθοδος για τη σύνθεση νανοσωλήνων άνθρακα είναι η χημική εναπόθεση ατμών (CVD). Διατηρώντας τη βασική αρχή της μεθόδου αναλλοίωτη, έχουν αναπτυχθεί πολλές τεχνικές σύνθεσης νανοσωλήνων άνθρακα, οι οποίες διαφοροποιούνται ανάλογα με την επιλογή των ενώσεων που θα αποτελέσουν την πηγή άνθρακα και καταλύτη. Μια τέτοια τεχνική είναι η θερμόλυση στερεάς ουσίας. Στη παρούσα εργασία χρησιμοποιήθηκαν δύο διαφορετικές ενώσεις σε στερεά μορφή για τη σύνθεση των νανοσωλήνων άνθρακα, συγκεκριμένα το σύμπλοκο Ni(DMG) 2 και η μελαμίνη παρουσία φερροκενίου. Οι ενώσεις προστέθηκαν εντός σωλήνων χαλαζία και σφραγίστηκαν υπό κενό με χρήση γραμμής κενού και φλόγας. Οι θερμολύσεις έγιναν σε δυο διαφορετικά είδη φούρνων. Πιο συγκεκριμένα, σε συμβατικό φούρνο και φούρνο μικροκυμάτων, με απότομη ή σταδιακή αύξηση της θερμοκρασίας στους 700, 800 και 900 ο C, αντίστοιχα. Ο χαρακτηρισμός των προϊόντων έγινε με διάφορες ενόργανες μεθόδους ανάλυσης, όπως η Περίθλαση Ακτίνων Χ - XRD, η Θερμοσταθμική Ανάλυση TG, και με Ηλεκτρονιακό Μικροσκόπιο Σάρωσης SEM. ΕΙΣΑΓΩΓΗ Oι νανοσωλήνες άνθρακα ανακαλύφθηκαν το 1991 από τον Ιάπωνα φυσικό S. Iijima, αποτελώντας την απαρχή για την εστίαση της προσοχής των ερευνητών σε αυτούς, λόγω των πολυάριθμων δυνητικών εφαρμογών τους. Διακρίνονται σε νανοσωλήνες άνθρακα μονού και πολλαπλών τοιχωμάτων [1,2]. Οι πιο σημαντικές μέθοδοι παρασκευής νανοσωλήνων είναι η εξάτμιση γραφίτη μέσω δημιουργίας ηλεκτρικού τόξου (Arc Discharge Method), η εξάτμιση γραφίτη με χρήση υψηλής ισχύος λέιζερ (laser ablation), η παραγωγή νανοσωλήνων υγρής φάσης με ηλεκτρόλυση και η χημική εναπόθεση ατμών (Chemical Vapor Deposition,CVD) [1,3]. Η μέθοδος χημικής εναπόθεσης ατμών αποτελεί την πιο απλή μέθοδο για τη σύνθεση νανοσωλήνων άνθρακα, παρέχει τη δυνατότητα παραγωγής νανοσωλήνων άνθρακα μεγάλης κλίμακας σε πολύ μικρότερη θερμοκρασία με μειωμένο κόστος και πραγματοποιείται μόνο με παρουσία καταλύτη [3,4]. Ως επί το πλείστον, ο καταλύτης που χρησιμοποιείται στη μέθοδο CVD αποτελείται από σωματίδια ενός μετάλλου μεταπτώσεως (π.χ. Fe, Ni, Co) διότι σε υψηλές θερμοκρασίες ο άνθρακας εμφανίζει ορισμένη διαλυτότητα σε αυτά. Μια τεχνική σύνθεσης νανοσωλήνων άνθρακα η οποία βασίζεται στη μέθοδο CVD είναι η θερμόλυση στερεάς ουσίας, σύμφωνα με την οποία η πηγή του άνθρακα είναι κάποιος υδρογονάνθρακας σε στερεά μορφή.

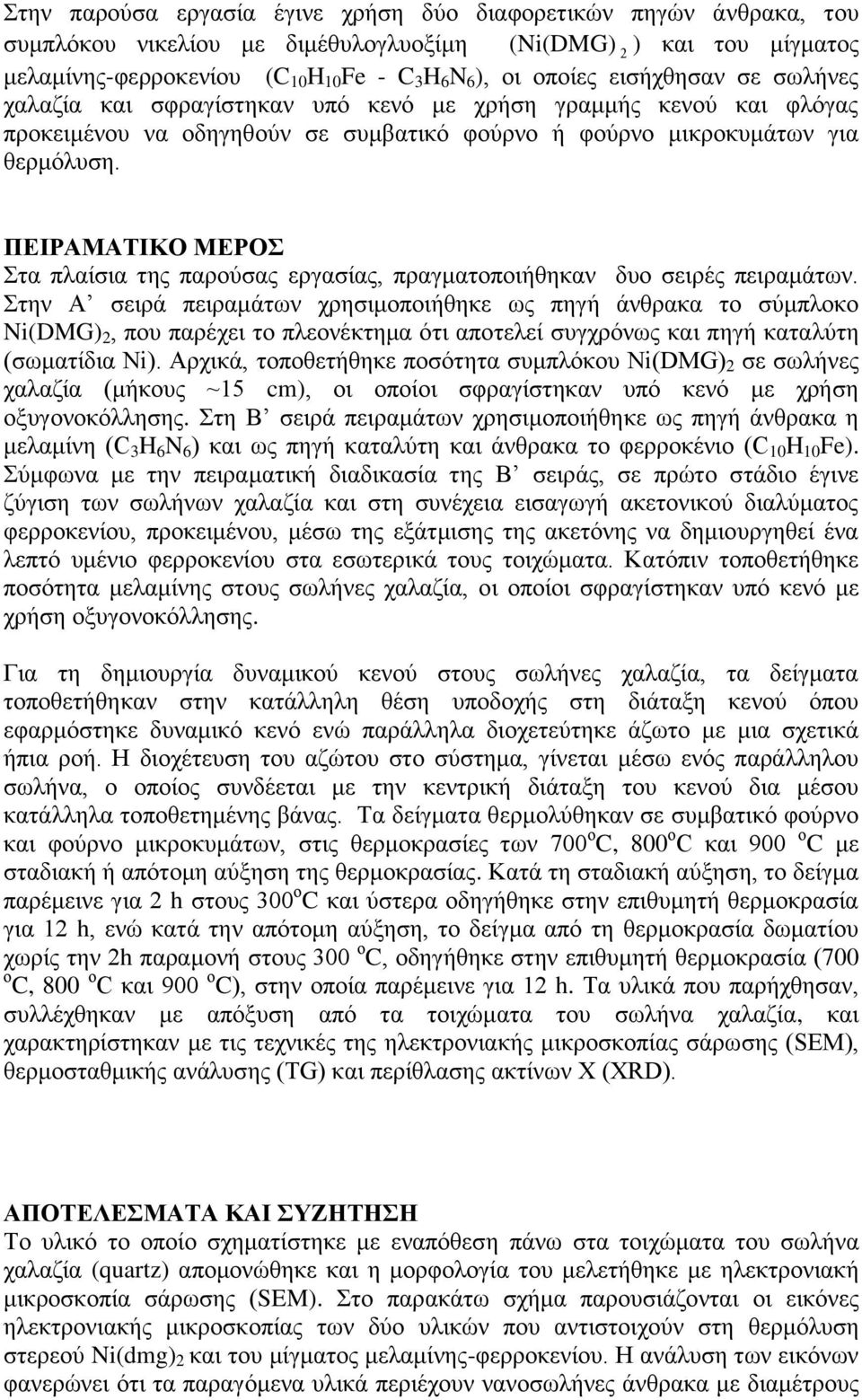

2 Στην παρούσα εργασία έγινε χρήση δύο διαφορετικών πηγών άνθρακα, του συμπλόκου νικελίου με διμέθυλογλυοξίμη (Ni(DMG) 2 ) και του μίγματος μελαμίνης-φερροκενίου (C 10 H 10 Fe - C 3 H 6 N 6 ), οι οποίες εισήχθησαν σε σωλήνες χαλαζία και σφραγίστηκαν υπό κενό με χρήση γραμμής κενού και φλόγας προκειμένου να οδηγηθούν σε συμβατικό φούρνο ή φούρνο μικροκυμάτων για θερμόλυση. ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ Στα πλαίσια της παρούσας εργασίας, πραγματοποιήθηκαν δυο σειρές πειραμάτων. Στην Α σειρά πειραμάτων χρησιμοποιήθηκε ως πηγή άνθρακα το σύμπλοκο Ni(DMG) 2, που παρέχει το πλεονέκτημα ότι αποτελεί συγχρόνως και πηγή καταλύτη (σωματίδια Ni). Αρχικά, τοποθετήθηκε ποσότητα συμπλόκου Ni(DMG) 2 σε σωλήνες χαλαζία (μήκους ~15 cm), οι οποίοι σφραγίστηκαν υπό κενό με χρήση οξυγονοκόλλησης. Στη Β σειρά πειραμάτων χρησιμοποιήθηκε ως πηγή άνθρακα η μελαμίνη (C 3 H 6 N 6 ) και ως πηγή καταλύτη και άνθρακα το φερροκένιο (C 10 H 10 Fe). Σύμφωνα με την πειραματική διαδικασία της Β σειράς, σε πρώτο στάδιο έγινε ζύγιση των σωλήνων χαλαζία και στη συνέχεια εισαγωγή ακετονικού διαλύματος φερροκενίου, προκειμένου, μέσω της εξάτμισης της ακετόνης να δημιουργηθεί ένα λεπτό υμένιο φερροκενίου στα εσωτερικά τους τοιχώματα. Κατόπιν τοποθετήθηκε ποσότητα μελαμίνης στους σωλήνες χαλαζία, οι οποίοι σφραγίστηκαν υπό κενό με χρήση οξυγονοκόλλησης. Για τη δημιουργία δυναμικού κενού στους σωλήνες χαλαζία, τα δείγματα τοποθετήθηκαν στην κατάλληλη θέση υποδοχής στη διάταξη κενού όπου εφαρμόστηκε δυναμικό κενό ενώ παράλληλα διοχετεύτηκε άζωτο με μια σχετικά ήπια ροή. Η διοχέτευση του αζώτου στο σύστημα, γίνεται μέσω ενός παράλληλου σωλήνα, ο οποίος συνδέεται με την κεντρική διάταξη του κενού δια μέσου κατάλληλα τοποθετημένης βάνας. Τα δείγματα θερμολύθηκαν σε συμβατικό φούρνο και φούρνο μικροκυμάτων, στις θερμοκρασίες των 700 ο C, 800 ο C και 900 ο C με σταδιακή ή απότομη αύξηση της θερμοκρασίας. Κατά τη σταδιακή αύξηση, το δείγμα παρέμεινε για 2 h στους 300 ο C και ύστερα οδηγήθηκε στην επιθυμητή θερμοκρασία για 12 h, ενώ κατά την απότομη αύξηση, το δείγμα από τη θερμοκρασία δωματίου χωρίς την 2h παραμονή στους 300 ο C, οδηγήθηκε στην επιθυμητή θερμοκρασία (700 ο C, 800 ο C και 900 ο C), στην οποία παρέμεινε για 12 h. Τα υλικά που παρήχθησαν, συλλέχθηκαν με απόξυση από τα τοιχώματα του σωλήνα χαλαζία, και χαρακτηρίστηκαν με τις τεχνικές της ηλεκτρονιακής μικροσκοπίας σάρωσης (SEM), θερμοσταθμικής ανάλυσης (TG) και περίθλασης ακτίνων Χ (XRD). ΑΠΟΤΕΛΕΣΜΑΤΑ ΚΑΙ ΣΥΖΗΤΗΣΗ Το υλικό το οποίο σχηματίστηκε με εναπόθεση πάνω στα τοιχώματα του σωλήνα χαλαζία (quartz) απομονώθηκε και η μορφολογία του μελετήθηκε με ηλεκτρονιακή μικροσκοπία σάρωσης (SEM). Στο παρακάτω σχήμα παρουσιάζονται οι εικόνες ηλεκτρονιακής μικροσκοπίας των δύο υλικών που αντιστοιχούν στη θερμόλυση στερεού Ni(dmg) 2 και του μίγματος μελαμίνης-φερροκενίου. Η ανάλυση των εικόνων φανερώνει ότι τα παραγόμενα υλικά περιέχουν νανοσωλήνες άνθρακα με διαμέτρους

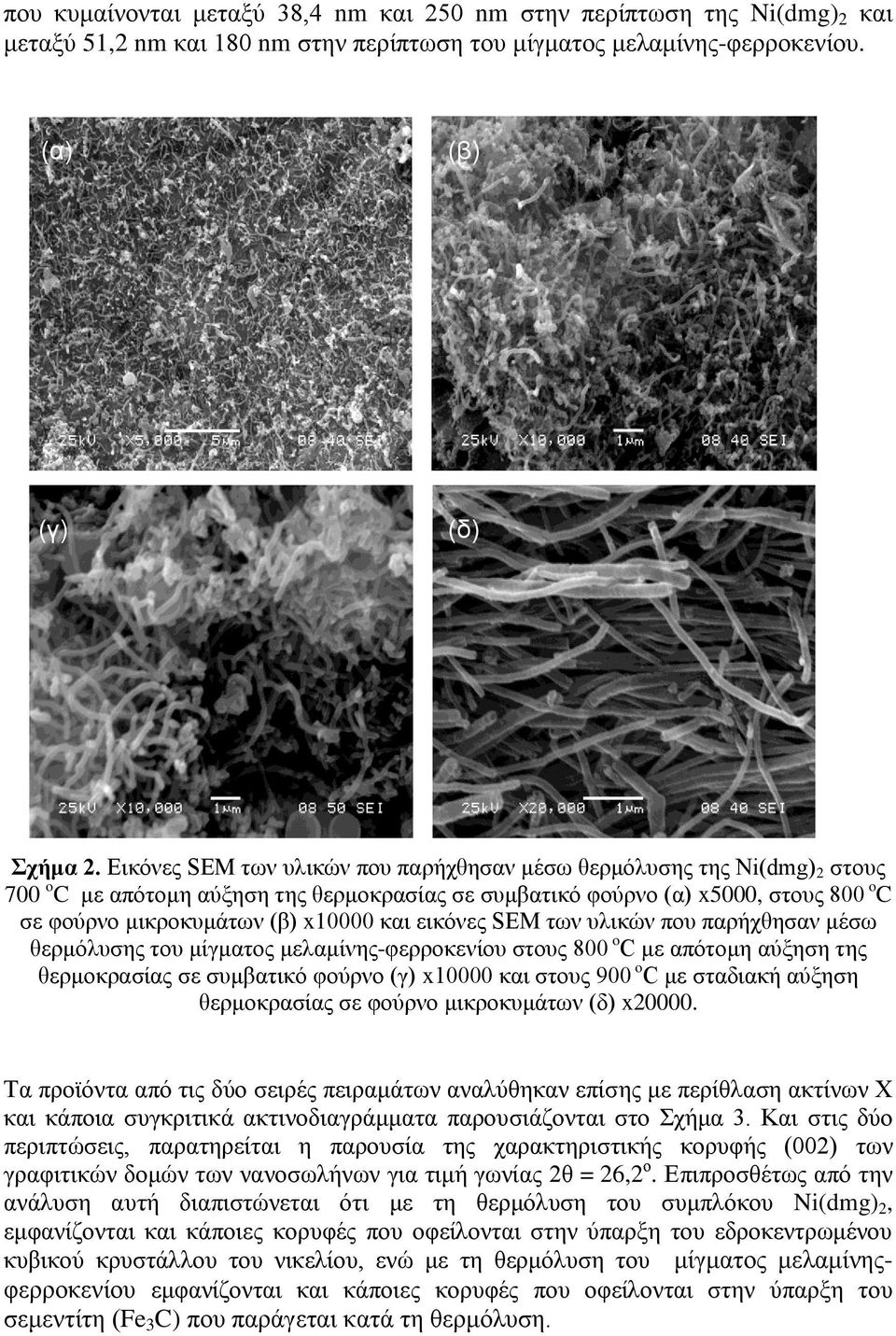

3 που κυμαίνονται μεταξύ 38,4 nm και 250 nm στην περίπτωση της Ni(dmg) 2 και μεταξύ 51,2 nm και 180 nm στην περίπτωση του μίγματος μελαμίνης-φερροκενίου. (γ) (δ) Σχήμα 2. Εικόνες SEM των υλικών που παρήχθησαν μέσω θερμόλυσης της Ni(dmg) 2 στους 700 o C με απότομη αύξηση της θερμοκρασίας σε συμβατικό φούρνο x5000, στους 800 o C σε φούρνο μικροκυμάτων x10000 και εικόνες SEM των υλικών που παρήχθησαν μέσω θερμόλυσης του μίγματος μελαμίνης-φερροκενίου στους 800 o C με απότομη αύξηση της θερμοκρασίας σε συμβατικό φούρνο (γ) x10000 και στους 900 o C με σταδιακή αύξηση θερμοκρασίας σε φούρνο μικροκυμάτων (δ) x Τα προϊόντα από τις δύο σειρές πειραμάτων αναλύθηκαν επίσης με περίθλαση ακτίνων Χ και κάποια συγκριτικά ακτινοδιαγράμματα παρουσιάζονται στο Σχήμα 3. Και στις δύο περιπτώσεις, παρατηρείται η παρουσία της χαρακτηριστικής κορυφής (002) των γραφιτικών δομών των νανοσωλήνων για τιμή γωνίας 2θ = 26,2 ο. Επιπροσθέτως από την ανάλυση αυτή διαπιστώνεται ότι με τη θερμόλυση του συμπλόκου Ni(dmg) 2, εμφανίζονται και κάποιες κορυφές που οφείλονται στην ύπαρξη του εδροκεντρωμένου κυβικού κρυστάλλου του νικελίου, ενώ με τη θερμόλυση του μίγματος μελαμίνηςφερροκενίου εμφανίζονται και κάποιες κορυφές που οφείλονται στην ύπαρξη του σεμεντίτη (Fe 3 C) που παράγεται κατά τη θερμόλυση.

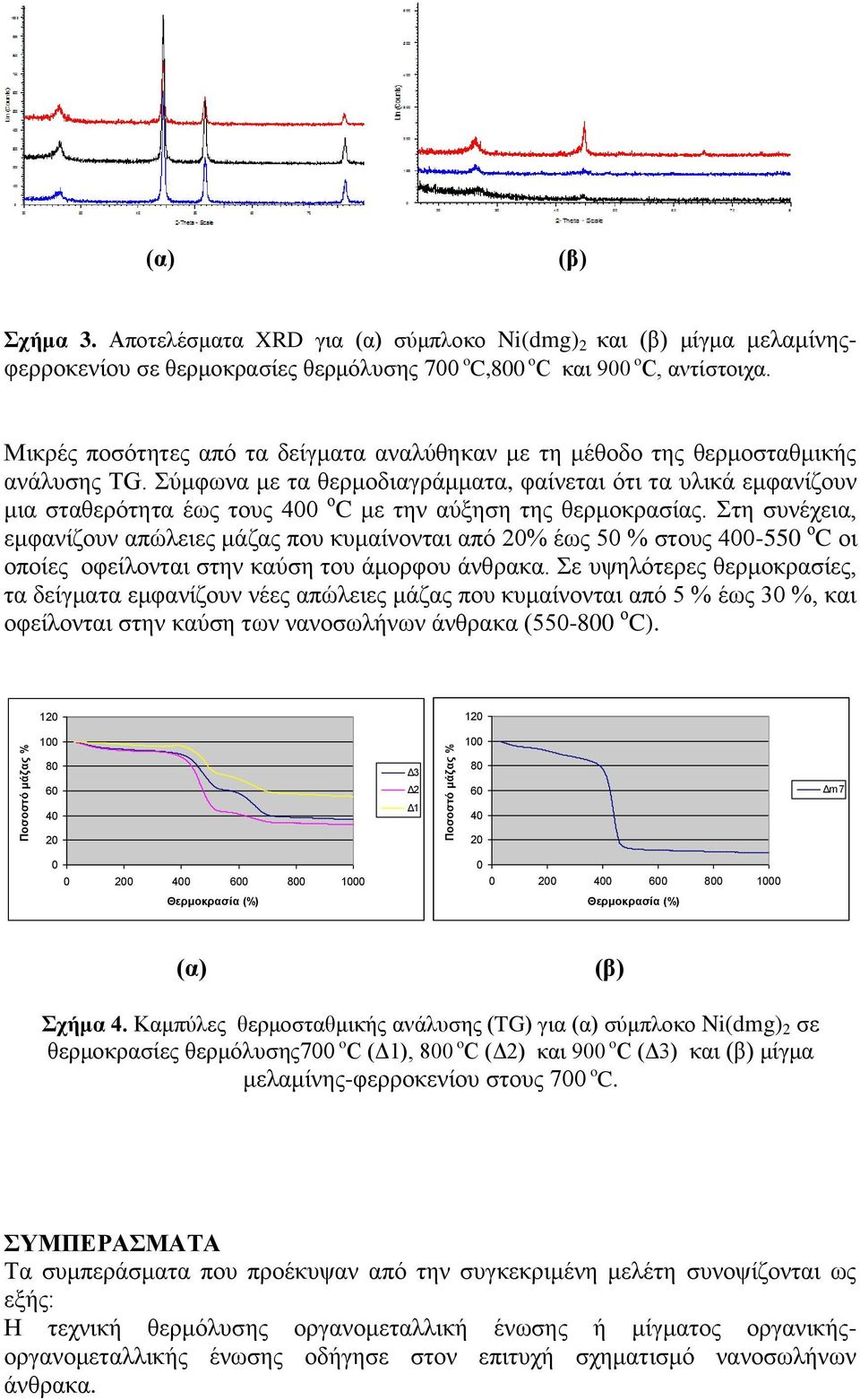

4 Ποσοστό μάζας % Ποσοστό μάζας % Σχήμα 3. Αποτελέσματα XRD για σύμπλοκο Ni(dmg) 2 και μίγμα μελαμίνηςφερροκενίου σε θερμοκρασίες θερμόλυσης 700 o C,800 o C και 900 o C, αντίστοιχα. Μικρές ποσότητες από τα δείγματα αναλύθηκαν με τη μέθοδο της θερμοσταθμικής ανάλυσης TG. Σύμφωνα με τα θερμοδιαγράμματα, φαίνεται ότι τα υλικά εμφανίζουν μια σταθερότητα έως τους 400 ο C με την αύξηση της θερμοκρασίας. Στη συνέχεια, εμφανίζουν απώλειες μάζας που κυμαίνονται από 20% έως 50 % στους ο C οι οποίες οφείλονται στην καύση του άμορφου άνθρακα. Σε υψηλότερες θερμοκρασίες, τα δείγματα εμφανίζουν νέες απώλειες μάζας που κυμαίνονται από 5 % έως 30 %, και οφείλονται στην καύση των νανοσωλήνων άνθρακα ( ο C) Δ3 Δ2 Δ Δm Θερμοκρασία (%) Θερμοκρασία (%) Σχήμα 4. Καμπύλες θερμοσταθμικής ανάλυσης (TG) για σύμπλοκο Ni(dmg) 2 σε θερμοκρασίες θερμόλυσης700 o C (Δ1), 800 o C (Δ2) και 900 o C (Δ3) και μίγμα μελαμίνης-φερροκενίου στους 700 o C. ΣΥΜΠΕΡΑΣΜΑΤΑ Τα συμπεράσματα που προέκυψαν από την συγκεκριμένη μελέτη συνοψίζονται ως εξής: Η τεχνική θερμόλυσης οργανομεταλλική ένωσης ή μίγματος οργανικήςοργανομεταλλικής ένωσης οδήγησε στον επιτυχή σχηματισμό νανοσωλήνων άνθρακα.

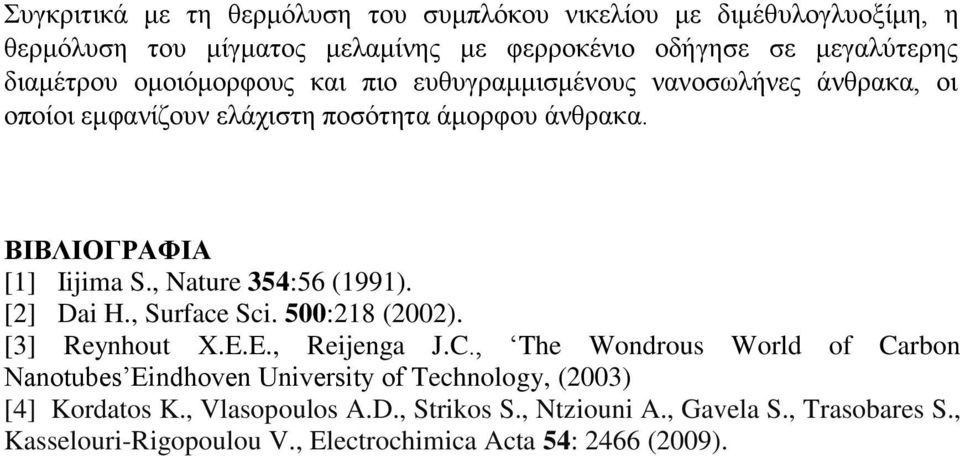

5 Συγκριτικά με τη θερμόλυση του συμπλόκου νικελίου με διμέθυλογλυοξίμη, η θερμόλυση του μίγματος μελαμίνης με φερροκένιο οδήγησε σε μεγαλύτερης διαμέτρου ομοιόμορφους και πιο ευθυγραμμισμένους νανοσωλήνες άνθρακα, οι οποίοι εμφανίζουν ελάχιστη ποσότητα άμορφου άνθρακα. ΒΙΒΛΙΟΓΡΑΦΙΑ [1] Iijima S., Nature 354:56 (1991). [2] Dai H., Surface Sci. 500:218 (2002). [3] Reynhout X.E.E., Reijenga J.C., The Wondrous World of Carbon Nanotubes Eindhoven University of Technology, (2003) [4] Kordatos K., Vlasopoulos A.D., Strikos S., Ntziouni A., Gavela S., Trasobares S., Kasselouri-Rigopoulou V., Electrochimica Acta 54: 2466 (2009).

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ.

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. Α.Ντζιούνη, Μ. Παπαϊωάννου, Κ. Κορδάτος, Β. Κασελούρη-Ρηγοπούλου Σχολή Χημικών Μηχανικών, Ε.Μ.Π.,

Διαβάστε περισσότερα

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å).

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). 1 2 Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). Οι πολυτοιχωματικοί νανοσωλήνες άνθρακα αποτελούνται από δύο ή περισσότερους ομοαξονικούς

Διαβάστε περισσότερα

Nανοσωλήνες άνθρακα. Ηλεκτρονική δομή ηλεκτρικές ιδιότητες. Εφαρμογές στα ηλεκτρονικά

Nανοσωλήνες άνθρακα. Ηλεκτρονική δομή ηλεκτρικές ιδιότητες. Εφαρμογές στα ηλεκτρονικά Nανοσωλήνες άνθρακα Ηλεκτρονική δομή ηλεκτρικές ιδιότητες Εφαρμογές στα ηλεκτρονικά Νανοσωλήνες άνθρακα ιστορική αναδρομή Από το γραφίτη στους Νανοσωλήνες άνθρακα Στο γραφίτη τα άτομα C συνδέονται ισχυρά

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ H παρούσα Διδακτορική Διατριβή περιλαμβάνει συστηματική μελέτη για την ανάπτυξη τριοδικού καταλυτικού μετατροπέα (TWC) που να επιδεικνύει

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Η Δομή των Στερεών Καταλυτών. 2. Παρασκευή μη Στηριγμένων Καταλυτών

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Η Δομή των Στερεών Καταλυτών. 2. Παρασκευή μη Στηριγμένων Καταλυτών ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Η Δομή των Στερεών Καταλυτών 2. Παρασκευή μη Στηριγμένων Καταλυτών Οργάνωση της στερεάς ύλης Άτομα-Ιόντα Μόρια (Διαστάσεις στην περιοχή των Å) Συγκροτήματα ατόμων-ιόντων-μορίων / κρυσταλλικά

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 Λ. Ναλµπαντιάν Ινστιτούτο Τεχνικής Χηµικών ιεργασιών, ΕΚΕΤΑ, Τ.Θ. 361, 57001, Θέρµη,Θεσσαλονίκη

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS)

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS) ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS) Γ. Αλεξίου, Β. Περδικάρη, Π. Δημητρακέλλης, Ε. Φάρσαρη, Α. Καλαμπούνιας, Ε.Αμανατίδης και Δ.Ματαράς

Διαβάστε περισσότερα

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Δέσποινα Στεφοπούλου Επιβλέπων: Κωνσταντίνος Κορδάτος Στην παρούσα διπλωματική εργασία παρασκευάστηκαν

Διαβάστε περισσότερα

9η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΚΑΤΑΛΥΤΕΣ

9η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΚΑΤΑΛΥΤΕΣ 9η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ ΚΑΤΑΛΥΤΕΣ Από τη Χημεία, καταλύτης είναι ένα στοιχείο που με την παρουσία του βοηθά στην πραγματοποίηση μιας χημικής αντίδρασης, χωρίς o ίδιος να συμμετέχει σε αυτή. Στα αυτοκίνητα

Διαβάστε περισσότερα

Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ. Ενότητα 3: Στερεά διαλύματα και ενδομεταλλικές ενώσεις. Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ. Ενότητα 3: Στερεά διαλύματα και ενδομεταλλικές ενώσεις. Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ Ενότητα 3: Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ Πετούσης Μάρκος, Δρ. Μηχανολόγος Μηχανικός Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης Σύνθετα υλικά Σύνθετα υλικά

Διαβάστε περισσότερα

1. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ. 19. Βλέπε θεωρία σελ. 9 και 10.

1. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ. 19. Βλέπε θεωρία σελ. 9 και 10. 19. Βλέπε θεωρία σελ. 9 και 10. 7 1. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ 20. Βλέπε θεωρία α) σελ. 8, β) σελ. 8, γ) σελ. 9. 21. α) ζυγού, β) I. προχοΐδας Π. ογκομετρικού κυλίνδρου. 22. Με το ζυγό υπολογίζουμε τη μάζα. O όγκος

Διαβάστε περισσότερα

Πανελλήνιος Μαθητικός Διαγωνισμός για την επιλογή στη 10η Ευρωπαϊκή Ολυμπιάδα Επιστημών - EUSO 2012 Σάββατο 21 Ιανουαρίου 2012 ΒΙΟΛΟΓΙΑ

Πανελλήνιος Μαθητικός Διαγωνισμός για την επιλογή στη 10η Ευρωπαϊκή Ολυμπιάδα Επιστημών - EUSO 2012 Σάββατο 21 Ιανουαρίου 2012 ΒΙΟΛΟΓΙΑ Πανελλήνιος Μαθητικός Διαγωνισμός για την επιλογή στη 10η Ευρωπαϊκή Ολυμπιάδα Επιστημών - EUSO 2012 Σάββατο 21 Ιανουαρίου 2012 ΒΙΟΛΟΓΙΑ Σχολείο: Ονοματεπώνυμα μαθητών: 1) 2). 3) 1 Προετοιμασία νωπού παρασκευάσματος

Διαβάστε περισσότερα

ΝΑΝΟΚΛΙΜΑΚΑ ΚΑΙ ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ

ΝΑΝΟΚΛΙΜΑΚΑ ΚΑΙ ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ NTSE - Nan Technlgy Science Educatin Prject N: 511787-LLP-1-2010-1-TR-KA3-KA3MP ΟΔΗΓΙΕΣ ΓΙΑ ΜΑΘΗΤΕΣ ΝΑΝΟΚΛΙΜΑΚΑ ΚΑΙ ΝΑΝΟΤΕΧΝΟΛΟΓΙΑ Εικονικό εργαστήριο: http://vlab.ntse-nantech.eu/nanvirtuallab/ 1 ΜΕΛΕΤΗ

Διαβάστε περισσότερα

Εργαστηριακή άσκηση 1: ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΤΑΧΥΤΗΤΑ ΔΙΑΛΥΣΗΣ

Εργαστηριακή άσκηση 1: ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΤΑΧΥΤΗΤΑ ΔΙΑΛΥΣΗΣ ΧΗΜΕΙΑ Α ΛΥΚΕΙΟΥ ΣΤΟΧΟΙ Εργαστηριακή άσκηση 1: ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΗΡΕΑΖΟΥΝ ΤΗΝ ΤΑΧΥΤΗΤΑ ΔΙΑΛΥΣΗΣ Στο τέλος του πειράματος αυτού θα πρέπει να μπορείς : 1. Να αναγνωρίζεις ότι το φαινόμενο της διάλυσης είναι

Διαβάστε περισσότερα

panagiotisathanasopoulos.gr

panagiotisathanasopoulos.gr Χημική Ισορροπία 61 Παναγιώτης Αθανασόπουλος Χημικός, Διδάκτωρ Πανεπιστημίου Πατρών Χημικός Διδάκτωρ Παν. Πατρών 62 Τι ονομάζεται κλειστό χημικό σύστημα; Παναγιώτης Αθανασόπουλος Κλειστό ονομάζεται το

Διαβάστε περισσότερα

ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ

ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ NATIONAL TECHNICAL UNIVERSITY OF ATHENS ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ ΜΑΡΤΙΟΣ-ΑΠΡΙΛΙΟΣ 2008 1 ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ & ( ITTC,. ISO 9002) ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ LABORATORY

Διαβάστε περισσότερα

Ατομική μονάδα μάζας (amu) ορίζεται ως το 1/12 της μάζας του ατόμου του άνθρακα 12 6 C.

Ατομική μονάδα μάζας (amu) ορίζεται ως το 1/12 της μάζας του ατόμου του άνθρακα 12 6 C. 4.1 Βασικές έννοιες Ατομική μονάδα μάζας (amu) ορίζεται ως το 1/12 της μάζας του ατόμου του άνθρακα 12 6 C. Σχετική ατομική μάζα ή ατομικό βάρος λέγεται ο αριθμός που δείχνει πόσες φορές είναι μεγαλύτερη

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.

Διαβάστε περισσότερα

E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας

E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας E.E.4 Πειράματα σε κλίνες με κοκκώδες υλικό Διάρκεια: 12 μήνες Έναρξη: 4 ος μήνας- Λήξη 15 ος μήνας Τίτλος Παραδοτέου: Πειράματα σε κλίνες άμμου Κατάσταση Παραδοτέου: Σε εξέλιξη 1 ΠΕΡΙΛΗΨΗ Στην Ε.Ε.4 πραγματοποιήθηκαν

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 1. Περίληψη. Θεωρητική εισαγωγή. Πειραματικό μέρος

ΑΣΚΗΣΗ 1. Περίληψη. Θεωρητική εισαγωγή. Πειραματικό μέρος ΑΣΚΗΣΗ 1 Περίληψη Σκοπός της πρώτης άσκησης ήταν η εξοικείωση μας με τα όργανα παραγωγής και ανίχνευσης των ακτίνων Χ και την εφαρμογή των κανόνων της κρυσταλλοδομής σε μετρήσεις μεγεθών στο οεργαστήριο.

Διαβάστε περισσότερα

2.6. Ηλεκτρολυτική διάσπαση του νερού χημικές ενώσεις και χημικά στοιχεία

2.6. Ηλεκτρολυτική διάσπαση του νερού χημικές ενώσεις και χημικά στοιχεία 1 2.6. Ηλεκτρολυτική διάσπαση του νερού χημικές ενώσεις και χημικά στοιχεία Ερωτήσεις Θεωρίας 6-1-1. Τι είναι η Η ηλεκτρόλυση είναι μία χημική μέθοδος διασπάσεως του νερού στα συστατικά του. 6-1-2. Σε

Διαβάστε περισσότερα

Μέθοδοι έρευνας ορυκτών και πετρωμάτων

Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μάθημα 9 ο Φασματοσκοπία Raman Διδάσκων Δρ. Αδαμαντία Χατζηαποστόλου Τμήμα Γεωλογίας Πανεπιστημίου Πατρών Ακαδημαϊκό Έτος 2017-2018 Ύλη 9 ου μαθήματος Αρχές λειτουργίας

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ

ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΜΗΧΑΝΙΚΗ ΚΑΙ ΑΝΑΠΤΥΞΗ ΔΙΕΡΓΑΣΙΩΝ ΟΔΗΓΙΕΣ ΕΡΓΑΣΤΗΡΙΑΚΗΣ ΑΣΚΗΣΗΣ ΥΓΡΗΣ ΕΚΧΥΛΙΣΗΣ Ελένη Παντελή, Υποψήφια Διδάκτορας Γεωργία Παππά, Δρ. Χημικός Μηχανικός

Διαβάστε περισσότερα

Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ...

Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ... Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ... Σημείωση: Διάφοροι τύποι και φυσικές σταθερές βρίσκονται στην τελευταία σελίδα. Θέμα 1ο (20 μονάδες)

Διαβάστε περισσότερα

Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 2018

Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 2018 Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 018 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ

Διαβάστε περισσότερα

Φασματοσκοπία Υπερύθρου (IR, FTIR)

Φασματοσκοπία Υπερύθρου (IR, FTIR) Φασματοσκοπία Υπερύθρου (IR, FTIR) Εργαστήριο Ανάλυσης ΤΕΙ Αθήνας 2016-2017 Διδάσκοντες Βασιλεία Σινάνογλου Παναγιώτης Ζουμπουλάκης Σωτήρης Μπρατάκος Γενικά Στην φασματοσκοπία υπερύθρου μελετάμε την απορρόφηση

Διαβάστε περισσότερα

Κεφάλαιο 11γ ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΑ ΑΤΟΜΙΚΗΣ ΑΠΟΡΡΟΦΗΣΗΣ. Βασίζεται στη μέτρηση της απορρόφησης. ακτινοβολίας χαρακτηριστικού μήκους κύματος

Κεφάλαιο 11γ ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΑ ΑΤΟΜΙΚΗΣ ΑΠΟΡΡΟΦΗΣΗΣ. Βασίζεται στη μέτρηση της απορρόφησης. ακτινοβολίας χαρακτηριστικού μήκους κύματος Κεφάλαιο 11γ ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΑ ΑΤΟΜΙΚΗΣ ΑΠΟΡΡΟΦΗΣΗΣ Βασίζεται στη μέτρηση της απορρόφησης ακτινοβολίας χαρακτηριστικού μήκους κύματος από ΕΛΕΥΘΕΡΑ ΟΥΔΕΤΕΡΑ ΑΤΟΜΑ ΕΝΟΣ ΣΤΟΙΧΕΙΟΥ που βρίσκονται στη ΘΕΜΕΛΙΩΔΗ

Διαβάστε περισσότερα

ΦΥΣΙΚΕΣ ΚΑΤΑΣΤΑΣΕΙΣ. Οι φυσικές καταστάσεις της ύλης είναι η στερεή, η υγρή και η αέρια.

ΦΥΣΙΚΕΣ ΚΑΤΑΣΤΑΣΕΙΣ. Οι φυσικές καταστάσεις της ύλης είναι η στερεή, η υγρή και η αέρια. ΦΥΣΙΚΕΣ ΚΑΤΑΣΤΑΣΕΙΣ Οι φυσικές καταστάσεις της ύλης είναι η στερεή, η υγρή και η αέρια. Οι μεταξύ τους μεταβολές εξαρτώνται από τη θερμοκρασία και την πίεση και είναι οι παρακάτω: ΣΗΜΕΙΟ ΤΗΞΗΣ ΚΑΙ ΣΗΜΕΙΟ

Διαβάστε περισσότερα

Νανο-τεχνολογία. Νανο-Επιστήμη. Προσέγγιση από κάτω προς τα πάνω

Νανο-τεχνολογία. Νανο-Επιστήμη. Προσέγγιση από κάτω προς τα πάνω Νανο-τεχνολογία Ο σχεδιασμός, ο χαρακτηρισμός, η παραγωγή και η εφαρμογή των δομών, συσκευών και συστημάτων, ελέγχοντας τη μορφή και το μέγεθος σε κλίμακα νανόμετρου Νανο-Επιστήμη Η μελέτη των φαινομένων

Διαβάστε περισσότερα

Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας

Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας Χαρακτηρισμός και μοντέλα τρανζίστορ λεπτών υμενίων βιομηχανικής παραγωγής: Τεχνολογία μικροκρυσταλλικού πυριτίου χαμηλής θερμοκρασίας Υποψήφιος Διδάκτορας: Α. Χατζόπουλος Περίληψη Οι τελευταίες εξελίξεις

Διαβάστε περισσότερα

Φυσικοί μετασχηματισμοί καθαρών ουσιών

Φυσικοί μετασχηματισμοί καθαρών ουσιών Φυσικοί μετασχηματισμοί καθαρών ουσιών Ή εξάτμιση, η τήξη και η μετατροπή του γραφίτη σε διαμάντι αποτελούν συνηθισμένα παραδείγματα αλλαγών φάσης χωρίς μεταβολή της χημικής σύστασης. Ορισμός φάσης: Μια

Διαβάστε περισσότερα

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ

ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ TiO2 ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΣΕ ΘΕΡΜΙΚΑ ΕΠΕΞΕΡΓΑΣΜΕΝΟ Ti ΜΕ ΠΡΟΣΘΗΚΗ ΠΛΑΤΙΝΑΣ Ε. Πουλάκης, Κ. Φιλιππόπουλος Σχολή Χημικών Μηχανικών, Εθνικό Μετσόβιο Πολυτεχνείο, Ηρώων Πολυτεχνείου

Διαβάστε περισσότερα

ΠΕΡΙΘΛΑΣΗ ΗΛΕΚΤΡΟΝΙΩΝ

ΠΕΡΙΘΛΑΣΗ ΗΛΕΚΤΡΟΝΙΩΝ ΠΕΡΙΘΛΑΣΗ ΗΛΕΚΤΡΟΝΙΩΝ Αποδείξαμε πειραματικά, με τη βοήθεια του φαινομένου της περίθλασης, ότι τα ηλεκτρόνια έχουν εκτός από τη σωματιδιακή και κυματική φύση. Υπολογίσαμε τις σταθερές πλέγματος του γραφίτη

Διαβάστε περισσότερα

ΚΛΑΣΜΑΤΙΚΗ ΑΠΟΣΤΑΞΗ ΜΗΧΑΝΙΚΗ ΦΥΣΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ ΙΙ. Μ. Κροκίδα

ΚΛΑΣΜΑΤΙΚΗ ΑΠΟΣΤΑΞΗ ΜΗΧΑΝΙΚΗ ΦΥΣΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ ΙΙ. Μ. Κροκίδα ΜΗΧΑΝΙΚΗ ΦΥΣΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ ΙΙ Μ. Κροκίδα ΚΛΑΣΜΑΤΙΚΗ ΑΠΟΣΤΑΞΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓ. ΣΕΔΙΑΣΜΟΥ & ΑΝΑΛΥΣΗΣ ΔΙΕΡΓΑΣΙΩΝ Διαφορική (batch) Rectifying column Stripping column

Διαβάστε περισσότερα

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις Α. ΓΑΚΗ Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 2 Σύνθεση νανοκόνεων του τύπου La 1-x Sr x MnO 3-δ µε την τεχνική αυτανάφλεξης (Glycine/Nitrate Process GNP) ΕΙΣΑΓΩΓΗ Τα

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 1 Τίτλος: Μελέτη εψησιμότητας πρώτων υλών για την παρασκευή κλίνκερ Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος

Διαβάστε περισσότερα

ΟΡΓΑΝΑ ΓΙΑ ΤΗ ΜΕΤΡΗΣΗ ΤΟΥ ΦΘΟΡΙΣΜΟΥ ΚΑΙ ΤΟΥ ΦΩΣΦΟΡΙΣΜΟΥ

ΟΡΓΑΝΑ ΓΙΑ ΤΗ ΜΕΤΡΗΣΗ ΤΟΥ ΦΘΟΡΙΣΜΟΥ ΚΑΙ ΤΟΥ ΦΩΣΦΟΡΙΣΜΟΥ ΟΡΓΑΝΑ ΓΙΑ ΤΗ ΜΕΤΡΗΣΗ ΤΟΥ ΦΘΟΡΙΣΜΟΥ ΚΑΙ ΤΟΥ ΦΩΣΦΟΡΙΣΜΟΥ Ο φθορισμός εκπέμπεται από το δείγμα προς όλες τις κατευθύνσεις αλλά παρατηρείται σε γωνία 90 ο ως προς την ακτινοβολία διέγερσης, διότι σε άλλες

Διαβάστε περισσότερα

ΕΝΕΡΓΕΙΑΚΗ ΑΞΙΟΠΟΙΗΣΗ ΥΠΟΛΕΙΜΜΑΤΙΚΗΣ ΒΙΟΜΑΖΑΣ: Η ΠΕΡΙΠΤΩΣΗ ΤΟΥ ΗΛΙΑΝΘΟΥ

ΕΝΕΡΓΕΙΑΚΗ ΑΞΙΟΠΟΙΗΣΗ ΥΠΟΛΕΙΜΜΑΤΙΚΗΣ ΒΙΟΜΑΖΑΣ: Η ΠΕΡΙΠΤΩΣΗ ΤΟΥ ΗΛΙΑΝΘΟΥ ΕΝΕΡΓΕΙΑΚΗ ΑΞΙΟΠΟΙΗΣΗ ΥΠΟΛΕΙΜΜΑΤΙΚΗΣ ΒΙΟΜΑΖΑΣ: Η ΠΕΡΙΠΤΩΣΗ ΤΟΥ ΗΛΙΑΝΘΟΥ Ιορδανίδης Ανδρέας, Βασιλειάδου Αγάπη, Ασβεστά Αργυρώ, Κόιος Κύρος, Κουμτσίδης Κωνσταντίνος και Κολιογιάννης-Κουτμηρίδης Θεμιστοκλής

Διαβάστε περισσότερα

ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ

ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ ΧΗΜΕΙΑ ΑΜΕΤΑΛΛΩΝ «ΑΕΡΕΣ», «ΑΝΘΡΑΚΑΣ Ο ΘΗΣΑΥΡΟΣ!!!!!!!!!!!!!!!!!!!!!!!!!!!!» Η ομάδα του άνθρακα Ξυλάνθρακας, αναγωγή μεταλλευμάτων Αιθάλη, παραγωγή μελάνης Αύξηση μεταλλικού χαρακτήρα από πάνω προς τα

Διαβάστε περισσότερα

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses)

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) glass Ένα εύθραυστο και διαφανές υλικό Πολλά περισσότερα αλλά και δύσκολο να καθοριστεί ακριβώς Ύαλοι=μη κρυσταλλικά στερεά που παράγονται

Διαβάστε περισσότερα

2.2 Το νερό ως διαλύτης - μείγματα

2.2 Το νερό ως διαλύτης - μείγματα 1 2.2 Το νερό ως διαλύτης - μείγματα 2.2-1. Τι ονομάζεται μείγμα; Μείγμα ονομάζεται κάθε σύστημα που προκύπτει από την ανάμειξη δύο ή περισσότερων ουσιών. Τα περισσότερα υλικά στη φύση είναι μίγματα. 2.2-2.

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 4 Τίτλος: Μελέτη της συμπεριφοράς δομικού υλικού σε θερμοκρασιακή περιοχή πέραν της θερμοκρασίας παραγωγής του Ονόματα Καθηγητών: Κακάλη Γ.,

Διαβάστε περισσότερα

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών»

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΤΩΝ ΥΛΙΚΩΝ ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» Στα πλαίσια της σύμβασης ανάθεσης

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΕΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ κ ΔΙΟΙΚΗΣΗΣ ΤΟΜΕΑΣ ΥΛΙΚΩΝ, ΔΙΕΡΓΑΣΙΩΝ κ ΜΗΧΑΝΟΛΟΓΙΑΣ ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ Παραουσίαση μαθήματος με διαφάνειες στο

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Άνθρακας και υβριδικά υλικά με βάση τον άνθρακα Graphite Diamond Fullerene Nanotube Ηλεκτρονική διαμόρφωση του C, υβριδισμός και

Διαβάστε περισσότερα

ÖñïíôéóôÞñéï Ì.Å ÅÐÉËÏÃÇ ÊÁËÁÌÁÔÁ Β ΛΥΚΕΙΟΥ ΘΕΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΧΗΜΕΙΑ ΕΚΦΩΝΗΣΕΙΣ ΘΕΜΑ 1

ÖñïíôéóôÞñéï Ì.Å ÅÐÉËÏÃÇ ÊÁËÁÌÁÔÁ Β ΛΥΚΕΙΟΥ ΘΕΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΧΗΜΕΙΑ ΕΚΦΩΝΗΣΕΙΣ ΘΕΜΑ 1 Επαναληπτικά Θέµατα ΟΕΦΕ 008 1 ΘΕΜΑ 1 Β ΛΥΚΕΙΟΥ ΘΕΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΕΚΦΩΝΗΣΕΙΣ ΧΗΜΕΙΑ Για τις ερωτήσεις 1.1 1. να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη

Διαβάστε περισσότερα

Άσκηση 3η. Μέθοδοι Διαχωρισμού. Τμήμα ΔΕΑΠΤ - Εργαστήριο Γενικής Χημείας

Άσκηση 3η. Μέθοδοι Διαχωρισμού. Τμήμα ΔΕΑΠΤ - Εργαστήριο Γενικής Χημείας Άσκηση 3η Μέθοδοι Διαχωρισμού 1 2 Θεωρητικό μέρος Χρήση των μεταβολών των φάσεων στην ανάλυση Οι ουσίες λειώνουν και βράζουν σε ορισμένες θερμοκρασίες, αλλάζοντας έτσι μορφή από στερεή σε υγρή ή από υγρή

Διαβάστε περισσότερα

1 Aπώλειες θερμότητας - Μονωτικά

1 Aπώλειες θερμότητας - Μονωτικά 1 Aπώλειες θερμότητας - Μονωτικά 1.1 Εισαγωγή Όταν ένα ρευστό ρέει μέσα σ' έναν αγωγό και η θερμοκρασία του διαφέρει από τη θερμοκρασία του περιβάλλοντος, τότε μεταδίδεται θερμότητα: από το ρευστό προς

Διαβάστε περισσότερα

ΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΑΣ

ΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΑΣ ΤΕΧΝΙΚΑ ΠΡΟΒΛΗΜΑΤΑ ΚΑΤΑ ΤΗΝ ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΓΕΩΘΕΡΜΙΑΣ Η αξιοποίηση της γεωθερμικής ενέργειας συναντά ορισμένα τεχνικά προβλήματα, Τα προβλήματα αυτά είναι: (α) ο σχηματισμός επικαθίσεων (ή καθαλατώσεις

Διαβάστε περισσότερα

EUSO 2016 ΒΙΟΛΟΓΙΑΣ ΣΧΟΛΕΙΟ:. Σέρρες 05/12/2015

EUSO 2016 ΒΙΟΛΟΓΙΑΣ ΣΧΟΛΕΙΟ:. Σέρρες 05/12/2015 14 η Ευρωπαϊκή Ολυμπιάδα Επιστημών EUSO 2016 ΤΟΠΙΚΟΣ ΜΑΘΗΤΙΚΟΣ ΔΙΑΓΩΝΙΣΜΟΣ ΠΕΙΡΑΜΑΤΩΝ ΒΙΟΛΟΓΙΑΣ ΣΧΟΛΕΙΟ:. Μαθητές/τριες που συμμετέχουν: (1) (2) (3) Σέρρες 05/12/2015 Σύνολο μορίων:..... Α. Δράση των ενζύμων

Διαβάστε περισσότερα

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος ΠΡΑΞΗ ΕΘΝΙΚΗΣ ΕΜΒΕΛΕΙΑΣ «Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Δευτέρα 25 Μαΐου, 2015 Ημερίδα - Κ.Ε.Δ.Ε.Α. Θεσσαλονίκη Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Χημική Τεχνολογία. Εργαστηριακό Μέρος

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Χημική Τεχνολογία. Εργαστηριακό Μέρος ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Χημική Τεχνολογία Εργαστηριακό Μέρος Ενότητα 8.2: Χημικώς Απαιτούμενο Οξυγόνο (Chemical Oxygen Demand, COD) Ευάγγελος Φουντουκίδης

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΦΥΣΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ Ι & ΙΙ Εργαστηριακή Άσκηση 4: ΞΗΡΑΝΣΗ (σε ρεύμα αέρα)

ΜΗΧΑΝΙΚΗ ΦΥΣΙΚΩΝ ΔΙΕΡΓΑΣΙΩΝ Ι & ΙΙ Εργαστηριακή Άσκηση 4: ΞΗΡΑΝΣΗ (σε ρεύμα αέρα) Ε Θ Ν Ι Κ Ο Μ Ε Τ Σ Ο Β Ι Ο Π Ο Λ Υ Τ Ε Χ Ν Ε Ι Ο ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΙΙ: Σχεδιασμού, Ανάλυσης & Ανάπτυξης Διεργασιών και Συστημάτων ΕΡΓΑΣΤΗΡΙΟ ΣΧΕΔΙΑΣΜΟΥ & ΑΝΑΛΥΣΗΣ ΔΙΕΡΓΑΣΙΩΝ Διευθυντής: Ι.

Διαβάστε περισσότερα

Ιωάννης Πούλιος, Καθηγητής Εργ. Φυσικοχημείας Α.Π.Θ. Τηλ

Ιωάννης Πούλιος, Καθηγητής Εργ. Φυσικοχημείας Α.Π.Θ. Τηλ Φυσικοχημεία II, Διαλύματα Ιωάννης Πούλιος, Καθηγητής Εργ. Φυσικοχημείας Α.Π.Θ. Τηλ. 2310-997785 poulios@chem.auth.gr photocatalysisgroup.web.auth.gr ΚΡΑΜΑΤΑ Χρώμα κραμάτων αποτελούμενα από Χρυσό (Au),

Διαβάστε περισσότερα

ΙΣΟΖΥΓΙΑ ΕΝΕΡΓΕΙΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ

ΙΣΟΖΥΓΙΑ ΕΝΕΡΓΕΙΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ ΙΣΟΖΥΓΙΑ ΕΝΕΡΓΕΙΑΣ ΜΕ ΑΝΤΙΔΡΑΣΗ 2 ΕΝΘΑΛΠΙΑ ΣΧΗΜΑΤΙΣΜΟΥ ΕΝΩΣΗΣ Ο θερμοτονισμός ή η θερμότητα της αντίδρασης εκφράζει τη μεταβολή ενέργειας λόγω της χημικής αντίδρασης Η απαιτούμενη ενέργεια για το σχηματισμό

Διαβάστε περισσότερα

Τμήμα Τεχνολογίας Τροφίμων. Ανόργανη Χημεία. Ενότητα 8 η : Υγρά, Στερεά & Αλλαγή Φάσεων. Δρ. Δημήτρης Π. Μακρής Αναπληρωτής Καθηγητής.

Τμήμα Τεχνολογίας Τροφίμων. Ανόργανη Χημεία. Ενότητα 8 η : Υγρά, Στερεά & Αλλαγή Φάσεων. Δρ. Δημήτρης Π. Μακρής Αναπληρωτής Καθηγητής. Τμήμα Τεχνολογίας Τροφίμων Ανόργανη Χημεία Ενότητα 8 η : Υγρά, Στερεά & Αλλαγή Φάσεων Οκτώβριος 2018 Δρ. Δημήτρης Π. Μακρής Αναπληρωτής Καθηγητής Πολικοί Ομοιοπολικοί Δεσμοί & Διπολικές Ροπές 2 Όπως έχει

Διαβάστε περισσότερα

διατήρησης της μάζας.

διατήρησης της μάζας. 6. Ατομική φύση της ύλης Ο πρώτος που ισχυρίστηκε ότι η ύλη αποτελείται από δομικά στοιχεία ήταν ο αρχαίος Έλληνας φιλόσοφος Δημόκριτος. Το πείραμα μετά από 2400 χρόνια ήρθε και επιβεβαίωσε την άποψη αυτή,

Διαβάστε περισσότερα

Η απορρόφηση των φωτονίων από την ύλη βασίζεται σε τρεις µηχανισµούς:

Η απορρόφηση των φωτονίων από την ύλη βασίζεται σε τρεις µηχανισµούς: AΣΚΗΣΗ 5 ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ-γ (1 o ΜΕΡΟΣ) - Βαθµονόµηση και εύρεση της απόδοσης του ανιχνευτή - Μέτρηση της διακριτικότητας ενέργειας του ανιχνευτή 1. Εισαγωγή Η ακτινοβολία -γ είναι ηλεκτροµαγνητική

Διαβάστε περισσότερα

ΠΑΡΑΡΤΗΜΑ 1 ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ

ΠΑΡΑΡΤΗΜΑ 1 ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΠΑΡΑΡΤΗΜΑ 1 ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ Εικόνα Π1.1: Διάγραμμα φάσεων Fe-C Μονοφασικά πεδία Κύρια χαρακτηριστικά α-fe φερρίτης - στερεό διάλυμα άνθρακα σε BCC Fe - μέγιστη διαλυτότητα σε C 0,025

Διαβάστε περισσότερα

ΧΗΜΕΙΑ ΘΕΤΙΚΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΕΡΓΑΣΙΑ 6-ΧΗΜΙΚΗ ΙΣΟΡΡΟΠΙΑ

ΧΗΜΕΙΑ ΘΕΤΙΚΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΕΡΓΑΣΙΑ 6-ΧΗΜΙΚΗ ΙΣΟΡΡΟΠΙΑ ΧΗΜΕΙΑ ΘΕΤΙΚΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΕΡΓΑΣΙΑ 6-ΧΗΜΙΚΗ ΙΣΟΡΡΟΠΙΑ 1. Σε δοχείο σταθερού όγκου και σε σταθερή θερμοκρασία, εισάγονται κάποιες ποσότητες των αερίων Η 2(g) και Ι 2(g) τα οποία αντιδρούν σύμφωνα με

Διαβάστε περισσότερα

Μεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις

Μεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις Μεταλλικός δεσμός - Κρυσταλλικές δομές Ασκήσεις Ποια από τις ακόλουθες προτάσεις ισχύει για τους μεταλλικούς δεσμούς; α) Οι μεταλλικοί δεσμοί σχηματίζονται αποκλειστικά μεταξύ ατόμων του ίδιου είδους μετάλλου.

Διαβάστε περισσότερα

Πείραμα 1 ο. Προσδιορισμός Υγρασίας Τροφίμων

Πείραμα 1 ο. Προσδιορισμός Υγρασίας Τροφίμων Πείραμα 1 ο Προσδιορισμός Υγρασίας Τροφίμων Εισαγωγή Η μέτρηση της υγρασίας των τροφίμων είναι ιδιαιτέρως σημαντική για τους παρακάτω λόγους: Απαιτήσεις νομοθεσίας: υπάρχουν θεσμοθετημένα όρια για τη μέγιστη

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ 1. ΕΙΣΑΓΩΓΗ 2. ΚΑΤΑΣΚΕΥΗ

ΠΕΡΙΛΗΨΗ 1. ΕΙΣΑΓΩΓΗ 2. ΚΑΤΑΣΚΕΥΗ ΜΕΛΕΤΗ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΕΜΒΑΠΤΙΣΜΕΝΟΥ ΣΕ ΟΧΕΙΟ ΑΠΟΘΗΚΕΥΣΗΣ ΗΛΙΑΚΟΥ ΘΕΡΜΟΣΙΦΩΝΑ. Ν. Χασιώτης, Ι. Γ. Καούρης, Ν. Συρίµπεης. Τµήµα Μηχανολόγων & Αεροναυπηγών Μηχανικών, Πανεπιστήµιο Πατρών 65 (Ρίο) Πάτρα.

Διαβάστε περισσότερα

Νέα Οπτικά Μικροσκόπια

Νέα Οπτικά Μικροσκόπια Νέα Οπτικά Μικροσκόπια Αντίθεση εικόνας (contrast) Αντίθεση πλάτους Αντίθεση φάσης Αντίθεση εικόνας =100 x (Ι υποβ -Ι δειγμα )/ Ι υποβ Μικροσκοπία φθορισμού (Χρησιμοποιεί φθορίζουσες χρωστικές για το

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Διαγράμματα Φάσεων Δημιουργία κραμάτων: διάχυση στοιχείων που έρχονται σε άμεση επαφή Πως συμπεριφέρονται τα επιμέρους άτομα των

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 3 Τίτλος: Σταθεροποίηση ζιρκονίας με προσθήκη CaO Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών

ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ. 1. Παρασκευή Στηριγμένων Καταλυτών. 2. Χαρακτηρισμός Καταλυτών ΚΑΤΑΛΥΤΙΚΆ ΥΛΙΚΆ 1. Παρασκευή Στηριγμένων Καταλυτών 2. Χαρακτηρισμός Καταλυτών Παρασκευή Στηριγμένων Καταλυτών Τεχνικές Εμποτισμού Ξηρός Εμποτισμός Υγρός Εμποτισμός Απλός Εμποτισμός Εναπόθεση - Καθίζηση

Διαβάστε περισσότερα

Όργανα μέτρησης διαστάσεων-μάζας. Υπολογισμός πυκνότητας μεταλλικών σωμάτων

Όργανα μέτρησης διαστάσεων-μάζας. Υπολογισμός πυκνότητας μεταλλικών σωμάτων Όργανα μέτρησης διαστάσεων-μάζας. Υπολογισμός πυκνότητας μεταλλικών σωμάτων Συγγραφείς:. Τμήμα, Σχολή Εφαρμοσμένων Επιστημών, ΤΕΙ Κρήτης Περίληψη Στην παρούσα εργαστηριακή άσκηση μετρήσαμε τη διάμετρο

Διαβάστε περισσότερα

ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ

ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ ΚΑΤΑΛΥΤΙΚΗ ΚΑΙ ΦΩΤΟΚΑΤΑΛΥΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΥΣΑΕΡΙΩΝ ΑΥΤΟΚΙΝΗΤΩΝ Ε. Πουλάκης, Α. Ζέρβα, Κ. Φιλιππόπουλος Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 80 Αθήνα ΠΕΡΙΛΗΨΗ Η φωτοκαταλυτική επεξεργασία

Διαβάστε περισσότερα

Πανεπιστήμιο Δυτικής Μακεδονίας. Τμήμα Μηχανολόγων Μηχανικών. Χημεία. Ενότητα 13: Χημική κινητική

Πανεπιστήμιο Δυτικής Μακεδονίας. Τμήμα Μηχανολόγων Μηχανικών. Χημεία. Ενότητα 13: Χημική κινητική Τμήμα Μηχανολόγων Μηχανικών Χημεία Ενότητα 13: Χημική κινητική Αν. Καθηγητής Γεώργιος Μαρνέλλος e-mail: gmarnellos@uowm.gr Τμήμα Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται

Διαβάστε περισσότερα

3. Ιοντικές αντιδράσεις σε υδατικά διαλύματα

3. Ιοντικές αντιδράσεις σε υδατικά διαλύματα Σκοπός 3. Ιοντικές αντιδράσεις σε υδατικά διαλύματα Σκοπός των πειραμάτων της παρούσας εργαστηριακής άσκησης είναι να γνωρίσετε, πρώτον, ορισμένες αντιδράσεις καταβύθισης, βάσει των οποίων θα ελέγξετε

Διαβάστε περισσότερα

ΠΕΙΡΑΜΑ FRANK-HERTZ ΜΕΤΡΗΣΗ ΤΗΣ ΕΝΕΡΓΕΙΑΣ ΔΙΕΓΕΡΣΗΣ ΕΝΟΣ ΑΤΟΜΟΥ

ΠΕΙΡΑΜΑ FRANK-HERTZ ΜΕΤΡΗΣΗ ΤΗΣ ΕΝΕΡΓΕΙΑΣ ΔΙΕΓΕΡΣΗΣ ΕΝΟΣ ΑΤΟΜΟΥ ΠΕΙΡΑΜΑ FRANK-HERTZ ΜΕΤΡΗΣΗ ΤΗΣ ΕΝΕΡΓΕΙΑΣ ΔΙΕΓΕΡΣΗΣ ΕΝΟΣ ΑΤΟΜΟΥ Η απορρόφηση ενέργειας από τα άτομα γίνεται ασυνεχώς και σε καθορισμένες ποσότητες. Λαμβάνοντας ένα άτομο ορισμένα ποσά ενέργειας κάποιο

Διαβάστε περισσότερα

3 ο κεφάλαιο. καύσιμα και καύση

3 ο κεφάλαιο. καύσιμα και καύση 3 ο κεφάλαιο καύσιμα και καύση 1. Τι ονομάζουμε καύσιμο ; 122 Είναι διάφοροι τύποι υδρογονανθράκων ΗC ( υγρών ή αέριων ) που χρησιμοποιούνται από τις ΜΕΚ για την παραγωγή έργου κίνησης. Το καλύτερο καύσιμο

Διαβάστε περισσότερα

Ca. Να μεταφέρετε στην κόλλα σας συμπληρωμένο τον παρακάτω πίνακα που αναφέρεται στο άτομο του ασβεστίου: ΣΤΙΒΑΔΕΣ νετρόνια K L M N Ca 2

Ca. Να μεταφέρετε στην κόλλα σας συμπληρωμένο τον παρακάτω πίνακα που αναφέρεται στο άτομο του ασβεστίου: ΣΤΙΒΑΔΕΣ νετρόνια K L M N Ca 2 Ερωτήσεις Ανάπτυξης 1. Δίνεται ότι: 40 20 Ca. Να μεταφέρετε στην κόλλα σας συμπληρωμένο τον παρακάτω πίνακα που αναφέρεται στο άτομο του ασβεστίου: ΣΤΙΒΑΔΕΣ νετρόνια K L M N Ca 2 2. Tι είδους δεσμός αναπτύσσεται

Διαβάστε περισσότερα

ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ

ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΚΑΙ ΑΕΡΟΝΑΥΠΗΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΤΩΝ ΡΕΥΣΤΩΝ ΚΑΙ ΕΦΑΡΜΟΓΩΝ ΑΥΤΗΣ Διευθυντής: Διονύσιος-Ελευθ. Π. Μάργαρης, Αναπλ. Καθηγητής ΕΡΓΑΣΤΗΡΙΑΚΗ

Διαβάστε περισσότερα

Καταλυτική οξείδωση πτητικών οργανικών ενώσεων σε απαέρια βιομηχανικών εγκαταστάσεων

Καταλυτική οξείδωση πτητικών οργανικών ενώσεων σε απαέρια βιομηχανικών εγκαταστάσεων Καταλυτική οξείδωση πτητικών οργανικών ενώσεων σε απαέρια βιομηχανικών εγκαταστάσεων ΠΕΡΙΛΗΨΗ Στα πλαίσια της παρούσας διδακτορικής διατριβής πραγματοποιήθηκαν πειράματα καταλυτικής οξείδωσης πτητικών

Διαβάστε περισσότερα

20. Οι δύο πρώτοι νόμοι της χημείας 21. Η έννοια του ατόμου 22. Η έννοια του μολ 23. Η έννοια της χημικής εξίσωσης

20. Οι δύο πρώτοι νόμοι της χημείας 21. Η έννοια του ατόμου 22. Η έννοια του μολ 23. Η έννοια της χημικής εξίσωσης 21. Η έννοια του ατόμου 22. Η έννοια του μολ 23. Η έννοια της χημικής εξίσωσης 157 Μάθημα 20 Ο ΝΟΜΟΣ ΤΗΣ ΑΦΘΑΡΣΙΑΣ ΤΗΣ ΥΛΗΣ \ ΚΑΙ Ο ΝΟΜΟΣ ΤΩΝ ΣΤΑΘΕΡΩΝ ΛΟΓΩΝ Ακριβείς μετρήσεις έκαναν τη χημεία πραγματική

Διαβάστε περισσότερα

Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα»

Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα» ENERGY WASTE Ημερίδα 21/11/2014 «Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα» Παρουσίαση έργου ENERGY WASTE Κατασκευή

Διαβάστε περισσότερα

Σταθµοί ηλεκτροπαραγωγής συνδυασµένου κύκλου µε ενσωµατωµένη αεριοποίηση άνθρακα (IGCC) ρ. Αντώνιος Τουρλιδάκης Καθηγητής Τµ. Μηχανολόγων Μηχανικών, Πανεπιστήµιο υτικής Μακεδονίας 1 ιαδικασίες, σχήµατα

Διαβάστε περισσότερα

ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3

ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3 ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΚΕΦΑΛΑΙΟ 1. ΒΙΒΛΙΟΓΡΑΦΙΚΗ ΑΝΑΣΚΟΠΗΣΗ 1.1 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ 1 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3 1.3 ΤΟ ΤΙΤΑΝΙΟ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΒΙΟΥΛΙΚΩΝ

Διαβάστε περισσότερα

Γραπτή «επί πτυχίω» εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Ιούνιος 2016

Γραπτή «επί πτυχίω» εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Ιούνιος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Ι) Να προσδιοριστούν οι δείκτες

Διαβάστε περισσότερα

Ελαστικότητα είναι η ιδιότητα ενός υλικού να επανέρχεται στο αρχικό του σχήμα μετά από παραμόρφωση.

Ελαστικότητα είναι η ιδιότητα ενός υλικού να επανέρχεται στο αρχικό του σχήμα μετά από παραμόρφωση. Η σκληρότητα ενός υλικού εκφράζει τη δυνατότητά του να χαράζει ή να χαράζεται από άλλα από άλλα υλικά. Η μέτρηση της σκληρότητας, κυρίως για τα ορυκτά, γίνεται με την εμπειρική σκληρομετρική κλίμακα Μος

Διαβάστε περισσότερα

1. Τί ονομάζουμε καύσιμο ή καύσιμη ύλη των ΜΕΚ; 122

1. Τί ονομάζουμε καύσιμο ή καύσιμη ύλη των ΜΕΚ; 122 Απαντήσεις στο: Διαγώνισμα στο 4.7 στις ερωτήσεις από την 1 η έως και την 13 η 1. Τί ονομάζουμε καύσιμο ή καύσιμη ύλη των ΜΕΚ; 122 Είναι διάφοροι τύποι υδρογονανθράκων ΗC ( υγρών ή αέριων ) που χρησιμοποιούνται

Διαβάστε περισσότερα

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις Γ. Κακάλη, Αν. Καθ. Ε.Μ.Π. Α. Γάκη, Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 6 Παρασκευή ασβεσταργιλικών ενώσεων µε τη µέθοδο πολυµερισµού αρχικών διαλυµάτων και τη χρήση

Διαβάστε περισσότερα

Άσκηση 3η. Μέθοδοι Διαχωρισμού. Τμήμα ΔΕΑΠΤ - Εργαστήριο Γενικής Χημείας

Άσκηση 3η. Μέθοδοι Διαχωρισμού. Τμήμα ΔΕΑΠΤ - Εργαστήριο Γενικής Χημείας Άσκηση 3η Μέθοδοι Διαχωρισμού 1 2 Θεωρητικό μέρος Χρήση των μεταβολών των φάσεων στην ανάλυση Οι ουσίες λειώνουν και βράζουν σε ορισμένες θερμοκρασίες, αλλάζοντας έτσι μορφή από στερεή σε υγρή ή από υγρή

Διαβάστε περισσότερα

H αρχή της διατήρησης της ύλης και η στοιχειομετρία των ενώσεων. Εισαγωγική Χημεία

H αρχή της διατήρησης της ύλης και η στοιχειομετρία των ενώσεων. Εισαγωγική Χημεία H αρχή της διατήρησης της ύλης και η στοιχειομετρία των ενώσεων Εισαγωγική Χημεία Priestley:Παρασκευή Οξυγόνου, 1774 Εισαγωγική Χημεία Antoine Lavoisier: 1743-1794 Διατύπωσε τον νόμο διατήρησης της μάζας

Διαβάστε περισσότερα

ΠΑΡΑΡΤΗΜΑ 1-ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΚΑΙ ΧΥΤΟΣΙΔΗΡΩΝ 2017

ΠΑΡΑΡΤΗΜΑ 1-ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΚΑΙ ΧΥΤΟΣΙΔΗΡΩΝ 2017 ΠΑΡΑΡΤΗΜΑ 1-ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΚΑΙ ΧΥΤΟΣΙΔΗΡΩΝ 2017 ΠΑΡΑΡΤΗΜΑ 1 ΜΕΤΑΛΛΟΓΡΑΦΙΚΗ ΠΑΡΑΤΗΡΗΣΗ ΧΑΛΥΒΩΝ ΚΑΙ ΧΥΤΟΣΙΔΗΡΩΝ 1 Διάγραμμα ισορροπίας κράμματος Fe-C Το διάγραμμα φάσεων ισορροπίας Fe-C

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ. Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας

ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ. Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας ΗΛΕΚΤΡΟΝΙΚΟ ΜΙΚΡΟΣΚΟΠΙΟ Ηλεκτρονικό Μικροσκόπιο Διέλευσης ή Διαπερατότητας Ηλεκτρονικό Μικροσκόπιο Διέλευσης Υψηλής Ανάλυσης JEOL

Διαβάστε περισσότερα

EΡΓΑΣΤΗΡΙΟ ΠΟΛΥΜΕΡΩΝ Ενότητα : Διαφορική Ανιχνευτική Θερμιδομετρία (DSC)

EΡΓΑΣΤΗΡΙΟ ΠΟΛΥΜΕΡΩΝ Ενότητα : Διαφορική Ανιχνευτική Θερμιδομετρία (DSC) EΡΓΑΣΤΗΡΙΟ ΠΟΛΥΜΕΡΩΝ Ενότητα : Διαφορική Ανιχνευτική Θερμιδομετρία (DSC) Διδάσκων : Κων/νος Τσιτσιλιάνης, Καθηγητής Ουρανία Κούλη, Ε.ΔΙ.Π. Πολυτεχνική Σχολή Τμήμα Χημικών Μηχανικών 1 Σκοπός Η εξοικείωση

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014 ÊÏÑÕÖÁÉÏ ÅÕÏÓÌÏÓ

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014 ÊÏÑÕÖÁÉÏ ÅÕÏÓÌÏÓ ΤΑΞΗ: ΚΑΤΕΥΘΥΝΣΗ: ΜΑΘΗΜΑ: ΘΕΜΑ Α Β ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΘΕΤΙΚΗ ΧΗΜΕΙΑ Ηµεροµηνία: Τετάρτη 3 Απριλίου 014 ιάρκεια Εξέτασης: 3 ώρες ΕΚΦΩΝΗΣΕΙΣ Για τις ερωτήσεις Α1 έως και Α4 να γράψετε στο τετράδιό σας τον αριθµό

Διαβάστε περισσότερα

ΜΑΘΗΜΑΤΙΚΗ ΠΡΟΣΟΜΟΙΩΣΗ ΤΩΝ ΦΑΙΝΟΜΕΝΩΝ ΙΑΧΥΣΗΣ ΣΕ ΠΟΛΥΜΕΡΙΚΑ ΣΩΜΑΤΙ ΙΑ. ΤΟ ΜΟΝΤΕΛΟ ΤΥΧΑΙΩΝ ΠΟΡΩΝ ΚΑΙ ΠΟΛΥΜΕΡΙΚΗΣ ΙΑΣΤΟΛΗΣ

ΜΑΘΗΜΑΤΙΚΗ ΠΡΟΣΟΜΟΙΩΣΗ ΤΩΝ ΦΑΙΝΟΜΕΝΩΝ ΙΑΧΥΣΗΣ ΣΕ ΠΟΛΥΜΕΡΙΚΑ ΣΩΜΑΤΙ ΙΑ. ΤΟ ΜΟΝΤΕΛΟ ΤΥΧΑΙΩΝ ΠΟΡΩΝ ΚΑΙ ΠΟΛΥΜΕΡΙΚΗΣ ΙΑΣΤΟΛΗΣ ΜΑΘΗΜΑΤΙΚΗ ΠΡΟΣΟΜΟΙΩΣΗ ΤΩΝ ΦΑΙΝΟΜΕΝΩΝ ΙΑΧΥΣΗΣ ΣΕ ΠΟΛΥΜΕΡΙΚΑ ΣΩΜΑΤΙ ΙΑ. ΤΟ ΜΟΝΤΕΛΟ ΤΥΧΑΙΩΝ ΠΟΡΩΝ ΚΑΙ ΠΟΛΥΜΕΡΙΚΗΣ ΙΑΣΤΟΛΗΣ Β. Κανελλόπουλος, Γ. οµπάζης, Χ. Γιαννουλάκης και Κ. Κυπαρισσίδης Τµήµα Χηµικών

Διαβάστε περισσότερα

Μηχανική και Ανάπτυξη Διεργασιών 7ο Εξάμηνο, Σχολή Χημικών Μηχανικών ΕΜΠ ΥΓΡΗ ΕΚΧΥΛΙΣΗ

Μηχανική και Ανάπτυξη Διεργασιών 7ο Εξάμηνο, Σχολή Χημικών Μηχανικών ΕΜΠ ΥΓΡΗ ΕΚΧΥΛΙΣΗ Μηχανική και Ανάπτυξη Διεργασιών 7ο Εξάμηνο, Σχολή Χημικών Μηχανικών ΕΜΠ ΥΓΡΗ ΕΚΧΥΛΙΣΗ Η υγρή εκχύλιση βρίσκει εφαρμογή όταν. Η σχετική πτητικότητα των συστατικών του αρχικού διαλύματος είναι κοντά στη

Διαβάστε περισσότερα

ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ

ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ ΦΥΣΙΚΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΟΝΙΑΜΑΤΩΝ ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΣΥΝΤΗΡΗΣΗΣ ΑΠΟ ΜΝΗΜΕΙΑ Σ. Ροκίδη, Π. Γ. Κουτσούκος Τµήµα Χηµικών Μηχανικών, Πανεπιστήµιο Πατρών & Ινστιτούτο Επιστηµών Χηµικής Μηχανικής ΠΕΡΙΛΗΨΗ Στην

Διαβάστε περισσότερα

ΧΗΜΕΙΑ ΘΕΤΙΚΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΕΡΓΑΣΙΑ 4-ΘΕΡΜΟΧΗΜΕΙΑ

ΧΗΜΕΙΑ ΘΕΤΙΚΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΕΡΓΑΣΙΑ 4-ΘΕΡΜΟΧΗΜΕΙΑ ΧΗΜΕΙΑ ΘΕΤΙΚΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΕΡΓΑΣΙΑ 4-ΘΕΡΜΟΧΗΜΕΙΑ 1. Κατά την τέλεια καύση 1g ακετυλενίου (C 2 H 2 ) εκλύεται θερμότητα 50KJ. Να γράψετε την θερμοχημική εξίσωση για την καύση του ακετυλενίου. 2. Σε

Διαβάστε περισσότερα

ΔΙΕΘΝΕΣ ΣΥΣΤΗΜΑ ΜΟΝΑΔΩΝ (S.I.)

ΔΙΕΘΝΕΣ ΣΥΣΤΗΜΑ ΜΟΝΑΔΩΝ (S.I.) ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΔΙΕΘΝΕΣ ΣΥΣΤΗΜΑ ΜΟΝΑΔΩΝ (S.I.) Το 1960 καθορίστηκε μετά από διεθνή συμφωνία το Διεθνές Σύστημα Μονάδων S.I. (από τα αρχικά των γαλλικών λέξεων Système International d Unités). Το σύστημα

Διαβάστε περισσότερα

Γενική Χημεία. Νίκος Ξεκουκουλωτάκης Επίκουρος Καθηγητής

Γενική Χημεία. Νίκος Ξεκουκουλωτάκης Επίκουρος Καθηγητής Γενική Χημεία Νίκος Ξεκουκουλωτάκης Επίκουρος Καθηγητής Πολυτεχνείο Κρήτης Τμήμα Μηχανικών Περιβάλλοντος Γραφείο Κ2.125, τηλ.: 28210-37772 e-mail:nikosxek@gmail.com Περιεχόμενα Διαλύματα Γραμμομοριακή

Διαβάστε περισσότερα

Κυματική Φύση του φωτός και εφαρμογές. Περίθλαση Νέα οπτικά μικροσκόπια Κρυσταλλογραφία ακτίνων Χ

Κυματική Φύση του φωτός και εφαρμογές. Περίθλαση Νέα οπτικά μικροσκόπια Κρυσταλλογραφία ακτίνων Χ Κυματική Φύση του φωτός και εφαρμογές Περίθλαση Νέα οπτικά μικροσκόπια Κρυσταλλογραφία ακτίνων Χ Επαλληλία κυμάτων Διαφορά φάσης Δφ=0 Ενίσχυση Δφ=180 Απόσβεση Κάθε σημείο του μετώπου ενός κύματος λειτουργεί

Διαβάστε περισσότερα

Τίτλος Μαθήματος: Βασικές Έννοιες Φυσικής. Ενότητα: Ατομική φύση της ύλης. Διδάσκων: Καθηγητής Κ. Κώτσης. Τμήμα: Παιδαγωγικό, Δημοτικής Εκπαίδευσης

Τίτλος Μαθήματος: Βασικές Έννοιες Φυσικής. Ενότητα: Ατομική φύση της ύλης. Διδάσκων: Καθηγητής Κ. Κώτσης. Τμήμα: Παιδαγωγικό, Δημοτικής Εκπαίδευσης Τίτλος Μαθήματος: Βασικές Έννοιες Φυσικής Ενότητα: Ατομική φύση της ύλης Διδάσκων: Καθηγητής Κ. Κώτσης Τμήμα: Παιδαγωγικό, Δημοτικής Εκπαίδευσης 6. Ατομική φύση της ύλης Ο πρώτος που ισχυρίστηκε ότι η

Διαβάστε περισσότερα

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ

6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6-1 6. ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΩΝ ΠΟΛΥΜΕΡΩΝ 6.1. ΙΑ ΟΣΗ ΤΗΣ ΘΕΡΜΟΤΗΤΑΣ Πολλές βιοµηχανικές εφαρµογές των πολυµερών αφορούν τη διάδοση της θερµότητας µέσα από αυτά ή γύρω από αυτά. Πολλά πολυµερή χρησιµοποιούνται

Διαβάστε περισσότερα
