1 ΜΥΥ- 402 Αρχιτεκτονική Υπολογιστών ARM και x86 Αρης Ευθυμίου

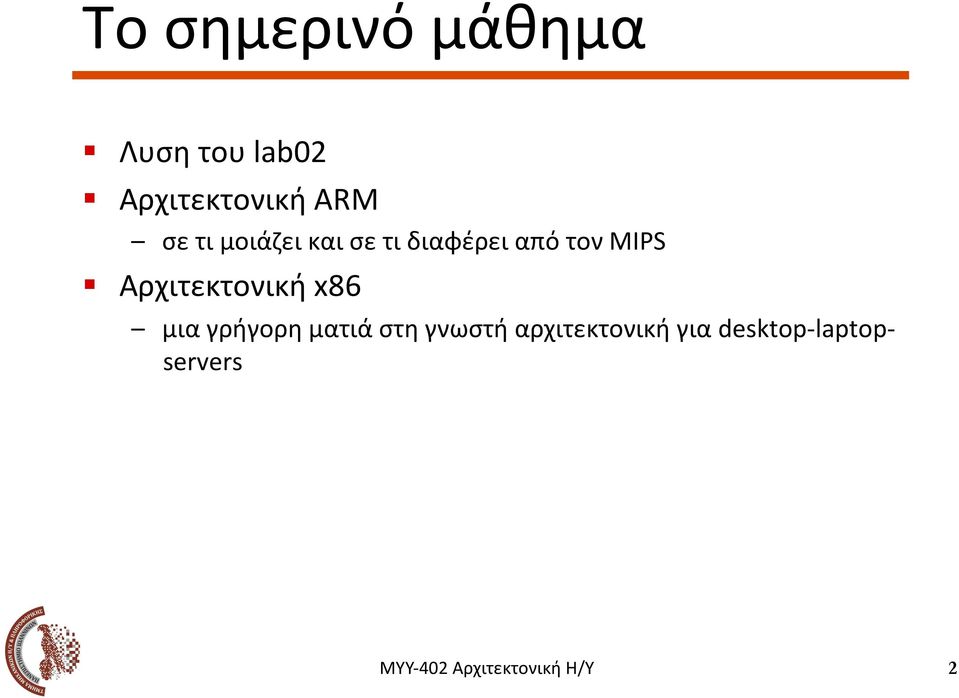

2 Το σημερινό μάθημα! Λυση του lab02! Αρχιτεκτονική ARM σε τι μοιάζει και σε τι διαφέρει από τον MIPS! Αρχιτεκτονική x86 μια γρήγορη ματιά στη γνωστή αρχιτεκτονική για desktop- laptop- servers 2

3 Αρχιτεκτονική ARM! Ο πρώτος επεξεργαστής ARM παρουσιάστηκε το 1985 Ονομα Acorn RISC Machine, αργότερα Advanced RISC Machine Εμπνεύστηκε από τον Berkeley RISC I! Το 1994 η DEC γνωστή για τον επεξεργαστή Alpha, πήρε άδεια να σχεδιάσει τον strongarm δουλευε στα 233 Mhz με κατανάλωση 1 Wat και ήταν περίπου τρανζίστορ! Εγινε γνωστός για το μικρό μέγεθος, εξαιρετικά χαμηλή κατανάλωση ενέργειας, καλές επιδόσεις και συμπαγή κώδικα ιδανικός για ενσωματωμένος (embedded) επεξεργαστής 3

4 ARM διάδοση! Είναι η δημοφιλέστερη αρχιτεκτονική στον κόσμο σε όλα τα κινητά τηλεφωνα και tablets και πολλές αλλες συσκευές 4

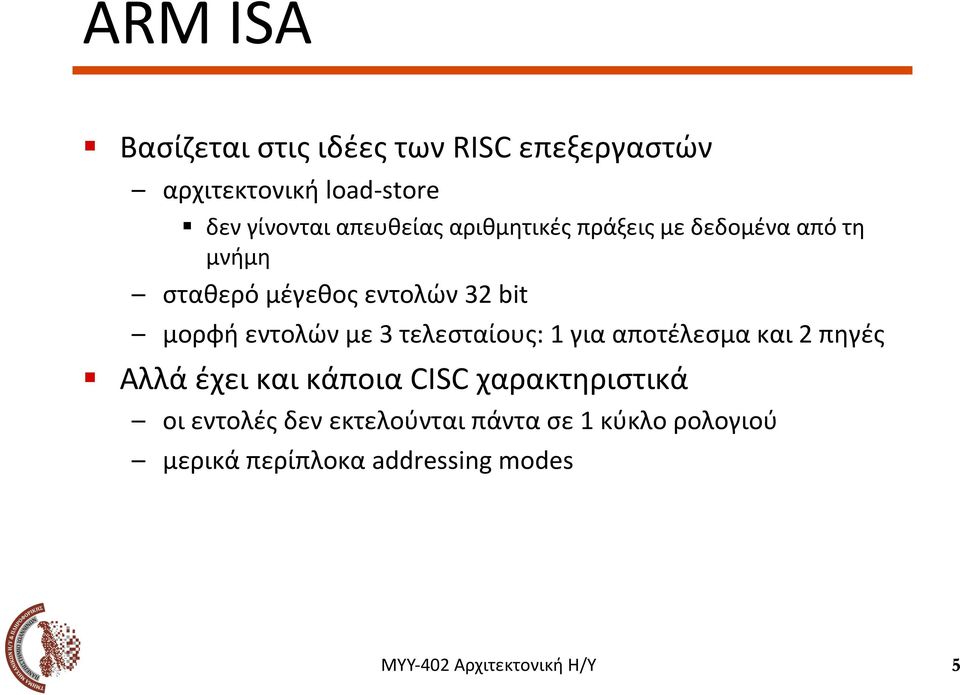

5 ARM ISA! Βασίζεται στις ιδέες των RISC επεξεργαστών αρχιτεκτονική load- store! δεν γίνονται απευθείας αριθμητικές πράξεις με δεδομένα από τη μνήμη σταθερό μέγεθος εντολών 32 bit μορφή εντολών με 3 τελεσταίους: 1 για αποτέλεσμα και 2 πηγές! Αλλά έχει και κάποια CISC χαρακτηριστικά οι εντολές δεν εκτελούνται πάντα σε 1 κύκλο ρολογιού μερικά περίπλοκα addressing modes 5

6 ARM καταχωρητές! 16 γενικής χρήσης των 32 bit (MIPS έχει 32)! Ο PC είναι ο R15 6

7 Καταχωρητής κατάστασης! Ειδικός καταχωρητής κατάστασης Current Program Status Register! Αποθηκεύει τα bit κατάστασης (condi on code bits) καταγράφουν αποτελέσματα συγκρίσεων και χρησιμοποιούνται από εντολές διακλάδοσης Nega ve το αποτέλεσμα ήταν αρνητικός αριθμός Zero το αποτέλεσμα ήταν 0 Carry το αποτέλεσμα παράγει κρατούμενο πέρα από το bit 31 overflow - το αποτέλεσμα προκαλεί υπερχείλιση στο bit 31! Υπάρχουν σε πολλούς άλλους επεξεργαστές 7

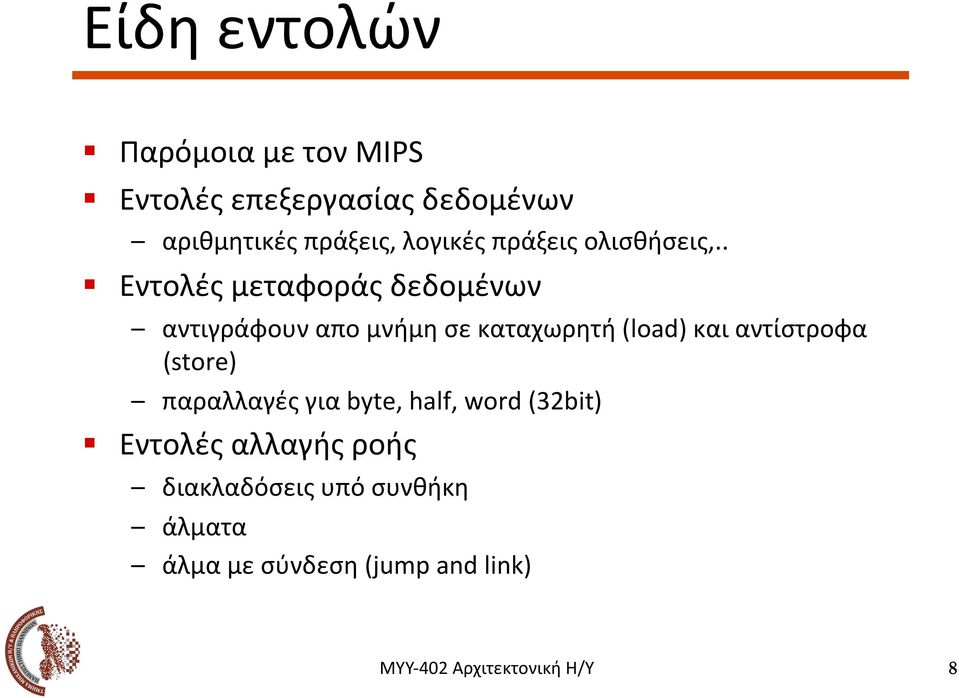

8 Είδη εντολών! Παρόμοια με τον MIPS! Εντολές επεξεργασίας δεδομένων αριθμητικές πράξεις, λογικές πράξεις ολισθήσεις,..! Εντολές μεταφοράς δεδομένων αντιγράφουν απο μνήμη σε καταχωρητή (load) και αντίστροφα (store) παραλλαγές για byte, half, word (32bit)! Εντολές αλλαγής ροής διακλαδόσεις υπό συνθήκη άλματα άλμα με σύνδεση (jump and link) 8

9 Bit κατάστασης! Συνδιασμοί των bit κατάστασης καθορίζουν διάφορες χρήσιμες πληροφορίες για το προηγούμενο αποτέλεσμα Ζ υπονοεί ισότητα Ν υπονοεί αρνητικό αριθμό Ν=V υπονοεί μεγαλύτερο ή ίσο για αριθμούς συμπληρ. ως προς 2...! Στον ARM οι εντολές επεξεργασίας δεδομένων μπορούν προαιρετικά να θέσουν τα bit κατάστασης σε άλλες αρχιτεκτονικές αυτό γίνεται υποχρεωτικά διευκολύνει τον compiler ώστε να αλλάζει σειρά εντολών 9

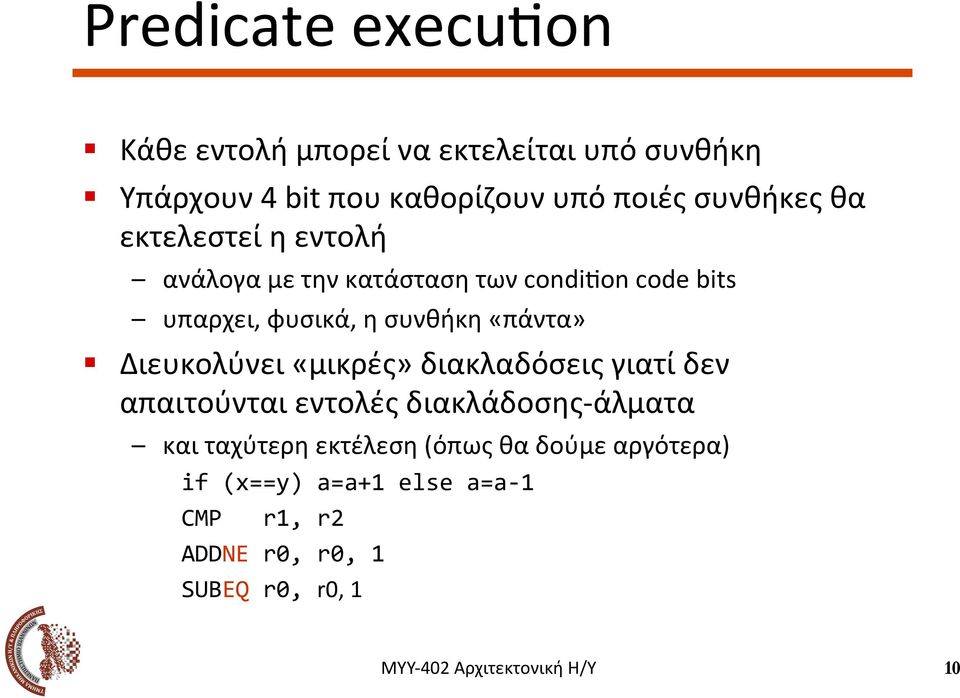

10 Predicate execu on! Κάθε εντολή μπορεί να εκτελείται υπό συνθήκη! Υπάρχουν 4 bit που καθορίζουν υπό ποιές συνθήκες θα εκτελεστεί η εντολή ανάλογα με την κατάσταση των condi on code bits υπαρχει, φυσικά, η συνθήκη «πάντα»! Διευκολύνει «μικρές» διακλαδόσεις γιατί δεν απαιτούνται εντολές διακλάδοσης- άλματα και ταχύτερη εκτέλεση (όπως θα δούμε αργότερα) if (x==y) a=a+1 else a=a- 1 CMP r1, r2 ADDNE r0, r0, 1 SUBEQ r0, r0, 1 10

11 Διακλαδόσεις! Μία εντολή για όλα τα είδη διακλάδοσης γίνεται υπό συνθήκη αλλάζοντας το πεδίο Cond γίνεται και κλήση υπορουτινας, θέτοντας το πεδίο L! Το offset είναι 24 bit MIPS: 16 για διακλαδόσεις, 28 για άλματα Οπως στον MIPS είναι σχετικό με το PC και σε αριθμό εντολών, όχι σε bytes. 11

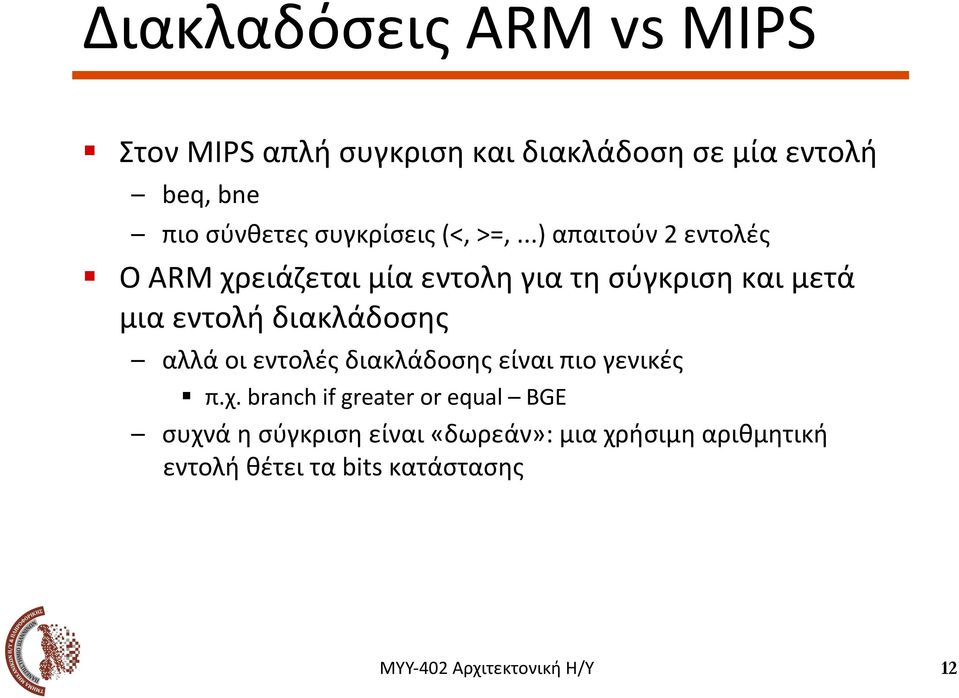

12 Διακλαδόσεις ARM vs MIPS! Στον MIPS απλή συγκριση και διακλάδοση σε μία εντολή beq, bne πιο σύνθετες συγκρίσεις (<, >=,...) απαιτούν 2 εντολές! Ο ARM χρειάζεται μία εντολη για τη σύγκριση και μετά μια εντολή διακλάδοσης αλλά οι εντολές διακλάδοσης είναι πιο γενικές! π.χ. branch if greater or equal BGE συχνά η σύγκριση είναι «δωρεάν»: μια χρήσιμη αριθμητική εντολή θέτει τα bits κατάστασης 12

13 Επιστροφή υπορουτίνας MOV PC, r14 ο r14 είναι ο καταχωρητής που κρατά διεύθυνση επιστροφής! Ο PC μπορεί να γραφτεί από αριθμητικές εντολές! 13

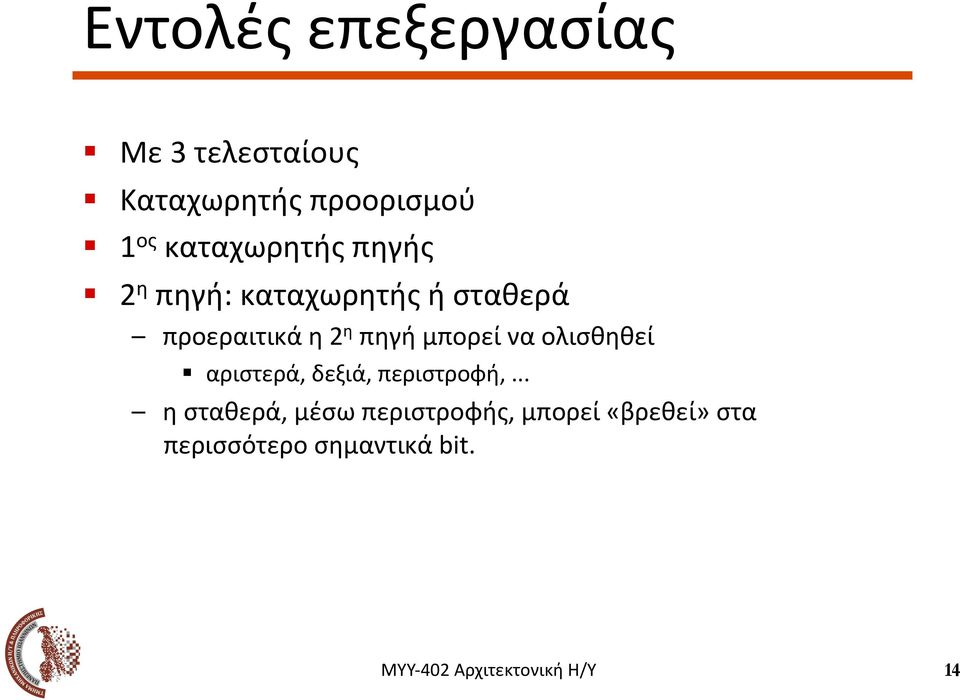

14 Εντολές επεξεργασίας!!!! Με 3 τελεσταίους Καταχωρητής προορισμού 1ος καταχωρητής πηγής 2η πηγή: καταχωρητής ή σταθερά προεραιτικά η 2η πηγή μπορεί να ολισθηθεί! αριστερά, δεξιά, περιστροφή,... η σταθερά, μέσω περιστροφής, μπορεί «βρεθεί» στα περισσότερο σημαντικά bit. 14

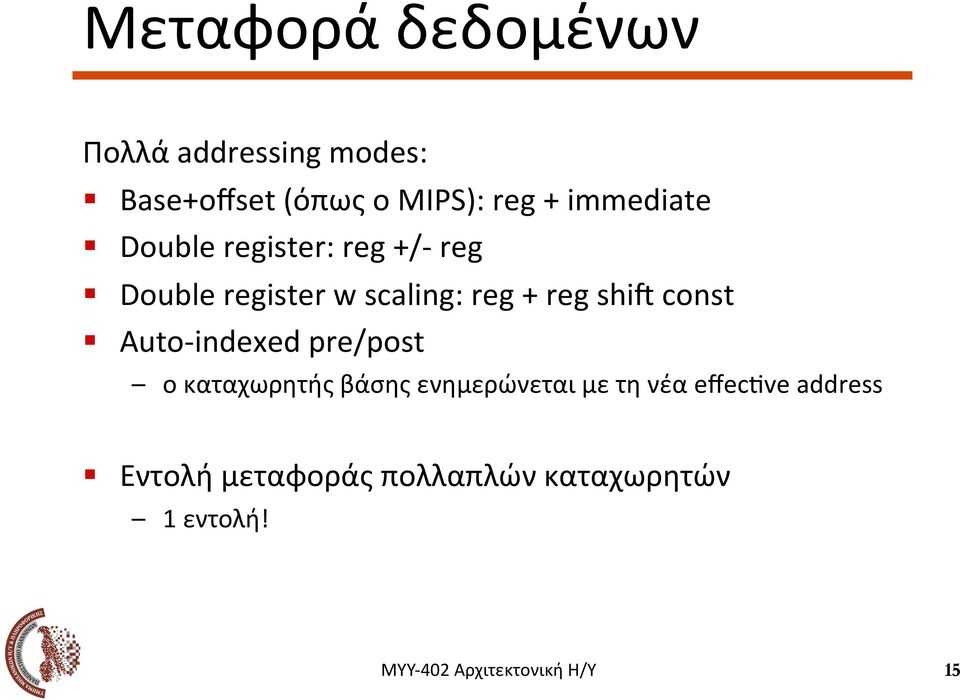

15 Μεταφορά δεδομένων Πολλά addressing modes:! Base+offset (όπως ο MIPS): reg + immediate! Double register: reg +/- reg! Double register w scaling: reg + reg shi const! Auto- indexed pre/post ο καταχωρητής βάσης ενημερώνεται με τη νέα effec ve address! Εντολή μεταφοράς πολλαπλών καταχωρητών 1 εντολή! 15

16 Πυκνότητα κώδικα! Η γλώσσα του ARM παράγει «πυκνό» κώδικα απαραίτητο για το χώρο των ενσωματωμένων συστημάτων! Γνωστό μειωνέκτημα άλλων RISC επεξεργαστών! Επιπλέον υπάρχει και 2η μορφή εντολών 16 bit ονομάζεται Thumb! T32 (Thumb- 2) χρησιμοποιεί μίγμα 16- and 32- bit εντολών 16

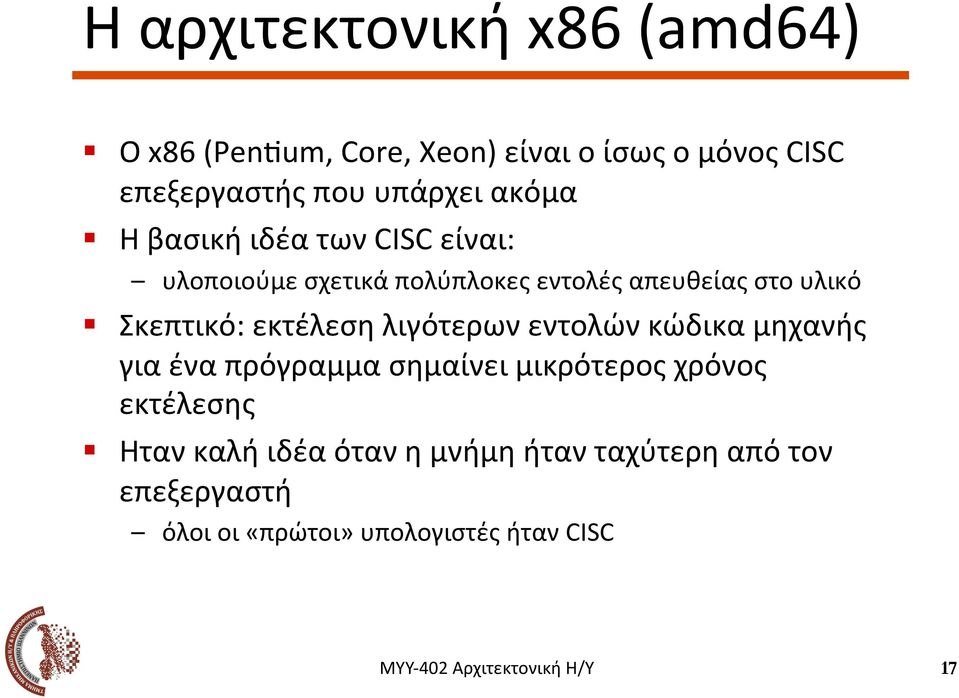

17 Η αρχιτεκτονική x86 (amd64)! Ο x86 (Pen um, Core, Xeon) είναι ο ίσως ο μόνος CISC επεξεργαστής που υπάρχει ακόμα! Η βασική ιδέα των CISC είναι: υλοποιούμε σχετικά πολύπλοκες εντολές απευθείας στο υλικό! Σκεπτικό: εκτέλεση λιγότερων εντολών κώδικα μηχανής για ένα πρόγραμμα σημαίνει μικρότερος χρόνος εκτέλεσης! Ηταν καλή ιδέα όταν η μνήμη ήταν ταχύτερη από τον επεξεργαστή όλοι οι «πρώτοι» υπολογιστές ήταν CISC 17

18 Πολυπλοκότητα! Οι πολύπλοκες εντολές δυσκολεύουν την υλοποίηση της μηχανής σε hardware Μπορεί η συχνότητα εκτέλεσης (ρολογιού) να είναι μικρή Η, ο αριθμός κύκλων εκτέλεσης κάθε εντολής να είναι μεγάλος! Ο αριθμός εντολών που εκτελούνται για ένα πρόγραμμα δεν είναι πάντα ανάλογος του χρόνου εκτέλεσης! Ο compiler δυσκολεύεται να χρησιμοποιήσει τις πολύπλοκες εντολές 18

19 Ιστορία του x86! Ο x86 έχει μακρά ιστορία και σε κάθε εξέλιξη κρατάει τη συμβατότητα προς τα πίσω (σχεδόν)! 1978 ανακοινώθηκε ο bit, λίγοι καταχωρητές, καθένας είχε ένα ειδικό ρόλο.! 1980: συνεπεξεργαστής για floa ng point 8087! 1982: 80286, περισότερες διευθύνσεις μνήμης, «εικονική μνήμη»! 1985: bit, καταχωρητές έγιναν σχεδόν γενικής χρήσης! 1989: 80486! 1992+: Pen um, Pen um Pro, Pen um II, III, 4 αύξηση επιδόσεων, προσθήκη εντολών MMX, SSE καταχωρητες για SSE εντολές, χρήση και για floa ng point! 2003: AMD64 64bit διευθύνσεις και καταχωρητές, περισσότεροι καταχωρητές! Περίπου 1 νέα εντολή κάθε μήνα! 19

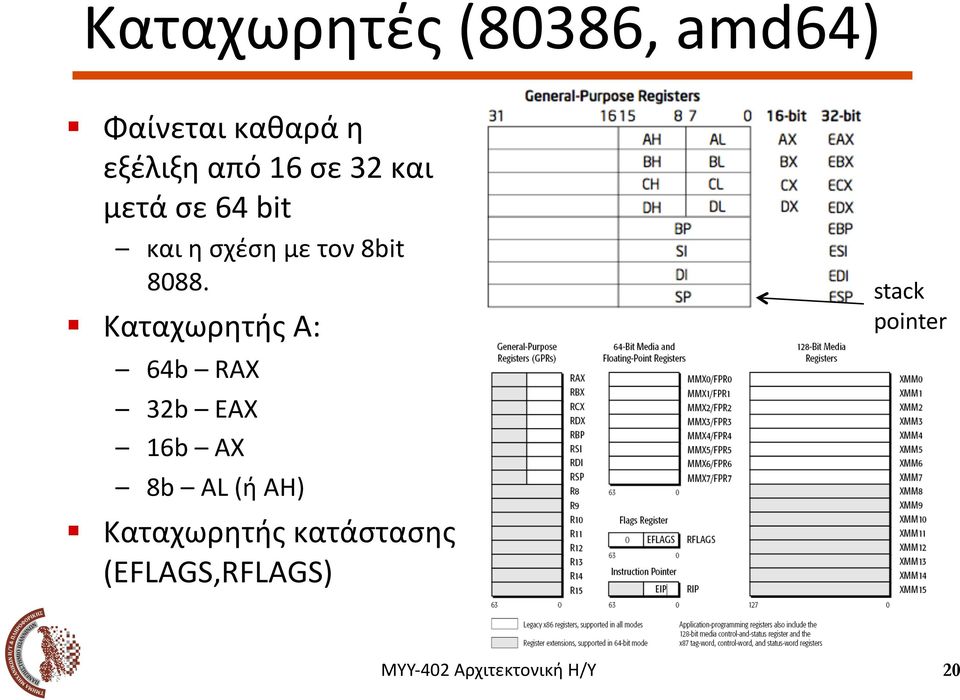

20 Καταχωρητές (80386, amd64)! Φαίνεται καθαρά η εξέλιξη από 16 σε 32 και μετά σε 64 bit και η σχέση με τον 8bit 8088.! Καταχωρητής Α: stack pointer 64b RAX 32b EAX 16b AX 8b AL (ή AH)! Καταχωρητής κατάστασης (EFLAGS,RFLAGS) 20

21 Μέγεθος δεδομένων! Η λέξη (word) του x86 είναι 16 bit.! 32b ονομάζεται double word! 64b quad word! Οι εντολές του 386 δουλεύουν με bytes και με ένα μεγαλύτερο μέγεθος (16b ή 32b) επιλογή γίνεται σύμφωνα με 1 bit κατάστασης του επεξεργαστή! Υποστηρίζονται πολλά διαφορετικά είδη κωδικοποίηση και μεγέθους... 21

22 Εντολές επεξεργασίας! Οι εντολές έχουν 2 τελεσταίους! Ενας τελεσταίος χρησιμομοιείται και ως πηγή και ως προορισμός π.χ. a = a + b! Ενας τελεσταίος μπορεί να αναφέρεται στην μνήμη δεν είναι load- store αρχιτεκτονική γενικά μία προσπέλαση στη μνήμη ανα εντολή αλλά υπάρχουν εντολές με 2 προσπελασεις στη μνήμη! μία ανάγνωση και μία εγγραφή! Περιορισμοί στη χρήση καταχωρητών σχεδόν εξαλιφθεί απο amd64 και μετά 22

23 Αλματα και διακλαδώσεις! Χρησιμοποιούν τα condi on codes / flags! Οπως ο ARM! Οι κλήσεις υπορουτινών (call) γράφουν την διεύθυνση επιστροφής στη στοίβα! Αντίθετα η εντολή επιστροφής (ret) διαβάζει από τη στοιβα τη διεύθυνση! Υπάρχουν εντολές push, pop για τη στοίβα 23

24 Addressing modes! Επιπλέον των immediate, register, 24

25 Κωδικοποίηση εντολών! Δεν είναι όλες σταθερού μεγέθους 1-15 bytes ανάλογα με το addressing mode, κ.α.! Παραλλαγές εντολών με ειδικά προθέματα! ή post- byte π.χ. ειδικά κωδικοποιημένο πρόθεμα σημαίνει ότι η εντολή λειτουργεί με byte αντί για word (16b)! Μερικές φορές η ίδια εντολή μπορεί να έχει πολλαπλές κωδικοποιήσεις!! Υπάρχουν προθέματα επανάληψης της εντολής για εντολές string 25

26 Assembly x86! Δύο τρόποι σύνταξης AT&T ή gas (gnu assembler) Intel Syntax! Σε gas: mnemonic src, dest $ ακολουθεί σταθερά, % ακολουθεί όνομα καταχωρητή, () προσπέλαση μνήμης movl $0, %eax # EAX = 0 movl (%ecx), %edx # EDX = Mem[ECX] movl - 4(%ecx), %eαx # EAX=MEM[ECX+4] 26

27 Λόγοι επιτυχίας του x86! 2 χρόνια μπροστά απο τον ανταγωνισμό στην αρχή χρησιμοποιήθηκε για το IBM PC! Η Intel είναι εξαιρετικά καλή στην κατασκευή ολοκληρωμένων κυκλωμάτων! Υλοποιήσεις ακολουθούν RISC φιλοσοφία χονδρικά οι εντολές x86 μεταφράζονται εσωτερικά σε μίκρο- εντολές (που μοιάζουν με αυτές του MIPS) 27

28 Τι αξίζει να κρατήσετε! Την ιδέα των condi on codes μία πράξη αλλάζει αυτά τα 4 bit κατάστασης (μερικές φορές αναφέρονται ως flags) ανάλογα με το αποτέλεσμα επόμενες εντολές διακλάδοσης απλά «κοιτάνε» τα bits! Την ιδέα του predicate execu on κάθε εντολή εκτελείται υπό συνθήκη! Το γεγονώς ότι υπάρχουν αρκετά addressing modes και την ιδέα του auto- indexing! Τη σημασία του μεγέθους του πυρήνα, κατανάλωσης ενέργειας και πυκνότητας κώδικα 28

29 Επόμενο μάθημα Η γλώσσα περιγραφής υλικού Verilog 29
