ΠΛΑΚΑ COMPOUND - ΣΥΝΘΕΤΗ ΔΙΚΤΥΩΤΗ ΑΝΤΙΣΕΙΣΜΙΚΗ

Transcript

1 ΠΛΑΚΑ COMPOUND - ΣΥΝΘΕΤΗ ΔΙΚΤΥΩΤΗ ΑΝΤΙΣΕΙΣΜΙΚΗ GR

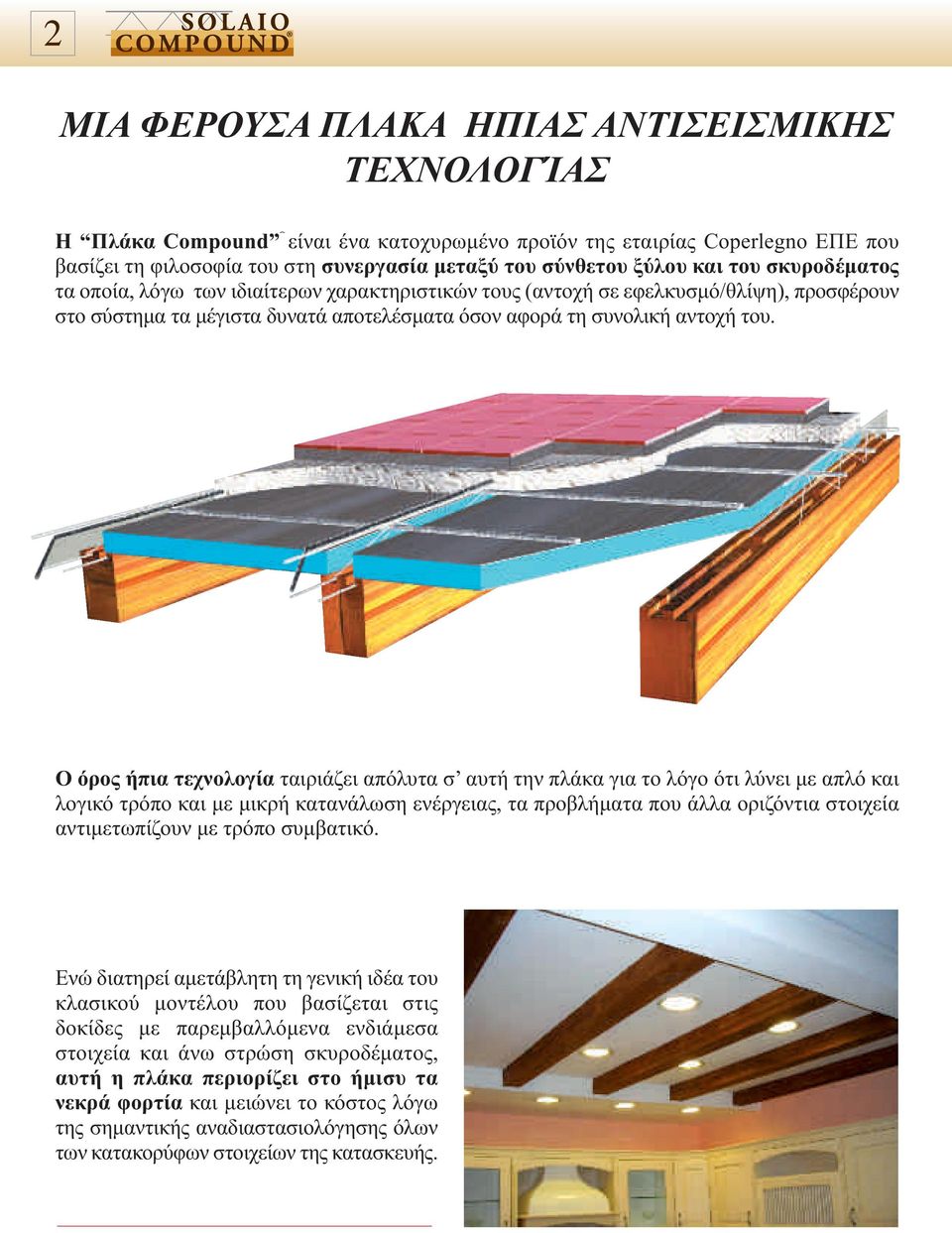

2 ΜΙΑ ΦΕΡΟΥΣΑ ΠΛΑΚΑ ΗΠΙΑΣ ΑΝΤΙΣΕΙΣΜΙΚΗΣ ΤΕΧΝΟΛΟΓΊΑΣ Η Πλάκα Compound είναι ένα κατοχυρωµένο προϊόν της εταιρίας Coperlegno EΠΕ που βασίζει τη φιλοσοφία του στη συνεργασία µεταξύ του σύνθετου ξύλου και του σκυροδέµατος τα οποία, λόγω των ιδιαίτερων χαρακτηριστικών τους (αντοχή σε εφελκυσµό/θλίψη), προσφέρουν στο σύστηµα τα µέγιστα δυνατά αποτελέσµατα όσον αφορά τη συνολική αντοχή του. Ο όρος ήπια τεχνολογία ταιριάζει απόλυτα σ αυτή την πλάκα για το λόγο ότι λύνει µε απλό και λογικό τρόπο και µε µικρή κατανάλωση ενέργειας, τα προβλήµατα που άλλα οριζόντια στοιχεία αντιµετωπίζουν µε τρόπο συµβατικό. Ενώ διατηρεί αµετάβλητη τη γενική ιδέα του κλασικού µοντέλου που βασίζεται στις δοκίδες µε παρεµβαλλόµενα ενδιάµεσα στοιχεία και άνω στρώση σκυροδέµατος, αυτή η πλάκα περιορίζει στο ήµισυ τα νεκρά φορτία και µειώνει το κόστος λόγω της σηµαντικής αναδιαστασιολόγησης όλων των κατακορύφων στοιχείων της κατασκευής.

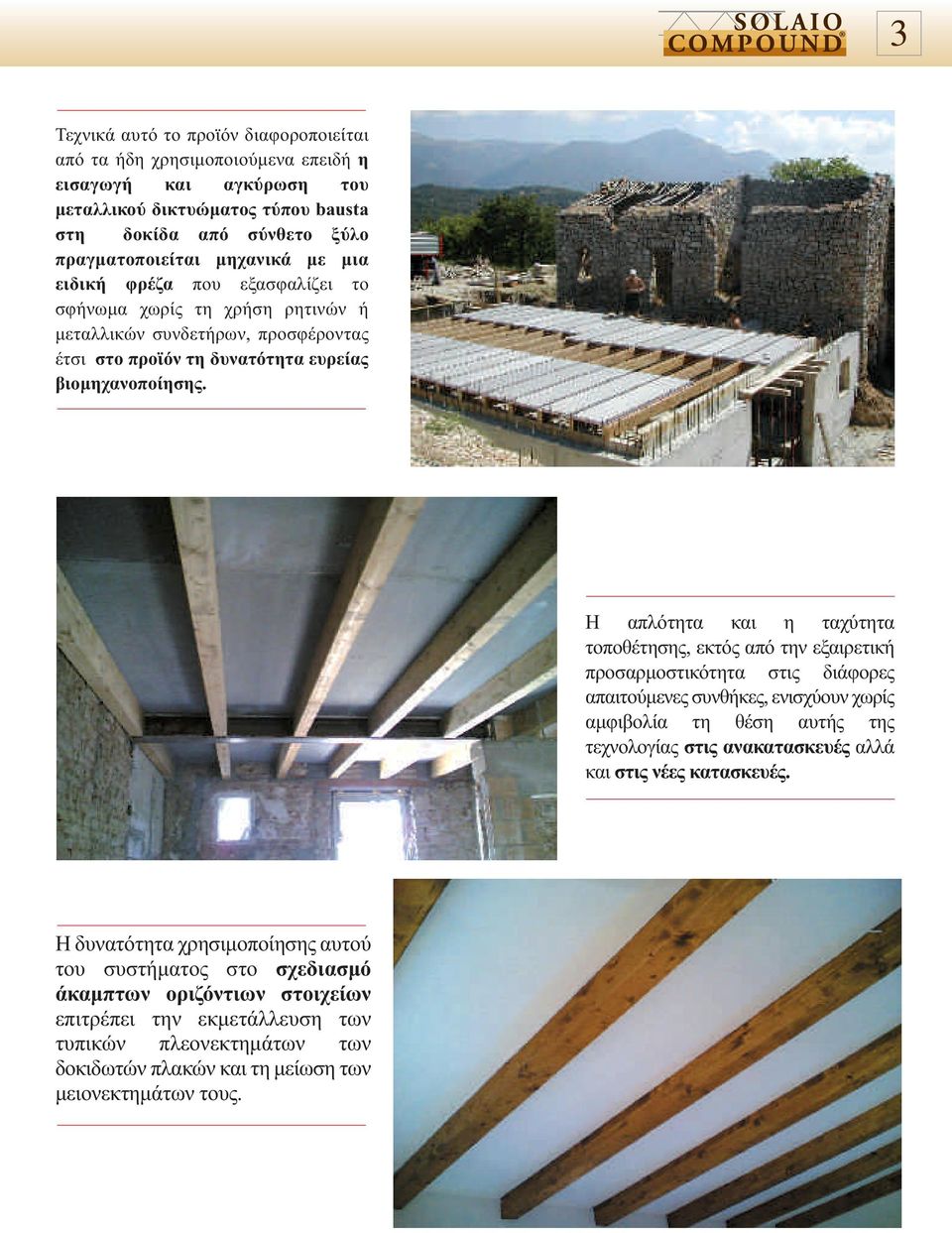

3 SOLAIO Τεχνικά αυτό το προϊόν διαφοροποιείται από τα ήδη χρησιµοποιούµενα επειδή η εισαγωγή και αγκύρωση του µεταλλικού δικτυώµατος τύπου bausta στη δοκίδα από σύνθετο ξύλο πραγµατοποιείται µηχανικά µε µια ειδική φρέζα που εξασφαλίζει το σφήνωµα χωρίς τη χρήση ρητινών ή µεταλλικών συνδετήρων, προσφέροντας έτσι στο προϊόν τη δυνατότητα ευρείας βιοµηχανοποίησης. Η απλότητα και η ταχύτητα τοποθέτησης, εκτός από την εξαιρετική προσαρµοστικότητα στις διάφορες απαιτούµενες συνθήκες, ενισχύουν χωρίς αµφιβολία τη θέση αυτής της τεχνολογίας στις ανακατασκευές αλλά και στις νέες κατασκευές. Η δυνατότητα χρησιµοποίησης αυτού του συστήµατος στο σχεδιασµό άκαµπτων οριζόντιων στοιχείων επιτρέπει την εκµετάλλευση των τυπικών πλεονεκτηµάτων των δοκιδωτών πλακών και τη µείωση των µειονεκτηµάτων τους.

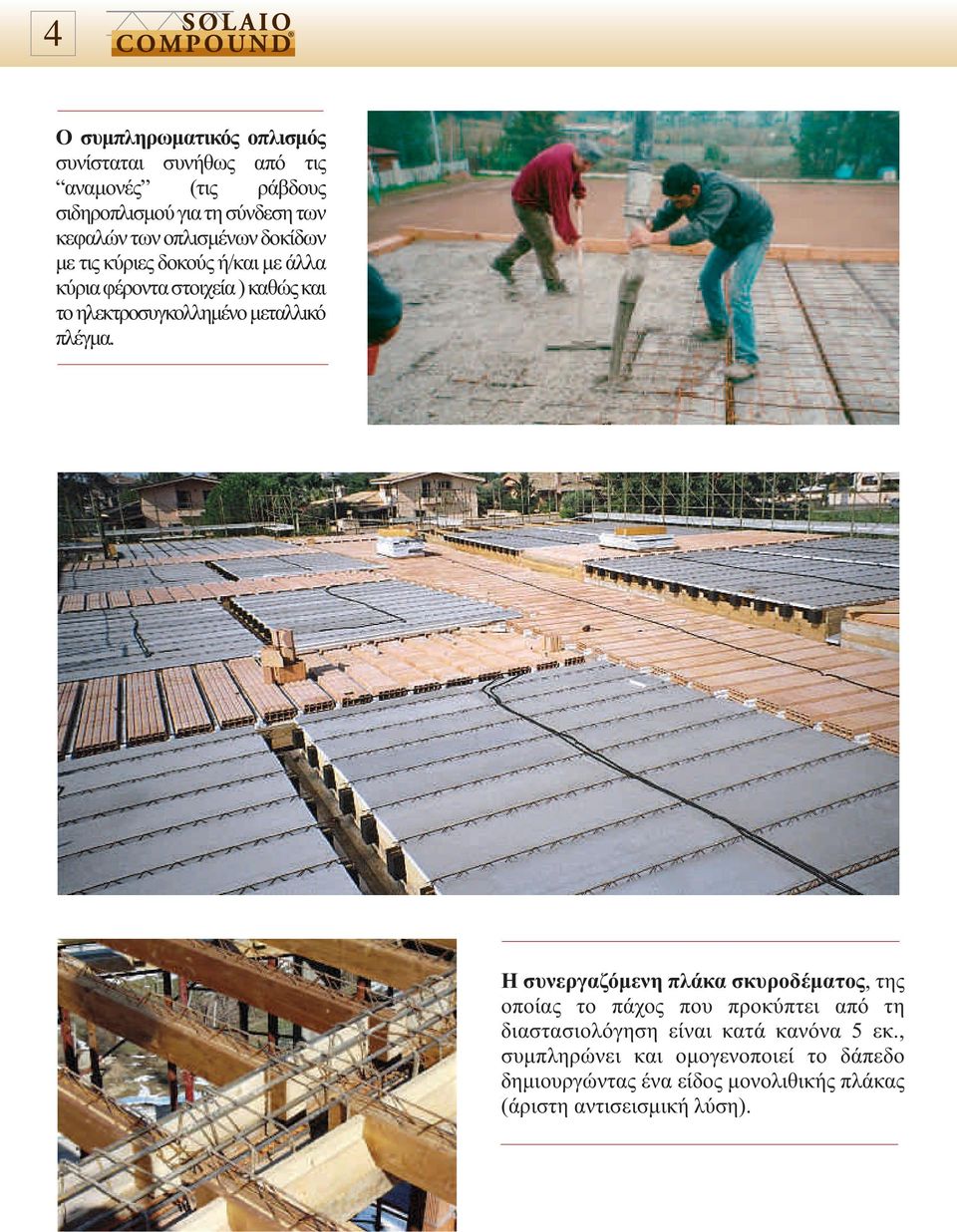

4 Ο συµπληρωµατικός οπλισµός συνίσταται συνήθως από τις αναµονές (τις ράβδους σιδηροπλισµού για τη σύνδεση των κεφαλών των οπλισµένων δοκίδων µε τις κύριες δοκούς ή/και µε άλλα κύρια φέροντα στοιχεία ) καθώς και το ηλεκτροσυγκολληµένο µεταλλικό πλέγµα. Η συνεργαζόµενη πλάκα σκυροδέµατος, της οποίας το πάχος που προκύπτει από τη διαστασιολόγηση είναι κατά κανόνα 5 εκ., συµπληρώνει και οµογενοποιεί το δάπεδο δηµιουργώντας ένα είδος µονολιθικής πλάκας (άριστη αντισεισµική λύση).

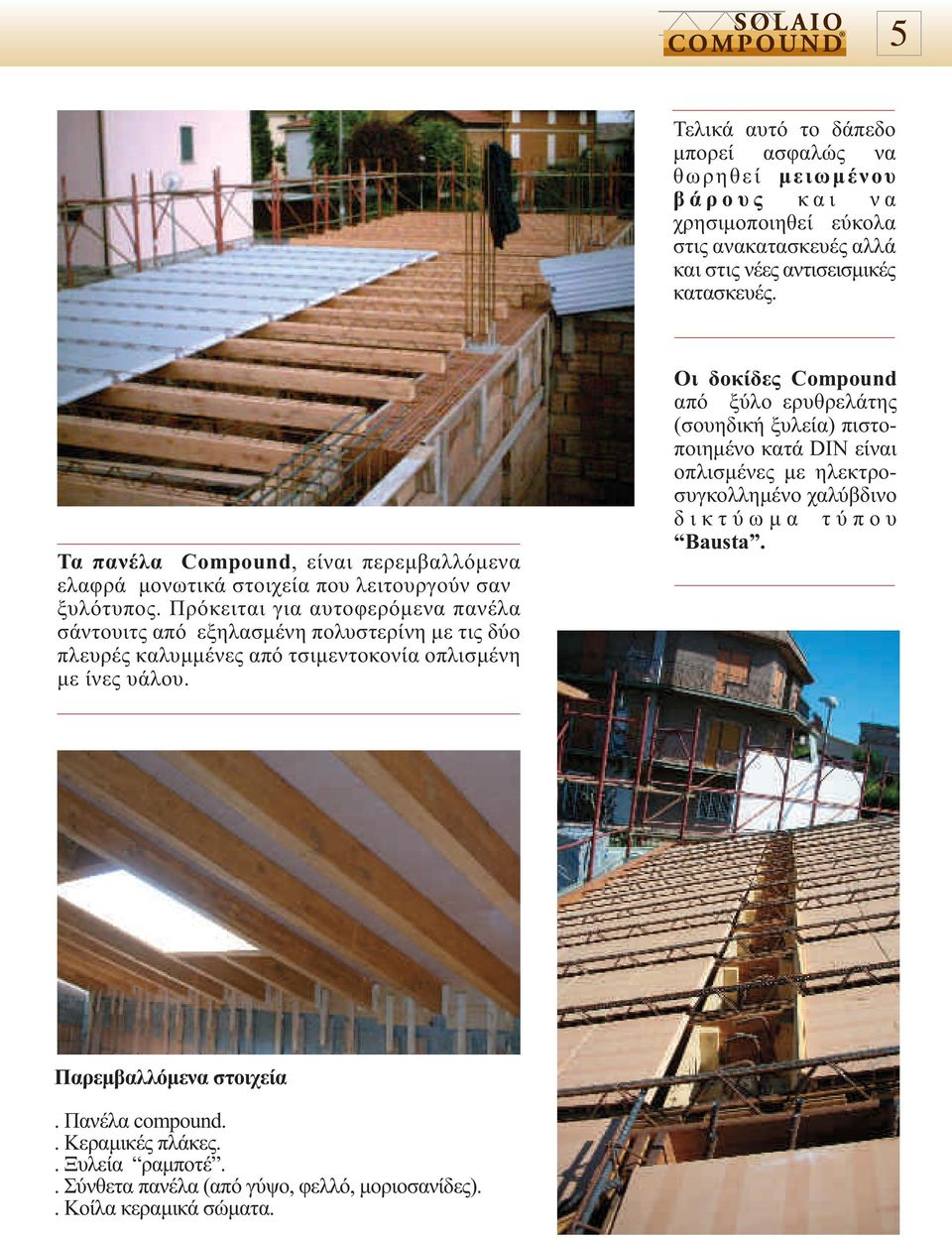

5 Τελικά αυτό το δάπεδο µπορεί ασφαλώς να θωρηθεί µειωµένου β ά ρ ο υ ς κ α ι ν α χρησιµοποιηθεί εύκολα στις ανακατασκευές αλλά και στις νέες αντισεισµικές κατασκευές. Τα πανέλα Compound, είναι περεµβαλλόµενα ελαφρά µονωτικά στοιχεία που λειτουργούν σαν ξυλότυπος. Πρόκειται για αυτοφερόµενα πανέλα σάντουιτς από εξηλασµένη πολυστερίνη µε τις δύο πλευρές καλυµµένες από τσιµεντοκονία οπλισµένη µε ίνες υάλου. Οι δοκίδες Compound από ξύλο ερυθρελάτης (σουηδική ξυλεία) πιστοποιηµένο κατά DIN είναι οπλισµένες µε ηλεκτροσυγκολληµένο χαλύβδινο δ ι κ τ ύ ω µ α τ ύ π ο υ Bausta. Παρεµβαλλόµενα στοιχεία. Πανέλα compound.. Κεραµικές πλάκες.. Ξυλεία ραµποτέ.. Σύνθετα πανέλα (από γύψο, φελλό, µοριοσανίδες).. Κοίλα κεραµικά σώµατα.

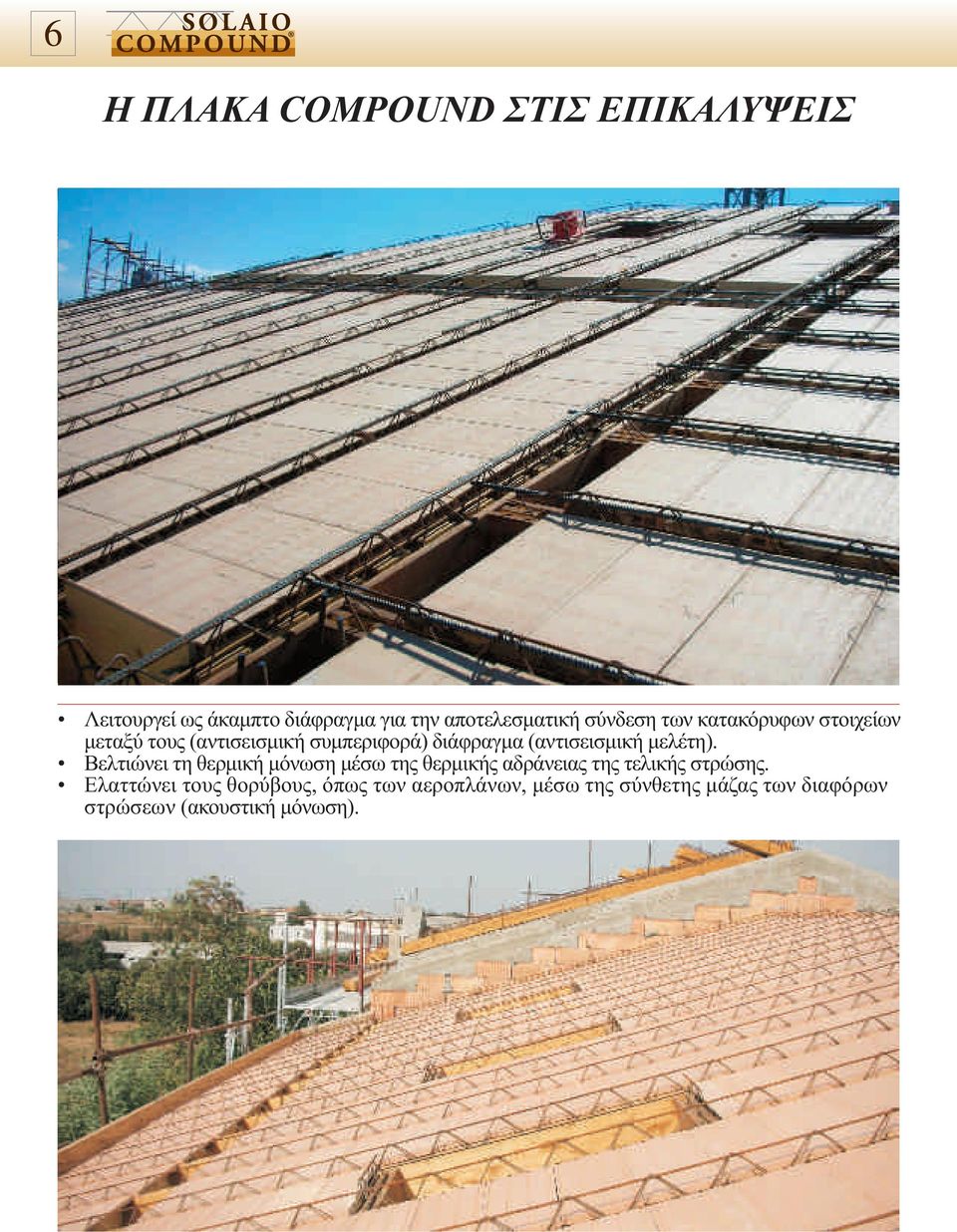

6 Η ΠΛΑΚΑ COMPOUND ΣΤΙΣ ΕΠΙΚΑΛΥΨΕΙΣ Λειτουργεί ως άκαµπτο διάφραγµα για την αποτελεσµατική σύνδεση των κατακόρυφων στοιχείων µεταξύ τους (αντισεισµική συµπεριφορά) διάφραγµα (αντισεισµική µελέτη). Βελτιώνει τη θερµική µόνωση µέσω της θερµικής αδράνειας της τελικής στρώσης. Ελαττώνει τους θορύβους, όπως των αεροπλάνων, µέσω της σύνθετης µάζας των διαφόρων στρώσεων (ακουστική µόνωση).

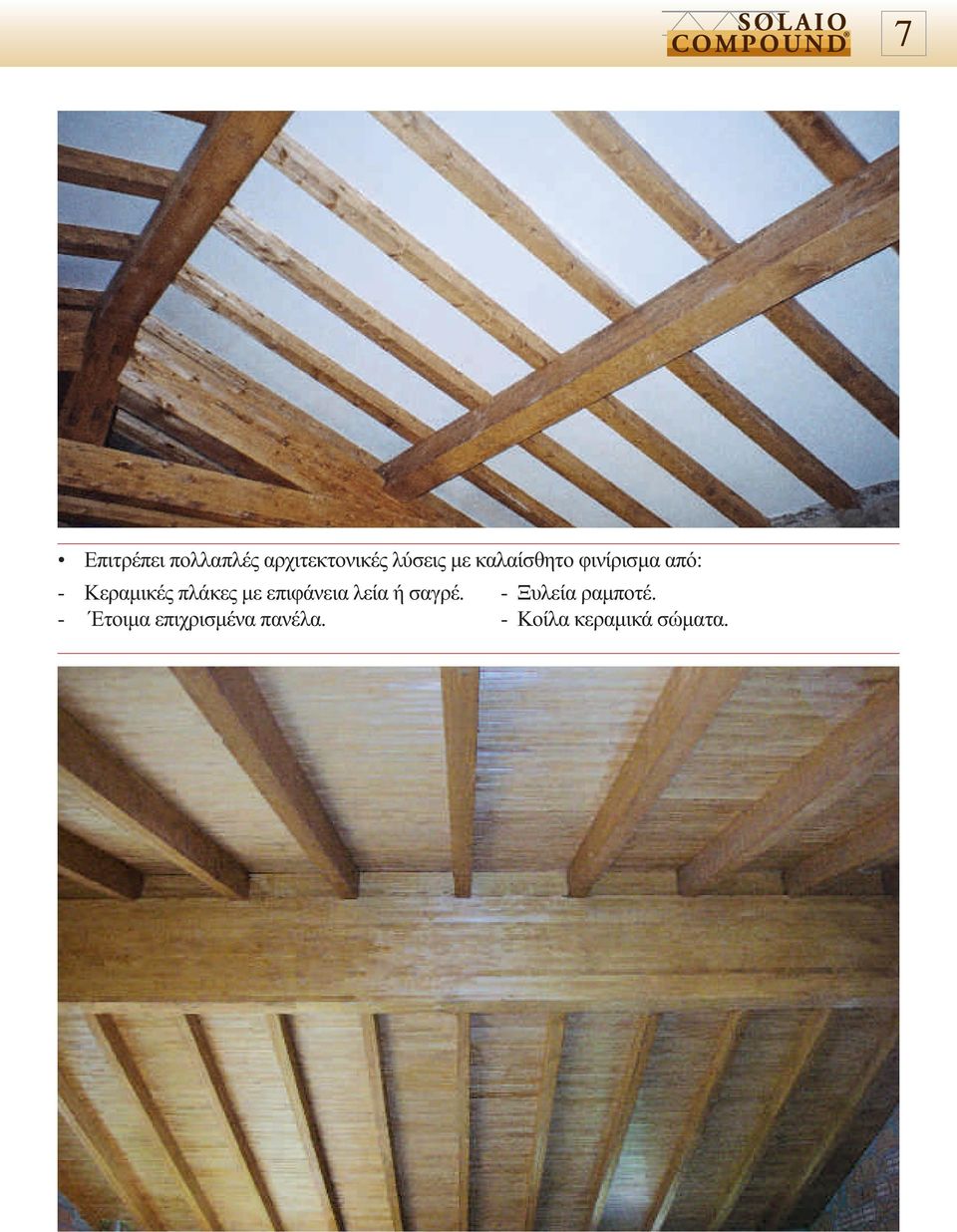

7 Consente Επιτρέπει molteplici πολλαπλές soluzioni αρχιτεκτονικές architettoniche λύσεις µε con καλαίσθητο finiture φινίρισµα di pregio: από: - Κεραµικές Tavelle in πλάκες cotto a µε vista επιφάνεια sabbiate λεία e lisce. ή σαγρέ. - Ξυλεία ραµποτέ. Perlinati in legno. - Έτοιµα Pannelli επιχρισµένα preintonacati. πανέλα. Pignatte - Κοίλα in laterizio. κεραµικά σώµατα.

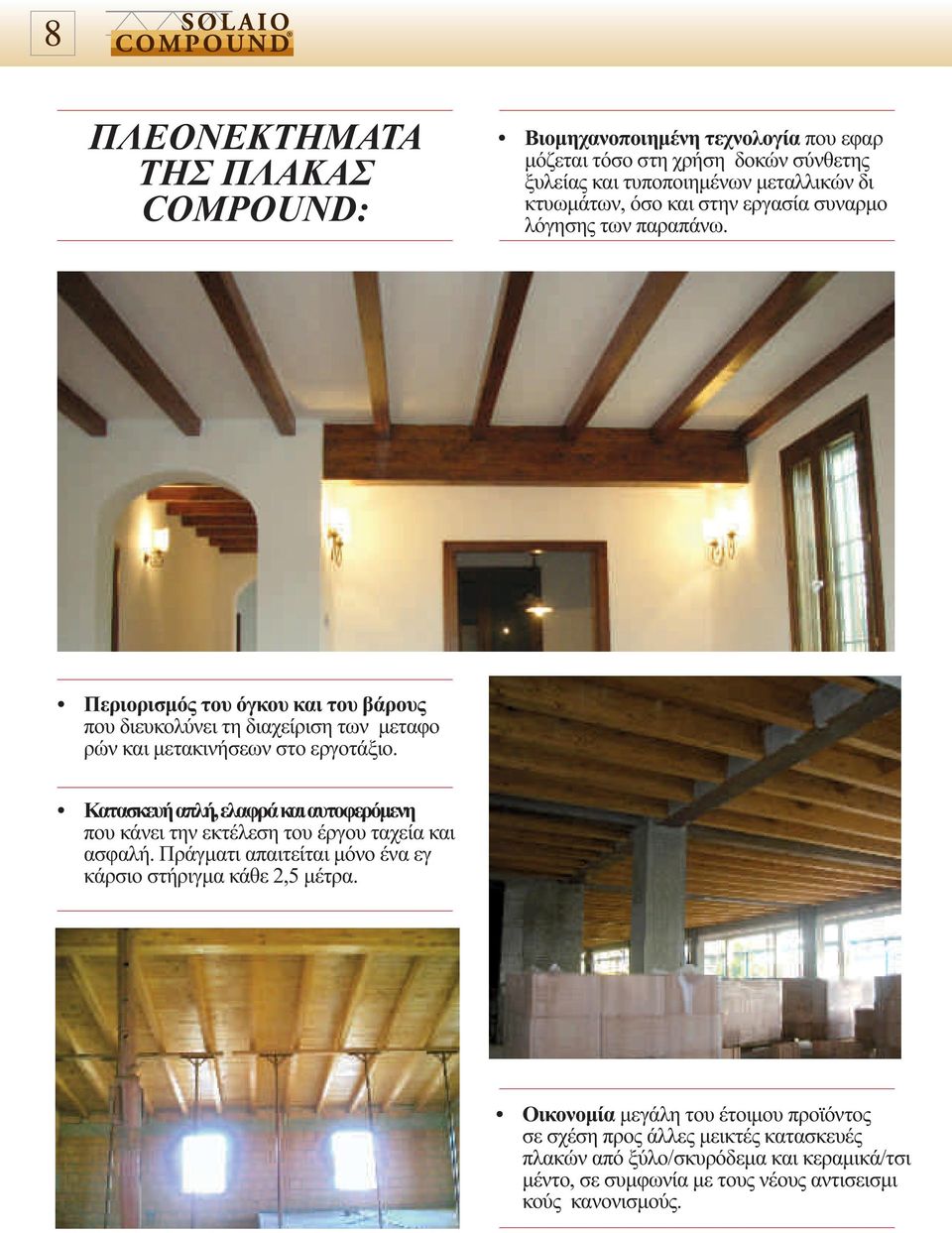

8 ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΗΣ ΠΛΑΚΑΣ COMPOUND: Βιοµηχανοποιηµένη τεχνολογία που εφαρ µόζεται τόσο στη χρήση δοκών σύνθετης ξυλείας και τυποποιηµένων µεταλλικών δι κτυωµάτων, όσο και στην εργασία συναρµο λόγησης των παραπάνω. Περιορισµός του όγκου και του βάρους που διευκολύνει τη διαχείριση των µεταφο ρών και µετακινήσεων στο εργοτάξιο. Κατασκευή απλή, ελαφρά και αυτοφερόµενη που κάνει την εκτέλεση του έργου ταχεία και ασφαλή. Πράγµατι απαιτείται µόνο ένα εγ κάρσιο στήριγµα κάθε 2,5 µέτρα. Οικονοµία µεγάλη του έτοιµου προϊόντος σε σχέση προς άλλες µεικτές κατασκευές πλακών από ξύλο/σκυρόδεµα και κεραµικά/τσι µέντο, σε συµφωνία µε τους νέους αντισεισµι κούς κανονισµούς.

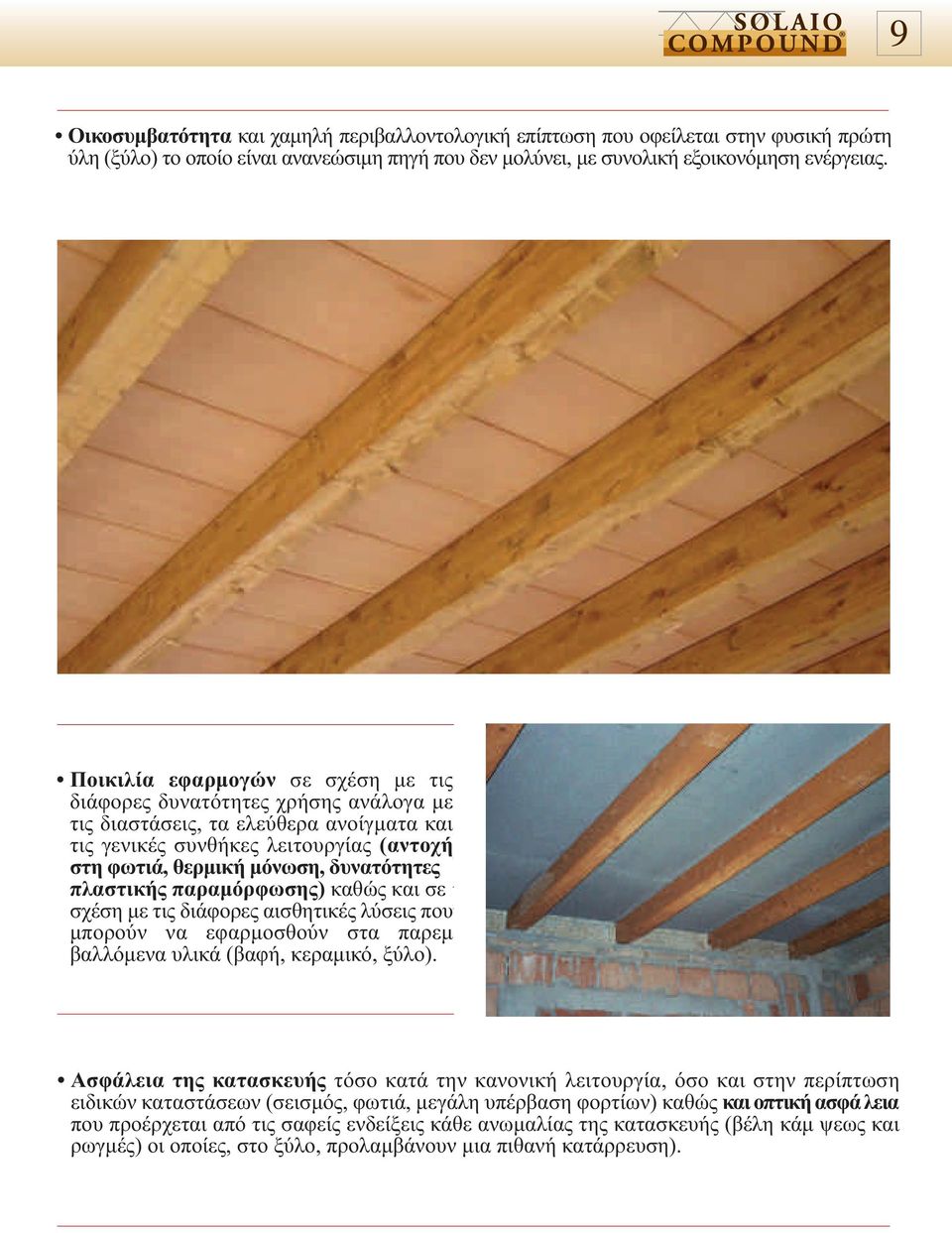

9 Οικοσυµβατότητα και χαµηλή περιβαλλοντολογική επίπτωση που οφείλεται στην φυσική πρώτη ύλη (ξύλο) το οποίο είναι ανανεώσιµη πηγή που δεν µολύνει, µε συνολική εξοικονόµηση ενέργειας. Ποικιλία εφαρµογών σε σχέση µε τις διάφορες δυνατότητες χρήσης ανάλογα µε τις διαστάσεις, τα ελεύθερα ανοίγµατα και τις γενικές συνθήκες λειτουργίας (αντοχή στη φωτιά, θερµική µόνωση, δυνατότητες πλαστικής παραµόρφωσης) καθώς και σε σχέση µε τις διάφορες αισθητικές λύσεις που µπορούν να εφαρµοσθούν στα παρεµ βαλλόµενα υλικά (βαφή, κεραµικό, ξύλο). Ασφάλεια της κατασκευής τόσο κατά την κανονική λειτουργία, όσο και στην περίπτωση ειδικών καταστάσεων (σεισµός, φωτιά, µεγάλη υπέρβαση φορτίων) καθώς και οπτική ασφά λεια που προέρχεται από τις σαφείς ενδείξεις κάθε ανωµαλίας της κατασκευής (βέλη κάµ ψεως και ρωγµές) οι οποίες, στο ξύλο, προλαµβάνουν µια πιθανή κατάρρευση).

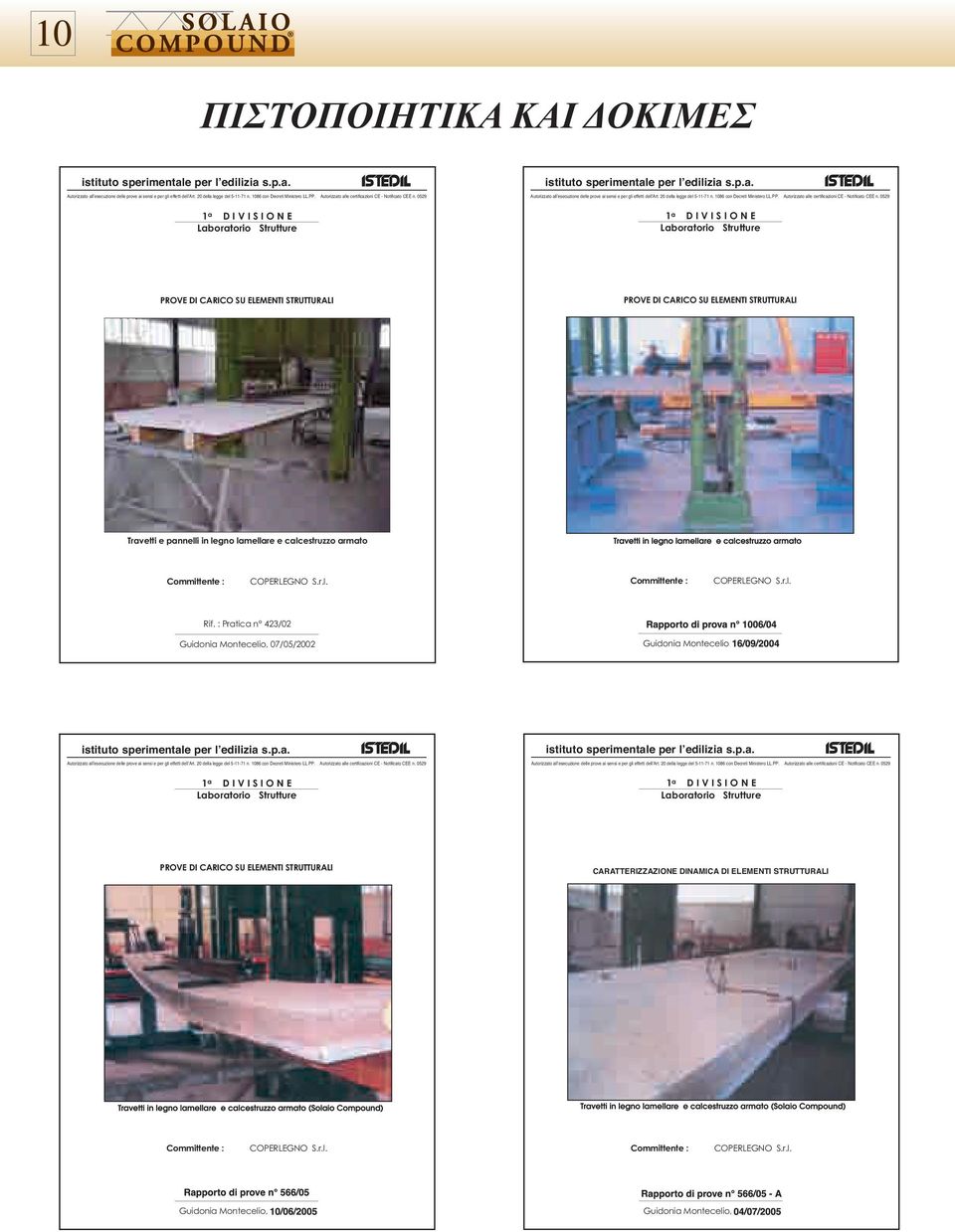

10 ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΚΑΙ ΔΟΚΙΜΕΣ istituto sperimentale per ledilizia s.p.a. Autorizzato allesecuzione delle prove ai sensi e per gli effetti dellart. 20 della legge del n con Decreti Ministero LL.PP. Autorizzato alle certificazioni CE - Notificato CEE n istituto sperimentale per ledilizia s.p.a. Autorizzato allesecuzione delle prove ai sensi e per gli effetti dellart. 20 della legge del n con Decreti Ministero LL.PP. Autorizzato alle certificazioni CE - Notificato CEE n. 0529, ',9,6,21( /DERUDWRULR6WUXWWXUH 3529(',&$5,&268(/(0(17, $/,, ',9,6,21( /DERUDWRULR6WUXWWXUH 3529(',&$5,&268(/(0(17, $/, 7UDYHWWLHSDQQHOOLLQOHJQRODPHOODUHHFDOFHVWUX]]RDUPDWR &RPPLWWHQWH&23(5/(*126UO &RPPLWWHQWH&23(5/(*126UO 5LI3UDWLFDQƒ *XLGRQLD0RQWHFHOLR 5LI3UDWLFDQƒ 7UDYHWWLHSDQQHOOLLQOHJQRODPHOODUHHFDOFHVWUX]]RDUPDWR &RPPLWWHQWH&23(5/(*126UO &RPPLWWHQWH&23(5/(*126UO 5LI3UDWLFDQƒ *XLGRQLD0RQWHFHOLR 5LI3UDWLFDQƒ istituto sperimentale per ledilizia s.p.a. Autorizzato allesecuzione delle prove ai sensi e per gli effetti dellart. 20 della legge del n con Decreti Ministero LL.PP. Autorizzato alle certificazioni CE - Notificato CEE n istituto sperimentale per ledilizia s.p.a. Autorizzato allesecuzione delle prove ai sensi e per gli effetti dellart. 20 della legge del n con Decreti Ministero LL.PP. Autorizzato alle certificazioni CE - Notificato CEE n. 0529, ',9,6,21( /DERUDWRULR6WUXWWXUH 3529(',&$5,&268(/(0(17, $/,, ',9,6,21( /DERUDWRULR6WUXWWXUH CARATTERIZZAZIONE 3529(',&$5,&268(/(0(17, $/, DINAMICA DI ELEMENTI STRUTTURALI 7UDYHWWLHSDQQHOOLLQOHJQRODPHOODUHHFDOFHVWUX]]RDUPDWR &RPPLWWHQWH&23(5/(*126UO &RPPLWWHQWH&23(5/(*126UO 5LI3UDWLFDQƒ *XLGRQLD0RQWHFHOLR 5LI3UDWLFDQƒ 7UDYHWWLHSDQQHOOLLQOHJQRODPHOODUHHFDOFHVWUX]]RDUPDWR &RPPLWWHQWH&23(5/(*126UO &RPPLWWHQWH&23(5/(*126UO 5LI3UDWLFDQƒ *XLGRQLD0RQWHFHOLR 5LI3UDWLFDQƒ

11 istituto sperimentale per ledilizia s.p.a. Autorizzato allesecuzione delle prove ai sensi e per gli effetti dellart. 20 della legge del n con Decreti Ministero LL.PP. Autorizzato alle certificazioni CE - Notificato CEE n. 0529

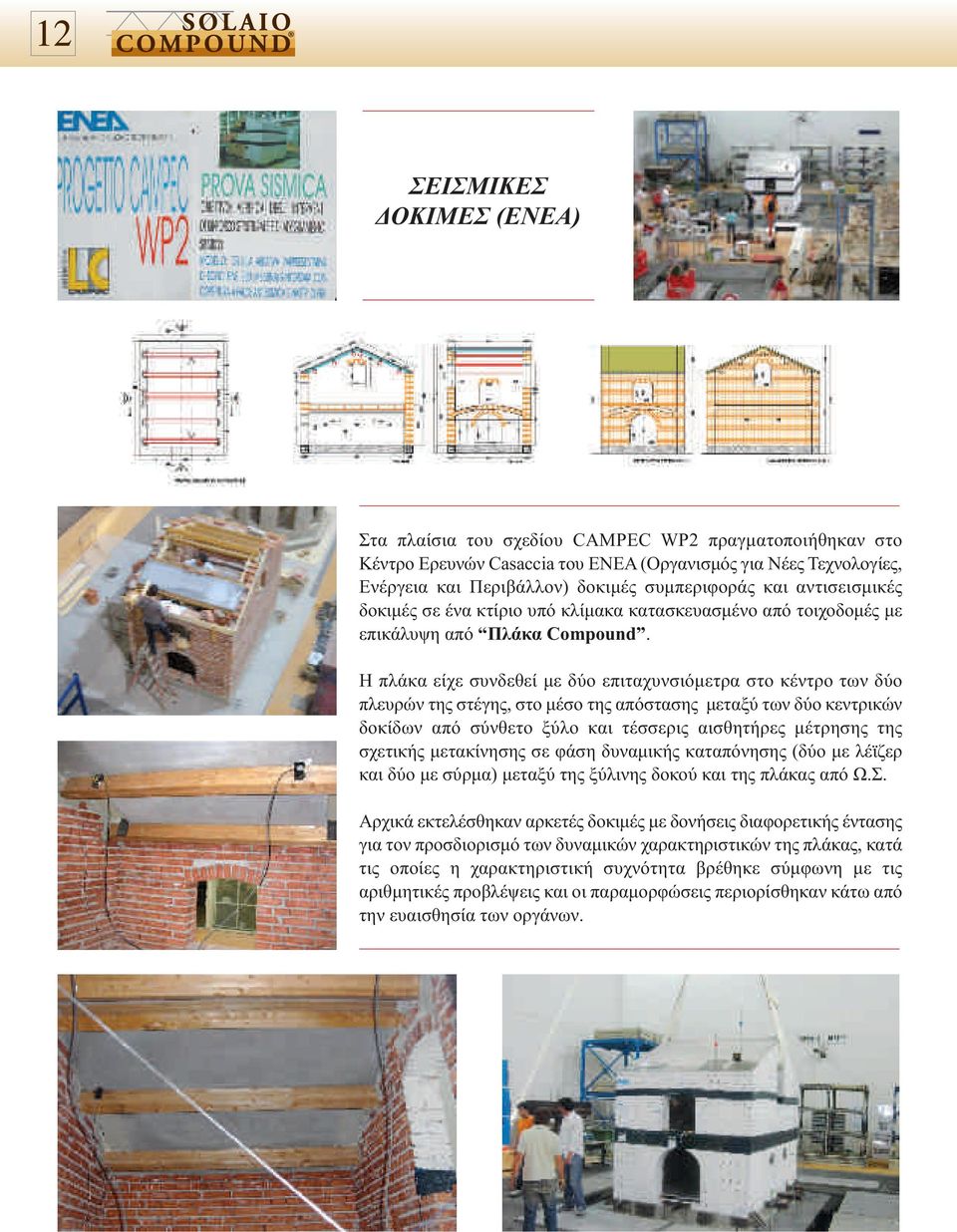

12 ΣΕΙΣΜΙΚΕΣ ΔΟΚΙΜΕΣ (ΕΝΕΑ) Στα πλαίσια του σχεδίου CAMPEC WP2 πραγµατοποιήθηκαν στο Κέντρο Ερευνών Casaccia του ΕΝΕΑ (Οργανισµός για Νέες Τεχνολογίες, Ενέργεια και Περιβάλλον) δοκιµές συµπεριφοράς και αντισεισµικές δοκιµές σε ένα κτίριο υπό κλίµακα κατασκευασµένο από τοιχοδοµές µε επικάλυψη από Πλάκα Compound. Η πλάκα είχε συνδεθεί µε δύο επιταχυνσιόµετρα στο κέντρο των δύο πλευρών της στέγης, στο µέσο της απόστασης µεταξύ των δύο κεντρικών δοκίδων από σύνθετο ξύλο και τέσσερις αισθητήρες µέτρησης της σχετικής µετακίνησης σε φάση δυναµικής καταπόνησης (δύο µε λέϊζερ και δύο µε σύρµα) µεταξύ της ξύλινης δοκού και της πλάκας από Ω.Σ. Αρχικά εκτελέσθηκαν αρκετές δοκιµές µε δονήσεις διαφορετικής έντασης για τον προσδιορισµό των δυναµικών χαρακτηριστικών της πλάκας, κατά τις οποίες η χαρακτηριστική συχνότητα βρέθηκε σύµφωνη µε τις αριθµητικές προβλέψεις και οι παραµορφώσεις περιορίσθηκαν κάτω από την ευαισθησία των οργάνων.

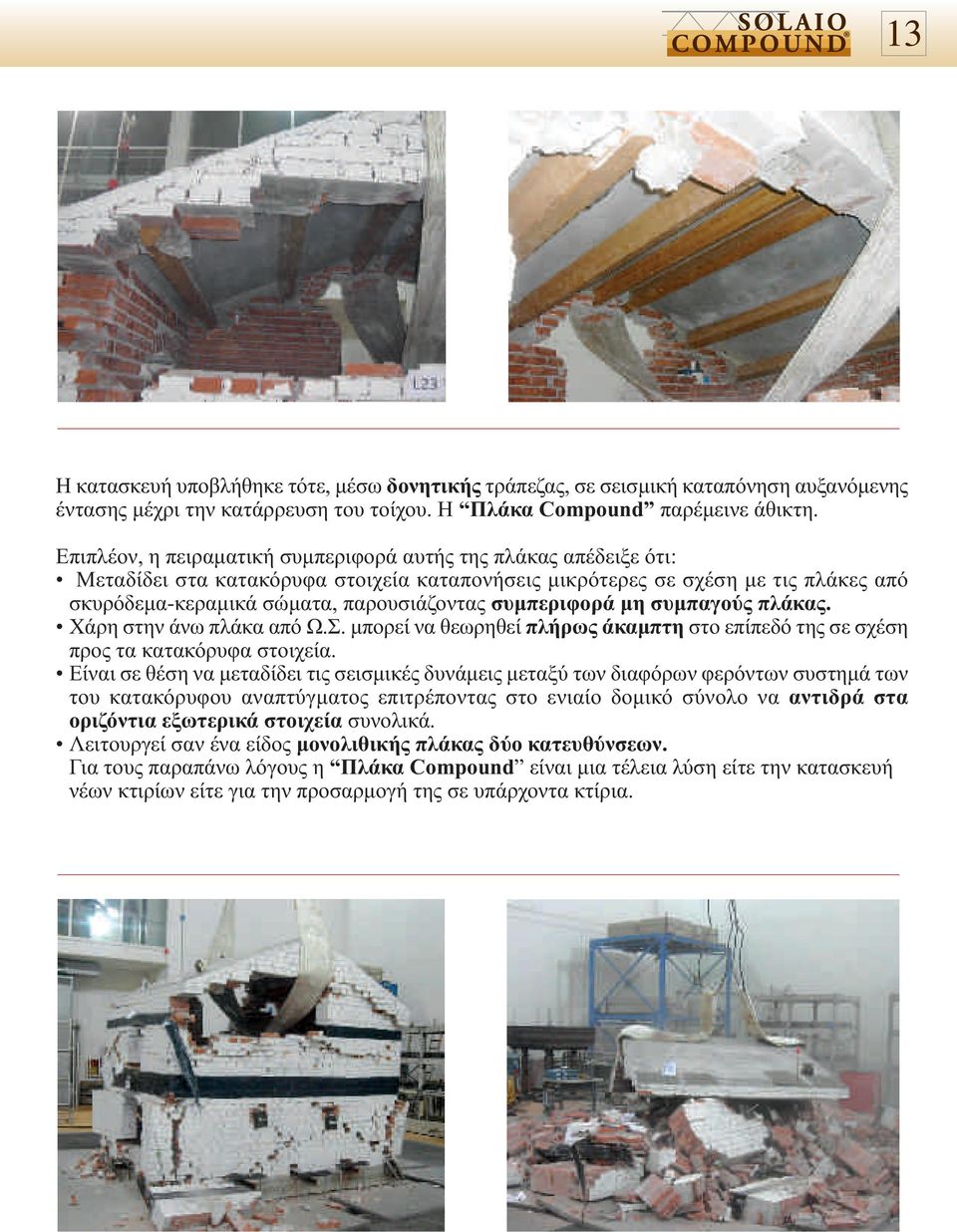

13 Η κατασκευή υποβλήθηκε τότε, µέσω δονητικής τράπεζας, σε σεισµική καταπόνηση αυξανόµενης έντασης µέχρι την κατάρρευση του τοίχου. Η Πλάκα Compound παρέµεινε άθικτη. Επιπλέον, η πειραµατική συµπεριφορά αυτής της πλάκας απέδειξε ότι: Μεταδίδει στα κατακόρυφα στοιχεία καταπονήσεις µικρότερες σε σχέση µε τις πλάκες από σκυρόδεµα-κεραµικά σώµατα, παρουσιάζοντας συµπεριφορά µη συµπαγούς πλάκας. Χάρη στην άνω πλάκα από Ω.Σ. µπορεί να θεωρηθεί πλήρως άκαµπτη στο επίπεδό της σε σχέση προς τα κατακόρυφα στοιχεία. Είναι σε θέση να µεταδίδει τις σεισµικές δυνάµεις µεταξύ των διαφόρων φερόντων συστηµά των του κατακόρυφου αναπτύγµατος επιτρέποντας στο ενιαίο δοµικό σύνολο να αντιδρά στα οριζόντια εξωτερικά στοιχεία συνολικά. Λειτουργεί σαν ένα είδος µονολιθικής πλάκας δύο κατευθύνσεων. Για τους παραπάνω λόγους η Πλάκα Compound είναι µια τέλεια λύση είτε την κατασκευή νέων κτιρίων είτε για την προσαρµογή της σε υπάρχοντα κτίρια.

14 ΣΕΙΣΜΙΚΕΣ ΔΟΚΙΜΕΣ (ΕΝΕΑ) - Σύγκριση όσον αφορά τις επιταχύνσεις Γίνεται αµέσως φανερό από µια πρώτη εξέταση σε σχέση µε την επιτάχυνση ότι το σύστηµα της Coperlegno µε συνεργαζόµενη πλάκα και Σύνθετο Πάνελ µειώνει σηµαντικά τις επιταχύνσεις σε σχέση προς µια πλάκα από σκυρόδεµα-κεραµικά σώµατα. Η κατάλληλη συνεργασία µεταξύ των δύο στοιχείων που αποτελούν την πλάκα Compound, δηλαδή της πλάκας από σκυρόδεµα και των δοκών από σύνθετο ξύλο, αποδίδει στο σύνολο την κατάλληλη ακαµψία και αντοχή, προσφέροντας ένα άριστο σύστηµα βελτίωσης της σεισµικής συµπεριφοράς στις επεµβάσεις ανακατασκευής υπαρχόντων κτιρίων. ΣEIΣMIKEΣ SEISMIC ΔOKIMEΣ TESTS (ENEA) - COMPARISON - Σύγκριση IN όσον TERMS αφορά OF τις ACCELERATION µετακινήσεις Ακόµα και σε σχέση µε τις µετακινήσεις το σύστηµα ελαφράς πλάκας του τύπου Compound-Coperlegno δίνει εξαιρετικά αποτελέσµατα, όπως εξ άλλου είχε ήδη προβλεφθεί από τις προηγούµενες αναλύσεις σε σχέση µε τις επιτάχυνσεις.

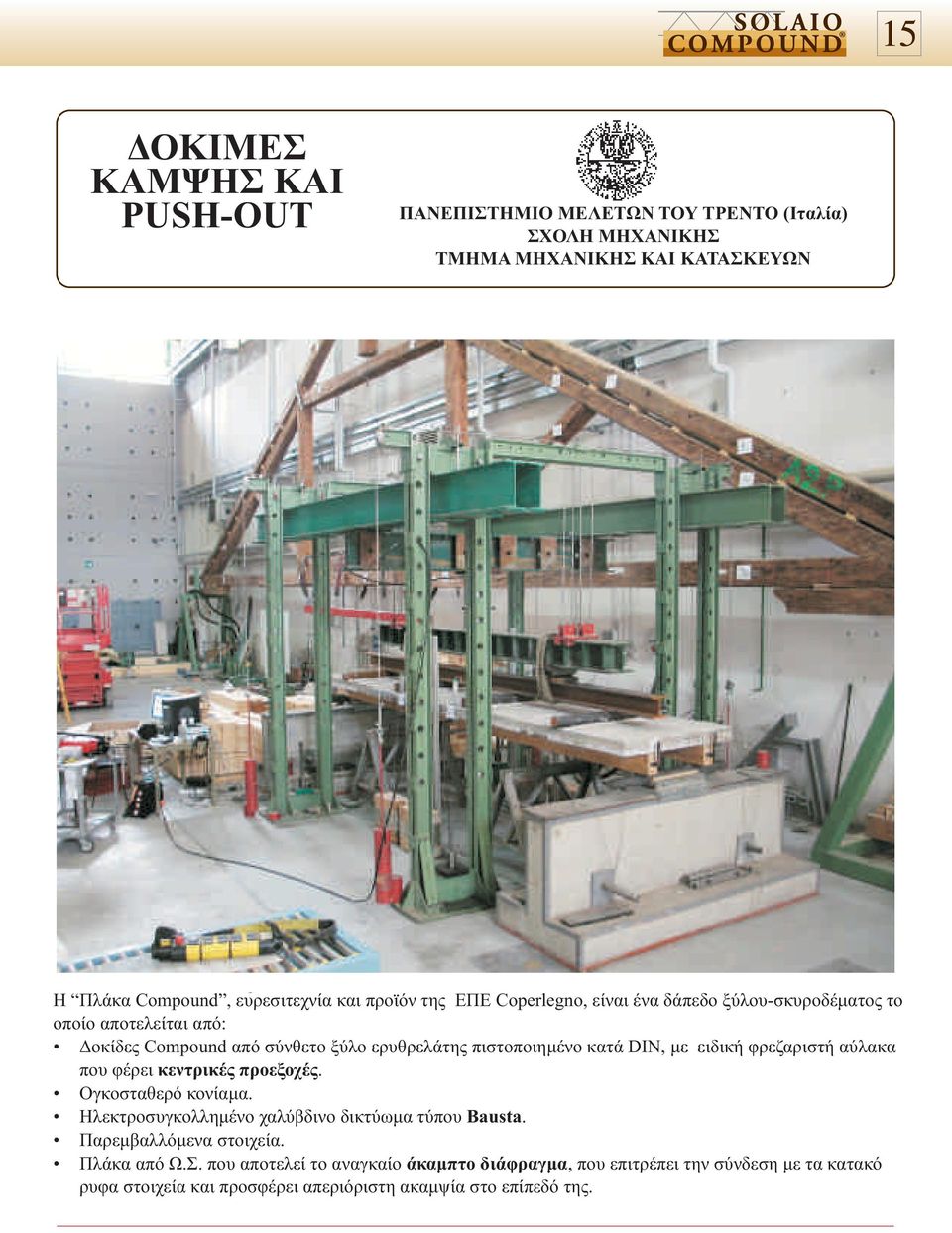

15 ΔΟΚΙΜΕΣ ΚΑΜΨΗΣ ΚΑΙ PUSH-OUT ΠΑΝΕΠΙΣΤΗΜΙΟ ΜΕΛΕΤΩΝ ΤΟΥ ΤΡΕΝΤΟ (Ιταλία) ΣΧΟΛΗ ΜΗΧΑΝΙΚΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΗΣ ΚΑΙ ΚΑΤΑΣΚΕΥΩΝ Η Πλάκα Compound, ευρεσιτεχνία και προϊόν της ΕΠΕ Coperlegno, είναι ένα δάπεδο ξύλου-σκυροδέµατος το οποίο αποτελείται από: Δοκίδες Compound από σύνθετο ξύλο ερυθρελάτης πιστοποιηµένο κατά DIN, µε ειδική φρεζαριστή αύλακα που φέρει κεντρικές προεξοχές. Ογκοσταθερό κονίαµα. Ηλεκτροσυγκολληµένο χαλύβδινο δικτύωµα τύπου Bausta. Παρεµβαλλόµενα στοιχεία. Πλάκα από Ω.Σ. που αποτελεί το αναγκαίο άκαµπτο διάφραγµα, που επιτρέπει την σύνδεση µε τα κατακό ρυφα στοιχεία και προσφέρει απεριόριστη ακαµψία στο επίπεδό της.

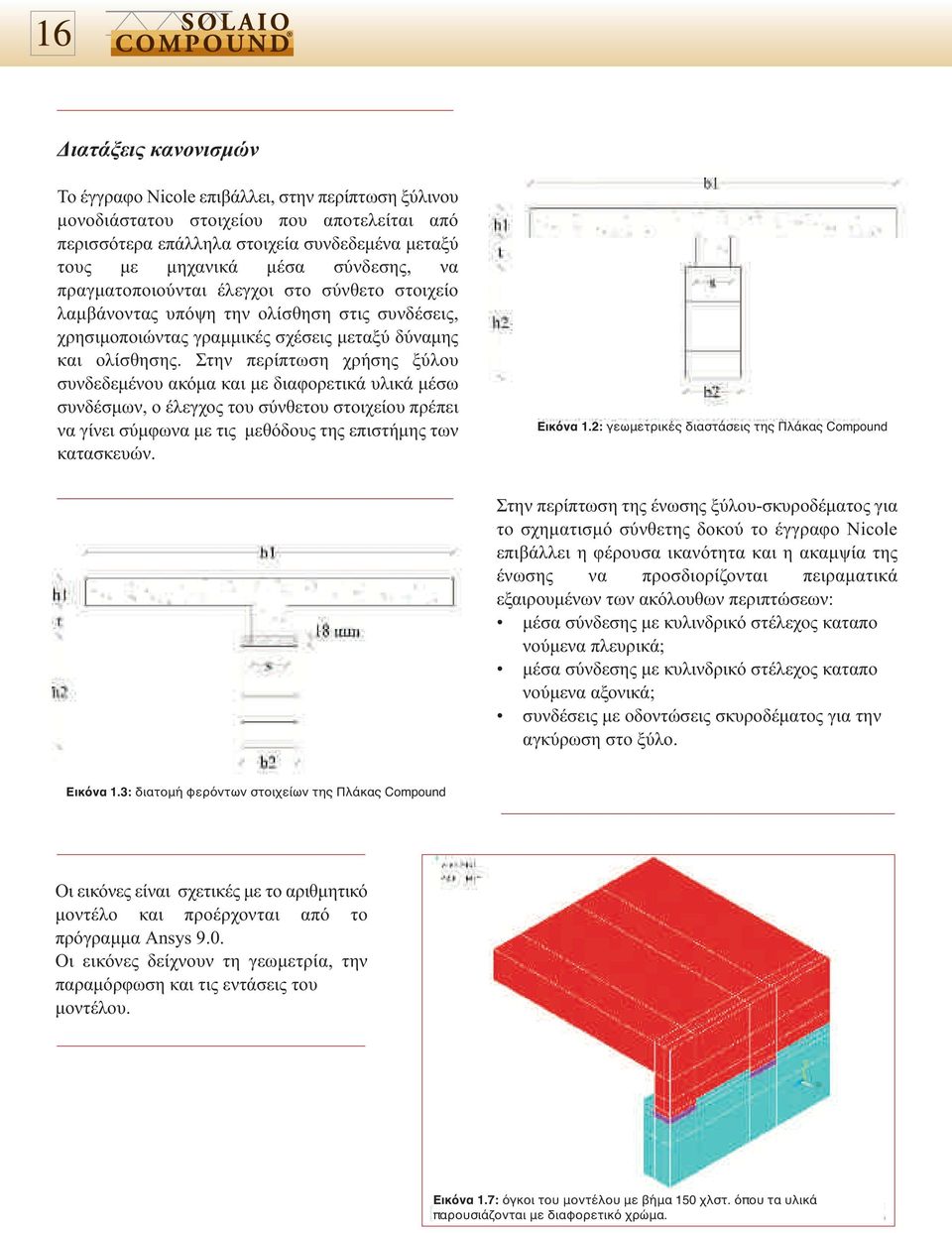

16 Διατάξεις κανονισµών Το έγγραφο Nicole επιβάλλει, στην περίπτωση ξύλινου µονοδιάστατου στοιχείου που αποτελείται από περισσότερα επάλληλα στοιχεία συνδεδεµένα µεταξύ τους µε µηχανικά µέσα σύνδεσης, να πραγµατοποιούνται έλεγχοι στο σύνθετο στοιχείο λαµβάνοντας υπόψη την ολίσθηση στις συνδέσεις, χρησιµοποιώντας γραµµικές σχέσεις µεταξύ δύναµης και ολίσθησης. Στην περίπτωση χρήσης ξύλου συνδεδεµένου ακόµα και µε διαφορετικά υλικά µέσω συνδέσµων, ο έλεγχος του σύνθετου στοιχείου πρέπει να γίνει σύµφωνα µε τις µεθόδους της επιστήµης των κατασκευών. Εικόνα 1.2: γεωμετρικέ διαστάσει τη Πλάκα Compound Στην περίπτωση της ένωσης ξύλου-σκυροδέµατος για το σχηµατισµό σύνθετης δοκού το έγγραφο Nicole επιβάλλει η φέρουσα ικανότητα και η ακαµψία της ένωσης να προσδιορίζονται πειραµατικά εξαιρουµένων των ακόλουθων περιπτώσεων: µέσα σύνδεσης µε κυλινδρικό στέλεχος καταπο νούµενα πλευρικά; µέσα σύνδεσης µε κυλινδρικό στέλεχος καταπο νούµενα αξονικά; συνδέσεις µε οδοντώσεις σκυροδέµατος για την αγκύρωση στο ξύλο. Εικόνα 1.3: διατομή φερόντων στοιχείων τη Πλάκα Compound Οι εικόνες είναι σχετικές µε το αριθµητικό µοντέλο και προέρχονται από το πρόγραµµα Ansys 9.0. Οι εικόνες δείχνουν τη γεωµετρία, την παραµόρφωση και τις εντάσεις του µοντέλου. Εικόνα 1.7: όγκοι του μοντέλου με βήμα 150 χλστ. όπου τα υλικά παρουσιάζονται με διαφορετικό χρώμα.

17 Από την ανάλυση της παραµόρφωσης µπορούν να εξαχθούν τα κάτωθι συµπεράσµατα: οι παραµορφώσεις του ξύλου είναι πολύ µεγαλύτερες σε σχέση προς αυτές του σκυροδέµατος; οι επικρατούσες παραµορφώσεις του ξύλου είναι οι διαµήκεις; παρατηρείται η σύνθλιψη του εµπρόσθιου τµήµατος της οδόντωσης του ξύλου; το οπίσθιο τµήµα της οδόντωσης του εσωτερικού ξύλου στο δείγµα παραµένει σχεδόν χωρίς παραµόρφωση, ενώ της ακραίας οδόντωσης εµφανίζει µια πιο φανερή παραµόρφωση από διάτµηση. Εικόνα 1.12: παράλληλη τάση θλίψη ολόκληρου του μοντέλου βήμα 150. Εικόνα 1.13: παράλληλη τάση θλίψη στο ξύλο του μοντέλου βήμα 150. Οι εικόνες δείχνουν τη διανοµή των τάσεων που προκύπτουν από την ανάλυση του προγράµµατος Ansys 9.0. Ιδιαίτερα παρουσιάζονται οι κατανοµές της θλίψης παράλληλα προς τις ίνες. Εικόνα 1.15: τάση διάτμηση σε ολόκληρο το μοντέλο βήμα 150. Εικόνα 1.16: τάση διάτμηση στο ξύλο του μοντέλου βήμα 150.

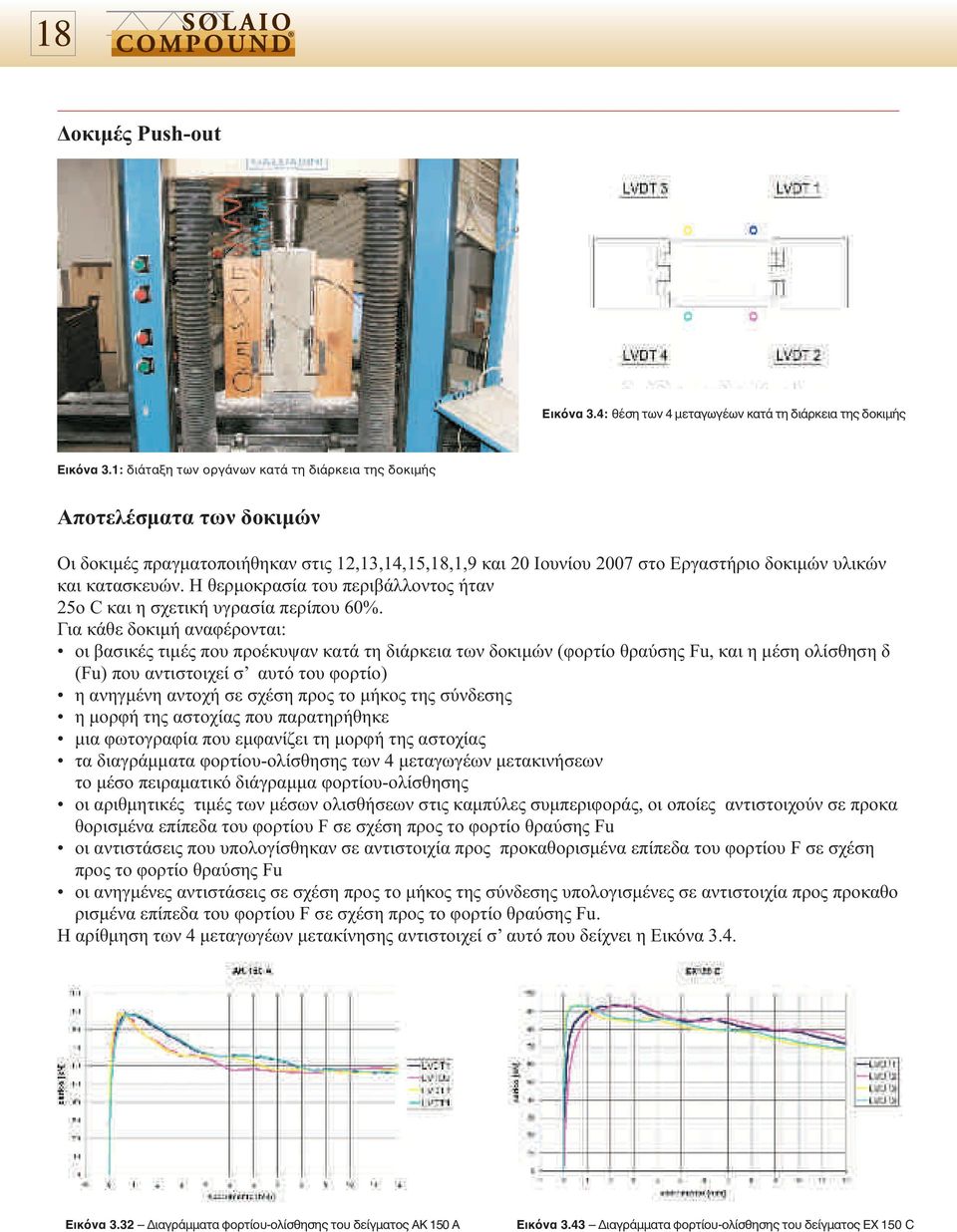

18 Δοκιµές Push-out Εικόνα Figura 3.4: θέση 3.4: των posizione 4 μεταγωγέων dei 4 trasduttori κατά durante τη διάρκεια la prova τη δοκιμή Εικόνα 3.1: διάταξη των οργάνων κατά τη διάρκεια τη δοκιμή Αποτελέσµατα των δοκιµών Οι δοκιµές πραγµατοποιήθηκαν στις 12,13,14,15,18,1,9 και 20 Ιουνίου 2007 στο Εργαστήριο δοκιµών υλικών και κατασκευών. Η θερµοκρασία του περιβάλλοντος ήταν 25ο C και η σχετική υγρασία περίπου 60%. Για κάθε δοκιµή αναφέρονται: οι βασικές τιµές που προέκυψαν κατά τη διάρκεια των δοκιµών (φορτίο θραύσης Fu, και η µέση ολίσθηση δ (Fu) που αντιστοιχεί σ αυτό του φορτίο) η ανηγµένη αντοχή σε σχέση προς το µήκος της σύνδεσης η µορφή της αστοχίας που παρατηρήθηκε µια φωτογραφία που εµφανίζει τη µορφή της αστοχίας τα διαγράµµατα φορτίου-ολίσθησης των 4 µεταγωγέων µετακινήσεων το µέσο πειραµατικό διάγραµµα φορτίου-ολίσθησης οι αριθµητικές τιµές των µέσων ολισθήσεων στις καµπύλες συµπεριφοράς, οι οποίες αντιστοιχούν σε προκα θορισµένα επίπεδα του φορτίου F σε σχέση προς το φορτίο θραύσης Fu οι αντιστάσεις που υπολογίσθηκαν σε αντιστοιχία προς προκαθορισµένα επίπεδα του φορτίου F σε σχέση προς το φορτίο θραύσης Fu οι ανηγµένες αντιστάσεις σε σχέση προς το µήκος της σύνδεσης υπολογισµένες σε αντιστοιχία προς προκαθο ρισµένα επίπεδα του φορτίου F σε σχέση προς το φορτίο θραύσης Fu. Η αρίθµηση των 4 µεταγωγέων µετακίνησης αντιστοιχεί σ αυτό που δείχνει η Εικόνα 3.4. Εικόνα 3.32 Διαγράμματα φορτίου-ολίσθηση του δείγματο ΑΚ 150 Α Εικόνα 3.43 Διαγράμματα φορτίου-ολίσθηση του δείγματο ΕΧ 150 C

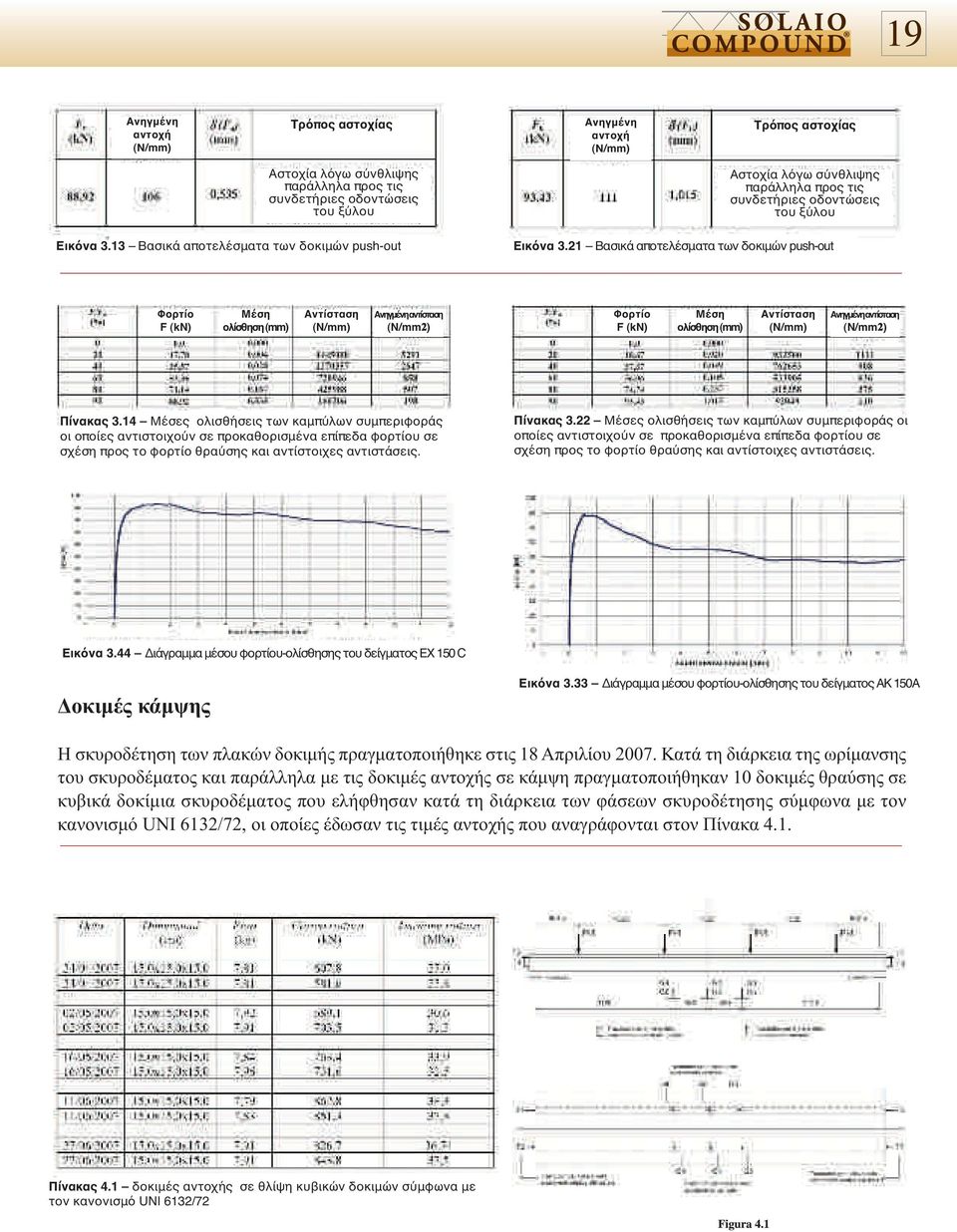

19 Ανηγμένη αντοχή (Ν/mm) Τρόπο αστοχία Ανηγμένη αντοχή (Ν/mm) Τρόπο αστοχία Αστοχία λόγω σύνθλιψη παράλληλα προ τι συνδετήριε οδοντώσει του ξύλου Αστοχία λόγω σύνθλιψη παράλληλα προ τι συνδετήριε οδοντώσει του ξύλου Εικόνα 3.13 Βασικά αποτελέσματα των δοκιμών push-out Εικόνα 3.21 Βασικά αποτελέσματα των δοκιμών push-out Φορτίο F (kn) Μέση ολίσθηση (mm) Αντίσταση (N/mm) Ανηγμένη αντίσταση (N/mm2) Φορτίο F (kn) Μέση ολίσθηση (mm) Αντίσταση (N/mm) Ανηγμένη αντίσταση (N/mm2) Πίνακα 3.14 Μέσε ολισθήσει των καμπύλων συμπεριφορά οι οποίε αντιστοιχούν σε προκαθορισμένα επίπεδα φορτίου σε σχέση προ το φορτίο θραύση και αντίστοιχε αντιστάσει. Πίνακα 3.22 Μέσε ολισθήσει των καμπύλων συμπεριφορά οι οποίε αντιστοιχούν σε προκαθορισμένα επίπεδα φορτίου σε σχέση προ το φορτίο θραύση και αντίστοιχε αντιστάσει. Εικόνα Figura Διάγραμμα Diagramma μέσου carico-scorrimento φορτίου-ολίσθηση medio del του campione δείγματο EX 150 ΕΧ C150 C Δοκιµές κάµψης Εικόνα Figura Διάγραμμα Diagramma μέσου carico-scorrimento φορτίου-ολίσθηση medio del του campione δείγματο AK 150 ΑΚ 150Α A Η σκυροδέτηση των πλακών δοκιµής πραγµατοποιήθηκε στις 18 Απριλίου Κατά τη διάρκεια της ωρίµανσης του σκυροδέµατος και παράλληλα µε τις δοκιµές αντοχής σε κάµψη πραγµατοποιήθηκαν 10 δοκιµές θραύσης σε κυβικά δοκίµια σκυροδέµατος που ελήφθησαν κατά τη διάρκεια των φάσεων σκυροδέτησης σύµφωνα µε τον κανονισµό UNI 6132/72, οι οποίες έδωσαν τις τιµές αντοχής που αναγράφονται στον Πίνακα 4.1. Πίνακα 4.1 δοκιμέ αντοχή σε θλίψη κυβικών δοκιμών σύμφωνα με τον κανονισμό UNI 6132/72

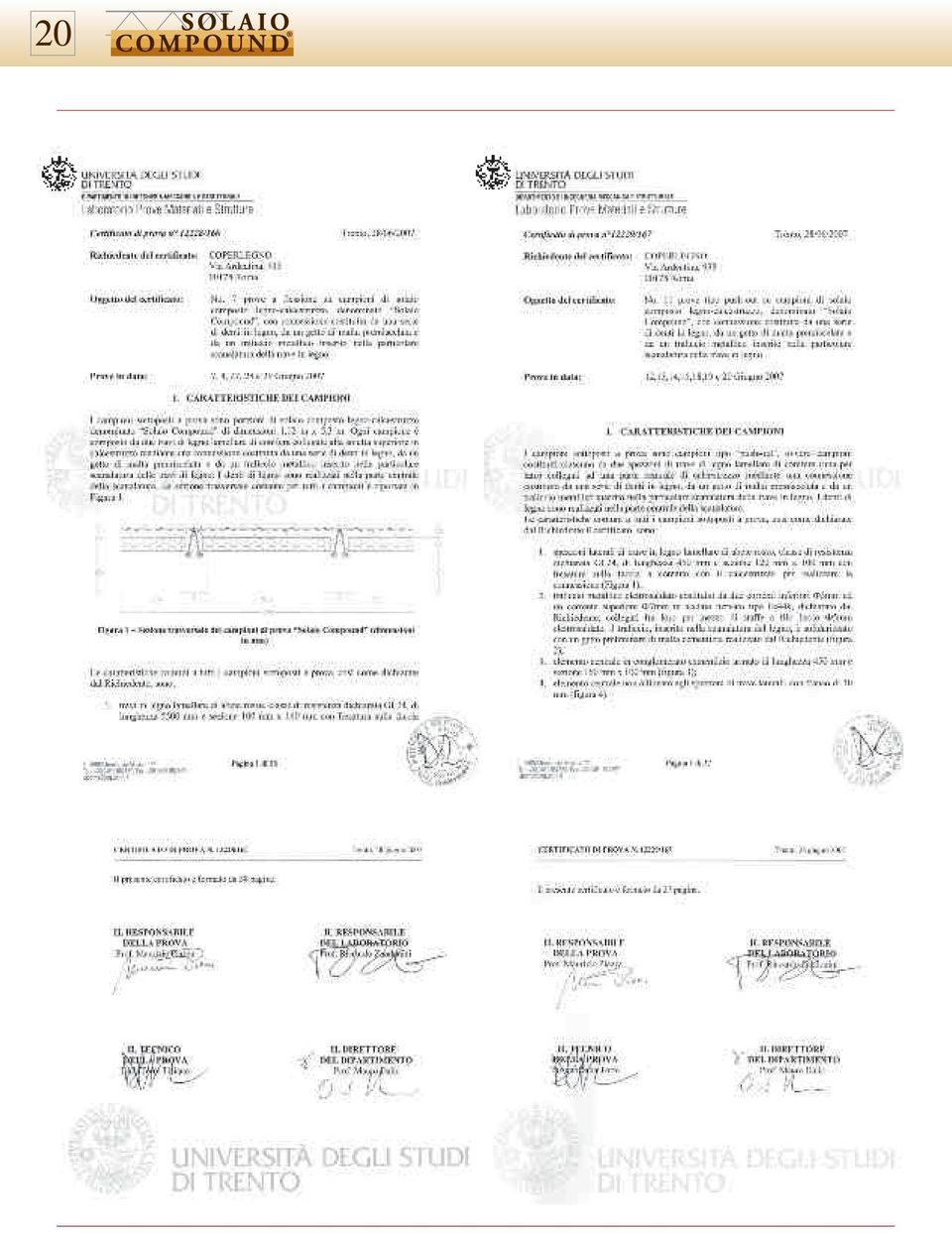

20

21 ΣΥΜΠΕΡΑΣΜΑΤΑ Η εργασία ανάπτυξης και έρευνας που πραγµατοποιήθηκε µε σκοπό να βελτιώσουµε τη συµπεριφορά του συστήµατος. Πλάκα Compound µας επέτρεψε λοιπόν να επιτύχουµε όλους τους προκαθορισµένους στόχους µας σχετικά µε: Την βελτιστοποίηση του συστήµατος σύνδεσης από στατική άποψη κατά τρόπο που να συµφωνεί µε τις προ διαγραφές και των πιο σύγχρονων κανονισµών. Την εγγύηση των καλύτερων ποιοτικών στάνταρ, µε την κατασκευή της πλάκας (εισαγωγή του συνδετικού και του δικτυώµατος στη δοκό) εξ ολοκλήρου στην εγκατάσταση και όχι πλέον στο εργοτάξιο. Την εξασφάλιση της αποτελεσµατικής εµπλοκής µεταξύ ξύλου και σκυροδέµατος µέσω των προεξοχών του ξύλου στην αυλάκωση της φρέζας. Την παρουσία της πλάκας από Ω.Σ. η οποία αποτελεί το άκαµπτο διάφραγµα που εξασφαλίζει τη σύνδεση µε τα κατακόρυφα στοιχεία και την ακαµψία της κατασκευής στο επίπεδο της. Τη σύνδεση µεταξύ ξύλου και πλάκας Ω.Σ. που πραγµατοποιείται µέσω του συστήµατος που αποτελούν η µη συ στελλόµενη τσιµεντοκονία, η εµπλοκή µεταξύ των οδοντώσεων ξύλου και κονιάµατος και το µεταλλικό δι zκτύωµα.

22 ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ SOLUZIONE SU STRUTTURA PORTANTE IN C.A.

23 ΣΥΜΒΑΤΙΚΟ ΑΡΘΡΟ Πλάκα µεικτή ξύλου/σκυροδέµατος αποτελούµενη από δοκίδες σύνθετης ξυλείας ερυθ ρελάτης τυποποιηµένων διατοµών 100x120mm 100x200mm 120x20mm 120x240mm, µε φρεζαρισµένη αύλακα στην άνω επιφάνεια και προεξοχές του ξύλου στην αυλάκωση της φρέζας, οπλισµένες µε ηλεκτροσυγκολληµένο µεταλλικό δικτύωµα αποτελούµενο από δυο ράβδους των 5mm κάτω και µια ράβδο των 7mm άνω από χάλυβα µε νευρώσεις κατηγορίας B450C συνδεόµενες µεταξύ τους µε αναβολείς από λείο χάλυβα 5mm. Το δικτύωµα έχει εισαχθεί µηχανικά υπό πίεση εκ των προτέρων και οι δοκίδες τοποθετούνται πλήρεις σε αξονικές αποστάσεις 56/66mm µε την παρεµβολή πανέλου εξηλασµένης πολυστερίνης συνολικού πάχους 54mm, οπλισµένου στις δυο όψεις µε πλέγµα υαλονήµατος και τσιµεντοκονία. ΛΕΠΤΟΜΕΡΕΙΑ ΤΟΜΗΣ ΠΛΑΚΑΣ TRAVETT 4 TA 0 A fmd fvd E G fcd fctd E fy E N/mm² N/mm² N/mm² N/mm² N/m³ N/mm² N/mm² N/mm² N/m³ N/mm² N/mm² N/m³ 14,57 1, ,76 1, LEGENDA fmd TENSIONE A FLESSIONE AGLI S.L.U del L.L. fcd TENSIONE A COMPRESSIONE AGLI S.L.U. del CLS E MODULO DI ELASTICITÀ A FLESSIONE PESO SPECIFICO fvd TENSIONE A TAGLIO AGLI S.L.U. del L.L. fctd TENSIONE A TRAZIONE AGLI S.L.U del CLS G MODULO DI ELASTICITÀ A TAGLIO fy TENSIONE A TRAZIONE Legenda u.d.m. rif. grafici TIPO S1 TIPO S2 TIPO S3 base travetto lamellare cm B lam altezza travetto lamellare cm H lam altezza utile travetto lamellare cm h 2 10,50 14,50 18,50 peso proprio solaio kn/m² Gk1 1,60 1,65 1,72 carico permanente ipotizzato kn/m² Gk2 2,50 2,50 2,50 carico accidentale (edifici domestici residenziali) kn/m² Qk 2,00 2,00 2,00 carico caratteristico totale solaio kn/m² Q 6,10 6,15 6,22 carico al metro lineare kn/m q 4,03 4,06 4,10 interasse travetti m i 0,66 0,66 0,66 luce netta ipotizzata m L1 3,80 4,80 5,80 luce di calcolo m L 4,00 5,00 6,00 freccia elastica max amm. (L/300) cm f max 1,40 1,75 2,10 reazione caratteristica (vincolo di semplice appoggio) kn R 8,06 10,15 12,30 sollecitazione a pressoflessione cls t= 0 N/mm² fc 5,98 6,62 7,23 sollecitazione a pressoflessione cls t= N/mm² fc 4,55 5,18 5,83 sollecitazione a tensoflessione L.L. t= 0 N/mm² fm 8,69 9,89 11,01 sollecitazione a tensoflessione L.L. t= N/mm² fm 9,60 10,78 11,78 sollecitazione a taglio t= 0 N/mm² fv 0,72 0,80 0,83 sollecitazione a taglio t= N/mm² fv 0,75 0,81 0,85 freccia elastica istantanea in mezzeria cm u ist 0,54 0,82 1,12 freccia totale in mezzeria t= cm u max 0,78 1,16 1,60
