1 Βασική αρχή εργαστηριακής άσκησης Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Λέκτορας Π.Δ. 407/80) Αξονικό φορτίο Ανάπτυξη διατμητικών τάσεων σε στοιχεία σύνδεσης Έλασμα Α (πλάκα) συνδέεται με ελάσματα Β, C (δίχαλο) με κοχλία Εφαρμόζεται εφελκυστικό φορτίο B C A 1

2 Βασική αρχή εργαστηριακής άσκησης Μορφές Καταπόνησης Αξονικό φορτίο Ανάπτυξη διατμητικών τάσεων σε στοιχεία σύνδεσης Έλασμα Α (πλάκα) συνδέεται με ελάσματα Β, C (δίχαλο) με κοχλία Εφαρμόζεται εφελκυστικό φορτίο Το εφελκυστικό φορτίο «μεταβιβάζεται» στο κοχλία στα σημεία επαφής με τη πλάκα και το δίχαλο Αναπτύσσονται διατμητικές τάσεις στην εγκάρσια διατομή του κοχλία (επιφάνειες a-a, b-b) Πλάκα Α a b a b Β C Δίχαλο /2 /2 Θλίψη Εφελκυσμός Κάμψη Στρέψη Διάτμηση 2

3 Έως τώρα Εισαγωγή στη έννοια της Διάτμησης Αξονική φόρτιση σε δομικό στοιχείο ανάπτυξη ορθών τάσεων σy (+) Διάτμηση (Διά τμήση)? σx σx (+) Ορθή διεύθυνση σy Αξονική φόρτιση σε δομικό στοιχείο ανάπτυξη διατμητικών τάσεων (σε στοιχεία συνδέσεων) τyx (+) τxy (+) Εφαπτομενική διεύθυνση 3

4 Εισαγωγή στη έννοια της Διατμητικής τάσης Εισαγωγή στη έννοια της Διατμητικής τάσης/παραμόρφωσης F μ Q F Q μ Q F μ Q F Q μ Q ν N σf τf ν N ν N σf τf ν N Οι ορθές τάσεις αναπτύσσονται κάθετα (ή ορθά ως προς) στις επιφάνειες υλικών]. Q F G Μέση Διατμητική τάση (Συνολική Τέμνουσα δύναμη Q σε μία επιφάνεια / εμβαδόν της Μέτρο Διάτμησης (Χαρακτηριστική ιδιότητα Υλικού) E G 2(1 ) Γωνιακή (διατμητική) παραμόρφωση πρίσματος Ορθή διεύθυνση Εφαπτομενική διεύθυνση Πολύ μικρές μεταβολές στην αρχική γωνία μεταξύ δύο υποθετικών επιπέδων στο στοιχείο ' Οι διατμητικές τάσεις δρουν (αναπτύσσονται) εφαπτομενικά ως προς επιφάνειες υλικών 4

5 Εισαγωγή στη έννοια της Διατμητικής τάσης/παραμόρφωσης Καταστατικοί νόμοι τ-γ Όπως και στη περίπτωση ορθών τάσεων, για γραμμικά ελαστικά υλικά τ, γ ανάλογες Στην περίπτωση όλκιμων υλικών, ο καταστατικός νόμος είναι μη γραμμικός 5

6 Αξονικό Φορτίο Διατμητική Τάση? Τόσο η μέγιστη ορθή όσο και η διατμητική τάση είναι καθοριστική για σχεδιασμό δομικών στοιχείου σε εφελκυσμό. Σε γενικές γραμμές στα όλκιμα υλικά, η μέγιστη διατμητική τάση λαμβάνεται ως κριτήριο, λόγω του ότι όταν οι διατμητικές τάσεις ξεπεράσουν ένα κρίσιμο όριο, το υλικό αρχίζει να ρέει. η πλαστική παραμόρφωση των μεταλλικών υλικών (σε μακροσκοπική κλίμακα) συντελείται με την ολίσθηση κρυσταλλικών επιπέδων (σε μικροσκοπική κλίμακα) μέσω διατμητικών τάσεων cosθ 2 θ 0 σθ cos θ σmax Α / cosθ A A sinθ tanθ 1 τθ sinθcosθ τmax Α / cosθ A 2A σ x 2 Μέγιστη διατμητική τάση εμφανίζεται σε επίπεδα που σχηματίζουν γωνία 45⁰ με τον άξονα της ράβδου Μέγιστη διατμητική τάση σε μονοαξονικά καταπονούμενη ράβδο ισούται με το μισό της μέγιστης ορθής τάσης 6

7 Συνδέσεις Επιφανειών Χαρακτηριστικό Παράδειγμα στις Συνδέσεις Διεπιφανειών Κοχλιώσεις Χαρακτηριστικό Παράδειγμα στις Κοχλιώσεις Αξονικές δυνάμεις σε δομικά στοιχεία ανάπτυξη διατμητικών τάσεων σε διεπιφάνειες Δύναμη Φόρτισης Ρ από έλασμα σε έλασμα στους κοχλίες Μια κοχλίωση σχεδιάζεται προκειμένου να παραλάβει: Διατμητική δύναμη - κάθετη στον άξονα του κορμού Εφελκυστικήδύναμη - παράλληλη στον άξονα του κορμού Διατμητική και εφελκυστική δύναμη ταυτόχρονα Δύναμη Φόρτισης Ρ Τέμνουσα στη διεπιφάνεια υπολογισμός μέσης διατμητικής τάσης 7

8 Γεωμετρικά στοιχεία κοχλία Αστοχία Κοχλιωτών Συνδέσεων λόγω και διάτμησης Επιφάνεια Διατομής Α δίνεται Έστω κοχλίας ονομαστικής διαμέτρου 10 mm, με επιφάνεια διατομής 58 mm 2 Διαρροή μέλους Εφελκυστική αστοχία μέλους Διατμητική απόσχιση κορμού Σύνθλιψη άντυγας οπής Διατμητική αστοχία κοχλία Από Πανεπιστημιακές παραδώσεις κ. Παπανικολάου 8

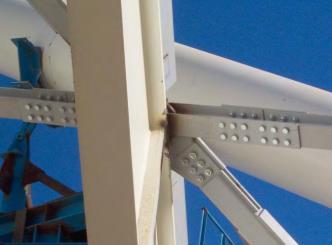

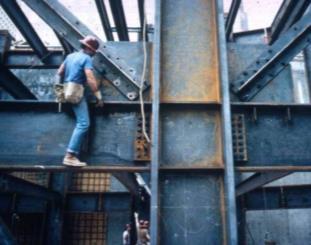

9 Παραδείγματα Κοχλιωτών Συνδέσεων Παραδείγματα Κοχλιωτών Συνδέσεων 9

10 Κατηγορία Ποιότητας Κοχλία Μ a.b Μονότμητη και Δίτμητη Σύνδεση Κατηγορία Ποιότητας Κοχλία Μ a.b Εφελκυστική Αντοχή a: 1/100 αντοχής σε εφελκυσμό => αντοχή σε εφελκυσμό (fu) = 100 a, (π.χ. 400 Ma, για κοχλία ποιότητας Μ4.6). Κατηγορία Ποιότητας fu (N/mm 2 ) fy (N/mm 2 ) Ένα επίπεδο διάτμησης (n=1) /2 Όριο Διαρροής /2 a b: 1/10 του ορίου διαρροής σε εφελκυσμό => όριο διαρροής σε εφελκυσμό (fy) = 10 a b (π.χ. 240 Ma, για κοχλία ποιότητας Μ4.6). Δύο επίπεδα διάτμησης (n=2) 10

11 Όλα ξεκινούν από την αξονική φόρτιση Μονότμητη και Δίτμητη Σύνδεση /2 1 Πλάκα /2 Δίχαλο 3 2 Δύναμη Φόρτισης Ρ από έλασμα σε έλασμα στους κοχλίες Ένα επίπεδο διάτμησης (n=1) Υπό την εφαρμογή του αξονικού φορτίου Ρ, πλάκα και δίχαλο θα βρουν αντίσταση στον κοχλία, στον οποίον θα αναπτυχθούν τάσεις λόγω επαφής. Η πλάκα και το δίχαλο τείνουν να τμήσουν τον κοχλία. Τάσεις επαφής δίχαλου-κοχλία αναπτύσσονται στις περιοχές 1 & 3 Τάσεις επαφής πλάκας-κοχλία αναπτύσσονται στην περιοχή 2 /2 Αυτή η τάση αναχαιτίζεται από την ανάπτυξη διατμητικών τάσεων στον κοχλία. Δύο επίπεδα διάτμησης (n=2) /2 11

12 Τάσεις Επαφής Τάσεις Επαφής 12

13 Τάσεις Επαφής Τάσεις Επαφής /2 / Εάν υποθέσουμε ομοιόμορφη κατανομή τάσεων, μπορούμε να υπολογίσουμε τη μέση τάση επαφής ως: Fb b A b Δύναμη επαφής Εμβαδόν επιφάνειας που φέρει δύναμη επαφής Επιφάνεια Α b : προβαλλόμενη επιφάνεια καμπύλης επιφάνειας που φέρει δύναμη επαφής (σε επίπεδο κάθετο προς διεύθυνση αυτής). Ορθογωνική με ύψος ίσο με πάχος δίχαλου και πλάτος ίσο με διάμετρο κοχλία. b A t d Από Πανεπιστημιακές παραδώσεις κ. Παπανικολάου 13

14 Μέση Διατμητική Τάση σε Κοχλιωτή Σύνδεση Άρα /2 1 2 /2 /2 3 2 /2 Κοχλίας τείνει να τμηθεί κατά μήκος διατομών mn & pq. Διατμητικές δυνάμεις V(=/2) δρουν επί τις επιφάνειες τμήσης κοχλία. /2 /2 /2 Διατμητική Αντοχή Κοχλία avg max 2 A /2 14

15 Διατμητική μορφή αστοχίας κοχλία Σύνθλιψη Άντυγας Οπών Από Πανεπιστημιακές παραδώσεις κ. Παπανικολάου 15

16 Κατηγορία Ποιότητας Κοχλία Μ a.b Κατηγορία Ποιότητας Κοχλία Μ a.b Κριτήρια Αστοχίας (παρένθεση) Θεωρία της μέγιστης διατμητικής τάσης (κριτήριο Tresca) a: 1/100 αντοχής σε εφελκυσμό => αντοχή σε εφελκυσμό (fu) = 100 a, (π.χ. 400 Ma, για κοχλία ποιότητας Μ4.6). a b: 1/10 του ορίου διαρροής σε εφελκυσμό => όριο διαρροής σε εφελκυσμό (fy) = 10 a b (π.χ. 240 Ma, για κοχλία ποιότητας Μ4.6). Αντοχή σε διάτμηση (τ max )? Κατηγορία Ποιότητας fu (N/mm 2 ) fy (N/mm 2 ) Από το βιβλίο «Μηχανική Των Υλικών» του κ. Τριανταφύλλου 16

17 Κριτήρια Αστοχίας (παρένθεση) Κριτήρια Αστοχίας (παρένθεση) Θεωρία της μέγιστης ειδικής ενέργειας σύνογκης (ή διατμητικής παραμόρφωσης) Κριτήριο von Mises Βάση κριτηρίων αστοχίας όλκιμων υλικών σε μονοαξονική φόρτιση, όριο αντοχής σε διάτμηση: Tresca Von Mises τ max = f y /2 = 0.50 f y τ max = / f y 3 = 0.58 f y Σύγκριση καμπυλών αστοχίας von Mises / Tresca στην επίπεδη εντατική κατάσταση τ max = fy / 3 Από το βιβλίο «Μηχανική Των Υλικών» του κ. Τριανταφύλλου 17

18 Εργαστηριακή Άσκηση Εργαστηριακή Άσκηση 18

19 Load (kn) 4/11/2017 Εργαστηριακή Άσκηση Εργαστηριακή Άσκηση 1. Με βάση το μέγιστο διατμητικό φορτίο που έφερε η σύνδεση, να υπολογίσετε τη διατμητική αντοχή (μέση τάση) του κοχλία. 1 ο βήμα: να κάνετε σωστά το διάγραμμα -δ 3. Έστω ότι η κατηγορία του κοχλία ήταν Μ10.9 και η ονομαστική του διάμετρος ίση με 12 mm (επιφάνεια διατομής 84.3 mm 2 ). Να εκτιμήσετε το μέγιστο επιτρεπόμενο φορτίο λειτουργίας της σύνδεσης, εάν ο συντελεστής ασφάλειας του κοχλία είναι ίσος με Μέγιστο Αξονικό Φορτίο (max) Προσοχή στην εκτίμηση της διατμητικής αντοχής και στον όρο «επιτρεπόμενο» Τάσεις λειτουργίας < Επιτρεπόμενες Τάσεις Επιτρεπόμενες Τάσεις = Μέγιστη Τάση / Συντελεστή Ασφαλείας Displacement (mm) 19

20 Απορίες 20
