ΕΝΕΡΓΕΙΑΚΗ ΑΠΟ ΟΣΗ ΚΤΙΡΙΩΝ - ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ

Transcript

1 ΤΕΧΙΚΟ ΕΠΙΜΕΛΗΤΗΡΙΟ ΕΛΛΑ ΟΣ & ΠΕΡΙΦΕΡΕΙΑΚΟ ΤΜΗΜΑ ΝΟΜΟΥ ΚΕΡΚΥΡΑΣ ΤΟΥ ΤΕΕ ΠΡΟΣΥΝΕ ΡΙΑΚΗ ΕΚ ΗΛΩΣΗ «ΕΞΟΙΚΟΝΟΜΗΣΗ ΚΑΙ ΙΑΧΕΙΡΙΣΗ ΕΝΕΡΓΕΙΑΣ ΣΤΑ ΚΤΙΡΙΑ» ΚΕΡΚΥΡΑ 3 ΙΟΥΛΙΟΥ 2009 ΕΝΕΡΓΕΙΑΚΗ ΑΠΟ ΟΣΗ ΚΤΙΡΙΩΝ - ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΑΘΗΝΑ ΓΑΓΛΙΑ, M.Sc. Μηχανολόγος Μηχανικός ΕΜΠ, ΜΕΛΟΣ ΤΗΣ ΟΜΑ ΑΣ ΕΡΓΑΣΙΑΣ ΤΟΥ ΤΕΕ ΓΙΑ ΤΟΝ ΚΕΝΑΚ Ειδικός Τεχνικός Επιστήµονας agaglia@meteo.noa.gr Οµάδα Εξοικονόµησης Ενέργειας (ΟΕΕ) Ινστιτούτο Ερευνών Περιβάλλοντος & Βιώσιµης Ανάπτυξης (ΙΕΠΒΑ) ΕΘΝΙΚΟ ΑΣΤΕΡΟΣΚΟΠΕΙΟ ΑΘΗΝΩΝ (ΕΑΑ)

2 ΕΥΡΩΠΑΪΚΕΣ Ο ΗΓΙΕΣ EPBD 2002/91 : Ενεργειακή απόδοση κτιρίων Ιανουάριος 2006 Πιστοποιητικό Ενεργειακής Απόδοσης Κτιρίου Ελάχιστες απαιτήσεις ( είκτης Ενεργειακής Απόδοσης - ΕΑ Κτιρίου) Συστάσεις για οικονοµικά αποδεκτές βελτιώσεις της ενεργειακής απόδοσης Υφιστάµενα και νέα κτίρια πρέπει να συµµορφώνονται µετους ΕΑ Τακτική επιθεώρηση λεβήτων & εγκαταστάσεων κλιµατισµού Μάιος 2008 «Μέτρα για την µείωση της ενεργειακής κατανάλωσης των κτιρίων και άλλες διατάξεις» του Υπουργείου Ανάπτυξης (ΦΕΚ 89/Α /5/2008) 2006/32 : Ενεργειακή απόδοση κατά την τελική χρήση: Η Οδηγία έχει σαν στόχο την µείωση της τελικής χρήσης ενέργειας στο 9% σε διάστηµα 9 ετών από την ισχύ της σχετικής νοµοθεσίας. Για την εφαρµογή της οδηγίας απαιτούνται τα εξής: Θέσπιση νοµοθετικού πλαισίου για εξοικονόµηση ενέργειας κατά την τελική χρήση Προώθηση τεχνολογιών εξοικονόµησης ενέργειας µέσω οικονοµικών κινήτρων Σύσταση φορέα ελέγχου εφαρµογής των µέτρων

3 ΕΝΑΡΜΟΝΙΣΗ ΜΕ ΕΥΡΩΠΑΪΚΗ Ο ΗΓΙΑ Α ΓΙΑ ΚΤΙΡΙΑ ΝΟΜΟΣ 3661 (ΦΕΚ 89/Α /5/2008) του ΥΠΑΝ «Μέτρα για την µείωση της ενεργειακής κατανάλωσης των κτιρίων και άλλες διατάξεις» Τα κύρια σηµεία του νόµου είναι τα εξής: Τον Καθορισµό της γενικής δοµής του Κανονισµού Ενεργειακής Απόδοσης των Κτιρίων - ΚΕΝΑΚ. Όλα τα Νέα Κτίρια και τα Υφιστάµενα Κτίρια που υπόκεινται σε ριζική ανακαίνιση, πρέπει να πληρούν τις ΕλάχιστεςΑπαιτήσειςΕνεργειακής Απόδοσης. Για τα νέα και υπό ανακαίνιση κτίρια µε επιφάνεια άνω των 1000 τ.µ. υποβάλλεται στην πολεοδοµία Ενεργειακή Μελέτη. Για τα νέα και ριζικά ανακαινιζόµενα κτίρια, ο ιδιοκτήτης υποχρεούται να ζητήσει την έκδοση Πιστοποιητικού Ενεργειακής Απόδοσης. Πιστοποιητικό εκδίδεται επίσης κατά την µίσθωση ή πώληση κτιρίων και ισχύει κατά ανώτατο όριο 10 χρόνια. Την τακτικήεπιθεώρησηλεβήτωντουλάχιστον κάθε 5 χρόνια για συστήµατα µε ισχύ από 20 έως 100kW & τουλάχιστον κάθε 2 χρόνια για ισχύ άνω των 100kW και κάθε 4 χρόνια για αέριο καύσιµο. Σύνταξη έκθεσης και συστάσεις. Την τακτική επιθεώρηση εγκαταστάσεων κλιµατισµού τουλάχιστον κάθε 5 έτη για συστήµατα µε ισχύ άνω των 12 kw. Τα προσόντα και η διαδικασία χορήγησης άδειας στους Ενεργειακούς Επιθεωρητές, η αµοιβή, η διαδικασία ελέγχου χορήγησης άδειας, κ.α., θα καθορίζονται βάσει διατάγµατος το οποίο θα εκδοθεί από τα συναρµόδια υπουργεία.

4 ΚΑΝΟΝΙΣΜΟΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟ ΟΣΗΣ ΚΤΙΡΙΩΝ - ΚΕΝΑΚ Στο άρθρο 3 του νόµου περιγράφεται η γενική δοµή του ΚΕΝΑΚ, στον οποίο θα καθορίζονται: ΗΜέθοδος Υπολογισµού της Ενεργειακής Απόδοσης των Κτιρίων. Οι Ελάχιστες Απαιτήσεις Ενεργειακής Απόδοσης των Κτιρίων, (τιµές αναφοράς ή κτίριο αναφοράς). Ο τύπος και τα περιεχόµενα της Μελέτης Ενεργειακής Απόδοσης Κτιρίων. Οι αρµόδιοι για την εκπόνηση της Ενεργειακής Μελέτης. Η ιαδικασία Επιθεωρήσεων κτιρίων, λεβήτων και εγκαταστάσεων κλιµατισµού. Ο τύπος και τα περιεχόµενα του Πιστοποιητικού Ενεργειακής Απόδοσης. Η διαδικασία έκδοσής του, ο έλεγχος αυτής και το ύψος δαπάνης. Οι παράµετροι που θα λαµβάνονται υπόψη στους υπολογισµούς όπως: τα τεχνικά χαρακτηριστικά του κτιριακού κελύφους και των Η/Μ εγκαταστάσεων του κτιρίου, τα κλιµατικά δεδοµένα και οι εσωτερικές συνθήκες. Οι Τεχνολογίες ΑΠΕ των οποίων θα συνεκτιµάτε η θετική επίδραση στην Ενεργειακή Απόδοση του κτιρίου Καθορισµός των κλιµατικών ζωνών και των κλιµατολογικών δεδοµένων.

5 ΚΕΝΑΚ - ΚΛΙΜΑΤΙΚΕΣ ΖΩΝΕΣ ΣΤΗΝ ΕΛΛΑ Α Γ Β Γ Α

6 ΜΕΘΟ ΟΛΟΓΙΑ ΥΠΟΛΟΓΙΣΜΟΥ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟ ΟΣΗΣ ΚΤΙΡΙΩΝ Η µεθοδολογία υπολογισµών βάσει του άρθρου 3 του νόµου, θα πρέπει να λαµβάνει υπόψη τους ακόλουθους παράγοντες: Τα κλιµατικά δεδοµένα της περιοχής του κτιρίου (θερµοκρασία, ηλιακή ακτινοβολία, υγρασία κλπ). Επιθυµητές συνθήκες εσωτερικού περιβάλλοντος του κτιρίου (θερµοκρασία, υγρασία, αερισµός κλπ), την περίοδο λειτουργίας του κτιρίου (σε ώρες), και τον αριθµό ενοίκων. Γεωµετρικά χαρακτηριστικά των δοµικών στοιχείων (διαφανείς και µη επιφάνειες, εσωτερικά χωρίσµατα, κ.λπ.) του κτιριακού κελύφους. Θερµικά χαρακτηριστικά των δοµικών στοιχείων του κτιριακού κελύφους (θερµοπερατότητα, απορροφητικότητα στην ηλιακή ακτινοβολία, ανακλαστικότητα κλπ) στα οποία θα περιλαµβάνεται και ο προσανατολισµός και ο συντελεστής σκίασης ανά στοιχείο. Τεχνικά χαρακτηριστικά της κεντρικής εγκατάσταση παραγωγής και διανοµής θερµού νερού για την θέρµανση των χώρων. Θα πρέπει να αναφέρονται στοιχεία για την απόδοση των συστηµάτων, των µονώσεών του συστήµατος διανοµής, κλπ. Τεχνικά χαρακτηριστικά των εγκαταστάσεων ψύξης (µονάδες παραγωγή, κεντρικές κλιµατιστικές µονάδες και διανοµή ψυχρού µέσου) για την ψύξη των χώρων. Θα πρέπει να αναφέρονται στοιχεία για την απόδοση των συστηµάτων, των µονώσεών του συστήµατος διανοµής, κλπ. Τεχνικά χαρακτηριστικά του συστήµατος τεχνητού αερισµού. Θα πρέπει να αναφέρονται στοιχεία για την απόδοση των συστηµάτων, των µονώσεών του συστήµατος διανοµής, κλπ. Παθητικά ηλιακά συστήµατα, κατά το άρθρο 1 παράγραφος 7α του ΓΟΚ και την ηλιακή προστασία. Συστήµατα ΑΠΕ όπως, φωτοβολταϊκά, ηλιακοί συλλέκτες, ηλιακή και γεωθερµική ψύξη/θέρµανση, κ.α. Συστήµατα Συµπαραγωγής Ηλεκτρισµού και Θερµότητας - ΣΗΘ. Συστήµατα τηλεθέρµανσης όπου εφαρµόζεται. Συστήµατα διαχείρισης ενέργειας όπως, αυτοµατισµοί, καταγραφικά κλπ.

7 ΕΛΑΧΙΣΤΕΣ ΑΠΑΙΤΗΣΕΙΣ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟ ΟΣΗΣ ΚΤΙΡΙΩΝ Όλα τα νέα και ριζικά ανακαινιζόµενα κτίρια πρέπει να έχουν Ενεργειακή Απόδοση µικρότερη ή ίση µε την κατηγορία Β. ΤΙΜΕΣ ΑΝΑΦΟΡΑΣ Οι κατηγορίες ενεργειακής κατάταξης (Α+, Α, Β+, Β, κλπ) καθορίζονται από ένα εύρος τιµών κατανάλωσης ενέργειας για κάθε χρήση κτιρίου και κλιµατική ζώνη. Η κατάταξη του κτιρίου γίνεται βάσει της υπολογιζόµενης συνολικής κατανάλωσης ενέργειας σε [kwh/m 2 ]. < 60 A Α Β Β Γ ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ Το κτίριο αναφοράς καταλαµβάνει πάντα την κατηγορία Β στην ενεργειακή κατάταξη, ενώ οι άλλες κατηγορίες καθορίζονται σαν ποσοστό επί της κατανάλωσης ενέργειας του κτιρίου αναφοράς. Η κατάταξη του κτιρίου γίνεται βάσει της υπολογιζόµενης κατανάλωσης πρωτογενούς ενέργειας σε [kwh/m 2 ]. Το κτίριο αναφοράς έχει την ίδια γεωµετρία, προσανατολισµό, προφίλ λειτουργίας & κλιµατικά δεδοµένα µε το υπό µελέτη κτίριο Ε Ζ 265 < Η Ενεργειακή Κλάση Όρια κλάσης Α+ A+ < 0,33 RR Α 0,33 RR Α < 0,5 RR Β+ 0,5 RR Β+ < 0,75 RR Β 0,75 RR Β+ < 1,0 RR Γ 1,0 RR Γ < 1,41 RR 1,41 RR < 1,82 RR Ε 1,82 RR Ε < 2,27 RR Ζ 2,27 RR Ζ < 2,73 RR Η 2,73 RR Η

8 ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟ ΟΣΗΣ ΚΤΙΡΙΟΥ Αρ. Πρωτ.:... τήσια κατανάλωση τελικής ενέργειας [kwh/(m 2 *έτος)] ανά χρήση µε βάση τους υπολογισµούς Συνεισφορά στο Πηγή ενέργειας Τελική χρήση ενεργειακό ισοζύγιο του κτιρίου (%) λεκτρική Θέρµανση Ψύξη Αερισµός Φωτισµός Συσκευές ΖΝΧ Πετρέλαιο Θέρµανση Ψύξη ΖΝΧ ρυκτά Φυσικό αέριο Θέρµανση Ψύξη ΖΝΧ ύσιµα Άλλο (προσδιορίστε) Θέρµανση Ψύξη... ΖΝΧ Ηλιακή Θέρµανση Ψύξη Συσκευές ΖΝΧ Φωτισµός Βιοµάζα Θέρµανση Ψύξη ΖΝΧ ΠΕ Γεωθερµία Θέρµανση Ψύξη ΖΝΧ Άλλο (προσδιορίστε)... Σύνολο Θέρµανση Συσκευές Ψύξη ΖΝΧ Φωτισµός τήσια κατανάλωση πρωτογενούς ενέργειας [kwh/(m 2 *έτος)] ανά χρήση µε βάση τους πολογισµούς έρµανση ύξη ερισµός ωτισµός υσκευές εστό Νερό Χρήσης (ΖΝΧ) απιστώσεις / Υποδείξεις για τη βελτίωση της ενεργειακής απόδοσης ριθµός στασης Αρχικό κόστος Ετήσια εξοικονόµηση ενέργειας επένδυσης ( ) (kwh/m 2 *έτος) (%) Ετήσια µείωση εκποµπών διοξειδίου του άνθρακα [kg/(m 2 *έτος)] Περίοδος αποπληρωµής (έτη) Η εξοικονόµηση ενέργειας αφορά την κάθε επί µέρους σύσταση και τα ποσά δεν αθροίζονται. Οµοίως για ν ετήσια µείωση εκποµπών διοξειδίου του άνθρακα και την περίοδο αποπληρωµής. µεροµηνία έκδοσης Πιστοποιητικού:... νοµατεπώνυµο Επιθεωρητή:... Μ. Επιθεωρητή:... πογραφή: Σφραγίδα: ΧΡΗΣΗ: Κτίριο Τµήµα κτιρίου Αριθµός ιδιοκτησίας (για τµήµα κτιρίου)... Κλιµατική Ζώνη: ιεύθυνση:......τ.κ... Πόλη:... Έτος κατασκευής:... Συνολική επιφάνεια (m 2 ):... Όνοµα ιδιοκτήτη:... Αρ. Πρωτ.:... ΒΑΘΜΟΛΟΓΗΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΑΠΟ ΟΣΗΣ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΗΓΟΡΙΑ (ως ποσοστό κατανάλωσης πρωτογενούς ενέργειας του κτιρίου αναφοράς) ΜΗ ΕΝΙΚΗΣ ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ A+ 0,33 RR 0,33 RR < Α 0,5 RR 0,5 RR < Β+ 0,75 RR 0,75 RR < Β 1,0 RR 1,0 RR < Γ 1,41 RR 1,41 RR < 1,82 RR 1,82 RR < Ε 2,27 RR 2,27 RR < Ζ 2,73 RR 2,73 RR Η ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΚΑΤΑΝΑΛΩΣΗ ΠΡΩΤΟΓΕΝΟΥΣ ΕΝΕΡΓΕΙΑΣ [kwh/(m 2 *έτος)] ΕΝΕΡΓΕΙΑΚΑ ΜΗ ΑΠΟ ΟΤΙΚΟ Κατανάλωση πρωτογενούς ενέργειας κτιρίου αναφοράς :... kwh/(m 2 *έτος) Β ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΕΤΗΣΙΑ ΣΥΝΟΛΙΚΗ ΚΑΤΑΝΑΛΩΣΗ ΠΡΩΤΟΓΕΝΟΥΣ ΕΝΕΡΓΕΙΑΣ ανά m 2 κλιµατιζόµενης επιφάνειας [kwh/(m 2 *έτος)]... ΥΠΟΛΟΓΙΖΟΜΕΝΕΣ ΕΤΗΣΙΕΣ ΕΚΠΟΜΠΕΣ ΙΟΞΕΙ ΙΟΥ ΤΟΥ ΑΝΘΡΑΚΑ ανά m 2 κλιµατιζόµενης επιφάνειας [kgco 2 /(m 2 *έτος)]... ΥΠΟΛΟΓΙΖΟΜΕΝΗ ΣΥΝΟΛΙΚΗ ΤΕΛΙΚΗ ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ ανά m 2 κλιµατιζόµενης επιφάνειας [kwh/(m 2 *έτος)] ΠΡΑΓΜΑΤΙΚΗ ΚΑΤΑΝΑΛΩΣΗ ΠΡΩΤΟΓΕΝΟΥΣ ΕΝΕΡΓΕΙΑΣ ανά m 2 κλιµατιζόµενης επιφάνειας [kwh/(m 2 *έτος)] µε βάση την αξιολόγηση της λειτουργίας... Θερµοκρασία περιόδου θέρµανσης( ο C):... Θερµοκρασία περιόδου ψύξης ( ο C):. (Φωτογραφία κτιρίου)...

9 ΕΛΑΧΙΣΤΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΝΕΑ & ΑΝΑΚΑΙΝΙΖΟΜΕΝΑ ΚΤΙΡΙΑ ΠΡΟΤΑΣΗ ΤΕΕ 1. Τα κτίρια διαθέτουν θερµοµονωµένα εξωτερικά δοµικά στοιχεία, και θα πληρούν τις νέες τιµές του µέγιστου επιτρεπόµενου Συντελεστή Θερµοπερατότητας k, όπως αυτές τροποποιήθηκα για τις τέσσερις πλέον κλιµατικές ζώνες. Συντελεστής θερµοπερατότητας [W/m 2.K] ΟΜΙΚΟ ΣΤΟΙΧΕΙΟ ΣΥΜΒΟΛΟ ΚΛΙΜΑΤΙΚΗ ΖΩΝΗ Α Β Γ Εξωτερική οριζόντια επιφάνεια σε επαφή µε τον εξωτερικό αέρα (οροφές) k D 0,5 0,4 0,4 0,3 Εξωτερικοί τοίχοι σε επαφή µε τον εξωτερικό αέρα k W 0,7 0,6 0,5 0,4 άπεδα χώρων διαµονής σε επαφή µε τον εξωτερικό αέρα (pilotis) k DL 0,5 0,4 0,4 0,3 άπεδα σε επαφή µε το έδαφος ή µε κλειστούς µη θερµαινόµενους χώρους k G 1,5 1,0 0,7 0,5 ιαχωριστικοί τοίχοι σε επαφή µε µη θερµαινόµενους χώρους k WΕ 1,5 1,0 0,7 0,5 Ανοίγµατα (παράθυρα, πόρτες µπαλκονιών κλπ) k F 3,2 3,0 2,8 2,6 Γυάλινες προσόψεις µη ανοιγόµενες ή µερικώς ανοιγόµενες k GF 1,40 1,40 1,40 1,40 Για τις περιοχές που βρίσκονται σε υψόµετρο πάνω από 600 µέτρα από την επιφάνεια της θάλασσα θα εντάσσονται στην επόµενη ψυχρότερη κλιµατική ζώνη από εκείνη στην οποία ανήκει γενικότερα η περιοχή.

10 ΕΛΑΧΙΣΤΕΣ ΑΠΑΙΤΗΣΕΙΣ ΓΙΑ ΝΕΑ & ΑΝΑΚΑΙΝΙΖΟΜΕΝΑ ΚΤΙΡΙΑ ΠΡΟΤΑΣΗ ΤΕΕ 2. Το ποσοστό ανοιγµάτων του νέου υπό σχεδίαση κτιρίου πρέπει να είναι τέτοιο ώστε ο µέγιστος συνολικός συντελεστής θερµοπερατότητας Km να µην υπερβαίνει τα καθορισµένα όρια. Μέγιστος επιτρεπόµενος µέσος συντελεσής θερµοπερατότητας κτιρίου Km [Watt/m 2.K] 1.40 ΖΩΝΗ Α ΖΩΝΗ Β 1.20 ΖΩΝΗ Γ ΖΩΝΗ F/V (m -1 ) 3. Επιπλέον, ο µέσος συντελεστής θερµοπερατότητας km(w,f) των επιφανειών των εξωτερικών τοίχων συµπεριλαµβανοµένων των θυρών και των παραθύρων, δεν πρέπει να υπερβαίνει την τιµή 1,86 [W/m 2.K] ανά όροφο. 4. Όπου απαιτείται κατανοµή δαπανών θέρµανσης, εφαρµόζεται θερµιδοµέτρηση.

11 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΠΡΟΤΑΣΗ ΤΕΕ Ως Κτίριο Αναφοράς ορίζεται ένα κτίριο µε την ίδια χρήση, προφίλ λειτουργίας, γεωµετρία (επιφάνεια χρήσιµων και κοινόχρηστων χώρων, επιφάνεια κλιµατιζόµενων χώρων, επιφάνεια εξωτερικών τοίχων, επιφάνεια δαπέδων & επιφάνεια οροφής) και προσανατολισµό εξωτερικών δοµικών στοιχείων, µε το υπό σχεδίαση και µελέτη νέο κτίριο Το κτίριο αναφοράς έχει καθορισµένα τεχνικά χαρακτηριστικά τόσο στα εξωτερικά δοµικά στοιχεία του όσο και στις εγκαταστάσεις Κλιµατισµού- Αερισµού/Ψύξης/ Θέρµανσης (ΚΑΨΘ) καθώς και εγκαταστάσεις παραγωγής Ζεστού Νερού Χρήσης (ΖΝΧ). Για τα κτίρια εκτός κατοικίας, στο κτίριο αναφοράς περιλαµβάνονται και πρόσθετες απαιτήσεις για την χρήση και τις εγκαταστάσεις φωτισµού. Το κτίριο αναφοράς καταλαµβάνει πάντα την κατηγορία Β, στην Ενεργειακή Ταξινόµηση.

12 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΚΤΙΡΙΑΚΟ ΚΕΛΥΦΟΣ Το κτιριακό κέλυφος του κτιρίου αναφοράς έχει τα εξής τεχνικά χαρακτηριστικά: ιαθέτει θερµοµονωµένο κέλυφος και πληροί τις ελάχιστες απαιτήσεις των συντελεστών θερµοπερατότητας του υπό µελέτη σχεδίου. ιαθέτει εξωτερικές επιφάνειες (τοιχοποιίες και οροφές) ανοιχτού χρώµατος έτσι ώστε να αυξάνεται η ανακλαστικότητα στην ηλιακή ακτινοβολία, µε συντελεστή ανάκλασης 0,35. Σε περίπτωση που η στέγη καλύπτεται από κεραµοποιεία ή από ηλιακούς συλλέκτες, η ανακλαστικότητα ορίζεται αντίστοιχα. Ο συντελεστής εκποµπής θερµικής ακτινοβολίας είναι 0,8. ιαθέτει τα απαραίτητα σταθερά σκιάδια (πρόβολοι, πέργκολες, µπαλκόνια κλπ) ανά προσανατολισµό, τέτοια ώστε οι επιµέρους συντελεστές σκίασης, για οριζόντια, πλευρικά σκιάδια καθώς και από τον περιβάλλοντα χώρο, να µην υπερβαίνουν τις τιµές που καθορίζονται. Τα εσωτερικά σκιάδια (κουρτίνες, περσίδες) των ανοιγµάτων δεν λαµβάνονται υπόψη, καθώς επίσης τα εξωτερικά παραθυρόφυλλα τα οποία δεν θεωρούνται σταθερά σκιάδια ιαθέτει υαλοστάσια µε συγκεκριµένο συντελεστή διαπερατότητας στην ηλιακή ακτινοβολία G T και στο ορατό φάσµα της ηλιακής ακτινοβολίας G V, ανάλογα την χρήση του κτιρίου. Οι αδιαφανείς επιφάνειες του κτιρίου αναφοράς διαθέτουν χαµηλή σκίαση για όλες τις εποχές.

13 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΚΤΙΡΙΑΚΟ ΚΕΛΥΦΟΣ Ο διεισδυτικός αερισµός αφορά την ποσότητα εκείνη της διείσδυσης εξωτερικού αέρα µέσω κουφωµάτων η οποία είναι ανεξέλεγκτη και οφείλεται στις χαραµάδες. Η διείσδυση του αέρα για το κτίριο αναφοράς λαµβάνεται ίση µε 5,5 m 3 /h ανά m 2 κουφώµατος. Ο αερισµός µέσω τυποποιηµένων θυρίδων αερισµού για το κτίριο αναφοράς, λαµβάνεται όπως και στο σχεδιαζόµενο κτίριο. Π.χ. για καµινάδα ο αερισµός λαµβάνεται ίσος µε 20 m 3 /h και για θυρίδες αερισµού 10 m 3 /h. Άλλοι τύποι κουφωµάτων Για συρόµενα κουφώµατα µονού ή διπλού υαλοπίνακα µε στεγανοποιητικές ψήκτρες, η διείσδυση του αέρα λαµβάνεται ίση µε 7,5 m 3 /h ανά m 2 κουφώµατος. Για ανοιγόµενα κουφώµατα παλαιού τύπου χωρίς στεγανωτικά, η διείσδυση του αέρα λαµβάνεται ίση µε 12 m 3 /h ανά m 2 κουφώµατος.

14 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Το κτίριο αναφοράς διαθέτει τις απαιτούµενες εγκαταστάσεις Θέρµανσης, Ψύξης, Κλιµατισµού (ΘΨΚ) προκειµένου να εξασφαλίζεται η θερµική, οπτική και ακουστική άνεση των χρηστών, όπως ορίζεται από την σχετική νοµοθεσία, T.O.TEE 2425 και Τ.Ο.ΤΕΕ Οι εγκαταστάσεις ΘΨΚ στο κτίριο αναφοράς θα είναι πιστοποιηµένες, θα είναι υψηλής απόδοσης και θα διαθέτουν τον απαραίτητο εξοπλισµό που διασφαλίζει την ορθολογική και αποδοτική χρήση τους, προκειµένου να επιτυγχάνεται η ελάχιστη δυνατή κατανάλωση ενέργειας. Όλα τα κτίρια αναφοράς διαθέτουν κεντρική εγκατάσταση παραγωγής ζεστού νερού χρήσης (ΖΝΧ) όπως αυτή ορίζεται κατωτέρω, εκτός από τα κτίρια που έχουν χαµηλή απαίτηση για ΖΝΧ όπως χώροι γραφείων.

15 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΣΥΣΤΗΜΑΤΑ ΘΕΡΜΑΝΣΗΣ Το κτίριο αναφοράς διαθέτει κεντρικό σύστηµα θέρµανσης µε λέβητα φυσικού αερίου ή πετρελαίου όπως το υπό µελέτη κτίριο, ή, εναλλάκτη θερµότητας όπου υπάρχει τηλεθέρµανση. Τα γενικά χαρακτηριστικά του συστήµατος Κ.Θ. για το κτίριο αναφοράς θα είναι τα εξής: Παραγωγή θερµότητας µέσω κεντρικών µονάδων θέρµανσης µε λέβητα και χρήση πετρελαίου ή φυσικού αερίου. Ο κεντρικός λέβητας θα είναι πιστοποιηµένος µε βαθµό ενεργειακής απόδοσης δύο αστέρων (**). ιαστασιολόγηση της εγκατάστασης θέρµανσης σύµφωνα µε τις αντίστοιχες Τεχνικές Οδηγίες του ΤΕΕ, ώστε να διασφαλίζεται η πλήρης κάλυψη των φορτίων ακόµα και τις πιο δυσµενείς ηµέρες του χειµώνα. Αυτονοµία θέρµανσης όπου απαιτείται από τους κανονισµούς. Θερµοστατικός έλεγχος της θερµοκρασίας εσωτερικού χώρου ανά ελεγχόµενη ζώνη. Θερµιδοµέτρηση για την κατανοµή δαπανών θέρµανσης, µέσω θερµιδοµετρητή, σε όποιους τύπους κτιρίων απαιτείται.

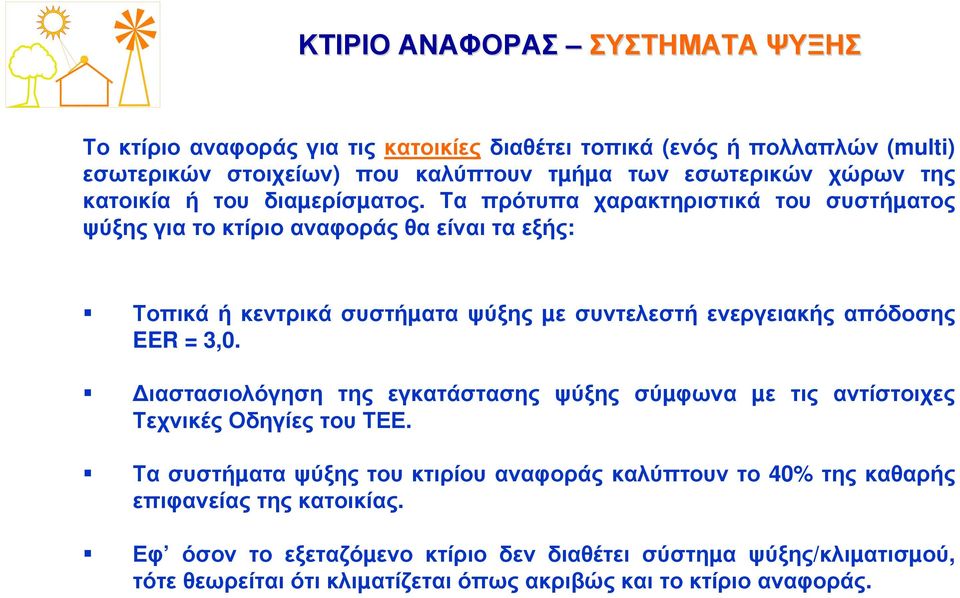

16 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΣΥΣΤΗΜΑΤΑ ΨΥΞΗΣ Το κτίριο αναφοράς για τις κατοικίες διαθέτει τοπικά (ενός ή πολλαπλών (multi) εσωτερικών στοιχείων) που καλύπτουν τµήµα των εσωτερικών χώρων της κατοικία ή του διαµερίσµατος. Τα πρότυπα χαρακτηριστικά του συστήµατος ψύξης για το κτίριο αναφοράς θα είναι τα εξής: Τοπικά ή κεντρικά συστήµατα ψύξης µε συντελεστή ενεργειακής απόδοσης EER = 3,0. ιαστασιολόγηση της εγκατάστασης ψύξης σύµφωνα µε τις αντίστοιχες Τεχνικές Οδηγίες του ΤΕΕ. Τα συστήµατα ψύξης του κτιρίου αναφοράς καλύπτουν το 40% της καθαρής επιφανείας της κατοικίας. Εφ όσον το εξεταζόµενο κτίριο δεν διαθέτει σύστηµα ψύξης/κλιµατισµού, τότε θεωρείται ότι κλιµατίζεται όπως ακριβώς και το κτίριο αναφοράς.

17 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΣΥΣΤΗΜΑΤΑ ΨΥΞΗΣ Το κτίριο αναφοράς για τον τριτογενή τοµέα διαθέτει τοπικά ή/και κεντρικά συστήµατα ψύξης που καλύπτουν όλους του εσωτερικούς χώρους των κτιρίων. Τα πρότυπα χαρακτηριστικά του συστήµατος ψύξης για το κτίριο αναφοράς θα είναι τα εξής: Μονάδες παραγωγής ψύξης τοπικές ή κεντρικές (ψύκτες, αντλίες θερµότητας, τοπικά κλιµατιστικά) µε συντελεστή ενεργειακής απόδοσης EER = 3,0. ιαστασιολόγηση της εγκατάστασης ψύξης σύµφωνα µε τις αντίστοιχες Τεχνικές Οδηγίες του ΤΕΕ. Τα συστήµατα ψύξης του κτιρίου αναφοράς του τριτογενή τοµέα καλύπτουν όλη την επιφάνεια της κατοικίας. Θερµοµόνωση των σωληνώσεων του δικτύου διανοµής και επανακυκλοφορίας του ψυχρού ρευστού για ψύξη. Κάθε στοιχείο των σωληνώσεων διανοµής ψυχρού νερού µονώνεται σύµφωνα µε τα τεχνικά χαρακτηριστικά των µονώσεων που ορίζονται.

18 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΤΕΡΜΑΤΙΚΕΣ ΜΟΝΑ ΕΣ Οτύπος των τερµατικών µονάδων, λαµβάνεται όπως του εξεταζόµενου κτιρίου. Για τις τερµατικές µονάδες ισχύουν τα ακόλουθα : Για τις κλιµατιστικές µονάδες η ισχύς των ανεµιστήρων (προσαγωγής ή επιστροφής) για το κτίριο αναφοράς του τριτογενή τοµέα λαµβάνεται ίση µε 1,5 kw/(m 3 /s). Σε ειδικές περιπτώσεις όπου απαιτείται διάταξη ειδικών φίλτρων, ή/και υπάρχει σύστηµα ύγρανσης, ή/και εφαρµόζεται ανάκτηση θερµότητας η ισχύς των ανεµιστήρων για το κτίριο αναφοράς λαµβάνεται ίση µε 2,5 kw/(m 3 /s). Όλες οι κλιµατιστικές µονάδες του κτιρίου αναφοράς του τριτογενή τοµέα διαθέτουν σύστηµα ανάκτησης θερµότητας µε εναλλάκτη θερµότητας και µε συντελεστή ανάκτησης ht= 0,6. Το σύστηµα ύγρανση αέρα του κτιρίου αναφοράς είναι ίδιο µε εκείνο του εξεταζόµενου κτιρίου, και µπορεί να είναι ενσωµατωµένο στην ΚΚΜ ή όχι. Για τις µονάδες στοιχείου ανεµιστήρα (fancoils) η ισχύς για το κτίριο αναφοράς λαµβάνεται ίση µε του εξεταζόµενου κτιρίου.

19 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΙΚΤΥΑ ΙΑΝΟΜΗΣ Ηδιάταξη και το µήκος των σωληνώσεων διανοµής νερού θέρµανσης, λαµβάνεται όπως στο εξεταζόµενο κτίριο. Για τα δίκτυα διανοµής θερµού ή ψυχρού µέσου (νερό κλπ) ισχύουν τα ακόλουθα : Για το κτίριο αναφοράς οι αντλίες των κυκλωµάτων διανοµής θα είναι ρυθµιζόµενων στροφών µε αντιστάθµιση φορτίου µε σταθερή πτώση πίεσης ( p) και υδραυλικά ανεξάρτητες. Η ισχύς των αντλιών στο κτίριο αναφοράς λαµβάνεται ίση µε αυτήν του υπό σχεδίαση κτιρίου. Εναλλακτικά για το κτίριο αναφοράς κατοικίας µπορεί να εφαρµοστεί αντιστάθµιση µε τεχνολογία τρίοδης ή τετράοδης ρυθµιστικής βαλβίδας αναµίξεως. Κάθε στοιχείο των σωληνώσεων του δικτύου διανοµής και επανακυκλοφορίας (νερού ή αλλού µέσου) της κεντρικής θέρµανσης, ή της εγκατάστασης ψύξης, που διέρχεται από µη θερµαινόµενο/ψυχόµενο ή κοινόχρηστο χώρο, πρέπει να µονώνεται σύµφωνα µε τα τεχνικά χαρακτηριστικά των µονώσεων που ορίζονται.

20 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΣΥΣΤΗΜΑ ΕΞΑΕΡΙΣΜΟΥ Για το κτίριο αναφοράς στις κατοικίες θεωρείται ότι εφαρµόζεται φυσικός αερισµός, όπως ορίζεται στις Τ.Ο.ΤΕΕ. Για κτίρια του τριτογενή, ή για κατοικίες µε χώρους µηχανικά αεριζόµενους (χώροι συνεστίασης, δωµάτια παιχνιδιού (playroom), κ.α.), εφαρµόζεται στο κτίριο αναφοράς σύστηµα αερισµού µε τις εξής προδιαγραφές: Προσαγωγή και απαγωγή νωπού αέρα, βάσει του µέγιστου αναµενόµενου αριθµού συγκεντρωµένων ατόµων στον εξεταζόµενο χώρο και του ελάχιστου απαιτούµενου νωπού αέρα ανά άτοµο, σύµφωνα τις Τ.Ο.ΤΕΕ. Το σύστηµα µηχανικού αερισµού διαθέτει εναλλάκτη ανάκτησης θερµότητας µε συντελεστή ανάκτησης θερµότητας η R = 0,6. Για το κτίριο αναφοράς η ειδική απορρόφηση ισχύος των ανεµιστήρων εξαερισµού λαµβάνεται ίση µε 1,0 kw/(m³/s)

21 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΣΥΣΤΗΜΑ Ζ.Ν.Χ. Το κτίριο αναφοράς καλύπτει τις ανάγκες για Ζεστό Νερό Χρήσης (ΖΝΧ), µέσω του κεντρικού συστήµατος θέρµανσης, µε παράλληλη χρήση ηλιακών συλλεκτών και ηλεκτρικής αντίστασης για εφεδρεία. Οι ηλιακοί συλλέκτες καλύπτουν τµήµα του ετήσιου θερµικού φορτίου για ΖΝΧ στις κατοικίες, ανάλογα µε την κλιµατική ζώνη και τη δυνατότητα εγκατάστασης ηλιακών συλλεκτών στο δώµα. ΚΛΙΜΑΤΙΚΗ ΖΩΝΗ Α Β Γ Ποσοστό ετήσιας κάλυψης της θερµικής ενέργειας για ΖΝΧ µε ηλιακήενέργεια(%) Μέγιστο ποσοστό κάλυψης δώµατος από Η.Σ. (%) Ελάχιστη ετήσια απόδοση µοναδιαίας επιφάνειας Η.Σ. µε κλίση 30 ο (kwh/m 2.year) Ενδεικτική ετήσια θερµική ενέργεια για ΖΝΧ από χρήση [kwh/άτοµο.year] µε κατανάλωση [lt/άτοµο] και 50 ο C Οι ηλιακοί συλλέκτες στα κτίρια αναφοράς του τριτογενή τοµέα, καλύπτουν το 50% της επιφάνειας του δώµατος ανάλογα την δυνατότητα εγκατάστασης ηλιακών.

22 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΣΥΣΤΗΜΑ ΦΩΤΙΣΜΟΥ Για τα κτίρια κατοικιών η κατανάλωση ενέργειας για φωτισµό δεν λαµβάνεται υπόψη. Για τα κτίρια αναφοράς του τριτογενή τοµέα ισχύουν τα εξής: Η στάθµη και η αντίστοιχη εγκατεστηµένη ισχύς φωτισµού θα πρέπει να είναι σύµφωνα µε τους κανονισµούς. Ο φωτισµός γίνεται µε λαµπτήρες φθορισµού, οι οποίοι διαθέτουν ηλεκτρονικό στραγγαλιστικό πηνίο µε δείκτη ενεργειακής απόδοσης (EEI) κατηγορίας A3. Εξαίρεση αποτελούν οι χώροι µε ειδικές απαιτήσεις φωτισµού, όπως χειρουργεία, εµπορικά καταστήµατα κ.α., όπου ο φωτισµός του κτιρίου αναφοράς λαµβάνεται όπως στο εξεταζόµενο κτίριο. Σε κοινόχρηστους χώρους ο έλεγχος του φωτισµού στο κτίριο αναφοράς απαιτείται να γίνεται µε αυτόµατο διακόπτη και αισθητήρα παρουσίας. Στις υπόλοιπες χρήσεις, καθώς και στους χώρους φυσικού φωτισµού, ο έλεγχος γίνεται µε χειροκίνητο διακόπτη. Για κάθε χώρο φυσικού φωτισµού µε επιφάνεια άνω των 25 m 2, ο τεχνητός φωτισµός που καλύπτει το χώρο πρέπει να ελέγχεται µε χωριστούς διακόπτες, και να εξασφαλίζεται η δυνατότητα σβέσης του 50% των λαµπτήρων του χώρου.

23 ΚΤΙΡΙΟ ΑΝΑΦΟΡΑΣ ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΩΝ Το κτίριο αναφοράς ξενοδοχείου διαθέτει σύστηµα ελέγχου ηλεκτροδότησης δωµατίων µέσω ηλεκτρονικών καρτών. Το κτίριο αναφοράς τριτογενή τοµέα, για κτίρια µε επιφάνεια πάνω από τ.µ., διαθέτει σύστηµα ενεργειακής διαχείρισης κτιρίου (BΕMS), για τον κεντρικό έλεγχο της λειτουργίας των Η/Μ εγκαταστάσεων.

24 ΒΕΛΤΙΩΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΤΑΤΑΞΗΣ ΚΤΙΡΙΟΥ ΚΤΙΡΙΑΚΟ ΚΕΛΥΦΟΣ Επεµβάσεις για τον περιορισµό των ενεργειακών απαιτήσεων: Σωστός αρχικός σχεδιασµός του κτιρίου για τον περιορισµό των απωλειών, µε την εφαρµογή βιοκλιµατικών στοιχείων, λαµβάνοντας υπόψη το τοπικό κλίµα και τον προσανατολισµό του κτιρίου. Τοποθέτηση κατάλληλης µόνωσης µε πιστοποιηµένα υλικά, φιλικά προς το περιβάλλον και τον άνθρωπο. Χαµηλής θερµοπερατότητας, µεγάλης διάρκεια ζωής. Περιορισµός των θερµογεφυρών του κελύφους. Περιορισµός της διείσδυσης του αέρα από τις χαραµάδες των ανοιγµάτων. Επιλογή ανοιγόµενων διπλών υαλοστασίων µε εξώφυλλα. Σκίαση των εξωτερικών επιφανειών του κτιρίου. Χρήση παθητικών ηλιακών συστηµάτων αξιοποίησης της ηλιακής ακτινοβολίας, π.χ. θερµοκήπια, τοίχοι trombe, κ.α.

25 ΦΥΣΙΚΟΣ ΑΕΡΙΣΜΟΣ AΠΟΘΗΚΗ ΝΕΡΟΥ Αερισµός λόγω διαφοράς πίεσης Αερισµός λόγω διαφοράς θερµοκρασίας AΠΟΘΗΚΕΥΤΙΚΟΣ ΤΟΙΧΟΣ ΘΕΡΜΟΚΗΠΙΟ ΥΛΙΚΑ ΑΛΛΑΓΗΣ ΦΑΣΗΣ Καλοκαίρι ΑΠΟΘΗΚΗ ΘΕΡΜΟΤΗΤΑΣ ΣΤΟ Ε ΑΦΟΣ ΑΠΟΘΗΚΗ ΘΕΡΜΟΤΗΤΑΣ ΜΕ ΧΑΛΙΚΙΑ Χειµώνας ΘΕΡΜΟΣ ΑΕΡΑΣ Καλοκαίρι Χειµώνας ΘΥΡΙ ΕΣ ΘΕΡΜΟΚΗΠΙΟ ΨΥΧΡΟΣ ΑΕΡΑΣ

26 ΒΕΛΤΙΩΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΤΑΤΑΞΗΣ ΚΤΙΡΙΟΥ ΣΥΣΤΗΜΑΤΑ ΑΠΕ Εγκατάσταση συστηµάτων Ανανεώσιµων Πηγών Ενέργειας: Εγκατάσταση ηλιακών συλλεκτών για ΖΝΧ & θέρµανση χώρων. Για ΖΝΧ απαιτείται 1,2-2 τ.µ. Η.Σ. ανά άτοµο ανάλογα την κλιµατική ζώνη. Για θέρµανση χώρων, το ένα τ.µ. επίπεδου Η.Σ. καλύπτει φορτίο [kcal/h] ανάλογα την κλιµατική ζώνη. Εγκατάσταση Φ/Β για ηλεκτροπαραγωγή κυρίως σε κτίρια µη διασυνδεδεµένα µε το τοπικό ηλεκτρικό δίκτυο. Μέση απόδοση 11-17%. Εγκατάσταση γεωθερµικών αντλιών για ψύξη/θέρµανση. Τα συστήµατα αυτά παρουσιάζουν COP 5,5 και EER 4,5. Εγκατάσταση συστηµάτων ηλιακής ψύξης/θέρµανσης. Τα συστήµατα αυτά έχουν χαµηλή απόδοση µε COP= 0,5-0,6, και χρειάζονται. Εγκατάσταση αντλιών ψύξης/θέρµανσης µε αξιοποίηση του θαλασσινού νερού στο πύργο ψύξης.

27 ΗΛΙΑΚΟΙ ΣΥΛΛΕΚΤΕΣ ΓΙΑ ΖΝΧ Φ22 ΕΚΤΗΣ ΕΠΑΦΗΣ Φ22 ΗΛΙΑΚΟΙ ΣΥΛΛΕΚΤΕΣ 2,2 m² ΙΑΓΡΑΜΜΑ ΣΥΝ ΕΣΜΟΛΟΓΙΑΣ Φ22 BOILER ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΕΩΣ ΙΑΦΟΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ Φ22 2Χ1,5 ΠΑΡΟΧΗ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΕΩΣ 220V 1'' 1'' ΚΥΚΛΟΦΟΡΗΤΗΣ Ζ25 ΠΡΟΣ ΘΕΡΜΑΝΤΙΚΑ ΣΩΜΑΤΑ ΠΡΟΣ ΠΙΣΙΝΑ ΚΥΚΛΟΦΟΡΗΤΗΣ RS30/60 1 1/4'' ΙΟ ΟΣ ΒΑΝΑ 1 1/4'' ΘΕΡΜΟΣΤΑΤΗΣ ΒΑΛΒΙ Α ΑΝΤΕΠΙΣΤΡΟΦΗΣ ΒΑΛΒΙ Α ΑΣΦΑΛΕΙΑΣ 1'' 1 1/4'' 1 1/4'' 1 1/4'' ΛΕΒΗΤΑΣ ΟΧΕΙΟ ΙΑΣΤΟΛΗΣ 1 1/4'' 3/4'' ΚΥΚΛΟΦΟΡΗΤΗΣ Ζ20, ΕΠΙΣΤΡΟΦΗΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ ΠΑΡΟΧΗ ΚΡΥΟΥ ΝΕΡΟΥ ΧΡΗΣΕΩΣ 1'' ΜΠΟΙΛΕΡ 500 ΛΙΤΡΑ ΜΕ ΥΟ ΕΝΑΛΛΑΚΤΕΣ kcal/h

28 ΑΠΟ ΟΣΗ ΗΛΙΑΚΩΝ ΣΥΛΛΕΚΤΩΝ ΣΤΗΝ ΕΛΛΑ Α Μηνιαίο θερµικό φορτίο, για θέρµανση χώρων & ΖΝΧ, από επίπεδο ηλιακό συλλέκτη 1 [m 2 ], κλίσης β=30 ο και νότιο προσανατολισµό για πέντε πόλεις της Ελλάδος Πόλεις της Ελλάδας Μηνιαία φορτίο κάλυψης [kwh/m 2.mo] Θέρµανση χώρων και ζεστού νερού χρήσης Ι Φ Μ Α Μ Ι Ι Α Σ Ο Ν Ετήσιο φορτίο [kwh/m 2 ] Ηράκλειο 55,9 62,4 74,4 75,1 73,9 70,9 74,3 73,9 67,1 66,5 64,1 57,5 816,0 Αθήνα 57,6 62,9 74,9 74,6 73,4 69,9 73,4 74,7 66,1 66,8 62,6 55,6 812,6 Πάτρα 52,3 57,8 76,2 72,0 71,6 68,9 68,1 68,2 64,4 64,8 57,1 52,1 773,4 Κέρκυρα 55,4 57,3 72,5 73,8 71,9 69,5 73,2 71,3 64,5 65,5 56,6 50,2 781,7 Θεσσαλονίκη 49,4 56,6 69,2 72,6 71,6 67,5 69,7 67,1 62,9 62,1 52,7 45,6 747,0 Μηνιαίο θερµικό φορτίο, για ΖΝΧ, από επίπεδο ηλιακό συλλέκτη 1 [m 2 ], κλίσης β=30 ο και νότιο προσανατολισµό για πέντε πόλεις της Ελλάδος Πόλεις της Μηνιαία φορτίο κάλυψης [kwh/m 2.mo] Θέρµανσης νερού Ελλάδας Ι Φ Μ Α Μ Ι Ι Α Σ Ο Ν Ετήσιο φορτίο [kwh/m 2 ] Ηράκλειο 24,3 32,3 41,9 48,4 50,9 49,3 47,4 47,3 45,7 38,9 33,2 25,8 485,4 Αθήνα 24,7 32,2 42,1 47,5 50,3 48,8 47,7 48,1 44,9 39,2 31,2 23,0 479,7 Πάτρα 22,5 29,2 45,4 44,9 48,8 48,8 46,4 46,5 44,1 37,5 27,1 21,9 463,0 Κέρκυρα 24,9 28,6 40,9 47,6 49,4 49,4 48,4 47,8 44,1 38,5 26,6 20,3 466,5 Θεσσαλονίκη 20,5 28,6 38,5 47,2 50,3 48,8 48,5 47,3 43,1 34,6 23,8 17,2 448,5 Πηγή: Αθηνά Γαγλία (2004). Εξοικονόµηση Ενέργειας στις Κατοικίες Εφαρµογή ΑΠΕ. Master's Thesis, ιατµηµατικό Πρόγραµµα Μεταπτυχιακών Σπουδών «Παραγωγή και ιαχείριση Ενέργειας», Εθνικό Μετσόβιο Πολυτεχνείο.

29 Φ/Β ΣΥΣΤΗΜΑΤΑ Βαθµός απόδοσης (%) Ένταση ηλιακής ακτινοβολίας (W/m 2 )

30 ΒΕΛΤΙΩΣΗ ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΤΑΤΑΞΗΣ ΚΤΙΡΙΟΥ ΣΥΣΤΗΜΑΤΑ ΑΠΕ Εγκατάσταση συστηµάτων Εξοικονόµησης και ιαχείρισης Ενέργειας : Χρήση συστηµάτων υψηλής απόδοσης για χαµηλή κατανάλωση πρωτογενούς ενέργειας. Χρήση συστηµάτων διαχείρισης ενέργειας BEMS. Χρήση συστηµάτων συµπαραγωγής ιδιαίτερα στα κτίρια του τριτογενή µε µεγάλη κατανάλωση θερµικών φορτίων.

31 ΤΕΧΙΚΟ ΕΠΙΜΕΛΗΤΗΡΙΟ ΕΛΛΑ ΟΣ & ΠΕΡΙΦΕΡΕΙΑΚΟ ΤΜΗΜΑ ΝΟΜΟΥ ΚΕΡΚΥΡΑΣ ΤΟΥ ΤΕΕ ΠΡΟΣΥΝΕ ΡΙΑΚΗ ΕΚ ΗΛΩΣΗ «ΕΞΟΙΚΟΝΟΜΗΣΗ ΚΑΙ ΙΑΧΕΙΡΙΣΗ ΕΝΕΡΓΕΙΑΣ ΣΤΑ ΚΤΙΡΙΑ» ΚΕΡΚΥΡΑ 3 ΙΟΥΛΙΟΥ 2009 ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ ΑΘΗΝΑ ΓΑΓΛΙΑ, M.Sc. Μηχανολόγος Μηχανικός ΕΜΠ, ΑΘΗΝΑ ΓΑΓΛΙΑ, M.Sc. ΜΕΛΟΣ ΤΗΣ ΟΜΑ ΑΣ ΕΡΓΑΣΙΑΣ ΤΟΥ ΤΕΕ ΓΙΑ ΤΟΝ ΚΕΝΑΚ Μηχανολόγος Μηχανικός ΕΜΠ, Ειδικός Τεχνικός Επιστήµονας agaglia@meteo.noa.gr Οµάδα Εξοικονόµησης Ενέργειας (ΟΕΕ) Ινστιτούτο Ερευνών Περιβάλλοντος & Βιώσιµης Ανάπτυξης (ΙΕΠΒΑ) ΕΘΝΙΚΟ ΑΣΤΕΡΟΣΚΟΠΕΙΟ ΑΘΗΝΩΝ (ΕΑΑ)
