2 ERGAL COVER 91:Layout 1 11/09/ :35 π.μ. Page 2

3

4

5 DIAFHMISEIS TEMPLATES:Layout 1 06/07/2011 1:21 μ.μ. Page 4

6 ΙΟΥΛΙΟΣ - ΑΥΓΟΥΣΤΟΣ Τεύχος 91 ΑΦΙΕΡΩΜΑ - ΤΕΧΝΙΚΟ ΑΡΘΡΟ ΜΕΡΟΣ Α : ΦΡΕΖΑ...6 Η ΜΑΖΑΚ σας προσκαλεί στην ΕΜΟ HANNOVER! ΠΑΓΚΑΚΗΣ AE - CASTROL...28 UNIGRAPHICS NX Αποκλειστική συνέντευξη: Ο Dr.Wilfried Schäfer της Γερμανικής Ένωσης Κατασκευαστών Εργαλειομηχανών μιλάει στο περιοδικό μας...44 Αποκλειστική δημοσίευση: HAAS CNC - Case study...48 DOOSAN - METALLICA GIZELIS DNM Σειρά Κάθετων Κέντρων Κατεργασίας...56 Τα ρομπότ αλλάζουν το βιομηχανικό μέλλον...60 ΠΑΓΚΑΚΗΣ AE - CASTROL: Συνθετικά Υγρά Κατεργασίας Μετάλλων...64 Ειδήσεις & Νέα...68 Διμηνιαίο Τεχνικό Περιοδικό Μηχανολογικών κατασκευών Ιδρυτής: Σταύρος Μωυσιάδης Ιδιοκτήτης: Π. & Α. Μωυσιάδη Ο.Ε. Εκδότης: Αναστασία Μωυσιάδη Αιόλου 22 Κορυδαλλός Tηλ.: Fax: mois-pub@otenet.gr Επιμέλεια Έκδοσης καιπαραγωγής: Moisiadis Advertising Συντονισμός Ύλης: Παναγιώτης Μωυσιάδης Εκτύπωση: ALFAPACK Απαγορεύεται η αναδημοσίευση, η αναπαραγωγή, ολική ή περιληπτική, ή η απόδοση κατά παράφραση με οποιονδήποτε τρόπο, μηχανικό, ηλεκτρονικό, φωτοτυπικό, ηχογράφησης ή άλλο, χωρίς προηγούμενη γραπτή άδεια του εκδότη. Νόμος2121/1993 και κανόνες του Διεθνούς Δικαίου που ισχύουν στην Ελλάδα. ROUTIS CNC MACHINING - AKIRA SEIKI High Speed 3αξονικές και 5αξονικές κατεργασίες...71 Τα ενυπόγραφα άρθρα εκφράζουν τις απόψεις των αρθρογράφων τους ΕΞΩΦΥΛΛΟ: ERGOTOOLS A.E. Το περιοδικό ΕΡΓΑΛΕΙΟΜΗΧΑΝΕΣ είναι μέλος της Ένωσης Δημοσιογράφων Ιδιοκτητών Περιοδικού τύπου ΕΔΙΠΤ, της Διεθνούς και Ευρωπαικής Ένωσης Περιοδικού τύπου FIPP και FAEP 4 Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

7

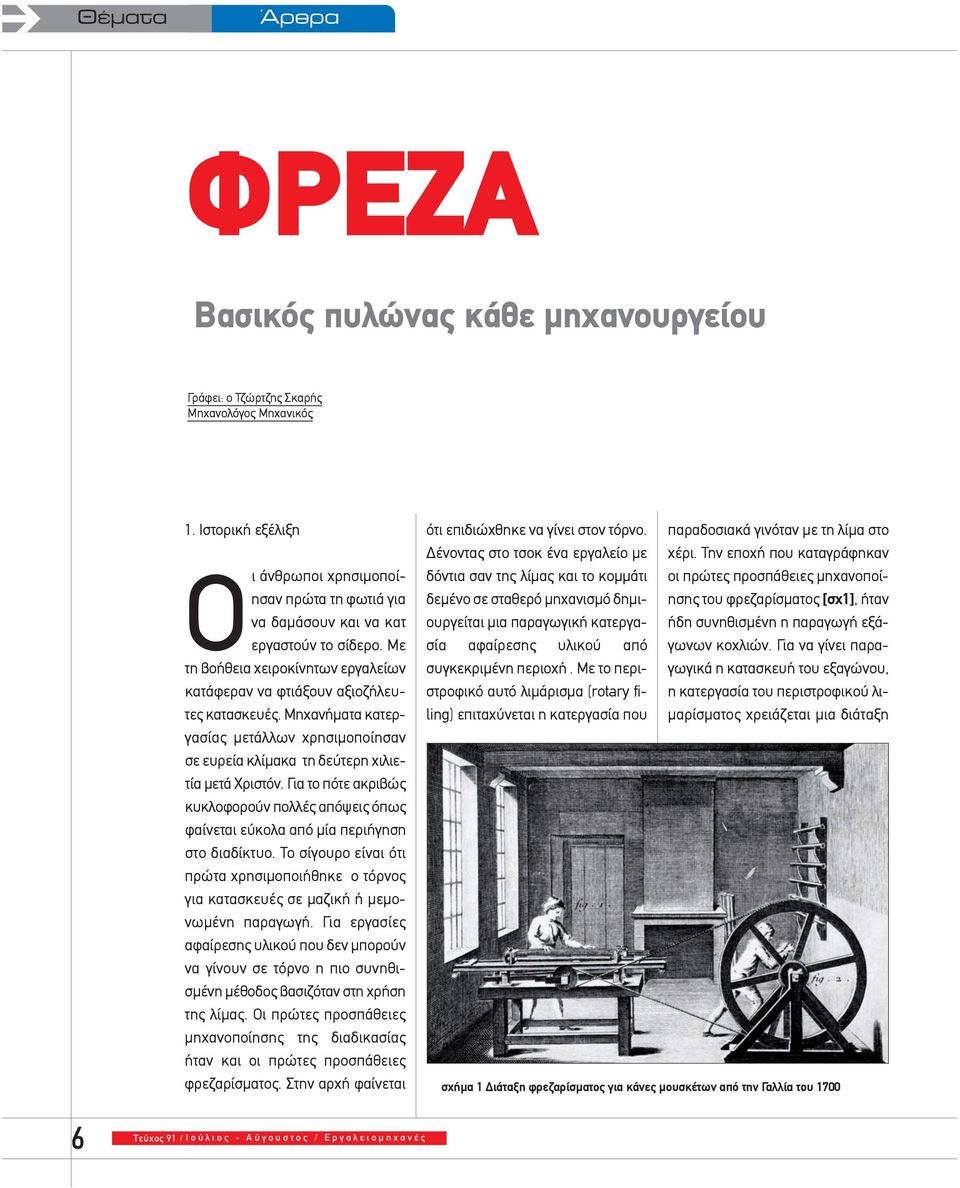

8 ΦΡΕΖΑ Βασικός πυλώνας κάθε μηχανουργείου Γράφει: ο Τζώρτζης Σκαρής Μηχανολόγος Μηχανικός 1. Ιστορική εξέλιξη Οι άνθρωποι χρησιμοποίησαν πρώτα τη φωτιά για να δαμάσουν και να κατ εργαστούν το σίδερο. Με τη βοήθεια χειροκίνητων εργαλείων κατάφεραν να φτιάξουν αξιοζήλευτες κατασκευές. Μηχανήματα κατεργασίας μετάλλων χρησιμοποίησαν σε ευρεία κλίμακα τη δεύτερη χιλιετία μετά Χριστόν. Για το πότε ακριβώς κυκλοφορούν πολλές απόψεις όπως φαίνεται εύκολα από μία περιήγηση στο διαδίκτυο. Το σίγουρο είναι ότι πρώτα χρησιμοποιήθηκε ο τόρνος για κατασκευές σε μαζική ή μεμονωμένη παραγωγή. Για εργασίες αφαίρεσης υλικού που δεν μπορούν να γίνουν σε τόρνο η πιο συνηθισμένη μέθοδος βασιζόταν στη χρήση της λίμας. Οι πρώτες προσπάθειες μηχανοποίησης της διαδικασίας ήταν και οι πρώτες προσπάθειες φρεζαρίσματος. Στην αρχή φαίνεται ότι επιδιώχθηκε να γίνει στον τόρνο. Δένοντας στο τσοκ ένα εργαλείο με δόντια σαν της λίμας και το κομμάτι δεμένο σε σταθερό μηχανισμό δημιουργείται μια παραγωγική κατεργασία αφαίρεσης υλικού από συγκεκριμένη περιοχή. Με το περιστροφικό αυτό λιμάρισμα (rotary filing) επιταχύνεται η κατεργασία που παραδοσιακά γινόταν με τη λίμα στο χέρι. Την εποχή που καταγράφηκαν οι πρώτες προσπάθειες μηχανοποίησης του φρεζαρίσματος [σχ1], ήταν ήδη συνηθισμένη η παραγωγή εξάγωνων κοχλιών. Για να γίνει παραγωγικά η κατασκευή του εξαγώνου, η κατεργασία του περιστροφικού λιμαρίσματος χρειάζεται μια διάταξη σχήμα 1 Διάταξη φρεζαρίσματος για κάνες μουσκέτων από την Γαλλία του Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

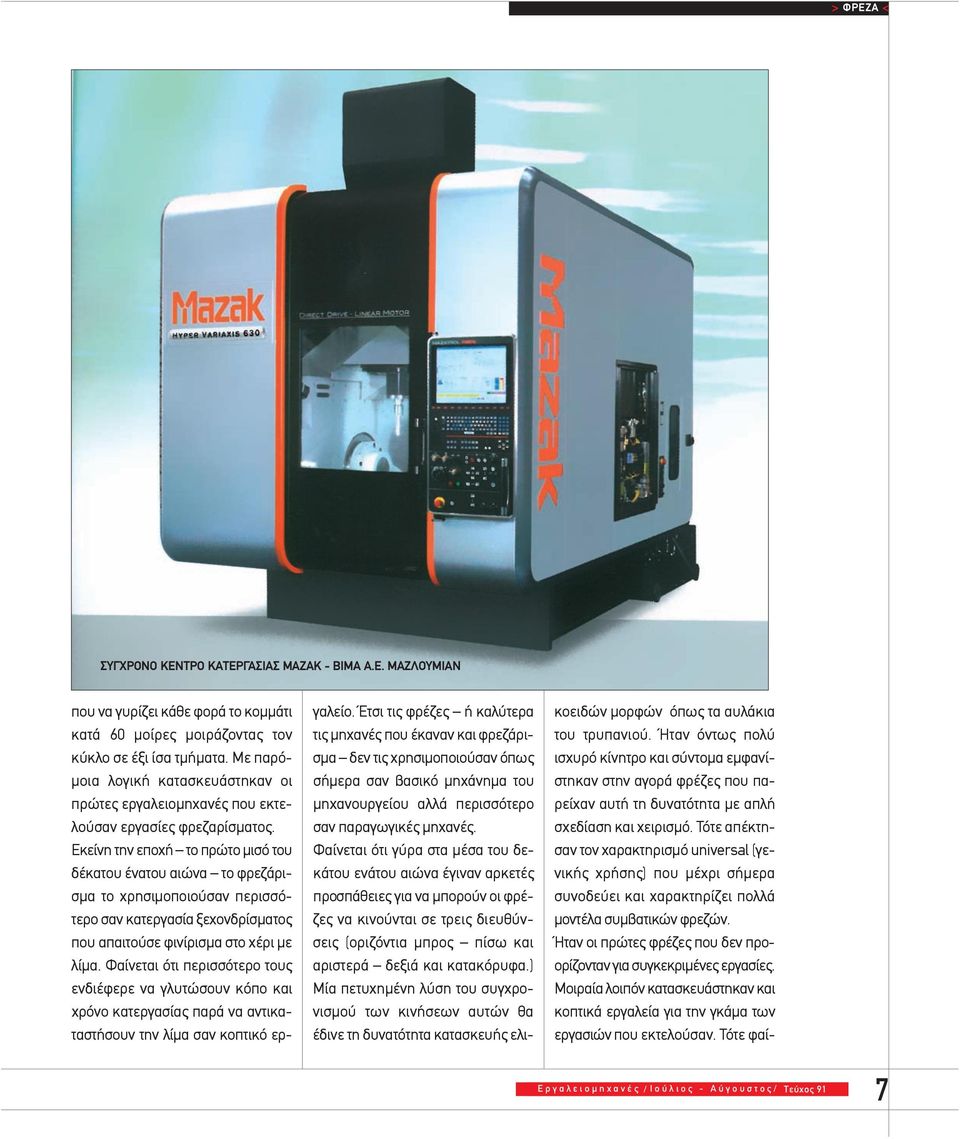

9 > ΦΡΕΖΑ < ΣΥΓΧΡΟΝΟ ΚΕΝΤΡΟ ΚΑΤΕΡΓΑΣΙΑΣ ΜΑΖΑΚ - ΒΙΜΑ Α.Ε. ΜΑΖΛΟΥΜΙΑΝ που να γυρίζει κάθε φορά το κομμάτι κατά 60 μοίρες μοιράζοντας τον κύκλο σε έξι ίσα τμήματα. Με παρόμοια λογική κατασκευάστηκαν οι πρώτες εργαλειομηχανές που εκτελούσαν εργασίες φρεζαρίσματος. Εκείνη την εποχή το πρώτο μισό του δέκατου ένατου αιώνα το φρεζάρισμα το χρησιμοποιούσαν περισσότερο σαν κατεργασία ξεχονδρίσματος που απαιτούσε φινίρισμα στο χέρι με λίμα. Φαίνεται ότι περισσότερο τους ενδιέφερε να γλυτώσουν κόπο και χρόνο κατεργασίας παρά να αντικαταστήσουν την λίμα σαν κοπτικό εργαλείο. Έτσι τις φρέζες ή καλύτερα τις μηχανές που έκαναν και φρεζάρισμα δεν τις χρησιμοποιούσαν όπως σήμερα σαν βασικό μηχάνημα του μηχανουργείου αλλά περισσότερο σαν παραγωγικές μηχανές. Φαίνεται ότι γύρα στα μέσα του δεκάτου ενάτου αιώνα έγιναν αρκετές προσπάθειες για να μπορούν οι φρέζες να κινούνται σε τρεις διευθύνσεις (οριζόντια μπρος πίσω και αριστερά δεξιά και κατακόρυφα.) Μία πετυχημένη λύση του συγχρονισμού των κινήσεων αυτών θα έδινε τη δυνατότητα κατασκευής ελικοειδών μορφών όπως τα αυλάκια του τρυπανιού. Ήταν όντως πολύ ισχυρό κίνητρο και σύντομα εμφανίστηκαν στην αγορά φρέζες που παρείχαν αυτή τη δυνατότητα με απλή σχεδίαση και χειρισμό. Τότε απέκτησαν τον χαρακτηρισμό universal (γενικής χρήσης) που μέχρι σήμερα συνοδεύει και χαρακτηρίζει πολλά μοντέλα συμβατικών φρεζών. Ήταν οι πρώτες φρέζες που δεν προορίζονταν για συγκεκριμένες εργασίες. Μοιραία λοιπόν κατασκευάστηκαν και κοπτικά εργαλεία για την γκάμα των εργασιών που εκτελούσαν. Τότε φαί- Ε ρε γρ αγ λα ελ ιεο ι μο ημ χη αχ να έν ς έ ς / Ν/ Ιο οέ ύμ λβ ιρο ις ο ς - - Α ύδ γε οκ υέ σμ τβο ρς ι/ ο ς Tεύχος / Tεύχος

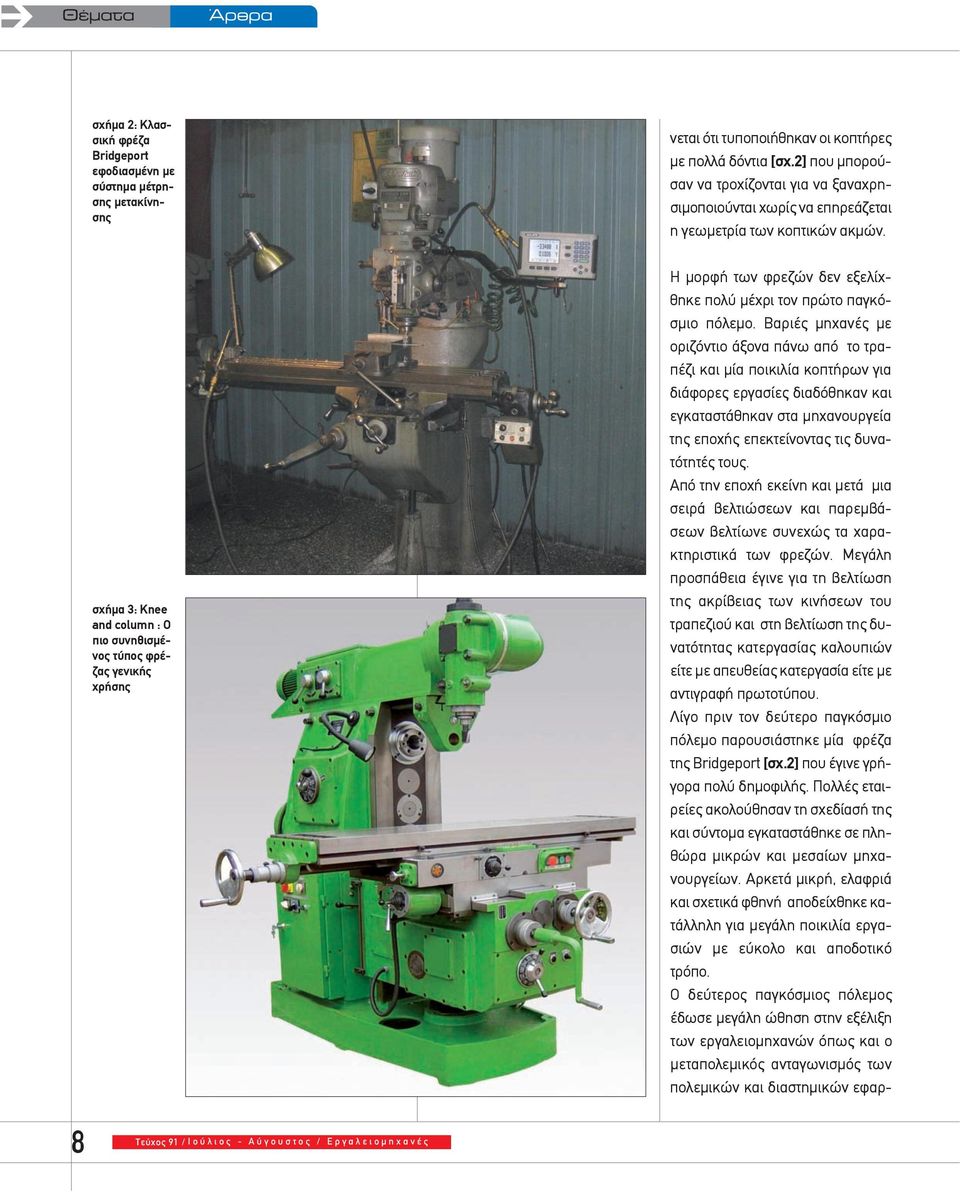

10 σχήμα 2: Κλασσική φρέζα Bridgeport εφοδιασμένη με σύστημα μέτρησης μετακίνησης νεται ότι τυποποιήθηκαν οι κοπτήρες με πολλά δόντια [σχ.2] που μπορούσαν να τροχίζονται για να ξαναχρησιμοποιούνται χωρίς να επηρεάζεται η γεωμετρία των κοπτικών ακμών. σχήμα 3: Knee and column : Ο πιο συνηθισμένος τύπος φρέζας γενικής χρήσης Η μορφή των φρεζών δεν εξελίχθηκε πολύ μέχρι τον πρώτο παγκόσμιο πόλεμο. Βαριές μηχανές με οριζόντιο άξονα πάνω από το τραπέζι και μία ποικιλία κοπτήρων για διάφορες εργασίες διαδόθηκαν και εγκαταστάθηκαν στα μηχανουργεία της εποχής επεκτείνοντας τις δυνατότητές τους. Από την εποχή εκείνη και μετά μια σειρά βελτιώσεων και παρεμβάσεων βελτίωνε συνεχώς τα χαρακτηριστικά των φρεζών. Μεγάλη προσπάθεια έγινε για τη βελτίωση της ακρίβειας των κινήσεων του τραπεζιού και στη βελτίωση της δυνατότητας κατεργασίας καλουπιών είτε με απευθείας κατεργασία είτε με αντιγραφή πρωτοτύπου. Λίγο πριν τον δεύτερο παγκόσμιο πόλεμο παρουσιάστηκε μία φρέζα της Bridgeport [σχ.2] που έγινε γρήγορα πολύ δημοφιλής. Πολλές εταιρείες ακολούθησαν τη σχεδίασή της και σύντομα εγκαταστάθηκε σε πληθώρα μικρών και μεσαίων μηχανουργείων. Αρκετά μικρή, ελαφριά και σχετικά φθηνή αποδείχθηκε κατάλληλη για μεγάλη ποικιλία εργασιών με εύκολο και αποδοτικό τρόπο. Ο δεύτερος παγκόσμιος πόλεμος έδωσε μεγάλη ώθηση στην εξέλιξη των εργαλειομηχανών όπως και ο μεταπολεμικός ανταγωνισμός των πολεμικών και διαστημικών εφαρ- 8 Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

11 > ΦΡΕΖΑ < μογών. Ο επόμενος σημαντικός σταθμός στην εξέλιξη των φρεζών ήταν η ενσωμάτωση τεχνολογιών αριθμητικού ελέγχου στις λειτουργίες τους. Έκαναν την εμφάνισή τους οι πρώτες φρέζες CNC με ίδια μορφή αρχικά όπως οι συμβατικές. Η εξέλιξη του αριθμητικού ελέγχου μεταμόρφωσε σταδιακά τις φρέζες σε σύνθετα κέντρα κατεργασίας με πολλαπλάσιες δυνατότητες και νέα φιλοσοφία λειτουργίας. Η αξιοπιστία των σύγχρονων κέντρων κατεργασίας CNC τόσο σε μαζική παραγωγή όσο και σε κατασκευές λίγων ή ενός κομματιού συνέβαλε στη διάχυσή τους στην αγορά αντικαθιστώντας τις συμβατικές φρέζες χωρίς όμως να τις εξαφανίσουν κυρίως λόγω της διαφοράς κόστους. 2. Φρέζα : Εξωτερική εμφάνιση Σε αντίθεση με τον τόρνο όπου το κομμάτι βρίσκεται σε συνεχή περιστροφική κίνηση, στη φρέζα το κομμάτι παραμένει ακίνητο και σταθερά δεμένο. Αντίθετα τα εργαλεία της φρέζας περιστρέφονται ενώ του τόρ- σχήμα 4: Φρέζα με τραπέζι εδραζόμενο στο δάπεδο (bed type)

12 σχήμα 5: Φρέζα με οριζόντιο άξονα. Το κοπτικό εργαλείο τοποθετείται ανάμεσα στα έδρανα του άξονα νου παραμένουν σταθερά δεμένα στο εργαλειοφορείο και κινούνται μαζί του. Αυτή η λογική της κατεργασίας καθόρισε και την ιδιαίτερη αρχιτεκτονική των φρεζών. Το πιο χαρακτηριστικό στοιχείο τους είναι μία επίπεδη επιφάνεια για την τοποθέτηση και συγκράτηση του κομματιού που από παλιά συνηθίζεται να το λέμε τραπέζι (σε μεγάλες φρέζες το τραπέζι γίνεται κρεβάτι bed type). Η κατεργασία του κομματιού γίνεται με την κίνηση του τραπεζιού σε δύο κατευθύνσεις αριστερά δεξιά και μπρος πίσω ανεξάρτητα. Για την κατακόρυφη κίνηση (την τρίτη σύμφωνα με το καρτεσιανό σύστημα συντεταγμένων) το τραπέζι ανυψώνεται και κατεβαίνει στις πιο κλασσικές μορφές φρεζών ενώ σε βαριές και μεγάλες φρέζες επιλέγεται η κατακόρυφη κίνηση να γίνεται από την κεφαλή με το εργαλείο. Το τραπέζι της φρέζας στην πιο κλασική σχεδίαση στηρίζεται σε μία κολώνα (ορθοστάτη) που αποτελεί το βασικό δομικά στοιχείο που παραλαμβάνει τις δυνάμεις κατεργασίας και στηρίζεται στέρεα στο δάπεδο. Τον τύπο [σχ.3] αυτό συνηθίζουν να αποκαλούν οι αγγλοσάξονες knee and column (γόνατου και κολώνας) λόγω του προβόλου πάνω στον οποίο βρίσκεται το τραπέζι. Σε πιο στιβαρή σχεδίαση φρέζας το τραπέζι εδράζεται απ ευθείας στο δάπεδο ή σε ενδιάμεση μεγαλύτερη επιφάνεια που συνηθίζεται να αποκαλείται κρεββάτι (bed) και αποτελεί άλλη χαρακτηριστική μορφή συμβατικής φρέζας.[σχ.4] Το δεύτερο χαρακτηριστικό στοιχείο που καθορίζει την αρχιτεκτονική της φρέζας και την εξωτερική εμφάνισή της είναι η θέση του κοπτικού εργαλείου. Πάντοτε δουλεύει πάνω από το τραπέζι και μπορεί να περιστρέφεται : Περί κατακόρυφο άξονα Περί οριζόντιο άξονα Στις παλιότερες οριζόντιες φρέζες το εργαλείο βρίσκεται ανάμεσα στα σημεία έδρασης της κύριας ατράκτου. Ο τύπος αυτός έχει εγκαταλειφθεί σήμερα με συνέπεια να τείνει να εκλείψει η χαρακτηριστική αυτή μορφή φρέζας από την αγορά. [σχ.5] Στις πιο σύγχρονες μορφές οριζόντιας φρέζας ο εργαλειοδέτης φωλιάζει στην κοιλότητα της ατράκτου με το κοπτικό να αποτελεί το ακραίο σημείο του συστήματος. Στις κατακόρυφες φρέζες που είναι και ο πιο διαδεδομένος τύπος φρέζας το εργαλείο «κρέμεται» από την κεφαλή κοπής. Η κεφαλή αποτελεί ένα αυτόνομο σύστημα με δικό της κινητήρα για την περιστροφή του εργαλείου, πολύ συχνά με δυνατότητα οριζόντιας μετακίνησης και με δυνατότητα τοποθέτησης υπό κλίση. Πολλές κεφαλές έχουν και δυνατότητα κατακόρυφης κίνησης του εργαλείου με το χέρι όπως γίνεται στα κλασσικά δράπανα. (είναι λογικό με όλες αυτές τις δυνατότητες κατεργασίας η κλασική μηχανουργική φρέζα να χαρακτηρίζεται universal (γενικής χρήσης ). Η συγκράτηση του εργαλείου στην άτρακτο γίνεται πλέον με συστήματα ακριβέστερα από το τσοκ του φορητού και του επιτραπέζιου δράπανου. 10 Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

13

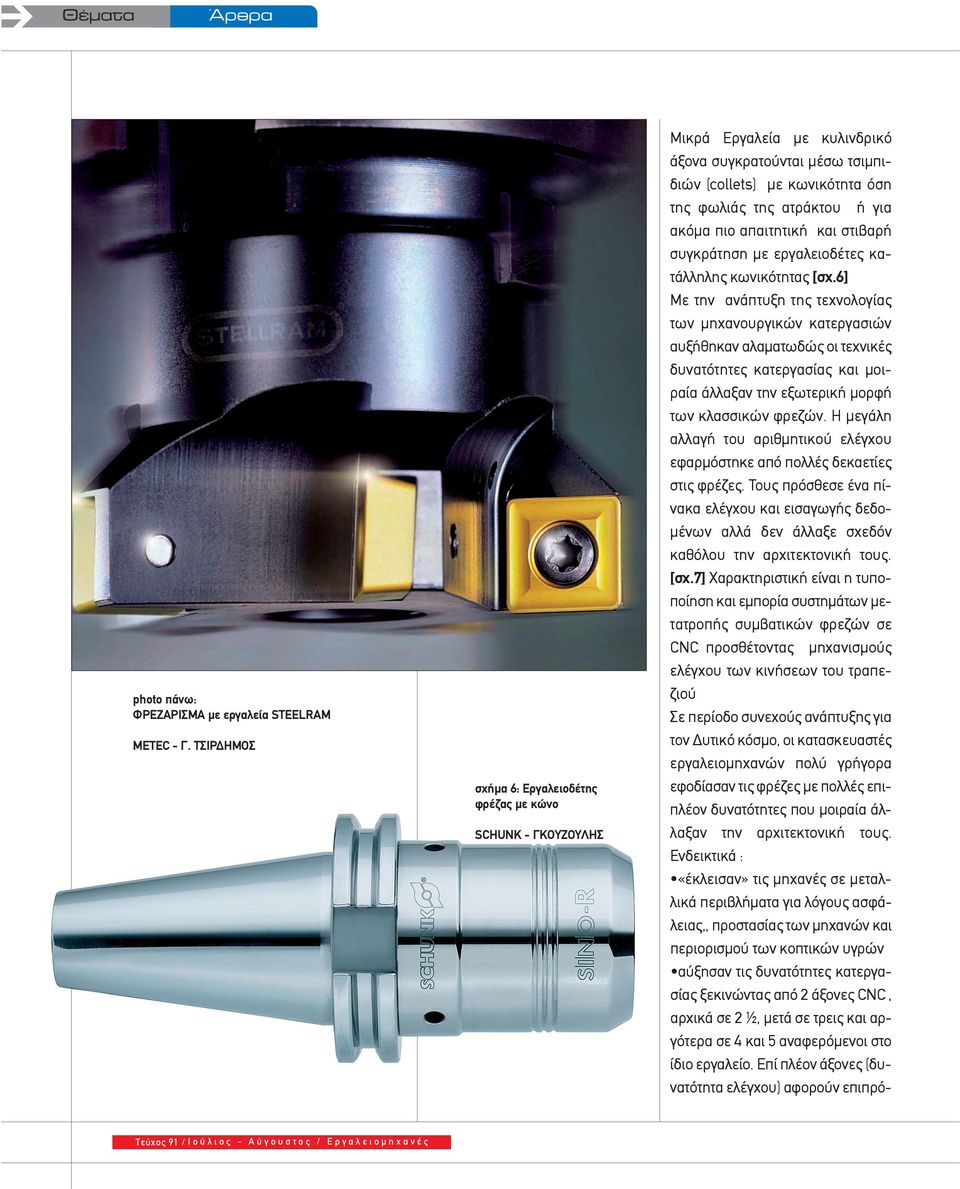

14 photo πάνω: ΦΡΕΖΑΡΙΣΜΑ με εργαλεία STEELRAM METEC - Γ. ΤΣΙΡΔΗΜΟΣ σχήμα 6: Εργαλειοδέτης φρέζας με κώνο SCHUNK - ΓΚΟΥΖΟΥΛΗΣ Μικρά Εργαλεία με κυλινδρικό άξονα συγκρατούνται μέσω τσιμπιδιών (collets) με κωνικότητα όση της φωλιάς της ατράκτου ή για ακόμα πιο απαιτητική και στιβαρή συγκράτηση με εργαλειοδέτες κατάλληλης κωνικότητας [σχ.6] Με την ανάπτυξη της τεχνολογίας των μηχανουργικών κατεργασιών αυξήθηκαν αλαματωδώς οι τεχνικές δυνατότητες κατεργασίας και μοιραία άλλαξαν την εξωτερική μορφή των κλασσικών φρεζών. Η μεγάλη αλλαγή του αριθμητικού ελέγχου εφαρμόστηκε από πολλές δεκαετίες στις φρέζες. Τους πρόσθεσε ένα πίνακα ελέγχου και εισαγωγής δεδομένων αλλά δεν άλλαξε σχεδόν καθόλου την αρχιτεκτονική τους. [σχ.7] Χαρακτηριστική είναι η τυποποίηση και εμπορία συστημάτων μετατροπής συμβατικών φρεζών σε CNC προσθέτοντας μηχανισμούς ελέγχου των κινήσεων του τραπεζιού Σε περίοδο συνεχούς ανάπτυξης για τον Δυτικό κόσμο, οι κατασκευαστές εργαλειομηχανών πολύ γρήγορα εφοδίασαν τις φρέζες με πολλές επιπλέον δυνατότητες που μοιραία άλλαξαν την αρχιτεκτονική τους. Ενδεικτικά : «έκλεισαν» τις μηχανές σε μεταλλικά περιβλήματα για λόγους ασφάλειας,, προστασίας των μηχανών και περιορισμού των κοπτικών υγρών αύξησαν τις δυνατότητες κατεργασίας ξεκινώντας από 2 άξονες CNC, αρχικά σε 2 ½, μετά σε τρεις και αργότερα σε 4 και 5 αναφερόμενοι στο ίδιο εργαλείο. Επί πλέον άξονες (δυνατότητα ελέγχου) αφορούν επιπρό- Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

15

16 σχήμα 7: Τυπική φρέζα CNC photo δεξιά: κάθετο κέντρο κατεργασίας HAAS - ERGOTOOLS A.E. σθετες λειτουργίες της μηχανής και άλλα περιφερειακά συστήματα. Για να γίνει αυτό τροποποιήθηκε η αρχή λειτουργίας άρα και η κατασκευή των κεφαλών που οδηγούν τα κοπτικά εργαλεία (δυνατότητες περιστροφής, κλπ) Για περίπλοκες κατασκευές συχνά είναι αναγκαίο το λύσιμο του κομματιού και η συγκράτησή του εκ νέου με άλλο προσανατολισμό. Έτσι όμως χάνονται αναφορές που εξασφαλίζουν την ακρίβεια των διαστάσεων και της θέσης στοιχείων του κομματιού. Για να αποφεύγεται αυτό και να εξοικονομείται χρόνος κατεργασίας σε σύγχρονες φρέζες που ονομάζονται πλέον κέντρα κατεργασίας συχνά προστίθεται και δεύτερη κύρια άτρακτος ώστε να μπορεί να δουλεύει και δεύτερο εργαλείο με άλλο προσανατολισμό στο κομμάτι. Στις συμβατικές φρέζες η αλλαγή του εργαλείου γίνεται αποκλειστικά από τον χειριστή. Όταν είναι CNC η φρέζα το νέο εργαλείο χρειάζεται σετάρισμα (συσχετισμός με γνωστό σημείο αναφοράς). Η αυτοματοποίηση της διαδικασίας αυτής για όσες φορές χρειάζεται αλλαγή εργαλείου έχει πολλά πλεονεκτήματα (εξοικονόμηση χρόνου, βελτίωση αξιοπιστίας, απελευθέρωση χειριστή, ακριβέστερο προϊόν). Για να το πετύχουν οι κατασκευαστές εργαλειομηχανών ενσωμάτωσαν στις μηχανές αποθήκες εργαλείων με δυνατότητα αυτόματης αλλαγής. Η προσθήκη της δυνατότητας αυτής άλλαξε όχι μόνο την εξωτερική μορφή αλλά και τη φιλοσοφία εργασίας των φρεζών. 14 Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

17

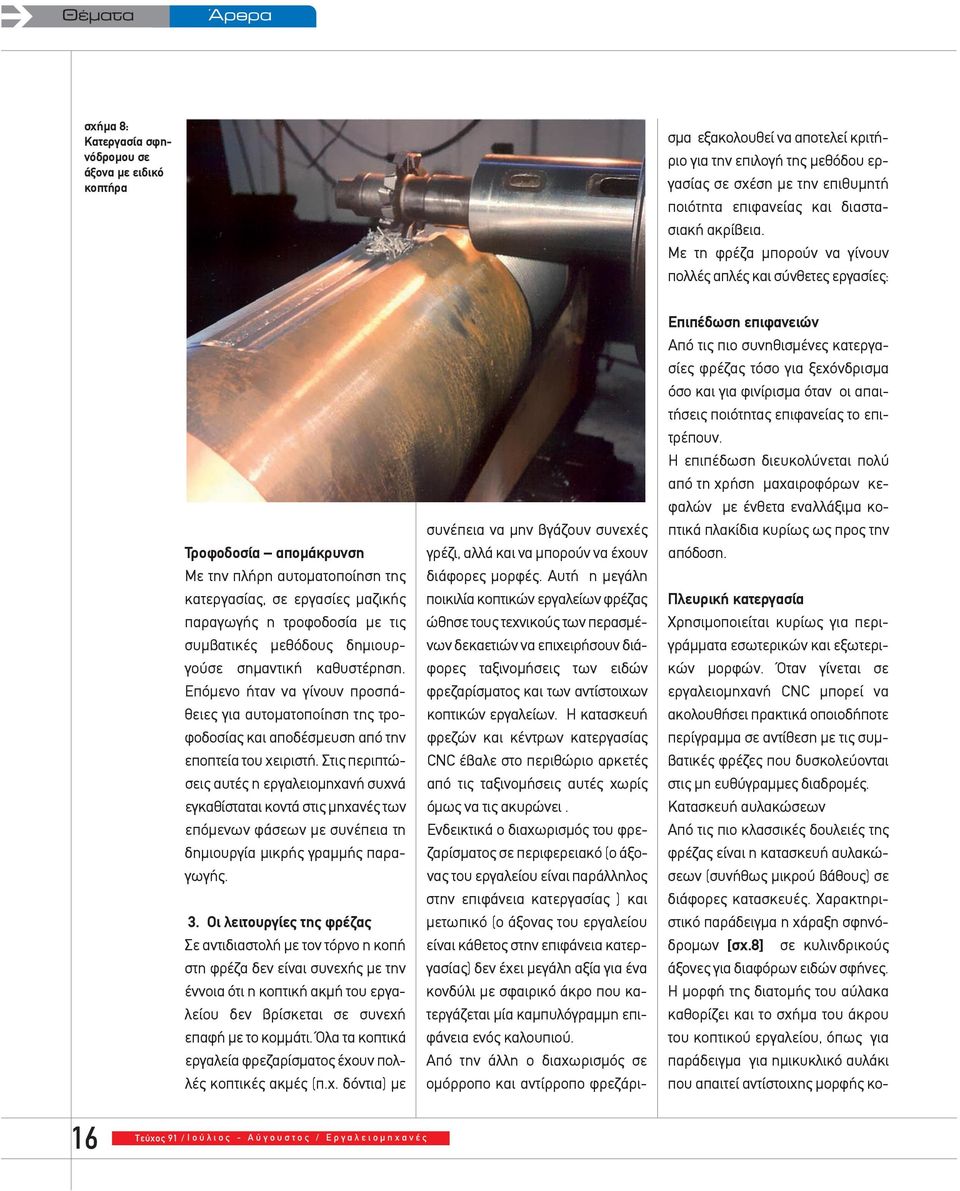

18 σχήμα 8: Κατεργασία σφηνόδρομου σε άξονα με ειδικό κοπτήρα συνέπεια να μην βγάζουν συνεχές γρέζι, αλλά και να μπορούν να έχουν διάφορες μορφές. Αυτή η μεγάλη ποικιλία κοπτικών εργαλείων φρέζας ώθησε τους τεχνικούς των περασμένων δεκαετιών να επιχειρήσουν διάφορες ταξινομήσεις των ειδών φρεζαρίσματος και των αντίστοιχων κοπτικών εργαλείων. Η κατασκευή φρεζών και κέντρων κατεργασίας CNC έβαλε στο περιθώριο αρκετές από τις ταξινομήσεις αυτές χωρίς όμως να τις ακυρώνει. Ενδεικτικά ο διαχωρισμός του φρεζαρίσματος σε περιφερειακό (ο άξονας του εργαλείου είναι παράλληλος στην επιφάνεια κατεργασίας ) και μετωπικό (ο άξονας του εργαλείου είναι κάθετος στην επιφάνεια κατεργασίας) δεν έχει μεγάλη αξία για ένα κονδύλι με σφαιρικό άκρο που κατεργάζεται μία καμπυλόγραμμη επιφάνεια ενός καλουπιού. Από την άλλη ο διαχωρισμός σε ομόρροπο και αντίρροπο φρεζάρισμα εξακολουθεί να αποτελεί κριτήριο για την επιλογή της μεθόδου εργασίας σε σχέση με την επιθυμητή ποιότητα επιφανείας και διαστασιακή ακρίβεια. Με τη φρέζα μπορούν να γίνουν πολλές απλές και σύνθετες εργασίες: Τροφοδοσία απομάκρυνση Με την πλήρη αυτοματοποίηση της κατεργασίας, σε εργασίες μαζικής παραγωγής η τροφοδοσία με τις συμβατικές μεθόδους δημιουργούσε σημαντική καθυστέρηση. Επόμενο ήταν να γίνουν προσπάθειες για αυτοματοποίηση της τροφοδοσίας και αποδέσμευση από την εποπτεία του χειριστή. Στις περιπτώσεις αυτές η εργαλειομηχανή συχνά εγκαθίσταται κοντά στις μηχανές των επόμενων φάσεων με συνέπεια τη δημιουργία μικρής γραμμής παραγωγής. 3. Οι λειτουργίες της φρέζας Σε αντιδιαστολή με τον τόρνο η κοπή στη φρέζα δεν είναι συνεχής με την έννοια ότι η κοπτική ακμή του εργαλείου δεν βρίσκεται σε συνεχή επαφή με το κομμάτι. Όλα τα κοπτικά εργαλεία φρεζαρίσματος έχουν πολλές κοπτικές ακμές (π.χ. δόντια) με Επιπέδωση επιφανειών Από τις πιο συνηθισμένες κατεργασίες φρέζας τόσο για ξεχόνδρισμα όσο και για φινίρισμα όταν οι απαιτήσεις ποιότητας επιφανείας το επιτρέπουν. Η επιπέδωση διευκολύνεται πολύ από τη χρήση μαχαιροφόρων κεφαλών με ένθετα εναλλάξιμα κοπτικά πλακίδια κυρίως ως προς την απόδοση. Πλευρική κατεργασία Χρησιμοποιείται κυρίως για περιγράμματα εσωτερικών και εξωτερικών μορφών. Όταν γίνεται σε εργαλειομηχανή CNC μπορεί να ακολουθήσει πρακτικά οποιοδήποτε περίγραμμα σε αντίθεση με τις συμβατικές φρέζες που δυσκολεύονται στις μη ευθύγραμμες διαδρομές. Κατασκευή αυλακώσεων Από τις πιο κλασσικές δουλειές της φρέζας είναι η κατασκευή αυλακώσεων (συνήθως μικρού βάθους) σε διάφορες κατασκευές. Χαρακτηριστικό παράδειγμα η χάραξη σφηνόδρομων [σχ.8] σε κυλινδρικούς άξονες για διαφόρων ειδών σφήνες. Η μορφή της διατομής του αύλακα καθορίζει και το σχήμα του άκρου του κοπτικού εργαλείου, όπως για παράδειγμα για ημικυκλικό αυλάκι που απαιτεί αντίστοιχης μορφής κο- 16 Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

19

20 σχήμα 9: Κοπτήρες για αυλάκια διατομής Τ πτήρα. Πιο παλιά χρησιμοποιούσαν ειδικούς κοπτήρες με πολλά δόντια για κάθε αυλάκι. Με τη χρήση εργαλειομηχανών CNC η κατασκευή μπορεί να γίνει με εργαλεία εμπορίου. Σε άλλες εφαρμογές όπως η κοπή αυλακιών τραπεζιών εργαλειομηχανών όπου το αυλάκι έχει διατομή σχήματος Ταυ (Τ) η χρήση ειδικού κοπτήρα [σχ.9] είναι αναγκαστική είτε γίνεται η κατεργασία σε CNC μηχανή είτε σε συμβατική. Εργασίες με διαιρέτη Η κοπή πολύσφηνων σε κυλινδρικούς άξονες [σχ.10] είναι μια ακόμη χαρακτηριστική εφαρμογή φρεζαρίσματος όπου το πρόβλημα της διαίρεσης του κύκλου σε ίσα μέρη λύνεται με χρήση διαιρέτη στις συμβατικές φρέζες. Στις φρέζες CNC χρειάζεται ένας επί πλέον των τριών άξονας (συνήθως ονομάζεται τέταρτος) που αναλαμβάνει τη διαίρεση του κύκλου. Η δυνατότητα αυτή είναι πολύ χρήσιμη για την κατασκευή πολυγωνικών μορφών (π.χ. εξάγωνο για κλειδί ) αν και η εφευρετικότητα των παλιότερων τεχνικών έχει δώσει πολύ έξυπνες λύσεις χωρίς τη βοήθεια των σύγχρονων τεχνολογιών μόνον με μηχανικές ιδιοκατασκευές. Μία ειδική κατηγορία κατεργασίας που βασίζεται στην διαίρεση του κύκλου είναι η κοπή γραναζιών. [σχ.11] αριστερά: ΚΑΘΕΤΟ ΚΕΝΤΡΟ ΚΑΤΕΡΓΑΣΙΑΣ HURCO ΡΟΠΗ - ΣΤΑΘΗΣ ΤΣΑΜΠΕΛΟΓΛΟΥ δεξιά: 5αξονικό κέντρο κατεργασίας VTXU HURCO με τον WinMax Υπολογιστή ΡΟΠΗ - ΣΤΑΘΗΣ ΤΣΑΜΠΕΛΟΓΛΟΥ 18 Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς

21

22 20 Tεύχος 91 / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Ε ρ γ α λ ε ι ο μ η χ α ν έ ς photo: OKUMA, ERGOTOOLS A.E.

23 > ΦΡΕΖΑ < Κατεργασία σύνθετων μορφών Ένα πεδίο όπου οι δυνατότητες των φρεζών και των κέντρων κατεργασίας εξαντλούνται είναι η κατεργασία επιφανειών με σύνθετη μορφή. Πρόκειται για συνηθισμένη κατάσταση κυρίως όταν απαιτείται η κατασκευή ενός καλουπιού με σύνθετη γεωμετρία. Είναι αλήθεια ότι οι συμβατικές φρέζες δυσκολεύονται να αντιμετωπίσουν τέτοιες περιπτώσεις και μόνον με μηχανισμό αντιγραφής και τη χρήση πρωτοτύπου ή δείγμαphoto: AKIRA SEIKI - ROUTIS CNC MACHINING Κατά κανόνα τα γρανάζια κόβονται σε ειδικές μηχανές τους γραναζοκόφτες και με ειδικά κοπτικά εργαλεία. Κάποιοι τύποι γραναζιών μπορούν να κοπούν σε φρέζα και η κατεργασία αυτή θεωρείται από τις πιο δύσκολες για ένα τεχνίτη φρέζας. Στις μέρες μας τέτοιες εφαρμογές σπάνια συναντούν οι τεχνίτες και πολύ σπανιότερα γίνονται αντικείμενο άμιλλας ή θέμα τεχνικής συζήτησης. Κατεργασία αυλακώσεων κοπτικών εργαλείων Με το φρεζάρισμα ξεκινά η κατασκευή πολλών κοπτικών εργαλείων όπως τα τρυπάνια, τα κονδύλια, τα αλεζουάρ και πολλοί τύποι κοπτήρων. Η τελική και σημαντικότερη δουλειά γίνεται βέβαια μετά τη θερμική κατεργασία από ειδικές λειαντικές μηχανές. Το ξεχόνδρισμα όμως γίνεται με φρεζάρισμα και δεν είναι απλή εργασία. Αρκεί να αναλογιστεί κανείς τη μορφή των αυλακώσεων ενός απλού τρυπανιού που απαιτεί ειδικό κοπτικό εργαλείο και συντονισμένες κινήσεις περιστροφής περί τον άξονά του και πρόωσης. Το γεγονός ότι οι κοπτικές ακμές του εργαλείου δημιουργούνται σε επόμενη κατεργασία δεν αφαιρεί πολλά από τις απαιτήσεις διαστασιακής ακρίβειας. Ε ρ γ α λ ε ι ο μ η χ α ν έ ς / Ι ο ύ λ ι ο ς - Α ύ γ ο υ σ τ ο ς / Tεύχος 91 21
