ΕΡΓΑΣΙΕΣ ΕΓΧΥΣΗΣ ΕΝΙΣΧΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

Transcript

1 1 ΕΡΓΑΣΙΕΣ ΕΓΧΥΣΗΣ ΕΝΙΣΧΥΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ ΓΕΝΙΚΑ καταρτισμένο προσωπικό της, παρέχει μία αξιόπιστη επιλογή και λύση για την υλοποίηση των απαιτούμενων εργασιών στην πρώτη φάση ανάπτυξης ενός Φ/Β πάρκου. α. Εγγυάται τη μέγιστη αντίσταση κάμψεως (ιδιαίτερα ενάντια σε δυνατούς ανέμους) ΠΡΟΥΠΟΘΕΣΕΙΣ β. Μειώνει το συνολικό κόστος εγκατάστασης. γ. Ελαχιστοποιεί το χρόνο εγκατάστασης. δ. Εγκαθίσταται σε όλα τα είδη εδάφους. Η DEAL SOLAR έχει αναπτύξει την αναγκαία τεχνική υποδομή και την κατάλληλη τεχνογνωσία, ώστε να παρέχει με επιτυχία ολοκληρωμένες υπηρεσίες προετοιμασίας χώρου για την εγκατάσταση φωτοβoλταϊκών συστημάτων επί εδάφους. Με το σύγχρονο μηχανολογικό εξοπλισμό που διαθέτει, τα εξειδικευμένα μηχανήματα και το άρτια Η πάκτωση των βάσεων στήριξης (ΚΑΒΑΛΕΤΑ) των φωτοβολταϊκών panel γίνεται με τη χρήση σκυροδέματος (Έγχυση κυλινδρικών πασσάλων μπετού), τεχνική που αποτελεί μία ευέλικτη και οικονομική επιλογή εγκατάστασης Φ/Β πλαισίων σε αγρό. Η μέθοδος αυτή παρουσιάζει τα παρακάτω πλεονεκτήματα : ε. Είναι μέθοδος πιστοποιημένη, εκ των προτέρων, κατά EUROCODE 1,9. Για να αρχίσουν οι εργασίες της μπετόμπηξης, ο χώρος του οικοπέδου καλό θα είναι να έχει ισοπεδωθεί και να έχει πατηθεί, ώστε στην συνέχεια να διευκολυνθεί τόσο το συνεργείο στις εργασίες διάνοιξης οπών, όσο και μελλοντικά το προσωπικό το οποίο θα εμπλακεί στον εποχικό καθαρισμό του Φ/Β πάρκου από τα χόρτα.

2 2 α. Στο οικόπεδο να υπάρχει κάποια ένδειξη για την εύκολη αναγνώριση ή τον εντοπισμό του. β. Να παρασχεθούν οι συντεταγμένες του οικοπέδου για χρήση τους στα GPS των αυτοκινήτων. χωροθέτησης των φωτοβολταικών πάνελς και με ακριβή σημεία πάκτωσης των διατάξεων (σειρές των πάνελ). ε. Η παρουσία του υπεύθυνου του έργου κατά την χάραξη κρίνεται απαραίτητη. ΚΟΣΤΟΣ ΥΛΙΚΩΝ ΚΑΙ ΠΑΡΕΧΟΜΕΝΩΝ ΥΠΗΡΕΣΙΩΝ Με δεδομένο ότι, η μεταφορά των μηχανημάτων θα γίνεται τις πρώτες πρωινές ώρες, για αυτό το λόγο απαιτείται εκ μέρους των ιδιοκτητών του οικοπέδου/αγρού ή της εταιρείας εγκατάστασης του Φ/Β έργου να εξασφαλιστούν τα ακόλουθα : γ. Να έχουν επισημανθεί τα όρια του οικοπέδου ή να είναι εμφανή κατά απόλυτο τρόπο, ώστε να αποφευχθούν εμπλοκές με γειτνιάζοντα οικόπεδα. δ. Να υπάρχει συγκεκριμένο σχέδιο Οι προσφορές (προτιμολόγια ) της εταιρείας μας περιλαμβάνουν τα ακόλουθα κόστη : α. Το συνολικό κόστος για το ολοκληρωμένο σύστημα στήριξης των Φ/Β πλαισίων σε βάσεις από τσιμέντο, όπως περιγράφεται αναλυτικά στην packing list του προτιμολογίου της προσφοράς μας για τα υλικά. β. Το συνολικό κόστος των απαιτούμενων για την κατασκευή επί εδάφους των βάσεων από τσιμέντο το οποίο περιλαμβάνει τα υλικά που περιγράφονται στην packing list ΙΙ του προτιμολογίου της προσφοράς για τις υπηρεσίες. γ. Το συνολικό κόστος των απαιτούμενων εργασιών για την κατασκευή επί εδάφους των βάσεων από τσιμέντο, που περιγράφονται στο προτιμολόγιο της προσφοράς για τις υπηρεσίες και στο οποίο παραλαμβάνονται : (1) Το κόστος μεταφοράς προσωπικού και μέσων. (2) Το κόστος εργασιών προετοιμασίας βάσεων για εργασίες όπως, χάραξη βάση του σχεδίου χωροθέτησης, διάνοιξη οπών, τοποθέτηση καλουπιών, έγχυση τσιμέντου κλπ. Επισημαίνεται ότι :

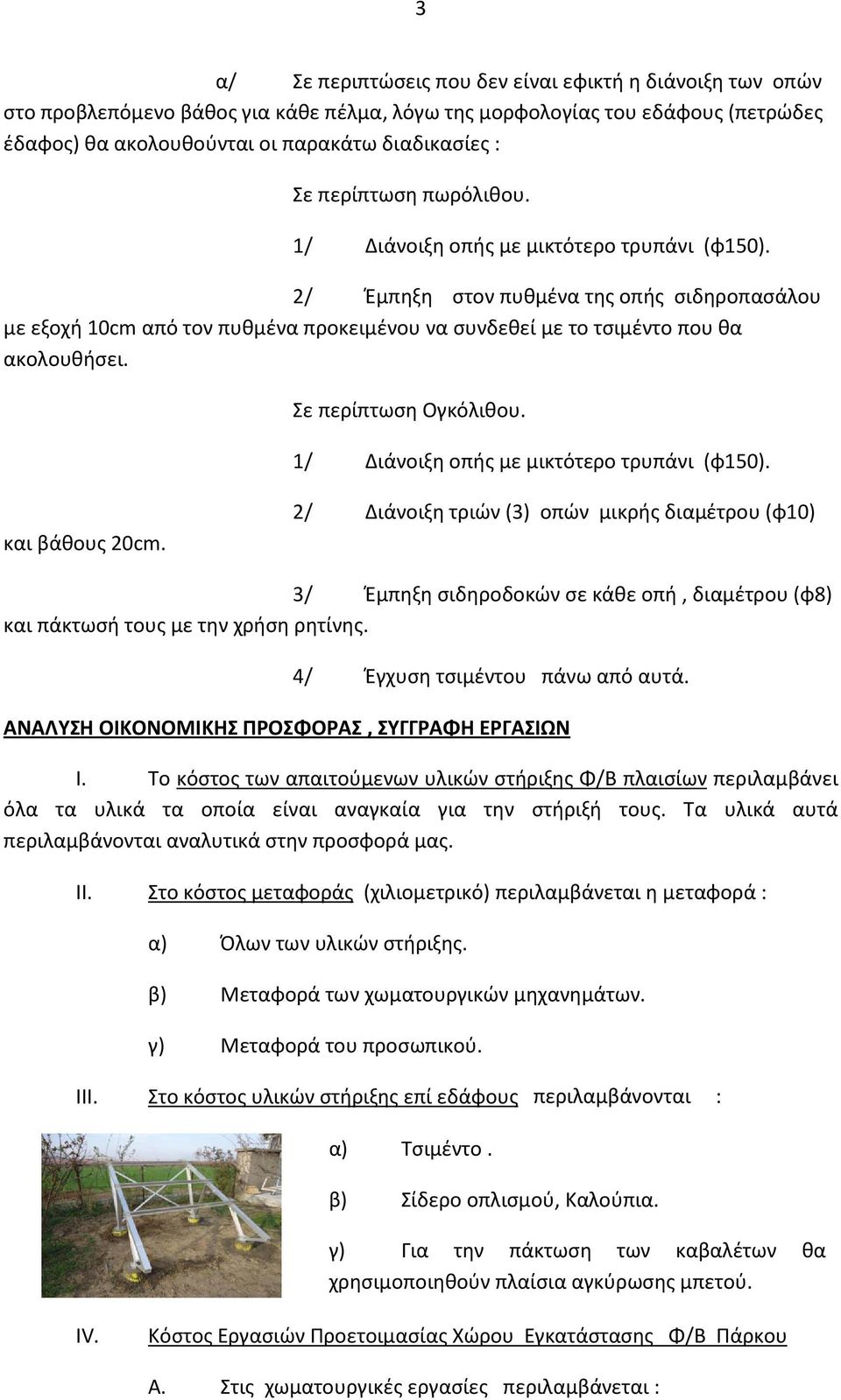

3 3 α/ Σε περιπτώσεις που δεν είναι εφικτή η διάνοιξη των οπών στο προβλεπόμενο βάθος για κάθε πέλμα, λόγω της μορφολογίας του εδάφους (πετρώδες έδαφος) θα ακολουθούνται οι παρακάτω διαδικασίες : Σε περίπτωση πωρόλιθου. 1/ Διάνοιξη οπής με μικτότερο τρυπάνι (φ150). 2/ Έμπηξη στον πυθμένα της οπής σιδηροπασάλου με εξοχή 10cm από τον πυθμένα προκειμένου να συνδεθεί με το τσιμέντο που θα ακολουθήσει. Σε περίπτωση Ογκόλιθου. 1/ Διάνοιξη οπής με μικτότερο τρυπάνι (φ150). και βάθους 20cm. 2/ Διάνοιξη τριών (3) οπών μικρής διαμέτρου (φ10) 3/ Έμπηξη σιδηροδοκών σε κάθε οπή, διαμέτρου (φ8) και πάκτωσή τους με την χρήση ρητίνης. 4/ Έγχυση τσιμέντου πάνω από αυτά. ΑΝΑΛΥΣΗ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ, ΣΥΓΓΡΑΦΗ ΕΡΓΑΣΙΩΝ Ι. Το κόστος των απαιτούμενων υλικών στήριξης Φ/Β πλαισίων περιλαμβάνει όλα τα υλικά τα οποία είναι αναγκαία για την στήριξή τους. Τα υλικά αυτά περιλαμβάνονται αναλυτικά στην προσφορά μας. ΙΙ. Στο κόστος μεταφοράς (χιλιομετρικό) περιλαμβάνεται η μεταφορά : α) Όλων των υλικών στήριξης. β) Μεταφορά των χωματουργικών μηχανημάτων. γ) Μεταφορά του προσωπικού. III. Στο κόστος υλικών στήριξης επί εδάφους περιλαμβάνονται : α) Τσιμέντο. β) Σίδερο οπλισμού, Καλούπια. γ) Για την πάκτωση των καβαλέτων θα χρησιμοποιηθούν πλαίσια αγκύρωσης μπετού. IV. Κόστος Εργασιών Προετοιμασίας Χώρου Εγκατάστασης Φ/Β Πάρκου Α. Στις χωματουργικές εργασίες περιλαμβάνεται :

4 4 α) Η χάραξη βάση του σχεδίου χωροθέτησης.. β) Διάνοιξη οπών ως ακολούθως, μίας οπής διαμέτρου φ25 και βάθους 80cm και μίας οπής διαμέτρου φ25 και βάθους 40cm, ανά καβαλέτο(βάση στήριξης). τις τρύπες. γ) Καθαρισμός οπών και άπλωμα των χωμάτων από Β. Στις εργασίες έγχυσης τσιμέντου περιλαμβάνεται : β) Έκχυση τσιμέντου στις τρύπες. γ) Τοποθέτηση οπλισμού στο τσιμέντο (στεφάνι και δύο βέργες). δ) Τέλος αποχώρηση όλων των μηχανών και μηχανημάτων ΕΡΓΑΣΙΕΣ ΟΙ ΟΠΟΙΕΣ ΔΕΝ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ ΣΤΗ ΣΥΓΓΡΑΦΗ α) Εργασίες για περίφραξη του πάρκου. β) Άνοιγμα καναλιών για κάμερες/κυκλώματα συναγερμού, Διάνοιξη καναλιού στο έδαφος των αγωγών για CYMBO (πυργίσκος). γ) Βάσεις για πόρτες περίφραξης -κολώνες. δ) Βάσεις για cymbo κλπ. α) Τοποθέτηση αλφάδιασμα μικρού μεγέθους καλουπιού ( για ανύψωση τσιμέντου πάνω από το έδαφος 0,20μ) πάνω από κάθε τρύπα. Σημείωση : Στο χρονικό διάστημα των εργασιών της συγγραφής μπορούν να γίνουν και διάφορες εργασίες κατ αποκοπή, όπως αυτές που περιγράφονται στις Εργασίες που δεν συμπεριλαμβάνονται στη συγγραφή σε συμφωνία πάντα με τον προϊστάμενο του έργου. DEAL SOLAR COMPANY ΔΕΛΑΒΕΡΙΔΗΣ & ΣΙΑ Ο.Ε ΠΡΟΙΟΝΤΑ ΑΛΟΥΜΙΝΙΟΥ ΜΕΣΗ ΒΕΡΟΙΑΣ ΤΚ ΤΗΛ : FAX : adv@dealsolar.gr website : dealsolar.gr
