1 hp color LaserJet n, 5500dn, 5500dtn, 5500hdn

2

3 εκτυπωτής hp color LaserJet 5500 series Οδηγός Χρήστη

4 Πνευ µατικά δικαιώ µατα και άδεια (c) Πνευµατικά δικαιώµατα της Hewlett-Packard Company,2002 Με την επιφύλαξη παντός δικαιώµατος. Απαγορεύεται η αναπαραγωγή, προσαρµογή ή µετάφραση χωρίς προηγούµενη γραπτή άδεια, εκτός από τις περιπτώσεις που επιτρέπονται βάσει της νοµοθεσίας περί πνευµατικών δικαιωµάτων. Αριθµός εξαρτήµατος: C Πρώτη έκδοση: Σεπτέµβριος 2002 Εµπορικά σήµατα Adobe είναι εµπορικό σήµα τηςadobe Systems Incorporated. Arial είναι εµπορικό σήµα κατατεθέν στις ΗΠΑ από τη Monotype Corporation. Energy Star και λογότυπο Energy Star είναι σήµατα κατατεθέντα στις ΗΠΑ από την Αµερικανική Υπηρεσία Προστασίας Περιβάλλοντος. Microsoft είναι εµπορικό σήµα κατατεθέν στις ΗΠΑ από τη Microsoft Corporation. Netscape Navigator είναι εµπορικό σήµα στις ΗΠΑ της Netscape Communications. Τα χρώµατα που δηµιουργούνται από τα συστήµατα PANTONE *PANTONE * µπορεί να µην ταυτίζονται µε ταπρότυπα PANTONE *. Για τα ακριβή χρώµατα, ανατρέξτε στις πιο πρόσφατες εκδόσεις της PANTONE *. PANTONE και άλλα εµπορικά σήµατα της PANTONE *, Inc. είναι ιδιοκτησία της PANTONE *,Inc. (c) PANTONE *, Inc., PostScript είναι εµπορικό σήµα τηςadobe Systems. UNIX είναι εµπορικό σήµα κατατεθέν της The Open Group. Windows, MS Windows και Windows NT είναι εµπορικά σήµατα κατατεθέντα στις ΗΠΑ από τη Microsoft Corporation. Hewlett-Packard Company Chinden Boulevard Boise, Idaho U.S.A

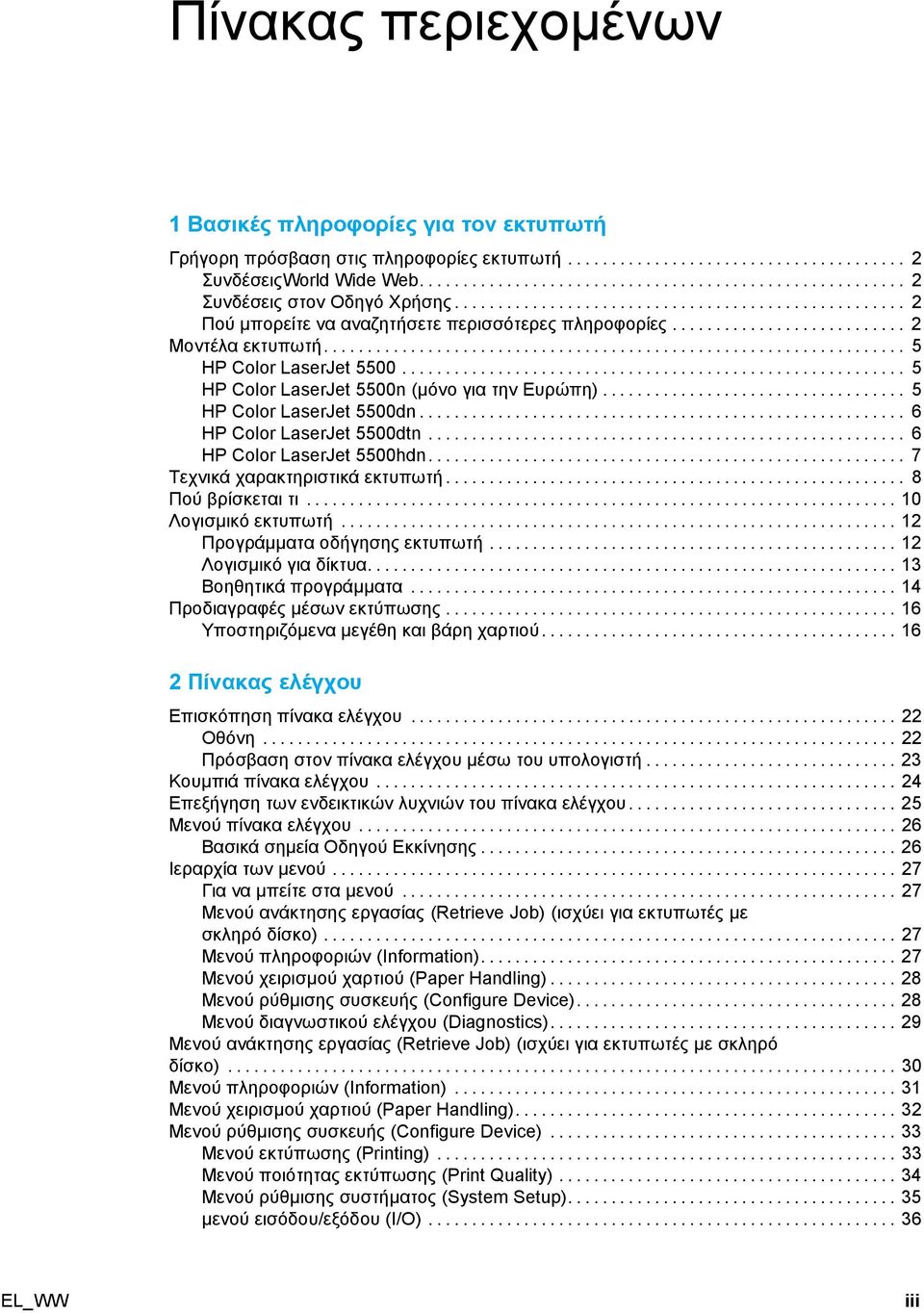

5 Πίνακας περιεχοµένων 1 Βασικές πληροφορίες για τον εκτυπωτή Γρήγορη πρόσβαση στις πληροφορίες εκτυπωτή... 2 ΣυνδέσειςWorldWideWeb... 2 Συνδέσεις στον Οδηγό Χρήσης... 2 Πού µπορείτε να αναζητήσετε περισσότερες πληροφορίες... 2 Μοντέλα εκτυπωτή... 5 HPColorLaserJet HP Color LaserJet 5500n (µόνο για την Ευρώπη)... 5 HPColorLaserJet5500dn... 6 HPColorLaserJet5500dtn... 6 HPColorLaserJet5500hdn... 7 Τεχνικά χαρακτηριστικά εκτυπωτή... 8 Πού βρίσκεται τι Λογισµικό εκτυπωτή Προγράµµατα οδήγησης εκτυπωτή Λογισµικό για δίκτυα Βοηθητικά προγράµµατα Προδιαγραφές µέσων εκτύπωσης Υποστηριζόµενα µεγέθη και βάρη χαρτιού Πίνακας ελέγχου Επισκόπηση πίνακα ελέγχου Οθόνη Πρόσβαση στον πίνακα ελέγχου µέσω του υπολογιστή Κουµπιά πίνακα ελέγχου Επεξήγηση των ενδεικτικών λυχνιών του πίνακα ελέγχου Μενού πίνακα ελέγχου Βασικά σηµεία Οδηγού Εκκίνησης Ιεραρχία των µενού Για να µπείτε στα µενού Μενού ανάκτησης εργασίας (Retrieve Job) (ισχύει για εκτυπωτές µε σκληρό δίσκο) Μενού πληροφοριών (Information) Μενού χειρισµού χαρτιού (PaperHandling) Μενού ρύθµισης συσκευής (ConfigureDevice) Μενού διαγνωστικού ελέγχου (Diagnostics) Μενού ανάκτησης εργασίας (Retrieve Job) (ισχύει για εκτυπωτές µε σκληρό δίσκο) Μενού πληροφοριών (Information) Μενού χειρισµού χαρτιού (PaperHandling) Μενού ρύθµισης συσκευής (ConfigureDevice) Μενού εκτύπωσης (Printing) Μενού ποιότητας εκτύπωσης (PrintQuality) Μενού ρύθµισης συστήµατος (SystemSetup) µενού εισόδου/εξόδου (I/O) EL_WW iii

6 Μενού επαναφοράς ρυθµίσεων (Resets) Μενού διαγνωστικού ελέγχου (Diagnostics) Αλλαγή ρυθµίσεων διαµόρφωσης πίνακα ελέγχου εκτυπωτή Όριο αποθήκευσης εργασιών Χρονικό όριο διατήρησης εργασιών Επιλογές δίσκου: χρήση επιλεγµένου δίσκου και τροφοδοσία µε τοχέρι Χρόνος κατάστασης εξοικονόµησης ενέργειας (PowerSave) Οντότητα ιαγράψιµες προειδοποιήσεις Αυτόµατη συνέχεια Ελλιπή αναλώσιµα Αποκατάσταση εµπλοκής Γλώσσα Χρήση του πίνακα ελέγχου του εκτυπωτή σε κοινόχρηστο περιβάλλον Ρύθµιση Εισόδου/Εξόδου (I/O) Ρύθµιση δικτύου Ρύθµιση παραµέτρων TCP/IP Απενεργοποίηση πρωτοκόλλων δικτύου (προαιρετικό) Ρύθµιση για παράλληλη σύνδεση ιαµόρφωση βελτιωµένης εισόδου/εξόδου (EIO) Servers εκτύπωσης HPJetdirect ιαθέσιµα συστήµατα διασύνδεσης βελτιωµένης εισόδου/εξόδου ίκτυα NetWare ίκτυα Windows και WindowsNT ίκτυα AppleTalk ίκτυα UNIX/Linux Βασικές εργασίες µε τονεκτυπωτή Έλεγχοςεργασιώνεκτύπωσης Source Type και Size Προτεραιότητα ρυθµίσεων εκτύπωσης (λογισµικό) Επιλογή χαρτιού για εκτύπωση Είδη και τύποι χαρτιού που πρέπει να αποφεύγετε Είδη και τύποι χαρτιού που µπορεί να προκαλέσουν ζηµιά στον εκτυπωτή Ρύθµιση δίσκων εισόδου χαρτιού Ρύθµιση µεγέθους µέσου εκτύπωσης για το ίσκο Ρύθµιση τύπου µέσου εκτύπωσης για το ίσκο Ανιχνεύσιµο τυποποιηµένο µέγεθος χαρτιού για τους ίσκους 2, 3 και Τύπος χαρτιού για τους ίσκους 2, 3 και Μη τυποποιηµένο µέγεθος χαρτιού για τους ίσκους 2, 3 και Μη ανιχνεύσιµα τυποποιηµένα µεγέθη στους ίσκους 2, 3 και Εκτύπωσηαπότο ίσκο1(δίσκος πολλαπλών χρήσεων) Εκτύπωσηφακέλωναπότο ίσκο Εκτύπωση από τους ίσκους 2, 3 και Τοποθέτηση χαρτιού ανιχνεύσιµου τυποποιηµένου µεγέθους στους ίσκους 2, 3 και Τοποθέτηση χαρτιού µη ανιχνεύσιµου τυποποιηµένου ή µη τυποποιηµένου µεγέθους στους ίσκους 2, 3 και Εκτύπωση σε ειδικά µέσα εκτύπωσης ιαφάνειες Γυαλιστερό χαρτί Έγχρωµο χαρτί iv EL_WW

7 Φάκελοι Ετικέτες Βαρύ χαρτί Σκληρό χαρτί HPLaserJet Προτυπωµένες φόρµες και σελίδες µε έντυπες επικεφαλίδες Ανακυκλωµένο χαρτί Εκτύπωση διπλής όψης (duplex) Ρυθµίσεις πίνακα ελέγχου για αυτόµατηεκτύπωσηδιπλήςόψης Επιλογές συρραφής εργασιών εκτύπωσης διπλής όψης Μη αυτόµατη (χειροκίνητη) εκτύπωση διπλής όψης Ειδικές περιπτώσεις εκτύπωσης Εκτύπωση διαφορετικής πρώτης σελίδας Εκτύπωση σε χαρτί µη τυποποιηµένου µεγέθους Ακύρωση αίτησης εκτύπωσης υνατότητες διατήρησης εργασιών σε αναµονή Αποθήκευση µιας εργασίας εκτύπωσης Γρήγορη αντιγραφή µιας εργασίας Εκτύπωση δοκιµίου και αναστολή εκτύπωσης Προσωπικές εργασίες Εκτύπωση µε τον προαιρετικό δέκτη υπερύθρων υψηλής ταχύτητας HP Εγκατάσταση για εκτύπωση σε περιβάλλον Windows 95, 98, 2000, NT, ME και XP Εγκατάσταση για εκτύπωση µε υπολογιστές Macintosh Εκτύπωση µιας εργασίας ιακοπή και συνέχιση εκτύπωσης ιαχείριση µνήµης ιαχείριση του εκτυπωτή Σελίδες πληροφοριών εκτυπωτή Χάρτης µενού (Menumap) Σελίδα ρυθµίσεων (Configuration) Σελίδα κατάστασης αναλωσίµων (Suppliesstatus) Σελίδα χρήσης (Usage) Σελίδα επίδειξης (Demo) Κατάλογος αρχείων (Filedirectory) Λίστα γραµµατοσειρών PCL ή PS Αρχείο καταγραφής συµβάντων (Eventlog) Σελίδες αντιµετώπισης προβληµάτων ποιότητας εκτύπωσης (Print quality troubleshooting) Χρήση του ενσωµατωµένου Webserver Για να αποκτήσετε πρόσβαση στον ενσωµατωµένο Web server µέσω µιας σύνδεσης δικτύου Καρτέλα πληροφοριών (Information) Καρτέλα ρυθµίσεων (Settings) Καρτέλα δικτύου (Networking) Other Links (Άλλες συνδέσεις) Χρήση του λογισµικού "Printer Status and Alerts" (Μηνύµατα κατάστασης εκτυπωτή και µηνύµατα προειδοποίησης) Για να επιλέξετε ποια µηνύµατα κατάστασης θα εµφανίζονται Γιαναπροβάλετεµηνύµατα και πληροφορίες κατάστασης Χρώµα Χρήση χρώµατος HPImageREt Επιλογή χαρτιού EL_WW v

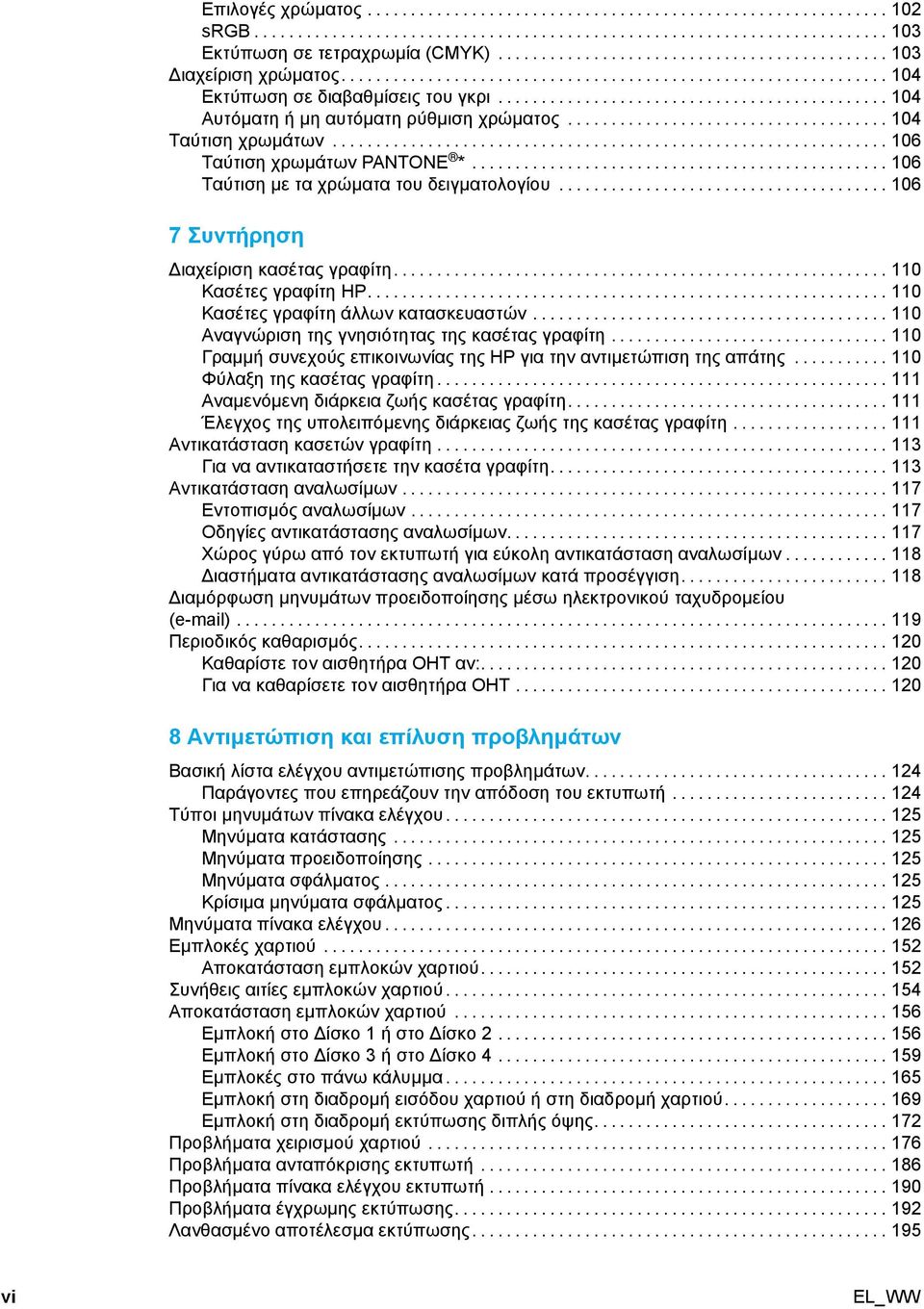

8 Επιλογές χρώµατος srgb Εκτύπωση σε τετραχρωµία (CMYK) ιαχείριση χρώµατος Εκτύπωση σε διαβαθµίσεις του γκρι Αυτόµατη ή µη αυτόµατη ρύθµιση χρώµατος Ταύτιση χρωµάτων Ταύτιση χρωµάτων PANTONE * Ταύτιση µε ταχρώµατα του δειγµατολογίου Συντήρηση ιαχείριση κασέτας γραφίτη Κασέτες γραφίτη HP Κασέτες γραφίτη άλλων κατασκευαστών Αναγνώριση της γνησιότητας της κασέτας γραφίτη Γραµµή συνεχούς επικοινωνίας της ΗΡ για την αντιµετώπιση της απάτης Φύλαξη της κασέτας γραφίτη Αναµενόµενη διάρκεια ζωής κασέτας γραφίτη Έλεγχος της υπολειπόµενης διάρκειας ζωής της κασέτας γραφίτη Αντικατάσταση κασετών γραφίτη Για να αντικαταστήσετε την κασέτα γραφίτη Αντικατάσταση αναλωσίµων Εντοπισµός αναλωσίµων Οδηγίες αντικατάστασης αναλωσίµων Χώρος γύρω από τον εκτυπωτή για εύκολη αντικατάσταση αναλωσίµων ιαστήµατα αντικατάστασης αναλωσίµων κατά προσέγγιση ιαµόρφωση µηνυµάτων προειδοποίησης µέσω ηλεκτρονικού ταχυδροµείου ( ) Περιοδικός καθαρισµός Καθαρίστε τον αισθητήρα OHT αν: Για να καθαρίσετε τον αισθητήρα OHT Αντιµετώπιση και επίλυση προβληµάτων Βασική λίστα ελέγχου αντιµετώπισης προβληµάτων Παράγοντες που επηρεάζουν την απόδοση του εκτυπωτή Τύποι µηνυµάτων πίνακα ελέγχου Μηνύµατα κατάστασης Μηνύµατα προειδοποίησης Μηνύµατα σφάλµατος Κρίσιµα µηνύµατα σφάλµατος Μηνύµατα πίνακα ελέγχου Εµπλοκές χαρτιού Αποκατάσταση εµπλοκών χαρτιού Συνήθεις αιτίες εµπλοκών χαρτιού Αποκατάσταση εµπλοκών χαρτιού Εµπλοκήστο ίσκο1ήστο ίσκο Εµπλοκή στο ίσκο 3 ήστο ίσκο Εµπλοκές στο πάνω κάλυµµα Εµπλοκή στη διαδροµή εισόδου χαρτιού ή στη διαδροµή χαρτιού Εµπλοκή στη διαδροµή εκτύπωσης διπλής όψης Προβλήµατα χειρισµού χαρτιού Προβλήµατα ανταπόκρισης εκτυπωτή Προβλήµατα πίνακα ελέγχου εκτυπωτή Προβλήµατα έγχρωµης εκτύπωσης Λανθασµένο αποτέλεσµα εκτύπωσης vi EL_WW

9 Οδηγίες για εκτύπωση µε διαφορετικές γραµµατοσειρές Προβλήµατα εφαρµογών λογισµικού Αντιµετώπιση προβληµάτων ποιότητας εκτύπωσης Προβλήµατα ποιότητας εκτύπωσης που σχετίζονται µε τοχαρτί Ελαττώµατα διαφάνειας προβολής Προβλήµατα ποιότητας εκτύπωσης που σχετίζονται µε το περιβάλλον Προβλήµατα ποιότητας εκτύπωσης που σχετίζονται µεεµπλοκές χαρτιού Προβλήµατα ποιότητας εκτύπωσης που σχετίζονται µε τησυντήρηση Σελίδες αντιµετώπισης προβληµάτων ποιότητας εκτύπωσης Παράρτηµα A Μνήµη καικάρτεςserver εκτύπωσης Μνήµη εκτυπωτή Εκτύπωση µιας σελίδας ρυθµίσεων Εγκατάσταση DIMM µνήµης και γραµµατοσειρών Για να εγκαταστήσετε DIMM µνήµης και γραµµατοσειρών Ενεργοποίηση µνήµης Ενεργοποίηση του DIMM γραµµατοσειρών Έλεγχος εγκατάστασης DIMM Εγκατάσταση κάρτας server εκτύπωσης HPJetdirect Για να εγκαταστήσετε κάρτα server εκτύπωσης HPJetdirect Παράρτηµα B Αναλώσιµα και εξαρτήµατα ιαθεσιµότητα ανταλλακτικών και αναλωσίµων Απευθείας παραγγελία από τον ενσωµατωµένο Web server (για εκτυπωτές µε συνδέσεις δικτύου) Παραγγελία απευθείας από το λογισµικό του εκτυπωτή (για εκτυπωτές οι οποίοι είναι συνδεδεµένοι απευθείας στον υπολογιστή) Για να παραγγείλετε αναλώσιµα εκτύπωσης απευθείας από το λογισµικό του υπολογιστή Παράρτηµα C Συντήρηση και τεχνική υποστήριξη ήλωση περιορισµένης εγγύησης της Hewlett-Packard Περιορισµένη εγγύηση για τη διάρκεια ζωής της κασέτας γραφίτη Εγγύηση µονάδας µεταφοράς εικόνας και µονάδας σταθεροποιητή γραφίτη Συµβόλαια συντήρησης HP Συµβόλαια επί τόπου εξυπηρέτησης Εκτεταµένη εγγύηση Παράρτηµα D Προδιαγραφές εκτυπωτή Παράρτηµα E Πληροφορίες περί κανονισµών Κανονισµοί FCC Πρόγραµµα περιβαλλοντικής διαχείρισης προϊόντων Προστασία του περιβάλλοντος Προστασία από το όζον Κατανάλωση ενέργειας Χρήση χαρτιού Πλαστικά Αναλώσιµα εκτύπωσης HPLaserJet Πληροφορίες σχετικά µε τοπρόγραµµα Επιστροφής και Ανακύκλωσης Αναλωσίµων Εκτύπωσης της HP Ανακυκλωµένο χαρτί EL_WW vii

10 Περιορισµοί υλικών Φύλλο εδοµένων Ασφαλείας Υλικού (MSDS) Για περισσότερες πληροφορίες ήλωση Συµµόρφωσης ηλώσεις σχετικά µε την ασφάλεια από ακτινοβολία laser Ασφάλεια από ακτινοβολία laser Καναδικοί κανονισµοί DOC ήλωση EMI (Κορέα) ήλωση VCCI (Ιαπωνία) ήλωση σχετικά µε την ακτινοβολία laser για τη Φινλανδία Γλωσσάρι Ευρετήριο viii EL_WW

11 Βασικές πληροφορίες για τον εκτυπωτή Αυτό το κεφάλαιο περιέχει πληροφορίες που θα σας βοηθήσουν να εξοικειωθείτε µε τις λειτουργίες και τις δυνατότητες του εκτυπωτή. Τα θέµατα που καλύπτονται είναι τα ακόλουθα: Γρήγορη πρόσβαση στις πληροφορίες εκτυπωτή Μοντέλα εκτυπωτή Τεχνικά χαρακτηριστικά εκτυπωτή Πού βρίσκεται τι Λογισµικό εκτυπωτή Προδιαγραφές µέσων εκτύπωσης EL_WW 1

12 Γρήγορη πρόσβαση στις πληροφορίες εκτυπωτή Συνδέσεις Wo r l d W i d e We b Από τις παρακάτω συνδέσεις URL µπορείτε να µεταβείτε σε ηλεκτρονικές σελίδες οι οποίες περιέχουν προγράµµατα οδήγησης εκτυπωτή, ενηµερωµένο λογισµικό εκτυπωτή της ΗΡ, καθώς και πληροφορίες για το προϊόν και την υποστήριξή του: Προγράµµατα οδήγησης εκτυπωτή µπορείτε να κατεβάσετε από τις ακόλουθες τοποθεσίες Web: Στην Κίνα: ftp:// Στην Ιαπωνία: ftp:// Στην Κορέα: Στην Ταϊβάν: ή από την τοποθεσία Web: Για να παραγγείλετε αναλώσιµα: Στις ΗΠΑ: ιεθνώς: Για να παραγγείλετε εξαρτήµατα: Συνδέσεις στον Οδηγό Χρήσης Πού βρίσκεται τι Αντικατάσταση αναλωσίµων Πού µπορείτε να αναζητήσετε περισσότερες πληροφορίες ιατίθεται υλικό αναφοράς για χρήση µε αυτόντονεκτυπωτή. είτε Εγκατάσταση και ρύθµιση του εκτυπωτή Οδηγός Εκκίνησης. Οδηγίες βήµα-βήµα για την εγκατάσταση και τη ρύθµιση του εκτυπωτή. 2 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

13 Οδηγός διαχειριστή του server εκτύπωσης HP Jetdirect. Οδηγίες για τη ρύθµιση και για την αντιµετώπιση προβληµάτων του server εκτύπωσης HP Jetdirect. Οδηγοί εγκατάστασης εξαρτη µάτων και αναλωσί µων. Οδηγίες βήµα-βήµα για την εγκατάσταση εξαρτηµάτων και αναλωσίµων του εκτυπωτή. Χρήση του εκτυπωτή Οδηγός Χρήσης. Λεπτοµερείς πληροφορίες σχετικά µε τη χρήση και την αντιµετώπιση προβληµάτων του εκτυπωτή. Περιέχεται στο CD το οποίο συνοδεύει τον εκτυπωτή. Ηλεκτρονικό σύστη µα Βοήθειας. Πληροφορίες σχετικά µε τις επιλογές του εκτυπωτή που διατίθενται µέσω των προγραµµάτων οδήγησης του εκτυπωτή. Γιαναπροβάλετεκάποιο αρχείο Βοήθειας, προσπελάστε το ηλεκτρονικό σύστηµα Βοήθειας µέσω του προγράµµατος οδήγησης του εκτυπωτή. EL_WW Γρήγορη πρόσβαση στις πληροφορίες εκτυπωτή 3

14 Οδηγός Χρήσης στο We b. Λεπτοµερείς πληροφορίες σχετικά µε τη χρήση και την αντιµετώπιση προβληµάτων του εκτυπωτή. Θατονβρείτεστηδιεύθυνση Όταν συνδεθείτε, επιλέξτε Manuals (Εγχειρίδια). 4 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

15 Μοντέλα εκτυπωτή Σας ευχαριστούµε που αγοράσατε τον εκτυπωτή HP Color LaserJet 5500 series. Αυτός ο εκτυπωτής διατίθεται στα µοντέλα που περιγράφονται παρακάτω. HP Color LaserJet 5500 ΟεκτυπωτήςHP Color LaserJet 5500 είναι ένας τετράχρωµος εκτυπωτής laser που εκτυπώνει 22 σελίδες µεγέθους Α4 και 21 σελίδες µεγέθους letter το λεπτό (ppm). ίσκοι. Ο εκτυπωτής διαθέτει ένα δίσκο πολλαπλών χρήσεων ( ίσκος 1) οοποίος δέχεται έως 100 φύλλα χαρτιού διαφόρων τύπων και µεγεθών ή 20 φακέλους και έναν τροφοδότη χαρτιού 500 φύλλων ( ίσκος 2) ο οποίος δέχεται χαρτί διαφόρων µεγεθών. Ο εκτυπωτής υποστηρίζει προαιρετικούς τροφοδότες χαρτιού 500 φύλλων ( ίσκοι 3 και 4). Για περισσότερες πληροφορίες, δείτε Υποστηριζόµενα µεγέθη και βάρη χαρτιού. Συνδεσιµότητα. Ο εκτυπωτής διαθέτει παράλληλη θύρα και θύρα δικτύου. Ο εκτυπωτής διαθέτει επίσης τρεις υποδοχές EIO (βελτιωµένης εισόδου/εξόδου), σύνδεση FIR (υπερύθρων) και τυπική αµφίδροµη παράλληλη διασύνδεση µε καλώδιο(συµβατό µε IEEE-1284). Μνήµη. Ο εκτυπωτής διαθέτει 96 MB σύγχρονης δυναµικής µνήµης τυχαίας προσπέλασης (SDRAM). Για την επέκταση της µνήµης ο εκτυπωτής διαθέτει τρεις υποδοχές DIMM 168 ακίδων. Οι υποδοχές αυτές δέχονται 64, 128 ή 256 MB µνήµης RAM ηκάθεµία. Αυτός ο εκτυπωτής υποστηρίζει µνήµη έως416 MB. ιατίθεται προαιρετική µονάδα σκληρού δίσκου. HP Color LaserJet 5500n (µόνο για την Ευρώπη) EL_WW Μοντέλα εκτυπωτή 5

16 ΟεκτυπωτήςHP Color LaserJet 5500n διαθέτει τις δυνατότητες του µοντέλου 5500 συν µία κάρτα δικτύου EIO για server εκτύπωσης HP Jetdirect 615N. HP Color LaserJet 5500dn ΟεκτυπωτήςHP Color LaserJet 5500dn διαθέτει τις δυνατότητες του µοντέλου 5500n συν µία κάρτα δικτύου EIO για server εκτύπωσης HP Jetdirect 615N και αυτόµατη λειτουργία εκτύπωσηςδιπλήςόψης. HP Color LaserJet 5500dtn ΟεκτυπωτήςHP Color LaserJet 5500dtn διαθέτει τις δυνατότητες του µοντέλου 5500dn συν πρόσθετο τροφοδότη χαρτιού 500 φύλλων ( ίσκος 3), βάση και ολική µνήµη SDRAM 160 MB. 6 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

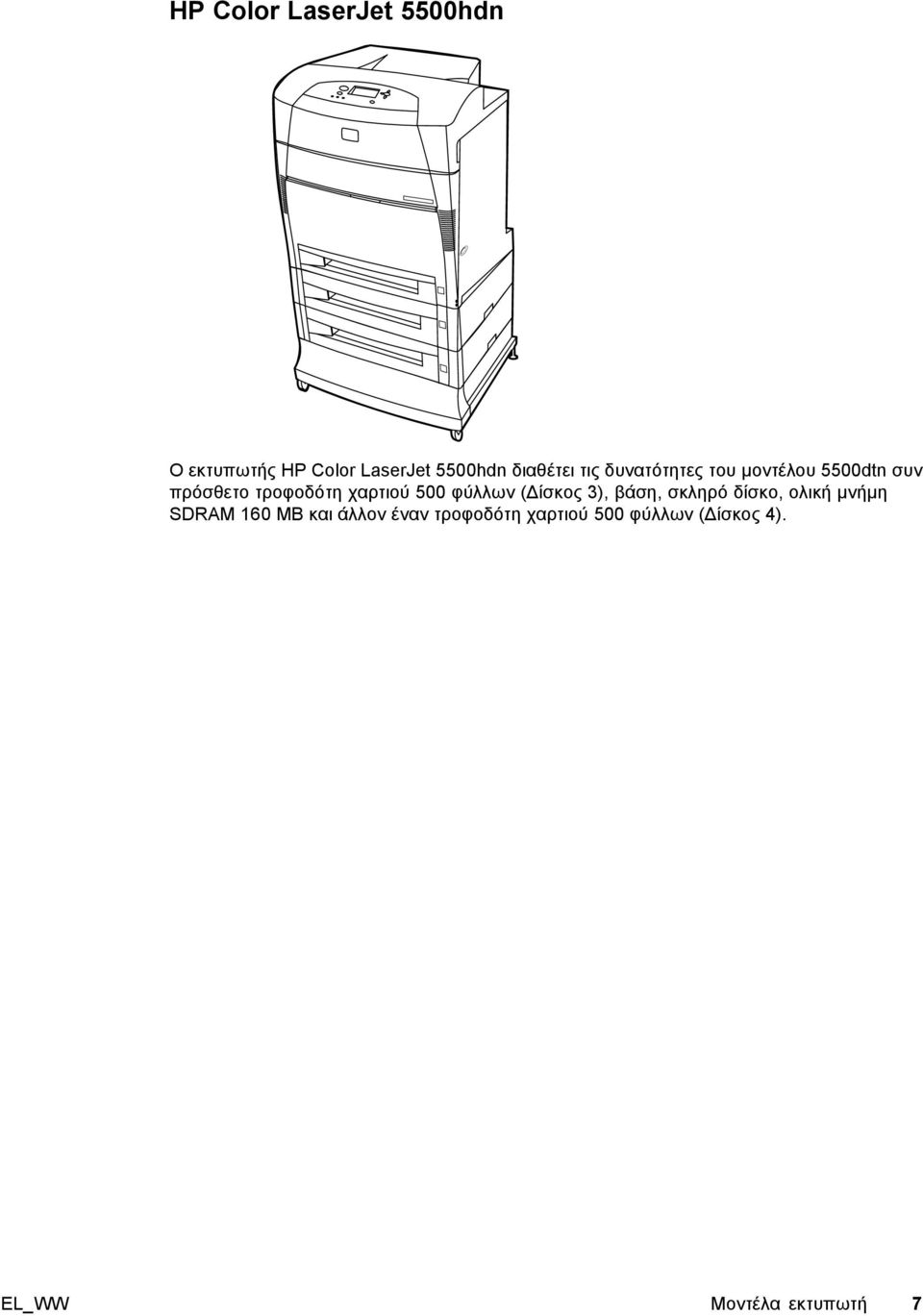

17 HP Color LaserJet 5500hdn ΟεκτυπωτήςHP Color LaserJet 5500hdn διαθέτει τις δυνατότητες του µοντέλου 5500dtn συν πρόσθετο τροφοδότη χαρτιού 500 φύλλων ( ίσκος 3), βάση, σκληρό δίσκο, ολική µνήµη SDRAM 160 MB και άλλον έναν τροφοδότη χαρτιού 500 φύλλων ( ίσκος 4). EL_WW Μοντέλα εκτυπωτή 7

18 Τεχνικά χαρακτηριστικά εκτυπωτή Ο εκτυπωτής αυτός συνδυάζει την ποιότητα και την αξιοπιστία των εκτυπωτών της Hewlett-Packard µε τα τεχνικά χαρακτηριστικά που αναφέρονται παρακάτω. Για περισσότερες πληροφορίες σχετικά µε τα τεχνικά χαρακτηριστικά του εκτυπωτή, δείτε την τοποθεσία Web της Hewlett-Packard στη διεύθυνση υνατότητες Απόδοση 22 σελίδες ανά λεπτό (ppm) για χαρτί µεγέθους A4 και 21 σελίδες ανά λεπτό για χαρτί µεγέθους letter Εκτύπωση σε διαφάνειες και γυαλιστερό χαρτί. Για περισσότερες πληροφορίες, δείτε Υποστηριζόµενα µεγέθη και βάρη χαρτιού. Μνήµη Περιβάλλον εργασίας χρήστη Υποστηριζόµενες οντότητες εκτυπωτή HP PCL 6 HP PCL 5c Εξοµοίωση PostScript 3 υνατότητες αποθήκευσης Χαρακτηριστικά φιλικά προς το περιβάλλον Γραµµατοσειρές 96 MB σύγχρονης δυναµικής µνήµης τυχαίας προσπέλασης (SDRAM) (160 MB στους εκτυπωτές HP Color LaserJet 5500dn και 5500hdn) Μπορεί να επεκταθεί στα 416 MB Προαιρετική µονάδα σκληρού δίσκου (περιλαµβάνεται στον εκτυπωτή HP Color LaserJet 5500hdn) Οθόνη γραφικών στον πίνακα ελέγχου Βελτιωµένη Βοήθεια µε κινούµενα γραφικά Ενσωµατωµένος Web server για πρόσβαση σε υπηρεσίες υποστήριξης και παραγγελία αναλωσίµων (εκτυπωτές συνδεδεµένοι σε δίκτυο) Αυτόµατη αλλαγή γλώσσας ιατήρηση εργασίας (για εκτυπωτές µε σκληρό δίσκο) Εκτύπωση µε προσωπικόαριθµό αναγνώρισης (PIN) (για εκτυπωτές µε σκληρό δίσκο) Γραµµατοσειρές και φόρµες Ρύθµιση εξοικονόµησης ενέργειας (PowerSave) Πλειονότητα ανακυκλώσιµων εξαρτηµάτων και υλικών Συµβατός µε τοπρότυποenergy Star 80 εσωτερικές γραµµατοσειρές για εξοµοίωση PCL και PostScript 80 γραµµατοσειρές οθόνης TrueType συµβατές µε τον εκτυπωτή, διαθέσιµες µαζί µε τηνεφαρµογή λογισµικού Υποστήριξη φορµών και γραµµατοσειρών δίσκου µε το λογισµικό HP Web Jetadmin 8 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

19 Χειρισµός χαρτιού Εξαρτήµατα Συνδεσιµότητα Αναλώσιµα Εκτύπωση σε χαρτί µεγέθους από 76x127 mm (3x5 in.) έως 312x470 mm (12,3x18,5 in.) Εκτύπωση σε χαρτί βάρους από 60 g/m 2 έως 200 g/m 2 (16 έως 53 lb bond) Εκτύπωση σε µεγάλη γκάµα τύπων χαρτιού όπως γυαλιστερό χαρτί, ετικέτες, σελίδες µε έντυπες επικεφαλίδες, διαφάνειες και φακέλους Γυαλιστερό χαρτί διαφόρων τύπων Τροφοδότης χαρτιού 500 φύλλων ( ίσκος 2) που υποστηρίζει µεγέθη χαρτιού από 148x210 mm (5,8x8,3 in.) έως 297x432 mm (11,6x17 in.). Προαιρετικός τροφοδότης χαρτιού 500 φύλλων που υποστηρίζει µεγέθη χαρτιού από 148x210 mm (5,8x8,3 in.) έως 297x432 mm (11,6x17 in.). Βασικός εξοπλισµός στους εκτυπωτές HP Color LaserJet 5500dtn ( ίσκος 3) και 5500hdn ( ίσκοι 3 και 4). Για περισσότερες πληροφορίες, δείτε Υποστηριζόµενα µεγέθη και βάρη χαρτιού. Αυτόµατη λειτουργία εκτύπωσης διπλής όψης στους εκτυπωτές HP Color LaserJet 5500dn, 5500dtn και 5500hdn ίσκος εξόδου 250 φύλλων Σκληρός δίσκος εκτυπωτή για την αποθήκευση γραµµατοσειρών και µακροεντολών καθώς και για αποθήκευση εργασιών. Βασικός εξοπλισµός στον εκτυπωτή HP Color LaserJet 5500hdn. ιπλά εν σειρά στοιχεία µνήµης (DIMM) Βάση εκτυπωτή (συνιστάται όταν υπάρχουν πρόσθετοι προαιρετικοί δίσκοι). Προαιρετικός τροφοδότης χαρτιού 500 φύλλων ( ίσκοι 3 και 4) που υποστηρίζει µεγέθη χαρτιού από 148x210 mm (5,8x8,3 in.) έως 297x432 mm (11,6x17 in.). Βασικός εξοπλισµός στους εκτυπωτές HP Color LaserJet 5500dtn ( ίσκος 3) και 5500hdn ( ίσκοι 3 και 4). Επαναπρογραµµατιζόµενες µνήµες Flash DIMM Βάση υπερύθρων υψηλής ταχύτητας (FIR) Προαιρετική κάρτα δικτύου βελτιωµένης εισόδου/εξόδου (EIO). Βασικός εξοπλισµός στους εκτυπωτές HP Color LaserJet 5500n, 5500dn, 5500dtn και 5500hdn Σύνδεση FIR Λογισµικό HP Web Jetadmin Βασική διασύνδεση µε αµφίδροµο παράλληλο καλώδιο (συµβατό µε τοπρότυποieee-1284) Η σελίδα κατάστασης αναλωσίµων περιλαµβάνει πληροφορίες για τη στάθµη τουγραφίτη, τον αριθµό των σελίδων που έχουν εκτυπωθεί και κατά προσέγγιση τον αριθµό των σελίδων που µπορούν ακόµα ναεκτυπωθούν. Κασέτα γραφίτη σχεδιασµένη ώστε να µη χρειάζεται ανακίνηση. Ο εκτυπωτής ελέγχει για γνήσιες κασέτες γραφίτη της HP κατά την εγκατάσταση των κασετών. υνατότητα παραγγελίας αναλωσίµων µέσω του Internet (µέσω ενσωµατωµένου Web server ή του λογισµικού κατάστασης και προειδοποιήσεων "Printer Status and Alerts"). EL_WW Τεχνικά χαρακτηριστικά εκτυπωτή 9

20 Πού βρίσκεται τι Οι εικόνες που ακολουθούν, δείχνουν τη θέση και τα ονόµατα των πιο σηµαντικών εξαρτηµάτων του εκτυπωτή. Μπροστινή όψη (ο εκτυπωτής έχει και δεύτερο τροφοδότη χαρτιού 500 φύλλων) 1 δίσκος εξόδου 2 πίνακας ελέγχου εκτυπωτή 3 πάνω κάλυµµα 4 µπροστινό κάλυµµα (περιέχει το ίσκο 1) 5 ίσκος 2 (500 φύλλα χαρτιού τυποποιηµένου µεγέθους) 6 ίσκος 3(προαιρετικός φύλλα χαρτιού τυποποιηµένου µεγέθους) 7 ίσκος 4(προαιρετικός φύλλα χαρτιού τυποποιηµένου µεγέθους), πρόσβαση στις κασέτες γραφίτη, στη µονάδα µεταφοράς εικόνας και στη µονάδα σταθεροποιητή γραφίτη 8 διακόπτης λειτουργίας (on/off) 9 πρόσβαση στις κασέτες γραφίτη, στη µονάδα µεταφοράς εικόνας και στη µονάδα σταθεροποιητή γραφίτη 10 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

21 Πίσω/πλαϊνή όψη 1 δίσκος εξόδου 2 διακόπτης λειτουργίας (on/off) 3 ίσκος 3(προαιρετικός) 4 ίσκος 4(προαιρετικός) 5 σύνδεση βελτιωµένης εισόδου/εξόδου (EIO) (ποσότητα 3) 6 σύνδεση υπερύθρων υψηλής ταχύτητας (FIR) 7 παράλληλη σύνδεση 8 υποδοχή σύνδεσης καλωδίου τροφοδοσίας EL_WW Πού βρίσκεται τι 11

22 Λογισµικό εκτυπωτή Μαζί µε το νεκτυπωτή παρέχεται ένα CD-ROM το οποίο περιέχει το λογισµικό του συστήµατος εκτύπωσης. Τα στοιχεία του λογισµικού και τα προγράµµατα οδήγησης εκτυπωτή που περιλαµβάνονται σε αυτό το CD-ROM θα σας βοηθήσουν να εκµεταλλευθείτε όλες τις δυνατότητες του εκτυπωτή. Για οδηγίες εγκατάστασης, ανατρέξτε στον Οδηγό Εκκίνησης. Σηµείωση Για τις τελευταίες πληροφορίες σχετικά µε τα στοιχεία του λογισµικού του συστήµατος εκτύπωσης, ανατρέξτε στα αρχεία ReadMe του CD-ROM. Σε αυτήν την ενότητα περιγράφεται συνοπτικά το λογισµικό που περιλαµβάνεται στο CD-ROM. Το σύστηµα εκτύπωσης περιλαµβάνει λογισµικό για τελικούς χρήστες και διαχειριστές δικτύου που χρησιµοποιούν τα παρακάτω περιβάλλοντα λειτουργίας: Microsoft Windows 95, 98, Me Microsoft Windows NT 4.0, 2000 και XP 32-bit και XP 64-bit Apple Mac OS, έκδοση 8.6 ή νεότερη Προγράµµατα οδήγησης AutoCAD, εκδόσεις12-14 Σηµείωση Για να δείτε µια λίστα µε τα περιβάλλοντα δικτύου που υποστηρίζονται από τα στοιχεία του λογισµικού διαχειριστή δικτύου, δείτε Ρύθµιση δικτύου. Γιαναδείτεµια λίστα προγραµµάτων οδήγησης εκτυπωτή, ενηµερωµένο λογισµικό εκτυπωτή HP και πληροφορίες που αφορούν το προϊόν, πηγαίνετε στη διεύθυνση Προγράµµατα οδήγησης εκτυπωτή Τα προγράµµατα οδήγησης εκτυπωτή παρέχουν πρόσβαση στις λειτουργίες του εκτυπωτή και επιτρέπουν την επικοινωνία του υπολογιστή µε τον εκτυπωτή. Τα ακόλουθα προγράµµατα οδήγησης εκτυπωτή συνοδεύουν τον εκτυπωτή σας. Λειτουργικό σύστηµα 1 PCL 5c PCL 6 PS Windows 95, 98, Me Windows NT 4.0 Windows 2000 Windows XP (32-bit) Windows XP (64-bit) Macintosh OS 1 εν είναι διαθέσιµες όλες οι λειτουργίες του εκτυπωτή από όλα τα προγράµµαταοδήγησηςήόλατα λειτουργικά συστήµατα. Για να δείτε τις διαθέσιµεςλειτουργίες ανατρέξτε στο ηλεκτρονικό σύστηµα Βοήθειας του προγράµµατος οδήγησης που χρησιµοποιείτε. Σηµείωση Αν το σύστηµα δενπροχώρησεσεαυτόµατο έλεγχο µέσω του Internet γιαταπιοπρόσφατα διαθέσιµα προγράµµατα οδήγησης κατά την εγκατάσταση του λογισµικού, κατεβάστε τα από τη διεύθυνση Μόλις συνδεθείτε, επιλέξτε Downloads and Drivers για να βρείτε το πρόγραµµα οδήγησης που θέλετε να κατεβάσετε. 12 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

23 Συµπληρωµατικά προγράµµατα οδήγησης Τα παρακάτω προγράµµατα οδήγησης δεν περιλαµβάνονται στο CD-ROM, αλλά είναι διαθέσιµα απότοinternet ήαπότηνhp Customer Care. Πρόγραµµα οδήγησης εκτυπωτή OS/2 PCL 5c/6 Πρόγραµµα οδήγησης εκτυπωτή OS/2 PS Windows NT 3.51 PCL 5c, Windows NT 3.51 PS (µόνο µέσω του προγράµµατος οδήγησης του εκτυπωτή HP Color LaserJet 4500) έσµες ενεργειών µοντέλου UNIX Προγράµµατα οδήγησης στο Linux Windows 3.1x (πρόγραµµα οδήγησης εκτυπωτή HP Color LaserJet 4550) Σηµείωση Τα προγράµµατα οδήγησης OS/2 διατίθενται από την IBM και συνοδεύουν το OS/2. εν είναι διαθέσιµα για παραδοσιακά κινέζικα, απλοποιηµένα κινέζικα, κορεατικά και γιαπωνέζικα. Σηµείωση Για περισσότερες πληροφορίες σχετικά µε ταπρογράµµατα οδήγησης εκτυπωτή για Windows 3.1x, πηγαίνετε στη διεύθυνση Λογισµικό για δίκτυα Για µια συνοπτική περιγραφή των διαθέσιµων λύσεων HP σε λογισµικό εγκατάστασης και ρύθµισης δικτύων, δείτε τον HP Jetdirect Print Server Administrator s Guide (Οδηγός διαχειριστή του server εκτύπωσης HP Jetdirect). Μπορείτε να βρείτε τον οδηγό αυτόν στο CD που συνοδεύει τον εκτυπωτή. HP Web Jetadmin Το λογισµικό HP Web Jetadmin σας επιτρέπει να διαχειρίζεστε, µετηχρήσηενός προγράµµατος περιήγησης (browser), εκτυπωτές HP Jetdirect συνδεδεµένους στο τοπικό σας δίκτυο (intranet). Το HP Web Jetadmin είναι ένα εργαλείο διαχείρισης βασισµένο σε πρόγραµµα περιήγησης και θα πρέπει να εγκαθίσταται µόνο στον υπολογιστή του διαχειριστή του δικτύου. Μπορεί να εγκατασταθεί και να εκτελεστεί σε διάφορα συστήµατα. ΓιανακατεβάσετετηνπιοπρόσφατηέκδοσητουHP Web Jetadmin και την πιο πρόσφατη λίστα υποστηριζόµενων συστηµάτων κεντρικών υπολογιστών, πηγαίνετε στην τοποθεσία Web της HP Customer Care Online στη διεύθυνση Αφού εγκατασταθεί σε έναν κεντρικό server, το HP Web Jetadmin µπορεί να προσπελαστεί από οποιονδήποτε client µέσω ενός υποστηριζόµενου προγράµµατος περιήγησης (όπως ο Microsoft Internet Explorer 4.x ήοnetscape Navigator 4.x ή νεότερες εκδόσεις) µεπροβολή της σελίδας του server του HP Web Jetadmin. Το HP Web Jetadmin 6.5 και οι νεότερες εκδόσεις του διαθέτουν τα ακόλουθα χαρακτηριστικά και λειτουργίες: Περιβάλλον εργασίας χρήστη που διευκολύνει τις διάφορες εργασίες προσφέροντας ρυθµίσιµες προβολές και εξοικονοµώντας έτσι πολύτιµο χρόνο στους διαχειριστές δικτύου. Προσαρµόσιµα προφίλ χρήστη που επιτρέπουν στους διαχειριστές δικτύου να περιλαµβάνουν µόνον τη λειτουργία που προβάλλεται ή χρησιµοποιείται. Άµεση ειδοποίηση, µέσω , όλων των χρηστών σε περίπτωση βλάβης του εξοπλισµού, έλλειψης αναλωσίµων και άλλων προβληµάτων του εκτυπωτή. EL_WW Λογισµικό εκτυπωτή 13

24 Αποµακρυσµένη εγκατάσταση και διαχείριση από οπουδήποτε µε τηχρήσηµόνον ενός προγράµµατος περιήγησης. Προηγµένη λειτουργία "αυτόµατης ανακάλυψης" που εντοπίζει περιφερειακά στο δίκτυο χωρίς να χρειάζεται να πληκτρολογούνται τα στοιχεία κάθε εκτυπωτή σε µια βάση δεδοµένων. Απλή και εύκολη ενσωµάτωση σε πακέτα διαχείρισης επιχειρήσεων. Γρήγορη ανεύρεση περιφερειακών βάσει παραµέτρων, όπως διεύθυνση IP, ικανότητα έγχρωµης εκτύπωσης και όνοµα µοντέλου. Εύκολη οργάνωση περιφερειακών σε λογικές οµάδες µε χάρτες εικονικού γραφείου για εύκολη περιήγηση. Για τις πιο πρόσφατες πληροφορίες σχετικά µε τοhp Web Jetadmin, επισκεφθείτε τη διεύθυνση UNIX Το Πρόγραµµα Εγκατάστασης Εκτυπωτή HP Jetdirect για περιβάλλον UNIX είναι ένα απλό βοηθητικό πρόγραµµα εγκατάστασης εκτυπωτή για δίκτυα HP-UX και Solaris. Μπορείτε να κατεβάσετε αυτό το λογισµικό από την τοποθεσία Web της HP Customer Care Online (Εξυπηρέτηση Πελατών της ΗΡ στο ιαδίκτυο), στη διεύθυνση Βοηθητικά προγράµµατα ΟεκτυπωτήςHP Color LaserJet 5500 series είναι εφοδιασµένος µε διάφορα βοηθητικά προγράµµατα τα οποία καθιστούν εύκολη την παρακολούθηση και τη διαχείριση του εκτυπωτή σε δίκτυο. Ενσωµατωµένος Web server Αυτός ο εκτυπωτής είναι εφοδιασµένος µε έναν ενσωµατωµένο Web server οοποίος επιτρέπει την πρόσβαση σε πληροφορίες που αφορούν τον εκτυπωτή και τις δραστηριότητες δικτύου. Ο Web server παρέχει ένα περιβάλλον για την εκτέλεση προγραµµάτων Web µε τον ίδιο τρόπο µε τον οποίο το λειτουργικό σύστηµα Windows παρέχει ένα περιβάλλον για την εκτέλεση προγραµµάτων στον υπολογιστή σας. Το αποτέλεσµα τωνπρογραµµάτων Web µπορεί στη συνέχεια να προβληθεί από ένα πρόγραµµα περιήγησης (Web browser), όπως ο Microsoft Internet Explorer ήοnetscape Navigator. Οόρος"ενσωµατωµένος" σηµαίνει ότι ο Web server βρίσκεται σε µια συσκευή (όπως ο εκτυπωτής) ή στο υλικολογισµικό και όχι στο λογισµικό που είναι φορτωµένο σε έναν server δικτύου. Το πλεονέκτηµα ενός ενσωµατωµένου Web server είναι ότι παρέχει στον εκτυπωτή ένα περιβάλλον εργασίας στο οποίο µπορεί να έχει πρόσβαση οποιοσδήποτε διαθέτει έναν υπολογιστή συνδεδεµένοσεδίκτυοκαιέναπρόγραµµα περιήγησης. εν χρειάζεται να εγκαταστήσετε ειδικό λογισµικό, αλλά πρέπει να έχετε στον υπολογιστή σας ένα υποστηριζόµενο πρόγραµµα περιήγησης. Γιανααποκτήσετεπρόσβασηστονενσωµατωµένο Web server, πληκτρολογήστε τη διεύθυνση IP του εκτυπωτή. (ΓιαναβρείτετηδιεύθυνσηIP, εκτυπώστε µια σελίδα ρυθµίσεων. Για περισσότερες πληροφορίες σχετικά µε την εκτύπωση µιας σελίδας ρυθµίσεων, δείτε Σελίδες πληροφοριών εκτυπωτή.) υνατότητες 14 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

25 Ο ενσωµατωµένος Web server της HP σας επιτρέπει να προβάλλετε την κατάσταση του εκτυπωτή και της κάρτας δικτύου και να διαχειρίζεστε τις λειτουργίες εκτύπωσης από τον υπολογιστή σας. Με τον ενσωµατωµένο Web server της HP µπορείτε να κάνετε τις παρακάτω εργασίες: προβολή πληροφοριών κατάστασης εκτυπωτή εξακρίβωση της υπολειπόµενης διάρκειας ζωής όλων των αναλωσίµων και παραγγελία νέων προβολή και αλλαγή ρυθµίσεων δίσκων προβολή και αλλαγή της διαµόρφωσης του µενού πίνακα ελέγχου εκτυπωτή προβολή και εκτύπωση εσωτερικών σελίδων εµφάνιση συµβάντων εκτυπωτή και αναλωσίµων προσθήκη ή προσαρµογή συνδέσεων σε άλλες τοποθεσίες Web επιλογή της γλώσσας στην οποία θέλετε να προβάλλονται οι σελίδες του ενσωµατωµένου Web server προβολή και αλλαγή ρυθµίσεων δικτύου προβολή περιεχοµένου υποστήριξης σχετικά µε τον εκτυπωτή και την τρέχουσα κατάστασή του Για µια λεπτοµερή επεξήγηση των δυνατοτήτων και της λειτουργικότητας του ενσωµατωµένου Web server, δείτε Χρήση του ενσωµατωµένου Web server. Άλλα συµπληρωµατικά και βοηθητικά προγράµµατα ιατίθενται αρκετές εφαρµογές λογισµικού για χρήστες Windows και Macintosh OS, όπως και για διαχειριστές δικτύου. Τα προγράµµατα αυτά αναφέρονται συνοπτικά παρακάτω. Windows Macintosh OS ιαχειριστής δικτύου Πρόγραµµα εγκατάστασης λογισµικού αυτοµατοποιεί την εγκατάσταση του συστήµατος εκτύπωσης ήλωση προϊόντος online µέσω του Web Printer Status and Alerts Αρχεία Περιγραφής Εκτυπωτή PostScript (PPD) για χρήση µε προγράµµατα οδήγησης Apple PostScript που παρέχονται µε τοmac OS Βοηθητικό πρόγραµµα HP LaserJet βοηθητικό πρόγραµµα διαχείρισης εκτυπωτή για χρήστες Mac OS HP Web Jetadmin εργαλείο διαχείρισης του συστήµατος που βασίζεται σε πρόγραµµα περιήγησης (browser) Για τις πιο πρόσφατες εκδόσεις του λογισµικού HP Web Jetadmin, πηγαίνετε στη διεύθυνση webjetadmin. Πρόγραµµα εγκατάστασης εκτυπωτή HP Jetdirect για UNIX κατεβάστε τοαπότηδιεύθυνση support/net_printing EL_WW Λογισµικό εκτυπωτή 15

26 Προδιαγραφές µέσων εκτύπωσης Γιαβέλτιστααποτελέσµατα, χρησιµοποιείτε συµβατικό φωτοτυπικό χαρτί 75 g/m 2 έως 90 g/m 2 (20 έως 24 lb). Βεβαιωθείτε ότι το χαρτί είναι καλής ποιότητας και δεν έχει κοψίµατα, χαραγές, κηλίδες, σωµατίδια, σκόνη, τσαλακώµατα, παραµορφώσεις, ήδιπλωµένες άκρες. Υποστηριζόµενα µεγέθη και βάρη χαρτιού Στον κανονικό προσανατολισµό χαρτιού, η φαρδιά πλευρά εισέρχεται πρώτη στον εκτυπωτή. Αυτός είναι ο προτιµώµενος προσανατολισµός γιατί εξασφαλίζει µεγαλύτερη διάρκεια ζωής αναλωσίµων και αυξηµένη ταχύτητα εκτύπωσης. Ωστόσο, για ορισµένα µεγέθη χαρτιού, πρέπει η στενή πλευρά να εισέρχεται πρώτη στον εκτυπωτή. Αυτός ο προσανατολισµός ονοµάζεται "rotated" ("µε περιστροφή"). Το χαρτί που πρέπει να τοποθετηθεί µε προσανατολισµό "rotated" (δηλαδή µε τη στενή πλευρά να εισέρχεται πρώτη στον εκτυπωτή) φέρει σήµανση -R µετά την ένδειξη του µεγέθους. Τα µεγέθη αυτά είναι τα εξής: Letter-R, A4-R, A5-R και B5-R. Μεγέθη χαρτιού ίσκου 1 ίσκος 1 ιαστάσεις Βάρος ή πάχος Χωρητικότητα Χαρτί/καρτέλες τυποποιηµένου µεγέθους (Letter/A4, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17 1,A3 Ελάχιστο µέγεθος χαρτιού/καρτελών Μέγιστο µέγεθος χαρτιού/καρτελών Γυαλιστερό χαρτί τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) Ελάχιστο µέγεθος γυαλιστερού χαρτιού Μέγιστο µέγεθος γυαλιστερού χαρτιού ιαφάνειες τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) Ελάχιστο µέγεθος διαφανειών Μέγιστο µέγεθος διαφανειών 60 έως 200 g/m φύλλα (75 g/m 2 ) 76 επί 127 mm 60 έως 200 g/m φύλλα (75 g/m 2 ) 312 επί 470 mm 60 έως 200 g/m φύλλα (75 g/m 2 ) 75 έως 163 g/m 2 Μέγιστο ύψος στοίβας: 10 mm 76 επί 127 mm 75 έως 163 g/m 2 Μέγιστο ύψος στοίβας: 10 mm 312 επί 470 mm 75 έως 163 g/m 2 Μέγιστο ύψος στοίβας: 10 mm 0,12 έως 0,13 mm πάχος 76 επί 127 mm 0,12 έως 0,13 mm πάχος 312 επί 470 mm 0,12 έως 0,13 mm πάχος Μέγιστο ύψος στοίβας: 10 mm Μέγιστο ύψος στοίβας: 10 mm Μέγιστο ύψος στοίβας: 10 mm 16 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

27 ίσκος 1 ιαστάσεις Βάρος ή πάχος Χωρητικότητα Σκληρό χαρτί τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) 0,10 έως 0,13 mm πάχος Μέγιστο ύψος στοίβας: 10 mm Ελάχιστο µέγεθος σκληρού χαρτιού Μέγιστο µέγεθος σκληρού χαρτιού Φάκελοι (Com 10, Monarch, C5, DL, B5) Ετικέτες τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) Ελάχιστο µέγεθος ετικετών Μέγιστο µέγεθος ετικετών 76 επί 127 mm 0,10 έως 0,13 mm πάχος 312 επί 470 mm 0,10 έως 0,13 mm πάχος 1 Τα µεγέθη 11x17, Ledger και Tabloid είναι όµοια. Μέγιστο ύψος στοίβας: 10 mm Μέγιστο ύψος στοίβας: 10 mm 75 έως 105 g/m 2 20 φάκελοι (10 milsπάχος) Μέγιστο ύψος στοίβας: 10 mm 76 επί 127 mm Μέγιστο ύψος στοίβας: 10 mm 312 επί 470 mm Μέγιστο ύψος στοίβας: 10 mm Σηµείωση Ο παρακάτω πίνακας παραθέτει τα τυποποιηµένα µεγέθη χαρτιού τα οποία µπορεί να ανιχνεύσει αυτόµατα ο εκτυπωτής όταν το χαρτί τοποθετηθεί στο ίσκο 2 και στους προαιρετικούς ίσκους 3 και 4. Ο εκτυπωτής δέχεται επίσης τυποποιηµένα µη ανιχνεύσιµα µεγέθη εκτός από τα τυποποιηµένα ανιχνεύσιµα µεγέθη που αναγράφονται στον πίνακα. Για περισσότερες πληροφορίες σχετικά µε την τοποθέτηση χαρτιού τυποποιηµένου, µη ανιχνεύσιµου µεγέθους, δείτε Ρύθµιση δίσκων εισόδου χαρτιού. Μεγέθη χαρτιού ίσκου 2 και προαιρετικών ίσκων 3 και 4 1 ίσκος 2 και προαιρετικοί ίσκοι 3 και 4 ιαστάσεις Βάρος ή πάχος Χωρητικότητα Χαρτί τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) Ελάχιστο µέγεθος χαρτιού Μέγιστο µέγεθος χαρτιού 60 έως 163 g/m φύλλα (75 g/m 2 ) 148 επί 210 mm 60 έως 163 g/m φύλλα (75 g/m 2 ) 297 επί 432 mm 60 έως 163 g/m φύλλα (75 g/m 2 ) EL_WW Προδιαγραφές µέσων εκτύπωσης 17

28 ίσκος 2 και προαιρετικοί ίσκοι 3 και 4 ιαστάσεις Βάρος ή πάχος Χωρητικότητα Γυαλιστερό χαρτί τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) Ελάχιστο µέγεθος γυαλιστερού χαρτιού Μέγιστο µέγεθος γυαλιστερού χαρτιού Ετικέτες τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) 75 έως 163 g/m φύλλα 148 επί 210 mm 60 έως 163 g/m φύλλα 297 επί 432 mm 60 έως 163 g/m φύλλα Μέγιστο ύψος στοίβας: 50 mm Ελάχιστο µέγεθος ετικετών Μέγιστο µέγεθος ετικετών ιαφάνειες (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) Σκληρό χαρτί τυποποιηµένου µεγέθους (Letter/A4, Letter-R, A4-R, Legal, Executive, JIS B5, B5-R, A5, A5-R, 11x17, A3) Ελάχιστο µέγεθος σκληρού χαρτιού Μέγιστο µέγεθος σκληρού χαρτιού 148 επί 210 mm Μέγιστο ύψος στοίβας: 10 mm 297 επί 432 mm Μέγιστο ύψος στοίβας: 10 mm 0,12 έως 0,13 mm πάχος 0,10 έως 0,13 mm πάχος 148 επί 210 mm 0,10 έως 0,13 mm πάχος 297 επί 432 mm 0,10 έως 0,13 mm πάχος 100 φύλλα (0,13 mmπάχος5 mils πάχος) 100 φύλλα (0,13 mmπάχος) 100 φύλλα (0,13 mmπάχος) 100 φύλλα (0,13 mmπάχος) 1 Οι ίσκοι 2, 3 και 4 χρησιµοποιούν µη τυποποιηµένο µέγεθος ειδικά για το B5 ISO. Οι ίσκοι 2, 3 και 4 δεν υποστηρίζουν τη γκάµα τωνµη τυποποιηµένων µεγεθών που υποστηρίζει ο ίσκος Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

29 Αυτόµατη εκτύπωση διπλής όψης 1 Αυτόµατη εκτύπωση διπλής όψης ιαστάσεις Βάρος ή πάχος Χωρητικότητα Χαρτί τυποποιηµένου µεγέθους (Letter/A4, A3, Legal, Executive, JIS B5, A5, 11x17) 60 έως 120 g/m 2 1 Ο εκτυπωτής εκτυπώνει αυτόµατα σε χαρτί βάρους έως 163 gm 2. Ωστόσο, ηαυτόµατη εκτύπωση διπλής όψης σε χαρτί βάρους µεγαλύτερου από τη µέγιστη τιµή που αναγράφεται στον πίνακα µπορεί να µη δώσει σωστό αποτέλεσµα. Σηµείωση Ηαυτόµατη εκτύπωση διπλής όψης δεν υποστηρίζει προσανατολισµό "rotated" (µε τη στενή πλευρά να εισέρχεται πρώτη στον εκτυπωτή). Μη αυτόµατη εκτύπωση διπλής όψης. Όλαταυποστηριζόµενα µεγέθη χαρτιού τα οποία αναγράφονται στον πίνακα ως κατάλληλα για εκτύπωση από το ίσκο 1 µπορούν να εκτυπωθούν µε µη αυτόµατη λειτουργία εκτύπωσης διπλής όψης (δηλαδή µε τροφοδοσία µε το χέρι). Για περισσότερες πληροφορίες, δείτε Εκτύπωση διπλής όψης (duplex). EL_WW Προδιαγραφές µέσων εκτύπωσης 19

30 20 Κεφάλαιο 1 Βασικές πληροφορίες για τον εκτυπωτή EL_WW

31 Πίνακας ελέγχου Αυτό το κεφάλαιο περιέχει πληροφορίες σχετικά µε τον πίνακα ελέγχου του εκτυπωτή. Ο πίνακας ελέγχου του εκτυπωτή είναι αυτός που ελέγχει τις λειτουργίες του εκτυπωτή και µεταφέρει πληροφορίες σχετικά µε τον εκτυπωτή και τις εργασίες εκτύπωσης. Τα θέµατα που καλύπτονται είναι τα ακόλουθα: Επισκόπηση πίνακα ελέγχου Κουµπιά πίνακα ελέγχου Επεξήγηση των ενδεικτικών λυχνιών του πίνακα ελέγχου Μενού πίνακα ελέγχου Ιεραρχία των µενού Μενού ανάκτησης εργασίας (Retrieve Job) (ισχύει για εκτυπωτές µε σκληρό δίσκο) Μενού πληροφοριών (Information) Μενού χειρισµού χαρτιού (Paper Handling) Μενού ρύθµισης συσκευής (Configure Device) Μενού διαγνωστικού ελέγχου (Diagnostics) Αλλαγή ρυθµίσεων διαµόρφωσης πίνακα ελέγχου εκτυπωτή Χρήση του πίνακα ελέγχου του εκτυπωτή σε κοινόχρηστο περιβάλλον EL_WW 21

32 Επισκόπηση πίνακα ελέγχου Μέσω του πίνακα ελέγχου ελέγχονται οι λειτουργίες του εκτυπωτή και παρέχονται πληροφορίες για τον εκτυπωτή και τις εργασίες εκτύπωσης. Στο παράθυρο (οθόνη) του πίνακα ελέγχου εµφανίζονται ενδείξεις σχετικά µε την κατάσταση του εκτυπωτή και των αναλωσίµων, διευκολύνοντας τον εντοπισµό και την αποκατάσταση των προβληµάτων. Κουµπιά και ενδεικτικές λυχνίες πίνακα ελέγχου 1 Κουµπί "Παύση/Λειτουργία" 2 Κουµπί "Ακύρωση εργασίας" 3 Ενδεικτική λυχνία"έτοιµος" 4 Ενδεικτική λυχνία" εδοµένα" 5 Ενδεικτική λυχνία"προσοχή" 6 Κουµπί "Βοήθεια" ( ) 7 Κουµπί βέλους "πίσω" ( ) 8 Κουµπί βέλους "κάτω" ( ) 9 Πατήστε το ( ) 10 Κουµπί βέλους "πάνω" ( ) 11 Οθόνη Η επικοινωνία µε τον εκτυπωτή πραγµατοποιείται µέσω της οθόνης και των ενδεικτικών λυχνιών στην κάτω αριστερή πλευρά του πίνακα ελέγχου. Οι λυχνίες "Έτοιµος", " εδοµένα"και "Προσοχή" παρέχουν µε µια µατιά πληροφορίες για την κατάσταση του εκτυπωτή και σας προειδοποιούν για τυχόν προβλήµατα εκτύπωσης. Στην οθόνη εµφανίζονται πιο ολοκληρωµένες πληροφορίες κατάστασης καθώς και µενού, πληροφορίες βοήθειας, κινούµενα γραφικά και µηνύµατα σφάλµατος. Οθόνη Η οθόνη του εκτυπωτή σάς παρέχει ολοκληρωµένες και έγκαιρες πληροφορίες για τον εκτυπωτή και τις εργασίες εκτύπωσης. Οι εικόνες γραφικών απεικονίζουν τα επίπεδα των αναλωσίµων, τη θέση τυχόν εµπλοκών χαρτιού και την κατάσταση των εργασιών εκτύπωσης. Τα µενού παρέχουν πρόσβαση στις λειτουργίες του εκτυπωτή και σε λεπτοµερείς πληροφορίες. 22 Κεφάλαιο 2 Πίνακας ελέγχου EL_WW

33 Το πάνω τµήµα της οθόνης έχει τρεις περιοχές: µήνυµα, προτροπή και δείκτης αναλωσίµων. Οθόνη εκτυπωτή 1 Περιοχή µηνυµάτων 2 Περιοχή προτροπής 3 είκτης αναλωσίµων 4 Χρώµατα κασετών γραφίτη από αριστερά προς τα δεξιά: µαύρο, µατζέντα, κίτρινο και κυανό Οι περιοχές µηνύµατος και προτροπής της οθόνης σάς ενηµερώνουν για την κατάσταση του εκτυπωτή και για τον τρόπο µε τον οποίο πρέπει να αντιδράσετε. Οδείκτης(µετρητής) αναλωσίµων δείχνει τη στάθµη τουγραφίτηστιςκασέτες(µαύρο, µατζέντα, κίτρινο, κυανό). Αν δεν έχει εγκατασταθεί γνήσια κασέτα γραφίτη της HP, εµφανίζεται ένα αντί για τη στάθµη τηςκασέταςγραφίτη. Ο δείκτης αναλωσίµων εµφανίζεται όταν ο εκτυπωτής βρίσκεται στην κατάσταση Ready και κάθε φορά που εµφανίζεται κάποια προειδοποίηση ή µήνυµα σφάλµατος σχετικά µε κάποιοαναλώσιµο. Πρόσβαση στον πίνακα ελέγχου µέσω του υπολογιστή Πρόσβαση στον πίνακα ελέγχου του εκτυπωτή µπορείτε να έχετε επίσης από τον υπολογιστή, χρησιµοποιώντας τη σελίδα ρυθµίσεων του ενσωµατωµένου Web server. Ο υπολογιστής δείχνει τις ίδιες πληροφορίες που δείχνει και ο πίνακας ελέγχου. Από τον υπολογιστή µπορείτε επίσης να εκτελέσετε λειτουργίες του πίνακα ελέγχου, όπως είναι ο έλεγχος της κατάστασης των αναλωσίµων, ηπροβολήµηνυµάτων ή η αλλαγή ρύθµισης των δίσκων. Για περισσότερες πληροφορίες, πηγαίνετε στη διεύθυνση Χρήση του ενσωµατωµένου Web server. EL_WW Επισκόπηση πίνακα ελέγχου 23

34 Κουµπιά πίνακα ελέγχου Χρησιµοποιήστε τα κουµπιά στον πίνακα ελέγχου για να εκτελέσετε τις λειτουργίες του εκτυπωτή, να κάνετε περιήγηση και να χρησιµοποιήσετε τα µενού και να ανταποκριθείτε στα µηνύµατα που εµφανίζονται στην οθόνη. Όνοµα κουµπιού Select (Επιλογή) Πάνω βέλος Κάτω βέλος Βέλος "πίσω" Παύση/Λειτουργία Ακύρωση εργασίας Βοήθεια Λειτουργία Πραγµατοποιεί επιλογές και ξαναρχίζει τη διαδικασία εκτύπωσης µετά από επαναλαµβανόµενα σφάλµατα Χρησιµοποιούνται για την περιήγηση σε µενού και κείµενο και την αυξοµείωση αριθµητικών τιµών στην οθόνη Χρησιµοποιείται για περιήγηση προς τα πίσω σε ένθετα µενού ιακόπτει προσωρινά και ξαναρχίζει την εκτύπωση, σας βγάζει από όλα τα µενού Ακυρώνει και διακόπτει την εργασία που είναι σε εξέλιξη, βγάζει το χαρτί από τον εκτυπωτή, διαγράφει τυχόν επαναλαµβανόµενα σφάλµατα που σχετίζονται µε την εργασία που διακόπηκε και χρησιµοποιείται για την παράκαµψη κασετών γραφίτη που δεν είναι κατασκευής HP Παρέχει κινούµενα γραφικά και λεπτοµερείς πληροφορίες για µηνύµατα του εκτυπωτή ή µενού 24 Κεφάλαιο 2 Πίνακας ελέγχου EL_WW

35 Επεξήγηση των ενδεικτικών λυχνιών του πίνακα ελέγχου Ενδεικτικές λυχνίες πίνακα ελέγχου 1 Έτοιµος 2 εδοµένα 3 Προσοχή Ενδεικτική λυχνία Αναµµένη Σβηστή Αναβοσβήνει Έτοιµος (πράσινη) Ο εκτυπωτής είναι online (µπορεί να δεχτεί και να επεξεργαστεί δεδοµένα). Ο εκτυπωτής είναι offline ήεκτός λειτουργίας. Ο εκτυπωτής επιχειρεί να σταµατήσει την εκτύπωση και να βγει offline. εδοµένα (πράσινη) Υπάρχουν επεξεργασµένα δεδοµένα στον εκτυπωτή, αλλά απαιτούνται περισσότερα δεδοµένα για να ολοκληρωθεί η εργασία. Οεκτυπωτήςδεν επεξεργάζεται ούτε λαµβάνει δεδοµένα. Ο εκτυπωτής επεξεργάζεται και λαµβάνει δεδοµένα. Προσοχή (κίτρινη) Έχει προκύψει σοβαρό σφάλµα. Οεκτυπωτής χρειάζεται την προσοχή σας. εν υφίστανται καταστάσεις που απαιτούν την προσοχή σας. Έχει προκύψει σφάλµα. Οεκτυπωτής χρειάζεται την προσοχή σας. EL_WW Επεξήγηση των ενδεικτικών λυχνιών του πίνακα ελέγχου 25

36 Μενού πίνακα ελέγχου Οι συνηθέστερες εργασίες εκτύπωσης µπορούν να πραγµατοποιηθούν από τον υπολογιστή µέσω του προγράµµατος οδήγησης ή µέσω της εφαρµογής λογισµικού του εκτυπωτή. Αυτός είναι ο ευκολότερος τρόπος χειρισµού του εκτυπωτή και µαυτόν τον τρόπο θα παρακάµψετε τις ρυθµίσεις του πίνακα ελέγχου του εκτυπωτή. Ανατρέξτε στα αρχεία Βοήθειας που σχετίζονται µε τολογισµικό ή αν θέλετε περισσότερες πληροφορίες όσον αφορά την πρόσβαση στο πρόγραµµα οδήγησης εκτυπωτή, δείτε Λογισµικό εκτυπωτή. Μπορείτε επίσης να χειριστείτε τον εκτυπωτή αλλάζοντας τις ρυθµίσεις στον πίνακα ελέγχου του εκτυπωτή. Χρησιµοποιήστε τον πίνακα ελέγχου του εκτυπωτή για να αποκτήσετε πρόσβαση στα χαρακτηριστικά που δεν υποστηρίζονται από το πρόγραµµα οδήγησηςή την εφαρµογή λογισµικού για τον εκτυπωτή. Χρησιµοποιήστε τον πίνακα ελέγχου για να ρυθµίσετετουςδίσκουςανάλογαµε τον τύπο και το µέγεθος του χαρτιού. Βασικά σηµεία Οδηγού Εκκίνησης Μπείτε στα µενού και ενεργοποιήστε οποιαδήποτε επιλογή πατώντας το κουµπί Select ( ). Χρησιµοποιήστε το πάνω ή το κάτω βέλος για να µετακινηθείτε µέσα στα µενού. Με το πάνω και το κάτω βέλος ( ) εκτός από το να µετακινείστε µέσα στα µενού, µπορείτε επίσης να αυξάνετε και να µειώνετε τις αριθµητικές τιµές. Κρατήστε πατηµένοτοπάνωή το κάτω βέλος για να κινηθείτε γρηγορότερα. Το βέλος "πίσω" ( ) σας επιτρέπει να κινείστε προς τα πίσω στις επιλογές του µενού, όπως επίσης και να επιλέγετε αριθµητικές τιµές κατά τη ρύθµιση του εκτυπωτή. Γιαναβγείτεαπόόλαταµενού, πατήστε το Παύση/Λειτουργία. Αν δεν πατηθεί κανένα πλήκτρο για 30 δευτερόλεπτα, ο εκτυπωτής θα επιστρέψει στην κατάσταση Ready. Ηεµφάνιση ενός λουκέτου δίπλα σε κάποιο στοιχείο του µενού σηµαίνει ότι χρειάζεται PIN γιαναχρησιµοποιήσετε το συγκεκριµένο στοιχείο. Συνήθως, οαριθµός αυτός παρέχεται από το διαχειριστή του δικτύου. 26 Κεφάλαιο 2 Πίνακας ελέγχου EL_WW

37 Ιεραρχία των µενού Οι πίνακες που ακολουθούν αναγράφουν την ιεραρχία του κάθε µενού. Για να µπείτε στα µενού 1. Πατήστε το µία φορά για να µπείτε στα MENUS. 2. Πατήστε το ήτο για να δείτε όλες τις επιλογές. 3. Πατήστε το για να επιλέξετε την επιλογή που επιθυµείτε. 4. Πατήστε το γιαναεπιστρέψετεστοπροηγούµενο επίπεδο. 5. Πατήστε το γιαναβγείτεαπόταµενού. MENUS RETRIEVE JOB INFORMATION PAPER HANDLING CONFIGURE DEVICE DIAGNOSTICS SERVICE Μενού ανάκτησης εργασίας (Retrieve Job) (ισχύει για εκτυπωτές µε σκληρόδίσκο) Για περισσότερες πληροφορίες, δείτε Μενού ανάκτησης εργασίας (Retrieve Job) (ισχύει για εκτυπωτές µε σκληρό δίσκο). RETRIEVE JOB Εµφανίζεται µια λίστα των αποθηκευµένων εργασιών. NO STORED JOBS Μενού πληροφοριών (Information) Για περισσότερες πληροφορίες, δείτε Μενού πληροφοριών (Information). INFORMATION PRINT MENU MAP PRINT CONFIGURATION PRINT SUPPLIES STATUS PAGE SUPPLIES STATUS PRINT USAGE PAGE PRINT DEMO PRINT FILE DIRECTORY PRINT PCL FONT LIST PRINT PS FONT LIST EL_WW Ιεραρχία των µενού 27

38 Μενού χειρισµού χαρτιού (Paper Handling) Για περισσότερες πληροφορίες, δείτε Μενού χειρισµού χαρτιού (Paper Handling). PAPER HANDLING Tray 1 SIZE Tray 1 TYPE Tray2SIZE Tray2TYPE Tray3SIZE Tray3TYPE Tray4SIZE Tray4TYPE Μενού ρύθµισης συσκευής (Configure Device) Για περισσότερες πληροφορίες, δείτε Μενού ρύθµισης συσκευής (Configure Device) και Αλλαγή ρυθµίσεων διαµόρφωσης πίνακα ελέγχου εκτυπωτή. CONFIGURE DEVICE PRINTING COPIES DEFAULT PAPER SIZE DEFAULT CUSTOM PAPER SIZE DUPLEX OVERRIDE A4/LETTER MANUAL FEED COURIER FONT WIDE A4 PRINT PS ERRORS PCL PRINT QUALITY ADJUST COLOR SET REGISTRATION PRINT MODES OPTIMIZE CALIBRATE NOW 28 Κεφάλαιο 2 Πίνακας ελέγχου EL_WW

39 SYSTEM SETUP I/O RESETS JOB STORAGE LIMIT (ισχύει για εκτυπωτές µε σκληρό δίσκο) JOB HELD TIMEOUT (ισχύει για εκτυπωτές µε σκληρό δίσκο) COLOR/MONO MIX = TRAY BEHAVIOR POWERSAVE TIME PERSONALITY CLEARABLE WARNINGS AUTO CONTINUE SUPPLIES LOW JAM RECOVERY LANGUAGE I/O TIMEOUT PARALLEL INPUT EIO X (Όπου X=1, 2ή 3). RESTORE FACTORY SETTINGS POWERSAVE RESET SUPPLIES Μενού διαγνωστικού ελέγχου (Diagnostics) Για περισσότερες πληροφορίες, δείτε Μενού διαγνωστικού ελέγχου (Diagnostics). DIAGNOSTICS PRINT EVENT LOG SHOW EVENT LOG PQ TROUBLESHOOTING DISABLE CARTRIDGE CHECK PAPERPATHTEST SENSOR TEST COMPONENT TEST PRINT/STOP TEST EL_WW Ιεραρχία των µενού 29

40 Μενού ανάκτησης εργασίας (Retrieve Job) (ισχύει για εκτυπωτές µε σκληρόδίσκο) Το µενού ανάκτησης εργασίας σας επιτρέπει να προβάλλετε λίστες όλων των αποθηκευµένων εργασιών. Στοιχείο µενού Εµφανίζεται µια λίστα των αποθηκευµένων εργασιών. NO STORED JOBS Περιγραφή Κάνετε κύλιση στη λίστα για να βρείτε µια συγκεκριµένη αποθηκευµένη εργασία. Αν δεν υπάρχουν αποθηκευµένες εργασίες, εµφανίζεται αυτό το µήνυµα στη θέση της λίστας. 30 Κεφάλαιο 2 Πίνακας ελέγχου EL_WW

41 Μενού πληροφοριών (Information) Χρησιµοποιήστε το µενού αυτό για πρόσβαση και εκτύπωση συγκεκριµένων πληροφοριών του εκτυπωτή. Στοιχείο µενού PRINT MENU MAP PRINT CONFIGURATION PRINT SUPPLIES STATUS PAGE SUPPLIES STATUS PRINT USAGE PAGE PRINT DEMO PRINT FILE DIRECTORY PRINT PCL FONT LIST PRINTPSFONTLIST Περιγραφή Εκτυπώνει το χάρτη των µενού του πίνακα ελέγχου, όπου φαίνεται η διαµόρφωση και οι τρέχουσες ρυθµίσεις των στοιχείων µενού του πίνακα ελέγχου. είτε Σελίδες πληροφοριών εκτυπωτή. Εκτυπώνει τη σελίδα ρυθµίσεων του εκτυπωτή. Εκτυπώνει τον κατά προσέγγιση υπολειπόµενο χρόνο ζωής των αναλωσίµων, στατιστικές για το συνολικό αριθµό εκτυπωµένων σελίδων και εργασιών που έχουν ολοκληρωθεί, την ηµεροµηνία κατασκευής των κασετών γραφίτη, τον αριθµό σειράς, αριθµούς σελίδων και πληροφορίες σχετικά µε τησυντήρηση. Εµφανίζει την κατάσταση των αναλωσίµων σε κυλιόµενη λίστα. Εκτυπώνει τον αριθµό όλωντωνµεγεθών χαρτιού που έχουν περάσει από τον εκτυπωτή, αναφέροντας αν πρόκειται για εκτύπωση µονής ήδιπλήςόψης,µονόχρωµη ήέγχρωµη, και αναφέρει τον αριθµό σελίδων. Εκτυπώνει µία σελίδα επίδειξης. Εκτυπώνει το όνοµα και τον κατάλογο των αρχείων που είναι αποθηκευµένα στον εκτυπωτή σε προαιρετικό σκληρό δίσκο. Εκτυπώνει τις διαθέσιµες γραµµατοσειρές PCL. Εκτυπώνει τις διαθέσιµες γραµµατοσειρές PS (εξοµοιωµένη PostScript). EL_WW Μενού πληροφοριών (Information) 31

42 Μενού χειρισµού χαρτιού (Paper Handling) Το µενού χειρισµού χαρτιού σάς επιτρέπει να ρυθµίσετε τους δίσκους εισόδου χαρτιού ανάλογα µε τοµέγεθος και τον τύπο του χαρτιού. Είναι σηµαντικό να γίνει σωστή ρύθµιση των δίσκων χαρτιού µε τη βοήθεια αυτού του µενού πριν εκτυπώσετε για πρώτη φορά. Σηµείωση Αν έχετε χρησιµοποιήσει παλαιότερα µοντέλα εκτυπωτών HP LaserJet, πιθανώς να είστε εξοικειωµένοι µε τηρύθµισητου ίσκου1σεπρώτηκατάστασηλειτουργίαςήσε κατάσταση λειτουργίας κασέτας. Για να µιµηθείτε τις ρυθµίσειςπρώτηςκατάστασης λειτουργίας, ρυθµίστε το ίσκο 1 για Size (Μέγεθος) =ANY και Type (Τύπος) =ANY. Για να µιµηθείτε τις ρυθµίσεις της λειτουργίας κασέτας, θέσετε είτε το µέγεθος είτε τον τύπο χαρτιού για το ίσκο 1 σε οποιαδήποτε άλλη ρύθµιση εκτός από ANY. Στοιχείο µενού Τιµή Περιγραφή Tray 1 SIZE Tray 1 TYPE Tray 2 SIZE Tray 3 SIZE Tray 4 SIZE Tray2TYPE Tray3TYPE Tray4TYPE Εµφανίζεται µία λίστα των διαθέσιµων µεγεθών. Εµφανίζεται µία λίστα των διαθέσιµων τύπων. Εµφανίζεται µία λίστα των διαθέσιµων µεγεθών. Εµφανίζεται µία λίστα των διαθέσιµων τύπων. Σας επιτρέπει να ορίσετε το µέγεθος χαρτιού για το ίσκο 1. Η προεπιλεγµένη ρύθµιση είναι ANY. Για πλήρη λίστα των διαθέσιµων µεγεθών, δείτε Υποστηριζόµενα µεγέθη και βάρη χαρτιού. Σας επιτρέπει να ορίσετε τον τύπο χαρτιού για το ίσκο 1. Η προεπιλεγµένη ρύθµιση είναι ANY. Για πλήρη λίστα των διαθέσιµων τύπων, δείτε Υποστηριζόµενα µεγέθη και βάρη χαρτιού. Σας επιτρέπει να ορίσετε το µέγεθος χαρτιού για τους ίσκους 2, 3 και 4. Η προεπιλεγµένη ρύθµιση είναι το µέγεθος που ανιχνεύεται από τους οδηγούς χαρτιού του δίσκου. Για να χρησιµοποιήσετε µη τυποποιηµένο µέγεθος ή µη ανιχνεύσιµο τυποποιηµένο µέγεθος, βάλτε το διακόπτη του δίσκου στη θέση "Custom". Για πλήρη λίστα των διαθέσιµων µεγεθών, δείτε Υποστηριζόµενα µεγέθη και βάρη χαρτιού. Σας επιτρέπει να ορίσετε τον τύπο χαρτιού για τους ίσκους 2, 3 και 4. Η προεπιλεγµένη ρύθµιση είναι PLAIN. Για πλήρη λίστα των διαθέσιµων τύπων, δείτε Υποστηριζόµενα µεγέθη και βάρη χαρτιού. 32 Κεφάλαιο 2 Πίνακας ελέγχου EL_WW
