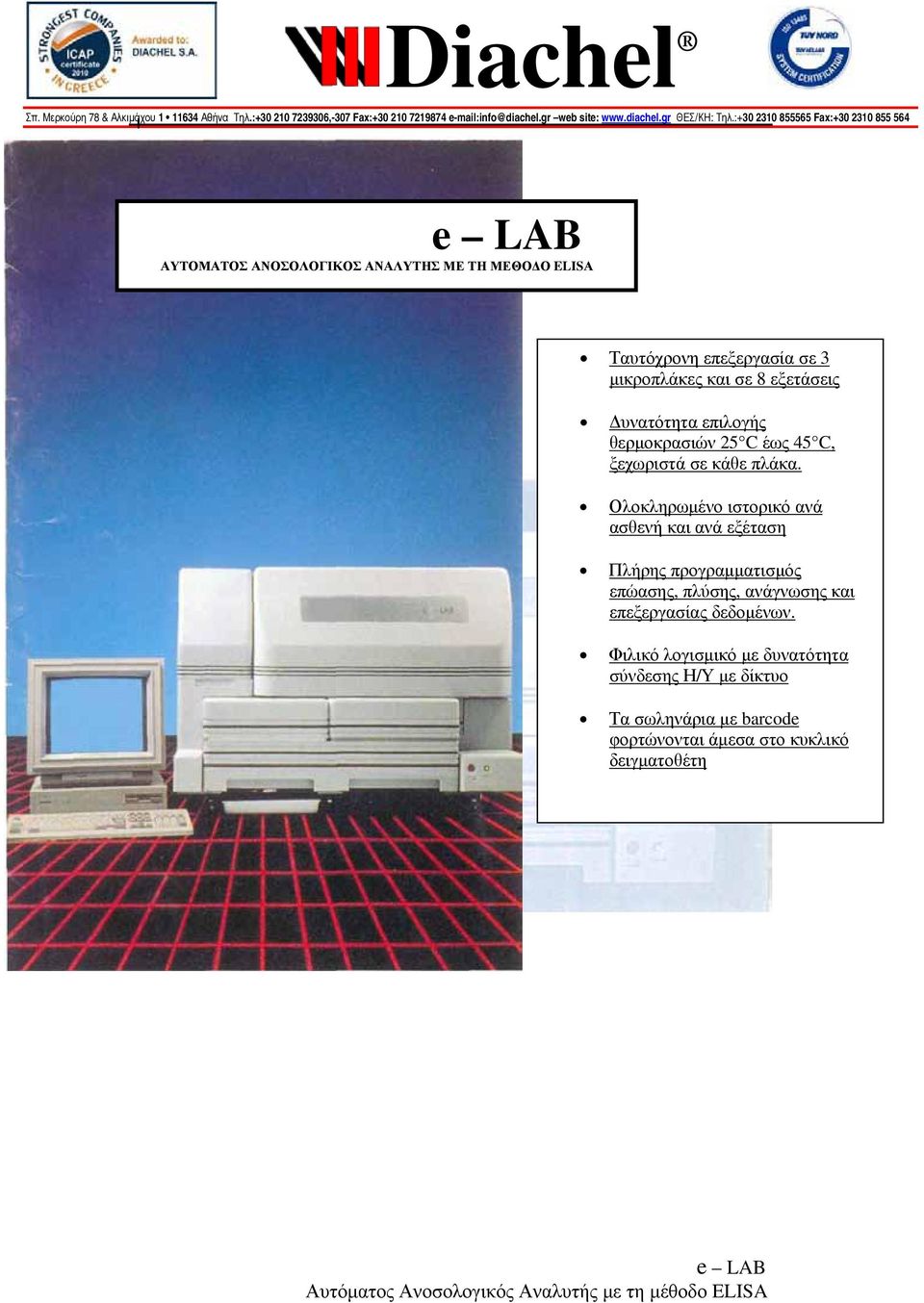

1 ΑΥΤΟΜΑΤΟΣ ΑΝΟΣΟΛΟΓΙΚΟΣ ΑΝΑΛΥΤΗΣ ΜΕ ΤΗ ΜΕΘΟΔΟ ELISΑ Ταυτόχρονη επεξεργασία σε 3 μικροπλάκες και σε 8 εξετάσεις Δυνατότητα επιλογής θερμοκρασιών 25 C έως 45 C, ξεχωριστά σε κάθε πλάκα. Ολοκληρωμένο ιστορικό ανά ασθενή και ανά εξέταση Πλήρης προγραμματισμός επώασης, πλύσης, ανάγνωσης και επεξεργασίας δεδομένων. Φιλικό λογισμικό με δυνατότητα σύνδεσης Η/Υ με δίκτυο Τα σωληνάρια με barcode φορτώνονται άμεσα στο κυκλικό δειγματοθέτη

2 Περιεχόμενα Κυκλικός Δειγματοθέτης Τοποθεσία Μικροπλάκας Διανομή και αραίωση δειγμάτων Δείγματα Αντιδραστηρίων Πλύση Επώαση Φωτομέτρηση Χαρακτηριστικά Λογισμικού Οδηγίες για τη πραγματοποίηση εξετάσεων Τεχνικές Προδιαγραφές

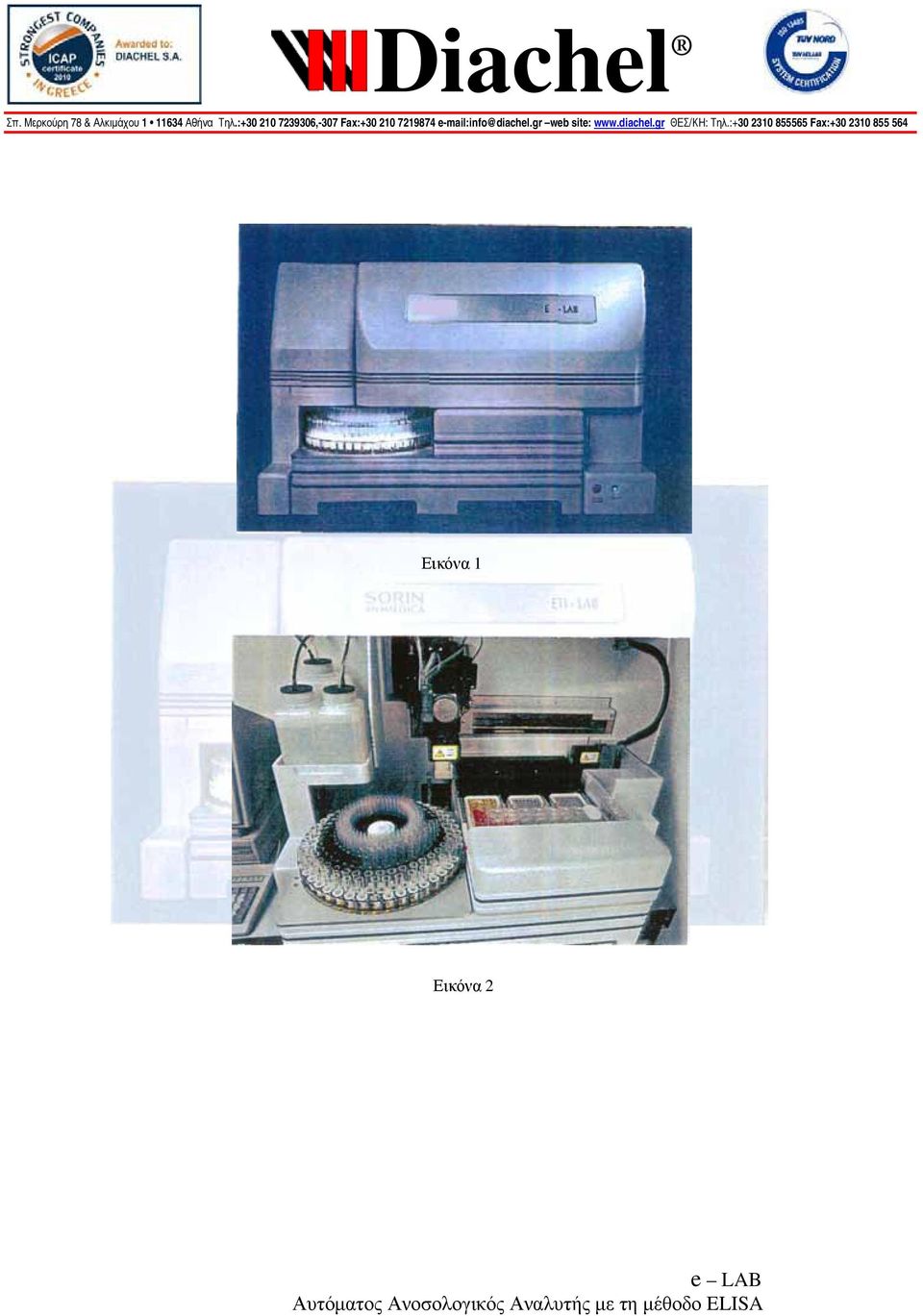

3 Εικόνα 1 Εικόνα 2

4 Εικόνα 3 Εικόνα 4

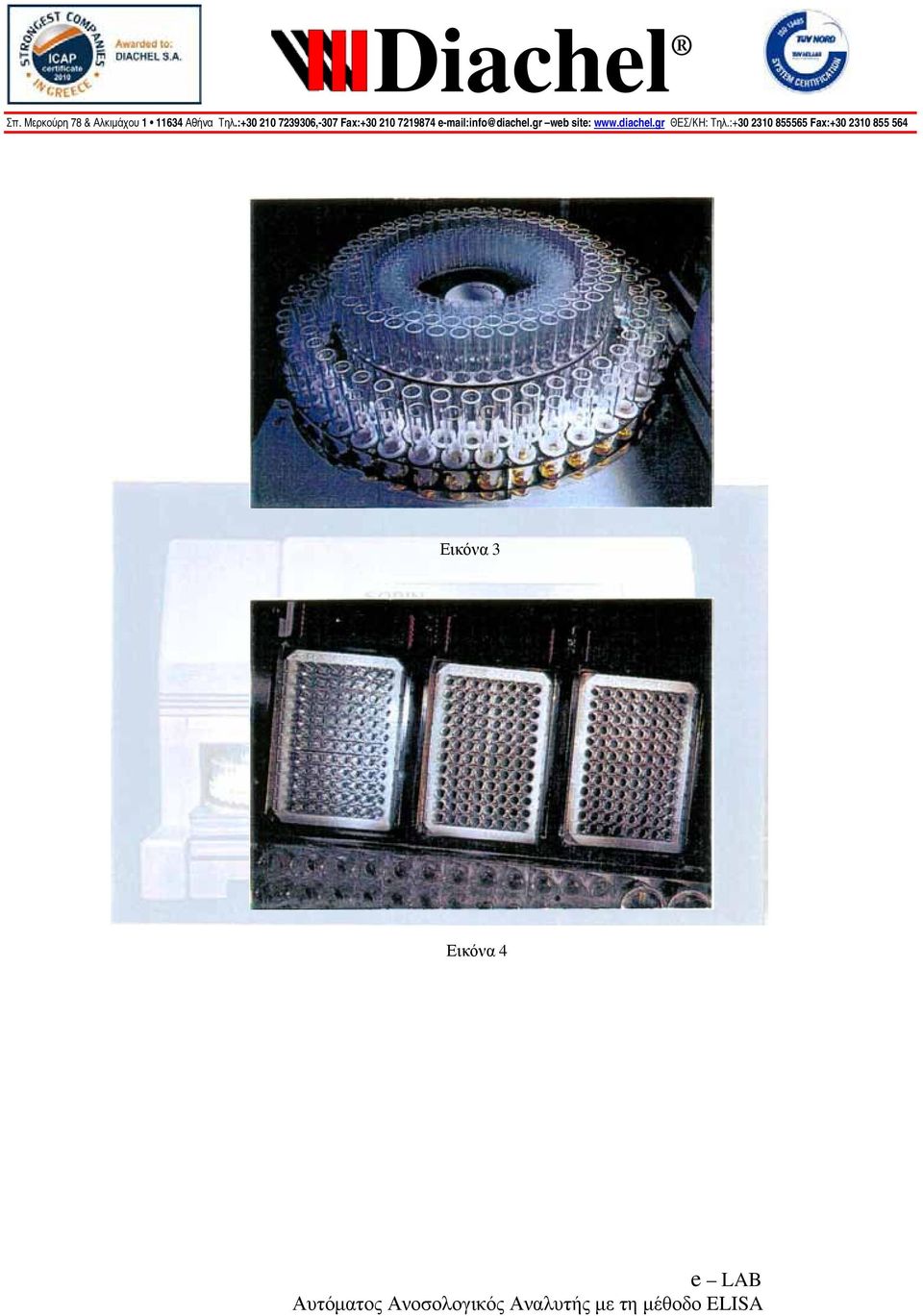

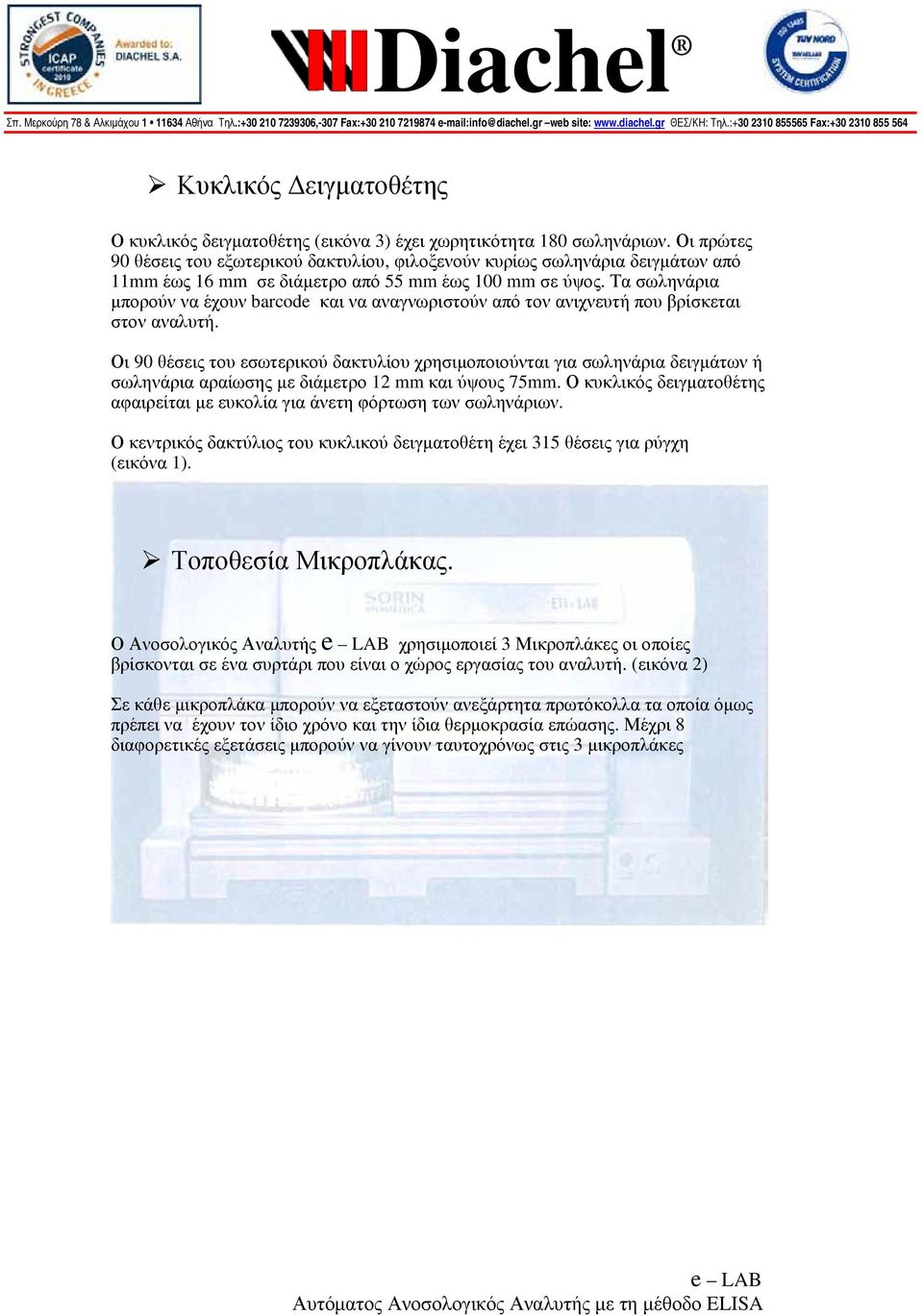

5 Κυκλικός Δειγματοθέτης Ο κυκλικός δειγματοθέτης (εικόνα 3) έχει χωρητικότητα 180 σωληνάριων. Οι πρώτες 90 θέσεις του εξωτερικού δακτυλίου, φιλοξενούν κυρίως σωληνάρια δειγμάτων από 11mm έως 16 mm σε διάμετρο από 55 mm έως 100 mm σε ύψος. Τα σωληνάρια μπορούν να έχουν barcode και να αναγνωριστούν από τον ανιχνευτή που βρίσκεται στον αναλυτή. Οι 90 θέσεις του εσωτερικού δακτυλίου χρησιμοποιούνται για σωληνάρια δειγμάτων ή σωληνάρια αραίωσης με διάμετρο 12 mm και ύψους 75mm. Ο κυκλικός δειγματοθέτης αφαιρείται με ευκολία για άνετη φόρτωση των σωληνάριων. Ο κεντρικός δακτύλιος του κυκλικού δειγματοθέτη έχει 315 θέσεις για ρύγχη (εικόνα 1). Τοποθεσία Μικροπλάκας. Ο Ανοσολογικός Αναλυτής χρησιμοποιεί 3 Μικροπλάκες οι οποίες βρίσκονται σε ένα συρτάρι που είναι ο χώρος εργασίας του αναλυτή. (εικόνα 2) Σε κάθε μικροπλάκα μπορούν να εξεταστούν ανεξάρτητα πρωτόκολλα τα οποία όμως πρέπει να έχουν τον ίδιο χρόνο και την ίδια θερμοκρασία επώασης. Μέχρι 8 διαφορετικές εξετάσεις μπορούν να γίνουν ταυτοχρόνως στις 3 μικροπλάκες

6 Εικόνα 5 Εικόνα 6 Εικόνα 7

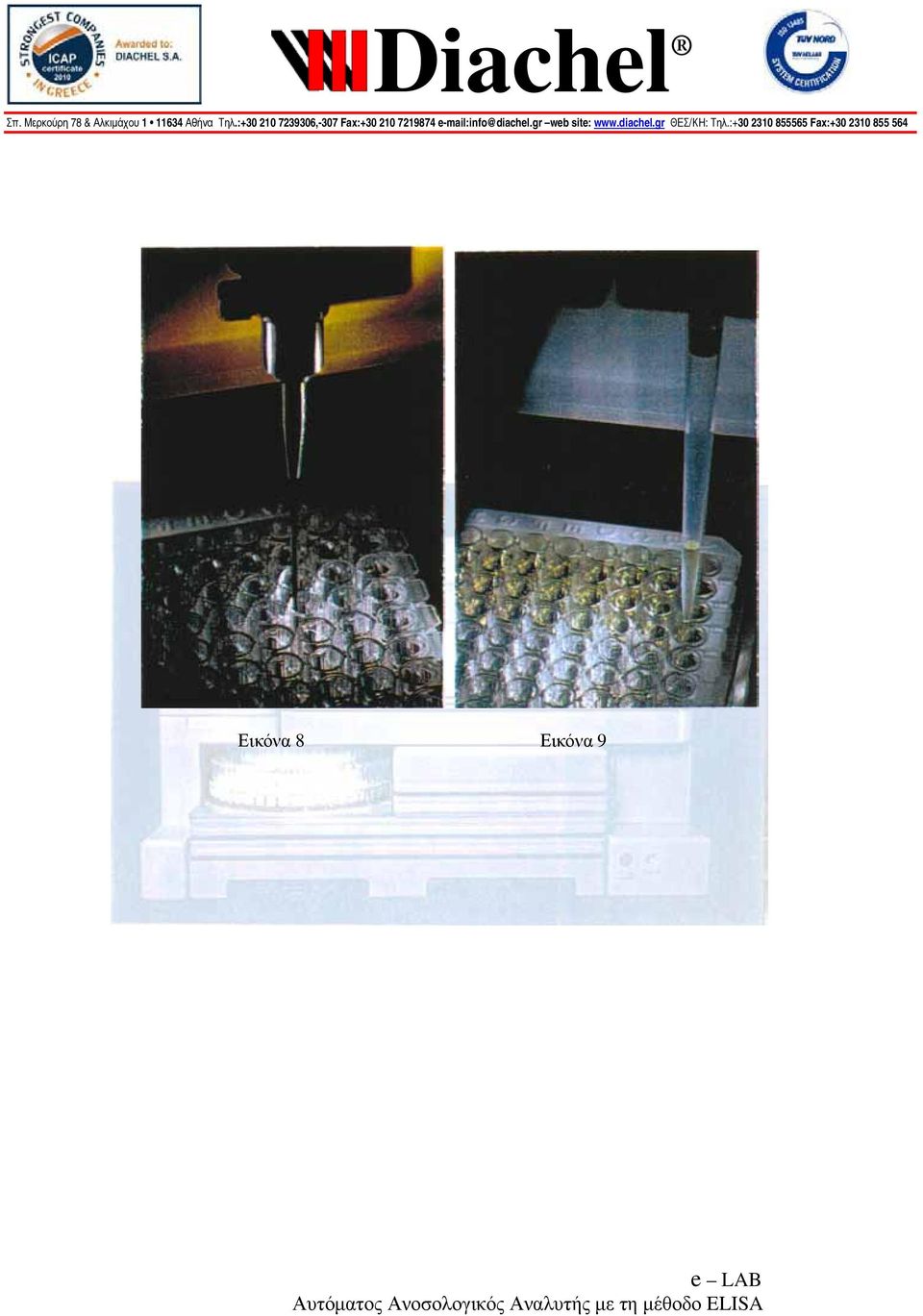

7 Διανομή και αραίωση Δειγμάτων Η διανομή των δειγμάτων πραγματοποιείται με δυο τρόπους, είτε με τη χρήση tips (ρύγχη) (εικόνα 5 και εικόνα 6) ή με μεταλλική βελόνα με επικάλυψη τεφλόν (εικόνα 6-8). Και τα δύο συστήματα είναι εξοπλισμένα με αισθητήρες ανίχνευσης στάθμης οι οποίοι εγγυώνται τη σωστή αναρρόφηση και διανομή. Η ανεπαρκής ποσότητα δείγματος ανιχνεύεται αυτόματα, το δείγμα εξαιρείται και ειδοποιείται ο χρήστης. Μετά το τέλος της διαδικασίας διανομής, ο χρήστης μπορεί χειροκίνητα να προσθέσει το δείγμα που προηγουμένως είχε παραλείψει ο αναλυτής. Τα tips (ρύγχη) εγγυώνται την αποφυγή επιμόλυνσης ή πρόσμιξης ενός δείγματος με ένα άλλο και προτείνονται για τις εξετάσεις που είναι επιρρεπείς. Η χρήση της μεταλλικής βελόνας προτείνεται σε περιπτώσεις που η εξέταση απαιτεί μικρό όγκο δείγματος (μέχρι 10μl).Η μύτη της βελόνας πλένεται μεταξύ δύο βημάτων διανομής εσωτερικά και εξωτερικά (εικόνα 7). Τα δείγματα αραιώνονται σε σωληνάρια που είναι τοποθετημένα διαδοχικά από τη θέση 91 έως την 180 του κυκλικού δειγματοθέτη. Οι μάρτυρες και τα στάνταρ μπορούν να τοποθετηθούν αραιωμένα απευθείας στο συρτάρι των αντιδραστήρων (εικόνα 10).

8 Εικόνα 8 Εικόνα 9

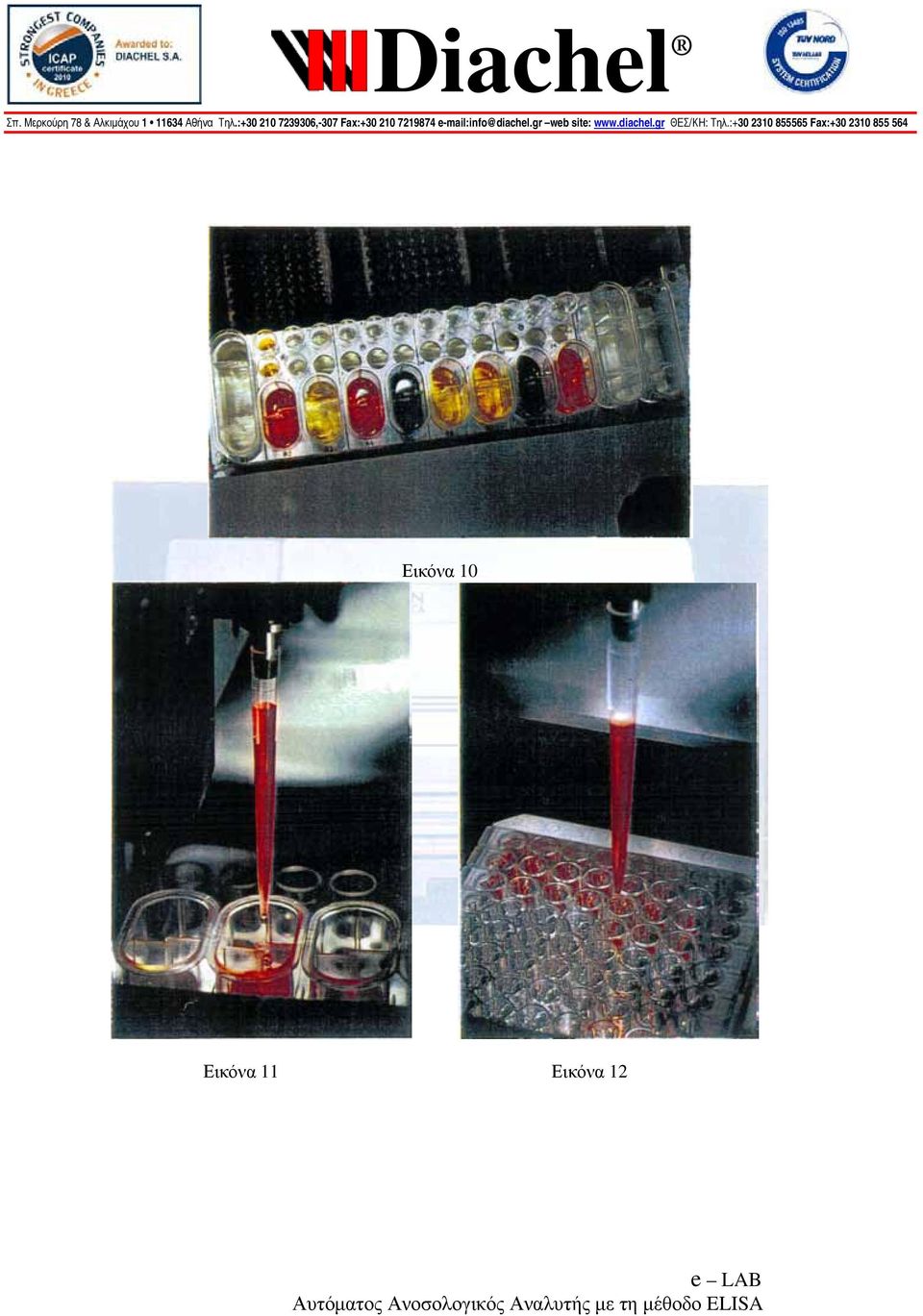

9 Διανομή και αραίωση δειγμάτων Ακρίβεια* Μιας χρήσης tips για 25 μl, CV<3.5% για 100 μl, CV<2.0% Βελόνα Διανομής για 10 μl, CV<3.5% για 25 μl,cv<2.2% για 50 μl, CV<2.0% * για να είναι ακριβής η μέτρηση φωτομετρήθηκε χρησιμοποιώντας το κόκκινο Xρωματισμό. Ταχύτητα Διανομής Μιας χρήσης tips Βελόνα Διανομής λιγότερο από 13 λεπτά για λιγότερο από 16 λεπτά για 96 δείγματα των 100μL 96 δείγματα των 100μLκαι 1ml όγκου υγρού πλύσης Διανομή των αντιδραστηρίων Τα αντιδραστήρια βρίσκονται σε ειδικό rack (εικόνα 10) το οποίο περιέχει, 24 υποδοχές για δοχεία των 3.5 ml τα οποία προορίζονται για μάρτυρες και στάνταρ, 8 υποδοχές για δοχεία των 35mL τα οποία προορίζονται για το ένζυμο conjugate (ενώσεις ένζυμων) και 3 υποδοχές για δοχεία των 75mL τα οποία προορίζονται για αντιδραστήρια κοινής χρήσης όπως αραιωτικό δειγμάτων, υγρό πλύσης, χρωμογόνο/υπόστρωμα και stopper. Όλα τα δοχεία έχουν καπάκι για εύκολη αποθήκευση. Τα αντιδραστήρια διανέμονται κυρίως με ρύγχος (tip) μίας χρήσης, ώστε να αποφευχθούν τυχών επιμολύνσεις και διαβρώσεις στη μύτη της βελόνα. Ένας αισθητήρας ανίχνευσης της στάθμης των υγρών διασφαλίζει ότι υπάρχει επαρκής ποσότητα αντιδραστηρίου πριν την έναρξη των εξετάσεων. Η ταχύτητα διανομής είναι μικρότερη από 3 λεπτά για 96 πηγαδάκια χρησιμοποιώντας ποσότητα των 100μL.

10 Εικόνα 10 Εικόνα 11 Εικόνα 12

11 Εικόνα 13 Εικόνα 14

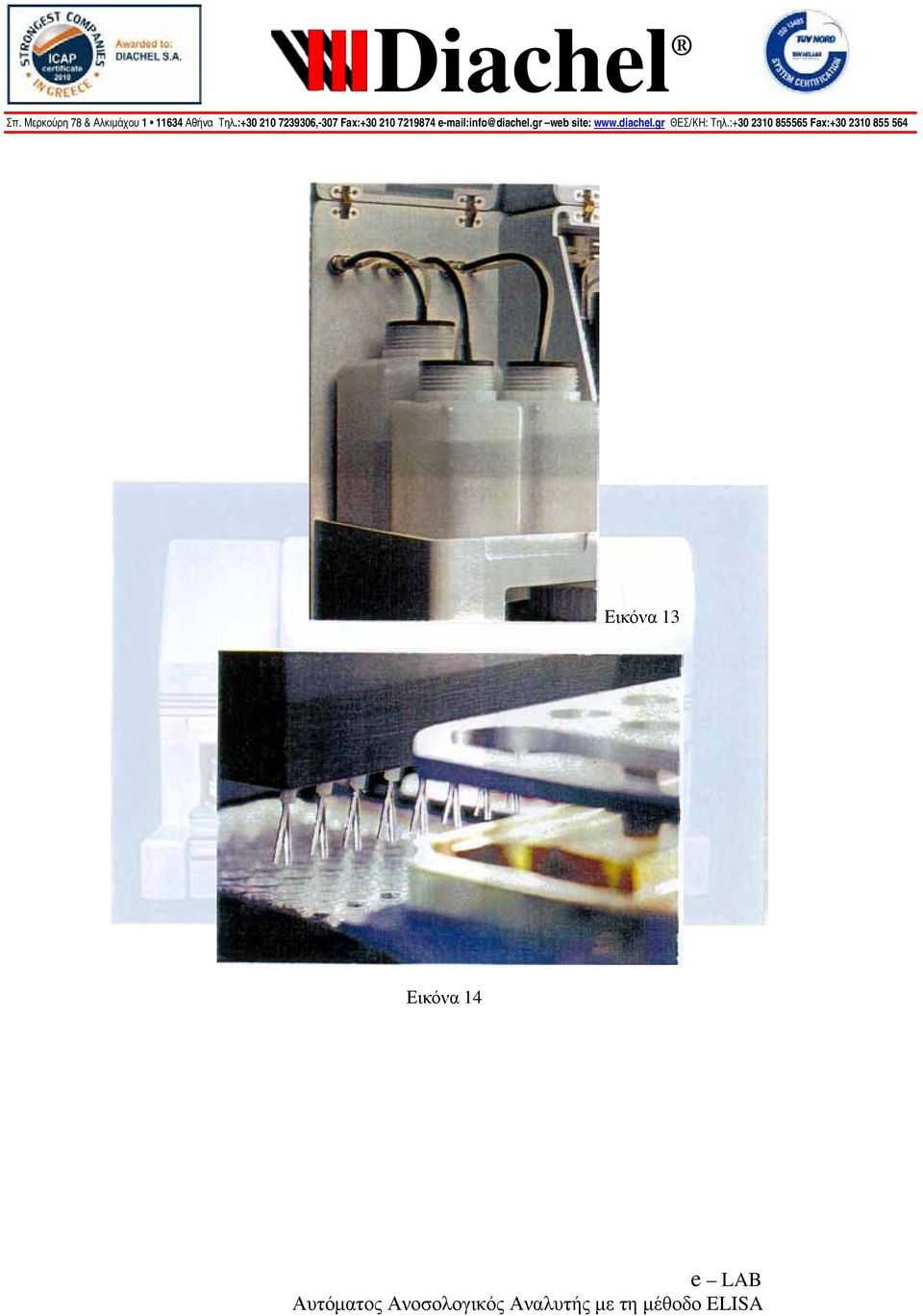

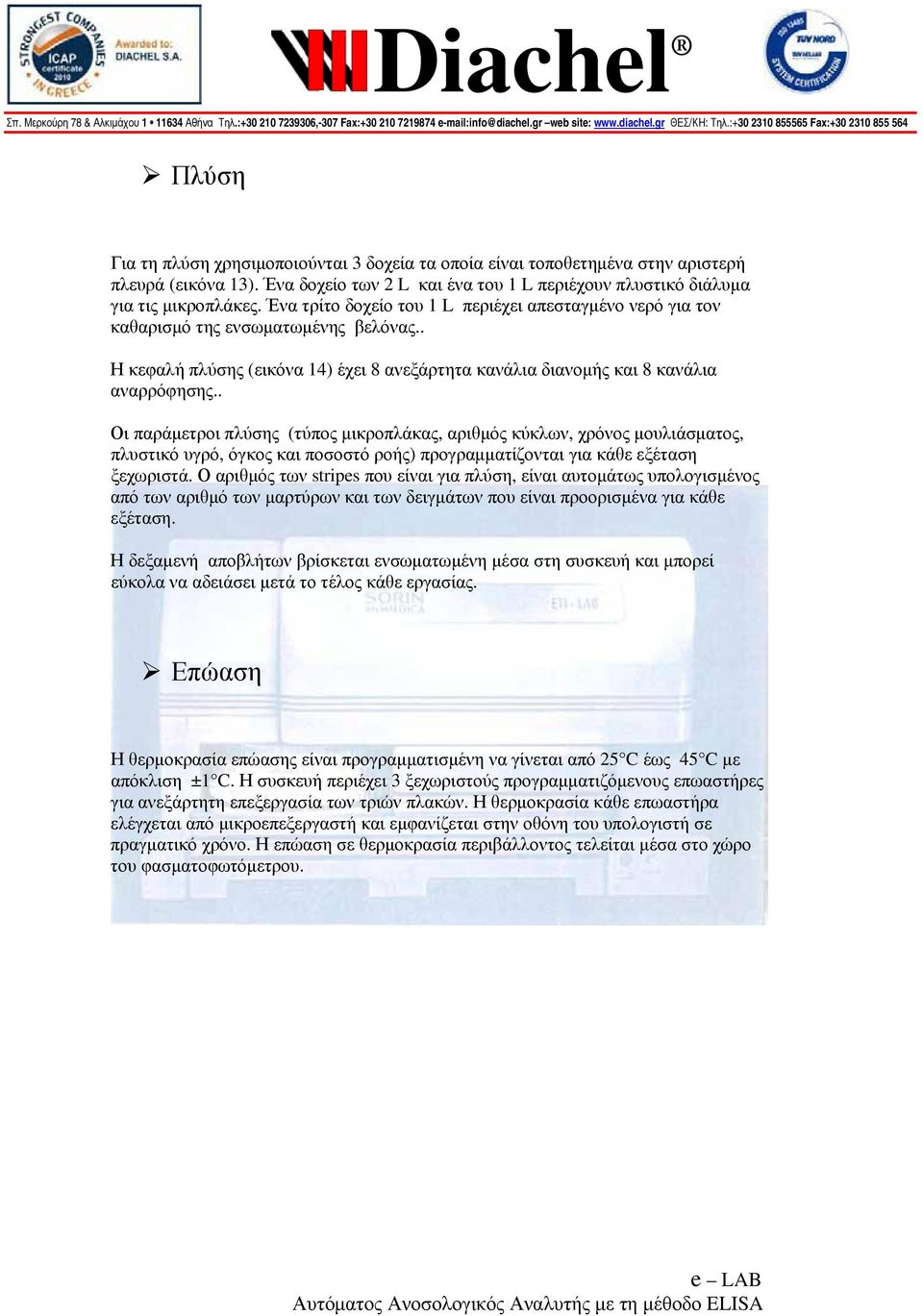

12 Πλύση Για τη πλύση χρησιμοποιούνται 3 δοχεία τα οποία είναι τοποθετημένα στην αριστερή πλευρά (εικόνα 13). Ένα δοχείο των 2 L και ένα του 1 L περιέχουν πλυστικό διάλυμα για τις μικροπλάκες. Ένα τρίτο δοχείο του 1 L περιέχει απεσταγμένο νερό για τον καθαρισμό της ενσωματωμένης βελόνας.. Η κεφαλή πλύσης (εικόνα 14) έχει 8 ανεξάρτητα κανάλια διανομής και 8 κανάλια αναρρόφησης.. Οι παράμετροι πλύσης (τύπος μικροπλάκας, αριθμός κύκλων, χρόνος μουλιάσματος, πλυστικό υγρό, όγκος και ποσοστό ροής) προγραμματίζονται για κάθε εξέταση ξεχωριστά. Ο αριθμός των stripes που είναι για πλύση, είναι αυτομάτως υπολογισμένος από των αριθμό των μαρτύρων και των δειγμάτων που είναι προορισμένα για κάθε εξέταση. Η δεξαμενή αποβλήτων βρίσκεται ενσωματωμένη μέσα στη συσκευή και μπορεί εύκολα να αδειάσει μετά το τέλος κάθε εργασίας. Επώαση Η θερμοκρασία επώασης είναι προγραμματισμένη να γίνεται από 25 C έως 45 C με απόκλιση ±1 C. Η συσκευή περιέχει 3 ξεχωριστούς προγραμματιζόμενους επωαστήρες για ανεξάρτητη επεξεργασία των τριών πλακών. Η θερμοκρασία κάθε επωαστήρα ελέγχεται από μικροεπεξεργαστή και εμφανίζεται στην οθόνη του υπολογιστή σε πραγματικό χρόνο. Η επώαση σε θερμοκρασία περιβάλλοντος τελείται μέσα στο χώρο του φασματοφωτόμετρου.

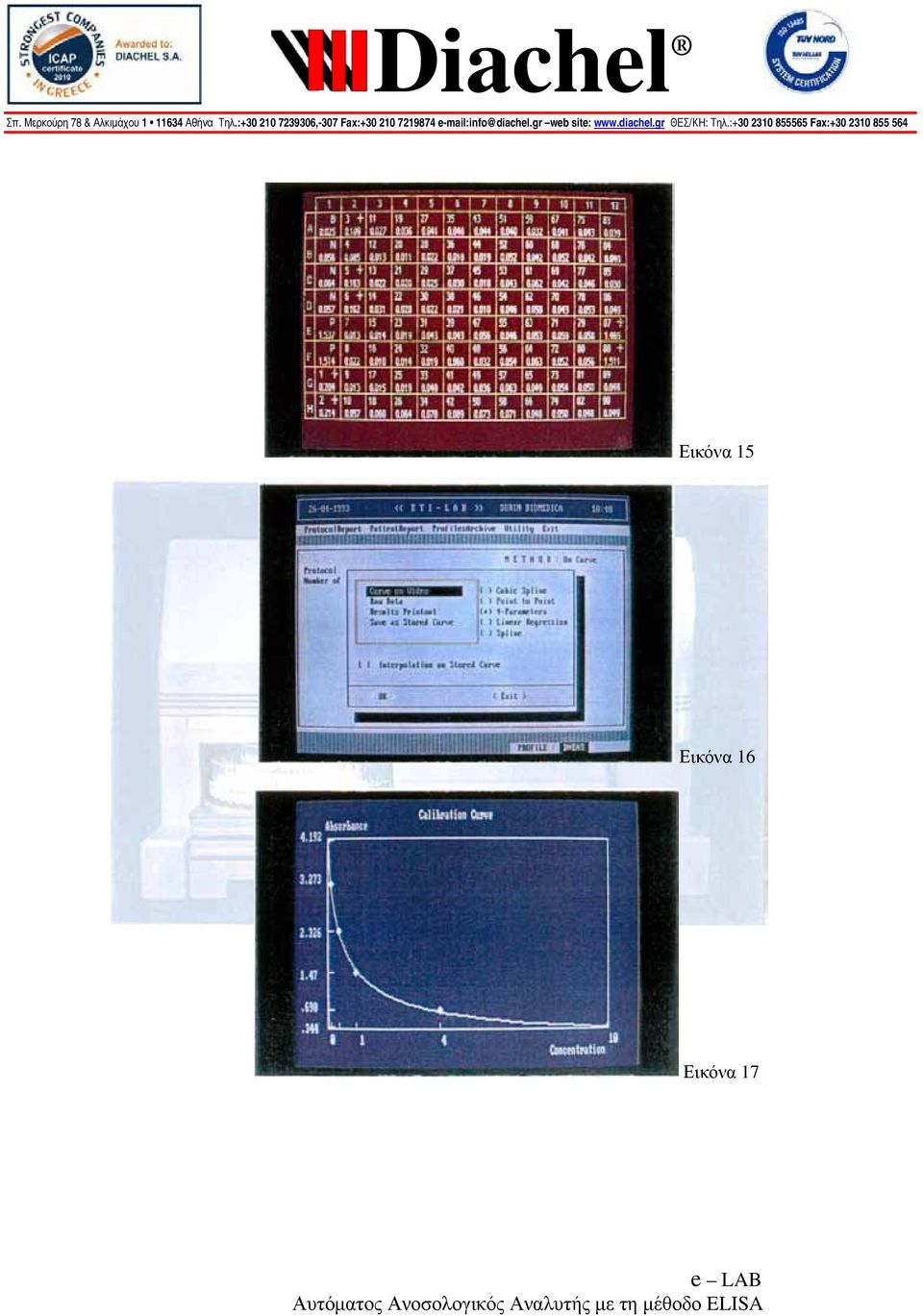

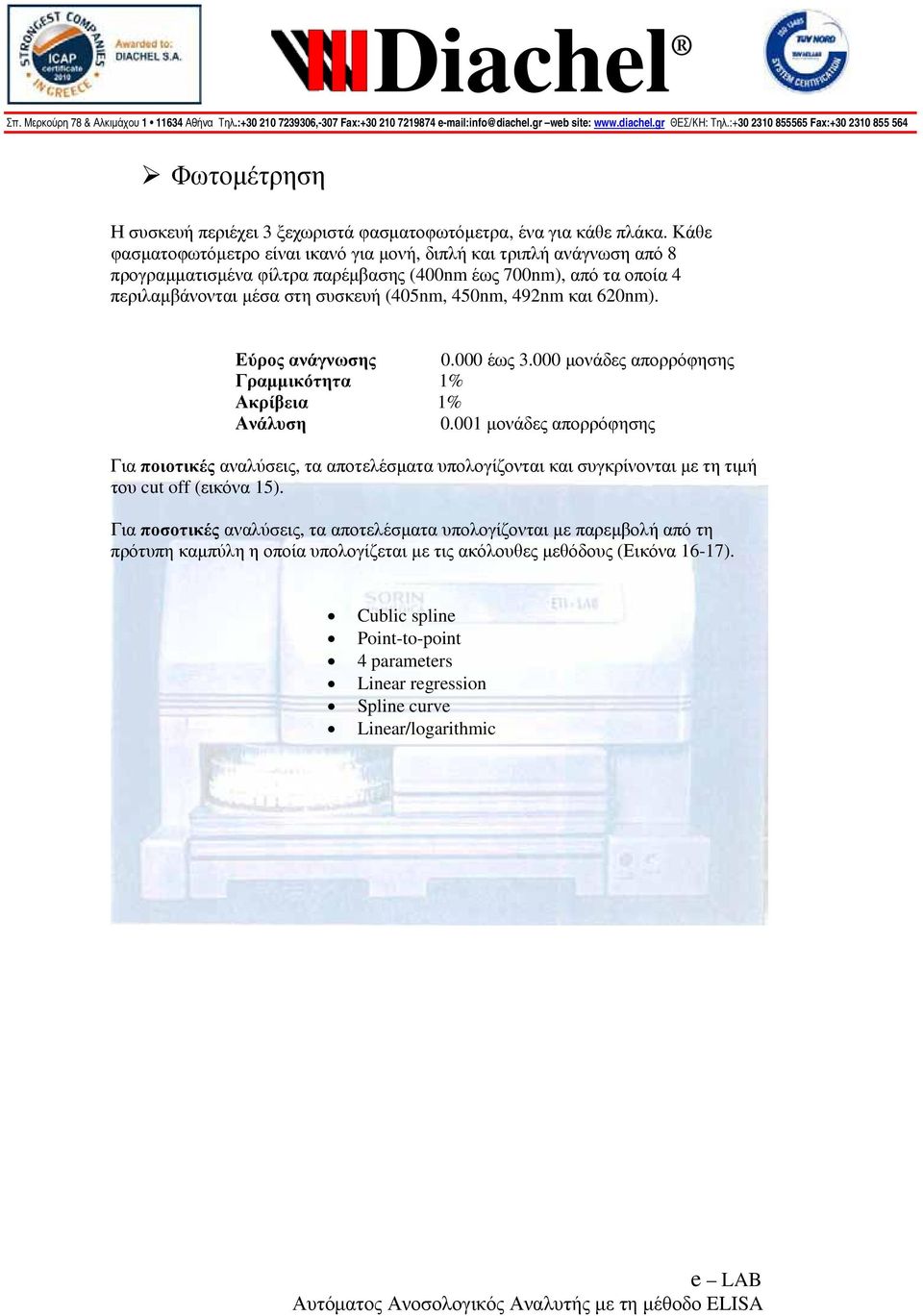

13 Φωτομέτρηση Η συσκευή περιέχει 3 ξεχωριστά φασματοφωτόμετρα, ένα για κάθε πλάκα. Κάθε φασματοφωτόμετρο είναι ικανό για μονή, διπλή και τριπλή ανάγνωση από 8 προγραμματισμένα φίλτρα παρέμβασης (400nm έως 700nm), από τα οποία 4 περιλαμβάνονται μέσα στη συσκευή (405nm, 450nm, 492nm και 620nm). Εύρος ανάγνωσης έως μονάδες απορρόφησης Γραμμικότητα 1% Ακρίβεια 1% Ανάλυση μονάδες απορρόφησης Για ποιοτικές αναλύσεις, τα αποτελέσματα υπολογίζονται και συγκρίνονται με τη τιμή του cut off (εικόνα 15). Για ποσοτικές αναλύσεις, τα αποτελέσματα υπολογίζονται με παρεμβολή από τη πρότυπη καμπύλη η οποία υπολογίζεται με τις ακόλουθες μεθόδους (Εικόνα 16-17). Cublic spline Point-to-point 4 parameters Linear regression Spline curve Linear/logarithmic

14 Εικόνα 15 Εικόνα 16 Εικόνα 17

15 Εικόνα 18 Εικόνα 19 Εικόνα 20

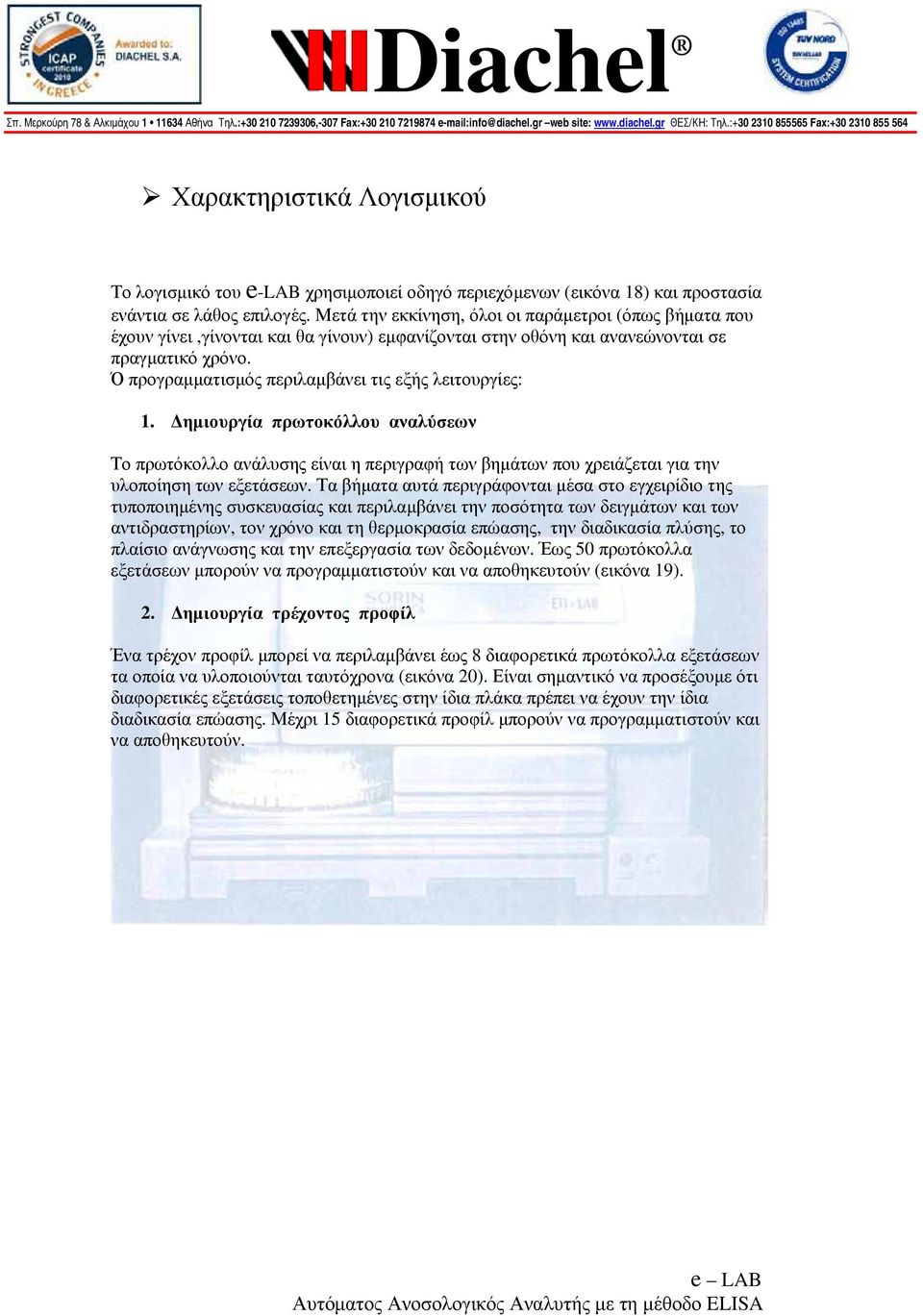

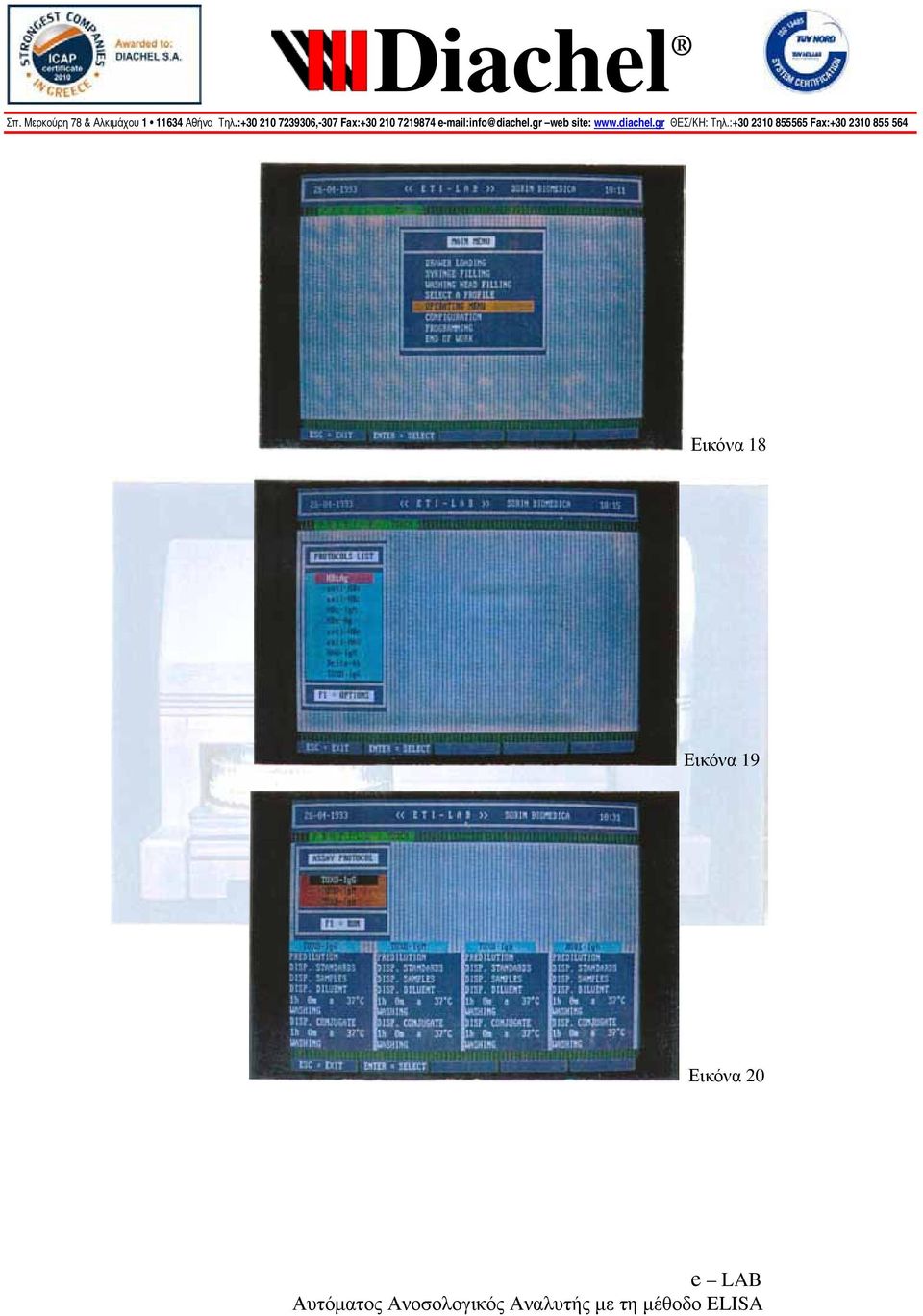

16 Χαρακτηριστικά Λογισμικού Το λογισμικό του e-lab χρησιμοποιεί οδηγό περιεχόμενων (εικόνα 18) και προστασία ενάντια σε λάθος επιλογές. Μετά την εκκίνηση, όλοι οι παράμετροι (όπως βήματα που έχουν γίνει,γίνονται και θα γίνουν) εμφανίζονται στην οθόνη και ανανεώνονται σε πραγματικό χρόνο. Ό προγραμματισμός περιλαμβάνει τις εξής λειτουργίες: 1. Δημιουργία πρωτοκόλλου αναλύσεων Το πρωτόκολλο ανάλυσης είναι η περιγραφή των βημάτων που χρειάζεται για την υλοποίηση των εξετάσεων. Τα βήματα αυτά περιγράφονται μέσα στο εγχειρίδιο της τυποποιημένης συσκευασίας και περιλαμβάνει την ποσότητα των δειγμάτων και των αντιδραστηρίων, τον χρόνο και τη θερμοκρασία επώασης, την διαδικασία πλύσης, το πλαίσιο ανάγνωσης και την επεξεργασία των δεδομένων. Έως 50 πρωτόκολλα εξετάσεων μπορούν να προγραμματιστούν και να αποθηκευτούν (εικόνα 19). 2. Δημιουργία τρέχοντος προφίλ Ένα τρέχον προφίλ μπορεί να περιλαμβάνει έως 8 διαφορετικά πρωτόκολλα εξετάσεων τα οποία να υλοποιούνται ταυτόχρονα (εικόνα 20). Είναι σημαντικό να προσέξουμε ότι διαφορετικές εξετάσεις τοποθετημένες στην ίδια πλάκα πρέπει να έχουν την ίδια διαδικασία επώασης. Μέχρι 15 διαφορετικά προφίλ μπορούν να προγραμματιστούν και να αποθηκευτούν.

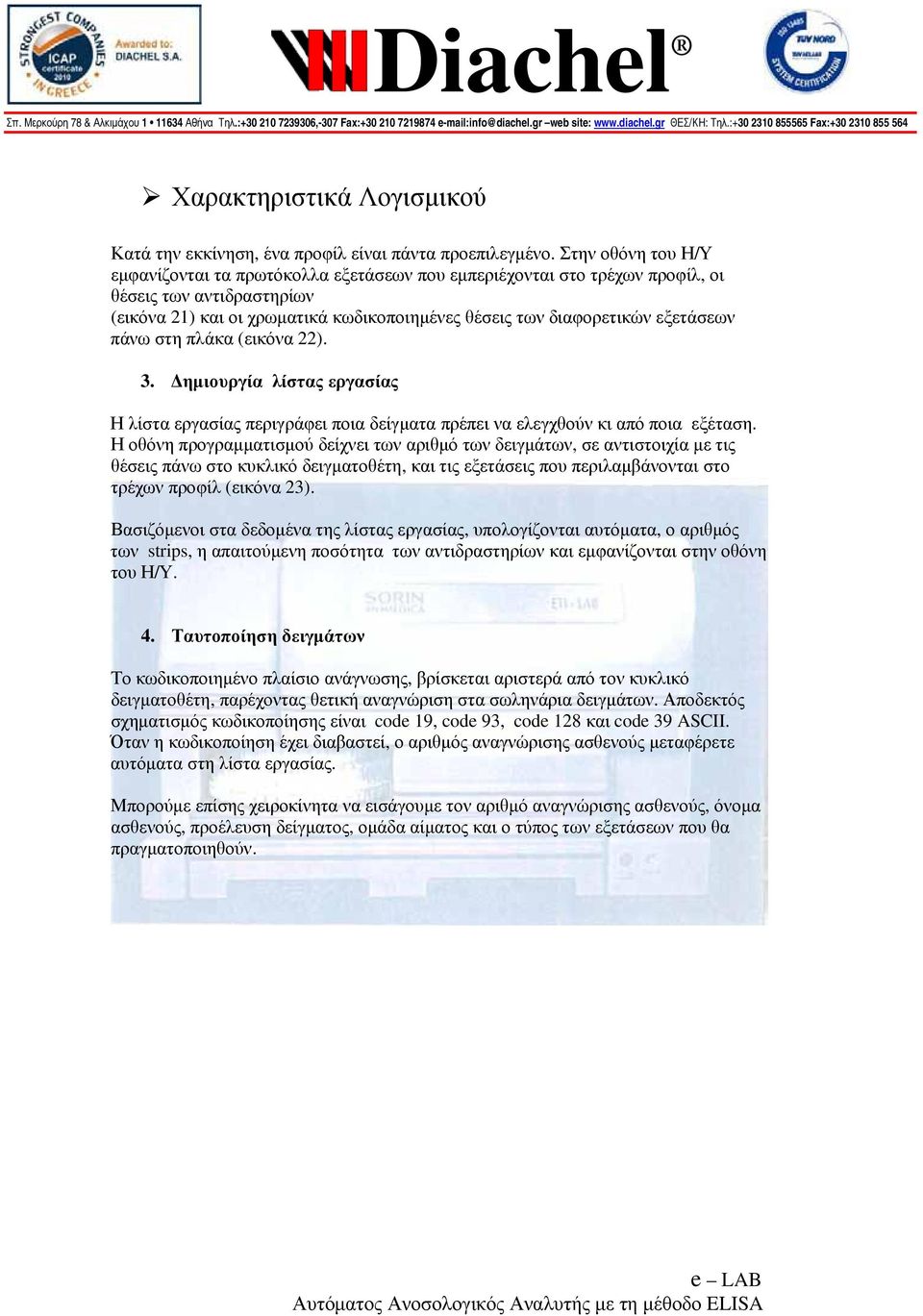

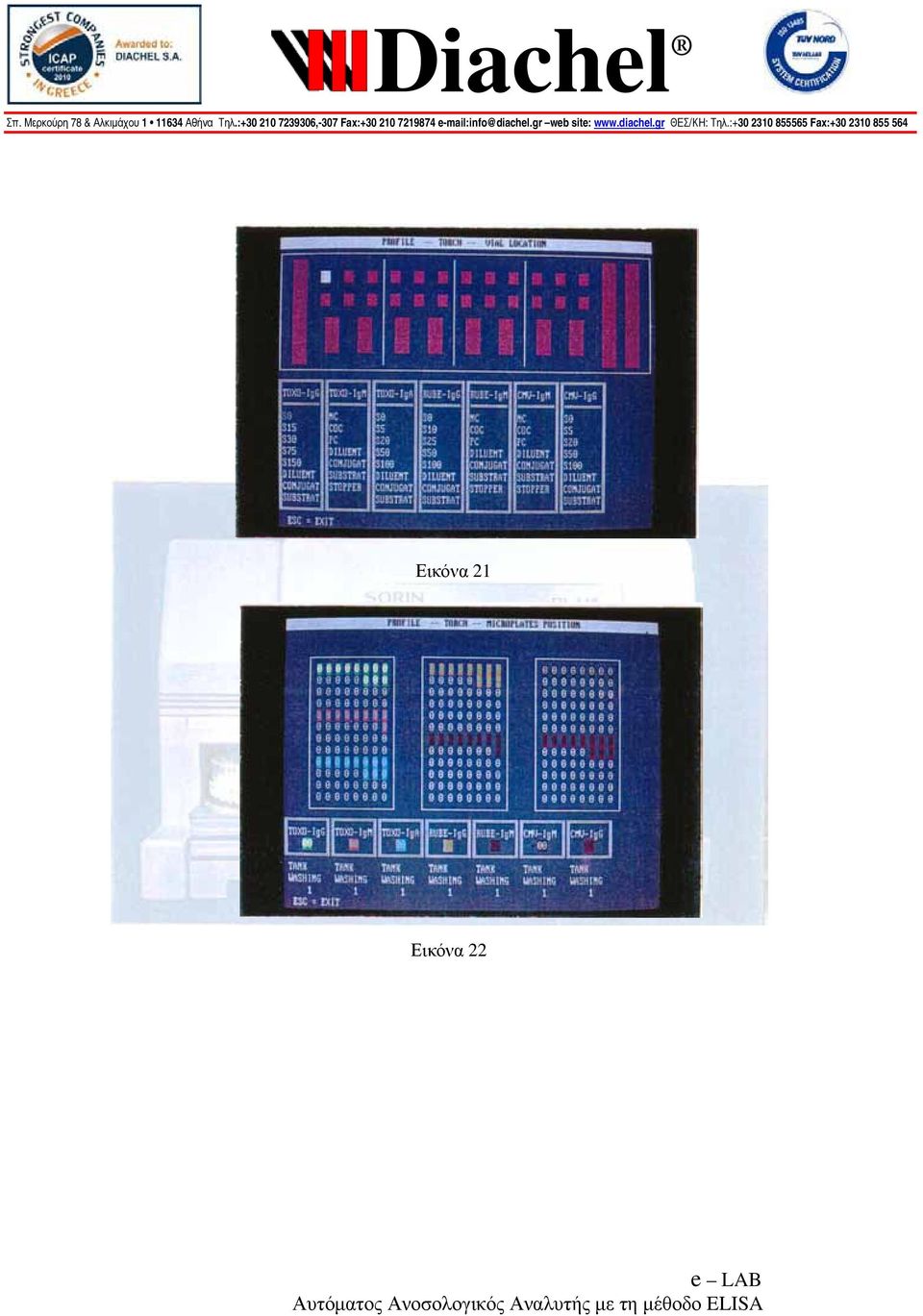

17 Χαρακτηριστικά Λογισμικού Κατά την εκκίνηση, ένα προφίλ είναι πάντα προεπιλεγμένο. Στην οθόνη του Η/Υ εμφανίζονται τα πρωτόκολλα εξετάσεων που εμπεριέχονται στο τρέχων προφίλ, οι θέσεις των αντιδραστηρίων (εικόνα 21) και οι χρωματικά κωδικοποιημένες θέσεις των διαφορετικών εξετάσεων πάνω στη πλάκα (εικόνα 22). 3. Δημιουργία λίστας εργασίας Η λίστα εργασίας περιγράφει ποια δείγματα πρέπει να ελεγχθούν κι από ποια εξέταση. Η οθόνη προγραμματισμού δείχνει των αριθμό των δειγμάτων, σε αντιστοιχία με τις θέσεις πάνω στο κυκλικό δειγματοθέτη, και τις εξετάσεις που περιλαμβάνονται στο τρέχων προφίλ (εικόνα 23). Βασιζόμενοι στα δεδομένα της λίστας εργασίας, υπολογίζονται αυτόματα, ο αριθμός των strips, η απαιτούμενη ποσότητα των αντιδραστηρίων και εμφανίζονται στην οθόνη του Η/Υ. 4. Ταυτοποίηση δειγμάτων Το κωδικοποιημένο πλαίσιο ανάγνωσης, βρίσκεται αριστερά από τον κυκλικό δειγματοθέτη, παρέχοντας θετική αναγνώριση στα σωληνάρια δειγμάτων. Αποδεκτός σχηματισμός κωδικοποίησης είναι code 19, code 93, code 128 και code 39 ASCII. Όταν η κωδικοποίηση έχει διαβαστεί, ο αριθμός αναγνώρισης ασθενούς μεταφέρετε αυτόματα στη λίστα εργασίας. Μπορούμε επίσης χειροκίνητα να εισάγουμε τον αριθμό αναγνώρισης ασθενούς, όνομα ασθενούς, προέλευση δείγματος, ομάδα αίματος και ο τύπος των εξετάσεων που θα πραγματοποιηθούν.

18 Εικόνα 21 Εικόνα 22

19 Εικόνα 23 Εικόνα 24

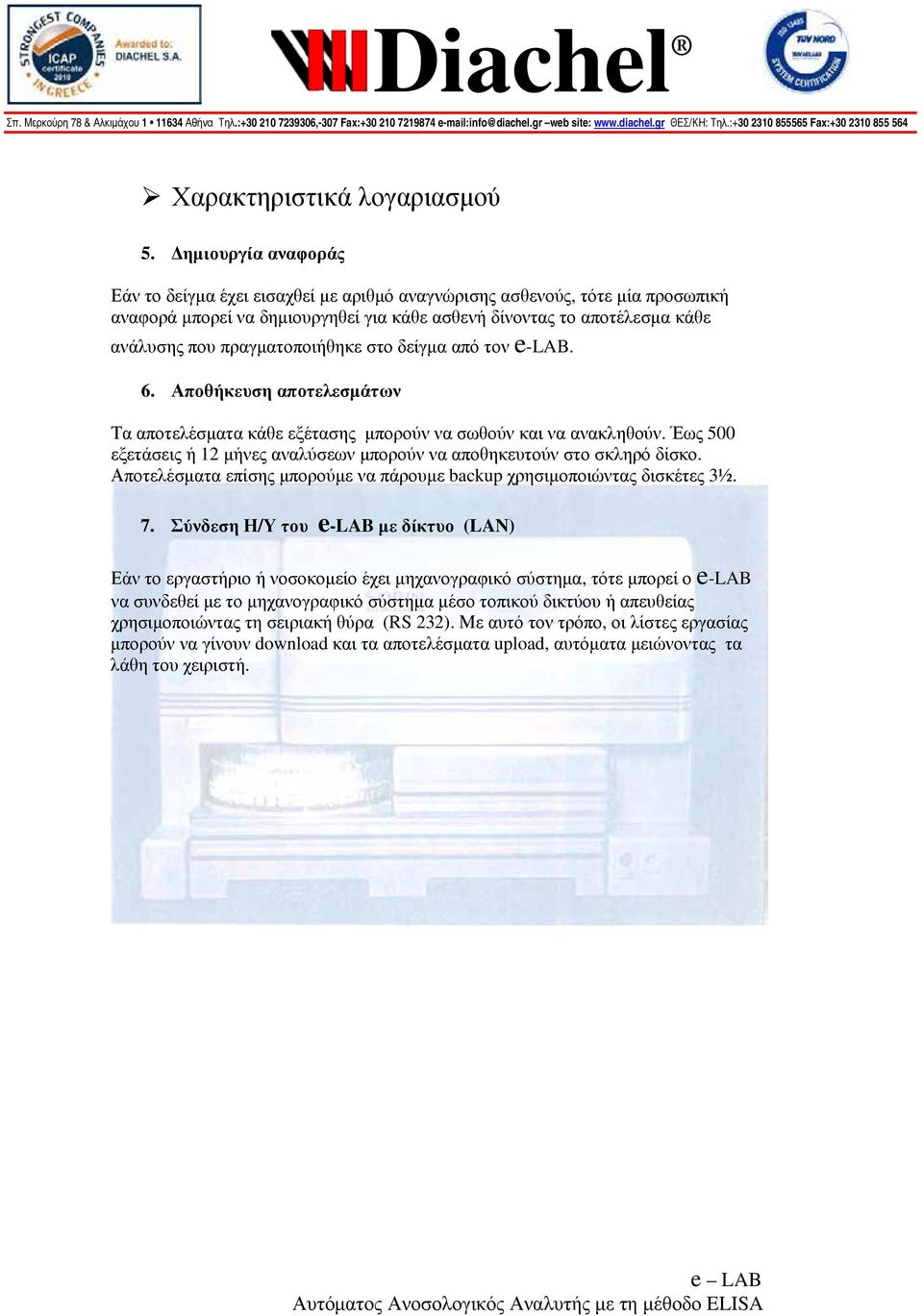

20 Χαρακτηριστικά λογαριασμού 5. Δημιουργία αναφοράς Εάν το δείγμα έχει εισαχθεί με αριθμό αναγνώρισης ασθενούς, τότε μία προσωπική αναφορά μπορεί να δημιουργηθεί για κάθε ασθενή δίνοντας το αποτέλεσμα κάθε ανάλυσης που πραγματοποιήθηκε στο δείγμα από τον e-lab. 6. Αποθήκευση αποτελεσμάτων Τα αποτελέσματα κάθε εξέτασης μπορούν να σωθούν και να ανακληθούν. Έως 500 εξετάσεις ή 12 μήνες αναλύσεων μπορούν να αποθηκευτούν στο σκληρό δίσκο. Αποτελέσματα επίσης μπορούμε να πάρουμε backup χρησιμοποιώντας δισκέτες 3½. 7. Σύνδεση Η/Υ του e-lab με δίκτυο (LAN) Εάν το εργαστήριο ή νοσοκομείο έχει μηχανογραφικό σύστημα, τότε μπορεί ο e-lab να συνδεθεί με το μηχανογραφικό σύστημα μέσο τοπικού δικτύου ή απευθείας χρησιμοποιώντας τη σειριακή θύρα (RS 232). Με αυτό τον τρόπο, οι λίστες εργασίας μπορούν να γίνουν download και τα αποτελέσματα upload, αυτόματα μειώνοντας τα λάθη του χειριστή.

21 Οδηγίες για τη πραγματοποίηση εξετάσεων 1. Άνοιγμα Η/Υ, E-LAB, SELF TEST μηχανήματος. 1. Ανοίγουμε τον Η/Υ και τον εκτυπωτή. 2. Εμφανίζεται ερώτηση για τη ρύθμιση της ημερομηνίας. Πατάμε ENTER από το πληκτρολόγιο. 3. Εμφανίζεται ερώτηση για τη ρύθμιση της ώρας. Πατάμε ENTER από το πληκτρολόγιο. 4. Εμφανίζεται το λογότυπο της συσκευής. ETI-LAB. Πατάμε ENTER από το πληκτρολόγιο. 5. Εμφανίζεται το μήνυμα TURN ON THE INSTRUMENT. Ενεργοποιούμε το μηχάνημα. 6. Εμφανίζεται το μήνυμα DO YOU WANT TO RUN A SELF TEST. Με τo κουμπί TAB απ το πληκτρολόγιο επιλέγουμε YES και πατάμε ENTER. 7. Εμφανίζεται το MENU για το SELF TEST. Ο αναλυτής πραγματοποιεί από μόνος του αυτοέλεγχο για να ελέγξει τις λειτουργίες του. DIAGNOSTIC VI.C TEST COMMUNICATION : OK _#_#_#_#_#_#_#_#_#_#_#_#_#: OK 8. Μετά το τέλος του SELF TEST εμφανίζεται το κυρίως MENU στο οποίο θα δουλέψουμε.

22 2. Προετοιμασία E-LAB από το χρήστη 1. Με τα βελάκια από το πληκτρολόγιο επιλέγω DRAWER LOADING και πατάμε ENTER. 2. Θα εμφανιστεί το μήνυμα OPEN THE DRAWER TO LOAD THE INSTRUMENT, για να συνεχίσουμε πατάμε από το πληκτρολόγιο το γράμμα C. 3. Εμφανίζεται το μήνυμα EMPTY TIPS WASTE, για να συνεχίσουμε πατάμε από το πληκτρολόγιο το γράμμα C. 4. Με τα βελάκια από το πληκτρολόγιο επιλέγουμε τη δεύτερη επιλογή SYRINGE FILLING και πατάμε ENTER. 5. Εμφανίζεται ένα πλαίσιο με τις επιλογές FILLING SYRINGES LUNG Με τα βελάκια από το πληκτρολόγιο επιλέγουμε SYRINGES και πατάμε ENTER. 6. Εμφανίζεται το μήνυμα PRESS A KEY TO EXIT, πατάμε ENTER. 7. Με τα βελάκια από το πληκτρολόγιο επιλέγουμε LUNG και πατάμε ENTER. 8. Εμφανίζεται το μήνυμα DO YOU WANT TO FILL THE HYDRAULIC LUNG (Y/N)? Πατάμε Y. 9. Εμφανίζεται το μήνυμα PRESS-ENTER-TO FILL, πατάμε ENTER. 10. Επόμενο μήνυμα ARE YOU SURE (Y/N)? πατάμε Y. Αν χρειαστεί επαναλαμβάνουμε τη διαδικασία μέχρι το σημείο που επιθυμούμε. Αφού τελειώσουμε τη διαδικασία πατάμε από το πληκτρολόγιο ESC. 11. Επιλέγουμε WASHING HEAD FILLING και πατάμε ENTER. 12. Θα μας εμφανιστεί το παρακάτω μήνυμα. WASHING SOLUTION WASHING SOLUTION TANK 1 WASHING SOLUTION TANK 2 Επιλέγουμε WASHING SOLUTION TANK 1 και πατάμε ENTER 13. Εμφανίζεται το μήνυμα PRESS A KEY TO EXIT πατάμε ENTER και στη συνέχεια ESC. 14. Επιλέγουμε WASHING SOLUTION TANK 2 και επαναλαμβάνουμε την ίδια διαδικασία.

23 3. Επιλογή PROFILE εξετάσεων, φόρτωση δειγμάτων, διάγραμμα και ποσότητες αντιδραστηρίων. 1. Με τα βελάκια από το πληκτρολόγιο επιλέγουμε SELECT A PROFILE και πατάμε ENTER. 2. Με τα βελάκια από το πληκτρολόγιο επιλέγουμε το PROFILE των εξετάσεων που θέλουμε και πατάμε ENTER. 3. Εμφανίζει το διάγραμμα των θέσεων, από το πληκτρολόγιο πατάμε ESC.

24 4. Εμφανίζει το διάγραμμα των πλακών, από το πληκτρολόγιο πατάμε ESC. 5. Χρησιμοποιώντας τα βελάκια από το πληκτρολόγιο επιλέγουμε OPERATING MENU και πατάμε ENTER. 6. Εμφανίζεται το παρακάτω MENU OPERATING MENU ASSAY PROCESSING SAMPLE LOADING PRINTOUTS Χρησιμοποιώντας τα βελάκια από το πληκτρολόγιο επιλέγουμε SAMPLE LOADING και πατάμε ENTER.

25 7. Εμφανίζεται η παρακάτω εικόνα με το μήνυμα: PRESS KEY F1 TO ZERO THE SAMPLE PROGRAMMING, πατάμε από το πληκτρολόγιο F1. 8. Δίνουμε αριθμό δειγμάτων πατώντας το ENTER από το πληκτρολόγιο. Αφού τελειώσουμε πατάμε από το πληκτρολόγιο F10 για να αποθηκευτούν. 9. Εμφανίζει τις πλάκες, για να συνεχίσουμε πατάμε από το πληκτρολόγιο το γράμμα C.

26 10. Εμφανίζει το διάγραμμα θέσεων και τη ποσότητα των αντιδραστηρίων που θα χρειαστούμε. (Προσοχή, σημειώνουμε τις ποσότητες). Τοποθετούμε με προσοχή τα αντιδραστήρια στη σωστή θέση πάνω στο rack προσέχοντας επίσης τη ποσότητα που θα χρησιμοποιήσουμε. Πατώντας τα βελάκια από το πληκτρολόγιο η εικόνα αυτή μας δίνει την ακριβή θέση αλλά και ποσότητα του αντιδραστηρίου. (ΠΡΟΣΟΧΗ =ΑΝ ΤΟΠΟΘΕΤΗΣΟΥΜΕ ΑΝΤΙΔΡΑΣΤΗΡΙΟ ΣΕ ΛΑΘΟΣ ΘΕΣΗ, ΘΑ ΕΧΟΥΜΕ ΛΑΘΟΣ ΑΠΟΤΕΛΕΣΜΑΤΑ) Πατάμε ESC από το πληκτρολόγιο. 11. Με τα βελάκια του πληκτρολογίου επιλέγουμε ASSAY PROCESSING και πατάμε ENTER. 12. Θα εμφανιστεί το παρακάτω μήνυμα MODE OF OPERATION AUTOMATIC SEMIAUTOMATIC Με τα βελάκια από το πληκτρολόγιο επιλέγουμε AUTOMATIC και πατάμε ENTER. Η συσκευή αρχίζει να λειτουργεί.

27 4. Εκτύπωση αποτελεσμάτων, τερματισμός E-LAB 1. Χρησιμοποιώντας τα βελάκια από το πληκτρολόγιο επιλέγουμε PRINTOUTS και πατάμε ENTER. Επιλέγουμε PROTOCOL REPORT και πατάμε ENTER. 2. Θα εμφανιστεί το μήνυμα SIMPLE PROTOCOL REPORT πατάμε ENTER. 3. Εμφανίζεται η παρακάτω εικόνα: HTLV HTLV ENTIRE OK EXIT Πατάμε το κουμπί TAB από το πληκτρολόγιο μέχρι το σημείο που δούμε την επιλογή ΟΚ να αναβοσβήνει, στη συνέχεια πατάμε ENTER. 4. Ο εκτυπωτής αρχίζει και τυπώνει. 5. Πατάμε το κουμπί TAB από το πληκτρολόγιο μέχρι το σημείο που δούμε την επιλογή EXIT να αναβοσβήνει, στη συνέχεια πατάμε ENTER. 6. Χρησιμοποιώντας τα βελάκια από το πληκτρολόγιο, επιλέγουμε ARCHIVES και πατάμε ENTER. 7. Εμφανίζεται η παρακάτω εικόνα: SEARCH IN THE ARCHIVE STORE IN THE ARCHIVE Χρησιμοποιώντας τα βελάκια από το πληκτρολόγιο, επιλέγουμε STORE IN THE ARCHIVE και πατάμε ENTER. 8. Με τα βελάκια από το πληκτρολόγιο επιλέγουμε EXIT και πατάμε ENTER.

28 9. Εμφανίζεται η εικόνα: OPERATING MENU ~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~ Επιλέγουμε με τα βελάκια από το πληκτρολόγιο την επιλογή OPERATING MENU και πατάμε ENTER, και μετά ESC. 10. Επιλέγουμε END OF WORK και πατάμε ENTER. 11. Εμφανίζεται το μήνυμα DRAWER UNLOCKED TO WORK END πατάμε C για συνέχεια. 12. Εμφανίζεται το μήνυμα: Πατάμε ESC. HYDRAULIC CIRCUIT CLEANING WASHING SOLUTION TANK 1 WASHING SOLUTION TANK Εμφανίζεται το μήνυμα : PRESS ANY KEY TO EXIT πατάμε ENTER και μετά ESC. 14. Εμφανίζεται το μήνυμα: EMPTY THE WASTE TANK BY PRESSING THE BUTTON ON THE LEFT SIDE. Πατάμε παρατεταμένα το κόκκινο κουμπί που βρίσκεται στην αριστερή πλευρά του μηχανήματος μέχρι να σταματήσει να κατεβάζει απόβλητα ο σωλήνας. Μόλις τελειώσουμε πατάμε από το πληκτρολόγιο το γράμμα C 15 Εμφανίζεται το μήνυμα TURN OFF THE INSTRUMENT κλείνουμε το μηχάνημα πατώντας το κουμπί που βρίσκεται δεξιά του μηχανήματος. 16. Κλείνουμε τον Η/Υ.

29 Τεχνικές προδιαγραφές Σταθμός αναγνώρισης δειγμάτων Σωλήνες θέσεις έως 16mm διάμετρο, 55 έως 100μμ ύψος θέσεις mm διάμετρο, 50mm ύψος Barcode UPS έκδοση Α και Ε (EAN 8 και 13), Code 39 διαστρωμάτωση 2 έως 5, Code 93, Codabar, ξεχωριστό 2 έως 5, Code 128 και Code 39 full ASCII. Ο σαρωτής θα εξαιρέσει αυτόματα μεταξύ όλων των παραπάνω συμβόλων εκτός Code 39 και Code 39 Full ASCII Χωρητικότητα Ταυτοποίηση 180 Δείγματα Μέγιστος αριθμός δειγμάτων 120 καταλαμβάνονται σε Σωληνάρια Σταθμός πιπεταρίσματος αντιδραστηρίων και δειγμάτων Περιοχή εργασίας Έως 3 μικροπλάκες Αραίωση Μία με 1 ml και μία με 5 ml με 2 σύριγγες ακριβείας Ανάλυση μέγιστο εύρος σύριγγας 3000 βήματα Ομοιότητες Για μάρτυρες και standards, προγραμματίζονται από 1 έως 4 Για δείγματα, προγραμματίζονται από 1 έως 8 Ακρίβεια Τα τεστ υλοποιούνται μετρώντας την τιμή απορροφητικότητας 200 μl διαλύματος Δείγμα ορού βελόνα διανομής CV<3.0% με 10μL CV<2.0% με 25μL CV<1.5% με 100μL Ρύγχος μιας χρήσεως CV<3.5% με 25μL CV<1.8% με 100μL Αντιδραστήρια Ρύγχος μιας χρήσεως CV<3.5% με 50μL CV<2.0% με 100μL

30 Διανομή βελόνα διανομής <16 λεπτά για 96 δείγματα (100 μl όγκου διανομής και 1mL όγκου Υγρού πλύσης βελόνας) Ρύγχος μιας χρήσεως <13 λεπτά για 96 δείγματα (100 μl όγκου διανομής) <3 λεπτά για 96 αντιδραστήρια διανομής (100 μl όγκου διανομής Επιμόλυνση βελόνα διανομής εξαρτάτε από τον όγκο υγρού Πλύσης Βελόνας Ρύγχος μιας χρήσεως καθόλου Σταθμός επώασης Θάλαμος επώασης 3 διαφορετικούς επωαστήρες με ανεξάρτητη θερμοκρασία Θερμοκρασία προγραμματισμό από 30 C (ή θερμοκρασία δωματίου +5 C) έως 45 C Σταθερότητα ±1 Χρόνος Προθέρμανση προγραμματισμός χρόνου επώασης 15 λεπτά Σταθμός πλύσης Ποσότητα προγραμματίζεται από 100 μl έως 200 μl Κύκλοι προγραμματίζεται από 1 έως 9 Χρόνος μουλιάσματος Πίεση προγραμματίζεται από 1 λεπτό έως 2 λεπτά προγραμματίζεται, normal ή ομαλά
