Ευρυζωνικές Υπηρεσίες για τον Πολίτη Λειτουργία, ιαχείριση & Σταδιακή Επέκταση των Υποδομών

Transcript

1 Ευρυζωνικές Υπηρεσίες για τον Πολίτη Λειτουργία, ιαχείριση & Σταδιακή Επέκταση των Υποδομών Κωνσταντίνος Ρογκάλας Υπεύθυνος Ανάπτυξης Ευρυζωνικότητας Ελλάδας

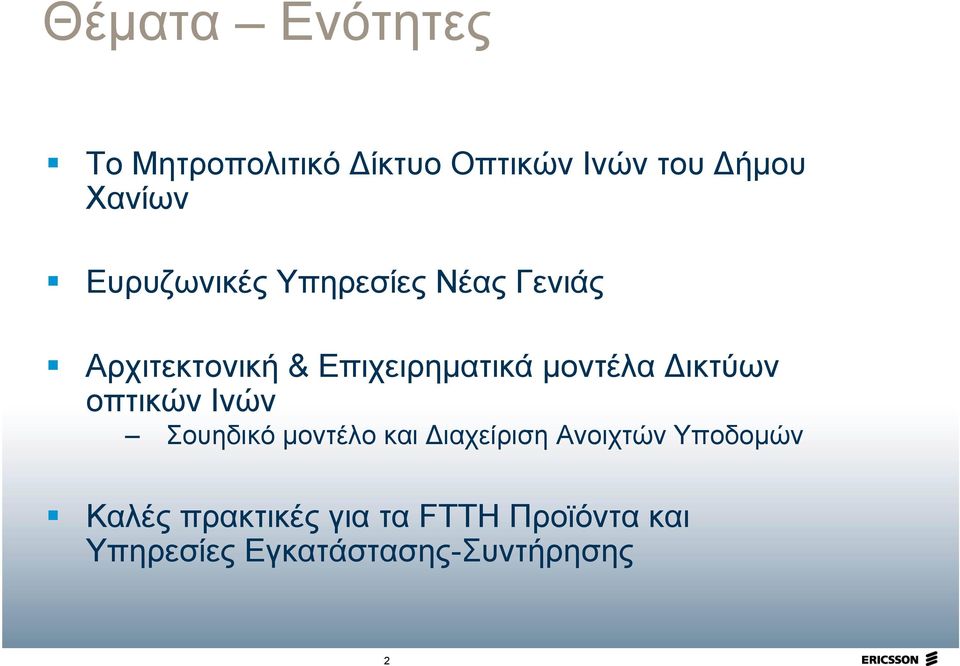

2 Θέματα Ενότητες Το Μητροπολιτικό ίκτυο Οπτικών Ινών του ήμου Χανίων ΕυρυζωνικέςΥπηρεσίεςΝέαςΓενιάς Αρχιτεκτονική & Επιχειρηματικά μοντέλα ικτύων οπτικών Ινών Σουηδικό μοντέλο και ιαχείριση Ανοιχτών Υποδομών Καλές πρακτικές για τα FTTH Προϊόντα και Υπηρεσίες Εγκατάστασης-Συντήρησης 2

3 Μητροπολιτικό ίκτυο Οπτικών Ινών του ήμου Χανίων

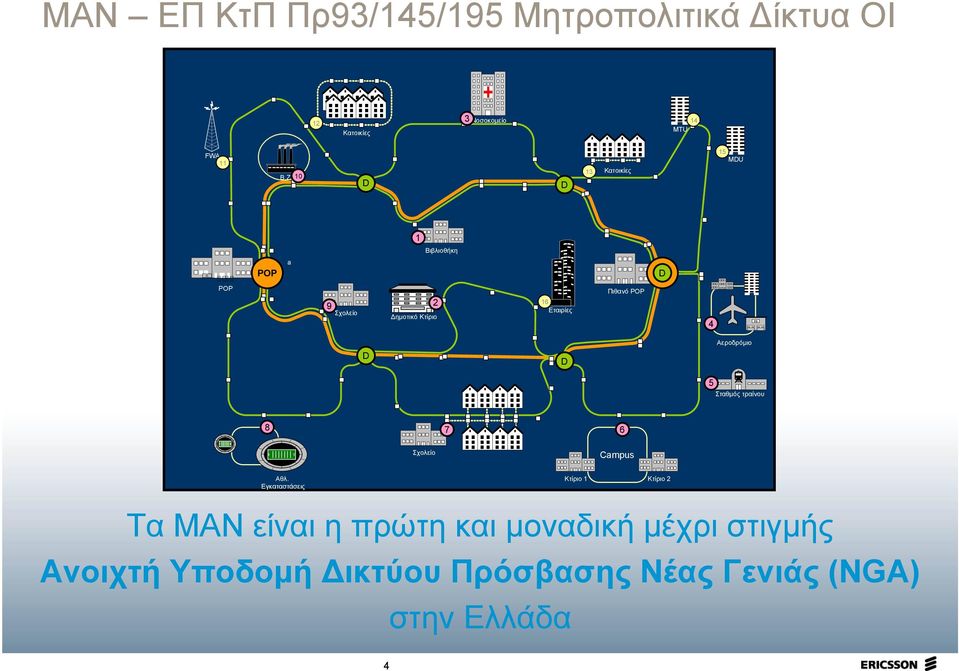

4 ΜΑΝ ΕΠ ΚτΠ Πρ93/145/195 Μητροπολιτικά ίκτυα ΟΙ 12 Κατοικίες 3 Νοσοκομείο 14 MTU FWA 11 B.Z 10 D D 13 Κατοικίες 15 MDU 1 Βιβλιοθήκη POP a D POP 9 Σχολείο 2 ημοτικό Κτίριο 16 Εταιρίες Πιθανό POP 4 FD D D Αεροδρόμιο 5 Σταθμός τραίνου Σχολείο Campus Αθλ. Εγκαταστάσεις Κτίριο 1 Κτίριο 2 Τα ΜΑΝ είναι η πρώτη και μοναδική μέχρι στιγμής Ανοιχτή Υποδομή ικτύου Πρόσβασης Νέας Γενιάς (NGA) στην Ελλάδα 4

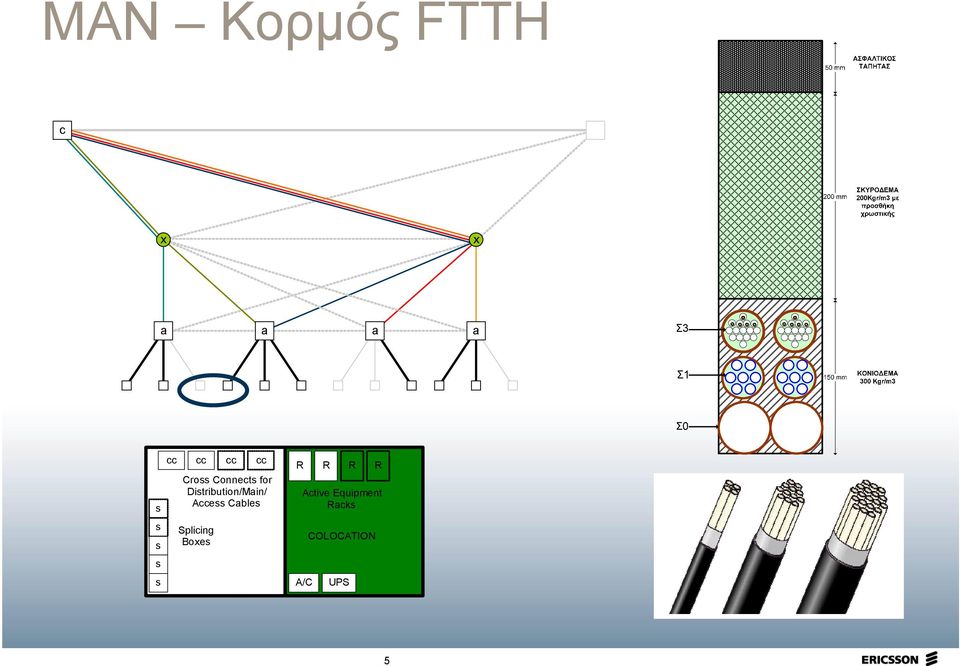

5 MAN Κορμός FTTH c x x a a a a s s s s s cc cc cc cc Cross Connects for Distribution/Main/ Access Cables Splicing Boxes R R R Active Equipment Racks A/C R COLOCATION UPS 5

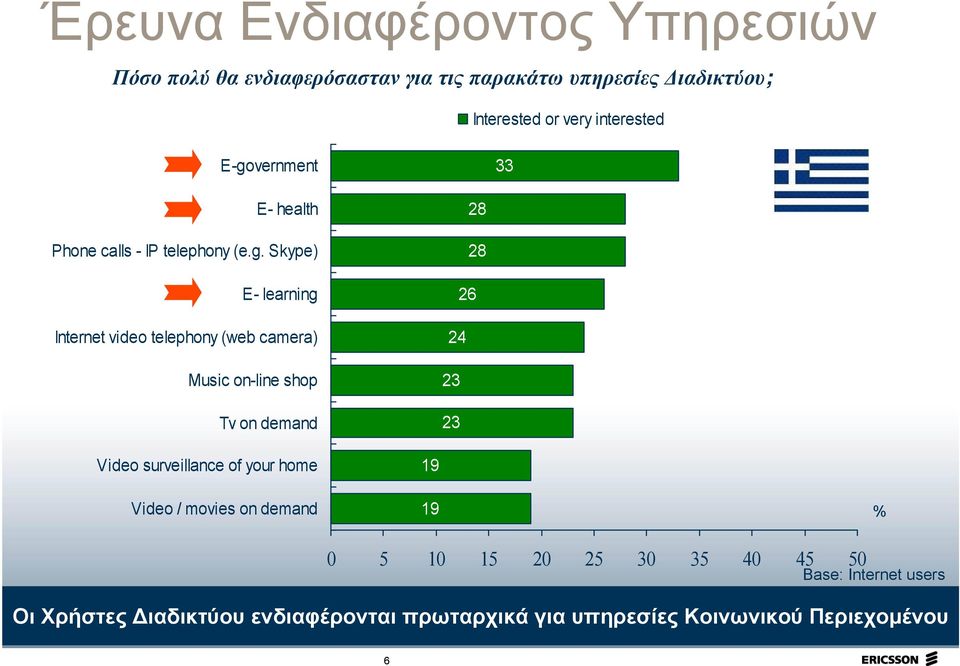

6 Έρευνα Ενδιαφέροντος Υπηρεσιών Πόσο πολύ θα ενδιαφερόσασταν για τις παρακάτω υπηρεσίες Διαδικτύου; Interested or very interested E-government 33 E- health Phone calls - IP telephony (e.g. Skype) E- learning Internet video telephony (web camera) Music on-line shop Tv on demand Video surveillance of your home Video / movies on demand % Base: Internet users Οι Χρήστες ιαδικτύου ενδιαφέρονται πρωταρχικά για υπηρεσίες Κοινωνικού Περιεχομένου 6

7 Ευρυζωνικές Υπηρεσίες Νέας Γενιάς

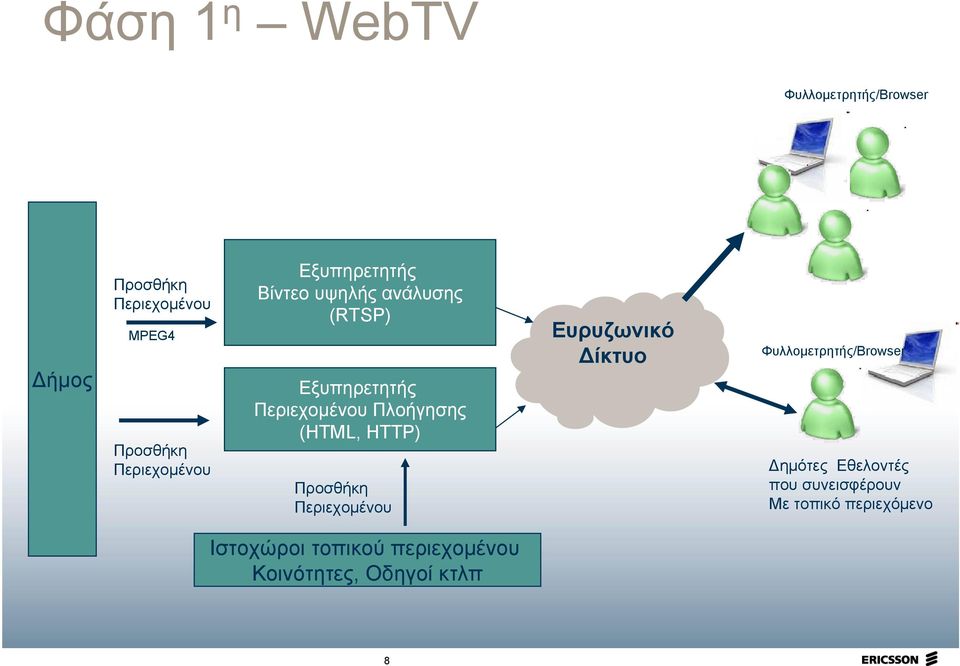

8 Φάση 1 η WebTV Φυλλομετρητής/Browser ήμος Προσθήκη Περιεχομένου MPEG4 Προσθήκη Περιεχομένου Εξυπηρετητής Βίντεο υψηλής ανάλυσης (RTSP) Εξυπηρετητής Περιεχομένου Πλοήγησης (HTML, HTTP) Προσθήκη Περιεχομένου Ευρυζωνικό ίκτυο Φυλλομετρητής/Browser ημότες Εθελοντές που συνεισφέρουν Με τοπικό περιεχόμενο Ιστοχώροι τοπικού περιεχομένου Κοινότητες, Οδηγοί κτλπ 8

9 ήμος Προσθήκη Περιεχομένου Προσθήκη Περιεχομένου Πρόβλημα... Απαραίτητη Εξυπηρετητής η στοιχειώδης Βίντεο υψηλής ανάλυσης Ευρυζωνικό γνώση χρήσης ίκτυο ΗΥ Πιθανή λύση η προσφορά Εξυπηρετητής Περιεχομένου Πλοήγησης των υπηρεσιών απο ένα πιο γνωστόμέσοτητηλεόραση. Προσθήκη Περιεχομένου ημότες Εθελοντές που συνεισφέρουν Με τοπικό περιεχόμενο Ιστοχώροι τοπικού περιεχομένου Κοινότητες, Οδηγοί κτλπ 9

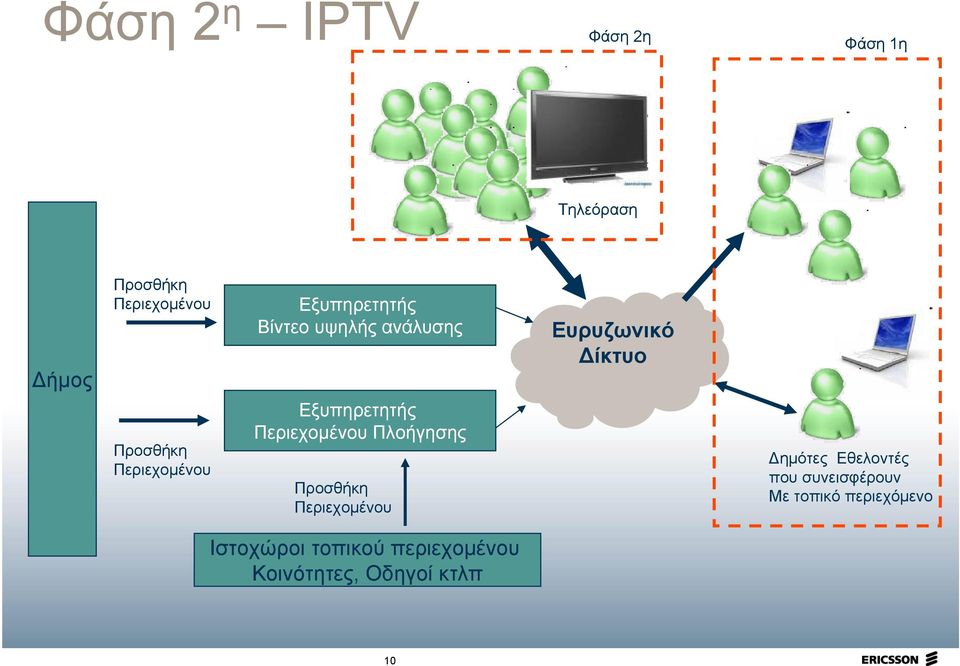

10 Φάση 2 η IPTV Φάση 2η Φάση 1η Τηλεόραση ήμος Προσθήκη Περιεχομένου Προσθήκη Περιεχομένου Εξυπηρετητής Βίντεο υψηλής ανάλυσης Εξυπηρετητής Περιεχομένου Πλοήγησης Προσθήκη Περιεχομένου Ευρυζωνικό ίκτυο ημότες Εθελοντές που συνεισφέρουν Με τοπικό περιεχόμενο Ιστοχώροι τοπικού περιεχομένου Κοινότητες, Οδηγοί κτλπ 10

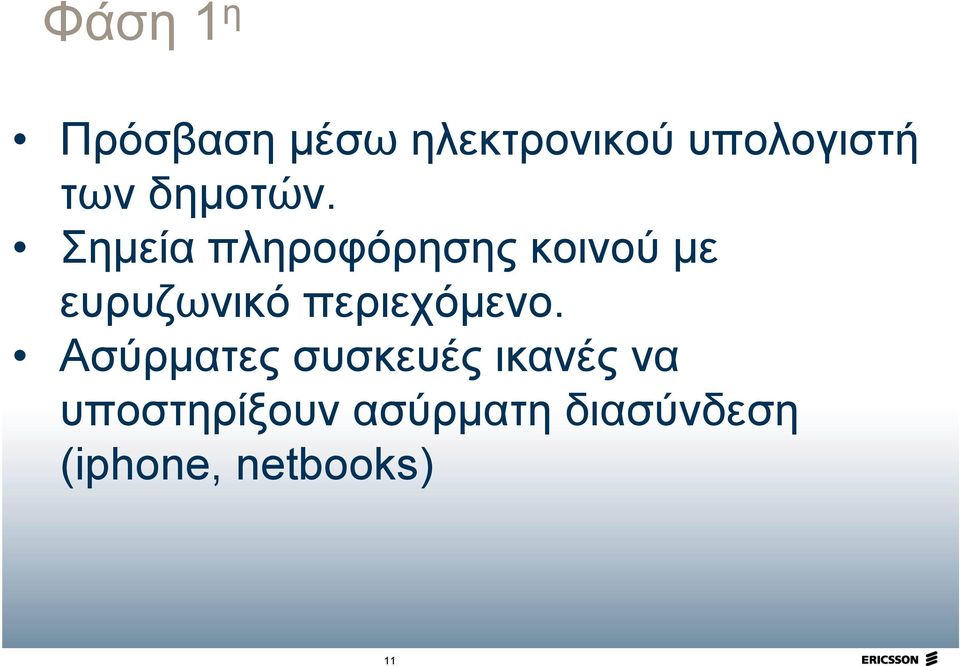

11 Φάση 1 η Πρόσβαση μέσω ηλεκτρονικού υπολογιστή των δημοτών. Σημεία πληροφόρησης κοινού με ευρυζωνικό περιεχόμενο. Ασύρματες συσκευές ικανές να υποστηρίξουν ασύρματη διασύνδεση (iphone, netbooks) 11

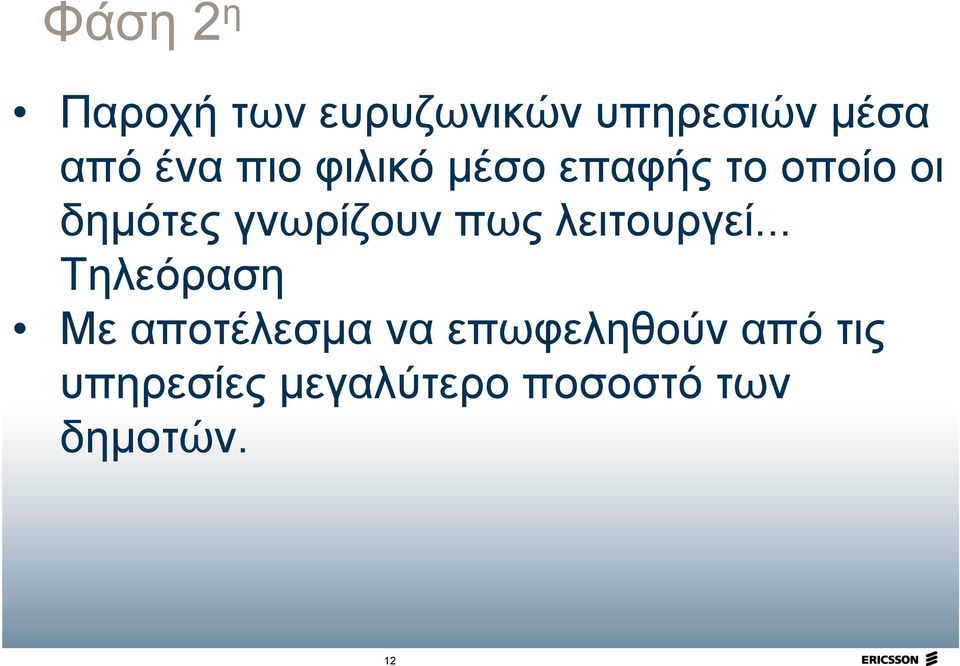

12 Φάση 2 η Παροχή των ευρυζωνικών υπηρεσιών μέσα απόέναπιοφιλικόμέσοεπαφήςτοοποίοοι δημότες γνωρίζουν πως λειτουργεί... Τηλεόραση Με αποτέλεσμα να επωφεληθούν από τις υπηρεσίες μεγαλύτερο ποσοστό των δημοτών. 12

13 Οικοσύστημα IPTV Επίβλεψη Ποιότητας Της Υπηρεσίας Σημείο Λήψης Τηλεοπτικού Σήματος Εξυπηρετητές Περιεχομένου Εξυπηρετητής IPTV Εφαρμογών Κρυπτογράφηση Περιεχομένου Εφαρμογές IPTV ιαχείριση και Παρακολούθηση του συστήματος Αποκωδικοποιητές IPTV Οικοσύστημα ευρυζωνικά δικτυομένου σπιτιού 13

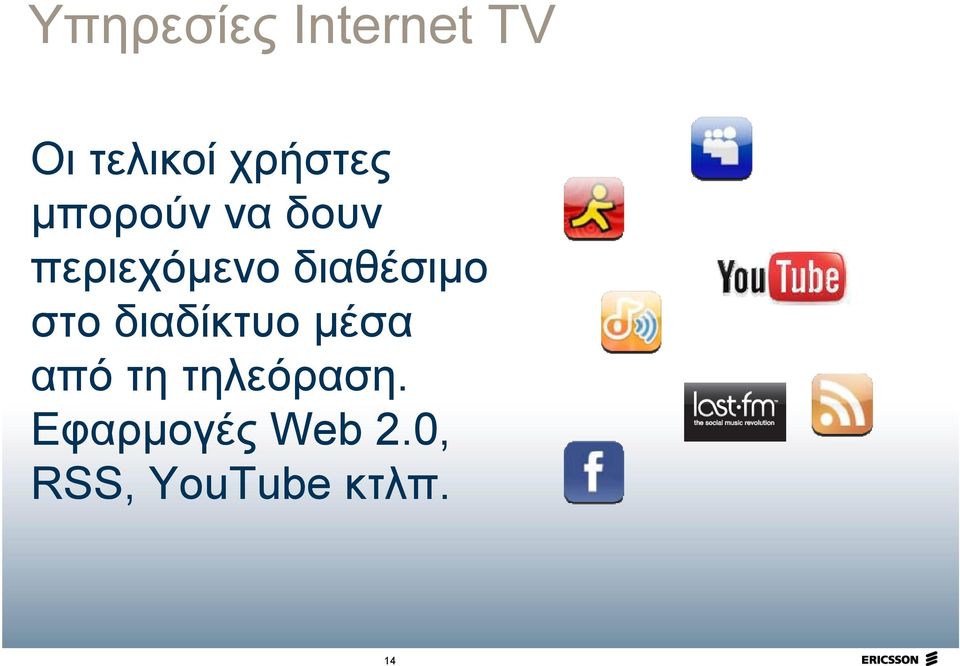

14 Υπηρεσίες Internet TV Οι τελικοί χρήστες μπορούν να δουν περιεχόμενο διαθέσιμο στο διαδίκτυο μέσα από τη τηλεόραση. Εφαρμογές Web 2.0, RSS, YouTube κτλπ. 14

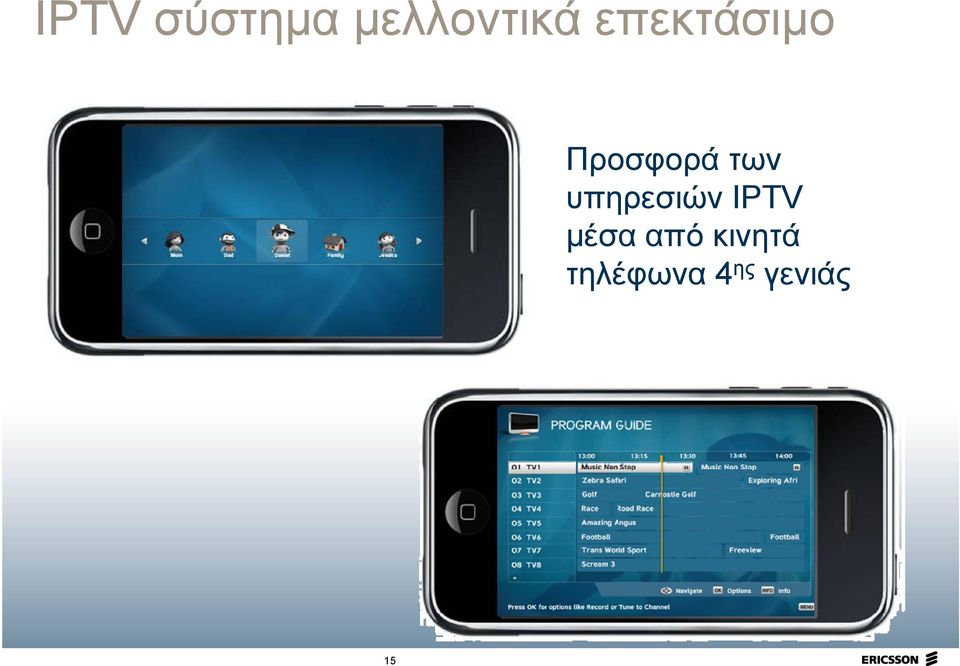

15 IPTV σύστημα μελλοντικά επεκτάσιμο Προσφορά των υπηρεσιών IPTV μέσα από κινητά τηλέφωνα 4 ης γενιάς 15

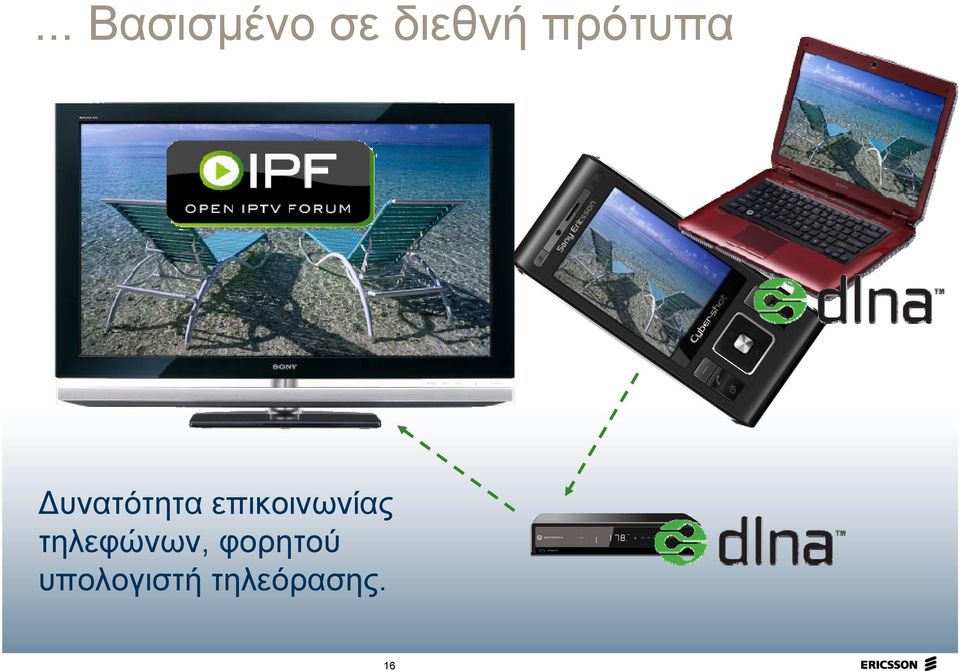

16 ... Βασισμένοσεδιεθνήπρότυπα υνατότητα επικοινωνίας τηλεφώνων, φορητού υπολογιστή τηλεόρασης. 16

17 Open IPTV Forum Η Ericsson είναι από τους βασικούς υποστηρικτές του Open IPTV Φόρουμ στο οποίο συμμετέχουν πάνω από 60 εταιρείες και τηλεπικοινωνιακοί οργανισμοί παγκοσμίως. 17

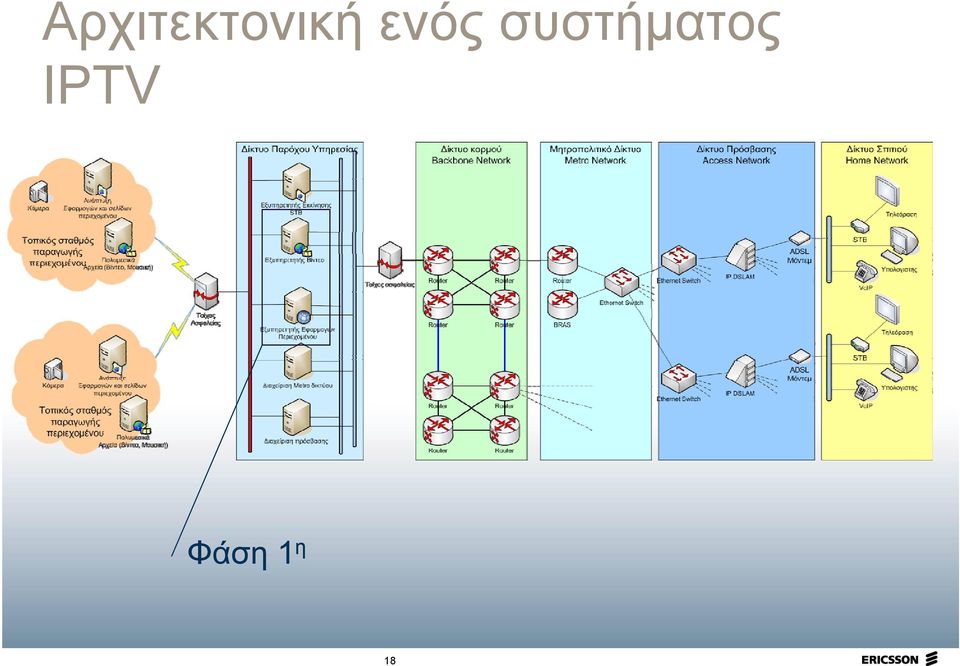

18 Αρχιτεκτονική ενός συστήματος IPTV Φάση 1 η 18

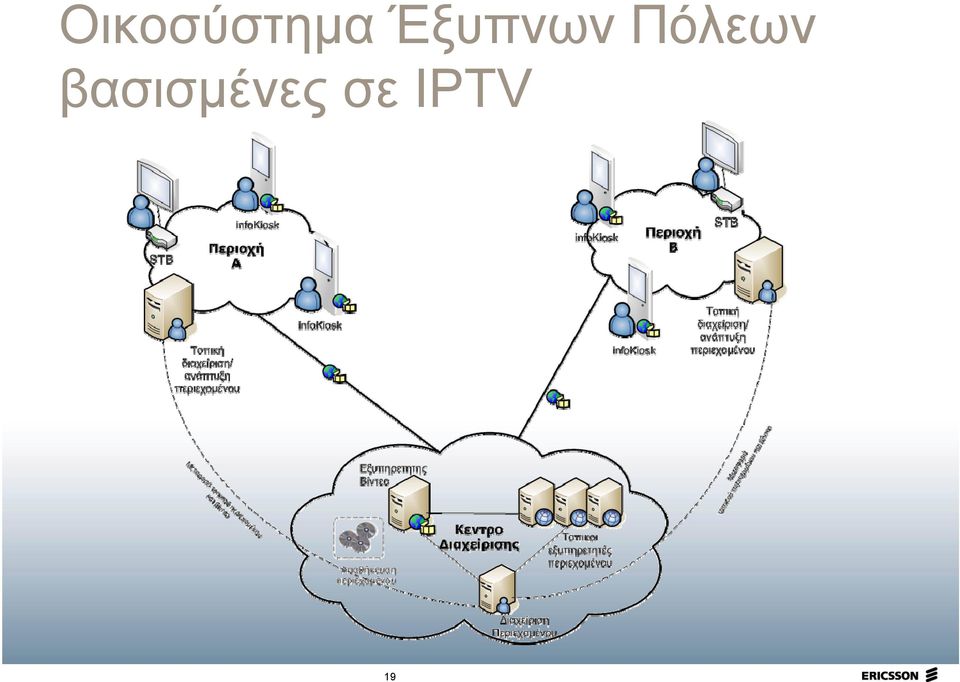

19 Οικοσύστημα Έξυπνων Πόλεων βασισμένες σε IPTV 19

20 Αρχιτεκτονική & Επιχειρηματικά μοντέλα ικτύων οπτικών Ινών

21 Εισαγωγική Ορολογία Πάροχος Περιεχομένου (ΠΠ) Παρέχει: Υπηρεσίες (π.χ. IPTV, VoIP, egov, Tele-X) Πάροχος Επικοινωνιών (ΠΕ) Παρέχει: Ενεργό ίκτυο Πάροχος Υποδομών (ΠΥ) Παρέχει: Παθητικό ίκτυο 21

22 Παραδείγματα Επιχειρηματικών Μοντέλων ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ Κάθετος Πάροχος All-in-a-box ΠΕ ΠΕ ΠΕ ΠΕ ΠΕ & ΠΥ ΠΥ ΠΥ Verizon Inc Ανταγωνισμός Lyse Energy Sv Bostäder Σουηδικό Μοντέλο 22

23 Σουηδικό Μοντέλο Πάροχοι Περιεχομένου (ΠΠ) Πάροχοι Internet (ISP) Εταιρείες ΜΜΕ VoIP πάροχοι Εταιρείες Καλωδιακής TV Πάροχοι Επικοινωνιών (ΠΕ) Ουδέτεροι Πάροχοι Εναλλακτικοί Πάροχοι Παραδοσιακοί Πάροχοι OpeNet Πάροχοι Υποδομών (ΠΥ) Κατασκευαστικές Εταιρείες ήμοι/περιφέρειες Εταιρείες Ηλ. Ενέργειας 23

24 Zitius ιαχείριση ικτύου FTTH Svenska Bostäder, Järfällahus, Stockholmshem Familjebostäder Κατασκευαστικές Εταιρείες Κατασκεύασαν περίπου διαμερίσματα στη Στοκχόλμη Παρέχουν Ευρυζωνική πρόσβαση στους ένοικους με στόχο: Την παροχή ανταγωνιστικών υπηρεσιών πέρα του συνδρομητικού καλωδιακού τηλεοπτικού παρόχου Την ανάπτυξη πρωτοποριακών υπηρεσιών «έξυπνου σπιτιού» (έξυπνες κάρτες code keys, μακρόθεν παρακολούθηση, τηλε-θέρμανση, τηλεφωτισμός, κτλ.) Αύξηση αξίας ακινήτων Επινοικίαση της παθητικής υποδομής οπτικών ινών με αποπληρωμή της σχετικής επένδυσης Υψηλότερη Ζήτηση Υψηλότερα Ενοίκια Zitius Είναι Πάροχος Ανοιχτής Πρόσβασης «Open Access Operator» (Communication Operator or OpCo). Λειτουργεί ως μεταπράτης (Broker) Υπηρεσιών και Περιεχομένου που παρέχονται μέσω της πρόσβασης στην οπτική ίνα. 24

25 Οφέλη Χρηστών - Μοντέλο Zitius Οι ένοικοι-συνδρομητές απολαμβάνουν πολλές επιλογές υπηρεσιών TV/Video, Internet & Τηλεφωνίας για να φτιάξουν το δικό τους triple play. Οι ιδιοκτήτες των κτιρίων παρέχουν την παθητική υποδομή οπτικών ινών στα κτίρια και συνδέονται στο Μητροπολιτικό ίκτυο της Στοκχόλμης Stokab. Χειρίζεται τις συμβάσεις με Παρόχους & Προμηθευτές Προωθεί τις πωλήσεις των Παρόχων (υποστήριξη marketing) Παρέχει υποστήριξη 2 ου επιπέδου στους Παρόχους Προμήθεια, Εγκατάσταση, Παραμετροποίηση, και Ολοκλήρωση του Εξοπλισμού (Ενεργού και Παθητικού) Λειτουργία ικτύου βάσει Σύμβασης Υπηρεσιών ιαχείρισης 25

26 «Ανοιχτή» Αρχιτεκτονική Deep Fiber Παθητικής Πρόσβαση Fibre technology, drop cabling, terminals and other customer premises equipment Ενεργός ικτύου Πρόσβασης Network Control elements, IP/Ethernet access, switching and aggregation nodes DSL Fiber Cat 5 Met ro Ether net Met ro Ether net Met ro Optical Ether net Transp ort Met ro Ether net Met ro Ether net Met ro Ether net Ed ge Ed ge IP Backbone ASP e.g. IMS, TSS, IPTV ISP Internet Access Nodes Metro/Aggregation Network IP Edge BackboneService Provider Network Networks 26

27 Managed FTTH Μοντέλο Λειτουργίας Τελικοί Χρήστες Κατασκευαστικές Εταιρείες (ιδιοκτήτες Παθητικής Υποδομής) Area 1, Building N Area 1, Building 1 Area 2, Building 1 Area N, Building N Area N, Building 1 Επιτόπιες Υπηρεσίες Συμβάσεις SLA Γραφεία Εξυπηρέτησης Πελατών Helpdesks Γραφεία Εξυπηρέτησης Πελατών Helpdesks Λειτουργία ικτύου ON SITE FULLFILMENT ON SITE Επιτόπια FULLFILMENT PARTNER Συνεργεία (FIELD PARTNER OPERATION ) (FIELD (Πεδίο) OPERATION ) Ericsson Zitius Συμβάσεις SLA Εξυπηρέτηση Back Office SDM Platform 1 Platform 2... Platform N 27

28 Ροή/ ιαμοιρασμός Εσόδων Χρήστες Πληρωμή Υπηρεσιών Πληρωμή υψηλότερων Ενοικίων Πάροχος Υπηρ./Περιεχ. Πάροχος Υπηρ./Περιεχ. Πάροχος Υπηρ./Περιεχ. Πληρωμή μεταφοράς STOKAB & Κατασκευαστικές Εταιρείες Πληρωμή ενοικίου Παθητικής υποδομής Πληρωμή για το Σύστημα και τη Λειτουργία του Δικτύου System Vendor 28

29 Zitius - Ericsson Πληρωμές Η Zitius πληρώνει ελάχιστο σταθερό μηνιαίο ποσό για τη λειτουργία του δικτύου Πρόσθετες μηνιαίες πληρωμές σύμφωνα με Ενεργές θύρες Παρεχόμενη υπηρεσία (ISP, υποστήριξη IPTV, κόμβος υπηρεσίας service edge node ) Υπηρεσίες Πρώτου Επιπέδου Τελικοί Χρήστες επικοινωνούν με τον Πάροχο εύτερου Επιπέδου παρέχονται από τη Zitius στους Παρόχους Τρίτου Επιπέδου παρέχονται από την Ericsson στη Zitius SLAs Χρόνοι Απόκρισης Υποστηρίζονται από την Ericsson ιαθεσιμότητα 99% uptime, 4 ώρες απόκριση για τους Κύριους Κόμβους, 24 ώρες για τους κόμβους πρόσβασης 29

30 Καλές Πρακτικές FTTH Προϊόντα/Εγκατάσταση

31 Σημαντικές Στρατηγικές Αποφάσεις Υπηρεσίες Λειτουργίας ικτύου EDA Fiber Access (P2P) Point to point Τοπολογία EDA GPON (P2MP) Point to multipoint Τοπολογία Παθητική Υποδομή: καλώδια, υλικό κόμβων,... 31

32 Συνολική Λύση «Σύστημα» Ribbonet γιατοδίκτυοπρόσβασης/χρηστών Micronet για το δίκτυο ιανομής/πρόσβασης Εργαλεία και Μεθοδολογία Εγκατάστασης Παρελκόμενα και σύνδεσμοι Οπτικών Ινών 32

33 Γρήγορη Εγκατάσταση στο Σπίτι Εργαλείο Εμφύσησης ΟΙ στο Σπίτι Φορητό (μπαταρία) Προ-τερματισμένο fiber drum Προστασία Οπτικής Ίνας με αποσύμπλεξη τριβής Με χρήση αεροσυμπιεστού Εμφύσηση έως 1000 m ίχως αεροσυμπιεστή Εμφύσηση m 33

34 Πιστοποίηση για εγκαταστάτες/εργολάβους Η Ericsson πιστοποιεί Training partners, όπως CUL, Σουηδία (Hudiksvall) IT-skolen, ανία (Vejle) Forehand, Ολλανδία (Rotterdam). Ο πιστοποιημένος εγκαταστάτης: ενημερώνεται συνεχώς για τις αλλαγές προιόντων και μεθόδων-οδηγιών εγκατάστασης δύναται να χρησιμοποιεί, αγοράζει και να νοικιάζει το Φορητό Εργαλείο Εμφύσησης καταχωρείται στη Βάση εδομένων της Ericsson που αφορά τους πιστοποιημένους εγκαταστάτες Ribbonet παγκοσμίως ύναται να χορηγεί λειτουργική εγγύηση για το Σύστημα Ribbonet 34

35 Πιστοποίηση στην Ελλάδα Το Ινστιτούτο Τηλεπικοινωνιακών Συστημάτων του Πολυτεχνείου Κρήτης σε συνεργασία με την Ericsson δημιουργεί ένα Κέντρο Εκπαίδευσης με σκοπό την παροχή εξειδικευμένης τεχνικής εκπαίδευσης για το Σχεδιασμό και την Εγκατάσταση Οπτικών Ινών. 35

36 Παράδειγμα NESA Energy ανία Εγκατάσταση συνδέσεων ΟΙ στο Σπίτι Αρχιτεκτονική point to point Υπηρεσίες Tripple play 36

37 37
