1 _09

2

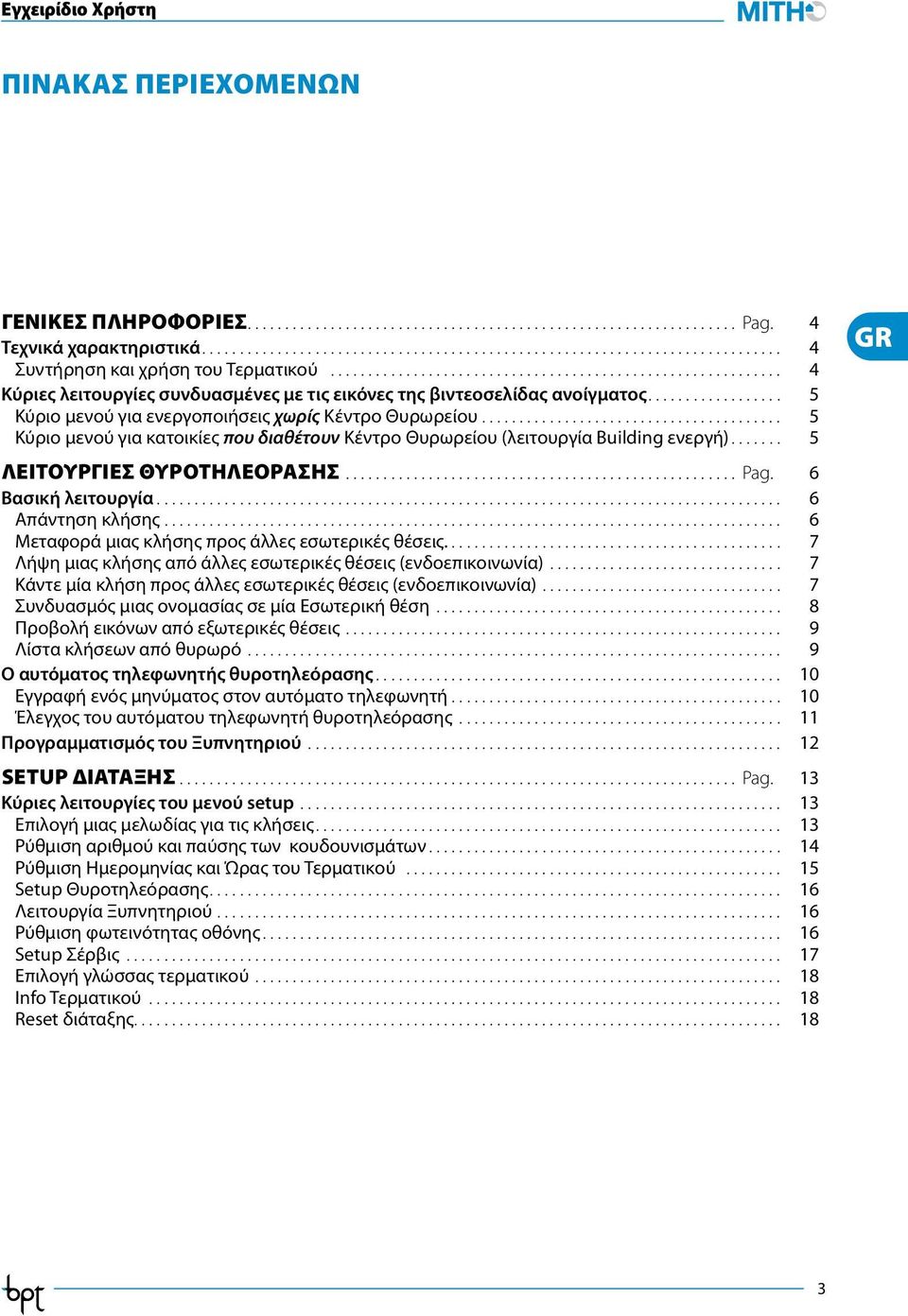

3 ΠIΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Pag. 4 Τεχνικά χαρακτηριστικά Συντήρηση και χρήση του Τερματικού Κύριες λειτουργίες συνδυασμένες με τις εικόνες της βιντεοσελίδας ανοίγματος Κύριο μενού για ενεργοποιήσεις χωρίς Κέντρο Θυρωρείου Κύριο μενού για κατοικίες που διαθέτουν Κέντρο Θυρωρείου (λειτουργία Building ενεργή) ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Pag. 6 Βασική λειτουργία Απάντηση κλήσης Μεταφορά μιας κλήσης προς άλλες εσωτερικές θέσεις Λήψη μιας κλήσης από άλλες εσωτερικές θέσεις (ενδοεπικοινωνία) Κάντε μία κλήση προς άλλες εσωτερικές θέσεις (ενδοεπικοινωνία) Συνδυασμός μιας ονομασίας σε μία Εσωτερική θέση Προβολή εικόνων από εξωτερικές θέσεις Λίστα κλήσεων από θυρωρό Ο αυτόματος τηλεφωνητής θυροτηλεόρασης Εγγραφή ενός μηνύματος στον αυτόματο τηλεφωνητή Έλεγχος του αυτόματου τηλεφωνητή θυροτηλεόρασης Προγραμματισμός του Ξυπνητηριού SETUP ΔΙΑΤΑΞΗΣ Pag. 13 Κύριες λειτουργίες του μενού setup Επιλογή μιας μελωδίας για τις κλήσεις Ρύθμιση αριθμού και παύσης των κουδουνισμάτων Ρύθμιση Ημερομηνίας και Ώρας του Τερματικού Setup Θυροτηλεόρασης Λειτουργία Ξυπνητηριού Ρύθμιση φωτεινότητας οθόνης Setup Σέρβις Επιλογή γλώσσας τερματικού Info Τερματικού Reset διάταξης

4 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Τεχνικά χαρακτηριστικά Mitho είναι η καινοτομική έγχρωμη θυροτηλεόραση touch screen, που έχει σχεδιαστεί για τις εγκαταστάσεις συστήματος δύο καλωδίων X1 και 300 (χωριστή τροφοδοσία) Ηχείο (ανοιχτή ακρόαση) 2 Ακουστικό 3 Μικρόφωνο 4 Οθόνη αφής 04:09 μμ touch screen 4,3 5 Θέση στυλό για touch screen Συντήρηση και χρήση του Τερματικού Χρησιμοποιήστε το τερματικό μόνο με το στυλό που παρέχεται, μην χρησιμοποιείτε εργαλεία, στυλό ή άλλα μυτερά όργανα που θα μπορούσαν να καταστρέψουν την οθόνη και να επηρεάσουν τη λειτουργία της. Μην εκθέτετε την οθόνη LCD στην άμεση ακτινοβολία του ήλιου. Για τον καθαρισμό χρησιμοποιήστε μόνο μαλακά και στεγνά πανιά ή ελαφρά βρεγμένα με νερό, μην χρησιμοποιείτε κανέναν τύπο χημικού προϊόντος. Για να μπλοκάρετε την touch screen και να επιτρέψετε τον καθαρισμό της πατήστε και κρατήστε πατημένο το παρεχόμενο στυλό στην περιοχή ημερο./ώρα μέχρι να σκουρύνει η οθόνη και να εμφανιστεί το πορτοκαλί λουκέτο. Προχωρήστε με τον ίδιο τρόπο για να ξεμπλοκάρετε την οθόνη. 4

5 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Κύριες λειτουργίες συνδυασμένες με τις εικόνες της βιντεοσελίδας ανοίγματος Η βιντεοσελίδα ανοίγματος επιτρέπει τη γρήγορη πρόσβαση και με διαισθητικό τρόπο σε όλες τις λειτουργίες η διαχείριση των οποίων γίνεται από το τερματικό Mitho και επίσης ένα άμεσο feed back των γεγονότων που αφορούν το σύστημα. Κύριο μενού για ενεργοποιήσεις χωρίς Κέντρο Θυρωρείου Φως σκάλας Ξυπνητήρι ενεργό Βοηθητική εντολή Γρήγορη πρόσβαση επιλογής γλώσσας Αποκλεισμός των ήχων κουδουνίσματος κλήσης Πρόσβαση στις λειτουργίες ενδοεπικοινωνίας Ενεργοποίηση τηλεκάμερας της εξωτερικής θέσης Πρόσβαση στη λίστα μηνυμάτων από θυρωρό Η εικόνα που αναβοσβήνει δείχνει την παρουσία μηνυμάτων που δεν έχουν διαβαστεί Γρήγορη πρόσβαση στη λειτουργία Ξυπνητήρι Άνοιγμα πόρτας Ενεργοποίηση αυτόματου τηλεφωνητή θυροτηλεόρασης Πρόσβαση στη λίστα μηνυμάτων αυτόματου τηλεφωνητή Θυροτηλεόρασης Η εικόνα που αναβοσβήνει δείχνει την παρουσία μηνυμάτων που δεν έχουν διαβαστεί Setup Διάταξης Κύριο μενού για κατοικίες που διαθέτουν Κέντρο Θυρωρείου (λειτουργία Building ενεργή) Μπουτόν Privacy Απομονώνει τα τερματικά της κατοικίας από όλες τις κλήσεις που απευθύνονται σ' αυτά. Εάν η κλήση προέρχεται από το Θυρωρό αυτός θα ειδοποιηθεί ότι η λειτουργία privacy είναι ενεργή Κλήση στο Θυρωρό Μπουτόν Πανικός Στέλνει στο κέντρο μία επισήμανση συναγερμός πανικού που αναφέρει τον αριθμό του εσωτερικού που καλεί. Σημείωση: Μετά από 5 λεπτά μη ενεργής παραμονής σε οποιαδήποτε βιντεοσελίδα το τερματικό θα επιστρέψει αυτόματα στη βιντεοσελίδα ανοίγματος και η φωτεινότητα της οθόνης θα εξασθενήσει (σύμφωνα με τους καθορισμούς του setup). 5

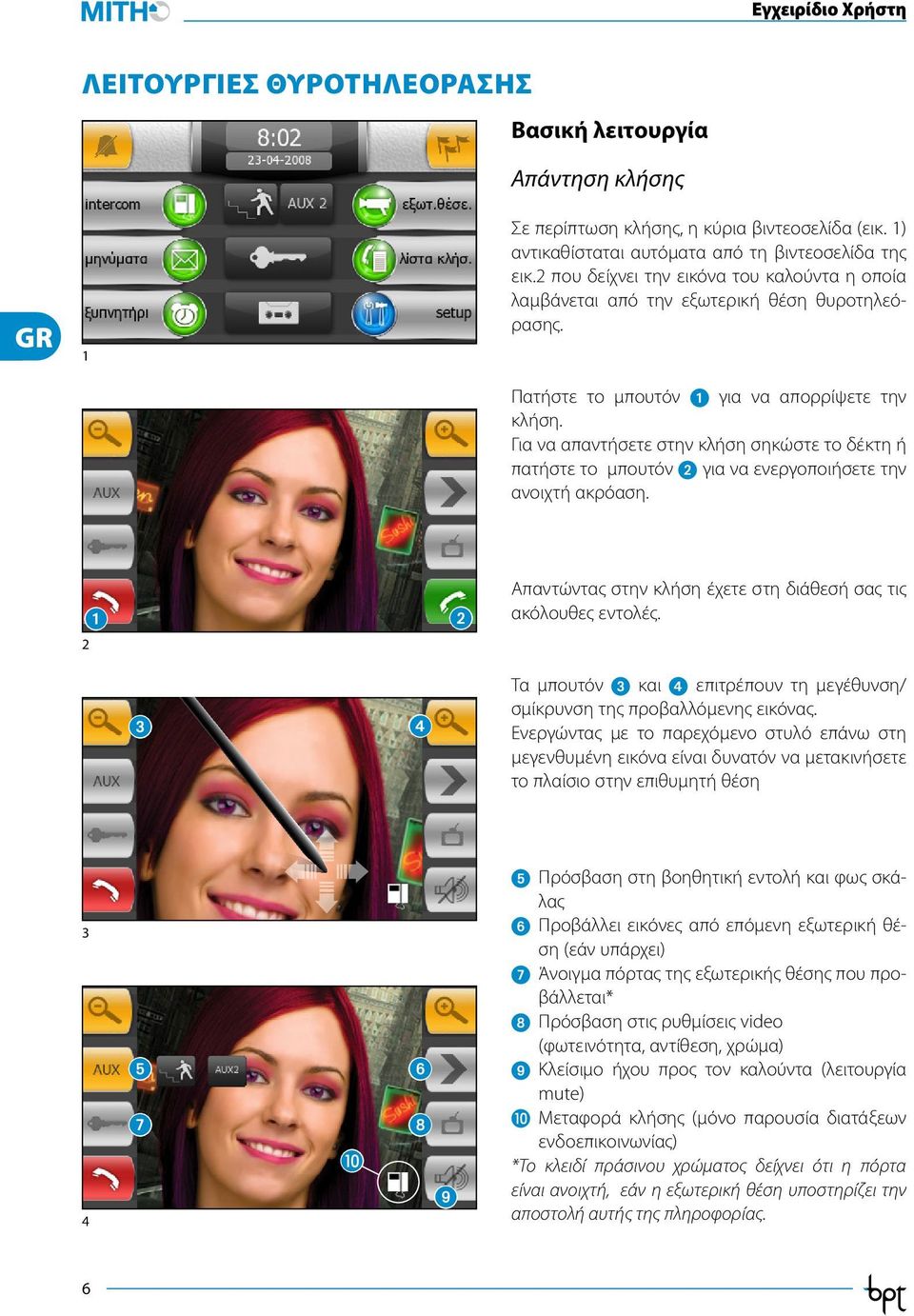

6 ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Βασική λειτουργία Απάντηση κλήσης 1 Σε περίπτωση κλήσης, η κύρια βιντεοσελίδα (εικ. 1) αντικαθίσταται αυτόματα από τη βιντεοσελίδα της εικ.2 που δείχνει την εικόνα του καλούντα η οποία λαμβάνεται από την εξωτερική θέση θυροτηλεόρασης. Πατήστε το μπουτόν 1 για να απορρίψετε την κλήση. Για να απαντήσετε στην κλήση σηκώστε το δέκτη ή πατήστε το μπουτόν 2 για να ενεργοποιήσετε την ανοιχτή ακρόαση Απαντώντας στην κλήση έχετε στη διάθεσή σας τις ακόλουθες εντολές. Τα μπουτόν 3 και 4 επιτρέπουν τη μεγέθυνση/ σμίκρυνση της προβαλλόμενης εικόνας. Ενεργώντας με το παρεχόμενο στυλό επάνω στη μεγενθυμένη εικόνα είναι δυνατόν να μετακινήσετε το πλαίσιο στην επιθυμητή θέση J 9 5 Πρόσβαση στη βοηθητική εντολή και φως σκάλας 6 Προβάλλει εικόνες από επόμενη εξωτερική θέση (εάν υπάρχει) 7 Άνοιγμα πόρτας της εξωτερικής θέσης που προβάλλεται* 8 Πρόσβαση στις ρυθμίσεις video (φωτεινότητα, αντίθεση, χρώμα) 9 Κλείσιμο ήχου προς τον καλούντα (λειτουργία mute) J Μεταφορά κλήσης (μόνο παρουσία διατάξεων ενδοεπικοινωνίας) *Το κλειδί πράσινου χρώματος δείχνει ότι η πόρτα είναι ανοιχτή, εάν η εξωτερική θέση υποστηρίζει την αποστολή αυτής της πληροφορίας. 6

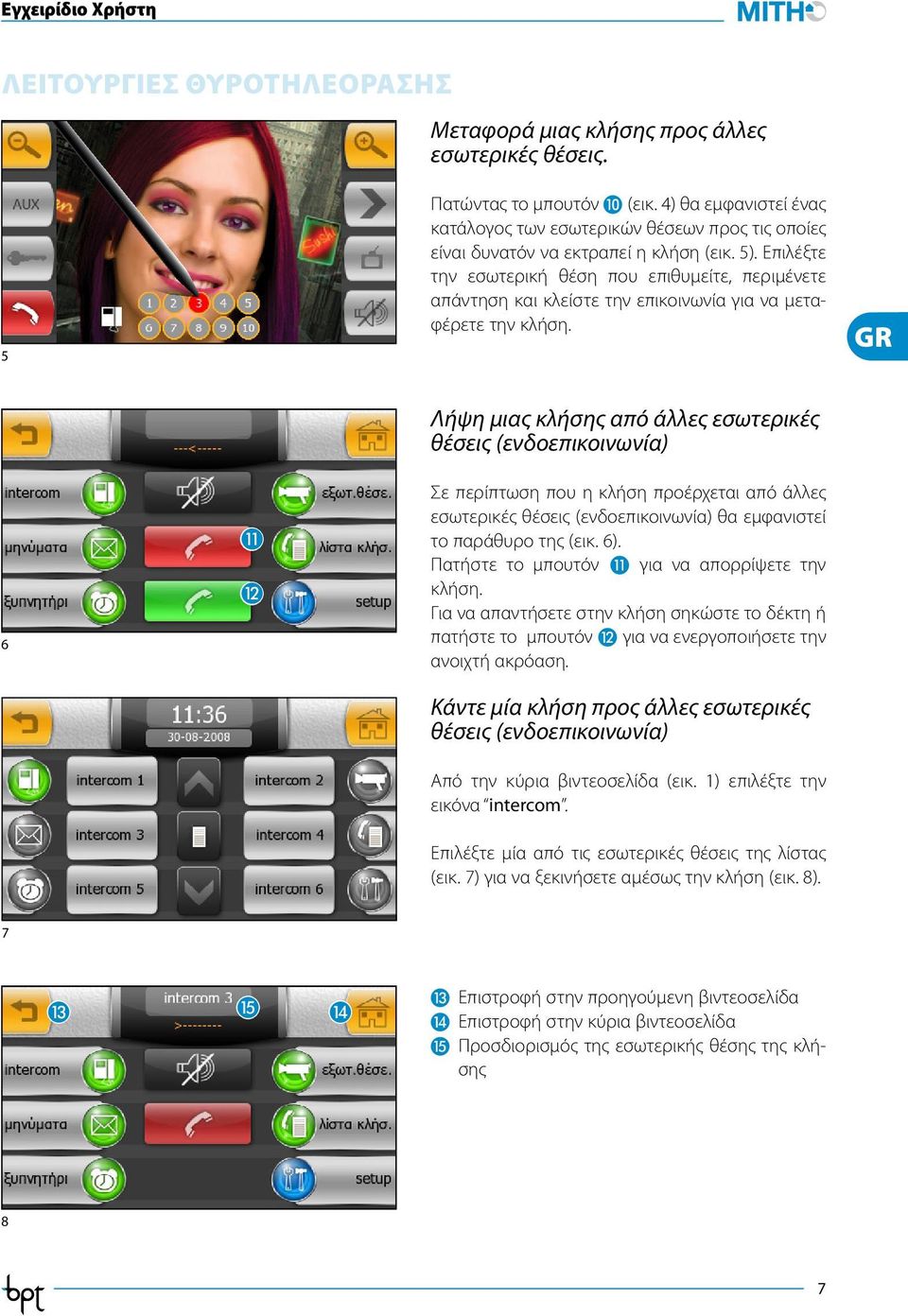

7 ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Μεταφορά μιας κλήσης προς άλλες εσωτερικές θέσεις. 5 Πατώντας το μπουτόν J (εικ. 4) θα εμφανιστεί ένας κατάλογος των εσωτερικών θέσεων προς τις οποίες είναι δυνατόν να εκτραπεί η κλήση (εικ. 5). Επιλέξτε την εσωτερική θέση που επιθυμείτε, περιμένετε απάντηση και κλείστε την επικοινωνία για να μεταφέρετε την κλήση. Λήψη μιας κλήσης από άλλες εσωτερικές θέσεις (ενδοεπικοινωνία) 6 K L Σε περίπτωση που η κλήση προέρχεται από άλλες εσωτερικές θέσεις (ενδοεπικοινωνία) θα εμφανιστεί το παράθυρο της (εικ. 6). Πατήστε το μπουτόν K για να απορρίψετε την κλήση. Για να απαντήσετε στην κλήση σηκώστε το δέκτη ή πατήστε το μπουτόν L για να ενεργοποιήσετε την ανοιχτή ακρόαση. Κάντε μία κλήση προς άλλες εσωτερικές θέσεις (ενδοεπικοινωνία) Από την κύρια βιντεοσελίδα (εικ. 1) επιλέξτε την εικόνα intercom. Επιλέξτε μία από τις εσωτερικές θέσεις της λίστας (εικ. 7) για να ξεκινήσετε αμέσως την κλήση (εικ. 8). 7 M O N M Επιστροφή στην προηγούμενη βιντεοσελίδα N Επιστροφή στην κύρια βιντεοσελίδα O Προσδιορισμός της εσωτερικής θέσης της κλήσης 8 7

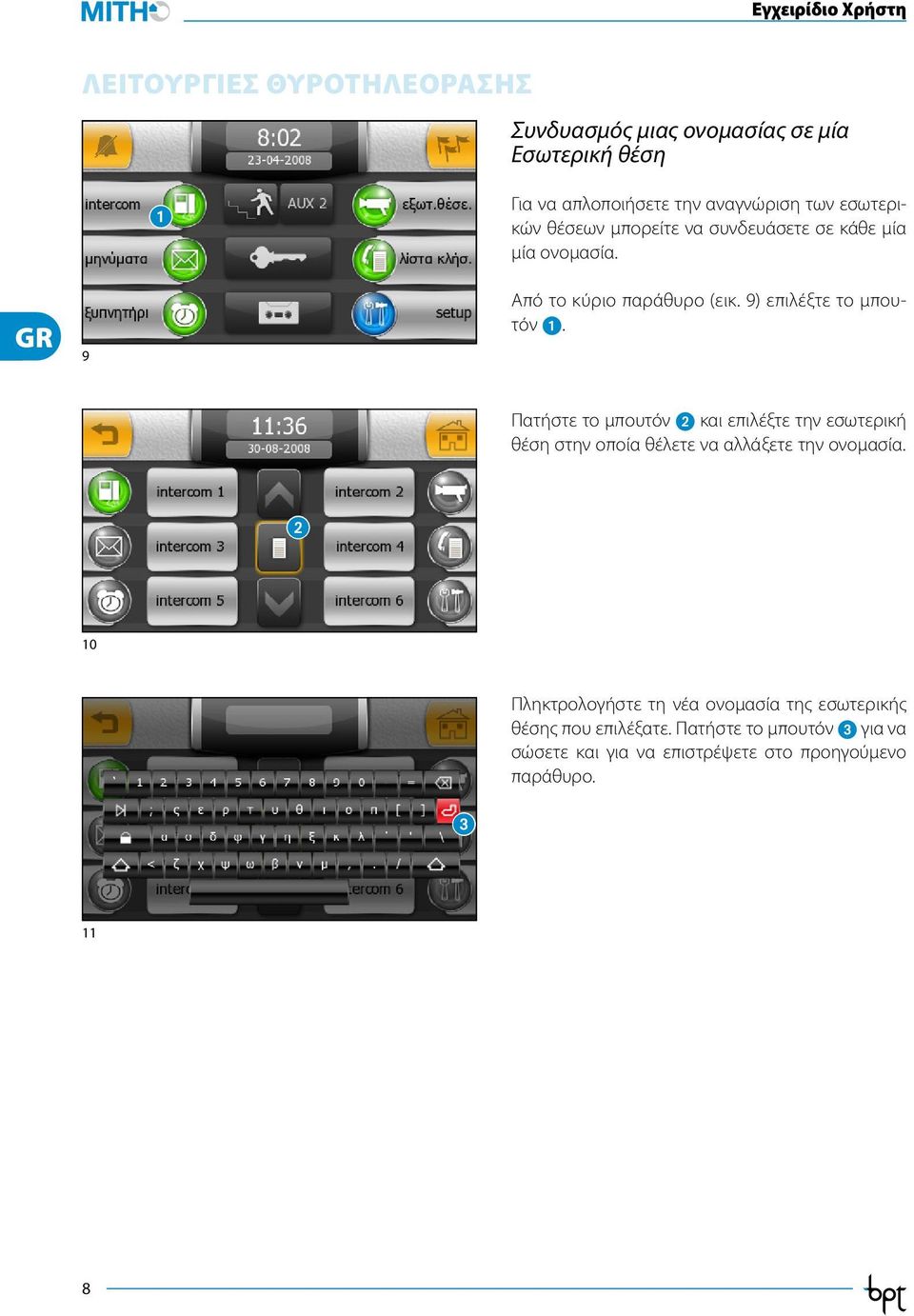

8 ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Συνδυασμός μιας ονομασίας σε μία Εσωτερική θέση 1 Για να απλοποιήσετε την αναγνώριση των εσωτερικών θέσεων μπορείτε να συνδευάσετε σε κάθε μία μία ονομασία. 9 Από το κύριο παράθυρο (εικ. 9) επιλέξτε το μπουτόν 1. Πατήστε το μπουτόν 2 και επιλέξτε την εσωτερική θέση στην οποία θέλετε να αλλάξετε την ονομασία Πληκτρολογήστε τη νέα ονομασία της εσωτερικής θέσης που επιλέξατε. Πατήστε το μπουτόν 3 για να σώσετε και για να επιστρέψετε στο προηγούμενο παράθυρο

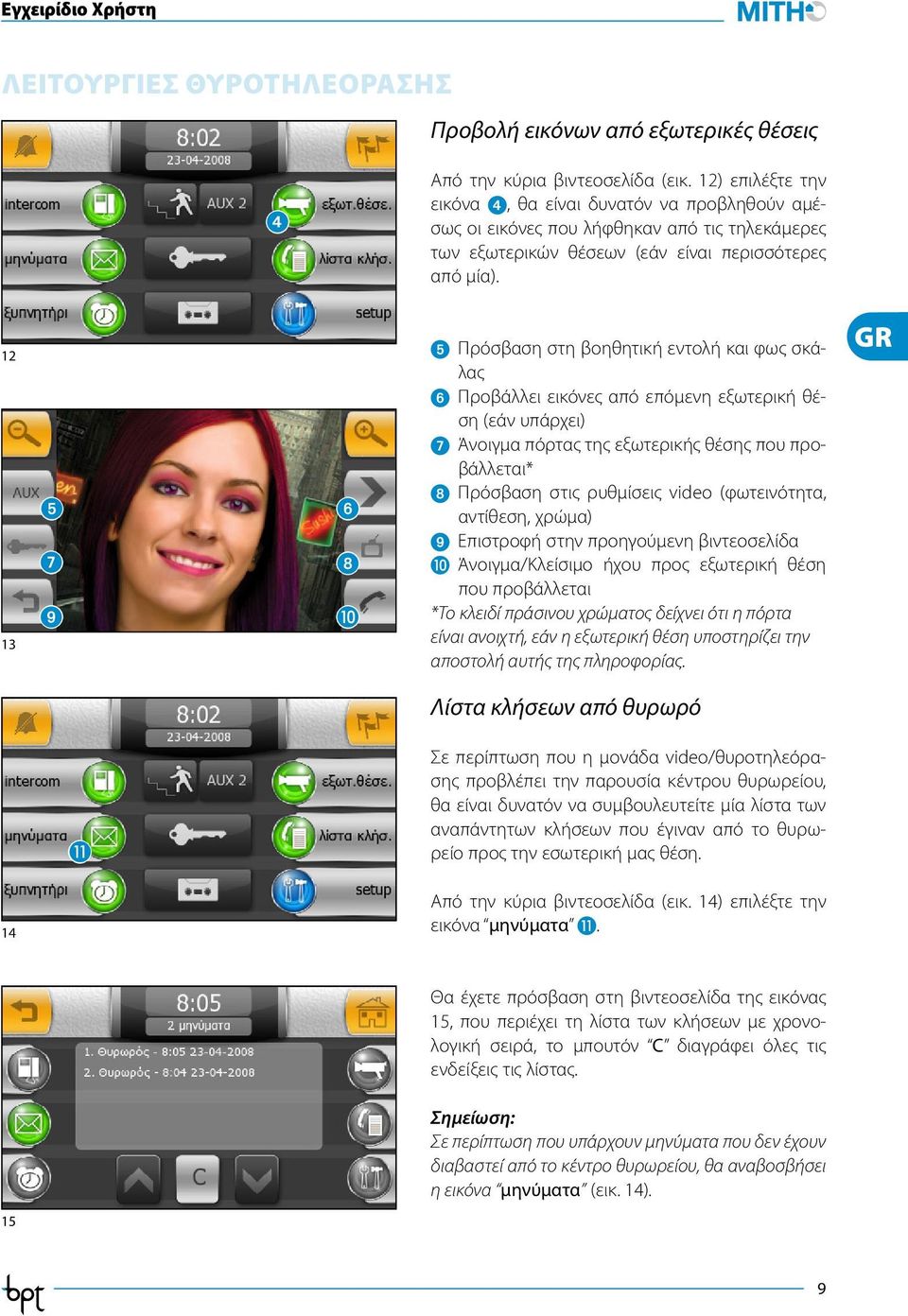

9 ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Προβολή εικόνων από εξωτερικές θέσεις 4 Από την κύρια βιντεοσελίδα (εικ. 12) επιλέξτε την εικόνα 4, θα είναι δυνατόν να προβληθούν αμέσως οι εικόνες που λήφθηκαν από τις τηλεκάμερες των εξωτερικών θέσεων (εάν είναι περισσότερες από μία) J 5 Πρόσβαση στη βοηθητική εντολή και φως σκάλας 6 Προβάλλει εικόνες από επόμενη εξωτερική θέση (εάν υπάρχει) 7 Άνοιγμα πόρτας της εξωτερικής θέσης που προβάλλεται* 8 Πρόσβαση στις ρυθμίσεις video (φωτεινότητα, αντίθεση, χρώμα) 9 Επιστροφή στην προηγούμενη βιντεοσελίδα J Άνοιγμα/Κλείσιμο ήχου προς εξωτερική θέση που προβάλλεται *Το κλειδί πράσινου χρώματος δείχνει ότι η πόρτα είναι ανοιχτή, εάν η εξωτερική θέση υποστηρίζει την αποστολή αυτής της πληροφορίας. Λίστα κλήσεων από θυρωρό K Σε περίπτωση που η μονάδα video/θυροτηλεόρασης προβλέπει την παρουσία κέντρου θυρωρείου, θα είναι δυνατόν να συμβουλευτείτε μία λίστα των αναπάντητων κλήσεων που έγιναν από το θυρωρείο προς την εσωτερική μας θέση. 14 Από την κύρια βιντεοσελίδα (εικ. 14) επιλέξτε την εικόνα μηνύματα K. Θα έχετε πρόσβαση στη βιντεοσελίδα της εικόνας 15, που περιέχει τη λίστα των κλήσεων με χρονολογική σειρά, το μπουτόν C διαγράφει όλες τις ενδείξεις τις λίστας. Σημείωση: Σε περίπτωση που υπάρχουν μηνύματα που δεν έχουν διαβαστεί από το κέντρο θυρωρείου, θα αναβοσβήσει η εικόνα μηνύματα (εικ. 14). 15 9

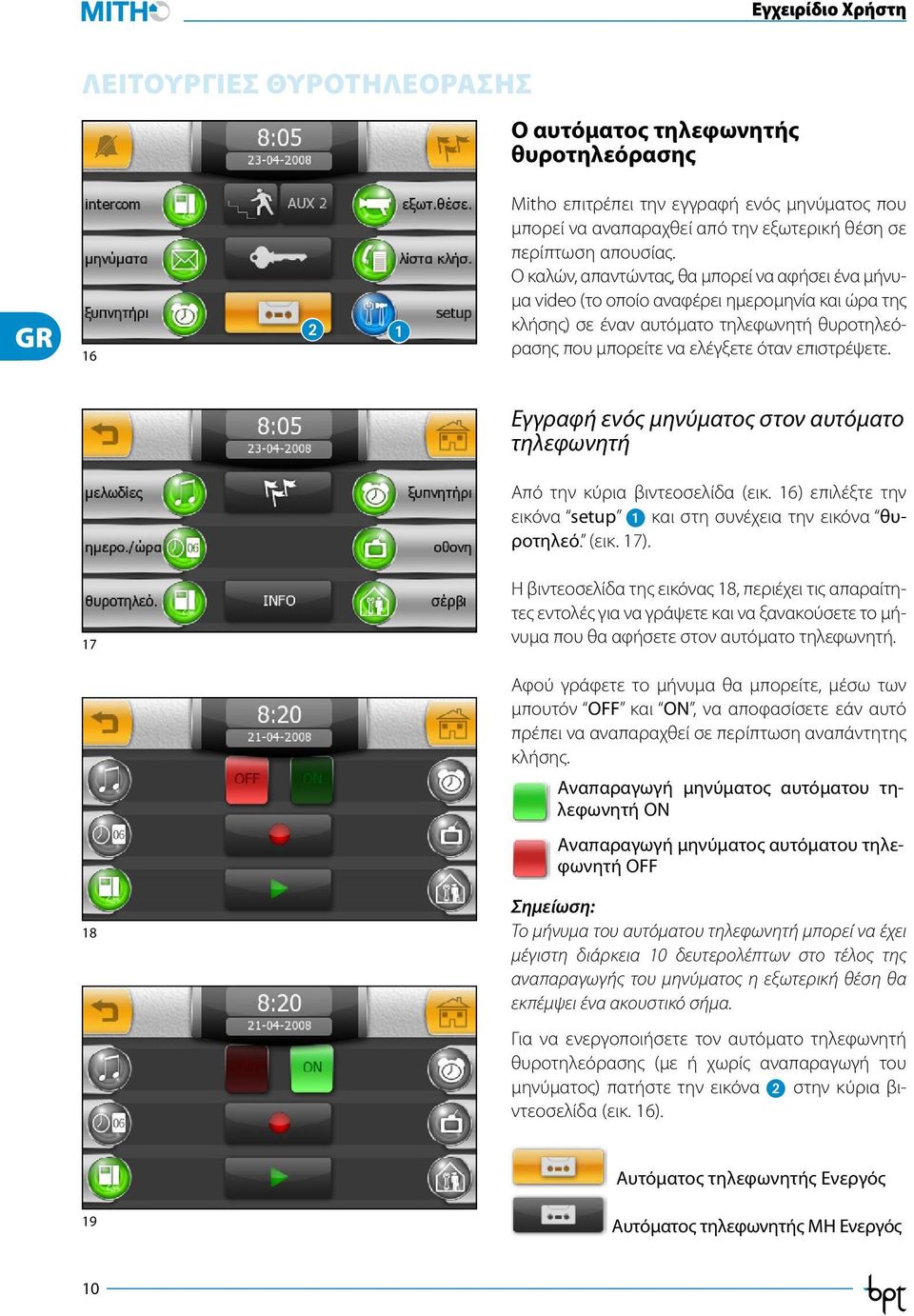

10 ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Ο αυτόματος τηλεφωνητής θυροτηλεόρασης Mitho επιτρέπει την εγγραφή ενός μηνύματος που μπορεί να αναπαραχθεί από την εξωτερική θέση σε περίπτωση απουσίας. Ο καλών, απαντώντας, θα μπορεί να αφήσει ένα μήνυμα video (το οποίο αναφέρει ημερομηνία και ώρα της κλήσης) σε έναν αυτόματο τηλεφωνητή θυροτηλεόρασης που μπορείτε να ελέγξετε όταν επιστρέψετε. Εγγραφή ενός μηνύματος στον αυτόματο τηλεφωνητή Από την κύρια βιντεοσελίδα (εικ. 16) επιλέξτε την εικόνα setup 1 και στη συνέχεια την εικόνα θυροτηλεό. (εικ. 17). 17 Η βιντεοσελίδα της εικόνας 18, περιέχει τις απαραίτητες εντολές για να γράψετε και να ξανακούσετε το μήνυμα που θα αφήσετε στον αυτόματο τηλεφωνητή. Αφού γράφετε το μήνυμα θα μπορείτε, μέσω των μπουτόν OFF και ON, να αποφασίσετε εάν αυτό πρέπει να αναπαραχθεί σε περίπτωση αναπάντητης κλήσης. Αναπαραγωγή μηνύματος αυτόματου τηλεφωνητή ON Αναπαραγωγή μηνύματος αυτόματου τηλεφωνητή OFF 18 Σημείωση: Το μήνυμα του αυτόματου τηλεφωνητή μπορεί να έχει μέγιστη διάρκεια 10 δευτερολέπτων στο τέλος της αναπαραγωγής του μηνύματος η εξωτερική θέση θα εκπέμψει ένα ακουστικό σήμα. Για να ενεργοποιήσετε τον αυτόματο τηλεφωνητή θυροτηλεόρασης (με ή χωρίς αναπαραγωγή του μηνύματος) πατήστε την εικόνα 2 στην κύρια βιντεοσελίδα (εικ. 16). Αυτόματος τηλεφωνητής Ενεργός 19 Αυτόματος τηλεφωνητής ΜΗ Ενεργός 10

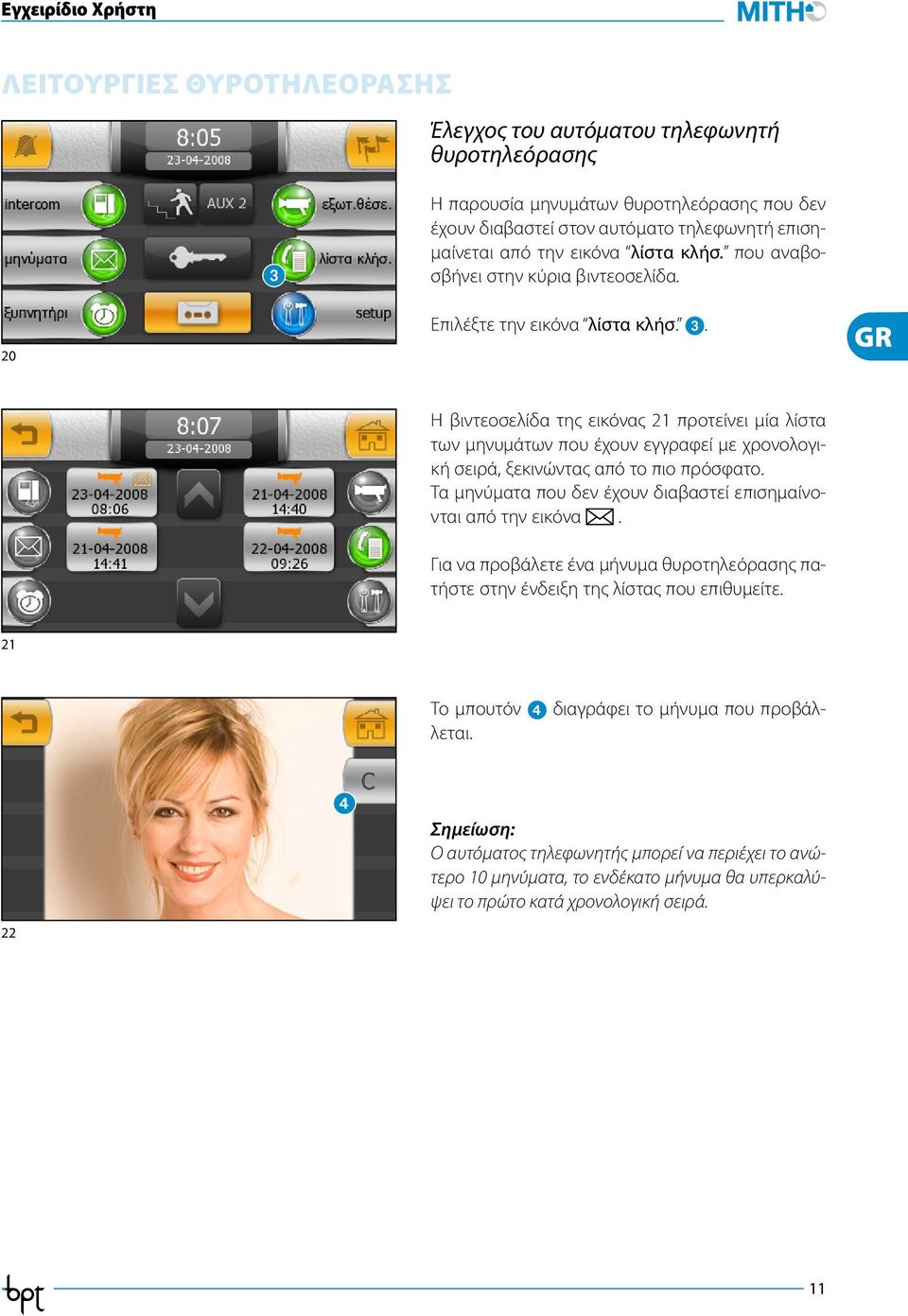

11 ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Έλεγχος του αυτόματου τηλεφωνητή θυροτηλεόρασης 3 Η παρουσία μηνυμάτων θυροτηλεόρασης που δεν έχουν διαβαστεί στον αυτόματο τηλεφωνητή επισημαίνεται από την εικόνα λίστα κλήσ. που αναβοσβήνει στην κύρια βιντεοσελίδα. 20 Επιλέξτε την εικόνα λίστα κλήσ. 3. Η βιντεοσελίδα της εικόνας 21 προτείνει μία λίστα των μηνυμάτων που έχουν εγγραφεί με χρονολογική σειρά, ξεκινώντας από το πιο πρόσφατο. Τα μηνύματα που δεν έχουν διαβαστεί επισημαίνονται από την εικόνα. Για να προβάλετε ένα μήνυμα θυροτηλεόρασης πατήστε στην ένδειξη της λίστας που επιθυμείτε. 21 Το μπουτόν 4 διαγράφει το μήνυμα που προβάλλεται Σημείωση: Ο αυτόματος τηλεφωνητής μπορεί να περιέχει το ανώτερο 10 μηνύματα, το ενδέκατο μήνυμα θα υπερκαλύψει το πρώτο κατά χρονολογική σειρά. 11

12 ΛΕΙΤΟΥΡΓΙΕΣ ΘΥΡΟΤΗΛΕΟΡΑΣΗΣ Προγραμματισμός του Ξυπνητηριού Επιλέξτε την εικόνα ξυπνητήρι Για να καθορίσετε την ώρα ξυπνητηριού επιλέξτε το μπουτόν 2 (εικ. 24) και πατήστε το μπουτόν SET. Επάνω στο πληκτρολόγιο που εμφανίζεται (εικ. 25), πληκτρολογήστε την ώρα ξυπνητηριού που επιθυμείτε και πατήστε OK. Σημείωση: Προγραμματίζοντας μόνο την ώρα ξυπνητηριού ο ήχος κουδουνίσματος θα αναπαράγεται όλες τις ημέρες. 24 Για να καθορίσετε την ημέρα ξυπνητηριού επιλέξτε το μπουτόν 3 (εικ. 24) και πατήστε το μπουτόν SET. Επάνω στο πληκτρολόγιο που εμφανίζεται (εικ. 25), πληκτρολογήστε την ημέρα, το μήνα και το έτος του ξυπνητηριού που επιθυμείτε και πατήστε OK. Η ημέρα και η ώρα που έχουν καθοριστεί προβάλλονται στο πλαίσιο 4 (εικ. 26). 25 Ξυπνητήρι ενεργοποιημένο Ξυπνητήρι απενεργοποιημένο 26 4 Με ένα ξυπνητήρι ενεργό, δίπλα στην τρέχουσα ώρα θα προβληθεί η εικόνα (βλέπε εικόνα 23). Σημείωση: Για να επαναληφθεί ένα ξυπνητήρι που έχει καθοριστεί για μία συγκεκριμένη ημέρα αρκεί να διαγράψετε την προγραμματισμένη ημέρα μέσω του μπουτόν C (εικ. 25). 12

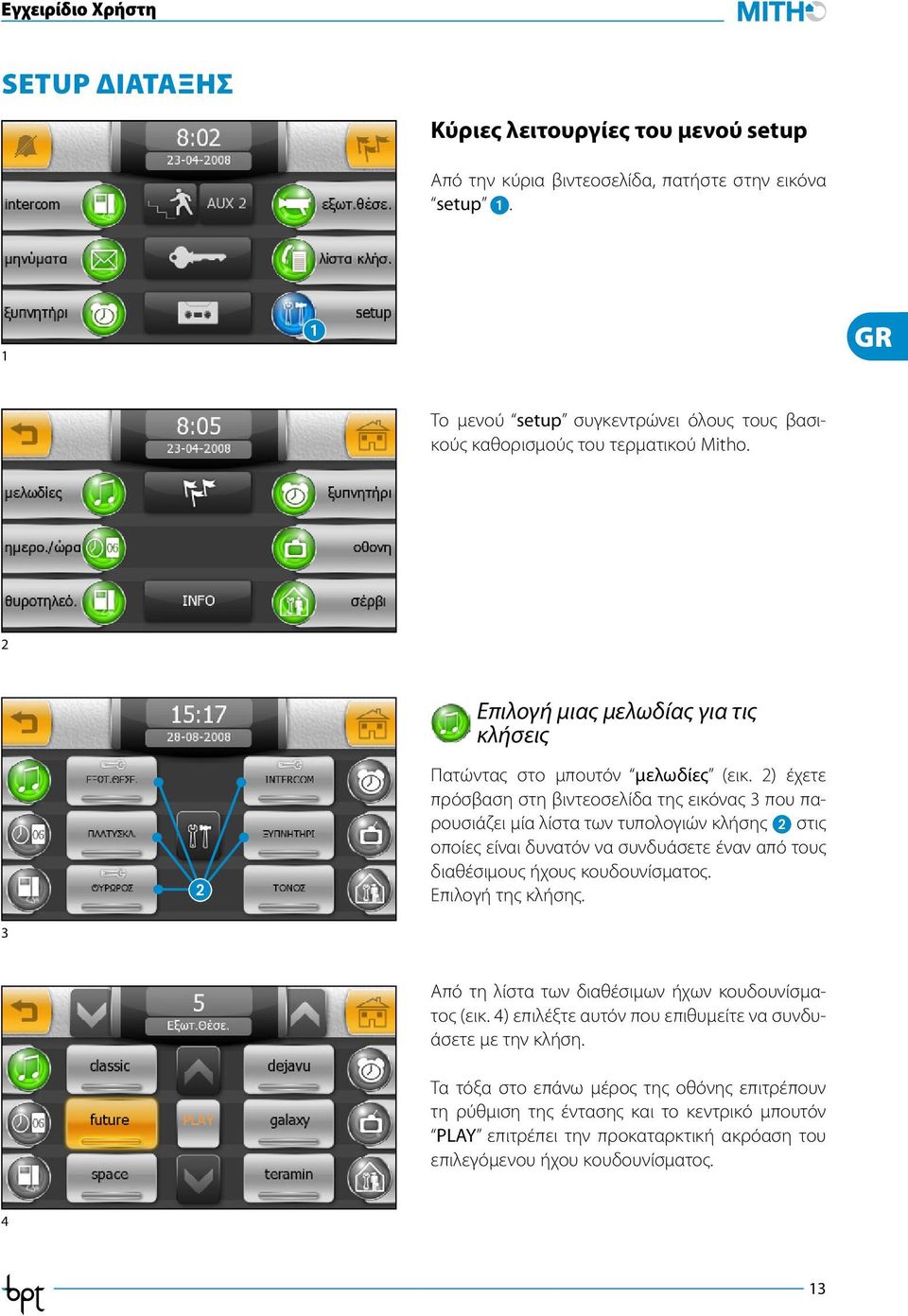

13 SETUP ΔΙΑΤΑΞΗΣ Κύριες λειτουργίες του μενού setup Από την κύρια βιντεοσελίδα, πατήστε στην εικόνα setup Το μενού setup συγκεντρώνει όλους τους βασικούς καθορισμούς του τερματικού Mitho. 2 Επιλογή μιας μελωδίας για τις κλήσεις 2 Πατώντας στο μπουτόν μελωδίες (εικ. 2) έχετε πρόσβαση στη βιντεοσελίδα της εικόνας 3 που παρουσιάζει μία λίστα των τυπολογιών κλήσης 2 στις οποίες είναι δυνατόν να συνδυάσετε έναν από τους διαθέσιμους ήχους κουδουνίσματος. Επιλογή της κλήσης. 3 Από τη λίστα των διαθέσιμων ήχων κουδουνίσματος (εικ. 4) επιλέξτε αυτόν που επιθυμείτε να συνδυάσετε με την κλήση. Τα τόξα στο επάνω μέρος της οθόνης επιτρέπουν τη ρύθμιση της έντασης και το κεντρικό μπουτόν PLAY επιτρέπει την προκαταρκτική ακρόαση του επιλεγόμενου ήχου κουδουνίσματος. 4 13

14 SETUP ΔΙΑΤΑΞΗΣ Πατώντας το μπουτόν ΤΟΝΟI 3 (εικ. 5), θα είναι δυνατόν να ενεργοποιήσετε/απενεργοποιήσετε τον ήχο που έχει συνδεθεί με το πάτημα των μπουτόν και να ρυθμίσετε την έντασή του με τα τόξα που βρίσκονται στο επάνω μέρος του παράθυρου. 5 3 Ρύθμιση αριθμού και παύσης των κουδουνισμάτων 4 Αριθμός κουδινισμάτων και παύση μεταξύ τους μπορούν να τροποποιηθούν στα κουδουνίσματα που παρουσιάζουν την εικόνα. 6 Πατήστε το μπουτόν 4 και επιλέξτε το κουδούνισμα που θα ρυθμίσετε. 5 6 Επιλέξτε το μπουτόν 5 για να τροποποιήσετε (μέσω των πλευρικών τόξων) το μέγιστο αριθμό κουδουνισμάτων για τον τύπο κλήσης που επιλέξατε. Επιλέξτε το μπουτόν 6 για να τροποποιήσετε (μέσω των πλευρικών τόξων) την παύση που πρέπει να υπάρχει ανάμεσα στα κουδουνίσματα για τον επιλεγόμενο τύπο κλήσης. 7 14

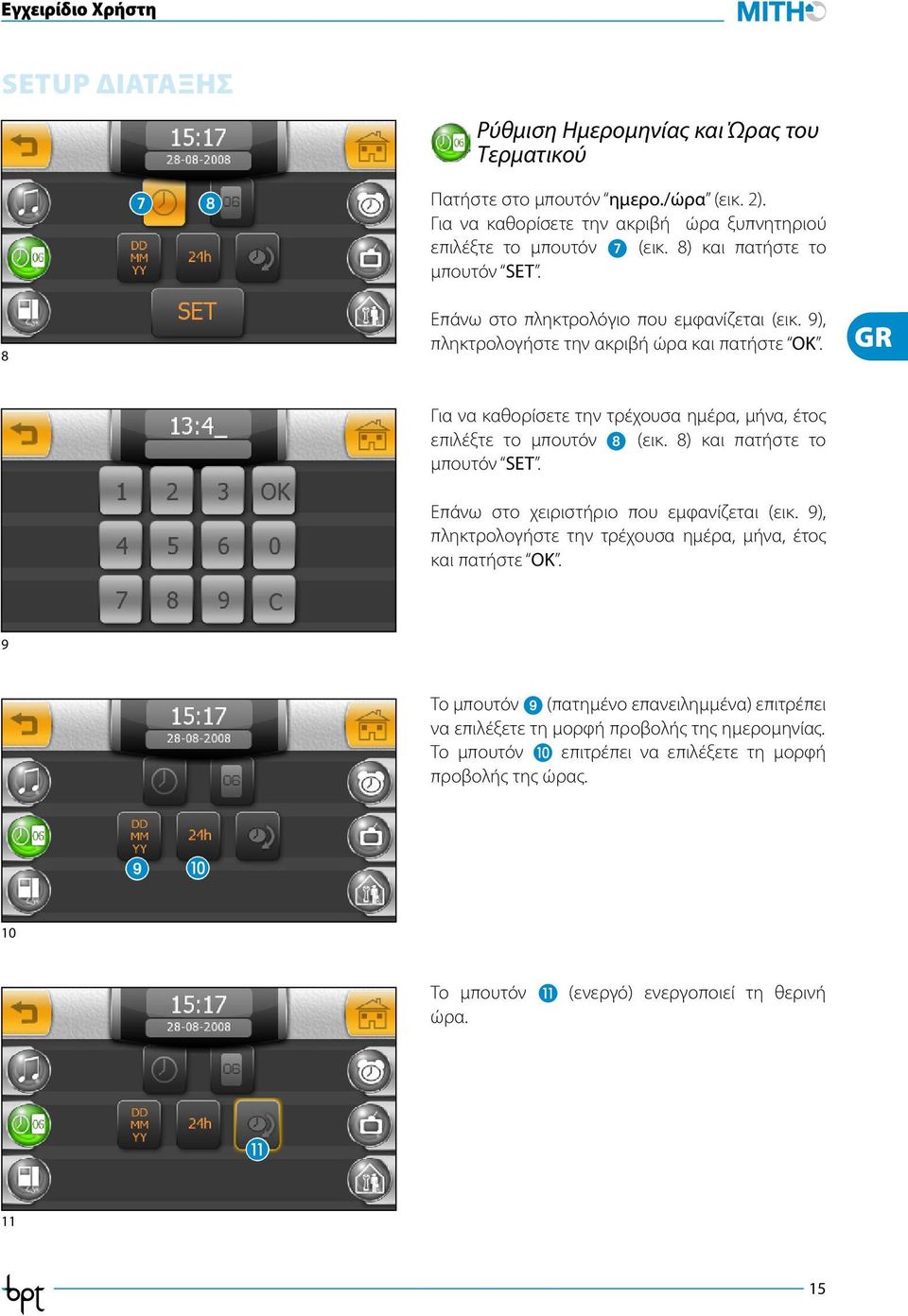

15 SETUP ΔΙΑΤΑΞΗΣ Ρύθμιση Ημερομηνίας και Ώρας του Τερματικού Πατήστε στο μπουτόν ημερο./ώρα (εικ. 2). Για να καθορίσετε την ακριβή ώρα ξυπνητηριού επιλέξτε το μπουτόν 7 (εικ. 8) και πατήστε το μπουτόν SET. Επάνω στο πληκτρολόγιο που εμφανίζεται (εικ. 9), πληκτρολογήστε την ακριβή ώρα και πατήστε OK. Για να καθορίσετε την τρέχουσα ημέρα, μήνα, έτος επιλέξτε το μπουτόν 8 (εικ. 8) και πατήστε το μπουτόν SET. Επάνω στο χειριστήριο που εμφανίζεται (εικ. 9), πληκτρολογήστε την τρέχουσα ημέρα, μήνα, έτος και πατήστε OK. 9 Το μπουτόν 9 (πατημένο επανειλημμένα) επιτρέπει να επιλέξετε τη μορφή προβολής της ημερομηνίας. Το μπουτόν J επιτρέπει να επιλέξετε τη μορφή προβολής της ώρας. 9 J 10 Το μπουτόν K (ενεργό) ενεργοποιεί τη θερινή ώρα. K 11 15

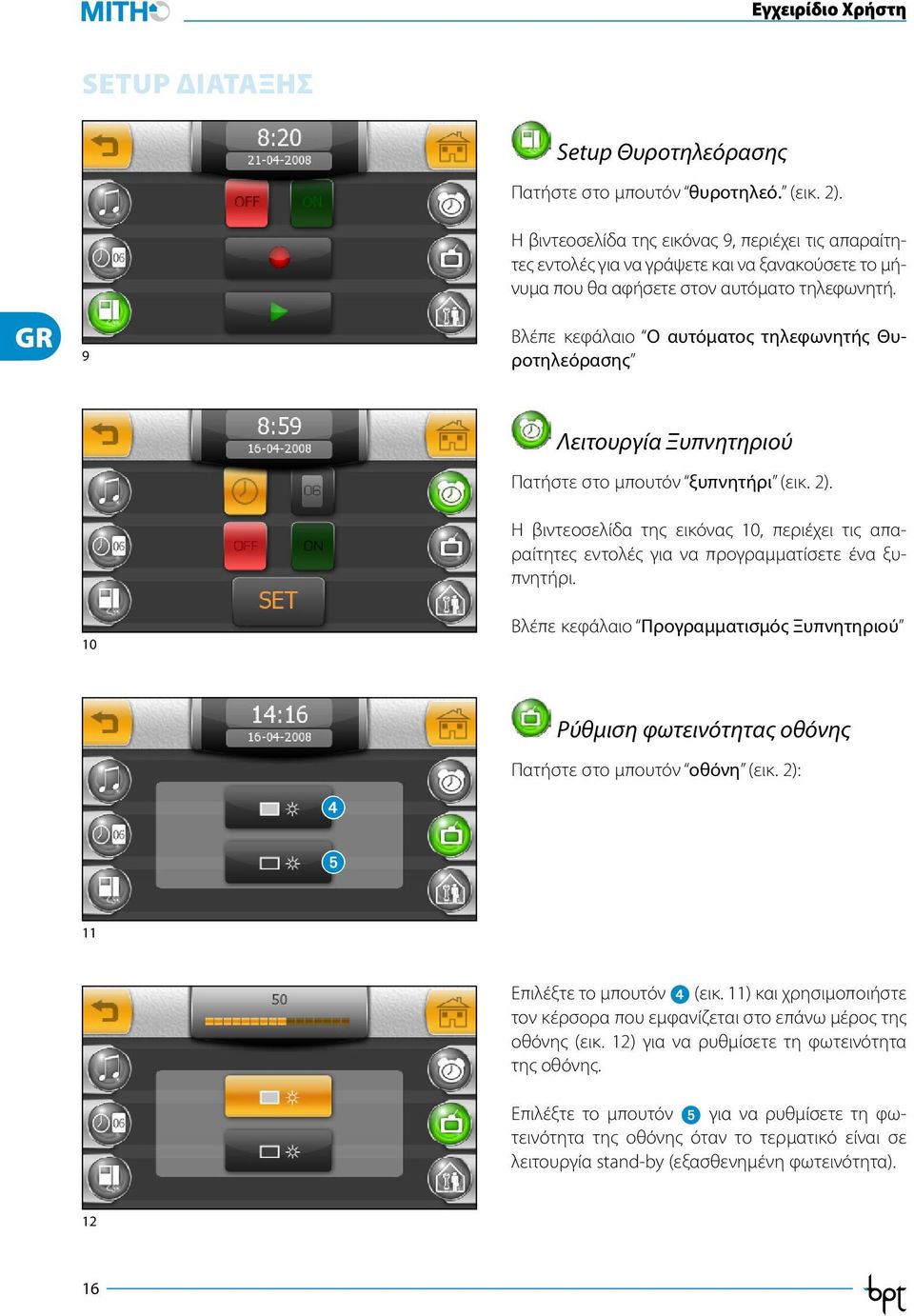

16 SETUP ΔΙΑΤΑΞΗΣ 9 Setup Θυροτηλεόρασης Πατήστε στο μπουτόν θυροτηλεό. (εικ. 2). Η βιντεοσελίδα της εικόνας 9, περιέχει τις απαραίτητες εντολές για να γράψετε και να ξανακούσετε το μήνυμα που θα αφήσετε στον αυτόματο τηλεφωνητή. Βλέπε κεφάλαιο Ο αυτόματος τηλεφωνητής Θυροτηλεόρασης 10 Λειτουργία Ξυπνητηριού Πατήστε στο μπουτόν ξυπνητήρι (εικ. 2). Η βιντεοσελίδα της εικόνας 10, περιέχει τις απαραίτητες εντολές για να προγραμματίσετε ένα ξυπνητήρι. Βλέπε κεφάλαιο Προγραμματισμός Ξυπνητηριού Ρύθμιση φωτεινότητας οθόνης 4 Πατήστε στο μπουτόν οθόνη (εικ. 2): 5 11 Επιλέξτε το μπουτόν 4 (εικ. 11) και χρησιμοποιήστε τον κέρσορα που εμφανίζεται στο επάνω μέρος της οθόνης (εικ. 12) για να ρυθμίσετε τη φωτεινότητα της οθόνης. Επιλέξτε το μπουτόν 5 για να ρυθμίσετε τη φωτεινότητα της οθόνης όταν το τερματικό είναι σε λειτουργία stand-by (εξασθενημένη φωτεινότητα)

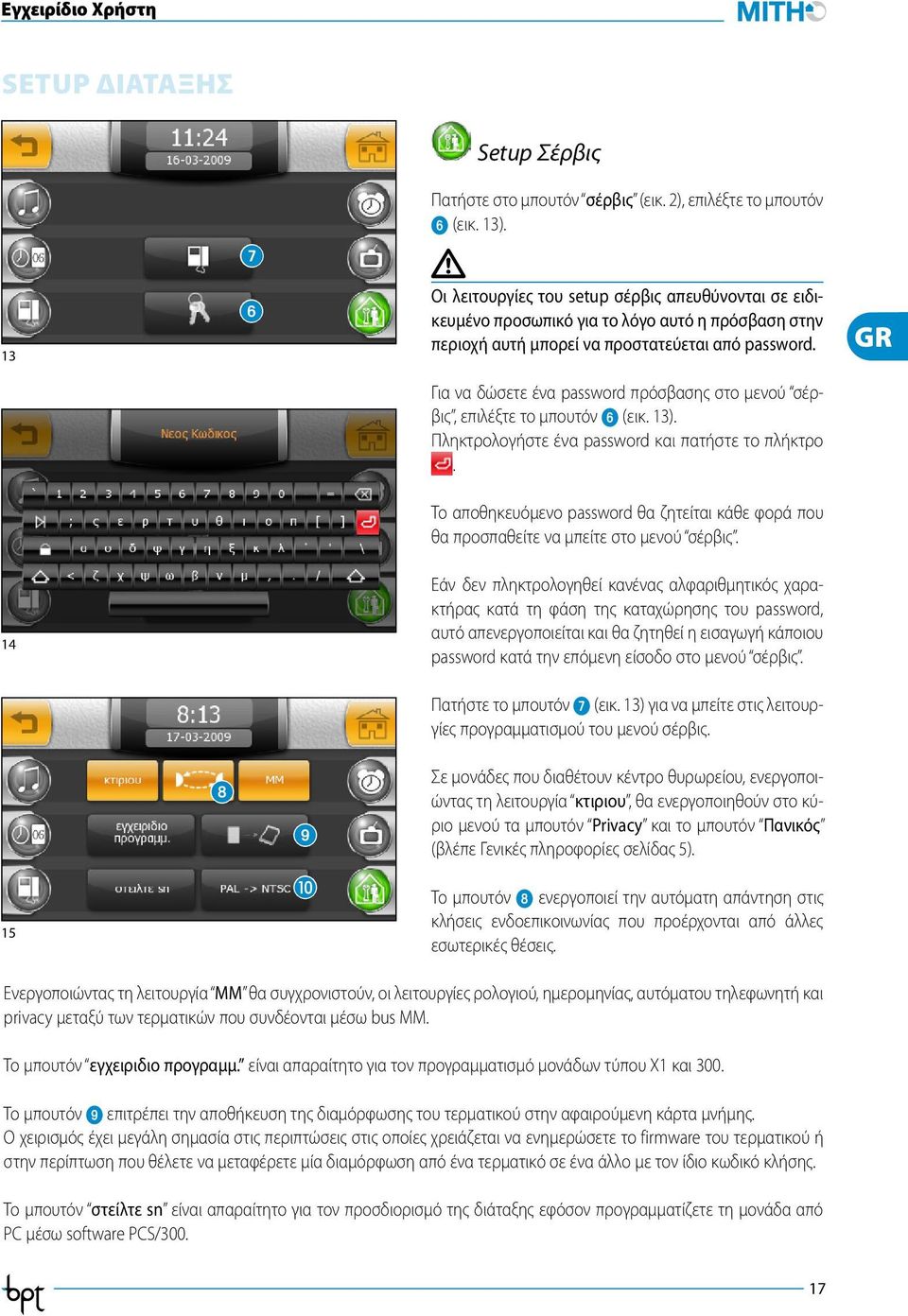

17 SETUP ΔΙΑΤΑΞΗΣ Setup Σέρβις 7 Πατήστε στο μπουτόν σέρβις (εικ. 2), επιλέξτε το μπουτόν 6 (εικ. 13) Οι λειτουργίες του setup σέρβις απευθύνονται σε ειδικευμένο προσωπικό για το λόγο αυτό η πρόσβαση στην περιοχή αυτή μπορεί να προστατεύεται από password. Για να δώσετε ένα password πρόσβασης στο μενού σέρβις, επιλέξτε το μπουτόν 6 (εικ. 13). Πληκτρολογήστε ένα password και πατήστε το πλήκτρο. Το αποθηκευόμενο password θα ζητείται κάθε φορά που θα προσπαθείτε να μπείτε στο μενού σέρβις. 14 Εάν δεν πληκτρολογηθεί κανένας αλφαριθμητικός χαρακτήρας κατά τη φάση της καταχώρησης του password, αυτό απενεργοποιείται και θα ζητηθεί η εισαγωγή κάποιου password κατά την επόμενη είσοδο στο μενού σέρβις. Πατήστε το μπουτόν 7 (εικ. 13) για να μπείτε στις λειτουργίες προγραμματισμού του μενού σέρβις. 8 9 Σε μονάδες που διαθέτουν κέντρο θυρωρείου, ενεργοποιώντας τη λειτουργία κτιριου, θα ενεργοποιηθούν στο κύριο μενού τα μπουτόν Privacy και το μπουτόν Πανικός (βλέπε Γενικές πληροφορίες σελίδας 5). 15 J Το μπουτόν 8 ενεργοποιεί την αυτόματη απάντηση στις κλήσεις ενδοεπικοινωνίας που προέρχονται από άλλες εσωτερικές θέσεις. Ενεργοποιώντας τη λειτουργία MM θα συγχρονιστούν, οι λειτουργίες ρολογιού, ημερομηνίας, αυτόματου τηλεφωνητή και privacy μεταξύ των τερματικών που συνδέονται μέσω bus MM. Το μπουτόν εγχειριδιο προγραμμ. είναι απαραίτητο για τον προγραμματισμό μονάδων τύπου X1 και 300. Το μπουτόν 9 επιτρέπει την αποθήκευση της διαμόρφωσης του τερματικού στην αφαιρούμενη κάρτα μνήμης. Ο χειρισμός έχει μεγάλη σημασία στις περιπτώσεις στις οποίες χρειάζεται να ενημερώσετε το firmware του τερματικού ή στην περίπτωση που θέλετε να μεταφέρετε μία διαμόρφωση από ένα τερματικό σε ένα άλλο με τον ίδιο κωδικό κλήσης. Το μπουτόν στείλτε sn είναι απαραίτητο για τον προσδιορισμό της διάταξης εφόσον προγραμματίζετε τη μονάδα από PC μέσω software PCS/

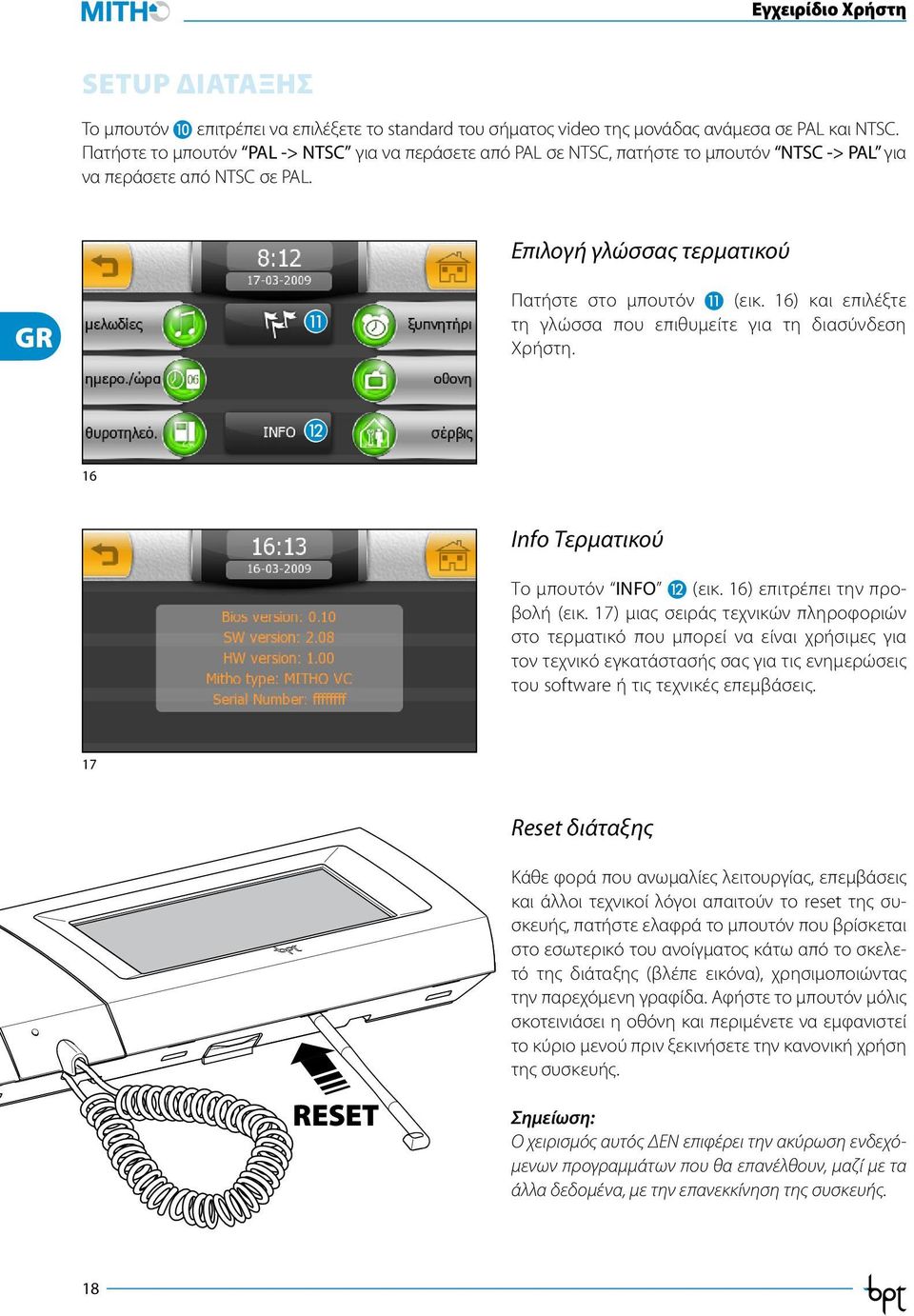

18 SETUP ΔΙΑΤΑΞΗΣ Το μπουτόν J επιτρέπει να επιλέξετε το standard του σήματος video της μονάδας ανάμεσα σε PAL και NTSC. Πατήστε το μπουτόν PAL -> NTSC για να περάσετε από PAL σε NTSC, πατήστε το μπουτόν NTSC -> PAL για να περάσετε από NTSC σε PAL. Επιλογή γλώσσας τερματικού K Πατήστε στο μπουτόν K (εικ. 16) και επιλέξτε τη γλώσσα που επιθυμείτε για τη διασύνδεση Χρήστη. L 16 Info Τερματικού Το μπουτόν INFO L (εικ. 16) επιτρέπει την προβολή (εικ. 17) μιας σειράς τεχνικών πληροφοριών στο τερματικό που μπορεί να είναι χρήσιμες για τον τεχνικό εγκατάστασής σας για τις ενημερώσεις του software ή τις τεχνικές επεμβάσεις. 17 Reset διάταξης RESET Κάθε φορά που ανωμαλίες λειτουργίας, επεμβάσεις και άλλοι τεχνικοί λόγοι απαιτούν το reset της συσκευής, πατήστε ελαφρά το μπουτόν που βρίσκεται στο εσωτερικό του ανοίγματος κάτω από το σκελετό της διάταξης (βλέπε εικόνα), χρησιμοποιώντας την παρεχόμενη γραφίδα. Αφήστε το μπουτόν μόλις σκοτεινιάσει η οθόνη και περιμένετε να εμφανιστεί το κύριο μενού πριν ξεκινήσετε την κανονική χρήση της συσκευής. Σημείωση: Ο χειρισμός αυτός ΔΕΝ επιφέρει την ακύρωση ενδεχόμενων προγραμμάτων που θα επανέλθουν, μαζί με τα άλλα δεδομένα, με την επανεκκίνηση της συσκευής. 18

19

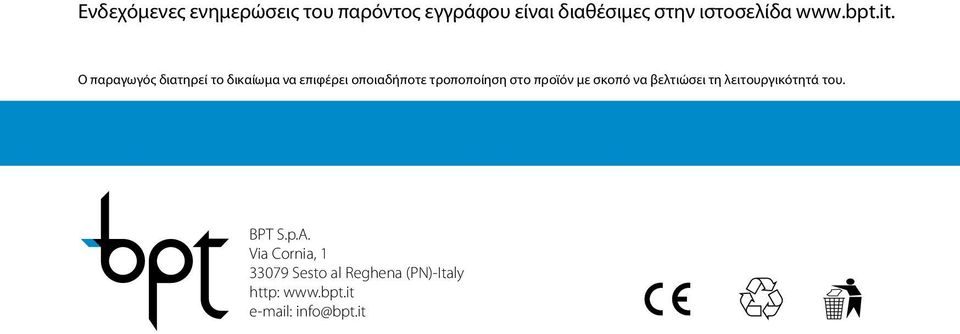

20 Ενδεχόμενες ενημερώσεις του παρόντος εγγράφου είναι διαθέσιμες στην ιστοσελίδα Ο παραγωγός διατηρεί το δικαίωμα να επιφέρει οποιαδήποτε τροποποίηση στο προϊόν με σκοπό να βελτιώσει τη λειτουργικότητά του. BPT S.p.A. Via Cornia, Sesto al Reghena (PN)-Italy http: info@bpt.it
