ΜΙΟΣ ΓΑΘΜΟΣ ΜΚΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑί» I Η- ΚAΤΑΣΚΤΛ ΑΣΤIΚA ΣΤΟI \Τ IA

Transcript

1 Π.ΧΝΟΛΟΙ IKO ΚΚΙΙΑΙΔΙ ΥΤΙΚΟ ΙΛΡΥΜΑ ΚΑΒΑΛΛ1 ΣΧΟΑΗ IhXNOAOI Ιΐα2Ν ίφαρμοιων IMHMA ΗΛΡ.ΚΤΡΟΑΟΜΑΙ ΜΙΟΣ ΓΑΘΜΟΣ ΜΚΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑί» I Η- ΚAΤΑΣΚΤΛ ΑΣΤIΚA ΣΤΟI \Τ IA Σπουδαστές ΙΙΗΉΜΛΗΣ ΚΥΡΙΑΚΟΣ Αριθμός μητρώου : 1749 Επιβλέπων καθηγητής ΚΑΡΑΚΟΥΑΙΛΗΣ ΚΩΝ ΝΟΣ ΠΗ ΓΡ1ΔΗΣ ΠΕΤΡΟΣ Αριθμός μητρώου : 3540 ΚΑΒΑΑΑ 2009

2 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Τ. Ε. Ι. Κ Α Β Α Λ Α Χ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΙτ μ ^ a ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΏΝ ΕΦΑΡΜΟΓΩΝ Ac.e ' ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΥΠΟΣΤΑΘΜΟΣ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΟΤΗ- ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ Σπουδαστές ΠΕΤΡΙΔΗΣ ΚΥΡΙΑΚΟΣ Αριθμός μητρώου : 1749 Επιβλέπων καθηγητής ΚΑΡΑΚΟΥΑΙΑΗΣ ΚΩΝ/ΝΟΣ ΠΕΤΡΙΑΗΣ ΠΕΤΡΟΣ Αριθμός μητρώου : 3540 ΚΑΒΑΛΑ 2009 ΚΑΒΑΛΑ 2009

3 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Η πτυχιακή αυτή εργασία έχει ως κύριο στόχο να περιγράφει το τρόπο με τον οποίο μπορεί να στηθεί ένας υποσταθμός μέσης τάσης σε μια οποιαδήποτε εφαρμογή όταν αυτό απαιτείται. Για τον λόγοο αυτό χρησιμοποιήσαμε ένα μοντέλο εφαρμογής και συγκεκριμένα τον υποσταθμό ενός μεγάλου ξενοδοχείου στην Θεσσαλονίκη, ο οποίος αποτελείται από δυο παραλληλισμένους μετασχηματιστές ισχύος 1600KVA ο καθένας. Η εργασία αποτελείται κυρίως από τρία μέρη. Το πρώτο μέρος αναφέρει απαραίτητα θεωρητικά στοιχεία που πρέπει να γνωρίζει αυτός που πρόκειται να εγκαταστήσει έναν υποσταθμό μέσης τάσης. Το δεύτερο που αναφέρεται στον υπολογισμό των παραμέτρων και όλων των στοιχειών της εγκατάστασης καθώς και στις προδιαγραφές των στοιχειών αυτών οι οποίες συμμορφώνονται στους διεθνής κανονισμούς. Το τρίτο στο οποίο ασχολούμαστε με την επιλογή των στοιχειών της εγκατάστασης σύμφωνα με την μελέτη που προκύτπει από το δεύτερο μέρος, και στο στήσιμο του υποσταθμού. Τέλος γίνεται μια απλή περιγραφή για την διαδικασία χειρισμών που γίνονται προκειμένου να ενεργοποιήσουμε τον υποσταθμό και να τον θέσουμε σε διαδικασία λειτουργίας ώστε να τροφοδοτήσουμε τον εν λόγο καταναλωτή, καθώς και όλα τα μέσα προστασίας που λαμβάνονται σε αυτήν την διαδικασία. ΚΑΒΑΛΑ 2009

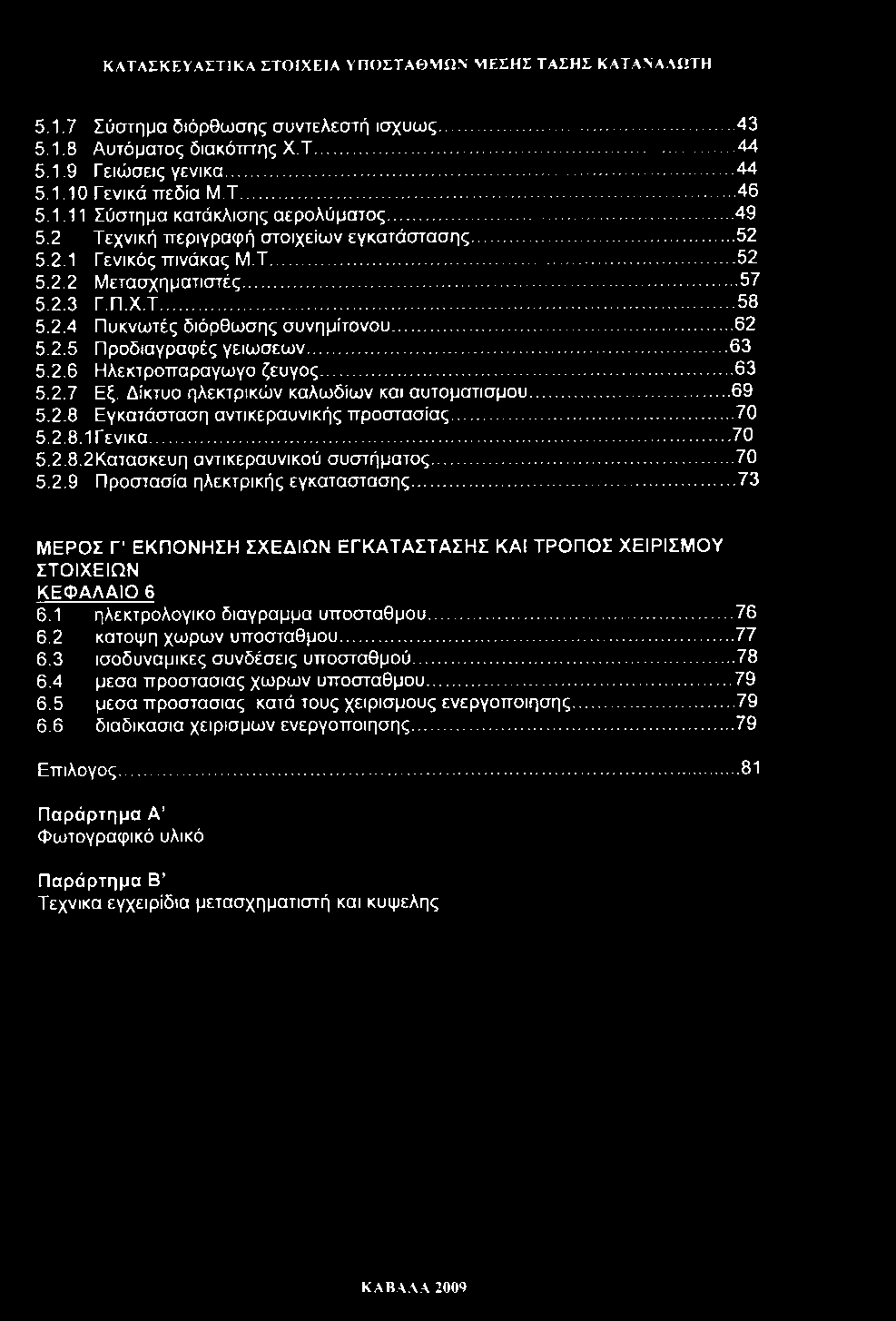

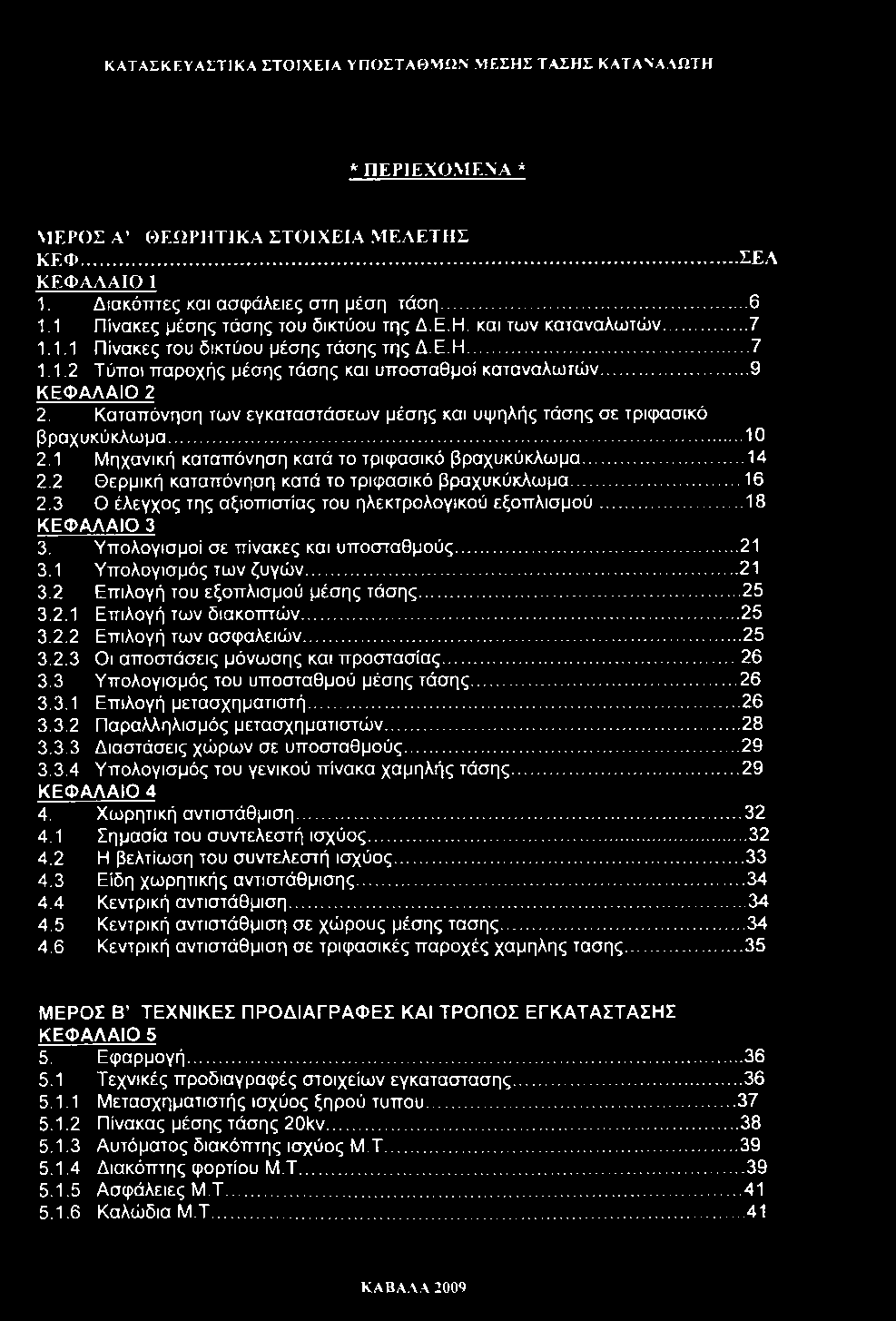

4 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ * ΠΕΡΙΕΧΟΜΕΝΑ * ΜΕΡΟΣ Α ΘΕΩΡΗΤΙΚΑ ΣΤΟΙΧΕΙΑ ΜΕΑΕΤΗΣ ΚΕΦ...ΣΕΛ ΚΕΦΑ.ΛΛΙΟ I 1. Διακόπτες και ασφάλειες στη μέση τάση Πίνακες μέσης τάσης του δικτύου της Δ.Ε.Η. και των καταναλωτών Πίνακες του δικτύου μέσης τάσης της Δ.Ε.Η Τύποι παροχής μέσης τάσης και υποσταθμοί καταναλωτών...9 ΚΕΦΑΛΑΙΟ 2 2. Καταπόνηση των εγκαταστάσεων μέσης και υψηλής τάσης σε τρκρασικό βραχυκύκλωμα Μηχανική καταπόνηση κατά το τριφασικό βραχυκύκλωμα Θερμική καταπόνηση κατά το τριφασικό βραχυκύκλωμα Ο έλεγχος της αξιοπιστίας του ηλεκτρολογικού εξοπλισμού...18 ΚΕΦΑΛΑΙΟ 3 3. Υπολογισμοί σε πίνακες και υποσταθμούς Υπολογισμός των ζυγών Επιλογή του εξοπλισμού μέσης τάσης Επιλογή των διακοπτών Επιλογή των ασφαλειών Οι αποστάσεις μόνωσης και προστασίας Υπολογισμός του υποσταθμού μέσης τάσης Επιλογή μετασχηματιστή Παραλληλισμός μετασχηματιστών Διαστάσεις χώρων σε υποσταθμούς Υπολογισμός του γενικού πίνακα χαμηλής τάσης...29 ΚΕΦΑΛΑΙΟ 4 4. Χωρητική αντιστάθμιση Σημασία του συντελεστή ισχύος Η βελτίωση του συντελεστή ισχύος Είδη χωρητικής αντιστάθμισης Κεντρική αντιστάθμιση Κεντρική αντιστάθμιση σε χώρους μέσης τάσης Κεντρική αντιστάθμιση σε τριφασικές παροχές χαμηλης τάσης...35 ΜΕΡΟΣ Β ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΤΡΟΠΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΕΦΑΛΑΙΟ 5 5. Εφαρμογή Τεχνικές προδιαγραφές στοιχείων εγκατάστασης Μετασχηματιστής ισχύος ξηρού τυπου Πίνακας μέσης τάσης 20kv Αυτόματος διακόπτης ισχύος Μ.Τ Διακόπτης φορτίου Μ.Τ Ασφάλειες Μ.Τ Καλώδια Μ.Τ ΚΑΒΑΛΑ 2009

5 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΏΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Σύστημα διόρθωσης συντελεστή ισχυως Αυτόματος διακόπτης Χ.Τ Γειώσεις γενικά Γενικά πεδία Μ.Τ Σύστημα κατάκλισης αερολύματος Τεχνική περιγραφή στοιχείων εγκατάστασης Γενικός πινάκας Μ.Τ Μετασχηματιστές Γ.Π.Χ.Τ Πυκνωτές διόρθωσης συνημίτονου Προδιαγραφές γειώσεων Ηλεκτροπαραγωγο ζεύγος Εξ. Δίκτυο ηλεκτρικών καλωδίων και αυτοματισμού Εγκατάσταση αντικεραυνικής προστασίας Γενικά Κατασκευη αντικεραυνικού συστήματος Προστασία ηλεκτρικής εγκατάστασης ΜΕΡΟΣ Γ ΕΚΠΟΝΗΣΗ ΣΧΕΔΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΤΡΟΠΟΣ ΧΕΙΡΙΣΜΟΥ ΣΤΟΙΧΕΙΩΝ ΚΕΦΑΛΑΙΟ ηλεκτρολογικο διαγραμμα υποσταθμού κάτοψη χωρων υποσταθμού ισοδυναμικες συνδέσεις υποσταθμού μέσα προστασίας χωρων υποσταθμού μέσα προστασίας κατά τους χειρισμούς ενεργοποίησης διαδικασία χειρισμών ενεργοποίησης...79 Επίλογος...81 Παράρτημα Α Φωτογραφικό υλικό Παράρτημα Β Τεχνικά εγχειρίδια μετασχηματιστή και κυψέλης ΚΑΒΑΛΑ 2009

6 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ ΜΕΡΟΣΑ ΘΕΩΡΗΤΙΚΑ ΣΤΟΙΧΕΙΑ ΜΕΛΕΤΗΣ ΚΑΒΑΛΑ 2009

7 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΟΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ 1. ΔΙΑΚΟΠΤΕΣ ΚΑΙ ΑΣΦΑΛΕΙΕΣ ΣΤΗ ΜΕΣΗ ΤΑΣΗ Τα κυριότερα είδη ασφαλειών και διακοπτών που χρησιμοποιούνται στους πίνακες μέσης τάσης της Δ.Ε.Η. αλλά και των καταναλωτών μέσης τάσης φαίνονται στον πίνακα που ακολουθεί. Είδος εξοπλισμού Σύμβολο Σκοπός χρησιμοποίησης Τριπολικός αποζεύκτης Απομονώνει από την παροχή ένα κύκλωμα που έχει τεθεί ήδη εκτός τάσης (δεν έχει ισχύ διακοπής) Τριπολικός γειωτής Γειώνει ένα κύκλωμα μετά την απόζευξη (δεν έχει ισχύ διακοπής) Τριπολικός διακόπτης φορτίου Επιτρέπει το χειρισμό ενός φορτίου με ισχύ ίση μέχρι την ονομαστική ισχύ του Ασφάλεια μέσης τάσης Τριπολικός διακόπτης ισχύος (ή αυτόματος διακόπτης) Μονοπολικό ακροκιβώτιο Μετασχηματιστής έντασης Μετασχηματιστής τάσης [] ho- Παρέχει προστασία βραχυκύκλωμα Επιτρέττει το χειρισμό ενός φορτίου ισχύος μέχρι την ονομαστική του ισχύ και ταυτόχρονα προστατεύει από βραχυκύκλωμα Χρησιμοποιείται για τις συνδέσεις καλωδίων σε πίνακες Χρησιμοποιείται για την παροχή τάσης σε κυκλώματα χειρισμών και προστασίας Χρησιμοποιείται για την παροχή τάσης σε κυκλώματα χειρισμών και προστασίας ΚΑΒΑΑΑ 200>)

8 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΗΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Πίνακας 1; Σύμβολα βασικού εξοπλισμού σε πίνακες μέσης τάσης Τους διακόπτες στη μέση τάση τους χωρίζουμε σε δύο βασικές κατηγορίες. Σε εκείνους που έχουν ισχύ διακσπής και σε εκείνους που δεν έχουν. Το να έχει ένας διακότττης ισχύ διακοπής καθορίζεται από το αν μπορούμε να τον χειριζόμαστε υπό φορτίο. Έτσι για παράδειγμα ο διακόπτης φορτίου καθώς και ο διακόπτης ισχύος είναι ένας διακόπτης με ισχύ διακοπής ενώ αντίθετα ο αποζεύκτης και ο γειωτής αποτελούν παραδείγματα διακοπτών χωρίς ισχύ διακοπής. Τον αποζεύκτη και τον γειωτή λοιπόν δεν μπορούμε να τους χρησιμοποιήσουμε υπό τάση. Η βασική τους χρησιμότητα είναι η εκτέλεση των εργασιών συντήρησης και επισκευής με ασφάλεια αφού όμως ο πίνακας έχει ήδη τεθεί εκτός τάσης. Είναι σε πολλές περιπτώσεις χρήσιμος ο συνδυασμός ενός αποζεύκτη και ενός γειωτή σε ένα διακόπτη και μάλιστα με τέτοια τρόπο ώστε όταν ο ένας είναι κλειστός ο άλλος να είναι ανοιχτός. Ο συνδυασμός αυτός προστατεύει από τυχόν λανθασμένους χειρισμούς. Φυσικά ανάλογα με τον πίνακα μέσης τάσης που έχουμε μπορούν να γίνουν και άλλοι συνδυασμοί διακοπτών όπως για παράδειγμα των ασφαλειοθηκών με ένα διακόπτη φορτίου. Όπως προαναφέραμε για χειρισμούς υπό τάση χρησιμοποιούμε είτε το διακότττη φορτίου είτε το διακόπτη ισχύος. Ο διακόπτης φορτίου είναι πολύ πιο απλός στην κατασκευή του και πρέπει να συνδυάζεται με ασφάλειες ώστε να εξασφαλίζεται η προστασία από βραχυκύκλωμα. Αντίθετα ο διακόπτης ισχύος συνδυάζει και το χειρισμό υπό τάση αλλά και την πρσστασία από βραχυκύκλωμα αλλά είναι πιο πολύπλοκος στην κατασκευή αλλά και τη συντήρησή του γγαυτό δεν συνίσταται η χρήση του από τους καταναλωτές μέσης τάσης παρά μόνο από τη Δ.Ε.Η. 1.1 ΠΙΝΑΚΕΣ ΜΕΣΗΣ ΤΑΣΗΣ ΤΟΥ Λ1ΚΤΥΟΥ ΤΗΣ Α.Ε.Η. Κ.ΑΙ ΤΩΝ Κ.ΑΤΑΝ.Α.\ΩΤΩΝ ΠΙΝΑΚΕΣ ΤΟΥ ΔΙΚΤΥΟΥ ΜΕΣΗΣ ΤΑΣΗΣ ΤΗΣ Δ.Ε.Η. Τα μονογραμμικά σχέδια των πινάκων του δικτύου της Δ.Ε.Η. φαίνονται στο σχήμα πσυ ακολουθεί. ΚΑΒΑΛΑ :οο<)

9 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ΒΚ I : Κυβίλπ προστασίας τύπου I ΕΚ II: Κυβίλη προστασιας τύπου II ΚΔΦ ;: Κυιρίλπ διακόπτη οορτίου ΚΑΚ :; Κυψέλη άφιξης καλωδίων ΚΜΣ: Κυψέλη μετασχηματιστώ'/ τάσης ΚΜΣ ζυγοί 400 A 400 A Σχήμα : Πίνακες της Δ.Ε.Η στη μέση τάση ΚΑΒΑΛΑ 2009

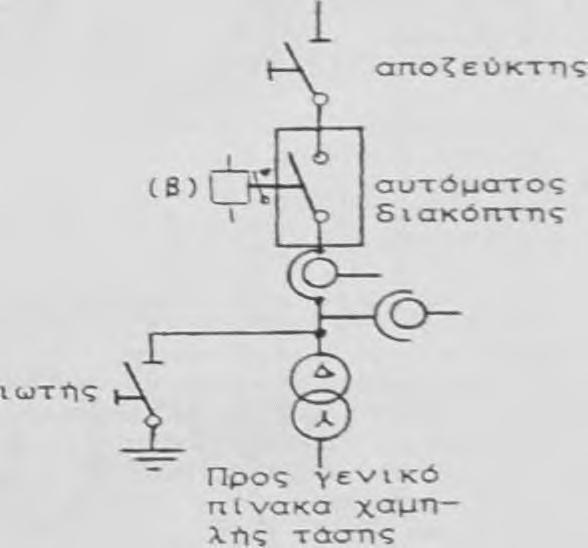

10 ΚΑΤΑΣΚΕΥΑΣΤίΚΑ ΣΤΟΙΧΕίΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Υπάρχουν τέσσερα τυποποιημένα είδη συγκροτημάτων μέσης τάσης 1. Βροχοειδές σύστημα I 2. Βροχοειδές σύστημα II 3. Ακτινικό σύστημα I 4. Ακτινικό σύστημα II 2ΚΔΦ + 1 ΒΚ I + 1 ΚΜΣ + 1 ΚΜ 2ΚΔΦ + 1 ΒΚΙΙ +1 ΚΜΣ + 1 ΚΜ 1 ΚΑΚ + 1 ΒΚ I +1 ΚΜΣ + 1 ΚΜ 1 ΚΑΚ + 1 ΒΚΙΙ +1 ΚΜΣ + 1 ΚΜ ΤΥΠΟΙ ΠΑΡΟΧΗΣ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΙ ΥΠΟΣΤΑΘΜΟΙ ΚΑΤΑΝΑΛΩΤΩΝ Η παροχή μέσης τάσης από τη Δ.Ε.Η. προς τους καταναλωτές γίνεται με τους ακόλουθους τρόπους: ΡιέΠΟΥ A : τροφοδοσία από στύλο ΤΥΠΟΥ Α1 ; παροχή μέσω μονοπολικών ασφαλειοαποζευκτών ΤΥΠΟΥ Α2 : παροχή μέσω τριπολικού αποζεύκτη ΤΥΠΟΥ Β : τροφοδοσία από συνκρότπυα πινάκων ΤΥΠΟΥ Β1 : παροχή από πίνακα ΒΚ I ΤΥΠΟΥ Β2 : παροχή από πίνακα ΒΚ II Έχουμε λοιπόν δύο περιπτώσεις υποσταθμών μέσης τάσης οι οποίες φαίνονται στο σχήμα που ακολουθεί Σχήμα : Τύποι ιδιωτικών υποσταθμών ΚΑΒΑΛΑ 2009

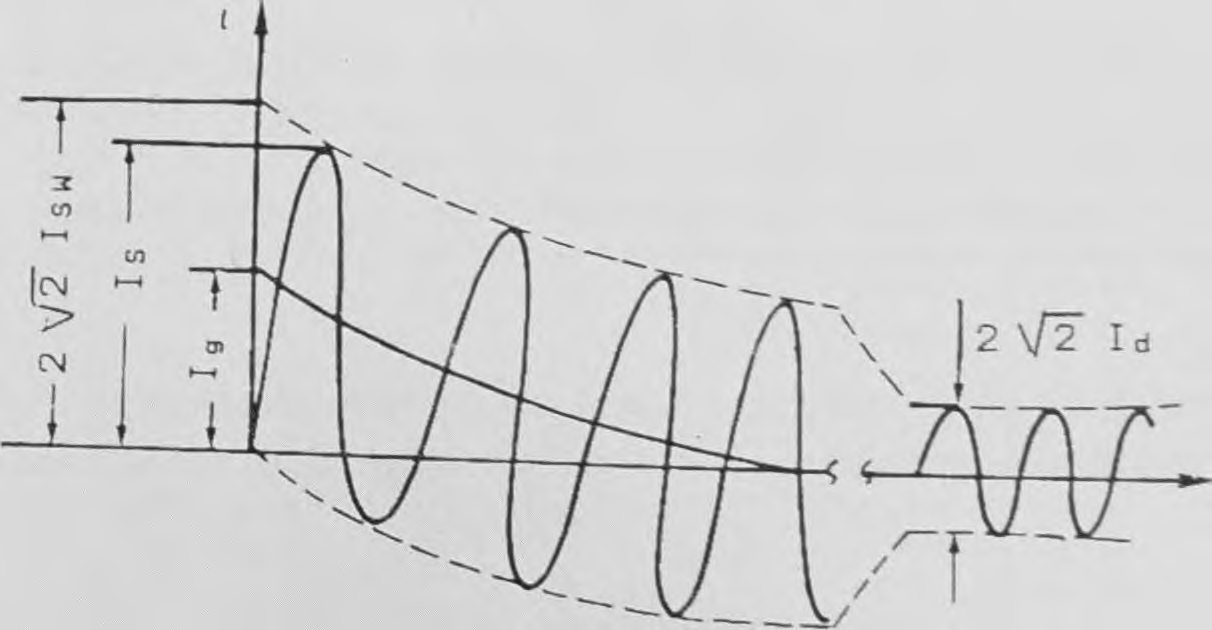

11 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Η διαφορά μεταξύ των δύο παραπάνω περιπτώσεων είναι ότι στη πρώτη έχουμε διακόπτη φορτίου και ασφάλειες για προστασία από ενδεχόμενο βραχυκύκλωμα ενώ στη δεύτερη έχουμε μόνο διακόπτη ισχύος. Σε ένα πίνακα μέσης τάσης ενός ιδιωτικού υποσταθμού πρέπει να υπάρχουν, για λόγους ασφαλείας αλληλασφαλίσεις μεταξύ των διακοπτών οι οποίες έχουν ως εξής: Είναι αδύνατη η χρήση του αποζεύκτη όταν ο διακόπτης φορτίου ή ισχύος είναι ανοιχτός Είναι αδύνατη η χρήση του διακόπτη φορτίου ή ισχύος αν ο αποζεύκτης δεν είναι τελείως ανοιχτός ή κλειστός. Είναι αδύνατη η χρήση του γειωτή με κλειστό τον αποζεύκτη Είναι αδύνατη η χρήση του αποζεύκτη με το γειωτή κλειστό 2.ΚΑΤΑΠΟΝΗΣΗ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕΣΗΣ ΚΑΙ ΥΨΗΛΗΣ ΤΑΣΗΣ ΣΕ ΤΡΙΦΑΣΙΚΟ ΒΡΑΧΥΚΥΚΛΩΜΑ Δυσμενέστερη κατάσταση λειτουργίας για τις εγκαταστάσεις μέσης τάσης θεωρείται το τριφασικό βραχυκύκλωμα. Στο σχήμα που ακολουθεί φαίνεται η μορφή του ρεύματος κατά το τρκρασικό βραχυκύκλωμα. Σχήμα 2.1 : Μορφή του ρεύματος κατά το τριφασικό βραχυκύκλωμα

12 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Παρατηρούμε λοιπόν ότι αρχικά το ρεύμα βραχυκύκαωσης είναι ασύμμετρο αλλά σταδιακά γίνεται συμμετρικό. Στο ασύμμετρο τμήμα έχουμε το εναλλασσόμενο ρεύμα βραχυκύκλωσης 1^ και το συνεχές ρεύμα βραχυκύκλωσης 1^. Το συμμετρικό τμήμα αποτελείται από το διαρκές ρεύμα βραχυκύκλωσης 1^. Η μέγιστη τιμή του ρεύματος βραχυκύκλωσης ονομάζεται κρουστικό ρεύμα βραχυκύκλωσης 1^ και συνδέεται με το εναλλασσόμενο ρεύμα βραχυκύκλωσης με τη σχέση I. = κ V2 Ο συντελεστής κ δίνεται από τον πίνακα 2.1 που ακολουθεί ανάλογα με τις τιμές της ολικής ωμικής και επαγωγικής αντίστασης του δικτύου μέχρι το σημείο βραχυκύκλωσης και αντίστοιχα. Η τιμή του εναλλασσόμενου ρεύματος βραχυκύκλωσης δίνεται από τον τύπο όπου +Χ ^^' η ολική σύνθετη αντίσταση της διαδρομής βραχυκύκλωσης. Η σχέση δε που συνδέει το διαρκές ρεύμα βραχυκύκλωσης με το εναλλασσόμενο ρεύμα βραχυκύκλωσης είναι I. = μ. I όπου μ^ συντελεστής του οποίου η τιμή εξαρτάται από το πηλίκο Ι./Ιο όπου το ονομαστικό ρεύμα των πηγών του δικτύου και δίνεται από τον πίνακα 2.2. ΚΑΒΑΛΑ 2009

13 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ RoA/Χολ κ Isw/Ig pc(για εο8φ=0.8) Πίνακας 2.1 : κ = /(Κολ/Χολ) και μά = f(isw/ig) Εκτός από τα παραπάνω ενδιαφέρον παρουσιάζει και ο υπολογισμός του ρεύματος διακοπής, που είναι το εναλλασσόμενο τμήμα του ρεύματος βραχυκύκλωσης τη χρονική στιγμή της διακοπής του ρεύματος από το μέσο προστασίας, καθώς επίσης και ο υπολογισμός της ισχύος διακοπής από τους τύπους; I ο Μ σε ka Ρ.= VsUjv I, σεμ να όπου η παράμετρος μ παίρνει τιμές που φαίνονται στον πίνακα που ακολουθεί. ΚΑΒΑΛΑ 2009

14 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΟΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ όπου μ ο,, για χρόνο διακοπής 0.1 sec για χρόνο διακοπής 0.25 sec Πίνακας 2.2 : μ = f(lsw/ig) για οοεφ = 0.8 Πρέπει εδώ να αναφέρουμε ότι για τις εγκαταστάσεις μέσης και υψηλής τάσης θεωρούμε την ωμική αντίσταση RoA αμελητέα και συνεπώς ο υπολογισμός της ολικής σύνθετης αντίστασης Ζολ συνίσταται στον υπολογισμό του Χολ. Το Χολ για τις γεννήτριες (και τάση αναγωγής τα 10 KV) δίνεται από τη σχέση: ε X σε Ω/φάση Το Χολ για τους μετασχηματιστές και τα στραγγαλιστικά πηνία (και τάση αναγωγής τα 10KV) δίνεται από τη σχέση: σε Ω/φάση ε σε % η σχετική τάση διασποράς Pg η ονομαστική ισχύς της γεννήτριας σε MVA υ σε % η σχετική τάση βραχυκύκλωσης η ονομαστική ισχύς για τους μετασχηματιστές και η διερχόμενη ισχύς για τα στραγγαλιστικά πηνία ΚΑΒΑΛΑ 2009

15 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΟΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Στην πράξη επειδή ο υπολογισμός της σύνθετης αντίστασης του δικτύου είναι μια διαδικασία πολύ πολύπλοκη η επιλογή των διακοπτών και των ασφαλειών για έναν υποσταθμό γίνεται σε συνεννόηση με τη Δ Ε Η. η οποία και καθορίζει τις αντοχές που πρέπει να έχουν σε τριφασικό βραχυκύκλωμα 2.1 ΜΗΧΑΝΙΚΗ ΚΑΤΑΠΟΝΗΣΗ ΚΑΤΑ ΤΟ ΤΡΙΦΑΣΙΚΟ ΒΡΑΧΥΚΥΚΛΩΜΑ Είναι γνωστό ότι κάθε ρευματοφόρος αγωγός δημιουργεί γύρω του ένα μαγνητικό πεδίο μαγνητικής επαγωγής Β που δίνεται από τη σχέση όπου μ ο η μαγνητική διαπερατότητα του αέρα r η απόσταση από το ρευματοφόρο αγωγό Έστω τώρα ότι έχουμε δύο παράλληλους ρευματοφόρους αγωγούς απείρου μήκους όπως φαίνεται στο σχήμα σχήμα Η δύναμη που ασκείται μεταξύ τους είναι ίση με ρ = LihL 2π d ΚΑΒΑΛΑ 2009

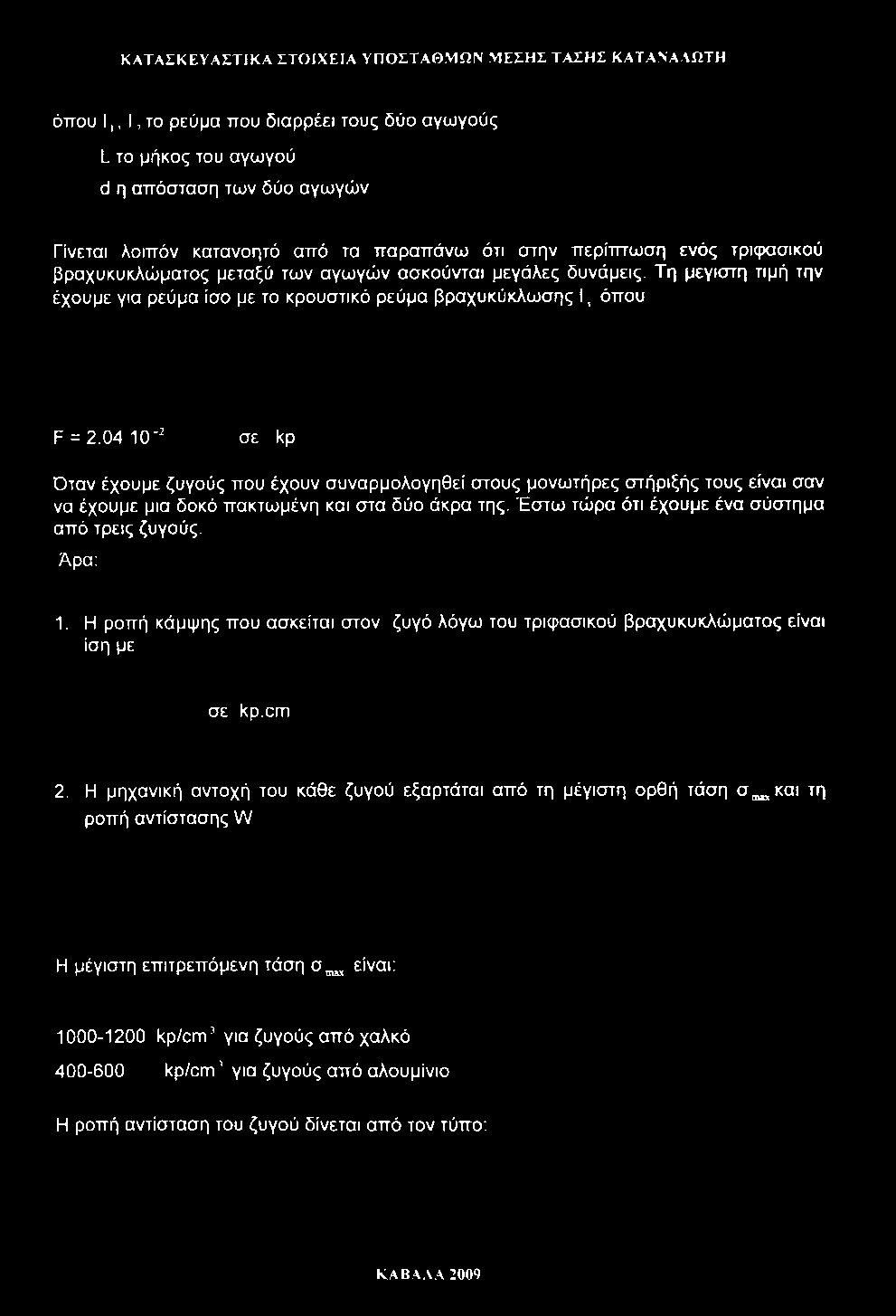

16 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ όπου 11, I, το ρεύμα που διαρρέει τους δύο αγωγούς L το μήκος του αγωγού d η απόσταση των δύο αγωγών Γίνεται λοιπόν κατανοητό από τα παραπάνω ότι στην περίπτωση ενός τρκρασικού βραχυκυκλώματος μεταξύ των αγωγών ασκούνται μεγάλες δυνάμεις. Τη μεγίστη τιμή την έχουμε για ρεύμα ίσο με το κρουστικό ρεύμα βραχυκύκλωσης I, όπου F = ' σε kp Όταν έχουμε ζυγούς που έχουν συναρμολογηθεί στους μονωτήρες στήριξής τους είναι σαν να έχουμε μια δοκό πακτωμένη και στα δύο άκρα της. Έστω τώρα ότι έχουμε ένα σύστημα από τρεις ζυγούς. Άρα: 1. Η ροπή κάμψης που ασκείται στον ζυγό λόγω του τριφασικού βραχυκυκλώματος είναι ίση με σε kp.cm 2. Η μηχανική αντοχή του κάθε ζυγού εξαρτάται από τη μέγιστη ορθή τάση σ ^ κ α ι τη ροπή αντίστασης W Η μέγιστη επιτρεπόμενη τάση σ ^, είναι: kp/cm^ για ζυγούς από χαλκό kp/cm για ζυγούς από αλουμίνιο Η ροπή αντίσταση του ζυγού δίνεται από τον τύπο; ΚΑΒΑΛΑ 2009

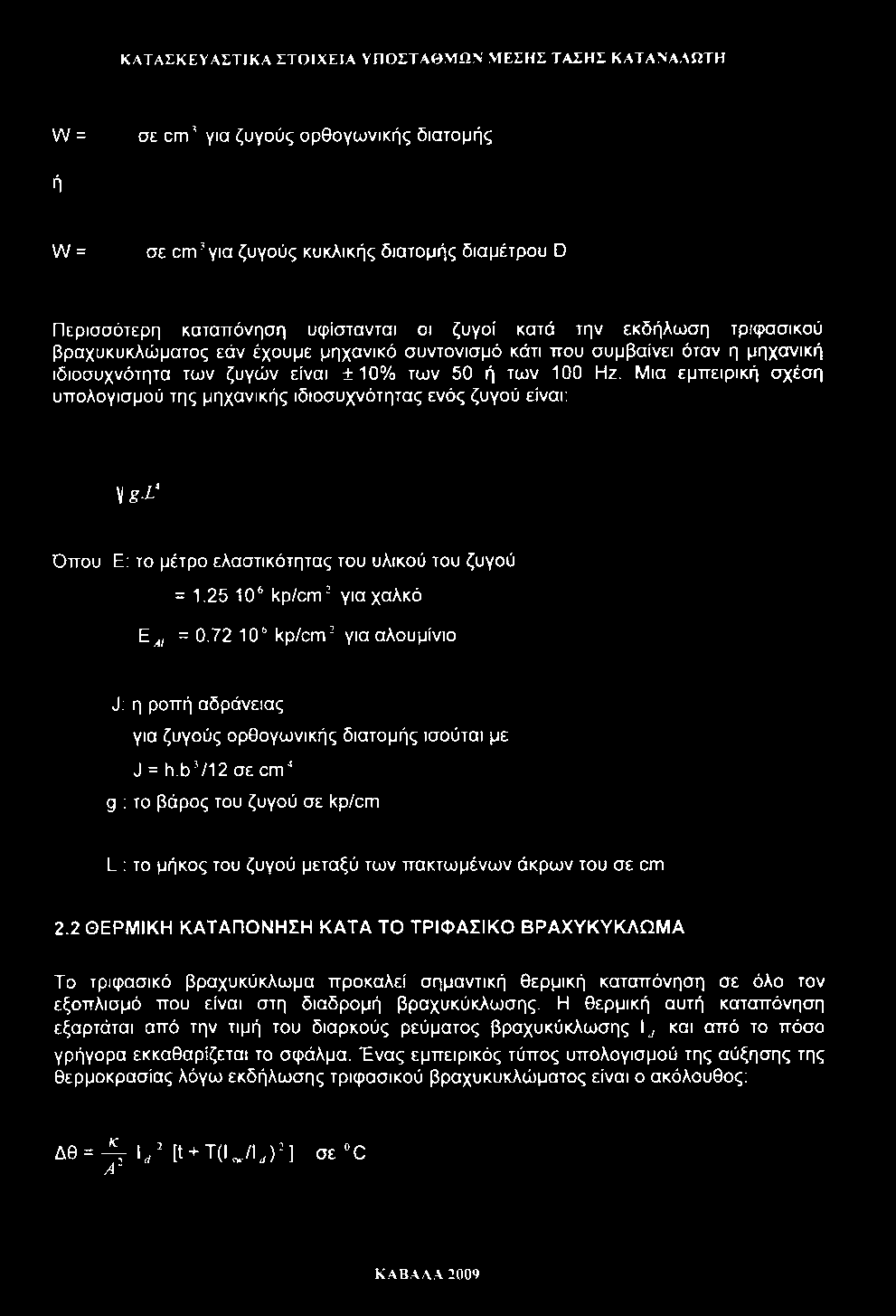

17 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ W = σε cm για ζυγούς ορθογωνικής διατομής ή W = σε cm για ζυγούς κυκλικής διατομής διαμέτρου D Περισσότερη καταπόνηση υφίστανται οι ζυγοί κατά την εκδήλωση τριφασικού βραχυκυκλώματος εάν έχουμε μηχανικό συντονισμό κάτι που συμβαίνει όταν η μηχανική ιδιοσυχνότητα των ζυγών είναι ±10% των 50 ή των 100 Ηζ. Μια εμπειρική σχέση υπολογισμού της μηχανικής ιδιοσυχνότητας ενός ζυγού είναι: \g-l' Όπου Ε: το μέτρο ελαστικότητας του υλικού του ζυγού = * kp/cm για χαλκό Ε^, = * kp/cm για αλουμίνιο J; η ροπή αδράνειας για ζυγούς ορθογωνικής διατομής ισούται με J = h.b /12 σε cm'' g ; το βάρος του ζυγού σε kp/cm L : το μήκος του ζυγού μεταξύ των πακτωμένων άκρων του σε cm 2.2 ΘΕΡΜΙΚΗ ΚΑΤΑΠΟΝΗΣΗ ΚΑΤΑ ΤΟ ΤΡΙΦΑΣΙΚΟ ΒΡΑΧΥΚΥΚΛΩΜΑ Το τριφασικό βραχυκύκλωμα προκαλεί σημαντική θερμική καταπόνηση σε όλο τον εξοπλισμό που είναι στη διαδρομή βραχυκύκλωσης. Η θερμική αυτή καταπόνηση εξαρτάται από την τιμή του διαρκούς ρεύματος βραχυκύκλωσης 1^ και από το πόσο γρήγορα εκκαθαρίζεται το σφάλμα. Ένας εμπειρικός τύπος υπολογισμού της αύξησης της θερμοκρασίας λόγω εκδήλωσης τριφασικού βραχυκυκλώματος είναι ο ακόλουθος: Δθ= Λ 1 / [t + T (l^,/ij ] Α~ σ ε Ό ΚΑΒΑΛΑ 2009

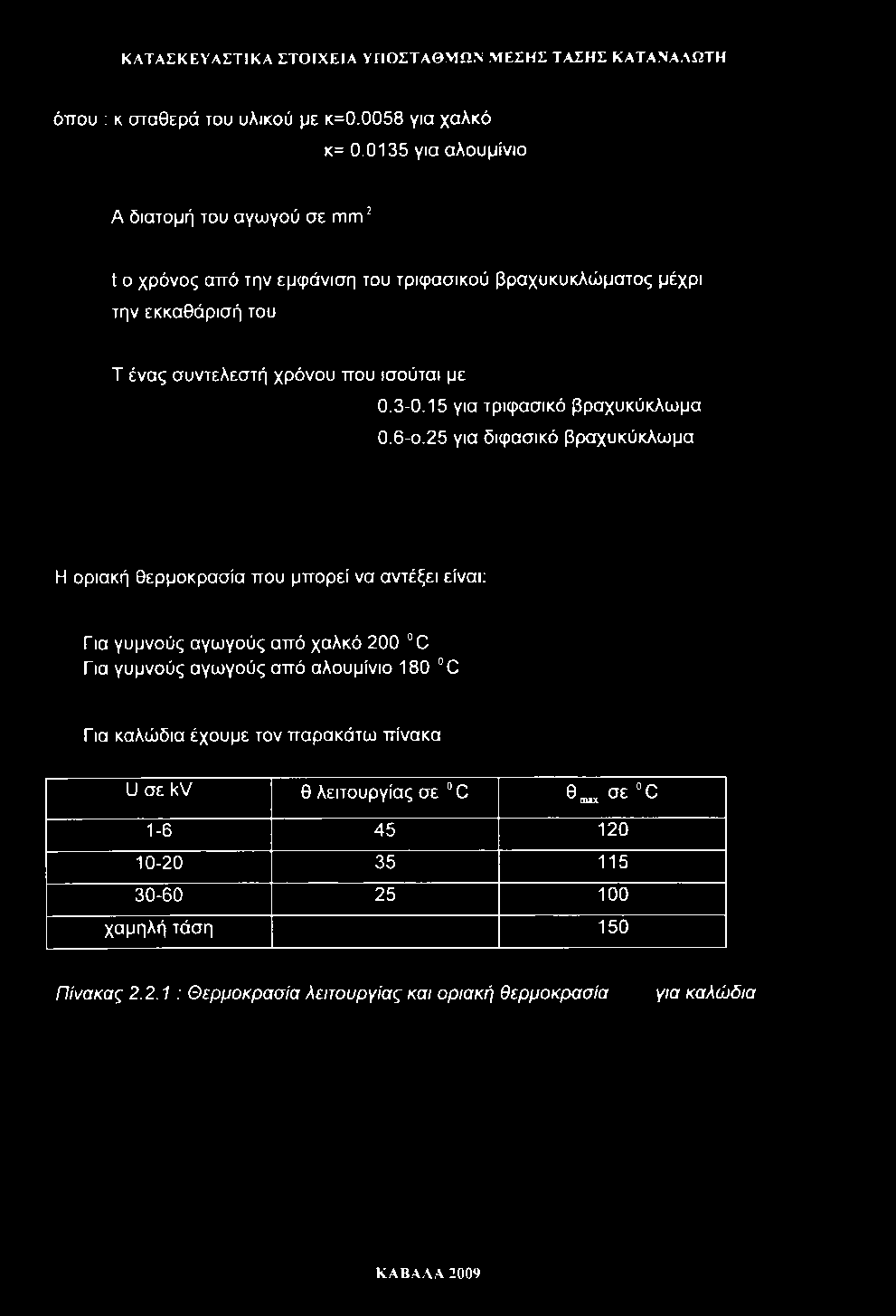

18 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ όπου : κ σταθερά του υλικού με κ= για χαλκό κ= για αλουμίνιο A διατομή του αγωγού σε mm ^ t ο χρόνος από την εμφάνιση του τριφασικού βραχυκυκλώματος μέχρι την εκκαθάρισή του Τ ένας συντελεστή χρόνου που ισούται με για τριφασικό βραχυκύκλωμα για διφασικό βραχυκύκλωμα Η οριακή θερμοκρασία που μπορεί να αντέξει είναι; Για γυμνούς αγωγούς από χαλκό 200 C Για γυμνούς αγωγούς από αλουμίνιο 180 C Για καλώδια έχουμε τον παρακάτω πίνακα υ σε kv θ λειτουργίας σε C θ ^ σε C χαμηλή τάση 150 Πίνακας 2.2.1: Θερμοκρασία λειτουργίας και οριακή θερμοκρασία για καλώδια ΚΑΒΑΛΑ 2009

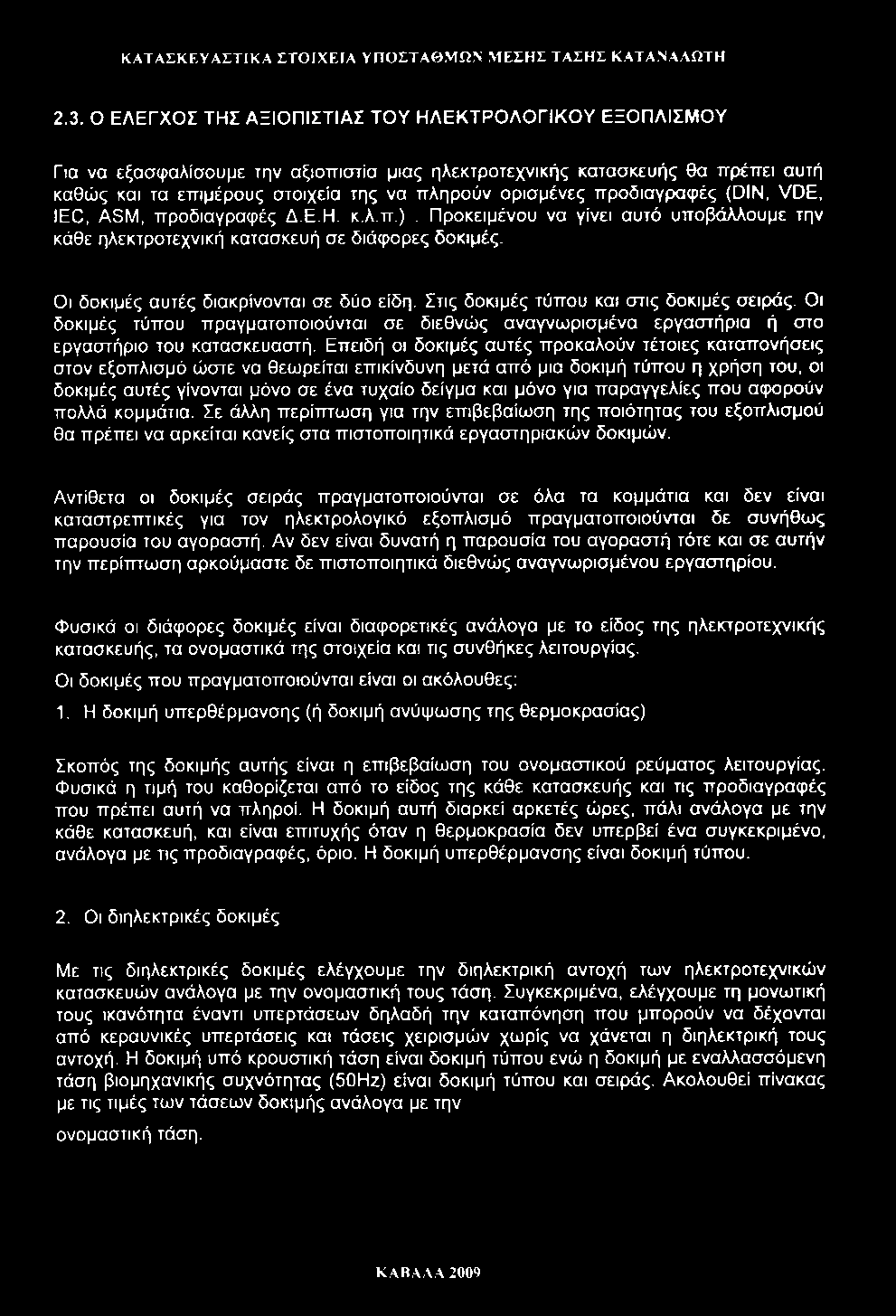

19 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ 2.3. Ο ΕΛΕΓΧΟΣ ΤΗΣ ΑΞΙΟΠΙΣΤΙΑΣ ΤΟΥ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ Για να εξασφαλίσουμε την αξιοπιστία μιας ηλεκτροτεχνικής κατασκευής θα πρέπει αυτή καθώς και τα επιμέρους στοιχεία της να πληρούν ορισμένες προδιαγραφές (DIN, VDE, IEC, ASM, προδιαγραφές Δ.Ε.Η. κ.λ.π.). Προκειμένου να γίνει αυτό υποβάλλουμε την κάθε ηλεκτροτεχνική κατασκευή σε διάφορες δοκιμές. Οι δοκιμές αυτές διακρίνονται σε δύο είδη. Στις δοκιμές τύπου και στις δοκιμές σειράς. Οι δοκιμές τύπου πραγματοποιούνται σε διεθνώς αναγνωρισμένα εργαστήρια ή στο εργαστήριο του κατασκευαστή. Επειδή οι δοκιμές αυτές προκαλούν τέτοιες καταπονήσεις στον εξοπλισμό ώστε να θεωρείται επικίνδυνη μετά από μια δοκιμή τύπου η χρήση του, οι δοκιμές αυτές γίνονται μόνο σε ένα τυχαίο δείγμα και μόνο για παραγγελίες που αφορούν πολλά κομμάτια. Σε άλλη περίπτωση για την επιβεβαίωση της ποιότητας του εξοπλισμού θα πρέπει να αρκείται κανείς στα πιστοποιητικά εργαστηριακών δοκιμών. Αντίθετα οι δοκιμές σειράς πραγματοποιούνται σε όλα τα κομμάτια και δεν είναι καταστρετπικές για τον ηλεκτρολογικό εξοπλισμό πραγματοποιούνται δε συνήθως παρουσία του αγοραστή. Αν δεν είναι δυνατή η παρουσία του αγοραστή τότε και σε αυτήν την περίτπωση αρκούμαστε δε πιστοποιητικά διεθνώς αναγνωρισμένου εργαστηρίου. Φυσικά 01 διάφορες δοκιμές είναι διαφορετικές ανάλογα με το είδος της ηλεκτροτεχνικής κατασκευής, τα ονομαστικά της στοιχεία και τις συνθήκες λειτουργίας. Οι δοκιμές που πραγματοποιούνται είναι οι ακόλουθες: 1. Η δοκιμή υπερθέρμανσης (ή δοκιμή ανύψωσης της θερμοκρασίας) Σκοπός της δοκιμής αυτής είναι η επιβεβαίωση του ονομαστικού ρεύματος λειτουργίας. Φυσικά η τιμή του καθορίζεται από το είδος της κάθε κατασκευής και τις προδιαγραφές που πρέπει αυτή να πληροί. Η δοκιμή αυτή διαρκεί αρκετές ώρες, πάλι ανάλογα με την κάθε κατασκευή, και είναι επιτυχής όταν η θερμοκρασία δεν υπερβεί ένα συγκεκριμένο, ανάλογα με τις προδιαγραφές, όριο. Η δοκιμή υπερθέρμανσης είναι δοκιμή τύπου. 2. Οι διηλεκτρικές δοκιμές Με τις διηλεκτρικές δοκιμές ελέγχουμε την διηλεκτρική αντοχή των ηλεκτροτεχνικών κατασκευών ανάλογα με την ονομαστική τους τάση. Συγκεκριμένα, ελέγχουμε τη μονωτική τους ικανότητα έναντι υπερτάσεων δηλαδή την καταπόνηση που μπορούν να δέχονται από κεραυνικές υπερτάσεις και τάσεις χειρισμών χωρίς να χάνεται η διηλεκτρική τους αντοχή. Η δοκιμή υπό κρουστική τάση είναι δοκιμή τύπου ενώ η δοκιμή με εναλλασσόμενη τάση βιομηχανικής συχνότητας (50Ηζ) είναι δοκιμή τύπου και σειράς. Ακολουθεί πίνακας με τις τιμές των τάσεων δοκιμής ανάλογα με την ονομαστική τάση. ΚΑΒΑΛΑ 2009

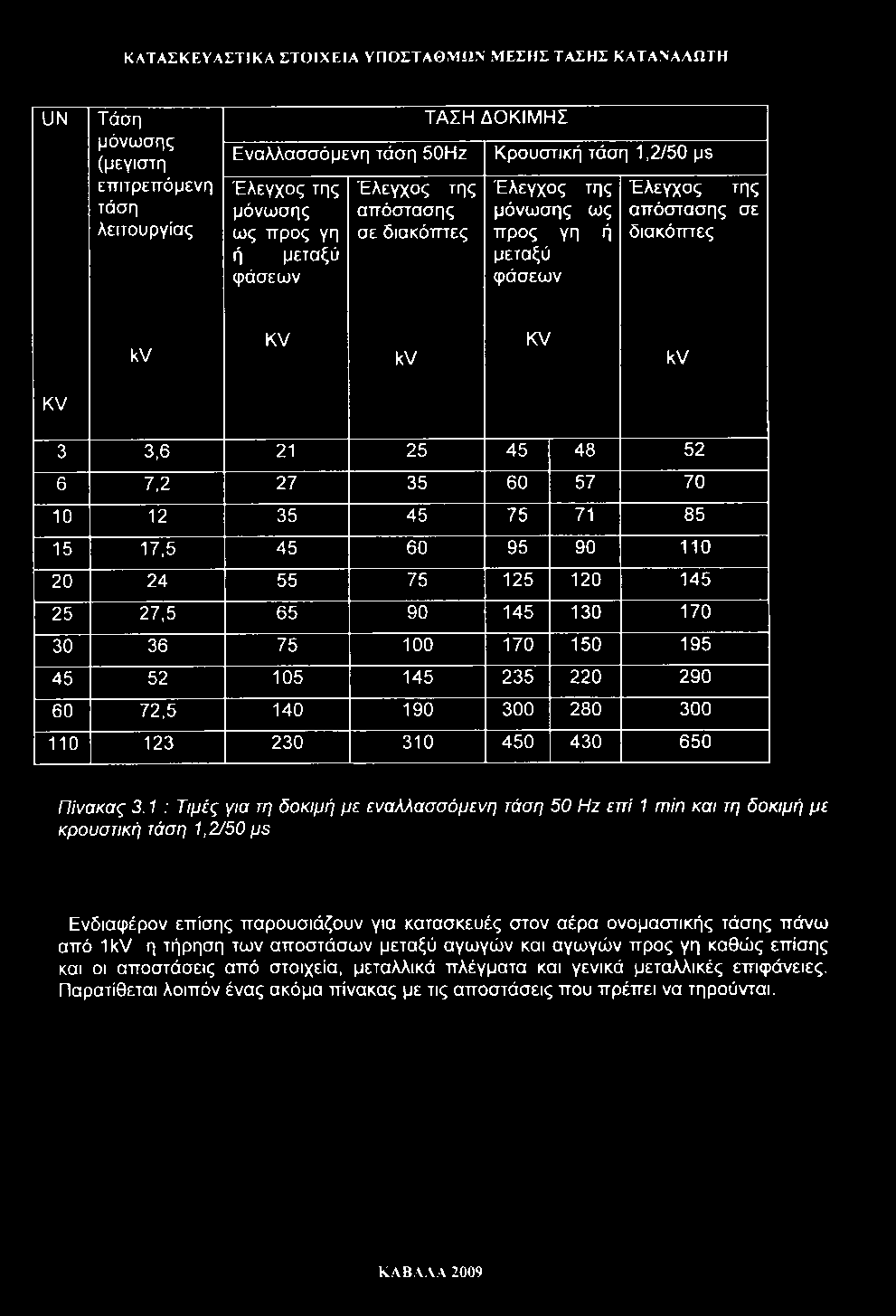

20 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ UN Τάση μόνωσης (μεγίστη επιτρεπόμενη τάση λειτουργίας Εναλλασσόμενη τάση 50Ηζ Έλεγχος της μόνωσης ως προς γη ή μεταξύ φάσεων Έλεγχσς της απόστασης σε διακότπες ΤΑΣΗ ΔΟΚΙΜΗΣ Κρουστική τάση 1,2/50 ps Έλεγχος της μόνωσης ως προς γη ή μεταξύ φάσεων Έλεγχος της απόστασης σε διακότπες kv κ ν kv κ ν kv κ ν 3 3, , , , , Πίνακας 3.1 : Τιμές για τη δοκιμή με εναλλασσόμενη τάση 50 Ηζ επί 1 min και τη δοκιμή με κρουστική τάση 1,2/50 με Ενδιαφέρον επίσης παρουσιάζουν για κατασκευές στον αέρα ονομαστικής τάσης πάνω από 1kV η τήρηση των αποστάσων μεταξύ αγωγών και αγωγών προς γη καθώς επίσης και οι αποστάσεις από στοιχεία, μεταλλικά πλέγματα και γενικά μεταλλικές επιφάνειες. Παρατίθεται λοιπόν ένας ακόμα πίνακας με τις αποστάσεις που πρέπει να τηρούνται. ΚΑΒΑΛΑ 2009

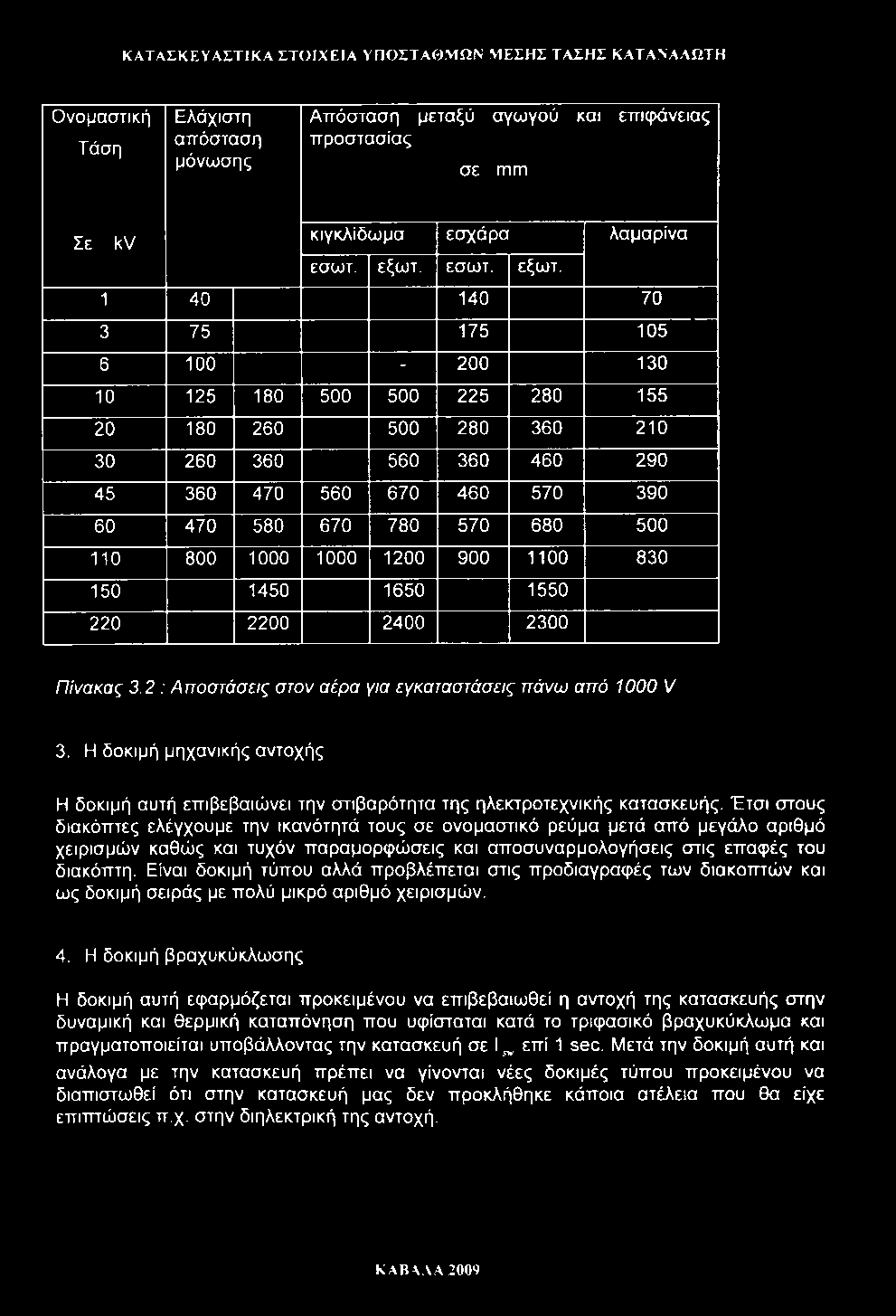

21 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Ονομαστική Τάση Ελάχιστη απόσταση μόνωσης Απόσταση μεταξύ αγωγού και επιφάνειας προστασίας σε ιππι Σε kv κιγκλίδωμα εσχάρα λαμαρίνα εσωτ. εξωτ. εσωτ. εξωτ Πίνακας 3.2 : Αποστάσεις στον αέρα για εγκαταστάσεις πάνω από 1000 V 3. Η δοκιμή μηχανικής αντοχής Η δοκιμή αυτή επιβεβαιώνει την στιβαρότητα της ηλεκτροτεχνικής κατασκευής. Έτσι στους διακόπτες ελέγχουμε την ικανότητά τους σε ονομαστικό ρεύμα μετά από μεγάλο αριθμό χειρισμών καθώς και τυχόν παραμορφώσεις και αποσυναρμολογήσεις στις επαφές του διακόπτη. Είναι δοκιμή τύπου αλλά προβλέπεται στις προδιαγραφές των διακοπτών και ως δοκιμή σειράς με πολύ μικρό αριθμό χειρισμών. 4. Η δοκιμή βραχυκύκλωσης Η δοκιμή αυτή εφαρμόζεται προκειμένου να επιβεβαιωθεί η αντοχή της κατασκευής στην δυναμική και θερμική καταπόνηση που υφίσταται κατά το τριφασικό βραχυκύκλωμα και πραγματοποιείται υποβάλλοντας την κατασκευή σε I ^ επί 1 sec. Μετά την δοκιμή αυτή και ανάλογα με την κατασκευή πρέπει να γίνονται νέες δοκιμές τύπου προκειμένου να διαπιστωθεί ότι στην κατασκευή μας δεν προκλήθηκε κάποια ατέλεια που θα είχε επιπτώσεις π.χ. στην διηλεκτρική της αντοχή. ΚΑΒΑΛΑ 2009

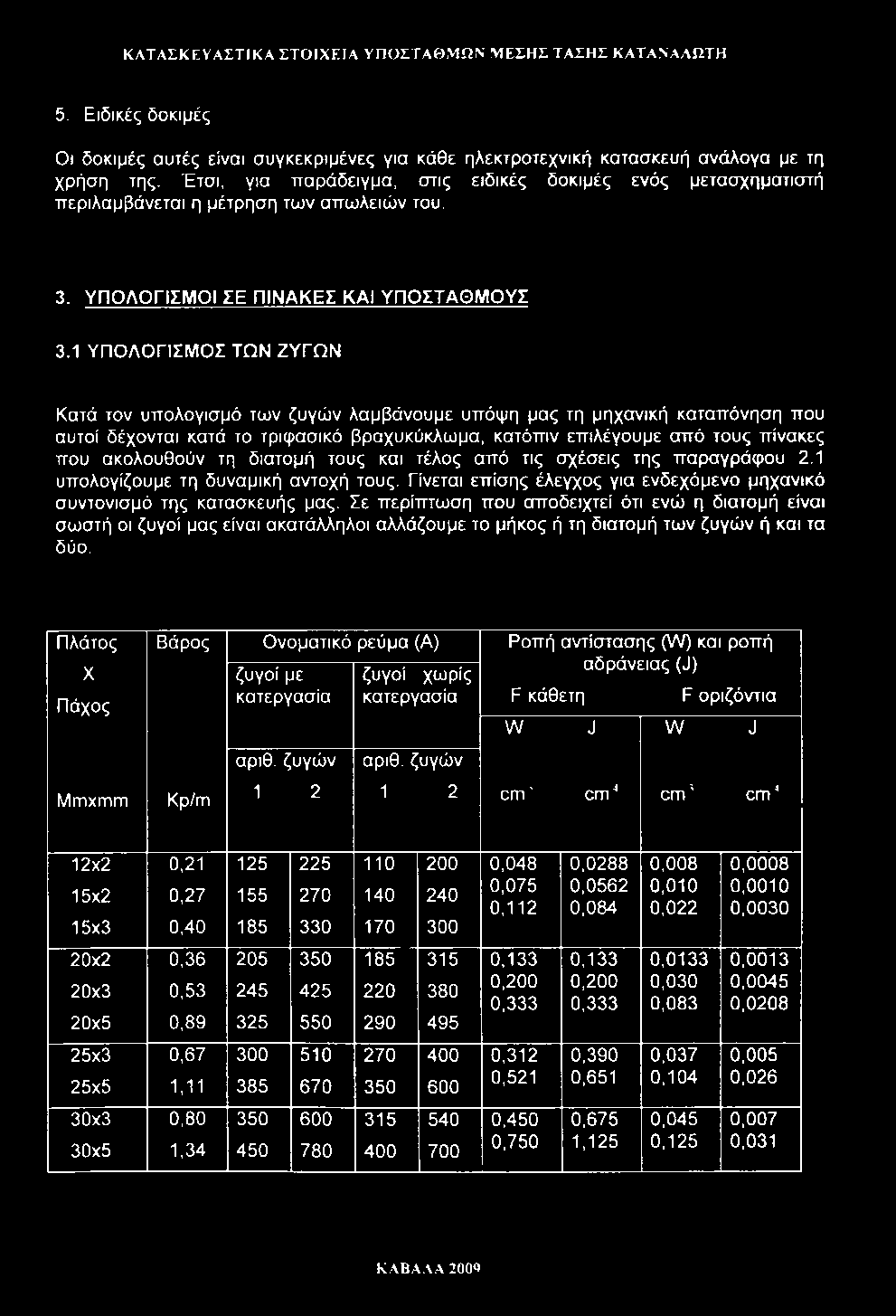

22 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑ.ΝΑΑΩΤΗ 5. Ειδικές δοκιμές Οι δοκιμές αυτές είναι συγκεκριμένες για κάθε ηλεκτροτεχνική κατασκευή ανάλογα με τη χρήση της. Έτσι, για παράδειγμα, στις ειδικές δοκιμές ενός μετασχηματιστή περιλαμβάνεται η μέτρηση των απωλειών του. 3. ΥΠΟΛΟΓΙΣΜΟΙ ΣΕ ΠΙΝΑΚΕΣ ΚΑΙ ΥΠΟΣΤΑΘΜΟΥΣ 3.1 ΥΠΟΛΟΓΙΣΜΟΣ ΤΩΝ ΖΥΓΩΝ Κατά τον υπολογισμό των ζυγών λαμβάνουμε υπόψη μας τη μηχανική καταπόνηση που αυτοί δέχονται κατά το τριφασικό βραχυκύκλωμα, κατόπιν επιλέγουμε από τους πίνακες που ακολουθούν τη διατομή τους και τέλος από τις σχέσεις της παραγράφου 2.1 υπολογίζουμε τη δυναμική αντοχή τους. Γίνεται επίσης έλεγχος για ενδεχόμενο μηχανικό συντονισμό της κατασκευής μας. Σε περίπτωση που αποδειχτεί ότι ενώ η διατομή είναι σωστή οι ζυγοί μας είναι ακατάλληλοι αλλάζουμε το μήκος ή τη διατομή των ζυγών ή και τα δύο. Πλάτος X Πάχος Βάρος Ονοματικό ρεύμα (Α) ζυγοί με κατεργασία ζυγοί χωρίς κατεργασία Ροπή αντίστασης (W) και ροπή αδράνειας (J) F κάθετη W J W F οριζόντια J Μτηχπιπι Κρ/πι αριθ. ζυγών 1 2 αριθ. ζυγών 1 2 οπι' οπι'' οπι οπι^ 12x2 0, ,048 0,0288 0,008 0, x2 0, ,075 0,0562 0,010 0,0010 0,112 0,084 0,022 0, x3 0, x2 0, ,133 0,133 0,0133 0, x3 0, ,200 0,200 0,030 0,0045 0,333 0,333 0,083 0, x5 0, x3 0, ,312 0,390 0,037 0,005 25x5 1, ,521 0,651 0,104 0,026 30x3 0, ,450 0,675 0,045 0,007 30x5 1, ,750 1,125 0,125 0,031 ΚΑΒΑΑΑ 2009

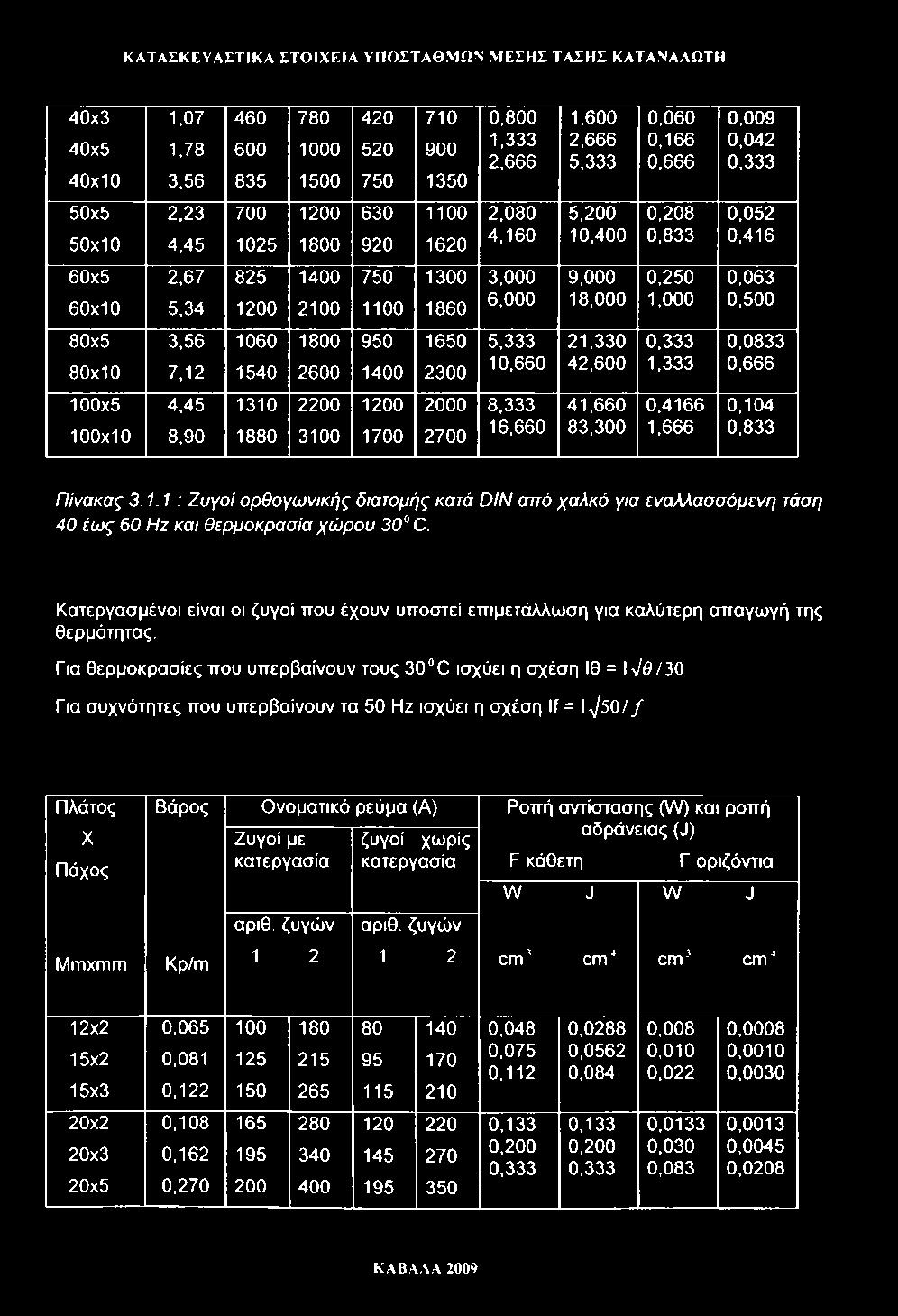

23 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑ.ΝΑΑΩΤΗ 40x3 40x5 40x10 1,07 1,78 3, ,800 1,333 2,666 1,600 2,666 5,333 0,060 0,166 0,666 0,009 0,042 0,333 50x5 2, ,080 5,200 0,208 0,052 50x10 4, ,160 10,400 0,833 0,416 60x5 2, ,000 9,000 0,250 0,063 60x10 5, ,000 18,000 1,000 0,500 80x5 3, ,333 21,330 0,333 0, x10 7, ,660 42,600 1,333 0, x5 4, ,333 41,660 0,4166 0, x10 8, ,660 83,300 1,666 0,833 Πίνακας : Ζυγοί ορθογωνικής διατομής κατά ΟίΝ από χαλκό για εναλλασσόμενη τάση 40 έως 60 Ηζ και θερμοκρασία χώρου 30 C. Κατεργασμένοι είναι οι ζυγοί που έχουν υποστεί επιμετάλλωση για καλύτερη απαγωγή της θερμότητας. Για θερμοκρασίες που υπερβαίνουν τους 30 C ισχύει η σχέση Ιθ = IV0/3O Για συχνότητες που υπερβαίνουν τα 50 Ηζ ισχύει η σχέση If = 1-^50// Πλάτος X Πάχος Mmxmm Βάρος Kp/m Ονοματικό ρεύμα (Α) Ζυγοί με κατεργασία αριθ. ζυγών 1 2 ζυγοί χωρίς κατεργασία αριθ. ζυγών 1 2 Ροπή αντίστασης (W) και ροπή αδράνειας (J) F κάθετη W cm' J cm^ W cm' F οριζόντια J cm"* 12x2 0, ,048 0,0288 0,008 0, x2 0, ,075 0,0562 0,010 0,0010 0,112 0,084 0,022 0, x3 0, x2 0, ,133 0,133 0,0133 0, x3 0, ,200 0,200 0,030 0,0045 0,333 0,333 0,083 0, x5 0, ΚΑΒΑΛΑ 2009

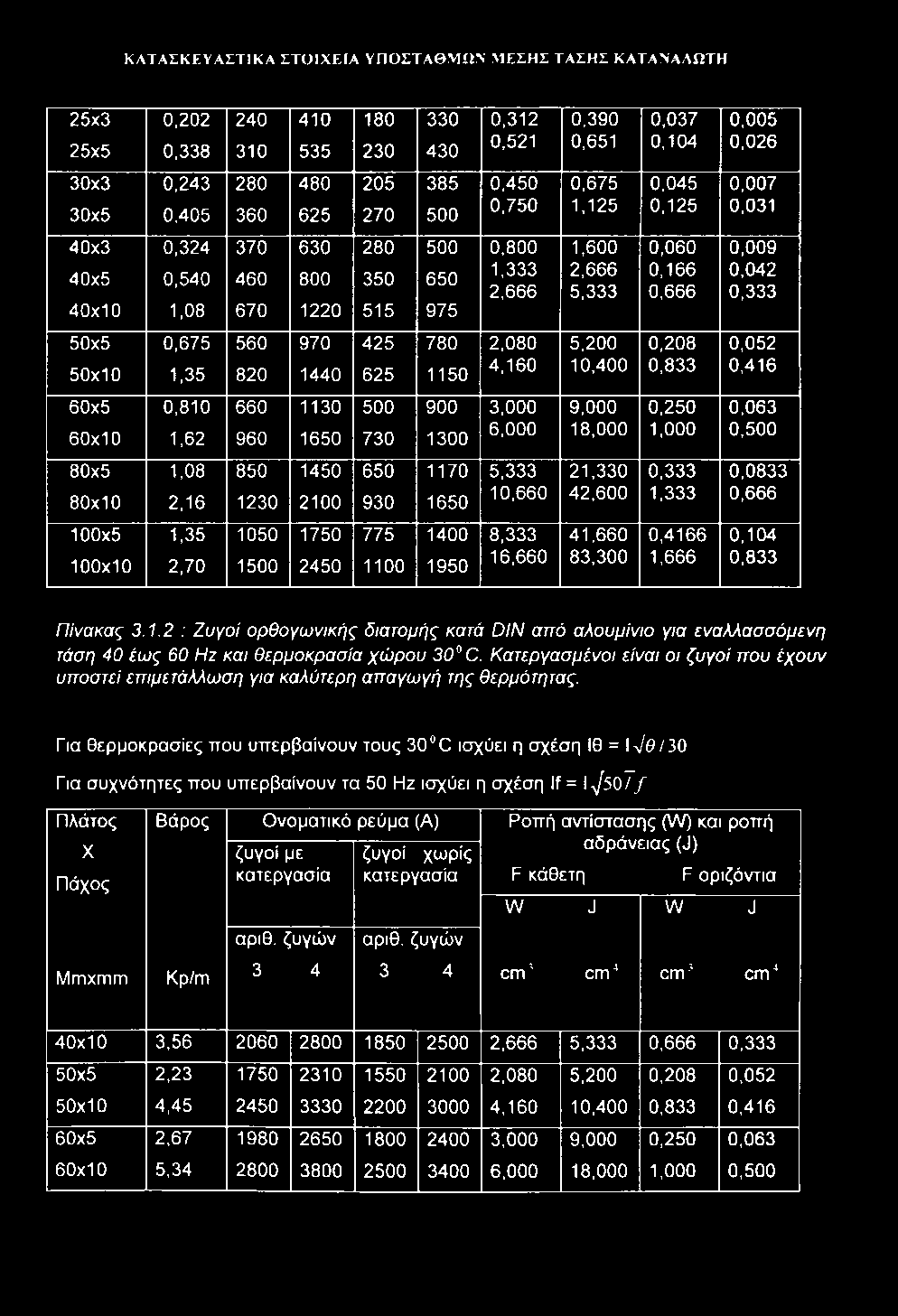

24 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ 25x3 0, ,312 0,390 0,037 0,005 25x5 0, ,521 0,651 0,104 0,026 30x3 0, ,450 0,675 0,045 0,007 30x5 0, ,750 1,125 0,125 0,031 40x3 0, ,800 1,600 0,060 0,009 40x5 0, ,333 2,666 0,166 0,042 2,666 5,333 0,666 0,333 40x10 1, x5 0, ,080 5,200 0,208 0,052 50x10 1, ,160 10,400 0,833 0,416 60x5 0, ,000 9,000 0,250 0,063 60x10 1, ,000 18,000 1,000 0,500 80x5 1, ,333 21,330 0,333 0, x10 2, ,660 42,600 1,333 0, x5 1, ,333 41,660 0,4166 0, x10 2, ,660 83,300 1,666 0,833 Πίνακας : Ζυγοί ορθογωνικής διατομής κατά DIN από αλουμίνιο για εναλλασσόμενη τάση 40 έως 60 Ηζ και θερμοκρασία χώρου 30 C. Κατεργασμένοι είναι οι ζυγοί που έχουν υποστεί επιμετάλλωση για καλύτερη απαγωγή της θερμότητας. Για θερμοκρασίες που υπερβαίνουν τους 30 C ισχύει η σχέση Ιθ = Ιλ/Θ/30 Για συχνότητες που υπερβαίνουν τα 50 Ηζ ισχύει η σχέση If = I -JsoTf Πλάτος Βάρος Ονοματικό ρεύμα (Α) Ροπή αντίστασης (W) και ροπή X αδράνειας (J) ζυγοί με ζυγοί χωρίς Πάχος κατεργασία κατεργασία F κάθετη F οριζόντια W J W J ΜπιχπίΓΠ Kp/m αριθ. ζυγών αριθ. ζυγών απ' απ' οπι' απ^ 40x10 3, ,666 5,333 0,666 0,333 50x5 2, ,080 5,200 0,208 0,052 50x10 4, ,160 10,400 0,833 0,416 60x5 2, ,000 9,000 0,250 0,063 60x10 5, ,000 18,000 1,000 0,500

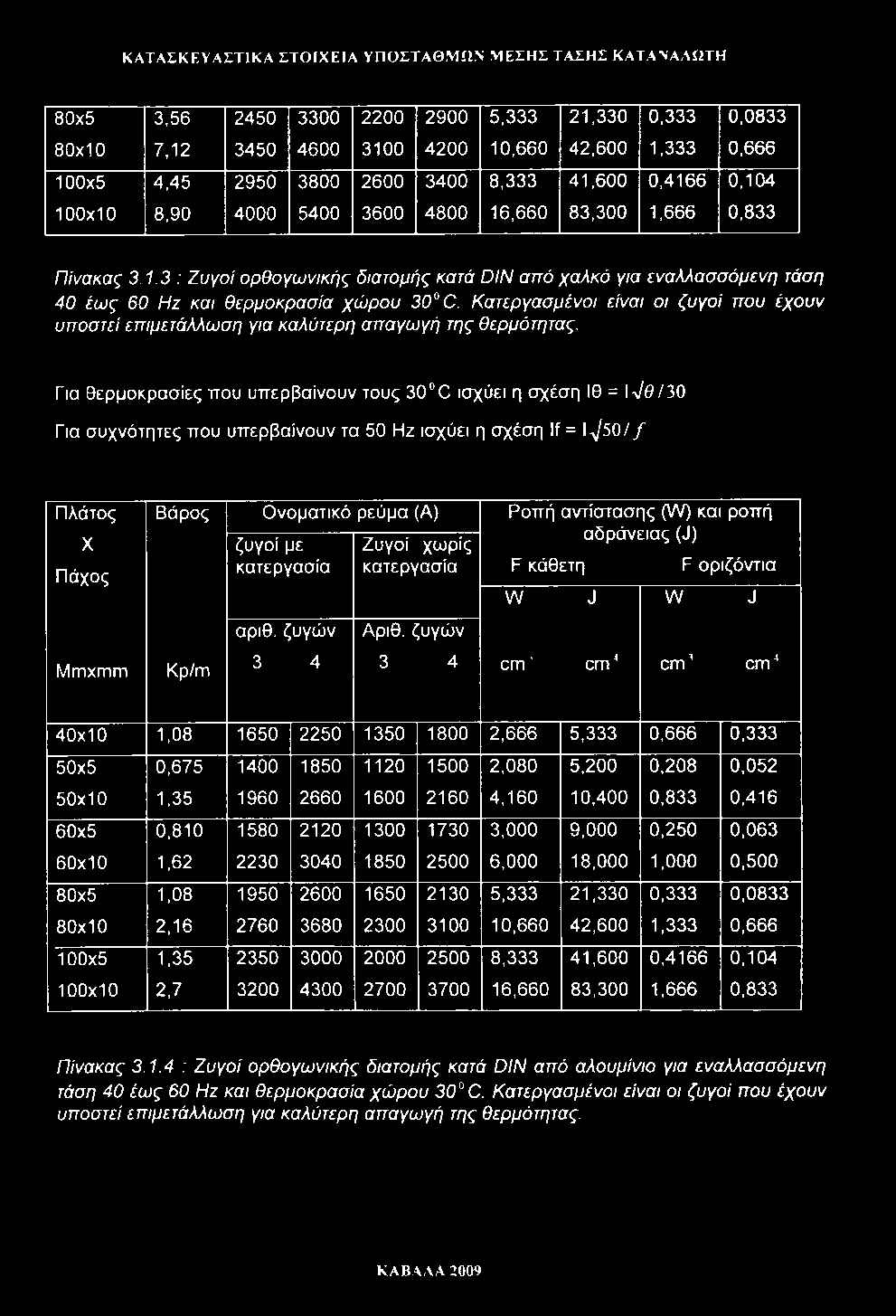

25 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ 80x5 3, ,333 21,330 0,333 0, x ,660 42,600 1,333 0, x5 4, ,333 41,600 0,4166 0, x10 8, ,660 83,300 1,666 0,833 Πίνακας : Ζυγοί ορθογωνικής διατομής κατά DiN από χαλκό για εναλλασσόμενη τάση 40 έως 60 Ηζ και θερμοκρασία χώρου 30 C. Κατεργασμένοι είναι οι ζυγοί που έχουν υποστεί επιμετάλλωση για καλύτερη απαγωγή της θερμότητας. Για θερμοκρασίες που υπερβαίνουν τους 30 C ισχύει η σχέση Ιθ = Ιλ/Θ/30 Για συχνότητες πσυ υπερβαίνουν τα 50 Ηζ ισχύει η σχέση If = 1^50// Πλάτος Βάρος Ονοματικό ρεύμα (Α) Ροπή αντίστασης (W) και ροπή αδράνειας (J) X ζυγοί με Ζυγοί χωρίς κατεργασία κατεργασία F κάθετη F οριζόντια Πάχος W J W J αριθ. ζυγών Αριθ. ζυγών Μπιχπιπι Κρ/πι cm" cm^* cm cm 40x10 1, ,666 5,333 0,666 0,333 50x5 0, ,080 5,200 0,208 0,052 50x10 1, ,160 10,400 0,833 0,416 60x5 0, ,000 9,000 0,250 0,063 60x10 1, ,000 18,000 1,000 0,500 80x5 1, ,333 21,330 0,333 0, x10 2, ,660 42,600 1,333 0, x5 1, ,333 41,600 0,4166 0, x ,660 83,300 1,666 0,833 Πίνακας : Ζυγοί ορθογωνικής διατομής κατά DIN από αλουμίνιο για εναλλασσόμενη τάση 40 έως 60 Ηζ και θερμοκρασία χώρου 30 C. Κατεργασμένοι είναι οι ζυγοί που έχουν υποστεί επιμετάλλωση για καλύτερη απαγωγή της θερμότητας. ΚΑΒΑΛΑ 2009

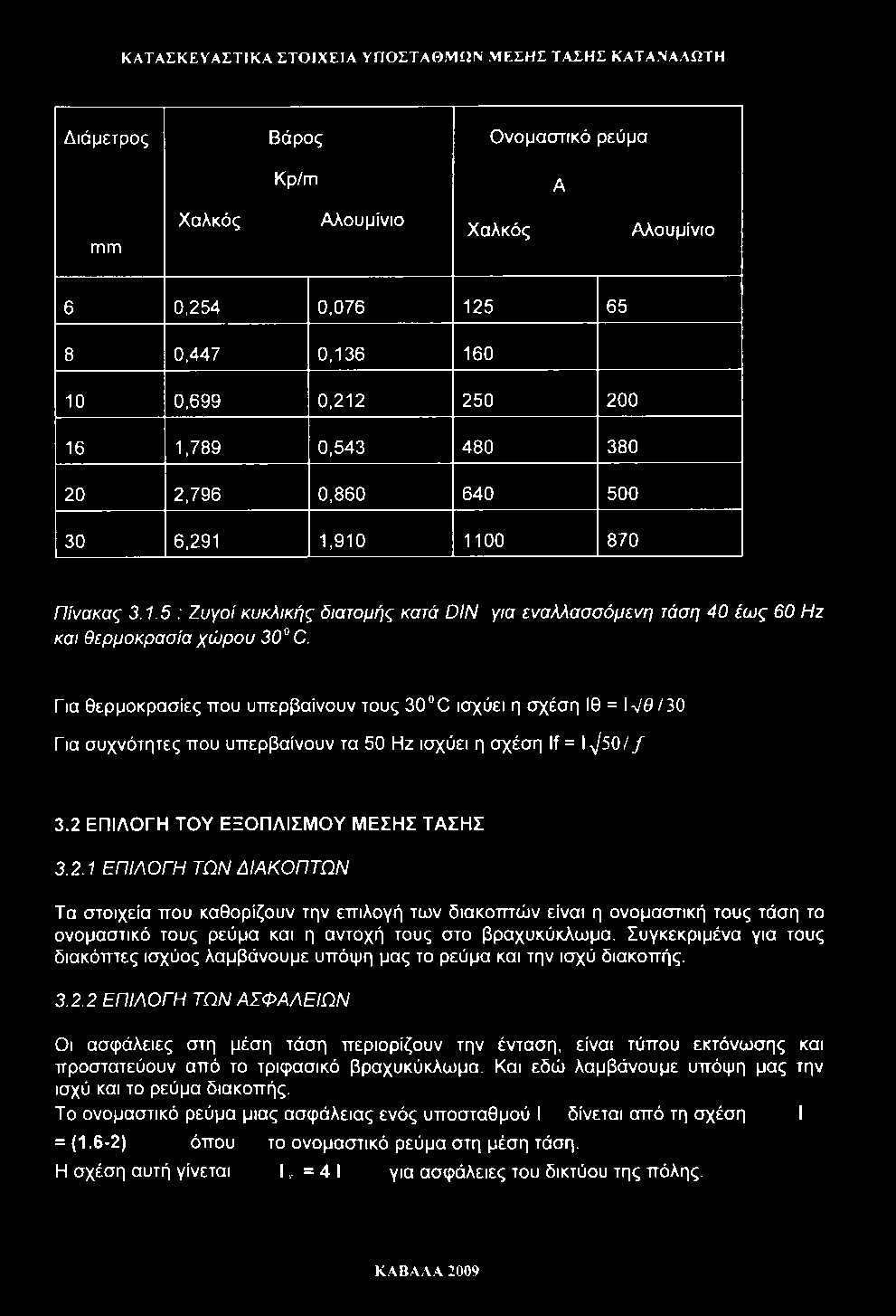

26 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Διάμετρος Βάρος Ονομαστικό ρεύμα Κρ/ιπ A πιπι Χαλκός Αλουμίνιο Χαλκός Αλουμίνιο 6 0,254 0, ,447 0, ,699 0, ,789 0, ,796 0, ,291 1, Πίνακας : Ζυγοί κυκλικής διατομής κατά DIN για εναλλασσόμενη τάση 40 έως 60 Ηζ και θερμοκρασία χώρου 30 C. Για θερμοκρασίες που υπερβαίνουν τους 30 C ισχύει η σχέση Ιθ = ΐνθ/30 Για συχνότητες που υπερβαίνουν τα 50 Ηζ ισχύει η σχέση If = l-y/50// 3.2 ΕΠΙΛΟΓΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ ΜΕΣΗΣ ΤΑΣΗΣ ΕΠΙΛΟΓΗ ΤΩΝ ΔΙΑΚΟΠΤΩΝ Τα στοιχεία που καθορίζουν την επιλογή των διακοπτών είναι η ονομαστική τους τάση το ονομαστικό τους ρεύμα και η αντοχή τους στο βραχυκύκλωμα. Συγκεκριμένα για τους διακόπτες ισχύος λαμβάνουμε υπόψη μας το ρεύμα και την ισχύ διακοπής ΕΠΙΛΟΓΗ ΤΩΝ ΑΣΦΑΛΕΙΩΝ Οι ασφάλειες στη μέση τάση περιορίζουν την ένταση, είναι τύπου εκτόνωσης και προστατεύουν από το τριφασικό βραχυκύκλωμα. Και εδώ λαμβάνουμε υπόψη μας την ισχύ και το ρεύμα διακοπής. Το ονομαστικό ρεύμα μιας ασφάλειας ενός υποσταθμού I δίνεται από τη σχέση I = (1.6-2) όπου το ονομαστικό ρεύμα στη μέση τάση. Η σχέση αυτή γίνεται,. = 4 I για ασφάλειες του δικτύου της πόλης. ΚΑΒΑΑΑ 2009

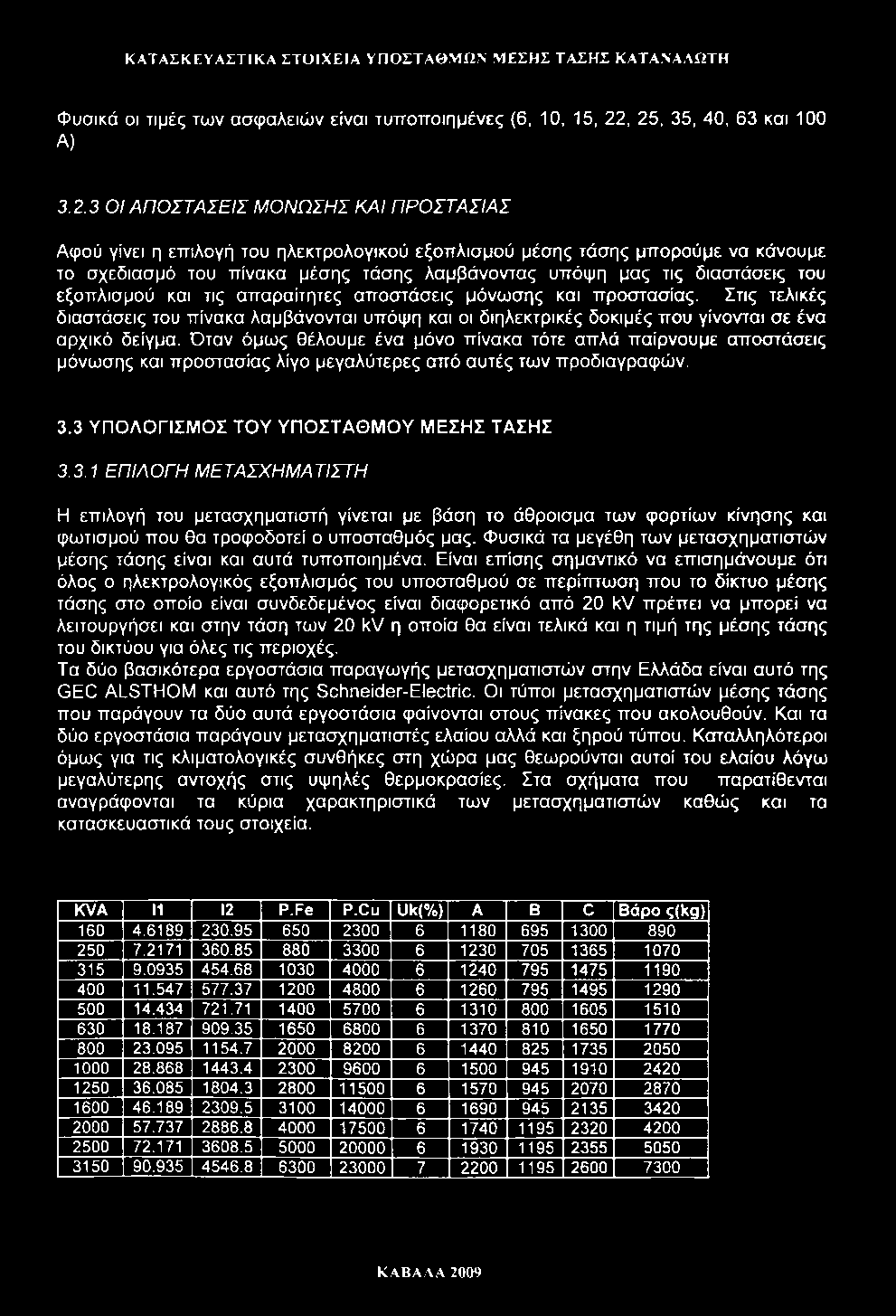

27 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Φυσικά οι τιμές των ασφαλειών είναι τυποποιημένες (6, 10, 15, 22, 25, 35, 40, 63 και 100 Α) ΟΙ ΑΠΟΣΤΑΣΕΙΣ ΜΟΝΩΣΗΣ ΚΑΙ ΠΡΟΣΤΑΣΙΑΣ Αφού γίνει η επιλογή του ηλεκτρολογικού εξοπλισμού μέσης τάσης μπορούμε να κάνουμε το σχεδίασμά του πίνακα μέσης τάσης λαμβάνοντας υπόψη μας τις διαστάσεις του εξοπλισμού και τις απαραίτητες αποστάσεις μόνωσης και προστασίας. Στις τελικές διαστάσεις του πίνακα λαμβάνονται υπόψη και οι διηλεκτρικές δοκιμές που γίνονται σε ένα αρχικό δείγμα. Όταν όμως θέλουμε ένα μόνο πίνακα τότε απλά παίρνουμε αποστάσεις μόνωσης και προστασίας λίγο μεγαλύτερες από αυτές των προδιαγραφών. 3.3 ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΥΠΟΣΤΑΘΜΟΥ ΜΕΣΗΣ ΤΑΣΗΣ ΕΠΙΑΟΓΗ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ Η επιλογή του μετασχηματιστή γίνεται με βάση το άθροισμα των φορτίων κίνησης και φωτισμού που θα τροφοδοτεί ο υποσταθμός μας. Φυσικά τα μεγέθη των μετασχηματιστών μέσης τάσης είναι και αυτά τυποποιημένα. Είναι επίσης σημαντικό να επισημάνουμε ότι όλος ο ηλεκτρολογικός εξοπλισμός του υποσταθμού σε περίπτωση που το δίκτυο μέσης τάσης στο οποίο είναι συνδεδεμένος είναι διαφορετικό από 20 kv πρέπει να μπορεί να λειτουργήσει και στην τάση των 20 kv η οποία θα είναι τελικά και η τιμή της μέσης τάσης του δικτύου για όλες τις περιοχές. Τα δύο βασικότερα εργοστάσια παραγωγής μετασχηματιστών στην Ελλάδα είναι αυτό της GEC ALSTHOM και αυτό της Schneider-Electric. Οι τύποι μετασχηματιστών μέσης τάσης που παράγουν τα δύο αυτά εργοστάσια φαίνονται στους πίνακες που ακολουθούν. Και τα δύο εργοστάσια παράγσυν μετασχηματιστές ελαίσυ αλλά και ξηρού τύπου. Καταλληλότεροι όμως για τις κλιματολογικές συνθήκες στη χώρα μας θεωρούνται αυτοί του ελαίου λόγω μεγαλύτερης αντοχής στις υψηλές θερμοκρασίες. Στα σχήματα που παρατίθενται αναγράφονται τα κύρια χαρακτηριστικά των μετασχηματιστών καθώς και τα κατασκευαστικά τους στοιχεία. KVA P.Fe P.Cu Uk(%) A B C Βάρο ς{kg) ΚΑΒΑΛΑ 2009

28 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ' ιιγ ίγ Σχήμα 3.3.1: Τριφασικοί Μ/Σ 160 έως 3150 kva 20/0,4 kv ξηρού τύπου (Schneider) ΚΑΒΑΛΑ 2009

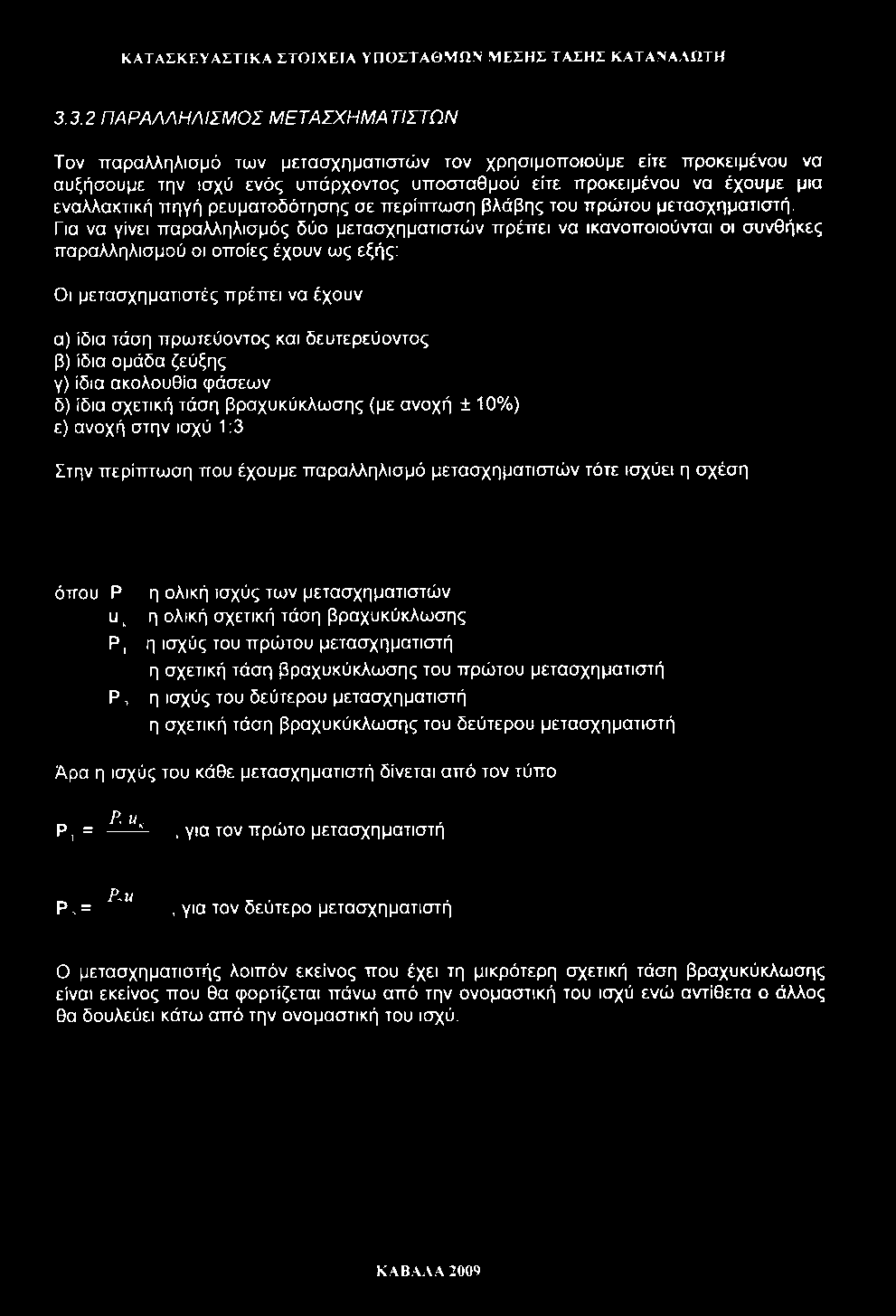

29 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ΠΑΡΑΛΛΗΛΙΣΜΟΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ Τον παραλληλισμό των μετασχηματιστών τον χρησιμοποιούμε είτε προκειμένου να αυξήσουμε την ισχύ ενός υπάρχοντος υποσταθμού είτε προκειμένου να έχουμε μια εναλλακτική πηγή ρευματοδότησης σε περίτπωση βλάβης του πρώτου μετασχηματιστή. Για να γίνει παραμηλισμός δύο μετασχηματιστών πρέπει να ικανοποιούνται οι συνθήκες παραλληλισμού οι οποίες έχουν ως εξής; Οι μετασχηματιστές πρέπει να έχουν α) ίδια τάση πρωτεύοντος και δευτερεύοντος β) ίδια ομάδα ζεύξης γ) ίδια ακολουθία φάσεων δ) ίδια σχετική τάση βραχυκύκλωσης (με ανοχή ± 10%) ε) ανοχή στην ισχύ 1:3 Στην περίπτωση που έχουμε παραλληλισμό μετασχηματιστών τότε ισχύει η σχέση όπου Ρ η ολική ισχύς των μετασχηματιστών U ^ η ολική σχετική τάση βραχυκύκλωσης Ρ, η ισχύς του πρώτου μετασχηματιστή η σχετική τάση βραχυκύκλωσης του πρώτου μετασχηματιστή Ρ, η ισχύς του δεύτερου μετασχηματιστή η σχετική τάση βραχυκύκλωσης του δεύτερου μετασχηματιστή Άρα η ισχύς του κάθε μετασχηματιστή δίνεται από τον τύπο Ρ U Ρ, = ^, για τον πρώτο μετασχηματιστή P-.U Ρ, =, για τον δεύτερο μετασχηματιστή Ο μετασχηματιστής λοιπόν εκείνος που έχει τη μικρότερη σχετική τάση βραχυκύκλωσης είναι εκείνος που θα φορτίζεται πάνω από την ονομαστική του ισχύ ενώ αντίθετα ο άλλος θα δουλεύει κάτω από την ονομαστική του ισχύ. ΚΑΒΑΛΑ 2009

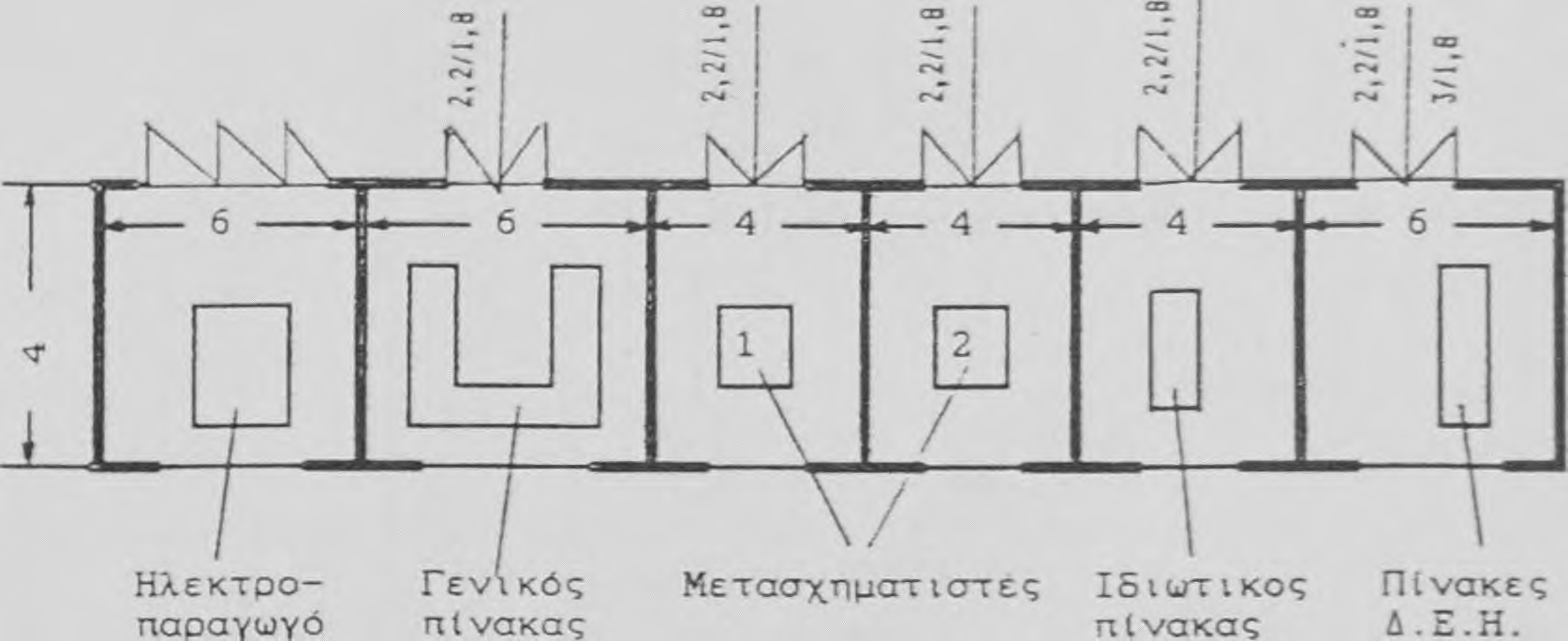

30 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ΔΙΑΣΤΑΣΕΙΣ ΧΩΡΩΝ ΣΕ ΥΠΟΣΤΑΘΜΟΥΣ Το σχέδιο που θα έχει ένας υποσταθμός μέσης τάσης εξαρτάται από το είδος της παροχής που θα έχει. Στο σχέδιο που ακολουθεί φαίνεται μια τυπική κάτοψη ενός υποσταθμού μέσης τάσης που τροφοδοτείται από συγκρότημα πινάκων της Δ.Ε.Η. χ α μ τιλ ττς τ ά σ η ς μ έ σ η ς τ ά σ η ς Σχήμα : Ενδεικτική κάτοψη των χώρων του ήλεκτροστασίου σε ένα καταναλωτή μέσης τάσης ΥΠΟΛΟΓΙΣΜΟΣ ΤΟΥ ΓΕΝΙΚΟΥ ΠΙΝΑΚΑ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Όπως φαίνεται και από το σχήμα πσυ ακσλουθεί ο γενικός πίνακας χαμηλής τάσης τσυ καταναλωτή μέσης τάσης τροφοδοτείται από το μετασχηματιστή του ιδιωτικού υποσταθμού. ΚΑΒΑΛΑ 2009

31 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ιιέσο παροχής της ύ.ε.η. Π Σχήμα : Απλοποιημένο σχέδιο της παροχής τάσης ενός ιδιωτικού υποσταθμού μέσης τάσης Ο υπολογισμός του πίνακα χαμηλής τάσης γίνεται με βάση την πιθανή εκδήλωση τριφασικού βραχυκυκλώματος δηλαδή μέσω υπολσγισμού των σύνθετων αντιστάσεων. Έστω λοιπόν ότι έχουμε το απλοποιημένο σχήμα που ακολουθεί οπότε οι υπολογισμοί έχουν ως εξής. ΚΑΒΑΛΑ 2009

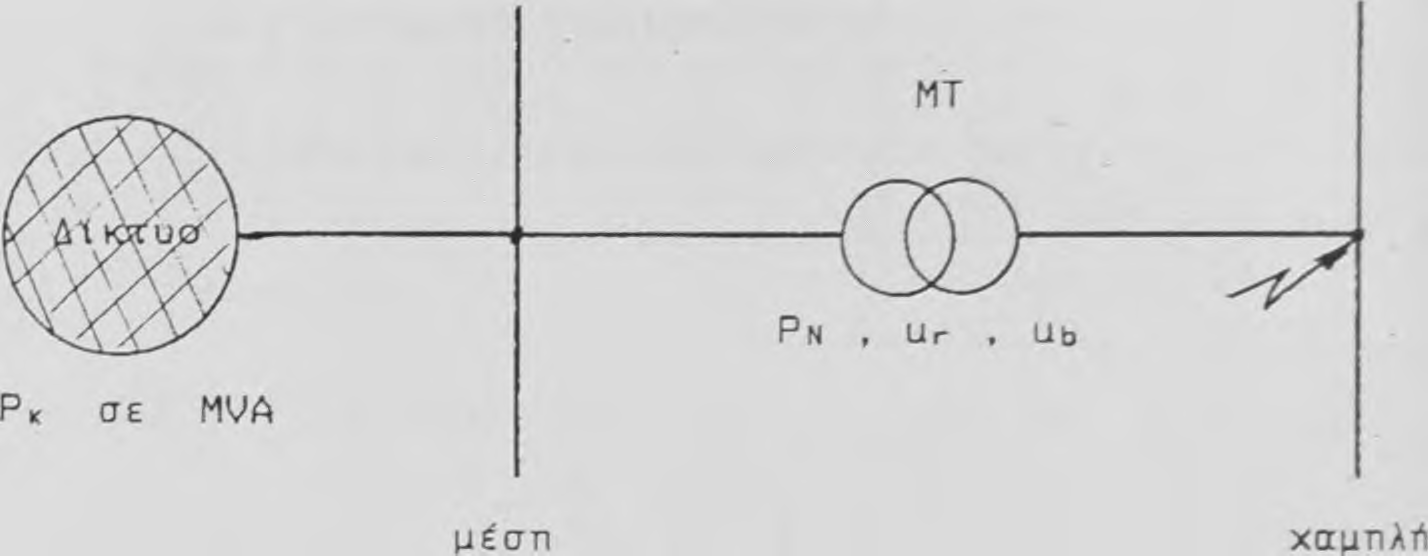

32 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ τώσπ (0,4 kv) Σχήμα : Απλοποιημένη παράσταση της διαδρομής του ρεύματος βραχυκύκλακτης στο γενικό πίνακα χαμηλής τάσης ενός υποσταθμού 1) Αντιστάσεις του δικτύου α) Επαγωγική αντίδραση του δικτύου ανά φάση U.t/,M 0 - ^ 176. : : = σε ΜΩ/φαση όπου η ισχύς βραχυκύκλωσης του δικτύου σε MVA 0.4 kv β) Ωμική αντίδραση ανά φάση R, = 0,1 X, σε ΜΩ/φάση 2) Αντιστάσεις του μετασχηματιστή ^ 100.Ρ σε πιω/φάση Χλτγ = 100.Ρ σε ηπω/φάση ΚΑΒΑΛΑ 2009

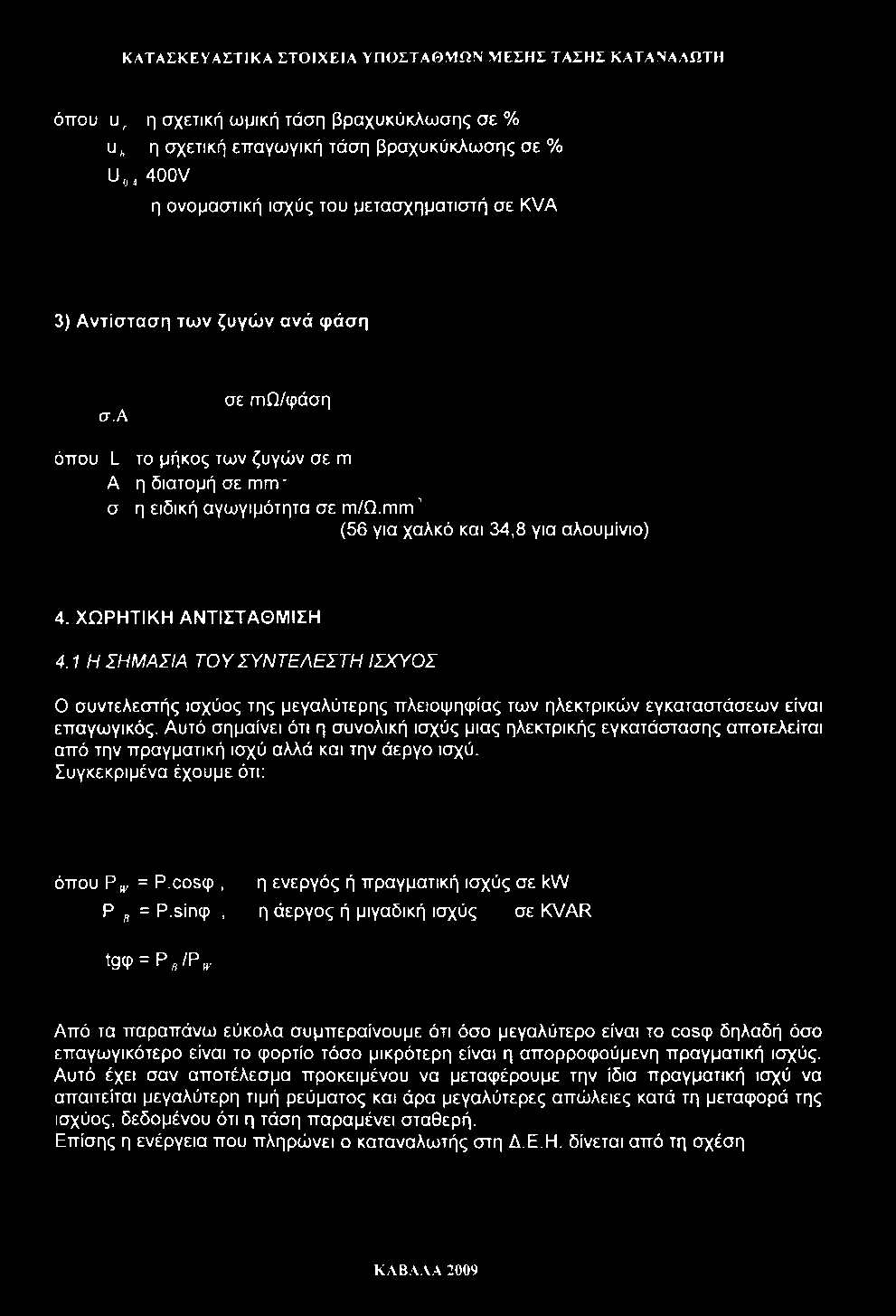

33 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕίΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ όπου U, η σχετική ωμική τάση βραχυκύκλωσης σε % υ^ η σχετική επαγωγική τάση βραχυκύκλωσης σε % υ,, 400V η ονομαστική ισχύς του μετασχηματιστή σε KVA 3) Αντίσταση των ζυγών ανά φάση σ.α σε πιω/φάση όπου L το μήκος των ζυγών σε m A η διατομή σε mmσ η ειδική αγωγιμότητα σε m/q.mm (56 για χαλκό και 34,8 για αλουμίνιο) 4. ΧΩΡΗΤΙΚΗ ΑΝΤΙΣΤΑΘΜΙΣΗ 4.1 Η ΣΗΜΑΣΙΑ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ Ο συντελεστής ισχύος της μεγαλύτερης πλειοψηφίας των ηλεκτρικών εγκαταστάσεων είναι επαγωγικός. Αυτό σημαίνει ότι η συνολική ισχύς μιας ηλεκτρικής εγκατάστασης αποτελείται από την πραγματική ισχύ αλλά και την άεργο ισχύ. Συγκεκριμένα έχουμε ότι: όπου Pfy = Ρ.οοεφ, Ρ g = Ρ.βίηφ, η ενεργός ή πραγματική ισχύς σε kw η άεργος ή μιγαδική ισχύς σε KVAR ί9φ = Ρ^/Ρ, Από τα παραπάνω εύκολα συμπεραίνουμε ότι όσο μεγαλύτερο είναι το οοβφ δηλαδή όσο επαγωγικότερο είναι το φορτίο τόσο μικρότερη είναι η απορροφούμενη πραγματική ισχύς. Αυτό έχει σαν αποτέλεσμα προκειμένου να μεταφέρουμε την ίδια πραγματική ισχύ να απαιτείται μεγαλύτερη τιμή ρεύματος και άρα μεγαλύτερες απώλειες κατά τη μεταφορά της ισχύος, δεδομένου ότι η τάση παραμένει σταθερή. Επίσης η ενέργεια που πληρώνει ο καταναλωτής στη Δ.Ε.Η. δίνεται από τη σχέση ΚΑΒΑΑΑ 2009

34 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ W= ]p^{t).dt Σε περίπτωση λοιπόν που μια εγκατάσταση έχει μικρό συντελεστή ισχύος ζημιώνει τη Δ.Ε.Η. η οποία προκειμένου να αντιμετωπίσει το παραπάνω γεγονός επιβάλλει στους καταναλωτές τη βελτίωση του συντελεστή ισχύος όταν αυτός είναι κάτω από 0.85 ή, εάν δεν γίνει η βελτίωση αυτή, ο καταναλωτής πληρώνει την τιμή της πραγματικής ισχύος που κατανάλωσε πολλαπλασιασμένης επί ενός συντελεστή προσαρμογής κ : κ = οοβφ/οοεφ, όπου οοεφ = 0.85 οοεφ, ο μετρού μένος συντελεστής ισχύος τη ς εγκατάστασης 4.2 Η ΒΕΛΤΙΩΣΗ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ Ο συνηθέστερος τρόπος βελτίωσης του συντελεστή ισχύος είναι η σύνδεση πυκνωτών. Ο λόγος που η σύνδεση πυκνωτών βοηθάει στη βελτίωση του συντελεστή ισχύος φαίνεται από τα διανυσματικά διαγράμματα που ακολουθούν. Σχήμα : Επεξήγηση της χωρητικής αντιστάθμισης Όταν λοιπόν συνδέουμε ένα πυκνωτή σε σειρά με ένα επαγωγικό φορτίο έχουμε βελτίωση του συντελεστή ισχύος. Η τιμή της ισχύος του πυκνωτή που πρέπει να συνδεθεί δίνεται από τον τύπο; Ρ, = Ρ,-Ρβ =Ρ^ (ίςφ, -ί9φ) = Ρ^.Κ όπου Κ,, συντελεστής αναπροσαρμογής.

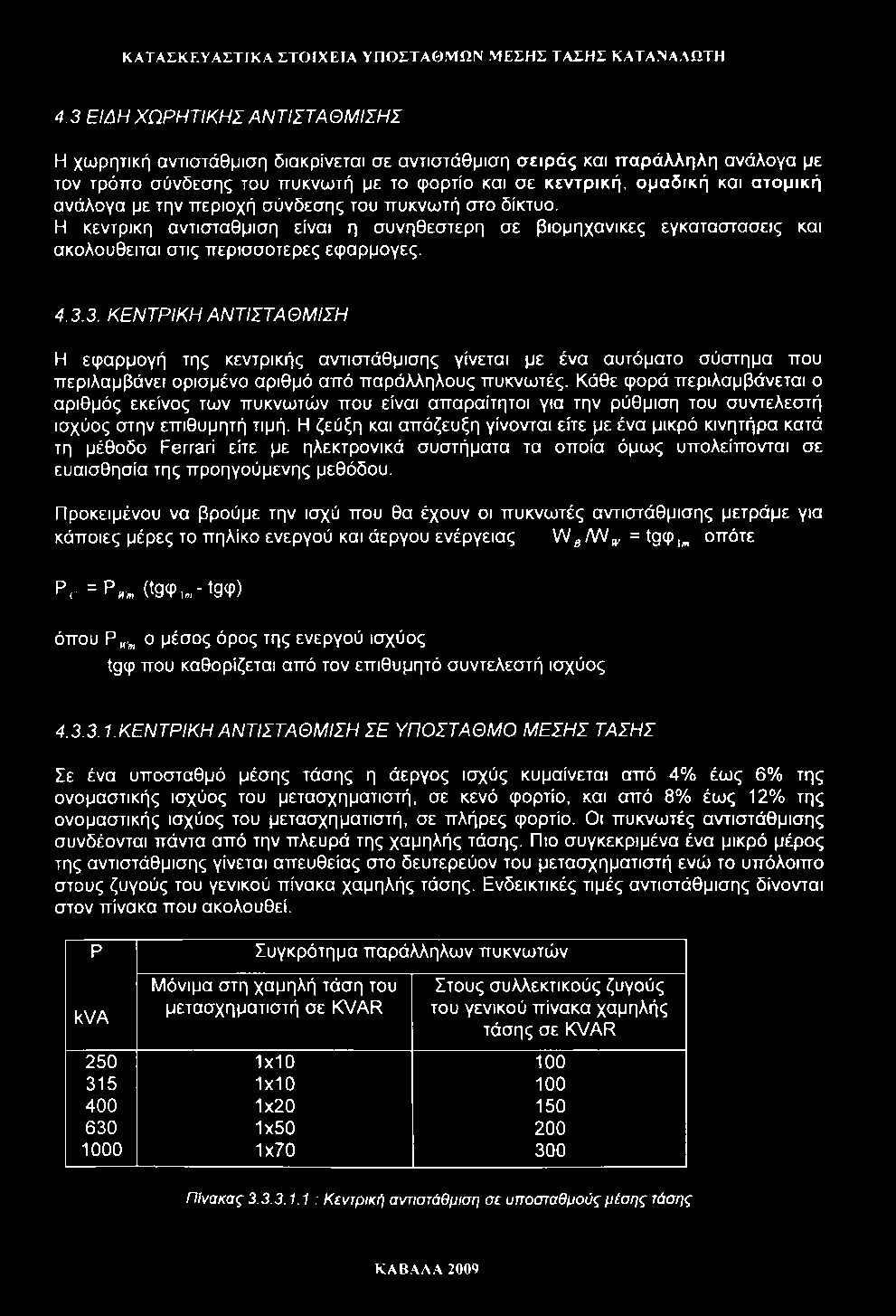

35 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ 4.3 ΕΙΔΗ ΧΩΡΗΤΙΚΗΣ ΑΝΤΙΣΤΑΘΜΙΣΗΣ Η χωρητική αντιστάθμιση διακρίνεται σε αντιστάθμιση σειράς και παράλληλη ανάλογα με τον τρόπο σύνδεσης του πυκνωτή με το φορτίο και σε κεντρική, ομαδική και ατομική ανάλογα με την περιοχή σύνδεσης του πυκνωτή στο δίκτυο. Η κεντρική αντιστάθμιση είναι η συνηθεστερη σε βιομηχανικές εγκαταστάσεις και ακολουθείται στις περισσότερες εφαρμογές ΚΕΝΤΡΙΚΗ ΑΝΤΙΣΤΑΘΜΙΣΗ Η εφαρμογή της κεντρικής αντιστάθμισης γίνεται με ένα αυτόματο σύστημα που περιλαμβάνει ορισμένο αριθμό από παράλληλους πυκνωτές. Κάθε φορά περιλαμβάνεται ο αριθμός εκείνος των πυκνωτών που είναι απαραίτητοι για την ρύθμιση του συντελεστή ισχύος στην επιθυμητή τιμή. Η ζεύξη και απόζευξη γίνονται είτε με ένα μικρό κινητήρα κατά τη μέθοδο Ferrari είτε με ηλεκτρονικά συστήματα τα οποία όμως υπολείπονται σε ευαισθησία της προηγούμενης μεθόδου. Προκειμένου να βρούμε την ισχύ που θα έχουν οι πυκνωτές αντιστάθμισης μετράμε για κάποιες μέρες το πηλίκο ενεργού και άεργου ενέργειας \Λ/^ΛΛ/^, = Ιρφ, οπότε Ρ γ = Ρ.Γ. (ίθψ,.-ίθφ) όπου Ρ, ο μέσος όρος της ενεργού ισχύος ίρφ που καθορίζεται από τον επιθυμητό συντελεστή ισχύος ΚΕΝΤΡΙΚΗ ΑΝΤΙΣΤΑΘΜΙΣΗ ΣΕ ΥΠΟΣΤΑΘΜΘ ΜΕΣΗΣ ΤΑΣΗΣ Σε ένα υποσταθμό μέσης τάσης η άεργος ισχύς κυμαίνεται από 4% έως 6% της ονομαστικής ισχύος του μετασχηματιστή, σε κενό φορτίο, και από 8% έως 12% της ονομαστικής ισχύος του μετασχηματιστή, σε πλήρες φορτίο. Οι πυκνωτές αντιστάθμισης συνδέονται πάντα από την πλευρά της χαμηλής τάσης. Πιο συγκεκριμένα ένα μικρό μέρος της αντιστάθμισης γίνεται απευθείας στο δευτερεύον του μετασχηματιστή ενώ το υπόλοιπο στους ζυγούς του γενικού πίνακα χαμηλής τάσης. Ενδεικτικές τιμές αντιστάθμισης δίνονται στον πίνακα που ακολουθεί. Ρ kva Συγκρότημα παράλληλων πυκνωτών Μόνιμα στη χαμηλή τάση του μετασχηματιστή σε KVAR Στους συλλεκτικούς ζυγούς του γενικού πίνακα χαμηλής τάσης σε KVAR 250 1x x x x x Πίνακας : Κεντρική αντιστάθμιση σε υποσταθμούς μέσης τάσης ΚΑΒΑΛΑ 2009

36 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ΚΕΝΤΡΙΚΗ ΑΝΤΙΣΤΑΘΜΙΣΗ ΣΕ ΤΡΙΦΑΣΙΚΕΣ ΠΑΡΟΧΕΣ ΧΑΜΗΛΗΣ ΤΑΣΗΣ Κάποιες εμπειρικές τιμές της τάξης μεγέθους του αυτόματου συγκροτήματος παράλληλων πυκνωτών σε βιομηχανικές εγκαταστάσεις μέσης τάσης δίνονται στον πίνακα που ακολουθεί. Ονομαστικό ρεύμα Αυτόματο σύστημα πυκνωτή αντιστάθμισης A KVAR Πίνακας : Κεντρική αντιστάθμιση σε τριφασικά φορτία χαμηλής τάσης ΚΑΒΑΛΑ 2009

37 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Β ΜΕΡΟΣ ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΚΑΙ ΤΡΟΠΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΒΑΛΑ 2009

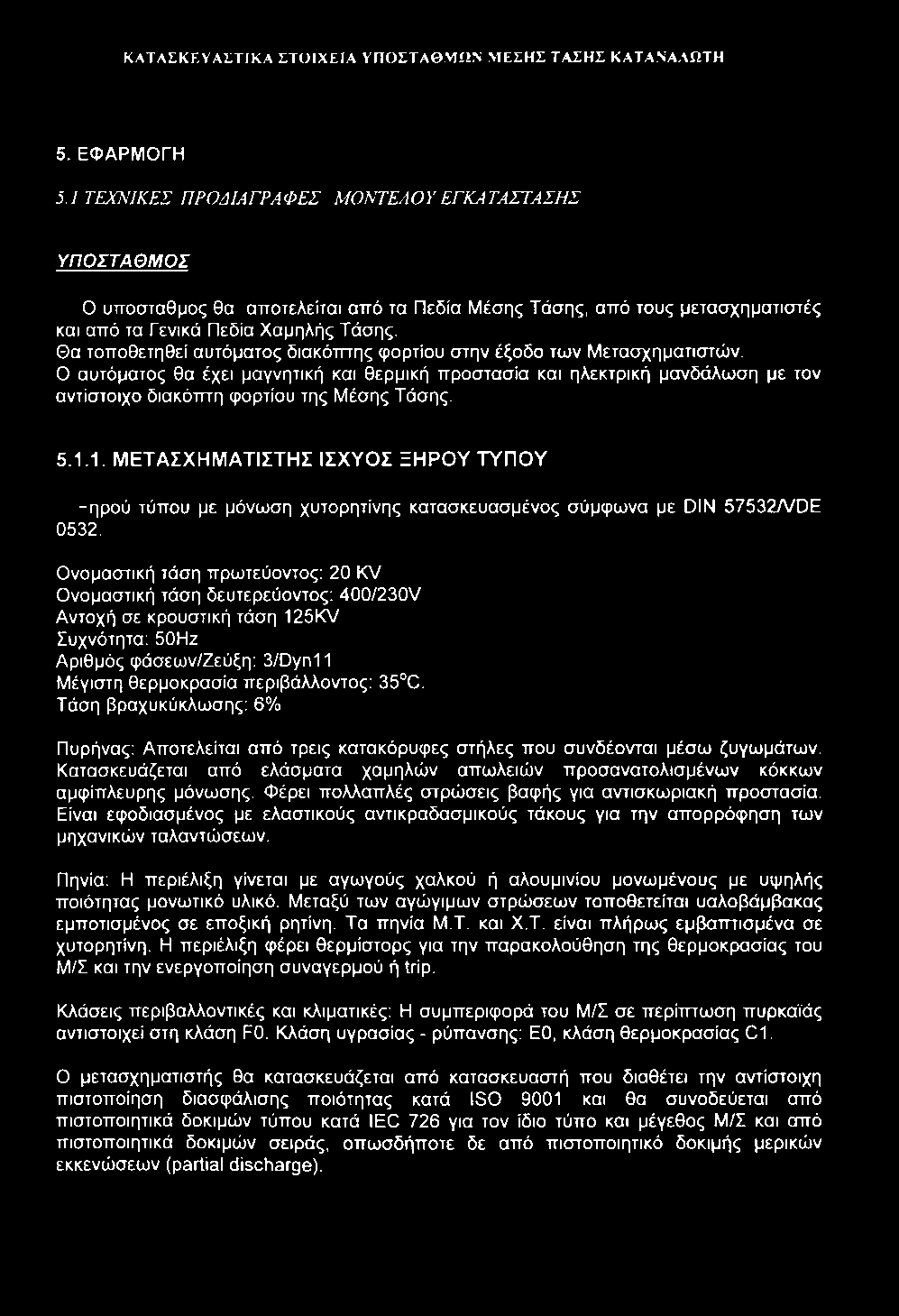

38 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ 5. ΕΦΑΡΜΟΓΗ 5.1 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΜΟΝΤΕΑΟΥΕΓΚΑΤΑΣΤΑΣΗΣ ΥΠΟΣΤΑΘΜΟΣ Ο υποσταθμός θα αποτελείται από τα Πεδία Μέσης Τάσης, από τους μετασχηματιστές και από τα Γενικά Πεδία Χαμηλής Τάσης. Θα τοποθετηθεί αυτόματος διακόπτης φορτίου στην έξοδο των Μετασχηματιστών. Ο αυτόματος θα έχει μαγνητική και θερμική προστασία και ηλεκτρική μανδάλωση με τον αντίστοιχο διακόπτη φορτίου της Μέσης Τάσης ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ ΙΣΧΥΟΣ ΞΗΡΟΥ ΤΥΠΟΥ -ηρού τύπου με μόνωση χυτορητίνης κατασκευασμένος σύμφωνα με DIN 57532/VDE Ονομαστική τάση πρωτεύοντος: 20 KV Ονομαστική τάση δευτερεύοντος; 400/230V Αντοχή σε κρουστική τάση 125KV Συχνότητα: 50Ηζ Αριθμός φάσεων/ζεύξη: 3/Dyn11 Μέγιστη θερμοκρασία περιβάλλοντος: Τάση βραχύ κύκλωσης: 6% Πυρήνας: Αποτελείται από τρεις κατακόρυφες στήλες που συνδέονται μέσω ζυγωμάτων. Κατασκευάζεται από ελάσματα χαμηλών απωλειών προσανατολισμένων κόκκων αμφίπλευρης μόνωσης. Φέρει πολλαπλές στρώσεις βαφής για αντισκωριακή προστασία. Είναι εφοδιασμένος με ελαστικούς αντικραδασμικούς τάκους για την απορρόφηση των μηχανικών ταλαντώσεων. Πηνία: Η περιέλιξη γίνεται με αγωγούς χαλκού ή αλουμινίου μονωμένους με υψηλής ποιότητας μονωτικό υλικό. Μεταξύ των αγώγιμων στρώσεων τοποθετείται υαλοβάμβακας εμποτισμένος σε εποξική ρητίνη. Τα πηνία Μ.Τ. και Χ.Τ. είναι πλήρως εμβαπτισμένα σε χυτορητίνη. Η περιέλιξη φέρει θερμίστορς για την παρακολούθηση της θερμοκρασίας του Μ/Σ και την ενεργοποίηση συναγερμού ή trip. Κλάσεις περιβαλλοντικές και κλιματικές: Η συμπεριφορά του Μ/Σ σε περίπτωση πυρκαϊάς αντιστοιχεί στη κλάση F0. Κλάση υγρασίας - ρύπανσης: ΕΟ, κλάση θερμοκρασίας C1. Ο μετασχηματιστής θα κατασκευάζεται από κατασκευαστή που διαθέτει την αντίστοιχη πιστοποίηση διασφάλισης ποιότητας κατά ISO 9001 και θα συνοδεύεται από πιστοποιητικά δοκιμών τύπου κατά IEC 726 για τον ίδιο τύπο και μέγεθος Μ/Σ και από πιστοποιητικά δοκιμών σειράς, οπωσδήπστε δε από πιστοποιητικό δοκιμής μερικών εκκενώσεων (partial discharge).

39 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Τοποθέτηση Μ/Σ κατά την διάρκεια κατασκευής του υποσταθμμου ΠΙΝΑΚΑΣ ΜΕΣΗΣ ΤΑΣΗΣ (20KV) Είναι σταθερού τύπου μιας σειράς ζυγών και αποτελείται από τυποποιημένα και προκατασκευασμένα μεταλλικά πεδία (κυψέλες), κατάλληλα για έδραση στο δάπεδο. Η προστασία του πίνακα είναι ΙΡ44 ή καλύτερη κατά DIN Τα πεδία κατασκευάζονται από λαμαρίνα DKP πάχους 2.5 πιπι και έχουν ενδεικτικές διαστάσεις 1.25 X 1.25 X 2.5 (Η). Επιτρέπεται η χρησιμοποίηση μικρότερων πεδίων εφόσον επαρκούν για την άνετη τοποθέτηση όλων των υλικών που προβλέπονται από την μελέτη. Περιλαμβάνουν πλήρη διαχωριστικά τοιχώματα μεταξύ των διαδοχικών πεδίων από λαμαρίνα ή μονωτικό υλικό. Στο πάνω μέρος κάθε πεδίου υπάρχει ερμάριο χαμηλής τάσης για τη τοποθέτηση των οργάνων μετρήσεως ή των ηλεκτρονόμων προστασίας. Τα πεδία κατασκευάζονται με τρόπο ώστε να είναι επισκέψιμα και από την μπροστινή (ανοιγόμενη με κλειδαριά) όσο και από την πίσω πλευρά (αφαιρετό κάλυμμα). Ο χειρισμός του πίνακα γίνεται από εμπρός. Στο πάνω μέρος της μπροστινής πλευράς υπάρχει θυρίδα από διαφανές υλικό για την επίβλεψη του εσωτερικού της κυψέλης. Για την επίβλεψη του πίνακα από την θυρίδα, θα υπάρχουν στο εσωτερικό του πίνακα φωτιστικά τύπου χελώνας 230V/60W που ενεργοποιούνται με μπουτόν πλησίον της θυρίδας. Ο πίνακας έχει γενικά τα ακόλουθα τεχνικά χαρακτηριστικά: Ονομαστική τάση 24 KV σύστημα 3 φάσεων 50Ηζ με γειωμένο ουδέτερο. Στάθμη μόνωσης: Αντοχή σε κρουστική τάση 1.2/50ps (KV αιχμή) 125, Αντοχή σε Υ.Τ. βιομηχανικής συχνότητας για 1min (KV RMS) 50. Ζυγοί από ηλεκτρολυτικό χαλκό κατάλληλης διατομής. ΚΑΒΑΑΑ 2009

40 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Καλυπτόμενες προδιαγραφές: IEC-298 και IEC-694. Ο πίνακας θα φέρει τις αλληλομανδαλώσεις και θα έχει υποστεί τις δοκιμές τύπου και σειράς που προβλέπονται από τις παραπάνω προδιαγραφές. Ο πίνακας φέρει ζυγό γειώσεως και αποζεύκτη γειώσεως σύμφωνα με τις απαιτήσεις της Δ Ε.Η. και συνοδεύεται από τα απαραίτητα βοηθητικά εξαρτήματα (Μ/Σ τάσεως, εντάσεους, διαγράμματα, οδηγίες κλπ). Ο πίνακας Μ.Τ. είναι απόλυτα συντονισμένος με τον γενικό πίνακα χαμηλής τάσης και τον πίνακα της Δ Ε Η. σε ό,τι αφορά τα χαρακτηριστικά (καμπύλη χρόνου εντάσεως) ή τη ρύθμιση των οργάνων προστασίας (επιλογική προστασία) και εγκεκριμένος από τη Δ Ε.Η. Στην είσοδο του πίνακα Μέσης Τάσης θα υπάρχουν αλεξικέραυνα προστασίας από υπέρταση Τοποθέτηση πεδίου μέσης τάσης κατά την διάρκεια της κατασκευής του υποσταθμού (διακρίνουμε από αριστερά προς τα δεξιά το πεδίο της άφιξης, το πεδίο αναχώρησης του Μ/Σ 1 και το πεδίο αναχώρησης του Μ/Σ 2) ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ Μ.Τ Τύπος (μονωτικό μέσο): εξαφθοριούχου θείου (SF6) ή κενού (Vacuum). Ονομαστική τάση: 24KV Ονομαστική ένταση: 400Α ή μεγαλύτερη. Αντοχή σε βραχυκύκλωμα: 12.5 ΚΑ επί 1 sec Μηχανική αντοχή: 1000 χειρισμοί τουλάχιστον. Στάθμη μόνωσης: όπως του πίνακα μέσης τάσης κατά IEC ΚΑΒΑΛΑ 2009

41 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΟΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Κανονισμοί: IEC 56, IEC694. Ο μηχανισμός χειρισμού φέρει πηνίο εργασίας ώστε να είναι πάντα σε ετοιμότητα απόζευξης είτε μέσω χειριστηρίου, είτε μέσω ηλεκτρικής εντολής. Ο διακόπτης αποτελείται από τρεις πόλους με μονωτικό περίβλημα, κύριες επαφές, επαφές τόξου, θαλάμους σβέσης τόξου, τα μηχανικά μέρη του κινητήριου μηχανισμού, τα χειριστήρια και τις ενδείξεις ΔΙΑΚΟΠΤΗΣ ΦΟΡΤΙΟΥ Μ.Τ. Ονομαστική τάση: 24KV Αντοχή σε βραχυκύκλωμα: 16 ΚΑ επί 1 sec Μηχανική αντοχή: 1000 χειρισμοί Σειρά μόνωσης: 20S Κανονισμοί: VDE 0670 Ο μηχανισμός χειρισμού φέρει πηνίο εργασίας και αποτελείται από δύο ελατήρια εκ των οποίων το ένα φορτίζεται πριν κλείσει ο διακόπτης ώστε να είναι πάντα σε ετοιμότητα απόζευξης είτε μέσω χειριστηρίου, είτε μέσω ηλεκτρικής εντολής. Ο διακόπτης φορτίου είναι ικανός να διακόψει ρεύματα μέχρι της τιμής της ονομαστικής του έντασης, αν λάβει εντολή απόζευξης από ένα θερμικό ρελαί μέσω πηνίου με πρόσδοση τάσης 220 V, 50 Ηζ, ή γενικά ρελαί επιτήρησης της έντασης ρεύματος. Δακοτπης φορτίου μέσης τάσης 1.μπουτον εναυσης 2.μπουτον ακύρωσης 3.θέση μανελας για το κουρδισμα του διακοτπη 4.κλειδί ασφαλείας διακοτπη δ.περιοχη ρύθμισης παραμέτρων διακοτπη ΚΑΒΑΛΑ 2009

42 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Διακόπτης ισχύος μέσης τάσης και γειωτης 1. θέση μανελας διακόπτη ισχύος 2.θέση μανελας διακοτπη γειωτη θ.ενδεικτικες λυχνίες ΑΣΦΑΛΕΙΕΣ Μ.Τ. Τύπου φυσιγγίου. Ονομαστική τάση : 20KV. Ονομαστική Ένταση: 31,5Α. Κανονισμοί : DIN Η χαρακτηριστική καμπύλη τήξης των φυσιγγίων θα σχεδιαστεί στο διάγραμμα αλληλουχίας προστασίας παροχής Μ.Τ. που χορηγεί η ΔΕΗ ΚΑΛΩΔΙΟ Μ.Τ. Τύπος: N2XSY Ονομαστική τάση : 12/20KV Ονομαστική ένταση : 160Α Αγωγός χάλκινος κατά IEC228 Μόνωση από XLPE κατά IEC 502 Θωράκιση συρματίδια χαλκού Επένδυση PVC χρώματος κόκκινου ΚΑΒΑΛΑ 2009

43 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΟΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Καλώδια μέσης τάσης 1.χάλκινο μπλενταζ καλωδίου γειωμενο στην περιμετρική (ισοδυναμικες συνδέσεις) 2,καλωδιο μέσης τάσης τυπου N2XSY 1X95. 3.μεταλλικη σχαρα για την προστασία του καλωδίου Α.ακροκιβωτιο τυπου 3Μ δ.ακροδεκτης Εδώ πρεπει να σημειώσουμε ότι για την σύνδεση των καλωδίων μέσης τάσης είναι απαραίτητο να τηρηθούν κάποιοι κανονισμοί οι οποίοι εξασφαλίζουν την ασφαλή σύνδεση προστατεύοντας τον αγωγό από υγρασία η από ηλεκτρικά φαινόμενα (όπως δημιουργία τοξου στην επαφή) που μπορεί να φανουν ικανα να δημιουργήσουν ακόμη και θανατηφόρα ατυχήματα. Για την επίτευξη λοιπον της ασφαλής αυτής σύνδεσης χρησιμοποιούνται τα ονομαζόμενα ακροκιβωτια τα οποία ποικιλουν αναλογα τον κατασκευαστή οσο αφόρα τον τροπο εγκατάστασης τους αλλα δεν παυουν να τηρούν τους παραπανω κανονισμούς. Στην περιτττωση μας θα χρησιμοποιήσουμε ακροκιβωτιο τυπου 3Μ για μέση τάση εως 25Κν. Επίσης στην άκρη του καλωδίου κατά την κατασκευή του ακρωκιβωτιου τοποθετείται ένας ακροδέκτης με οπη 012mm (cos) ο οποίος βοηθάει στην συζευξη του καλωδίου με τον μετασχηματιστή η με το πεδίο μέσης τάσης. ΚΑΒΑΛΑ 2009

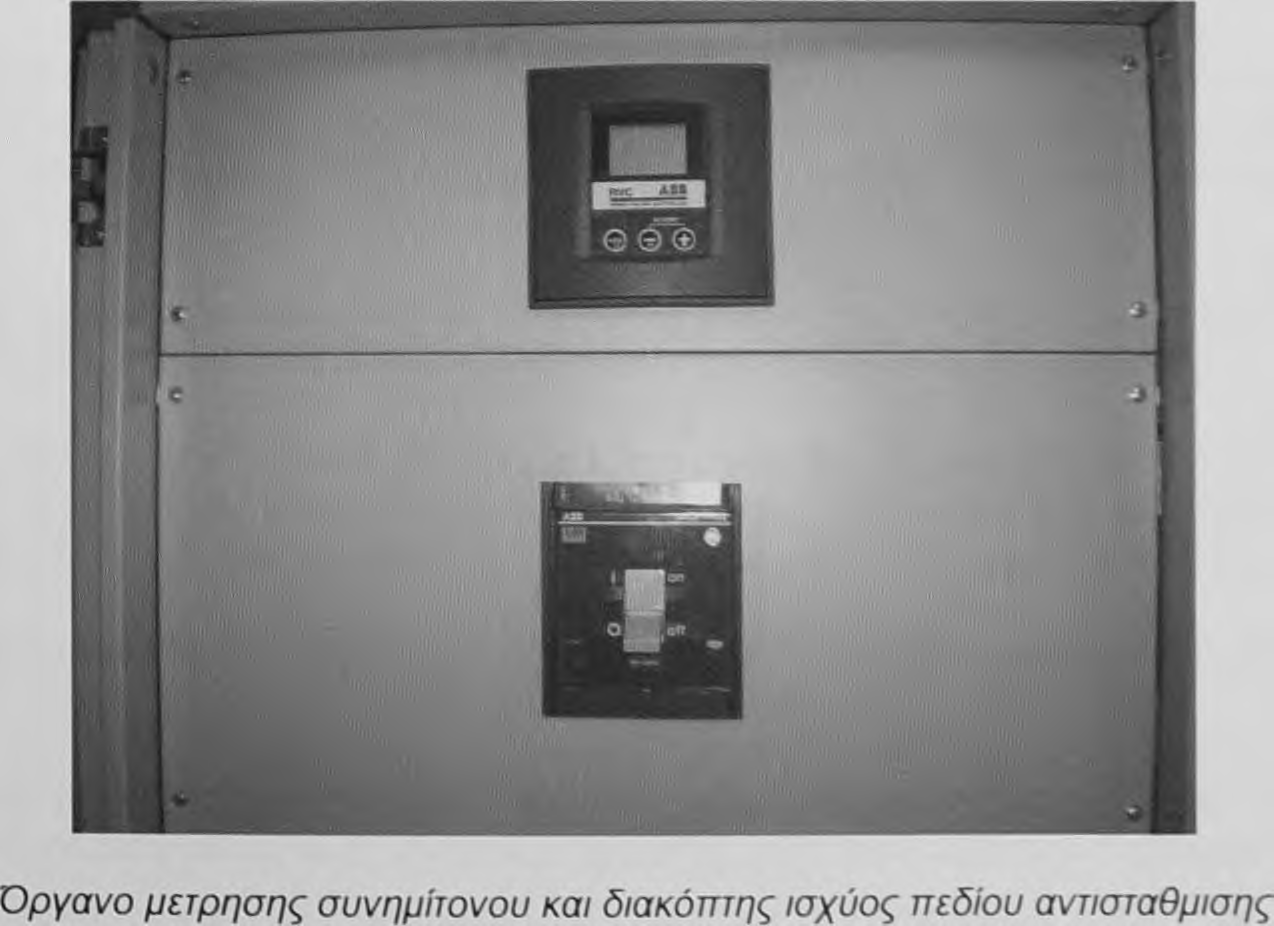

44 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ΣΥΣΤΗΜΑ ΔΙΟΡΘΩΣΗΣ ΣΥΝΤΕΛΕΣΤΗ ΙΣΧΥΟΣ Στο χώρο του Μ/Σ θα τοποθετηθεί ένας πίνακας αντιστάθμισης φορτίου αποτελουμενος από πυκνωτές χάρτου προκειμενου να εξασφαλίσει την μόνιμη αντιστάθμιση της άεργου ισχυως που καταναλώνει ο Μ/Σ. Επίσης στο πεδίο χαμηλής τάσης θα συνδεθεί σύστημα πυκνωτών χάρτου για την διόρθωση του συντελεστή ισχύος του φορτίου της εγκατάστασης και το οποίο θα διαθέτει επίσης διάταξη μέτρησης του συντελεστή ισχύος και βαθμιαίας αυτόματης ζεύξης, ή απόζευξης των πυκνωτών. Πίνακας μονμης αντιστάθμισης Μ/Σ με ασφαλειοαποζευκτη για τον ελεγχο λειτουργίας αυτου ΚΑΒΑΛΑ 2009

45 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ΑΥΤΟΜΑΤΟΣ ΔΙΑΚΟΠΤΗΣ Χ.Τ. Ο διακόπτης έχει ρυθμιζόμενη μαγνητική προστασία 5-10 φορές το ονομαστικό ρεύμα, φέρει πηνίο εργασίας κι έχει δυνατότητα προσθήκης πηνίου έλλειψης τάσης, βοηθητικών επαφών, περιστροφικού χειριστηρίου και κινητήρα. Αυτόματοι διακόπτες ισχύος μετασχηματιστών και διακότπης παραλληλισμού μετ/των ΓΕΙΩΣΕΙΣ ΓΕΝΙΚΑ Κάθε γειωτέο στοιχείο πρέπει να περιλαμβάνει κατάλληλο ακροδέκτη γείωσης μέσω του οποίου και με ιδιαίτερο αγωγό, θα συνδεθεί με τη γείωση, εκτός εάν εκ της κατασκευής του γειωτέου στοιχείου η σύνδεση αυτή εξασφαλίζεται με άλλο ικανοποιητικό τρόπο ανεξάρτητα από τη πάροδο του χρόνου. Μεταλλικά τμήματα που δεν χρησιμοποιούνται σαν αγωγοί αλλά που μπορούν να βρεθούν υπό τάση λόγω βλάβης της μόνωσης πρέπει να γειώνονται σύμφωνα με τα άρθρα 19 και 20 του Καν. ΕΗΕ ή τουλάχιστον να προστατεύονται κατά ικανοποιητικό τρόπο (άρθρα 9 και 10). Το μεταλλικό περίβλημα των αγωγών πρέπει να γειώνεται, σύμφωνα με το άρθρο 18 των Καν. ΕΗΕ και δεν πρέπει να χρησιμοποιηθεί σαν τμήμα του αγωγού γείωσης. Οι μέθοδοι γείωσης που πρέπει να εφαρμοστούν για την αποφυγή ή τον περιορισμό των επικίνδυνων τάσεων που μπορούν να παρουσιασθούν στο σώμα των μηχανημάτων, στα μεταλλικά περιβλήματα των αγωγών κλπ., αναφέρονται στο άρθρο 19 των ΕΗΕ. Ο τρόπος κατασκευής της γείωσης πρέπει να είναι ο αναφερόμενος στο άρθρο 20 των Καν. ΕΗΕ. Απαγορεύεται η χρησιμοποίηση των σωληνώσεων θέρμανσης και θερμού νερού, των σωληνώσεων αεριόφωτος, των γραμμών γείωσης των κυκλωμάτων ασθενών ρευμάτων ΚΑΒΑΛΑ 2009

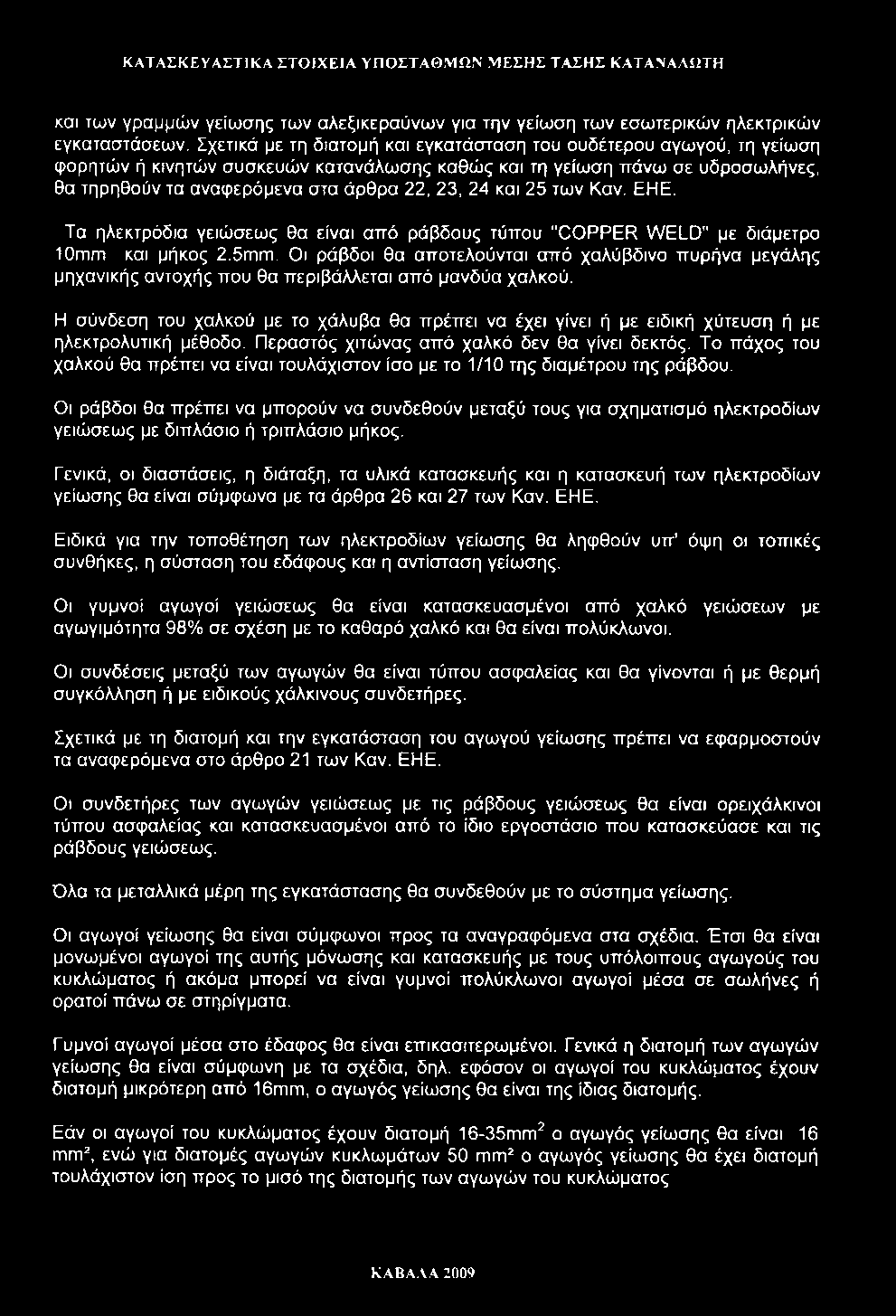

46 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ και των γραμμών γείωσης των αλεξικεραύνων για την γείωση των εσωτερικών ηλεκτρικών εγκαταστάσεων. Σχετικά με τη διατομή και εγκατάσταση του ουδέτερου αγωγού, τη γείωση φορητών ή κινητών συσκευών κατανάλωσης καθώς και τη γείωση πάνω σε υδροσωλήνες, θα τηρηθούν τα αναφερόμενα στα άρθρα 22, 23, 24 και 25 των Καν. ΕΗΕ. Τα ηλεκτρόδια γειώσεως θα είναι από ράβδους τύπου "COPPER WELD" με διάμετρο ΙΟιππι και μήκος 2.5πιπι. Οι ράβδοι θα αποτελούνται από χαλύβδινο πυρήνα μεγάλης μηχανικής αντοχής που θα περιβάλλεται από μανδύα χαλκού. Η σύνδεση του χαλκού με το χάλυβα θα πρέπει να έχει γίνει ή με ειδική χύτευση ή με ηλεκτρολυτική μέθοδο. Περαστός χιτώνας από χαλκό δεν θα γίνει δεκτός. Το πάχος του χαλκού θα πρέπει να είναι τουλάχιστον ίσο με το 1/10 της διαμέτρου της ράβδου. Οι ράβδοι θα πρέπει να μπορούν να συνδεθούν μεταξύ τους για σχηματισμό ηλεκτροδίων γειώσεως με διπλάσιο ή τριπλάσιο μήκος. Γενικά, οι διαστάσεις, η διάταξη, τα υλικά κατασκευής και η κατασκευή των ηλεκτροδίων γείωσης θα είναι σύμφωνα με τα άρθρα 26 και 27 των Καν. ΕΗΕ. Ειδικά για την τοποθέτηση των ηλεκτροδίων γείωσης θα ληφθούν υπ' όψη οι τοπικές συνθήκες, η σύσταση του εδάφους και η αντίσταση γείωσης. Οι γυμνοί αγωγοί γειώσεως θα είναι κατασκευασμένοι από χαλκό γειώσεων με αγωγιμότητα 98% σε σχέση με το καθαρό χαλκό και θα είναι πολύκλωνοι. Οι συνδέσεις μεταξύ των αγωγών θα είναι τύπου ασφαλείας και θα γίνονται ή με θερμή συγκόλληση ή με ειδικούς χάλκινους συνδετήρες. Σχετικά με τη διατομή και την εγκατάσταση του αγωγού γείωσης πρέπει να εφαρμοστούν τα αναφερόμενα στο άρθρο 21 των Καν. ΕΗΕ. Οι συνδετήρες των αγωγών γειώσεως με τις ράβδους γειώσεως θα είναι ορειχάλκινοι τύπου ασφαλείας και κατασκευασμένοι από το ίδιο εργοστάσιο που κατασκεύασε και τις ράβδους γειώσεως. Όλα τα μεταλλικά μέρη της εγκατάστασης θα συνδεθούν με το σύστημα γείωσης. Οι αγωγοί γείωσης θα είναι σύμφωνοι προς τα αναγραφόμενα στα σχέδια. Έτσι θα είναι μονωμένοι αγωγοί της αυτής μόνωσης και κατασκευής με τους υπόλοιπους αγωγούς του κυκλώματος ή ακόμα μπορεί να είναι γυμνοί πολύκλωνοι αγωγοί μέσα σε σωλήνες ή ορατοί πάνω σε στηρίγματα. Γυμνοί αγωγοί μέσα στο έδαφος θα είναι επικασιτερωμένοι. Γενικά η διατομή των αγωγών γείωσης θα είναι σύμφωνη με τα σχέδια, δηλ. εφόσον οι αγωγοί του κυκλώματος έχουν διατομή μικρότερη από 16mm, ο αγωγός γείωσης θα είναι της ίδιας διατομής. Εάν οι αγωγοί του κυκλώματος έχουν διατομή 16-35mm^ ο αγωγός γείωσης θα είναι 16 mm^, ενώ για διατομές αγωγών κυκλωμάτων 50 mm^ ο αγωγός γείωσης θα έχει διατομή τουλάχιστον ίση προς το μισό της διατομής των αγωγών του κυκλώματος ΚΑΒΑΛΑ 2009

47 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜίΙΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ ΙΣΟΔΥΝΑΜΙΚΕΣ ΓΕΙΩΣΕΙΣ Περιμετρική χάλκινη λαμα γείωσης και μπαρακι για την σύνδεση όλων των μεταλλικών μερών των χωρων των Μ/Σ και του πεδίου Μ/Τ (ένα για κάθε χώρο) ΓΕΝΙΚΑ ΠΕΔΙΑ ΧΑΜΗΛΗΣ ΤΑΣΗΣ (Γ.Π.Χ.Τ.) Γενικεσ απαιτήσεις Η κατασκευή των πινάκων πρέπει να είναι τέτοια, ώστε τα διάφορα όργανα και συσκευές να είναι εύκολα προσιτά μετά την αφαίρεση των καλυμμάτων και τοποθετημένα σε κανονικές αποστάσεις μεταξύ τους, ώστε αν εξασφαλίζεται η άνετη αφαίρεση, επισκευή και επανατοποθέτησή τους χωρίς να μεταβάλλεται η κατάσταση των γειτονικών οργάνων. Η εσωτερική διανομή θα γίνεται με μπάρες από ηλεκτρολυτικό χαλκό κατάλληλης ορθογωνικής διατομής και επιτρεπόμενης έντασης συνεχούς λειτουργίας τουλάχιστον ίσης με την ονομαστική ένταση του γενικού διακόπτη. Οι μπάρες των τριών φάσεων θα είναι στο πάνω μέρος των πινάκων ενώ του ουδέτερου και της "γης" στο κάτω μέρος των πινάκων και μπορούν να έχουν διατομή την μισή εκείνης των φάσεων. Σε στάθμη βραχυκυκλώματος τουλάχιστον ίση με την αναγραφόμενη σε κάθε πίνακα και η ανύψωση θερμοκρασίας των ζυγών και η μηχανική τους αντοχή συνδυαζόμενη και με εκείνη των μονωτήρων στήριξης θα πρέπει να βρίσκεται στα όρια που προβλέπουν οι κανονισμοί VDE. Η συναρμολόγηση, η εσωτερική συνδεσμολογία και η δοκιμή των πινάκων θα πρέπει απαραίτητα να ολοκληρωθεί στο εργοστάσιο κατασκευής τους. Στον τόπο του έργου απαγορεύεται να γίνει οποιαδήποτε εργασία σχετική με τα παραπάνω. Οι συνδέσεις των διαφόρων καλωδίων ή αγωγών με τα όργανα του πίνακα θα γίνει με τη βοήθεια των κατάλληλων για κάθε περίπτωση ακροδεκτών. ΚΑΒΑΑΑ

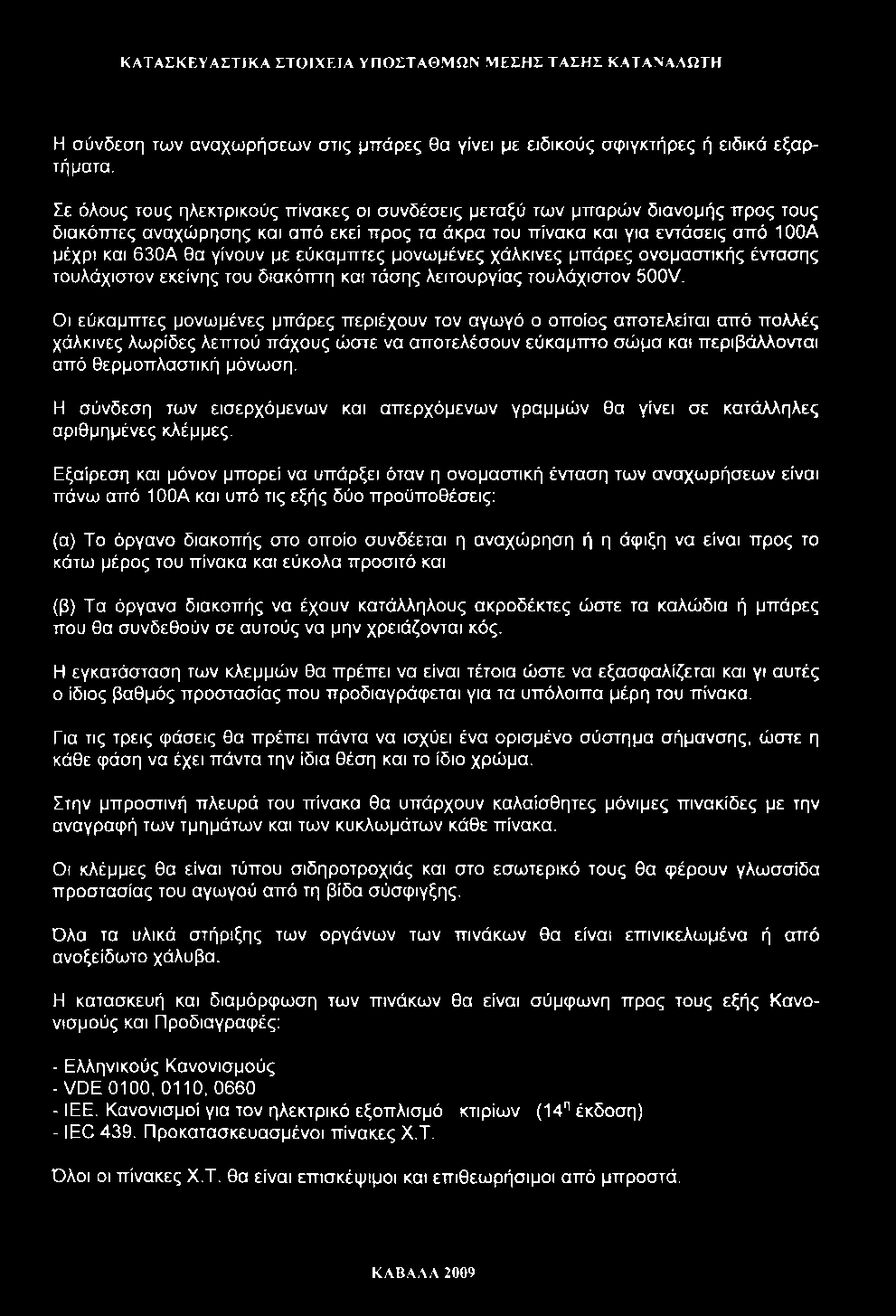

48 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Η σύνδεση των αναχωρήσεων στις μπάρες θα γίνει με ειδικούς σφιγκτήρες ή ειδικά εξαρτήματα. Σε όλους τους ηλεκτρικούς πίνακες οι συνδέσεις μεταξύ των μπαρών διανομής προς τους διακόπτες αναχώρησης και από εκεί προς τα άκρα του πίνακα και για εντάσεις από 100Α μέχρι και 630Α θα γίνουν με εύκαμπτες μονωμένες χάλκινες μπάρες ονομαστικής έντασης τουλάχιστον εκείνης του διακόπτη και τάσης λειτουργίας τουλάχιστον 500V. Οι εύκαμπτες μονωμένες μπάρες περιέχουν τον αγωγό ο οποίος αποτελείται από πολλές χάλκινες λωρίδες λεπτού πάχους ώστε να αποτελέσουν εύκαμτττο σώμα και περιβάλλονται από θερμοπλαστική μόνωση. Η σύνδεση των εισερχόμενων και απερχόμενων γραμμών θα γίνει σε κατάλληλες αριθμημένες κλέμμες. Εξαίρεση και μόνον μπορεί να υπάρξει όταν η ονομαστική ένταση των αναχωρήσεων είναι πάνω από 100Α και υπό τις εξής δύο προϋποθέσεις: (α) Το όργανο διακοπής στο οποίο συνδέεται η αναχώρηση ή η άφιξη να είναι προς το κάτω μέρος του πίνακα και εύκολα προσιτό και (β) Τα όργανα διακοπής να έχουν κατάλληλους ακροδέκτες ώστε τα καλώδια ή μπάρες που θα συνδεθούν σε αυτούς να μην χρειάζονται κός. Η εγκατάσταση των κλεμμών θα πρέπει να είναι τέτοια ώστε να εξασφαλίζεται και γι αυτές ο ίδιος βαθμός προστασίας που προδιαγράφεται για τα υπόλοιπα μέρη του πίνακα. Για τις τρεις φάσεις θα πρέπει πάντα να ισχύει ένα ορισμένο σύστημα σήμανσης, ώστε η κάθε φάση να έχει πάντα την ίδια θέση και το ίδιο χρώμα. Στην μπροστινή πλευρά του πίνακα θα υπάρχουν καλαίσθητες μόνιμες πινακίδες με την αναγραφή των τμημάτων και των κυκλωμάτων κάθε πίνακα. Οι κλέμμες θα είναι τύπου σιδηροτροχιάς και στο εσωτερικό τους θα φέρουν γλωσσίδα προστασίας του αγωγού από τη βίδα σύσφιγξης. Όλα τα υλικά στήριξης των οργάνων των πινάκων θα είναι επινικελωμένα ή από ανοξείδωτο χάλυβα. Η κατασκευή και διαμόρφωση των πινάκων θα είναι σύμφωνη προς τους εξής Κανονισμούς και Προδιαγραφές: - Ελληνικούς Κανονισμούς -VDE0100, 0110, ΙΕΕ. Κανονισμοί για τον ηλεκτρικό εξοπλισμό κτιρίων (14"^ έκδοση) - IEC 439. Προκατασκευασμένοι πίνακες Χ.Τ. Όλοι οι πίνακες Χ.Τ. θα είναι επισκέψιμοι και επιθεωρήσιμοι από μπροστά. ΚΑΒΑΑΑ 2009

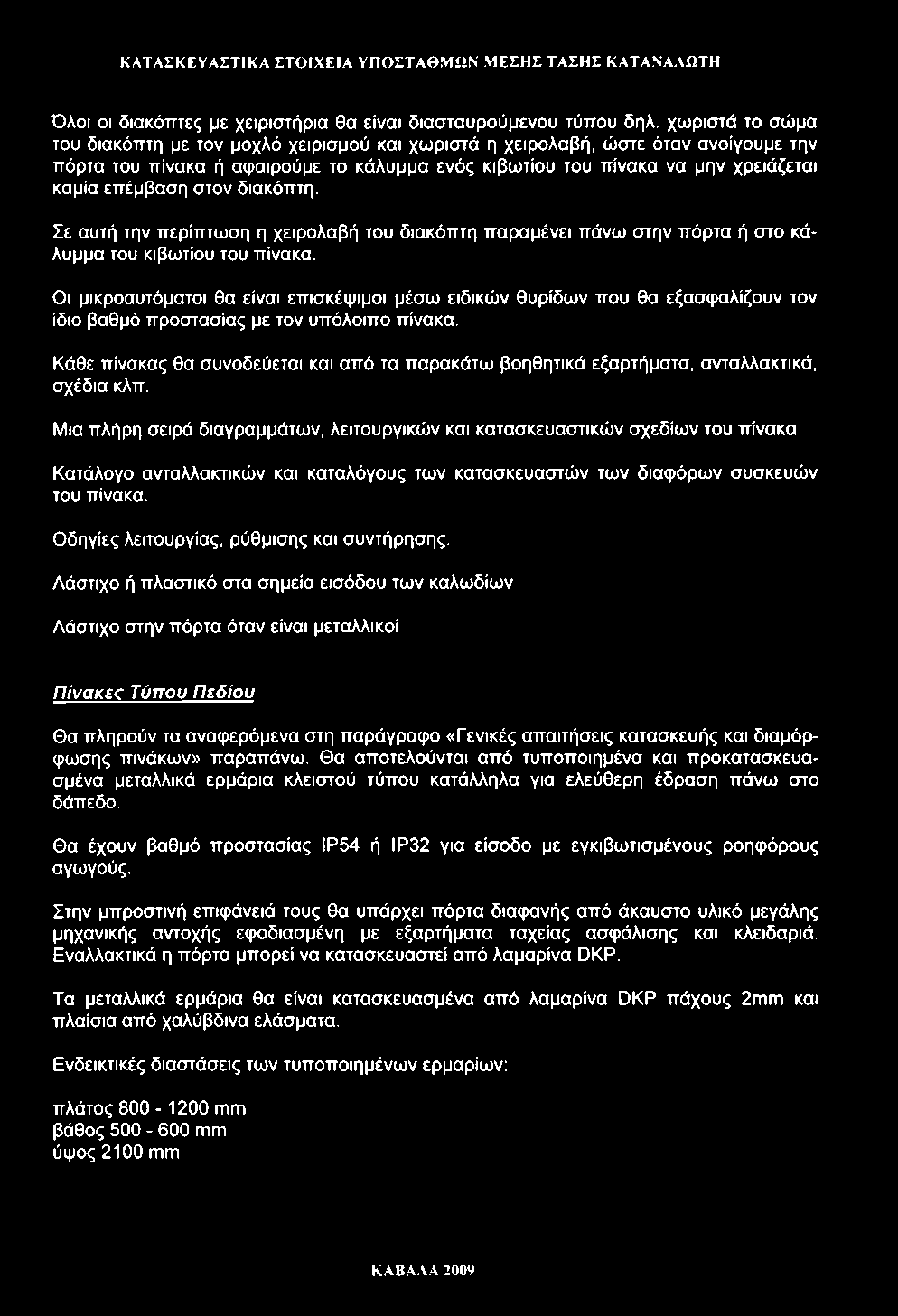

49 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Όλοι οι διακόπτες με χειριστήρια θα είναι διασταυρούμενου τύπου δηλ. χωριστά το σώμα του διακόπτη με τον μοχλό χειρισμού και χωριστά η χειρολαβή, ώστε όταν ανοίγουμε την πόρτα του πίνακα ή αφαιρούμε το κάλυμμα ενός κιβωτίου του πίνακα να μην χρειάζεται καμία επέμβαση στον διακόπτη. Σε αυτή την περίπτωση η χειρολαβή του διακόπτη παραμένει πάνω στην πόρτα ή στο κάλυμμα του κιβωτίου του πίνακα. Οι μικροαυτόματοι θα είναι επισκέψιμοι μέσω ειδικών θυρίδων που θα εξασφαλίζουν τον ίδιο βαθμό προστασίας με τον υπόλοιπο πίνακα. Κάθε πίνακας θα συνοδεύεται και από τα παρακάτω βοηθητικά εξαρτήματα, ανταλλακτικά, σχέδια κλπ. Μια πλήρη σειρά διαγραμμάτων, λειτουργικών και κατασκευαστικών σχεδίων του πίνακα. Κατάλογο ανταλλακτικών και καταλόγους των κατασκευαστών των διαφόρων συσκευών του πίνακα. Οδηγίες λειτουργίας, ρύθμισης και συντήρησης. Λάστιχο ή πλαστικό στα σημεία εισόδου των καλωδίων Λάστιχο στην πόρτα όταν είναι μεταλλικοί Πίνακες Τύπου Πεδίου Θα πληρούν τα αναφερόμενα στη παράγραφο «Γενικές απαιτήσεις κατασκευής και διαμόρφωσης πινάκων» παραπάνω. Θα αποτελούνται από τυποποιημένα και προκατασκευασμένα μεταλλικά ερμάρια κλειστού τύπου κατάλληλα για ελεύθερη έδραση πάνω στο δάπεδο. Θα έχουν βαθμό προστασίας ΙΡ54 ή ΙΡ32 για είσοδο με εγκιβωτισμένους ροηφόρους αγωγούς. Στην μπροστινή επιφάνειά τους θα υπάρχει πόρτα διαφανής από άκαυστο υλικό μεγάλης μηχανικής αντοχής εφοδιασμένη με εξαρτήματα ταχείας ασφάλισης και κλειδαριά. Εναλλακτικά η πόρτα μπορεί να κατασκευαστεί από λαμαρίνα DKP. Τα μεταλλικά ερμάρια θα είναι κατασκευασμένα από λαμαρίνα DKP πάχους 2πΐΓΠ και πλαίσια από χαλύβδινα ελάσματα. Ενδεικτικές διαστάσεις των τυποποιημένων ερμαρίων: πλάτος mm βάθος mm ύψος 2100 mm ΚΑΒΑΑΑ 2009

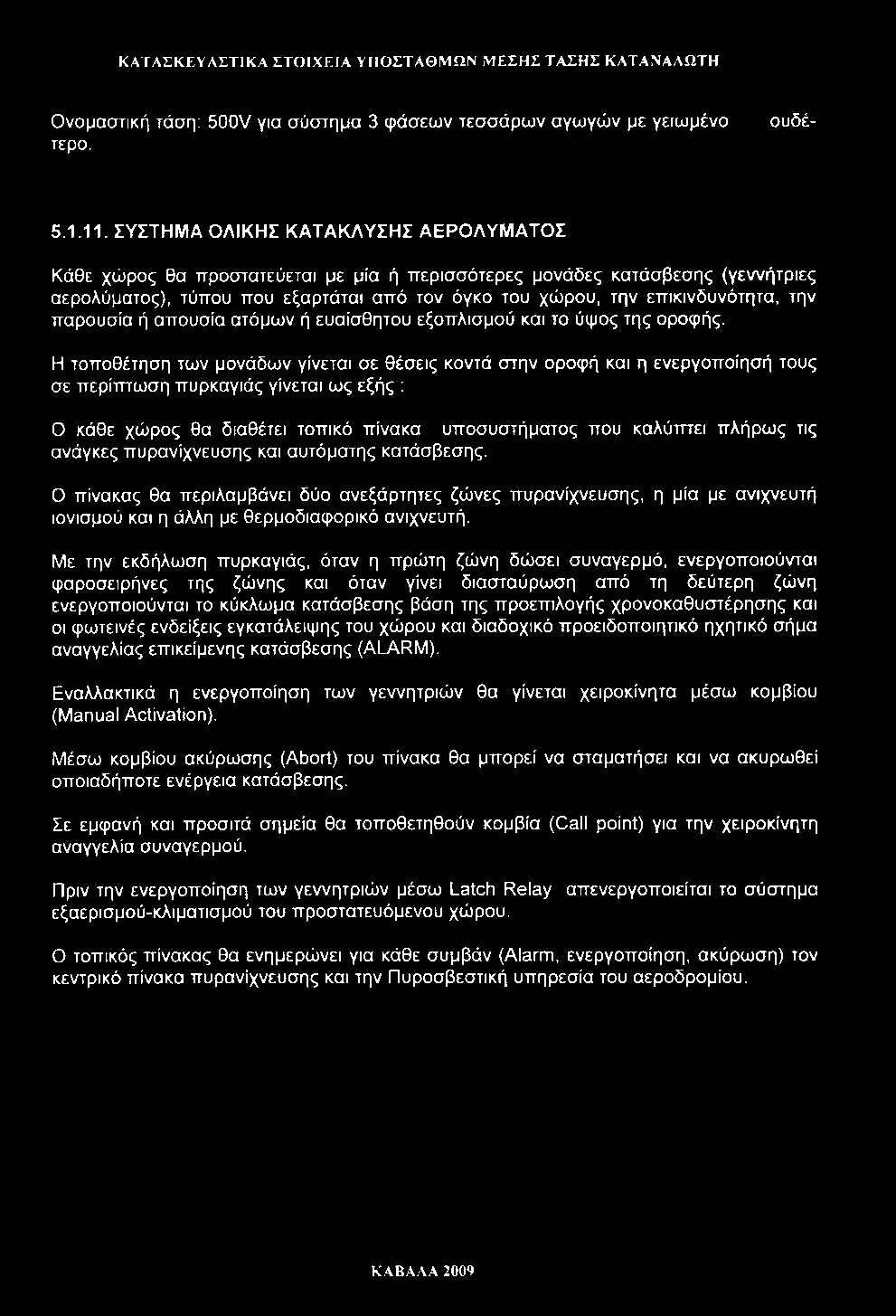

50 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ ουδέ Ονομαστική τάση; 500V για σύστημα 3 φάσεων τεσσάρων αγωγών με γειωμένο τερο ΣΥΣΤΗΜΑ ΟΛΙΚΗΣ ΚΑΤΑΚΛΥΣΗΣ ΑΕΡΟΛΥΜΑΤΟΣ Κάθε χώρος θα προστατεύεται με μία ή περισσότερες μονάδες κατάσβεσης (γεννήτριες αερολύματος), τύπου που εξαρτάται από τον όγκο του χώρου, την επικινδυνότητα, την παρουσία ή απουσία ατόμων ή ευαίσθητου εξοπλισμού και το ύψος της οροφής. Η τοποθέτηση των μονάδων γίνεται σε θέσεις κοντά στην οροφή και η ενεργοποίησή τους σε περίπτωση πυρκαγιάς γίνεται ως εξής : Ο κάθε χώρος θα διαθέτει τοπικό πίνακα υποσυστήματος που καλύπτει πλήρως τις ανάγκες πυρανίχνευσης και αυτόματης κατάσβεσης. Ο πίνακας θα περιλαμβάνει δύο ανεξάρτητες ζώνες πυρανίχνευσης, η μία με ανιχνευτή ιονισμού και η άλλη με θερμοδιαφορικό ανιχνευτή. Με την εκδήλωση πυρκαγιάς, όταν η πρώτη ζώνη δώσει συναγερμό, ενεργοποιούνται φαροσειρήνες της ζώνης και όταν γίνει διασταύρωση από τη δεύτερη ζώνη ενεργοποιούνται το κύκλωμα κατάσβεσης βάση της προεπιλογής χρονοκαθυστέρησης και οι φωτεινές ενδείξεις εγκατάλειψης του χώρου και διαδοχικό προειδοποιητικό ηχητικό σήμα αναγγελίας επικείμενης κατάσβεσης (ALARM). Εναλλακτικά η ενεργοποίηση των γεννητριών θα γίνεται χειροκίνητα μέσω κομβίου (Manual Activation). Μέσω κομβίου ακύρωσης (Abort) του πίνακα θα μπορεί να σταματήσει και να ακυρωθεί οποιαδήποτε ενέργεια κατάσβεσης. Σε εμφανή και προσιτά σημεία θα τοποθετηθούν κομβία (Call point) για την χειροκίνητη αναγγελία συναγερμού. Πριν την ενεργοποίηση των γεννητριών μέσω Latch Relay απενεργοποιείται το σύστημα εξαερισμού-κλιματισμού του προστατευόμενου χώρου. Ο τοπικός πίνακας θα ενημερώνει για κάθε συμβάν (Alarm, ενεργοποίηση, ακύρωση) τον κεντρικό πίνακα πυρανίχνευσης και την Πυροσβεστική υπηρεσία του αεροδρομίου. ΚΑΒΑΑΑ 2009

51 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Τοπικο σύστημα ελεγχου κατάσβεσης 1.ανιχνευτής θερμοδιαφορικος 2.φιαλη αεροζολ 3.ανιχνευτής φωτοηλεκτρικος 4. module ελγχου φιάλης δ.τοττικος ττινακας ελεγχου κατάσβεσης 6.μπσυτον ακύρωσης Τ.μπσυτον ενεργσποιησης Τεχνικά χαρακτηριστικά τοπικού πίνακα : Τάση τροφοδοσίας ; V Μπαταρίες (για 24 ώρες : 6.5 Ah -24V Ζώνες πυρανίχνευσης : 2 minimum Ζώνη κατάσβεσης με ασφάλεια 1 A Επιλογή χρονοκαθυστέρησης 4, 32, 64,128 δευτερόλεπτα Ενδεικτική λυχνία κανονικής λειτουργίας τροφοδοσίας Είσοδοι τηλεχειρισμού Συνεχής έλεγχος της ακεραιότητας γραμμών (αποσύνδεση γεννητριών, κομμένα καλώδια,βραχυκύκλωμα κλπ.) Δοκιμή καλής λειτουργίας Επαναφορά στις αρχικές συνθήκες (RESET). Κομβί αποσιώσης σειρήνας συναγερμού. Μπουτάν ενεργοποίησης εκτάκτου ανάγκης Μπουτάν ακύρωσης διαδικασίας κατάσβεσης Επιλογή κατάστασης ; Evacuate-enable control - nonnal Εεπιλογή του τρόπου λειτουργίας κατάσβεσης (χειρσκίνητσς, αυτόματσς / χειρσκίνητος, απενεργοποιημένσς) Λυχνία επικείμενης ενεργοποίησης γεννητριών Λυχνία επιβεβαίωσης ενεργοποίησης γεννητριών Θερμοκρασία λειτσυργίας :-5 C έως +50 C Υγρασία : έως 95% Σχεδιασμός σύμφωνα με ΕΝ 54-2S4 Το σύστημα φέρει πιστσποιητικό Πυροσβεστικής Υπηρεσίας σαν σύστημα σλικής κατάκλυσης για προστασία κλειστών χώρων από πυρκαγιές κατηγορίας Α, Β, C ΚΑΒΑΛΑ 2009

52 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Επιπλέον γαοακτηοιστικά: Το κατασβεστικό υλικό του αερολύματος αντιπροσωπεύει το 0.2% - 0.4% του όγκου του προστατευόμενου χώρου με αποτέλεσμα να μην αυξάνεται πρακτικά η πίεση του χώρου. Αφού κατασβεθεί η φωτιά, το υλικό του αερολύματος εμποδίζει την επανάψλεξη ακόμα και εάν ο χώρος αποσφραγγιθεί. ΚΑΒΑΑΑ 2009

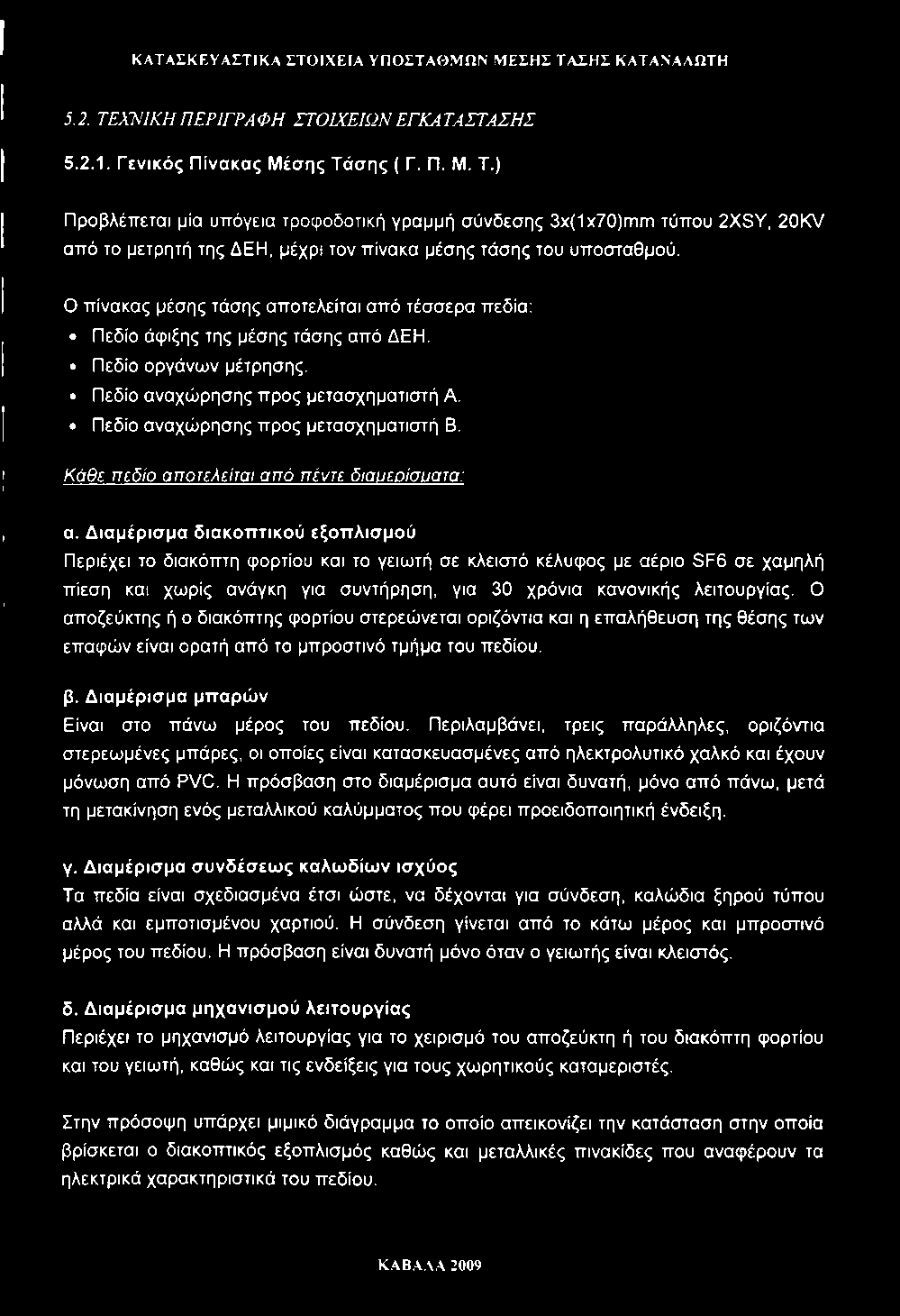

53 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ 5.2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΣΤΟΙΧΕΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ Γενικός Πίνακας Μέσης Τάσης ( Γ. Π. Μ. Τ.) Προβλέπεται μία υπόγεια τροφοδοτική γραμμή σύνδεσης 3x(1x70)mm τύπου 2XSY, 20KV από το μετρητή της ΔΕΗ, μέχρι τον πίνακα μέσης τάσης του υποσταθμού. Ο πίνακας μέσης τάσης αποτελείται από τέσσερα πεδία: Πεδίο άφιξης της μέσης τάσης από ΔΕΗ. Πεδίο οργάνων μέτρησης. Πεδίο αναχώρησης προς μετασχηματιστή Α. Πεδίο αναχώρησης προς μετασχηματιστή Β. Κάθε πεδίο αποτελείται από πέντε διαυεοίσυατα: α. Διαμέρισμα διακοπτικού εξοπλισμού Περιέχει το διακόπτη φορτίου και το γειωτή σε κλειστό κέλυφος με αέριο SF6 σε χαμηλή πίεση και χωρίς ανάγκη για συντήρηση, για 30 χρόνια κανονικής λειτουργίας. Ο αποζεύκτης ή ο διακόπτης φορτίου στερεώνεται οριζόντια και η επαλήθευση της θέσης των επαφών είναι ορατή από το μπροστινό τμήμα του πεδίου. β. Διαμέρισμα μπαρών Είναι στο πάνω μέρος του πεδίου. Περιλαμβάνει, τρεις παράλληλες, οριζόντια στερεωμένες μπάρες, οι οποίες είναι κατασκευασμένες από ηλεκτρολυτικό χαλκό και έχουν μόνωση από PVC. Η πρόσβαση στο διαμέρισμα αυτό είναι δυνατή, μόνο από πάνω, μετά τη μετακίνηση ενός μεταλλικού καλύμματος που φέρει προειδοποιητική ένδειξη. γ. Διαμέρισμα συνδέσεως καλωδίων ισχύος Τα πεδία είναι σχεδιασμένα έτσι ώστε, να δέχονται για σύνδεση, καλώδια ξηρού τύπου αλλά και εμποτισμένου χαρτιού. Η σύνδεση γίνεται από το κάτω μέρος και μπροστινό μέρος του πεδίου. Η πρόσβαση είναι δυνατή μόνο όταν ο γειωτής είναι κλειστός. δ. Διαμέρισμα μηχανισμού λειτουργίας Περιέχει το μηχανισμό λειτουργίας για το χειρισμό του αποζεύκτη ή του διακόπτη φορτίου και του γειωτή, καθώς και τις ενδείξεις για τους χωρητικούς καταμεριστές. Στην πρόσοψη υπάρχει μιμικό διάγραμμα το οποίο απεικονίζει την κατάσταση στην οποία βρίσκεται ο διακοπτικός εξοπλισμός καθώς και μεταλλικές πινακίδες που αναφέρουν τα ηλεκτρικά χαρακτηριστικά του πεδίου. ΚΑΒΑΛΑ 2009

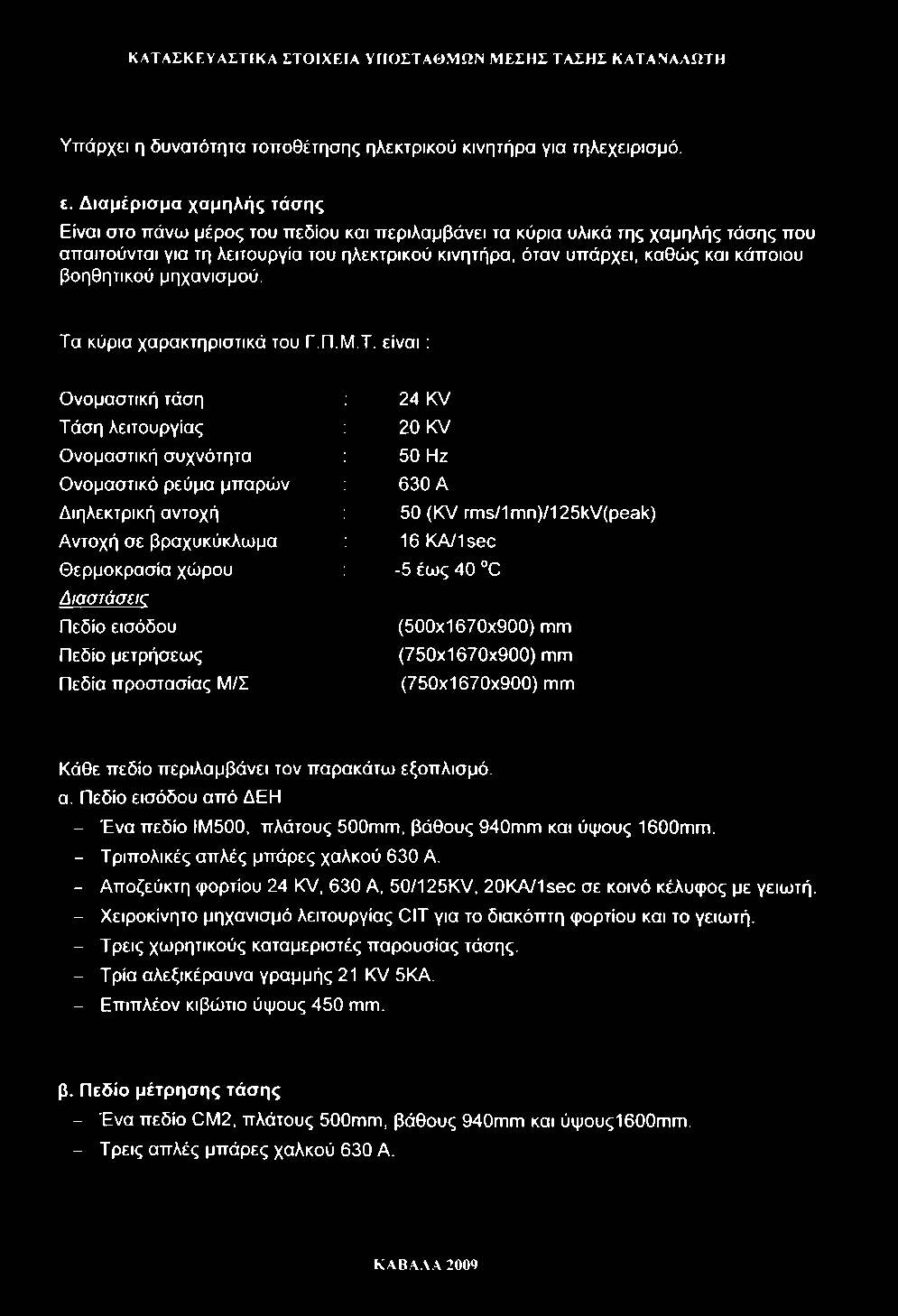

54 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Υπάρχει η δυνατότητα τοποθέτησης ηλεκτρικού κινητήρα για τηλεχειρισμό, ε. Διαμέρισμα χαμηλής τάσης Είναι στο πάνω μέρος του πεδίου και περιλαμβάνει τα κύρια υλικά της χαμηλής τάσης που απαιτούνται για τη λειτουργία του ηλεκτρικού κινητήρα, όταν υπάρχει, καθώς και κάποιου βοηθητικού μηχανισμού. Τα κύρια χαρακτηριστικά του Γ.Π.Μ.Τ. είναι : Ονομαστική τάση Τάση λειτουργίας Ονομαστική συχνότητα Ονομαστικό ρεύμα μπαρών Διηλεκτρική αντοχή Αντοχή σε βραχυκύκλωμα Θερμοκρασία χώρου Διαστάσεκ Πεδίο εισόδου Πεδίο μετρήσεως Πεδία προστασίας Μ/Σ 24 Κν 20 κν 50 Ηζ 630 A 50 (Κν rms/1mn)/125kv(peak) 16 KA/1sec -5 έως 40 C (500x1670x900) mm (750x1670x900) mm (750x1670x900) mm Κάθε πεδίο περιλαμβάνει τον παρακάτω εξοπλισμό, α. Πεδίο εισόδου από ΔΕΗ - Ένα πεδίο ΙΜ500, πλάτους 500mm, βάθους 940mm και ύψους 1600mm. - Τριπολικές απλές μπάρες χαλκού 630 Α. - Αποζεύκτη φορτίου 24 KV, 630 Α, 50/125KV, 20KA/1sec σε κοινό κέλυφος με γειωτή. - Χειροκίνητο μηχανισμό λειτουργίας CIT για το διακόπτη φορτίου και το γειωτή. - Τρεις χωρητικούς καταμεριστές παρουσίας τάσης. - Τρία αλεξικέραυνα γραμμής 21 KV 5ΚΑ. - Επιπλέον κιβώτιο ύψους 450 mm. β. Πεδίο μέτρησης τάσης - Ένα πεδίο CM2, πλάτους 500mm, βάθους 940mm και ύψouς1600mm. - Τρεις απλές μπάρες χαλκού 630 Α. ΚΑΒΑΛΑ 2009

55 ΚΑΤΑΣΚεΥΑΙΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Έναν ασφαλειοαποζεύκτη ονομαστικής έντασης 50 A με ενσωματωμένο γειωτή και με χειροκίνητο μηχανισμό λειτουργίας CS. Μηχανική ένδειξη τηγμένης ασφάλειας Μ.Τ. 3 ασφάλειες Μ.Τ. τύπου SOLEFUSE με striker pin ονομαστικής έντασης 6,3 Α. Δύο Μ/Σ τάσης VRC2/S1 τύπου MAGRINI, με τα παρακάτω χαρακτηριστικά: - ονομαστική τάση πρωτεύοντος 20 Κν - δευτερεύον μέτρησης ονομαστικής τάσης : 100V - ισχύς εξόδου 50 VA - κλάση ακρίβειας CL0.5 - Προστασία στο δευτερεύον του μετασχηματιστή τάσης με ένα ασφαλειοαποζεύκτη Χ.Τ. τύπου STI 10.3x38 3Ρ+Ν MG. - Ένα μεταλλικό κάλυμμα 100mm. - Επιπλέον κιβώτιο ύψους 450 mm εξοπλισμένο με ένα πολυόργανο ηλεκτρικών μετρήσεων του οίκου FRER τύπου D96FM-4 και δύο αθροιστικούς Μ/Σ έντασης του οίκου FRER τύπου ACS10 5+5/5Α 10VA CL0.5 γ. Πεδία τροφοδοσίας Τα δύο πεδία τροφοδοσίας των μετασχηματιστών περιλαμβάνουν το κάθε ένα τον παρακάτω εξοπλισμό: - Ένα πεδίο DM1-W, 750mm πλάτος, 1220mm βάθος, 1600mm ύψος - Τρεις απλές μπάρες χαλκού 630 Α. - Έναν αποζεύκτη και γειωτή με χειροκίνητο μηχανισμό λειτουργίας CS. - Έναν τριπολικό SF6 αυτόματο διακόπτη ισχύος συρομένου τύπου SF1 έντασης 630 Α. - Έναν FI/N δευτερογενούς προστασίας SEPAM S20. - Ένα μηχανισμό λειτουργίας αυτόματου διακόπτη ισχύος τύπου RI χειροκίνητο με: Βοηθητικές επαφές 4NO+4NC Πηνίο ανοίγματος (Τροφοδοσία 230Vac) Πηνίο κλεισίματος (Τροφοδοσία 230Vac) Μοτέρ τηλεχειρισμού (Τροφοδοσία 230Vac) Anti pumping relay (Τροφοδοσία 230Vac) Μετρητή χειρισμών - Τρεις μετασχηματιστές εντάσεως ARM3/N. - Ένα γειωτή καλωδίων με χειροκίνητο μηχανισμό λειτουργίας τύπου CC. - Τρεις χωρητικούς καταμεριστές παρουσίας τάσης. - Συνδέσμους καλωδίων ξηρού τύπου. ΚΑΒΑΛΑ

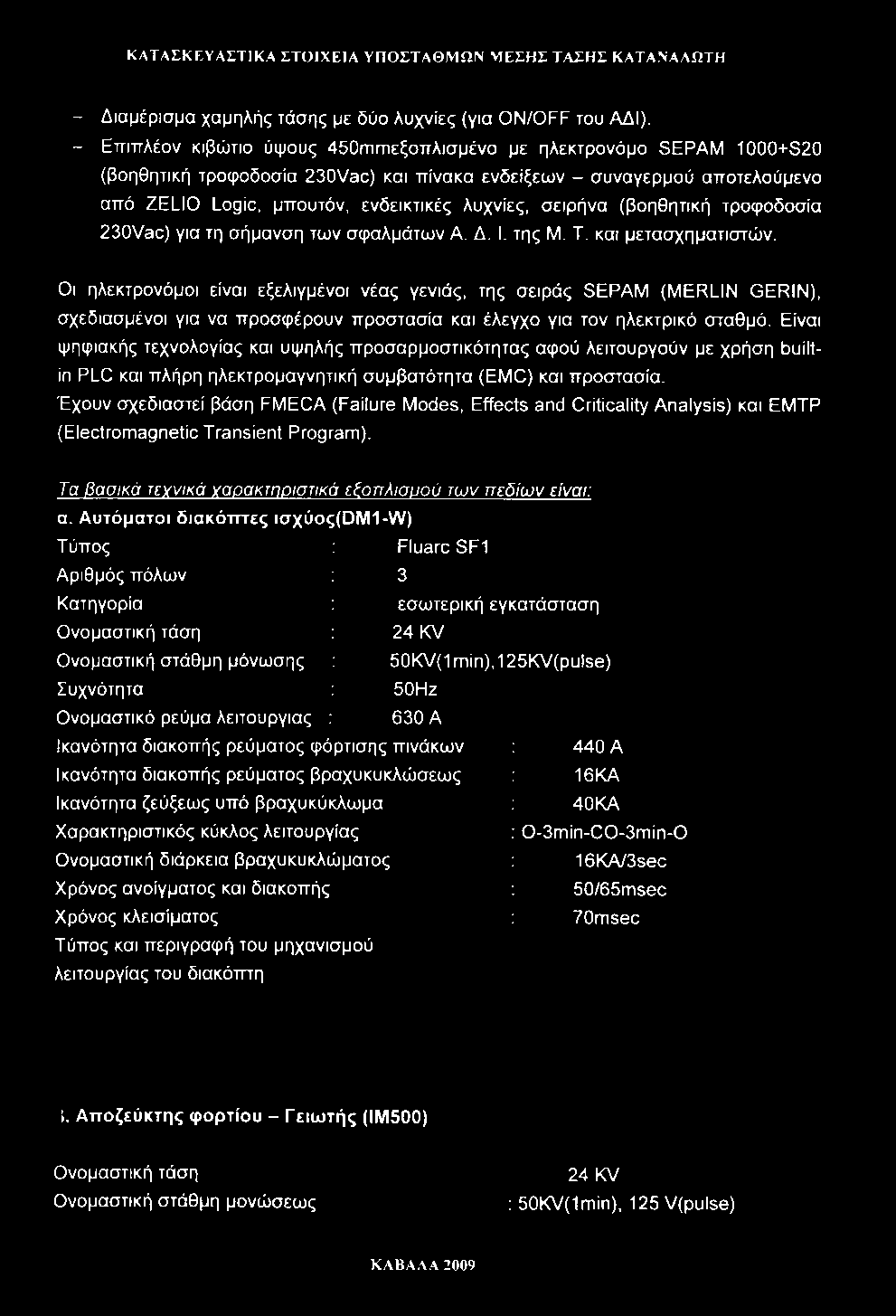

56 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ - Διαμέρισμα χαμηλής τάσης με δύο λυχνίες (για ON/OFF του ΑΛΙ). - Εττιπλέον κιβώτιο ύψους 450ητιτιεξοπλισμένο με ηλεκτρονόμο SEPAM 1000+S20 (βοηθητική τροφοδοσία 230Vac) και πίνακα ενδείξεων - συναγερμού αποτελούμενο από ZELIO Logic, μπουτόν, ενδεικτικές λυχνίες, σειρήνα (βοηθητική τροφοδοσία 230Vac) για τη σήμανση των σφαλμάτων Α. Δ. I. της Μ. Τ. και μετασχηματιστών. Οι ηλεκτρονόμοι είναι εξελιγμένοι νέας γενιάς, της σειράς SEPAM (MERLIN GERIN), σχεδιασμένοι για να προσφέρουν προστασία και έλεγχο για τον ηλεκτρικό σταθμό. Είναι ψηφιακής τεχνολογίας και υψηλής προσαρμοστικότητας αφού λειτουργούν με χρήση builtin PLC και πλήρη ηλεκτρομαγνητική συμβατότητα (EMC) και προστασία. Έχουν σχεδιαστεί βάση FMECA (Failure Modes, Effects and Criticality Analysis) και EMTP (Electromagnetic Transient Program). Ta βασικά τεγνικά γαρακτηοιστικά ε^οπλισυού των πεδίων είναι: α. Αυτόματοι διακόπτες ισχύος(ομ1-\λ/) Τύπος Αριθμός πόλων Κατηγορία Ονομαστική τάση Ονομαστική στάθμη μόνωσης Συχνότητα Ονομαστικό ρεύμα λειτουργίας : Ικανότητα διακοπής ρεύματος φόρτισης πινάκων Ικανότητα διακοπής ρεύματος βραχυκυκλώσεως Ικανότητα ζεύξεως υπό βραχυκύκλωμα Χαρακτηριστικός κύκλος λειτουργίας Ονομαστική διάρκεια βραχυκυκλώματος Χρόνος ανοίγματος και διακοπής Χρόνος κλεισίματος Τύπος και περιγραφή του μηχανισμού λειτουργίας του διακότπη Fluarc SF1 3 εσωτερική εγκατάσταση 24 Κν 50KV(1min),125KV(pulse) 50Ηζ 630 Α 440 Α 16ΚΑ 40ΚΑ 0-3min-C0-3min-0 16KA/3sec 50/65msec 70msec I. Αποζεύκτης φορτίου - Γειωτής (ΙΜ500) Ονομαστική τάση Ονομαστική στάθμη μονώσεως 24 κν : 50KV(1min), 125V(pulse) ΚΑΒΑΛΑ 2009

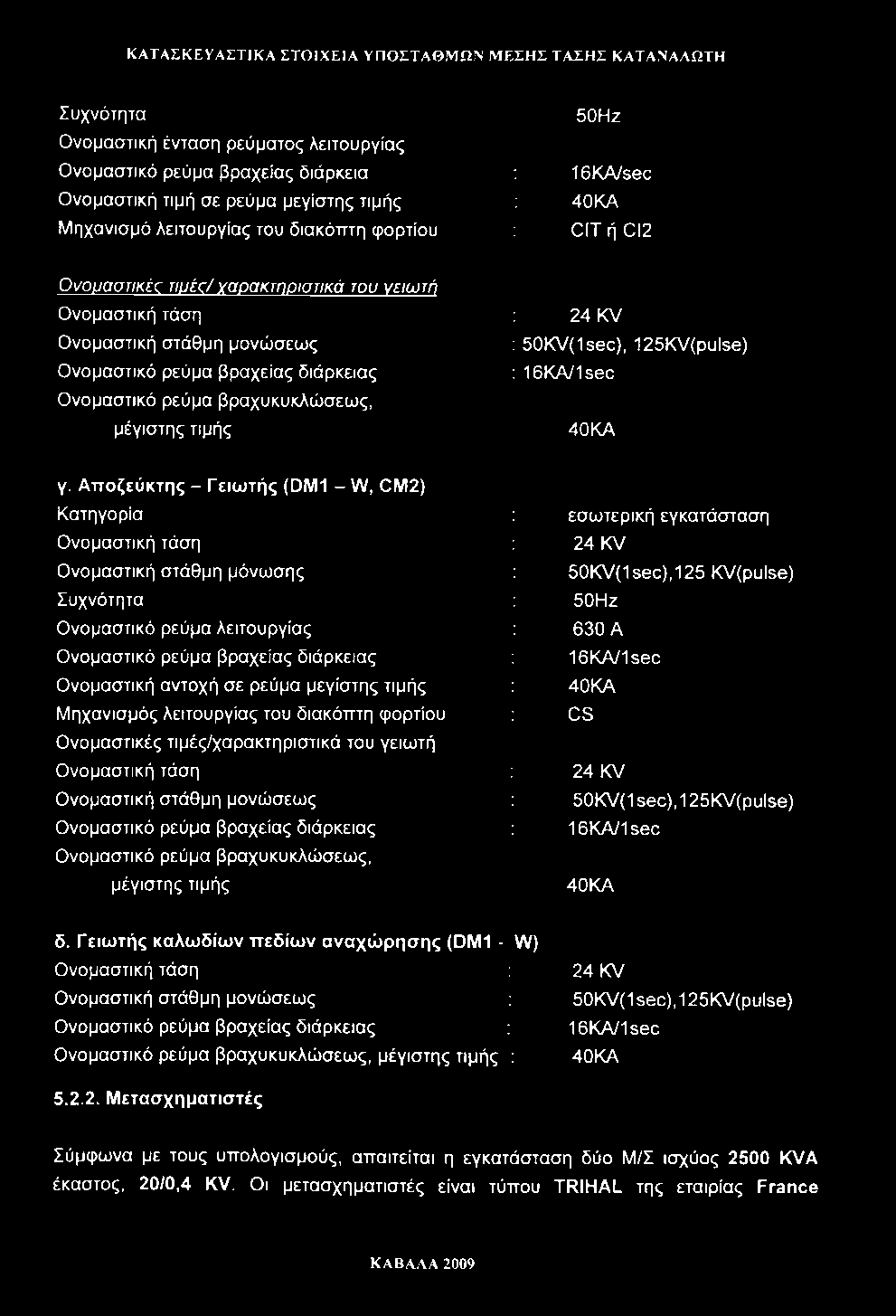

57 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Συχνότητα Ονομαστική ένταση ρεύματσς λειτουργίας Ονομαστικό ρεύμα βραχείας διάρκεια Ονομαστική τιμή σε ρεύμα μεγίστης τιμής Μηχανισμό λειτουργίας του διακότττη φορτίου 50Ηζ 16KA/sec 40ΚΑ CIT ή CI2 OvouaoTiKtc Tiutc/ χαρακτηριστικά του νειωτή Ονομαστική τάση Ονομαστική στάθμη μονώσεως Ονομαστικό ρεύμα βραχείας διάρκειας Ονομαστικό ρεύμα βραχυκυκλώσεως, μέγιστης τιμής 24 Κν 50KV(1sec), 125KV(pulse) 16KA/1sec 40ΚΑ γ. Αττοζεύκτης - Γειωτής (DM1 - W, CM2) Κατηγορία Ονομαστική τάση Ονσμαστική στάθμη μόνωσης Συχνότητα Ονομαστικό ρεύμα λειτουργίας Ονομαστικό ρεύμα βραχείας διάρκειας Ονομαστική αντοχή σε ρεύμα μεγίστης τιμής Μηχανισμός λειτουργίας του διακόπτη φορτίου Ονομαστικές τιμές/χαρακτηριστικά του γειωτή Ονομαστική τάση Ονομαστική στάθμη μσνώσεως Ονομαστικό ρεύμα βραχείας διάρκειας Ονομαστικό ρεύμα βραχυκυκλώσεως, μέγιστης τιμής εσωτερική εγκατάσταση 24 κ ν 50KV(1sec),125 KV(pulse) 50Ηζ 630 A 16KA/1sec 40ΚΑ CS 24 κ ν 50KV(1 sec), 125KV(pulse) 16KA/1sec 40KA 5. Γειωτής καλωδίων πεδίων αναχώρησης (DM1 - Ονομαστική τάση Ονομαστική στάθμη μσνώσεως Ονομαστικό ρεύμα βραχείας διάρκειας Ονομαστικό ρεύμα βραχυκυκλώσεως, μέγιστης τιμής W) 24 κ ν 50KV(1 sec), 125KV(pulse) 16KA/1sec 40KA Μετασχηματιστές Σύμφωνα με τους υπολογισμούς, απαιτείται η εγκατάσταση δύο Μ/Σ ισχύος 2500 KVA έκαστος, 20/0,4 KV. Οι μετασχηματιστές είναι τύπου TRIHAL της εταιρίας France ΚΑΒΑΛΑ 2009

58 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Transco, είναι ξηρού τύπου με τυλίγματα χαλκού κατάλληλοι για εσωτερική εγκατάσταση με εξωτερικό περίβλημα (ΙΡ31). Ο σχεδιασμός, η κατασκευή τους, οι δοκιμές σειράς καθώς και οι απώλειες είναι σύμφωνα με τους κανονισμούς IEC 76 και IEC 726. Είναι δε, πιστοποιημένοι για κλάσεις Ε2, C2, F1 σύμφωνα με τα Ευρωπαϊκά πρότυπα Οι μετασχηματιστές είναι συνδεδεμένοι στον πίνακα χαμηλής τάσης με καλώδια 4χ[2χ(1χ185)+(1χ185)]πιπι^ τύπου ΝΥΥ. Οι δύο μετασχηματιστές λειτουργούν παράλληλα. Τα κύρια γαοακτηριστικά των Μ/Σ είναι: Κατασκευαστής Μοντέλο Σχέση μετασχηματισμού Μέγιστο υψόμετρο εγκατάστασης Μέγιστη ανύψωσης θερμοκρασίας Μέγιστη ημερήσια θερμοκρασία Μέγιστη ανύψωση θερμοκρασία τυλιγμάτων Ονομαστική ισχύς Ονομαστική συχνότητα Ονομαστική τάση λειτουργίας πρωτεύοντος Ονομαστική τάση μόνωσης πρωτεύοντος Ονομαστική εφαρμοζόμενη τάση βιομηχανικής συχνότητας Στάθμη μόνωσης σε κρουστική τάση Ρύθμιση τάσης Ονομαστική τάση δευτερεύοντος χωρίς φορτίο Ονομαστική τάση μόνωσης δευτερεύοντος Συνδεσμολογία Απώλειες σιδήρου Απώλεια χαλκού (στους 120 0) Τάση βραχύ κλώσεως Υλικό κατασκευής τυλιγμάτων France Transco TRIHAL 20-15/0.4 KV <1000 m 40 C 30 C 100 K 2500 KVA 50Hz 20 KV 24 KV 50 KV 125 KV +/-2,5, +/-5 / 400 V 1,1 KV Dyn KW 20.0 KW 6% Cu ΚΑΒΑΛΑ 2009

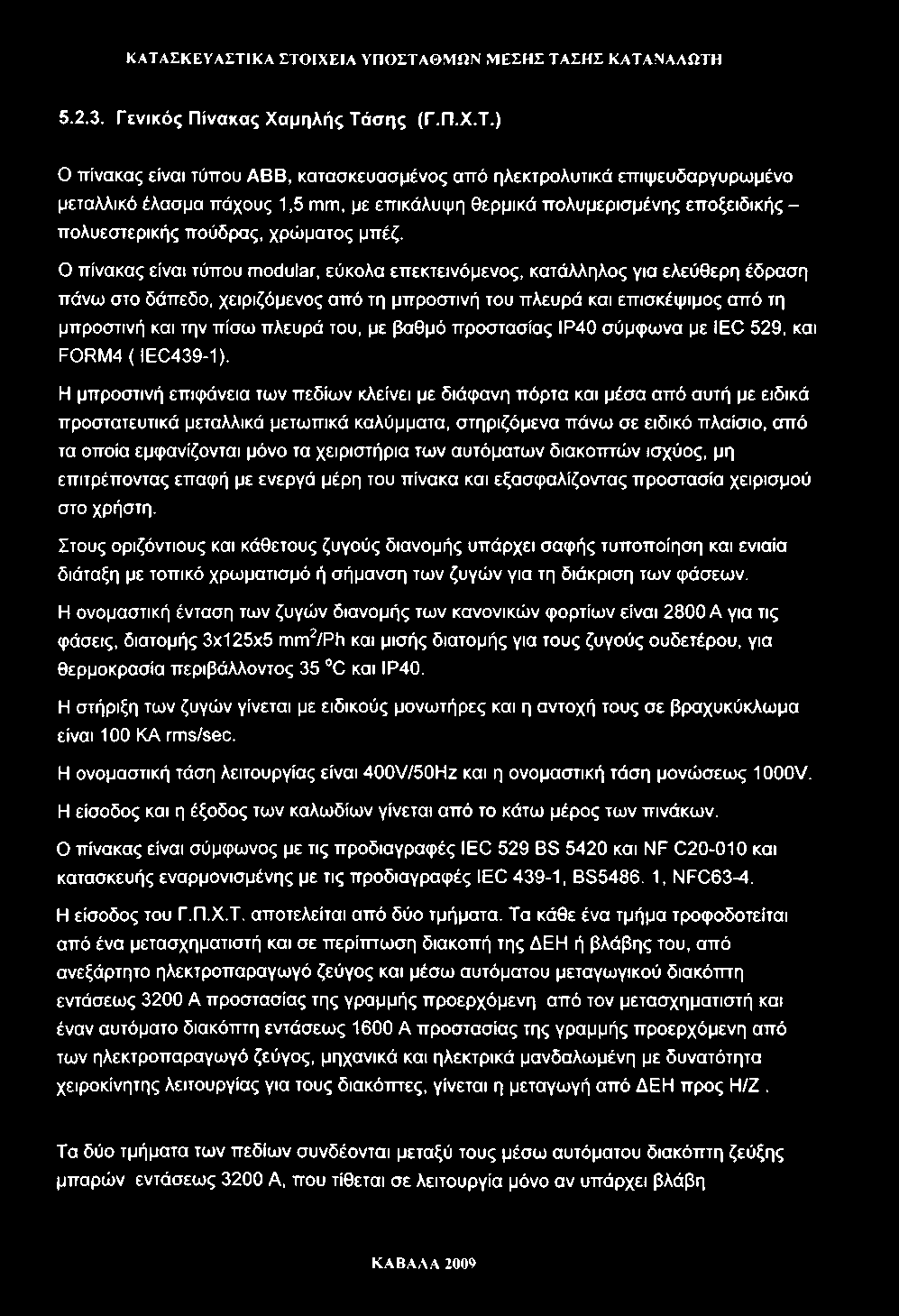

59 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Γενικός Πίνακας Χαμηλής Τάσης (Γ.Π.Χ.Τ.) Ο πίνακας είναι τύπου ΑΒΒ, κατασκευασμένος από ηλεκτρολυτικά επιψευδαργυρωμένο μεταλλικό έλασμα πάχους 1,5 mm, με επικάλυψη θερμικά πολυμερισμένης εποξειδικής- πολυεστερικής πούδρας, χρώματος μπέζ. Ο πίνακας είναι τύπου modular, εύκολα επεκτεινόμενος, κατάλληλος για ελεύθερη έδραση πάνω στο δάπεδο, χειριζόμενος από τη μπροστινή του πλευρά και επισκέψιμος από τη μπροστινή και την πίσω πλευρά του, με βαθμό προστασίας ΙΡ40 σύμφωνα με IEC 529, και FORM4 ( IEC439-1). Η μπροστινή επιφάνεια των πεδίων κλείνει με διάφανη πόρτα και μέσα από αυτή με ειδικά προστατευτικά μεταλλικά μετωπικά καλύμματα, στηριζόμενα πάνω σε ειδικό πλαίσιο, από τα οποία εμφανίζονται μόνο τα χειριστήρια των αυτόματων διακοπτών ισχύος, μη επιτρέποντας επαφή με ενεργά μέρη του πίνακα και εξασφαλίζοντας προστασία χειρισμού στο χρήστη. Στους οριζόντιους και κάθετους ζυγούς διανομής υπάρχει σαφής τυποποίηση και ενιαία διάταξη με τοπικό χρωματισμό ή σήμανση των ζυγών για τη διάκριση των φάσεων. Η ονομαστική ένταση των ζυγών διανομής των κανονικών φορτίων είναι 2800 A για τις φάσεις, διατομής 3x125x5 mm^/ph και μισής διατομής για τους ζυγούς ουδετέρου, για θερμοκρασία περιβάλλοντος 35 C και ΙΡ40. Η στήριξη των ζυγών γίνεται με ειδικούς μονωτήρες και η αντοχή τους σε βραχυκύκλωμα είναι 100 ΚΑ rms/sec. Η ονομαστική τάση λειτουργίας είναι 400V/50Hz και η ονομαστική τάση μονώσεως 1000V. Η είσοδος και η έξοδος των καλωδίων γίνεται από το κάτω μέρος των πινάκων. Ο πίνακας είναι σύμφωνος με τις προδιαγραφές IEC 529 BS 5420 και NF C και κατασκευής εναρμονισμένης με τις προδιαγραφές 1EC 439-1, BS , NFC63-4. FI είσοδος του Γ.Π.Χ.Τ. αποτελείται από δύο τμήματα. Τα κάθε ένα τμήμα τροφοδοτείται από ένα μετασχηματιστή και σε περίπτωση διακοπή της AEFI ή βλάβης του, από ανεξάρτητο ηλεκτροπαραγωγό ζεύγος και μέσω αυτόματου μεταγωγικού διακόπτη εντάσεως 3200 A προστασίας της γραμμής προερχόμενη από τον μετασχηματιστή και έναν αυτόματο διακόπτη εντάσεως 1600 A προστασίας της γραμμής προερχόμενη από των ηλεκτροπαραγωγό ζεύγος, μηχανικά και ηλεκτρικά μανδαλωμένη με δυνατότητα χειροκίνητης λειτουργίας για τους διακόπτες, γίνεται η μεταγωγή από AEFI προς FI/Z. Τα δύο τμήματα των πεδίων συνδέονται μεταξύ τους μέσω αυτόματου διακόπτη ζεύξης μπαρών εντάσεως 3200 Α, που τίθεται σε λειτουργία μόνο αν υπάρχει βλάβη ΚΑΒΑΛΑ 2009

60 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ μετασχηματιστή και Η/Ζ του ενός τμήματσς, για να γίνει παραλαβή των φορτίων του ενός τμήματος από το άλλο. Επίσης υπάρχει διαθέσιμος ένας διακόπτης ζεύξης μπαρών εντάσεως 3200 A για μελλοντική επέκταση του πίνακα. Ο περιορισμός του φορτίου σε περίπτωση διακοπής της ΔΕΗ ή και άλλων προγραμμάτων, γίνεται μέσω του κέντρου ελέγχου, που ελέγχει ποιοι κινητήρες και ποιες καταναλώσεις θα λειτουργούν και ανάλογα με το περιθώριο φορτίου των ηλεκτροπαραγωγών ζευγών λειτουργούν και άλλα φορτία. Ο Γενικόζ Πίνακας Χαυηλήζ Τάσης πεοιλαυβάνει: Δύο αυτόματους μεταγωγικούς διακόπτες, που ο κάθε ένας αποτελείται από; α) Ένα Α.Δ.Ι. αέρος ACB Masterpact της MERLIN GERIN σταθερού τύπου τετραπολικό, Μ32Η με Ιη=3200Α, 40 C, ικανότητας διακοπής lcu=lcs=100ka rms, 400V/50Hz σύμφωνα με IEC 947-2, εφοδιασμένο με: Ηλεκτρονική μονάδα ελέγχου, με ρυθμίσεις Βοηθητικές επαφές: 2xNO+2xNC (θέσης) 1xCO (SDE σφάλματος) 4xCO (OF θέσης) IxCO (PF ετοιμότητας κλεισίματος) Πηνίο ανοίγματος 380 V AC Πηνίο κλεισίματος 380 V AC Μοτέρ τηλεχειρισμού 380V, 50Ηζ (χρησιμοποιούμενος σαν διακόπτης εισόδου από Μ/Σ) β) Ένα Α.Δ.Ι. αέρος ACB Masterpact της MERLIN GERIN σταθερού τύπου, τετραπολικό, Μ1Η1 με Ιη=1600Α, 40 C, ικανότητας διακοπής lcu=lcs=100ka rms, 400V/50Hz σύμφωνα με IEC 947-2, εφοδιασμένο με; Ηλεκτρονική μονάδα ελέγχου STR28D. Βοηθητικές επαφές: 2χΝΟ+2χΝΟ(θέσης) 1xCO (SDE σφάλματος) 4xCO (OF θέσης) 1xCO (PF ετοιμότητας κλεισίματος) Πηνίο ανοίγματος 380 V AC Πηνίο κλεισίματος 380 V AC Μοτέρ τηλεχειρισμού 380V, 50Ηζ.

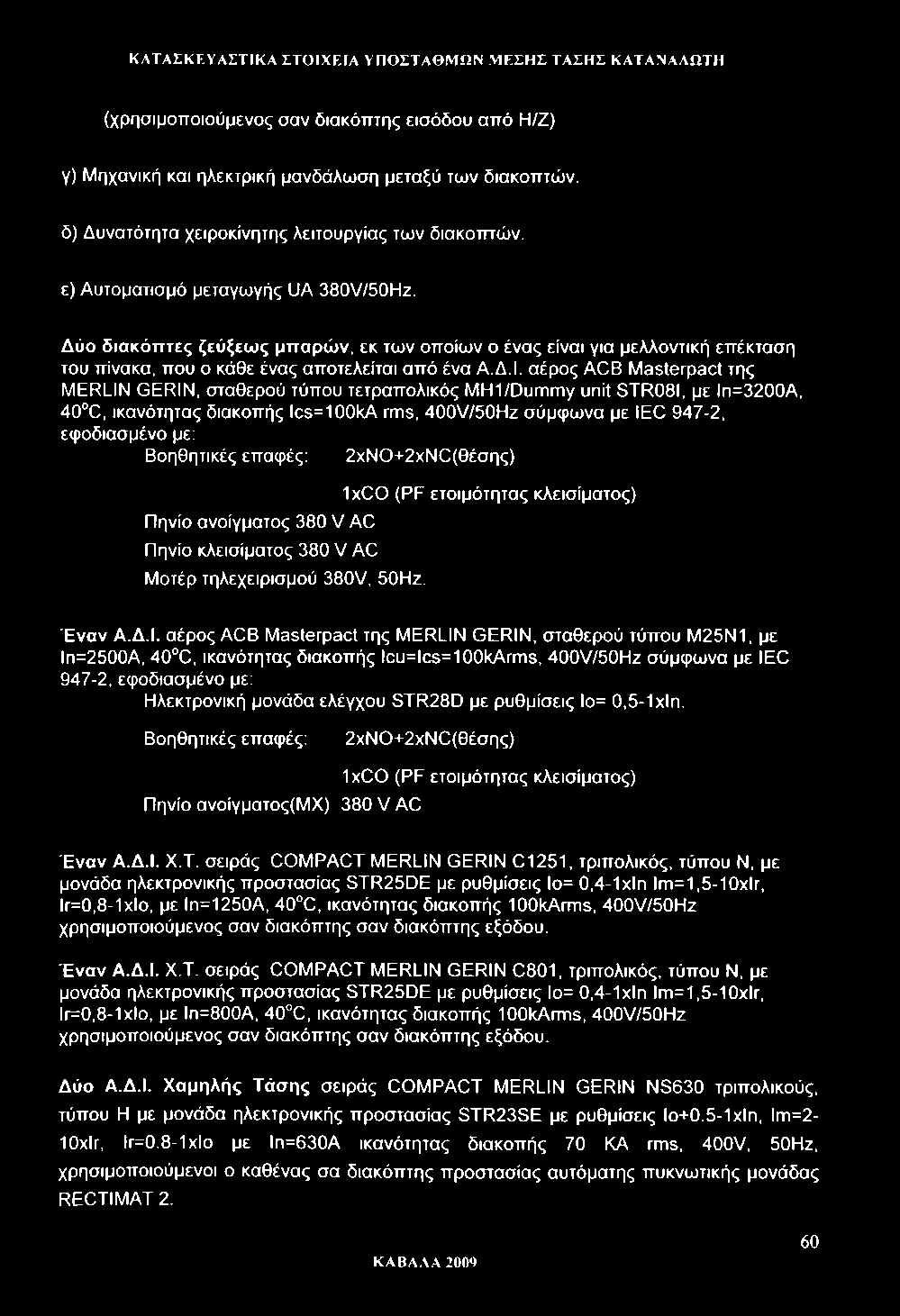

61 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ (χρησιμοποιούμενος σαν διακόπτης εισόδου από Η/Ζ) γ) Μηχανική και ηλεκτρική μανδάλωση μεταξύ των διακοπτών, δ) Δυνατότητα χειροκίνητης λειτουργίας των διακοπτών, ε) Αυτοματισμό μεταγωγής UA 380V/50Hz. Δύο διακόπτες ζεύξεως μπαρών, εκ των οποίων ο ένας είναι για μελλοντική επέκταση του πίνακα, που ο κάθε ένας αποτελείται από ένα Α.Δ.Ι. αέρος ACB Masterpact της MERLIN GERIN, σταθερού τύπου τετραπολικός ΜΗ1/Ουπιπιγ unit STR08I, με Ιη=3200Α, 40 C, ικανότητας διακοπής lcs=100ka rrns, 400V/50Hz σύμφωνα με IEC 947-2, εφοδιασμένο με: Βοηθητικές επαφές: 2χΝΟ+2χΝΟ(θέσης) 1xCO (PF ετοιμότητας κλεισίματος) Πηνίο ανοίγματος 380 V AC Πηνίο κλεισίματος 380 V AC Μοτέρ τηλεχειρισμού 380V, 50Ηζ. Έναν Α.Δ.Ι. αέρος ACB Masterpact της MERLIN GERIN, σταθερού τύπου Μ25Ν1, με Ιη=2500Α, 40 C, ικανότητας διακοπής lcu=lcs=100karms, 400V/50Hz σύμφωνα με IEC 947-2, εφοδιασμένο με: Ηλεκτρονική μονάδα ελέγχου STR28D με ρυθμίσεις Ιο= 0,5-1 χΐη. Βοηθητικές επαφές: 2χΝΟ+2χΝΟ(θέσης) IxCO (PF ετοιμότητας κλεισίματος) Πηνίο ανοίγματος(μχ) 380 V AC Έναν Α.Δ.Ι. Χ.Τ. σειράς COMPACT MERLIN GERIN C1251, τριπολικός, τύπου Ν, με μονάδα ηλεκτρονικής προστασίας STR25DE με ρυθμίσεις Ιο= 0,4-ΙχΙη Ιπι=1,5-10χΐΓ, Ιγ=0,8-1χΙο, με Ιη=1250Α, 40 C, ικανότητας διακοπής lookarrns, 400V/50Hz χρησιμοποιούμενος σαν διακόπτης σαν διακόπτης εξόδου. Έναν Α.Δ.Ι. Χ.Τ. σειράς COMPACT MERLIN GERIN C801, τριπολικός, τύπου Ν, με μονάδα ηλεκτρονικής προστασίας STR25DE με ρυθμίσεις Ιο= 0,4-ΙχΙη Ιπι=1,5-10χΐΓ, Γ=0,8-Ιχ1ο, με Ιη=800Α, 40 C, ικανότητας διακοπής lookarms, 400V/50Hz χρησιμοποιούμενος σαν διακόπτης σαν διακόπτης εξόδου. Δύο Α.Δ.Ι. Χαμηλής Τάσης σειράς COMPACT MERLIN GERIN NS630 τριπολικούς, τύπου Η με μονάδα ηλεκτρονικής προστασίας STR23SE με ρυθμίσεις Ιο+0.5-1χΙη, Ιιπ=2- loxir, lr=0.8-1xlo με Ιη=630Α ικανότητας διακοπής 70 ΚΑ rms, 400V, 50Ηζ, χρησιμοποιούμενοι ο καθένας σα διακόπτης προστασίας αυτόματης πυκνωτικής μονάδας RECTIMAT 2. ΚΑΒΑΛΑ

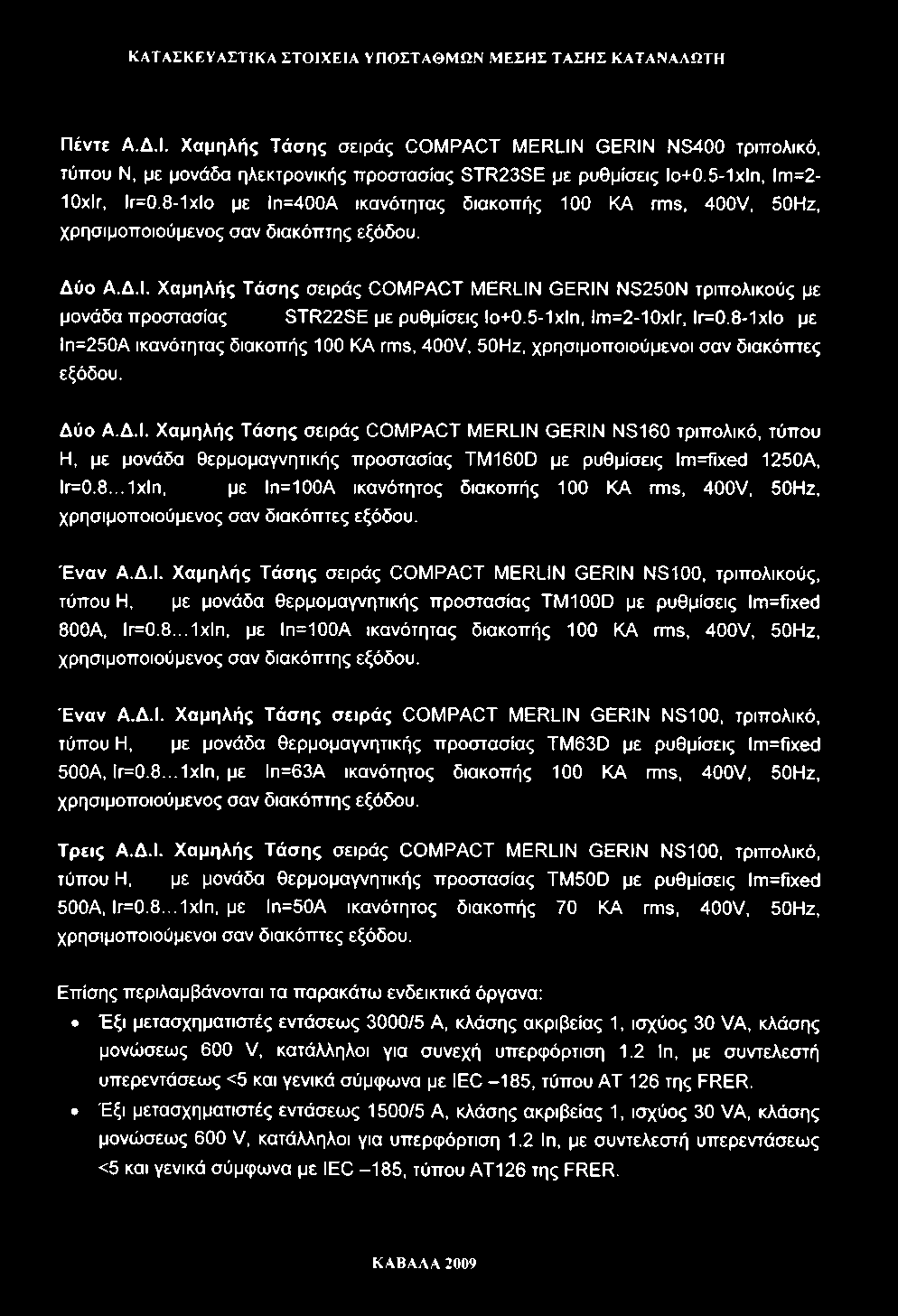

62 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Πέντε Α.Δ.Ι. Χαμηλής Τάσης σειράς COMPACT MERLIN GERIN NS400 τριπολικό, τύπου Ν, με μονάδα ηλεκτρονικής προστασίας STR23SE με ρυθμίσεις Ιο+0.5-1χΙη. Im=2-10χΙγ, Ιγ=0.8-1χΙο με Ιη=400Α ικανότητας διακοπής 100 ΚΑ ππβ, 400V, 50Ηζ, χρησιμοποιούμενος σαν διακόπτης εξόδου. Δύο Α.Δ.Ι. Χαμηλής Τάσης σειράς COMPACT MERLIN GERIN NS250N τριπολικούς με μονάδα προστασίας STR22SE με ρυθμίσεις Ιο+0.5-1χΙη, lm=2-10xlr, lr=0.8-1xlo με Ιη=250Α ικανότητας διακοπής 100 ΚΑ ππε, 400V, 50Ηζ, χρησιμοποιούμενοι σαν διακόπτες εξόδου. Δύο Α.Δ.Ι. Χαμηλής Τάσης σειράς COMPACT MERLIN GERIN NS160 τριπολικό, τύπου Η, με μονάδα θερμομαγνητικής προστασίας TM160D με ρυθμίσεις lni=fixed 1250Α, lr= xln, με Ιη=100Α ικανότητας διακοπής 100 ΚΑ τπιβ, 400V, 50Ηζ, χρησιμοποιούμενος σαν διακόπτες εξόδου. Έναν Α.Δ.Ι. Χαμηλής Τάσης σειράς COMPACT MERLIN GERIN NS100, τριπολικούς, τύπου Η, με μονάδα θερμομαγνητικής προστασίας TM100D με ρυθμίσεις Ιπι=Γιχβά 800Α, Ιτ= χΙη, με Ιη=100Α ικανότητας διακοπής 100 ΚΑ ims, 400V, 50Ηζ, χρησιμοποιούμενος σαν διακόπτης εξόδου. Έναν Α.Δ.Ι. Χαμηλής Τάσης σειράς COMPACT MERLIN GERIN NS100, τριπολικό, τύπου Η, με μονάδα θερμομαγνητικής προστασίας TM63D με ρυθμίσεις Ιπι=ίίχβά 500Α, Ιγ= χΙπ, με Ιη=63Α ικανότητας διακοπής 100 ΚΑ rms, 400V, 50Ηζ, χρησιμοποιούμενος σαν διακόπτης εξόδου. Τρεις Α.Δ.Ι. Χαμηλής Τάσης σειράς COMPACT MERLIN GERIN NS100, τριπολικό, τύπου Η, με μονάδα θερμομαγνητικής προστασίας TM50D με ρυθμίσεις lm=fixed 500Α, Ιτ= χΙη, με Ιη=50Α ικανότητας διακοπής 70 ΚΑ rms, 400V, 50Ηζ, χρησιμοποιούμενοι σαν διακόπτες εξόδου. Επίσης περιλαμβάνονται τα παρακάτω ενδεικτικά όργανα: Έξι μετασχηματιστές εντάσεως 3000/5 Α, κλάσης ακριβείας 1, ισχύος 30 VA, κλάσης μονώσεως 600 V, κατάλληλοι για συνεχή υπερφόρτιση 1.2 In, με συντελεστή υπερεντάσεως <5 και γενικά σύμφωνα με IEC -185, τύπου AT 126 της FRER. Έξι μετασχηματιστές εντάσεως 1500/5 Α, κλάσης ακριβείας 1, ισχύος 30 VA, κλάσης μονώσεως 600 V, κατάλληλοι για υπερφόρτιση 1.2 In, με συντελεστή υπερεντάσεως <5 και γενικά σύμφωνα με IEC -185, τύπου Α Τ Ι26 της FRER. ΚΑΒΑΑΑ 2009

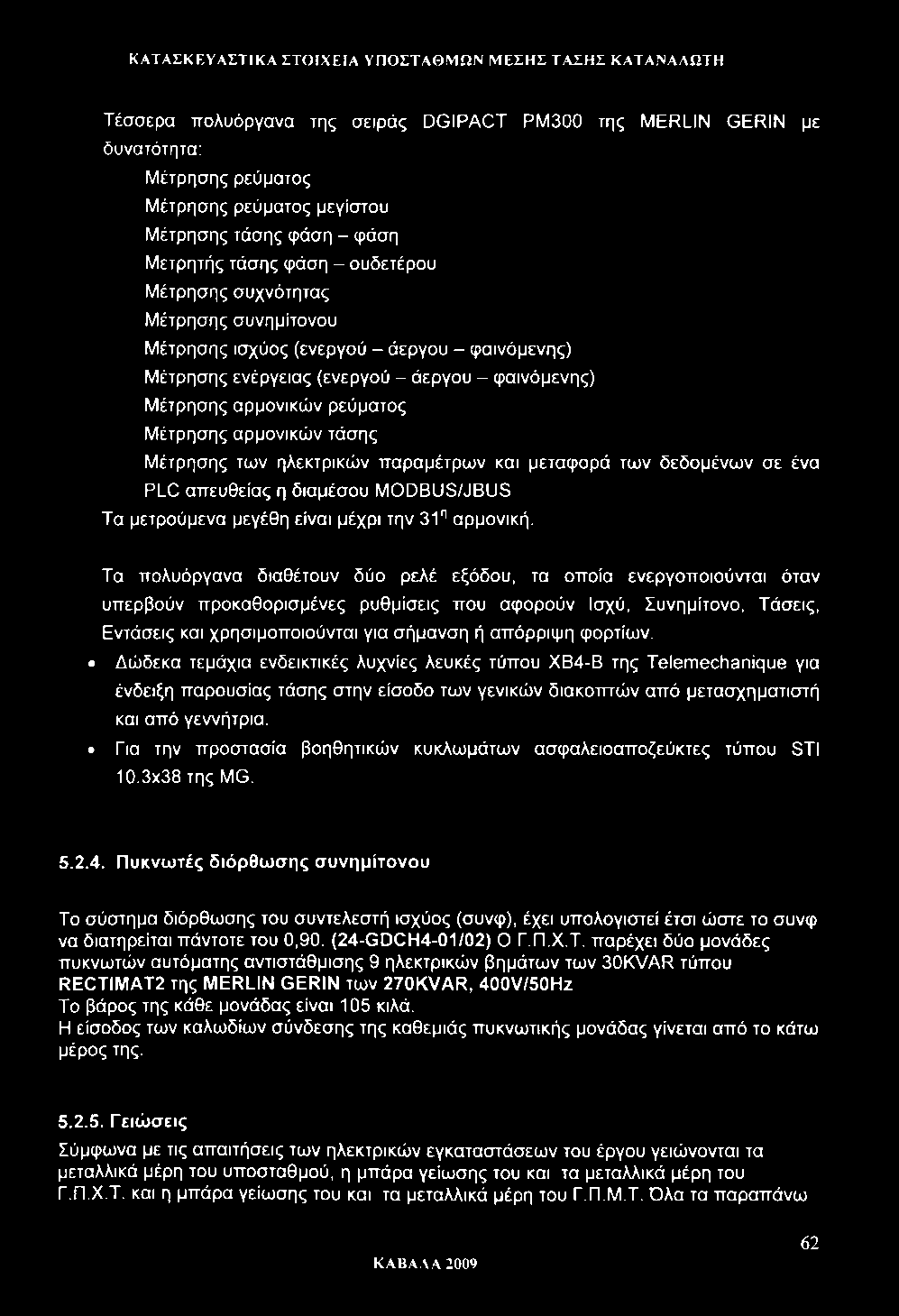

63 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Τέσσερα πολυόργανα της σειράς DGIPACT ΡΜ300 της MERLIN GERIN με δυνατότητα: Μέτρησης ρεύματος Μέτρησης ρεύματος μεγίστου Μέτρησης τάσης φάση - φάση Μετρητής τάσης φάση - ουδετέρου Μέτρησης συχνότητας Μέτρησης συνημίτονου Μέτρησης ισχύος (ενεργού - άεργου - φαινόμενης) Μέτρησης ενέργειας (ενεργού - άεργου - φαινόμενης) Μέτρησης αρμονικών ρεύματος Μέτρησης αρμονικών τάσης Μέτρησης των ηλεκτρικών παραμέτρων και μεταφορά των δεδομένων σε ένα PLC απευθείας η διαμέσου MODBUS/JBUS Τα μετρούμενα μεγέθη είναι μέχρι την 31"^ αρμονική. Τα πολυόργανα διαθέτουν δύο ρελέ εξόδου, τα οποία ενεργοποιούνται όταν υπερβούν προκαθορισμένες ρυθμίσεις που αφορούν Ισχύ, Συνημίτονο, Τάσεις, Εντάσεις και χρησιμοποιούνται για σήμανση ή απόρριψη φορτίων. Δώδεκα τεμάχια ενδεικτικές λυχνίες λευκές τύπου ΧΒ4-Β της ΤβΙβπιβοΙτθηίςυΘ για ένδειξη παρουσίας τάσης στην είσοδο των γενικών διακοτπών από μετασχηματιστή και από γεννήτρια. Για την προστασία βοηθητικών κυκλωμάτων ασφαλειοαποζεύκτες τύπου STI 10.3x38 της MG Πυκνωτές διόρθωσης συνημίτονου Το σύστημα διόρθωσης του συντελεστή ισχύος (συνφ), έχει υπολογιστεί έτσι ώστε το συνφ να διατηρείται πάντοτε του 0,90. (24-GDCH4-01/02) Ο Γ.Π.Χ.Τ. παρέχει δύο μονάδες πυκνωτών αυτόματης αντιστάθμισης 9 ηλεκτρικών βημάτων των 30KVAR τύπου RECTIMAT2 της MERLIN GERIN των 270KVAR, 400V/50Hz To βάρος της κάθε μονάδας είναι 105 κιλά. Η είσοδος των καλωδίων σύνδεσης της καθεμιάς πυκνωτικής μονάδας γίνεται από το κάτω μέρος της Γειώσεις Σύμφωνα με τις απαιτήσεις των ηλεκτρικών εγκαταστάσεων του έργου γειώνονται τα μεταλλικά μέρη του υποσταθμού, η μπάρα γείωσης του και τα μεταλλικά μέρη του Γ.Π.Χ.Τ. και η μπάρα γείωσης του και τα μεταλλικά μέρη του Γ.Π.Μ.Τ. Όλα τα παραπάνω ΚΑΒΑΛΑ

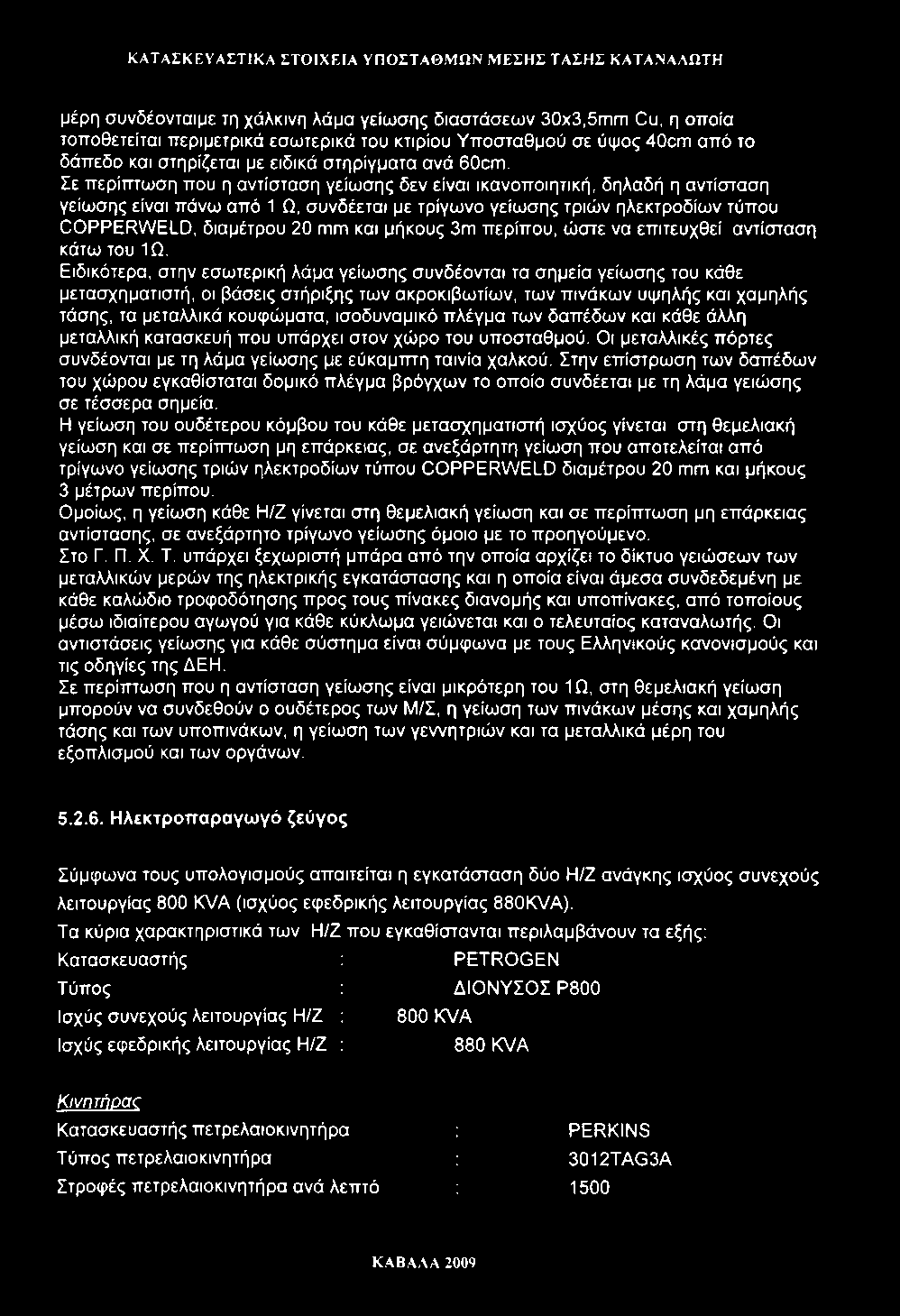

64 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ μέρη συνδέονταιμε τη χάλκινη λάμα γείωσης διαστάσεων 30x3,5mm Cu, η οποία τοποθετείται περιμετρικά εσωτερικά του κτιρίου Υποσταθμού σε ύψος 40cm από το δάπεδο και στηρίζεται με ειδικά στηρίγματα ανά 60cm. Σε περίπτωση που η αντίσταση γείωσης δεν είναι ικανοποιητική, δηλαδή η αντίσταση γείωσης είναι πάνω από 1 Ω, συνδέεται με τρίγωνο γείωσης τριών ηλεκτροδίων τύπου COPPERWELD, διαμέτρου 20 mm και μήκους 3m περίπου, ώστε να επιτευχθεί αντίσταση κάτω του 1Ω. Ειδικότερα, στην εσωτερική λάμα γείωσης συνδέονται τα σημεία γείωσης του κάθε μετασχηματιστή, οι βάσεις στήριξης των ακροκιβωτίων, των πινάκων υψηλής και χαμηλής τάσης, τα μεταλλικά κουφώματα, ισοδυναμικό πλέγμα των δαπέδων και κάθε άλλη μεταλλική κατασκευή που υπάρχει στον χώρο του υποσταθμού. Οι μεταλλικές πόρτες συνδέονται με τη λάμα γείωσης με εύκαμπτη ταινία χαλκού. Στην επίστρωση των δαπέδων του χώρου εγκαθίσταται δομικό πλέγμα βρόγχων το οποίο συνδέεται με τη λάμα γειώσης σε τέσσερα σημεία. Η γείωση του ουδέτερου κόμβου του κάθε μετασχηματιστή ισχύος γίνεται στη θεμελιακή γείωση και σε περίπτωση μη επάρκειας, σε ανεξάρτητη γείωση που αποτελείται από τρίγωνο γείωσης τριών ηλεκτροδίων τύπου COPPERWELD διαμέτρου 20 mm και μήκους 3 μέτρων περίπου. Ομοίως, η γείωση κάθε Η/Ζ γίνεται στη θεμελιακή γείωση και σε περίπτωση μη επάρκειας αντίστασης, σε ανεξάρτητο τρίγωνο γείωσης όμοιο με το προηγούμενο. Στο Γ. Π. X. Τ. υπάρχει ξεχωριστή μπάρα από την οποία αρχίζει το δίκτυο γειώσεων των μεταλλικών μερών της ηλεκτρικής εγκατάστασης και η οποία είναι άμεσα συνδεδεμένη με κάθε καλώδιο τροφοδότησης προς τους πίνακες διανομής και υποπίνακες, από τοποίους μέσω ιδιαίτερου αγωγού για κάθε κύκλωμα γειώνεται και ο τελευταίος καταναλωτής. Οι αντιστάσεις γείωσης για κάθε σύστημα είναι σύμφωνα με τους Ελληνικούς κανονισμούς και τις οδηγίες της ΔΕΗ. Σε περίπτωση που η αντίσταση γείωσης είναι μικρότερη του 1 Ω, στη θεμελιακή γείωση μπορούν να συνδεθούν ο ουδέτερος των Μ/Σ, η γείωση των πινάκων μέσης και χαμηλής τάσης και των υποπινάκων, η γείωση των γεννητριών και τα μεταλλικά μέρη του εξοπλισμού και των οργάνων Ηλεκτροπαραγωγό ζεύγος Σύμφωνα τους υπολογισμούς απαιτείται η εγκατάσταση δύο Η/Ζ ανάγκης ισχύος συνεχούς λειτουργίας 800 KVA (ισχύος εφεδρικής λειτουργίας 880KVA). Τα κύρια χαρακτηριστικά των Η/Ζ που εγκαθίστανται περιλαμβάνουν τα εξής: Κατασκευαστής PETROGEN Τύπος Ισχύς συνεχούς λειτουργίας Η/Ζ Ισχύς εφεδρικής λειτουργίας Η/Ζ ΔΙΟΝΥΣΟΣ Ρ KVA 880 KVA Κινητήρας Κατασκευαστής πετρελαιοκινητήρα Τύπος πετρελαιοκινητήρα Στροφές πετρελαιοκινητήρα ανά λεπτό PERKINS 3012TAG3A 1500 ΚΑΒΑΛΑ 2009

65 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Μεγίστη συνεχής ισχύς στον άξονα Αριθμός και Διάταξη κυλίνδρων Κυλινδρισμός Αναττνοή πετρελαιοκινητήρα Κατανάλωση καυσίμου στα 800 KVA Αέρας ψύξεως πετρελαιοκινητήρα Αέρας καύσεως πετρελαιοκινητήρα Ενσωματωμένη δεξαμενή καυσίμου 756 KW V12 26,11 L TURBO CHARGER 174,3 L/h 828 m^/min 53,4 m^/min 600 L Γεννήτοια Κατασκευαστής Τύπος γεννήτριας Ισχύς γεννήτριας (κλάση Η) MOTEURS LEROY SOMER LL7024P 800KVA Ρυθμιστής τάσεως γεννήτριας Είδος και τάση παραγόμενου ρεύματος Συχνότητα παραγόμενου ρεύματος Τάση συσσωρευτών Η/Ζ Συμμορφούμενα πρότυπα Ηλεκτρονικός 3Φ, 220/380 VOLT 50 Hz 24VOLT DC DIN6271, 1SO3046, BS5514 Οι κινητήρες αναλαμβάνουν το ονομαστικό τους φορτίο σε δύο βηματικές φορτίσεις (LOAD ACCEPTANCE). Η ικανότητα ανάληψης φορτίου από τον κινητήρα είναι 75%. Έτσι ο κινητήρας αυτός αναλαμβάνει το 75% του ονομαστικού φορτίου σε 10 sec από την εντολή εκκίνησης, ενώ το υπόλοιπο 25% αναλαμβάνεται εντός των επόμενων 20 sec. Ο πετρελαιοκινητήρας διαθέτει φίλτρο αέρος ξηρού τύπου εφοδιασμένο με δείκτη στραγγαλισμού (για την περίπτωση φραγής του φίλτρου) που χρησιμεύει για την έγκαιρη αντικατάσταση του για την προστασία του κινητήρα κατά τη λειτουργία σε δυσμενείς συνθήκες περιβάλλοντος. Η ψύξη του κινητήρα γίνεται με κυκλοφορία του ψυκτικού υγρού στο ψυγείο από αντλία νερού που παίρνει κίνηση από τον κινητήρα. Το ψυγείο είναι σχεδιασμένο για λειτουργία σε τροπικά κλίματα και ψύχεται από τον ανεμιστήρα που ωθεί τον αέρα με φόρα από τον κινητήρα προς το ψυγείο. Όλα τα μεταλλικά μέρη είναι πλήρως προστατευμένα με κατάλληλους μεταλλικούς προφυλακτήρες. Η αντλία λαδιού είναι γραναζωτή και στέλνει το λάδι υπό πίεση στα κύρια έδρανα, πείρο στροφάλου, πιστόνια, βαλβίδες κλπ. Το φίλτρο λαδιού είναι συνεχούς φιλτραρίσματος και υπάρχει κατάλληλος ψύκτης λαδιού ψυχόμενος από το νερό του κινητήρα. ΚΑΒΑΛΑ 2009

66 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Ο ττετρελαιοκινητήρας είναι εξοπλισμένος με ανυψωτική αντλία πετρελαίου και με αντλία εγχύσεως πετρελαίου. Τα φίλτρα πετρελαίου είναι εύκολα αντικαθιστούμενα. Η δεξαμενή πετρελαίου έχει όγκο 1310 L και επαρκεί για συνεχή λειτουργία υπό πλήρες φορτίο 8 ωρών. Έχει διακόπτη τύπου πλωτήρα για τη σήμανση χαμηλής στάθμης του καυσίμου. Ο κινητήρας είναι εξοπλισμένος με ηλεκτρικό εκκινητή 24 V. Ενεργοποιείται αυτόματα μετά από τη διακοπή του δικτύου ΔΕΗ. Ο οδοντωτός τροχός του εκκινητή αποσυμπλέκεται αυτόματα μετά την εκκίνηση της μηχανής. Ο εναλλακτήρας παίρνει κίνηση από τον κινητήρα και φορτίζει κατά τη λειτουργία του τους συσσωρευτές του Η/Ζ. Το σύστημα απαγωγής των καυσαερίων περιλαμβάνει βιομηχανικό αποσιωπητήρα βαρέως τύπου καθώς και αντίστοιχο ανοξείδωτο, τττυχωτό διαστολικό για τη σύνδεση του με την πολλαπλή εξαγωγής καυσαερίων. Η γεννήτρια είναι τετραπολική, σύγχρονη, αυτορυθμιζόμενη και αυτοδιεγειρόμενη. Η ζεύξη με τον κινητήρα γίνεται μέσω συστήματος εύκαμπτων μεταλλικών δίσκων (FLEXIBLE DISC COUPLING ). Ο ρότορας της γεννήτριας είναι δυναμικά ζυγοσταθμισμένος και ελεύθερος από δονήσεις. Περιστρέφεται μέσω του εμπρόσθιου εδράνου και αυτολιπαινόμενου τριβέως μεγάλης διάρκειας ζωής, κλειστού τύπου, που βρίσκεται στο οπίσθιο μέρος της γεννήτριας (SIGLE BEARING ΤΥΡΕ). Η μόννση των τυλιγμάτων του στάτη και του ρότορα ανταποκρίνονται στην κλάση μονώσεως Η και ο βαθμός προστασίας του κελύφους της γεννήτριας είναι IP 22. Η συνδεσμολογία των τυλιγμάτων είναι κατ' αστέρα με τον ουδέτερο απ ευθείας γειωμένο. Η γεννήτρια είναι αυτοδιεγειρόμενου τύπου, χωρίς ψήκτρες. Η διέγερση επιτυγχάνεται μέσω ανορθωτικής γέφυρας, που περιλαμβάνει 6 διόδους και διάταξη προστασίας, μέσω VARISTOR, έναντι αιφνίδιων υπερεντάσεων και υπερτάσεων. Η τάση εξόδου της γεννήτριας αυτορυθμίζεται μέσω ηλεκτρονικού αυτόματου ρυθμιστού τάσης (AVR). Ο αυτόματος ρυθμιστής τάσης διαθέτει ενσωματωμένη διάταξη προστασίας έναντι παρατεταμένης υπερδιέγερσης που είναι πιθανόν να οφείλεται σε εσωτερική η εξωτερική αιτία. Η διάταξη προστασίας αποδιεγείρει τη γεννήτρια μέσα σε ελάχιστο χρονικό διάστημα 5 sec. Για την περίπτωση βλάβης του 1 AVR, το Η/Ζ είναι εφοδιασμένο με δεύτερο ρυθμιστή τάσης, ο οπσίος τίθεται σε λειτσυργία μέσω επιλογικού διακόπτη. Ο αυτόματος ρυθμιστής τάσης επιτυγχάνει σταθεροποίηση της τάσης εντός των ορίων +/- 0. 5% της ονομαστικής τάσης σε λειτουργία εν κενώ μέχρι πλήρες φορτίο με οοεφ 0,85 έως 1. Η συνολική παραμόρφωση της κυματσμορφής της τάσεως, με ανοικτό κύκλωμα, μεταξύ φάσεων ή φάσεων και ουδέτερο δεν υπερβαίνει το 2%. Η γεννήτρια διαθέτει διάταξη αντιπαρασιτικής προστασίας που ανταποκρίνεται στα πρότυπα BS 800 & VDE κλάση G & Ν. ΚΑΒΑΛΑ 2009

67 ΚΑΤΑΣΚΕΥΑ1ΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Η σχεδίαση της γεννήτριας είναι τέτοια που τα ηλεκτρικά της χαρακτηριστικά να συμφωνούν με τα πρότυπα BS 5000 Part 99, IEC 24-1, VDE 0530, UTE & ΝΕΜΑ MG 122. Ο πίνακας χειροκίνητου και αυτόματου λειτουργίας αποτελείται από βαμμένο μεταλλικό ερμάριο, κλειστού τύπου, επισκέψιμο από εμπρός, είναι εγκατεστημένος επί του Η/Ζ και φέρει τα παρακάτω όργανα και διατάξεις για την επιτήρηση της λειτουργίας του Η/Ζ. Αμπερόμετρο Ε.Ρ. και επιλογικό διακόπτη τριών θέσεων Βολτόμετρο Ε.Ρ. και επιλογικό διακότπη επτά θέσεων Συχνόμετρο Μετρητή ωρών λειτουργίας Θερμόμετρο νερού ψύξεως κινητήρα Μανόμετρο λαδιού λίπανσης κινητήρα Βολτόμετρο Σ.Ρ. για την τάση συσσωρευτού Ενδεικτική λυχνία για τη σήμανση κινδύνου σε περίπτωση υπερθερμάνσεως νερσύ ψύξης Ενδεικτική λυχνία για τη σήμανση κινδύνου σε περίπτωση χαμηλής πίεσης λαδιού λιπάνσεως Ενδεικτική λυχνία διαθεσιμότητας τάσεως δικτύου Ενδεικτική λυχνία τροφοδοσίας καταναλωτών από το δίκτυο Ενδεικτική λυχνία διαθεσιμότητας τάσεως από τσ Η/Ζ Ενδεικτική λυχνία τροφσδοσίας καταναλωτών από το Η/Ζ Ενδεικτική λυχνία αποτυχίας εκκινήσεως του Η/Ζ Μπουτόν δοκιμής καλής λειτουργίας λυχνιών του πίνακα Αυτοσυγκρατούμενο διακόπτη, ΣΤΑΣΗ-ΚΙΝΔΥΝΟΥ, για την κράτηση του κινητήρα σε περίπτωση κινδύνου Διακόπτη I, πρωτεύον διακόπτης επιλογής τρόπου λειτουργίας του πίνακα. Διαθέτει τις θέσεις: - ΧΕΙΡΟΚΙΝΗΤΗ ΛΕΙΤΟΥΡΓΙΑ (RUN) - ΕΚΤΟΣ (STOP) - ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ (AUTO) Διακόπτη II, δευτερεύων διακόπτης επιλσγής λειτουργίας του Η/Ζ, εφόσον ο πρωτεύον διακόπτης I βρίσκεται στη θέση ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ (AUTO). Διαθέτει τις παρακάτω θέσεις: - ΔΟΚΙΜΗ 1 (TEST 1) (δοκιμαστική λειτουργία του Η/Ζ, χωρίς μεταγωγή φορτίων) ΚΑΒΑΛΑ 2009

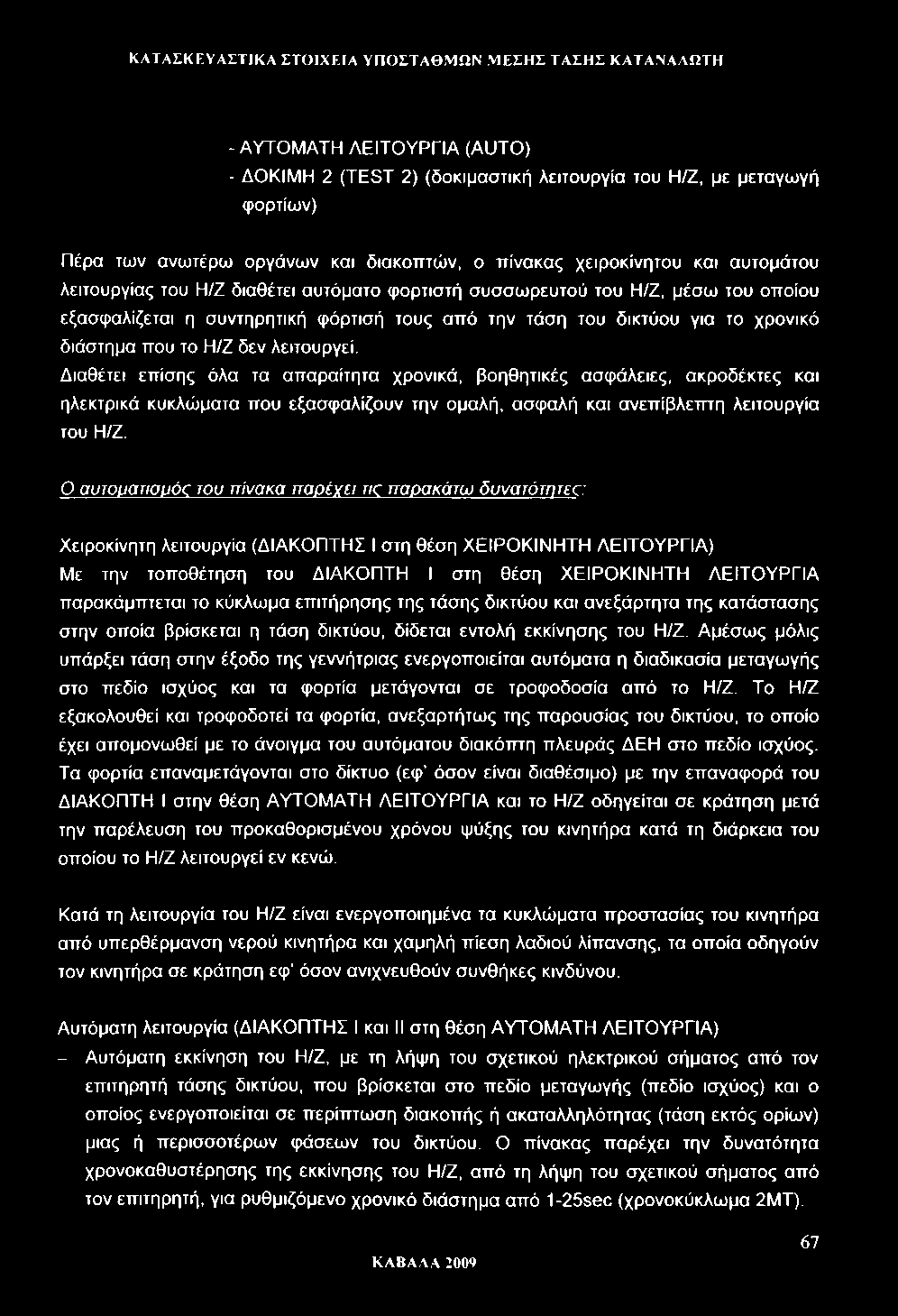

68 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ - ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ (AUTO) - ΔΟΚΙΜΗ 2 (TEST 2) (δοκιμαστική λειτουργία του Η/Ζ, με μεταγωγή φορτίων) Πέρα των ανωτέρω οργάνων και διακοπτών, ο πίνακας χειροκίνητου και αυτομάτου λειτουργίας του Η/Ζ διαθέτει αυτόματο φορτιστή συσσωρευτού του Η/Ζ, μέσω του οποίου εξασφαλίζεται η συντηρητική φόρτισή τους από την τάση τσυ δικτύου για το χρονικό διάστημα που το Η/Ζ δεν λειτουργεί. Διαθέτει επίσης όλα τα απαραίτητα χρονικά, βοηθητικές ασφάλειες, ακρσδέκτες και ηλεκτρικά κυκλώματα που εξασφαλίζουν την ομαλή, ασφαλή και ανεπίβλετπη λειτουργία του Η/Ζ. Ο αυτουατισυόζ του πίνακα παοέγει τκ παρακάτω δυνατότητες: Χειροκίνητη λειτουργία (ΔΙΑΚΟΠΤΗΣ I στη θέση ΧΕΙΡΟΚΙΝΗΤΗ ΛΕΙΤΟΥΡΓΙΑ) Με την τσποθέτηση του ΔΙΑΚΟΠΤΗ I στη θέση ΧΕΙΡΟΚΙΝΗΤΗ ΛΕΙΤΟΥΡΓΙΑ παρακάμπτεται το κύκλωμα επιτήρησης της τάσης δικτύου και ανεξάρτητα της κατάστασης στην οποία βρίσκεται η τάση δικτύου, δίδεται εντολή εκκίνησης τσυ Η/Ζ. Αμέσως μόλις υπάρξει τάση στην έξοδσ της γεννήτριας ενεργοποιείται αυτόματα η διαδικασία μεταγωγής στο πεδίο ισχύος και τα φορτία μετάγονται σε τροφσδοσία από το Η/Ζ. Το Η/Ζ εξακολουθεί και τροφοδοτεί τα φορτία, ανεξαρτήτως της παρουσίας ταυ δικτύου, το οποίο έχει απομονωθεί με το άνοιγμα του αυτόματου διακότπη πλευράς ΔΕΗ στο πεδίο ισχύος. Τα φορτία επαναμετάγονται στο δίκτυο (εφ όσον είναι διαθέσιμο) με την επαναφορά του ΔΙΑΚΟΠΤΗ I στην θέση ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ και το Η/Ζ οδηγείται σε κράτηση μετά την παρέλευση του προκαθορισμένου χρόνου ψύξης του κινητήρα κατά τη διάρκεια του οποίου το Η/Ζ λειτουργεί εν κενώ. Κατά τη λειτουργία του Η/Ζ είναι ενεργοποιημένα τα κυκλώματα προστασίας του κινητήρα από υπερθέρμανση νερού κινητήρα και χαμηλή πίεση λαδισύ λίπανσης, τα οποία οδηγούν τον κινητήρα σε κράτηση εφ' όσον ανιχνευθούν συνθήκες κινδύνου. Αυτόματη λειτουργία (ΔΙΑΚΟΠΤΗΣ I και II στη θέση ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ) - Αυτόματη εκκίνηση του Η/Ζ, με τη λήψη του σχετικού ηλεκτρικού σήματος από τον επιτηρητή τάσης δικτύσυ, πσυ βρίσκεται στσ πεδίο μεταγωγής (πεδίο ισχύος) και ο οποίος ενεργοποιείται σε περίπτωση διακοπής ή ακαταλληλότητας (τάση εκτός ορίων) μιας ή περισσοτέρων φάσεων του δικτύου. Ο πίνακας παρέχει την δυνατότητα χρονοκαθυστέρησης της εκκίνησης του Η/Ζ, από τη λήψη του σχετικού σήματος από τον επιτηρητή, για ρυθμιζόμενο χρονικό διάστημα από 1-25sec (χρονοκύκλωμα 2ΜΤ). ΚΑΒΑΛΑ

69 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ - Η αυτόματη εκκίνηση του Η/Ζ πραγματοποιείται με τη βοήθεια κατάλληλης διάταξης που δίνει τρεις συνεχόμενες πρσσπάθειες εκκίνησης με χρόνο ενεργοποίησης του εκκινητού για 5sec και ενδιάμεση παύση για 5sec. Μέσω ρύθμισης ολικού χρόνου προσπαθειών (χρονοκύκλωμα DT) υπάρχει η δυνατότητα αύξησης του αριθμού των συνεχόμενων προσπαθειών εκκίνησης σε δέκα. Σε περίπτωση που το Η/Ζ αποτύχει τελικά να εκκινήσει δίνεται οπτική σήμανση βλάβης. Για την επανάληψη των προσπαθειών εκκινήσεως απαιτείται απσμανδάλωση της βλάβης μέσω του κομβίου ΔΟΚΙΜΗ ΛΥΧΝΙΩΝ/ΑΠΟΜΑΝΔΑΛΩΣΗ. - Αυτόματη μεταγωγή των φορτίων από το δίκτυο στο Η/Ζ, μετά την εκκίνηση του Η/Ζ, με δυνατότητα χρονοκαθυστέρησης της ζεύξης του αυτόματου διακόπτη στην πλευρά Η/Ζ για ρυθμιζόμενο χρονικό διάστημα 1-30sec (χρονοκύκλωμα AT). - Χρονοκαθυστέρηση στην εμφάνιση βλαβών κράτησης του Η/Ζ για ρυθμιζόμενο χρονικό διάστημα 1-70sec (χρονοκύλωμα F.P.T.). - Αυτόματη μεταγωγή φορτίων στην κανονική θέση τροφοδοσίας όταν αποκατασταθεί η τάση του δικτύου. Υπάρχει η δυνατότητα χρονοκαθυστέρησης της μεταγωγής για ρυθμιζόμενο χρονικό διάστημα 2,5-28πιίη (χρονοκύκλωμα 1ΜΤ). Μετά τη μεταγωγή των φορτίων στο δίκτυο το Η/Ζ εξακολουθεί να λειτουργεί για χρονικό διάστημα ρυθμιζόμενο εντός των ορίων 0-5min (χρονοκύκλωμα ROT) για την ομαλή ψύξη του κινητήρα. - Κατά τη λειτουργία του Η/Ζ είναι ενεργοποιημένα τα κυκλώματα προστασίας του κινητήρα από υπερθέρμανση νερού κινητήρα και χαμηλή πίεση λαδιού λίπανσης, τα οποία και οδηγούν τον κινητήρα σε κράτηση εφόσον ανιχνευθούν συνθήκες κινδύνου. Όλες οι συνδέσεις των βοηθητικών κυκλωμάτων του πίνακα αυτόματης λειτουργίας με τα εξαρτήματα του πεδίου ισχύος (δηλ. επιτηρητής τάσης δικτύου και αυτόματους διακόπτες ισχύος) γίνονται στην κλεμοσειρά εξόδου του πίνακα αυτόματης λειτουργίας. Όλες οι καλωδιώσεις των βοηθητικών κυκλωμάτων είναι κατάλληλα σημασμένες ώστε να υπάρχει απόλυτη αντιστοιχία με τις αντίστοιχες καλωδιώσεις των βοηθητικών κυκλωμάτων του πεδίου ισχύος. Στην ίδια κλεμμοσειρά του πίνακα αυτόματης λειτουργίας γίνεται η σύνδεση των καλωδίων φάση δικτύου/ουδέτερος για την τροφοδσσία του φορτιστή συντηρητικής φόρτισης συσσωρευτών. Όλες οι συνδέσεις του τμήματος ισχύος (προς τον αυτόματο διακόπτη πλευράς Η/Ζ στο πεδίο ισχύος) γίνονται στα άκρα του αυτόματου διακότπη προστασίας της γεννήτριας (CIRCUIT BREAKER), ο οποίος είναι εγκατεστημένος επί του Η/Ζ και είναι συνδεδεμένος με τα άκρα εξόδου της γεννήτριας. ΚΑΒΑΛΑ 2009

70 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Η αλληλοσύνδεση των βοηθητικών κυκλωμάτων του πίνακα αυτομάτου λειτουργίας καθώς και του τμήματος ισχύος είναι έργο εκείνου που αναλαμβάνει την εγκατάσταση τσυ Η/Ζ και γίνεται σύμφωνα με τα ηλεκτρολσγικά σχέδια αλληλσσυνδέσεως που συνοδεύουν το Η/Ζ Εξωτερικό Δίκτυο Ηλεκτρικών Καλωδίων και Αυτοματισμού Τα καλώδια μέσης τάσης 20KV είναι τύπσυ N2XSY σύμφωνα με τις προδιαγραφές κατά IEC 502, κατάλληλης διατομής, με αγωγό πολύκλωνο κατασκευασμένο από συρματίδιο ανοπτημένου χαλκού και ουδέτερο μονωμένο χάλκινο περίβλημα. Τα καλώδια χαμηλής τάσης μέχρι 1000 Vu είναι τύπσυ ΝΥΥ, σύμφωνα με τις προδιαγραφές VDE 0271, με αγωγούς από χαλκό. Η εσωτερική επένδυση κάθε αγωγού είναι από ελαστικό υλικό, ενώ εξωτερικά φέρουν μονωτική ταινία από θερμοπλαστικό υλικό ελικσειδώς περιελεγμένσυ επί του συνόλου των συνεστραμμένων αγωγών και τελική επένδυση από μαλακό PVC. Τα καλώδια τηλεχειρισμού και σηματοδότησης είναι πολύκλωνα, σύμφωνα με τις προδιαγραφές κατά VDE 0816 με αριθμημένους κλώνους και ονομαστικής διατσμής 1,5 mm^. Τα τηλεφωνικά καλώδια είναι τύπου A-2Y(St)2Y, σύμφωνα με τις προδιαγραφές VDE 0816 και διατομής 0,8 πιπι^. Η διαστασιολόγηση των καλωδίων ισχύος των ηλεκτροκινητήρων βασίζεται στην ονομαστική ισχύ τσυ κάθε κινητήρα και στην πτώση τάσεως πσυ εμφανίζεται κατά την εκκίνηση. Κάθε καλώδιο ισχύος για την τροφοδοσία ηλεκτροκινητήρα έχει ελάχιστη σνσμαστική διατομή 2,5 mm^, ενώ τα καλώδια τροφοδσσίας των φωτιστικών σωμάτων ή σργάνων δύναται να έχουν ονομαστική διατομή 1,5 mm^. Το εξωτερικό δίκτυο διανομής αποτελείται από υπόγεια χαντάκια τα οποία έχουν μια στρώση άμμου, η οποία αποτελεί μια λεία επιφάνεια χωρίς θραύσματα από πέτρες, που θα μπορούσε να χαλάσει τη μόνωση των καλωδίων. Τσ βάθος τοποθέτησης των καλωδίων από την επιφάνεια του εδάφους είναι 1 πι για τα καλώδια μέσης τάσης και 0,60 m για τα καλώδια χαμηλής τάσης. Στις διασταυρώσεις δρόμου τα καλώδια τοποθετούνται σε σωλήνες κατάλληλων διαστάσεων. Επίσης τα καλώδια τοποθετούνται στις κατάλληλες αποστάσεις και όχι τεντωμένα. Μετά από τη στρώση των καλωδίων προστίθεται ένα νέο στρώμα άμμου πάχους 75 ιπιπ, το οποίο καλύπτει πλήρως τους αγωγούς χωρίς κενά στις κάτω παρειές τους. Τελευταία τοποθετούνται οι προστατευτικές πλάκες, οι οποίες επικαλύπτουν τα καλώδια τουλάχιστον 75 mm εκατέρωθεν. Οι ορατές οδεύσεις στο πεδίο γίνονται σε σχάρες ή γαλβανισμένους σωλήνες ή εύκαμπτα τεμάχια και τα καλώδια συνδέονται στους ηλεκτροκινητήρες ή στα κσυτιά διακλάδωσης ή τερματισμού με τη χρήση στυπισθλιπτών. ΚΑΒΑΛΑ 2009

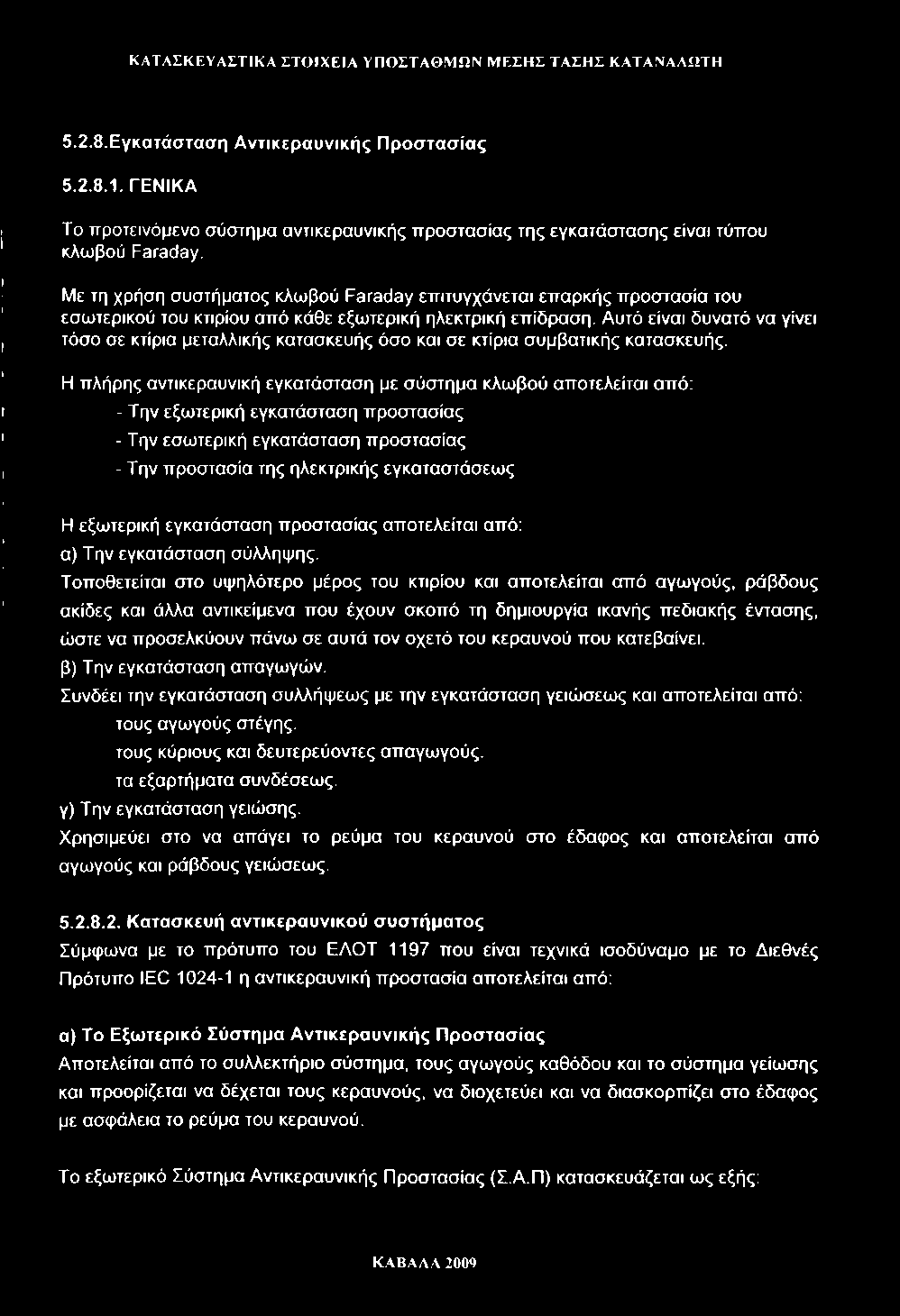

71 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Εγκατάσταση Αντικεραυνικής Προστασίας ΓΕΝΙΚΑ Το προτεινόμενο σύστημα αντικεραυνικής προστασίας της εγκατάστασης είναι τύπου κλωβού Faraday. Με τη χρήση συστήματος κλωβού Faraday επιτυγχάνεται επαρκής προστασία του εσωτερικού του κτιρίου από κάθε εξωτερική ηλεκτρική επίδραση. Αυτό είναι δυνατό να γίνει τόσο σε κτίρια μεταλλικής κατασκευής όσο και σε κτίρια συμβατικής κατασκευής. FI πλήρης αντικεραυνική εγκατάσταση με σύστημα κλωβού αποτελείται από; - Την εξωτερική εγκατάσταση προστασίας - Την εσωτερική εγκατάσταση προστασίας - Την προστασία της ηλεκτρικής εγκαταστάσεως Η εξωτερική εγκατάσταση προστασίας αποτελείται από: α) Την εγκατάσταση σύλληψης. Τοποθετείται στο υψηλότερο μέρος του κτιρίου και αποτελείται από αγωγούς, ράβδους ακίδες και άλλα αντικείμενα που έχουν σκοπό τη δημιουργία ικανής πεδιακής έντασης, ώστε να προσελκύουν πάνω σε αυτά τον οχετό του κεραυνού που κατεβαίνει, β) Την εγκατάσταση απαγωγών. Συνδέει την εγκατάσταση συλλήψεως με την εγκατάσταση γειώσεως και αποτελείται από; τους αγωγούς στέγης. τους κύριους και δευτερεύοντες απαγωγούς. τα εξαρτήματα συνδέσεως. γ) Την εγκατάσταση γειώσης. Χρησιμεύει στο να απάγει το ρεύμα του κεραυνού στο έδαφος και αποτελείται από αγωγούς και ράβδους γειώσεως Κατασκευή αντικεραυνικού συστήματος Σύμφωνα με το πρότυπο του ΕΛΟΤ 1197 που είναι τεχνικά ισοδύναμο με το Διεθνές Πρότυπο IEC η αντικεραυνική προστασία αποτελείται από: α) Το Εξωτερικό Σύστημα Αντικεραυνικής Προστασίας Αποτελείται από το συλλεκτήριο σύστημα, τους αγωγούς καθόδου και το σύστημα γείωσης και προορίζεται να δέχεται τους κεραυνούς, να διοχετεύει και να διασκορπίζει στο έδαφος με ασφάλεια το ρεύμα του κεραυνού. Το εξωτερικό Σύστημα Αντικεραυνικής Προστασίας (Σ.Α.Π) κατασκευάζεται ως εξής: ΚΑΒΑΛΑ 2009

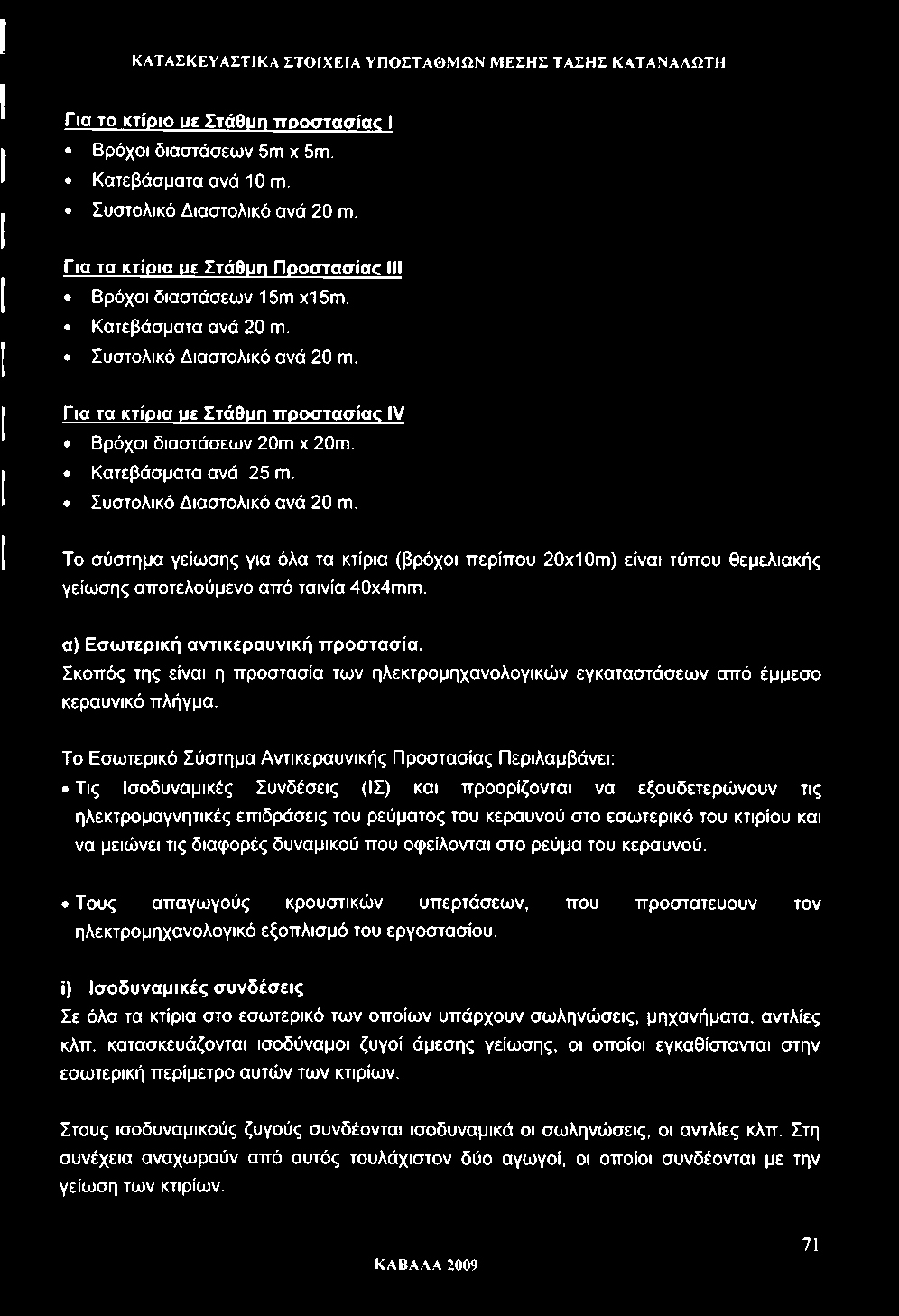

72 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Για ΤΟ κτίριο ue Στάθϋπ TTPoaTaaiac I Βρόχοι διαστάσεων 5m χ 5m. Κατεβάσματα ανά 10 m. Συστολικό Διαστολικό ανά 20 m. Γ ια τα κτίρια με Στάθμη nooataaiac III Βρόχοι διαστάσεων 15m x15m. Κατεβάσματα ανά 20 m. Συστολικό Διαστολικό ανά 20 m. Γ ια τα κτίρια με Στάθμη προστασίαζ IV Βρόχοι διαστάσεων 20m χ 20m. Κατεβάσματα ανά 25 m. Συστολικό Διαστολικό ανά 20 m. Το σύστημα γείωσης για όλα τα κτίρια (βρόχοι περίπου 20x1 Om) είναι τύπου θεμελιακής γείωσης αποτελούμενο από ταινία 40x4mm. α) Εσωτερική αντικεραυνική προστασία. Σκοπός της είναι η προστασία των ηλεκτρομηχανολογικών εγκαταστάσεων από έμμεσο κεραυνικό πλήγμα. Το Εσωτερικό Σύστημα Αντικεραυνικής Προστασίας Περιλαμβάνει: Τις Ισοδυναμικές Συνδέσεις (ΙΣ) και προορίζονται να εξουδετερώνουν τις ηλεκτρομαγνητικές επιδράσεις του ρεύματος του κεραυνού στο εσωτερικό του κτιρίου και να μειώνει τις διαφορές δυναμικού που οφείλονται στο ρεύμα του κεραυνού. Τους απαγωγούς κρουστικών υπερτάσεων, ηλεκτρομηχανολογικό εξοπλισμό του εργοστασίου. που προστατεύουν τον ί) Ισοδυναμικές συνδέσεις Σε όλα τα κτίρια στο εσωτερικό των οποίων υπάρχουν σωληνώσεις, μηχανήματα, αντλίες κλπ. κατασκευάζονται ισοδύναμοι ζυγοί άμεσης γείωσης, οι οποίοι εγκαθίστανται στην εσωτερική περίμετρο αυτών των κτιρίων. Στους ισοδυναμικούς ζυγούς συνδέονται ισοδυναμικά οι σωληνώσεις, οι αντλίες κλπ. Στη συνέχεια αναχωρούν από αυτός τουλάχιστον δύο αγωγοί, οι οποίοι συνδέονται με την γείωση των κτιρίων. ΚΑΒΑΛΑ

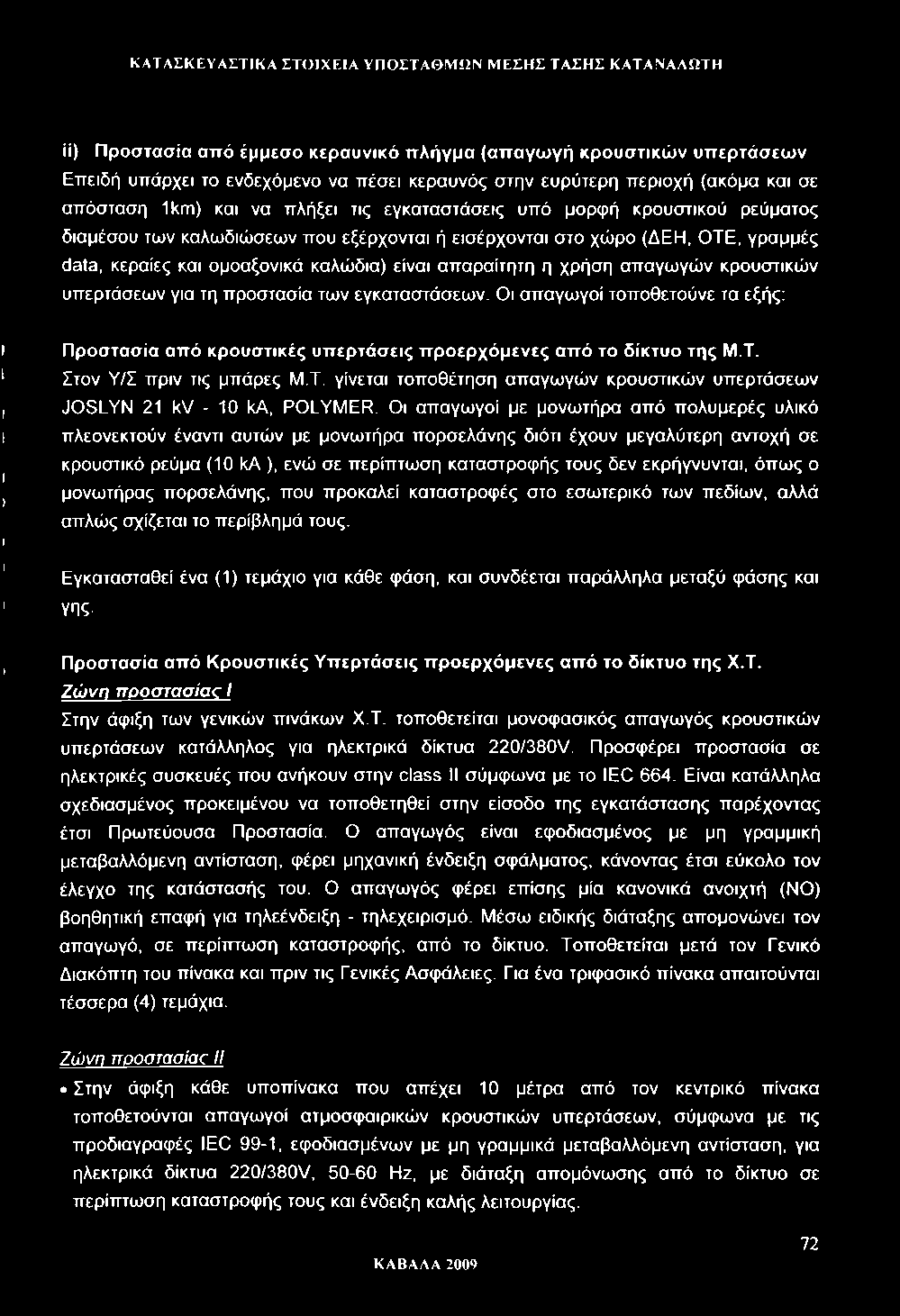

73 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ϋ) Προστασία από έμμεσο κεραυνικό πλήγμα (απαγωγή κρουστικών υπερτάσεων Επειδή υπάρχει το ενδεχόμενο να πέσει κεραυνός στην ευρύτερη περιοχή (ακόμα και σε απόσταση 1km) και να πλήξει τις εγκαταστάσεις υπό μορφή κρουστικού ρεύματος διαμέσου των καλωδιώσεων που εξέρχονται ή εισέρχονται στο χώρο (ΔΕΗ, ΟΤΕ, γραμμές data, κεραίες και ομοαξονικά καλώδια) είναι απαραίτητη η χρήση απαγωγών κρουστικών υπερτάσεων για τη προστασία των εγκαταστάσεων. Οι απαγωγοί τοποθετούνε τα εξής: Προστασία από κρουστικές υπερτάσεις προερχόμενες από το δίκτυο της Μ.Τ. Στον Υ/Σ πριν τις μπάρες Μ.Τ. γίνεται τοποθέτηση απαγωγών κρουστικών υπερτάσεων JOSLYN 21 kv - 10 ka, POLYMER. Οι απαγωγοί με μονωτήρα από πολυμερές υλικό πλεονεκτούν έναντι αυτών με μονωτήρα πορσελάνης διότι έχουν μεγαλύτερη αντοχή σε κρουστικό ρεύμα (10 ka ), ενώ σε περίπτωση καταστροφής τους δεν εκρήγνυνται, όπως ο μονωτήρας πορσελάνης, που προκαλεί καταστροφές στο εσωτερικό των πεδίων, αλλά απλώς σχίζεται το περίβλημά τους. Εγκατασταθεί ένα (1) τεμάχιο για κάθε φάση, και συνδέεται παράλληλα μεταξύ φάσης και γης- Προστασία από Κρουστικές Υπερτάσεις προερχόμενες από το δίκτυο της Χ.Τ. Ζώνη προστασίαν I Στην άφιξη των γενικών πινάκων Χ.Τ. τοποθετείται μονοφασικός απαγωγός κρουστικών υπερτάσεων κατάλληλος για ηλεκτρικά δίκτυα 220/380V. Προσφέρει προστασία σε ηλεκτρικές συσκευές που ανήκουν στην class II σύμφωνα με το IEC 664. Είναι κατάλληλα σχεδιασμένος προκειμένου να τοποθετηθεί στην είσοδο της εγκατάστασης παρέχοντας έτσι Πρωτεύουσα Προστασία. Ο απαγωγός είναι εφοδιασμένος με μη γραμμική μεταβαλλόμενη αντίσταση, φέρει μηχανική ένδειξη σφάλματος, κάνοντας έτσι εύκολο τον έλεγχο της κατάστασής του. Ο απαγωγός φέρει επίσης μία κανονικά ανοιχτή (NO) βοηθητική επαφή για τηλεένδειξη - τηλεχειρισμό. Μέσω ειδικής διάταξης απομονώνει τον απαγωγό, σε περίπτωση καταστροφής, από το δίκτυο. Τοποθετείται μετά τον Γενικό Διακόπτη του πίνακα και πριν τις Γενικές Ασφάλειες. Για ένα τριφασικό πίνακα απαιτούνται τέσσερα (4) τεμάχια. Ζώνη ποοστασίαζ II Στην άφιξη κάθε υποπίνακα που απέχει 10 μέτρα από τον κεντρικό πίνακα τοποθετούνται απαγωγοί ατμοσφαιρικών κρουστικών υπερτάσεων, σύμφωνα με τις προδιαγραφές IEC 99-1, εφοδιασμένων με μη γραμμικά μεταβαλλόμενη αντίσταση, για ηλεκτρικά δίκτυα 220/380V, Ηζ, με διάταξη απομόνωσης από το δίκτυο σε περίπτωση καταστροφής τους και ένδειξη καλής λειτουργίας. ΚΑΒΑΛΑ

74 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ Απαιτούνται, για ένα τριφασικό πίνακα, ετπά (7) τεμάχια, από αυτά τρία (3) τεμάχια για τη σύνδεση μεταξύ φάσης-γης, τρία (3) τεμάχια για τη σύνδεση μεταξύ φάσης-ουδέτερου και ένα (1) τεμάχιο μεταξύ ουδέτερου-γης. Στην άφιξη του πίνακα που βρίσκεται ο επιτηρητής τάσης του ηλεκτροπαραγωγού ζεύγους (Η/Ζ) προτείνεται η τοποθέτηση απαγωγού κρουστικών ατμοσφαιρικών υπερτάσεων. Απαιτείται ένα τεμάχιο για κάθε φάση και ένα τεμάχιο για τον ουδέτερο. Συνδέεται παράλληλα μεταξύ φάσης-γης και ουδετέρου-γης. Για ένα τριφασικό πίνακα απαιτούνται τέσσερα (4) τεμάχια. Ζώνη mootaoiac III Τοποθετηθεί απαγωγός κρουστικών υπερτάσεων στην έξοδο κάθε μετασχημαστητή (24Vdc). Επιπλέον για την προστασία των συσκευών ΗΛέ (Server), Printer και Fax ταποθετείται ρευματοδότης - απαγωγού τύπου Schuco, από τον οποίο ρευματοδοτούνται οι παραπάνω συσκευές Προστασία της ηλεκτρικής εγκατάστασης Κατασκευάζεται ένα σύστημα γείωσης τύπου θεμελιακής γείωσης αποτελούμενη από ταινία 40x4mm (300 gr/m^) χαλύβδινη θερμά επιψευδαργυρωμένη. Η ταινία οδεύει μέσα στα πέλματα του μπετό, σχηματίζοντας κλειστό βρόγχο. Η ταινία αυτή συνδέεται με τον οπλισμό ανά 2 μέτρα με τη βοήθεια συνδέσμου οπλισμού- ταινίας. Για την επιμήκυνση και τη διασταύρωση της ταινίας καθώς επίσης για το κλείσιμο του βρόγχου χρησιμοποιείται ο σφιγκτήρας ταινίας-ταινίας βαρέως τύπου. Για την διασταύρωση της ταινίας με τον αγωγό ΦΙΟηηητ St/tZn χρησιμοποιείται σφιγκτήρας ταινίας-αγωγού βαρέως τύπου. Για την επιμήκυνση ή διασταύρωση του αγωγού χρησιμοποιείται σφιγκτήρας αγωγούαγωγού βαρέως τύπου. Κατά την όδευση του εντός του οπλισμού, ο αγωγός ΦΙΟτητη στηρίζεται ανά 2 μέτρα με ειδικό στήριγμα οπλισμού - αγωγού ελαφρού τύπου. Εγκαθίστανται 10 αναμονές θεμελιακής γείωσης, ως εξής; ΚΑΒΑΛΑ 2009

75 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ - 4 στον εξωτερικό χώρο του κτιρίου και στο επίπεδο +0,3m (περίπου) για έλεγχο- μέτρηση και πιθανή ενίσχυση της θεμελιακής γείωσης σε περίτπωση που η τιμή της είναι μεγαλύτερη από 1Ω. - 2 στην κυψέλη της Μ.Τ. - 2 στο χώρο των Μ/Σ. - 2 στον χώρο του γενικού πίνακα Χ.Τ. Όλες αυτές οι αναμονές πριν βγουν από τα θεμέλια τυλίγονται 50 εκατοστά περίπου (25 εκατοστά πριν και 25 εκατοστά μετά το σημείο εξόδου) με αντιδιαβρωτική ταινία PVC. Εγκαθίσταται επίσης εσωτερικός περιμετρικός δακτύλιος στους χώρους της Μ.Τ., Χ.Τ., Μ/Σ και Η/Ζ. Αυτός ο δακτύλιος αποτελείται από χάλκινη ταινία διαστάσεων 30χ3πιιπ, η οποία «τρέχει» 50 cm περίπου πάνω από το έδαφος και στηρίζεται επί της τοιχοποιίας ανά 50 cm με χάλκινο επίτοιχο στήριγμα. Οι προεκτάσεις - διασταυρώσεις της ταινίας γίνονται με σφιγκτήρα. Οι διασταυρώσεις με αγωγό γίνονται με χάλκινο σφιγκτήρα ταινίας-αγωγού. Όλα τα μεταλλικά και αγώγιμα μέρη του χώρου (πόρτες, μεταλλικές κατασκευές και εξαρτήματα, σωληνώσεις κ.λπ.) συνδέονται ισοδυναμικά με την ταινία. Ο κάθε δακτύλιος συνδέεται στις δύο εκάστοτε αναμονές της θεμελιακής γείωσης. Η σύνδεση γίνεται με την βοήθεια χάλκινο σφιγκτήρα ταινίας-αγωγού, και με ενδιάμεση χρήση φύλλο CUPAL. ΚΑΒΑΑΑ 2009

76 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ Γ ΜΕΡΟΣ ΕΚΠΟΝΗΣΗ ΣΧΕΔΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΤΡΟΠΟΣ ΧΕΙΡΙΣΜΟΥ ΣΤΟΙΧΕΙΩΝ (ΕΝΑΥΣΗ ΛΕΙΤΟΥΡΓΙΑΣ Υ/Σ) ΚΑΒΑΛΑ 2009

77 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ 6.1 Ηλεκτρολονικο διανοαυπα υττοσταθμου ΚΑΒΑΑΑ 2009

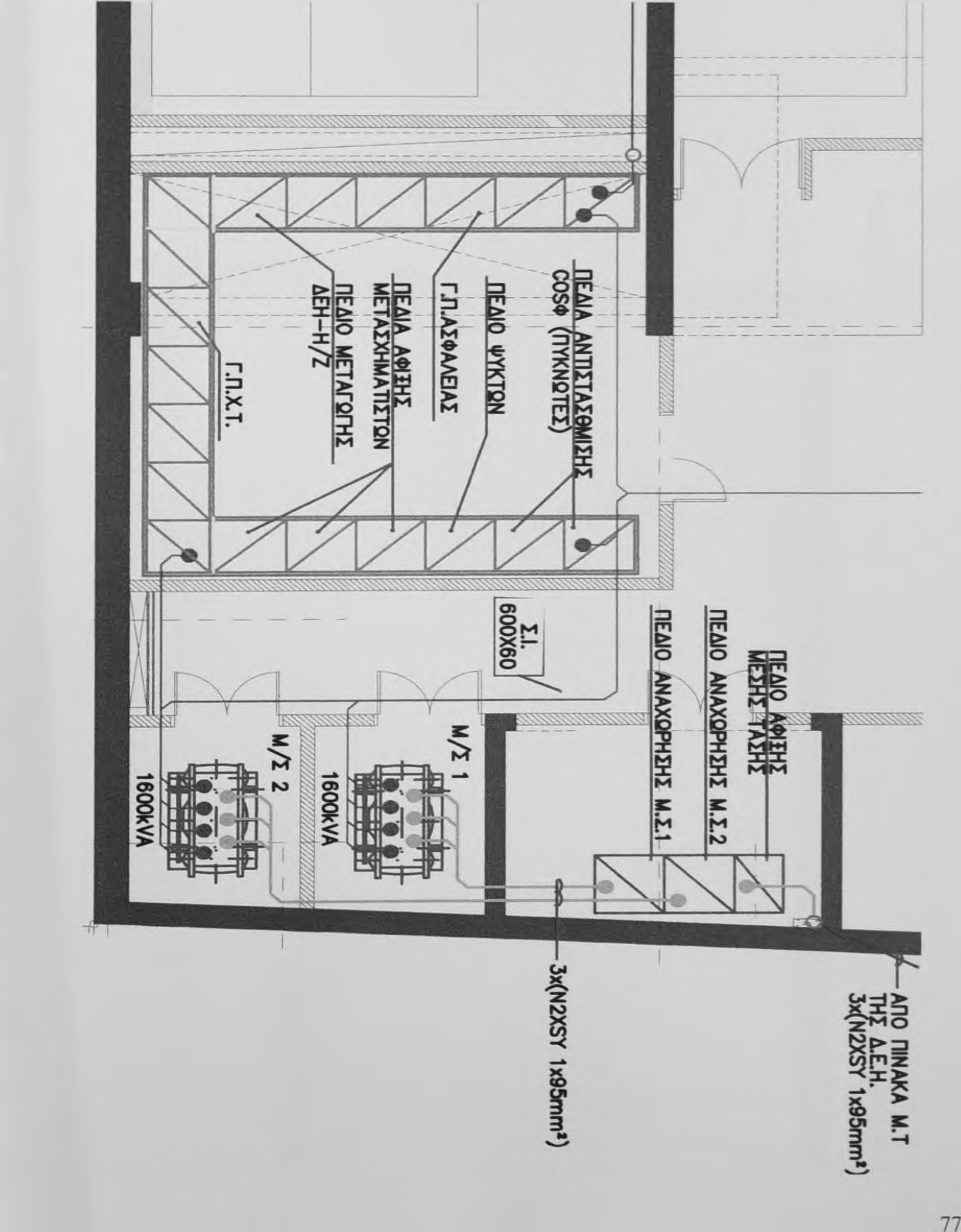

78 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ 6.2. αρχιτεκτονική κατοιιιη γωοων υποσταθυου ΚΑΒΑΛΑ 2009

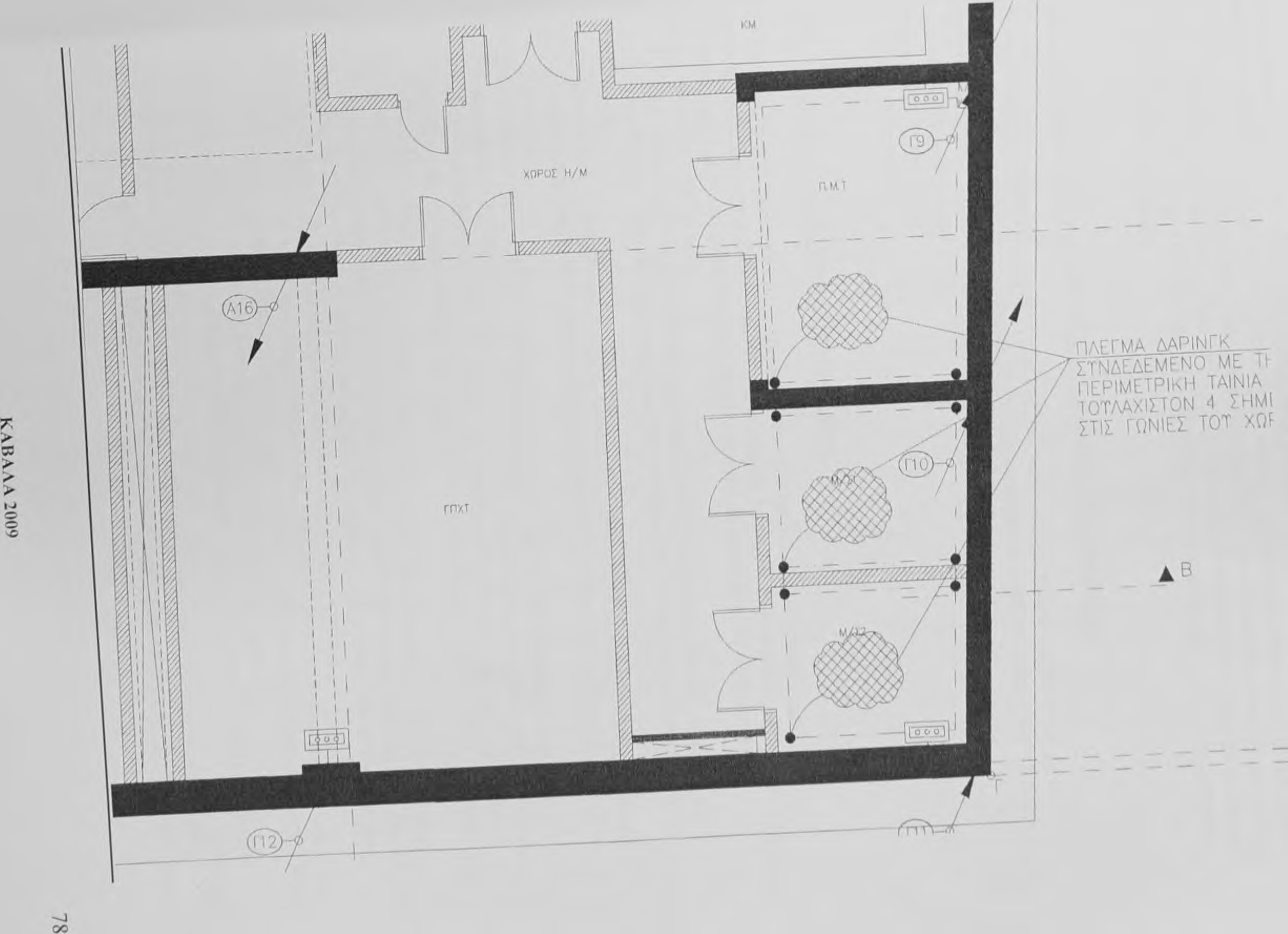

79

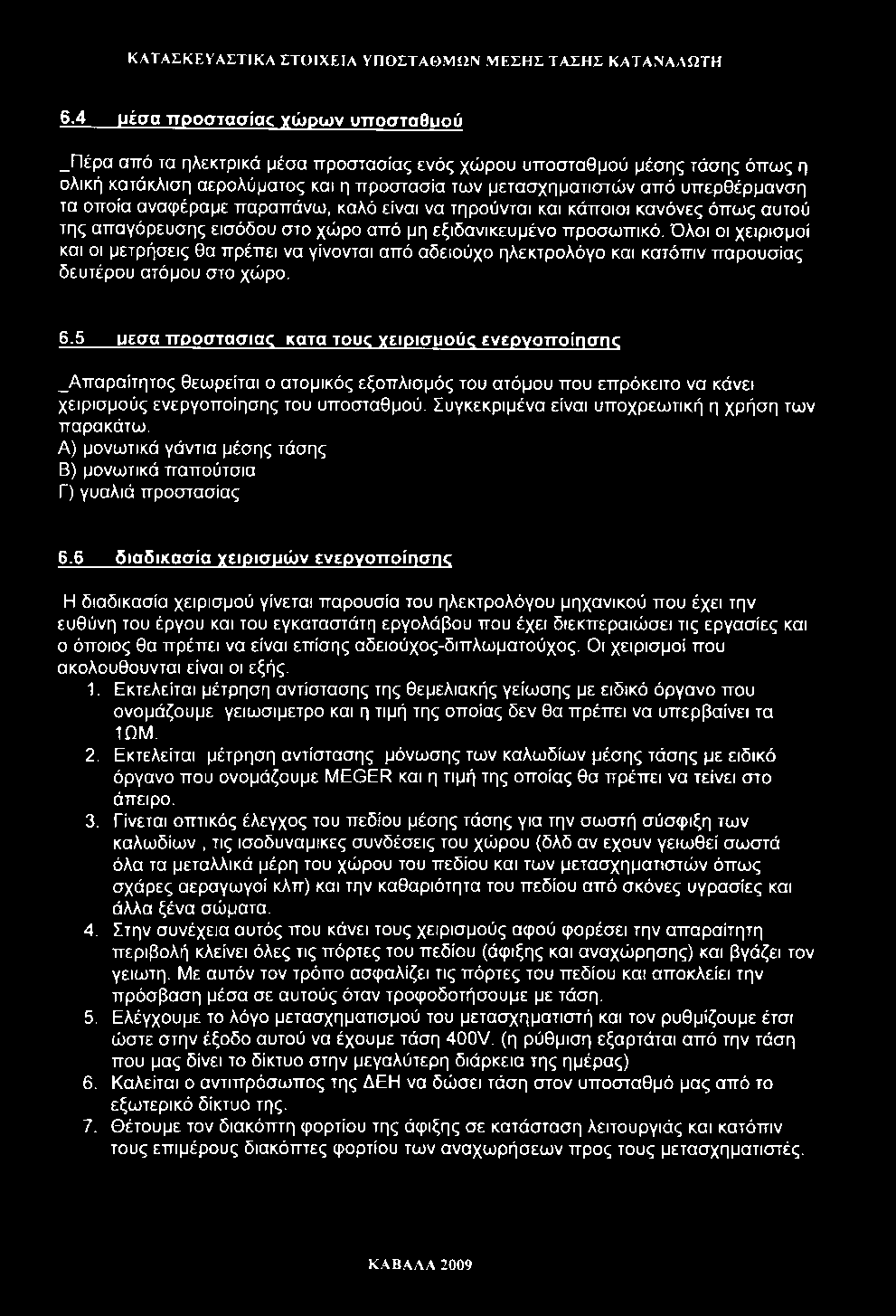

80 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ 6.4 μέσα ττροστασία χώρων υττοσταθυού _Πέρα από τα ηλεκτρικά μέσα προστασίας ενός χώρου υποσταθμού μέσης τάσης όπως η ολική κατάκλιση αερολύματος και η προστασία των μετασχηματιστών από υπερθέρμανση τα οποία αναφέραμε παραπάνω, καλό είναι να τηρούνται και κάποιοι κανόνες όπως αυτού της απαγόρευσης εισόδου στο χώρο από μη εξιδανικευμένο προσωπικό. Όλοι οι χειρισμοί και οι μετρήσεις θα πρέπει να γίνονται από αδειούχο ηλεκτρολόγο και κατόπιν παρουσίας δευτέρου ατόμου στο χώρο. 6.5 μέσα προστασίας κατα touc χειρισυούς evepyottoinanc _Απαραίτητος θεωρείται ο ατομικός εξοπλισμός του ατόμου που επρόκειτο να κάνει χειρισμούς ενεργοποίησης του υποσταθμού. Συγκεκριμένα είναι υποχρεωτική η χρήση των παρακάτω. Α) μονωτικά γάντια μέσης τάσης Β) μονωτικά παπούτσια Γ) γυαλιά προστασίας 6.6 διαδικασία χειρισμών ενεργοποίησης Η διαδικασία χειρισμού γίνεται παρουσία του ηλεκτρολόγου μηχανικού που έχει την ευθύνη του έργου και του εγκαταστάτη εργολάβου που έχει διεκπεραιώσει τις εργασίες και ο όποιος θα πρέπει να είναι επίσης αδειούχος-διπλωματούχος. Οι χειρισμοί που ακολουθούνται είναι οι εξής. 1. Εκτελείται μέτρηση αντίστασης της θεμελιακής γείωσης με ειδικό όργανο που ονομάζουμε γειωσιμετρο και η τιμή της οποίας δεν θα πρέπει να υπερβαίνει τα 1ΩΜ. 2. Εκτελείται μέτρηση αντίστασης μόνωσης των καλωδίων μέσης τάσης με ειδικό όργανο που ονομάζουμε MEGER και η τιμή της οποίας θα πρέπει να τείνει στο άπειρο. 3. Γίνεται οπτικός έλεγχος του πεδίου μέσης τάσης για την σωστή σύσφιξη των καλωδίων, τις ισοδυναμικες συνδέσεις του χώρου (δλδ αν έχουν γειωθεί σωστά όλα τα μεταλλικά μέρη του χώρου του πεδίου και των μετασχηματιστών όπως σχάρες αεραγωγοί κλπ) και την καθαριότητα του πεδίου από σκόνες υγρασίες και άλλα ξένα σώματα. 4. Στην συνέχεια αυτός που κάνει τους χειρισμούς αφού φορέσει την απαραίτητη περιβολή κλείνει όλες τις πόρτες του πεδίου (άφιξης και αναχώρησης) και βγάζει τον γειωτη. Με αυτόν τον τρόπο ασφαλίζει τις πόρτες του πεδίου και αποκλείει την πρόσβαση μέσα σε αυτούς όταν τροφοδοτήσουμε με τάση. 5. Ελέγχουμε το λόγο μετασχηματισμού του μετασχηματιστή και τον ρυθμίζουμε έτσι ώστε στην έξοδο αυτού να έχουμε τάση 400V. (η ρύθμιση εξαρτάται από την τάση που μας δίνει το δίκτυο στην μεγαλύτερη διάρκεια της ημέρας) 6. Καλείται ο αντιπρόσωπος της ΔΕΗ να δώσει τάση στον υποσταθμό μας από το εξωτερικό δίκτυο της. 7. Θέτουμε τον διακόπτη φορτίου της άφιξης σε κατάσταση λειτουργιάς και κατόπιν τους επιμέρους διακόπτες φορτίου των αναχωρήσεων προς τους μετασχηματιστές. ΚΑΒΑΛΑ 2009

81 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΑΩΤΗ 8. Στην συνέχεια κουρδίζουμε τους διακόπτες ισχύος των μετασχηματιστών και με το κουμπί start του θέτουμε σε λειτουργία έναν έναν ξεχωριστά, (ο μετασχηματιστής κατά την εκκίνηση του παράγει ένα θόρυβο ο όποιος θεωρειτω φυσιολογικός) 9. Κάνουμε τις απαραίτητες μετρήσεις στα ΓΠΧΤ για την ύπαρξη τριών φάσεων την τιμή της χαμηλής τάσης 400V και την διαδοχή των τριών φάσεων (ένδειξη δεξιόστροφη R-S-T.) 10. Μετά από διάρκεια μισής ώρας περίπου ο μετασχηματιστής είναι έτοιμος να δεχτεί τους επιμέρους καταναλωτές οπότε και αρχίζουμε σιγά σιγά να οπλίζουμε τους διακόπτες αναχώρησης στα ΓΠΧΤ. Στην περίπτωση παραλληλισμού των δυο μετασχηματιστών ο αυτοματισμός των πεδίων λειτουργεί έτσι ώστε να οπλίσει τον διακόπτη παραλληλισμού μόνο στην περίπτωση που τηρούνται οι παράμετροι που αναφέρθηκαν σε προηγούμενο κεφάλαιο. Κάτι αντίστοιχο βέβαια ισχύει και για το πεδίο αντιστάθμισης το οποίο ελέγχει συνεχώς το συνημίτονο του φορτίου και ανάλογα αντισταθμίζει κουμπώνοντας η όχι συστοιχίες πυκνωτών όπως αναφέραμε παραπάνω. Μετά από όλα τα παραπάνω ο υποσταθμός μέσης τάσης είναι έτοιμος να καλύψει τις ανάγκες του καταναλωτή σύμφωνα με τις προδιαγραφές και τις απαιτήσεις βάση των οποίων κατασκευάστηκε. Όσο όμως και αν η τεχνολογία έχει εξελιχτεί σε τέτοιο βαθμό που να μπορεί να τα κάνει όλα αυτόματα χωρίς την παρέμβαση ατόμου πάντα θα θεωρείται απαραίτητη η παρουσία μας γιατί ο ηλεκτρισμός είναι τόσο απαραίτητος όσο και καταστροφικός όταν δεν χρησιμοποιείται με σύνεση και ασφάλεια. ΚΑΒΑΛΑ 2009

82 ΚΑΤΑΣΚΕΥΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΟΣΤΑΘΜΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΚΑΤΑΝΑΛΩΤΗ ΐ ^ ς, Μ ^ Ι ο ίψ ό iu t 0UXA^2^^Clf^OOf*0 < ^ ς f^a i/^yfo O iii^ CCO^ e^i'^^ltafc rio ta Al3^A^2A^^>tfCA f*a ^ ^ -W SAif0 f*^a^- ica^. ί» C^2 'C64C6^^ ό ξ ό ^ ξ φ } i ^ P 4C AtAA4C 04f^- τ ^, 0ΪΑ^-^2λΑ «Ρ ί ^ ius^puz 0^2^Α ^^1^λΑ 0, Ί ρ Λ Α ϋ Α γ θ Μ ^ 'Ρ } ί Α IC A ^ ^ A it 6 ^ 2 g ^ -0 C lf f*a S. i W ic. ΊρΛ Α 4ΐ Α γθμ ^^ ^ P χ ^ ffi^ 0 (JiC A ^.^l^ ^-W ica^ 9 ό χ ^ Α ^ Α ^ * Α Α ΐ0 ^ A U A ^, i A A A X A ^ h fa l0 f* 0 ί ^ ϋ ϊ ^ Ρ γ θ χ ό ς ^ ^ ί» A ia > ^ic 0^f^6M A A U ^ ic A ^. ^ a 9 9 a 0 ^ ^ A C A fia A f* ^, 1CAΛ. C it ia ^ ^ o J la io 1 C A j-^fg4 fc l^ i ^ P < ^ to X \A ic 4 f^ ^ P 1C. ic tp A lc O O ^ ^ 'ff <^CO^ ^ P ic A IA t o ^ O ta to t 1CA>\. f* A t ICa J o^ 'P } ^ ^ ^ ^ t O t tp A i^ O ^ t O t O i^o C o ^ Ο ΐΑ Α ξ ^ ψ ό t $ f t ό χ ^ Α ό ^ Α A O ti^ ic A J i t t t^io is c i ^ t O t C U ^O ^A t t f f t ί^α χ θ θ Α ^ Α ^ Α ^ * 0. H 6 6 lc t ^ lf 0 if ICA^ A 6 la ^ f* t... Ιίί^^ΛΑΙΟ Ο ς, TJetpAt T fe t^ ift T ) 6 t ^ if t ΚΑΒΑΛΑ 2009

83 ΠΑΡΑΡΤΗΜΑ A' ΦΩΤΟΓΡΑΦΙΚΟ ΥΛΙΚΟ

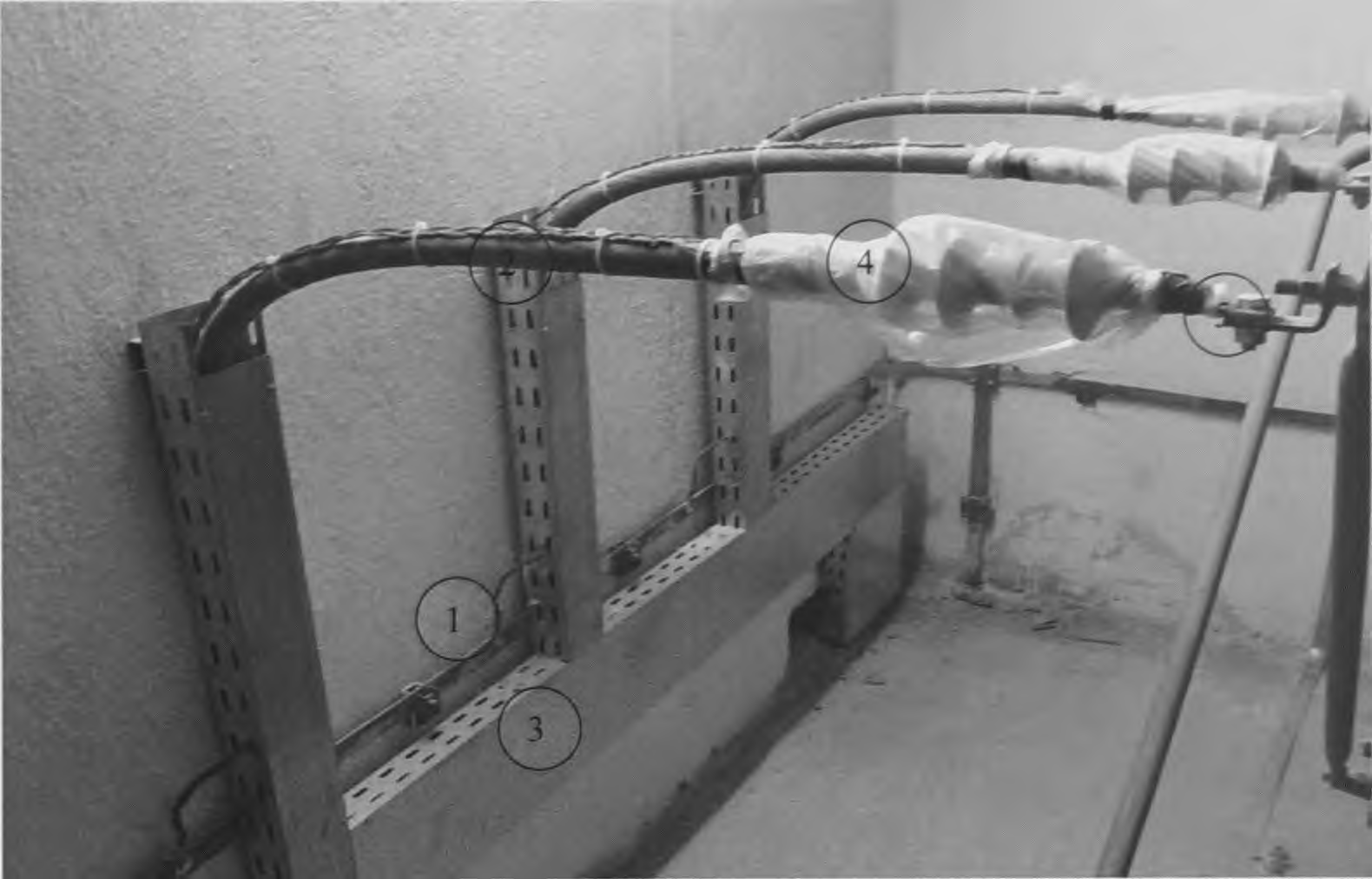

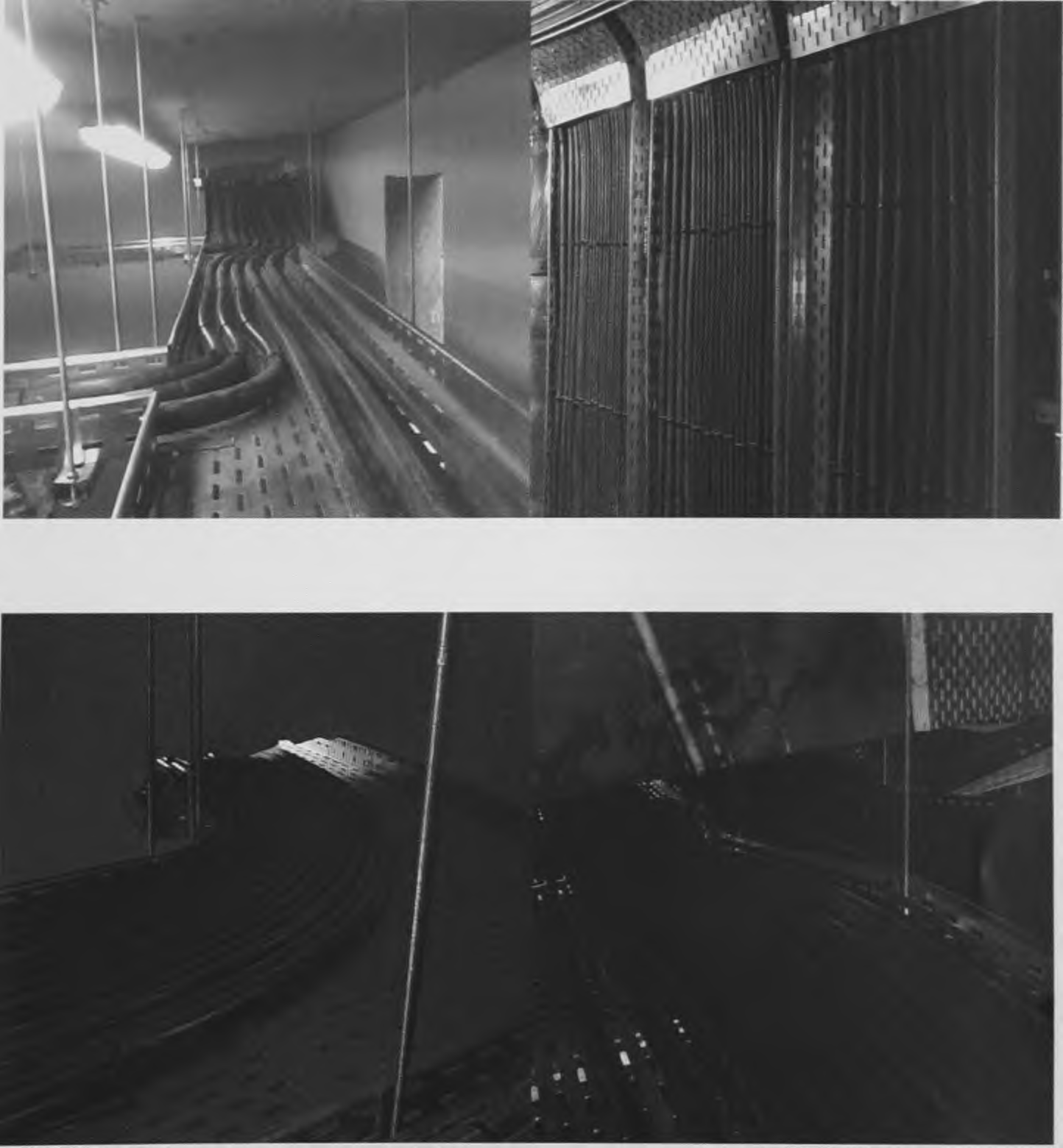

84 1.0ΔΕΥΙΕΙΣ ΚΑΛΟΔΙΩΝ ΠΑΝΩ ΣΕ ΚΑΤΑΣΚΕΥΗ ΣΧΑΡΩΝ ΜΕ ΔΕΜΑΤΙΚΑ

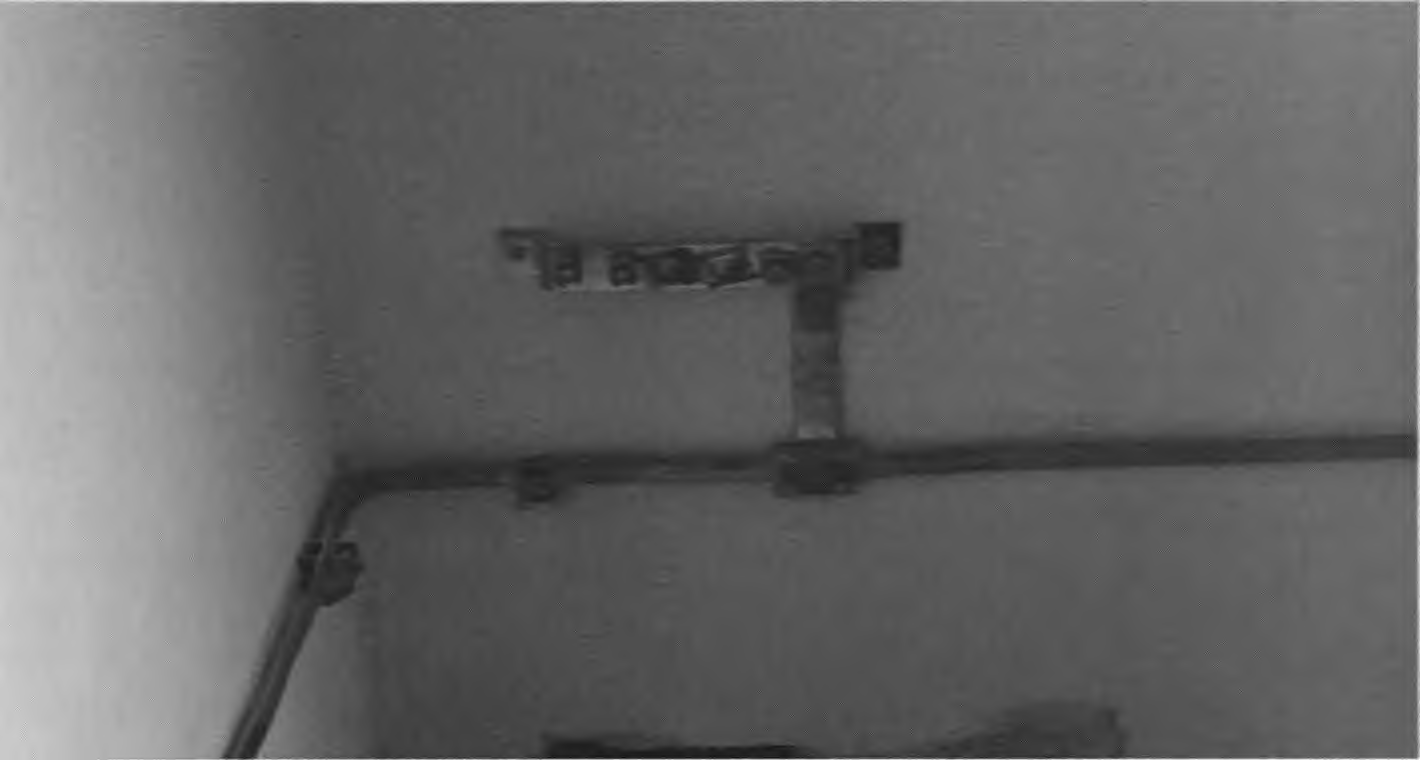

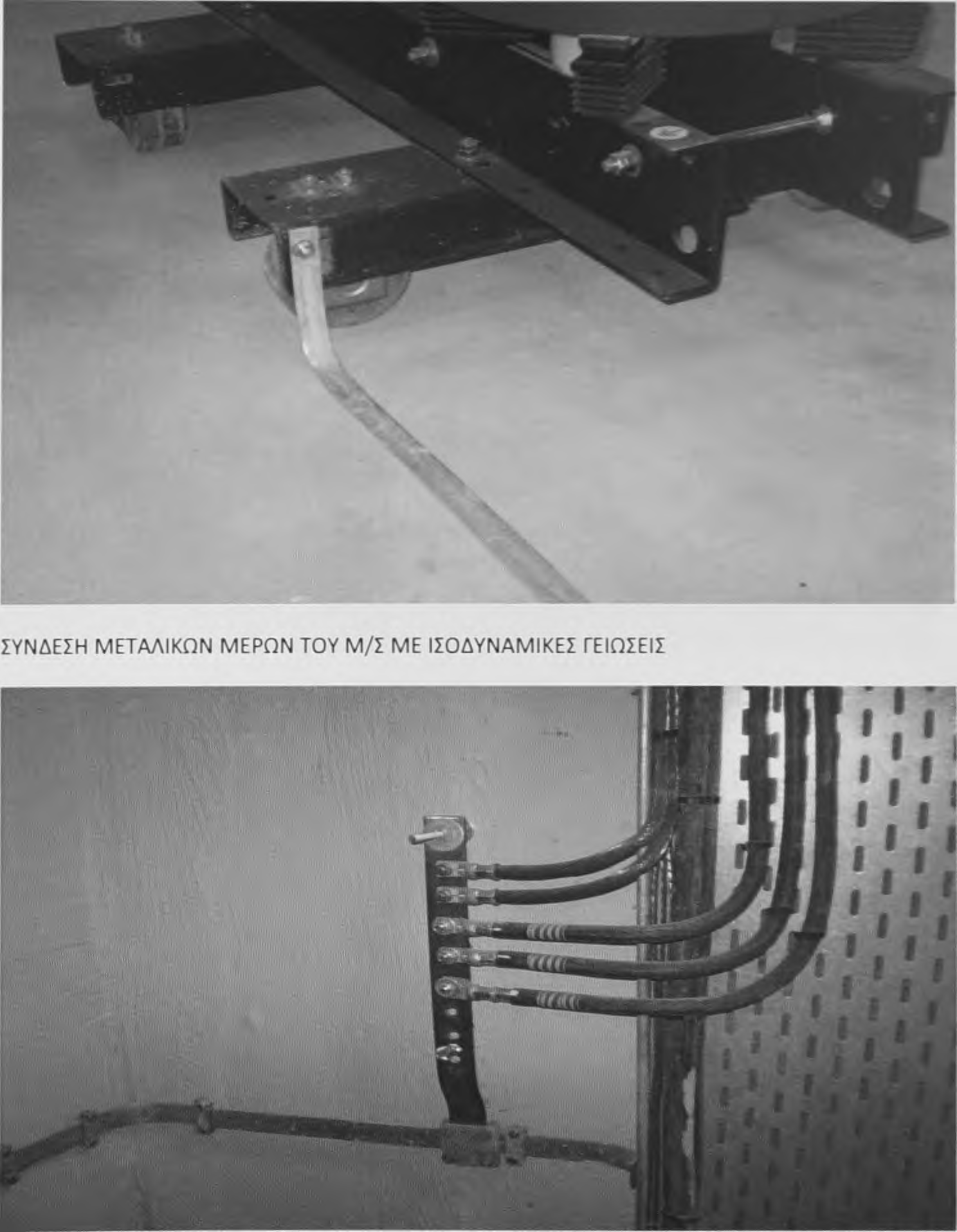

85 2. ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΣΥΝΔΕΣΗ ΓΕΙΩΣΕΩΝ ΣΥΝΔΕΣΗ ΧΑΛΚΙΝΩΝ ΑΓΩΓΩΝ ΜΕ ΜΠΑΡΑΚΙΑ ΓΕΙΩΣΗΣ

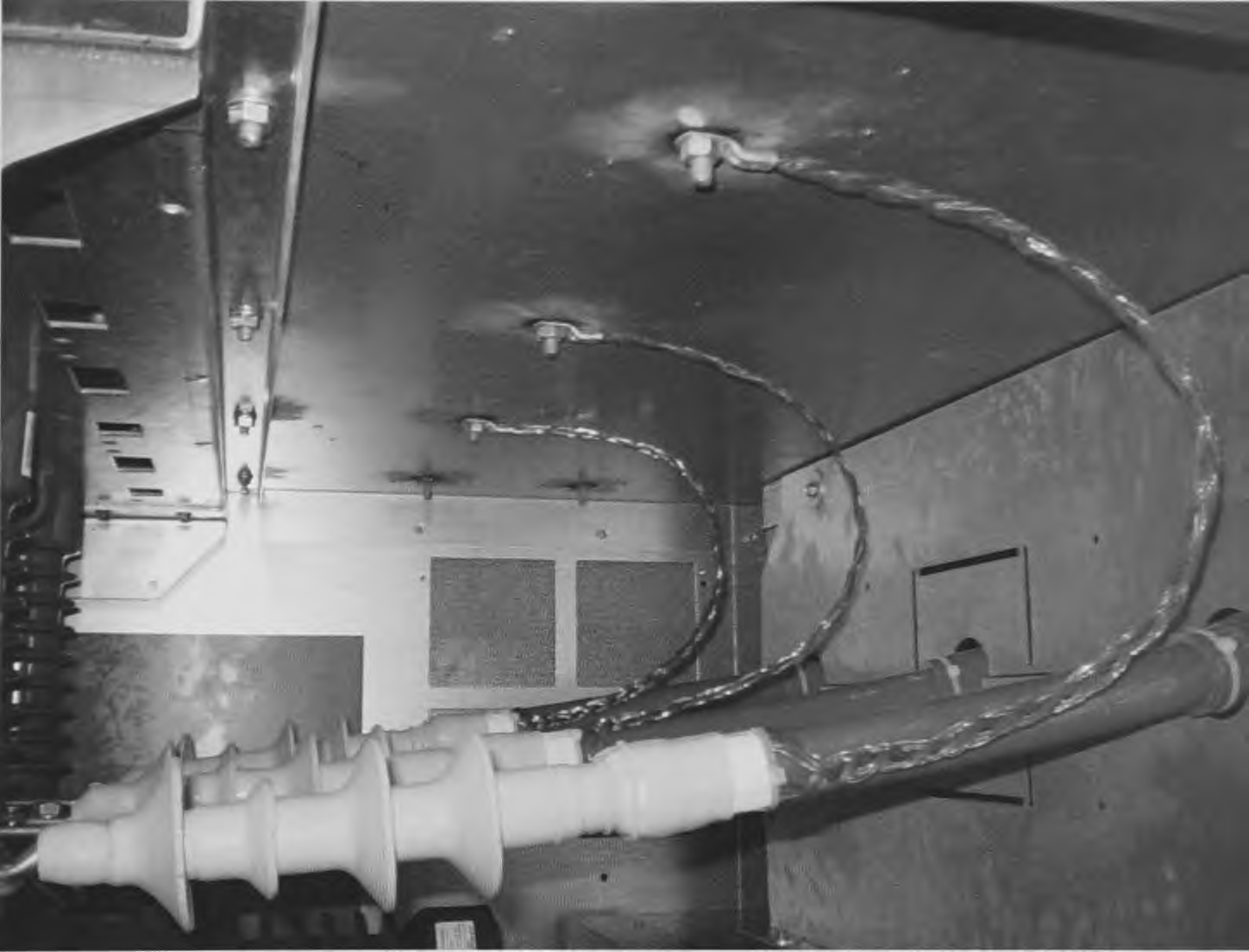

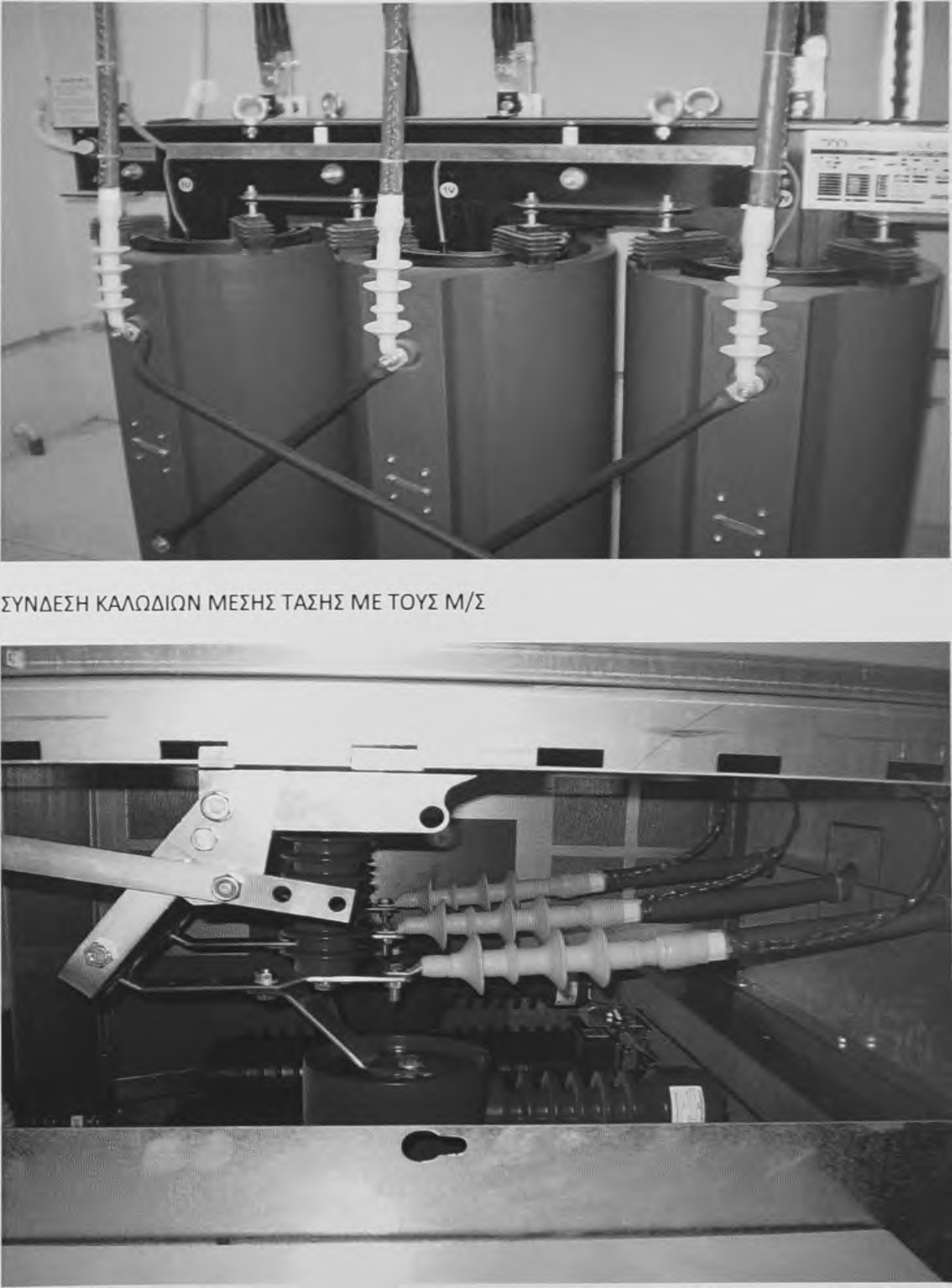

86 ΣΥΝΔΕΣΗ ΜΠΛΕΝΤΑΖ ΚΑΛΩΔΙΟΥ ΜΕΣΗΣ ΤΑΣΗΣ ΣΤΟ ΜΕΤΑΛΙΚΟ ΜΕΡΟΣ ΤΗΣ ΚΥΨΕΛΗΣ

87 3.ΣΥΝΔΕΙΗ ΚΑΛΩΔΙΩΝ ΜΕΣΗΣ ΤΑΣΗΣ

88 ΣΥΝΔΕΣΗ ΚΑΛΟΔΙΩΝ ΜΕΣΗΣ ΤΑΣΗΣ ΣΤΗΝ ΚΥΨΕΛΗ

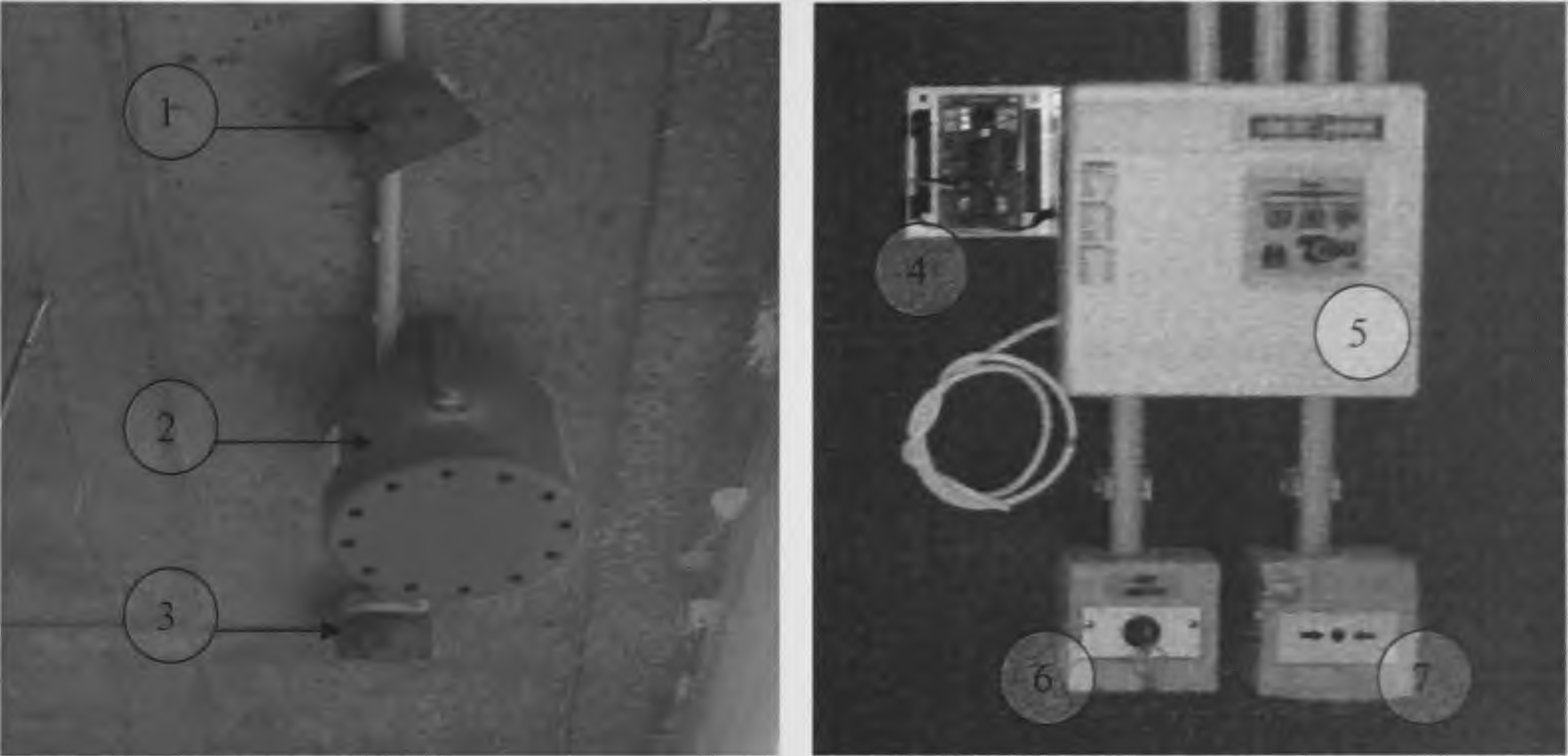

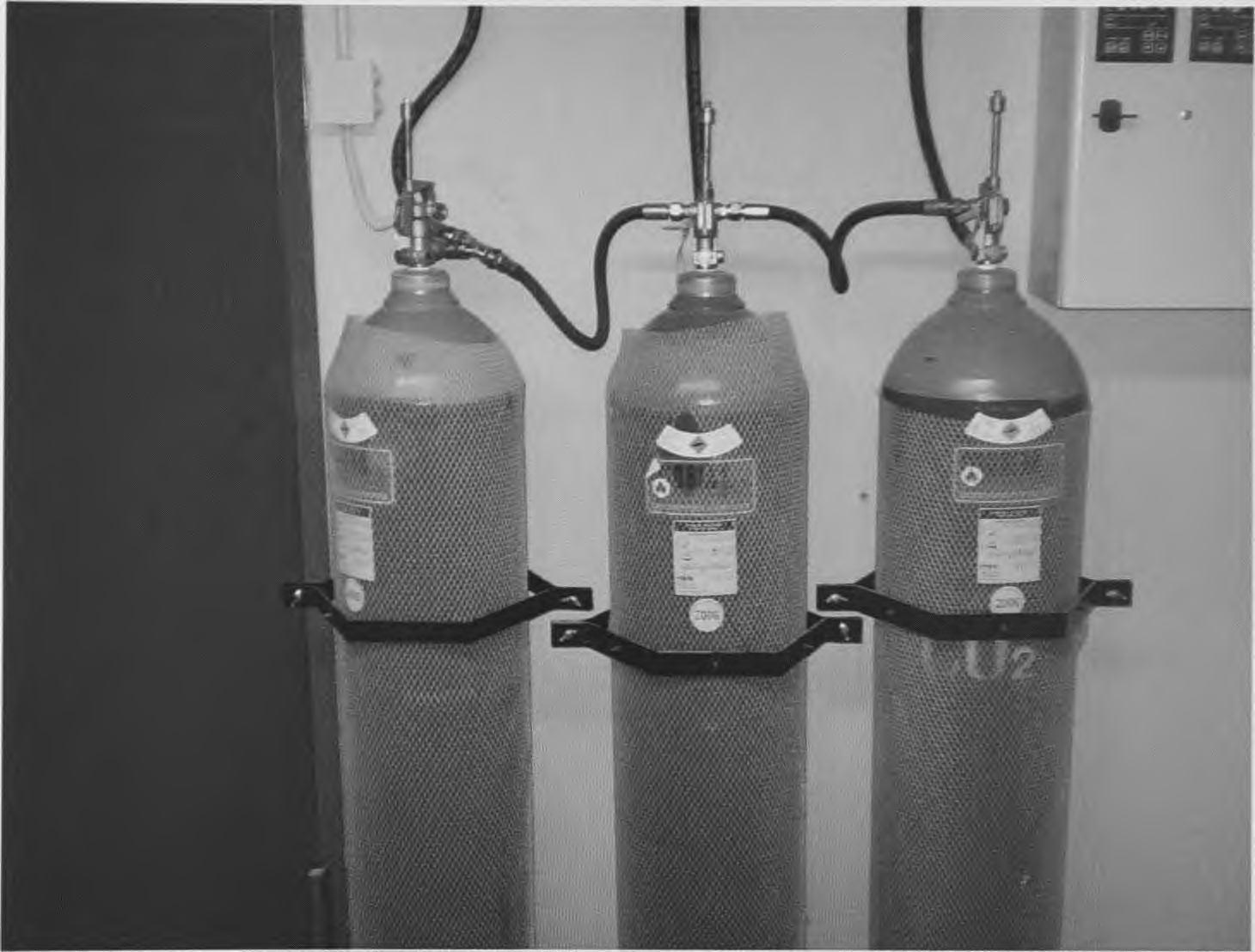

89 4.ΚΑΤΣΚΕΥΗ ΠΥΡΑΝΙΝΕΥΣΗΙ ΧΩΡΩΝ ΥΠΟΓΓΑΘΜΟΥ

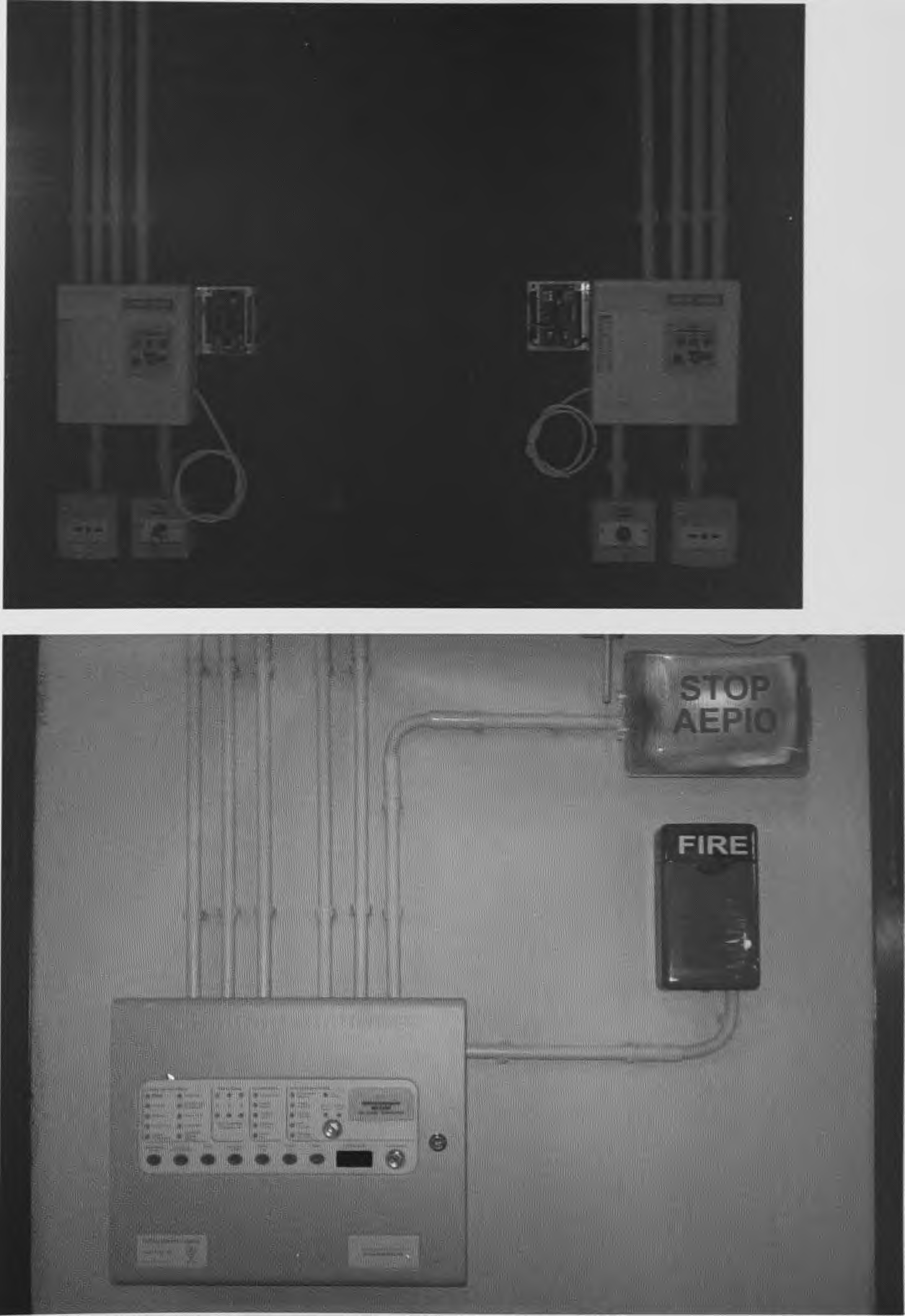

90

91

92

93 1, -1 : ϊ Ι^Ιη ' Ρ-.ίβΗΙ

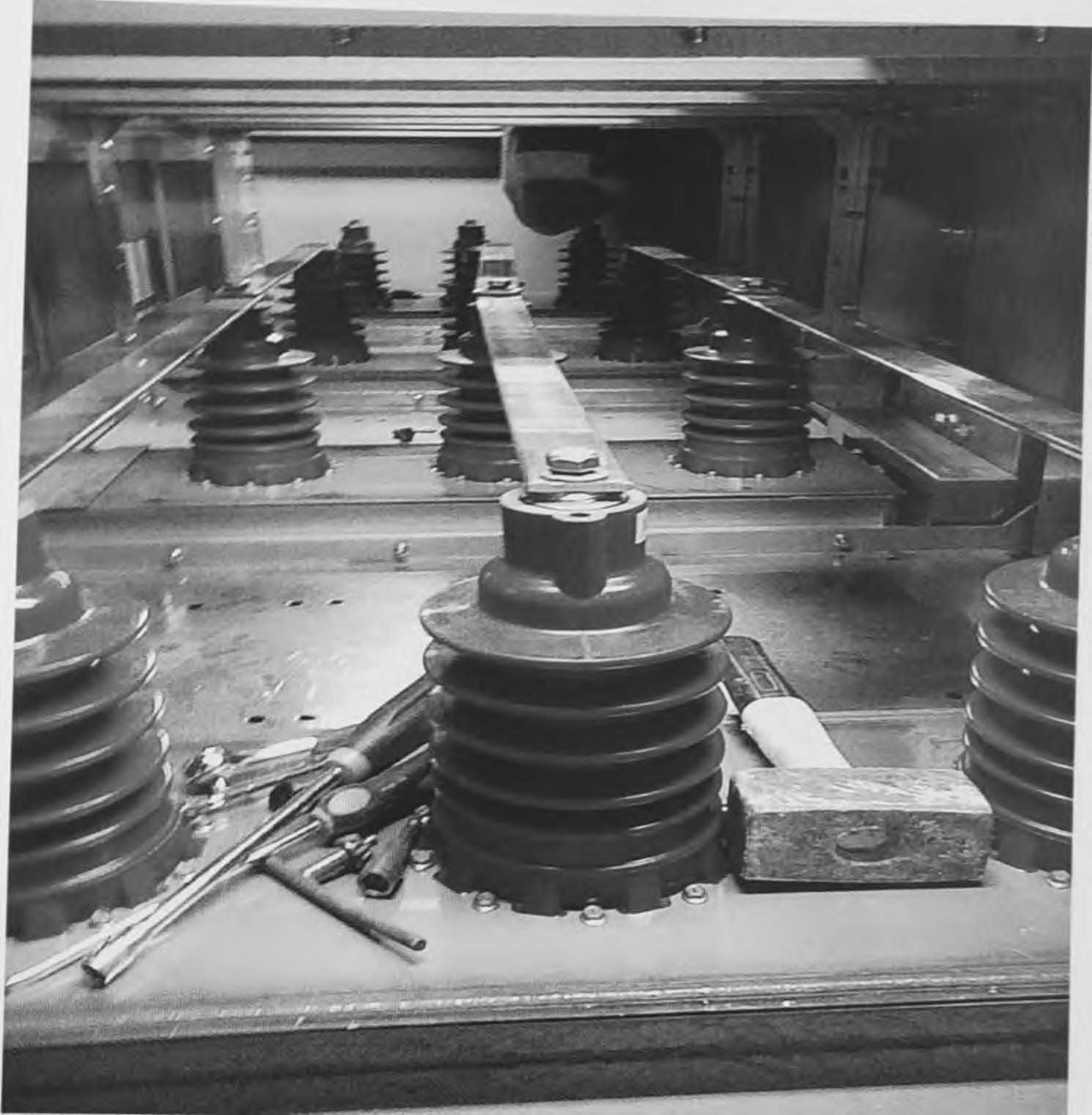

94

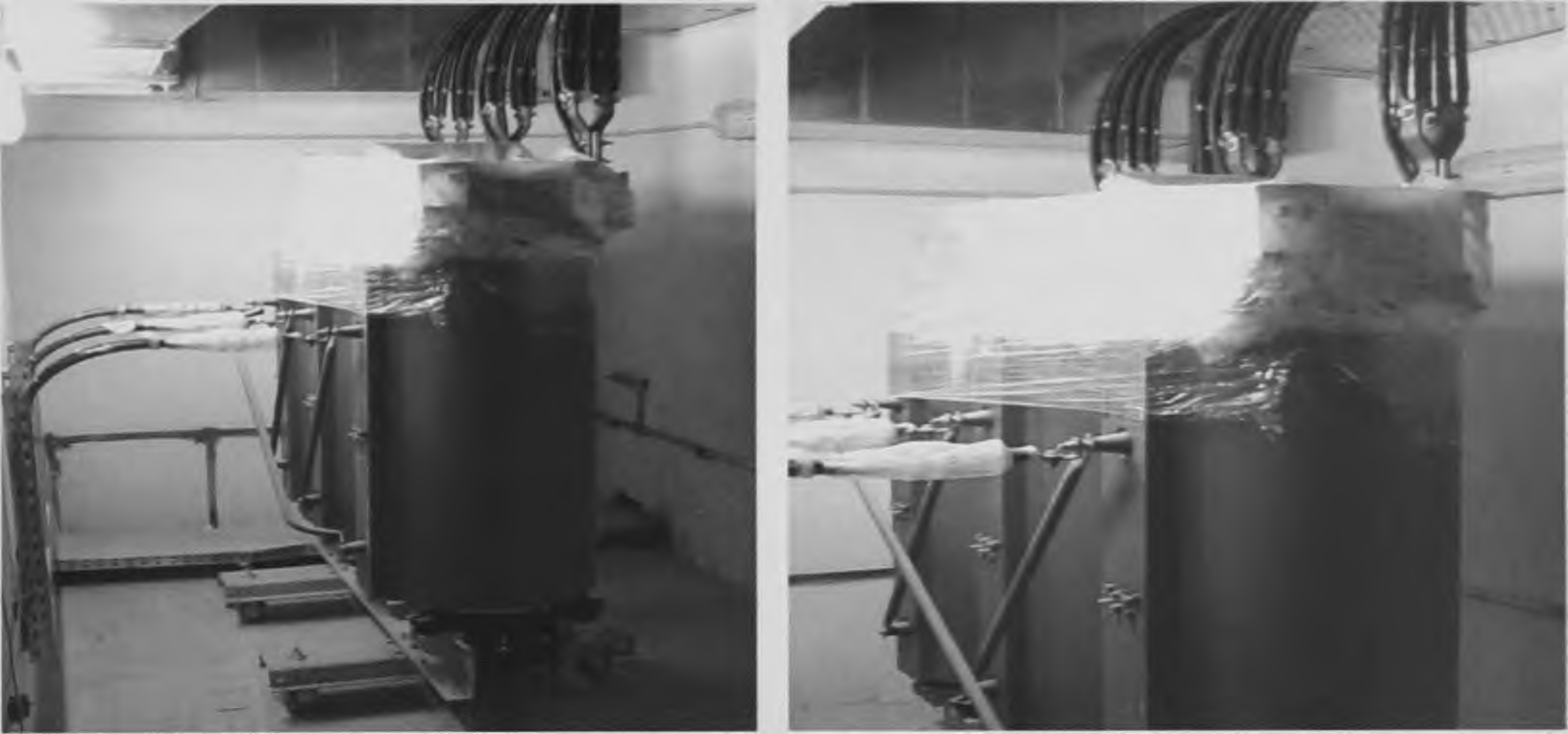

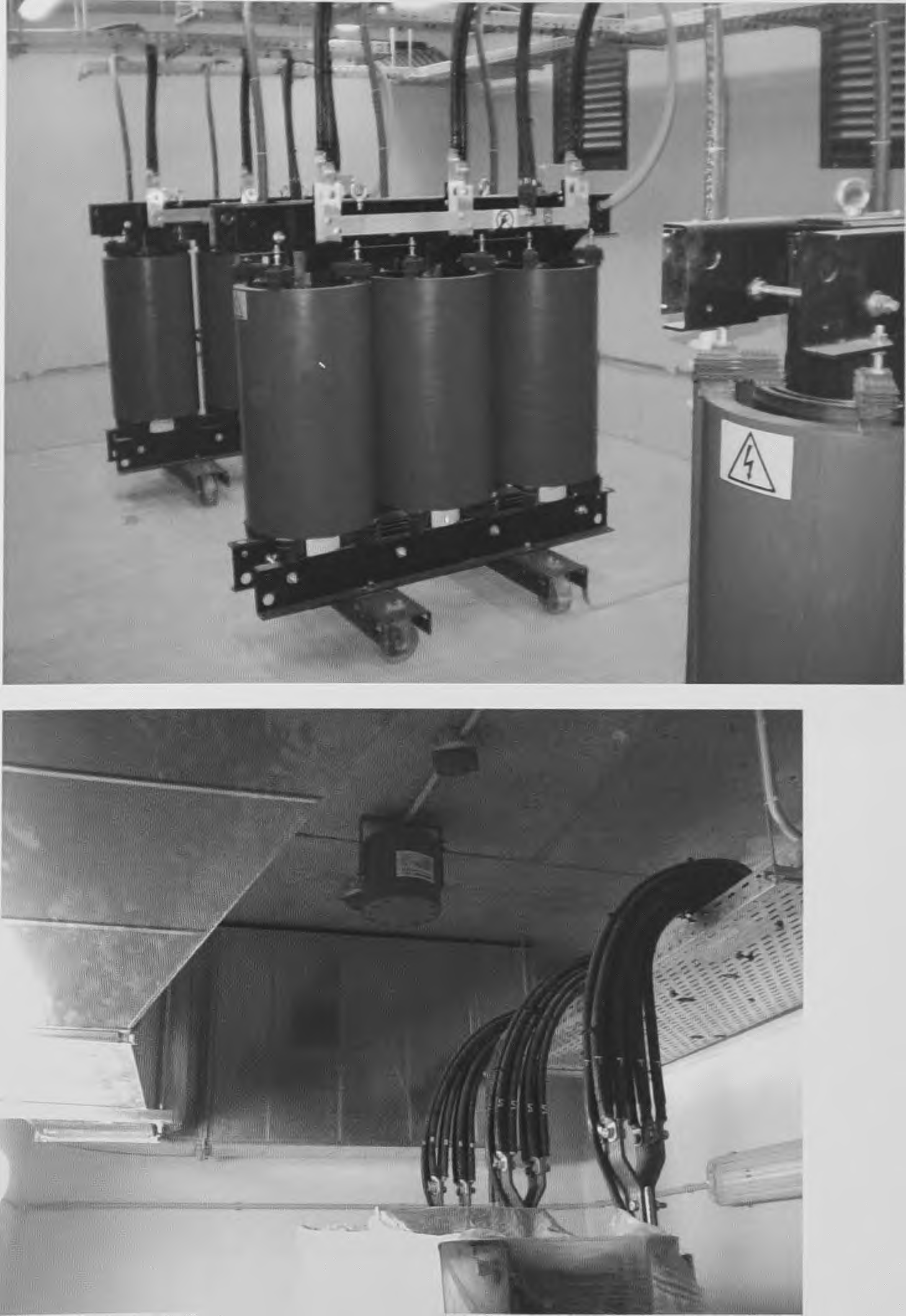

95 6.ΜΕΤΣΧΗΜΑΤΙΣΤΕΙ

96

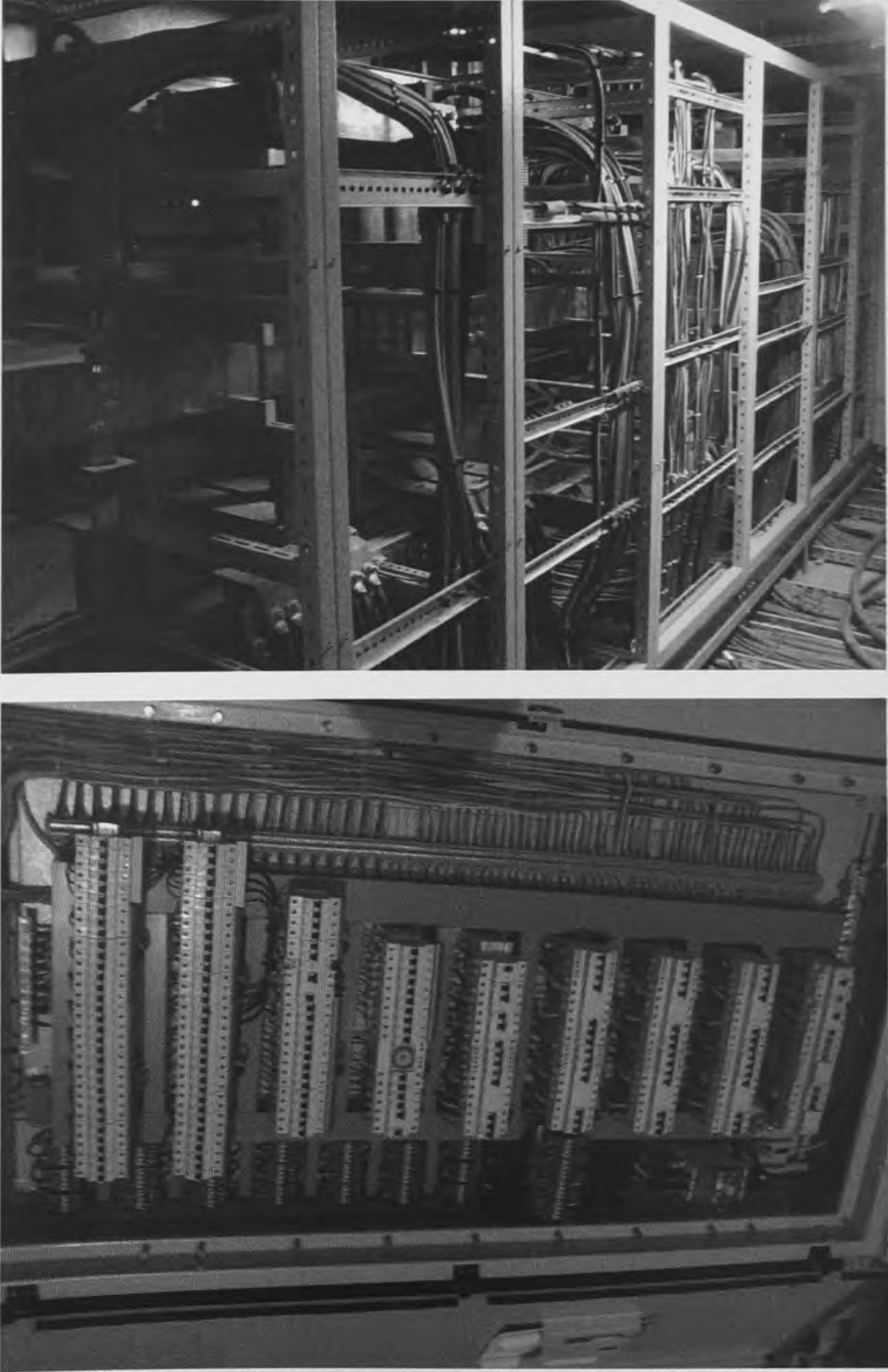

97 7.ΧΩΡ0Σ ΥΠΟΣΤΑΘΜΟΥ ΧΑΜΗΛΗΣ ΤΑΣΗΣ

98

99 ΠΑΡΑΡΤΗΜΑ Β' ΤΕΧΝΙΚΑ ΕΓΧΕΙΡΙΔΙΑ Μ/Σ ΚΥΨΕΛΗΣ

100 = «F b f l F* E SM6 - Merlin Gerin Τυποποιημένα πεδία M.T. κυψελωτού τύπου Οδηγίες χρήσεως Πεδία τύπου GAM2 ' Merlin Gerin ' Modicon ' Square D ' Telemecanique ' ΕΛΒΗΜ Schneider Electric

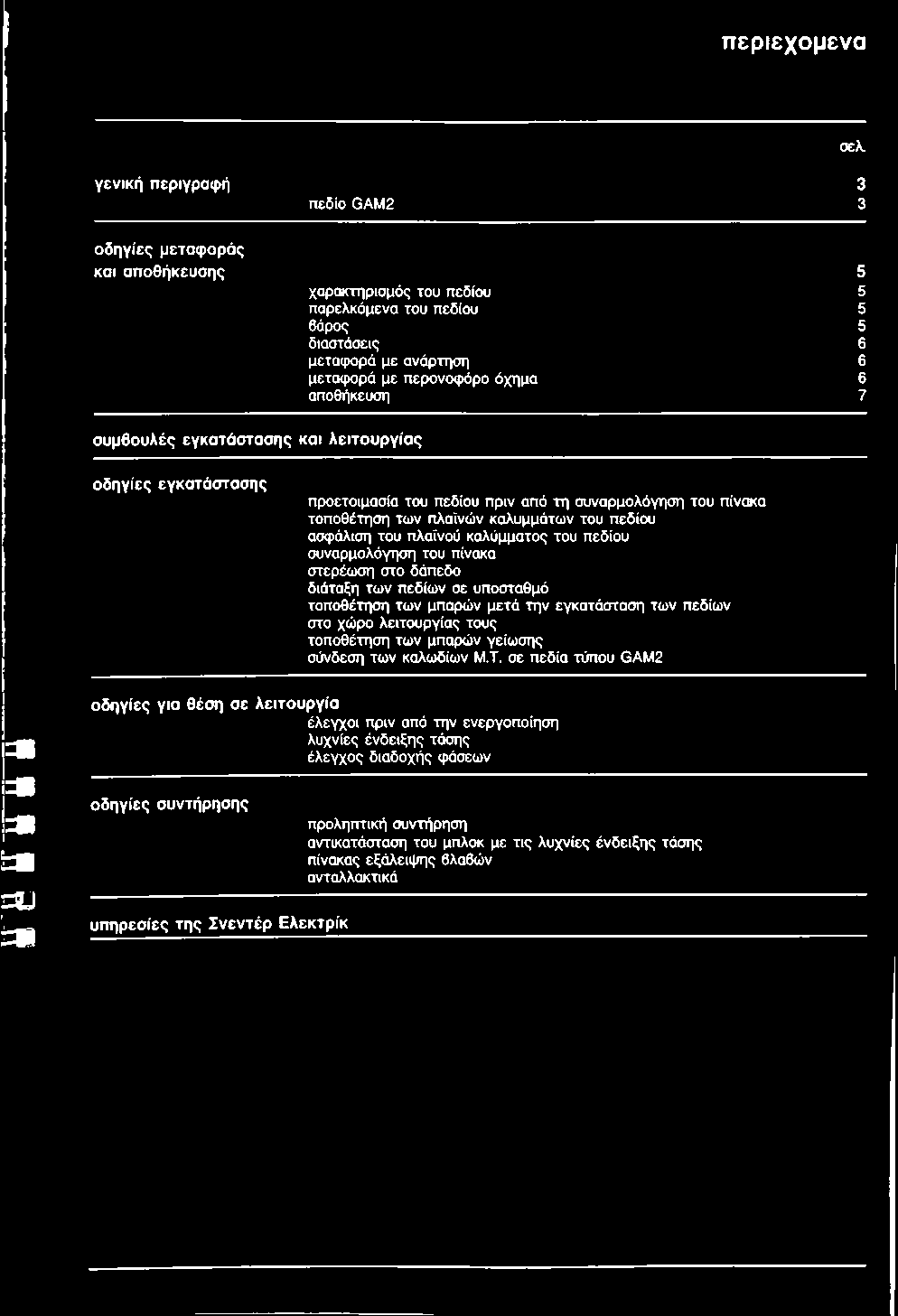

101 περιεχόμενα σελ. γενική περιγραφή πεδίο GAM2 3 3 οδηγίες μεταφοράς και αποθήκευσης 5 χαρακτηρισμός του πεδίου 5 παρελκόμενα του πεδίου 5 βάρος 5 διαστάσεις 6 μεταφορά με ανάρτηση 6 μεταφορά με περονοφόρο όχημα 6 αποθήκευση 7 συμβουλές εγκατάστασης και λειτο υργία ς οδηγίες εγκατάστασης προετοιμασία του πεδίου πριν από τη συναρμολόγηση του πίνακα τοποθέτηση των πλαϊνών καλυμμάτων του πεδίου ασφάλιση του πλαϊνού καλύμματος του πεδίου συναρμολόγηση του πίνακα στερέωση στο δάπεδο διάταξη των πεδίων οε υποσταθμό τοποθέτηση των μπαρών μετά την εγκατάσταση των πεδίων στο χώρο λειτουργίας τους τοποθέτηση των μπαρών γείωσης σύνδεση των καλωδίων Μ.Τ. οε πεδία τύπου GAM2 = = = Ϊ Λ =2J 'tm οδηγίες για θέση σε λειτο υργία έλεγχοι πριν από την ενεργοποίηση λυχνίες ένδειξης τάσης έλεγχος διαδοχής φάσεων οδηγίες συντήρησης προληπτική συντήρηση αντικατάσταση του μπλοκ με τις λυχνίες ένδειξης τάσης πίνακας εξάλειψης βλαβών ανταλλακτικά υπηρεσίες της Σνεντέρ Ελεκτρίκ

102

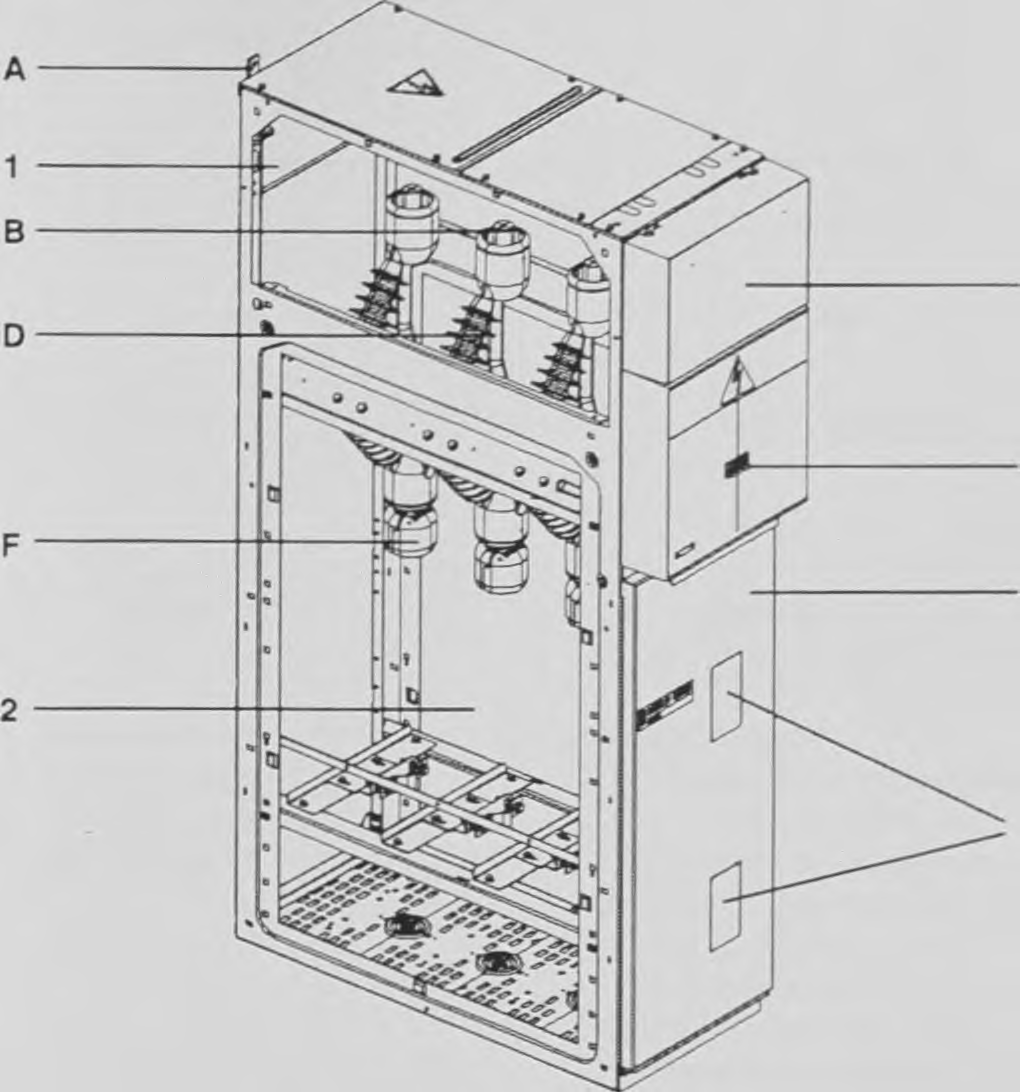

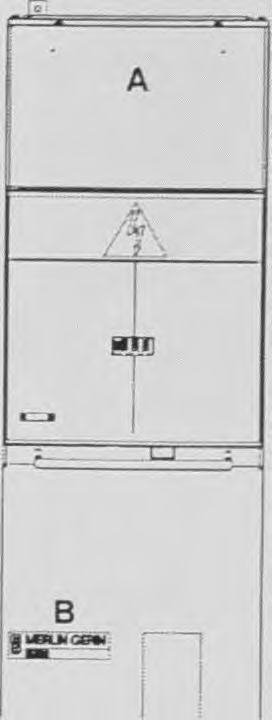

103 γενική περιγραφή 1: διαμέρισμα μπαρών 2: διαμέρισμα σύνδεσης των καλωδίων Α: σημεία σύνδεσης της μπάρας γείωσης μεταλλικών Β: σημεία σύνδεσης των μπαρών C: διαμέρισμα χαμηλής τάσης D: χωρητικοί καταμεριστές τάσης Ε: λυχνία ένδειξης τάσης F: κάτω στοιχείο εξομάλυνσης πεδίου και σύνδεσης των καλωδίων G: αφαιρούμενο μπροστινό κάλυμμα Η: παράθυρα επιθεώρησης της σύνδεσης καλωδίων

104 5 Ji 3 4 I 5 i - «I σημειώσεις i I I 5 m Ί «I

105 οδηγίες μεταφοράς και αποθήκευσης χαρακτηρισμός του πεδίου ενδεικτική πινακίδα (προαιρετική) πινακίδα με την επωνυμία του κατασκευαστή Αριθμός σειράς D1: στερεωμένος στην πρόσοψη του διαμερίσματος του μηχανισμού λειτουργίας D2: κολλημένος στο πίσω μέρος της πρόσοψης του διαμερίσματος χαμτ λής τάσης D3; κολλημένος στο πάνω δεξιά μέρος του πλαισίου παρελκόμενα του πεδίου Είναι τοποθετημένα στο πεδίο παρελκόμενα του πίνακα 1 χειριστήριο 2 πλαϊνά μεταλλικά καλύμματα* 1 σακουλάκι με βίδες και παξιμάδια για τη στερέωση των μεταλλικών πλαϊνών καλυμμάτων.* * Στην περίπτωση που ο πίνακας παραδίδεται συναρμολογημένος, τα μεταλλικά πλαϊνά καλύμματα είναι ήδη τοποθετημένα βάρος

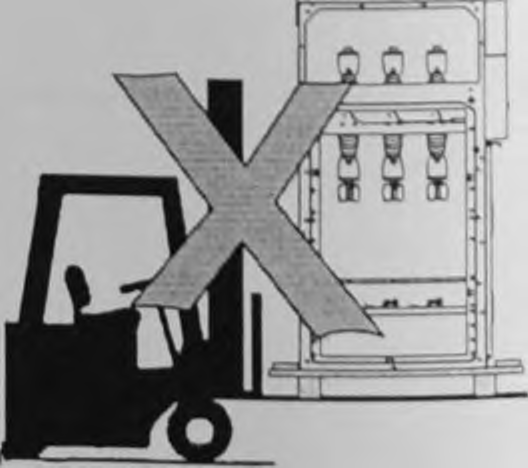

106 * Ί 1 μεταφορά με ανάρτηση μεταφορά με περονοφόρο όχημα -1 A β

107

108 ^ 1 n r r i I n : j I I : r 1 5

109 συμβουλές εγκατάστασης και λειτουργίας η αντοχή του εξοπλισμού με την πάροδο του χρόνου σε έναν υποσταθμό μέσης τάσης εξαρτάται από 3 κύριους παράγοντες: Από τη σωστή σύνδεση των καλωδίων Μ.Τ.: οι νέες τεχνολογίες κατασκευής ακροκιβωτίων (ψυχροσυστελόμενα ακροκιβώτια) προσφέρουν ευκολία στην εγκατάσταση τους και παρέχουν μεγαλύτερη αντοχή στο πέρασμα του χρόνου. Είναι δε κατάλληλα για περιοχές με επιβαρυμένες, λόγω μόλυνσης, συνθήκες λειτουργίας. Από την επίδραση της υγρασίας: η εγκατάσταση θερμαντικών σωμάτων είναι απαραίτητη σε περιοχές με μεγάλη υγρασία και υψηλές θερμοκρασιακές διαφορές. Από τις συνθήκες αερισμσύ: Η διαστασιολόγηση των ανοιγμάτων αερισμού πρέπει να γίνεται σύμφωνα με τις θερμικές απώλειες του υποσταθμού. Τα ανοίγματα πρέπει να προθλέπονται κοντά στον μετασχηματιστή έτσι ώστε να αποφεύγεται η έντονη κυκλοφορία αέρα στον πίνακα Μ.Τ. λειτουργία Συνιστούμε τον έλεγχο των διακοπτών ανά τακτά χρονικά διαστήματα (το αργότερο ανά 2 έτη). Σε περιπτώσεις μη κανονικών συνθηκών λειτουργίας (θερμοκρασία εκτός των ορίων -5 C και 40 C, ύπαρξη έντονης σκόνης, διαβρωτικών αερίων κ.λ.π.) απευθυνθείτε στο τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ προκειμένου να εξετααθούν οι λύσεις που θα εξασφαλίσουν την ομαλή εγκατάσταση και λειτουργία του εξοπλισμού. Το τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ είναι στη διάθεσή σας για: Τη διάγνωση τυχόν προβλημάτων. Την παροχή των απαραίτητων οδηγιών συντήρησης. Την προσφορά συμβολαίων συντήρησης. Την πρόταση λύσεων.

110 σημειώσεις > 1 ^ *1 Ί 4 i I 1 4 5

111 οδηγίες εγκατάστασης του διαμερίσματος Χ.Τ. Α1 και το μπροστινό κάλυμμα του διαμερίσματος του μηχανισμού λειτουργίας Α2, για να έχετε πρόσβαση στη μεταλλική γωνία ασφάλισης του μεταλλικού μπροστινού καλύμματος. Περιστρέψτε τη μεταλλική γωνία ασφάλισης του μπροστινού καλύμματος κατά 90 προς τα αριστερά Μετακινήστε πρώτα το μπροστινό μεταλλικό κάλυμμα C και κατόπιν την ξύλινη βάση στήριξης D (οι βίδες δεν μπορούν να ξαναχρησιμοποιηθούν). Αφαιρέστε το μεταλλικό κάλυμμα της οροφής Ε (4 βίδες). Αφαιρέστε το μεταλλικό κάλυμμα της οροφής F (6 βίδες).

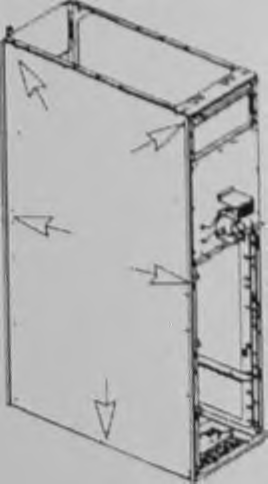

112 τοποθέτηση των πλαϊνών καλυμμάτων του πεδίου (μόνον εάν το πεδίο βρ(οκεται στο τέλος του πίνακα) Παξιμάδια και βίδες περιλαμβάνονται στο σακουλάκι S4: (μόνο βίδες ΗΜ 6x12) Σε περίπτωση που ο εξοπλισμός έχει κοτοοκευοστει πριν οπό το Φεβρουάριο του 1995, το πλαϊνό κάλυμμα του συγκεκριμένου πεδίου θο πρέπει να αντικατοσταβεί. Τοποθετήστε 10 παξιμάδια τύπου κλωβού στο πεδίο που βρίσκεται στο τέλος του πίνακα 1. Από την εξωτερική πλευρά του πεδίου τοποθετήστε το παξιμάδι τύπου κλωβού στην τετράγωνη τρύπα 2. Περιστρέψτε το παξιμάδι έτοι ώστε να είναι σχεδόν κατακόρυφο μέσα στο πεδίο. 3. Πιέστε το παξιμάδι στην κατεύθυνση που δείχνει το βελάκι. έτσι ώστε η κορυφή του να αοφαλίοει πίσω από το μεταλλικό κάλυμμα 4. Το παξιμάδι είναι τοποθετημένο σωστά. j 1 ] ασφάλιση του πλσϊνού κσλύμμστος του πεδίου Λ - : βίδα+ροδέλα : βίδα+ροδέλα+παξιμάδι ασφαλείας,1 Τοποθετήστε το πλαϊνό κάλυμμα Συναρμολογήστε τις βίδες στα αντίστοιχα παξιμάδια τύπου κλωβού. Συναρμολογήστε τις βίδες στα αντίστοιχα παξιμάδια ασφαλείας. ν

113 Γ > Σωστή στερέωση των παξιμαδιών ασφαλείας με τις βίδες (το παξιμάδι θα πρέπει να βρίσκεται μέσα στο πεδίο). Τοποθετήστε το δεύτερο πλαϊνό κάλυμμα κατά τον ίδιο ακριβώς τρόπο, συναρμολόγηση του πίνακα Παξιμάδια και βίδες περιλαμβάνονται στο σακουλάκι S1: (μόνο βίδες ΗΜ 6x16) -C> : βίδα+ροδέλα+παξιμάδι Ενώστε τα διάφορα πεδία μεταξύ τους (τα παξιμάδια και οι βίδες που περισσεύουν είναι για τη στερέωση των μπαρών γείωσης). Κατεύθυνση στερέωσης των βιδών. Κ: αριστερό πεδίο L: δεξί πεδίο Μ; χρησιμοποιείται για να ενώσει τα 2 πεδία Βίδες ΗΜ 6x60 για μέτρια σύσφιξη Ροπή σύσφιξης: 6 Nm στερέωση στο δάπεδο (Παξιμάδια και βίδες παρέχονται από τον κατασκευαστή)

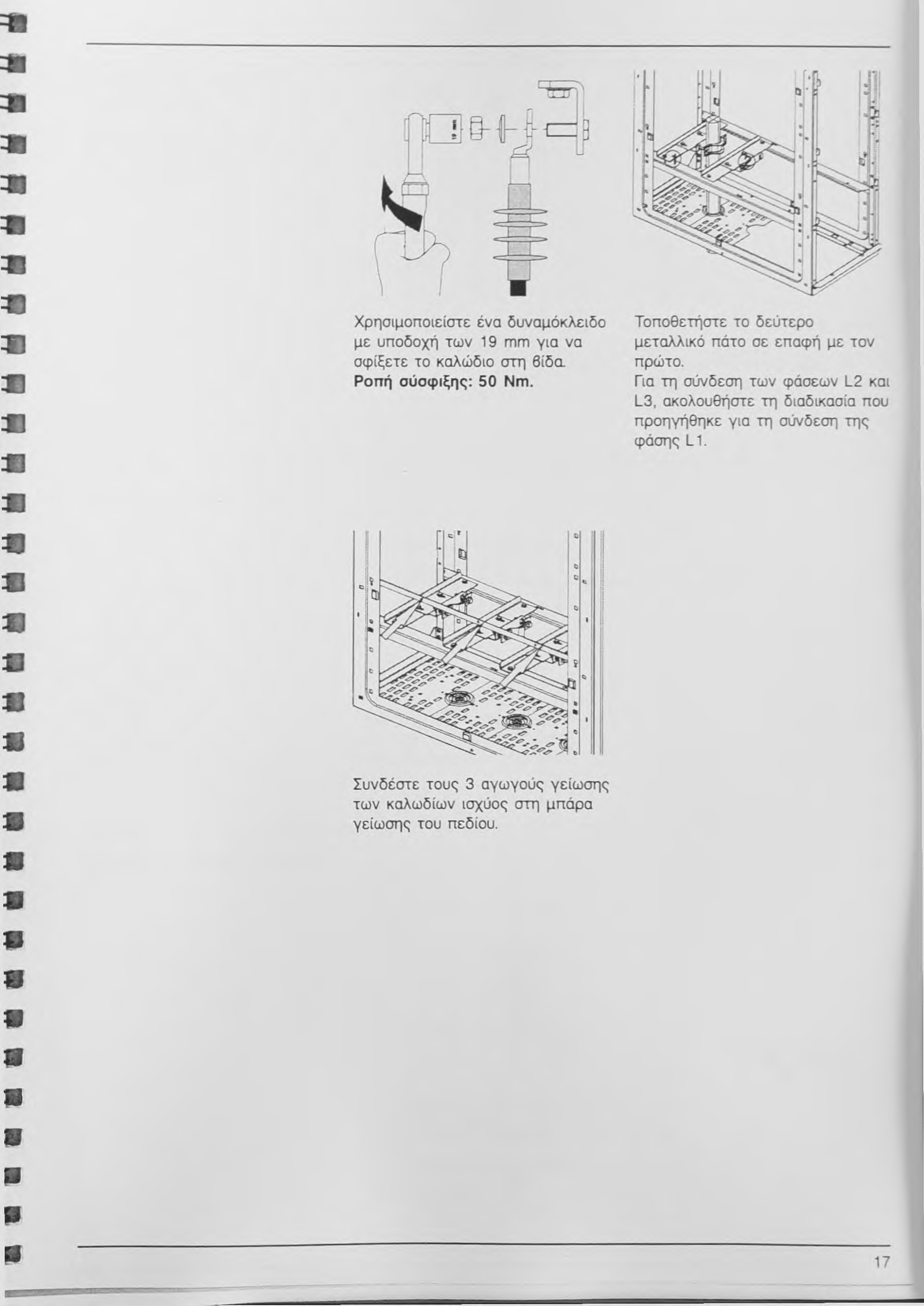

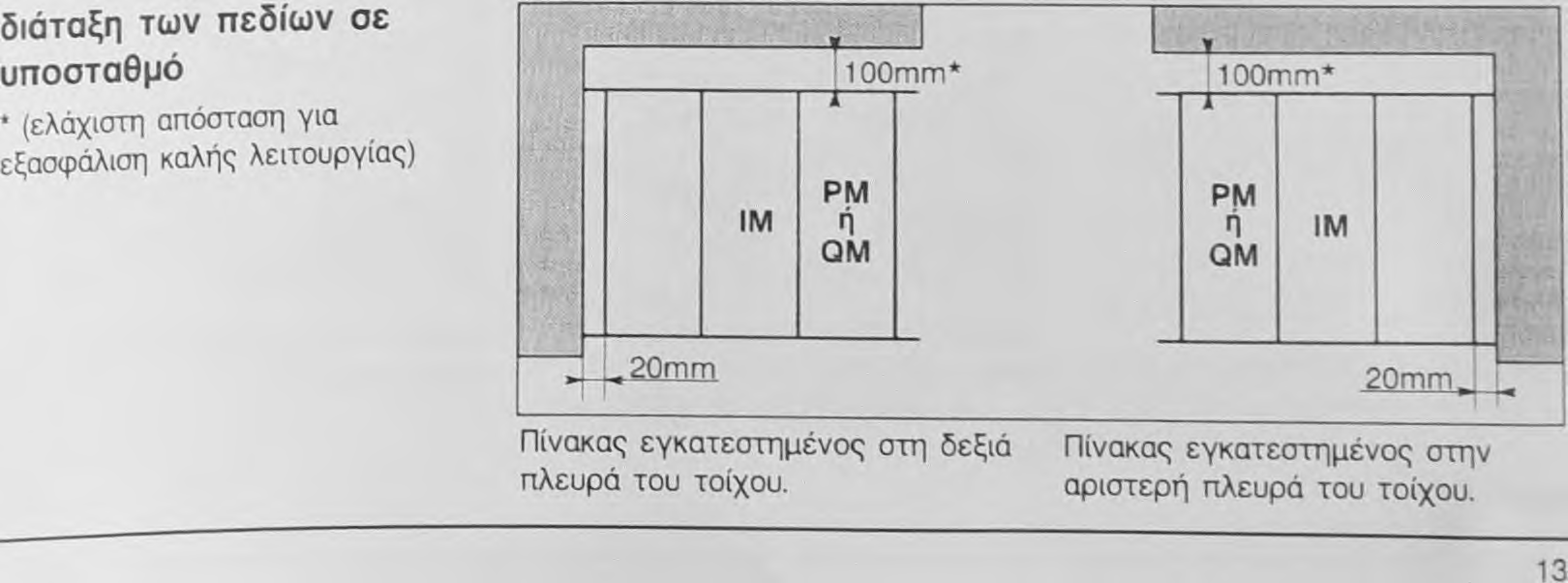

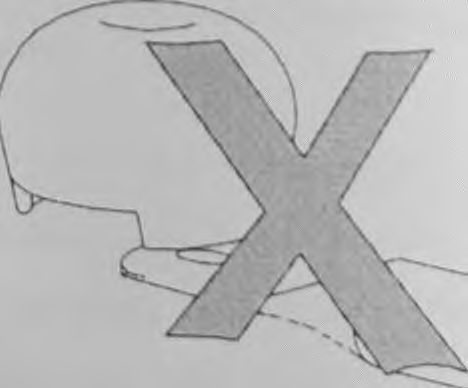

114 διάταξη των πεδίων σε υποσταθμό % ί : Πίνακας εγκατεστημένος στη δεξιά πλευρά του τοίχου. * (ελάχιστη απόσταση για εξασφάλιση καλής λειτουργίας) Πίνακας εγκατεστημένος στην αριστερή πλευρά του τοίχου. τοποθέτηση των μπαρών μετά την εγκατάσταση των πεδίων στο χώρο λειτουργίας τους Παρελκόμενα σακουλάκι S2: ή S6; f 11 3 ΐ : Απαιτούμενα εργαλεία: 1 δυναμόκλειδο (1 έως 50 Nm) 1 μειωτήρας (1/4-3/8) 1 προέκταση 6 mm 1 αρσενικό εξαγωνικό (Allan) εξάρτημα 6 mm ή 1 θηλυκή εξαγωνική υποδοχή. Σύνδεση των μπαρών. Ροπή ούσφιξης: 28 Nm. Τάση S 12 kv (σακουλάκι S6: ) Συναρμολόγηση χωρίς στοιχεία εξομάλυνσης πεδίου. r J 5 Τάση > 12 kv (σακουλάκι S2: ) Στοιχείο εξομάλυνσης πεδίου στη σωστή θέση. Στοιχείο εξομάλυνσης πεδίου σε λάθος θέση (κίνδυνος ζημιάς).! ιι 5 *ί 1

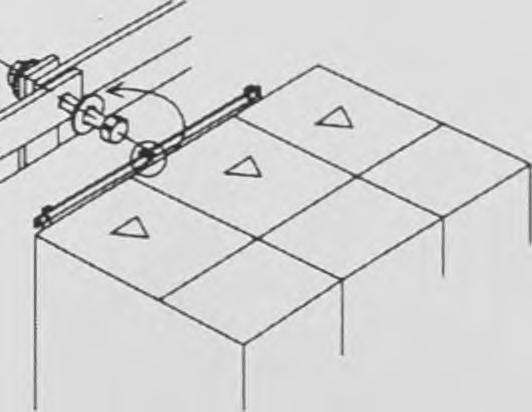

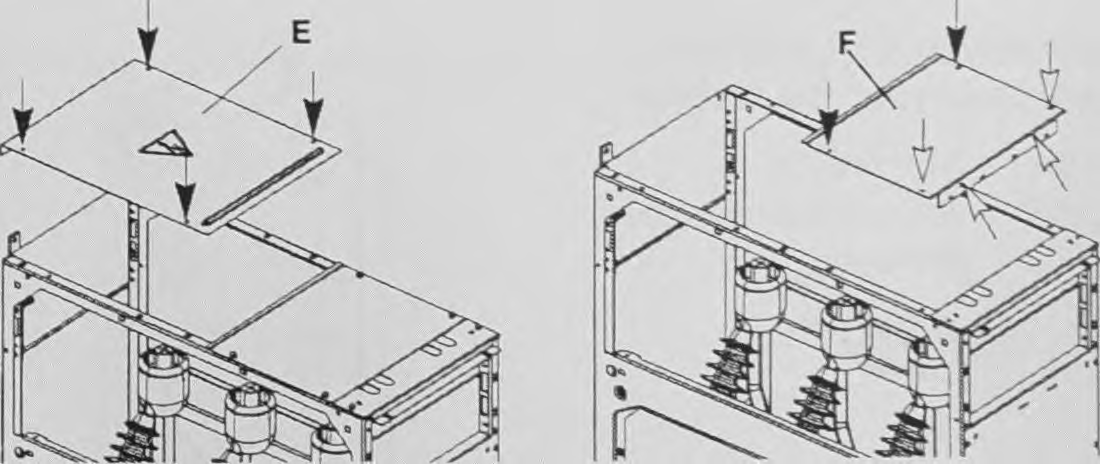

115 Επανατοποθετήστε το μεταλλικό κάλυμμα της οροφής F (6 βίδες). Επανατοποθετήστε το μεταλλικό κάλυμμα της οροφής Ε (4 βίδες). τοποθέτηση των μπαρών γείωοης Συνδέστε τις μπάρες γείωσης μεταξύ τους (βίδες ΗΜ 8x30). Γειώστε τα μεταλλικά τμήματα του υποσταθμού με έναν από τους 2 παραπάνω τρόπους. σύνδεση των καλωδίων Μ.Τ. σε πεδία τύπου GAM2 ϋ Σειρά τοποθέτησης (1 έως 3) των πάνω στηριγμάτων των καλωδίων ιοχύος. hooo οαο ODD idd, 000*DODQ ξ 0θα *αθ DQ0: dd01 OOQSGllD ααοο da o - ο^' " " ' ODQD < >- A J V y MV 6 QDQO. gv o. α γ. J-o >0DQ. QD DoasODo Ιααοιοοα αα. ααο ρπαα ααα gdo οοαροα^οαα DGG^aGDq s Σειρά τοποθέτησης των μεταλλικών πάτων.

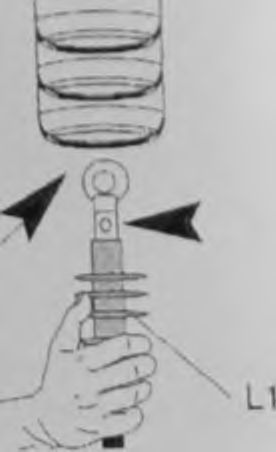

116 Σημ.: οι μεταλλικοί πάτοι 2 και 3 θα πρέπει να ασφαλιστούν όπως δείχνει το παραπάνω σχήμα Τοποθετήστε τα υποστηρίγματα οτερέωσης των καλωδίων ισχύος στους μεταλλικούς πάτους 1. 2 και 3 {ο μεταλλικός πάτος 1 είναι ήδη τοποθετημένος). τα απαιτούμενα παξιμάδια και βίδες (ΗΜ 6x16) είναι ήδη τοποθετημένα στα υποστηρίγματα I Περάστε το πλαστικό κολλάρο στο καλώδιο ισχύος. mi 5 *1 a t: mi 5 1 m - d 5 I I 5 > r Λ Στερεώστε το καλώδιο ισχύος στο Συνδέστε το καλώδιο ισχύος στο πάνω στήριγμα χρησιμοποιώντας στοιχείο εξομάλυνσης πεδίου που βίδες ΗΜ 8x50. αντιστοιχεί στη φάση L1.

117

118 σημειώσεις *1 5

119 οδηγίες για θέση σε λειτουργία έλεγχοι πριν από την ενεργοποίηση Ελέγξτε ότι τίποτε δεν έχει ξεχαστεί στο διαμέρισμα σύνδεσης των καλωδίων. Επανατοποθετήστε το μεταλλικό μπροστινό κάλυμμα C. Περιστρέψτε τη μεταλλική γωνία ασφάλισης του μπροστινού καλύμματος κατά 90 προς τα δεξιά και επανατοποθετήστε τα μπροστινά καλύμματα Α2 και Α1. λυχνίες ένδειξης τάσης Μόλις τα καλώδια ισχύος βρεθούν υπό τάση, οι λυχνίες ένδειξης τάσης θα πρέπει να ανάψουν. έλεγχος διαδοχής φάσεων Εάν οι φάσεις συμπίπτουν, η ενδεικτική λυχνία παραμένει σβηστή. Εάν οι φάσεις δεν συμπίπτουν, η ενδεικτική λυχνία ανάβει.

120 σημειώσεις «;] 5 j τ il i= il 5

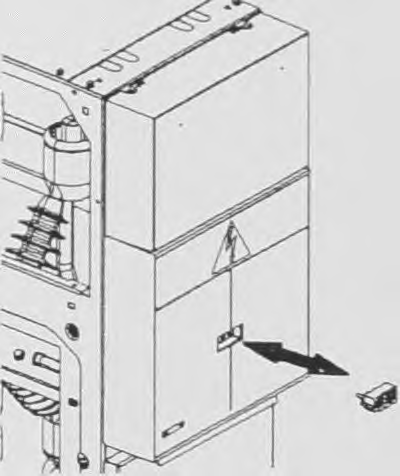

121 οδηγίες συντήρησης προληπτική συντήρηση Για οποιαδήποτε ερώτηση παρακαλούμε απευθυνθείτε ατο τμήμα Υπηρεαιών της Σνεντέρ Ελεκτρίκ (οελ. 23) Καμμία ιδιαίτερη συντήρηση δεν απαιτείται σε κανονικές συνθήκες λειτουργίας (θερμοκρασία μεταξύ -5 C και 40 C). Για δύσκολες συνθήκες λειτουργίας (βεβαρημένη ατμόσφαιρα σκόνη, θερμοκρασίες κάτω από -5 C ή πάνω από 40 C, κ.λ.π.), απευθυνθείτε στο τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ. σντικατάσταση του μπλοκ με τις λυχνίες ένδειξης τάσης Τραβήξτε με το χέρι το μπλοκ τ λυχνιών ένδειξης τάσης προς τα έξω (ο πίνακας μπορεί να είναι c λειτουργία). πίνακσς εξάλειψης βλαβών ' οι λυχνίες ένδειξης τάσης δεν ανάβουν _ βεβαιωθείτε ότι τα καλώδια ισχύος είναι υπό τάση «ελέγξτε το μπλοκ με τις λυχνίες ένδειξης τάσης ' λυχνίες ένδειξης τάσης (για άλλα ανταλλακτικά παρακαλούμε, απευθυνθείτε σ τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ)

122 σημειώσεις

123 =8 =w = B υπηρεσίες της Σνεντέρ Ελεκτρίκ q o do =E Οι υπηρεσίες της Σνεντέρ Ελεκτρίκ καλύπτουν: engineering και τεχνική υποστήριξη θέση σε λειτουργία εκπαίδευση προληπτική συντήρηση και συντήρηση μετά από σφάλμα εργασίες προσαρμογής ανταλλακτικά συμβόλαια συντήρησης Για οποιαδήποτε ερώτηση απευθυνθείτε στο τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ ΑΕ τηλ.: i f i d O = 8 = 6 = S = f i

124 SM6 - Merlin Gerin Τυποποιημένα πεδία M.T. κυψελωτού τύπου Οδηγίες χρήσεως Πεδία τύπου ΙΜ, ΡΜ και QM Schneider Electric

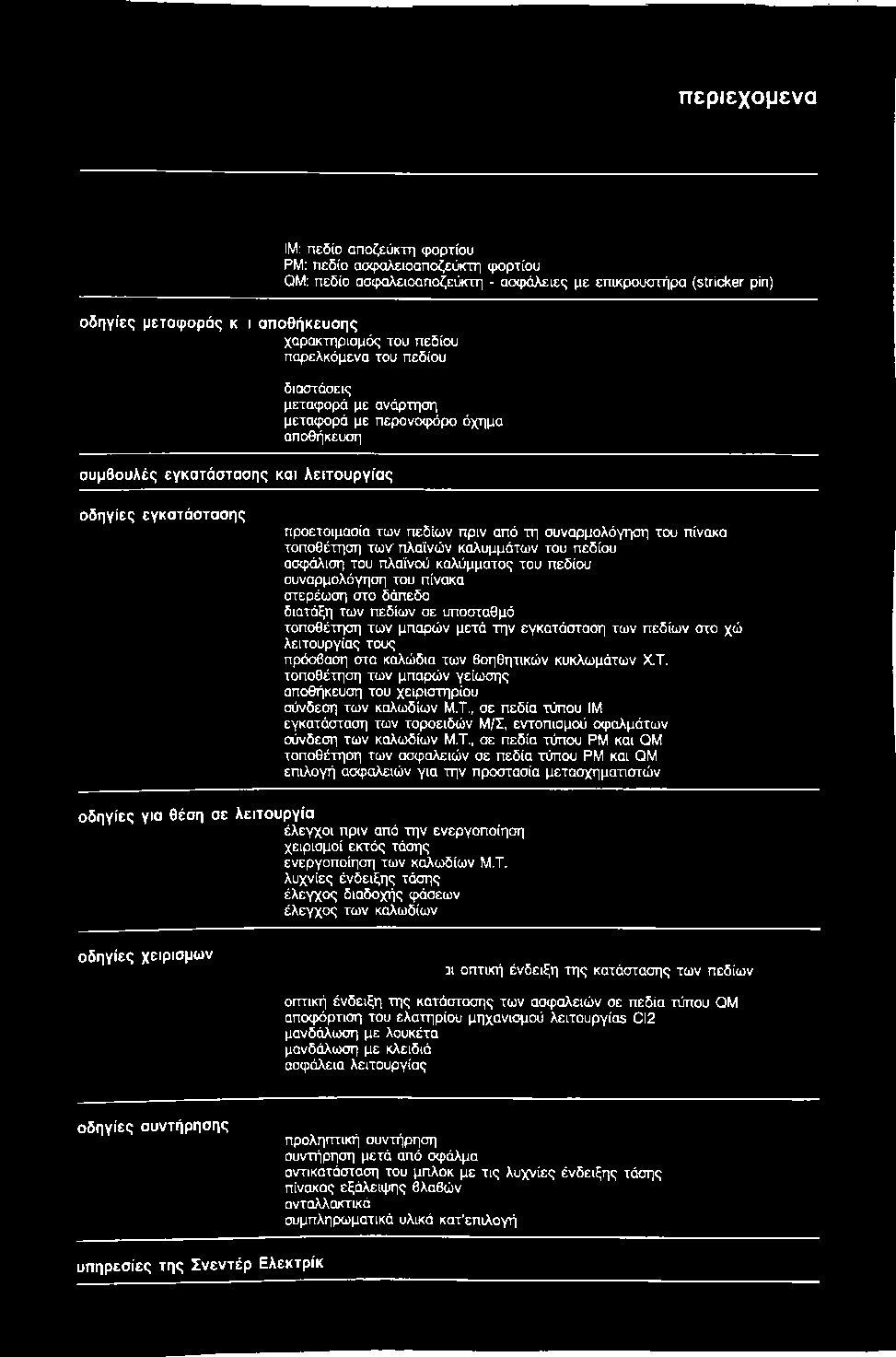

125 περιεχόμενα οδηγίες μεταφοράς κ I αποθήκευσης χαρακτηρισμός του πεδίου παρελκόμενα του πεδίου συμβουλές εγκατάστασης και λειτουργίας ΙΜ: πεδίο αποζεύκτη φορτίου ΡΜ: πεδίο ασφαλειοαποζεύκτη φορτίου QM: πεδίο ασφαλειοαποζεύκτη - ασφάλειες με επικρουστήρα (stricker pin) διαστάσεις μεταφορά με ανάρτηση μεταιρορά με περονοφόρο όχημα αποθήκευση οδηγίες εγκατάστασης προετοιμασία των πεδίων πριν από τη συναρμολόγηση του πίνακα τοποθέτηση των πλαϊνών καλυμμάτων του πεδίου ασφάλιση του πλαϊνού καλύμματος του πεδίου συναρμολόγηση του πίνακα στερέωση στο δάπεδο διατάξη των πεδίων σε υποσταθμό τοποθέτηση των μπαρών μετά την εγκατάσταση των πεδίων στο χώ λειτουργίας τους πρόσβαση στα καλώδια των βσηθητικών κυκλωμάτων Χ.Τ. τοπσθέτηση των μπαρών γείωσης αποθήκευση του χειριστηρίου σύνδε^ των καλωδίων Μ.Τ., σε πεδία τύπου ΙΜ εγκατάσταση των τοροειδών Μ/Σ, εντοπισμού σφαλμάτων σύνδεση των καλωδίων Μ.Τ., σε πεδία τύπου ΡΜ και QM τοποθέπιση των ασφαλειών σε πεδία τύπου ΡΜ και QM επιλογή ασφαλειών για την προστασία μετασχηματιστών οδηγίες για θέοη σε λειτουργία έλεγχοι πριν από την ενεργοποίηση χειρισμοί εκτός τάσης ενεργοποίηση των καλωδίων Μ.Τ. λυχνίες ένδειξης τάσης έλεγχος διαδοχής φάσεων έλεγχος των καλωδίων οδηγίες χειρισμών 31οπτική ένδειξη της κατάστασης των πεδίων οπτική ένδειξη της κατάστασης των α^αλειών σε πεδία τύπου QM αποφόρτιση του ελατηρίου μηχανισμού λειτουργίαε CI2 μανδάλιοση με λουκέτα μανδάλιοση με κλειδιά ασφάλεια λειτουργίας οδηγίες συντήρησης προληπτική συντήρηση συντήρηση μετά από σφάλμα αντικατάσταση του μπλοκ με τις λυχνίες ένδειξης τάσης πίνακας εξάλειψης βλαβών ανταλλακτικά συμπληρωματικά υλικά κατ επιλογή υπηρεσίες της Σνεντέρ Ελεκτρίκ

126 σημειώσεις

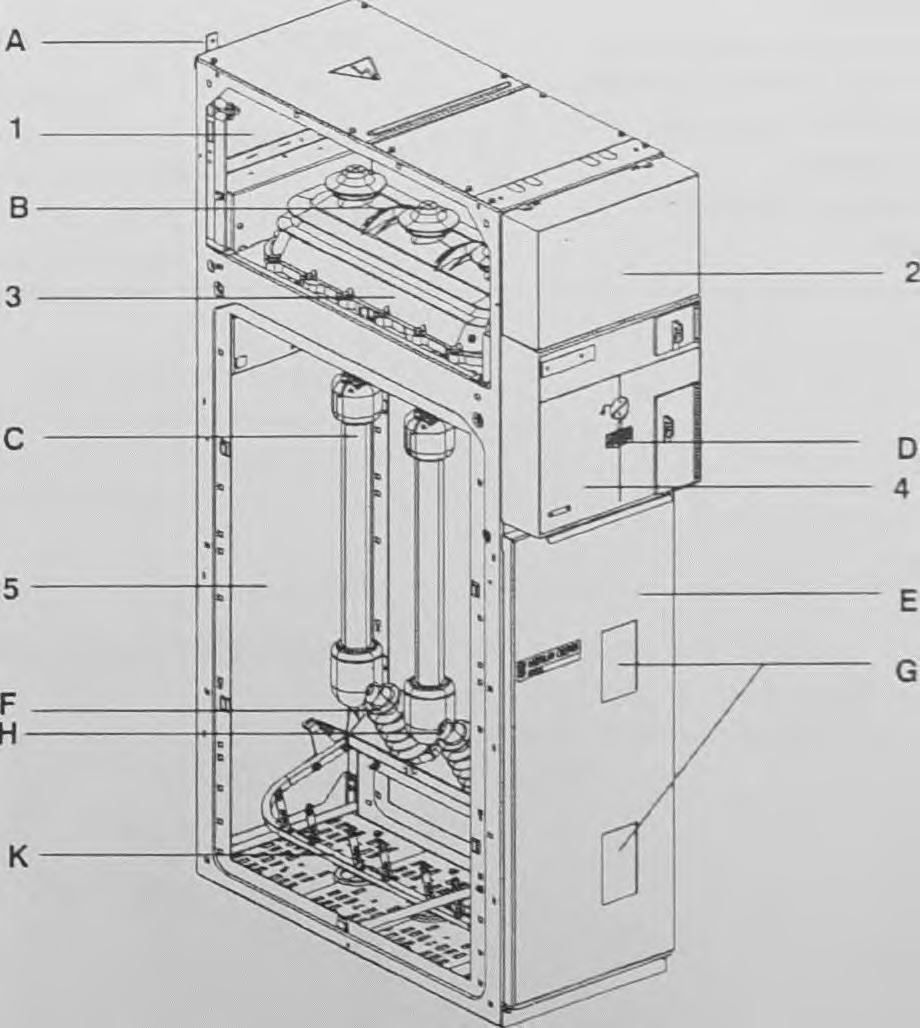

127 γενική περιγραφή ΙΜ: πεδίο αποζεύκτη φορτίου 1: διαμέριομα μπαρών 2: διαμέρισμα χαμηλής τάσης 3: διαμέρισμα εξοπλισμού ; αποζεύκτης φορτίου και γειωτής 4: διαμέριομα μηχανισμού λειτουργίας, ορατή ένδειξη απόζευξης 5: διαμέρισμα σύνδεσης καλωδίων Α: σημείο σύνδεσης της μπάρας γείούοης μεταλλικών Β: σημεία σύνδεσης των μπαρών C: κάτω στοιχείο εξομάλυνσης πεδίου και σύνδεση καλωδίων D: λυχνία ένδειξης τάσης Ε: χωρητικοί καταμεριστές τάσης F: αφαιρούμενο μπροστινό κάλυμμα G; παράθυρα επιθεώρησης της σύνδεσης καλωδίων ΡΜ: πεδίο ασφαλειοαποζεύκτη φορτίου 1: διαμέρισμα μπαρών 2; διαμέρισμα χαμηλής τάσης 3: διαμέρισμα εξοπλισμού : αποζεύκτης φορτίου και γειωτής 4: διαμέρισμα μηχανισμού λειτουργίας, ορατή ένδειξη απόζευξης 5: διαμέρισμα σύνδεσης των καλωδίων και τοποθέτησης των ασφαλειών Α: σημείο σύνδεσης της μπάρας γείωσης μεταλλικών Β: σημεία σύνδεσης των μπαρών C: ασφάλειες D; λυχνία ένδειξης τάσης Ε: αφαιρούμενο μπροστινό κάλυμμα F: κάτω στοιχείο εξομάλυνσης πεδίου και σύνδεσης καλωδίων G; παράθυρα επιθεώρησης των ασφαλειών και της θέσης του κάτω γειωτή Η; χωρητικοί καταμεριστές τάσης Κ; κάτω γειωτής

128 QM: πεδίο ασφαλειοαποζεύκτη - ασφάλειες με επικρουστήρα (Strieker pin) 1: διαμέρισμα μπαρών 2: διαμέρισμα χαμηλής τάσης 3: διαμέρισμα εξοπλισμού : αποζεύκτης φορτίου και γειωτής 4: διαμέρισμα μηχανισμού λειτουργίας, ορατή ένδειξη απόζευξης 5: διαμέρισμα σύνδεσης των καλωδίων και τοποθέτησης των ασφαλειών Α: σημείο σύνδεσης της μπάρας γείωσης μεταλλικών Β: σημεία σύνδεσης των μπαρών C: λυχνία ένδειξης τάσης D; μηχανισμός απόζευξης, όταν τακεί έστω και μία ασφάλεια (QM) Ε: μηχανική ένδειξη απόζευξης από τηγμένη ασφάλεια F: ασφάλειες G: παράθυρα επιθεώρησης των ασφαλειών και της θέσης του κάτω γειωτή Η: κάτω στοιχείο εξομάλυνσης πεδίου και σύνδεσης καλωδίων Κ; χωρητικοί καταμεριστές τάσης L: κάτω γειωτής Μ: αφαιρούμενο μπροστινό κάλυμμα

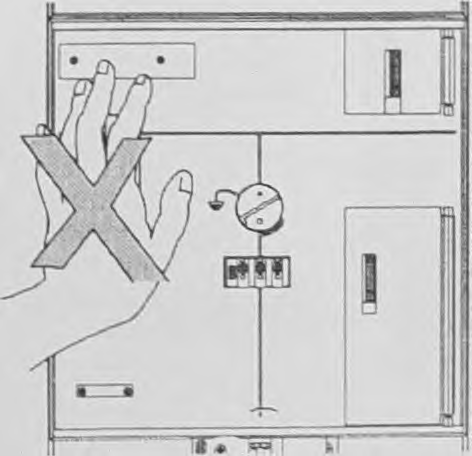

129 οδηγίες μεταφοράς και αποθήκευσης χαρακτηριομός του πεδίου ί Π Α: ενδεικτική πινακίδα (για χρήση από τον πελάτη) Β: τεχνικά χαρακτηριστικά του πεδίου C: πινακίδα με την επωνυμία του κατασκευαστή Ε: πινακίδα για τον κινητήρα εξοπλισμού (προαιρετική) Π Αριθμός σειράς D1: στερεωμένος στην πρόσοψη του διαμερίσματος μηχανισμού λειτουργίας D2: κολλημένος στο πίσω μέρος της πρόσοψης του διαμερίσματος χαμηλής τάσης D3: κολλημένος στο πάνω δεξιά μέρος του πλαισίου παρελκόμενα του πεδίου Είναι τοποθετημένα στο πεδίο παρελκόμενα του πίνακα 1 χειριστήριο 2 πλαϊνά μεταλλικά καλύμματα* 1 σακουλάκι με βίδες και παξιμάδια για τη στερέοκιη των μεταλλικών πλαϊνών καλυμμάτων* * Στην περίπτωση που ο πίνακας παραδίδεται συναρμολογημένος, τα μεταλλικά πλαϊνά καλύμματα είναι ήδη τοποθετημένα βάρος ΙΜ; 120 kg ΡΜ: 130 kg QM: 130 kg Μην επιχειρήσετε ποτέ να μετακινήσετε το πεδίο ασκώντας δύναμη στο κάλυμμα ελέγχου - χειρισμού.

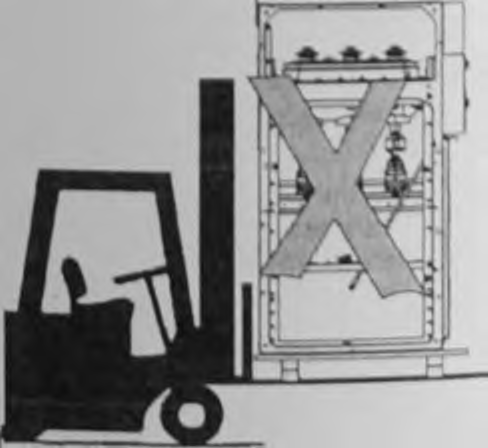

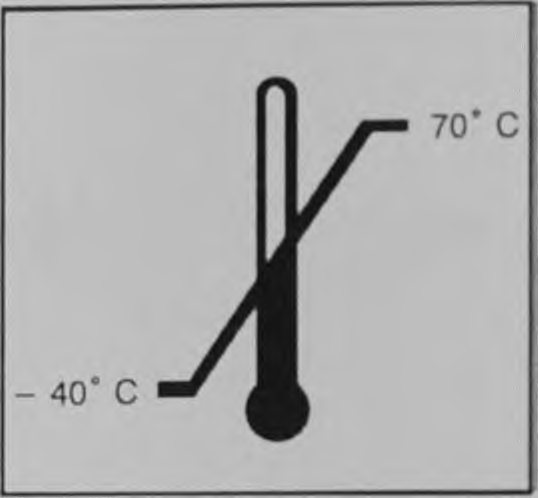

130 διαστάσεις 3β, t ίγ L2 'u 1 Δη i 1 II; Μ!. ars ί: μεταφορά με ανάρτηση ^άχιστο μήκος, L mm Στην περίπτωση που το πεδίο περιλ^βάνει επιπλέον κιβώτιο Χ.Τ. ή κανάλι όδευσης καλωδίων. Ελάχιστο μήκος, L π Στην περίπτωση που το πεδίο δεν περιλαμβάνει επιπλέον κιβώτιο Χ.Τ. ή κανάλι όδευσης καλωδίων μεταφορά με περονοφάρο όχημα

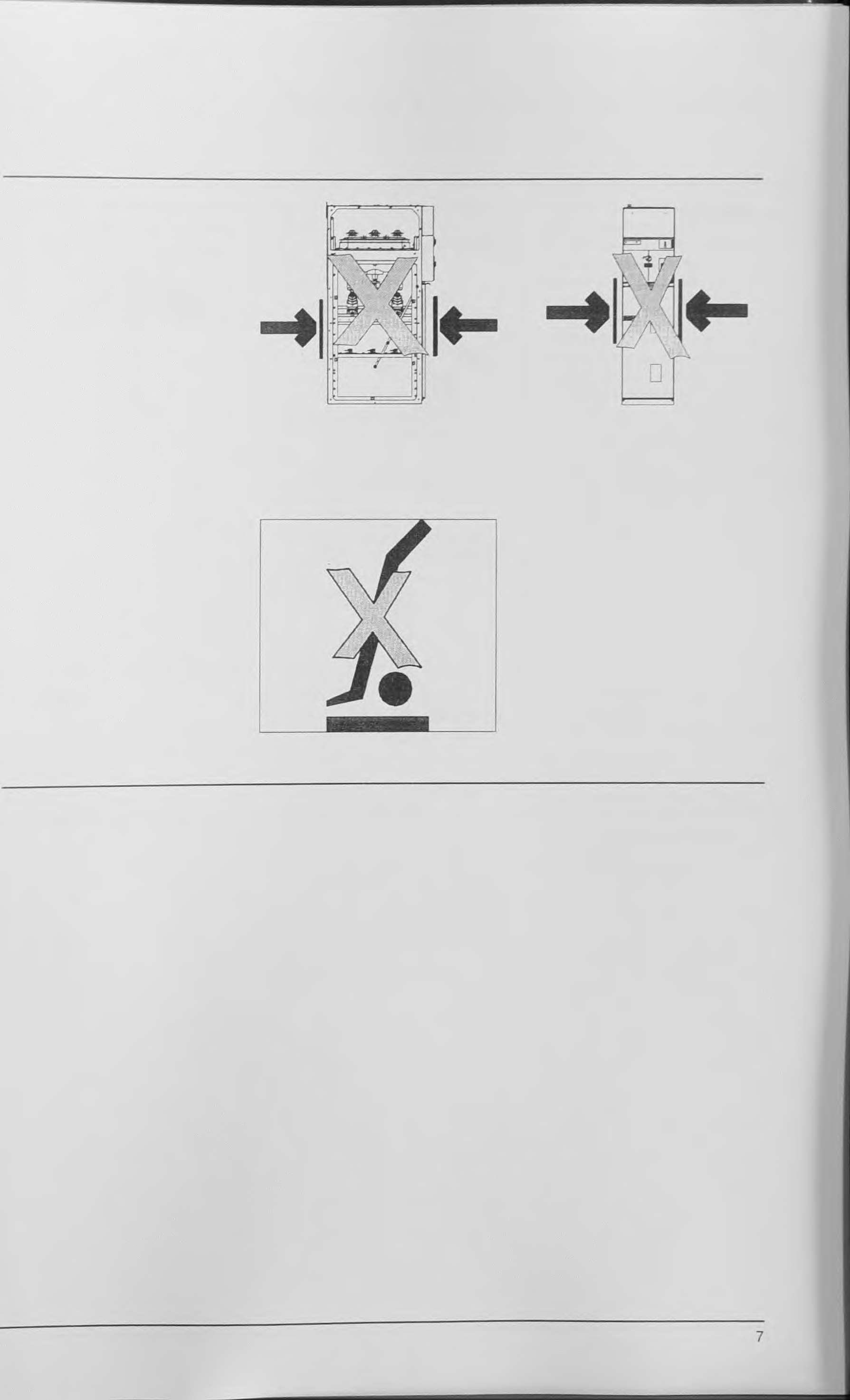

131

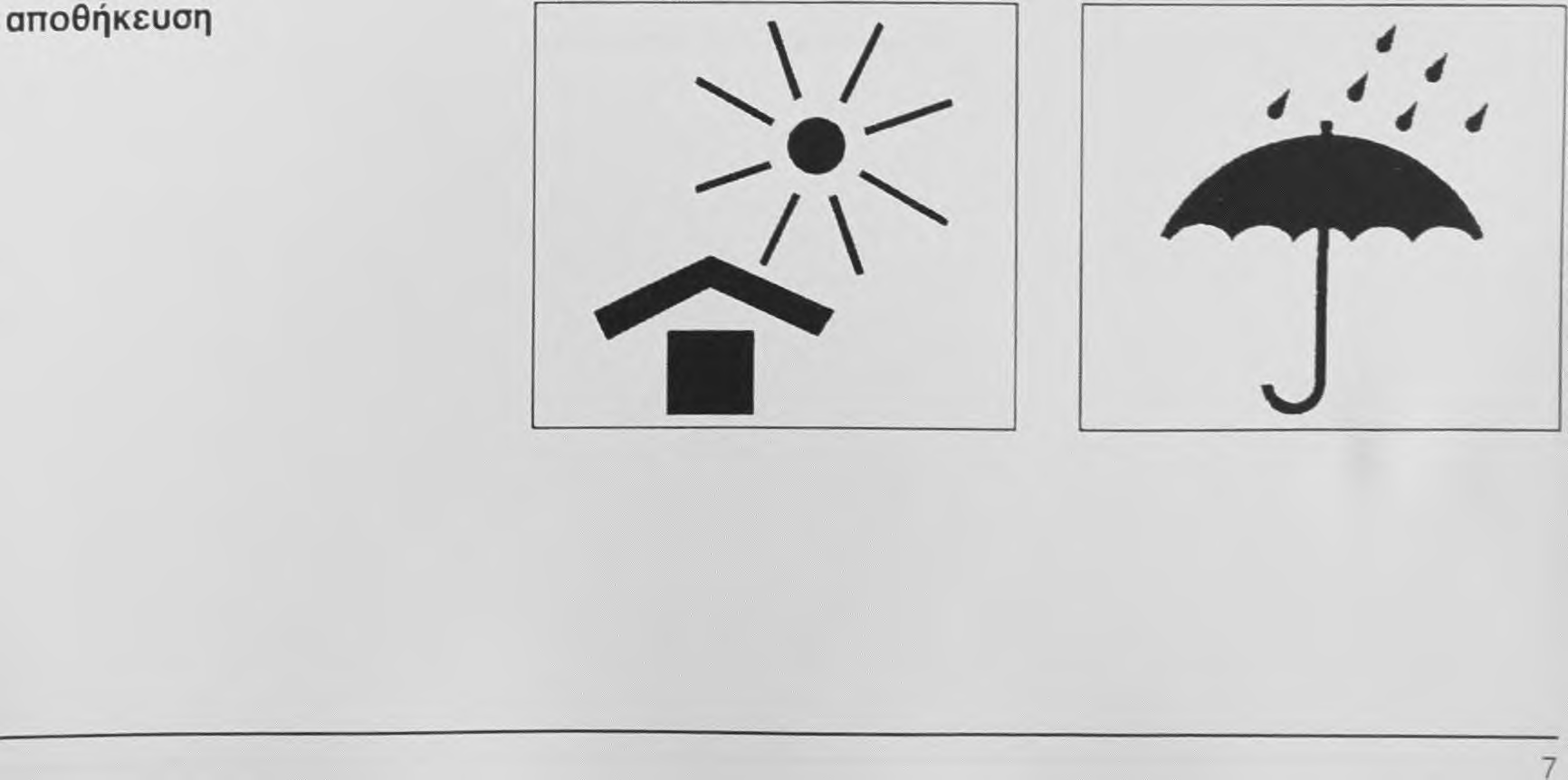

132 αποθήκευση f - 40* C Μ

133 συμβουλές εγκατάστασης και λειτουργίας η αντοχή του εξοπλισμού με την πάροδο του χρόνου σε έναν υποσταθμό μέσης τάσης εξαρτάται από 3 κύριους παράγοντες: Από τη σωστή σύνδεση των καλωδίων Μ.Τ.: οι νέες τεχνολογίες κατασκευής ακροκιβωτίων (ψυχροσυστελόμενα ακροκιδώτια) προσφέρουν ευκολία στην εγκατάσταση τους και παρέχουν μεγαλύτερη αντοχή στο πέρασμα του χρόνου. Είναι δε κατάλληλα για περιοχές με επιβαρυμένες, λόγω μόλυνσης, συνθήκες λειτουργίας. Από την επίδραση της υγρασίας; η εγκατάσταση θερμαντικών σωμάτων είναι απαραίτητη σε περιοχές με μεγάλη υγρασία και υψηλές θερμοκρασιακές διαφορές. Από τις συνθήκες αερισμού: Η διαστασιολόγηση των ανοιγμάτων αερισμού πρέπει να γίνεται σομςκονα με τις θερμικές απώλειες του υποσταθμού. Τα ανοίγματα πρέπει να προβλέπονται κοντά στον μετασχηματιστή, έτσι ώστε να αποφεύγεται η έντονη κυκλοφορία αέρα στον πίνακα Μ.Τ. Συνιστούμε τον έλεγχο των διακοπτών ανά τακτά χρονικό διαστήμστσ (το αργότερο ανά 2 έτη). Σε περιπτώσεις μη κσνονικών συνθηκών λειτουργίας (θερμοκρασία εκτός των ορίων -5 C και 40 C, ύπαρξη έντονης σκόνης, διαβρωτικών αερίων κ.λ.π.) απευθυνθείτε στο τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ προκειμένου να εξετασθούν οι λύσεις που θα εξασφαλίσουν την ομαλή εγκατάσταση και λειτουργία του εξοπλισμού. Το τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ είναι στη διάθεσή σας για: Τη διάγνωση τυχόν προβλημάτων. Την παροχή των απαραίτητων οδηγιών συντήρησης. Την προσφορά συμβολαίων συντήρησης. Την πρόταση λύσεων.

134 σημειώσεις

135 οδηγίες εγκατάστασης προετοιμασία των πεδίων πριν από τη αυναρμολόγηση του πίνακα Κατάσταση κατά την παράδοση: Θέση του γειωτή κατά την παράδοση του πεδίου: κλειστός - : βίδα+ροδέλα -ε > : 6ίδα+ροδέλα+παξιμάδι ασφαλείας Αφαιρέστε το μπροστινό κάλυμμα A και κατόπιν τις ξύλινες βάσεις Β. Μετακινήστε το μπροστινό κάλυμμα του διαμερίσματος της χαμηλής τάσης C και πς λαβές ανάρτησης D και Ε. Αφαιρέστε το μεταλλικό κάλυμμα της οροφής G (4 βίδες). Αφαιρέστε το μεταλλικό κάλυμμα της οροφής Η (6 βίδες). τοποθέτηση των πλαϊνών καλυμμάτων του πεδίου (μόνον εάν το πεδίο βρίσκεται στο τέλος του πίνακα) Παξιμάδια και βίδες περιλαμβάνονται στο σακουλάκι S4: (μόνο βίδες ΗΜ 6x12),ρτ Μ Hi ί >, Τοποθετήστε 10 παξιμάδια τύπου κλωβού στο πλευρικό τοίχωμα του πεδίου (συμβουλευτείτε τις οδηγίες που ακολουθούν). Σε περίπτωση που ο εξοπλισμός έχει κατασκευαστεί πριν από το Φεβρουάριο του 1995, το πλαϊνό κάλυμμα του συγκεκριμένου πεδίου θα πρέπει να αντικατασταθεί.

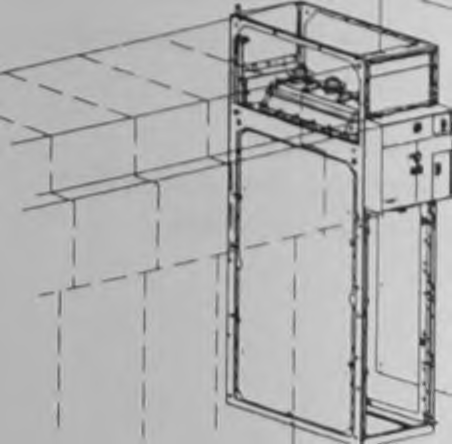

136 β ip, I 1. Από την εξωτερική πλευρά του πεδίου, βάλτε το παξιμάδι τύπου κλωβού στην τετράγωνη τρύπα 2. Περιστρέψτε το παξιμάδι έτσι ώστε να είναι σχεδόν κατακόρυψο μέσα στο πεδίο. 3. Πιέστε το παξιμάδι στην κατεύθυνση που δείχνει το βελάκι, έτσι ώστε η κορυφή του να ασφαλίσει πίσω από το μεταλλικό ασφάλιση του πλαϊνού καλύμματος του πεδίου Η ανάλυση που ακολουθεί αφορά στην ασφάλιση του αριστερού πλαϊνού καλύμματος. Ασφαλίστε το δεξί πλαϊνό κάλυμμα κατά τον ίδιο ακριβώς τρόπο. : βίδα+ροδέλα Ε> : βίδα+ροδέλα+παξιμάδι ασφαλείας Τοποθετήστε το πλαϊνό κάλυμμα Συναρμολογήστε τις βίδες στα αντίστοιχα παξιμάδια τύπου κλωβού. Συναρμολογήστε τις βίδες στο αντίστοιχα παξιμάδια αοφολείας Σωστή στερέωση των παξιμαδιών με τις βίδες (το παξιμάδι τοποθετείται εντός του πεδίου) Τοποθετήστε το δεύτερο πλαϊνό κάλυμμα κατά τον ίδιο ακριβώς τρόπο.

137 συναρμολόγηση του πίνακα Παξιμάδια και βίδες περιλαμβάνονται στο σακουλάκι S1: (μόνο βίδες ΗΜ 6x16) - > : βίδα+ροδέλα+παξιμάδι Λ C Τοποθετήστε τα διάςκ3ρα πεδία μεταξύ τους (τα παξιμάδια και οι βίδες πού περισσεύουν είναι για τις μπάρες γείοχίης). Κατεύθυνση στερέωσης των βιδών. Κ: αριστερό πεδίο L: δεξί πεδίο Μ; χρησιμοποιείται για να ενώσει τα 2 πεδία Βίδες ΗΜ 6x60 για μέτρια ούσφιξη Ροπή αύοφίξης; 6 Nm στερέωση στσ δάπεδο (Παξιμάδια και βίδες δεν περιλαμβάνονται)

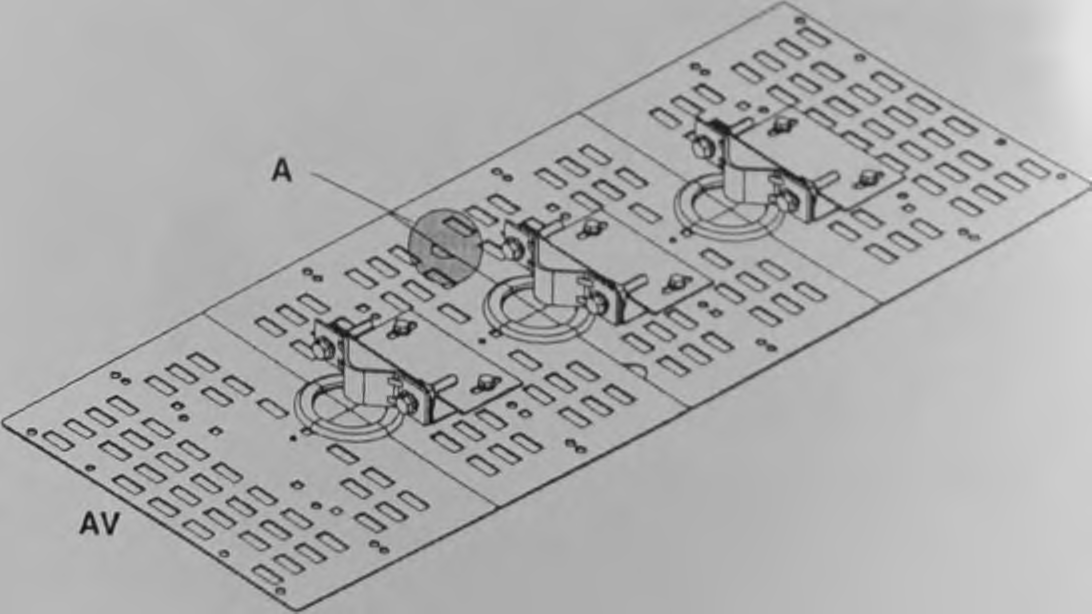

138 τοποθέτηση των μπαρών μετά την εγκατάσταση των πεδίων στο χώρο λειτουργίας τους Σακουλάκι με τα παρελκόμενα: τάση > 12 kv S2: τάση S 12 kv S6: Απαιτούμε να εργαλεία: 1 δυναμόκλειδο (1 έως 50 Νπ\) 1 μειωττγχίς (1/4-3/8) 1 προέκταση β mm 1 αρσενικό εξαγωνικό (β πνπ) ή 1 θηλυκή εξαγωνικη υποδοχή Σύνδεση μπαρών. Ροπή σύσφι^ς: 28 Nm. Τάση S 12 kv (σακουλάκι S8: ) Συναρμολόγηση χωρίς στοιχεία εξομάλυνσης πεδίου. Τάση > 12 kv (σακουλάκι S2: ) Στοιχείο εξομάλυνσης πεδίου στη σωστή θέση. Στοιχείο εξομάλυνσης πεδίου ο λάθος θέση (κίνδυνος ζημιάς). Συναρμολογήστε τη μεταλλική πλάτη οροφής Η (τα παξιμάδια πρέπει να βρίσκονται μέσα στο πεδίο). Συναρμολογήστε τη μεταλλική πλάτη οροφής G,

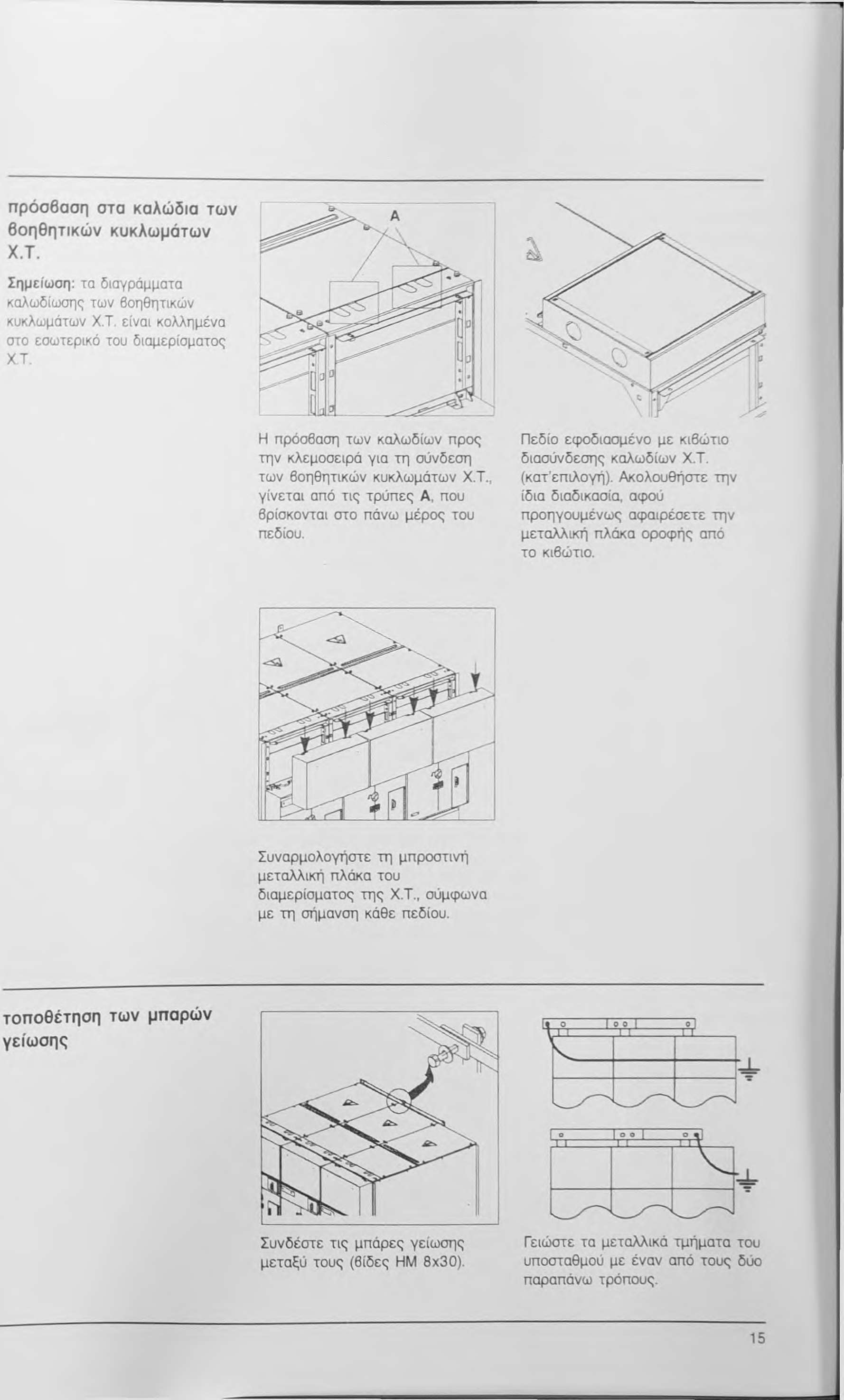

139

140 αποθήκευση του χειριστηρίου Στερεώστε το χειριστήριο στσ τοίχο κατά τρόπο που να επιτρέπει την ευκολία στους χειρισμούς (οι βίδες δεν περιλαμβάνονται) σύνδεση των καλωδίων Μ.Τ. σε πεδία τύπου ΙΜ Για τον περιορισμό της μηχανικής καταπόνησης στα σημεία αύνδεστκ;, βεβαιωθείτε ότι τα καλώδια Μ.Τ. έχουν την κατάλληλη ακτίνα καμπυλότητας. Ακροδέκτης του καλωδίου ισχύος για έλεγχο Η τοποθέτηση των ακροκιβωτίων θα πρέπει να γίνεται ούμφωνα με τον κανονισμό ΗΝ 68 S 06. (Ακροδέκτες καλωδίων Χαλκού / Αλουμινίου ούμφωνα με τον κανονισμό ΗΝ 68 S 90). Τοποθεπ)στε τη βάση στήριξης των καλωδίων ισχύος. (βίδες ΗΜ 6χ1β). υπάρχουν δύο δυνατότητες τοποθέτησης: Α. χωρίς τοροειδείς Μ/Σ εντοπισμού σφαλμάτων

141

142 Τοποθετήστε τον τοροειδή στο καλώδιο ισχύος. Προχωρήστε στην καλωδίωση της Χ.Τ. Συνδέστε το καλώδιο ισχύος στο στοιχείο εξομάλυνσης πεδίου που αντιστοιχεί στην φάση L1. Χρησιμοποιήστε ένα δυναμόκλειδο με υποδοχή των 19 mm για να σφίξετε το καλώδιο στη βίδα Ροπή σύσφιξης: 50 Nm. Στερεώστε το καλώδιο στη βάση στήριξής του που βρίσκεται στον μεταλλικό πάτο (βίδες ΗΜ 8x50). Τοποθετήστε το δεύτερο μεταλλικό πάτο. για τη σύνδεση των φάοεων L2 και L3 ακολουθήστε την ίδια διαδικασία που προηγήθηκε για τη σύνδεση της φάσης L1. τα καλώδια Χ.Τ. που έρχονται από τους τοροειδείς περνάνε μέθα από το άνοιγμα που υπάρχει στον μεταλλικό πάτο.

143 των καλωδίων και των τοροειδών με έναν από τους 3 παραπάνω τρόπους (οι βίδες περιλαμβάνονται). σύνδεση των καλωδίων Μ.Τ. σε πεδία τύπου ΡΜ και QM μην στερεώνετε τα καλώδια πάνω στους μεταλλικούς πάτους. 7 ^ i ^ 0 0 ^ f Ανοίξτε το γειωτή χρησιμοποιώντας το χειριστήριο. Στερεώστε τα καλώδια με την ίδια σειρά όπως και στα πεδία τύπου ΙΜ. Χρησιμοποιήστε ένα δυναμόκλειδο με υποδοχή των 16 mm για να σφίξετε τις βίδες. Ροπή σύσφιξης: 50 Nm. Μ! 0 Κλείστε το γειωτή.

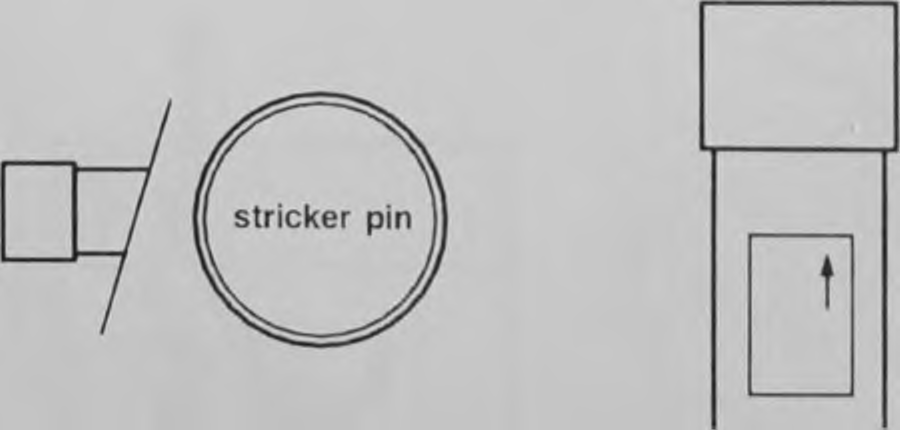

144 τοποθέτηση των ασφαλειών σε πεδία τύπου ΡΜ και QM Υπενθύμιση: Ελέγξτε την κατάσταση των ασφαλειών πριν από την τοποθέτησή τους. Σηκώστε το κάλυμμα του πάνω στοιχείου εξομάλυνσης πεδίου, Εφαρμόστε το κάτω μέρος της ασφάλειας στην κάτω υποδοχή της βάστις αος>αλειών. Σημείωση: ΑντικαταστεΙστε και τις τρεις ασφάλειες Μ.Τ. όταν έστω και μία από αυτές τακεί. Μην ξαναναχρησιμοποιείτε ασφάλειες που έχουν ήδη χρησιμοποιηθεί. ετικέτα της να βρίοκεται μπροστά. σε πεδία τύπου QM Τοποθετήστε ασφάλειες με επικρουστήρα (Strieker pin), c οποίες κατά την τήξη τους προκαλούν το άνοιγμα του αποζεύκτη φορτίου. Στο επάνω μέρος της ασφάλειας με επικρουστήρα, φαίνονται τα στοιχεία του παραπάνω σχήματος. Τα χαρακτηριστικά της ασφάλειας καθώς και η κατεύθυνση με την οποία τοποθετείται είναι τυπωμένα στην ετικέτα που βρίσκεται πάνω στην ασφάλεια. Περιστρέψτε την ασφάλεια ώστε η ετικέτα της να βρίσκεται μπροστά (ο επικρουστήρας θα πρέπει να έχει φορά προς τα πάνω).

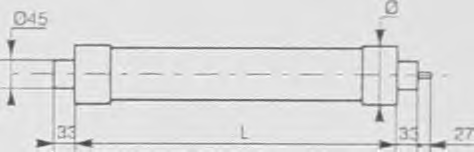

145 επιλογή ασφαλειών για την προατασία μετασχηματιστών Η ονομαστική ένταση των ασφαλειών που χρησιμοποιούνται στα πεδία ΡΜ και QM, εξαρτώνται μεταξύ άλλων από τα ακόλουθα την τάση λειτουργίας του Μ/Σ, την ονομαστική ισχύ του Μ/Σ, τον τύπο της ασφάλειας (βλέπε τις οδηγίες του κατασκευαστή). Είναι δυνατόν να χρησιμοποιηθούν διάφοροι τύποι ασφαλειών - Ασφάλειες τύπου Solefuse σύμφωνα με τον κανονισμό υτε NFC Ασφάλειες τύπου Fusarc CF σύμφωνα με τα πρότυπα IEC και DIN διαστάσεις ασφαλειών Παράδειγμα: για την προστασία ενός Μ/Σ ονομαστικής ισχύος 400 kva και τάσης λειτουργίας 10 kv, επιλέγουμε είτε ασφάλειες Solefuse ονομαστικής έντασης 43Α, είτε ασφάλειες CF Fusarc ονομαστικής έντασης 50Α. Παρακαλοϋμε συμβουλευθείτε μας για πληροφορίες σχετικά με την τοποθέτηση των ασφαλειών. Solefuse (σύμφωνα με τους κανονιαμούς UTE) - κ Η ο^βι ; 450 ονομ. ονομαστικό βάρος τάση ρεύμα m (Α) (kg) CF Fusarc (κατά DIN) πίνακας επιλογής ασφαλειών Παρακαλούμε, απευθυνθείτε στην εταιρεία μας, για διαφορετικές (οι τιμές του πίνακα δίνονται σε A συνθήκες λειτουργίας για θερμοκρασία -5 C < θ < 40 C χωρίς μόνιμη υπερφόρτιση του (υπερφόρτιση, θερμοκρασία (*) παρακαλούμε, απευθυνθείτε λειτουργίας μεγαλύτερη από 40 C) στην εταιρεία μας. ιάοη ιοχύς μεταοχηματιστή (kva) Κανονιομός υτέ NFC νική ΠΕρΙπτωαη, κανονιομός υτέ NFC

146 σημειώσεις

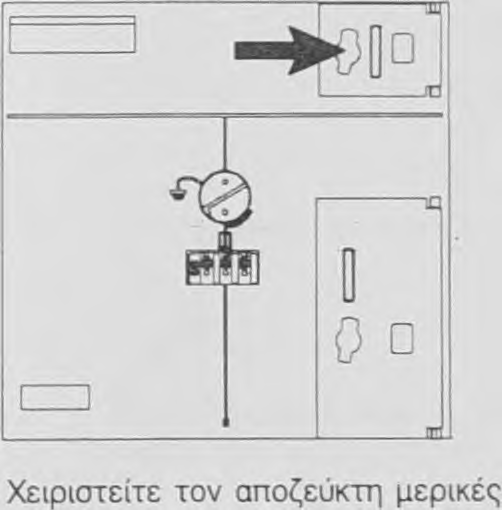

147 οδηγίες για θέση σε λειτουργία έλεγχοι πριν από την ενεργοποίηση Βεβαιωθείτε ότι τίποτε δεν έχει ξεχαοτεί οτο διαμέρισμα σύνδεσης καλωδίων. Βεβαιωθείτε για όλες τις φάσεις: ότι η ασφάλεια έχει τοποθετηθεί σωστά ότι το κάλυμμα του στοιχείου εξομάλυνσης πεδίου έχει κλείσει σωστά ότι ο τυροειδής Μ/Σ εντοπισμού σφαλμάτων έχει τοποθετηθεί σωστά Επανατοποθετήστε το μπροστινό μεταλλικό κάλυμμα. χειρισμοί εκτός τάσης Ι ή 1 ^ ενεργοποίηση των καλωδίων Μ.Τ. Ο αποζεύκτης θα πρέπει να είναι στην ανοικτή θέση (βλέπε: οδηγίες χειρισμών σελ. 27).

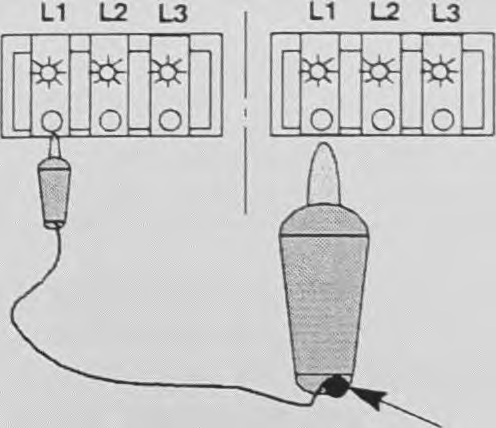

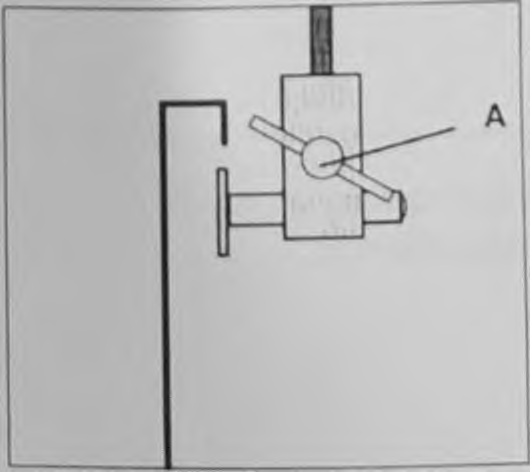

148 λυχνίες ένδειξης τάσης Μόλις ενεργοποιήσετε τα καλώδια, οι λυχνίες ένδειξης τάσης θα πρέπει να ανάψουν. έλεγχος διαδοχής φάσεων Εάν οι φάσεις συμπίπτουν, η ενδεικτική λυχνία παραμένει σβηστή. Εάν οι φάσεις δεν συμπίπτουν η ενδεικτική λυχνία ανάβει έλεγχος των καλωδίων Καθορισμός φάσης ή έγχυση ρεύματος για τον εντοπισμό σφάλματος. κλείστε το γειωτή αφαιρέστε το μπροστινό μεταλλικό κάλυμμα τοποθετήστε τη συσκευή γείοκιης Προσαρμόστε την πλεξούδα γείωσης στο σφικτήρα A και συνδέστε τους ακροδέκτες στα 3 σημεία σύνδεσης καλοοδίων Β. Κάτοψη της σύνδεσης στο σφικτήρα Α. Σωστή συνδεσμολογία.

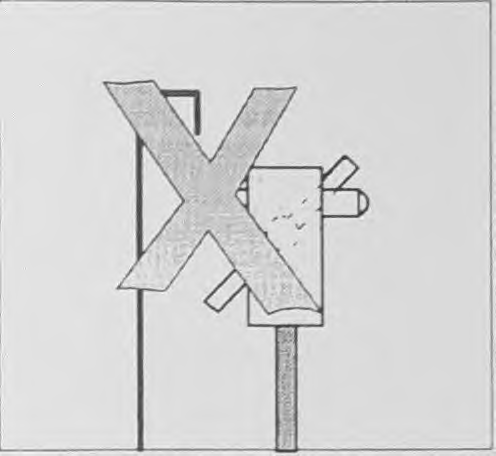

149 Λανθασμένη συνδεομολογία. Ανοίξτε το γειωτή για τους ελέγχους μόνωσης των καλωδίων.

150 σημειώσεις

151 οδηγίες χειρισμών χειροκίνητοι χειρισμοί και οπτική ένδειξη της κατάστασης των πεδίων τύπου ΙΜ, ΡΜ και QM Τοποθετήστε το χειριστήριο όπως φαίνεται στο σχήμα, για χειρισμούς ανοίγματος προς τα κάτω. Τοποθετήστε το χειριστήριο όπως ςκιίνεται στο σχήμα, για χειρισμούς κλεισίματος προς τα πάνω. = τ 1 0 Μπροστινό κάλυμμα για μηχανισμό λειτουργίας CIT. r z j m i 1 «a Μπροστινό κάλυμμα για μηχανισμό λειτουργίας CI1. = T IS- Μπροστινό κάλυμμα για μηχανισμό λειτουργίας CI2. J: ένδειξη φόρτισης ελατηρίου

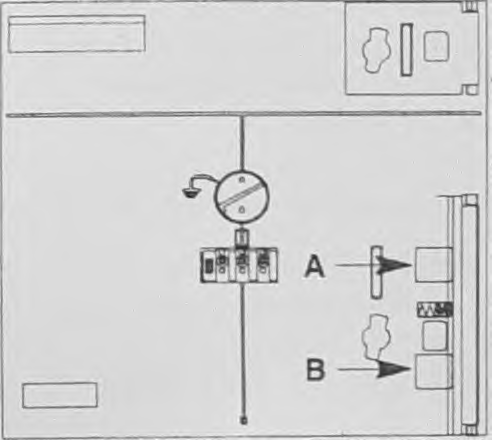

152 Β 0 0 Ανοιγμα του γειωτή για τους μηχανισμούς λειτουργίας CIT, CI1 και CI2. ΚλεΙαμο του αποζεύκτη φορτίου για τους μηχανιομούς λειτουργίας CIT και CI1. β [= "^1 ΦΟρτιση ελατηρίου για μηχανισμό λειτουργίας CI2. Κλείσιμο του αποζεύκτη φορτίου για μηχανισμό λειτουργίας CI2 με πίεση του μπουτόν Α. ^ 3 W ] CZZ] 4 Άνοιγμα του αποζεύκτη φορτίου για μηχανισμό λειτουργίας CIT. Άνοιγμα του αποζεύκτη ςιορτίου για τους μηχανισμούς λειτουργίας CI1 και CI2 με πίεση του μπουτόν Β.

153 ΠΡΟΣΟΧΗ: Στο μηχανισμό λειτουργίας CI2, το κλείσιμο του γειωτή θα πρέπει να γίνεται ΜΟΝΟ όταν τα ελατήρια έχουν αποφορτιστεί. νισμούς CIT, CI1 ή CI2, αφού προηγουμένως ελέγξετε ότι το πεδίο είναι εκτός τάσης (βλέπε λυχνίες ένδειξης τάσης οελ. 24). οπτική ένδειξη της κατάστασης των ασφαλειών σε πεδία τύπου QM Ασφάλειες σε καλή κατάσταοη (άσπρη ένδειξη). Μία ή περισσότερες ασφάλειες τηγμένες (κόκκινη ένδειξη). αποφόρτιση του ελατηρίου μηχανισμού λειτουργίας CI2 ΓΊη hi ι C [= Πεδίο απενεργοποιημένο: Ο κινητήρας δεν βρίσκεται σε λειτουργία (ελατήριο φορτισμένο). Κλείστε το διακόπτη πιέζοντας το μπουτόν Α. Ανοίξτε το διακόπτη πιέζοντας το μπουτόν Β. Πεδίο ενεργοποιημένο: Ο κινητήρας βρίσκεται σε λειτουργία φορτίζοντας το ελατήριο. Ανοίξτε το διακόπτη πιέζοντας το μπουτόν Β. ΠΡΟΣΟΧΗ: ο χειρισμός αυτός, μπορεί να προκαλέοει την καταστροφή του μηχανισμού λειτουργίας. Προχωρήστε στους παραπάνω χειρισμούς μόνο όταν είναι απολύτως αναγκαίο.

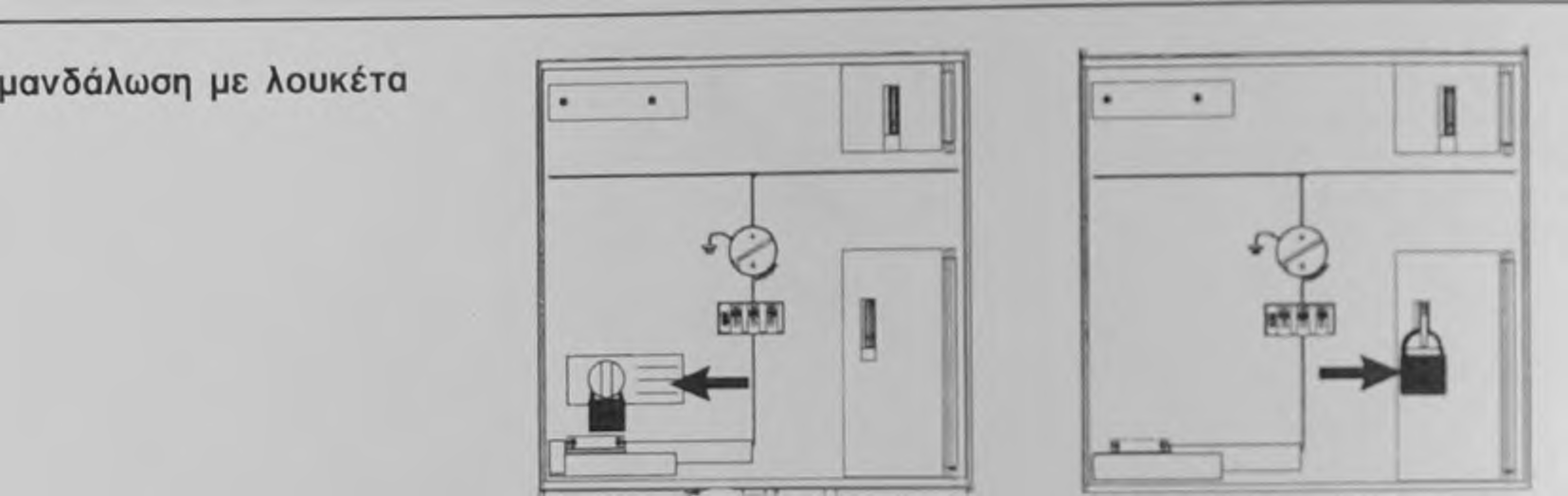

154 Μανδάλωοη με λουκέτο του κινητήρα οπλιομού (κατ'επιλογή). Κλειδώστε τον κινητήρα οπλισμού σε θέση εκτός" χρησιμοποιώντας ένα λουκέτο προτού ανοίξετε τον αποζεύκτη ςκιρτίου. Είναι δυνατό το κλείδωμα του κινητήρα σε θέση εντός ή εκτός". Κλείδωμα του αποζεύκτη φορτίου στην ανουιτή ή στην κλειστή θέση με τη χρήση 1. 2 ή 3 λουκέτων (διάμετρος λουκέτου 8mm). t I Κλείδωμα του γειωτή στην ανοικτή ή στην κλειστή θέση με τη χρήση 1, 2 ή 3 λουκέτων (διάμετρος λουκέτου 8mm). Κλείδωμα του αςιαρούμενου μπροστινού καλύμματος μανδάλωοη με κλειδιά Για οδηγίες που αψορούν στην τοποθέτηση και χρήση κλειδιών, συμθουλευθείτε το σχετικό φυλλάδιο ΕΝ. ασφάλεια λειτουργίας Το μπροστινό κάλυμμα μπορεί να αφαιρεθεί ή να τοποθετηθεί μόνο όταν ο γειωτής είναι κλειστός.

155 σημειώσεις

156 σημειώσεις

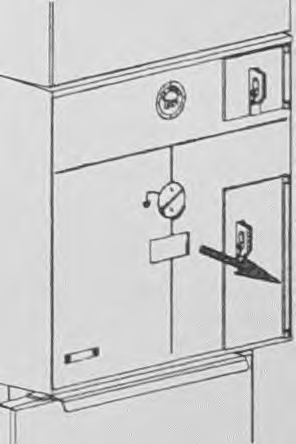

157 οδηγίες συντήρησης προληπτική συντήρηση Για οποιαδήποτε ερώτηση παρακαλούμε απευθυνθείτε στο τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ (σελ. 37) Ποτέ μην χρησιμοποιείτε λιπαντικό για το μηχανισμό λειτουργίας. Κομμία ιδιαίτερη ουντήρηοη δεν απαιτείται σε κανονικές συνθήκες λειτουργίας (θερμοκρασία μεταξύ -5 C και 40 C). Για δύσκολες συνθήκες λειτουργίας (βεβαρημένη ατμόσφαιρα, σκόνη, θερμοκρασίες κάτω από -5 C ή πάνω από 40 C, κ.λ.π.), απευθυνθείτε στο τμήμα Υπηρεσιών της Σνεντέρ Ελεκτρίκ. συντήρηση μετά απο σφάλμα Αντικατάσταση των ασφαλειών το πεδίο θα πρέπει να είναι απενεργοποιημένο ο αποζεύκτης ςκτρτίου θα πρέπει να είναι ανοικτός ο γειωτής θα πρέπει να είναι κλειστός Ανοίξτε το μπροστινό κάλυμμα προκειμένου να έχετε πρόσβαση στις ασφάλειες. Σημαντική παρατήρηση; τα διεθνή πρότυπα IEC & 23.2 προτείνουν την αντικατάσταση και των 3 ασφαλειών Μ.Τ. όταν κάποια από αυτές τακεί. Μετακινήστε πρώτα το επάνω μέρος της ασφάλειας. Στη συνέχεια, αιραιρέστε την ασφάλεια από τη βάση της, με κίνηση προς τα πάνω. Για την τοποθέτηση καινούργιων ασφαλειών, ανατρέξτε στο κεφάλαιο τοποθέτηση των ασφαλειών σε πεδία τύπου ΡΜ και QM οελ. 20. αντικατάσταση του μπλοκ με τις λυχνίες ένδειξης τάσης Τραβήξτε με το χέρι τις λυχνίες ένδειξης τάσης προς τα έξω (ο πίνακας μπορεί να είναι ενεργοποιημένος).

158 π ίνακας ε ξά λ ειψ η ς βλαβών πεδία τύπου ΙΜ, ΡΜ και QM οι λυχνίες ένδειξης τάσης δεν ανάβουν το μπροστινό κάλυμμα δεν μπορεί να βγει ή να τοποθετηθεί στη θέση του 0 χειρισμός του γειωτή είναι αδύνατος 0 χειρισμός του αποζεύκτη φορτίου είναι αδύνατος > βεβαιωθείτε ότι τα καλώδια εισόδου είναι υπό τάση ελέγξτε τις λυχνίες ένδειξης τάσης βεβαιωθείτε όπ ο αποζεύκτης φορτίου (πεδίο ΡΜ, QM) είναι κλειστός ' ελέγξτε όπ οι ασφάλειες έχουν τοποθεττ)θει οωστά ' βεβαιωθείτε όπ οι α ο φ ά ^ ς είναι σε καλή κατάσταση ^ ' βεβαιωθείτε όπ ο γειωττυ; είναι κλειστός > βεβαιωθείτε όπ ο αποζεύττης φορτίου είναι ανοικτός ^ ' > βεβαιωθείτε όπ ο γειωτής είναι ανοικτός κ ινητή ρ α ς οπ λισμού (κα τ'επ ιλο γή) ' ο χειρισμός με ηλεκτρική εντολή είναι αδύνατος ελέγξτε τις ασφάλειες Χ.Τ. που είναι τοποθετημένες στην πλακέτο CIP2 ελέγξτε πς ηλεκτρικές μονδαλώοεις (εισαγωγή του χειριστηρίου) ' βεβαιωθείτε όπ ο μοχλός χειρισμού του γειωτή έχει φθάσει στο κατώτερο σημείο του (για άνοιγμα) ' ελέγξτε άπ η επαφή 814 δεν έχει αποκόψει την τάση τροφοδοσίας και φέρτε την στην αρχική της θέση, εάν αυτό είναι αναγκαίο ' ελέγξτε το διάγραμμα της πλακέτας CIP1 (βλέπε ηλεκτρολογικό σχέδιο για κυκλώματα Χ.Τ.) 813- υποδοχή χειριστηρίου του αποζεύκτη φορτίου 814- υποδοχή χειριστηρίου του γειωτή Π χειροκίνητος χειρισμός αδύνατος μετά από ηλεκτρική εντολή κλεισίματος. Η εντολή δίνεται με τάση μικρότερη των εξασφαλισμένων σρίων λειτσυργίας (κάτω όριο; -15% της ονομαστικής τιμής της τάσης) (*) αδύνατη η εισαγωγή του χειριστηρίου μετά από ηλεκτρική εντολή κλεισίματος. Η εντολή δίνεται με τάση λειτουργίας μεγαλύτερη των εξασφαλισμένων ορίων - λειτουργίας (άνω όριο; -Μ5% της ονομαστικής τιμής της τάσης) χρησιμοποιήστε το χειριστυΐριο για να κλείσετε τον αποζεύκτη φορτίου; η χειροκίνητη λειτουργία θα πρέπει τώρα να είναι δυνατή. εάν είναι δυνατόν, πραγματοποιήστε χειρισμό με ηλεκτρική εντολή, χρησιμοποιώντας βοηθητική πηγή τροφοδοσίας, εάν είναι αναγκαίο. ' για να επιτραπεί ή εισαγωγή του χειριστήρίου, πιέστε στο πίσω μέρος του άξονα του αποζεύκτη φορτίου χρησιμοποιώντας ένα μεγάλο κατσαβίδι (για λόγους ασφαλείας, θέστε εκτός τάσης πρώτα το μηχανισμό ηλεκτρικής λειτουργίας; εάν είναι αναγκαίο, τραβήξτε προς τα πάνω τη λεπίδα μανδάλωσης που επενεργεί στην επαφή 813). ( ) Λειτουργία εξασφαλισμένη για διακύμανση τάσης ±15% επί της ονομαστικής τάσης.

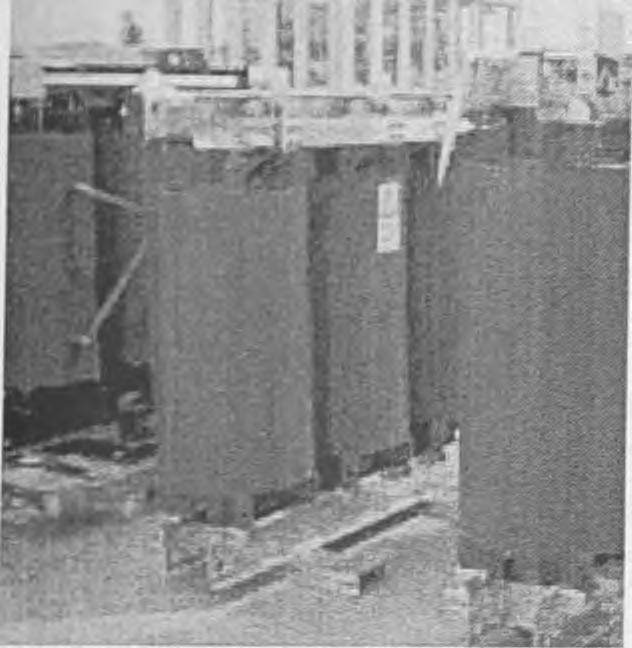

159 Μετασχηματιστές Χυτορητίνης ΕΛΒΗΜ Με την εγγύηση ενός ειδικού στους μετασχηματιστές Τεχνικό Τετράδιο ΕΛΒΗΜ

160

161

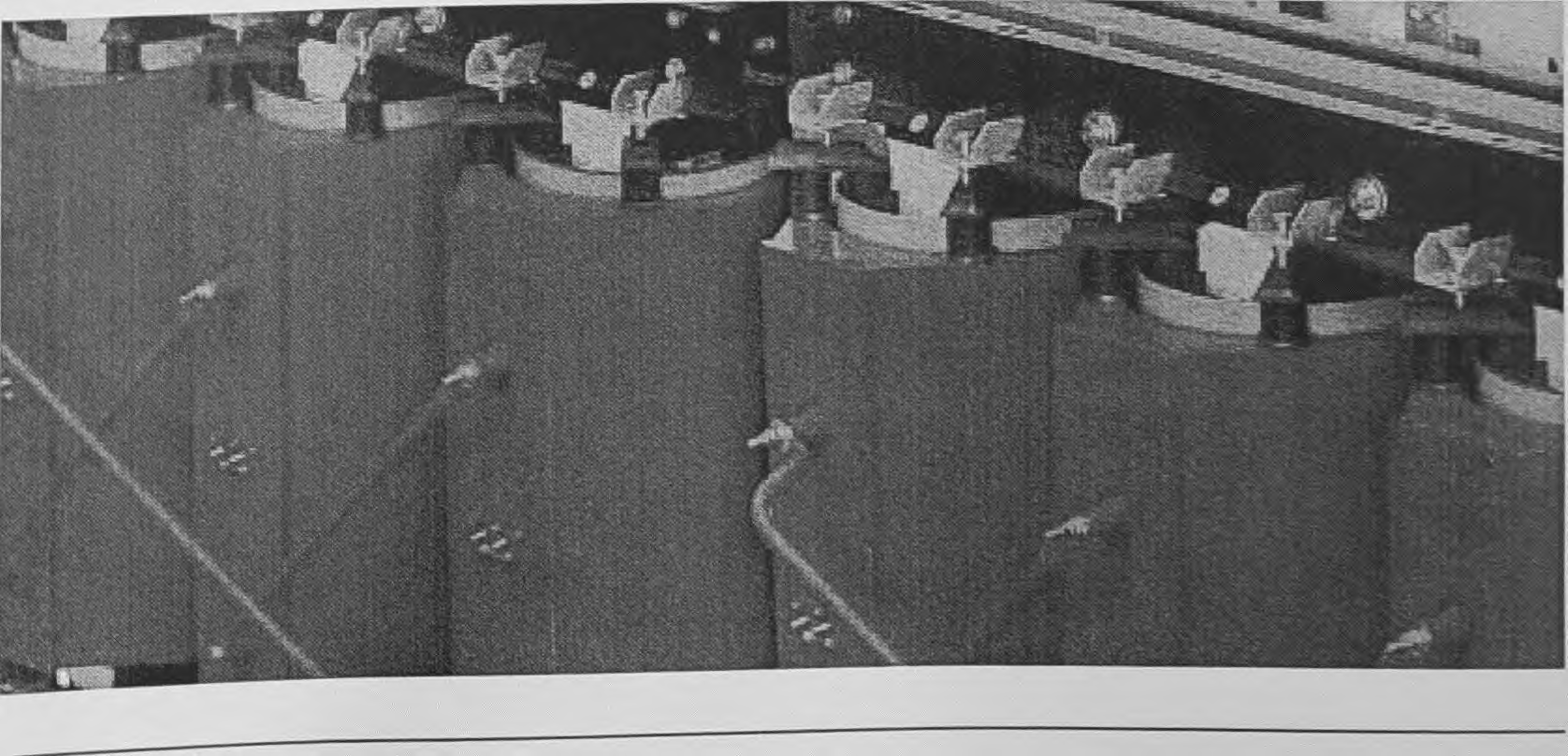

162 Περιεχόμενα Βιομηχανική μονάδα ΕΛΒΗΜ... 5 Μετασχηματιστές Χατορητίνης ΕΛΒΗΜ... 6 Μαγνητικός Πυρήνας...7 Τ ύλιγμα Υψηλής Τ άσης... 8 Τ ύλιγμα Χαμηλής Τ άσης...9 Εξαρτήματα Εγκατάσταση...11 Πιστοποιητικά Ποιότητας και Δοκιμές...12 Ποιότητα και Περιβάλλον Τεχνικά Χαρακτηριστικά...14 Τεχνική Υποστήριξη...15

163

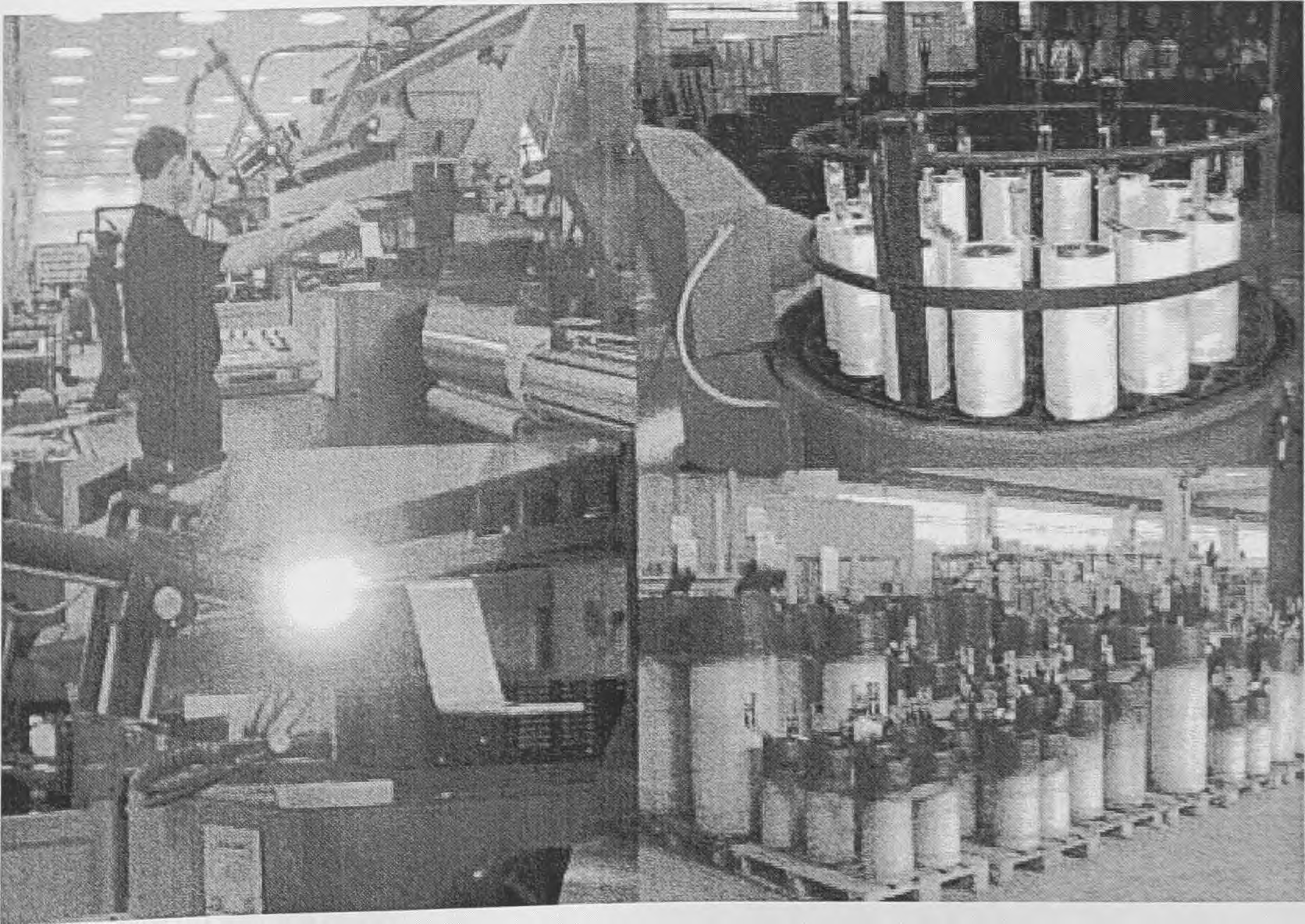

164 Εργοστάσιο Μετασχηματιστών ΕΛΒΗΜ Εδώ και τέσσερις δεκαετίες, η βιομιηχανική μονάδα ΕΛΒΗΜ στα Οινόφιπα Βοιαπίας, κατασκευάζει Μετασχημσηστές Διανομής Ελαίου ΕΛΒΗΜ, Οι μετασχηματιστές ΕΛΒΗΜ αποτελούν συνώνυμο της ποιότητας και της τεχνολογικής υπεροχής. Παρέχουν κορυφαία ποιότητα, υψηλές επιδόσεις, αξιοπιστία, ελαχιστοποίηση της απώλειας ενέργειας και εξαιρετική αντοχή στο χρόνο. Από το 1969 μέχρι σήμερα η ΔΕΗ εμπιστεύεται και χρησιμοποιεί μετασχημαπστές ΕΛΒΗΜ. Ένας στους δύο εγκατεστημένους μετασχημσηστές διανομής στην Ελλάδα είναι ΕΛΒΗΜ, ενώ περισσότεροι από μετασχηματιστές έχουν εγκατασταθεί σε όλη την Ελλάδα τα τελευταία 35 χρόνια Επίσης, μετασχημσηστές ΕΛΒΗ Μ εξάγονται σε περισσότερες από 25 χώρες.

165 Μετασχηματιστές Χυτορητίνης ΕΛΒΗΜ Η συσσωρευμενη πειρατών ανθρώπων της βιομηχανικής μονάδας ΕΛΒΗΜ, έως και 30 χρόνια εμπειρίας, στη μελέτη, σχεδίαση και κατασκευή μετασχημσηστών διανομής ελαίου, διευρύνεται τώρα και στη συναρμολόγηση ΜετασχηματιστώνΧυτορητίνης ΕΛΒΗΜ. Οι Μετασχημσηστές Χυτορητίνης (cast resin) συναρμολογούνται στη βιομηχανική μονάδα ΕΛΒΗΜ κάτω από πολύ αυστηρό ποιοτικό και τεχνικό έλεγχο. Είναι σε απόλυτη συμφωνία με όλα τα διεθνή και ευρωπαϊκά πρότυπα (IEC & ΕΝ 60726) καιπαρέχουντη δυνατσττττα προσαρμογής στις ιδιαίτερες απαπήσεις των πελατών (απώλειες φορτίου και απώλειες κενού φορτίου, διαστάσεις, τάσεις πρωτεύοντος και δευτερεύοντος). Εύκολη και γρήγορη εγκατάσταση Ανταγωνιστική πμή Μεγάλη ευελιξία και γρήγοροι χρόνοι παράδοοης Μεγάλη εγκατεστημένη βάση στην Ελλάδα αλλά και σε ολόκληρο τον κόσμο Β Τεχνική υποστήριξη και υπηρεσίες μετάτηνπώληση Β Τεχνογνωσία, εγγύηση ποιότητας και απόλυτη αξιοπισπ'α Σύνδεσμος γείωσης ουδετέ(

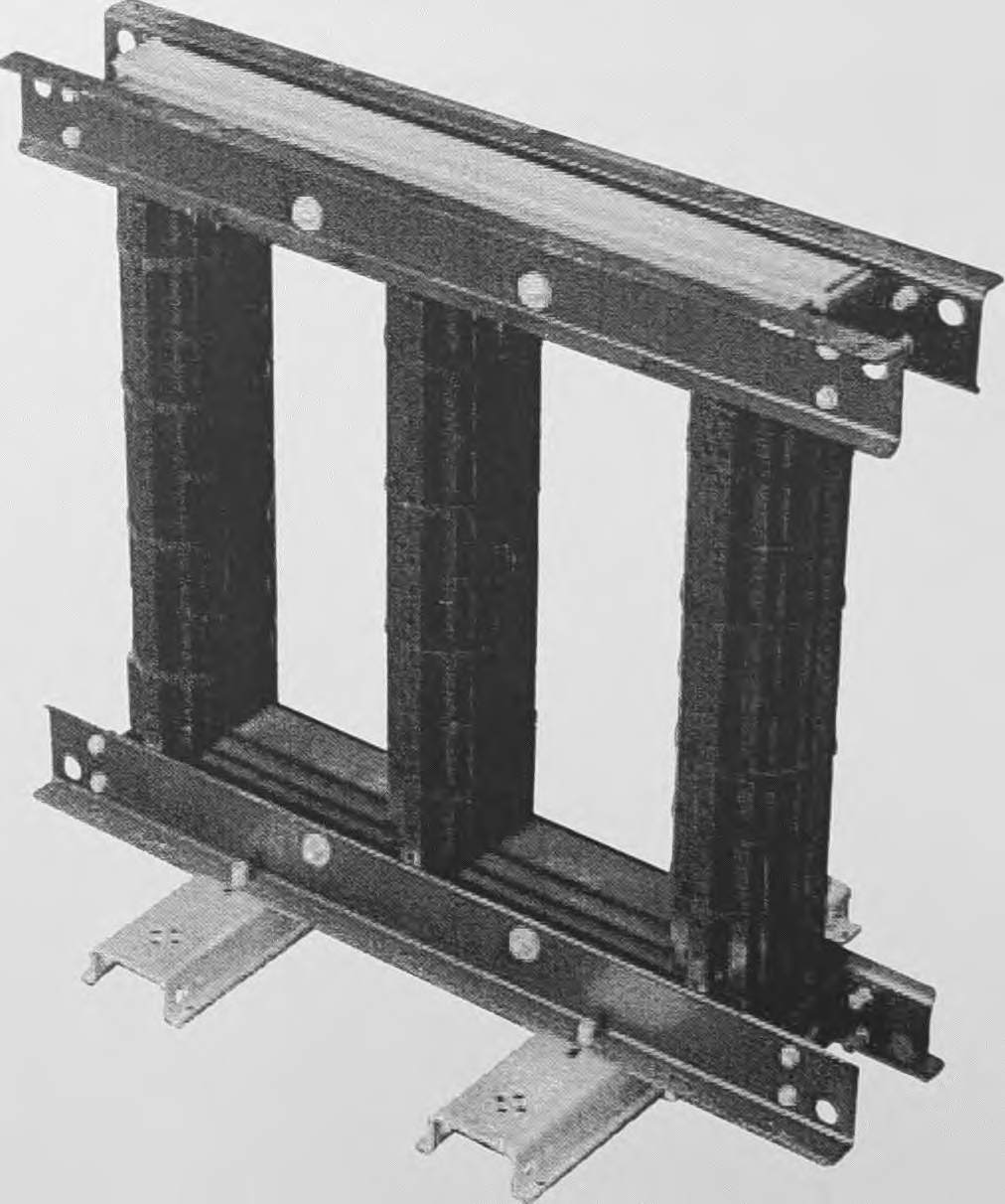

166 Μαγνητικός Πυρήνας ο μαγνητικός πυρήνας των Μετασχηματιστών Χυτσρητίνης ΕΛΒΗΜ χρησιμοποιεί τύπο ελασμάτων πυρπιούχου χάλυβα με προσανατολισμένους κόκκους και χαμηλό συντελεστή απωλειών θερμότητας. Ο τρόπος με τον οποίο πραγματοποιούνται οι τομές και η συναρμολόγηση εξασφαλίζουν ότι το τελικό προϊόν χαρακτη ρίζεται από χαμηλά επίπεδα απωλειών και θορύβου. Η σταθερόττη-ατου πυρήνα εππυγχάνετται μέσω ασφαλών συστημάτων πρόσδεσης που βασίζονται στην ενίσχυση και στήριξη τόσο του πλαισίου όσο και του πυρήνα.

167 Τ ύλιγμα Υψηλής Τ άοης Το πρωτεύον τύλιγμα κατασκευάζεται από ταινίες ή σύρμα αλουμινίου τυλιγμένο συνεχώς και απευθείας γύρω από ένα μεταλλικό κύλινδρο, διαστασιολογημένο έτσι οίκπε να ταιριάζει στο εσωτερικό σχήμα του καλουπιού, στο οποίο πρώτα στερεώνεται μία στρώση υλικού σκλήρυνσης επιστρωμένου με ρητίνη. Η όλη διαδικασία πραγματοποιείται με τη χρήση μηχανών περιέλιξης τελευταίας τεχνολογίας. Όλα τα παραπάνω εγγυώνται ομοιόμορφο πάχος των εσωτερικών και εξωτερικών στρωμάτων ρητίνης, ενώ εγγυώνται επιπλέον ομοιόμορφη ανπσταση σε διηλεκτρικές καταπονήσεις, σης σποίες εκτίθενται οι μετασχημαπστές κατά το στάδιο των δοκιμών καθώς και κατά τη διάρκεια λεπουργίας τους. Τα υλικά στή ριξης για κάθε πηνίο του τυλίγματος ΥΤ, υφίατανται θερμική κατεργασίαπριντοτελευταίο στάδιο μόνακτης (casting) υπό συνθήκες κενού (vacuum). Αυτό εξασφαλίζει ότι, κατά τη διάρκεια των διαςιορετικών σταδίων μόνωσης (casting), τα τυλίγματα μπορούν να μετακινηθούν χωρίς κίνδυνο για την ευθυγράμμιση των ττηνίων αυτών. Τα σημεία σύνδεσης διατάσσονται στο πρωτεύον τύλιγμα για ρύθμιση της τάσης εισόδου σε τιμή ± 2 χ 2,5% της ονομαστικής. Η θερμική κατηγορία των μονωτικών υλικών αντιστοιχεί σε κλάση F σύμφωνα με τα πρότυπα IEC & ΕΝ

168 Τ ύλιγμα Χαμηλής Τ άσης Μετον ίδιο τρόπο, το δευτερεύον τύλιγμα κατασκευάζεται από αλουμίνιο και από μία μόνο ταινία, πλάτους ίσου με το συνολικό ύψος του πηνίου. Κατασκευάζεται με τη χρήση μηχανών περιέλιξης τελευταίας τεχνολογίας, με τρόπο ο οποίος αποφέρει υψηλό επίπεδο πυκνότητας χώρου και παράγει ένα κυλινδρικό πηνίο ικανό να αντέξει τόσο πς ακπνικές όσο και τις αξονικές δυνάμεις που ενδέχεται να ασκηθούν κατά τη διάρκεια βραχυκυκλώματος. Όλες οι συγκολλήσεις του φύλλου του αγωγού σπς μπάρες εξόδου πραγματοποιούνται με τεχνικές ηλεκτροσυγκόλλησης με σύνδεση κατ άκρο (butt-welding techniques) χωρίς τη χρήση υλικού πλήρωσης (filler material). Αυτό ελαχιστοποιεί πιθανή καταστροφή του στρώματος μόνωσης μεταξύ του πηνίου και του ακροδέκτη εξόδου, όταν υφίστανται επαναλαμβανόμενες καταπονήσεις. Κάθε τύλιγμα υφίστσται εμποπσμό με εποξική ρητίνη εν κενώ (vacuum impregnation with epox y resin) μετά τη διαδικασία ξήρανσης στους φούρνους. Αυτό εγγυάταιτη μέγιστη προστασία, κστάτη διάρκεια ζωής του μετασχηματιστή, έναντι εισχώρησης υγρασίας και άλλων δυσμενών περιβαλλοντικών συνθηκών, όπως η έκθεση σε υψηλά επίπεδα υγρασίας, τροπικά κλίματα και θαλάσσιο περιβάλλον.

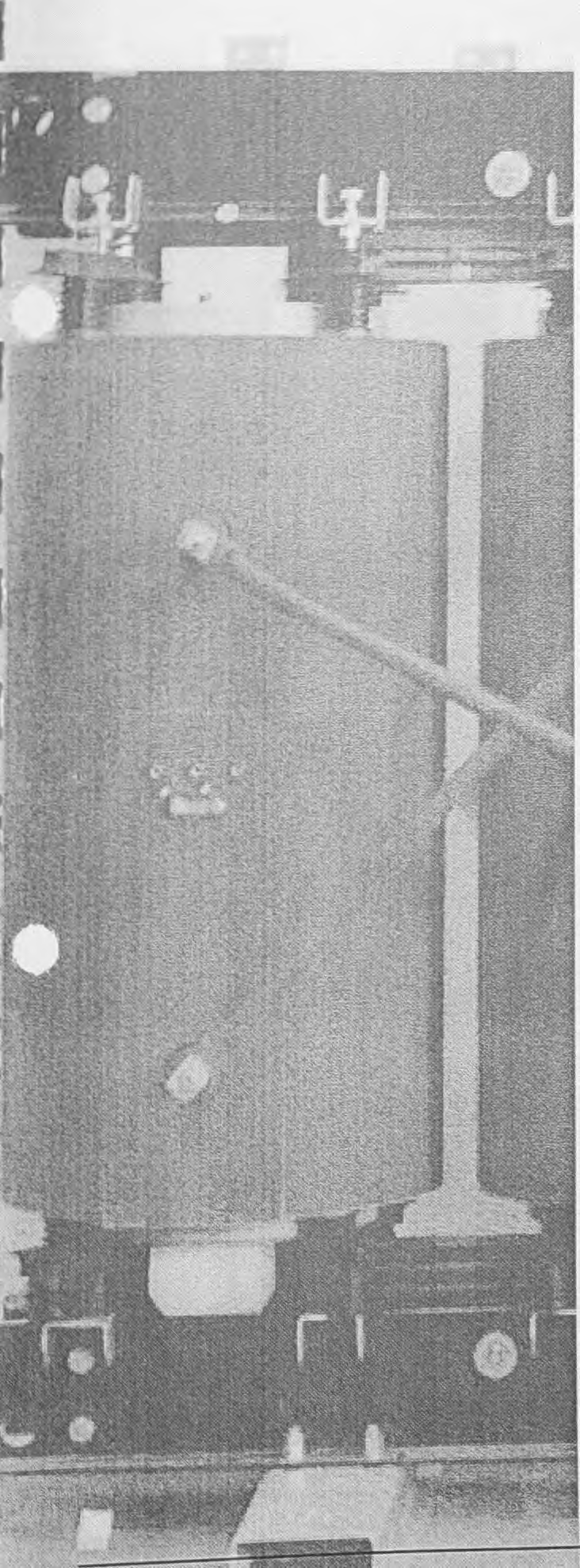

169 F Εξαρτήματα Όλοι οι μετασχηματιστές προστατεύονται από τον κίνδυνο υπερθέρμανσης που μπορεί να προκληθεί από εκτεταμένη περίοδο υπερφόρτισης ή από ανεπαρκή εξαερισμό (με τη χρήση 6 PTC θερμικών αντιστάσεων, δύο ανάτύλιγμα XT ή 3 ΡΤ100, μία θερμική αντίσταση ανά τύλιγμα XT). Επιπλέον, κάθε μετασχημαπστής εξοπλίζεται κανονικά με τα ακόλουθα εξαρτήματα: Ακροδέκτες ΥΤ σε σταθερό μονωτήρα ενσωματωμένο με το τύλιγμα ΥΤ Ακροδέκτες XT με μπάρες Λαβές ανάρτησης Μεταγωγέας λήψεων εκτός φορτίου (±2 χ 2,5%) Τροχούς δύο κατευθύνσεων Ακροδέκτες γείωσης Πινακίδαονομαστικώνμεγεθώνσύμφωναμεταπρότυπα IEC. Προαιρετικά Εξαρτήματα ' Προστασία μέσης τάσης μέσω προστατευτικών καλυμμάτων σχεδιασμένων ναπροστατεύουντους ακροδέκτες ΥΤ από σκόνη ή άλλες ουσίες της ατμόσφαιρας > Γωνιακές συνδέσεις (elbow connectors) μέχρι 24 kv και μέγιστα επίπεδα ρεύματος 400 A > ΚαλύμματαλήψεωνΥΤ I Ανη-κραδασμικούς τάπητες για μείωση της μετάδοσης κραδασμών και υπερβολικού επιπέδου θορύβου γενικότερα > Συστήματα εξαερισμού με τη χρήση ανεμιστήρων που αυξάνουν την ονομαστική ισχύ εξόδου μέχρι 40 % > Μεταλλικά περιβλήματα με βαθμό προστασίας ΙΡ20, ΙΡ23 ή ΙΡ31 ' Μονάδα ελέγχου και προστασίας (Τ-119) με λεαουργίες συναγερμού (alarm) και απι^;ευξης (trip) και με δυνατάτητα ελέγχου του συστήματος ψύξης (fans) εφόσον υπάρχει. > Μονάδα ελέγχου καιπροστασΐας (Τ-154) με ψηφιακή ένδειξη θερμοκρασίας για εγκατάσταση σε πίνακα ελέγχου ή σε μεταλλικά περίβλημα. Η χρήση αυτής της μονάδας επαρέπει τον προγραμματισμό δύο τιμών θερμοκρασίας που ανηπροσωπεύουν τα προκαθορισμένα επίπεδα συναγερμού (alarm) και απόζευξης (trip) ανάλογα με την θερμική κλάση των μονωτικών υλικών. Είναι επίσης δυνατός ο έλεγχοςτου συστήματος ψύξης (fans) εφόσον υπάρχει.

170 i Υποδείξεις Εγκατάστασης Δεδομένου ότι, για λόγους ασφαλείας, όλοι οι μετασχημσπστές πρέπει να απομονώνονται, υπάρχουν δύο βασικά σημεία που πρέπει να λαμβάνονται υπόψη κατά την εγκατάσταση, τα οποία συνίστανται στους διηλεκτρικούς και θερμικούς παράγοντες. Λαμβάνοντας υπόψη ότι η ρητίνη που χρησιμοποιείται στα τυλίγματα υψηλής τάσης είναι διηλεκτρικό υλικό και όπ αποτελεί πηγή υψηλού ηλεκτρικού δυναμικού, σε συνδυασμό μετηνπαρουσία χωρητικών φορτίων, είναι αναγκαίο να τηρηθούν οι αποστάσεις ασφαλείας που προδιαγράφονται από διεθνή πρότυπα, ως αποστάσεις από ενεργά και εκτεθειμένα τμήματα. Κατά παρόμοιο τρόπο, ο κανονισμός αυτός εφαρμόζεται σε καλώδια και συνδέσεις γείωσης που διέρχονται γεπονικάτωντυλιγμάτων ΥΤ. Η τήρηση αρκετού ελεύθερου χώρου γύρω από το μετασχημαπστή συνίσταται επίσης για να εξασφαλιστεί ότι ο περιβάλλον αέρας ανανεώνεται τακτικά. Επίσης, διευκολύνειτο προσωπικό όταν πρέπει να πραγματοποιεί επιθεώρηση, συντήρηση και καθαρισμό στο μετασχημαπστή, να βρίσκεται εκτός λεπουργίας. Από θερμική άποψη, ο μετασχημαπστής χυτορητίνης ανήκει στην κατηγορία των αερόψυκτων μηχανών και για το λόγο αυτό τόσο ο σχεδιαστής όσο και η ομάδα εγκατάστασης πρέπει να φρονπ'σουν ώστε να εξασφαλιστεί ότι η ροή αέρα είναι επαρκής και σωστή ως προς την ποσότητα και την κατάλληλη κατεύθυνση για τη σωστή και αποτελεσμσηκή απαγωγή της θερμότητας. Τόσο η λανθασμένη κατεύθυνση όσο και η ανεπαρκής ποσότητα της ροής αέρα ψύξης θα προκαλέσουν υπερθέρμανση, ακόμη και σε μετασχηματιστές που δουλεύουν υπό μερικό ιρορτίο, και ενδέχεται να οδηγήσουν σε πρόωρη γήρανση των μονωπκών υλικών που χρησιμοποιούνται. Τα σημεία εισόδου αέρα πρέπει πάντοτε να βρίσκονται στο κάτω μέρος του χώρου στέγασης, και τα σημεία εξόδου στο πάνω μέρος. Φυσική κυκλοιροοία αέοα στον Υποσταθυό Δεδομένων των: Ρ Άθροισμα συνολικών απωλειών (κενού και φορτίου) σε KW στους 120 C. S Επιφάνεια του χαμηλότερου ανοίγματος σε (εισόδου αέρα) S Επιφάνεια του υψηλότερου ανοίγματος σε (εξόδου αέρα) Η Απόσταση μεταξύ του μετασχημαπστή και του σημείου εξόδου του αέρα σε μέτρα (βλ. σχήμα 1και 2). Η επιφάνεια δίνεται από τη σχέση: C 18Ρ νϊτ S = 1.1x3 (βλέπεσχήμαί) ΕΕαναγκασυένπ κυκλοφοοία αέοα στον Υποστοθυό σ:^μα Θα πρέπει να πληρείται η σχέση: Ροη αέρα (m=/sec) = 0.1 χ Ρ (βλέπε σχήμα 2)

171 Πιστοποιητικά Ποιότητας και Δοκιμές Μετασχηματιστών Όλοι οι μετασχηματιστές υφίστανται δοκιμές σειράς οι οποίες περιγράφονται στα πρότυπα IEC και ΕΝ Επίσης, η εταιρεία πραγματοποιεί δοκιμές τύπου, εφόσον αυτό ζητηθεί από το V πελσπι. Πιστοποίηση ISO 9001:2000 Όλες οι λεπουργίες της παραγωγικής διαδικασίας της βιομηχανικής μονάδας είναι πιστοποιημένες κατά ISO9001:2000, διασφαλίζοντας την αξιοπισπα και ποιότητα του προϊόντος. Πιστοποίηση ISO14001 Η βιομηχανική μονάδα ΕΛΒΗΜ κατέχει από το 2000 πιστοποιητικό περιβαλλοντικής διαχείρισης ISO14001, εξασφαλίζοντας την ορθολογιστική χρήση των φυσικών πόρων και τον έλεγχο της περιβαλλοντικής επιβάρυνσης. Πιστοποίηση δοκιμών; I EC IEC Μέτρηση αντίστασης τυλιγμάτων Μέτρησητου λόγου μετασχημαπσμού σε όλες τις λήψεις 1EC Μέτρηση της τάσης βραχυκύκλωσης ] IEC Μέτρηση απωλειών φορτίου IEC ί Μέτρηση ρεύματος μαγνήτισης '] και απωλειών κενού φορτίου - j IEC Διηλεκτρικές δοκιμές α) Υπέρταση βιομηχανικής συχνότητας β) Επαγωμένης Υπέρτασης IEC Θερμική δοκιμή! IEC Κρουστική δοκιμή ; j

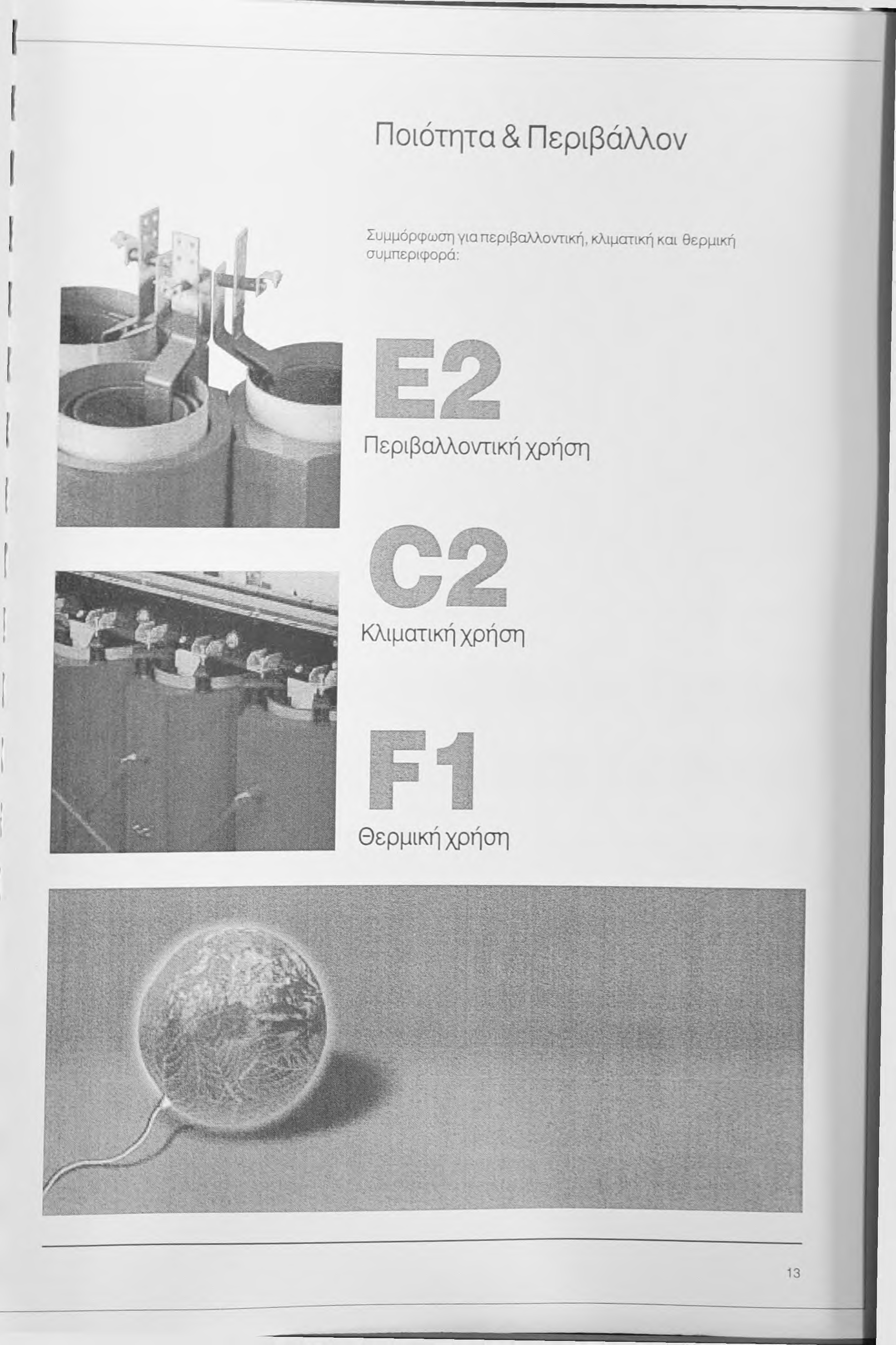

172

173 Τεχνικά χαρακτηριστικά ΟΝΟΜΑΣΤΙΚΗ ΙΣΧΥΣ ΚΛΑΣΗ ΜΟΝΩΣΗΣ ΛΗΨΕΙΣ ΠΡΩΤΕΥΟΝΤΟΣ ΤΥΛΙΓΜΑΤΟΣ ΤΑΣΗΔΕΥΤΕΡΕΥΟΝΤΟΣΤΥΛΙΓΜΑΤόΣ ΣΥΧΝΟΤΗΤΑ ΟΜΑΔΑ ΣΥΝΔΕΣΗΣ ΣΥΣΤΗΜΑ ΨΥΞΗΣ ΘΕΡΜΙΚΗ ΚΛΑΣΗ ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ ΥΛΙΚΟ ΤΥΛΙΓΜΑΤΩΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΑΝΩ ΑΠΟ ΤΟ ΕΠΙΠΕΔΟ ΤΗΣ ΘΑΛΑΣΣΑΣ kVA έως 24 kv ±2,5&±5% 400V 50Ηζ Dynll ή Dyn5 ΑΝ F.. ΙΡ00(έωςΙΡ31) AL7AL έως 1000 m (KVA) Κλάοη Po(W) 120C* βραχ/καωσης Vcc Βάρος i 0<9) Μπ«ος 1 Ύψος 1Απόσι. τροχών Erhn. θορύβου ί , T i ' i 1000 I ; 1350 ; ίi 'Τ ί j i ^

174 Πάντα κοντά σας Κάθε μεταοχημσπστής ΕΛΒΗ Μ είναι προϊόν ανθρώπων οι οποίοι βρίσκονται ανά πάσα σπγμή δίπλα στον τελικά χρήστη, έτοιμοι να προσφέρουν λύση σε οποιοδήπστε ζήτημα τον αφορά. Η τεχνική υποστήριξη που παρέχουν οι άνθρωποι της εταιρίας είναι άμεση και αποτελεσματική, ενώ διακρίνεται γιατην ευελιξία καιτον κορυφαίο του επαγγελμσπσμό. Μελέτη μετασχηματιστών Μελετούμε τις ανάγκες σας, προτείνουμε με γνώση και συνεισφέρουμε στηντελική σας επιλογή. Πλήρης τεχνική υποστήριξη Με στόχο την άμεση και κατάτο δυνατόν πληρέστερη κάλυψη κάθε ανάγκης των παλαιών και νέων πελατών μας, λεαουργεί ένα εξαιρετικά αποτελεσματικό Κέντρο Εξυπηρέτησης. Για οποιαδήποτε ερώτηση ή ζήτημα που αφορά στους Μετασχηματιστές ΕΛΒΗΜ, καθώς και για να ζητήσετε τα συνοδευπκά τεχνικά έντυπα, μπορείτε να απευθύνεστε σε αυτό, καλώνταςτη Γραμμή Εξυπηρέτησης Πελατών (χωρίς χρέωση απ'όλη τψελλάδα) Επίσης, αναλυτικές πληροφορίες γιατην ολοκληρωμένη σειρά Μετασχημσηστών ΕΛΒΗΜ, μπορείτε να πάρετε επισκεπτόμενοι το site μας: Υπηρεσίες μετά την πώληση Παρέχουμε υψηλού επιπέδου υπηρεσίες μετά την πώληση, προσφέροντας άμεσα την πλέον ενδεδειγμένη λύση σε οποιοδήποτε ζήτημα ανακύψει. Επίσκεψη «επί τόπου» σπς εγκαταστάσεις σας, συντήρηση και επισκευή στο εργοστάσιο.

175 Σνεντέρ Ελεκτρίκ ΑΕ Αθήνα: 14ο χλμ. Ε.Ο, Αθηνών-Λαμίας, Κηφισία Τηλ.: , Fax: Εργοστάσιο 55σ χλμ. Ε.Ο. Αθηνών-Λαμίας, ινόφυτα ΕΛΒΗΜ: Τηλ.: , Fax: ς πελατών: 800 1
