1 ΣΤΟΙΧΕΙΑ ΠΡΟΓΡΑΜΜΑΤΟΣ ΘΑΛΗΣ ΚΩΔΙΚΟΣ ΕΡΓΟΥ: 1272 ΥΔΡΟΠΟΛΗ Διερεύνηση της αλληλεπίδρασης μεταξύ της Αστικής Ανάπτυξης και των Υποδομών Νερού στην πόλη με έμφαση σε καινοτόμες παρεμβάσεις κατανεμημένης διαχείρισης Παραδοτέο Φύλλα καταγραφής δεδομένων (Fact Sheets) τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων Έκδοση 0.1 Ημερομηνία υποβολής Παραδοτέου: Δεκέμβριος 2013

2 Το παρόν κείμενο αποτελεί Παραδοτέο του έργου που υλοποιείται στο πλαίσιο της Πράξης «ΘΑΛΗΣ ΕΜΠ Υδρόπολις: Διερεύνηση της αλληλεπίδρασης μεταξύ της Αστικής Ανάπτυξης και των Υποδομών Νερού στην πόλη με έμφαση σε καινοτόμες παρεμβάσεις κατανεμημένης διαχείρισης».

3 Ταυτότητα εγγράφου Τίτλος Σχετική Ε.Ε Σχετική Δράση Συντάχθηκε από Ελέγχθηκε από Σύντομη περιγραφή Φύλλα καταγραφής δεδομένων (fact sheets) τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων 2 Τεχνολογίες αποκεντρωμένης διαχείρισης (ΑΠΔ) 2.2 Συλλογή βιβλιογραφικών δεδομένων Ευάγγελος Ρώμας, Πολιτικός Μηχανικός, ΜΔΕ Κωνσταντίνο Νουτσόπουλο, Λέκτορα ΕΜΠ Στόχος της παρούσας δράσης είναι η αναγνώριση και περιγραφή της υφιστάμενης κατάστασης και της εξέλιξης στον τομέα των τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων. Έκδοση Ημερομηνία Αναθεωρήθηκε από Παρατηρήσεις Δεκεμβρίου 2013 Ευάγγελο Ρώμα Ιουνίου 2014 Ευάγγελο Ρώμα

4 Περιεχόμενα Περίληψη... 1 Abstract Εισαγωγή Εθνική, ευρωπαϊκή και διεθνής πολιτική πάνω στη λειψυδρία Εθνική νομοθεσία και μελέτες Επεξεργασία λυμάτων μικρών οικισμών Συλλογή ομβρίων υδάτων Συσκευές εξοικονόμησης νερού Ευρωπαϊκή πολιτική Ανακοίνωση Ε.Ε «Η αντιμετώπιση του προβλήματος της λειψυδρίας και της ξηρασίας στην Ευρωπαϊκή Ένωση» Στρατηγική «Ευρώπη 2020» Water Performance of Buildings, Final Report 2009, DG, ENVIRONMENT Water Efficiency Standards, Final Report 2009, DG, ENVIRONMENT Water Saving Potential Ευρωπαϊκή Οδηγία για τον οικολογικό σχεδιασμό (Eco design) Πρότυπο πιστοποίησης μικρών συστημάτων επεξεργασίας λυμάτων Διεθνής πολιτική πάνω στην ανακύκλωση γκρίζου νερού Οικολογική σήμανση Ευρωπαϊκό οικολογικό σήμα Σήμανση συσκευών εξοικονόμησης νερού Τεχνολογίες αποκεντρωμένης διαχείρισης νερού και λυμάτων Μεθοδολογία διερεύνησης Συστήματα ανακύκλωσης γκρίζου νερού σε επίπεδο κατοικίας Γενικά Κλίμακα διερεύνησης Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Παραδοτέο Σελίδα i

5 3.2.4 Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Δυνατότητες εξοικονόμησης νερού Συστήματα τοπικής επεξεργασίας λυμάτων σε επίπεδο κατοικίας Γενικά Κλίμακα διερεύνησης Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Δυνατότητες εξοικονόμησης νερού ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΜΙΚΡΟΥ ΟΙΚΙΣΜΟΥ Γενικά Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Δυνατότητες εξοικονόμησης νερού Συστήματα επεξεργασίας και συλλογής ομβρίων σε επίπεδο κατοικίας Γενικά Κλίμακα διερεύνησης Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Δυνατότητες εξοικονόμησης νερού Συστήματα επεξεργασίας και συλλογής ομβρίων από δημόσιους χώρους και δρόμους Γενικά Κλίμακα διερεύνησης Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Δυνατότητες εξοικονόμησης νερού Φύλλα καταγραφής δεδομένων (Fact Sheets) Συμπεράσματα Βιβλιογραφία Παραδοτέο Σελίδα ii

6 Κατάλογος Πινάκων Κωδικός έργου: 1272 Πίνακας 2-1 Απαιτήσεις της ΚΥΑ /2011 για επαναχρησιμοποίηση επεξεργασμένων λυμάτων... 8 Πίνακας 3-1 Ποιότητα γκρίζου νερού Πίνακας 3-2 Λειτουργικό και επενδυτικό κόστος συστημάτων επεξεργασίας γκρίζου νερού και λυμάτων Κατάλογος Σχημάτων Σχήμα 3-1 Συστήματα φίλτρανσης γκρίζου νερού Σχήμα 3-2 Συστήματα επεξεργασίας γκρίζου νερού με μεμβράνες Σχήμα 3-3 Ανηγμένο κόστος επένδυσης συστημάτων επεξεργασίας γκρίζου νερού με μεμβράνες Σχήμα 3-4 Ανηγμένο κόστος λειτουργίας συστημάτων επεξεργασίας γκρίζου νερού με μεμβράνες Σχήμα 3-5 Συμβατικό σύστημα ενεργού ιλύος Σχήμα 3-6 Σύστημα αντιδραστήρων εναλλασσόμενων κύκλων λειτουργίας (SBR) Σχήμα 3-7 Συστήματα επεξεργασίας λυμάτων με μεβράνες Σχήμα 3-9 Κόστος επένδυσης συστημάτων επεξεργασίας λυμάτων με μεβράνες... 1 Σχήμα 3-9 Ανηγμένο λειτουργικό κόστος συστημάτων MBR Σχήμα 3-10 Σύστημα Αντιδραστήρα Αιωρούμενου Βιοφίλμ (M.B.B.R) Σχήμα 3-11 Τεχνητοί υγροβιότοποι επεξεργασίας λυμάτων Σχήμα 3-12 Ανηγμένο κόστος συστημάτων συλλογής ομβρίων Σχήμα 3-13 Ανηγμένο κόστος επένδυσης συστημάτων συλλογής και διάθεσης ομβρίων Σχήμα 3-14 Ανηγμένο κόστος επένδυσης συστημάτων συλλογής και επεξεργασίας ομβρίων υδάτων Σχήμα 3-15 Ανηγμένο λειτουργικό κόστος συστημάτων συλλογής και επεξεργασίας ομβρίων υδάτων Σχήμα 3-16 Ανηγμένο κόστος κατασκευής συστημάτων διαχείρισης ομβρίων απορροών ανάλογα με το κόστος γης Σχήμα 5-1 Επενδυτικό κόστος και δυνατότητες επαναχρησιμοποίησης τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων Παραδοτέο Σελίδα iii

7 Περίληψη Το Παραδοτέο αποτελεί το πρώτο παραδοτέο της Ε.Ε 2 και της Δράσης 2.2 «Συλλογή βιβλιογραφικών δεδομένων». Στο πλαίσιο της παρούσας δράσης πραγματοποιήθηκε αναγνώριση και περιγραφή της υφιστάμενης κατάστασης και της εξέλιξης στον τομέα των τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων, σε αστικό περιβάλλον τόσο στον ελληνικό όσο και στο διεθνή χώρο. Οι τεχνολογίες αυτές περιλαμβάνουν συστήματα συλλογής και ανάκτησης ομβρίων και συστήματα ανακύκλωσης γκρίζου νερού, μέσω των οποίων επαναχρησιμοποιείται το νερό από τους νιπτήρες, τα ντους και τα πλυντήρια ρούχων. Στις τεχνολογίες αποκεντρωμένης διαχείρισης περιλαμβάνονται επίσης τα αποκεντρωμένα συστήματα επεξεργασίας και επαναχρησιμοποίησης λυμάτων. Το παρόν παραδοτέο εκκινεί με την συνοπτική παρουσίαση του βασικού ελληνικού και διεθνούς θεσμικού και κανονιστικού πλαισίου που σχετίζεται με τις τεχνολογίες αποκεντρωμένης διαχείρισης νερού και λυμάτων. Στη συνέχεια αναγνωρίζονται οι τεχνολογίες και κατηγοριοποιούνται ανάλογα με το είδος της προς ανάκτηση ροής (λύματα, γκρίζο νερό, όμβρια) και τις δυνατότητες επαναχρησιμοποίησης της τελικής εκροής, η οποία σχετίζεται άμεσα με το βαθμό επεξεργασίας. Τα συστήματα επεξεργασίας γκρίζου νερού διακρίνονται σε απλά συστήματα πουεπιτυγχάνουν βασική επεξεργασία και η εκροή χρησιμοποιείται κυρίως για σκοπούς άρδευσης και σε πιο προχωρημένα συστήματα βιολογικής επεξεργασίας που επιτρέπουντην επανακυκλοφορία του επεξεργασμένου νερού στο σπίτι. Τα συστήματα επεξεργασίας λυμάτων σε επίπεδο οικίας διακρίνονται σε συστήματα συμβατικής βιολογικής επεξεργασίας (συστήματα ενεργού ιλύος, προσκολλημένης βιομάζας),και συστήματα μεμβρανών, η εκροή των οποίων χρησιμοποιείται για περιορισμένη ή απεριόριστη άρδευση, ανάλογα με την απολύμανση που έπεται της βιολογικής επεξεργασίας. Ανάλογη είναι η κατηγοριοποίηση που πραγματοποιείται για συστήματα επεξεργασίας μικρής κλίμακας, σε επίπεδο οικισμών. Τα συστήματα επεξεργασίας ομβρίων σε επίπεδο οικίας, διακρίνονται σε συστήματα συλλογής και αποθήκευσης με τις δυνατότητες χρήσης του νερού για άρδευση και σε συστήματα που πραγματοποιούν επιπρόσθετη επεξεργασία μέσω φίλτρανσης και επιτρέπουν την αξιοποίηση του νερούστα αποχωρητήρια, στο πλυντήριο ρούχων, για εξωτερικές χρήσεις. Παραδοτέο Σελίδα 1

8 Για κάθε εξεταζόμενο σύστημα δημιουργείται ένα αντίστοιχο Φύλλο Καταγραφής το οποίο συνοψίζει τα ουσιαστικά χαρακτηριστικά του συστήματος, τις δυνατότητες επαναχρησιμοποίησης και ποσοτικοποιεί το όφελος και το κόστος από την εφαρμογή της τεχνολογίας. Τέλος, πραγματοποιείται στατιστική επεξεργασία των στοιχείων αναφορικά με το επενδυτικό και λειτουργικό κόστος και αναπτύσσονται προσεγγιστικές σχέσεις ανηγμένου κόστους (ευρώ ανά ημερήσιο κυβικό νερού/λυμάτων προς επεξεργασίας δυναμικότητας). Παραδοτέο Σελίδα 2

9 Abstract The present Deliverable investigates the current situation and trends in technologies for decentralized water and urban wastewater management in Greek and the international arena. These technologies include systems for collection and recovery of rainwater as well as gray water recycling systems, that allow the reuse of water from sinks, showers and washing machines. The decentralized management technologies investigated also include decentralized wastewater treatment systems. The decentralized management technologies are categorized according to the type of flow to be recovered (waste water, grey water, rainwater) and the potential for reuse of the final effluent which is directly related to the treatment degree. The Deliverable starts with a summary of the basic Greek and international institutional and regulatory framework related to decentralized water and urban wastewater management. The technologies are categorized according to the type of flow to be recovered (waste water, gray water, rainwater) and the potential for reuse of the final effluent which is directly related to the degree of processing. Gray water treatment systems are divided into basic process systems, the outflow of which is mainly used for irrigation and in more advanced biological treatment systems that allow for the recirculation of treated water at home. Wastewater treatment systems at home-scale are divided into conventional biological treatment systems ( activated sludge systems, biofilters ), and membrane systems, the output of which is used for restricted or unrestricted irrigation, depending on the disinfection following biological treatment. A similar categorization is made for small-scale wastewater treatment systems. The rainwater treatment systems are divided into collection and storage systems which allow for collected water to be used for irrigation and systems with additional treatment through filtration which allow the use for toilet flushing, washine machines and exterior applications. For each system investigated, a corresponding Fact Sheet is created which summarizes the essential features of each system, their potential for reuse and quantifies the cost The decentralized management technologies are categorized according to the type of flow to be recovered (waste water, grey water, rainwater) and the potential for reuse of the final effluent which is directly related to the treatment degreeequations was made. Παραδοτέο Σελίδα 3

10 1 Εισαγωγή Το παρόν Τεύχος αποτελεί το Παραδοτέο της Δράσης 2.2 του Ερευνητικού Προγράμματος «Διερεύνηση της αλληλεπίδρασης μεταξύ της Αστικής Ανάπτυξης και των Υποδομών Νερού στην πόλη με έμφαση σε καινοτόμες παρεμβάσεις κατανεμημένης διαχείρισης». Στόχος της παρούσας δράσης είναι η αναγνώριση και περιγραφή της υφιστάμενης κατάστασης και της εξέλιξης στον τομέα των τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων, σε αστικό περιβάλλον τόσο στον ελληνικό όσο και στο διεθνή χώρο. Οι τεχνολογίες αποκεντρωμένης διαχείρισης στοχεύουν στην εξοικονόμηση ενός πολύτιμου φυσικού πόρου, του νερού, και η εφαρμογή τους έχει περιβαλλοντικά, οικονομικά και κοινωνικά οφέλη. Οι διαθέσιμες τεχνολογίες αποκεντρωμένης διαχείρισης περιλαμβάνουν από απλές εφαρμογές μέχρι σύνθετα τεχνολογικά συστήματα και διακρίνονται σε δύο βασικές κατηγορίες: Τεχνολογίες άμεσης εξοικονόμησης νερού στην πηγή με την εφαρμογή σύγχρονων συσκευών που επιτυγχάνουν μειωμένη κατανάλωση νερού. Τεχνολογίες έμμεσης εξοικονόμησης νερού μέσω επαναχρησιμοποίησης ορισμένων υδατικών ροών μετά από επεξεργασία και μέσω αξιοποίησης των ομβρίων υδάτων. Οι τεχνολογίες άμεσης εξοικονόμησης νερού αφορούν σε συσκευές όπως βρύσες νέας τεχνολογίας, καζανάκια ρυθμιζόμενης ή διπλής ροής, καθώς και σε ηλεκτρικές συσκευές με μειωμένη κατανάλωση νερού (πλυντήρια ρούχων και πιάτων). Η διερεύνηση των λειτουργικών χαρακτηριστικών των συσκευών αυτών πραγματοποιείται στο πλαίσιο της Δράσης 3.2. Οι τεχνολογίες έμμεσης εξοικονόμησης νερού, ή τεχνολογίες αποκεντρωμένης διαχείρισης οι οποίες αποτελούν το αντικείμενο της παρούσας Δράσης (2.2). Οι τεχνολογίες αυτές περιλαμβάνουν τα συστήματα συλλογής ομβρίων και τα συστήματα ανακύκλωσης γκρίζου νερού, μέσω των οποίων επαναχρησιμοποιείται το νερό από τους νιπτήρες, τα ντους και τα πλυντήρια ρούχων. Στις τεχνολογίες αποκεντρωμένης διαχείρισης περιλαμβάνονται επίσης τα αποκεντρωμένα συστήματα επεξεργασίας και επαναχρησιμοποίησης λυμάτων. Ανάλογα με την επιτυγχανόμενη επεξεργασία τα Παραδοτέο Σελίδα 4

11 συστήματα δίνουν τη δυνατότητα επαναχρησιμοποίησης του επεξεργασμένου νερού για άρδευση ή και άλλες χρήσεις. Το παρόν Τεύχος εκκινεί με την παράθεση των εισαγωγικών στοιχείων (Κεφάλαιο 1) και την παρουσίαση του θεσμικού και κανονιστικού πλαισίου που σχετίζεται με τις τεχνολογίες αποκεντρωμένης διαχείρισης νερού και λυμάτων (Κεφάλαιο 2) ενώ στη συνέχεια (Κεφάλαιο 3) παρουσιάζονται οι τεχνολογίες αποκεντρωμένης διαχείρισης γκρι νερού, λυμάτων και ομβρίων και η μεθοδολογία σύνταξης των Φύλλων Καταγραφής (Κεφάλαιο 4), τα οποία παρατίθενται αναλυτικά στο Παράρτημα Ι. Το Τεύχος κλείνει με τα συμπεράσματα (Κεφάλαιο 5), όπως αυτά προέκυψαν από την καταγραφή της υφιστάμενης κατάστασης στον τομέα διαχείρισης νερού και λυμάτων στον Ελληνικό και διεθνή χώρο ενώ παρατίθεται και η σχετική βιβλιογραφία. Παραδοτέο Σελίδα 5

12 2 Εθνική, ευρωπαϊκή και διεθνής πολιτική πάνω στη λειψυδρία Στην παρούσα ενότητα παρουσιάζεται το ισχύον Εθνικό και διεθνές θεσμικό πλαίσιο, με έμφαση στον Ευρωπαϊκό χώρο, καθώς και οι σχετικοί εθελοντικοί κανονισμοί και πρότυπα που αφορούν έμμεσα ή άμεσα στην εφαρμογή των τεχνολογιών αποκεντρωμένης διαχείρισης λυμάτων και συστημάτων εξοικονόμησης νερού. Γίνεται αναφορά στο βασικό θεσμικό πλαίσιο γύρω από την επεξεργασία διάθεση και επαναχρησιμοποίηση λυμάτων, τη συλλογή ομβρίων υδάτων, την ευρωπαϊκή πολιτική πάνω σε θέματα εξοικονόμησης νερού και τις οδηγίες για της ηλεκτρικές συσκευές (πλυντήρια πιάτων και ρούχων), καθώς και την ανακύκλωση του γκρίζου νερού. Ακόμη, αναγνωρίζοντας τον καθοριστικό ρόλο που έχει η σήμανση των προϊόντων στη διάδοση των τεχνολογιών εξοικονόμησης παρουσιάζονται αναλυτικά οι προσπάθειες που έχουν γίνει μέχρι στιγμής στην Ευρώπη για την ανάπτυξη κατάλληλης σήμανσης για την περιβαλλοντική απόδοση των συσκευών. 2.1 Εθνική νομοθεσία και μελέτες Επεξεργασία λυμάτων μικρών οικισμών Η διαχείριση των αστικών υγρών αποβλήτων στην Ελλάδα διέπεται από την Οδηγία 91/271/ΕΟΚ που αφορά στην επεξεργασία αστικών λυμάτων, όπως αυτή έχει ενταχθεί στην Ελληνική Νομοθεσία μέσω της Κ.Υ.Α. 5673/400/1997, κυρίως λόγω της κατηγοριοποίησης - ιεράρχησης που γίνεται και η οποία, πρακτικώς, υποδεικνύει τον επιτακτικό ή μη χαρακτήρα των έργων αποχέτευσης και επεξεργασίας λυμάτων. Οι βασικές αρχές της Οδηγίας που επηρεάζουν και τον τρόπο σχεδιασμού ενός στρατηγικού πλάνου διαχείρισης αστικών αποβλήτων σχετίζονται με τις προδιαγεγραμμένες από την Οδηγία προθεσμίες, οι οποίες έχουν επιτακτικό χαρακτήρα και οι οποίες έμμεσα καθορίζουν την προτεραιότητα των έργων. Σύμφωνα με την ως άνω Κ.Υ.Α. 5673/400/ ως προς την κατασκευή των δικτύων αποχέτευσης και έργων επεξεργασίας λυμάτων - μέχρι το έτος 2005 όλοι οι οικισμοί με ι.π. μεγαλύτερο από θα έπρεπε να έχουν κατασκευάσει δίκτυο αποχέτευσης και εγκατάσταση επεξεργασίας λυμάτων ή να συνδεθούν με υφιστάμενα έργα. Σύμφωνα με το άρθρο 4, παρ. 1 της Κ.Υ.Α. στις περιπτώσεις τις περιπτώσεις κατά τις οποίες η εγκατάσταση αυτών των δικτύων δεν δικαιολογείται, είτε λόγω του ότι δεν ωφελεί το περιβάλλον, είτε λόγω υπερβολικού κόστους, χρησιμοποιούνται μεμονωμένα συστήματα ή άλλα Παραδοτέο Σελίδα 6

13 κατάλληλα συστήματα που επιτυγχάνουν το ίδιο επίπεδο προστασίας του περιβάλλοντος. Ακόμη, στην προϋπάρχουσα Υπουργική Απόφαση (Υγειονομική Διάταξη) Ειβ.221/65 τίθενται οι όροι διάθεσης λυμάτων σε επιφανειακά νερά, στο έδαφος και στο υπέδαφος. Η εν λόγω διάταξη έχει εν μέρει καταργηθεί βάσει της ΚΥΑ /2011 σε ότι αφορά στη διάθεση επεξεργασμένων αποβλήτων και βάσει του Ν (Άρθρο 59) σε ότι αφορά τα απόβλητα που περιλαμβάνονται στον Ευρωπαϊκό Κατάλογο Αποβλήτων (ΕΚΑ) ενώ σύμφωνα με τη διευκρινιστική εγκύκλιο υπ αριθμό του 2013, πρόκειται να εκδοθεί σύντομα νέα ΚΥΑ η οποία θα αντικαταστήσει τα άρθρα της Υγειονομικής Διάταξης Ειβ/221/1965 που αφορούν στη διάθεση υγρών αποβλήτων σε επιφανειακούς υδάτινους αποδέκτες και ουσιαστικά θα την καταργήσει καθολικά. Με την Κ.Υ.Α /2011 (ΦΕΚ 354) τίθενται όροι και προϋποθέσεις για την επαναχρησιμοποίηση των αστικών λυμάτων για άρδευση και άλλες χρήσεις. Στην Κ.Υ.Α /2011 γίνεται ειδική αναφορά σε κοινοτικές εγκαταστάσεις επεξεργασίας λυμάτων οικισμών με πληθυσμό μικρότερο των ι.κ. και οικιακών συστημάτων επεξεργασίας. Στο Παράρτημα Ι της ως άνω Κ.Υ.Α. καθορίζονται εκτός άλλων, τα όρια εκροής και η απαιτούμενη επεξεργασία για τις περιπτώσεις : Περιορισμένης άρδευσης -Τροφοδότησης υπόγειων υδάτων (που δεν εμπίπτουν στο άρθρο 7 του Π.Δ 51/07) με διήθηση διαμέσου εδαφικού στρώματος, Απεριόριστης άρδευσης και επαναχρησιμοποίησης για βιομηχανική χρήση. Αστικής χρήσης, εμπλουτισμού υδροφορέων (που δεν εμπίπτουν στο άρθρο 7 του Π.Δ 51/07), περιαστικού πρασίνου. Στον καθορισμό της κατ ελάχιστο απαιτούμενης επεξεργασίας σύμφωνα με την ως άνω ΚΥΑ, αναφέρεται ότι «στην περίπτωση κοινοτικών εγκαταστάσεων επεξεργασίας λυμάτων οικισμών με πληθυσμό μικρότερο από 2000 ισοδύναμους κατοίκους και οικιακών, ιδιωτικών συστημάτων επεξεργασίας επιτρέπονται συγκεκριμένες μέθοδοι επαναχρησιμοποίησης μετά από εφαρμογή μεθόδων επεξεργασίας, έστω και αν δεν επιτυγχάνουν για τα BOD 5 /SS τα όρια της ΚΥΑ 5673/400/5.3.97, με την προϋπόθεση ότι τεκμηριωμένα εξασφαλίζεται η μη επαφή κοινού και γεωργών με τα επεξεργασμένα υγρά απόβλητα. Στις περιπτώσεις μικρών κοινοτικών εγκαταστάσεων επεξεργασίας ως Παραδοτέο Σελίδα 7

14 μέγιστη διάμεση τιμή EC τίθενται τα 1000 EC/100ml». Σε κάθε περίπτωση οι συγκεντρώσεις αζώτου θα πρέπει να διατηρούνται χαμηλότερα από 45mg/l. Στον ακόλουθο πίνακα συνοψίζονται τα όρια και οι ελάχιστες απαιτήσεις σε επεξεργασία για περιορισμένη και απεριόριστη άρδευση όπως αυτές καθορίζονται στην παραπάνω ΚΥΑ: Πίνακας 2-1 Απαιτήσεις της ΚΥΑ /2011 για επαναχρησιμοποίηση επεξεργασμένων λυμάτων Τύπος επαναχρησιμοποίησης Περιορισμένη άρδευση ανεξάρτητα από το μέγεθος της μονάδας Περιορισμένη άρδευση για μονάδες με δυναμικότητα μικρότερη από Ι.Κ. Απεριόριστη άρδευση ανεξάρτητα από το μέγεθος της μονάδας Αστική χρήση Ελάχιστη απαιτούμενη επεξεργασία Δευτεροβάθμια βιολογική επεξεργασία + απολύμανση Δευτεροβάθμια βιολογική επεξεργασία + τριτοβάθμια επεξεργασία + απολύμανση Δευτεροβάθμια βιολογική επεξεργασία + προχωρημένη επεξεργασία + απολύμανση BOD (mg/l) SS (mg/l) TN (mg/l) * Ecoli/ 100ml 200 (διάμεση τιμή) (διάμεση τιμή) 10 (80% δειγμάτων) 10 (80% δειγμάτων) 10 (80% των δειγμάτων) 2 (80% των δειγμάτων) 45 15* 5 (80% δειγμάτων) 50 (95% δειγμάτων) 15 2C/100ml (80% δειγμάτων) 20 TC/100ml (95% δειγμάτων) * ευπρόσβλητες περιοχές, εμπλουτισμός υπόγειου υδροφορέα ή μεγάλης διάρκειας αποθήκευση σε ταμιευτήρες Πρόσφατα η Ειδική Γραμματεία Υδάτων εξέδωσε Κείμενο Κατευθυντηρίων γραμμών πάνω στα κατάλληλα συστήματα για την επεξεργασία λυμάτων μικρών οικισμών (με Ι.Π < κατοίκους).. Το κείμενο, μεταξύ άλλων, παρέχει βασικές κατευθύνσεις και κριτήρια επιλογής για τον προσδιορισμό κατάλληλων συστημάτων επεξεργασίας για οικισμούς με ή χωρίς σύνδεση με αποχετευτικό δίκτυο Συλλογή ομβρίων υδάτων Σχετικά με τη χρήση ομβροδεξαμενών, αυτή επιβάλλεται σε ορισμένα νησιά της χώρας, μέσω του Προεδρικού Διατάγματος ΦΕΚ 402/Δ/ Το εν Παραδοτέο Σελίδα 8

15 λόγω προεδρικό διάταγμα αφορά στα νησιά Κίμωλος, Δονούσα, (Άνω) Κουφονήσι, Ηρακλειά, Σχοινούσα, Αμοργός, Ανάφη, Σίκινος, Φολέγανδρος, Τήλος, Νίσυρος, Χάλκη, Μεγίστη, Κάσος, Τέλενδος, Ψέριμος, Αστυπάλαια, Λειψοί, Αγαθονήσι, Αρκοί, Αγ. Ευστράτιος, Οινούσσες, Ψαρά, Φούρνοι, Θύμαινα και καθορίζει περιορισμούς και ειδικούς όρους δόμησης στις εκτός σχεδίου και εκτός οικισμών περιοχές. Ανάμεσα στους περιορισμούς υπάρχει και η επιβολή της κατασκευής υπόγειας στεγανοποιημένης στέρνας για τη συλλογή των ομβρίων υδάτων, η οποία δύναται να κατασκευασθεί και εκτός του περιγράμματος της οικοδομής και δεν προσμετράται στο συντελεστή και στην επιτρεπόμενη κάλυψη Συσκευές εξοικονόμησης νερού Τέλος, επισημαίνεται η αναφορά του Νέου Οικοδομικού Κανονισμού (Νόμος Υπ Αριθμό 4067, 9 Απριλίου 2012, Άρθρο 11 Παρ. θ, ιβ και Άρθρο 28 Παρ.5 ) στην πρόβλεψη για εγκατάσταση σε νέες κατοικίες εξοπλισμού που εξοικονομεί νερό. 2.2 Ευρωπαϊκή πολιτική Ανακοίνωση Ε.Ε «Η αντιμετώπιση του προβλήματος της λειψυδρίας και της ξηρασίας στην Ευρωπαϊκή Ένωση» Η ανακοίνωση της Ευρωπαϊκής Επιτροπής πάνω στη λειψυδρία και την ξηρασία εκδόθηκε το 2007 και περιλαμβάνει τους ακόλουθους τομείς πολιτικής για την αποτελεσματική και ορθολογική χρήση των υδατικών πόρων: Σωστή τιμολόγηση του νερού Αποδοτικότερη κατανομή του νερού και των σχετικών με το νερό χρηματοδοτικών πόρων Βελτίωση της διαχείρισης των κινδύνων ξηρασίας Μελέτη πρόσθετων υποδομών υδροδότησης Προώθηση των τεχνολογιών και πρακτικών που προάγουν την αποδοτική χρήση των υδατικών πόρων Προώθηση μιας νοοτροπίας για την εξοικονόμηση νερού στην Ευρώπη Βελτίωση των γνώσεων και συγκέντρωση δεδομένων Παραδοτέο Σελίδα 9

16 Στην ανακοίνωση αναφέρεται ότι το σύνολο των οικονομικών κλάδων οφείλουν να συνεχίσουν την ανάπτυξη τεχνολογιών και πρακτικών, που επιτρέπουν την αποδοτική χρήση των υδατικών πόρων καθώς και μια και η αποδοτική χρήση του νερού έχει ακόμη σημαντικά περιθώρια βελτίωσης στην ΕΕ. Σε ορισμένες περιοχές, θα μπορούσαν να εξοικονομηθούν ποσότητες νερού μέχρι και 30% αυτών που καταναλώνονται στα κτήρια. Σε ορισμένες πόλεις, οι διαρροές στα δημόσια δίκτυα υδροδότησης μπορεί να υπερβούν το 50%. Ως δέοντα μέτρα αναφέρονται, μεταξύ άλλων η εξέταση του ενδεχομένου διαμόρφωσης προτύπων για τις συσκευές που χρησιμοποιούν νερό, η εξέταση του ενδεχομένου κατάρτισης νομοθεσίας που θα καλύπτει τα προϊόντα που δεν καταναλώνουν ενέργεια, συμπεριλαμβανομένων των συσκευών που χρησιμοποιούν νερό (βρύσες, «τηλέφωνα» ντους, τουαλέτες). Ακόμη, εξετάζεται το ενδεχόμενο κατάρτισης νέας οδηγίας, παρόμοιας με εκείνη που έχει ως αντικείμενο την ενεργειακή απόδοση των κτηρίων,, η οποία θα εξετάζει τις επιδόσεις του κτηρίου υπό το πρίσμα της κατανάλωσης νερού και θα καλύπτει τις βρύσες, τα «τηλέφωνα» ντους και τις τουαλέτες, την συλλογή των ομβρίων υδάτων και την επαναχρησιμοποίηση του «γκρίζου νερού» (λυμάτων). Σε εθνικό επίπεδο ενθαρρύνεται η υιοθέτηση υποχρεωτικών επιδόσεων για τα νέα κτήρια και για τα δημόσια και ιδιωτικά δίκτυα, με συστήματα κυρώσεων για τις περιπτώσεις αδικαιολόγητων διαρροών, ενώ σε επίπεδο Ε.Ε. προτείνονται εθελοντικές συμφωνίες με όλους τους οικονομικούς κλάδους, που χρειάζονται νερό για τον σχεδιασμό φιλικότερων προς το περιβάλλον προϊόντων, κτηρίων, δικτύων και για την υιοθέτηση πρακτικών, που σέβονται περισσότερο το περιβάλλον Στρατηγική «Ευρώπη 2020» Σε συνέχεια της παραπάνω ανακοίνωσης για τη λειψυδρία το 2008 το Ευρωπαϊκό Κοινοβούλιο εξέδωσε ψήφισμα με το οποίο υπογραμμίζεται το επείγον της ανάληψης δράσης και της μεγαλύτερης χρηματοδότησης. Η δράση για τη βελτίωση της αποδοτικής χρήσης των υδατικών πόρων πρέπει να συνεκτιμηθεί με την κεντρική πρωτοβουλία για την αποτελεσματική χρήση των πόρων ως τμήμα της στρατηγικής «Ευρώπη 2020». Η "Ευρώπη 2020" είναι η αναπτυξιακή στρατηγική της ΕΕ για την ερχόμενη δεκαετία. Πιο συγκεκριμένα, η Ένωση έθεσε πέντε φιλόδοξους στόχους για την απασχόληση, την καινοτομία, την εκπαίδευση, την κοινωνική ένταξη και το Παραδοτέο Σελίδα 10

17 κλίμα/την ενέργεια προς επίτευξη μέχρι το Κάθε κράτος μέλος θα υιοθετήσει τους δικούς του εθνικούς στόχους σε κάθε έναν από αυτούς τους τομείς. Συγκεκριμένες δράσεις τόσο σε επίπεδο ΕΕ όσο και σε εθνικό επίπεδο θα στηρίξουν την στρατηγική αυτή. Η μείωση του βαθμού εκμετάλλευσης των φυσικών πόρων αποτελεί βασικό άξονα της στρατηγικής. Τον Ιούνιο του 2010, το Συμβούλιο αναγνώρισε ότι η λειψυδρία και οι ξηρασίες συνιστούσαν ήδη σοβαρά προβλήματα σε πολλές ευρωπαϊκές περιφέρειες και κάλεσε τα κράτη μέλη να προαγάγουν την αποδοτικότερη και βιωσιμότερη χρήση των υδάτων και υπενθύμισε ότι θα χρειάζονταν αξιόπιστα δεδομένα σχετικά με τα κρούσματα λειψυδρίας και ξηρασιών ώστε να στηριχθεί η περαιτέρω διαμόρφωση πολιτικής Water Performance of Buildings, Final Report 2009, DG, ENVIRONMENT Το 2009 εκπονείται η μελέτη «Water Performance of Buildings, Final Report 2009, DG, ENVIRONMENT,» βασικά συμπεράσματα της οποίας ήταν ότι: Η υιοθέτηση προδιαγραφών κατανάλωσης νερού στα βασικά οικιακά ήδη οδηγεί σε υψηλότερη εξοικονόμηση απ ότι η απλή προσέγγιση της πιστοποίησης των κτιρίων, όσον αφορά την κατανάλωση νερού. Θεωρείται ότι αποτελέσματα εξοικονόμησης νερού της τάξης του 20% - 30% επιτυγχάνονται πιο άμεσα και οικονομικά. Εάν στόχος της πολιτικής είναι η επίτευξη ενός υψηλότερου στόχου εξοικονόμησης (30% - 40%), τότε η λύση της πιστοποίησης των κτιρίων αποτελεί μια επιλογή. Ο υψηλότερος στόχος εξοικονόμησης συνεπάγεται και την εφαρμογή συνθετότερων λύσεων όπως η συλλογή ομβρίων η επαναχρησιμοποίηση μέρους του νερού. Η εφαρμογή αυτών των τεχνικών επιλογών είναι ευκολότερο να προαχθεί μέσα από την πιστοποίηση των κτηρίων. Η ύπαρξη και εφαρμογή της οδηγίας για την ενεργειακή πιστοποίηση των κτηρίων δημιουργεί ένα θετικό προηγούμενο για μια μελλοντική οδηγία για την πιστοποίηση των κτηρίων όσον αφορά στην εξοικονόμηση ενέργειας και παρουσιάζει πολλές συνέργειες. Παραδοτέο Σελίδα 11

18 2.2.4 Water Efficiency Standards, Final Report 2009, DG, ENVIRONMENT Το 2007 εκπονείται η μελέτη Water Efficiency Standards, Final Report 2009, DG, ENVIRONMENT. Η μελέτη κατέδειξε ότι η θέσπιση υποχρεωτικών απαιτήσεων για συσκευές που χρησιμοποιούν νερό, βάσει της οδηγίας για τον οικολογικό σχεδιασμό (Ecodesign 2005/32/EC) με διευρυμένο πεδίο εφαρμογής, θα μπορούσε να οδηγήσει σε σημαντική εξοικονόμηση πόρων. Η εκτίμηση της μείωσης χρήσης νερού, στην περίπτωσηπου συμπεριλαμβάνονταν όλα τα προϊόντα οικιακής χρήσης που χρησιμοποιούν νερό, φτάνει το 19,6% επί της συνολικής δημόσιας υδροδότησης στην ΕΕ. Η μείωση της κατανάλωσης νερού από προϊόντα συνδεόμενα με την ενέργεια, όπως οι βρύσες, οι ντουζιέρες και οι μπανιέρες, μπορεί επίσης να οδηγήσει σε έμμεση μείωση της κατανάλωσης ενέργειας μέσω δυνητικής μείωσης κατά 20% των αναγκών θέρμανσης των προϊόντων αυτών. Όσον αφορά τα κτίρια, το συμπέρασμα ήταν ότι ορισμένες μικρές αλλαγές συμπεριφοράς μπορούν να συνεπάγονται σημαντική εξοικονόμηση. Η μελέτη καταλήγει στην ανάγκη περαιτέρω διερεύνησης της τυποποίησης του εξοπλισμού (ντους, τουαλέτες, πλυντήρια), και την εξέταση επέκτασης του πεδίου εφαρμογής της οδηγίας Ecodesign πέραν από την ενεργειακή κατανάλωση Water Saving Potential 2007 Στη μελέτη για τις Δυνατότητες Εξοικονόμησης Νερού (Water saving potential) που ανατέθηκε από την ΕΕ και δημοσιεύθηκε τον Αύγουστο του 2007, οι εκτιμήσεις δείχνουν πως η αποδοτική χρήση του νερού θα μπορούσε να βελτιωθεί σχεδόν κατά 40% μέσω τεχνολογικών βελτιώσεων και μόνο, και πως οι αλλαγές στη συμπεριφορά των καταναλωτών ή τα πρότυπα παραγωγής θα αυξήσουν περαιτέρω το μέγεθος αυτό. Η έκθεση αυτή υποστηρίζει περαιτέρω μια σειρά από συγκεκριμένες τεχνολογικές και τεχνικές αλλαγές σε βρύσες, τουαλέτες, ντους, καθώς και εξοπλισμό που χρησιμοποιεί νερό, όπως τα πλυντήρια πιάτων, οι οποίες αλλαγές μπορεί να μειώσουν τη ζήτηση νερού και να οδηγήσουν σε εξοικονόμηση νερού έως και 80%.Σύμφωνα με την έκθεση, μόνο λίγα κράτη μέλη έχουν ήδη συμπεριλάβει πρότυπα εξοικονόμησης νερού στους εθνικούς οικοδομικούς κανονισμούς. Παραδοτέο Σελίδα 12

19 2.2.6 Ευρωπαϊκή Οδηγία για τον οικολογικό σχεδιασμό (Eco design) Η Οδηγία οικολογικού σχεδιασμού 2005/32/EC αφορά κυρίως στην κατανάλωση ενέργειας από προϊόντα. Πρωταρχικός στόχος της Οδηγίας είναι η μείωση της κατανάλωσης ενέργειας, ωστόσο περιλαμβάνει και άλλους περιβαλλοντικούς όρους όπως είναι η χρήση του νερού. Η Οδηγία για τον Οικολογικό σχεδιασμό της Ευρωπαϊκής Ένωσης τροποποιήθηκε και εκδόθηκε εκ νέου (2009/125/ΕΚ). Επίσης συμπληρώνει άλλες υπάρχουσες οδηγίες, όπως την Οδηγία 92/75/EEC για την κατανάλωση ενέργειας, που ισχύει για πολλές συσκευές που χρησιμοποιούν νερό (για παράδειγμα, πλυντήρια). Η Οδηγία 92/75/EΕ αφορά στη σήμανση και κατηγοριοποίηση οικιακών προϊόντων με βάση την κατανάλωση ενέργειας και άλλων πόρων. Στο πλαίσιο της οδηγίας έχουν οριστεί οι ελάχιστες απαιτήσεις ενεργειακής απόδοσης για πλυντήρια πιάτων και πλυντήρια ρούχων. Ο Κανονισμός 1015/2010/Ε.Ε σχετικά με τις απαιτήσεις οικολογικού σχεδιασμού για τα οικιακά πλυντήρια ρούχων καθορίζει τα κριτήρια απόδοσης. Επιπλέον, η κατανάλωση νερού θα πρέπει να περιορίζεται από το Δεκέμβριο του 2011 με πρόβλεψη για περαιτέρω μείωση το Δεκέμβριο του Ο Κανονισμός 1016/2010 σχετικά με τις απαιτήσεις οικολογικού σχεδιασμού για οικιακά πλυντήρια πιάτων καθορίζει τα κριτήρια ενεργειακής απόδοσης. Δεν υπάρχει περιορισμός στην κατανάλωση του νερού, αν και ο κανονισμός περιλαμβάνει σημεία αναφοράς της κατανάλωσης νερού (βάσει της επίδοσης των Βέλτιστων Διαθέσιμων Τεχνολογιών, π.χ. 9 λίτρα ανά κύκλο για 12 θέσεις σε πλυντήριο πιάτων και 7 λίτρα νερού ανά κύκλο για ένα 6 σερβίτσια πιάτων. Αντίστοιχα ο κανονισμός 1015/2010 της Ε.Ε, σχετικά με την εφαρμογή της οδηγίας 2009/125/ΕΚ του Ευρωπαϊκού Κοινοβουλίου αφορά στα πλυντήρια ρούχων. Στις ειδικές απαιτήσεις οικολογικού σχεδιασμού περιλαμβάνονται απαιτήσεις που αφορούν στην κατανάλωση νερού ενώ καθορίζεται και η κατανάλωση νερού και ενέργειας, απόδοση πλύσης και εκπομπών θορύβου που αντιστοιχεί στη Βέλτιστη Διαθέσιμη Τεχνολογία του έτους έναρξης του κανονισμού ( Πρότυπο πιστοποίησης μικρών συστημάτων επεξεργασίας λυμάτων Το ευρωπαϊκό πρότυπο ΕΝ : 2005 πιστοποιεί τα συστήματα επεξεργασίας των αστικών λυμάτων, για δυναμικότητα μέχρι 50 Ι.Κ. Το πρότυπο καθορίζει τις απαιτήσεις, Παραδοτέο Σελίδα 13

20 τις μεθόδους ελέγχων, τη σήμανση και τον έλεγχο της παραγωγής για μικρές προκατασκευασμένες (compact) μονάδες επεξεργασίας αστικών λυμάτων. Το πρότυπο, μεταξύ άλλων καθορίζει τις επιτρεπόμενες συγκεντρώσεις στην είσοδο της μονάδας, καθώς και τη συχνότητα και το είδος των απαιτούμενων δειγματοληψιών στην εκροή. 2.3 Διεθνής πολιτική πάνω στην ανακύκλωση γκρίζου νερού Η θέσπιση νομικού και κανονιστικού πλαισίου σχετικά με τη δυνατότητα επαναχρησιμοποίησης συγκεκριμένων υδατικών ροών από μια αστική περιοχή (γκρίζο νερό, όμβρια ύδατα) είναι μια αναπτυσσόμενη περιοχή και κερδίζει συνεχώς ευρύτερη στήριξη, καθώς τα συνεπαγόμενα οφέλη, αλλά και οι πιθανοί κίνδυνοι γίνονται γνωστά σε ολοένα και πιο αναλυτικό επίπεδο. Στη χώρα μας απουσιάζει το θεσμικό πλαίσιο που να καθορίζει τις προδιαγραφές για την επαναχρησιμοποίηση συγκεκριμένων υδατικών ροών (γκρίζου νερού), καθώς αυτή η χρήση δεν περιλαμβάνεται στο ισχύον νομικό πλαίσιο (ΚΥΑ /2011) που καθορίζει τους όρους για την επαναχρησιμοποίηση λυμάτων. Ακόμη, σε Ευρωπαϊκό επίπεδο καταγράφεται επίσης η απουσία θεσμικού πλαισίου, που να αναφέρεται στις απαιτήσεις επεξεργασίας και τις δυνατότητες χρήσης της συγκεκριμένης υδατικής ροής. Σε διεθνές επίπεδο υπάρχουν σχετικοί κανονισμοί, κυρίως στις ΗΠΑ σε επίπεδο Πολιτείας και την Αυστραλία. Ενδεικτικά αναφέρεται ο κανονισμός της Πολιτείας της Αριζόνα, ο οποίος αποτελεί κατά γενική ομολογία υπόδειγμα κανονισμού πάνω στην επαναχρησιμοποίηση γκρίζου νερού. Ο κανονισμός περιλαμβάνει μια κλιμακωτή προσέγγιση, ανάλογα με τη δυναμικότητα του συστήματος: ΚΑΝΟΝΙΣΜΟΣ ΠΟΛΙΤΕΙΑΣ ΤΗΣ ΑΡΙΖΟΝΑΣ «Συστήματα με ημερήσια δυναμικότητα μικρότερη από 400γαλλόνια ( λίτρα) τα οποία πληρούν μια σειρά προδιαγραφών καλύπτονται στο σύνολό τους από μια γενική άδεια χωρίς να απαιτείται η αίτηση νέας άδειας. Συστήματα με ημερήσια δυναμικότητα μεγαλύτερη από 400γαλλόνια ( λίτρα) ή συστήματα τα οποία δεν καλύπτουν τις προδιαγραφές που προαναφέρθηκαν καθώς αποκεντρωμένα συστήματα που εξυπηρετούν εμπορικά κέντρα ή συμπλέγματα κατοικιών απαιτούν την έκδοση άδειας για την εφαρμογή τους. Τα συστήματα με ημερήσια δυναμικότητα μεγαλύτερη από 3000 γαλλόνια ( λίτρα) αντιμετωπίζονται σε ατομική βάση από τις ρυθμιστικές αρχές». Παραδοτέο Σελίδα 14

21 Αντίστοιχους κανονισμούς έχουν άλλες τουλάχιστον 16 πολιτείες, συμπεριλαμβανομένης της πολιτείας της Καλιφόρνιας, του Κονέκτικατ, του Κολοράδο, της Μοντάνα, της Νεβάδας, κ.α ενώ σε ισχύ σε εθνικό επίπεδο βρίσκεται ο Γενικός Υδραυλικός Κώδικας ο οποίος περιλαμβάνει προδιαγραφές για συστήματα γρίζου νερού. Αρκετοί από τους κανονισμούς βρίσκονται σε φάση αναθεώρησης καθώς τροποιούνται οι προδιαγραφές σχεδιασμού των συστημάτων προκειμένου να μηδενιστεί το όποιο ρίσκο μπορεί να τεθεί στην ανθρώπινη υγεία από τη χρήση των συστημάτων αυτών. 2.3 Οικολογική σήμανση Ευρωπαϊκό οικολογικό σήμα Το ευρωπαϊκό οικολογικό σήμα είναι ένα εθελοντικό πρόγραμμα, που ιδρύθηκε το 1992, αναθεωρήθηκε αρχικά το 2000 μέσω του Κανονισμού 1980/2000 και στη συνέχεια τροποποιήθηκε το 2009 μέσω του Κανονισμού 66/2010. Στόχος του Ευρωπαϊκού οικολογικού σήματος είναι να ενθαρρυνθούν οι επιχειρήσεις, να εμπορεύονται τα προϊόντα και τις υπηρεσίες που είναι φιλικές προς το περιβάλλον. Tα προϊόντα και υπηρεσίες στις οποίες απονεμήθηκε το οικολογικό σήμα, επιτρέπουν στους καταναλωτές - συμπεριλαμβανομένων των δημόσιων και ιδιωτικών αγοραστών - να τα εντοπίζουν εύκολα. Σήμερα, το οικολογικό σήμα της ΕΕ καλύπτει ένα ευρύ φάσμα προϊόντων και υπηρεσιών, που αυξάνονται συνεχώς. Το σήμα εφαρμόζεται σε ομάδες προϊόντων όπως προϊόντα καθαρισμού, οικιακές συσκευές, προϊόντα χαρτιού, προϊόντα κλωστοϋφαντουργίας, και προϊόντα για το σπίτι και τον κήπο, λιπαντικά και υπηρεσίες όπως τα τουριστικά καταλύματα. Τα περιβαλλοντικά κριτήρια, στα οποία πρέπει να ανταποκρίνονται τα προϊόντα είναι αυστηρά και συμφωνούνται σε ευρωπαϊκό επίπεδο, μετά από ευρεία διαβούλευση με εμπειρογνώμονες. Τα προϊόντα που φέρουν το οικολογικό λογότυπο μπορούν να διατίθενται στην αγορά σε όλη την Ευρωπαϊκή Ένωση και σε χώρες του Ευρωπαϊκού Οικονομικού Χώρου (Νορβηγία, Ισλανδία και Λιχτενστάιν). Ο εθελοντικός χαρακτήρας του συστήματος σημαίνει ότι δεν δημιουργεί εμπόδια στο εμπόριο. Αντίθετα - πολλοί παραγωγοί διαπιστώνουν ότι τους δίνει ένα ανταγωνιστικό πλεονέκτημα. Το οικολογικό σήμα της ΕΕ αποτελεί μέρος ενός ευρύτερου σχεδίου Παραδοτέο Σελίδα 15

22 δράσης για την αειφόρο κατανάλωση και παραγωγή και τη βιώσιμη βιομηχανική πολιτική που εγκρίθηκε από την Ευρωπαϊκή Επιτροπή στις 16 Ιουλίου Το πεδίο εφαρμογής για το Οικολογικό Σήμα καλύπτει προϊόντα όπως τουαλέτες, βρύσες και τηλέφωνα ντους, που χρησιμοποιούνται σε μη οικιακά κτίρια (χορηγείται σε τουριστικά καταλύματα, υπηρεσίες κατασκηνώσεων και κάμπινγκ,. Επίσης προτείνονται η χρήση ομβρίων απορροών και ανακυκλωμένου νερού, στα πλαίσια προαιρετικών κριτηρίων. Το επόμενο βήμα θα είναι να αποδοθεί το Οικολογικό Σήμα σε αντίστοιχα προϊόντα σε κατοικίες καθώς και στα ίδια τα κτίρια κατοικιών. Για το σκοπό αυτό βρίσκονται σε εξέλιξη μελέτες και διαβουλεύσεις για την εξεύρεση σχετικών κριτηρίων Σήμανση συσκευών εξοικονόμησης νερού ISO Υπό έκδοση ευρωπαϊκό πρότυπο Απαντώντας στην ανάγκη για καθορισμό μιας διεθνώς αποδεκτής μεθοδολογίας υπολογισμού του υδατικού αποτυπώματος «water footprint», δημιουργήθηκε μια ομάδα εργασίας για την εκπόνηση του προτύπου ISO Υδατικό Αποτύπωμα Αρχές, Απαιτήσεις και Κατευθυντήριες γραμμές, το οποίο αναμένεται να δημοσιευτεί στις αρχές του Το πρότυπο αυτό θα καθορίζει τις αρχές, απαιτήσεις και κατευθυντήριες γραμμές σχετικά με την αξιολόγηση των προϊόντων, διεργασιών και οργανισμών για το υδατικό τους αποτύπωμα, με βάση την ανάλυση κύκλου ζωής τους. Σύμφωνα με το πρότυπο ISO 14046, μια αξιολόγηση για το υδατικό αποτύπωμα βασίζεται στην ανάλυση κύκλου ζωής, ταυτοποιεί τις περιβαλλοντικές επιπτώσεις σε σχέση με το νερό, περιλαμβάνει σχετικές γεωγραφικές διαστάσεις, ταυτοποιεί τις ποσότητες νερού που έχουν χρησιμοποιηθεί και τις αλλαγές στην ποιότητά του, αξιοποιώντας ταυτόχρονα την υπάρχουσα υδρολογική γνώση. Το ΙSO (International Organization for Standardization) είναι Διεθνής Οργανισμός Πιστοποίησης, που αυτόορίζεται ως μη κυβερνητική οργάνωση, αλλά στην πράξη, η ικανότητά του να θέτει πρότυπα που στη συνέχεια οι κυβερνήσεις αποφασίζουν πως θα τηρούνται δια νόμων ή συνθηκών, τον καθιστά πολύ ισχυρό σε σύγκριση με άλλες ΜΚΟ. Το γεγονός πως υπάρχει συζήτηση για το πώς μπορούν να βοηθήσουν τα πρότυπα ISO σε θέματα εξοικονόμησης νερού και για αποδοτική χρήση του νερού ακόμη και σε επίπεδο κατοικίας είναι θετικό, αν ληφθεί υπόψη η δύναμη και η επιρροή των συστημάτων πιστοποίησης ISO. Παραδοτέο Σελίδα 16

23 Ενεργειακές ετικέτες Η Οδηγία 2010/30/ΕΕ εισάγει την έννοια και την απαίτηση για ενεργειακή σήμανση των προϊόντων. Από τον Δεκέμβριο του 2011 ισχύουν οι νέες ενεργειακές ετικέτες της ευρωπαϊκής ένωσης, σύμφωνα με τις οποίες η κατάταξη των συσκευών γίνεται σε κατηγορίες από την Α+++ (υψηλή ενεργειακή απόδοση) ως την D (χαμηλή ενεργειακή απόδοση). Η νέα ετικέτα, η οποία οφείλει να είναι τοποθετημένη σε ορατό σημείο στα σημεία πώλησης, παρέχει ένα πλήθος χρήσιμων πληροφοριών (τάξη ενεργειακής απόδοσης, ετήσια κατανάλωση ενέργειας και νερού τάξη απόδοσης στυψίματος, εκπομπές θορύβου). Πρόσθετα, τα ενεργειακά δεδομένα που συνοδεύουν τα πλυντήρια αναφέρονται σε διαφορετικές θερμοκρασίες (π.χ. στους 40 C ή 60 C ) αλλά και στο βαθμό πληρότητας του πλυντηρίου (μισογεμάτο ή γεμάτο). Οι ενεργειακές ετικέτες αναμένεται να βελτιωθούν περαιτέρω με τη χρήση νέων ετικετών από το 2014 που θα επιτρέψει έως και τρεις νέες ενεργειακές κατηγορίες, ώστε να αντανακλάται η τεχνολογική πρόοδος των προϊοντων. Ευρωπαϊκά συστήματα σήμανσης κατανάλωσης νερού Η Εθελοντική Σήμανση Waterwise αφορά στα προϊόντα, που χρησιμοποιούν νερό στο μπάνιο στην κουζίνα κτλ. Ο φορέας διαχείρισης του σήματος είναι μια ΜΚΟ που χρηματοδοτείται από τη βιομηχανία του νερού του Ηνωμένου Βασιλείου και από τις χορηγίες και την παροχή συμβουλών. Η σήμανση αποδίδεται σε προϊόντα που εξοικονομούν νερό και είναι ή πρόκειται να είναι στο άμεσο μέλλον ευρέως διαθέσιμα στην εθνική αγορά, έχουν υψηλή απόδοση και ο σχεδιασμός τους ανταποκρίνεται σε υψηλές προδιαγραφές. Η Γερμανία διαθέτει ένα από τα παλαιότερα συστήματα Περιβαλλοντικών Σημάνσεων το Blue Angel. Η σήμανση είναι σε ισχύ από το 1978 και αποδίδεται σε καζανάκια που φέρουν Παραδοτέο Σελίδα 17

24 μηχανισμό, που περιορίζει τη ροή ή διακόπτει τη ροή σύμφωνα με το DIN19542, έχουν εύρος ροής 6-9lt ανά εφαρμογή και φέρουν ανάλογη σήμανση. Το WELL, Water Efficiency Label, από τον Ευρωπαϊκό Σύνδεσμο Κατασκευαστών Δικλείδων (European Valve Manufacturers Association (EUnited Valves), εφαρμόζεται από το 2011 σε ευρωπαϊκό επίπεδο και αποτελεί σύστημα κατηγοριοποίησης προϊόντων και εφαρμόζεται σε βρύσες στην κουζίνα/ στο ντους, κεφαλές ντους, σε εύκαμπτα σπυρωτά καλώδια στο ντους, σε συστήματα τουαλέτας και ουρητηρίων καθώς και σε διάφορα άλλα εξαρτήματα και αξεσουάρ. Το 2012, ένα χρόνο μετά την εφαρμογή, η EUnited Valves βλέπει πολύ θετικά αποτελέσματα καθώς πολλοί σημαντικοί κατασκευαστές μπαταριών (βρύσες) στην Ευρώπη έχουν κατηγοριοποιήσει τα προϊόντα τους, ανταποκρινόμενοι στο ενδιαφέρον των καταναλωτών που θέλουν πληροφόρηση και καθοδήγηση για την σωστή απόφαση αγοράς. Η Εθελοντική Σήμανση (BMA Water Efficiency Labeling Scheme) αφορά εξοπλισμό μπάνιου και εφαρμόζεται στο Ηνωμένο Βασίλειο. Ειδικότερα το σήμα αποδίδεται σε καζανάκια τα οποία συμμορφώνονται με την Κατηγορία 2 της ΕΝ997, με την προϋπόθεση ότι δεν ξεπερνούν τα 4.5 l ανά χρήση, καθώς και σε διπλά καζανάκια τα οποία συμμορφώνονται με αυτό το όριο σε τέσσερις διαδοχικές χρήσεις (τρεις μικρού όγκου και μια μεγάλου). Τα ανεξάρτητα καζανάκια θα πρέπει να συμμορφώνονται με την κατηγορία 2 της Pr EN Όλες οι βρύσες θα πρέπει να μην υπερβαίνουν τα 6 l/min σε συνθήκες 5 bar και τα «τηλέφωνα» ντους δε θα πρέπει να υπερβαίνουν τα 13 l/min σε διάφορες θέσεις και για τη μέγιστη πίεση λειτουργίας. Τέλος η χωρητικότητα της μπανιέρας δεν μπορεί να υπερβαίνει τα 80 l όταν γεμίζει το 40% του όγκου που φτάνει μέχρι την υπερχείλιση Παραδοτέο Σελίδα 18

25 3 Τεχνολογίες αποκεντρωμένης διαχείρισης νερού και λυμάτων 3.1 Μεθοδολογία διερεύνησης Η διερεύνηση της υφιστάμενης κατάστασης στον τομέα των τεχνολογιών εξοικονόμησης νερού βασίστηκε σε αναζήτηση στη διαθέσιμη βιβλιογραφία και στο διαδίκτυο ενώ πραγματοποιήθηκε έρευνα αγοράς στον ελληνικό και διεθνή χώρο. Η μεθοδολογία που ακολουθήθηκε ξεκίνησε με την αναζήτηση των διαθέσιμων ερευνητικών εργασιών και της βιβλιογραφίας πάνω σε τεχνολογίες εξοικονόμησης νερού. Στη συνέχεια και αφού κατηγοριοποιήθηκαν οι διαθέσιμες τεχνολογίες εντοπίστηκαν οι κύριοι προμηθευτές σχετικού εξοπλισμού στην ελληνική και ευρωπαϊκή αγορά και έγινε σχετική επικοινωνία προς αναζήτηση των τεχνικών χαρακτηριστικών των προϊόντων τους με έμφαση στην κατανάλωση νερού και ενέργειας και στο επενδυτικό και λειτουργικό κόστος των προϊόντων. Τέλος έγινε αποδελτίωση και καταγραφή της πληροφορίας που συγκεντρώθηκε στα Φύλλα Καταγραφής (Fact Sheets) και στατιστική επεξεργασία των στοιχείων αναφορικά με το επενδυτικό και λειτουργικό κόστος κόστος και όπου ήταν δυνατό αναπτύχθηκαν προσεγγιστικές σχέσεις κόστους δυναμικότητας. Στόχος της δημιουργίας των Φύλλων Καταγραφής είναι η παρουσίαση και καταγραφή των ουσιαστικών χαρακτηριστικών κάθε προϊόντος. Τα στοιχεία που καταχωρούνται περιλαμβάνουν, ποσοτικοποιημένο το όφελος (άμεσο και έμμεσο) της χρήσης και το κόστος (επενδυτικό και λειτουργικό) της αντίστοιχης τεχνολογίας. Στο παρόν Κεφάλαιο παρουσιάζονται τα συστήματα έμμεσης εξοικονόμησης νερού τα οποία περιλαμβάνουν τα συστήματα επεξεργασίας γκρίζου νερού, τα συστήματα αποκεντρωμένης διαχείρισης λυμάτων και τα συστήματα αξιοποίησης ομβρίων. Παραδοτέο Σελίδα 19

26 3.2 Συστήματα ανακύκλωσης γκρίζου νερού σε επίπεδο κατοικίας Γενικά Τα συστήματα ανακύκλωσης γκρίζου νερού επεξεργάζονται το νερό που προέρχεται από το μπάνιο, (ντους, μπάνιο, νιπτήρας χεριών) και το πλυντήριο ρούχων. Λόγω του χαμηλού ρυπαντικού φορτίου του γκρίζου νερού, είναι εύκολη η επαναχρησιμοποίησή του, έπειτα από κατάλληλη επεξεργασία. Τα υγρά απόβλητα από την κουζίνα (νεροχύτης, πλυντήριο πιάτων) αν και τυπικά αποτελούν γκρίζο νερό, δεν συνίσταται να αναμιγνύονται με τις υπόλοιπες συνιστώσες του γκρίζου νερού καθώς χαρακτηρίζονται από αυξημένο οργανικό και μικροβιακό φορτίο καθώς και υψηλή περιεκτικότητα σε λίπη και έλαια. Η επεξεργασία γκρίζου νερού και η επαναχρησιμοποίησή του για μη πόσιμες χρήσεις αποτελεί μια πρακτική με ολένα και μεγαλύτερη διάδοση καθώς η παραγωγή του είναι συνεχής και ανεξάρτητη των κλιματικών συνθηκών. Σχετικά με την ποιότητα του γκρίζου νερού οι διάφορες παράμετροι που χαρακτηρίζουν την σύστασή του παρουσιάζουν μεγάλη μεταβλητότητα. Σε διάφορες μελέτες έχουν καταγραφεί συγκεντρώσεις βιοχημικά απαιτούμενου οξυγόνου στο εύρος από 5-500mg/l, αιωρούμενων στερεών στο διάστημα mg/l, θολότητας από NTU και ολικών κολοβακτηριδίων στο εύρος TC/100ml. Τα χαρακτηριστικά του γκρίζου νερού μεταβάλλονται από πολλούς παράγοντες, όπως η ποιότητα του πόσιμου νερού, το βιοτικό επίπεδο και οι δραστηριότητες του κάθε νοικοκυριού, ακόμα και το είδος του δικτύου διανομής τόσο του πόσιμου όσο και του ίδιου του γκρίζου νερού. Σχετικά με την ποσότητα του παραγόμενου νερού, αυτή αποτελεί ένα κλάσμα της τάξης του % των παραγόμενων οικιακών αποβλήτων, συμπεριλαμβανομένων των λυμάτων που προέρχονται από την κουζίνα. Στον ακόλουθο πίνακα παρουσιάζεται το εύρος τιμών που αναφέρεται στη βιβλιογραφία για τις συμβατικές παραμέτρους στο γκρίζο νερό. Παραδοτέο Σελίδα 20

27 Πίνακας 3-1 Ποιότητα γκρίζου νερού Παράμετρος Εύρος τιμών Τυπική Τιμή Ε. coli/ 100 ml Αιωρούμενα στερεά (SS) mg/l BOD (mg/l) mg/l 125 Ολικό Kjedahl άζωτο(tkn) (mg/l) 1,0 50 mg/l 22,5 Ολικός φώσφορος(tp) (mg/l) 0,04 42 mg/l 6 ph 5,0 10,0 7,0 Τα συστήματα επεξεργασίας και ανακύκλωσης γκρίζου νερού απαιτούν την ξεχωριστή συλλογή της συγκεκριμένης υδατικής ροής, ενώ εξαιτίας της σταδιακής παραγωγής του νερού, η οποία πολλές φορές συμβαδίζει με τη ζήτηση, δεν υπάρχουν μεγάλες απαιτήσεις για αποθήκευση του νερού χρήσης. Τα πρώτα συστήματα επεξεργασίας και επαναχρησιμοποίησης γκρίζου νερού αριθμούν την ύπαρξή τους ήδη από τη δεκαετία του Οι πρώτες τεχνολογίες που μελετήθηκαν ήταν κυρίως επιλογές φυσικής επεξεργασίας όπως η χονδροειδής διήθηση συνδυασμένη με απολύμανση. Αργότερα, τις δεκαετίες του 80 και του 90, εξετάστηκαν τεχνολογίες που βασίζονται σε βιολογικές μεθόδους επεξεργασίας όπως οι περιστρεφόμενοι βιολογικοί δίσκοι, τα αερόβια βιολογικά φίλτρα και οι αερόβιοι βιοαντιδραστήρες. Την ίδια περίοδο, απλοί φυσικοί διαχωριστές συνδυασμένοι με συστήματα απολύμανσης εγκαταστάθηκαν σε μεμονωμένες κατοικίες. Στα τέλη της δεκαετίας του 90, παρατηρήθηκε αύξηση προχωρημένων τεχνολογιών επεξεργασίας όπως οι βιοαντιδραστήρες μεμβρανών (συστήματα MBR), αλλά και κάποιες πιο οικονομικές, εκτεταμένες τεχνολογίες όπως η χρήση καλαμώνων και λιμνών. Παραδοτέο Σελίδα 21

28 3.2.2 Κλίμακα διερεύνησης Η τεχνολογία επεξεργασίας γκρίζου νερού μπορεί να εφαρμοστεί σε ιδιωτικές κατοικίες, αλλά και σε επίπεδο αποκεντρωμένης διαχείρισης σε συγκροτήματα κατοικιών. Η κλίμακα διερεύνησης στην οποία εστιάζει η παρούσα διερεύνηση αφορά σε μικρά νοικοκυριά 4-5 ατόμων μέχρι συγκροτήματα κατοικιών κατοίκων. Η εφαρμογή συστημάτων επεξεργασίας γκρίζου νερού σε μεγαλύτερη κλίμακα δεν εξετάζεται καθώς εμπεριέχει αυξημένα κόστη μεταφοράς προς την εγκατάσταση επεξεργασίας και μέχρι το σημείο της τελικής χρήσης Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Τα συστήματα ανακύκλωσης γκρίζου νερού χωρίζονται σε δύο βασικές κατηγορίες, ανάλογα με το βαθμό επεξεργασίας που προσφέρουν, ο οποίος σχετίζεται άμεσα με τις δυνατότητες επαναχρησιμοποίησης του επεξεργασμένου νερού: Συστήματα βασικής επεξεργασίας: Τα συστήματα αυτά περιλαμβάνουν επεξεργασία μέσω φίλτρανσης σε πλαστικά ή σύνθετου τύπου φίλτρα. Συστήματα προχωρημένης επεξεργασίας: Τα συστήματα αυτά περιλαμβάνουν, αερόβια βιολογική επεξεργασία, και απολύμανση. ή επεξεργασία με μεμβράνες. Και οι δύο κατηγορίες συστημάτων απαιτούν την εγκατάσταση ιδιαίτερου δικτύου για τη συλλογή του γκρίζου νερού, αυξάνοντας σημαντικά το κόστος εφαρμογής στην περίπτωση υφιστάμενων κτιρίων, ενώ για νέα κτίρια εφόσον υπάρξει αντίστοιχη πρόβλεψη κατά τη φάση της κατασκευής το κόστος μειώνεται σημαντικά. Παραδοτέο Σελίδα 22

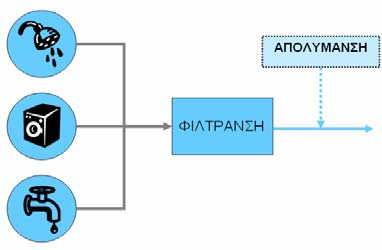

29 Συστήματα βασικής επεξεργασίας: Περιγραφή Οι απλές τεχνολογίες που χρησιμοποιούνται για την ανακύκλωση του γκρίζου νερού περιλαμβάνουν συστήματα διήθησης σε φίλτρο με ελάχιστη διάμετρο της τάξης των 100microns, τα οποία επιτυγχάνουν την απομάκρυνση των μεγαλύτερων σε μέγεθος στερεών και Σχήμα 3-1 Συστήματα φίλτρανσης γκρίζου νερού Οι απλές τεχνολογίες που χρησιμοποιούνται για την ανακύκλωση του γκρίζου νερού περιλαμβάνουν συστήματα διήθησης σε φίλτρο με ελάχιστη διάμετρο της τάξης των 100microns, τα οποία επιτυγχάνουν την απομάκρυνση των μεγαλύτερων σε μέγεθος στερεών και συστήματα που συνδυάζουν τη διήθηση με την απολύμανση της προκύπτουσας εκροής. Η βασική αρχή λειτουργίας των συστημάτων αυτών είναι ο μικρός χρόνος παραμονής, έτσι ώστε να μη μεταβάλλεται η φύση του γκρίζου νερού και η ελάχιστη απαιτούμενη επεξεργασία. Στα συστήματα αυτά, η απολύμανση συντελείται συνήθως με την προσθήκη ταμπλέτας χλωρίου μέσω κατάλληλου συστήματος δοσομέτρησης. Ποιοτητα εκροής Οι απλές τεχνολογίες παρέχουν μόνον περιορισμένη επεξεργασία του γκρίζου νερού αναφορικά με τα οργανικά και τα στερεά και για αυτό συνίσταται να χρησιμοποιούνται για την επεξεργασία γκρίζων εκροών χαμηλού ρυπαντικού φορτίου που προέρχονται κυρίως από ντουσιέρες και νιπτήρες (χωρίς δηλαδή να οδηγούνται στα συστήματα αυτά τα απόβλητα των πλυντηρίων ρούχων). Γενικά, η απλή διήθηση του γκρίζου νερού δεν επιτυγχάνει την επαρκή μείωση του οργανικού φορτίου με αποτέλεσμα να περιορίζεται η αποτελεσματικότητα της χημικής απολύμανσης, λόγω της πιθανότητας αλληλεπίδρασης του χλωρίου με οργανικές ουσίες και της δημιουργίας επικίνδυνων παραπροϊόντων για την ανθρώπινη υγεία. Στη βιβλιογραφία αναφέρονται μέσες τιμές Παραδοτέο Σελίδα 23

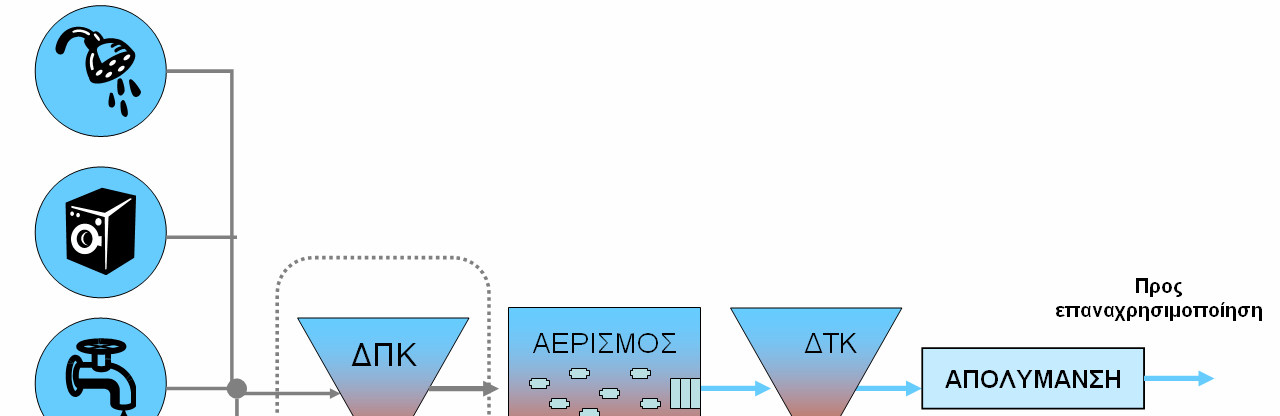

30 απομάκρυνσης της τάξης του 70%, 56% και 49% για το χημικά απαιτούμενο οξυγόνο (COD), τα αιωρούμενα στερεά (SS) και τη θολότητα (turbidity) αντίστοιχα. Κόστος επένδυσης/λειτουργίας Τα συστήματα φίλτρανσης του γκρίζου νερού είναι απλά στη χρήση και έχουν μικρό λειτουργικό κόστος. Το ανηγμένο κόστος επένδυσης των πιο απλών συστημάτων που περιλαμβάνουν μόνο τη μονάδα φίλτρανσης είναι της τάξης του /m 3 -d και το αντίστοιχο λειτουργικό κόστος της τάξης του 0,1 /m 3 ενώ το κόστος επένδυσης των συστημάτων που περιλαμβάνουν την αντλία προσαγωγής και τη μονάδα απολύμανσης είναι αυξημένο, της τάξης των /m 3 -d και το αντίστοιχο λειτουργικό κόστος είναι της τάξης του 1,3-2,0 /m 3. Το κόστος επένδυσης αυξάνεται στην περίπτωση εφαρμογής του συστήματος σε υφιστάμενη κατοικία λόγω της απαίτησης κατασκευής διπλού δικτύου συλλογής του γκρίζου νερού. Το αντίστοιχο κόστος εξαρτάται από την περιοχή και την κατοικία και κυμαίνεται στο εύρος για μια μονοκατοικία 120m 2. Συστήματα προχωρημένης επεξεργασίας Περιγραφή Τα προχωρημένα συστήματα επεξεργασίας γκρίζου νερού περιλαμβάνουν συστήματα συμβατικής βιολογικής επεξεργασίας προσκολημμένης ή αιωρούμενης βιομάζας καθώς και συστήματα επεξεργασίας με μεβράνες (MBR). Περιορισμένη εφαρμογή βρίσκουν επίσης τα συστήματα χημικής επεξεργασίας. Οι τεχνολογίες που χρησιμοποιούνται επιτυγχάνουν την απομάκρυνση των στερεών και οργανικών ρύπων σε μεγάλα ποσοστά ενώ είναι δυνατή και η απομάκρυνση θρεπτικών. Στο πλαίσιο της παρούσας διερεύνησης τα συμβατικά συστήματα βιολογικής επεξεργασίας αναλύονται στην ενότητα των Μικρών Συστημάτων Επεξεργασίας Λυμάτων καθώς τα συστήματα αυτά δέχονται το σύνολο των λυμάτων προς επεξεργασία. Τα διαθέσιμα στην αγορά συστήματα που προορίζονται αποκλειστικά για επεξεργασία γκρίζου νερού αφορούν στην πλειοψηφία τους σε συστήματα μεμβρανών. Παραδοτέο Σελίδα 24

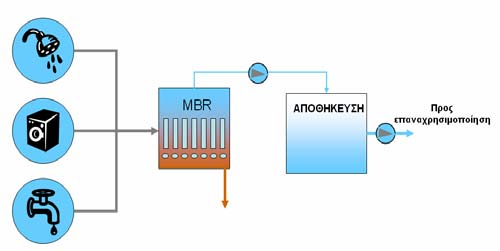

31 Σχήμα 3-2 Συστήματα επεξεργασίας γκρίζου νερού με μεμβράνες Τα συστήματα αντιδραστήρων με μεβράνες αποτελούν σχετικά πρόσφατη εξέλιξη στον τομέα της επεξεργασίας λυμάτων και γκρίζου νερού. Η μέθοδος αυτή, ουστιαστικά συνδυάζει την κλασσική και ευρέως διαδεδομένη μέθοδο ενεργού ιλύος με τη διύλιση (Μικροδιύλιση MF ή Υπερδιύλιση UF) καταργώντας έτσι την χρήση δεξαμενών τελικής καθίζησης ως μέσο διαύγασης της τελικής εκροής και συμπύκνωσης της παραγόμενης ιλύος. Η καινοτομία της μεθόδου έγκειται στη χρήση ειδικών μεμβρανών νέας τεχνολογίας οι οποίες βρίσκονται βυθισμένες στο ανάμικτο υγρό και μέσω των οποίων διακινείται το προς επεξεργασία νερό. Το σύστημα ΜΒR εφαρμόζει σε γενικές γραμμές τις αρχές λειτουργίας ενός τυπικού συστήματος Ενεργού Ιλύος με τη διαφορά ότι οι συγκεντρώσεις ανάμεικτου υγρού είναι πολύ αυξημένες, κάνοντας τα συστήματα αυτά ιδανικά για εφαρμογές σε περιοχές με περιορισμένη έκταση. O καθαρισμός των μεμβρανών επιτυγχάνεται συνήθως μέσω του αερισμού. Ο αναμενόμενος μέσος χρόνος ζωής μιας τέτοιας μεμβράνης κυμαίνεται από 3-10 χρόνια, γεγονός που εξαρτάται από την ποιότητα του εισερχόμενου γκρίζου νερού, την ποιότητα της μεμβράνης και την μέθοδο προεπεξεργασίας. Τα συστήματα είναι κατάλληλα για εσωτερική ή εξωτερική εγκατάσταση. Τα συστήματα που διατίθενται στην αγορά είναι συμπαγή compact συστήματα και αποτελούνται συνήθως από δεξαμενή μεμβρανών και δεξαμενή αποθήκευσης, σύστημα αερισμού (φυσητήρες και διαχυές) για τον καθαρισμό των μεμβρανών και την τροφοδοσία του συστήματος με τον απαιτούμενο αέρα για την τέλεση των βιολογικών διεργασιών και αντλία απομάκρυνσης του διηθήματος, ενώ, ανάλογα με την τελική χρήση συνήθως απαιτείται και αντλία διανομής ή ανακυκλοφορίας του επεξεργασμένου νερού εντός του κτιρίου. Παραδοτέο Σελίδα 25

32 Ποιοτητα εκροής Η ποιότητα της εκροής των προχωρημένων συστημάτων επεξεργασίας γκρίζου νερού αντιστοιχεί σε τριτοβάθμια εκροή, με τη συγκέντρωση οργανικού φορτίου σε όρους BOD 5 και στερεών να διατηρούνται κάτω από 10mg/l. Το μικροβιακό φορτίο είναι χαμηλό και κυμαίνεται, σύμφωνα με τις δηλώσεις των προμηθευτικών εταιρειών αυτών των συστημάτων σε επίπεδα αντίστοιχα με αυτά των κολυμβητικών υδάτων (Οδηγία 2006/7/ΕΚ). Σε κάθε περίπτωση το μικροβιακό φορτίο της εκροής είναι χαμηλότερο από το όριο των 1000EC/100ml (διάμεση τιμή) που θέτει η ΚΥΑ /2011 για περιορισμένη άρδευση μικρών οικισμών. Αν και στα συστήματα αυτής της κλίμακας συνήθως δεν υπάρχει πρόβλεψη για απομάκρυνση του αζώτου, η ποιότητα της εκροής για τυπικά αστικά λύματα δεν υπερβαίνει το όριο των 45mg/l για επαναχρησιμοποίηση. Κόστος επένδυσης Το κόστος κατασκευής των μονάδων αυτών είναι αντίστοιχης τάξης μεγέθους με μια κλασική μονάδα ενεργού ιλύος με τριτοβάθμια επεξεργασία, η οποία επιτυγχάνει εκροή αντίστοιχης ποιότητας. Το ανηγμένο κόστος επένδυσης των συστημάτων αυτών, συμπεριλαμβανομένης της αντλίας διανομής κυμαίνεται στο διάστημα /m 3 -d και μειώνεται σε συστήματα μεγαλύτερης δυναμικότητας (Σχήμα 3-3) euro/m3-d ,0 1,0 2,0 3,0 4,0 5,0 m3/d Για τα συστήματα επεξεργασίας γκρίζου νερού με μεμβράνες μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση, η οποία προέκυψε έπειτα από στατιστική επεξεργασία στοιχείων του εμπορίου: Κ MBRGREY = 7.500xQ -0,60 όπουκ MBRGREY : το κόστος επένδυσης ανά κυβικό τη μέρα ( /m3-d) και Q η δυναμικότητα του συστήματος (m3/d) Σχήμα 3-3 Ανηγμένο κόστος επένδυσης συστημάτων επεξεργασίας γκρίζου νερού με μεμβράνες Παραδοτέο Σελίδα 26

33 Κόστος λειτουργίας Το λειτουργικό κόστος αφορά στην ενεργειακή κατανάλωση η οποία είναι της τάξης των 2,0-4,0kWh/m 3 και στα έξοδα συντήρησης τα οποία τον καθαρισμό περιλαμβάνουν περιοδικό των μεμβρανών (1-2 φορές ετησίως) και τη συντήρηση του Η/Μ εξοπλισμού φυσητήρες). λειτουργικό (αντλίες, Το κόστος euro/m3 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 κυμαίνεται στο διάστημα 1-3 /m 3 και επίσης εξαρτάται από τη δυναμικοτητα της μονάδας: Για τα συστήματα επεξεργασίας γκρίζου νερού με μεμβράνες μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση: Κ Λ MBRGREY = 1,6xQ -0,85 όπουκ Λ MBR GREY : το κόστος λειτουργίας ανά κυβικό λυμάτων ( /m 3 ) και Q η δυναμικότητα του συστήματος (m 3 /d) 0,0 1,0 2,0 3,0 m3/d Σχήμα 3-4 Ανηγμένο κόστος λειτουργίας συστημάτων επεξεργασίας γκρίζου νερού με μεμβράνες Στην αγορά εντοπίζονται επίσης συστήματα που συνδυάζουν την εκμετάλλευση γκρίζου νερού με τη συλλογή ομβρίων υδάτων, τα οποία βασίζονται στην ίδια τεχνολογία μεμβρανών με την πρόβλεψη δεξαμενής συγκέντρωσης των ομβρίων Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Οι τεχνολογίες αξιοποίησης επεξεργασίας γκρίζου νερού βρίσκουν μικρή εφαρμογή στην ελληνική αγορά και ο αριθμός των προμηθευτών σχετικού εξοπλισμού δεν υπερβαίνει τους 5 σε όλη τη χώρα. Πιθανοί παράγοντες της μικρής εφαρμογής στη χώρα μας πρέπει να αναζητηθούν στην έλλειψη κινήτρου των καταναλωτών λόγω της χαμηλής τιμολόγησης του νερού, στο υψηλό κόστος επένδυσης των συστημάτων Παραδοτέο Σελίδα 27

34 αυτών και στη δυσπιστία που υπάρχει αναφορικά με την ποιότητα του επεξεργασμένου νερού η οποία συνδέεται με τη γενικότερη δυσαρέσκεια που επικρατεί στη χώρα και την τάση αμφισβήτησης ελεγκτικών θεσμών που παρέχουν πιστοποιήσεις για σειρά ζητημάτων. Στην διεθνή αγορά, τα συστήματα βρίσκουν εφαρμογή σε αναπτυγμένες αστικές περιοχές σε χώρες όπως η Ιαπωνία, οι Η.Π.Α. και η Αυστραλία οι οποίες βρίσκονται ανάμεσα στις πρώτες θέσεις αναφορικά με την επαναχρησιμοποίηση γκρίζου νερού με σημαντικό αριθμό κατασκευαστών αντίστοιχων συστημάτων. Άλλες χώρες με σημαντική εφαρμογή τέτοιων συστημάτων είναι ο ο Καναδάς, το Ηνωμένο Βασίλειο, η Γερμανία και η Σουηδία. Θα πρέπει να σημειωθεί ότι τα κίνητρα για την εφαρμογή συστημάτων επαναχρησιμοποίησης γκρίζου νερού διαφοροποιούνται από χώρα σε χώρα. Στην Ιαπωνία η επαναχρησιμοποίηση γκρίζου νερού ήταν αποτέλεσμα της αυξημένης ζήτησης νερού από οικισμούς υψηλής πυκνοτητας και περιορισμένου χώρου, ενώ οι αντίστοιχες πρωτοβουλίες στις Η.Π.Α., την Αυστραλία, την Σαουδική Αραβία κι την Ιορδανία λήφθηκαν ως μια άμεση απάντηση στις συνθήκες ξηρασίας. Στην Κύπρο υπήρχε στο πρόσφατο παρεθλόν πρόγραμμα επιδότησης της εγκατάστασης συστήματος επεξεργασίας «γκρίζου νερού» για άρδευση κήπων και άλλων χρήσεων με σκοπό την εξοικονόμηση πόσιμου νερού. Οι επιδοτήσεις για ανακυκλωμένο ημιακάθαρτο νερό αφορούσαν επίσης και εγκαταστάσεις σε σχολεία, στρατόπεδα και δημόσια κτίρια και έφταναν τα Δυνατότητες εξοικονόμησης νερού Η ανακύκλωση γκρίζου νερού μπορεί να καλύψει ένα μεγάλο ποσοστό της ζήτησης σε νερό μιας κατοικίας ανεξάρτητα από τις κλιματικές συνθήκες και την πυκνότητα του πληθυσμού. Ο επιτυγχανομενος βαθμός αξιοποίησης του γκρίζου νερού και η συνεπαγόμενη εξοικονόμηση εξαρτάται από τις επί μέρους χρήσεις στις οποίες παράγεται το προς επεξεργασία νερό. Λόγω της περιορισμένης επεξεργασίας που προσφέρουν τα απλά συστήματα φίλτρανσης η εκροή συνίσταται να χρησιμοποιείται για την κάλυψη αναγκών άρδευσης και μάλιστα μη βρώσιμων φυτών. Τα προχωρημένα συστήματα επιτυγχάνουν σημαντική μείωση οργανικού και μικροβιακού φορτίου και Παραδοτέο Σελίδα 28

35 επιτρέπουν τη διάθεση του επεξεργασμένου νερού στα αποχωρητήρια, για εξωτερικές χρήσεις (πλύσιμο αυτοκινήτου) και για άρδευση κήπων. Σε κατοικίες με αυξημένες απαιτήσεις άρδευσης, το σύστημα επεξεργασίας ημιακάθαρτου νερού μπορεί να συνδυαστεί και με το σύστημα συλλογής ομβρίων. 3.3 Συστήματα τοπικής επεξεργασίας λυμάτων σε επίπεδο κατοικίας Γενικά Σχετικά με τη αποκεντρωμένη διαχείριση των λυμάτων στην Ελλάδα, θεσμικά δεν απαιτείται η κατασκευή δικτύων αποχέτευσης σε μικρούς οικισμούς, παρά μόνο η εφαρμογή «κατάλληλων» συστημάτων διαχείρισης και επεξεργασίας λυμάτων. Υπάρχει επομένως μια ευελιξία ως προς το είδος των συστημάτων που δύναται να εφαρμοστούν, η οποία παρέχει τη δυνατότητα εφαρμογής μιας σειράς αποκεντρωμένων συστημάτων επεξεργασίας. Οι επιλογές των αποκεντρωμένων συστημάτων επεξεργασίας συνδέονται άμεσα με τις δυνατότητες τελικής διάθεσης ή επαναχρησιμοποίησης των λυμάτων. Τα πλεονεκτήματα της χρήσης ενός αποκεντρωμένου συστήματος επεξεργασίας λυμάτων, σε σχέση με το συνηθέστερα χρησιμοποιούμενο στη χώρα μας σύστημα βόθρου συνδέονται με την προστασία του υδάτινου και ευρύτερου περιβάλλοντος και τη δυνατότητα οικονομικής και χωρίς εξειδικευμένες απαιτήσεις λειτουργίας. Τα οφέλη πολλαπλασιάζονται όταν η επεξεργασία προσφέρει τη δυνατότητα επαναχρησιμοποίησης της τελικής εκροής, καθώς συμβάλει στην ολοκληρωμένη διαχείριση των υδατικών πόρων. Με την προϋπόθεση της τήρησης των απαιτούμενων από τη νομοθεσία κριτηρίων η επαναχρησιμοποίηση των επεξεργασμένων λυμάτων αποτελεί μια σταθερή πηγή νερού καλής ποιότητας, ανεξάρτητα από τις κλιματικές συνθήκες. Το επίπεδο της τεχνογνωσίας στο διεθνή χώρο είναι ιδιαίτερα υψηλό προσφέροντας πληθώρα επιλογών κατάλληλων συστημάτων. Τα συστήματα που αναλύονται στην παρούσα ενότητα δεν εξαντλούν τις υπάρχουσες επιλογές αλλά αντιπροσωπεύουν τα κυρίαρχα στην αγορά συστήματα και καλύπτουν τις βασικές κατηγορίες και τύπους Παραδοτέο Σελίδα 29

36 επεξεργασίας, δίνοντας έμφαση στα συστήματα επεξεργασίας με μεβράνες (MBR) τα οποία αποτελούν την τελευταία εξέλιξη της τεχνολογίας στην αγορά Κλίμακα διερεύνησης Στην παρούσα ενότητα γίνεται μια διερεύνηση των καινοτόμων, μεμονωμένων ή πολύ μικρής κλίμακας συστημάτων επεξεργασίας λυμάτων που εξυπηρετούν μια κατοικία ή ένα συγκρότημα κατοικιών και παρέχουν τη δυνατότητα επαναχρησιμοποίησης της τελικής εκροής. Τα συστήματα είναι κατάλληλα για εφαρμογές σε περιοχές με χαμηλή πυκνότητα πληθυσμού οι οποίες είναι απομακρυσμένες από αποχετευτικά δίκτυα και κεντρικές Εγκαταστάσεις Επεξεργασίας Λυμάτων. Λόγω της σημαντικής διαφοροποίησης στην οικονομία κλίμακας των συστημάτων αυτών για τις ανάγκες της παρούσας διερεύνησης τα συστήματα αυτά κατηγοριοποιούνται περαιτέρω σε συστήματα πολύ μικρής κλίμακας (τα οποία εξυπηρετούν μέχρι 50 Ι.Κ) και σε συστήματα μικρής κλίμακας (τα οποία εξυπηρετούν μέχρι 2000 Ι.Κ).Η κλίμακα διερεύνησης της συγκεκριμένης ενότητας αφορά σε μικρά νοικοκυριά 4-5 ατόμων μέχρι συγκροτήματα κατοικιών 50 κατοίκων. Τα συστήματα μεγαλύτερης κλίμακας, που εξυπηρετούν μικρούς οικισμούς μέχρι και 2000 Ι.Κ διερευνώνται σε επόμενη ενότητα Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Στα μεμονωμένα συστήματα επεξεργασίας είναι δυνατό να εφαρμοσθούν όλες οι μέθοδοι διάθεσης που ισχύουν εν γένει για κεντρικές Εγκαταστάσεις Επεξεργασίας Λυμάτων. Η μικρή κλίμακα των έργων σε συνδυασμό με τον ιδιωτικό τους χαρακτήρα έχει οδηγήσει στην τυποποίηση και εμπορική παραγωγή τους, δεδομένου ότι με τον τρόπο αυτό, περιορίζεται το κόστος κατασκευής, εξασφαλίζεται υψηλή ποιότητα κατασκευής, εξασφαλίζεται η αποδοτικότερη λειτουργία του συστήματος επεξεργασίας και περιορίζεται η απαιτούμενη έκταση για την κατασκευή των συστημάτων. Σήμερα υπάρχουν πολλά προκατασκευασμένα μικρά συστήματα επεξεργασίας τόσο για μεμονωμένες κατοικίες όσο και για μεγαλύτερες εγκαταστάσεις (π.χ. ομάδες κατοικιών, Παραδοτέο Σελίδα 30

37 ξενοδοχεία). Τα συστήματα τα οποία προσφέρουν τη δυνατότητα επαναχρησιμοποίησης μπορούν να κατηγοριοποιηθούν ως εξής: Σύστημα ενεργού ιλύος (συμβατική επεξεργασία ή αντιδραστήρες εναλλασσόμενων λειτουργιών (SBR) Συστήματα προσκολημμένης βιομάζας (βιολογικά φίλτρα, βιολογικοί δίσκοι) Σύστημα μεμβρανών (ΜΒR) Συνδυασμός ή παραλλαγές των ως άνω συστημάτων Στην περίπτωση διάθεσης μέρους των επεξεργασμένων λυμάτων σε επιφανειακό υδάτινο αποδέκτη, ανάλογα με το είδος του αποδέκτη, και εφόσον με το προαναφερόμενο κύριο σύστημα επεξεργασίας δεν εξασφαλίζεται η ενδεδειγμένη ποιότητα εκροής μπορεί να ακολουθεί πρόσθετη επεξεργασία των λυμάτων, για την απομάκρυνση θρεπτικών, ενώ σε κάθε περίπτωση επαναχρησιμοποίησης ακολουθεί και απολύμανση της τελικής εκροής Συστήματα ενεργού ιλύος Περιγραφή Το συμβατικό σύστημα ενεργού ιλύος είναι ευρέως χρησιμοποιούμενο λόγω της ευελιξίας του και της προσαρμοστικότητάς του σε ένα μεγάλο εύρος εφαρμογών. Αποτελείται από τη μονάδα βιολογικής επεξεργασίας, τη μονάδα τελικής καθίζησης, τη διάταξη ανακυκλοφορίας της ιλύος και τη διάταξη απομάκρυνσης της περίσσειας ιλύος. Ανάλογα με την περίπτωση μπορεί να υπάρχει και δεξαμενή πρωτοβάθμιας καθίζησης,ενώ συνήθως ακολουθεί απολύμανση της τελικής εκροής. Η απολύμανση των αποκεντρωμένων συστημάτων επιτυγχάνεται με δοσομετρητές που χρησιμοποιούν ταμπλέτες χλωρίου. Σε μικρή κλίμακα τα συστήματα τα συστήματα βρίσκουν εφαρμογή σε προκατασκευασμένες συμπαγής μονάδες κατάλληλες για εξωτερική υπέργεια ή υπόγεια εγκατάσταση. Ο ηλεκτρομηχανολογικός εξοπλισμός των συστημάτων περιλαμβάνει τη διάταξη αερισμού (φυσητήρες ή επιφανειακούς αεριστές) και τις αντλίες ανακυκλοφορίας και περίσσειας της ιλύος. Παραδοτέο Σελίδα 31

38 Σχήμα 3-5 Συμβατικό σύστημα ενεργού ιλύος Παραλλαγή του κλασσικού συστήματος ενεργού ιλύος αποτελεί το Σύστημα Αντιδραστήρων Εναλλασσόμενων Λειτουργιών (SBR). Το σύστημα, είναι ιδιαίτερα ελκυστικό στην περίπτωση των έργων μικρής κλίμακας λόγω της απλότητάς του και της ικανότητάς του να ανταποκρίνεται πολύ καλά στις μεγάλες διακυμάνσεις παροχών και ρυπαντικών φορτίων που ιδιαίτερα χαρακτηρίζουν τους μικρούς οικισμούς. Χαρακτηριστικό του συστήματος είναι ο συνδυασμός σε κοινή δεξαμενή των λειτουργιών του βιολογικού αντιδραστήρα ενεργού ιλύος και της δεξαμενής δευτεροβάθμιας καθίζησης. Έχει τρεις (3) κύριες εναλλασσόμενες φάσεις λειτουργίας Ι, ΙΙ και ΙΙΙ. Η βασική διαφοροποίηση του αντιδραστήρα SBR από ένα συμβατικό σύστημα ενεργού ιλύος έγκειται στο γεγονός ότι στον αντιδραστήρα SBR η διακριτοποίηση των βιοχημικών αντιδράσεων και της φυσικής διεργασίας της καθίζησης δεν είναι χωρική (όπως στο σύστημα ενεργού ιλύος) αλλά χρονική (Σχήμα 3-6). Παραδοτέο Σελίδα 32

39 Σχήμα 3-6 Σύστημα αντιδραστήρων εναλλασσόμενων κύκλων λειτουργίας (SBR) Ένας πλήρης κύκλος λειτουργίας ενός συστήματος SBR αποτελείται από τέσσερις διαδοχικές Φάσεις. Στη Φάση Ι (Φάση εισροής) εισέρχονται τα προς επεξεργασία λύματα στη δεξαμενή. Η φάση αυτή μπορεί να συνδυαστεί και με την επιτέλεση βιοχημικών διεργασιών στην περίπτωση κατά την οποία τεθεί σε λειτουργία το σύστημα ανάμιξης (για την αποκατάσταση ανοξικών συνθηκών) ή το σύστημα αερισμού (για την αποκατάσταση αερόβιων συνθηκών) της δεξαμενής. Στη συνέχεια ακολουθεί η Φάση ΙΙ (φάση αντιδράσεων) κατά τη διάρκεια της οποίας αποκαθίστανται εναλλακτικές και ανάλογα με τις απαιτήσεις επεξεργασίας, αναερόβιες, ανοξικές και αερόβιες με ενεργοποίηση και απενεργοποίηση των διατάξεων ανάμιξης και αερισμού. Μετά το πέρας της φάσης των αντιδράσεων, απενεργοποιείται το σύστημα ανάμιξης ή/και αερισμού για την επίτευξη συνθηκών ηρεμίας και την καθίζηση των καθιζήσιμων στερεών στον πυθμένα της δεξαμενής (Φάση ΙΙΙ καθίζηση). Κατά την Φάση IV (φάση εκκένωσης) η οποία αποτελεί και την τελευταία φάση, απομακρύνονται υπό συνθήκες ηρεμίας τα επεξεργασμένα λύματα με τη βοήθεια τηλεσκοπικής δικλείδας, επιπλέοντος υπερχειλιστή ή άλλου κατάλληλου εξαρτήματος που εξασφαλίζει σταθερή παροχή απομάκρυνσης. Στη ίδια φάση απομακρύνεται και η περίσσεια ιλύος. Λόγω των Παραδοτέο Σελίδα 33

40 συνθηκών ηρεμίας στη φάση καθίζησης, μια περίπου ώρα είναι επαρκής χρόνος για την ικανοποιητική καθίζησης της ιλύος, ενώ η διάρκεια της φάσης εκκένωσης μπορεί να είναι μικρότερη από μία ώρα, γεγονός που τελικώς προσδιορίζεται από τη λειτουργία των κατάντη έργων χειρισμού της εκροής. Τα συμπαγή συστήματα SBR που υπάρχουν στην αγορά συνδυάζονται κατά περίπτωση με δεξαμενή πρωτοβάθμιας καθίζησης ή δεξαμενή συγκέντρωσης και με δεξαμενή αποθήκευσης της επεξεργασμένης εκροής. Ο ηλεκτρομηχανολογικός εξοπλισμός των συστημάτων περιλαμβάνει τη διάταξη αερισμού (φυσητήρες ή επιφανειακούς αεριστές), και τις αντλίες περίσσειας της ιλύος. Ποιότητα εκροής Η ποιότητα της εκροής των συστημάτων ενεργού ιλύος αντιστοιχεί σε δευτεροβάθμια εκροή, με τυπικές συγκεντρώσης οργανικού φορτίου σε όρους BOD 5 και στερεών της τάξης των 25mg/l και 35mg/l αντίστοιχα, ενώ το μικροβιακό φορτίο στην περίπτωση εφαρμογής απολύμανσης (π.χ χλωρίωσης) μπορεί να επιτύχει συγκεντρώσεις εντός των ορίων που επιβάλει η νομοθεσία για περιορισμένη επαναχρησιμοποίηση των λυμάτων μικρών οικισμών. Αν και στα συστήματα αυτής της κλίμακας συνήθως δεν υπάρχει πρόβλεψη για απομάκρυνση του αζώτου, η ποιότητα της εκροής για τυπικά αστικά λύματα δεν υπερβαίνει το όριο των 45mg/l για επαναχρησιμοποίηση. Κόστος επένδυσης/λειτουργίας Το κόστος κατασκευής και λειτουργίας των συστημάτων βιολογικής επεξεργασίας εξαρτάται από το σύστημα επεξεργασίας και διαφοροποιείται σημαντικά ανάλογα με τα χαρακτηριστικά του συστήματος (δυναμικότητα, υλικό κατασκευής των δεξαμενών, παρουσία πρωτοβάθμιας καθίζησης κλπ) και κυμαίνεται στο εύρος /m 3 -d. Στην ανώτερο αναφερόμενη δαπάνη επένδυσης δεν περιλαμβάνεται το κόστος των έργων euro/m3-d ,0 0,5 1,0 1,5 2,0 διάθεσης των λυμάτων. Η ενεργειακή m3/d Σχήμα 3-7 Ανηγμένο κόστος επένδυσης ιδιωτικών συστημάτων επεξεργασίας λυμάτων με ενεργό ιλύ. Παραδοτέο Σελίδα 34

41 κατανάλωση των συστημάτων είναι της τάξης των 1-4 kwh/m 3, ενώ το αντίστοιχο λειτουργικό κόστος βρίσκεται στο διάστημα 1-2,0 /m 3 Για τα ιδιωτικά συστήματα επεξεργασίας λυμάτων με ενεργό ιλύ μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση, η οποία προέκυψε έπειτα από στατιστική επεξεργασία στοιχείων του εμπορίου: Κ BRSW = 5.200xQ -0,35 όπουκ BRSW : το κόστος επένδυσης ανά κυβικό τη μέρα ( /m 3 -d) και Q η δυναμικότητα του συστήματος (m 3 /d) Συστήματα προσκολημμένης βιομάζας Περιγραφή Τα συστήματα προσκολλημένης βιομάζας διαφοροποιούνται σε σχέση με τα τυπικά συστήματα ενεργού ιλύος ως προς τους αναπτυσσόμενους μικροοργανισμούς (βιομάζα), οι οποίοι αντί να είναι σε αιώρηση βρίσκονται προσκολημμένοι σε σταθερό φορέα. Η πιο διαδεδομένη μέθοδος επεξεργασίας για μικρά σστήματα αφορά σε βιολογικά φίλτρα, τα οποία έχουν τη μορφή συνήθως κυκλικής κλίνης, πληρωμένης με ένα πορώδες υλικό, στους πόρους του οποίου είναι προσκολλημένοι οι μικροοργανισμοί οι οποίοι διασπούν το οργανικό φορτίο των λυμάτων που διανέμεται στην επιφάνεια του φίλτρου, ενώ τα επεξεργασμένα υγρά λύματα εκρέουν από τον πυθμένα. Η διατήρηση των αερόβιων συνθηκών στα βιολογικά φίλτρα γίνεται με φυσικό τρόπο και συγκεκριμένα με την κυκλοφορία του ατμοσφαιρικού αέρα μέσα στα κενά του φίλτρου. Ανάλογα με το υλικό πλήρωσης τα φίλτρα χωρίζονται σε τυπικά βιολογικά φίλτρα από χαλίκια ή άμμο και σε φίλτρα από σύνθετα αδρανή υλικά (πλαστικά φίλτρα, φίλτρα υφάσματος, κεραμικά κλπ). Συνήθως τα βιολογικά φίλτρα για μικρές εγκαταστάσεις επεξεργασίας, πληρόνονται με πλαστικό υλικό, το οποίο αν και ακριβό είναι ελαφρότερο, πιο ανθεκτικό και επιτρέπει μεγαλύτερες φορτίσεις. Σε μικρές εγκαταστάσεις η ανακυκλοφορία των λυμάτων στο φίλτρο δεν είναι συνηθισμένη, λόγω των υψηλών δαπανών των αντλήσεων. Τα φίλτρα είναι σκόπιμο να σκεπάζονται για να προστατεύονται από τις κλιματολογικές μεταβολές. Τα βιολογικά φίλτρα που υπάρχουν στην αγορά συνδυάζονται κατά περίπτωση με δεξαμενή πρωτοβάθμιας καθίζησης και απολύμανση. Ο ηλεκτρομηχανολογικός Παραδοτέο Σελίδα 35

42 εξοπλισμός των συστημάτων αυτών περιορίζεται στην αντλία τροφοδοσίας ή/και ανακυκλοφορίας. Ποιότητα εκροής Η ποιότητα της εκροής των συστημάτων προσκολημμένης βιομάζας είναι αντίστοιχου επιπέδου με την ποιότητα εκροής των τυπικών συστημάτων ενεργού ιλύος και αντιστοιχεί σε δευτεροβάθμια εκροή. Κόστος επένδυσης/λειτουργίας Το κόστος κατασκευής τους κυμαίνεται στα ίδια επίπεδα με τα συστήματα ενεργού ιλύος ενώ έχουν χαμηλότερες απαιτήσεις συντήρησης χαμηλή ενεργειακή κατανάλωση με το κόστος να κυμαίνεται στο εύρος 0,6-0,9 /m Συστήματα μεμβρανών Περιγραφή Τα συστήματα επεξεργασίας λυμάτων με μεμβράνες έχουν επιτύχει σημαντική παρουσία στην αγορά την τελευταία δεκαετία. Τα πλεονεκτήματά τους σε σχέση με τη συμβατική επεξεργασία περιλαμβάνουν τον υψηλό βαθμό απόδοσης, την ελαχιστοποίηση της καταλαμβανόμενης έκτασης και την απομάκρυνση μεγάλου ποσοστού του μικροβιακού φορτίου χωρίς την απαίτηση πρόσθετης απολύμανσης, ενώ στα μειονεκτήματά τους περιλαμβάνεται η ανάγκη συχνού καθαρισμού των μεμβρανών λόγω συσσώρευσης βιοφίλμ στην επιφάνειά τους. Αν και οι εφαρμογές των συστημάτων αφορούσαν αρχικά έργα μεγάλης κλίμακας, η αυξανόμενη έλλειψη νερού σε συνδυασμό με τις δυνατότητες επαναχρησιμοποίησης των λυμάτων που προσφέρουν τα συστήματα αυτά έχουν οδηγήσει τα τελευταία χρόνια στην παραγωγή συμπαγών συστημάτων επεξεργασίας μεμβρανών για έργα πολύς μικρής κλίμακας (μέχρι 50 Ι.Κ) Παραδοτέο Σελίδα 36

43 Σχήμα 3-7 Συστήματα επεξεργασίας λυμάτων με μεβράνες Τα Κωδικός έργου: 1272 συστήματα αντιδραστήρων με μεβράνες για την επεξεργασία λυμάτων διαφοροποιούνται σε σχέση με τα αντίστοιχα συστήματα επεξεργασίας γκρίζου νερού (Παρ ) κυρίως ως προς την απαίτηση πρωτοβάθμιας καθίζησης πριν τη βιολογική επεξεργασία, την απαίτηση δύο φυσητήρων (ένας για τον αερισμό των λυμάτων και ένας για τον καθαρισμό των μεμβρανών) και την απαίτηση της αντλίας ανακυκλοφορίας της ιλύος προς τη ΔΠΚ. Ο αερισμός και η διαύγαση των λυμάτων μεσω των μεμβρανών επιτελείται είτε σε κοινή είτε σε αυτόνομες δεξαμενές. Όπως και στα συστήματα επεξεργασίας γκρίζου νερού, οι μεμβράνες επιτυγχάνουν την υπερδιύθιση των λυμάτων. Είναι χαρακτηρακτηριστική η μεγάλη και σταθερή απόδοση των συστημάτων αυτών υπό τις προϋποθέσεις της σωστής συντήρησης και λειτουργίας. Τα συμπαγή προκατασκευασμένα συστήματα που υπάρχουν στο εμπόριο περιλαμβάνουν το σύνολο των εξαρτημάτων και του ηλεκτρομηχανολογικού εξοπλισμού σε ενιαία διάταξη από πλαστικό ή σκυρόδεμα. Τα συστήματα είναι κατάλληλα για εσωτερική εγκατάσταση εντός κτιρίου ή για εξωτερική εγκατάσταση υπέργεια ή υπόγεια. Ακόμη, στο εμπόριο προσφέρονται συστήματα κατάλληλα για εγκατάσταση εντός υφιστάμενων δεξαμενών (π.χ σε δεξαμενές που λειτουργούσαν ως σηπτικές δεξαμενές) αποτελούμενα από τις συστοιχίες των μεμβρανών τηναντλία διηθήματος το σύστημα αερισμού αποτελούμενο από φυσητήρες και διαχυτές και την αντλία περίσσειας. Παραδοτέο Σελίδα 37

44 Ποιότητα εκροής Η ποιότητα της εκροής των προχωρημένων συστημάτων επεξεργασίας αντιστοιχεί σε τριτοβάθμια εκροή, με τη συγκέντρωση οργανικού φορτίου σε όρους BOD 5 και στερεών να διατηρούνται κάτω από 10mg/l. Το μικροβιακό φορτίο είναι χαμηλό και κυμαίνεται, σύμφωνα με τις δηλώσεις των προμηθευτικών εταιρειών αυτών των συστημάτων σε επίπεδα αντίστοιχα με αυτά των κολυμβητικών υδάτων (Οδηγία 2006/7/ΕΚ). Σε κάθε περίπτωση το μικροβιακό φορτίο της εκροής είναι χαμηλότερο από το όριο των 1000EC/100ml (διάμεση τιμή) που θέτει η ΚΥΑ /2011 για περιορισμένη άρδευση μικρών οικισμών. Αν και στα συστήματα αυτής της κλίμακας συνήθως δεν υπάρχει πρόβλεψη για απομάκρυνση του αζώτου, η ποιότητα της εκροής για τυπικά αστικά λύματα δεν υπερβαίνει το όριο των 45mg/l για επαναχρησιμοποίηση. Κόστος επένδυσης/λειτουργίας Η ανάπτυξη της τεχνολογίας έχει οδηγήσει σε σταδιακή μείωση του κόστους των μεμβρανών. Πλέον, το κόστος κατασκευής των μονάδων αυτών, για πολύ μικρά συστήματα (μέχρι 50Ι.Κ) είναι αντίστοιχης τάξης μεγέθους με μια κλασική μονάδα ενεργού ιλύος, παρ όλο που η παραγόμενη εκροή είναι υψηλότερης ποιότητας Σε σχέση με τα αντίστοιχα συστήματα επεξεργασίας γκρίζου νερού με μεμβράνες το κόστος των συστημάτων που επεξεργάζονται το σύνολο των λυμάτων εμφανίζεται ελαφρώς αυξημένο. Το ανηγμένο κόστος επένδυσης των συστημάτων euro/m3-d ,0 2,0 4,0 6,0 8,0 10,0 m3/d αυτών, κυμαίνεται στο διάστημα /m 3 -d, και μειώνεται σε συστήματα μεγαλύτερης δυναμικότητας (Σχήμα 9). Επισημαίνεται ότι στην ανώτερο αναφερόμενη δαπάνη επένδυσης δεν περιλαμβάνεται το κόστος των έργων διάθεσης των λυμάτων. Για τα ιδιωτικά συστήματα επεξεργασίας λυμάτων με μεμβράνες μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση, η οποία προέκυψε έπειτα από στατιστική επεξεργασία στοιχείων του εμπορίου: Σχήμα 3-8 Κόστος επένδυσης συστημάτων επεξεργασίας λυμάτων με μεβράνες Παραδοτέο Σελίδα 38

45 Κ ΜBRSW = 5.800xQ -0,40 Μ BRSW : το κόστος επένδυσης ανά κυβικό τη μέρα ( /m3-d) και Q η δυναμικότητα του συστήματος (m3/d) Το λειτουργικό κόστος αφορά κυρίως στην ενεργειακή κατανάλωση η οποία είναι της τάξης των 5-8kW/m 3 και στα έξοδα συντήρησης τα οποία περιλαμβάνουν τον περιοδικό καθαρισμό των μεμβρανών (1-2 euro/m3 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 0,0 2,0 4,0 6,0 8,0 10,0 m3/d φορές ετησίως) Σχήμα 3-9 Ανηγμένο λειτουργικό κόστος συστημάτων MBR καθώς και στη συντήρηση του Η/Μ εξοπλισμού (αντλίες, φυσητήρες).το ανηγμένο λειτουργικό κόστος κυμαίνεται στο διάστημα 1-4 /m 3 και επίσης εξαρτάται από τη δυναμικοτητα της μονάδας. Για τα συστήματα επεξεργασίας λυμάτων με μεμβράνες μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση: Κ Λ MBRSW = 2,3xQ -0,65 όπουκ Λ MBR GREY : το κόστος λειτουργίας ανά κυβικό λυμάτων ( /m 3 ) και Q η δυναμικότητα του συστήματος (m 3 /d) Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Το κυρίαρχο υφιστάμενο σύστημα επεξεργασίας λυμάτων μεμονωμένων κατοικιών αποτελεί το σύστημα βόθρου το οποίο αποτελεί μια περιβαλλοντικά μη φιλική και δαπανηρή λύση. Η ανάγκη αντικατάστασης του υπάρχοντος συστήματος έχει οδηγήσει στην ανάπτυξη τεχνολογιών, οι οποίες προσφέρουν πολλές δυνατότητες εγκατάστασης Παραδοτέο Σελίδα 39

46 μικρών συστημάτων επεξεργασίας λυμάτων, τα οποία μπορούν να εξυπηρετήσουν μία κατοικία. Στην Ελληνική αγορά υπάρχει σημαντικός αριθμός προμηθευτών που κατασκευάζουν ή εισάγουν συμπαγή (compact) συστήματα επεξεργασίας. Tο επίπεδο της τεχνογνωσίας στο διεθνή χώρο είναι ιδιαίτερα υψηλό προσφέροντας πληθώρα επιλογών κατάλληλων συστημάτων που προσφέρουν τη δυνατότητα επαναχρησιμοποίησης της τελικής εκροής. Ο σχεδιασμός των συστημάτων πολύ μικρής κλίμακας γίνεται βάσει των προδιαγραφών που ορίζονται στο Ευρωπαϊκό Πρότυπο CEN ( : 2005). Ο σκοπός του Προτύπου είναι να καθορίσει τις λειτουργικές απαιτήσεις, τον έλεγχο απόδοσης της διεργασίας και τις απαιτήσεις ποιότικού ελέγχου για εγκαταστάσεις με μέγεθος μέχρι 50 I.K. Στην πράξη πολλές φορές υπάρχει αμφισβήτηση της αποτελεσματικότητας της παρεχόμενης επεξεργασίας, η οποία υπάρχει ούτως ή άλλως στα αποκεντρωμένα συστήματα και εντείνεται στην περίπτωση των ιδιωτικών συστημάτων αφού η λειτουργία τους είναι πολλές φορές εποχιακή, ενώ δεν υπάρχει συνεχής επιτήρηση εξειδικευμένου προσωπικού. Το κενό αυτό δύναται να καλυφθεί με σωστό χειρισμό των συστημάτων και τακτικούς ελέγχους και συντήρηση. Εξαίρεση στα παραπάνω αποτελούν τα συστήματα μεμβρανών (MBR) τα οποία παρουσιάζουν ιδιαίτερα αξιόπιστη απόδοση Δυνατότητες εξοικονόμησης νερού Το ισχύον θεσμικό πλαίσιο πάνω στην επαναχρησιμοποίηση των λυμάτων δίνει τη δυνατότητα επαναχρησιμοποίησης της εκροής ιδιωτικών συστημάτων για άρδευση. Οι δυνατότητες εξοικονόμησης νερού με τα συστήματα τοπικής επεξεργασίας λυμάτων αφορούν στην περιορισμένη άρδευση, μετά από δευτεροβάθμια επεξεργασία και απολύμανση είτε μετά από προχωρημένη επεξεργασία (συστήματα μεμβρανών). Παραδοτέο Σελίδα 40

47 3.4 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΜΙΚΡΟΥ ΟΙΚΙΣΜΟΥ Γενικά Τα αποκεντρωμένα συστήματα επεξεργασίας λυμάτων που εξετάζονται στην παρούσα ενότητα είναι συστήματα μιας κλίμακας μεγαλύτερης από τα είδη εξεταζόμενα των μεμονωμένων κατοικιών και αφορούν μικρούς οικισμούς, ξενοδοχεία ή σχολεία που εξυπηρετούν 50 έως και 2000 Ισοδύναμους Κατοίκους. Όπως και στην περίπτωση των μεμονωμένων συστημάτων οι επιλογές των αποκεντρωμένων συστημάτων επεξεργασίας συνδέονται άμεσα με τις δυνατότητες τελικής διάθεσης ή επαναχρησιμοποίησης των λυμάτων. Τα συστήματα αποκεντρωμένης επεξεργασίας έχουν μεγαλύτερες δυνατότητες επαναχρησιμοποίησης αφού τα επεξεργασμένα λύματα μπορούν να χρησιμοποιηθούν για άρδευση δημοτικών και δημόσιων χώρων όπως πάρκα και χώροι πρασίνου ή για επανατροφοδοσία στον υπόγειο υδροφορέα. Υπό τις προϋποθέσεις ή τους όρους της ΚΥΑ / Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Τα συστήματα τα οποία προσφέρουν τη δυνατότητα επαναχρησιμοποίησης των λυμάτων για μικρούς οικισμούς είναι αντίστοιχα με τα συστήματα που έχουν είδη περιγραφεί και αφορούσαν σε ιδιωτικά συστήματα πολύ μικρής κλίμακας για αυτό δεν θεωρείται σκόπιμη η επανάληψη της περιγραφής τους στην παρούσα ενότητα. Ωστόσο, αξίζει να αναφερθεί η σχετικά ευρεία εφαρμογή μιας συγκεκριμένης παραλαγής του συστήματος ενεργού ιλύος, που αφορά αποκλειστικά σε συστήματα μεγαλύτερης κλίμακας, δηλαδή σε δυναμικότητες στο εύρος Ι.Κ καθώς και η δυνατότητα χρήσης φυσικών συστημάτων επεξεργασίας. Σύστημα M.B.B.R Περιγραφή Το σύστημα αντιδραστήρα αιωρούμενου βιοφίλμ (Moving Bed Bio-Reactor, M.B.B.R.), αποτελεί μια παραλλαγή του κλασσικού συστήματος ενεργού ιλύος στο οποίο η βιολογική επεξεργασία λαμβάνει χώρα τόσο στο υπό αιώρηση ανάμικτο υγρό, αλλά κυρίως στο βιοφίλμ που αναπτύσσεται στο ειδικό υλικό (βιοφορείς) με το οποίο Παραδοτέο Σελίδα 41

48 πληρώνεται ο βιολογικός αντιδραστήρας. Το σύστημα MBBR συνδυάζει τα πλεονεκτήματα των συστημάτων προσκολλημένης βιομάζας με αυτά των συστημάτων αιωρούμενης βιομάζας καθώς δεν απαιτείται η ανακυκλοφορία της ιλύος, εμφανίζει χαμηλή παραγωγή ιλύος, και έχει μειωμένη κατανάλωση ενέργειας. Ακόμη, ο απαιτούμενος όγκος των βιολογικών αντιδραστήρων είναι πολύ περιορισμένος σε σύγκριση με τα συστήματα ενεργού ιλύος, λόγω της μεγάλης ειδικής επιφάνειας που εξασφαλίζεται από το προστιθέμενο πληρωτικό υλικό, ενώ παρουσιάζει μεγάλη ευελιξία σε αυξομειώσεις του υδραυλικού και ρυπαντικού φορτίου με αύξηση/μείωση του πληρωτικού υλικού, καθιστώντας το ιδανικό για εφαρμογές σε μικρούς οικισμούς με έντονη εποχιακή διακύμανση πληθυσμού. Σχήμα 3-10 Σύστημα Αντιδραστήρα Αιωρούμενου Βιοφίλμ (M.B.B.R) Ποιότητα εκροής Η ποιότητα της εκροής του συστήματος αντιστοιχεί σε δευτεροβάθμια εκροή, με τυπικές συγκεντρώσης οργανικού φορτίου σε όρους BOD 5 και στερεών της τάξης των 25mg/l και 35mg/l αντίστοιχα, ενώ το μικροβιακό φορτίο στην περίπτωση εφαρμογής απολύμανσης (π.χ χλωρίωσης) μπορεί να επιτύχει συγκεντρώσεις εντός των ορίων που επιβάλει η νομοθεσία για περιορισμένη επαναχρησιμοποίηση λυμάτων.στα συστήματα αυτής της κλίμακας πολλές φορές περιλαμβάνεται και απομάκρυνση θρεπτικών (αζώτου ή/και φωσφόρου). Παραδοτέο Σελίδα 42

49 Κόστος επένδυσης/λειτουργίας Το επενδυτικό κόστος των συστημάτων MBBR για μικρής κλίμακας έργα υπερτερεί σε σχέση με το συμβατικό σύστημα ενεργού ιλύος λόγω των μικρότερων απαιτήσεων σε έκταση εγκατάστασης αλλά υστερεί σε ότι αφορά τον απαιτούμενο εξοπλισμό αφού συμπεριλαμβάνεται και το κόστος προμήθειας του βιοφορέα. Συνολικά το επενδυτικό κόστος είναι ελαφρώς μειωμένο σε σχέση με το αντίστοιχο μιας κλασσικής μονάδας τέτοιας κλίμακας, της τάξης των 750 /m 3 -d, για μονάδες δυναμικότητας μεγαλύτερης από 750 Ι.Κ. Η ενεργειακή κατανάλωση των συστημάτων είναι της τάξης των 0,6-1,2 kwh/m 3, και το αντίστοιχο λειτουργικό κόστος βρίσκεται στο διάστημα 0,6-1,0 /m 3 Στα συστήματα ενεργού ιλύος με δυναμικότητα μεγαλύτερη από 200 Ι.Κ. (είτε αυτά αφορούν κλασσικά συστήματα ενεργού ιλύος είτε συστήματα εναλλασσόμενων κύκλων λειτουργίας (SBR), λόγω της οικονομίας κλίμακας το επενδυτικό κόστος είναι σημαντικά μικρότερο των μεμονωμένων συστημάτων και κυμαίνεται στο διάστημα /m 3 -d. και το αντίστοιχο λειτουργικό κόστος είναι της τάξης των 0,60 /m 3. Αντίστοιχη οικονομία κλίμακας καταγράφεται και στα συστήματα προχωρημένης επεξεργασίας με μεμβράνες με το κόστος να είναι της τάξης των / m 3 -d. Το λειτουργικό κόστος των συστημάτων επεξεργασίας λυμάτων με μεβράνες είναι της τάξης των 1,8 /m 3. Φυσικά συστήματα επεξεργασίας Περιγραφή Οι εκτεταμένες τεχνολογίες επεξεργασίας του γκρίζου νερού αφορούν τους τεχνητούς υγροβιότοπους (όπως είναι οι καλαμώνες). Αυτά τα συστήματα συνήθως έπονται μιας διαδικασίας καθίζησης, η οποία έχει ως στόχο την απομάκρυνση μεγαλύτερων στερεών και ακολουθούνται από λίμνη ωρίμανσης. Παραδοτέο Σελίδα 43

50 Σχήμα 3-11 Τεχνητοί υγροβιότοποι επεξεργασίας λυμάτων Αναφορικά με τα είδη των τεχνητών υγροβιότοπων, υπάρχουν 2 κατηγορίες : Οι υγροβιότοποι επιφανειακής ροής (Free Water Surface treatment wetlands) Οι υγροβιότοποι υποεπιφανειακής ροής (Subsurface Flow wetlands), οι οποίοι διακρίνονται σε οριζόντιας ροής ή κατακόρυφης ροής. Η επεξεργασία των οικιακών λυμάτων από τα συστήματα τεχνητών υγροβιότοπων βασίζεται σε μια πληθώρα διεργασιών που λαμβάνει χώρα στο περιβάλλον οι οποίες περιλαμβάνουν την καθίζηση, τη βιοαποδόμηση (αερόβια και αναερόβια), την προσρόφηση την φυτοαπορρόηφηση και το θάνατο των μικροοργανισμών μέσω της UV ακτινοβολίας και επιτυγχάνει την απομάκρυνση τόσο των αιωρούμενων τερεών όσο και των θρεπτικών συστατικών (άζωτο, φώσφορος) και μείωση ων παθογόνων. Τα βασικότερα πλεονεκτήματα των συστημάτων αυτών είναι το χαμηλό κόστος λειτουργίας καθώς η λειτουργία τους γίνεται χωρίς την κατανάλωση ενέργειας, η υψηλή σταθερότητα της ποιότητας εκροής και η ελάχιστη παραγωγή παραπροϊόντων η οποία αφορά μόνο τις περιπτώσεις εγκατάστασης δεξαμενής καθίζησης ανάντη του τεχνητού υγρότοπου. Μειονέκτημα του συστήματος η μεγάλη απαίτηση σε έκταση και οι περιβαλλοντικές οχλήσεις (οσμές, έντομα) οι οποίες είναι πιο έντονες σε συστήματα επιφανειακής ροής. Παραδοτέο Σελίδα 44

51 Ποιότητα εκροής Οι τιμές της εκροής αναφορικά με το οργανικό φορτίο και τα αιωρούμενα στερεά κυμαίνονται σε αντίστοιχα επίπεδα με τη συμβατική δευτεροβάθμια βιολογική επεξεργασία. Ο βαθμός απομάκρυνσης των μικροοργανισμών στα συγκεκριμένα συστήματα είναι αρκετά μικρός ενώ δύναται να επιτευχθεί απολύμανση με τη χρήση λιμνών ωρίμανσης κατάντη του τεχνητού υγροβιότοπου και μπορεί να επιτύχει συγκεντρώσεις εντός των ορίων που επιβάλει η νομοθεσία για περιορισμένη επαναχρησιμοποίηση των λυμάτων. Αναφορικά με τον υδραυλικό χρόνο παραμονής στα συστήματα αυτά, αυτός παρουσιάζει μεγάλο εύρος διακύμανσης με ένα μέσο υδραυλικό χρόνο να είναι γύρω στις 4 5 ημέρες. Παραδοτέο Σελίδα 45

52 Κόστος επένδυσης Το κόστος επένδυσης των φυσικών συστημάτων είναι χαμηλό σε σχέση με μια συμβατική μονάδα βιολογικής επεξεργασίας της τάξης των 1000 /m 3 -d για τα συστήματα επιφανειακής οριζόντιας ροής ενώ αυξάνεται στα συστήματα κάθετης υπόγειας ροής σε 1750 /m 3 -d. και ακόμα περισσότερο έως και 4000 /m 3 -d στην περίπτωση χρησιμοποίησης πρόσθετου εξοπλισμού (στεγανοποιητικών μεμβρανών στον πυθμένα και τα πρανή του υγροτόπου, αγωγούς προσαγωγής και διανομής, αντλίες προσαγωγής κ.α). Σε κάθε περίπτωση το επενδυτικό κόστος εξαρτάται σημαντικά από την τιμή της γης σε κάθε περιοχή. Το λειτουργικό κόστος είναι μικρό της τάξης των 0,4 /m 3 μιας και το σύστημα δεν καταναλώνει ενέργεια Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Τα αποκεντρωμένα συστήματα στη χώρα μας βρίσκουν εφαρμογή σε οικισμούς με αραιή δόμηση όπου είναι τεχνικοκοοικονομικά ασύμφορη η κατασκευή δικτύου αποχέτευσης καθώς και σε ξενοδοχεία και τουριστικές εγκαταστάσεις, στρατόπεδα, λιμάνια, νοσοκομεία, πανεπιστήμια, στάδια, πολυκατοικίες, κατασκηνώσεις. Το επίπεδο διάδοσης στην ελληνική και διεθνή αγορά κυμαίνεται σε υψηλότερα επίπεδα από τα συστήματα πολύ μικρής κλίμακας καθώς καταγράφεται σημαντικός αριθμός προμηθευτών που κατασκευάζουν ή εισάγουν συμπαγή (compact) συστήματα επεξεργασίας Δυνατότητες εξοικονόμησης νερού Σε ότι αφορά τις δυνατότητες εξοικονόμησης νερού ισχύουν τα προαναφερθέντα για τα μεμονωμένα συστήματα καθώς η ισχύουσα νομοθεσία σύμφωνα με την οποία επιτρέπεται η επαναχρησιμοποίηση για περιορισμένη άρδευση, μετά από δευτεροβάθμια επεξεργασία (ακόμα και αν δεν επιτυγχάνονται τα όρια της νομοθεσίας για μεγάλα συστήματα), αφορά στα ιδιωτικά συστήματα και στους οικισμούς μέχρι κατοίκους. Όπως έγινε φανερό στην παραπάνω ανάλυση το κόστος επένδυσης αλλά και λειτουργίας των τεχνολογιών επεξεργασίας γκρίζου νερού ή λυμάτων εξαρτάται σημαντικά από τη δυναμικότητα και βαίνει μειούμενο για συστήματα μεγαλύτερης δυναμικότητας. Ο ακόλουθος πίνακας συνοψίζει το μέσο όρο του επενδυτικού και λειτουργικού κόστους των συστημάτων επεξεργασίας γκρίζου νερού και λυμάτων που εξετάστηκαν: Παραδοτέο Σελίδα 46

53 Πίνακας 3-2 Λειτουργικό και επενδυτικό κόστος συστημάτων επεξεργασίας γκρίζου νερού και λυμάτων Τεχνολογία ανάκτησης νερού Μέση ενδεικτική τιμή κόστους επένδυσης ( /m 3 -d) Ενεργειακή Κατανάλωση (kwh/m3) Μέση τιμή κόστους λειτουργίας ( /m3) Ιδιωτικά συστήματα Φίλτρα γρίζου νερού ,1 Φίλτρα γρίζου νερού με άντληση και απολύμανση ,8 1,3 MBR γκρίζου νερού ,0 2,0 MBR λύματα ,5 2,5 Συστήματα προκολλημένης βιομάζας λύματα Συστήματα αιωρούμενης βιομάζας λύματα MBR λύματα ( Ι.Κ) SBR λύματα ( Ι.Κ) MBBR λύματα ( Ι.Κ) Τεχνητοί υγροβιότοποι ( Ι.Κ) ,7 0, ,5 1,5 Αποκεντρωμένα συστήματα ,8 1, ,2 0, ,9 0, ,4 Παραδοτέο Σελίδα 47

54 3.5 Συστήματα επεξεργασίας και συλλογής ομβρίων σε επίπεδο κατοικίας Γενικά Τα όμβρια ύδατα αποτελούν μια πηγή νερού υψηλής ποιότητας, εύκολα διαθέσιμης για επαναχρησιμοποίηση. Η χρήση των ομβρίων υδάτων αποτελεί μια εφαρμογή με μακρά ιστορία παγκοσμίως η οποία έχει φτάσει στις σύγχρονες κοινωνίες. Σε σχέση με την επαναχρησιμοποίηση του γκρίζου νερού ή των λυμάτων, η χρήση ομβρίων υπερτερεί καθώς τα όμβρια περιέχουν σημαντικά χαμηλότερες συγκεντρώσεις ρύπων, η συλλογή τους είναι εύκολη και δεν υπάρχουν θεσμικά περιορισμοί για την επαναχρησιμοποίησή τους. Η ποιότητα των ομβρίων υδάτων εξαρτάται από τους ακόλουθους κυρίως παράγοντες: Ατμοσφαιρική ρύπανση (στις αστικές περιοχές με έντονη παρουσία νέφους η ποιότητά των συλελγόμενων ομβρίων υδάτων είναι υποβιβασμένη) Επιφάνεια συλλογής (η συλλογή απορροών από δρόμους ή περοοχές στάθμευσης οχημάτων υποβιβάζει την ποιότητα σε σχέση με την απευθείας συλλογή των υδάτων από ταράτσες και οροφές). Χώρος αποθήκευσης νερού, ο οποίος πολλές φορές αποτελεί πηγή ρύπανσης αυτού. Ο κύριος περιορισμός στην συλλογή και χρήση των ομβρίων υδάτων είναι ο κλιματικός παράγοντας. Σε μέτρια και υγρά κλίματα με επαρκή βροχόπτωση που είναι σχετικά ισομερώς κατανεμημένη στη διάρκεια του έτους, η εγκατάσταση τεχνολογιών που χρησιμοποιούν το βρόχινο νερό είναι ιδιαίτερα ευνοϊκή χωρίς την απαίτηση μεγάλων όγκων αποθήκευσης. Ωστόσο, μεγάλη σημασία και χρησιμότητα έχει η εφαρμογή τέτοιων τεχνολογιών και σε περιοχές με ξηρό κλίμα. Σε διάφορες περιοχές τις χώρας μας με περιορισμένα αποθέματα νερού, κυρίως σε νησιά, πολλά παραδοσιακά σπίτια πραγματοποιούσαν συγκέντρωση του βρόχινου νερού και αποθήκευσή του σε πέτρινες ή τσιμεντένιες δεξαμενές (στέρνες). Το συλλεγόμενο νερό χρησιμοποιούταν για άρδευση στα χωράφια, αλλά και για κάλυψη Παραδοτέο Σελίδα 48

55 των αναγκών των ζώων σε νερό. Με τις νέες διαθέσιμες τεχνολογίες μπορούν να αντιμετωπιστούν πολλά από τα προβλήματα που είχαν οι παλιές παραδοσιακές στέρνες και η αξιοποίηση των ομβρίων υδάτων μπορεί να γίνει πάλι επίκαιρη. Οι βασικοί παράγοντες που επηρεάζουν τη δυνατότητα εξοικονόμησης του νερού μέσω της αξιοποίησης των ομβρίων είναι τα επίπεδα και η συχνότητα βροχόπτωσης σε κάθε περιοχή, η διαθέσιμη σε κάθε κατοικία επιφάνεια συλλογής, οι απώλειες του συστήματος συλλογής και αποθήκευσης και οι δυνατότητες επαναχρησιμοποίησης των συλλεγόμενων υδάτων. Οι δυνατότητες αξιοποίησης διαφέρουν σημαντικά ανά περιοχή, αφού ενδεικτικά αναφέρουμε πως στις Κυκλάδες, στις πεδινές περιοχές η μέση ετήσια βροχόπτωση είναι της τάξης των 400mm ενώ στις ορεινές περιοχές η αντίστοιχη τιμή φτάνει τα 800mm Κλίμακα διερεύνησης Στην παρούσα ενότητα διερευνώνται τα ιδιωτικά συστήματα συλλογής ομβρίων σε επίπεδο κατοικίας ή μικρού συμπλέγματος κατοικιών Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Τα συστήματα συλλογής ομβρίων υδάτων χωρίζονται σε δύο βασικές κατηγορίες, ανάλογα με την παρεχόμενη επεξεργασία που προσφέρουν ο οποίος σχετίζεται άμεσα με τις δυνατότητες αξιοποίησης του συλλεγόμενου νερού: Συστήματα συλλογής - αποθήκευσης: Τα συστήματα αυτά πραγματοποιούν απομάκρυνση φερτών υλικών και απορριμμάτων από τα όμβρια μέσω μιας εσχάρωσης και στη συνέχεια αποθήκευση. Οι δυνατότητες αξιοποίησης των συλλεγόμενων υδάτων περιορίζονται στην άρδευση κήπων. Συστήματα συλλογής αποθήκευσης και επεξεργασίας: Τα συστήματα αυτά περιλαμβάνουν επεξεργασία των συλλεγόμενων υδάτων μέσω φίλτρανσης πολλών σταδίων και απολύμανσης και επιτρέπουν την αξιοποίηση του νερού στα αποχωρητήρια, στο πλυντήριο ρούχων, για εξωτερικές χρήσεις (πλύσιμο αυτοκινήτου) και για άρδευση κήπων. Τα συστήματα κατηγοριοποιούνται περαιτέρω ανάλογα με την τοποθέτηση της δεξαμενής αποθήκευσης, σε συστήματα βαρύτητας όπου τα συλλεγμένα όμβρια ύδατα Παραδοτέο Σελίδα 49

56 αποθηκεύονται σε κλειστή δεξαμενή που βρίσκεται στην ταράτσα του σπιτιού, και σε συστήματα όπου η δεξαμενή τοποθετείται είτε στον περιβάλλοντα χώρο του κτιρίου είτε υπόγεια και η επαναχρησιμοποίηση πραγματοποιείται με άντληση. Η αποθήκευση σε υπόγειες δεξαμενές έχει ορισμένα πλεονεκτήματα που σχετίζονται με τη χαμηλή θερμοκρασία και την προστασία του συλλεγμένου νερού. Ανεξάρτητα από την πολυπλοκότητα του συστήματος που θα επιλεγεί, τα οικιακά συστήματα συλλογής και επεξεργασίας βρόχινου νερού αποτελούνται από 6 βασικά συστατικά μέρη : 1. Την επιφάνεια συλλογής η οποία συλλέγει τις κατακρημνίσεις 2. Τα λούκια και τις υδρορροές, που ουσιαστικά αποτελούν κανάλια νερού που οδηγούν το νερό από την επιφάνεια συλλογής στη δεξαμενή 3. Τα φίλτρα / εσχάρες για τα φύλλα, τους διαχωριστές πρώτης απόπλυσης και γενικότερα, εξαρτήματα που απομακρύνουν ρύπους και σωματίδια σκόνης από το νερό που συλλέγεται και οδεύει προς τη δεξαμενή 4. Μια ή περισσότερες δεξαμενές 5. Το σύστημα διανομής του αποθηκευμένου και / ή επεξεργασμένου βρόχινου νερού 6. Το σύστημα επεξεργασίας και το σύστημα απολύμανσης που αποτελούν πρακτικές που ακολουθούνται όταν το νερό πρόκειται να χρησιμοποιηθεί για οικιακές εσωτερικές χρήσεις Συστήματα συλλογής - αποθήκευσης Τα συστήματα συλλογής και αποθήκευσης αποτελούνται από το φίλτρο ή την εσχάρα που εγκαθίσταται στην υδρορροή, το δοχείο αποθήκευσης των ομβρίων και, ανάλογα με την περίπτωση την αντλία διανομής. Τα πιο απλά συστήματα περιλαμβάνουν δεξαμενή συλλογής εγκατεστημένη είτε στην οροφή του κτιρίου είτε υπέργεια σε κατάλληλο ύψος ώστε να επιτρέπουν τη διάθεση του συλλεγόμενου νερού χωρίς τη χρήση αντλίας. Ο απαιτούμενος εξοπλισμός περιλαμβάνει τη δεξαμενή συλλογής και τα φίλτρα των υδρορροών. Το αποθηκευμένο βρόχινο νερό μπορεί να χρησιμοποιηθεί για την άρδευση φυτών βεράντας ή κήπου Παραδοτέο Σελίδα 50

57 αλλά σε περιορισμένη έκταση με τη χρήση κάποιου δοχείου ποτίσματος ή τη χρήση λάστιχου ποτίσματος με δεδομένο, όμως, ότι δεν θα υπάρχει σταθερή πίεση. Αναφορικά με το κόστος επένδυσης των συστημάτων αυτό αφορά κατά κύριο λόγο το κόστος της δεξαμενής συλλογής. Καθοριστικός παράγοντας για την επιλογή του όγκου της δεξαμενής είναι συνήθως ο διαθέσιμος χώρος στην κατοικία. Συνήθης μεγέθη κυμαίνονται στο εύρος lt. Στην αγορά υπάρχουν προϊόντα που προορίζονται για συλλογή μικρών ποσοτήτων νερού που πρόκειται να χρησιμοποιηθεί για άρδευση φυτών και περιέχουν ενσωματωμένο το φίλτρο της υδροροής, τη δεξαμενή και μια διάταξη εκκένωσης. Τα συστήματα αυτά βρίσκουν εφαρμογή σε μεμονωμένες κατοικίες. Το φίλτρο της υδρορροής είναι συνήθως αυτοσχέδιες απλές εσχάρες (σίτες) που τοποθετούνται στην κεφαλή της υδρορροής (κατακόρυφος σωλήνας) και απομακρύνουν διάφορα ογκώδη απορρίμματα που έχουν συγκεντρωθεί στην επιφάνεια απορροής. Εναλλακτική λύση αποτελεί η τοποθέτηση κατάλληλων μεταλλικών εξαρτημάτων στο εσωτερικό του σωλήνα της υδρορροής, τα οποία αγκυρώνουν σε αυτόν και συγκρατούν τα φύλλα και άλλα ογκώδη στερεά. Υπάρχουν και πιο πολύπλοκα συστήματα που επιτρέπουν τη διήθηση και την εκτροπή του νερού χωρίς να φιλτράρεται προκειμένου να προληφθεί η έμφραξη του στομίου της υδρορροής στην περίπτωση που ο όγκος της απορροής είναι πολύ μεγάλος. Τέτοια συστήματα διαθέτουν κατάλληλο μηχανισμό καθαρισμού της εσχάρας που είναι ενσωματωμένη. Το κόστος μιας τέτοιας συσκευής είναι πολύ πιο υψηλό σε σχέση με την 1 η κατηγορία εξαρτημάτων εσχαρισμού. Εφαρμογή βρίσκουν επίσης συστήματα διαχωρισμού της πρώτης πλύσης, τα οποία αποτρέπουν την είσοδο της πρώτης ποσότητας του βρόχινου νερού (που προκύπτει λίγο μετά την έναρξη ενός επεισοδίου βροχής) στο δοχείο συλλογής, με αποτέλεσμα να μην εισέρχονται στη δεξαμενή μεγάλες ποσότητες φερτών υλικών και απορριμμάτων. Παραδοτέο Σελίδα 51

58 Οι δεξαμενές αποθήκευσης νερού είναι συνήθως κυλινδρικές, οριζόντιες είτε κάθετες σε περιπτώσεις περιορισμένου χώρου. Το κόστος των συστημάτων είναι ανάλογο με τη χωρητικότητα της δεξαμενής και κυμαίνεται στο εύρος 0,1-0,7 /lt (Σχήμα3-12). Τα συστήματα αυτά έχουν το πλεονέκτημα μηδενικού κόστους λειτουργίας. Σχήμα 3-12 Ανηγμένο κόστος συστημάτων συλλογής ομβρίων Για τα συστήματα συλλογής και αποθήκευσης ομβρίων μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση, η οποία βασίζεται σε στοιχεία του εμπορίου: Κ RW = 5,7xQ -0,45 όπουκ RW : το κόστος επένδυσης ανά λίτρο ( /lt) και Q η δυναμικότητα του συστήματος (lt) Επισημαίνεται ότι στην παρούσα διερεύνηση δεν περιλαμβάνονται κόστη που αφορούν στην επιφάνεια συλλογής των ομβρίων και τις υδρορροές αφού αυτά αποτελούν πάγιες δαπάνες μιας κατοικίας σε κάθε περίπτωση ακόμα και όταν δεν πραγματοποιείται συλλογή και επαναχρησιμοποίηση των ομβρίων υδάτων. Ελαφρώς πιο σύνθετα είναι τα συστήματα που απαιτούν την άντληση του συλλεγόμενου νερού. Τα συστήματα αυτά περιλαμβάνουν το φίλτρο της υδρορροής, τη δεξαμενή η οποία τοποθετείται υπόγεια ή υπέργεια, την αντλία διανομής η οποία εγκαθίσταται κατάντη της δεξαμενής συλλογής. και ένα επιπρόσθετο φίλτρο συγκράτησης στερεών μεγάλου μεγέθους στην είσοδο της υπόγειας δεξαμενής Τα συστήματα αυτά βρίσκουν εφαρμογή σε μεγαλύτερα συστήματα και το συλλεγόμενο νερό μπορεί να χρησιμοποιηθεί για άρδευση φυτών ή πλύσιμο εξωτερικών χώρων, του αυτοκινήτου κλπ. Η διαστασιολόγηση της αντλίας διανομής γίνεται ανάλογα με τις απαιτήσεις χρήσεις, ως προς την παροχή και την πίεση. Παραδοτέο Σελίδα 52

59 Για τις ανάγκες της παρούσας διερεύνησης θεωρήθηκε ότι η διάθεση των συλλεγόμενων ομβρίων γίνεται μέσω πιεστικού συγκροτήματος δυναμικότητας της τάξης των 300lt/hr, σε πίεση μεγαλύτερη από 8bar, προκειμένου να είναι δυνατή η χρήση του νερού για πλύσιμο αυτοκινήτου ή εξωτερικών χώρων. Το ανηγμένο κόστος επένδυσης των συστημάτων αυτών κυμαίνεται στο εύρος 0,2-1,4 /lt (Σχήμα 3-13). /lt 1,6 1,4 1,2 1 0,8 0,6 0,4 0, Δυναμικότητα ((lt) Σχήμα 3-13 Ανηγμένο κόστος επένδυσης συστημάτων συλλογής και διάθεσης ομβρίων Για τα συστήματα συλλογής, αποθήκευσης και διάθεσης ομβρίων μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση, η οποία βασίζεται σε στοιχεία του εμπορίου: Κ RWD = 20xQ -060 όπουκ RW : το κόστος επένδυσης ανά λίτρο ( /lt) και Q η δυναμικότητα του συστήματος (lt) Το λειτουργικό κόστος περιορίζεται στις ανάγκες συντήρησης της αντλίας διανομής και είναι της τάξης των 30 ετησίως. Σε εφαρμογές με περιορισμένη διαθέσιμη έκταση όπου η τοποθέτηση υπέργειας δεξαμενής πλησίον της κατοικίας δεν είναι εφικτή, τα συστήματα συλλογής ομβρίων περιλαμβάνουν δεξαμενή προσωρινής αποθήκευσης και άντληση του συλλεγόμενου νερού προς κεντρική δεξαμενή. Η δεξαμενή τελικής συλλογής μπορεί να βρίσκεται σε σημαντική απόσταση από την κατοικία. Ο εξοπλισμός των συστημάτων αυτών περιλαμβάνει φίλτρο υδρορροής, δεξαμενή προσωρινής αποθήκευσης, αντλία τροφοδοσίας, δεξαμενή συλλογής και αντλία διάθεσης. Η ύπαρξη κάποιου βαθμού αυτοματισμού (ένας διακόπτης στάθμης) είναι απαραίτητη προκειμένου να ρυθμίζεται η λειτουργία της αντλίας τροφοδοσίας. Το συγκεκριμένο σύστημα επιτρέπει τη συλλογή μεγαλύτερης ποσότητας όμβριων υδάτων και εφαρμόζεται συνήθως για δυναμικότητες στο διάστημα 1 m 3 30 m 3. Το ανακτημένο βρόχινο νερό μπορεί να χρησιμοποιηθεί για την τροφοδοσία συστήματος άρδευσης, εξωτερικών βρυσών αφού προηγουμένως γίνει εγκατάσταση των απαραίτητων σωληνώσεων αλλά και για περιορισμένης Παραδοτέο Σελίδα 53

60 κλίμακας άρδευση με τη χρήση ποτιστικού δοχείου καθώς και πλύσιμο εξωτερικών χώρων και αυτοκινήτου. Συστήματα συλλογής αποθήκευσης και επεξεργασίας: Τα συστήματα αυτά περιλαμβάνουν επεξεργασία των συλλεγόμενων υδάτων μέσω φίλτρανσης και απολύμανσης και επιτρέπουν την αξιοποίηση του νερού στα αποχωρητήρια, στο πλυντήριο ρούχων, για εξωτερικές χρήσεις (πλύσιμο αυτοκινήτου) και για άρδευση κήπων. Η διάθεση του επεξεργασμένου νερού γίνεται με αντλία διανομής. Τα συστήματα περιλαμβάνουν σύστημα αυτοματισμού για τον έλεγχο λειτουργίας της αντλίας (διακόπτης στάθμης εντός της δεξαμενής συλλογής). Όπως και στην περίπτωση των συστημάτων γκρίζου νερού, η διάθεση του επεξεργασμένου νερού για κάλυψη αναγκών πλύσης εντός της κατοικίας απαιτεί την κατασκευή ξεχωριστού δικτύου σωληνώσεων. Στο εμπόριο υπάρχουν ολοκληρωμένα συστήματα που αποτελούνται από φίλτρο υδρροής, δεξαμενή συγκέντρωσης, μονάδα φίλτρανσης, αντλία διανομής και διάταξη εναλλακτικής υδροληψίας, ενώ είναι δυνατή η προμήθεια των επιμέρους στοιχείων του συστήματος (φίλτρο, αντλία κλπ) με παρόμοιο κόστος, το οποιο κυμαίνετι στο διάστημα 1-10 /lt. (Σχήμα 3-14) /lt 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0, Δυναμικότητα ((lt) Σχήμα 3-14 Ανηγμένο κόστος επένδυσης συστημάτων συλλογής και επεξεργασίας ομβρίων υδάτων. Για τα συστήματα συλλογής, επεξεργασίας, αποθήκευσης και διάθεσης ομβρίων μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση, η οποία βασίζεται σε στοιχεία του εμπορίου: Κ RWTD = 540xQ -0,90 όπουκ RW : το κόστος επένδυσης ανά λίτρο ( /lt) και Q η δυναμικότητα του συστήματος (lt) Το λειτουργικό κόστος των συστημάτων Παραδοτέο Σελίδα 54

61 αυτών εκτιμάται στο εύρος 0,4-2,5 /m 3, και μειώνεται με την αύξηση της επιφάνειας συλλογής και συνεπαγόμενα της ανακτώμενης ποσότητας ομβρίων. Το κόστος αφορά στην κατανάλωση ρεύματος από την αντλία διανομής και στην συντήρηση του φίλτρου επεξεργασίας και μπορεί να εκφραστεί προσεγγιστίκά με την ακόλουθη σχέση: /m3 3,0 2,5 2,0 1,5 1,0 0,5 0, Επιφάνεια συλλογής (m2)) Σχήμα 3-15 Ανηγμένο λειτουργικό κόστος συστημάτων συλλογής και επεξεργασίας ομβρίων υδάτων Για τα συστήματα συλλογής, επεξεργασίας, αποθήκευσης και διάθεσης ομβρίων μπορεί να εφαρμοστεί προσεγγιστικά η ακόλουθη σχέση, η οποία βασίζεται σε στοιχεία του εμπορίου: Κ ΛRWTD = 125xA -1 όπουκ ΛRWTD : το κόστος επένδυσης ανά λίτρο ( /lt) και A η διαθέσιμη επιφάνεια συλλογής (m2) Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Η πρακτική της συλλογής του βρόχινου νερού από τις στέγες κατοικιών έχει εφαρμοστεί παλαιότερα σε περιοχές της Ελλάδας με έντονο πρόβλημα λειψυδρίας, μέσα από τις παραδοσιακές στέρνες. Σήμερα, τα συστήματα συλλογής και επεξεργασίας ομβρίων βρίσκουν μικρή εφαρμογή πλέον στην ελληνική αγορά, παρόλο που τα τελευταία χρόνια έχουν γίνει σημαντικές προσπάθειες, όπως για παράδειγμα μέσω πιλοτικών προγραμμάτων, για τη διάδοσή τους. Η διεθνής εμπειρία στο ζήτημα της αξιοποίσης ποικίλει από χώρα σε χώρα. Στην Αυστραλία, πριν το 1990, η χρήση δεξαμενών βρόχινου νερού θεωρούνταν παράνομη σε αστικές περιοχές όπου υπήρχε κεντρικό δίκτυο ύδρευσης, λόγω έντονης ανησυχίας για τη δημόσια υγεία και προκειμένου να στηριχθούν οικονομικά οι υπηρεσίες ύδρευσης. Σχετικά πρόσφατα τέθηκαν σε εφαρμογή οι νέοι κανονισμοί δόμησης της νότιας Αυστραλίας, οι οποίοι περιλαμβάνουν την απαίτηση οι νεόδμητες κατοικίες αλλά και τυχόν επεκτάσεις ή τροποποιήσεις υφιστάμενων κατοικιών να είναι εξοπλισμένες με Παραδοτέο Σελίδα 55

62 μια επιπλέον πηγή νερού εκτός του κεντρικού δικτύου ύδρευσης. Στις ΗΠΑ η εγκατάσταση συστημάτων συλλογής νερού είναι αρκετά διαδεομένη τόσο σε ιδιωτικό όσο και σε κεντρικό επίπεδο. Για παράδειγμα η πολιτεία του Τέξας προσφέρει οικονομικά κίνητρα για την τοποθέτηση συστημάτων συλλογής βρόχινου νερού, ενώ στην πολιτεία του Νέου Μεξικού η εγκατάσταση συστημάτων συλλογής είναι υποχρεωτική για τις νέες κατοικίες. Στο Ηνωμένο Βασίλειο η πλειοψηφία των υπηρεσιών ύδρευσης προσφέρουν δωρεάν δοχεία συλλογής νερού (water butts) Δυνατότητες εξοικονόμησης νερού Οι δυνατότητες εξοικονόμησης νερού με τα συστήματα συλλογής ομβρίων εξαρτώνται όπως είναι φυσικό από την βροχόπτωση, την διαθέσιμη επιφάνεια συλλογής και τις δυνατότητες τελικής χρήσης. Θεωρώντας μια μέση επιφάνεια συλλογής της τάξης των 100m 2, για τη μέση ετήσια βροχόπτωση της χώρας (600mm) προκύπτει μια ετήσια ποσότητα της τάξης των 50m 3.Η ποσότητα αυτή μπορεί να εξυπηρετήσει τμήμα των αναγκών άρδευσης ενός σπιτιού εφόσον εξασφαλισθεί η απαιτούμενη αποθήκευση του συλλεγόμενου νερού. 3.6 Συστήματα επεξεργασίας και συλλογής ομβρίων από δημόσιους χώρους και δρόμους Γενικά Τα τελευταία χρόνια η γενικότερη στροφή προς τη βιώσιμη ανάπτυξη έχει οδηγήσει στην ανάπτυξη μοντέλων διαχείρισης ομβρίων υδάτων, τα οποία βασίζονται στις αρχές της βιώσιμης ανάπτυξης. Διεθνώς έχουν επικρατήσει διάφοροι όροι για την περιγραφή της τάσης αυτής, στην Αμερική επικράτησε όρος της «αστικής ανάπτυξης ήπιων επιπτώσεων», στην Αυστραλία ο «υδροκεντρικός αστικός σχεδιασμός» και στην Αγγλία τα «ήπια συστήματα διαχείρισης ομβρίων». Σε αντίθεση με τις παραδοσιακές τεχνικές, που απομακρύνουν και διαχειρίζονται την απορροή σε μεγάλες εγκαταστάσεις κατάντη των αστικών λεκανών, οι πρακτικές της παραπάνω τάσης λαμβάνουν χώρα σε μικρή απόσταση από την πηγή του προβλήματος και αποτελούνται από περιοχές ελέγχου μικρής κλίμακας. Αναπτύσσονται δηλαδή, πιο απλές και χωρίς αυξημένες περιβαλλοντικές επιπτώσεις λύσεις, οι οποίες ενισχύουν την ποιότητα και την ποσότητα των υδάτων, αλλά και την αισθητική και τη βιοποικιλότητα. Παραδοτέο Σελίδα 56

63 Τα συστήματα αυτά σχεδιάζονται για την επίτευξη των ακόλουθων στόχων: Μείωση της επιφανειακής απορροής και συνεπαγόμενη ελαχιστοποίηση των απαιτούμενων έργων μεταφοράς και επεξεργασίας Μείωση της ρύπανσης των υδατορευμάτων στα οποία καταλήγουν οι επιφανειακές απορροές Επαναφόρτιση του υπόγειου υδροφορέα Μείωση φαινόμενων πλημμύρας Ανάκτηση καλής ποιότητας νερού Κλίμακα διερεύνησης Στην παρούσα ενότητα διερευνώνται τα κεντρικά συστήματα συλλογής ομβρίων τα οποία αφορούν συστήματα διαχείρισης των απορροών από δημόσιους χώρους και δρόμους Τεχνικά χαρακτηριστικά Κατηγορίες τεχνολογιών Τα πιο διαδεδομένα συστήματα διαχείρισης ομβρίων υδάτων μπορούν να κατηγοριοποιηθούν ως ακολούθως: Συστήματα μεταφοράς της απορροής (φράγματα ελέγχου, οχετοί κλπ) Συστήματα που επιτυγχάνουν διήθηση της απορροής (διαπερατά πεζοδρόμια, λεκάνες διήθησης) Συστήματα επεξεργασίας και αποθήκευσης της απορροής, τα οποία περιλαμβάνουν διαφόρους τύπους τεχνητών υγροτόπων (λεκάνες καθίζησης, λεκάνες βιοκατακράτησης, αμμόφιλτρα, λίμνες σταθεροποίησης κ.α) Στο πλαίσιο της παρούσας διερεύνησης περιλαμβάνονται οι τεχνολογίες αποκεντρωμένης διαχείρισης του νερού, οι οποίες στοχεύουν στην αξιοποίηση των ομβρίων υδάτων. Τα συστήματα που περιλαμβάνονται στην παρούσα διερεύνηση είναι αυτά που επιτυγχάνουν επεξεργασία των απορροών (είτε βασική επεξεργασία για την απομάκρυνση των φερτών υλικών ή βιολογική επεξεργασία για την περαιτέρω απομάκρυνση ρύπων) και αποθήκευση σε επιφανειακό αποδέκτη. Οι τεχνολογίες που Παραδοτέο Σελίδα 57

64 επιτυγχάνουν τα παραπάνω και ταυτόχρονα είναι επιφανειακής και όχι γραμμικής ανάπτυξης είναι οι τεχνητοί υγροβιότοποι και οι λίμνες. Τεχνητοί υγροβιότοποι Οι επιφανειακές απορροές από αστικές περιοχές περιέχουν μια σειρά από ρύπους (συμβατικούς και μη) που δύναται να υποβιβάσουν την ποιότητα του φυσικού αποδέκτη. Οι τεχνητοί υγροβιότοποι αποτελούν μια καλή λύση για την επεξεργασία και συλλογή των επιφανειακών απορροών από αστικές περιοχές καθώς παρέχουν βιολογική επεξεργασία και απομάκρυνση οργανικού φορτίου και στερεών μέσω της καθίζησης, τη βιοαποδόμησης και της προσρόφησης. Οι υγροβιότοποι κατασκευάζονται με βάθος μικρότερο από 1,0m, έχουν εκτεταμένη βλάστηση και χρησιμοποιούν μηχανισμούς καθίζησης, απορρόφησης και διείσδυσης για την επεξεργασία και τον καθαρισμό των ομβρίων από τα ρυπογόνα στοιχεία. Τα συνήθη χρησιμοποιούμενα φυτά περιλαμβάνουν τα είδη typha, phragmites, juncus και carex. Η διείσδυση των φυτών σε στρώμα αμμοχάλικου εξαρτάται από το είδος του φυτού και κυμαίνεται στο διάστημα 0,3-0,9m. Οι υγρότοποι περιλαμβάνουν μια ζώνη εισόδου, στην οποία λαμβάνει χώρα η απομάκρυνση των χονδρόκοκκων φερτών υλικών, μια ζώνη πυκνής βλάστησης μακρόφυτων, όπου αφαιρούνται τα λεπτόκοκκα σωματίδια και απορροφούνται οι διαλυτοί ρύποι και ένα κανάλι παράκαμψης σχεδιασμένο για υψηλές ροές για την προστασία της ζώνης μακρόφυτων. Οι τεχνητοί υγροβιότοποι μπορεί να είναι επενδεδυμένοι με στεγανοποιητική γεωμεμβράνη η οποία τοποθετείται έπειτα από κατάλληλη διαμόρφωση, ανάλογα με τη ποιότητα του εδάφους. Ένα πλεονέκτημα των τεχνητών υγροτόπων είναι ότι πέρα από τη συμμετοχή τους στην διεργασία αντιμετώπισης και εξυγίανσης των ομβρίων παρέχουν ενδιαιτήματα για την άγρια πανίδα και εστιάζουν σε εναλλακτικούς τρόπους ψυχαγωγίας. Όπως αναπτύχθηκε στην ενότητα του παρόντος τεύχους, οι τεχνητοί υγροβιότοποι δύναται να επεξεργάζονται μίγμα αστικών λυμάτων και επιφανεικών απορροών από περιοχές με παντορροϊκά δίκτυα. Για τις ανάγκες της παρούσας διερεύνησης, οι τεχνητοί υγροβιότοποι οι οποίοι σχεδιάζονται για την υποδοχή αποκλειστικά ομβρίων υδάτων χωρίς τη ανάμιξη αστικών λυμάτων διαφοροποιούνται σε σχέση με τους υγροβιότπους επεξεργασίας λυμάτων ως προς την απαίτηση ύπαρξης σταδίου πρωτοβάθμιας καθίζησης. Παραδοτέο Σελίδα 58

65 Τεχνητές Λίμνες συγκέντρωσης επιφανειακών απορροών Οι λίμνες ή λιμνοδεξαμενές είναι ανοιχτά τεχνητά υδάτινα σώματα που διαμορφώνονται είτε με εκσκαφή του εδάφους είτε με την κατασκευή φράγματος σε σημείο με κατάλληλα μορφολογικά χαρακτηριστικά. Η επεξεργασία των συλλεγόμενων υδάτων στις λίμνες περιορίζεται σε απομάκρυνση των φερτών υλικών και σωματιδίων μέσω της καθίζησης καθώς και σε απολύμανση μέσω της υπεριώδους ακτινοβολίας. Οι λίμνες δύνανται να χρησιμοποιηθούν για αποθήκευση νερού με σκοπό την επαναχρησιμοποίηση του. Το βάθος του νερού σε αυτές τις κατασκευές είναι συνήθως μεγαλύτερο από 1,5 m. Η εφαρμογή των λιμνοδεξαμενών αφορά κυρίως σε αγροτικές περιοχές και στοχεύει στην αξιοποίηση των συλλεγόμενων υδάτων για άρδευση καλλιεργειών. Κόστος επένδυσης Ο υπολογισμός του κόστους επένδυσης των συστημάτων αυτών γίνεται με ανάλυση των επιμέρους εργασιών στα ακόλουθα τμήματα και με τη χρήση Αναλυτικών Τιμών Υδραυλικών Έργων (ΥΠ.Υ.ΜΕ.ΔΙ 2013): Διαμόρφωση εδάφους (αποψίλωση και εκχέρσωση) Εκσκαφές (σε γαιώδες ημιβραχώδες έδαφος) Στεγανοποιητική στρώση (γεωύφασμα προστασίας 200gr/m 2 και γεωμεμβράνη πάχους 1,5mm) Εξυγιαντική στρώση με φυσικό αμμοχάλικο Για τις ανάγκες της παρούσας διερεύνησης και τον υπολογισμό του Ανηγμένου κόστους των συστημάτων θεωρήθηκε βάθος υγρού του υγροβιότοπου 0,9m και απαίτηση στρώσης αμμοχάλικου στον πυθμένα βάθους 0,7m. Διερευνώνται δύο περιπτώσεις τεχνητού υγροβιότοπου με και χωρίς τεχνητή στεγανοποιητική στρώση. Το βάθος υγρού για τις λίμνες λαμβάνεται ίσο με 1,8m και διερευνάται η κατασκευή τους μετά από απλή διαμόρφωση του εδάφους χωρίς τεχνητή στεγάνωση. Το κόστος επένδυσης των συστημάτων δεν δείχνει μεγάλη εξάρτηση από τη δυναμικότητα αλλά εξαρτάται σε μεγάλο βαθμό από το κόστος της γης καθώς και από την επιλογή κατασκευής στεγανοποιητικής στρώσης στον πυθμένα του τεχνητού υγροβιότοπου. (Σχήμα 3-16). Παραδοτέο Σελίδα 59

66 Σχήμα 3-16 Ανηγμένο κόστος κατασκευής συστημάτων διαχείρισης ομβρίων απορροών ανάλογα με το κόστος γης Το ανηιγμένο επενδυτικό κόστος μπορεί να προσεγιστεί με τις ακόλουθες σχέσεις:: Όπου: Κ 1 = 9x10-5 xk γης + 6 Κ 2 = 15x10-4 xk γης + 4,6 Κ 3 = 15x10-4 xk γης + 13,6 Κ 1 : το ανηγμένο κόστος επένδυσης ( /m 3 ) για τα συστήματα λιμνών. Κ 2 : το ανηγμένο κόστος επένδυσης ( /m 3 ) για τα συστήματα τεχνητών υγροβιότοπων χωρίς σύστημα στεγάνωσης. Κ 3 : το ανηγμένο κόστος επένδυσης ( /m 3 ) για τα συστήματα τεχνητών υγροβιότοπων με σύστημα στεγάνωσης. Και Κ γης: το κόστος γης ανά στρέμμα Εύρος εφαρμογής στην ελληνική και διεθνή αγορά Στην Ελλάδα τα κεντρικά συστήματα συλλογής και αποθήκευσης ομβρίων απορροών εφαρμόζονται κυρίως σε αγροτικές περιοχές με στόχο την αξιοποίηση των συλλεγόμενων υδάτων για αρδευτικούς σκοπούς καλλιεργειών. Ωστόσο η εφαρμογή Παραδοτέο Σελίδα 60

67 των συστημάτων σε αστικές περιοχές αποσκοπεί σε άρδευση αστικού πρασίνου ή χρήση ως υδάτων αναψυχής Δυνατότητες εξοικονόμησης νερού Οι δυνατότητες εξοικονόμησης νερού με τα συστήματα συλλογής ομβρίων εξαρτώνται όπως είναι φυσικό από την βροχόπτωση, τη διαθέσιμη αποθήκευση και τις δυνατότητες τελικής χρήσης. Παραδοτέο Σελίδα 61

68 4 Φύλλα καταγραφής δεδομένων (Fact Sheets) Στο πλαίσιο της παρούσας δράσης συντάχθηκαν δελτία καταγραφής για τα εμπορικά διαθέσιμα συστήματα που εντοπίστηκαν στην ελληνική και διεθνή αγορά, τα οποία περιλαμβάνονται στο Παράρτημα Ι. Το αναφερόμενο κόστος επένδυσης προέρχεται από το εμπόριο και δεν περιλαμβάνει τον ΦΠΑ. Ο προσδιορισμός του λειτουργικού κόστους πραγματοποιήθηκε επίσης με απευθείας συλλογή δεδομένων από τους προμηθευτές του εξοπλισμού, ενώ όπου δεν ήταν δυνατή η συλλογή αντίστοιχων στοιχείων το κόστος λειτουργίας υπολογίστηκε σύμφωνα με τις ακόλουθες παραδοχές: H ενεργειακή κατανάλωση κάθε συστήματος υπολογίστηκε με βάση τα τεχνικά χαρακτηριστικά κάθε μηχανήματος (δυναμικότητα και απορροφώμενη ισχύς στο σημείο λειτουργίας) και τις ημερήσιες ώρες λειτουργίας. Στο επενδυτικό και λειτουργικό κόστος των συστημάτων ανακύκλωσης γκρίζου νερού έχουν συμπεριληφθεί τα έργα ανακύκλωσης/διάθεσης. Η ανηγμένη ημερήσια παραγωγή γκρίζου νερού και λυμάτων λαμβάνεται ίση με 150l/Ι.Κ-d και 200l/Ι.Κ-d αντίστοιχα. Το κόστος της ενέργειας λαμβάνεται ίσο με 0,09 /kwh Το κόστος του συστήματος δοσομέτρησης του απολυμαντικού (ταμπλέτες χλωρίου) λαμβάνεται σταθερό για δυναμικότητα στο εύρος l/d και ίσο με 250. Το κόστος προμήθειας ανά κιλό ταμπλέτας χλωρίου με περιεκτικότητα σε ενεργό χλώριο 90% λαμβάνεται ίσο με 10 και η απαιτούμενη δόση σε ενεργό χλώριο ίση με 10mg/l. Η συντήρηση του φυσητήρα δυναμικότητας μέχρι 100Nm 3 /hr απαιτεί 4 εργατοώρες και πραγματοποιείται κάθε 1,5χρόνο. Η συντήρηση του φυσητήρα δυναμικότητας μεγαλύτερης από 100Nm 3 /hr απαιτεί 10 εργατοώρες και πραγματοποιείται κάθε 1,5χρόνο. Η συντήρηση της αντλίας δυναμικότητας μέχρι 10m 3 /hr απαιτεί 3,5 εργατοώρες και πραγματοποιείται κάθε χρόνο. Παραδοτέο Σελίδα 62

69 Η συντήρηση της αντλίας δυναμικότητας πάνω από 10m 3 /hr απαιτεί 16 εργατοώρες το χρόνο. Η συντήρηση των μεμβρανών (καθαρισμός) απαιτεί 8 ώρες ανά συστοιχία και πραγματοποιείται κάθε 3-4 χρόνια. Το κόστος της εργατοώρας ελήφθη ίσο με 60. Για τον υπολογισμό του επενδυτικού κόστους των συστημάτων επεξεργασίας λυμάτων μεγαλύτερης κλίμακας ( I.K) θεωρήθηκε αναλογία κόστους έργων Η/Μ και Π/Μ ίση με 60/40. Οι τιμές κόστους αφορούν στην περίοδο Λόγω της μικρής μεταβολής των τιμών την τελευταία διετία δεν πραγματοποιήθηκε προσαρμογή των τιμών. Η αναφερόμενη απόδοση των συστημάτων γκρίζου νερού αναφορικά με την απομάκρυνση στερεών, οργανικού φορτίου, θρεπτικών και μικροβιακού φορτίου είναι σύμφωνη με τις δηλώσεις των κατασκευαστών των συστημάτων. Η εκτίμηση της απόδοσης των συστημάτων επεξεργασίας λυμάτων έγινε επίσης με βάση τις δηλώσεις των κατασκευαστών των συστημάτων εφόσον αυτές ήταν σε συμφωνία με την βιβλιογραφικά και εμπειρικά τεκμηριωμένη απόδοση ανάλογων εγκαταστάσεων στον ελληνικό και διεθνή χώρο. Παραδοτέο Σελίδα 63

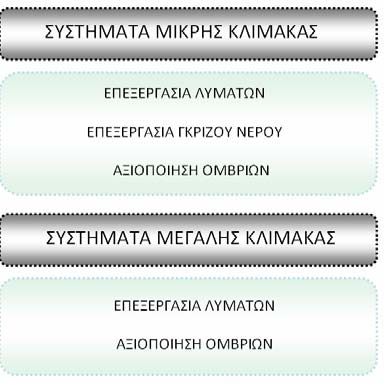

70 5 Συμπεράσματα Στο πλαίσιο της περιγραφής της υφιστάμενης κατάστασης στον τομέα των τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων, σε αστικό περιβάλλον αναγνωρίστηκαν οι πλέον διαδεδομένες τεχνολογίες οι οποίες μπορούν να κατηγοριοποιηθούν ανάλογα με την κλίμακα εφαρμογής τους: Τα συστήματα επεξεργασίας γκρίζου νερού διακρίνονται σε απλά συστήματα που επιτυγχάνουν μια βασική επεξεργασία (φίλτρανση) με την εκροή να μπορεί να χρησιμοποιηθεί κυρίως για σκοπούς άρδευσης και σε πιο προχωρημένα συστήματα βιολογικής επεξεργασίας που επιτρέπουν την επανακυκλοφορία του επεξεργασμένου νερού στο σπίτι. Στην αγορά εμφανίζονται ολοένα και περισσότερα συμπαγή συστήματα επεξεργασίας γκρίζου νερού με μεμβράνες υπερδιήθησης. Αν και το κόστος επένδυσης αυτή τη στιγμή είναι υψηλό καταγράφεται μια τάση μείωσης του κόστους με την πάροδο του χρόνου γεγονός που μπορεί να οδηγήσει στην ευρύτερη εφαρμογή τους. Μεγαλύτερη εφαρμογή βρίσκουν τα συστήματα τοπικής επεξεργασίας λυμάτων με το επίπεδο της τεχνογνωσίας στο διεθνή χώρο να είναι ιδιαίτερα υψηλό προσφέροντας πληθώρα επιλογών κατάλληλων συστημάτων. Τα συστήματα αυτά διακρίνονται σε συστήματα ενεργού ιλύος, συστήματα προσκολλημένης βιομάζας και συστήματα μεμβρανών. Η εκροή των συστημάτων ενεργού ιλύος, καθώς και των συστημάτων προσκολλημένης βιομάζας μπορεί να επαναχρησιμοποιηθεί για περιορισμένη άρδευση, με την προϋπόθεση απολύμανσης μετά τη βιολογική επεξεργασία ενώ η εκροή των συστημάτων μεμβρανών μπορεί να επαναχρησιμοποιηθεί για περιορισμένη άρδευση χωρίς την απαίτηση σταδίου απολύμανσης ή για απεριόριστη άρδευση εφόσον ακολουθεί απολύμανση μετά την επεξεργασία στο σύστημα μεμβρανών. Αν και το κόστος επένδυσης των συστημάτων αυτών είναι υψηλό, μειώνεται σημαντικά αν συνυπολογιστούν οι απαιτήσεις που υπάρχουν από τον Παραδοτέο Σελίδα 64

71 υφιστάμενο τρόπο διαχείρισης των λυμάτων στις αποκεντρωμένες περιοχές, δηλαδή το κόστος κατασκευής και εκκένωσης των σηπτικών δεξαμενών βόθρων. Αναφορικά με τα συστήματα μεγάλης κλίμακας (σε επίπεδο μικρού οικισμού μέχρι Ι.Κ), η επαναχρησιμοποίηση των λυμάτων βρίσκει ολοένα και μεγαλύτερη εφαρμογή μετά την πρόσφατη σχετικά διαμόρφωση του σχετικού θεσμικού πλαισίου (Κ.Υ.Α /2011). Το κόστος επένδυσης και λειτουργίας των συστημάτων αυτών είναι μειωμένο λόγω της οικονομίας κλίμακας σε σχέση με το αντίστοιχο των ιδιωτικών συστημάτων. Στο ακόλουθο σχήμα συνοψίζονται οι δυνατότητες επαναχρησιμοποίησης για τις,ομαδοποιημένες, τεχνολογίες που διερευνήθηκαν: Συστήματα βασικής επεξεργασίας γκρίζου νερού Κόστος επένδυσης/m 3 -d Δυνατότητες επαναχρησιμοποίησης Περιορισμένη άρδευση* Συστήματα προχωρημένης επεξεργασίας γκρίζου νερού (MBR) Περιορισμένη άρδευση* Ανακύκλωση στο κτίριο Πλύση Συστήματα βιολογικής επεξεργασίας λυμάτων με απολύμανση (μεγάλης κλίμακας) (ιδιωτικά ) Περιορισμένη άρδευση Συστήματα προχωρημένης επεξεργασίας λυμάτων (MBR) (μεγάλης κλίμακας) (ιδιωτικά ) Περιορισμένη άρδευση Συστήματα MBR και απολύμανση (ιδιωτικά ) (μεγάλης κλίμακας ) Απεριόριστη άρδευση Συστήματα ανάκτησης ομβρίων 8-50 /m 3 (μεγάλης κλίμακας ) Απεριόριστη άρδευση Πλύση * λόγω απουσίας θεσμικού πλαισίου για την επαναχρησιμοποίηση γκρίζου νερού λαμβάνονται τα όρια που τίθενται για τα λύματα. Σχήμα 5-1 Επενδυτικό κόστος και δυνατότητες επαναχρησιμοποίησης τεχνολογιών αποκεντρωμένης διαχείρισης νερού και λυμάτων Παραδοτέο Σελίδα 65

72 Βιβλιογραφία - Πηγές Βρυξέλλες, , COM(2007) 414 τελικό, ΑΝΑΚΟΙΝΩΣΗ ΤΗΣ ΕΠΙΤΡΟΠΗΣ ΠΡΟΣ ΤΟ ΕΥΡΩΠΑΪΚΟ ΚΟΙΝΟΒΟΥΛΙΟ ΚΑΙ ΤΟ ΣΥΜΒΟΥΛΙΟ, προβλήματος της λειψυδρίας και της ξηρασίας στην Ευρωπαϊκή Ένωση» 1 Ecologic, Ιούνιος «Η αντιμετώπιση του Ειδική Γραμματεία Υδάτων, Κείμενο κατευθυντήριων γραμμών για τη διαχείριση λυμάτων μικρών οικισμών. (2012) Κεντρική Υπηρεσία Υδάτων, Ecopolis Α.Ε Τεχνική Υποστήριξη της Κεντρικής Υπηρεσίας Υδάτων για την Κατάρτιση Προγράμματος μέτρων και θεσμικού πλαισίου για την κατ οίκον εξοικονόμηση νερού. Τεύχος Τεχνικοοικονομικής διερεύνησης κατάλληλων μέτρων και τεχνολογιών (2010) Κεντρική Υπηρεσία Υδάτων, Εcopolis Α.Ε Τεχνική Υποστήριξη της Κεντρικής Υπηρεσίας Υδάτων για την Κατάρτιση Προγράμματος μέτρων και θεσμικού πλαισίου για την κατ οίκον εξοικονόμηση νερού. Τεύχος Εκτεταμένης Επισκόπησης της Ευρωπαϊκής και διεθνούς εμπειρίας (2010) Λύτρα Μάρω, «Εξοικονόμηση νερού σε επίπεδο κατοικίας» Μεταπτυχιακή Εργασία,, Διεπιστημονικό Διατμηματικό Πρόγραμμα Μεταπτυχιακών Σπουδών «Επιστήμη και Τεχνολογία Υδατικών Πόρων» ΕΜΠ 2013 Ματζαβίνου «Διερεύνηση εναλλακτικών μεθόδων διαχείρισης υδάτων σε επίπεδο κατοικίας» Μεταπτυχιακή Εργασία, Διεπιστημονικό Διατμηματικό Πρόγραμμα Μεταπτυχιακών Σπουδών «Επιστήμη και Τεχνολογία Υδατικών Πόρων» ΕΜΠ 2011 Ντοκούτση Ευδοκία, «Αξιολόγηση εναλλατικών αποκεντρωμένων εγκαταστάσεων επεξεργασίας λυμάτων μικρής κλίμακας» Μεταπτυχιακή Εργασία, Διεπιστημονικό Διατμηματικό Πρόγραμμα Μεταπτυχιακών Σπουδών «Επιστήμη και Τεχνολογία Υδατικών Πόρων» ΕΜΠ 2011 Παραδοτέο Σελίδα 66

73 Οδηγία 2002/91/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 16ης Δεκεμβρίου 2002, για την ενεργειακή απόδοση των κτιρίων. Στραγηγέα Δομνίκη «Αποκεντρωμένη διαχείριση αστικού νερού: συνδυασμένη χρήση πράσινων στεγών με πρακτικές επαναχρησιμοποίησης βρόχινου και γκρι νερού» μεταπτυχιακή εργασία, διεπιστημονικό διατμηματικό πρόγραμμα μεταπτυχιακών σπουδών «Επιστήμη και Τεχνολογία Υδατικών Πόρων» ΕΜΠ 2013 Arika, M., H. Kobayashi and H. Kihara, Pilot plant test of an activated sludge ultrafiltration combined process for domestic wastewater reclamation, Desalination, Vol. 23 (1 3), 77 86, Development of European Ecolabel and Green Public Procurement Criteria for Sanitary Tapware - Taps and Showerheads, BACKGROUND REPORT INCLUDING DRAFT CRITERIA PROPOSAL Working Document for FIRST AHWG-MEETING FOR THE DEVELOPMENT OF ECOLOGICAL CRITERIA FOR SANITARY TAPWARE TAPS AND SHOWERHEADS Renata Kaps, Oliver Wolf, February 2011 Dixon, A. M., D. Butler, Mice and A. Fewkes, Guidelines for Greywater Re Use : Health Issues, J.CIWEM, Hall, J. B., C. E. Batten and J. R. Wilkins, Domestic Wash Water Reclamation for Reuse as Commode Water Supply Using a Filtration - Reverse Osmosis Technique, NASA, Langley Research Centre, Hampton, Technical Note D-7600, Mustow, S. R., T. Smerdon, C. Pinney and R. Wagget, Water conservation-implications of using recycled greywater and stored rainwater in the UK, Final report 13134/1, prepared by Building Services Research and Information Association for UK Drinking Water Inspectorate, Παραδοτέο Σελίδα 67

74 Pidou, M., Hybrid membrane processes for water reuse, phd Thesis, Cranfield University, Pidou, M., F. A. Memon, T. Stephenson, B. Jefferson and P. Jeffrey, Greywater recycling: treatment options and applications, Proceedings of the Institution of Civil Engineers, Engineering Sustainability, Vol. 160 (ES3), , Winneberger, J. H. T., Manual of Grey Water Treatment Practice, Ann Arbor Science Publishers, Ann Arbor, MI, Παραδοτέο Σελίδα 68

75 ΠΑΡΑΡΤΗΜΑ Ι ΦΥΛΛΑ ΚΑΤΑΓΡΑΦΗΣ ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ Παραδοτέο Σελίδα 69

76 ΦΥΛΛΑ ΚΑΤΑΓΡΑΦΗΣ ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ Α ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ Α.1 ΣΥΣΤΗΜΑΤΑ ΦΙΛΤΡΑΝΣΗΣ ΜΕ ΑΠΟΛΥΜΑΝΣΗ Α.2 ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΜΕ ΣΥΜΒΑΤΙΚΗ ΒΙΟΛΟΓΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΙ ΑΠΟΛΥΜΑΝΣΗ Α.3 ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΜΕ ΜΕΜΒΡΑΝΕΣ Α.4 ΣΥΣΤΗΜΑ ΣΥΝΔΥΑΣΜΕΝΗΣ ΕΚΜΕΤΑΛΕΥΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΚΑΙ ΟΜΒΡΙΩΝ ΥΔΑΤΩΝ Α.5 ΣΥΣΤΗΜΑΤΑ ΧΗΜΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ Β ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ Β.1 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) Β.2 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΕΝΑΛΑΣΣΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ (SBR) Β.3 ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΣΥΜΒΑΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ Β.4 ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ AEΡΟΒΙΟ ΦΙΛΤΡΟ Γ Γ.1 Γ.2 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΙΚΡΩΝ ΟΙΚΙΣΜΩΝ ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΑΙΩΡΟΥΜΕΝΟΥ ΒΙΟΦΙΛΜ (MOVING BED BIO-REACTOR, M.B.B.R.) ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΕΝΑΛΑΣΣΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ (SBR) Γ.3 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) Γ.4 ΦΥΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ (ΤΕΧΝΗΤΟΙ ΥΓΡΟΒΙΟΤΟΠΟΙ) Παραδοτέο Σελίδα 70

77 Δ Ε ΣΥΣΤΗΜΑΤΑ ΣΥΛΛΟΓΗΣ KAI ΔΙΑΘΕΣΗΣ ΟΜΒΡΙΩΝ ΣΥΣΤΗΜΑ ΣΥΝΔΥΑΣΜΕΝΗΣ ΕΚΜΕΤΑΛΕΥΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΚΑΙ ΟΜΒΡΙΩΝ ΥΔΑΤΩΝ Ζ. ΚΕΝΤΡΙΚΑ ΣΥΣΤΗΜΑΤΑ ΔΙΑΧΕΙΡΙΣΗΣ ΟΜΒΡΙΩΝ Ζ.1 ΤΕΧΝΗΤΟΙ ΥΓΡΟΒΙΟΤΟΠΟΙ Ζ.2 ΛΙΜΝΕΣ ΣΥΓΚΕΝΤΡΩΣΗΣ ΕΠΙΦΑΝΕΙΑΚΩΝ ΑΠΟΡΡΟΩΝ Παραδοτέο Σελίδα 71

78 A ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΦΙΛΤΡΑΝΣΗΣ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: Aqua2use Greywater Recycling GWDD ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : Compact συγκρότημα 3 σταδίων φίλτρανσης με σταδιακά μειούμενη διάμετρο πόρων και άντληση για διάθεση ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 1/37 ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Προμηθευτής στην Ελλάδα η εταιρεία Shielco με έδρα την ΑΘΗΝΑ ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 860 (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 900 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ/ΣΥΝΤΗΡΗΣΗΣ ( /m3): 0,24 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,00 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : Ετήσιος καθαρισμός των φίλτρων, ετήσια συντήρηση της αντλίας ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: Απεριόριστη άρδευση ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Λύματα από νιπτήρα, μπάνιο, ντους, πλυντήριο ρούχων ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ: Αιωρουμενα στερεά (TSS) : Απομάκρυνση στερεών στο διάστημα 75% 90% Οργανικό φορτίο (BOD5) : Δεν επιτυγχάνεται απομάκρυνση οργανικού φορτίου Ολικό άζωτο (ΤΝ): Δεν επιτυγχάνεται απομάκρυνση αμμωνιακών Ολικός φώσφορος (TP) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεταιαπομάκρυνση μικροβιακού φορτίου ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: Aqua2use_Greywater_Diversion_Devices.pdf / gwdd dimensions.pdf /gwdd_test_caravanpark.pdf

79 A. ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΦΙΛΤΡΑΝΣΗΣ ΜΕ ΑΠΟΛΥΜΑΝΣΗ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: BRAC SYSTEMS BRITISH COLUMBIA ΜΟΝΤΕΛΟ: RGW 150 RGW 250 RGW 350 RGW 450 ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 2/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 1650 (2013) 1950 (2013) 2200 (2013) 2400 (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ/ΣΥΝΤΗΡΗΣΗΣ ( /m3): 2,07 (2013) 1,63 (2013) 1,44 (2013) 1,34 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,82 0,82 0,82 0,82 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) : Σύστημα αποτελούμενο από αντλία προσαγωγής ή διάθεσης, σύστημα φίλτρανσης 100micron, δικλείδα εκκένωσης και διακόπτη στάθμης, με απολύμανση μέσω χλωρίωσης με ταμπλέτα. Δεν υπάρχει αντίστοιχος προμηθευτής Ετήσιος καθαρισμός των φίλτρων και προμήθεια της ταμπλέτας χλωρίωσης. Περιορισμένη άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους, πλυντήριο ρούχων ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Απομάκρυνση στερεών >90% Οργανικό φορτίο (BOD5) : Ολικό άζωτο (ΤΝ): Ολικός φώσφορος (TP) : Μικροβιακό φορτίο : Δεν επιτυγχάνεται απομάκρυνση οργανικού φορτίου Δεν επιτυγχάνεταιαπομάκρυνση αμμωνιακών Δεν επιτυγχάνεταιαπομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: BRAC_brochure_USA_HIGHRES.pdf BracSystemStudy_NM.pdf BracSystemStudy_BC.pdf PACE_Corporate_Office_BRAC_Demo.pdf user_manual_complete.pdf

80 A. ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΦΙΛΤΡΑΝΣΗΣ ΜΕ ΑΠΟΛΥΜΑΝΣΗ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: GREYTER WATER SYSTEMS ΜΟΝΤΕΛΟ: SGW 500 SGW 1000 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : Σύστημα αποτελούμενο από μονάδα φίλτρανσης 100micron και απολύμανση με υγρό χλώριο (περιλαμβάνεται δοσομετρική αντλία) ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 3/37 ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : Δεν υπάρχει αντίστοιχος προμηθευτής (2013) (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ/ΣΥΝΤΗΡΗΣΗΣ ( /m3): 0,71 (2013) 0,47 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,7 0,65 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Ετήσιος καθαρισμός των φίλτρων, ετήσια συντήρηση της αντλίας Περιορισμένη άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους, πλυντήριο ρούχων ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : Απομάκρυνση στερεών > 90% Οργανικό φορτίο (BOD5) : Δεν επιτυγχάνεται απομάκρυνση οργανικού φορτίου Ολικό άζωτο (ΤΝ): Δεν επιτυγχάνεταιαπομάκρυνση αζώτου Ολικός φώσφορος (TP) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου Μικροβιακό φορτίο ( Ecoli/100ml) : 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: DATA SHEET [SGW Series System].pdf DATA SHEET [SGW 2000 Tank Connections].pdf

81 A. ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΜΕ ΣΥΜΒΑΤΙΚΗ ΒΙΟΛΟΓΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΚΑΙ ΑΠΟΛΥΜΑΝΣΗ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: Aqua2use ΜΟΝΤΕΛΟ: Greywater Recycling GWTS1200 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : Συμπαγές συγκροτημα βιολογικής επεξεργασίας 4 σταδίων: προ φίλτρανση, εξισορρόπηση,απολίμανση αερόβια βιολογική επεξεργασία βιόφιλτρο καθίζησηαπολύμανση UV ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 4/37 ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Προμηθευτής στην Ελλάδα η εταιρεία Shielco με έδρα την Αθήνα ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 4000 (2007) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 900 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ/ΣΥΝΤΗΡΗΣΗΣ ( /m3): 0,90 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 3,0 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) : Καθαρισμός βιόφλτρου μετά από ορισμένο χρονικό διάστημα, συντήρηση του Η/Μ εξοπλισμού Περιορισμένη άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους, πλυντήριο ρούχων ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ 10 mg/l Οργανικό φορτίο (BOD5) : 10 mg/l Ολικό άζωτο (ΤΝ): Δεν επιτυγγάνεται απομάκρυνση αζώτου Ολικός φώσφορος (TP) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου Μικροβιακό φορτίο ( Ecoli/100ml) : 10 ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: GWTS500_leaflet_Rev pdf

82 ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΜΕ ΜΕΜΒΡΑΝΕΣ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: HYDROKYKLOS ΜΟΝΤΕΛΟ: HYDROKYKLOS GW ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : Σύστημα MBR με μεβράνες υπερδιήθησης. Αποτελείται από: δεξαμενή MBR, σύστημα αερισμού, αντλία διηθήματος, δεξαμενή καθαρού νερού, πιεστικό διανομής. Σε δεξαμενές από PE ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 4/37 ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Προμηθευτής στην Ελλάδα η εταιρεία ΕΝΥΑ με έδρα τη Θεσσαλονίκη ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 7700 (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ( /m3): 1,3 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 1,9 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Καθαρισμός μεμβρανών μία φορά το χρόνο, συντήρηση αντλίας διήθησης και συστήματος αερισμού Περιορισμένη άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους, πλυντήριο ρούχων ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 10 Οργανικό φορτίο (BOD5) : 10 Ολικό άζωτο (ΤΝ): Δεν επιτυγγάνεται απομάκρυνση αζώτου Ολικός φώσφορος (TP) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου Μικροβιακό φορτίο ( Ecoli/100ml) : 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: GW_texniki_perigrafi.pdf ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: +

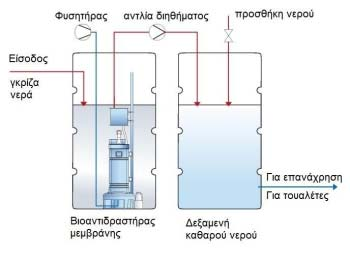

83 A. ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΜΕ ΜΕΜΒΡΑΝΕΣ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: Aquacell ΜΟΝΤΕΛΟ: TD Αquacell 800 TD Αquacell 2500 ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 6/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 4400 (2013) (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 2,7 1,0 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 4,6 3,2 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) : Σύστημα MBR με μεμβράνες υπερδιήθησης. Αποτελείται από δεξαμενή MBR, Σύστημα αερισμού, αντλία διηθήματος, δυνατότητα τροφοδοσίας νερού ύδρευσης, και πιεστικο. Σε πλαστικό περίβλημα Προμηθευτής στην Ελλάδα η εταιρεία ΜΙΧΟΣ με έδρα τη Θεσσαλονίκη Καθαρισμός μεμβρανών μία φορά το χρόνο ή εξαμηνιαίως ανάλογα με τη φόρτιση, συντήρηση αντλίας διήθησης, πιεστικού διανομής και συστήματος αερισμού Περιορισμένη άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ 10 Οργανικό φορτίο (BOD5) : Ολικό άζωτο (ΤΝ): Ολικός φώσφορος (TP) : Μικροβιακό φορτίο : Ιστότοπος : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) g&category=90&id=227&tag=527 Περαιτέρω πληροφορίες : TDAquacell 800 english.pdf TDAquacell 2500 english.pdf

84 A. ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΜΕ ΜΕΜΒΡΑΝΕΣ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: DEHOUST GEP ΜΟΝΤΕΛΟ: GWA1000 GWA2000 GWA4000 ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 7/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 5350 (2013) 9600 (2013) (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 1,6 0,9 0,6 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 2,8 2,6 2,6 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) (mg/l): Σύστημα MBR με μεβράνες 38nm. Αποτελείται από: δεξαμενή, MBR, σύστημα αερισμού, αντλία διηθήματος, δεξαμενή καθαρού νερού, και αντλία διανομής. Σε δεξαμενές από PE Δεν υπάρχει αντίστοιχος προμηθευτής στην Ελλάδα Μετά από 1,5 χρόνο λειτουργίας γενικός έλεγχος φυσητήρων, συστήματος ελέγχου, έλεγχος στεγανότητας. Αντικατάσταση μεμβρανών μετά από 3 4 χρόνια. Συντήρηση αντλίας διήθησης, αντλίας διανομής και συστήματος αερισμού Άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ 10 Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : 10 Δεν επιτυγγάνεται απομάκρυνση αζώτου Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) Ιστότοπος : Περαιτέρω πληροφορίες : Dehoust_Gesamtpreisliste_2013.pdf WG68_GWA 2000 till GWA 22000_technical datasheet.pdf

85 A. ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΜΕ ΜΕΜΒΡΑΝΕΣ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: GREEN LIFE / DWC ΜΟΝΤΕΛΟ: GWI GWI GWI GWI ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 8/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Σύστημα MBR με μεβράνες υπερδιήθησης. Αποτελείται από: δεξαμενή MBR, σύστημα αερισμού αντλία διηθήματος, δεξαμενή καθαρού νερού, δυνατότητα τροφοδοσίας πόσιμου νερού και αντλία διανομής. Σε δεξαμενές κατάλληλες για εσωτερική εγκατάσταση Σύστημα MBR με μεβράνες υπερδιήθησης. Αποτελείται από: δεξαμενή εξισορρόπησης και αερισμού, δεξαμενή MBR, σύστημα αερισμού αντλία διηθήματος, δεξαμενή καθαρού νερού, δυνατότητα τροφοδοσίας πόσιμου νερού και αντλία διανομής. Σε δεξαμενές κατάλληλες για εσωτερική εγκατάσταση Σύστημα MBR με μεβράνες υπερδιήθησης. Αποτελείται από: δεξαμενή καθίζησης, δεξαμενή αερισμού, δεξαμενή MBR, σύστημα αερισμού αντλία διηθήματος, δεξαμενή καθαρού νερού, δυνατότητα τροφοδοσίας πόσιμου νερού και αντλία διανομής. Σε δεξαμενές κατάλληλες για εσωτερική εγκατάσταση Σύστημα MBR με μεβράνες υπερδιήθησης. Αποτελείται από: δεξαμενή καθίζησης, δεξαμενή αερισμού (διπλή), δεξαμενή MBR, σύστημα αερισμού αντλία διηθήματος, δεξαμενή καθαρού νερού, δυνατότητα τροφοδοσίας πόσιμου νερού και αντλία διανομής. Σε δεξαμενές κατάλληλες για εσωτερική εγκατάσταση ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 5300 (2013) 5700 (2013) (2013) (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 7,9 2,9 1,5 0,8 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 6,0 3,0 2,0 2,0 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Στην Ελλάδα τα συστήματα τα προμηθεύεται η ΕΡΓΟΝ ΕΝΕΡΓΕΙΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ από την GreenLife Καθαρισμός μεμβρανών, συντήρηση Η/Μ εξοπλισμού (αντλία αερισμού, αντλία διηθήματος, πιεστιό διανομής). Περιορισμένη άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: Δεν επιτυγγάνεται απομάκρυνση αζώτου Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) s/grey water water.com/technologie s/grey water Τεχνικά Δεδομένα GWΙ Οικονομική Προσφορά Έργον Ενέργεια DWC price list grey water ld indoor layout water.com/technologie s/1000 ld water.com/technologie s/grey water

86 A. ΣΥΣΤΗΜΑΤΑ ΑΝΑΚΥΚΛΩΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΣΥΣΤΗΜΑ ΧΗΜΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: Cyprobell Greywater Recycling System ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : Σύστημα αποτελούμενο από 3 πλαστικά ντεπόζιτα 1m3 (συλογή > προσθήκη > αποθήκευση χημικού ΔΜ), δοσομέτρηση μέσω αντλίας και αντλία διάθεσης ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 9/37 ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Εφαρμογή στην Κύπρο από την HYDRANOS ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 1000 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,6 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,67 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : Συντήρηση της αντλίας διάθεσης, προμήθεια χημικών ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: Περιορισμένη άρδευση ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Λύματα από νιπτήρα, μπάνιο, ντους ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : Δυνατότητα για πρόσθετη απολύμανση ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: booklet2011en.pdf

87 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: Weisse Water Systems AQUACELL ΜΟΝΤΕΛΟ: AQUACELL 4P.E AQUACELL 8P.E ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 10/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 4800 (2013) 5500 (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) 3,7 (2013) 2,0 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 6,00 5,40 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Καθαρισμός μεμβρανών συντήρηση συστήματος αερισμού και αντλίας ανακυκλοφορίας (η αντλία διηθήματος δεν χρειάζεται συντήρηση) Απεριόριστη Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, χωρίς δεξαμενές εγκατάστασης, αποτελούμενο από συστοιχίες μεμβράνης, αντλία ανακυκλοφορίας ιλύος, δεξαμενή και αντλία διηθήματος, σύστημα αερισμού (διαχυτές και δύο φυσητήρες). Προμηθευτής στην Ελλάδα η εταιρεία MIXOS έδρα την ΑΘΗΝΑ <45 Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : 1000EC/100ml (διάμεση τιμή) Δεν επιτυγχάνεται απομάκρυνση φωσφόρου ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: Brochure_Aquacell_SSTP TD sstp Aquacell 4 pe english pe.pdf Aquacell 8PE tex perigrafh.pdf TD sstp Aquacell 8 pe english.pdf

88 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: MARTIN SYSTEMS SI CLARO ΜΟΝΤΕΛΟ: SICLARO EQUIPMENT SET ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 11/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 4100 (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ/ΣΥΝΤΗΡΗΣΗΣ ( /m3): 2,82 1,63 1,23 1,00 0,89 0,75 0,66 0,60 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 5,5 5,2 5 4,6 4,4 4,4 4,34 4,2 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : Σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, χωρίς δεξαμενές εγκατάστασης αποτελούμενο από modules μεμβρανών siclaro FM Αντλία διηθήματος, αντλία περίσσειας, σύστημα αερισμού, αυτοματισμός Προμηθευτής στην Ελλάδα η εταιρεία CHEMITEC με έδρα την ΑΘΗΝΑ και η εταιρεία ΕΝΥΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ Καθαρισμός μεμβρανών συντήρηση συστήματος αερισμού και αντλίας περίσσειας ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ 1000EC/100ml (διάμεση τιμή) Απεριόριστη άρδευση Αστικά λύματα <45 Δεν επιτυγχάνεται απομάκρυνση φωσφόρου ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: 4EW.pdf 8EW.pdf 12EW.pdf 16EW.pdf 20EW.pdf 30EW.pdf 40EW.pdf 50EW.pdf

89 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: MARTIN SYSTEMS SI CLARO ΜΟΝΤΕΛΟ: Monolitic concrete tank with siclaro equipment set ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 12/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) 2,82 1,92 1,63 1,23 1,00 0,89 0,75 0,66 0,60 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 5,50 5,40 5,20 5,00 4,60 4,40 4,40 4,34 4,20 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : Σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, σε δεξαμενή από σκυρόδεμα αποτελούμενο από modules μεμβρανών siclaro FM Αντλία διηθήματος, αντλία περίσσειας, σύστημα αερισμού, αυτοματισμός Προμηθευτής στην Ελλάδα η εταιρεία CHEMITEC με έδρα την ΑΘΗΝΑ και η εταιρεία ΕΝΥΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ Καθαρισμός μεμβρανών συντήρηση συστήματος αερισμού και αντλίας περίσσειας ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Απεριόριστη άρδευση Αστικά λύματα <45 Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: 4EWC.pdf 6EWC.pdf 8EWC.pdf 12EWC.pdf 16EWC.pdf 20EWC.pdf 30EWC.pdf 40EWC.pdf 50EWC.pdf

90 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: MARTIN SYSTEMS SI CLARO ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 13/37 ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) 2,82 1,92 1,63 1,23 1,00 0,89 0,75 0,66 0,60 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 5,5 5,4 5,2 5 4,6 4,4 4,4 4,34 4,2 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : Double walled synthetic tank with siclaro equipment tank Σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, σε συνθετική δεξαμενή αποτελούμενο από modules μεμβρανών siclaro FM Αντλία διηθήματος, αντλία περίσσειας, σύστημα αερισμού, αυτοματισμός Προμηθευτής στην Ελλάδα η εταιρεία CHEMITEC με έδρα την ΑΘΗΝΑ και η εταιρεία ΕΝΥΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ Καθαρισμός μεμβρανών συντήρηση συστήματος αερισμού και αντλίας περίσσειας ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Άρδευση Αστικά λύματα <45 Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: 4EWS.pdf 4EWS.pdf 4EWS.pdf 4EWS.pdf 4EWS.pdf 4EWS.pdf 4EWS.pdf 4EWS.pdf 4EWS.pdf

91 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: BUSSE ΜΟΝΤΕΛΟ: BUSSE MF ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 14/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : Σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, σε δεξαμενές αποτελούμενο από δεξαμενή αποθήκευσης διαχωρισμού και άντληση προς δεξαμενή μεμβρανών της εταιρείας KUBOTA. Το σύστημα είναι κατάλληλο για εσωτερική εγκατάσταση Προμηθευτής στην Ελλάδα η εταιρεία ΠΕΡΙΤΕΧΝΟ ΤΕΧΝΟΛΟΓΙΕΣ ΠΕΡΙΒΑΛΛΟΝΤΟΣ με έδρα την ΑΘΗΝΑ (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 4,5 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : 1,96 Συντήρηση αντλιών και φυσητήρων Άρδευση ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): 10 Οργανικό φορτίο (BOD5) (mg/l): 10 Ολικό άζωτο (ΤΝ) (mg/l): < 45 Ολικός φώσφορος (TP) (mg/l): Δεν πραγματοποιείται απομάκρυνση φωσφόρου Μικροβιακό φορτίο : 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: gt.com/small sewage treatment plant how it works.asp ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: BrochureBusseGT.pdf

92 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: MARTIN SYSTEMS SI CLARO ΜΟΝΤΕΛΟ: Βιολογικός καθαρισμός MBR AS VARIOcompΝ Ultra ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 15/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : (2011) (2011) (2013) (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) 3,0 0,9 0,7 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 5,8 6,5 5,9 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, σε πλαστικές δεξαμενές αποτελούμενο από δεξαμενή πρωτοβάθμιας καθίζησης, δεξαμενή αερισμού και δεξαμενή μεμβρανών, δεξαμενή τελικής καθίζησης Ο Η/Μ εξοπλισμός περιλαμβάνει 2 φυσητήρες αερισμού (για δεξαμενή μεμβρανών και για δεξαμενή αερισμού), αντλία διηθήματος, αεραντλία ανακυκλοφορίας ιλύος προς τη δεξαμενή πρωτοβάθμιας καθίζησης Προμηθευτής στην Ελλάδα η εταιρεία CHEMITEC με έδρα την ΑΘΗΝΑ και η εταιρεία ΕΝΥΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Συντήρηση αντλιών και φυσητήρων Άρδευση Αστικά λύματα < 45 Δεν επιτυγχάνεται απομάκρυνση φωσφόρου Μικροβιακό φορτίο : 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: texniko_filladio_ultran_2013.pdf

93 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΕΝΑΛΑΣΣΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ (SBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: WehoPuts ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 16/37 ΜΟΝΤΕΛΟ: SBR WEHOPUTS 5 SBR WEHOPUTS 10 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 6770 (2011) 9850 (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) 1,97 0,91 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 1,60 1,60 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: Απομάκρυνση περίσσειας 4 φορές το χρόνο, προμήθεια χημικού αποφωσφόρωσης, συντήρηση Η/Μ εξολισμού Περιορισμένη Άρδευση ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : 1,86 0,80 ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): Οργανικό φορτίο (BOD5) (mg/l): Ολικό άζωτο (ΤΝ) (mg/l): Ολικός φώσφορος (TP) (mg/l): Συμπαγής μονάδα βιολογιού καθαρισμού SBR με πρόβλεψη για απομάκρυνση αζώτου και φωσφόρου. Αποτελείται από πλαστικές δεξαμενές: Δεξαμενή συγκέντρωσης, δεξαμενή SBR, δεξαμενή και δοσομέτρηση διαλύματος αποφωσφόρωσης και απολύμανση με δοσομέτρηση χλωρίου σε ταμπλέτες.. Ο Η/Μ εξοπλισμός περιλαμβάνει αντλία τροφοδοσίας SBR, αεριστήρα και αντλία περίσσειας ιλύος Προμηθευτής στην Ελλάδα η εταιρεία Echomechanica με έδρα την ΑΘΗΝΑ 15 Μικροβιακό φορτίο : 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: WehoPuts Greek.pdf LF 1500 bro.pdf

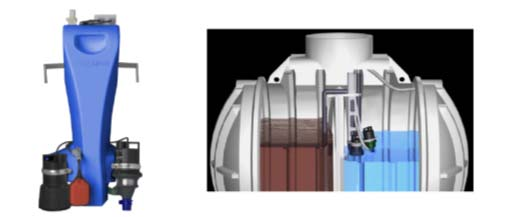

94 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΕΝΑΛΑΣΣΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ (SBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: AquaMax ΜΟΝΤΕΛΟ: SBR Aquamax Classic Basic ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 17/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : Συμπαγής μονάδα βιολογικού καθαρισμού SBR σε πλαστική δεξαμενή ή από μπετόν, αποτελούμενη από Δεξαμενή πρωτοβάθμιας καθίζησης, δεξαμενή SBR και απολύμανση με δοσομέτρηση χλωρίου σε ταμπλέτες.. Ο Η/Μ εξοπλισμός περιλαμβάνει επιφανειακό αεριστήρα, αντλία περίσσειας. Προμηθευτής στην Ελλάδα η εταιρεία ENYA με έδρα την ΘΕΣΣΑΛΟΝΙΚΗ (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 900 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 4,4 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : 1,61 Απομάκρυνση περίσσειας, συντήρηση επιφανειακού αεριστήρα και αντλίας ιλύος Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): 35 Οργανικό φορτίο (BOD5) (mg/l): 25 Ολικό άζωτο (ΤΝ) (mg/l): < 45 Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: _basic.pdf ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: AQUAmax Professional XL system.pdf LF 1500 bro.pdf

95 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΕΝΑΛΑΣΣΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ (SBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: Rotosa ΜΟΝΤΕΛΟ: SBR ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 18/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Συμπαγής μονάδα βιολογικού καθαρισμού SBR αποτελούμενο από δεξαμενή πρωτοβάθμιας καθίζησης, δεξαμενή SBR και δεξαμενή αποθήκευσης επεξεργασμένων και απολύμανση με δοσομέτρηση χλωρίου σε ταμπλέτες.. Ο Η/Μ εξοπλισμός περιλαμβάνει αεριστήρα, αντλία περίσσειας. Προμηθευτής στην Ελλάδα η εταιρεία ΣΥΡΜΟΣ ΛΕΒΑΝΤΗΣ Α.Β.Ε.Ε ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 3840 (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 900 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 1,3 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 1,1 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Εκκένωση του συστήματος 1 φορά ανά έτος, απομάκρυνση πρωτοβάθμιας ιλύος, αλλαγή πιάτων αερισμού, συντήρηση αεριστήρα και αντλίας. Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): 35 Οργανικό φορτίο (BOD5) (mg/l): 25 Ολικό άζωτο (ΤΝ) (mg/l): < 45 Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: LF 1500 bro.pdf

96 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΣΥΜΒΑΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: Shielco Ltd ΜΟΝΤΕΛΟ: P PLAY ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 19/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : Συμπαγής μονάδα βιολογικού καθαρισμού με αερόβια δεξαμενή επεξεργασίας, δεξαμενή τελικής καθίζησης και διάταξη απολύμανσης με ταμπλέτα χλωρίου. Το σύστημα συνδυάζεται με υφιστάμενη στεγανή δεξαμενή. Ο Η/Μ εξοπλισμός περιλαμβάνει τον αεριστήρα. Η Εταιρεία Shielco έχει έδρα την ΑΘΗΝΑ (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,9 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,8 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Περιοδική εκκένωση του συστήματος, συντήρηση αεριστήρα, προμήθεια ταμπλέτας χλωρίωσης. Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) (mg/l): 35 Οργανικό φορτίο (BOD5) (mg/l): 25 Ολικό άζωτο (ΤΝ) (mg/l): < 45 Ολικός φώσφορος (TP) (mg/l): Μικροβιακό φορτίο : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: CITI ΒΙΟΛΟΓΙΚΟΙ ΣΕΙΡΑ POLYESTER.pdf

97 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΣΥΜΒΑΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ENYA MHXANIKH ΜΟΝΤΕΛΟ: Compact βιολογικός καθαρισμός AS VARIOcompΚ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 20/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : Συμπαγή μονάδα βιολογικού καθαρισμού σε πλαστικές δεξαμενές με δεξαμενή πρωτοβάθμιας καθίζησης, αναερόβια δεξαμενή, αερόβια δεξαμενή επεξεργασίας, δεξαμενή τελικής καθίζησης και απολύμανση με δοσομέτρηση χλωρίου σε ταμπλέτες.. Ο Η/Μ εξοπλισμός περιλαμβάνει τις αεραντλίες ιλύος (ανακυκλοφορίας/περίσσειας) και τον φυσητήρα αερισμού. Προμηθευτής στην Ελλάδα η εταιρεία ENYA με έδρα την ΘΕΣΣΑΛΟΝΙΚΗ (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 750 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 1,57 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 1,60 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Συντήρηση συστήματος από συνεργείο 1 φορά κάθε τετραετία. Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 35 Οργανικό φορτίο (BOD5) : 25 Ολικό άζωτο (ΤΝ): < 45 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ:

98 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΣΥΜΒΑΤΙΚΗ ΕΠΕΞΕΡΓΑΣΙΑ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: REHAU ΕΠΕ ΜΟΝΤΕΛΟ: Compact βιολογικός καθαρισμός με απονιτροποίηση ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 21/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : Συμπαγή μονάδα βιολογικού καθαρισμού σε πλαστικές δεξαμενές με δεξαμενή πρωτοβάθμιας καθίζησης, τριθάλαμη δεξαμενή (αερόβιο, ανοξικό, καθίζηση)και απολύμανση με δοσομέτρηση χλωρίου σε ταμπλέτες. Ο Η/Μ εξοπλισμός περιλαμβάνει τον αεριστήρα,αντλία τροφοδοσίας απονιτροποίησης, αντλία περίσσειας Η εταιρεία Rehau έχει έδρα στην ΑΘΗΝΑ 5150 (2011) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 800 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 1,4 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 1,8 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Περιοδική συντήρηση Η/Μ εξοπλισμού Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 35 Οργανικό φορτίο (BOD5) : 25 Ολικό άζωτο (ΤΝ): 15 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: klados/diaxeirhsh_lymmatwn/ ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: LF 1500 bro.pdf

99 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ AEΡΟΒΙΟ ΦΙΛΤΡΟ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ADVANTEX ΜΟΝΤΕΛΟ: Envima ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 22/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : Συμπαγής μονάδα βιολογικού καθαρισμού αποτελούμενη απ ό σηπτική δεξαμενή, δεξαμενή τροφοδοσίας, βιολογικά φίλτρα, χλωρίωση, σύστημα διάθεσης και απόσμησης με βιόφιλτρο. Ο Η/Μ εξοπλισμός περιλαμβάνει φυσητήρα αερισμού, αντλία ιλύος και αντλία διάθεσης Η εταιρεία ENVIMA έχει έδρα την ΑΘΗΝΑ (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Εκκέωση σηπτικής δεξαμενής σε εξαιρετικά αραιές χρονικές περιόδους. Συντήρηση αντλίας και αεριστήρα, καθαρισμός πληρωτικού μέσου Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 35 Οργανικό φορτίο (BOD5) : 25 Ολικό άζωτο (ΤΝ): <45 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: LF 1500 bro.pdf

100 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ AEΡΟΒΙΟ ΦΙΛΤΡΟ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: Waterloo Biofilter ΜΟΝΤΕΛΟ: Waterloo ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 23/37 ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Συμπαγής μονάδα βιολογικού καθαρισμού αποτελούμενη απ ό σηπτική δεξαμενή, εσχάρωση, βιόφιλτρο και απολύμανση με δοσομέτρηση χλωρίου σε ταμπλέτες.. Ο Η/Μ εξοπλισμός περιλαμβάνει την αντλία τροφοδοσίας του φίλτρου, αντλία ανακυκλοφορίας Δεν υπάρχει αντίστοιχος προμηθευτής στην Ελλάδα ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,76 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 1,7 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Συντήρηση αντλιών, συστήματος ελέγχου, καθαρισμός πληρωτικού μέσου. Άρδευση ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 35 Οργανικό φορτίο (BOD5) : 25 Ολικό άζωτο (ΤΝ): <45 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: LF 1500 bro.pdf

101 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΙΚΡΩΝ ΟΙΚΙΣΜΩΝ ΣΥΣΤΗΜΑΤΑ ΒΙΟΛΟΓΙΚΗΣ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΑΙΩΡΟΥΜΕΝΟΥ ΒΙΟΦΙΛΜ (MOVING BED BIO REACTOR, M.B.B.R.) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: Arges treatment machines ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 24/37 ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : MARTI BM ΔΥΝΑΜΙΚΟΤΗΤΑ (m3/d) ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,69 0,54 0,37 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,61 0,71 0,52 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) : Οργανικό φορτίο (BOD5) : Ολικό άζωτο (ΤΝ): Συμπαγές σύστημα MBBR αποτελούμενο από: Δεξαμενή εξισορρόπησης, διάταξη εσχάρωσης, βιολογικό αντιδραστήρα αποτελούμενο από ανοξικό τμήμα και αερόβιο τμήμα το οποίο πληρώνεται με ειδικό υλικό (βιοφορείς), σύστημα αερισμού αποτελούμενο από φυσητήρες και διαχυτές, κόσκινο διαχωρισμού για τη διατήρηση των βιοφορέων ε ντός του βιολογικού αντιδραστήρα, δεξαμενή καθίζησης με λαμέλλες, αντλιοστάσιο ανακυκλοφορίας και περίσσειας και μονάδα απολύμανσης με διάλυμα υποχλωριώδες νατρίου. Προμηθευτής στην Ελλάδα η εταιρεία DEVISE με έδρα την ΑΘΗΝΑ Συντήρηση Η/Μ εξοπλισμού Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ <15 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: d2urh4l1v11143.pdf

102 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΙΚΡΩΝ ΟΙΚΙΣΜΩΝ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΕΝΑΛΑΣΣΟΜΕΝΩΝ ΛΕΙΤΟΥΡΓΙΩΝ (SBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: AQUAmax ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 25/37 ΜΟΝΤΕΛΟ: XL1 100JFI XL1 125JFI XL1 200JFI XL1 250JFI ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (m3/d) ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): (2013) 0,69 0,62 0,56 0,58 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 1,50 1,88 3,00 3,75 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) : Οργανικό φορτίο (BOD5) : Ολικό άζωτο (ΤΝ): Συμπαγές σύστημα Σύστημα SBR αποτελούμενο από διθάλαμη δεξαμενή προπεξεργασίας, δεξαμενή και αντλία τροφοδοσίας, βιολογικό αντιδραστήρα, πλευστό επιφανειακό αεριστή, αντλία περίσσειας, σύστημα απολύμανσης με υπεριώδη ακτινοβολία (UV) και σύστημα αυτοματισμού Προμηθευτής στην Ελλάδα η εταιρεία CHEMITEC με έδρα την ΑΘΗΝΑ Συντήρηση Η/Μ εξοπλισμού Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ <45 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: AQUAmax Professional XL system.pdf

103 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΙΚΡΩΝ ΟΙΚΙΣΜΩΝ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 26/37 ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : MARTIN SYSTEMS SI CLARO Βιολογικός καθαρισμός MBR AS VARIOcompΝ Ultra Συμπαγές σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, σε πλαστικές δεξαμενές αποτελούμενο από δεξαμενή πρωτοβάθμιας καθίζησης, δεξαμενή αερισμού και δεξαμενή μεμβρανών, δεξαμενή τελικής καθίζησης Ο Η/Μ εξοπλισμός περιλαμβάνει 2 φυσητήρες αερισμού (για δεξαμενή μεμβρανών και για δεξαμενή αερισμού), αντλία διηθήματος, αεραντλία ανακυκλοφορίας ιλύος προς τη δεξαμενή πρωτοβάθμιας καθίζησης Προμηθευτής στην Ελλάδα η εταιρεία CHEMITEC με έδρα την ΑΘΗΝΑ και η εταιρεία ΕΝΥΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ ΔΥΝΑΜΙΚΟΤΗΤΑ (m3/d) 15 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 1,83 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 5,86 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: Συντήρηση Η/Μ εξοπλισμού Άρδευση ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 10 Οργανικό φορτίο (BOD5) : 10 Ολικό άζωτο (ΤΝ): <45 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: texniko_filladio_ultran_2013.pdf

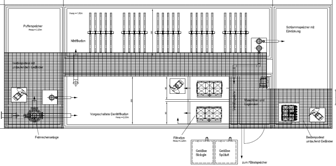

104 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΙΚΡΩΝ ΟΙΚΙΣΜΩΝ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΕ ΑΝΤΙΔΡΑΣΤΗΡΕΣ ΜΕΜΒΡΑΝΩΝ (MBR) ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 27/37 ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : MARTIN SYSTEMS SI CLARO siclaropack 500EW siclaro200ew ΔΥΝΑΜΙΚΟΤΗΤΑ (m3/d) ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 1,7 1,8 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 4,5 5,5 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αιωρουμενα στερεά (TSS) : Οργανικό φορτίο (BOD5) : Ολικό άζωτο (ΤΝ): Συμπαγές σύστημα βιοαντιδραστήρα μεμβρανών υπερδιήθησης, σε προκατασκευσμένες δεξαμενές αποτελούμενο από δεξαμενή εξισορρόπησης, δεξαμενή απονιτροποίησης, δεξαμενή αερισμού και δεξαμενή μεμβρανών, δεξαμενή τελικής καθίζησης και δεξαμενή αποθήκευσης ιλύος. Ο Η/Μ εξοπλισμός περιλαμβάνει 2 φυσητήρες αερισμού (για δεξαμενή μεμβρανών και για δεξαμενή αερισμού), αντλία διηθήματος, αεραντλία ανακυκλοφορίας ιλύος προς τη δεξαμενή πρωτοβάθμιας καθίζησης Προμηθευτής στην Ελλάδα η εταιρεία CHEMITEC με έδρα την ΑΘΗΝΑ και η εταιρεία ΕΝΥΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ Συντήρηση Η/Μ εξοπλισμού Άρδευση Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ <45 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: texniko_filladio_ultran_2013.pdf

105 ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ ΜΙΚΡΩΝ ΟΙΚΙΣΜΩΝ ΦΥΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΛΥΜΑΤΩΝ (ΤΕΧΝΗΤΟΙ ΥΓΡΟΒΙΟΤΟΠΟΙ) ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΡΙΖΟΤΕΧΝΙΚΗ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 28/37 ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : ΤΕΧΝΗΤΟΣ ΥΓΡΟΒΙΟΤΟΠΟΣ ΕΠΙΦΑΝΕΙΑΚΗΣ ΡΟΗΣ Οι εγκαταστάσεις καθαρισμού λυμάτων με τη μέθοδο του ριζικού συστήματος περιλαμβάνουν μια δεξαμενή πρωτοβάθμιας καθίζησης, την εδαφική κλίνη φυτεμένη με ειδικά καλάμια και το φρεάτιο εξόδου. Για την περαιτέρω απολύμανση των λυμάτων μετά την έξοδο από τον υγροβιότοπο τα λύματα τροφοδοτούνται σε λίμνη ωρίμανσης. Η μέθοδος παρουσιάζει τα πλεονεκτήματα της λειτουργίας χωρίς προσφορά ενέργειας και χωρίς την παραγωγή περίσσειας ιλύος. Η επεξεργασία των λυμάτων επιτελείται μέσω των αυτορρυθμιζόμενων διεργασιών των εδαφικών συστημάτων. Το έδαφος κατακρατεί,τις ρυπαντικές ύλες προετοιμάζοντας την αποικοδόμησή τους από τους μικροοργανισμούς. Το ριζικό σύστημα τροφοδοτεί τους μικροοργανισμούς με οξυγόνο και εξασφαλίζει την υδραυλική αγωγιμότητα του εδάφους. Η εταιρεία Ριζοτεχνική έχει έδρα στην ΑΘΗΝΑ (εκτίμηση 2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (m3/d) 400 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 150 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,1 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: Συντήρηση οικοπέδου και φυτών Άρδευση ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Αστικά λύματα ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 35 Οργανικό φορτίο (BOD5) : 25 Ολικό άζωτο (ΤΝ): 45 Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : Δεν επιτυγχάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: rizotexniki.gr

106 ΣΥΣΤΗΜΑΤΑ ΣΥΛΛΟΓΗΣ KAI ΔΙΑΘΕΣΗΣ ΟΜΒΡΙΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 29/57 ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 260 (2013) 280 (2013) ΧΩΡΗΤΙΚΟΤΗΤΑ ΔΕΞΑΜΕΝΗΣ (l) : ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΑΣ ΔΙΑΝΟΜΗΣ: ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 340lt/hr, 110bar 0,47 (2013) 4,1 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : ΠΑΡΕΧΟΜΕΝΗ ΕΠΕΞΕΡΓΑΣΙΑ: ΒΕΛΤΙΩΤΙΚΗ Γ.ΠΑΠΠΑΣ (φίλτρο δεξαμενή συλλογής) KARCHER (αντλία διανομής υψηλής πίεσης) ΔΟΧΕΙΟ ΒΡΟΧΟΣΥΛΛΟΓΗΣ ΜΕ ΦΙΛΤΡΟ ΥΔΡΟΡΡΟΗΣ ΚΑΙ ΑΝΤΛΙΑ ΔΙΑΝΟΜΗΣ ΥΨΗΛΗΣ ΠΙΕΣΗΣ Κ.2.16 Το σύστημα αποτελείται από τα ακόλουθα επιμέρους τμήματα: Το φίλτρο της υδροροής, τη δεξαμενή συλλογής και την αντλία διανομής. Η δεξαμενή συλλογής είναι κατακόρυφη στηριζόμενη σε κατάλληλη βάση και διαθέτει βάνα εκροής. Το νερό από την επιφάνεια απορροής της κατοικίας καταλήγει μέσω της υδρορροής στο βροχοσυλλέκτη. Πριν την είσοδό του στο δοχείο φιλτράρεται καθώς περνά από το φίλτρο που είναι ενσωματωμένο στην υδρορροή. Τα προϊόντα παράγονται ή εισάγονται στην Ελλάδα Περιοδικός καθαρισμός του φίλτρου στην υδρορροή, συντήρηση της αντλίας διανομής Άρδευση, πλύση αυτοκινήτου και εξωτερικών χώρων Όμβρια ύδατα συλλεγόμενα από ελεύθερες επιφάνειες κτιρίων Αφαίρεση φερτών υλικών ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: k 216.html

107 ΣΥΣΤΗΜΑΤΑ ΣΥΛΛΟΓΗΣ ΟΜΒΡΙΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 30/57 ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Τα προϊόντα παράγονται ή εισάγονται στην Ελλάδα ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 205 (2013) 265 (2013) 385 (2013) ΧΩΡΗΤΙΚΟΤΗΤΑ ΔΕΞΑΜΕΝΗΣ (l) : ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΑΣ ΔΙΑΝΟΜΗΣ: ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 440lt/hr, 105bar 0,48 4,2 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : ΠΑΡΕΧΟΜΕΝΗ ΕΠΕΞΕΡΓΑΣΙΑ: ΜΕΤΑΛΚΟ Α.Ε (φίλτρο υδροροής) ΣΚΟΡΔΑΣ Α.Ε (δεξαμενή συλλογής) NILFISK COMPACT (αντλία διανομής υψηλής πίεσης) ΔΟΧΕΙΟ ΒΡΟΧΟΣΥΛΛΟΓΗΣ ΜΕ ΦΙΛΤΡΟ ΥΔΡΟΡΡΟΗΣ ΚΑΙ ΑΝΤΛΙΑ ΔΙΑΝΟΜΗΣ ΥΨΗΛΗΣ ΠΙΕΣΗΣ C105,6 5PC Το σύστημα αποτελείται από τα ακόλουθα επιμέρους τμήματα: Το φίλτρο της υδροροής, τη δεξαμενή συλλογής και την αντλία διανομής. Η δεξαμενή συλλογής είναι οριζόντια κυλινδρική κατάλληλη για αποθήκευση υδάτων. Περιοδικός καθαρισμός του φίλτρου στην υδρορροή, συντήρηση της αντλίας διανομής Άρδευση, πλύση αυτοκινήτου και εξωτερικών χώρων Όμβρια ύδατα συλλεγόμενα από ελεύθερες επιφάνειες κτιρίων Αφαίρεση φερτών υλικών ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: d=138&itemid=146

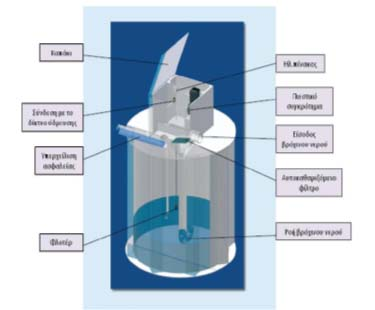

108 ΣΥΣΤΗΜΑΤΑ ΣΥΛΛΟΓΗΣ KAI ΔΙΑΘΕΣΗΣ ΟΜΒΡΙΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 31/57 ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ASIO WASTEWATER AND WATER TREATMENT AS REWA 4ERZ Το σύστημα αποτελείται από φίλτρο εισόδου από ανοξείδωτη σίτα, δεξαμενή συγκέντρωσης του βρόχινου νερού, και αυτόματο πιεστικό συγκρότημα διανομής. Η δεξαμενή διαθέτει υπερχειλιστή ασφαλείας καθώς και δυνατότητα εναλλακτικής υδροληψίας ώστε να διατηρείται πάντα μια σταθερή στάθμη εντός της δεξαμενής. Το σύστημα το προμήθευε στο παρελθόν η εταιρεία ΕΝΥΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 6000 (2011) ΧΩΡΗΤΙΚΟΤΗΤΑ ΔΕΞΑΜΕΝΗΣ (l) : 3600 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΑΣ ΔΙΑΝΟΜΗΣ: 340lt/hr, 110bar ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,47 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 4,1 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : ΠΑΡΕΧΟΜΕΝΗ ΕΠΕΞΕΡΓΑΣΙΑ: Περιοδικός καθαρισμός του φίλτρου στην υδρορροή, συντήρηση της αντλίας διανομής Άρδευση, πλύση αυτοκινήτου και εξωτερικών χώρων Όμβρια ύδατα συλλεγόμενα από ελεύθερες επιφάνειες κτιρίων Αφαίρεση φερτών υλικών ΙΣΤΟΤΟΠΟΣ: rewa ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: as_rewa_en.pdf

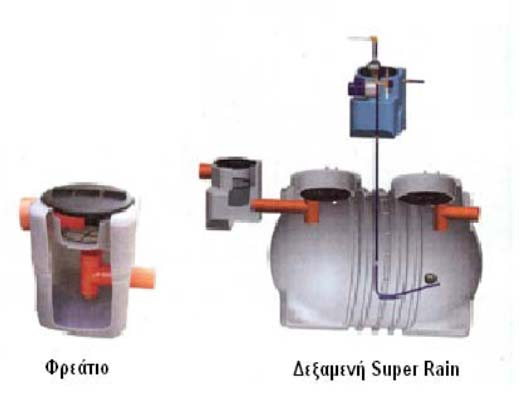

109 ΣΥΣΤΗΜΑΤΑ ΣΥΛΛΟΓΗΣ KAI ΔΙΑΘΕΣΗΣ ΟΜΒΡΙΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 32/57 ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: BIOTECS Super Rain Το σύστημα αποτελείται από φρεάτιο εισόδου και 2 σε σειρά δεξαμενές με φίλτρο ανάμεσά τους και αντλία διανομής. Η δεξαμενή διαθέτει δυνατότητα εναλλατικής υδροληψίας ώστε να διατηρείται πάντα μια σταθερή στάθμη ε ντός της δεξαμενής. Η εταιρεία BIOTECS έχει έδρα στην ΑΘΗΝΑ ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 5500 (2011) ΧΩΡΗΤΙΚΟΤΗΤΑ ΔΕΞΑΜΕΝΗΣ (l) : 5000 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΑΣ ΔΙΑΝΟΜΗΣ: 4000l/h 4,5bar 1,1kW ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,12 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,28 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : ΠΑΡΕΧΟΜΕΝΗ ΕΠΕΞΕΡΓΑΣΙΑ: Περιοδικός καθαρισμός του φίλτρου στην υδρορροή, συντήρηση της αντλίας διανομής Άρδευση, πλύση αυτοκινήτου και εξωτερικών χώρων Όμβρια ύδατα συλλεγόμενα από ελεύθερες επιφάνειες κτιρίων Αφαίρεση φερτών υλικών ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ:

110 ΣΥΣΤΗΜΑΤΑ ΣΥΛΛΟΓΗΣ KAI ΔΙΑΘΕΣΗΣ ΟΜΒΡΙΩΝ ΣΕ ΕΠΙΠΕΔΟ ΚΑΤΟΙΚΙΑΣ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 33/37 ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: OptiEasy L OptiEasy L OptiEasy L ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : 1900 (2013) 2800 (2013) 3200 (2013) ΧΩΡΗΤΙΚΟΤΗΤΑ ΔΕΞΑΜΕΝΗΣ (l) : ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΑΣ ΔΙΑΝΟΜΗΣ: 3100l/h 3,6bar 0,6kW 3100l/h 3,6bar 0,6kW 3600l/hr 4,1bar 0,8kW ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,12 0,12 0,12 ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,19 0,19 0,22 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : ΠΑΡΕΧΟΜΕΝΗ ΕΠΕΞΕΡΓΑΣΙΑ: Το σύστημα αποτελείται από φίλτρο εισόδου, υπόγεια δεξαμενή αποθήκευσης και αντλία διανομής. Δεν υπάρχει αντίστοιχος προμηθευτής στην Ελλάδα Άρδευση, πλύση αυτοκινήτου και εξωτερικών χώρων GREENWORKS Περιοδικός καθαρισμός του φίλτρου στην υδρορροή, συντήρηση της αντλίας διανομής Όμβρια ύδατα συλλεγόμενα από ελεύθερες επιφάνειες κτιρίων Αφαίρεση φερτών υλικών ΙΣΤΟΤΟΠΟΣ: harvesting.php ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: 2_greenworks

111 ΣΥΣΤΗΜΑ ΣΥΝΔΥΑΣΜΕΝΗΣ ΕΚΜΕΤΑΛΕΥΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΚΑΙ ΟΜΒΡΙΩΝ ΥΔΑΤΩΝ ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 34/37 ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: ΜΟΝΤΕΛΟ: ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : ΧΩΡΗΤΙΚΟΤΗΤΑ ΔΕΞΑΜΕΝΗΣ (l) : ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΑΣ ΔΙΑΝΟΜΗΣ: ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 440lt/hr, 105bar 0,48 4,2 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : ΠΑΡΕΧΟΜΕΝΗ ΕΠΕΞΕΡΓΑΣΙΑ: COLLECT (φίλτρο υδροροής) Γ.ΚΑΡΑΚΟΥΣΗΣ ΑΕΒΕ (δεξαμενή συλλογής) SKIL (αντλία διανομής υψηλής πίεσης) ΔΟΧΕΙΟ ΒΡΟΧΟΣΥΛΛΟΓΗΣ ΜΕ ΦΙΛΤΡΟ ΥΔΡΟΡΡΟΗΣ ΚΑΙ ΑΝΤΛΙΑ ΔΙΑΝΟΜΗΣ ΥΨΗΛΗΣ ΠΙΕΣΗΣ Skil 0760AA Το σύστημα αποτελείται από τα ακόλουθα επιμέρους τμήματα: Το φίλτρο της υδροροής, τη δεξαμενή συλλογής και την αντλία διανομής. Η δεξαμενή συλλογής είναι κάθετη κυλινδρική κατάλληλη για αποθήκευση υδάτων. Τα προϊόντα παράγονται ή εισάγονται στην Ελλάδα Περιοδικός καθαρισμός του φίλτρου στην υδρορροή, συντήρηση της αντλίας διανομής Άρδευση, πλύση αυτοκινήτου και εξωτερικών χώρων Όμβρια ύδατα συλλεγόμενα από ελεύθερες επιφάνειες κτιρίων Αφαίρεση φερτών υλικών ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: piestika

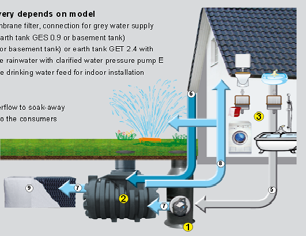

112 ΣΥΣΤΗΜΑ ΣΥΝΔΥΑΣΜΕΝΗΣ ΕΚΜΕΤΑΛΕΥΣΗΣ ΓΚΡΙΖΟΥ ΝΕΡΟΥ ΚΑΙ ΟΜΒΡΙΩΝ ΥΔΑΤΩΝ ΕΤΑΙΡΕΙΑ ΚΑΤΑΣΚΕΥΗΣ: GREENLIFE ΦΥΛΛΟ ΚΑΤΑΓΡΑΦΗΣ ΔΕΔΟΜΕΝΩΝ (FACT SHEET) ΤΕΧΝΟΛΟΓΙΩΝ ΑΠΟΚΕΝΤΡΩΜΕΝΗΣ ΔΙΑΧΕΙΡΙΣΗΣ ΝΕΡΟΥ ΚΑΙ ΛΥΜΑΤΩΝ 35/37 ΜΟΝΤΕΛΟ: GWR ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΤΕΧΝΟΛΟΓΙΑΣ : ΕΦΑΡΜΟΓΗ ΣΤΗΝ ΕΛΛΑΔΑ: Σύστημα MBR με μεβράνες υπερδιήθησης. Αποτελείται από: δεξαμενή καθίζησης, δεξαμενή αερισμού, δεξαμενή διήθησης (MBR) δεξαμενή καθαρού νερού (2200lt), σύστημα αερισμού αντλία διηθήματος και αντλία διανομής. Σε δεξαμενές κατάλληλες για εσωτερική εγκατάσταση Προμηθευτής ΈΡΓΟΝ ΕΝΕΡΓΕΙΑ με έδρα τη ΘΕΣΣΑΛΟΝΙΚΗ ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ ( ) : (2013) ΔΥΝΑΜΙΚΟΤΗΤΑ (l/d) : 2450 ΚΟΣΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ( /m3): 0,6 (2013) ΕΝΕΡΓΕΙΑΚΗ ΚΑΤΑΝΑΛΩΣΗ (kwh/m3) : 0,7 ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΤΗΡΗΣΗΣ : Καθαρισμός μεμβρανών, συντήρηση Η/Μ εξοπλισμού (αντλία αερισμού, αντλία διηθήματος, πιεστιό διανομής). ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΑΝΑΧΡΗΣΙΜΟΠΟΙΗΣΗΣ: ΔΥΝΑΤΟΤΗΤΕΣ ΕΠΕΞΕΡΓΑΣΙΑΣ : Απεριόριστη άρδευση, ανακύκλωση στην τουαλέτα, πλύση αυτοκινήτου Λύματα από νιπτήρα, μπάνιο, ντους ΠΟΙΟΤΗΤΑ ΕΚΡΟΗΣ Αιωρουμενα στερεά (TSS) : 10 Οργανικό φορτίο (BOD5) : 10,0 Ολικό άζωτο (ΤΝ): Ολικός φώσφορος (TP) : Μικροβιακό φορτίο ( Ecoli/100ml) : ΙΣΤΟΤΟΠΟΣ: ΕΠΙΠΛΕΟΝ ΠΛΗΡΟΦΟΡΙΕΣ: Δεν επιτυγγάνεται απομάκρυνση αζώτου Δεν επιτυγγάνεται απομάκρυνση φωσφόρου 1000EC/100ml (διάμεση τιμή) water recycling plants html Τεχνικά Δεδομένα GWR Οικονομική Προσφορά Έργον Ενέργεια
