3. Διαμόρφωση των κυματισμών στον παράκτιο χώρο

Transcript

1 3 Διαμόρφωση των κυματισμών στον παράκτιο χώρο Σύνοψη Στο κεφάλαιο αυτό παρουσιάζονται οι μηχανισμοί μετασχηματισμού των κυματισμών όταν αυτοί πλησιάζουν τις ακτές, καθώς και η επίδραση των κατασκευών σε αυτούς Το κεφάλαιο περιλαμβάνει τα παρακάτω φαινόμενα: ανάκλαση και στάσιμα κύματα, επίδρασης της ρήχωσης και διάθλαση, περίθλαση, θραύση και μετάδοση στη ζώνη θραύσης, αναρρίχηση και ανύψωση της Μέσης Στάθμης Θάλασσας Τέλος, παρουσιάζονται οι εξισώσεις μετάδοσης κυματισμών στον παράκτιο χώρο, που περιγράφουν τα παραπάνω φαινόμενα σε πολύπλοκες βαθυμετρίες και χωροδιατάξεις έργων Οι εξισώσεις αυτές θα αποτελέσουν τη βάση για την ανάπτυξη των μαθηματικών ομοιωμάτων του Κεφαλαίου 8 Προαπαιτούμενη γνώση Στοιχεία Μηχανικής Ρευστών, γνώσεις Φυσικής και Μαθηματικών 31 Ανάκλαση των κυματισμών Η παρουσία των τεχνικών έργων στην παράκτια ζώνη επιδρά στη μετάδοσή τους Όταν λοιπόν οι κυματισμοί προσπίπτουν σε παράκτιες κατασκευές, όπως κατακόρυφα μέτωπα και κυματοθραύστες, ανακλώνται από αυτές Κατά το φαινόμενο της ανάκλασης, ο ανακλώμενος κυματισμός μεταδίδεται προς την αντίθετη κατεύθυνση από αυτήν του προσπίπτοντος, με τον οποίο και αλληλεπιδρά Η επαλληλία του προσπίπτοντος κυματισμού με τον ανακλώμενο δημιουργεί έναν στάσιμο κυματισμό Στην περίπτωση της ολικής ανάκλασης, η στιγμιαία ανύψωση της στάθμης ενός στάσιμου κυματισμού μπορεί να υπολογιστεί απλά από το άθροισμα δύο κυματισμών ίδιου ύψους με αντίθετη κατεύθυνση (Σχήμα 31): ή η= cs (kx-σt)+ cs (kx+σt) η= cs(σt) cs(kx) (31) (3) Παρόμοια οι ταχύτητες δίνονται από: π csh ( k(d+z) ) u= sin (kx) sin(σt) T sinh (kd) και η πίεση π sinh ( k(d+z) ) w= cs( kx )sin (σt) T sinh (kd) csh ( k(d+z) ) p= ρgz + ρ g cs (kx) cs(σt) csh (kd) (33) (34) 8

2 Στιγμιότυπα της ανύψωσης της στάθμης της θάλασσας και κατανομής των ταχυτήτων των υλικών σημείων σε έναν στάσιμο κυματισμό παρουσιάζονται στο Σχήμα 31 Παρατηρούμε ότι στους δεσμούς το ύψος του κυματισμού και η κατακόρυφη ταχύτητα μηδενίζονται, ενώ η οριζόντια ταχύτητα λαμβάνει τη μέγιστή της τιμή Αντίθετα, στο κατακόρυφο μέτωπο και στις κοιλιές, το ύψος του κύματος διπλασιάζεται (Η) και η οριζόντια ταχύτητα μηδενίζεται Σχήμα 31 Φαινόμενο της ανάκλασης και φάσεις στιγμιαίας ανύψωσης της στάθμης της θάλασσας και κατανομή των ταχυτήτων των υλικών σημείων σε έναν στάσιμο κυματισμό Στην περίπτωση μερικής ανάκλασης από κυματοθραύστες ή απορροφητικούς κρηπιδότοιχους η σχέση (31) γίνεται η= ( / )cs (kx-σt)+c R ( / )cs (kx+σt), όπου C R ο συντελεστής ανάκλασης Οι τιμές του C R κυμαίνονται από 0 έως 1 (C R =1: πλήρης ανάκλαση, C R =0: πλήρης απορρόφηση) 3 Επίδραση της ρήχωσης και διάθλαση Όταν οι κυματισμοί πλησιάζουν την ακτή, σε βάθη μικρότερα του L/ (d< L/) η κίνηση των υλικών σημείων πραγματοποιείται σε όλη τη στήλη του νερού (Κεφάλαιο ) και συνεπώς το βάθος της θάλασσας επιδρά στον μετασχηματισμό του Εφόσον στους μονοχρωματικούς κυματισμούς που εξετάζουμε η περίοδος του κυματισμού παραμένει σταθερή, οι μεταβολές του βάθους d συνεπάγονται και μεταβολές στην ταχύτητα διάδοσης c και στο μήκος L (σχέσεις 17 και 18) Στη φύση οι κυματισμοί δεν περιορίζονται προφανώς στο επίπεδο x, z που εξετάσαμε στο Κεφάλαιο, αλλά είναι τρισδιάστατοι στον χώρο x, y, z Ένα τρισδιάστατο φαινόμενο είναι αυτό της διάθλασης των κυματισμών στην περίπτωση πλάγιας πρόσπτωσης σε μια ακτή Η διάθλαση είναι το φαινόμενο της αλλαγής της κατεύθυνσης των κυματισμών, όταν αυτοί μεταδίδονται από ένα βάθος σε ένα άλλο, διαφορετικό (Σχήμα 3α) Αυτό γίνεται γιατί τα σημεία της κορυφογραμμής ενός κυματισμού που βρίσκονται σε μικρότερο βάθος μεταδίδονται με μικρότερη ταχύτητα από αυτά που βρίσκονται σε μεγαλύτερο και άρα στο ίδιο χρονικό διάστημα διανύουν μικρότερη απόσταση Όσο οι κυματισμοί πλησιάζουν την ακτή και μεταδίδονται σε ολοένα και μικρότερα βάθη, μεταβάλλεται η κατεύθυνσή τους και τείνουν να προσπίπτουν κάθετα στην ακτή, ενώ οι κορυφές τείνουν να γίνουν παράλληλες προς τις ισοβαθείς (Σχήμα 3β) Η γωνία πρόσπτωσης μειώνεται τείνοντας στο μηδέν στα πάρα πολύ μικρά βάθη Ως γωνία πρόσπτωσης ορίζεται η γωνία που 9

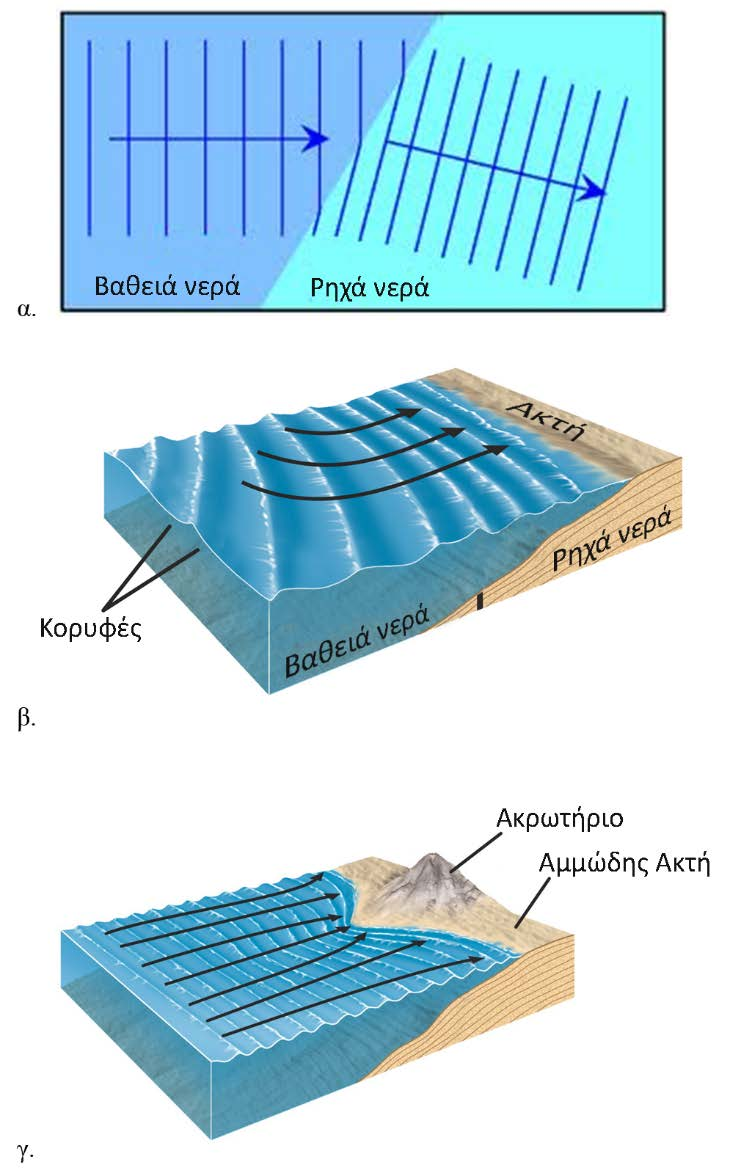

3 σχηματίζεται από την κάθετη στην κορυφογραμμή του κύματος με την κάθετη στην ακτογραμμή ή ομοίως ως η γωνία που σχηματίζεται από την κορυφογραμμή και την ακτογραμμή Σχήμα 3 Διάθλαση κυματισμών Εφόσον οι γραμμές των κορυφών των κυματισμών τείνουν να παραλληλιστούν με τις ισοβαθείς του πυθμένα, ανάλογα με την περίπτωση μπορεί να αποκλίνουν, πχ σε έναν κόλπο, ή να συγκλίνουν, πχ σε ένα ακρωτήριο (Σχήμα 3γ) Στην πρώτη περίπτωση θα έχουμε μείωση του ύψους του κύματος, ενώ στη δεύτερη αύξηση Θεωρούμε έναν κυματισμό στα βαθιά νερά μήκους L ο οποίος εισέρχεται στα ενδιάμεσα νερά όπου το μήκος του μειώνεται σε L (Σχήμα 33) Η γωνία πρόσπτωσης στα βαθιά νερά είναι α ο και στα ενδιάμεσα 30

4 και ρηχά νερά α Στη διάρκεια μιας περιόδου ο κυματισμός διανύει την απόσταση ΑΒ=L στα βαθιά νερά και την απόσταση CD=L στα ενδιάμεσα Εύκολα εξάγεται ότι: BC L L = = sin α sin α (35) ή sin α L = sin α L (36) Η σχέση (36) είναι γνωστή ως «νόμος του Snell» Σχήμα 33 Σχήμα ορισμού διάθλασης κυματισμών Σχήμα 34 Μεταβολή κατεύθυνσης των ορθογώνιων κυματισμών σε παράλληλες ισοβαθείς 31

5 Ας θεωρήσουμε την απόσταση ανάμεσα σε δύο ορθογώνιες (δηλ ευθείες κάθετες στη κορυφογραμμή) Όταν ο κυματισμός μεταδοθεί σε διαφορετικό βάθος, η απόσταση μεταβάλλεται σε (Σχήμα 34) λόγω αλλαγής της κατεύθυνσης μετάδοσης Από το σχήμα προκύπτει: csα BC= = csα (37) Αν υποθέσουμε ότι δεν έχουμε απώλειες ενέργειας και ότι η ισχύς του κυματισμού (7) που διέρχεται από το διάστημα είναι η ίδια με την ισχύ που διέρχεται από το διάστημα, τότε, η αρχή διατήρησης της ισχύος γράφεται: E n P = T En =P= T όπου Ε ο είναι η ενέργεια στα βαθιά νερά και Ε η ενέργεια στο βάθος που εξετάζουμε (38) Μετά την αντικατάσταση της ενέργειας Ε από τη σχέση (5) έχουμε: nl = nl (39) όπου ο το ύψος κύματος στα βαθιά νερά (ο δείκτης «ο» δηλώνει μεταβλητή στα βαθιά νερά) και Η το ύψος κύματος στο βάθος που εξετάζουμε Λόγω της (37) η σχέσης (39) γράφεται: nl csα = = kk s R n L csα (310) όπου k s είναι ο συντελεστής ρήχωσης (μεταβολή του ύψους Η λόγω της μεταβολής του βάθους) και k R ο συντελεστής διάθλασης (μεταβολή του ύψους Η λόγω της μεταβολής της ισοδιάστασης των ορθογωνίων) 3

6 Σχήμα 35 Διάθλαση κυματισμών σε βαθυμετρία με παράλληλες ισοβαθείς Για τον υπολογισμό του ύψους κύματος και της γωνίας πρόσπτωσης σε ένα συγκεκριμένο βάθος d, κάτω από την επίδραση των φαινομένων της ρήχωσης και διάθλασης, στην περίπτωση πλάγιας πρόσπτωσης των κυματισμών σε ένα πεδίο με παράλληλες ισοβαθείς (Σχήμα 35), ακολουθείται η παρακάτω διαδικασία Υπολογίζεται καταρχάς το μήκος κύματος L i στο συγκεκριμένο βάθος d i επιλύνοντας την εξίσωση διασποράς (18): Li = Ltanh(kid i) όπου L το μήκος κύματος στα βαθιά νερά (σχέση 19) (311) Η εξίσωση (311) επιλύεται απλά με μια προσεγγιστική μέθοδο Η πρώτη προσέγγιση είναι συνήθως το L, ενώ οι επόμενες το αποτέλεσμα της επίλυσης της εξίσωσης Η λύση συγκλίνει όταν δύο συνεχείς προσεγγίσεις διαφέρουν ελάχιστα μεταξύ τους (πχ 001 μέτρα) Στη συνέχεια υπολογίζεται η γωνία πρόσπτωσης αi στο βάθος di από τη σχέση (36): L sinα i = L i sinα (31) Για οποιαδήποτε άλλα πεδία της παράκτιας περιοχής όπου οι ισοβαθείς δεν είναι παράλληλοι (πολύπλοκη βυθομετρία με υφάλους, περίθλαση ανακλάσεις από κατασκευές κλπ) χρησιμοποιείται το μοντέλο WAVE-L που αναπτύσσεται σε επόμενο κεφάλαιο Όταν οι κυματισμοί προσπίπτουν κάθετα στην ακτή, η γωνία πρόσπτωσης είναι μηδέν (α ο=0 ο ) Συνεπώς από τις σχέσεις (310) και (31) προκύπτει: 05 nl = = k i s nl i i (313) Στην περίπτωση αυτή, δηλ της εγκάρσιας πρόσπτωσης, δεν πραγματοποιούνται μεταβολές στην κατεύθυνση των κυματισμών, και στη διαμόρφωσή τους επιδρά μόνο η ρήχωση Ο συντελεστής ρήχωσης k s 33

7 μειώνεται ελαφρά όταν ο κυματισμός μεταδίδεται στα ενδιάμεσα νερά, για να αυξηθεί απότομα όταν πλησιάζουμε στα ρηχά νερά (Σχήμα 36) Σχήμα 36 Μεταβολή του συντελεστή ρήχωσης k s=η/η ο συναρτήσει του λόγου d/l Όπως τονίστηκε στο κεφάλαιο, λόγω της μη γραμμικής φύσης των κυματισμών στα ρηχά νερά, η γραμμική θεωρία δεν ισχύει Μια σχέση που μας επιτρέπει να διορθώσουμε τις τιμές του συντελεστή k s της γραμμικής θεωρίας, ώστε να συμπεριληφθεί η επίδραση της μη γραμμικής θεωρίας, δίνεται από τον Le Rux (008): όπου k [ ] = A exp ( / L ) B s-nnlinear 018 A = 05875(d / L ) οταν d / L A = 0967(d / L ) 05013(d / L ) οταν < d / L 06 A = 1 οταν d / L > 06 (314) B = 0004(d / L ) 311 (315) ο οποίος αντικαθιστά τον k s στη σχέση (313) και (314) Η νέα τιμή του i είναι κατά κανόνα μεγαλύτερη από αυτήν της γραμμικής θεωρίας, αλλά είναι πιο κοντά στην πραγματικότητα 33 Περίθλαση Ο τρισδιάστατος μετασχηματισμός ενός κυματισμού προκαλείται και από το φαινόμενο της περίθλασης (Σχήμα 37) γύρω από το άκρο μιας αδιαπέρατης από τον κυματισμό κατασκευής ή φυσικού εμποδίου (κυματοθραύστες, μόλοι, ακρωτήρια) Η ενέργεια που μεταφέρεται από τον κυματισμό μεταδίδεται και πίσω από την κατασκευή (στη «σκιά» της) Κατά την περίθλαση, το ύψος του κύματος μειώνεται και η κατεύθυνσή του μεταβάλλεται 34

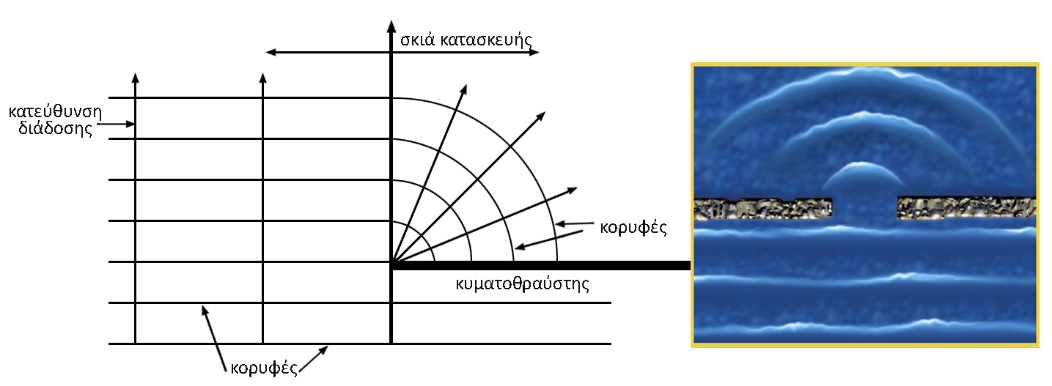

8 Σχήμα 37 Περίθλαση κυματισμών πίσω από κυματοθραύστη και ανάμεσα σε ανοίγματα Σχήμα 38 Βασικοί συμβολισμοί για την περίθλαση γύρω από το «ακρομόλιο» Για την περίπτωση ημιάπειρου κυματοθραύστη η θεωρητική λύση του φαινομένου της περίθλασης των κυματισμών πίσω από τον κυματοθραύστη δίνεται στην εργασία των Penny και Price (1944) Θεωρώντας γραμμικούς κυματισμούς απειροστού πλάτους που μεταδίδονται σε σταθερό βάθος d, η αναλυτική λύση για τη συνάρτηση δυναμικού Φ δίνεται από (σχέση 14): g cshk(d+z) Φ= η (x,y,t) σ cshkd Η αρμονική συνάρτηση της ελεύθερης επιφάνειας η δίνεται: (316) iσt η= η (x,y) e (317) και η το εύρος της ανύψωσης της ελεύθερης επιφάνειας (συνάρτηση των x και y) Στη σχέση (317) υιοθετήθηκε η ημιτονοειδής συνάρτηση της ελεύθερης επιφάνειας της γραμμικής θεωρίας (σχέση 10) Πράγματι, το πραγματικό μέρος της σχέσης (317) είναι ουσιαστικά η σχέση (10), θεωρώντας ότι, σύμφωνα με την εξίσωση του Euler, e ix =csx+i sinx, όπου i η φανταστική μονάδα, i = 1 Η αντικατάσταση των (316) και (317) στην εξίσωση Laplace ( Φ= 0,σχέση 5) οδηγεί στην εξίσωση elmhltz: 35

9 η+ k η= 0 (318) Η επίλυση της (318) οδηγεί στην παρακάτω τιμή του συντελεστή περίθλασης K d (λόγος του ύψους του κύματος που περιθλάται προς το προσπίπτον) K d=η/η προσπίπτον: 4kr θ Β 4kr θ+ Β K d = I - sin e +I - sin e π π -ikrcs( θβ - ) -ikrcs( θ+ Β) (319) όπου θ η γωνία πρόσπτωσης, Β η γωνία που σχηματίζεται από τον κυματοθραύστη και την ακτίνα από το άκρο του έως το σημείο Α στο οποίο υπολογίζεται το ύψος του κύματος από περίθλαση, r η απόσταση του σημείου Α από το άκρο του κυματοθραύστη (Σχήμα 38) και: λ πλ 1+ i I( ) e d λ = λ (30) Η συνάρτηση Ι(λ) γράφεται με τη χρήση των ολοκληρωμάτων Fresnel C(λ) και S(λ): όπου: 1+ C( λ ) + S( λ) C( λ) S( λ) I( λ ) = + i λ λ πλ πλ C( λ ) = cs dλ S( λ ) = sin dλ 0 0 (31) Η παραπάνω αναλυτική λύση περίθλασης προγραμματίστηκε με τη βοήθεια της γλώσσας προγραμματισμού FORTRAN90 (πρόγραμμα DIFFRACTIONF90) 34 Θραύση κυματισμών - αναρρίχηση στην ακτή 341 Θραύση κυματισμών Το φαινόμενο της θραύσης έχει ιδιαίτερο ενδιαφέρον όχι μόνο όσον αφορά την εκτίμηση του κυματικού πεδίου, αλλά και γιατί σχετίζεται με ποικίλες διεργασίες της παράκτιας ζώνης όπως κυματογενή ρεύματα, αναρρίχηση, αύξηση μέσης στάθμης θάλασσας, στερεομεταφορά και παράκτια μορφοδυναμική Η θραύση οφείλεται είτε στην αύξηση της καμπυλότητας Η/L πέρα από ένα επιτρεπόμενο όριο (θραύση στην ανοιχτή θάλασσα, whitecaping) είτε στην επίδραση της ρήχωσης που επίσης οδηγεί τον κυματισμό σε κατάσταση υδροδυναμικής αστάθειας, επειδή η κορυφή του διαδίδεται με μεγαλύτερη ταχύτητα από την κοιλιά του Στα βαθιά νερά εξακριβώθηκε ότι η ελάχιστη γωνία μεταξύ των παρειών του κυματισμού είναι 10 ο Το κριτήριο θραύσης λόγω της κλίσης του κύματος στα βαθιά νερά γράφεται: ή στη γενική περίπτωση: L = (3)

10 L πd = 014 tanh( ) L (33) Πέραν του ανώτερου αυτού ορίου, δηλ για μεγαλύτερες τιμές του λόγου Η/L, ο κυματισμός καθίσταται ασταθής και θραύεται Οι σχέσεις (3) και (33) αποτελούν και ένα ανώτερο όριο του ύψους κύματος Η, δηλαδή ύψος κύματος μεγαλύτερο του 014 L tanh(kd), δεν υφίσταται Στα ρηχά νερά, όσο ο κυματισμός πλησιάζει την ακτή, λόγω της επίδρασης της ρήχωσης (σχέση 314), το ύψος του κύματος και οι ταχύτητες των υλικών σημείων συνεχώς αυξάνονται Όταν η μέγιστη οριζόντια ταχύτητα στην κορυφή του κύματος u s τείνει να γίνει μεγαλύτερη από την ίδια την ταχύτητα διάδοσης c (u s> c), τότε τα μόρια του νερού στο ανώτατο μέρος του κύματος αποσπώνται, καταδύονται εμπρός και ξεκινά το φαινόμενο της θραύσης Η θραύση συνοδεύεται από βίαιες αναταραχές και στροβίλους, έντονα τυρβώδη ροή, ανάμιξη με αέρα, μεγάλη απώλεια ενέργειας (και συνεπώς μείωση του ύψους Η), δημιουργία κινούμενου υδραυλικού άλματος (θραυόμενος κυματισμός) Επειδή συνήθως το βάθος συνεχώς ελαττώνεται, η θραύση δεν σταματά, αντίθετα συνεχίζεται έως την αναρρίχησή του κυματισμού στην ακτή (Σχήμα 39) Η ζώνη που πραγματοποιείται η διεργασία αυτή ονομάζεται ζώνη θραύσης Στα ρηχά νερά, ως κριτήριο θραύσης θεωρείται ό λόγος του ύψους κύματος προς το βάθος Όταν ο λόγος του ύψους Η/d ξεπεράσει μία οριακή τιμή, ο κυματισμός θραύεται Ένα από τα πολυάριθμα στη διεθνή βιβλιογραφία κριτήρια θραύσης γράφεται (Κουτίτας, 1994): γ= =ξ d (34) όπου Η είναι το ύψος του κύματος στο σημείο θραύσης (που αποτελεί και τη μέγιστη δυνατή τιμή του) d το βάθος του νερού στο σημείο θραύσης και ξ η παράμετρος Irriaren: ξ= tanβ L (35) όπου tanβ η κλίση του πυθμένα και Η ο και L το ύψος και το μήκος κύματος στα βαθιά νερά Μια θεωρητική τυπική τιμή του γ είναι γ=078 Με τη βοήθεια πειραματικών δεδομένων μονοχρωματικών κυματισμών προέκυψε το παρακάτω κριτήριο (Weggel, 197): tanβ γ= = -438( 1-e ) d 1+ e gt -195 tanβ (36) για tanβ <01 και /L ο <006, όπου = k R Το ύψος του κύματος στο σημείο θραύσης Η μπορεί να υπολογιστεί από τη σχέση (Kmar and Gaughan, 1973): 37

11 ή από (Sakai and Battjes, 1980): =056 L -1/5 (37) = οταν / L < 0008 L οταν < = / L 01 L =1 οταν 01 / L (38) Οι παραπάνω τύποι εφαρμόζονται ώστε να εκτιμηθεί το ύψος κύματος Η και το βάθος d στο σημείο θραύσης, απαραίτητα μεγέθη για τη μελέτη των διεργασιών στη παράκτια ζώνη Μετά τη θραύση ο κυματισμός μεταδίδεται ακολουθώντας προσεγγιστικά τη σχέση Η=γ(d+ η), όπου η η ανύψωση της μέσης στάθμης θάλασσας που υπολογίζεται παρακάτω (Σχήμα 39) Η χρήση των εμπειρικών σχέσεων (37) και (38) για την εκτίμηση του ύψους θραύσης απαιτεί τον υπολογισμό του ύψους κύματος = k R O συντελεστής διάθλασης k R όμως, δεν μπορεί να υπολογιστεί αν δεν είναι γνωστό το βάθος θραύσης d Για τον σκοπό αυτόν ακολουθούμε την παρακάτω προσεγγιστική διαδικασία: Υποθέτουμε ότι = (δηλαδή k R=1) Κατόπιν υπολογίζουμε το ύψος θραύσης από τη σχέση (37 ή 38) και το βάθος θραύσης d, από τη σχέση (34 ή 36), d = /γ Σε αυτό το βάθος υπολογίζουμε τον νέο συντελεστή διάθλασης k R που οδηγεί σε νέο ύψος θραύσης Η διαδικασία επαναλαμβάνεται έως ότου να συμπέσουν οι τιμές δύο διαδοχικών συντελεστών k R Στο βάθος αυτό εύκολα υπολογίζεται και η γωνία πρόσπτωσης α από την (31) Θεωρώντας ότι η γωνία θραύσης είναι σχετικά μικρή, και άρα csα 0, μια εναλλακτική πρώτη προσέγγιση για το συντελεστή διάθλασης θα μπορούσε να είναι k R=(csα ο) 1/ Σχήμα 39 Επίδραση της ρήχωσης, θραύση κυματισμών και αναρρίχηση στην ακτή 38

12 Μια μεθοδολογία υπολογισμού των υψών κύματος σε διάφορα βάθη, που αποτελεί ταυτόχρονα και μια εναλλακτική μέθοδο για την εκτίμηση των Η και d, είναι η ακόλουθη: Για διάφορα βάθη d στον παράκτιο χώρο, υπολογίζουμε το ύψος κύματος από τις σχέσεις (314) και (315) Κατόπιν γίνεται ο έλεγχος θραύσης από τις σχέσεις (34 ή 36) Ελέγχεται δηλ σε κάθε σημείο εάν Η>γd Στο σημείο όπου λίγο βαθύτερα ο κυματισμός είναι μη θραυόμενος και λίγο ρηχότερα ο κυματισμός είναι θραυόμενος, είναι και το σημείο θραύσης Οι υπολογισμοί μπορεί να γίνουν με τη χρήση του προγράμματος REFRACTFOR που παρουσιάζεται παρακάτω Σχήμα 310 Τύποι θραύσης κυματισμών Όσον αφορά τη μορφή της θραύσης, είναι δυνατόν να γίνει διάκριση τριών τύπων των θραυόμενων κυματισμών (Σχήμα 310), ανάλογα με την τιμή της παραμέτρου Irriaren (σχέση 35): Α Υπερχείλιση Κυματισμοί με μικρή κλίση κύματος σε ακτές με μικρή κλίση πυθμένα, οι οποίοι θραύονται με δημιουργία αφρού και έντονη τύρβη στην κατάντη παρειά τους συνεχώς έως ώσπου να αποσβεστεί όλη η ενέργειά τους Β Κατάδυση Για μεγαλύτερες κλίσεις πυθμένα εμφανίζεται κοιλότητα στην κατάντη παρειά και κατάδυση της κορυφής προς τα εμπρός Γ Εφόρμηση Για πολύ μεγάλες κλίσεις ακτών ο κυματισμός θραύεται πάνω στην ακτή και ουσιαστικά ανέρχεται και κατέρχεται 34 Αναρρίχηση στην ακτή - κατανομή του ύψους κύματος στη ζώνη θραύσης Οι κυματισμοί μετά τη θραύση μετατρέπονται σε κινούμενα υδραυλικά άλματα (res), μεταδίδονται στη ζώνη θραύσης και αναρριχώνται στην ακτή (run-up) Το μέγιστο ύψος R πάνω από τη στάθμη ηρεμίας της θάλασσας όπου αναρριχάται ένας κυματισμός (Σχήμα 39) μπορεί να εκτιμηθεί από την απλή κλασική σχέση του unt: 39

13 R= Η ξ, για ξ< (39) Μετρήσεις πεδίου οδήγησαν στην παρακάτω εμπειρική σχέση για τη μέγιστη αναρρίχηση των κυματισμών σε πραγματικές συνθήκες (Stckdn et al, 006): R tan ( L ) 1/ = β f + όπου tan β η κλίση της ακτής στη ζώνη αναρρίχησης f ( β + ) 1/ L 0563tan f 0004 (330) Στη ζώνη θραύσης παρατηρούνται επίσης και μεταβολές της Μέσης Στάθμης της Θάλασσας Ένα μέρος της ενέργειας των κυματισμών μετατρέπεται σε δυναμική ενέργεια οδηγώντας σε κυματογενή ανύψωση της Μέσης Στάθμης της Θάλασσας κοντά στη ζώνη αναρρίχησης (Σχήμα 39) Όπως είναι λογικό, η ανύψωση αυτή θα πρέπει να συνοδεύεται και από αντίστοιχη ταπείνωση της στάθμης, που εμφανίζεται κοντά στο σημείο θραύσης Η Μέση Στάθμη Θάλασσας η μεταβάλλεται μέσα στη ζώνη θραύσης σύμφωνα με: 1 η= (d d) 8 +η 1+ γ 3 (331) όπου η η ταπείνωση της μέσης στάθμης στο σημείο θραύσης σύμφωνα με τη σχέση: 1 k η = 8 sinh(kd) Στις παραπάνω τιμές της μέγιστης αναρρίχησης των κυματισμών (39 και 330) συμπεριλαμβάνεται και η μέγιστη ανύψωση της Μέσης Στάθμης Θάλασσας (331) Μέσα στη ζώνη θραύσης η κατανομή του ύψους του κύματος μπορεί να εκτιμηθεί αφού γίνει η παραδοχή ότι ισούται με το μέγιστο δυνατό ύψος, δηλ από τη σχέση: Η=γ (d+ η) (33) 35 Εξισώσεις μετάδοσης κυματισμών Οι παραπάνω σχέσεις ισχύουν για απλοποιημένες βαθυμετρίες και χωροδιατάξεις έργων (διάθλαση σε παράλληλες ισοβαθείς, περίθλαση πίσω από ημιάπειρο κυματοθραύστη σε σταθερό βάθος, δισδιάστατες ανακλάσεις σε κατακόρυφα μέτωπα) Σε πραγματικά παράκτια πεδία, όπου η βαθυμετρία και η χωροδιάταξη ενός λιμενικού έργου είναι ιδιαίτερα πολύπλοκες, δεν μπορούν να εφαρμοστούν Ο Μηχανικός καταφεύγει στη χρήση Μαθηματικών Μοντέλων που μπορούν να εφαρμοστούν σε πολύπλοκα πεδία περιγράφοντας σε τρεις διαστάσεις τα συνδυασμένα φαινόμενα της διάθλασης, περίθλασης, επίδρασης της ρήχωσης και ανάκλασης των κυματισμών Στο κεφάλαιο αυτό παρουσιάζονται οι εξισώσεις μετάδοσης κυματισμών στον παράκτιο χώρο και στο εσωτερικό των λιμενικών έργων Η αριθμητική επίλυση των εξισώσεων και η ανάπτυξη του μαθηματικού μοντέλου θα παρουσιαστεί στο Κεφάλαιο 8 40

14 Σχήμα 311 Σύστημα συντεταγμένων και μεταβλητές 351 Εξαγωγή των γραμμικών εξισώσεων υπερβολικού τύπου ήπιας κλίσης Οι εξισώσεις που διέπουν την κίνηση στο νερό (που θεωρείται ασυμπίεστο ρευστό) είναι η εξίσωση συνέχειας και οι εξισώσεις ορμής (Euler) Οι γραμμικοποιημένες μορφές των εξισώσεων (δηλ χωρίς τους μη γραμμικούς όρους) γράφονται: u v w + + =0 x y z u 1 p = t ρ x v 1 p = t ρ y w 1 p = g t ρ z (333) (334) (335) (336) όπου u, v και w είναι οι ταχύτητες του ρευστού κατά x, y και z αντίστοιχα (Σχήμα 311), ρ η πυκνότητα του νερού και p η πίεση Οι (γραμμικοποιημένες) οριακές συνθήκες στην ελεύθερη επιφάνεια και στον πυθμένα γράφονται: w η =, (z= η ή z 0) t (337) d d w = u v x y, (z= d) (338) όπου η είναι η ανύψωση της ελεύθερης επιφάνειας της θάλασσας λόγω του κυματισμού 41

15 Η ολοκλήρωση της (333) ως προς z από τον πυθμένα (z= d) έως την επιφάνεια (z=η ή z 0), σε συνδυασμό με τις (337) και (338), δίνει την ολοκληρωμένη ως προς το βάθος εξίσωση της συνέχειας 1 : (U d) (V d) η + w + w = t x y 0 (339) όπου U w και V w είναι οι μέσες ως προς το βάθος οριζόντιες ταχύτητες κατά x και y που ορίζονται από τις σχέσεις: U = u dz και V = vdz w d d Η σχέση (336) γράφεται: w d d p(z)= ρgz+ ρ w dz t 0 z (340) Υιοθετώντας την κατανομή της γραμμικής θεωρίας κυματισμών (σχέση 4) για την πίεση p, έχουμε: p(z)= ρgz+p d (341) όπου p d η δυναμική πίεση: csh(k(d+z)) p d (z)= ρg η csh(kd) ολοκλήρωση ως προς το βάθος των εξισώσεων της ορμής (334) και (335) δίνει: U 1 0 w d =p z=-d dx p dz t ρ x -d V 1 0 w d =p z=-d dy p dz t ρ y -d (34) (343) (344) Αντικαθιστώντας την (341) στις (343) και (344) καταλήγουμε στις παρακάτω, ολοκληρωμένες ως προς το βάθος, εξισώσεις ορμής: Uw 1 (c η) 1 gη d + = 0 t d x d csh(kd) x Vw 1 (c η) 1 gη d + = 0 t d y d csh(kd) y όπου k ο αριθμός κύματος και c η ταχύτητα διάδοσης του κυματισμού, c=l/t (345) (346) 1 Σημειώνεται στο σημείο αυτό ότι η πλήρης μη γραμμική εξίσωση της συνέχειας γράφεται η/ t+ (Uw(d+η))/ x+ ( Vw(d+η))/ y=0, η οποία προκύπτει από την ολοκλήρωση της (333) χρησιμοποιώντας τη μη γραμμική κινηματική οριακή συνθήκη w= η/ t+u η/ x+v η/ y, στην ελεύθερη επιφάνεια (z=η), και τον κανόνα του Leinitz 4

16 Οι παραπάνω εξισώσεις είναι υπερβολικής μορφής και ισχύουν για σχετικά ήπιες κλίσεις πυθμένα και ονομάζονται εξισώσεις «ήπιας κλίσης» (mild slpe equatins, Cpeland, 1985α Watanae & Maruyama, 1986) Η απώλεια της ενέργειας λόγω θραύσης των κυματισμών στην ακτή ή πάνω στους κυματοθραύστες εισάγεται στο μοντέλο μέσω της προσομοίωσης των τάσεων Reynlds με τη θεώρηση συντελεστή τυρβώδους ιξώδους Στο δεύτερο μέρος των εξισώσεων της ορμής προστίθενται οι όροι: U = vh + v x U w w h y V = vh + v x όπου ν h ένας τεχνητός τυρβώδης συντελεστής ιξώδους V w w h y (347) Η απώλεια της ενέργειας λόγω τριβής πυθμένα προσομοιώνεται με τους γραμμικοποιημένους όρους στο δεύτερο μέρος των εξισώσεων της ορμής: = f σ U w = f σ V w (348) όπου σ η γωνιακή συχνότητα, f είναι ο γραμμικοποιημένος συντελεστής τριβής που συνδέεται με τον συντελεστή τριβής (κύματος) f w επόμενου κεφαλαίου με τη σχέση: f σ = 1 f U +V w w w d (349) Ανακεφαλαιώνοντας, οι τελικές εξισώσεις του μοντέλου κυματισμών είναι οι εξής: (U d) (V d) η + w + w = t x y U 1 (c η) 1 gη d U U t d x d csh(kd) x x y w w w + = vh + v h f σ Uw 0 V 1 (c η) 1 gη d V V t d y d csh(kd) y x y w w w + = vh + v h f σ Vw (350) Οι παραπάνω εξισώσεις περιγράφουν τη διάδοση των γραμμικών κυματισμών στον παράκτιο χώρο (φαινόμενα της επίδρασης της ρήχωσης, διάθλασης, περίθλασης και ανάκλασης) Όπως διαφαίνεται και από την εξαγωγή των εξισώσεων, περιγράφεται η μετάδοση της κυματικής κίνησης μέσα στην περίοδο του κύματος Για τον λόγο αυτόν η αριθμητική τους επίλυση απαιτεί διακριτοποίηση υποπολλαπλάσια του μήκους του κύματος 43

17 Το φαινόμενο της θραύσης περιγράφεται με την εισαγωγή ενός συντελεστή τυρβώδους ιξώδους ν h στη ζώνη θραύσης (Karamas and Kutitas, 199) Ο συντελεστής τυρβώδους ιξώδους υπολογίζεται από (Battjes, 1975): D h ρ ν h = 1/3 (351) όπου h είναι το συνολικό βάθος της στάθμης θάλασσας και D η απώλεια της ενέργειας λόγω της θραύσης μονοχρωματικών κυματισμών στα ρηχά νερά (Battjes and Janssen, 1978): 1 D= ρg 4 T (35) Η παραπάνω σχέση προήλθε από την ομοιότητα στη ροή ανάμεσα στο υδραυλικό άλμα και τον θραυόμενο κυματισμό απώλεια D μπορεί να υπολογιστεί και από την παρακάτω σχέση (353) για μονοχρωματικούς κυματισμούς σε πολύπλοκες βαθυμετρίες χρησιμοποιείται η παρακάτω σχέση (Rattanapitikn et al, 003): 01c g D = (E E st) h (353) όπου E st είναι η πυκνότητα της ενέργειας ενός «ευσταθούς» κυματισμού st=04 : 1 E ( ) st = ρg 04 8 Η απώλεια D συνδέεται με τη διαφορά της πυκνότητας της ενέργειας σε ένα σημείο και της πυκνότητας της ενέργειας ενός «ευσταθούς» κυματισμού st, σε ένα βάθος όπου ο κυματισμός αναμορφώθηκε μετά τη θραύση του και μεταδίδεται πλέον σαν μη θραυόμενος Έτσι η εξίσωση (353) μπορεί να εφαρμοστεί και σε ακτές με επιμήκεις υφάλους, όπου οι κυματισμοί θραύονται πάνω σε αυτούς, μεταδίδονται σαν θραυόμενοι για κάποιο μήκος και κατόπιν αναμορφώνονται και μεταδίδονται σαν μη θραυόμενοι έως ότου θραυστούν ξανά πλησιάζοντας την ακτή Οι εξισώσεις περιγράψουν τα φαινόμενα της διάθλασης, περίθλασης, επίδρασης της ρήχωσης, θραύσης και της ανάκλασης (ολικής και μερική) και μπορούν να εφαρμοστούν σε πολύπλοκα πεδία Η αριθμητική επίλυση και η διαμόρφωση του μαθηματικού ομοιώματος παρουσιάζεται στο Κεφάλαιο 8 35 Εξίσωση διατήρησης ισοζυγίου κυματικής ενέργειας Πολλαπλασιάζοντας τις εξισώσεις της ορμής με την ταχύτητα u και v, και ολοκληρώνοντας ως προς το βάθος και ως προς την περίοδο του κύματος (παραδοχή προωθούμενων κυματισμών) καταλήγουμε στην εξίσωση διατήρησης ισοζυγίου κυματικής ενέργειας γράφεται (Phillips, 1966, 1977 Bij et al, 1999 lthuijsen et al, 003 Μei et al, 005 lthuijsen, 007) Η εξίσωση γράφεται: E ce ce x y ce θ = D t x y θ (354) όπου E (θ, x, y, t) είναι η πυκνότητα της κυματικής ενέργειας κατεύθυνσης θ (αντίστοιχη της γωνίας α της παραγράφου 3), σε μια χωρική θέση συντεταγμένων (x,y) κατά τη χρονική στιγμή t, c x, c y, και c θ είναι οι συνιστώσες της ταχύτητας ομάδας κυματισμών κατά (x,y) και θ αντίστοιχα, όπου c η ταχύτητα μετάδοσης 44

18 των κυματισμών και c g η ταχύτητα ομάδας κυματισμών) και D η απώλεια της κυματικής ενέργειας λόγω θραύσης των κυματισμών στα ρηχά νερά (35, 353) Η συνιστώσα της ταχύτητας ομάδας κυματισμών κατά θ, c θ δίνεται από: c c c = c θ θ x y g cθ cs sin (355) Ο πρώτος όρος στο αριστερό μέλος της εξίσωσης (354) αντιπροσωπεύει τον τοπικό ρυθμό μεταβολής της ενέργειας, ο δεύτερος και ο τρίτος αντιπροσωπεύουν την ευθύγραμμη διάδοση τον κυματισμών στο οριζόντιο επίπεδο και ο τέταρτος όρος αντιπροσωπεύει τη διάθλαση Οι εκφράσεις των ταχυτήτων διάδοσης προέρχονται από τη γραμμική θεωρία κυματισμών Η παραπάνω εξίσωση (354) περιγράφει τη διάδοση των απλά προωθούμενων κυματισμών στον παράκτιο χώρο (επίδραση της ρήχωσης, διάθλαση, θραύση) Τα φαινόμενα της περίθλασης και ανάκλασης δεν περιγράφονται Εφόσον περιγράφεται η μετάδοση της κυματικής ενέργειας (και όχι της κυματικής κίνησης), η αριθμητική της επίλυση απαιτεί διακριτοποίηση της τάξης του μήκους του κύματος Οι lthuijsen et al (003), με σκοπό την ενσωμάτωση του φαινομένου της περίθλασης, βασίστηκαν στην κλασική κυματική εξίσωση «ήπιας κλίσης» του Berkhff, και πρότειναν την τροποποίηση της ταχύτητας ομάδας c θ (εξίσ 355) σε C : θ ( ccg E) όπου k ccg c c c 1 δ δ = c θ θ +δ+ θ + θ x y 1 x y +δ g Cθ cs sin 1 cg cs sin δ= και k είναι ο αριθμός κύματος E (356) Οι εξισώσεις περιγράψουν τα φαινόμενα της διάθλασης, επίδρασης της ρήχωσης, θραύσης και (όχι ικανοποιητικά) της περίθλασης Το φαινόμενο ανάκλασης δεν περιγράφεται εφόσον έχει γίνει η παραδοχή προωθούμενων κυματισμών Η αριθμητική επίλυση των παραπάνω εξισώσεων και η ανάπτυξη του μαθηματικού μοντέλου παρουσιάζονται στο Κεφάλαιο 8 36 Απλοποιημένο λογισμικό 361 Διάθλαση και θραύση κυματισμών: REFRACTFOR Το πρόγραμμα REFRACTFOR με δεδομένα: την περίοδο Τ (per) το ύψος κύματος στα βαθιά νερά () τη γωνία πρόσπτωσης στα βαθιά νερά φ ο (Ad) την κλίση του πυθμένα (slp) υπολογίζει το ύψος κύματος σε ένα συγκεκριμένο βάθος d, κάτω από την επίδραση των φαινομένων της ρήχωσης, διάθλασης και θραύσης στην περίπτωση πλάγιας πρόσπτωσης των κυματισμών σε ένα πεδίο με παράλληλες ισοβαθείς Ακολουθείται η διαδικασία που περιγράφεται στην παράγραφο 351, συμπεριλαμβανομένου και του ελέγχου θραύσης, που οδηγεί στην εκτίμηση του κυματικού πεδίου μέσα και έξω από τη ζώνη θραύσης 36 Περίθλαση κυματισμών: DIFFRACTIONF90 45

19 Η παραπάνω αναλυτική λύση περίθλασης που περιγράφεται στην παράγραφο (34) προγραμματίστηκε με τη βοήθεια της γλώσσας προγραμματισμού FORTRAN90 που δέχεται μιγαδικές μεταβλητές Το πρόγραμμα DIFFRACTIONF90 υπολογίζει την τιμή του K d σε ένα συγκεκριμένο σημείο Α Η δυσκολία του υπολογισμού των ολοκληρωμάτων Fresnel C(λ) και S(λ) επιλύθηκε εντέλει με τη χρήση της υπορουτίνας frenel από τη βιβλιοθήκη της γλώσσας προγραμματισμού Τα δεδομένα του προγράμματος είναι: η περίοδος του κύματος Τ (per) το βάθος d (depth) η γωνία Θ (thita) η γωνία Β (ita) η απόσταση r από το ακρομώλιο του σημείου Α (r) και το αποτέλεσμα ο συντελεστής K d 363 Εκτίμηση κυματικών χαρακτηριστικών στο σημείο θραύσης: _dfr Τα δεδομένα του προγράμματος είναι: - ύψος κύματος στα βαθιά νερά () - περίοδος Τ (per) - η γωνία πρόσπτωσης στα βαθιά νερά α ο (ad) - η κλίση του πυθμένα (slp) Το πρόγραμμα υπολογίζει το ύψος κύματος, το βάθος και τη γωνία πρόσπτωσης στο σημείο θραύσης 46

20 3 Βιβλιογραφικές Αναφορές Ξενόγλωσση βιβλιογραφία Battjes, JA, and Janssen, J P F M (1978) Energy lss and set-up due t reaking f randm waves Prceedings f 16th Internatinal Cnference n Castal Engineering, pp New Yrk: Am Sc f Civ Eng Battjes, JA (1975) Mdelling f turulence in the surf zne Prc Symp Mdelling Techniques Califrnia: ASCE, pp Bij, N, Ris, RC and lthuijsen L (1999) A third-generatin wave mdel fr castal regins 1 Mdel descriptin and validatin Jurnal f Gephysical Research, 104, C4, Cpeland, GJM (1985a) A Practical Alternative t the Mild-Slpe Equatin Castal Engineering, 9, pp lthuijsen, L, emran, A and Bij, N (003) Phase-decupled refractin-diffractin fr spectral wave mdels Castal Engineering, 49, lthuijsen, L (007) Waves in ceanic and Castal waters Camridge University Press, ISBN (ebk) Karamas, ThV and Kutitas, C, (199) A reaking wave prpagatin mdel ased n the Bussinesq equatins, Castal Engineering, 18, 1-19 Kmar, PD, and Gaughan, MK (1973) Airy wave theries and reaker height predictin Prc 13th Castal Engineering Cnf ASCE, pp Le Rux, J P (008) An extensin f the Airy thery fr linear waves int shallw water Castal Engineering, 55, ) Mei, CC, Stiassnie, M and Yue, DK-P (005) Thery and Applicatins f Ocean Surface Waves, Part 1, Linear Aspects; Part, Nnlinear Aspects Wrld Scientific Pulishers ISBN Penny, WG, and Price, AT (1944) Diffractin f water waves y reakwaters Misc Weapns Develpment Technical istry 6, Artificial arrs, Sec 3D Phillips, OM (1966, 1977) Dynamics f the upper cean Camridge: Camridge University Press Rattanapitikn, W, Karunchintadit, R, and Shiayama, T (003) Irregular wave height transfrmatin using representative wave apprach Castal Engineering Jurnal 45(3), Sakai, T, and Battjes, JA (1980) Wave thery calculated frm Ckelet's thery Cast Eng 4, Stckdn, F, lman, RA, wd, PA, and Sallenger, A (006) Empirical parameterizatin f setup, swash, and runup Cast Eng 53(7), Watanae, A, and Maruyama, K, (1986) Numerical mdeling f nearshre wave field under cmined refractin, diffractin and reaking Castal Engineering in Japan, vl 9, pp Weggel, JR (197) Maximum reaker height J Waterw Ηarrs Castal Eng Div 98, Ελληνόγλωσση βιβλιογραφία Κουτίτας, Χρ (1994) Εισαγωγή στην Παράκτια Τεχνική και τα Λιμενικά Έργα Θεσσαλονίκη: Εκδόσεις Ζήτη Οδηγός για περαιτέρω μελέτη Dean, RG, Dalrymple, RA (004) Castal Prcesses with Engineering Applicatins ISBN ebk, Camridge University Press 47

21 Kamphuis, JW (000) Intrductin t Castal Engineering and Management, Advanced Series n Ocean Engineering: Vlume 16, Wrld Scientific Pulishing C Mei, CC (1989) The Applied Dynamics f Ocean Surface Waves Singapre: Wrld Scientific ISBN Reeve, D, Chadwick, Aand Fleming, Ch (004) Castal Engineering, Prcesses, thery and design practice Spn Press, ISBN Master e-k ISBN Svendsen, I A (006) Intrductin t Nearshre ydrdynamics Singapre: Wrld Scientific Pul C, ISBN: Κριτήρια αξιολόγησης Παραδείγματα - ασκήσεις ΠΑΡΑΔΕΙΓΜΑ 31 Να υπολογιστεί το ύψος κύματος στα βάθη των 10 και 5 m όταν δίνονται: ύψος κύματος στα βαθιά νερά 30 m, περίοδος κύματος 8 s και γωνία πρόσπτωσης στα βαθιά νερά 30 ο Απάντηση/Λύση Καταρχάς υπολογίζουμε το μήκος του κύματος στο βάθος των 10 m 981 T Το μήκος κύματος στα βαθιά νερά είναι L = 999 m = π π = Για το βάθος των 10 m, από τη σχέση 311 έχουμε π L10 = Ltanh(k1010) = 999 tanh 10 L 10 Υποθέτοντας μια πρώτη προσεγγιστική τιμή για το μήκος κύματος L 10=L =999 m, την αντικαθιστούμε στο β μέρος της παραπάνω σχέσης, η οποία δίνει την τιμή L 10=5568 m Η τιμή αυτή προφανώς διαφέρει από την πρώτη προσέγγιση που υποθέσαμε Θέτοντας τώρα στο β μέρος της παραπάνω σχέσης L 10=5568 m, λαμβάνουμε L 10=8099 m Εφόσον και αυτή η τιμή διαφέρει από τη δεύτερη προσέγγιση που υποθέσαμε, την αντικαθιστούμε και πάλι στο β μέρος της σχέσης και λαμβάνουμε L 10=6498 m Συνεχίζουμε τη διαδικασία αυτή έως ότου οι δύο συνεχείς προσεγγίσεις διαφέρουν ελάχιστα μεταξύ τους και καταλήγουμε στην τιμή L 10=70898 m Ο αριθμός κύματος είναι k 10=π/ L 10=00886 Η γωνία πρόσπτωσης α 10 στο βάθος των 10 m δίνεται από τη σχέση (31): L sinα 10 = sinα = sin30 = 0355 και συνεπώς: L 999 α 10 = kd Κατόπιν από τη σχέση (8) υπολογίζουμε το n, n= 1+ sinh(kd) : 1 k10d 10 1 g g 10 n 10= 1+ = 1+ =081 sinh(k10d 10) sinh( g g 10) Το ύψος κύματος στο βάθος των 10 m δίνεται από τη σχέση (314): 48

22 Για το βάθος των 5 m ακολουθείται η ίδια διαδικασία και λαμβάνουμε: L 5= 5308 m, k 5=π/ L 5=0118, α =, n=09 και : ΠΑΡΑΔΕΙΓΜΑ 3 Να υπολογιστεί το ύψος κύματος στο βάθος των m όταν δίνονται: ύψος κύματος στα βαθιά νερά 30 m, περίοδος κύματος 8 s, γωνία πρόσπτωσης στα βαθιά νερά 0 ο (εγκάρσια πρόπτωση) και η κλίση πυθμένα είναι 1/0 Απάντηση/Λύση Ακολουθώντας την ίδια διαδικασία με το παραπάνω παράδειγμα για το βάθος των m, λαμβάνουμε: L = 3469 m, k =π/ L =0181, 0 α =, n=0956 και : Ωστόσο, η παραπάνω τιμή του ύψους κύματος δεν θα πρέπει να είναι ορθή, εφόσον γνωρίζουμε ότι, λόγω του φαινομένου της θραύσης, η μέγιστη τιμή που μπορεί να πάρει το ύψος κύματος είναι περίπου το 80-90% το βάθους, δηλ m Βρισκόμαστε δηλαδή μέσα στη ζώνη θραύσης, όπου το ύψος του κύματος εκτιμάται από τη σχέση (33), Η=γ(d+ η) Για να υπολογίσουμε τη μέση ανύψωση της στάθμης της θάλασσας η στο βάθος των d= m (σχέση 331) ακολουθούμε την παρακάτω διαδικασία: Υπολογίζουμε τον συντελεστή γ, από τη σχέση (34): γ= =ξ d όπου ξ η παράμετρος Irriaren (σχέση 35): tanβ 005 ξ= = = L 999 = =0889 και συνεπώς, γ= d Υπολογίζουμε το ύψος κύματος και το βάθος στο σημείο θραύσης Από τη σχέση (37): -1/5-1/5 = = = L 999 και, Το βάθος στο σημείο θραύσης δίνεται από τη σχέση (34) 34 d = = = 38m γ 0889 Η ταπείνωση της στάθμης η στη σημείο θραύσης δίνεται από: 49

23 1 k g 34 η =- =- =-033m 8 sinh(kd) 8 sinh( g 0181g ) Στο βάθος των m η μέση στάθμη της θάλασσας θα είναι: 1 1 η= (d d) (38 ) η = 8 = 1+ γ Συνεπώς στο βάθος των m το ύψος κύματος θα είναι: m ΠΑΡΑΔΕΙΓΜΑ 33 Να υπολογιστεί το ύψος κύματος και το βάθος στο σημείο θραύσης όταν δίνονται: ύψος κύματος στα βαθιά νερά 30 m, περίοδος κύματος 8 s, γωνία πρόσπτωσης στα βαθιά νερά 30 ο, και η κλίση πυθμένα είναι 1/0 Απάντηση/Λύση Καταρχάς υπολογίζουμε τον συντελεστή γ, από τη σχέση (34): γ= =ξ d όπου ξ η παράμετρος Irriaren (σχέση 35): tanβ 005 ξ= = = L 999 = =0889 και συνεπώς, γ= d Σύμφωνα με τη διαδικασία που περιγράφηκε στην παράγραφο (341), εφόσον δεν γνωρίζουμε το βάθος θραύσης και άρα την τιμή του συντελεστή διάθλαση k R, υποθέτουμε, σαν πρώτη προσέγγιση, k R=1 και άρα = (στη σχέση 37) Κατόπιν υπολογίζουμε το ύψος κύματος και το βάθος στο σημείο θραύσης από τη σχέση (37): -1/5-1/5 3 =056 = 056 = 119 και, L 999 Το βάθος στο σημείο θραύσης δίνεται από τη σχέση (34) 339 d = = = 381m γ 0889 Για το παραπάνω βάθος θραύσης d =381 m, υπολογίζεται: το μήκος κύματος: π L381 = 999 tanh 381 = 4595 m, L381 η γωνία θραύσης: L sinα 381 = sinα = sin30 = 099, α= 139 L 999 και ο νέος διορθωμένος συντελεστής διάθλασης k R: 50

24 05 0 cs30 k R = =09433 cs139 Με δεδομένη τη νέα τιμή του k R =09433, υπολογίζουμε ξανά το ύψος κύματος και το βάθος στο σημείο θραύσης: και, 33 d = = = 363m γ 0889 καθώς και τη γωνία και τον νέο συντελεστή διάθλασης : π L 363 =999 tanh 363 =4595 m L, 363 L sinα 363 = sinα = sin30 = 099, α= 139 L 999 Ο νέος διορθωμένος συντελεστής διάθλασης k R: 05 0 cs30 kr = = cs139 Η παραπάνω τιμή του k R δεν διαφέρει ουσιαστικά από αυτήν της δεύτερης προσέγγισης και συνεπώς η επαναληπτική διαδικασία διακόπτεται Οι τελικές τιμές των, d και α είναι: =33 m d =363 m α =139 ΠΑΡΑΔΕΙΓΜΑ 34 Να υπολογιστεί το ύψος κύματος στο εσωτερικό ενός λιμένα, στ σημείο Α, όταν δίνονται: ύψος κύματος στα βαθιά νερά 40 m, περίοδος κύματος 6 s και γωνία πρόσπτωσης στα βαθιά νερά 40ο Το βάθος στην είσοδο του λιμενικού έργου είναι 10 m και παραμένει σταθερό εντός της λιμενολεκάνης Το σημείο Α απέχει 100 m από το ακρομώλιο και η ευθεία ΑΔ σχηματίζει γωνία 5 ο με τον άξονα του προσήνεμου μόλου 51

25 Απάντηση/Λύση Λόγω του φαινομένου της διάθλασης θα πρέπει πρώτα να υπολογιστεί η γωνία πρόσπτωσης στο βάθος των 10 m 981 T 981 g6 Το μήκος κύματος στα βαθιά νερά είναι L = = =5607 m π π Για το βάθος των 10 m, από τη σχέση 311 έχουμε π L 10 =Ltanh(k1010) =5607 tanh 10 L 10 από την οποία προκύπτει L 10=48406 m και k 10= π/l 10=0198 Η γωνία πρόσπτωσης α 10 στο βάθος των 10 m δίνεται από τη σχέση (31): L sinα 10 = sinα = sin40 = 0554 και συνεπώς: L α 10 = kd Κατόπιν από τη σχέση (8) υπολογίζουμε το n, n= 1+ sinh(kd) : 1 k d 1 g 0198 g n 10= 1+ = 1+ =0695 sinh(k10d 10) sinh( g 0198 g 10) Το ύψος κύματος στο βάθος των 10 m δίνεται από τη σχέση (314): Σύμφωνα με τους συμβολισμούς του Σχήματος 38 η γωνία Β ισούται με 5 ο (Β=5 ο ) και η γωνία Θ = =1361 Εφαρμόζοντας το πρόγραμμα DIFRACTIONFOR, με δεδομένα Β=5 ο, Θ =1361 και r=100 m, υπολογίζουμε τον συντελεστή περίθλασης K D=01303 Συνεπώς το ύψος κύματος στο σημείο Α θα είναι: Η= = 046 m ΑΣΚΗΣΗ 31 Επαναλάβετε τα παραπάνω παραδείγματα 31 3 και 33 με τη βοήθεια των προγραμμάτων REFRACTFOR και _dfr 5
