1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Ειδικό Τεχνικό Σχέδιο Ενότητα 4.6: Κτίρια κατοικιών με φέροντα οργανισμό από οπλισμένο σκυρόδεμα Δρ Σταματίνα Γ. Μαλικούτη Τμήμα Πολιτικών Μηχανικών Τ.Ε.

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 Σκοποί ενότητας Πρώτη προσέγγιση των εννοιών "δομή" και μορφή" - κατανόηση της έννοιας του φέροντα οργανισμού. Εμπέδωση της αναγκαιότητας ένταξης του δομικού σχεδιασμού του κτιρίου σε κάνναβο. Κατανόηση των δομικών μελών στα κτίρια με φέροντα οργανισμό από ολπισμένο σκυρόδεμα (συνηθισμένες κατασκευές). Αποκρυστάλλωση μεθοδολογίας σχεδίασης των δομικών μελών σε κατόψεις και τομές σε κλίμακα 1:50. Εξοικείωση με τις έννοιες και την παράσταση του ανοικτού εξώστη, του κλειστού εξώστη, της αρχιτεκτονικής προεξοχής και του ανοικτού ημιυπαίθριου χώρου. Αποκόμιση συμπληρωματικών γνώσεων σε ζητήματα κατακόρυφων επικοινωνιών, κεκλιμένων επιπέδων πρόσβασης σε χώρους στάθμευσης, cour anglaises, κατηγοριών δωμάτων. Εξοικείωση με τα βασικά βήματα ελέχγου πληρότητας κατόψεων, τομών και όψεων στα κτίρια αυτής της κατηγορίας, ανεξάρτητα από τον αριθμό των ορόφων τους. Πρώτη προσέγγιση των όρων δόμησης. 4

5 Περιεχόμενα ενότητας Ζητήματα σχεδίασης ανοικτών εξωστών - ανοικτοί εξώστες σε πρόβολο και σε επιχωμάτωση. Επισήμανση αρχιτεκτονικών προεξοχών και αρχιτεκτονικών στοιχείων στις όψεις. Η έννοια του κλειστού εξώστη - παραδείγματα. Ζητήματα σχεδίασης ανοικτών ημιυπαίθριων χώρων 5

6 3.6. Ζητήματα σχεδίασης ανοικτών εξωστών και ημιυπαίθριων χώρων 6

7 «Η οριζόντια προεξοχή του δαπέδου ορόφου ή δώματος, που προβάλλει πέρα από τις επιφάνειες των όψεων του κτιρίου. Ο ανοικτός εξώστης βρίσκεται κατ επέκταση του κτιρίου, όπως αυτό ορίζεται από τον φέροντα οργανισμό και τα στοιχεία πλήρωσής του.» [ΝΟΚ, ΦΕΚ 4067/2012] Ανοικτός εξώστης 7

8 Φωτ.: Σταμ. Μαλικούτη, Σεπτέμβριος

9 Φωτ.: Σταμ. Μαλικούτη, Σεπτέμβριος Φωτ.: Σταμ. Μαλικούτη, Αύγουστος

10 Φωτ.: Σταμ. Μαλικούτη, Μάρτιος

11 Φωτ.: Σταμ. Μαλικούτη, Σεπτέμβριος

12 Φωτ.: Σταμ. Μαλικούτη, Απρίλιος

13 Φωτ.: Σταμ. Μαλικούτη, Σεπτέμβριος

14 Αρχιτεκτονικές προεξοχές και Αρχιτεκτονικά Στοιχεία «Τα φέροντα ή μη στοιχεία του κτιρίου, που συμμετέχουν στη διαμόρφωση των όψεών του.» [ΝΟΚ, ΦΕΚ 4067/2012] Φωτ.: Σταμ. Μαλικούτη, Φεβρουάριος

15 Φωτ.: Σταμ. Μαλικούτη, Δεκέμβριος

16 Φωτ.: Σταμ. Μαλικούτη, Οκτώβριος

17 Ανοικτός εξώστης σε πρόβολο - 1 Σχεδίαση: Νατάσα Μαρκοπούλου, Αρχιτέκτων Μηχανικός Ε.Μ.Π., MSc Management in Construction, συνεργάτιδα Τμήματος Πολιτικών Μηχανικών Τ.Ε., Α.Ε.Ι. Πειραιά Τ.Τ. 17

18 Ανοικτός εξώστης σε πρόβολο - 2 Σχεδίαση: Νατάσα Μαρκοπούλου, Αρχιτέκτων Μηχανικός Ε.Μ.Π., MSc Management in Construction, συνεργάτιδα Τμήματος Πολιτικών Μηχανικών Τ.Ε., Α.Ε.Ι. Πειραιά Τ.Τ. 18

19 Ανοικτός εξώστης σε επιχωμάτωση - 1 Σχεδίαση: Νατάσα Μαρκοπούλου, Αρχιτέκτων Μηχανικός Ε.Μ.Π., MSc Management in Construction, συνεργάτιδα Τμήματος Πολιτικών Μηχανικών Τ.Ε., Α.Ε.Ι. Πειραιά Τ.Τ. 19

20 Ανοικτός εξώστης σε επιχωμάτωση - 1 Σχεδίαση: Νατάσα Μαρκοπούλου, Αρχιτέκτων Μηχανικός Ε.Μ.Π., MSc Management in Construction, συνεργάτιδα Τμήματος Πολιτικών Μηχανικών Τ.Ε., Α.Ε.Ι. Πειραιά Τ.Τ. 20

21 Κλειστός εξώστης (έρκερ) «Η κλειστή από όλες τις πλευρές οριζόντια προεξοχή του δαπέδου τμήματος ορόφου κύριας ή βοηθητικής χρήσης, που προβάλλει πέρα από τις επιφάνειες των όψεων του κτιρίου και εξέχει του περιγράμματος κάλυψης.» [ΝΟΚ, ΦΕΚ 4067/2012] Άθροισμα επιφανειών ορθών προβολών σε κατακόρυφο επίπεδο σε σχέση με την επιφάνεια της όψης. Μέγιστη προεξοχή. Ειδικοί περιορισμοί, όταν Ο.Γ. = Ρ.Γ. Στους πλάγιους ακάλυπτους χώρους >3.00μ. Δεν επιτρέπονται οι ανοικτοί εξώστες σε συνέχεια κλειστών. 21

22 Φωτ.: Σταμ. Μαλικούτη, Πειραιάς, Απρίλιος

23 Φωτ.: Σταμ. Μαλικούτη, Παλαιό Φάληρο, Σεπτέμβριος

24 Φωτ.: Σταμ. Μαλικούτη, Πειραιάς, Απρίλιος

25 Φωτ.: Σταμ. Μαλικούτη, Βερολίνο, Μάιος

26 Φωτ.: Σταμ. Μαλικούτη, Βερολίνο, Μάιος

27 Φωτ.: Σταμ. Μαλικούτη, Βερολίνο, Μάιος

28 Στ. Μαλικούτη, Απρίλιος

29 Ανοικτός ημιυπαίθριος χώρος «Ο μή θερμαινόμενος στεγασμένος χώρος, που διαθέτει τουλάχιστον μία πλευρά ανοιχτή προς τον κοινόχρηστο χώρο ή προς τους υποχρεωτικούς ακάλυπτους χώρους / το μήκος του ανοίγματος είναι => 35% του συνολικού μήκους του περιγράμματος του ανοικτού ημιυπαίθριου χώρου.» [ΝΟΚ, ΦΕΚ 4067/2012] Οι κλειστές πλευρές του ανοικτού ημιυπαίθριου χώρου μπορεί να είναι στοιχεία του φέροντα οργανισμού του κτιρίου ή στοιχεία πλήρωσης του φέροντα οργανισμού, συμπεριλαμβανομένων των ανοιγμάτων των στοιχείων πλήρωσης. 29

30 Σχεδίαση: Νατάσα Μαρκοπούλου, Αρχιτέκτων Μηχανικός Ε.Μ.Π., MSc Management in Construction, συνεργάτιδα Τμήματος Πολιτικών Μηχανικών Τ.Ε., Α.Ε.Ι. Πειραιά Τ.Τ. 30

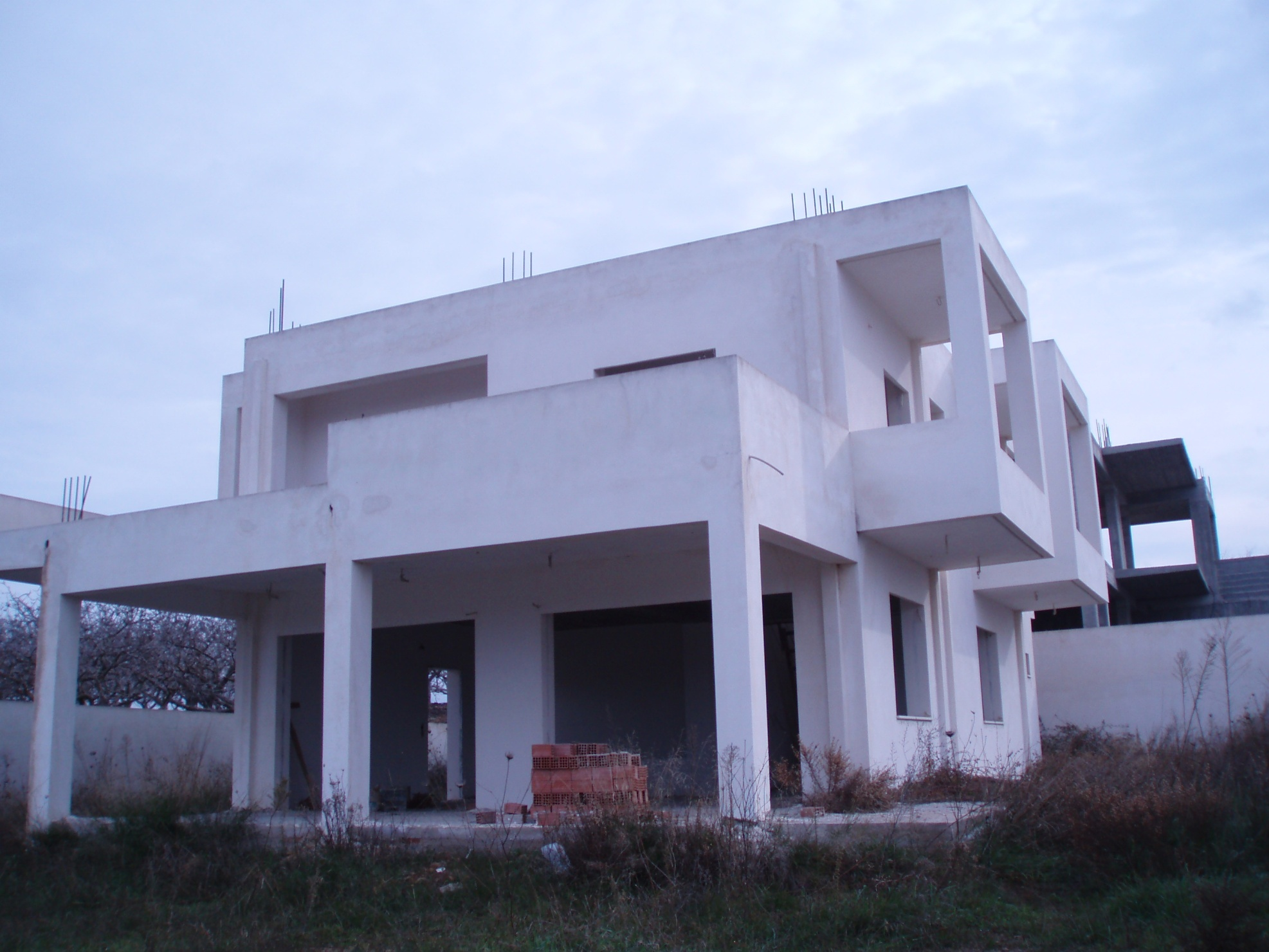

31 Φωτ.: Σταμ. Μαλικούτη, Ιανουάριος

32 Φωτ.: Σταμ. Μαλικούτη,

33 Φωτ.: Σταμ. Μαλικούτη, Μάρτιος

34 Φωτ.: Σταμ. Μαλικούτη,

35 Φωτ.: Σταμ. Μαλικούτη, Σεπτέμβριος

36 Φωτ.: Σταμ. Μαλικούτη, Μάρτιος

37 Φωτ.: Σταμ. Μαλικούτη, Δεκέμβριος

38 Φωτ.: Σταμ. Μαλικούτη, Σεπτέμβριος

39 Σχεδίαση: Νατάσα Μαρκοπούλου, Αρχιτέκτων Μηχανικός Ε.Μ.Π., MSc Management in Construction, συνεργάτιδα Τμήματος Πολιτικών Μηχανικών Τ.Ε., Α.Ε.Ι. Πειραιά Τ.Τ. 39

40 Σχεδίαση: Νατάσα Μαρκοπούλου, Αρχιτέκτων Μηχανικός Ε.Μ.Π., MSc Management in Construction, συνεργάτιδα Τμήματος Πολιτικών Μηχανικών Τ.Ε., Α.Ε.Ι. Πειραιά Τ.Τ. 40

41 Τέλος Ενότητας
