Ύλη έβδοµου µαθήµατος

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Ύλη έβδοµου µαθήµατος"

Transcript

1 ιάλεξη 7 η

2 Ύλη έβδοµου µαθήµατος Φασµατοσκοπία απορρόφησης ακτίνων Χ, Φασµατοσκοπία οπισθοσκέδασης Rutherford, Φασµατοσκοπία ηλεκτρονίων Auger, Φασµατοσκοπία µάζας δευτερογενών ιόντων.

3 Φασµατοσκοπία απορρόφησης ακτίνων - Χ

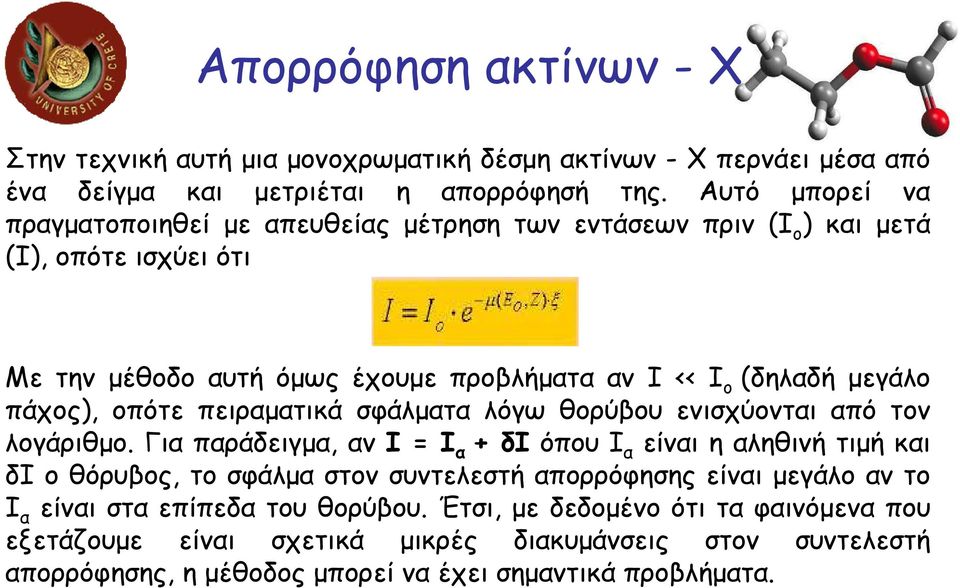

4 Απορρόφηση ακτίνων - Χ Στην τεχνική αυτή µια µονοχρωµατική δέσµη ακτίνων - Χ περνάει µέσα από ένα δείγµα και µετριέται η απορρόφησή της. Αυτό µπορεί να πραγµατοποιηθεί µε απευθείας µέτρηση των εντάσεων πριν (Ι ο ) και µετά (Ι), οπότε ισχύει ότι Με την µέθοδο αυτή όµως έχουµε προβλήµατα αν Ι << Ι ο (δηλαδή µεγάλο πάχος), οπότε πειραµατικά σφάλµατα λόγω θορύβου ενισχύονται από τον λογάριθµο. Για παράδειγµα, αν Ι = Ι α + δι όπου Ι α είναι η αληθινή τιµή και δι ο θόρυβος, το σφάλµα στον συντελεστή απορρόφησης είναι µεγάλο αν το Ι α είναι στα επίπεδα του θορύβου. Έτσι, µε δεδοµένο ότι τα φαινόµενα που εξετάζουµε είναι σχετικά µικρές διακυµάνσεις στον συντελεστή απορρόφησης, η µέθοδος µπορεί να έχει σηµαντικά προβλήµατα.

5 Απορρόφηση ακτίνων - Χ Η απορρόφηση µιας δέσµης ακτίνων Χ, ενέργειας Ε ο εκφράζεται από τον ολικό µαζικό συντελεστή εξασθένησης, µ (cm 2 /g) που συµπεριλαµβάνει όλες τις πιθανές αλληλεπιδράσεις µεταξύ ακτίνων Χ και ύλης, δηλαδή την φωτοηλεκτρική απορρόφηση, την ελαστική (Rayleigh) και την ανελαστική (Compton) σκέδαση. Ο συντελεστής, µ εξαρτάται από την ενέργεια της προσπίπτουσας δέσµης (~ Ε ο -3 ) και τον ατοµικό αριθµό του απορροφητή (~ Ζ 3-4 ). Το πάχος του απορροφητή, ξ εκφράζεται σε µονάδες επιφανειακής πυκνότητας (g/cm 2 ) και ισούται µε το γινόµενο της πυκνότητας ρ (g/cm 3 ) που έχει µε το πάχος του, χ (cm).

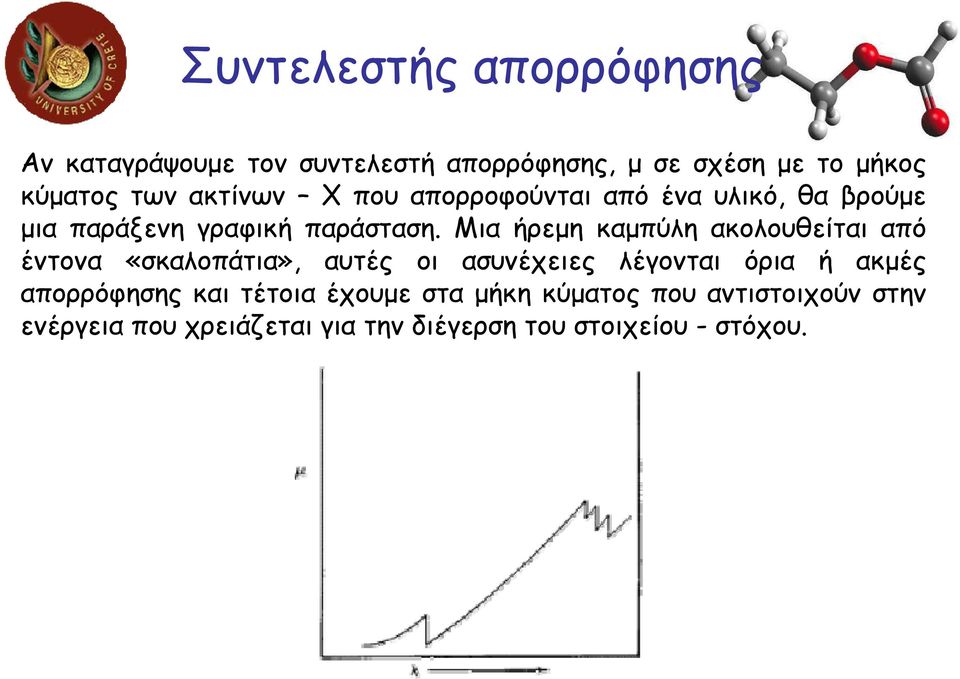

6 Συντελεστής απορρόφησης Αν καταγράψουµε τον συντελεστή απορρόφησης, µ σε σχέση µε το µήκος κύµατος των ακτίνων Χ που απορροφούνται από ένα υλικό, θα βρούµε µια παράξενη γραφική παράσταση. Μια ήρεµη καµπύλη ακολουθείται από έντονα «σκαλοπάτια», αυτές οι ασυνέχειες λέγονται όρια ή ακµές απορρόφησης και τέτοια έχουµε στα µήκη κύµατος που αντιστοιχούν στην ενέργεια που χρειάζεται για την διέγερση του στοιχείου - στόχου.

7 Τι κάνουµε? Στις περιπτώσεις αυτές η µέτρηση της απορρόφησης είναι πιο έµµεση: Αντί να ανιχνεύουµε την ακτινοβολία πού περνάει, ανιχνεύουµε την ακτινοβολία πού δεν περνάει. Αυτό γίνεται αν ανιχνεύσουµε την ακτινοβολία φθορισµού, δηλαδή την ακτινοβολία πού προέρχεται από ηλεκτρόνια ανώτερων στοιβάδων που «µετακινούνται» για να γεµίσουν το κενό που άφησε ο ιονισµός από τις ακτίνες - Χ της δέσµης σε εσωτερικές στοιβάδες. Έτσι, αυτή η ακτινοβολία είναι µια απευθείας µέτρηση της απορρόφησης και είναι σε όλες τις διευθύνσεις (µε αποτέλεσµα να µπορεί να διαχωριστεί από την αρχική ακτινοβολία).

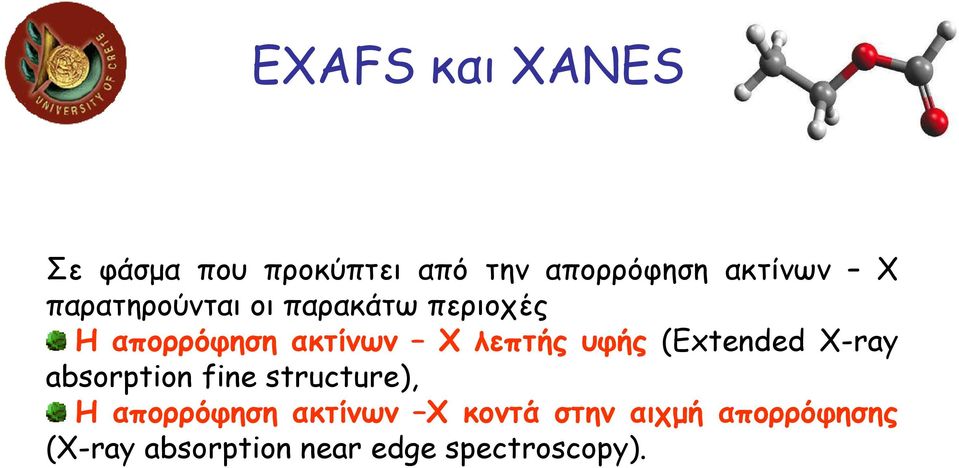

8 EXAFS και XANES Σε φάσµα που προκύπτει από την απορρόφηση ακτίνων Χ παρατηρούνται οι παρακάτω περιοχές H απορρόφηση ακτίνων Χ λεπτής υφής (Extended X-ray absorption fine structure), H απορρόφηση ακτίνων Χ κοντά στην αιχµή απορρόφησης (X-ray absorption near edge spectroscopy).

9 Παραδείγµατα Absorption Technetium oxide Energy EXAFS Αναλύεται µέσω προσαρµογής καµπύλης (πληροφορίες για την ατοµική δοµή). XANES Αναλύεται µέσω προσοµοίωσης (ποιοτική ανάλυση του δείγµατος).

10 Σπουδαιότητα Καθορισµός της οξειδωτικής κατάστασης στοιχείων που υπάρχουν στο δείγµα σε πολύ χαµηλή συγκέντρωση, Καθορισµός της ποσότητας των στοιχείων σε ένα άγνωστο δείγµα µέσω προσοµοιώσεων βασισµένων σε γνωστά φάσµατα.

11 Φασµατοσκοπία οπισθοσκέδασης Rutherford

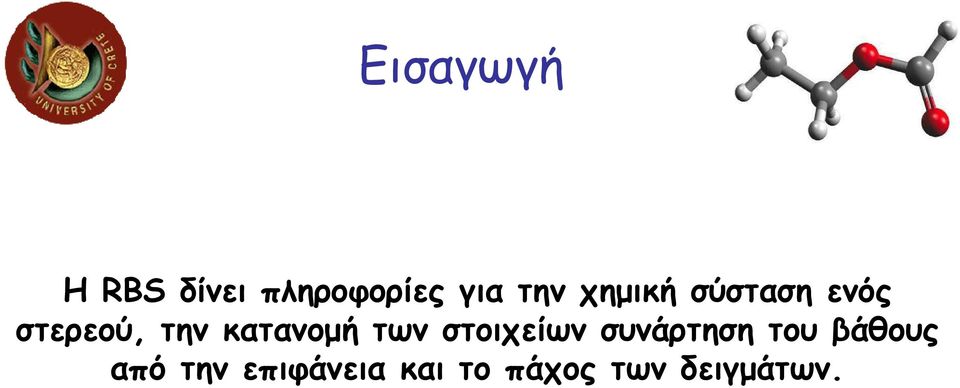

12 Εισαγωγή Η RBS δίνει πληροφορίες για την χηµική σύσταση ενός στερεού, την κατανοµή των στοιχείων συνάρτηση του βάθους από την επιφάνεια και το πάχος των δειγµάτων.

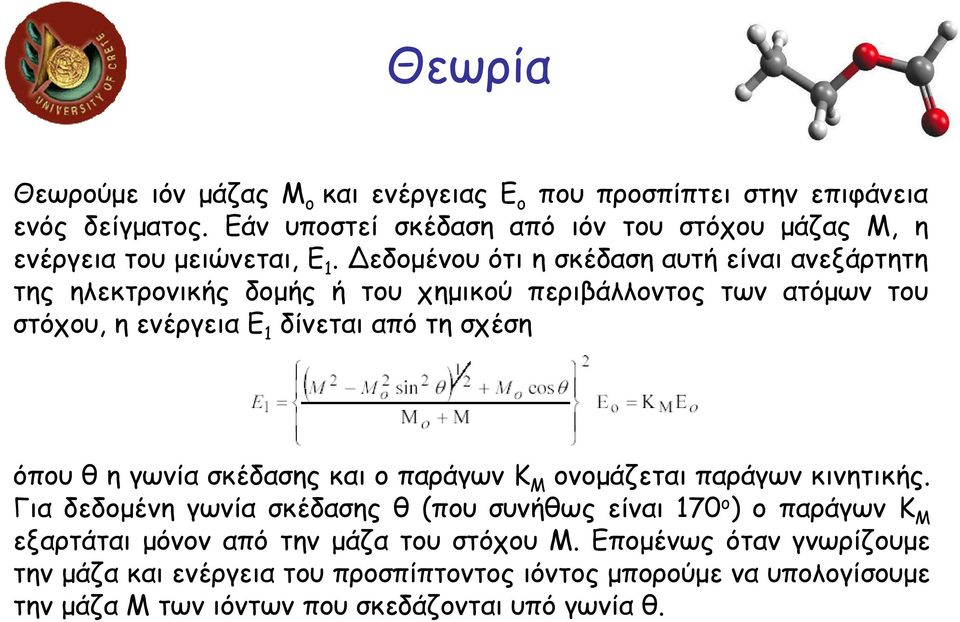

13 Θεωρία Θεωρούµε ιόν µάζας Μ ο και ενέργειας Ε ο που προσπίπτει στην επιφάνεια ενός δείγµατος. Εάν υποστεί σκέδαση από ιόν του στόχου µάζας Μ, η ενέργεια του µειώνεται, Ε 1. εδοµένου ότι η σκέδαση αυτή είναι ανεξάρτητη της ηλεκτρονικής δοµής ή του χηµικού περιβάλλοντος των ατόµων του στόχου, η ενέργεια Ε 1 δίνεται από τη σχέση όπου θ η γωνία σκέδασης και ο παράγων Κ Μ ονοµάζεται παράγων κινητικής. Για δεδοµένη γωνία σκέδασης θ (που συνήθως είναι 170 ο ) o παράγων K M εξαρτάται µόνον από την µάζα του στόχου Μ. Εποµένως όταν γνωρίζουµε την µάζα και ενέργεια του προσπίπτοντος ιόντος µπορούµε να υπολογίσουµε την µάζα Μ των ιόντων που σκεδάζονται υπό γωνία θ.

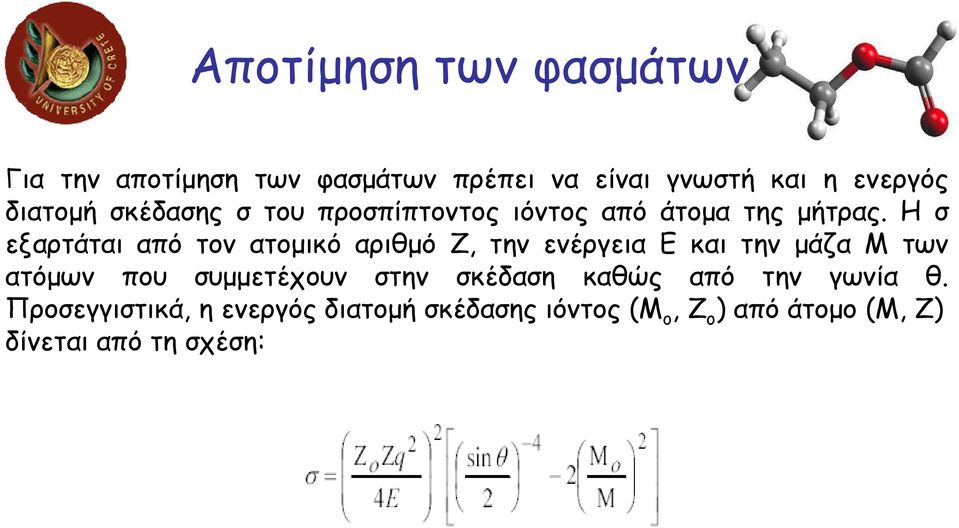

14 Αποτίµηση των φασµάτων Για την αποτίµηση των φασµάτων πρέπει να είναι γνωστή και η ενεργός διατοµή σκέδασης σ του προσπίπτοντος ιόντος από άτοµα της µήτρας. Η σ εξαρτάται από τον ατοµικό αριθµό Ζ, την ενέργεια Ε και την µάζα Μ των ατόµων που συµµετέχουν στην σκέδαση καθώς από την γωνία θ. Προσεγγιστικά, η ενεργός διατοµή σκέδασης ιόντος (Μ ο, Ζ ο ) από άτοµο (Μ, Ζ) δίνεται από τη σχέση:

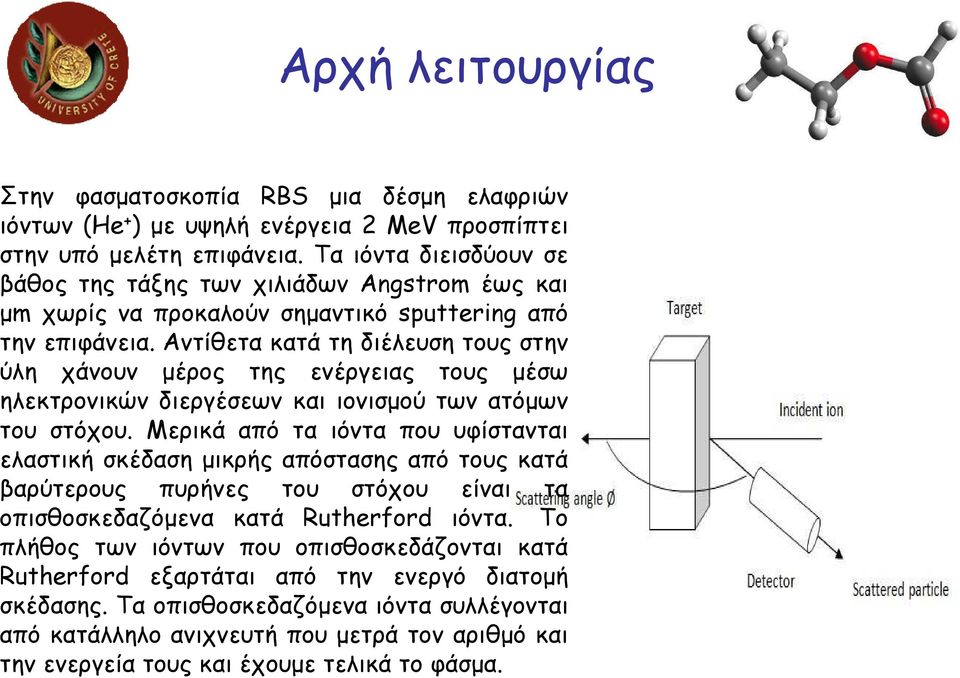

15 Αρχή λειτουργίας Στην φασµατοσκοπία RBS µια δέσµη ελαφριών ιόντων (He + ) µε υψηλή ενέργεια 2 MeV προσπίπτει στην υπό µελέτη επιφάνεια. Τα ιόντα διεισδύουν σε βάθος της τάξης των χιλιάδων Angstrom έως και µm χωρίς να προκαλούν σηµαντικό sputtering από την επιφάνεια. Αντίθετα κατά τη διέλευση τους στην ύλη χάνουν µέρος της ενέργειας τους µέσω ηλεκτρονικών διεργέσεων και ιονισµού των ατόµων του στόχου. Μερικά από τα ιόντα που υφίστανται ελαστική σκέδαση µικρής απόστασης από τους κατά βαρύτερους πυρήνες του στόχου είναι τα οπισθοσκεδαζόµενα κατά Rutherford ιόντα. Το πλήθος των ιόντων που οπισθοσκεδάζονται κατά Rutherford εξαρτάται από την ενεργό διατοµή σκέδασης. Τα οπισθοσκεδαζόµενα ιόντα συλλέγονται από κατάλληλο ανιχνευτή που µετρά τον αριθµό και την ενεργεία τους και έχουµε τελικά το φάσµα.

16 υνατότητες ανίχνευσης Η αποτίµηση των πληροφοριών γίνεται χωρίς την χρήση βαθµονοµηµένων προτύπων, Μπορεί να ανιχνεύσει τα στοιχεία και ισότοπα που είναι βαρύτερα του λιθίου, Έχει υψηλότερη ευαισθησία στα βαριά στοιχεία, ενώ έχει φτωχή διακριτική ικανότητα σε βάθος κατανοµής τους (depth resolution).

17 Παραδείγµατα

18 Πληροφορίες Οι πληροφορίες που συλλέγουµε από το φάσµα είναι οι εξής 1. Η επιφάνεια Α κάτω από κάθε κορυφή αντιστοιχεί στον συνολικό αριθµό των ατόµων του στοιχείου που βρίσκεται εντός του ανιχνευόµενου υλικού. 2. Το ύψος Η των κορυφών είναι ευθέως ανάλογο της ατοµικής συγκέντρωσης του στοιχείου. 3. Το φασµατικό εύρος Ε κάθε κορυφής είναι ευθέως ανάλογο του πάχους του υµενίου. Η µετατροπή του άξονα των ενεργειών σε απόσταση είναι εφικτή όταν είναι γνωστή η απώλεια της ενέργειας ανά µονάδα µήκους.

19 Υπολογισµός λόγου των συγκεντρώσεων Για την αποτίµηση ενός φάσµατος π.χ. PtSi, δηλαδή τον υπολογισµό του λόγου των συγκεντρώσεων των Pt και Si (C Pt /C Si ), χρησιµοποιείται η σχέση:

20 Πλεονεκτήµατα της τεχνικής RBS Παρέχει depth profiles χωρίς την χρήση sputtering gun, Έχει ακρίβεια της τάξης του 5 %, Υψηλή επαναληψιµότητα των αποτελεσµάτων, Είναι µη-καταστροφική για όλα τα υλικά εκτός των πολυµερών και των βιολογικών υλικών, Υπάρχουν εκτενείς βάσεις δεδοµένων.

21 Μειονεκτήµατα της τεχνικής RBS Έχει φτωχή ακρίβεια σε βάθος κατανοµής (0.200Å), Συλλέγει πληροφορίες από µεγάλη περιοχή του δείγµατος, ίνει πληροφορίες µόνον για τα στοιχεία που υπάρχουν στο δείγµα και όχι για τους υπάρχοντες δεσµούς, Η ευαισθησία της µεθόδου εξαρτάται από το ατοµικό βάρος των στοιχείων, Απαιτεί µεγάλη επένδυση και δεν είναι διαθέσιµη εµπορικά.

22 Φασµατοσκοπία ηλεκτρονίων Auger

23 Εισαγωγή Η φασµατοσκοπία AES χρησιµοποιείται για την ποσοτική, χηµική ανάλυση της επιφάνειας των στερεών καθώς και για τον έλεγχο της καθαρότητας της επιφάνειας.

24 Ιστορία Η AES αναπτύχθηκε στα τέλη της δεκαετίας του 1960, όταν έγινε ευρέως διαθέσιµη η τεχνολογία UHV που είναι απαραίτητη για τη µελέτη των επιφανειών και στηρίζεται στο φαινόµενο που παρατήρησε τη δεκαετία 1920 ο Γάλλος Φυσικός Pierre Auger.

25 Θεωρία Το φαινόµενο Auger συνίσταται στην µη - ακτινοβολούσα αποδιέργεση ενός ιονισµένου ατόµου. Στη περίπτωση αυτή, το προσπίπτον ηλεκτρόνιο διεγείρει ένα ηλεκτρόνιο από εσωτερική στοιβάδα ηλεκτρονίων (Ε 1 ), ενώ η οπή που µένει στον φλοιό γεµίζει ταχύτατα µε ένα ηλεκτρόνιο που µεταπίπτει από στοιβάδα που βρίσκεται σε υψηλότερη στάθµη ενέργειας Ε 3. Η διαφορά της ενέργειας εκπέµπεται είτε µε µορφή ενός φωτονίου ακτίνων Χ (που χρησιµοποιούνται στην φασµατοσκοπία φθορισµού ακτίνων Χ) ή µεταφέρεται σε ένα άλλο ηλεκτρόνιο µε αρχική ενέργεια Ε 2 που εκπέµπεται από το άτοµο µε ενέργεια Ε Α, η οποία δίδεται από τη σχέση Ε Α = Ε 1 Ε 2 Ε 3

26 Αρχή λειτουργίας της AES Τα συστήµατα για φασµατοσκοπία Auger λειτουργούν κάτω από συνθήκες υπερ-υψηλού κενού (UHV) (P Torr) που εγγυάται υψηλό βαθµό καθαρότητας του συστήµατος µέτρησης. Η εστιασµένη δέσµη των ηλεκτρονίων µε ενέργεια 2 kev υφίσταται σάρωση στο σηµείο που αναλύεται και τα εκπεµπόµενα ηλεκτρόνια Auger συλλέγονται και αναλύονται από έναν σφαιρικό ή ηµισφαιρικό αναλυτή. Electron source Auger spectra

27 Αναλυτής Ο αναλυτής αποτελείται από οµόκεντρους µεταλλικούς κυλίνδρους (ή ηµισφαίρια) που βρίσκονται σε διαφορετικά δυναµικά. Η ενέργεια διέλευσης των ηλεκτρονίων Ε είναι ανάλογη του δυναµικού στον εξωτερικό κύλινδρο ενώ το βήµα Ε καθορίζει τη διακριτική ικανότητα ( Ε/Ε) που συνήθως είναι της τάξης 0,2 έως 0,5 %. Τα ηλεκτρόνια µε ενέργεια διαφορετική της Ε δεν εξέρχονται από τον αναλυτή ενώ η καταγραφή ολόκληρου του φάσµατος επιτυγχάνεται µε σάρωση του δυναµικού στον αναλυτή. Το φάσµα των ηλεκτρονίων που συλλέγονται Ν(Ε) περιλαµβάνει εκτός των ηλεκτρονίων Auger (που εµφανίζονται σαν µικρές κορυφές στο υπόβαθρο) δευτερογενή ηλεκτρόνια µε χαµηλές ενέργειες καθώς και ελαστικώς σκεδαζόµενα ηλεκτρόνια µε υψηλή ενέργεια.

28 Πιθανότητα αποδιέργεσης ατόµων µε εκποµπή ηλεκτρονίου Auger Η πιθανότητα να συµβεί αποδιέργεση του ατόµου µε εκποµπή ηλεκτρονίου Auger είναι µεγαλύτερη στα άτοµα µικρού ατοµικού αριθµού (Ζ < 15). Αντίθετα, η αποδιέργεση µε εκποµπή φωτονίου ακτίνων Χ συµβαίνει στα άτοµα µεγάλου Ζ. Όταν το εκπεµπόµενο ηλεκτρόνιο ή φωτόνιο έχει ενέργεια µικρότερη των 2 kev, κυριαρχεί το φαινόµενο Auger και περισσότερα από το 95 % των ιονισµένων ατόµων αποδιεγείρονται µε εκποµπή ηλεκτρονίων Auger.

29 Ενέργειες των ηλεκτρονίων Auger Τα ηλεκτρόνια Auger που εκπέµπονται στον όγκο του υλικού (δηλαδή µακριά από την επιφάνεια) χάνουν την ενέργεια τους µε ανελαστικές σκεδάσεις δεσµεύοντας ηλεκτρόνια. Αντίθετα τα ηλεκτρόνια Auger που εκπέµπονται κοντά στην επιφάνεια διαφεύγουν από το δείγµα µε µικρή ή µηδενική απώλεια ενέργειας και ανιχνεύονται / συλλέγονται από φασµατογράφο ηλεκτρονίων. Ένα τυπικό φάσµα Auger αποτελείται από τις χαρακτηριστικές κορυφές Auger που υπερτίθενται σε ένα συνεχές υπόβαθρο που οφείλεται σε οπισθοσκεδαζόµενα ηλεκτρόνια, τα οποία µπορούν να χρησιµοποιηθούν για την απεικόνιση της επιφάνειας µε ηλεκτρονική µικροσκοπία σάρωσης. Οι ενέργειες των ηλεκτρονίων Auger είναι χαρακτηριστικές του στοιχείου που διεγείρεται όπως φαίνεται στο παρακάτω σχήµα.

30 Βάθος διείσδυσης και βάθος διαφυγής Το βάθος διείσδυσης R (penetration depth) ενός ηλεκτρονίου µε ενέργεια Ε ο (kev) σε στερεό πυκνότητας, ρ δίνεται από τη σχέση ρr = 8.6 E o 1.5 (µgcm -2 ) Το βάθος διαφυγής (escape depth) των ηλεκτρονίων Auger είναι µικρό, όπως φαίνεται στο παρακάτω σχήµα. Εποµένως η AES είναι εγγενώς κατάλληλη για τον χαρακτηρισµό επιφανειών.

31 Παραδείγµατα AES

32 Ποσοτικά αποτελέσµατα Σε βαθµονοµηµένα δείγµατα αναφοράς η συγκέντρωση στοιχείου Α που βρίσκεται σε χηµική ένωση δίδεται από την παρακάτω σχέση όπου I i, η ένταση της κορυφής Auger (peak-to-peak) του στοιχείου i και S i η σχετική ευαισθησία Auger για το στοιχείο i.

33 Auger depth profiling Η ακριβής µέτρηση του βάθους από την επιφάνεια προϋποθέτει την ακριβή γνώση του ρυθµού sputtering.

34 Sputtering and depth profiling To sputtering χρησιµοποιείται εκτενώς για Τον καθαρισµό των επιφανειών πριν τον χαρακτηρισµό, Και κατά το depth profiling της χηµικής σύστασης των υλικών.

35 Sputtering Επιταχυνόµενα ιόντα Ar + βοµβαρδίζουν δείγµα - στόχο o Με φαινόµενα µεταφοράς ορµής αποσπούν άτοµα από την επιφάνεια του στόχου => δηµιουργία κρατήρα, o Το sputtering είναι καταστροφικό.

36 Γεωµετρία για depth profiling Η χωρική διακριτική ικανότητα ενός συστήµατος AES καθορίζεται από τη διάµετρο της δέσµης. Όταν η διάµετρος γίνει πολύ µικρή, της τάξης των 10 nm, τα οπισθοσκεδαζόµενα ηλεκτρόνια θα επηρεάζουν σηµαντικά τόσο την χωρική διακριτική ικανότητα όσο και το σχήµα των κορυφών του φάσµατος. Πρέπει να σηµειωθεί ότι η AES έχει µεγαλύτερη χωρική ικανότητα από την XPS. Au/TiW/Si

37 Ανάλυση µε AES ατελειών µε submicron διαστάσεις Η χαρτογράφηση είναι ιδιαίτερα σηµαντική στα προϊόντα της υψηλής τεχνολογίας, π.χ. οπτο-ηλεκτρονική. Το chip του σχήµατος είναι πολυεπίπεδο, έχει διαστάσεις < 2 x 2 mm και περιέχει χιλιάδες τρανζίστορ.

38 Ανάλυση µε AES ατελειών µε submicron διαστάσεις

39 Πλεονεκτήµατα της AES Υψηλή χωρική διακριτική ικανότητα και απεικόνιση µε ηλεκτρονική µικροσκοπία σάρωσης, υνατότητα στοιχειακής χαρτογράφησης της επιφάνειας, Καλή διακριτική ικανότητα κατά το depth profiling, Ταχεία συλλογή δεδοµένων (< 5 λεπτά), Υψηλή επαναληψιµότητα των αποτελεσµάτων, Εκτεταµένη τεχνογνωσία, βιβλιογραφία και βάσεις δεδοµένων.

40 Μειονεκτήµατα της AES Ενδεχόµενη καταστροφή σε µονωτικά δείγµατα που υφίστανται εκτενή φόρτιση, Η χαρτογράφηση των στοιχείων σχετικά βραδεία (20 λεπτά), Φαινόµενα σκέδασης ηλεκτρονίων => το σήµα συλλέγεται από επιφάνεια που είναι περίπου διπλάσια από την διάµετρο της δέσµης των ηλεκτρονίων, Η AES δεν δίνει πληροφορίες για δεσµούς.

41 Φασµατοσκοπία µάζας δευτερογενών ιόντων

42 Εισαγωγή Η φασµατοσκοπία SIMS δίνει πληροφορίες για την χηµική σύσταση (επιφάνειας και όγκου) ενός δείγµατος µε εξαιρετικά υψηλή ευαισθησία.

43 Αρχή λειτουργίας Για την καταγραφή ενός φάσµατος SIMS χρησιµοποιούνται ιόντα µε υψηλές ενέργειες (συνήθως Ar +,O 2 - ) που βοµβαρδίζουν την επιφάνεια του δείγµατος και προκαλούν sputtering ουδέτερων ατόµων, θετικών και αρνητικών ιόντων, συσσωµατωµάτων ατόµων και θραυσµάτων µορίων από την επιφάνεια. Ανάλυση της µάζας των ιόντων που µεταφέρονται στην αέρια φάση επιτρέπει τον καθορισµό της χηµικής τους σύστασης καθώς και της συγκέντρωσής τους.

44 Τυπική διάταξη για µετρήσεις SIMS. Σύστηµα ανάλυσης: (1) πηγή ιόντων (3 10 kev), (2) δείγµα, (3) ηλεκτρόδια για την επιτάχυνση & εστίαση των δευτερογενών ιόντων, (4) φασµατογράφος µάζaς, (5) σχισµή εξόδου για την επιλογή κατάλληλου λόγου m/e, (6) φανταστικό είδωλο. Σύστηµα απεικόνισης: (7, 8, 9, 10) ιάταξη SIMS

45 Όρια ανίχνευσης της τεχνικής Η φασµατοσκοπία SIMS είναι η πλέον ευαίσθητη (ανιχνεύει ppm και µέχρι cm -3 ) µεταξύ των τεχνικών που χρησιµοποιούνται για την ανάλυση της χηµικής σύστασης επιφανειών.

46 Τρόποι λειτουργίας της τεχνικής Στατική SIMS (SSIMS) υναµική SIMS (DSIMS Απεικόνιση SIMS

47 Στατική SIMS (SSIMS) Χρησιµοποιείται για την στοιχειακή ανάλυση της επιφάνειας µε βάθος πληροφορίας της τάξης του ενός ατοµικού επιπέδου. Κάθε ιόν που προσπίπτει στην επιφάνεια καταστρέφει µια περιοχή µε διάµετρο 5-10 nm, ενώ η χρονική διάρκεια της αλληλεπίδρασης του ιόντος µε το πλέγµα είναι της τάξης των sec. Προκειµένου να διατηρηθεί ο επιφανειακός χαρακτήρας της στατικής SIMS η δόση της προσπίπτουσας δέσµης ιόντων πρέπει να είναι µικρή (< 1 x ιόντα/cm 2 ). Σάρωση της δέσµης επιτρέπει τον χαρακτηρισµό επιφάνειας διαµέτρου 0,5 1 µm.

48 υναµική SIMS (DSIMS) Χρησιµοποιείται για depth profiling της χηµικής σύστασης του δείγµατος. Χρησιµοποιούνται δέσµες ιόντων µε πυκνότητα ρεύµατος µεγαλύτερη από ότι χρησιµοποιείται στην SSIMS, οι οποίες προκαλούν sputtering από την επιφάνεια.

49 Απεικόνιση SIMS Χρησιµοποιείται για στοιχειακή ανάλυση µε υψηλή χωρική διακριτική ικανότητα.

50 Χαρακτηριστικά SIMS Η SIMS έχει βάθος πληροφορίας 10 Å, Ο βοµβαρδισµός µονωτικών δειγµάτων µε θετικά φορτισµένα ιόντα οδηγεί σε ανάπτυξη φορτίου που προκαλεί απώλεια φασµατικών πληροφοριών και αστάθειες στο φάσµα, Η SIMS δεν µπορεί να δώσει πληροφορίες για τους υπάρχοντες δεσµούς λόγω του καταστροφικού χαρακτήρα του sputtering, Έχει φτωχή διακριτική ικανότητα σε βάθος κατανοµής λόγω ανάµειξης των ατόµων που προκαλείται από το sputtering, Όταν η ενέργεια, Ε της προσπίπτουσας δέσµης είναι χαµηλή ( ev) η διακριτική ικανότητα κατά το depth profiling είναι της τάξης των nm.

51 Παραδείγµατα

52 Πλεονεκτήµατα της τεχνικής SIMS Παρέχει χηµική πληροφορία, Ανιχνεύει το υδρογόνο, ιακρίνει τα διαφορετικά ισότοπα, Έχει υψηλή ευαισθησία και υψηλή χωρική διακριτική ικανότητα, Επιτρέπει την ταχεία χαρτογράφηση των στοιχείων και µορίων που υπάρχουν στην επιφάνεια (< 1 λεπτού για κάθε στοιχείο), Τα φαινόµενα φόρτισης αντιµετωπίζονται µε τη βοήθεια δεσµών ατόµων ή ηλεκτρονίων, ίνει ποσοτικά αποτελέσµατα µε ακρίβεια καλύτερη του 10 % ακόµη και για συστήµατα σε αραιή διάλυση (π.χ. προσµίξεις σε ηµιαγωγούς), Υπάρχει εκτενής βάση δεδοµένων.

53 Μειονεκτήµατα της τεχνικής SIMS Είναι καταστροφική µέθοδος, Έχει µεταβλητή ευαισθησία που όµως διορθώνεται µε την χρήση διαφορετικών ιόντων για ηλεκτροθετικά και ηλεκτραρνητικά στοιχεία.

Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων

Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων Φασματοσκοπία SIMS (secondary ion mass spectrometry) Φασματοσκοπία μάζης δευτερογενών ιόντων Ιόντα με υψηλές ενέργειες (συνήθως Ar +, O ή Cs + ) βομβαρδίζουν την επιφάνεια του δείγματος sputtering ουδετέρων

Διαβάστε περισσότερα

Χαρακτηρισμός υλικών με ιόντα

Χαρακτηρισμός υλικών με ιόντα Χαρακτηρισμός υλικών με ιόντα 1. Secondary ion mass spectroscopy (SIMS) Φασματοσκοπία μάζας δευτερογενών ιόντων. Rutherford backscattering (RBS) Φασματοσκοπία οπισθοσκέδασης κατά Rutherford Secondary ion

Διαβάστε περισσότερα

Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µε λ [10-9 -10-12 m] (ή 0,01-10Å) και ενέργεια φωτονίων kev.

Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µε λ [10-9 -10-12 m] (ή 0,01-10Å) και ενέργεια φωτονίων kev. Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µε λ [10-9 -10-12 m] (ή 0,01-10Å) και ενέργεια φωτονίων kev. To ορατό καταλαµβάνει ένα πολύ µικρό µέρος του ηλεκτροµαγνητικού φάσµατος: 1,6-3,2eV. Page 1

Διαβάστε περισσότερα

ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ

ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ Ορισµός ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΑΚΤΙΝΩΝ Χ - Οι ακτίνες Χ είναι ηλεκτροµαγνητική ακτινοβολία µικρού µήκους κύµατος (10-5 - 100 Å) - Συνήθως χρησιµοποιούνται ακτίνες Χ µε µήκος κύµατος 0.1-25

Διαβάστε περισσότερα

δ-ray με κινητική ενέργεια T e και ορμή p e παράγεται σε μια γωνία Θ q, p

δ-ray με κινητική ενέργεια T e και ορμή p e παράγεται σε μια γωνία Θ q, p δ rays Κατά τον ιονισμό το εκπεμπόμενο θα έχει κινητική ενέργεια : 0 T T max q, p δ-ray με κινητική ενέργεια T και ορμή p παράγεται σε μια γωνία Θ T p cosθ = p T max max όπου p max η ορμή ενός με τη μέγιστη

Διαβάστε περισσότερα

Ύλη ένατου µαθήµατος. Οπτικό µικροσκόπιο, Ηλεκτρονική µικροσκοπία σάρωσης, Ηλεκτρονική µικροσκοπία διέλευσης.

Ύλη ένατου µαθήµατος. Οπτικό µικροσκόπιο, Ηλεκτρονική µικροσκοπία σάρωσης, Ηλεκτρονική µικροσκοπία διέλευσης. ιάλεξη 9 η Ύλη ένατου µαθήµατος Οπτικό µικροσκόπιο, Ηλεκτρονική µικροσκοπία σάρωσης, Ηλεκτρονική µικροσκοπία διέλευσης. Μέθοδοι µικροσκοπικής ανάλυσης των υλικών Οπτική µικροσκοπία (Optical microscopy)

Διαβάστε περισσότερα

Άσκηση 1. 1s 2s 2p (δ) 1s 3 2s 1. (ε) 1s 2 2s 1 2p 7 (στ) 1s 2 2s 2 2p 6 3s 2 3p 6 3d 8 4s 2

Άσκηση 1. 1s 2s 2p (δ) 1s 3 2s 1. (ε) 1s 2 2s 1 2p 7 (στ) 1s 2 2s 2 2p 6 3s 2 3p 6 3d 8 4s 2 Άσκηση 1 Ποια από τα ακόλουθα διαγράµµατα τροχιακών και τις ηλεκτρονικές δοµές είναι επιτρεπτό και ποιο αδύνατο, σύµφωνα µε την απαγορευτική αρχή του Pauli; Εξηγήστε. (α) (β) (γ) 1s 2s 2p (δ) 1s 3 2s 1

Διαβάστε περισσότερα

ΑΛΛΗΛΕΠΙΔΡΑΣΕΙΣ ΑΚΤΙΝΩΝ Χ ΚΑΙ ΥΛΗΣ

ΑΛΛΗΛΕΠΙΔΡΑΣΕΙΣ ΑΚΤΙΝΩΝ Χ ΚΑΙ ΥΛΗΣ ΑΛΛΗΛΕΠΙΔΡΑΣΕΙΣ ΑΚΤΙΝΩΝ Χ ΚΑΙ ΥΛΗΣ Όταν οι ακτίνες Χ περνούν μέσα από την ύλη (πχ το σώμα του ασθενή) μπορεί να συμβεί οποιοδήποτε από τα 4 φαινόμενα που αναλύονται στις επόμενες σελίδες. Πρέπει να γίνει

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2014 ΤΑΞΗ: ΜΑΘΗΜΑ: Γ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ / ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΘΕΜΑ Α Ηµεροµηνία: Κυριακή 13 Απριλίου 2014 ιάρκεια Εξέτασης: 3 ώρες ΕΚΦΩΝΗΣΕΙΣ 1. ύο µονοχρωµατικές ακτινοβολίες Α και Β µε µήκη κύµατος στο κενό

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ & ΕΠΑ.Λ. Β 20 ΜΑΪΟΥ 2013 ΕΚΦΩΝΗΣΕΙΣ

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ & ΕΠΑ.Λ. Β 20 ΜΑΪΟΥ 2013 ΕΚΦΩΝΗΣΕΙΣ Θέµα Α ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ & ΕΠΑ.Λ. Β 0 ΜΑΪΟΥ 013 ΕΚΦΩΝΗΣΕΙΣ Στις ερωτήσεις Α1-Α4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη φράση, η οποία

Διαβάστε περισσότερα

Ανακλώμενο ηλεκτρόνιο KE = E γ - E γ = E mc 2

Ανακλώμενο ηλεκτρόνιο KE = E γ - E γ = E mc 2 Σκέδαση Compton Το φαινόμενο Compton περιγράφει τη σκέδαση ενός φωτονίου από ένα ελεύθερο ατομικό ηλεκτρόνιο: γ + γ +. To φωτόνιο δεν εξαφανίζεται μετά τη σκέδαση αλλά αλλάζει κατεύθυνση και ενέργεια.

Διαβάστε περισσότερα

ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ (SPECTROMETRIC TECHNIQUES)

ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ (SPECTROMETRIC TECHNIQUES) ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ (SPECTROMETRIC TECHNIQUES) ΑΘΗΝΑ, ΟΚΤΩΒΡΙΟΣ 2014 ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ Στηρίζονται στις αλληλεπιδράσεις της ηλεκτρομαγνητικής ακτινοβολίας με την ύλη. Φασματομετρία=

Διαβάστε περισσότερα

ΕΠΑ.Λ. Β ΟΜΑ ΑΣ ΦΥΣΙΚΗ I ΕΚΦΩΝΗΣΕΙΣ

ΕΠΑ.Λ. Β ΟΜΑ ΑΣ ΦΥΣΙΚΗ I ΕΚΦΩΝΗΣΕΙΣ 1 ΕΠΑ.Λ. Β ΟΜΑ ΑΣ ΦΥΣΙΚΗ I ΕΚΦΩΝΗΣΕΙΣ ΘΕΜΑ 1 ο Να γράψετε στο τετράδιό σας τον αριθµό καθεµιάς από τις παρακάτω ερωτήσεις 1- και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση. 1. Σχετικά µε τις ιδιότητες

Διαβάστε περισσότερα

Κεφάλαιο 35 ΠερίθλασηκαιΠόλωση. Copyright 2009 Pearson Education, Inc.

Κεφάλαιο 35 ΠερίθλασηκαιΠόλωση. Copyright 2009 Pearson Education, Inc. Κεφάλαιο 35 ΠερίθλασηκαιΠόλωση ΠεριεχόµεναΚεφαλαίου 35 Περίθλαση απλής σχισµής ή δίσκου Intensity in Single-Slit Diffraction Pattern Περίθλαση διπλής σχισµής ιακριτική ικανότητα; Κυκλικές ίριδες ιακριτική

Διαβάστε περισσότερα

Μελέτη των χαρακτηριστικών της β - ραδιενεργού εκποµπής

Μελέτη των χαρακτηριστικών της β - ραδιενεργού εκποµπής ΑΠ2 Μελέτη των χαρακτηριστικών της β - ραδιενεργού εκποµπής 1. Σκοπός Η εργαστηριακή αυτή άσκηση µελετά τα χαρακτηριστικά της β - ακτινοβολίας. Πιο συγκεκριµένα υπολογίζεται πειραµατικά η εµβέλεια των

Διαβάστε περισσότερα

Θέµατα Φυσικής Γενικής Παιδείας Γ Λυκείου 2000

Θέµατα Φυσικής Γενικής Παιδείας Γ Λυκείου 2000 Θέµατα Φυσικής Γενικής Παιδείας Γ Λυκείου 2 ΕΚΦΩΝΗΣΕΙΣ Ζήτηµα 1ο Στις ερωτήσεις 1-5 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση. 1. Σύµφωνα

Διαβάστε περισσότερα

2015 ii. iii. 8 ii. iii. 9

2015 ii. iii. 8 ii. iii. 9 ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ Θέµα Α Στις ερωτήσεις Α1-Α4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και, δίπλα, το γράµµα που αντιστοιχεί στη φράση η οποία συµπληρώνει σωστά την ηµιτελή πρόταση.

Διαβάστε περισσότερα

2. Οι ενεργειακές στάθµες του πυρήνα ενός στοιχείου είναι της τάξης α)µερικών ev γ)µερικών MeV

2. Οι ενεργειακές στάθµες του πυρήνα ενός στοιχείου είναι της τάξης α)µερικών ev γ)µερικών MeV ΙΑΓΩΝΙΣΜΑ Γ ΓΕΝΙΚΗΣ ΘΕΜΑ 1 ο 1. Αν ένα οπτικό µέσο Α µε δείκτη διάθλασης n Α είναι οπτικά πυκνότερο από ένα άλλο οπτικό µέσο Β µε δείκτη διάθλασης n Β και τα µήκη κύµατος του φωτός στα δυο µέσα είναι λ

Διαβάστε περισσότερα

ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ

ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ ΟΡΓΑΝΟΛΟΓΙΑ ΦΑΣΜΑΤΟΜΕΤΡΙΚΩΝ ΟΡΓΑΝΩΝ ΜΕΤΡΗΣΗΣ: ΑΠΟΡΡΟΦΗΣΗΣ ΦΘΟΡΙΣΜΟΥ, ΦΩΣΦΩΡΙΣΜΟΥ, ΣΚΕΔΑΣΗΣ ΕΚΠΟΜΠΗΣ, ΧΗΜΕΙΟΦΩΤΑΥΓΕΙΑΣ ΠΗΓΕΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΣΥΝΕΧΕΙΣ ΠΗΓΕΣ ΠΗΓΕΣ ΓΡΑΜΜΩΝ ΚΟΙΛΗΣ ΚΑΘΟΔΟΥ & ΛΥΧΝΙΕΣ ΕΚΚΕΝΩΣΕΩΝ

Διαβάστε περισσότερα

ΜΑΘΗΜΑ / ΤΑΞΗ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ / Γ ΛΥΚΕΙΟΥ ΣΕΙΡΑ: ΘΕΡΙΝΑ ΗΜΕΡΟΜΗΝΙΑ: 10/11/2013

ΜΑΘΗΜΑ / ΤΑΞΗ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ / Γ ΛΥΚΕΙΟΥ ΣΕΙΡΑ: ΘΕΡΙΝΑ ΗΜΕΡΟΜΗΝΙΑ: 10/11/2013 ΜΑΘΗΜΑ / ΤΑΞΗ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ / Γ ΛΥΚΕΙΟΥ ΣΕΙΡΑ: ΘΕΡΙΝΑ ΗΜΕΡΟΜΗΝΙΑ: 10/11/2013 ΘΕΜΑ Α Οδηγία: Να γράψετε στο τετράδιό σας τον αριθμό καθεμιάς από τις παρακάτω ερωτήσεις Α1-Α4 και δίπλα το γράμμα

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 13 LASER. Light Amplification by Stimulated Emission of Radiation Ενίσχυση Φωτός με Επαγόμενη Εκπομπή Ακτινοβολίας

ΚΕΦΑΛΑΙΟ 13 LASER. Light Amplification by Stimulated Emission of Radiation Ενίσχυση Φωτός με Επαγόμενη Εκπομπή Ακτινοβολίας ΚΕΦΑΛΑΙΟ 13 Μαρία Κατσικίνη katsiki@auth.gr users.auth.gr/~katsiki Light Amplification by Stimulated Emission of Radiation Ενίσχυση Φωτός με Επαγόμενη Εκπομπή Ακτινοβολίας wikipedia Το πρώτο κατασκευάστηκε

Διαβάστε περισσότερα

Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα, που αντιστοιχεί στη σωστή απάντηση.

Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα, που αντιστοιχεί στη σωστή απάντηση. ΘΕΜΑ ο Γ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Στις ερωτήσεις - να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα το γράµµα, που αντιστοιχεί στη σωστή απάντηση.. Μια δέσµη φωτός προσπίπτει στην επιφάνεια

Διαβάστε περισσότερα

Το φως διαδίδεται σε όλα τα οπτικά υλικά μέσα με ταχύτητα περίπου 3x10 8 m/s.

Το φως διαδίδεται σε όλα τα οπτικά υλικά μέσα με ταχύτητα περίπου 3x10 8 m/s. Κεφάλαιο 1 Το Φως Το φως διαδίδεται σε όλα τα οπτικά υλικά μέσα με ταχύτητα περίπου 3x10 8 m/s. Το φως διαδίδεται στο κενό με ταχύτητα περίπου 3x10 8 m/s. 3 Η ταχύτητα του φωτός μικραίνει, όταν το φως

Διαβάστε περισσότερα

1. ΤΟΜΟΓΡΑΦΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΜΕ ΙΣΟΤΟΠΑ ΕΦΑΡΜΟΓΕΣ ΙΟΝΤΙΖΟΥΣΩΝ ΑΚΤΙΝΟΒΟΛΙΩΝ

1. ΤΟΜΟΓΡΑΦΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΜΕ ΙΣΟΤΟΠΑ ΕΦΑΡΜΟΓΕΣ ΙΟΝΤΙΖΟΥΣΩΝ ΑΚΤΙΝΟΒΟΛΙΩΝ 1. ΤΟΜΟΓΡΑΦΙΚΗ ΑΠΕΙΚΟΝΙΣΗ ΜΕ ΙΣΟΤΟΠΑ 1 x y 1. γ-κάµερα ή Κύκλωµα Πύλης Αναλυτής Ύψους Παλµών z κάµερα Anger (H. Anger, Berkeley, 1958) Λογικό Κύκλωµα Θέσης ιάταξη Φωτοπολλαπλασιαστών Μολύβδινη Θωράκιση

Διαβάστε περισσότερα

Οργανική Χημεία. Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου

Οργανική Χημεία. Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου Οργανική Χημεία Κεφάλαια 12 &13: Φασματοσκοπία μαζών και υπερύθρου 1. Γενικά Δυνατότητα προσδιορισμού δομών με σαφήνεια χρησιμοποιώντας τεχνικές φασματοσκοπίας Φασματοσκοπία μαζών Μέγεθος, μοριακός τύπος

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2012. Ηµεροµηνία: Κυριακή 1 Απριλίου 2012 ΕΚΦΩΝΗΣΕΙΣ

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2012. Ηµεροµηνία: Κυριακή 1 Απριλίου 2012 ΕΚΦΩΝΗΣΕΙΣ ΤΑΞΗ: ΜΑΘΗΜΑ: ΘΕΜΑ Α Γ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ / ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Ηµεροµηνία: Κυριακή 1 Απριλίου 01 ΕΚΦΩΝΗΣΕΙΣ Να γράψετε στο τετράδιο σας τον αριθµό καθεµιάς από τις παρακάτω ερωτήσεις 1-4 και δίπλα το

Διαβάστε περισσότερα

Θέµατα που θα καλυφθούν

Θέµατα που θα καλυφθούν Ηµιαγωγοί Semiconductors 1 Θέµατα που θα καλυφθούν Αγωγοί Conductors Ηµιαγωγοί Semiconductors Κρύσταλλοι πυριτίου Silicon crystals Ενδογενείς Ηµιαγωγοί Intrinsic semiconductors ύο τύποι φορέων για το ρεύµασεηµιαγωγούς

Διαβάστε περισσότερα

εκποµπής (σαν δακτυλικό αποτύπωµα)

εκποµπής (σαν δακτυλικό αποτύπωµα) Το πρότυπο του Bοhr για το άτοµο του υδρογόνου (α) (β) (γ) (α): Συνεχές φάσµα λευκού φωτός (β): Γραµµικό φάσµα εκποµπής αερίου (γ): Φάσµα απορρόφησης αερίου Κάθε αέριο έχει το δικό του φάσµα εκποµπής (σαν

Διαβάστε περισσότερα

Α1. Πράσινο και κίτρινο φως προσπίπτουν ταυτόχρονα και µε την ίδια γωνία πρόσπτωσης σε γυάλινο πρίσµα. Ποιά από τις ακόλουθες προτάσεις είναι σωστή:

Α1. Πράσινο και κίτρινο φως προσπίπτουν ταυτόχρονα και µε την ίδια γωνία πρόσπτωσης σε γυάλινο πρίσµα. Ποιά από τις ακόλουθες προτάσεις είναι σωστή: 54 Χρόνια ΦΡΟΝΤΙΣΤΗΡΙΑ ΜΕΣΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΣΑΒΒΑΪΔΗ-ΜΑΝΩΛΑΡΑΚΗ ΠΑΓΚΡΑΤΙ : Φιλολάου & Εκφαντίδου 26 : Τηλ.: 2107601470 ΔΙΑΓΩΝΙΣΜΑ : ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Γ ΛΥΚΕΙΟΥ 2014 ΘΕΜΑ Α Α1. Πράσινο και κίτρινο φως

Διαβάστε περισσότερα

δ. εξαρτάται µόνο από το υλικό του οπτικού µέσου. Μονάδες 4

δ. εξαρτάται µόνο από το υλικό του οπτικού µέσου. Μονάδες 4 ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Σ ΗΜΕΡΗΣΙΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 7 ΙΟΥΛΙΟΥ 2003 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ (6) ΘΕΜΑ 1ο Στις ερωτήσεις 1-5 να

Διαβάστε περισσότερα

Μετά το τέλος της µελέτης του 1ου κεφαλαίου, ο µαθητής θα πρέπει να είναι σε θέση:

Μετά το τέλος της µελέτης του 1ου κεφαλαίου, ο µαθητής θα πρέπει να είναι σε θέση: Μετά το τέλος της µελέτης του 1ου κεφαλαίου, ο µαθητής θα πρέπει να είναι σε θέση: Να γνωρίζει το ατοµικό πρότυπο του Bohr καθώς και τα µειονεκτήµατά του. Να υπολογίζει την ενέργεια που εκπέµπεται ή απορροφάται

Διαβάστε περισσότερα

ΑΤΟΜΙΚΑ ΠΡΟΤΥΠΑ. Θέμα Δ

ΑΤΟΜΙΚΑ ΠΡΟΤΥΠΑ. Θέμα Δ ΑΤΟΜΙΚΑ ΠΡΟΤΥΠΑ Θέμα Δ 4_2149 Άτομο υδρογόνου βρίσκεται σε κατάσταση όπου η στροφορμή του είναι ίση με 3,15 10-34 J s. Δ1) Σε ποια στάθμη βρίσκεται το ηλεκτρόνιο; Δ2) Αν το άτομο έφθασε στην προηγούμενη

Διαβάστε περισσότερα

Ύλη έκτου µαθήµατος. Φασµατοσκοπία φθορισµού ακτίνων Χ, Φασµατοσκοπία φωτοηλεκτρονίων ακτίνων Χ, Φασµατοσκοπία υπεριώδους ορατού.

Ύλη έκτου µαθήµατος. Φασµατοσκοπία φθορισµού ακτίνων Χ, Φασµατοσκοπία φωτοηλεκτρονίων ακτίνων Χ, Φασµατοσκοπία υπεριώδους ορατού. ιάλεξη 6 η Ύλη έκτου µαθήµατος Φασµατοσκοπία φθορισµού ακτίνων Χ, Φασµατοσκοπία φωτοηλεκτρονίων ακτίνων Χ, Φασµατοσκοπία υπεριώδους ορατού. Φασµατοσκοπία φθορισµού ακτίνων - Χ Εισαγωγή Η τεχνική του φθορισµού

Διαβάστε περισσότερα

Μελέτη της ακτινοβολίας γ µε τη βοήθεια απαριθµητή Geiger - Muller

Μελέτη της ακτινοβολίας γ µε τη βοήθεια απαριθµητή Geiger - Muller ΑΠ1 Μελέτη της ακτινοβολίας γ µε τη βοήθεια απαριθµητή Geiger - Muller 1. Σκοπός Στην άσκηση αυτή γίνεται µελέτη της εξασθενήσεως της ακτινοβολίας γ (ραδιενεργός πηγή Co 60 ) µε την βοήθεια απαριθµητή

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΤΕΛΟΣ 1ΗΣ ΣΕΛΙΔΑΣ

ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΤΕΛΟΣ 1ΗΣ ΣΕΛΙΔΑΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΔΙΑΓΩΝΙΣΜΑ ΕΝΔΟΦΡΟΝΤΙΣΤΗΡΙΑΚΗΣ ΠΡΟΣΟΜΟΙΩΣΗΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΣΑΒΒΑΤΟ 3 ΙΑΝΟΥΑΡΙΟΥ 2009 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ: ΕΞΙ (6) ΘΕΜΑ 1ο Α. Στις

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΑ ΚΥΜΑΤΑ

ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΑ ΚΥΜΑΤΑ ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΑ ΚΥΜΑΤΑ Συζευγμένα ηλεκτρικά και μαγνητικά πεδία τα οποία κινούνται με την ταχύτητα του φωτός και παρουσιάζουν τυπική κυματική συμπεριφορά Αν τα φορτία ταλαντώνονται περιοδικά οι διαταραχές

Διαβάστε περισσότερα

ΟΙ ΑΣΚΗΣΕΙΣ ΤΩΝ ΕΞΕΤΑΣΕΩΝ ΦΥΣΙΚΗΣ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ ΣΥΓΓΡΑΦΕΑΣ: ΤΣΙΤΣΑΣ ΓΡΗΓΟΡΗΣ

ΟΙ ΑΣΚΗΣΕΙΣ ΤΩΝ ΕΞΕΤΑΣΕΩΝ ΦΥΣΙΚΗΣ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Γ ΛΥΚΕΙΟΥ ΣΥΓΓΡΑΦΕΑΣ: ΤΣΙΤΣΑΣ ΓΡΗΓΟΡΗΣ Θέµατα από το βιβλίο µου: Οι ασκήσεις των εξετάσεων φυσικής γενικής παιδείας γ λυκείου (υπό έκδοση ) (Περιέχει 111 ασκήσεις πιθανά θέµατα εξετάσεων µε απαντήσεις) ΚΕΦΑΛΑΙΟ 1 ο ΘΕΜΑ 1 ο Πόση είναι η ενέργεια

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ 5 ΧΡΟΝΙΑ ΕΜΠΕΙΡΙΑ ΣΤΗΝ ΕΚΠΑΙΔΕΥΣΗ ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΘΕΜΑΤΑ ΘΕΜΑ Α Στις ερωτήσεις Α-Α να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή φράση, η οποία

Διαβάστε περισσότερα

Μονάδες 5. 3. Η υπεριώδης ακτινοβολία. α. με πολύ μικρό μήκος κύματος δεν προκαλεί βλάβες στα κύτταρα του δέρματος. β. δεν προκαλεί φθορισμό.

Μονάδες 5. 3. Η υπεριώδης ακτινοβολία. α. με πολύ μικρό μήκος κύματος δεν προκαλεί βλάβες στα κύτταρα του δέρματος. β. δεν προκαλεί φθορισμό. ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΟΥ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 3 ΙΟΥΛΙΟΥ 2006 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΠΤΑ (7) ΘΕΜΑ ο Στις ερωτήσεις -4 να γράψετε

Διαβάστε περισσότερα

Διάσπαση σωµατιδίων. = m C 2 + p 2 = m C 2 + E B 2! m B E C = (E B = (E C. p B. , p), p C. ,- p) = (m A , 0) p A = E B. + m C 2 + E B 2! m B.

Διάσπαση σωµατιδίων. = m C 2 + p 2 = m C 2 + E B 2! m B E C = (E B = (E C. p B. , p), p C. ,- p) = (m A , 0) p A = E B. + m C 2 + E B 2! m B. πριν: µετά: Διάσπαση σωµατιδίων p A = (m A, 0) p B = (E B, p), p C = (E C,- p) E C = m C + p = m C + E B! m B m A = E B + m C + E B! m B " ( m A! E ) B = m C + E B! m B " m A! m A E B = m C! m B " E B

Διαβάστε περισσότερα

Γ' ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΦΥΣΙΚΗ ΕΚΦΩΝΗΣΕΙΣ ÎÕÓÔÑÁ

Γ' ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΦΥΣΙΚΗ ΕΚΦΩΝΗΣΕΙΣ ÎÕÓÔÑÁ 1 Γ' ΛΥΚΕΙΟΥ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΦΥΣΙΚΗ ΘΕΜΑ 1 ο ΕΚΦΩΝΗΣΕΙΣ Να γράψετε στο τετράδιό σας τον αριθµό κάθε µιας από τις παρακάτω ερωτήσεις 1- και δίπλα το γράµµα που αντιστοιχεί στη σωστή απάντηση 1. Ο ραδιενεργός

Διαβάστε περισσότερα

Σημειώσεις Ηλεκτρονικής Μικροσκοπίας

Σημειώσεις Ηλεκτρονικής Μικροσκοπίας Σημειώσεις Ηλεκτρονικής Μικροσκοπίας Εισαγωγή Μικροσκόπιο είναι μία διάταξη που μετατρέπει ένα αντικείμενο σε ένα είδωλο. Ενδιαφέρον παρουσιάζει η περίπτωση που το είδωλο είναι μεγαλύτερο του αντικειμένου.

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2015 Β ΦΑΣΗ

ΟΜΟΣΠΟΝ ΙΑ ΕΚΠΑΙ ΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑ ΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2015 Β ΦΑΣΗ ΤΑΞΗ: ΜΑΘΗΜΑ: Β ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ / ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ Ηµεροµηνία: Κυριακή 3 Μαΐου 015 ιάρκεια Εξέτασης: ώρες ΕΚΦΩΝΗΣΕΙΣ ΘΕΜΑ A Στις ηµιτελείς προτάσεις Α1 Α4 να γράψετε στο τετράδιό σας τον αριθµό

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ 8 (ΦΡΟΝΤΙΣΤΗΡΙΟ) ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ

ΕΡΓΑΣΤΗΡΙΟ 8 (ΦΡΟΝΤΙΣΤΗΡΙΟ) ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΕΡΓΑΣΤΗΡΙΟ 8 (ΦΡΟΝΤΙΣΤΗΡΙΟ) ΦΑΣΜΑΤΟΦΩΤΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ Με τον όρο αυτό ονοµάζουµε την τεχνική ποιοτικής και ποσοτικής ανάλυσης ουσιών µε βάση το µήκος κύµατος και το ποσοστό απορρόφησης της ακτινοβολίας

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΟΡΓΑΝΙΚΗΣ ΧΗΜΕΙΑΣ. Άσκηση 2 η : Φασματοφωτομετρία. ΓΕΩΠΟΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ Γενικό Τμήμα Εργαστήριο Χημείας

ΕΡΓΑΣΤΗΡΙΟ ΟΡΓΑΝΙΚΗΣ ΧΗΜΕΙΑΣ. Άσκηση 2 η : Φασματοφωτομετρία. ΓΕΩΠΟΝΙΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ Γενικό Τμήμα Εργαστήριο Χημείας Άσκηση 2 η : ΑΣΚΗΣΕΙΣ 1. Εκχύλιση - Διήθηση Διαχωρισμός-Απομόνωση 2. Ποσοτικός Προσδιορισμός 3. Ποτενσιομετρία 4. Χρωματογραφία Ηλεκτροχημεία Διαχωρισμός-Απομόνωση 5. Ταυτοποίηση Σακχάρων Χαρακτηριστικές

Διαβάστε περισσότερα

Νέες εξελίξεις στους μικροανιχνευτές σωματιδίων με ευγενές αέριο: ο ανιχνευτής micromegas. Κωνσταντίνος Κουσουρής

Νέες εξελίξεις στους μικροανιχνευτές σωματιδίων με ευγενές αέριο: ο ανιχνευτής micromegas. Κωνσταντίνος Κουσουρής Νέες εξελίξεις στους μικροανιχνευτές σωματιδίων με ευγενές αέριο: ο ανιχνευτής micromegas Κωνσταντίνος Κουσουρής Περίληψη Περιγραφή και κατασκευή Αρχή λειτουργίας Ανίχνευση φωτονίων Επιδόσεις Χρήσεις και

Διαβάστε περισσότερα

Υλικά κύματα. Οδηγούντα κύματα de Broglie. Τα όρια της θεωρίας Bohr. h pc p

Υλικά κύματα. Οδηγούντα κύματα de Broglie. Τα όρια της θεωρίας Bohr. h pc p University of Ioannina Deartment of Materials Science & Engineering Comutational Materials Science τική Θεωρία της Ύλης ιδάσκων: Λευτέρης Λοιδωρίκης Π1, 7146, elidorik@cc.uoi.gr cmsl.materials.uoi.gr/elidorik

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ

ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΗΛΕΚΤΡΟΝΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ ΔΡ. ΒΑΣΙΛΕΙΟΣ ΜΠΙΝΑΣ Post Doc Researcher, Chemist Τμήμα Φυσικής, Πανεπιστήμιο Κρήτης Email: binasbill@iesl.forth.gr Thl. 1269 Crete Center for Quantum Complexity and Nanotechnology

Διαβάστε περισσότερα

ΔΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ ΓΕΝ. ΠΑΙΔΕΙΑΣ Γ' ΛΥΚΕΙΟΥ

ΔΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ ΓΕΝ. ΠΑΙΔΕΙΑΣ Γ' ΛΥΚΕΙΟΥ 05 2 0 ΘΕΡΙΝΑ ΔΙΑΓΩΝΙΣΜΑ ΣΤΗ ΦΥΣΙΚΗ ΓΕΝ. ΠΑΙΔΕΙΑΣ Γ' ΛΥΚΕΙΟΥ ΘΕΜΑ ο Οδηγία: Να γράψετε στο τετράδιό σας τον αριθμό καθεμιάς από τις παρακάτω ερωτήσεις -4 και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση..

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Γ ΛΥΚΕΙΟΥ

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Γ ΛΥΚΕΙΟΥ ΘΕΜΑ ο ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ Γ ΛΥΚΕΙΟΥ Στις ερωτήσεις - να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα, που αντιστοιχεί στη σωστή απάντηση.. Το έτος 2005 ορίστηκε ως έτος Φυσικής

Διαβάστε περισσότερα

γ - διάσπαση Δήμος Σαμψωνίδης (17-12- 2010) Στοιχεία Πυρηνικής Φυσικής & Φυσικής Στοιχειωδών Σωματιδίων 5 ο Εξάμηνο

γ - διάσπαση Δήμος Σαμψωνίδης (17-12- 2010) Στοιχεία Πυρηνικής Φυσικής & Φυσικής Στοιχειωδών Σωματιδίων 5 ο Εξάμηνο γ - διάσπαση Δήμος Σαμψωνίδης (17-12- 2010) Στοιχεία Πυρηνικής Φυσικής & Φυσικής Στοιχειωδών Σωματιδίων 5 ο Εξάμηνο 1 γ - διάσπαση Τύποι διασπάσεων Ενεργειακά Ακτινοβολία πολυπόλων Κανόνες επιλογής Εσωτερικές

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΣΗΣΗ 5

ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΣΗΣΗ 5 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥ ΩΝ ΦΥΣΙΚΗ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΣΗΣΗ 5 Προσδιορισµός του ύψους του οραικού στρώµατος µε τη διάταξη lidar. Μπαλής

Διαβάστε περισσότερα

Ακτίνες Χ (Roentgen) Κ.-Α. Θ. Θωμά

Ακτίνες Χ (Roentgen) Κ.-Α. Θ. Θωμά Ακτίνες Χ (Roentgen) Είναι ηλεκτρομαγνητικά κύματα με μήκος κύματος μεταξύ 10 nm και 0.01 nm, δηλαδή περίπου 10 4 φορές μικρότερο από το μήκος κύματος της ορατής ακτινοβολίας. ( Φάσμα ηλεκτρομαγνητικής

Διαβάστε περισσότερα

Ατομικές θεωρίες (πρότυπα)

Ατομικές θεωρίες (πρότυπα) Ατομικές θεωρίες (πρότυπα) 1. Αρχαίοι Έλληνες ατομικοί : η πρώτη θεωρία που διατυπώθηκε παγκοσμίως (καθαρά φιλοσοφική, αφού δεν στηριζόταν σε καμιά πειραματική παρατήρηση). Δημόκριτος (Λεύκιπος, Επίκουρος)

Διαβάστε περισσότερα

Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ...

Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ... Εξετάσεις Φυσικής για τα τμήματα Βιοτεχνολ. / Ε.Τ.Δ.Α Ιούνιος 2014 (α) Ονοματεπώνυμο...Τμήμα...Α.Μ... Σημείωση: Διάφοροι τύποι και φυσικές σταθερές βρίσκονται στην τελευταία σελίδα. Θέμα 1ο (20 μονάδες)

Διαβάστε περισσότερα

4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron

4. Παρατηρείστε το ίχνος ενός ηλεκτρονίου (click here to select an electron Τα ηλεκτρόνια στα Μέταλλα Α. Χωρίς ηλεκτρικό πεδίο: 1. Τι είδους κίνηση κάνουν τα ηλεκτρόνια; Τα ηλεκτρόνια συγκρούονται μεταξύ τους; 2. Πόσα ηλεκτρόνια περνάνε προς τα δεξιά και πόσα προς τας αριστερά

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ. Α1. Ο δείκτης διάθλασης της στεφανυάλου για μια μονοχρωματική ακτινοβολία είναι α. 0,813 β. 0,417 γ. 0,619 δ.

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ. Α1. Ο δείκτης διάθλασης της στεφανυάλου για μια μονοχρωματική ακτινοβολία είναι α. 0,813 β. 0,417 γ. 0,619 δ. ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΚΑΙ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΕΣΠΕΡΙΝΟΥ ΕΠΑΛ (ΟΜΑ ΑΣ Β ) ΤΡΙΤΗ 18 ΜΑΪΟΥ 2010 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ: ΦΥΣΙΚΗ ΣΥΝΟΛΟ ΣΕΛΙ

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΦΑΡΜΑΚΕΥΤΙΚΗΣ

ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΤΜΗΜΑΤΟΣ ΦΑΡΜΑΚΕΥΤΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΟΧΗΜΕΙΑΣ Γραφείο 211 Επίκουρος Καθηγητής: Δ. Τσιπλακίδης Τηλ.: 2310 997766 e mail: dtsiplak@chem.auth.gr url:

Διαβάστε περισσότερα

Μοριακή Φασματοσκοπία I. Παραδόσεις μαθήματος Θ. Λαζαρίδης

Μοριακή Φασματοσκοπία I. Παραδόσεις μαθήματος Θ. Λαζαρίδης Μοριακή Φασματοσκοπία I Παραδόσεις μαθήματος Θ. Λαζαρίδης 2 Τι μελετά η μοριακή φασματοσκοπία; Η μοριακή φασματοσκοπία μελετά την αλληλεπίδραση των μορίων με την ηλεκτρομαγνητική ακτινοβολία Από τη μελέτη

Διαβάστε περισσότερα

1 56 παριστάνει : α. διάσπαση β β. διάσπαση γ γ. σύντηξη δ. σχάση. Μονάδες 5

1 56 παριστάνει : α. διάσπαση β β. διάσπαση γ γ. σύντηξη δ. σχάση. Μονάδες 5 ΑΡΧΗ ΜΗΝΥΜΑΤΟΣ ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Σ ΕΝΙΑΙΟΥ ΛΥΚΕΙΟΥ ΤΡΙΤΗ 12 ΙΟΥΝΙΟΥ 2001 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ: ΦΥΣΙΚΗ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ (6) ΘΕΜΑ 1 ο Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας

Διαβάστε περισσότερα

Κεφάλαιο 27 Μαγνητισµός. Copyright 2009 Pearson Education, Inc.

Κεφάλαιο 27 Μαγνητισµός. Copyright 2009 Pearson Education, Inc. Κεφάλαιο 27 Μαγνητισµός Περιεχόµενα Κεφαλαίου 27 Μαγνήτες και Μαγνητικά πεδία Τα ηλεκτρικά ρεύµατα παράγουν µαγνητικά πεδία Μαγνητικές Δυνάµεις πάνω σε φορτισµένα σωµατίδια. Η ροπή ενός βρόχου ρεύµατος.

Διαβάστε περισσότερα

Ευαιθησιομετρία Sensitometry ΑΚΤΙΝΟΛΟΓΙΑ Ι-6

Ευαιθησιομετρία Sensitometry ΑΚΤΙΝΟΛΟΓΙΑ Ι-6 Ευαιθησιομετρία Sensitometry ΑΚΤΙΝΟΛΟΓΙΑ Ι-6 Ακτινοβολία Χ και φιλμ Οι ακτίνες- X προκαλούν στο ακτινολογικό φιλμ κατανομή διαφορετικών ΟΠ επειδή Η ομοιόμορφη δέσμη που πέφτει πάνω στο ΑΘ εξασθενεί σε

Διαβάστε περισσότερα

ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ 23 MAΪΟΥ 2012 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ

ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ 23 MAΪΟΥ 2012 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΠΑΝΕΛΛΗΝΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΤΕΤΑΡΤΗ MAΪΟΥ ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΕΞΙ (6) ΘΕΜΑ Α Στις ερωτήσεις Α-Α να γράψετε

Διαβάστε περισσότερα

Απορρόφηση ακτίνων Χ. Η απορρόφηση των ακτίνων Χ απορρόφηση στο ορατό νόμος. του Beer. Ο γραμμικός συντελεστής απορρόφησης μ cm -1.

Απορρόφηση ακτίνων Χ. Η απορρόφηση των ακτίνων Χ απορρόφηση στο ορατό νόμος. του Beer. Ο γραμμικός συντελεστής απορρόφησης μ cm -1. Απορρόφηση ακτίνων Χ Η απορρόφηση των ακτίνων Χ απορρόφηση στο ορατό νόμος του Beer. I = I x e μ Ο γραμμικός συντελεστής απορρόφησης μ cm -1. Ο ανηγμένος συντελεστής απορρόφησης (μ/ρ) (cm 2 /gr) μ λ 3

Διαβάστε περισσότερα

Το υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση

Το υποσύστηµα αίσθησης απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση Το υποσύστηµα "αίσθησης" απαιτήσεις και επιδόσεις φυσικά µεγέθη γενική δοµή και συγκρότηση Το υποσύστηµα "αίσθησης" είσοδοι της διάταξης αντίληψη του "περιβάλλοντος" τροφοδοσία του µε καθορίζει τις επιδόσεις

Διαβάστε περισσότερα

ΑΚΤΙΝΟΒΟΛΙΕΣ & ΠΕΡΙΒΑΛΛΟΝ. Σταμάτης Ζώρας Σοφία Παπαλεξίου Δημοκρίτειο Πανεπιστήμιο Τμήμα Μηχανικών Περιβάλλοντος. szoras@env.duth.

ΑΚΤΙΝΟΒΟΛΙΕΣ & ΠΕΡΙΒΑΛΛΟΝ. Σταμάτης Ζώρας Σοφία Παπαλεξίου Δημοκρίτειο Πανεπιστήμιο Τμήμα Μηχανικών Περιβάλλοντος. szoras@env.duth. ΑΚΤΙΝΟΒΟΛΙΕΣ & ΠΕΡΙΒΑΛΛΟΝ Σταμάτης Ζώρας Σοφία Παπαλεξίου Δημοκρίτειο Πανεπιστήμιο Τμήμα Μηχανικών Περιβάλλοντος szoras@env.duth.gr Περιεχόμενα μαθήματος (1/2) Εισαγωγή Τι είναι οι ακτινοβολίες - Είδη

Διαβάστε περισσότερα

ΕΘΝΙΚΕΣ ΕΞΕΤΑΣΕΙΣ 2001 Τρίτη, 12 Ιουνίου 2001 ΓΕΝΙΚΗ ΠΑΙ ΕΙΑ Γ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ

ΕΘΝΙΚΕΣ ΕΞΕΤΑΣΕΙΣ 2001 Τρίτη, 12 Ιουνίου 2001 ΓΕΝΙΚΗ ΠΑΙ ΕΙΑ Γ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ ΕΘΝΙΚΕΣ ΕΞΕΤΑΣΕΙΣ 00 Τρίτη, Ιουνίου 00 ΓΕΝΙΚΗ ΠΑΙ ΕΙΑ Γ ΛΥΚΕΙΟΥ ΦΥΣΙΚΗ ΘΕΜΑ Στις ερωτήσεις - να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπα το γράµµα που αντιστοιχεί στη σωστή απάντηση..

Διαβάστε περισσότερα

[ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ]

[ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ] 2011 Μίαρης Κωσταντίνος Μίχος Ιωάννης [ ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ ] Προσδιορισµός του τρόπου ανάπτυξης υµενίων MgCl 2 πάνω σε Si(111) 7x7 και Au µέ φασµατοσκοπίες XPS και ISS ΤΜΗΜΑ :ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟΥ

Διαβάστε περισσότερα

# αλλ/σεων με e # αλλ/σεων με πυρήνες

# αλλ/σεων με e # αλλ/σεων με πυρήνες Απώλεια ενέργειας φορτισμένων σωματιδίων Όταν ένα φορτισμένο σωματίδιο κινείται μέσα στην ύλη αλληλεπιδρά ΗΜ με τα αρνητικά e και τους θετικούς πυρήνες ανταλλάσσοντας φωτόνια. Το αποτέλεσμα αυτών των αλλ/σεων

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΕΣΠΕΡΙΝΩΝ

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΕΣΠΕΡΙΝΩΝ ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Γ ΗΜΕΡΗΣΙΩΝ ΕΣΠΕΡΙΝΩΝ ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΚΑΙ Δ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΠΑΡΑΣΚΕΥΗ 0 ΜΑΪΟΥ 204 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ:

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ

ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙΔΕΙΑΣ ΘΕΜΑΤΑ ΘΕΜΑ Α Στις ερωτήσεις Α1-Α4 να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και, δίπλα, το γράμμα που αντιστοιχεί στη σωστή φράση η οποία συμπληρώνει σωστά την ημιτελή

Διαβάστε περισσότερα

Ραδιενεργές διασπάσεις. Ραδιονουκλίδια στην ιατρική

Ραδιενεργές διασπάσεις. Ραδιονουκλίδια στην ιατρική Ραδιενεργές διασπάσεις Ραδιονουκλίδια στην ιατρική Νουκλίδια Οι πυρήνες µε διαφορετικό αριθµό πρωτονίων ή/και νετρονίων ονοµάζονται νουκλίδια. Υπάρχουν 1500 περίπου νουκλίδια (φυσικά +τεχνητά). Η ενέργεια

Διαβάστε περισσότερα

Κβαντική µηχανική. Τύχη ή αναγκαιότητα. Ηµερίδα σύγχρονης φυσικής Καραδηµητρίου Μιχάλης

Κβαντική µηχανική. Τύχη ή αναγκαιότητα. Ηµερίδα σύγχρονης φυσικής Καραδηµητρίου Μιχάλης Κβαντική µηχανική Τύχη ή αναγκαιότητα Ηµερίδα σύγχρονης φυσικής Καραδηµητρίου Μιχάλης Ηφυσικήστόγύρισµα του αιώνα «Όλοι οι θεµελιώδεις νόµοι και δεδοµένα της φυσικής επιστήµης έχουν ήδη ανακαλυφθεί και

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΙΟΝΙΖΟΥΣΑΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΚΑΙ ΑΛΛΗΛΕΠΙΔΡΑΣΗ ΜΕ ΤΗΝ ΥΛΗ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΙΟΝΙΖΟΥΣΑΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΚΑΙ ΑΛΛΗΛΕΠΙΔΡΑΣΗ ΜΕ ΤΗΝ ΥΛΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΙΟΝΙΖΟΥΣΑΣ ΑΚΤΙΝΟΒΟΛΙΑΣ ΚΑΙ ΑΛΛΗΛΕΠΙΔΡΑΣΗ ΜΕ ΤΗΝ ΥΛΗ 1 ΑΛΛΗΛΕΠΙΔΡΑΣΗ ΑΚΤΙΝΟΒΟΛΙΩΝ ΜΕ ΤΗΝ ΥΛΗ (1) Κατάταξη Ακτινοβολιών: Α) φορτισμένα σωμάτια, Β) ουδέτερα σωμάτια και Γ) ηλεκτρομαγνητική

Διαβάστε περισσότερα

ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΑΚΤΙΝΩΝ Χ (X-RAY SPECTROMETRY) ΑΘΗΝΑ, ΝΟΕΜΒΡΙΟΣ 2014

ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΑΚΤΙΝΩΝ Χ (X-RAY SPECTROMETRY) ΑΘΗΝΑ, ΝΟΕΜΒΡΙΟΣ 2014 ΦΑΣΜΑΤΟΜΕΤΡΙΑ ΑΚΤΙΝΩΝ Χ (X-RAY SPECTROMETRY) ΑΘΗΝΑ, ΝΟΕΜΒΡΙΟΣ 2014 ΙΣΤΟΡΙΚΗ ΑΝΑΔΡΟΜΗ 1895: Ανακάλυψη ακτίνων Χ (Wilhelm Conrad). 1912: Οι ακτίνες Χ περιθλώνται από τα άτομα ενός κρυστάλλου όπως περιθλάται

Διαβάστε περισσότερα

Κλασική Ακτινολογία: Εισαγωγή και βασικές αρχές απεικόνισης

Κλασική Ακτινολογία: Εισαγωγή και βασικές αρχές απεικόνισης HY 673 - Ιατρική Απεικόνιση Στέλιος Ορφανουδάκης Κώστας Μαριάς Σημειώσεις I: Κλασική Ακτινολογία: Εισαγωγή και βασικές αρχές απεικόνισης Σεπτέμβριος 2003-Φεβρουάριος 2004 Α. Εισαγωγή στην Κλασική Ακτινολογία

Διαβάστε περισσότερα

Ταχέα (μεγάλης ενέργειας) νετρόνια (fast neutrons): Τα ταχέα νετρόνια μπορούν να προκαλέσουν ελαστικές

Ταχέα (μεγάλης ενέργειας) νετρόνια (fast neutrons): Τα ταχέα νετρόνια μπορούν να προκαλέσουν ελαστικές Νετρόνια Τα νετρόνια (n) είναι αφόρτιστα σωματίδια, απαιτείται πυρηνική αλλ/ση ώστε να μεταφερθεί ενέργεια στο υλικό (απορροφητή). Η πιθανότητα αλλ/σης (ενεργός διατομή, σ) εξαρτάται σε μεγάλο βαθμό από

Διαβάστε περισσότερα

ΕΦΑΡΜΟΓΕΣ ΤΗΣ ΣΧΕΤΙΚΙΣΤΙΚΗΣ ΥΝΑΜΙΚΗΣ Έλλειµµα µάζας και ενέργεια σύνδεσης του πυρήνα του ατόµου A

ΕΦΑΡΜΟΓΕΣ ΤΗΣ ΣΧΕΤΙΚΙΣΤΙΚΗΣ ΥΝΑΜΙΚΗΣ Έλλειµµα µάζας και ενέργεια σύνδεσης του πυρήνα του ατόµου A ΕΦΑΡΜΟΓΕΣ ΤΗΣ ΣΧΕΤΙΚΙΣΤΙΚΗΣ ΥΝΑΜΙΚΗΣ Έλλειµµα µάζας και ενέργεια σύνδεσης του πυρήνα του ατόµου A Ένα ισότοπο, το οποίο συµβολίζουµε µε Z X, έχει ατοµικό αριθµό Ζ και µαζικό αριθµό Α. Ο πυρήνας του ισοτόπου

Διαβάστε περισσότερα

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ

γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ η εξεταστική περίοδος από 9//5 έως 9//5 γ ρ α π τ ή ε ξ έ τ α σ η σ τ ο μ ά θ η μ α Φ Υ Σ Ι Κ Η Γ Ε Ν Ι Κ Η Σ Π Α Ι Δ Ε Ι Α Σ B Λ Υ Κ Ε Ι Ο Υ Τάξη: Β Λυκείου Τμήμα: Βαθμός: Ονοματεπώνυμο: Καθηγητής: Θ

Διαβάστε περισσότερα

ΑΞΟΝΙΚΗ ΤΟΜΟΓΡΑΦΙΑ. Ευάγγελος Παντελής Επ. Καθ. Ιατρικής Φυσικής Εργαστήριο Ιατρικής Φυσικής Ιατρική Σχολή Αθηνών

ΑΞΟΝΙΚΗ ΤΟΜΟΓΡΑΦΙΑ. Ευάγγελος Παντελής Επ. Καθ. Ιατρικής Φυσικής Εργαστήριο Ιατρικής Φυσικής Ιατρική Σχολή Αθηνών ΑΞΟΝΙΚΗ ΤΟΜΟΓΡΑΦΙΑ Ευάγγελος Παντελής Επ. Καθ. Ιατρικής Φυσικής Εργαστήριο Ιατρικής Φυσικής Ιατρική Σχολή Αθηνών ΙΑΤΡΙΚΗ ΦΥΣΙΚΗ Διαγνωστικές και θεραπευτικές εφαρμογές ακτινοβολιών : Κεφάλαιο 11 ΕΙΣΑΓΩΓΗ

Διαβάστε περισσότερα

ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ. Εργαστήριο Φυσικής IΙ. Μελέτη της απόδοσης φωτοβολταϊκού στοιχείου με χρήση υπολογιστή. 1. Σκοπός. 2. Σύντομο θεωρητικό μέρος

ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ. Εργαστήριο Φυσικής IΙ. Μελέτη της απόδοσης φωτοβολταϊκού στοιχείου με χρήση υπολογιστή. 1. Σκοπός. 2. Σύντομο θεωρητικό μέρος ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ 1. Σκοπός Το φωτοβολταϊκό στοιχείο είναι μία διάταξη ημιαγωγών η οποία μετατρέπει την φωτεινή ενέργεια που προσπίπτει σε αυτήν σε ηλεκτρική.. Όταν αυτή φωτιστεί με φωτόνια κατάλληλης συχνότητας

Διαβάστε περισσότερα

6. Ατομικά γραμμικά φάσματα

6. Ατομικά γραμμικά φάσματα 6. Ατομικά γραμμικά φάσματα Σκοπός Κάθε στοιχείο έχει στην πραγματικότητα ένα χαρακτηριστικό γραμμικό φάσμα, οφειλόμενο στην εκπομπή φωτός από πυρωμένα άτομα του στοιχείου. Τα φάσματα αυτά μπορούν να χρησιμοποιηθούν

Διαβάστε περισσότερα

δ. διπλάσιος του αριθµού των νετρονίων του πυρήνα του ατόµου.

δ. διπλάσιος του αριθµού των νετρονίων του πυρήνα του ατόµου. 1 ΑΠΟΛΥΤΗΡΙΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΕΥΤΕΡΑ 18 MAΪΟΥ 2009 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΦΥΣΙΚΗ ΓΕΝΙΚΗΣ ΠΑΙ ΕΙΑΣ ΘΕΜΑ 1 ο Στις ερωτήσεις 1-4 να γράψετε στο τετράδιό σας τον αριθµό της ερώτησης και δίπλα

Διαβάστε περισσότερα

Κεφάλαιο 9. A little knowledge is a dangerous thing, so is a lot. Albert Einstein. Copyright 2009 Pearson Education, Inc.

Κεφάλαιο 9. A little knowledge is a dangerous thing, so is a lot. Albert Einstein. Copyright 2009 Pearson Education, Inc. Κεφάλαιο 9 Γραµµική Ορµή little knowledge is a dangerous thing, so is a lot. lbert Einstein Περιεχόµενα Κεφαλαίου 9 Σχέση Ορµής και Δύναµης Διατήρηση της ορµής Κρούση και Ώθηση Διατήρηση ενέργειας και

Διαβάστε περισσότερα

Ακτίνες επιτρεπόμενων τροχιών (2.6)

Ακτίνες επιτρεπόμενων τροχιών (2.6) Αντικαθιστώντας το r με r n, έχουμε: Ακτίνες επιτρεπόμενων τροχιών (2.6) Αντικαθιστώντας n=1, βρίσκουμε την τροχιά με τη μικρότερη ακτίνα n: Αντικαθιστώντας την τελευταία εξίσωση στη 2.6, παίρνουμε: Αν

Διαβάστε περισσότερα

Με διεθνή σύμβαση το 1961, καθιερώθηκε ότι 1 amu (atomic mass unit) είναι το 1/12 της μάζας του ουδέτερου ατόμου του άνθρακα 12 C, επομένως:

Με διεθνή σύμβαση το 1961, καθιερώθηκε ότι 1 amu (atomic mass unit) είναι το 1/12 της μάζας του ουδέτερου ατόμου του άνθρακα 12 C, επομένως: ΚΕΦΑΛΑΙΟ : ΑΤΟΜΙΚΟΣ ΠΥΡΗΝΑΣ-ΙΔΙΟΤΗΤΕΣ Ο πυρήνας του ατόμου αποτελείται από πρωτόνια και νετρόνια, τα νουκλεόνια που είναι φερμιόνια με σπιν ½, όπως και τα λεπτόνια. Η μάζα του νετρονίου είναι 0.14% μεγαλύτερη

Διαβάστε περισσότερα

Κίνηση σε Ηλεκτρικό Πεδίο.

Κίνηση σε Ηλεκτρικό Πεδίο. Κίνηση σε Ηλεκτρικό Πεδίο. 3.01. Έργο κατά την μετακίνηση φορτίου. Στις κορυφές Β και Γ ενόςισοπλεύρου τριγώνου ΑΒΓ πλευράς α= 2cm, βρίσκονται ακλόνητα δύο σηµειακά ηλεκτρικά φορτία q 1 =2µC και q 2 αντίστοιχα.

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 7 ΤΡΙΧΟΕΙ ΙΚΟ ΦΑΙΝΟΜΕΝΟ- ΜΕΤΡΗΣΗ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ ΕΠΙΦΑΝΕΙΑΚΗΣ ΤΑΣΗΣ

ΑΣΚΗΣΗ 7 ΤΡΙΧΟΕΙ ΙΚΟ ΦΑΙΝΟΜΕΝΟ- ΜΕΤΡΗΣΗ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ ΕΠΙΦΑΝΕΙΑΚΗΣ ΤΑΣΗΣ ΑΣΚΗΣΗ 7 ΤΡΙΧΟΕΙ ΙΚΟ ΦΑΙΝΟΜΕΝΟ- ΜΕΤΡΗΣΗ ΤΟΥ ΣΥΝΤΕΛΕΣΤΗ ΕΠΙΦΑΝΕΙΑΚΗΣ ΤΑΣΗΣ Οι ρίζες των δέντρων αποτελούνται απο τρία είδη ιστών ένα εκ των οποίων, (ο επιφανειακός ιστός) περιλαµβάνει ειδικά τροποποιηµένα

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ 2 ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΑΚΤΙΝΟΒΟΛΙΑ

ΕΡΓΑΣΤΗΡΙΟ 2 ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΑΚΤΙΝΟΒΟΛΙΑ ΕΡΓΑΣΤΗΡΙΟ 2 ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗ ΑΚΤΙΝΟΒΟΛΙΑ 1. Εισαγωγή. Η ενέργεια, όπως είναι γνωστό από τη φυσική, διαδίδεται με τρεις τρόπους: Α) δι' αγωγής Β) δια μεταφοράς Γ) δι'ακτινοβολίας Ο τελευταίος τρόπος διάδοσης

Διαβάστε περισσότερα

http://www.physics.ntua.gr/~yorgos/med/index.php

http://www.physics.ntua.gr/~yorgos/med/index.php Εφαρμογές των Ιοντιζουσών Ακτινοβολιών στην Ιατρική & τη Βιολογία http://www.physics.ntua.gr/~yorgos/med/index.php Βιβλιογραφία Ε. Ν. Γαζής, Ιοντίζουσες Ακτινοβολίες Εφαρμογές στη Βιολογία & Ιατρική. Glenn

Διαβάστε περισσότερα

: Γ ΛΥΚΕΙΟΥ. : Φυσική γενικής παιδείας. Εξεταστέα Ύλη : : ΝΙΚΟΛΟΠΟΥΛΟΣ ΧΡΗΣΤΟΣ. Ημερομηνία : 07-12-2014 ΘΕΜΑ 1 Ο

: Γ ΛΥΚΕΙΟΥ. : Φυσική γενικής παιδείας. Εξεταστέα Ύλη : : ΝΙΚΟΛΟΠΟΥΛΟΣ ΧΡΗΣΤΟΣ. Ημερομηνία : 07-12-2014 ΘΕΜΑ 1 Ο Τάξη Μάθημα : Γ ΛΥΚΕΙΟΥ : Φυσική γενικής παιδείας Εξεταστέα Ύλη : Καθηγητής : ΝΙΚΟΛΟΠΟΥΛΟΣ ΧΡΗΣΤΟΣ Ημερομηνία : 07-12-2014 ΘΕΜΑ 1 Ο Στις παρακάτω ερωτήσεις να βρείτε τη σωστή απάντηση: Α. Σύμφωνα με το

Διαβάστε περισσότερα

Χαρακτηριστικά Πλεονεκτήµατα. Βασική αρχή της µεθόδου XRF. Στοιχεία πειραµατικήςδιάταξης Φορητά Συστήµατα. reflection XRF, TXRF)

Χαρακτηριστικά Πλεονεκτήµατα. Βασική αρχή της µεθόδου XRF. Στοιχεία πειραµατικήςδιάταξης Φορητά Συστήµατα. reflection XRF, TXRF) Μέθοδος φθορισοµετρίας XRF X-ray Fluorescence Ποιοτικός και ποσοτικός προσδιορισµός βαρέων µετάλλων και ιχνοστοιχείων σε νερό 1 Χαρακτηριστικά Βασική αρχή της µεθόδου XRF Φορητά Συστήµατα Ειδική γεωµετρία

Διαβάστε περισσότερα

σωµάτων. φωτός και η µελέτη του φάσµατός της. τις οποίες αποτελείται.

σωµάτων. φωτός και η µελέτη του φάσµατός της. τις οποίες αποτελείται. Φάσµατα Το φαινόµενο του διασκεδασµού του φωτός αξιοποιείται στα φασµατοσκόπιαµε µε τα οποία παίρνουµε τα φάσµατατων των σωµάτων. Το φασµατοσκόπιοείναι ένα όργανο µε το οποίο γίνεται η ανάλυσηµίας δέσµης

Διαβάστε περισσότερα

Περίθλαση από µία σχισµή.

Περίθλαση από µία σχισµή. ρ. Χ. Βοζίκης Εργαστήριο Φυσικής ΙΙ 71 7. Άσκηση 7 Περίθλαση από µία σχισµή. 7.1 Σκοπός της εργαστηριακής άσκησης Σκοπός της άσκησης είναι η γνωριµία των σπουδαστών µε την συµπεριφορά των µικροκυµάτων

Διαβάστε περισσότερα

ΤΕΙ ΑΘΗΝΑΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ & Τ/Υ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΟΠΤΙΚΗΣ - ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗΣ & LASER

ΤΕΙ ΑΘΗΝΑΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ & Τ/Υ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΟΠΤΙΚΗΣ - ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗΣ & LASER ΤΕΙ ΑΘΗΝΑΣ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ & Τ/Υ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΗΣ ΟΠΤΙΚΗΣ - ΟΠΤΟΗΛΕΚΤΡΟΝΙΚΗΣ & LASER ΑΣΚΗΣΗ ΝΟ6 ΜΕΛΕΤΗ ΦΩΤΟΗΛΕΚΤΡΙΚΟΥ ΦΑΙΝΟΜΕ- ΝΟΥ ΜΕ ΧΡΗΣΗ ΦΩΤΟΕΚΠΕΜΠΟΥΣΩΝ ΙΟ ΩΝ (LEDS) Γ. Μήτσου Α. Θεωρία 1. Εισαγωγή

Διαβάστε περισσότερα

ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ ΚΥΜΑΤΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ

ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ ΚΥΜΑΤΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΦΑΣΜΑΤΟΜΕΤΡΙΚΕΣ ΤΕΧΝΙΚΕΣ ΦΑΣΜΑΤΟΜΕΤΡΙΑ: Μέτρηση της έντασης της (συνήθως) ηλεκτρομαγνητικής ακτινοβολίας με (φωτοηλεκτρικούς ήάλλους κατάλληλους) μεταλλάκτες, μετάτην αλληλεπίδραση της με

Διαβάστε περισσότερα

Πληροφορίες για τον Ήλιο:

Πληροφορίες για τον Ήλιο: Πληροφορίες για τον Ήλιο: 1) Ηλιακή σταθερά: F ʘ =1.37 kw m -2 =1.37 10 6 erg sec -1 cm -2 2) Απόσταση Γης Ήλιου: 1AU (~150 10 6 km) 3) L ʘ = 3.839 10 26 W = 3.839 10 33 erg sec -1 4) Διαστάσεις: Η διάμετρος

Διαβάστε περισσότερα
