1 Μέθοδοι και όργανα περιβαλλοντικών μετρήσεων Μέθοδοι Ανάλυσης Δεδομένων Μέρος Α M. Aσημακοπούλου

2 Περιγραφή μαθήματος (από έδρας/ αύξηση εργαστηριακού ) Βιβλιογραφία Απουσίες προσοχή στις εργαστηριακές ημέρες

3 Πρόγραμμα Ημερομηνία Μέρος Διεξαγωγής Διδάσκων Ώρες 12/10/2015 Αίθουσα ΜΕΤΑΠΤΥΧΙΑΚΟΥ Μ Ασημακοπούλου 9:00-12:00 19/10/2015 Αίθουσα ΜΕΤΑΠΤΥΧΙΑΚΟΥ Μ.Ασημακοπούλου 9:00-12:00 26/10/2015 Αίθουσα ΜΕΤΑΠΤΥΧΙΑΚΟΥ Δ. Ασημακόπουλος 9:00-12:00 2/11/2015 Εργαστήριο Φυσικής Ατμόσφαιρας Μ.Ασημακοπούλου 9:00-12:00 9/11/2015 Αίθουσα ΜΕΤΑΠΤΥΧΙΑΚΟΥ Δ.Ασημακόπουλος 9:00-12:00 16/11/2015 ΕΑΑ Β. Ψυλόγλου / Μ.Ασημακοπούλου 9:00-12:00 23/11/2015 Εργαστήριο Ανοικτού Χώρου Μ.Ασημακοπούλου 9:00-12:00 30/11/2015 Εργαστήριο Ανώτερης Ατμόσφαιρας Χ. Τζάνης 9:00-12:00 7/12/2015 Εργαστήριο Τηλεπισκόπησης Κ.Καρτάλης 9:00-12:00 14/12/2013 Δημόκριτος Σ.Πατεράκη / Μ. Ασημακοπούλου 9:00-12:00 21/12/15 Αίθουσα ΜΕΤΑΠΤΥΧΙΑΚΟΥ Μ.Ασημακοπούλου 9:00-12:00 11/1/2016 Αίθουσα ΜΕΤΑΠΤΥΧΙΑΚΟΥ Μ.Ασημακοπούλου 9:00-12:00

4 Εισαγωγικές γνώσεις Ειδικά χαρακτηριστικά (ακρίβεια, χρόνος απόκρισης, ειδικές επιδόσεις) Ακρίβεια (ποιότητα οργάνου ευαισθησία ) Χρόνο απόκρισης (καταγραφή γρήγορων μεταβολών) Κόστος Αξιοπιστία Ευκολία χρήσης - συντήρησης Αυτονομία οργάνου (αυτογραφικά)

5 Εισαγωγικές γνώσεις

6 Εισαγωγικές γνώσεις Είδη εξοπλισμού/οργάνων Μηχανικά (αναλογική έξοδος) Ηλεκτρομηχανικά Ηλεκτρονικά (ψηφιακή έξοδος) Είδη μετρήσεων Άμεση Έμμεση

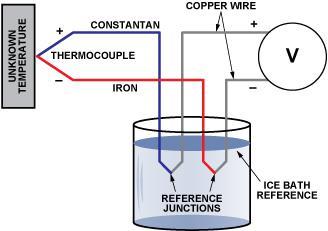

7 Θερμοκρασία - Αρχή λειτουργίας εξοπλισμού

8 Θερμοκρασία - Αρχή λειτουργίας εξοπλισμού Μηχανικό ισοδύναμο θερμότητας

9 Υγρασία - Αρχή λειτουργίας εξοπλισμού

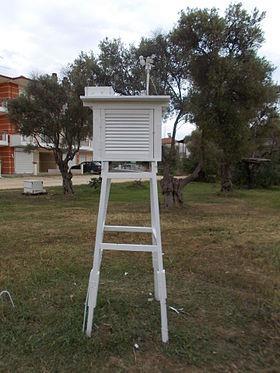

10 Βαθμονόμηση - Προστασία Σε Υγρό Ψυκτικό ή θερμαντικό σώμα (με αναδευτήρα) Όργανο αναφοράς Υγρό που Δεν προκαλεί χημικές αντιδράσεις Δεν αλλοιώνει τον αισθητήρα Δεν βραχυκυκλώνει τους ελεύθερους αισθητήρες Σε φούρνο/κλίβανο Μετρήσεις σε κλωβό m από το έδαφος Πανω από γρασίδι Εξωτερικά άσπρος με ανοίγματα Η πόρτα βλέπει προς Βορρά

11 Άνεμος Αρχή λειτουργίας εξοπλισμού Συνδέεται άμεσα με τον καιρό, την ρύπανση, τη ναυτιλία, τη γεωργία Διανυσματικό μέγεθος Διεύθυνση - Ανεμοδείκτες Ταχύτητα Ανεμόμετρα Διανυσματικά όργανα longitudinal (κατά μήκος) lateral (εγκάρσια) vertical (κατακόρυφη)

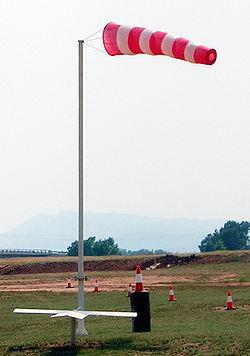

12 Άνεμος Αρχή λειτουργίας εξοπλισμού Ανεμοδείκτης Μηχανικός Ηλεκτρικός Ιδιότητες Να περιστρέφεται με ελάχιστη τριβή Να είναι καλά ζυγισμένο Να είναι σχεδιασμένο για χαμηλό και υψηλό άνεμο Να μην συντονίζεται Να έχει γρήγορη απόκριση

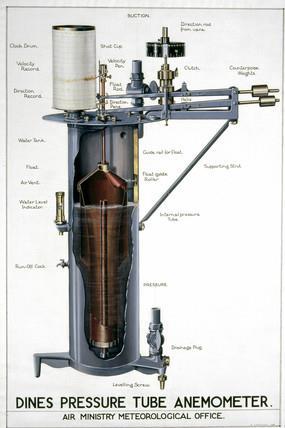

13 Άνεμος Αρχή λειτουργίας εξοπλισμού Ανεμόμετρα (ανεμογράφοι) Ανεμόμετρα ταχύτητας αθροιστικά/μέσες τιμές 3 κύπελλα κωνικά με στρογγυλεμένες άκρες μείωση αποκλίσεων Δεν έχει συμμετρική απόκριση Δεν χρειάζεται προσανατολισμό Ανεμόμετρα πίεσης - στιγμιαίες τιμές Φαινόμενο Bernoulli Ανεμόμετρα παραμόρφωσης Εφαρμογές στην ωκεανογραφία (σύστημα τριών πυκνωτών για τον προσδιορισμό των τριών συνιστωσών)

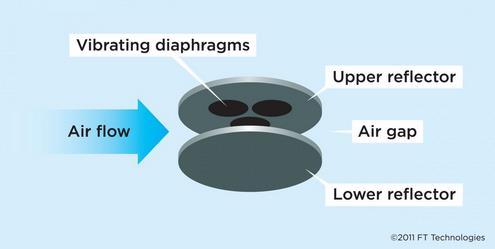

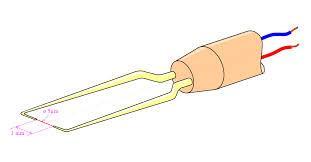

14 Άνεμος Αρχή λειτουργίας εξοπλισμού

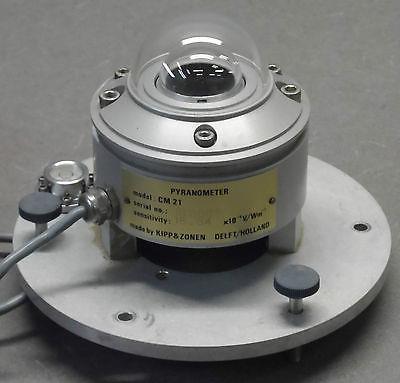

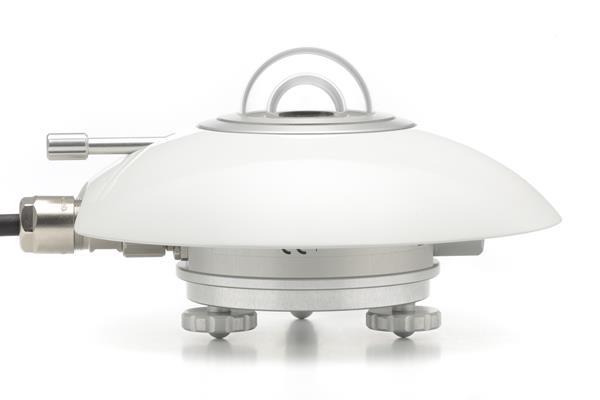

15 Ηλιακή Ακτινοβολία Εξοπλισμός Άμεση ακτινοβολία Πυρηλιόμετρα Διάχυτη ακτινοβολία Ακτινόμετρο με δαχτυλίδι Πυρανόμετρο με δαχτυλίδι Ολική ακτινοβολία (απευθείας + διάχυτη) Ακτινόμετρο (φασματική περιοχή) Πυρανόμετρο (όλο το ηλιακό φάσμα)

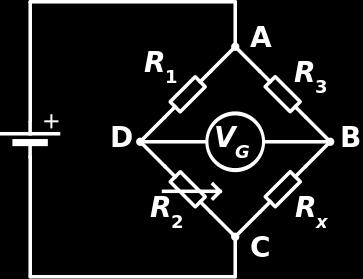

16 Ηλιακή Ακτινοβολία Αρχή λειτουργίας εξοπλισμού Πυρηλιόμετρο Angström Βασίζεται στην γέφυρα Wheatstone Σκιασμένη πλάκα μαγγανίνης Εκτεθειμένη πλάκα μαγγανίνης Μεταβλητή αντίσταση

17 Βαθμονόμηση εξοπλισμού Άνεμος Αεροσύραγγες μικρού ή μεγάλου μεγέθους (διαπιστευμένες ή μη) που πληρούν κριτήρια προτύπων Μέτρηση του σήματος εξόδου ανεμομέτρου σε καθορισμένες συνθήκες ροής ώστε να υπολογιστεί η σχέση που συνδέει το σήμα εξόδου με την ταχύτητα του ανέμου του οργάνου Ηλιακή ακτινοβολία Τοποθέτηση εξοπλισμού σε οριζόντια επιφάνεια κοντά στο πρότυπο πυρανόμετρο και σε οριζόντια θέση Για σταθερά ανέφελο ουρανό, λαμβάνονται στιγμιαίες μετρήσεις της ηλεκτρικής τάσης στην έξοδο των οργάνων. Οι μετρήσεις πρέπει να λαμβάνονται συνεχόμενα καθ όλη τη διάρκεια της ημέρας και σε ώρες με ηλιακό ύψος τουλάχιστον 20 από τον ορίζοντα του τόπου

18 Κατηγορίες μετρησεων
