2 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΓΕΝΙΚΑ Το ΤΕΙ Ηπείρου προτίθεται να προβεί στη συντήρηση και αποκατάσταση των δύο κτιρίων πρώην Ξενία (των Νο 3 και 6) συνολικού εμβαδού 384,0 τ. μ. περίπου. Το κάθε κτίριο αποτελείται από 6 δωμάτια με κοινή σκάλα ανά δύο στον όροφο. Στα κτίρια 3 και 6 πρόκειται να γίνουν οι απαραίτητες εργασίες συντήρησης προκειμένου να γίνει χρήση ως Φοιτητική Εστία. Στον όροφο θα διαμένουν δύο σπουδαστές ανά δωμάτιο αφού αγορασθούν κρεβάτια, γραφεία κλπ. Στο Ισόγειο που είναι πρώην parking (pilotis) ο χώρος θα μετατραπεί σε χώρο συνάθροισης των διαμενόντων (οικότροφων) σπουδαστών με την τοποθέτηση τραπεζιών και καρεκλών. Επίσης στο Ισόγειο (pilotis) υπάρχουν τρεις μηχανολογικοί χώροι σε κάθε κτίριο: στον κεντρικό θα τοποθετηθεί ο νέος ηλεκτρολογικός πίνακας του γκρούπ, ο δεύτερος θα είναι χώρος πλυντηρίων και ο τρίτος αποθηκευτικός χώρος. Πρόκειται να γίνουν οι παρακάτω εργασίες: Α. ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΞΥΛΟΥΡΓΙΚΑ 1. Πρόκειται να γίνουν οι εργασίες αποκατάστασης σπασμένων κουφωμάτων στο σημείο της κλειδαριάς με νέο υλικό και με άριστη εφαρμογή, αντοχή και τέλεια τοποθέτηση (όπου απαιτείται) καθώς και αντικατάσταση μηχανισμών κρέμασης-κύλισης όλων των συρομένων παντζουριών και υαλοστασίων. 2. Αντικατάσταση δύο κατεστραμμένων θυρών με κατασκευή νέων, ομοίων με την αρχική μελέτη. 3. Αντικατάσταση στις πόρτες εσωτερικά και εξωτερικά και στα συρόμενα, όλων των κλειδαριών και πόμολων, και ειδικά στις εξώπορτες με κλειδαριές ξενοδοχειακού τύπου. 4. Νέα σήτα με πλαίσιο στην θέση της παλαιάς, στα παράθυρα των φεγγιτών των λουτρών

3 5. Στα μεταλλικά κιγκλιδώματα θα γίνει τοποθέτηση διαχωριστικών από ξύλινες σανίδες στην υπάρχουσα υποδοχή στα μεσοδιαχωριστικά, όμοια με τη μελέτη Κωνσταντινίδη. ΧΡΩΜΑΤΙΣΜΟΙ 1. ΞΥΛΟΥΡΓΙΚΩΝ. Πρόκειται να γίνουν οι προεργασίες (απόξεση, καθαρισμός, στοκάρισμα) και ελαιοχρωματισμός των ξύλινων κουφωμάτων, τόσο των εσωτερικών όσο και των εξωτερικών σε χρώματα της μελέτης Κωνσταντινίδη. Επίσης θα γίνει προεργασία και βάψιμο με βερνίκι στις ξύλινες σκάλες, στους χειρολισθήρες και ορθοστάτες και στα ξύλινα διαχωριστικά των εξωστών. 2. ΣΙΔΗΡΩΝ ΕΠΙΦΑΝΕΙΩΝ. Πρόκειται να γίνουν οι απαραίτητες προεργασίες και χρωματισμός των σιδηρών επιφανειών, θυρών και κιγκλιδωμάτων, με χρώμα όμοιο των μελέτης Κωνσταντινίδη. 3. ΕΞΩΤΕΡΙΚΩΝ ΤΟΙΧΩΝ. Xρωματισμοί επιφανειών επιχρισμάτων με ακρυλικό ανάγλυφο χρώμα τύπου RELIEF. Απόξεση της επιφανείας και καθαρισμός της με σάρωθρο, πρώτη στρώση αστάρι και δύο στρώσεις πλαστικού χρώματος RΕLIEF αραιωμένου. Θα χρωματιστούν όλοι οι τοίχοι, οροφές κλπ εκτός των εσωτερικών των δωματίων. Τα χρώματα θα είναι της μελέτης Κωνσταντινίδη. ΣΙΔΗΡΟΥΡΓΙΚΑ Θα γίνει κατασκευή και τοποθέτηση μεταλλικών κιγκλιδωμάτων στα πλαϊνά των μπαλκονιών που λείπουν, καθώς και πρόσθετη στράντζα σε ύψος 10 εκ. για υπερύψωση όλων των κιγκλιδωμάτων. Θα γίνει κατασκευή δύο νέων μεταλλικών θυρών μετά των κουφωμάτων τους (μεταλλικών λόγω κανονισμών ασφαλείας) στους χώρους που θα τοποθετηθεί μηχανολογικός εξοπλισμός. Η νέα μεταλλική θύρα θα έχει ακριβώς ίδια όψη με την υπάρχουσα ξύλινη θύρα και η διαφορά του υλικού δεν θα είναι ορατή. ΜΟΝΩΣΗ Πρόκειται να γίνει υγρομόνωση οροφής με ελαστομερές υλικό το οποίο θα τοποθετηθεί μετά τις απαραίτητες προεργασίες (καθαρισμό, απομάκρυνση φθαρμένης μόνωσης, γέμιση, λείανση επιφάνειας) σύμφωνα με τα άρθρα του τιμολογίου

4 ΝΤΟΥΛΑΠΕΣ Στο σημείο που υπάρχει η ντουλάπα θα γίνει αποξήλωση (συμπεριλαμβάνεται στην τιμή) και θα κατασκευασθεί νέα κουτιαστή δίφυλλη με κάτω ράφι, βέργα κρεμαστρών, πομολάκι και χώρισμα, έτσι ώστε κάθε σπουδαστής να έχει τη δικιά του. Τα δύο πορτάκια θα έχουν πάχος και χρωματισμό της μελέτης Κωνσταντινίδη. ΜΑΡΜΑΡΑ Στους εξώστες όπου υπάρχουν μαρμαροποδιές σπασμένες η λείπουν, θα αποξηλωθούν και θα τοποθετηθούν νέες όμοιου υλικού και πάχους με την αρχική μελέτη. ΞΥΛΟΤΥΠΟΙ ΧΥΤΩΝ ΜΙΚΡΟΚΑΤΑΣΚΕΥΩΝ Στα σημεία των εξωστών της ταράτσας και των μπαλκονιών, όπου έχει υπάρξει φθορά σκυροδέματος και διάβρωση του οπλισμού, θα κατασκευασθεί ξυλότυπος και θα αποκατασταθεί η πλάκα με ενισχυμένη τσιμεντοκονία και ενίσχυση με οικοδομική ρητίνη

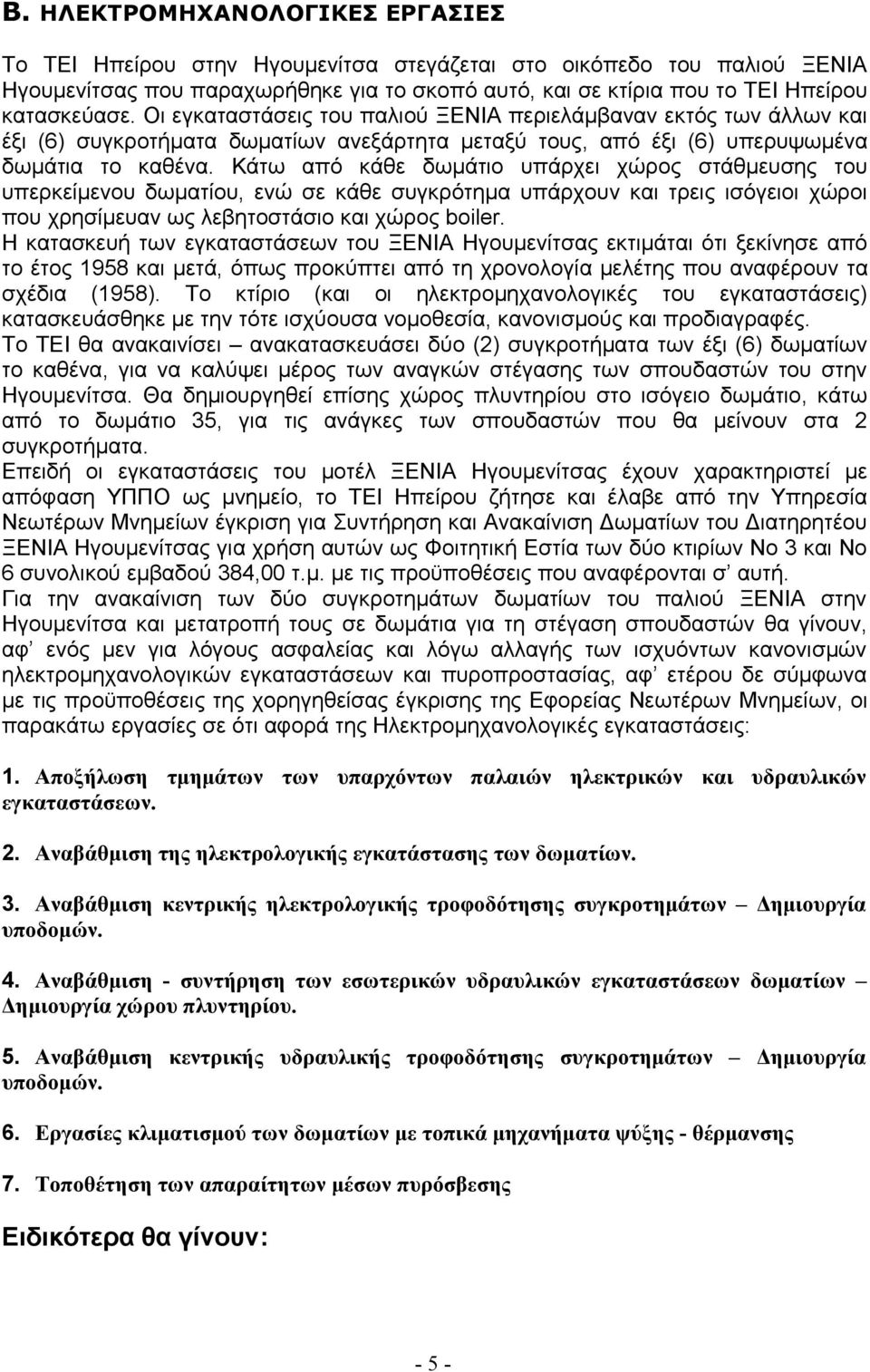

5 Β. ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΕΣ ΕΡΓΑΣΙΕΣ Το ΤΕΙ Ηπείρου στην Ηγουμενίτσα στεγάζεται στο οικόπεδο του παλιού ΞΕΝΙΑ Ηγουμενίτσας που παραχωρήθηκε για το σκοπό αυτό, και σε κτίρια που το ΤΕΙ Ηπείρου κατασκεύασε. Οι εγκαταστάσεις του παλιού ΞΕΝΙΑ περιελάμβαναν εκτός των άλλων και έξι (6) συγκροτήματα δωματίων ανεξάρτητα μεταξύ τους, από έξι (6) υπερυψωμένα δωμάτια το καθένα. Κάτω από κάθε δωμάτιο υπάρχει χώρος στάθμευσης του υπερκείμενου δωματίου, ενώ σε κάθε συγκρότημα υπάρχουν και τρεις ισόγειοι χώροι που χρησίμευαν ως λεβητοστάσιο και χώρος boiler. Η κατασκευή των εγκαταστάσεων του ΞΕΝΙΑ Ηγουμενίτσας εκτιμάται ότι ξεκίνησε από το έτος 1958 και μετά, όπως προκύπτει από τη χρονολογία μελέτης που αναφέρουν τα σχέδια (1958). Το κτίριο (και οι ηλεκτρομηχανολογικές του εγκαταστάσεις) κατασκευάσθηκε με την τότε ισχύουσα νομοθεσία, κανονισμούς και προδιαγραφές. Το ΤΕΙ θα ανακαινίσει ανακατασκευάσει δύο (2) συγκροτήματα των έξι (6) δωματίων το καθένα, για να καλύψει μέρος των αναγκών στέγασης των σπουδαστών του στην Ηγουμενίτσα. Θα δημιουργηθεί επίσης χώρος πλυντηρίου στο ισόγειο δωμάτιο, κάτω από το δωμάτιο 35, για τις ανάγκες των σπουδαστών που θα μείνουν στα 2 συγκροτήματα. Επειδή οι εγκαταστάσεις του μοτέλ ΞΕΝΙΑ Ηγουμενίτσας έχουν χαρακτηριστεί με απόφαση ΥΠΠΟ ως μνημείο, το ΤΕΙ Ηπείρου ζήτησε και έλαβε από την Υπηρεσία Νεωτέρων Μνημείων έγκριση για Συντήρηση και Ανακαίνιση Δωματίων του Διατηρητέου ΞΕΝΙΑ Ηγουμενίτσας για χρήση αυτών ως Φοιτητική Εστία των δύο κτιρίων Νο 3 και Νο 6 συνολικού εμβαδού 384,00 τ.μ. με τις προϋποθέσεις που αναφέρονται σ αυτή. Για την ανακαίνιση των δύο συγκροτημάτων δωματίων του παλιού ΞΕΝΙΑ στην Ηγουμενίτσα και μετατροπή τους σε δωμάτια για τη στέγαση σπουδαστών θα γίνουν, αφ ενός μεν για λόγους ασφαλείας και λόγω αλλαγής των ισχυόντων κανονισμών ηλεκτρομηχανολογικών εγκαταστάσεων και πυροπροστασίας, αφ ετέρου δε σύμφωνα με τις προϋποθέσεις της χορηγηθείσας έγκρισης της Εφορείας Νεωτέρων Μνημείων, οι παρακάτω εργασίες σε ότι αφορά της Ηλεκτρομηχανολογικές εγκαταστάσεις: 1. Αποξήλωση τμημάτων των υπαρχόντων παλαιών ηλεκτρικών και υδραυλικών εγκαταστάσεων. 2. Αναβάθμιση της ηλεκτρολογικής εγκατάστασης των δωματίων. 3. Αναβάθμιση κεντρικής ηλεκτρολογικής τροφοδότησης συγκροτημάτων Δημιουργία υποδομών. 4. Αναβάθμιση - συντήρηση των εσωτερικών υδραυλικών εγκαταστάσεων δωματίων Δημιουργία χώρου πλυντηρίου. 5. Αναβάθμιση κεντρικής υδραυλικής τροφοδότησης συγκροτημάτων Δημιουργία υποδομών. 6. Εργασίες κλιματισμού των δωματίων με τοπικά μηχανήματα ψύξης - θέρμανσης 7. Τοποθέτηση των απαραίτητων μέσων πυρόσβεσης Ειδικότερα θα γίνουν: - 5 -

6 ΥΔΡΑΥΛΙΚΕΣ ΕΡΓΑΣΙΕΣ Αποξήλωση: α) υπαρχόντων παλιών μονωμένων μεταλλικών σωληνώσεων ζεστού νερού που βρίσκονται στην πίσω πλευρά των δύο συγκροτημάτων προς τα μπάνια, β) όλων των θερμαντικών σωμάτων του κάτω συγκροτήματος (3) περιλαμβανομένου του ταπώματος των σωλήνων στα σημεία σύνδεσης του κάθε θερμαντικού σώματος, γ) χαλασμένων υδραυλικών (θερμοσίφωνες, λεκάνες, νιπτήρες, μπαταρίες κάθε τύπου, μηχανισμών για καζανάκια, σπιράλ, βάνες κλπ), των μπάνιων και μεταφορά τους σε χώρο που θα υποδειχθεί από την επίβλεψη. Σύνδεση του νέου σωλήνα υδροδότησης Φ22 του κάθε συγκροτήματος στο υπάρχον δίκτυο τροφοδότησης των μπάνιων του, και αποκατάσταση της συνέχειας της όδευσης του υπάρχοντος σωλήνα προς τις λοιπές εγκαταστάσεις του ΤΕΙ Ηπείρου, με τα απαραίτητα υλικά και μικροϋλικά (μούφες, ρακόρ, μαστοί, γωνίες, ταφ κλπ) επί τόπου και εργασία πλήρους εγκατάστασης, σύνδεσης και δοκιμών πίεσης για παράδοση σε πλήρη λειτουργία. Υδροδότηση Αποχέτευση του νέου χώρου του πλυντηρίου. Στον κεντρικό σωλήνα Φ22 υδροδότησης του συγκροτήματος 3 θα γίνει σύνδεση με πλαστικό σωλήνα Φ18 ο οποίος θα μπαίνει στο χώρο του πλυντηρίου, αφήνοντας αναμονή για σύνδεση του κρύου νερού του πλυντηρίου και στη συνέχεια θα οδεύει προς τροφοδοσία του θερμοσίφωνα 20 lt 2 kw. Θα δημιουργηθεί επίσης αναμονή για σύνδεση του ζεστού νερού του θερμοσίφωνα στο πλυντήριο, με τις αντίστοιχες βάνες για σύνδεση με το πλυντήριο. Θα τοποθετηθεί επίσης πλήρως ο θερμοσίφωνας 20 lt 2 KW και θα συνδεθεί πλήρως στο δίκτυο ζεστού κρύου νερού, καθώς και με το πλυντήριο. Απόφραξη στην αρχή με ατσαλίνα και στη συνέχεια με τη χρήση αποφρακτικού μηχανήματος του δικτύου αποχέτευσης των δύο υπό ανακαίνιση συγκροτημάτων. Θα γίνουν εργασίες επισκευής των διαρροών όλων των υδραυλικών υποδοχέων και στα 12 υπό ανακαίνιση δωμάτια, τόσο του δικτύου ύδρευσης όσο και του δικτύου αποχέτευσης. Αντικατάσταση πέντε (5) θερμοσιφώνων δωματίων (60 lt 4 KW) που είναι χαλασμένοι. Οι θερμοσίφωνες θα συνδεθούν στο υπάρχον δίκτυο ύδρευσης των υπό ανακαίνιση δωματίων, τόσο στην είσοδό τους όσο και στην έξοδό τους. Θα αλλαχθεί επίσης το χρωμέ σπιράλ και ο γωνιακός διακόπτης ½, ανεξαρτήτως της κατάστασής τους. Για το νέο θερμοσίφωνα του χώρου του πλυντηρίου, κάτω από το δωμάτιο 35, θα γίνει πλήρης υδραυλική εγκατάσταση, σύνδεση με το νέο κατασκευαζόμενο δίκτυο υδροδότησης του συγκροτήματος και τοποθέτηση των απαιτούμενων διακοπτών ½, καθώς και των χρωμέ σπιράλ. Αντικατάσταση των μπαταριών νιπτήρα και ντους, καθώς και των μηχανισμών των δοχείων πλύσεως, των σπιράλ και των διακοπτών ½ και στα (12) δωμάτια, ανεξαρτήτως της κατάστασής τους. Αντικατάσταση σε δοχεία πλύσεως, νιπτήρες, καθρέπτες WC, εταζέρες που έχουν πρόβλημα και συμπλήρωση των άγκιστρων των WC. Αντικατάσταση προσθήκη των κυκλικών χρωμέ σχαρών δαπέδου των WC ή των μπαλκονιών που είναι χαλασμένες ή δεν υπάρχουν

7 Υδροδότηση τεσσάρων Πυροσβεστικών Φωλιών. Θα υπάρχουν τέσσερις αναμονές για σύνδεση των τεσσάρων πυροσβεστικών φωλιών που θα τοποθετηθούν, από δύο σε κάθε συγκρότημα, στα άκρα του κάθε συγκροτήματος, στο ισόγειο μπροστά από τα αντίστοιχα δωμάτια του ισογείου. Στον κεντρικό πλαστικό σωλήνα υδροδότησης Φ22 του κάθε συγκροτήματος θα συνδεθούν δύο σωλήνες πλαστικοί, Φ15 που θα διέρχονται μέσα από τα ακριανά δωμάτια του ισογείου, ενώ στην πλευρά αυτών προς το δρόμο θα τοποθετηθεί χειροκίνητη βάνα (ball valve) ½ για τη σύνδεση της αντίστοιχης πυροσβεστικής φωλιάς. Η υδροδότηση της πυροσβεστικής φωλιάς μπροστά από το δωμάτιο 35 που θα είναι το πλυντήριο, θα είναι τελείως ανεξάρτητη από την υδροδότηση του πλυντηρίου. Προσθήκη Συλλέκτη ύδρευσης δυνατότητας 6 υδρομέτρων 1 το καθένα και σύνδεση 2 νέων υδρομέτρων. Θα κατασκευαστεί νέος συλλέκτης ύδρευσης από γαλβανισμένο σιδηροσωλήνα διαμέτρου 2½ (πράσινη ετικέττα) και μήκους τουλάχιστον 1,5 μ. έτσι ώστε να μπορούν να συνδεθούν παράλληλα 6 υδρόμετρα 1 το καθένα, όπως φαίνεται στο αντίστοιχο σκαρίφημα. Τη στιγμή αυτή θα συνδεθούν μόνο τα 2 υδρόμετρα στα νέα δίκτυα ύδρευσης των υπό ανακαίνιση συγκροτημάτων. Στις υπόλοιπες αναμονές του συλλέκτη θα τοποθετηθούν 4 βάνες διαμέτρου 1 και μετά αντίστοιχες τάπες 1. Παροχή κτιρίων και κτιρίων Η υδραυλική παροχή των δύο συγκροτημάτων (δωμάτια και αντίστοιχα) θα γίνει με σωλήνα Φ22 κατάλληλο για ύδρευση, σύνδεση με την υπάρχουσα κατάσταση υδροδότησης δωματίων και 60-65, αποκατάσταση της συνέχειας υδροδότησης του ΤΕΙ Ηπείρου (προς Εστιατόριο), προεργασία για την μελλοντική τροφοδότηση των υπολοίπων συγκροτημάτων, ήτοι εκσκαφή τόσο προς την πάνω πλευρά μέχρι την αρχή του συγκροτήματος 60-65, όσο και προς την κάτω πλευρά μέχρι την αρχή του συγκροτήματος και τοποθέτηση 3 σωλήνων Φ75 ανά όδευση (6 συνολικά σωλήνες Φ75 προς το νέο συλλέκτη από τις οποίες χρησιμοποιούνται άμεσα οι δύο με πλαστικό σωλήνα Φ22 εντός αυτών) με τα φρεάτια και τα καλύμματα. Κοπή ασφάλτου με ασφαλτοκόπτη. Στην αρχή της όδευσης και οι έξι σωλήνες θα κινούνται παράλληλα με την περίφραξη και το δρόμο, θα σκαφτεί η άσφαλτος στο χώρο της κεντρικής εισόδου και θα περάσουν από εκεί απέναντι, πίσω από το Φυλάκιο, ανάμεσα στην κολώνα της ΔΕΗ και την περίφραξη, και μετά οι τρεις θα πηγαίνουν προς τα κάτω συγκροτήματα και οι τρεις συνεχίζουν προς τα επάνω. Στις αλλαγές κατεύθυνσης θα κατασκευάζονται φρεάτια. Από ένα φρεάτιο θα υπάρχει επίσης στην αρχή των συγκροτημάτων και όπου θα γίνονται οι αντίστοιχες συνδέσεις. Ο πλαστικός σωλήνας ύδρευσης που θα χρησιμοποιηθεί θα είναι κατάλληλος για χρήση πόσιμου νερού, διαμέτρου Φ22mm, πλήρως τοποθετημένος, συμπεριλαμβανομένου των ειδικών τεμαχίων κάθε σχήματος, τα υλικά συνδέσεως στερεώσεως κλπ και την εργασία πλήρους εγκαταστάσεως και συνδέσεως τόσο προς το υπάρχον δίκτυο προς τα μπάνια των συγκροτημάτων, όσο και προς το νέο δίκτυο προς τις πυροσβεστικές φωλιές. Ο σωλήνας ύδρευσης Φ22 θα διέρχεται σε πλαστικό σωλήνα αποχετεύσεως από σκληρό P.V.C. πιέσεως λειτουργίας για 20 C 4,0 atm και διαμέτρου Φ75mm, για σύνδεση με συγκόλληση με παρεμβολή κατάλληλης κόλλας ή με σύνδεση με διαμορφούμενη μούφα στο ένα άκρο του σωλήνα και ελαστικό δακτύλιο στεγανότητας, πλήρως τοποθετημένος, συμπεριλαμβανομένου των ειδικών τεμαχίων κάθε σχήματος, τα υλικά συνδέσεως στερεώσεως κλπ και την εργασία πλήρους εγκαταστάσεως και συνδέσεως - 7 -

8 ΠΥΡΟΠΡΟΣΤΑΣΙΑ 1. Προμήθεια και τοποθέτηση 9 πυροσβεστήρων κόνεως 6 kg Οι πυροσβεστήρες κόνεως 6 kg θα τοποθετηθούν από ένας στα κοινά πλατύσκαλα δύο δωματίων (και στα δύο συγκροτήματα), από ένας στο χώρο των κεντρικών πινάκων (στο μέσο του συγκροτήματος και για κάθε συγκρότημα) και ένας στο χώρο που θα τοποθετηθεί το πλυντήριο κάτω από το δωμάτιο Προμήθεια και τοποθέτηση 3 πυροσβεστήρων CO2 5 kg Οι πυροσβεστήρες CO2 5 kg θα τοποθετηθούν από ένας στο χώρο των κεντρικών πινάκων (στο μέσο του συγκροτήματος και για κάθε συγκρότημα) και ένας στο χώρο που θα τοποθετηθεί το πλυντήριο κάτω από το δωμάτιο Προμήθεια και τοποθέτηση 4 Πυροσβεστικών φωλιών Οι πυροσβεστικές φωλιές θα τοποθετηθούν ανά δύο σε κάθε συγκρότημα, στις γωνίες αυτού, στο ισόγειο, έξω από τους αντίστοιχους χώρους, στις θέσεις που φαίνονται στα αντίστοιχα σχέδια. Η κάθε Πυροσβεστική φωλιά για απλό δίκτυο πόλεως θα αποτελείται από ερμάριο κατασκευασμένο από λαμαρίνα DCP, πάχους τουλάχιστον 0,8mm/1,0mm, βαμμένο μέσα - έξω με ηλεκτροστατική βαφή πούδρας φούρνου χρώματος κόκκινου RAL3000, με γάντζο για την κρέμαση του λάστιχου, άνοιγμα πόρτας 180 με χούφτα, λάστιχο πράσινου ή κόκκινου χρώματος ποτίσματος, μήκους 20 m, διαμέτρου ½''. Η πυροσβεστική φωλιά θα τοποθετείται σε υπάρχουσα αναμονή με βάνα ½''. ΚΛΙΜΑΤΙΣΜΟΣ 1. Προμήθεια 6 νέων κλιματιστικών μηχανημάτων διαιρούμενου τύπου (split units). Σε έξι (6) δωμάτια θα γίνει προμήθεια και τοποθέτηση νέων κλιματιστικών μηχανημάτων διαιρούμενου τύπου (split units), ψύξης θέρμανσης, απόδοσης στην ψύξη τουλάχιστον Btu/h, με κινητήρα τύπου inverter, ενεργειακής κλάσης τουλάχιστον Α στη θέρμανση και Α+ στην ψύξη, στάθμης θορύβου έως 40db η εσωτερική μονάδα και έως 50 db η εξωτερική μονάδα, με SEER/EER Ψύξης > 5,00 και SCOP/COP Θέρμανσης > 3,50 W/W. Η εσωτερική μονάδα θα τοποθετείται πάνω από την πόρτα του δωματίου, ενώ η εξωτερική μονάδα θα τοποθετείται στην πίσω πλευρά των δωματίων, (όχι προς τον αντίστοιχο δρόμο που περνά μπροστά από το κάθε συγκρότημα), χαμηλά. Η όδευση καλωδίων και σωλήνων τόσο εσωτερικά όσο και εξωτερικά θα είναι μέσα σε πλαστικό κανάλι ικανής διατομής. 2. Μεταφορά 2 ολόκληρων κλιματιστικών μηχανημάτων διαιρούμενου τύπου (split units). Σε δύο (2) δωμάτια θα γίνει πλήρης μεταφορά των υπαρχόντων κλιματιστικών τους μηχανημάτων διαιρούμενου τύπου (split units) σε νέες θέσεις. Η εσωτερική μονάδα θα τοποθετείται πάνω από την πόρτα του δωματίου, ενώ η εξωτερική μονάδα θα τοποθετηθεί στην πίσω πλευρά των δωματίων, (όχι προς τον αντίστοιχο δρόμο που περνά μπροστά από το κάθε συγκρότημα), χαμηλά. Η όδευση καλωδίων και σωλήνων τόσο εσωτερικά όσο και εξωτερικά θα είναι μέσα σε πλαστικό κανάλι ικανής διατομής

9 3. Μεταφορά 4. εξωτερικών μονάδων κλιματιστικών μηχανημάτων διαιρούμενου τύπου (split units) Σε τέσσερα (4) δωμάτια θα γίνει μεταφορά των υπαρχόντων εξωτερικών μονάδων κλιματιστικών μηχανημάτων διαιρούμενου τύπου (split units) σε νέες θέσεις, στην ίδια πλευρά του κτιρίου και πιο χαμηλά. Η όδευση καλωδίων και σωλήνων στην εξωτερική πλευρά θα είναι μέσα σε πλαστικό κανάλι ικανής διατομής. Η ηλεκτρική τροφοδότηση του κάθε κλιματιστικού μηχανήματος θα γίνει από τον νέο ηλεκτρικό πίνακα του αντίστοιχου δωματίου. Και η όδευση αυτή του καλωδίου από τον πίνακα θα είναι σε κανάλι ικανής διατομής. ΗΛΕΚΤΡΟΛΟΓΙΚΑ Αποξήλωση υπαρχόντων ηλεκτρικών εγκαταστάσεων των δύο συγκροτημάτων. Στην αρχή θα γίνει αποσύνδεση και αποξήλωση της υπάρχουσας κεντρικής ηλεκτρικής παροχής του κάθε συγκροτήματος από τον Κεντρικό Ηλεκτρικό Πίνακα των παλιών Εγκαταστάσεων του ΞΕΝΙΑ, που βρίσκεται στο χώρο δίπλα από το Κυλικείο. Θα γίνει μόνωση με μονωτική ταινία των ακροδεκτών που πιθανόν μείνουν ελεύθεροι και δεν είναι δυνατόν να αποσπασθούν στον παλιό γενικό ηλεκτρικό πίνακα στο χώρο του Κυλικείου. Επίσης θα γίνουν αποξηλώσεις των πινάκων ελέγχου θερμοσιφώνων που βρίσκονται στα δωμάτια, των αγωγών προς πρίζες καθώς και προς διακόπτες φωτιστικά εντός των δωματίων, των πριζοδιακοπτών των δωματίων, των βραχιόνων εξωτερικού φωτισμού των κτιρίων μαζί με τα καλώδιά τους, των φωτιστικών φθορισμού των κλιμακοστασίων (στην αρχή και στο τέλος αυτού), των φωτιστικών ασφαλείας δωματίων και κλιμακοστασίων, των φωτιστικών που βρίσκονται στον τοίχο χαμηλά πάνω από τη θέση του κρεβατιού, των ρευματοδοτών στην αρχή των κλιμακοστασίων, αποξήλωση ενός εξαεριστήρα δωματίου συγκροτήματος 3, των χαλασμένων φωτιστικών φθορισμού οροφής καθώς και αποξήλωση των κεντρικών ηλεκτρικών πινάκων και όλων των πινάκων και ηλεκτρολογικών σωληνώσεων και καλωδίων αγωγών στο μεσαίο χώρο κάθε συγκροτήματος, εκεί που θα τοποθετηθούν οι νέοι κεντρικοί πίνακες του κάθε συγκροτήματος. Εκεί που θα αποξηλωθούν πριζοδιακόπτες και δεν θα τοποθετηθούν νέοι, θα τοποθετηθούν πλαστικά καπάκια στο αντίστοιχο κουτί διακόπτη. Τέτοιες περιπτώσεις ενδεικτικά είναι οι ρευματοδότες των κλιμακοστασίων, οι διακόπτες που ελέγχουν τα φωτιστικά τοίχου, οι πρίζες των δωματίων που έχουν και τηλέφωνο κλπ. Επίσης σε κάθε συγκρότημα υπάρχει από ένα RACK επίτοιχο, που δίνει ενσύρματο internet στα δωμάτια. Αυτά τα δύο RACK θα αποξηλωθούν από τις υπάρχουσες θέσεις τους (στο RACK του συγκροτήματος 3 καταλήγει οπτική ίνα) και θα τοποθετηθούν ως εξής: Το RACK του συγκροτήματος 6, που βρίσκεται στο δωμάτιο 65, θα μεταφερθεί ακριβώς κάτω από την υπάρχουσα θέση του, στο νέο χώρο του πλυντηρίου, όπου θα τροφοδοτηθεί ηλεκτρικά από τον πίνακα του πλυντηρίου, με ανεξάρτητη ηλεκτρική παροχή. Στην αρχική θέση του RACK του συγκροτήματος 6, θα τοποθετηθεί Switch 24 θέσεων, με τα απαιτούμενα καλώδια UTP 4 ζευγών cat. 5 σύνδεσης RACK και Switch, και τις εργασίες πλήρους συνδέσεων και δοκιμών. Το RACK του συγκροτήματος 3, θα μεταφερθεί στο χώρο του κεντρικού πίνακα, όπου θα τροφοδοτηθεί ηλεκτρικά από τον κεντρικό πίνακα του συγκροτήματος, με ανεξάρτητη ηλεκτρική παροχή. Στην αρχική θέση του RACK του συγκροτήματος 3, θα τοποθετηθεί Switch 24 θέσεων με τα απαιτούμενα καλώδια UTP 4 ζευγών cat. 5 σύνδεσης RACK και Switch, και τις εργασίες πλήρους συνδέσεων και δοκιμών. Θα γίνουν εργασίες επανατερματισμού της οπτικής ίνας στο RACK, στην νέα θέση του μέσα στο δωμάτιο και όλες οι εργασίες πλήρους συνδέσεων και - 9 -

10 δοκιμών. Το υπάρχον ενσύρματο δίκτυο internet των δωματίων, μέσα στα κανάλια, θα παραμείνει ως έχει. Εκσκαφή και τοποθέτηση παροχής ΝΥΥ5x25 τ.χ. Θα γίνει εκσκαφή και τοποθέτηση παροχής ΝΥΥ 5 x 25 τ.χ. τόσο για το πάνω υπό ανακαίνιση συγκρότημα (δωμάτια 60 65) όσο και για το κάτω υπό ανακαίνιση συγκρότημα (δωμάτια 30 35) καθώς και εργασίες εκσκαφών και σωληνώσεων ως αναμονές για τα υπόλοιπα 4 συγκροτήματα. Συνολικά θα γίνει εκσκαφή για 3 σωλήνες Φ100 για την πάνω πτέρυγα και 3 σωλήνες Φ100 για την κάτω πτέρυγα. Πάνω από τους σωλήνες και μετά από μερική επιχωμάτωση, θα τοποθετηθεί πλαστικό πλέγμα σε πορτοκαλί χρώμα για ένδειξη της επικινδυνότητας της όδευσης σε μελλοντική εκσκαφή. Οι 3 σωλήνες Φ100 θα φτάνουν περίπου μέχρι το μέσο του συγκροτήματος στην πάνω πτέρυγα και περίπου στο μέσο του συγκροτήματος για την κάτω πτέρυγα, σε αντίστοιχα μεγάλα φρεάτια. Από τα φρεάτια αυτά με σωλήνα Φ100 η κάθε παροχή θα μπαίνει στον αντίστοιχο ισόγειο χώρο που θα τοποθετηθεί ο κεντρικός πίνακας. Επίσης σε καθένα από τα φρεάτια αυτά, θα υπάρχει αναμονή από δύο σωλήνες ανά φρεάτιο για τα υπόλοιπα συγκροτήματα που θα ανακαινιστούν στο μέλλον. Η όδευση της κεντρικής παροχής μέσα στο χώρο που θα τοποθετηθούν οι κεντρικοί πίνακες και μέχρι τον πίνακα θα είναι δια μέσου ηλεκτρολογικού σπιράλ. Η κοπή της ασφάλτου όπου απαιτείται θα γίνει με ασφαλτοκόπτη, ενώ μετά την ολοκλήρωση των εργασιών τοποθέτησης των σωλήνων και των καλωδίων, θα γίνει επανεπίχωση και αποκατάσταση της ασφάλτου. Ηλεκτρολογική σύνδεση των δύο κεντρικών πινάκων Θα γίνει προμήθεια και τοποθέτηση δύο μεγάλων κεντρικών πινάκων (ένας ανά συγκρότημα στο μεσαίο δωμάτιο) 180 τουλάχιστον στοιχείων, με τις αντίστοιχες συνδέσεις και ασφαλίσεις στο Πεδίο Χαμηλής Τάσης του συγκροτήματος στο Φυλάκιο. Η Τεχνική Περιγραφή και οι προδιαγραφές του πίνακα δίνονται σε επόμενη σελίδα με τίτλο ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΓΕΝΙΚΟΥ ΠΙΝΑΚΑ ΣΥΓΚΡΟΤΗΜΑΤΟΣ Στην αναχώρηση από τον κεντρικό πίνακα του ΤΕΙ Ηπείρου (στην είσοδο των εγκαταστάσεων, δίπλα στον υποσταθμό) προς καθένα από τους νέους κεντρικούς πίνακες των υπό ανακαίνιση συγκροτημάτων, θα τοποθετηθούν από: Γενικός Διακόπτης 3x100 Α Γενική Αυτόματη ασφάλεια 3x80 Α Ενδεικτική λυχνία με ασφάλεια τριπλή Ηλεκτρολογική σύνδεση 12 δωματίων και του χώρου του πλυντηρίου Ηλεκτρολογική σύνδεση 12 δωματίων (από 6 δωμάτια σε κάθε συγκρότημα) καθώς και ηλεκτρολογική σύνδεση του χώρου του πλυντηρίου (κάτω από δωμάτιο 35). Περιλαμβάνεται η προμήθεια και τοποθέτηση του πλήρη πίνακα του κάθε δωματίου και του πίνακα του πλυντηρίου. Η Τεχνική Περιγραφή και οι προδιαγραφές των πινάκων των δωματίων και του πίνακα του πλυντηρίου δίνονται σε επόμενη σελίδα με τίτλο ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΙΝΑΚΑ ΔΩΜΑΤΙΟΥ και ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΙΝΑΚΑ ΠΛΥΝΤΗΡΙΟΥ αντίστοιχα. Περιλαμβάνονται οι αντίστοιχες ηλεκτρολογικές εργασίες στους χώρους αυτούς. Όδευση καλωδιώσεων προς πίνακες δωματίων και πλυντηρίου καθώς και σε θερμοσίφωνες στην οροφή του ισογείου, σε κανάλι. Περιλαμβάνεται η τοποθέτηση των αγωγών τροφοδοσίας των πριζοδιακοπτών των δωματίων, η τοποθέτηση νέων πριζοδιακοπτών, η τοποθέτηση νέων φωτιστικών ασφαλείας καθώς και των φωτιστικών φθορισμού στα δωμάτια που τα φωτιστικά είναι χαλασμένα, των στεγανών φωτιστικών στα λεβητοστάσια και στο χώρο του πλυντηρίου. Θα τοποθετηθούν φωτιστικά σώματα τύπου χελώνας πλαστικής, χρώματος λευκού, συνολικά 21 φωτιστικά ανά συγκρότημα, όπως φαίνεται στο αντίστοιχο σχέδιο ως εξής:

11 Μπαλκόνια των δωματίων κάτω από τη μαρκίζα (6 φωτιστικά) Στην αρχή και στο τέλος των κλιμακοστασίων προς τα δύο δωμάτια που το κάθε κλιμακοστάσιο εξυπηρετεί (6 φωτιστικά) Στον ισόγειο χώρο κάτω από κάθε δωμάτιο (6 φωτιστικά) Στην εξωτερική πλευρά του κάθε συγκροτήματος, 3 ανά συγκρότημα, ακριβώς πίσω από το αντίστοιχο φωτιστικό στην αρχή του κλιμακοστασίου (3 φωτιστικά). Τα φωτιστικά θα είναι στεγανού τύπου, κατάλληλα για εξωτερική τοποθέτηση, πλαστικά, πλήρη με ντουί για λάμπα οικονομίας Ε27, με τη λάμπα οικονομίας ισχύος 21 W. Όλα τα υλικά που θα αποξηλωθούν θα παραδοθούν στην Τεχνική Υπηρεσία του ΤΕΙ Ηπείρου, η οποία και θα επιβλέπει το έργο. Όλα τα υλικά που θα χρησιμοποιηθούν θα έχουν πιστοποιητικό CE και θα είναι από εταιρείες πιστοποιημένες με ISO. Επιπλέον οι πλαστικοί σωλήνες που θα χρησιμοποιηθούν θα έχουν πιστοποιητικό ότι μπορούν να χρησιμοποιηθούν για πόσιμο νερό. Τα πιστοποιητικά θα κατατίθενται στην Τ.Υ. προς έγκριση, τουλάχιστον 5 ημέρες πριν την ενσωμάτωση στο έργο του αντίστοιχου υλικού. Τα υλικά θα τοποθετούνται μόνο μετά την έγκρισή τους από την Τ.Υ. Στην παραπάνω περιγραφή περιλαμβάνονται οι απαραίτητες εργασίες και μικροεργασίες με τα υλικά και μικροϋλικά που απαιτούνται, έστω και αν δεν αναφέρονται ρητά παραπάνω, είναι όμως απαραίτητες για τη σωστή και έντεχνη εκτέλεση του έργου, καθώς και οι δοκιμές και έλεγχοι και η τελική αποκατάσταση των εκσκαφών στα σημεία που είχε κοπεί η άσφαλτος, πάλι με άσφαλτο

12 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΗΛΕΚΤΡΙΚΟΥ ΠΙΝΑΚΑ ΔΩΜΑΤΙΟΥ Ο Πίνακας θα είναι 2 σειρών, 16 τουλάχιστον στοιχείων, εξωτερικός, πλαστικός με πλαστική διαφανή πόρτα και θα περιλαμβάνει: ΕΙΣΟΔΟΣ Γενικό Διακόπτη 1x35 Α Γενική Αυτόματη ασφάλεια 1x25Α Ενδεικτική λυχνία με ασφάλεια Ρελέ ασφαλείας μονοφασικό ΑΝΑΧΩΡΗΣΕΙΣ Μικροαυτόματος 10 Α φωτισμού Μικροαυτόματος 16 Α ρευματοδοτών Διακόπτης διπολικός κλιματιστικού 16Α Διακόπτης αφής σβέσης θερμοσίφωνα Στον ηλεκτρικό πίνακα του δωματίου 65 στο πάνω συγκρότημα 6, καθώς και στον ηλεκτρικό πίνακα του δωματίου του κάτω συγκροτήματος 3 που υπάρχει τη στιγμή αυτό το RACK, θα υπάρχει από ένας μικροαυτόματος ακόμη 16Α, που θα τροφοδοτεί την πρίζα για το Switch που θα τοποθετηθεί στη θέση που ήταν παλιά το RACK

13 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΓΕΝΙΚΟΥ ΠΙΝΑΚΑ ΣΥΓΚΡΟΤΗΜΑΤΟΣ Ο Πίνακας θα είναι 180 τουλάχιστον στοιχείων εξωτερικός, μεταλλικός με πλαστική διαφανή πόρτα και θα περιλαμβάνει: ΕΙΣΟΔΟΣ Γενικό Διακόπτη 3χ100 Α Γενική Αυτόματη ασφάλεια 3 χ 80 Α Ενδεικτική λυχνία με ασφάλεια τριπλή Ρελέ ασφαλείας τριφασικό ΑΝΑΧΩΡΗΣΕΙΣ Διακόπτης 35 Α (πίνακας δωματίων) Αυτόματη ασφάλεια 25Α (πίνακας δωματίων) Ενδεικτική λυχνία με ασφάλεια (12 δωμάτια) Διακόπτης 25 Α ( πίνακα πλυντηρίου) Αυτόματη ασφάλεια 20Α Ενδεικτική λυχνία με ασφάλεια (πλυντήριο) Διακόπτης 20 Α (διπολικός) θερμοσίφωνες Αυτόματη ασφάλεια 20Α Χρονοδιακόπτης ημερήσιος με εφεδρεία (θερμοσίφωνες) Ρελέ ισχύος μονοφασικό (χρονοδιακόπτης θερμοσίφωνας) Ενδεικτική λυχνία με ασφάλεια (12 θερμοσίφωνες) Μικροαυτόματος 16 Α ρευματοδοτών (εσωτερικά) Μικροαυτόματος 16 Α ρευματοδότη (εσωτερικά για το RACK ) Μικροαυτόματος 10 Α φωτισμού ασφαλείας κλιμακοστασίων Μικροαυτόματος 10 Α φωτισμού (εξωτερικών κλιμ/σίων,) Ρελέ για εξωτερικό φωτισμό (φωτοκύτταρο μικροαυτόματος 10 Α φωτισμό) 1τεμ. Ο Πίνακας του Συγκροτήματος 6 θα έχει έναν επιπλέον μικροαυτόματο 16 Α, για την ηλεκτροδότηση του ισογείου χώρου κάτω από το δωμάτιο 65 που θα τοποθετηθεί το RACK. Το καλώδιο διατομής ΝΥΥ 5x25 τ.χ. από το Πεδίο του Συγκροτήματος (ΔΕΗ) θα καταλήγει στον κεντρικό πίνακα κάθε συγκροτήματος. Από εκεί θα υπάρχουν ανεξάρτητες αναχωρήσεις προς κάθε δωμάτιο, προς τον εξωτερικό φωτισμό και το φωτισμό του ίδιο του χώρου που είναι ο Πίνακας, προς μία πρίζα που θα τοποθετηθεί κάτω ή δίπλα από τον πίνακα, καθώς και προς τους θερμοσίφωνες. Στον ηλεκτρικό πίνακα του συγκροτήματος 3, θα υπάρχει ακόμη μία πρίζα εντός του χώρου του κεντρικού πίνακα που θα ηλεκτροδοτεί το RACK. Η γραμμή αυτή θα είναι ανεξάρτητη με ασφάλιση με μικροαυτόματο 16 Α. Ειδικά όσον αφορά τη λειτουργία των θερμοσιφώνων και στα πλαίσια της όσο το δυνατόν χαμηλότερης ταυτόχρονης κατανάλωσης ηλεκτρικής ενέργειας του κάθε συγκροτήματος, επιλέχτηκε η χρήση των θερμοσιφώνων να μην είναι ταυτόχρονη αλλά να ελέγχονται με χρονοδιακόπτη και ρελέ. Έτσι κάθε δωμάτιο του συγκροτήματος θα έχει σε διαφορετικό χρόνο ζεστό νερό από τα υπόλοιπα. Το άνοιγμα και κλείσιμο του θερμοσίφωνα στο χρονικό διάστημα που είναι ρυθμισμένο από το χρονοδιακόπτη, θα γίνεται επιπλέον από το κάθε δωμάτιο, έτσι

14 ώστε αν κάποιος σπουδαστής λείπει για κάποιο διάστημα από το δωμάτιό του, να μπορεί να κλείσει και από το δωμάτιό του το θερμοσίφωνα για λόγους οικονομίας και ασφαλείας. Τέλος όσον αφορά το φωτισμό με χελώνες που θα τοποθετηθεί στα κοινά ανά 2 δωμάτια κλιμακοστάσια, στους χώρους κάτω από τα δωμάτια, και προς την εξωτερική πλευρά των δωματίων, όπως φαίνεται στα αντίστοιχα σχέδια, αυτός θα ελέγχεται από φωτοκύτταρο που θα τοποθετηθεί στο μέσον κάθε συγκροτήματος. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΗΛΕΚΤΡΙΚΟΥ ΠΙΝΑΚΑ ΠΛΥΝΤΗΡΙΟΥ Ο Πίνακας θα είναι 2 σειρών, 16 τουλάχιστον στοιχείων, εξωτερικός, πλαστικός με πλαστική διαφανή πόρτα και θα περιλαμβάνει: ΕΙΣΟΔΟΣ Γενικό Διακόπτη 1x25 Α Γενική Αυτόματη ασφάλεια 1x20Α Ενδεικτική λυχνία με ασφάλεια Ρελέ ασφαλείας μονοφασικό ΑΝΑΧΩΡΗΣΕΙΣ Μικροαυτόματος 10 Α φωτισμού Μικροαυτόματος 16 Α ρευματοδότη πλυντηρίου Μικροαυτόματος 16 Α τροφοδότησης RACK Διακόπτης διπολικός θερμοσίφωνα 16Α Χρονοδιακόπτης ημερήσιος με εφεδρεία Ρελέ ισχύος μονοφασικό (χρονοδιακόπτη θερμοσίφωνα) ΣΧΕΔΙΑ Επισυνάπτονται και αποτελούν αναπόσπαστο μέρος της παρούσας Τεχνικής Έκθεσης, τα παρακάτω σχέδια: ΕΓΚΑΤΑΣΤΑΣΕΙΣ Ε-1 ΓΕΝΙΚΗ ΚΑΤΟΨΗ ΘΕΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΥΔΡΑΥΛΙΚΑ Υ-1 ΣΚΑΡΙΦΗΜΑ ΥΠΑΡΧΟΥΣΑΣ ΟΔΕΥΣΗΣ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ ΣΥΝΔΕΣΗ ΝΕΟΥ ΔΙΚΤΥΟΥ Υ-2 ΣΚΑΡΙΦΗΜΑ ΝΕΟΥ ΔΙΚΤΥΟΥ ΥΔΡΕΥΣΗΣ Υ-3 ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΝΕΟΥ ΣΥΛΛΕΚΤΗ ΥΔΡΟΔΟΤΗΣΗΣ ΠΥΡΟΠΡΟΣΤΑΣΙΑ Π-1 ΣΥΝΔΕΣΗ ΠΥΡΟΣΒΕΣΤΙΚΩΝ ΦΩΛΕΩΝ (ΤΥΠΙΚΟ ΣΥΓΚΡΟΤΗΜΑ) Π-2 ΠΥΡΟΠΡΟΣΤΑΣΙΑ ΙΣΟΓΕΙΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣ 3 Π-3 ΠΥΡΟΠΡΟΣΤΑΣΙΑ ΙΣΟΓΕΙΟΥ ΣΥΓΚΡΟΤΗΜΑΤΟΣ 6 Π-4 ΣΚΑΡΙΦΗΜΑ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ ΟΡΟΦΟΥ (ΤΥΠΙΚΟ ΣΥΓΚΡΟΤΗΜΑ)
