1 ΔΙΑΓΩΝΙΣΜΟΣ «ΤΕΧΝΟΛΟΓΙΑ ΚΑΙ ΚΑΙΝΟΤΟΜΙΑ ΣΤΗΝ ΕΚΠΑΙΔΕΥΣΗ ΤΕΚΕ » ΠΑΡΑΡΤΗΜΑ ΙΙ ΜΟΝΟ ΓΙΑ ΥΠΗΡΕΣΙΑΚΗ ΧΡΗΣΗ Αριθμός Πρωτοκόλλου Τεχνικής Μελέτης: ΚΟΥΛΤΟΥΡΑ/ΤΕΚΕ/0914/. Ημερομηνία Υποβολής:.

2 ΟΔΗΓΙΕΣ ΣΥΜΠΛΗΡΩΣΗΣ ΚΑΙ ΚΑΤΑΛΟΓΟΣ ΕΛΕΓΧΟΥ Πριν από την υποβολή της Τεχνικής Μελέτης σας χρησιμοποιήστε τον πιο κάτω Κατάλογο Ελέγχου, για να βεβαιωθείτε ότι δεν έχετε παραλείψει οποιοδήποτε σημαντικό στοιχείο. Συμπλήρωση Το Παράρτημα ΙΙ είναι πλήρως συμπληρωμένο σε όλα τα πεδία. Έκταση Κειμένου Έχουν τηρηθεί οι περιορισμοί στην Έκταση Κειμένου (Αριθμός Σελίδων) σε όλα τα μέρη της Τεχνικής Μελέτης. Γραμματοσειρά Έχουν χρησιμοποιηθεί τα ακόλουθα χαρακτηριστικά μορφοποίησης (έκτος όπου οι προδιαγραφές μορφοποίησης είναι προκαθορισμένες): Τύπος Γραμματοσειράς: Arial Μέγεθος γραμματοσειράς: 11 Διάστιχο: 1.5 γραμμή Αρίθμηση Σελίδων Υπάρχει συνεχής αρίθμηση στις σελίδες σε όλο το κείμενο. Γλώσσα Η Τεχνική Μελέτη έχει υποβληθεί στην ελληνική γλώσσα. Παραρτήματα Έχει τηρηθεί ο μέγιστος αριθμός των παραρτημάτων Καταληκτική Ημερομηνία Εχει τηρηθεί η έκταση (Αριθμός Σελίδων) για κάθε παράρτημα. Έχει ληφθεί υπόψη η Καταληκτική Ημερομηνία Υποβολής Τεχνικών Μελετών (3/4/2015 ). Ηλεκτρονική Υποβολή Έχει υποβληθεί ένα αρχείο σε μορφή pdf, το μέγεθος του οποίου δεν υπερβαίνει τα 5ΜΒ. Η Τεχνική Μελέτη θα πρέπει να υποβληθεί ηλεκτρονικά στην ηλεκτρονική διεύθυνση 2

3 Β.1.-Β.3. ΤΥΠΙΚΑ ΣΤΟΙΧΕΙΑ ΤΕΧΝΙΚΗΣ ΜΕΛΕΤΗΣ Β.1. Τίτλος Τεχνικής Μελέτης και Κατασκευής: ΟΙΚΟΛΟΓΙΚΟΣ ΚΑΛΑΘΟΣ ΑΝΑΚΥΚΛΩΣΗΣ ΟΙΚΙΑΚΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ Β.2. ΣΤΟΙΧΕΙΑ ΟΜΑΔΑΣ ΕΡΓΑΣΙΑΣ Β.2.1. Ονόματα Μαθητών: 1. H1α Αμμούρι Ντάνι Παρακαλώ αναγράψετε την/τις Τάξη/εις και όλα τα ονόματα των μαθητών που λαμβάνουν μέρος. Οι ομάδες μπορούν να αποτελούνται από μαθητές που προέρχονται από «γειτονικές» μεταξύ τους τάξεις σε κάθε βαθμίδα ξεχωριστά, π.χ. δευτέρα τάξη με τρίτη τάξη Λυκείου, χωρίς περιορισμό στον αριθμό. Σε περίπτωση συμπλέγματος σε κάποιο σχολείο οι ομάδες μπορούν να αποτελούνται από μαθητές οποιασδήποτε τάξης του συμπλέγματος. Υπάρχει αλλαγή ονομάτων των μαθητών σε σύγκριση με τα ονόματα που δόθηκαν στο ΠΑΡΑΡΤΗΜΑ Ι Δήλωση Συμμετοχής; Παρακαλώ σημειώστε: 2. Η1α Θεοφάνους Γιώργος 3. Η1α Καλαϊτζάκης Κυριάκος 4. Η1α Κοσμίν Γκαμπριέλ-Κριστιάν Ιονέλ 5. ΗΟΣ2 Αντωνίου Ανδρέας 6. ΗΟΣ2 Γεωργίου Έλενος ΝΑΙ ΟΧΙ Β.2.2. Όνομα Συντονιστή - Παναγιώτης Χρυσανδρέας Εκπαιδευτικού/κών: Τηλέφωνο / Κινητό Συντονιστή Εκπαιδευτικού/ κών: Ηλεκτρονικό Ταχυδρομείο ( ) p.chrysandreas@yahoo.gr Συντονιστή - Εκπαιδευτικού/ κών: 3

4

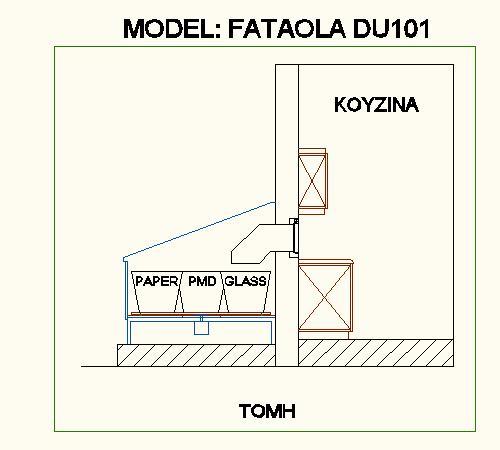

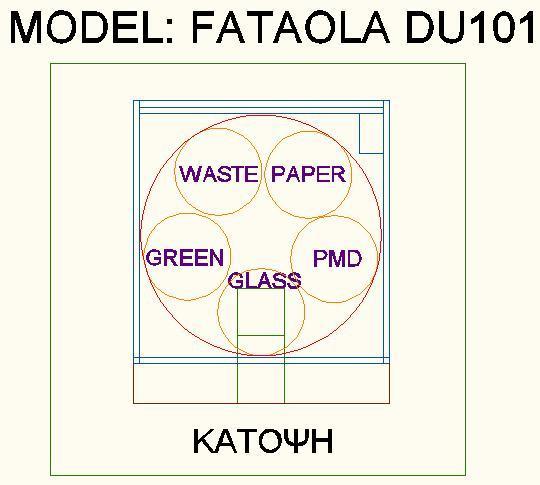

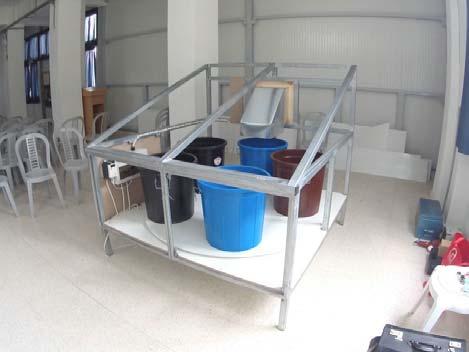

5 Β.4.-Β.9. B.4. Εντοπισμός Προβλήματος και Βαθμός Επίλυσής του Το πρόβλημα που έχουμε εντοπίσει είναι ότι μεγάλος αριθμός νοικοκυριών δεν κάνουν ανακύκλωση τα οικιακά τους απορρίμματα και ο λόγος είναι ότι τη δεδομένη στιγμή που κάποιος μέσα σε ένα σπίτι θέλει να κάνει διαλογή και αποθήκευση των οικιακών απορριμμάτων, του είναι αρκετά δύσκολο, αφού για να γίνει σωστή διαλογή και αποθήκευση των απορριμμάτων, χρειάζεται να έχει τη δεδομένη στιγμή στη διάθεσή του πέντε διαφορετικούς καλάθους. Α. Για Γυαλί, Β. Για Χαρτί, Γ. Για PMD (Plastic, Metal, Drink Carton), Δ. Για Πράσινα (Biomass), E. Για Μικτά Απορρίμματα. Το πρόβλημα τώρα είναι ότι είναι δύσκολο ως και αδύνατο να έχουμε μέσα στην κουζίνα πέντε διαφορετικούς καλάθους λόγω χώρου, για να μπορούμε να κάνουμε σωστή διαλογή των απορριμμάτων. Το πρόβλημα αυτό το έχουμε εντοπίσει και με την προτεινόμενη κατασκευή του Οικολογικού καλάθου ανακύκλωσης οικιακών απορριμμάτων ή αλλιώς Συσκευή Διαχωρισμού Οικιακών Απορριμμάτων «FATAOLA DU101 αντιμετωπίζουμε και επιλύουμε το πρόβλημα αυτό. Η συσκευή αποτελείται από πέντε καλάθους των 56 λίτρων, είναι τοποθετημένη έξω από την κουζίνα και εφάπτεται του εξωτερικού τοίχου της κουζίνας. Από την κουζίνα γίνεται η σύνδεση της συσκευής με ένα αγωγό απορριμμάτων ο οποίος σφραγίζει στην εσωτερική πλευρά της κουζίνας με μια πορτούλα πρόσβασης. Δίπλα από την πορτούλα πρόσβασης του αγωγού απορριμμάτων, στο εσωτερικό της κουζίνας, ευρίσκεται ένας σταθμός πέντε ωστικών διακοπτών, από τον οποίον αναλόγως του απορρίμματος που έχουμε, καλούμε και τον ανάλογο κάλαθο να τοποθετηθεί κάτω από τον αγωγό απορριμμάτων. Μόλις ο σωστός κάλαθος βρεθεί κάτω από τον αγωγό απορριμμάτων, σταματά και δίνει σήμα στην πορτούλα να ανοίξει. Ο χρήστης πετάει στον κάλαθο τα απορρίμματα. Κλείνοντας την πορτούλα, ο χρήστης μπορεί να καλέσει οποιονδήποτε άλλο κάλαθο θέλει να τοποθετηθεί κάτω από τον αγωγό απορριμμάτων. Για σκοπούς ελέγχου της πληρότητας των καλάθων, τοποθετείται ένας καθρέφτης στο βάθος του αγωγού απορριμμάτων και κοιτάζοντας μέσα από την πορτούλα μπορούμε να δούμε κατά πόσον ο κάλαθος έχει χώρο για τα απορρίμματα μας. Ταυτόχρονα με το αυτόματο άνοιγμα της πορτούλας των απορριμμάτων, ενεργοποιείται και μια φωτιστική λυχνία για 60 δευτερόλεπτα η οποία φωτίζει το εσωτερικό του καλάθου που ευρίσκεται κάτω από των αγωγό. Οι ενδεικτικές λυχνίες των ωστικών διακοπτών, δείχνουν αναλόγως τον κάλαθο που ευρίσκετε κάτω από τον αγωγό απορριμμάτων. Αν για κάποιο λόγο δεν υπάρχει συγκεκριμένος κάλαθος διαθέσιμος και καλεστεί να τοποθετηθεί κάτω από τον αγωγό απορριμμάτων, τότε δίνεται σήμα (αναβοσβήνοντας και οι πέντε ενδεικτικές λυχνίες των ωστικών διακοπτών) ότι δεν υπάρχει κάλαθος διαθέσιμος και ταυτόχρονα δεν δίνεται σήμα να ανοίξει η πορτούλα πρόσβασης. Μέσα στον προβληματισμό μας για αντιμετώπιση και επίλυση του προβλήματος αυτού, έχουμε κάνει τη διαδικτυακή μας έρευνα αν υπάρχει στην αγορά παρόμοια συσκευή διαλογής οικιακών απορριμμάτων. Η έρευνα μας έδειξε ότι δεν υπάρχει κάτι ανάλογο με την προτεινόμενη 5

6 κατασκευή. Έτσι αποφασίσαμε να προχωρήσουμε στον σχεδιασμό και την κοστολόγηση της κατασκευής. Όταν είδαμε μέσα από τον σχεδιασμό ότι η κατασκευή της πρότυπης συσκευής και όχι απλού μοντέλου μόνο, θα στοίχιζε περισσότερα από τους διαθέσιμους πόρους, προσεγγίσαμε και παρουσιάσαμε την ιδέα μας στην GreenDot, η οποία μας ενεθάρρυνε στην κατασκευή της πρότυπης συσκευής με κάλυψη του συμπληρωματικού ποσού του κόστους και μας έχει ζητήσει να παρουσιάσουμε την κατασκευή μας αυτή στη εκδήλωση που θα γίνει στις 16 Μαΐου 2015 στο Πάρκο της Ακρόπολης στη Λευκωσία. Πιστεύουμε ότι με την επινόησή μας αυτή θα συμβάλουμε στην ενθάρρυνση των νοικοκυριών να κάνουν διαλογή στην πηγή βοηθώντας στην ανακύκλωση όσο το δυνατό περισσοτέρων οικιακών απορρίμματα και κατ επέκταση στη προστασία του περιβάλλοντος. 6

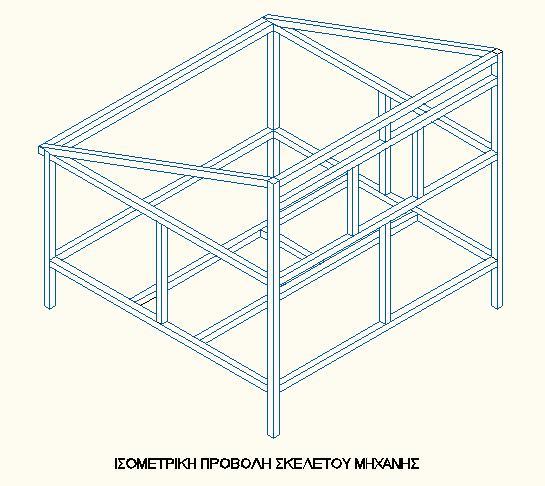

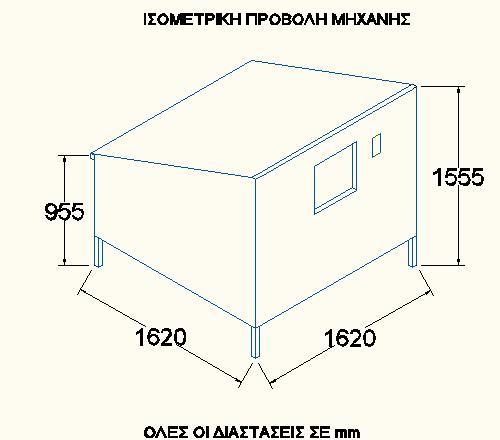

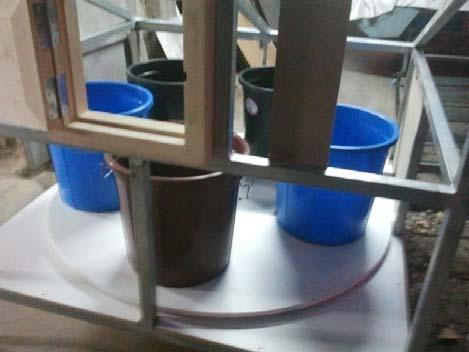

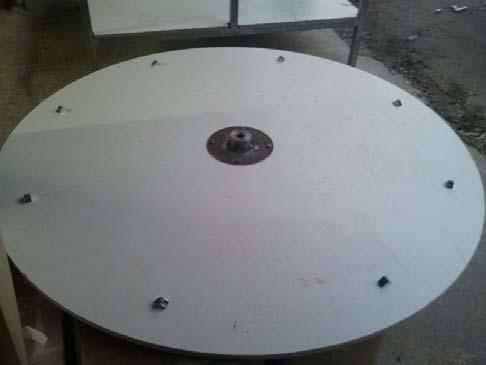

7 Β.5. Μεθοδολογία, Προσέγγιση και Σχεδιασμός της Προτεινόμενης Λύσης Προσδιορίζοντας το πρόβλημα, θέσαμε το χρονοδιάγραμμα των ενεργειών μας για να υλοποιηθεί το έργο (Παράτημα Ι: Χρονοδιάγραμμα Ενεργειών). Έχοντας μελετήσει τους διάφορους καλάθους, καταλήξαμε στους συνήθεις καλάθους που χρησιμοποιούν τα περισσότερα νοικοκυριά, δηλαδή τους καλάθους των 56 λίτρων. Συζητήσαμε τη μέθοδο τοποθέτησης των καλάθων κάτω από τον αγωγό των απορριμμάτων και μεταξύ της παλινδρομικής κίνησης και της περιστροφικής, προτιμήσαμε την περιστροφική με βάση την οποία θα ήταν και πιο εύκολο να γίνει το κύκλωμα ελέγχου. Βάσει των διαστάσεων σχεδιάστηκε η περιστρεφόμενη βάση των καλάθων και έτσι καθορίστηκε και το μέγεθος της συσκευής. Αποφασίσαμε τον τύπο του κινητήρα της περιστρεφόμενης βάσης των καλάθων και τον τρόπο ελέγχου του. Αποφασίσαμε να χρησιμοποιήσουμε AC Motor Drive για να μπορούμε να ρυθμίσουμε τις στροφές του. Σχεδιάσαμε τον σκελετό της συσκευής. Για τον τρόπο ελέγχου και λειτουργίας επιλέξαμε τη χρήση Προγραμματιζόμενου Λογικού Επεξεργαστή (PLC). Έχοντας καθορίσει τον τρόπο λειτουργίας της συσκευής (βλέπε περιγραφή πιο πάνω), με τη βοήθεια και την καθοδήγηση του συντονιστή καθηγητή μας στήσαμε το λογικό διάγραμμα. Προσομοιώσαμε τη λειτουργία και αφού είδαμε ότι όλα λειτουργούσαν ομαλά προχωρήσαμε στο σχεδιασμό των ηλεκτρικών κυκλωμάτων της συσκευής (Παράρτημα ΙΙ) και στη κατασκευή της. Πρώτα στήσαμε τον σκελετό της συσκευής. Μετά τον μηχανισμό περιστροφής της βάσης των καλάθων και τελικά τα κυκλώματα ισχύος και ελέγχου. Ο έλεγχος λειτουργίας έγινε με επιτυχία. Η βελτιώσεις που θα μπορούσαν να γίνουν στη συσκευή έχοντας ολοκληρώσει το πρότυπο είναι οι ακόλουθες: (α) η χρήση πιο μικρής διατομής πασαμάνου (β) η εξοικονόμηση χώρου με τη μείωση του διαστήματος μεταξύ των καλάθων και (γ) η χρήση καλύτερης ποιότητας μικροδιακοπτών που δίνουν το σήμα για την τοποθέτηση των καλάθων κάτω από τον αγωγό απορριμμάτων. 7

8 8

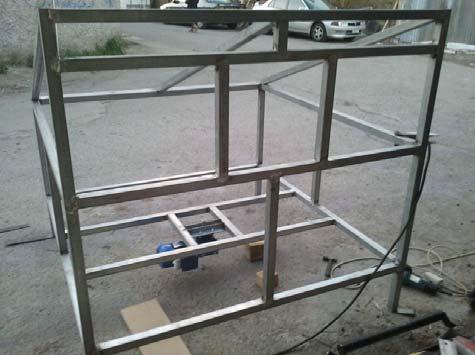

9 Β.6. Κατασκευή - Υλικά και Εργαλεία Τα υλικά τα οποία χρησιμοποιήθηκαν για την συσκευή είναι: a/a Description Qty Unit 1 GI Rectangular Tube 40x40x1.5mm m 2 GI Rectangular Tube 20x20x1.5mm 6.00 m 3 24cm Length Angle Iron 40X40X5mm and drilling 4 holes 2.00 Nr 4 Πλαστικούς τάππους πασαμάνου 40x40mm 6.00 Nr 5 Μεντεσιέδες 4.00 Nr 6 Σύρτες 2.00 Nr 7 Βίδες 1.00 Lot 8 Laminated Plywood 18mm 1830mmX3630mm for 1620x1620mm and Φ 1520mm 1.00 Nr 9 Plywood 74.5x61cm 1.00 Nr 10 Plywood 15x50cm 1.00 Nr 11 ΡΟΔΑ ΕΠΙΠΛΟΥ 15mm 15Kg 8.00 Nr 12 Wood 63x150x3600mm for Chute Door Frame 420X420mm + Chute Door 300X300mm with two hinges 1.00 Nr 13 Door Hinges 2.00 Nr 14 Latchbolt 1.00 Nr 15 Electric Strike 24V 1.00 Nr 16 Door Air pump 1.00 Nr 17 Chute with GI steel sheet to Dwg Dimensions 1.00 Nr 18 Mirror and Mirror Silicone 1.00 Nr 19 Machine Covers with 0.6mm steel sheet 1X2mtrs 8.00 Nr 20 Electric Motor 240V Δ / 415V Υ 1ph 0,37ΚW NMRV M-B KW (IE1) 1.00 Nr 21 Output Flange FA Nr 22 Extension Shaft I Nr 23 Flange for rotating base 1.00 Nr 24 AC Speed Drive ALTIVAR KW-3/4HP-240V-1ph-50/60Hz 1.00 Nr 25 Controls Steel Box ABB 16Way DB Enclosure 1.00 Nr 26 Double pole Isolator 45A 1.00 Nr 27 Single pole mcb 6A for power circuit 1.00 Nr 28 Single pole mcb 6A for control circuit 1.00 Nr V to 24V Transformer DIN Mounted 1.00 Nr 30 Bridge Rectifier 1.00 Nr 31 24V DC Illuminated Push Buttons 5.00 Nr 32 Push Button for direct motor drive 1.00 Nr 33 Blank plate 2 gang SWE S/S/BK matt 1.00 Nr 34 Metal Box 1 gang 47mm BS 1.00 Nr 35 PLC ZELIO 12 INPUT + 8 OUTPUT 1.00 Nr 36 Double sheeth cable, white 2x0.75mm mtrs 37 Flexible cable 3x1.5mm mtrs 38 Flexible cable 4x1.5mm mtrs 39 Compresible gland 20mm Blk Elesa 7.00 Nr 40 Cable Lug Blue Half ins. Female 9A Nr 41 Cable ties 10cmx2.4 KSS Black 1.00 Pkt 42 Cable tie saddle 21*21 KSS 1.00 Pkt 9

10 43 Micro Limit Switch 5.00 Nr 44 Door Micro Limit Switch 1.00 Nr 45 Light Fixture and Lamp 1.00 Nr 46 Flexible cable 12x0.5 and 7x0.5mm Nr 47 1 Limit Switch and 5m cable 2x0.75mm Nr 48 Various small items 1.00 Lot 49 Plastic Bin (Blue colour) for PMD 56lt 1.00 Nr 50 Plastic Lid (Blue colour) for PMD Bin 56lt 1.00 Nr 51 Plastic Bin (Blue colour) for Green 56lt 1.00 Nr 52 Plastic Lid (Blue colour) for Green Bin 56lt 1.00 Nr 53 Plastic Bin (Brown colour) for Paper 56lt 1.00 Nr 54 Plastic Lid (Brown colour) for Paper Bin 56lt 1.00 Nr 55 Plastic Bin (Black colour) for Glass 56lt 1.00 Nr 56 Plastic Lid (Black colour) for Glass Bin 56lt 1.00 Nr 57 Plastic Bin (Black colour) for Waste 56lt 1.00 Nr 58 Plastic Lid (Black colour) for Waste Bin 56lt 1.00 Nr 10

11 Β.7. Ομάδα Εργασίας 11

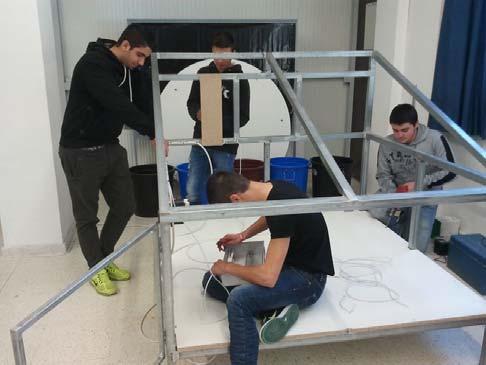

12 12

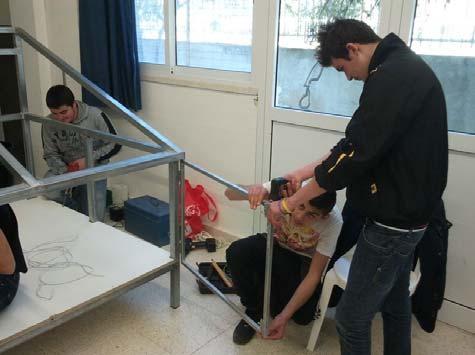

13 Σε όλα τα στάδια του έργου αυτού, υπήρξε πολύ στενή συνεργασία και καθοδήγηση από τον συντονιστή καθηγητή μας. Η βοήθειά του στον προγραμματισμό και η καθοδήγησή του σε κάθε στάδιο υλοποίησης του έργου αυτού υπήρξε πολύτιμη. Η πείρα και οι γνώσεις του μας βοήθησαν να σχεδιάσουμε, να κατασκευάσουμε και να λειτουργήσουμε τη συσκευή αυτή. Οι δεξιότητες που αποκτήθηκαν μέσα από το έργο είναι: Προγραμματισμός του έργου, Μελέτη και καθορισμός της λειτουργίας της συσκευής, Μελέτη κατασκευαστικών αναγκών της συσκευής, Σχεδιασμός της συσκευής, Προϋπολογισμός του κόστους, Καταμερισμός ευθυνών, Συλλογική εξαγωγή συμπερασμάτων, Μελέτη των τεχνικών 13

14 προδιαγραφών του κινητήρα, Μελέτη των τεχνικών προδιαγραφών του AC Motor Drive, Μελέτη των τεχνικών προδιαγραφών του προγραμματιζόμενου λογικού επεξεργαστή, Κατασκευή των διαφόρων μερών της συσκευής, Επιλογή έτοιμων εξαρτημάτων αναγκαίων για την συσκευή, Συναρμολόγηση της συσκευής, Χρήση διαφόρων εργαλείων και οργάνων, Δοκιμή της συσκευής, μετρήσεις και εξαγωγή συμπερασμάτων. 14

15 B.8. Παραρτήματα B.8. Παράρτημα Ι 15

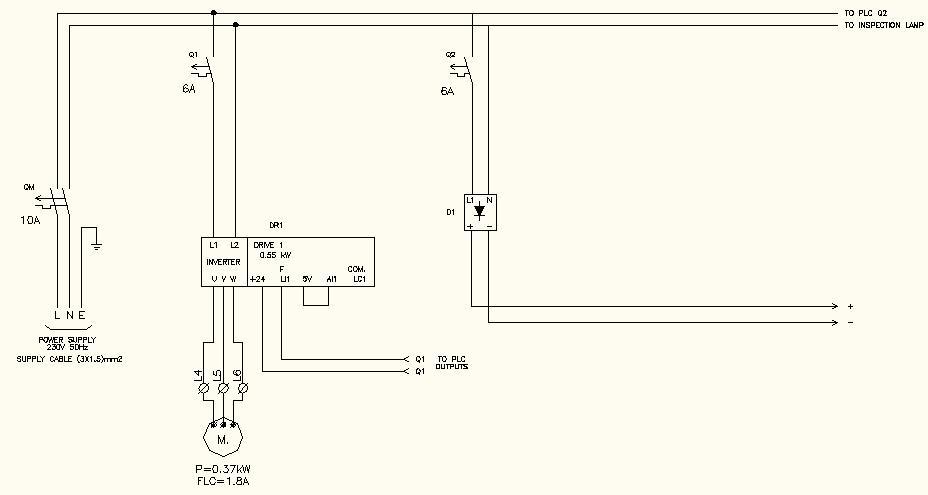

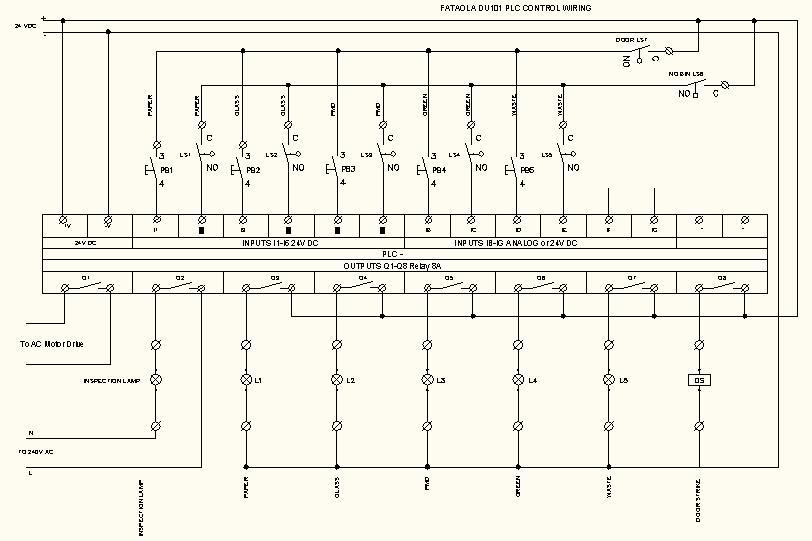

16 B.8. Παράρτημα ΙΙ Ηλεκτρολογικά κυκλώματα Κατασκευής 16
