1 ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΟΜΕΑΣ ΕΦΑΡΜΟΣΜΕΝΗΣ ΓΕΩΛΟΓΙΑΣ & ΓΕΩΦΥΣΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗ: ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥ ΩΝ (Π.Μ.Σ) «ΓΕΩΕΠΙΣΤΗΜΕΣ & ΠΕΡΙΒΑΛΛΟΝ» «ΕΦΑΡΜΟΣΜΕΝΗ & ΠΕΡΙΒΑΛΛΟΝΤΙΚΗ ΓΕΩΛΟΓΙΑ» ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ ΚΑΤΑ ΤΗ ΙΑΝΟΙΞΗ ΤΗΣ ΣΗΡΑΓΓΑΣ ΤΡΑΠΕΖΑΣ ΤΗΣ Σ.Γ.Υ.Τ. ΚΙΑΤΟΥ ΑΙΓΙΟΥ. ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΤΩΝ ΕΚΣΚΑΠΤΩΜΕΝΩΝ ΑΡΓΙΛΙΚΩΝ ΗΜΙΒΡΑΧΩΝ ΙΑΤΡΙΒΗ ΕΙ ΙΚΕΥΣΗΣ Σύνταξη : ΕΠΙΒΛΕΠΟΝΤΕΣ ΚΑΘΗΓΗΤΕΣ : Α. ΜΑΡΚΑΝΤΩΝΗΣ Γ. ΚΟΥΚΗΣ Ν.ΣΑΜΠΑΤΑΚΑΚΗΣ ΠΑΤΡΑ, ΣΕΠΤΕΜΒΡΙΟΣ 2009

2

3 Στους γονείς µου

4

5 I ΠEPIEXOMENA ΠΡΟΛΟΓΟΣ... 1 ΠΕΡΙΛΗΨΗ ΕΙΣΑΓΩΓΗ ΓΕΩΛΟΓΙΚΕΣ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ ΓΕΝΙΚΑ ΓΕΩΜΟΡΦΟΛΟΓΙΑ ΣΤΡΩΜΑΤΟΓΡΑΦΙΑ ΤΕΚΤΟΝΙΚΗ ΣΤΡΩΜΑΤΟΓΡΑΦΙΑ ΜΕΤΑΛΠΙΚΑ ΙΖΗΜΑΤΑ ΠΛΕΙΣΤΟΚΑΙΝΟ ΟΛΟΚΑΙΝΟ ΤΕΚΤΟΝΙΚΗ - ΣΕΙΣΜΙΚΟΤΗΤΑ Υ ΡΟΜΕΤΕΩΡΟΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ ΑΤΜΟΣΦΑΙΡΙΚΑ ΚΑΤΑΚΡΗΜΝΙΣΜΑΤΑ ΘΕΡΜΟΚΡΑΣΙΑ ΑΞΙΟΛΟΓΗΣΗ Ε ΑΦΟΤΕΧΝΙΚΩΝ ΕΡΕΥΝΩΝ ΓΕΝΙΚΑ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ ΕΝΟΤΗΤΕΣ Υ ΡΟΓΕΩΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ ΤΟΥ ΕΡΓΟΥ ΚΑΙ ΜΕΤΡΑ ΑΝΤΙΣΤΗΡΙΞΗΣ ΓΕΝΙΚΑ ΜΕΤΩΠΟ ΕΙΣΟ ΟΥ ΙΑ ΡΟΜΗ ΣΗΡΑΓΓΑΣ ΜΕΤΩΠΟ ΕΞΟ ΟΥ ΣΗΡΑΓΓΑ ΙΑΦΥΓΗΣ Σ ΣΗΡΑΓΓΑ ΙΑΦΥΓΗΣ Σ ΓΕΩΤΕΧΝΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΓΕΩΤΕΧΝΙΚΕΣ ΣΥΝΘΗΚΕΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΓΕΩΛΟΓΙΚΗΣ ΓΕΩΤΕΧΝΙΚΗΣ ΑΞΙΟΛΟΓΗΣΗΣ ΚΑΤΑ ΜΗΚΟΣ ΤΗΣ ΣΗΡΑΓΓΑΣ ΣΤΑ ΚΥΡΙΟΤΕΡΑ ΣΗΜΕΙΑ ΕΡΓΑΣΤΗΡΙΑΚΗ ΕΡΕΥΝΑ ΓΕΝΙΚΑ ΕΙΓΜΑΤΟΛΗΨΙΑ ΙΑΜΟΡΦΩΣΗ ΕΙΓΜΑΤΩΝ ΜΑΚΡΟΣΚΟΠΙΚΗ ΕΞΕΤΑΣΗ ΠΕΡΙΓΡΑΦΗ ΕΙΓΜΑΤΩΝ ΣΥΝΤΟΜΗ ΠΕΡΙΓΡΑΦΗ ΟΚΙΜΩΝ ΠΟΥ ΕΓΙΝΑΝ... 41

6 II 6. ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΟΚΙΜΩΝ ΓΕΝΙΚΑ ΦΥΣΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΟΚΙΜΕΣ ΤΑΞΙΝΟΜΗΣΗΣ ΟΚΙΜΕΣ ΑΝΑΓΝΩΡΙΣΗΣ ΜΗΧΑΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ Ι ΙΟΤΗΤΕΣ ΟΡΥΚΤΟΛΟΓΙΚΗ ΑΝΑΛΥΣΗ ΜΕ ΤΗΝ ΜΕΘΟ Ο ΠΕΡΙΘΛΑΣΗΣ ΑΚΤΙΝΩΝ Χ (XRD) ΕΠΕΞΕΡΓΑΣΙΑ ΑΞΙΟΛΟΓΗΣΗ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΤΑΞΙΝΟΜΗΣΗ ΓΕΩΫΛΙΚΩΝ ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΓΕΩΫΛΙΚΩΝ ΣΥΣΧΕΤΙΣΜΟΙ ΦΥΣΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ ΑΝΑΚΕΦΑΛΑΙΩΣΗ ΣΥΜΠΕΡΑΣΜΑΤΑ ΒΙΒΛΙΟΓΡΑΦΙΑ ΠΑΡΑΡΤΗΜΑ ΕΝΤΥΠΑ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΜΕΤΡΗΣΕΩΝ ΠΑΡΑΡΤΗΜΑ ΑΠΟΤΥΠΩΣΕΙΣ ΜΕΤΩΠΩΝ ΠΑΡΑΡΤΗΜΑ ΦΩΤΟΓΡΑΦΙΕΣ ΘΡΑΥΣΜΕΝΩΝ ΟΚΙΜΙΩΝ ΜΕΤΑ ΑΠΟ ΤΗΝ ΟΚΙΜΗ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ UU

7 III ΕΥΡΕΤΗΡΙΟ ΕΙΚΟΝΩΝ Εικ. 1 : ορυφορική εικόνα της περιοχής κατασκευής του έργου και επιµέρους τµήµατά του ( από Google Earth)...6 Εικ. 2 είγµα Εικ. 4 είγµα Εικ. 5 είγµα Εικ. 6 είγµα Εικ. 7 είγµα Εικ. 8 είγµα Εικ. 9 είγµα Εικ. 10 είγµα ΕΥΡΕΤΗΡΙΟ ΣΧΗΜΑΤΩΝ Σχ. 1 Στρωµατογραφική αλληλουχία της περιοχής µελέτης....6 Σχ. 2 Απόσπασµα γεωλογικού χάρτη και υπόµνηµα της τάφρου Κόρινθου - Πάτρας(από T.Doutsos and G Poulimenos, 1992)....9 Σχ. 3 Τεκτονικός χάρτης της περιοχής του Κορινθιακού κόλπου(κοκκάλας και Κουκουβέλας, 2005 ) (από Bulletin of Engineering Geology and the Environment (Volume 68, Number 2 / May, 2009)(µε κόκκινο κύκλο σηµειώνεται η περιοχή κατασκευής του έργου)...10 Σχ. 4. Οι τρεις κατηγορίες ζωνών σεισµικής επικινδυνότητας στις οποίες χωρίσθηκε ο Ελλαδικός χώρος σύµφωνα µε την τελευταία τροποποίηση (ΦΕΚ Β 1154 / ) Σχ. 5 Χάρτης επικέντρων στην ευρύτερη περιοχή του νοµού Αχαΐας για την χρονική περίοδο γύρω από την περιοχή µελέτης. (από Σεισµολογικό Κέντρο Πανεπιστηµίου Πατρών)...12 Σχ. 6 ιάγραµµα του µέσου ετήσιου ύψους ατµοσφαιρικών κατακρηµνισµάτων για την ευρύτερη περιοχή µελέτης...13 Σχ. 7 Μηνιαία επί τις εκατό κατανοµή του µέσου ύψους βροχόπτωσης για την ευρύτερη περιοχή µελέτης Σχ. 8 Ιστόγραµµα των ετήσιων υψών βροχής για τα έτη Σχ. 9 Βροχοµετρικός χάρτης της ευρύτερης περιοχής (από, Νίκας 2003) Σχ. 10 Μέσες µέγιστες και µέσες ελάχιστες µηνιαίες θερµοκρασίες που αφορούν την ευρύτερη περιοχή µελέτης Σχ. 11 Ετήσια µέση θερµοκρασία που αφορά την ευρύτερη περιοχή µελέτης για τα έτη Σχ. 12 Ακτινογράφηµα για τα έξι δείγµατα όπου διακρίνονται τα κύρια ορυκτά...53 Σχ. 13 Ακτινογράφηµα στο αργιλικό κλάσµα (<2µm) προκειµένου να διαπιστωθούν ποιά αργιλικά ορυκτά συµµετέχουν στα δείγµατα. (Q):Χαλαζίας, (C): Ασβεστίτης, (A): Αλβίτης, (Chl): Χλωρίτης, (I): Ιλλίτης. Αργιλικά µε αναµεµειγµένα φύλλα: (Chl- V): Χλωρίτης-Βερµικουλίτης και (I-V): Ιλλίτης-Βερµικουλίτης...53 Σχ. 14. Συγκεντρωτικό διάγραµµα ποσοστών άµµου-ιλύος-αργίλου όπου φαίνεται η επικράτηση του ποσοστού της ιλύος στα δείγµατα έναντι στα ποσοστά άµµου και αργίλου...54 Σχ. 15. Συγκεντρωτικό διάγραµµα Casagrande κατά U.S.C.S. όπου διακρίνεται ότι τα περισσότερα δείγµατα είναι ML(ιλύς χαµηλής πλαστικότητας) Σχ. 16. ιάγραµµα ταξινόµησης ακέραιου πετρώµατος µε βάση τις τιµές Id2 και PI (GAMBLE, 1971)...57

8 IV Σχ. 17 ιάγραµµα συσχέτισης συνοχής αργιλικού κλάσµατος Σχ. 18. ιάγραµµα συσχέτισης δείκτη χαλάρωσης Id2 ποσοστού κλάσµατος άµµου Σχ. 19. ιάγραµµα συσχέτισης δείκτη χαλάρωσης Id2 ποσοστού κλάσµατος αργίλου...59 Σχ. 20. ιάγραµµα συσχέτισης δείκτη χαλάρωσης Id5 ποσοστού κλάσµατος αργίλου...59 Σχ. 21 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής συµπαγούς µάργας µε χαλαρό κροκαλοπαγές Σχ. 22 Μέτωπο Χ.Θ ,60. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής µάργας µε χαλαρό κροκαλοπαγές Σχ. 23 Μέτωπο Χ.Θ ,85. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής συµπαγούς µάργας µε χαλαρό κροκαλοπαγές Σχ. 24 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα και στον θόλο εµανίζεται χαλαρό µη συνεκτικό κροκαλοπαγές Σχ. 25 Μέτωπο Χ.Θ ,60. Στον θόλο εµφανίζεται ένα µη συνεκτικό κροκαλοπαγές που υπέρκειται µίας συµπαγούς τεφρής µάργας. Παρατηρείται έντονη υδροφορία Σχ. 26 Μέτωπο Χ.Θ ,60. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία Σχ. 27 Μέτωπο Χ.Θ ,10. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία Σχ. 28 Μέτωπο Χ.Θ ,60. Στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς, όπου παρατηρείται έντονη υδροφορία, που υπέρκειται µίας συµπαγούς τεφρής µάργας Σχ. 29 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία Σχ. 30 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία Σχ. 31 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στην αριστερή παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία Σχ. 32 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στην αριστερή παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία Σχ. 33 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 34 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 35 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 36 Μέτωπο Χ.Θ ,10. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 37 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς

9 V Σχ. 38 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 39 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής µε καστανής µάργας, ενώ στον θόλο και κατά τόπους έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 40 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής και καστανής µάργας, ενώ στον θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 41 Μέτωπο Χ.Θ ,50. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής και καστανής µάργας, ενώ στον θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς Σχ. 42 Μέτωπο Χ.Θ ,00. Ο καθρέφτης καλύπτεται από εναλλαγές ενός ασύνδετου κροκαλοπαγούς µε τεφρή µάργα Σχ. 43 Μέτωπο Χ.Θ ,85. Ο καθρέφτης καλύπτεται από εναλλαγές ενός ασύνδετου κροκαλοπαγούς µε τεφρή µάργα Σχ. 44 Μέτωπο Χ.Θ ,10. Το µέτωπο καλύπτεται από ασύνδετο κροκαλοπαγές µε κατά τόπους εµφάνιση τεφρής µάργας Σχ. 45 Μέτωπο Χ.Θ ,10. Το µέτωπο καλύπτεται από ασύνδετο κροκαλοπαγές µε κατά τόπους εµφάνιση τεφρής µάργας Σχ. 46 Μέτωπο Χ.Θ ,10. Ο καθρέφτης καλύπτεται από εναλλαγές ενός ασύνδετου κροκαλοπαγούς µε τεφρή µάργα Σχ. 47 Υπόµνηµα επεξήγησης συµβόλων που χρησιµοποιήθηκαν κατά την χαρτογράφηση των µετώπων εκσκαφής ΕΥΡΕΤΗΡΙΟ ΠΙΝΑΚΩΝ Πίνακας 1.Τιµές σεισµικών επιταχύνσεων για κάθε ζώνη σεισµικής επικινδυνότητας Πιν. 2 Τεχνικογεωλογικά χαρακτηριστικά των σχηµατισµών (στοιχεία από οριστική µελέτη του έργου) Πιν. 3 Κατηγορίες Συντελεστών ιαπερατότητας κατά Terzaghi and Peck (1967)..21 Πιν. 4 Μέτρηση στάθµης υδροφόρου ορίζοντα...24 Πιν. 5 Απόλυτα υψόµετρα στάθµης υδροφόρου ορίζοντα Πιν. 6 Ανακεφαλαιωτικός πίνακας παραµέτρων σχεδιασµού του έργου Πιν 7. Παρουσίαση στοιχείων για τις ηµεροµηνίες δειγµατοληψίας, τις αντίστοιχες χιλιοµετρικές θέσεις κατά τη φάση κατασκευής του έργου και την φάση εκσκαφής. 39 Πιν. 8 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για το ποσοστό της άµµου, ιλύος, αργίλου, των παραµέτρων κοκκοµετρικής διαβάθµισης Πιν. 9 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για τον προσδιορισµό των ορίων υδαρότητας, του δείκτη υδαρότητας, του δείκτη συνεκτικότητας, της ενεργότητας και της ελεύθερης διόγκωσης Πιν. 10 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για την περιεχόµενη υγρασία, βαθµό κορεσµού, υγρό φαινόµενο βάρος, ειδικό βάρος κόκκων, λόγος κενών, πορώδες και δείκτη χαλάρωσης...47 Πιν. 11 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για την διόγκωση...49 Πιν. 12 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων των τιµών c και φ από την τριαξονική δοκιµή χωρίς στερεοποίηση και αποστράγγιση UU...50

10 VI Πιν. 13 Ηµι-ποσοτική ανάλυση των ορυκτολογικών συστατικών που συµµετέχουν στα δείγµατα Πιν. 14 Ταξινόµηση και ονοµατολογία δειγµάτων κατά U.S.C.S...55 Πιν.15 Ταξινόµηση µε βάση τις τιµές του δείκτη χαλάρωσης Id2 κατά GAMBLE..56

11 ΠΡΟΛΟΓΟΣ Η εργασία αυτή πραγµατοποιήθηκε στα πλαίσια του Προγράµµατος Μεταπτυχιακών Σπουδών «Γεωεπιστήµες και Περιβάλλον» του Τµήµατος Γεωλογίας του Πανεπιστηµίου Πατρών στην κατεύθυνση «Εφαρµοσµένη & Περιβαλλοντική Γεωλογία». Αποτελεί τη διατριβή ειδίκευσης του Γεωλόγου του Παν. Πατρών Αντώνιου Φ. Μαρκαντώνη και εκπονήθηκε στο δεύτερο ακαδηµαϊκό έτος του ΠΜΣ, υπό την επίβλεψη των κ.κ. Γ. Κούκη και Ν. Σαµπατακάκη, καθηγητών του Τµήµατος Γεωλογίας Παν. Πατρών. Ως θέµα της πραγµατεύεται τη διερεύνηση και εκτίµηση των φυσικών και µηχανικών χαρακτηριστικών και ιδιαίτερα της διατµητικής αντοχής του µαργαϊκού ορίζοντα που συναντάται κατά την εκσκαφή της σήραγγας στην Τράπεζα του νοµού Αχαΐας. Σκοπός της εργασίας είναι ο εµπλουτισµός των δεδοµένων του Εργαστηρίου Τεχνικής Γεωλογίας του Παν. Πατρών προκειµένου να κατανοηθεί περισσότερο αυτός ο συγκεκριµένος γεωλογικός σχηµατισµός. Θα ήθελα να ευχαριστήσω θερµά τους επιβλέποντες καθηγητές µου για την καθοδήγηση, την ουσιαστική υποστήριξη και το ενδιαφέρον τους καθ όλη τη διάρκεια εκπόνησης της παρούσας εργασίας καθώς και τον καθηγητή κ. Κίµωνα Χριστάνη για την συµµετοχή του στην τριµελή εξεταστική επιτροπή. Επίσης θα ήθελα να ευχαριστήσω το γεωλόγο της κατασκευαστικής εταιρίας Γεώργιο Τσάντζαλο για τις συµβουλές και τη βοήθεια που µου παρείχε σε θέµατα δειγµατοληψίας και όσον αφορά τις πληροφορίες για την κατασκευή του έργου καθώς και τον υποψήφιο ιδάκτορα Σπυρίδωνα Γ. Κουλούρη για την ουσιαστική υποστήριξή του σχετικά µε την εκτέλεση των εργαστηριακών δοκιµών. Ακόµα θα ήθελα να ευχαριστήσω για τη βοήθειά τους στην ορυκτολογική ανάλυση µε τη µέθοδο περίθλασης ακτίνων-χ (XRD) την υποψήφια ιδάκτωρα Ελένη Κουτσοπούλου και τη ρ. Γεωλόγο Λαµπροπούλου Παρασκευή, υπεύθυνη χειρισµού του µηχανήµατος XRD. Ευχαριστίες, τέλος οφείλω στους στις τελειόφοιτες συναδέλφους γεωλόγους Ειρήνη Κ. Μπαλτά και Παναγιώτα Μ. Πρινιωτάκη για τη βοήθειά τους στην εκτέλεση των δοκιµών, ενώ ιδιαίτερες ευχαριστίες θέλω να εκφράσω στις συναδέλφους τελειόφοιτες Ιωάννα Ε. Γαλανοπούλου και Παναγιώτα Θ. Νταντάµη για την άψογη συνεργασία µας στα πλαίσια των εργασιών υπαίθρου και του εργαστηρίου. 1

12 ΠΕΡΙΛΗΨΗ Στην εργασία αυτή καταγράφονται οι τεχνικογεωλογικές συνθήκες κατά τη διάνοιξη της σιδηροδροµικής σήραγγας της Τράπεζας που έχει συνολικό µήκος 3048,12 µ. Η διάτρηση γίνεται µέσα σε µεταλπικά ιζήµατα του νεογενούς και συγκεκριµένα µέσα σε στιφρές µάργες µε τοπικές ενστρώσεις χαλαρών κροκαλοπαγών. Λόγω της φύσης των υλικών ήταν απαραίτητη η χρήση δοκών προπορείας, αγκυρίων προπορείας και όλων των µέσων προσωρινής αντιστήριξης (πλαίσια, εκτοξευόµενο σκυρόδεµα, αγκύρια, πλέγµα) και όπου υπήρξε αυξηµένη υδροφορία, χρήση µεµβρανών και συστηµατικές αποστραγγιστικές οπές. Η έρευνα εντοπίζεται στο σχηµατισµό του κατώτερου ορίζοντα των Νεογενών και συγκεκριµένα στους σχηµατισµούς των µαργολίθων ιλυολίθων οι οποίοι παρουσιάζουν συµπεριφορά σκληρών εδαφών µαλακών βράχων και φιλοξενούν το µεγαλύτερο τµήµα της σήραγγας. Έγινε συστηµατική δειγµατοληψία από τα µέτωπα εκσκαφής µε τη µορφή δειγµάτων µεγάλων διαστάσεων (block samples) που µεταφέρονταν αµέσως στο εργαστήριο όπου και γινόταν γρήγορα η διαµόρφωσή τους για τις δοκιµές της τριαξονικής φόρτισης και της δοκιµής της χαλάρωσης, καθώς και των δοκιµών του προσδιορισµού των φυσικών ιδιοτήτων. Η διαµόρφωση των δειγµάτων για τη δοκιµή της τριαξονικής φόρτισης ήταν αρκετά δύσκολη καθώς γινόταν µε χειρονακτικό τρόπο και υπήρχε η περίπτωση να καταστραφεί κάποιο δοκίµιο τόσο κατά την φάση διαµόρφωσής του, όσο και κατά την φάση εξαγωγής του από την ειδικά διαµορφωµένη µήτρα, οπότε και έπρεπε να ακολουθηθεί η ίδια διαδικασία από την αρχή. Στα δείγµατα που διαµορφώθηκαν έγιναν δοκιµές προσδιορισµού των φυσικών και µηχανικών παραµέτρων και συγκεκριµένα έγιναν οι παρακάτω δοκιµές: δοκιµές φυσικής υγρασίας, προσδιορισµός των ορίων συνεκτικότητας (όρια Atterberg), προσδιορισµός του ειδικού βάρους υλικού λεπτότερου υλικού των 2mm, κοκκοµετρική ανάλυση µε κόσκινα αλλά και µε αραιόµετρο (µέθοδος Stoke s), προσδιορισµός φαινόµενου βάρους συνεκτικών υλικών, προσδιορισµός του δείκτη χαλάρωσης πετρώµατος και τέλος ο προσδιορισµός της αντοχής σε τριαξονική θλίψη σε αστράγγιστες συνθήκες φόρτισης (UU). 2

13 1. ΕΙΣΑΓΩΓΗ Στα κεφάλαια που ακολουθούν γίνεται µία σύντοµη περιγραφή της γεωλογίας της ευρύτερης περιοχής µε παράθεση στοιχείων τεκτονικής, σεισµικότητας, και υδροµετεωρολογικών στοιχείων, προκειµένου να κατανοηθεί το γεωλογικό περιβάλλον στο οποίο φιλοξενείται η υπό κατασκευή σήραγγα (εικ.1) που ανήκει στο έργο «Ν. Σιδηροδροµική Γραµµή κανονικού εύρους µεταξύ Κορίνθου Πατρών στο τµήµα από ΧΛΜ 59 έως ΧΛΜ 75». Στην συνέχεια παρατίθενται στοιχεία από την µελέτη του έργου όσον αφορά την αξιολόγηση των εδαφοτεχνικών ερευνών, το διαχωρισµό του έργου σε επιµέρους γεωλογικές ενότητες, την υδρογεωλογία, την περιγραφή κατά µήκος του έργου και στοιχεία γεωτεχνικής αξιολόγησης. Ακολουθεί µία σύντοµη περιγραφή των εργαστηριακών δοκιµών που εκτελέσθηκαν, ενώ ακολουθεί ο τρόπος δειγµατοληψίας και οι θέσεις λήψεως των δειγµάτων µε αντίστοιχα σκαριφήµατα γεωλογικής χαρτογράφησης των µετώπων. Τέλος παρατίθενται τα αποτελέσµατα των εργαστηριακών δοκιµών που εκτελέσθηκαν και τα αντίστοιχα διαγράµµατα συσχετίσεων σε µία προσπάθεια να διαφανούν οι εξαρτήσεις αλλά και οι διαφοροποιήσεις που προέκυψαν µέσα από την στατιστική ανάλυση που έγινε. Βέβαια θα πρέπει να επισηµανθεί ότι επειδή ο αριθµός των δειγµάτων θεωρείται περιορισµένος τα αποτελέσµατα είναι ενδεικτικά γι αυτό προτείνεται περαιτέρω συγκέντρωση στοιχείων που αφορούν τους µαργαϊκούς σχηµατισµούς της ευρύτερης περιοχής προκειµένου να εξαχθούν πιο ασφαλή συµπεράσµατα. 3

14 2. ΓΕΩΛΟΓΙΚΕΣ ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ 2.1 ΓΕΝΙΚΑ Στα πλαίσια της µελέτης της σήραγγας της Τράπεζας έγινε γεωλογική και γεωτεχνική αξιολόγηση όλων των φάσεων ερευνών που εκπονήθηκαν στην περιοχή κατασκευής του έργου καθώς και των συµπληρωµατικών επί τόπου γεωλογικών, υδρογεωλογικών, τεχνικογεωλογικών και γεωτεχνικών παρατηρήσεων. Συνολικά αξιολογήθηκαν 13 δειγµατοληπτικές γεωτρήσεις της φάσης των ερευνών και 15 ακόµα ερευνητικές γεωτρήσεις που είχαν εκπονηθεί για άλλα συνοδά έργα στην στενή περιοχή διέλευσης της σήραγγας. Τέλος συγκεντρώθηκαν και αξιολογήθηκαν στοιχεία από 3 υδρογεωτρήσεις. 2.2 ΓΕΩΜΟΡΦΟΛΟΓΙΑ Η ζώνη διέλευσης του υπό κατασκευής έργου εντοπίζεται στο βόρειο τµήµα της Πελοποννήσου, στην περιοχή µεταξύ Τράπεζας και ιακοπτού. Η διαµόρφωση του γεωµορφολογικού ανάγλυφου στην περιοχή της Βόρειας Πελοποννήσου, είναι αποτέλεσµα κυρίως της δράσης των τεκτονικών και νεοτεκτονικών κινήσεων σε συνδυασµό µε την επιδεκτικότητα των γεωλογικών σχηµατισµών στις διεργασίες της διάβρωσης καθώς επίσης και µε το ύψος των ατµοσφαιρικών κατακρηµνισµάτων. Σταθερός παράγοντας είναι επίσης η λιθολογική σύσταση των γεωλογικών σχηµατισµών και κυρίως των Πλειο-Πλειστοκαινικών αποθέσεων, που απαντούν σε µεγάλη έκταση στην περιοχή. Η επιφανειακή απορροή των όµβριων υδάτων συντελείται διαµέσου του υδρογραφικού δικτύου µε γενική διεύθυνση προς ΒΑ έως ΒΒΑ. Τα σηµαντικά ποτάµια µόνιµης απορροής στην ευρύτερη περιοχή είναι από τα Ανατολικά προς τα υτικά ο Λαδοπόταµος, πριν την είσοδο και ο Βουραϊκός, µετά την έξοδο της σήραγγας. ευτερεύοντα υδατορέµατα εποχιακής απορροής και τα οποία έχουν σηµασία για το υπόγειο τεχνικό έργο ως προς την διευκόλυνση διηθήσεων κυρίως µετά από έντονες βροχοπτώσεις εντοπίζονται περί : 4

15 την Χ.Θ την Χ.Θ , όπου συγκλίνουν δύο κλάδοι την Χ.Θ και την Χ.Θ Το υδρογραφικό δίκτυο είναι καλά ανεπτυγµένο και χαρακτηρίζεται από έντονη κατά βάθος διάβρωση και απότοµες κλίσεις κλιτύων. Με βάση τη µορφή αυτή του υδρογραφικού δικτύου, η περιοχή, από άποψη γεωµορφολογικής εξέλιξης κατατάσσεται στο στάδιο της προχωρηµένης νεότητας, όπου δεν έχει επέλθει ακόµα κατάσταση ισορροπίας. Καθοριστικό ρόλο για την διαµόρφωση του υδρογραφικού δικτύου έχουν οι συνεχιζόµενες ανοδικές κινήσεις της Βόρειας Πελοποννήσου, οι οποίες προκαλούν την ανύψωση της περιοχής µε αποτέλεσµα την δράση των διεργασιών αποσάθρωσης-διάβρωσης. Το µορφολογικό ανάγλυφο στην ευρύτερη περιοχή χαρακτηρίζεται πεδινό έως λοφώδες µε απόλυτα υψόµετρα φυσικού ανάγλυφου που κυµαίνονται από 10m έως 140m. Κατά µήκος της σήραγγας το υψόµετρο της ερυθράς διέρχεται σε απόλυτα υψόµετρα που κυµαίνονται από 20 m έως 42 m. Οι µορφολογικές κλίσεις κυµαίνονται από 10 0 έως 30 0 και τοπικά φτάνουν και τις Όσον αφορά σε εντοπισµένες περιοχές αστάθειας θα πρέπει να τονιστεί ότι κατά µήκος της υφιστάµενης Ν.Ε.Ο. έχουν χαρτογραφηθεί κατά θέσεις στα τεχνητά πρανή της οδοποιίας περιοχές, όπου έχουν εκδηλωθεί πρόσφατες αστοχίες. Οι αστοχίες αυτές οφείλονται κυρίως σε διαφορικές διαβρώσεις µεταξύ υποκείµενων ευκολοδιάβρωτων και υπερκείµενων σχετικά ανθεκτικότερων στη διάβρωση λιθολογικών φάσεων σε συνδυασµό µε τα µεγάλα ύψη τεχνητών πρανών και την διαµορφωθείσα κλίση. 5

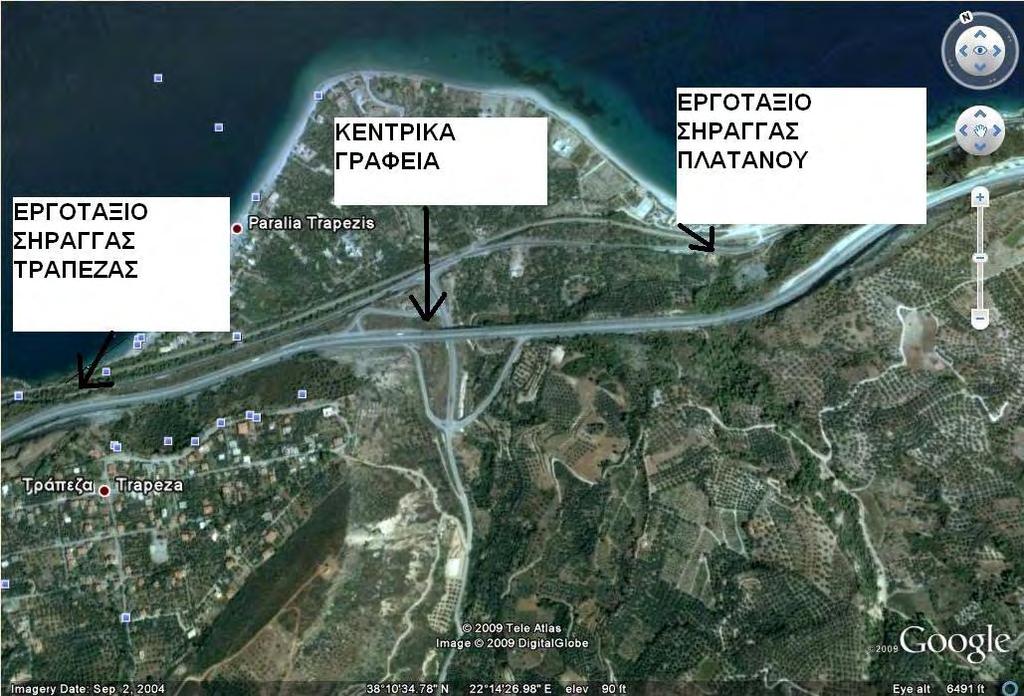

16 Εικ. 1 : ορυφορική εικόνα της περιοχής κατασκευής του έργου και επιµέρους τµήµατά του ( από Google Earth). 2.3 ΣΤΡΩΜΑΤΟΓΡΑΦΙΑ ΤΕΚΤΟΝΙΚΗ ΣΤΡΩΜΑΤΟΓΡΑΦΙΑ Το µεγαλύτερο µέρος της σήραγγας διανοίγεται στα µεταλπικά ιζήµατα του Πλειοπλειστοκαίνου. Ασύµφωνα σ αυτά τοποθετούνται οι πρόσφατοι Ολοκαινικοί σχηµατισµοί. Στο Σχ. 1 δίνεται σκαριφηµατικά η στρωµατογραφική αλληλουχία των γεωλογικών σχηµατισµών της ευρύτερης περιοχής µελέτης. Οι ασβεστόλιθοι, οι οποίοι αποτελούν το αλπικό υπόβαθρο δεν απαντώνται στην στενή περιοχή του έργου. Σχ. 1 Στρωµατογραφική αλληλουχία της περιοχής µελέτης. 6

17 ΜΕΤΑΛΠΙΚΑ ΙΖΗΜΑΤΑ ΠΛΕΙΣΤΟΚΑΙΝΟ Τα πλειοπλειστοκαινικά ιζήµατα καλύπτουν ευρεία έκταση σε όλη την Βόρεια Πελοπόννησο και χαρακτηρίζονται από την διαµόρφωση διαφορετικών λιθολογικών φάσεων µε τις λεπτόκοκκες να υπερτερούν στα κατώτερα τµήµατα και τις αδρόκοκκες στα ανώτερα (στοιχεία από οριστική µελέτη του έργου). Μάργες µε ενστρώσεις κροκαλοπαγών (mg). Αποτελούν την κατώτερη λιθολογικά φάση στην στενότερη περιοχή του έργου και χαρακτηρίζονται από εναλλαγές αργιλικών (µαργαϊκών) οριζόντων και κροκαλοπαγών µε µαργαϊκό συνδετικό υλικό. Κροκαλοπαγή (cg). Αποτελούν την ανώτερη λιθολογική φάση, η οποία τοποθετείται σύµφωνα µε την προηγούµενη. Χαρακτηρίζεται από την επικράτηση πολύµικτων κροκαλοπαγών µε ψαµµιτικό και ψαµµιτοµαργαϊκό συνδετικό υλικό, ενώ κατά θέσεις συναντώνται ενστρώσεις στιφρών αργίλων (µαργών) και χαλαρών ψαµµιτών. Υλικά θαλάσσιων αναβαθµίδων (MT). Τα υλικά αυτά βρίσκονται σε ελαφρά ασυµφωνία µε τους υποκείµενους σχηµατισµούς Χαρακτηρίζονται από την επικράτηση πολύµικτων κροκαλοπαγών µε ασβεστιτικό ή ψαµµιτικό συνδετικό υλικό και το µικρό τους πάχος της τάξεως των 2-10 m περίπου. Οι παραπάνω σχηµατισµοί όπου απαντώνται επιφανειακά µε ηπιότερες µορφολογικές κλίσεις, καλύπτονται από µικρού πάχους ελουβιακό µανδύα ΟΛΟΚΑΙΝΟ Οι πρόσφατες ολοκαινικές αποθέσεις αποτελούν υλικά, τα οποία επικάθονται ασύµφωνα στις πλειοπλειστοκαινικές αποθέσεις και καλύπτουν σηµαντική έκταση επιφανειακά (Σχ.2). ιακρίνονται στις εξής παρακάτω ενότητες : Προϊόντα κατολισθήσεων. Σ αυτά συµπεριλαµβάνονται τα υλικά πρόσφατων κατολισθήσεων (LS) και παλαιών (LM) κατολισθήσεων. Τα υλικά των πρόσφατων κατολισθήσεων αφορούν κυρίως πρόσφατες αστοχίες στα υφιστάµενα τεχνητά πρανή της Ν.Ε.Ο. 7

18 Κορηµατικά υλικά. Σ αυτά περιλαµβάνονται τα κορήµατα (SC) και τα αργιλικά κορήµατα (SM), τα οποία επικάθονται συνήθως σε επικλινές ανάγλυφο. Επίσης συµπεριλαµβάνονται οι κώνοι κορηµάτων (CS) και ο ελουβιακός µανδύας (EL), σχηµατισµοί οι οποίοι επικάθονται συνήθως σε ήπιο σχετικά ανάγλυφο. Αλλουβιακές αποθέσεις. Σ αυτές συµπεριλαµβάνονται οι αποθέσεις κοίτης (RD), οι οποίες συναντώνται στις κοίτες των χειµάρρων, ρεµάτων και ποταµών της περιοχής καθώς επίσης και οι αλλουβιακές αποθέσεις (AL), οι οποίες καλύπτουν τις πεδινές περιοχές ήπιου µορφολογικού ανάγλυφου. 8

19 ΥΠΟΜΝΗΜΑ Σχ. 2 Απόσπασµα γεωλογικού χάρτη και υπόµνηµα της τάφρου Κόρινθου - Πάτρας(από T.Doutsos and G Poulimenos, 1992) ΤΕΚΤΟΝΙΚΗ - ΣΕΙΣΜΙΚΟΤΗΤΑ Ο Κορινθιακός κόλπος αποτελεί την κυριότερη εγκάρσια νεοτεκτονική δοµή του Ελληνικού τόξου σε γενική διεύθυνση Α-, η οποία χαρακτηρίζεται από την παράλληλη ανάπτυξη των ενεργών ρηγµάτων που οριοθετούν τις νότιες ακτές του κατά µήκος της βόρειας Πελοποννήσου και από την έντονη σεισµικότητα, η οποία παρατηρείται από την περιοχή της Κορίνθου ανατολικά έως την περιοχή Αιγίου- Πάτρας δυτικά. Τα κύρια ενεργά ρήγµατα της τεκτονικής τάφρου του Κορινθιακού έχουν γενική διεύθυνση Α-, είναι κανονικά ρήγµατα µε κλίση προς Βορρά η οποία κυµαίνεται από Στην ευρύτερη περιοχή της κατασκευής του έργου υπάρχει µια ρηξιγενής ζώνη, η οποία είναι ενεργή σεισµικά και είναι η ζώνη ιακοπτού- Πλατάνου. Αυτή η ζώνη διέρχεται σε απόσταση m κατάντη του άξονα του έργου και ένα µέρος της καλύπτεται από πρόσφατες αλλουβιακές αποθέσεις (Σχ.3) ενώ το υπόλοιπο βρίσκεται στον υποθαλάσσιο χώρο. Είναι σηµαντικό να αναφερθεί ότι η ζώνη αυτή γειτνιάζει µε την ενεργό ρηξιγενή ζώνη της Ελίκης, η οποία συνδέεεται µε το σεισµό της 26/12/1861, µεγέθους 6.7 R όπου προκλήθηκαν σηµαντικές καταστροφές και παρατηρήθηκαν εκτεταµένες παράκτιες ολισθήσεις µε αποτέλεσµα να υποχωρήσει η ακτογραµµή κατά εκατοντάδες µέτρα και σε µήκος αρκετών χιλιοµέτρων µεταξύ του Ακρ. Γύφτισσα και του ιακοφτού καθώς και µε το ρήγµα του Αιγίου. 9

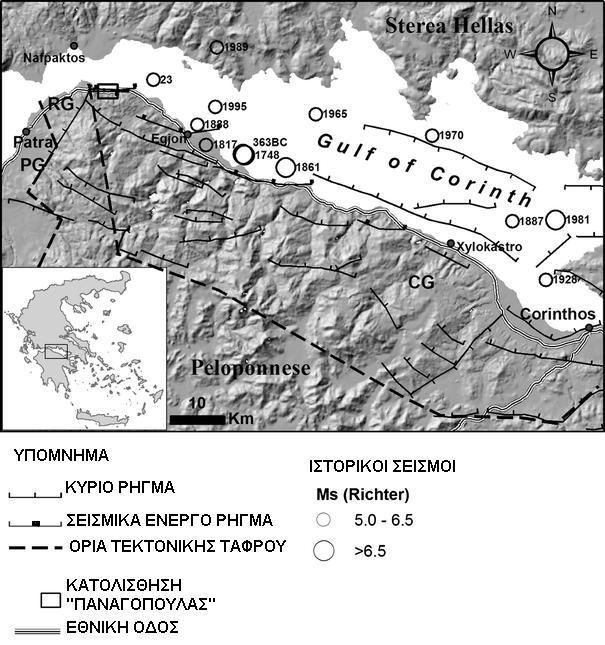

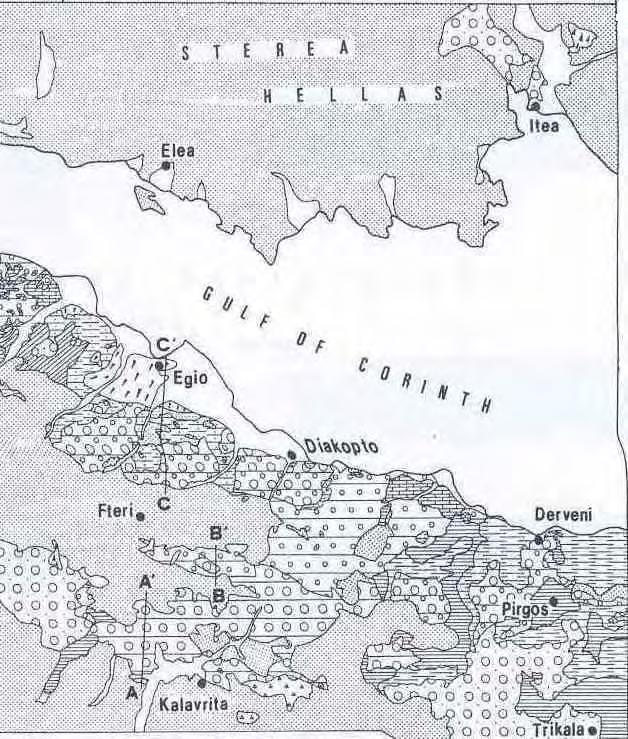

20 Στο Σχ. 3 που ακολουθεί δίνεται τεκτονικός χάρτης της ευρύτερης περιοχής κατασκευής του έργου. Σχ. 3 Τεκτονικός χάρτης της περιοχής του Κορινθιακού κόλπου(κοκκάλας και Κουκουβέλας, 2005 ) (από Bulletin of Engineering Geology and the Environment (Volume 68, Number 2 / May, 2009)(µε κόκκινο κύκλο σηµειώνεται η περιοχή κατασκευής του έργου). Όσον αφορά στις υπόλοιπες τεκτονικές ασυνέχειες, οι οποίες απαντώνται στην στενότερη περιοχή του έργου, παρουσιάζουν δύο συζυγείς διευθύνσεις. Το κύριο σύστηµα ρηγµάτων έχει διεύθυνση Β ΝΑ έως Β.Β Ν.ΝΑ µε κλίση προς Β. Τα ρήγµατα αυτά εκτιµάται ότι έχουν επιδράσει στις Πλειοπλειστοκαινικές αποθέσεις και πιθανά στη δηµιουργία µιας κύριας συγκλινικής δοµής στο κεντρικό τµήµα της περιοχής ενδιαφέροντος. Χαρακτηρίζονται ως πιθανά ενεργά κατά ΟΑΣΠ. Σύµφωνα µε τις µετρήσεις που έγιναν σε διάφορες θέσεις στα κροκαλοπαγή (cg) και στις µάργες µε ενστρώσεις κροκαλοπαγών (mg)(στοιχεία από οριστική µελέτη του έργου) προκύπτει ότι η κλίση της στρώσης κυµαίνεται από 15 0 έως 40 0 προς τα Β έως.β µέχρι την Χ.Θ και στην συνέχεια διαφοροποιείται από προς ΒΑ τουλάχιστον µέχρι την Χ.Θ , οπότε στρέφεται πάλι προς τα.β. 10

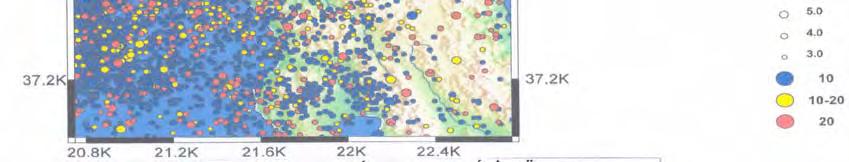

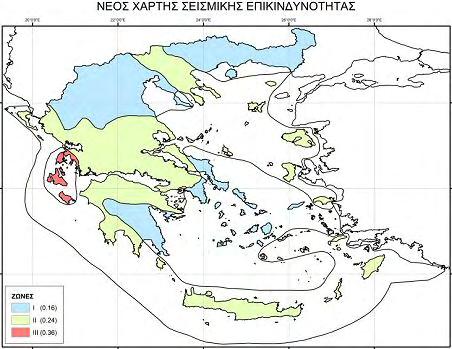

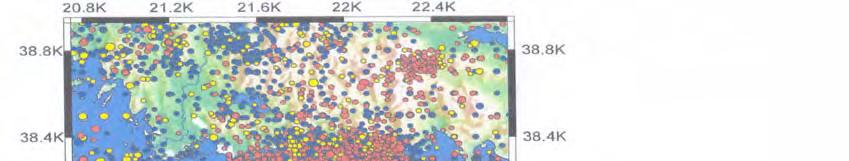

21 Σεισµολογικά η ευρύτερη περιοχή χαρακτηρίζεται από ιδιαίτερα µεγάλη σεισµική δράση κι έχει δώσει αρκετά µεγάλους σεισµούς και µάλιστα στο εγγύς παρελθόν. Με βάση το Ν.Ε.Α.Κ. (Απόφαση 17α/115/9/ΦΝ275 ΦΕΚ /8/2003), η χώρα υποδιαιρείται σε τρεις ζώνες σεισµικής επικινδυνότητας Ι, ΙΙ, ΙΙΙ τα όρια των οποίων καθορίζονται στο χάρτη σεισµικής επικινδυνότητας της Ελλάδας (Σχ. 4). Σχ. 4. Οι τρεις κατηγορίες ζωνών σεισµικής επικινδυνότητας στις οποίες χωρίσθηκε ο Ελλαδικός χώρος σύµφωνα µε την τελευταία τροποποίηση (ΦΕΚ Β 1154 / ). Σε κάθε ζώνη σεισµικής επικινδυνότητας αντιστοιχεί µια τιµή σεισµικής επιτάχυνσης εδάφους Α =α g (g: επιτάχυνση βαρύτητας), σύµφωνα µε τον παρακάτω πίνακα: Πίνακας 1.Τιµές σεισµικών επιταχύνσεων για κάθε ζώνη σεισµικής επικινδυνότητας. Σεισµική επιτάχυνση εδάφους Ζώνη Σεισµικής Επικινδυνότητας I II III α

22 Οι τιµές των σεισµικών επιταχύνσεων εδάφους του παραπάνω πίνακα εκτιµώνται σύµφωνα µε τα σεισµολογικά δεδοµένα ότι έχουν πιθανότητα υπέρβασης 10% στα επόµενα 50 χρόνια. Σύµφωνα µε τον Ν.Ε.Α.Κ., η ευρύτερη περιοχή ανήκει στη ζώνη ΙΙ. Στο Σχ. 5 διακρίνονται τα επίκεντρα στην ευρύτερη περιοχή του νοµού Αχαΐας κατά την χρονική περίοδο Σχ. 5 Χάρτης επικέντρων στην ευρύτερη περιοχή του νοµού Αχαΐας για την χρονική περίοδο γύρω από την περιοχή µελέτης. (από Σεισµολογικό Κέντρο Πανεπιστηµίου Πατρών) 12

23 2.4 Υ ΡΟΜΕΤΕΩΡΟΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ ΑΤΜΟΣΦΑΙΡΙΚΑ ΚΑΤΑΚΡΗΜΝΙΣΜΑΤΑ Το κλίµα της περιοχής είναι εύκρατο µε ξηρό θέρος. Η µηνιαία κατανοµή των βροχοπτώσεων στην πλειονότητα των σταθµών παρουσιάζει µέγιστο τον εκέµβριο και τον Νοέµβριο και ελάχιστο τον Ιούλιο. Παρ όλα αυτά παρουσιάζεται µία τάση µετατόπισης της υγρής περιόδου προς τους εαρινούς µήνες µε συνέπεια την απώλεια του διαθέσιµου νερού της ενεργής κατείσδυσης λόγω της αυξηµένης εξατµισοδιαπνοής. Το ύψος βροχής αυξάνεται µε το υψόµετρο µε σχέση όχι κατ ανάγκη γραµµική. Η σχετική υγρασία παρουσιάζει την ίδια πορεία µε αυτή των βροχοπτώσεων (Βουδούρης, 1995). Τα µηνιαία ύψη βροχόπτωσης για τα έτη που προέκυψαν από καταγραφές του µετεωρολογικού σταθµού Αιγίου και που η στατιστική τους επεξεργασία έγινε στο Εργαστήριο Τεχνικής Γεωλογίας, παρουσιάζονται στο διάγραµµα που ακολουθεί (Σχ. 6) και τα ετήσια ύψη βροχής για τα έτη παρουσιάζονται στο ιστόγραµµα του Σχ. 8 ενώ στο Σχ. 9 αναπαριστάνεται ο βροχοµετρικός χάρτης της ευρύτερης περιοχής. ΜΕΣΟ ΜΗΝΙΑΙΟ ΥΨΟΣ ΑΤΜΟΣΦΑΙΡΙΚΩΝ ΚΑΤΑΚΡΗΜΝΙΣΜΑΤΩΝ ΓΙΑ ΤΑ ΕΤΗ (σε mm) 140,0 120,0 100,0 80,0 60,0 40,0 20,0 0,0 ΙΑΝΟΥΑΡΙΟΣ ΦΕΒΡΟΥΑΡΙΟΣ ΜΑΡΤΙΟΣ ΑΠΡΙΛΙΟΣ ΜΑΪΟΣ ΙΟ ΥΝΙΟ Σ ΙΟ ΥΛΙΟ Σ ΑΥΓΟΥΣΤΟΣ ΣΕΠΤΕΜΒΡΙΟΣ ΟΚΤΩΒΡΙΟΣ ΝΟΕΜΒΡΙΟΣ ΕΚΕΜΒΡΙΟΣ Σχ. 6 ιάγραµµα του µέσου ετήσιου ύψους ατµοσφαιρικών κατακρηµνισµάτων για την ευρύτερη περιοχή µελέτης. 13

24 ΜΗΝΙΑΙΑ % ΚΑΤΑΝΟΜΗ ΤΟΥ ΜΕΣΟΥ ΥΨΟΥΣ ΒΡΟΧΟΠΤΩΣΗΣ ΓΙΑ ΤΑ ΕΤΗ , % 14,5 % 12,7 % 17,2 % 10,3 % 10,5 % 3,3 % 1,1 % 0,6 % 1,5 % 3,8 % 7,6 % ΙΑΝΟΥΑΡΙΟΣ ΦΕΒΡΟΥΑΡΙΟΣ ΜΑΡΤΙΟΣ ΑΠΡΙΛΙΟΣ ΜΑΪΟΣ ΙΟΥΝΙΟΣ ΙΟΥΛΙΟΣ ΑΥΓΟΥΣΤΟΣ ΣΕΠΤΕΜΒΡΙΟΣ ΟΚΤΩΒΡΙΟΣ ΝΟΕΜΒΡΙΟΣ ΕΚΕΜΒΡΙΟΣ Σχ. 7 Μηνιαία επί τις εκατό κατανοµή του µέσου ύψους βροχόπτωσης για την ευρύτερη περιοχή µελέτης. ΣΥΝΟΛΙΚΟ ΕΤΗΣΙΟ ΥΨΟΣ ΑΤΜΟΣΦΑΙΡΙΚΩΝ ΚΑΤΑΚΡΗΜΝΙΣΜΑΤΩΝ ΓΙΑ ΤΑ ΕΤΗ (mm) 1200,0 1000,0 800,0 600,0 400,0 200,0 0, Σχ. 8 Ιστόγραµµα των ετήσιων υψών βροχής για τα έτη

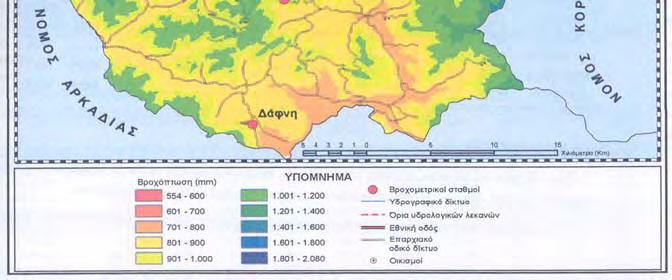

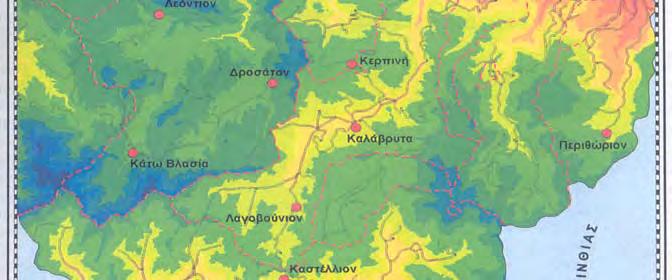

25 Σχ. 9 Βροχοµετρικός χάρτης της ευρύτερης περιοχής (από, Νίκας 2003) ΘΕΡΜΟΚΡΑΣΙΑ Οι ηµερήσιες και εποχικές διακυµάνσεις της θερµοκρασίας σε συνδυασµό µε τις µεταβολές της υγρασίας έχουν σαν αποτέλεσµα τη µείωση του συντελεστή συνοχής των υλικών. Να σηµειωθεί ότι η θερµοκρασία δεν επηρέασε τόσο πολύ τα συγκεκριµένα δείγµατα µιας και πρόκειται για υπόγειο έργο και οι θερµοκρασιακές µεταβολές είναι µικρές και δεν έχουν σαν αποτέλεσµα τη µεγάλη µείωση του συντελεστή συνοχής των υλικών εν αντιθέσει µε αντίστοιχους γεωλογικούς σχηµατισµούς που µπορεί να εκτίθενται στο ύπαιθρο. Παρακάτω στο διαγράµµατα που παρατίθεται (Σχ. 10), παρουσιάζονται οι µέσες µέγιστες και οι µέσες ελάχιστες µηνιαίες θερµοκρασίες που προέκυψαν από καταγραφές µετεωρολογικών σταθµών της ευρύτερης περιοχής κατά την περίοδο και που η στατιστική τους επεξεργασία έγινε στο Εργαστήριο Τεχνικής 15

26 Γεωλογίας. Επιπλέον στο Σχ. 11 παρατίθεται το ιστόγραµµα των µέσων ετήσιων θερµοκρασιών για την αντίστοιχη περίοδο. Σχ. 10 Μέσες µέγιστες και µέσες ελάχιστες µηνιαίες θερµοκρασίες που αφορούν την ευρύτερη περιοχή µελέτης. Σχ. 11 Ετήσια µέση θερµοκρασία που αφορά την ευρύτερη περιοχή µελέτης για τα έτη

27 2.5 ΑΞΙΟΛΟΓΗΣΗ Ε ΑΦΟΤΕΧΝΙΚΩΝ ΕΡΕΥΝΩΝ ΓΕΝΙΚΑ Στα πλαίσια της γεωλογικής γεωτεχνικής αξιολόγησης συγκεντρώθηκαν, καταγράφηκαν οι υφιστάµενες ερευνητικές γεωτρήσεις, που εκπονήθηκαν σε όλες τις φάσεις ερευνών του έργου καθώς και για διάφορα άλλα τεχνικά έργα στην ευρύτερη περιοχή. Συνολικά καταγράφηκαν 27 ερευνητικές γεωτρήσεις ενώ περιγράφεται η ταξινόµηση των εδαφικών σχηµατισµών όπως έχει προκύψει από τα στοιχεία της οριστικής µελέτης του έργου ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ ΕΝΟΤΗΤΕΣ Τα τεχνικογεωλογικά χαρακτηριστικά των σχηµατισµών (Πιν. 2) καθώς και η διάκριση των γεωλογικών σχηµατισµών που απαντώνται τόσο στην στενότερη περιοχή του έργου όσο και στην ευρύτερη, συνοψίζονται παρακάτω και διακρίνονται ανάλογα µε την λιθολογική τους σύσταση, τη θέση τους ως προς το υπόβαθρο στο οποίο επικάθονται (αφού πρόκειται κυρίως για µεταλπικούς σχηµατισµούς) και την φυσικοµηχανική τους συµπεριφορά και διακρίνονται σε επτά (7) ενότητες. Στον παρακάτω πίνακα δίνονται συµπληρωµατικά στοιχεία σχετικά µε διάφορες επιµέρους παραµέτρους (αποσαθρωσιµότητα, διαπερατότητα, εκσκαψιµότητα κ.λ.π.) 17

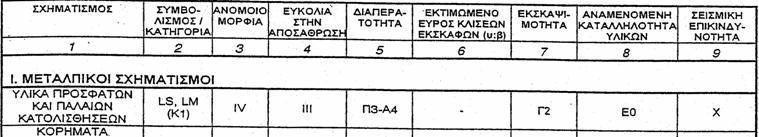

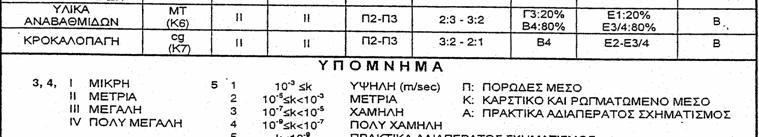

28 Πιν. 2 Τεχνικογεωλογικά χαρακτηριστικά των σχηµατισµών (στοιχεία από οριστική µελέτη του έργου). ΕΝΟΤΗΤΑ 1 Υλικά πρόσφατων κατολισθήσεων (LS) Υλικά παλαιών κατολισθήσεων (LM) Υλικά πρόσφατων κατολισθήσεων (LS). Αποτελούν χαλαρά, ετερογενή υλικά, τα οποία προέρχονται από πρόσφατες κατολισθητικές κινήσεις και κυρίως από αστοχίες στα τεχνητά πρανή της υφιστάµενης Ν.Ε.Ο. Συνίστανται από αργιλοµαργαϊκά υλικά και περιέχουν διάσπαρτους λίθους ή/και ογκόλιθους κροκαλοπαγών στη µάζα τους. Το χρώµα τους είναι καστανό και έχουν γενικά µικρό πάχος. Υλικά παλαιών κατολισθήσεων (LΜ). Αποτελούν σχετικά χαλαρά έως µέτρια συνεκτικά υλικά, τα οποία προέρχονται από την εκδήλωση παλαιοτέρων κατολισθήσεων. Έχουν αργιλοµαργαϊκή σύσταση και κατά τόπους κροκάλες, λίθους, και ογκόλιθους κροκαλοπαγών. Χαρακτηρίζονται από έντονη ανοµοιοµορφία και κυµαινόµενη συνεκτικότητα. Έχουν χρώµα καστανό έως κοκκινοκάστανο. Τα υλικά αυτά δεν συναντήθηκανκατά την φάση κατασκευής του έργου. 18

29 ΕΝΟΤΗΤΑ 2 Κορήµατα (SC) Αργιλικά κορήµατα (SM) Κώνοι κορηµάτων (CS) Ελουβιακός µανδύας (EL) Κορήµατα (SC). Τα υλικά αυτά προέρχονται κυρίως από την αποσ αθρωση των συνεκτικών κροκαλοπαγών. Έχουν αργιλοχαλικώδη σύσταση µε άργιλο και διάσπαρτες λατύπες ή κροκάλες. Ενώ το χρώµα τους είναι καστανό έως καστανοκόκκινο. Πρόκειται για υλικά µε µέτρια συνεκτικότητα και δεν συναντήθηκαν κατά την φάση κατασκευής του έργου. Αργιλικά κορήµατα (SM). Τα υλικά αυτά προέρχονται κυρίως από την αποσάθρωση των µαργαϊκών σχηµατισµών και έχουν αργιλική σύσταση µε µικρή περιεκτικότητα σε αδρόκοκκα υλικά. Το πάχος τους κυµαίνεται από 5 10 m. Συναντώνται κατά θέσεις στην σήραγγα αλλά και στην είσοδό της. Κώνοι κορηµάτων (CS). Αποτελούν αποθέσεις, οι οποίες καλύπτουν περιοχές µε χαρακτηριστικά ήπια µορφολογία. Έιναι ετερογενή υλικά και χαρακτηρίζονται από την παρουσία µικτών φάσεων. Συνίστανται από εναλλαγές αργίλων και αργιλοχαλικωδών στρώσεων. Το πάχος τους είναι της τάξης των m. Έχουν σχετικά συνεκτική δοµή και συναντώνται κατά την έξοδο της σήραγγας. Ελουβιακός µανδύας (EL). Πρόκειται για χαλαρό εδαφικό µανδύα αποσάθρωσης και η σύστασή του εξαρτάται από τα υποκείµενα υλικά από τα οποία προέρχεται. Στην στενότερη περιοχή η σύστασή του είναι αργιλοχαλικώδης έως αργιλική. Το πάχος του είναι της τάξης των 2 m.και απαντάται στο στόµιο της εξόδου της σήραγγας και έχει πτωχά µηχανικά χαρακτηριστικά. 19

30 ΕΝΟΤΗΤΑ 3 Αλλουβιακές αποθέσεις (AL) Πρόκειται για πρόσφατες αποθέσεις, αργιλικής έως αργιλοχαλικώδους σύστασης καστανοκόκκινου χρώµατος µε διάσπαρτες κροκάλες και έχουν χαλαρή δοµή ενώ δεν συναντήθηκαν κατά την προχώρηση της σήραγγας. ΕΝΟΤΗΤΑ 4 Αποθέσεις κοίτης (RD) Είναι ασύνδετα υλικά, τα οποία απαντώνται σε κοίτες χειµάρρων και ρεµάτων. Στο µεγαλύτερό τους ποσοστό αποτελούνται από κροκάλες και κατά θέσεις από φακοειδείς ενστρώσεις άµµων ή αργιλοιλύων µε σχετικά µικρό πάχος ενώ δεν συναντήθηκαν κατά την προχώρηση της σήραγγας. ΕΝΟΤΗΤΑ 5 Μάργες µε ενστρώσεις κροκαλοπαγών (mg) Πρόκειται για σχηµατισµό που απαντάται σχεδόν σε όλο το µήκος της σήραγγας, Συνίσταται από εναλλαγές µαργαϊκών οριζόντων, κυρίως αργιλικής σύστασης µε ενστρώσεις µέτρια συνεκτικών πολύµικτων κροκαλοπαγών, καστανογκρί χρώµατος. Το συνδετικό υλικό είναι µαργαϊκής σύστασης. Οι ενστρώσεις και οι ορίζοντες έχουν φακοειδή µορφή κυµαινόµενου πάχους ενώ από τεχνικογεωλογικής συµπεριφοράς πρόκεινται για ανοµοιόµορφους σχηµατισµούς και η οποία εξαρτάται από την επικράτηση της χαλικώδους ή αργιλικής φάσης. ΕΝΟΤΗΤΑ 6 Υλικά αναβαθµίδων (MT) Πρόκειται για πολύµικτα κροκαλοπαγή µε ψαµµιτικό ή ασβεστιτικό συνδετικό υλικό και κατά θέσεις περιέχουν ενστρώσεις στιφρών αργίλων και άµµων. Είναι καλά συγκολληµένα µε πάχος 2 10 m. Καλύπτουν σχεδόν όλη την περιοχή του οικισµού της Τράπεζας και δεν συναντήθηκαν κατά την προχώρηση της σήραγγας. 20

31 ΕΝΟΤΗΤΑ 7 Κροκαλοπαγή (cg) Πρόκειται για καλά συγκολληµένα πολύµικτα κροκαλοπαγή, µε ψαµµιτικό ή ψαµµιτικοµαργαϊκό συνδετικό υλικό. Σπανιότερα απαντώνται ενστρώσεις στιφρών αργίλων και χαλαρών ψαµµιτών. Πρόκειται για υλικά που παρουσιάζουν γενικά βραχώδη συµπεριφορά και απαντώνται κατά µήκος του κεντρικού τµήµατος της σήραγγας. 2.6 Υ ΡΟΓΕΩΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ Η διερεύνηση των υδρογεωλογικών συνθηκών της περιοχής µελέτης γίνεται προκειµένου να εντοπισθούν πιθανά προβλήµατα στο υπο κατασκευή έργο λόγω δράσης του υπογείου νερού καθώς επίσης και να εντοπισθεί, εάν υπάρχει αξιόλογη υδροφορία στην περιοχή που χρήζει προστασίας. Οι γεωλογικοί σχηµατισµοί που απαντώνται στην περιοχή του έργου παρουσιάζουν την ακόλουθη υδρολιθολογική συµπεριφορά. Η ταξινόµηση των γεωλογικών σχηµατισµών ως προς την κατηγορία του συντελεστή διαπερατότητας k έγινε µε βάση την ταξινόµηση κατά Terzaghi and Peck (1967) και παρουσιάζεται στον Πιν. 3 που ακολουθεί. Πιν. 3 Κατηγορίες Συντελεστών ιαπερατότητας κατά Terzaghi and Peck (1967). ΣΥΝΤΕΛΕΣΤΗΣ k (m / sec) ΧΑΡΑΚΤΗΡΙΣΜΟΣ 10-3 k ΥΨΗΛΗ 10-5 k < 10-3 ΜΕΤΡΙΑ 10-7 k < 10-5 ΧΑΜΗΛΗ 10-9 k < 10-7 ΠΟΛΥ ΧΑΜΗΛΗ k < 10-9 ΠΡΑΚΤΙΚΑ Α ΙΑΠΕΡΑΤΟΣ ΣΧΗΜΑΤΙΣΜΟΣ Η ταξινόµηση των γεωλογικών σχηµατισµών στις κατηγορίες αυτές έγινε κατ εκτίµηση σύµφωνα µε υδρογεωλογικά κριτήρια, συναξιολογώντας επίσης και τα αποτελέσµατα των επί τόπου δοκιµών διαπερατότητας Maag που εκτελέσθηκαν στις ερευνητικές γεωτρήσεις. 21

32 ιακρίνονται τρεις βασικές κατηγορίες : A) ιαπερατοί σχηµατισµοί Σ αυτούς διακρίνονται : [Α1] Οι πορώδεις σχηµατισµοί στους οποίους η κυκλοφορία του νερού γίνεται µέσω του πρωτογενούς πορώδους τους. ιακρίνονται : sec). [A1.1] Σχηµατισµοί µέτριας έως χαµηλής διαπερατότητας (10-7 k < 10-3 m / Κατατάσσονται οι αποθέσεις κοίτης χειµάρρων (RD), οι αλλουβιακές αποθέσεις (AL), τα υλικά αναβαθµίδων (MT) και τα κροκαλοπαγή (cg). Από τους ανωτέρω σχηµατισµούς στις αλλουβιακές αποθέσεις αναµένεται να αναπτύσσονται υδροφόροι ορίζοντες, το δυναµικό των οποίων εξαρτάται από το ποσοστό συµµετοχής της αδρόκοκκης φάσης και το πάχος της. Η υδροφορία αυτή δεν απασχολεί το τεχνικό αυτό έργο καθώς δεν φιλοξενείται σε αυτούς τους σχηµατισµούς Στα υλικά αναβαθµίδων (MT) δεν διαπιστώθηκε γενικά η ανάπτυξη υδροφόρων οριζόντων, τουλάχιστον στην περιοχή, όπου αυτά επικάθωνται στα αντίστοιχης διαπερατότητας κροκαλοπαγή (cg). Στην περιοχή, όπου τα υλικά αναβαθµίδων είναι υπερκείµενα παρουσιάζουν µικρότερη διαπερατότητα, είναι πιθανό, κυρίως µετά από έντονες βροχοπτώσεις να γίνεται κυκλοφορία νερού στην διεπιφάνεια και ίσως µερική εκτόνωση του νερού υπερπλήρωσης µε τη µορφή µικροπηγών. Στα κροκαλοπαγή (cg) αναπτύσσεται υδροφόρος ορίζοντας µέτριας δυναµικότητας. Β) Ηµιδιαπερατοί σχηµατισµοί Σ αυτούς διακρίνονται : [Β1] Πορώδεις σχηµατισµοί 10-5 m/sec). [Β1.1] Σχηµατισµοί χαµηλής έως πολύ χαµηλής διαπερατότητας (10-9 k < 22

33 Κατατάσσονται τα υλικά πρόσφατων (LS) και παλαιών κατολισθήσεων (LM), τα κορήµατα (SC), τα αργιλικά κορήµατα (SM) οι κώνοι κορηµάτων (SC), ο ελουβιακός µανδύας (EL) και οι µάργες µε ενστρώσεις κροκαλοπαγών (mg). Από τους ανωτέρω σχηµατισµούς στα κορηµατικά υλικά αναµένεται περιορισµένη κυκλοφορία νερού λόγω της χαλαρής δοµής τους και κυρίως όταν υπέρκεινται σε σχετικά µικρότερης διαπερατότητας σχηµατισµούς όπως είναι οι µάργες µε ενστρώσεις κροκαλοπαγών. Στις µάργες µε ενστρώσεις κροκαλοπαγών, λόγω της συχνής εναλλαγής διαπερατών και αδιαπέρατων φάσεων υπήρχε η ανάπτυξη εκλεκτικών υδροφόρων οριζόντων, µικρής έως ασήµαντης δυναµικότητας, οι οποίοι παίζουν σηµαντικό ρόλο στην ευστάθεια του έργου. Οι υδροφόροι αυτοί ορίζοντες µπορεί να είναι επικρεµάµενοι ή ακόµα εγκλωβισµένοι σε φακοειδείς ενστρώσεις. Στους Πιν. 4 και 5 που ακολουθούν δίνονται οι µετρήσεις στάθµης, που πραγµατοποιήθηκαν στις ερευνητικές γεωτρήσεις πριν την κατασκευή του έργου και τα απόλυτα υψόµετρά τους καθώς και όσες µετρήσεις στάθµης ήταν διαθέσιµες από παλαιότερες µελέτες είτε σε ερευνητικές γεωτρήσεις, είτε σε υδρογεωτρήσεις. Επίσης στα πλαίσια της εξέτασης του υδρογεωλογικού καθεστώτος στην περιοχή ενδιαφέροντος αξιολογήθηκαν, όσα στοιχεία συγκεντρώθηκαν από επί τόπου πληροφορίες σχετικά µε την κατασκευή και λειτουργία υδρογεωτρήσεων. 23

34 Πιν. 4 Μέτρηση στάθµης υδροφόρου ορίζοντα. 24

35 Πιν. 5 Απόλυτα υψόµετρα στάθµης υδροφόρου ορίζοντα. 25

36 Από την συγκεντρωτική αξιολόγηση προκύπτουν τα εξής σχετικά µε τα υπόγεια νερά κατά µήκος της σήραγγας. X. Θ X.Θ ΣΤΟ αρχικό τµήµα σύµφωνα µε τα στοιχεία της γεώτρησης ΓΣ1 παρατηρείται µεγάλη διακύµανση στις µετρηθείσες στάθµες. Οι αρχικές µετρήσεις (5/01) βρίσκονται σχεδόν στον πυθµένα της γεώτρησης και εκτιµάται ότι δεν αφορούν στάθµη υδροφόρου ορίζοντα, άλλα νερά κατακράτησης της γεώτρησης. Η επόµενη µέτρηση (10/01) βρίσκεται σχεδόν στην επαφή των χαλαρών εδαφικών υλικών και πιθανά να έχει γίνει µετά από βροχοπτώσεις. Στη συνέχεια στο υπόλοιπο τµήµα, όπου η σήραγγα διανοίγεται στις µάργες µε ενστρώσεις κροκαλοπαγών, σύµφωνα µε τα στοιχεία της γεώτρησης Γ 19 αλλά και από την αναµενόµενη υδρογεωλογική συµπεριφορά του σχηµατισµού, εκτιµάται ότι διαµορφώνονται επικρεµάµενοι ή/και εγκλωβισµένοι υδροφόροι ορίζοντες κυρίως στις αδρόκοκκες φάσεις των µαργών µε ενστρώσεις κροκαλοπαγών (mg.g), οι οποίες έχουν εκλεκτική κυκλοφορία. Η τροφοδοσία των υδροφόρων αυτών οριζόντων γίνεται από τα όµβρια ύδατα και ιδιαιτέρως µετά από έντονες βροχοπτώσεις, όπως φαίνεται και από την µεγάλη διακύµανση των τιµών της στάθµης µεταξύ Σεπτεµβρίου και Οκτωβρίου. Ιδιαίτερο ρόλο στην διακύµανση της τροφοδοσίας τους εκτιµάται ότι παίζουν οι υπερκείµενες, διαπερατές θαλάσσιες αναβαθµίδες. Η δυναµικότητα αυτών των υδροφόρων είναι µικρή της τάξης των µερικών κυβικών ανά ώρα. X.Θ X.Θ ΣΤΟ τµήµα αυτό, στο οποίο θα συναντηθούν σχεδόν αποκλειστικά τα κροκαλοπαγή (cg), σύµφωνα µε τα στοιχεία των γεωτρήσεων Γ20, Γ 6 (κύρια σήραγγα) και Γ 1 (σήραγγα διαφυγής, Σ 1), οι οποίες δεν παρουσιάζουν στάθµη νερού αρκετό χρόνο µετά το πέρας τους, εκτιµάται ότι ο υδροφόρος ορίζοντας των κροκαλοπαγών διαµορφώνεται κάτω από το επίπεδο της ερυθράς. ΣΤΟ τµήµα αυτό καταγράφηκαν δύο υδρογεωτρήσεις. Η FI (ιδιωτική) ανάντη της Χ.Θ σε απόσταση 250 m και η F76 (κοινοτική) ανάντη της Χ.Θ σε απόσταση 350 m. Οι υδρογεωτρήσεις αυτές 26

37 εκµεταλλεύονται τον υδροφορέα των κροκαλοπαγών αλλά και των υποκείµενων µαργών µε ενστρώσεις κροκαλοπαγών. Αξιόπιστα στοιχεία υπάρχουν για την Ρ76 σύµφωνα µε τα οποία το πάχος των κροκαλοπαγών (cg) είναι 60 m και υποκείµενα βρίσκονται οι µάργες µε ενστρώσεις κροκαλοπαγών (mg) µέχρι το βάθος των 140 m, η στάθµη του υδροφόρου ορίζοντα διαµορφώνεται στα 52 m (µέτρηση 2/96) δηλαδή σε απόλυτο υψόµετρο των +84 m και η παροχή της είναι της τάξης των 15 m 3 / H Συνδυάζοντας τα στοιχεία της γεώτρησης Γ 6, η οποία µέχρι το απόλυτο υψόµετρο +65 m δεν έχει στάθµη, το γεγονός ότι δεν παρατηρούνται στα κατάντη πρανή πηγές και εποµένως η εκφόρτιση των κροκαλοπαγών γίνεται στη θάλασσα, ο υδροφόρος ορίζοντας διαµορφώνεται σε βάθος της τάξης των 10 m κάτω από την ερυθρά. Θεωρείται µικρή πιθανότητα η άνοδος της στάθµης µέχρι το επίπεδο της ερυθράς µετά από έντονες βροχοπτώσεις. Κατά την διάνοιξη της σήραγγας στο τµήµα αυτό συναντήθηκαν κατά θέσεις περιορισµένες διηθήσεις από ασθενείς υδροφόρους ορίζοντες που διαµορφωνόντουσαν στην επαφή µε αργιλικούς ορίζοντες, οι οποίοι βρίσκονταν στη µάζα των κροκαλοπαγών. X.Θ X.Θ ΣΤΟ τµήµα αυτό, το οποίο διανοίχθηκε σε εναλλαγές µάργων µε ενστρώσεις κροκαλοπαγών, σύµφωνα µε τα στοιχεία των γεωτρήσεων Γ22, Γ23 (κύρια σήραγγα) και Γ 2 (σήραγγα διαφυγής Σ 2) έχουν µετρηθεί στάθµες, οι οποίες διαµορφώνονται σε απόλυτα υψόµετρα +49,10 m, +81,41 m, +47,54 m αντίστοιχα, ενώ στη Γ 3 (σήραγγα διαφυγής) δεν διαµορφώνεται στάθµη. Τα ανωτέρω στοιχεία δεν είναι απόλυτα συγκρίσιµα µεταξύ τους, εφόσον οι µετρήσεις αυτές αφορούν σε µικρό χρονικό διάστηµα µετά το πέρας των γεωτρήσεων και πιθανά δεν έχει παρέλθει ο απαραίτητος χρόνος για την εξισορρόπηση της στάθµης. Αυτό είναι πολύ εύλογο κυρίως σε µικρής διαπερατότητας σχηµατισµούς. Στο τµήµα αυτό δεν διαµορφώνεται ενιαίος υδροφόρος ορίζοντας και αναµένεται, όπως αντίστοιχα και στο πρώτο τµήµα, η διαµόρφωση επικρεµάµενων και εκλεκτικών υδροφόρων οριζόντων πολύ µικρής δυναµικότητας. 27

38 Στην διαµόρφωση τέτοιων υδρογεωλογικών συνθηκών συνηγορούν και τα στοιχεία των γεωτρήσεων Γ1 και Γ2 (ερευνητικές γεωτρήσεις για άλλο έργο, ανάντη της ΝΕΟ), όπου στη Γ1 διαµορφώνεται στάθµη σε µεγάλο απόλυτο υψόµετρο +111,701 m, ενώ η Γ2 είναι ξηρή. X.Θ X.Θ Στην περιοχή εξόδου της σήραγγας σύµφωνα µε τα στοιχεία των γεωτρήσεων ΓΣ2, Ν1 και Ν2, εκτιµάται ότι διαµορφώνεται ενιαίος υδροφόρος ορίζοντας στους κώνους κορηµάτων και στις αλλουβιακές αποθέσεις σε βάθος 8-10 m από την επιφάνεια του εδάφους, µικρής εκτιµώµενης δυναµικότητας. Όσο αφορά στη γεώτρηση Γ24 δεν µπορεί να εξαχθεί ασφαλές συµπέρασµα, εφόσον η µετρηθείσα στάθµη στα 25 m την ξηρή περίοδο (10/01) είναι υψηλότερη από την αντίστοιχη της υγρής περιόδου. (29,5 m, τελευταία πρωινή, 4/01). 28

39 3. ΤΕΧΝΙΚΟΓΕΩΛΟΓΙΚΕΣ ΣΥΝΘΗΚΕΣ ΤΟΥ ΕΡΓΟΥ ΚΑΙ ΜΕΤΡΑ ΑΝΤΙΣΤΗΡΙΞΗΣ 3.1 ΓΕΝΙΚΑ Λόγω της φύσης των υλικών ήταν απαραίτητη η χρήση δοκών προπορείας, αγκυρίων προπορείας και όλων των µέσων προσωρινής αντιστήριξης (πλαίσια, εκτοξευόµενο σκυρόδεµα, αγκύρια, πλέγµα) και όπου υπήρξε αυξηµένη υδροφορία χρήση µεµβρανών και συστηµατικές αποστραγγιστικές οπές. 3.2 ΜΕΤΩΠΟ ΕΙΣΟ ΟΥ Το µέτωπο εισόδου της σήραγγας Τράπεζας διαµορφώνεται σε αργιλικά κορήµατα, αργιλοχαλικώδους σύστασης (SMgc), τα οποία υπέρκεινται στις µάργες µε ενστρώσεις κροκαλοπαγών (mg,), οι οποίες στη θέση αυτή χαρακτηρίζονται από συχνές εναλλαγές αργίλικών και χαλικωδών στρώσεων. Για την διαµόρφωση του µετώπου απαιτήθηκε η χρήση δοκών προπορείας και άµεση εφαρµογή ισχυρών µέτρων προσωρινής υποστήριξης. Το υπερκείµενο πρανές του µετώπου, το οποίο διαµορφώθηκε επίσης στα αργιλικά κορήµατα σχεδιάσθηκε µε ήπια κλίση 2:3 έως 1:1. Για τα µόνιµα πρανή που διανοίγονται στο σχηµατισµό αυτό προβλέφθηκαν µέτρα αντιδιαβρωτικής προστασίας. Στην περιοχή διαµόρφωσης του Cut & Cover συναντήθηκαν σχεδόν αποκλειστικά τα κορηµατικά υλικά. Στο αριστερό πρανές εκσκαφής κατασκευάστηκαν συστοιχίες πασσάλων. Τα προσωρινά πρανή εκσκαφής σχεδιάστηκαν µε πιο απότοµες κλίσεις από 1:1, ενώ απαιτήθηκαν πρόσθετα µέτρα προστασίας. Σχετικά µε τα υπόγεια νερά, όπως έχει ήδη αναφερθεί στο κεφάλαιο της υδρογεωλογίας, σύµφωνα µε τα στοιχεία της γεώτρησης ΓΣ1, όπου παρατηρείται µεγάλη διακύµανση στις µετρηθείσες στάθµες, υπήρχαν ορισµένα προβλήµατα, τα οποία αφορούσαν σε διαµόρφωση εποχιακού υδροφόρου ορίζοντα στα κορηµατικά υλικά µετά από έντονες βροχοπτώσεις. Ο υδροφόρος αυτός ορίζοντας διαµορφώνει στάθµη σχεδόν στο επίπεδο εκσκαφής έτσι προβλέφθηκαν µέτρα για την αποστράγγιση του. Επίσης κατασκευάστηκε τάφρος οφρύος στα µόνιµα πρανή προκειµένου να παρεµποδίζεται η διήθηση των οµβρίων στα εδαφικά υλικά. 29

40 3.3 ΙΑ ΡΟΜΗ ΣΗΡΑΓΓΑΣ Τµήµα από Χ.Θ έως Χ.Θ Λίθολογία: Το τµήµα αυτό διανοίγεται κυρίως σε µάργες µε ενστρώσεις κροκαλοπαγών (mg) µε εναλλαγές αργιλικών και χαλικωδών στρώσεων. Με βάση την αξιολόγηση των στοιχείων των υφιστάµενων ερευνητικών γεωτρήσεων και όπου αυτό ήταν δυνατό, έγινε λιθολογική διαφοροποίηση των επί µέρους φάσεων. Στα τµήµατα µεταξύ των Χ.Θ Χ.Θ , Χ.Θ Χ.Θ , Χ.Θ Χ.Θ επικράτησε η χαλικώδης φάση (mg.g). Επίσης περί τις Χ.Θ , Χ.Θ και Χ.Θ υπήρξε παρουσία ρηξιγενών ζωνών. Τεχνικογεωλογικά προβλήµατα: Κατά την διάνοιξη του υπόγειου έργου και την διαµόρφωση των µετώπων εκσκαφής, υπήρξαν προβλήµατα ευστάθειας στα τµήµατα, όπου υπερτερούν τα αδρόκοκκα υλικά και ιδιαίτερα όταν αυτά συναντώνταν στην οροφή της σήραγγας. Κατά θέσεις ήταν υποχρεωτική η χρήση αγκυρίων προπορείας. Επίσης σ' αυτές τις περιπτώσεις υπήρξαν υπερεκσκαφές, περιορισµένης έκτασης. Γι αυτό τον λόγο έγινε άµεση εφαρµογή του εκτοξευόµενου σκυροδέµατος και των υπόλοιπων µέτρων προσωρινής αντιστήριξης. Στις θέσεις όπου υπήρξαν ρηξιγενείς ζώνες και όπου τα υλικά αναµένεται να είναι διαταραγµένα απαιτήθηκαν αυξηµένα µέτρα προσωρινής υποστήλωσης. Ιδιαίτερη προσοχή απαιτήθηκε στο τµήµα αυτό µε την διαµόρφωση επικρεµάµενων ή/και εγκλωβισµένων υδροφόρων οριζόντων κυρίως στις αδρόκοκκες φάσεις των µαργών µε ενστρώσεις κροκαλοπαγών (mg.g), στις οποίες γίνεται εκλεκτική κυκλοφορία και κυρίως µετά από έντονες βροχοπτώσεις. Έτσι έγιναν συστηµατικές αποστραγγιστικές οπές τουλάχιστον µέχρι την Χ.Θ Επίσης, θα πρέπει να ληφθεί υπόψη ότι στο τµήµα αυτό η σήραγγα δεν λειτουργούσε αποστραγγιστικά, καθόσον το υψόµετρο της ερυθράς µειώνεται κατά την προχώρηση. Τµήµα από Χ.Θ έως Χ.Θ Λιθολογία: Στο τµήµα αυτό κατά το µεγαλύτερο µέρος.του διανοίγεται σε κροκαλοπαγή (cg). Προς το τέλος του τµήµατος από Χ.Θ έως Χ.Θ εµφανίζονται εκ νέου οι υποκείµενες µάργες µε ενστρώσεις κροκαλοπαγών (mg). Περί τις Χ.Θ , Χ.Θ και Χ.Θ καταγράφηκε παρουσία ρηξιγενών ζωνών. 30

41 Τεχνικογεωλογικά προβλήµατα: Κατά την διάνοιξη του υπόγειου έργου και την διαµόρφωση των µετώπων εκσκαφής µέχρι την Χ.Θ , υπήρξαν περιορισµένα προβλήµατα ευστάθειας σε αµµώδεις ενστρώσεις, όταν αυτές συναντήθηκαν στην οροφή της σήραγγας. Σ' αυτή την περίπτωση υπήρξαν πολύ περιορισµένες υπερεκσκαφές µε την µορφή µικροκαταπτώσεων και έτσι απαιτήθηκε η χρήση αγκυρίων προπορείας. Απαραίτητη θεωρήθηκε η άµεση εφαρµογή του εκτοξευόµενου σκυροδέµατος και των υπόλοιπων µέτρων προσωρινής αντιστήριξης. ΣΤΟ αρχικό τµήµα περί την Χ.Θ καθώς επίσης και στο τελευταίο τµήµα από Χ.Θ έως Χ.Θ , όπου η επαφή κροκαλοπαγών και µαργών µε ενστρώσεις κροκαλοπαγών δεν ήταν επακριβώς καθορισµένη, υπήρξαν εντονότερα τεχνικογεωλογικά προβλήµατα, λόγω της συνάντησης στην οροφή της σήραγγας των συνεκτικών κροκαλοπαγών και της αναµενόµενης κυκλοφορίας νερού στην διεπιφάνεια µε τον υποκείµενο µαργαϊκό σχηµατισµό, η οποία έχει συνδράµει στην αποµείωση των µηχανικών χαρακτηριστικών των σχηµατισµών. Σχετικά µε τις ρηξιγενείς ζώνες ισχύουν όσα αναφέρθηκαν για το προηγούµενο τµήµα. Σχετικά µε τα υπόγεια νερά, όπως έχει αναφερθεί και στο κεφάλαιο της υδρογεωλογίας, στο τµήµα µέχρι την Χ.Θ , σύµφωνα µε τα υφιστάµενα στοιχεία, δεν συναντήθηκε ο υδροφόρος ορίζοντας των κροκαλοπαγών, ο οποίος διαµορφώνεται κάτω από την στάθµη της ερυθράς ενώ µικρή ήταν η πιθανότητα ανόδου της στάθµης µέχρι το επίπεδο της ερυθράς µετά από έντονες βροχοπτώσεις, κάτι που τελικά δεν διαπιστώθηκε. Οι περιορισµένες διηθήσεις από ασθενείς υδροφόρους ορίζοντες, που διαµορφώθηκαν στην επαφή µε αργιλικούς ορίζοντες, οι οποίοι βρίσκονταν µέσα στη µάζα των κροκαλοπαγών αντιµετωπίστηκαν µε σποραδικές αποστραγγιστικές οπές. ΣΤΟ τµήµα από Χ.Θ έως Χ.Θ υπήρχαν αντίστοιχα προβλήµατα κυρίως µε επικρεµάµενους υδροφόρους ορίζοντες, όπως περιγράφηκε στο πρώτο τµήµα της σήραγγας. Ιδιαίτερη προσοχή απαιτήθηκε στα τµήµατα περί τις Χ.Θ και κυρίως περί τις Χ.Θ (µε χαµηλά υπερκείµενα της τάξης των 10 m) και Χ.Θ , όπου επιφανειακά διέρχονται σηµαντικά ρέµατα.;ήταν αναµενόµενες κατά τους χειµερινούς µήνες διηθήσεις λόγω της δράσης των ρεµάτων αυτών γι αυτό απαιτήθηκαν ισχυρά µέτρα προσωρινής υποστύλωσης καθώς επίσης και συστηµατικές αποστραγγιστικές οπές. 31

42 Τµήµα από Χ.Θ έως Χ.Θ Λιθολογία: Το τµήµα αυτό διανοίχθηκε κυρίως σε µάργες µε ενστρώσεις κροκαλοπαγών (mg) µε εναλλαγές αργιλικών και χαλικωδών στρώσεων. Με βάση την αξιολόγηση των στοιχείων των υφιστάµενων ερευνητικών γεωτρήσεων και όπου αυτό ήταν δυνατό, έγινε, λιθολογική διαφοροποίηση των επί µέρους φάσεων. Στα τµήµατα µεταξύ των Χ.Θ Χ.Θ , Χ.Θ Χ.Θ , Χ.Θ Χ.Θ επικράτησε η χαλικώδης φάση (mg.g). Επίσης περί την Χ.Θ υπήρξε παρουσία ρηξιγενούς ζώνης. Τεχνικογεωλογικά προβλήµατα: Τα τεχνικογεωλογικά προβλήµατα στο τµήµα αυτό είναι αντίστοιχα µε αυτά που περιγράφηκαν στο αρχικό τµήµα από έως Χ.Θ Σχετικά µε τα υπόγεια νερά γενικά υπήρξαν σχετικά υψηλότερες υδροφορίες σε επικρεµάµενους ή/και εγκλωβισµένους υδροφόρους ορίζοντες, λόγω της µεγαλύτερης σχετικά συµµετοχής της αδροµερούς φάσης στο τµήµα αυτό. Θετικό στοιχείο είναι ότι η σήραγγα µπορεί να λειτουργήσει αποστραγγιστικά, καθόσον το υψόµετρο της ερυθράς µειώνεται προς το µέτωπο εξόδου. 3.4 ΜΕΤΩΠΟ ΕΞΟ ΟΥ Το µέτωπο εξόδου της σήραγγας Τράπεζας διαµορφώθηκε κυρίως σε µάργες µε ενστρώσεις κροκαλοπαγών (mg) οι οποίες στη θέση αυτή χαρακτηρίζονται από συχνές εναλλαγές αργιλικών χαλικωδών στρώσεων. Στο ανώτερο τµήµα συναντώνται µικρού πάχους κορηµατικά υλικά, χαλικώδους σύστασης (CSgc). Για την διαµόρφωση του µετώπου απαιτήθηκε η χρήση δοκών και άµεση εφαρµογή των µέτρων προσωρινής υποστήριξης. Το υπερκείµενο πρανές του µετώπου, το οποίο διαµορφώθηκε στα κορηµατικά υλικά σχεδιάσθηκε µε κλίση 2:3 έως 1:1 και λήφθηκαν µέτρα αντιδιαβρωτικής προστασίας. Στην περιοχή διαµόρφωσης του Cut &Cover συναντώνται επίσης οι ίδιοι σχηµατισµοί µε µεγαλύτερο σχετικά πάχος κορηµάτων. Στα πρανή εκσκαφής κατασκευάστηκαν συστοιχίες πασσάλων. Τα προσωρινά πρανή εκσκαφής σχεδιάστηκαν µε πιο απότοµες κλίσεις από 1:1. 32

43 Σχετικά µε τα υπόγεια νερά, όπως έχει ήδη αναφερθεί στο κεφάλαιο της υδρογεωλογίας, σύµφωνα µε τα στοιχεία των γεωτρήσεων ΓΣ2, Ν1 και Ν2, διαµορφώθηκε ενιαίος υδροφόρος ορίζοντας στους κώνους κορηµάτων και στις αλλουβιακές αποθέσεις σε βάθος 8-10 m από την επιφάνεια του εδάφους, µικρής εκτιµώµενης δυναµικότητας και χρειάστηκαν περιορισµένα αποστραγγιστικά µέτρα για την παροχέτευση του. 3.5 ΣΗΡΑΓΓΑ ΙΑΦΥΓΗΣ Σ.. 1 Η σήραγγα διαφυγής Σ 1 προβλέπεται στη Χ.Θ της κύριας σήραγγας και έχει µήκος 200 m περίπου. Η σήραγγα διανοίγεται αποκλειστικά σε κροκαλοπαγή (οα) µε καλή µηχανική συµπεριφορά. Το µέτωπο εξόδου της σήραγγας διαµορφώνεται επίσης στα κροκαλοπαγή. Για την υπόγεια διάνοιξη ισχύουν, όσα έχουν αναφερθεί σχετικά, για το τµήµα από Χ.Θ έως Χ.Θ της κύριας σήραγγας. Τα µόνιµα πρανή στο µέτωπο εισόδου διαµορφώθηκαν µε κλίση 3:2 έως 2:1. Σηµειώνεται ότι τα τεχνητά πρανή της επαρχιακής οδού που οδηγεί στην Τράπεζα γενικά δεν παρουσιάζουν προβλήµατα αστοχιών. εν συναντήθηκε υπόγειος υδροφόρος ορίζοντας µέσα στη σήραγγα Σύµφωνα µε τα στοιχεία της γεώτρησης Γ 1 δεν διαµορφώνεται στάθµη (µέτρηση 09/2001). 3.6 ΣΗΡΑΓΓΑ ΙΑΦΥΓΗΣ Σ.. 2 Η σήραγγα διαφυγής Σ 2 προβλέπεται στη Χ.Θ της κύριας σήραγγας και έχει µήκος 200 m περίπου. Η σήραγγα διανοίχθηκε κατά το µεγαλύτερο µέρος της στις µάργες µε ενστρώσεις κροκαλοπαγών (mg), οι οποίες στη θέση αυτή χαρακτηρίζονται από εναλλαγές αργιλικών, αµµωδών και χαλικωδών στρώσεων. Στο τµήµα από Χ.Θ µέχρι σχεδόν την έξοδο αναµένεται να συναντηθούν τα κροκαλοπαγή (cg) στο ανώτερο τµήµα της εκσκαφής. Το µέτωπο εξόδου της σήραγγας διαµορφώνεται κυρίως σε κορηµατικά υλικά αργιλοχαλικώδους σύστασης. Περί την Χ.Θ υπήρξε παρουσίας ρηξιγενούς ζώνης. Η διαµόρφωση του µετώπου εξόδου έγινε µε την χρήση δοκών προπορείας και άµεση εφαρµογή των µέτρων προσωρινής υποστύλωσης. Για την υπόγεια διάνοιξη ισχύουν, όσα έχουν αναφερθεί σχετικά, για το τµήµα από Χ.Θ έως Χ.Θ της κύριας σήραγγας. 33

44 Τεχνικογεωλογικά προβλήµατα υπήρξαν στην επαφή των κροκαλοπαγών µε τις µάργες µε ενστρώσεις κροκαλοπαγών, λόγω αναµενόµενης περιορισµένης κυκλοφορίας νερού στην διεπιφάνεια τους, η οποία είχε συνδράµει στην αποµείωση των µηχανικών χαρακτηριστικών των σχηµατισµών. Σχετικά µε τα υπόγεια νερά ο υδροφόρος ορίζοντας ήταν κάτω από την ερυθρά, σύµφωνα µε τα στοιχεία των γεωτρήσεων Γ 3 αλλά και της πρόσφατης ΓΒ30. Η στάθµη που µετρήθηκε στην γεώτρηση Γ 2 στα 25 m (10/2001) δεν αφορά στάθµη υδροφόρου ορίζοντα. Πάντως απαραίτητη θεωρήθηκε η διάνοιξη σποραδικών αποστραγγιστικών οπών. 34

45 4. ΓΕΩΤΕΧΝΙΚΗ ΑΞΙΟΛΟΓΗΣΗ 4.1 ΓΕΩΤΕΧΝΙΚΕΣ ΣΥΝΘΗΚΕΣ ΣΤΟ παρόν Κεφάλαιο αξιολογούνται τα αποτελέσµατα των γεωτεχνικών ερευνών κατά µήκος της σήραγγας Τράπεζας, λαµβανοµένων υπόψη και των πρόσφατων γεωλογικών παρατηρήσεων που πραγµατοποιήθηκαν στα πλαίσια της Οριστικής Μελέτης της σήραγγας. Η αξιολόγηση αυτή έχει στόχο την επιβεβαίωση ή/και αναθεώρηση των παραµέτρων σχεδιασµού που ελήφθησαν στη φάση Προµελέτης και εποµένως διαρθρώνεται κατά τµήµατα ώς εξής: Παράµετροι σχεδιασµού για την µελέτη των τεχνικών έργων στα στόµια εισόδου και εξόδου της σήραγγας (προσωρινές αντιστηρίξεις, σήραγγα σε εκσκαφή και επανεπίχωση κ.λ.π.) Παράµετροι σχεδιασµού για την µελέτη του υπόγειου έργου κοντά στην είσοδο και στην έξοδο της σήραγγας αντίστοιχα. Παράµετροι σχεδιασµού για την µελέτη του υπόγειου έργου στο κέντρο της χάραξης Παράµετροι σχεδιασµού για την µελέτη των δύο σηράγγων διαφυγής Σ 1 και Σ 2 Η εν λόγω αξιολόγηση βασίζεται στις εξής αρχές: (α) Οι παράµετροι σχεδιασµού κάθε σχηµατισµού παρουσιάζουν µικρές διαφοροποιήσεις ανάλογα µε το ύψος των υπερκειµένων γαιών. Έτσι για τον ίδιο σχηµατισµό, οι παράµετροι σχεδιασµού προτείνονται ανάλογα µε το βάθος διέλευσης της χάραξης ( µεγαλύτερες στα µεγάλα υπερκείµενα και µικρότερες στα χαµηλώτερα υπερκείµενα). Σηµειώνεται ότι η παράµετρος που κυρίως επηρεάζεται από το ύψος των υπερκειµένων γαιών είναι το µέτρο συµπιεστότητας Ε s. (β) Τα µέτρα συµπιεστότητας που µετρήθηκαν στο εργαστήριο δεν ελήφθησαν υπόψη στην αξιολόγηση διότι, κατά την άποψη µας, ήσαν πολύ µικρά για τους σχηµατισµούς της περιοχής. Προτιµήθηκε ο προσδιορισµός τους έµµεσα, από ηµιεµπειρικές µεθόδους αλλά και την εµπειρία από ανάλογους σχηµατισµούς.. 35

46 4.2 ΑΠΟΤΕΛΕΣΜΑΤΑ ΓΕΩΛΟΓΙΚΗΣ ΓΕΩΤΕΧΝΙΚΗΣ ΑΞΙΟΛΟΓΗΣΗΣ ΚΑΤΑ ΜΗΚΟΣ ΤΗΣ ΣΗΡΑΓΓΑΣ ΣΤΑ ΚΥΡΙΟΤΕΡΑ ΣΗΜΕΙΑ ΣΤΟ παρόν κεφάλαιο συνοψίζονται τα αποτελέσµατα της γεωλογικής γεωτεχνικής αξιολόγησης κατά µήκος της σήραγγας στα κυριότερα σηµεία: (α) Η σήραγγα διανοίγεται µέσα σε κροκαλοπαγή (cg) µε σηµαντικό βαθµό συµπαγοποίησης καθώς και σε µάργες µε ενστρώσεις κροκαλοπαγών (mg) στα οποία άλλοτε επικρατεί η χαλικώδης (Μg.g) και άλλοτε η αργιλική φάση (Μg.c). Στα στόµια της σήραγγας επικρατούν συνεκτικά κορηµατικά υλικά χαλικώδους σύστασης (SMgc / CSgc) (β) Η σήραγγα διαφυγής Σ 1 καθόλο το µήκος της διανοίγεται σε ισχυρά συµπαγοποιηµένα κροκαλοπαγή (cg). (γ) Η σήραγγα διαφυγής Σ 2 διέρχεται κατά το µεγαλύτερο µήκος της µέσα από µάργες µε ενστρώσεις κροκαλοπαγών (Μc / Μg) ενώ τα έργα εξόδου κατασκευάζονται σε συνεκτικά κορηµατικά υλικά. Για τους παραπάνω σχηµατισµούς πρέπει να γίνουν οι εξής επισηµάνσεις: (i) Όλοι οι σχηµατισµοί εµφανίζουν σηµαντικά ποσοστά λεπτοκόκκων και εποµένως είναι κατά κανόνα συνεκτικοί. (ii) Ο σχηµατισµός των κροκαλοπαγών (cg) είναι συµπαγοποιηµένος και ως εκ τούτου είναι ο ισχυρότερος που συναντήθηκε κατά τη διάνοιξη. (iii) Ο σχηµατισµός της µάργας µε ενστρώσεις κροκαλοπαγών στις θέσεις µε µεγάλα υπερκείµενα εµφανίζεται συχνά σε µορφή ηµιβραχώδη ιδιαίτερα στις θέσεις στις οποίες επικρατεί η αργιλική φάση. (iv) Οι ενεργές παράµετροι αντοχής και οι παράµετροι παραµορφωσιµότητας εξαρτώνται σε µεγάλο βαθµό από το ύψος των υπερκειµένων γαιών. Έτσι, ο ίδιος σχηµατισµός σε θέσεις µε µεγάλα υπερκείµενα παρουσιάζει µεγαλύτερα µέτρα παραµορφωσιµώτητας από εκείνα σε θέσεις µε χαµηλότερα υπερκείµενα. Για τον λόγο αυτό δίδεται διακύµανση των παραµέτρων έτσι ώστε να συνυπολογίζεται η ανοµοιογένεια των σχηµατισµών ( κυριαρχία της χαλικώδους ή της αργιλικής φάσης) αλλά και το διαφορετικό ύψος των υπερκειµένων γαιών, το οποίο, στο µεγαλύτερο µήκος της σήραγγας, κυµαίνεται από 50 έως 95 m. 36

47 (ν) Τα φυσικά πρανή στη περιοχή της σήραγγας, τα οποία διαµορφώνονται κυρίως σε µάργες µε ενστρώσεις κροκαλοπαγών αργιλικής ή χαλικώδους φάσης εµφανίζονται κατά θέσεις εµφανώς ευσταθή τόσον µε απότοµες όσον και µε πολύ ηπιότερες κλίσεις. Για τον λόγο αυτό δίδεται η διακύµανση των τιµών των παραµέτρων αντοχής. Κατά τη διάνοιξη, ιδιαίτερη προσοχή δόθηκε : στις επαφές των σχηµατισµών στις ρηξιγενείς ζώνες / ρήγµατα Σε τυχόν αµµώδεις ενστρώσεις ή / και-.φακούς ιδιαίτερα εάν είναι παράλληλες και υδροφορείς ή / και εάν συναντώνται στην οροφή της σήραγγας. Στη διαµόρφωση των µετώπων εισόδου-εξόδου (στις θέσεις µε πολύ χαµηλά υπερκείµενα ) κυρίως λόγω των επικρατούντων κορηµατικών υλικών. Τέλος, στον Πίν. 6 που ακολουθεί παρατίθενται συνοπτικά οι παράµετροι σχεδιασµού (αντοχή και παραµορφωσιµότητα) κατά µήκος της σήραγγας καθώς και των Σηράγγων ιαφυγής 37

48 Πιν. 6 Ανακεφαλαιωτικός πίνακας παραµέτρων σχεδιασµού του έργου. Περιοχή Έργων Εισόδου Από Χ.Θ έως Χ.Θ Υπόγειο Έργο κοντά στην είσοδο c' (KPa) φ' ( O ) Ε (MPa) Από X.Θ έως X.Θ c' (KPa) φ' ( O ) Ε (MPa) Από Χ.Θ έως Χ.Θ c' (KPa) φ' ( O ) Ε (MPa) Απο Χ.Θ έως Χ.Θ Υπόγειο Έργο c' (KPa) φ' ( O ) Ε (MPa) Από Χ.Θ έως Χ.Θ Υπόγειο Έργο κοντά στην έξοδο c' (KPa) φ' ( O ) Ε (MPa) ΠΕΡΙΟΧΗ ΕΡΓΩΝ ΕΞΟ ΟΥ Σήραγγα ιαφυγής Σ 1 - Υπόγειο Έργο c' (KPa) φ' ( O ) Ε (MPa) Σήραγγα ιαφυγής Σ 1 - Έργα στο στόµιο c' (KPa) φ' ( O ) Ε (MPa) Σήραγγα ιαφυγής Σ 2 - Υπόγειο Έργο από Χ.Θ. Ο+000 έως Χ.Θ c' (KPa) φ' ( O ) Ε (MPa) Σήραγγα ιαφυγής Σ 2 - Υπόγειο Έργο από Χ.Θ έως Χ.Θ c' (KPa) φ' ( O ) Ε (MPa) Σήραγγα ιαφυγής Σ 2 Έργα στο στόµιο c' (KPa) φ' ( O ) Ε (MPa)

49 5. ΕΡΓΑΣΤΗΡΙΑΚΗ ΕΡΕΥΝΑ 5.1 ΓΕΝΙΚΑ Ο γεωλογικός σχηµατισµός στον οποίο εστιάστηκε η εργαστηριακή έρευνα ήταν στο σχηµατισµό της µάργας(αργιλικοί ηµιβράχοι) που είναι λιµνοθαλάσσια µεταλπικά ιζήµατα του νεογενούς. Παρακάτω, στον πίνακα 7, παρατίθενται στοιχεία σχετικά µε τις ηµεροµηνίες δειγµατοληψίας, τις αντίστοιχες χιλιοµετρικές θέσεις καθώς και για τη φάση εκσκαφής. Συνολικά λήφθηκαν δείγµατα από 28 θέσεις µετώπων εκσκαφής µεταξύ των Χ.Θ µέχρι δηλαδή σε µήκος 850 περίπου m σήραγγας. Πιν 7. Παρουσίαση στοιχείων για τις ηµεροµηνίες δειγµατοληψίας, τις αντίστοιχες χιλιοµετρικές θέσεις κατά τη φάση κατασκευής του έργου και την φάση εκσκαφής. ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΗΜΕΡΟΜΗΝΙΑ ΣΥΛΛΟΓΗΣ ΕΙΓΜΑΤΟΣ ΧΙΛΙΟΜΕΤΡΙΚΗ ΘΕΣΗ ΦΑΣΗ ΕΚΣΚΑΦΗΣ 1 7/2/ ,35 Α 2 11/2/ ,60 Α 3 16/2/ ,85 Α 4 4/3/ ,35 Α 5 11/3/ ,60 Α 6 16/3/ ,60 Α 7 18/3/ ,10 Α 8 20/3/ ,60 Α 9 23/3/ ,35 Α 10 24/3/ ,35 Α 11 26/3/ ,35 Α 12 30/3/ ,35 Α 13 1/4/ ,35 Α 14 6/4/ ,35 Α 15 8/4/ ,35 Α 16 10/4/ ,10 Α 17 11/4/ ,35 Α 18 14/4/ ,35 Α 19 23/4/ ,35 Α 20 27/4/ ,35 Α 21 28/4/ ,50 Α 22 4/5/ Β 23 5/5/2009 ΤΕΦΡΗ ,85 Β 24 5/5/2009 ΚΑΣΤΑΝΗ ,85 Β 25 7/5/ ,10 Β 26 11/5/2009 (1) ,10 Β 27 11/5/2009 (2) ,10 Β 28 12/5/ ,10 Β 39

50 5.2 ΕΙΓΜΑΤΟΛΗΨΙΑ Η δειγµατοληψία έγινε µέσα στη σήραγγα Τράπεζας της Σ.Γ.Υ.Τ Κιάτου-Κορίνθου και συγκεκριµένα στον κατώτερο ορίζοντα των Νεογενών στο σχηµατισµό των µαργολίθων ιλυολίθων οι οποίοι παρουσιάζουν συµπεριφορά σκληρών εδαφών µαλακών βράχων και φιλοξενούν το µεγαλύτερο τµήµα της σήραγγας Η δειγµατοληψία έγινε µε αποκόλληση τεµαχίων (blocks) διαστάσεων τουλάχιστον 30x30x30cm. Τρόπος δειγµατοληψίας: Σε κάθε θέση(µέτωπο εκσκαφής) κατά την εκσκαφή από τα εκσκαπτικά µηχανήµατα, γινόταν µια πρώτη διαλογή δειγµάτων. Τα δείγµατα ήταν απαλλαγµένα ασυνεχειών ή ρωγµατώσεων και αφού γινόταν µία πρώτη διαµόρφωσή τους σε διαστάσεις 30χ30χ30 cm, τυλίγονταν µε πλαστική µεµβράνη και µεταφέρονταν στο εργαστήριο. Επίσης κατά την φάση της κατασκευής του έργου, γινόταν καθηµερινή γεωλογική χαρτογράφηση του µετώπου από τον γεωλόγο της κατασκευαστικής εταιρείας οι αποτυπώσεις των οποίων παρατίθενται στο παράρτηµα (σχ ). 5.3 ΙΑΜΟΡΦΩΣΗ ΕΙΓΜΑΤΩΝ Μετά από τη µεταφορά των δειγµάτων στο εργαστήριο, άρχιζε η διαδικασία διαµόρφωσης δοκιµίων κατάλληλων για την εκτέλεση εργαστηριακών δοκιµών. Συγκεκριµένα: (α) Αρχικά διαµορφωνόντουσαν δείγµατα για τις δοκιµές της φυσικής υγρασίας και του φαινόµενου βάρους προκειµένου να µη χαθεί µεγάλο ποσοστό υγρασίας έτσι ώστε οι τιµές τους να είναι όσο πιο κοντά γίνεται στην πραγµατικότητα, ενώ εισαγόταν δείγµα στο φούρνο για ξήρανση έτσι ώστε να γίνουν οι υπόλοιπες εργαστηριακές δοκιµές(προσδιορισµός των ορίων συνεκτικότητας (όρια Atterberg), προσδιορισµός του ειδικού βάρους υλικού λεπτότερου υλικού των 2mm, κοκκοµετρική ανάλυση µε κόσκινα αλλά και µε αραιόµετρο(µέθοδος Stoke s). (β) για τη δοκιµή της χαλάρωσης γινόταν διαµόρφωση του δείγµατος σε σφαιρικό σχήµα για δέκα δοκίµια βάρους περίπου gr µε την βοήθεια ειδικών υποδοχέων (γ) για τον προσδιορισµό της αντοχής σε τριαξονική θλίψη, διαµορφωνόντουσαν τέσσερα κυλινδρικά δοκίµια διαστάσεων 76x38 mm µε την χρήση ειδικής µήτρας και µαχαιριού τα οποία στην συνέχεια παραφινονόντουσαν προκειµένου να µη χάσουν 40

51 τη φυσική τους υγρασία µέχρι την ηµέρα που θα γινόταν η θραύση τους και στην συνέχεια γινόταν η τοποθέτησή τους σε ξηραντήρες. Η διαδικασία διαµόρφωσης δείγµατος για τις δοκιµές της χαλάρωσης και της τριαξονικής δοκιµής ήταν πολύ επίπονη αφού γινόταν χειρονακτικά, µε την πιθανότητα να θραυσθεί κάποιο δοκίµιο οπότε και η διαµόρφωσή τους γινόταν πάλι από τη αρχή. 5.4 ΜΑΚΡΟΣΚΟΠΙΚΗ ΕΞΕΤΑΣΗ ΠΕΡΙΓΡΑΦΗ ΕΙΓΜΑΤΩΝ Τα δείγµατα µε αριθµό 3,4,5,7,10,16,18,20 και 23 πρόκειται για µάργες τεφρού χρώµατος, τα δείγµατα 1,2,6,8,9,13,14,15,17,19,24,25,26.27 και 28 πρόκειται για µάργες καστανού χρώµατος ενώ τα δείγµατα 11,12,21 και 22 για καστανές έως τεφρές. Μακροσκοπικά, όλα τα δείγµατα περιγράφονται ως σκληρά εδάφη, ελαφρώς υγρά ενώ περιείχαν ενστρώσεις άµµου καθώς και οργανικού υλικού και κατά θέσεις µικρό ποσοστό χαλικιών αναλόγως τη θέση δειγµατοληψίας (πιο κοντά στις ενστρώσεις κροκαλοπαγών µεγαλύτερο το ποσοστό τους). 5.5 ΣΥΝΤΟΜΗ ΠΕΡΙΓΡΑΦΗ ΟΚΙΜΩΝ ΠΟΥ ΕΓΙΝΑΝ Στα δείγµατα έγιναν δοκιµές προσδιορισµού των φυσικών παραµέτρων και συγκεκριµένα έγιναν οι παρακάτω δοκιµές : δοκιµές φυσικής υγρασίας, προσδιορισµός των ορίων συνεκτικότητας (όρια Atterberg), προσδιορισµός του ειδικού βάρους υλικού λεπτότερου υλικού των 2mm, κοκκοµετρική ανάλυση µε κόσκινα αλλά και µε αραιόµετρο(µέθοδος Stoke s), προσδιορισµός φαινόµενου βάρους συνεκτικών υλικών. Επίσης έγιναν και δοκιµές προσδιορισµού των µηχανικών παραµέτρων : προσδιορισµός του δείκτη χαλάρωσης πετρώµατος σε όλα τα δείγµατα και ο προσδιορισµός της αντοχής σε τριαξονική θλίψη (UU) σε 9 από αυτά τα δείγµατα, ενώ σε έξι από αυτά έγινε ορυκτολογική ανάλυση µε την µέθοδο περιθλασιµετρίας ακτίνων Χ (XRD). 41

52 6. ΑΠΟΤΕΛΕΣΜΑΤΑ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΟΚΙΜΩΝ 6.1 ΓΕΝΙΚΑ Με την εκτέλεση των εργαστηριακών δοκιµών στα δείγµατα που συλλέχθησαν, προσδιορίστηκαν οι τιµές των παραµέτρων των φυσικών ιδιοτήτων αναγνώρισης και ταξινόµησης, καθώς και των µηχανικών ιδιοτήτων οι οποίες παρουσιάζονται παρακάτω στους πίνακες 8, 9, 10, και 11. Πρόκειται για συγκεντρωτικούς πίνακες παρουσίασης αποτελεσµάτων των αντίστοιχων εργαστηριακών δοκιµών των οποίων τα έντυπα παρατίθενται στο παράρτηµα. 6.2 ΦΥΣΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΟΚΙΜΕΣ ΤΑΞΙΝΟΜΗΣΗΣ Στις δοκιµές ταξινόµησης των εδαφών περιλαµβάνονται η κοκκοµετρική διαβάθµιση, και οι δείκτες συνεκτικότητας ενώ παράλληλα υπολογίστηκαν οι δείκτες οµοιοµορφίας, υδαρότητας, συνεκτικότητας καθώς και η ενεργότητα. Τα αποτελέσµατα των εργαστηριακών δοκιµών δίνονται στους πίνακες 8 και 9. 42

53 Πιν. 8 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για το ποσοστό της άµµου, ιλύος, αργίλου, των παραµέτρων κοκκοµετρικής διαβάθµισης. ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΑΜΜΟΣ ΙΛΥΣ ΑΡΓΙΛΟΣ % (1) % (1) % (1) D10 (2) D15 (2) D30 (2) D50 (2) D60 (2) D85 (2) (3) Cc(Cz) Cu (3) H (3) 1 34,74 51,33 13,93 0,0009 0,0025 0,0109 0,0368 0,0608 0, ,56 2,17 94, ,52 70,27 19,21 0,0007 0,001 0,0046 0,0153 0,0239 0, ,14 1,26 55, ,57 12,43 0,0013 0,0029 0,0073 0,0283 0,0422 0, ,46 0,97 59,07 4 2,08 74,79 23,13 0,0006 0,0009 0,0029 0,008 0,0113 0,029 18,83 1,24 32, ,14 52,64 17,22 0,0011 0,0014 0,0063 0,0269 0,0455 0, ,36 0,79 125, ,3 62,83 17,87 0,0009 0,0014 0,005 0,0171 0,0318 0, ,33 0,87 86, ,02 57,75 16,23 0,0008 0,0014 0,006 0,0237 0,0486 0, ,75 0,93 118, ,26 51,2 12,54 0,0013 0,0028 0,015 0,0473 0,0674 0,235 51,85 2,57 83, ,04 56,76 29,2 0,0005 0,0008 0,0021 0,0058 0,0114 0, ,80 0,77 82, ,51 26,49 0,0005 0,0008 0,0026 0,0073 0,0152 0,063 30,40 0,89 78, ,4 63,31 22,29 0,0007 0,001 0,0034 0,0128 0,0213 0, ,43 0,78 71, ,18 68,94 27,88 0,0005 0,0008 0,0023 0,0054 0,0082 0, ,40 1,29 35, ,24 72,28 24,48 0,0006 0,0009 0,0031 0,0095 0,0138 0, ,00 1,16 42, ,7 71,71 13,59 0,0011 0,0024 0,0081 0,0194 0,0278 0, ,27 2,15 30, ,24 66,39 20,37 0,0008 0,0012 0,0044 0,0131 0,0201 0, ,13 1,20 57, ,66 61,75 31,59 0,0005 0,0007 0,0018 0,0032 0,0073 0, ,60 0,89 48, ,1 65,66 21,24 0,0007 0,001 0,0048 0,0131 0,0217 0, ,00 1,52 68, ,45 62,31 25,24 0,0007 0,001 0,0028 0,0085 0,0143 0, ,43 0,78 64, ,46 51,97 13,57 0,0012 0,0024 0,0106 0,0393 0,0615 0,211 51,25 1,52 87, ,96 60,98 15,06 0,0011 0,002 0,0088 0,0301 0,0447 0, ,64 1,57 82, ,54 55,17 12,29 0,0014 0,0029 0,0157 0,04 0,0591 0, ,21 2,98 64, ,04 48,95 12,01 0,0014 0,003 0,0128 0,0417 0,0697 0,212 49,79 1,68 70, ,81 56,88 9,31 0,0023 0,0049 0,0227 0,0419 0,0578 0, ,13 3,88 47, , ,26 0,001 0,0016 0,0063 0,0211 0,0304 0, ,40 1,31 44, ,12 50,37 12,51 0,0012 0,0031 0,0117 0,0389 0,0644 0, ,67 1,77 69, ,94 39,02 9,04 0,0023 0,0046 0,0306 0,0824 0,1481 0,271 64,39 2,75 58, ,96 59,98 11,06 0,0017 0,0032 0,017 0,0407 0,0521 0, ,65 3,26 53, ,94 60,93 15,13 0,0011 0,002 0,0084 0,0267 0,0363 0,151 33,00 1,77 75,50 1. Από κοκκοµετρική ανάλυση µε κόσκινα και ανάλυσης µε αραιόµετρο(aashto T27, T11, ASTM D , D 422)(AASHTO T88 ASTM D422 72), 2. D10, D15, D30, D50, D60, D85 : διάµετρος κόκκων σε mm που αντιστοιχεί στο αντίστοιχο ποσοστό του διερχόµενου κατά βάρος εδάφους στο κοκκοµετρικό διάγραµµα, 3. Cu = συντελεστής οµοιοµορφίας (Cu=D60 / D10), Cc(Cz) = συντελεστής κυρτότητας (Cc= D85 / D15), H = συντελεστής ετεροµορφίας (H=D230/D60*D10 43

54 Πιν. 9 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για τον προσδιορισµό των ορίων υδαρότητας, του δείκτη υδαρότητας, του δείκτη συνεκτικότητας, της ενεργότητας και της ελεύθερης διόγκωσης. ΟΡΙΟ Υ ΑΡΟΤΗ- ΤΑΣ LL (1) ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗ- ΤΑΣ PL (1) ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗ- ΤΑΣ PI (1) ΕΙΚΤΗΣ Υ ΑΡΟΤΗ- ΤΑΣ LI (2) ΕΙΚΤΗΣ ΣΥΝΕΚΤΙΚΟ- ΤΗΤΑΣ I (3) c 1 21,35 18,73 2,62-3,02 4,02 0, ,19 21,45 1,74-5,79 6,79 0, ,11 19,8 5,31-0,93 1,93 0, ,12 19,6 7,52-0,74 1,74 0, ,07 15,57 3,5-0,95 1,95 0, ,72 15,44 7,28-0,70 1,70 0, ,06 13,61 8,45-0,09 1,09 0, ,9 12,17 6,73-0,13 1,13 0, ,17 17,71 16,46-0,24 1,24 0, ,78 15,77 8,01-0,36 1,36 0, ,86 15,31 5,55-0,84 1,84 0, ,36 10,95 16,41 0,22 0,78 0, ,96 17,53 6,43-0,94 1,94 0, ,96 19,15 4,81-1,42 2,42 0, ,89 18,41 4,48-1,48 2,48 0, ,44 23,77 12,67-0,76 1,76 0, ,86 17,45 5,41-1,20 2,20 0, ,52 17,73 3,79-2,08 3,08 0, ,26 14,02 1,24-3,88 4,88 0, ,76 17,94 3,82-1,64 2,64 0, ,92 16,46 4,46-1,18 2,18 0, ,14 15,37 0,77-5,68 6,68 0, ,53 14,31 3,22-0,41 1,41 0, ,4 16,26 4,14-1,32 2,32 0, ,18 15,11 2,07-2,61 3,61 0, ,18 15,11 2,07-2,30 3,30 0, ,38 16,93 0,45-13,91 14,91 0, ,31 17,88 0,43-14,60 15,60 0,03 ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΕΝΕΡΓΟΤΗΤΑ (Α) (4) 1. Προσδιορισµός ορίων υδαρότητας µε την συσκευή CASAGRANDE (AASHTO T89/60 ASTM D ) και ορίων πλαστικότητας(aashto T90/61 ASTM D ) LL(όριο υδαρότητας), PL(όριο πλαστικότητας), PI(δείκτης πλαστικότητας) = LL - PL,2. είκτης Υδαρότητας LI= (w PL)/ PI 3. είκτης συνεκτικότητας I c = (LL-w) / PI, 4. Ενεργότητα (Α) = PI / % αργιλικό κλάσµα (< mm).] 44

55 Η κοκκοµετρική διαβάθµιση έδειξε ότι πρόκειται για λεπτόκοκκους σχηµατισµούς όπου υπερισχύει το κλάσµα της ιλύος µε ποσοστά που κυµαίνονται από 39,02 % έως 74,79 % µε µέσο όρο 60,37 %. Από τις παραµέτρους της κοκκοµετρικής διαβάθµισης (συντελεστής οµοιοµορφίας (C U ), συντελεστής ετεροµορφίας (H) και συντελεστής κυρτότητας (C c ή C z )) µπορούµε να συµπεράνουµε ότι πρόκειται για εδάφη πολύ ετερόµορφα αφού C U > 15 σχεδόν σε όλα τα δείγµατα µε µέσο όρο 35,82, ανοµοιόµορφα αφού 200 > Η > 20 µε µέσο όρο 67,52 και το συντελεστή κυρτότητας Η να κυµαίνεται από 0,77 έως 3,88 µε µέσο όρο 1,60. Η δοκιµή προσδιορισµού του ορίου πλαστικότητας έδειξε ότι το Όριο Υδαρότητας (LL) κυµάνθηκε από 15,26 % έως 36,44 % ενώ το Όριο Πλαστικότητας (PL) κυµάνθηκε από 10,95 % έως 23,77 % µε µέση τιµή 16,77. Γενικά από τον υπολογισµό του είκτη Πλαστικότητας τα εδάφη χαρακτηρίζονται µέσης πλαστικότητας (7 < PI < 17) µε την µελέτη του έργου να αναφέρει µέσο όρο τιµών 10. Επιπλέον από τον υπολογισµό του είκτη Υδαρότητας (LI) όπου οι τιµές κυµάνθηκαν από έως 0,22, τα εδάφη βρίσκονται κυρίως σε στερεή ή ηµιστέρεη κατάσταση, ενώ από τον υπολογισµό του είκτη Συνεκτικότητας (I c ) του οποίου οι τιµές κυµαίνονται από 0,78 έως 15,60 τα δείγµατα χαρακτηρίζονται στο σύνολό τους ως σκληρά. Με βάση την ενεργότητά τους που κυµαίνεται από 0,03 έως 0,59, χαρακτηρίζονται κατά Skempton ως ανενεργά. Η κατάταξη των δειγµάτων σύµφωνα µε το ενοποιηµένο σύστηµα (U.S.C.S.) έδειξε ότι 13 από αυτά τα δείγµατα είναι ML (ιλύες χαµηλής πλαστικότητας), 8 από αυτά είναι ML CL (αργιλοϊλύες χαµηλής πλαστικότητας) ενώ 7 χαρακτηρίζονται ως CL (άργιλοι χαµηλής πλαστικότητας) δηλαδή έχουµε µια επικράτηση των ιλύων χαµηλής πλαστικότητας (ML). 45

56 6.2.2 ΟΚΙΜΕΣ ΑΝΑΓΝΩΡΙΣΗΣ Στις δοκιµές αναγνώρισης των εδαφών περιλαµβάνονται ο λόγος κενών, το πορώδες, ο βαθµός κορεσµού, το ποσοστό περιεχόµενης υγρασίας, το φαινόµενο βάρος και το ειδικό βάρος κόκκων αλλά και ο δείκτης χαλάρωσης. Τα αποτελέσµατα των εργαστηριακών δοκιµών δίνονται στον πίνακα ΙΟΓΚΩΣΙΜΟΤΗΤΑ Η διόγκωση είναι η ιδιότητα των εδαφών που προκαλεί όπως και η συρρίκνωση, αλλαγή στον όγκο του εδάφους µε την απορρόφηση νερού(ή µε την αποµάκρυνση νερού αντίστοιχα συρρίκνωση). Αποτέλεσµα των µεταβολών του όγκου είναι η παραµόρφωση των τεχνικών έργων που είναι θεµελιωµένα πάνω στα εδάφη αυτά. Τα αποτελέσµατα της εργαστηριακής δοκιµής δίνονται στον πίνακα

57 Πιν. 10 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για την περιεχόµενη υγρασία, βαθµό κορεσµού, υγρό φαινόµενο βάρος, ειδικό βάρος κόκκων, λόγος κενών, πορώδες και δείκτη χαλάρωσης. ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΥΓΡΑΣΙΑ (1) ΒΑΘΜΟΣ ΚΟΡΕΣΜΟΥ (2) ΕΙ ΙΚΟ ΒΑΡΟΣ ΚΟΚΚΩΝ (4) ΛΟΓΟΣ ΚΕΝΩΝ (5) ΠΟΡΩ ΕΣ (6) ΕΙΚΤΗΣ ΧΑΛΑΡΩΣΗΣ ΕΙΚΤΗΣ ΧΑΛΑΡΩΣΗΣ Id 5 (7) ΦΑΙΝΟΜΕΝΟ ΒΑΡΟΣ (3) Id (7) ,83 64,68 21,77 2,66 0,33 24,70 75,38 46,4 2 11,38 62,19 22,26 2,68 0,31 23,95 46,09 8, ,88 41,60 21,48 2,62 0,37 27,24 43,66 12, ,03 42,06 21,18 2,66 0,40 28,79 61,41 30, ,24 50,89 21,58 2,68 0,37 26,86 41,77 16, ,37 79,95 22,36 2,64 0,28 21,75 60,74 29, ,81 48,46 21,28 2,60 0,35 26,02 13, ,3 61,22 22,16 2,70 0,33 24,79 32,29 16, ,7 46,75 22,07 2,68 0,35 26,16 72,62 30, ,89 52,58 22,26 2,64 0,31 23,83 63,05 24, ,64 74,29 22,36 2,65 0,29 22,24 72,5 21, ,55 43,37 21,77 2,64 0,36 26,59 70,81 37, ,5 59,56 21,97 2,66 0,32 24,47 62,12 29, ,3 46,35 20,69 2,65 0,41 29,10 31,92 10, ,77 60,75 22,36 2,65 0,30 23,02 58,48 25, ,13 43,78 21,48 2,62 0,37 26,76 67,74 34, ,94 73,36 22,56 2,63 0,27 21,17 67,68 27, ,84 100,00 22,65 2,62 0,25 19,73 73,06 37, ,21 100,00 22,46 2,69 0,28 22,05 51,34 4, ,69 59,89 22,16 2,65 0,31 23, , ,2 67,52 22,46 2,65 0,29 22,29 28,81 7, ,13 21,48 2,62 0,33 24,70 37,52 15, ,66 21,67 2,64 0,35 25,92 4, ,78 50,31 20,01 2,67 0,45 31,03 48,08 3, ,7 95,87 22,36 2,65 0,28 21,57 22,78 4, ,34 81,05 22,46 2,65 0,28 21,68 1,

58 ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΥΓΡΑΣΙΑ (1) ΒΑΘΜΟΣ ΚΟΡΕΣΜΟΥ (2) ΕΙ ΙΚΟ ΒΑΡΟΣ ΚΟΚΚΩΝ (4) ΛΟΓΟΣ ΚΕΝΩΝ (5) ΠΟΡΩ ΕΣ (6) ΕΙΚΤΗΣ ΧΑΛΑΡΩΣΗΣ ΕΙΚΤΗΣ ΧΑΛΑΡΩΣΗΣ Id 5 (1) ΦΑΙΝΟΜΕΝΟ ΒΑΡΟΣ (3) Id (7) ,67 74,25 22,46 2,66 0,29 22,21 48, ,6 61,04 22,26 2,66 0,31 23,53 36,12 6,74 1. Περιεχόµενη υγρασία w % = (W w / W s ) *100 (ASTM D2216) 2. βαθµός κορεσµού S % = V w / V v, 3. Υγρό φαινόµενο βάρος συνεκτικών υλικών γ b (AASHTO T 147) σε KN / m 3 4. Ειδικό βάρος υλικού λεπτότερου των 2.00 mm (AASHTO T100 T85, ASTM D ) 5. Πορώδες n % = (V v / V t ) * Λόγος κενών e = V v / V s, επίσης e = n / (1-n).7. Id 2, Id 5 δείκτης χαλάρωσης πετρώµατος σε % ποσοστά ), 48

59 Πιν. 11 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων εργαστηριακών δοκιµών για την διόγκωση. ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ιόγκωση % ( 1 ) Ελεύθερη διόγκωση E D = [V-10/10]*100(%) κατά HOLTZ and KOVACS,1981 Ο προσδιορισµός της περιεχόµενης υγρασίας έδωσε αποτελέσµατα που κυµαίνονται από 9,21 έως 14,88 % µε µέσο όρο 11,76 %. Παρ όλα αυτά µια καλύτερη εικόνα για την κατάστασή τους από άποψη υγρασίας δίνει ο βαθµός κορεσµού που κυµαίνεται από 41,60 % έως 100 % µε µέσο όρο τιµών 62,59 %. Το υγρό φαινόµενο βάρος των δειγµάτων που εξετάστηκαν έδωσε τιµές που κυµάνθηκαν από 20,01 έως 22,65 ΚΝ/m 3 µε µέσο όρο τιµών τα 21,93 ΚΝ/m 3 µε την µελέτη του έργου να αναφέρει µέσο όρο τιµών 22,5 ΚΝ/m 3. Το ειδικό βάρος των κόκκων των δειγµάτων κυµάνθηκε από 2,60 έως 2,70 µε µέσο όρο 2,65. Ο λόγος κενών, e, υπολογίστηκε από 0,25 έως 0,45 που αντιστοιχούν σε πορώδες από 19,73 % έως 28,79 %. 49

60 Η δοκιµή του προσδιορισµού του δείκτη χαλάρωσης που πραγµατοποιήθηκε στα δείγµατα, των οποίων οι τιµές δίνονται στον Πιν.10, έδωσε τιµές του δείκτη Id 2 από 1,13 % έως 75,38 % µε µέσο όρο 48,04 % ενώ για τον δείκτη Id 5 από 0 % έως 46,4 % µε µέσο όρο τιµών 17,9 %. Η ταξινόµησή τους κατά GAMBLE δείχνει ότι πρόκειται για σχηµατισµούς χαµηλής έως µέτριας ανθεκτικότητας στην διεργασία της γρήγορης αποσάθρωσης. 6.3 ΜΗΧΑΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ Ι ΙΟΤΗΤΕΣ Για την εκτίµηση της µηχανικής συµπεριφοράς των γεωϋλικών έγιναν δοκιµές τριαξονικής φόρτισης σε αστράγγιστες συνθήκες (UU) των οποίων οι τιµές παρουσιάζονται στον πίνακα 12. Πιν. 12 Συγκεντρωτικός πίνακας παρουσίασης αποτελεσµάτων των τιµών c και φ από την τριαξονική δοκιµή χωρίς στερεοποίηση και αποστράγγιση UU. ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΣΥΝΟΧΗ c (1) ΓΩΝΙΑ φ 0 (1) Συνοχή c σε KPa και γωνία φ σε 0 (τριαξονική δοκιµή χωρίς στερεοποίηση και αποστράγγιση UU (ASTM D ). 50

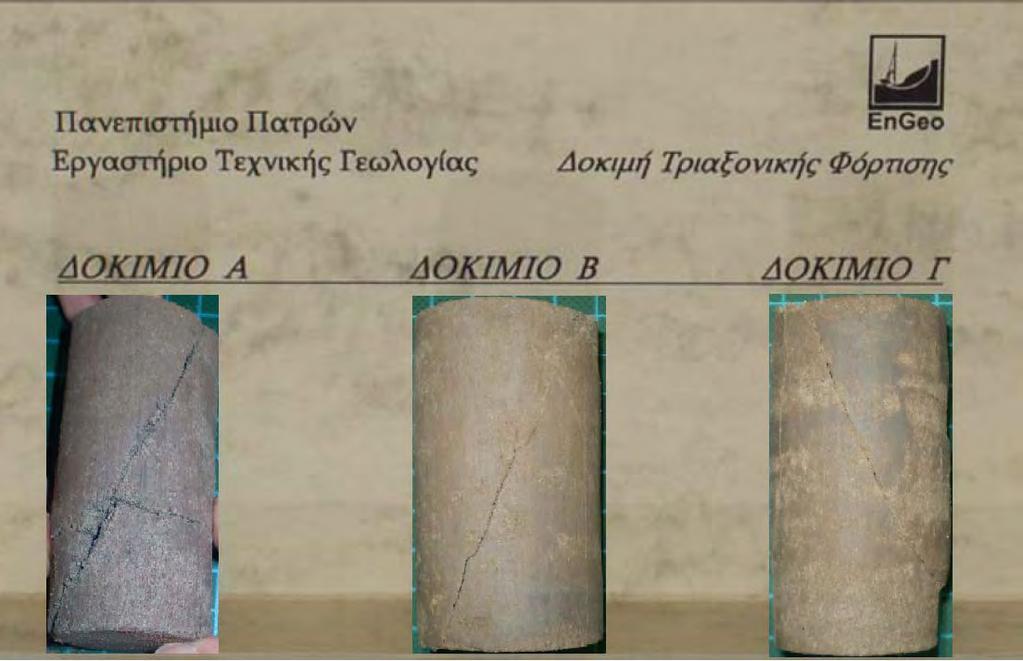

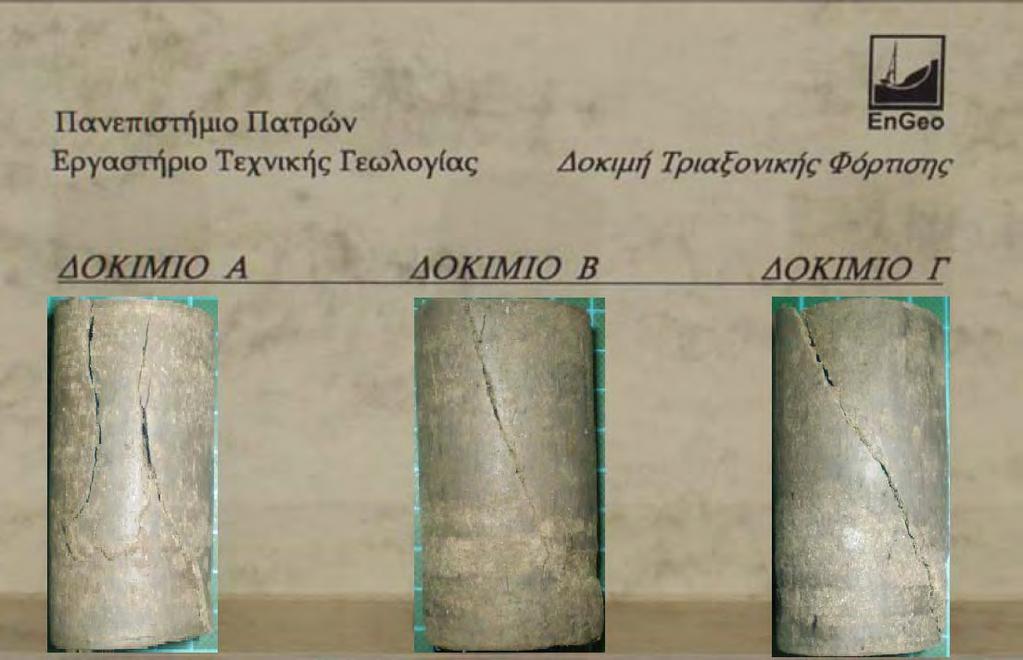

61 Οι δοκιµές τριαξονικής φόρτισης, στις οποίες υποβλήθηκαν τα δοκίµια από τα δείγµατα που συλλέχθηκαν, έδειξαν µια διακύµανση στις περαµέτρους της διατµητικής αντοχής αν ληφθεί υπόψη ότι οι σχηµατισµοί αυτοί είναι όµοιοι από άποψη στρωµατογραφίας αλλά µε διαφοροποίηση στην θέση δειγµατοληψίας. Έτσι οι τιµές συνοχής c, κυµάνθηκαν από 22,25 έως 402,94 KPa, µε µέσο όρο 174,01 KPa ενώ οι τιµές της γωνίας τριβής φ, κυµάνθηκαν από 40 0 έως 52 0 µε µέσο όρο 47 0.µε την µελέτη του έργου να αναφέρει µέσο όρο τιµών για την συνοχή 65,5 KPa και γωνία τριβής 30, ΟΡΥΚΤΟΛΟΓΙΚΗ ΑΝΑΛΥΣΗ ΜΕ ΤΗΝ ΜΕΘΟ Ο ΠΕΡΙΘΛΑΣΗΣ ΑΚΤΙΝΩΝ Χ (XRD) Η περιθλασιµετρία ακτινών Χ χρησιµοποιήθηκε για τον ποιοτικό προσδιορισµό των δειγµάτων, δηλαδή την αναγνώριση των ορυκτών που υπάρχουν σε αυτά και πιο συγκεκριµένα των αργιλικών προκειµένου να διαπιστωθεί αν πρόκειται για διογκούµενα εδάφη, αφού τα αργιλικά ορυκτά είναι υπεύθυνα για το φαινόµενο της διόγκωσης στα εδάφη, και έγινε για τα δείγµατα των 18/3, 24/3, 26/3, 4/5, 11/5, και 12/5 (αντίστοιχα δείγµα 1,2,3,4,5,6). Ο προσδιορισµός των ορυκτών που υπάρχουν σε κάθε ένα από τα δείγµατα έγινε στο Εργαστήριο Εφαρµοσµένης Ορυκτολογίας του Πανεπιστηµίου Πατρών µε την αναγνώριση των κύριων ανακλάσεων τους που εµφανίζονται στο ακτινογράφηµα (Σχήµατα 16 και 17) και είναι χαρακτηριστικές για αυτά, ενώ στη συνέχεια πιστοποιήθηκαν µε την ταυτοποίηση και των υπολοίπων ανακλάσεων. Με τον τρόπο αυτό όµως, δεν µπορούν να αναγνωριστούν όλα τα αργιλικά ορυκτά και πιο συγκεκριµένα αυτά στα οποία οι ανακλάσεις εµφανίζονται στις ίδιες περίπου τιµές Å. Ιδιαίτερο ενδιαφέρον παρουσιάζουν τα αργιλικά ορυκτά εκείνα, τα οποία δίνουν ανακλάσεις σε d 14 Å. Για το σκοπό αυτό κάθε δείγµα διέρχεται από το κόσκινο Νο 200 και κατόπιν κονιοποιείται προσεκτικά σε γουδί από αχάτη µε λίγη ακετόνη. Από αυτό λαµβάνεται µικρή ποσότητα όπου αναµειγνύεται µε απιονισµένο νερό ώστε να δηµιουργηθεί ένα παχύρευστο αιώρηµα το οποίο απλώνεται µε τη βοήθεια σύριγγας πάνω σε αντικειµενοφόρο πλάκα. Με αυτό τον τρόπο κατασκευάζονται τρία παρασκευάσµατα για κάθε δείγµα. Στη συνέχεια οι πλάκες αφήνονται να στεγνώσουν σε ξηραντήρα. Η πρώτη, δηλαδή το φυσικό δείγµα, χρησιµοποιείται ως έχει για ανάλυση µε ακτίνες Χ. Η δεύτερη τοποθετείται σε ξηραντήρα ο οποίος περιέχει ml αιθυλενογλυκόλη και φυλάσσεται στους 65 0 C για όλη τη νύχτα. Με τη διαδικασία αυτή τα µόρια της αιθυλενογλυκόλης, µπαίνουν µέσα στη δοµή κάποιων αργιλικών ορυκτών και προκαλούν διόγκωση των φύλλων τους. Έτσι, το ακτινογράφηµα του δείγµατος του 51

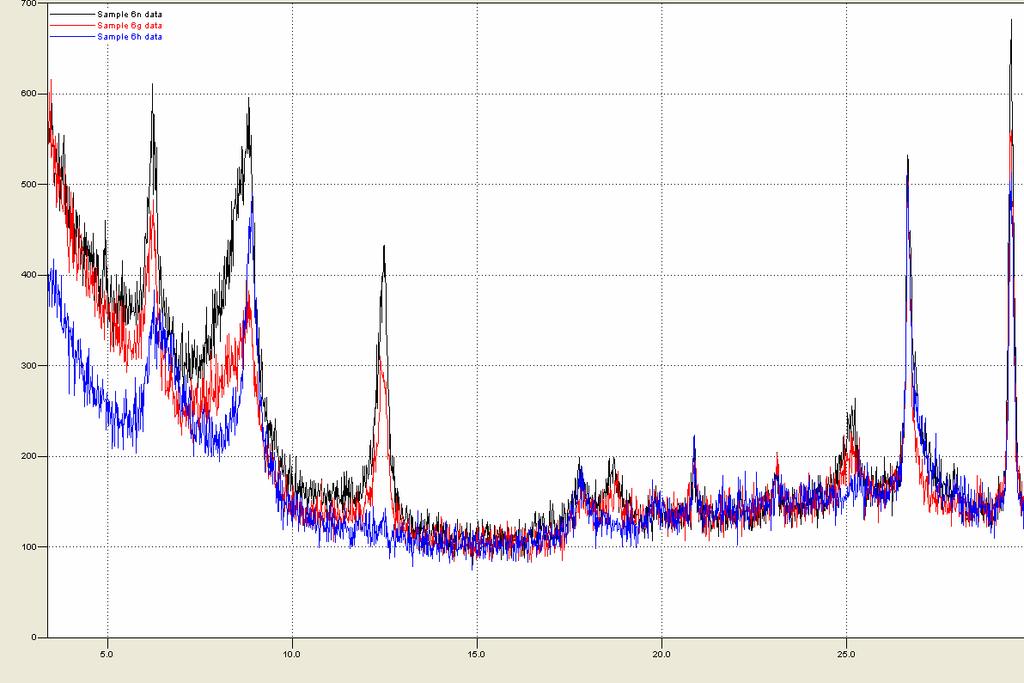

62 επεξεργασµένου µε αιθυλενογλυκόλη παρουσιάζει µετατόπιση της d(001) ανάκλασης οπότε είναι δυνατόν να αποκλείσουµε κάποια ορυκτά. Η τρίτη πλάκα τοποθετείται σε φούρνο, όπου θερµαίνεται στους C για 2 ώρες και από την µερική ή όχι καταστροφή της δοµής, η οποία αποτυπώνεται στη µετατόπιση της (001) ανάκλασης σε µικρότερα d (Å) είναι δυνατόν τελικά να καταλήξουµε σε κάποιο αργιλικό ορυκτό ή κάποιο αργιλικό ορυκτό µε αναµεµειγµένα φύλλα (Τσώλη-Καταγά, 1987). Η περιθλασιµετρία ακτινών Χ (σχ. 12, 13)έδειξε την παρουσία χαλαζία, ασβεστίτη, δολοµίτη, ανορθίτη, χλωρίτη και ιλλίτη για όλα τα δείγµατα. Τα δείγµατα αποτελούνται κυρίως από ασβεστίτη και χαλαζία ενώ τα αργιλικά ορυκτά συµµετέχουν σε µικρότερο ποσοστό γεγονός που αναµενόταν αφού οι δοκιµές της ελεύθερης διόγκωσης έδωσαν πολύ µικρές τιµές (βλ. κεφ ). Έγινε ηµίποσοτικοποίηση των ποσοστών όλων των ορυκτών για το διερχόµενο υλικό από το κόσκινο Νο 200 στο µη προσανατολισµένο δείγµα και οι τιµές δίνονται στον Πίνακα 15. Πιν. 13 Ηµι-ποσοτική ανάλυση των ορυκτολογικών συστατικών που συµµετέχουν στα δείγµατα. είγµα Quartz (%) Calcite (%) Albite (%) Dolomite (%) Chlorite (%) Illite (%) ΥΠΟΜΝΗΜΑ Quartz (Q): Χαλαζίας, Calcite (C): Ασβεστίτης, Αlbite (A): Αλβίτης, Dolomite (D) : δολοµίτης, Chlorite (Chl) : Χλωρίτης, Illite (I): Ιλλίτης. 52

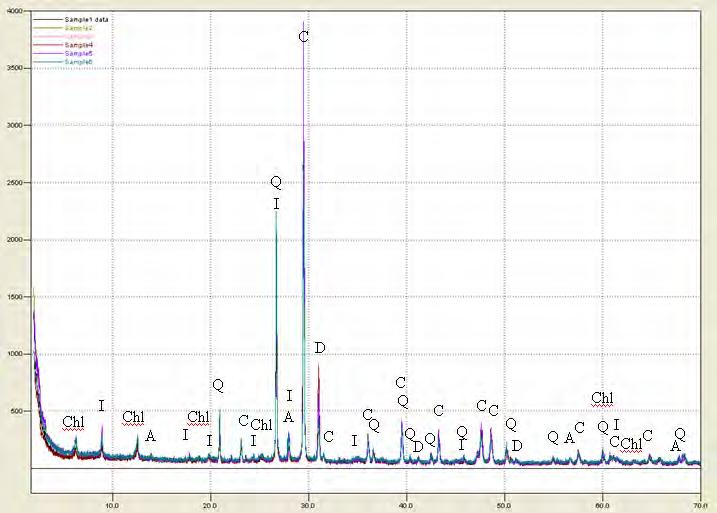

63 Σχ. 12 Ακτινογράφηµα για τα έξι δείγµατα όπου διακρίνονται τα κύρια ορυκτά. Chl I-V I I Q C Chl-V Chl I Chl I Q C Chl Σχ. 13 Ακτινογράφηµα στο αργιλικό κλάσµα (<2µm) προκειµένου να διαπιστωθούν ποιά αργιλικά ορυκτά συµµετέχουν στα δείγµατα. (Q):Χαλαζίας, (C): Ασβεστίτης, (A): Αλβίτης, (Chl): Χλωρίτης, (I): Ιλλίτης. Αργιλικά µε αναµεµειγµένα φύλλα: (Chl-V): Χλωρίτης-Βερµικουλίτης και (I-V): Ιλλίτης-Βερµικουλίτης. 53

64 7. ΕΠΕΞΕΡΓΑΣΙΑ ΑΞΙΟΛΟΓΗΣΗ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΑΠΟΤΕΛΕΣΜΑΤΩΝ 7.1 ΤΑΞΙΝΟΜΗΣΗ ΓΕΩΫΛΙΚΩΝ Η ταξινόµηση των δειγµάτων έγινε µε το σύστηµα USCS. Στα σχ. 14 και 15 παρατίθενται τα διαγράµµατα: το συγκεντρωτικό διάγραµµα ποσοστών άµµου-ιλύοςαργίλου, και το συγκεντρωτικό διάγραµµα Casagrande µε την βοήθεια των οποίων έγινε η ονοµατολογία των δειγµάτων σε συνδυασµό µε τις κοκκοµετρικές καµπύλες που παρατίθενται στο παράρτηµα 1. ΠΟΣΟΣΤΑ ΑΜΜΟΥ-ΙΛΥΟΣ-ΑΡΓΙΛΟΥ ΓΙΑ ΚΑΘΕ ΕΙΓΜΑ 100% ΠΟΣΟΣΤΑ % ΤΩΝ ΥΛΙΚΩΝ 80% 60% 40% 20% ΑΡΓΙΛΟΣ ΙΛΥΣ ΑΜΜΟΣ 0% ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΩΝ Σχ. 14. Συγκεντρωτικό διάγραµµα ποσοστών άµµου-ιλύος-αργίλου όπου φαίνεται η επικράτηση του ποσοστού της ιλύος στα δείγµατα έναντι στα ποσοστά άµµου και αργίλου. ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΤΟΜΕΑΣ ΕΦΑΡΜΟΣΜΕΝΗΣ ΓΕΩΛΟΓΙΑΣ ΚΑΙ ΓΕΩΦΥΣΙΚΗΣ 70 ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) ML-CL ML CL OL ή ML CH ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) U OH ή MH ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE Σχ. 15. Συγκεντρωτικό διάγραµµα Casagrande κατά U.S.C.S. όπου διακρίνεται ότι τα περισσότερα δείγµατα είναι ML(ιλύς χαµηλής πλαστικότητας). 54

65 Πιν. 14 Ταξινόµηση και ονοµατολογία δειγµάτων κατά U.S.C.S. ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΜΕ ΒΑΣΗ ΤΑ ΟΡΙΑ ATTERBERG ΠΕΡΙΓΡΑΦΗ ΕΙΓΜΑΤΟΣ 1 ML ΚΑΣΤΑΝΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 2 ML ΚΑΣΤΑΝΗ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 3 CL -ML ΤΕΦΡΗ ΑΡΓΙΛΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ, ΜΕ ΑΜΜΟ 4 CL ΤΕΦΡΗ ΑΡΓΙΛΟΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 5 ML ΤΕΦΡΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 6 CL ΚΑΣΤΑΝΗ ΑΡΓΙΛΟΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ, ΜΕ ΑΜΜΟ 7 CL ΤΕΦΡΗ ΑΡΓΙΛΟΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ, ΜΕ ΑΜΜΟ 8 CL - ML ΚΑΣΤΑΝΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 9 CL ΚΑΣΤΑΝΗ ΑΡΓΙΛΟΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 10 CL ΤΕΦΡΗ ΑΡΓΙΛΟΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ ΚΑΣΤΑΝΗ ΕΩΣ ΤΕΦΡΗ ΑΡΓΙΛΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ 11 CL - ML ΠΛΑΣΤΙΚΟΤΗΤΑΣ 12 CL ΚΑΣΤΑΝΗ ΕΩΣ ΤΕΦΡΗ ΑΡΓΙΛΟΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 13 CL - ML ΚΑΣΤΑΝΗ ΑΡΓΙΛΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 14 CL - ML ΚΑΣΤΑΝΗ ΑΡΓΙΛΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 15 CL - ML ΚΑΣΤΑΝΗ ΑΡΓΙΛΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 16 CL ΤΕΦΡΗ ΑΡΓΙΛΟΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 17 CL - ML ΚΑΣΤΑΝΗ ΑΡΓΙΛΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 18 ML ΤΕΦΡΗ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 19 ML ΚΑΣΤΑΝΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 20 ML ΤΕΦΡΗ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ, ΜΕ ΑΜΜΟ 21 CL - ML ΚΑΣΤΑΝΗ ΕΩΣ ΤΕΦΡΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 22 ML ΚΑΣΤΑΝΗ ΕΩΣ ΤΕΦΡΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 23 ML ΤΕΦΡΗ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 24 ML ΚΑΣΤΑΝΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 25 ML ΚΑΣΤΑΝΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 26 ML ΚΑΣΤΑΝΗ ΑΜΜΩ ΗΣ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 27 ML ΚΑΣΤΑΝΗ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ, ΜΕ ΑΜΜΟ 28 ML ΚΑΣΤΑΝΗ ΙΛΥΣ ΧΑΜΗΛΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ, ΜΕ ΑΜΜΟ 55

66 Επιπλέον για µία ολοκληρωµένη περιγραφή των δειγµάτων, έγινε και ταξινόµησή τους κατά GAMBLE(1971) ως προς την ανθεκτικότητά τους στην διαδικασία της γρήγορης αποσάθρωσης των οποίων ο χαρακτηρισµός τους δίνεται παρακάτω, στον πίνακα 15. Επίσης ο ίδιος πρότεινε το διάγραµµα ταξινόµησης ακέραιου πετρώµατος µε βάση τις τιµές Id 2 και PI (Σχ. 16) όπου παρατηρείται ότι το µεγαλύτερο ποσοστό των δειγµάτων χαρακτηρίζεται χαµηλής έως µέτριας ανθεκτικότητας και χαµηλής πλαστικότητας. Πιν.15 Ταξινόµηση µε βάση τις τιµές του δείκτη χαλάρωσης Id2 κατά GAMBLE ΑΡΙΘΜΟΣ ΕΙΓΜΑΤΟΣ ΤΑΞΙΝΟΜΗΣΗ ΜΕ ΒΑΣΗ ΤΙΣ ΤΙΜΕΣ Id 2 ΚΑΤΆ GAMBLE 1 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 2 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 3 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 4 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 5 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 6 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 7 ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 8 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 9 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 10 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 11 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 12 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 13 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 14 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 15 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 16 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 17 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 18 ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 19 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 20 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 21 ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 22 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 23 ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 24 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 25 ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 26 ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 27 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 28 ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 56

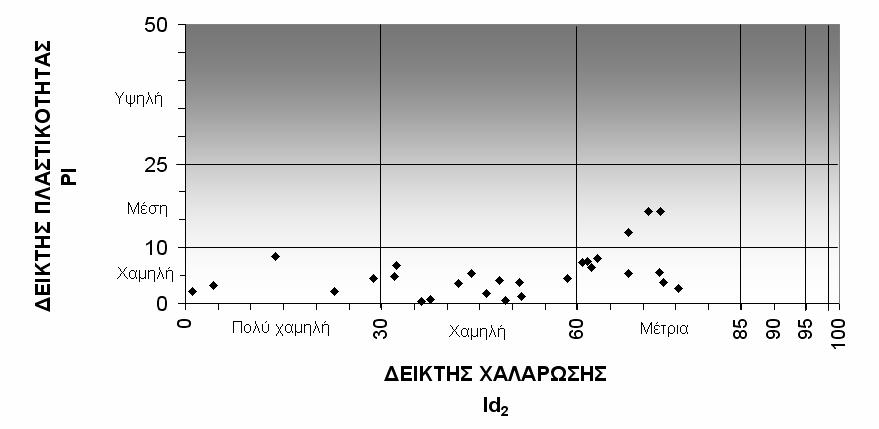

67 Σχ. 16. ιάγραµµα ταξινόµησης ακέραιου πετρώµατος µε βάση τις τιµές Id2 και PI (GAMBLE, 1971). Επίσης ο Barth (1939) πρότεινε την ονοµατολογία των δειγµάτων µε βάση τα ποσοστά της αργίλου και του ανθρακικού ασβεστίου, όπως αυτά υπολογίστηκαν από την ορυκτολογική ανάλυση (XRD), και κατατάσσονται ως ασβεστόµαργες και ασβεστιτικές µάργες. Τέλος κατά SKEMPTON and HENKEL(1953) τα δείγµατα µε βάση τον δείκτη υδαρότητας LI και τον δείκτη συνεκτικότητας Ic βρίσκονται σε στέρεη κατάσταση και θεωρούνται ως σκληρά εδάφη, ενώ κατά WILLIAMS(1958) όλα τα δείγµατα παρουσιάζουν χαµηλή διογκωσιµότητα εκτός από ένα (δείγµα 9) που παρουσιάζει µέτρια. 7.2 ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ ΓΕΩΫΛΙΚΩΝ Από τις ταχείες δοκιµές τριαξονικής φόρτισης(uu) υπολογίστηκαν τιµές αστράγγιστης διατµητικής αντοχής (Cu) από 163 µέχρι 403 KPa που χαρακτηρίζονται κατά TERZAGHI and PECK(1967) πολύ στιφρά σκληρά εδάφη. Επιπροσθέτως υπολογίστηκαν γωνίες τριβής φ από 37 έως 52 0 που κρίνονται εξαιρετικά υψηλές. Οι υψηλές τιµές οφείλονται γεγονός ότι τα δείγµατα δεν είναι πλήρως κορεσµένα αλλά και στην παρουσία υψηλής περιεκτικότητας σε ιλυώδες κλάσµα. Οι άλλες τιµές αστράγγιστης διατµητικής αντοχής Cu που κυµαίνονται από 18 έως 35 KPa, κρίνονται υπερβολικά χαµηλές και απορρίπτονται γεγονός που µπορεί να οφείλεται πιθανώς στην ποιότητα των δειγµάτων ή/και και σε σφάλµα κατά την εκτέλεση των δοκιµών. 57

68 7.3 ΣΥΣΧΕΤΙΣΜΟΙ ΦΥΣΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΜΕΤΡΩΝ Στα διαγράµµατα που ακολουθούν, έγινε προσπάθεια συσχέτισης των διαφόρων παραµέτρων µεταξύ τους για την διατύπωση εµπειρικών σχέσεων που να εφαρµόζονται σε αντίστοιχης σύστασης µαργαϊκά υλικά. Εφαρµόστηκε η µέθοδος των ελαχίστων τετραγώνων και υπολογίστηκε η σχέση (εξίσωση) που συνδέει τις παραµέτρους καθώς ο συντελεστής συσχέτισης R 2. ΣΥΝΟΧΗ, c (MPa) c = 12,554*αργ.κλάσµα + 48,678 R 2 = 0,731 ΑΡΓΙΛΙΚΟ ΚΛΑΣΜΑ (% <0,002mm) Σχ. 17 ιάγραµµα συσχέτισης συνοχής αργιλικού κλάσµατος. ΕΙΚΤΗΣ ΧΑΛΑΡΩΣΗΣ Id Id 2 = -1,1192*(% άµµος) + 72,322 ΠΟΣΟΣΤΟ % ΑΜΜΟΥ R 2 = 0,4627 Σχ. 18. ιάγραµµα συσχέτισης δείκτη χαλάρωσης Id2 ποσοστού κλάσµατος άµµου. 58

69 ΕΙΚΤΗΣ ΧΑΛΑΡΩΣΗΣ Id Id 2 = 2,4876*(% άργιλος) + 3,4232 R 2 = 0, ΠΟΣΟΣΤΟ % ΑΡΓΙΛΟΥ Σχ. 19. ιάγραµµα συσχέτισης δείκτη χαλάρωσης Id2 ποσοστού κλάσµατος αργίλου. ΕΙΚΤΗΣ ΧΑΛΑΡΩΣΗΣ Id Id 5 = 1,5069*(% άργιλος) - 9,1301 R 2 = 0,4936 ΠΟΣΟΣΤΟ % ΑΡΓΙΛΟΥ Σχ. 20. ιάγραµµα συσχέτισης δείκτη χαλάρωσης Id5 ποσοστού κλάσµατος αργίλου. Στο σχήµα 17 παρατηρείται µία αναµενόµενη αύξηση της συνοχής µε την αντίστοιχη αύξηση του ποσοστού του επί τοις εκατό κλάσµατος του µεγέθους της αργίλου. Έτσι εξάγεται το συµπέρασµα ότι οι δεσµοί µεταξύ των αργιλικών ορυκτών (που αυξάνονται γενικά µε την αύξηση του αντίστοιχου κλάσµατος) είναι αυτοί που προσδίδουν στα εδάφη την παράµετρο της συνοχής. Όσον αφορά τα διαγράµµατα συσχετίσεων των δεικτών χαλάρωσης και των κλασµάτων άµµου αργίλου (σχ. 18, 19, 20) παρατηρείται µία αρνητική συσχέτιση του δείκτη χαλάρωσης και του ποσοστού της άµµου ενώ αντίθετα θετική συσχέτιση παρατηρείται µεταξύ του δείκτη χαλάρωσης και του ποσοστού της αργίλου. Από αυτό µπορεί να εξαχθεί το συµπέρασµα ότι όσο αυξάνεται το ποσοστό των χονδρόκοκκων κλασµάτων τόσο ο 59

70 σχηµατισµός είναι πιο ευαποσάθρωτος, εν αντιθέσει όταν αυξάνεται το ποσοστό των αδρόκοκκων κλασµάτων, ο σχηµατισµός είναι πιο ανθεκτικός στην διαδικασία της αποσάθρωσης. Λόγω όµως ότι οι δείκτες συσχέτισης παρουσιάζουν πολύ µικρές τιµές, µπορεί να εξαχθεί το συµπέρασµα ότι ο δείκτης χαλάρωσης δεν εξαρτάται µόνο από τα ποσοστά των κλασµάτων που περιέχει το δείγµα αλλά και από άλλους παράγοντες όπως π.χ. ποσοστό ανθρακικών αλάτων ή ύπαρξη συσσωµατωµάτων που επηρεάζουν τη δοµή των υλικών και συνεπώς τις φυσικές και µηχανικές ιδιότητες. 60

71 8. ΑΝΑΚΕΦΑΛΑΙΩΣΗ ΣΥΜΠΕΡΑΣΜΑΤΑ Η διατριβή ειδίκευσης πραγµατεύεται τη διερεύνηση και εκτίµηση των φυσικών και µηχανικών χαρακτηριστικών και ιδιαίτερα της διατµητικής αντοχής του µαργαϊκού ορίζοντα που συναντάται κατά την εκσκαφή της σήραγγας της ΕΡΓΟΣΕ στην Τράπεζα του νοµού Αχαΐας. Πρόκειται για σιδηροδροµική σήραγγα κανονικού εύρους συνολικού µήκους 3048,12 m, και µέγιστου πλάτους 14 m περίπου. Η διάτρηση γίνεται µέσα σε µεταλπικά ιζήµατα του Νεογενούς και του Τεταρτογενούς και συγκεκριµένα µέσα σε στιφρές µάργες µε τοπικές ενστρώσεις χαλαρών κροκαλοπαγών που φιλοξενούν το µεγαλύτερο µέρος του έργου. Έγινε συστηµατική δειγµατοληψία από τα επάλληλα µέτωπα εκσκαφής σε µήκος περίπου 850 m µε τη µορφή δειγµάτων µεγάλων διαστάσεων (block samples) που µεταφέρονταν αµέσως στο εργαστήριο όπου και γινόταν η διαµόρφωσή τους για τις δοκιµές της τριαξονικής φόρτισης και της δοκιµής της χαλάρωσης, καθώς και των δοκιµών του προσδιορισµού των φυσικών ιδιοτήτων. Στα είκοσι οκτώ (28) δείγµατα που τελικά διαµορφώθηκαν έγιναν δοκιµές προσδιορισµού των φυσικών και µηχανικών παραµέτρων και συγκεκριµένα έγιναν οι παρακάτω δοκιµές: δοκιµές φυσικής υγρασίας, προσδιορισµός των ορίων συνεκτικότητας (όρια Atterberg), προσδιορισµός του ειδικού βάρους υλικού λεπτότερου υλικού των 2mm, κοκκοµετρική ανάλυση µε κόσκινα αλλά και µε αραιόµετρο (µέθοδος Stoke s), προσδιορισµός φαινόµενου βάρους συνεκτικών υλικών, προσδιορισµός του δείκτη χαλάρωσης πετρώµατος και τέλος ο προσδιορισµός της αντοχής σε τριαξονική θλίψη σε αστράγγιστες συνθήκες φόρτισης (UU). Όλες οι δοκιµές έγιναν για όλα τα δείγµατα εκτός της δοκιµής της τριαξονικής φόρτισης όπου έγιναν σε εννέα από αυτά. Πρόκειται κυρίως για σχηµατισµούς ιλύων χαµηλής πλαστικότητας (ML), χαρακτηρίζονται σαν ιλυώδεις µάργες ασβεστόµαργες 61

72 χαµηλής έως µέτριας ανθεκτικότητας και θεωρούνται σκληρά εδάφη µαλακοί βράχοι που παρουσιάζουν χαµηλή διογκωσιµότητα. Παρουσιάζεται διαφοροποίηση των αποτελεσµάτων κατά την δοκιµή της τριαξονικής φόρτισης (υψηλότερες τιµές) σε σχέση µε την µελέτη του έργου, η οποία κυρίως οφείλεται (α) στη δειγµατοληψία για την µελέτη του έργου που έγινε από γεωτρήσεις των οποίων τα δείγµατα αν και θεωρούνται αδιατάρακτα στην πραγµατικότητα δεν είναι «εντελώς αδιατάρακτα» λόγω της φύσης του υλικού, και (β) στη διαφοροποίηση στα ποσοστά της υγρασίας, παράγοντας που µειώνει την διατµητική αντοχή ενός υλικού και πιθανόν οφείλεται στην ακανόνιστη υδροφορία που εµφανίζεται µε την µορφή επιλεκτικών υδροφόρων (εγλωβισµένοι υδροφόροι σε ενστρώσεις κροκαλοπαγών. Οι παράµετροι διατµητικής αντοχής είναι υψηλές και χαρακτηρίζουν γεωϋλικά που υπεισέρχονται στην κατηγορία των «µαλακών βράχων». 62

73 9. ΒΙΒΛΙΟΓΡΑΦΙΑ Anagnostopoulos, Schlosser, Kalteziotis, Frank. Geotechnical Engineering of Hard Soils Soft Rocks (volume 1 & 2) Bulletin of Engineering Geology and the Environment (Volume 68, Number 2 / May, 2009). Doutsos T., Poulimenos G. Geometry and kinematics of active fault and their seismotektonic significance in the western Corinth Patras rift (Greece) Franklin J,. Maurice.B.Dusseault. Rock Engineering Κούκης Γ. Σαµπατακάκης Ν. Τεχνική Γεωλογία, Εκδόσεις Παπασωτηρίου, Αθήνα,2002. Κούκης Γ. Χριστοδουλοπούλου Τ., (1997). Εδαφικοί και βραχώδεις σχηµατισµοί. Φυσικά και µηχανικά χαρακτηριστικά και εργαστηριακοί προσδιορισµοί. Εκδόσεις Πανεπιστηµίου Πατρών. Koukis G., Rozos D., (1990). Geotechnical properties of the Neogene sediments in the NW Peloponnesus, Greece. Κούκη Γ. Αθανασία, (2006). Τεχνικογεωλογικές Γεωτεχνικές παράµετροι και µηχανική συµπεριφορά σκληρών εδαφών και µαλακών βράχων στο σχεδιασµό υπόγειων τεχνικών έργων. ιδακτορική διατριβή. Πανεπιστήµιο Πατρών, Τµήµα Γεωλογίας. Κορδούλη Μ., (2005). Μηχανική συµπεριφορά και φαινόµενα ερπυσµού σε µαλακά αργιλικής σύστασης πετρώµατα κάτω απο συνθήκες σταθερής φόρτισης. Μεταπτυχιακή εργασία.παναπιστήµιο Πατρών,Τµήµα Γεωλογίας. Κουλούρης Σ., (2005). Παράµετροι διατµητικής αντοχής στους ανώτερους Μαργαϊκούς ορίζοντες του Νοµού Αχαΐας. ιατριβή διπλώµατος ειδίκευσης. Πανεπιστήµιο Πατρών, Τµήµα Γεωλογίας. 63

74 Νίκας Κ., (2003). Υδρογεωλογικές συνθήκες ΒΑ τµήµατος νοµού Αχαΐας. ιδακτορική διατριβή. Πανεπιστήµιο Πατρών, Τµήµα Γεωλογίας. Πουληµένος Γ., (1991): Τεκτονική ανάλυση και ιζηµατολογία του δυτικού τµήµατος της Κορινθιακής τάφρου, ιδακτορική ιατριβή, Πανεπιστήµιο Πατρών. Ρόζος., (1991). Τεχνικογεωλογικές συνθήκες στο Νοµό Αχαΐας. Γεωµηχανικοί χαρακτήρες των Πλειο Πλειστοκαινικών ιζηµάτων. ιδακτορική διατριβή. Πανεπιστήµιο Πατρών, Τµήµα Γεωλογίας. Richard E. Goodman. Introduction to Rock Mechanics (second edition) Τσελέντης Α., (1997) Σύγχρονη Σεισµολογία. Τόµος Β. Εκδόσεις Παπασωτηρίου. Τσώκου Μ. (2005). Τεχνικογεωλογικές συνθήκες στη µικρή περιµετρική Πατρών. ιατριβή διπλώµατος ειδίκευσης. Πανεπιστήµιο Πατρών, Τµήµα Γεωλογίας. Χριστοδουλοπούλου Τ., (2000). Μικροδοµή των λεπτοµερών Νεογενών Πλεοπλειστοκαινικών ιζηµάτων της βόρειας Πελοποννήσου σε σχέση µε τα φυσικά και µηχανικά χαρακτηριστικά τους. ιδακτορική διατριβή. Πανεπιστήµιο Πατρών, Τµήµα Γεωλογίας. 64

75 ΠΑΡΑΡΤΗΜΑ 1 ΕΝΤΥΠΑ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΜΕΤΡΗΣΕΩΝ 65

76 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2195, , , , , , ,76 87,08 75,38 65,90 56,88 46, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 66

77 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 33,07 34,09 29,67 23,18 22,23 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 29,60 30,70 27,03 21,80 20,83 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,47 3,39 2,64 1,38 1,40 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,81 13,89 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 16,10 15,75 12,48 7,99 6,94 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 21,55 21,52 21,15 17,27 20,17 Oριο υδαρότητας LL = 21,35 Oριο πλαστικότητας PL = 18,72 είκτης πλαστικότητας PI = 2,62 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

78 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 68

79 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,87 368,4 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,87 239,82 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,38 9,4 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,67 2,66 Ειδικό βάρος κόκκων είγµατος G s : 2,66 Παρατηρήσεις: 69

80 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,68 49,32 98,64 98,64 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,37 32,63 65,26 65,26 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 70

81 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,66 Συντελεστής διόρθωσης a = 0,99773 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 11/5/ " 21,5 36-2,6 33,4 66,65 11/5/ " 21,5 33-2,6 30,4 60,66 11/5/ " 21,5 31-2,6 28,4 56,67 11/5/ ,5 30-2,6 27,4 54,68 11/5/ ,5 27-2,6 24,4 48,69 11/5/ ,5 23-2,6 20,4 40,71 11/5/ ,5 19-2,6 16,4 32,73 11/5/ ,5 17-2,6 14,4 28,73 11/5/ ,5 16-2,6 13,4 26,74 11/5/ ,5 11-2,6 8,4 16,76 12/5/ ,5 9-2,6 6,4 12,77 13/5/ ,5 8-2,6 5,4 10,78 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,975 0,8 0,998 0, " 0,08 0,975 0,819 0,998 0, " 0,065 0,975 0,83 0,998 0, ,058 0, ,998 47,1248 W 10 = Ποσοστό του συνολικού 2 0,041 0,975 0,855 0,998 0,0341 δείγµατος διερχόµενου 5 0,026 0,975 0,878 0,998 0,0222 στο κόσκινο Νο ,015 0,975 0,904 0,998 0, ,011 0,975 0,918 0,998 0, ,0074 0,975 0,924 0,998 0, ,0037 0,975 0,955 0,998 0, ,0015 0,975 0,967 0,998 0, , ,975 0,971 0,998 0,

82 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm ) 72 28

83 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 463,24 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 434,53 Γ: Βάρος νερού (Γ=Α-Β) (gr) 28,71 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 265,01 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,83 73

84 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 233,78 Β: Βάρος εδάφους (gr) 213,78 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 20 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 22,47 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 118,64 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 96,17 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,22 ΠΑΡΑΤΗΡΗΣΕΙΣ : 74

85 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 75

86 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2159, , , , , , ,06 69,96 46,09 27,60 16,38 8, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 76

87 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 34,45 30,17 27,33 22,61 22,65 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 30,49 27,33 24,92 21,05 21,11 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,96 2,84 2,41 1,56 1,54 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,81 13,90 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 16,99 12,38 10,37 7,24 7,21 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 23,31 22,94 23,24 21,55 21,36 Oριο υδαρότητας LL = 23,19 Oριο πλαστικότητας PL = 21,45 είκτης πλαστικότητας PI = 1,74 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

88 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 78

89 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,86 368,51 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,86 239,93 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,39 9,29 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,66 2,69 Ειδικό βάρος κόκκων είγµατος G s : 2,68 Παρατηρήσεις: 79

90 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: X.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,03 49,97 99,94 99,94 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 5,26 44,74 89,48 89,48 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 80

91 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,68 Συντελεστής διόρθωσης a = 0,99326 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 11/5/ " 21,5 48-2,6 45,4 90,19 11/5/ " 21,5 45-2,6 42,4 84,23 11/5/ " 21,5 42-2,6 39,4 78,27 11/5/ ,5 41-2,6 38,4 76,28 11/5/ ,5 37-2,6 34,4 68,34 11/5/ ,5 31-2,6 28,4 56,42 11/5/ ,5 26-2,6 23,4 46,48 11/5/ ,5 24-2,6 21,4 42,51 11/5/ ,5 21-2,6 18,4 36,55 11/5/ ,5 15-2,6 12,4 24,63 12/5/ ,5 11-2,6 8,4 16,69 13/5/ ,5 10-2,6 7,4 14,70 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,975 0,731 0,99 0, " 0,08 0,975 0,748 0,99 0, " 0,065 0,975 0,764 0,99 0, ,058 0,975 0,77 0,99 0,0431 W 10 = Ποσοστό του συνολικού 2 0,041 0,975 0,794 0,99 0,0314 δείγµατος διερχόµενου 5 0,026 0,975 0,83 0,99 0,0208 στο κόσκινο Νο ,015 0,975 0,86 0,99 0, ,011 0,975 0,872 0,99 0, ,0074 0,975 0,89 0,99 0, ,0037 0,975 0,931 0,99 0, ,0015 0,975 0,955 0,99 0, , ,975 0,962 0,99 0,

92 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm ) 82 28

93 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,60 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 319,27 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 303,97 Γ: Βάρος νερού (Γ=Α-Β) (gr) 15,3 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 134,45 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,38 83

94 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 280,8 Β: Βάρος εδάφους (gr) 257,85 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 22,95 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 25,79 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 139,19 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 113,40 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,27 ΠΑΡΑΤΗΡΗΣΕΙΣ : 84

95 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 85

96 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2180, , , , , , ,38 66,92 43,66 28,48 17,91 12, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 86

97 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 31,53 30,57 25,10 21,96 21,27 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 27,85 27,47 23,05 20,59 20,07 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,68 3,10 2,05 1,37 1,20 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 14,35 12,52 8,50 6,71 6,26 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 25,64 24,76 24,12 20,42 19,17 Oριο υδαρότητας LL = 25,11 Oριο πλαστικότητας PL = 19,79 είκτης πλαστικότητας PI = 5,31 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

98 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 88

99 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,7 368,23 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,7 239,65 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,55 9,57 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,62 2,61 Ειδικό βάρος κόκκων είγµατος G s : 2,62 Παρατηρήσεις: 89

100 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 1,28 48,72 97,44 97,44 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,00 39,00 78,00 78,00 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 90

101 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,62 Συντελεστής διόρθωσης a = 1,00699 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =99,09 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 11/5/ " 21,5 43-2,6 40,4 80,62 11/5/ " 21,5 39-2,6 36,4 72,64 11/5/ " 21,5 36-2,6 33,4 66,65 11/5/ ,5 34-2,6 31,4 62,66 11/5/ ,5 30-2,6 27,4 54,68 11/5/ ,5 25-2,6 22,4 44,70 11/5/ ,5 22-2,6 19,4 38,72 11/5/ ,5 20-2,6 17,4 34,72 11/5/ ,5 17-2,6 14,4 28,74 11/5/ ,5 11-2,6 8,4 16,76 12/5/ ,5 8-2,6 5,4 10,78 13/5/ ,5 7-2,6 4,4 8,78 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,975 0,758 1,01 0, " 0,08 0,975 0,783 1,01 0, " 0,065 0,975 0,8 1,01 0, ,058 0,975 0,814 1,01 0,0465 W 10 = Ποσοστό του συνολικού 2 0,041 0,975 0,835 1,01 0,0337 δείγµατος διερχόµενου 5 0,026 0,975 0,867 1,01 0,0222 στο κόσκινο Νο ,015 0,975 0,884 1,01 0, ,011 0,975 0,897 1,01 0, ,0074 0,975 0,918 1,01 0, ,0037 0,975 0,955 1,01 0, ,0015 0,975 0,971 1,01 0, , ,975 0,979 1,01 0,

102 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm ) 92 28

103 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,85 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 263,91 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 251,68 Γ: Βάρος νερού (Γ=Α-Β) (gr) 12,23 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 82,18 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,88 93

104 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 333,14 Β: Βάρος εδάφους (gr) 319,44 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 13,7 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 15,39 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 160,95 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 145,56 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,19 ΠΑΡΑΤΗΡΗΣΕΙΣ : 94

105 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 95

106 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2169, , , , , , ,94 78,92 61,41 49,38 38,89 30, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 96

107 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 31,13 27,05 27,82 22,14 22,52 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 27,31 24,53 25,10 20,77 21,11 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,82 2,52 2,72 1,37 1,41 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 13,81 9,58 10,55 6,89 7,30 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 27,66 26,30 25,78 19,88 19,32 Oριο υδαρότητας LL = 27,12 Oριο πλαστικότητας PL = 19,60 είκτης πλαστικότητας PI = 7,52 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

108 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 98

109 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,8 368,45 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,8 239,87 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,45 9,35 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,65 2,67 Ειδικό βάρος κόκκων είγµατος G s : 2,66 Παρατηρήσεις: 99

110 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,04 49,96 99,92 99,92 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 1,04 48,96 97,92 97,92 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 100

111 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,66 Συντελεστής διόρθωσης a = 0,99773 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =99,09 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 11/5/ " ,4 49,6 98,07 11/5/ " 21,5 51-2,6 48,4 95,70 11/5/ " 21,5 50-2,6 47,4 93,72 11/5/ ,5 49-2,6 46,4 91,75 11/5/ ,5 46-2,6 43,4 85,81 11/5/ ,5 40-2,6 37,4 73,95 11/5/ ,5 34-2,6 31,4 62,09 11/5/ ,5 29-2,6 26,4 52,20 11/5/ ,5 26-2,6 23,4 46,27 11/5/ ,5 19-2,6 16,4 32,43 12/5/ ,5 12-2,6 9,4 18,59 13/5/ ,5 11-2,6 8,4 16,61 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,967 0,705 0,998 0, " 0,08 0,975 0,712 0,998 0, " 0,065 0,975 0,718 0,998 0, ,058 0,975 0,725 0,998 0,0409 W 10 = Ποσοστό του συνολικού 2 0,041 0,975 0,743 0,998 0,0296 δείγµατος διερχόµενου 5 0,026 0,975 0,778 0,998 0,0197 στο κόσκινο Νο ,015 0,975 0,814 0,998 0, ,011 0,975 0,841 0,998 0, ,0074 0,975 0,86 0,998 0, ,0037 0,975 0,904 0,998 0, ,0015 0,975 0,95 0,998 0, , ,975 0,955 0,998 0,

112 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

113 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 446 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 411,86 Γ: Βάρος νερού (Γ=Α-Β) (gr) 34,14 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 243,32 Ε: Βάρος κάψας (gr) 168,54 Ζ: Υγρασία (%) (Γ/ ) Χ ,03 103

114 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 265,38 Β: Βάρος εδάφους (gr) 257,65 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 7,73 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 8,69 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 127,88 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 119,19 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,16 ΠΑΡΑΤΗΡΗΣΕΙΣ : 104

115 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 105

116 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2190, , , , , , ,16 55,71 41,77 31,60 22,38 16, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 106

117 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 32,98 30,88 35,95 21,25 21,30 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 29,40 29,03 32,43 20,21 20,34 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,58 1,85 3,52 1,04 0,96 Βάρος υποδοχέα (gr) 13,50 14,98 14,98 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 15,90 14,05 17,45 6,33 6,53 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 22,52 13,17 20,17 16,43 14,70 Oριο υδαρότητας LL = 19,07 Oριο πλαστικότητας PL = 15,57 είκτης πλαστικότητας PI = 3,50 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

118 ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 108

119 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,87 368,51 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,87 239,93 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,38 9,29 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,67 2,69 Ειδικό βάρος κόκκων είγµατος G s : 2,68 Παρατηρήσεις: 109

120 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,27 49,73 99,46 99,46 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,07 34,93 69,86 69,86 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 110

121 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,68 Συντελεστής διόρθωσης a = 0,99326 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 28/4/ " ,5 36,5 72,51 28/4/ " ,5 33,5 66,55 28/4/ " ,5 31,5 62,58 28/4/ ,5 30,5 60,59 28/4/ ,5 27,5 54,63 28/4/ ,5 23,5 46,68 28/4/ ,5 20,5 40,72 28/4/ ,5 17,5 34,76 28/4/ ,5 15,5 30,79 28/4/ ,5 11,5 22,85 29/4/ ,5 7,5 14,90 30/4/ ,5 4,5 8,94 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 1 0,778 0,99 0, " 0,08 1 0,794 0,99 0, " 0, ,805 0,99 0, , ,814 0,99 0,0467 W 10 = Ποσοστό του συνολικού 2 0, ,83 0,99 0,0337 δείγµατος διερχόµενου 5 0, ,855 0,99 0,0220 στο κόσκινο Νο , ,872 0,99 0, , ,89 0,99 0, , ,904 0,99 0, , ,931 0,99 0, , ,955 0,99 0, , ,971 0,99 0,

122 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

123 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,60 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 393,67 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 369,23 Γ: Βάρος νερού (Γ=Α-Β) (gr) 24,44 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 199,7 Ε: Βάρος κάψας (gr) 169,53 Ζ: Υγρασία (%) (Γ/ ) Χ ,24 113

124 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 252,43 Β: Βάρος εδάφους (gr) 240,38 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 12,05 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 13,54 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 122,66 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 109,12 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,20 ΠΑΡΑΤΗΡΗΣΕΙΣ : 114

125 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 115

126 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2184, , , , , , ,91 81,00 60,74 47,86 36,56 29, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 116

127 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 35,80 30,83 35,05 21,44 21,20 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 31,64 27,93 31,37 20,41 20,23 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,16 2,90 3,68 1,03 0,97 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 18,14 12,98 16,82 6,53 6,42 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 22,93 22,34 21,88 15,77 15,11 Oριο υδαρότητας LL = 22,72 Oριο πλαστικότητας PL = 15,44 είκτης πλαστικότητας PI = 7,28 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

128 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 118

129 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,73 368,38 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,73 239,8 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,52 9,42 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,63 2,65 Ειδικό βάρος κόκκων είγµατος G s : 2,64 Παρατηρήσεις: 119

130 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,28 49,72 99,44 99,44 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 9,65 40,35 80,70 80,70 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 120

131 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,64 Συντελεστής διόρθωσης a = 1,0023 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 28/4/ " ,5 41,5 83,19 28/4/ " ,5 37,5 75,17 28/4/ " ,5 34,5 69,16 28/4/ ,5 33,5 67,15 28/4/ ,5 30,5 61,14 28/4/ ,5 26,5 53,12 28/4/ ,5 23,5 47,11 28/4/ ,5 20,5 41,09 28/4/ ,5 17,5 35,08 28/4/ ,5 12,5 25,06 29/4/ ,5 7,5 15,03 30/4/ ,5 5,5 11,03 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 1 0,748 1,003 0, " 0,08 1 0,77 1,003 0, " 0, ,789 1,003 0, , ,794 1,003 0,0462 W 10 = Ποσοστό του συνολικού 2 0, ,814 1,003 0,0335 δείγµατος διερχόµενου 5 0, ,835 1,003 0,0218 στο κόσκινο Νο , ,855 1,003 0, , ,872 1,003 0, , ,89 1,003 0, , ,924 1,003 0, , ,955 1,003 0, , ,967 1,003 0,

132 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

133 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,60 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 382,97 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 362,91 Γ: Βάρος νερού (Γ=Α-Β) (gr) 20,06 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 193,38 Ε: Βάρος κάψας (gr) 169,53 Ζ: Υγρασία (%) (Γ/ ) Χ ,37 123

134 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 315,21 Β: Βάρος εδάφους (gr) 297,1 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 18,11 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 20,35 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 150,67 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 130,32 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,28 ΠΑΡΑΤΗΡΗΣΕΙΣ : 124

135 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 125

136 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2185, , , , , , ,16 37,86 13,75 0,66 0,00 0, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 126

137 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 34,20 30,43 32,76 21,19 21,45 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 30,45 27,66 29,62 20,30 20,55 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,75 2,77 3,14 0,89 0,90 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 16,95 12,71 15,07 6,42 6,74 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 22,12 21,79 20,84 13,86 13,35 Oριο υδαρότητας LL = 22,06 Oριο πλαστικότητας PL = 13,61 είκτης πλαστικότητας PI = 8,45 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

138 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 128

139 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου A B Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,59 366,34 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,61 239,65 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,67 9,56 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,59 2,62 Ειδικό βάρος κόκκων είγµατος G s : 2,60 Παρατηρήσεις: 129

140 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,51 49,49 98,98 98,98 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,01 36,99 73,98 73,98 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 130

141 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,6 Συντελεστής διόρθωσης a = 1,01179 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 28/4/ " ,5 38,5 77,91 28/4/ " ,5 33,5 67,79 28/4/ " ,5 31,5 63,74 28/4/ ,5 29,5 59,70 28/4/ ,5 26,5 53,63 28/4/ ,5 24,5 49,58 28/4/ ,5 21,5 43,51 28/4/ ,5 18,5 37,44 28/4/ ,5 16,5 33,39 28/4/ ,5 9,5 19,22 29/4/ ,5 7,5 15,18 30/4/ ,5 6,5 13,15 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 1 0,764 1,016 0, " 0,08 1 0,794 1,016 0, " 0, ,805 1,016 0, , ,819 1,016 0,0483 W 10 = Ποσοστό του συνολικού 2 0, ,835 1,016 0,0348 δείγµατος διερχόµενου 5 0, ,849 1,016 0,0224 στο κόσκινο Νο , ,867 1,016 0, , ,884 1,016 0, , ,897 1,016 0, , ,944 1,016 0, , ,955 1,016 0, , ,962 1,016 0,

142 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

143 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,10 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 413,73 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 385,99 Γ: Βάρος νερού (Γ=Α-Β) (gr) 27,74 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 216,48 Ε: Βάρος κάψας (gr) 169,51 Ζ: Υγρασία (%) (Γ/ ) Χ ,81 133

144 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 322,73 Β: Βάρος εδάφους (gr) 303,14 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 19,59 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 22,01 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 161,43 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 139,42 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,17 ΠΑΡΑΤΗΡΗΣΕΙΣ : 134

145 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 135

146 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2159, , , , , , ,98 41,82 32,29 26,73 22,16 16, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 136

147 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 33,93 33,28 31,81 19,95 20,00 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 30,54 30,26 29,14 19,29 19,33 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,39 3,02 2,67 0,66 0,67 Βάρος υποδοχέα (gr) 13,50 13,81 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 17,04 16,45 14,59 5,41 5,52 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 19,89 18,36 18,30 12,20 12,14 Oριο υδαρότητας LL = 18,90 Oριο πλαστικότητας PL = 12,17 είκτης πλαστικότητας PI = 6,73 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

148 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 138

149 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,96 368,55 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,96 239,97 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,29 9,25 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,69 2,70 Ειδικό βάρος κόκκων είγµατος G s : 2,70 Παρατηρήσεις: 139

150 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,33 49,67 99,34 99,34 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,13 31,87 63,74 63,74 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 140

151 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,7 Συντελεστής διόρθωσης a = 0,9889 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 28/4/ " ,5 33,5 66,26 28/4/ " ,5 29,5 58,35 28/4/ " ,5 27,5 54,39 28/4/ ,5 25,5 50,43 28/4/ ,5 21,5 42,52 28/4/ ,5 18,5 36,59 28/4/ ,5 14,5 28,68 28/4/ ,5 12,5 24,72 28/4/ ,5 11,5 22,74 28/4/ ,5 8,5 16,81 29/4/ ,5 5,5 10,88 30/4/ ,5 3,5 6,92 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 1 0,794 0,985 0, " 0,08 1 0,819 0,985 0, " 0, ,83 0,985 0, , ,841 0,985 0,0480 W 10 = Ποσοστό του συνολικού 2 0, ,867 0,985 0,0350 δείγµατος διερχόµενου 5 0, ,884 0,985 0,0226 στο κόσκινο Νο , ,911 0,985 0, , ,924 0,985 0, , ,931 0,985 0, , ,95 0,985 0, , ,967 0,985 0, , ,979 0,985 0,

152 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

153 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,60 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 592,16 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 549,25 Γ: Βάρος νερού (Γ=Α-Β) (gr) 42,91 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 379,73 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,30 143

154 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 237,25 Β: Βάρος εδάφους (gr) 229,75 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 7,5 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 8,43 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 110,19 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 101,76 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,26 ΠΑΡΑΤΗΡΗΣΕΙΣ : 144

155 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 145

156 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2182, , , , , , ,07 86,07 72,62 60,26 50,19 30, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 146

157 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 29,41 29,66 30,96 20,02 20,67 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 25,51 25,86 27,68 19,06 19,63 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,90 3,80 3,28 0,96 1,04 Βάρος υποδοχέα (gr) 13,88 14,95 14,54 13,50 13,90 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 11,63 10,91 13,14 5,56 5,73 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 33,53 34,83 24,96 17,27 18,15 Oριο υδαρότητας LL = 34,17 Oριο πλαστικότητας PL = 17,71 είκτης πλαστικότητας PI = 16,46 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

158 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 148

159 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου Α Β Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,95 366,52 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,97 239,83 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,31 9,38 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,69 2,67 Ειδικό βάρος κόκκων είγµατος G s : 2,68 Παρατηρήσεις: 149

160 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,33 49,67 99,34 99,34 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 7,02 42,98 85,96 85,96 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 150

161 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,68 Συντελεστής διόρθωσης a = 0,99326 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 30/4/ " ,7 43,3 86,02 30/4/ " ,7 42,3 84,03 30/4/ " ,7 41,3 82,04 30/4/ ,7 40,3 80,06 30/4/ ,7 38,3 76,08 30/4/ ,7 35,3 70,12 30/4/ ,1 30,9 61,38 30/4/ ,1 26,9 53,44 30/4/ ,1 25,9 51,45 30/4/ ,1 18,9 37,55 1/5/ ,5 12,5 24,83 2/5/ ,5 9,5 18,87 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,98 0,743 0,99 0, " 0,08 0,98 0,748 0,99 0, " 0,065 0,98 0,752 0,99 0, ,058 0,98 0,758 0,99 0,0427 W 10 = Ποσοστό του συνολικού 2 0,041 0,98 0,77 0,99 0,0306 δείγµατος διερχόµενου 5 0,026 0,98 0,789 0,99 0,0199 στο κόσκινο Νο ,015 0,988 0,814 0,99 0, ,011 0,988 0,835 0,99 0, ,0074 0,988 0,841 0,99 0, ,0037 0,988 0,884 0,99 0, , ,924 0,99 0, , ,944 0,99 0,

162 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

163 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 627,82 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 572,6 Γ: Βάρος νερού (Γ=Α-Β) (gr) 55,22 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 403,08 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,70 153

164 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 301,48 Β: Βάρος εδάφους (gr) 285,71 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 15,77 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 17,72 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 144,45 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 126,73 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,25 ΠΑΡΑΤΗΡΗΣΕΙΣ : 154

165 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 155

166 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2185, , , , , , ,05 82,77 63,05 48,22 35,45 24, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 156

167 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 34,22 33,34 32,58 21,29 21,03 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 30,28 29,63 29,10 20,27 20,11 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,94 3,71 3,48 1,02 0,92 Βάρος υποδοχέα (gr) 13,88 13,81 13,89 13,98 14,11 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 16,40 15,82 15,21 6,29 6,00 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 24,02 23,45 22,88 16,22 15,33 Oριο υδαρότητας LL = 23,78 Oριο πλαστικότητας PL = 15,77 είκτης πλαστικότητας PI = 8,01 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

168 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 158

169 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου A B Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,73 366,46 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,75 239,77 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,53 9,44 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,62 2,65 Ειδικό βάρος κόκκων είγµατος G s : 2,64 Παρατηρήσεις: 159

170 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,25 49,75 99,50 99,50 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 6,00 44,00 88,00 88,00 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 160

171 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,64 Συντελεστής διόρθωσης a = 1,0023 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 30/4/ " ,1 44,9 90,01 30/4/ " ,1 41,9 83,99 30/4/ " ,1 39,9 79,98 30/4/ ,1 38,9 77,98 30/4/ ,1 35,9 71,97 30/4/ ,1 31,9 63,95 30/4/ ,1 28,9 57,93 30/4/ ,1 26,9 53,92 30/4/ ,1 23,9 47,91 30/4/ ,1 16,9 33,88 1/5/ ,5 11,5 23,05 2/5/ ,5 9,5 19,04 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,988 0,731 1,003 0, " 0,08 0,988 0,748 1,003 0, " 0,065 0,988 0,758 1,003 0, ,058 0,988 0,764 1,003 0,0439 W 10 = Ποσοστό του συνολικού 2 0,041 0,988 0,783 1,003 0,0318 δείγµατος διερχόµενου 5 0,026 0,988 0,805 1,003 0,0207 στο κόσκινο Νο ,015 0,988 0,825 1,003 0, ,011 0,988 0,835 1,003 0, ,0074 0,988 0,855 1,003 0, ,0037 0,988 0,897 1,003 0, , ,931 1,003 0, , ,944 1,003 0,

172 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

173 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 509,43 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 470,62 Γ: Βάρος νερού (Γ=Α-Β) (gr) 38,81 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 301,1 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,89 163

174 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 331,69 Β: Βάρος εδάφους (gr) 315,17 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 16,52 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 18,56 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 157,62 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 139,06 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,27 ΠΑΡΑΤΗΡΗΣΕΙΣ : 164

175 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 11,5 Ελεύθερη ιόγκωση (%): 15 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 165

176 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2202, , , , , , ,05 82,31 72,50 44,78 29,49 21, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 166

177 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 35,47 31,46 34,21 21,17 21,21 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 31,20 29,35 30,59 20,23 20,20 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,27 2,11 3,62 0,94 1,01 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 17,70 14,40 16,04 6,35 6,39 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 24,12 14,65 22,57 14,80 15,81 Oριο υδαρότητας LL = 20,86 Oριο πλαστικότητας PL = 15,30 είκτης πλαστικότητας PI = 5,55 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

178 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 168

179 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,77 368,39 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,77 239,81 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,48 9,41 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,64 2,66 Ειδικό βάρος κόκκων είγµατος G s : 2,65 Παρατηρήσεις: 169

180 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,15 49,85 99,70 99,70 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 7,20 42,80 85,60 85,60 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 170

181 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,65 Συντελεστής διόρθωσης a = 1 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 30/4/ " ,1 42,9 85,80 30/4/ " ,1 40,9 81,80 30/4/ " ,1 38,9 77,80 30/4/ ,1 37,9 75,80 30/4/ ,1 34,9 69,80 30/4/ ,1 29,9 59,80 30/4/ ,1 24,9 49,80 30/4/ ,1 22,9 45,80 30/4/ ,1 19,9 39,80 30/4/ ,1 14,9 29,80 1/5/ ,5 9,5 19,00 2/5/ ,5 7,5 15,00 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,988 0, , " 0,08 0,988 0, , " 0,065 0,988 0, , ,058 0,988 0,77 1 0,0441 W 10 = Ποσοστό του συνολικού 2 0,041 0,988 0, ,0320 δείγµατος διερχόµενου 5 0,026 0,988 0, ,0210 στο κόσκινο Νο ,015 0,988 0, , ,011 0,988 0,86 1 0, ,0074 0,988 0, , ,0037 0,988 0, , , , , , , ,

182 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

183 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 614,6 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 571,81 Γ: Βάρος νερού (Γ=Α-Β) (gr) 42,79 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 402,29 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,64 173

184 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 297,08 Β: Βάρος εδάφους (gr) 285,98 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 11,1 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 12,47 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 137,8 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 125,33 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,28 ΠΑΡΑΤΗΡΗΣΕΙΣ : 174

185 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 175

186 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2203, , , , , , ,81 85,39 70,81 58,46 47,69 37, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 176

187 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 35,29 35,63 33,14 21,84 20,03 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 30,65 30,89 29,48 20,54 19,92 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,64 4,74 3,66 1,30 0,11 Βάρος υποδοχέα (gr) 13,66 13,47 15,82 14,10 13,48 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 16,99 17,42 13,66 6,44 6,44 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 27,31 27,21 26,79 20,19 1,71 Oριο υδαρότητας LL = 27,36 Oριο πλαστικότητας PL = 10,95 είκτης πλαστικότητας PI = 16,41 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

188 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 178

189 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου A B Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,76 366,46 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,78 239,77 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,5 9,44 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,63 2,65 Ειδικό βάρος κόκκων είγµατος G s : 2,64 Παρατηρήσεις: 179

190 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,34 49,66 99,32 99,32 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 1,59 48,41 96,82 96,82 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 180

191 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,64 Συντελεστής διόρθωσης a = 1,0023 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 30/4/ " ,1 48,9 98,03 30/4/ " ,1 46,9 94,02 30/4/ " ,1 45,9 92,01 30/4/ ,1 44,9 90,01 30/4/ ,1 42,9 86,00 30/4/ ,1 39,9 79,98 30/4/ ,1 33,9 67,96 30/4/ ,1 30,9 61,94 30/4/ ,1 26,9 53,92 30/4/ ,1 18,9 37,89 1/5/ ,5 11,5 23,05 2/5/ ,5 9,5 19,04 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,988 0,705 1,003 0, " 0,08 0,988 0,718 1,003 0, " 0,065 0,988 0,725 1,003 0, ,058 0,988 0,731 1,003 0,0420 W 10 = Ποσοστό του συνολικού 2 0,041 0,988 0,743 1,003 0,0302 δείγµατος διερχόµενου 5 0,026 0,988 0,758 1,003 0,0195 στο κόσκινο Νο ,015 0,988 0,794 1,003 0, ,011 0,988 0,814 1,003 0, ,0074 0,988 0,835 1,003 0, ,0037 0,988 0,884 1,003 0, , ,931 1,003 0, , ,944 1,003 0,

192 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

193 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 370,95 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 345,36 Γ: Βάρος νερού (Γ=Α-Β) (gr) 25,59 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 175,84 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,55 183

194 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 165,77 Β: Βάρος εδάφους (gr) 155,64 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 10,13 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 11,38 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 81,46 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 70,08 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,22 ΠΑΡΑΤΗΡΗΣΕΙΣ : 184

195 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 185

196 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2195, , , , , , ,91 79,93 62,12 47,16 36,65 29, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 186

197 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 43,95 32,66 35,00 21,34 21,37 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 37,92 29,34 31,10 20,21 20,26 Γ Bάρος νερού (Γ = Α - Β) (gr) 6,03 3,32 3,90 1,13 1,11 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 24,42 14,39 16,55 6,33 6,45 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 24,69 23,07 23,56 17,85 17,21 Oριο υδαρότητας LL = 23,96 Oριο πλαστικότητας PL = 17,53 είκτης πλαστικότητας PI = 6,43 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

198 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U Γραµµή - Α CH OH ή MH ML-CL OL ή ML ML ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 188

199 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου Α Β Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,84 366,54 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,86 239,85 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,42 9,36 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,65 2,67 Ειδικό βάρος κόκκων είγµατος G s : 2,66 Παρατηρήσεις: 189

200 Στοιχεία δείγµατος: Βάρος ολικού δείγµατος: ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Χ.Θ ,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,17 49,83 99,66 99,66 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 1,62 48,38 96,76 96,76 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 190

201 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,66 Συντελεστής διόρθωσης a = 0,99773 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 3/5/ " 19,5 52-3,3 48,7 97,18 3/5/ " 19,5 50-3,3 46,7 93,19 3/5/ " 19,5 48-3,3 44,7 89,20 3/5/ ,5 47-3,3 43,7 87,20 3/5/ ,5 44-3,3 40,7 81,21 3/5/ ,5 39-3,3 35,7 71,24 3/5/ ,5 32-3,3 28,7 57,27 3/5/ ,5 28-3,3 24,7 49,29 3/5/ ,5 25-3,3 21,7 43,30 3/5/ ,5 19-3,3 15,7 31,33 4/5/ ,5 14-3,3 10,7 21,35 5/5/ ,5 12-3,3 8,7 17,36 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0,705 0,998 0, " 0,08 0,995 0,718 0,998 0, " 0,065 0,995 0,731 0,998 0, ,058 0,995 0,737 0,998 0,0424 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0,752 0,998 0,0306 δείγµατος διερχόµενου 5 0,026 0,995 0,783 0,998 0,0202 στο κόσκινο Νο ,015 0,995 0,825 0,998 0, ,011 0,995 0,849 0,998 0, ,0074 0,995 0,867 0,998 0, ,0037 0,995 0,904 0,998 0, ,0015 0,995 0,938 0,998 0, , ,995 0,95 0,998 0,

202 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

203 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 581,92 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 539,38 Γ: Βάρος νερού (Γ=Α-Β) (gr) 42,54 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 369,86 Ε: Βάρος κάψας (gr) 169,52 Ζ: Υγρασία (%) (Γ/ ) Χ ,50 193

204 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 153,97 Β: Βάρος εδάφους (gr) 143,74 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 10,23 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 11,49 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 75,8 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 64,31 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,24 ΠΑΡΑΤΗΡΗΣΕΙΣ : 194

205 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 195

206 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2162, , , , , , ,29 53,79 31,92 20,74 14,19 10, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 196

207 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 39,14 35,11 35,79 21,31 22,02 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 33,94 31,28 31,71 20,09 20,73 Γ Bάρος νερού (Γ = Α - Β) (gr) 5,20 3,83 4,08 1,22 1,29 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 20,44 16,33 17,16 6,21 6,92 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 25,44 23,45 23,78 19,65 18,64 Oριο υδαρότητας LL = 23,96 Oριο πλαστικότητας PL = 19,14 είκτης πλαστικότητας PI = 4,81 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

208 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 198

209 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,8 368,37 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,8 239,79 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,45 9,43 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,65 2,65 Ειδικό βάρος κόκκων είγµατος G s : 2,65 Παρατηρήσεις: 199

210 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,03 49,97 99,94 99,94 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 7,35 42,65 85,30 85,30 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 200

211 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,65 Συντελεστής διόρθωσης a = 1 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 3/5/ " 19,5 47-3,3 43,7 87,40 3/5/ " 19,5 44-3,3 40,7 81,40 3/5/ " 19,5 41-3,3 37,7 75,40 3/5/ ,5 40-3,3 36,7 73,40 3/5/ ,5 36-3,3 32,7 65,40 3/5/ ,5 30-3,3 26,7 53,40 3/5/ ,5 24-3,3 20,7 41,40 3/5/ ,5 20-3,3 16,7 33,40 3/5/ ,5 17-3,3 13,7 27,40 3/5/ ,5 13-3,3 9,7 19,40 4/5/ ,5 9-3,3 5,7 11,40 5/5/ ,5 8-3,3 4,7 9,40 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0, , " 0,08 0,995 0, , " 0,065 0,995 0,77 1 0, ,058 0,995 0, ,0449 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0,8 1 0,0326 δείγµατος διερχόµενου 5 0,026 0, ,6015 στο κόσκινο Νο ,015 0,995 0, , ,011 0,995 0, , ,0074 0,995 0, , ,0037 0,995 0, , ,0015 0,995 0, , , ,995 0, ,

212 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

213 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 564,85 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 519,95 Γ: Βάρος νερού (Γ=Α-Β) (gr) 44,9 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 365,08 Ε: Βάρος κάψας (gr) 154,87 Ζ: Υγρασία (%) (Γ/ ) Χ ,30 203

214 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 172,3 Β: Βάρος εδάφους (gr) 160,47 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 11,83 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 13,29 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 89,38 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 76,09 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,11 ΠΑΡΑΤΗΡΗΣΕΙΣ : 204

215 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 205

216 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2195, , , , , , ,82 79,65 58,48 44,37 33,29 25, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 206

217 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 45,24 37,01 35,07 22,52 24,28 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 39,29 32,94 31,23 21,17 22,66 Γ Bάρος νερού (Γ = Α - Β) (gr) 5,95 4,07 3,84 1,35 1,62 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 25,79 17,99 16,68 7,29 8,85 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 23,07 22,62 23,02 18,52 18,31 Oριο υδαρότητας LL = 22,89 Oριο πλαστικότητας PL = 18,41 είκτης πλαστικότητας PI = 4,48 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

218 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 208

219 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου A B Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,82 366,45 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,84 239,76 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,44 9,45 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,65 2,65 Ειδικό βάρος κόκκων είγµατος G s : 2,65 Παρατηρήσεις: 209

220 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,12 49,88 99,76 99,76 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 6,62 43,38 86,76 86,76 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 210

221 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,65 Συντελεστής διόρθωσης a = 1 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 3/5/ " 19,5 47-3,3 43,7 87,40 3/5/ " 19,5 44-3,3 40,7 81,40 3/5/ " 19,5 42-3,3 38,7 77,40 3/5/ ,5 41-3,3 37,7 75,40 3/5/ ,5 38-3,3 34,7 69,40 3/5/ ,5 34-3,3 30,7 61,40 3/5/ ,5 28-3,3 24,7 49,40 3/5/ ,5 25-3,3 21,7 43,40 3/5/ ,5 21-3,3 17,7 35,40 3/5/ ,5 17-3,3 13,7 27,40 4/5/ ,5 12-3,3 8,7 17,40 5/5/ ,5 10-3,3 6,7 13,40 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0, , " 0,08 0,995 0, , " 0,065 0,995 0, , ,058 0,995 0,77 1 0,0444 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0, ,0322 δείγµατος διερχόµενου 5 0,026 0,995 0, ,0211 στο κόσκινο Νο ,015 0,995 0, , ,011 0,995 0, , ,0074 0,995 0,89 1 0, ,0037 0,995 0, , ,0015 0,995 0,95 1 0, , ,995 0, ,

222 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

223 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 196,04 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 175,39 Γ: Βάρος νερού (Γ=Α-Β) (gr) 20,65 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 175,39 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ ,77 213

224 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 70,48 Β: Βάρος εδάφους (gr) 63,63 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 6,85 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 7,70 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 37,83 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 30,13 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,11 ΠΑΡΑΤΗΡΗΣΕΙΣ : 214

225 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 215

226 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 224,632 KPa φ = 45º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΚΑΣΤΑΝΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 200 KPa 400 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 11,77 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 100 KPa 200 KPa 400 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 100KPa 2 o ΟΚΙΜΙΟ 200 KPa 3 ο ΟΚΙΜΙΟ 400 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,4 11, , ,1 11, , ,4 11, , ,8 11, , ,3 11, , ,9 11, , ,1 11, , ,5 11, , ,3 11, , ,5 11, , ,7 11, , ,7 11, , ,9 11, , ,9 11, , ,0 11, , ,2 11, , ,1 11, , ,3 11, , ,6 11, , ,2 11, , ,7 11, , ,9 11, , ,4 11, , ,0 11, , ,2 11, , ,5 11, , ,4 11, , ,6 11, , ,6 11, , ,8 11, , ,9 11, , ,8 11, , ,2 11, , ,3 11, , ,9 11, , ,8 11, , ,8 11, , ,1 11, ,03 0 0,0 11,34 0 0, ,0 11,34 0 0, ,4 11, ,76 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,0 11, ,53 0 0,0 11,34 0 0,00

227 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2175, , , , , , ,60 82,78 67,74 55,57 44,15 34, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 217

228 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 29,30 29,23 29,54 21,04 22,37 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 25,20 25,75 25,96 19,51 20,86 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,10 3,48 3,58 1,53 1,51 Βάρος υποδοχέα (gr) 14,15 13,66 13,60 13,60 13,89 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 11,05 12,09 12,36 5,91 6,97 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 37,10 28,78 28,96 25,89 21,66 Oριο υδαρότητας LL = 36,44 Oριο πλαστικότητας PL = 23,78 είκτης πλαστικότητας PI = 12,67 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΙΝΑΙ CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

229 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 219

230 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,68 368,27 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,68 239,69 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,57 9,53 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,61 2,62 Ειδικό βάρος κόκκων είγµατος G s : 2,62 Παρατηρήσεις: 220

231 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1220,30 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,30 100,00 15,87 12,70 9,52 0, ,30 100,00 6,35 4,75 No 4 0, ,30 100,00 2,36 No 8 2,00 No 10 5, ,83 99,55 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,61 49,39 98,78 98,34 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 3,12 46,88 93,76 93,34 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 221

232 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,62 Συντελεστής διόρθωσης a = 1,00699 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 3/5/ " 19,5 50-3,3 46,7 94,05 3/5/ " 19,5 49-3,3 45,7 92,04 3/5/ " 19,5 48-3,3 44,7 90,02 3/5/ ,5 47-3,3 43,7 88,01 3/5/ ,5 45-3,3 41,7 83,98 3/5/ ,5 43-3,3 39,7 79,95 3/5/ ,5 40-3,3 36,7 73,91 3/5/ ,5 36-3,3 32,7 65,86 3/5/ ,5 31-3,3 27,7 55,79 3/5/ ,5 25-3,3 21,7 43,70 4/5/ ,5 16-3,3 12,7 25,58 5/5/ ,5 14-3,3 10,7 21,55 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0,718 1,01 0, " 0,08 0,995 0,725 1,01 0, " 0,065 0,995 0,731 1,01 0, ,058 0,995 0,737 1,01 0,0430 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0,748 1,01 0,0308 δείγµατος διερχόµενου 5 0,026 0,995 0,758 1,01 0,0198 στο κόσκινο Νο ,015 0,995 0,778 1,01 0, ,011 0,995 0,8 1,01 0, ,0074 0,995 0,83 1,01 0, ,0037 0,995 0,867 1,01 0, ,0015 0,995 0,924 1,01 0, , ,995 0,938 1,01 0,

233 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

234 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,10 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 499,82 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 457,12 Γ: Βάρος νερού (Γ=Α-Β) (gr) 42,7 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 302,19 Ε: Βάρος κάψας (gr) 154,93 Ζ: Υγρασία (%) (Γ/ ) Χ ,13 224

235 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 182,44 Β: Βάρος εδάφους (gr) 164,08 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 18,36 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 20,63 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 95,65 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 75,02 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,19 ΠΑΡΑΤΗΡΗΣΕΙΣ : 225

236 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 12 Ελεύθερη ιόγκωση (%): 20 ΠΑΡΑΤΗΡΗΣΕΙΣ: 226

237 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2194, , , , , , ,51 85,99 67,68 52,30 38,96 27, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 227

238 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 31,41 35,97 34,28 21,79 21,93 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 27,95 31,76 30,43 20,60 20,71 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,46 4,21 3,85 1,19 1,22 Βάρος υποδοχέα (gr) 13,35 13,46 13,49 13,67 13,83 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 14,60 18,30 16,94 6,93 6,88 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 23,70 23,01 22,73 17,17 17,73 Oριο υδαρότητας LL = 22,86 Oριο πλαστικότητας PL = 17,45 είκτης πλαστικότητας PI = 5,41 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

239 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 229

240 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου A B Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,74 366,44 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,76 239,75 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,52 9,46 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,63 2,64 Ειδικό βάρος κόκκων είγµατος G s : 2,63 Παρατηρήσεις: 230

241 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,13 49,87 99,74 99,74 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 6,55 43,45 86,90 86,90 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 231

242 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,63 Συντελεστής διόρθωσης a = 1,00463 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 3/5/ " 19,5 47-3,3 43,7 87,80 3/5/ " 19,5 44-3,3 40,7 81,78 3/5/ " 19,5 42-3,3 38,7 77,76 3/5/ ,5 41-3,3 37,7 75,75 3/5/ ,5 38-3,3 34,7 69,72 3/5/ ,5 33-3,3 29,7 59,68 3/5/ ,5 28-3,3 24,7 49,63 3/5/ ,5 24-3,3 20,7 41,59 3/5/ ,5 21-3,3 17,7 35,56 3/5/ ,5 16-3,3 12,7 25,52 4/5/ ,5 13-3,3 9,7 19,49 5/5/ ,5 11-3,3 7,7 15,47 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0,737 1,007 0, " 0,08 0,995 0,752 1,007 0, " 0,065 0,995 0,764 1,007 0, ,058 0,995 0,77 1,007 0,0447 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0,789 1,007 0,0324 δείγµατος διερχόµενου 5 0,026 0,995 0,819 1,007 0,0213 στο κόσκινο Νο ,015 0,995 0,849 1,007 0, ,011 0,995 0,872 1,007 0, ,0074 0,995 0,89 1,007 0, ,0037 0,995 0,924 1,007 0, ,0015 0,995 0,944 1,007 0, , ,995 0,955 1,007 0,

243 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

244 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 470,73 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 439,58 Γ: Βάρος νερού (Γ=Α-Β) (gr) 31,15 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 284,68 Ε: Βάρος κάψας (gr) 154,9 Ζ: Υγρασία (%) (Γ/ ) Χ ,94 234

245 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 165,52 Β: Βάρος εδάφους (gr) 160,76 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 4,76 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 5,35 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 75,28 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 69,93 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,30 ΠΑΡΑΤΗΡΗΣΕΙΣ : 235

246 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 236

247 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2203, , , , , , ,91 88,58 73,06 59,60 47,83 37, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΜΕΤΡΙΑΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 237

248 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 42,57 38,27 35,90 22,28 21,82 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 37,72 33,87 32,15 20,98 20,65 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,85 4,40 3,75 1,30 1,17 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,81 13,90 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 24,22 18,92 17,60 7,17 6,75 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 20,02 23,26 21,31 18,13 17,33 Oριο υδαρότητας LL = 21,52 Oριο πλαστικότητας PL = 17,73 είκτης πλαστικότητας PI = 3,79 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΙΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

249 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 239

250 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,66 368,27 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,66 239,69 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,59 9,53 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,61 2,62 Ειδικό βάρος κόκκων είγµατος G s : 2,62 Παρατηρήσεις: 240

251 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1220,30 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,30 100,00 15,87 12,70 9,52 0, ,30 100,00 6,35 4,75 No 4 0, ,30 100,00 2,36 No 8 2,00 No 10 5, ,83 99,55 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,12 49,88 99,76 99,31 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 6,03 43,97 87,94 87,55 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 241

252 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,62 Συντελεστής διόρθωσης a = 1,00699 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 6/5/ " 19,5 47-3,3 43,7 88,01 6/5/ " 19,5 45-3,3 41,7 83,98 6/5/ " 19,5 44-3,3 40,7 81,97 6/5/ ,5 43-3,3 39,7 79,95 6/5/ ,5 40-3,3 36,7 73,91 6/5/ ,5 37-3,3 33,7 67,87 6/5/ ,5 32-3,3 28,7 57,80 6/5/ ,5 29-3,3 25,7 51,76 6/5/ ,5 26-3,3 22,7 45,72 6/5/ ,5 20-3,3 16,7 33,63 7/5/ ,5 14-3,3 10,7 21,55 8/5/ ,5 11-3,3 7,7 15,51 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0,737 1,01 0, " 0,08 0,995 0,748 1,01 0, " 0,065 0,995 0,752 1,01 0, ,058 0,995 0,758 1,01 0,0442 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0,778 1,01 0,0321 δείγµατος διερχόµενου 5 0,026 0,995 0,794 1,01 0,0207 στο κόσκινο Νο ,015 0,995 0,825 1,01 0, ,011 0,995 0,841 1,01 0, ,0074 0,995 0,86 1,01 0, ,0037 0,995 0,897 1,01 0, ,0015 0,995 0,938 1,01 0, , ,995 0,955 1,01 0,

253 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

254 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 199,23 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 181,37 Γ: Βάρος νερού (Γ=Α-Β) (gr) 17,86 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 181,37 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ 100 9,85 244

255 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 219,27 Β: Βάρος εδάφους (gr) 205,26 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 14,01 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 15,74 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 107,41 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 91,67 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,24 ΠΑΡΑΤΗΡΗΣΕΙΣ : 245

256 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 246

257 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 402,939 KPa φ = 42º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΤΕΦΡΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 300 KPa 400 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 9,84 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 200 KPa 300 KPa 400 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 200KPa 2 o ΟΚΙΜΙΟ 300 KPa 3 ο ΟΚΙΜΙΟ 400 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,5 11, , ,3 11, , ,5 11, , ,0 11, , ,6 11, , ,9 11, , ,5 11, , ,9 11, , ,3 11, , ,0 11, , ,2 11, , ,6 11, , ,4 11, , ,4 11, , ,0 11, , ,8 11, , ,7 11, , ,3 11, , ,2 11, , ,9 11, , ,6 11, , ,6 11, , ,1 11, , ,9 11, , ,0 11, , ,3 11, , ,3 11, , ,4 11, , ,5 11, , ,6 11, , ,8 11, , ,8 11, , ,0 11, , ,2 11, , ,0 11, , ,4 11, , ,7 12, , ,4 11, , ,0 11, , ,7 12, , ,4 11, ,23 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00

258 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2170, , , , , , ,55 75,28 51,34 31,54 15,48 4, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 248

259 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 35,16 43,28 35,84 21,74 20,98 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 32,10 39,15 33,39 20,76 20,06 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,06 4,13 2,45 0,98 0,92 Βάρος υποδοχέα (gr) 14,15 14,29 13,60 13,67 13,59 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 17,95 24,86 19,79 7,09 6,47 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 17,05 16,61 12,38 13,82 14,22 Oριο υδαρότητας LL = 15,26 Oριο πλαστικότητας PL = 14,02 είκτης πλαστικότητας PI = 1,24 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕIΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

260 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 250

261 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,83 368,57 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,11 352,86 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,11 249,28 B 3 - B 2 (gr) 239,83 239,99 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,28 9,29 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,69 2,69 Ειδικό βάρος κόκκων είγµατος G s : 2,69 Παρατηρήσεις: 251

262 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,97 49,03 98,06 98,06 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,23 32,77 65,54 65,54 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 252

263 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,69 Συντελεστής διόρθωσης a = 0,99107 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 5/6/ " 19,5 38-3,3 34,7 68,78 5/6/ " 19,5 34-3,3 30,7 60,85 5/6/ " 19,5 32-3,3 28,7 56,89 5/6/ ,5 31-3,3 27,7 54,91 5/6/ ,5 27-3,3 23,7 46,98 5/6/ ,5 23-3,3 19,7 39,05 5/6/ ,5 20-3,3 16,7 33,10 5/6/ ,5 18-3,3 14,7 29,14 5/6/ ,5 17-3,3 13,7 27,16 5/6/ ,5 13-3,3 9,7 19,23 5/7/ ,5 9-3,3 5,7 11,30 5/8/ ,5 8-3,3 4,7 9,32 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0,789 0,987 0, " 0,08 0,995 0,814 0,987 0, " 0,065 0,995 0,825 0,987 0, ,058 0,995 0,83 0,987 0,0473 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0,855 0,987 0,0344 δείγµατος διερχόµενου 5 0,026 0,995 0,878 0,987 0,0224 στο κόσκινο Νο ,015 0,995 0,897 0,987 0, ,011 0,995 0,911 0,987 0, ,0074 0,995 0,918 0,987 0, ,0037 0,995 0,944 0,987 0, ,0015 0,995 0,967 0,987 0, , ,995 0,971 0,987 0,

264 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: 23/4/2009 ΚΑΣΤΑΝΗ ΜΑΡΓΑ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

265 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 324,56 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 310,75 Γ: Βάρος νερού (Γ=Α-Β) (gr) 13,81 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 149,98 Ε: Βάρος κάψας (gr) 160,77 Ζ: Υγρασία (%) (Γ/ ) Χ 100 9,21 255

266 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 177,32 Β: Βάρος εδάφους (gr) 170,01 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 7,31 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 8,21 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 82,33 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 74,12 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,29 ΠΑΡΑΤΗΡΗΣΕΙΣ : 256

267 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 257

268 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: X.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2198, , , , , , ,82 74,17 51,00 37,69 27,69 19, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 258

269 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 39,37 34,28 35,06 22,39 23,96 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 34,39 30,69 31,74 21,06 22,46 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,98 3,59 3,32 1,33 1,50 Βάρος υποδοχέα (gr) 14,95 13,50 14,55 13,88 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 19,44 17,19 17,19 7,18 8,65 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 25,62 20,88 19,31 18,52 17,34 Oριο υδαρότητας LL = 21,76 Oριο πλαστικότητας PL = 17,93 είκτης πλαστικότητας PI = 3,82 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΙΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

270 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 260

271 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου Α Β Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,83 366,43 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,85 239,74 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,43 9,47 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,65 2,64 Ειδικό βάρος κόκκων είγµατος G s : 2,65 Παρατηρήσεις: 261

272 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1220,30 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,30 100,00 15,87 12,70 9,52 0, ,30 100,00 6,35 4,75 No 4 0, ,30 100,00 2,36 No 8 2,00 No 10 5, ,83 99,55 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,70 49,30 98,60 98,16 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,81 38,19 76,38 76,04 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 262

273 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,65 Συντελεστής διόρθωσης a = 1 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 5/6/ " 19,5 43-3,3 39,7 79,40 5/6/ " 19,5 38-3,3 34,7 69,40 5/6/ " 19,5 35-3,3 31,7 63,40 5/6/ ,5 34-3,3 30,7 61,40 5/6/ ,5 30-3,3 26,7 53,40 5/6/ ,5 25-3,3 21,7 43,40 5/6/ ,5 21-3,3 17,7 35,40 5/6/ ,5 19-3,3 15,7 31,40 5/6/ ,5 17-3,3 13,7 27,40 5/6/ ,5 13-3,3 9,7 19,40 5/7/ ,5 10-3,3 6,7 13,40 5/8/ ,5 8-3,3 4,7 9,40 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,995 0, , " 0,08 0,995 0, , " 0,065 0,995 0, , ,058 0,995 0, ,0470 W 10 = Ποσοστό του συνολικού 2 0,041 0,995 0, ,0341 δείγµατος διερχόµενου 5 0,026 0,995 0, ,0224 στο κόσκινο Νο ,015 0,995 0,89 1 0, ,011 0,995 0, , ,0074 0,995 0, , ,0037 0,995 0, , ,0015 0,995 0, , , ,995 0, ,

274 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

275 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,35 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 194,53 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 174,17 Γ: Βάρος νερού (Γ=Α-Β) (gr) 20,36 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 174,17 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ ,69 265

276 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 200,4 Β: Βάρος εδάφους (gr) 189,85 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 10,55 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 11,85 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 97,2 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 85,35 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,22 ΠΑΡΑΤΗΡΗΣΕΙΣ : 266

277 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 267

278 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 240,626 KPa φ = 40º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΤΕΦΡΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 300 KPa 400 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 11,69 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 100 KPa 300 KPa 400 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 100KPa 2 o ΟΚΙΜΙΟ 300 KPa 3 ο ΟΚΙΜΙΟ 400 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,3 11, , ,3 11, , ,4 11, , ,7 11, , ,6 11, , ,8 11, , ,1 11, , ,0 11, , ,2 11, , ,4 11, , ,3 11, , ,6 11, , ,7 11, , ,6 11, , ,0 11, , ,0 11, , ,0 11, , ,3 11, , ,3 11, , ,3 11, , ,7 11, , ,6 11, , ,6 11, , ,1 11, , ,9 11, , ,9 11, , ,5 11, , ,4 11, , ,2 11, , ,9 11, , ,9 11, , ,5 11, , ,4 11, , ,9 11, , ,9 11, , ,1 11, ,26 0 0,0 11,34 0 0, ,3 11, ,90 0 0,0 11,34 0 0, ,0 11,34 0 0, ,8 11, ,76 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,8 12, ,24 0 0,0 11,34 0 0,00

279 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2186, , , , , , ,54 58,23 28,81 15,91 9,79 7, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 269

280 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 39,88 39,66 35,64 21,72 23,87 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 35,13 35,01 32,47 20,57 22,42 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,75 4,65 3,17 1,15 1,45 Βάρος υποδοχέα (gr) 14,29 14,15 13,67 13,60 13,59 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 20,84 20,86 18,80 6,97 8,83 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 22,79 22,29 16,86 16,50 16,42 Oριο υδαρότητας LL = 20,92 Oριο πλαστικότητας PL = 16,46 είκτης πλαστικότητας PI = 4,46 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML-CL 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

281 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) CH ML-CL CL OL ή ML ML Γραµµή - U Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 271

282 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,78 368,42 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,78 239,84 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,47 9,38 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,64 2,67 Ειδικό βάρος κόκκων είγµατος G s : 2,65 Παρατηρήσεις: 272

283 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,16 49,84 99,68 99,68 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,27 33,73 67,46 67,46 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 273

284 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,65 Συντελεστής διόρθωσης a = 1 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 5/8/ " ,7 35,3 70,60 5/8/ " ,7 31,3 62,60 5/8/ " ,7 28,3 56,60 5/8/ ,7 27,3 54,60 5/8/ ,7 23,3 46,60 5/8/ ,7 17,3 34,60 5/8/ ,7 14,3 28,60 5/8/ ,7 13,3 26,60 5/8/ ,7 12,3 24,60 5/8/ ,7 8,3 16,60 5/9/ ,7 5,3 10,60 5/10/ ,7 3,3 6,60 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,98 0, , " 0,08 0,98 0, , " 0,065 0,98 0,83 1 0, ,058 0,98 0, ,0475 W 10 = Ποσοστό του συνολικού 2 0,041 0,98 0,86 1 0,0346 δείγµατος διερχόµενου 5 0,026 0,98 0, ,0229 στο κόσκινο Νο ,015 0,98 0, , ,011 0,98 0, , ,0074 0,98 0, , ,0037 0,98 0, , ,0015 0,98 0, , , ,98 0, ,

285 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

286 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,50 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 197,12 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 177,28 Γ: Βάρος νερού (Γ=Α-Β) (gr) 19,84 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 177,28 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ ,19 276

287 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 134,51 Β: Βάρος εδάφους (gr) 124,93 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 9,58 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 10,76 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 67,38 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 56,62 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,21 ΠΑΡΑΤΗΡΗΣΕΙΣ : 277

288 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: ΕΝ ΠΑΡΑΤΗΡΕΙΤΑΙ ΙΟΓΚΩΣΗ 278

289 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 22,254 KPa φ = 52º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΚΑΣΤΑΝΗ ΕΩΣ ΤΕΦΡΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 200 KPa 400 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 11,2 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 100 KPa 200 KPa 400 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 100KPa 2 o ΟΚΙΜΙΟ 200 KPa 3 ο ΟΚΙΜΙΟ 400 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 5 0,1 11, , ,2 11, , ,4 11, , ,3 11, , ,6 11, , ,8 11, , ,6 11, , ,9 11, , ,2 11, , ,8 11, , ,2 11, , ,5 11, , ,0 11, , ,5 11, , ,9 11, , ,3 11, , ,7 11, , ,2 11, , ,5 11, , ,9 11, , ,5 11, , ,8 11, , ,2 11, , ,8 11, , ,0 11, , ,5 11, , ,2 11, , ,3 11, , ,8 11, , ,7 11, , ,6 11, , ,1 11, , ,2 11, , ,9 11, ,30 0 0,0 11,34 0 0, ,8 11, , ,5 11, ,05 0 0,0 11,34 0 0, ,3 12, , ,9 11, ,73 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,2 11, ,83 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00

290 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2208, , , , , , ,80 55,76 37,52 26,58 21,08 15, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 280

291 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 39,44 42,68 35,01 21,10 23,72 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 35,05 39,41 32,50 20,13 22,41 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,39 3,27 2,51 0,97 1,31 Βάρος υποδοχέα (gr) 14,95 13,50 14,55 13,81 13,90 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 20,10 25,91 17,95 6,32 8,51 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 21,84 12,62 13,98 15,35 15,39 Oριο υδαρότητας LL = 16,14 Oριο πλαστικότητας PL = 15,37 είκτης πλαστικότητας PI = 0,77 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

292 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 282

293 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου Α Β Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,73 366,37 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,75 239,68 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,53 9,53 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,62 2,62 Ειδικό βάρος κόκκων είγµατος G s : 2,62 Παρατηρήσεις: 283

294 Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,27 49,73 99,46 99,46 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,52 30,48 60,96 60,96 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 284

295 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,62 Συντελεστής διόρθωσης a = 1,00699 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 5/8/ " ,7 33,3 67,07 5/8/ " ,7 29,3 59,01 5/8/ " ,7 27,3 54,98 5/8/ ,7 26,3 52,97 5/8/ ,7 23,3 46,93 5/8/ ,7 18,3 36,86 5/8/ ,7 15,3 30,81 5/8/ ,7 13,3 26,79 5/8/ ,7 11,3 22,76 5/8/ ,7 8,3 16,72 5/9/ ,5 8-2,9 5,1 10,27 5/10/ ,7 4,3 8,66 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,98 0,8 1,01 0, " 0,08 0,98 0,825 1,01 0, " 0,065 0,98 0,835 1,01 0, ,058 0,98 0,841 1,01 0,0483 W 10 = Ποσοστό του συνολικού 2 0,041 0,98 0,86 1,01 0,0349 δείγµατος διερχόµενου 5 0,026 0,98 0,89 1,01 0,0229 στο κόσκινο Νο ,015 0,98 0,911 1,01 0, ,011 0,98 0,924 1,01 0, ,0074 0,98 0,938 1,01 0, ,0037 0,98 0,955 1,01 0, ,0015 0,984 0,971 1,01 0, , ,98 0,979 1,01 0,

296 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

297 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 305,22 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 290,07 Γ: Βάρος νερού (Γ=Α-Β) (gr) 15,15 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 137,71 Ε: Βάρος κάψας (gr) 152,36 Ζ: Υγρασία (%) (Γ/ ) Χ ,00 287

298 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 11 Ελεύθερη ιόγκωση (%): 10 ΠΑΡΑΤΗΡΗΣΕΙΣ: 288

299 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 179,16 Β: Βάρος εδάφους (gr) 162,67 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 16,49 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 18,53 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 92,72 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 74,19 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,19 ΠΑΡΑΤΗΡΗΣΕΙΣ : 289

300 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2190, , , , , , ,88 24,01 4,29 0,00 0,00 0, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΠΟΛΎ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 290

301 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 37,55 29,88 22,26 21,71 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 33,97 27,57 21,17 20,70 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,58 2,31 1,09 1,01 Βάρος υποδοχέα (gr) 14,29 14,15 13,60 13,59 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 19,68 13,42 7,57 7,11 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 18,19 17,21 14,40 14,21 Oριο υδαρότητας LL = 17,53 Oριο πλαστικότητας PL = 14,30 είκτης πλαστικότητας PI = 3,22 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

302 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 292

303 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου Α Β Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,81 366,43 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,83 239,74 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,45 9,47 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,65 2,64 Ειδικό βάρος κόκκων είγµατος G s : 2,64 Παρατηρήσεις: 293

304 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 9,11 990,89 99,09 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,62 49,38 98,76 97,86 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,60 33,40 66,80 66,19 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 294

305 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,64 Συντελεστής διόρθωσης a = 1,0023 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =99,09 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 5/8/ " ,7 34,3 68,13 5/8/ " ,7 31,3 62,17 5/8/ " ,7 29,3 58,20 5/8/ ,7 28,3 56,21 5/8/ ,7 21,3 42,31 5/8/ ,7 15,3 30,39 5/8/ ,7 12,3 24,43 5/8/ ,7 10,3 20,46 5/8/ ,7 9,3 18,47 5/8/ ,7 6,3 12,51 5/9/ ,5 7-2,9 4,1 8,14 5/10/ ,7 3,3 6,55 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,98 0,794 1,003 0, " 0,08 0,98 0,814 1,003 0, " 0,065 0,98 0,825 1,003 0, ,058 0,98 0,83 1,003 0,0473 W 10 = Ποσοστό του συνολικού 2 0,041 0,98 0,872 1,003 0,0351 δείγµατος διερχόµενου 5 0,026 0,98 0,911 1,003 0,0233 στο κόσκινο Νο ,015 0,98 0,931 1,003 0, ,011 0,98 0,944 1,003 0, ,0074 0,98 0,95 1,003 0, ,0037 0,98 0,967 1,003 0, ,0015 0,984 0,979 1,003 0, , ,98 0,985 1,003 0,

306 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

307 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,85 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 190,75 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 168,24 Γ: Βάρος νερού (Γ=Α-Β) (gr) 22,51 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 168,24 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ ,38 297

308 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 159,16 Β: Βάρος εδάφους (gr) 139,4 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 19,76 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 22,20 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 89,63 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 67,43 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,07 ΠΑΡΑΤΗΡΗΣΕΙΣ : 298

309 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 299

310 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 29,358 KPa φ = 49º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΤΕΦΡΗ ΜΑΡΓΑ (ML) 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 300 KPa 400 KPa Περιεχόµενη Υγρασία (%): 13 Συντ. ακτυλίου : 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 200 KPa 300 KPa 400 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 200KPa 2 o ΟΚΙΜΙΟ 300 KPa 3 ο ΟΚΙΜΙΟ 400 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,2 11, , ,2 11, , ,3 11, , ,6 11, , ,4 11, , ,6 11, , ,9 11, , ,6 11, , ,8 11, , ,3 11, , ,8 11, , ,0 11, , ,6 11, , ,0 11, , ,2 11, , ,0 11, , ,1 11, , ,3 11, , ,4 11, , ,3 11, , ,5 11, , ,8 11, , ,4 11, , ,7 11, , ,2 11, , ,5 11, , ,0 11, , ,6 11, , ,7 11, , ,4 11, , ,0 11, , ,8 11, , ,8 11, , ,5 11, , ,0 11, ,16 0 0,0 11,34 0 0, ,9 11, , ,2 11, ,00 0 0,0 11,34 0 0, ,4 11, , ,4 11, ,51 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,7 11, ,92 0 0,0 11,34 0 0,00

311 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: X.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2168, , , , , , ,42 70,15 48,08 28,92 14,18 3, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 301

312 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 33,60 34,24 37,78 20,78 23,00 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 30,28 30,72 33,86 19,65 21,86 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,32 3,52 3,92 1,13 1,14 Βάρος υποδοχέα (gr) 14,55 13,88 14,30 13,50 13,81 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 15,73 16,84 19,56 6,15 8,05 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 21,11 20,90 20,04 18,37 14,16 Oριο υδαρότητας LL = 20,40 Oριο πλαστικότητας PL = 16,27 είκτης πλαστικότητας PI = 4,14 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

313 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 303

314 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,93 368,42 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,93 239,84 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,32 9,38 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,68 2,67 Ειδικό βάρος κόκκων είγµατος G s : 2,67 Παρατηρήσεις: 304

315 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,05 49,95 99,90 99,90 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No 200 6,87 43,13 86,26 86,26 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 305

316 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,67 Συντελεστής διόρθωσης a = 0,99548 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 5/8/ " ,7 44,3 88,20 5/8/ " ,7 40,3 80,24 5/8/ " ,7 38,3 76,25 5/8/ ,7 36,3 72,27 5/8/ ,7 31,3 62,32 5/8/ ,7 25,3 50,37 5/8/ ,7 21,3 42,41 5/8/ ,7 18,3 36,43 5/8/ ,7 15,3 30,46 5/8/ ,7 12,3 24,49 5/9/ ,5 10-2,9 7,1 14,14 5/10/ ,7 5,3 10,55 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,98 0,737 0,995 0, " 0,08 0,98 0,758 0,995 0, " 0,065 0,98 0,77 0,995 0, ,058 0,98 0,783 0,995 0,0443 W 10 = Ποσοστό του συνολικού 2 0,041 0,98 0,814 0,995 0,0325 δείγµατος διερχόµενου 5 0,026 0,98 0,849 0,995 0,0215 στο κόσκινο Νο ,015 0,98 0,872 0,995 0, ,011 0,98 0,89 0,995 0, ,0074 0,98 0,911 0,995 0, ,0037 0,98 0,931 0,995 0, ,0015 0,984 0,962 0,995 0, , ,98 0,971 0,995 0,

317 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

318 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,85 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 403,98 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 379,49 Γ: Βάρος νερού (Γ=Α-Β) (gr) 24,49 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 227,14 Ε: Βάρος κάψας (gr) 152,35 Ζ: Υγρασία (%) (Γ/ ) Χ ,78 308

319 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 205,29 Β: Βάρος εδάφους (gr) 199,31 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 5,98 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 6,72 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 104,3 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 97,58 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,04 ΠΑΡΑΤΗΡΗΣΕΙΣ : 309

320 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10 Ελεύθερη ιόγκωση (%): 0 ΠΑΡΑΤΗΡΗΣΕΙΣ: 310

321 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2169, , , , , , ,37 39,76 22,78 13,62 8,05 4, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΠΟΛΎ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 311

322 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 44,15 39,01 37,64 23,11 23,11 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 39,50 35,55 34,27 21,92 21,87 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,65 3,46 3,37 1,19 1,24 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,81 13,89 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 26,00 20,60 19,72 8,11 7,98 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 17,88 16,80 17,09 14,67 15,54 Oριο υδαρότητας LL = 17,18 Oριο πλαστικότητας PL = 15,11 είκτης πλαστικότητας PI = 2,07 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

323 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 313

324 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,79 368,42 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,79 239,84 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,46 9,38 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,64 2,67 Ειδικό βάρος κόκκων είγµατος G s : 2,65 Παρατηρήσεις: 314

325 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,13 49,87 99,74 99,74 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,56 31,44 62,88 62,88 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 315

326 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,65 Συντελεστής διόρθωσης a = 1 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 14/5/ " ,2 32,8 65,60 14/5/ " ,2 29,8 59,60 14/5/ " ,2 27,8 55,60 14/5/ ,2 26,8 53,60 14/5/ ,2 23,8 47,60 14/5/ ,2 18,8 37,60 14/5/ ,2 15,8 31,60 14/5/ ,2 13,8 27,60 14/5/ ,2 11,8 23,60 14/5/ ,2 7,8 15,60 15/5/ ,4 5,6 11,20 16/5/ ,4 4,6 9,20 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,956 0, , " 0,08 0,956 0, , " 0,065 0,956 0, , ,058 0,956 0, ,0466 W 10 = Ποσοστό του συνολικού 2 0,041 0,956 0,86 1 0,0337 δείγµατος διερχόµενου 5 0,026 0,956 0,89 1 0,0221 στο κόσκινο Νο ,015 0,956 0, , ,011 0,956 0, , ,0074 0,956 0, , ,0037 0,956 0, , ,0015 0,967 0, , , ,967 0, ,

327 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

328 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,10 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 196 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 178,68 Γ: Βάρος νερού (Γ=Α-Β) (gr) 17,32 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 178,68 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ 100 9,69 318

329 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: X.Θ Α: Βάρος εδάφους + παραφίνης (gr) 173,96 Β: Βάρος εδάφους (gr) 167,01 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 6,95 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 7,81 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 82,17 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 74,36 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,25 ΠΑΡΑΤΗΡΗΣΕΙΣ : 319

330 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 11 Ελεύθερη ιόγκωση (%): 10 ΠΑΡΑΤΗΡΗΣΕΙΣ: 320

331 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 18,446 KPa φ = 51º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΚΑΣΤΑΝΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 200 KPa 300 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 9,7 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 100 KPa 200 KPa 300 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 100KPa 2 o ΟΚΙΜΙΟ 200 KPa 3 ο ΟΚΙΜΙΟ 300 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 9 0,1 11, ,68 6 0,1 11, , ,2 11, , ,4 11, , ,3 11, , ,5 11, , ,6 11, , ,5 11, , ,8 11, , ,8 11, , ,6 11, , ,1 11, , ,0 11, , ,8 11, , ,3 11, , ,3 11, , ,0 11, , ,6 11, , ,5 11, , ,1 11, , ,8 11, , ,7 11, , ,3 11, , ,1 11, , ,0 11, , ,4 11, , ,4 11, , ,4 11, , ,7 11, , ,7 11, ,32 0 0,0 11,34 0 0, ,2 11, , ,1 11, ,90 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,6 11, ,28 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00

332 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2154, , , , , , ,57 8,15 1,13 1,02 0,00 0, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΠΟΛΥ ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 322

333 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 44,15 39,01 37,64 23,11 23,11 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 39,50 35,55 34,27 21,92 21,87 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,65 3,46 3,37 1,19 1,24 Βάρος υποδοχέα (gr) 13,50 14,95 14,55 13,81 13,89 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 26,00 20,60 19,72 8,11 7,98 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 17,88 16,80 17,09 14,67 15,54 Oριο υδαρότητας LL = 17,18 Oριο πλαστικότητας PL = 15,11 είκτης πλαστικότητας PI = 2,07 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

334 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 324

335 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου Α Β Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,78 366,52 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,8 239,83 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,48 9,38 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,64 2,67 Ειδικό βάρος κόκκων είγµατος G s : 2,65 Παρατηρήσεις: 325

336 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,22 49,78 99,56 99,56 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,97 24,03 48,06 48,06 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 326

337 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,65 Συντελεστής διόρθωσης a = 1 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 14/5/ " ,2 25,8 51,60 14/5/ " ,2 22,8 45,60 14/5/ " ,2 20,8 41,60 14/5/ ,2 19,8 39,60 14/5/ ,2 15,8 31,60 14/5/ ,2 13,8 27,60 14/5/ ,2 11,8 23,60 14/5/ ,2 9,8 19,60 14/5/ ,2 8,8 17,60 14/5/ ,2 6,8 13,60 15/5/ ,4 3,6 7,20 16/5/ ,4 3,6 7,20 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,956 0, , " 0,08 0,956 0, , " 0,065 0,956 0, , ,058 0,956 0, ,0490 W 10 = Ποσοστό του συνολικού 2 0,041 0,956 0, ,0357 δείγµατος διερχόµενου 5 0,026 0,956 0, ,0230 στο κόσκινο Νο ,015 0,956 0, , ,011 0,956 0,95 1 0, ,0074 0,956 0, , ,0037 0,956 0, , ,0015 0,967 0, , , ,967 0, ,

338 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος:χ.θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

339 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,10 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 197,35 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 178,84 Γ: Βάρος νερού (Γ=Α-Β) (gr) 18,51 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 178,84 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ ,35 329

340 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 155,13 Β: Βάρος εδάφους (gr) 145,1 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 10,03 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 11,27 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 75,26 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 63,99 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,27 ΠΑΡΑΤΗΡΗΣΕΙΣ : 330

341 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 12 Ελεύθερη ιόγκωση (%): 20 ΠΑΡΑΤΗΡΗΣΕΙΣ: 331

342 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 163,077 KPa φ = 44º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΚΑΣΤΑΝΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 300 KPa 400 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 10,34 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 100 KPa 300 KPa 400 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 100KPa 2 o ΟΚΙΜΙΟ 300 KPa 3 ο ΟΚΙΜΙΟ 400 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,2 11,37 6 8, ,4 11, , ,4 11, , ,5 11, , ,9 11, , ,8 11, , ,7 11, , ,2 11, , ,0 11, , ,0 11, , ,5 11, , ,3 11, , ,2 11, , ,8 11, , ,5 11, , ,3 11, , ,0 11, , ,7 11, , ,5 11, , ,2 11, , ,9 11, , ,7 11, , ,4 11, , ,1 11, , ,8 11, , ,7 11, , ,3 11, , ,0 11, , ,0 11, , ,6 11, , ,4 11, , ,3 11, , ,9 11, , ,8 11, , ,5 11, , ,2 11, , ,2 11, ,78 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00

343 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2192, , , , , , ,57 68,82 48,91 33,34 23,01 14, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 333

344 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 37,70 35,38 35,94 22,56 20,94 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 33,81 32,02 32,93 21,22 19,82 Γ Bάρος νερού (Γ = Α - Β) (gr) 3,89 3,36 3,01 1,34 1,12 Βάρος υποδοχέα (gr) 13,44 13,49 14,11 13,51 13,34 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 20,37 18,53 18,82 7,71 6,48 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 19,10 18,13 15,99 17,38 17,28 Oριο υδαρότητας LL = 17,38 Oριο πλαστικότητας PL = 17,33 είκτης πλαστικότητας PI = 0,04 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΊΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

345 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 335

346 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) 102,98 101,69 Αριθµός πυκνόµετρου A B Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) 127,98 126,69 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 367,87 366,51 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 352,26 350,9 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,28 249,21 B 3 - B 2 (gr) 239,89 239,82 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,39 9,39 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,66 2,66 Ειδικό βάρος κόκκων είγµατος G s : 2,66 Παρατηρήσεις: 336

347 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,03 49,97 99,94 99,94 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,48 35,52 71,04 71,04 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 337

348 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,66 Συντελεστής διόρθωσης a = 0,99773 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 14/5/ " ,2 36,8 73,43 14/5/ " ,2 32,8 65,45 14/5/ " ,2 29,8 59,46 14/5/ ,2 27,8 55,47 14/5/ ,2 21,8 43,50 14/5/ ,2 16,8 33,52 14/5/ ,2 13,8 27,54 14/5/ ,2 12,8 25,54 14/5/ ,2 10,8 21,55 14/5/ ,2 7,8 15,56 15/5/ ,4 4,6 9,18 16/5/ ,4 3,6 7,18 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,956 0,783 0,998 0, " 0,08 0,956 0,805 0,998 0, " 0,065 0,956 0,825 0,998 0, ,058 0,956 0,835 0,998 0,0462 W 10 = Ποσοστό του συνολικού 2 0,041 0,956 0,872 0,998 0,0341 δείγµατος διερχόµενου 5 0,026 0,956 0,904 0,998 0,0224 στο κόσκινο Νο ,015 0,956 0,924 0,998 0, ,011 0,956 0,931 0,998 0, ,0074 0,956 0,944 0,998 0, ,0037 0,956 0,962 0,998 0, ,0015 0,967 0,979 0,998 0, , ,967 0,985 0,998 0,

349 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

350 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,10 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 197,5 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 178,46 Γ: Βάρος νερού (Γ=Α-Β) (gr) 19,04 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 178,46 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ ,67 340

351 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 145,12 Β: Βάρος εδάφους (gr) 139,32 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 5,8 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 6,52 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 71,7 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 65,18 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,14 ΠΑΡΑΤΗΡΗΣΕΙΣ : 341

352 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 10,5 Ελεύθερη ιόγκωση (%): 5 ΠΑΡΑΤΗΡΗΣΕΙΣ: 342

353 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 176,297 KPa φ = 52º Αριθµός είγµατος: Χ.Θ ,10 Εδαφικό υλικό: ΚΑΣΤΑΝΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 200 KPa 300 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 10,67 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 100 KPa 200 KPa 300 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 100KPa 2 o ΟΚΙΜΙΟ 200 KPa 3 ο ΟΚΙΜΙΟ 300 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,2 11, , ,2 11, , ,2 11, , ,6 11, , ,6 11, , ,5 11, , ,9 11, , ,9 11, , ,8 11, , ,2 11, , ,2 11, , ,1 11, , ,5 11, , ,4 11, , ,3 11, , ,8 11, , ,6 11, , ,4 11, , ,0 11, , ,8 11, , ,6 11, , ,4 11, , ,0 11, , ,7 11, , ,7 11, , ,1 11, , ,9 11, , ,1 11, , ,3 11, , ,1 11, , ,2 11, , ,0 11, , ,3 11, , ,3 11, ,24 0 0,0 11,34 0 0, ,3 11, , ,3 11, ,63 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,0 11, ,07 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0, ,8 11, ,65 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00

354 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΤΟΥ ΕΙΚΤΗ ΧΑΛΑΡΩΣΗΣ ΠΕΤΡΩΜΑΤΟΣ SLAKE DURABILITY INDEX I d(x) Στοιχεία ειγµατος: Χ.Θ Περιγραφή: Βάρος Αρχικό + Βάρος Μύλου A (gr) Βάρος Τελικό + Βάρος Μύλου B (gr) Βάρος Μύλου D (gr) είκτης Χαλάρωσης I d(x) (%) I d(1) I d(2) I d(3) I d(4) I d(5) 2184, , , , , , ,73 66,29 36,12 18,38 9,48 6, είκτης Χαλάρωσης (%) Κύκλος οκιµής Παρατηρήσεις: ΧΑΜΗΛΗΣ ΑΝΘΕΚΤΙΚΟΤΗΤΑΣ 344

355 ΤΜΗΜΑ ΓΕΩΛΛΟΓΙΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΟΡΙΩΝ ΣΥΝΕΚΤΙΚΟΤΗΤΑΣ Στοιχεία δείγµατος: Χ.Θ (ΟΡΙΑ ATTERBERG) ΟΚΙΜΗ Προσδιορισµός oρίου υδαρότητας Προσδιορισµός ορίου πλαστικότητας Αριθµός δοκιµής Αριθµός υποδοχέα Αριθµός κτύπων _ Α Βάρος υγρού δείγµ. + υποδοχέα (gr) 39,15 35,85 37,33 23,06 24,77 Β Bάρος ξηρού δείγ. + υποδοχέα (gr) 34,89 32,95 33,50 21,55 23,15 Γ Bάρος νερού (Γ = Α - Β) (gr) 4,26 2,90 3,83 1,51 1,62 Βάρος υποδοχέα (gr) 14,29 13,67 13,67 13,36 13,78 Ε Βάρος ξηρού δείγµατος (Ε= Β - ) (gr) 20,60 19,28 19,83 8,19 9,37 Ζ Περιεχόµενη υγρασία (%) (Ζ=Γx100/E) 20,68 15,04 19,31 18,44 17,29 Oριο υδαρότητας LL = 18,31 Oριο πλαστικότητας PL = 17,86 είκτης πλαστικότητας PI = 0,45 ΠΑΡΑΤΗΡΗΣΕΙΣ: Το όριο υδαρότητας προκείπτει από την καµπύλη ροής ( αριθµός κτύπων - περιεχόµενη υγρασία (%)) ΕΙΝΑΙ ML 40,00 Περιεχόµενη υγρασία (%) 30,00 20,00 10, , Αριθµός χτύπων

356 ΣΥΓΚΕΝΤΡΩΤΙΚΟ ΙΑΓΡΑΜΜΑ CASAGRANDE ΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ PI (%) Γραµµή - U CH OH ή MH ML-CL CL OL ή ML ML Γραµµή - Α ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ LL ( % ) 346

357 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΕΙ ΙΚΟΥ ΒΑΡΟΥΣ ΥΛΙΚΟΥ ΛΕΠΤΟΤΕΡΟΥ ΤΩΝ 2.ΟΟ mm Στοιχεία είγµατος: Χ.Θ Βάρος του πυκνόµετρου κενού (Β 1 ) (gr) ,58 Αριθµός πυκνόµετρου 1 2 Αριθµός οκιµής 1 2 Βάρος του πυκνόµετρου και δείγµατος (Β 2 ) (gr) ,58 Βάρος του πυκνόµετρου και δείγµατος και νερού στους 20 o C (B 3 ) (gr) 366,87 368,38 Βάρος του πυκνόµετρου γεµάτου νερού στους 20 o C (B 4 ) (gr) 351,25 352,8 Β 2 - Β 1 (gr) Bάρος νερού στους 20 o C (Β 4 - Β 1 ) (gr) 249,25 249,22 B 3 - B 2 (gr) 239,87 239,8 (B 4 - B 1 ) - (B 3 - B 2 ) (gr) 9,38 9,42 Eιδικό βάρος κόκκων δείγµατων = (B 2 - B 1 ) / (B 4 - B 1 ) - (B 3 - B 2 ) - 2,67 2,65 Ειδικό βάρος κόκκων είγµατος G s : 2,66 Παρατηρήσεις: 347

358 ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΚΟΣΚΙΝΑ Στοιχεία δείγµατος: Χ.Θ Βάρος ολικού δείγµατος: 1000,00 gr Πρότυπο µέγεθος Νο Συγκρατούµενο βάρος ιερχόµενο βάρος κοσκίνου (mm) κοσκίνου σε gr gr % 76,20 63,50 50,80 28,10 31,75 25,40 19,05 0, ,00 100,00 15,87 12,70 9,52 0, ,00 100,00 6,35 4,75 No 4 0, ,00 100,00 2,36 No 8 2,00 No 10 0, ,00 100,00 Συγκρατούµενο στα 50gr ιερχόµενο στα 50 gr ιερχόµενο % στα 50 gr ιερχόµενο % του ολικού δείγµατος 1,18 No 16 0,60 No 30 0,425 No 40 0,10 49,90 99,80 99,80 0,300 No 50 0,180 No 80 0,149 No 100 0,074 No ,97 38,03 76,06 76,06 Παιπάλη Ολικό Βάρος ΠΑΡΑΤΗΡΗΣΕΙΣ: 348

359 Στοιχεία δείγµατος: Χ.Θ ΕΝΤΥΠΟ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΑΝΑΛΥΣΗΣ ΜΕ ΑΡΑΙΟΜΕΤΡΟ ΜΕΘΟ ΟΣ STOKE'S ΑΡΑΙΟΜΕΤΡΟ 152 Η Παράγοντας διασποράς: Πολυφωσφορικό Νάτριο Ειδικό βάρος κόκκων G s = 2,66 Συντελεστής διόρθωσης a = 0,99773 Bάρος υγρού εδάφους:... gr Bάρος ξηρού εδάφους W s = 50 gr Ποσοστό διερχόµενο από το Νο10: W 10 =100 Ηµεροµηνία Χρόνος (sec-min) Θερµοκρασία o C Ανάγνωση R Συντελεστής διόρθωσης της Ανάγνωσης ιορθωµένη ανάγνωση R' Ποσοστό κόκκων σε αιώρηση W% 14/5/ " ,2 38,8 77,42 14/5/ " ,2 35,8 71,44 14/5/ " ,2 33,8 67,45 14/5/ ,2 32,8 65,45 14/5/ ,2 28,8 57,47 14/5/ ,2 21,8 43,50 14/5/ ,2 18,8 37,51 14/5/ ,2 15,8 31,53 14/5/ ,2 13,8 27,54 14/5/ ,2 9,8 19,56 15/5/ ,4 6,6 13,17 16/5/ ,4 4,6 9,18 Υπολογισµός διαµέτρου κόκκων d'=d o x K G x K L x K n Μέγιστη ιάµετρος Χρόνος διάµετρος κόκκων W K (sec-min) κόκκων N K L K 10 a G W σε αιώρηση = R' W d o (mm) d' (mm) S 15" 0,11 0,956 0,77 0,998 0, " 0,08 0,956 0,789 0,998 0, " 0,065 0,956 0,8 0,998 0, ,058 0,956 0,805 0,998 0,0445 W 10 = Ποσοστό του συνολικού 2 0,041 0,956 0,83 0,998 0,0325 δείγµατος διερχόµενου 5 0,026 0,956 0,872 0,998 0,0216 στο κόσκινο Νο ,015 0,956 0,89 0,998 0, ,011 0,956 0,911 0,998 0, ,0074 0,956 0,924 0,998 0, ,0037 0,956 0,95 0,998 0, ,0015 0,967 0,967 0,998 0, , ,967 0,979 0,998 0,

360 ΙΑΓΡΑΜΜΑ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Στοιχεία δείγµατος: Χ.Θ Ποσοστό διερχόµενου ( % ) ,001 0,01 0, ιάµετρος κόκκων ( mm )

361 ΕΝΤΥΠΟ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΠΕΡΙΕΧΟΜΕΝΗΣ ΥΓΡΑΣΙΑΣ Στοιχεία δείγµατος: Χ.Θ ,10 Νο κάψας: Α: Βάρος υγρού δείγµατος και κάψας (gr) 195,34 Β: Βάρος ξηρού δείγµατος και κάψας (gr) 175,04 Γ: Βάρος νερού (Γ=Α-Β) (gr) 20,3 : Βάρος ξηρού δείγµατος ( =Β-Ε) (gr) 175,04 Ε: Βάρος κάψας (gr) 0 Ζ: Υγρασία (%) (Γ/ ) Χ ,60 351

362 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΠΡΟΣ ΙΟΡΙΣΜΟΥ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΣΥΝΕΚΤΙΚΩΝ ΥΛΙΚΩΝ (µε τη µέθοδο της ανάρτησης του δείγµατος) Στοιχεία δείγµατος: Χ.Θ Α: Βάρος εδάφους + παραφίνης (gr) 134,79 Β: Βάρος εδάφους (gr) 125,89 Γ: Βάρος παραφίνης (Γ=Α-Β) (gr) 8,9 : Ειδικό βάρος παραφίνης (gr/cm 3 ) 0,89 Ε: Oγκος παραφίνης (Γ/ ) (cm 3 ) 10,00 Ζ: Oγκος εδάφους + παραφίνης = ένδειξη ζυγαριάς 65,91 H: Oγκος εδάφους (Η=Ζ-Ε) (cm 3 ) 55,91 Θ: Φαινόµενο βάρος (Θ=Β/Η) (gr/cm 3 ) 2,25 ΠΑΡΑΤΗΡΗΣΕΙΣ : 352

363 ΑΠΟΤΕΛΕΣΜΑΤΑ ΟΚΙΜΗΣ ΕΛΕΥΘΕΡΗΣ ΙΟΓΚΩΣΗΣ (HOLTZ and GIBBS, 1956) Στοιχεία δείγµατος: Χ.Θ Όγκος κυλίνδρου (ml): 50 Όγκος εµβαπτιζόµενου υλικού (ml): 10 Όγκος διογκωµένων στερεών σωµατιδίων (Ένδειξη κυλίνδρου, ml): 11 Ελεύθερη ιόγκωση (%): 10 ΠΑΡΑΤΗΡΗΣΕΙΣ: 353

364 ΕΝΤΥΠΟ ΟΚΙΜΗΣ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ (UU) c = 288,441 KPa φ = 37º Αριθµός είγµατος: Χ.Θ Εδαφικό υλικό: ΚΑΣΤΑΝΗ ΜΑΡΓΑ 1ο οκίµιο 2ο οκίµιο 3ο οκίµιο ιάµετρος D : 3,8 cm 3,8 cm 3,8 cm Ύψος L : 7,6 cm 7,6 cm 7,6 cm σ KPa 200 KPa 400 KPa Περιεχόµενη Υγρασία (%): Συντ. ακτυλίου : (ML) 11,6 16,902 KN/mm Τάσεις σ 1 - σ 3 (kpa) Παραµόρφωση (%) 100 KPa 200 KPa 400 KPa ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΟΚΙΜΗΣ 1 o ΟΚΙΜΙΟ 100KPa 2 o ΟΚΙΜΙΟ 200 KPa 3 ο ΟΚΙΜΙΟ 400 KPa ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΑΞΟΝΙΚΗ ΑΝΗΓΜΕΝΗ ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΠΑΡΑΜΟΡΦΩΣΗ ΕΠΙΦΑΝ. ΑΝΑΓΝΩΣΗ σ 1 - σ 3 ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ ΟΚΙΜΙΟΥ ΟΚΙΜΙΟΥ ΑΚΤΥΛΙΟΥ Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) Σε 0,01mm % (cm 2 ) (mm * 10 3 ) (kpa) 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 8 0,1 11, ,48 2 0,0 11, , ,2 11,37 2 2, ,5 11, , ,2 11, , ,6 11, , ,8 11, , ,5 11, , ,0 11, , ,1 11, , ,6 11, , ,3 11, , ,5 11, , ,8 11, , ,6 11, , ,8 11, , ,0 11, , ,9 11, , ,1 11, , ,2 11, , ,1 11, , ,4 11, , ,3 11, , ,4 11, , ,8 11, , ,5 11, , ,6 11, , ,1 11, , ,6 11, , ,8 11, , ,8 11, , ,8 11, , ,0 11, ,29 0 0,0 11,34 0 0, ,0 11, , ,3 11, ,32 0 0,0 11,34 0 0, ,7 11, , ,4 11, , ,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00 0 0,0 11,34 0 0,00

365 ΠΑΡΑΡΤΗΜΑ 2 ΑΠΟΤΥΠΩΣΕΙΣ ΜΕΤΩΠΩΝ 355

366 Σχ. 21 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής συµπαγούς µάργας µε χαλαρό κροκαλοπαγές. Σχ. 22 Μέτωπο Χ.Θ ,60. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής µάργας µε χαλαρό κροκαλοπαγές. 356

367 Σχ. 23 Μέτωπο Χ.Θ ,85. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής συµπαγούς µάργας µε χαλαρό κροκαλοπαγές. Σχ. 24 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα και στον θόλο εµανίζεται χαλαρό µη συνεκτικό κροκαλοπαγές. 357

368 Σχ. 25 Μέτωπο Χ.Θ ,60. Στον θόλο εµφανίζεται ένα µη συνεκτικό κροκαλοπαγές που υπέρκειται µίας συµπαγούς τεφρής µάργας. Παρατηρείται έντονη υδροφορία. Σχ. 26 Μέτωπο Χ.Θ ,60. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία. 358

369 Σχ. 27 Μέτωπο Χ.Θ ,10. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία. Σχ. 28 Μέτωπο Χ.Θ ,60. Στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς, όπου παρατηρείται έντονη υδροφορία, που υπέρκειται µίας συµπαγούς τεφρής µάργας. 359

370 Σχ. 29 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία. Σχ. 30 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στη δεξιά παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία. 360

371 Σχ. 31 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στην αριστερή παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία. Σχ. 32 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στην αριστερή παρειά έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς όπου παρατηρείται έντονη υδροφορία. 361

372 Σχ. 33 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. Σχ. 34 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. 362

373 Σχ. 35 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. Σχ. 36 Μέτωπο Χ.Θ ,10. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. 363

374 Σχ. 37 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. Σχ. 38 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από τεφρή συµπαγή µάργα, στο θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. 364

375 Σχ. 39 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής µε καστανής µάργας, ενώ στον θόλο και κατά τόπους έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. Σχ. 40 Μέτωπο Χ.Θ ,35. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής και καστανής µάργας, ενώ στον θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. 365

376 Σχ. 41 Μέτωπο Χ.Θ ,50. Ο καθρέφτης καλύπτεται από εναλλαγές τεφρής και καστανής µάργας, ενώ στον θόλο έχουµε εµφάνιση µη συνεκτικού κροκαλοπαγούς. Σχ. 42 Μέτωπο Χ.Θ ,00. Ο καθρέφτης καλύπτεται από εναλλαγές ενός ασύνδετου κροκαλοπαγούς µε τεφρή µάργα. 366

377 Σχ. 43 Μέτωπο Χ.Θ ,85. Ο καθρέφτης καλύπτεται από εναλλαγές ενός ασύνδετου κροκαλοπαγούς µε τεφρή µάργα. Σχ. 44 Μέτωπο Χ.Θ ,10. Το µέτωπο καλύπτεται από ασύνδετο κροκαλοπαγές µε κατά τόπους εµφάνιση τεφρής µάργας. 367

378 Σχ. 45 Μέτωπο Χ.Θ ,10. Το µέτωπο καλύπτεται από ασύνδετο κροκαλοπαγές µε κατά τόπους εµφάνιση τεφρής µάργας. Σχ. 46 Μέτωπο Χ.Θ ,10. Ο καθρέφτης καλύπτεται από εναλλαγές ενός ασύνδετου κροκαλοπαγούς µε τεφρή µάργα. * Να σηµειωθεί ότι η απόσταση Α-Γ είναι περίπου 14 m. 368

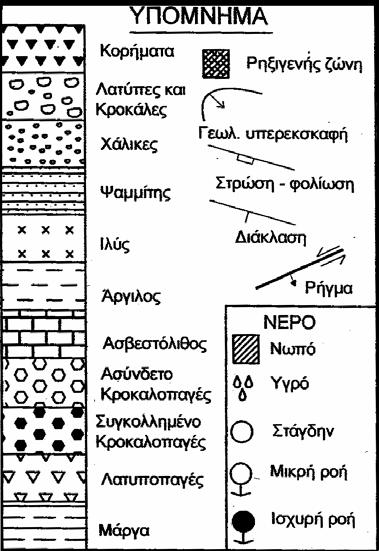

379 Σχ. 47 Υπόµνηµα επεξήγησης συµβόλων που χρησιµοποιήθηκαν κατά την χαρτογράφηση των µετώπων εκσκαφής. 369

380 ΠΑΡΑΡΤΗΜΑ 3 ΦΩΤΟΓΡΑΦΙΕΣ ΘΡΑΥΣΜΕΝΩΝ ΟΚΙΜΙΩΝ ΜΕΤΑ ΑΠΟ ΤΗΝ ΟΚΙΜΗ ΤΡΙΑΞΟΝΙΚΗΣ ΦΟΡΤΙΣΗΣ UU 370

381 Εικ. 2 είγµα 15 Εικ. 3 είγµα

382 Εικ. 4 είγµα 20 Εικ. 5 είγµα

383 Εικ. 6 είγµα 23 Εικ. 7 είγµα

384 Εικ. 8 είγµα 26 Εικ. 9 είγµα
