ΣΥΝΟΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΧΕΙΡΙΣΜΟΥ CESSNA 172SP SX AVP

Transcript

1 ΣΧΕΔΙΑΓΡΑΜΜΑ ΕΞΩΤΕΡΙΚΗΣ ΕΠΙΘΕΩΡΗΣΗΣ ΣΥΝΟΠΤΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΧΕΙΡΙΣΜΟΥ CESSNA 172SP SX AVP Σελίδα 1 από 10 ΠΡΟΣΟΧΗ! Όταν είναι ανοιχτός ο Γενικός Διακόπτης Ηλεκτρικών του αεροπλάνου (master switch) και πρόκειται να χρησιμοποιήσετε μια εξωτερική πηγή ενέργειας, ή να περιστρέψετε την προπέλα με το χέρι, να χειρίζεστε πάντα την προπέλα θεωρώντας ότι...!!! Ο διακόπτης της μηχανής είναι ανοιχτός!!! Μην κινήστε και μην επιτρέπετε σε κανέναν άλλον να κινείται στην περιοχή περιστροφής της προπέλας!!! Αρκεί ένα χαλαρό ή φθαρμένο καλώδιο, ή ακόμα και μια βλάβη σε κάποιο υλικό, για να εκκινήσει η μηχανή και να προκληθεί θανατηφόρο ατύχημα! Σελίδα 2 από 10

2 ΕΞΩΤΕΡΙΚΗ ΕΠΙΘΕΩΡΗΣΗ 1: ΘΑΛΑΜΟΣ ΔΙΑΚΥΒΕΡΝΗΣΗΣ 1. Κάλυμμα σωλήνα Pitot Αφαίρεση, έλεγχος 2. Ασφάλεια χειριστηρίου Αφαίρεση 3. Επιλογέας Δεξαμενής Καυσίμων Θέση BOTH 4. Βαλβίδα Διακοπής Καυσίμων Θέση ON (πιέστε μέσα) 5. Εναλλακτική πηγή στατικής πίεσης Θέση OFF (πιέστε μέσα) 6. Εγχειρίδιο Χειρισμού Αεροπλάνου Εντός θαλάμου 7. Μάζα & Ζύγιση αεροπλάνου Έλεγχος 8. Διακόπτης ανάφλεξης Θέση OFF 9. Γενικός Διακόπτης Οργάνων Θέση OFF 10. Γενικός Διακόπτης Ηλεκτρικών Θέση ON 11. Όργανα ένδειξης καυσίμων Έλεγχος ποσότητας και σβησίματος λυχνιών προειδοποίησης 12. Γενικός Διακόπτης Οργάνων Θέση ON 13. Ανεμιστήρας ψύξης οργάνων Ακουστικός έλεγχος 14. Γενικός Διακόπτης Οργάνων Θέση OFF 15. Διακόπτης Δοκιμής Πίνακα Θέση TST ανάβουν όλες οι λυχνίες 16. Διακόπτης Δοκιμής Πίνακα Ουδέτερη θέση-ανάβουν μόνο οι σχετικές λυχνίες 17. Πτερύγια Καμπυλότητας Πλήρη επέκταση (κάτω) 18. Θέρμανση Σωλήνα Pitot Θέση ΟΝ θερμαίνεται εντός 30 δευτερολέπτων 19. Θέρμανση Σωλήνα Pitot Θέση OFF 20. Γενικός Διακόπτης Ηλεκτρικών Θέση OFF 21. Θύρα χώρου αποσκευών Έλεγχος κλείδωμα 2: ΟΥΡΑΙΟ ΤΜΗΜΑ 1. Ασφάλεια πηδαλίου (αν υπάρχει) Αφαίρεση 2. Δέστρες ουραίου Λύσιμο 3. Πηδάλια και επιφάνειες Έλεγχος συνδέσμων και ελεύθερης κίνησης 4. Αντισταθμιστικό Έλεγχος συνδέσμων 5. Κεραίες Έλεγχος συνδέσμων και ΕΞΩΤΕΡΙΚΗ ΕΠΙΘΕΩΡΗΣΗ 3: ΧΕΙΛΟΣ ΕΚΦΥΓΗΣ ΔΕΞΙΟΥ ΦΤΕΡΟΥ 1. Πηδάλιο κλίσης Έλεγχος συνδέσμων και σωστής κίνησης 2. Πτερύγιο Καμπυλότητας Έλεγχος συνδέσμων και 4: ΔΕΞΙΟ ΦΤΕΡΟ 1. Δέστρες φτερού Λύσιμο 2. Ελαστικό κυρίως τροχού Έλεγχος πίεσης, φθοράς, και 3. Βαλβίδες αποστράγγισης (5) Τουλάχιστον 1 ποτηράκι 4. Ποσότητα Καυσίμου Οπτικός έλεγχος 5. Καπάκι δεξαμενής καυσίμων Ασφάλιση & έλεγχος για ανεμπόδιστη εξαέρωση 5: ΡΗΝΑΙΟ ΤΜΗΜΑ 1. Βαλβίδες αποστράγγισης (3) Τουλάχιστον 1 ποτηράκι 2. Λάδια κινητήρα Έλεγχος στάθμης λαδιού και ασφάλιση βέργας. Ελάχιστη ποσότητα για πτήση: 5 quarts! 3. Εισαγωγείς αέρα ψύξης μηχανής Ανοιχτοί & καθαροί 4. Ιμάντας γεννήτριας Τεταμένος σωστά 5. Προπέλα και κώνος Έλεγχος συνδέσμων και χωρίς εγκοπές 6. Φίλτρο αέρα Έλεγχος, καθάρισμα 7. Αμορτισέρ και ελαστικό ρηναίου Έλεγχος πίεσης και 8. Αριστερή Οπή Στατικής Πίεσης Έλεγχος, καθάρισμα Σελίδα 3 από 10 Σελίδα 4 από 10

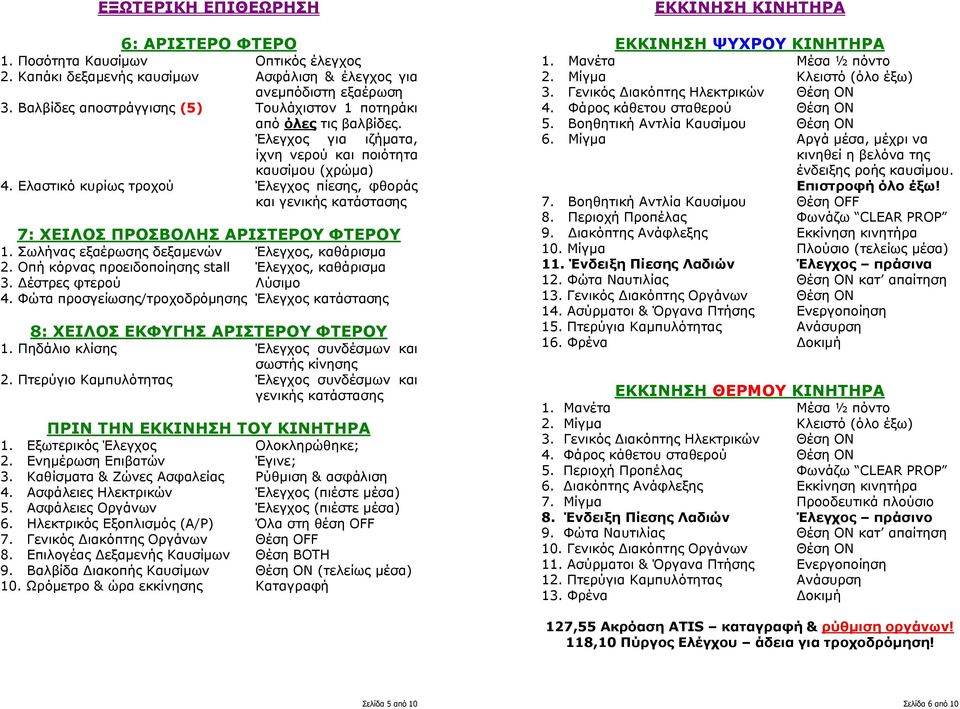

3 ΕΞΩΤΕΡΙΚΗ ΕΠΙΘΕΩΡΗΣΗ 6: ΑΡΙΣΤΕΡΟ ΦΤΕΡΟ 1. Ποσότητα Καυσίμων Οπτικός έλεγχος 2. Καπάκι δεξαμενής καυσίμων Ασφάλιση & έλεγχος για ανεμπόδιστη εξαέρωση 3. Βαλβίδες αποστράγγισης (5) Τουλάχιστον 1 ποτηράκι 4. Ελαστικό κυρίως τροχού Έλεγχος πίεσης, φθοράς και 7: ΧΕΙΛΟΣ ΠΡΟΣΒΟΛΗΣ ΑΡΙΣΤΕΡΟΥ ΦΤΕΡΟΥ 1. Σωλήνας εξαέρωσης δεξαμενών Έλεγχος, καθάρισμα 2. Οπή κόρνας προειδοποίησης stall Έλεγχος, καθάρισμα 3. Δέστρες φτερού Λύσιμο 4. Φώτα προσγείωσης/τροχοδρόμησης Έλεγχος κατάστασης 8: ΧΕΙΛΟΣ ΕΚΦΥΓΗΣ ΑΡΙΣΤΕΡΟΥ ΦΤΕΡΟΥ 1. Πηδάλιο κλίσης Έλεγχος συνδέσμων και σωστής κίνησης 2. Πτερύγιο Καμπυλότητας Έλεγχος συνδέσμων και ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ 1. Εξωτερικός Έλεγχος Ολοκληρώθηκε; 2. Ενημέρωση Επιβατών Έγινε; 3. Καθίσματα & Ζώνες Ασφαλείας Ρύθμιση & ασφάλιση 4. Ασφάλειες Ηλεκτρικών Έλεγχος (πιέστε μέσα) 5. Ασφάλειες Οργάνων Έλεγχος (πιέστε μέσα) 6. Ηλεκτρικός Εξοπλισμός (Α/Ρ) Όλα στη θέση OFF 7. Γενικός Διακόπτης Οργάνων Θέση OFF 8. Επιλογέας Δεξαμενής Καυσίμων Θέση BOTH 9. Βαλβίδα Διακοπής Καυσίμων Θέση ON (τελείως μέσα) 10. Ωρόμετρο & ώρα εκκίνησης Καταγραφή ΕΚΚΙΝΗΣΗ ΚΙΝΗΤΗΡΑ ΕΚΚΙΝΗΣΗ ΨΥΧΡΟΥ ΚΙΝΗΤΗΡΑ 1. Μανέτα Μέσα ½ πόντο 2. Μίγμα Κλειστό (όλο έξω) 3. Γενικός Διακόπτης Ηλεκτρικών Θέση ON 4. Φάρος κάθετου σταθερού Θέση ON 5. Βοηθητική Αντλία Καυσίμου Θέση ON 6. Μίγμα Αργά μέσα, μέχρι να κινηθεί η βελόνα της ένδειξης ροής καυσίμου. Επιστροφή όλο έξω! 7. Βοηθητική Αντλία Καυσίμου Θέση OFF 8. Περιοχή Προπέλας Φωνάζω CLEAR PROP 9. Διακόπτης Ανάφλεξης Εκκίνηση κινητήρα 10. Μίγμα Πλούσιο (τελείως μέσα) 11. Ένδειξη Πίεσης Λαδιών Έλεγχος πράσινα 12. Φώτα Ναυτιλίας Θέση ON κατ απαίτηση 13. Γενικός Διακόπτης Οργάνων Θέση ON 14. Ασύρματοι & Όργανα Πτήσης Ενεργοποίηση 15. Πτερύγια Καμπυλότητας Ανάσυρση 16. Φρένα Δοκιμή ΕΚΚΙΝΗΣΗ ΘΕΡΜΟΥ ΚΙΝΗΤΗΡΑ 1. Μανέτα Μέσα ½ πόντο 2. Μίγμα Κλειστό (όλο έξω) 3. Γενικός Διακόπτης Ηλεκτρικών Θέση ON 4. Φάρος κάθετου σταθερού Θέση ON 5. Περιοχή Προπέλας Φωνάζω CLEAR PROP 6. Διακόπτης Ανάφλεξης Εκκίνηση κινητήρα 7. Μίγμα Προοδευτικά πλούσιο 8. Ένδειξη Πίεσης Λαδιών Έλεγχος πράσινο 9. Φώτα Ναυτιλίας Θέση ON κατ απαίτηση 10. Γενικός Διακόπτης Οργάνων Θέση ON 11. Ασύρματοι & Όργανα Πτήσης Ενεργοποίηση 12. Πτερύγια Καμπυλότητας Ανάσυρση 13. Φρένα Δοκιμή 127,55 Ακρόαση ATIS καταγραφή & ρύθμιση οργάνων! 118,10 Πύργος Ελέγχου άδεια για τροχοδρόμηση! Σελίδα 5 από 10 Σελίδα 6 από 10

4 ΕΝΕΡΓΕΙΕΣ ΑΠΟΓΕΙΩΣΗΣ ΠΡΙΝ ΤΗΝ ΑΠΟΓΕΙΩΣΗ 1. Πλάτες καθισμάτων Όρθια θέση 2. Καθίσματα & Ζώνες Ασφαλείας Ρύθμιση & ασφάλιση 3. Πόρτες & παράθυρα Κλειστά & ασφαλισμένα 4. Χειριστήρια & επιφάνειες ελέγχου Ελεύθερα, σωστή κίνηση 5. Όργανα πτήσης & ναυτιλίας Έλεγχος & ρύθμιση 6. Ενδείξεις στάθμης καυσίμων Έλεγχος 7. Μίγμα Πλούσιο (τελείως μέσα) 8. Επιλογέας Δεξαμενής Καυσίμων Θέση BOTH 9. Αντισταθμιστικό Ρύθμιση για απογείωση 10. Μανέτα RPM α. Μανιατό: Πτώση στροφών μέχρι 150 RPM σε L ή R και μέχρι 50 RPM μεταξύ τους β. Υποπίεση: 4,5 5,5 inhg γ. Αμπερόμετρο: Σωστές ενδείξεις (±0) δ. Τεχνητός Ορίζοντας: Ρύθμιση ε. Υψόμετρο: Ρύθμιση ισχύοντος QNH στ. Γυροσκοπική Πυξίδα: Συντονισμός με μαγνητική 11. Πίνακας Οπτικών Ενδείξεων Όλες οι λυχνίες σβηστές 12. Μανέτα Ρελαντί: RPM 13. Μανέτα RPM ή λιγότερο 14. Κοχλίας μανέτας Ρύθμιση τριβής 15. Φώτα ναυτιλίας Όπως απαιτείται 16. Ασύρματοι, VOR, GPS, DME Ρύθμιση / συχνότητες 17. Διακόπτης NAV/GPS Επιθυμητή θέση 18. Αυτόματος Πιλότος Απενεργοποίηση 19. Πτερύγια Καμπυλότητας Απογείωση (0º-10º) 20. Transponder Θέση ALT 21. Πύργος Ελέγχου Έτοιμος για αναχώρηση ΚΑΝΟΝΙΚΗ ΑΠΟΓΕΙΩΣΗ 1. Πτερύγια Καμπυλότητας 0º έως 10º 2. Μανέτα Ανοιχτή (τελείως μέσα) 3. Μίγμα Πλούσιο (τελείως μέσα) 4. Ανύψωση ρηναίου 55 KIAS 5. Ταχύτητα ανόδου KIAS ΕΝΕΡΓΕΙΕΣ ΠΡΟΣΓΕΙΩΣΗΣ ΠΡΙΝ ΤΗΝ ΠΡΟΣΓΕΙΩΣΗ 1. Τοπική Βαρομετρική Πίεση Έλεγχος / Ρύθμιση 2. Πλάτες καθισμάτων Όρθια θέση 3. Καθίσματα & Ζώνες Ασφαλείας Ρύθμιση & Ασφάλιση 4. Επιλογέας Δεξαμενής Καυσίμων Θέση BOTH 5. Μίγμα Πλούσιο (τελείως μέσα) 6. Αυτόματος Πιλότος Απενεργοποίηση ΚΑΝΟΝΙΚΗ ΠΡΟΣΓΕΙΩΣΗ 1. Πτερύγια Καμπυλότητας Όπως απαιτείται 2. Φώτα προσγείωσης Θέση ON 3. Ταχύτητα KIAS (flaps up) KIAS (flaps down) 4. Επαφή με διάδρομο Κυρίως τροχοί πρώτα 5. Διαδρόμηση Ρηναίος κάτω μαλακά 6. Φρένα Ελάχιστα απαιτούμενα ΣΒΗΣΙΜΟ & ΑΣΦΑΛΙΣΗ ΑΕΡΟΠΛΑΝΟΥ 1. Πτερύγια Καμπυλότητας Ανάσυρση 2. Ασύρματοι Θέση OFF 3. Φώτα προσγείωσης Θέση OFF 4. Γενικός Διακόπτης Οργάνων Θέση OFF 5. Μίγμα Φτωχό (όλο έξω) 6. Διακόπτης Κινητήρα Θέση OFF 7. Γενικός Διακόπτης Ηλεκτρικών Θέση OFF 8. Ωρόμετρο & ώρα ακινητοποίησης Καταγραφή 9. Ασφάλεια χειριστηρίου Εφαρμογή 10. Κάλυμμα σωλήνα Pitot Εφαρμογή 11. Προστασία από ανέμους Δέσιμο 12. Πόρτες θαλάμου διακυβέρνησης Κλείδωμα Σελίδα 7 από 10 Σελίδα 8 από 10

5 ΕΝΕΡΓΕΙΕΣ ΕΠΕΙΓΟΥΣΑΣ ΑΝΑΓΚΗΣ ΚΡΑΤΗΣΗ ΚΙΝΗΤΗΡΑ ΚΑΤΑ ΤΗΝ ΠΤΗΣΗ 1. Μετατροπή ταχύτητας σε ύψος 68 KIAS 2. Πεδίο αναγκαστικής προσγείωσης Επιλογή ΠΡΟΣΠΑΘΕΙΑ ΕΠΑΝΕΚΚΙΝΗΣΗΣ 3. Επιλογέας Δεξαμενής Καυσίμων Θέση BOTH 4. Βαλβίδα Διακοπής Καυσίμων Θέση ON (τελείως μέσα) 5. Μίγμα Πλούσιο (τελείως μέσα) 6. Βοηθητική Αντλία Καυσίμων Θέση ON 7. Διακόπτης ανάφλεξης Θέση BOTH ή START αν σταματήσει η προπέλα ΑΝ ΔΕΝ ΕΚΚΙΝΗΣΕΙ Ο ΚΙΝΗΤΗΡΑΣ 8. Transponder Κώδικας Διακόπτης ELT Θέση ON 10. Ασύρματος (αν υπάρχει χρόνος) Εκπομπή MAYDAY 11. Πλάτες καθισμάτων Όρθια θέση 12. Καθίσματα και Ζώνες Ασφαλείας Ρύθμιση & ασφάλιση ΠΡΟΣΓΕΙΩΣΗ 13. Πτερύγια καμπυλότητας Όπως απαιτείται 14. Ταχύτητα 70 KIAS χωρίς flaps 65 KIAS με flaps 15. Μίγμα Φτωχό (τελείως έξω) 16. Βαλβίδα Διακοπής Καυσίμων Θέση OFF (τελείως έξω) 17. Διακόπτης ανάφλεξης Θέση OFF 18. Γενικός Διακόπτης Ηλεκτρικών Θέση OFF 19. Πόρτες (στην τελική) Απασφάλιση 20. Επαφή με το έδαφος Ψηλά την κεφαλή ΕΝΕΡΓΕΙΕΣ ΕΠΕΙΓΟΥΣΑΣ ΑΝΑΓΚΗΣ ΦΩΤΙΑ ΣΤΟΝ ΚΙΝΗΤΗΡΑ ΚΑΤΑ ΤΗΝ ΠΤΗΣΗ 1. Μίγμα Φτωχό (τελείως έξω) 2. Βαλβίδα διακοπής καυσίμων Θέση OFF (τελείως έξω) 3. Βοηθητική Αντλία Καυσίμων Θέση OFF 4. Γενικός Διακόπτης Ηλεκτρικών Θέση OFF 5. Αεραγωγοί θέρμανσης αέρα Κλείσιμο 6. Ταχύτητα 100 KIAS Αν δεν σβήσει η φωτιά, αύξηση της ταχύτητας κατολίσθησης, εντός των ορίων ταχυτήτων, μέχρι την επίτευξη μιας ταχύτητας που δεν θα επιτρέπει την καύση. 7. Αναγκαστική προσγείωση Εκτέλεση ΦΩΤΙΑ ΣΤΑ ΗΛΕΚΤΡΙΚΑ ΚΑΤΑ ΤΗΝ ΠΤΗΣΗ 1. Γενικός Διακόπτης Ηλεκτρικών Θέση OFF 2. Αεραγωγοί Όλοι κλειστοί 3. Πυροσβεστήρας Ενεργοποίηση 4. Γενικός Διακόπτης Οργάνων Θέση OFF 5. Διακόπτες (εκτός ανάφλεξης) Όλοι στη θέση OFF 6. Αεραγωγοί Άνοιγμα μετά το σβήσιμο της φωτιάς 7. Γενικός Διακόπτης Ηλεκτρικών Θέση ON 8. Ασφάλειες ηλεκτρικών ΜΟΝΟ έλεγχος ΟΧΙ αποκατάσταση 9. Διακόπτες συσκευών Θέση OFF 10. Γενικός Διακόπτης Οργάνων Θέση ON 11. Διακόπτες συσκευών Θέση ON μία-μία μέχρι να βρεθεί η συσκευή με το βραχυκύκλωμα ΠΡΟΣΘΑΛΑΣΣΩΣΗ 13. Βαριά αντικείμενα θαλάμου Ασφάλιση ή απόρριψη 14. Πτερύγια καμπυλότητας 10º έως 30º 15. Ταχύτητα 65 KIAS 16. Προσέγγιση: 16.1 Ισχυρός κυματισμός Προς τον άνεμο 16.2 Ελαφρύς κυματισμός Παράλληλα στο κύμα 17. Πόρτες (στην τελική) Απασφάλιση 18. Επαφή με το νερό Οριζόντια στάση!σωσίβια & Βάρκα: φούσκωμα εκτός αεροπλάνου! Σελίδα 9 από 10 Σελίδα 10 από 10
