1 ΕΙΣΑΓΩΓΗ ΣΤΟΠΡΩΤΟΚΟΛΛΟ ΠΡΩΤΟΚΟΛΛΟ: X. ΧΟΥΣΙ ΗΣ

2 ΤΙΕΙΝΑΙ ΕΙΝΑΙΤΟ MIDI ΠΡΩΤΟΚΟΛΛΟ ΚΩ ΙΚΟΠΟΙΗΣΗΣ & ΜΕΤΑΦΟΡΑΣ ΠΛΗΡΟΦΟΡΙΩΝ ΜΟΥΣΙΚΗΣ ΕΚΤΕΛΕΣΗΣ ΣΕΙΡΙΑΚΟ ΑΣΥΓΧΡΟΝΟ ΠΡΩΤΟΚΟΛΛΟ (BAUD RARE bps) ΟΜΗ ΒΑΣΙΣΜΕΝΗ ΣΤΗ ΑΠΟΣΤΟΛΗ ΜΗΝΥΜΑΤΩΝ

3 ΠΟΙΕΣΑΝΑΓΚΕΣ ΑΝΑΓΚΕΣΚΑΛΥΠΤΕΙΚΑΛΥΠΤΕΙ ΚΩ ΙΚΟΠΟΙΗΣΗ ΤΗΣ ΕΚΤΕΛΕΣΗΣ & ΜΕΤΑΦΟΡΑ ΤΗΣΣΕ ΣΕΑΛΛΑ ΟΡΓΑΝΑ ΑΠΟΘΗΚΕΥΣΗ ΜΟΥΣΙΚΗΣ ΕΚΤΕΛΕΣΗΣ ΑΠΟΘΗΚΕΥΣΗ ΡΥΘΜΙΣΕΩΝ ΤΩΝ ΗΛΕΚΤΡΟΝΙΚΩΝ ΟΡΓΑΝΩΝ ΛΕΙΤΟΥΡΓΙΑ ΤΩΝ SEQUENCER ΚΑΙ ΤΗΣ ΠΟΛΥΚΑΝΑΛΗΣ ΚΑΤΑΓΡΑΦΗΣ (ΓΕΝΕΣΗ ΤΟΥ HOME STUDIO) ΣΥΓΧΡΟΝΙΣΜΟΣ ΜΟΥΣΙΚΩΝ ΣΥΣΚΕΥΩΝ ΧΕΙΡΙΣΜΟΣ ΗΧΗΤΙΚΩΝ ΣΥΣΚΕΥΩΝ (EFFECT, RECORDERS, RHYTHM BOXES, AUTOMATION ΣΕ ΨΗΦΙΑΚΕΣ ΚΟΝΣΟΛΕΣ κλπ)

SEQUENCER ΚΑΙ ΤΗΣ ΠΟΛΥΚΑΝΑΛΗΣ ΚΑΤΑΓΡΑΦΗΣ (ΓΕΝΕΣΗ ΤΟΥ HOME STUDIO) ΣΥΓΧΡΟΝΙΣΜΟΣ ΜΟΥΣΙΚΩΝ

4 ΤΟ PHYSICAL ΤΟΥ MIDI ΕΝΑ DAISY CHAIN NETWORK ΟΠΟΥ ΚΑΘΕ ΣΥΣΚΕΥΗ ΣΥΝ ΕΕΤΑΙ ΑΠΟ ΜΙΑ ΕΙΣΟ Ο ΙΝΚΑΙ ΑΝΑΜΕΤΑ Ι ΕΙ ΑΠΟ ΜΙΑ ΕΞΟ Ο THRU ΣΤΑΘΜΗ ΣΗΜΑΤΟΣ (TTL 5 Volt) ΑΡΝΗΤΙΚΗΣ ΛΟΓΙΚΗΣ ΜΕΕΝΑ ΕΝΑ START (1) & ΕΝΑ STOP (0) BIT

Ι ΕΙ ΑΠΟ ΜΙΑ ΕΞΟ Ο THRU ΣΤΑΘΜΗ ΣΗΜΑΤΟΣ (TTL 5 Volt)

5 ΤΟ PHYSICAL ΤΟΥ MIDI MIDI CONNECTORS & ΚΑΛΩ ΙΑ 1: NC 2: ground 3: NC 4: SIGNAL LOOP 5mA 5V 5: // ΜΕΓΙΣΤΟ ΘΕΩΡΗΤΙΚΟ ΜΗΚΟΣ 15m

6 ΤΟ PHYSICAL ΤΟΥ MIDI MIDI INTERFACE

7 MIDI ΣΥΝ ΕΣΕΙΣ MIDI IN & MIDI OUT (βασική( σύνδεση) MIDI THRU ΘΥΡΑ

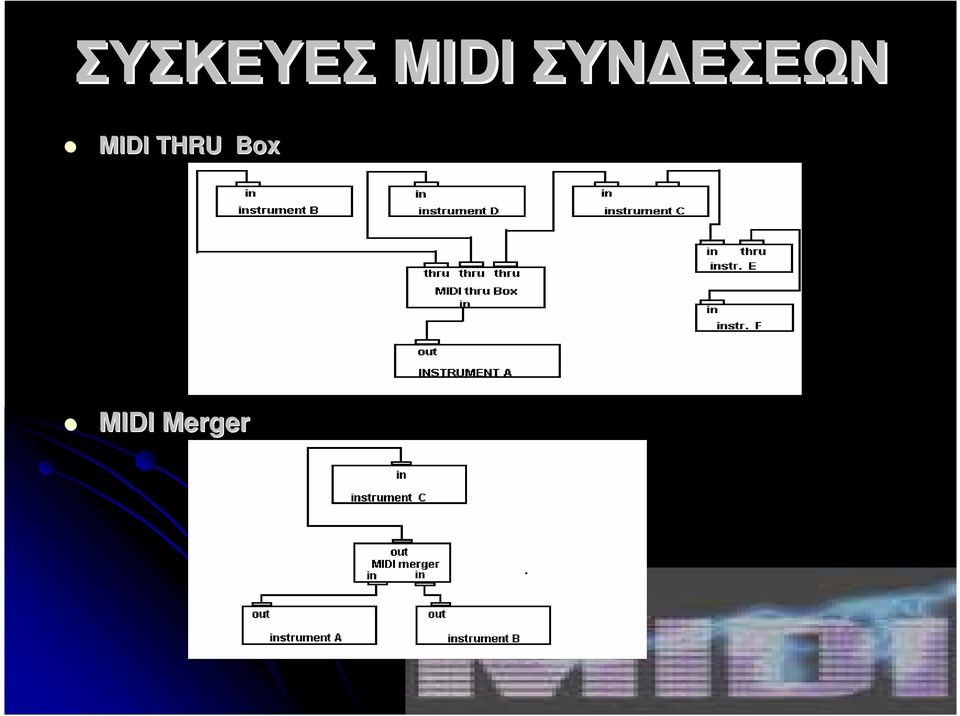

8 ΣΥΣΚΕΥΕΣ MIDIΣΥΝ ΕΣΕΩΝ MIDI THRU Box MIDI Merger

9 ΣΥΣΚΕΥΕΣ MIDIΣΥΝ ΕΣΕΩΝ MIDI Patch

10 MIDI ΠΡΩΤΟΚΟΛΛΟ (Η γλώσσα του Midi) ΜΗΝΥΜΑΤΑ ΑΠΟΤΕΛΟΥΜΕΝΑ ΑΠΟ 1, 2 ή 3 BYTE (8 bits) ΚΑΘΕ ΜΗΝΥΜΑ ΑΠΟΤΕΛΕΙΤΑΙ ΑΠΟ ΕΝΑ STATUS BYTE ΚΑΙ ΑΠΟ ΕΝΑή ΥΟ ΥΟήΚΑΝΕΝΑ DATA BYTE TA START KAI STOP BITS ΕΧΟΥΝ ΠΡΟΦΑΝΩΣ ΑΦΑΙΡΕΘΕΙ ΤΑ STATUS BYTES EXOYN TO MSB ΛΟΓΙΚΟ 1 ΕΝΩΤΑ DATA BYTES ΕΧΟΥΝ ΤΟ MSB ΛΟΓΙΚΟ 0 7 Bits ιαθέσιµα γιαπληροφορία. Εύρος τιµών: 128

START KAI STOP BITS ΕΧΟΥΝ ΠΡΟΦΑΝΩΣ ΑΦΑΙΡΕΘΕΙ ΤΑ STATUS BYTES EXOYN TO MSB ΛΟΓΙΚΟ 1

11 STATUS BYTE BITS CHANNEL NUMBER : BITS CHANNEL NUMBER 0000 Channel Channel Channel >> >> >> >> >> >> >> >> >> >> >> >> >> 16

3 1010 >> 11 0011 >> 4 1011 >> 12 0100 >> 5 1100 >> 13

12 STATUS BYTE BITS ΟΝΟΜΑΣΙΑ ΜΗΝΥΜΑΤΟΣ 000 Απελευθέρωση νότας (note off) 001 Πίεση νότας (note on) 010 polyphonic key pressure 011 Control Change 100 Program Change 101 Channel Pressure (aftertouch)( 110 Pitch Bend 111 SYSTEM MESSAGES

key pressure 011 Control Change 100 Program Change 101

13 MIDI ADDRESSING

14 ΚΑΤΑΝΟΜΗΤΩΝ ΤΩΝ MIDI ΜΗΝΥΜΑΤΩΝ

15 NOTE ON MESSAGE Όνοµα..Note on Format.1001cccc 0nnnnnnn 0vvvvvvv Τύπος...Channel Voice Message cccc Αριθµός καναλιού nnnnnnn.αριθµός Νότας vvvvvvv.τιµήγιατο Velocity

16 PROGRAM CHANGE MESSAGE Όνοµα Program Change Format cccc 0nnnnnnn Τύπος.Channel Voice Message cccc...αριθµόςκαναλιού nnnnnnn.αριθµός προγράµµατος

17 PITCH BEND ΠΑΡΑ ΕΙΓΜΑ 2ο Κωδ/ση 14bit ( data bytes: 0yyyyyyy 0xxxxxxx) Ανάλυση τιµές. Pitch Bend Μην. MSB LSB Pitch Bend Κωδ. Hexad. Binary Κίνηση προς τα πάνω EcH 00H 40H H EcH 01H 40H H EcH 01H 40H H EcH 7FH 7FH FFFH Kίνηση προς τα κάτω EcH 00H 40H H EcH 7FH 3FH FFFH EcH 7EH 3FH FFEH EcH 00H 00H H 0 Όνοµα.Pitch Bend Format.1110cccc (EcH) 0xxxxxxx 0yyyyyyy Τύπος.Channel Voice Message cccc.αριθµός καναλιού xxxxxxx...τιµή για το least significant byte, LSB yyyyyyy Τιµή για το most significant byte, MSB

EcH 7FH 7FH 01111111 01111111 11111111111111 3FFFH 16 383 Kίνηση προς τα κάτω EcH 00H 40H 01000000 00000000 10000000000000 2000H 8 192 EcH 7FH 3FH 00111111 01111111 01111111111111 1FFFH 8 191 EcH 7EH

18 CONTROL CHANGE Tα Control Change µηνύµατα έχουν σαν σκοπό να παράσχουν έναν έλεγχο σε πραγµατικό χρόνο σε διάφορες παραµέτρους FORMAT: STATUS DATA 1 DATA cccc(BcH) 0xxxxxxx 0yyyyyyy DATA 1: ΤΥΠΟΣ CONTROLLER DATA 2: ΤΙΜΗ CONTROLLER Controller numbers are reserved as "Channel Mode Messages (continues), (switches( switches), (συµπληρωµατικοί συνεχείς controllers) CONTINUOUS MSB/LSB CONTROLLERS (Όταν Όταν χρειάζεται µεγαλύτερη ανάλυση τότε πολλοί κατασκευαστές έχουν την επιλογή να χρησιµοποιήσουν και ένα δεύτερο control change µήνυµα του οποίου το δεύτερο data byte εκφράζει το LSB µέρος της τιµής του δίνει τη θέση του modulation wheel)

(switches( switches), (συµπληρωµατικοί συνεχείς controllers) CONTINUOUS MSB/LSB CONTROLLERS (Όταν Όταν χρειάζεται µεγαλύτερη ανάλυση τότε πολλοί κατασκευαστές έχουν

19 CONTROL CHANGE ΕΚΑ. ΕΚΑΕΞ. ΠΕΡΙΓΡΑΦΗ 00 00Η Bank Select 01 01H ModulationH 02 02H Breath controller 03 03H -undefined H Foot controller 05 05H Portamento time 06 06H Data Entry MSB 07 07H Main Volume 08 08H Balance 09 09H -undefined- 10 0AH Pan 11 0BH Expression ControllerC 12 0CH Effect Control ol DH >> >> EH-0FH 0FH -undefined H-13H 13H General Purpose controllers H-1FH 1FH -undefined H-3FH LSB για τους H Damper Petal 65 41H Portamento 66 42H Sostenuto 67 43H Soft Petal 68 44H Legato Footswitch otswitch 69 45H Hold H Sound Controller H >> >> H >> >> H Sound Controller BH to 4FH Sound Controllers H to 53H Controllers γενικού σκοπού (5-8) 84 54H Portamento o Controller H to 5AH -undefined- 91 5BH Effect CH >> DH >> EH >> FH >> H Data Increment 97 61H Data Decrement ement 98 62H Non-Registered Parameters LSB 99 63H >> >> MSB H Registered Parameters LSB H >> >> MSB H to 78H -undefined H to 7FH Mode message

09H -undefined- 10 0AH Pan 11 0BH Expression ControllerC 12 0CH Effect Control ol 1 13 0DH >> >> 2 14-15 15 0EH-0FH 0FH -undefined- 16-19 19 10H-13H 13H General Purpose controllers 20-31 14H-1FH 1FH

20 CHANNEL MODE ΜΗΝΥΜΑΤΑ RUNNING STATUS COMPRESSION

21 SYSTEM ΜΗΝΥΜΑΤΑ Η επικοινωνία των µουσικών συσκευών απαιτεί και µια ακόµα σειρά από παραµέτρους που απευθύνονται στο σύνολο της συσκευής. Τα µηνύµατα που χρησιµοποιούµε γιατο λόγω αυτό είναι τα system µηνύµατα SYSTEM COMMON SYSTEM EXCLUSIVE SYSTEM REAL TIME (ΘΑ ΕΞΕΤΑΣΟΥΜΕ ΜΕΡΙΚΑ ΠΑΡΑ ΕΙΓΜΑΤΑ ΜΟΝΟ ΑΠΟ ΑΥΤΗΝ ΤΗΝ ΚΑΤΗΓΟΡΙΑ)

22 SYSTEM REAL TIME (F8H)..Timing Clock (F9H)..undefined (FAH).Start (FBH).Continue (FCH).Stop (FDH).undefned (FEH).Active Sensing (FFH).System Reset Αποτελούνται από ένα status byte χωρίς καθόλου data bytes

23 TIMING CLOCK Το µήνυµα αυτό έχει την τιµή (F8H)( και σκοπό να συγχρονίζει µια ηπερισσότερες midi συσκευές στο ίδιο βασικό tempo Στέλνεται από την (master) συσκευή µετά από ένα Start ή Continue µήνυµα, σε κανονικά διαστήµατα µε ρυθµό 24ων µηνυµάτων ανά αξία τετάρτου Ηταχύτητα ενός κοµµατιού στην ουσία µετρά τον αριθµό των τετάρτων ανά λεπτό. Έτσι για ταχύτητα 160 έχουµε 160 αξίες τετάρτου σεένα λεπτό. Έτσι µπορούµε να υπολογίσουµε την χρονική διάρκεια µιας αξίας τετάρτου για αυτή την ταχύτητα (0.375 sec) και εποµένως την συχνότητα εκποµπής των time clock µηνυµάτων (15.625mSec msec)

24 ΚΑΤΗΓΟΡΙΕΣ MIDI ΟΡΓΑΝΩΝ KEYBOARDS WORKSTATIONS YAMAHA DX7

25 ΚΑΤΗΓΟΡΙΕΣ MIDI ΟΡΓΑΝΩΝ ΚΡΟΥΣΤΑ DRUMS

26 ΚΑΤΗΓΟΡΙΕΣ MIDI ΟΡΓΑΝΩΝ MIDI GUITAR CONTROLLERS

27 ΚΑΤΗΓΟΡΙΕΣ MIDI ΟΡΓΑΝΩΝ MIDI ΠΝΕΥΣΤΑ

28 ΚΑΤΗΓΟΡΙΕΣ MIDI ΟΡΓΑΝΩΝ AUXILIARY MIDI CONTROLLERS BREATH CONTROLLER

29 ΚΑΤΗΓΟΡΙΕΣ MIDI ΟΡΓΑΝΩΝ ΠΕΙΡΑΜΑΤΙΚΟΙ MIDI CONTROLLERS ΠΟΥ ΧΡΗΣΙΜΟΠΟΙΟΥΝ LASER RF ΘΕΡΜΙΚΕΣ ΜΕΤΑΒΟΛΕΣ VIDEO ΚΑΜΕΡΕΣ

30 ΕΥΧΑΡΙΣΤΩ
