1 ECOdesign Μάντεσης Γιώργος MD Systemair Hellas AE

2 Γενικές πληροφορίες Το «Ecodesign» (οικολογικός σχεδιασµός) στοχεύει στη µείωση των επιπτώσεων των προϊόντων στο περιβάλλον, συµπεριλαµβανοµένης της κατανάλωσης ενέργειας κατά τον κύκλο ζωής τους, και συνεπάγεται ότι λαµβάνουµε υπόψη όλες τις επιπτώσεις ενός προϊόντος στο περιβάλλον από τα πρώτα στάδια σχεδιασµού του..

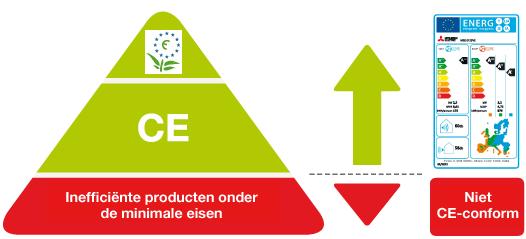

3 Ecodesign Directive 2009/125 Η Ευρωπαϊκή Οδηγία Ecodesign,(οικολογικός σχεδιασµός) καθορίζει τις παραµέτρους σχεδιασµού σχετικά µε την κατανάλωση ενέργειας και την ενέργεια των προϊόντων καθώς επίσης αποτελεί µέρος/ βασικό στοιχείο της σήµανσης CE αυτών Αφορά Όλα τα 28 µέλη κράτη της Ευρωπαϊκής Ένωσης 40 προιοντικες οµάδες è 40% των εκποµπών των α έριων του θερµοκηπίου στην ΕΕ Ο κατασκευαστής/ παραγωγός είναι υποχρεωµένος κατά τον σχεδιασµό προϊόντων στην µειωση ενεργειακης καταναλωσης +την περιβαλλοντική επιπτωση

4 Ecodesign Directive 2009/125 Ecodesign directive 2009/125 Directive electric motors (640/2009) Directive fans (327/2011) Directive water pumps (547/2012) Directive boilers & heat pumps (LOT1) Directive ventilation products (1253/2014) Directive comfort coolers and fan coils (LOT 21)

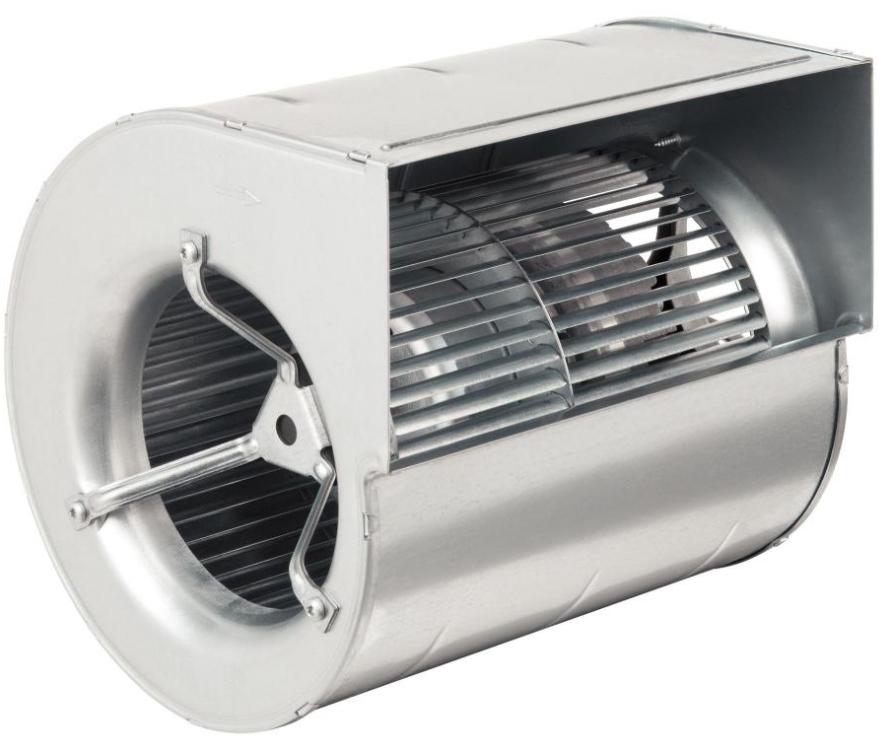

5 Ανεµιστήρες Προιοντικη οµάδα - οδηγία 327/2011 Axial fan Centrifugal forward curved fan Centrifugal backward curved fan Mixed flow fan Cross flow fan 125W 500Kw P

6 Ecodesign Directive 2009/125/ECαπαιτήσεις για ανεµιστήρες (Lot 11)-Πίνακας ελάχιστων αποδόσεων n%, ανάλογα τον τύπο του ανεµιστήρα και την κατηγορία εγκατάστασης Ιανουάριος 2013 Ιανουάριος 2015 Τύποι Ανεµιστήρων Κατηγορία εγκατάστασης EU EU Αξονικοί Φυγ/κοι µε πρόσθια κεκλιµένα Φυγ/κοι µε οπισθοκλινή (plug fans) Φυγ/κοι µε οπισθοκλινή Μικτής ροής Εφαπτοµενικοί (cross flow) Α και C Στατική B και D Ολική Α και C Στατική B και D Ολική Α και C Στατική B και D Ολική - - Α και C Στατική B και D Ολική Α και C Στατική B και D Ολική Α και C Στατική - - B και D Ολική Κατηγορία εγκατάστασης: κατάθλιψη A: ελεύθερη αναρρόφηση/κατάθλιψη B: ελεύθερη αναρρόφηση/κατάθλιψη με αγωγό C: αναρρόφηση/κατάθλιψη με αγωγό D: αναρρόφηση με αγωγό/ελεύθερη

7 Minimum fan efficiency η (%) P (Kw)

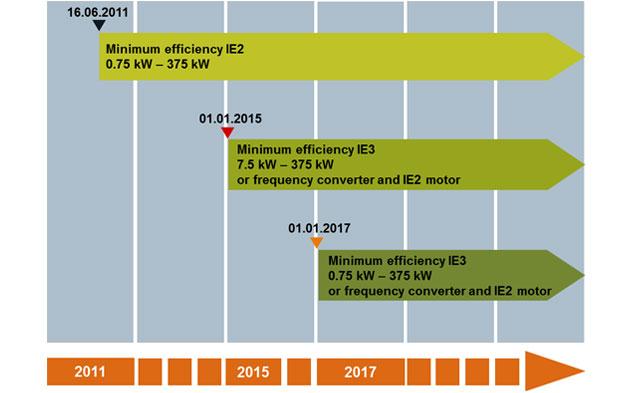

8 Regulation Electric Motors; 640/2009 Before 2015: IE ,5kW IE3 or IE2 + F.I ,75kW ΙE3 or IE2 + F.I. EC-fan

9 Regulation Electric Motors; 640/2009 efficiency Power

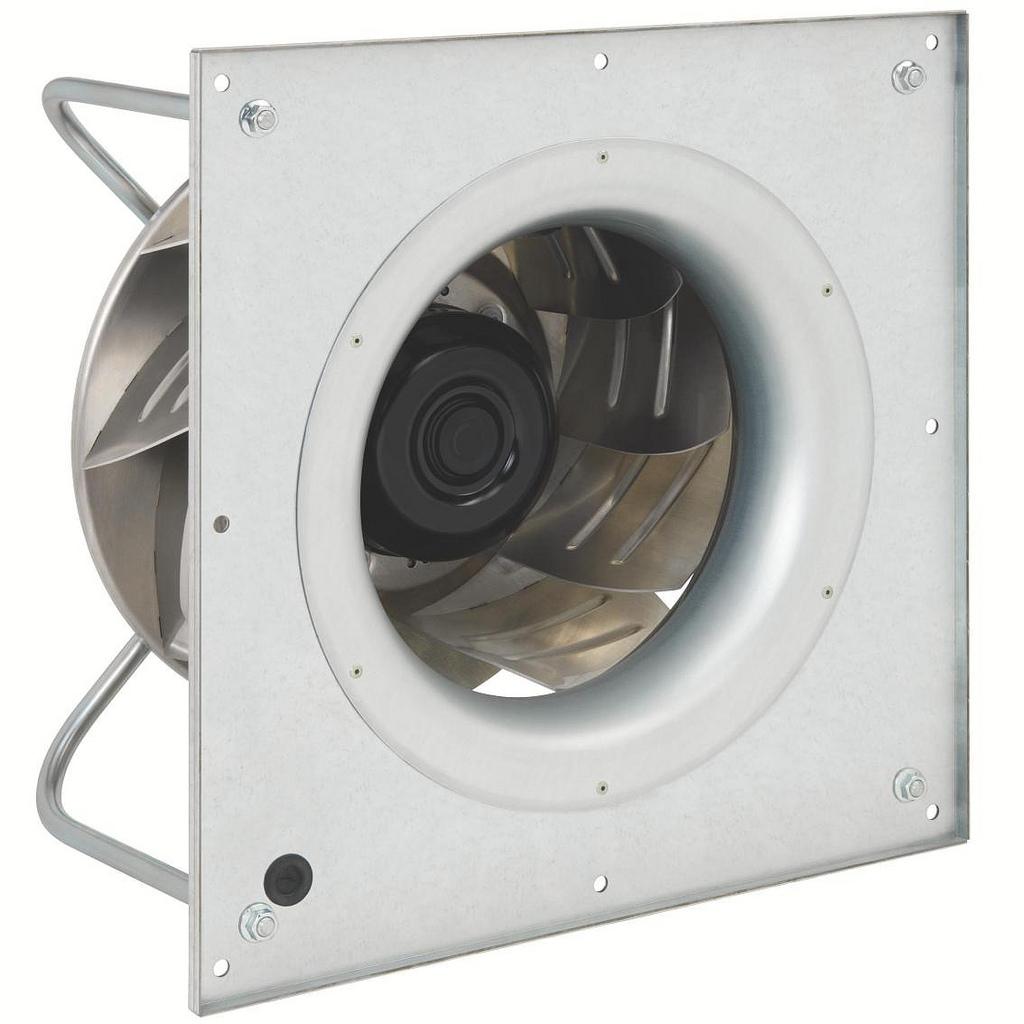

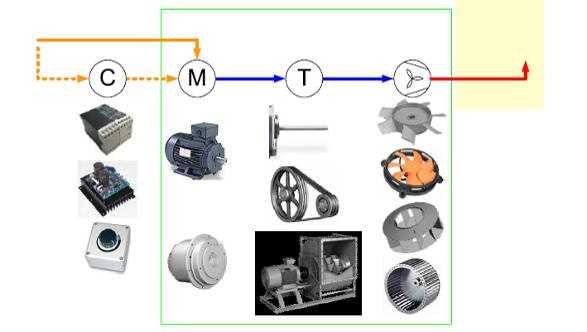

10 The formula EC-fan

11 Max. efficiency data Επιλογή ανεµιστήρα Max. efficiency data Working point Q [m³/h] 484 Ps [Pa] 340 P [W] 153 n [r.p.m.] 2652 I [A] 0,683 U [V] 230 SFP [kw/m³/s] 1,14 E [%] 29,9 Inlet Lw db(a) Outlet Lw db(a) Surrounding Lw db(a) Mid frequency band k 2k 4k 8k Tot Product selection data Selected point Working point Q [m³/h] 584 Ps [Pa] 271 Q [m³/h] 590 Ps [Pa] 277 P [W] 157 n [r.p.m.] 2633 I [A] 0,704 U [V] 230 SFP [kw/m³/s] 0,96 E [%] 28,9 Inlet Lw db(a) Outlet Lw db(a) Surrounding Lw db(a) Mid frequency band 500 1k 2k 4k 8k Tot

12 ventilation unit (VU) means an electricity driven appliance equipped with at least one impeller, one motor and a casing and intended to replace utilized air by outdoor air in a building or a part of a building;

13 ECOdesign 1253/2014 Η Ευρ. Οδηγία άφορα τις µονάδες αερισµού, και καταρτίζει τις απαιτήσεις που πρέπει να ακολουθούν αυτές για την είσοδο τους στην αγορά και την λειτουργία αυτών Εφαρµογή από 1/1/2016. Οι κατασκευαστές, εξουσιοδοτηµένοι αντιπρόσωποι, προµηθευτές και εισαγωγείς υποχρεούνται να συµµορφωθούν σε αυτή. Οι αρχές των κρατών-υπηρεσίες πρέπει να διενεργούν έλεγχους εποπτείας για τα προϊόντα που τοποθετούνται στην αγορά από την 1/12016 Τα µη συµφώνα προϊόντα στην οδηγία θα πρέπει να αποσυρθούν / επιστραφούν από την αγορά. Οι πελάτες δικαιούνται οικονοµικής αποζηµίωσης. Ο κατασκευαστής είναι υπεύθυνος να καλύπτει τις απαιτήσεις όχι ο

14 ECOdesign Ventilation Units 2016 Η Οδηγία 1253/2014 δεν ισχύει για: Μονάδες Αερισµού (1 ή 2 ροών)- µε ενεργειακή κατανάλωση µικρότερη από 30 W ανά ανεµιστήρα. Μονάδες Αερισµού οι οποίες χρησιµοποιούνται για περίπτωσης έκτακτης ανάγκης. Μονάδες Αερισµού οι οποίες λειτουργούν σε εκρηκτικόεύφλεκτο υψηλα διαβρωτικό, τοξικό περιβάλλον ΚΚΜ οι οποίες έχουν λειτουργικές συνθήκες θερµοκρασίας -40 or +100 C. Συστήµατα Αερισµού µε ανάκτηση µε επιπρόσθετα ενσωµατωµένη αντλία θερµότητας

15 Ecodesign Μονάδες Αερισµού 1253/ τύποι Οικιακή Μονάδα Αερισµού (ΟΜΕ) 250 m3/h-1000m3/h Μη Οικιακή Μονάδα Αερισµού (ΜΟΜΕ) > 250 m3/h &>1000m3/h Μονάδα Αερισµού Μόνοκατευθυντικης Ροής (ΜΕΜΡ) Μονάδα Αερισµού Αµφίδροµης Ροής (ΜΕΑΡ) BALANCED VENTILATION-ΚΚΜ

16 Regulation Ventilation Products 1253/2014 BVU UVU RVU NRVU Q 1000 m 3 /h

17 Κοινες Οδηγιες για το 2016 Όλοι οι κινητήρες θα πρέπει να διαθέτουν ρυθµιστή στροφών έλεγχο απαίτησης Demand Ventilation Όλες οι µονάδες ΜΕΑΡ θα πρέπει να διαθέτουν τµήµα Ανάκτησης µε απόδοση πλακοειδείς, περιστροφικού τύπου 67% run-a-round coil 63% Απαραίτητα διάταξη by pass στο τµήµα ανάκτησης. Μεγίστη αποδεκτή ενεργειακή κατανάλωση (SEC) Specific Energy Consumption 0 Kwh/(m2,a) Eιδική Ηλ. ισχύς ανεµιστήρα εσωτερικό όριο (SFP int limit) Specific Fan -Power Kwh//m3/s) Μείωση της εσωτερικής πτώσης πίεσης των µονάδων.

18 ECO-design ΜΕΜΡ Μονάδα Εξαερισµού Μόνης Ροής Single flow unit, UVU Σήµανση <250m3/h Υποχρεωτική Υποχρεωτική Ρυθµιστής στροφών VSD fan control Min. fan efficiency ɳvu ; P 30kW Min. fan efficiency ɳvu ; P>30kW SFPint_limit ; including one filter W/m3/h Υποχρεωτική Υποχρεωτική 6,2%*ln(P)+35% 6,2%*ln(P)+42% 56,1% 63,1%

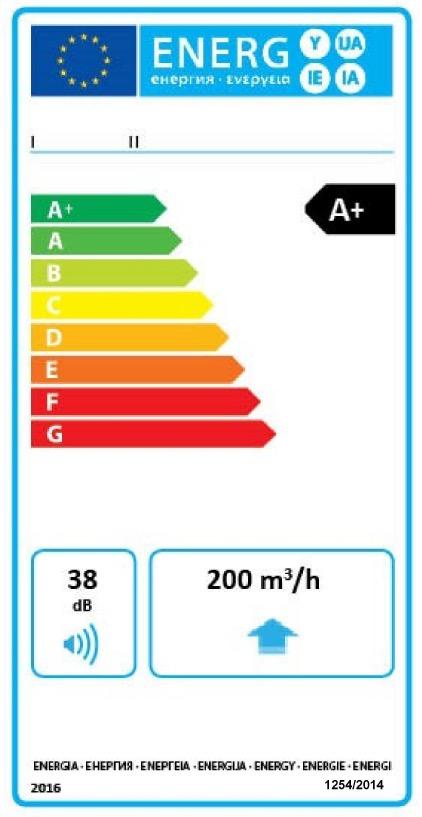

19 ΟΜΕ-ΜEΜΡ Οικιακοί ανεµιστήρες Ø Μέχρι τα 250m³/h(ΟΜΕ) όλες οι ΜΕ θα πρέπει να φέρουν σήµανση(οικιακές). ΜΕ (ΟΜΕ) Σήµανση βάση της Ειδικής Ενεργειακής Κατανάλωσης SEC

20 Έλεγχος - ρυθµιστές στροφών Bonus à e.g. one sensor (RH, CO 2. PRI ) à e.g. two sensors (RH, CO 2. PRI ) à EC - Motors

21 Μοναδας Εξαερισµού Μόνης Ροής- (ΟΜΕ) Ανεµιστηρας απαγωγής Bonus Demand control

22 ΟΜΕ Απαιτήσεις από 1/1/ Όλες οι ΟΜΕ θα πρέπει να φέρουν σήµανση συµφώνα µε την οδηγία 1254/2014 βασισµένη στην τιµή της Ε.Ε.Κ (SEC) value η οποία καθορίζεται στα 0 kwh/(m 2.a); (-20) Στις ΟΜΕ χωρίς δίκτυα(επιτοιχες), δωµατίου, καθορίζεται η στάθµη θορύβου σε ελάχιστο όριο τα L WA of 45 db;( 40) Όλες οι ΟΜΕ 1ή2 ροής ΜΕΜΡ-ΜΕΑΡ θα φέρουν µετατροπέα - ρυθµιστή στροφών έλεγχος απαίτησης VSD; Όλες οι ΟΜΕ διπλής ροής ΜΕΑΡ θα φέρουν διάταξη θερµικού by-pass Οι µονάδες θα πρέπει να καλύπτουν πλήρως το ελάχιστο των απαιτήσεων των τιµών αναφοράς της παροχής και της πτώση πίεσης Η δήλωση συµµόρφωσης θα πρέπει να ενσωµατώνει την οδηγία ECODESIGN 1253/2014 και 1254/2014. Προιοντικο δελτιο µε τα τεχνικά δεδοµένα θα πρέπει να συνοδεύονται στην συσκευή κοινοποίηση σε έντυπα καθώς δηµοσίευση στην ιστοσελίδα

23 ECO-design Οικιακή Μονάδα Αερισµού ΟΜΕ-ΜΕΑΡ ΟΜΕ- ΜΕΑΡ Στάθµη θορύβου - χωρίς δίκτυα (επιτοιχες), δωµατίου Σήµανση Ενεργ.Κλασης βάση Ειδικη Ενεργειακή Κατανάλωση SEC( KW/m2.a). Ρυθµιστής στροφών VSD fan control Μέγιστο Όριο L WA of 45 db Μέγιστο Όριο L WA of 40 db 0 kw/m2.a -20 kw/m2.a Υποχρεωτικό πλην διπλής χρήσης (αποκαπνισµος) Υποχρεωτικό πλην διπλής χρήσης (αποκαπνισµος) Ανάκτηση Υποχρεωτικό Υποχρεωτικό Ανάκτηση + bypass Υποχρεωτικό Υποχρεωτικό Αlarm φίλτρου Υποχρεωτικό Υποχρεωτικό

24 Έλεγχος - ρυθµιστές στροφών Bonus à e.g. one sensor (RH, CO 2. PRI ) à e.g. two sensors (RH, CO 2. PRI ) à EC - Motors

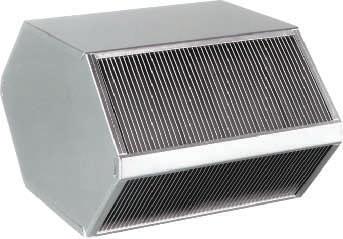

25 ΟΜΕ µε σύστηµα ανάκτησης ΜΕΑΡ Οικιακός Εναλλακτης Bonus Demand control CE =ECODESIGN 1253/2014 και 1254/2014.

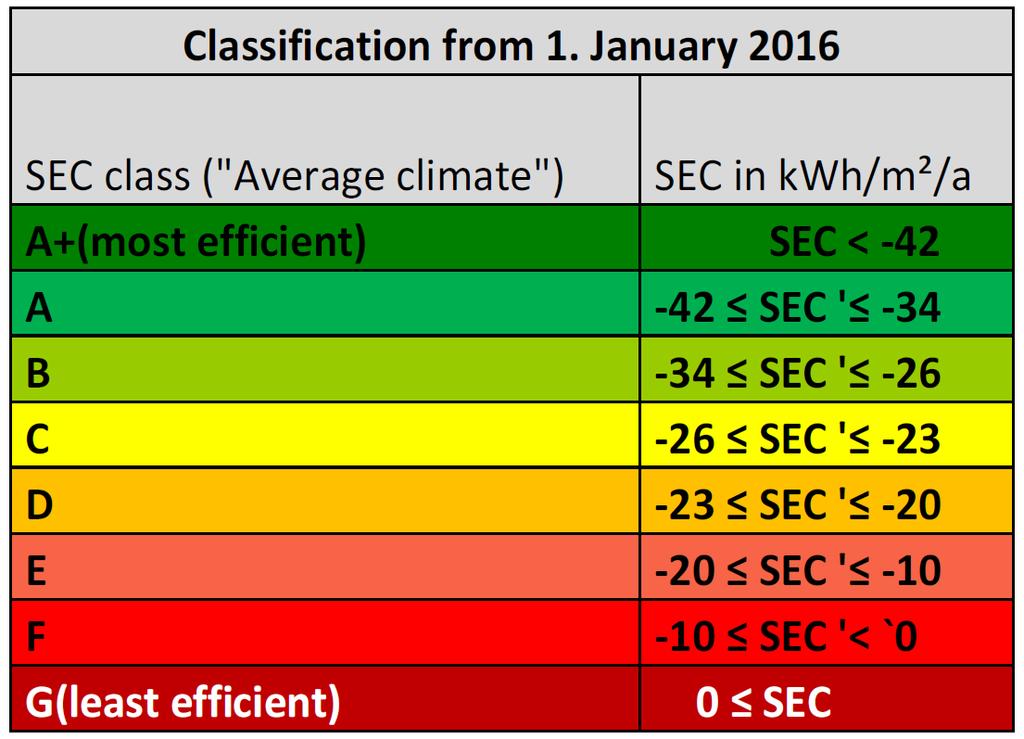

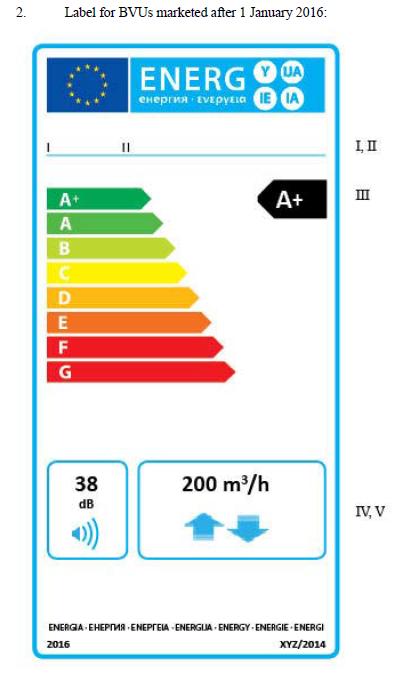

26 Energy labeling REGULATION (EU) No 1254/2014

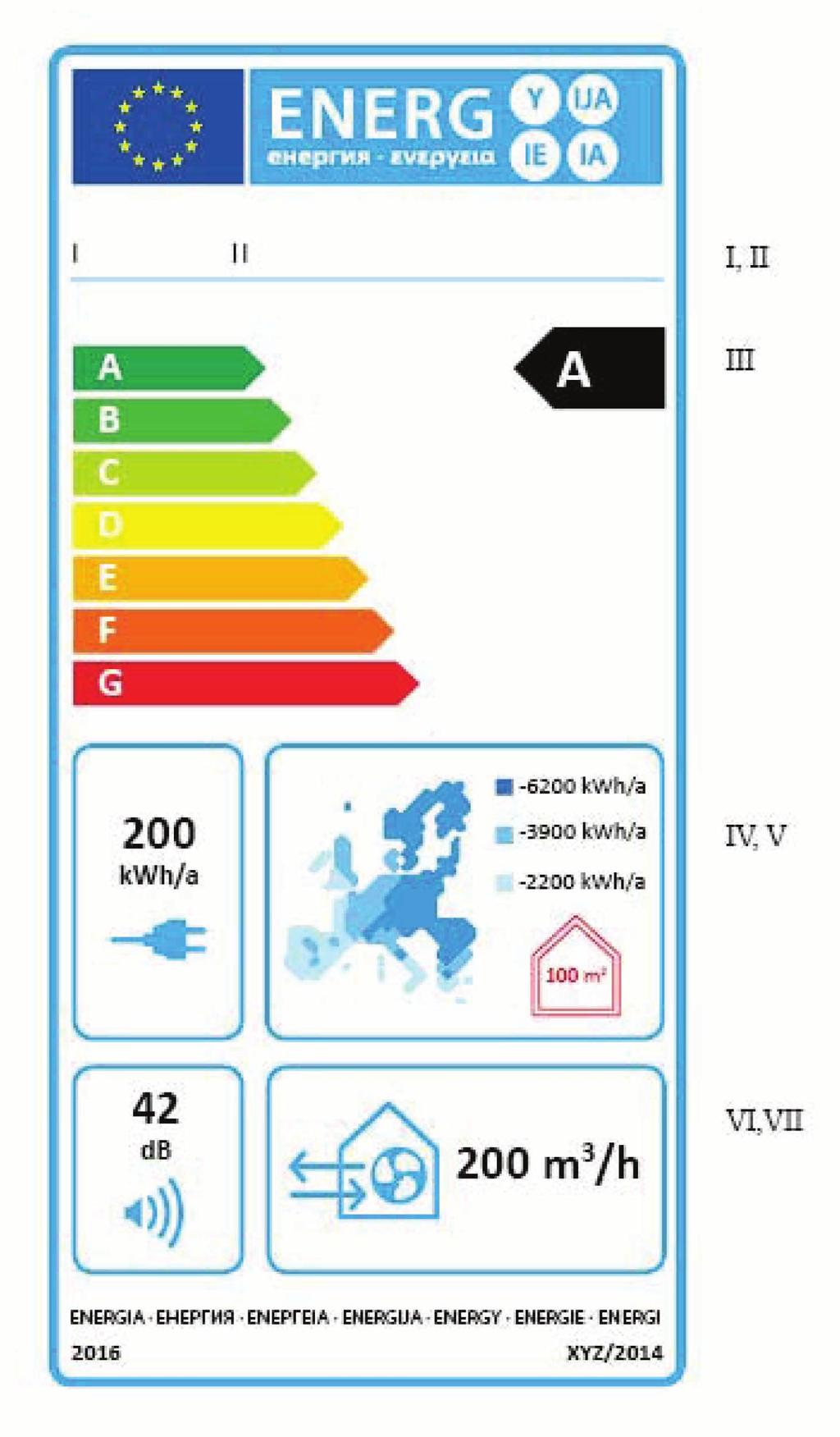

27 Προιοντικό δελτίο ΟΜΕ_ΜΕΑΡ a suppliers Name / Trade mark b c d unit type specific energy consumption SEC [kwh/(m²a)] Typology e f g h i j k l m n o p type of drive type of heat recovery thermal efficiency [%] Maximum flow rate [m³/h] Maximum power input fan drive [W] sound power level [db(a)] reference flow rate [m³/h] reference pressure difference [Pa] SPI [W/(m³/h)] control factor and typology internal and external leakage [%] Mixing rate ducted unit q r s t u v w position and description of visual filter warning annual electricity cons. AEC [kwh electricity/a] annual heating saved [kwh primary energy/a] SAVE VTC ,63 BVU variable speed drive recuperative ,27 0,65 local demand control 2,3 / 1,8 1,1 control panel - to be calculated cold to be calculated displayed: Filter alarm average to be calculated warm to be calculated

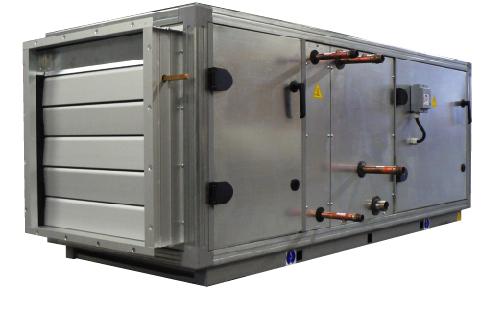

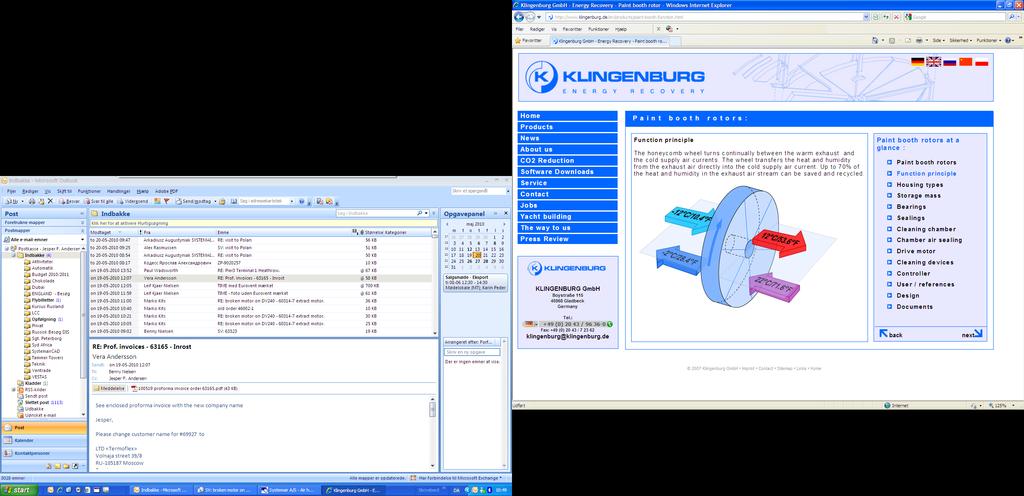

28 ECO-design Μη Οικιακή Μονάδα Αερισµού ΜΟΜΕ+ΜΕΑΡ Πλακοειδής Περιστροφικοί Ρυθµιστής στροφών VSD fan control Υποχρεωτικό Υποχρεωτικό Ανάκτηση Υποχρεωτικό Υποχρεωτικό Ανάκτηση + bypass Υποχρεωτικό Υποχρεωτικό Min. efficiency (ɳt_min). 67% 73% Βonus Απόδοσης Ανάκτησης if ɳt_nrvu > ɳt_min E=(ɳt_nrvu 0,67)*3000 E=(ɳt_nrvu 0,73)*3000 SFPint_limit if qnorm < 2 m³/s 1200+E 300*qnorm/2 F 1100+E 300*qnorm/2 F SFPint_limit if qnorm > 2 m³/s 900+E-F 800+E-F Αlarm φίλτρου ( *

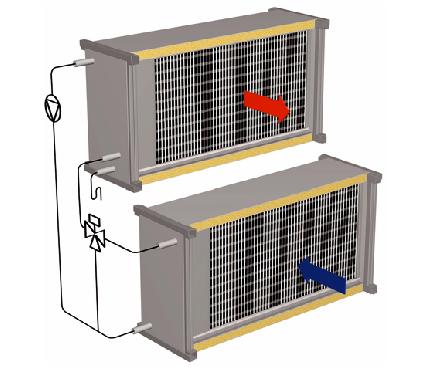

29 ECO-designΜη Οικιακή Μονάδα Εξαερισµού (ΜΟΜΕ+ΜΕΑΡ) Run around coils, Ρυθµιστής στροφών VSD fan control Υποχρεωτική Υποχρεωτική Ανάκτηση Υποχρεωτική Υποχρεωτική Min. efficiency (ɳt_min). 63% 68% Bonus Απόδοσης Ανάκτησης if ɳt_nrvu > ɳt_min E=(ɳt_nrvu 0,63)*3000 E=(ɳt_nrvu 0,68)*3000 SFPint_limit if qnorm < 2 m³/s 1700+E 300*qnorm/2 F 1600+E 300*qnorm/2 F SFPint_limit if qnorm > 2 m³/s 1400+E-F 1300+E-F

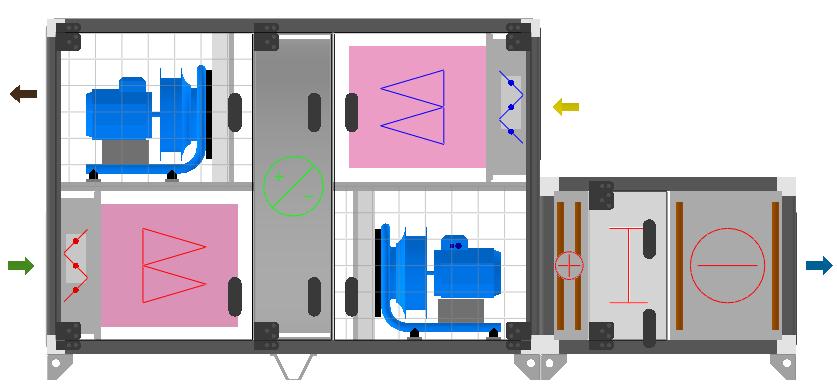

30 ECOdesign calculation ΜΕΑΡ SFPint_limit Εξαρτήματα è Φίλτρα, Τμ. Ανάκτησης (HRS) και ανεμιστήρε Δεν λαμβάνονται υποψιν τα λοιπά εξαρτήματ Στοιχεία Θέρμανσης-Ψυξης,ή M εξωτερική διαθέσιμη πίεση F7 Balanced flow 5 SFP _e

31 Regulation Ventilation Products τύπος ΜΕΑΡ SFPint_limit SFP intern maximum (rotating HR or plate HR) E 300*q nom /2 F if q nom < 2 m³/s E F if q nom 2 m³/s; E = Θετική Αποζηµίωση Απόδοσης του HRS Bonus HRS % q nom = Ονοµαστική Παροχή Αέρα F = Αρνητική Αποζηµίωση λόγο µη φίλτρων Αφορούν κύρια τον κατασκευαστή Οφείλει να αναφέρει τα δεδομένα, SFP..

32 Regulation Ventilation Products τύπος ΜΕΑΡ AHU Internal Specific Fan Power (SFPint) SFPint = SFPit + SFPir in W/(m³/s) SFPit = [pst(f7) + pwtw(t) + pse(t)]/ η(t) pse (r) psr (M5) η(t) = ps(t) * m³/s(t) / Pnet(t) ps(t) = total static pressure supply fan m³/s(t) = nominal supply air volume Pnet(t) = aborbed power from grid Αφορούν κύρια τον κατασκευαστή likewise for SFPir pst (F7) Πρόγραμμα υπολογισμού SFP.. pse (t) SFP intern

33 Regulation Ventilation Products NRVU 1200 SFPint W/(m³/s) SFP2016 SFP m³/s SFPint for HRW and PHX, heat pipe, etc

34 ECO-design Παράδειγµα 2016 ΜΟΜΕ. ΜΕΑΡ, Παροχή αέρα 1,0 m³/s (qnorm) SFP intern E 300*q nom /2 F if q nom HRS efficiency 69,9%. Limit is 67% for Bonus HRS Bonus E=(ɳt_nrvu 0,67)*3000 = (0,699-0,67)*3000 = 87 SFPint_limit = E 300 * qnorm / 2 F = * 1,0 / 2-0 = 1137 W/ (m³/s)

35 ECO-design Example 2016 Στην περίπτωση έλλειψης ενός ή όλων των φίλτρων για την διαμόρφωση της αναφοράς,θα πρέπει να λαμβάνονται υπ οψιν οι παρακάτω διορθώσεις σχετικά με τα φίλτρα Περίπτωση σχεδιασμού με όλα τα φίλτρα F=0 Έλλειψη Μέσου Φίλτρου(M5) F=160 Έλλειψη Λεπτού Φίλτρου(F7) F=200 Απουσία Φίλτρων F=360

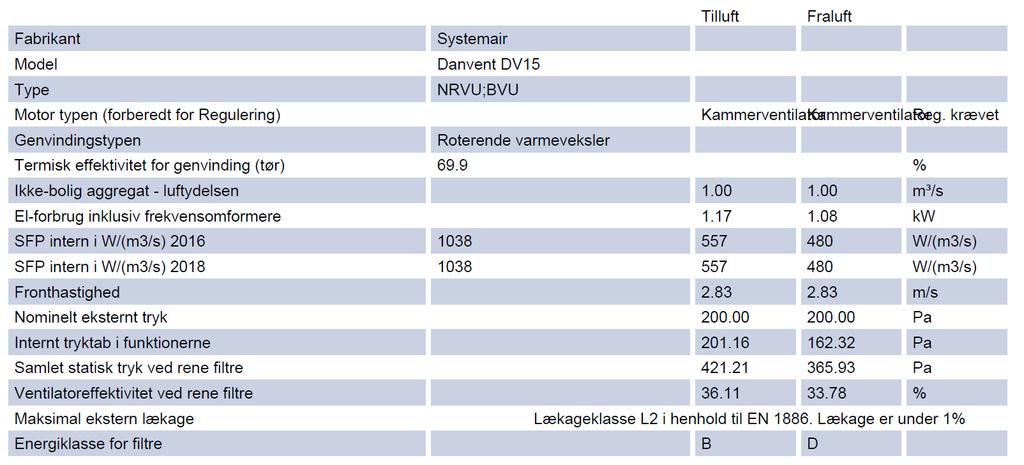

36 ECO-design Example SFPint_limit = 1,137 kw/ (m³/s) SFP Int Μονάδας SFPint = 0,907 kw/ (m³/s) Since 0,907 kw/ (m³/s) < 1,137 kw/ (m³/s) => SFPint Approved

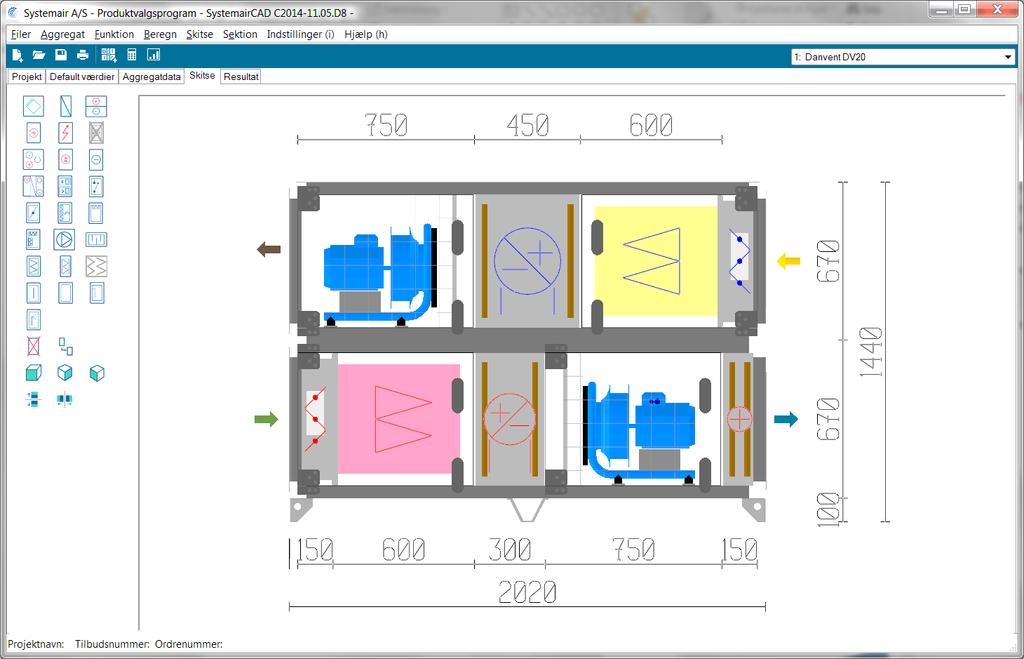

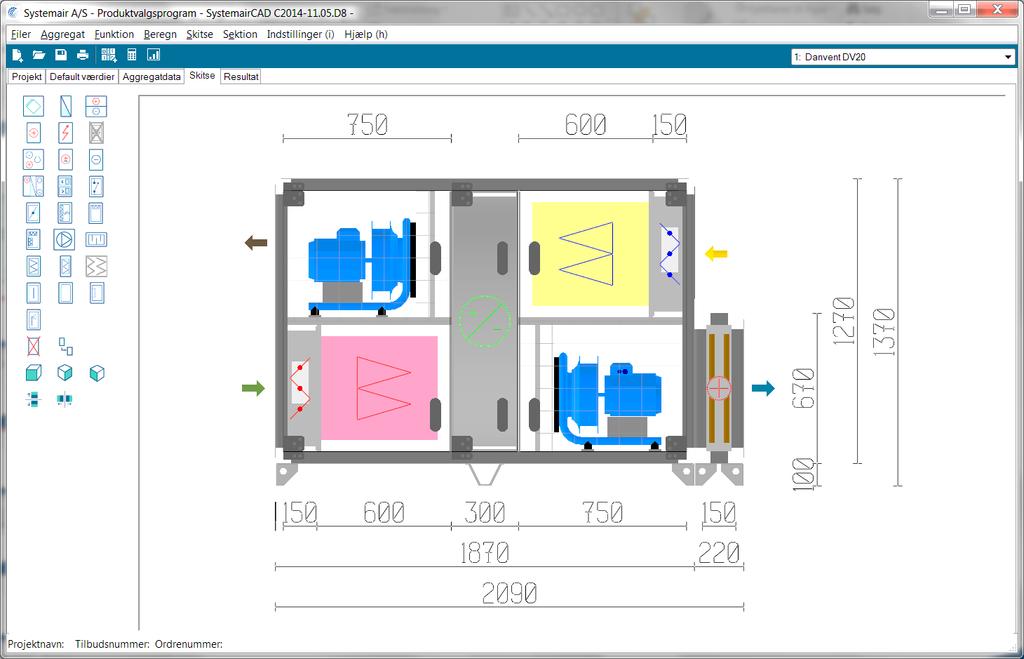

37 ECOdesign Προγράµµατα Επιλογής Ο κατασκευαστής μέσω των προγραμμάτων επιλογής υποχρεούται να αναφέρει εάν καλύπτεται η Οδηγία ή όχι Αναφορά όλων των απαιτήσεων - δεδομένα SFP, ɳtmin.,%

38 ECOdesign Information

39 Απαιτήσεις σήµανσης-info για όλους τους τύπους ΜΟΜΕ ΟΜΕ SEC KWh/m2.a SFP KW/M3/Η - SFP int SPI W/Μ3/Η - Power Iput Qmax Μέγιστη Παροχή αέρα m3/h Q ref Παροχή αναφοράς (70% max) Ps ref Διάφορα Πίεσης Αναφοράς DPs ext Πτώση Πίεσης Ονομαστική οδηγία Ecodesign 1253/2014. DPs int Πτώση Πίεσης Εσωτερική DPs int Fan n % ή Watt Fan Static efficiency (EU 327/2011) External leakage% Face Velocity (m/s) Τύπος έλεγχου Τύπος εναλλακτη Βαθμός Απόδοσης Nt Περιγραφή-θέση Συστ.Διαγνωσης φίλτρων, Οδηγίες εγκατάστασης-στομιων AEC Annual Electricity Consumption KWh/a AHS Annual Heating Save KW/a Οι µονάδες θα πρέπει να καλύπτουν τις ελάχιστες απαιτήσεις της ονοµαστικής παροχής αέρα και της ονοµαστικής εξωτερικής διαθέσιµης πίεσης. Μια λίστα από τεχνικές παραµέτρους θα πρέπει να συνοδεύει την µονάδα καθώς θα πρέπει να είναι δηµοσιευµένη στους καταλόγους/website. Η δήλωση συµµόρφωσης θα πρέπει να ακόλουθη /συµπεριλαµβάνει της

40 Απαιτήσεις Κατηγοριοποίηση ΚΚΜ Actual P ref_new A B C D E A+ A B C D E m/s 1,8 2 2,2 2,5 m/s 1,4 1,6 1,8 2 2,2 % % Pa Pa

41 ΜΟΜΕ -ΜΕΑΡ ßà ΚΚΜ Ø Ενεργειακή Κλάση Πιστοποιηση Eurovent. -SFP KKM,SFPint -% Ανάκτησης -% +Τin Νωπού -Ταχύτητα -Πτώση Πίεσης -% Φίλτρων -Έλεγχος Ανεµ /KKM

42 Regulation Ventilation Products Συµπέρασµα Σηµερινά standard της αγοράς ΚΚΜ è energy class B 2016 è energy class A χαµηλότερη εσωτερική πτώση πίεσης µε 20% µεγαλύτερη διάσταση µονάδας Επίπτωση = 10% µεγαλύτερο αποτύπωµα 2018 è energy class A+ χαµηλότερη εσωτερική πτώση πίεσης µε 30% µεγαλύτερη διάσταση µονάδας Επίπτωση = 15% µεγαλύτερο αποτύπωµα

43 Regulation Ventilation Products Συµπεράσµατα Βελτιώσεις Μονάδα αερισµού Συνθήκες σχεδιασµού της ECOdesign Μέγεθος Μονάδας Όχι Ανάκτηση για εφαρµογές Ανακυκλοφορίας (Max 10%) Αποδοτικότερη Ανάκτηση Θερµοκρασιακός Έλεγχος Ενέργειας Ανάκτησης Αποδοτικότεροι κινητήρες Έλεγχος στροφών στους Ανεµιστήρες Αποδοτικότεροι Ανεµιστήρες Μεγιστοποίηση ενεργειακής κατανάλωσης Πτώση Πίεσης φίλτρων Alarm Διάγνωση Φίλτρων

44 1254/2014 Αλλαγές σχετικά µε το ErP για όλα τα µέλη! Η Ενεργειακή Κατηγορία θα πρέπει να είναι αναφέρεται: Τυπωµένους καταλόγους Τυπωµένους Τιµοκατάλογους Τυπωµένα έντυπα Online κατάλογο Ιστοσελίδα Οδηγίες

45 Official documents Please find the link to the Ecodesign Regulation on ventilation units here ENG Please find the link to the Energy labelling Regulation for residential ventilation units here ENG

46 Μάντεσης Γιώργος Μηχ/γος Μηχ/κος Ευχαριστώ για την ακρόαση

47 SEC, Specific Energy Consumption Annual electricity consumption Annual heating saved Annual defrost energy t a pef q net MISC CTRL x SPI = Καταναλισκόµενη Ενέργεια Ανεµ/ρα t h ΔT h η h -1 c air q ref = Κατανάλωση ενέργειας για την αποζηµίωση των απωλειών θερµότητας στο κτίριο λόγω του φυσικού αερισµού (ποσοστό εξαερισµού 2,2m 3 /m 2 or 0,61l/s/m 2 ) t h ΔT h η h -1 c air q net CTRL MISC (1-η t ) = Η χρήση ενέργειας για την αποζηµίωση των απωλειών θερµότητας µε µηχανικό αερισµό (ποσοστό εξαερισµού 1,3m 3 / m 2 or 0,36l/s/m 2 ) Q defr = Ενέργεια για το σύστηµα αποπαγωσης του εναλλακτη.
