ECODESIGH. Μάντεσης Γιώργος MD Systemair Hellas SA CO 2 -20% +20% +20% Δεκεμβριος2015

Transcript

1 ECODESIGH CO 2-20% +20% +20% 2020 Μάντεσης Γιώργος MD Systemair Hellas SA Δεκεμβριος2015

2 Γενικές πληροφορίες Το «Ecodesign» (οικολογικός σχεδιασμός) στοχεύει στη μείωση των επιπτώσεων των προϊόντων στο περιβάλλον, συμπεριλαμβανομένης της κατανάλωσης ενέργειας κατά τον κύκλο ζωής τους, και συνεπάγεται ότι λαμβάνουμε υπόψη όλες τις επιπτώσεις ενός προϊόντος στο περιβάλλον από τα πρώτα στάδια σχεδιασμού του.. CO 2 Buildings 36% 40% -20% +20% +20% 2020

3 Ecodesign Directive 2009/125 Η Ευρωπαϊκή Οδηγία Ecodesign,(οικολογικός σχεδιασμός) καθορίζει τις παραμέτρους σχεδιασμού σχετικά με την κατανάλωση ενέργειας και την ενέργεια των προϊόντων καθώς επίσης αποτελεί μέρος/ βασικό στοιχείο της σήμανσης CE αυτών Αφορά Όλα τα 28 μέλη κράτη της Ευρωπαϊκής Ένωσης 40 προιοντικες ομάδες 40% των εκπομπών των αέριων του θερμοκηπίου στην ΕΕ Ο κατασκευαστής/ παραγωγός είναι υποχρεωμένος κατά τον σχεδιασμό προϊόντων στην μειωση ενεργειακης καταναλωσης +την περιβαλλοντική επιπτωση

4 Ecodesign Directive 2009/125 Ecodesign directive 2009/125 Directive electric motors (640/2009) Directive fans (327/2011) Directive water pumps (547/2012) Directive boilers & heat pumps (LOT1) Directive ventilation products (1253/2014) Directive comfort coolers and fan coils (LOT 21)

5 Ανεμιστήρες Προιοντικη ομάδα - οδηγία 327/2011 Axial fan Centrifugal forward curved fan Centrifugal backward curved fan Mixed flow fan Cross flow fan 125W 500Kw P

6 Regulation Ventilation Products Οδηγία για ανεμιστήρες 2009/125 & 327/2011: -Καθορίζει την ελάχιστη ενεργειακή απόδοση ενός ανεμιστήρα ηdoe n στο βέλτιστο σημείο αποδοτικής λειτουργίας. -Υπολογίζεται ο βαθμός απόδοσης όλου του συστήματος SFP Ισχύει για όλους τους ανεμιστήρες από 125 W < Pe < 500 kw; Έκτος από: ATEX εφαρμογές (94/9/EG). Εφαρμογές Αποκαπνισμου/ Υψηλών θερμοκρασιών. TA > 100 ⁰C of TA < -40 ⁰C. Tamb > 65 ⁰C of Tamb < -40 ⁰C (κινητήρας εντος ροής αέρα). Μηχανισμός αερισμός σε αποροφητήρες Εφαρμογές με τοξικό, διαβρωτικό,αέρα Ισχύς οδηγίας η εφαρμογή =>2 η εφαρμογή

7 Ecodesign Directive 2009/125/ECαπαιτήσεις για ανεμιστήρες (Lot 11)-Πίνακας ελάχιστων αποδόσεων n%, ανάλογα τον τύπο του ανεμιστήρα και την κατηγορία εγκατάστασης Ιανουάριος 2013 Ιανουάριος 2015 Τύποι Ανεμιστήρων Αξονικοί Φυγ/κοι με πρόσθια κεκλιμένα Φυγ/κοι με οπισθοκλινή (plug fans) Φυγ/κοι με οπισθοκλινή Μικτής ροής Εφαπτομενικοί (cross flow) Κατηγορία εγκατάστασης Α και C Στατική B και D Ολική Α και C Στατική B και D Ολική Α και C Στατική B και D Ολική - - Α και C Στατική B και D Ολική Α και C Στατική B και D Ολική Α και C Στατική - - B και D Ολική EU EU Κατηγορία εγκατάστασης: A: ελεύθερη αναρρόφηση/κατάθλιψη B: ελεύθερη αναρρόφηση/κατάθλιψη με αγωγό C: αναρρόφηση/κατάθλιψη με αγωγό D: αναρρόφηση με αγωγό/ελεύθερη κατάθλιψη

8 The formula EC-fan

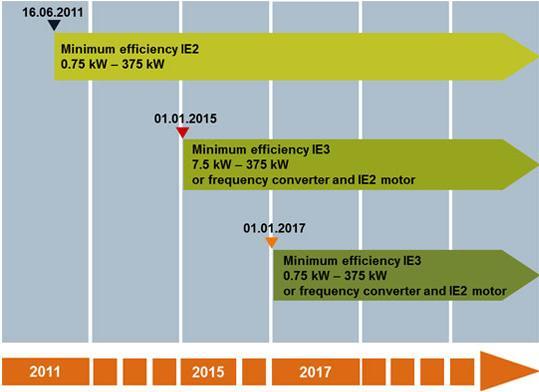

9 Regulation Electric Motors; 640/2009 Before 2015: IE ,5kW IE3 or IE2 + F.I ,75kW ΙE3 or IE2 + F.I. EC-fan

10 efficiency Regulation Electric Motors; 640/2009 Power

11 Regulation Electric motors Regelgeving voor motoren 640/2009

12 (%) Minimum fan efficiency 70,0 60,0 50,0 40, ,0 20,0 10,0 0,0 0,000 5,000 10,000 15,000 20,000 25,000 30,000 35,000 40,000 45,000 50,000 P (Kw)

13 Max. efficiency data Επιλογή ανεμιστήρα Max. efficiency data Working point Q [m³/h] 484 Ps [Pa] 340 P [W] 153 n [r.p.m.] 2652 I [A] 0,683 U [V] 230 SFP [kw/m³/s] 1,14 E [%] 29,9 Inlet Lw db(a) Outlet Lw db(a) Surrounding Lw db(a) Mid frequency band k 2k 4k 8k Tot Product selection data Selected point Working point Q [m³/h] 584 Ps [Pa] 271 Q [m³/h] 590 Ps [Pa] 277 P [W] 157 n [r.p.m.] 2633 I [A] 0,704 U [V] 230 SFP [kw/m³/s] 0,96 E [%] 28,9 Inlet Lw db(a) Outlet Lw db(a) Surrounding Lw db(a) Mid frequency band k 2k 4k 8k Tot

14 ventilation unit (VU) means an electricity driven appliance equipped with at least one impeller, one motor and a casing and intended to replace utilized air by outdoor air in a building or a part of a building;

15 ECOdesign 1253/2014 Η Ευρ. Οδηγία άφορα τις μονάδες αερισμού, και καταρτίζει τις απαιτήσεις που πρέπει να ακολουθούν αυτές για την είσοδο τους στην αγορά και την λειτουργία αυτών Εφαρμογή από 1/1/2016. Οι κατασκευαστές, εξουσιοδοτημένοι αντιπρόσωποι, προμηθευτές και εισαγωγείς υποχρεούνται να συμμορφωθούν σε αυτή. Οι αρχές των κρατών-υπηρεσίες πρέπει να διενεργούν έλεγχους εποπτείας για τα προϊόντα που τοποθετούνται στην αγορά από την 1/12016 Τα μη συμφώνα προϊόντα στην οδηγία θα πρέπει να αποσυρθούν / επιστραφούν από την αγορά. Οι πελάτες δικαιούνται οικονομικής αποζημίωσης. Ο κατασκευαστής είναι υπεύθυνος να καλύπτει τις απαιτήσεις όχι ο καταναλωτής

16 COMMISSION REGULATION (EU) No 1253/2014 Ventilation units Η οδηγία ισχύει όταν το προϊόν μπει στη Ευρωαγορά Το προϊόν μπαίνει στην αγορά είτε από τον παραγωγό είτε από τον εισαγωγέα Το προϊόν εισάγετε στην Ευρωαγορά μια φορά Προϊόντα ήδη εισηγμένα δεν αφορούν την οδηγία Η οδηγία άφορα για προϊόντα μέσα στη Ευρωαγορά October 2015

17 Regulation Ventilation Products 1253/2014 BVU UVU RVU NRVU Q 1000 m 3 /h

18 Ecodesign Μονάδες Αερισμού 1253/2014 Χωρίζεται σε 4 τύποι Οικιακή Μονάδα Αερισμού (ΟΜΕ) 250 m3/h-1000m3/h Μη Οικιακή Μονάδα Αερισμού (ΜΟΜΕ) > 250 m3/h &>1000m3/h Μονάδα Αερισμού Μόνοκατευθυντικης Ροής (ΜΕΜΡ) Μονάδα Αερισμού Αμφίδρομης Ροής (ΜΕΑΡ) BALANCED VENTILATION-ΚΚΜ

19 ECOdesign Ventilation Units 2016 Η Οδηγία 1253/2014 δεν ισχύει για: Μονάδες Αερισμού (1 ή 2 ροών)- με ενεργειακή κατανάλωση μικρότερη από 30 W ανά ανεμιστήρα. Μονάδες Αερισμού οι οποίες χρησιμοποιούνται για περίπτωσης έκτακτης ανάγκης. Μονάδες Αερισμού οι οποίες λειτουργούν σε εκρηκτικόεύφλεκτο υψηλα διαβρωτικό, τοξικό περιβάλλον ΚΚΜ οι οποίες έχουν λειτουργικές συνθήκες θερμοκρασίας -40 or +100 C. Συστήματα Αερισμού με ανάκτηση με επιπρόσθετα ενσωματωμένη αντλία θερμότητας

20 Κοινές Οδηγίες για το 2016 Όλοι οι κινητήρες θα πρέπει να διαθέτουν ρυθμιστή στροφών έλεγχο απαίτησης Demand Ventilation Όλες οι μονάδες ΜΕΑΡ θα πρέπει να διαθέτουν τμήμα Ανάκτησης με απόδοση πλακοειδείς, περιστροφικού τύπου 67% run-a-round coil 63% Μείωση της εσωτερικής πτώσης πίεσης των μονάδων. Μεγίστη αποδεκτή ενεργειακή κατανάλωση (SEC) Specific Energy Consumption 0 Kwh/(m2,a) Eιδική Ηλ. ισχύς ανεμιστήρα εσωτερικό όριο (SFP int limit) Specific Fan -Power Kwh//m3/s)

21 ECO-design ΜΕΜΡ Μονάδα Εξαερισμού Μόνης Ροής Single flow unit, UVU Σήμανση <250m3/h Υποχρεωτική Υποχρεωτική Ρυθμιστής στροφών VSD fan control Min. fan efficiency ɳvu ; P 30kW Min. fan efficiency ɳvu ; P>30kW SFPint_limit ; including one filter W/m3/h Υποχρεωτική Υποχρεωτική 6,2%*ln(P)+35% 6,2%*ln(P)+42% 56,1% 63,1%

22 MINIMUM FAN EFFICIENCY [%] ECO-design ΜΕΜΡ 65,0 Single flow units, UVU 60,0 55,0 50,0 45,0 40,0 35,0 30,0 Norminel power consumption [kw], including speed control

23 ΟΜΕ-ΜEΜΡ Οικιακοί ανεμιστήρες Μέχρι τα 250m³/h(ΟΜΕ) όλες οι ΜΕ θα πρέπει να φέρουν σήμανση(οικιακές). ΜΕ (ΟΜΕ) Σήμανση βάση της Ειδικής Ενεργειακής Κατανάλωσης SEC

24 Έλεγχος - ρυθμιστές στροφών e.g. one sensor (RH, CO 2. PRI ) e.g. two sensors (RH, CO 2. PRI ) EC - Motors

25 Μοναδας Εξαερισμού Μόνης Ροής- (ΟΜΕ) Ανεμιστηρας απαγωγής Bonus Demand control

26 ΟΜΕ Απαιτήσεις από 1/1/ Όλες οι ΟΜΕ θα πρέπει να φέρουν σήμανση συμφώνα με την οδηγία 1254/2014 βασισμένη στην τιμή της Ε.Ε.Κ (SEC) value η οποία καθορίζεται στα 0 kwh/(m 2.a); (-20) Στις ΟΜΕ χωρίς δίκτυα(επιτοιχες), δωματίου, καθορίζεται η στάθμη θορύβου σε ελάχιστο όριο τα L WA of 45 db;( 40) Όλες οι ΟΜΕ 1ή2 ροής ΜΕΜΡ-ΜΕΑΡ θα φέρουν μετατροπέα - ρυθμιστή στροφών έλεγχος απαίτησης VSD; Όλες οι ΟΜΕ διπλής ροής ΜΕΑΡ θα φέρουν διάταξη θερμικού by-pass Οι μονάδες θα πρέπει να καλύπτουν πλήρως το ελάχιστο των απαιτήσεων των τιμών αναφοράς της παροχής και της πτώση πίεσης Η δήλωση συμμόρφωσης θα πρέπει να ενσωματώνει την οδηγία ECODESIGN 1253/2014 και 1254/2014. Προιοντικο δελτιο με τα τεχνικά δεδομένα θα πρέπει να συνοδεύονται στην συσκευή κοινοποίηση σε έντυπα καθώς δημοσίευση στην ιστοσελίδα

27 ECO-design Οικιακή Μονάδα Αερισμού ΟΜΕ-ΜΕΑΡ ΟΜΕ- ΜΕΑΡ Στάθμη θορύβου - χωρίς δίκτυα (επιτοιχες), δωματίου Σήμανση Ενεργ.Κλασης βάση Ειδικη Ενεργειακή Κατανάλωση SEC( KW/m2.a). Ρυθμιστής στροφών VSD fan control Μέγιστο Όριο L WA of 45 db Μέγιστο Όριο L WA of 40 db 0 kw/m2.a -20 kw/m2.a Υποχρεωτικό πλην διπλής χρήσης (αποκαπνισμος) Υποχρεωτικό πλην διπλής χρήσης (αποκαπνισμος) Ανάκτηση Υποχρεωτικό Υποχρεωτικό Ανάκτηση + bypass Υποχρεωτικό Υποχρεωτικό Αlarm φίλτρου Υποχρεωτικό Υποχρεωτικό

28 Έλεγχος - ρυθμιστές στροφών e.g. one sensor (RH, CO 2. PRI ) e.g. two sensors (RH, CO 2. PRI ) EC - Motors

29 ΟΜΕ με σύστημα ανάκτησης ΜΕΑΡ Οικιακός Εναλλακτης CE =ECODESIGN 1253/2014 και 1254/2014.

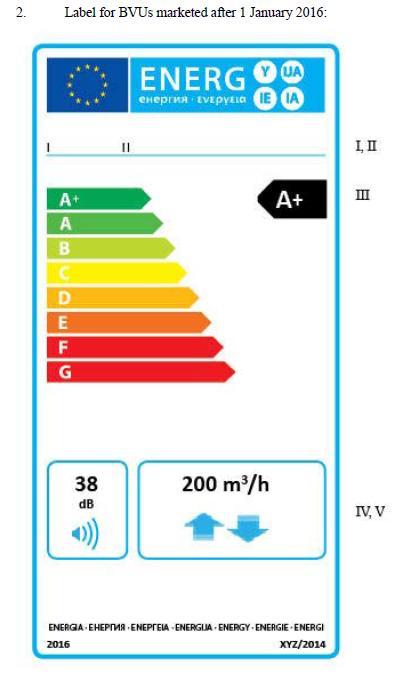

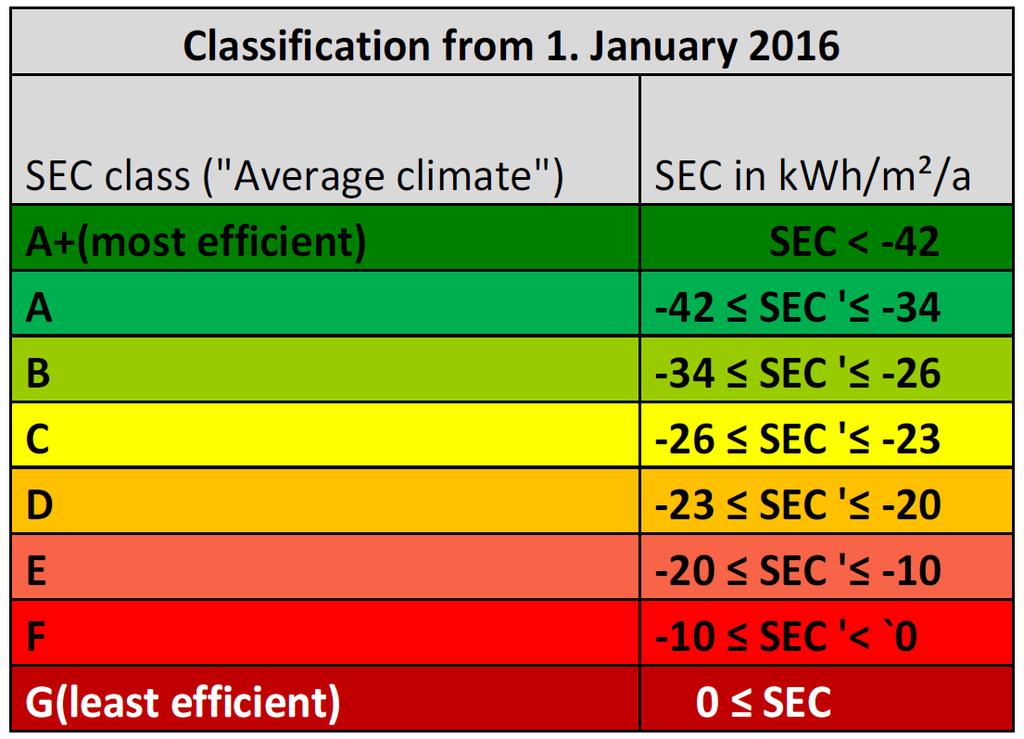

30 Energy labeling REGULATION (EU) No 1254/2014

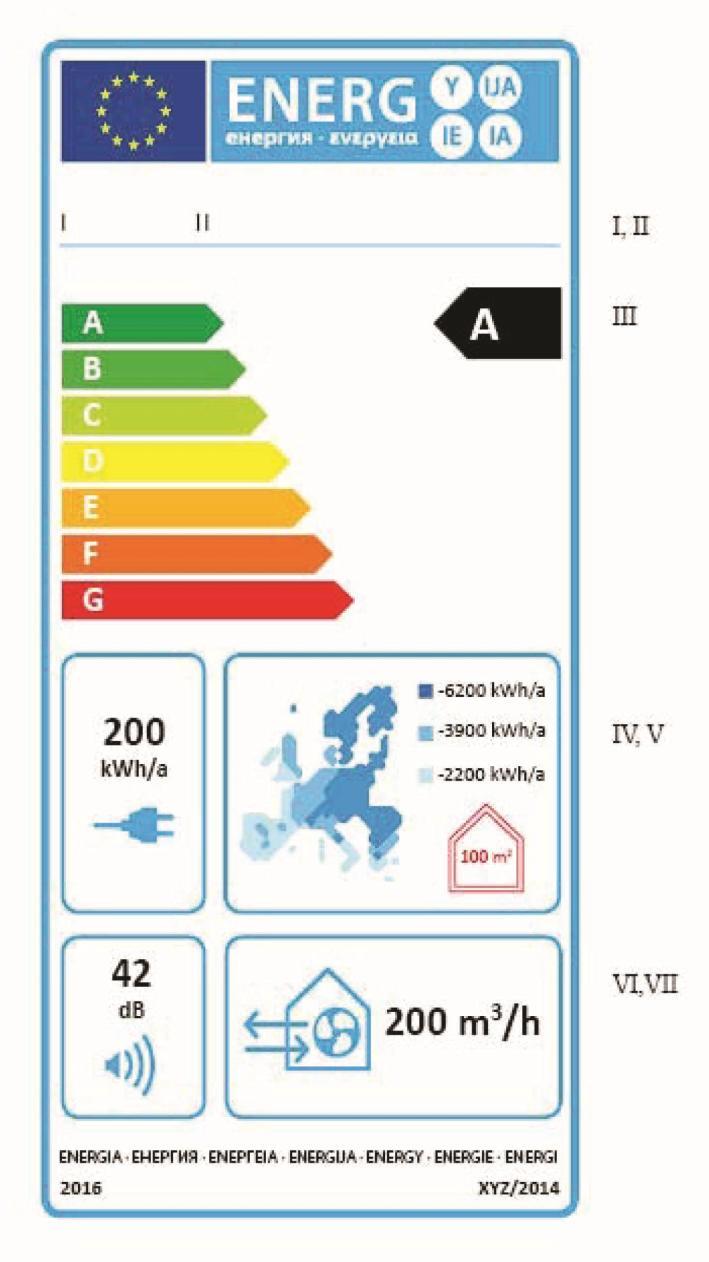

31 Προιοντικό δελτίο ΟΜΕ_ΜΕΑΡ a suppliers Name / Trade mark b unit type SAVE VTC 200 c specific energy consumption SEC [kwh/(m²a)] -42,63 d Typology BVU e type of drive variable speed drive f type of heat recovery recuperative g thermal efficiency [%] 88 h Maximum flow rate [m³/h] 260 i Maximum power input fan drive [W] 6 j sound power level [db(a)] 45 k reference flow rate [m³/h] 180 l reference pressure difference [Pa] 50 m SPI [W/(m³/h)] 0,27 n control factor and typology 0,65 local demand control o internal and external leakage [%] 2,3 / 1,8 p Mixing rate ducted unit 1,1 control panel q position and description of visual filter warning displayed: Filter alarm r - - s t - u - v annual electricity cons. AEC [kwh electricity/a] to be calculated w annual heating saved [kwh primary energy/a] cold average warm to be calculated to be calculated to be calculated

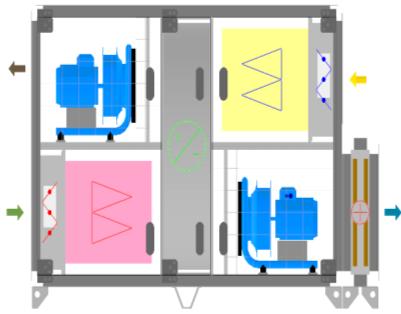

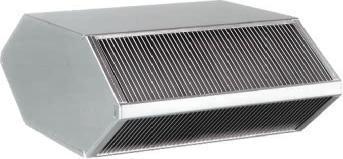

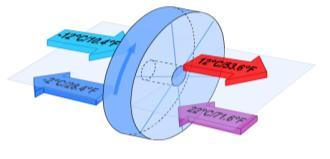

32 ECO-design Μη Οικιακή Μονάδα Αερισμού ΜΟΜΕ+ΜΕΑΡ Πλακοειδής Περιστροφικοί Ρυθμιστής στροφών VSD fan control Υποχρεωτικό Υποχρεωτικό Ανάκτηση Υποχρεωτικό Υποχρεωτικό Ανάκτηση + bypass Υποχρεωτικό Υποχρεωτικό Min. efficiency (ɳt_min). 67% 73% Βonus Απόδοσης Ανάκτησης if ɳt_nrvu > ɳt_min E=(ɳt_nrvu 0,67)*3000 E=(ɳt_nrvu 0,73)*3000 SFPint_limit if qnorm < 2 m³/s 1200+E 300*qnorm/2 F 1100+E 300*qnorm/2 F SFPint_limit if qnorm > 2 m³/s 900+E-F 800+E-F Αlarm φίλτρου ( *

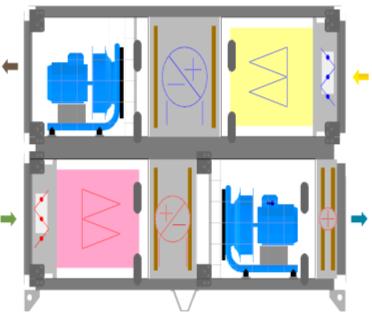

33 ECO-designΜη Οικιακή Μονάδα Εξαερισμού (ΜΟΜΕ+ΜΕΑΡ) Run around coils, Ρυθμιστής στροφών VSD fan control Υποχρεωτική Υποχρεωτική Ανάκτηση Υποχρεωτική Υποχρεωτική Min. efficiency (ɳt_min). 63% 68% Bonus Απόδοσης Ανάκτησης if ɳt_nrvu > ɳt_min E=(ɳt_nrvu 0,63)*3000 E=(ɳt_nrvu 0,68)*3000 SFPint_limit if qnorm < 2 m³/s 1700+E 300*qnorm/2 F 1600+E 300*qnorm/2 F SFPint_limit if qnorm > 2 m³/s 1400+E-F 1300+E-F

34 Balanced flow ECOdesign calculation ΜΕΑΡ SFPint_limit Εξαρτήματα Φίλτρα, Τμ. Ανάκτησης (HRS) και ανεμιστήρες Δεν λαμβάνονται υποψιν τα λοιπά εξαρτήματα M 5 Στοιχεία Θέρμανσης-Ψυξης,ή εξωτερική διαθέσιμη πίεση F7 SFP _e

35 Regulation Ventilation Products τύπος ΜΕΑΡ SFPint_limit SFP intern maximum (rotating HR or plate HR) E 300*q nom /2 F if q nom < 2 m³/s E F if q nom 2 m³/s; E = Θετική Αποζημίωση Απόδοσης του HRS q nom = Ονομαστική Παροχή Αέρα F = Αρνητική Αποζημίωση λόγο μη φίλτρων Αφορούν κύρια τον κατασκευαστή Οφείλει να αναφέρει τα δεδομένα, SFP..

36 Regulation Ventilation Products τύπος ΜΕΑΡ AHU Internal Specific Fan Power (SFPint) SFPint = SFPit + SFPir in W/(m³/s) SFPit = [pst(f7) + pwtw(t) + pse(t)]/ η(t) pse (r) psr (M5) η(t) = ps(t) * m³/s(t) / Pnet(t) ps(t) = total static pressure supply fan m³/s(t) = nominal supply air volume Pnet(t) = aborbed power from grid Αφορούν κύρια τον κατασκευαστή pst (F7) Πρόγραμμα υπολογισμού SFP.. likewise for SFPir pse (t) SFP intern

37 W/(m³/s) Regulation Ventilation Products NRVU 1200 SFPint SFP2016 SFP ,5 1 1,5 2 2,5 3 3,5 4 m³/s SFPint for HRW and PHX, heat pipe, etc

38 W/(m³/s) Regulation Ventilation Products NRVU 1800 SFPint SFP2016 SFP ,5 1 1,5 2 2,5 3 3,5 4 m³/s SFPint for RAC systems.

39 ECO-design Παράδειγμα 2016 ΜΟΜΕ. ΜΕΑΡ, Παροχή αέρα 1,0 m³/s (qnorm) SFP intern E 300*q nom /2 F if q nom HRS efficiency 69,9%. Limit is 67% for Bonus E=(ɳt_nrvu 0,67)*3000 = (0,699-0,67)*3000 = 87 SFPint_limit = E 300 * qnorm / 2 F = * 1,0 / 2-0 = 1137 W/ (m³/s)

40 ECO-design Example 2016 Στην περίπτωση έλλειψης ενός ή όλων των φίλτρων για την διαμόρφωση της αναφοράς,θα πρέπει να λαμβάνονται υπ οψιν οι παρακάτω διορθώσεις σχετικά με τα φίλτρα Περίπτωση σχεδιασμού με όλα τα φίλτρα F=0 Έλλειψη Μέσου Φίλτρου(M5) F=160 Έλλειψη Λεπτού Φίλτρου(F7) F=200 Απουσία Φίλτρων F=360

41 ECO-design Example SFPint_limit = 1,137 kw/ (m³/s) SFP Int Μονάδας SFPint = 0,907 kw/ (m³/s) Since 0,907 kw/ (m³/s) < 1,137 kw/ (m³/s) => SFPint Approved

42 ECOdesign Προγράμματα Επιλογής Ο κατασκευαστής μέσω των προγραμμάτων επιλογής υποχρεούται να αναφέρει εάν καλύπτεται η Οδηγία ή όχι Αναφορά όλων των απαιτήσεων - δεδομένα SFP, ɳtmin.,%

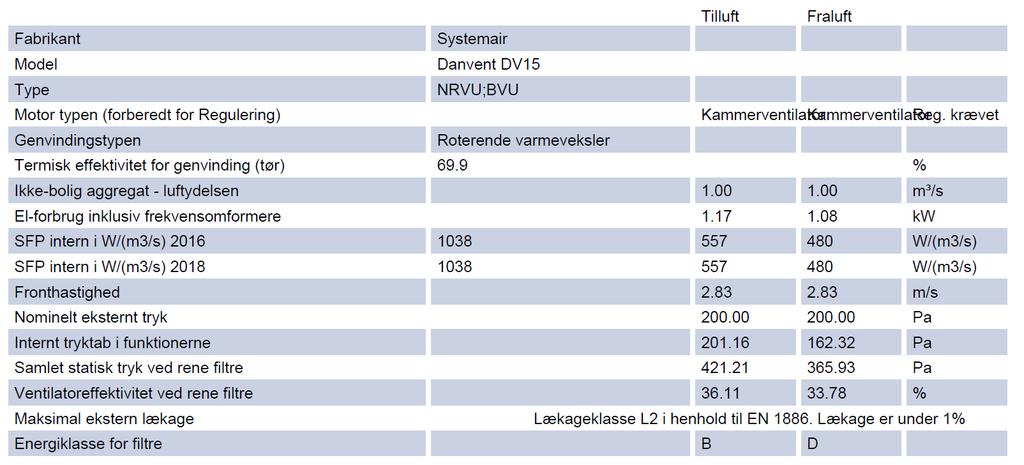

43 Regulation Ventilation Products NRVU Ecodesign requirements for ventilation units regulation 1253 Project Airflow 3 m 3 /s Project number system effect supply 50 Pa Location Total static pressure 850 Date P fan 3,87 kw (Nominal power consumption inclusive VSD) Calculation conform 2016 Regulation η y fan 62,0 % (inclusive motor and drive efficiency) p filter 72,0 Pa General unit data Unit type UVU Legenda Fan with VSD Yes Yes/No General info Filter with pressure gauge Yes Yes/No Only applicable for 2018 regulation Input field Intermediate calculations SFP int_limit 250 W/(m 3 /s) Failed SFP int η vu 43,4 % 116,1 W/(m 3 /s) Unit data Pre calculated Passed Check RVU or NRVU Fan with VSD Filter with pressure gauge SFP int η vu_supply fan Total check Passed Passed Passed Passed Passed Passed

44 ECOdesign Information

45 Απαιτήσεις σήμανσης-info για όλους τους τύπους ΜΟΜΕ ΟΜΕ SEC KWh/m2.a SFP KW/M3/Η - SFP int SPI W/Μ3/Η - Power Iput Qmax Μέγιστη Παροχή αέρα m3/h Q ref Παροχή αναφοράς (70% max) Ps ref Διάφορα Πίεσης Αναφοράς DPs οδηγία ext Πτώση Ecodesign Πίεσης 1253/2014. Ονομαστική DPs int Πτώση Πίεσης Εσωτερική DPs int Fan n % ή Watt Fan Static efficiency (EU 327/2011) External leakage% Face Velocity (m/s) Τύπος έλεγχου Τύπος εναλλακτη Βαθμός Απόδοσης Nt Περιγραφή-θέση Συστ.Διαγνωσης φίλτρων, Οδηγίες εγκατάστασης-στομιων AEC Annual Electricity Consumption KWh/a AHS Annual Heating Save KW/a Οι μονάδες θα πρέπει να καλύπτουν τις ελάχιστες απαιτήσεις της ονομαστικής παροχής αέρα και της ονομαστικής εξωτερικής διαθέσιμης πίεσης. Μια λίστα από τεχνικές παραμέτρους θα πρέπει να συνοδεύει την μονάδα καθώς θα πρέπει να είναι δημοσιευμένη στους καταλόγους/website. Η δήλωση συμμόρφωσης θα πρέπει να ακόλουθη /συμπεριλαμβάνει της

46 Απαιτήσεις Κατηγοριοποίηση ΚΚΜ Actual P ref_new A B C D E A+ A B C D E m/s 1,8 2 2,2 2,5 m/s 1,4 1,6 1,8 2 2,2 % % Pa Pa

47 ΜΟΜΕ -ΜΕΑΡ ΚΚΜ Ενεργειακή Κλάση Πιστοποιηση Eurovent. -SFP KKM,SFPint -% Ανάκτησης -% +Τin Νωπού -Ταχύτητα -Πτώση Πίεσης -% Φίλτρων -Έλεγχος Ανεμ /KKM

48 Regulation Ventilation Products Συμπέρασμα Σημερινά standard της αγοράς ΚΚΜ energy class B 2016 energy class A χαμηλότερη εσωτερική πτώση πίεσης με 20% μεγαλύτερη διάσταση μονάδας Επίπτωση = 10% μεγαλύτερο αποτύπωμα 2018 energy class A+ χαμηλότερη εσωτερική πτώση πίεσης με 30% μεγαλύτερη διάσταση μονάδας Επίπτωση = 15% μεγαλύτερο αποτύπωμα

49 Regulation Ventilation Products Συμπεράσματα Βελτιώσεις Μονάδα αερισμού Μέγεθος Μονάδας Αποδοτικότερη Ανάκτηση Ενέργειας Αποδοτικότεροι κινητήρες Αποδοτικότεροι Ανεμιστήρες Πτώση Πίεσης φίλτρων Συνθήκες σχεδιασμού της ECOdesign Όχι Ανάκτηση για εφαρμογές Ανακυκλοφορίας (Max 10%) Θερμοκρασιακός Έλεγχος Ανάκτησης Έλεγχος στροφών στους Ανεμιστήρες Μεγιστοποίηση ενεργειακής κατανάλωσης Alarm Διάγνωση Φίλτρων

50 1254/2014 Αλλαγές σχετικά με το ErP για όλα τα μέλη! Η Ενεργειακή Κατηγορία θα πρέπει να είναι αναφέρεται: Τυπωμένους καταλόγους Τυπωμένους Τιμοκατάλογους Τυπωμένα έντυπα Online κατάλογο Ιστοσελίδα Οδηγίες

51 Official documents Please find the link to the Ecodesign Regulation on ventilation units here - Please find the link to the Energy labelling Regulation for residential ventilation units here -

52 Μάντεσης Γιώργος Μηχ/γος Μηχ/κος Ευχαριστώ για την ακρόαση
