Operating instructions NEPTUNE PE/DE

Transcript

1 Operating instructions NEPTUNE PE/DE e ( ) ET-LV-LT-ES-PT-EL-TR

2 Töö juhised Lietošanas instrukcijas Eksploatacijos instrukcijos Instrucciones de manejo Instruções de operação Οδηγίες λειτουργίας Ýþletme kýlavuzu

3 Περιεχόμενα Σύμβολα που χρησιμοποιούνται για την επισήμανση των οδηγιών 1 Σημαντικές οδηγίες ασφαλείας 2 Περιγραφή 3 Πριν θέσετε σε λειτουργία το μηχάνημα καθαρισμού 4 Χειρισμός / Λειτουργία 5 Εφαρμογές και μέθοδοι 6 Μετά τη χρήση του μηχανήματος καθαρισμού 7 Συντήρηση 8 Επίλυση προβλημάτων 9 Περαιτέρω πληροφορίες Σκοπός Στοιχεία λειτουργίας Μεταφορά και συναρμολόγηση Χρήση του φρένου Πλήρωση του δοχείου καυσίμου Σύνδεση του εύκαμπτου σωλήνα υψηλής πίεσης Σύνδεση της παροχής νερού Συνδέσεις Περιγραφή των ενδεικτικών λυχνιών Ενεργοποίηση του μηχανήματος καθαρισμού Ρύθμιση της πίεσης (διάταξη Tornado Lance) Χρήση καθαριστικών μέσων Τεχνικές Ορισμένες τυπικές εργασίες καθαρισμού Απενεργοποίηση του μηχανήματος καθαρισμού Αποθήκευση / προστασία από παγετό Πρόγραμμα Συντήρησης Εργασία συντήρησης Ενδείξεις στην Οθόνη Άλλα Σφάλματα Ανακύκλωση του μηχανήματος καθαρισμού Εγγύηση Δήλωση Ευρωπαϊκής Συμμόρφωσης Τεχνικές Προδιαγραφές

4 Σύμβολα που χρησιμοποιούνται για την επισήμανση των οδηγιών Πριν χρησιμοποιήσετε το μηχάνημα καθαρισμού υψηλής πίεσης, διαβάστε επίσης τις οδηγίες λειτουργίας που εσωκλείονται και φυλάσσετε τις σε εύκολα προσβάσιμο σημείο. Οι οδηγίες ασφαλείας σε αυτές τις οδηγίες λειτουργίας που πρέπει να τηρούνται για την πρόληψη κινδύνου σε ανθρώπους επισημαίνονται με αυτό το σύμβολο κινδύνου. Αυτό το σύμβολο χρησιμοποιείται για την επισήμανση οδηγιών ασφαλείας που πρέπει να τηρούνται για την πρόληψη βλάβης στο μηχάνημα και την απόδοσή του. Δηλώνει συμβουλές και οδηγίες για την απλοποίηση της εργασίας και τη διασφάλιση ασφαλούς λειτουργίας. Οι εργασίες που επισημαίνονται με αυτό το σύμβολο πρέπει να εκτελούνται αποκλειστικά από τεχνικούς σέρβις της Nilfi sk-alto. 1 Σημαντικές οδηγίες ασφαλείας Για τη δική σας ασφάλεια Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένη φυσική, αισθητήρια ή νοητική ικανότητα ή με έλλειψη εμπειρίας ή γνώσεων. Οι ηλεκτρικές σκούπες υψηλής πίεσης δεν πρέπει να χρησιμοποιούνται από παιδιά ή από μη εκπαιδευμένο προσωπικό. Τα παιδιά πρέπει να επιτηρούνται ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή. Προειδοποίηση Η εισπνοή αερολυμάτων μπορεί να είναι επικίνδυνη για την υγεία. Εάν το επιτρέπουν οι συνθήκες, χρησιμοποιήστε μία συσκευή για να αποφύγετε ή να περιορίσετε την παραγωγή αερολυμάτων, π.χ., ένα προστατευτικό κάλυμμα για το ακροφύσιο. Για προστασία από τα αερολύματα, χρησιμοποιήστε μία αναπνευστική προσωπίδα κατηγορίας FFP 2 ή υψηλότερης. Γενικά Η χρήση του μηχανήματος καθαρισμού υψηλής πίεσης υπόκειται στους ισχύοντες τοπικούς κανονισμούς. Εκτός από τις οδηγίες λειτουργίας και τους δεσμευτικούς κανονισμούς πρόληψης ατυχημάτων που ισχύουν στη χώρα χρήσης, τηρείτε τους αποδεκτούς κανονισμούς ασφαλείας και ορθής χρήσης. Μη χρησιμοποιείτε μη ασφαλείς τεχνικές εργασίας. Μεταφορά Για ασφαλή μεταφορά εντός και επί των οχημάτων, συνιστούμε τη λήψη μέτρων πρόληψης για την αποφυγή ολίσθησης και κλίσης του μηχανήματος. Ασφαλίστε το με διατάξεις στερέωσης. Για μεταφορά σε θερμοκρασία γύρω ή κάτω από το σημείο παγετού 0 C (32 F), θα πρέπει να έχετε αντλήσει εκ των προτέρων αντιψυκτικό στην αντλία (βλ. κεφάλαιο 6). Πριν θέσετε σε λειτουργία το μηχάνημα καθαρισμού ΠΡΟΣΟΧΗ! Οι εκτοξευτήρες νερού υψηλής πίεσης ενδέχεται να είναι επικίνδυνοι εάν χρησιμοποιηθούν εσφαλμένα. Ο εκτοξευτήρας δεν πρέπει να είναι στραμμένος σε ανθρώπους, ζώα, ηλεκτρικό εξοπλισμό υπό τάση ή στο ίδιο το μηχάνημα καθαρισμού. Φοράτε κατάλληλο προστατευτικό ρουχισμό και προστασία για τα μάτια. Μη στρέφετε τους εκτοξευτήρες προς τα εσάς ή προς άλλα άτομα για να καθαρίσετε ρούχα ή υποδήματα. Κατά τη διάρκεια της λειτουργίας του μηχανήματος καθαρισμού, δυνάμεις οπισθοδρόμησης παράγονται στο πιστολέτο και στη διάταξη ψεκασμού και, όταν η διάταξη ψεκασμού κρατείται υπό γωνία, δημιουργείται επίσης ροπή. Συνεπώς, πρέπει να κρατάτε το πιστολέτο και τη διάταξη ψεκασμού γερά και με τα δύο χέρια. Μη χρησιμοποιείτε το μηχάνημα καθαρισμού όταν στο χώρο βρίσκονται άλλα άτομα χωρίς προστατευτικό ρουχισμό. Βεβαιωθείτε ότι ο καθαρισμός δεν θα οδηγήσει στην απομάκρυνση επικίνδυνων ουσιών (π.χ. αμίαντο, πετρέλαιο) από το αντικείμενο που θα καθαρίσετε οι οποίες θα βλάψουν το 97

5 περιβάλλον. Μην καθαρίζετε ευαίσθητα μέρη φτιαγμένα από καουτσούκ, ύφασμα, κλπ. με τον εκτοξευτήρα 0. Κρατάτε κάποια απόσταση ανάμεσα στο ακροφύσιο υψηλής πίεσης και την επιφάνεια ώστε να μην προκληθεί ζημία στην επιφάνεια. Μη χρησιμοποιείτε τον εύκαμπτο σωλήνα υψηλής πίεσης για ανύψωση φορτίων. ΣΗΜΕΙΩΣΗ! Η μέγιστη επιτρεπόμενη πίεση και θερμοκρασία λειτουργίας αναγράφεται στον εύκαμπτο σωλήνα υψηλής πίεσης. Μη χρησιμοποιείτε το μηχάνημα καθαρισμού εάν ο εύκαμπτος σωλήνας υψηλής πίεσης ή ο εξοπλισμός έχει υποστεί ζημία. Εξασφαλίστε επαρκή κυκλοφορία του αέρα. Μην καλύπτετε το μηχάνημα καθαρισμού και μην το χρησιμοποιείτε σε χώρους που δεν αερίζονται επαρκώς! Αποθηκεύστε το μηχάνημα καθαρισμού σε χώρο όπου δεν θα βρεθεί εκτεθειμένο σε παγετό! Ποτέ μη χρησιμοποιείτε το μηχάνημα καθαρισμού χωρίς νερό. Ακόμα και τα σύντομα διαστήματα έλλειψης νερού προκαλούν σοβαρή ζημία στα στεγανοποιητικά της αντλίας. Λειτουργία ΠΡΟΣΟΧΗ! Μη χρησιμοποιείτε ακατάλληλα καύσιμα (π.χ. βενζίνη) διότι ενδέχεται να εκραγούν και να αναφλεγούν. Χρησιμοποιείτε μόνο καθαρό καύσιμο, χωρίς υγρασία και ρύπους. Για συστάσεις σχετικά με το είδος και την προέλευση του καυσίμου επικοινωνήστε με τον αντιπρόσωπό σας. 98 Σύμφωνα με το EN 590, μπορεί να χρησιμοποιηθεί ντίζελ (έως 7% βιοντίζελ) με τους ακόλουθους περιορισμούς: Μέγιστος χρόνος φύλαξης σε δοχείο ντίζελ μηχανήματος καθαρισμού υψηλής πίεσης: 1 μήνας. Δεν επιτρέπεται η χρήση ντίζελ που φυλάσσεται εξωτερικά πάνω από 6 μήνες σε μηχανήματα καθαρισμού υψηλής πίεσης Nilfi sk-alto. Δεν πρέπει να χρησιμοποιείται ντίζελ EN 590 που βρίσκεται σε ανοιχτό μπετόνι. Εάν το μηχάνημα πρόκειται να χρησιμοποιηθεί σε πρατήρια καυσίμων ή σε άλλους δυνητικά επικίνδυνους χώρους, το μηχάνημα μπορεί να χρησιμοποιηθεί μόνο εκτός των επικίνδυνων χώρων που ορίζονται στις Γερμανικές «Τεχνικές Οδηγίες για Εύφλεκτα Υγρά» οι οποίες ισχύουν στο σημείο χρήσης λόγω πιθανού κινδύνου από τον καυστήρα. Μη χρησιμοποιείτε το μηχάνημα σε κλειστούς χώρους. ΠΡΟΣΟΧΗ! Μην αγγίζετε ή καλύπτετε την εξάτμιση. Κίνδυνος εγκαυμάτων και πυρκαγιάς. Συντήρηση και επισκευή ΠΡΟΣΟΧΗ! Αφαιρείτε πάντα το κλειδί της μίζας πριν πραγματοποιήσετε εργασίες καθαρισμού ή συντήρησης στο μηχάνημα καθαρισμού. Πραγματοποιήστε μόνο τις εργασίες συντήρησης που περιγράφονται στις οδηγίες λειτουργίας. Χρησιμοποιείτε μόνο αυθεντικά ανταλλακτικά της Nilfi sk-alto. Μην πραγματοποιείτε τεχνικές τροποποιήσεις στο μηχάνημα καθαρισμού υψηλής πίεσης. Βεβαιωθείτε ότι το μηχάνημα υποβάλλεται τακτικά σε σέρβις από εξουσιοδοτημένους αντιπροσώπους της Nilfi sk-alto σύμφωνα με το πρόγραμμα συντήρησης. Στην αντίθετη περίπτωση η εγγύηση ακυρώνεται. ΠΡΟΣΟΧΗ! Οι εύκαμπτοι σωλήνες υψηλής πίεσης, τα εξαρτήματα και οι σύνδεσμοι είναι σημαντικά για την ασφάλεια του μηχανήματος καθαρισμού. Χρησιμοποιείτε μόνο εξαρτήματα υψηλής πίεσης εγκεκριμένα από τον κατασκευαστή! Για κάθε άλλη ανάγκη συντήρησης ή επισκευής επικοινωνήστε με τον εξουσιοδοτημ ένο διανομέα εξοπλισμού της Nilfi sk- ALTO στην περιοχή σας! Δοκιμές Το μηχάνημα καθαρισμού συμμορφώνεται με τις Γερμανικές «Οδηγίες για Συσκευές Εκτόξευσης Ψεκασμού Υγρών». Το μηχάνημα καθαρισμού υψηλής πίεσης πρέπει να υποβάλλεται σε έλεγχο ασφαλείας από εξουσιοδοτημένο επιθεωρητή σύμφωνα με τους «Κανονισμούς Πρόληψης Ατυχημάτων για Εργασία με Συσκευές Εκτόξευσης Ψεκασμού Υγρών» όπως απαιτείται, αλλά τουλάχιστον κάθε 12 μήνες. Οι πλήρεις «Κανονισμοί Πρόληψης Ατυχημάτων για Εργασία με Συσκευές Εκτόξευσης Ψεκασμού Υγρών» είναι διαθέσιμοι από την Carl Heymanns Verlag KG, Luxemburger Strasse 449, Cologne ή από τον ανάλογο σύνδεσμο ασφαλειών ευθύνης των εργοδοτών. Τα υπό πίεση μέρη αυτού του μηχανήματος καθαρισμού υψηλής πίεσης έχουν κατασκευαστεί σύμφωνα με την 9 της Γερμανικής Διάταξης περί Δοχείων υπό Πίεση και έχουν υποβληθεί με επιτυχία σε δοκιμή πίεσης. Βαλβίδα αποσυμπίεσης Η πίεση της αντλίας μειώνεται μέσω μιας «βαλβίδας αποσυμπίεσης» η οποία επιστρέφει το νερό στην πλευρά εισόδου της

6 αντλίας υπό την ελάχιστη πίεση. Το σημείο στο οποίο συμβαίνει αυτό είναι καθορισμένο και στεγανοποιημένο από το εργοστάσιο και δεν επιτρέπεται να τροποποιηθεί. 2 Περιγραφή 2.1 Σκοπός Αυτό το μηχάνημα καθαρισμού υψηλής πίεσης έχει σχεδιαστεί για επαγγελματική χρήση στους εξής τομείς: - Γεωργία - Βιομηχανία - Βιομηχανία μεταφορών - Οχήματα - Δημοτικές εγκαταστάσεις - Συνεργεία καθαρισμού - Οικοδομές - Βιομηχανία τροφίμων κ.λπ. Το κεφάλαιο 5 περιγράφει τη χρήση του μηχανήματος καθαρισμού υψηλής πίεσης για διάφορες εργασίες καθαρισμού. Χρησιμοποιείτε πάντα το μηχάνημα καθαρισμού όπως περιγράφεται σε αυτές τις οδηγίες λειτουργίας. Οποιαδήποτε άλλη χρήση ενδέχεται να προκαλέσει ζημιές στο μηχάνημα καθαρισμού ή στην επιφάνεια καθαρισμού ή να επιφέρει σοβαρούς τραυματισμούς σε ανθρώπους. 2.2 Στοιχεία λειτουργίας Δείτε την εικόνα στην πρόσοψη αυτών των οδηγιών λειτουργίας. 1. Είσοδος νερού και φίλτρο (ταχεία ζεύξη για τον εύκαμπτο σωλήνα παροχής) 2. Έλεγχος στάθμης λαδιού αντλίας και μεζούρα πλήρωσης 3. Καπάκι πλήρωσης καυσίμου 4. Πηνίο καυστήρα 5. Έξοδος υψηλής πίεσης (αρσενικός σύνδεσμος άμεσης ζεύξης) 6. Σημεία ανοίγματος πλαισίου 7. Τροχίσκος με φρένο στάθμευσης 8. Διάταξη ψεκασμού 9. Αποθήκευση διάταξης ψεκασμού 10. Πίνακας χειρισμού 99

7 3 Πριν θέσετε σε λειτουργία το μηχάνημα καθαρισμού 3.1 Μεταφορά και συναρμολόγηση το υψόμετρο και την πίεση του αέρα που δημιουργείται. Αυτό ισχύει είτε χρησιμοποιείτε ως καύσιμο Φυσικό αέριο, Προπάνιο ή Ντίζελ. 1. Ο ασφαλέστερος τρόπος για να ανυψώσετε το μηχάνημα είναι να χρησιμοποιήσετε ένα περονοφόρο όχημα. Τα βέλη στην εικόνα δείχνουν τα καλύτερα σημεία τοποθέτησης της περόνης. Κάθε συσκευή που καίει καύσιμα, όπως οι συσκευές πλύσης υπό πίεση, βασίζεται σε ένα κατάλληλο μίγμα καυσίμου και αέρα (ανάλογα με το βάρος) για ορθή καύση. Συνεπώς, ενδέχεται να απαιτείται κάποια ρύθμιση της παροχής αέρα στον καυστήρα λαμβάνοντας υπόψη Το μηχάνημα πλύσης με ζεστό νερό υπό πίεση της Nilfisk- ALTO έχει υποβληθεί σε εκτενείς ελέγχους και έχει ρυθμιστεί για βέλτιστη απόδοση πριν εξέλθει από το εργοστάσιό μας. Το εργοστάσιο βρίσκεται περίπου 200 μέτρα (650 πόδια) πάνω από το επίπεδο της θάλασσας και οι ρυθμίσεις της καύσης είναι οι βέλτιστες για το υψόμετρο αυτό. Εάν βρίσκεστε σε υψόμετρο άνω των μέτρων (3.900 πόδια) πάνω από το επίπεδο της θάλασσας, ο καυστήρας σας ενδέχεται να χρειάζεται επαναρύθμιση για ορθή απόδοσή η και για καλύτερη εξοικονόμηση καυσίμου. Επικοινωνήστε με τον αντιπρόσωπό σας ή την Nilfi sk-alto για βοήθεια. 3.2 Χρήση του φρένου (μόνο σε μηχανήματα με τροχούς) 3.3 Πλήρωση του δοχείου καυσίμου 1. Πριν χρησιμοποιήσετε το μηχάνημα καθαρισμού για πρώτη φορά, ελέγξτε το προσεκτικά για τυχόν ελαττώματα ή ζημίες. 2. Θέστε το μηχάνημα σε λειτουργία μόνο εάν είναι σε άριστη λειτουργική κατάσταση. 3. Βάλτε το φρένο. Με το μηχάνημα κρύο και απενεργοποιημένο: DIESEL FUEL OIL 1. Γεμίστε το δοχείο καυσίμου από ένα καθαρό μπετόνι με φρέσκο καύσιμο ή Ντίζελ EN 590 (Ντίζελ με βιοντίζελ έως 7%). Δείτε κεφάλαιο 1. Μεγ. χωρητικότητα δοχείου 57 λίτρα. 100

8 ΣΗΜΕΙΩΣΗ! Σε θερμοκρασίες κάτω των 8 C (46 F), το πετρέλαιο αρχίζει να στερεοποιείται (καθίζηση της παραφίνης). Αυτό μπορεί να προκαλέσει δυσκολίες στην εκκίνηση του καυστήρα. Πριν τους χειμερινούς μήνες, συνιστάται η προσθήκη βελτιωτικού/σταθεροποιητικού για το πετρέλαιο (θα το βρείτε στην αγορά πετρελαίου). Για την πλήρωση του κινητήρα με καύσιμο, δείτε τις οδηγίες που εσωκλείονται για τον κινητήρα. 3.4 Σύνδεση του εύκαμπτου σωλήνα υψηλής πίεσης 1. Συνδέστε τον σύνδεσμο άμεσης ζεύξης του εύκαμπτου σωλήνα υψηλής πίεσης στο ρύγχος υψηλής πίεσης. 3.5 Σύνδεση της παροχής νερού 1. Προσαρμόστε το σύνδεσμο του εύκαμπτου σωλήνα που θα βρείτε μαζί με το Εγχειρίδιο Χρήσης στον εύκαμπτο σωλήνα παροχής νερού. 2. Ξεπλύνετε για λίγο τον εύκαμπτο σωλήνα παροχής νερού για να εμποδίσετε την είσοδο άμμου και άλλων σωματιδίων χώματος στο μηχάνημα. 3. Προσαρμόστε τη ζεύξη του εύκαμπτου σωλήνα στην είσοδο. 4. Ανοίξτε τη στρόφιγγα παροχής νερού. ΣΗΜΕΙΩΣΗ! Δείτε το κεφάλαιο 9.4 Τεχνικά Στοιχεία για την απαιτούμενη ποσότητα και πίεση του νερού. Σε περίπτωση που το νερό είναι κακής ποιότητας (άμμος, κλπ.), συνιστάται η τοποθέτηση ενός φίλτρου νερού στην είσοδο. Ο εύκαμπτος σωλήνας παροχής νερού θα πρέπει να είναι ένας ενισχυμένος εύκαμπτος σωλήνας με ελάχιστη εσωτερική διάμετρο 3/4" (19 χιλ.). 101

9 4 Χειρισμός / Λειτουργία 4.1 Συνδέσεις Σύνδεση της διάταξης ψεκασμού στο πιστολέτο ψεκασμού 1. Τραβήξτε τη μπλε λαβή ταχείας αποδέσμευσης (A) του πιστολέτου ψεκασμού προς τα πίσω. 2. Εισάγετε το ρύγχος της διάταξης ψεκασμού (B) στη σύνδεση ταχείας αποδέσμευσης και απελευθερώστε το. 3. Πιέστε τη διάταξη ψεκασμού (ή όποιο άλλο εξάρτημα) προς τα εμπρός για να ελέγξετε εάν είναι καλά συνδεδεμένη με το πιστολέτο ψεκασμού. ΣΗΜΕΙΩΣΗ! Αφαιρείτε πάντα τυχόν ρύπους από το ρύγχος πριν συνδέσετε τη διάταξη ψεκασμού στο πιστολέτο ψεκασμού. 4.2 Περιγραφή των ενδεικτικών λυχνιών Δεν διαθέτουν όλα τα μηχανήματα ενδεικτικές λυχνίες. Ακολουθεί μια περιγραφή των ενδεικτικών λυχνιών: Διακόπτης εκκίνησης κινητήρα 2. Ένδειξη φόρτισης μπαταρίας 3. Ένδειξη λαδιού 4. Θερμοκρασία αντλίας. Υπερβολικά υψηλή θερμοκρασία αντλίας υψηλής πίεσης. Απενεργοποίηση κινητήρα. ΣΗΜΕΙΩΣΗ! Όχι στο Neptune 5-51 DE. Αυτό το μηχάνημα διαθέτει μία βαλβίδα η οποία ανοίγει όταν η θερμοκρασία αυξηθεί υπερβολικά. Με το NEPTUNE 5-46/ 5-54/7-61/7-66/7-72 PE έχετε τη δυνατότητα να οδηγήσετε το νερό πίσω στο δοχείο νερού, εάν η λειτουργία αναρρόφησης εκτελείται από το δοχείο νερού. Αφαιρέστε τη βίδα (θέση 1) και συνδέστε τον εύκαμπτο σωλήνα στη μονάδα εύκαμπτου σωλήνα. Οδηγήστε τον εύκαμπτο σωλήνα πίσω στη δεξαμενή νερού. Με αυτό τον τρόπο αποφεύγεται η μεγάλη αύξηση της θερμοκρασίας στην αντλία. 5. Δείκτη για την προθέρμανση. 6. Ένδειξη λειτουργίας ζεστού νερού. 7. Ένδειξη σέρβις. Ανάβει όταν απαιτείται σέρβις. 8. Χαμηλή ποσότητα καυσίμου. Ανάβει όταν απαιτείται πλήρωση με καύσιμο. 9. Ρύθμιση λειτουργίας και θερμοκρασίας. 10. Μετρητής ωρών 102

10 4.3 Ενεργοποίηση του μηχανήματος καθαρισμού Λειτουργία με κρύο νερό Πριν θέσετε σε λειτουργία τον κινητήρα, πρέπει να διαβάσετε προσεκτικά όλες τις οδηγίες χρήσης του κινητήρα. Σε αυτές τις οδηγίες χρήσης περιγράφεται η λειτουργία και η συντήρηση του κινητήρα. Μετά την ενεργοποίηση του κινητήρα, το μηχάνημα καθαρισμού υψηλής πίεσης μπορεί να χρησιμοποιηθεί για καθαρισμό με κρύο νερό Λειτουργία με ζεστό νερό 6 1. Γυρίστε το διακόπτη στην απαιτούμενη θερμοκρασία. Τώρα η ένδειξη 6 ανάβει και το μηχάνημα είναι έτοιμο για χρήση. Εάν θέλετε να χρησιμοποιήσετε το μηχάνημα με θερμοκρασία άνω των 100 C, γυρίστε δεξιόστροφα μέχρι το τέρμα το (μαύρο) περιστροφικό διακόπτη που βρίσκεται στην αντλία. 2. Απασφαλίστε τη λαβή ψεκασμού και πιέστε τη σκανδάλη. 3. Ο καυστήρας λαδιού ξεκινάει. 4. Αφήστε τη σκανδάλη και ασφαλίστε τη λαβή ψεκασμού όταν δεν τη χρησιμοποιείτε. 4.4 Ρύθμιση της πίεσης (διάταξηtornado Lance) 1. Στρέψτε την περιστρεφόμενη λαβή της μονάδας ψεκασμού: Υψηλή πίεση = δεξιόστροφα (+) για υψηλή πίεση Χαμηλή πίεση = αριστερόστροφα ( ) για χαμηλή πίεση 4.5 Χρήση καθαριστικών μέσων Εάν θέλετε να χρησιμοποιήσετε προϊόντα καθαρισμού, θα χρειαστείτε έναν εξωτερικό ψεκαστήρα. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με το διανομέα της Nilfi sk-alto της περιοχής σας. ΠΡΟΣΟΧΗ! Ποτέ μην αφήνετε κάποιο καθαριστικό μέσο να στεγνώσει στην επιφάνεια που θα καθαριστεί. Η επιφάνεια ενδέχεται να υποστεί ζημία. 103

11 5 Τομείς εφαρμογής και μέθοδοι εργασίας 5.1 Γενικές υποδείξεις Το πλέον αποτελεσματικό καθάρισμα με υψηλή πίεση επιτυγχάνεται εφόσον τηρηθούν μερικές οδηγίες σε συνδυασμό με την πείρα σας σε ειδικούς τομείς. Τα εξαρτήματα και τα μέσα καθαρισμού είναι σε θέση να βελτιώσουν το αποτέλεσμα του καθαρισμού εφόσον χρησιμοποιούνται σωστά. Ακολουθούν μερικές βασικές υποδείξεις Μαλάκωμα Μπορείτε να μαλακώσετε τα παχιά στρώματα ακαθαρσιών στα οποία έχει δημιουργηθεί σκληρή κρούστα μουλιάζοντας για λίγη ώρα. Ιδανική μέθοδος για εφαρμογές στην κτηνοτροφία, π.χ. σε χοιροστάσια. Το καλύτερο αποτέλεσμα επιτυγχάνεται με τη χρήση αφρού ή απλών αλκαλικών καθαριστικών. Αφήστε το προϊόν να δράσει για 15 λεπτά πάνω στη λερωμένη επιφάνεια πριν από τον ψεκασμό με υψηλή πίεση. Το αποτέλεσμα θα είναι μια πολύ πιο γρήγορη διαδικασία καθαρισμού Ψεκασμός μέσου Το μέσο καθαρισμού και ο αφρός θα πρέπει να ψεκάζονται σε στεκαθαρισμού και αφρού γνή επιφάνεια, έτσι ώστε το μέσο καθαρισμού να έρχεται σε επαφή με τη βρωμιά χωρίς άλλη αραίωση (όχι στο άμεσο ηλιακό φως). Σε κάθετες επιφάνειες η εργασία πρέπει να γίνεται από κάτω προς τα πάνω, για να αποφεύγονται γλιστρήματα κατά την εκροή του μέσου καθαρισμού. Αφήνετε να δράσει μερικά λεπτά πριν αρχίσετε το καθάρισμα με τη δέσμη νερού υψηλής πίεσης. Μην αφήνετε το μέσο καθαρισμού να ξεραθεί Θερμοκρασία Το αποτέλεσμα καθαρισμού ενισχύεται σε υψηλότερες θερμοκρασίες. Ιδιαίτερα λίπη και λάδια διαλύονται ευκολότερα και γρηγορότερα. Οι πρωτεϊνες διαλύονται καλύτερα στους 60 C, λίπη και λάδια στους 70 C έως 90 C Μηχανική επίδραση Για να διαλυθούν ισχυρά στρώματα βρωμιάς είναι απαραίτητες επιπλέον μηχανικές επιδράσεις. Ειδικοί σωλήνες ψεκασμού και (περιστρεφόμενες βούρτσες) πλυσίματος προσφέρουν το καλύτερο αποτέλεσμα για να διαλυθεί το στρώμα βρωμιάς Υψηλή παροχή H υψηλή πίεση δεν αποτελεί πάντα την καλύτερη λύση καθώς νερού και υψηλή πίεση πολύ υψηλή πίεση μπορεί να προκαλέσει βλάβη σε επιφάνειες. Το αποτέλεσμα καθαρισμού εξαρτάται επίσης και από την παροχή νερού. Η πίεση της τάξης των 100 bar είναι αρκετή για το καθάρισμα αυτοκινήτων (σε συνδυασμό με ζεστό νερό). Μεγαλύτερη παροχή νερού διευκολύνει το ξέπλυμα και την απομάκρυνση της διαλυμένης βρωμιάς. 104

12 5.2 Χαρακτηριστικές χρήσεις Γεωργία Χρήση Εξαρτήματα Μέθοδος Στάβλοι χοιροστασίων Καθάρισμα τοίχων, δαπέδων, εξοπλισμού Απολύμανση Γεωργικά μηχανήματα Τρακτέρ, αλέτρια κ.λπ. Ψεκαστήρας αφρού Κοντάρι αφρού Powerspeed Floor Cleaner Μέσο καθαρισμού Universal Alkafoam Απολύμανση DES 3000 Κοντάρι στάνταρτ Ψεκαστήρας μέσου καθαρισμού Κοντάρι Powerspeed Κυρτό κοντάρι και σύτημα πλυσίματος κάτω μέρους οχημάτων Βούρτσες 1. Μαλάκωμα - ψεκάστε αφρό σε όλες τις επιφάνειες (από κάτω προς τα πάνω) και αφήστε να δράσει 30 λεπτά. 2. Απομακρύνετε τις βρωμιές με υψηλή πίεση και εν ανάγκη με τα κατάλληλα εξαρτήματα. Σε κάθετες επιφάνειες οι εργασίες να εκτελούνται πάλι από κάτω προς τα πάνω. 3. Για την απομάκρυνση μεγαλύτερων ποσοτήτων βρωμιάς ρυθμίστε τη μεγαλύτερη δυνατή παροχή νερού. 4. Προς εξασφάλιση του τομέα υγιεινής, να χρησιμοποιείτε μόνο τα μέσα απολύμανσης που συνιστούμε. Η στρώση του απολυμαντικού μέσου επιτρέπεται μόνο μετά την απομάκρυνση της βρωμιάς. 1. Ψεκάστε μέσο καθαρισμού στην επιφάνεια για να διαλυθεί η βρωμιά. Οι εργασίες εκτελούνται από κάτω προς τα πάνω. 2. Ξεπλένετε τις βρωμιές με υψηλή πίεση και εργάζεστε πάλι από κάτω προς τα πάνω. Χρησιμοποιείτε εξαρτήματα που διευκολύνουν την πρόσβαση σε δύσκολα σημεία. 3. Καθαρίζετε ευαίσθητα εξαρτήματα όπως κινητήρες και ελαστικά με χαμηλή πίεση για να αποφύγετε βλάβες Οχήματα Χρήση Εξαρτήματα Μέθοδος Επιφάνειες οχημάτων Κοντάρι στάνταρτ Ψεκαστήρας μέσου καθαρισμού Κυρτό κοντάρι και σύτημα πλυσίματος κάτω μέρους οχημάτων Βούρτσες Μέσο καθαρισμού Aktive Shampoo Aktive Foam Sapphire Super Plus Aktive Wax Allosil RimTop 1. Ψεκάστε μέσο καθαρισμού στην επιφάνεια για να διαλυθεί η βρωμιά. Οι εργασίες εκτελούνται από κάτω προς τα πάνω. Για την απομάκρυνση υπολειμμάτων από έντομα προψεκάζετε π.χ. Allosil, κατόπιν ξεπλένετε με χαμηλή πίεση και καθaρίζετε ολόκληρο το όχημα προσθέτοντας μέσο καθαρισμού. Αφήστε το μέσο καθαρισμού να δράσει 5 λεπτά περίπου. Οι μεταλλιές επιφάνειες μπορούν να καθαριστούν με Rim Top. 2. Ξεπλένετε τις βρωμιές με υψηλή πίεση και εργάζεστε πάλι από κάτω προς τα πάνω. Χρησιμοποιείτε εξαρτήματα που διευκολύνουν την πρόσβαση σε δύσκολα σημεία. Χρησιμοποιείτε βούρτσες. Χρησιμοποιείτε κοντούς σωλήνες για το καθάρισμα κινητήρων και κιβωτίων ταχυτήτων. 3. Καθαρίζετε ευαίσθητα εξαρτήματα όπως κινητήρες και ελαστικά με χαμηλή πίεση για να αποφύγετε βλάβες. 4. Ψεκάστε με τη συσκευή καθαρισμού υψηλής πίεσης υγρό κερί για να μειώσετε το βαθμό επανασυγκέντρωσης βρωμιάς. 105

13 5.2.3 Οικοδομές και βιομηχανία Χρήση Εξαρτήματα Μέθοδος Επιφάνειες Μεταλλικά αντικείμενα Οξειδωμένες, φθαρμένες επιφάνειες πριν την επεξεργασία Ψεκαστήρας αφρού Κοντάρι στάνταρτ Κυρτό κοντάρι Κεφαλή καθαρισμού ντεπόζιτων Μέσο καθαρισμού Intensive J25 Multi Combi Aktive Alkafoam Απολύμανση DES 3000 ιάταξη υγρής δέσμης 1. Ψεκάστε μία πυκνή στρώση αφρού στη στεγνή επιφάνεια. Σε κάθετες επιφάνειες οι εργασίες εκτελούνται από κάτω προς τα πάνω. Αφήστε το μέσο καθαρισμού να δράσει 30 λεπτά για ιδανικό αποτέλεσμα. 2. Ξεπλένετε τις βρωμιές με δέσμη νερού υψηλής πίεσης. Χρησιμοποιείτε κατάλληλα εξαρτήματα. Χρησιμοποιείτε υψηλή πίεση για να διαλυθεί η βρωμιά. Χρησιμοποιείτε χαμηλή πίεση και υψηλή παροχή νερού για να απομακρύνετε τις βρωμιές. 3. Ψεκάστε απολυμαντικό μέσο μόνο εφόσον γίνει πλήρης απομάκρυνση τις βρωμιάς. Ισχυρές βρωμιές, π.χ. σε σφαγεία, μπορούν να απομακρυνθούν με μεγάλη παροχή νερού. Οι κεφαλές καθαρισμού ντεπόζιτων εξυπηρετούν στο καθάρισμα βαρελιών, μπουκαλιών, δεξαμενών κ.λπ. Οι κεφαλές καθαρισμού ντεπόζιτων κινούνται με υδραυλικό ή ηλεκτρικό σύστημα και καθιστούν δυνατό το αυτόματο καθάρισμα χωρίς συνεχή έλεγχο. 1. Συνδέστε τη διάταξη υγρής δέσμης με τη συσκευή καθαρισμού υψηλής πίεσης και εισάγετε το λάστιχο αναρρόφησης στο δοχείο άμμου. 2. Κατά τη διάρκεια της εργασίας να φοράτε προστατευτικά γυαλιά και προστατευτική στολή. 3. Με το μείγμα άμμου/νερού μπορείτε να απομακρύνετε σκουριές και χρώματα. 4. Μετά την αμμοριπή σφραγίστε τις επιφάνειες έναντι οξείδωσης (μέταλλα) και σαπίλας (ξύλο). Αυτά αποτελούν μόνο μερικά παραδείγματα χρήσεων. Κάθε εργασία καθαρισμού είναι διαφορετική. Σας παρακαλούμε απευθυνθείτε στον αντιπρόσωπο της Nilfi sk-alto για να πληροφορηθείτε την καλύτερη λύση για την εκάστοτε εργασία καθαρισμού. 106

14 6 Μετά τη χρήση του μηχανήματος καθαρισμού 6.1 Απενεργοποίηση του μηχανήματος καθαρισμού 1. Κλείστε τη βάνα του νερού. 2. Ενεργοποιήστε τη λαβή ψεκασμού χωρίς τη διάταξη σχήματος λόγχης για να αδειάσετε όλο το νερό που έχει απομείνει στο σύστημα. 3. Γυρίστε το διακόπτη ON/OFF στη θέση OFF. 4. Σβήστε τον κινητήρα. 5. Ενεργοποιήστε τη λαβή ψεκασμού μέχρι το μηχάνημα πλύσης να αποσυμπιεστεί. 6. Ασφαλίστε το άγκιστρο ασφαλείας στη λαβή ψεκασμού. 6.2 Αποθήκευση / προστασία από παγετό Συνιστάται να αποθηκεύετε το μηχάνημα σε χώρο που προστατεύεται από τον παγετό ανάμεσα στις χρήσεις του. Εάν αυτό δεν είναι εφικτό, το μηχάνημα θα πρέπει να προστατεύεται με τον εξής τρόπο: 1. Αποσυνδέστε τον εύκαμπτο σωλήνα εισόδου του νερού. Αφαιρέστε τη διάταξη ψεκασμού και εκκενώστε την από το νερό. 2. Θέστε σε λειτουργία το μηχάνημα αφήνοντάς το να λειτουργεί με τη λαβή ψεκασμού ανοιχτή μέχρι να αδειάσει όλο το νερό. 3. Τοποθετήστε έναν εύκαμπτο σωλήνα αναρρόφησης σε έναν κουβά με 6-8 λίτρα (1,5-2 γαλόνια) αντιψυκτικό. 4. Τοποθετήστε τη λαβή ψεκασμού (χωρίς τη διάταξη ψεκασμού) πάνω από τον κουβά και ενεργοποιήστε τη λαβή ψεκασμού ώστε να μπορεί να κυκλοφορεί το αντιψυκτικό. 5. Τοποθετήστε τη λαβή ψεκασμού πάνω από το δοχείο του αντιψυκτικού και αφήστε το μηχάνημα να αντλήσει όλο το διάλυμα πίσω στο δοχείο του αντιψυκτικού. Το αντιψυκτικό μπορεί να χρησιμοποιηθεί ξανά, αλλά έχετε υπόψη ότι αραιώνεται ελαφρώς με νερό κάθε φορά που γίνεται αυτό. Σημαντικό: Για να αποφύγετε βλάβες, βεβαιωθείτε ότι το μηχάνημα πλύσης, οι εύκαμπτοι σωλήνες και η διάταξη ψεκασμού είναι ελεύθερα από παγετό πριν θέσετε ξανά σε λειτουργία το μηχάνημα. Τοποθετήστε το μηχάνημα πλύσης και τα εξαρτήματά του σε ζεστό περιβάλλον για λίγη ώρα πριν το θέσετε σε λειτουργία. 107

15 7 Συντήρηση 7.1 Πρόγραμμα Συντήρησης Εβδομαδιαία NEPTUNE μόνο 5-51 DE / 5-85 PE Μετά τις πρώτες 50 ώρες λειτουργίας Κάθε έξι μήνες ή 500 ώρες λειτουργίας Ανάλογα με τις ανάγκες Φίλτρα νερού Φίλτρο λαδιού Έλεγχος της ποιότητας του λαδιού της αντλίας Αλλαγή του λαδιού της αντλίας Εκκένωση του δοχείου καυσίμου Αισθητήρα Φλόγας Σέρβις κινητήρα: Δείτε τις επισυναπτόμενες οδηγίες χρήσης του κινητήρα. 7.2 Εργασία συντήρησης Φίλτρα νερού 1. Ξεβιδώστε το σύνδεσμο άμεσης ζεύξης. 2. Αφαιρέστε το φίλτρο με ένα εργαλείο και καθαρίστε το Έλεγχος της ποιότητας του λαδιού της αντλίας 1. Ελέγξτε το χρώμα του λαδιού της αντλίας. Εάν το λάδι έχει μια γκρίζα ή λευκή απόχρωση, αλλάξτε το λάδι (βλ. κεφάλαιο 7.2.3) 2. Συμπληρώστε με καινούργιο λάδι, εάν χρειάζεται. Για τον τύπο λαδιού, βλ. κεφάλαιο 9.4 Τεχνικές Προδιαγραφές. 108

16 7.2.3 Αλλαγή λαδιού NEPTUNE 5: 1. Λασκάρετε το δοχείο ανοίγοντας το άγκιστρο. Κρατήστε το δοχείο λαδιού πάνω από μια λεκάνη μέχρι να αδειάσει όλο το λάδι από την αντλία. 2. Τοποθετήστε ξανά το δοχείο λαδιού στην αντλία και γεμίστε το με καινούριο λάδι. Ίσως χρειαστεί λίγη ώρα μέχρι η στάθμη του λαδιού να εξισορροπηθεί στην αντλία και το δοχείο λαδιού. A NEPTUNE 7: 1. Ξεβιδώστε το πώμα αποστράγγισης λαδιού (A) και αποστραγγίξτε το λάδι σε μια κατάλληλη λεκάνη. 2. Βεβαιωθείτε ότι η φλάντζα του πώματος αποστράγγισης βρίσκεται στη θέση της και τοποθετήστε ξανά το πώμα αποστράγγισης. 3. Γεμίστε την αντλία με την κατάλληλη ποσότητα και ποιότητα λαδιού. Για την ποιότητα και τη χωρητικότητα του λαδιού, βλ. κεφάλαιο 9.4 Τεχνικές Προδιαγραφές Εκκένωση του δοχείου καυσίμου 1. Προετοιμάστε ένα δοχείο ικανό να χωρέσει την ποσότητα του καυσίμου που έχει απομείνει στο δοχείο καυσίμου. 2. Τοποθετήστε το δοχείο κάτω από το πώμα αποστράγγισης. 3. Αφαιρέστε το πώμα αποστράγγισης και αποστραγγίξτε το καύσιμο στο δοχείο που προετοιμάσατε προσέχοντας να μη χυθεί καύσιμο. 4. Βεβαιωθείτε ότι η φλάντζα του πώματος αποστράγγισης βρίσκεται στη θέση της και τοποθετήστε ξανά το πώμα αποστράγγισης. 5. Ελέγξτε το δοχείο καυσίμου και το πώμα για τυχόν διαρροές. 109

17 7.2.5 Καθαρισμός φίλτρου καυσίμου Στην πίσω όψη του δοχείου καυσίμου όπου συνδέονται οι εύκαμπτοι σωλήνες υπάρχει ένα φίλτρο. Για να καθαρίσετε το φίλτρο ή τα φίλτρα (ανάλογα με το μοντέλο), αποσυνδέστε τον εύκαμπτο σωλήνα και ξεβιδώστε το ρύγχος του εύκαμπτου σωλήνα Αισθητήρας φλόγας 1. Αφαιρέστε τον αισθητήρα και καθαρίστε τον με ένα μαλακό πανί. 2. Επιβεβαιώστε ότι ο αισθητήρας εδράζει σωστά όταν τον επανατοποθετείτε. 110

18 8 Επίλυση προβλημάτων 8.1 Ενδείξεις στην Οθόνη Ενδεικτική λυχνία Αιτία Επιδιόρθωση Η πράσινη λυχνία LED ανάβει Η κίτρινη λυχνία LED ανάβει Η κόκκινη λυχνία LED αναβοσβήνει Η κόκκινη λυχνία LED ανάβει Η κόκκινη λυχνία LED ανάβει Η πράσινη λυχνία LED αναβοσβήνει Η πράσινη λυχνία LED και η κόκκινη λυχνία LED αναβοσβήνουν ταυτόχρονα Η κόκκινη λυχνία LED ανάβει > Το μηχάνημα είναι έτοιμο για λειτουργία. Κατά την ενεργοποίηση, όλες οι λυχνίες LED ανάβουν μια φορά. > Χαμηλή ποσότητα καυσίμου Συμπληρώστε με καύσιμο Είναι δυνατή η λειτουργία με κρύο νερό > Ένδειξη σέρβις: Σέρβις μέσα στις επόμενες 20 ώρες > Ο χρόνος για σέρβις παρήλθε > > Χαμηλή ποσότητα λαδιού αντλίας Χαμηλή ποσότητα λαδιού κινητήρα Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto Συμπληρώστε με λάδι αντλίας Συμπληρώστε με λάδι κινητήρα > Σφάλμα αισθητήρα ροής Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto Είναι δυνατή η λειτουργία με κρύο νερό > Κλειστή βάνα νερού ή έλλειψη παροχής νερού Για την απαιτούμενη ροή και πίεση του όγκου νερού, βλ. κεφάλαιο 9.4 Τεχνικές Προδιαγραφές > Άλατα στο μηχάνημα Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto > Διαρροή ή μη αποδεκτή κατάσταση λειτουργίας στη βραχεία λειτουργία Μετά από τρεις φορές βραχείας λειτουργίας η θέρμανση απενεργοποιείται. Επαναφορά: Γυρίστε το γενικό διακόπτη στη θέση OFF και θέστε ξανά το μηχάνημα σε λειτουργία. Πιέστε το πιστολέτο ψεκασμού για περισσότερο από 3 δευτερόλεπτα. Εάν παρουσιαστεί διαρροή εξαιτίας της οποίας το μηχάνημα ξεκινάει και σταματάει για λίγο 3 φορές, τότε η θέρμανση θα απενεργοποιηθεί. > Διαρροή στη λαβή ψεκασμού Ελέγξτε τη λαβή ψεκασμού > Διαρροή στον εύκαμπτο σωλήνα υψηλής πίεσης, το σύνδεσμο ή τη γραμμή του συστήματος Αντικαταστήστε τον εύκαμπτο σωλήνα υψηλής πίεσης, σφίξτε ξανά τα βιδωτά εξαρτήματα > Ακάθαρτο φίλτρο εισόδου νερού Καθαρίστε το φίλτρο (βλ. κεφάλαιο 7.2.1) > Η αντλία υψηλής πίεσης αντλεί αέρα > Υπερβολικά χαμηλός ρυθμός φόρτισης Επιδιορθώστε τις διαρροές Είναι δυνατή η λειτουργία με κρύο νερό Ο κινητήρας δεν έχει τεθεί σε λειτουργία Ελαττωματική γεννήτρια Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto 111

19 Ενδεικτική λυχνία Αιτία Επιδιόρθωση Η κόκκινη λυχνία LED ανάβει Η πράσινη λυχνία LED και η κόκκινη λυχνία LED αναβοσβήνουν εναλλάξ Η πράσινη λυχνία LED αναβοσβήνει αργά και η κόκκινη λυχνία LED αναβοσβήνει γρήγορα 8.2 Άλλα σφάλματα > Υπερθέρμανση αντλίας Αφήστε την αντλία να κρυώσει, αποφύγετε τους μεγάλους χρόνους παράκαμψης (NEPTUNE 5-46/5-54, βλ. κεφάλαιο 4.2) > Υπερθέρμανση νερού ψύξης κινητήρα (Mitsubishi) Ελέγξτε τη στάθμη του νερού στο ψυγείο > Σφάλμα υπερθέρμανσης Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto. Είναι δυνατή η λειτουργία με κρύο νερό. > > Καπνιά στον αισθητήρα φλόγας Σφάλμα στο σύστημα ανάφλεξης ή καυσίμου Καθαρίστε τον αισθητήρα φλόγας (βλ. κεφάλαιο 7.2.6) Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto Είναι δυνατή η λειτουργία με κρύο νερό Σφάλμα Αιτία Επιδιόρθωση Το μηχάνημα δεν ενεργοποιείται > > Ο κινητήρας δεν έχει τεθεί σε λειτουργία Υπερβολικά χαμηλές στροφές κινητήρα Θέστε τον κινητήρα σε λειτουργία. Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto. Neptune 5-51DE: Ρυθμίστε τις στροφές στον επιλογέα ταχύτητας στο μέγιστο. > Ελαττωματική γεννήτρια Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto. Είναι δυνατή η λειτουργία με κρύο νερό. Υπερβολικά χαμηλή πίεση > Το ακροφύσιο υψηλής πίεσης έχει φθαρεί > Η ρύθμιση της πίεσης έχει οριστεί σε υπερβολικά χαμηλή ποσότητα νερού Αντικαταστήστε το ακροφύσιο Γυρίστε την περιστρεφόμενη κεφαλή της διάταξης ψεκασμού σε υψηλότερη ποσότητα νερού Καπνιά στον καυστήρα > ρύποι στο καύσιμο Επικοινωνήστε με το Τμήμα Υποστήριξης της Nilfi sk-alto > Καπνιά στον καυστήρα ή εσφαλμένη ρύθμιση 9 Περαιτέρω πληροφορίες 9.1 Ανακύκλωση του μηχανήματος Αχρηστεύεστε αμέσως το παλαιό μηχάνημα. 1. Αποσυνδέστε το μηχάνημα καθαρισμού από την πρίζα και κόψτε το καλώδιο ρεύματος. Το μηχάνημα καθαρισμού υπό πίεση περιέχει πολύτιμα υλικά τα οποία θα πρέπει να ανακυκλωθούν. Επικοινωνήστε με το κέντρο διάθεσης απορριμμάτων της περιοχής σας. Εάν έχετε απορίες, επικοινωνήστε με τις τοπικές αρχές ή με την πλησιέστερη αντιπροσωπεία. 112

20 9.2 Εγγύηση Αυτό το προϊόν Nilfi sk-alto παρέχει εγγύηση για 12 μήνες από την ημερομηνία αγοράς (πρέπει να προσκομιστεί απόδειξη αγοράς) υπό τις ακόλουθες προϋποθέσεις: όταν τα ελαττώματα οφείλονται σε σφάλματα ή ελαττώματα στα υλικά ή την κατασκευή. (Η φυσιολογική φθορά καθώς και η εσφαλμένη χρήση δεν καλύπτονται από την εγγύηση). όταν δεν έχουν διεξαχθεί ή επιχειρηθεί επισκευές από προσωπικό που δεν ανήκει στο εκπαιδευμένο προσωπικό του σέρβις της Nilfisk-ALTO. όταν έχουν χρησιμοποιηθεί μόνο αυθεντικά εξαρτήματα. όταν το προϊόν δεν έχει υποβληθεί σε κακομεταχείριση, όπως χτυπήματα, προσκρούσεις ή παγετό. όταν οι οδηγίες του εγχειριδίου έχουν τηρηθεί με προσοχή. Μια εγγύηση επισκευής περιλαμβάνει την αντικατάσταση των ελαττωματικών τμημάτων, αλλά δεν καλύπτει τα έξοδα μεταφοράς και συσκευασίας. Κατά τα άλλα, ισχύει ο εθνικός Νόμος περί Πώλησης Αγαθών. Κάθε παράτυπη επισκευή στη διάρκεια της εγγύησης θα τιμολογείται. (π.χ. δυσλειτουργίες λόγω των αιτιών που αναφέρονται στο κεφάλαιο «7 Επίλυση προβλημάτων» του εγχειριδίου οδηγιών χρήσης). 9.3 Δήλωση Ευρωπαϊκής Συμμόρφωσης Προϊόν: Τύπος: Ο σχεδιασμός της μονάδας αντιστοιχεί στους ακόλουθους σχετικούς κανονισμούς: Δήλωση Μηχάνημα Πλύσης Υψηλής Πίεσης NEPTUNE PE/DE Οδηγία Μηχανημάτων Ε.Ε. 2006/42/EC Οδηγία Χαμηλής Τάσης Ε.Ε. 2006/95/EC Οδηγία EMV E.E. 2004/108/EC Ευρωπαϊκή Οδηγία περί περιορισμού στη χρήση ορισμένων επικίνδυνων ουσιών στα είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού (RoHS) 2011/65/EC Οδηγία περί εκπομπής θορύβου 2000/14/EΚ Ισχύοντα εναρμονισμένα πρότυπα: EN (2004), EN (2004), EN (2006), EN (2001) Εφαρμοσμένη διεθνή πρότυπα και τεχνικές IEC (2007) προδιαγραφές: Όνομα και διεύθυνση του εξουσιοδοτημένου ατόμου για τη συγγραφή του τεχνικού αρχείου: Anton Sørensen General Manager, Technical Operations EAPC Ιδιότητα και υπογραφή του εξουσιοδοτημένου ατόμου για τη σύνταξη της δήλωσης εκ μέρους του κατασκευαστή: Nilfi sk-advance A/S Sognevej 25 DK-2605 Brøndby Anton Sørensen General Manager, Technical Operations EAPC Nilfi sk-advance A/S Sognevej 25 DK-2605 Brøndby Τοποθεσία και ημερομηνία της δήλωσης: Hadsund,

21 9.4 Τεχνικές Προδιαγραφές Neptune 5-46 PE Neptune 5-54 PE Neptune 7-61 PE Neptune 5-85 PE Neptune 5-51 DE Neptune 7-66 DE Neptune 7-72 DE Αρ. είδους Πίεση αντλίας bar mquic l/h Qmax l/h Ακροφύσιο Ικανότητα αναρρόφησης εν ξηρώ m Μεγ. θερμοκρασία εισόδου νερού C Μεγ./ελαχ. πίεση εισόδου νερού bar 1/10 1/10 1/10 1/10 1/10 1/10 1/10 Τύπος αντλίας NA5 NA5 C3 NP5 NP5 C3 C3 Κατασκευαστής κινητήρα Honda GX340 Honda GX390 Honda GX390 Honda GX630 Yanmar Ruggerini Mitsubishi Ποσότητα λαδιού l Τύπος λαδιού 2) 2) 3) 1) 1) 3) 3) Τύπος καυσίμου κινητήρα Πετρέλαιο Πετρέλαιο Πετρέλαιο Πετρέλαιο Ντίζελ Ντίζελ Ντίζελ Τύπος δοχείου καυσίμου κινητήρα l * * Λάδι κινητήρα SAE 15W 40, χωρητικότητα l Λέβητας kw Θερμοκρασία Delta C Κατανάλωση καυσίμου σε dt Ενσωματωμένο δοχείο καυσίμου ντίζελ l Επίπεδο έντασης θορύβου LWA/LpA db(a) 105/91 105/91 105/91 106/91,5 110/95 112/97 99/84 Επίπεδο κραδασμών στη λαβή ψεκασμού m/s 2 < 2.5 < 2.5 < 2.5 < 2.5 < 2.5 < 2.5 < 2.5 Διαστάσεις Μ x Π x Υ mm 970 x 780 x x 910 x x 780 x x 910 x 1050 Βάρος kg * Όπως ισχύει για το λέβητα (57 l) 1) SAE 15W 40 2) BP Energol GR-XP 220 3) Castrol Alphasyn - T ISO

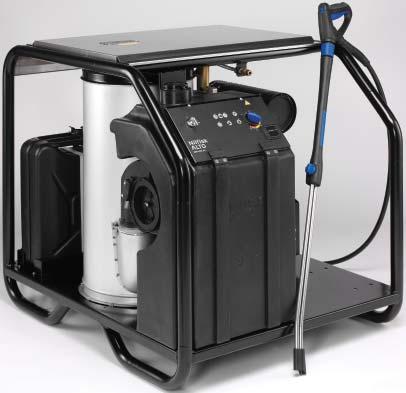

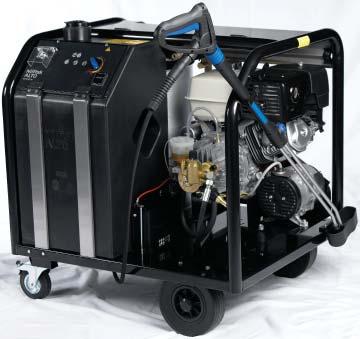

22 NEPTUNE 5-46 PE NEPTUNE 5-54 PE NEPTUNE 7-61 PE NEPTUNE 5-85 PE

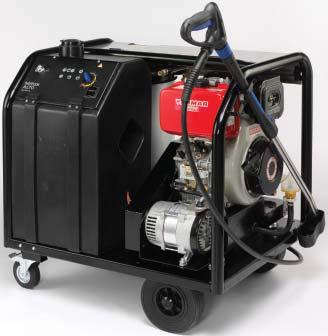

23 NEPTUNE 5-51 DE
